M416枪托

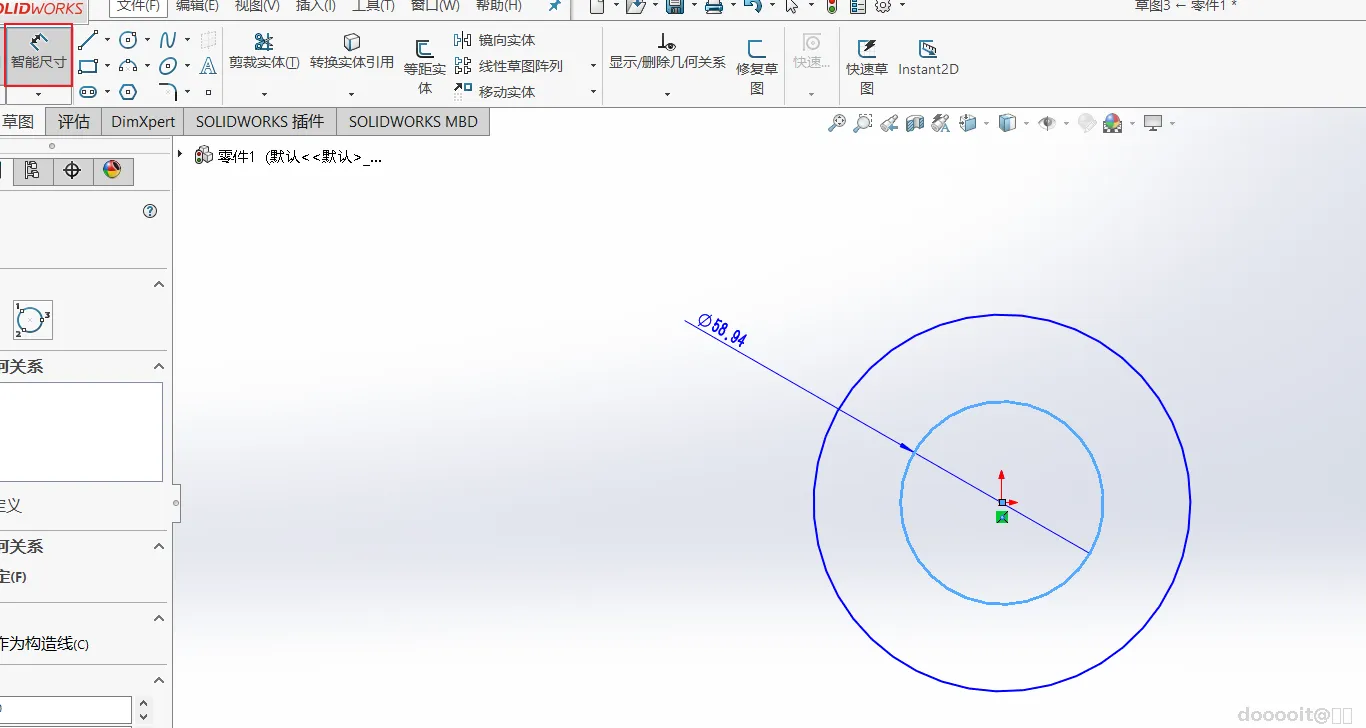

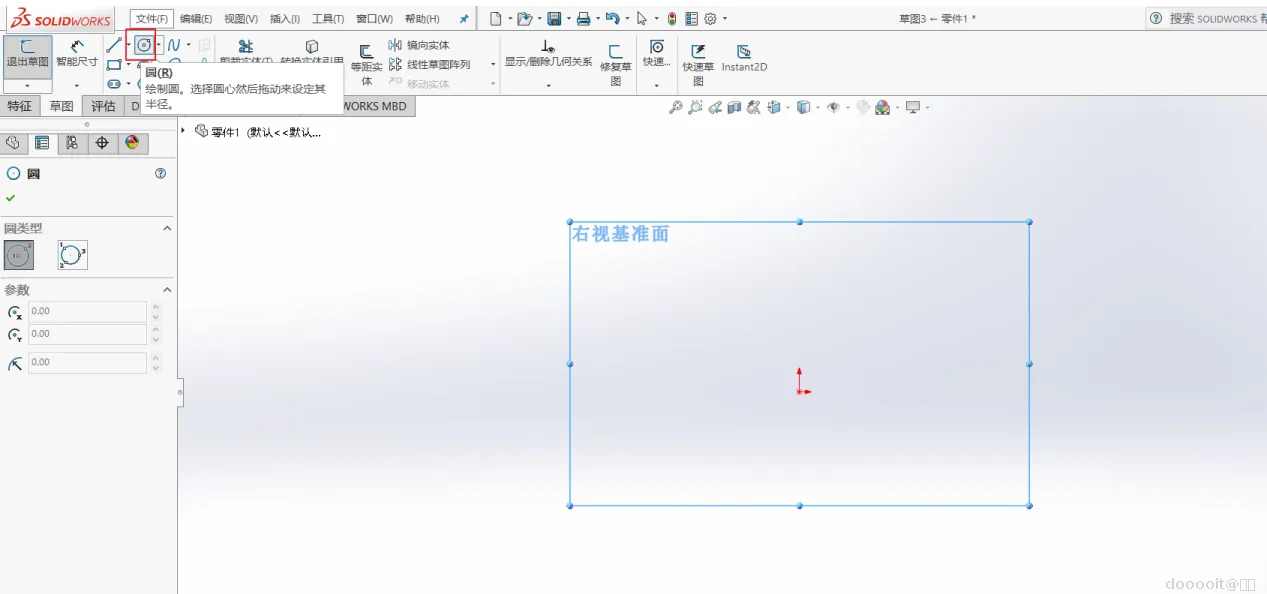

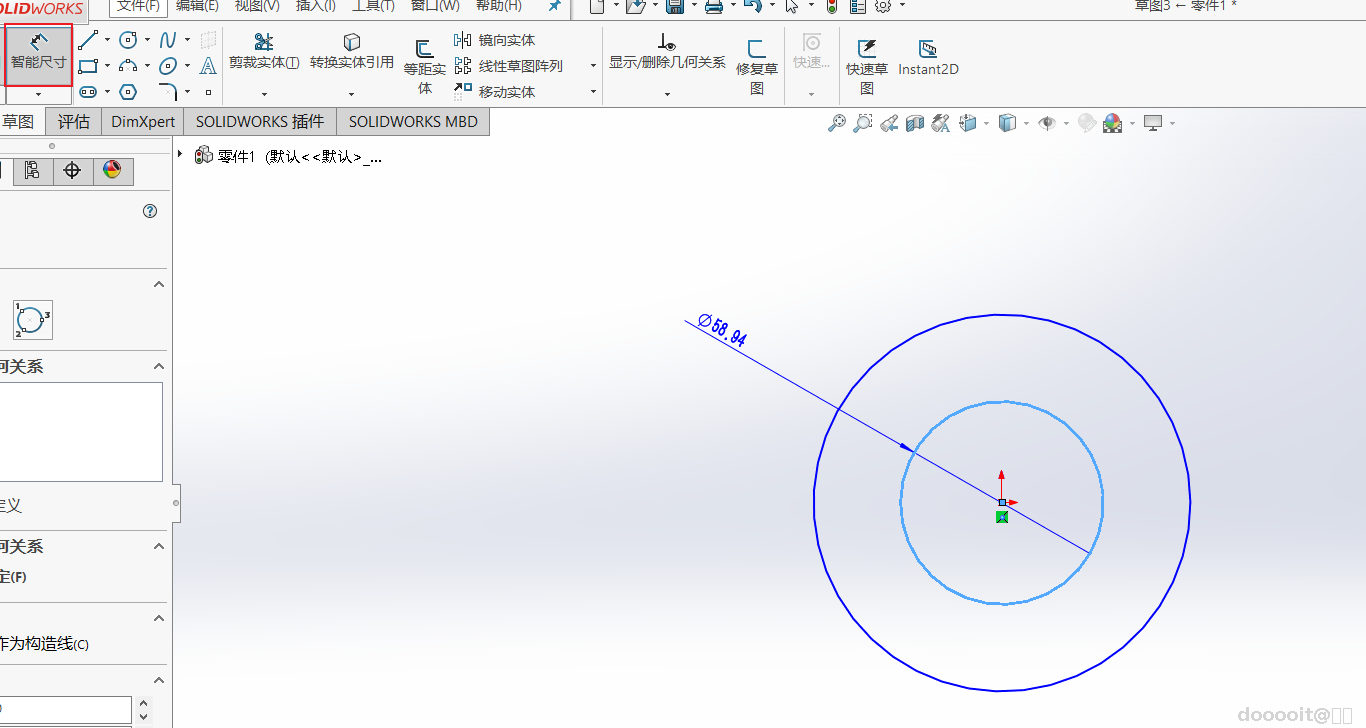

开始时，需绘制两个圆形作为基础轮廓,并对他们进行尺寸标注,找到智能尺寸进行尺寸标注,较大的圆直径为31.5mm，较小的圆直径为23mm。

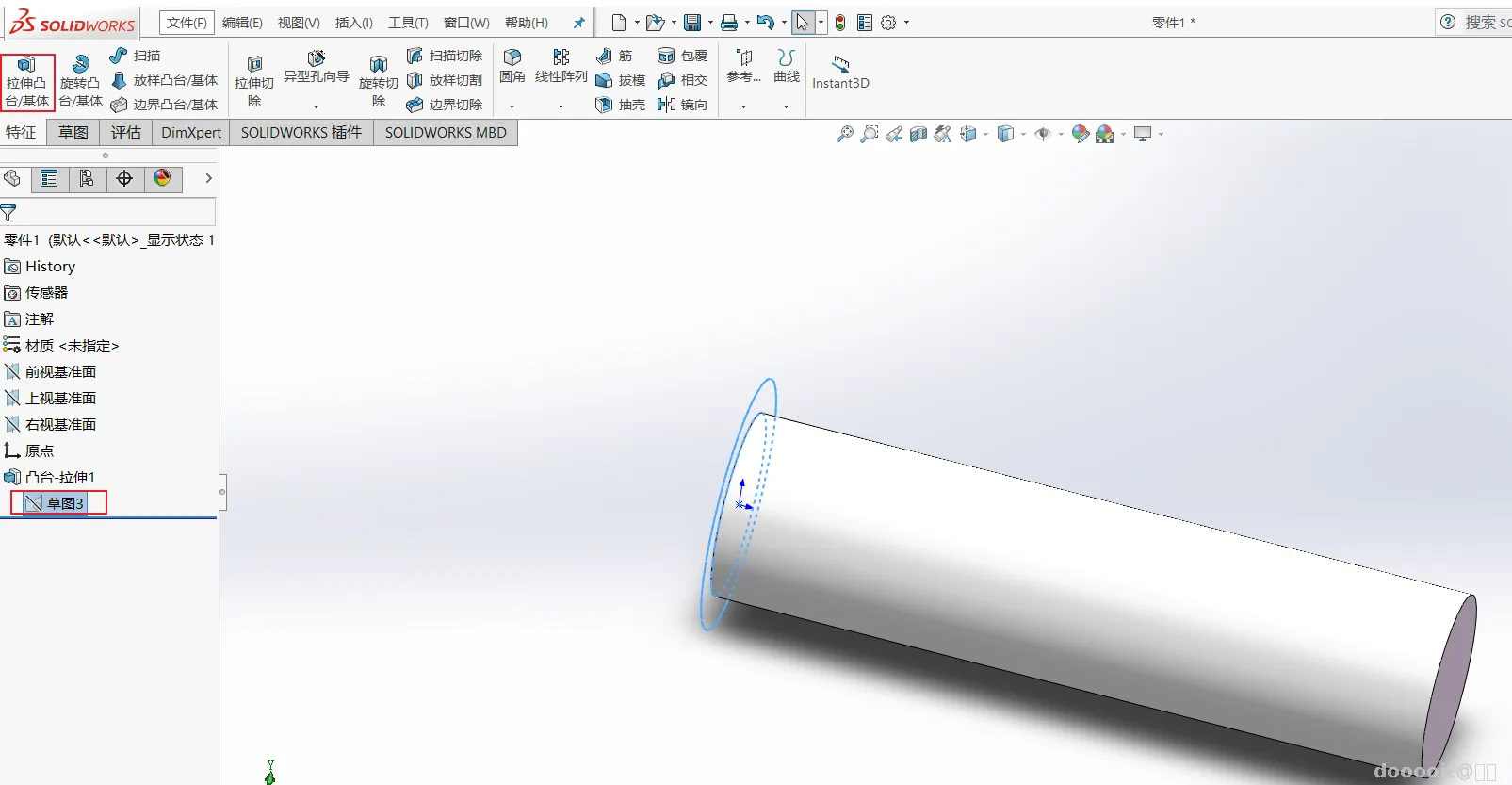

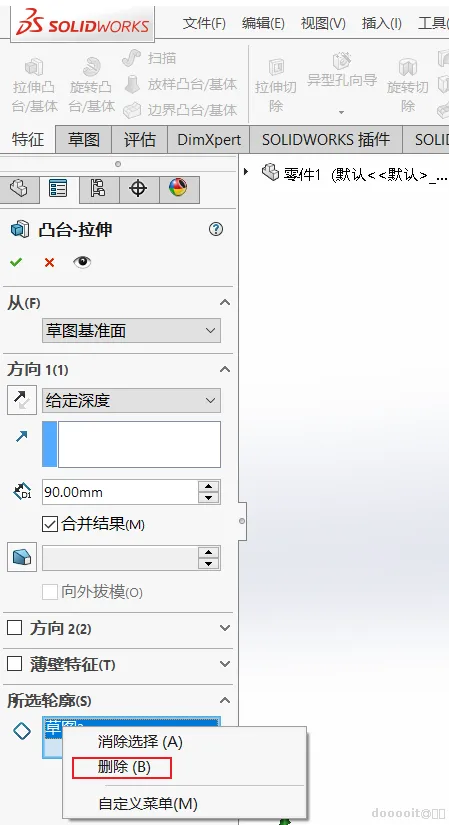

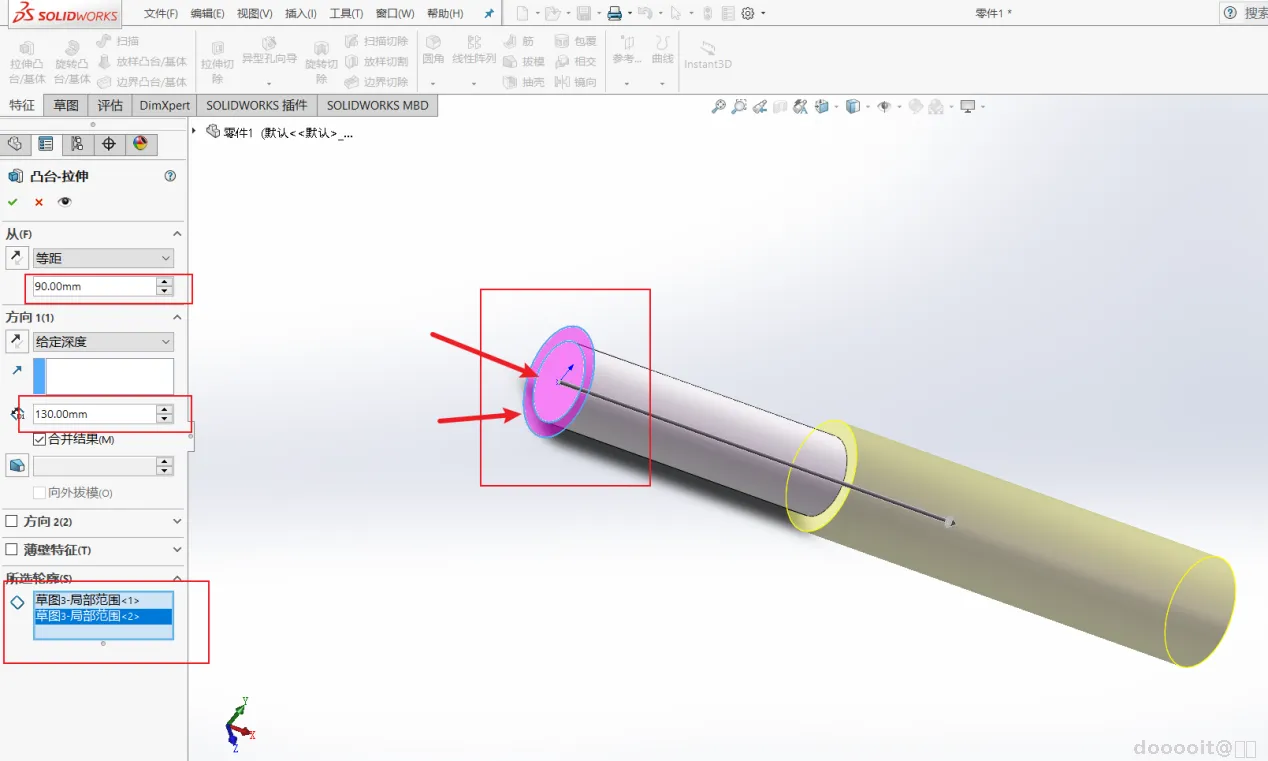

选择“拉伸凸台/基体”命令，选中内部线条，设置深度为90mm。选中凸台里边的草图,再点击拉伸凸台,删除所选轮廓,重新勾选新的轮廓,通过勾选正确的轮廓并调整参数，完成初步形状的构建。

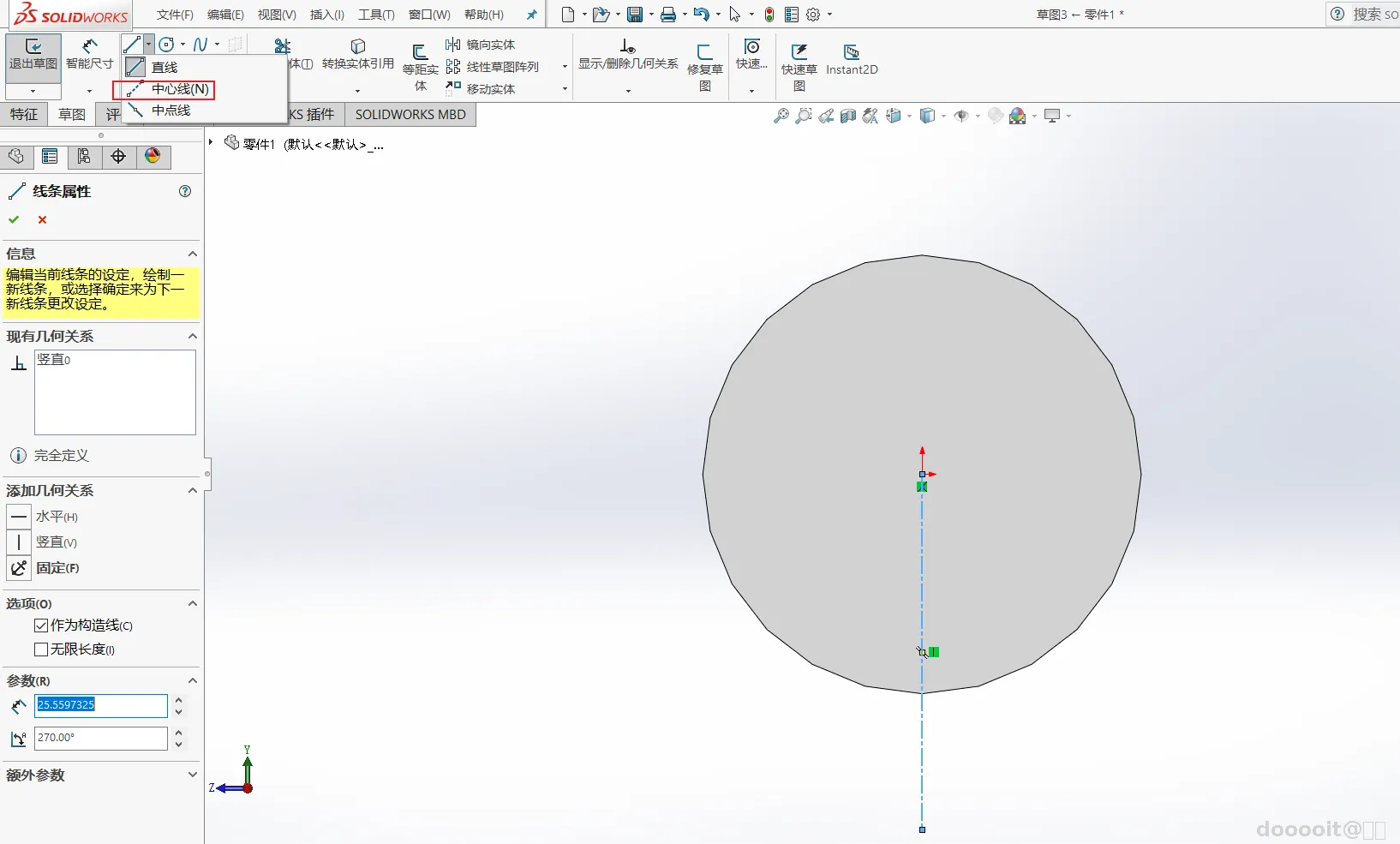

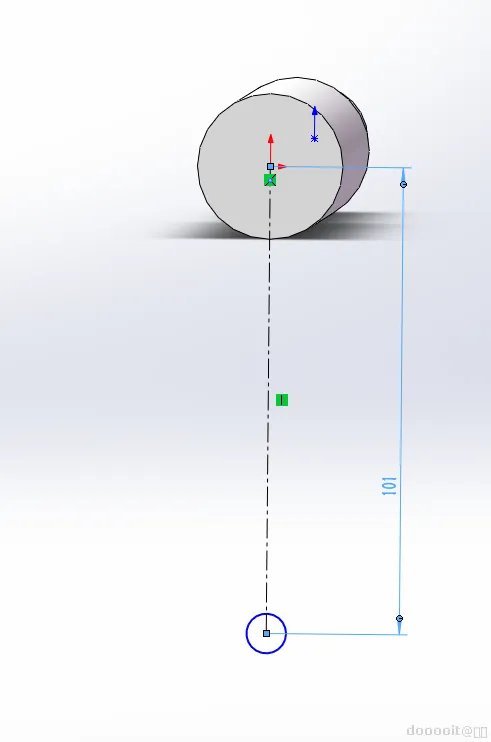

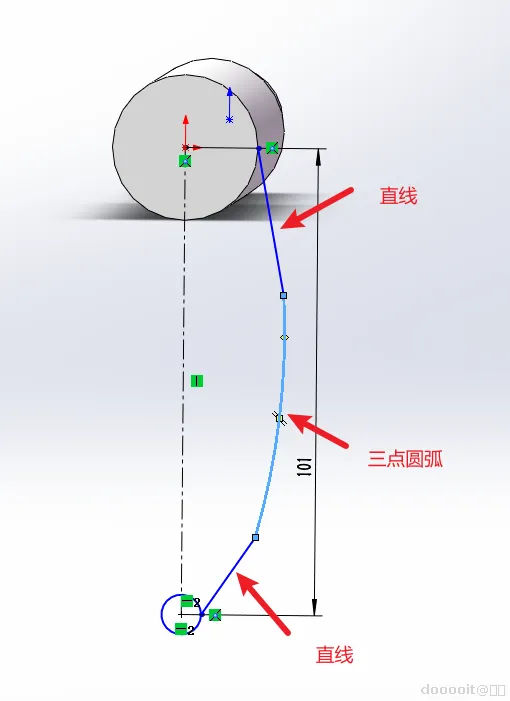

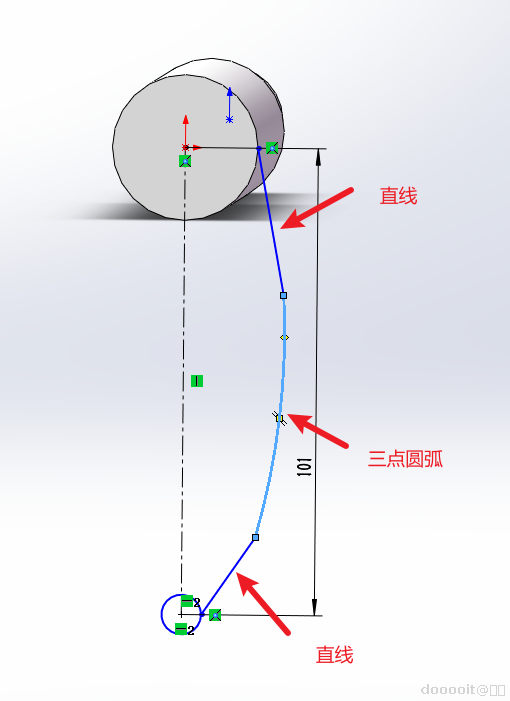

绘制一条中心线，并在距离该线101mm的位置画一个圆。接下来，添加两条直线与一个三点圆弧来完善底部形状。

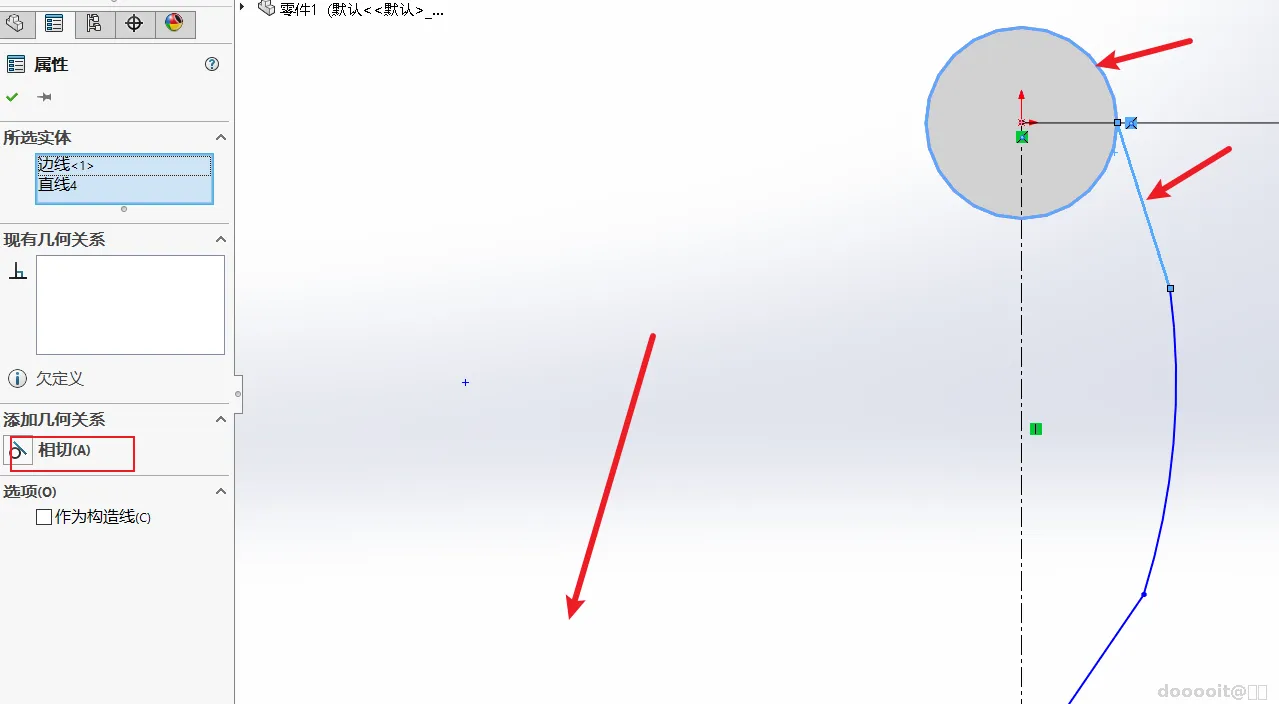

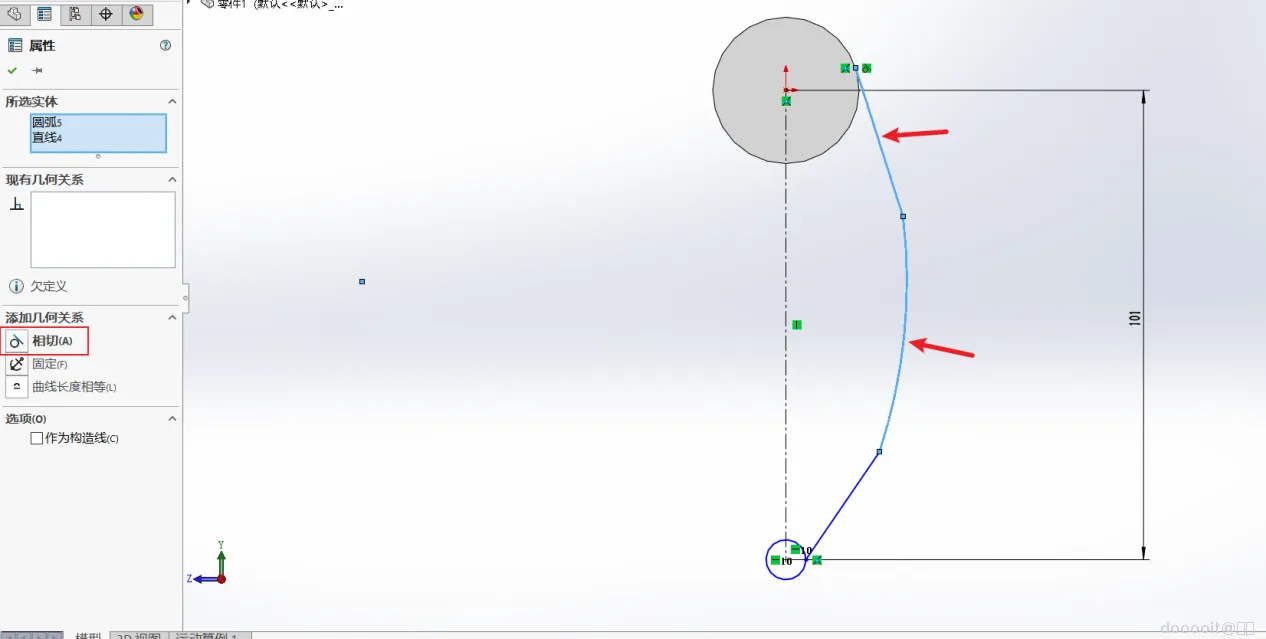

对图形元素（如圆边框线和直线）添加相切约束，以确保它们之间的正确关系。按照从上至下的顺序依次处理剩余元素。

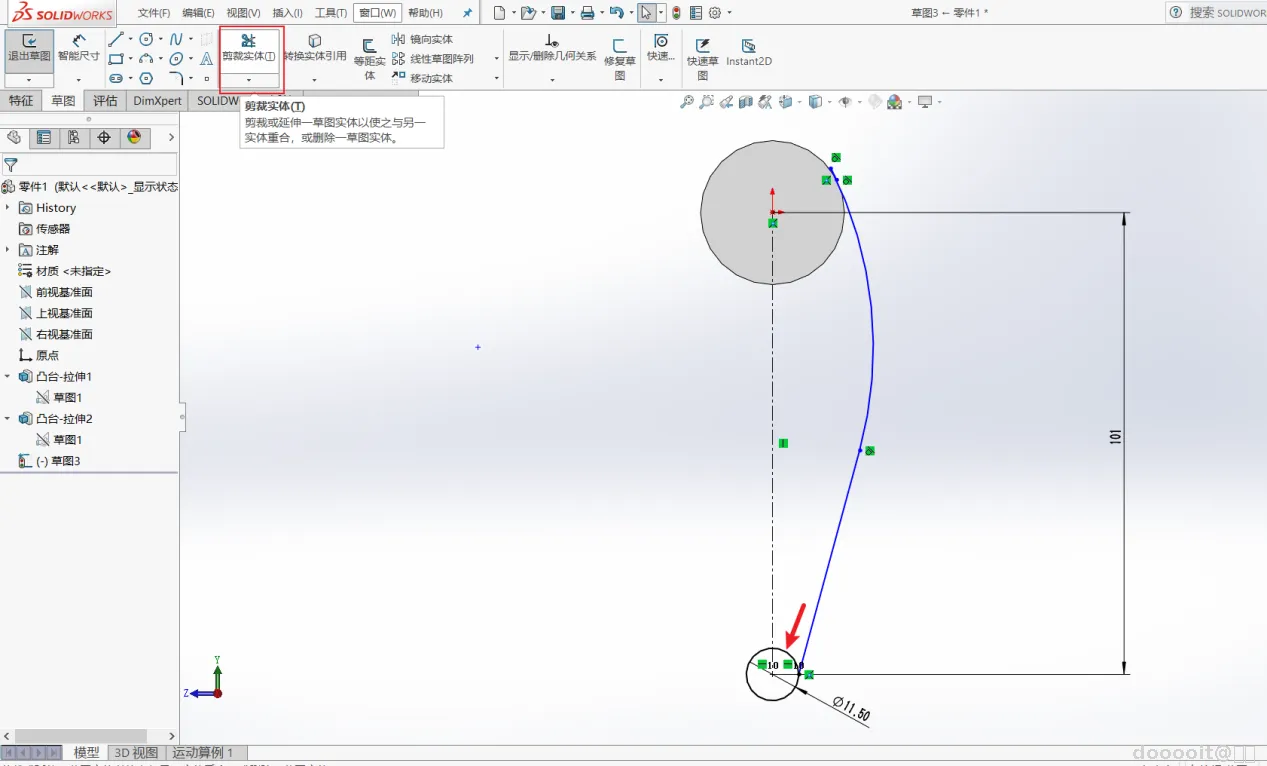

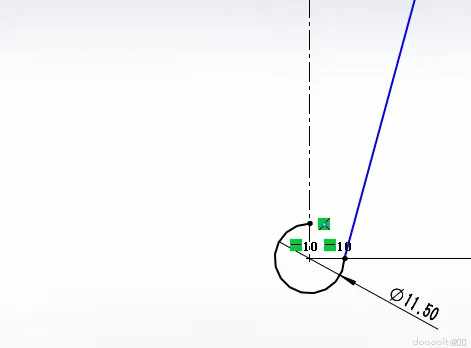

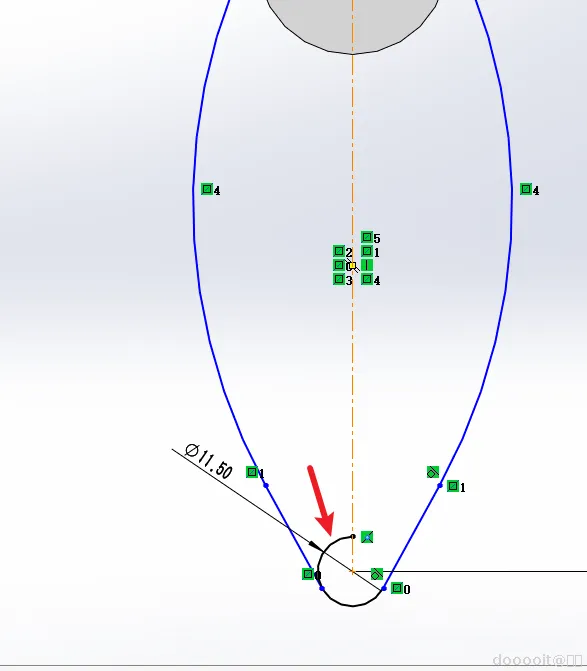

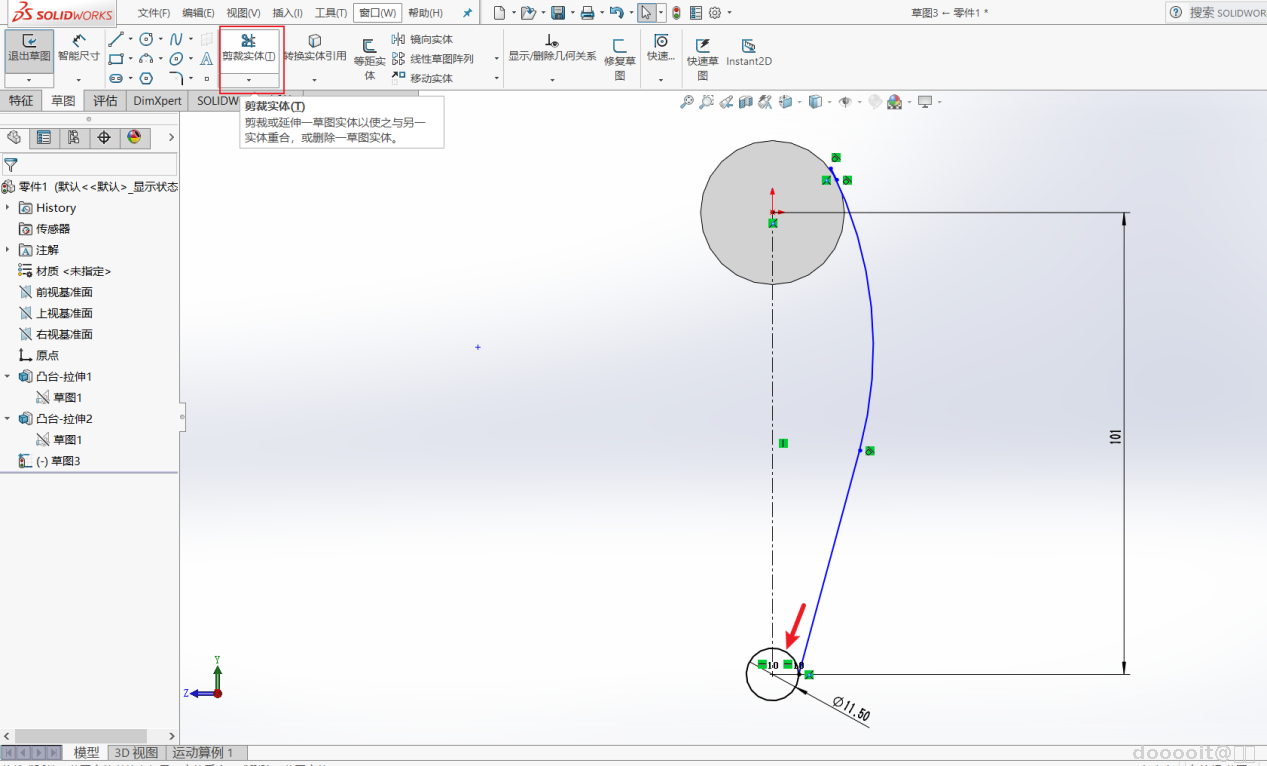

使用“修剪实体”工具（按住Ctrl键并拖动鼠标）对模型进行修整，完成之后设置圆的尺寸为23mm,注意图中标注的是半径。

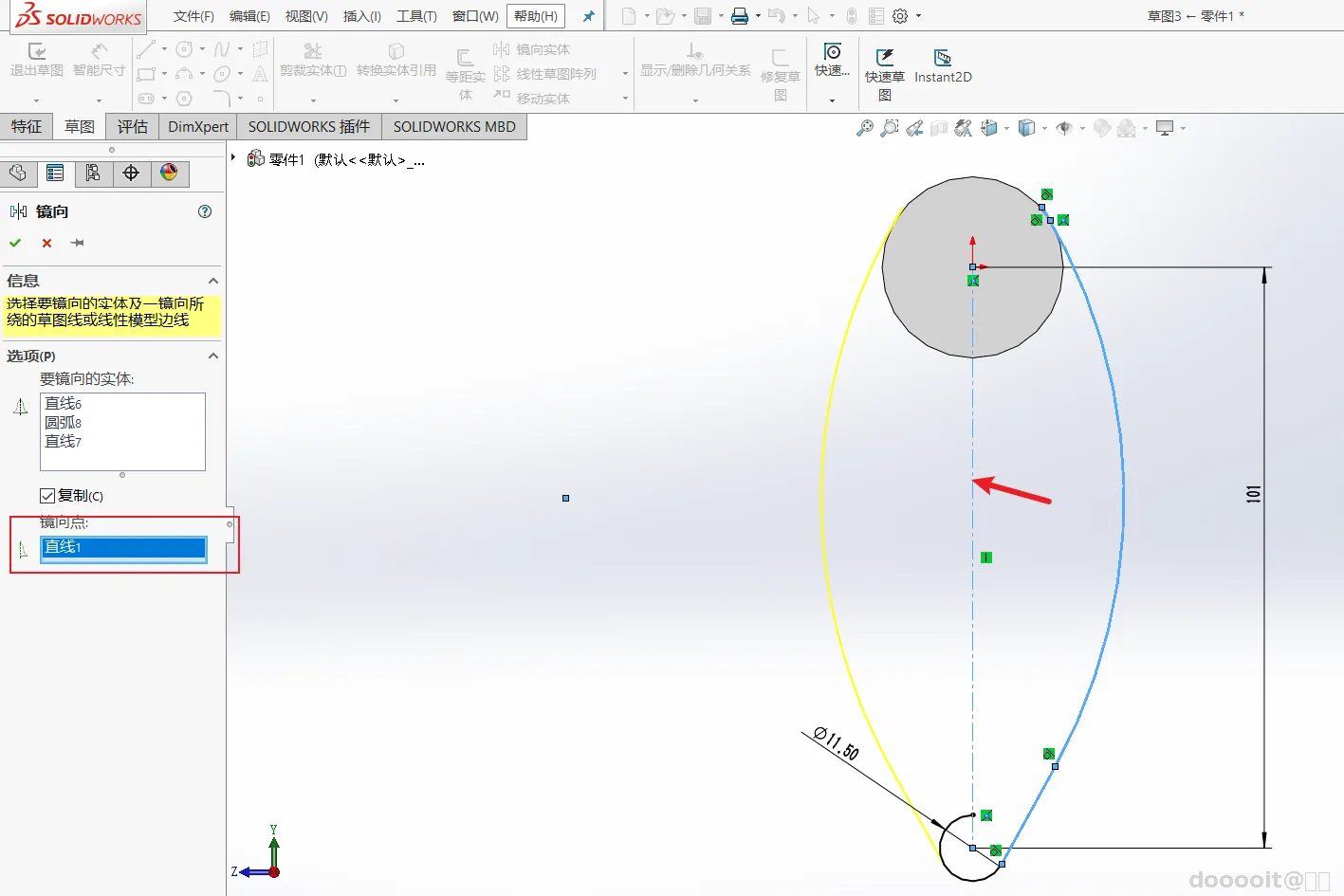

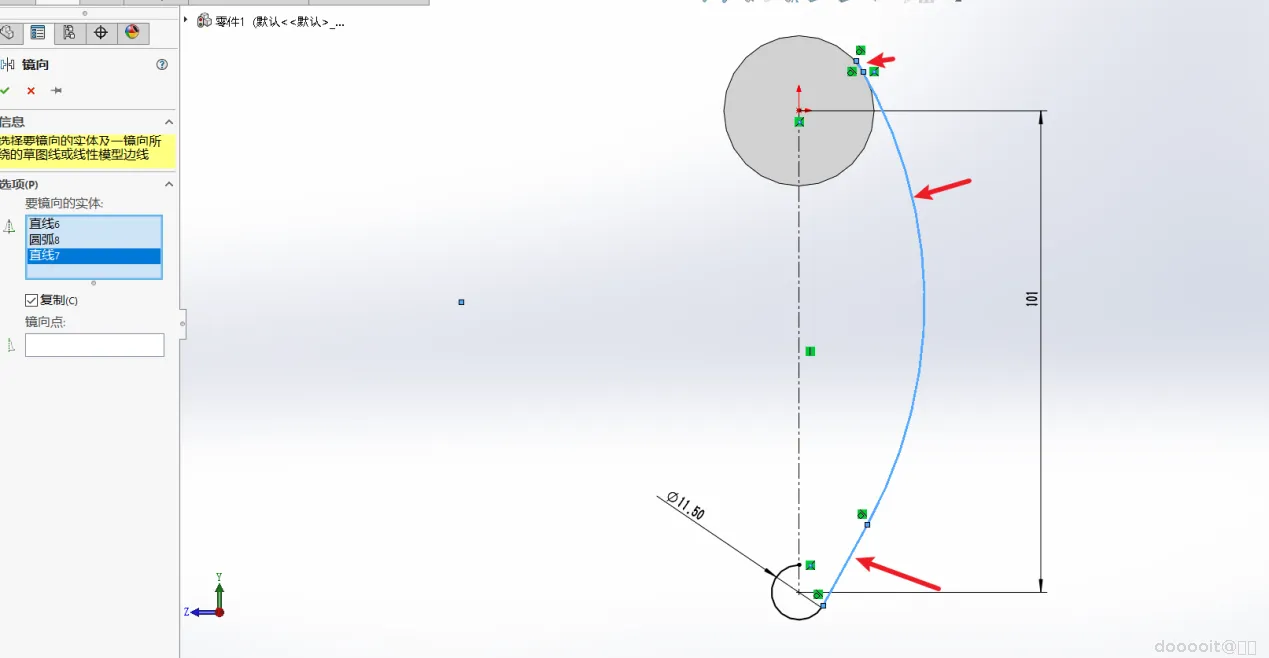

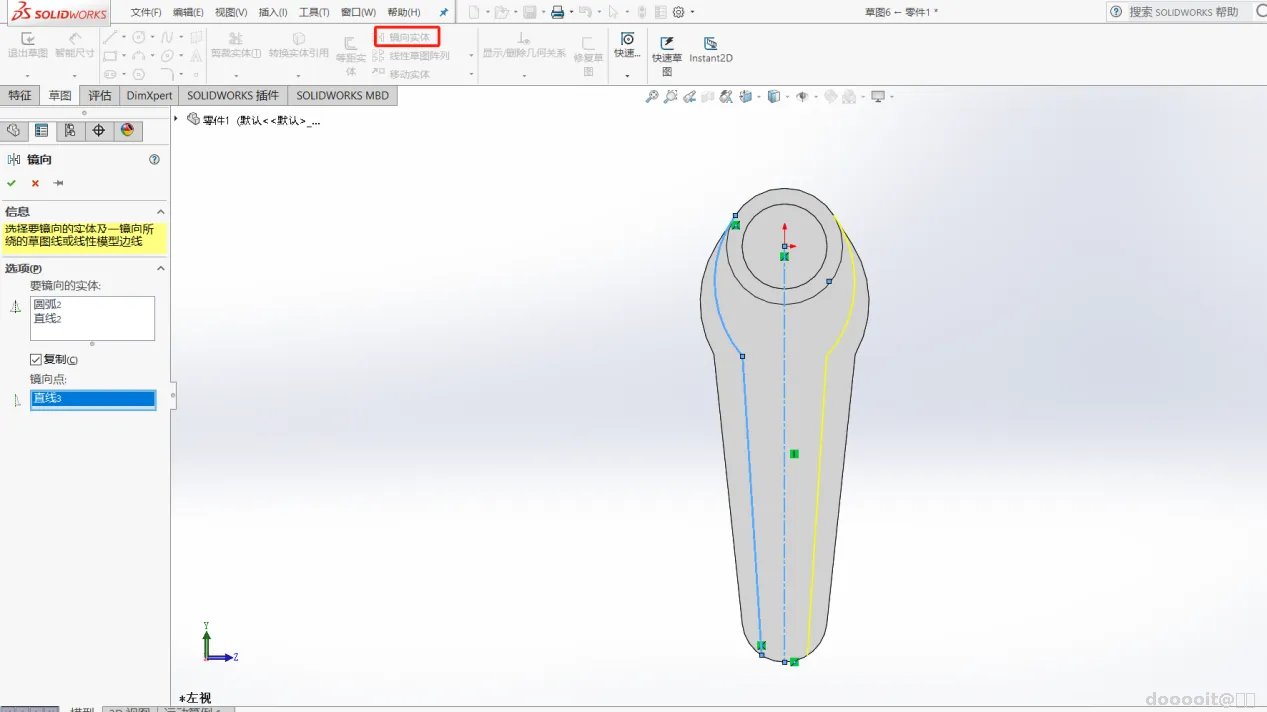

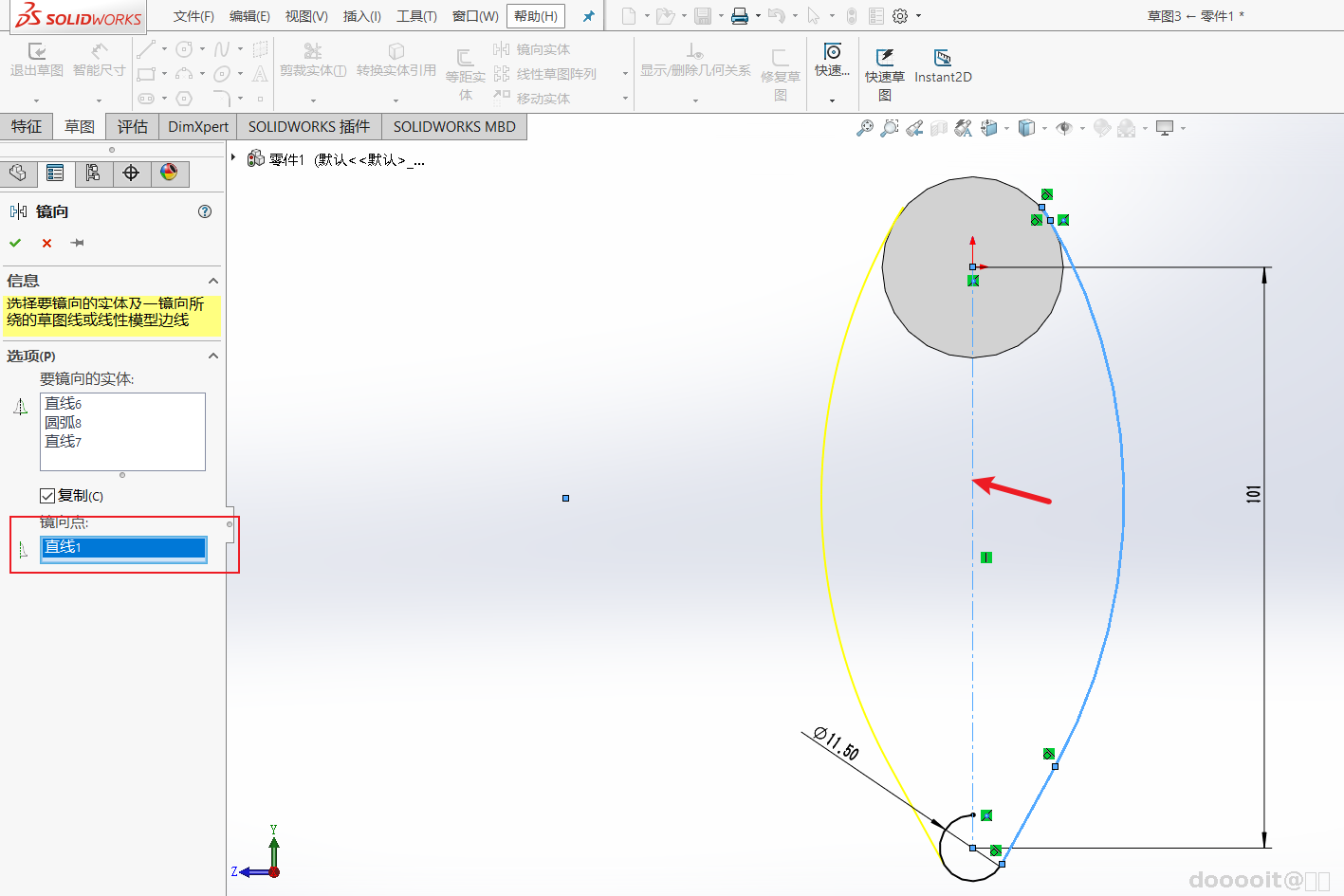

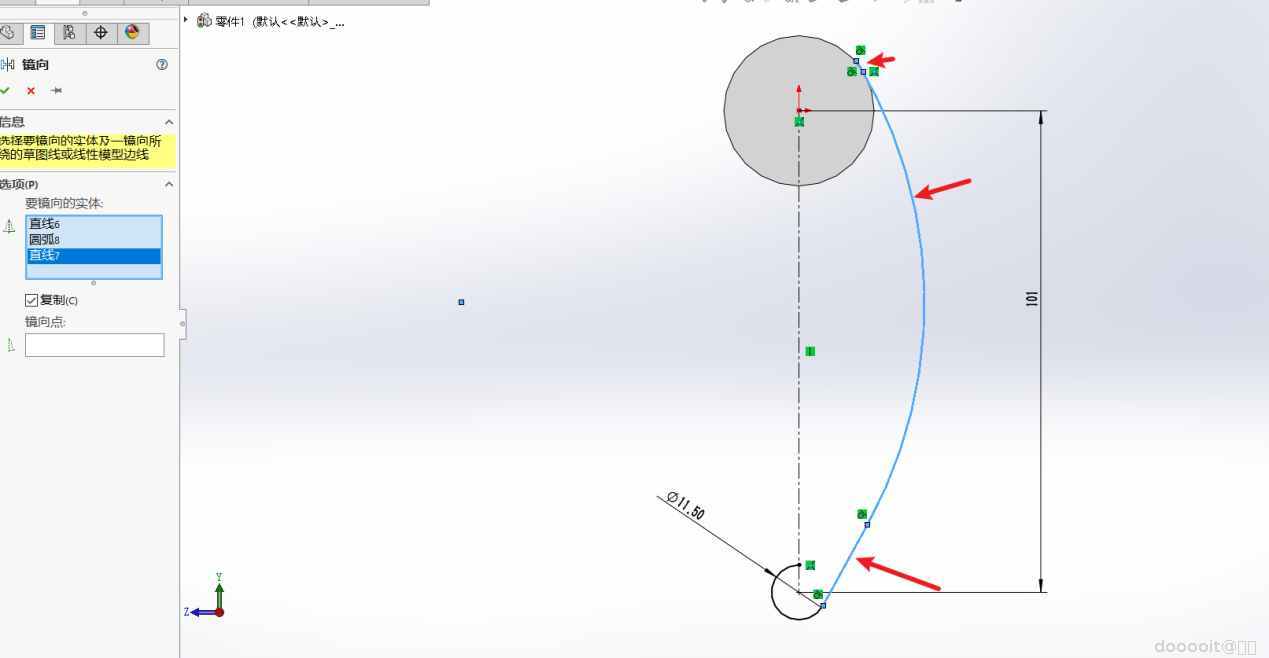

选择三条线段，并以先前绘制的中心线作为镜像点，执行镜像操作。在裁剪镜像出来之后的这个圆弧。

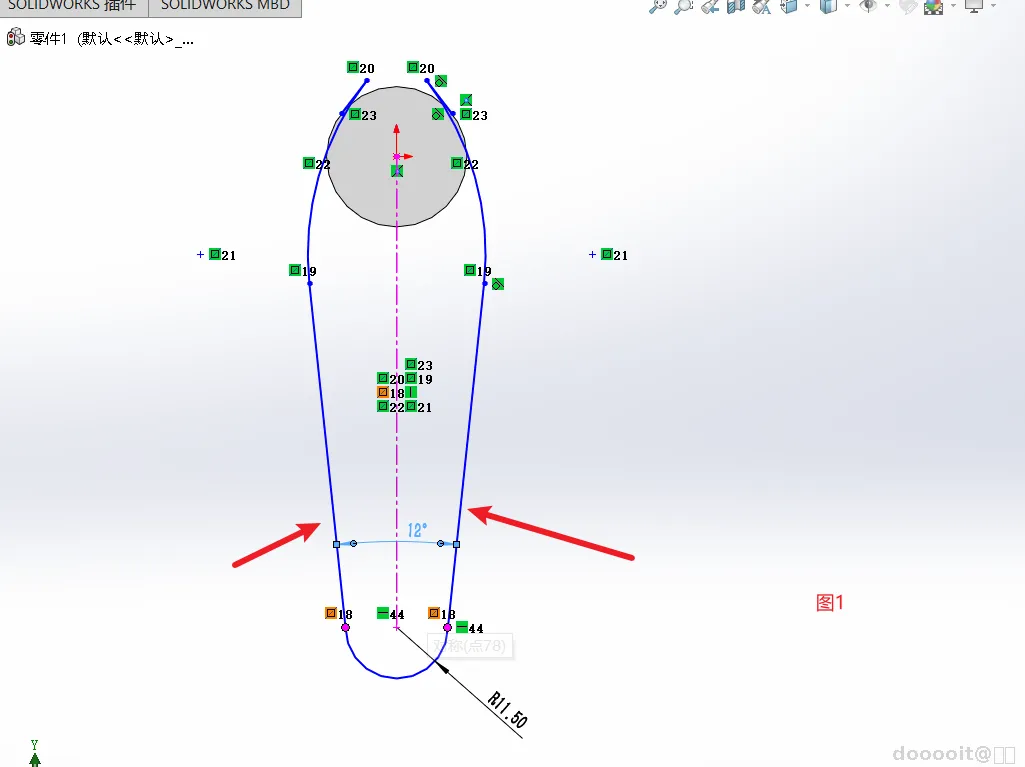

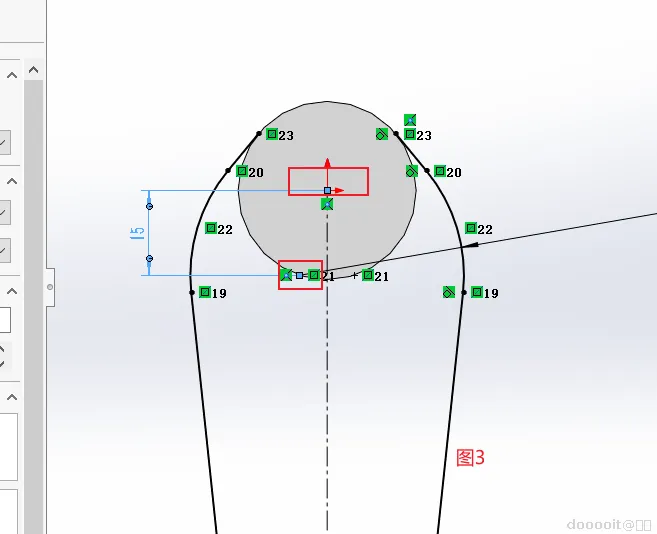

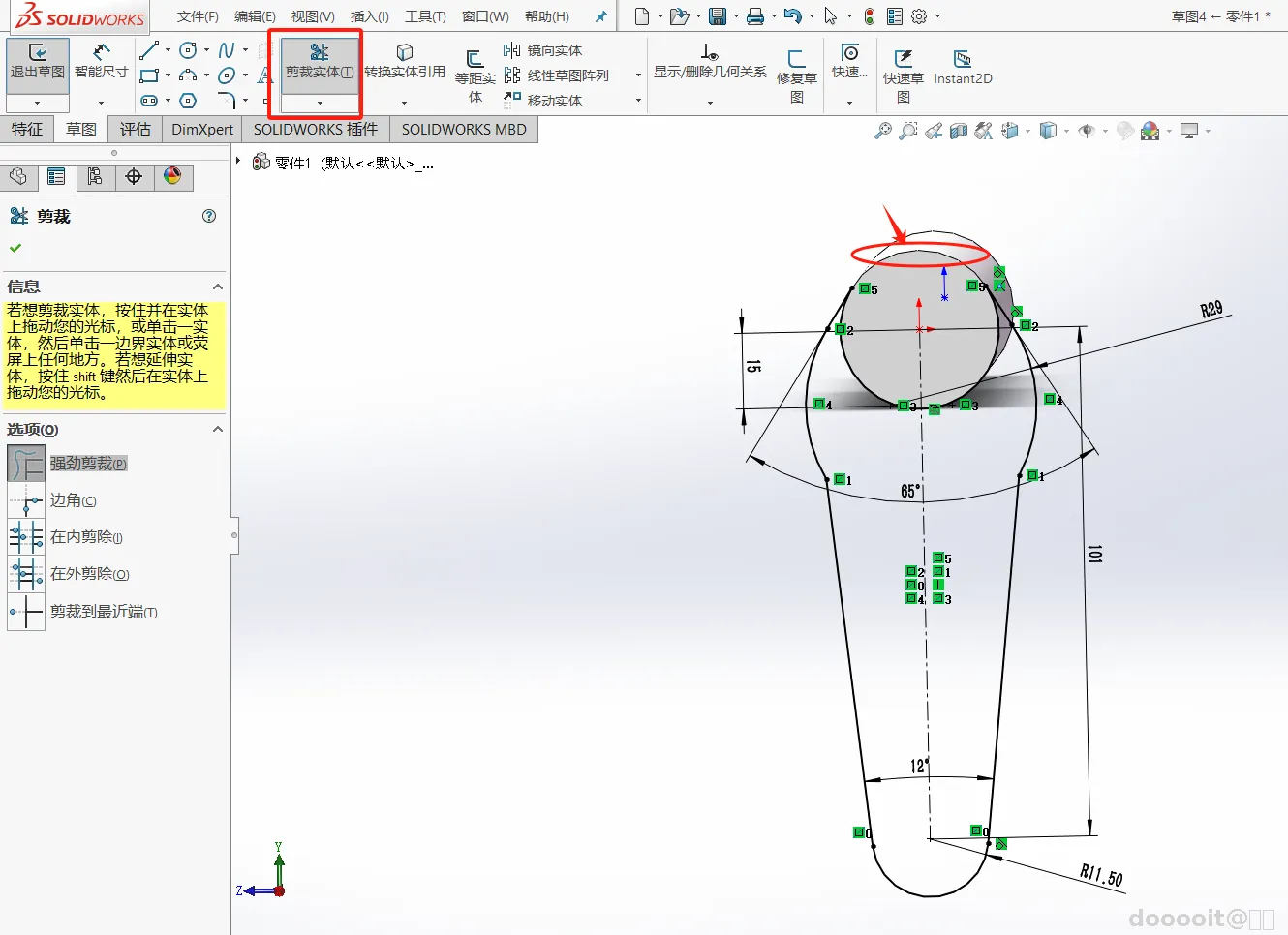

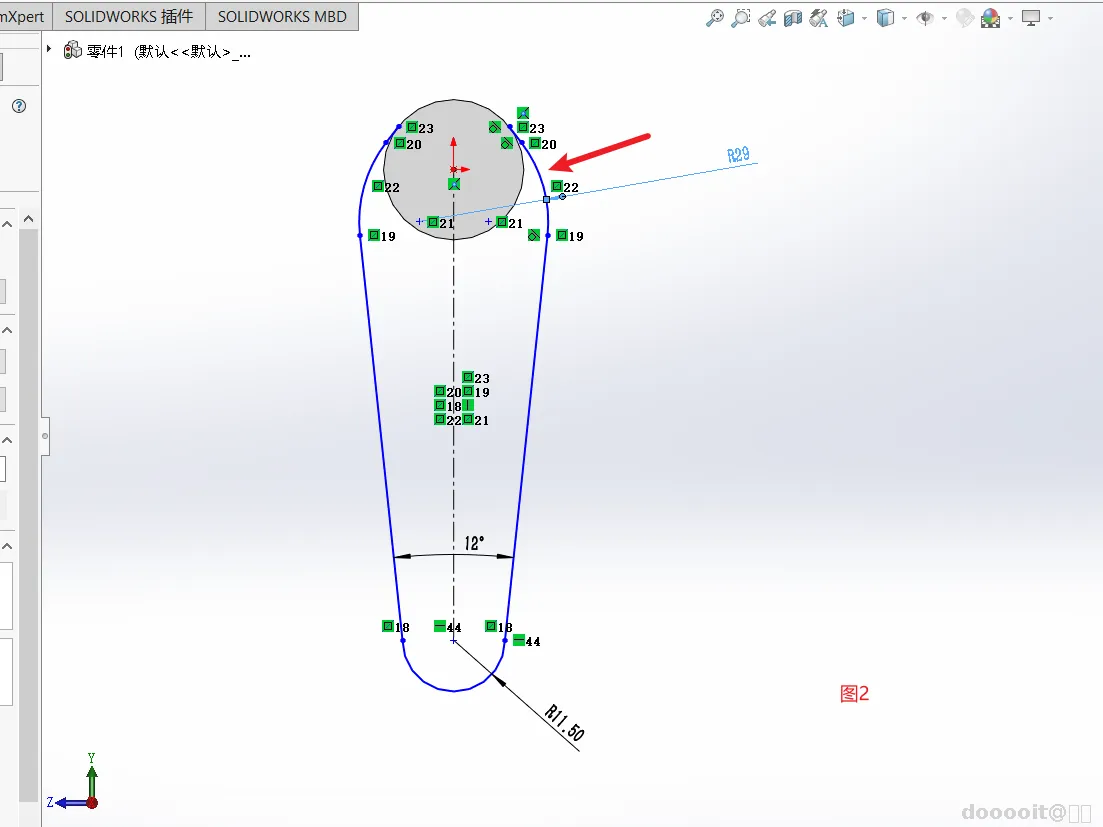

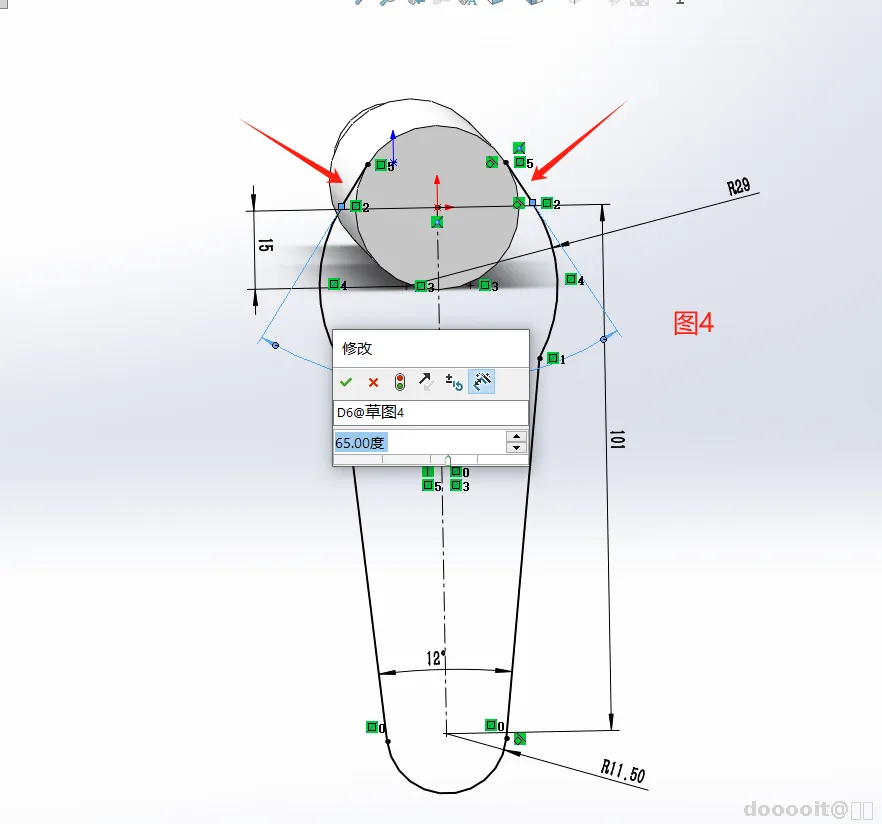

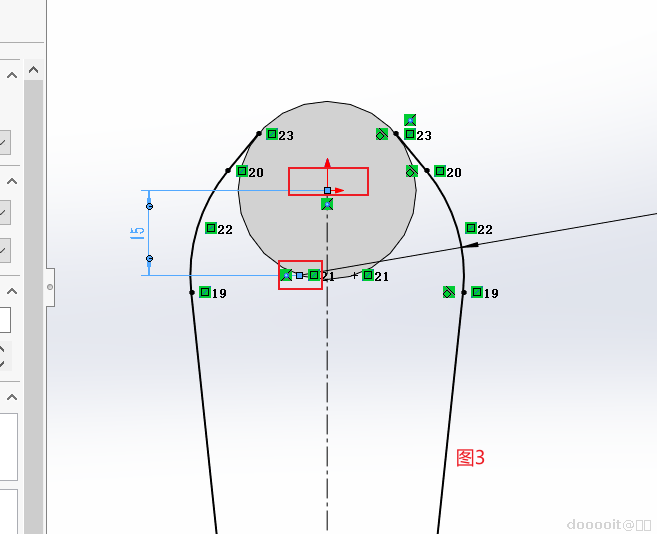

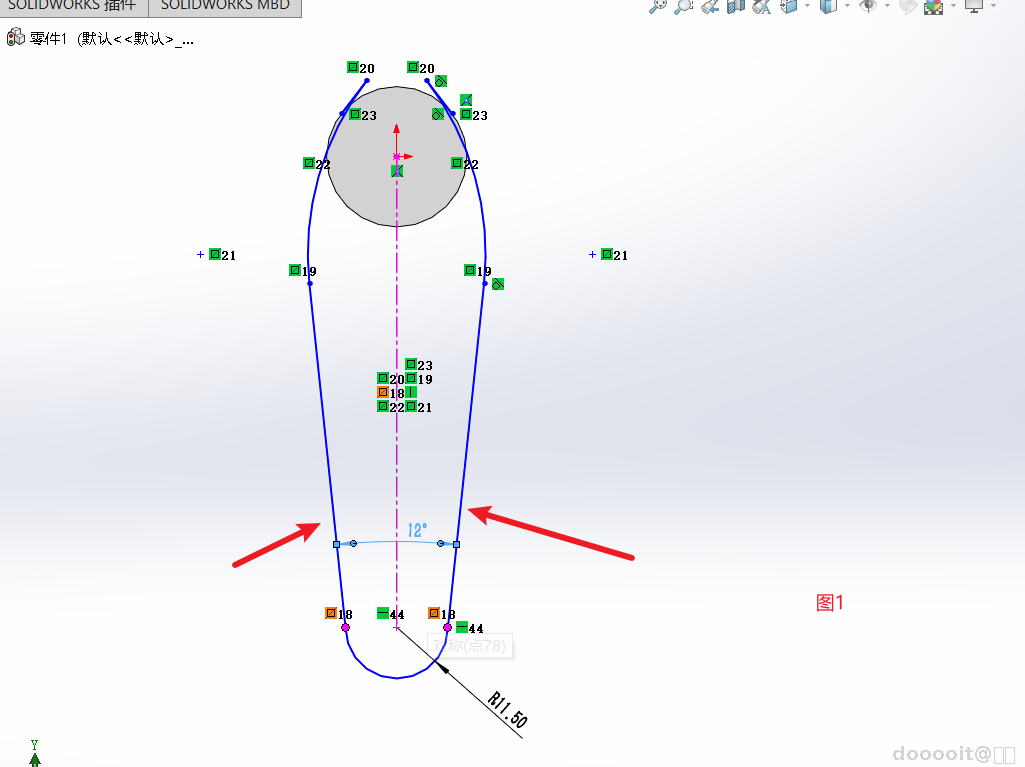

如果出现图一中的效果,不要急,正常现象,后续会调整,设置两条线的角度为12度,设置图2中的圆弧半径为29mm,图3选中两个点,距离为15mm,图4中两条直接之间的角度为65度

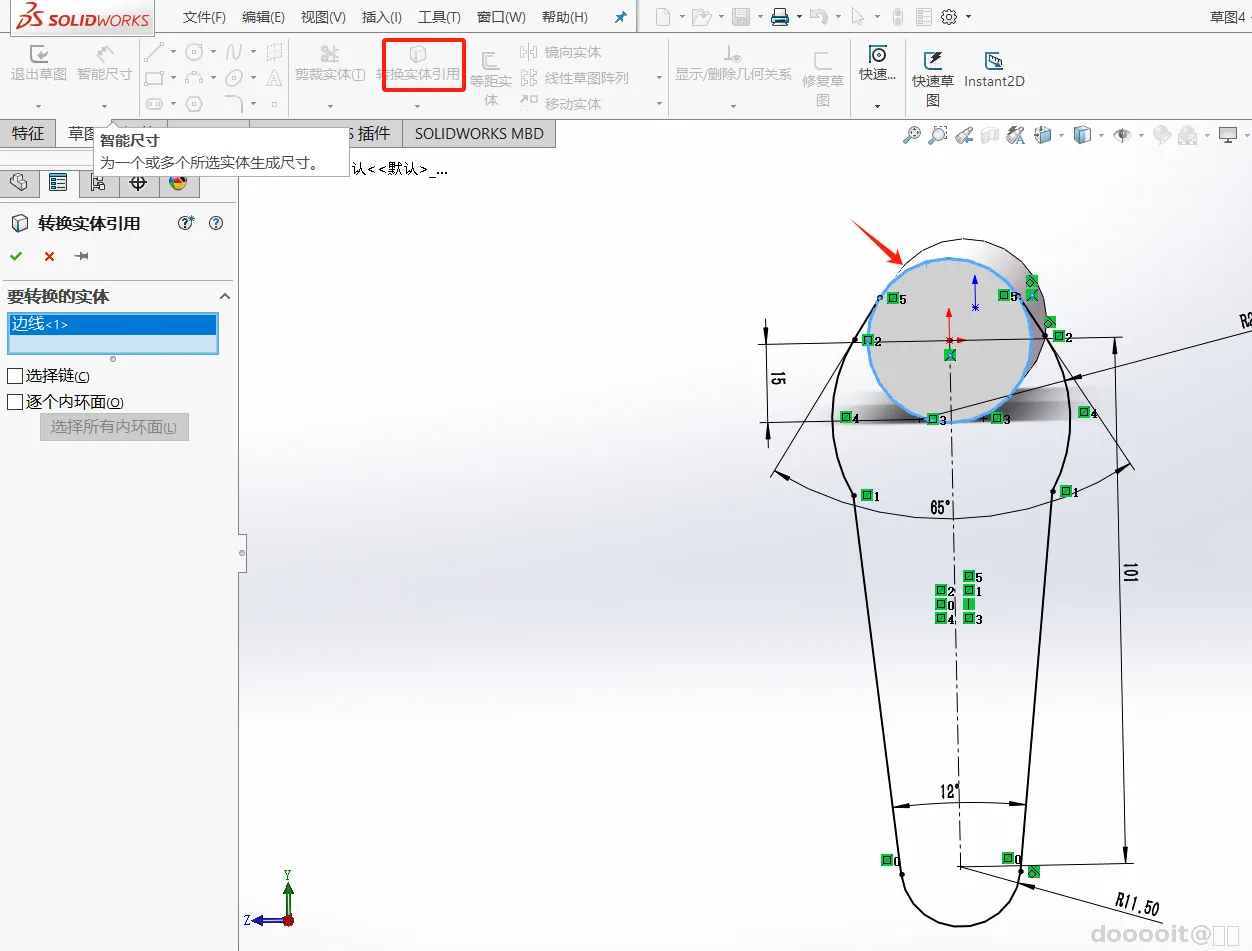

将选定的圆形轮廓转换为实体，并清理掉不必要的边界线。

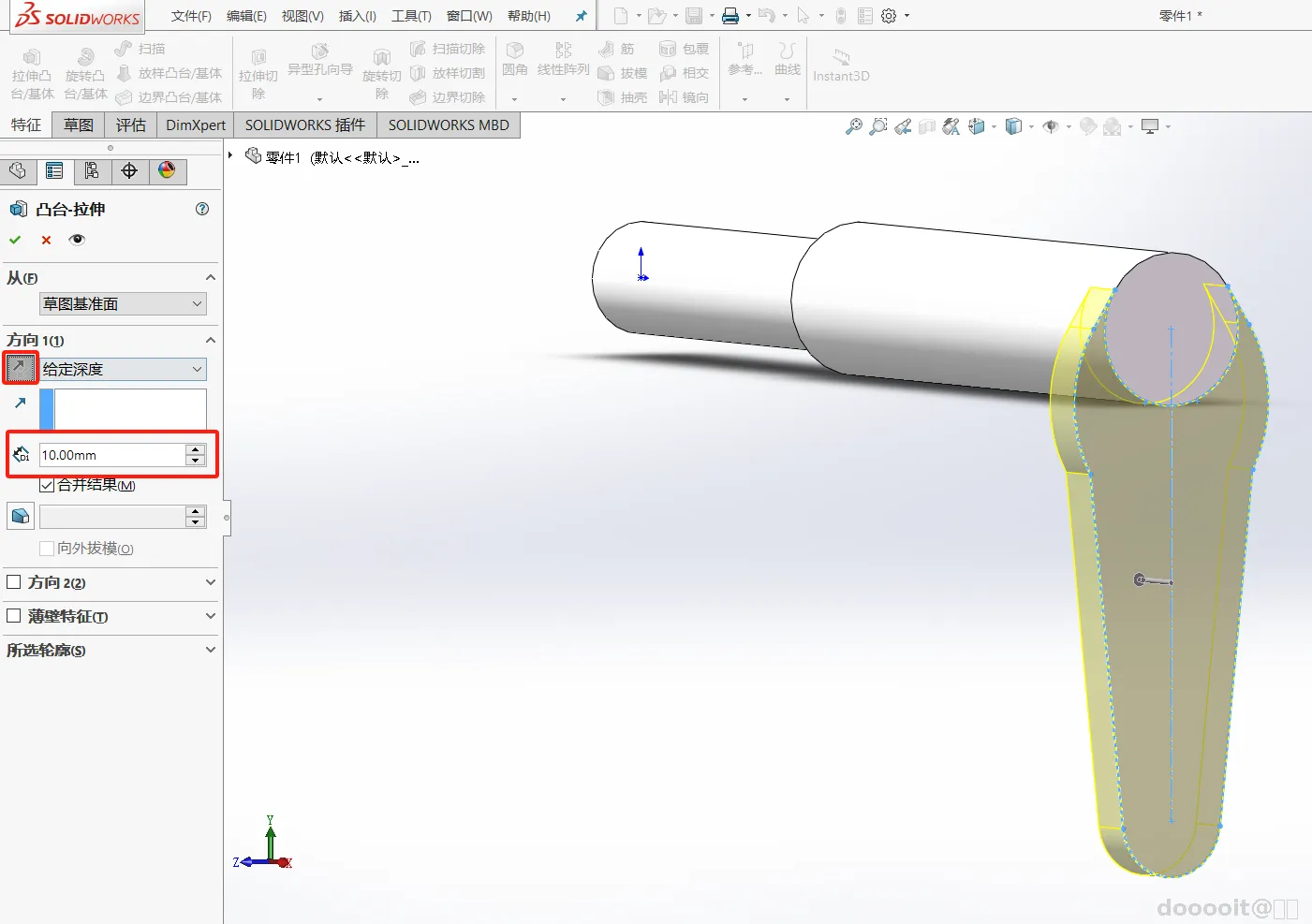

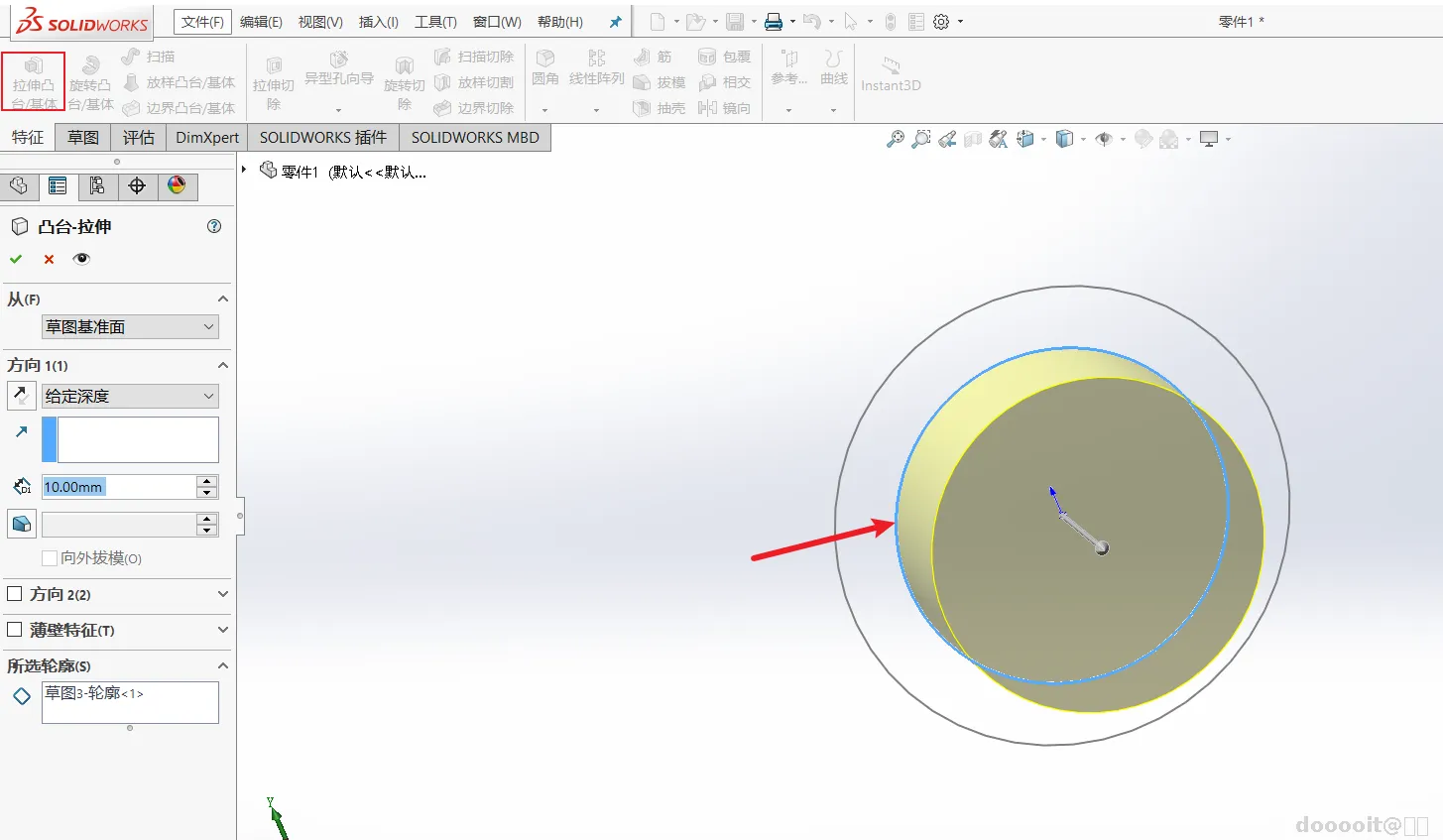

通过拉伸凸台/基体的方式给枪托底部增加10mm的厚度，注意拉伸方向应为反向。

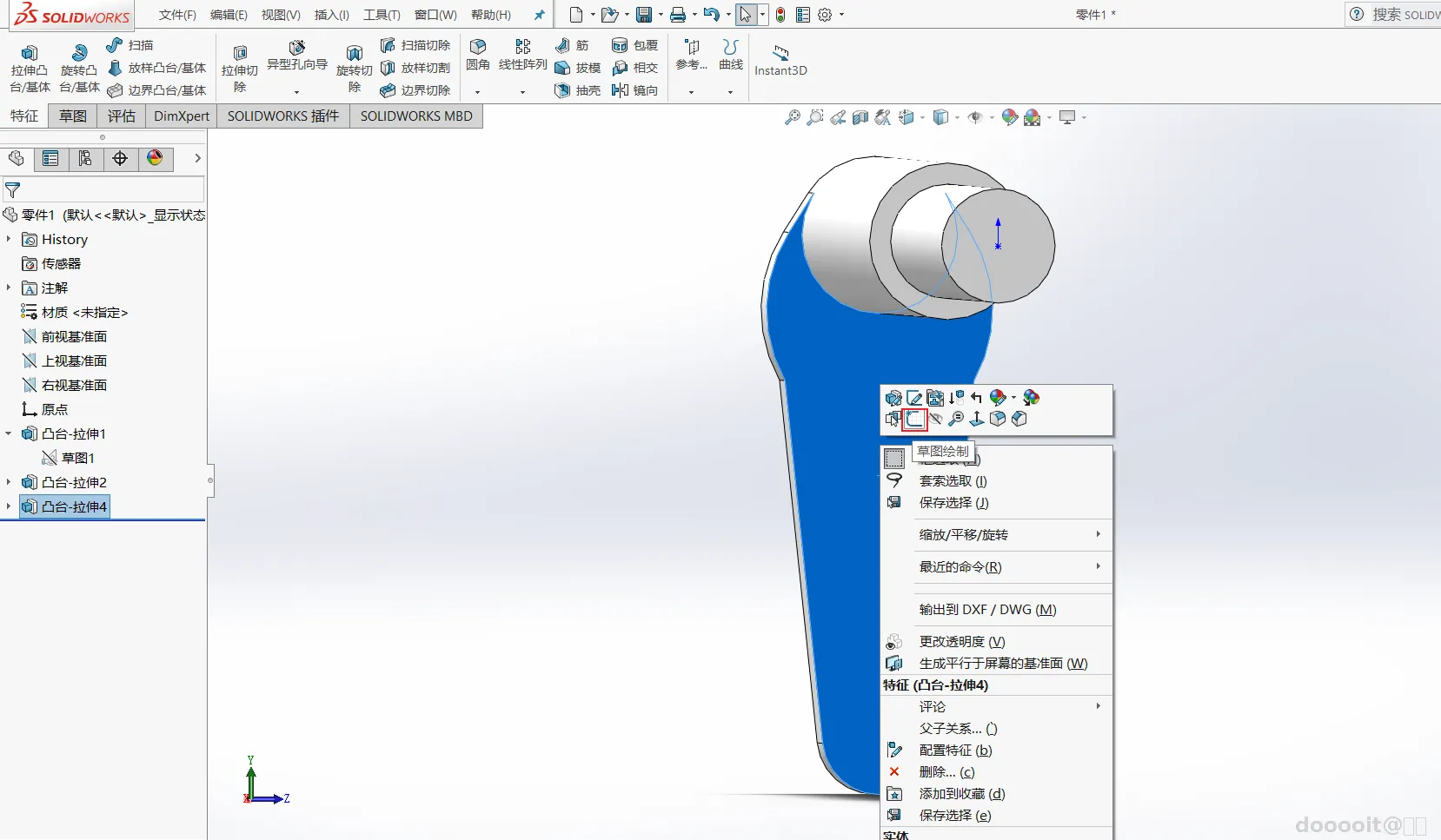

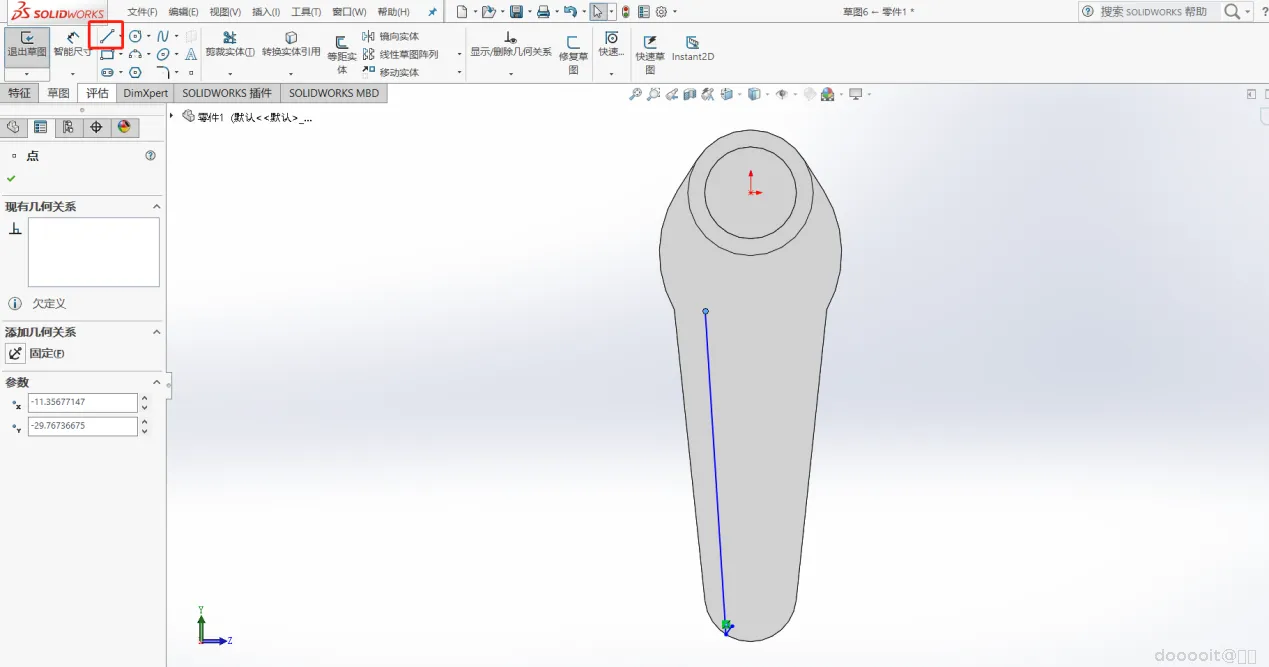

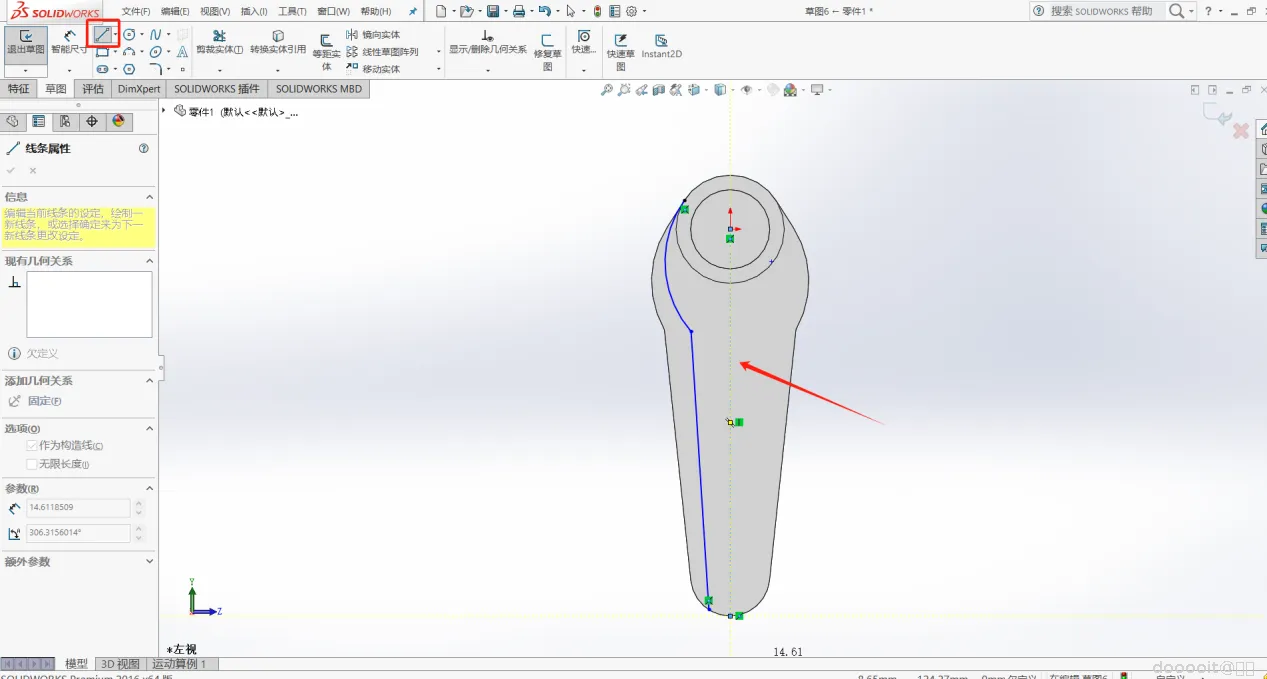

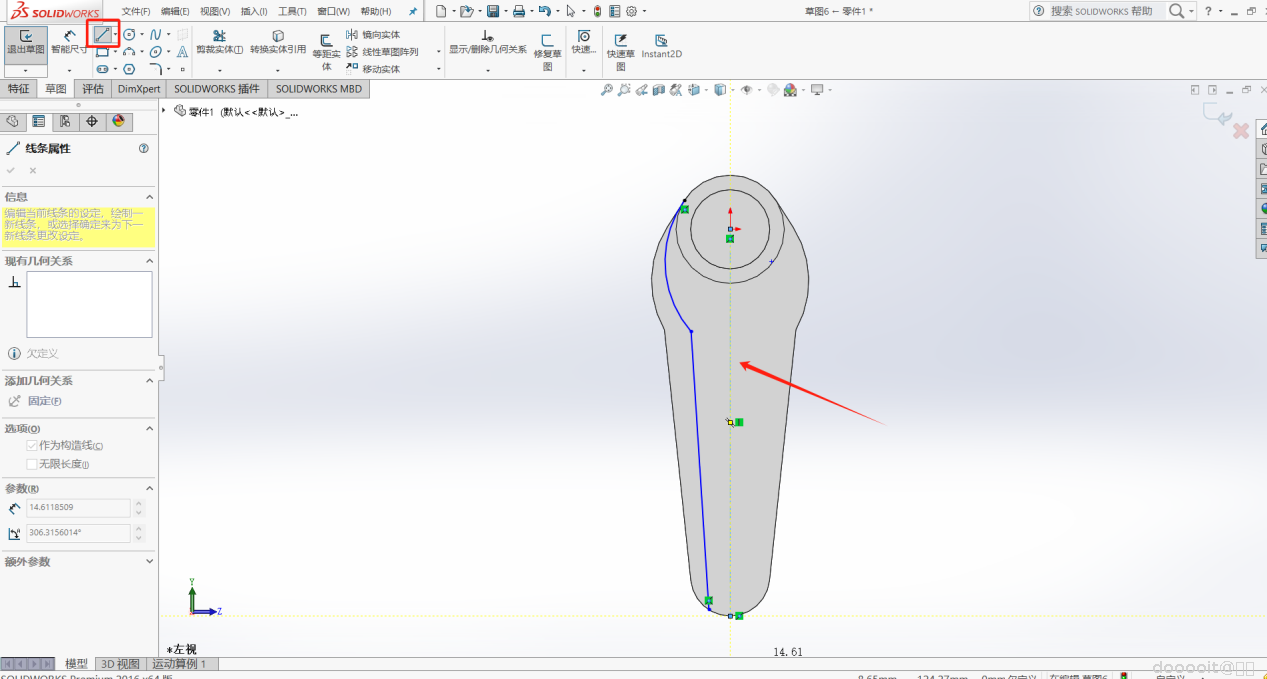

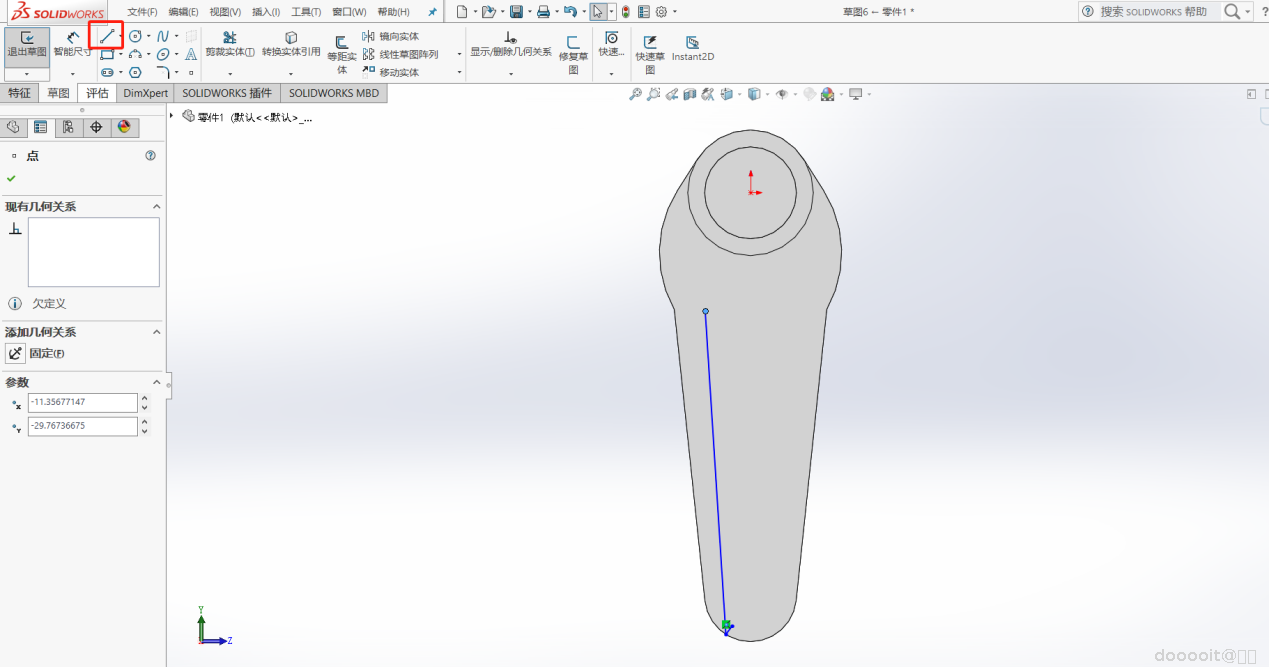

选中草图绘制,画一条直线用三点圆弧连接原左边的端点。在中间画一条中心线,使用中心线做镜像

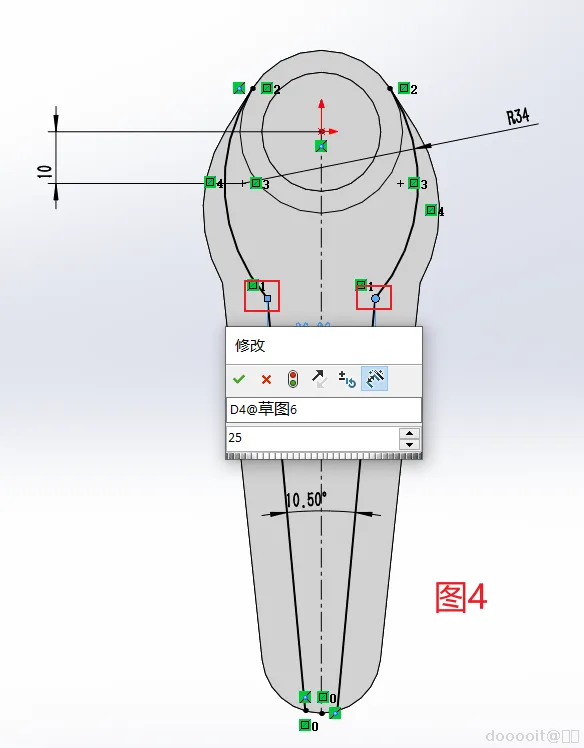

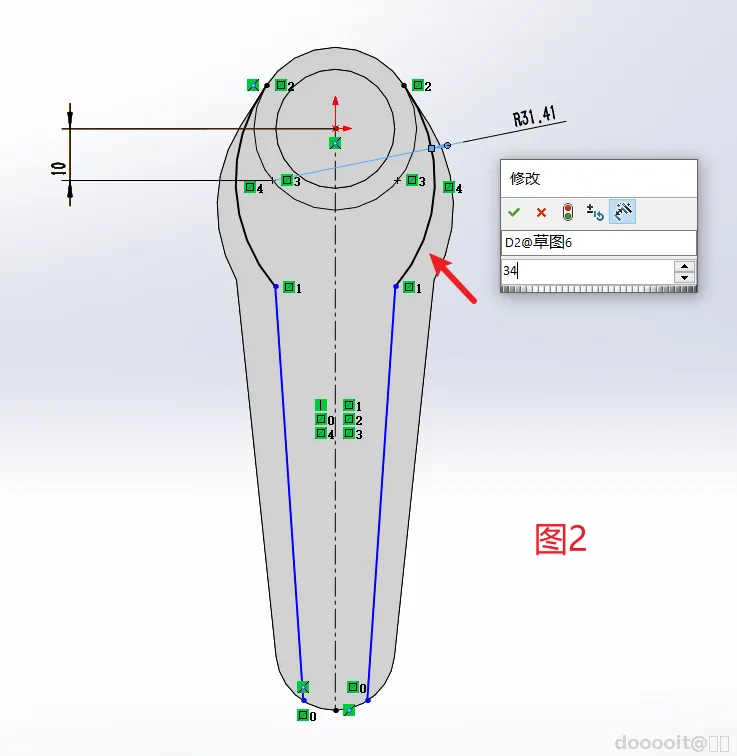

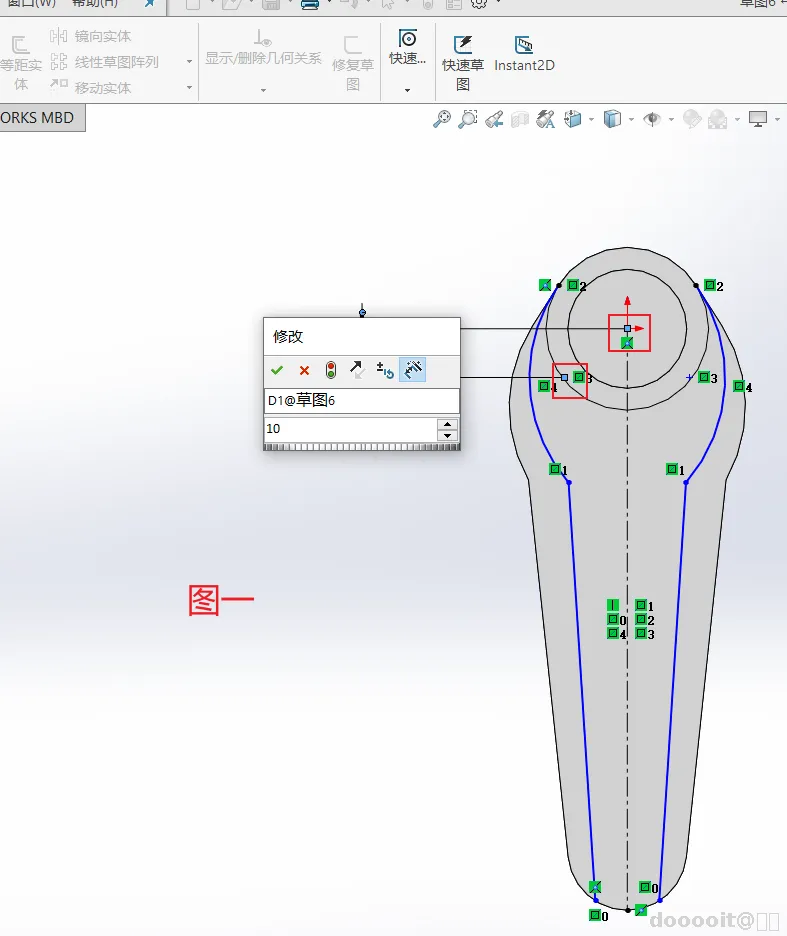

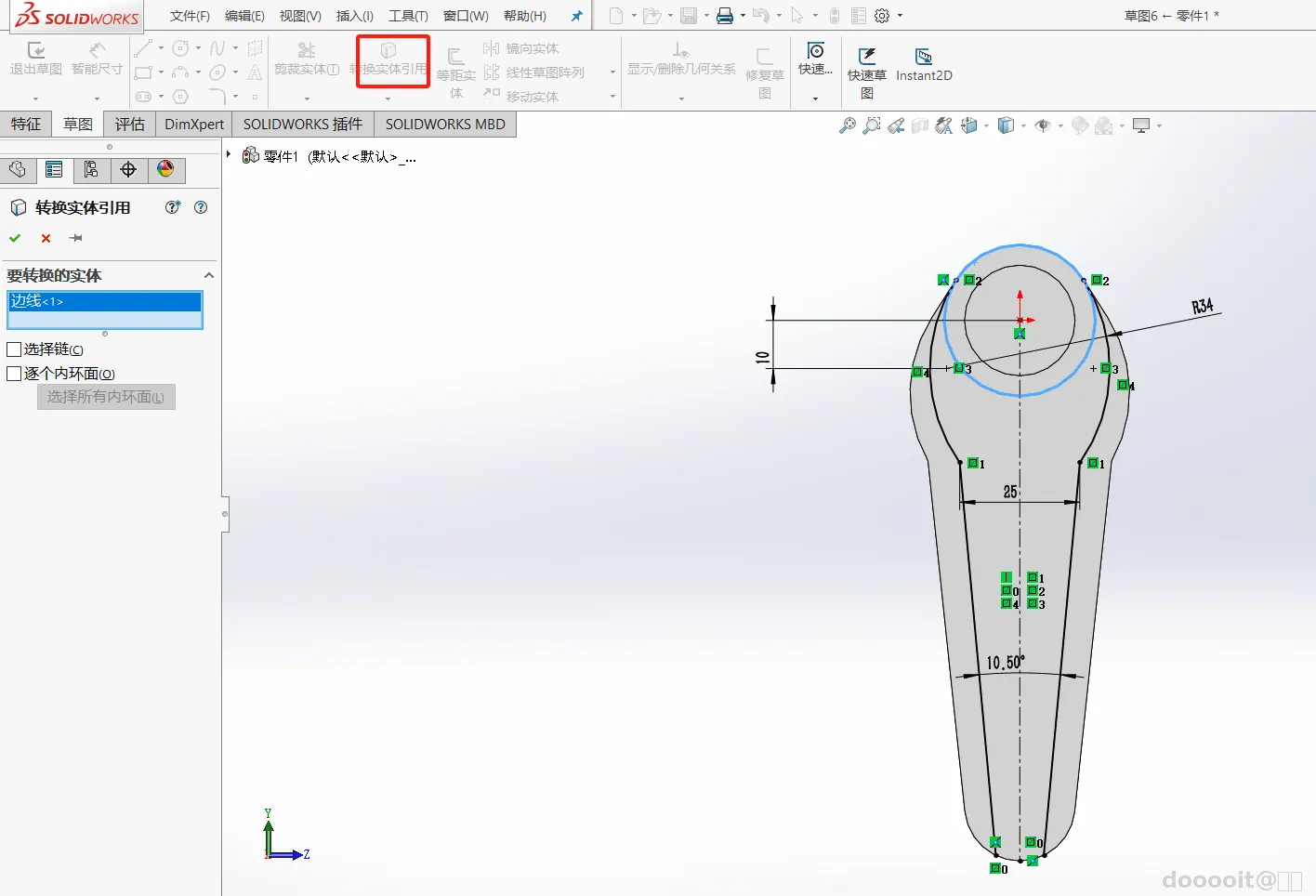

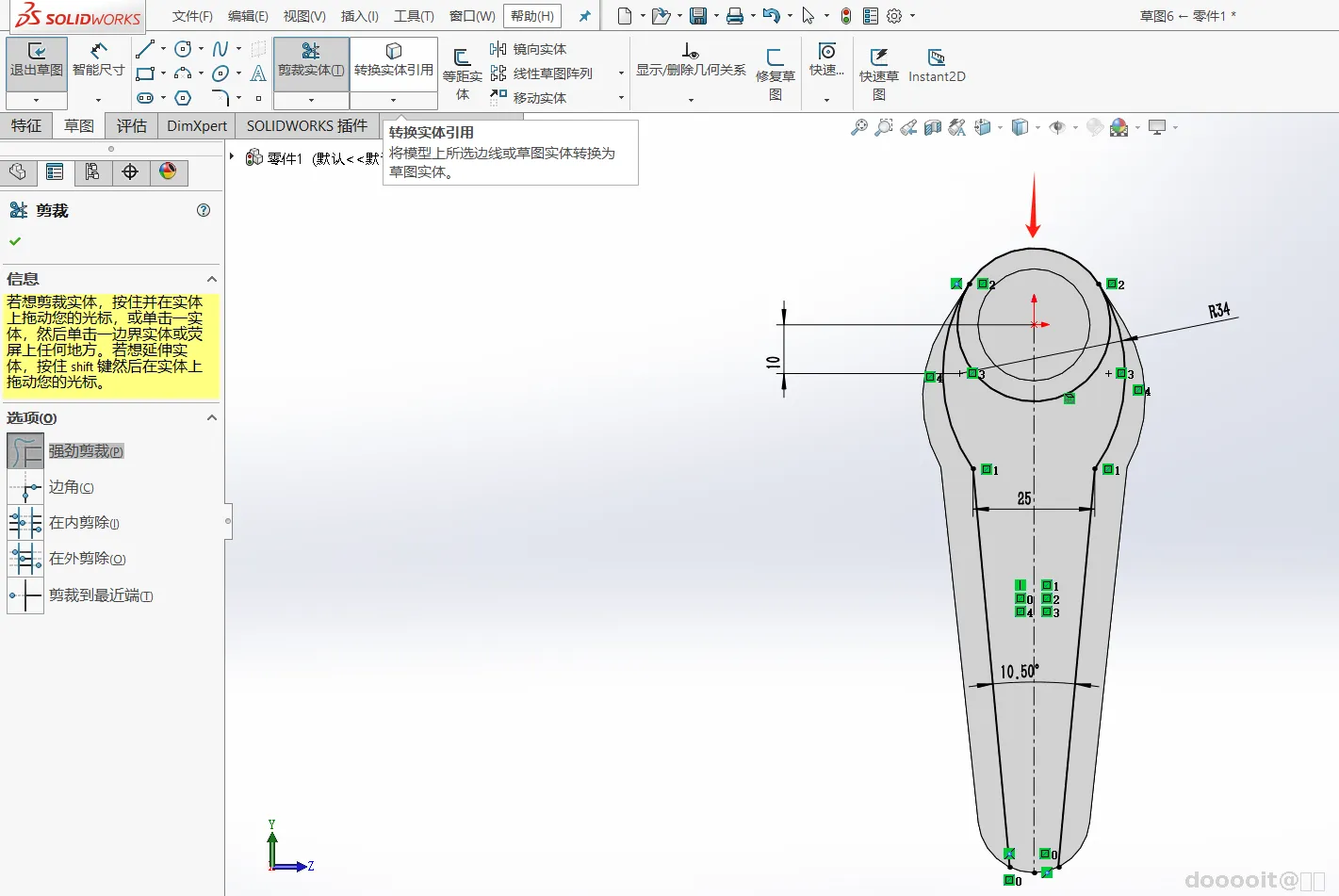

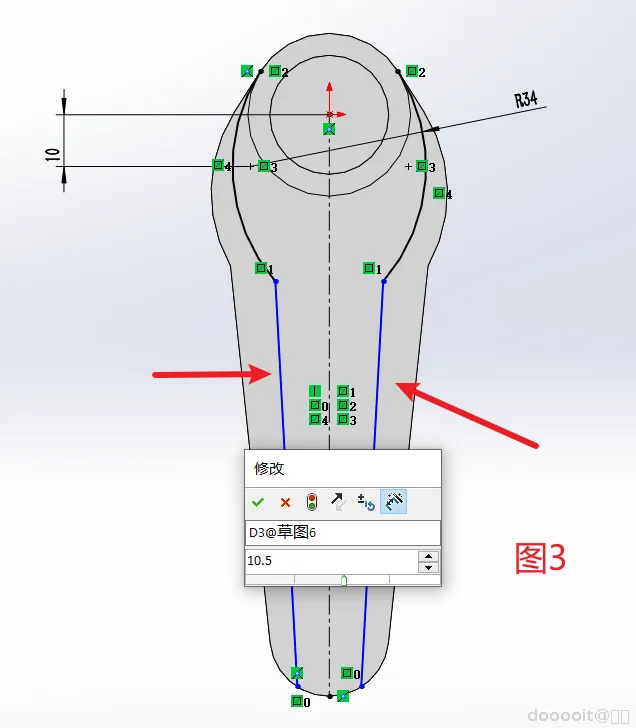

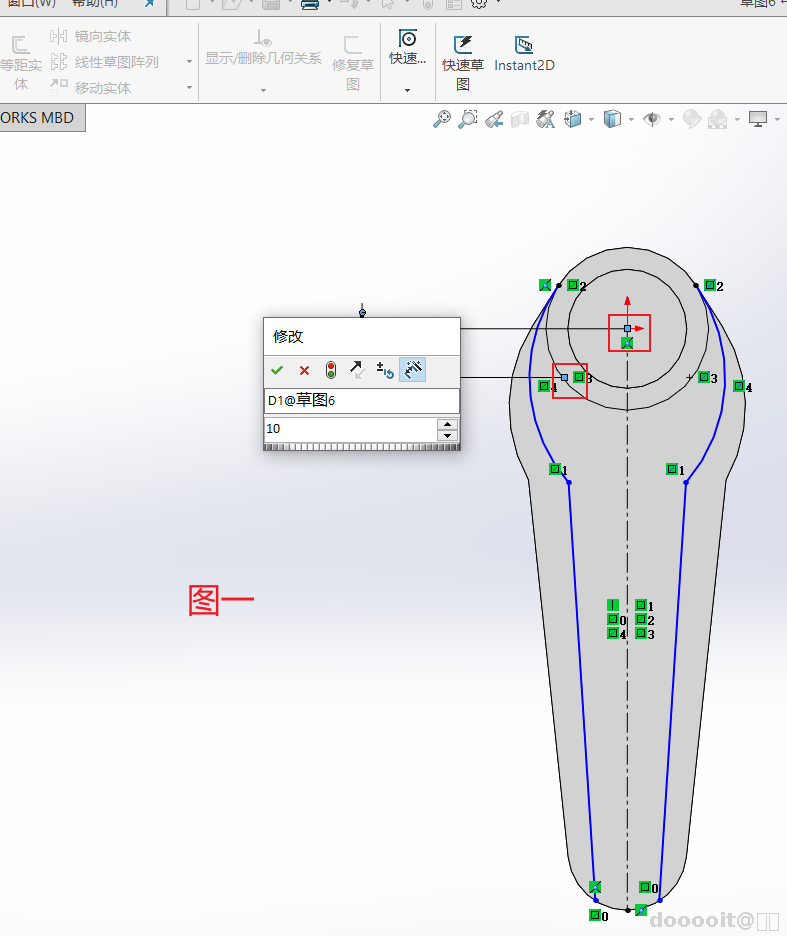

图一两个端点的距离为10mm,图二中的圆弧尺寸为34度,图三中两条直线的夹角为10.5度,图4两个点的距离为25mm。接着转换引用实体,并去除裁剪多余边线。

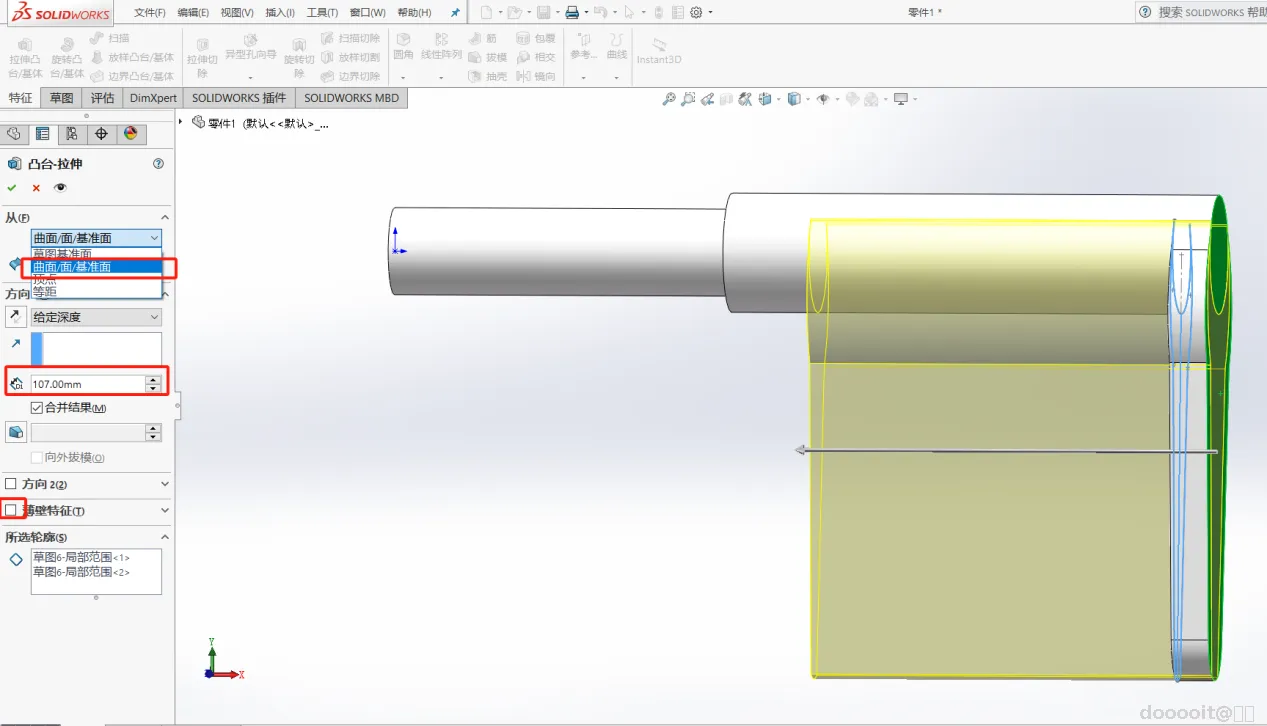

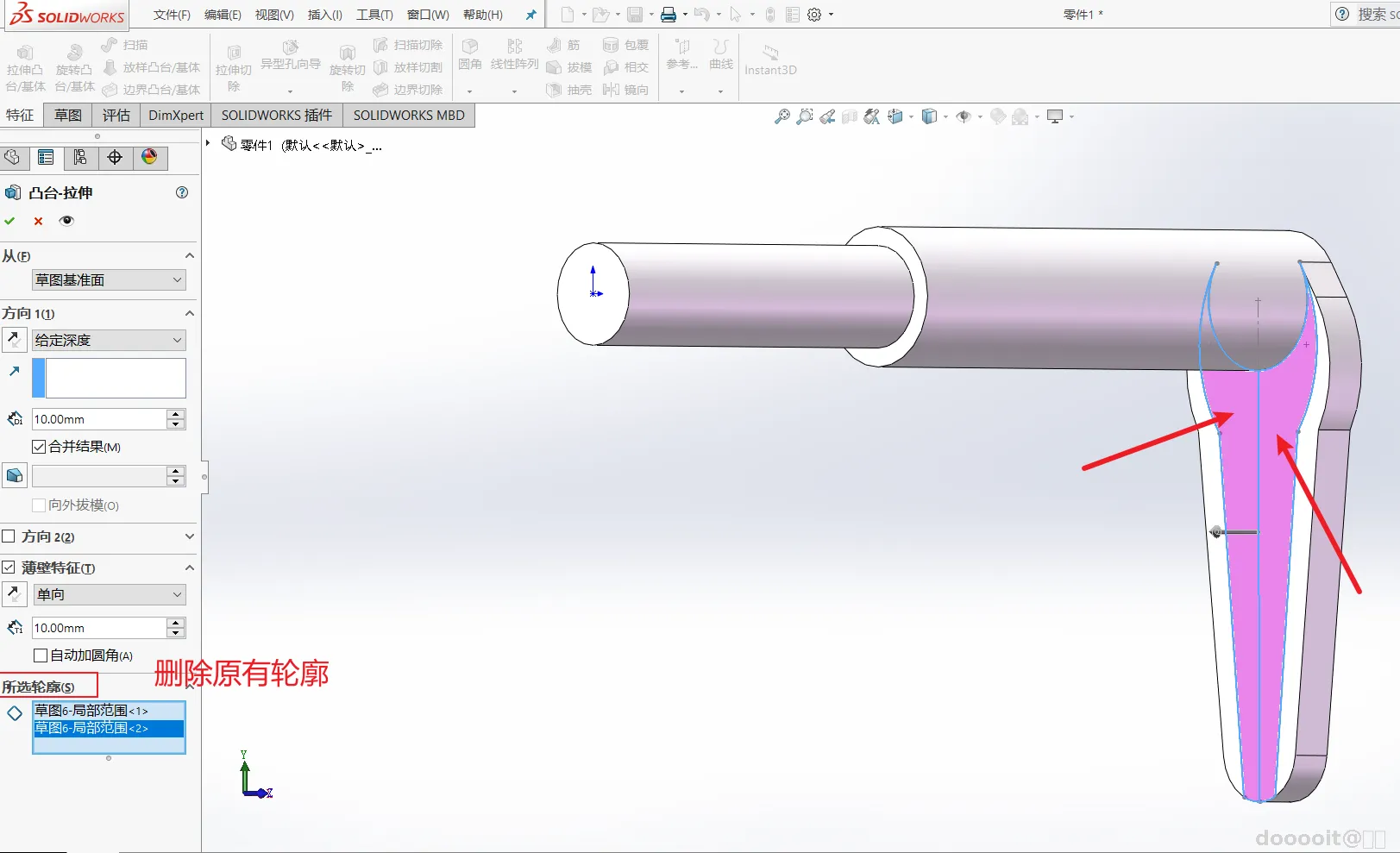

删除旧轮廓，选择新的区域进行拉伸，取消勾选薄壁特征不然拉伸不出来,深度为107mm,基准面选中绿色区域,由开始的草图基准面变成(曲面/面/基准面)曲面。

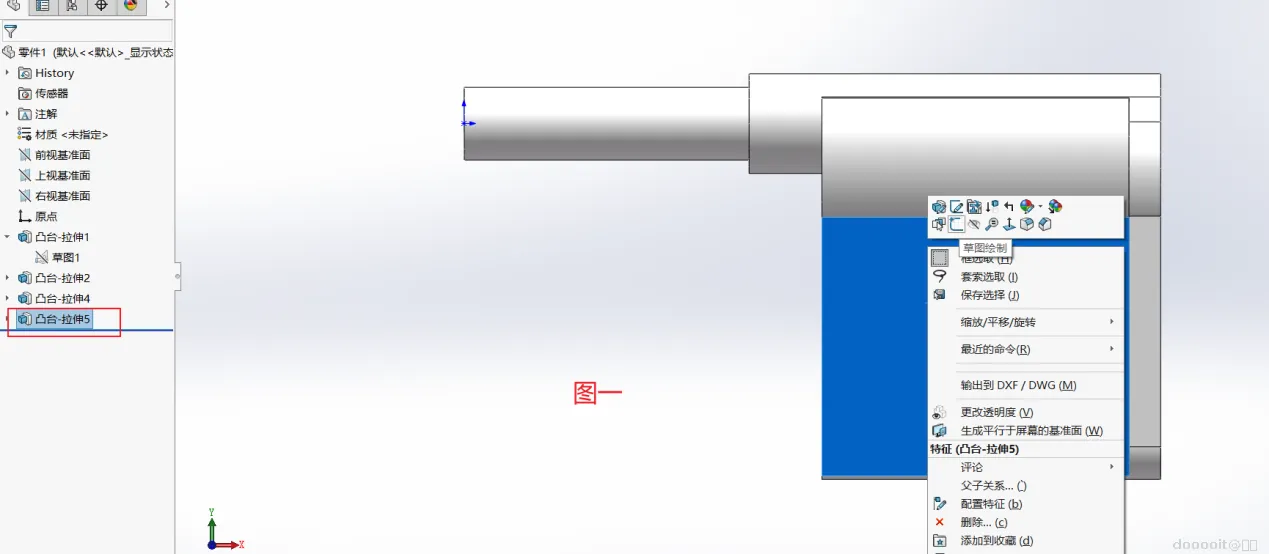

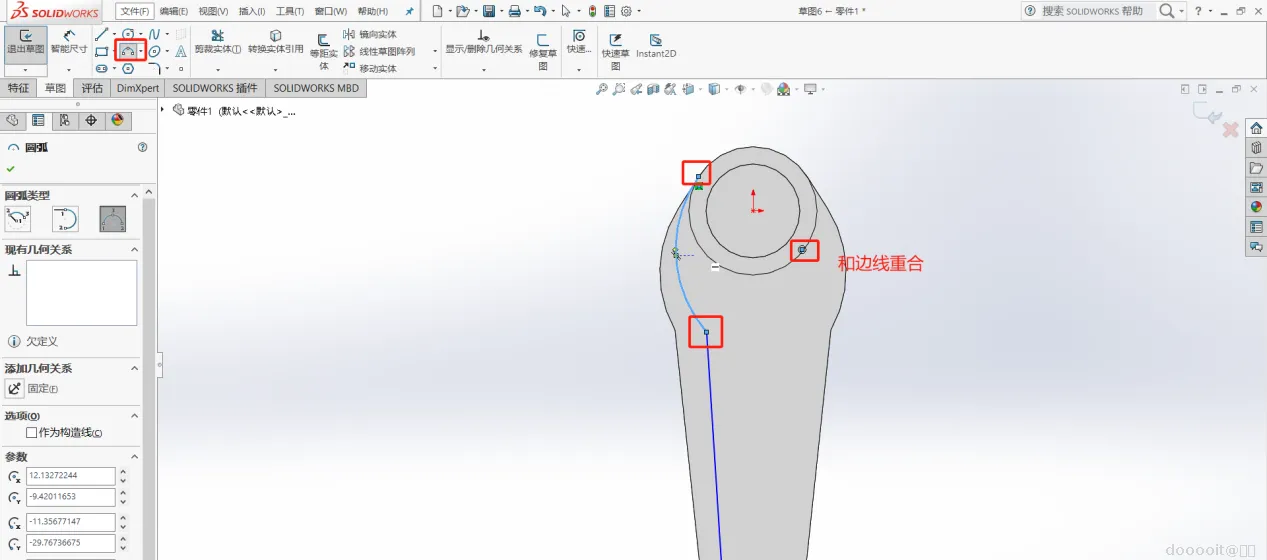

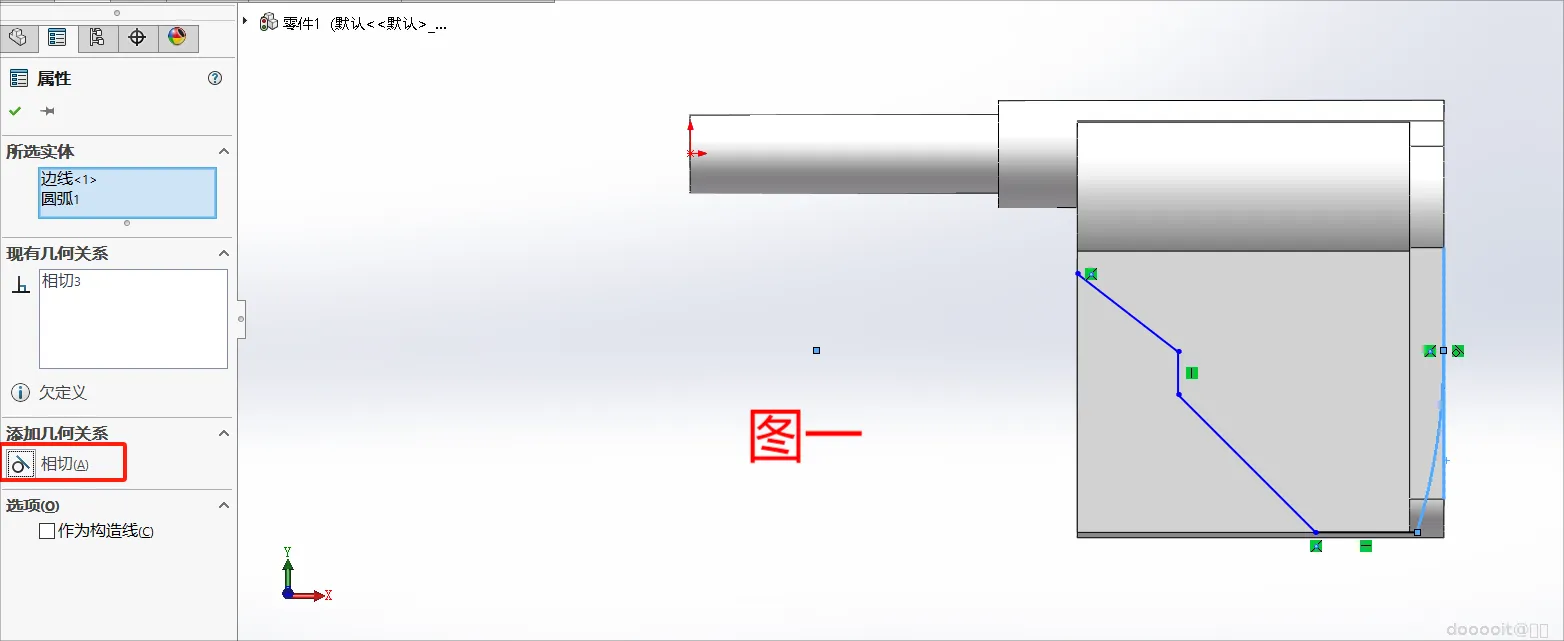

选中直线画出一个轮廓,图一中使用三点圆弧连接边线,并加入相切特征。

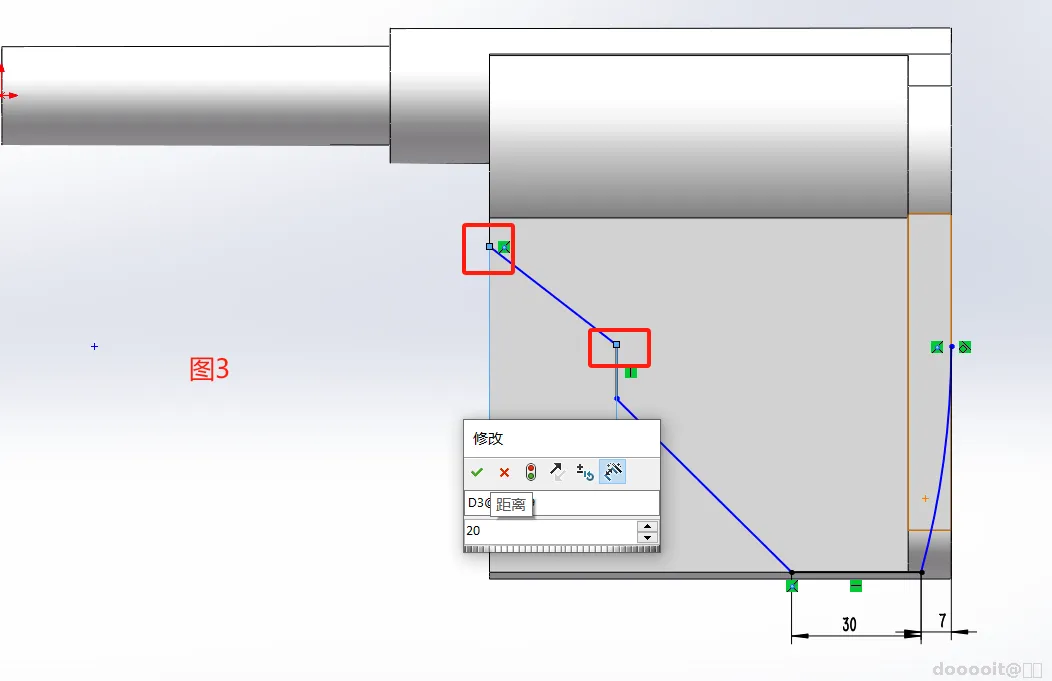

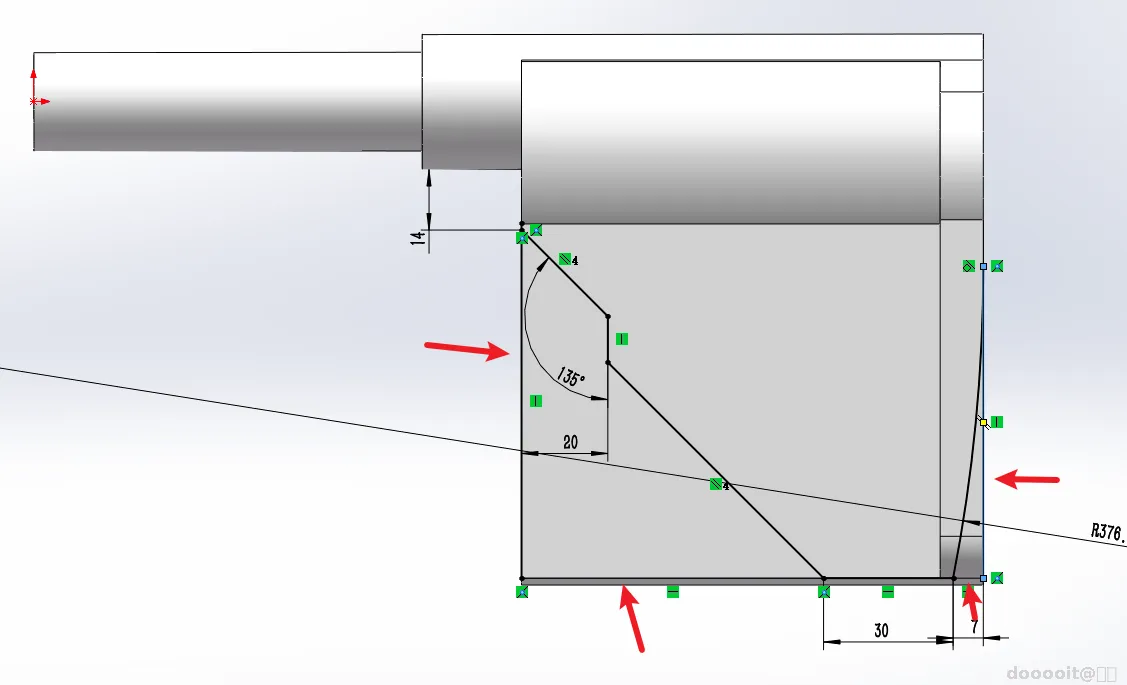

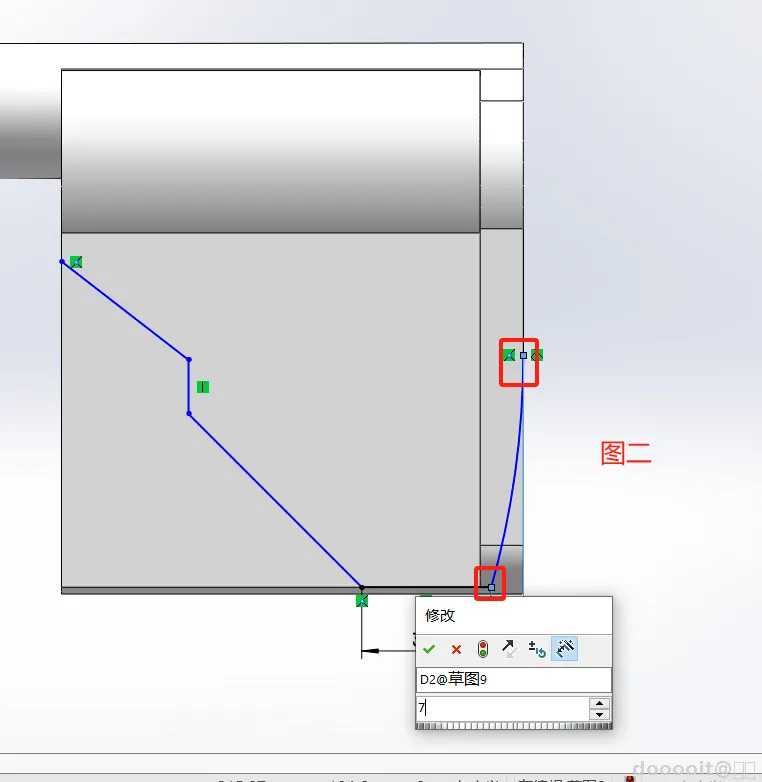

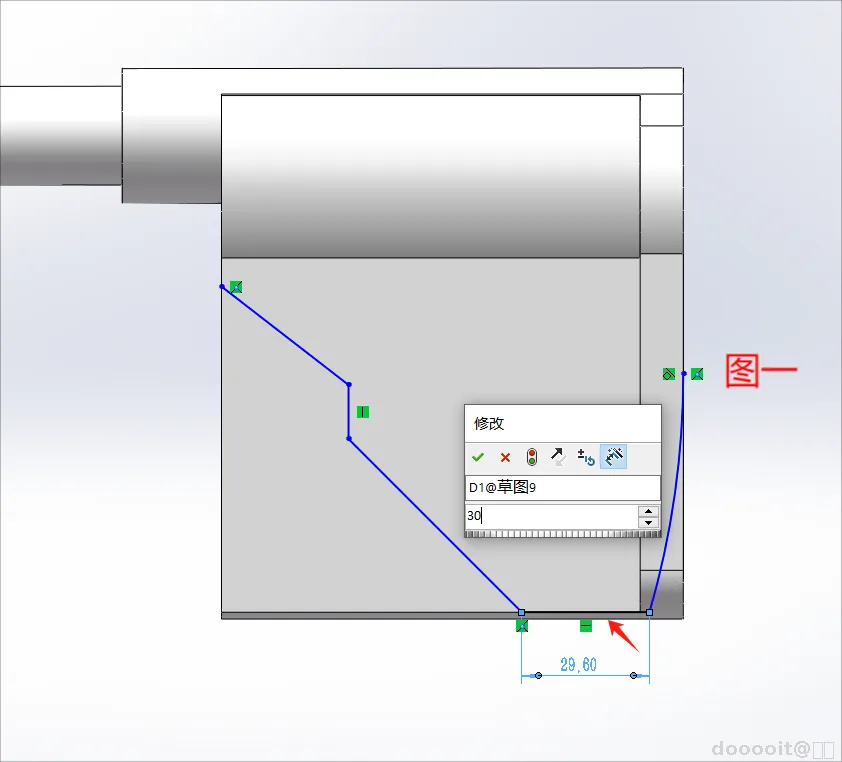

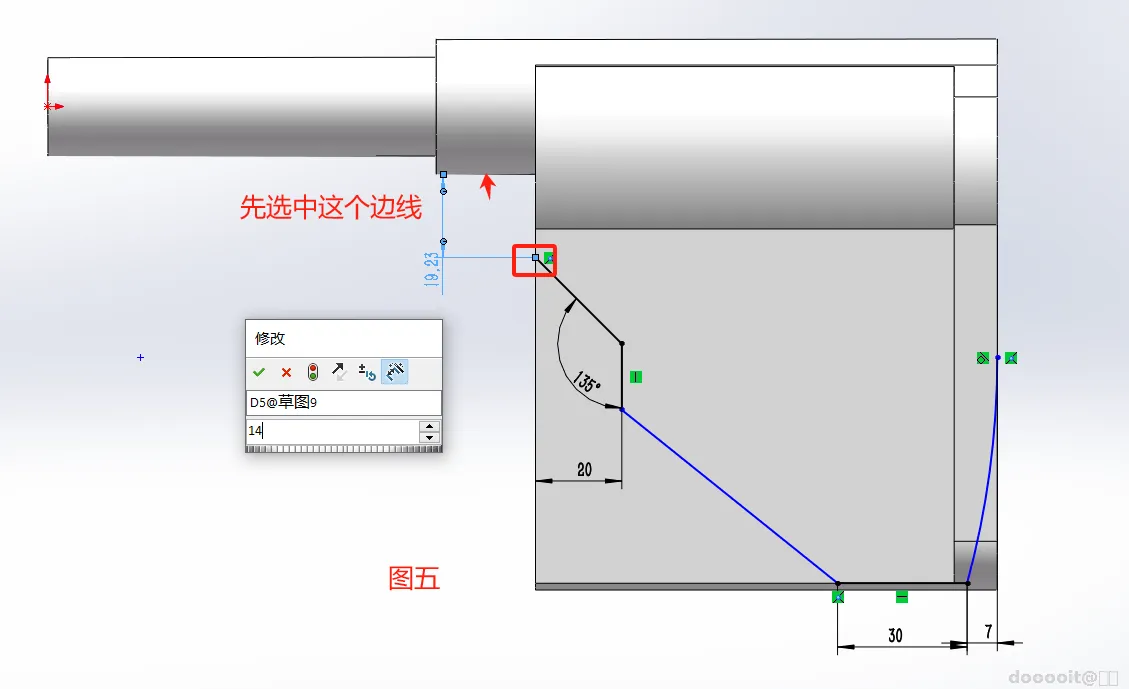

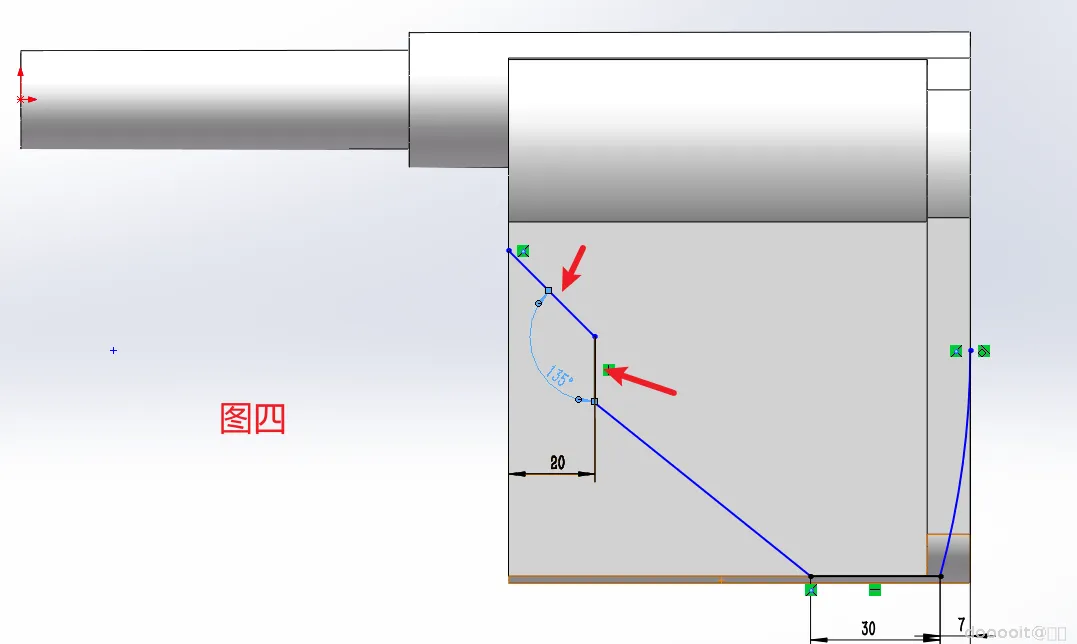

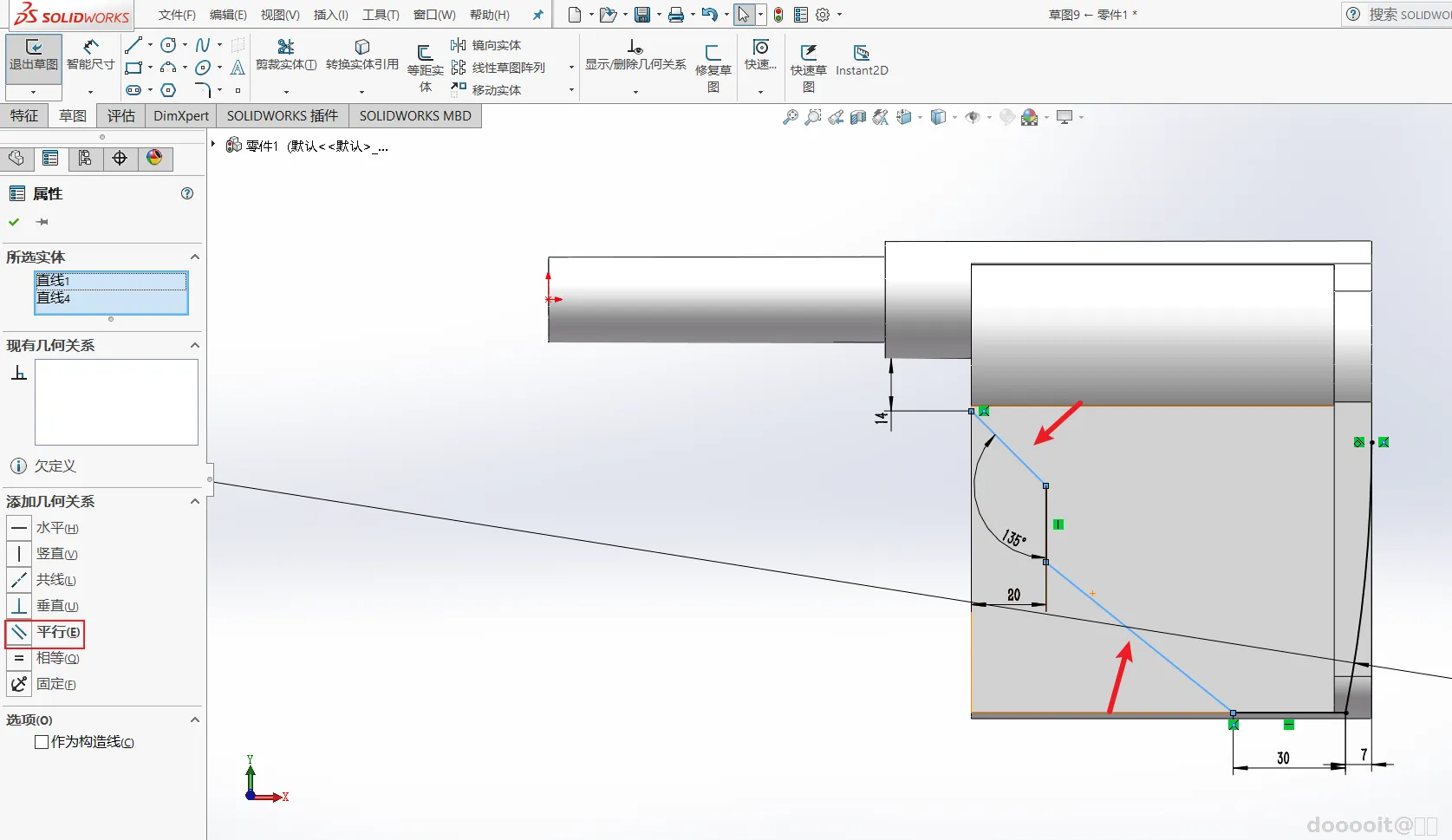

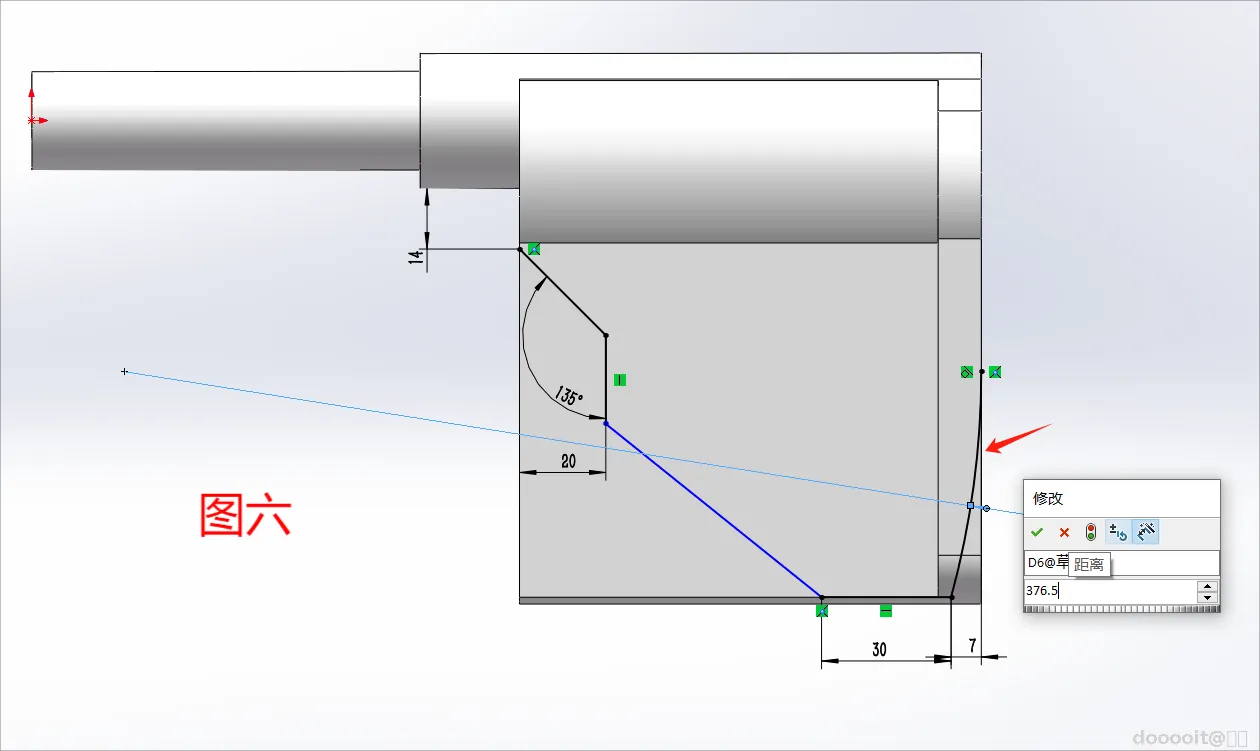

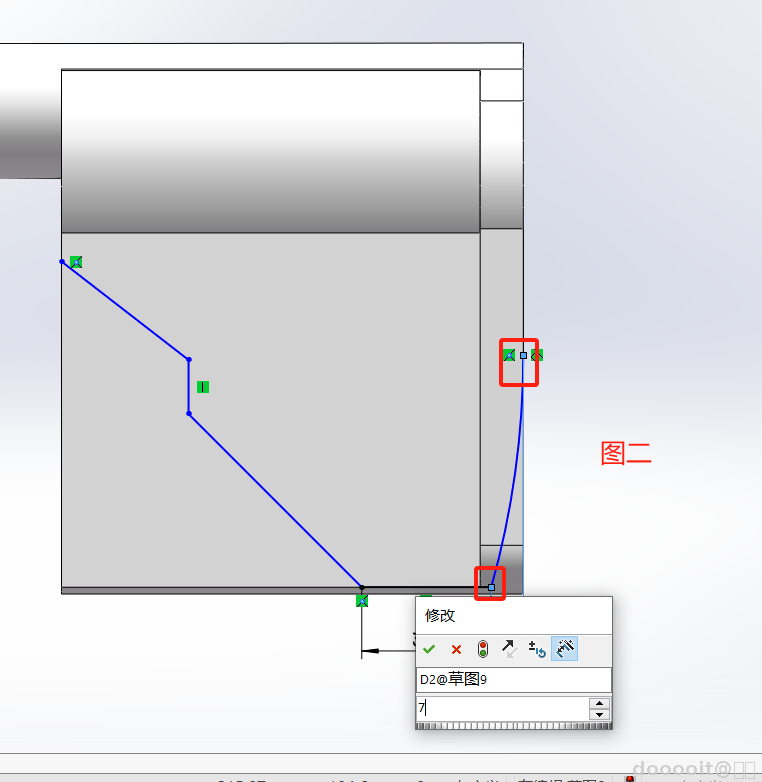

图一直线的长度为30mm,图二两个端点之间的距离为7mm,图三两点距离为20,图四两条直线的角度为135度,图五边线和端点的距离为14mm,图六圆弧角度为376.5度,最后一张图加入几何关系两条直线平行。

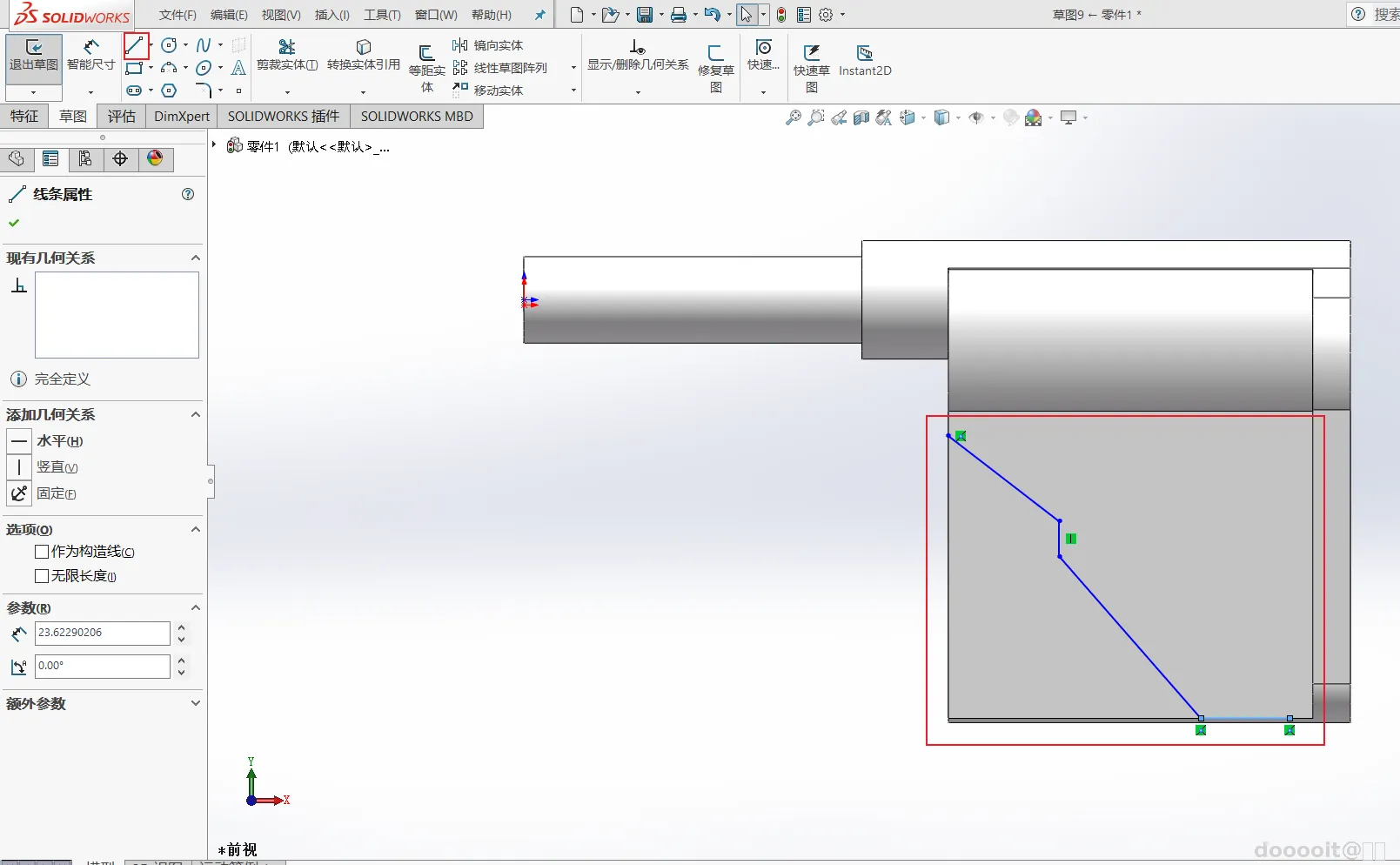

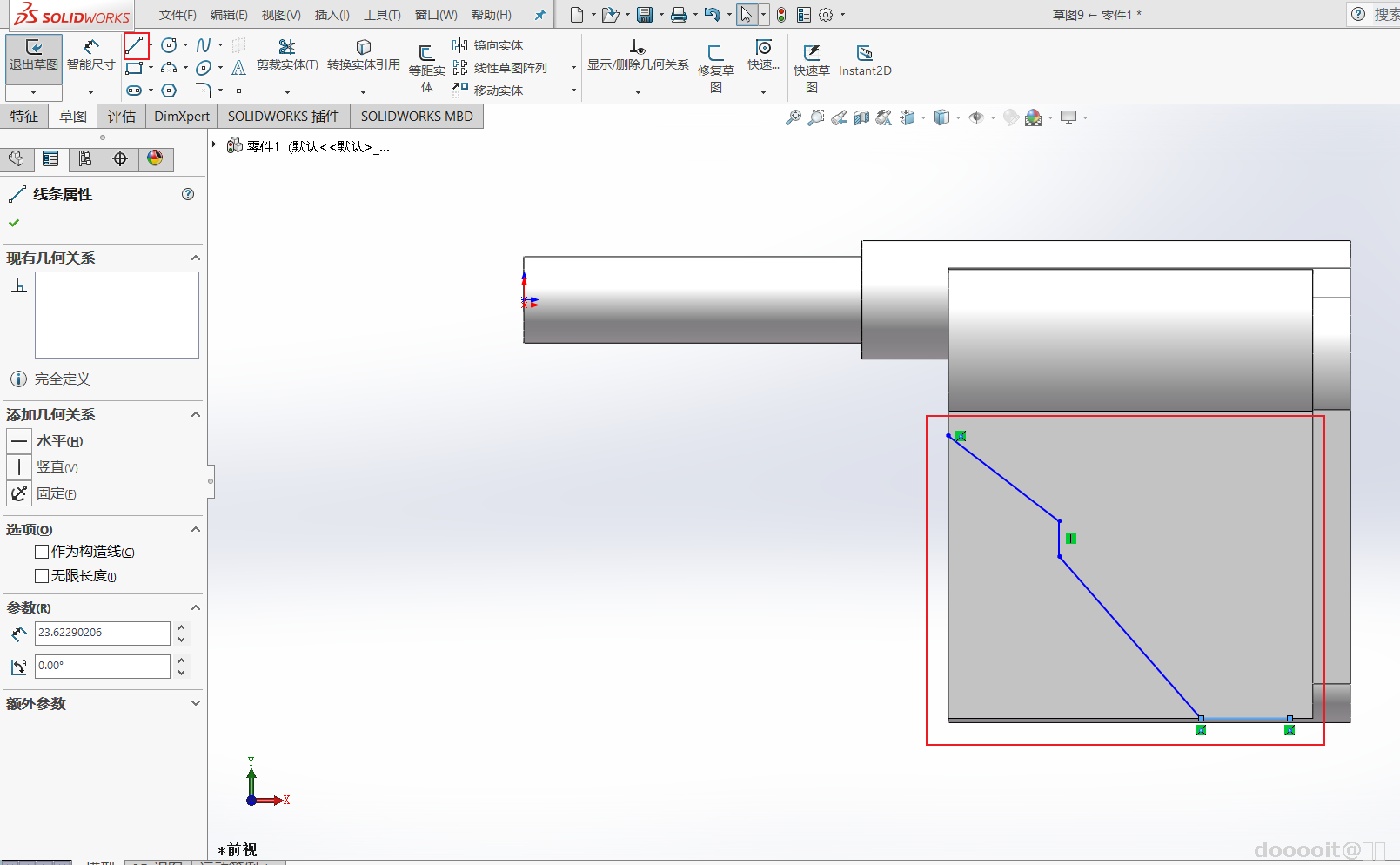

用直线连接需要被切除的部分，形成最终的切割路径。

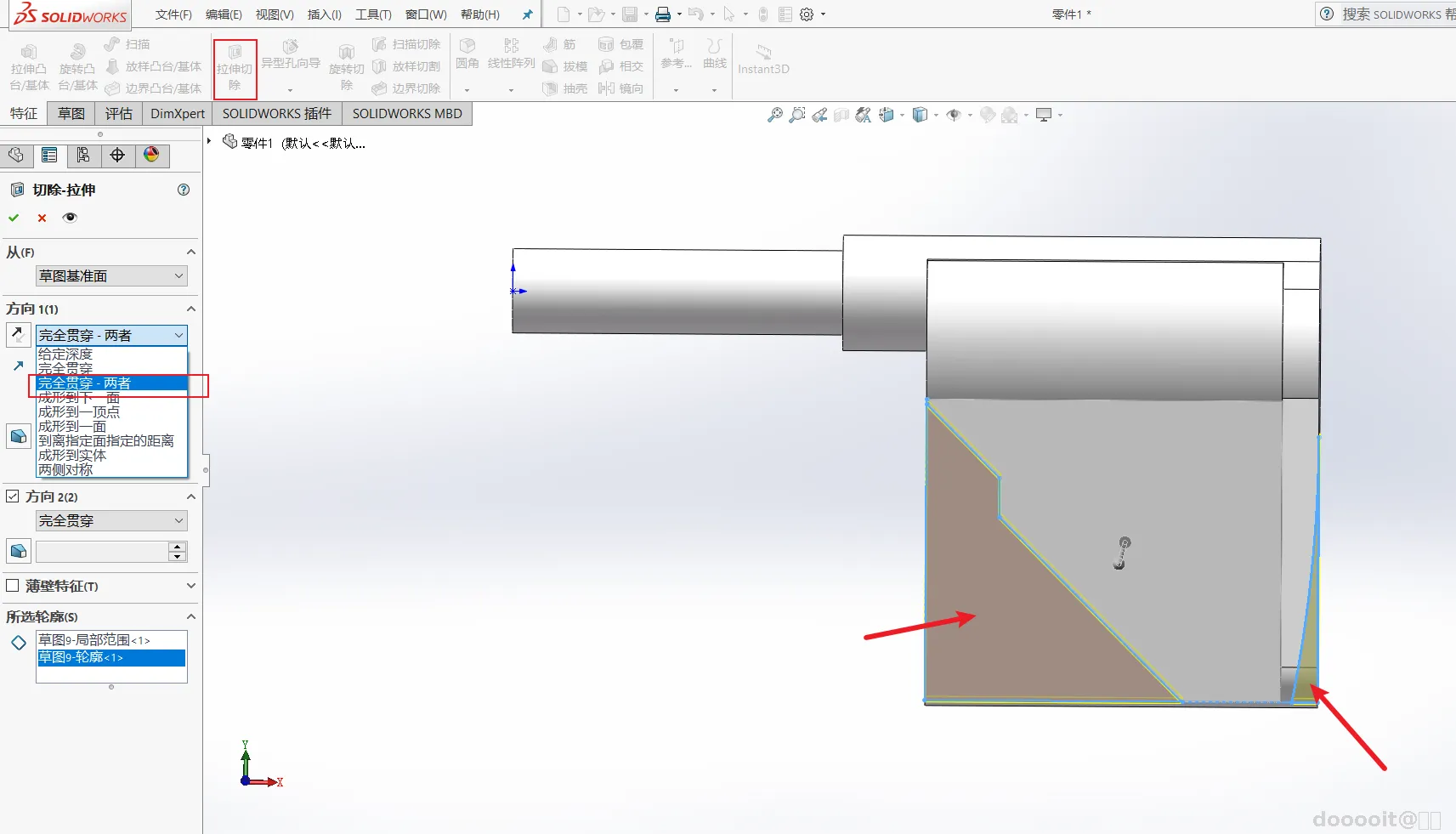

应用“拉伸切除”命令，选择要移除的材料区域，设置切除方式为完全贯穿。

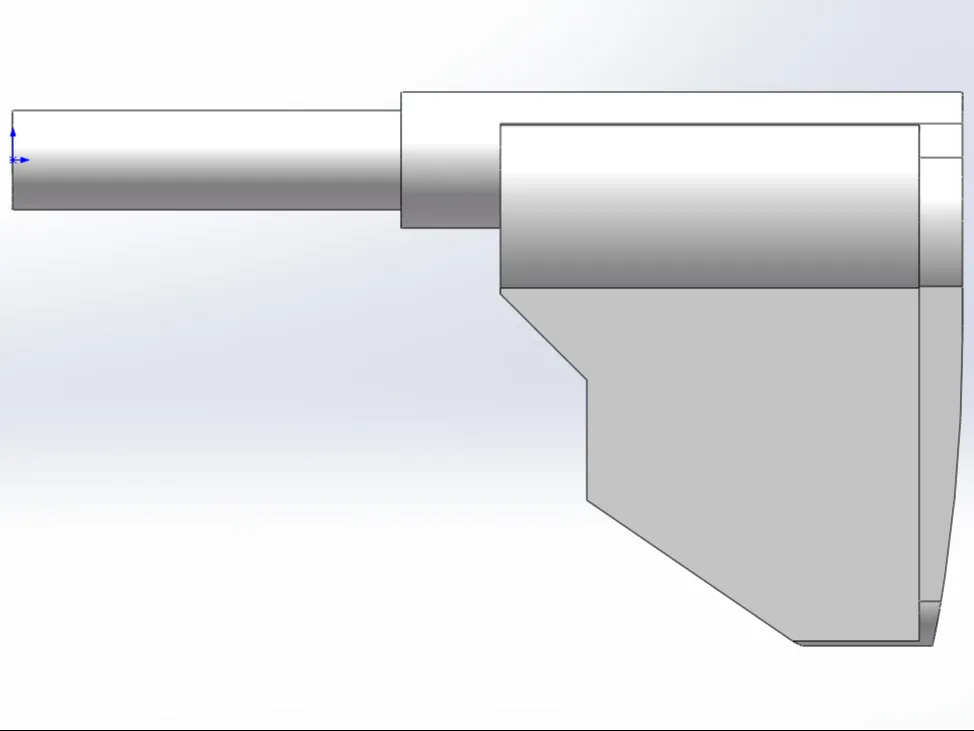

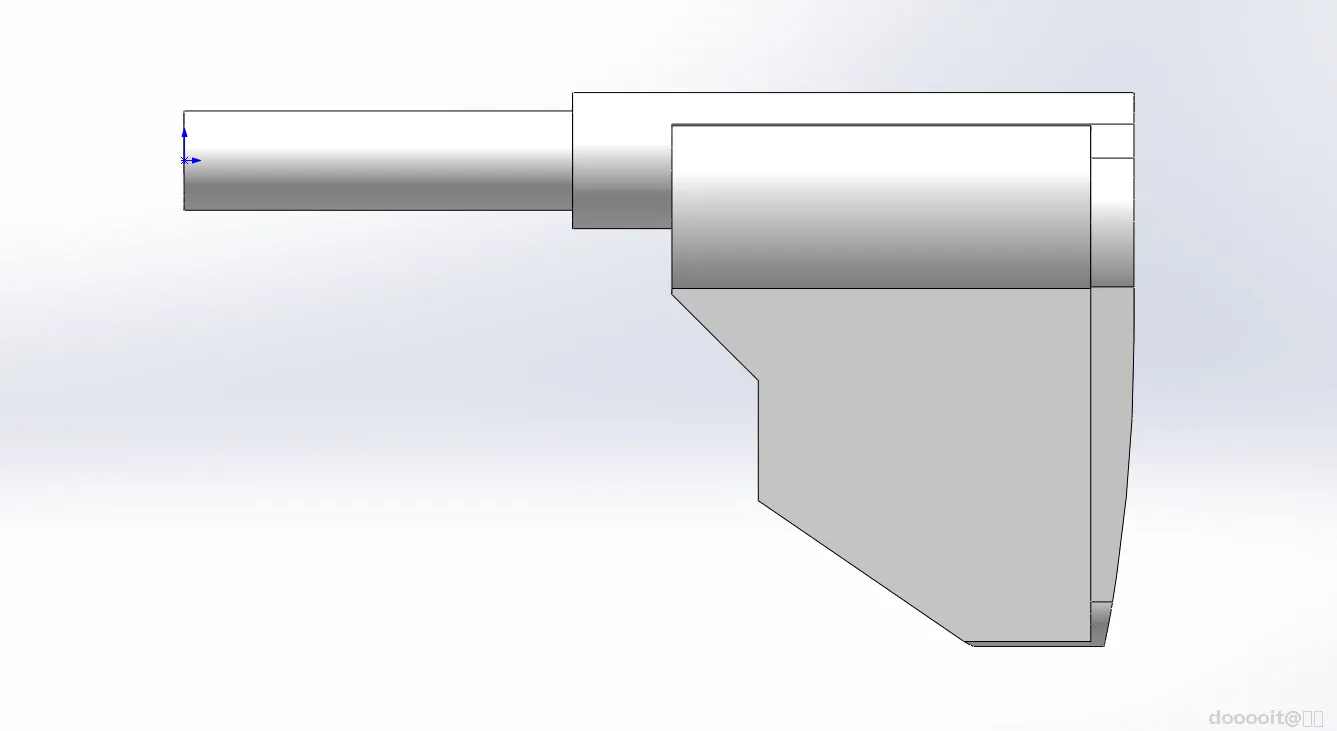

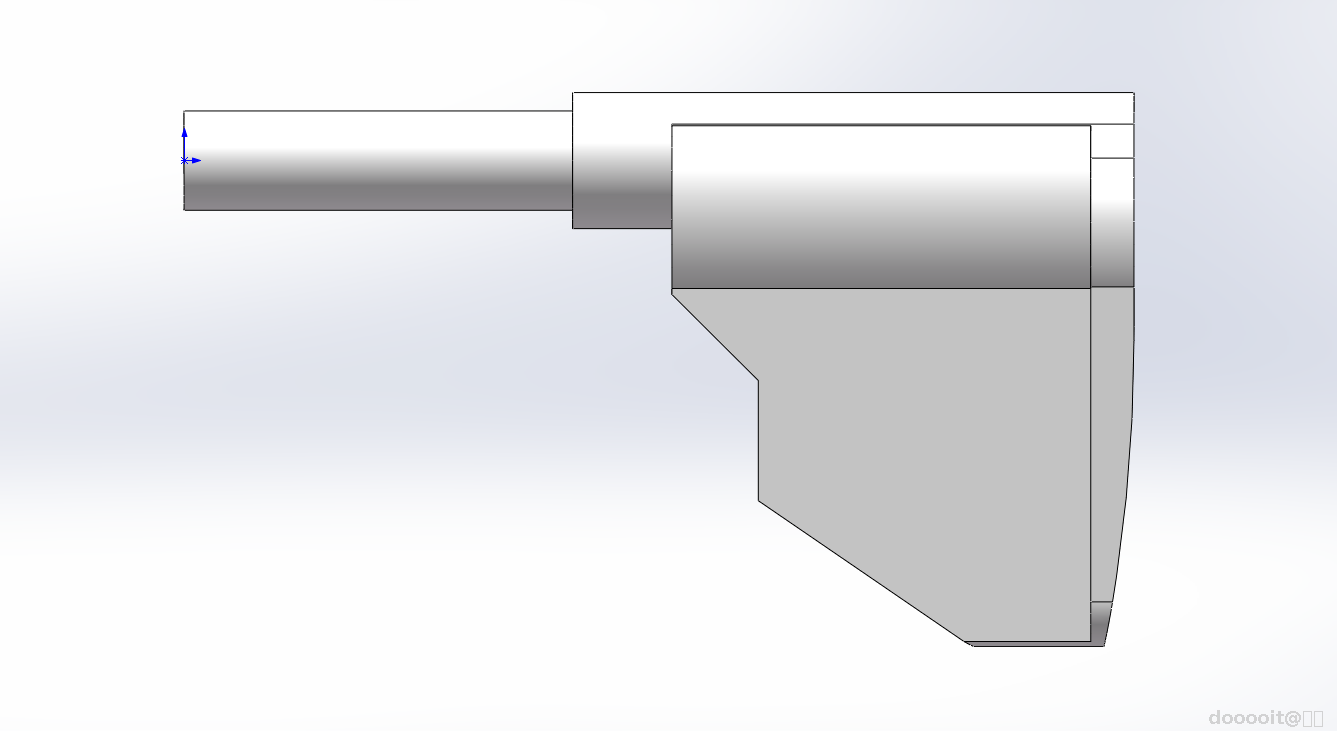

完成所有上述步骤后，仔细检查模型是否符合设计要求，确认无误后即模型创建完毕。
