适用于 Gameboy DMG 的 LiPo 电池模块

我不会撒谎，如果我们不运行 STAT，我估计你的 Gameboy 只能再活 3 到 6 个月。以计算机的年代计算，那玩意儿已经有 3,000 年的历史了。我想我的马桶的处理能力更强。真是活在当下。

使用三翼螺丝刀将 Gameboy 撬开，然后拔出白色大带状电缆，这样 Gameboy 就剩下两半了。将屏幕的一半放在一边，我们甚至不会考虑去碰它。

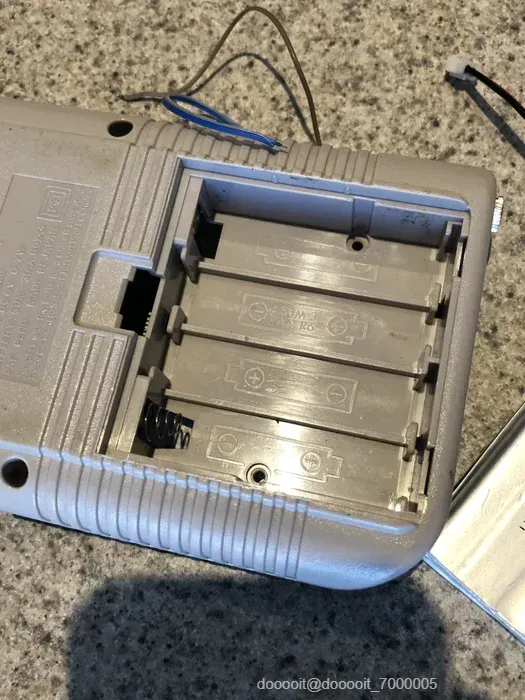

接下来，你要弹出可拆卸的电池端子。保留连接到 PCB 的端子，除非你真的想在这上面浪费更多时间。端子上有小突出部分，你必须推入才能将它们从外壳中释放出来。使用小平头螺丝刀将它们推入。你会弄明白的。你很聪明。

你即将学到比你想知道的更多有关 Gameboy DMG 的知识——我认为没什么……除了如何弹出 Dr. Mario 并打开它。顺便说一句，我会在 Dr. Mario 上打败你。你玩得很烂。即使你在 Dr. Mario 上不差，我还是会打败你。我是 DR MARIO 之神。

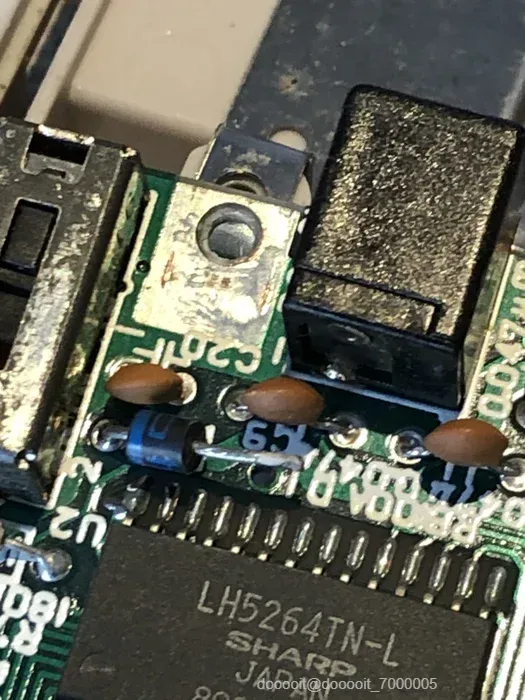

好的，开始动手吧。电路板顶部的 DJ 插孔附近有一个二极管。在这张照片中，我抬起了正极，并将另一条腿留在原处，以防我想撤消这个愚蠢的改装。这将使其更容易逆转。如果您愿意，您可以取下整个东西，或者如果您根本不在意，您可以在这里切割电路板底部的痕迹以达到相同的效果。

这可确保 Gameboy 不会同时尝试从墙上电源和电池供电。通常不会发生这种情况，但如果您插入插头的方式不正确，可能会造成一些损坏。最好避免在已经没电的游戏机上发生这种情况。

接下来，你必须欺骗 Gameboy，让它认为它始终处于电池电源模式。这就是这个 mod 的工作原理，你这个笨蛋。它始终通过电池触点通过 powerboost 来消耗电力。DC 插孔现在只是为你的 LiPo 充电。我猜 powerboost 也有直通功能，所以如果你没有电池，你仍然可以通过 powerboost 从墙上的电源砖上取电。

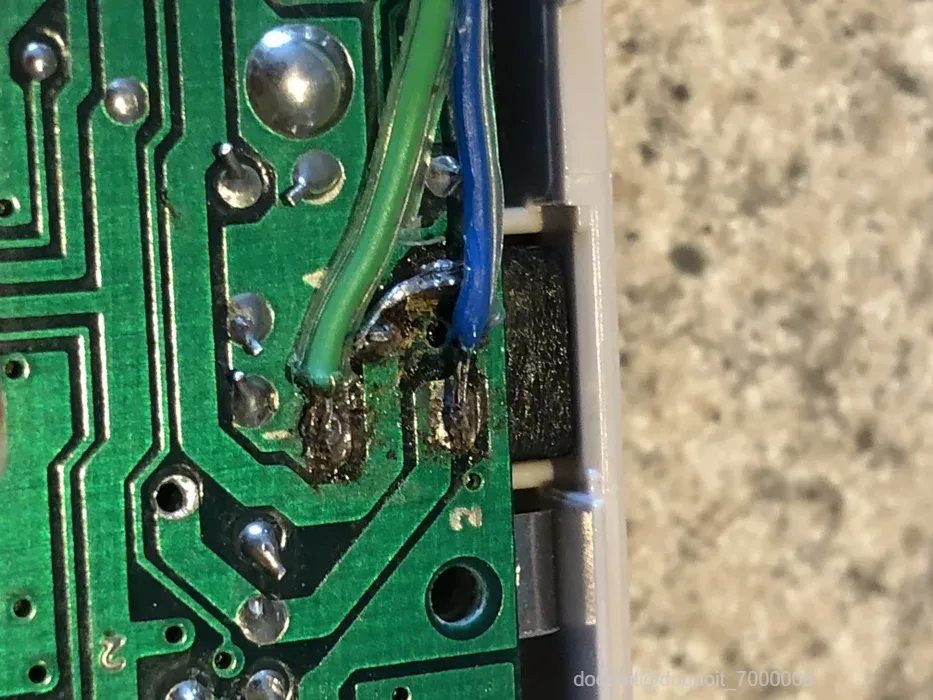

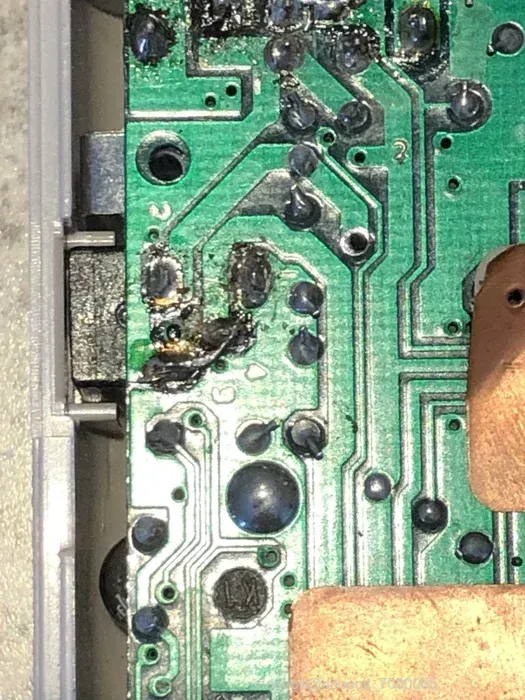

不管怎么说，直流插孔下面有一个开关，当你插入插孔时，它会跳闸。开关说，嘿！让我们使用墙上电源。我们不想再发生这种情况了。在直流插孔下方的 3 号和 4 号针脚之间焊接一根跳线即可实现这一点。看看照片中我那肮脏的焊接工作。它可能会帮助你的大脑想象出这一点，也可能会令你感到厌恶。

我必须承认……当我在摆弄这个 mod 时，我烧坏了 powerboost 1000c 上的升压电路。我以为一切都完了，但是，LO，充电电路仍然有效。巧合的是，Gameboy 可以用我的 LiPo 电池发出的微不足道的 3.7-4.2v 运行，所以我甚至不需要升压电路！Gameboy 以 5v 运行，因此它本身已经具有电压升压功能，使得 powerboost“升压器”有点多余，但无论如何，我们正在这样做。

准备电线时，请确保电线长度足够。powerboost 将放在电池下方的电池仓中。您将电线穿过电池正极附近的孔并进入 Gameboy 内部。您应该留下足够的电线以便从 powerboost 到达 Gameboy 顶部。您可以根据需要从那里修剪。

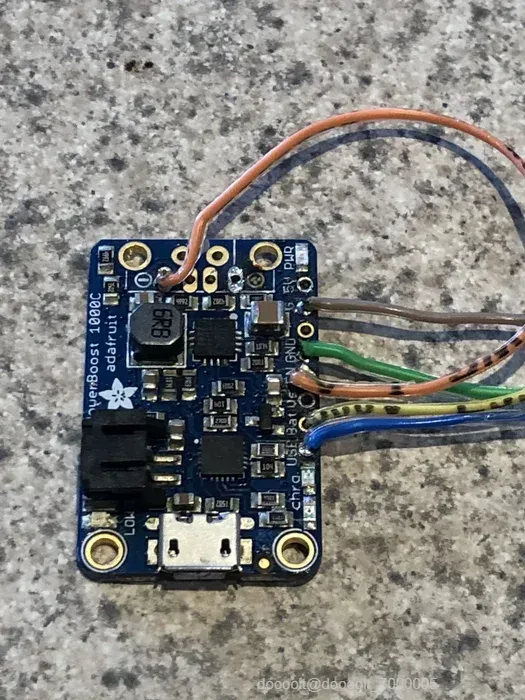

对于我的 1000c，我将 EN 引脚连接到 GND，因为我破坏了升压电路。我只是想确保它完全关闭。

注意 powerboost 1000c 照片中有错误。BAT 线应位于 Vs（或 Vsh）引脚上。BAT 引脚上不应有任何内容。如果未安装电池，Vs（或 Vsh）引脚将通过墙壁供电，否则将通过电池供电。BAT 引脚是电池输入。您不希望这样。我这样做很愚蠢。抱歉。

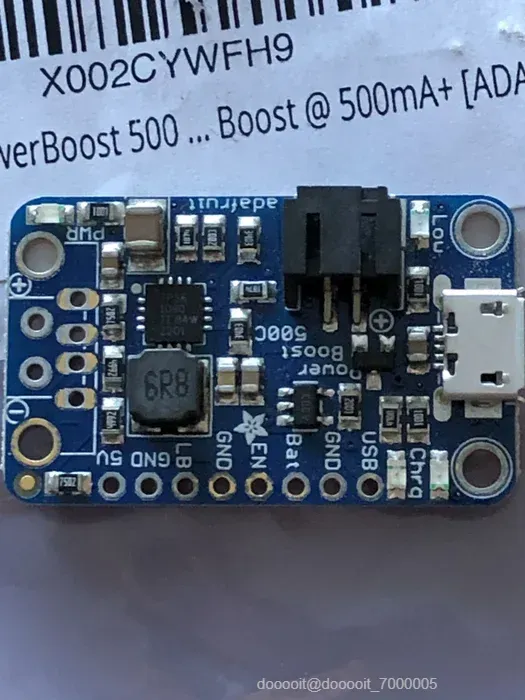

对于 500c，您需要将电线焊接到 USB、GND、EN、GND、5V 和 GND 引脚。我没有在此板上将 EN 跳到 GND，因为我将向您展示如何使用此 mod 中的升压功能，因为我还没有破坏它。

现在你的烙铁已经烧热了，是时候将电源连接到 Gameboy 的 PCB 上并完成工作了。你很饿，而且快到午睡时间了，所以一定要快速而鲁莽地工作，这样你才能尽快完成。

如果你没有使用 powerboost 上的升压电路，请按如下方式焊接：

1. USB 从 powerboost 连接到 DC 插孔下方的引脚 2
2. 从电源提升器到直流插孔下方的引脚 1 的 GND

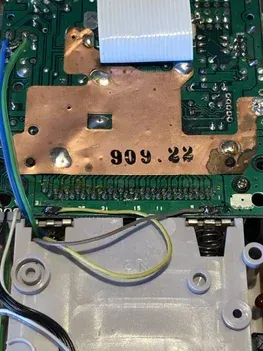

3. Vsh 从电源增压器连接到 (+) 电池端子（如果你还没弄清楚的话，可以使用没有弹簧的端子）
4. GND 从电源增强器到 (-) 电池端子（显然是带弹簧的端子）。
5. 将 powerboost 上的 EN 连接到 powerboost 上的任意 GND 点（禁用升压电路）如果您想在 powerboost 上使用升压电路，请执行以下操作：

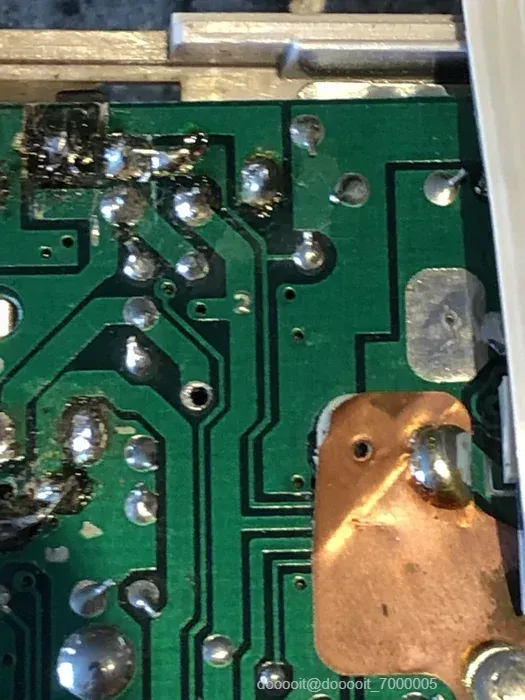

6. 剪掉上图中开关处的线。这样做的原因是，当你在正常情况下关闭 Gameboy 时，开关会隔离电池电路，这样它们就不会在 Gameboy 关闭时放电。好吧，猜猜看，powerboost 上的 EN 引脚现在将完成这项工作。滚开，老 Gameboy 电路，这里不再需要你了。

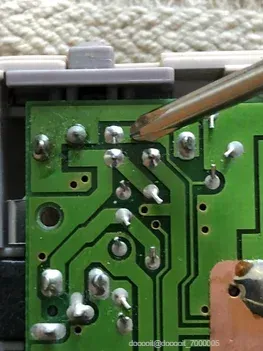

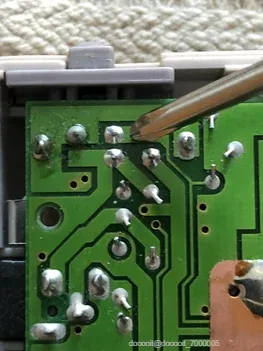

7. 注意：当您切割该线时，请确保彻底切割，否则您的 POWERBOOST 将不会输出增强电流。各位，我再怎么强调也不为过。如果您有万用表，请接上电池，关闭 Gameboy，并确保没有电流流过开关关闭侧的两个引脚。（照片中我的螺丝刀左侧的两个引脚）。
8. 确保电池不在 Gameboy 中，现在您可以焊接最后的焊接了。
9. 将 powerboost 的 EN 引脚连接到照片中螺丝刀左侧的焊点
10. 从 powerboost 到焊点的 GND 引脚，就在 THAT 引脚左侧

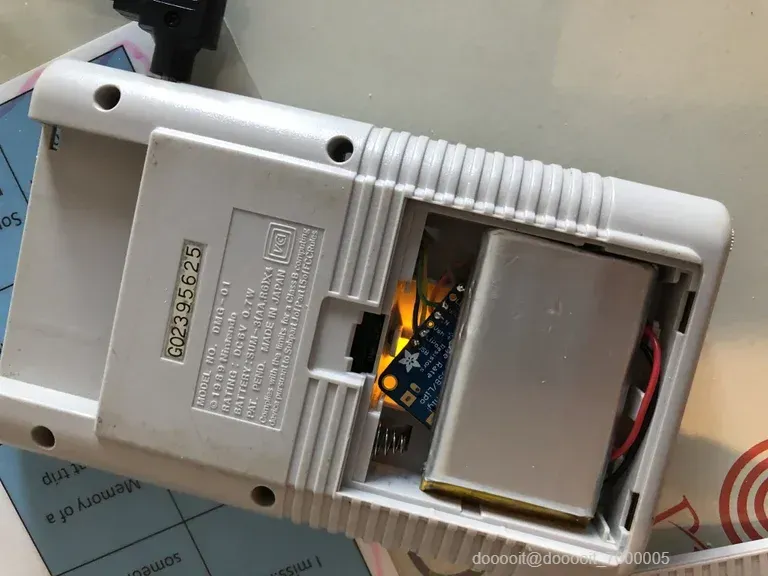

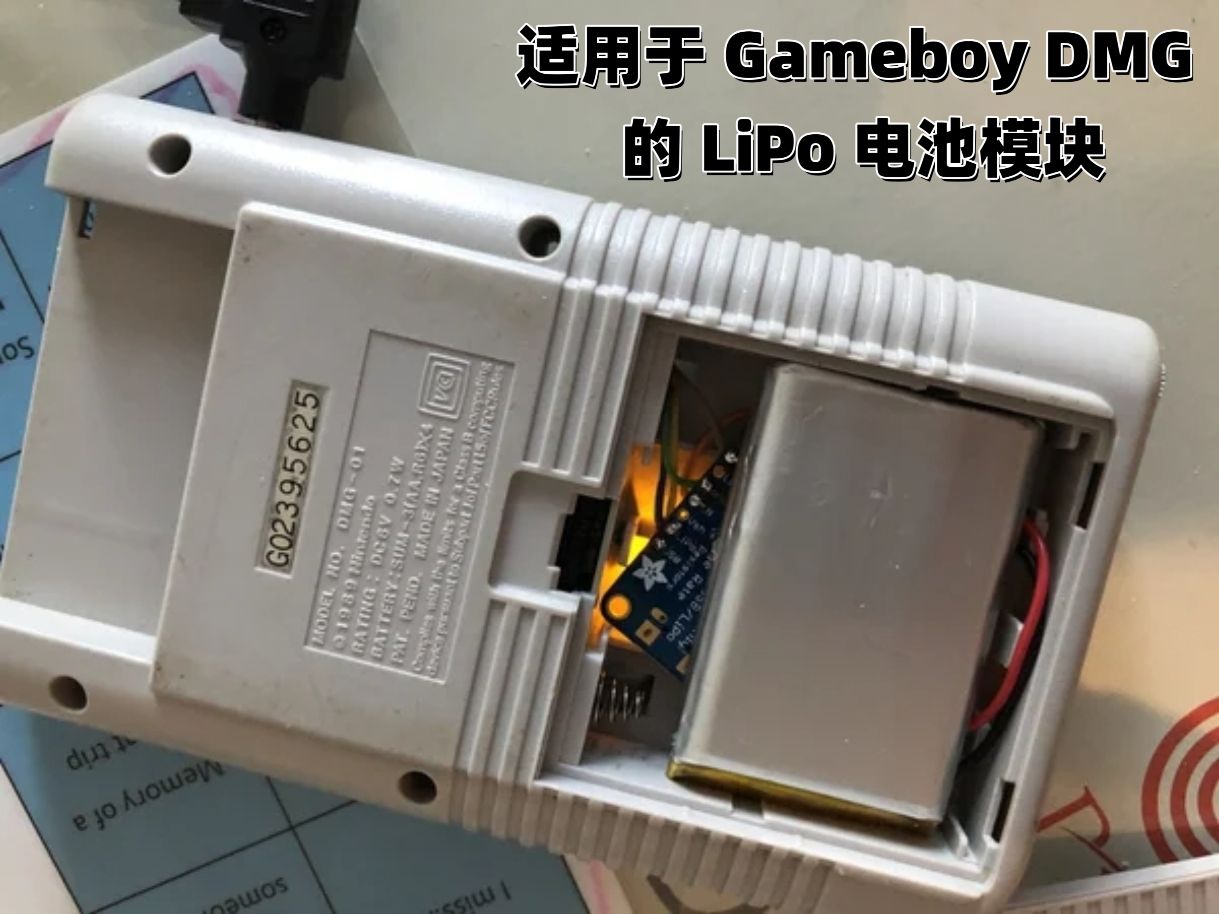

是时候装上电池了。我发现，如果我将 powerboost 的顶部朝下放置，我可以轻松地将电池装在上面，而且电池舱里还有多余的空间。想想吧。你已经做到了这一步。恭喜。

如果您的 Gameboy 已关闭并且电池已插入，则电源增强器上的蓝色 LED 不应亮起。如果亮起，则意味着您正在无缘无故地增强功率。您正在浪费电池，笨蛋。回去再按照我的指示操作一次。这次要注意。

插入壁式充电器 - 电源插头上的黄色 LED 是否亮起？很好，这意味着您正确连接了充电电路。您在这方面可获得 A 级。如果绿色 LED 亮起，则表示您的电池电量已满！这也很好。您可获得加分。

现在，拔下壁式充电器，使用 LiPo 电池供电 (tm) 打开 Gameboy。蓝色 LED应亮起（仅当您在 mod 中使用了升压电路时）。

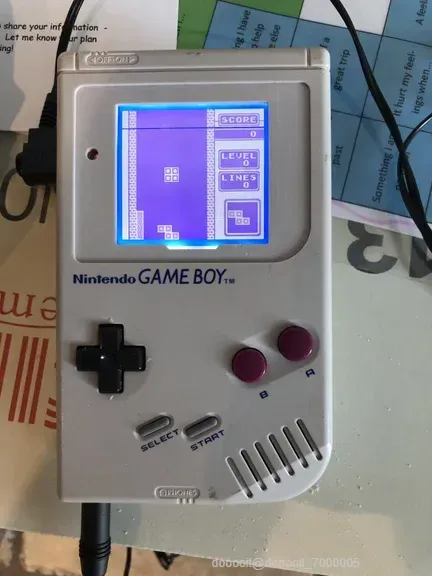

而且……哦，看那个！这是俄罗斯方块。哦，哦哦。再看看，那是世界纪录吗？！我是州冠军俄罗斯方块玩家。真实的故事。你可以问任何人。
