Cassette Pi IoT 滚动条

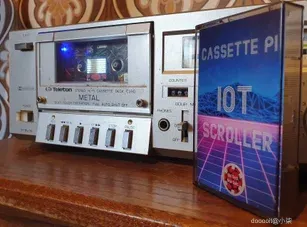

我受到 80 年代和 90 年代“透明技术”潮流的启发，开始打造 Cassette Pi，当时开始推出透明版本的设备，所有组件都一览无余。我还好奇是否可以将整个独立的 Pi 项目装入盒式磁带中，制作出一种触感好、实用的设备，同时仍可装入旧磁带机中。

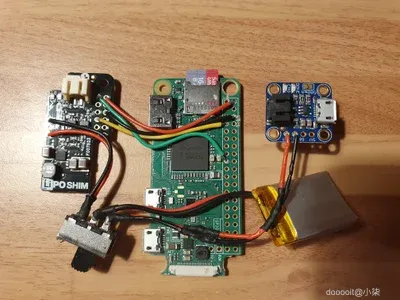

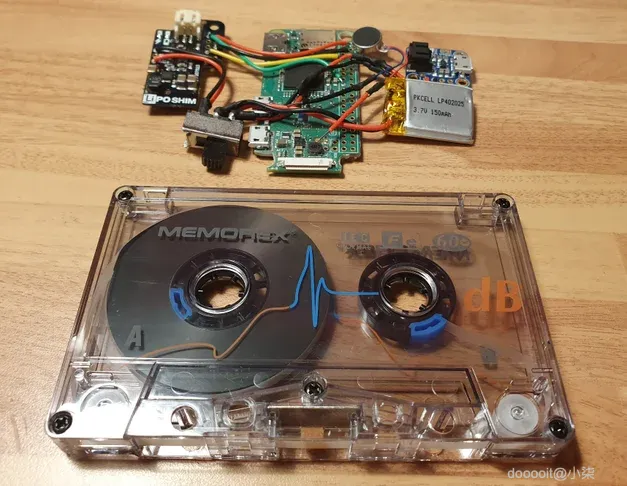

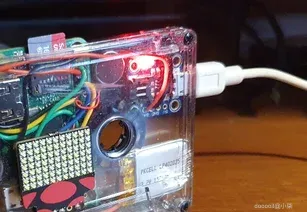

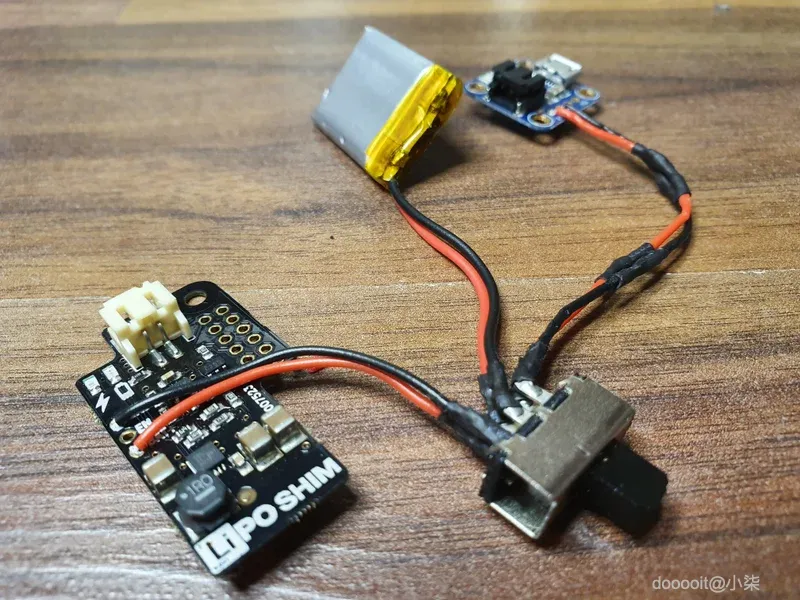

起点是电源组件集，使用 LiPo 电池、LiPo 垫片和 Micro Lipo，通过 DPDT（双刀双掷）滑动开关连接 - 我在Flirt Pi Radio项目中使用了类似的设置，事实证明这是一种可靠的组合。开关在两种状态之间切换，交替将微型电池连接到 Pi 或 Micro USB 充电器，非常适合这种小型项目。

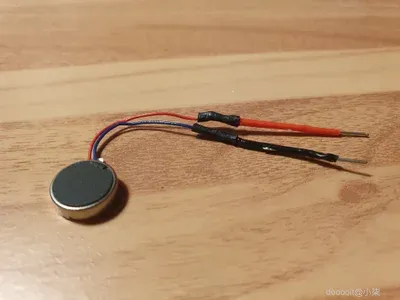

接下来是显示屏 - 我使用了 Pimoroni 11x7 LED 显示屏，因为它非常轻薄，非常适合此构造。它的尺寸也恰好与盒式磁带“窗口”相同，这真的吸引了我。最后，我从 eBay 上买了六个微型 3v 振动器单元，以添加一些触觉反馈。收集所有零件很简单，现在我要做的就是将它们装进磁带里！

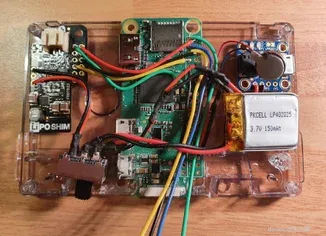

我首先在拆开的盒式磁带内布置电源元件，测量并布置它们之间的电缆，以使它们具有恰到好处的长度，而不会阻塞盒式磁带卷轴或聚拢得太厚，盒式磁带的内部只有大约 4-5 毫米，所以这需要大量的反复试验！

Micro LiPo 和 LiPo 垫片板配有 2 针 JST 连接器，但这些连接器太厚，无法放入里面，必须锉平到其高度的一半 - 不过，两个板的电池连接器都已断开至焊接点，因此我能够直接将它们连接在一起。

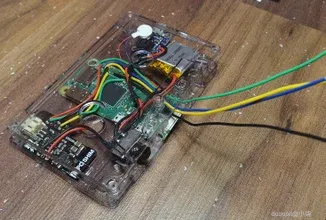

接下来我小心地焊接了 Pi 本身，将其连接到 LiPo Shim 并添加了显示器的电缆。最后我将小型振动器单元焊接到 GPIO 上。

将 Pi Zero 安装在磁带卷轴之间是轻而易举的事，因为实际上没有其他地方可以放置它，而且还留有足够的空间。但过了一段时间，我意识到这会带来问题。虽然 Pi 可以很好地安装进去，只露出顶部约 1 毫米，不会遮挡卷轴孔，但我没有考虑到磁带播放器会将细金属钉穿过磁带，以帮助引导磁带。这样一来，这些钉子会直接戳进 Pi 板，使其无法安装在旧播放器内。

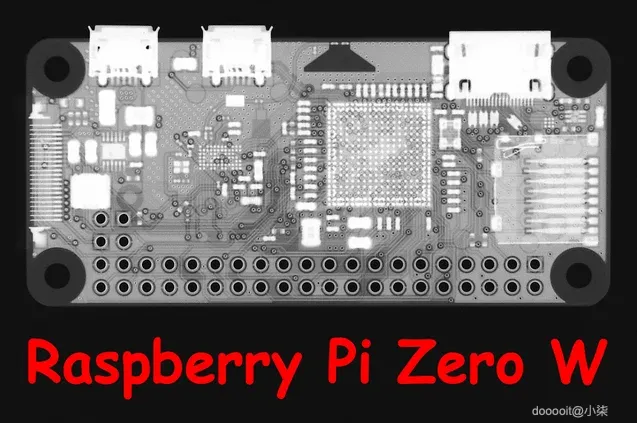

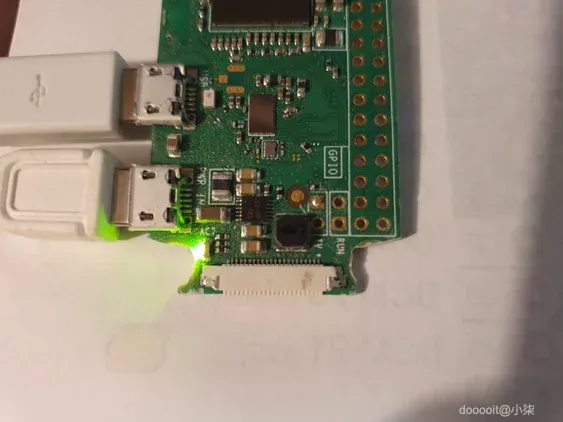

在网上寻找解决方案时，我偶然发现了flickr 用户 UltraPurple (Giles Read) 拍摄的一些 Pi Zero 的精彩 x 射线照片 - 仔细检查图片后，我发现我可以通过啃掉一些电路板来解决问题，为讨厌的尖刺腾出足够的空间，同时仍能保持 Pi 完好无损。我为此感到很痛苦，因为我真的不想毁掉 Pi，但我深吸了一口气，拿了一把钻头和一把小锉刀开始工作。我能够很轻松地切掉电路板的两个底角，当 Pi 随后启动时，我感到非常欣慰。

尽管已经砍掉了大部分部件以使其适合，但磁带盒内部也需要修整，以便它们真正适合磁带盒内部。我销毁了大约六盘旧磁带，尝试了不同的工具和技术进行这项操作，但仍然非常紧张地接近最终的“干净”版本。现在我只剩下最后一盘透明磁带了（从一家慈善商店买的，完好无损，未开封），我想让它尽可能地没有划痕。

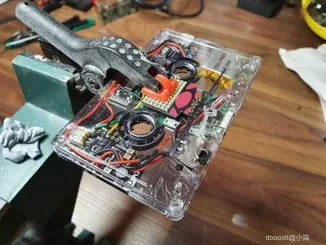

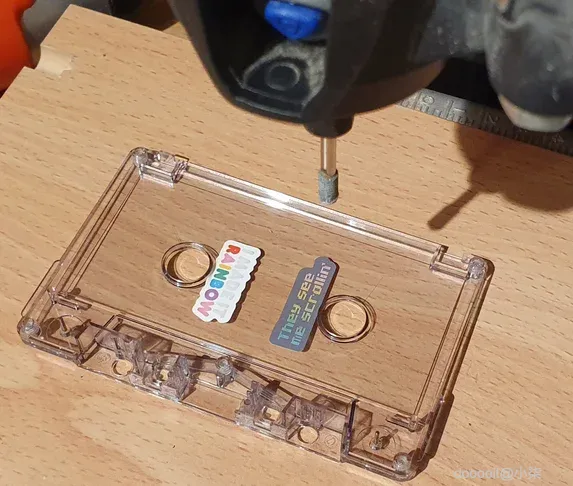

为了实现这一点，我在易损部件上贴了贴纸，并使用卧推架固定旋转工具，以便更好地控制它。我大概花了 2 个小时才小心翼翼地咬掉微小的塑料碎片，但我设法没有把它刮得太厉害。

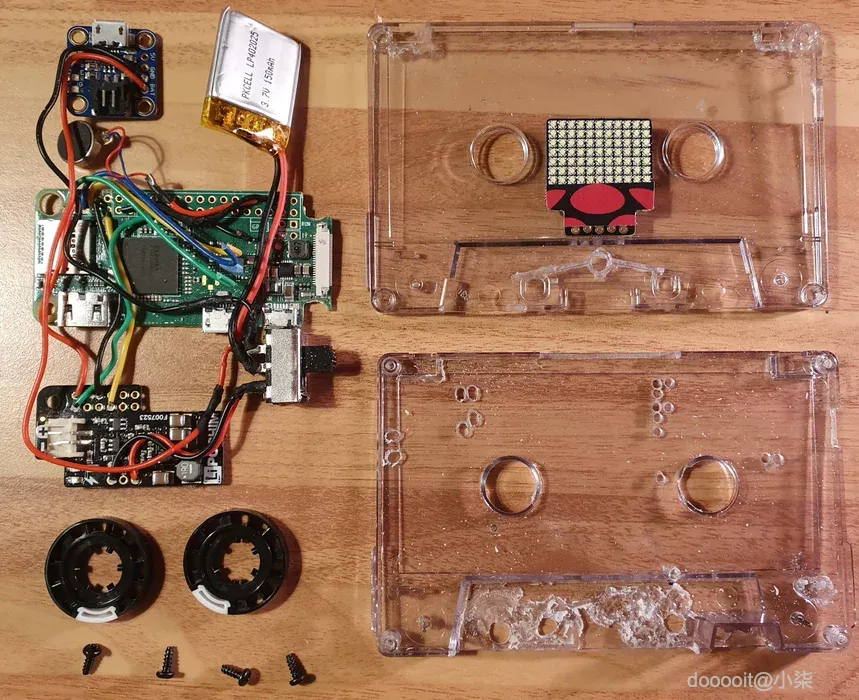

接下来，我将各个电路板固定到位，用细 CD 笔标记每个焊接接头的位置。焊料只突出电路板背面约 1 毫米，但即使这样也足以使组件太厚，因此必须为每条焊接电缆精确钻孔以容纳它。这非常繁琐，但却有意外的好处 - 由于一切都非常紧密，孔中的焊接部件实际上将组件固定到位，这意味着它们不需要粘合或螺栓固定。

Cassette Pi 脚本从Adafruit.io源中检索通知文本，每隔几秒钟检查一次是否有新内容。此源由IFTTT（如果这样，那么那样）服务填充，该服务从多个在线服务中获取数据。

使用 Adafruit.io 源来检索数据非常适合这种应用程序 - 如果您尚未尝试过，您可以在https://io.adafruit.com/创建一个免费帐户- 您将在此过程中收到一个密钥和用户名，两者都用于Cassette Pi 脚本，该脚本源自许多Adafruit Python 示例。此脚本和许多示例都需要您提前设置 Adafruit.io 源，并且它们对该过程有一个很好的指南。

设置好您的 feed 后，您只需键入... 即可在您的 Raspberry Pi 上安装 adafruit.io 模块...

.进入终端窗口。安装这些模块后，您现在可以使用 Python 轻松地从源中检索数据，以及从 Pi 向其发送数据，例如填充 Adafruit.io 仪表板。

在 feed 启动并运行后，您需要将其连接到 IFTTT，以便可以从其他在线服务向其传递数据。登录IFTTT（注册是免费的）并在服务菜单中搜索 Adafruit。按照步骤链接您的帐户。现在您可以创建小程序来从在线服务获取数据并将其传递给您的 Pi！

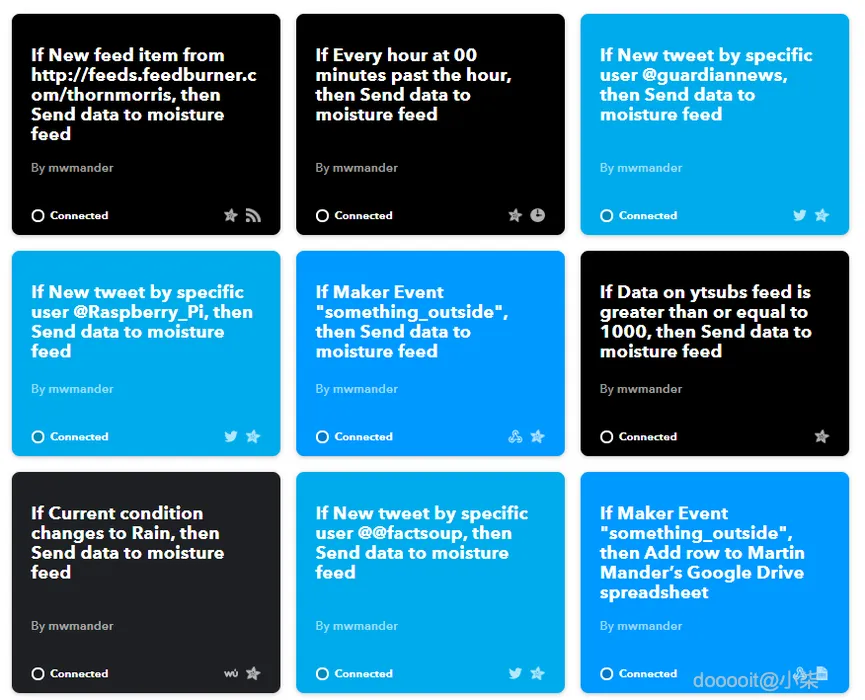

该项目的所有单独的数据连接均在 IFTTT 网站上配置，使用以下服务：

1. Android 设备- 用于电池通知和来自特定应用程序的警报，例如当亚马逊应用程序显示附近有包裹时。
2. WebHooks——用于来自其他物联网设备的传入警报，例如我们的 MotionEye 摄像头检测到的运动或从E-Ink YouTube 计数器提供的 YouTube 订阅者号码。
3. Twitter——显示来自特定帐户的推文，例如@Raspberry_Pi、@GuardianNews 和@FactSoup。
4. RSS 提要 - 当有新的播客节目可用时提醒我。
5. Weather Underground - 非常适合变化天气状况、温度和冰冻警报。
6. Google Assistant——用于口述语音消息并将其转换为文本并通过磁带滚动。

以上只是可以作为链接的“如果这个”部分添加到 IFTTT 的服务的一小部分，所有这些服务都会将数据传送到“那么那个”一侧，该一侧链接到 Adafruit.io 源。其中最好的部分是文本可以自定义，例如，当 Weather Underground 服务说我当地的风速超过 40 英里/小时时，传递给 Adafruit 并滚动显示的文本是“嘿，外面有点风”。

我使用的脚本可以在 GitHub 上找到，并且可以轻松适应不同的 LED/LCD 显示器。

项目的最终组装非常顺利 - 直到我试图将卡带的两半放在一起。尽管所有组件都经过精心修剪，但有太多电缆争夺相同的几毫米空间，我不想冒险将它们挤压得太紧。最后我别无选择，只能拆焊 Micro LiPo 板，用更长的电缆将其重新焊接到开关上，这样可以远离其他电缆。此时我已经做了太多的修剪、剪切和锉削，以至于我真的怀疑它是否会成功。我甚至不得不小心翼翼地切掉开关外壳上的 1 毫米，再切掉 Pi 的 Micro USB 端口上的 2 毫米金属，才能将它们安装到位。

最糟糕的是，我无法边做边测试，因为显示屏必须等到其他所有部件都组装好后才能焊接上去。在组装的最后阶段，削去并安装原始塑料卷轴是一个非常有趣的部分，尽管这本身就花了几个小时，用小锉刀和剪刀。

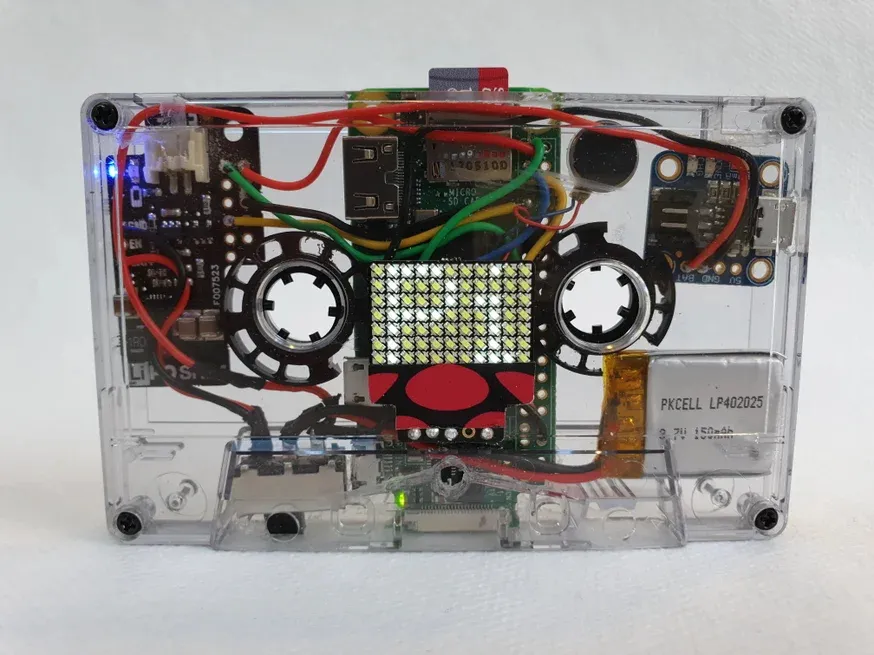

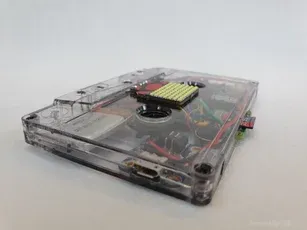

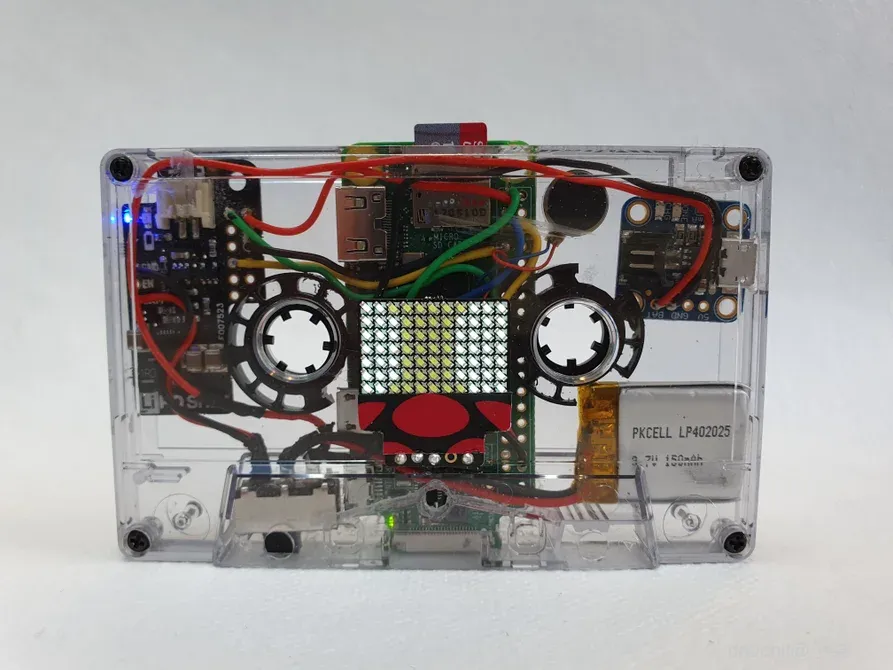

最后，所有部件都安顿好了，我把显示屏粘在胶带上，然后焊接，这样就把整个东西都封好了。第一次等待它启动的时候，我紧张极了，但果然，它启动了，我松了一口气。

有时项目会让人感觉有点像“工作”，但这个项目从头到尾都很有趣，我从来没有这么享受做任何事情，我对最终结果非常满意。关于那些非常微小的尺寸，我真的很感兴趣，同时还有一个一直存在的问题：是否有可能把所有东西都放进去。

磁带和 Raspberry Pi 是我最喜欢的两样东西，所以我如此喜欢这个项目也就不足为奇了。我清楚地记得小学时的第一堂计算机课，老师将磁带上的程序加载到 BBC 微型计算机上。当时我和旁边的孩子开玩笑说，如果你不小心加载了一盘录音带，你就会看到歌手出现在屏幕上——我现在仍然能想象到我们当时笑得合不拢嘴，因为这个想法是多么荒谬。不知何故，没过几年，你就可以在一盘磁带里装上一整台计算机，而且容量大得无可估量。

尽管我很喜欢这个项目，但我的内心却在说“这还不错，看起来不错，但如果它能播放音乐就更酷了”——我只能说我还没有完成对卡带的破解。

感谢阅读！
