SolidWorks 教学之金元宝

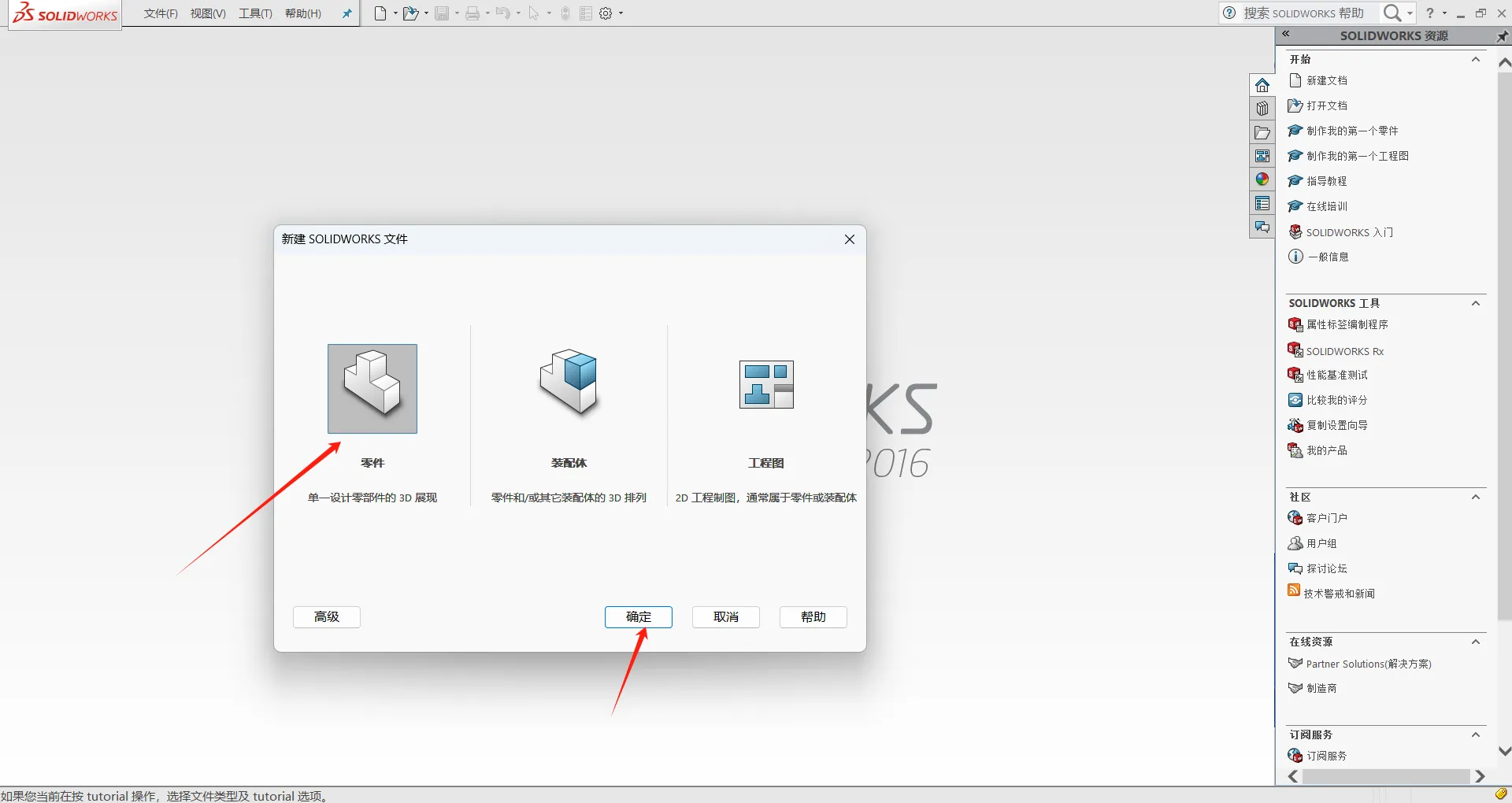

如图所示 新建一个零件，这部大家已经很熟悉了吧

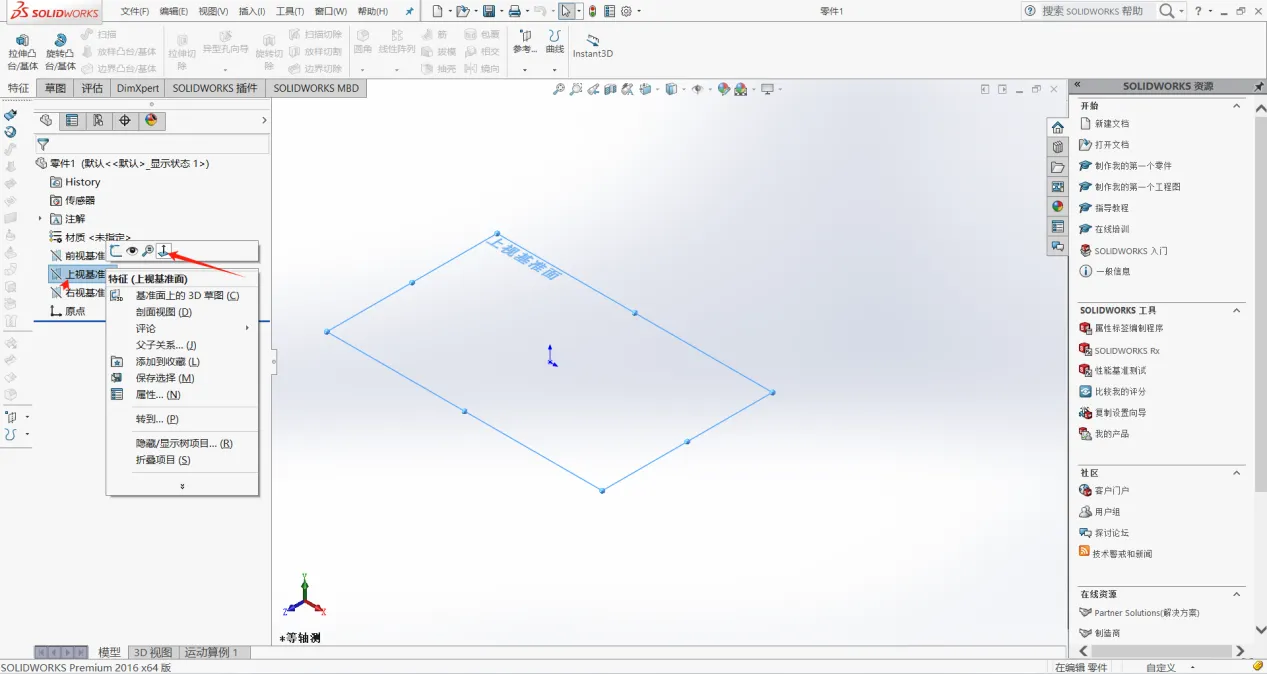

1. 右键上视基准面，点击正视于 如图1所示

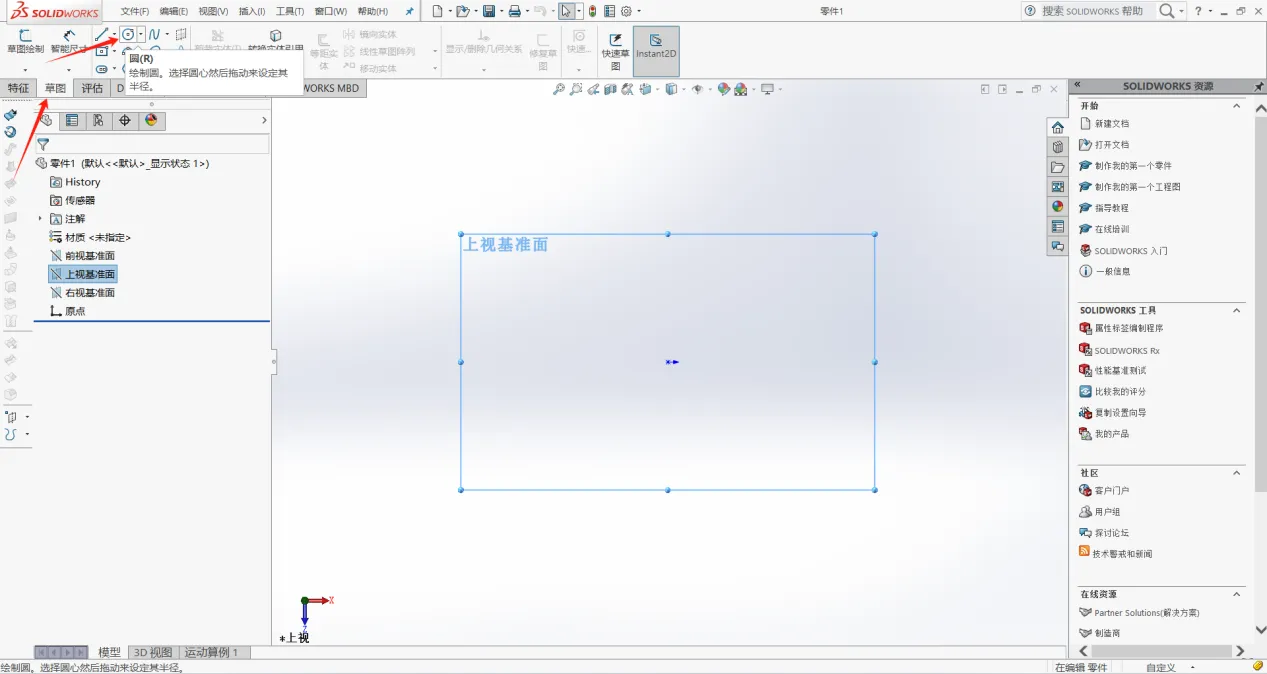

2. 点击草图，选择上方圆形如图2所示

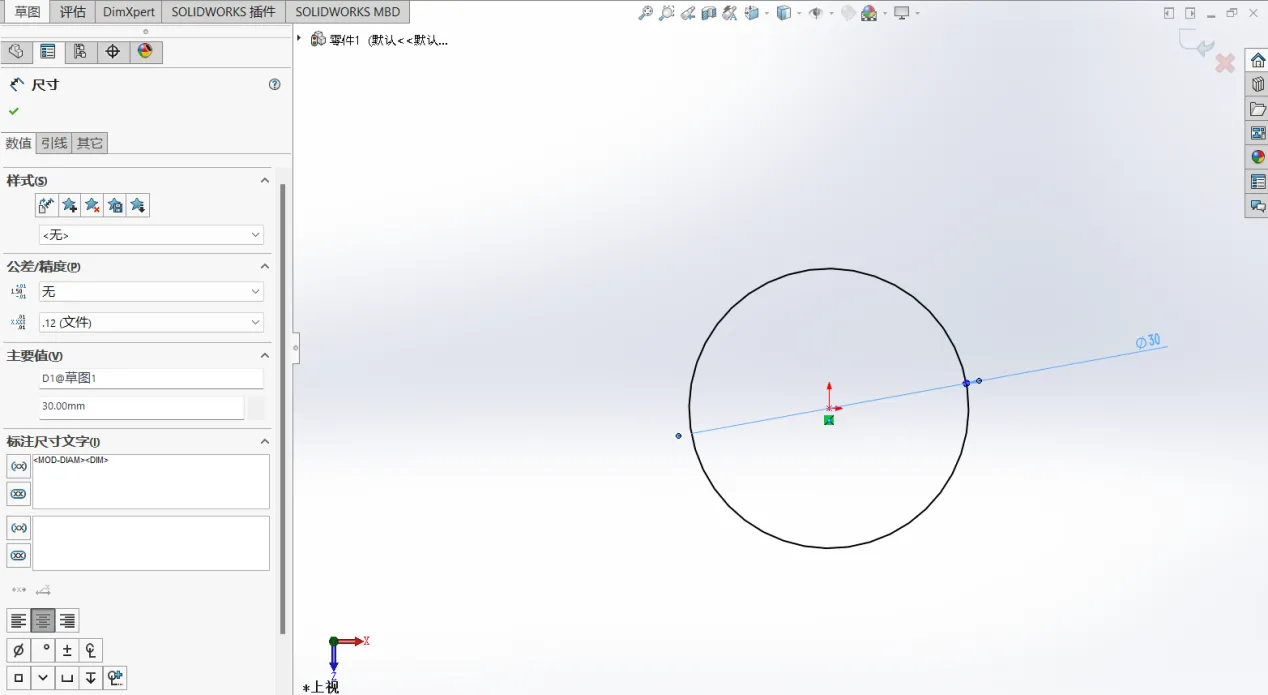

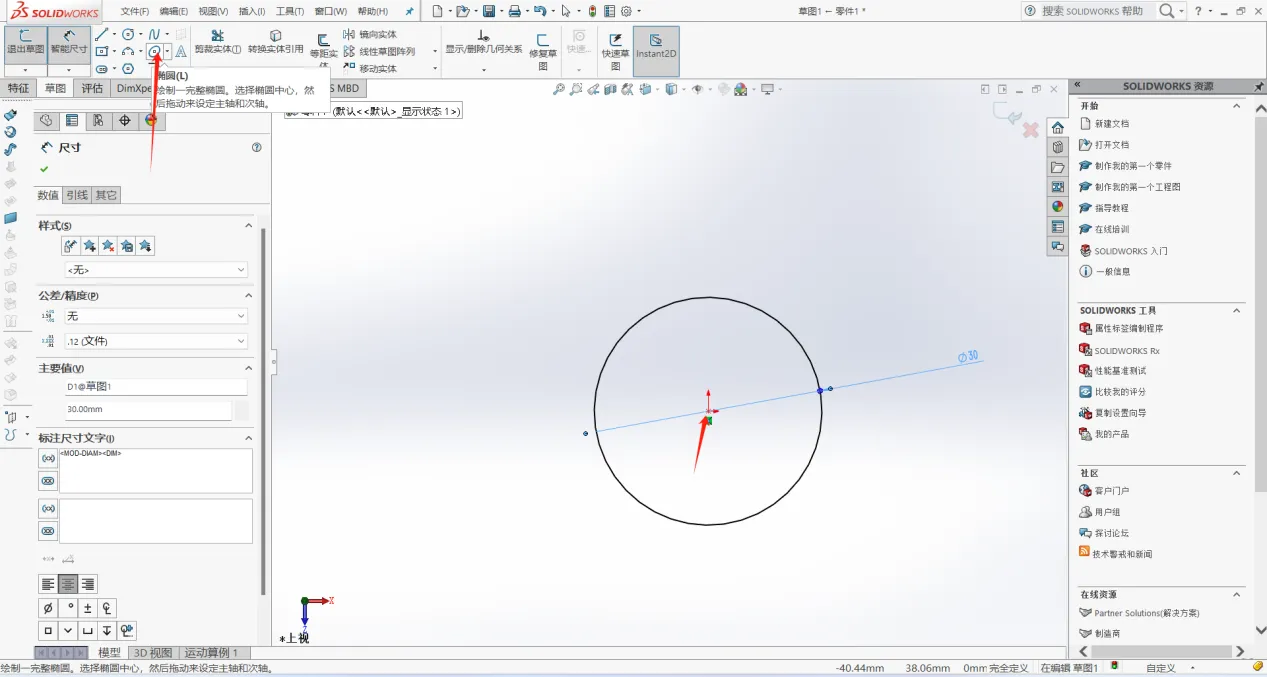

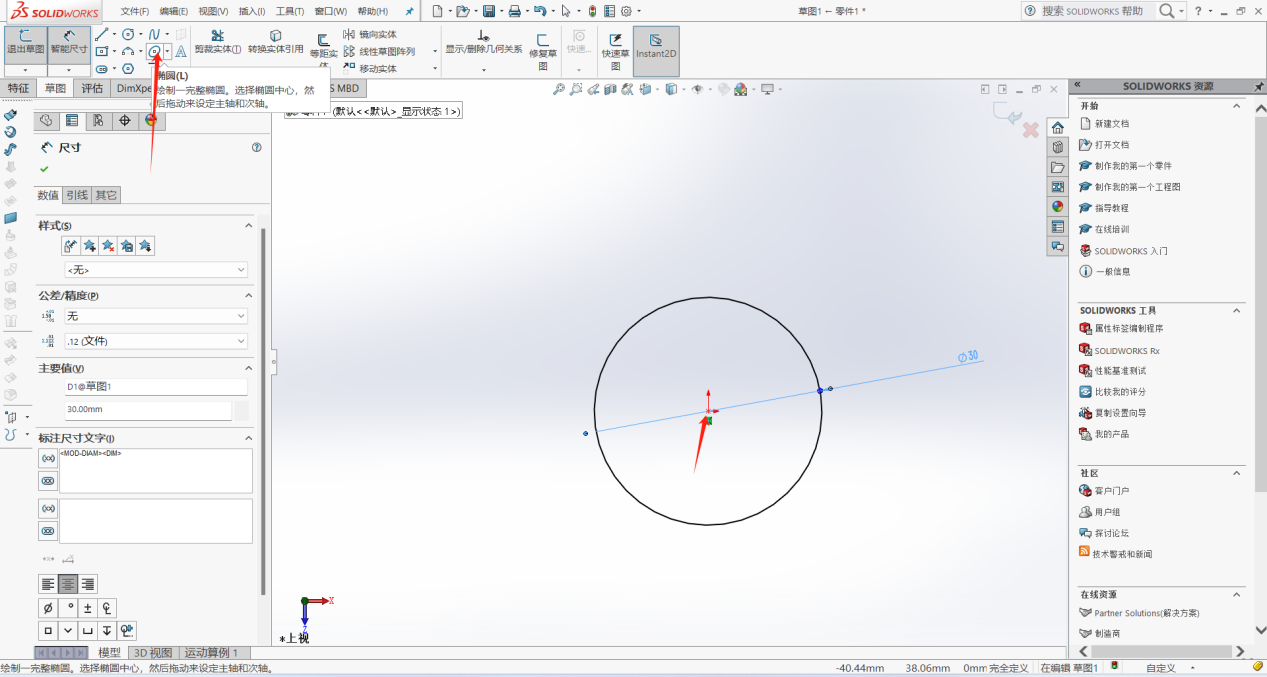

3. 画一个圆形，点击上发智能尺寸，圆形直径标记为30 如图3所示

1. 选择上方椭圆，以圆心为中心点画一个椭圆

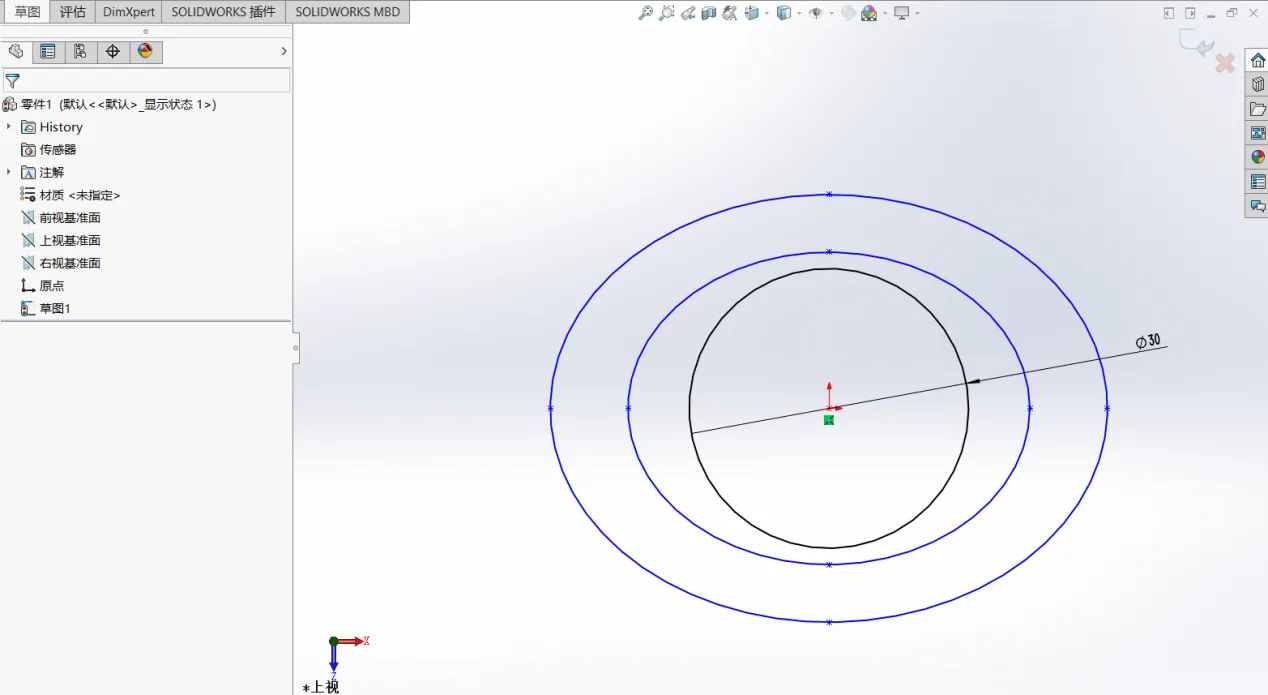

2. 重复上面的步骤在画一个 最后如图2所示

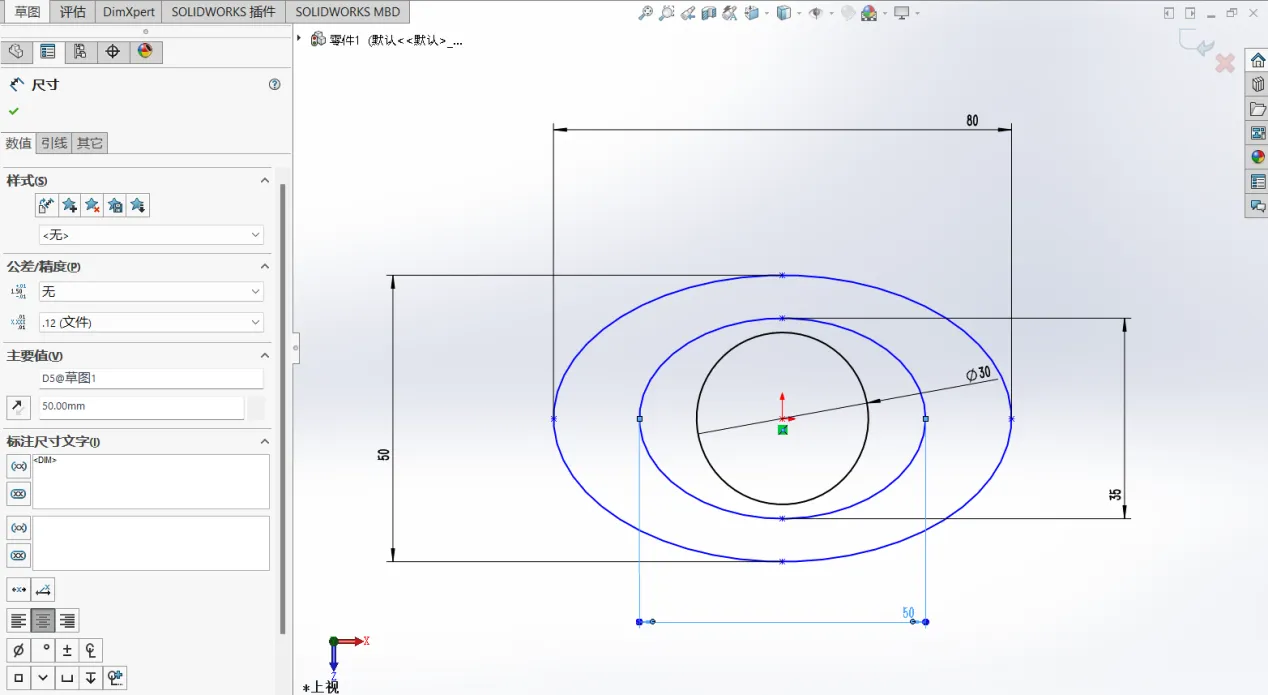

3. 点击上发智能尺寸，标记元宝为图3所示的效果

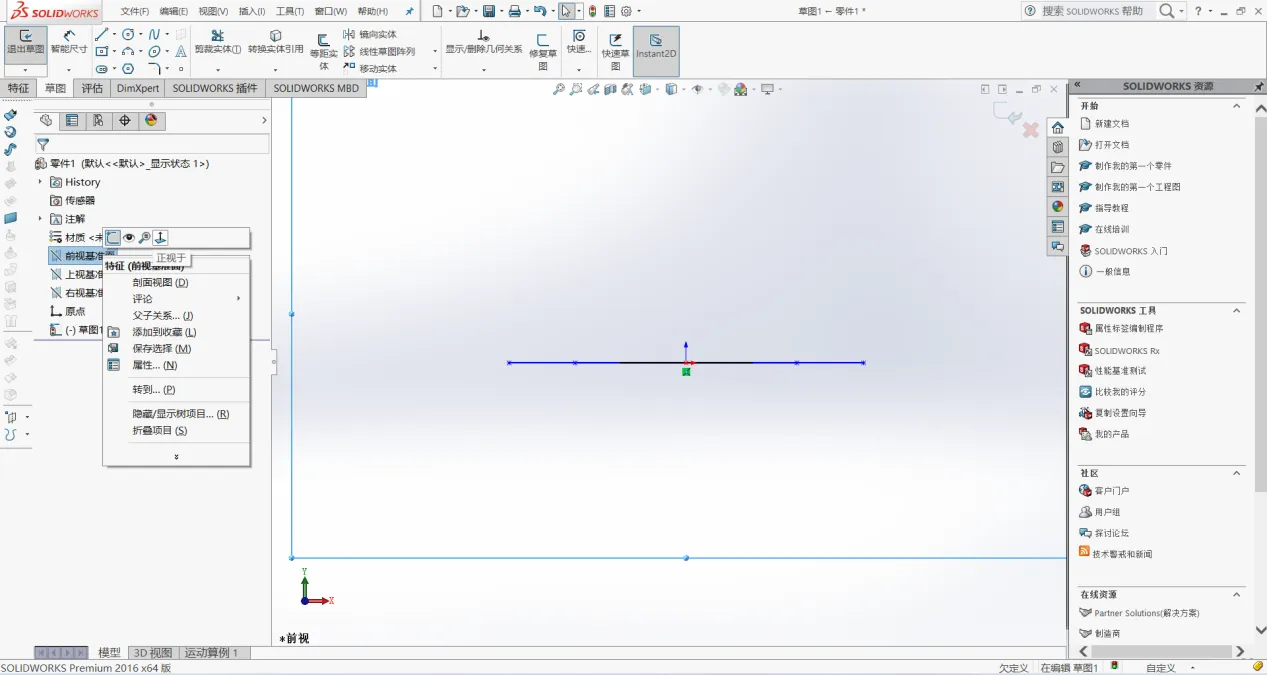

1. 右键前视基准面，正视于，点击草图绘制 如图1所示

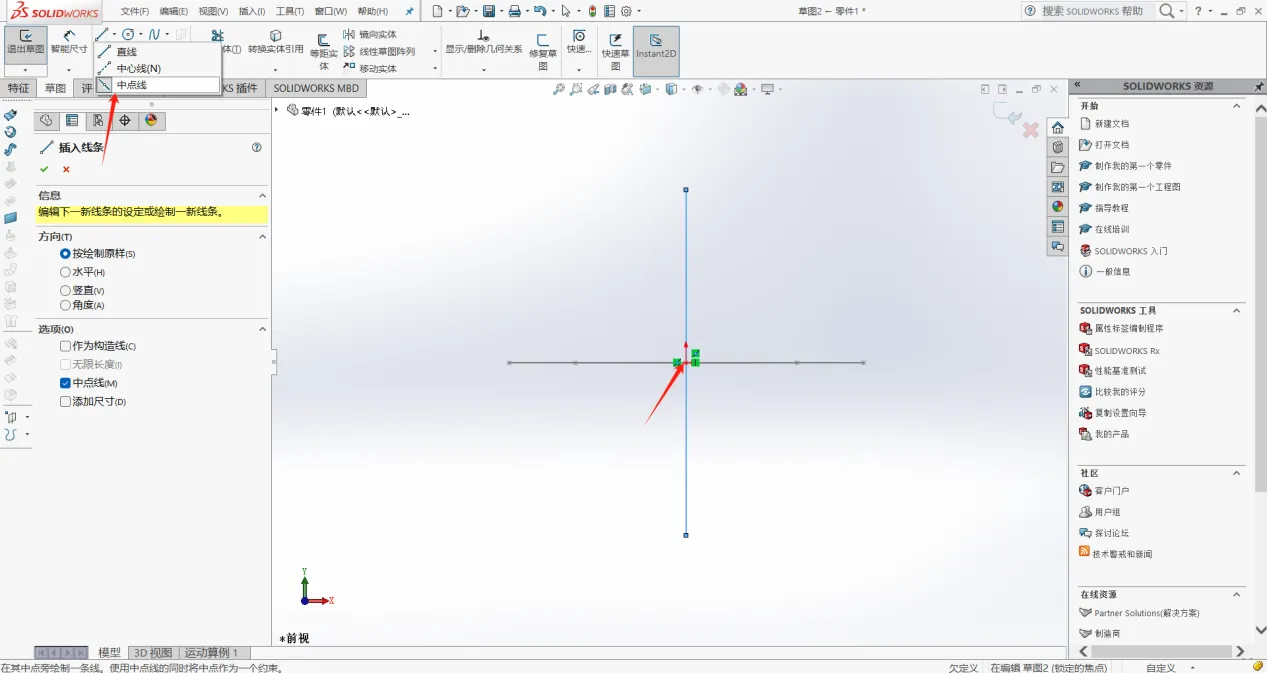

2. 上方直线选择中心线，以金元宝草图的中心点为中心画一条中心线，如图2所示

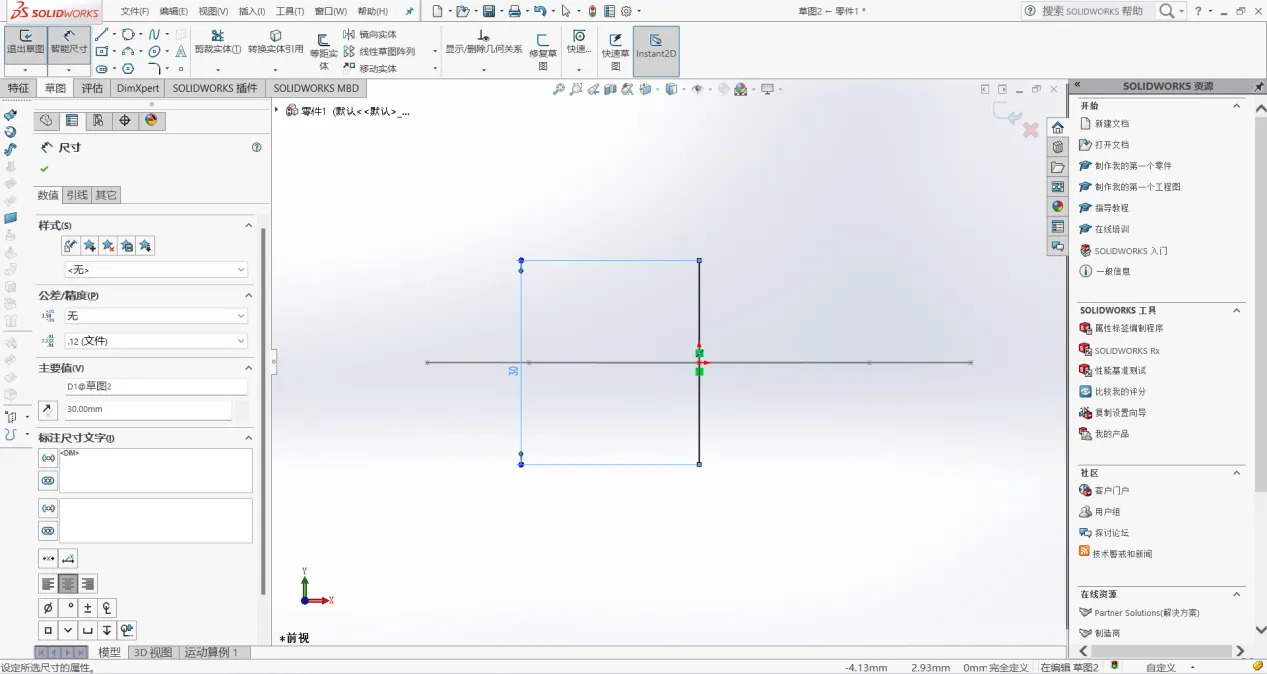

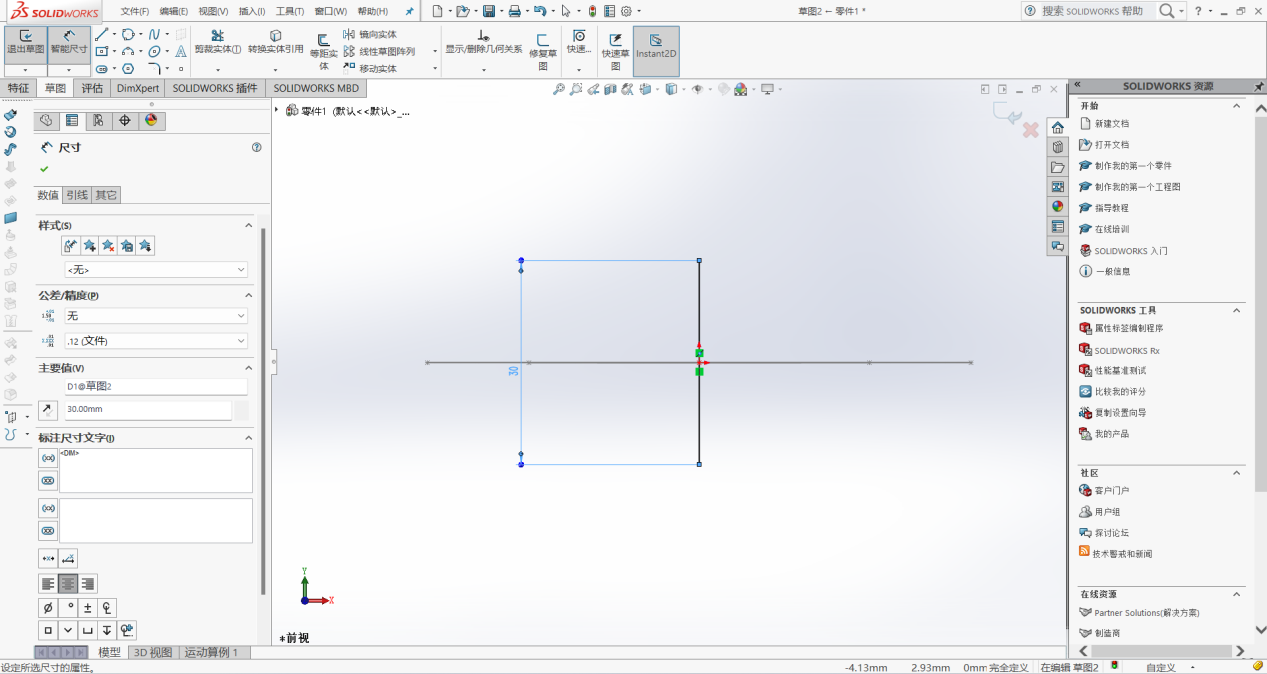

3. 点击智能尺寸，把中心线长度标记为30

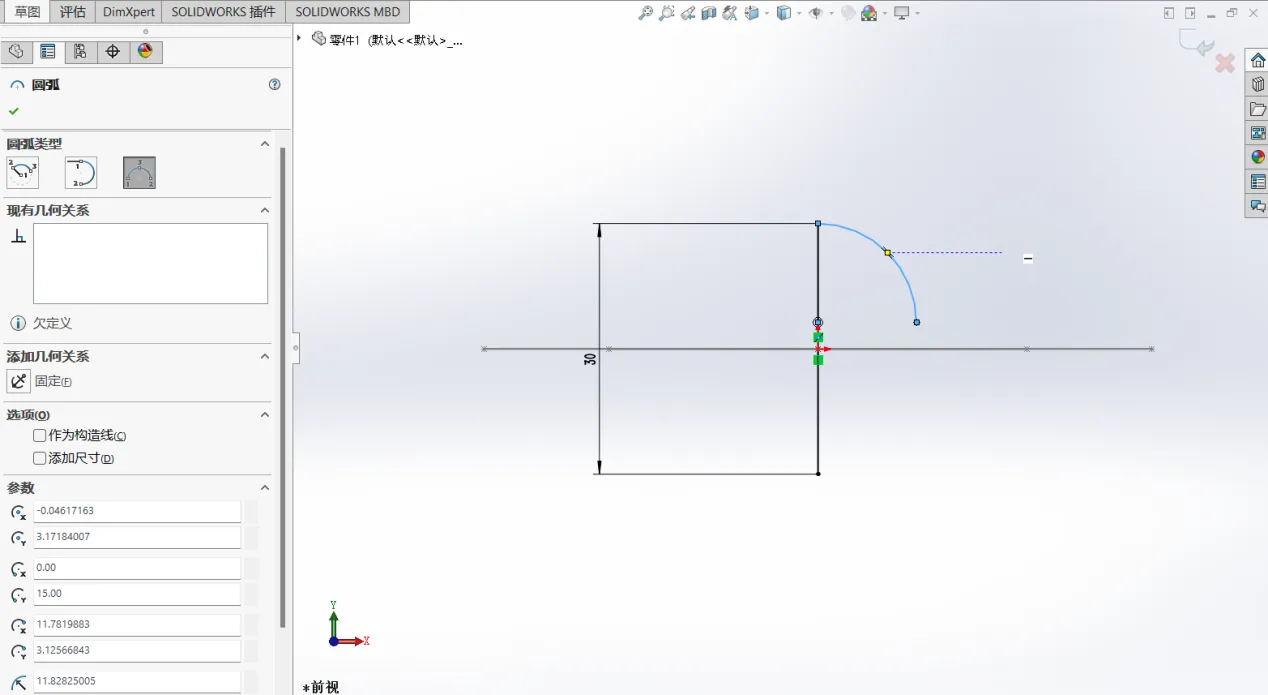

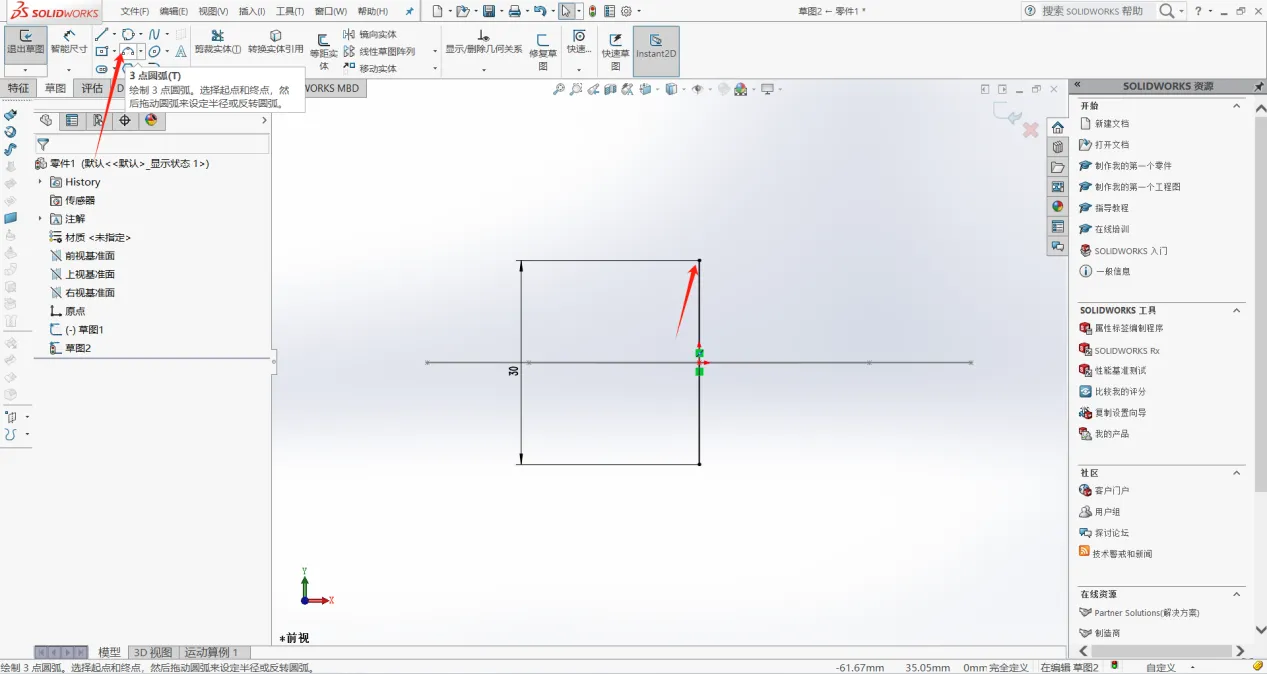

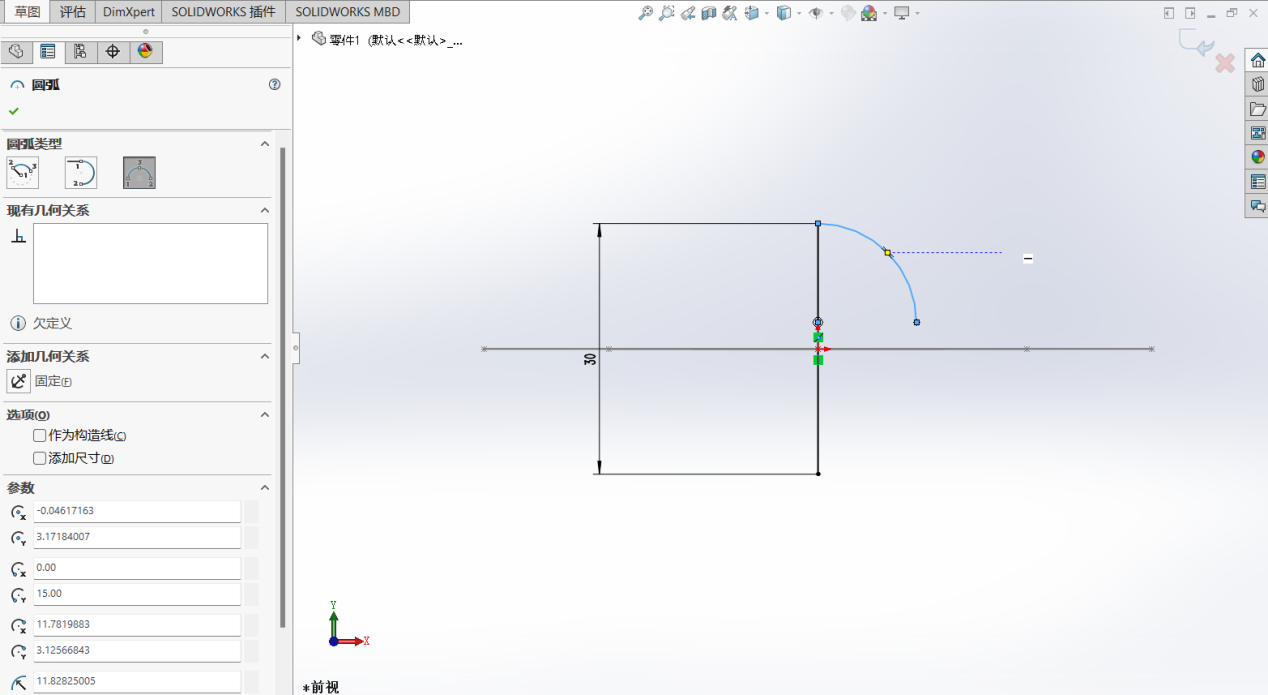

1. 选择上方圆弧，以中心线的顶点为一端画一条圆弧 如图1 图2所示

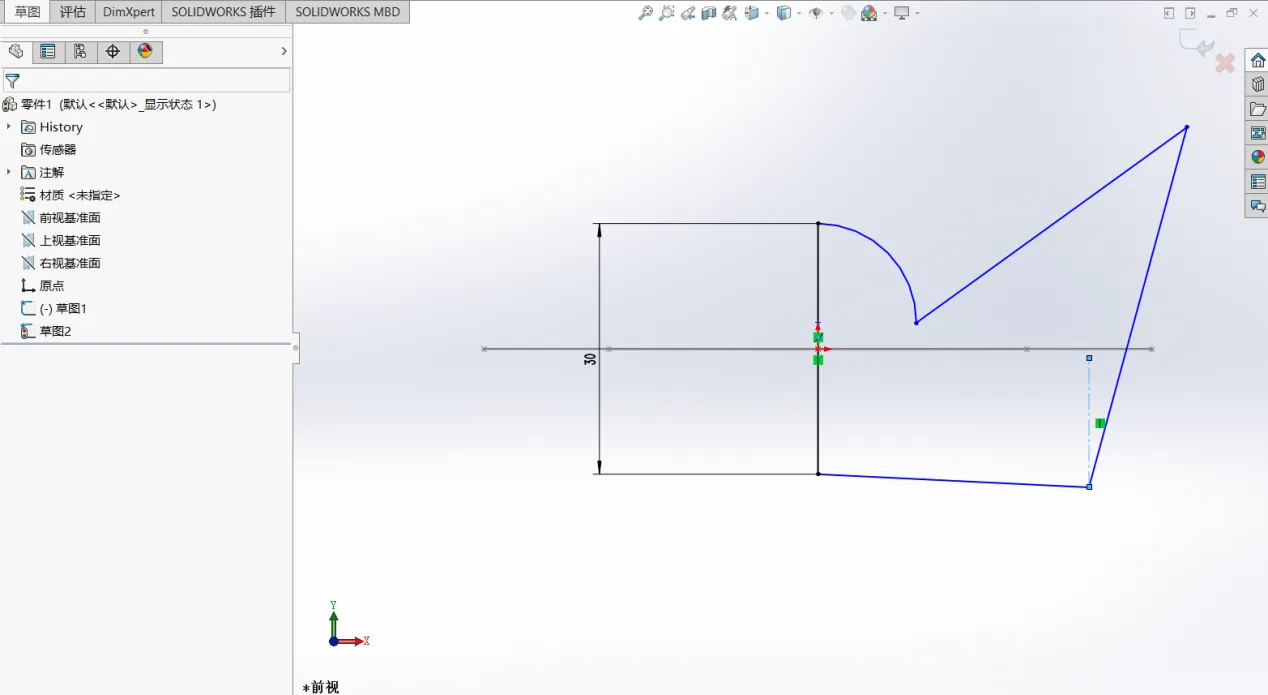

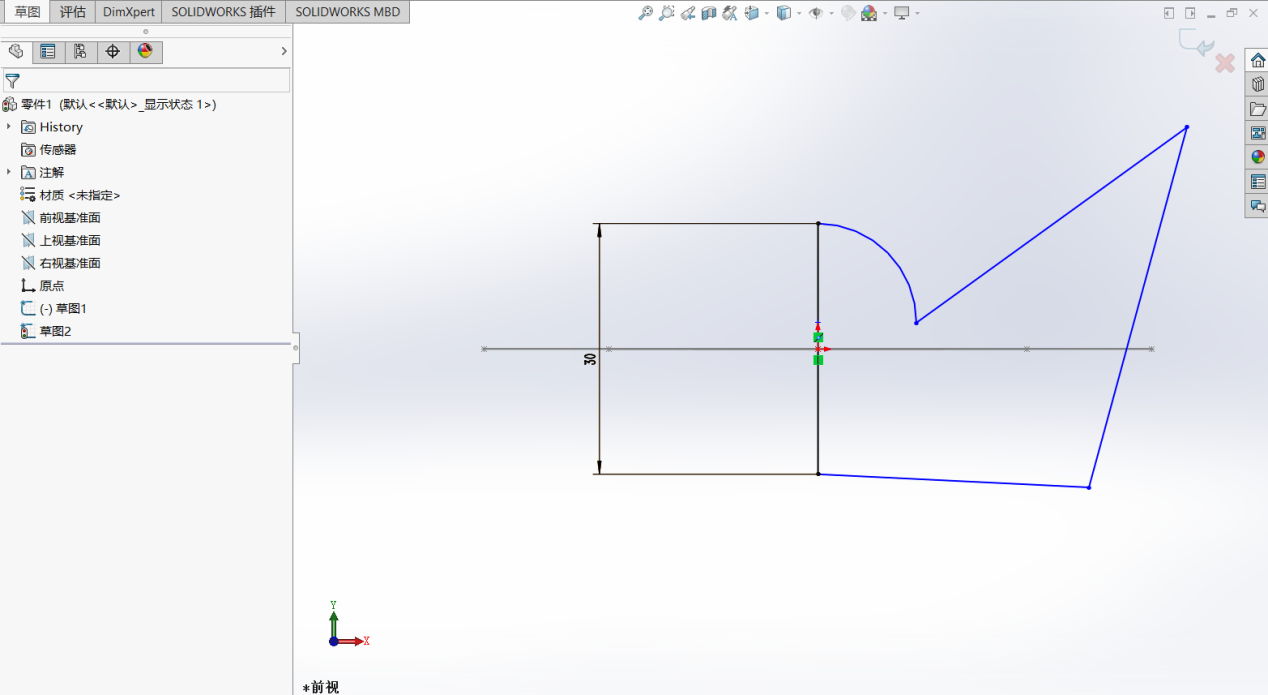

2.然后点击直线，绘画出如图3所示的三条直线

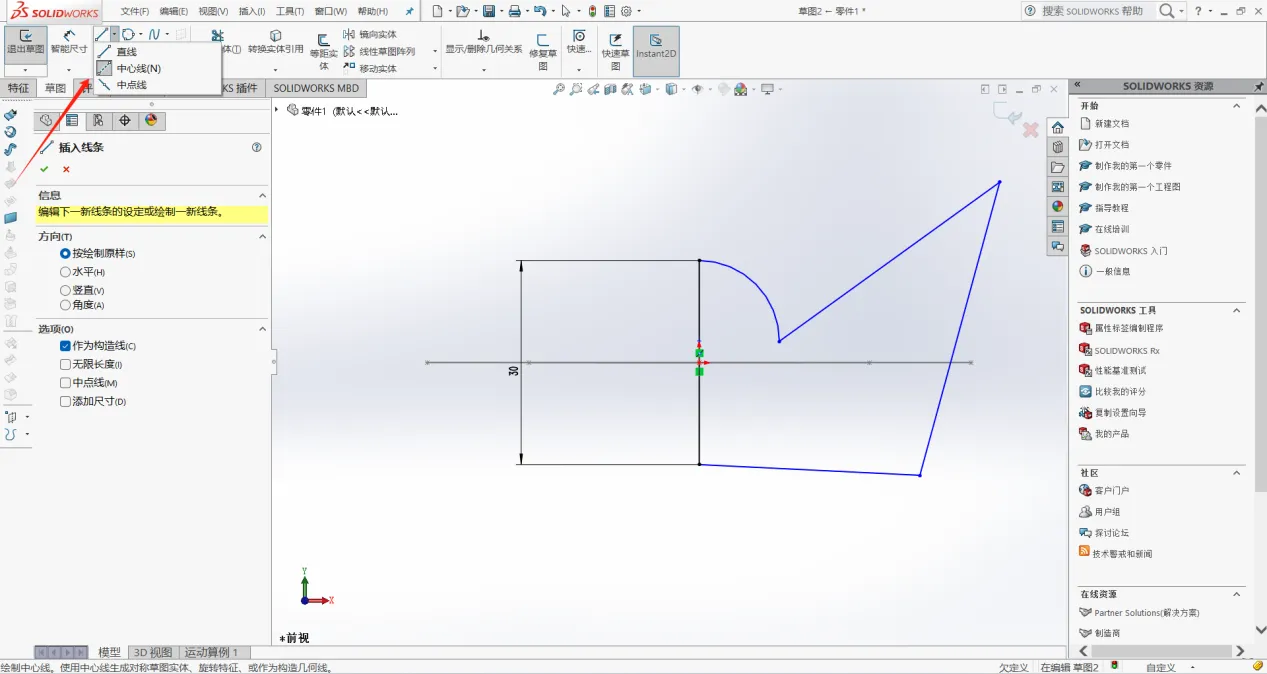

3.点击上方中心线，画一条如图4 图5所示的中心线

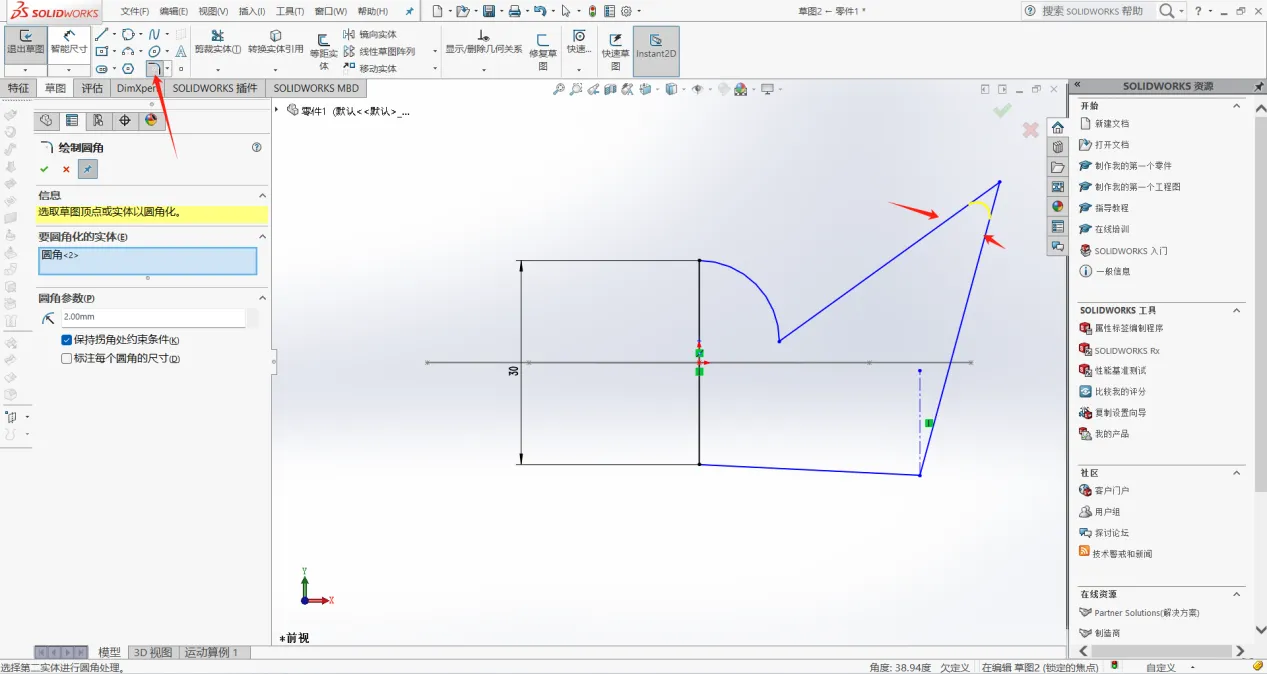

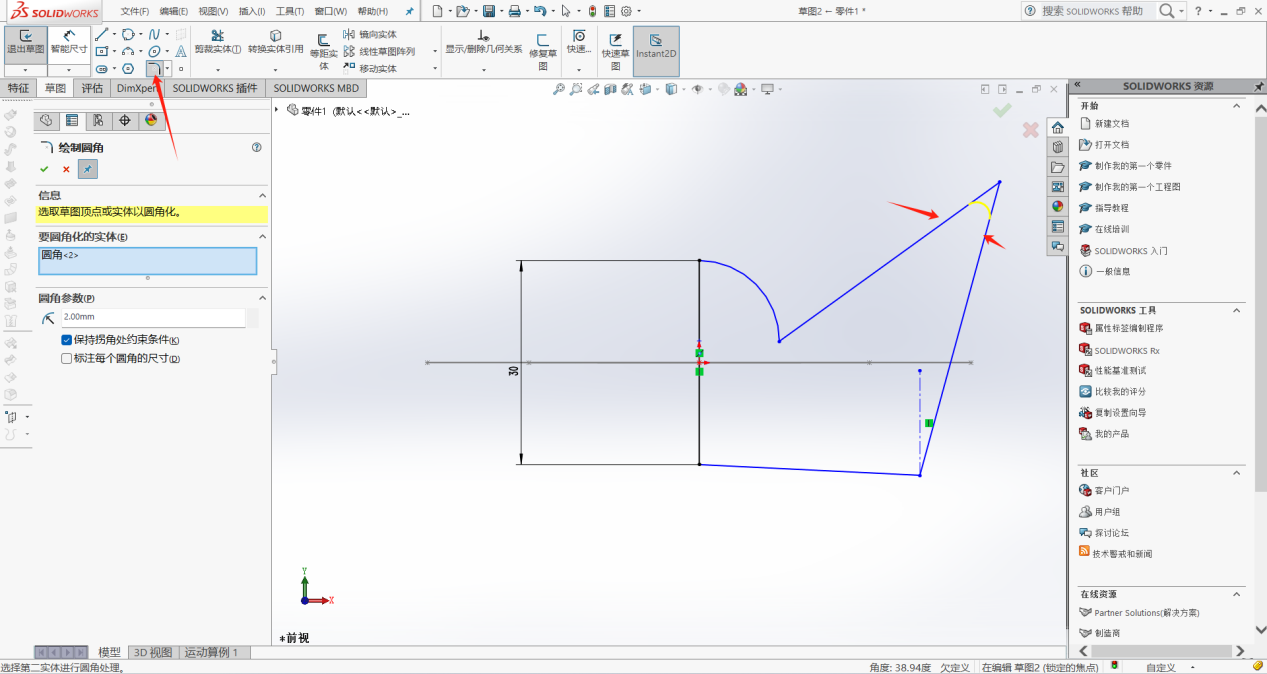

4.如图6所示 点击上方圆角，选择如图两个线，圆角参数设置为2

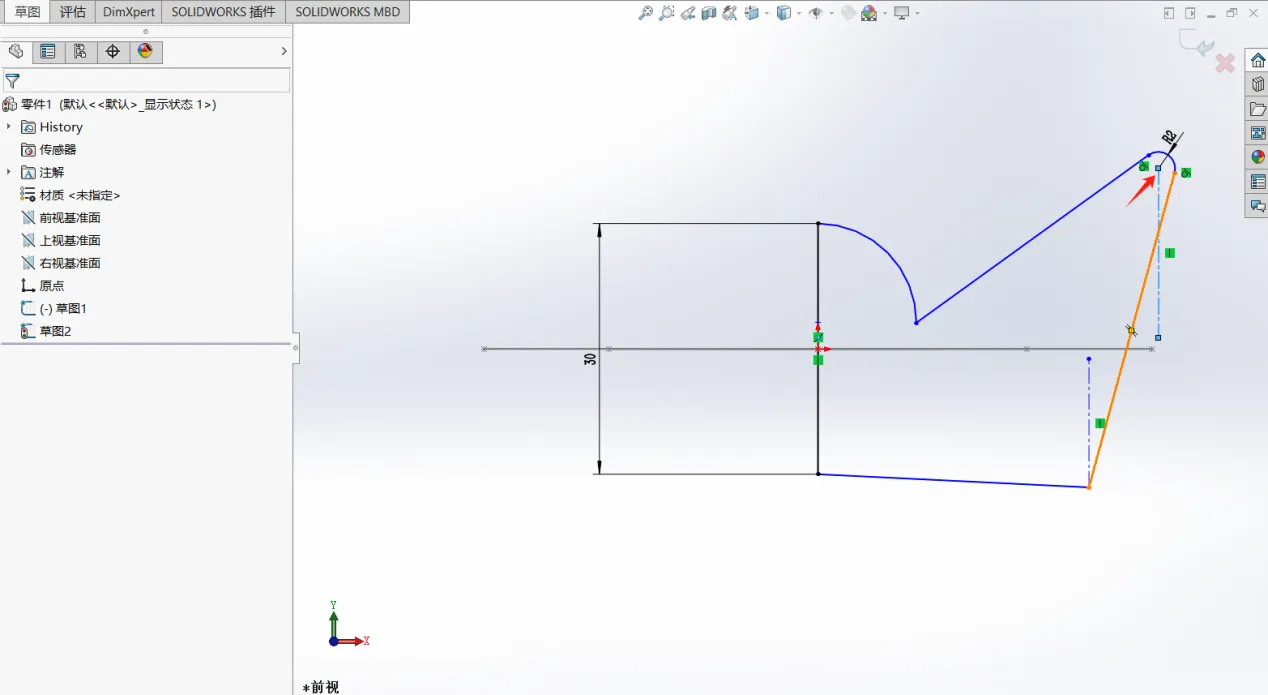

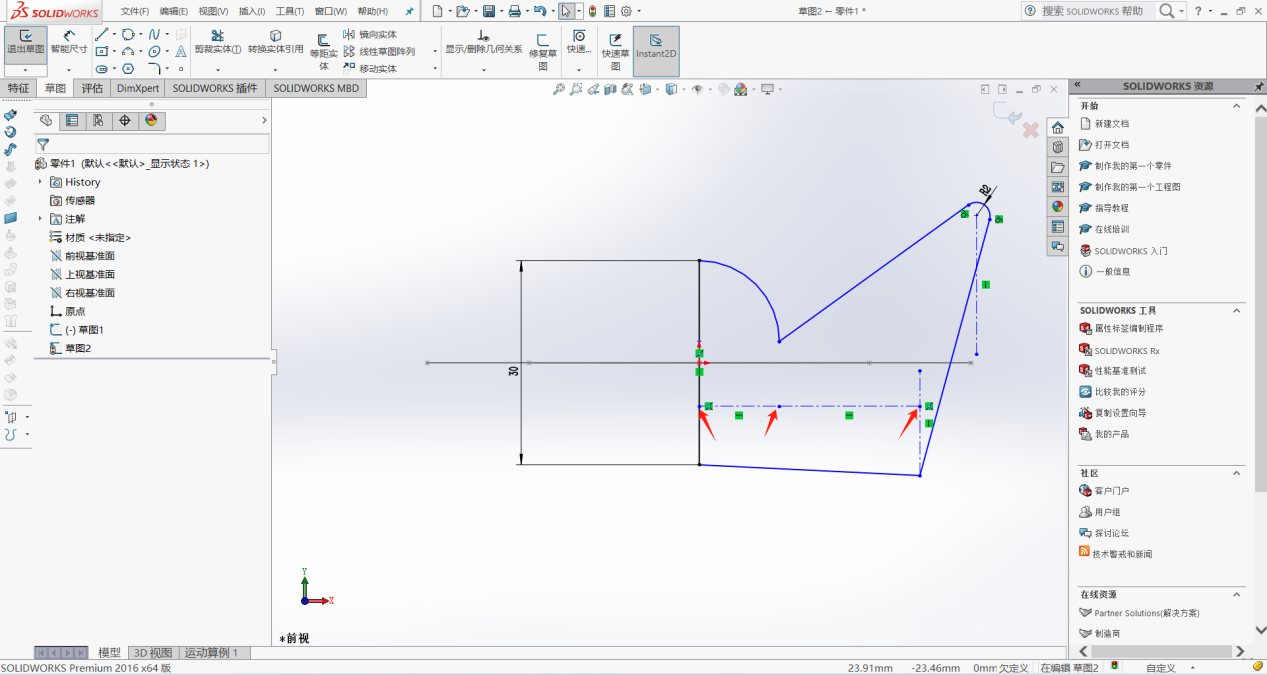

5.然后以圆角的中心点为中心在画一条，中心线段如图7所示

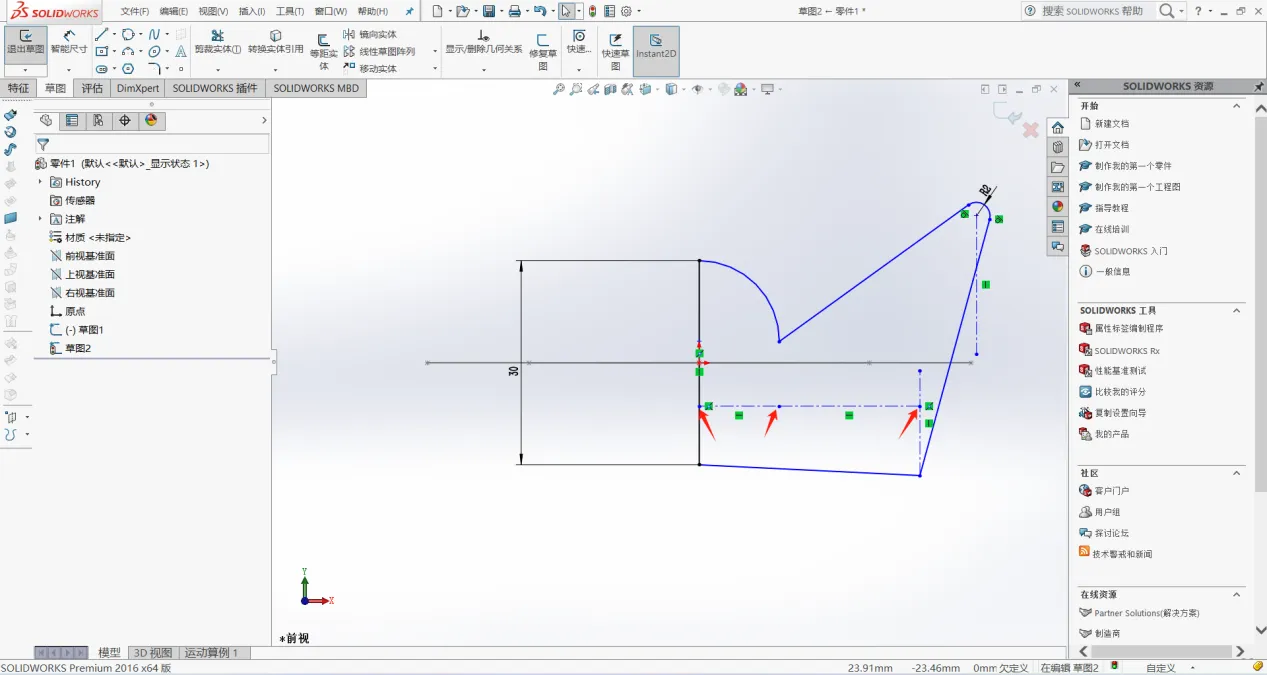

6.横向在画一条线段，如图8所示，注意途中标记点

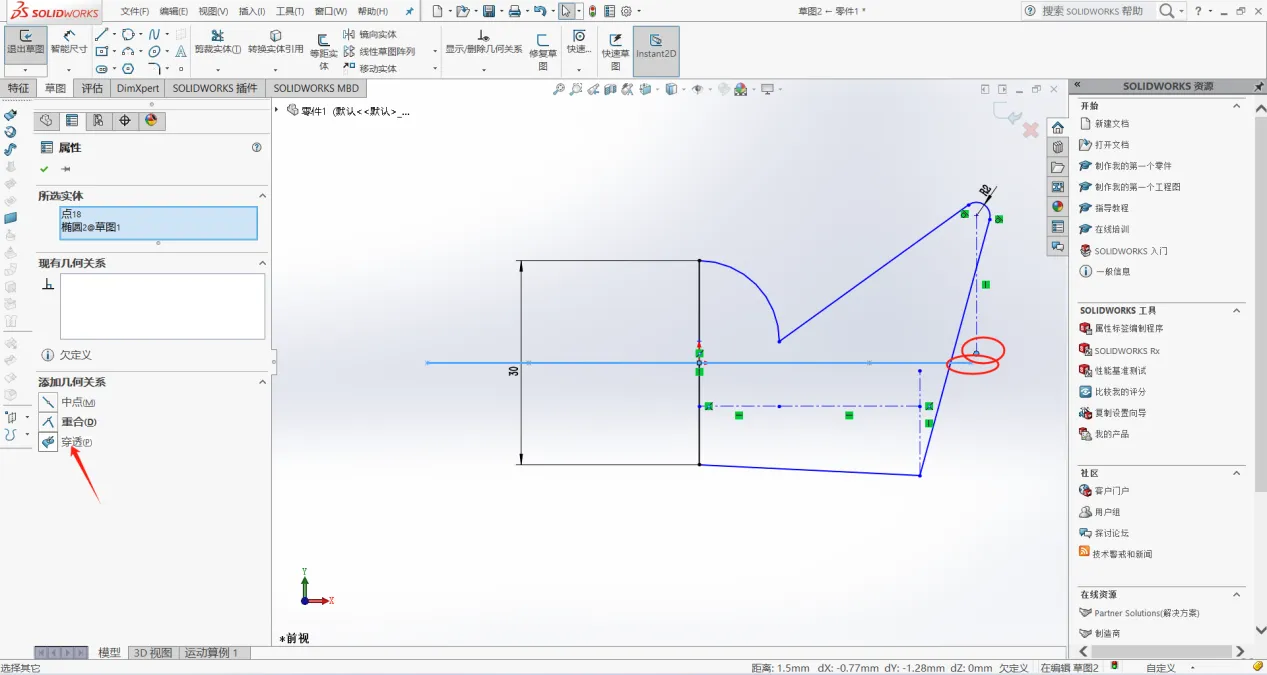

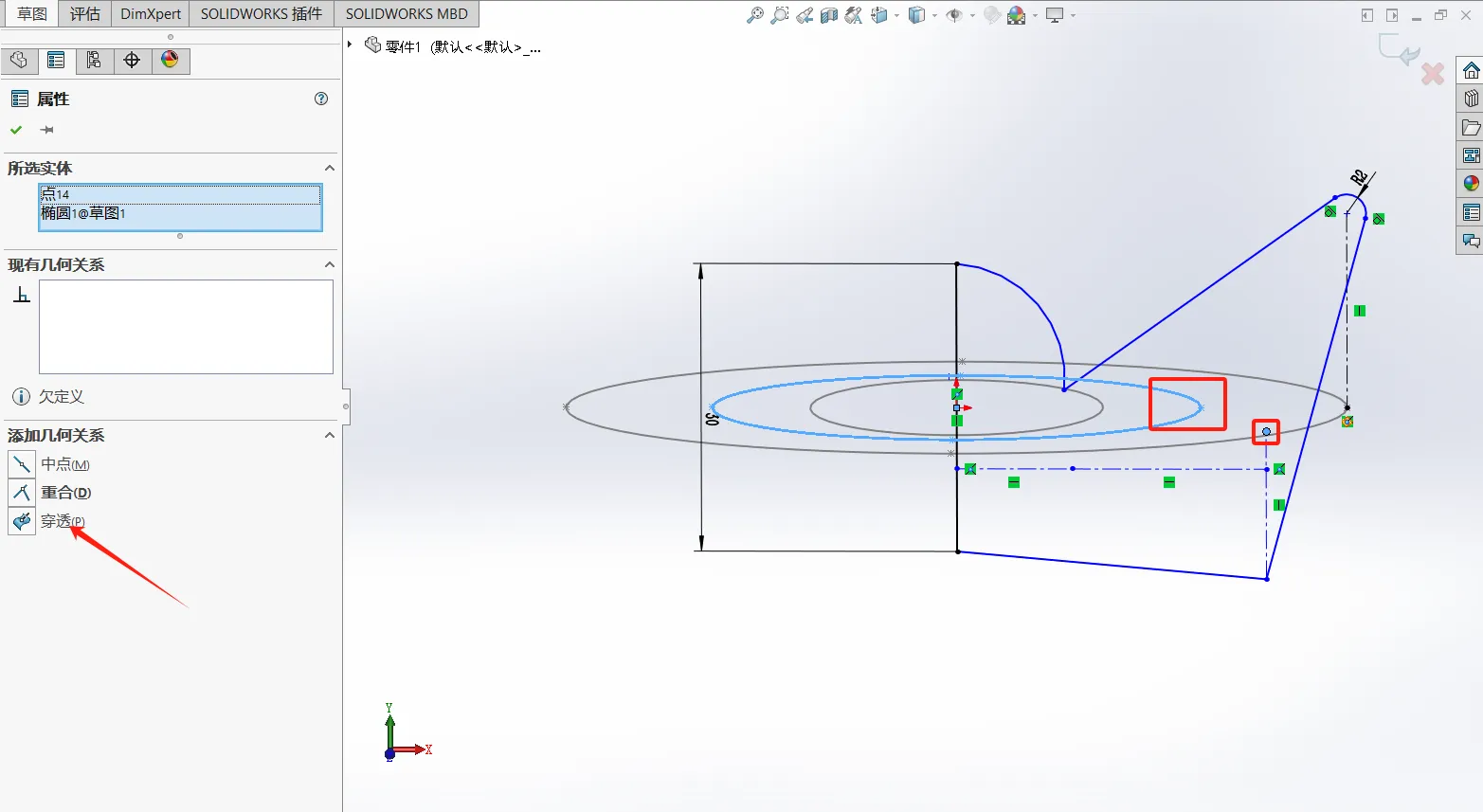

如图1所示，选择椭圆的线，和中心线的端点，使穿透

如图2所示，选择底下中心线的端点，和第二层椭圆，使穿透

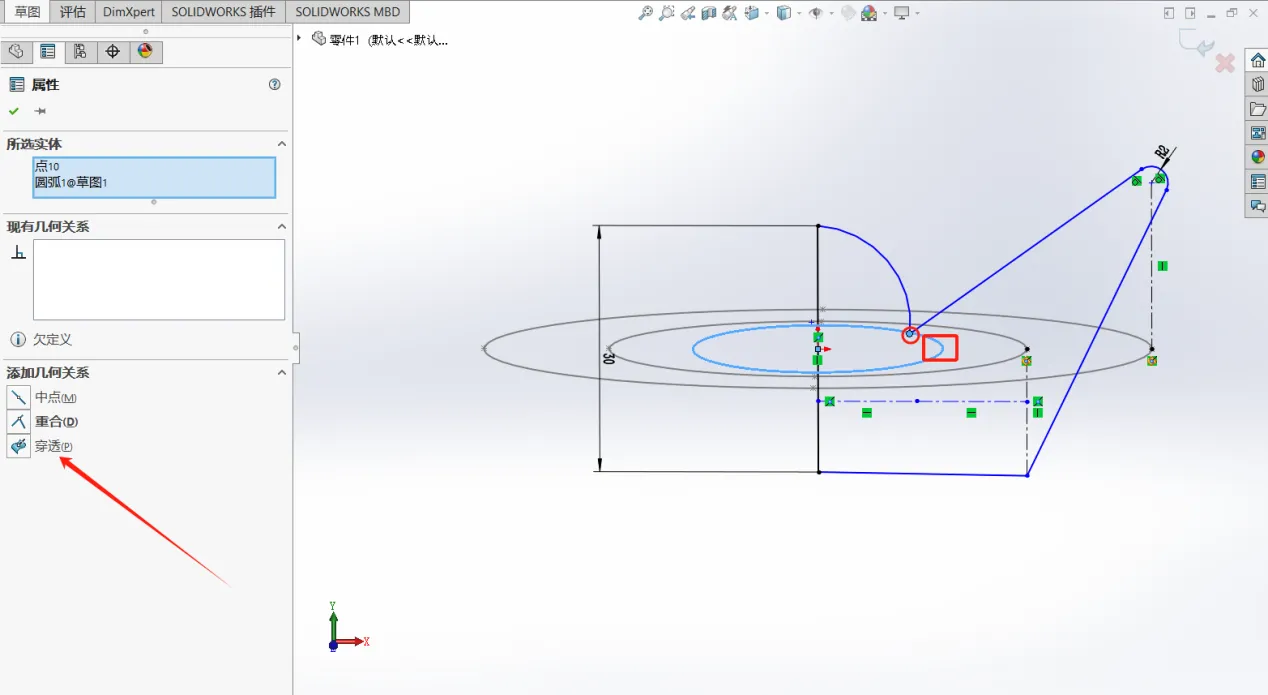

如图3所示，选择圆弧端点和最里面的圆形，进行穿透

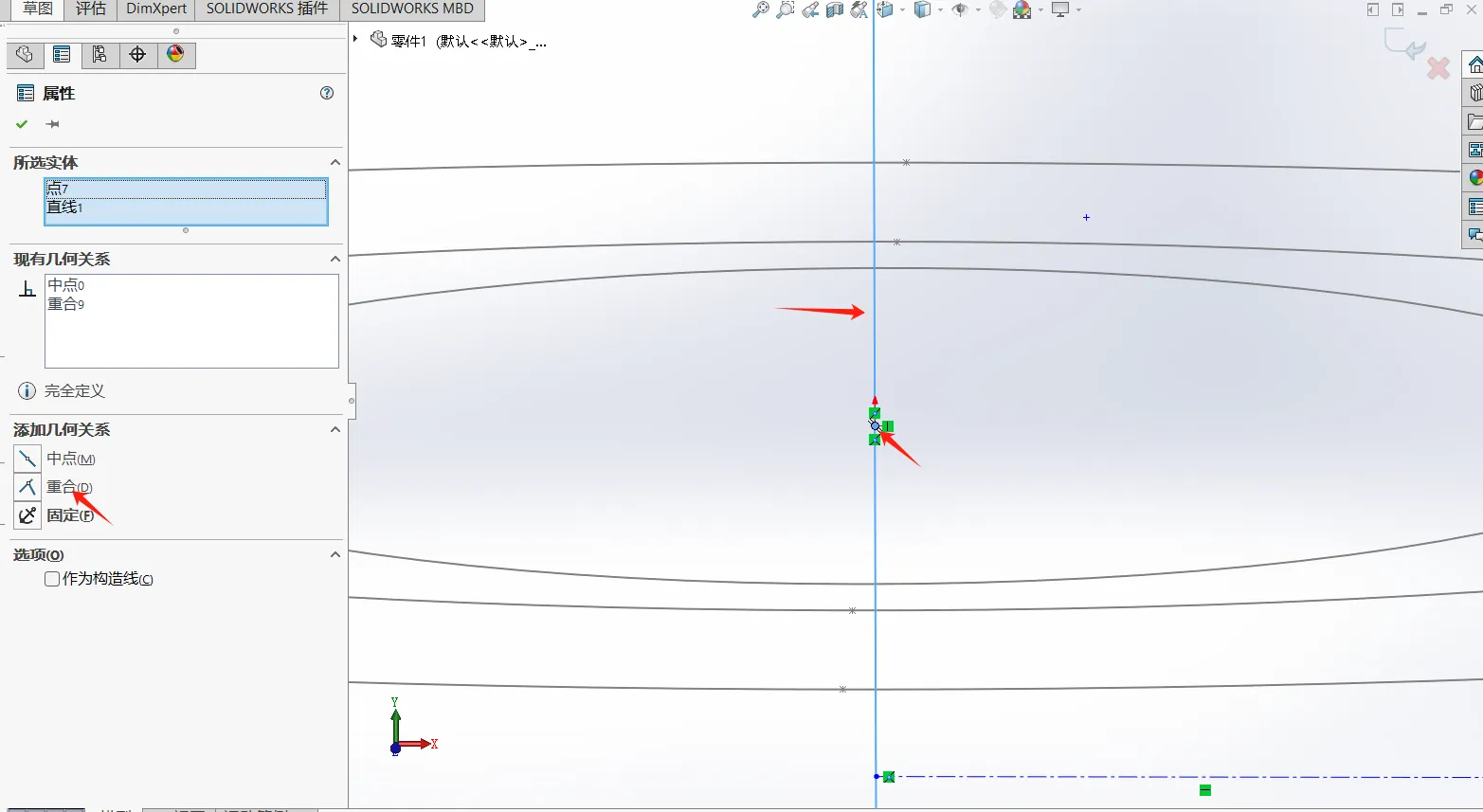

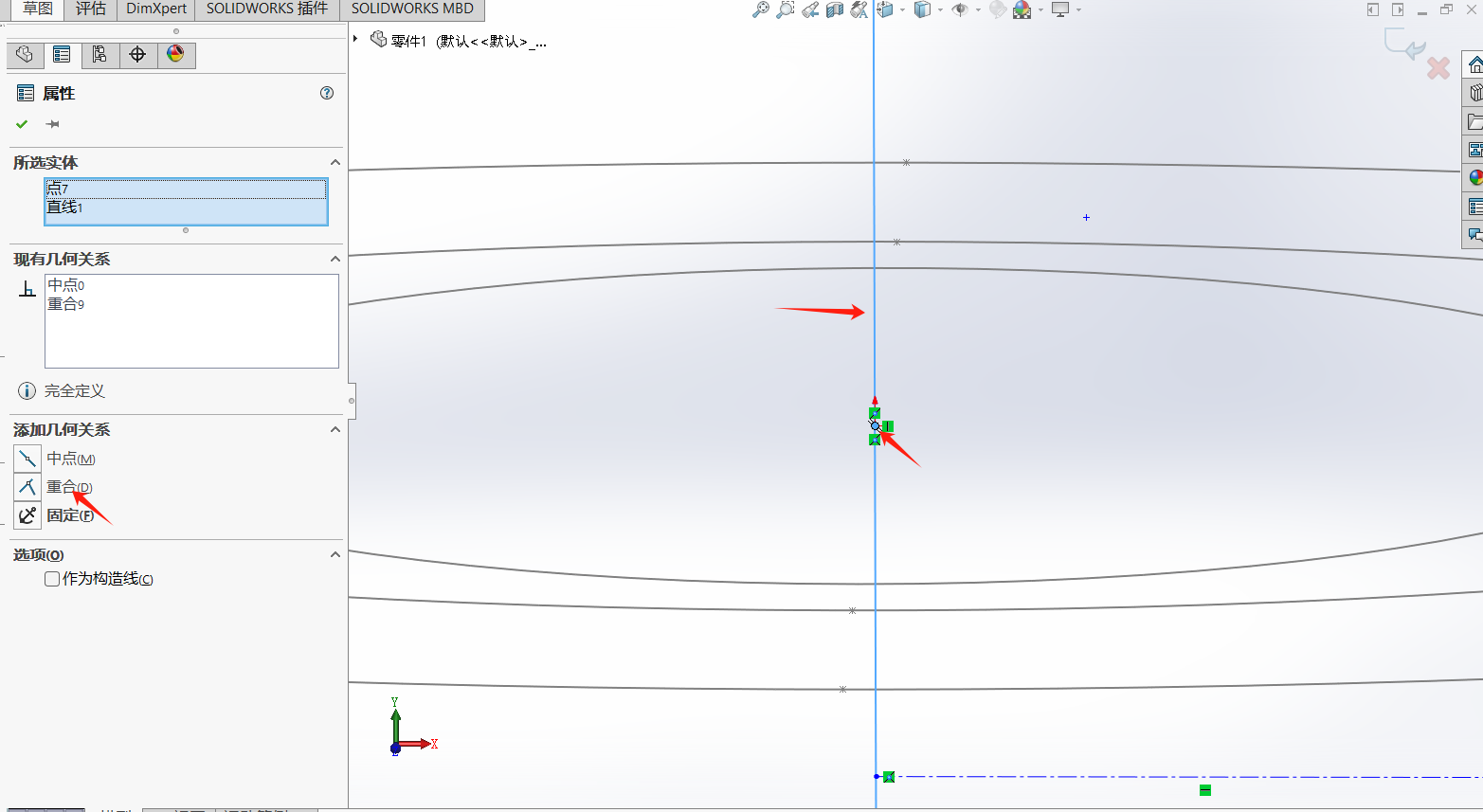

如图4所示，元宝中心点和正视图草图最左边的线进行重合操作

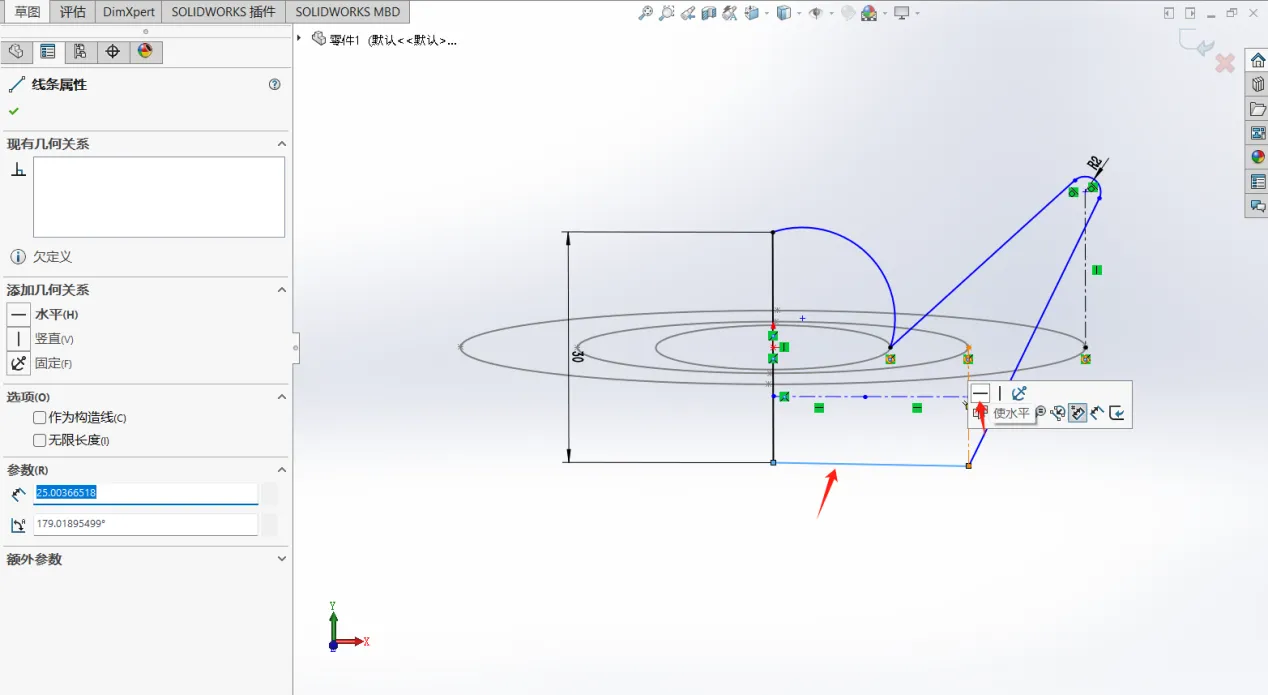

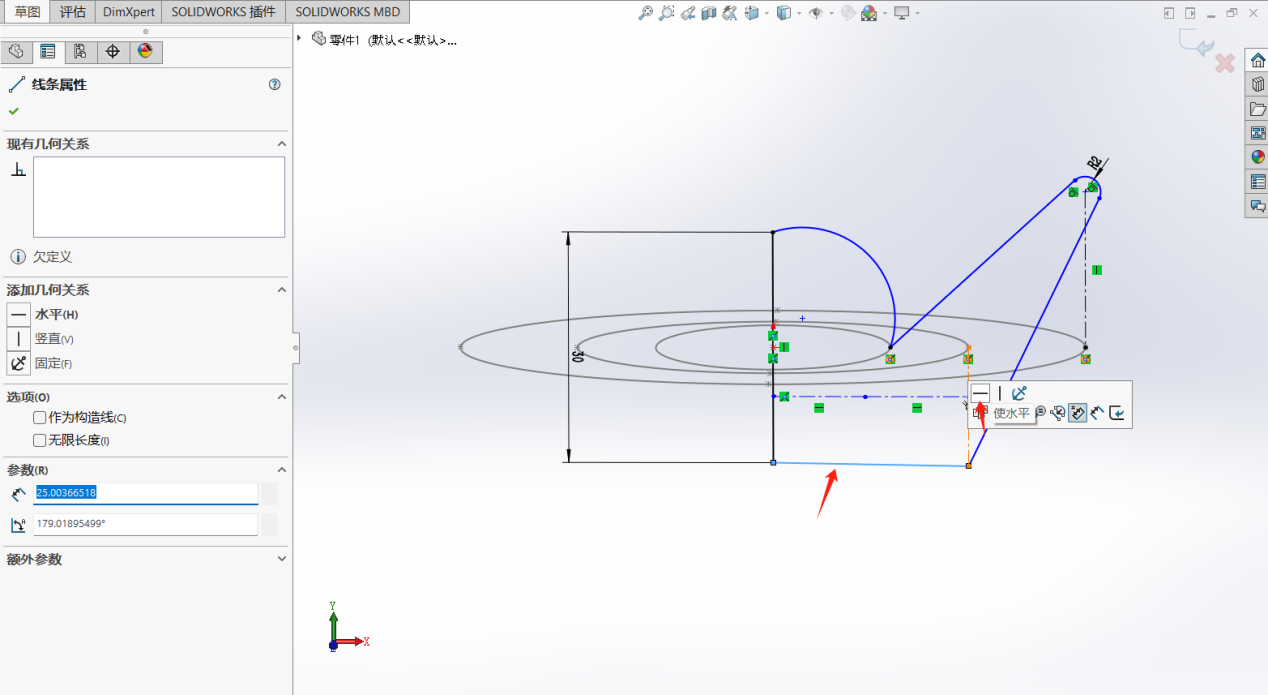

如图5所示，点击底下这条线，使水平

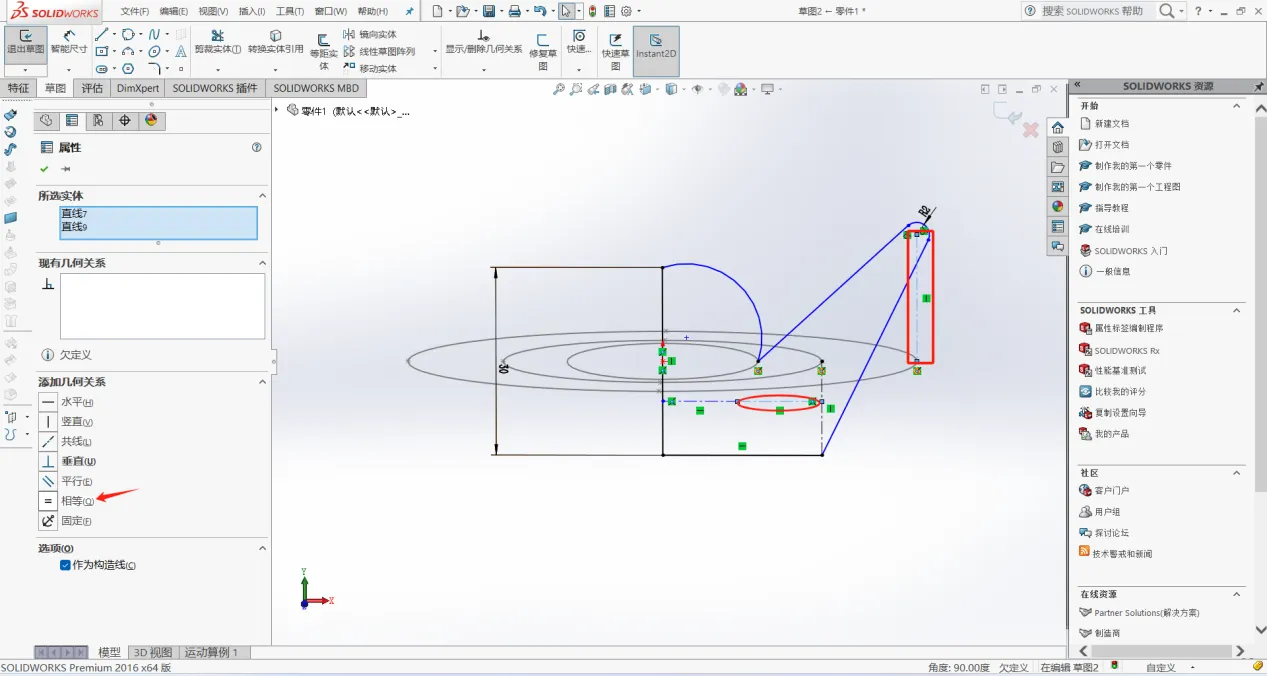

如图6圈出来的两条线，使他俩相等

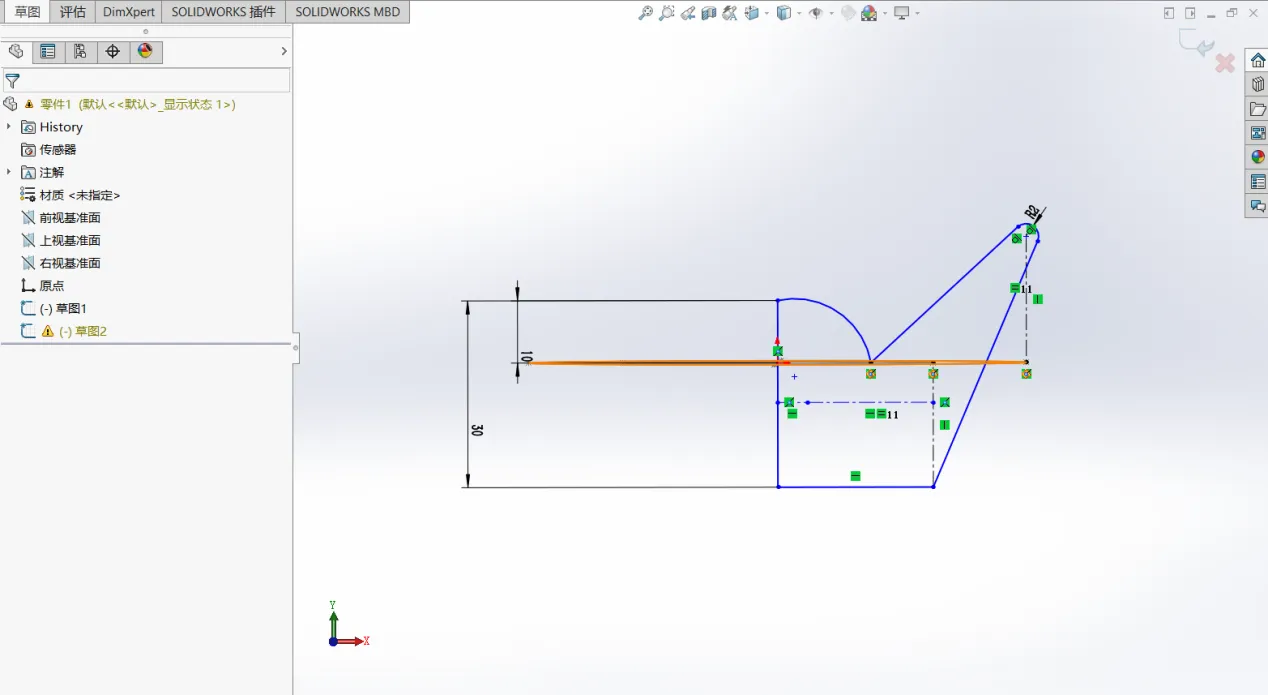

如图所示进行标记智能尺寸

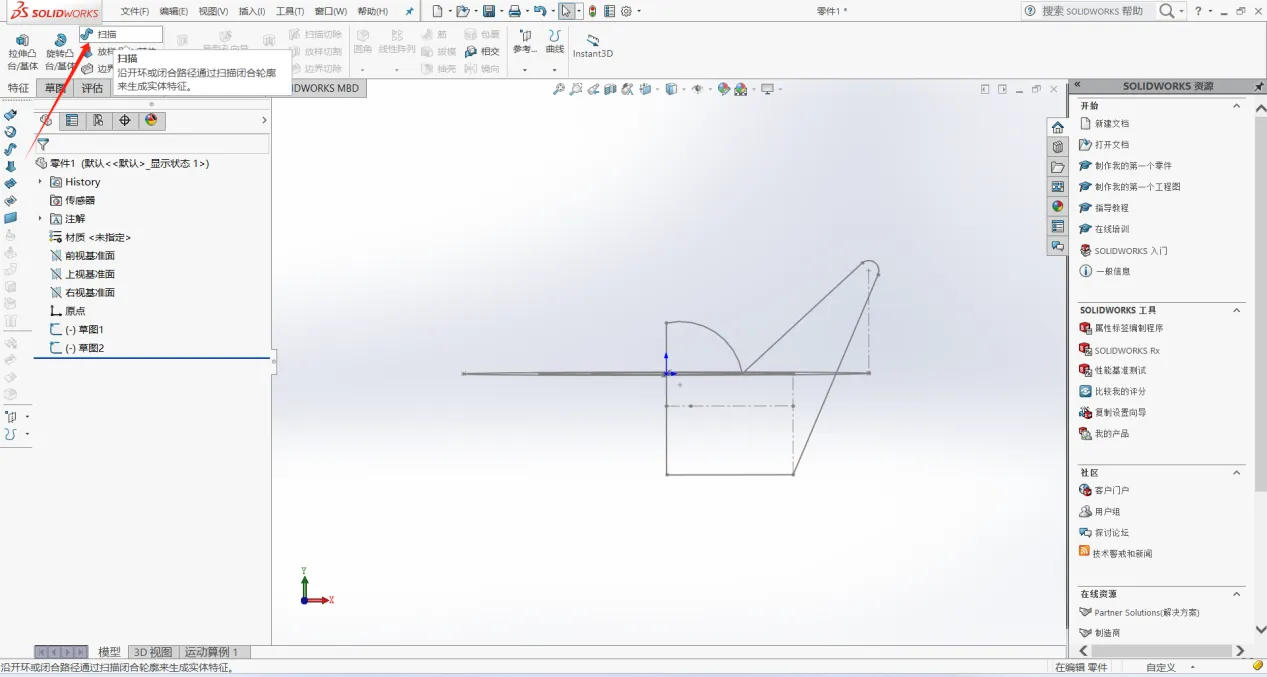

1. 点击特征，选择扫描 如图1所示

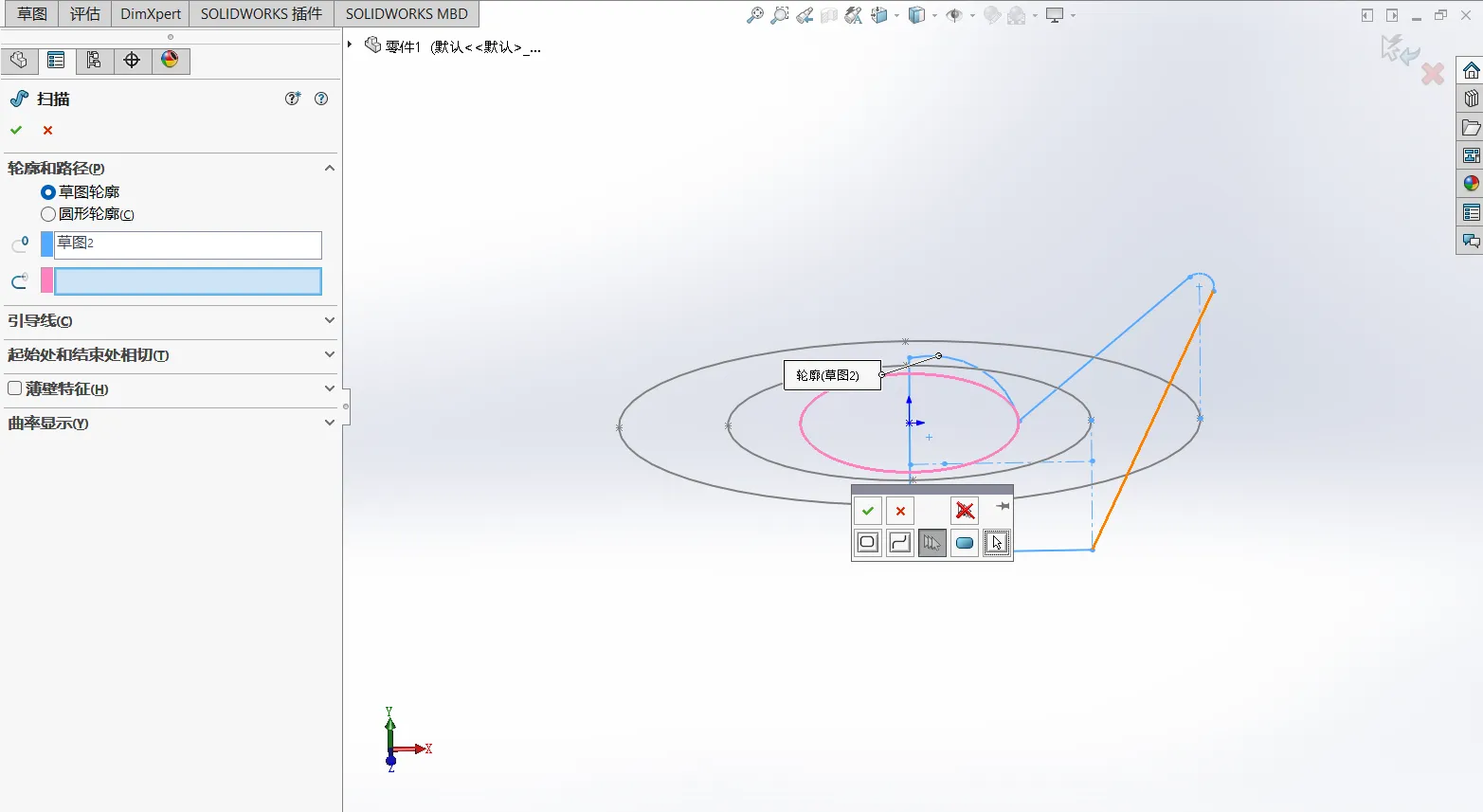

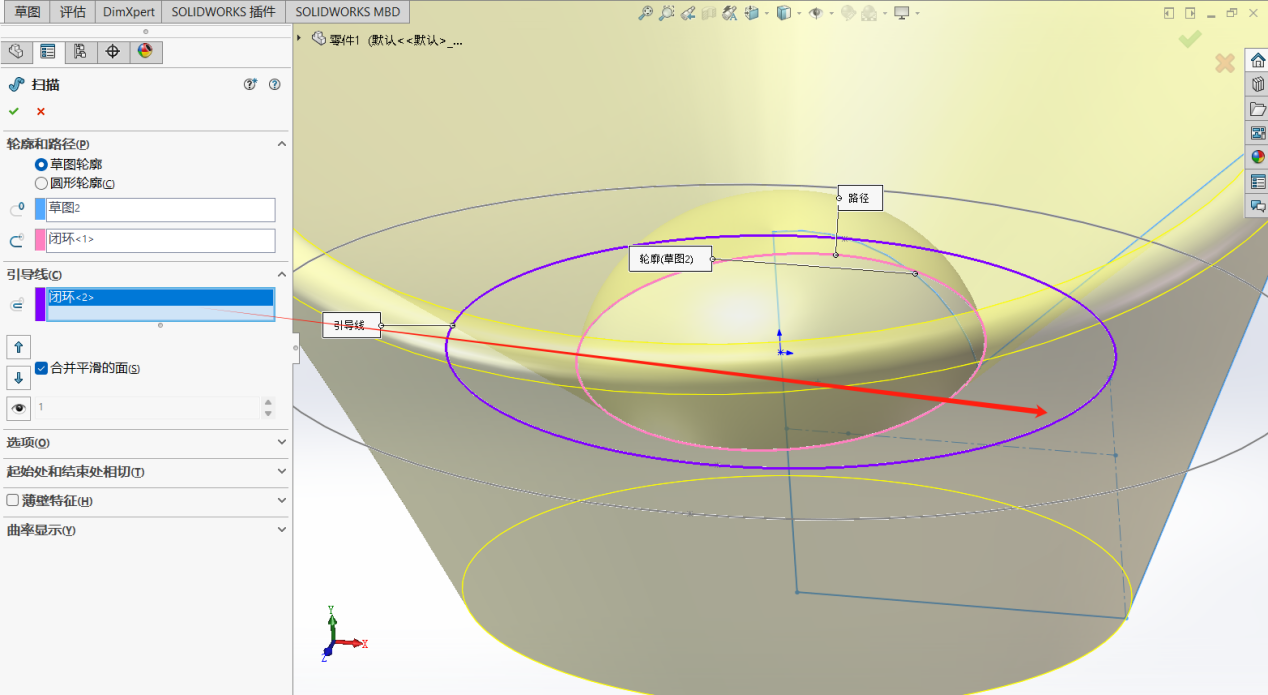

2. 轮廓为外层的界面，路径为里面的圆形如图2所示，然后点击对号

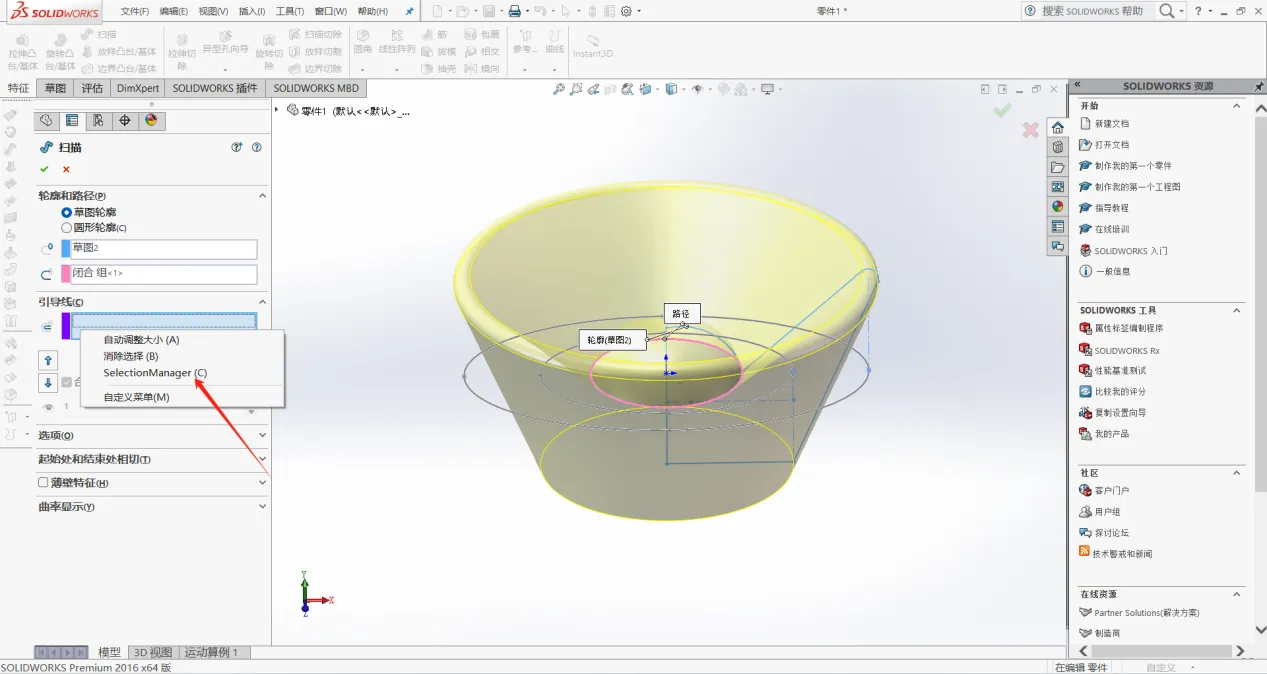

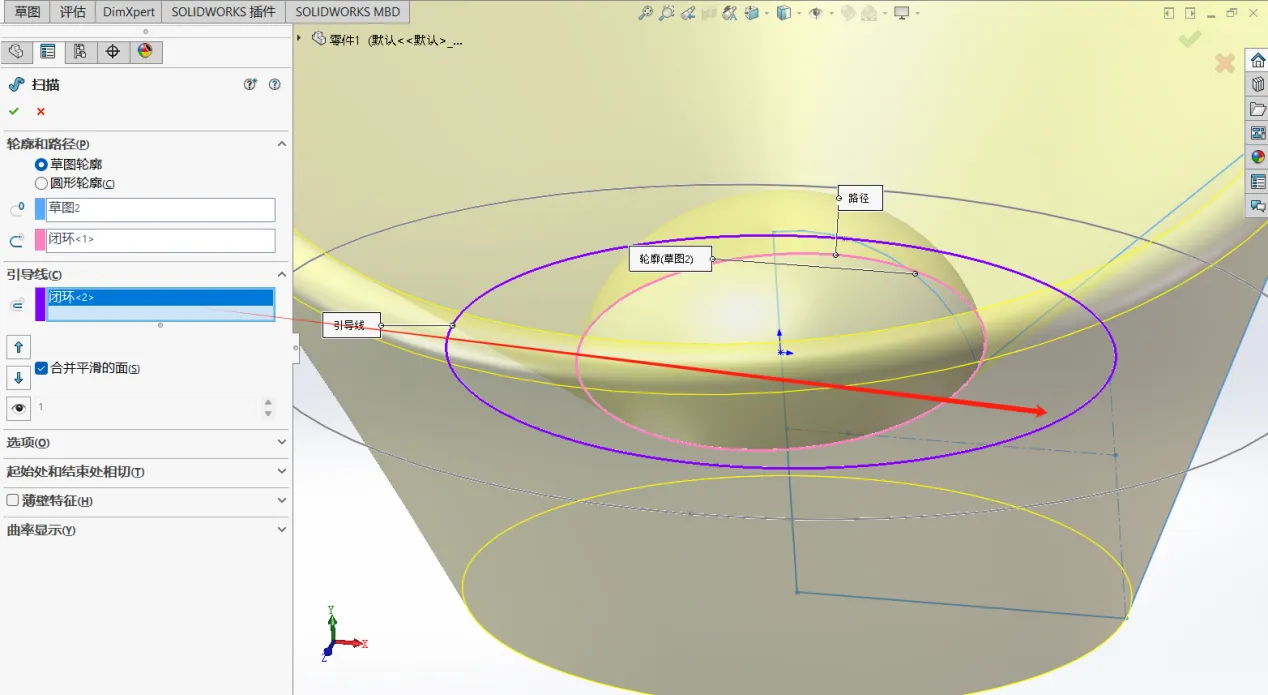

3. 右键引导线，点击如图3所示选择图4标记的椭圆，点击对号即可

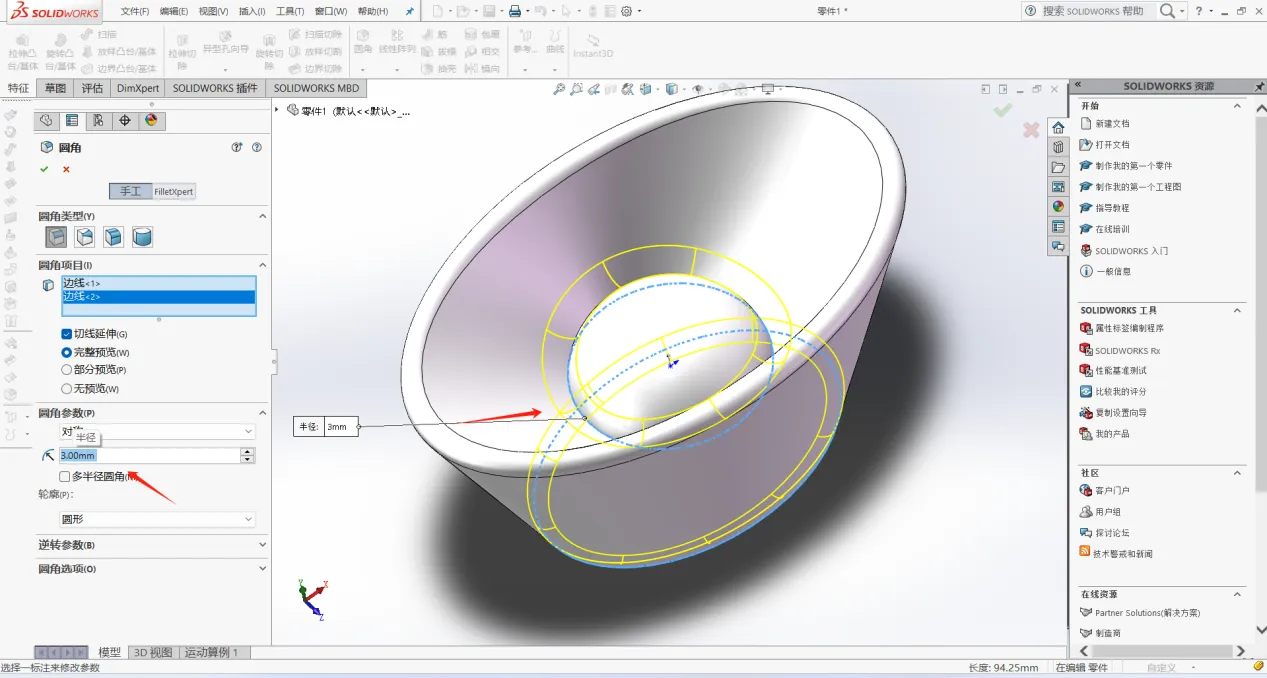

点击上方圆角，选择如图所示的线条，半径设置为3，点击对号即可、

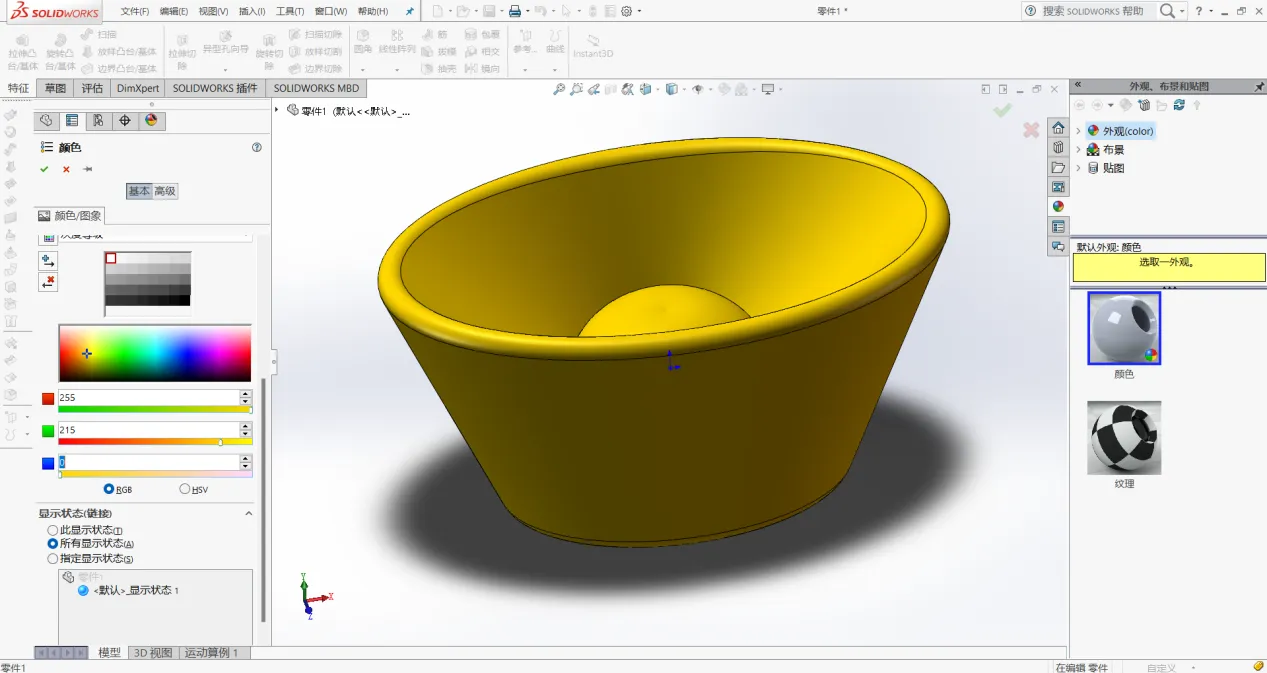

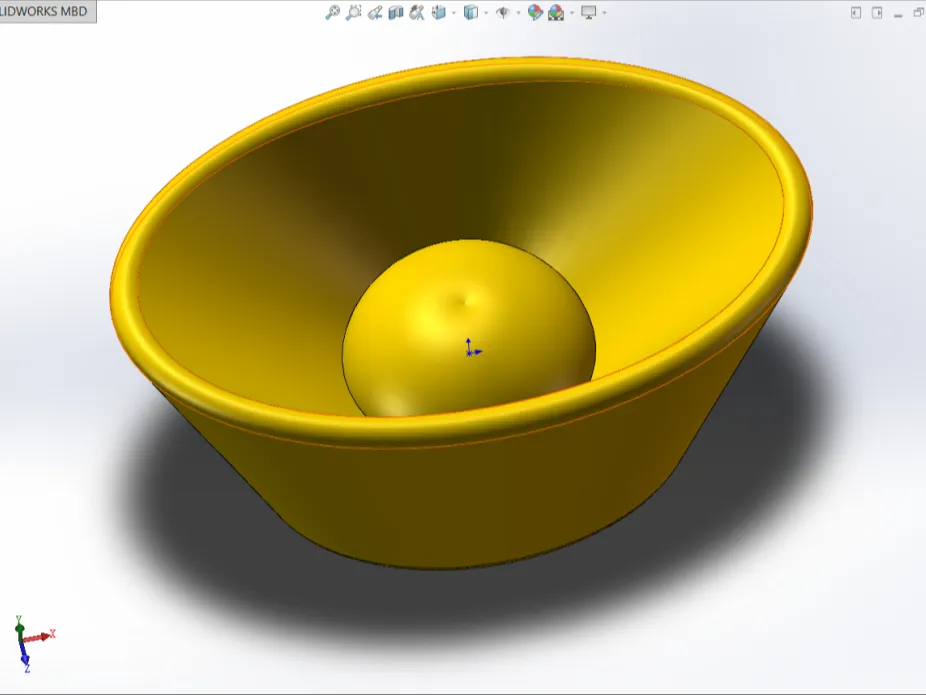

给他稍微调整一下颜色点击对号即可，我用的rgb是255，215， 0
