磁性 Plinko 游戏，带 Makey Makey

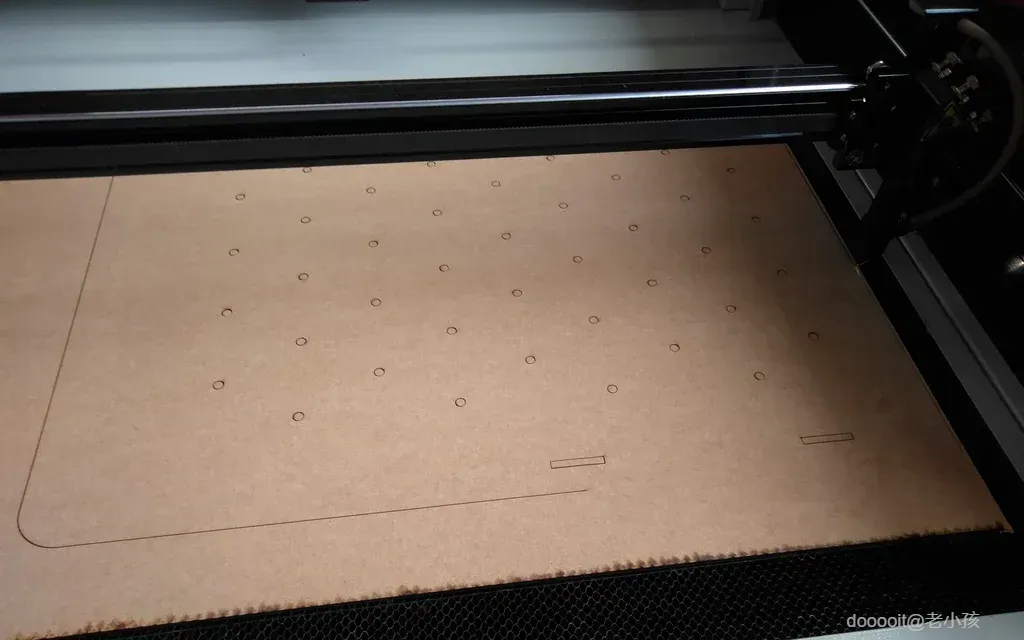

我建议在使用激光切割整个项目之前进行一些测试，因为安装销钉、螺母和磁铁的孔可能因材料类型和激光机配置而异。我把孔留得很紧，以确保紧密贴合。

措施：

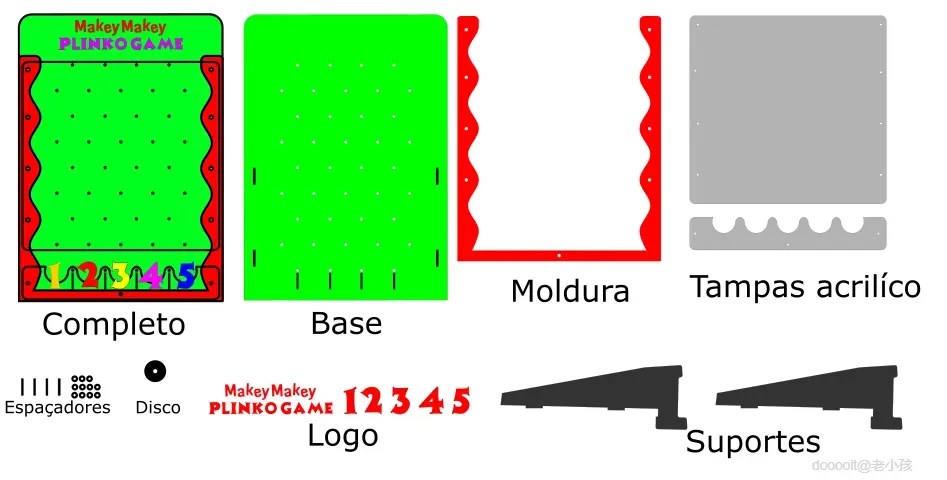

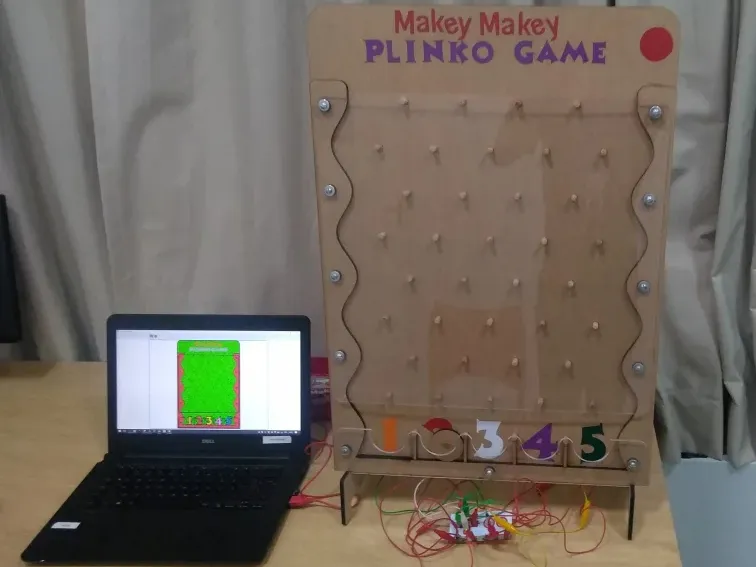

完整套装 476x668x18mm（宽x高x深） - 组装时不含支架，加上支架后高度增加约 80mm。

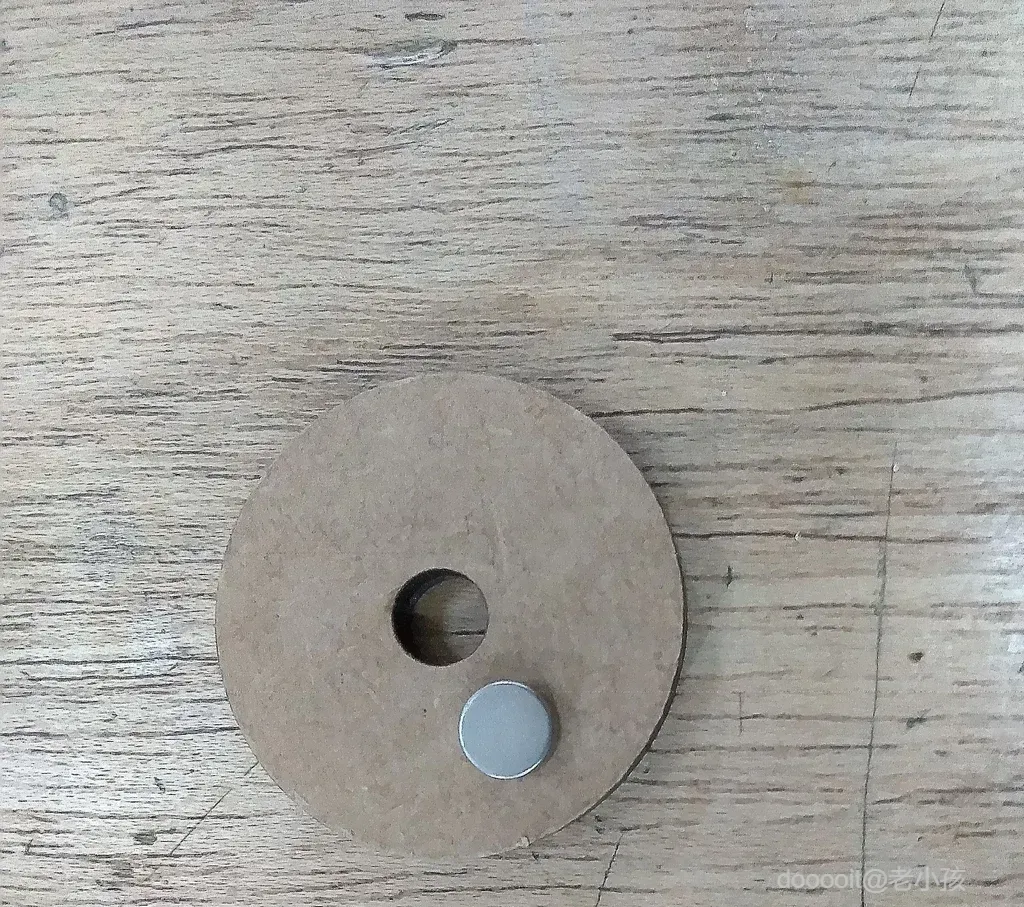

带磁铁的圆盘：直径 50 毫米，带有直径 9.8 毫米的孔，可安装磁铁

螺栓孔：7.95mm

该项目的物理组装非常直观。包括步骤照片和简要说明如下：

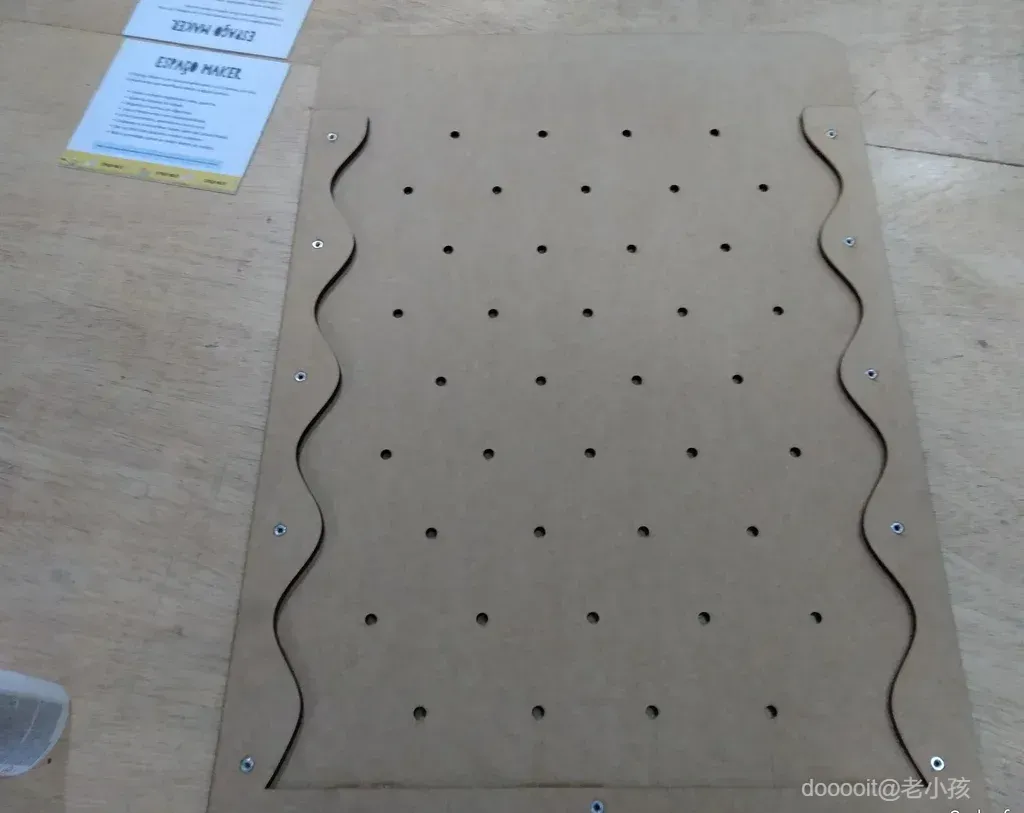

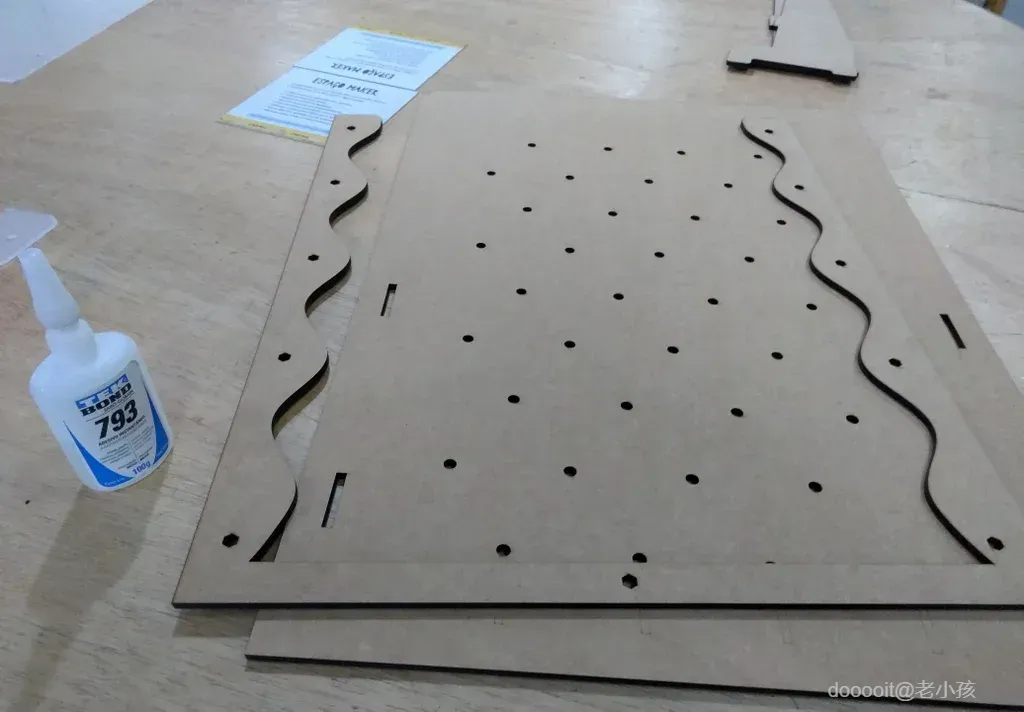

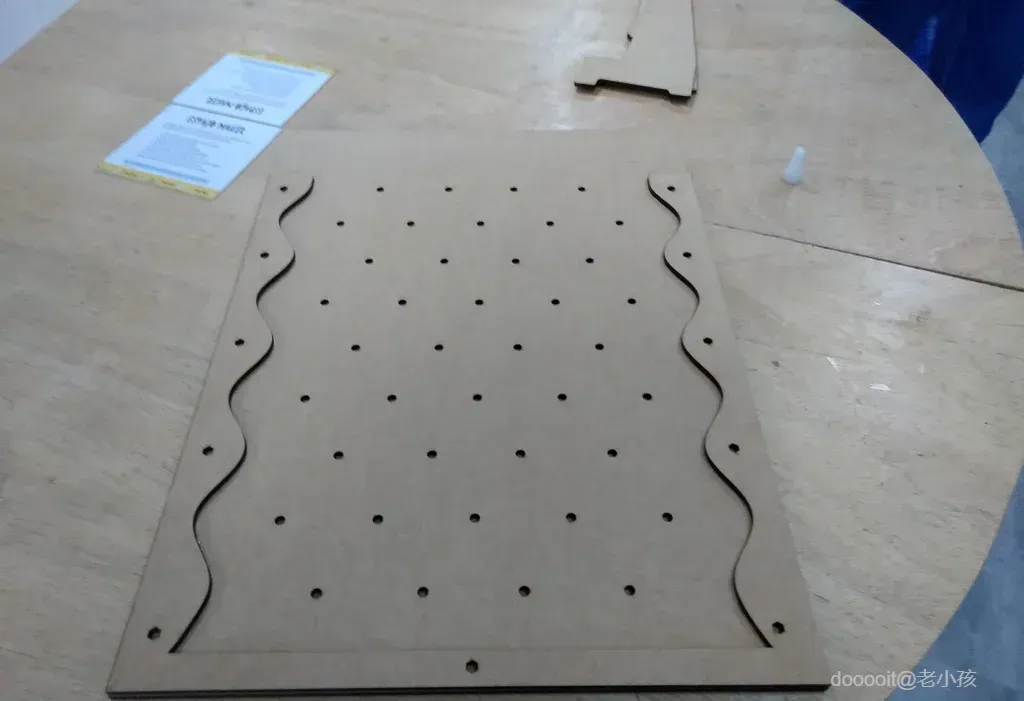

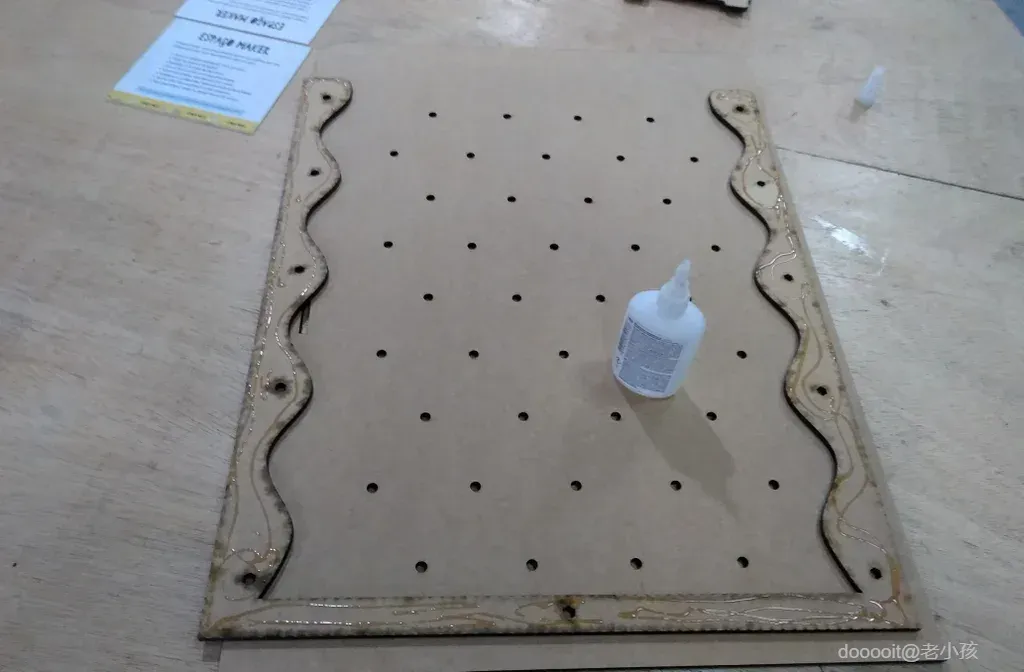

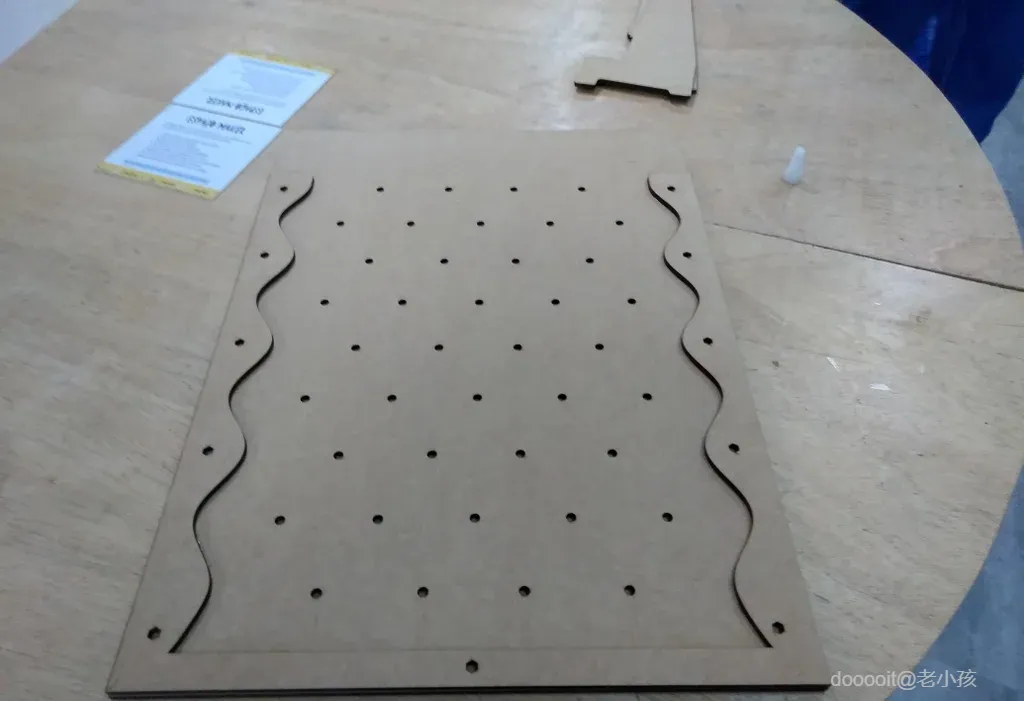

1°- 使用胶水将框架固定到底座上。注意保持边缘对齐

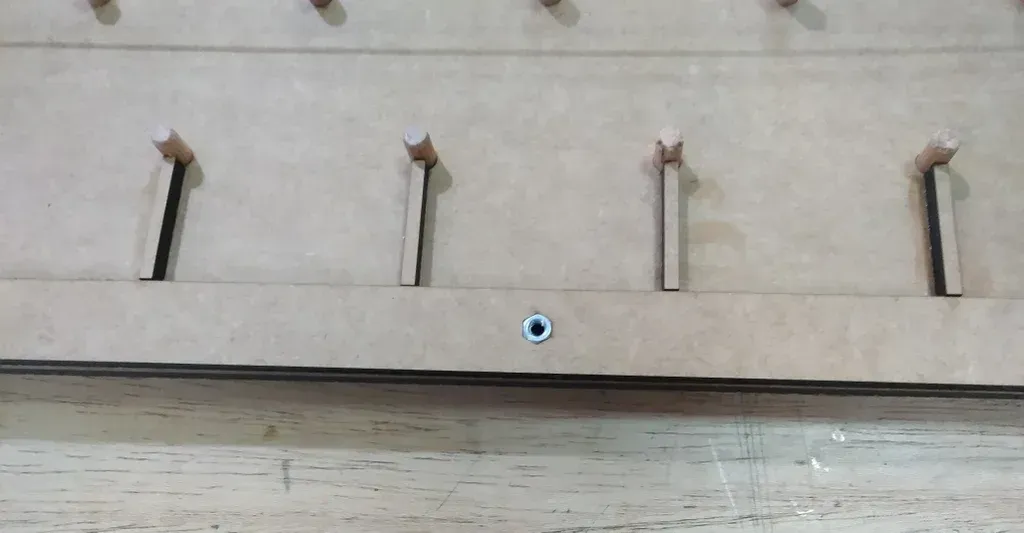

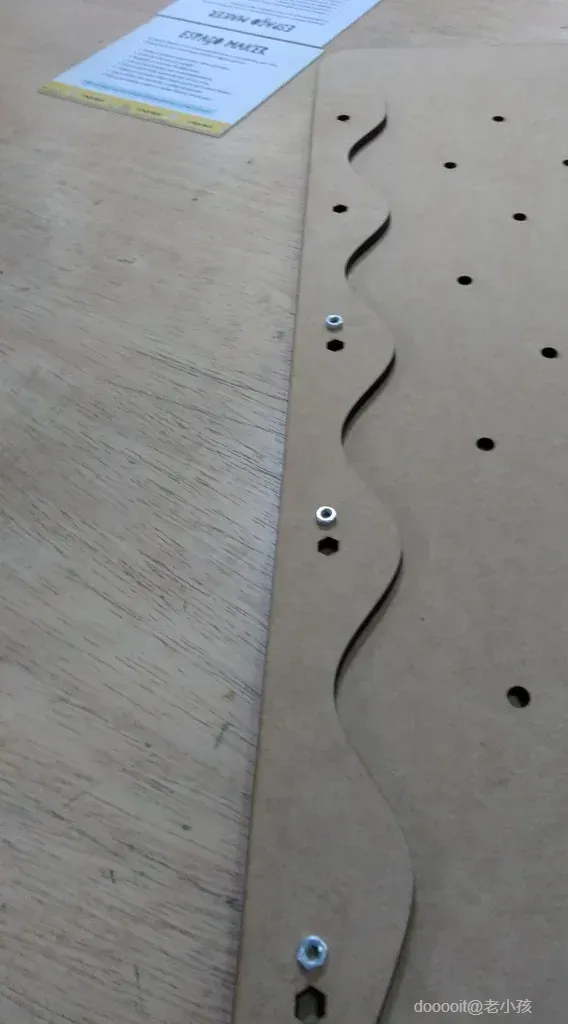

2°- 框架内有螺母形状的空间，将它们安装以确保其固定，可能需要使用锤子。

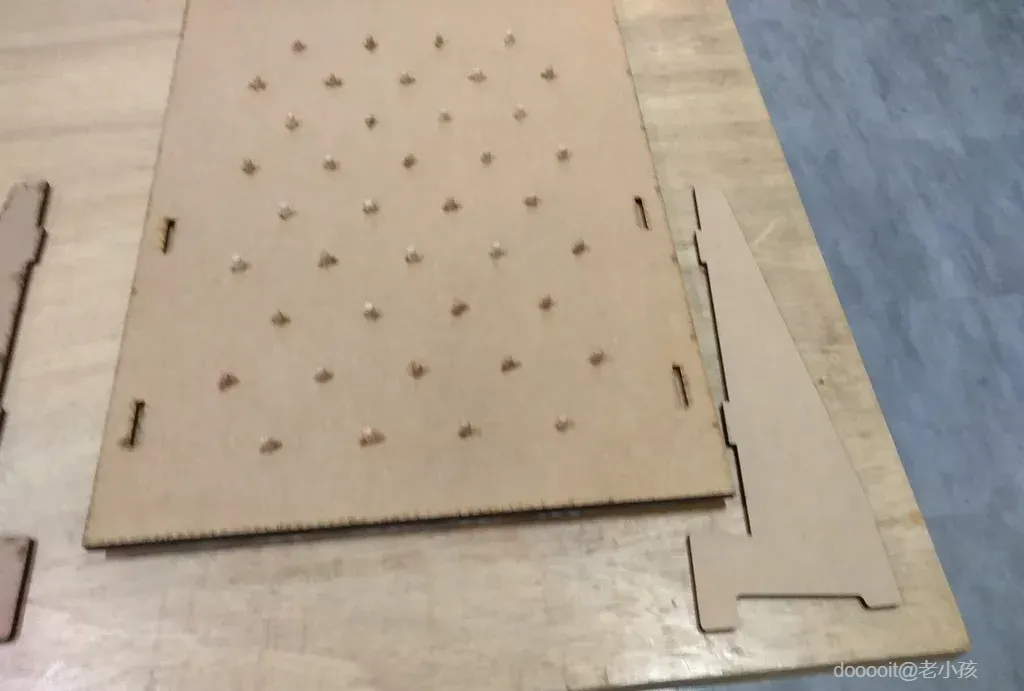

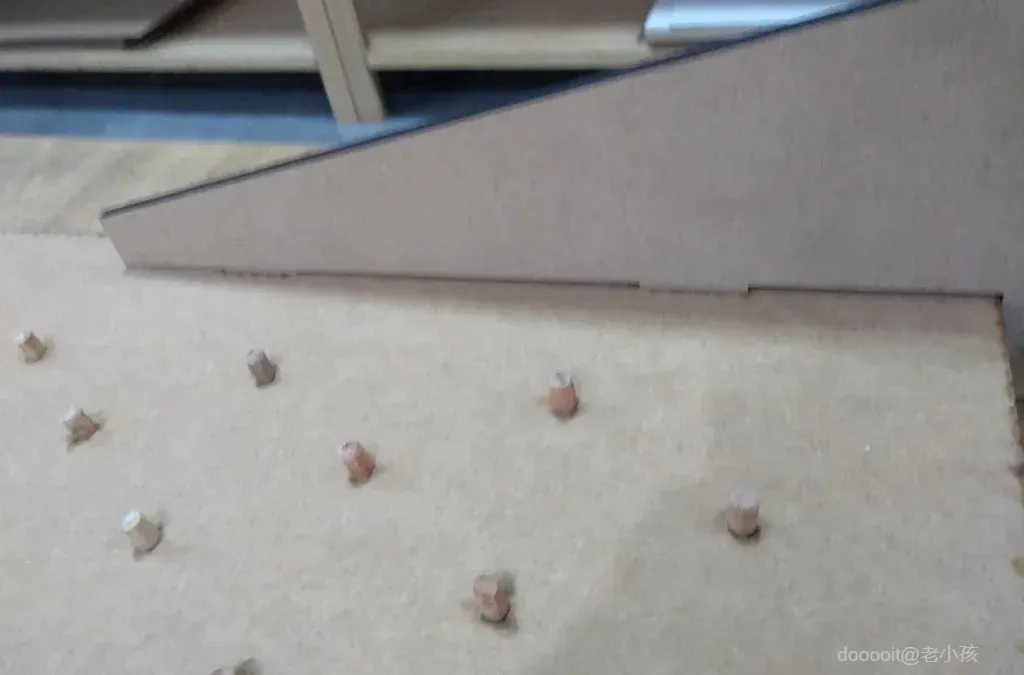

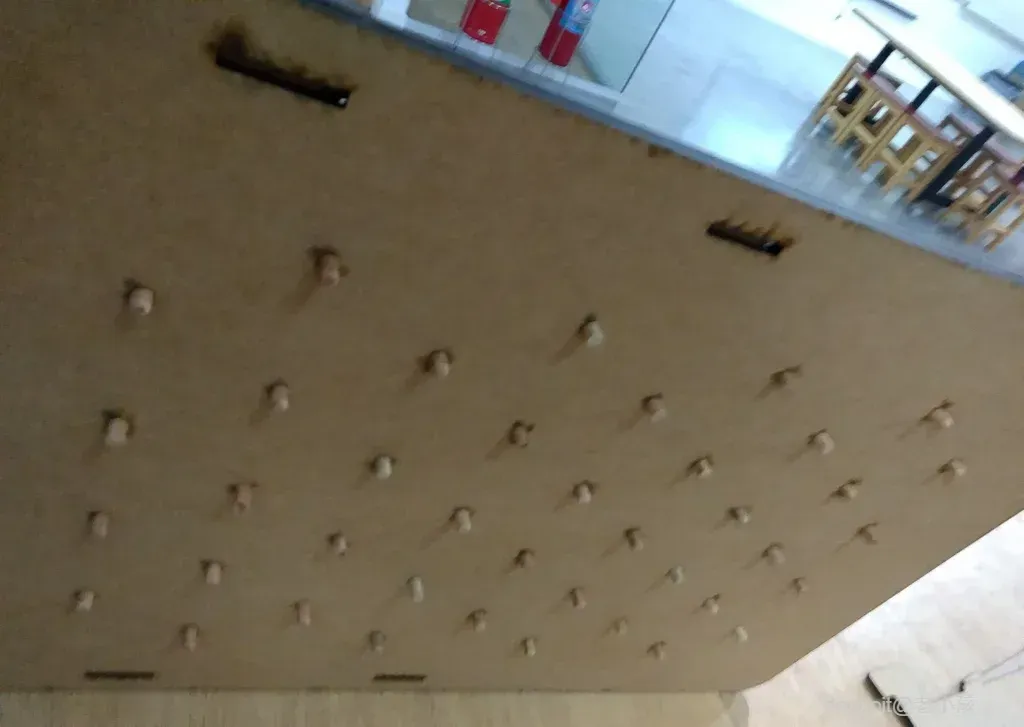

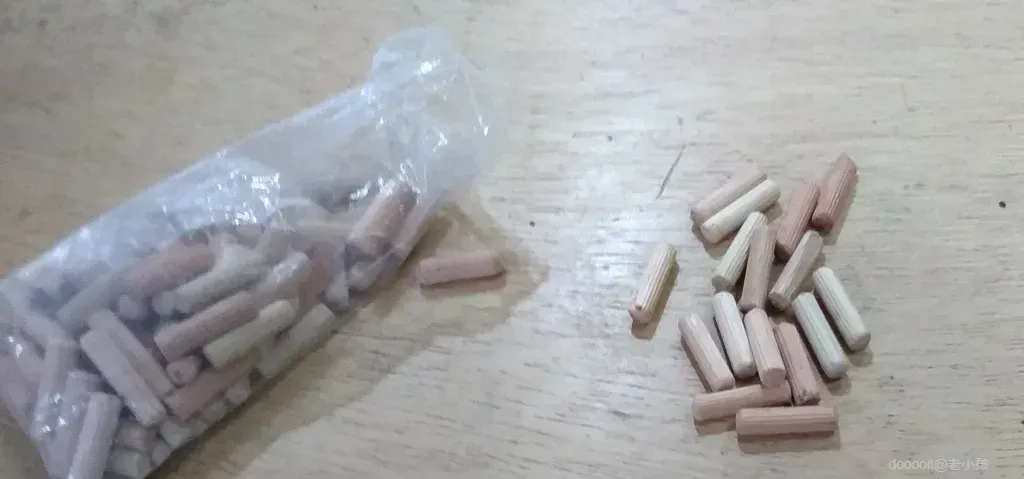

3 °- 将销钉插入底座的孔中。留出约 9 毫米。当螺栓的大部分留在底座后部时，可以更好地进行调整。我把它留在那里。

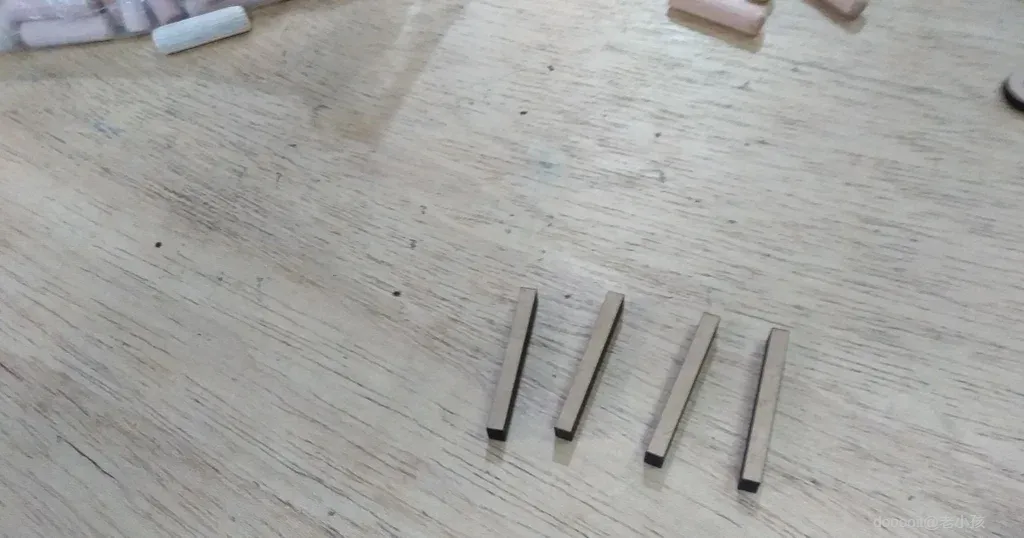

4°- 粘贴要编号的房屋分隔板。 注意：此时我们可以根据喜好粘贴贴纸并装饰盘子。

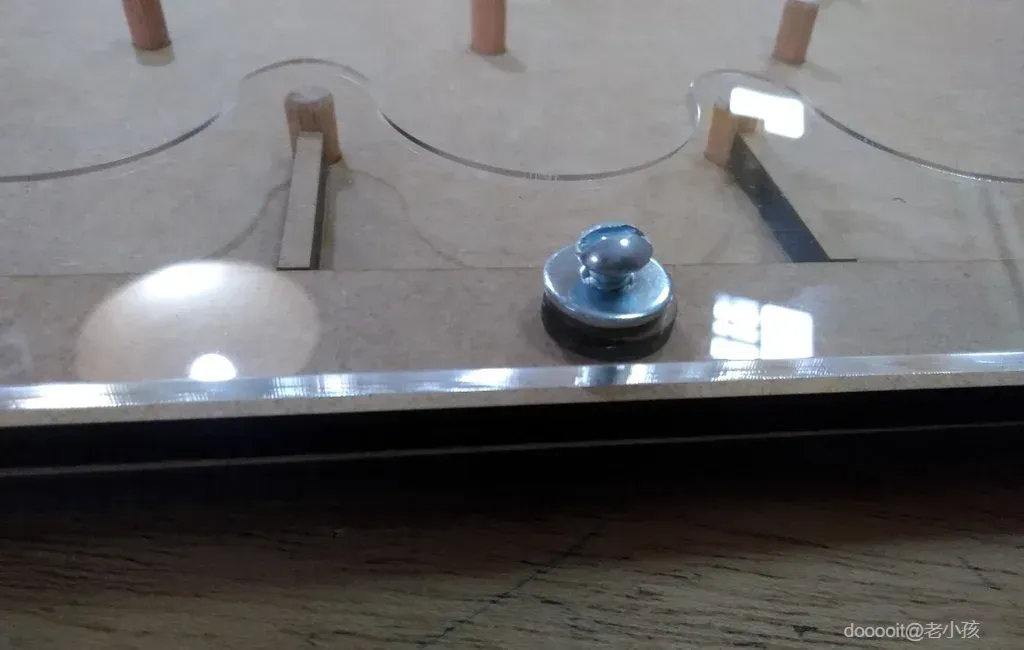

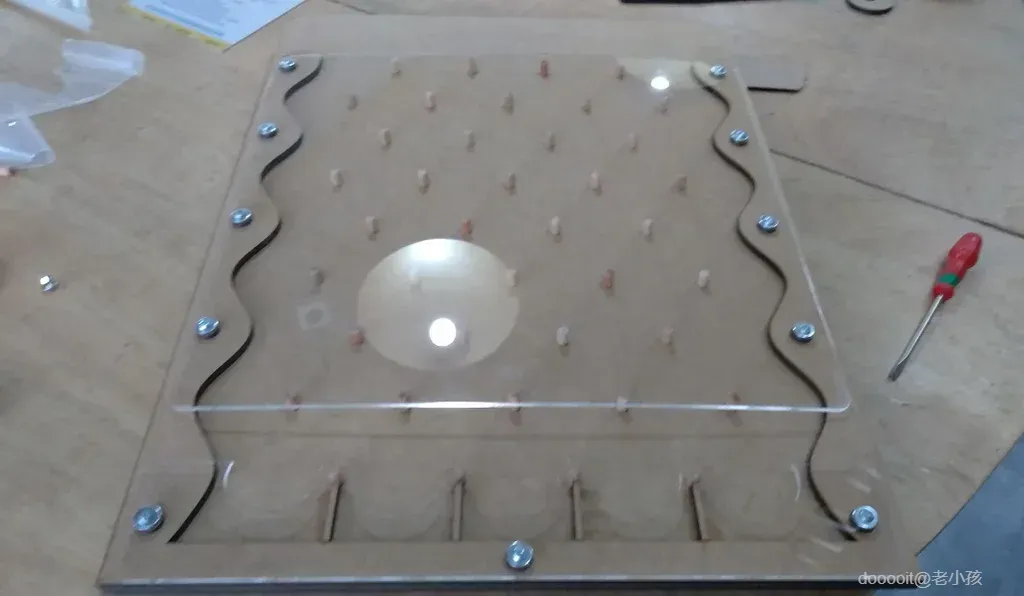

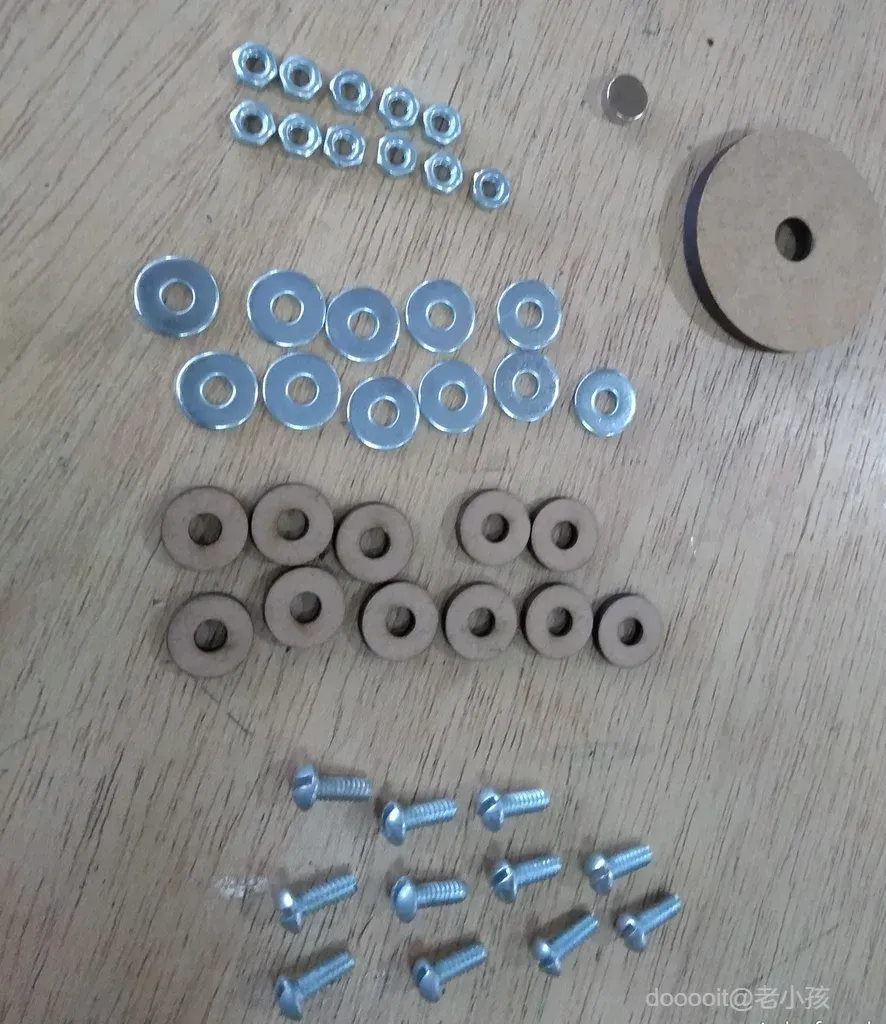

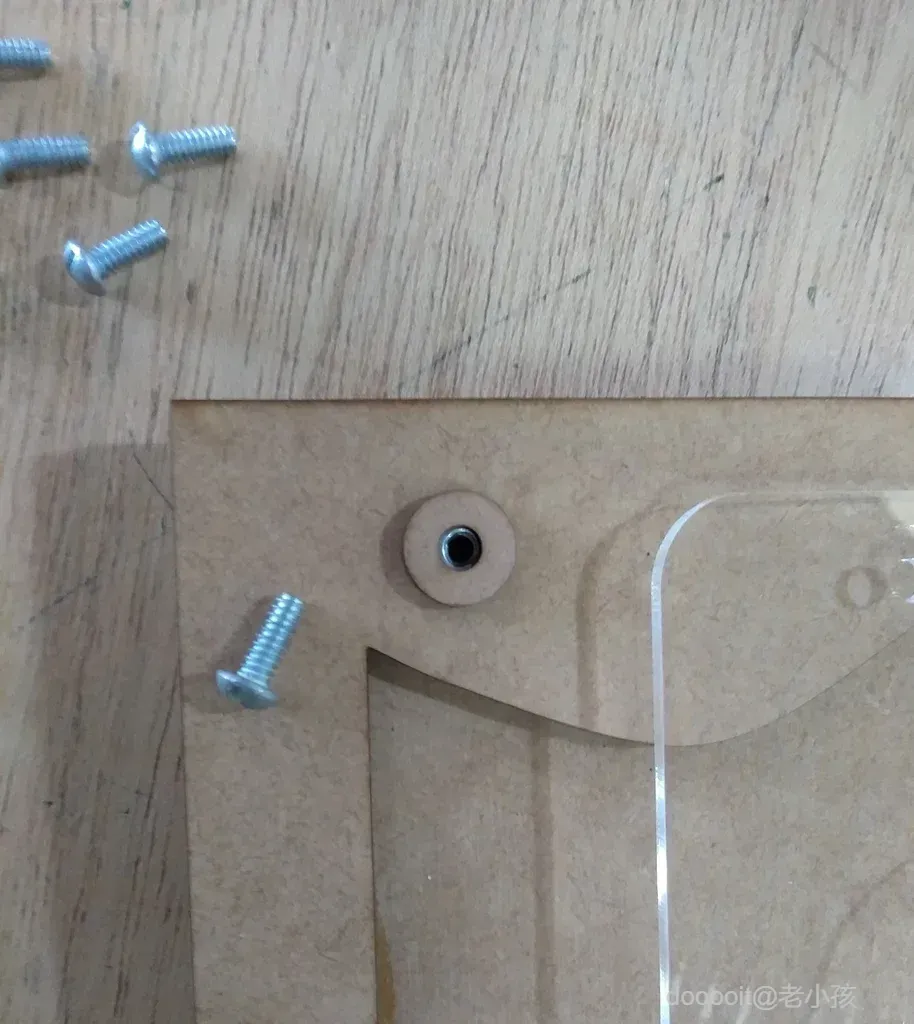

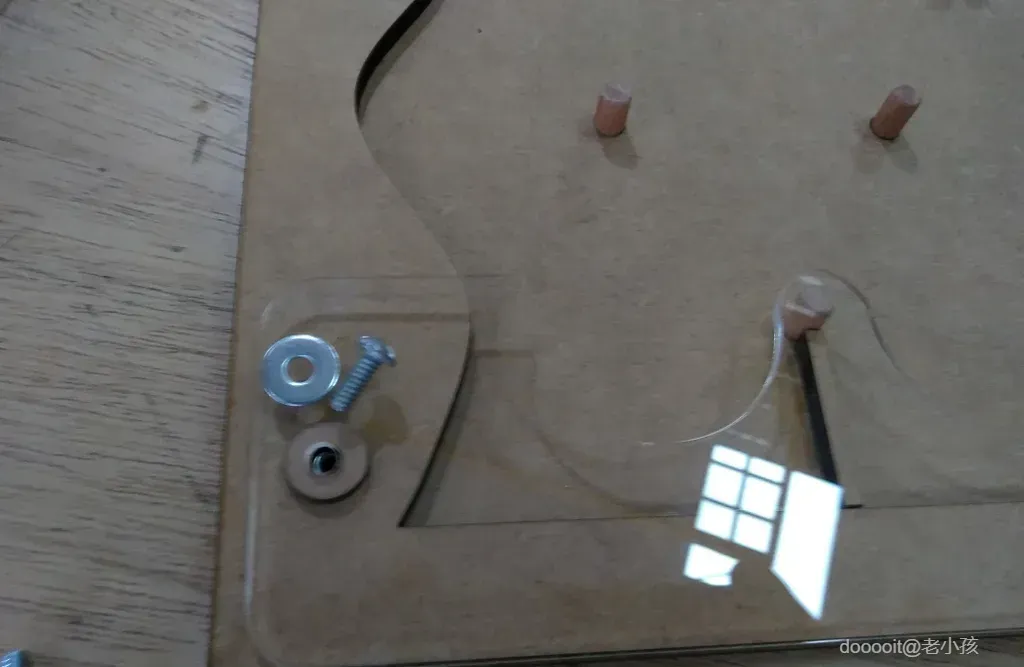

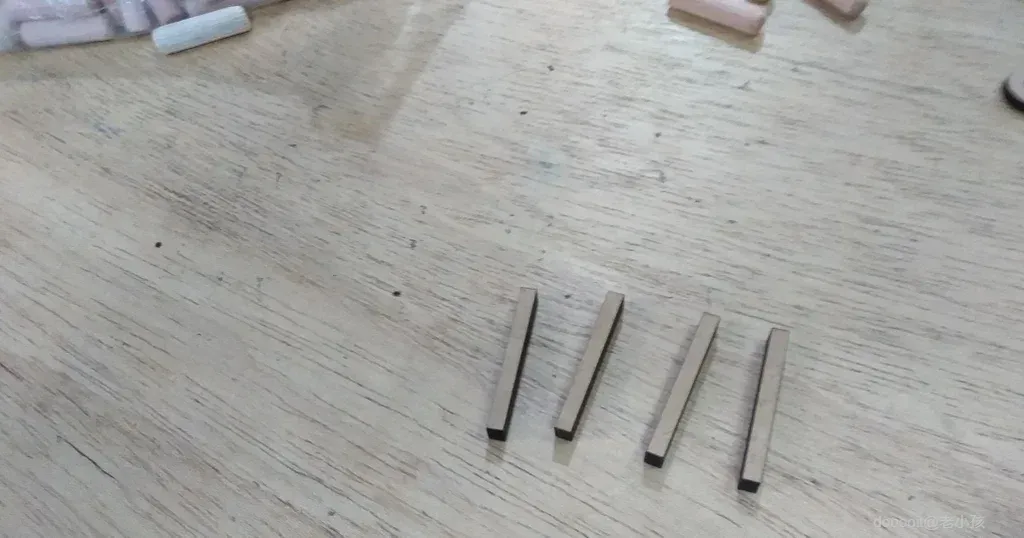

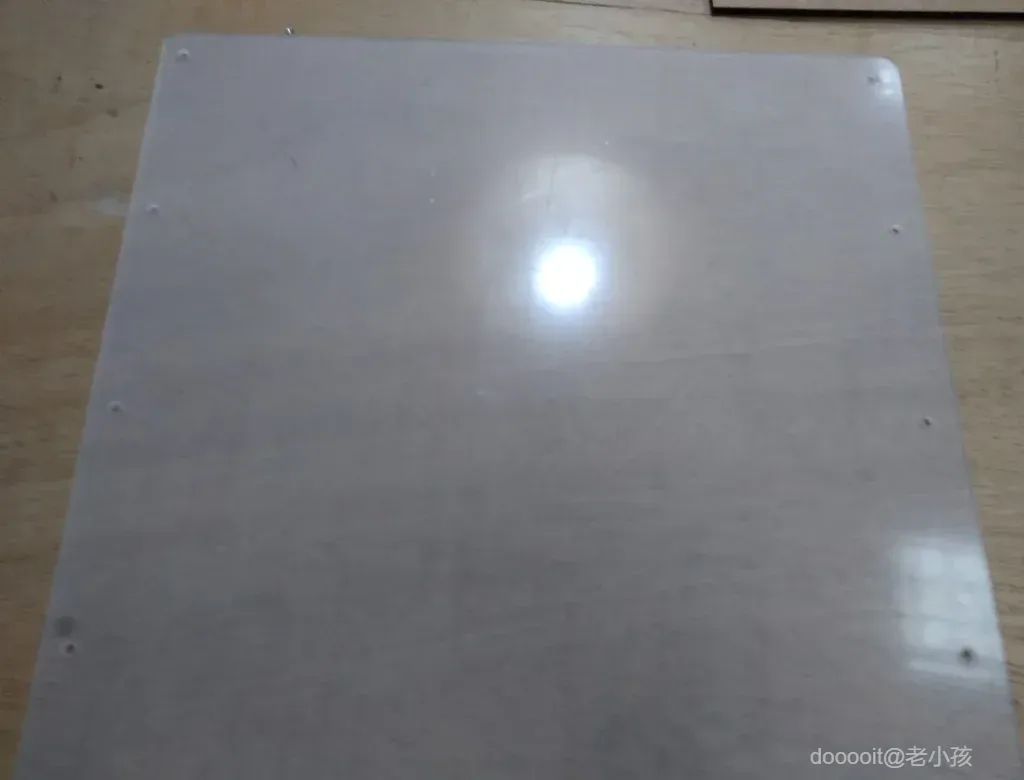

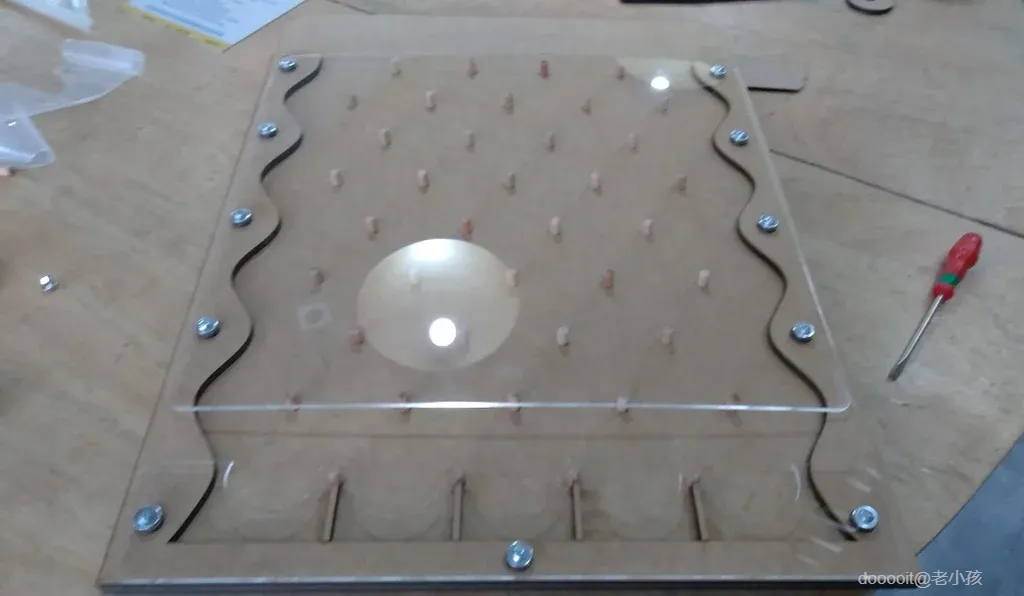

5°- 我们现在需要垫圈、激光切割的木质垫片和螺丝。我们将固定丙烯酸盖。

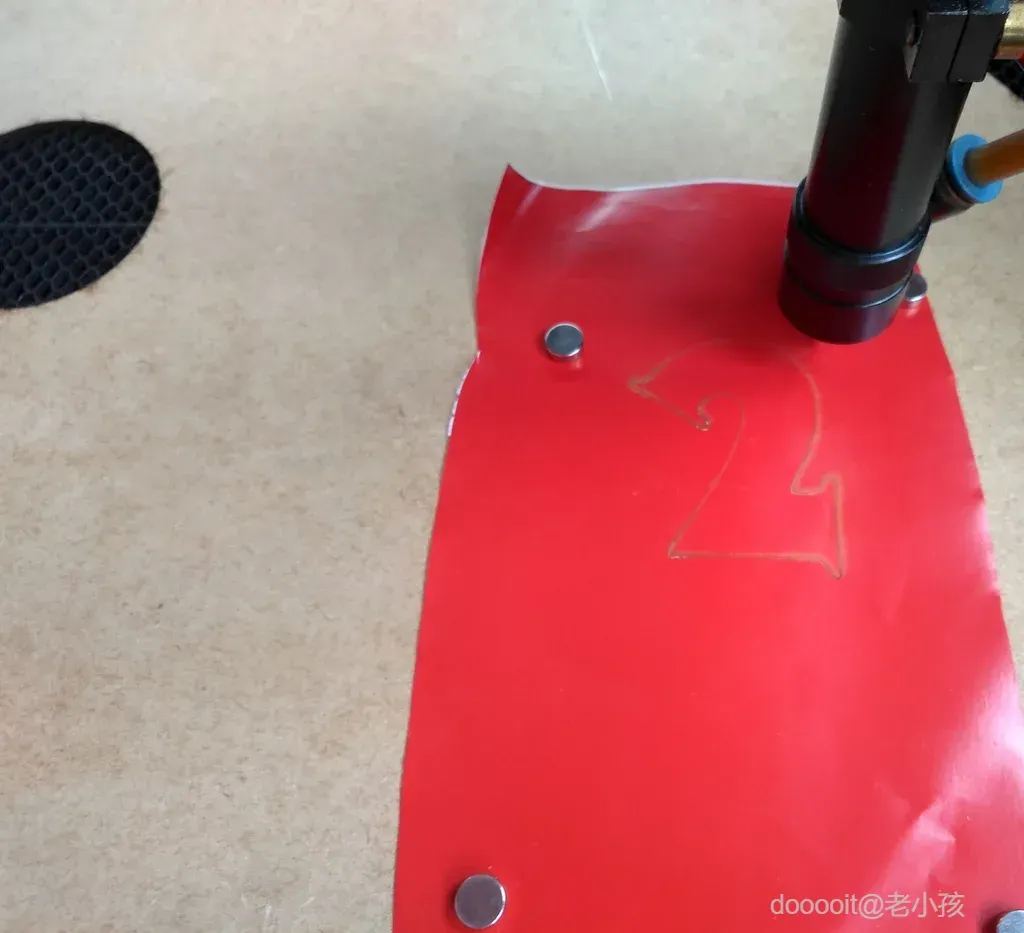

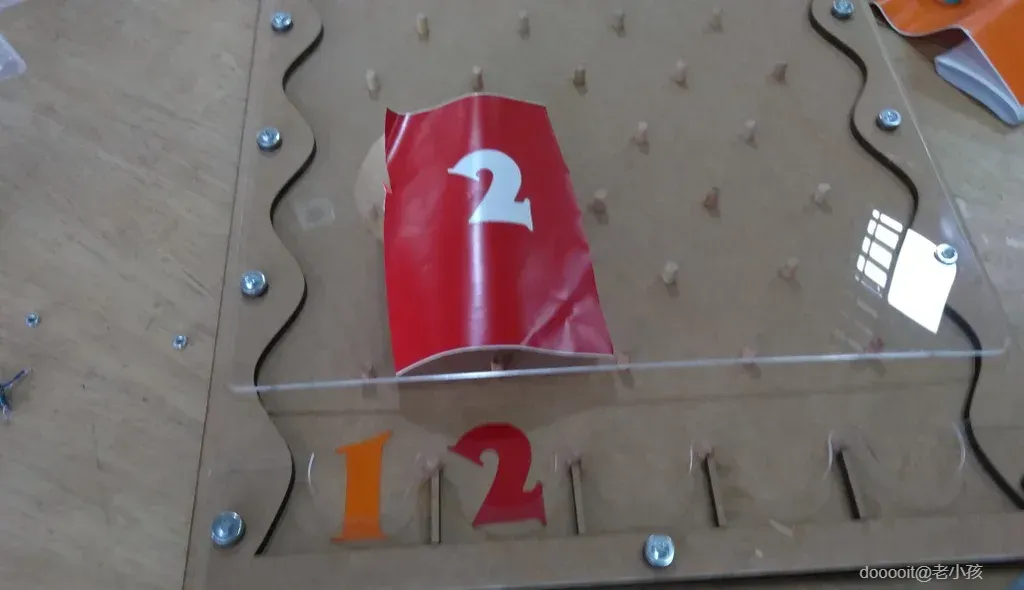

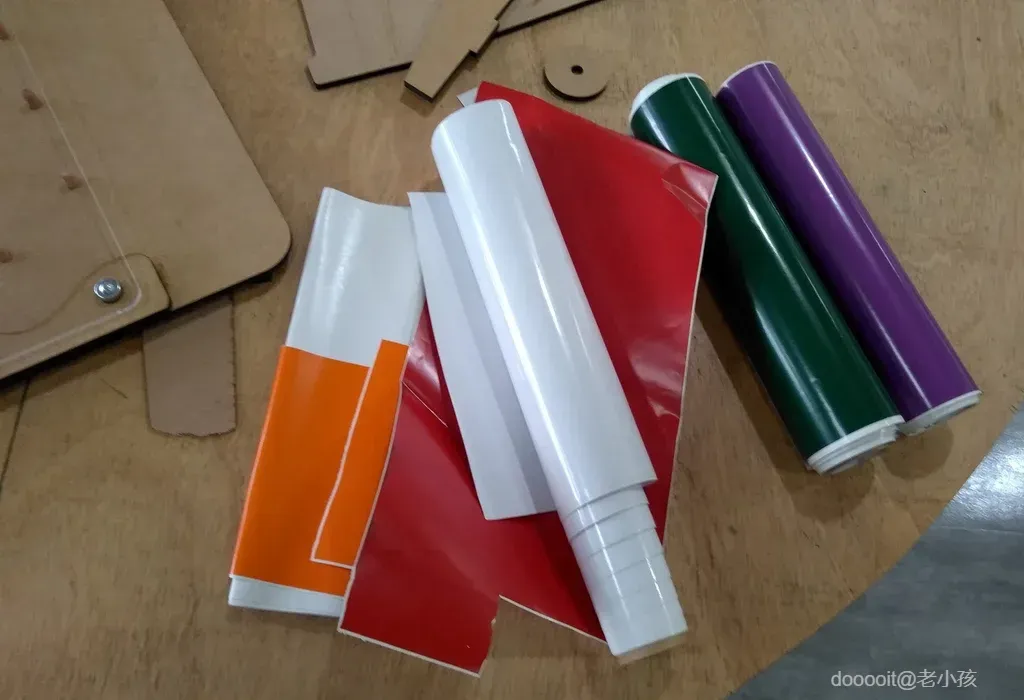

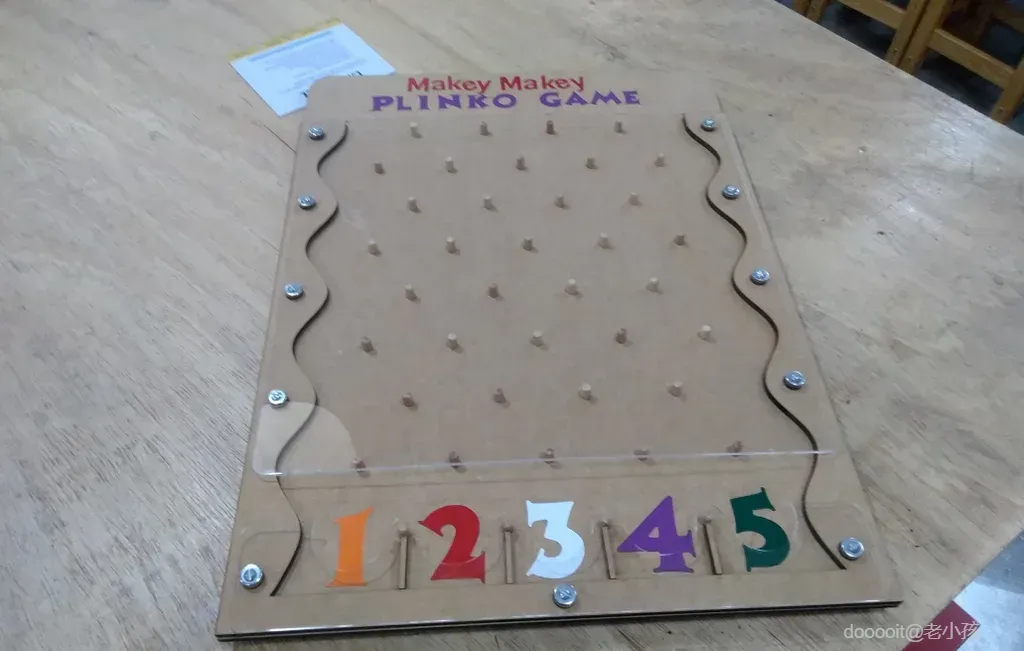

6°-粘贴贴纸并完成装饰

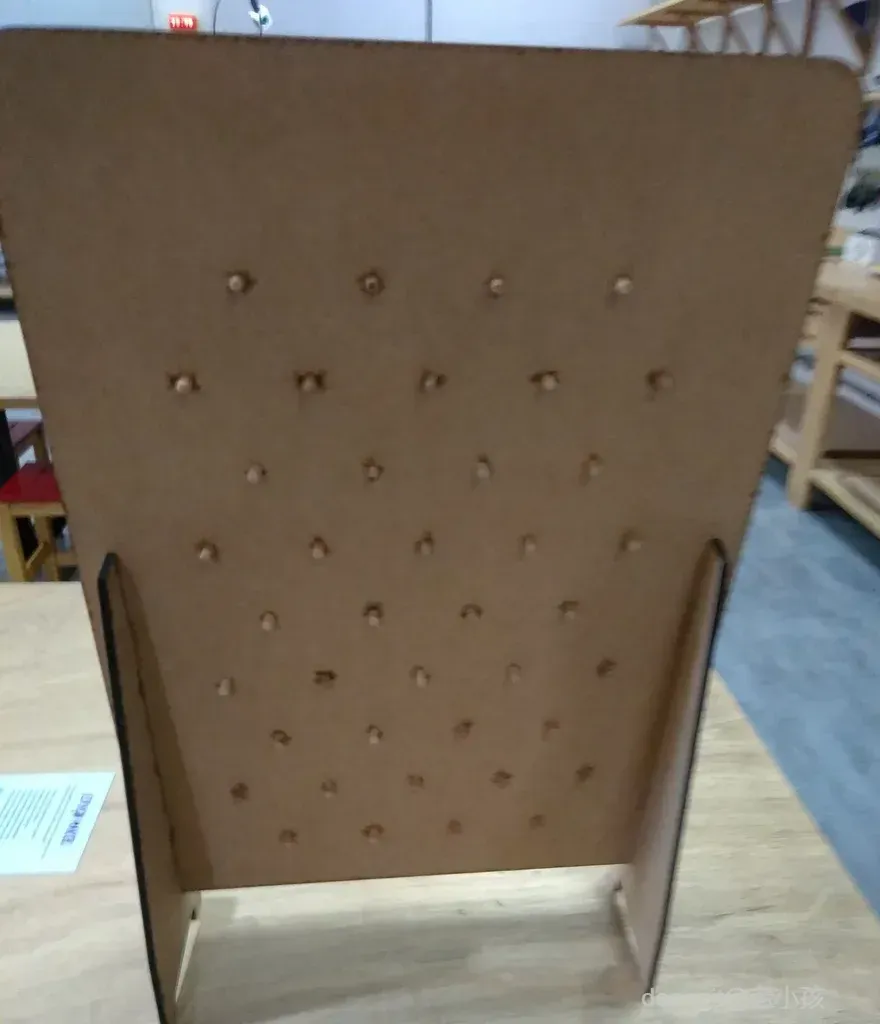

7°- 从底部和后部将支架安装到底座上。

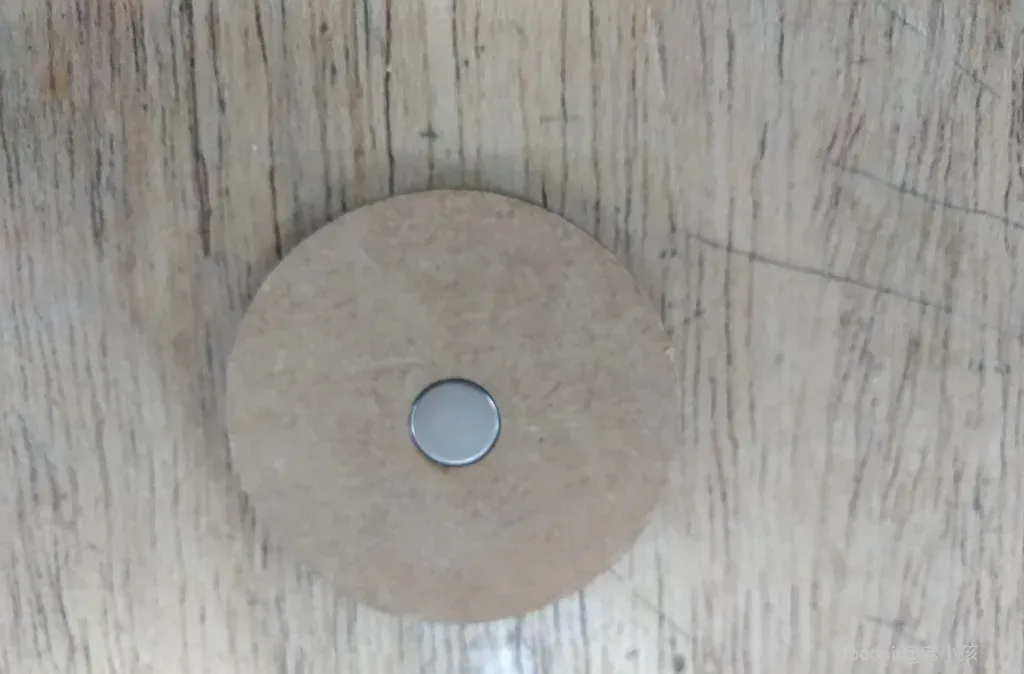

8°-安装磁盘：将磁铁插入磁盘的中心。

9°-检查是否需要调整螺栓和螺钉，完成！

1-基本说明：

该电路基于簧片开关磁传感器和 Makey Makey 一起工作。

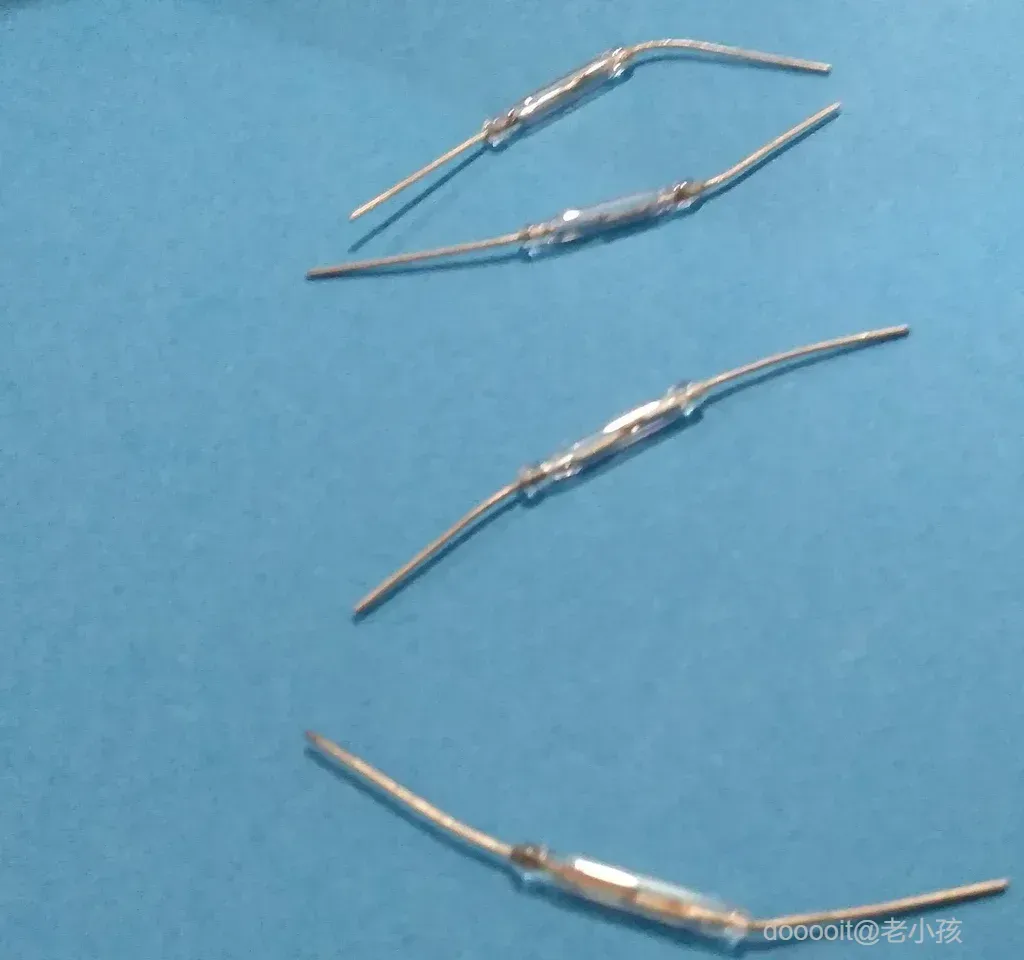

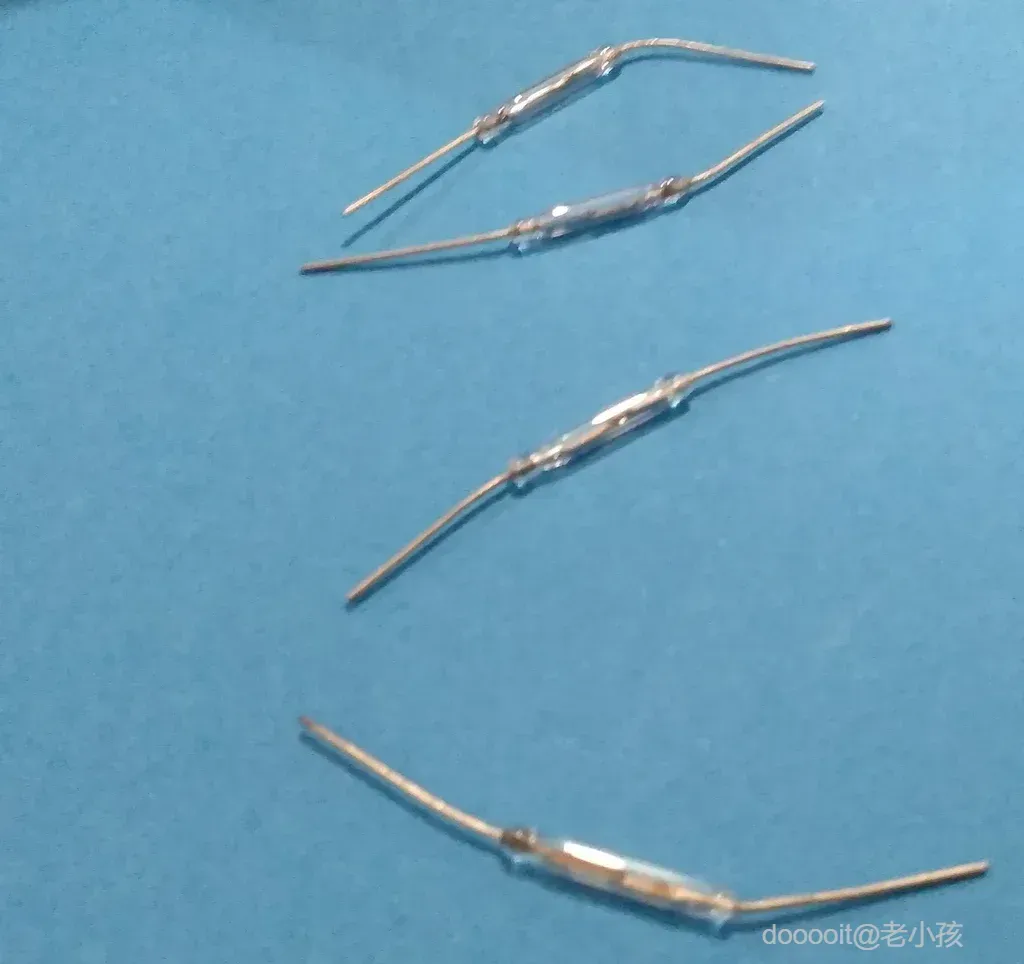

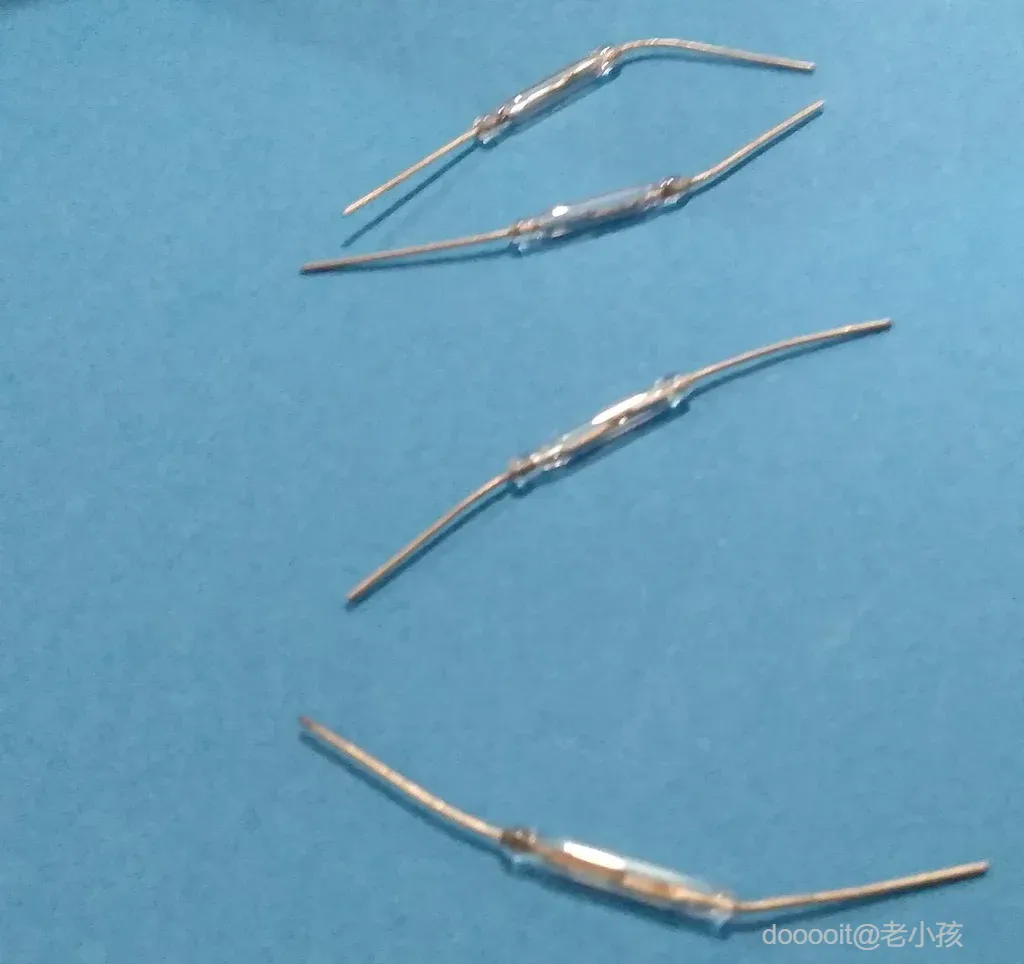

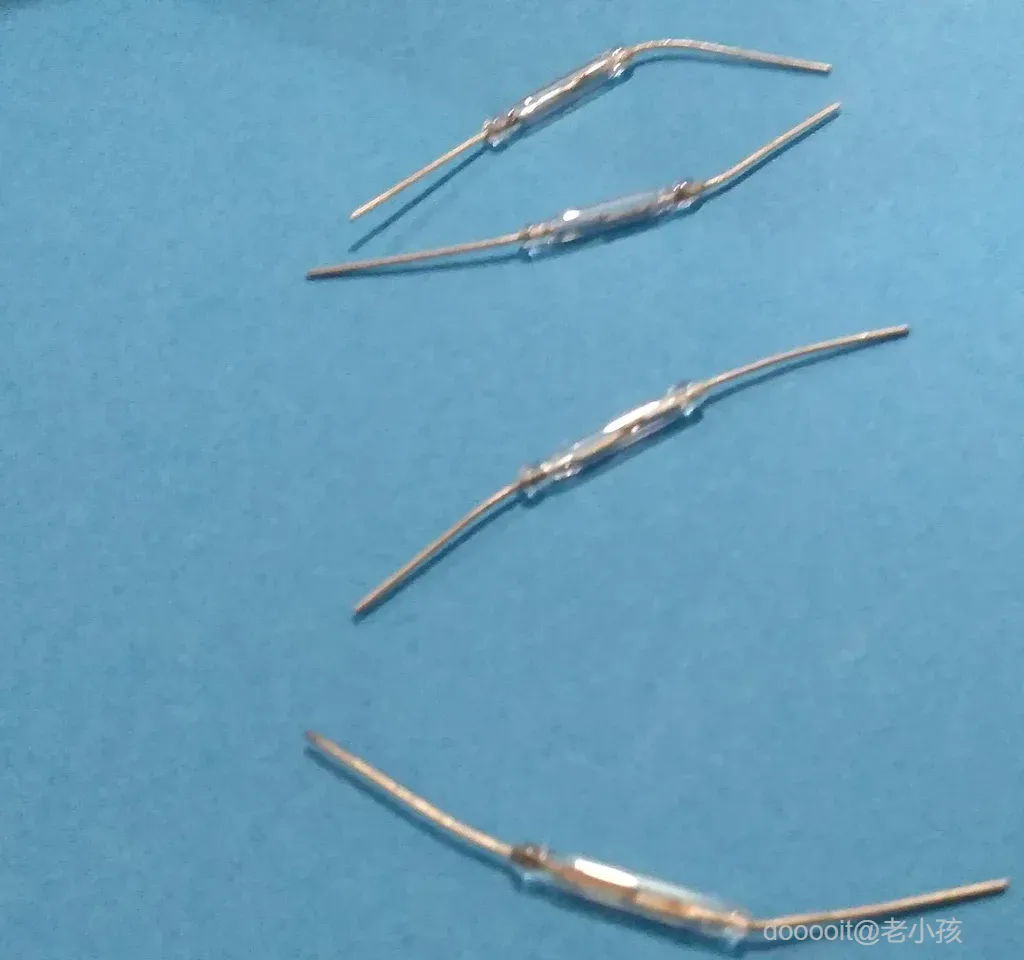

簧片开关磁传感器是一种用于检测磁场存在的小型元件。它的工作原理非常简单，当它暴露在磁场中时，玻璃安瓿瓶内的两根铁丝会相互吸引，触点闭合，而当磁场消失时，两根铁丝会再次分离，触点打开。

1. 有关传感器的更多详细信息：http://blog.first4magnets.com/what-is-a-reed-swit...

Makey Makey：它是一块小板，可以让你把任何物体连接到计算机，并将其用作数据输入方法。

基本上，它控制一些按键并以各种方式与计算机交互。当我们关闭与 Makey Makey 连接的电路时，就会发生这种情况。

1. 有关 Makey Makey 的更多详细信息：https://makeymakey.com/

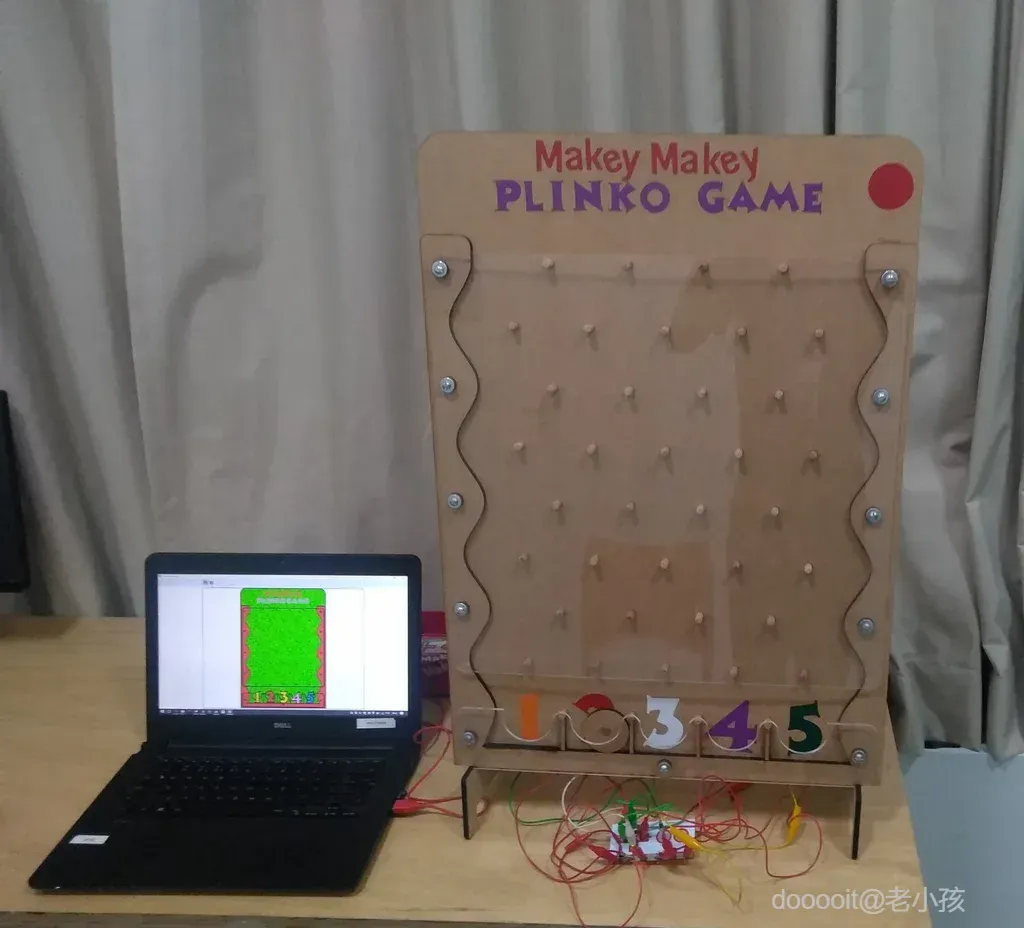

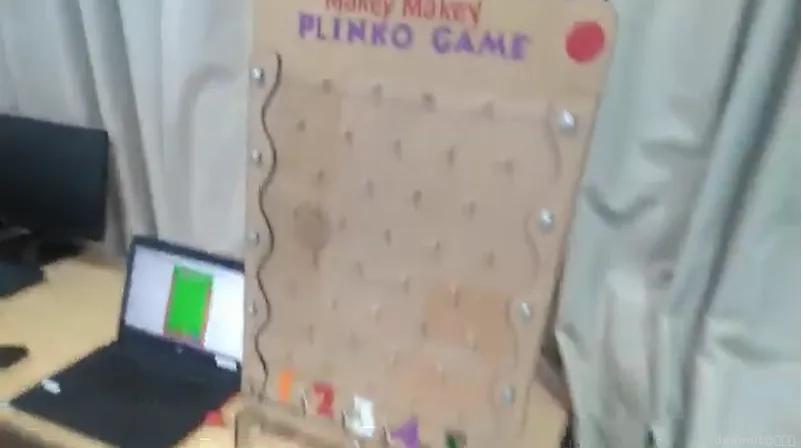

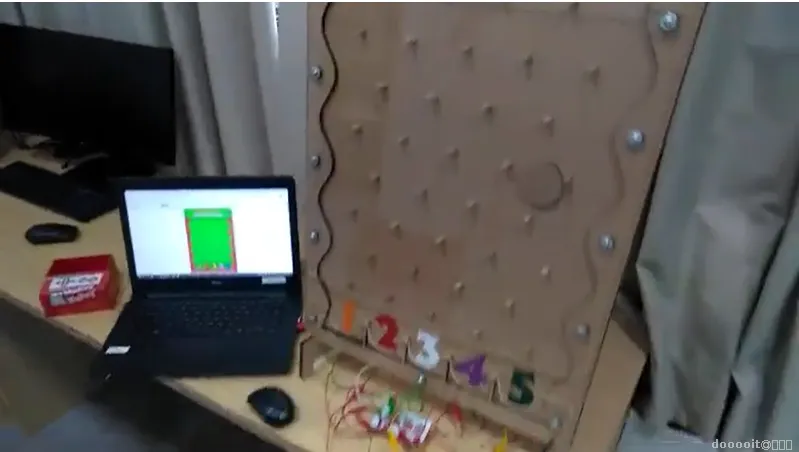

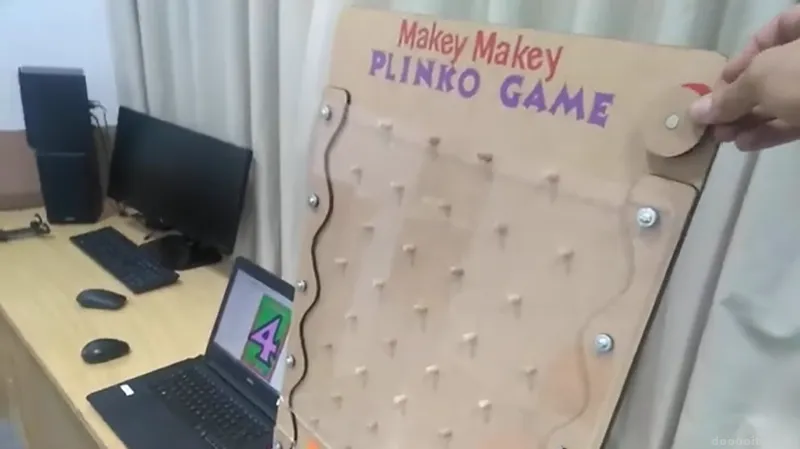

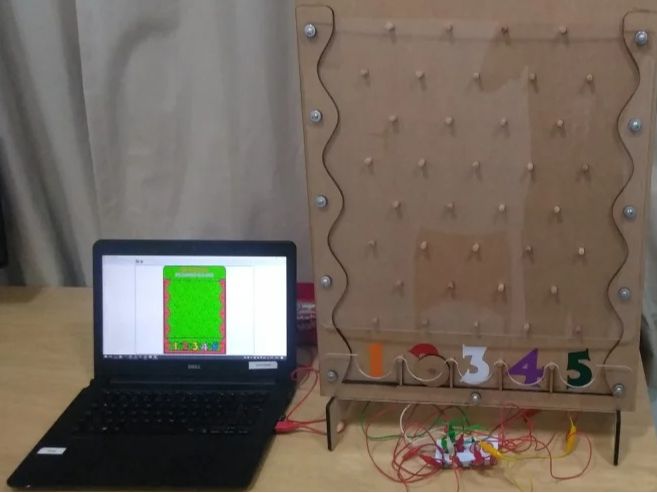

我们的 Plinko 的工作原理如下：当包含磁铁的圆盘落入编号框中时，磁性传感器键会关闭，从而激活与连接到 Makey Makey 的键相对应的键。在 Scratch 中创建的简单游戏会显示一条消息和声音，告知您绘制了哪个方块。

1. 关于 Scratch：https://scratch.mit.edu/about

2 - 电路：

我们需要 5 个磁性传感器，每个传感器将连接到一个 Makey Makey 键，与游戏的数字部分相关，如下所示：

1. 向上箭头：隔间 1
2. 向下箭头：隔间 2
3. 左箭头：隔间 3
4. 右箭头：隔间 4
5. 字母 A：隔间 5
6. 空格键：重新开始游戏

3 - 连接：

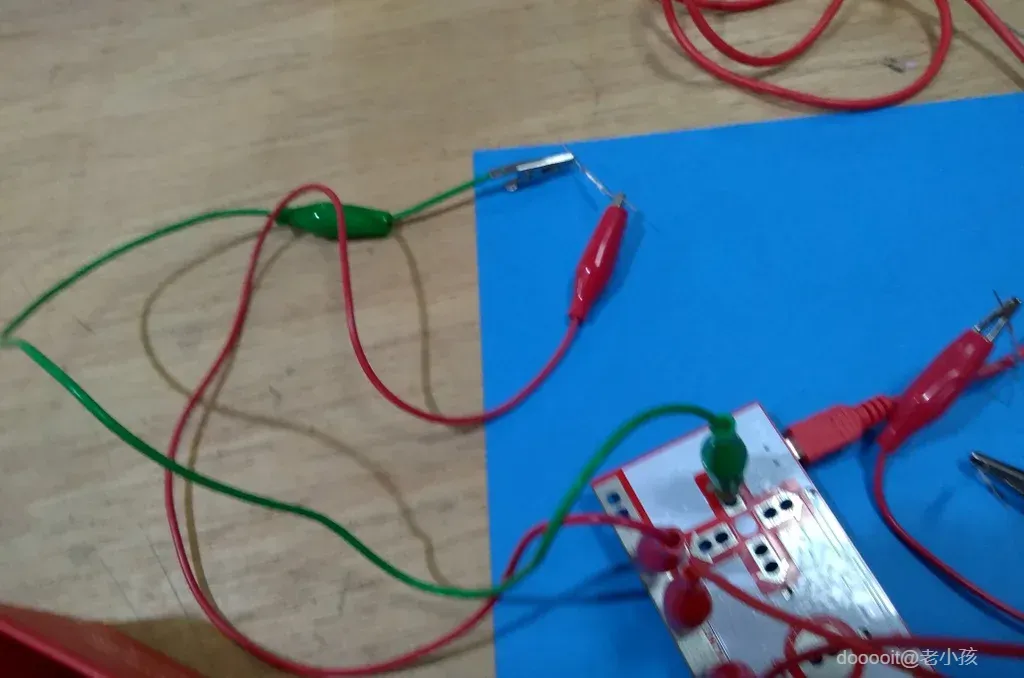

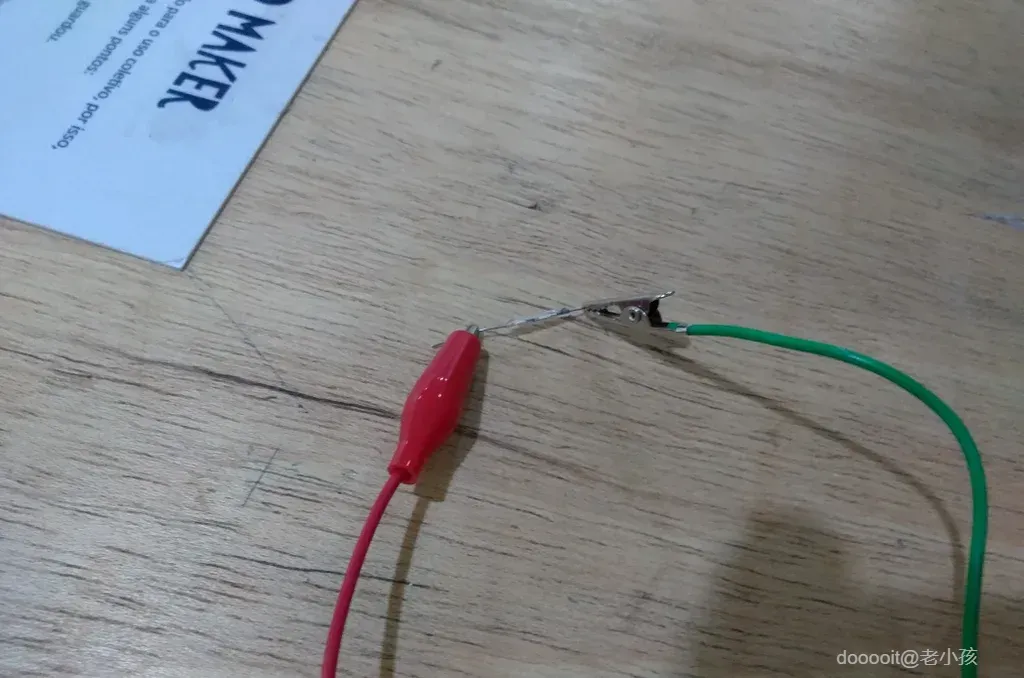

由于磁传感器没有极性，请选择一端并连接鳄鱼夹。

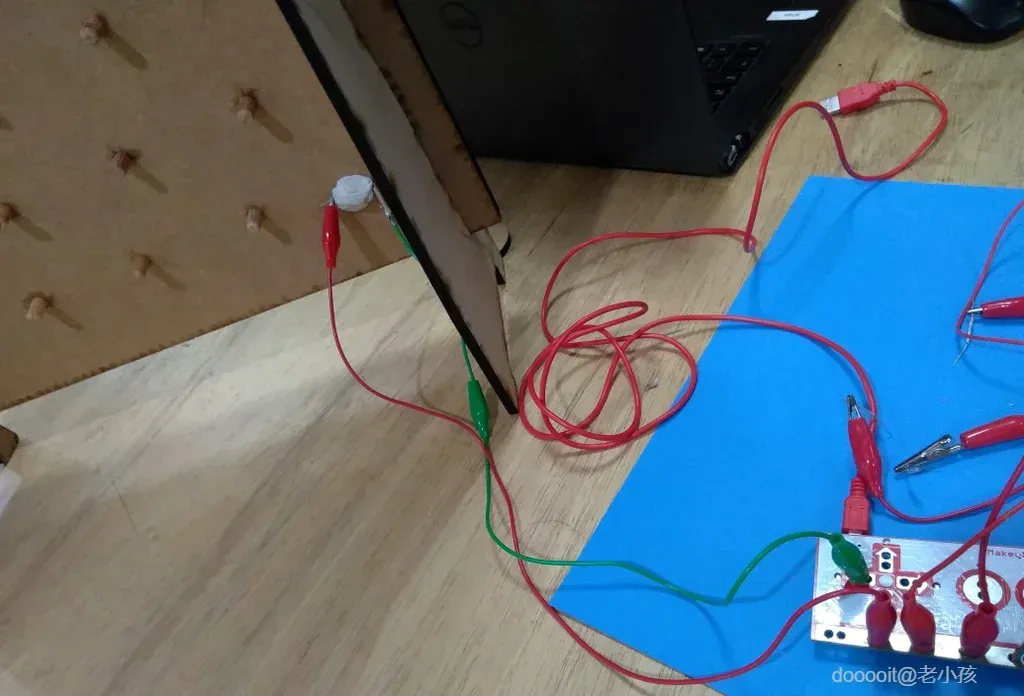

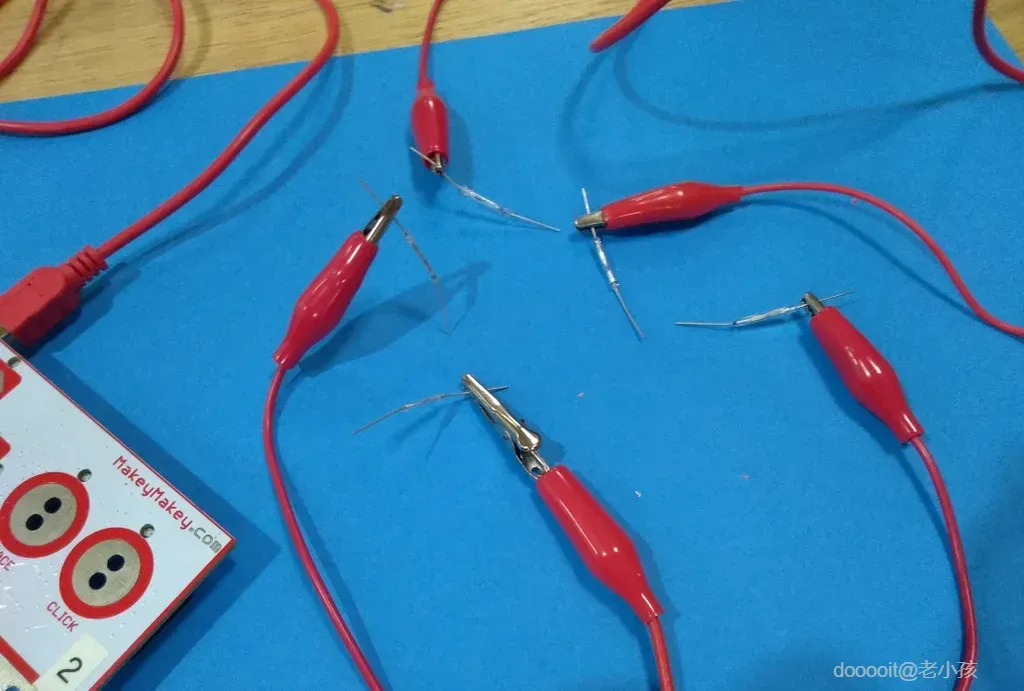

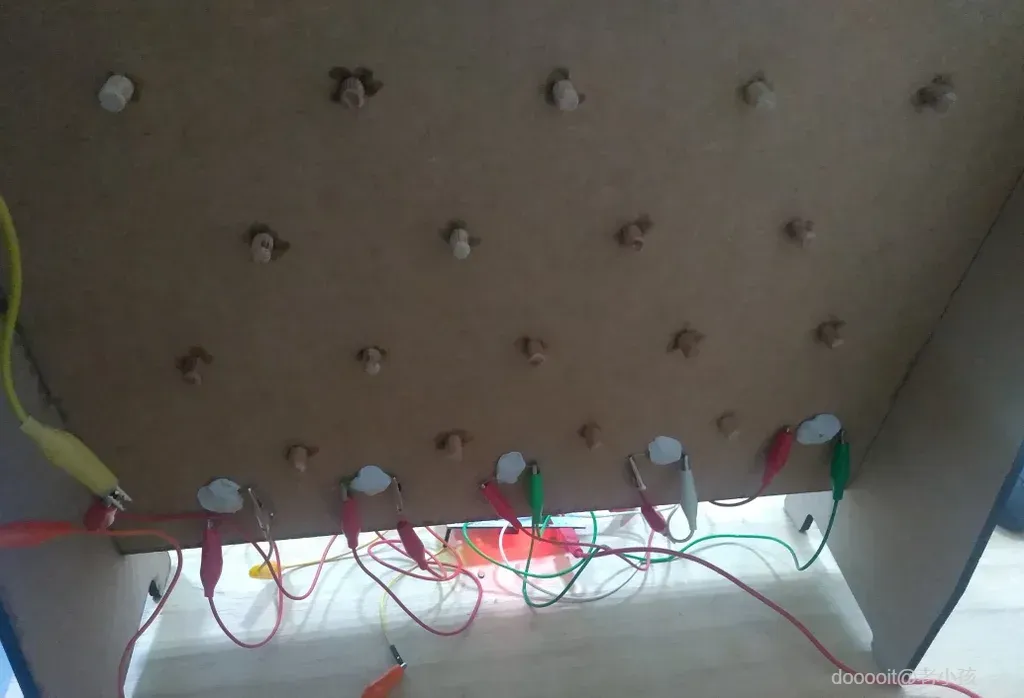

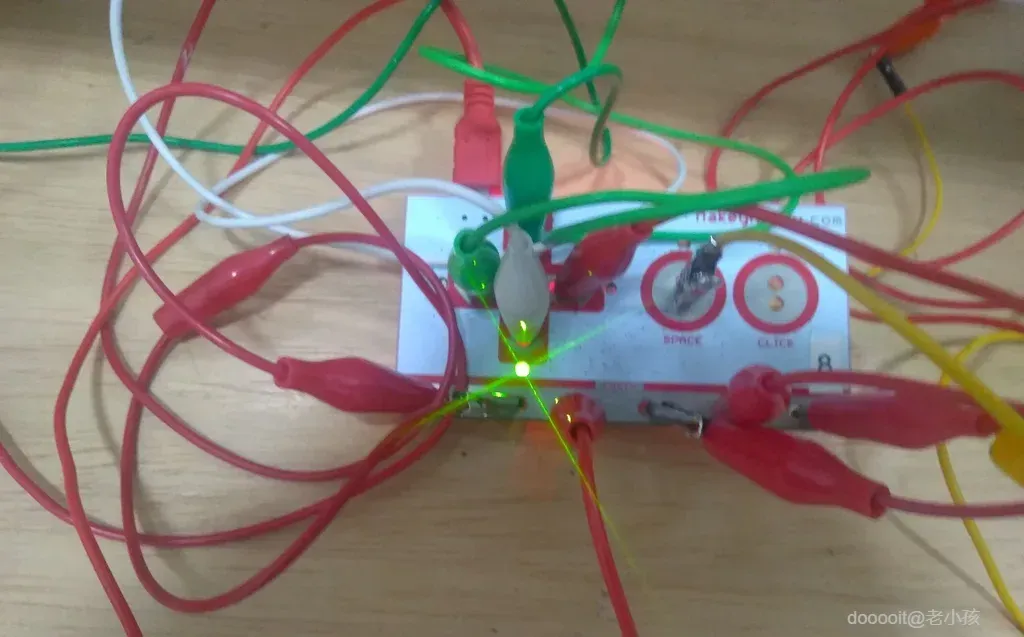

在照片中，我使用红色鳄鱼夹连接到 Makey Makey 的地线。在磁传感器的另一端，连接另一个鳄鱼夹。

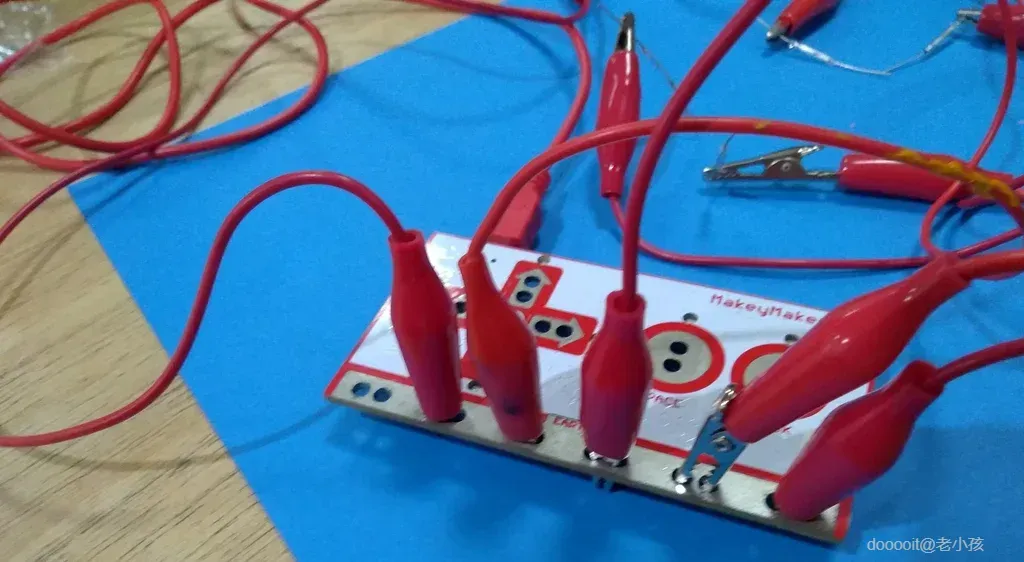

该电缆将连接到 Makey Makey，按键与隔间号相对应，如前所述。将这些连接连接到所有按键。

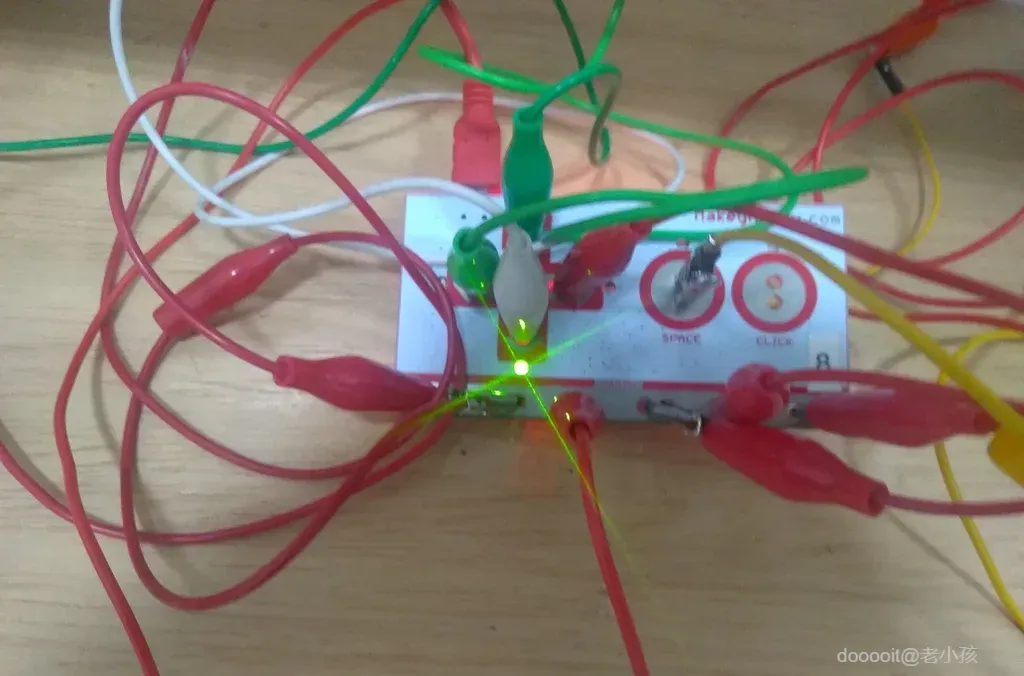

使用 USB 电缆将 Makey Makey Makey 连接到计算机，并用磁铁进行测试。如果一切正常，则每当磁铁靠近传感器时，与按键相对应的 LED 都会亮起。

4 - 将传感器固定到底座上：

该项目是一个原型，我打算在将来做出更改（例如，使用 Arduino），我不会焊接或修复任何东西，因为我还打算将电路的构建部分留给学生。

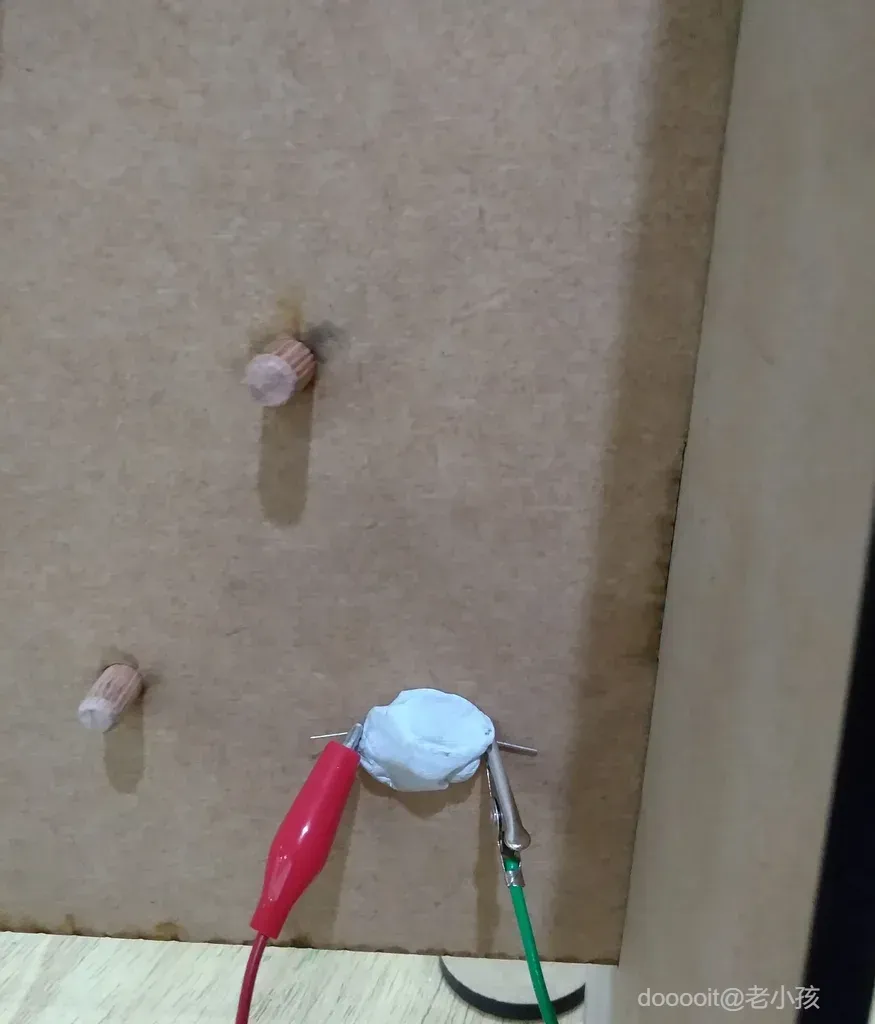

因此，我将使用一种黏性粘土将传感器粘贴到底座背面，对准数字隔间，其中带有磁铁的木圈将掉落。可以用胶带或其他材料固定。处理磁性传感器时要小心，因为它非常脆弱。

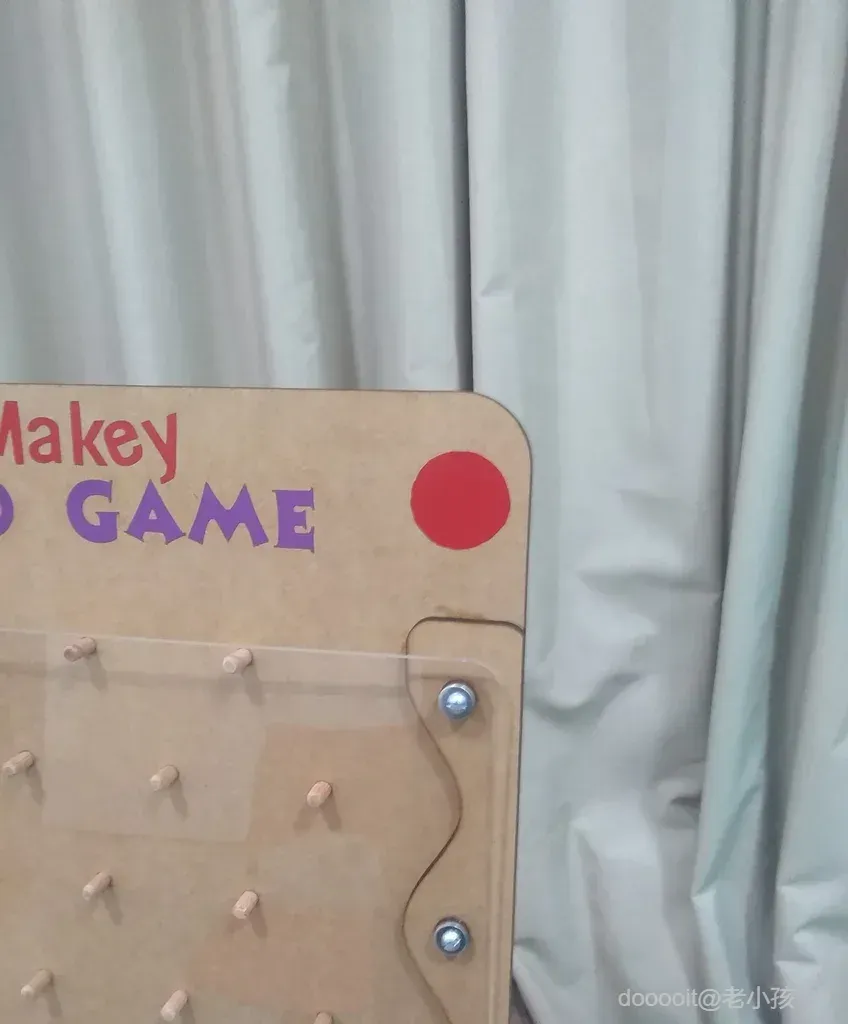

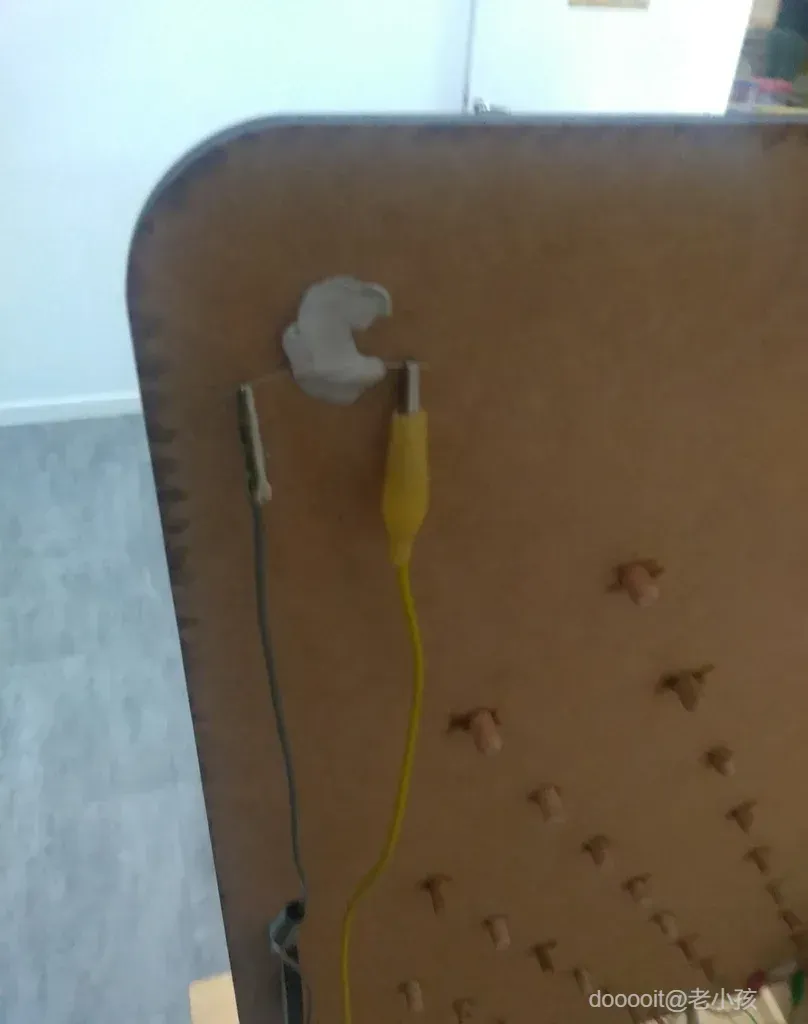

我把空格键（重启游戏）相关的按钮放在了游戏底座的右上方，正面贴了红色的贴纸。

电子设备已准备好！

我们将使用 Scratch 来创建游戏的时间表。当时，我选择了一些非常简单的东西，将来可以根据项目提案进行改进或彻底改变。

游戏操作：

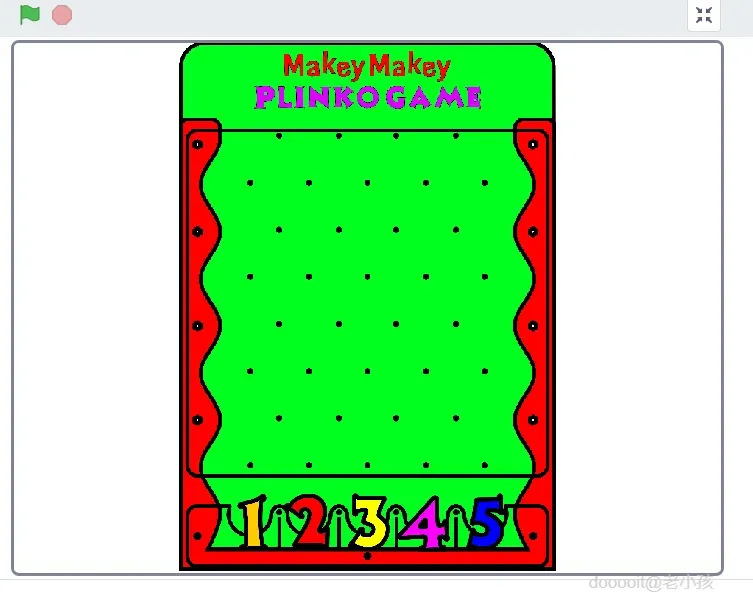

游戏具有告知带有图像的磁盘落入哪个隔间的号码的功能。就这么简单！此事件通过声音警告和屏幕上的图像显示发生。

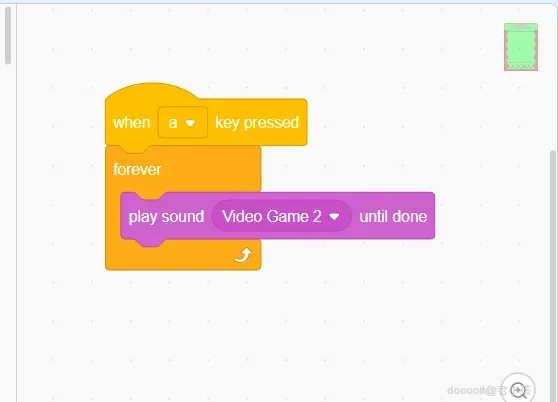

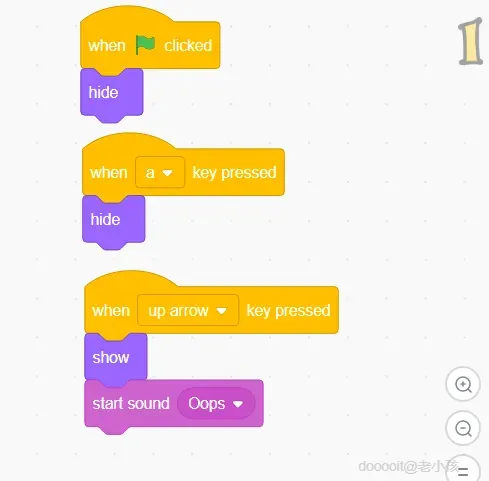

每次电路闭合时都会发生这种情况，每个按键都用相同的块集进行编程，如图所示。

我会留下可以重新混合的游戏链接。可以下载并在 Scratch 3.0 离线版本中使用。

1. https://scratch.mit.edu/projects/366295906

一个在大厅、教室和教授讲台上实现项目的想法，将项目构建为可以持续使用的项目。此外，我们还展示了各种文化、学校相关活动，以及各种形式的互动。

在项目应用期间，公共资源将被实施。

1. Ensino de Circuito elétrico - 串行和并联：https://phet.colorado.edu/sims/html/ Circuit-const ...
2. 电磁学：https://learning-center.homesciencetools.com/artic ...
3. 程序逻辑和区块程序逻辑：https: //studio.code.org/courses
4. 概率：https://www.mathdemos.org/mathdemos/plinko/
