M416撞针套筒3D建模教程

打开SolidWorks软件并新建一个零件文件，这将是构建M416撞针套筒的基础。

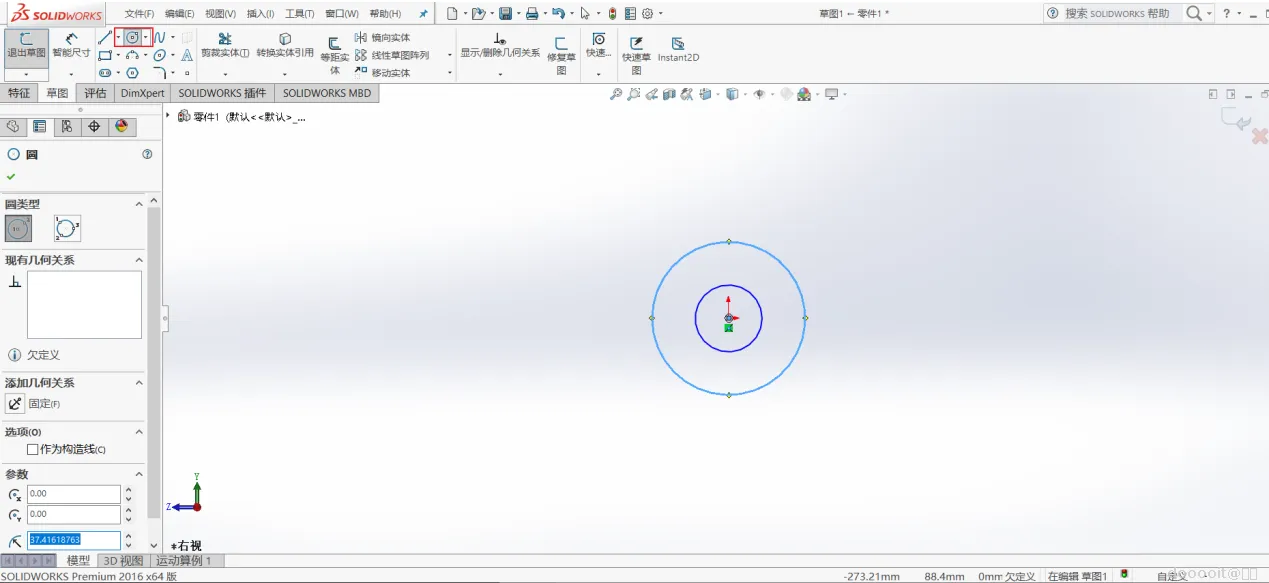

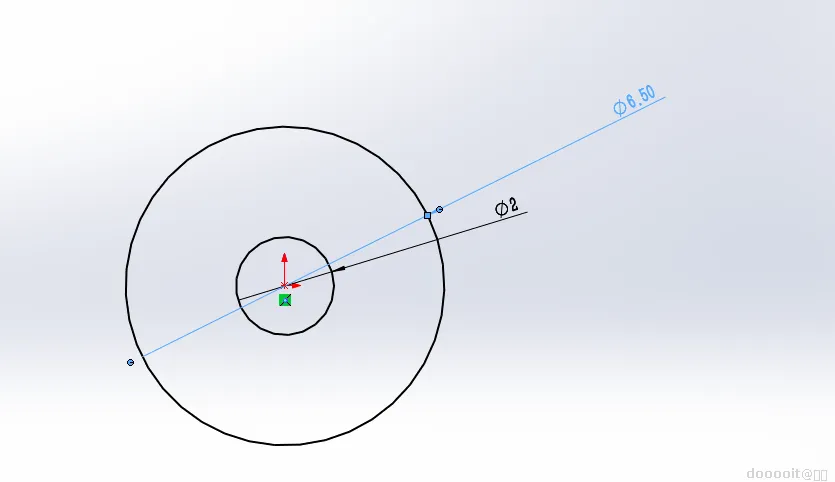

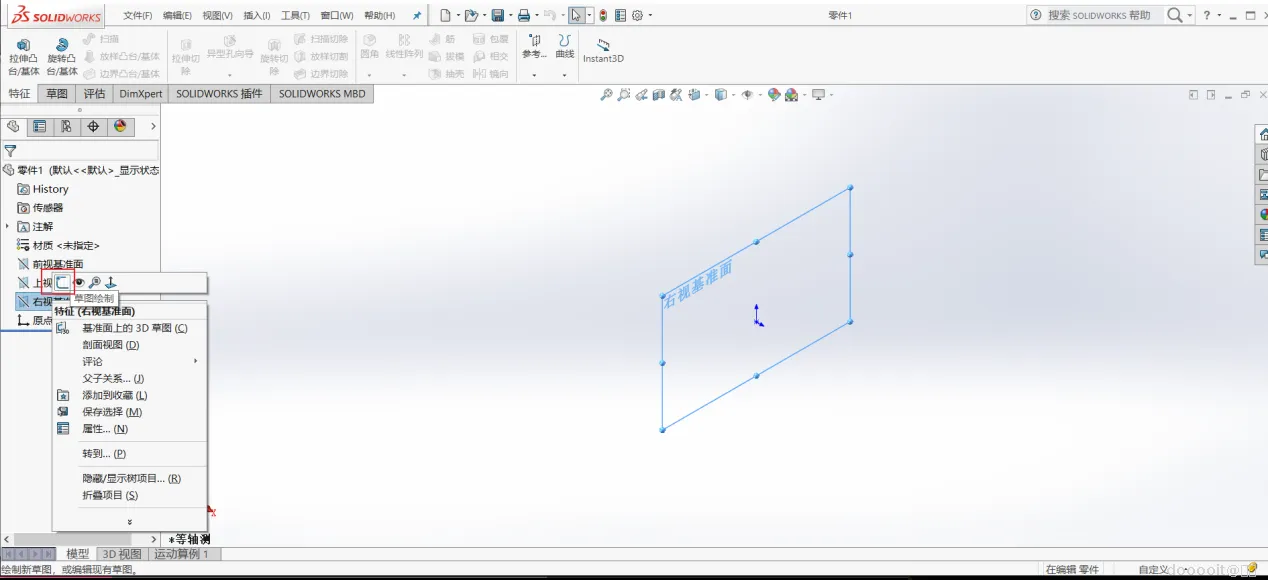

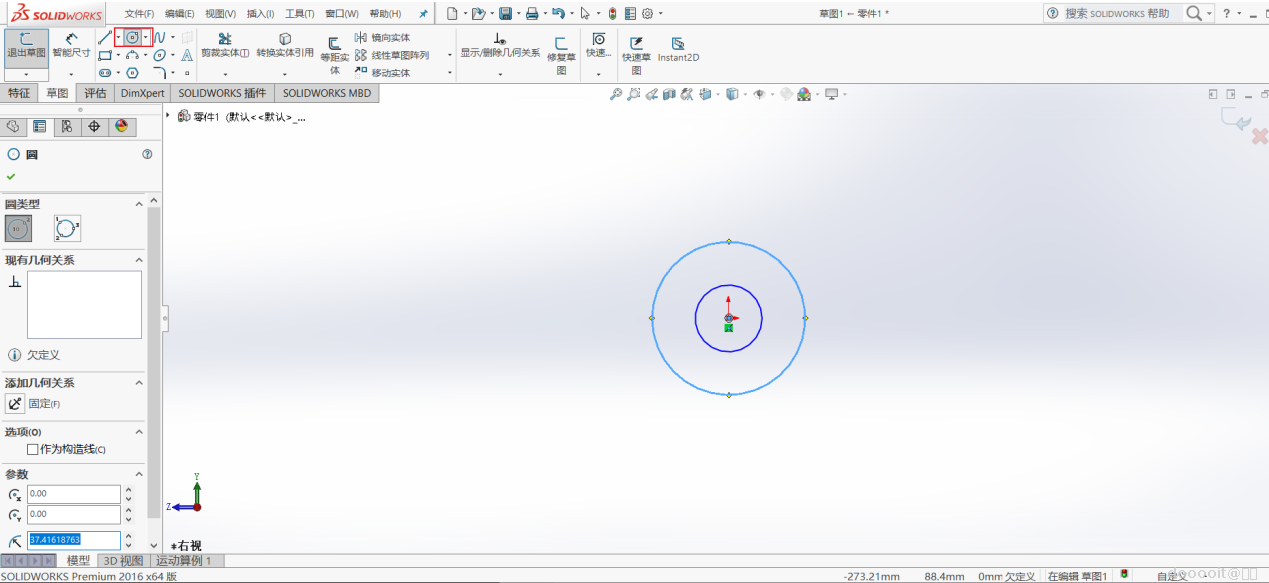

在前视基准面上开始绘制撞针套筒的基本轮廓，并标注出所有必要的尺寸，确保每个细节都严格依照设计图纸。

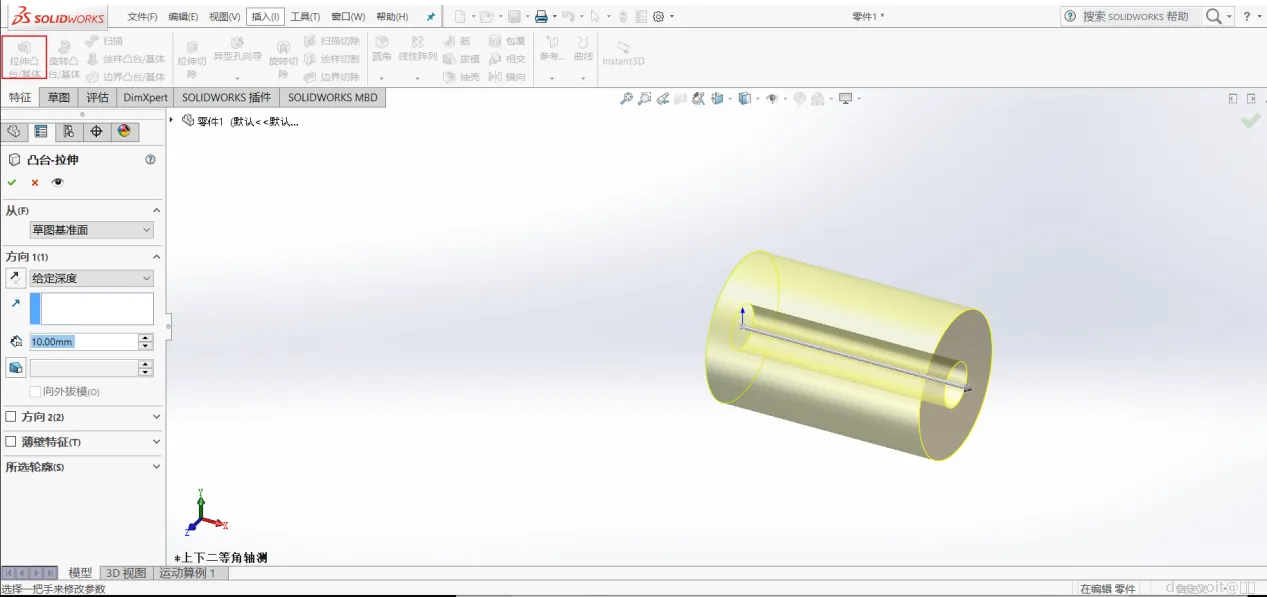

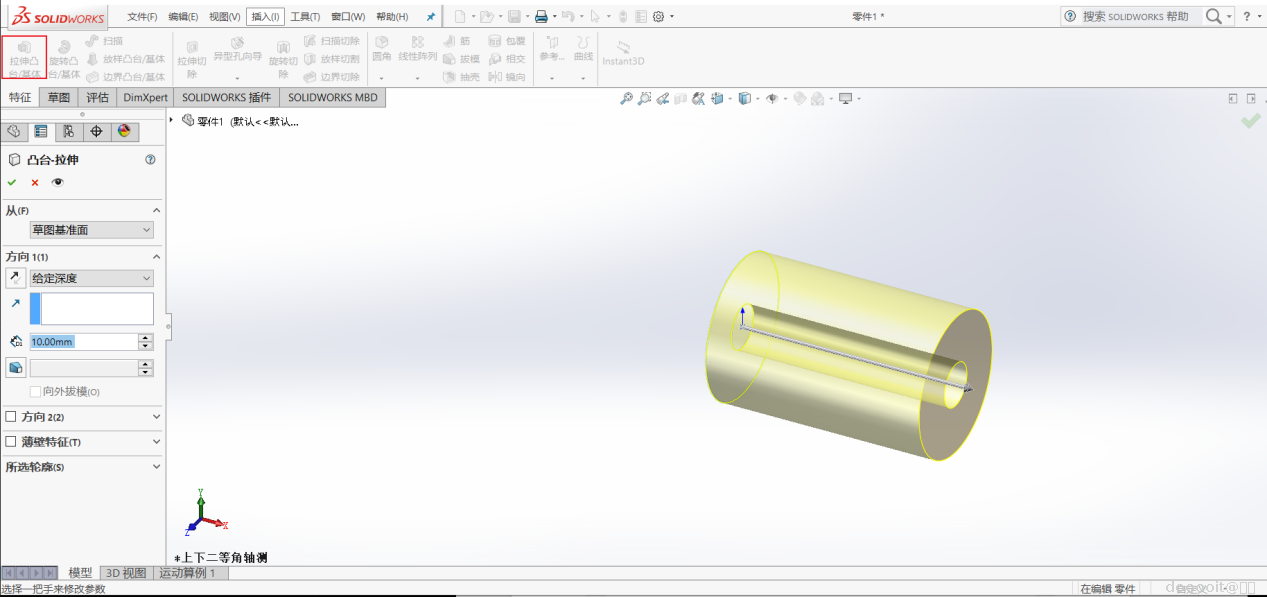

使用“拉伸凸台/基体”工具，根据先前绘制的轮廓进行拉伸操作，给定深度为52毫米，从而形成撞针套筒的主要结构。

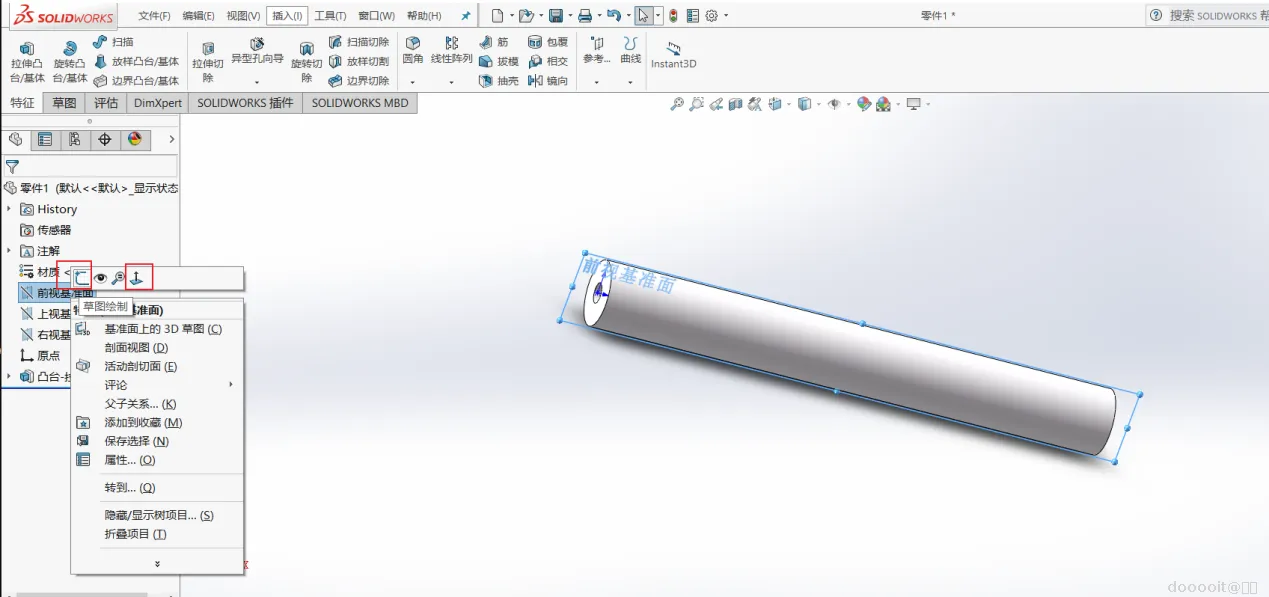

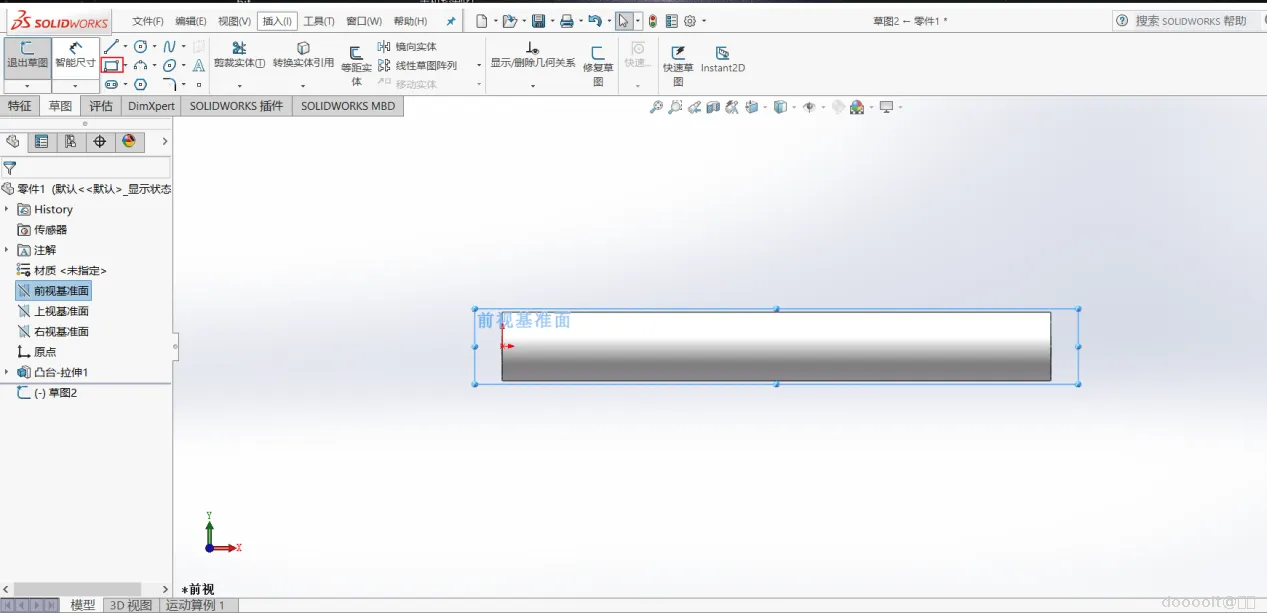

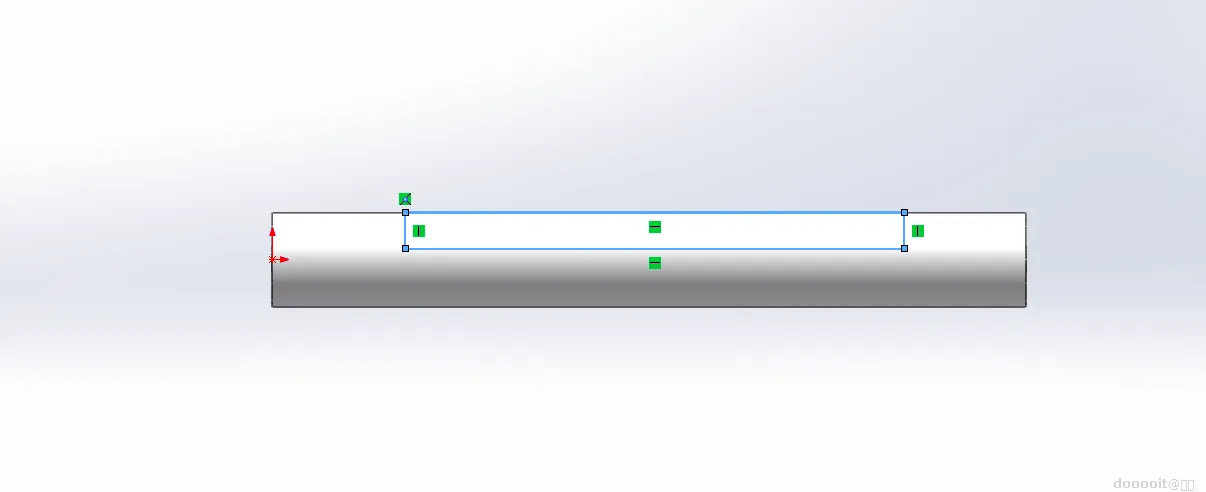

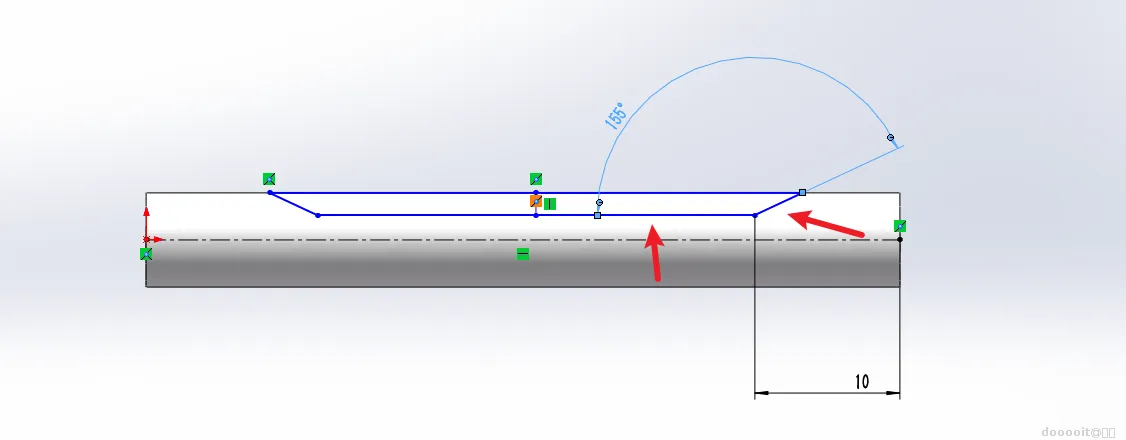

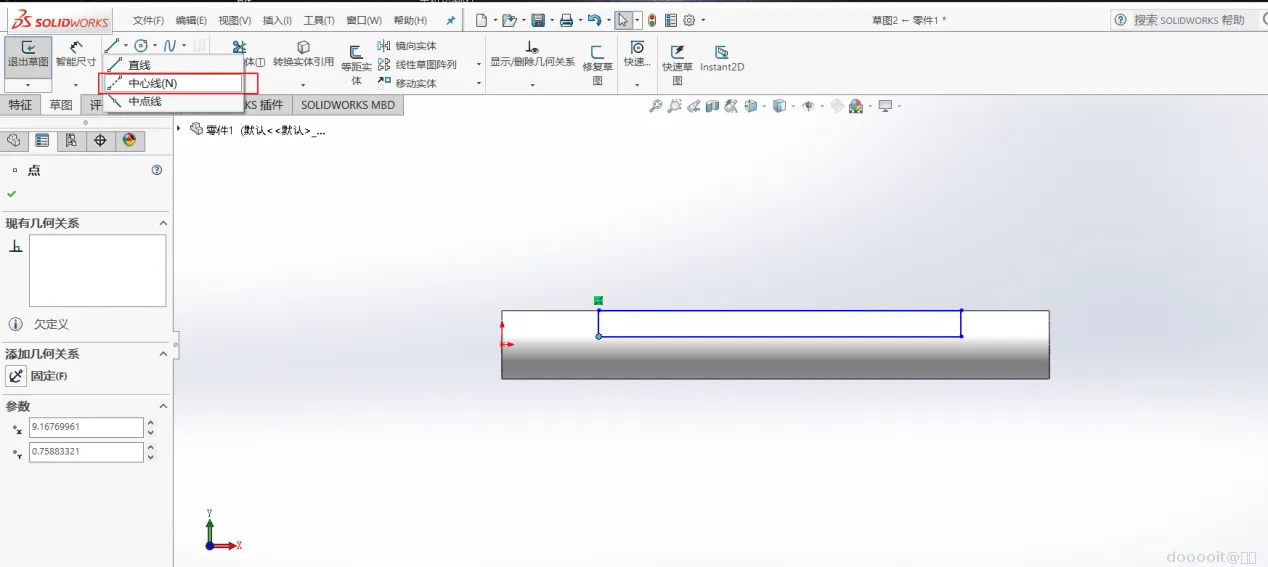

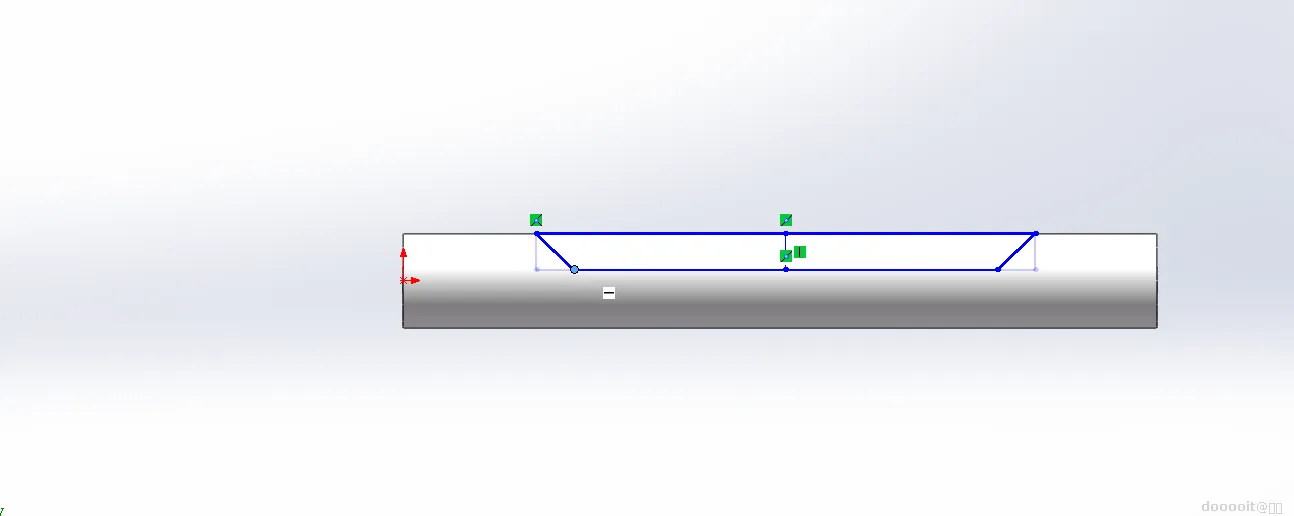

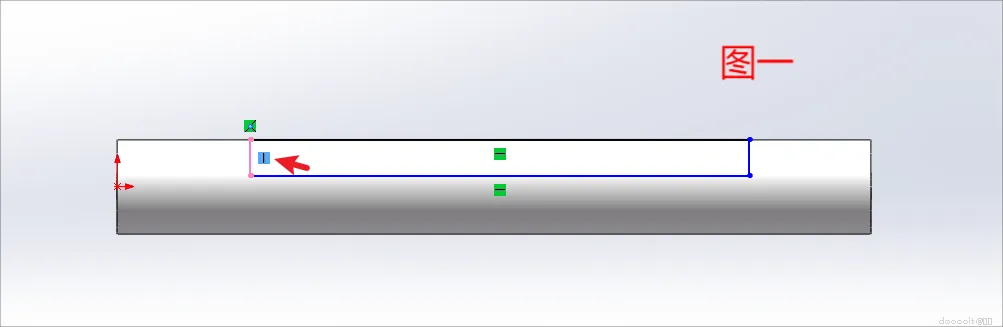

继续在前视基准面上进行编辑，移除不必要的几何关系后，在矩形中间添加一条中心线。接着，选择左下角的点位并调整，使其形状转变为梯形，以匹配撞针套筒的实际外形。

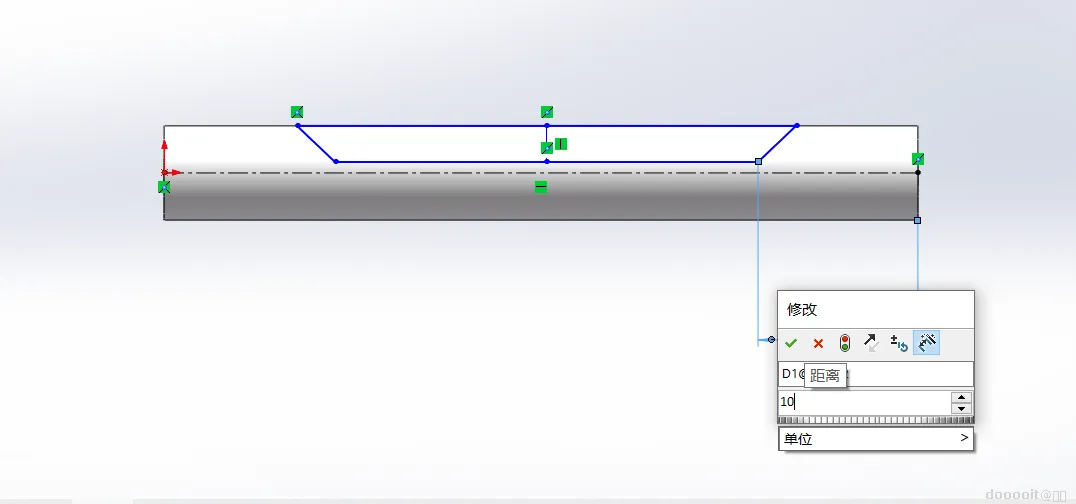

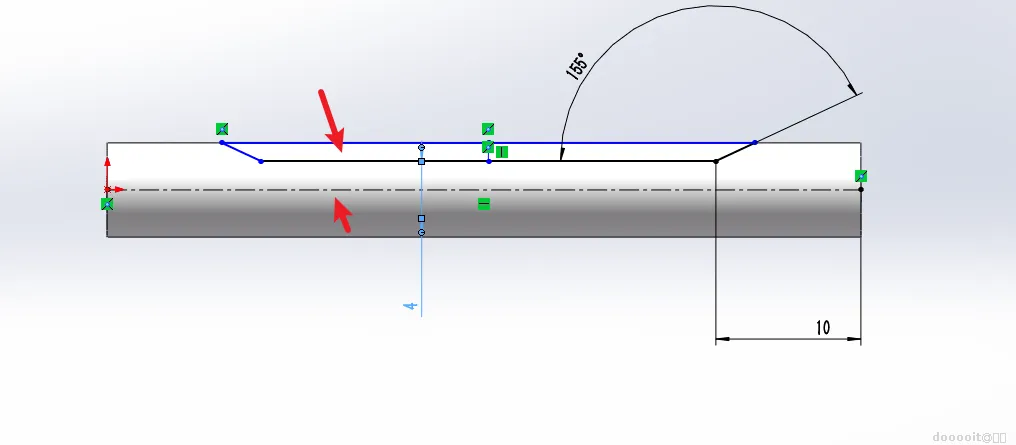

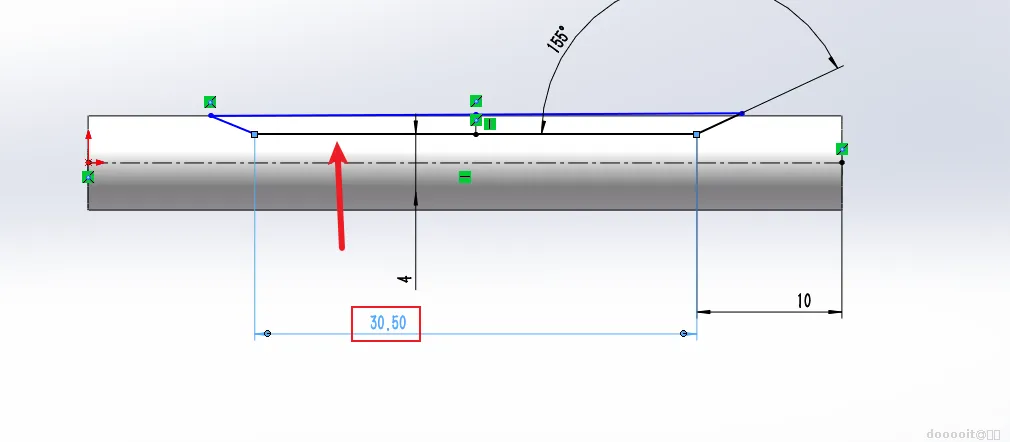

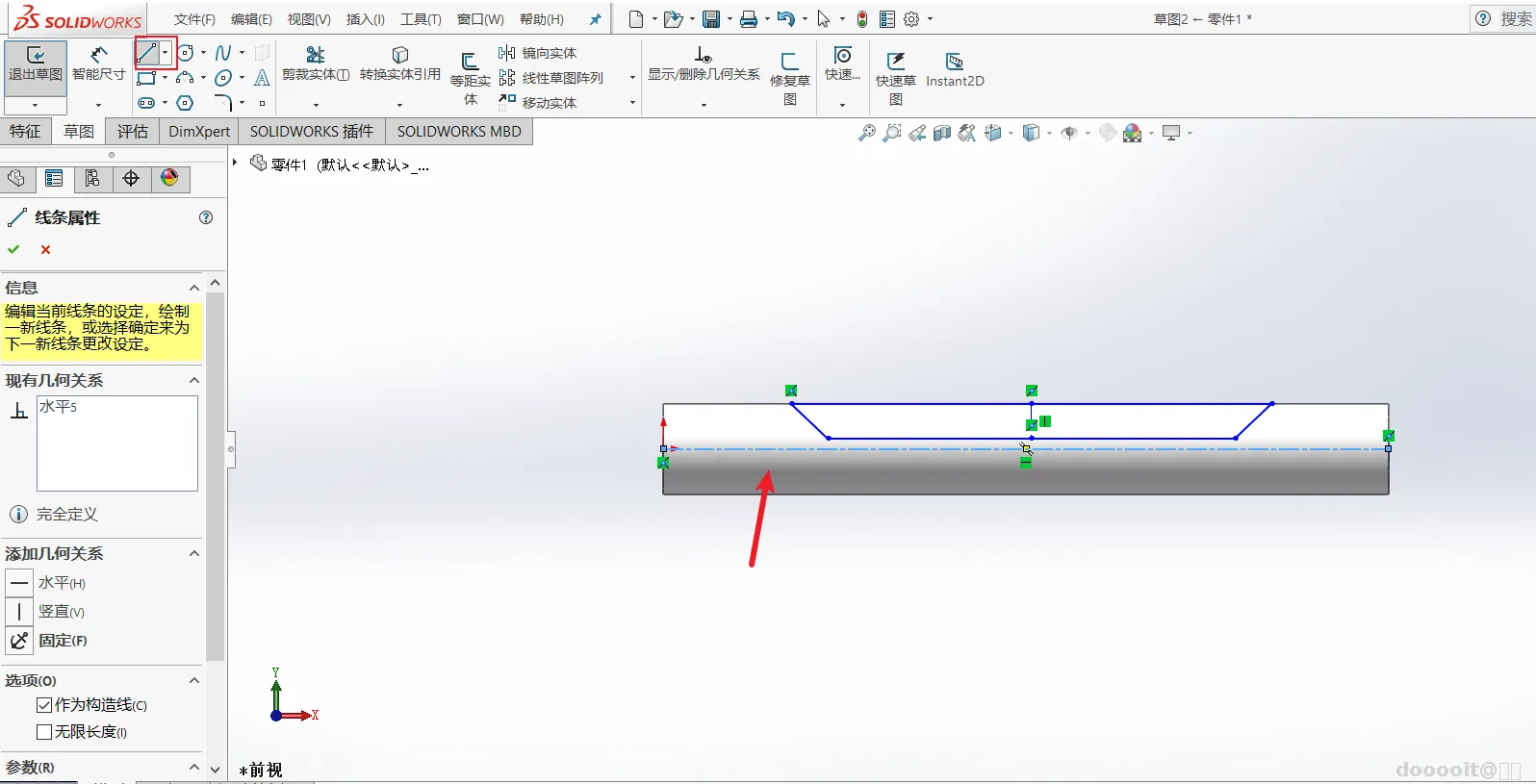

为了确保模型的准确性，需在中心位置绘制一条中心线，并对所有相关尺寸进行精确标注。完成后，退出草图模式，保存当前进度。

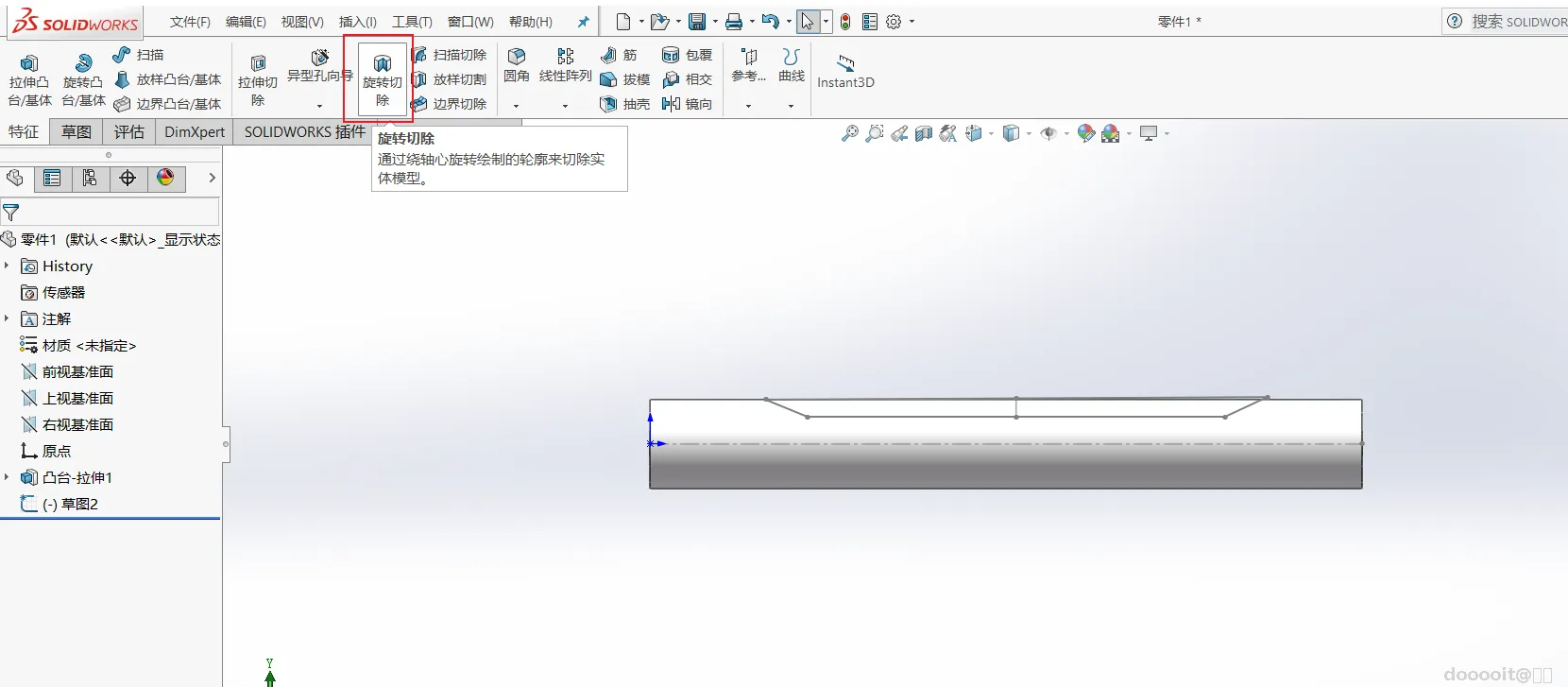

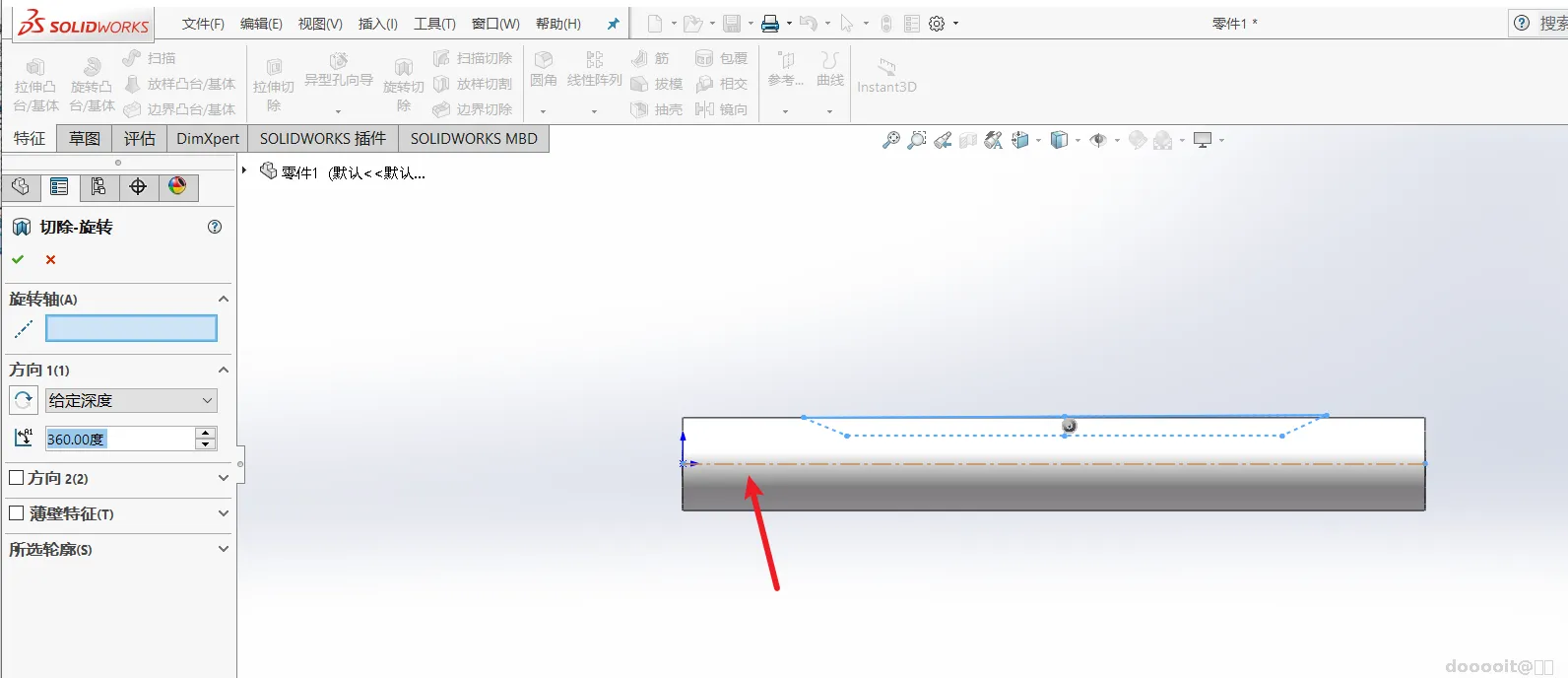

根据设计要求，采用旋转切除功能去除不需要的材料，精炼模型，使撞针套筒更加贴合实际需求。

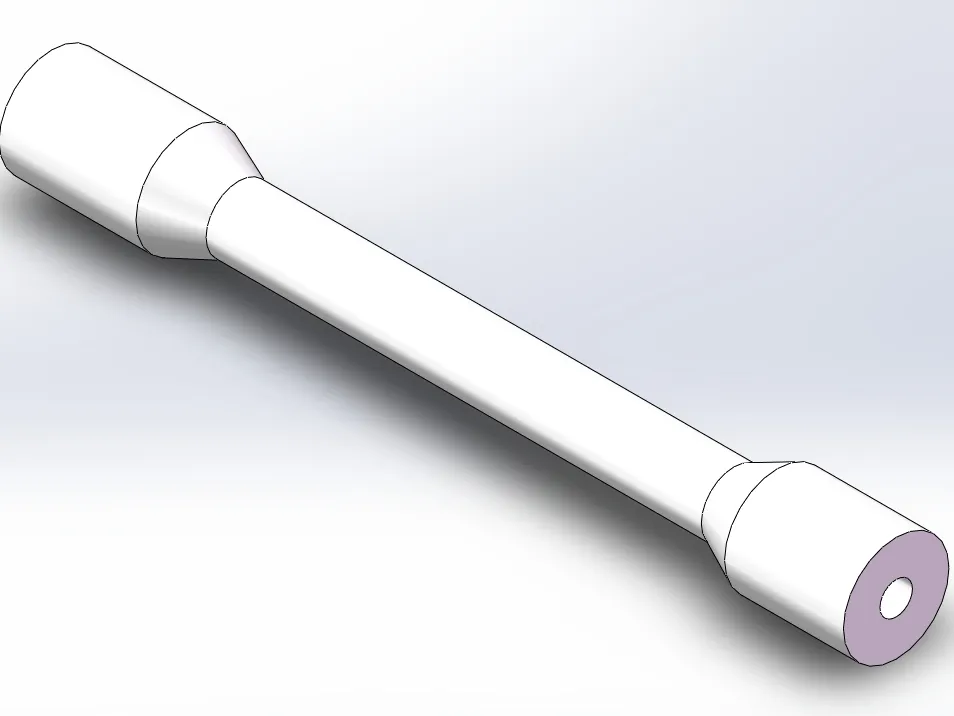

完成上述步骤后，仔细检查模型，确认无误后即完成了M416撞针套筒的3D建模工作。您可以进一步优化模型，比如添加倒角、圆角或表面处理等细节，提升模型的真实度和质量。
