强大的 3 Watts 迷你音频放大器

正如你所看到的，项目构建非常简单，实现它所需的组件数量非常少，可以很容易地在当地的电子商店买到，或者放在你的工作台上！

8002 放大器是采用 SMD 封装的 8 引脚 IC，因此在 Veroboard 上制作电路有点挑战。我决定进行电路布局，然后生成必要的 Gerber 文件，以便可以轻松构建电路。

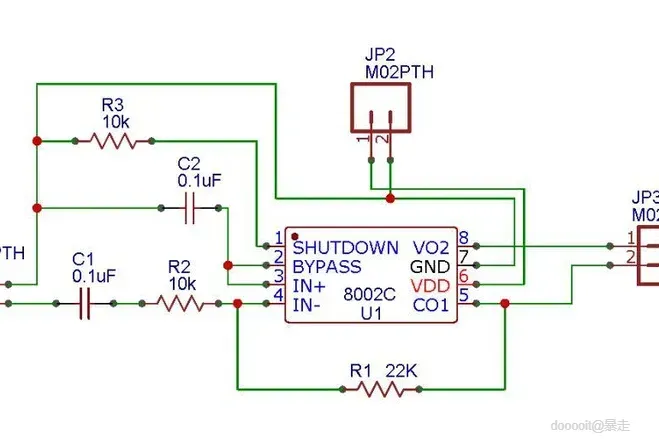

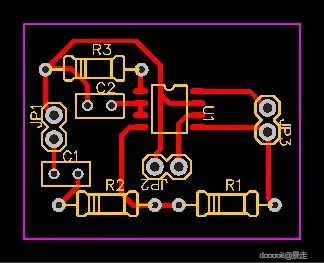

在这里，我附上了原理图和我的 PCB 布局，以防您想使用相同的内容。

以下是 IC 数据表的链接，以便于参考：

https://thaieasyelec.com/downloads/EFDV308/HXJ8002_Miniature_Audio_Amplifier_Datasheet.pdf

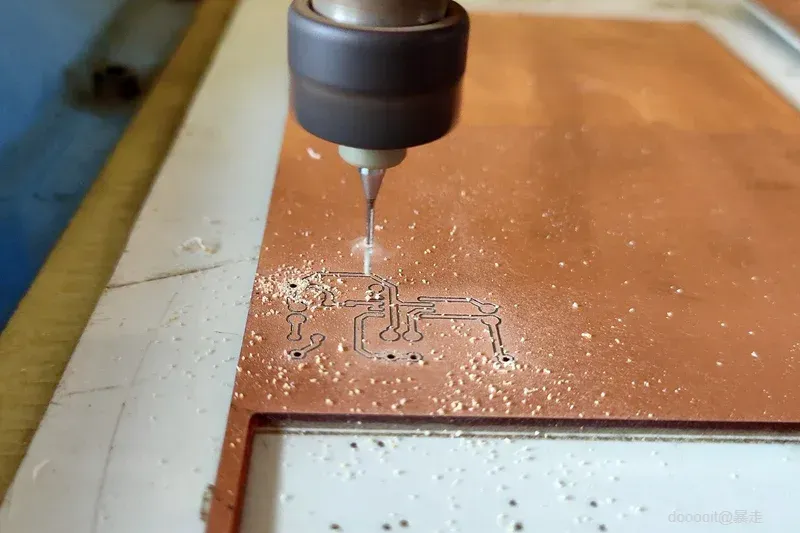

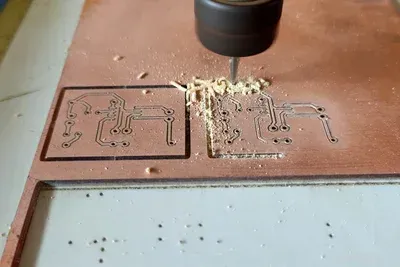

在设计电路、导出 Gerber 文件并为 CNC 机床生成必要的文件之后，终于到了使用隔离布线技术制造 PCB 的时候了。

我很幸运有一台 CNC 机器，它让我的工作变得非常轻松，而且我很快就得到了 PCB。您可以随时制作自己的 PCB 并通过蚀刻工艺制造它们，或从专业制造公司订购它们，甚至现在在线订购它们。

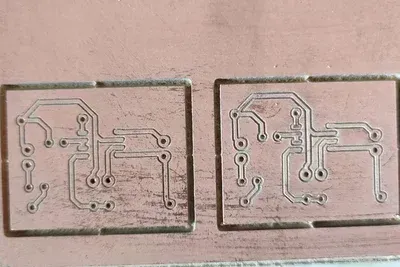

我制作了 2 个相同的电路板，以防我搞砸了焊接过程，因为焊接 SMD 组件始终是一个挑战，我们需要确保避免任何不必要的短路或不正确的焊接。

我在下面的教程视频中添加了 CNC 铣削的剪辑。请务必查看更多详细信息！

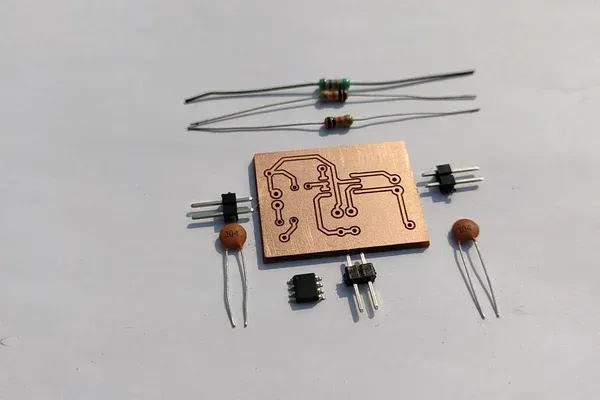

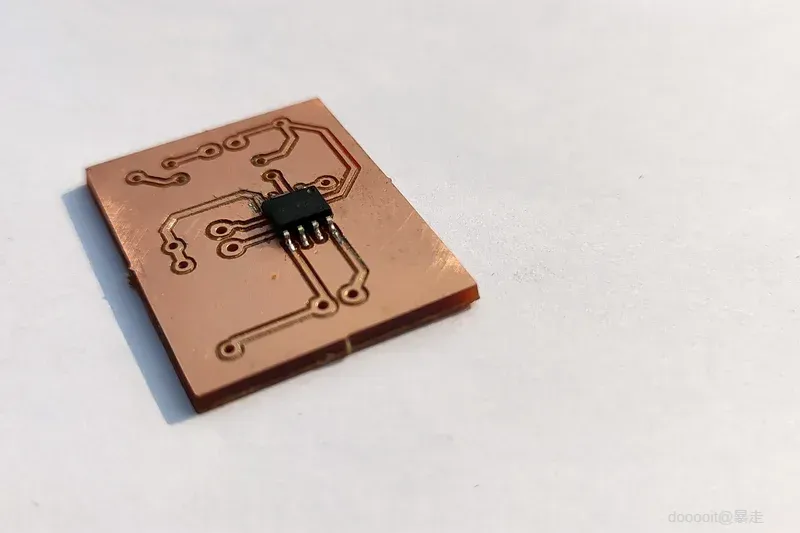

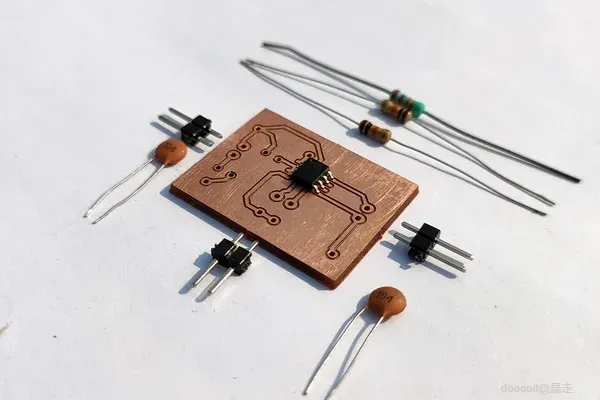

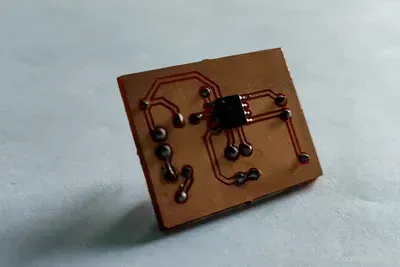

第一步是将 IC 焊接到位，确保避免相邻引脚之间出现焊点或任何其他走线。然后，我们可以继续将其余的通孔元件焊接到位，确保这些值。

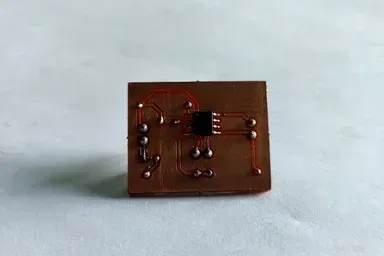

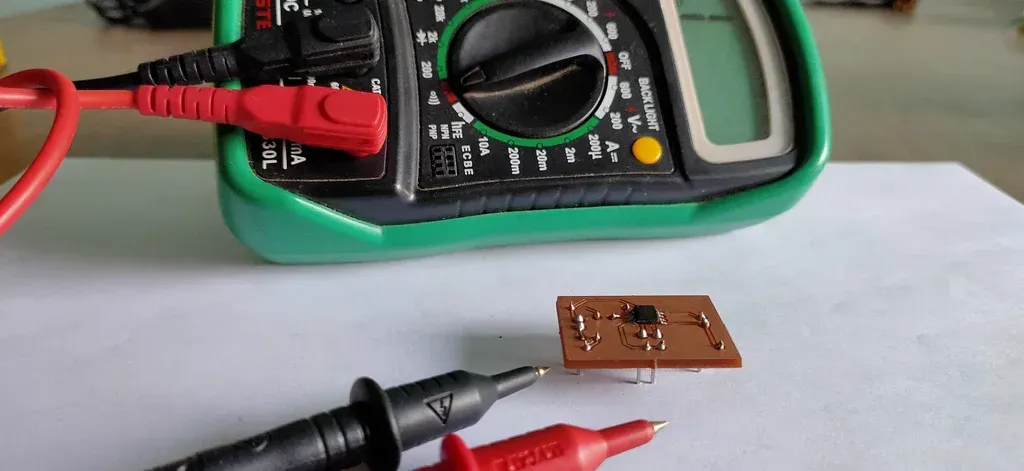

完成所有焊接工作后，确保我们的电路没有错误是很重要的。为此，我们可以在连续性模式下使用万用表并测试所有有效轨迹并确保正确的连接。必须通过去除点上多余的焊料并彻底清洁它们来纠正任何短路，以去除杂质和残留的助焊剂。

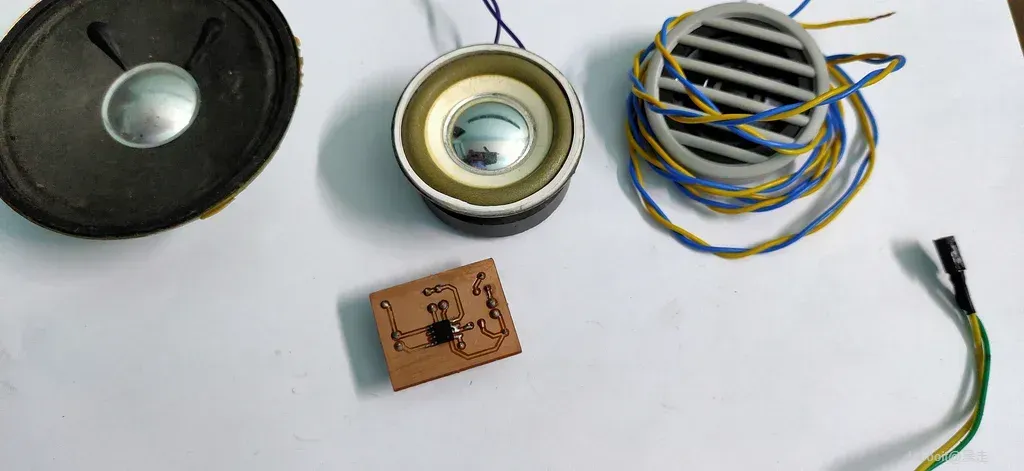

根据数据表，扬声器的阻抗应为 3 欧姆、4 欧姆或 8 欧姆，使用它可以分别获得 3 瓦、2.65 瓦和 1.8 瓦的功率输出。我把他们中的一些放在周围，用放大器测试了它们，它们都工作得很好。

在最终演示中，我使用了立体声系统的旧扬声器。

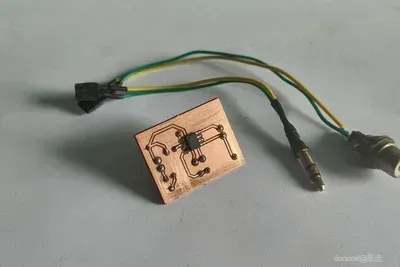

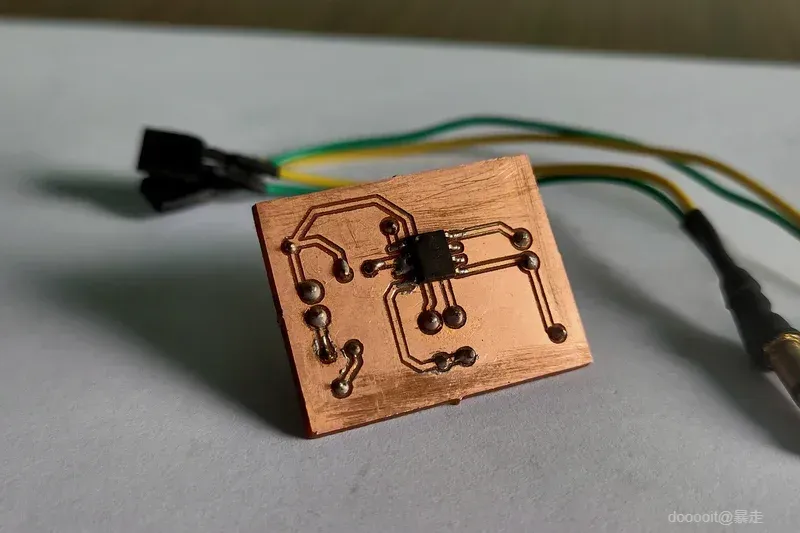

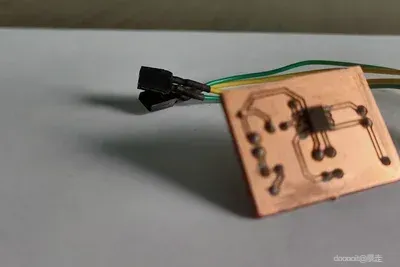

为了将这个模块连接到电源、音频源和扬声器，我制作了这些定制电线，其中一侧连接到适合模块接头引脚的母头上。这样，我们的设置现在已经完成，可以进行测试了:)

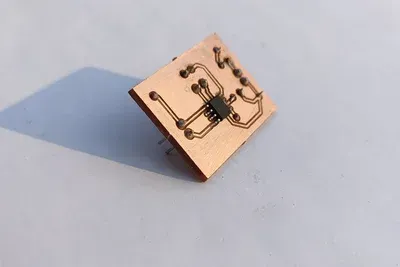

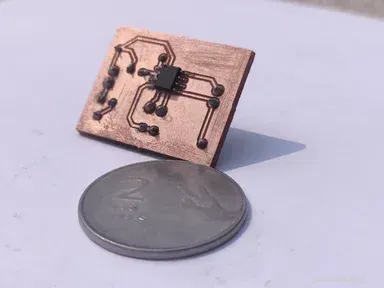

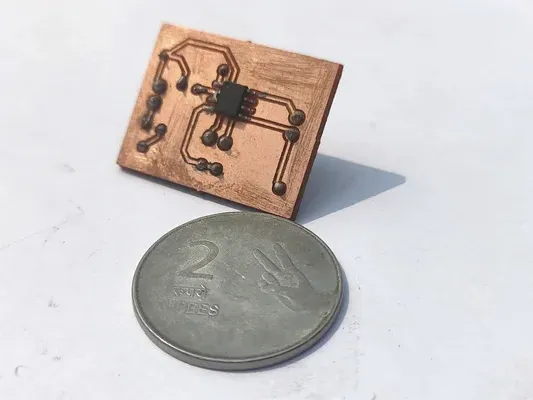

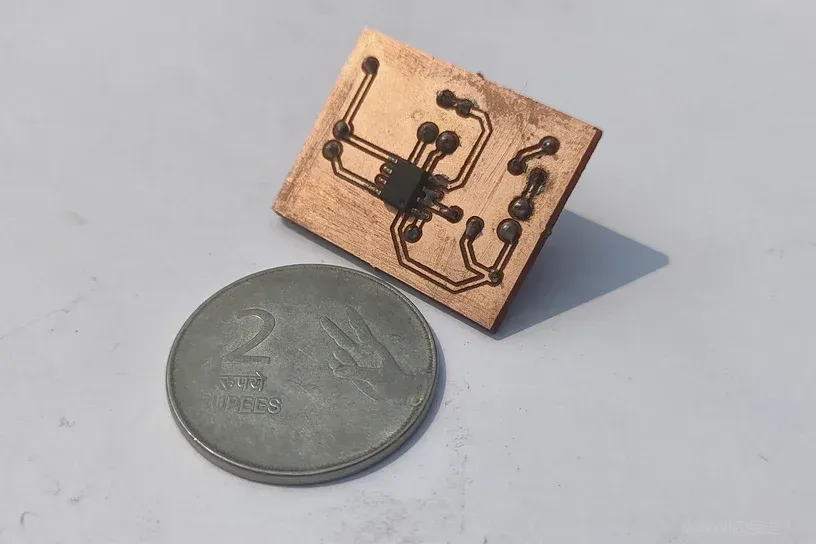

这是我的完整项目。它非常小，同时又很强大。相比之下，它与印度 2 卢比硬币的外形尺寸几乎相同。您还可以使用 3.7 V 锂离子电池为该电路供电，因为 IC 支持良好的工作电压范围。确保不要超过数据表建议的最大电压。
