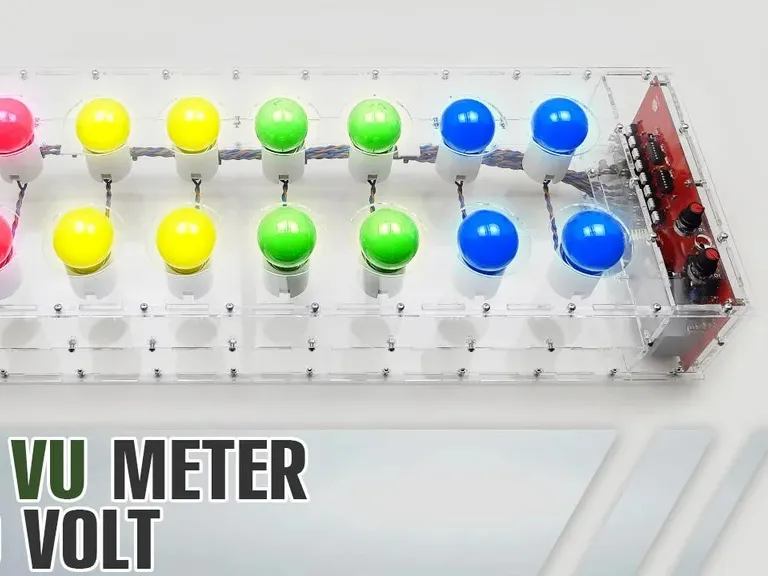

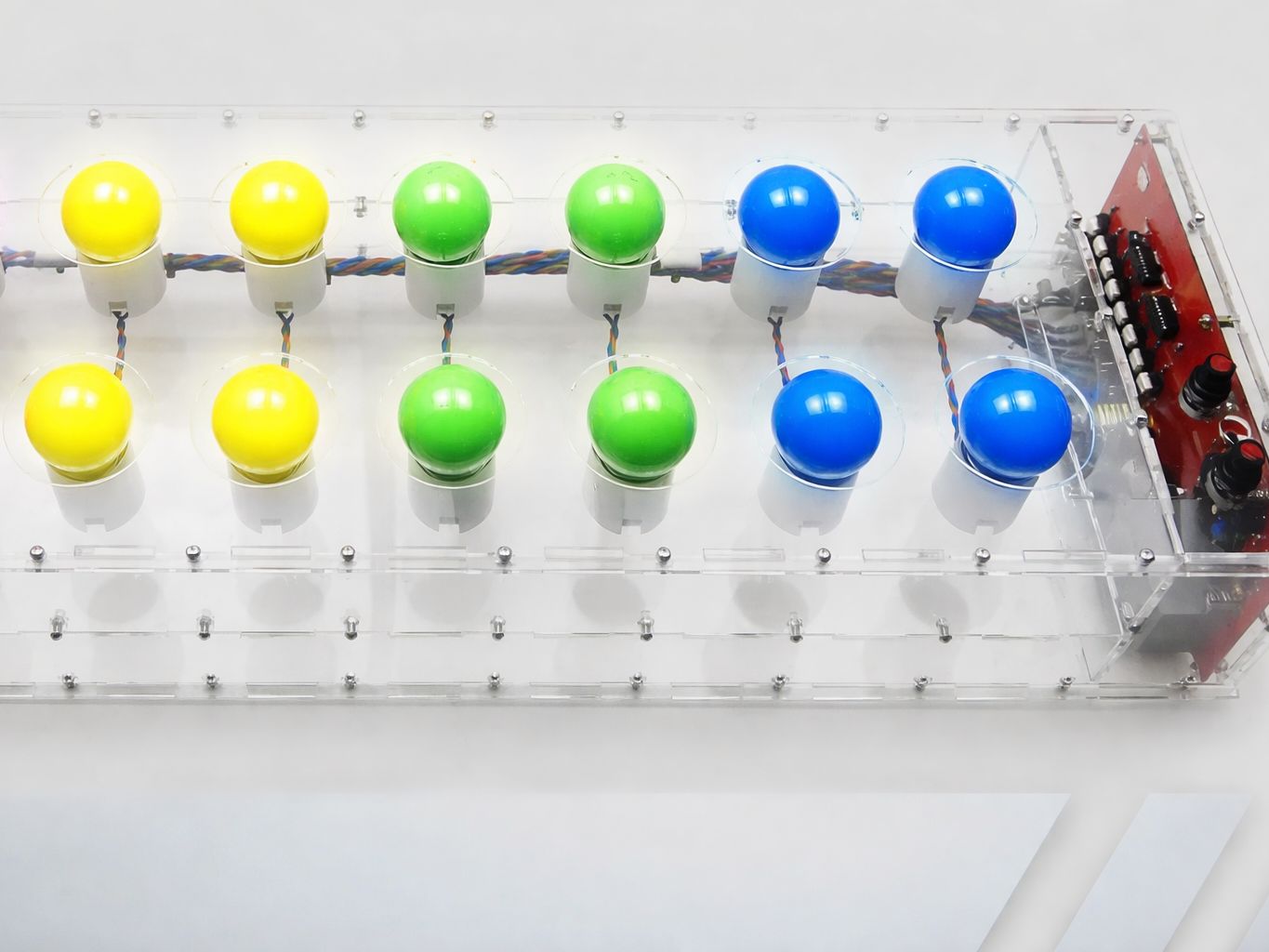

220 伏白炽灯上的大 VU 表。

视频地址：https://www.youtube.com/embed/CqnK-5PQ00U?feature=oembed&autoplay=1

请在 Patreon 上支持我创建新项目。

您可以通过点击 Patreon 链接找到重复此设备的所有必要信息：

1. https://www.patreon.com/HOBBYHOMEELECTRONICS

无线电组件链接：

收音机配件商店：

1. http://ali.pub/3a5caa

微芯片LM324：

1. http://ali.pub/39zdo1

微芯片LM311：

1. http://ali.pub/55dw9s

微芯片LM358：

1. http://alii.pub/694vj2

Triak BT137-600E：

1. http://ali.pub/55dwy3

光闸流管 MOC3021：

1. http://alii.pub/696ahg

变压器 230В/9В/5VA 1：

1. http://ali.pub/55e3ix

变压器 230В/9В/5VA 2：

1. http://ali.pub/55e3ok

安装架：

1. http://ali.pub/55dw3k

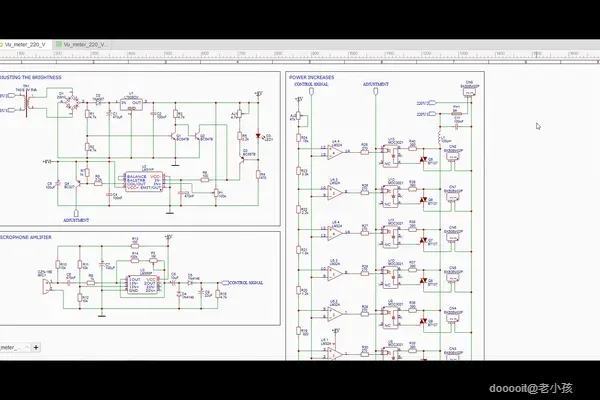

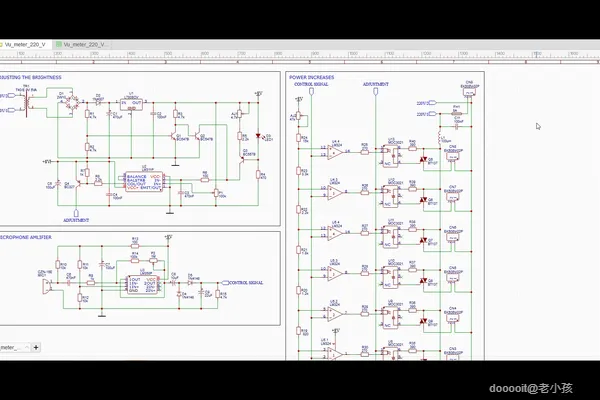

音频指示器的原理图由三部分组成，例如：麦克风放大器，电源单元和调整，带有功率放大级的线性指示器。

该装置的工作原理是，麦克风信号在经过放大和平滑处理后，被转换成与信号幅度成比例的电压。该电压被施加到多个比较器上，每个比较器驱动一个开关管。

调节器的主要部件是与电源电压同步的锯齿波发生器。借助它，可以生成打开开关的命令，如果有比较器信号，则向柱灯供电。

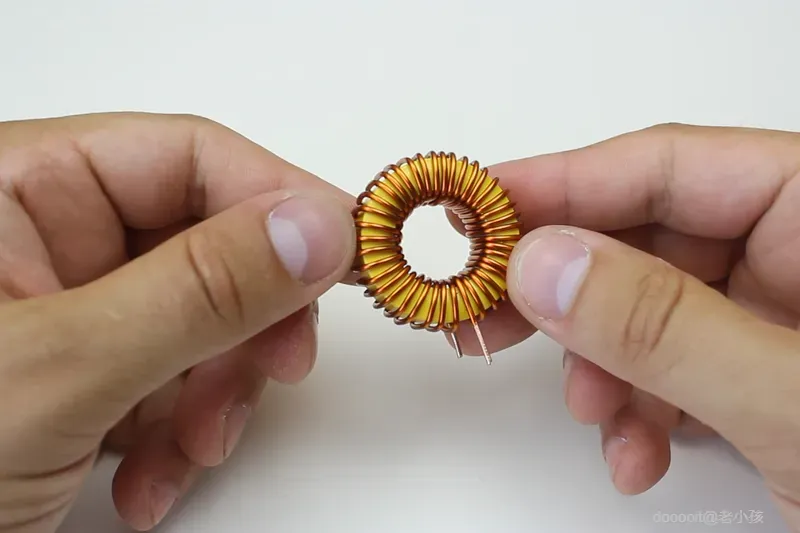

现在让我们制造一个抗干扰扼流圈。

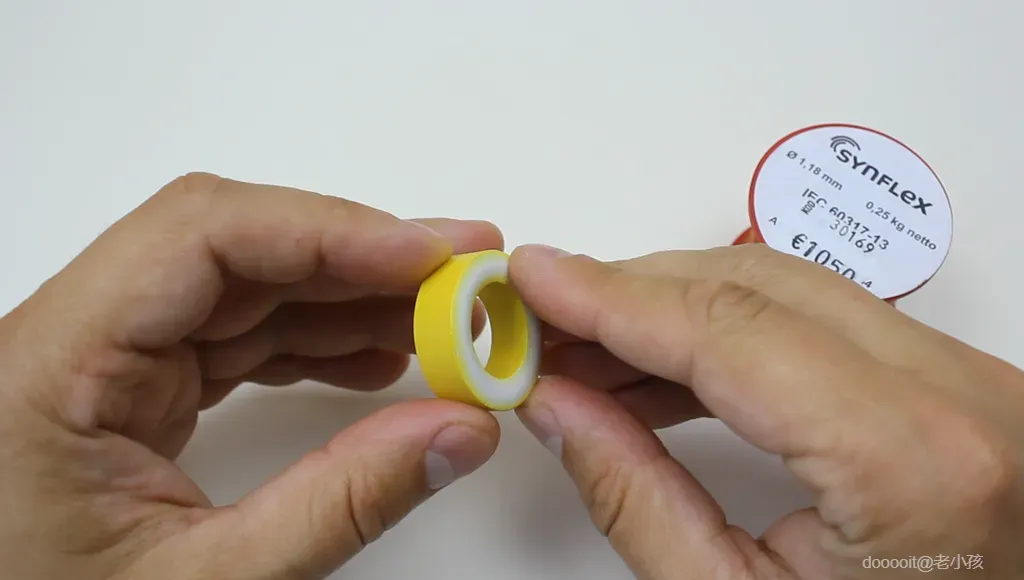

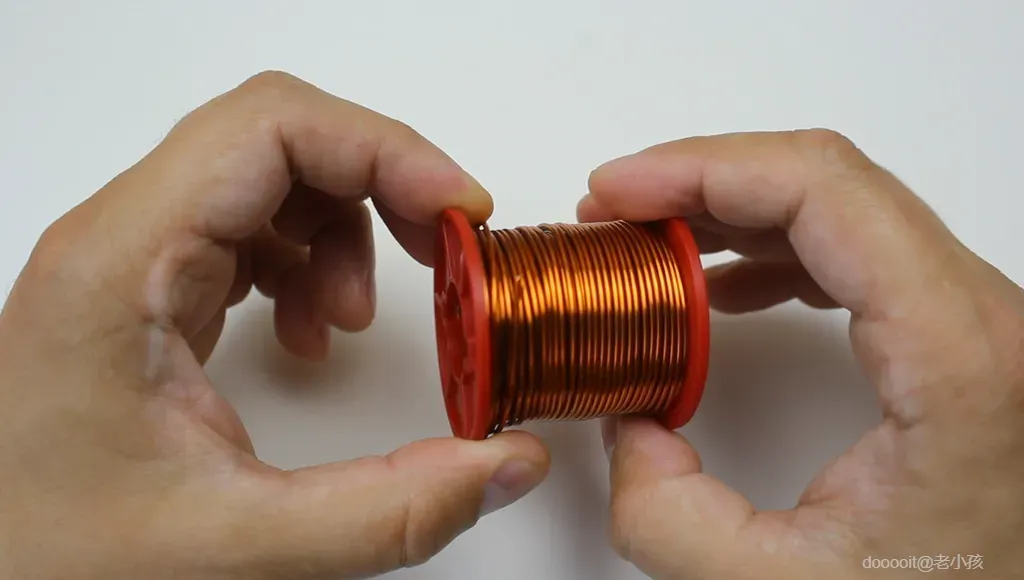

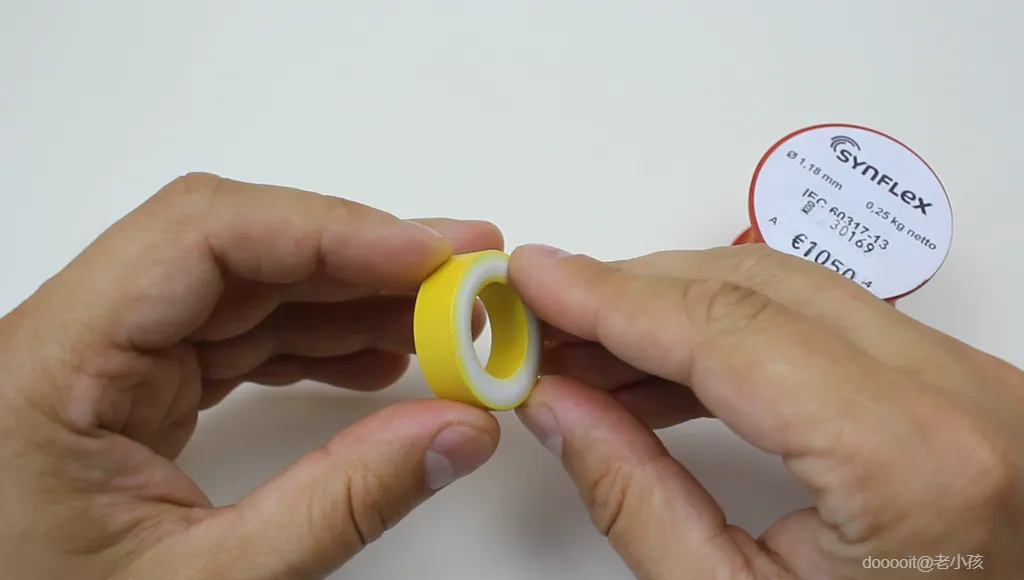

我们需要一根直径为 1 毫米、长度约为 1.350 毫米的漆包铜线和一个外径为 30 毫米、内径为 20 毫米的铁粉环形磁芯。

我们需要在环形磁芯上缠绕 38 圈铜线。

借助这种扼流圈，我们可以施加高达 1000 瓦的负载。

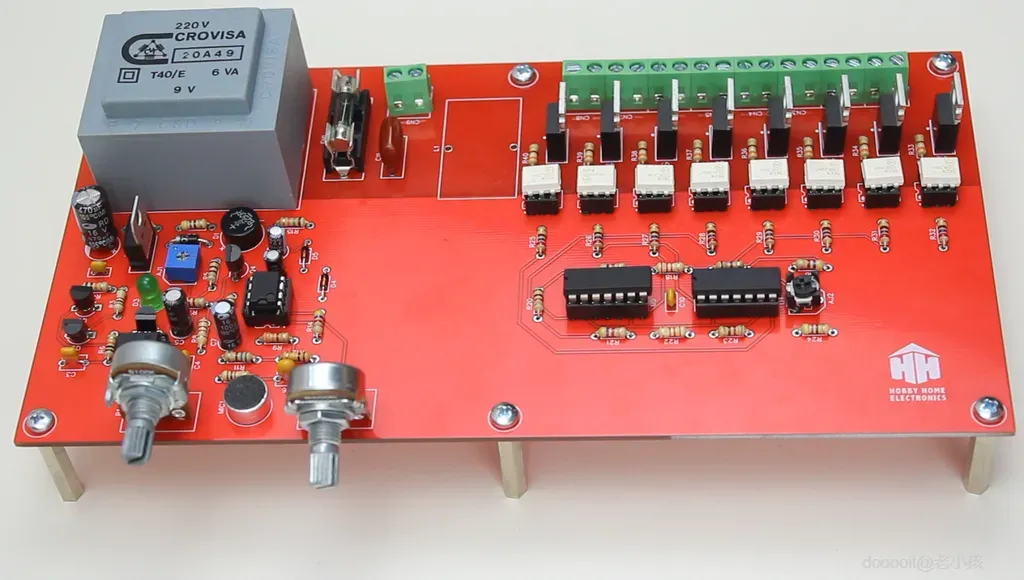

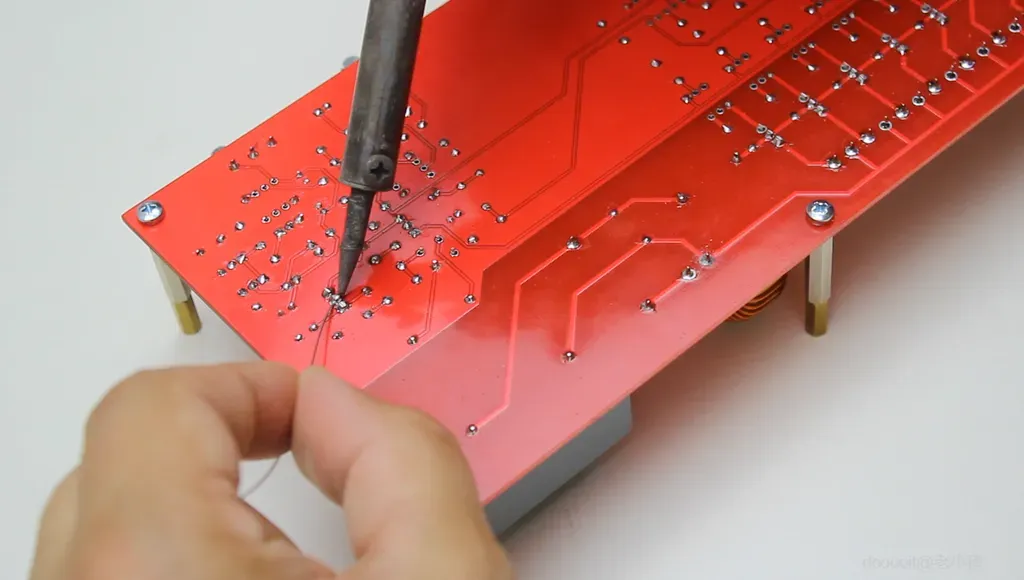

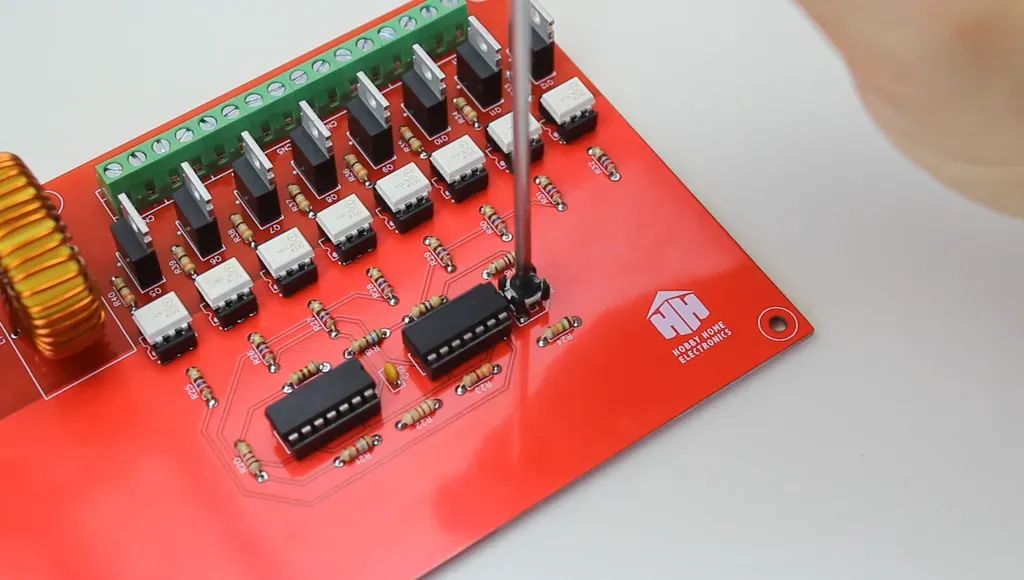

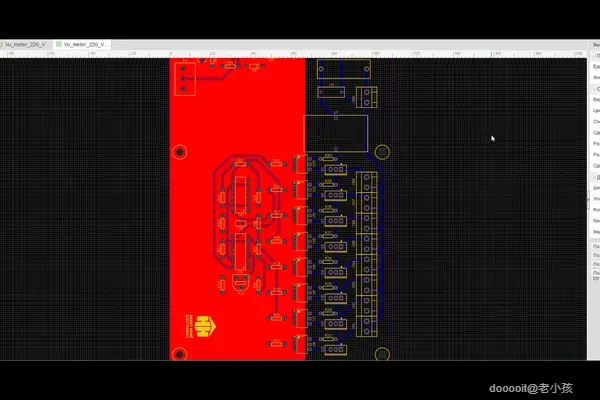

接下来我们开始在控制电路板上安装无线电组件。

安装完所有无线电组件后，需要配置控制电路板。

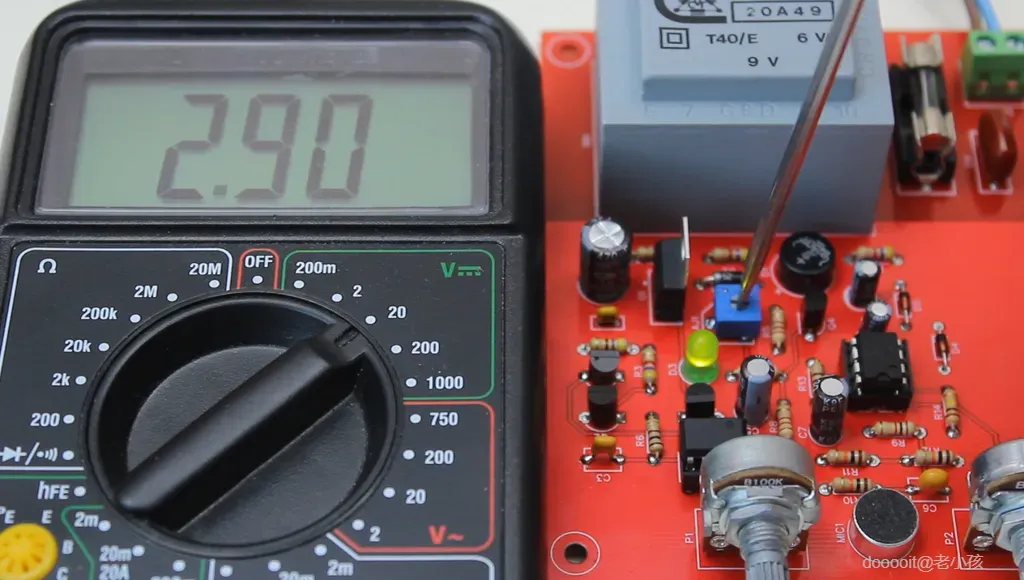

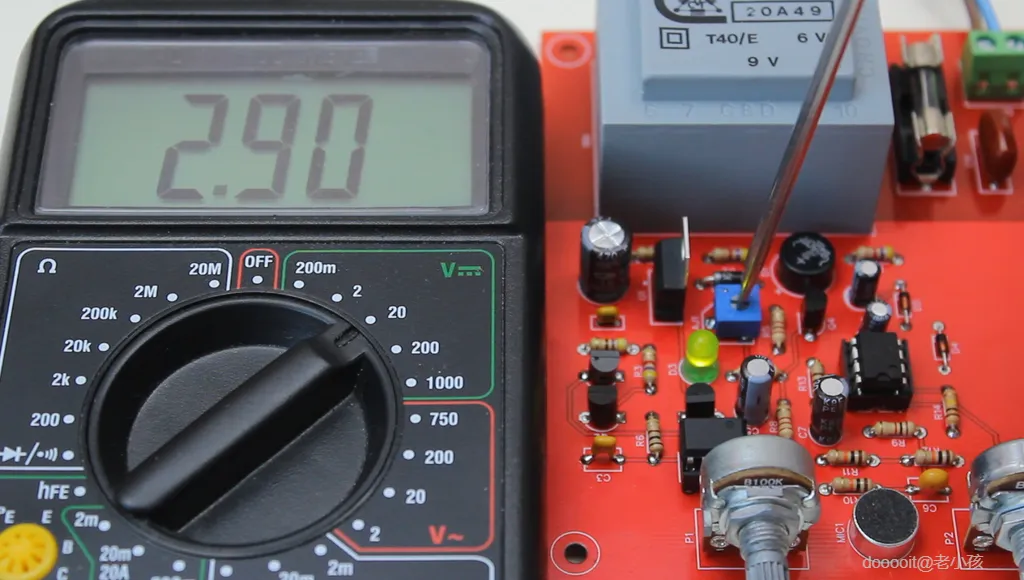

使用测量范围为 20 V（DCV）的数字万用表，调整可变电阻器 Aj1，使得电容器 C3 上测得的电压约为 2.9 伏。

接下来，您需要使用可变电阻器 Aj2 设置上部灯的最大驱动级别，以便它们在最大声级下亮起。

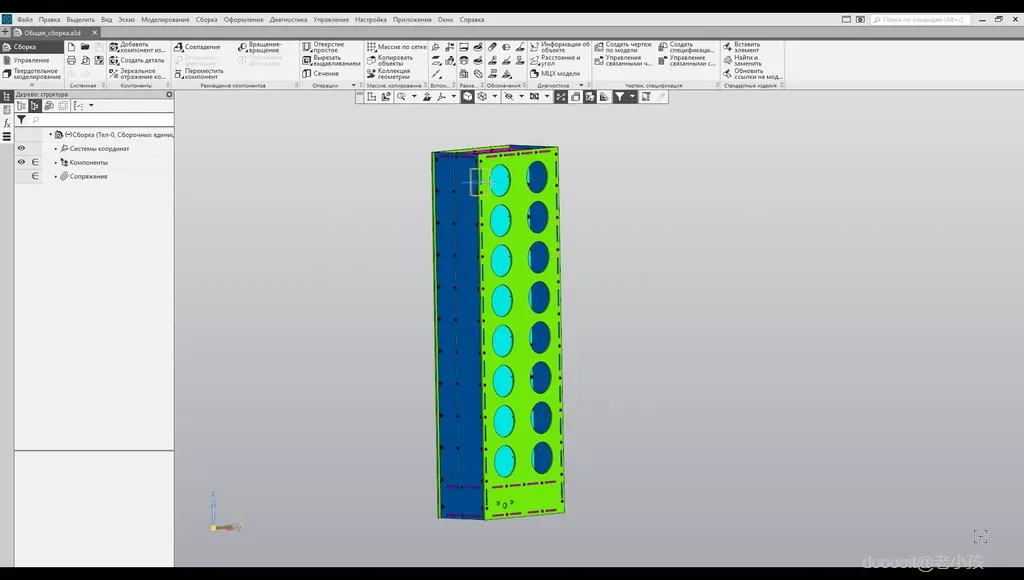

为了创建音频指示器主体的 3D 可视化和绘图，使用了 KOMPAS 3D 程序。该设备的主体由 8 个部分组成。使用 3 毫米透明有机玻璃制造它们。所有绘图文件都转换为 DXF 格式并发送给板材切割公司。

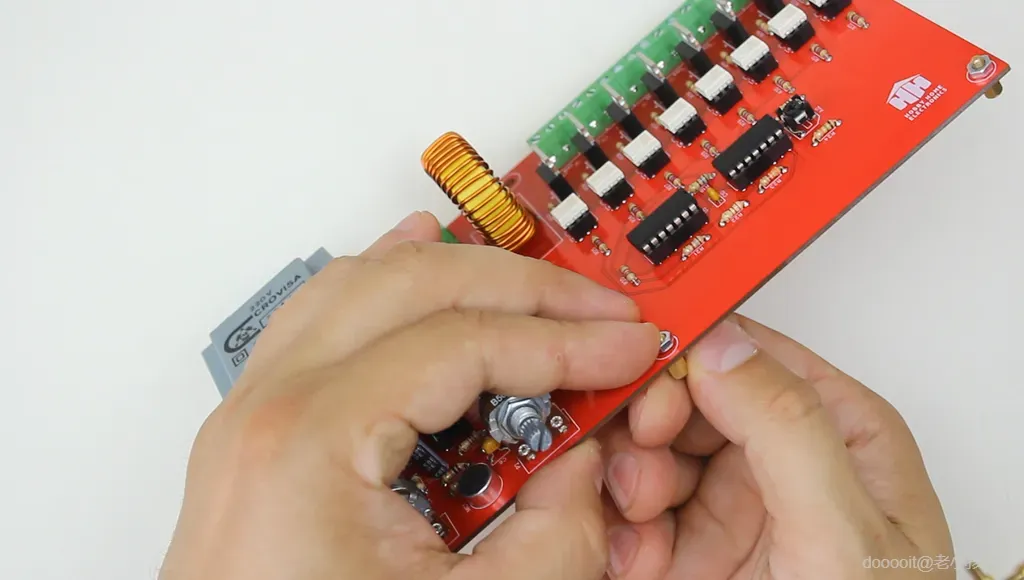

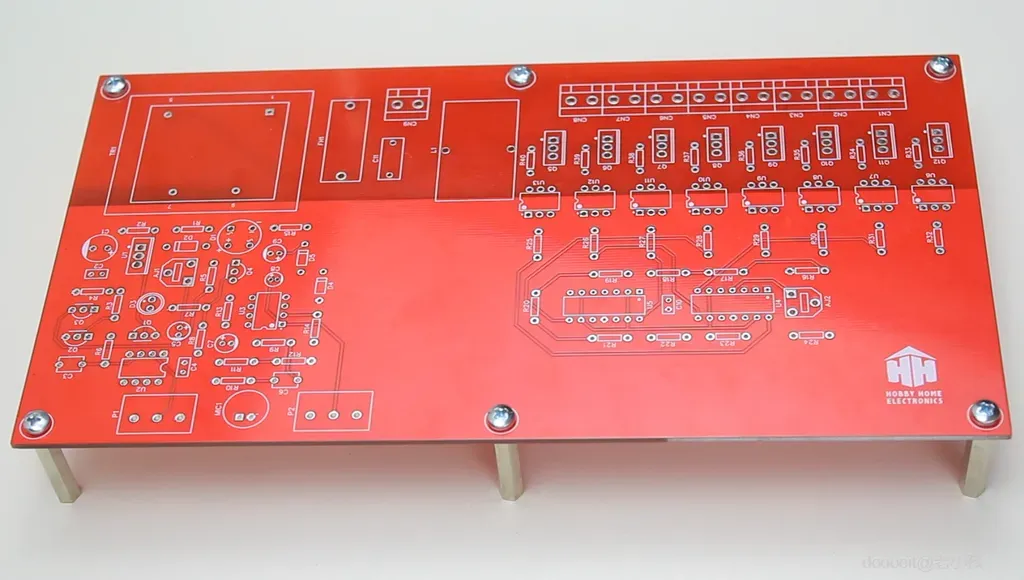

将长 6 毫米的 M3 黄铜柱插入控制电路板的孔中，并用螺母固定。

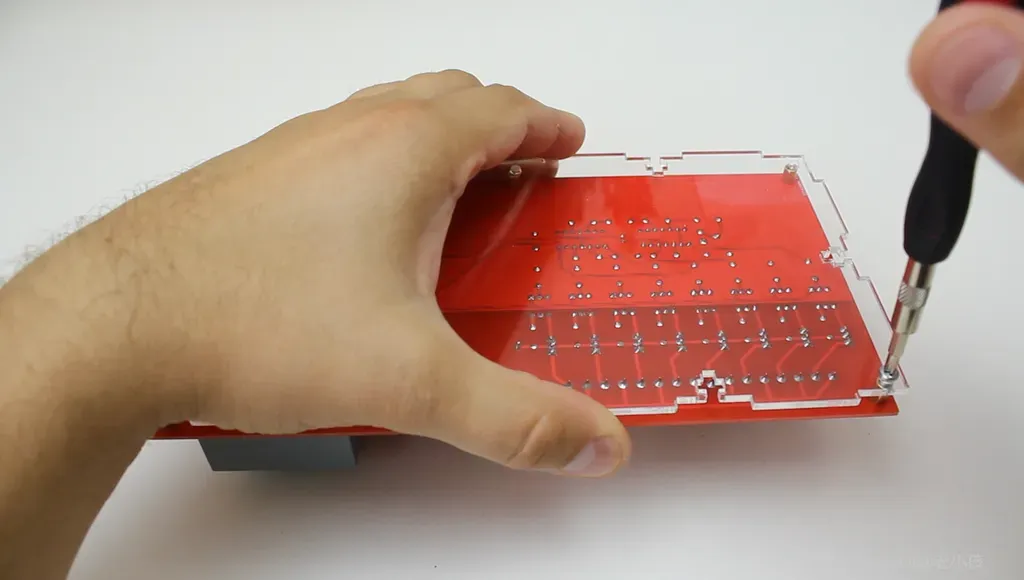

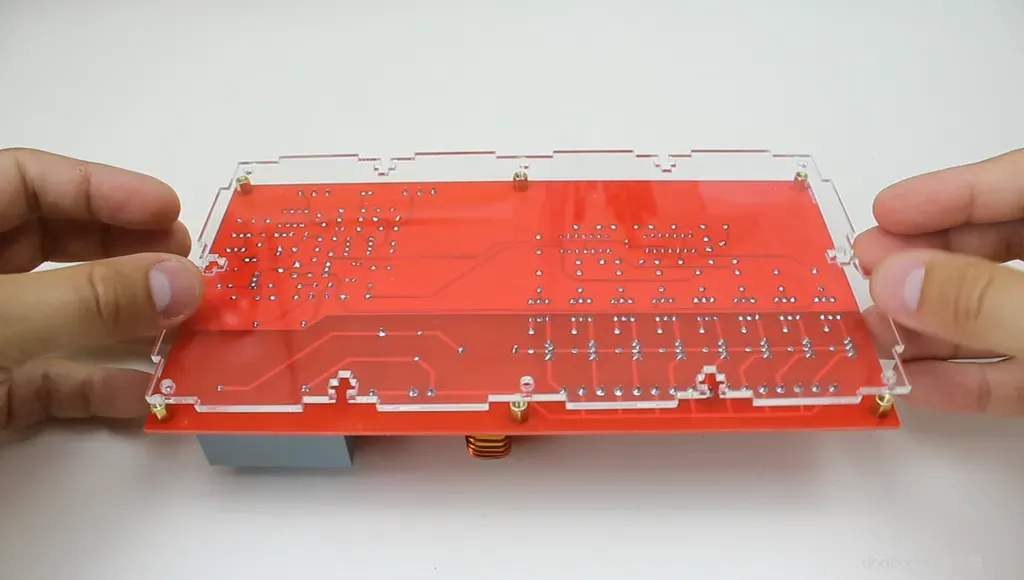

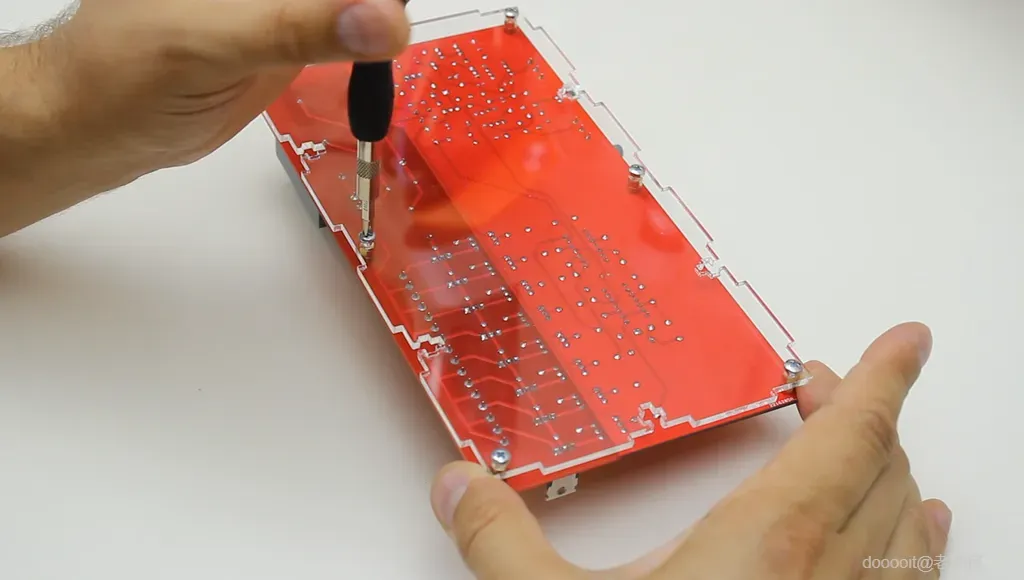

然后，使用 M3 螺钉将控制电路板和机身底部面板组装在一起。

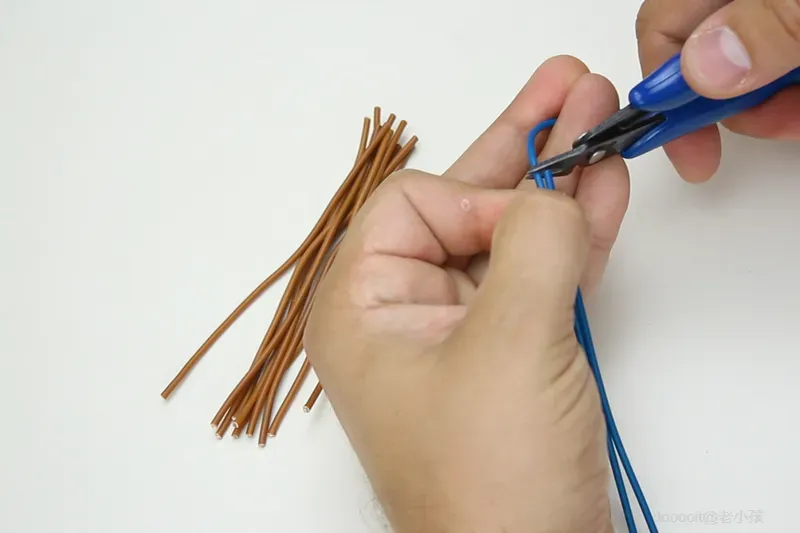

接下来，准备好白炽灯与控制电路板进一步连接的电线。

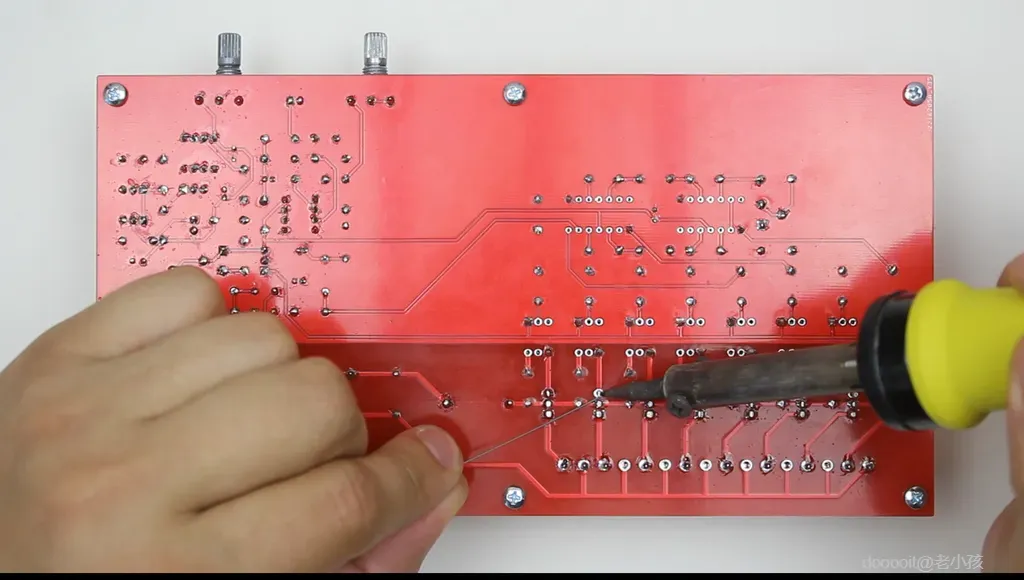

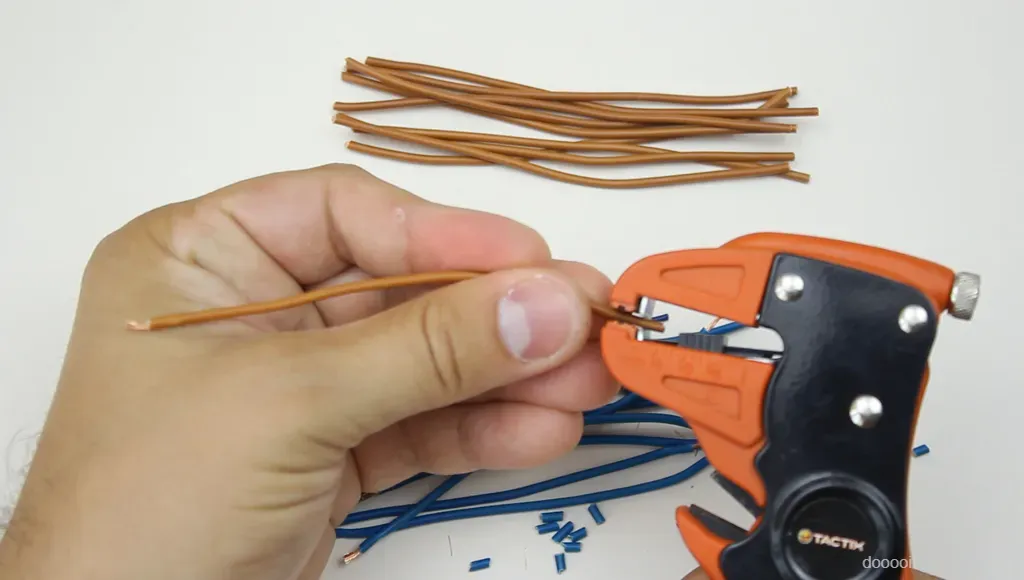

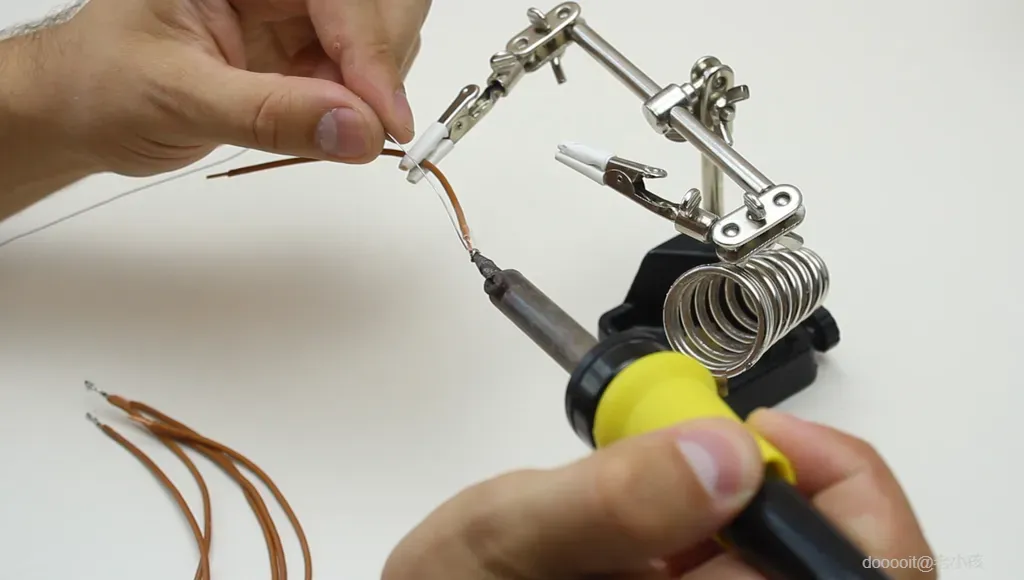

焊接之前，您需要去除所有多余的绝缘层并对电线进行镀锡。

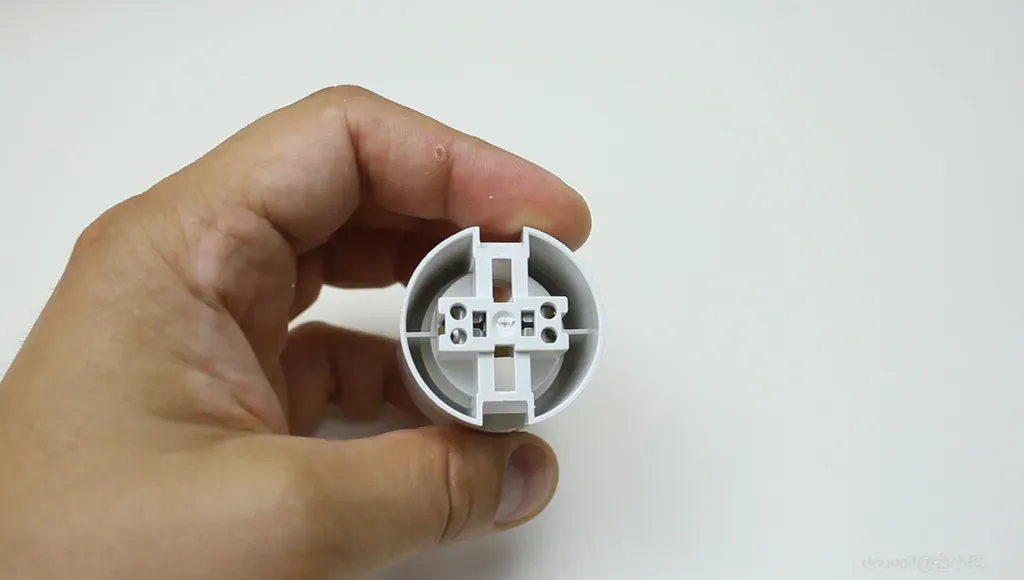

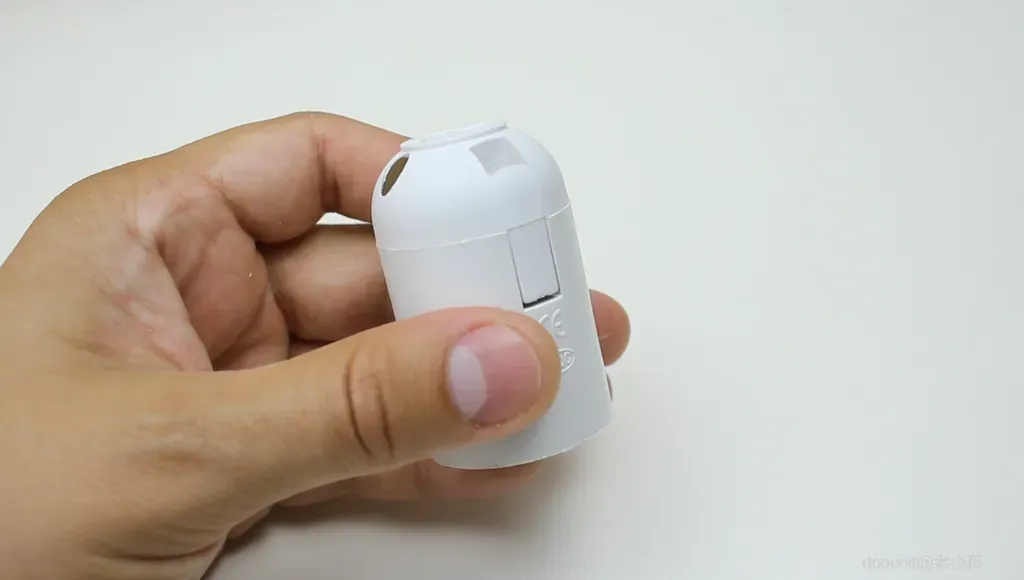

为了安装白炽灯，我们将使用由耐热白色塑料制成的带有欧洲标准 E27 适配器​​插头的通用支架。

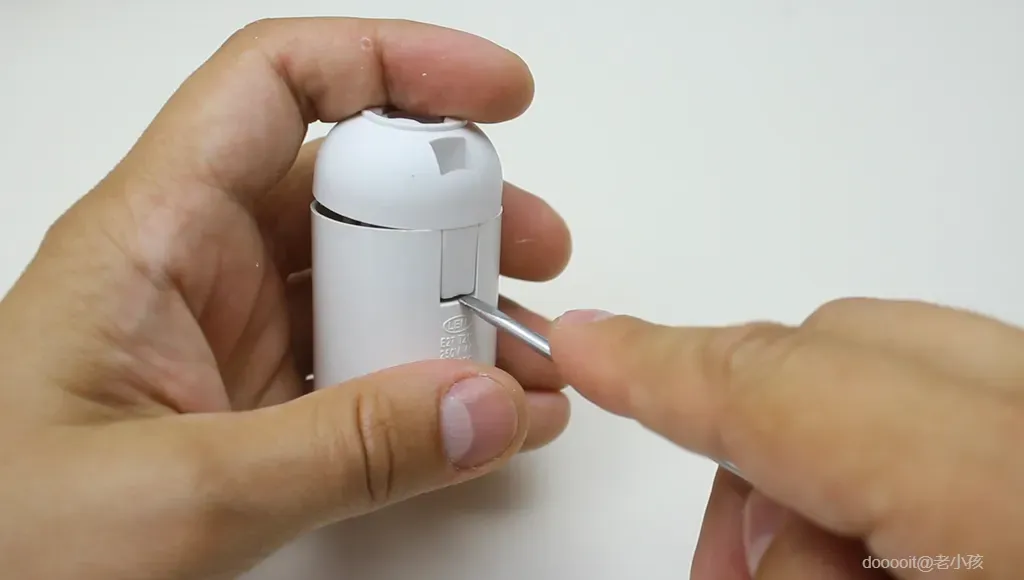

在将支架安装到机身内缘之前，需要先拆下顶部保护盖。

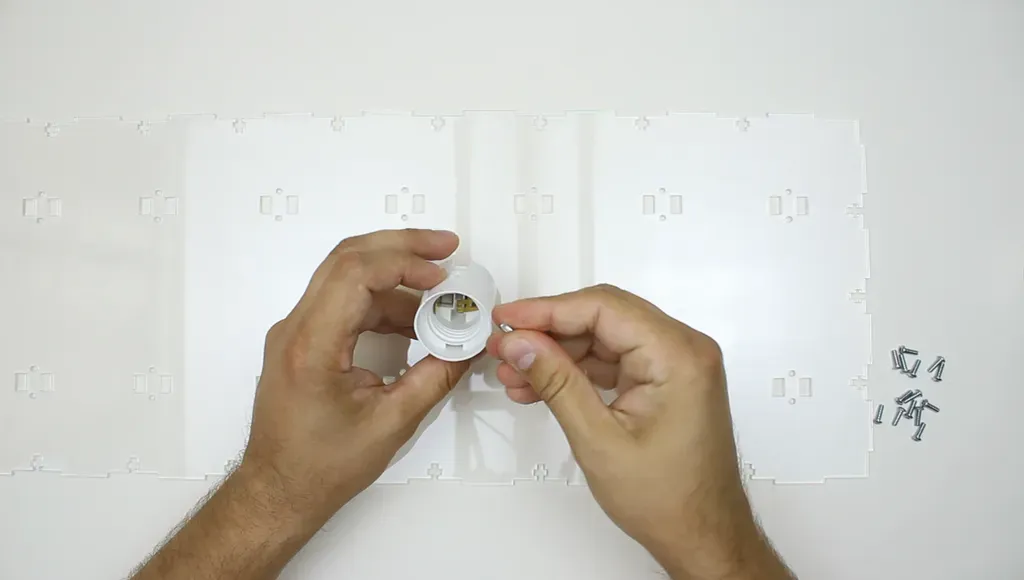

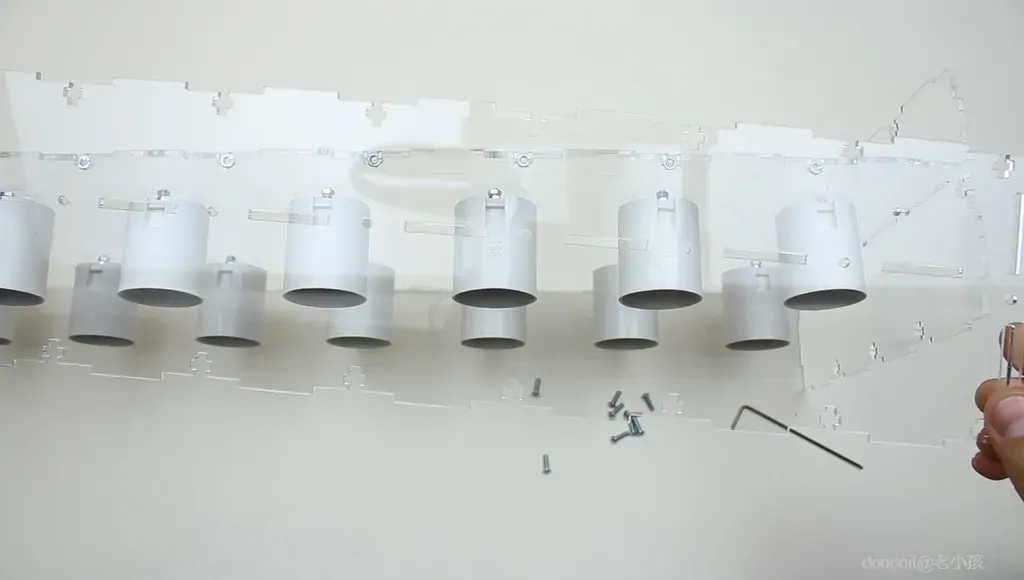

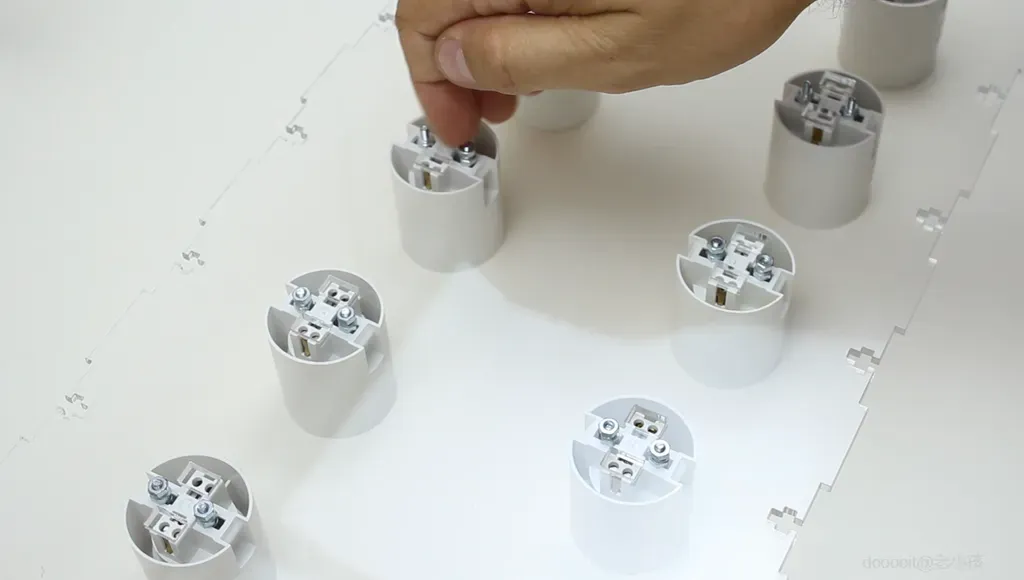

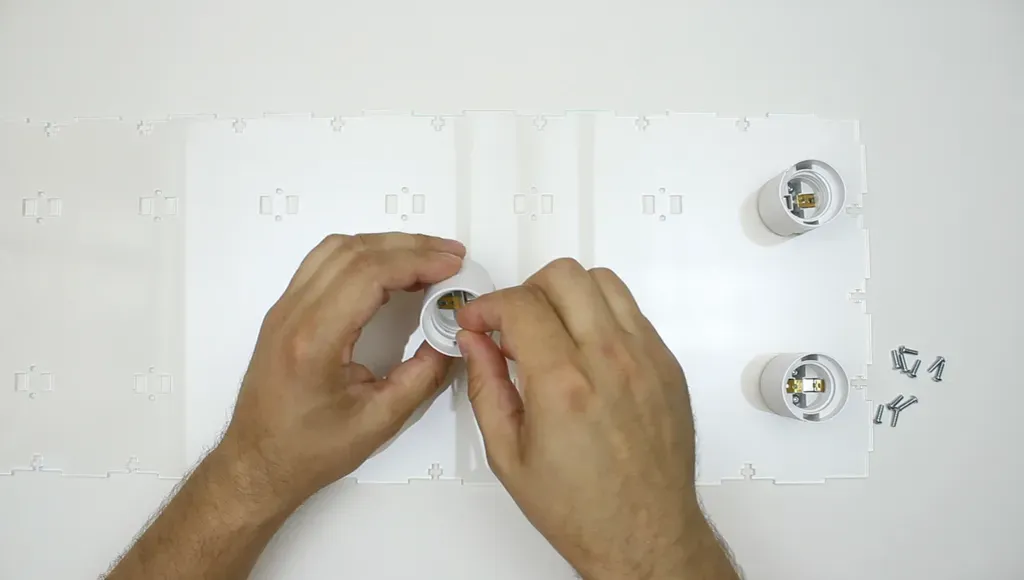

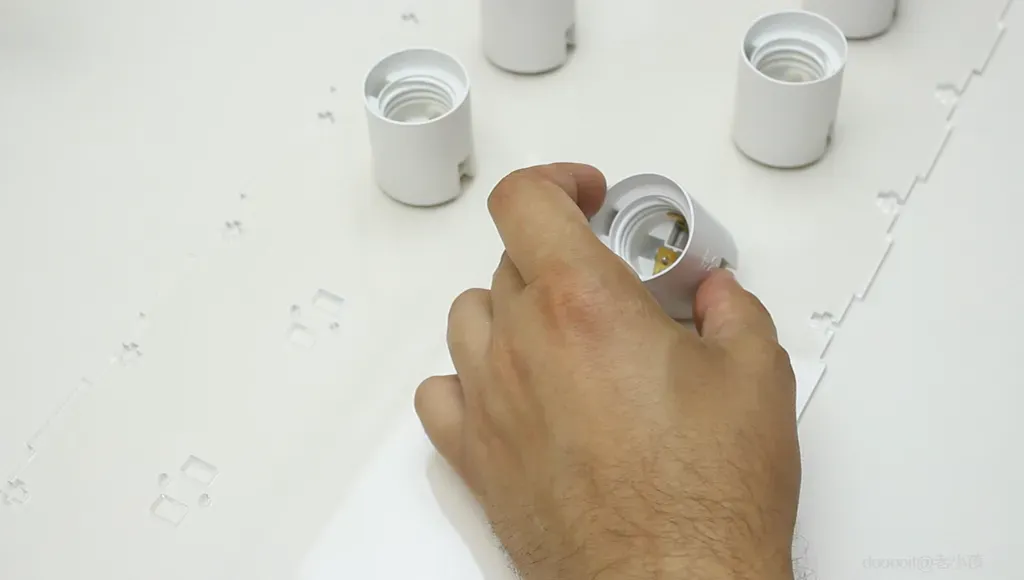

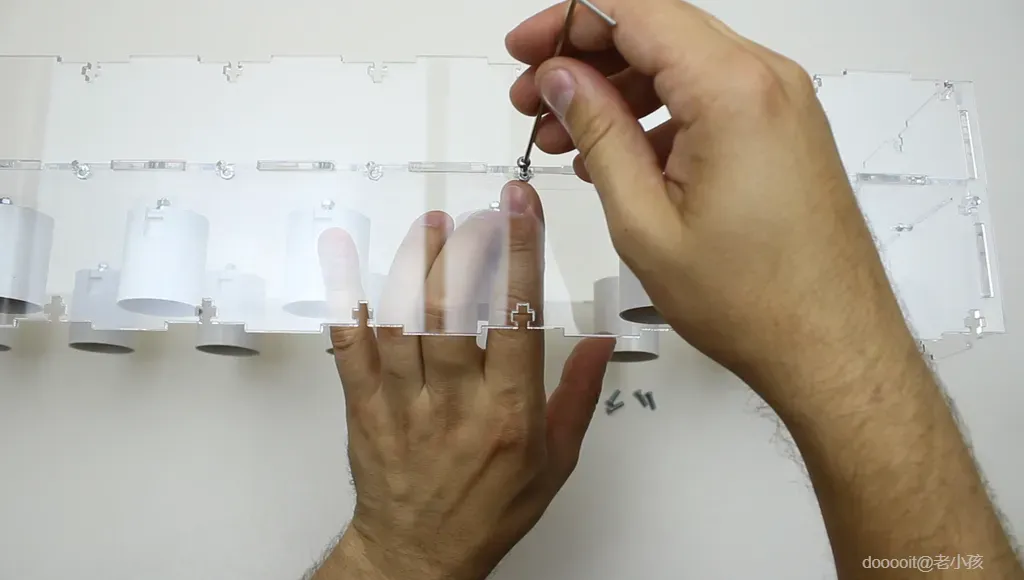

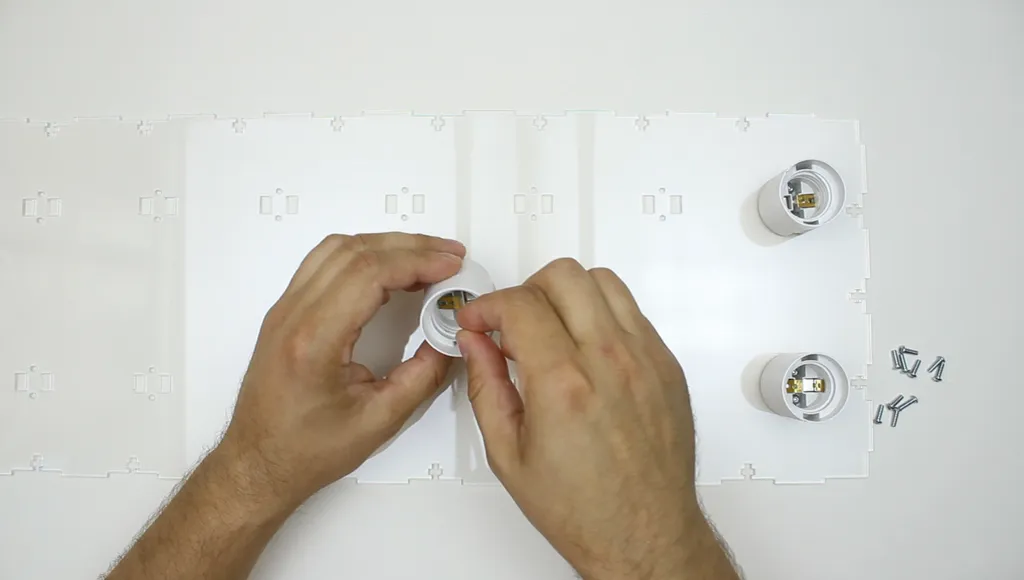

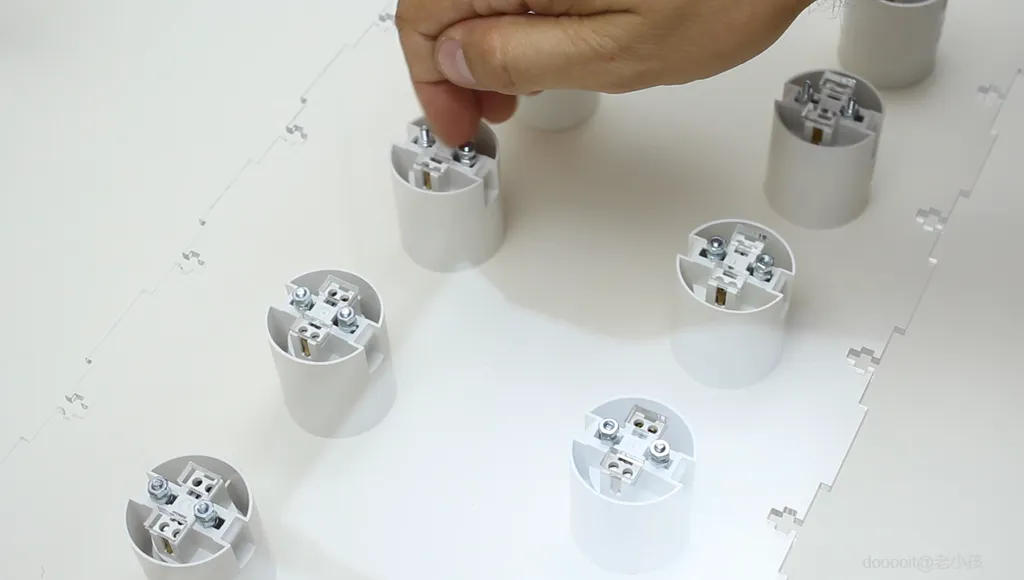

将M3螺钉插入白炽灯灯座的通孔中，并用螺母从背面紧固。

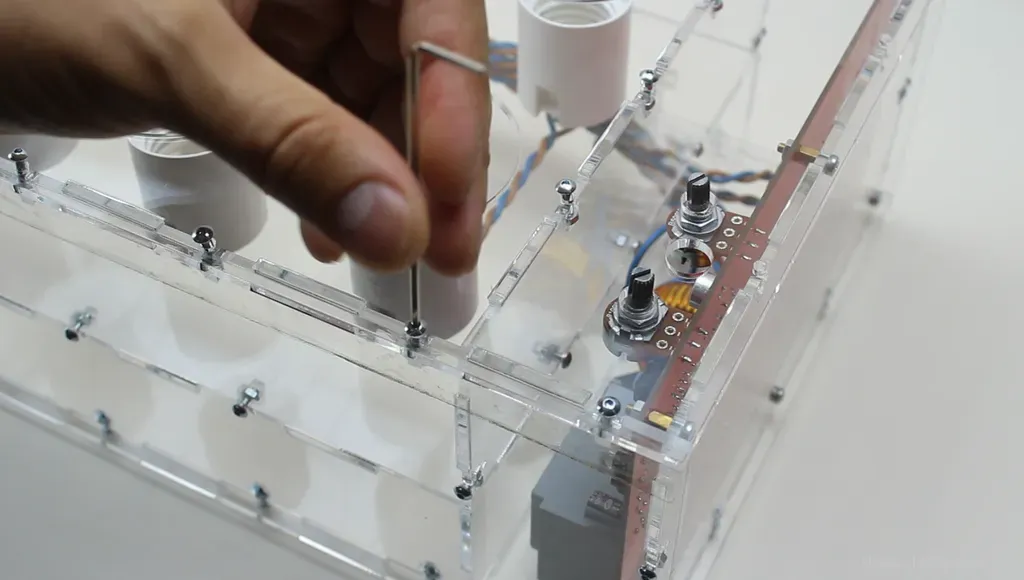

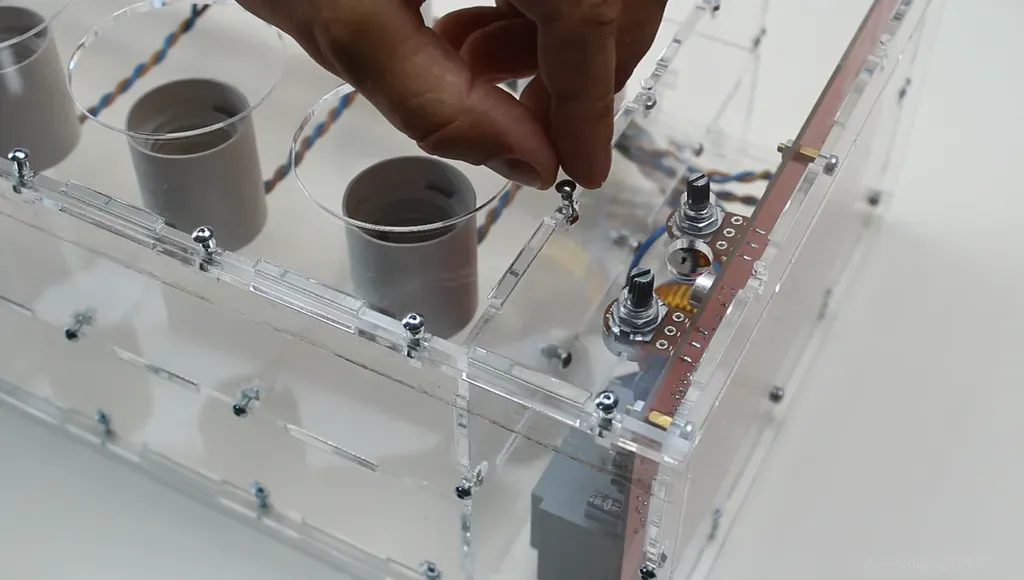

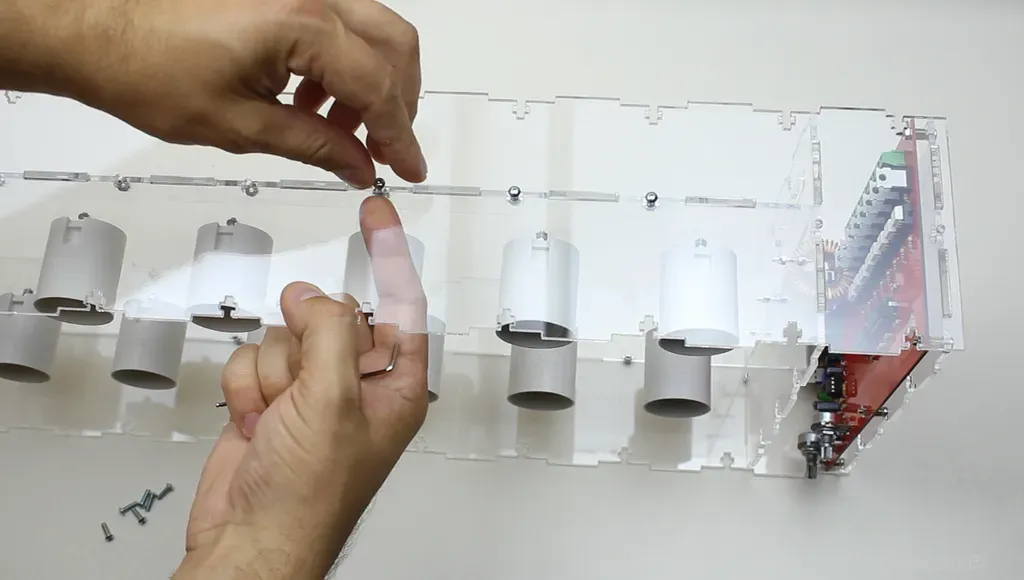

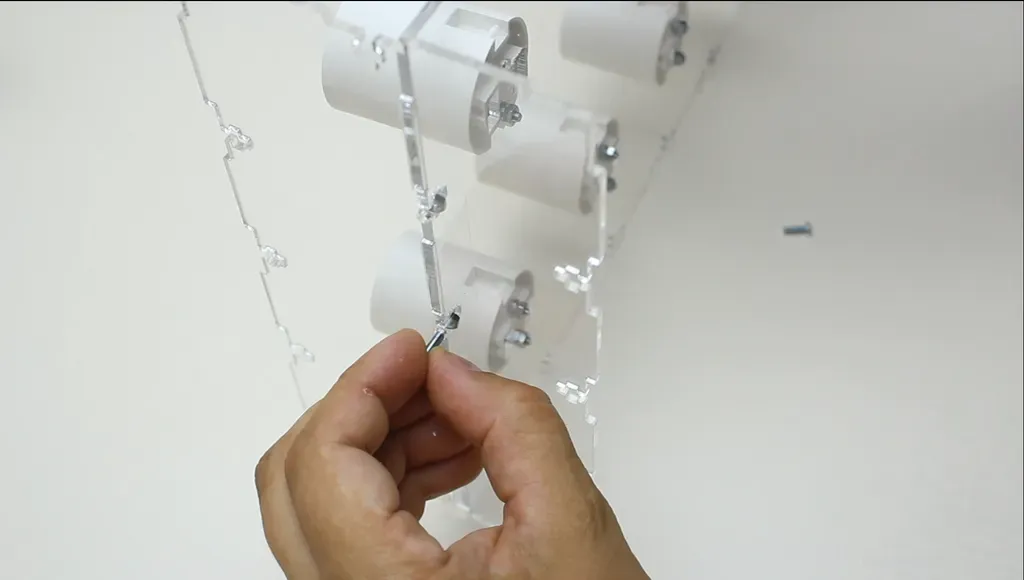

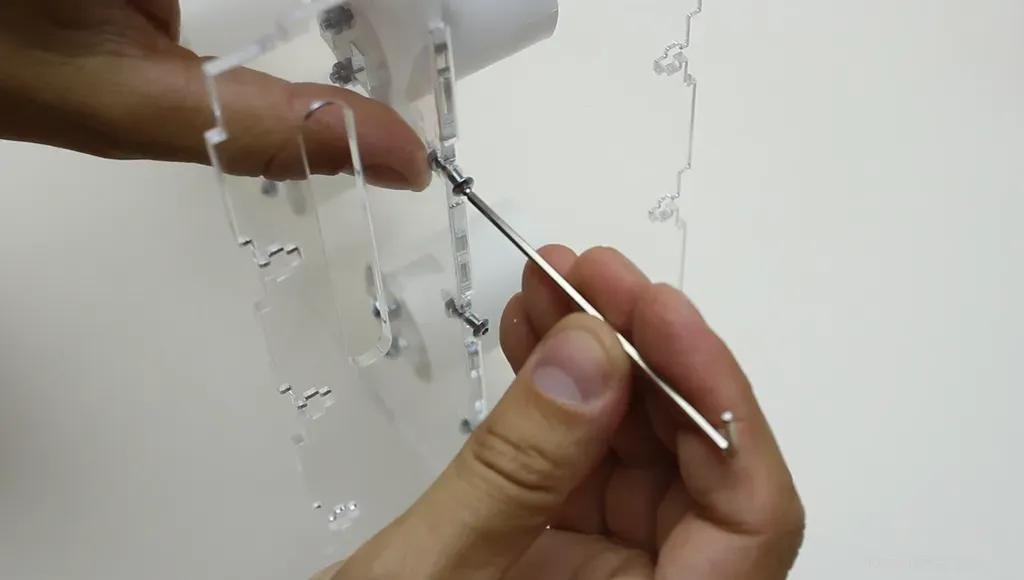

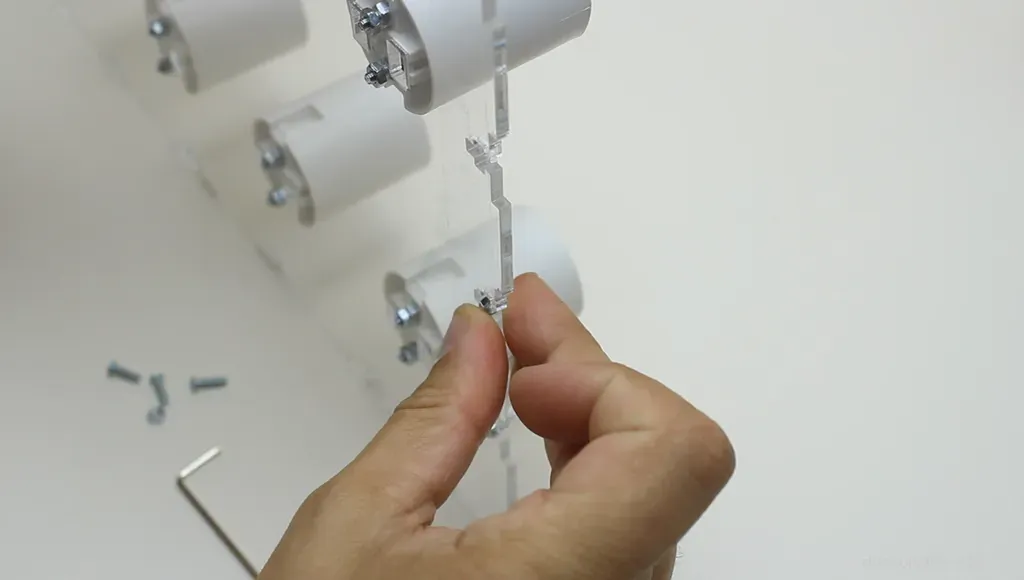

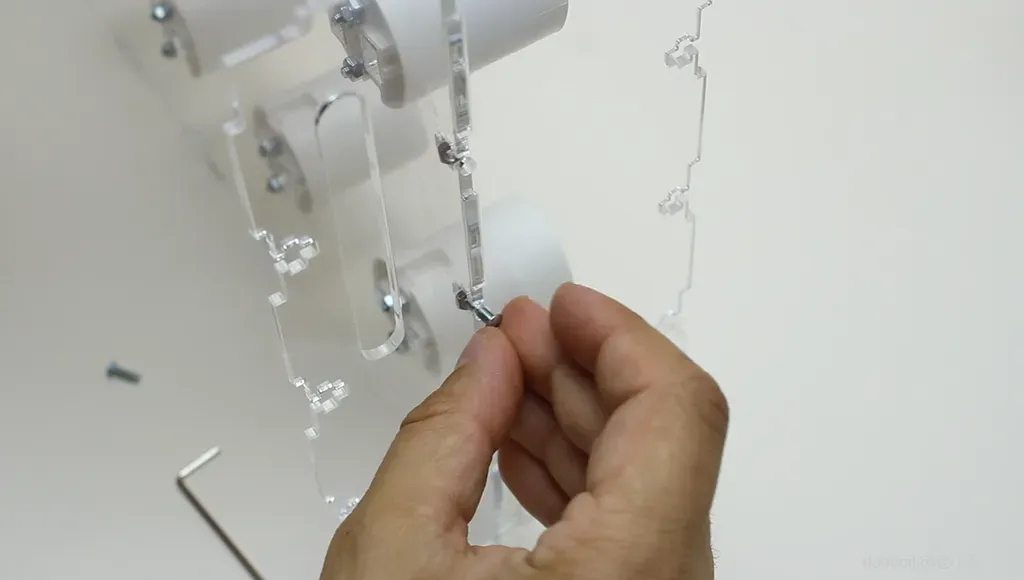

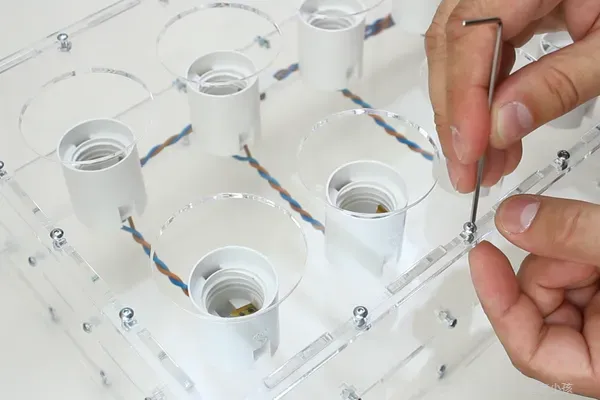

将中部和上部车身面板安装在内缘。将螺母从末端插入矩形孔中。之后，使用 M3 螺钉将零件组装在一起。

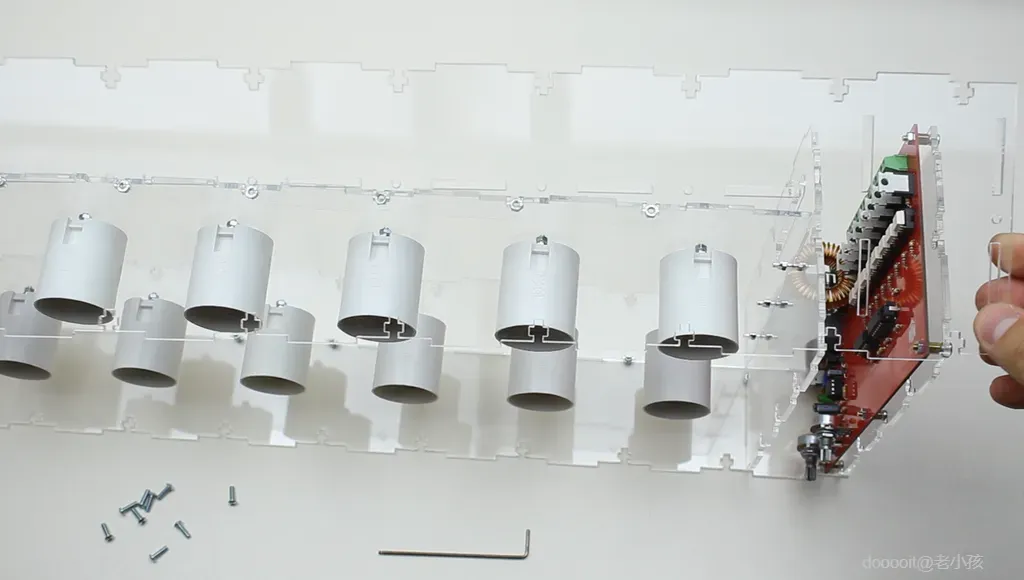

接下来，将其中一个侧面板安装在中间边缘。

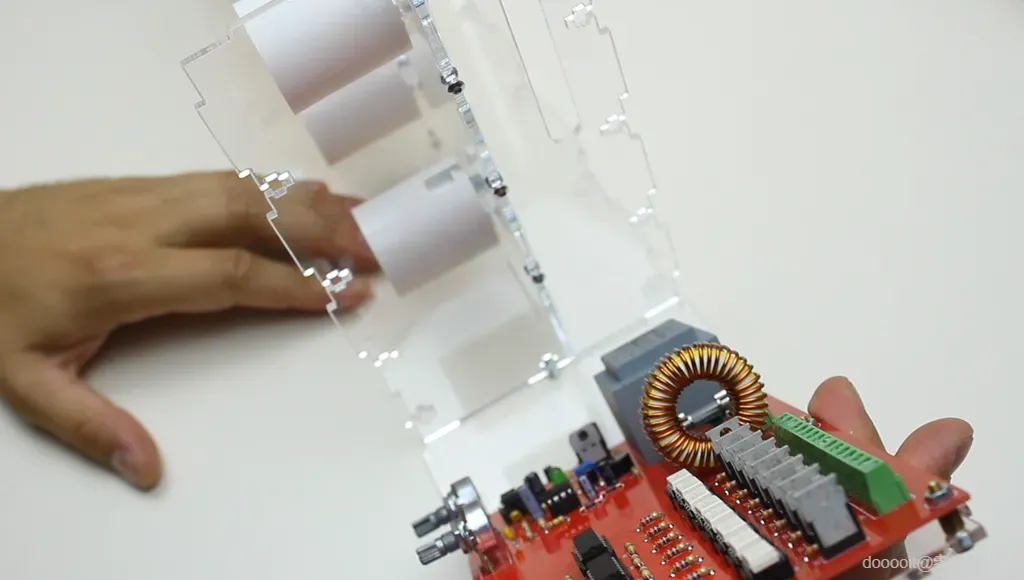

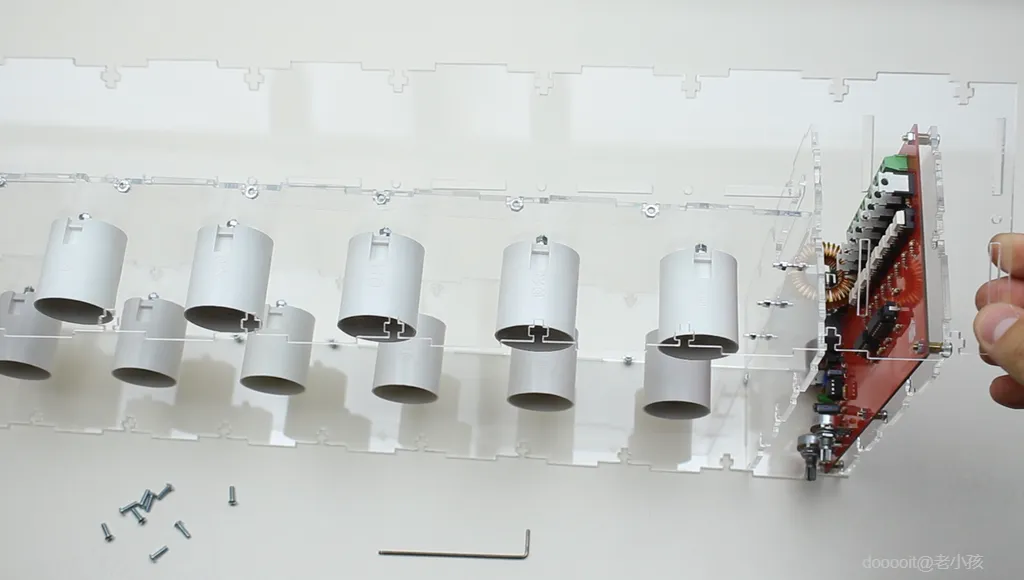

将控制电路板和机体下部组装件插入侧面板上的直通矩形槽内。

之后，安装第二块侧面板。

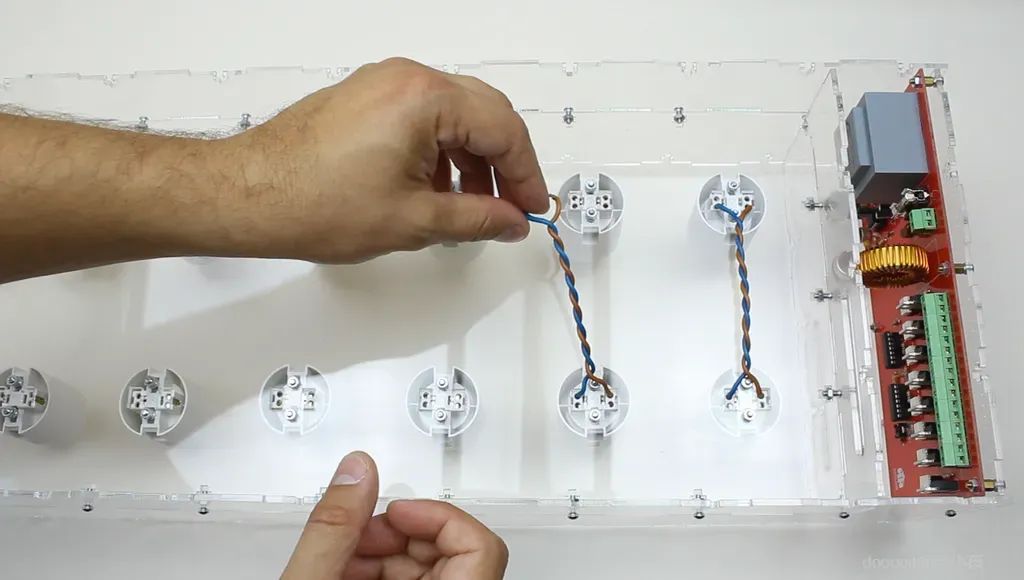

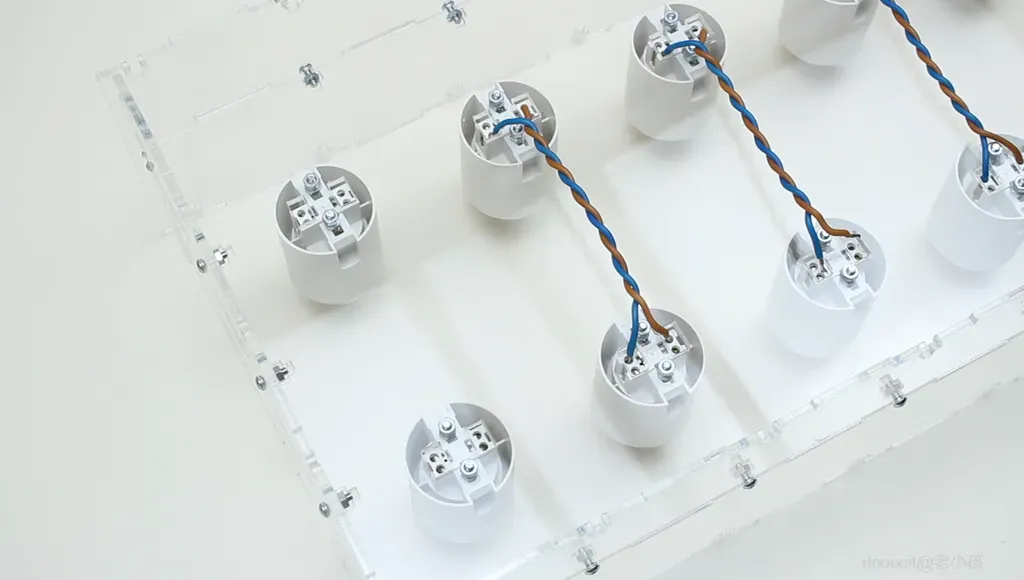

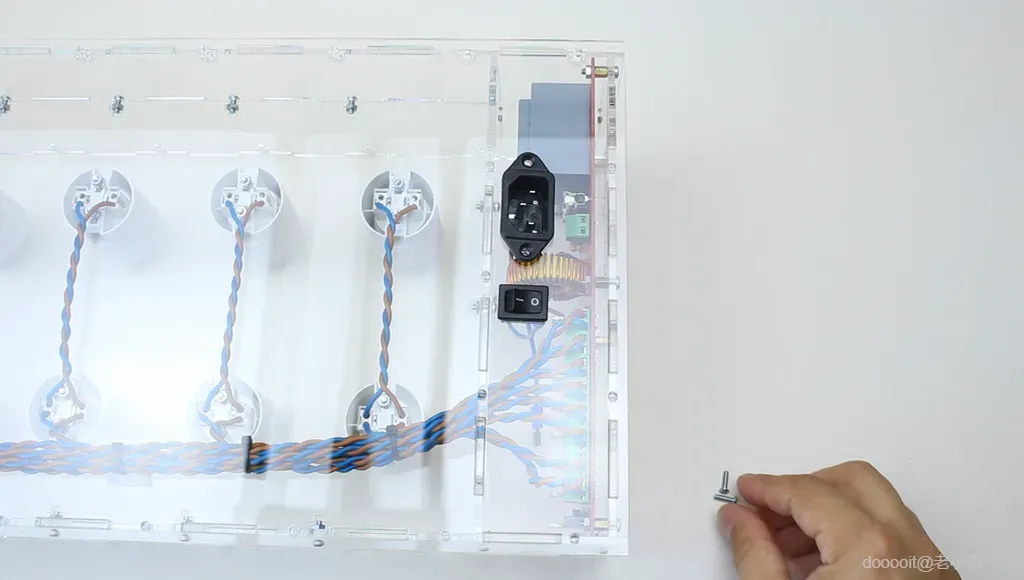

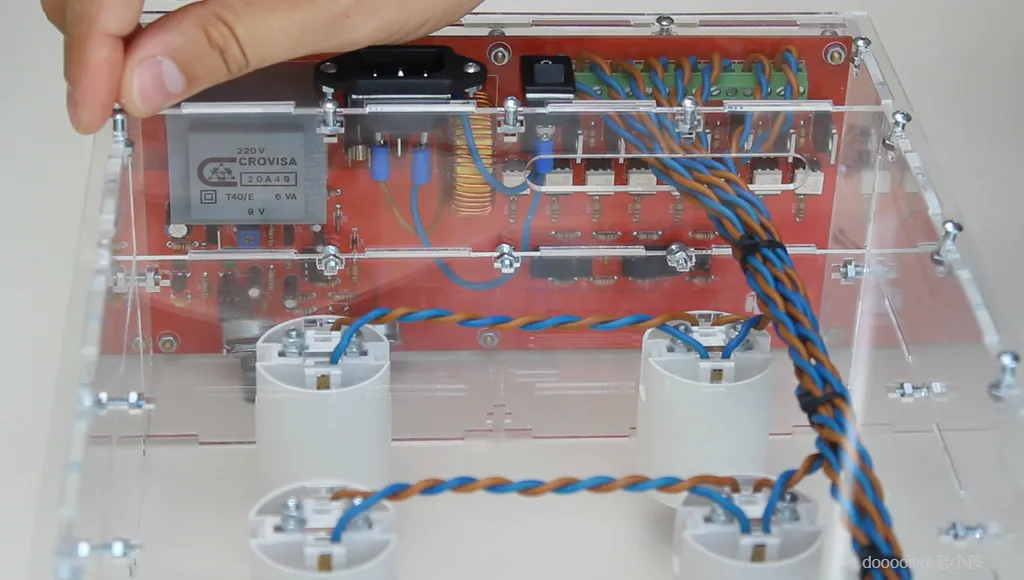

将电线穿过灯体内缘的孔安装到灯座的弹簧触点中

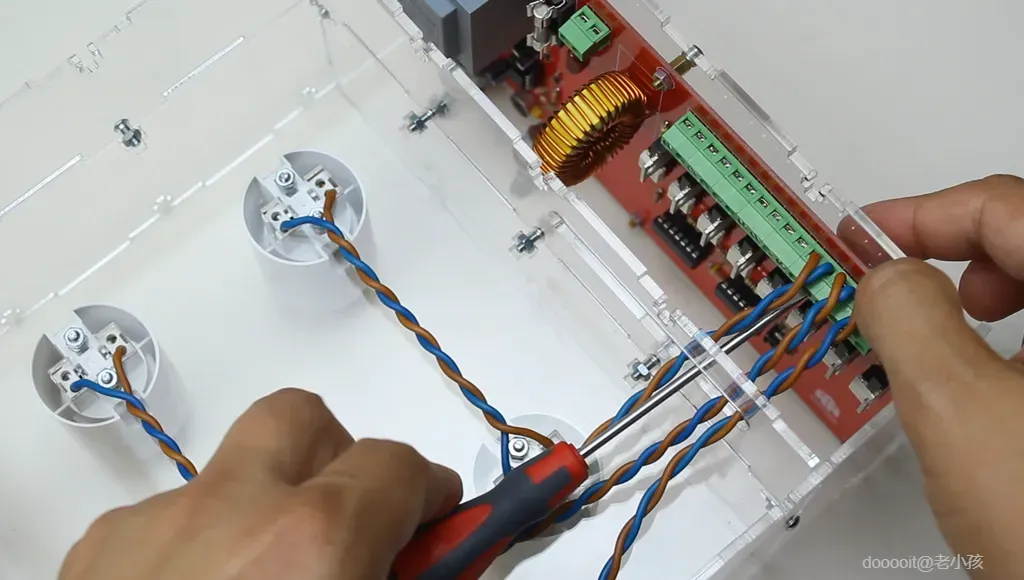

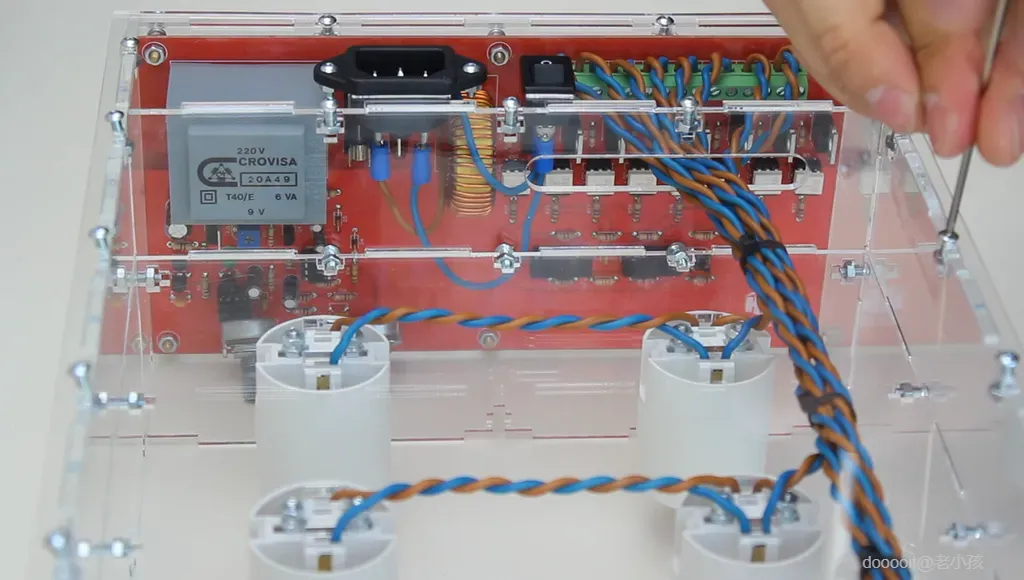

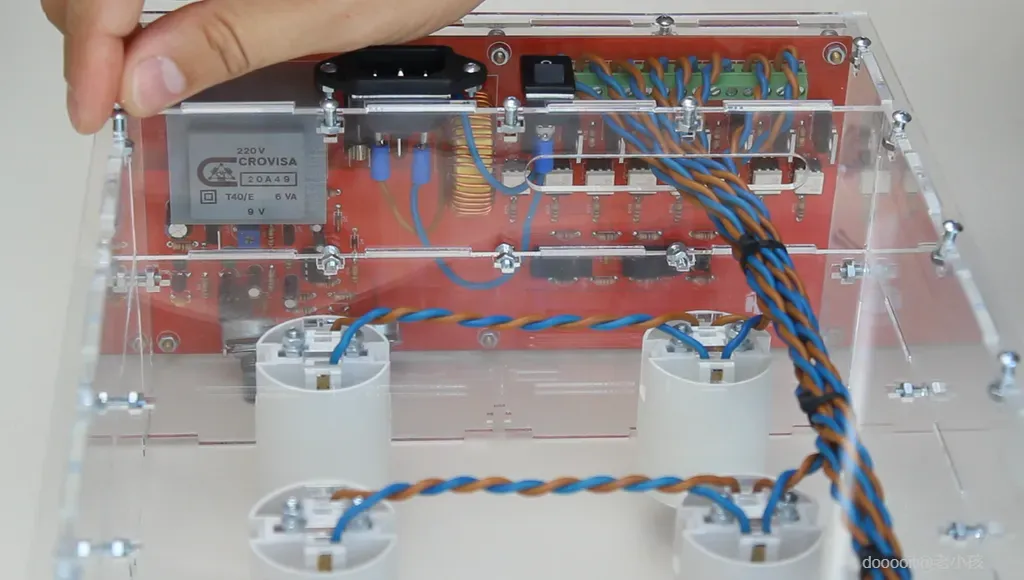

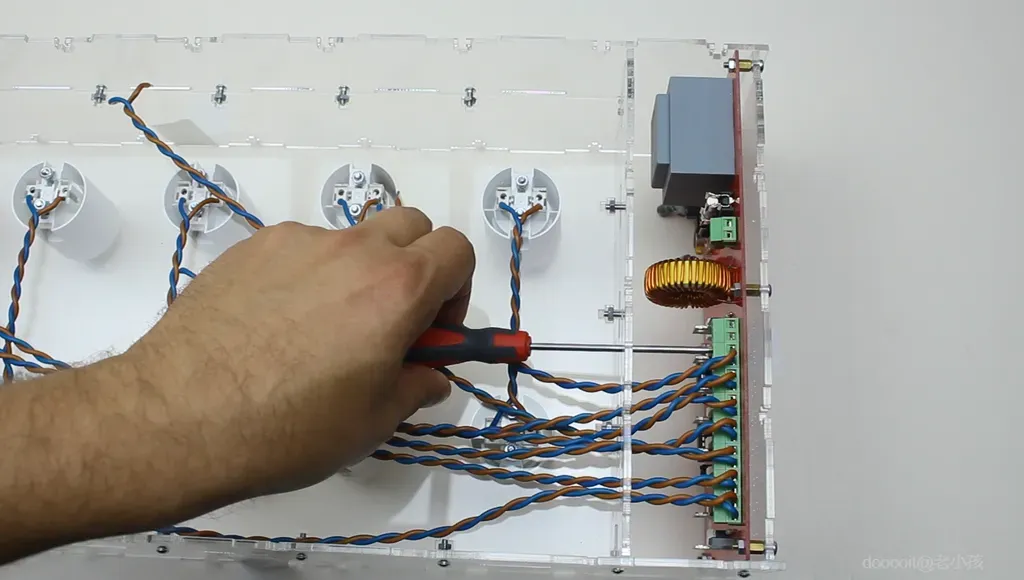

将音频指示器各个级别的电线插入控制电路板上的端子孔中，并用螺丝固定。

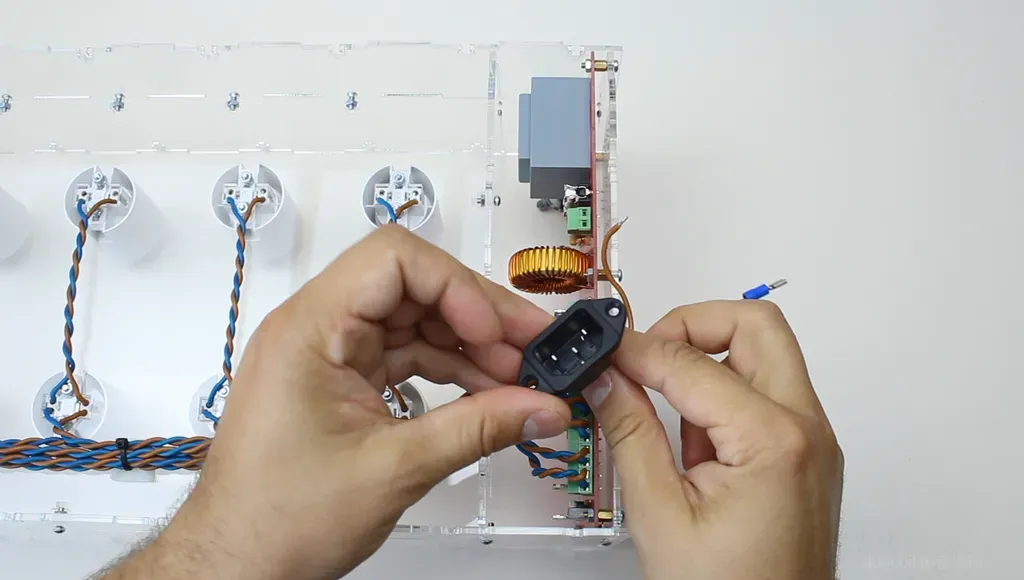

使用电线将电源插座连接到摇臂开关，并将其安装到机身背面的孔中。

之后，我们来修复后面板。

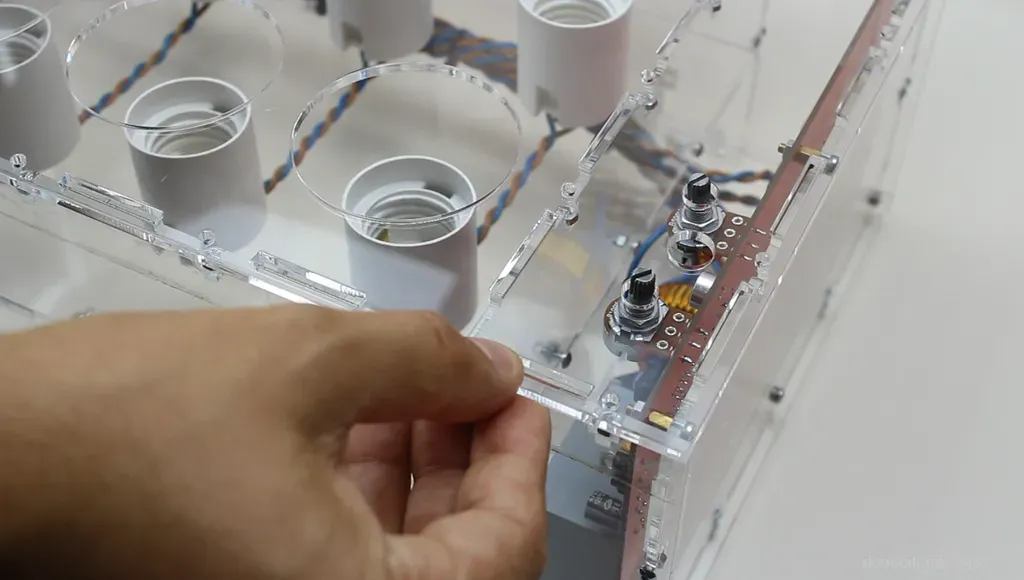

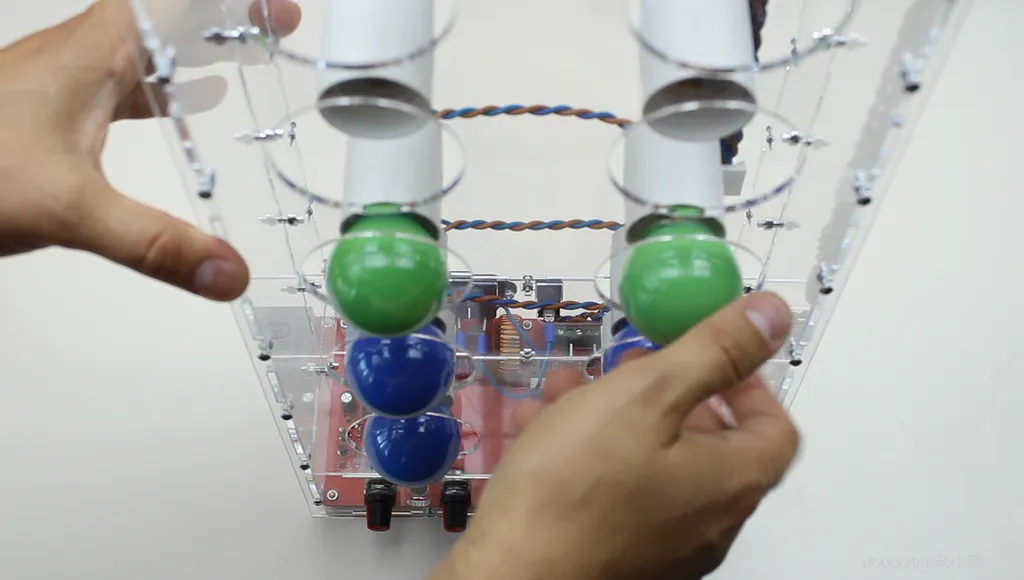

接下来，将前面板与其他机身部件安装并固定。

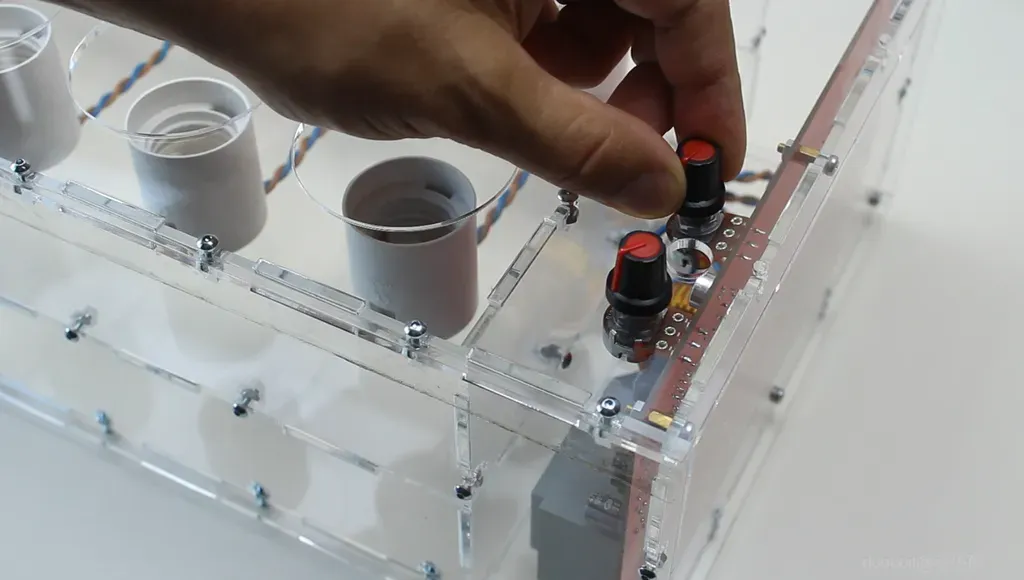

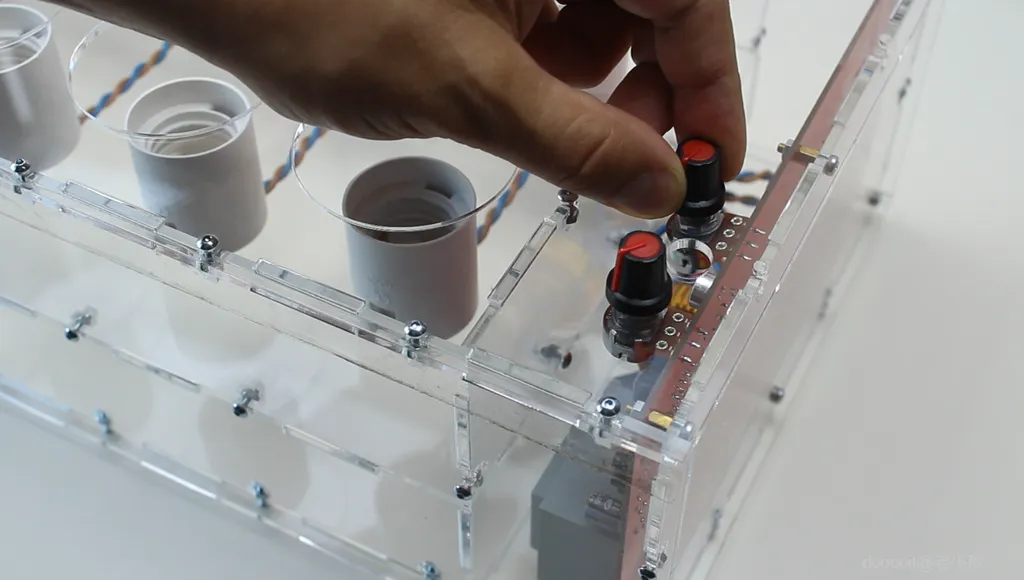

在电位器上放置轴内径为 6 毫米的装饰手柄。

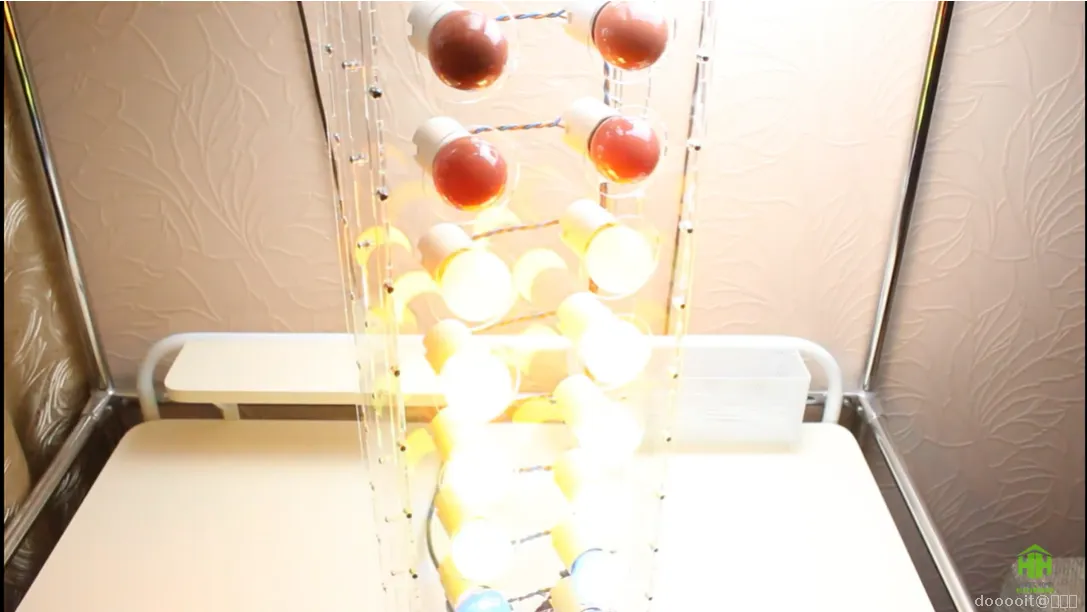

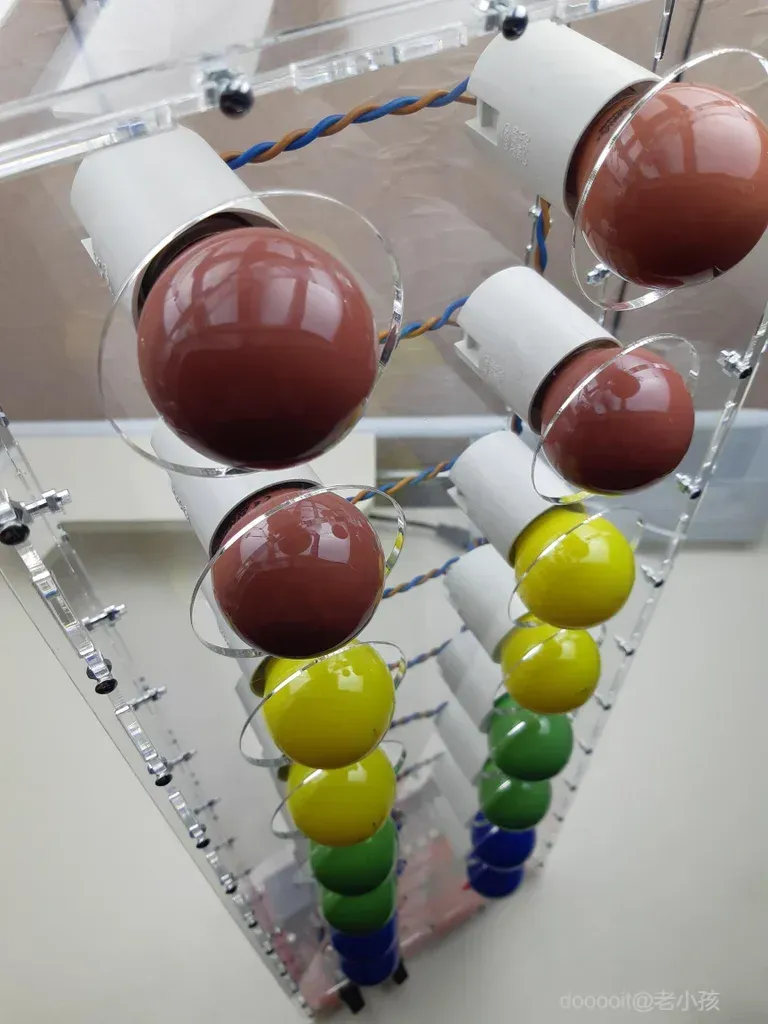

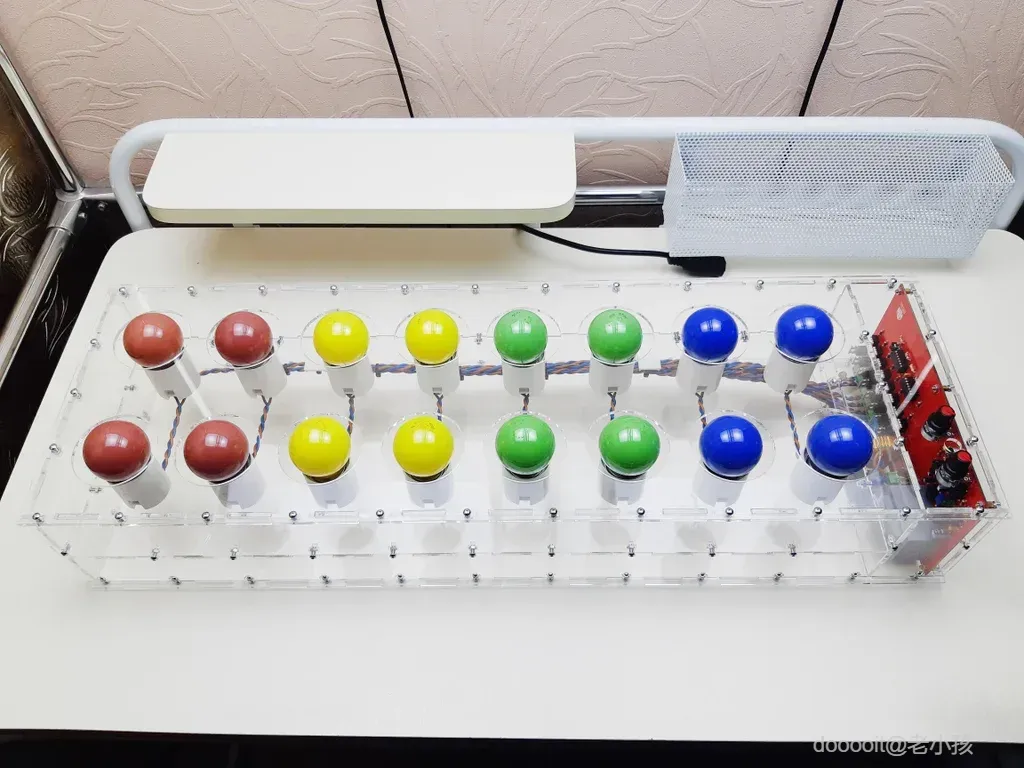

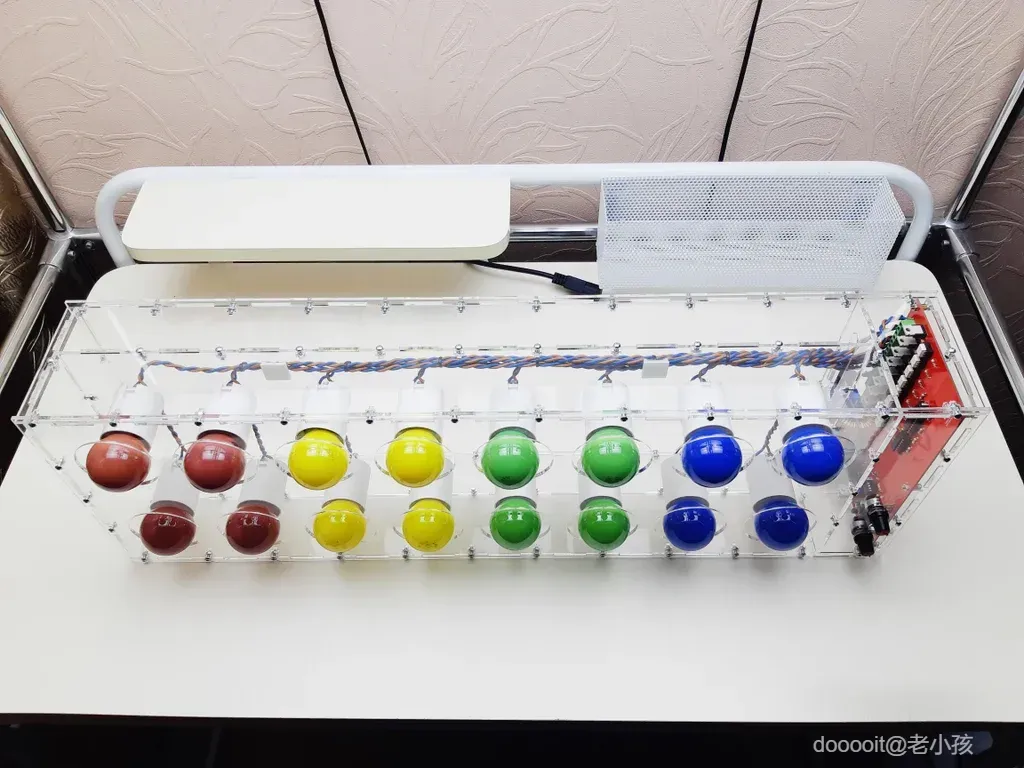

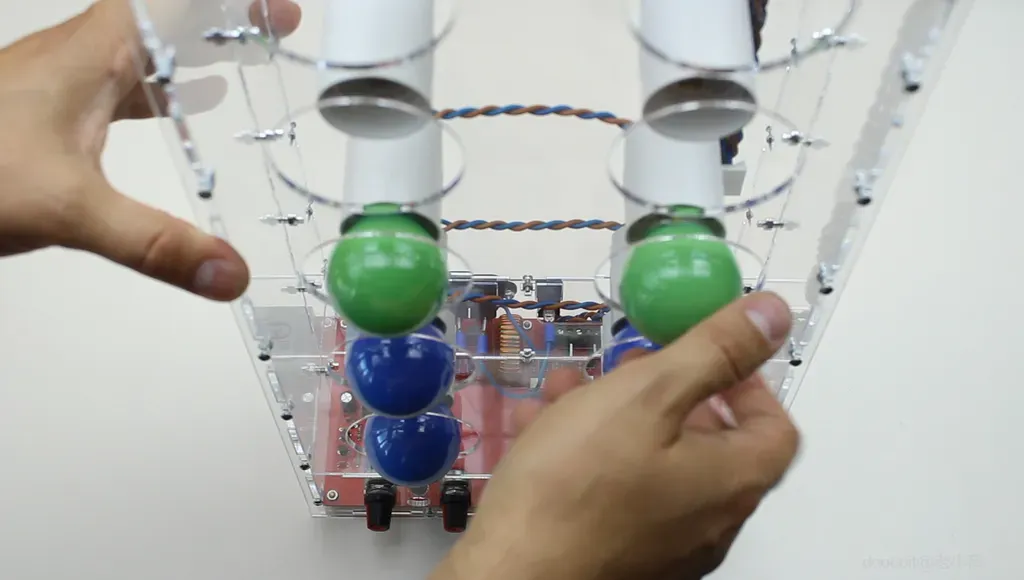

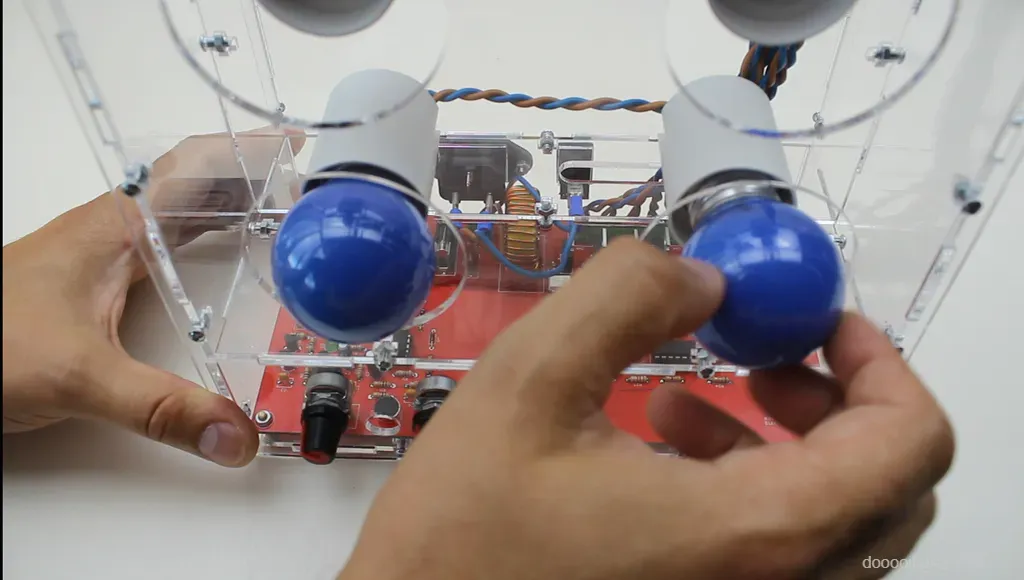

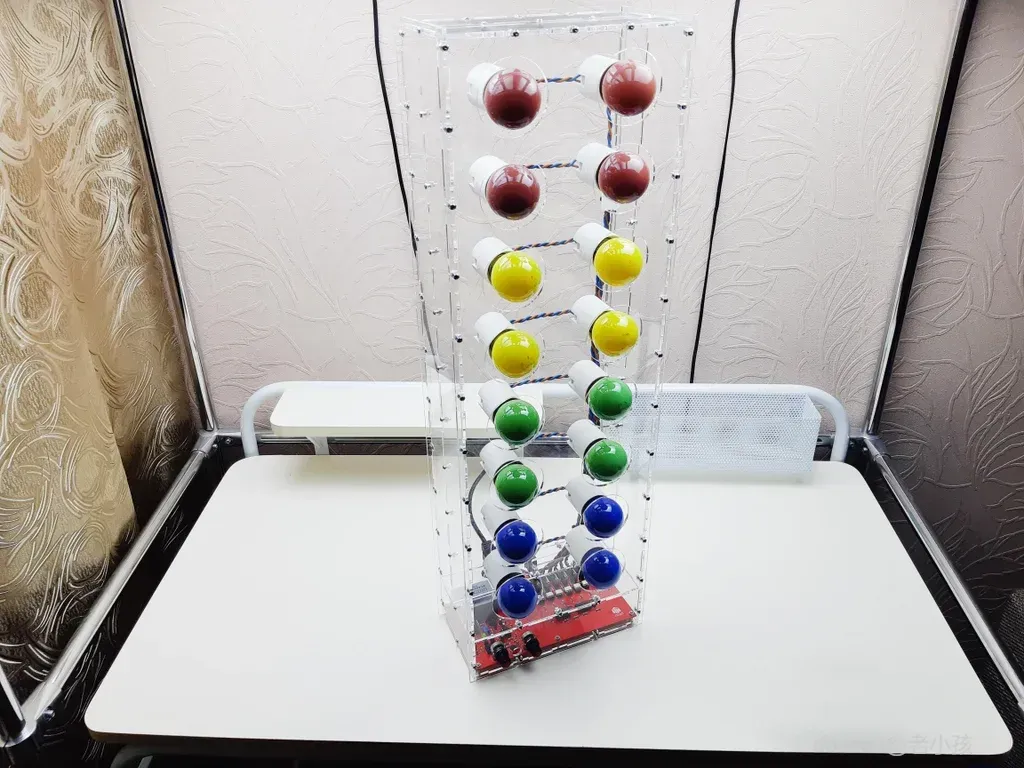

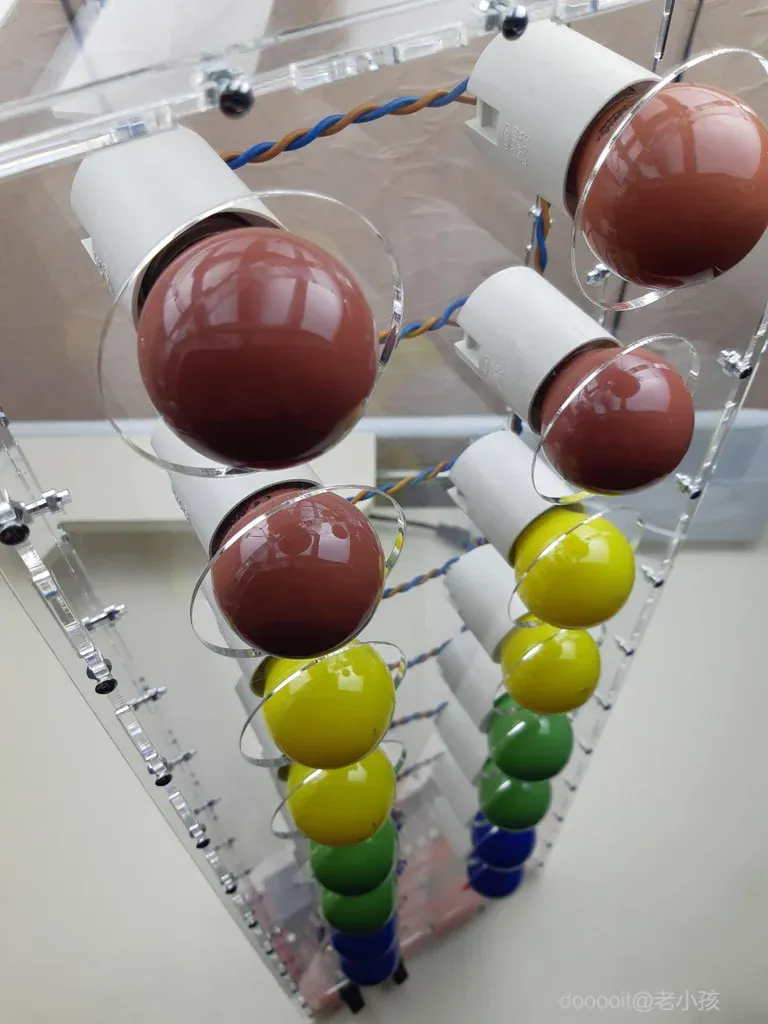

接下来，将25瓦彩色白炽灯旋入灯座。选择保险丝F1时要考虑总负载功率。

然后将电位器 P1 和 P2 的电位器向右旋转，直到停止。接通电源后，应有几盏灯亮起，尤其是在环境噪声很大的情况下。

如果缓慢旋转电位器手柄 P1 时灯的亮度减小，则表示调节器工作正常。

然后您需要使用电位器 P2 调整麦克风的灵敏度。

感谢大家观看视频和阅读文章。
