ETextile 万用表针式探头

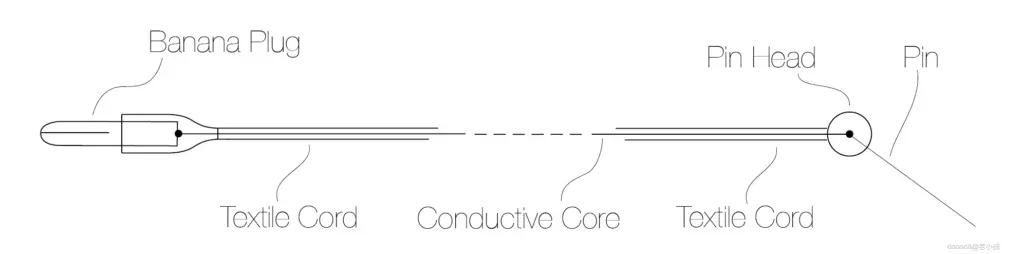

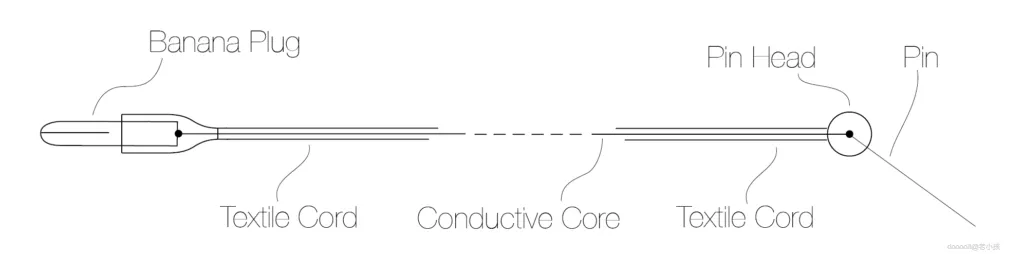

制作示意图

1. 剪掉大约 1 米长的伞绳（如果你想让探头线更长或更短，你可以调整长度。要连接到万用表，1 米是一个很好的起点。）

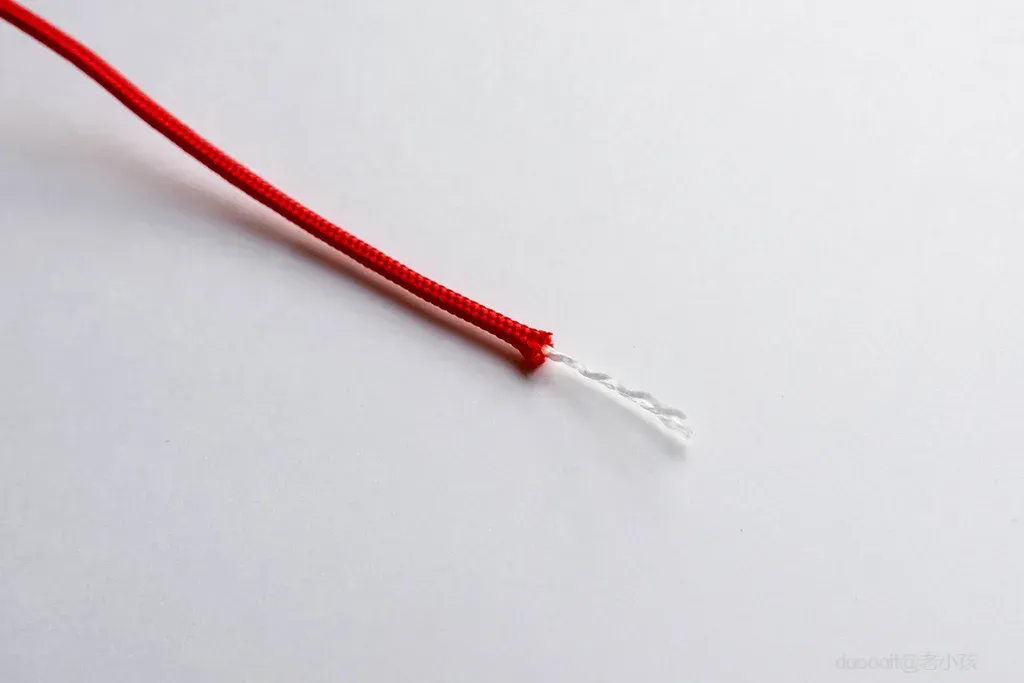

2. 拉出内部尼龙绳

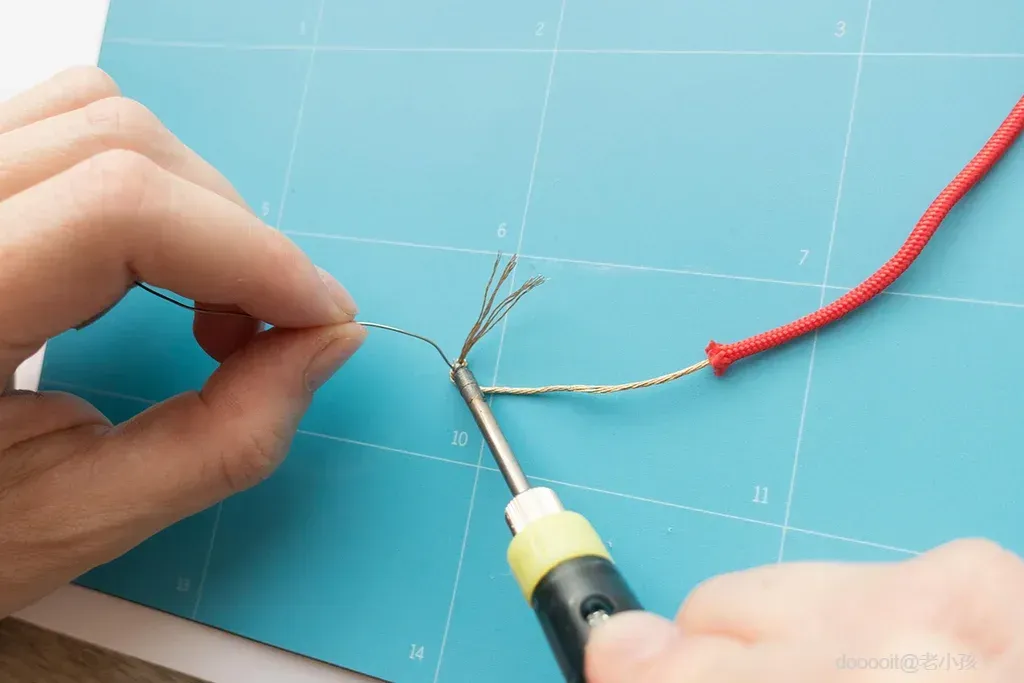

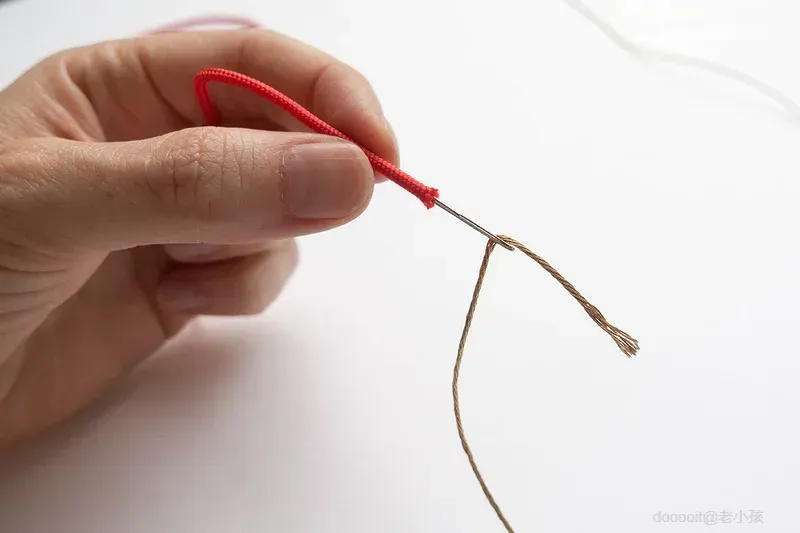

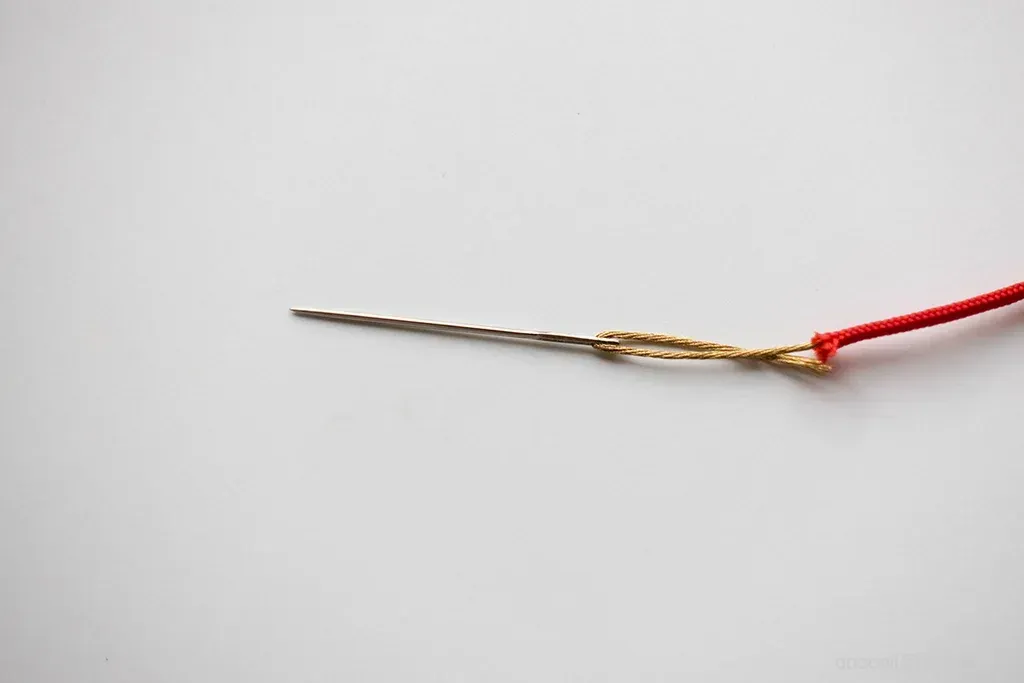

1. 将导电线（或电缆）穿入一根（短针）针中，并将其纵向穿过伞绳，直到从另一端出来
2. 推入后，取出针并打结
3. 将伞绳涂层均匀地涂在导电芯上
4. 小心不要让导电线滑落

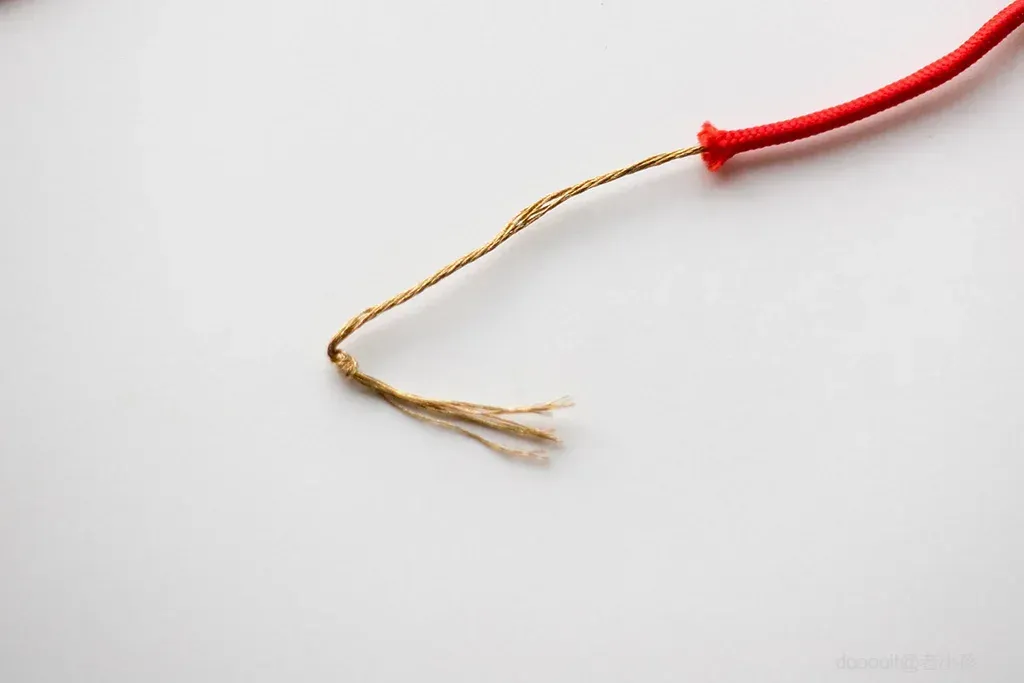

5. 最后打结

1. 在结上涂一些焊料（这是可选的，但它使建立良好的接触更容易）

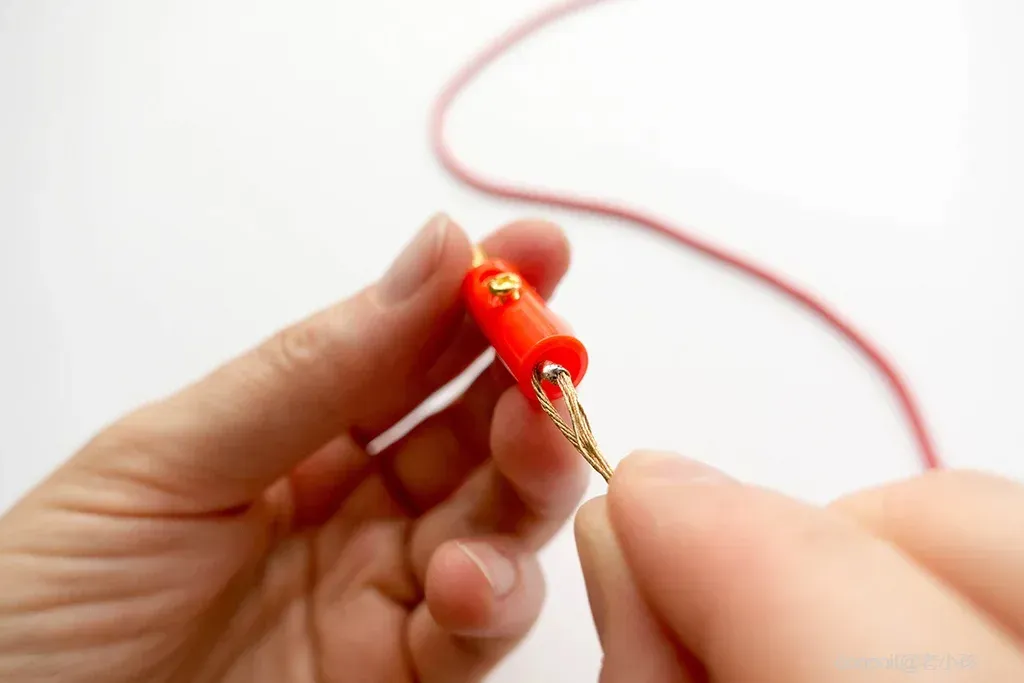

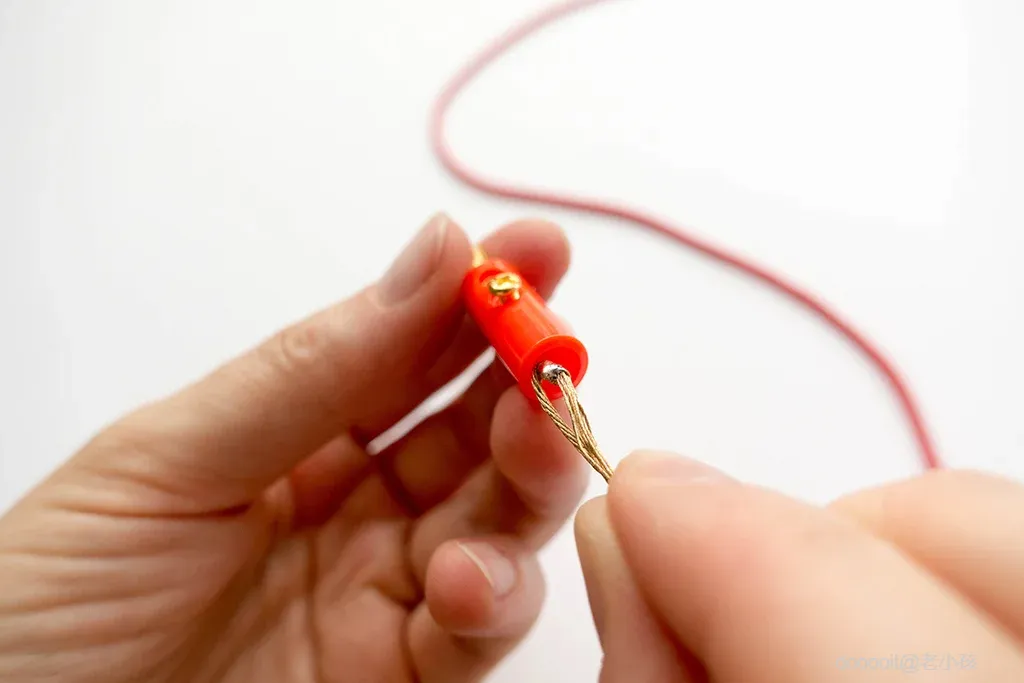

2. 将结推入香蕉插头
3. 修复它，拧紧螺丝
4. 尝试拉一下以确保它已固定
5. 将电线涂层的末端也滑入香蕉插头

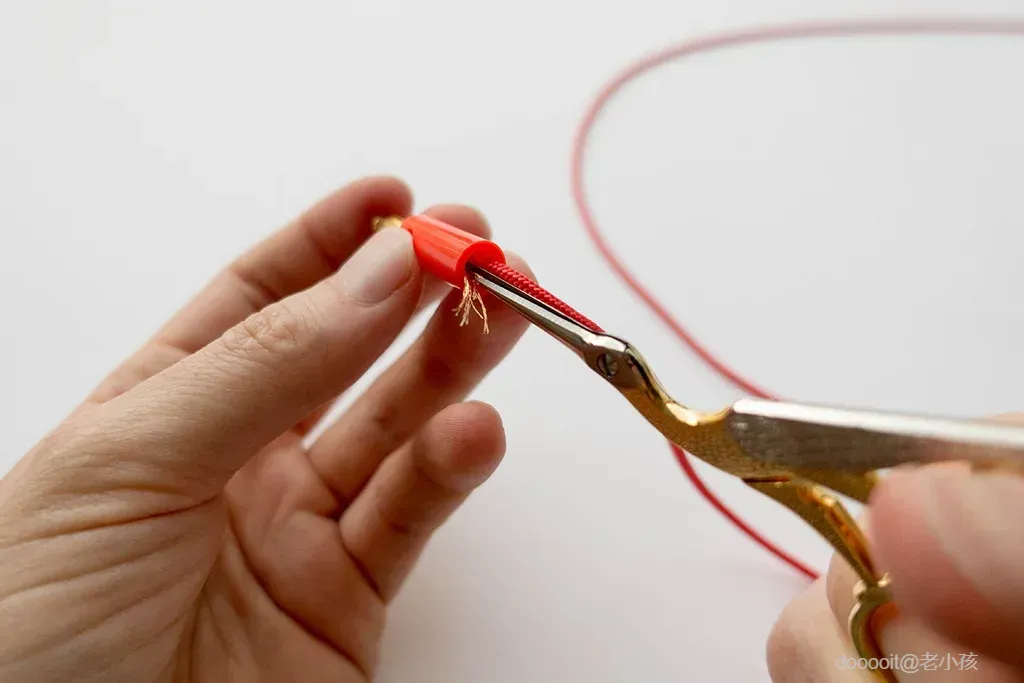

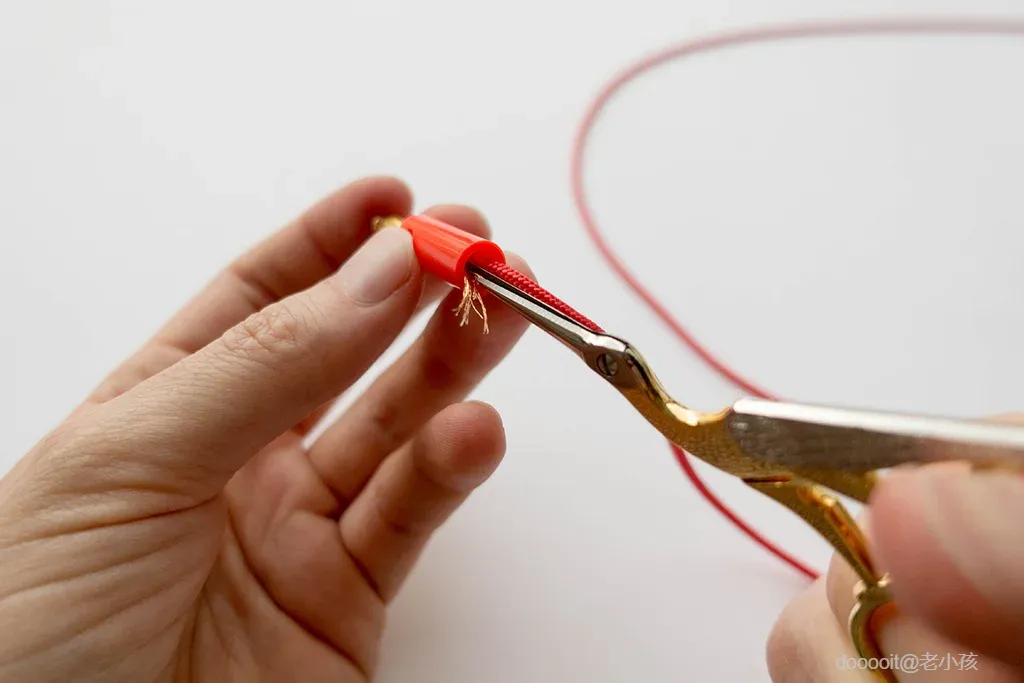

6. 切断导电线的磨损末端

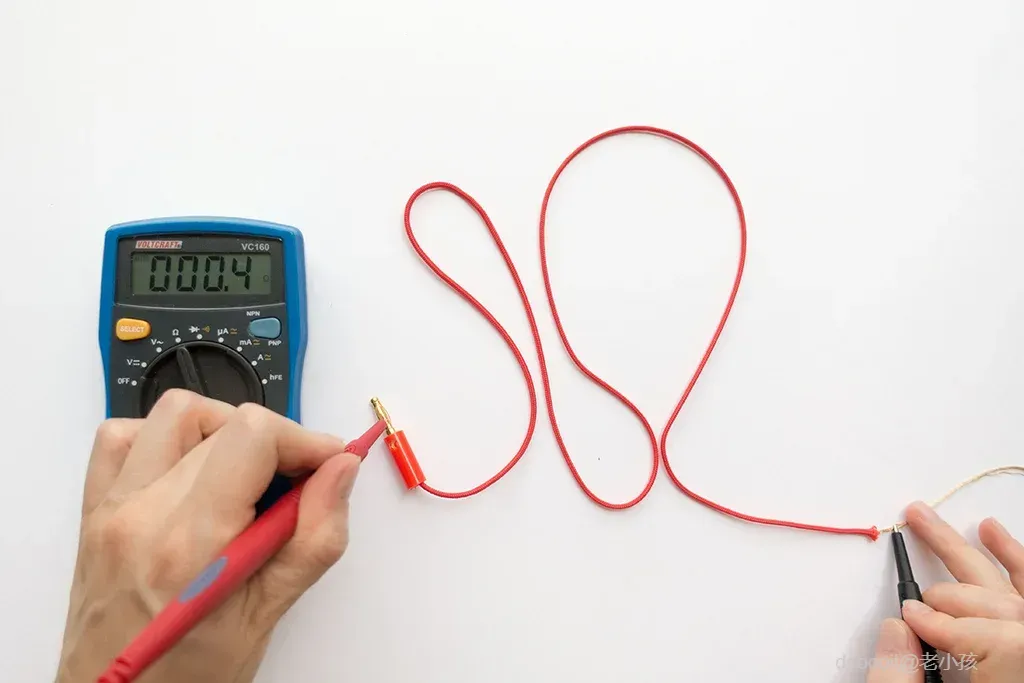

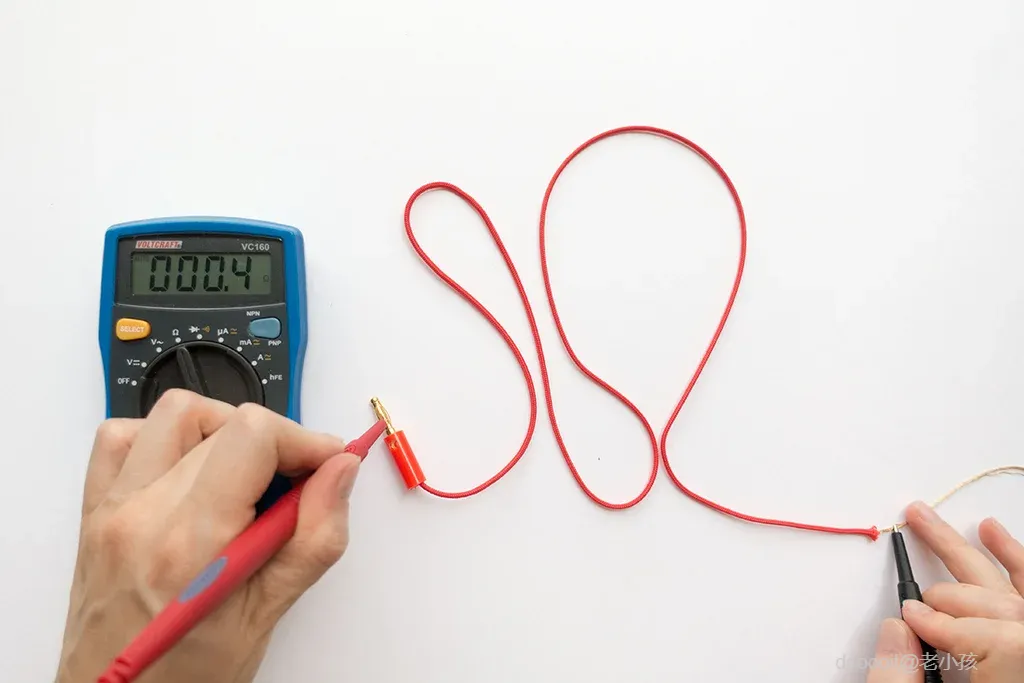

1. 测量香蕉插头的连接器部分和电线另一端的导电线之间的电阻。电阻应低于 1 欧姆，但取决于您使用的材料
2. 如果一切看起来不错，使用胶枪将导电线和电线固定到香蕉插头中
3. 从收缩管上剪下 3 厘米的部分

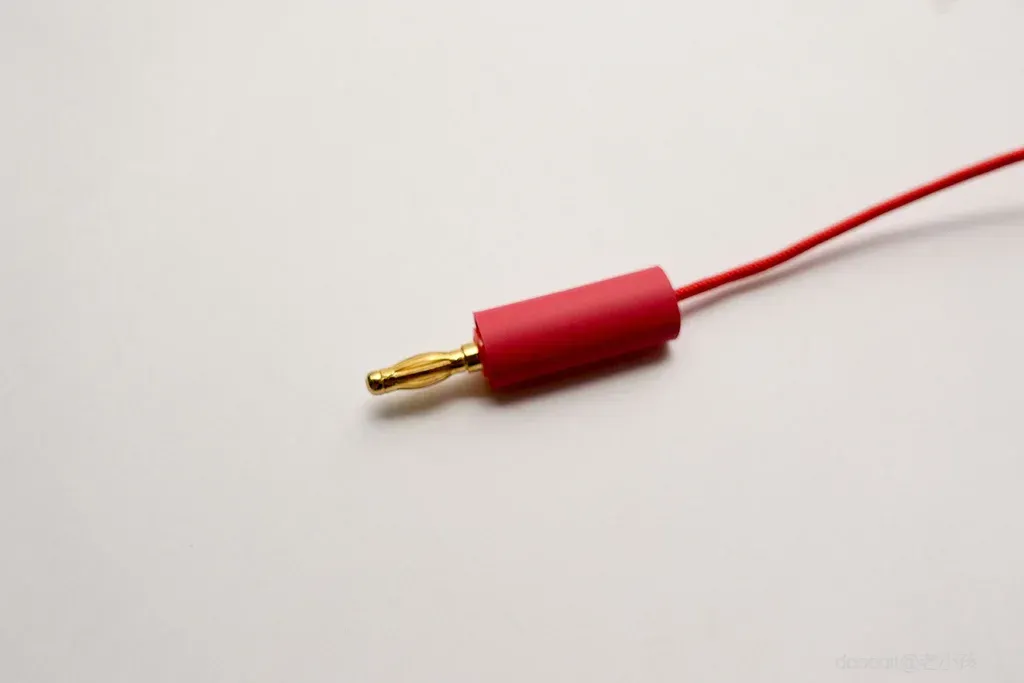

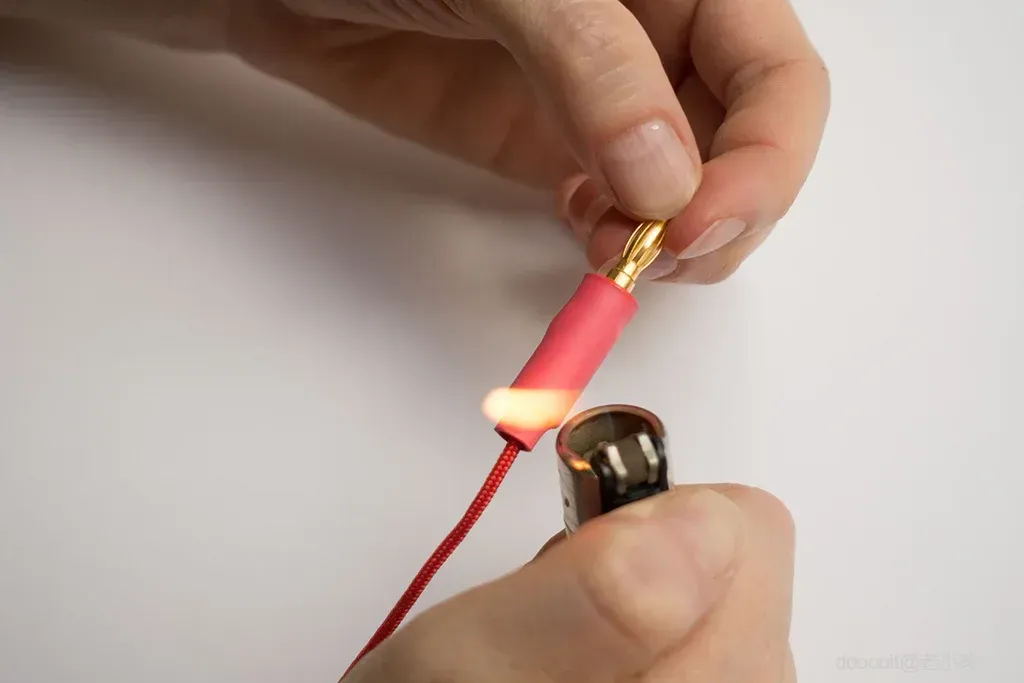

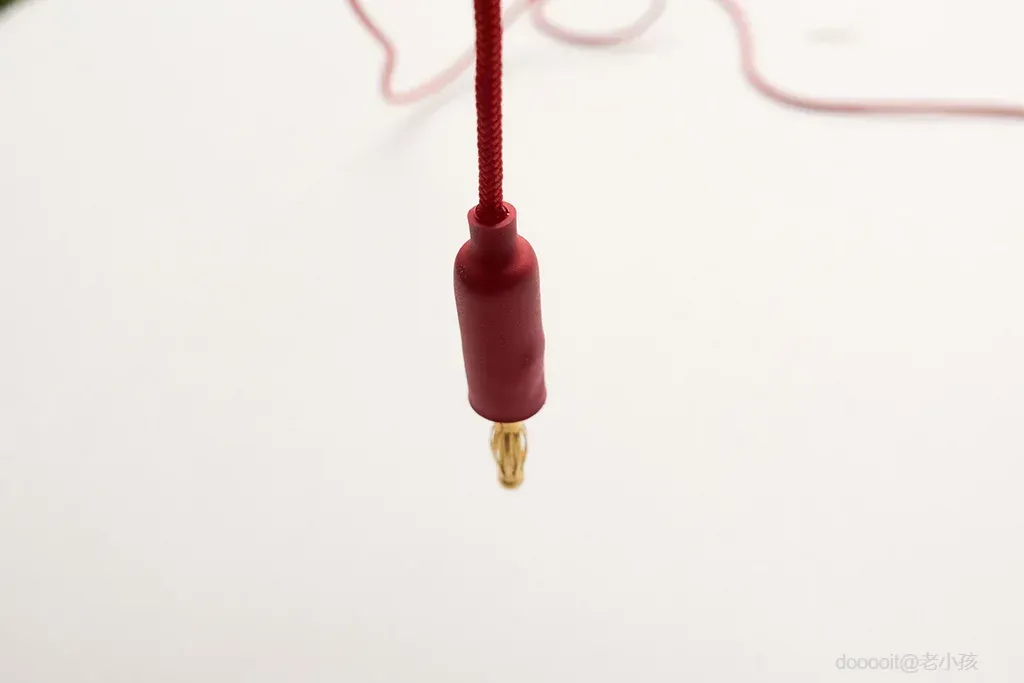

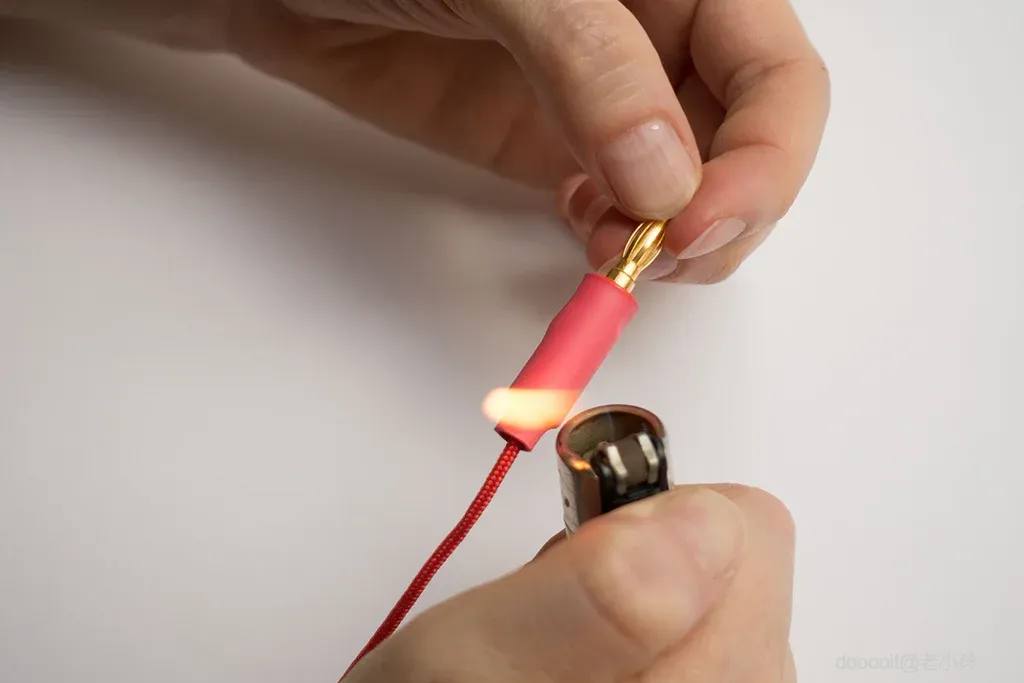

4. 用收缩管套住香蕉插头，然后加热，使管子收缩到香蕉插头和电线的前几毫米处

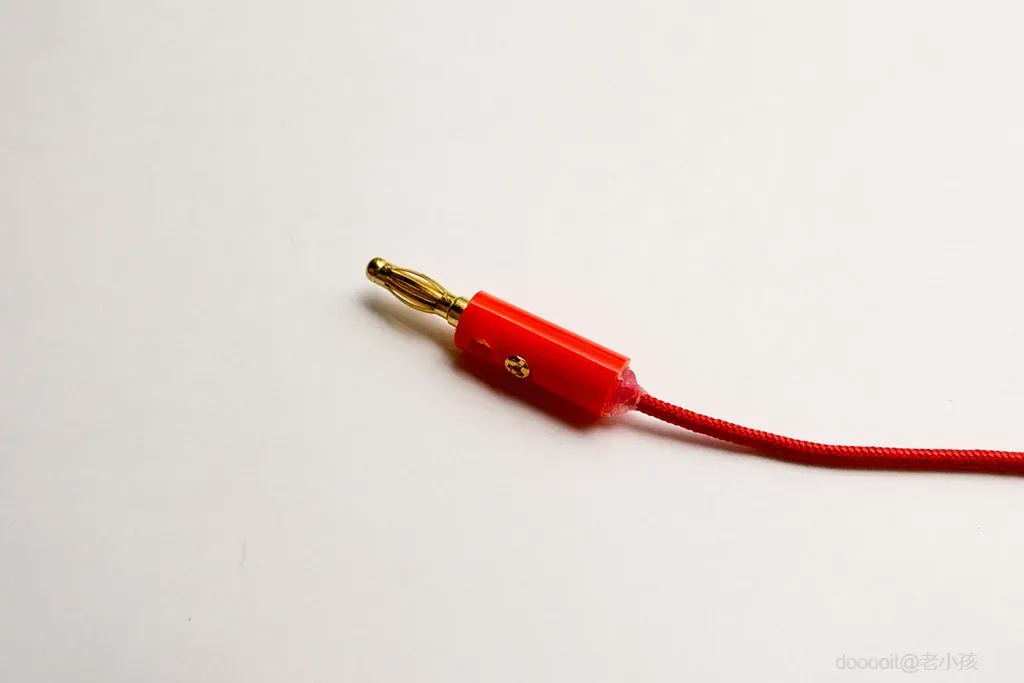

5. 让它垂直悬挂，这样胶水就会变硬，中间的绳子就会变硬。探头的这一侧现在已经完成了

1. 剪断另一侧的导电线，使其比覆盖线长 3 厘米

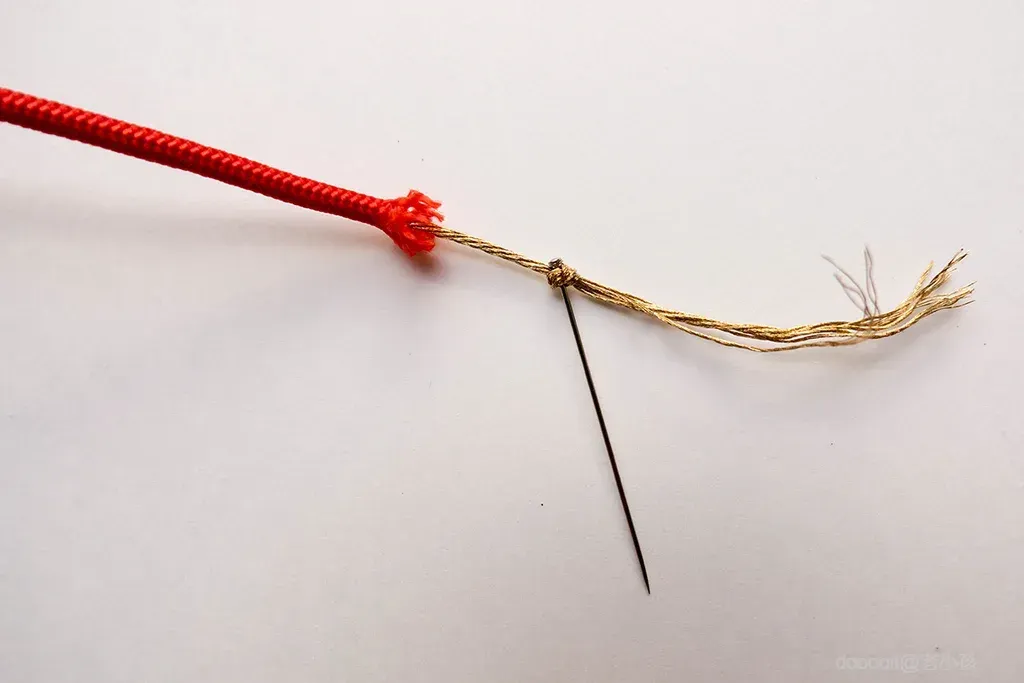

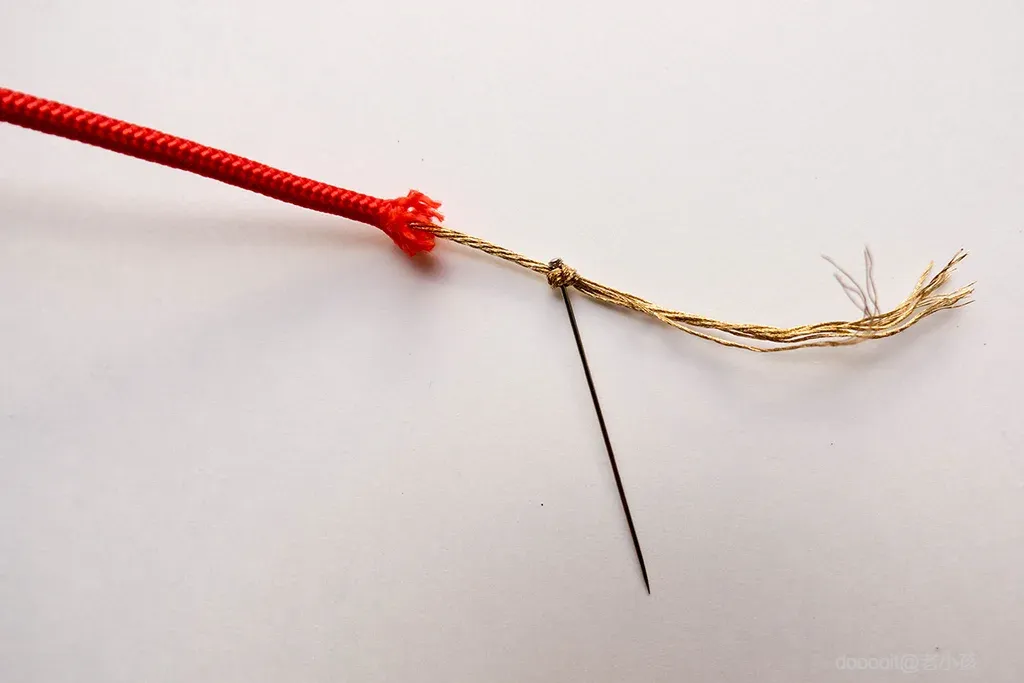

2. 将电线拉回一点，并在导电线从电线出来的地方打结

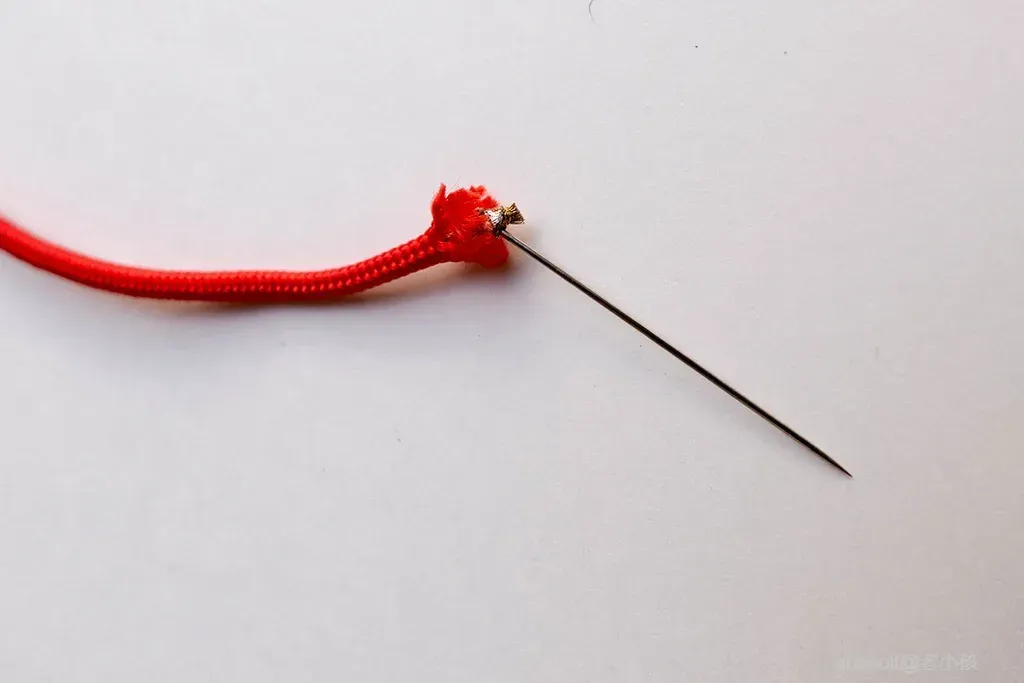

3. 将别针穿过结

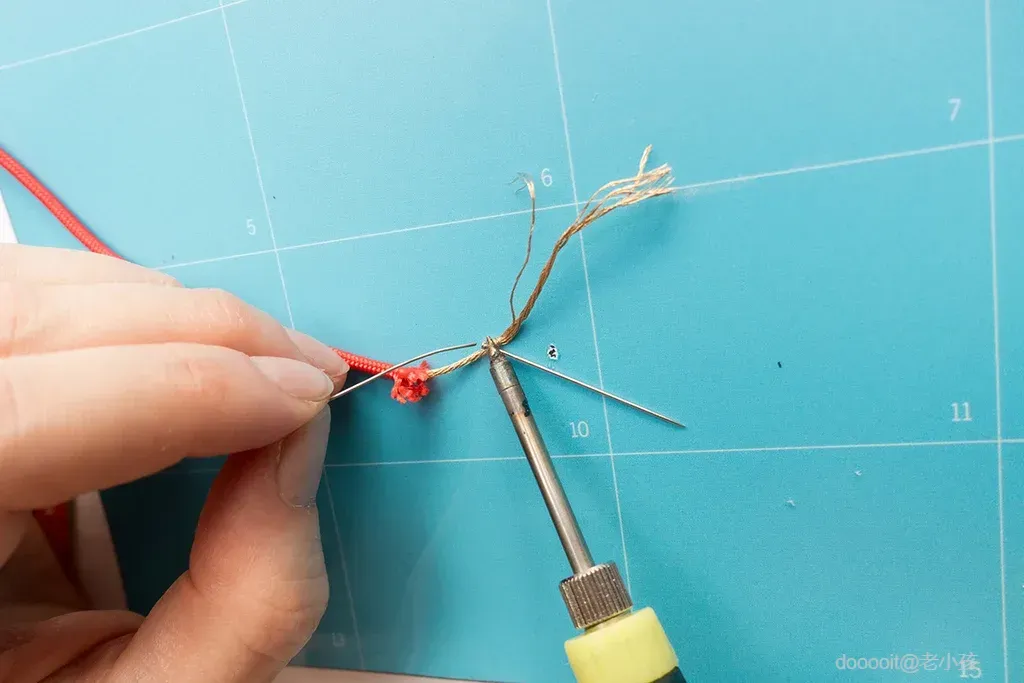

4. （可选：用一滴焊料固定结，确保滴落的高度不要太高。如果您使用电缆，请将电缆焊接到针头上）
5. 剪掉所有磨损的电线末端（你可以用打火机小心地烧掉它们）
6. 测量香蕉插头和插针之间的电阻。电阻不应高于上次测量的电阻。
7. 切断剩余的导电线或电缆

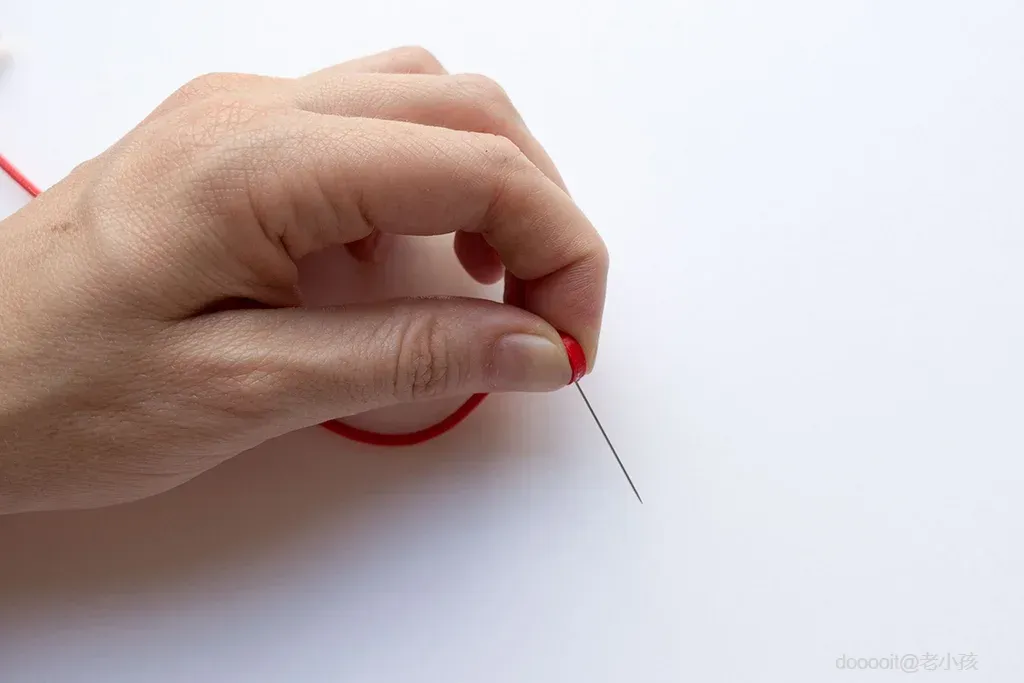

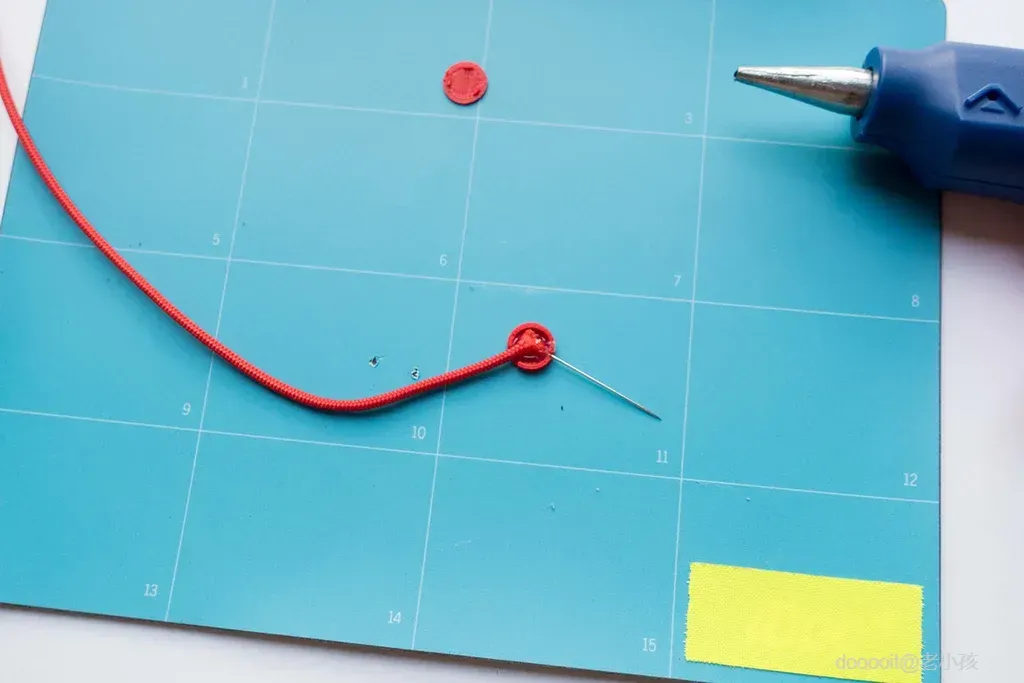

1. 将针放在手柄的底部（较大的一个），使得针和绳之间的连接位于中间，并且针被推过手柄上的小开口。

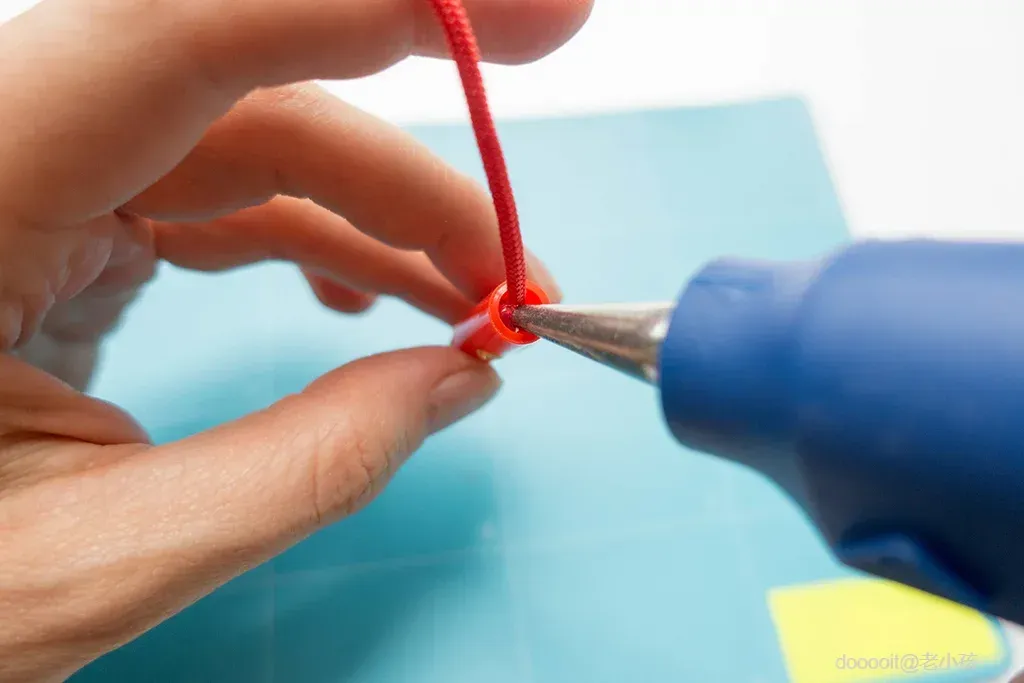

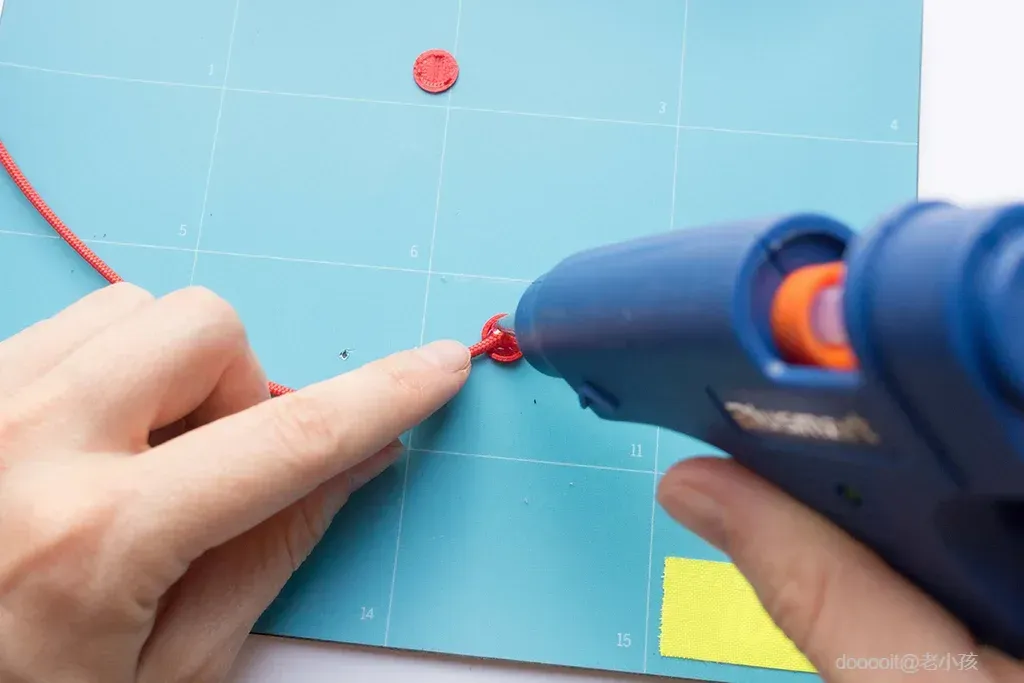

2. 你可以用一些胶水把手柄和 3D 打印的顶部粘在一起（注意不要用太多胶水）
3. 在胶水干燥之前快速放置顶部
4. 将粘合的手柄握在一起一会儿，直到胶水变干/变硬

1. 测量探头两端之间的电阻
2. 阻力不应高于你上次测量的阻力，理想情况下应该更低，因为现在所有东西都紧密粘合在一起了

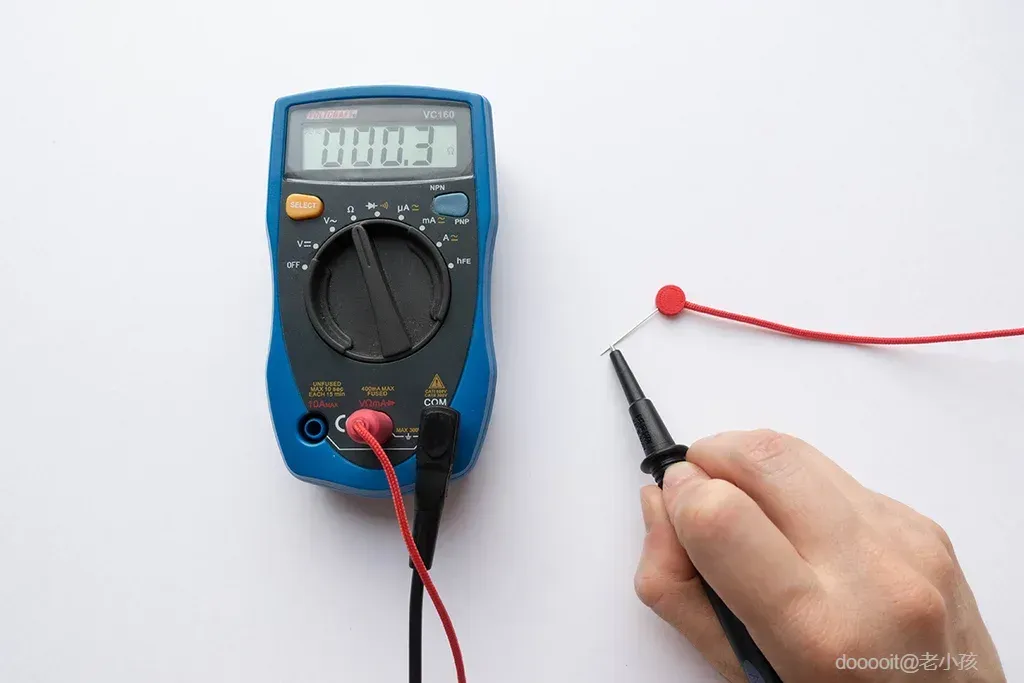

3. 您可以将针式探头插入万用表，并将针与另一个探头接触，进行测量

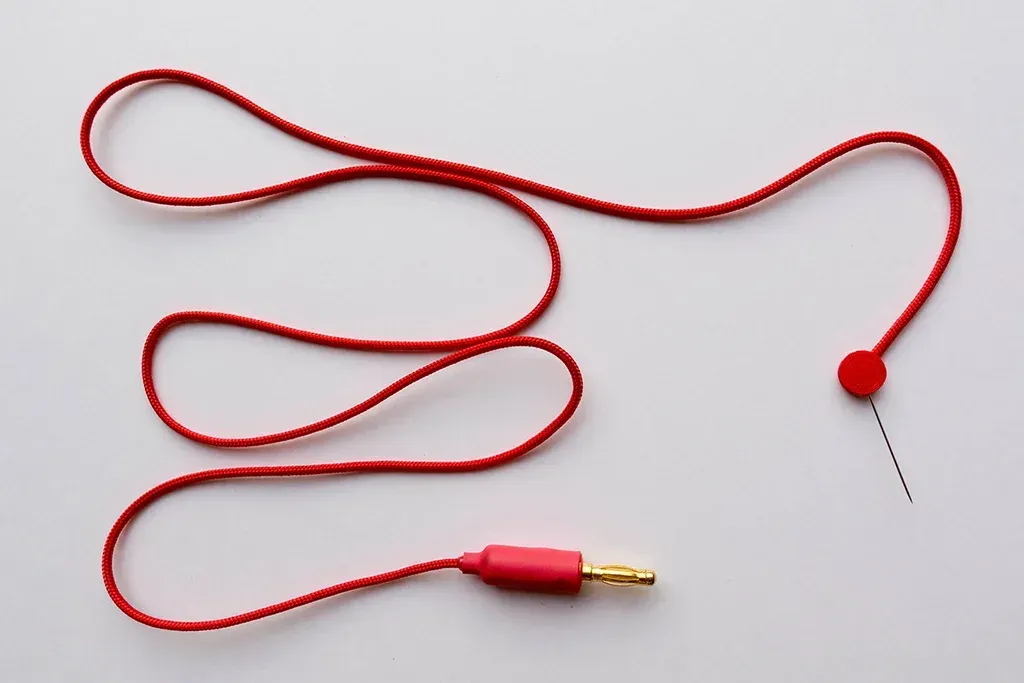

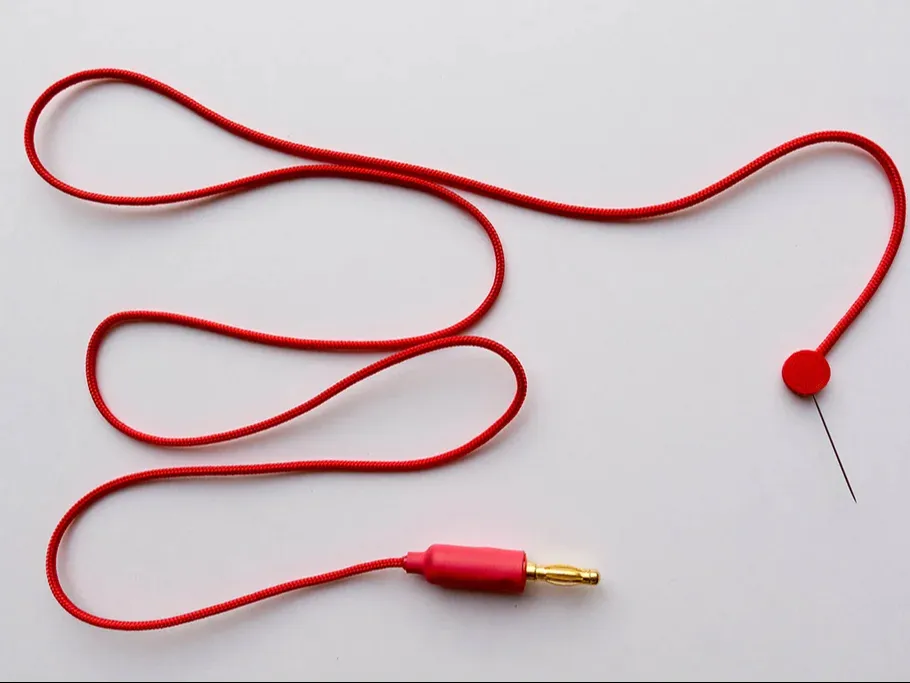

4. 针探针现已完成
