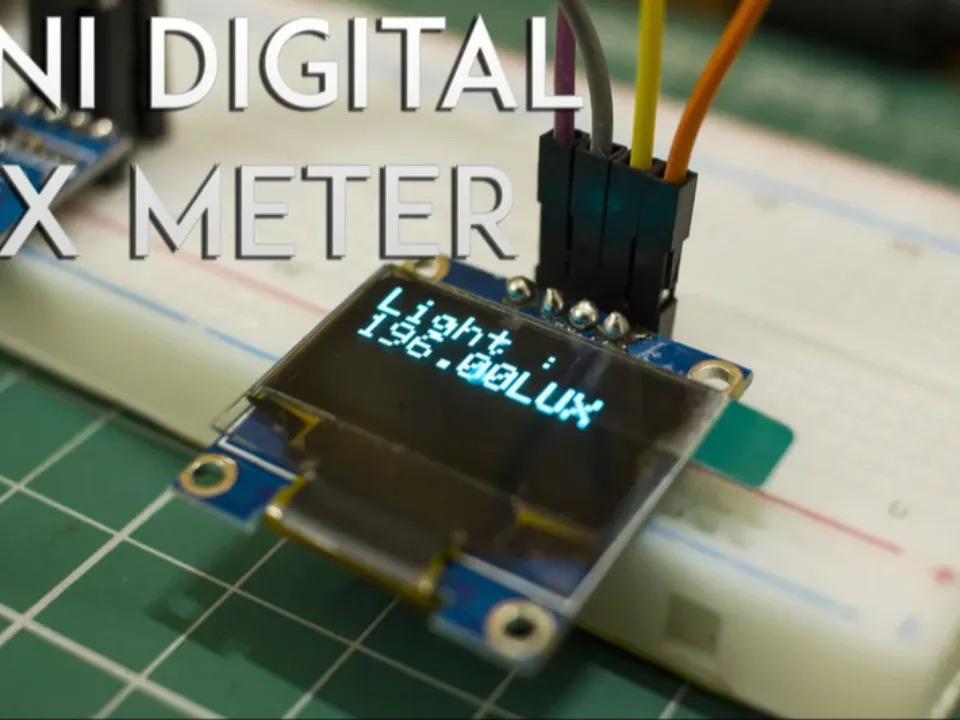

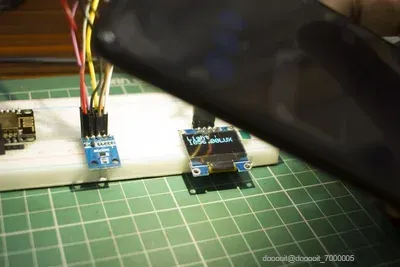

迷你数字照度计

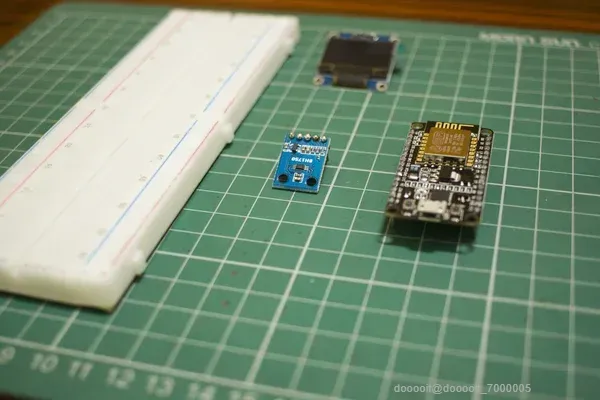

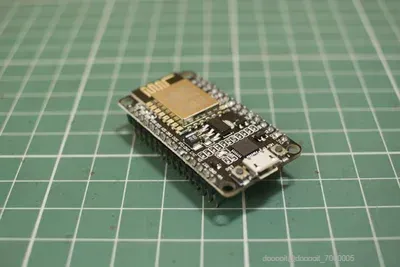

1. 节点MCU
2. BH1750光强模块

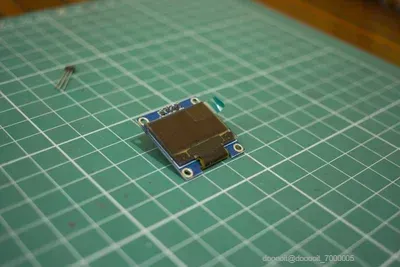

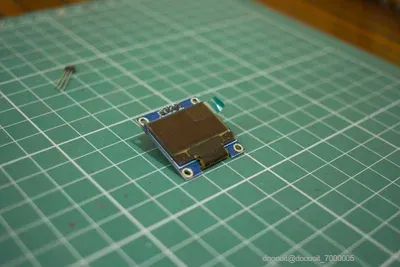

3. OLED 0.96 英寸 I2C IIC 接口 OLED 屏幕显示 4 针（白色）

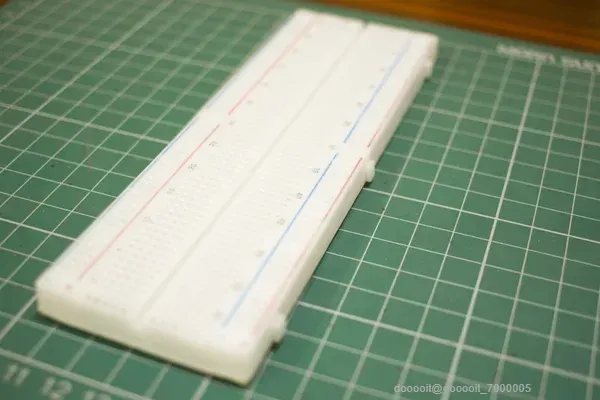

4. 面包板
5. 跳线

什么是勒克斯计？

1. 数字照度计是一种测量光源强度的设备。照度计可用于摄影，以估计闪光灯的亮度以及周围的环境光。

照度计的工作原理：

1. 大部分照度计由主体、光电管或光传感器和显示屏组成。照射到光电管或传感器上的光包含能量，这些能量会转化为电流。实际上，电流的测量取决于照射到光电管或光传感器上的光。照度计读取电流，计算出适当的值，并在显示屏上显示该值。

BH1750是一款数字环境光传感器，常用于手机中

根据环境光照管理屏幕亮度。该传感器可以精确测量高达65535lx的光照LUX值。

传感器特点：

● 电源电压：2.4V-3.6V（一般3.0V）

● 消耗电流更小：0.12mA

● 测量范围：1-65535lx

● 通讯方式：I2C总线

● 内置A/D转换器，可将模拟照度转换为数字数据。

● 红外辐射影响极小

● 在人眼附近具有高度响应。

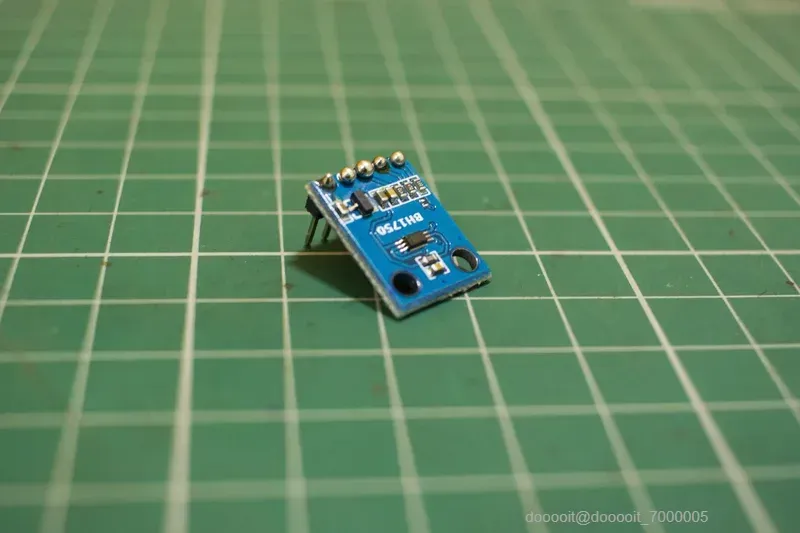

这是一块BH1750 光强度传感器分线板，内置 16 位 AD 转换器

，可立即输出数字信号，无需进行复杂的计算。这比使用简单 LDR 的版本更准确、更简单，它只输出需要计算的电压以获得有意义的数据。

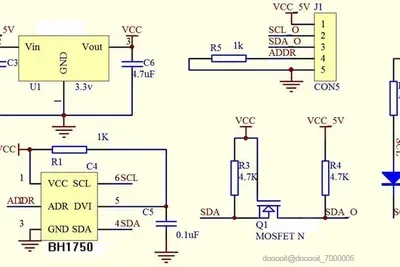

电路板示意图

● J1 为接口连接器

● U1 是一个电压调节器，它从 3.3-5V 电源输入向电路板提供 3V 电压

● Q1 为双向数据电平转换器，用于 5V 至 3V 电平转换

● D1 为单向时钟电平转换器，用于 5V 至 3V 电平转换

● 请注意，“addr”引脚用于为传感器分配不同的I2C地址。

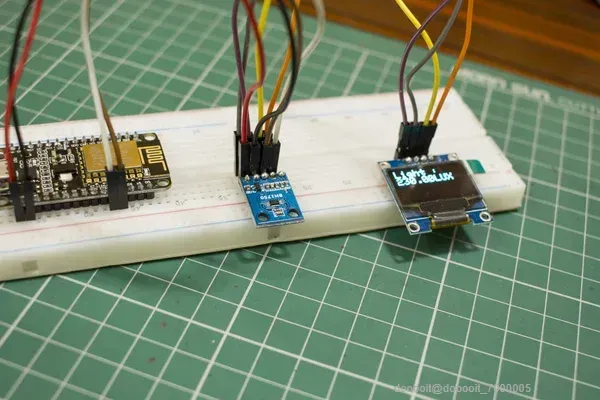

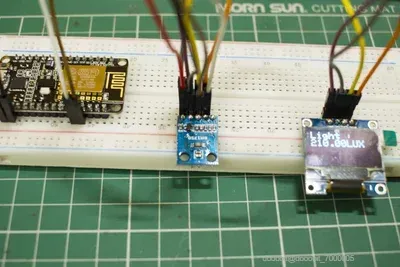

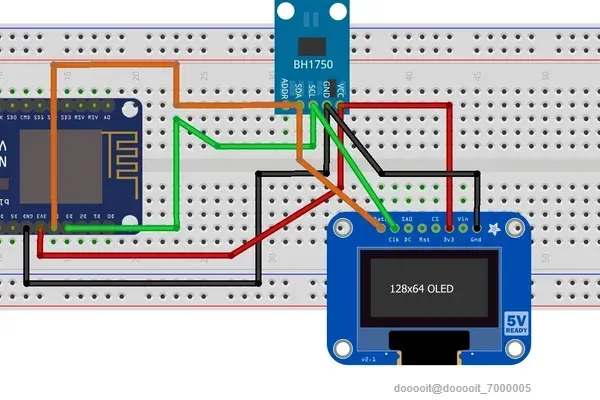

首先，将 BH1750 光传感器的 VCC 和 GND 连接到 ESP 8266 的 3V3 和 GND，然后使用跳线将传感器的 SCL 和 SDA 引脚连接到 ESp 8266 的相应引脚。

然后，将 OLED 显示器的 SCL、SDA、GND 和 VCC 引脚连接到相应的 BH1750 传感器引脚。

让我们来谈谈勒克斯和照度：

勒克斯（符号：lx）是照度的国际单位制衍生单位，用于测量单位面积的光通量。它等于每平方米一流明。在光度学中，它用于测量人眼感知到

的照射或穿过表面的光的强度。它类似于辐射单位瓦特每平方米，但每个波长的功率根据光度函数加权，光度函数是人类视觉亮度感知的标准化模型。在英语中，“勒克斯”既用作单数，也用作复数。

照度：照度是衡量在给定面积上分布的光通量的指标。可以将光通量（以流明为单位）视为可见光的总“量”，将照度视为表面照明强度的指标。如果一定量的光分布在较大的面积上，则照亮表面时光线会更暗，因此当光通量保持不变时，照度与面积成反比。

一勒克斯等于每平方米一流明：

1 lx = 1 lm/m2 = 1 cd·sr/m2。

1000 流明的光通量集中到 1 平方米的面积上，可使该平方米的面积照度达到 1000 勒克斯。然而，同样的 1000 流明光通量分散到 10 平方米上，照度却只有 100 勒克斯。

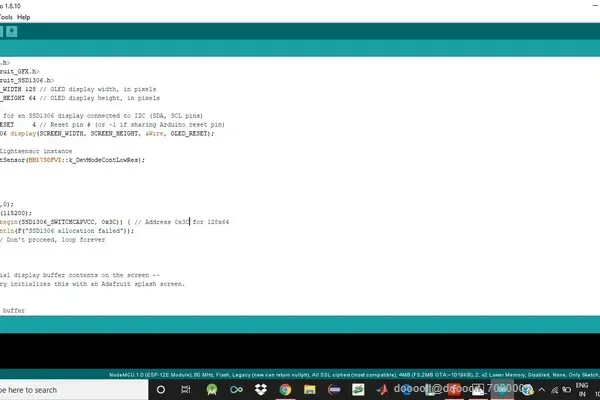

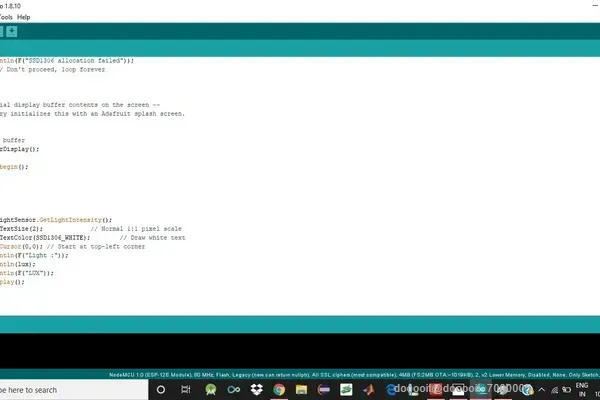

下载库：

我们可以在 Arduino IDE 中下载库

步骤：

Sketch -> 包含库 -> 管理库

此项目所需的库：

1. Adafruit ESP8266
2. Adafruit SSD1306
3. BH1750FVI

制作完成，有问题欢迎大家留言讨论。
