M416撞针

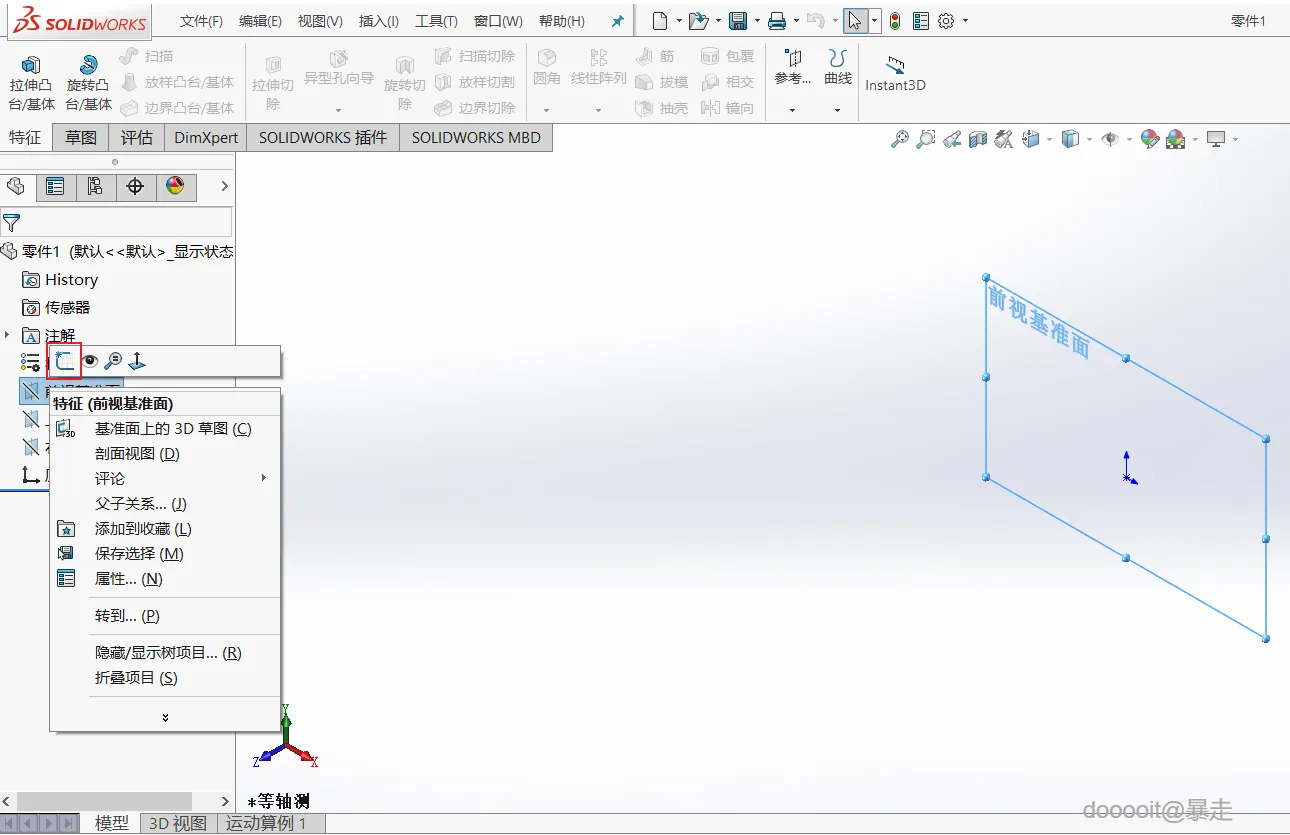

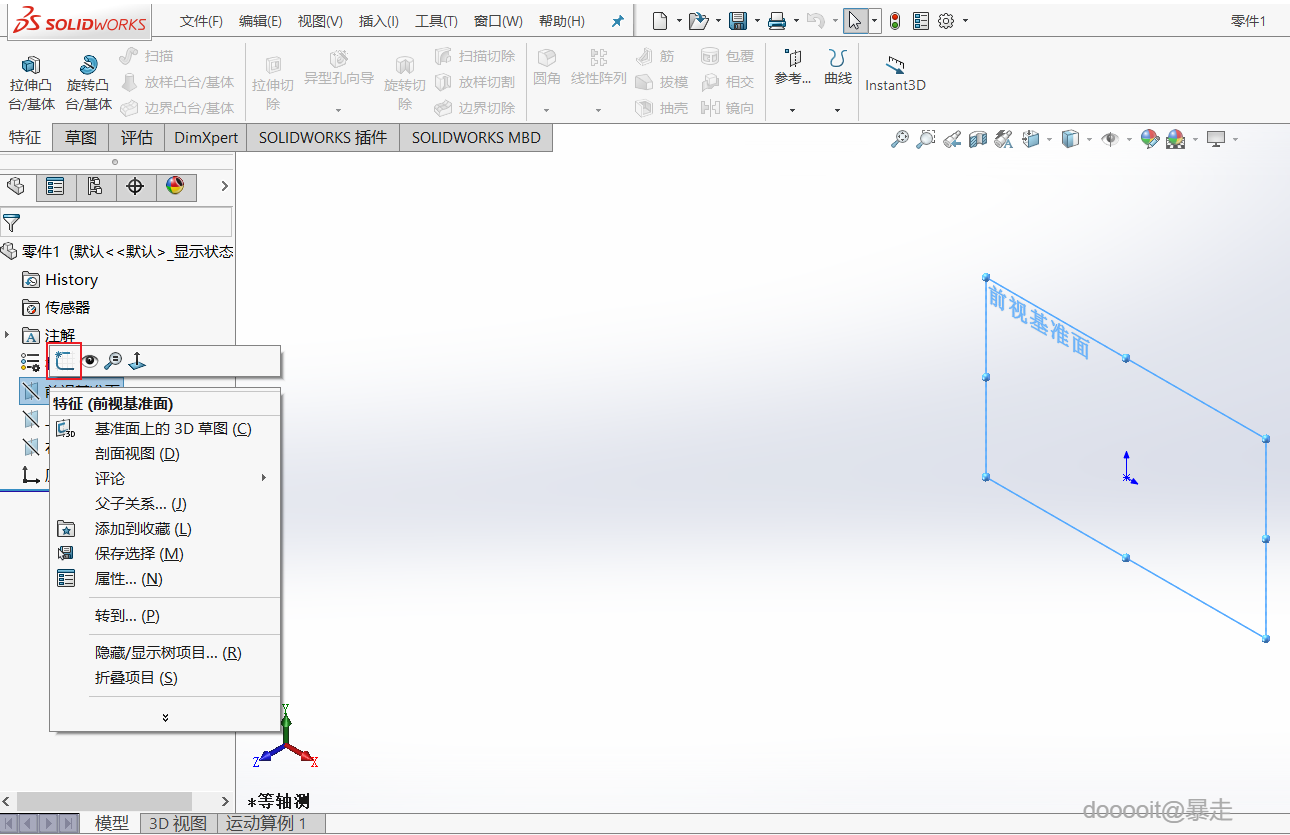

打开SolidWorks后，选择“新建”以创建一个新的零件文件，并选择前视基准面作为绘图平面开始编辑。

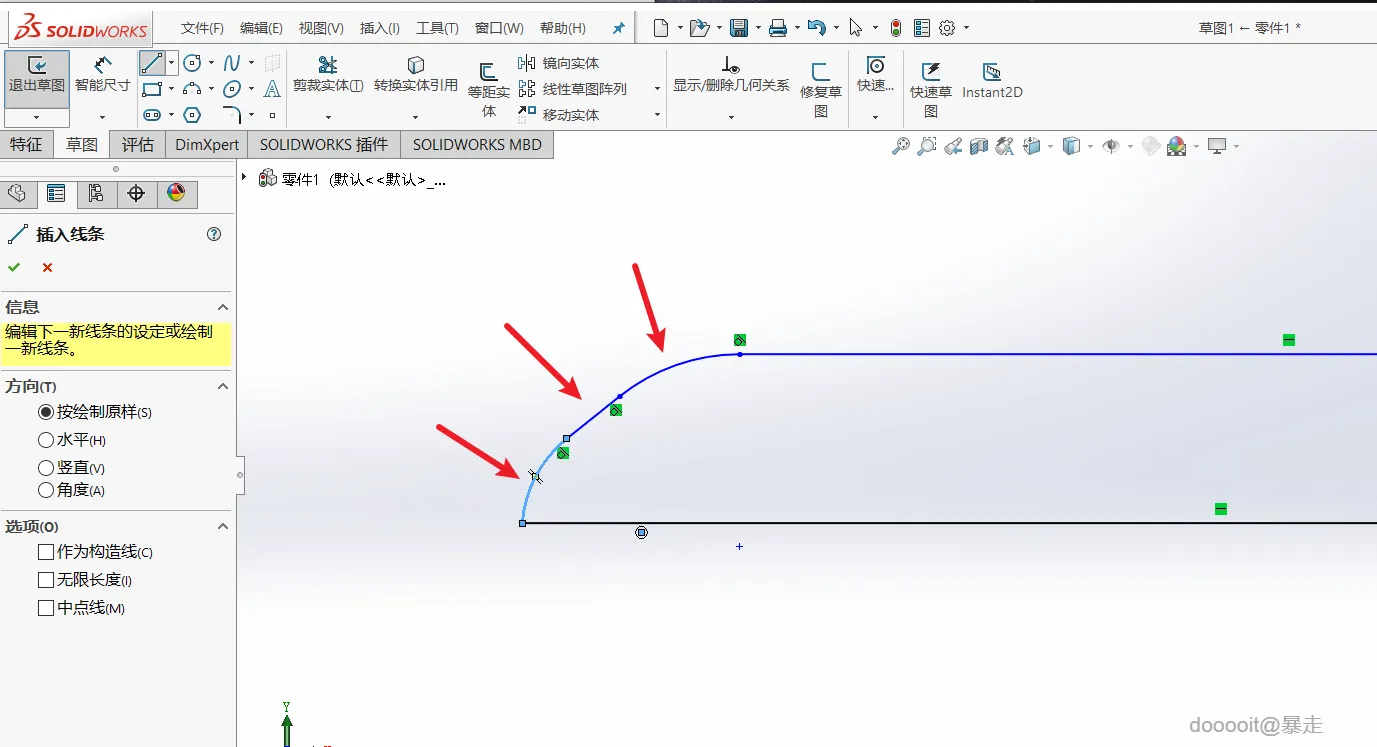

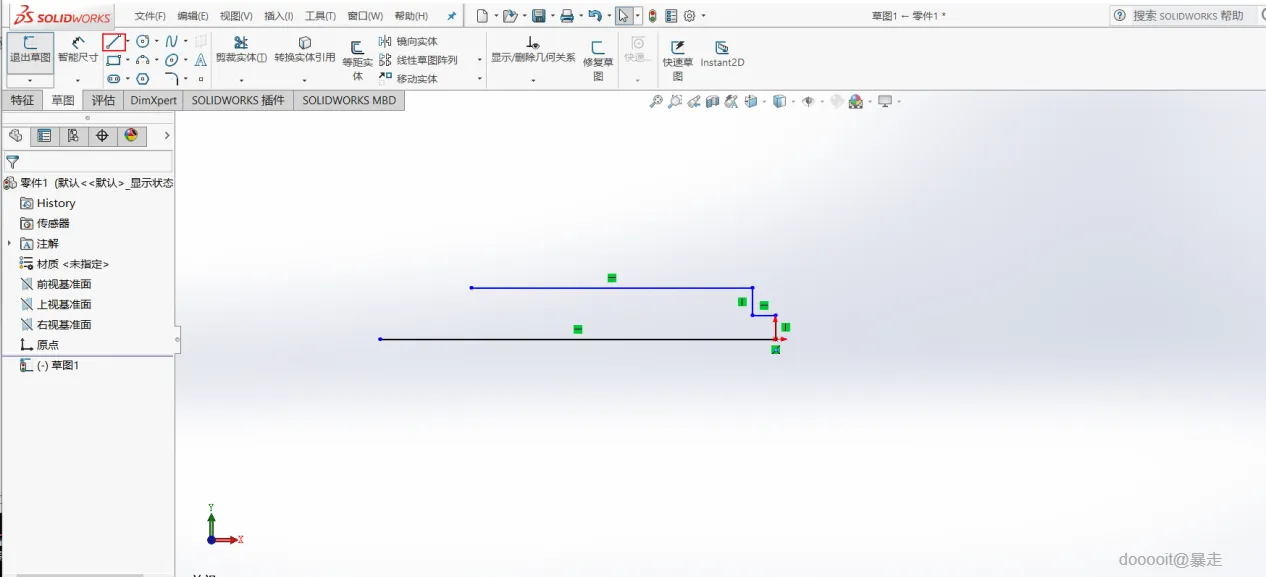

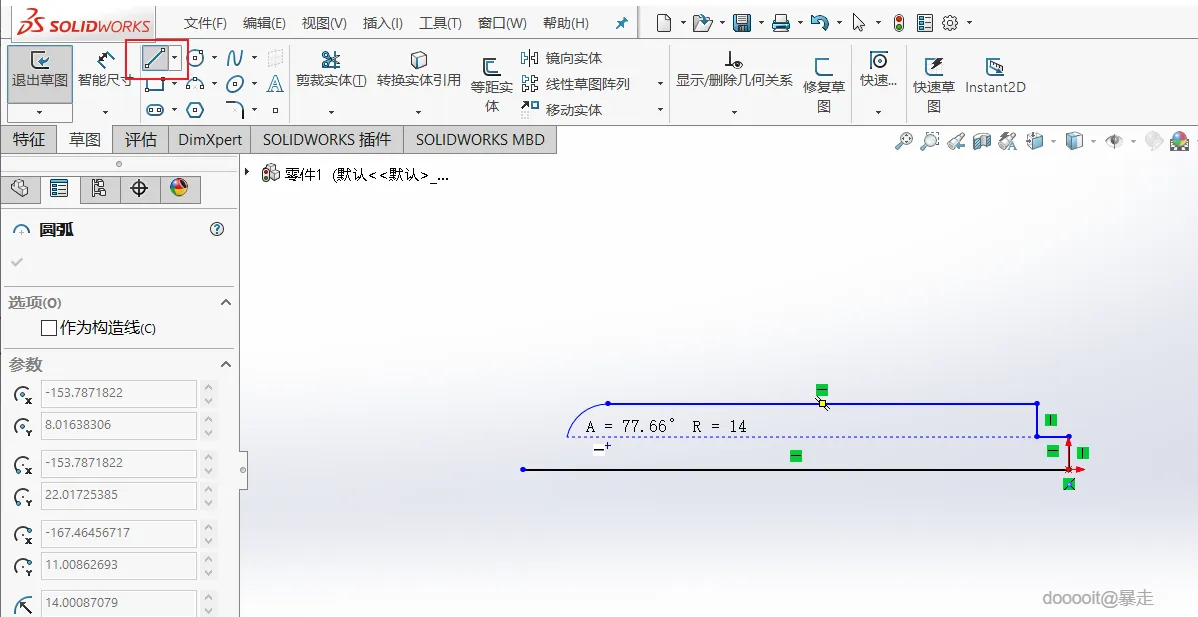

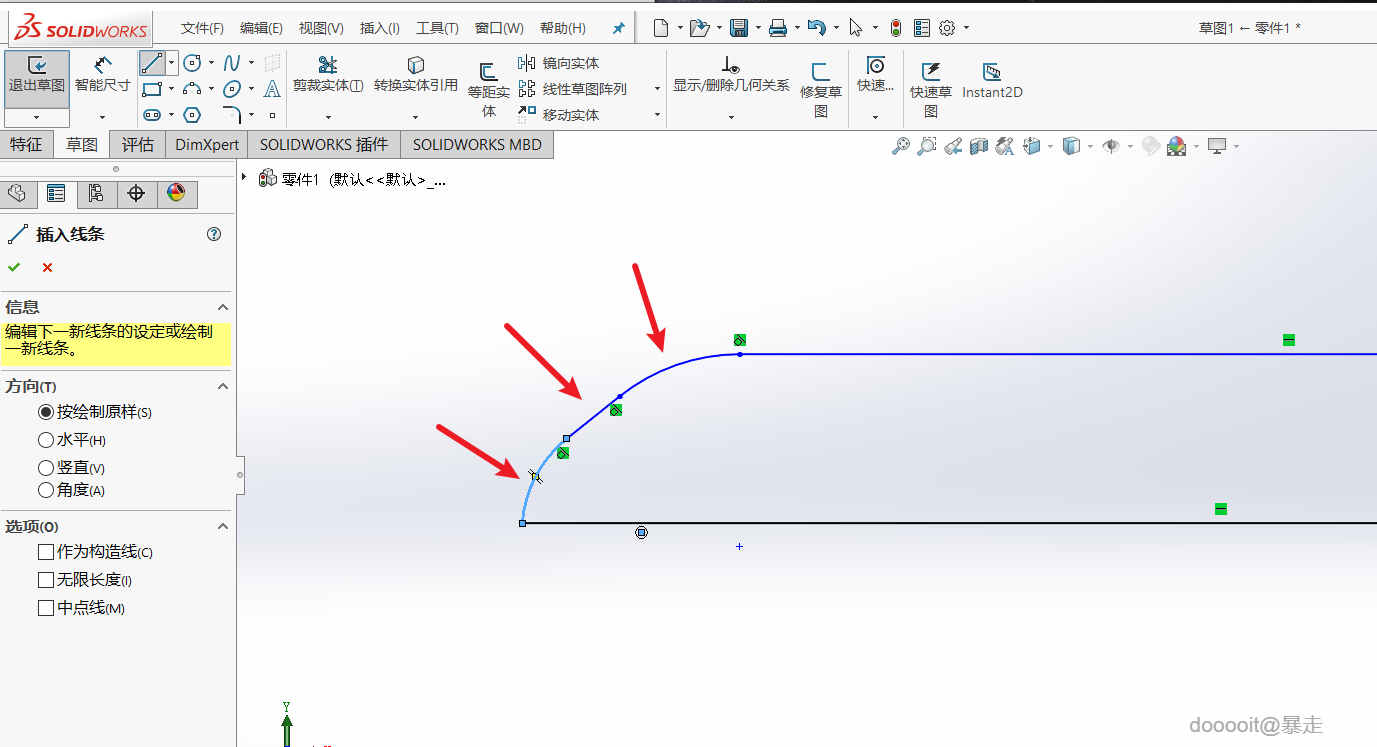

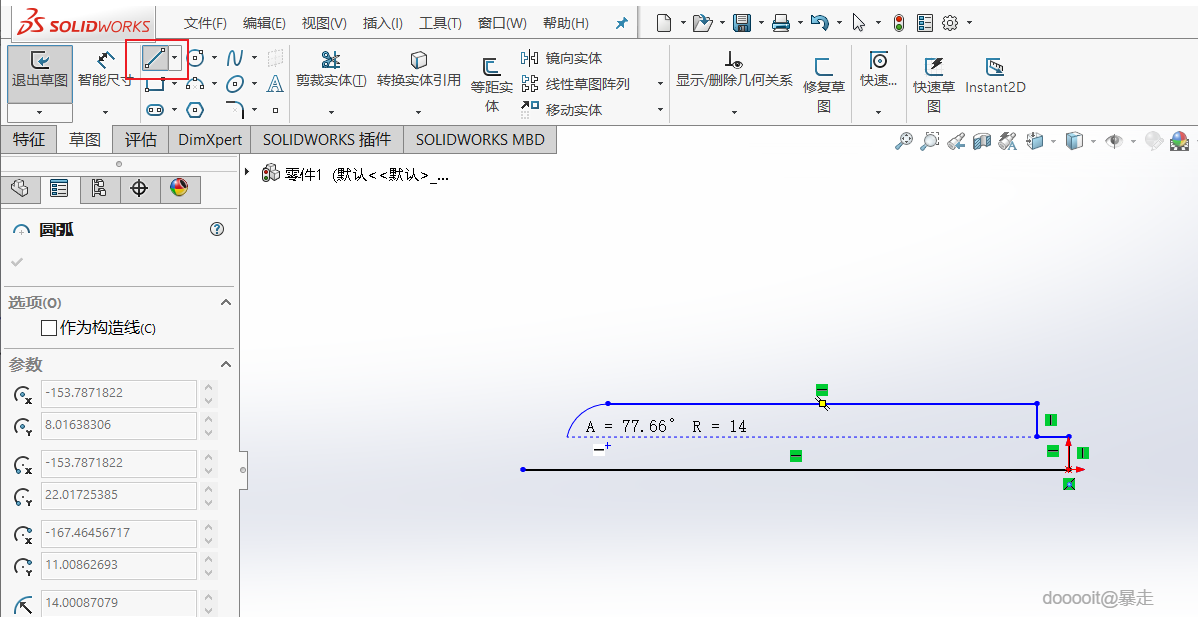

使用直线工具绘制基本形状。对于需要圆弧的部分，可以通过选中线条并点击圆点拉出后，再返回圆点完成圆弧绘制。撞针的轮廓由两侧的圆弧和中间的一条直线构成。

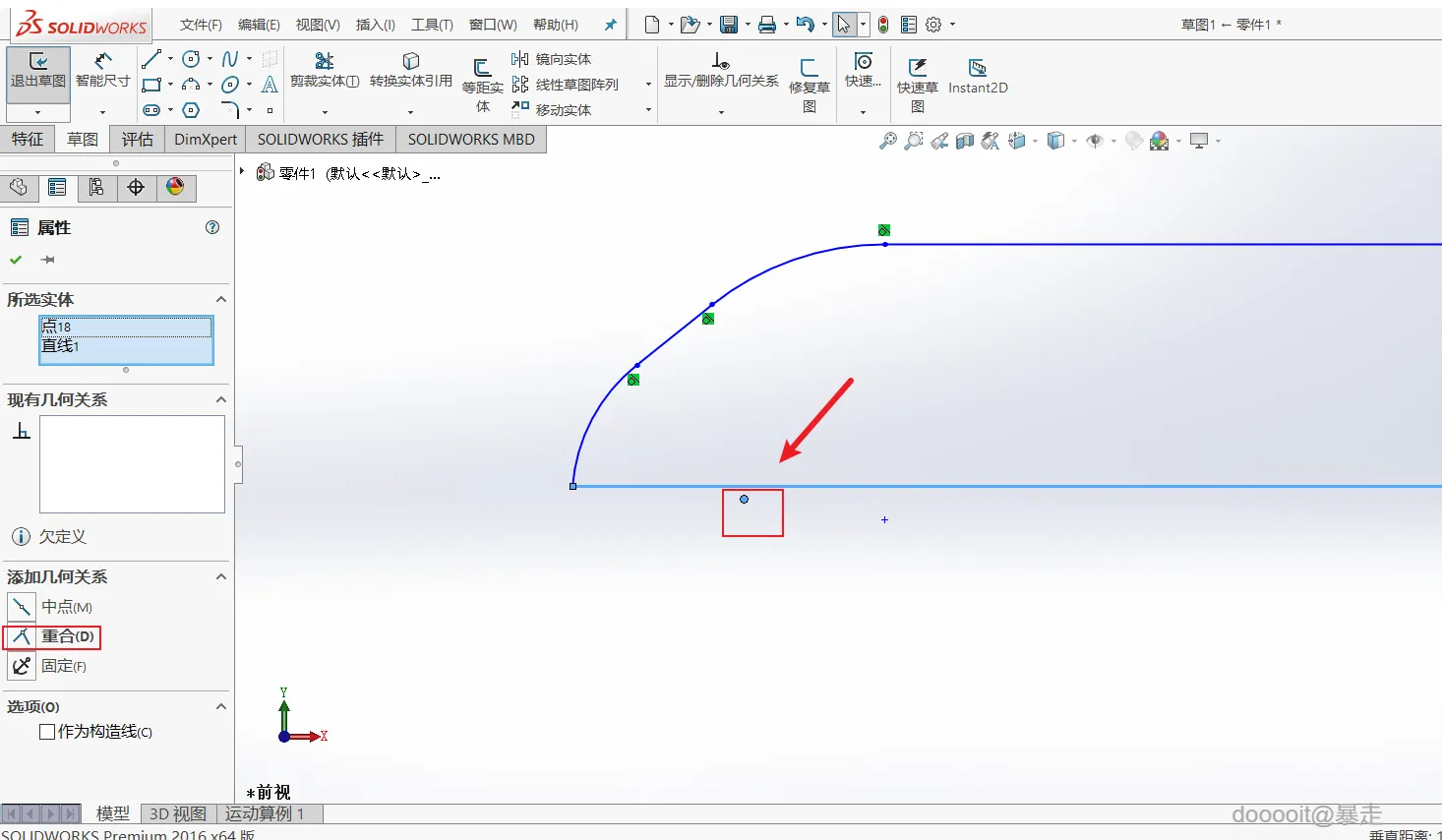

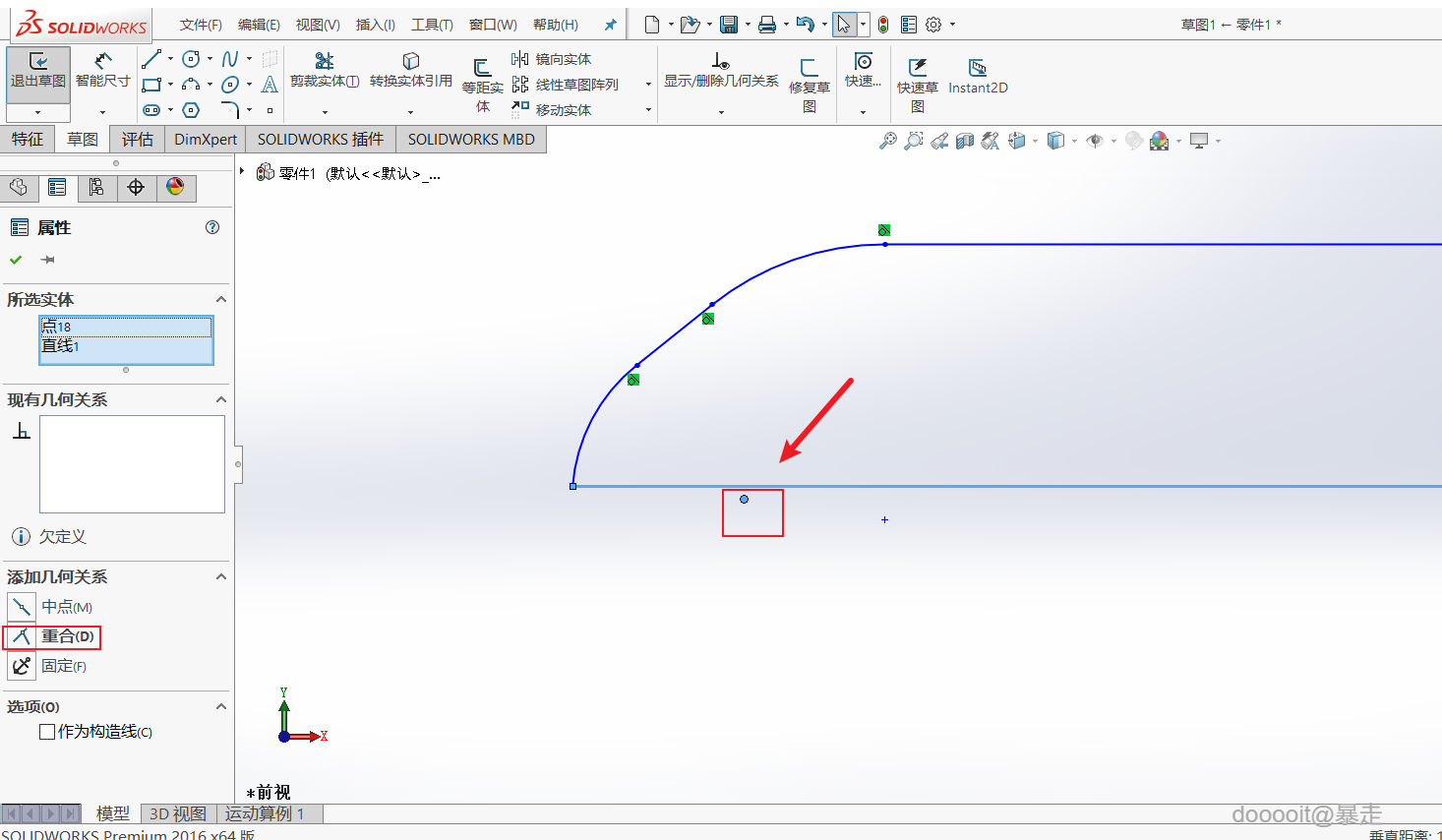

确保圆弧的中心点与中间直线之间设置为重合关系，这将有助于保持模型的几何准确性。

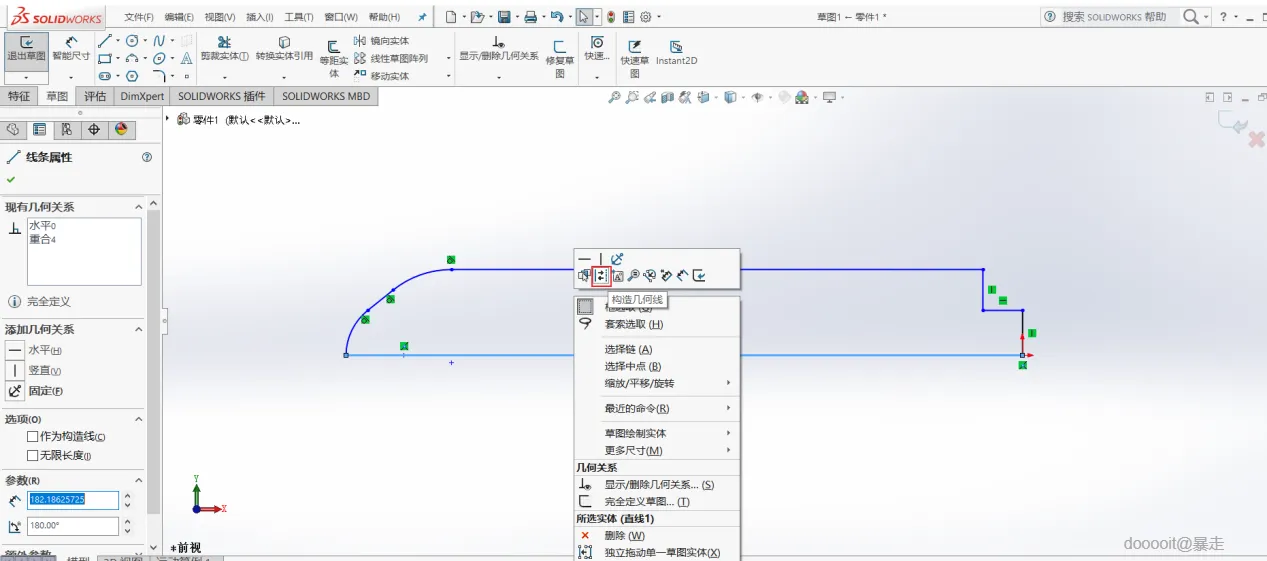

对于不需要实体化但用于辅助设计的线条，将其属性更改为构造线，以便它们在后续操作中不影响模型。

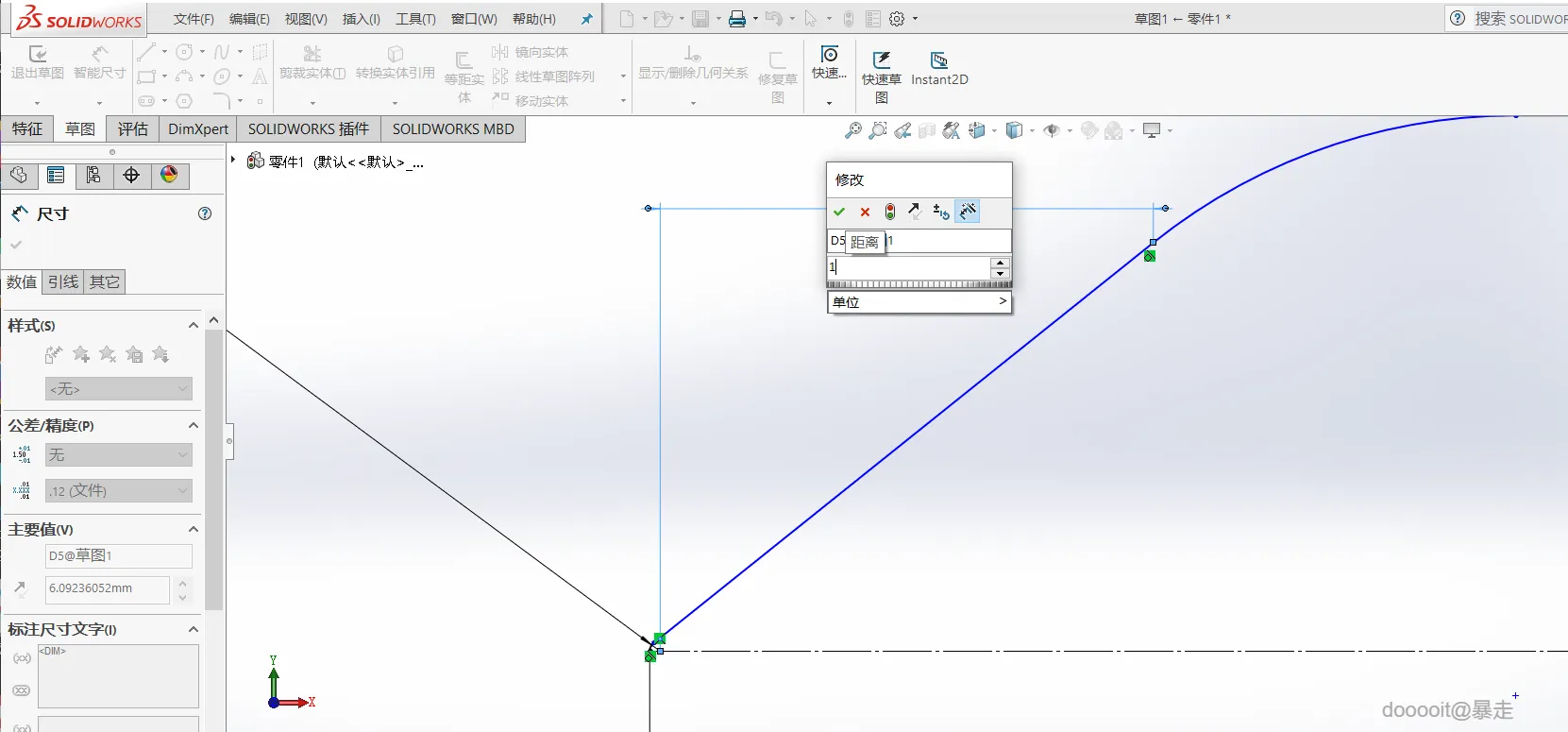

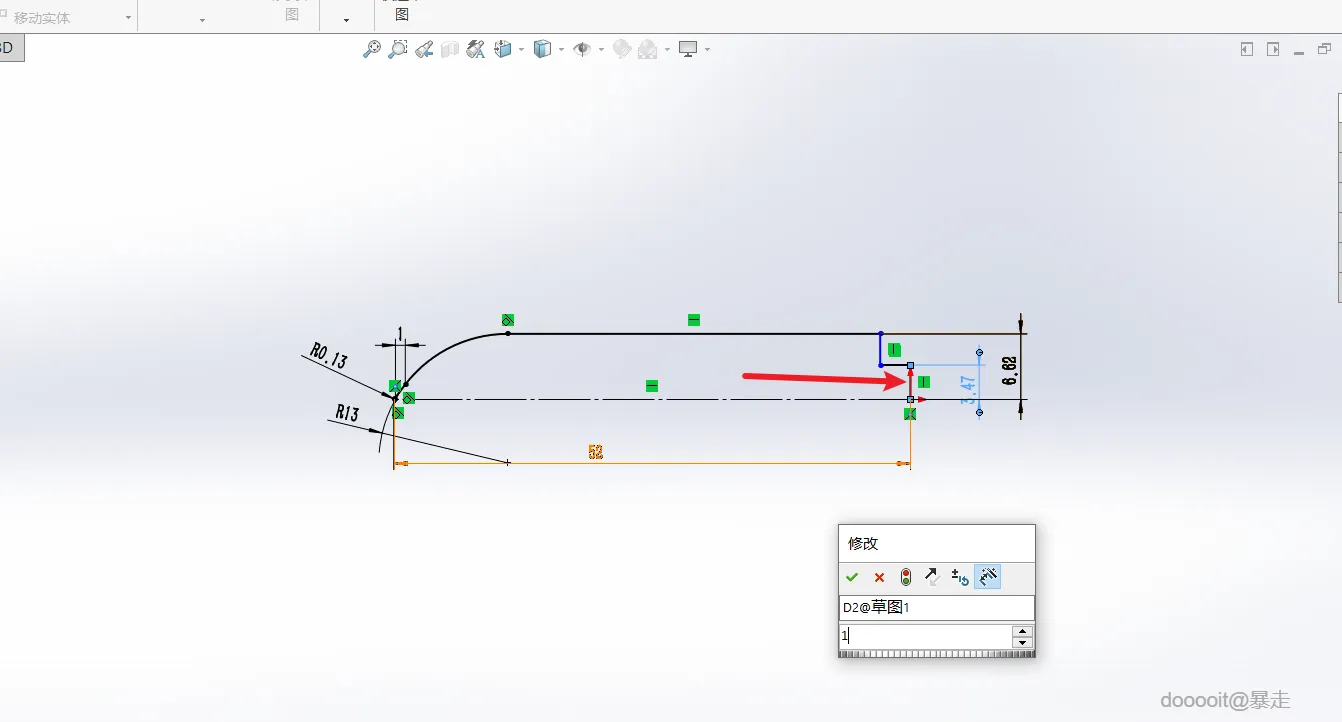

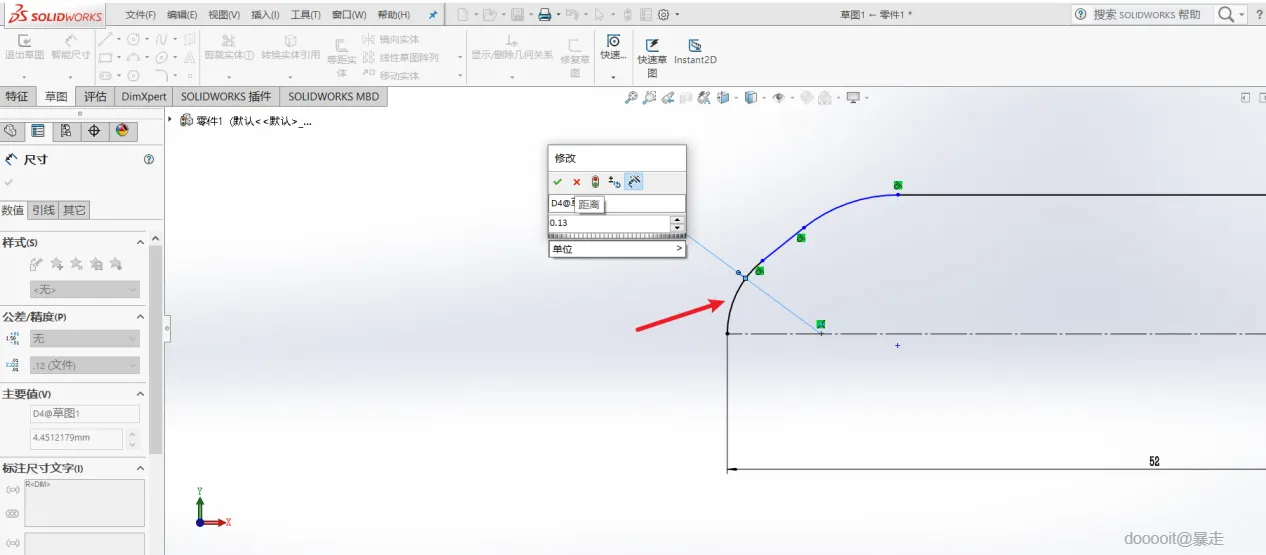

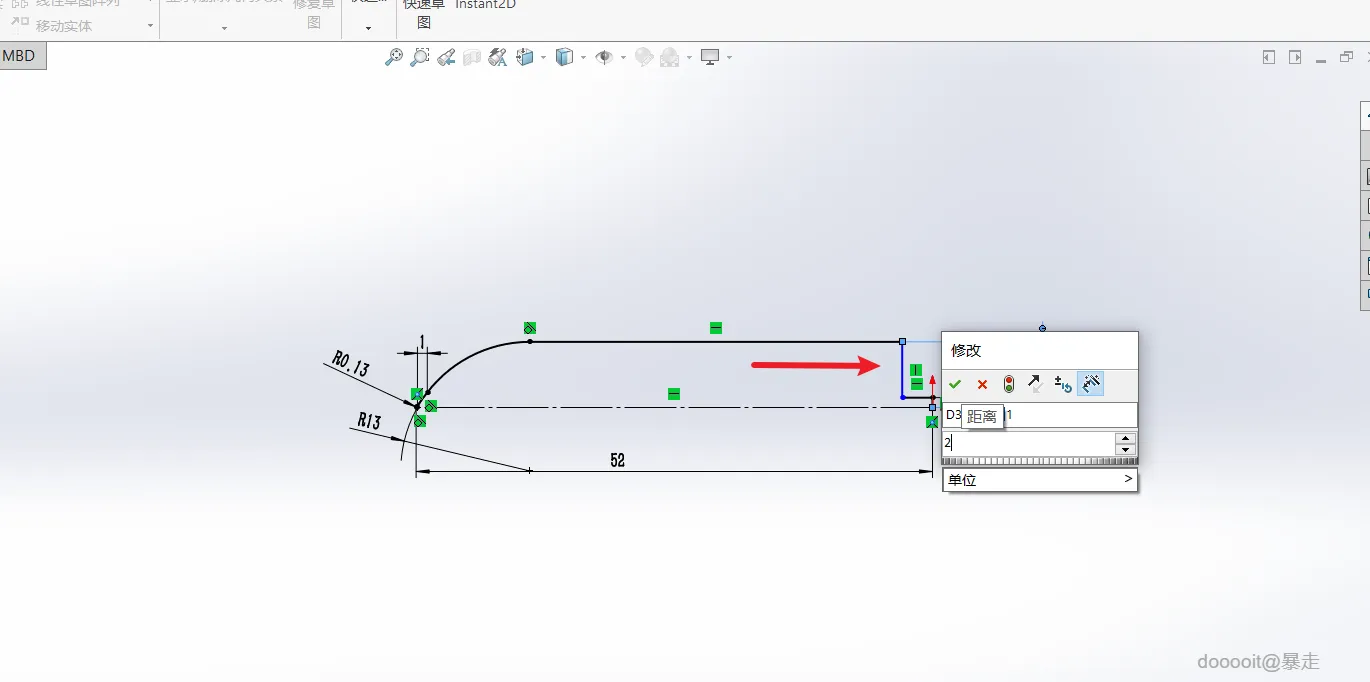

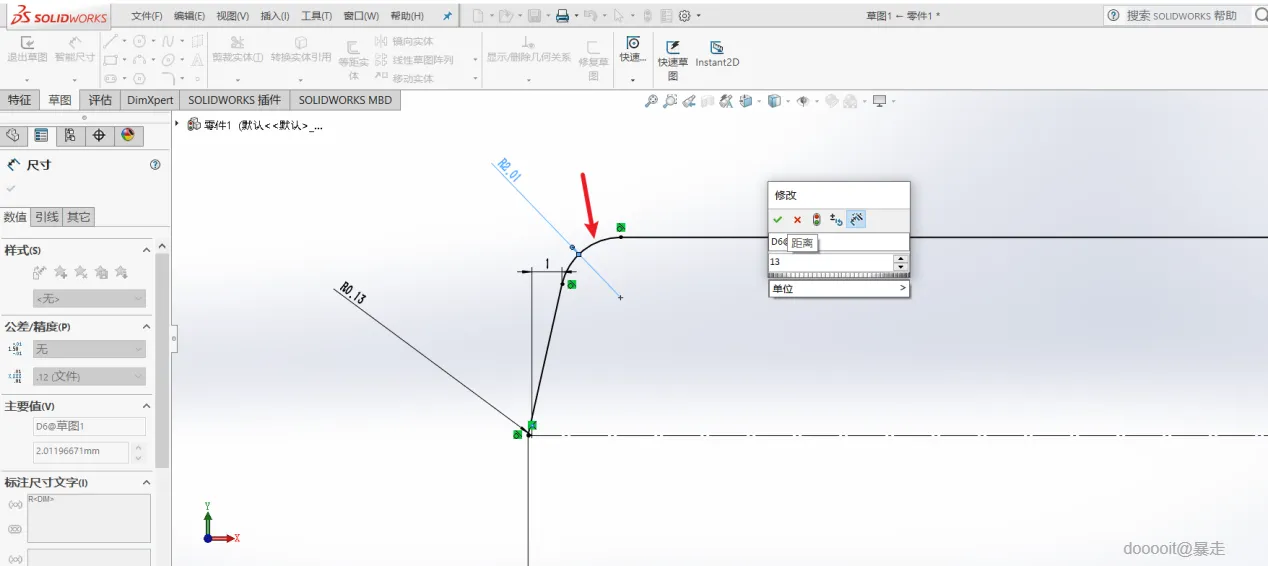

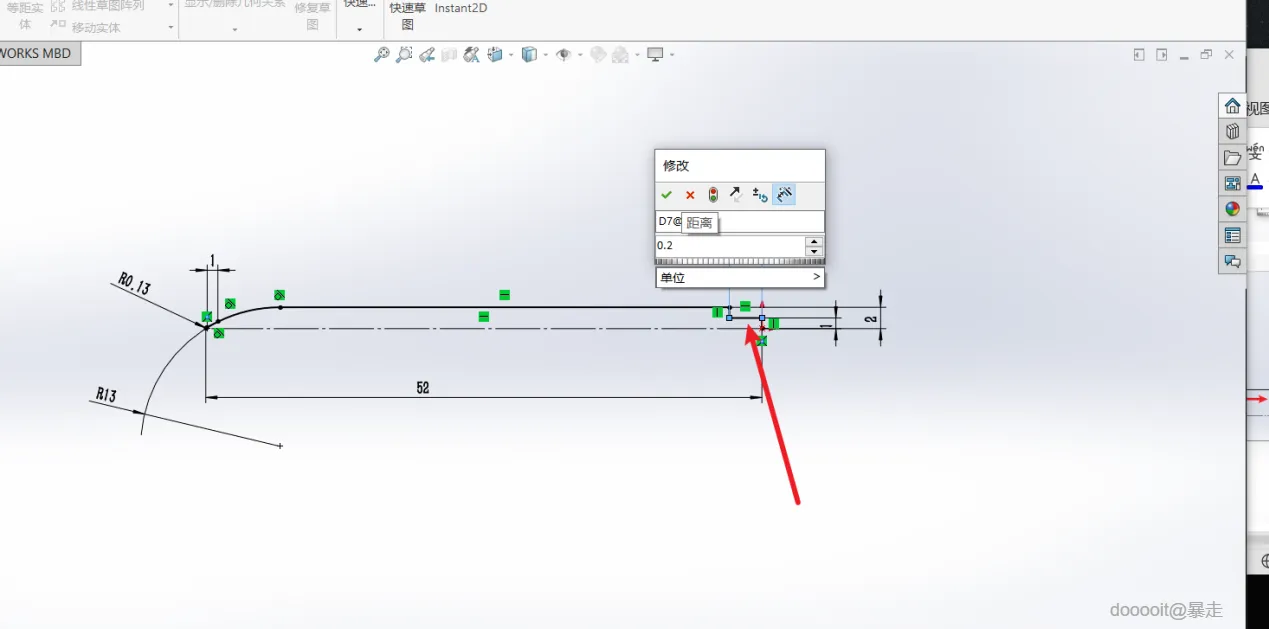

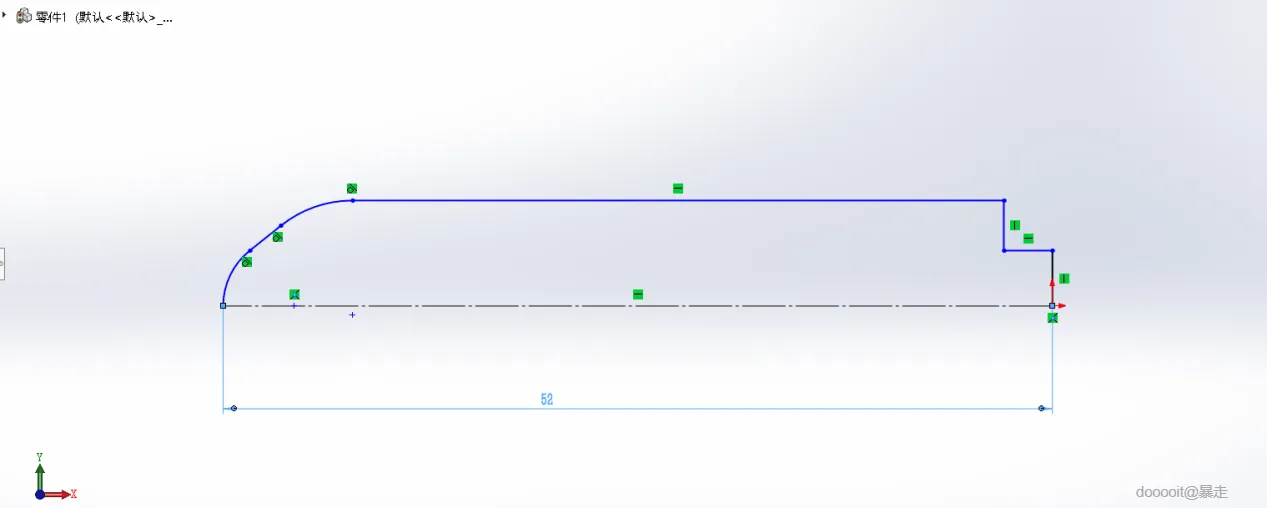

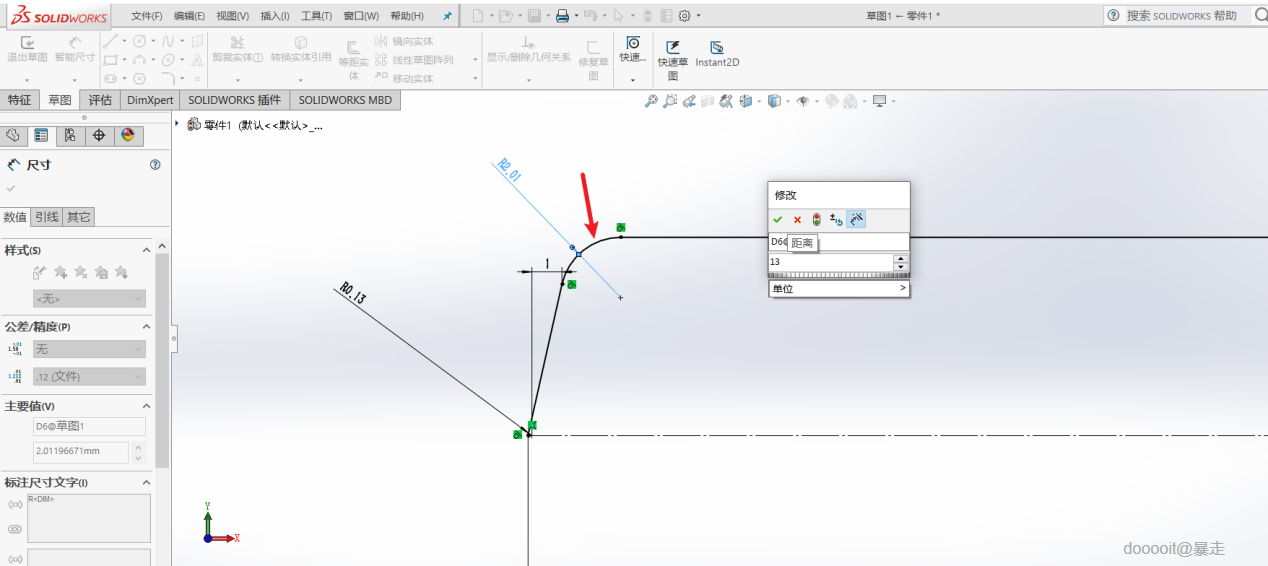

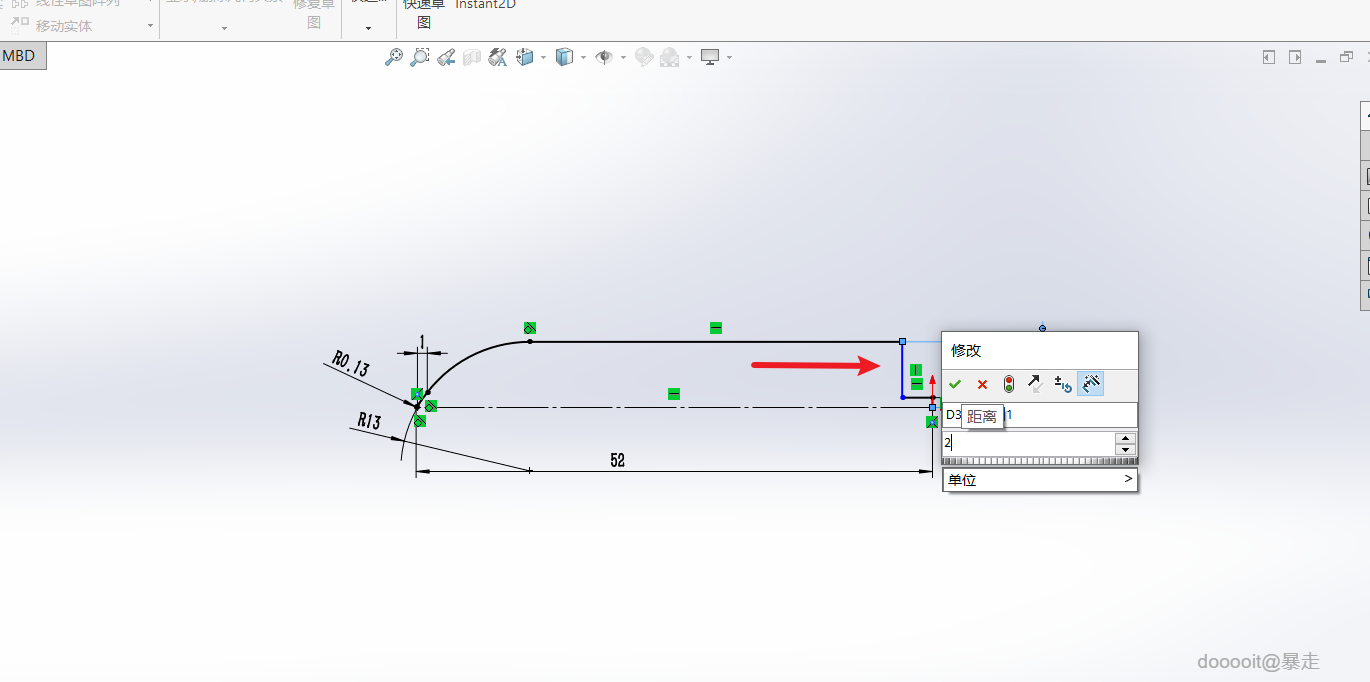

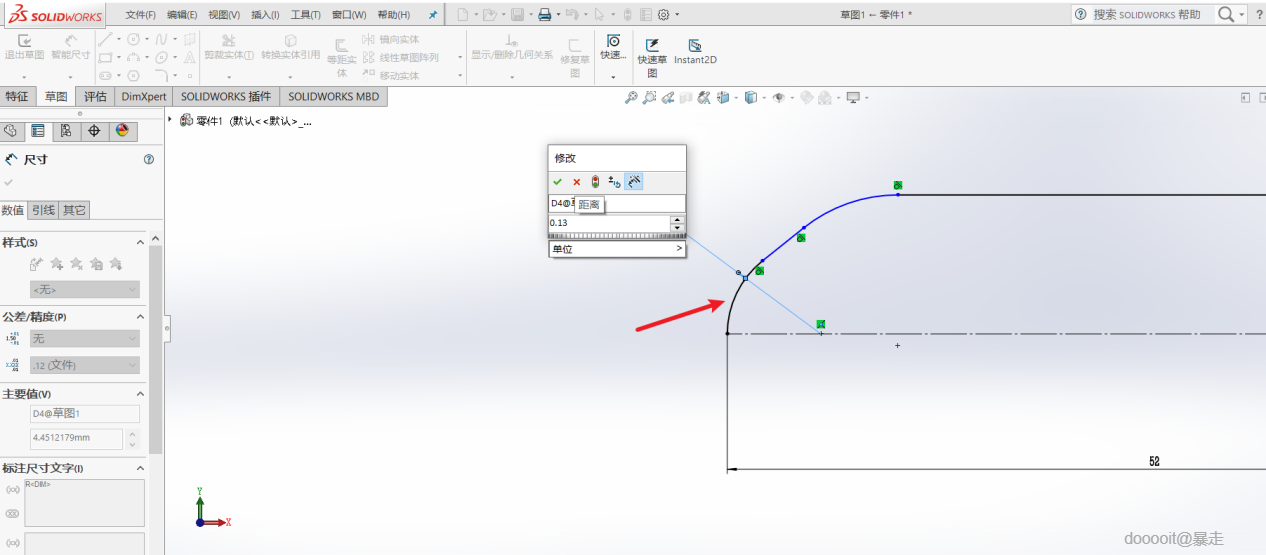

完成草图绘制后，对所有线条和弧度进行准确的尺寸标注。确认无误后退出草图编辑模式。

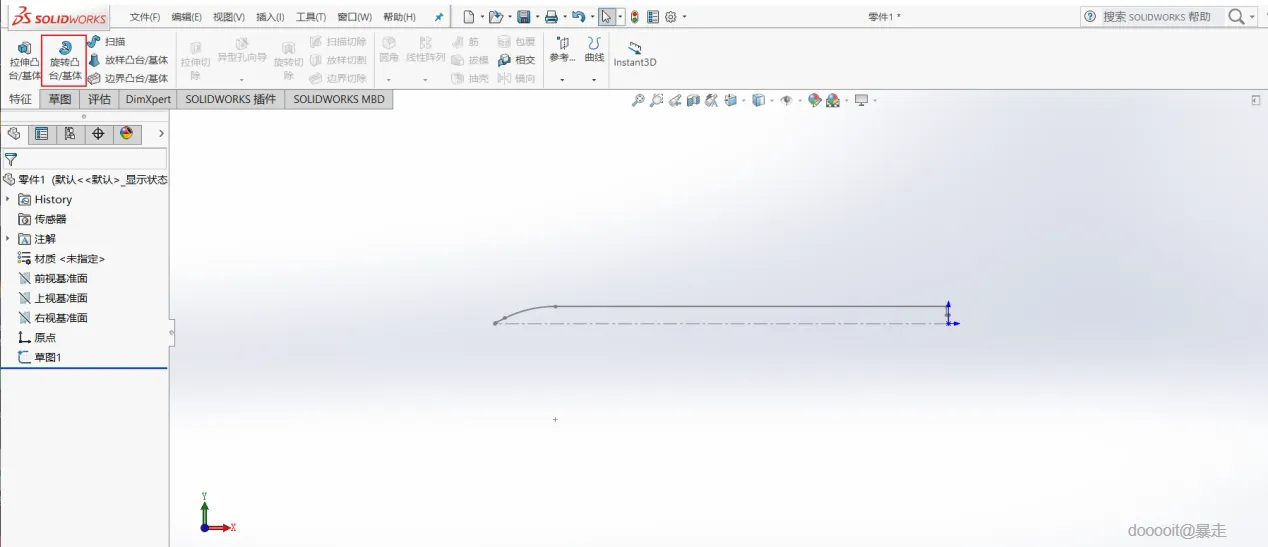

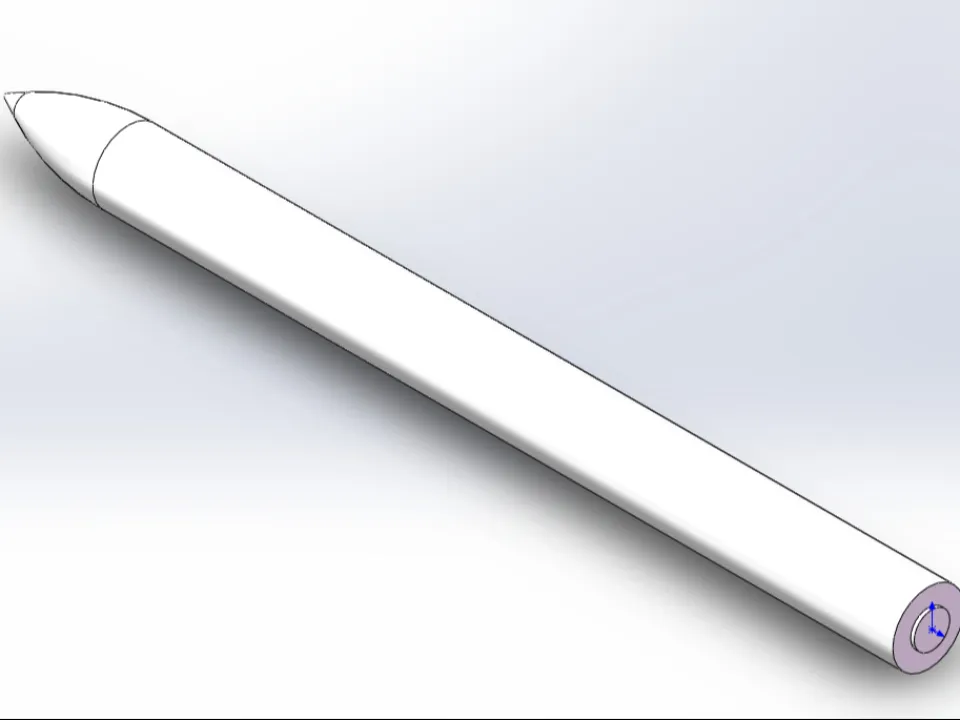

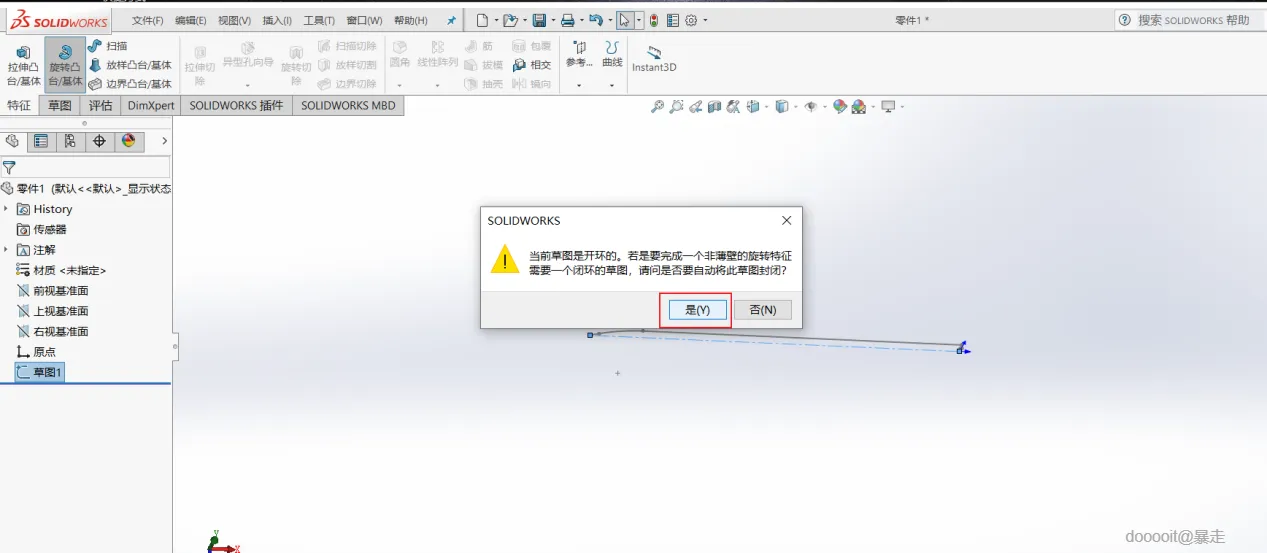

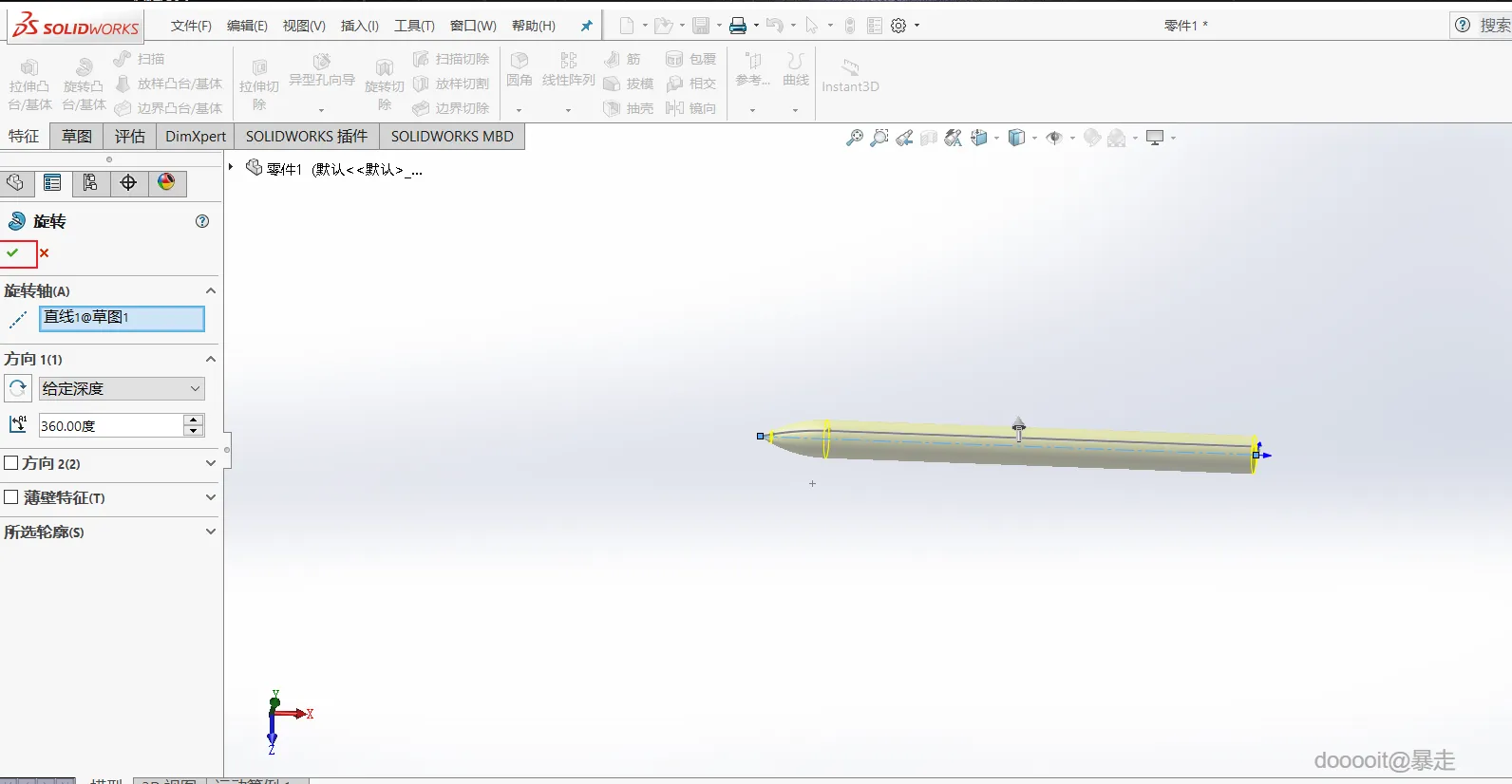

利用已有的草图信息，通过旋转凸台/基体功能生成三维实体模型。此过程会围绕指定轴旋转草图，从而形成最终的撞针模型。
