业余爱好者制作 PCB 变得更加容易。仅包含通孔元件的电路板易于焊接,但电路板的尺寸最终受元件尺寸的限制。因此,使用表面贴装元件可以实现更紧凑的 PCB 设计,但手工焊接要困难得多。回流炉提供了一种使 SMD 焊接变得更容易的方法。。我的目标是用 20 美元的烤箱制作一个自动回流炉。

准备工作:

材料:

  1. Arduino 5V 迷你版
  2. 步进电机
  3. A4988 步进电机驱动器
  4. MAX31855 热电偶
  5. 128x64 OLED 显示屏
  6. 2x 6mm 按钮
  7. 限位开关
  8. 3个NPN晶体管
  9. 12V电源
  10. 5个1K电阻
  11. 4个10K电阻
  12. M3 螺栓和螺母
  13. 机器螺丝
  14. 六角连接螺母
1

拆卸烤箱

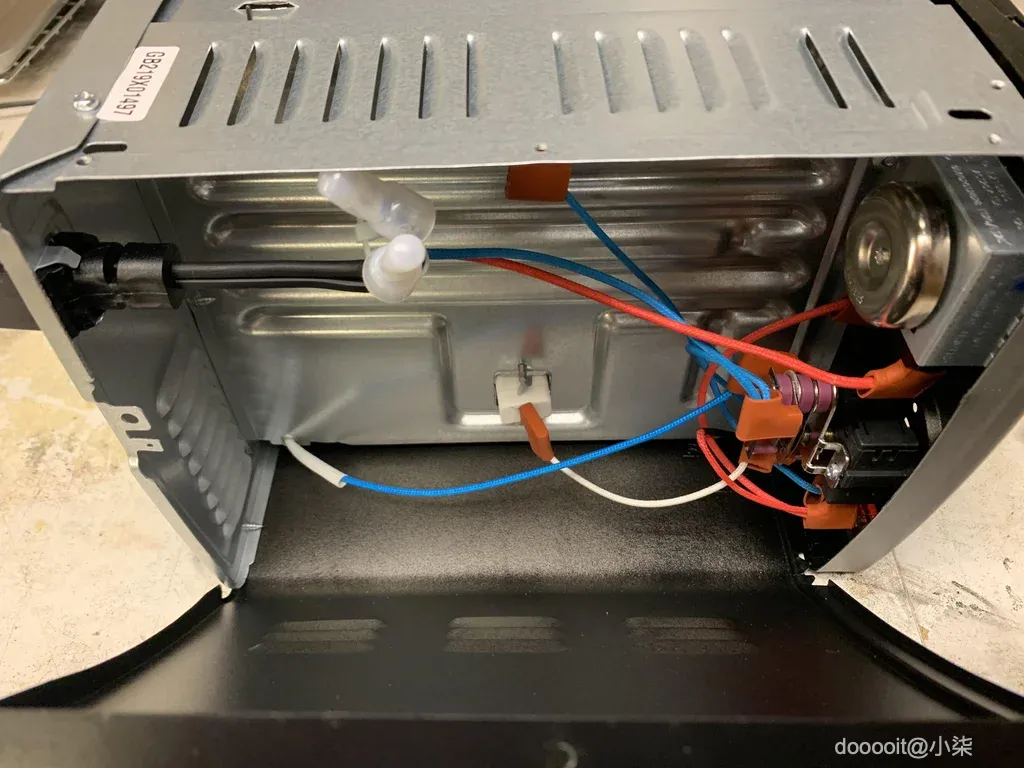

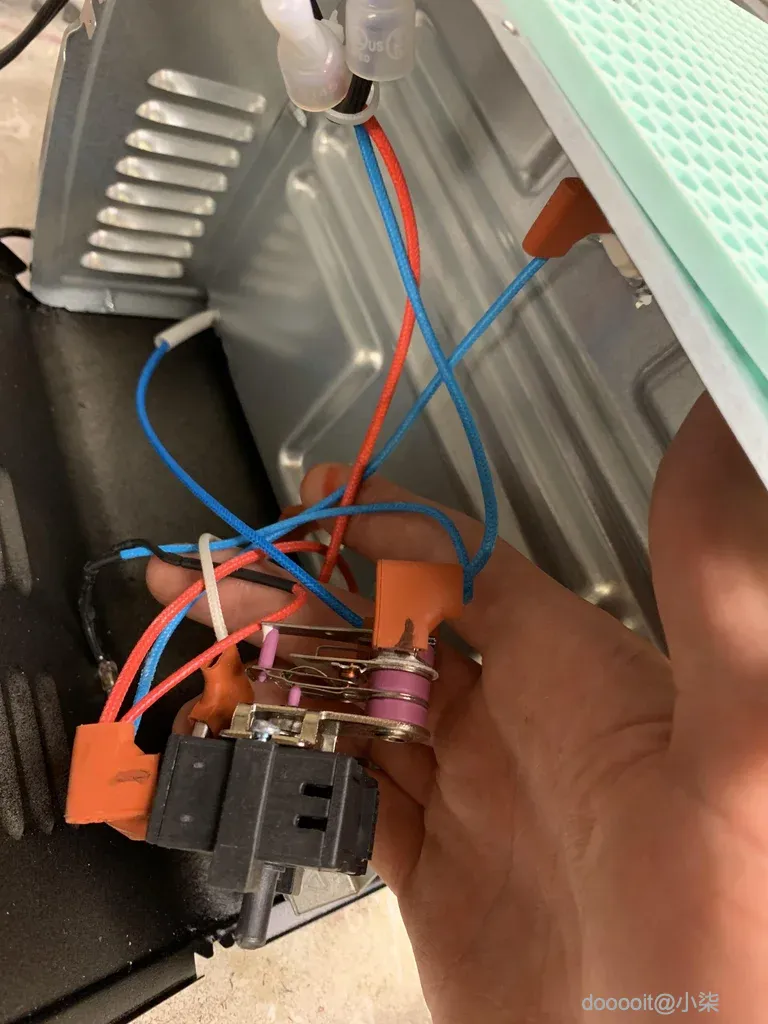

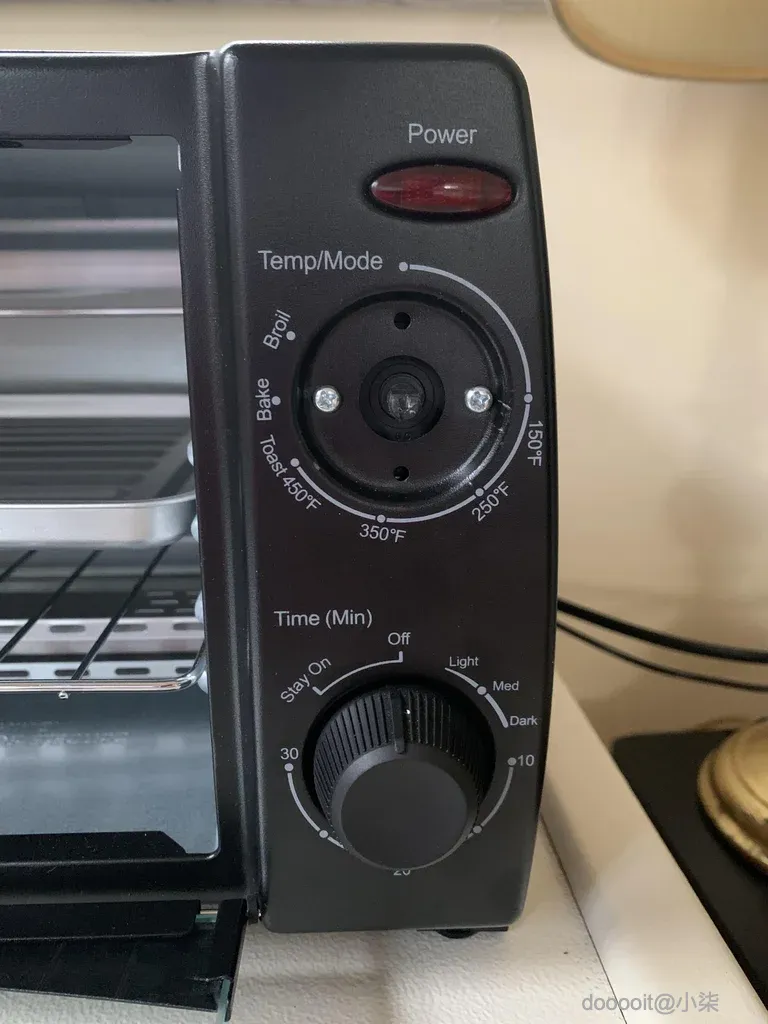

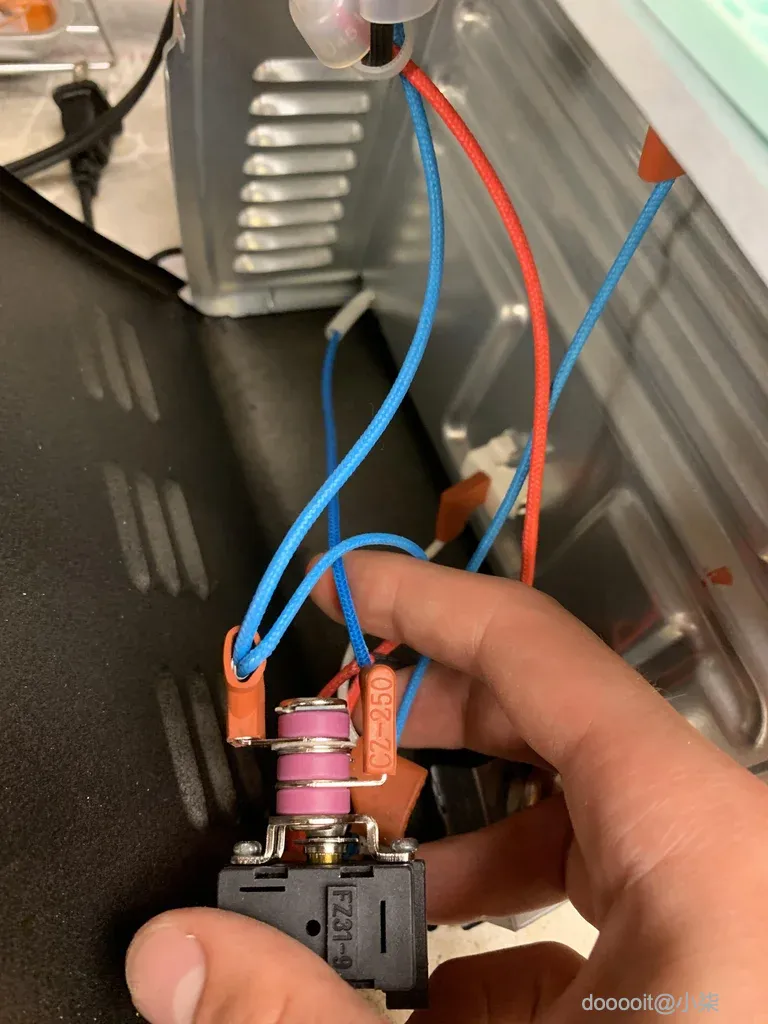

第一步是拆开烤箱,看看里面。这个烤箱有一个温度控制拨盘和一个定时器控制拨盘。我对里面和两个拨盘的接线很陌生,所以我决定绕过已经安装好的线路,这样会更容易。我意识到可以使用步进电机来转动拨盘。可以将温度探头或热电偶送入烤箱内部以监测温度。OLED 屏幕可以显示实时数据,包括当前温度。所有这些外围组件都可以通过 Arduino 轻松控制。烤箱内有很多开放空间,所以我决定将所有或大部分组件隐藏在烤箱内。

根据您使用的烤箱,拆卸过程可能会有所不同。我必须先卸下前面板周围的螺丝。然后我将烤箱倒置,卸下侧面板底部的螺丝。从那里我能够接触到烤箱内部的线路。

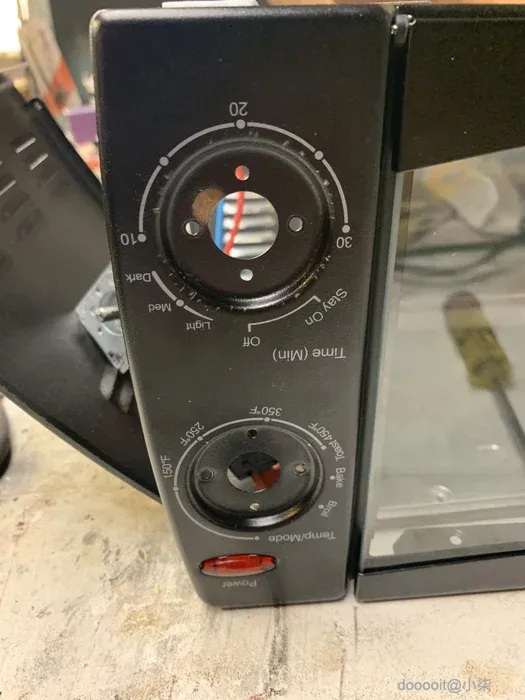

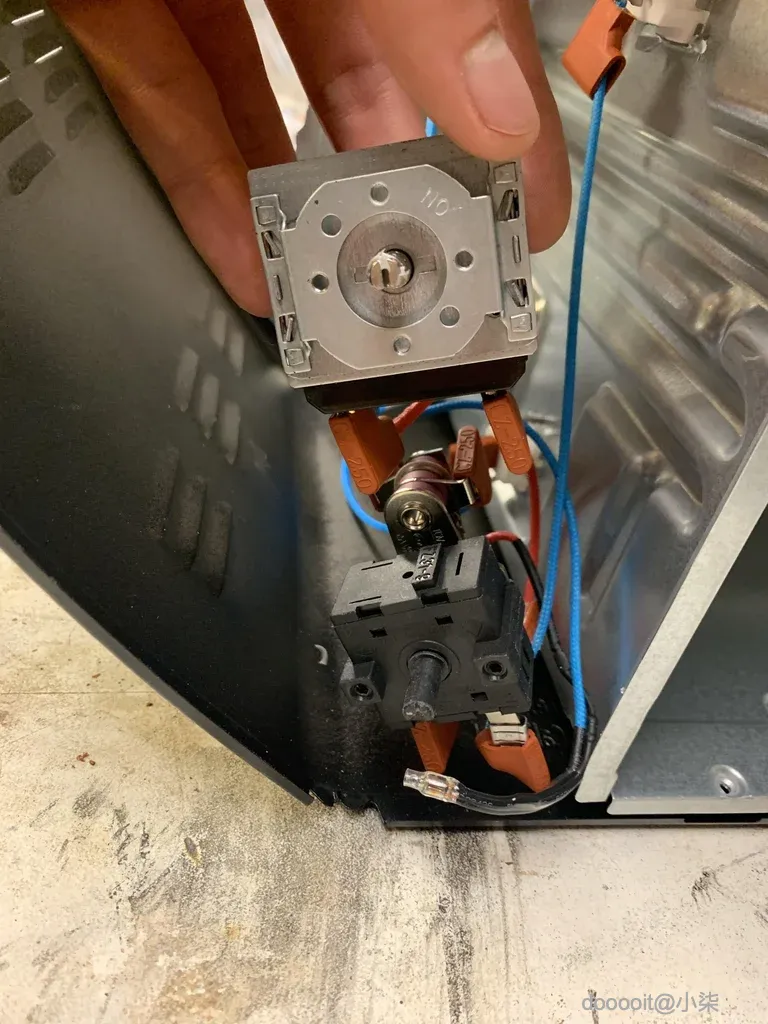

接下来我取下每个表盘上的两个旋钮并将它们从面板上拧下来。

2

原型

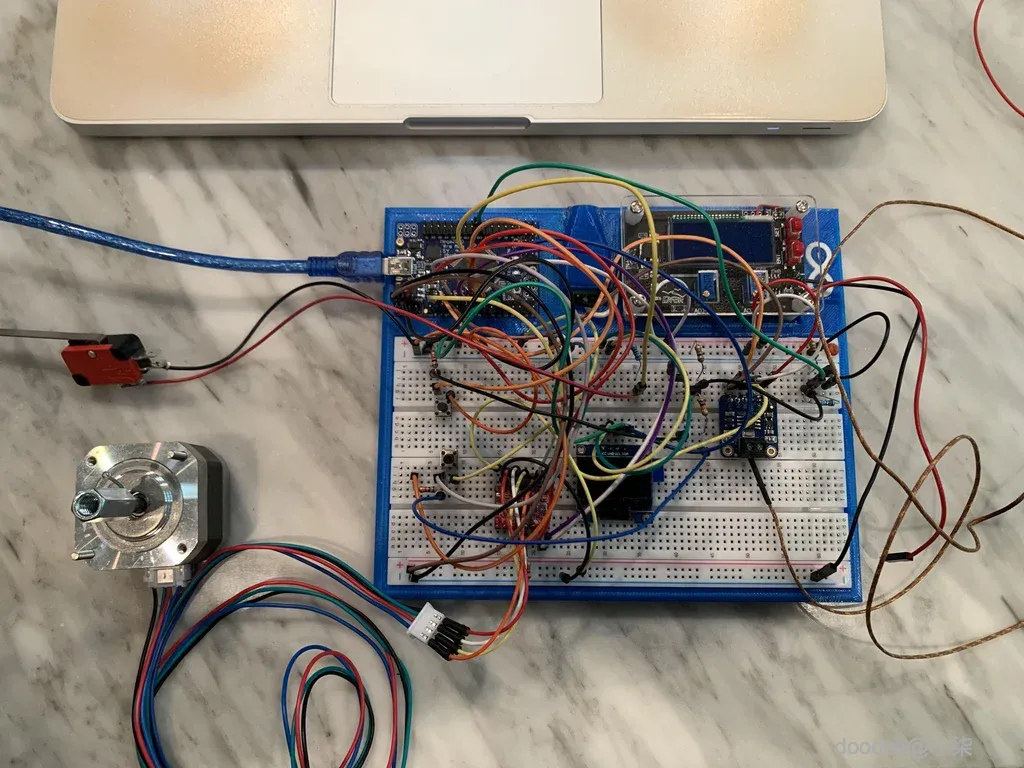

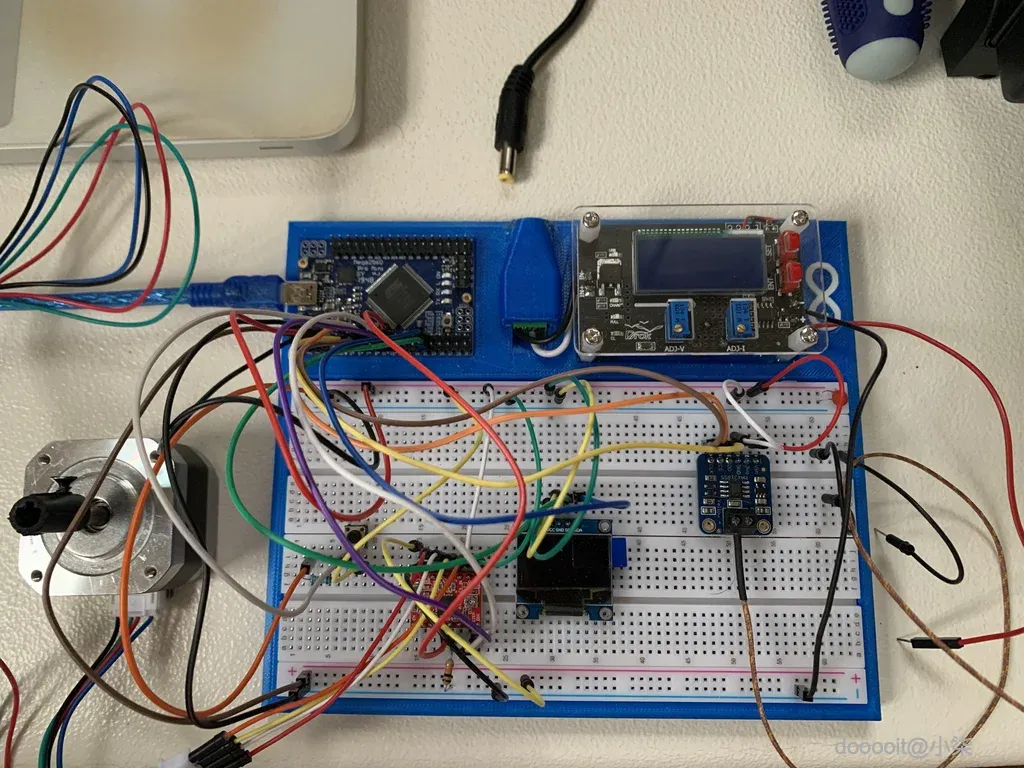

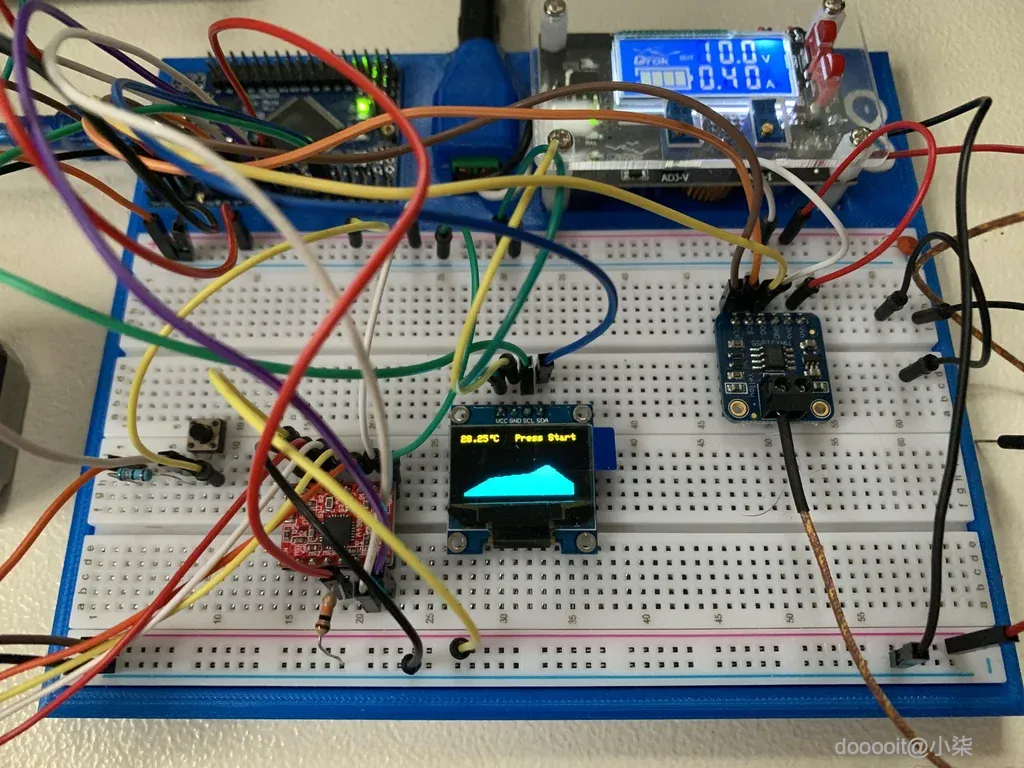

现在我知道了我需要围绕什么进行设计,是时候开始构建电路了。我通过添加过程完成了这项工作。我让热电偶工作,然后添加屏幕,然后添加步进电机。一旦我的主要组件工作起来,我就需要一种与 Arduino 交互的方法。我决定使用几个按钮。烤箱上的温度控制拨盘将由步进电机旋转,仅顺时针旋转约 300 度即可达到最高温度。因此,该限制需要硬编码到程序中。我还需要一种方法来可靠地让拨盘逆时针旋转回到 0 度。我计划使用限位开关来防止步进电机旋转超过 0 度并冒着损坏温度控制拨盘的风险。我发现我的12 合 1 PCB 多功能工具在组装这个电路时对故障排除非常有用。

PDF
SMD+Oven+Sheet.pdf
220.39KB
3

完善计划

我现在有了一个可以读取温度并根据温度转动步进电机的电路。下一步是编写程序,以便根据回流曲线调整温度。

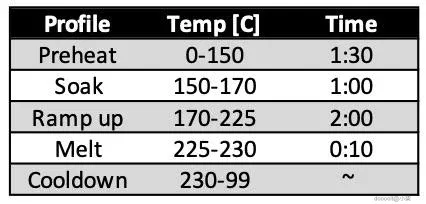

网站介绍了回流曲线的重要背景信息。我尝试遵循上面列出的曲线。一般来说,曲线会经历多个设定点,包括预热、浸泡、升温、熔化、冷却。我为每个过渡点使用的温度列在上表中。

将步进电机旋转与每个特定温度进行协调是一个反复试验的过程,需要相当多的耐心。最初,我会在读取当前烤箱温度的同时手动转动旋钮。我确定了配置文件上每个温度设定点的刻度盘旋转量。一旦我大致知道需要将刻度盘转动多少才能达到每个温度,我就会将其转化为适当的步进电机旋转。

现在我已经标记了所有设定点,我在每个步骤之间添加了延迟以匹配每个阶段的适当时间。

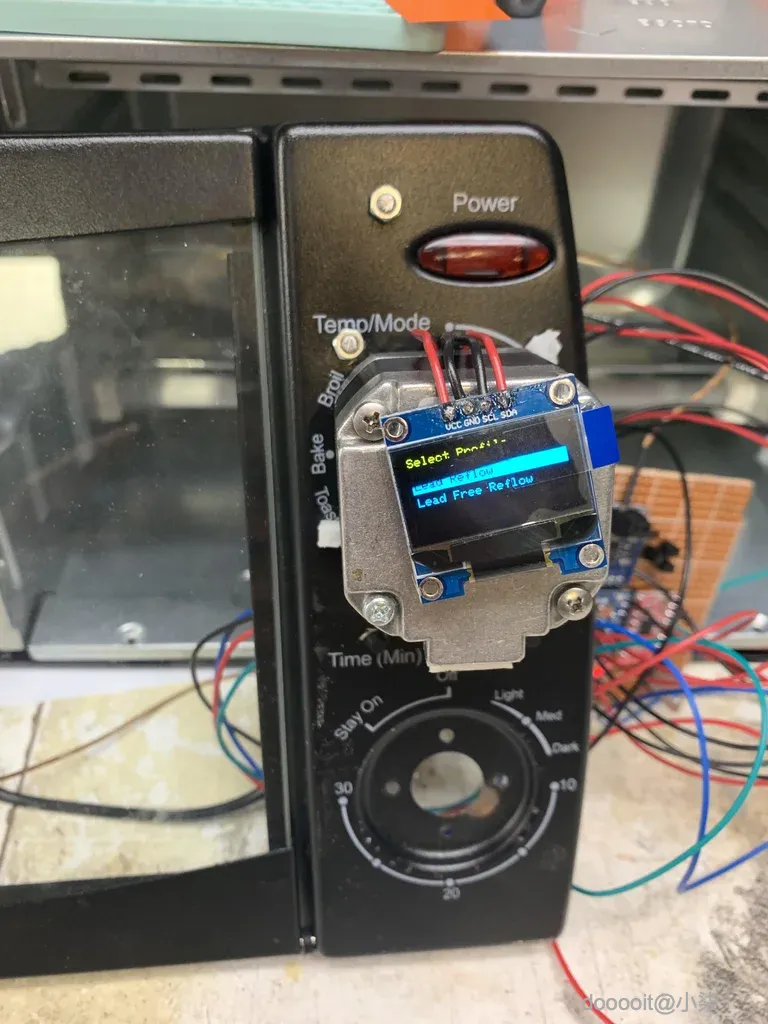

根据您使用的焊料类型,有不同的回流曲线。我决定结合铅焊料和无铅焊料的曲线,并需要一种方法来选择我想要的。我编写了一个“菜单”,并使用两个按钮进行导航和选择。

此外,如果我选择了错误的配置文件,我希望有一种重新启动程序的方法。我选择同时按下两个按钮来重置 Arduino 并将温度拨盘调回零。它们是专门为实现这一点而连接的。两个按钮使用晶体管逻辑进行 AND 运算,输出被反转以将 Arduino 上的重置引脚拉低。这会重置 Arduino,步进器将反向旋转,直到到达限位开关(并且拨盘回到零位)。

最终代码如下所示。

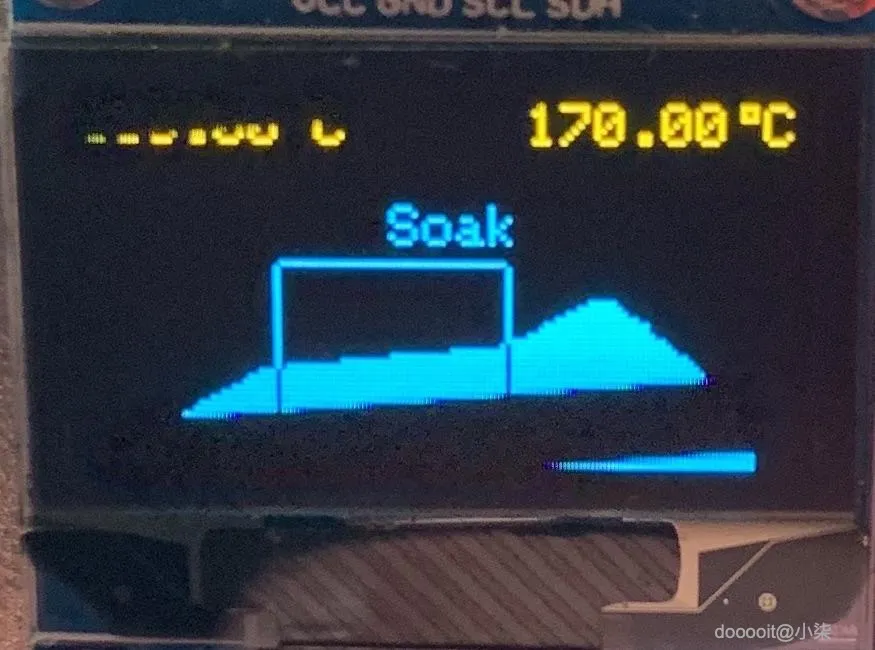

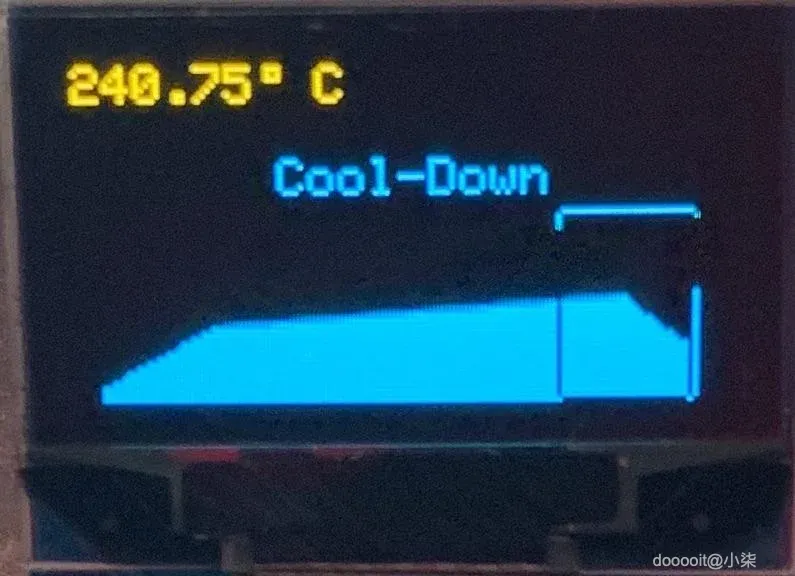

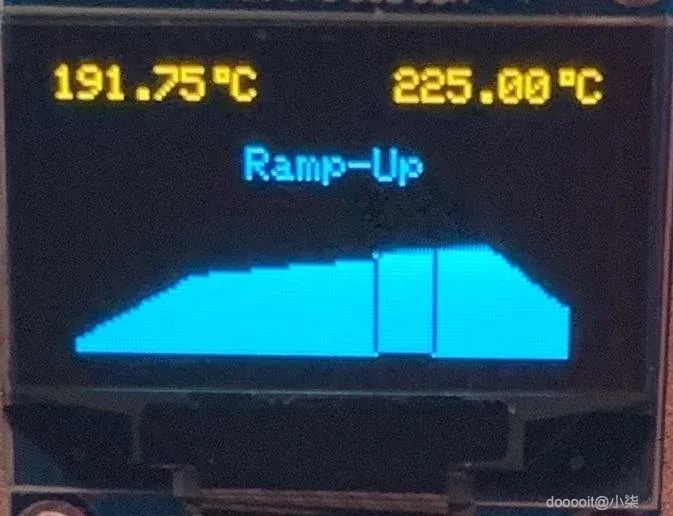

OLED 的图像是在回流期间显示的。OLED 的刷新率与相机快门相似,这就是为什么部分图像被切断的原因。

INO
SMD_Oven_Lead.ino
18.76KB
4

准备烤箱

现在我有一个控制烤箱的工作电路,我需要一种方法来永久地固定所有组件。

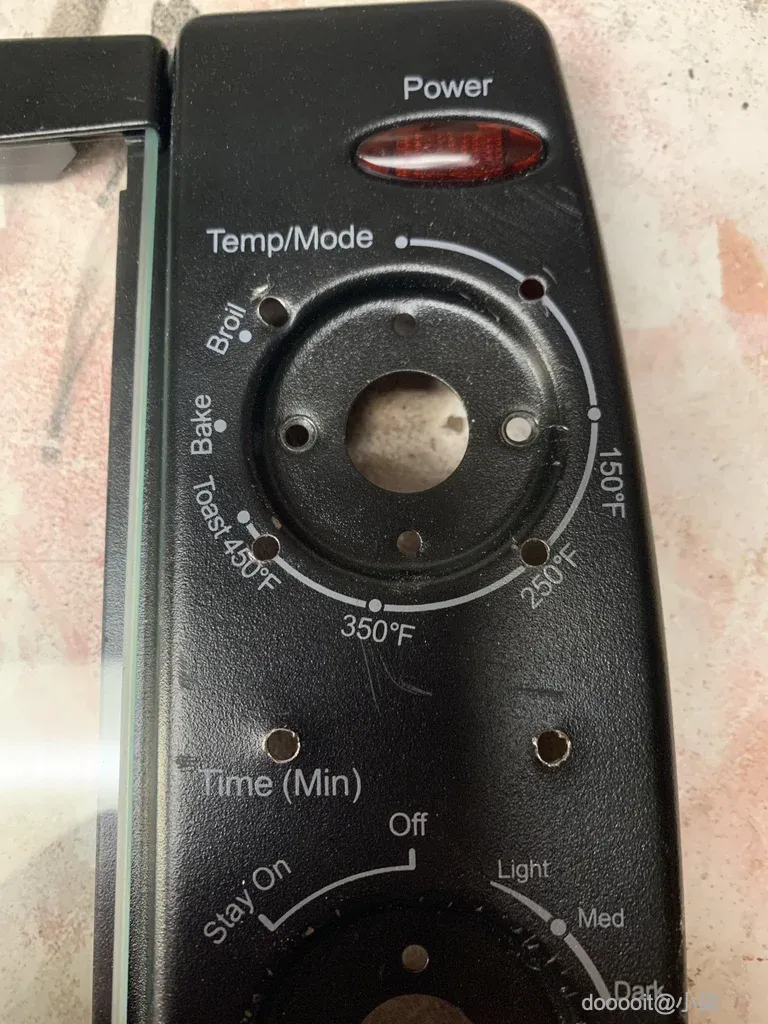

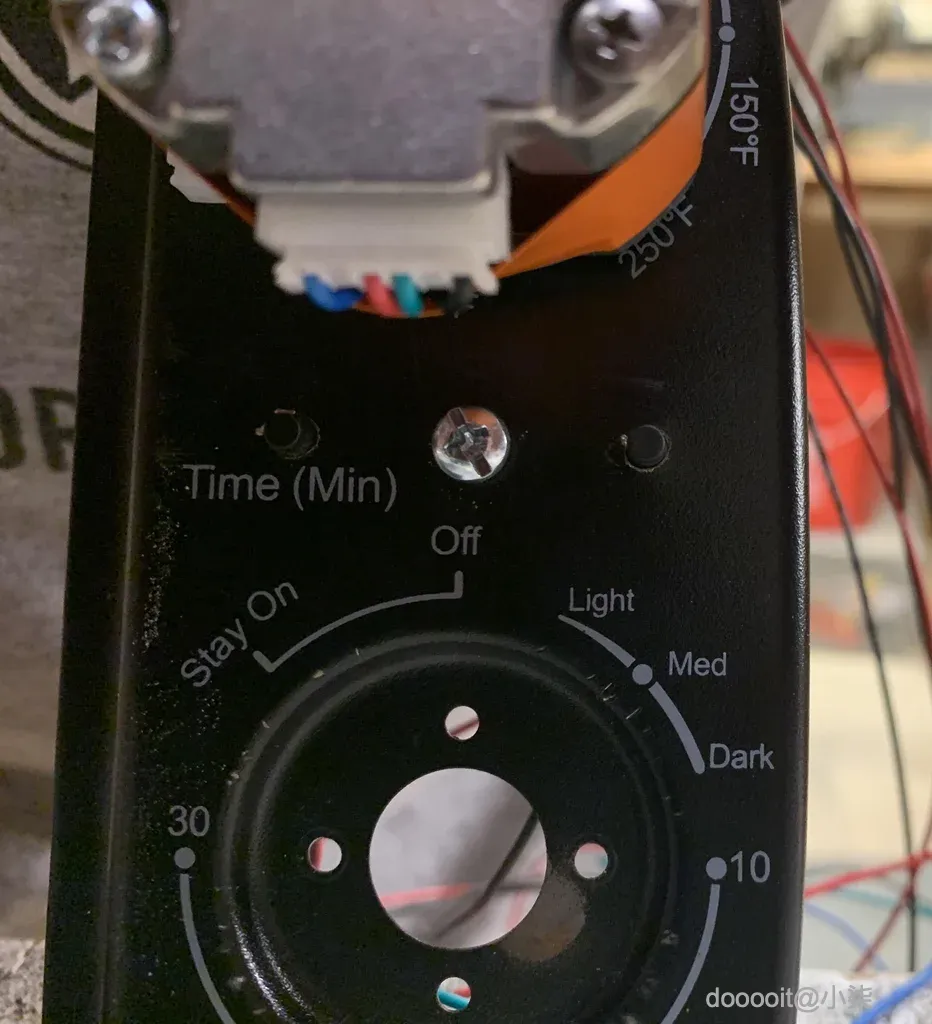

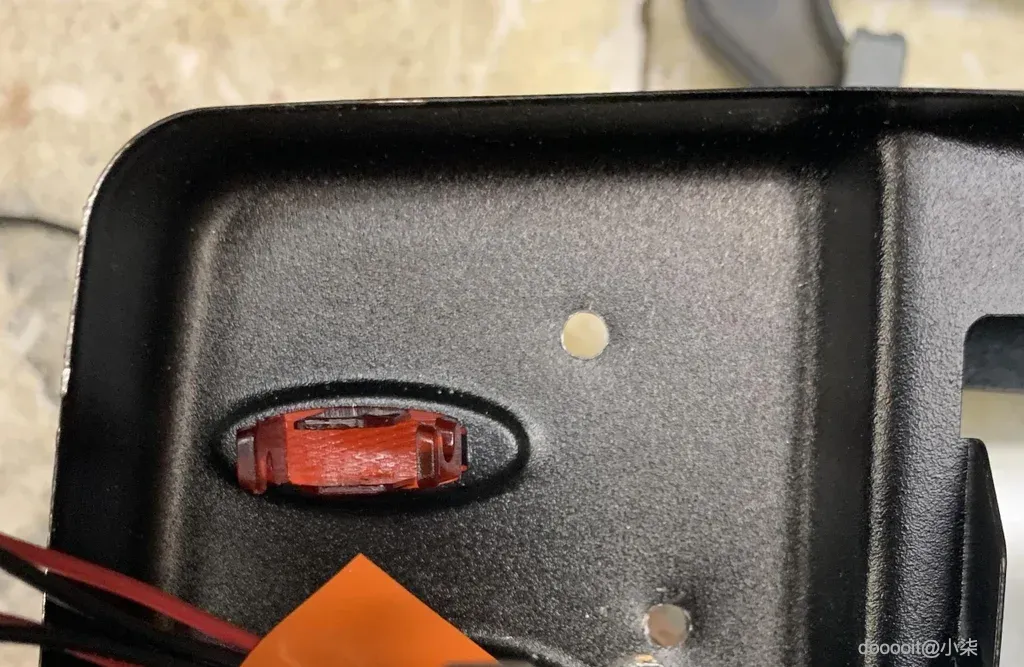

首先需要在面板上钻多个孔来支撑电机、按钮和限位开关,如上图所示。

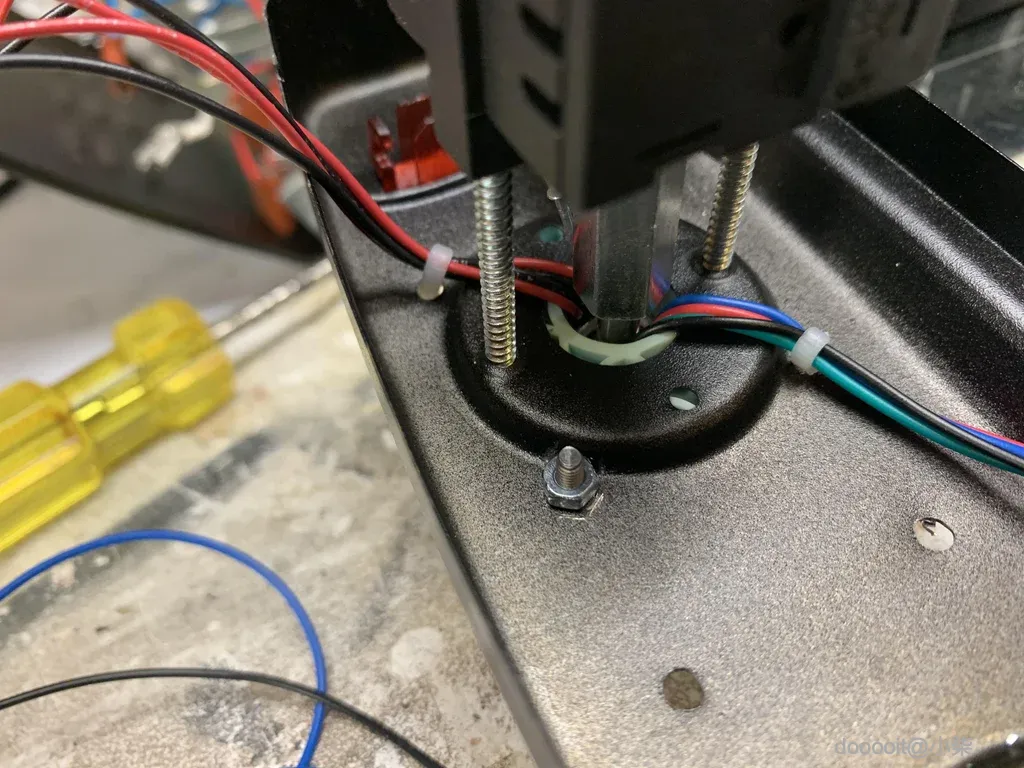

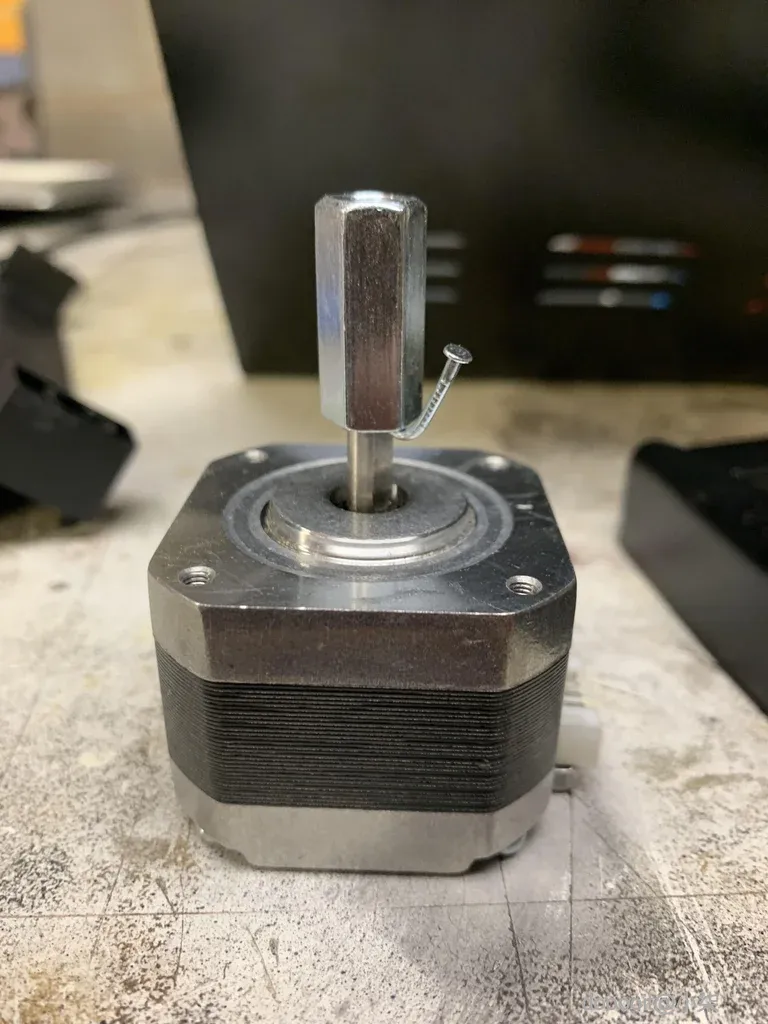

我还用一根弯曲的钉子将六角耦合器固定在步进电机轴上。这根钉子将兼作限位开关的触发器。耦合器的另一端将装入温度表盘中。

5

从面包板转换为穿孔板

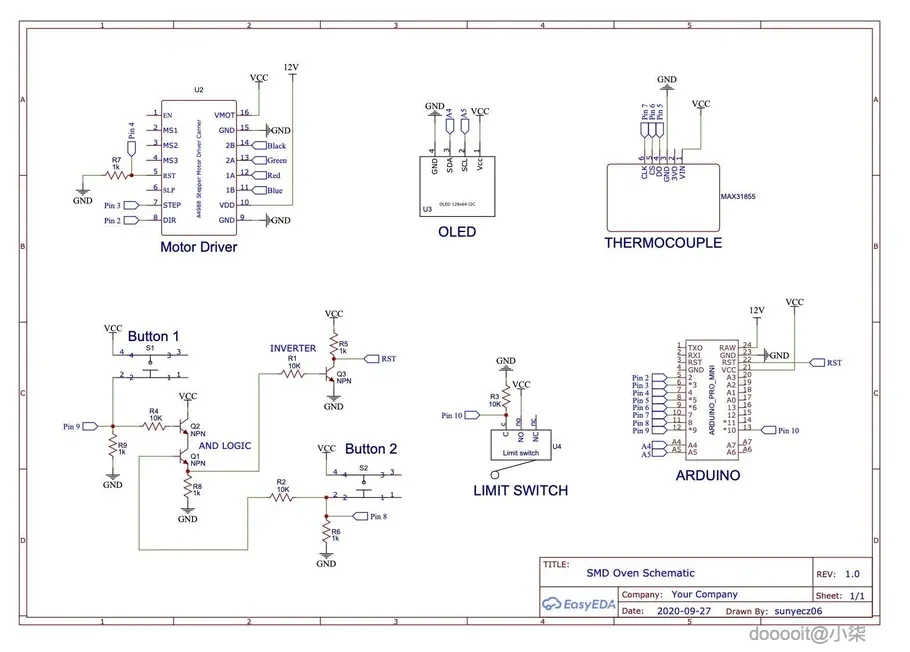

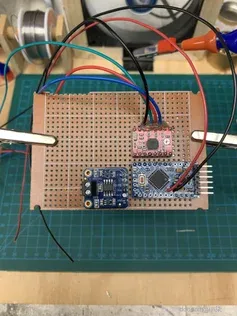

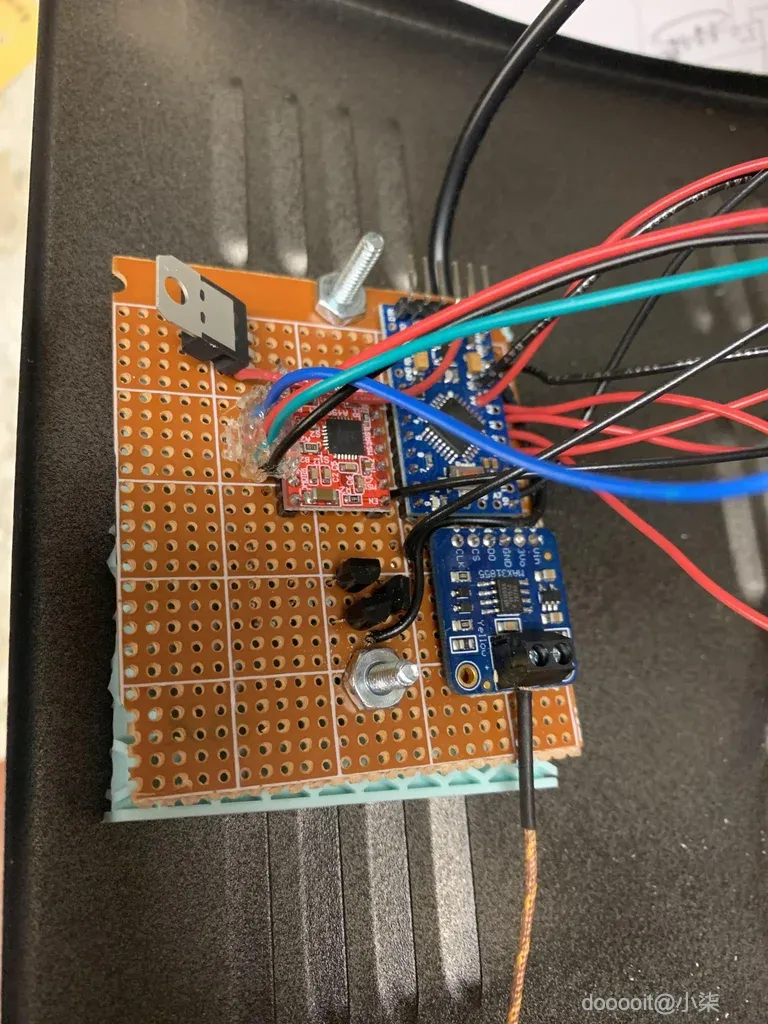

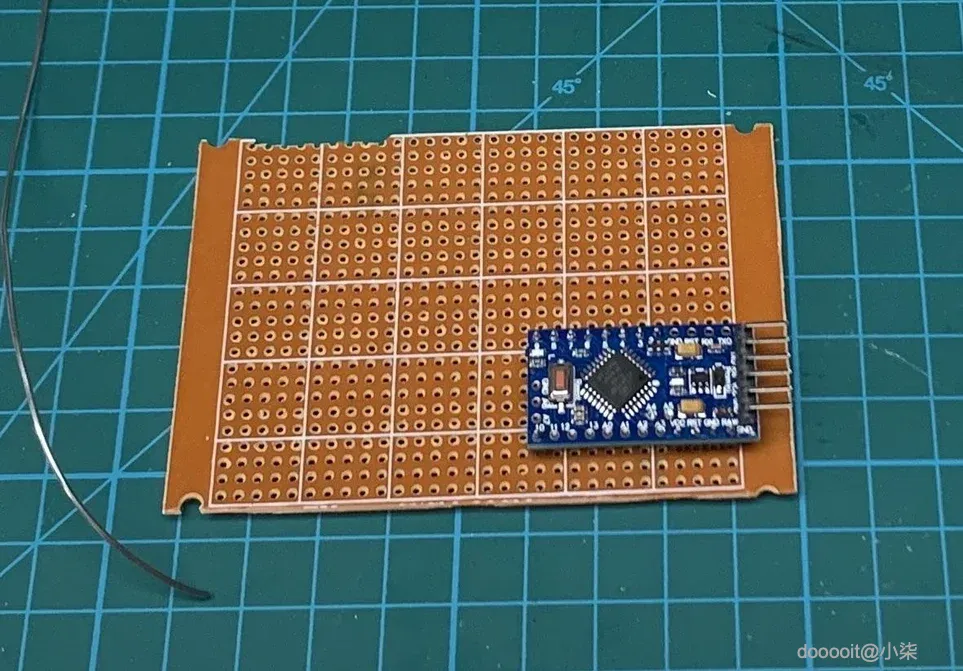

因为我想将大部分电子设备安装在烤箱的空隙内,所以我需要在一块穿孔板上将东西连接起来并焊接在一起。您可以在上面的图片中看到我的过程。我按照示意图添加了每个组件并连接了正确的引脚。

我先从 Arduino 开始,然后添加热电偶板,然后添加电机驱动器。最后我添加了 OLED 的外围按钮、开关、晶体管和电线。

一旦所有东西都焊接好了,我就修剪多余的穿孔板,并将所有东西插入进行测试。

6

打开烤箱电源

因为我没有改变烤箱的接线,所以它仍然使用 120V 交流电。Arduino 及其外围设备使用 12V 直流电。我没有添加整流器和附加电路来通过一个插头为所有设备供电,而是决定分别为两者供电。

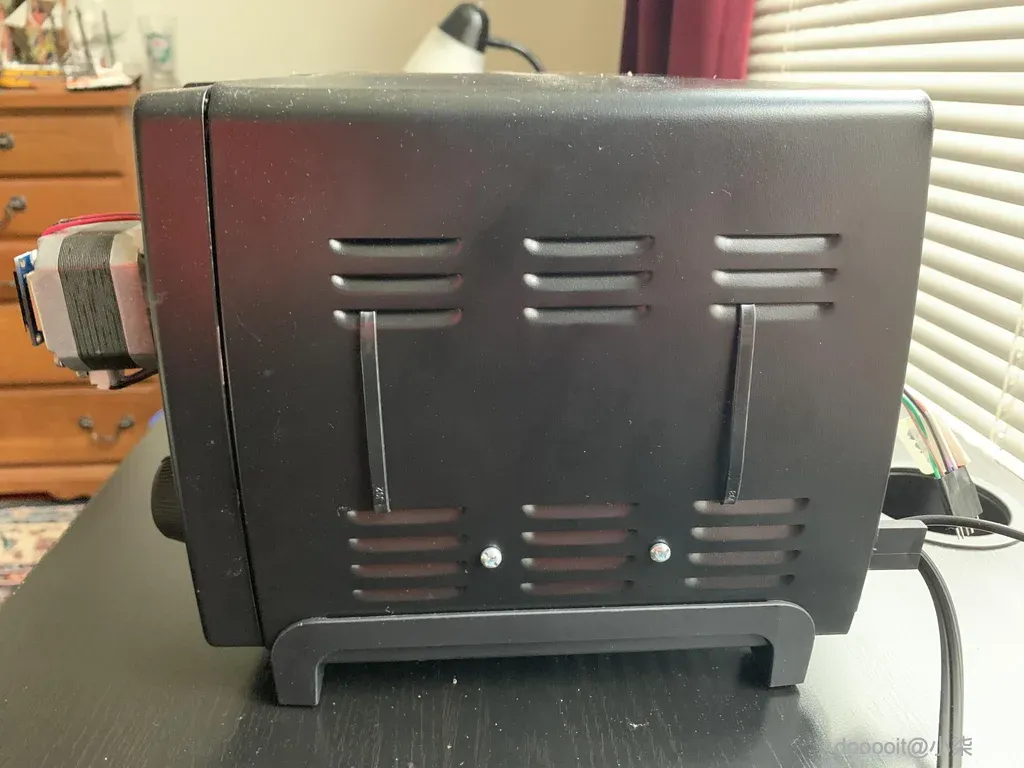

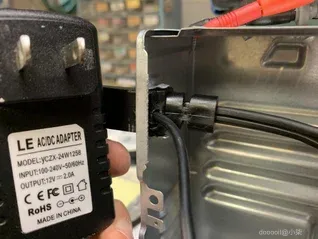

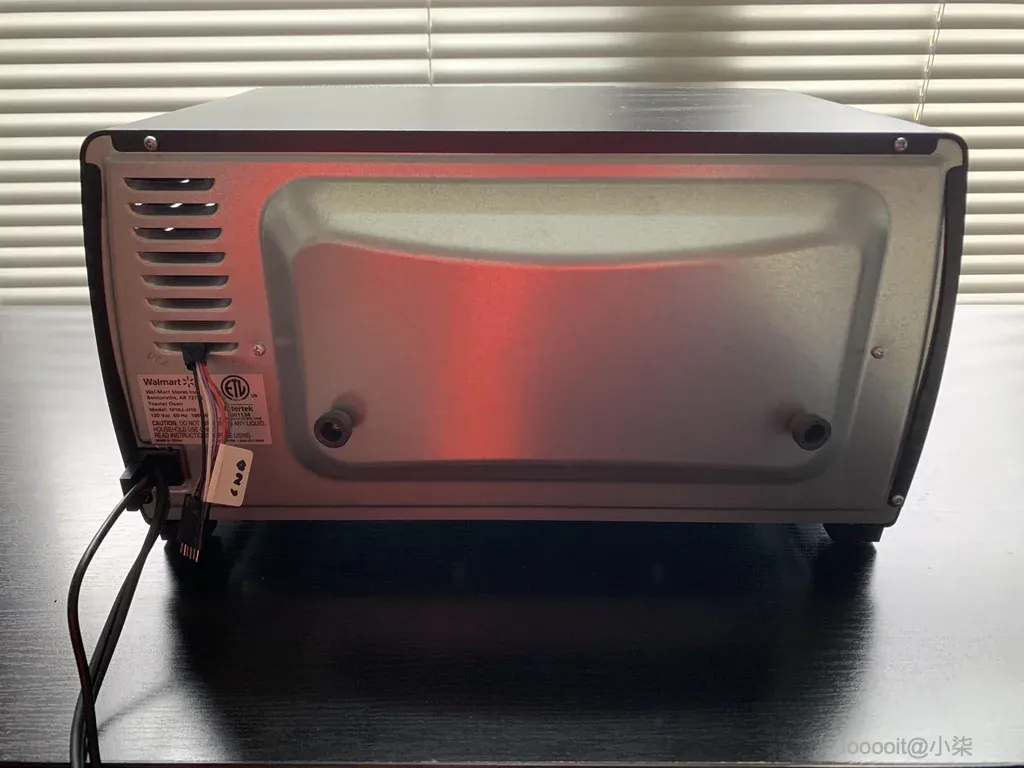

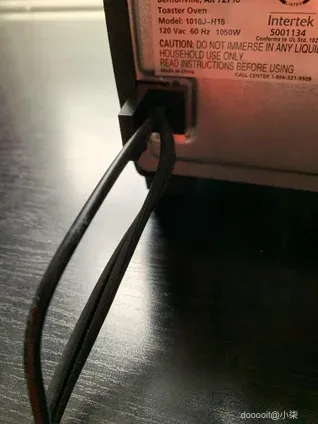

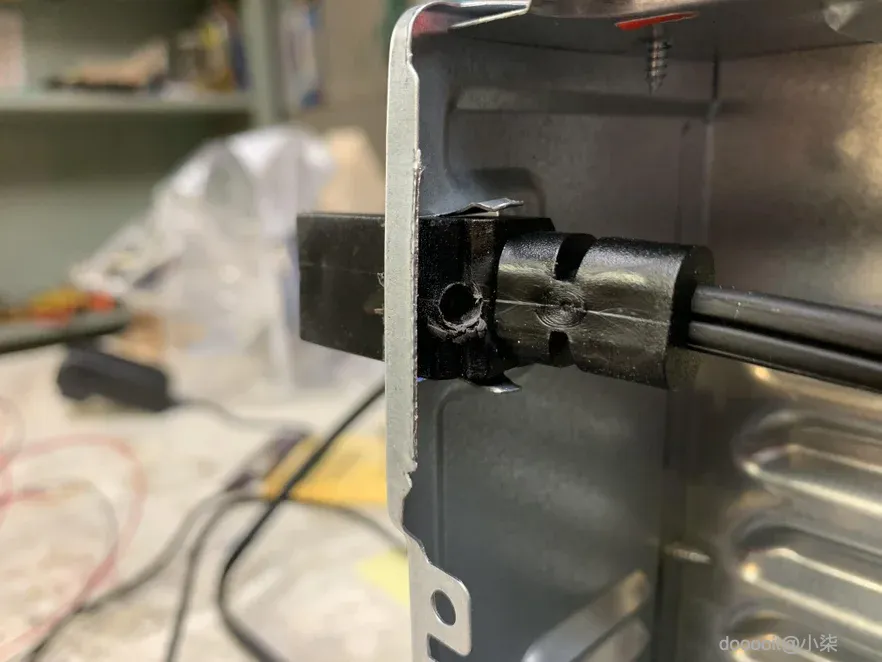

我想将 12V DC 电源线靠近烤箱电源线。我在橡胶适配器上钻了一个小孔,如上图所示。这真的很有效,两根电缆一起运行,可以单独插入。

最后我将 12V DC 电缆的末端焊接到穿孔板电路上

7

组装

现在一切都正常了,我开始按照以下步骤把所有东西组装起来。(在各个步骤中,我添加了一些耐热硅胶,以防止电线/焊点在烤箱达到峰值温度时熔化/短路。此步骤是可选的,因为它可能有点过头了)。

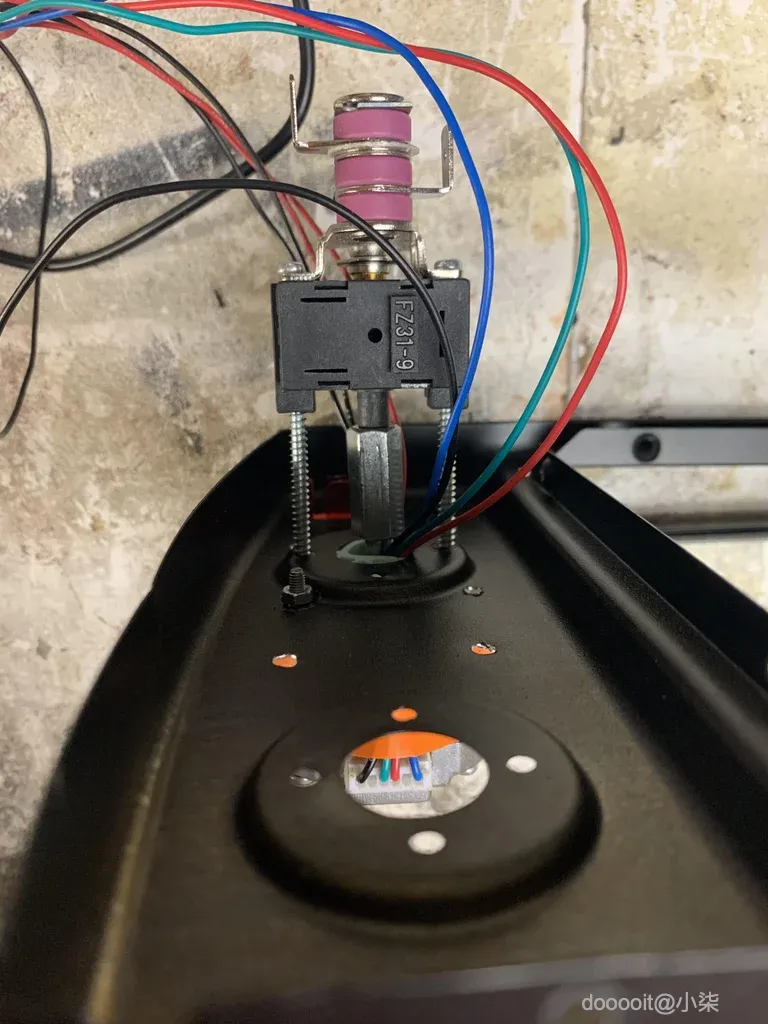

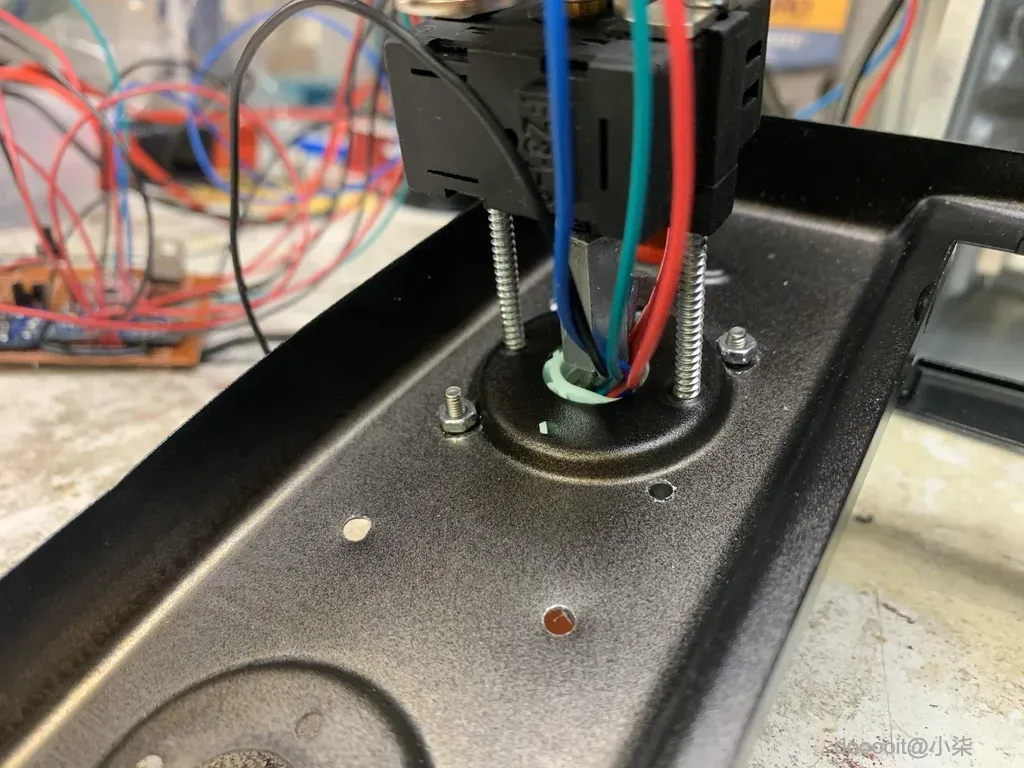

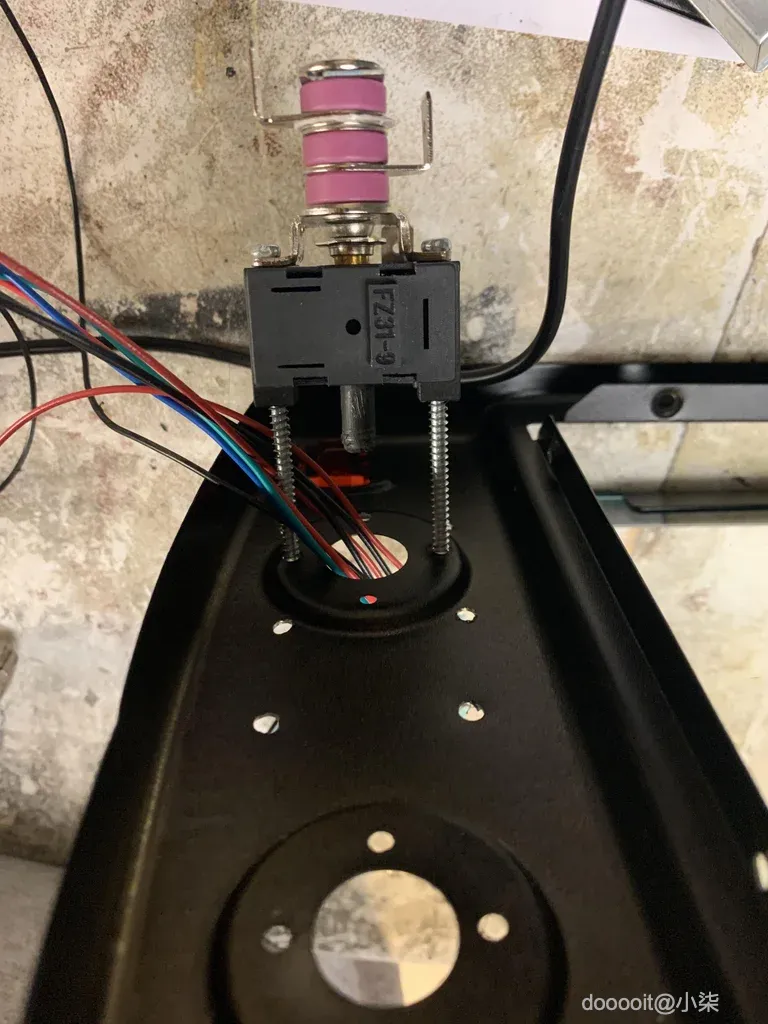

  1. 使用加长的机器螺钉将温度表盘拧回到面板上

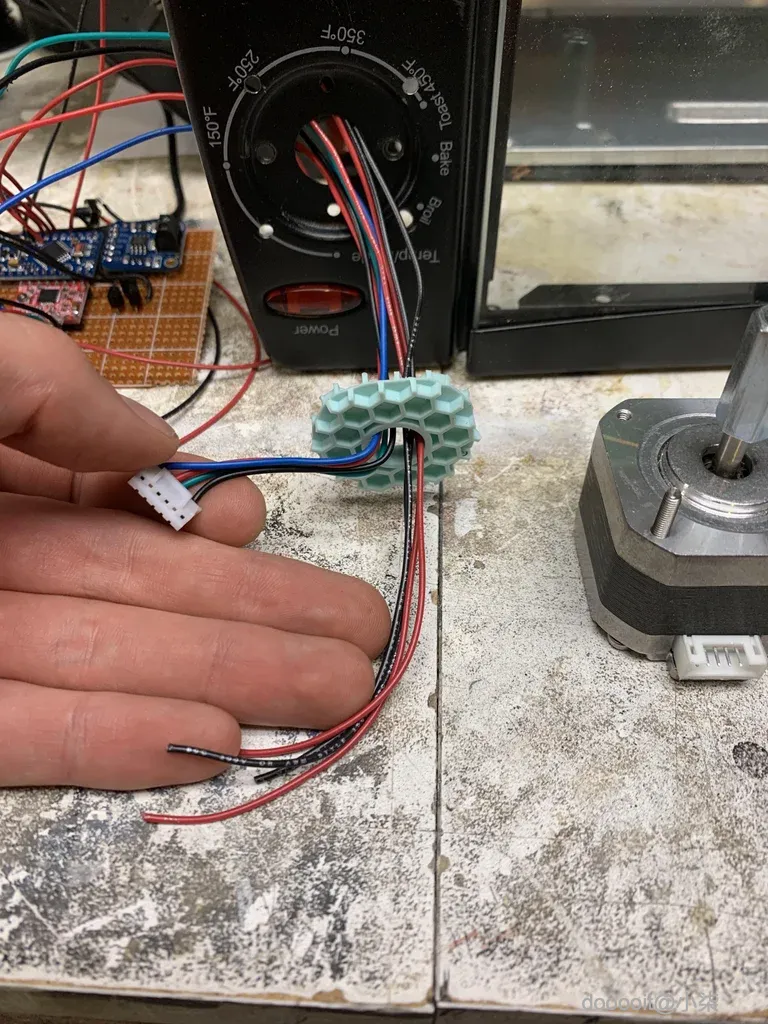

  2. 将步进电机和 OLED 的电线穿过面板顶部的孔

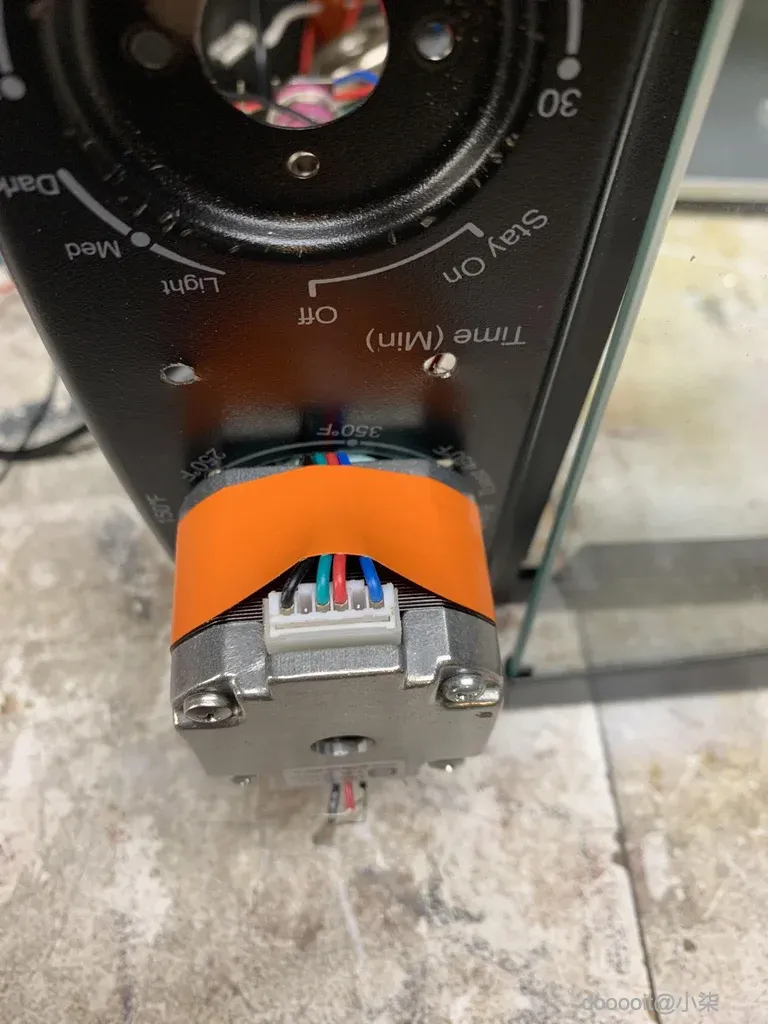

  3. 安装步进电机并将拨盘连接到电机轴上。确保弯曲的钉子(限位开关触发器)朝上后,用强力胶加固。
  4. 将 M3 螺栓穿过步进电机孔并用螺母固定到面板背面。
  5. 用扎带将步进器和 OLED 电线固定(从电机相对两侧的最后两个钻孔开始),以确保旋转步进电机驱动轴的间隙。
  6. 将 OLED 焊接到相应的电线上。将 OLED 背面用热胶粘到步进电机背面
  7. 切下一块废木料,将推杆底部固定到相应的孔中。用螺母和螺栓固定。

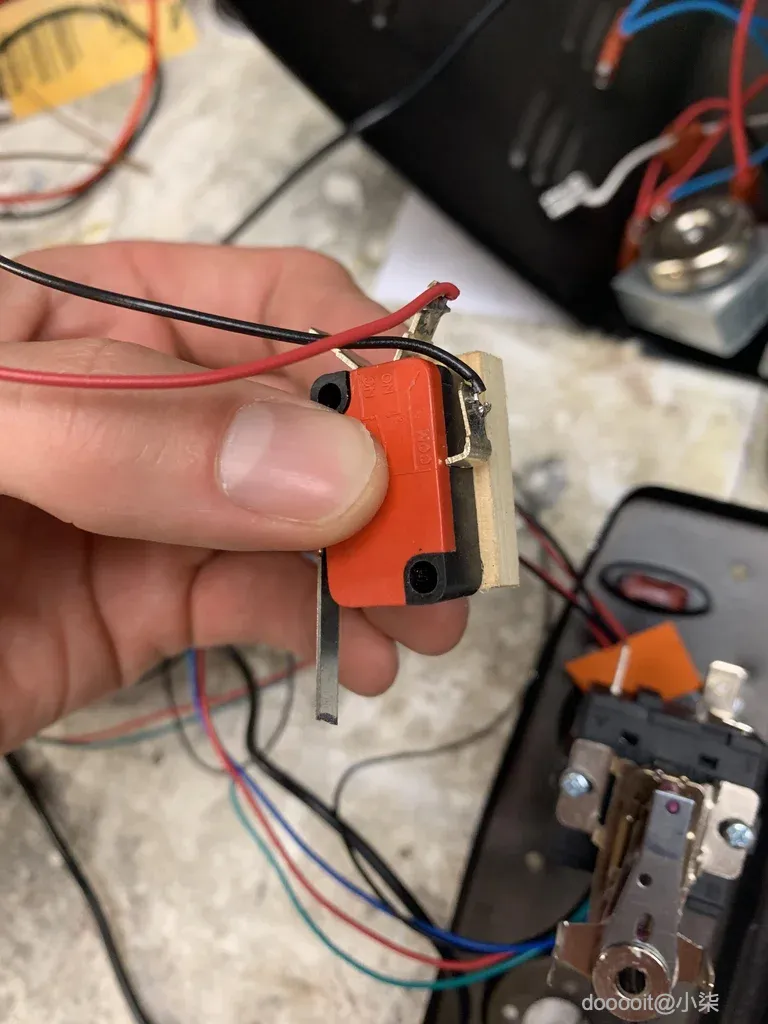

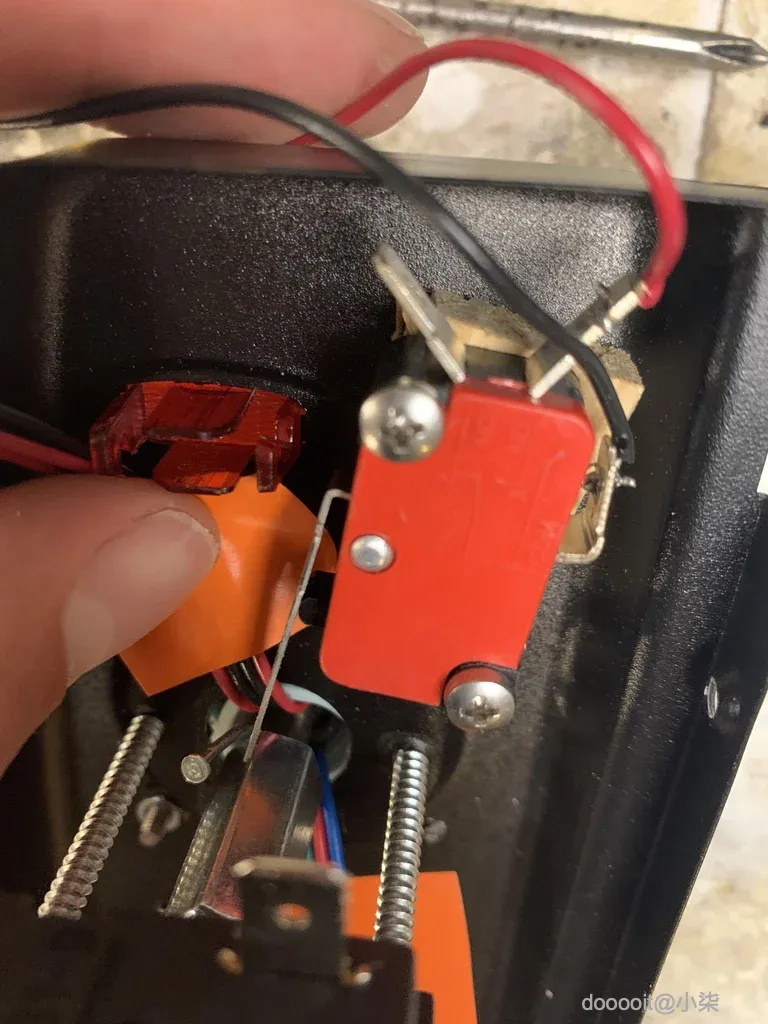

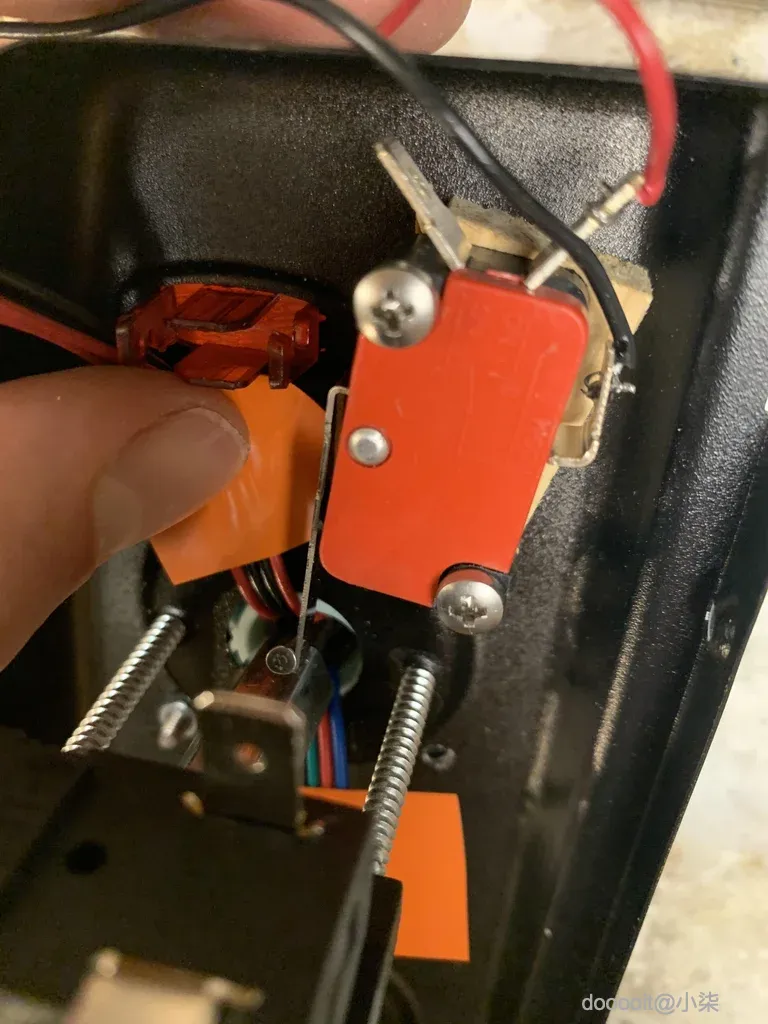

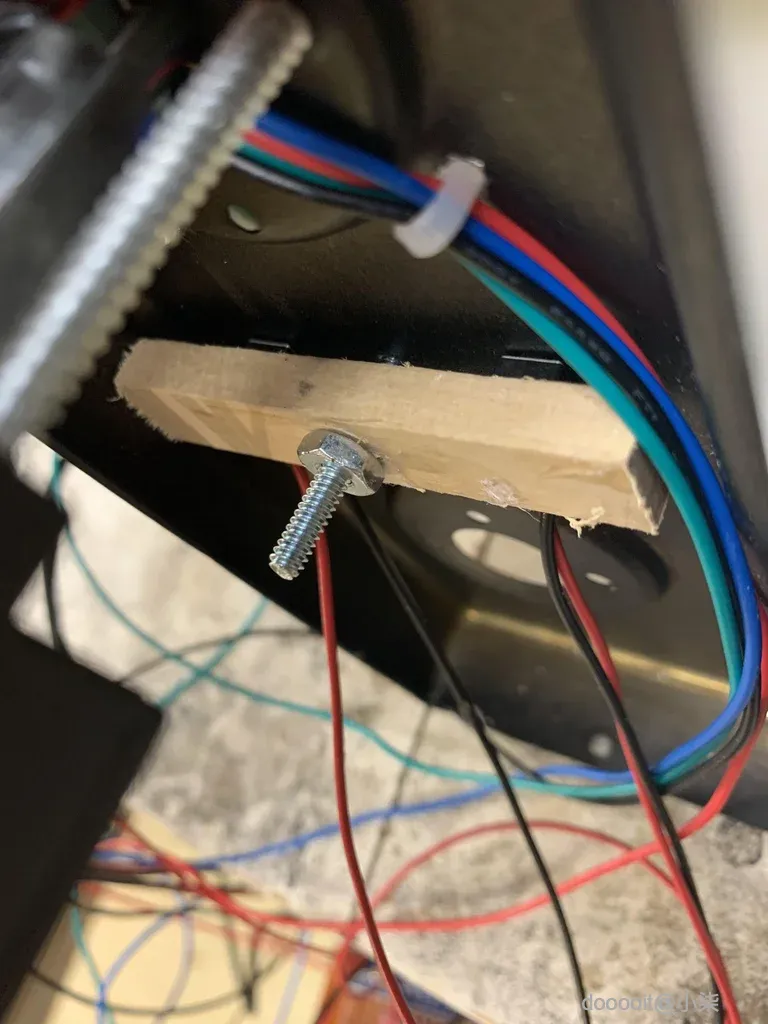

  8. 切下小木垫片以将限位开关固定到位。确保对准,以便当刻度盘处于关闭或零位时触发限位开关。用螺母和螺栓固定。

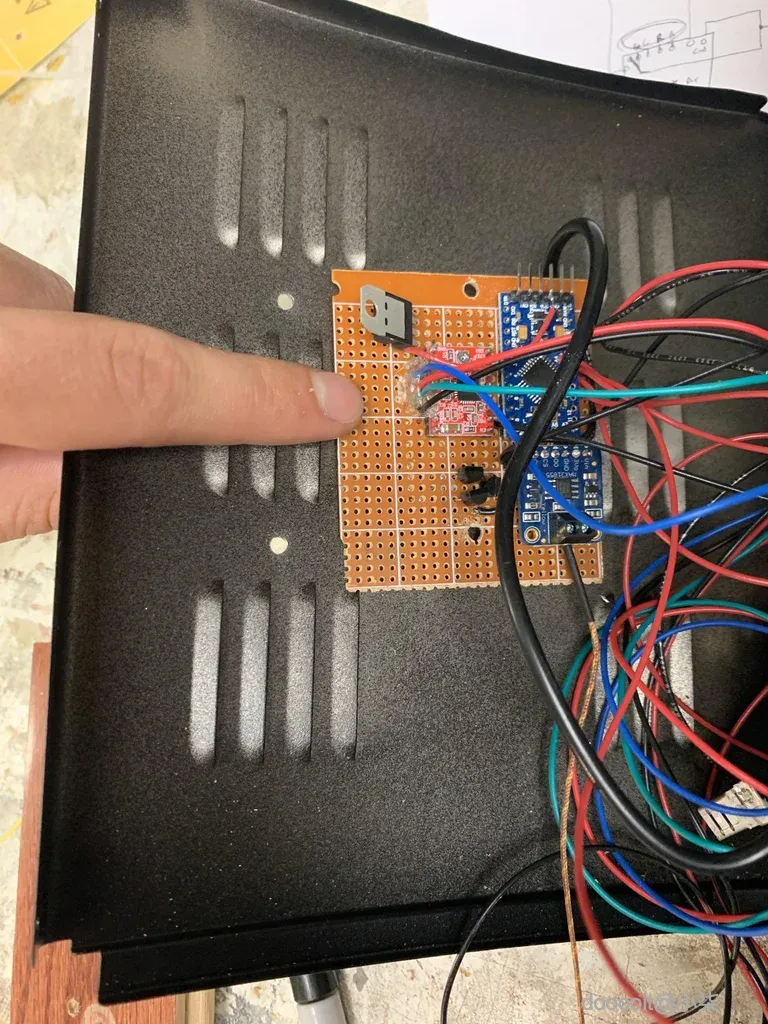

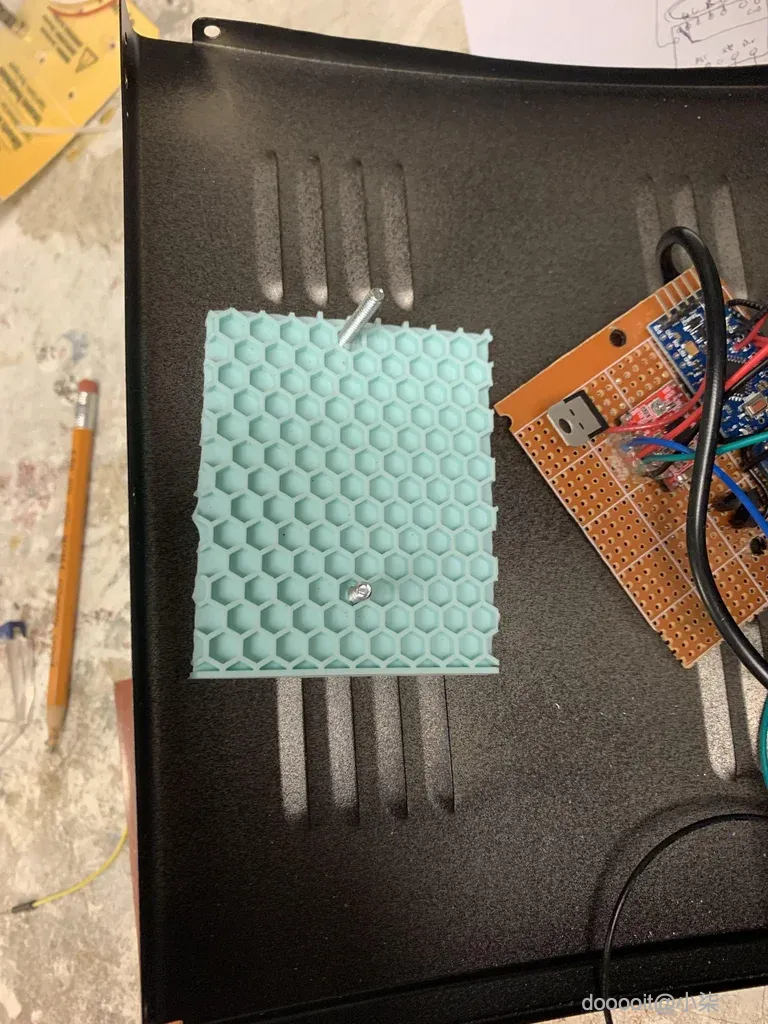

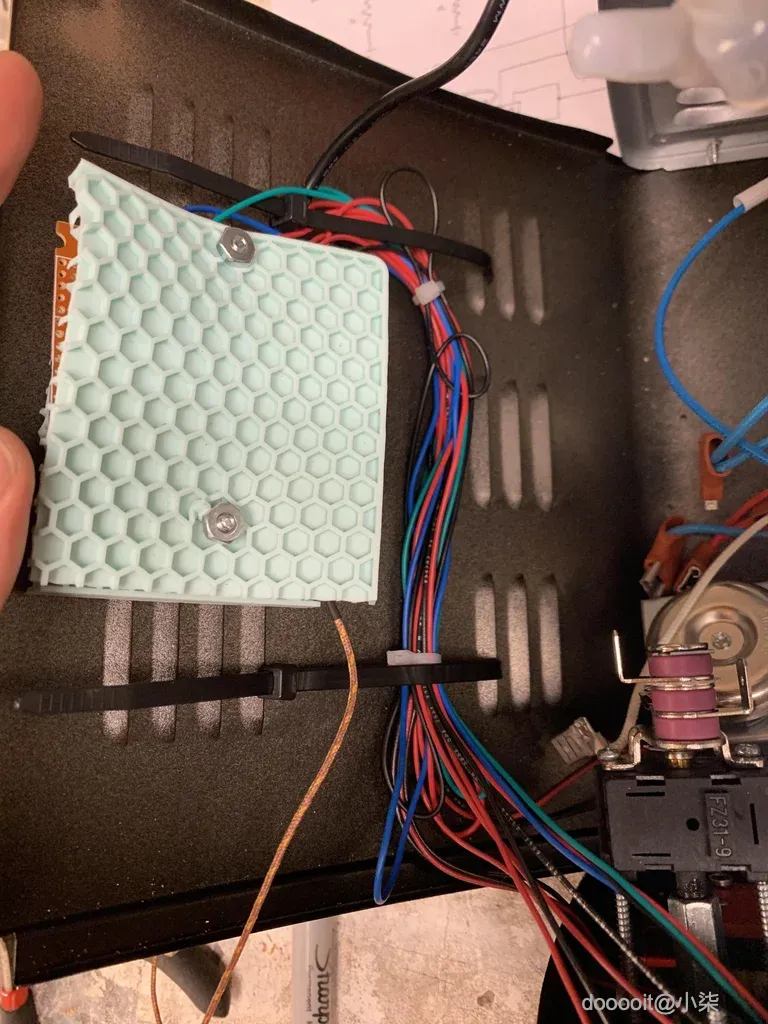

  9. 在烤箱侧面将要固定穿孔板的地方再钻 2 个螺丝孔。
  10. 使用扎带将多余的电线固定到侧面板上

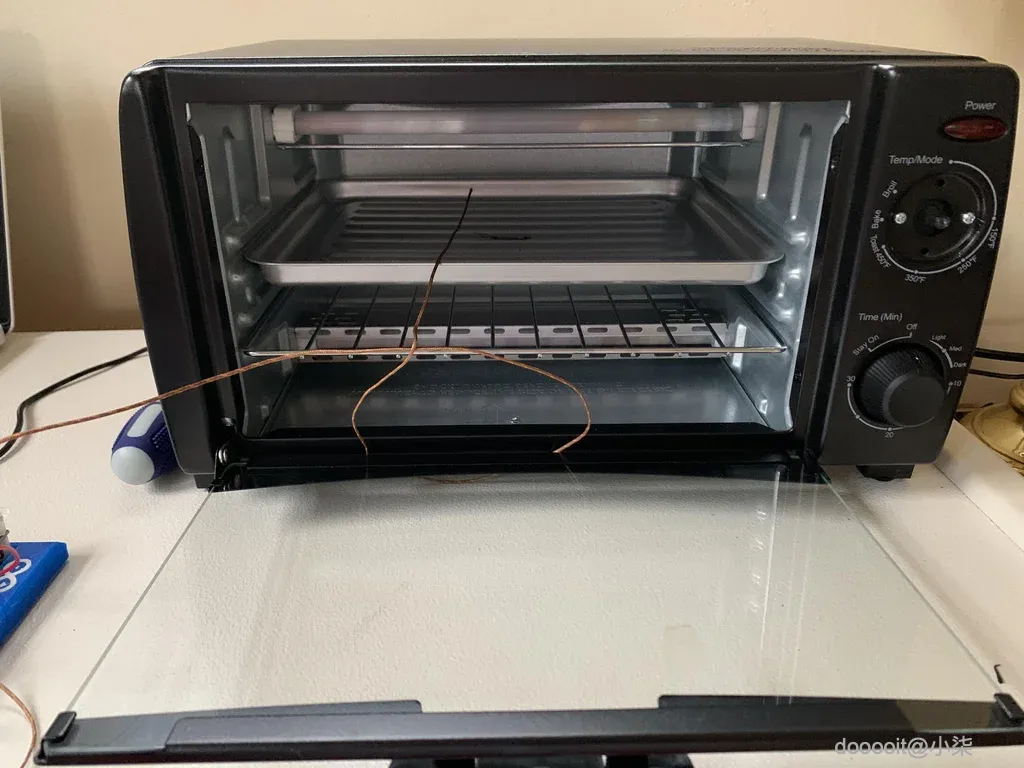

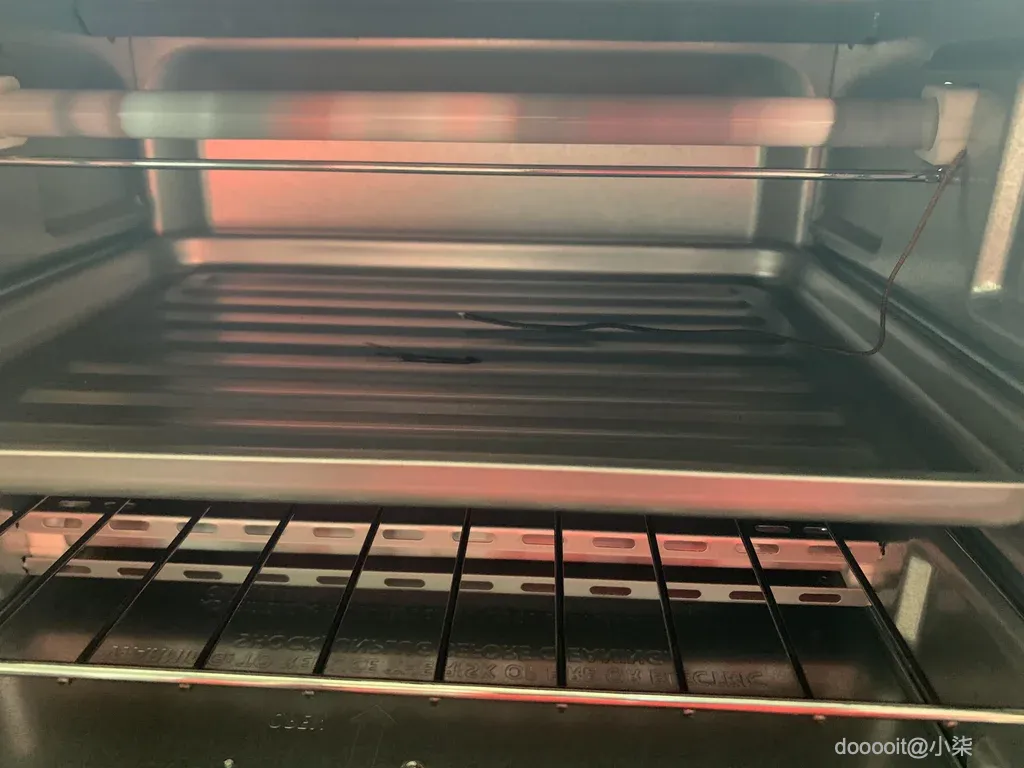

  11. 将热电偶从侧面放入烤箱
  12. 将定时器拨盘拧回到面板上
  13. 将侧面板拧回烤箱,重新装上面板,就完成了!
8

开始重新排版和最终想法

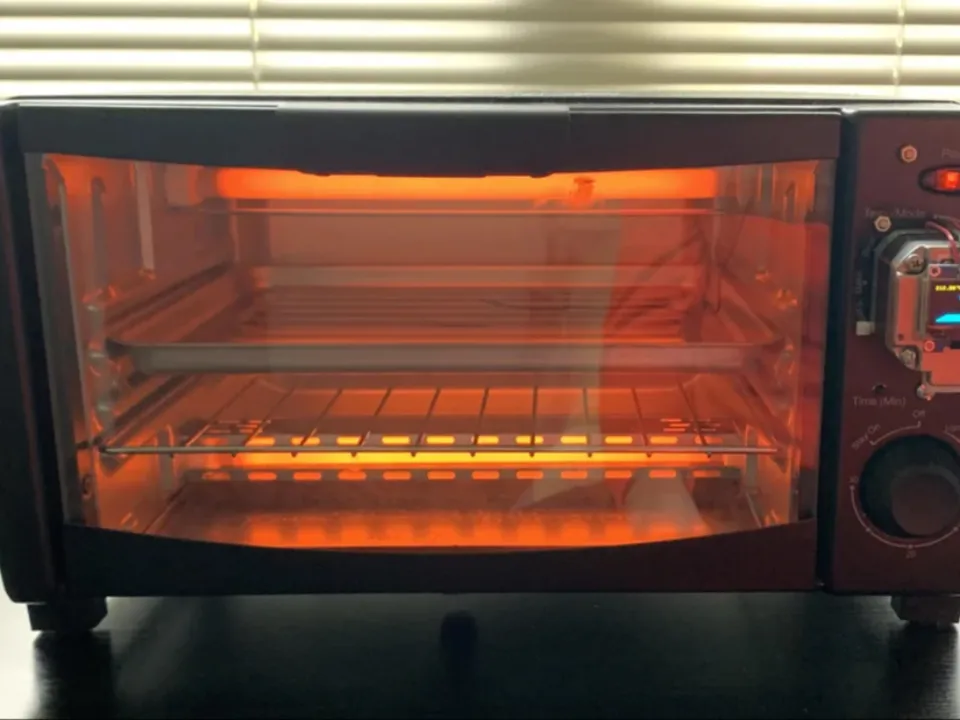

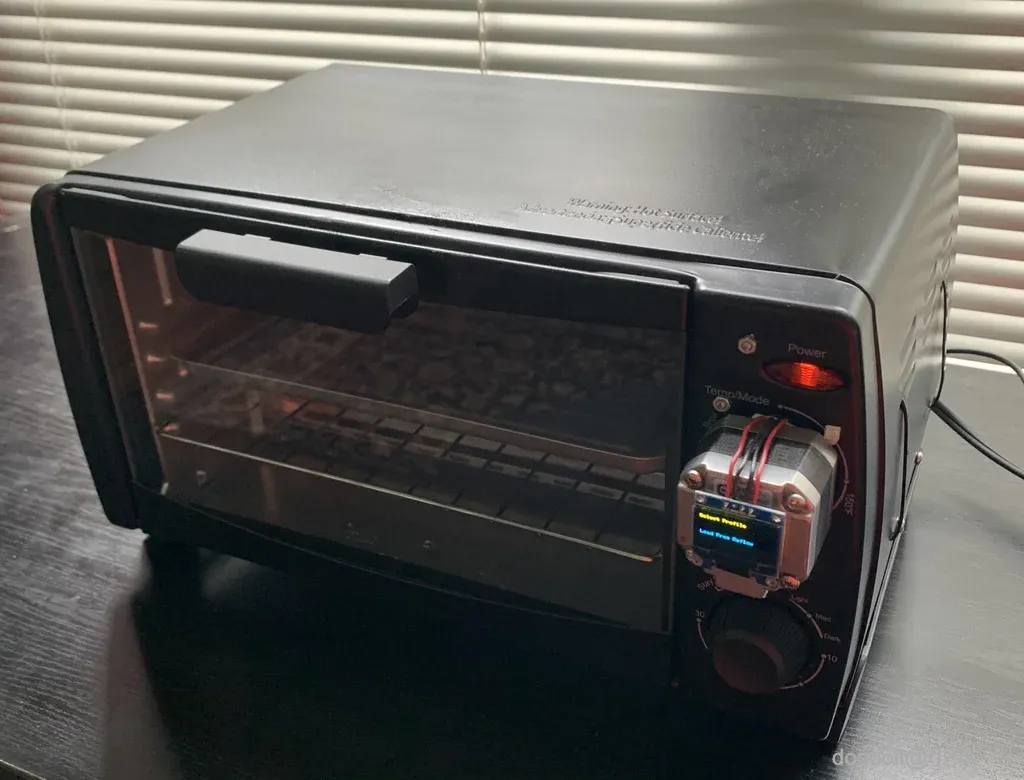

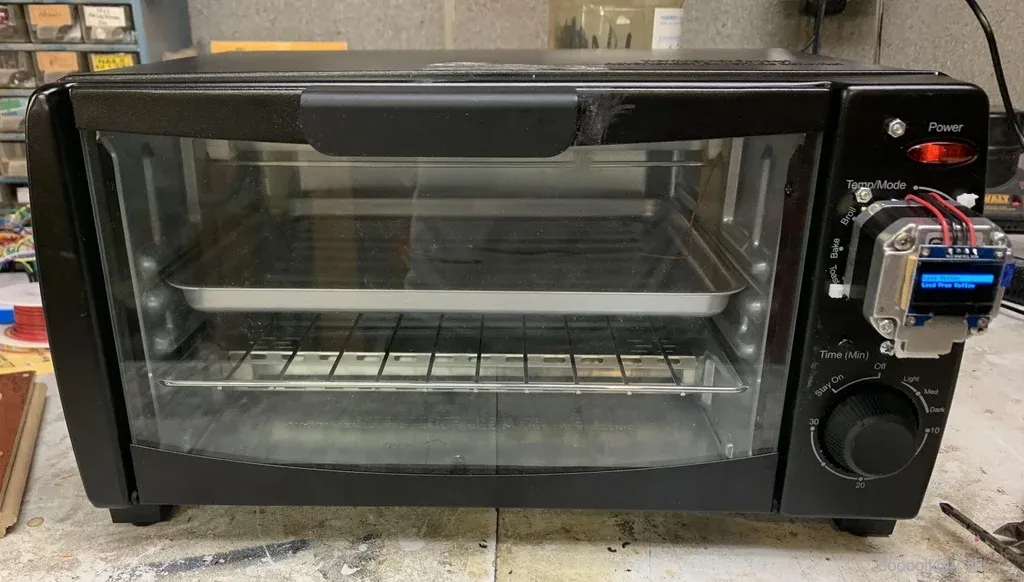

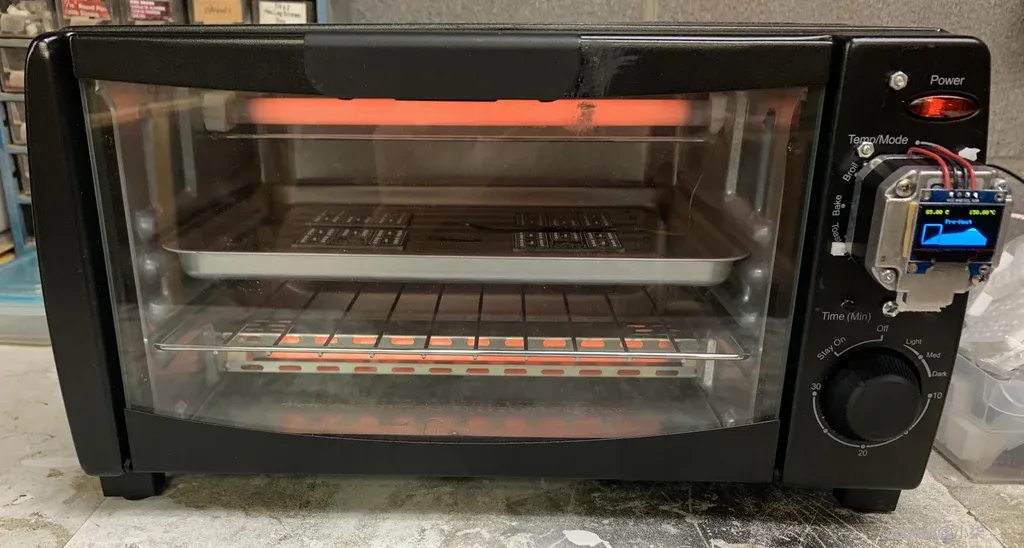

回流炉完工了!您已成功将价值 20 美元的烤箱改造成自动表面贴装回流炉。我曾尝试同时回流多块电路板,没有出现冷焊或未焊接连接的问题。能够将烤箱托盘装满,按下按钮,然后在 5 分钟内焊接所有电路板,这真是太棒了。

一切准备就绪后,您可能需要对步进电机的旋转和计时进行细微调整,但我已经取得了巨大的成功(我将 Arduino 的 FTDI 线送到烤箱外部,以便轻松重新编程,而无需拆开烤箱)。我试图紧密匹配回流曲线,但并不完美。对于业余爱好者来说,只要温度达到焊料的熔点以上,精确的曲线可能不是完全必要的。但是,这是一次很棒的学习经历,拥有一个自动化工具真是太好了,它将对未来的许多项目有用!
