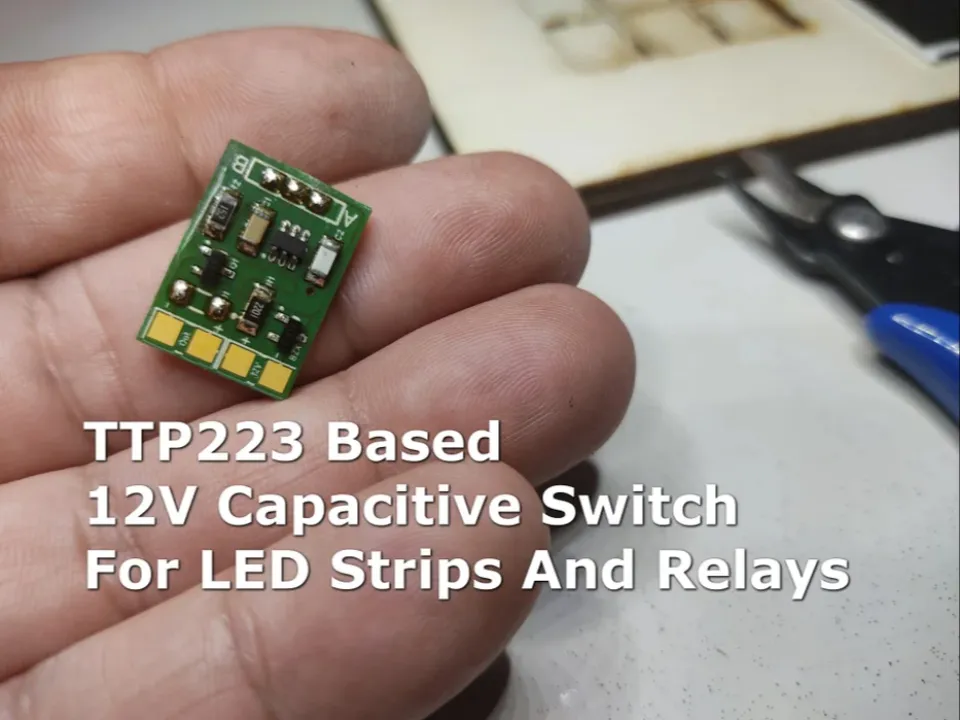

12V电容式触摸开关

一开始我做了一个原型，它本身对于制作单个 LED 灯来说还行，但我总是对接线感到压力很大。不过，这个电路也可以用于

原型零件

1. 1 TTP223
2. 1 个齐纳二极管 5.1V
3. 1个2k2电阻
4. 1个1k5电阻
5. 1 BD137晶体管

这很好用。

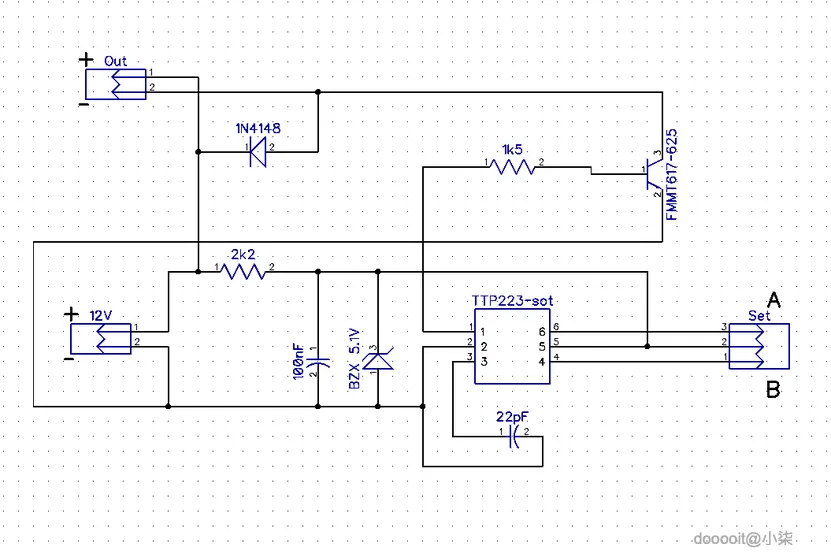

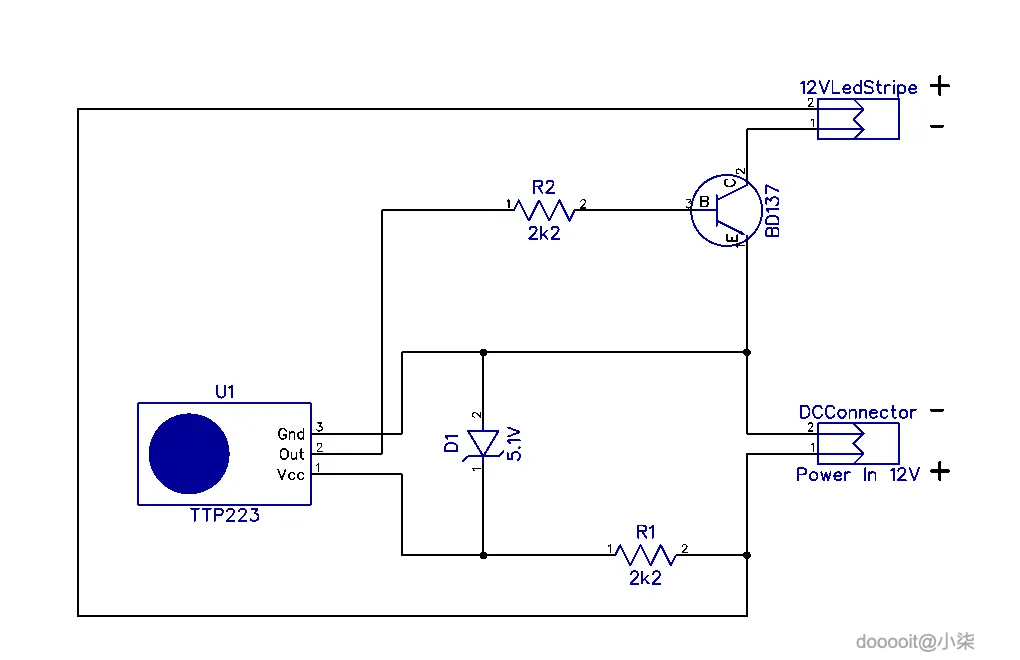

首先是原理图。我还在设计中加入了反激二极管，因此您也可以直接控制继电器。TTP223 芯片具有与小型原始电路板相同的组件。与此类似，22pf 电容器是可选的，用于控制触摸控制器的灵敏度。FMMT617-625 用作晶体管。您也可以使用另一个。但是，根据数据表，这个提供 18V 3A。但为了安全起见，我不会超过 1.5A

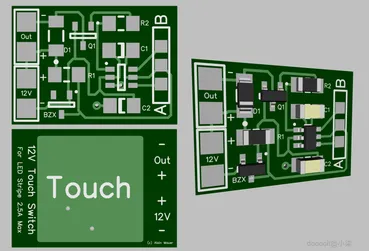

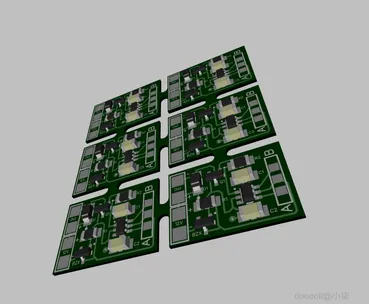

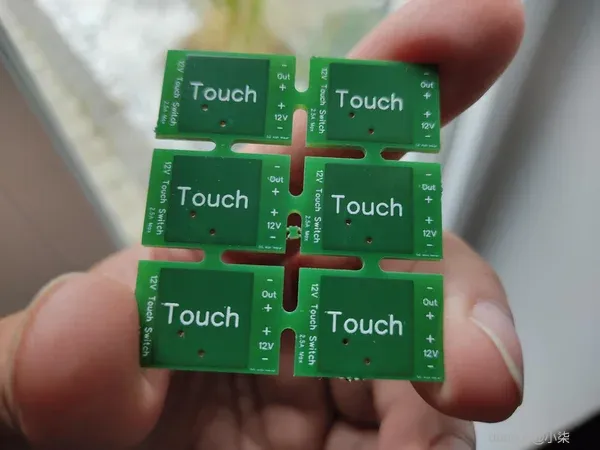

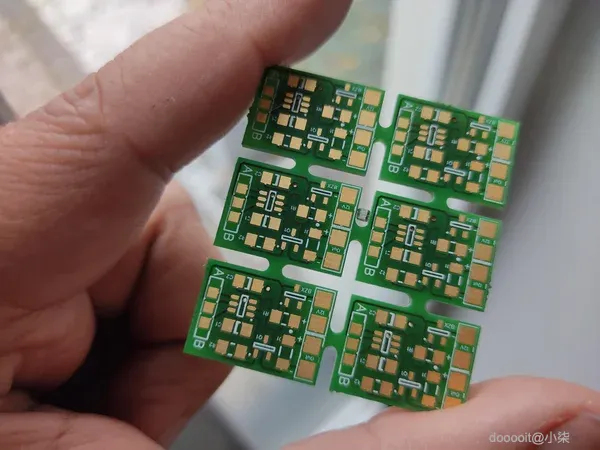

然后我在网上订购了电路板，几天后就到了。我已经将它们面板化了，这样以后焊接起来就更容易了。

1. 1个TTP223 SOT23-6芯片
2. 1 Q1 FMMT617-625 SOT23 晶体管或等效器件
3. 1 D1 1N4148W SOT123（可选）
4. 1 BZX BZX84 4.7V 或 5.1V SOT23
5. 1 R1 电阻2k2 1206
6. 1 R2 电阻1k5 1206
7. 1 C1 电容 100nF 1206
8. 1 C2 电容 22pF 1206（可选）

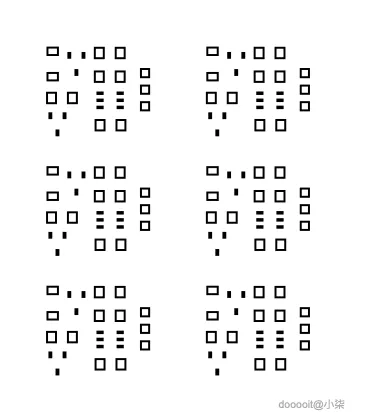

我如何制作模板？

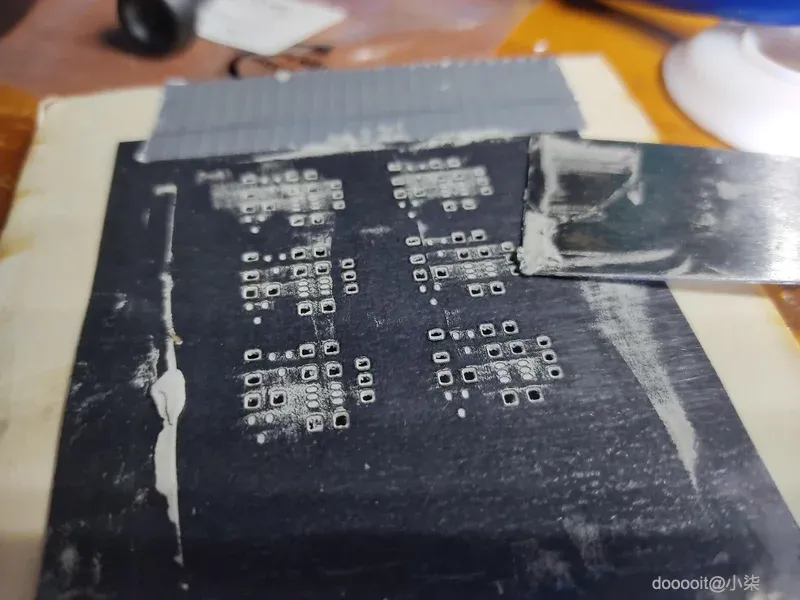

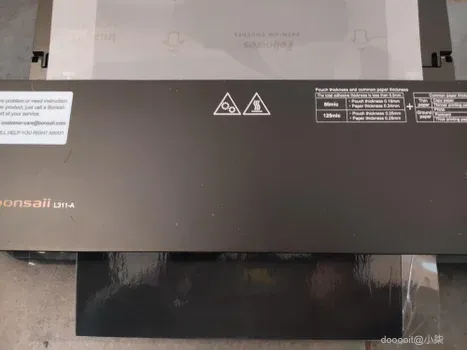

首先，我将一张白色或黑色的纸或薄纸板压入箔片中。纸张是为了事后能看清，这样你就能更好地定位孔。

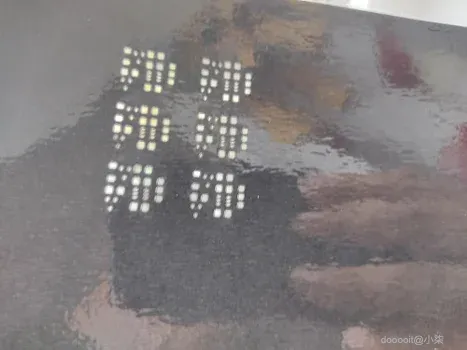

然后我把整个东西放进激光切割机，就完成了。

大多数情况下，这种方法都很有效

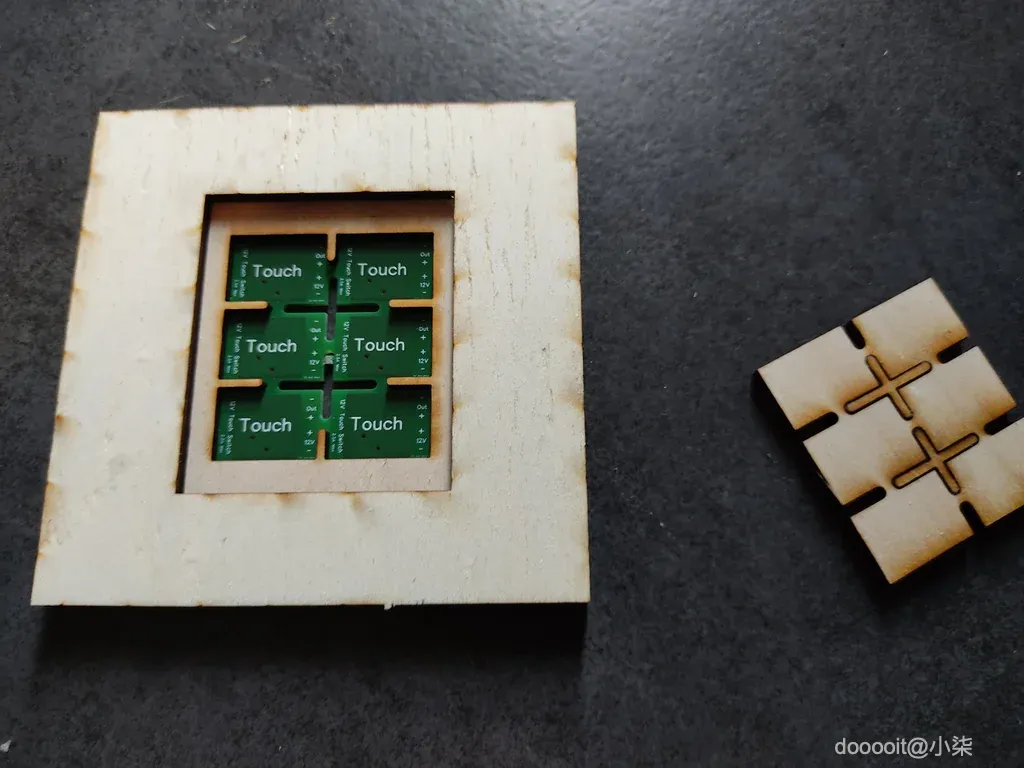

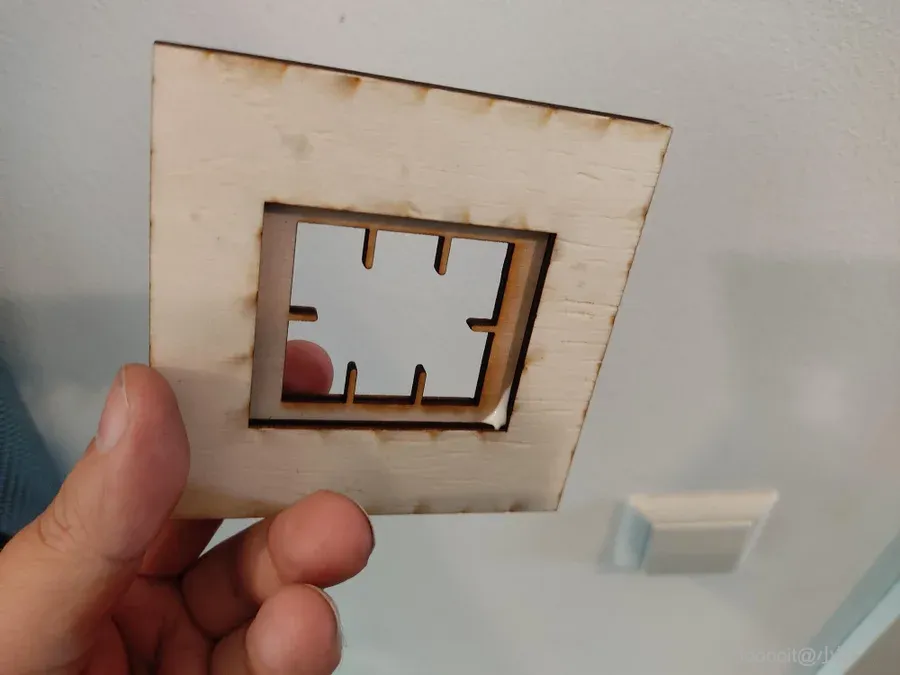

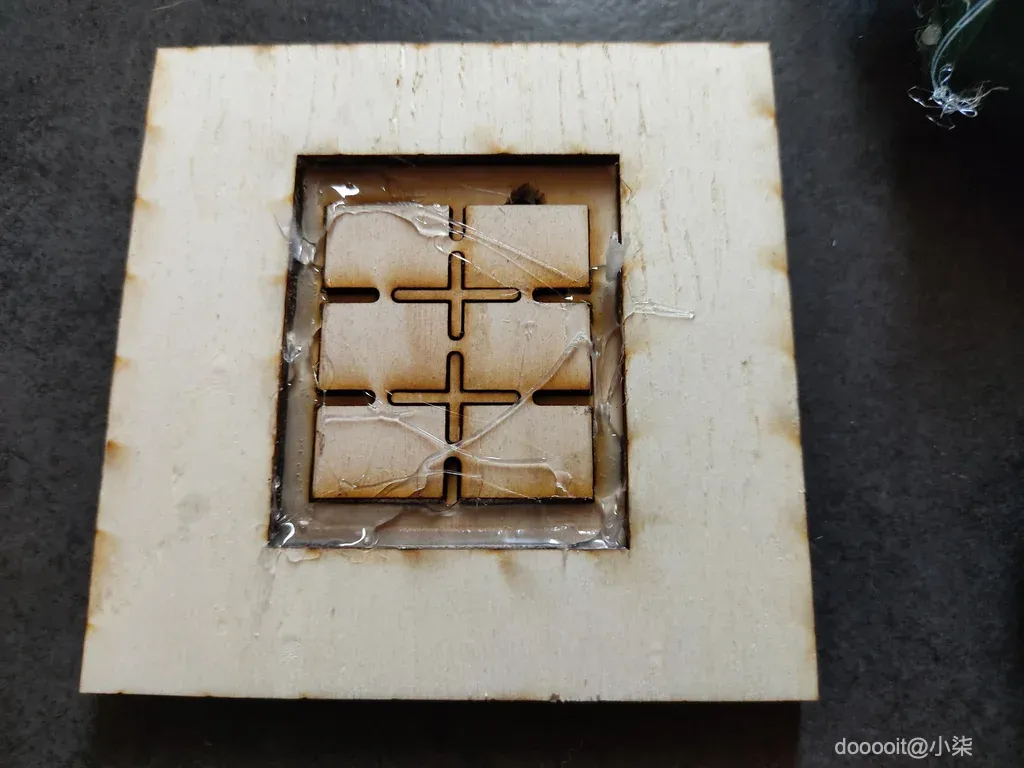

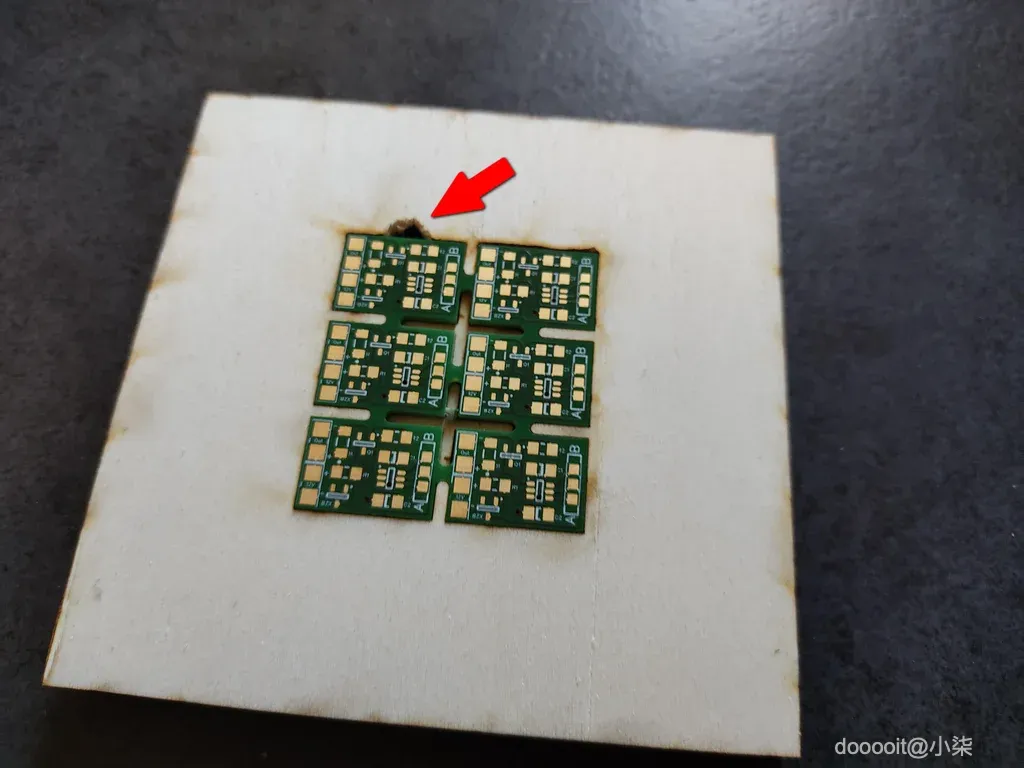

首先，我制作了一个 PCB 支架。

PCB 可以与表面齐平。这简化了焊膏的涂抹。我添加了一个小凹口，以便更容易移除 PCB。（红色箭头）

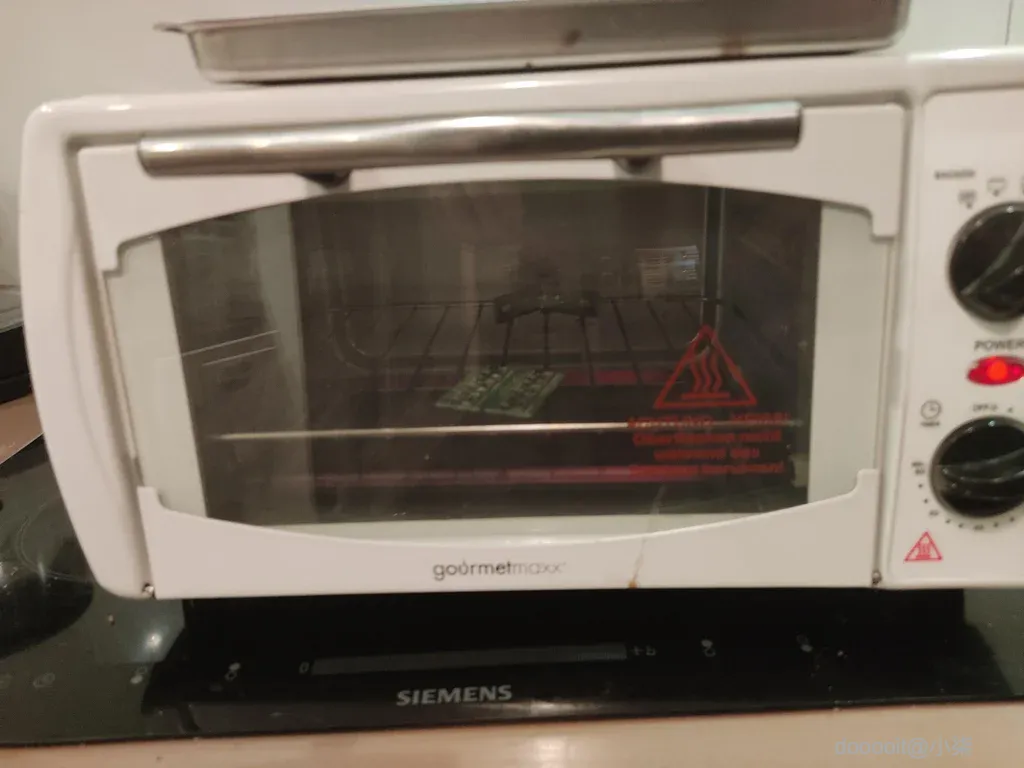

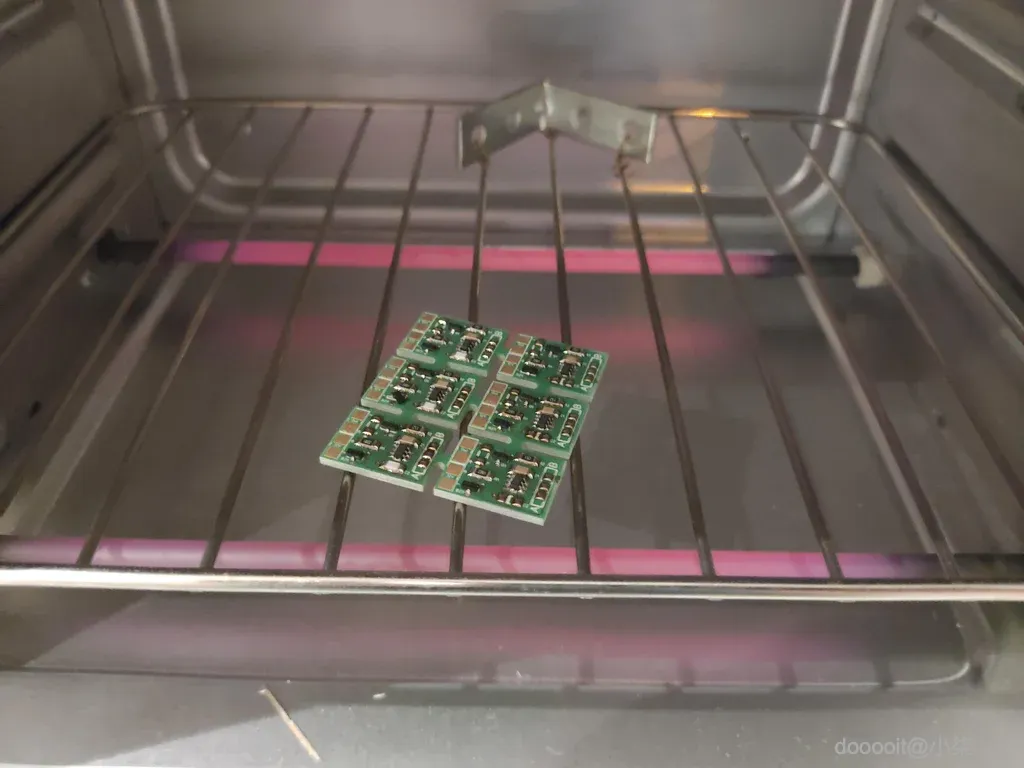

涂上焊膏并用镊子将所有组件定位后，将整个东西放入我未改装的 15 欧元披萨烤箱中，烘烤 +-10 分钟。

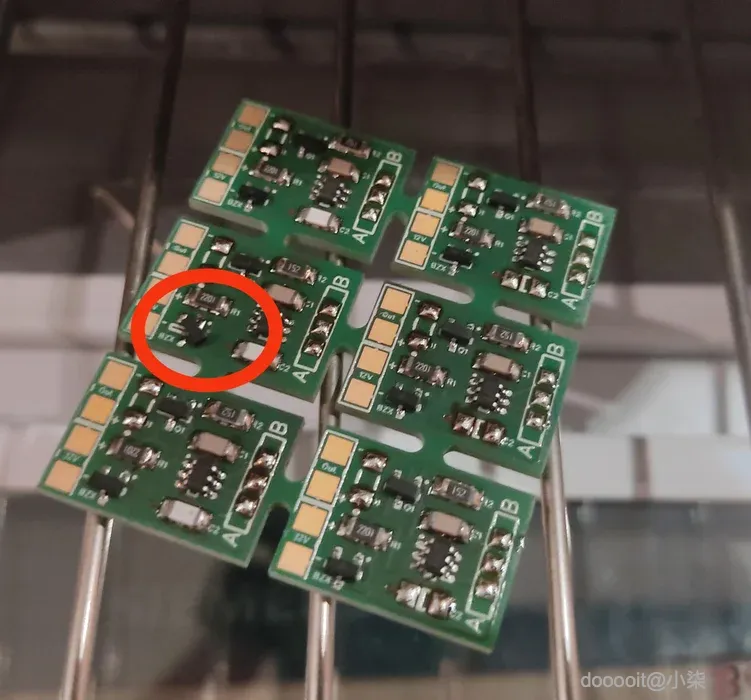

这是冷却后的成品 PCB。5 对 6 没有问题。

焊接滑落的二极管后，我用显微镜再次检查了焊点。到目前为止一切看起来都很好。

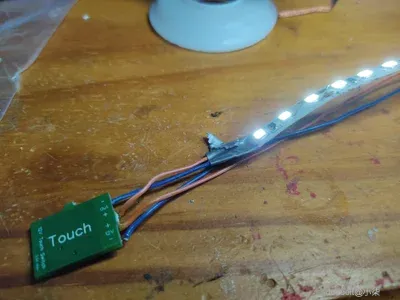

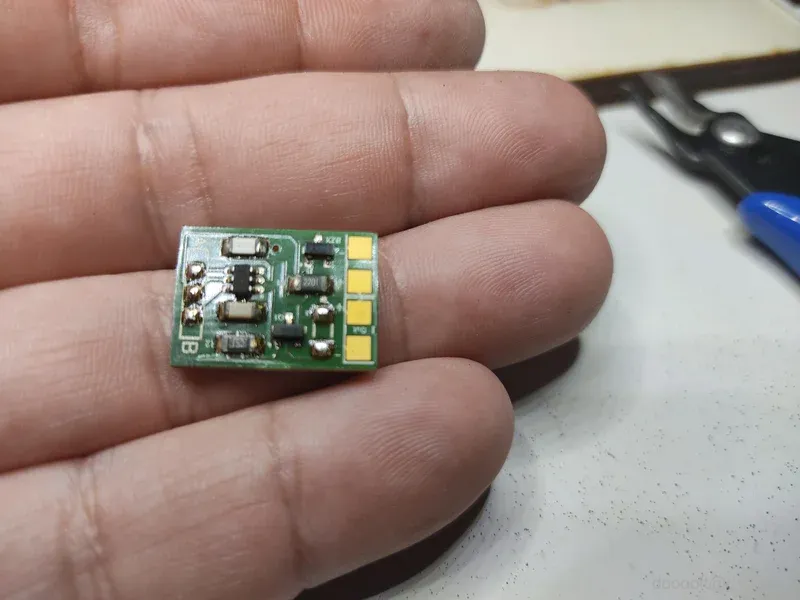

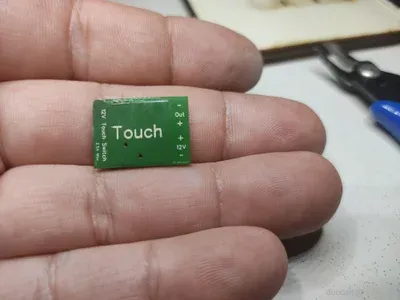

分开电路板后，我连接了一条 1 米长的 LED 灯带，上面有 120 个 LED。电流消耗略大于 800mA。电路板的工作情况与我想象的一样。虽然开关晶体管可以处理 3A，但我仍然不会切换超过 2A 的电流，否则在连续工作期间会变得有点太热。

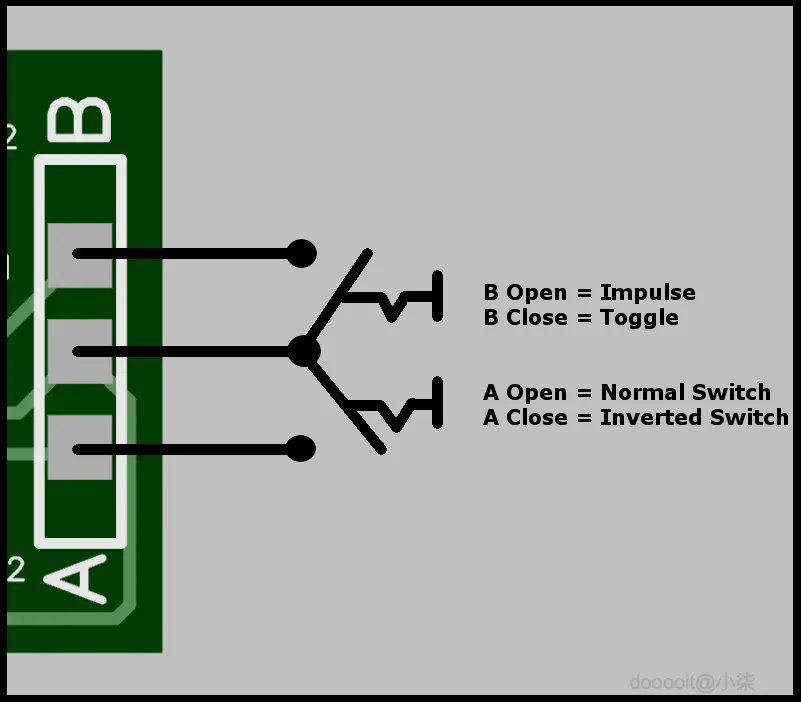

与原始电路板一样，也有焊接点 A 和 B。这些用于对 TTP223 进行编程。

我省去了电路板上的二极管，因为只有当你想切换继电器时才需要它。

还可以省去 22pf 电容器来增加开关的灵敏度，例如将其安装在薄木板或有机玻璃板后面。
