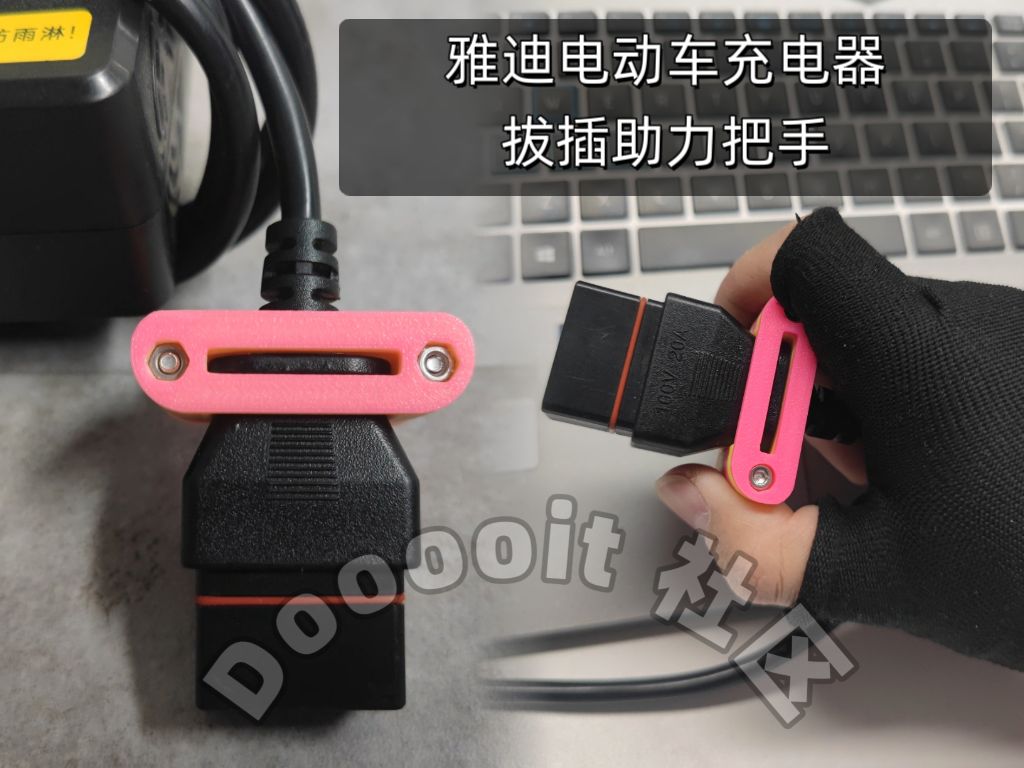

电动车充电器拔插助力把手

先展示最终建模图纸效果。本次建模将以大步骤模块化的形式展示。测量数据务必以自己手里现有的充电器为准，本次测量实物为DT3的充电器插头的实际尺寸。三维建模为本次分享的学习重心，讲解此类建模应注意的细节等问题。

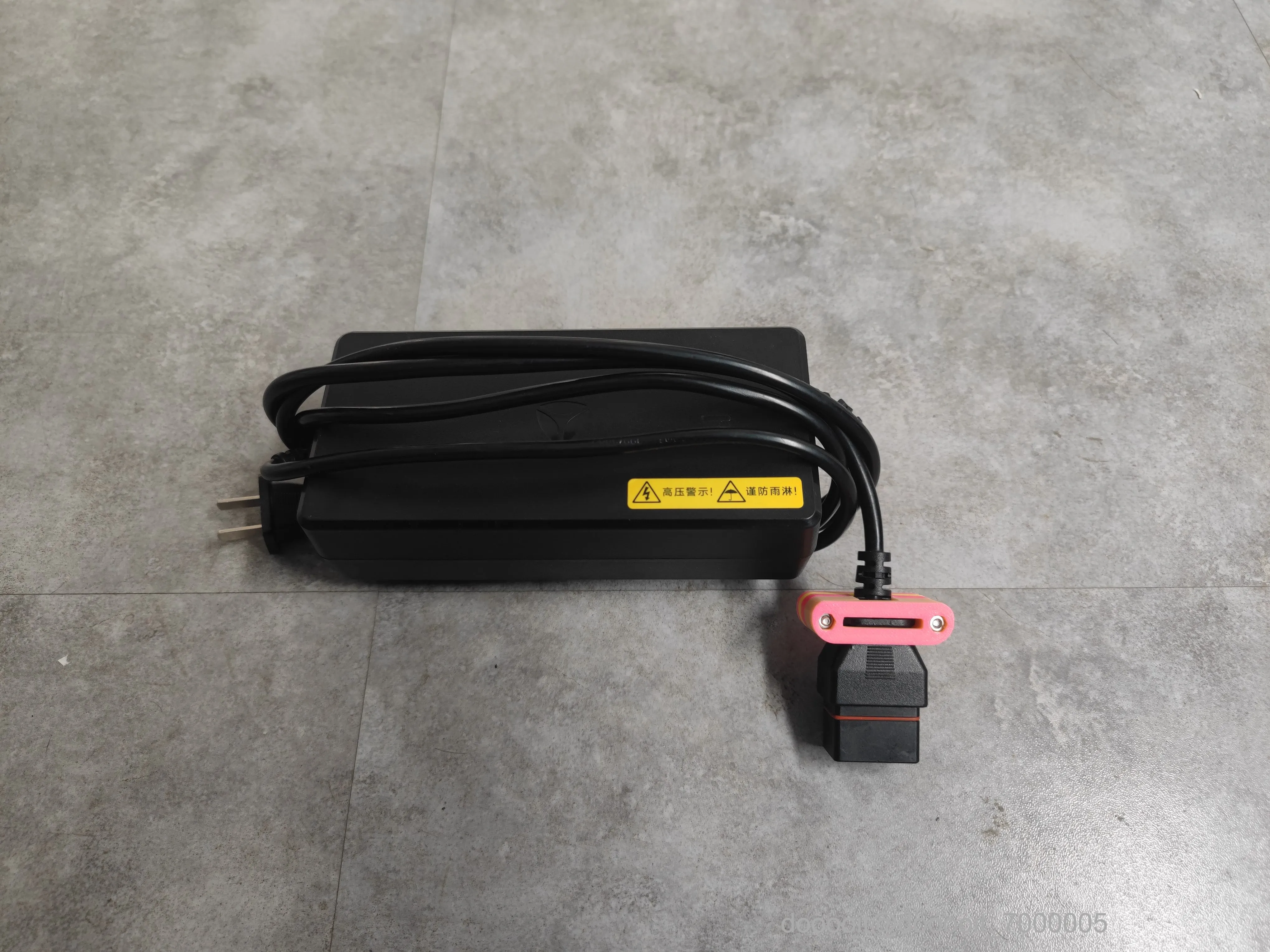

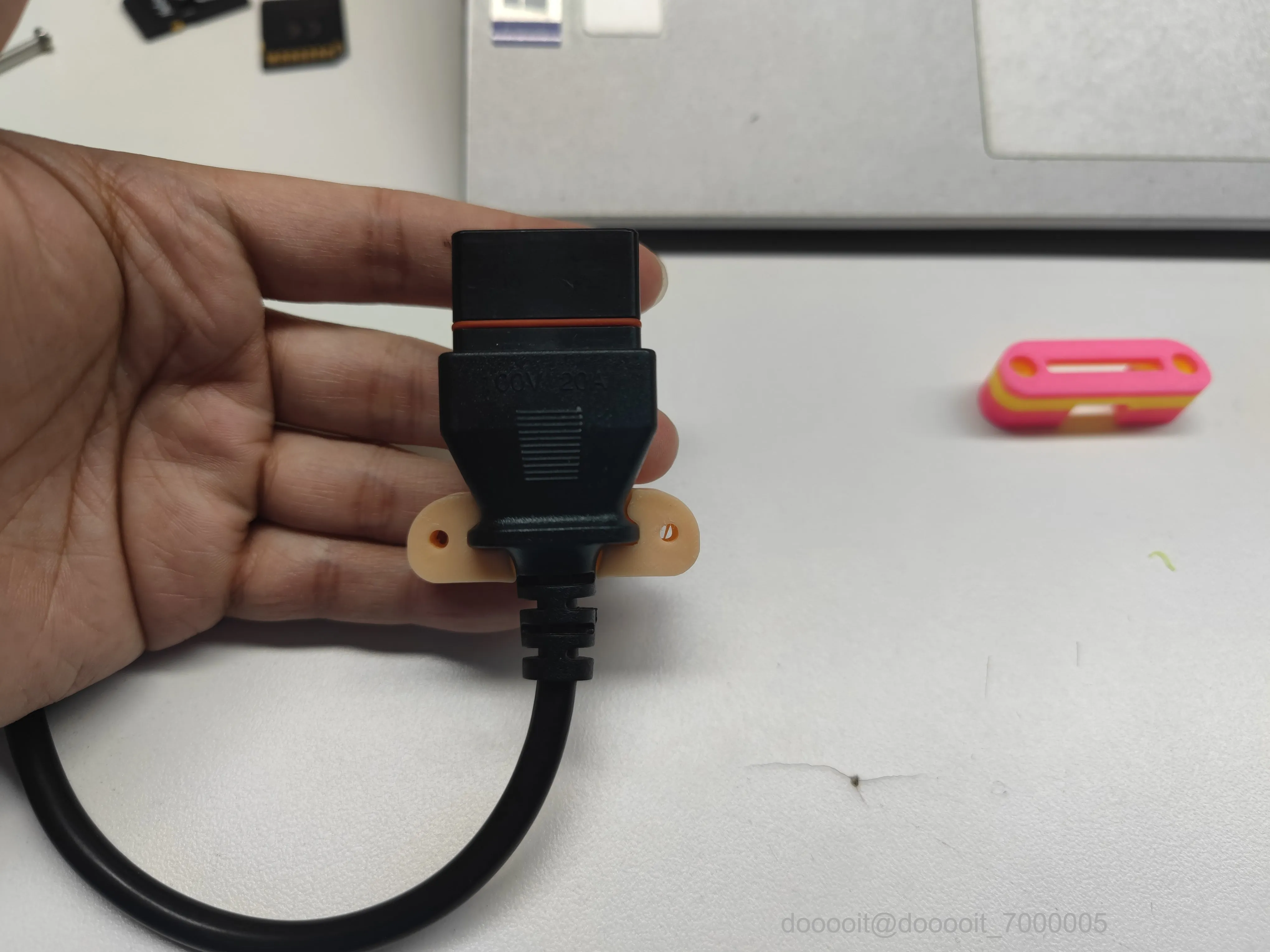

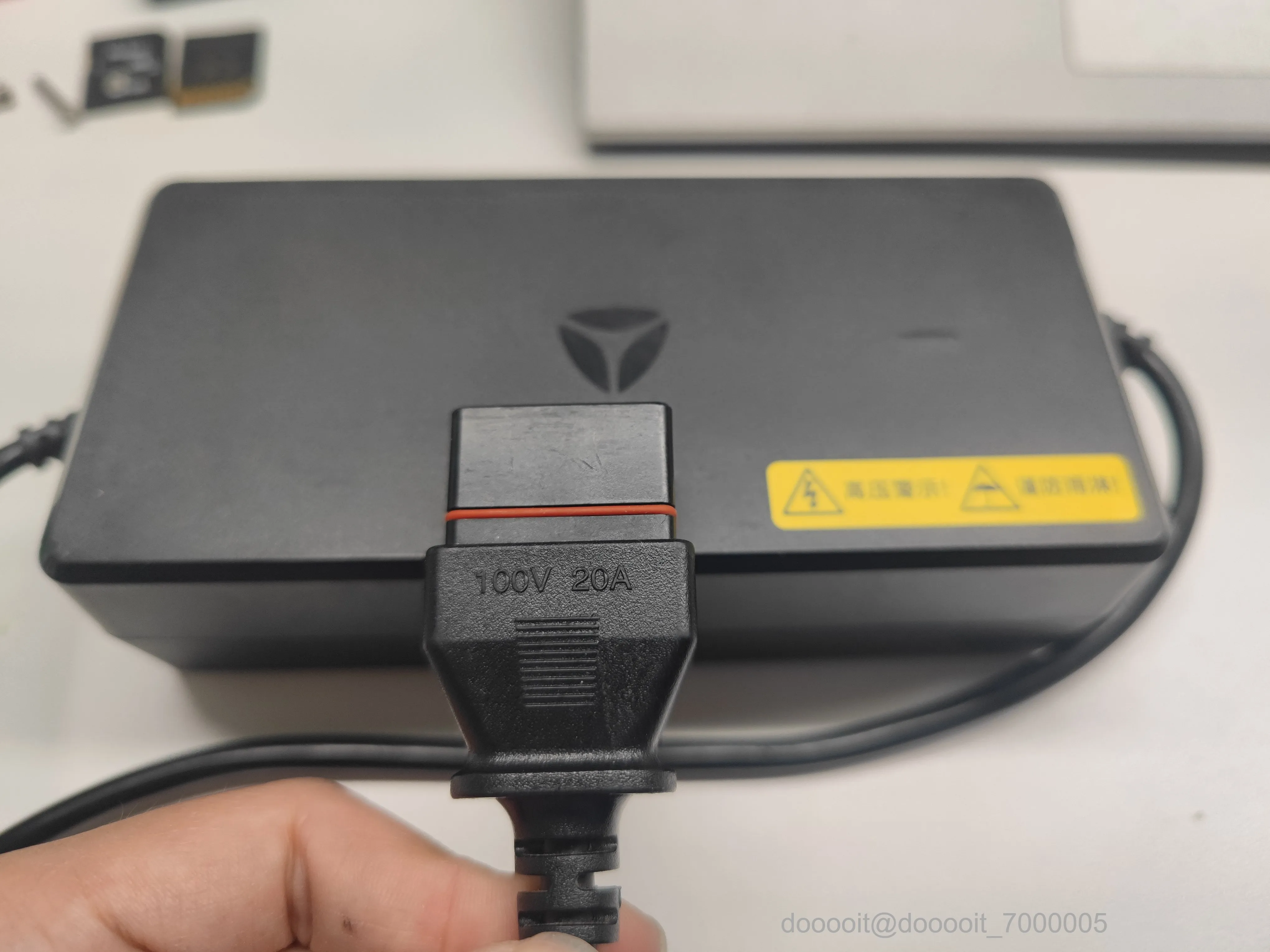

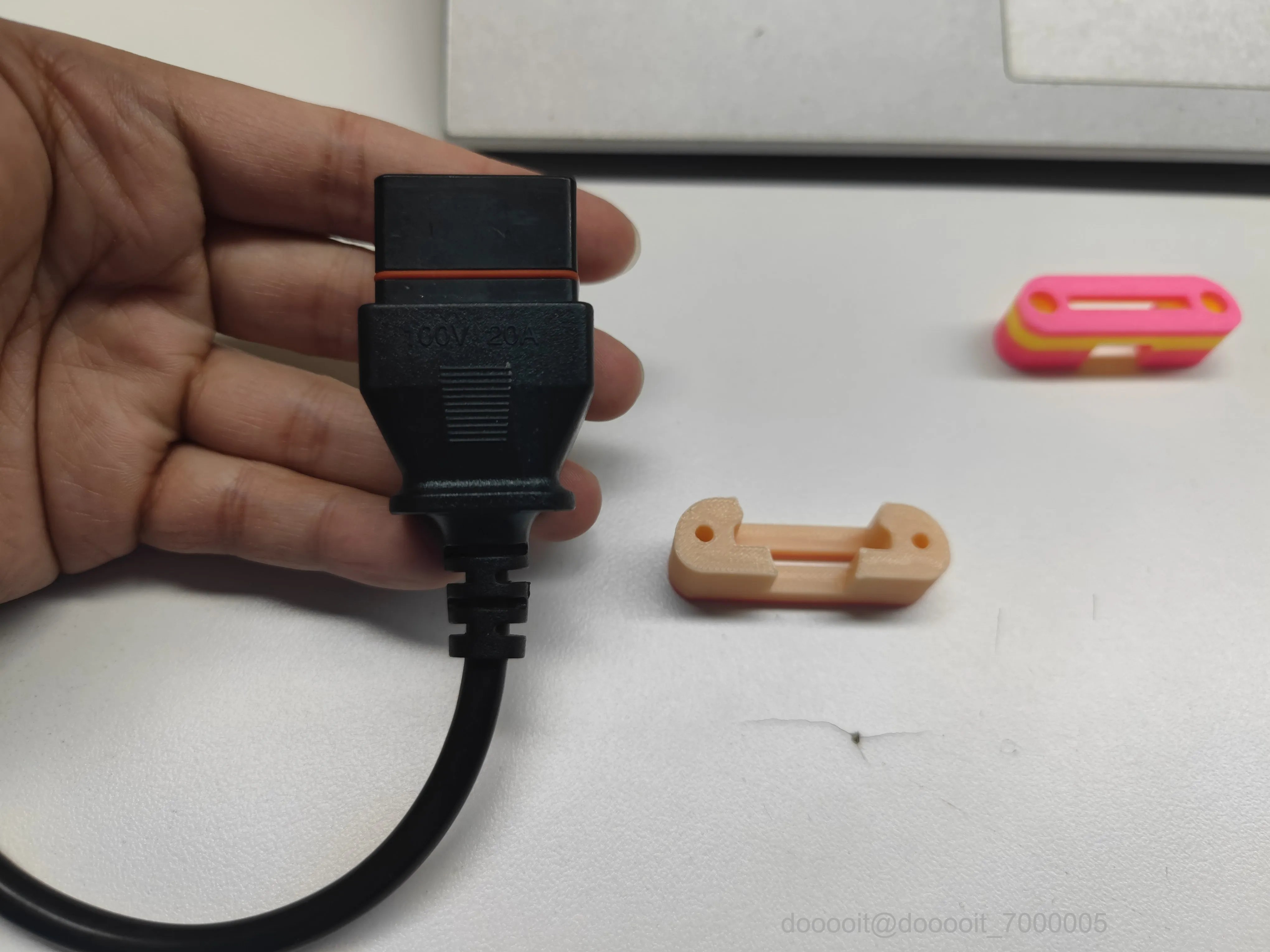

1.准备如图1所示的充电器，注意型号

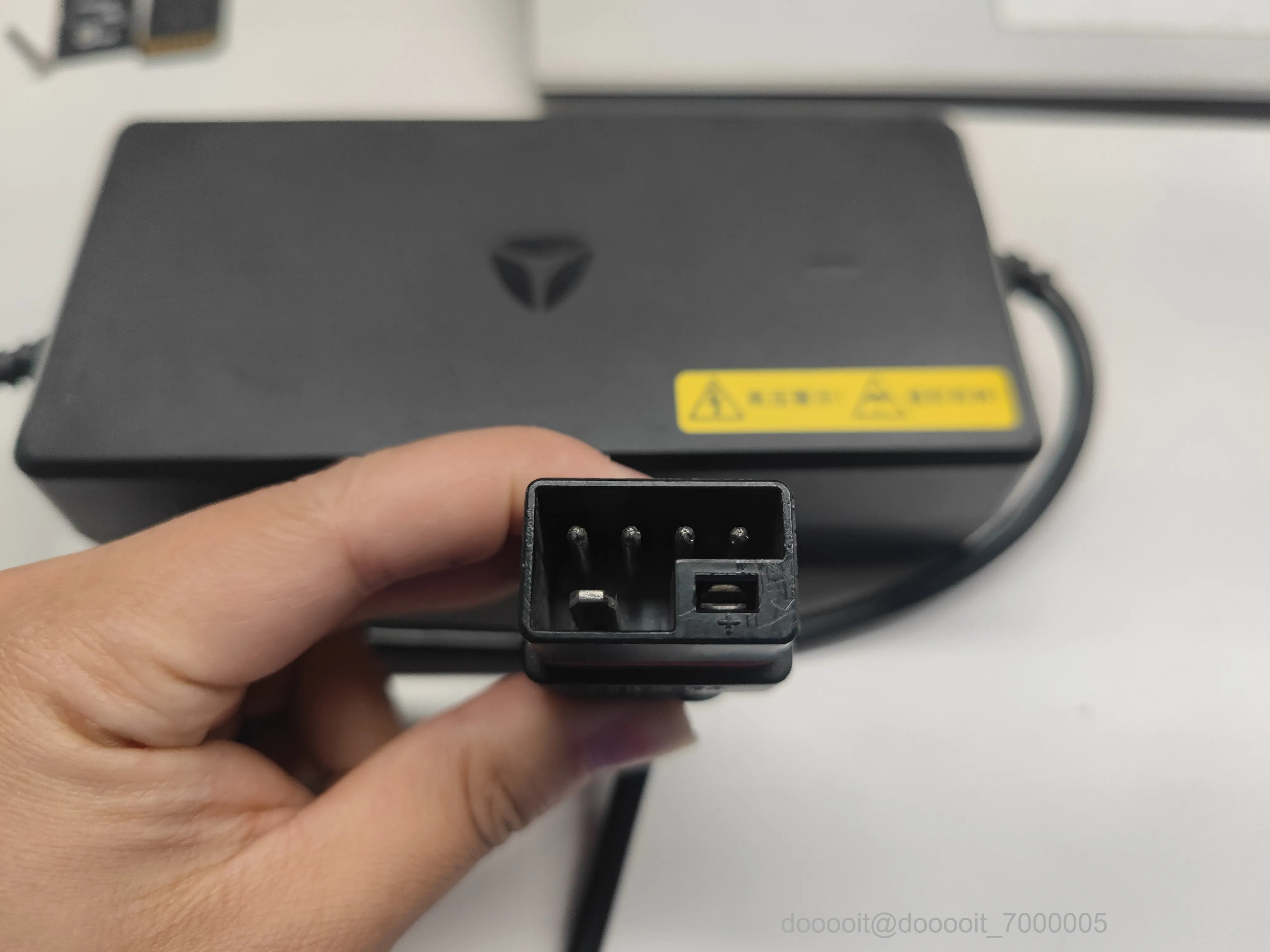

2.查看插图的尺寸是否一样

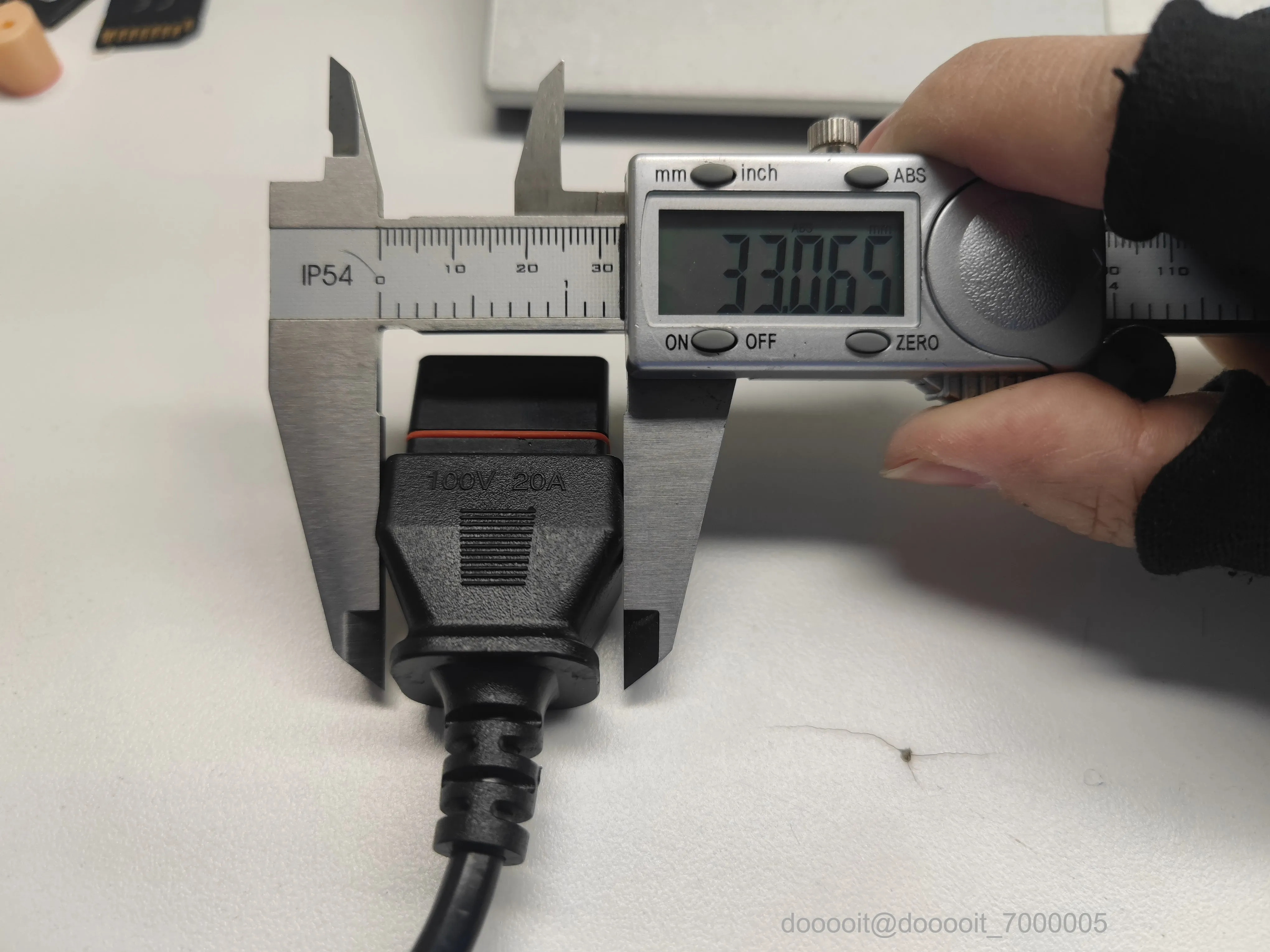

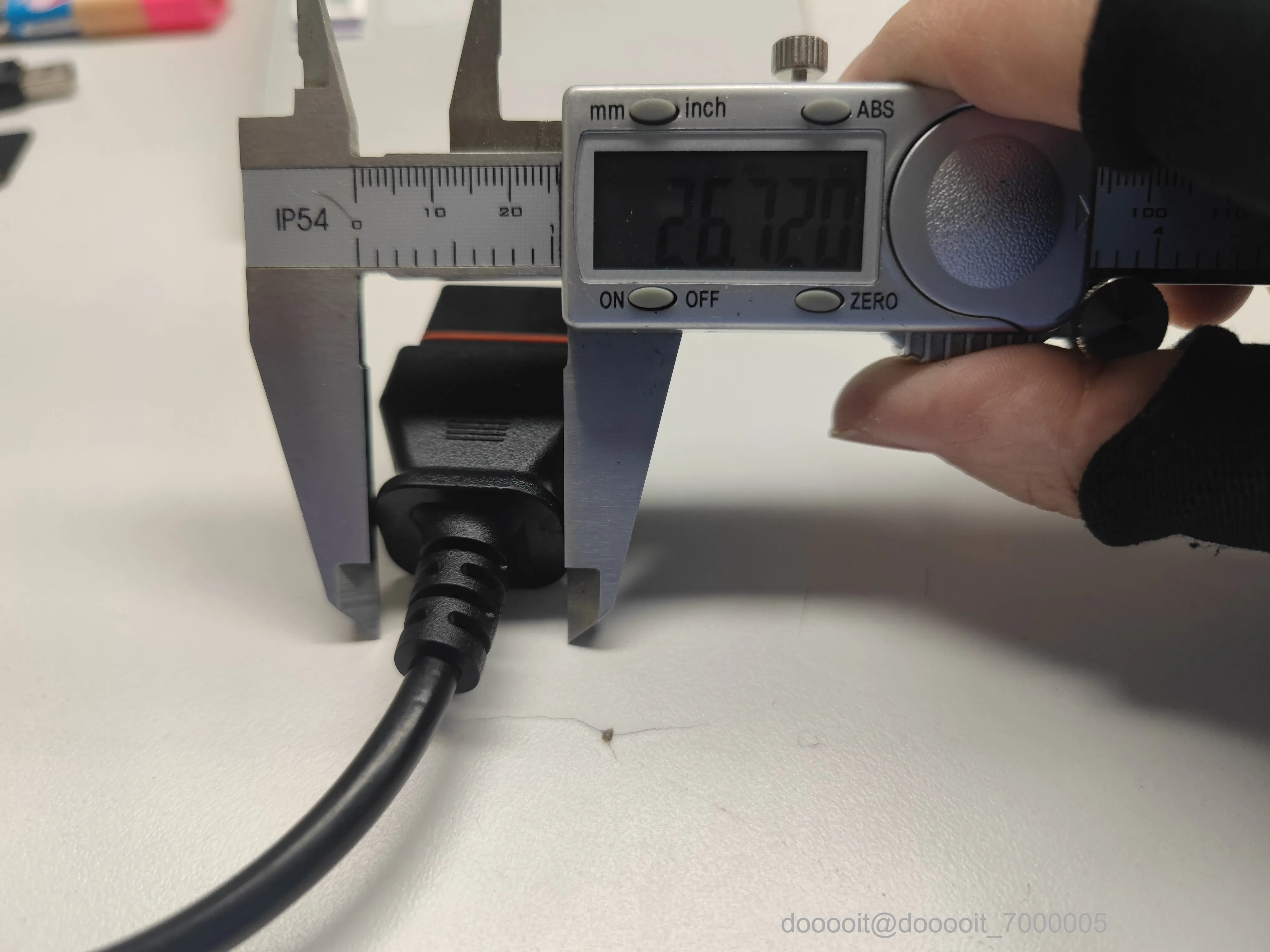

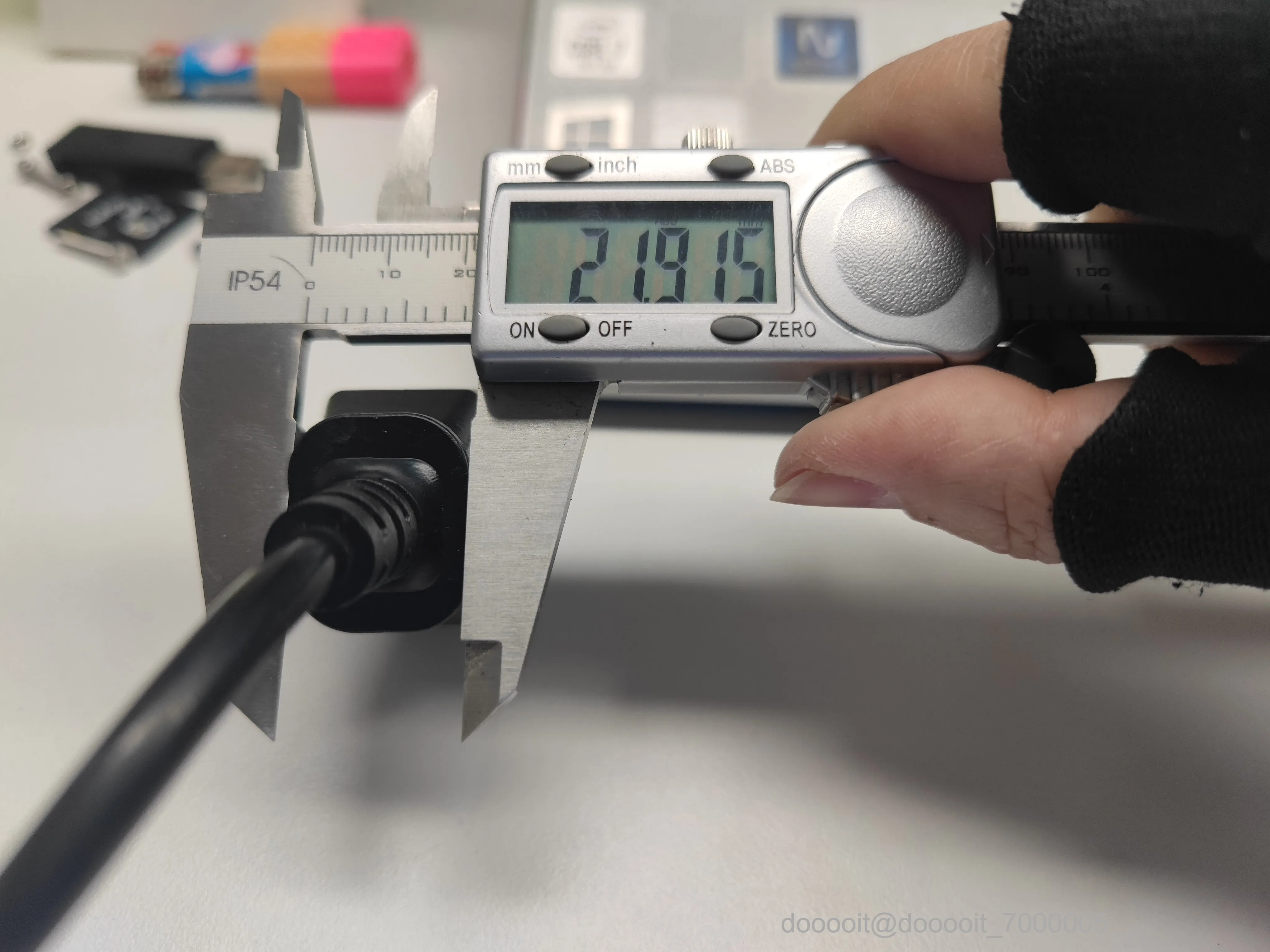

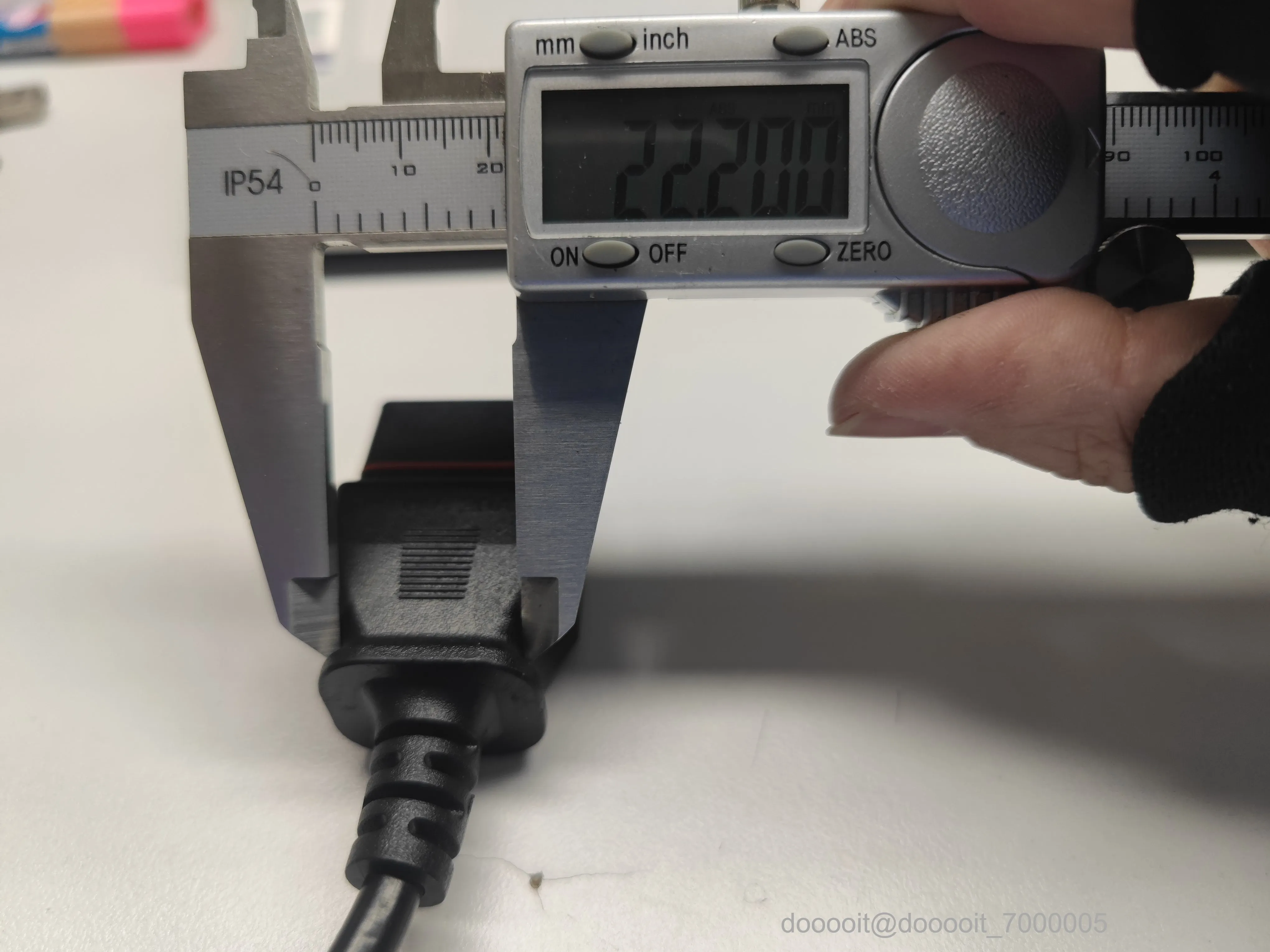

3.测量需要卡位的具体尺寸并记录，且注意3D打印误差-预留打印误差

【建模逻辑分析】

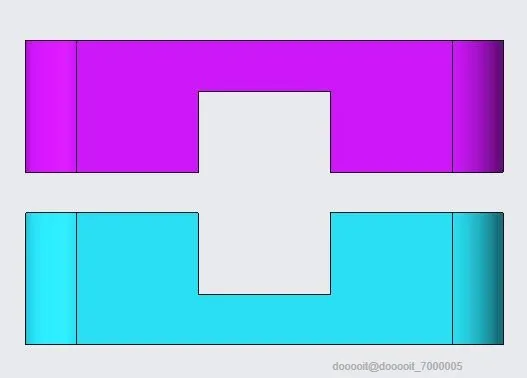

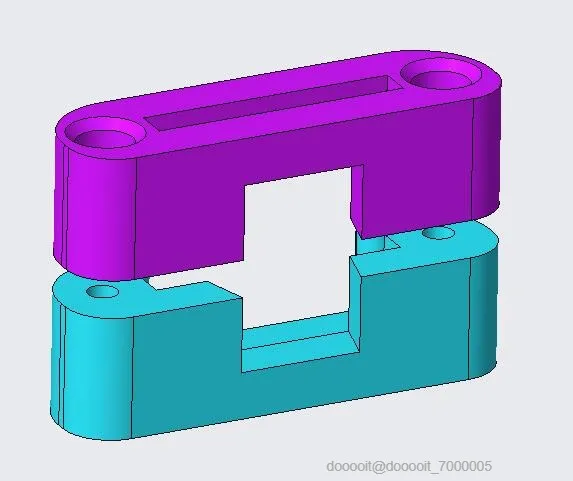

1.建模模型性质是一个把手，共分为2个零件，一个下模块，一个上模块

2.需要配合插头的片状突出部位

3.建模好需要多次打印测试，才能最后确定尺寸

4.本初尺寸已经是多次打印后，最后的最优尺寸

【开始建模，下模块】

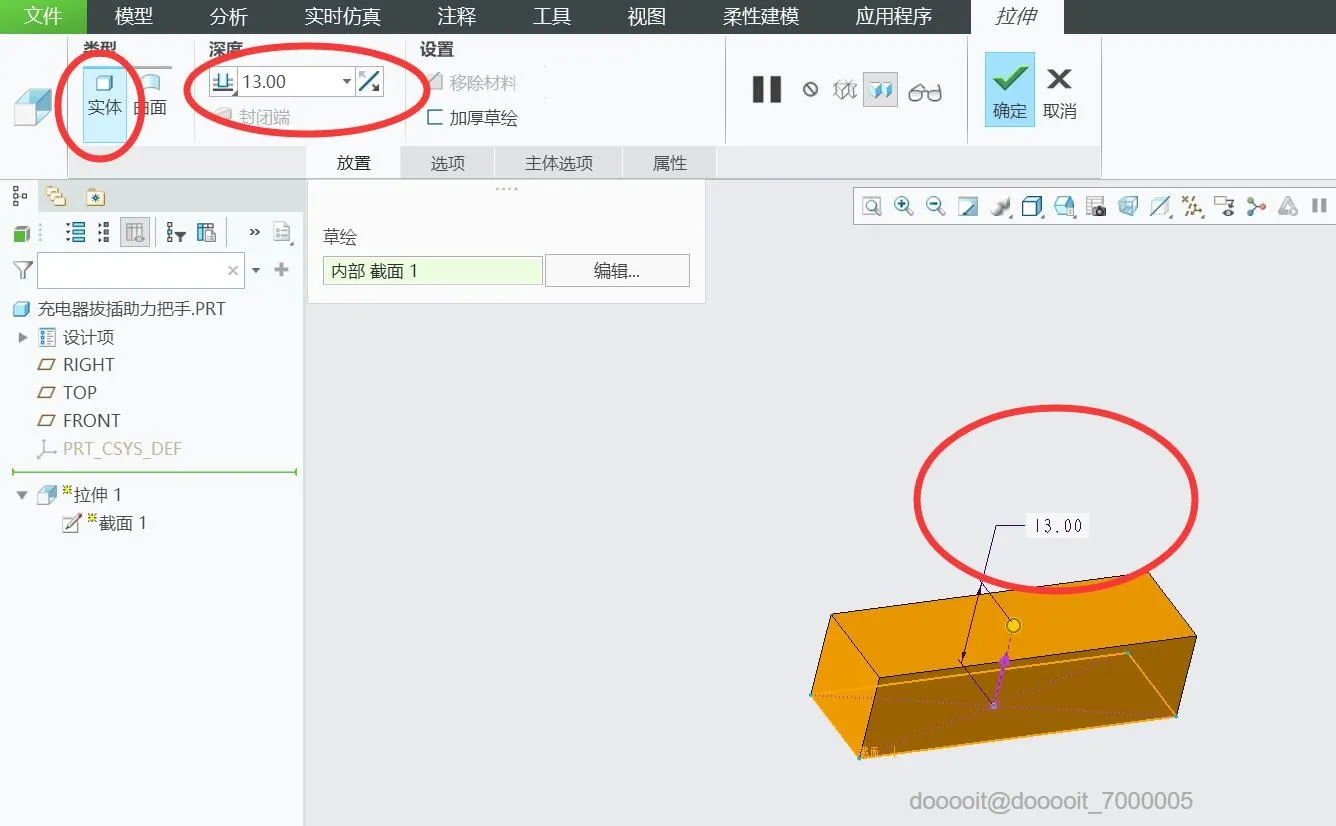

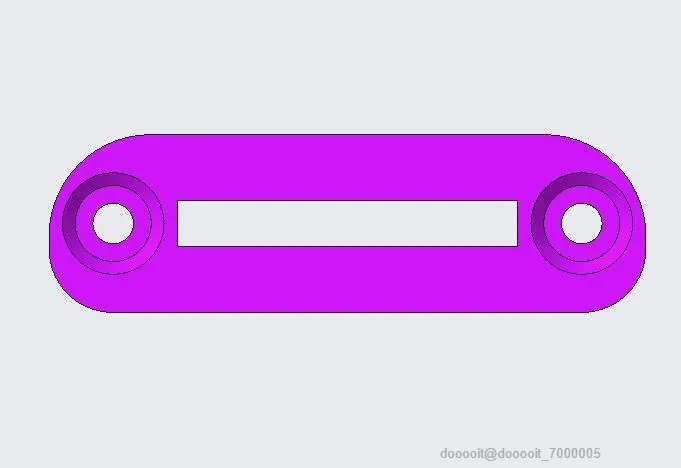

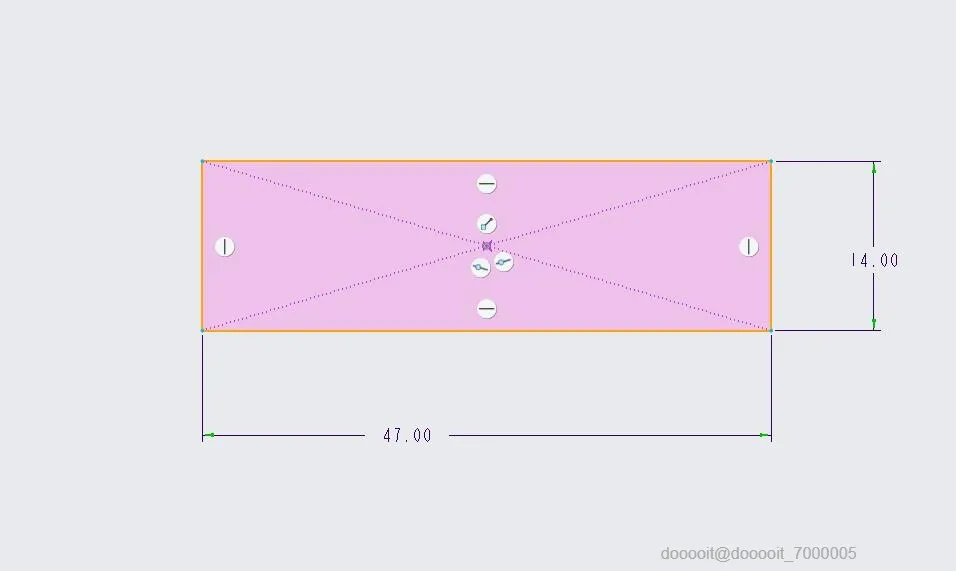

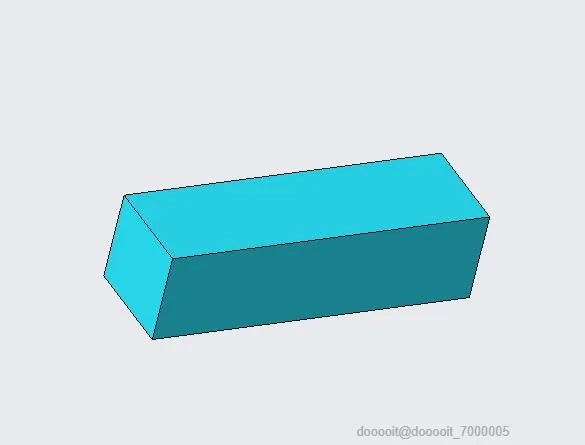

按照定好的尺寸，做出外观尺寸

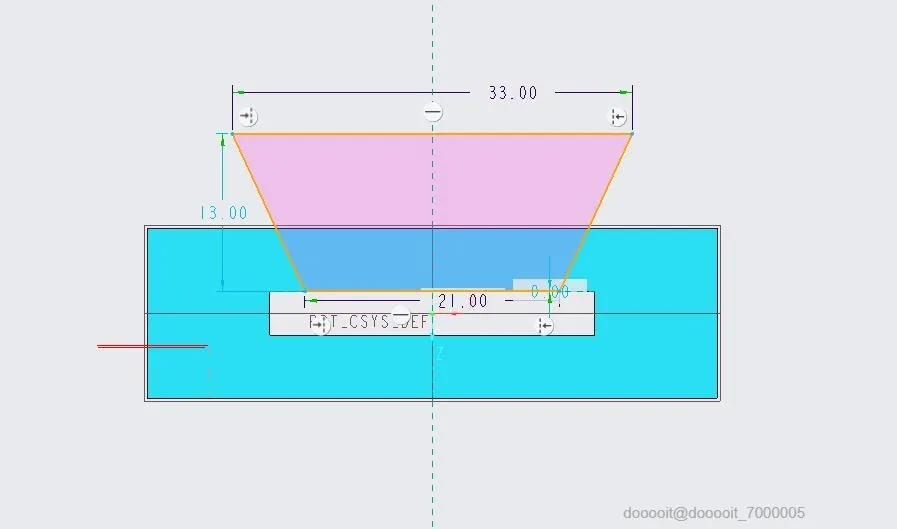

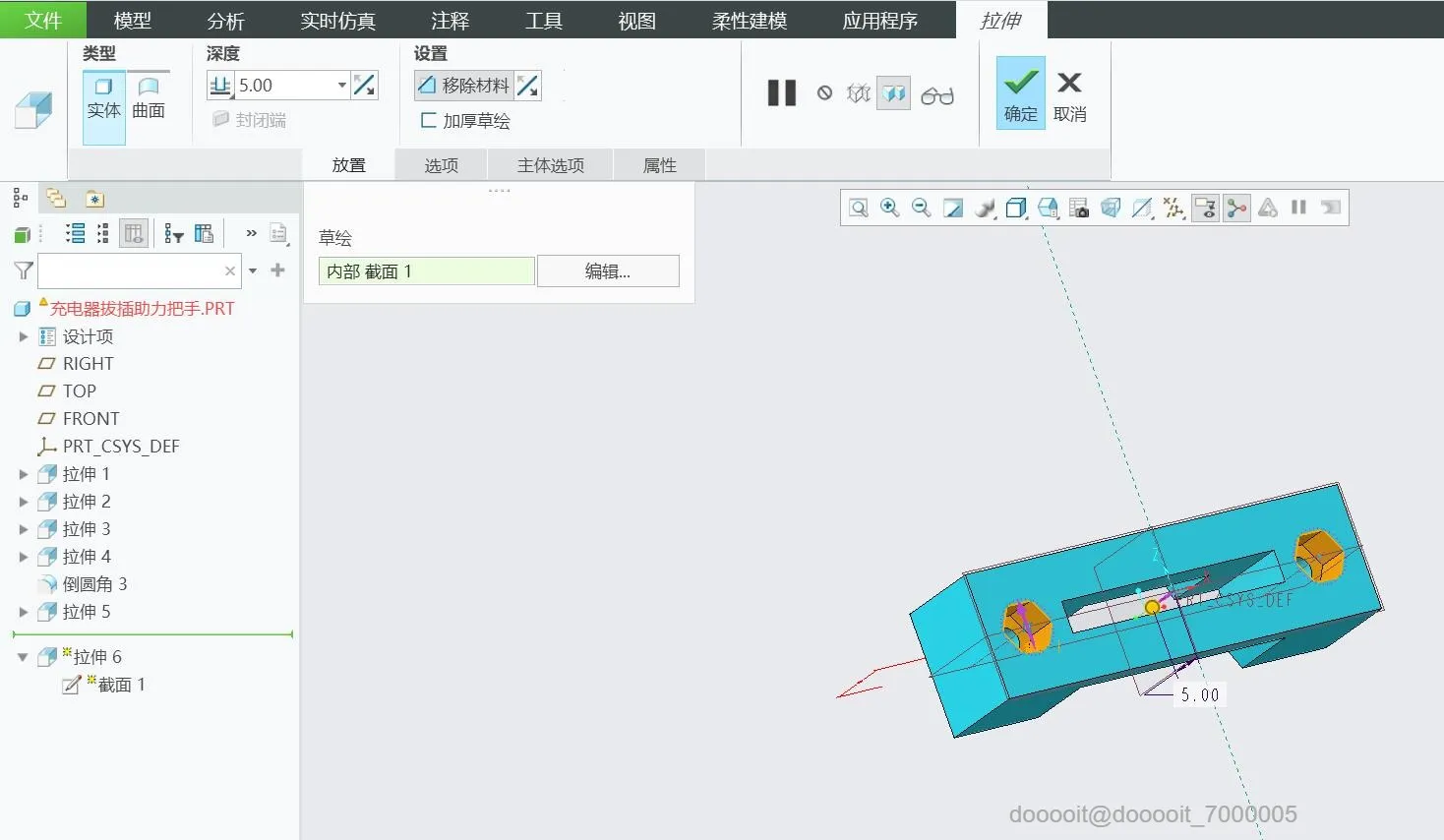

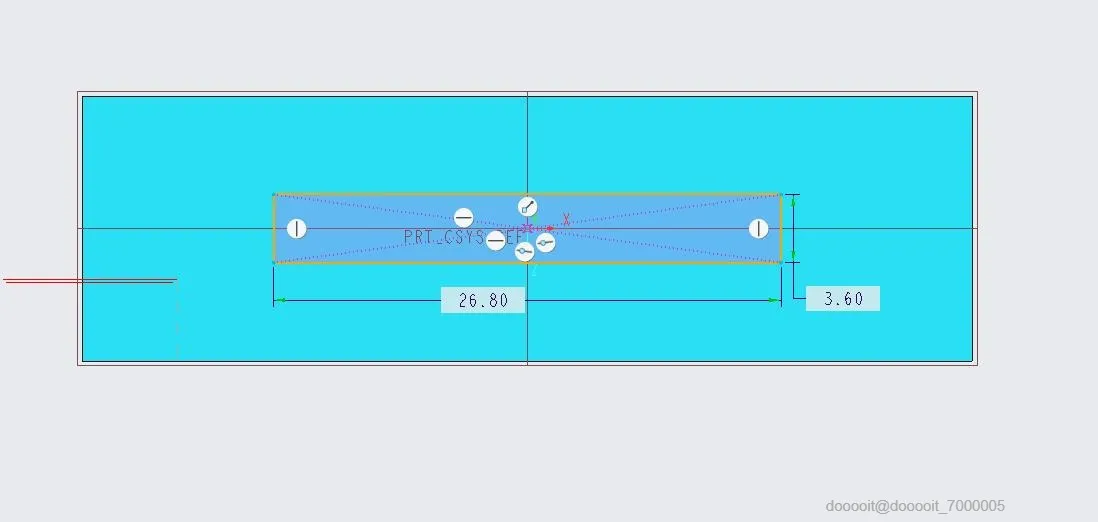

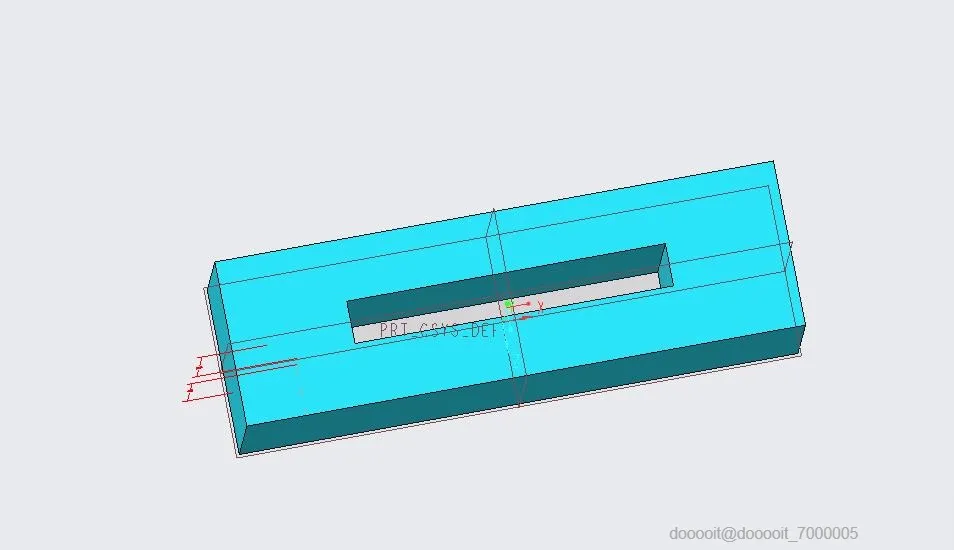

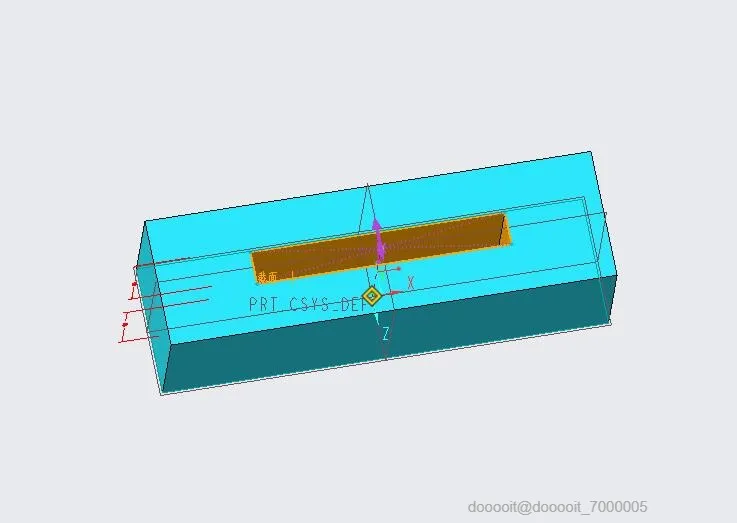

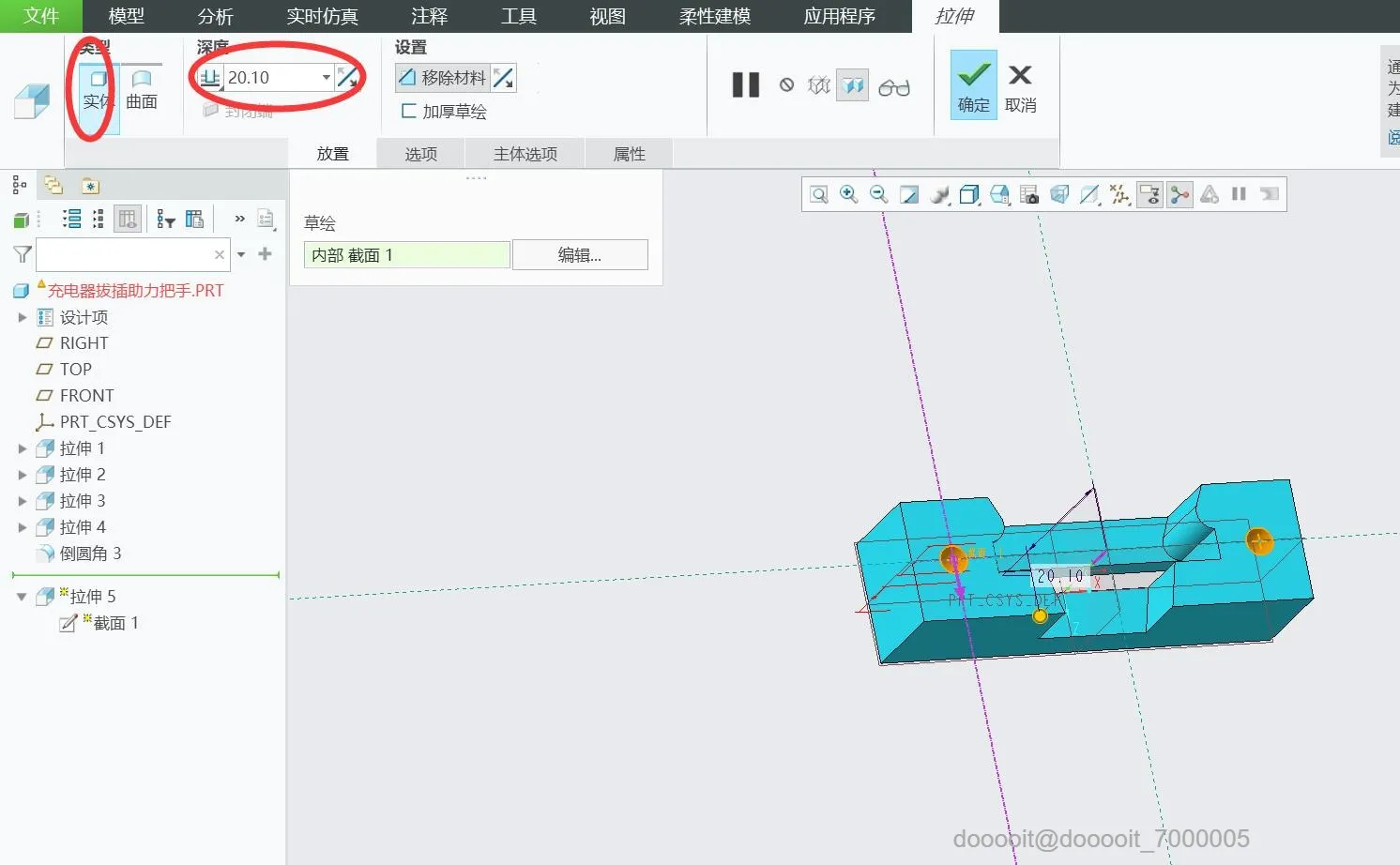

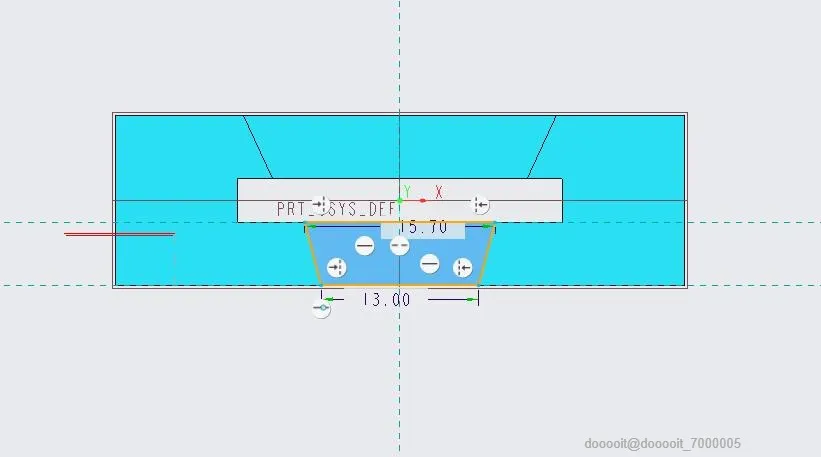

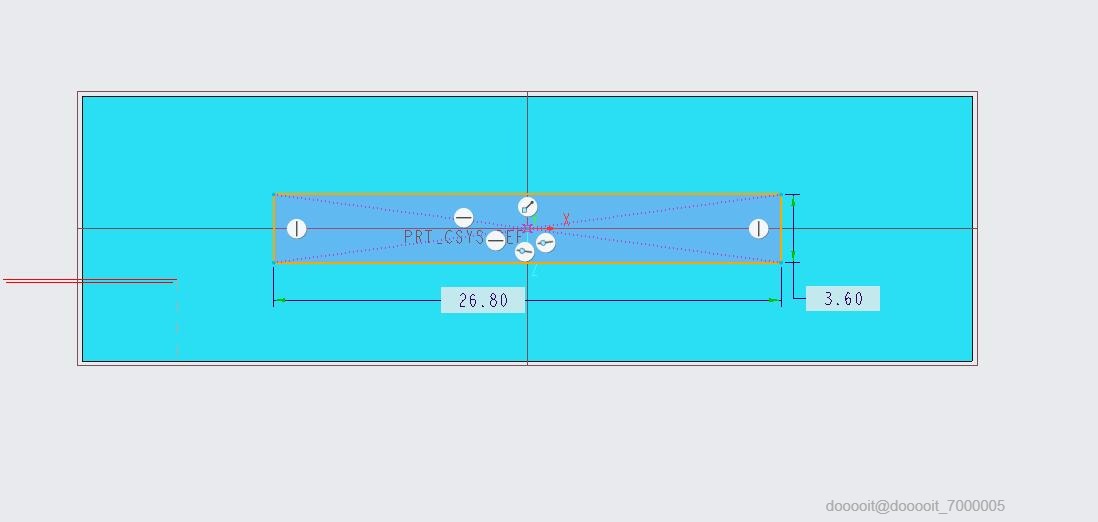

1.制作插头薄片的卡位，图41-43

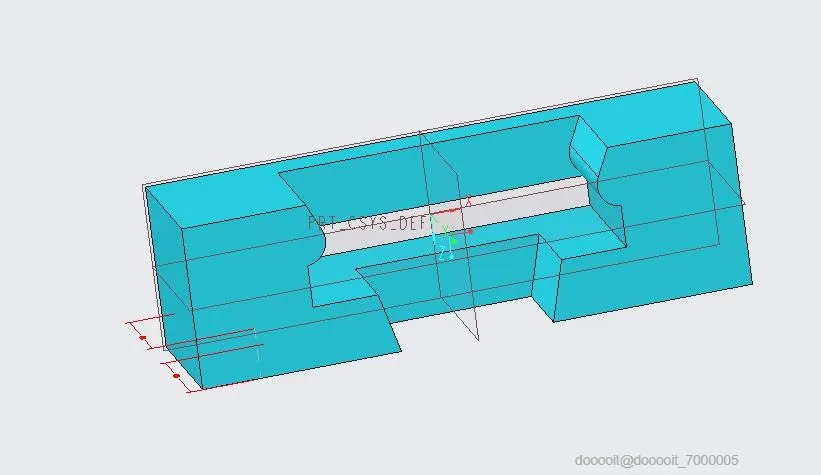

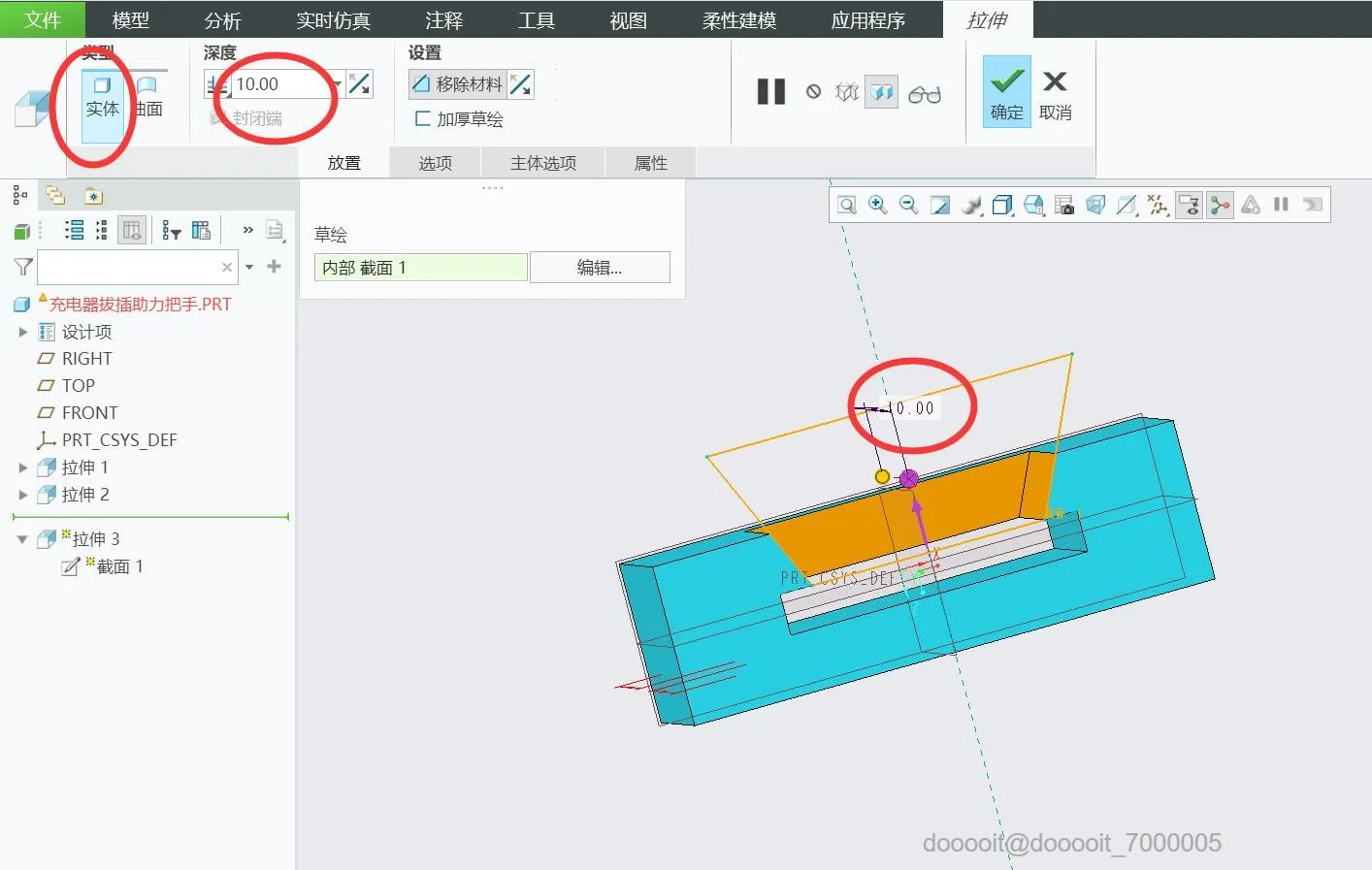

2.制作插头的卡位，图44-48

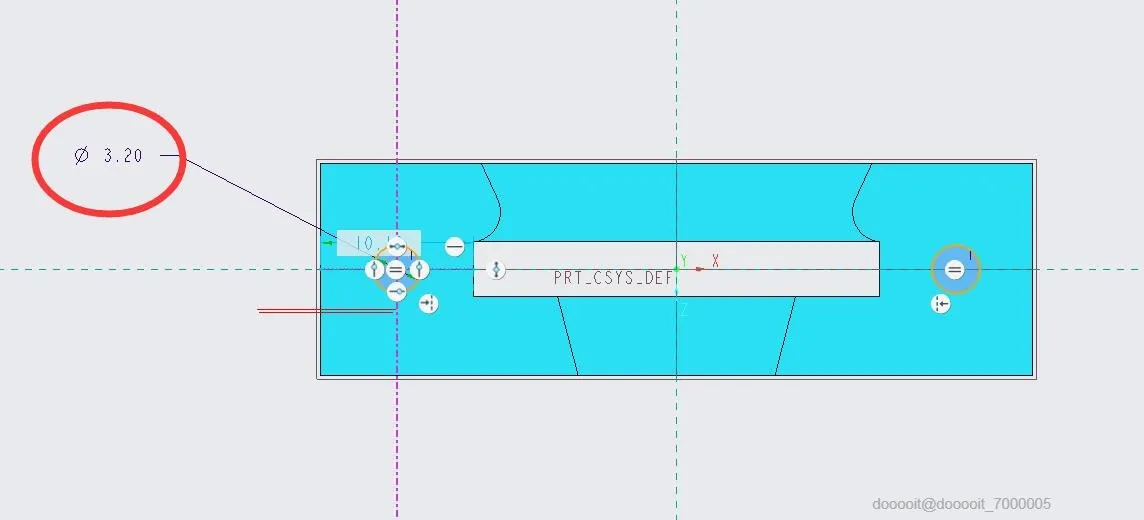

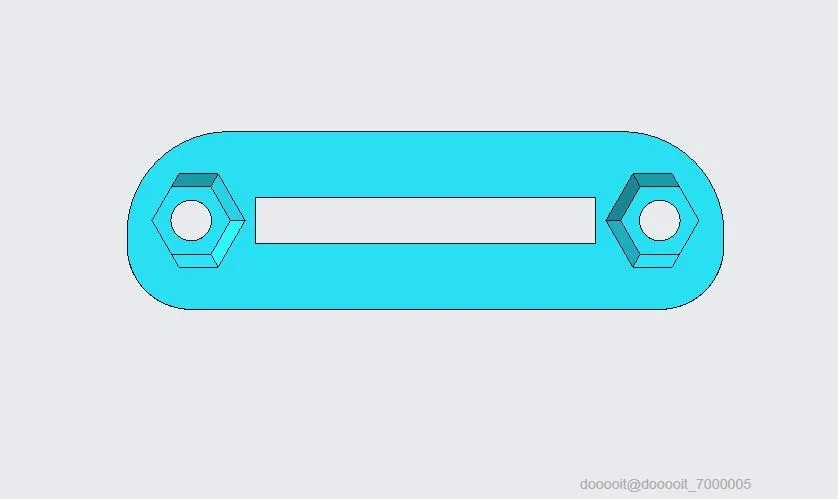

1.因使用M3螺丝，孔位为3.2mm

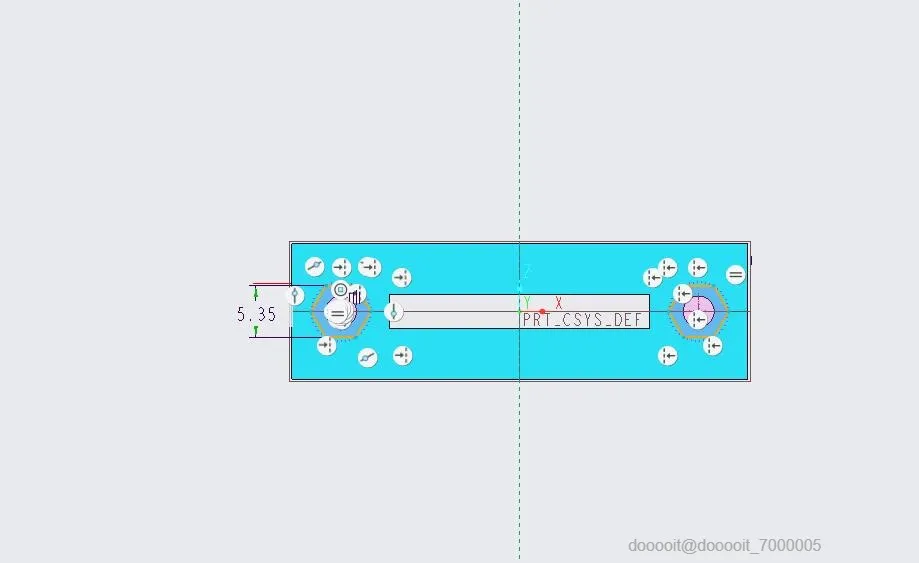

2.螺母孔位，对边5.35mm

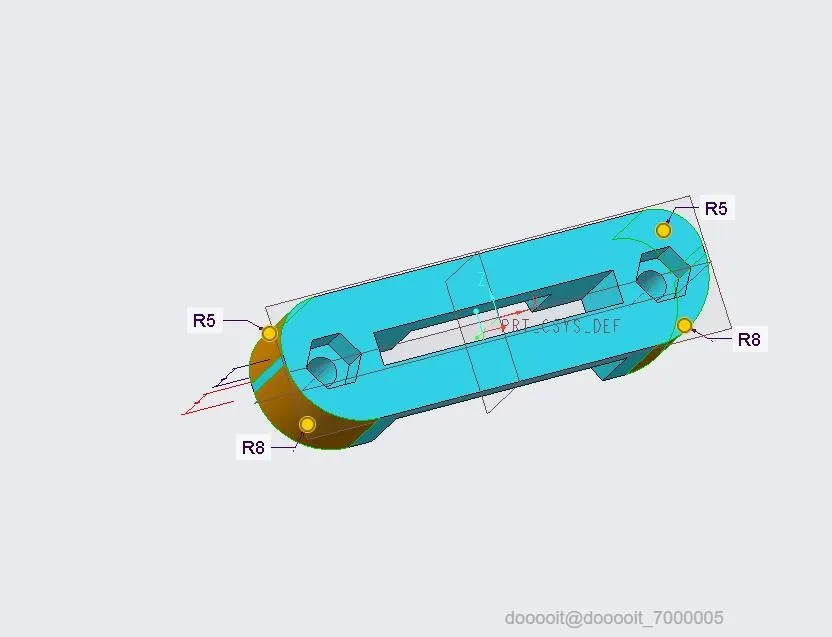

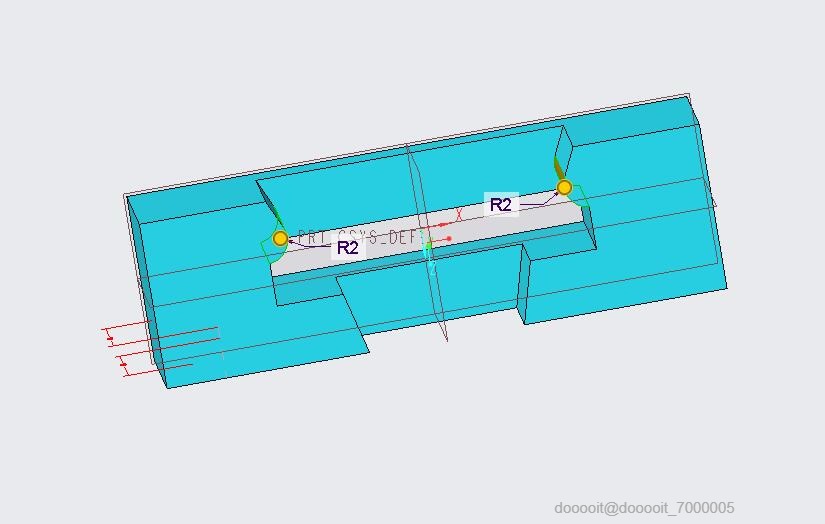

3.倒圆角，防止划手

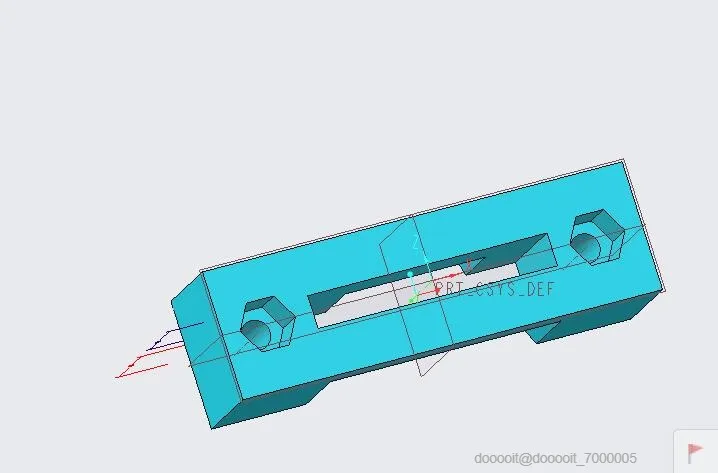

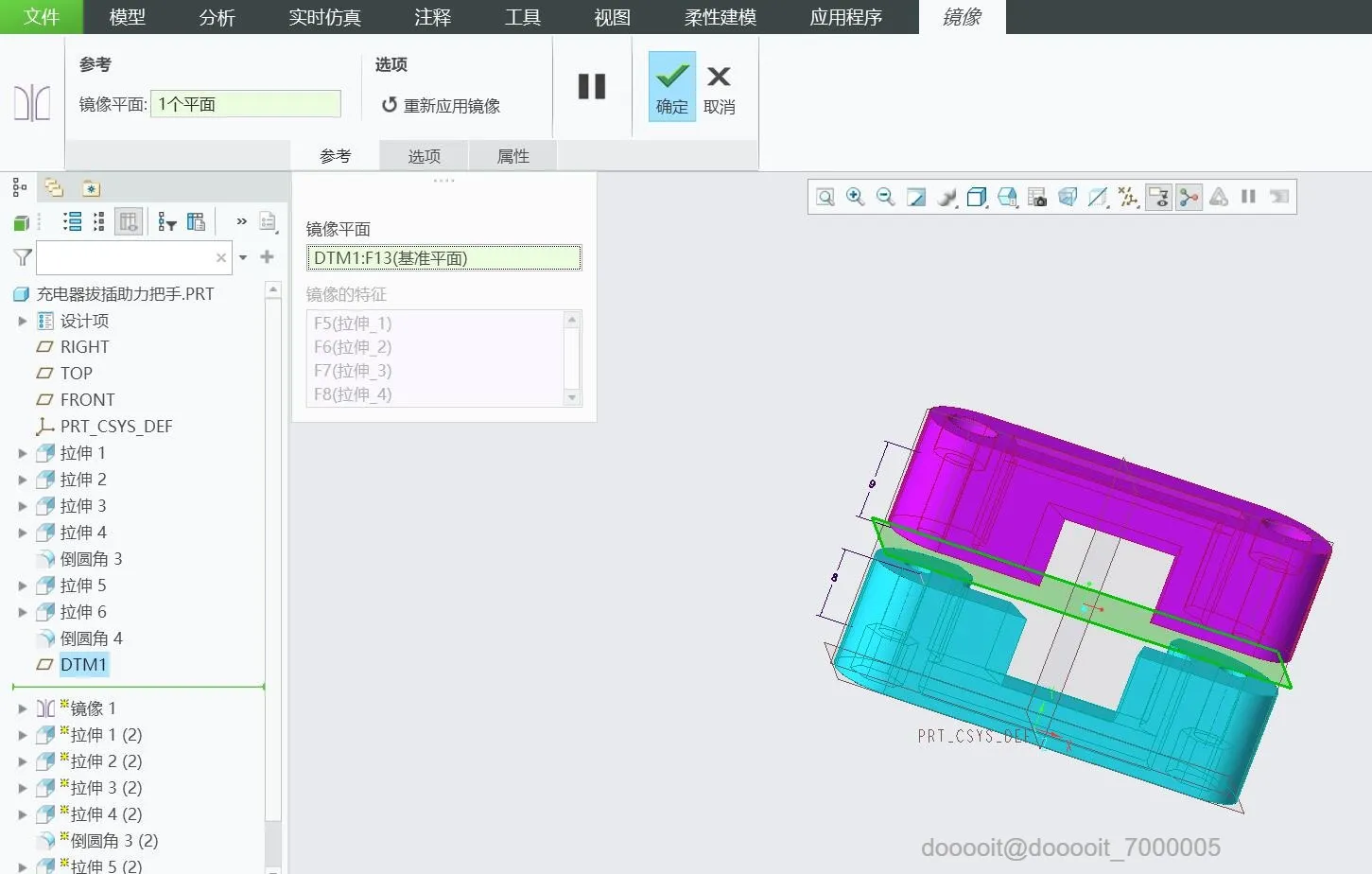

1.使用镜像功能得到上模块

2.将镜像得到的螺母特征，改成螺丝沉孔，软件会提示此操作会断开与关系，直接忽略即可

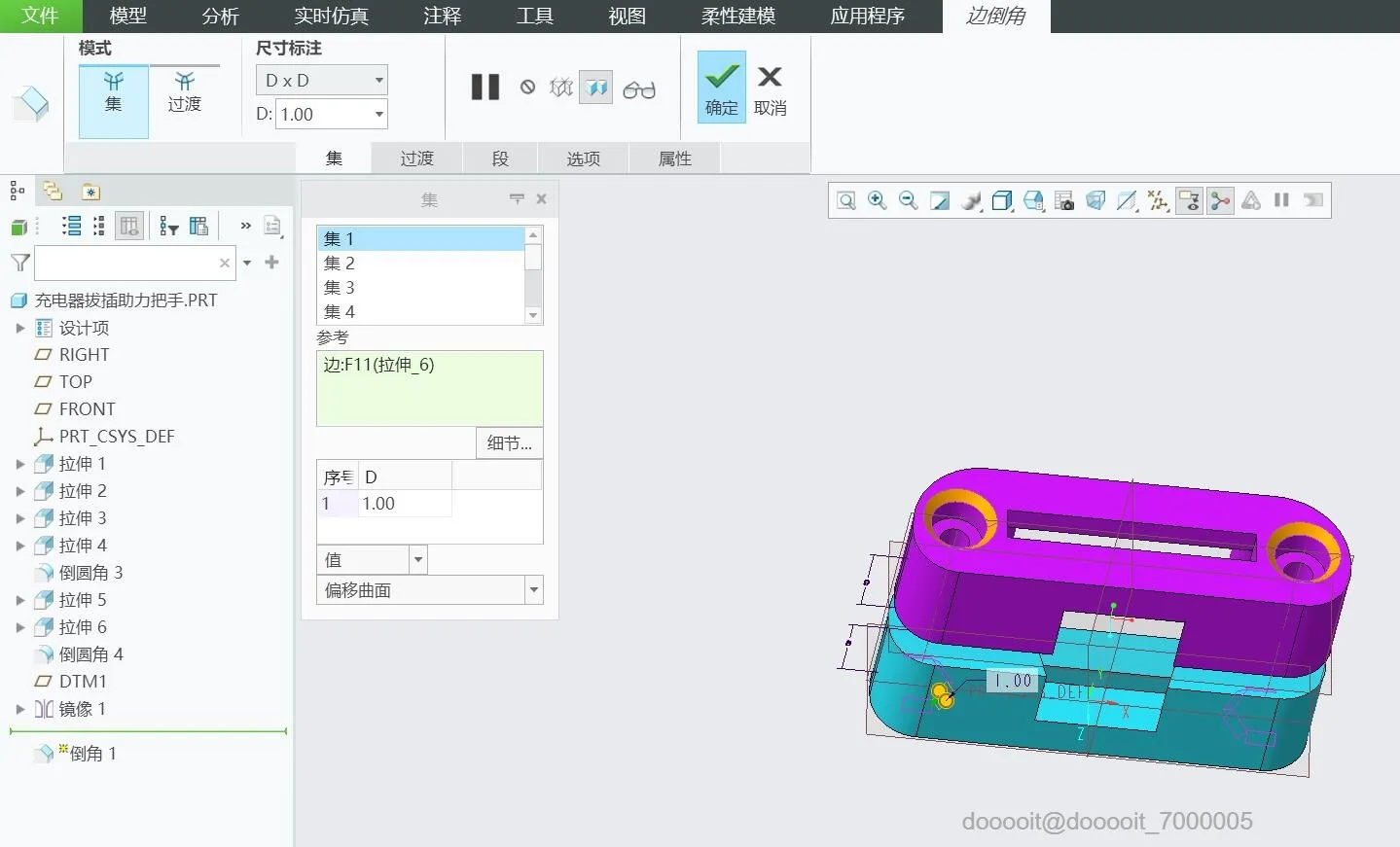

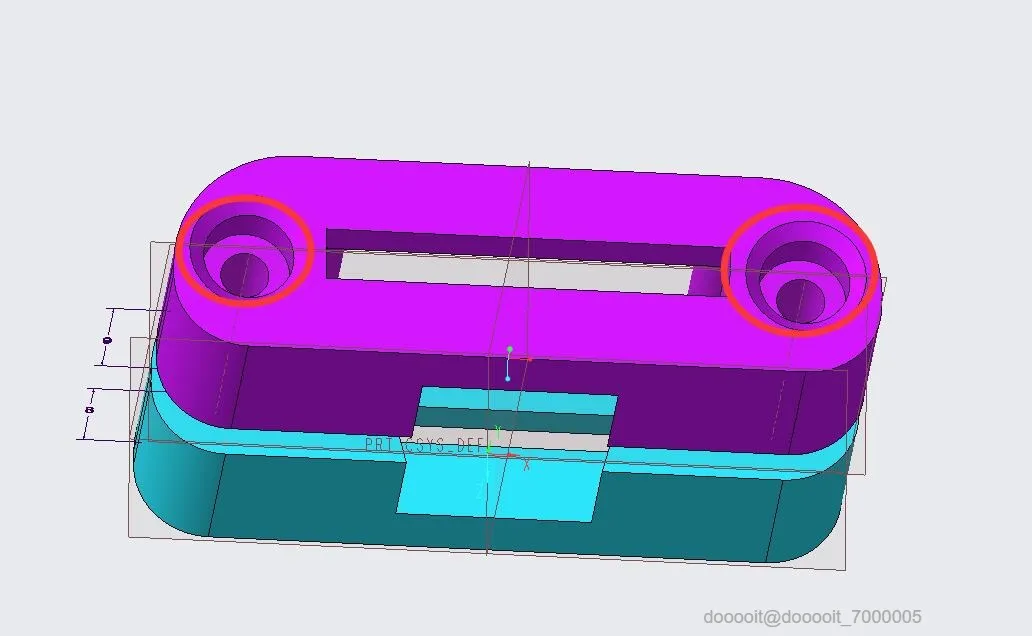

3.将孔位处倒角

到此，三维建模步骤完全结束。

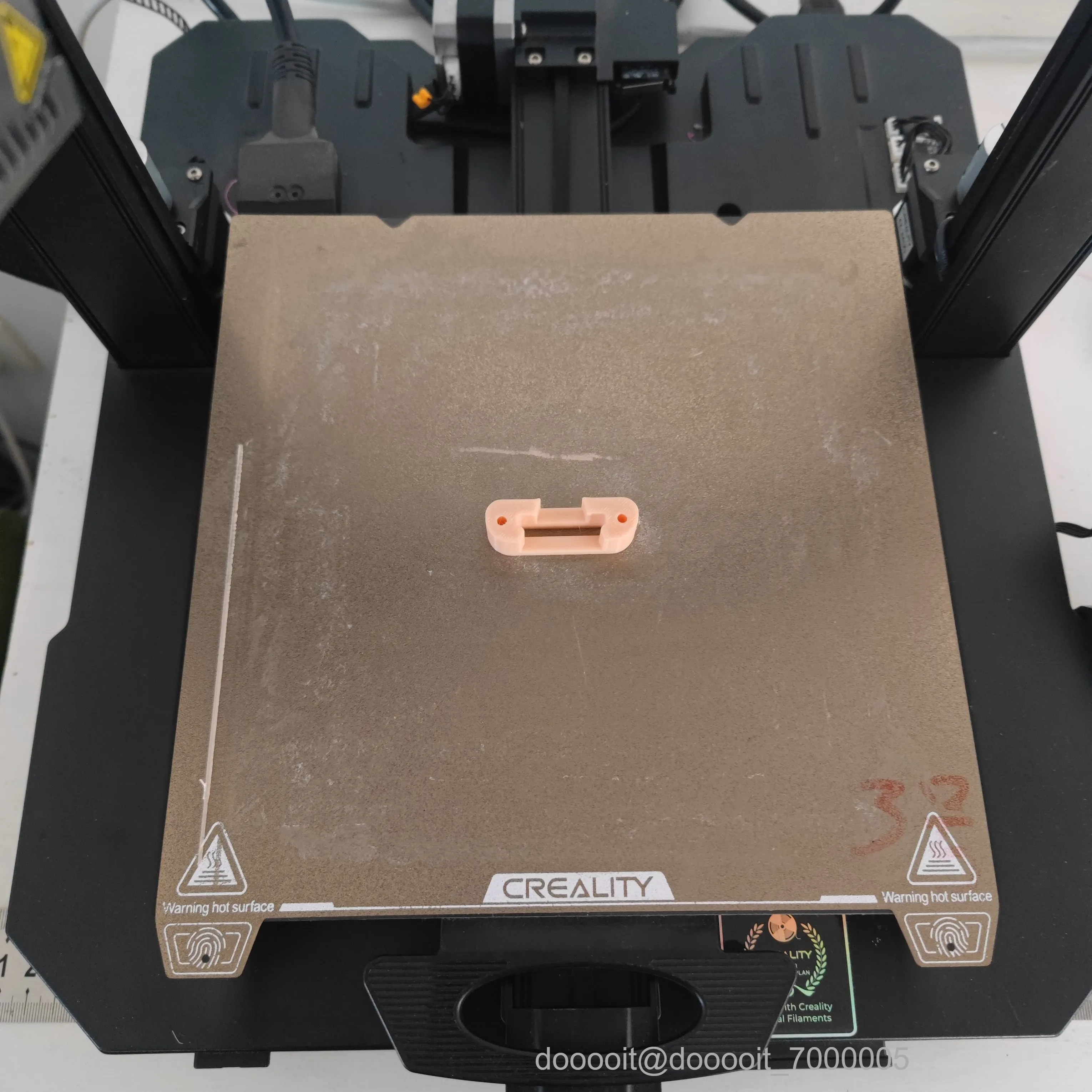

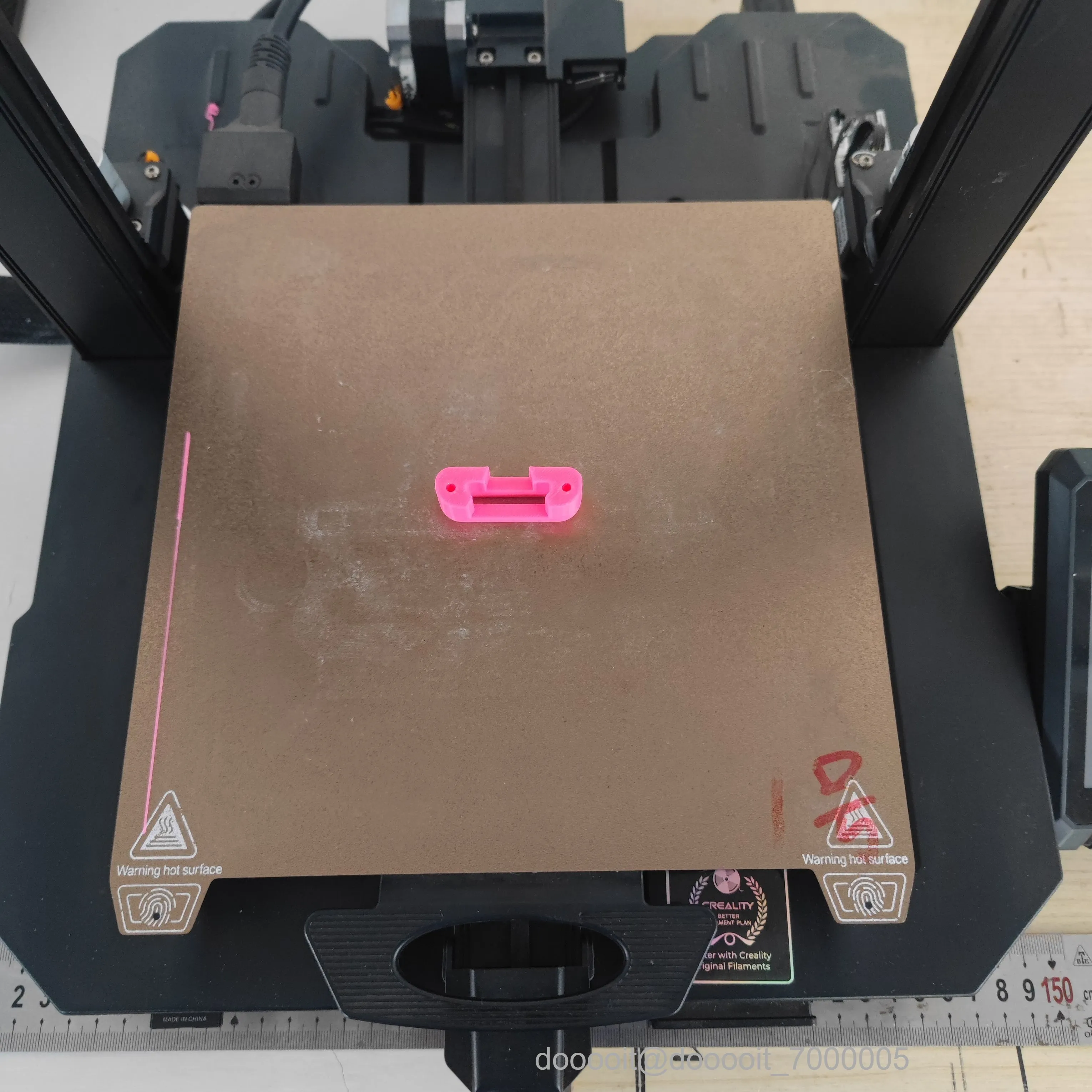

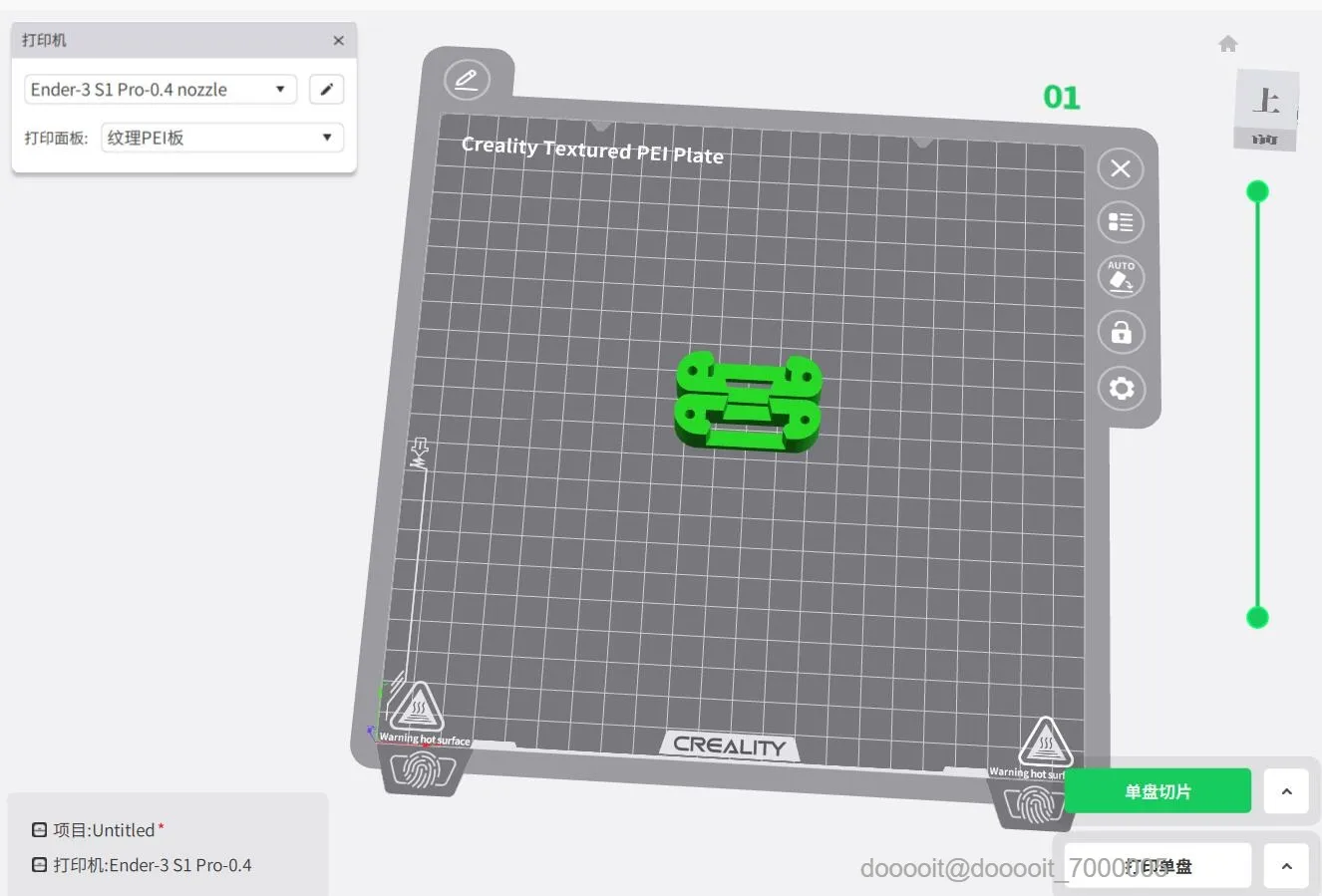

1.3D打印使用Pla，参数不再赘述

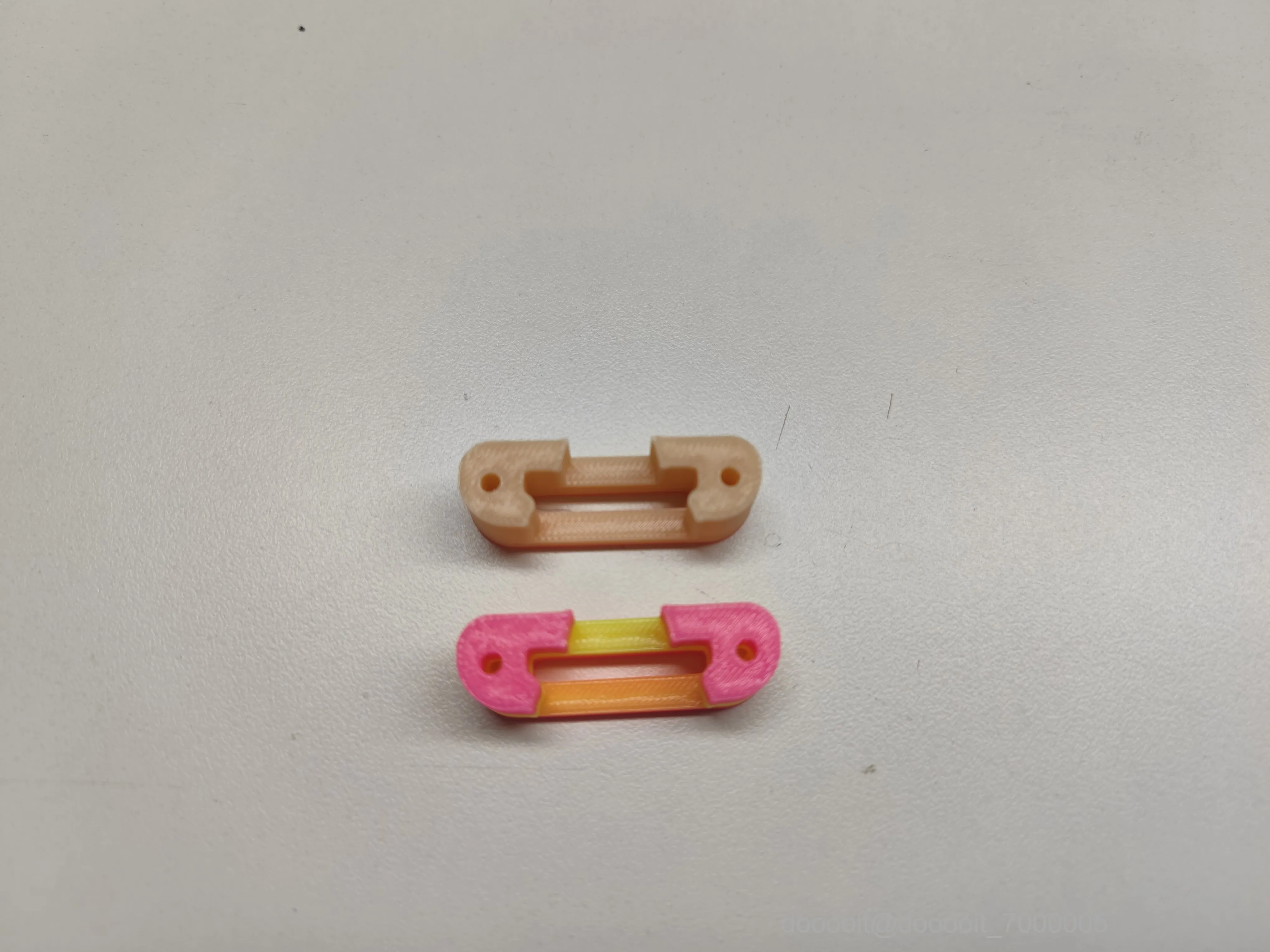

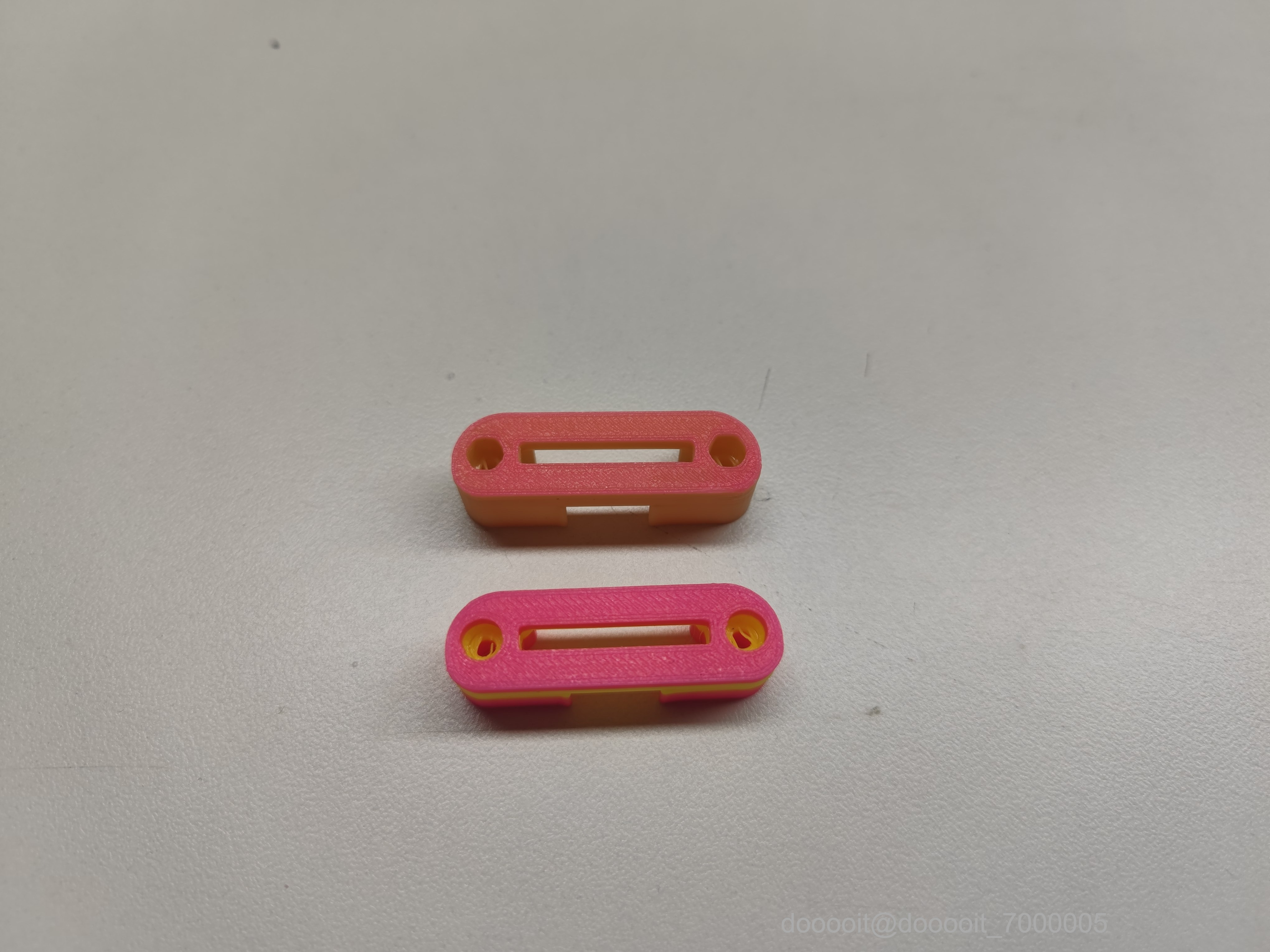

2.打印实物需要多次测试，才能最终定稿

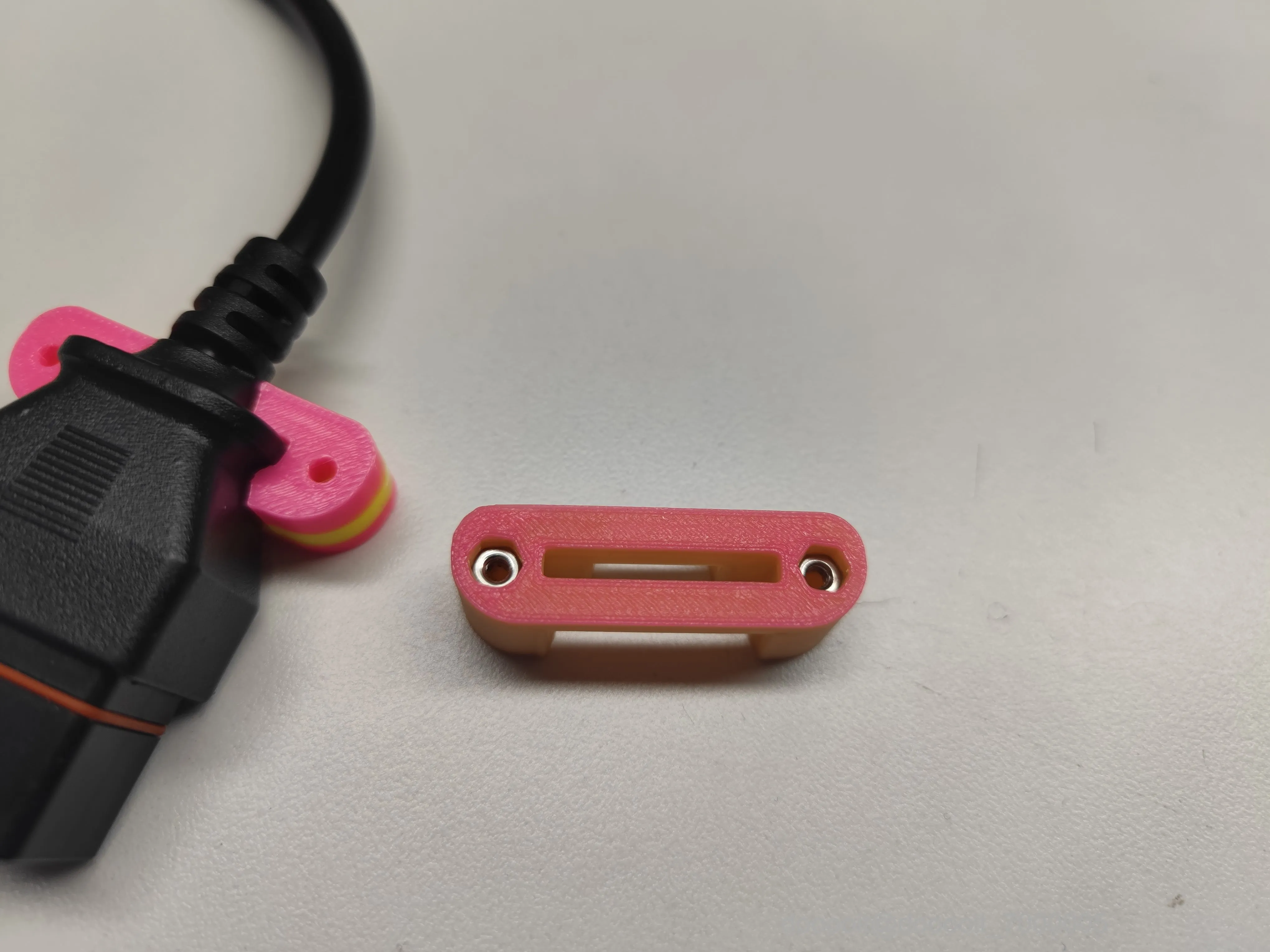

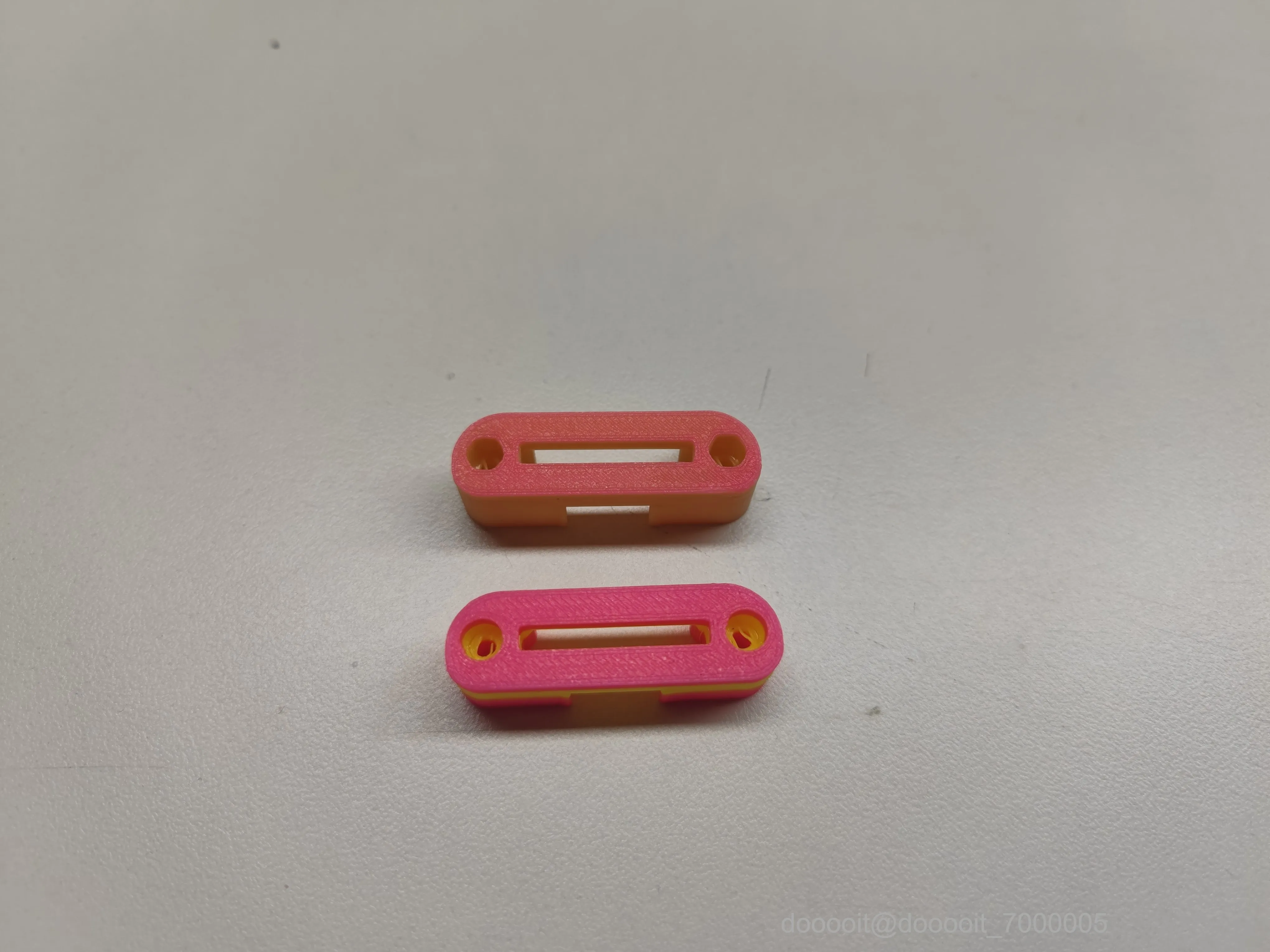

1.先将下模块装好螺母

2.上下模块加紧，准备上紧螺丝

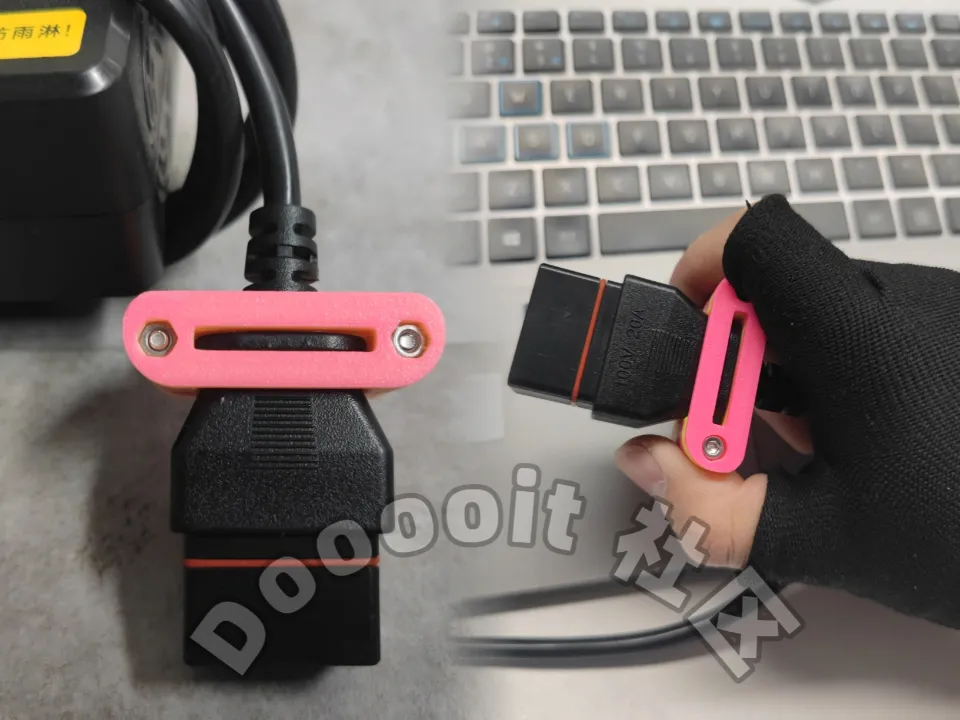

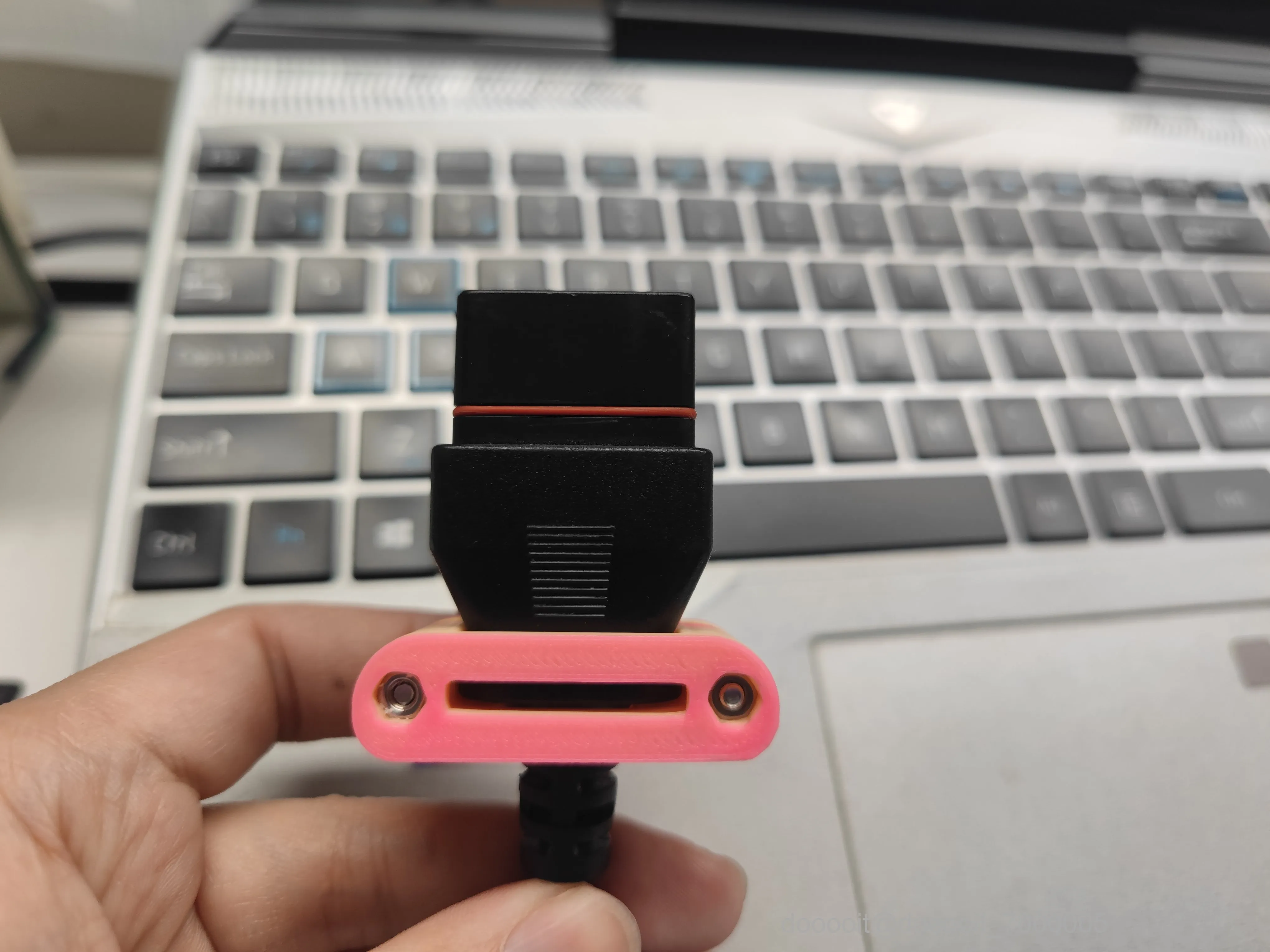

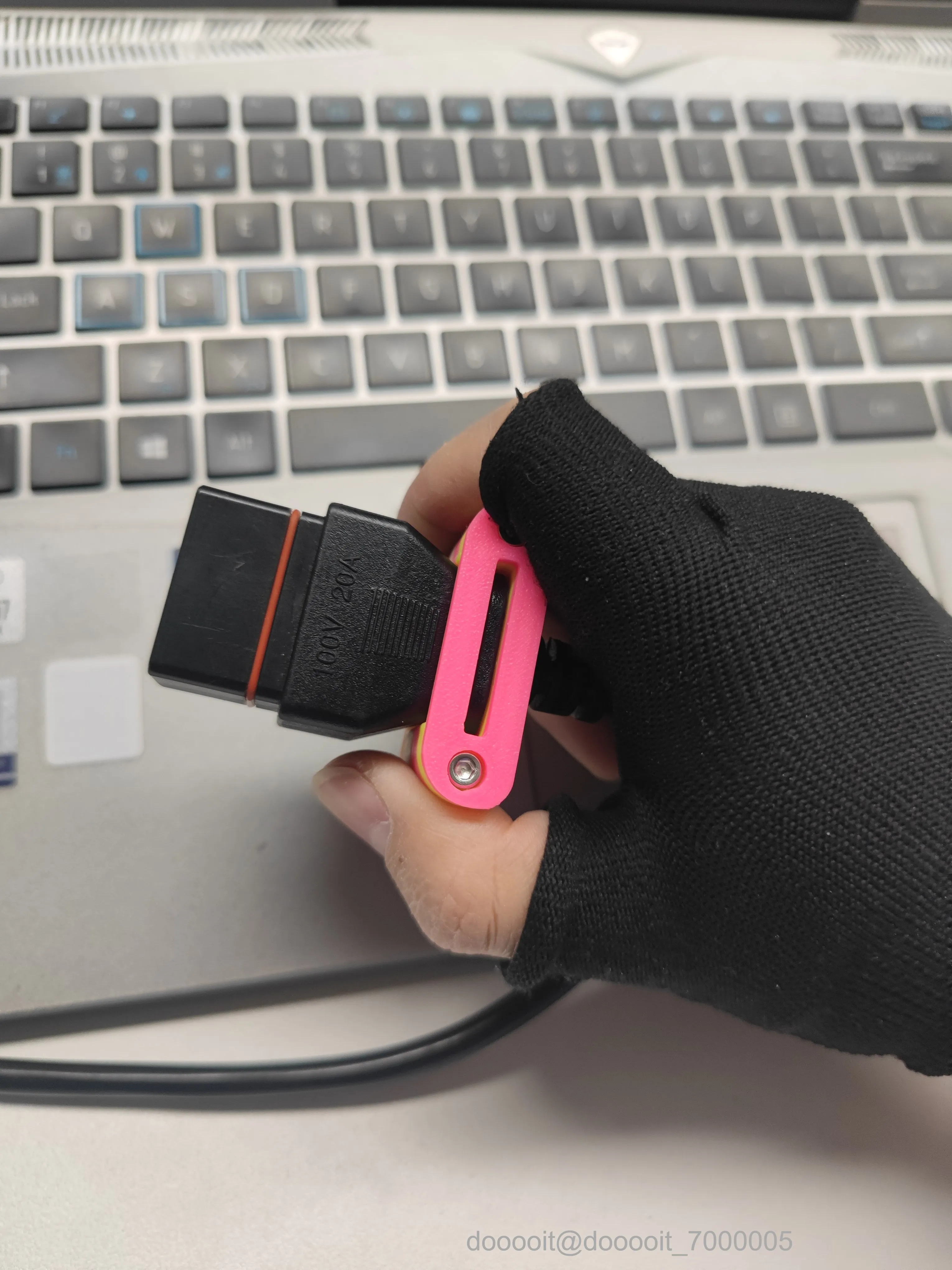

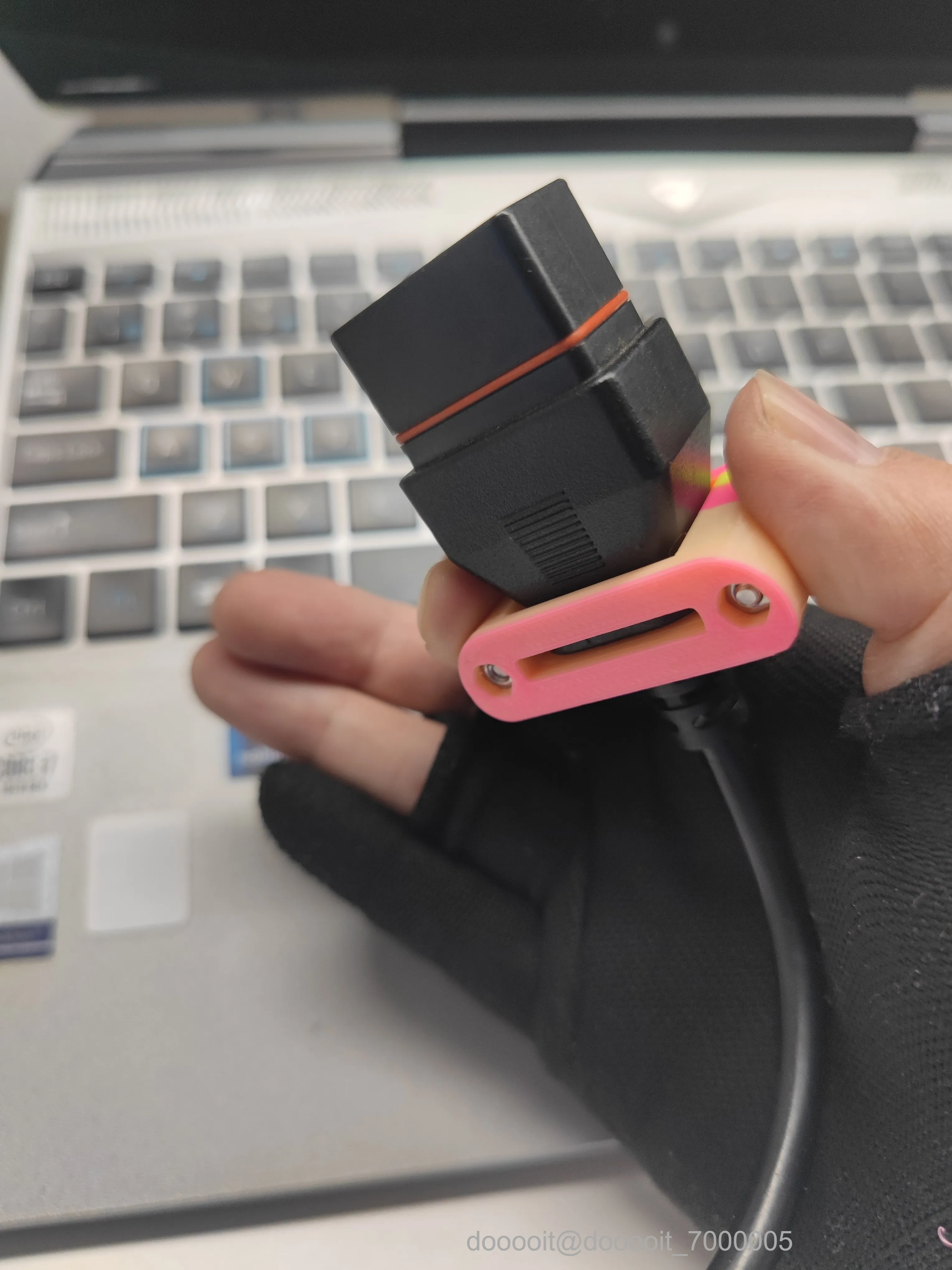

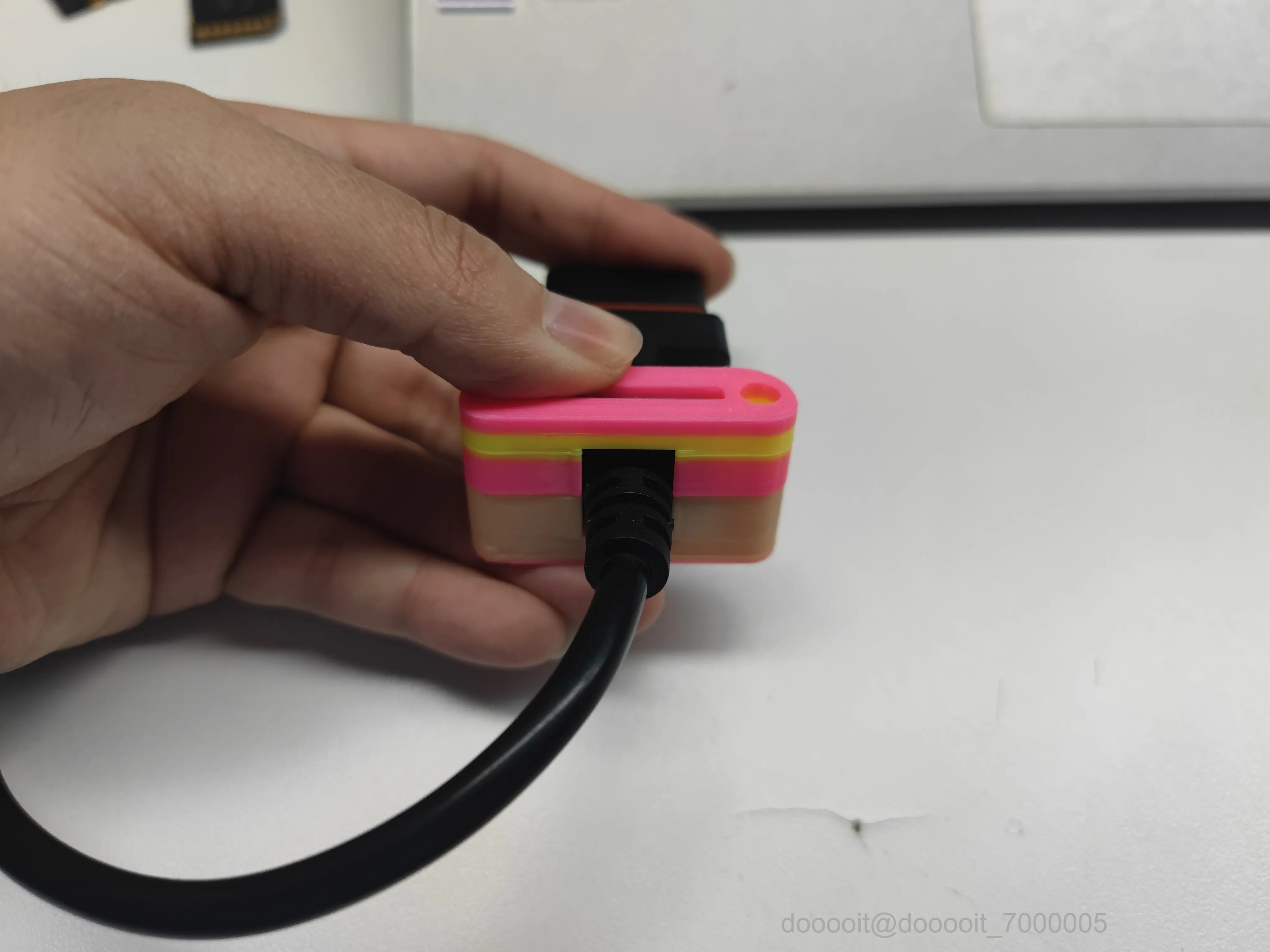

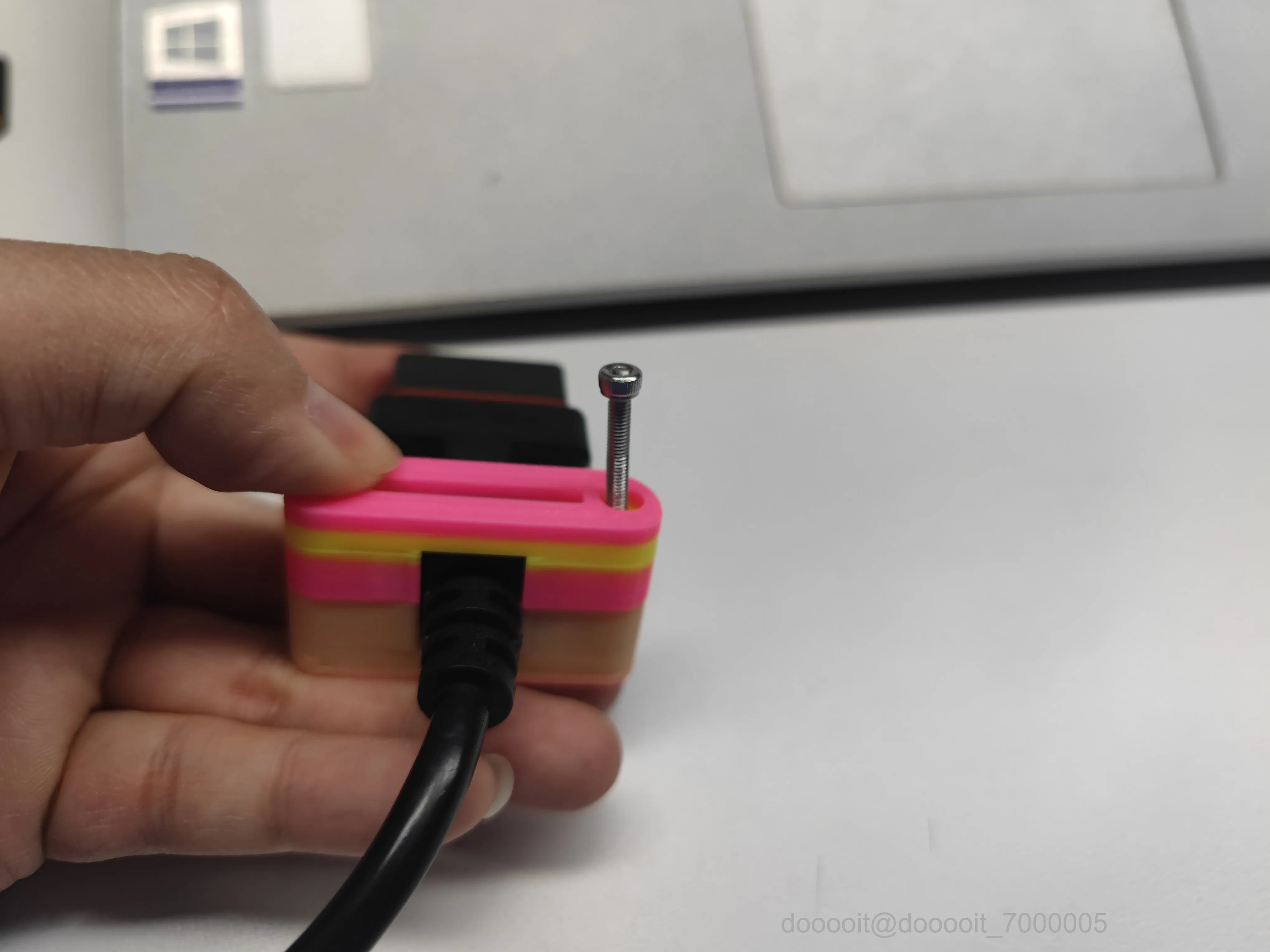

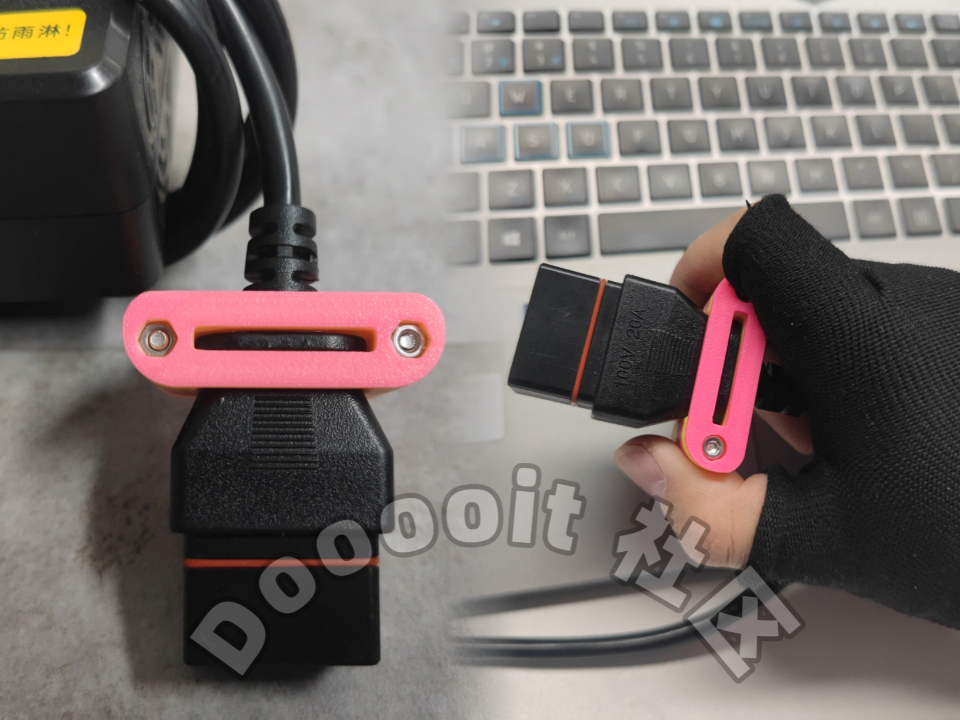

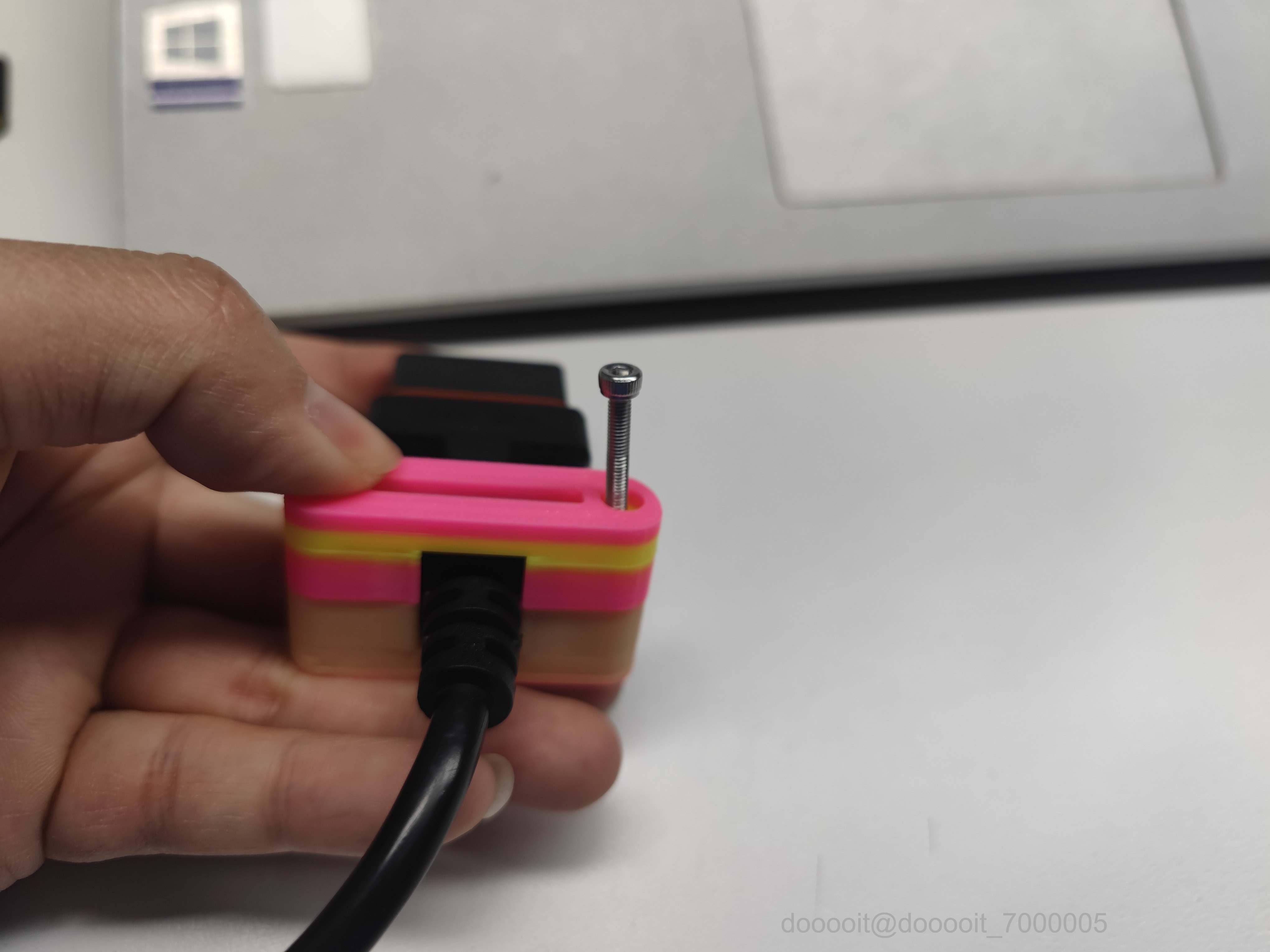

3.紧固后把握尝试效果

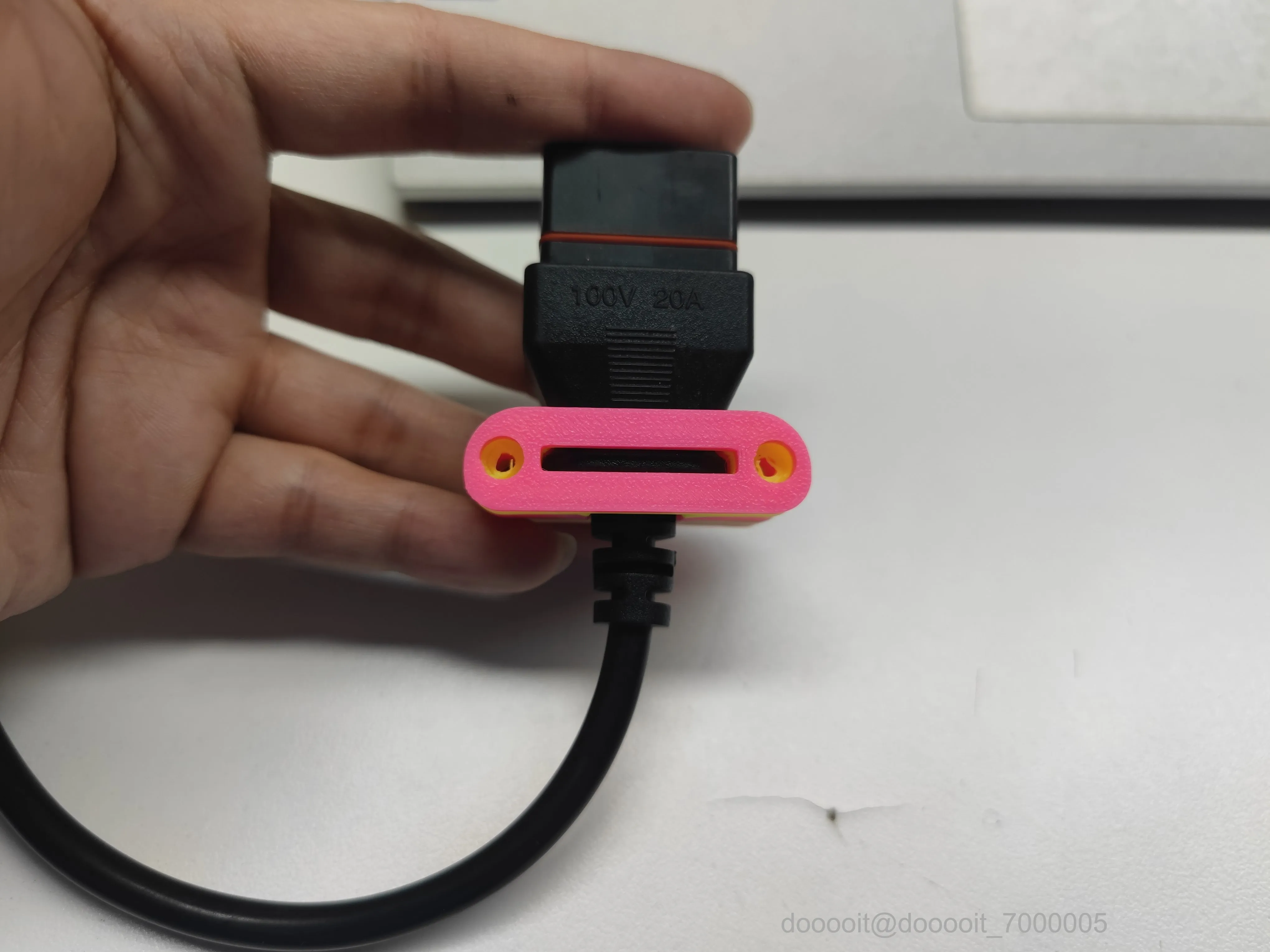

4.安装测试完成

以上便是本次作品的全部流程，如果你也面临此类的问题，那么本作品可以作为参考，或者你也可以直接下载文件使用。
