设计立创开发板—庐山派的冷板

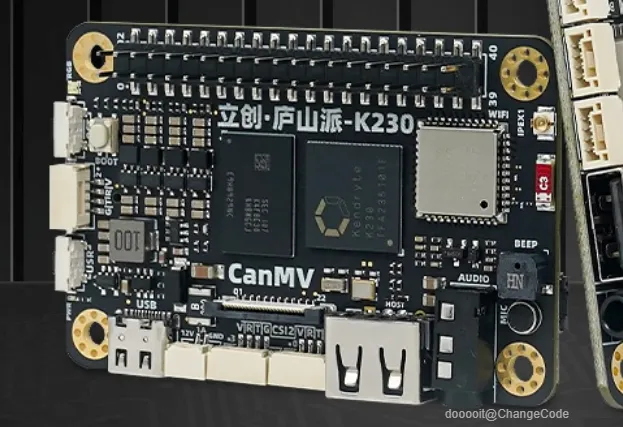

超高性价比的AI视觉开发板。以嘉楠科技Kendryte®系列AIoT芯片中的最新一代SoC芯片K230为主控芯片

支持三路摄像头同时输入，典型网络下的推理能力可达K210的13.7倍，等效6TOPS算力

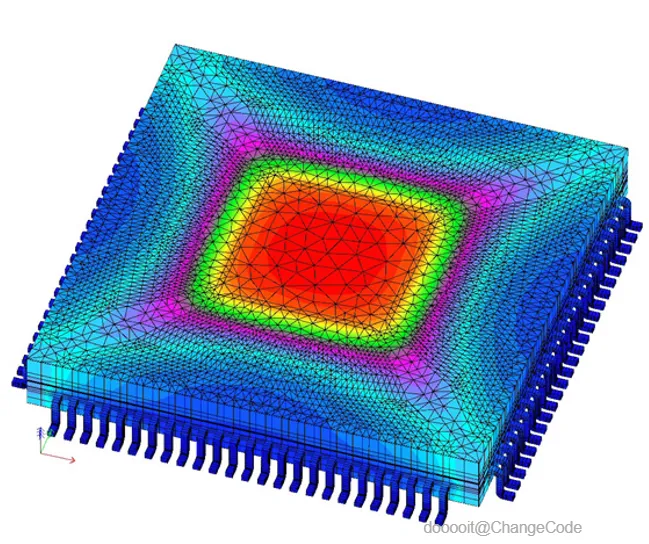

庐山派K230CanMV开发板凭借其强大的计算能力，为用户带来了高效便捷的开发体验。然而，在进行高强度运算时，K230芯片温度可能会上升至60度左右，这不仅影响了用户体验，也对设备的长期稳定运行构成了挑战。

1. 强劲风扇冷却：该方案选用了3007型小风扇，通过连接到主板上的GPIO2和GPIO4引脚获取5V供电。风扇产生的气流直接作用于发热源，确保即使在满负载条件下也能维持较低的工作温度。
2. 优化摄像头位置：考虑到原版顶板摄像头开口偏右的问题，新设计将开孔左移，使FPC排线与接口完美对接，既提升了美观性又减少了潜在故障点。
3. 保护摄像头安全：新顶板设计使得摄像头位于平面下方，有效防止了因意外掉落造成的物理损伤，并且便于携带，不用担心镜头被刮花。

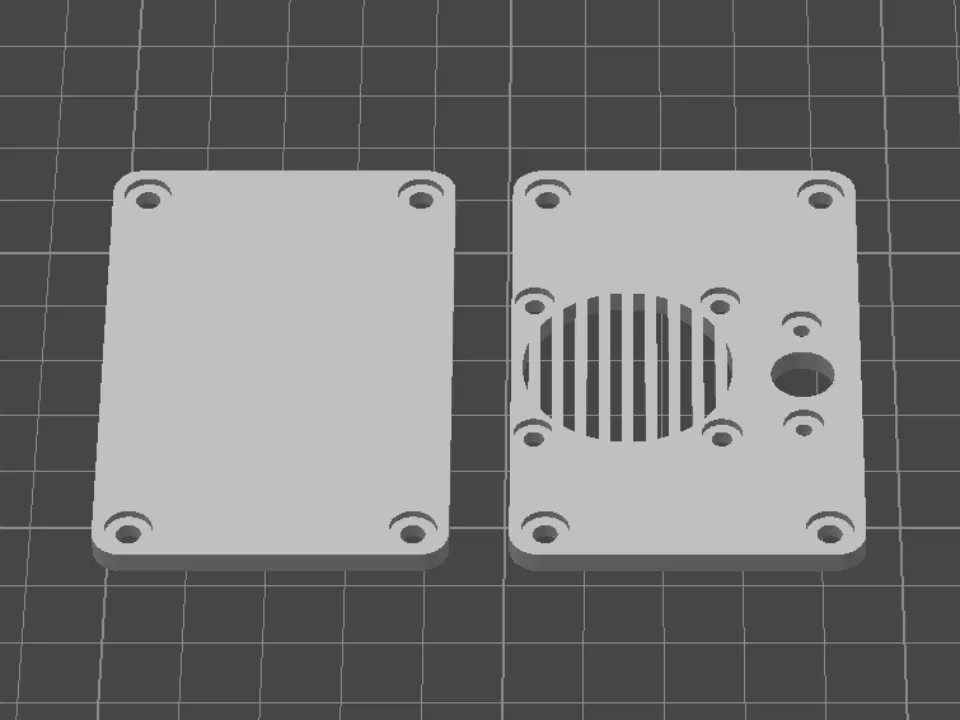

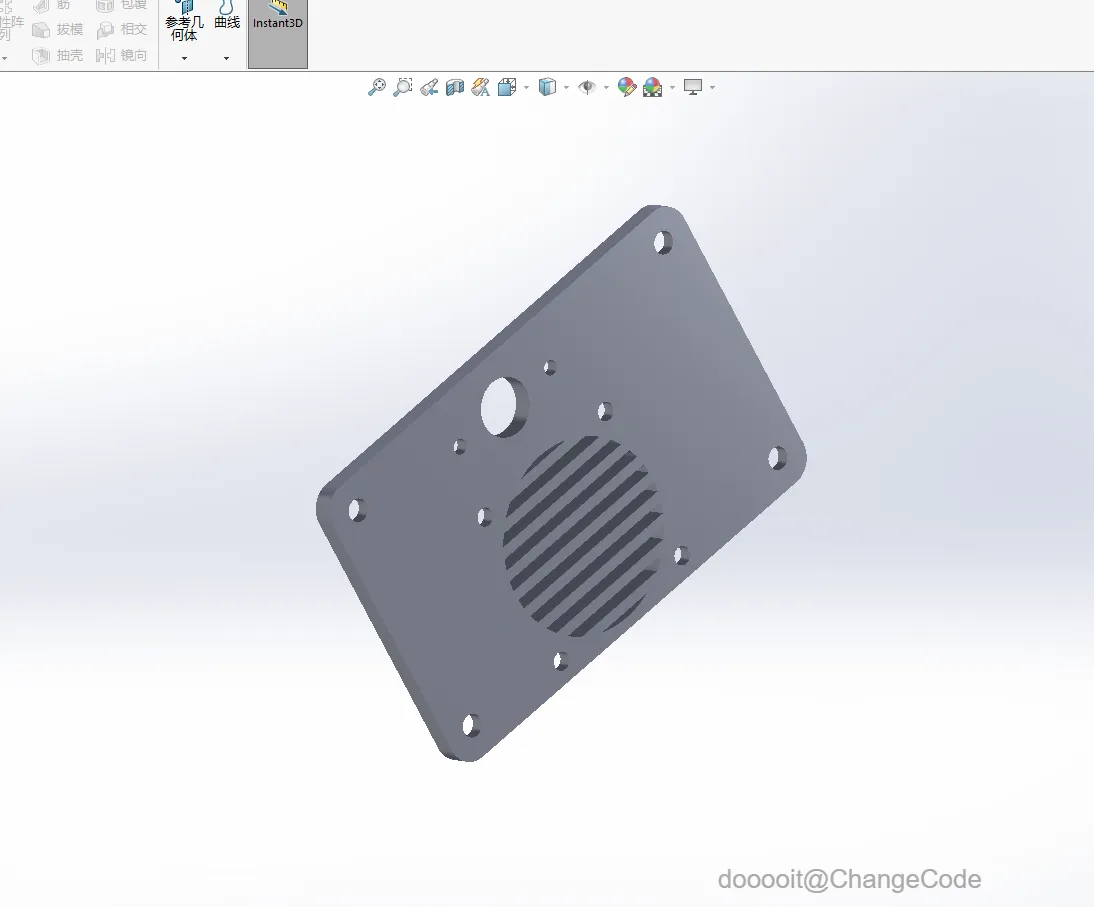

1. 下载好好顶板模型，用3D打印机将模型打印出来，如果自己没有3D打印机，也可以使用嘉立创3D打印

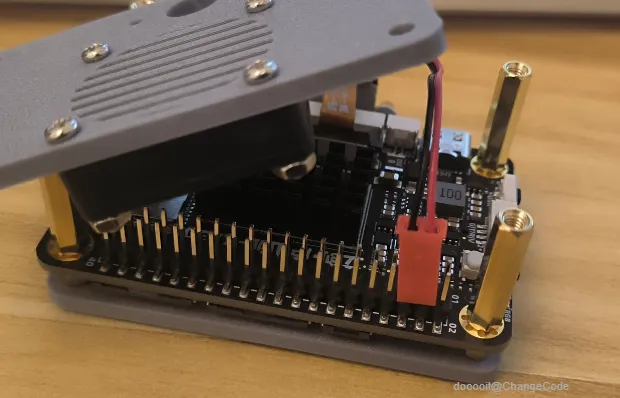

2. 将嘉立创送的四个M3*8螺柱换成M3*22螺柱，增加顶板和开发板之间的距离，为风扇提供空间

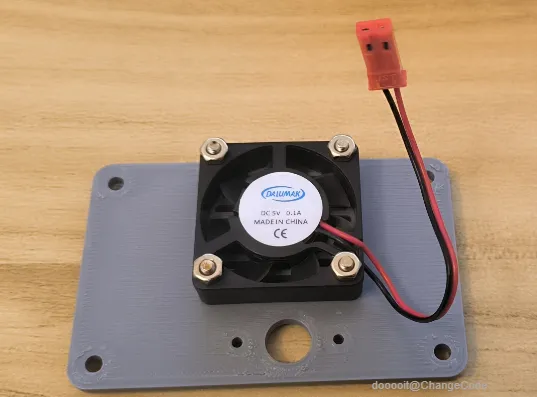

3. 将风扇用商家送的四个螺丝和螺母固定在顶板上。需注意带标签的一面朝外，且供电线在右侧（方便连接IO口进行供电）

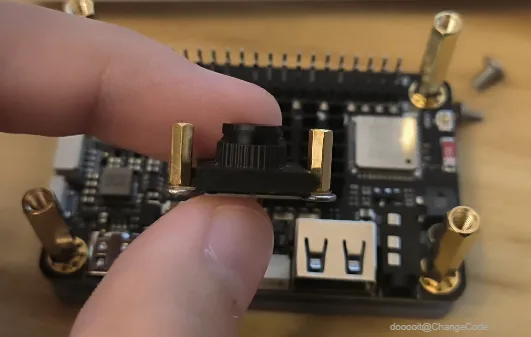

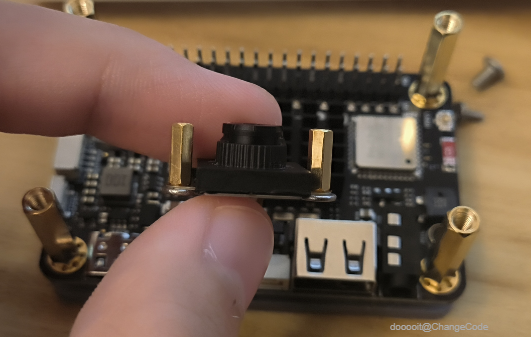

用两个M2*5螺丝将两个M2*7螺柱固定在摄像头上，可以在摄像头和顶板之间起到固定作用；

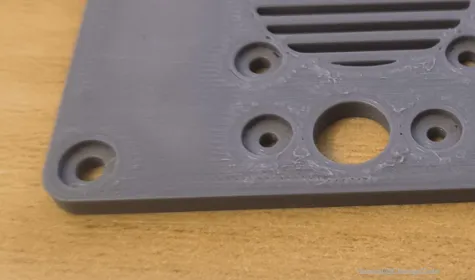

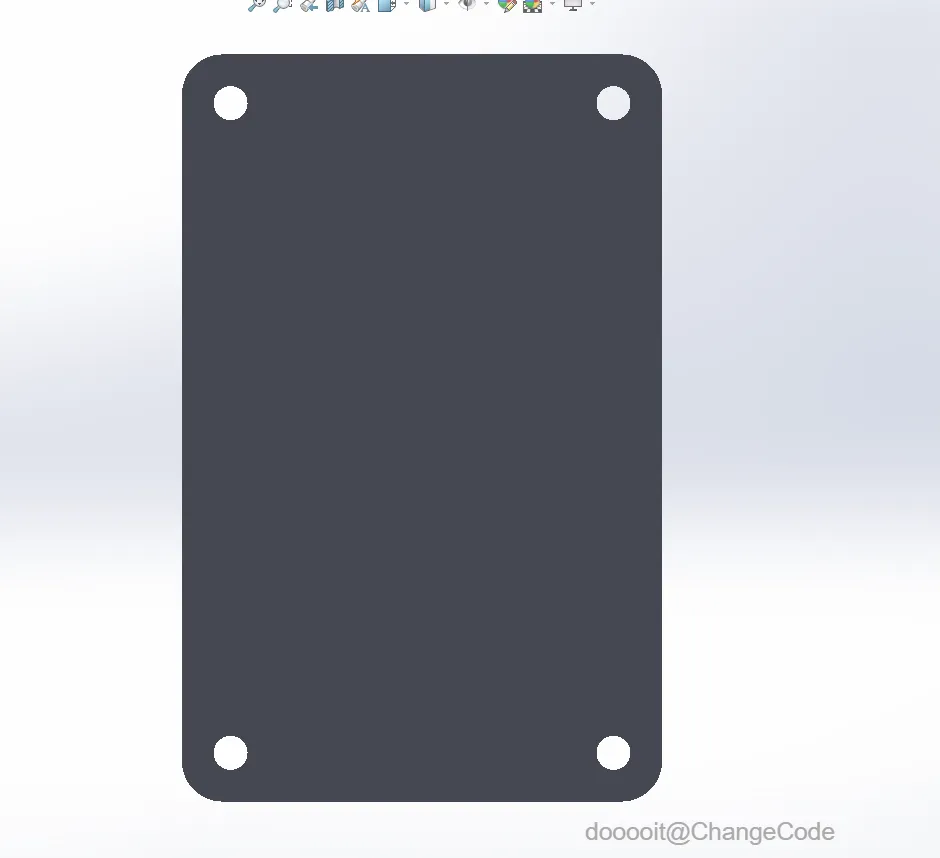

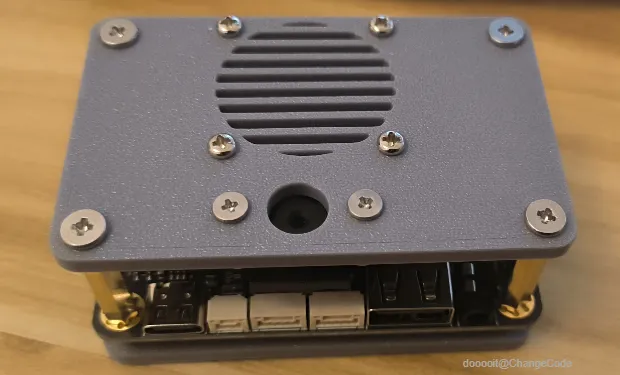

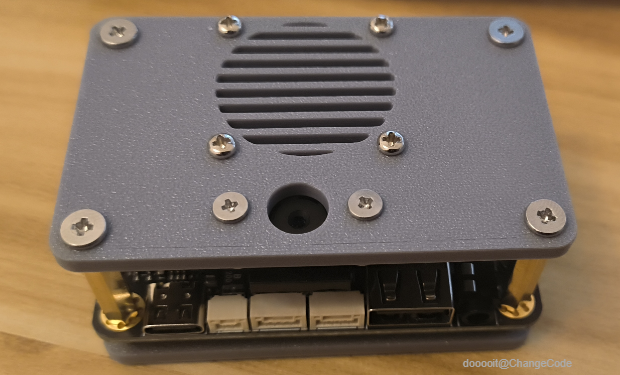

如果你觉得这个方案的螺丝头突出来了，还是不够完美，那我还制作了更完美版本，采用沉头座的方案，将顶板和底板的螺丝头都做到了和板面平齐！
