DIY无线充电器设计与制作教程

所需材料

1. 发射端（Tx）组件：
2. 一个5V直流电源适配器或USB接口供电。
3. 一块适合无线充电发射器的PCB板或者自制线圈。
4. Qi认证的无线充电发射模块（如TI BQ51051B）或其他非Qi模块。
5. 散热片（如果需要的话）。
6. 接收端（Rx）组件：
7. 对应的无线充电接收模块或线圈。
8. 目标设备的电池连接器或充电电路。
9. 辅助工具：

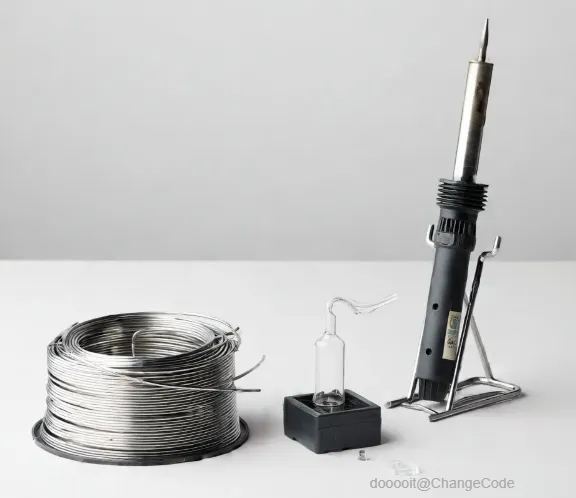

10. 焊接工具套装（烙铁、焊锡丝、助焊剂）。
11. 多功能测试仪（用于测量电压、电流）。
12. 绝缘胶带、热缩管等保护材料。

安全须知 在开始之前，请确保了解所有涉及电气工作的基本安全规则，并采取适当的预防措施，如佩戴防护眼镜和手套。

在这个阶段，你需要仔细研究并设计出一个有效的无线电力传输系统。对于大多数DIY项目来说，采用市场上已有的无线充电模块是最简单的方法。如果你打算自己设计，那么就需要深入了解LC谐振原理、功率调节机制等方面的知识。

1. 发射端电路设计：根据所选模块的数据手册搭建电路，注意输入电源的稳定性和输出功率的限制。
2. 接收端电路设计：同样地，参考接收模块的技术文档完成这部分的设计。确保能够正确地整流、稳压，并有效地为电池充电。

发射端组装 按照制造商提供的指导说明安装发射模块到PCB板上，连接好所有的外围元件，比如电感线圈。确保所有焊接点都牢固可靠，并且没有短路现象。

接收端组装 把接收模块集成进你想要充电的设备中，这可能涉及到对原设备进行一定程度上的改造。务必小心操作，以免损坏内部原件。

一旦完成了硬件部分的建设，接下来就是对整个系统进行调试。使用多功能测试仪检查各个节点的电压和电流是否正常，调整参数以达到最佳性能。此外，还可以尝试改变线圈之间的距离和角度，观察其对充电效率的影响。

当确认无线充电器可以正常工作后，就可以考虑对其进行封装处理了。可以选择3D打印外壳或者其他形式的定制化包装，使其既美观又实用。同时，也要保证散热良好，防止过热问题发生。

最后一步是进行全面的测试，包括长时间运行稳定性测试、不同负载条件下的表现评估等。收集反馈信息，针对发现的问题做出必要的修改和完善。确保成品不仅能满足预期的功能需求，而且还要具备一定的耐用性和安全性。
