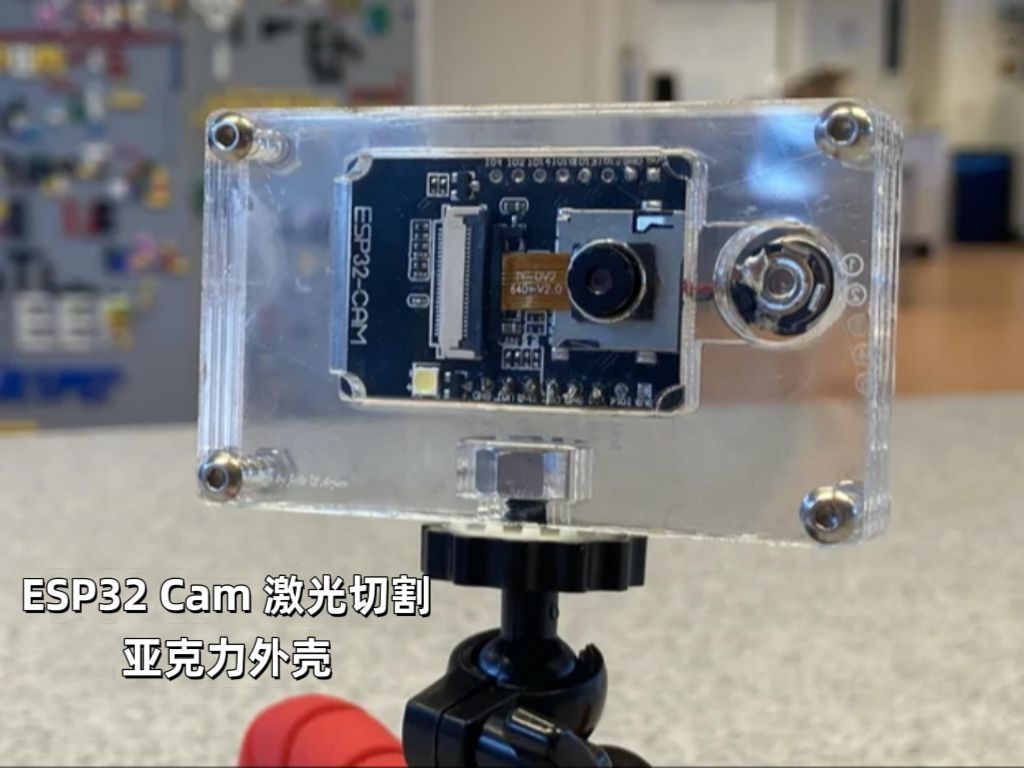

ESP32 Cam 激光切割亚克力外壳

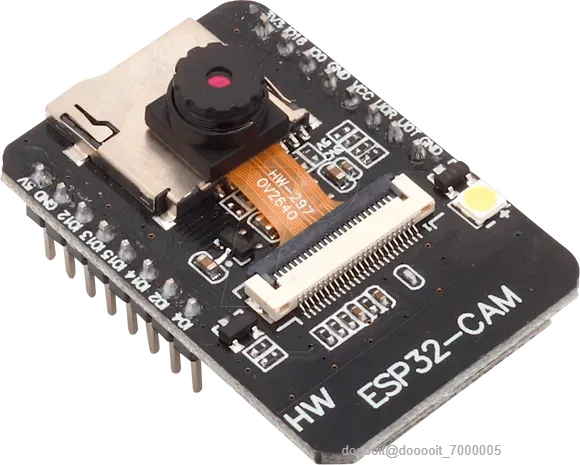

我最近爱上了 ESP32-cam 开发板。它真是一台神奇的机器！一个摄像头、WiFi、蓝牙、SD 卡座、一个明亮的 LED（用于闪光灯）和 Arduino 可编程。价格在 5 美元到 10 美元之间。查看https://randomnerdtutorials.com/projects-esp32-cam/了解可以使用此相机的项目。Bitluni 的精美作品吸引了我，让我对这款令人难以置信的电子产品产生了兴趣。

我主要用它们来绘制我的绘图仪。当我绘制一个长图时，我会把绘图仪留在房间里，然后下楼做一些工作或和妻子一起看 Netflix 系列。偶尔我会通过查看 ESP32 的流来检查进程，ESP32 会密切关注我的绘图工作。如果房间很暗，我可以点亮 LED。

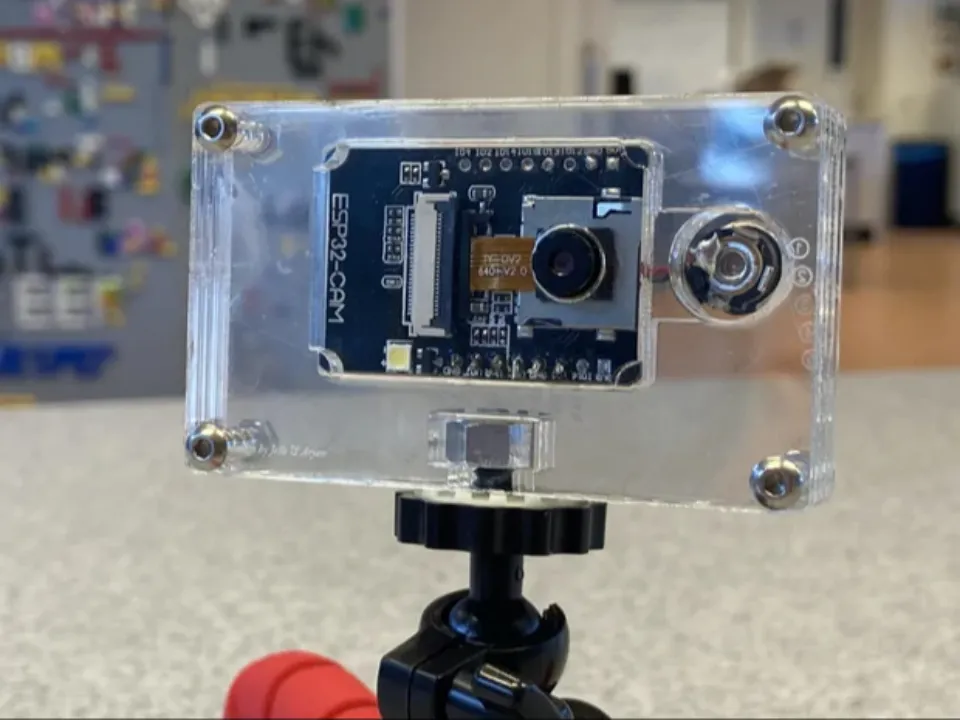

我想让它更持久，所以我开始寻找一个盒子。我尝试了一些 3D 打印的盒子，但没有一个符合我的需求。这些是：

1. 它必须尽可能小
2. 它必须有一个电源插头
3. 它应该能稳固地容纳凸轮
4. 它应该可以安装在 1/4 英寸三脚架上
5. 无需拆开外壳即可重新编程

1. 从电路板上拆下接头。您可以选择保留编程电路板所需的六个公接头（GND、U0R、U0T、VCC、GND 和 IO0）。我拆下了所有接头。

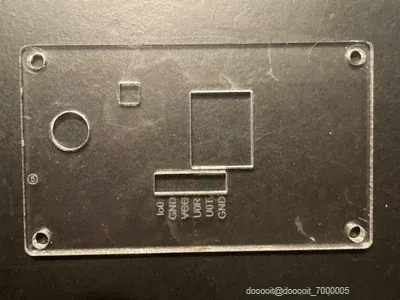

2. 然后将六个母接头（一体式）焊接到编程引脚 GND、U0R、U0T、VCC、GND 和 IO0。您不需要 VCC，但为了获得坚固的结构，最好使用一个直六孔接头。

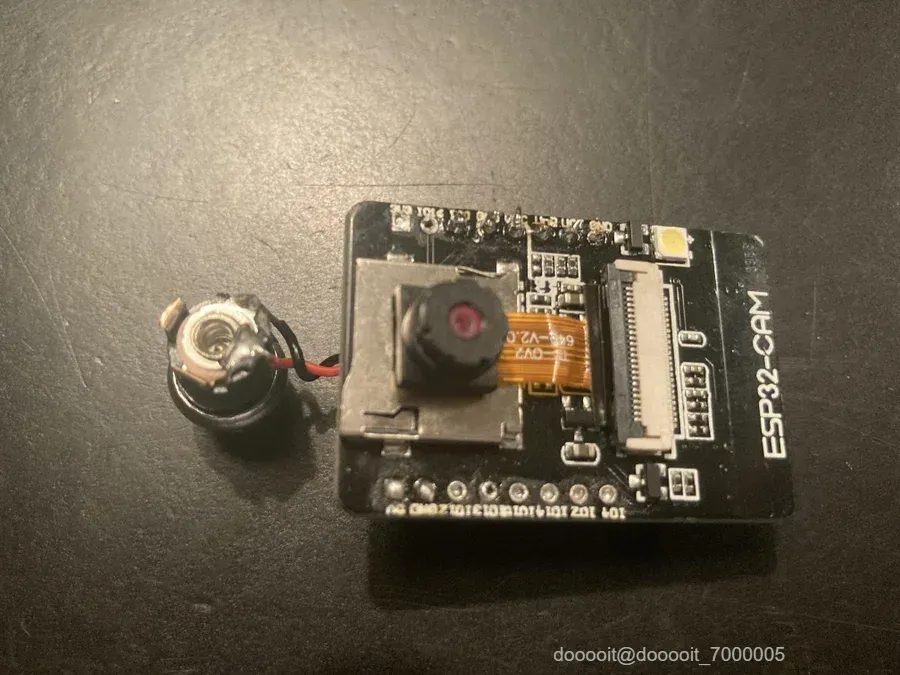

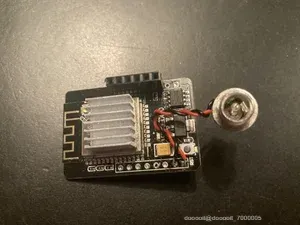

3. 将两根电线焊接到 5V 和地线。使它们长约 1 英寸。
4. 尽可能剪断母接头插头，并将 5V 和 GND 线焊接到该插头的连接处。

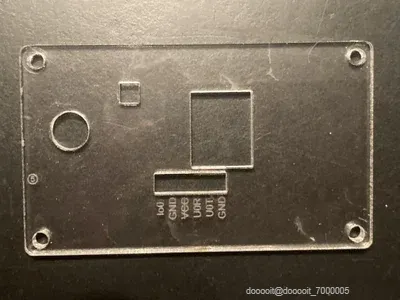

5. 使用激光切割机切割有机玻璃。您可以使用我的文件（见下文，CorelDraw、Illustrator、AutoCad 和 SVG）。

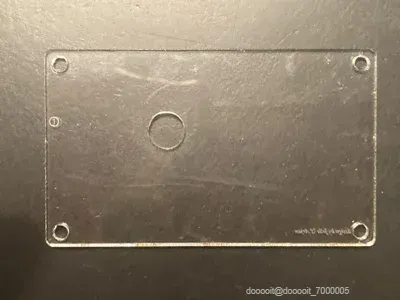

重要提示！第 1 层和第 5 层由 3 毫米有机玻璃切割而成，其他层（2、3、4）由 4 毫米有机玻璃切割而成。

如果您想更改它们，请随意。如果您做出改进，请告诉我；我很高兴看到人们使用我们的设计。这些文件最初是在 CorelDraw 中制作的。

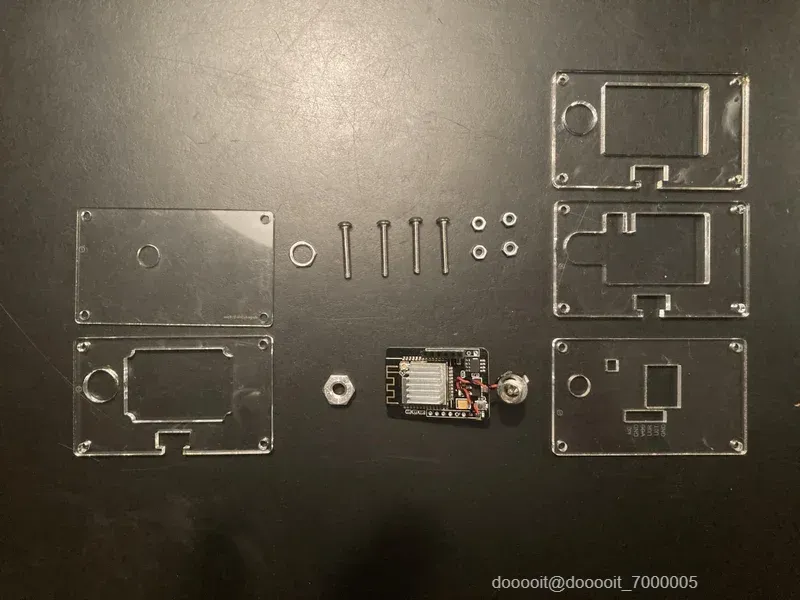

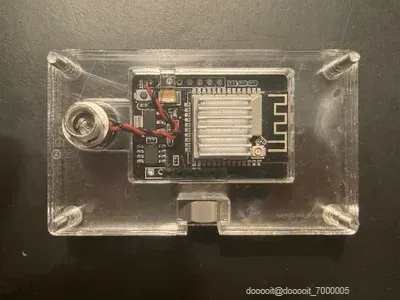

当你准备好一切后，构建就非常简单了。

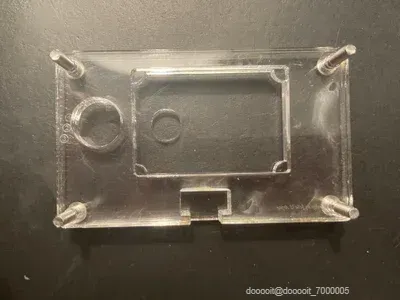

1. 将螺栓放在第 1 层的后面。

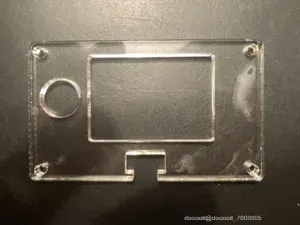

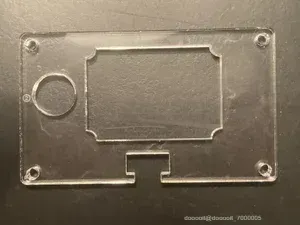

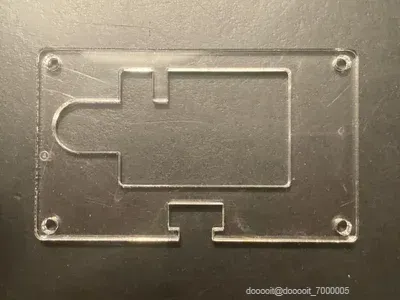

2. 在第 1 层之上安装第 2 层和第 3 层。

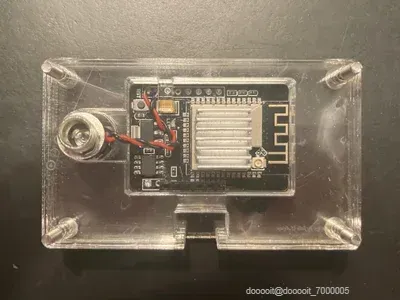

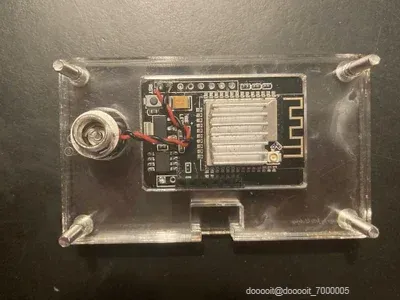

3. 把电路板放进去。将相机按入孔中。在我们的设计中，这是一个宽松的配合。如果您愿意，可以将孔做得小一点，使其紧密贴合。
4. 安装第 4 层。

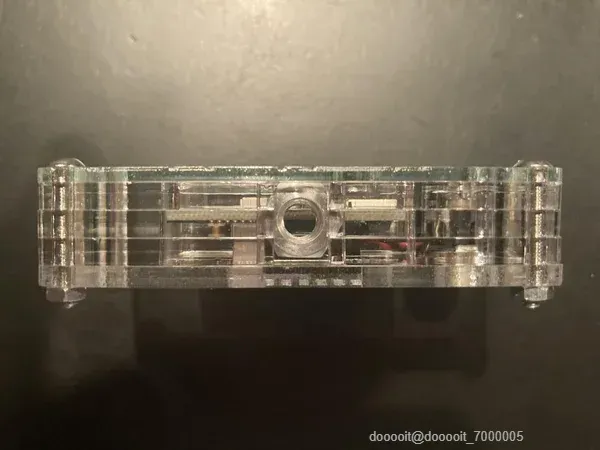

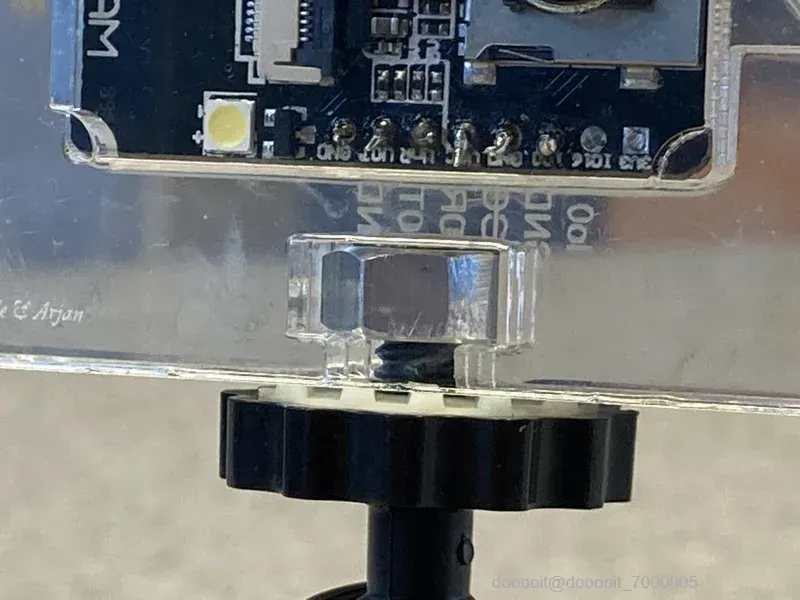

5. 将 1/4 英寸螺母放入“垂直孔”中。
6. 小心地将插头穿过第 5 层的孔并用螺母固定。
7. 安装第5层并固定M3螺栓的螺母。

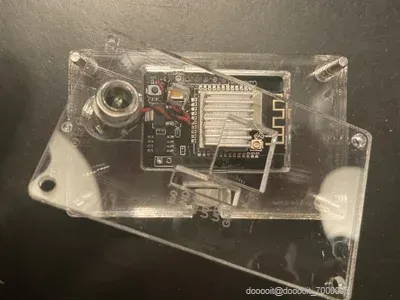

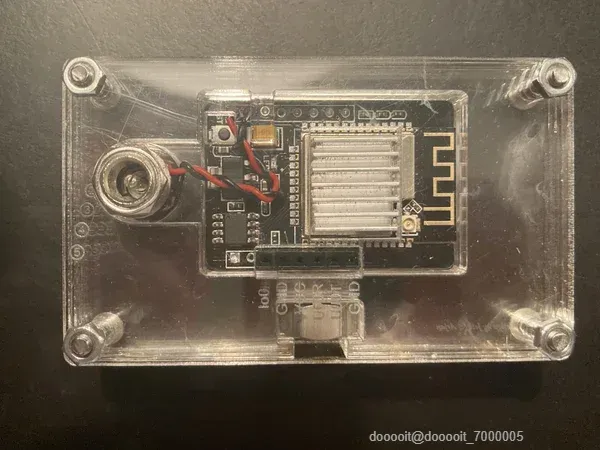

8. 将散热器粘到电路板背面。按压。

如果按下相机，电路板会稍微下沉。您可以通过按下散热器来扭转这种情况。电路板和一块将其固定到位的丙烯酸树脂之间大约有 1 毫米的空间（在第 4 层）。我认为这不是问题（安装时您不会推它，我想，但也许在新版本中我们也会解决这个问题。如果您找到更好的解决方案，请告诉我！

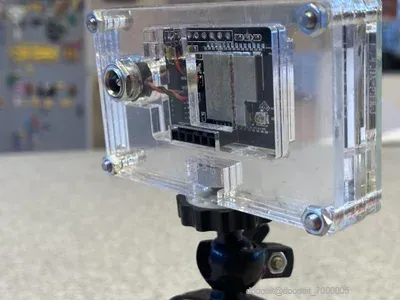

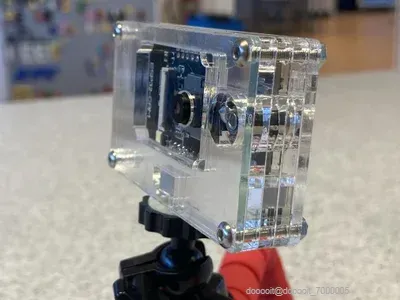

我使用相机只是为了观察我的图。我知道很多人使用 ESP32-CAM 检查 3D 打印。我喜欢拍摄和录制我的图，所以我的桌子上有各种三脚架材料。这就是我为 1/4 英寸螺母腾出空间的原因。当然，您可以让它满足您的需求。也许可以通过腾出空间来安装一个环来将其连接到您的 3D 打印机上？

请访问网站https://randomnerdtutorials.com/projects-esp32-cam/了解如何对 ESP32 进行编程。这超出了本 Instructable 的范围。
