12V灯闪烁电路

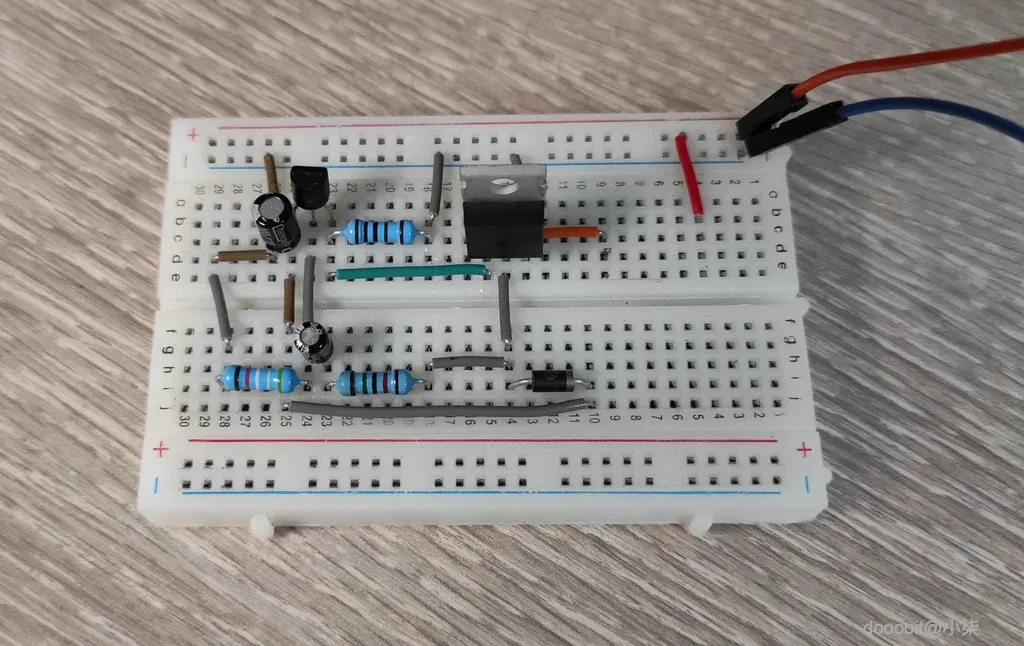

在进行电路设计之前，总是建议先在面包板上测试电路，以确保一切正常，并且您在适当的连接中使用了适当的组件，我在面包板上试了一下电路，我使用了“实验室电源”提供的 12V 直流电源，与汽车 12V 电池电源相同，请记住，在我们的电路中，我们的目标是闪烁 12V 灯泡而不是 LED，原理图中使用的灯泡将代表灯泡输出连接，因为我无法插入灯泡图标，所以我使用了 LED 符号。

从 12V 电源输入为电路供电后，我得到了有希望的结果，灯泡开始以定义的频率闪烁，您可以通过调整 C1（100uF）的电容器值来调整该频率。

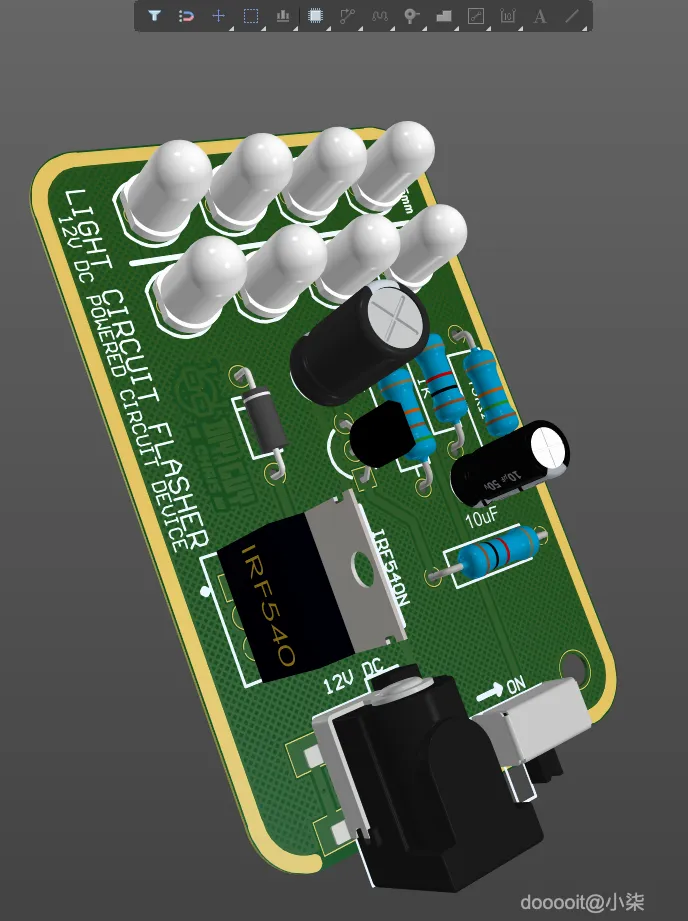

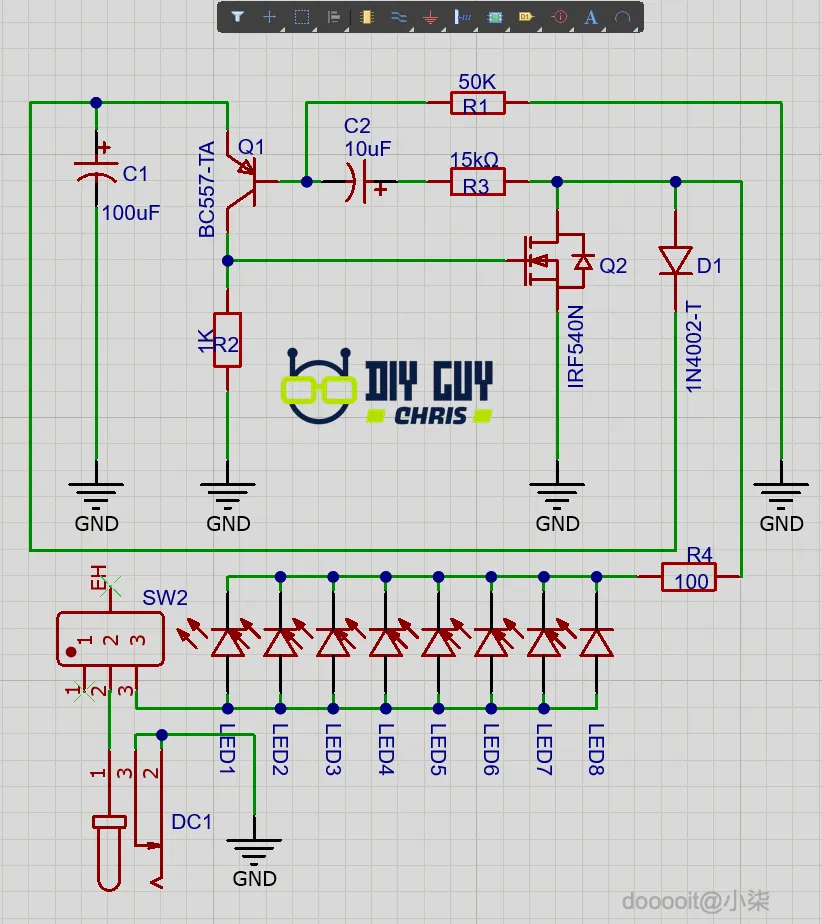

电路测试完毕后，我转到Altium Designer绘制测试电路的原理图，然后将其转换为 PCB 设计，我添加了一个用于电源的插孔连接器和一个用于开/关控制的滑动开关，电阻器都是 1/2W，足以处理灯泡消耗的功率。

由于简单的晶体管无法处理灯泡下降的电流，因此我放置了一个功率 MOSFET IRF540 来控制灯泡的输出功率。

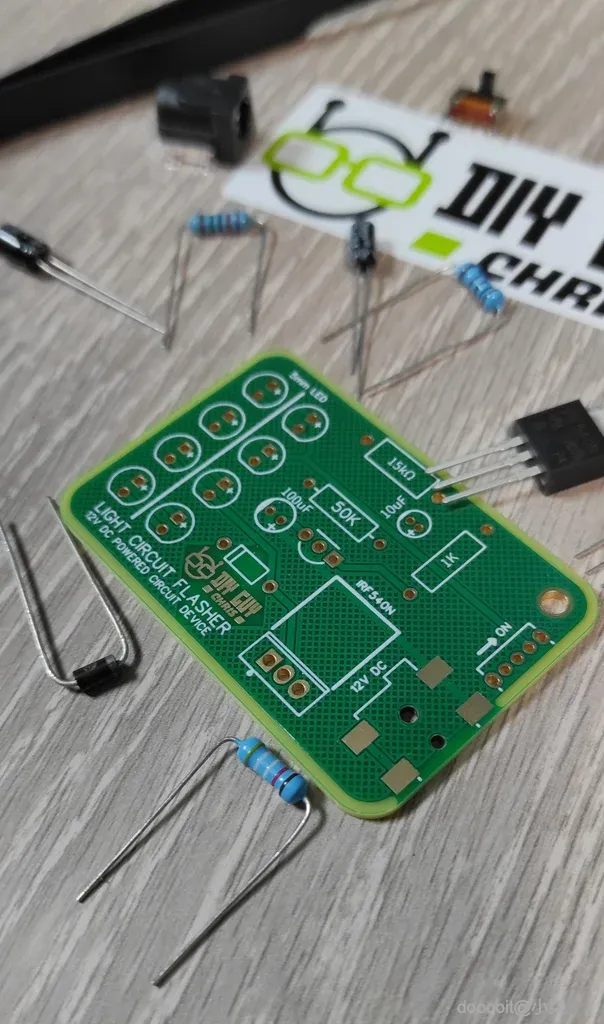

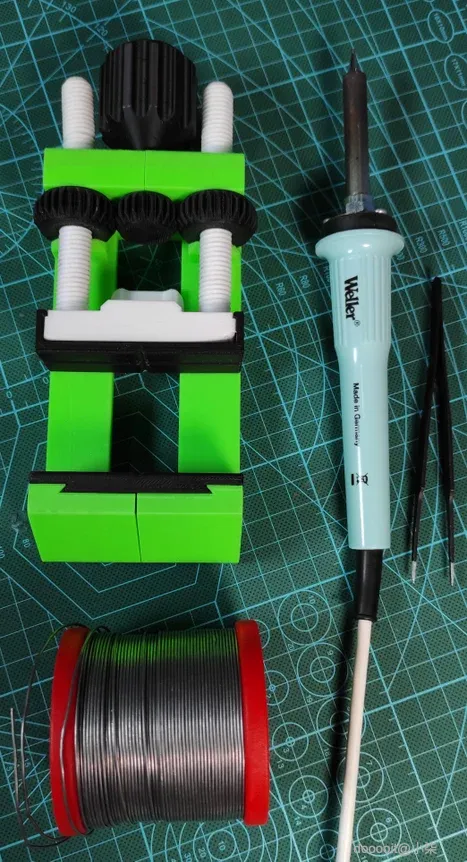

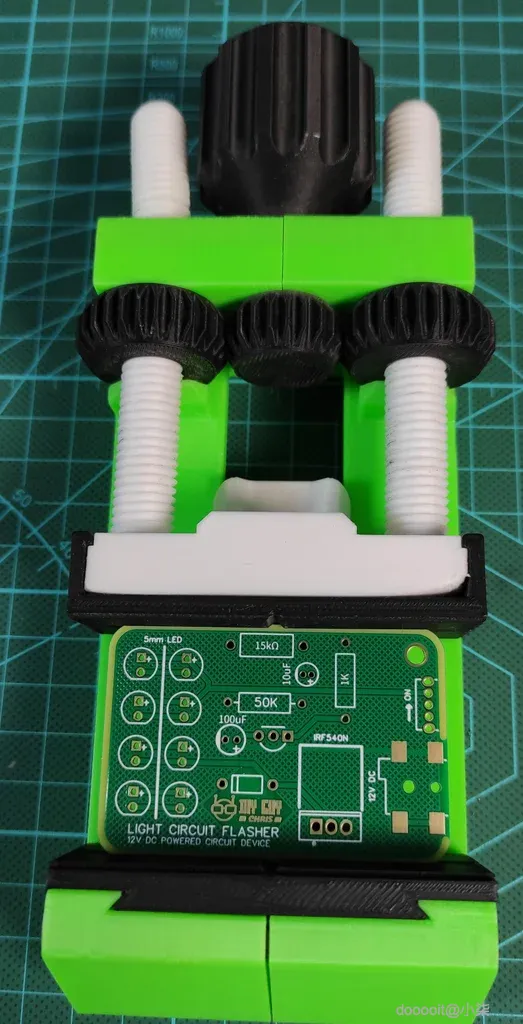

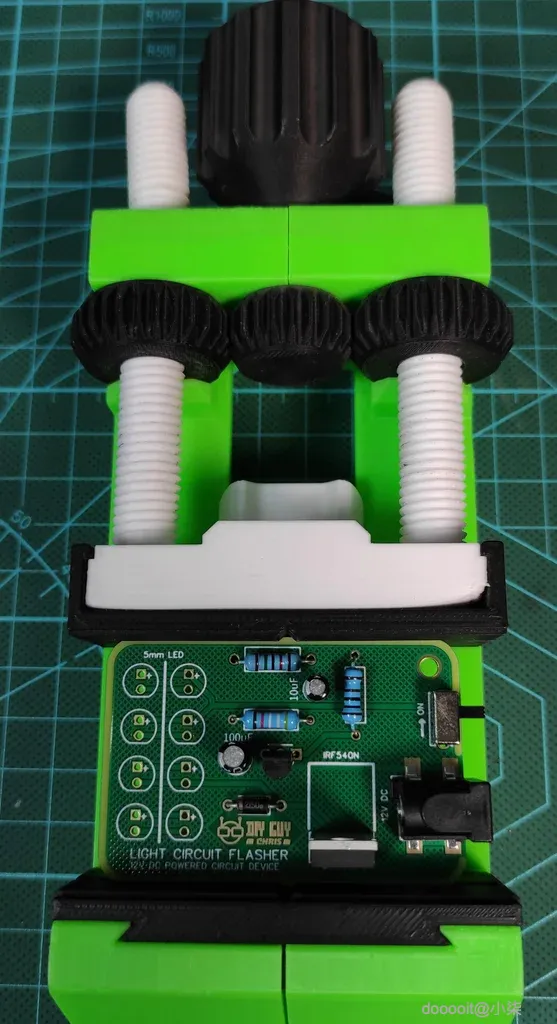

电路板设计完成后，我导出了相关的 GERBER 文件并上传到JLCPCB进行制作，收到印刷电路板后，我立即准备好桌面进行组装，带上虎钳电路支架、镊子、烙铁和焊芯线轴。

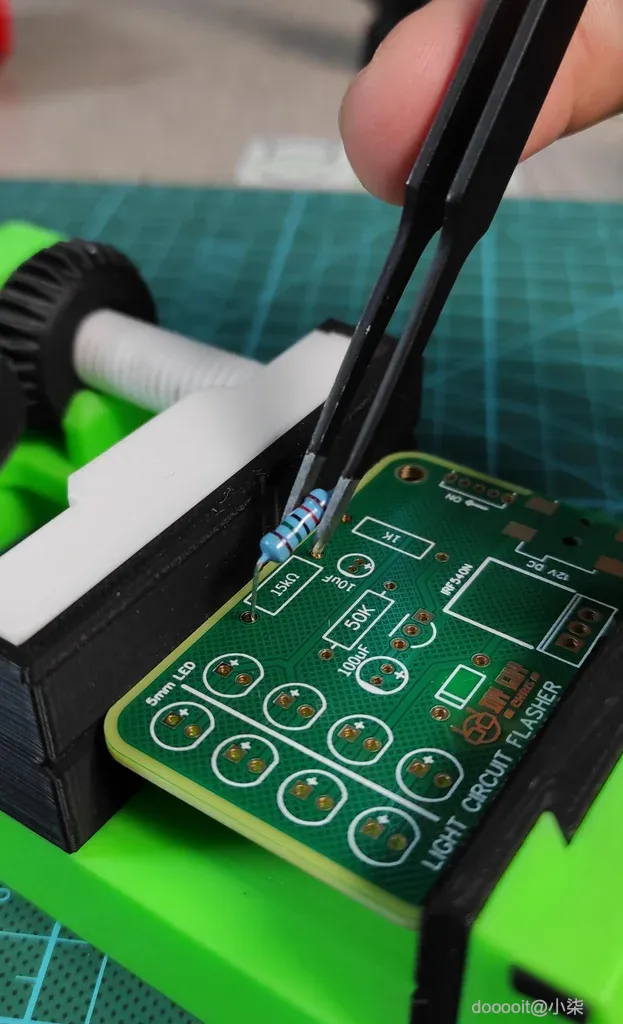

确保按照电路原理图将每个组件分别放置在电路板上，不要混淆，尤其是电阻器。

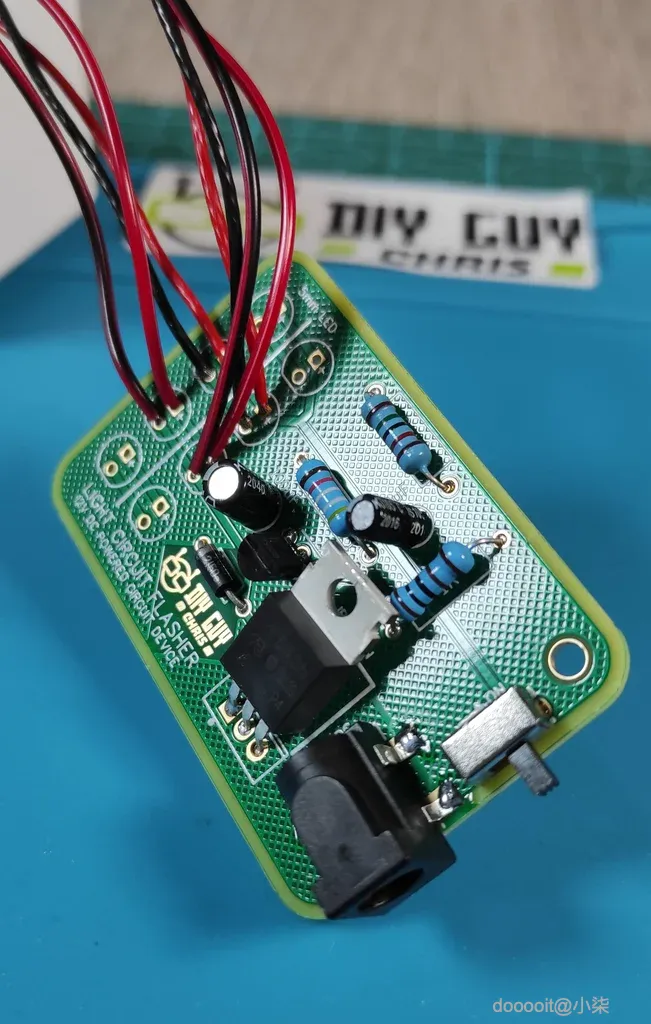

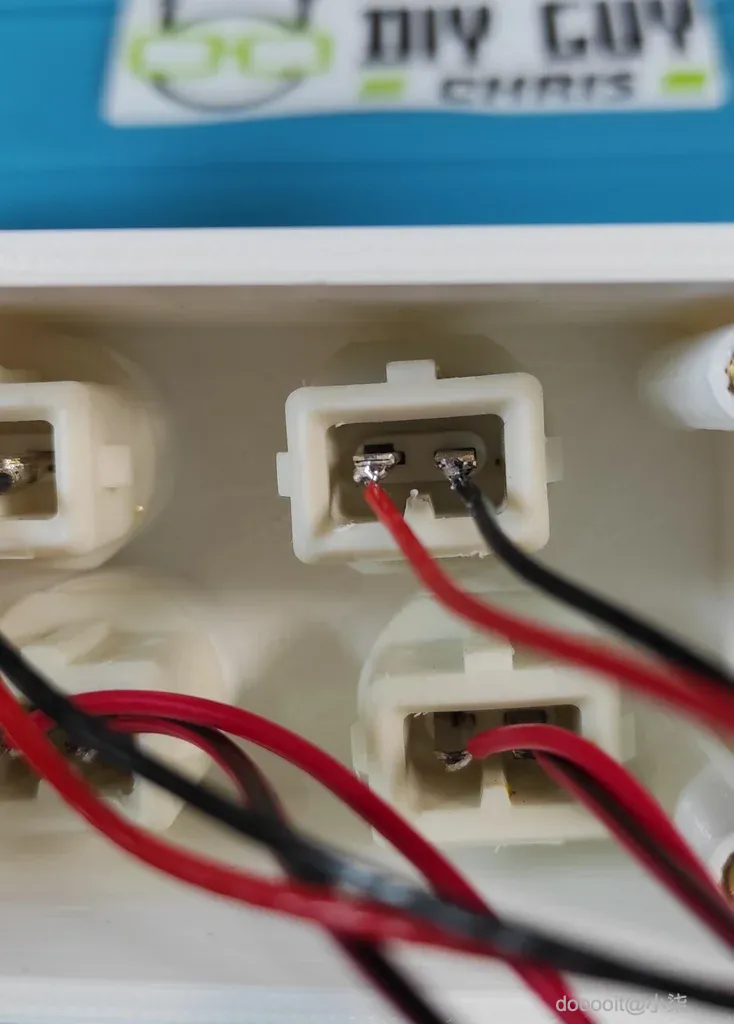

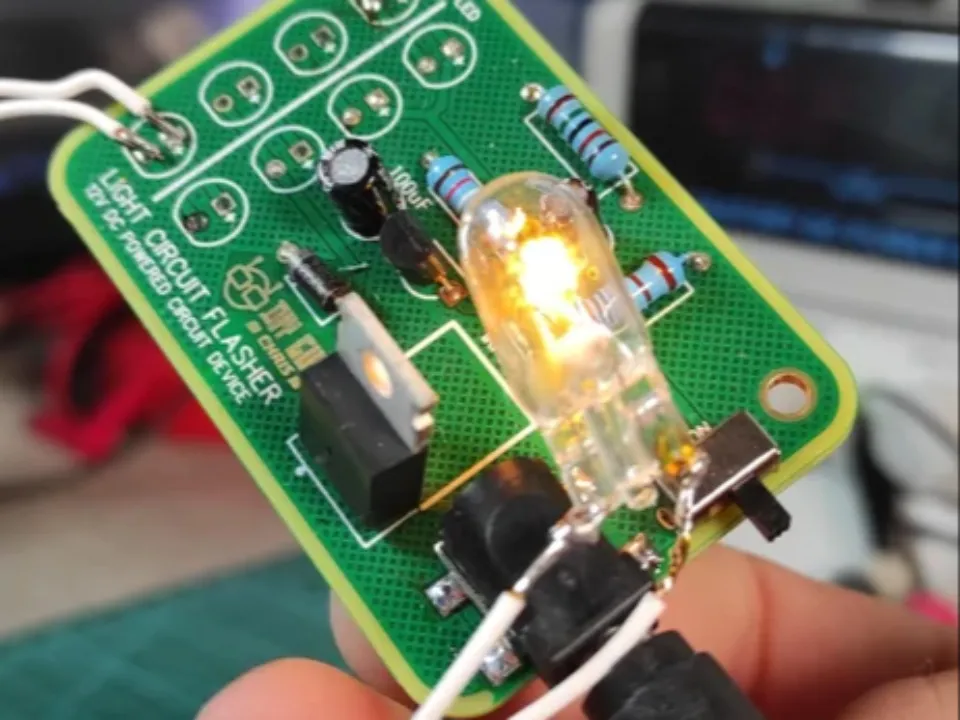

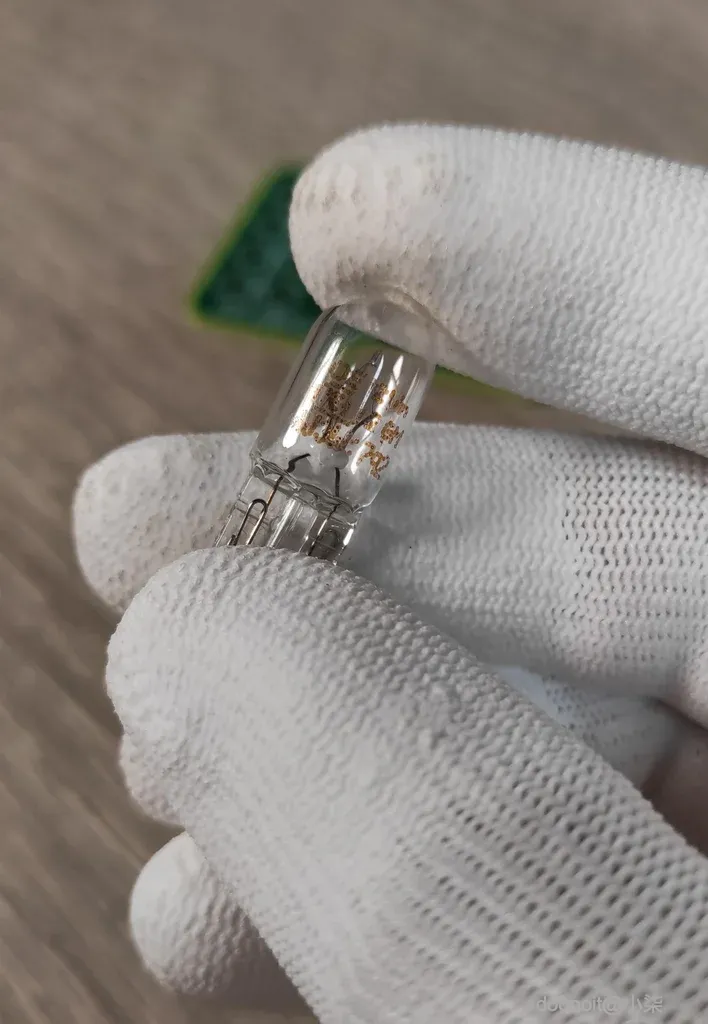

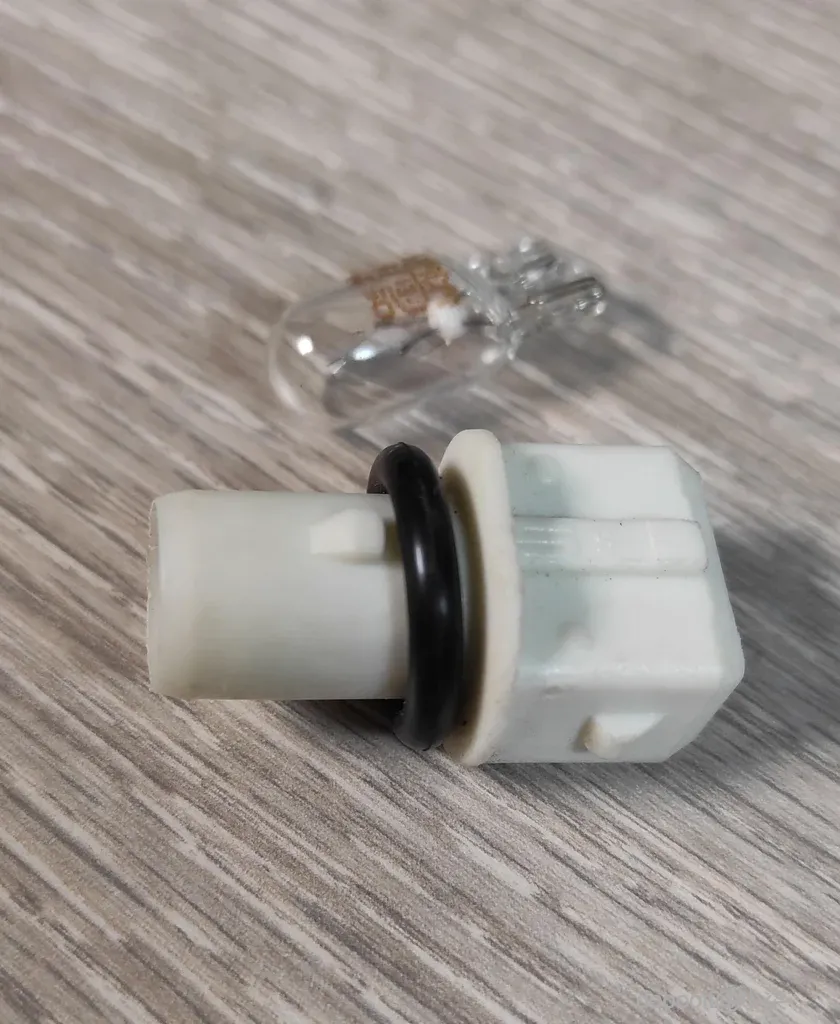

焊接完组件后，我使用了一个 12V 灯泡外壳，并将其两根电线（正极和负极）焊接到电路板输出连接处。

该电路最多可处理 8 个灯泡，就我的情况而言，我只使用了 4 个灯泡。

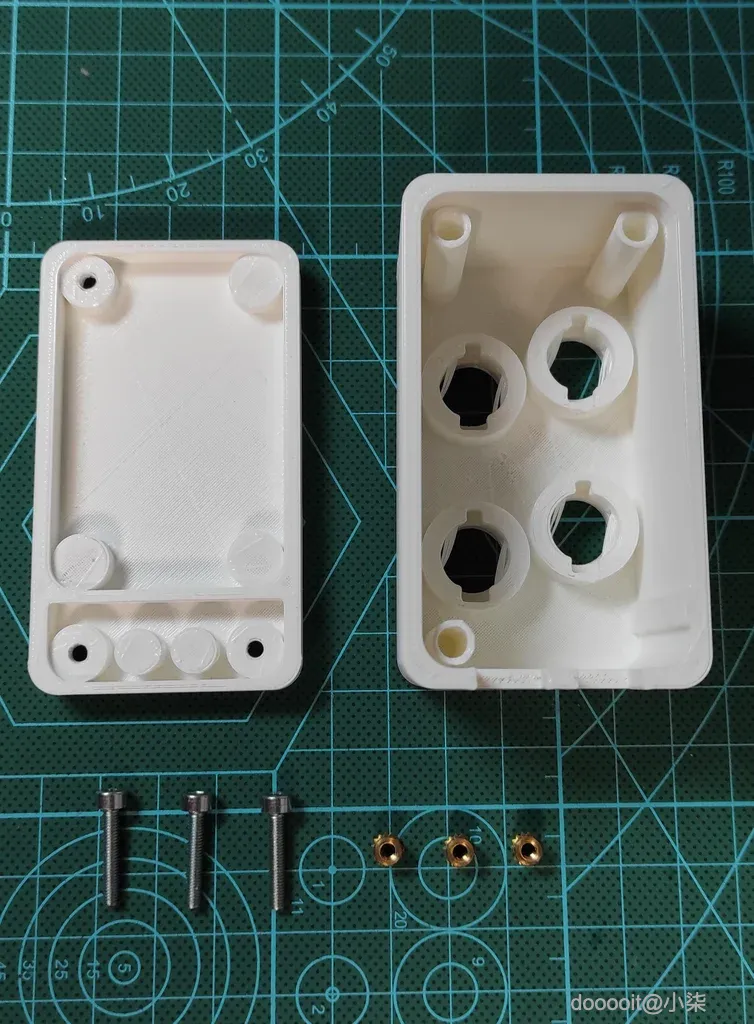

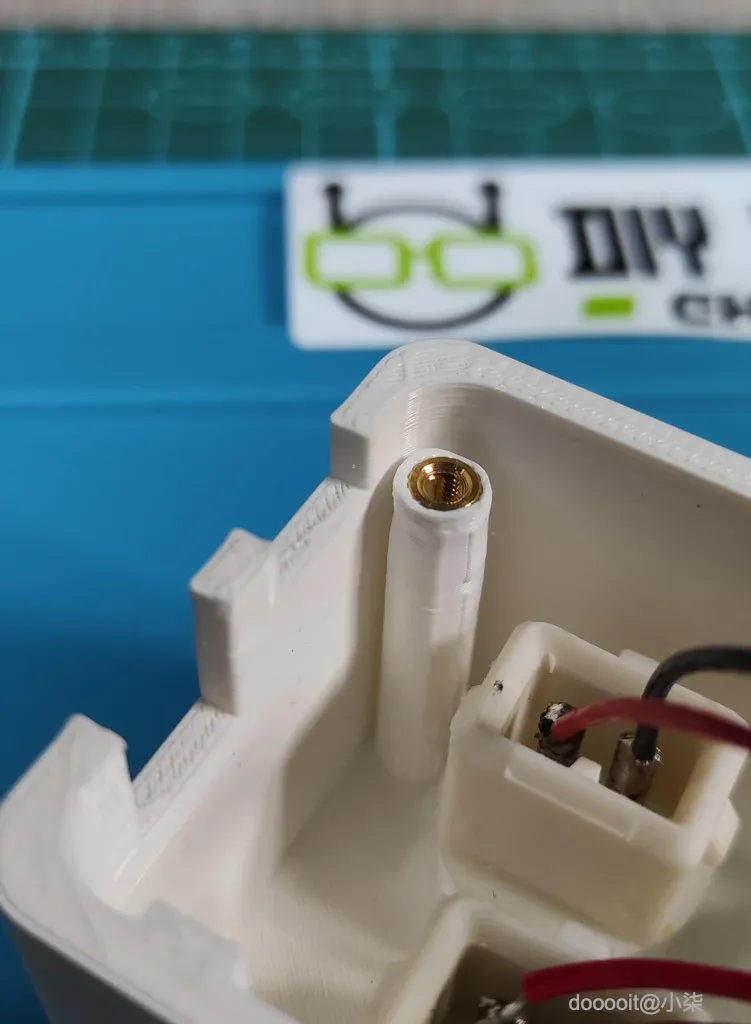

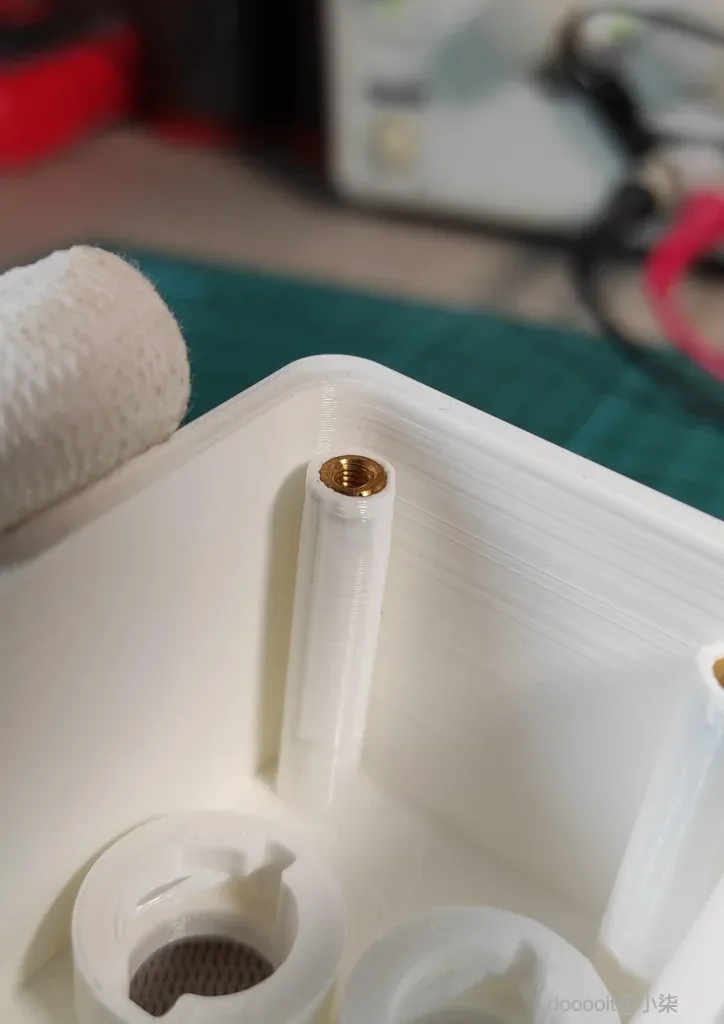

我为我的电路板设计了一个外壳并用 3D 打印了它，然后我使用 3 毫米螺纹嵌件和 3 毫米螺钉将电路板组装到外壳上。

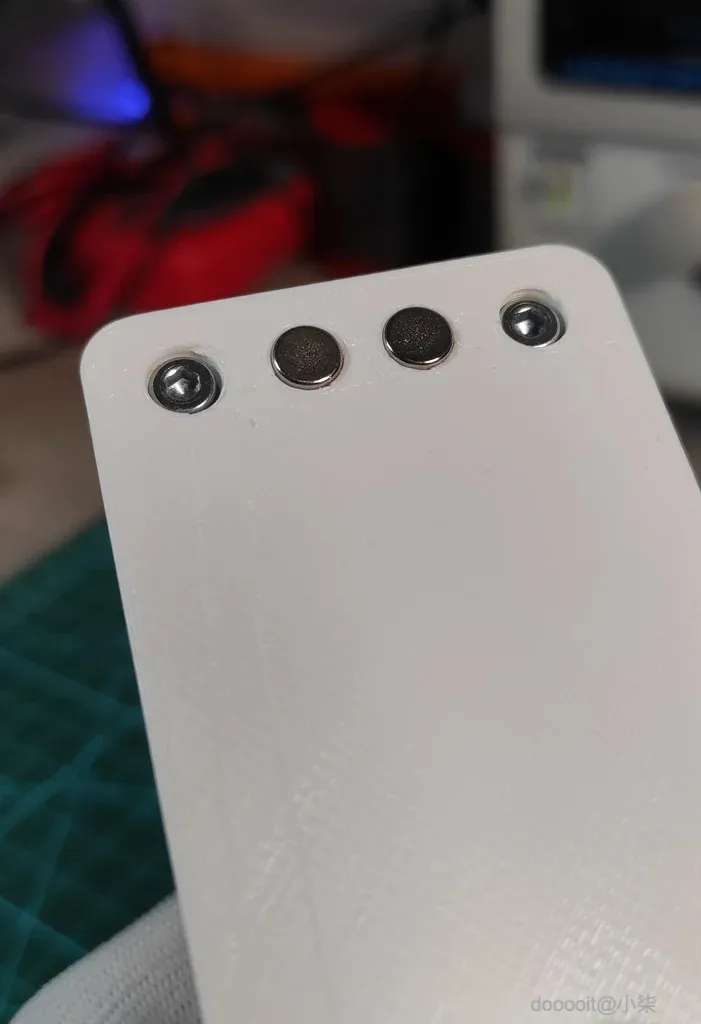

我在外壳设计中准备了 4 个插槽，用于放置灯泡外壳，我还在外壳底座的底部准备了两个孔，用于放置两块磁铁，这样我可以轻松地将小工具连接到任何金属表面

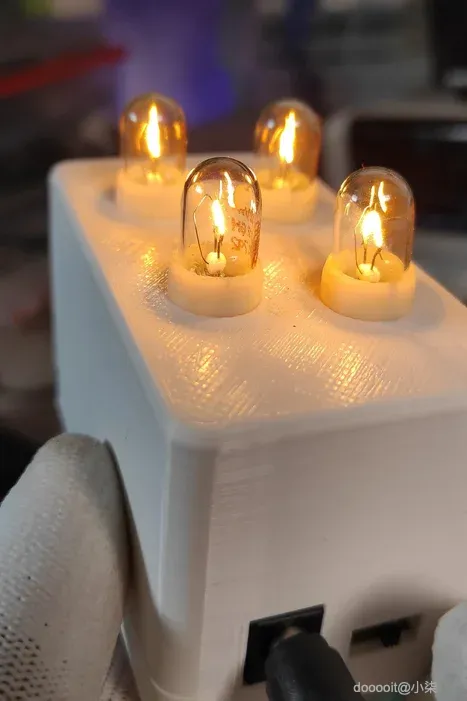

将电路放入外壳后，我通过 12V DC 电源为其供电，灯泡开始闪烁。

这就是今天的项目，也许我会分享基于 SMD 部件的同一电路的另一个版本，这使得电路更小。

请在评论部分告诉我您的想法和建议。
