利用SolidWorks进行3D设计,教学M416配件枪机制造。通过详细的教学过程,帮助学习者掌握3D设计技能,理解枪机的结构和制造原理。
1

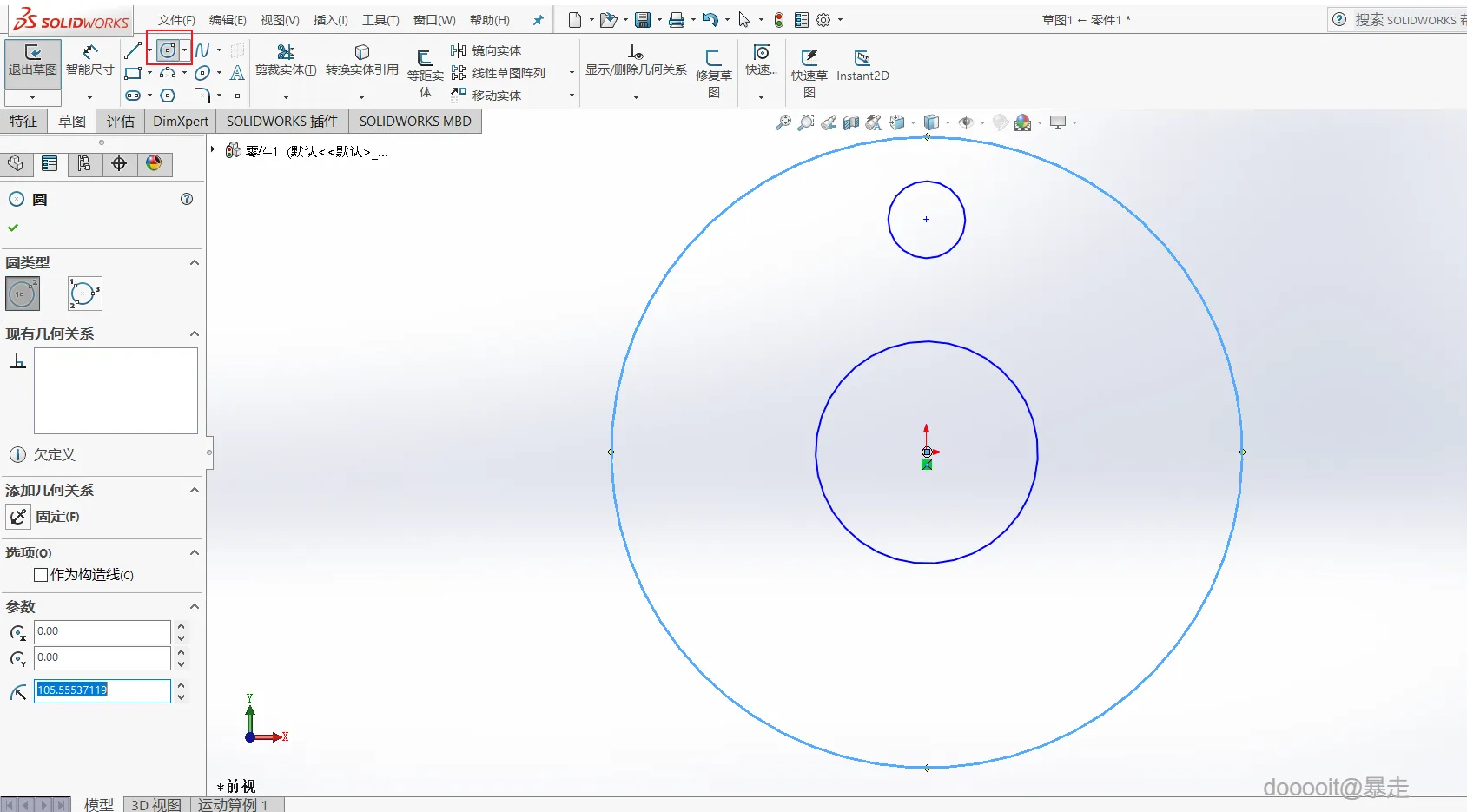

新建零件

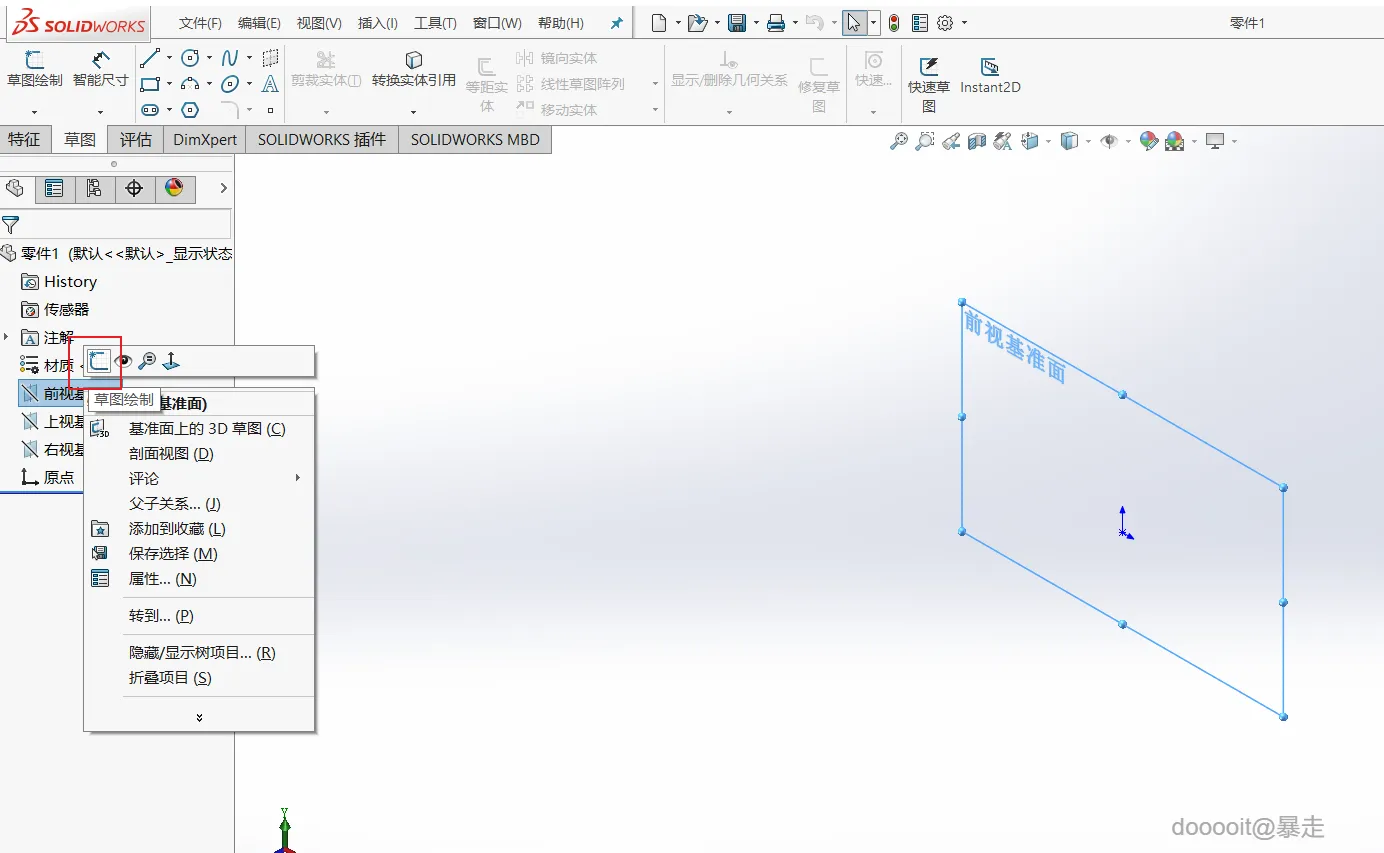

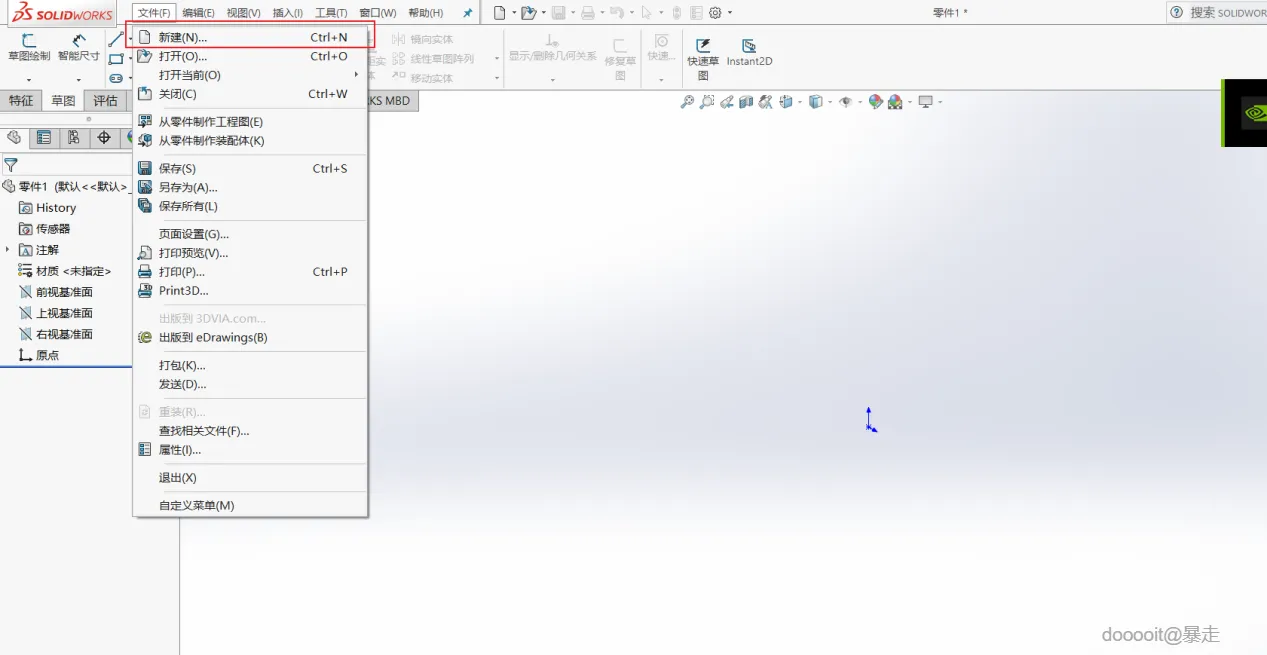

打开SolidWorks后,选择“新建零件”选项,这将为我们提供一个空白的画布来开始我们的设计。接下来,选择前视基准面作为绘制草图的基础平面。

2

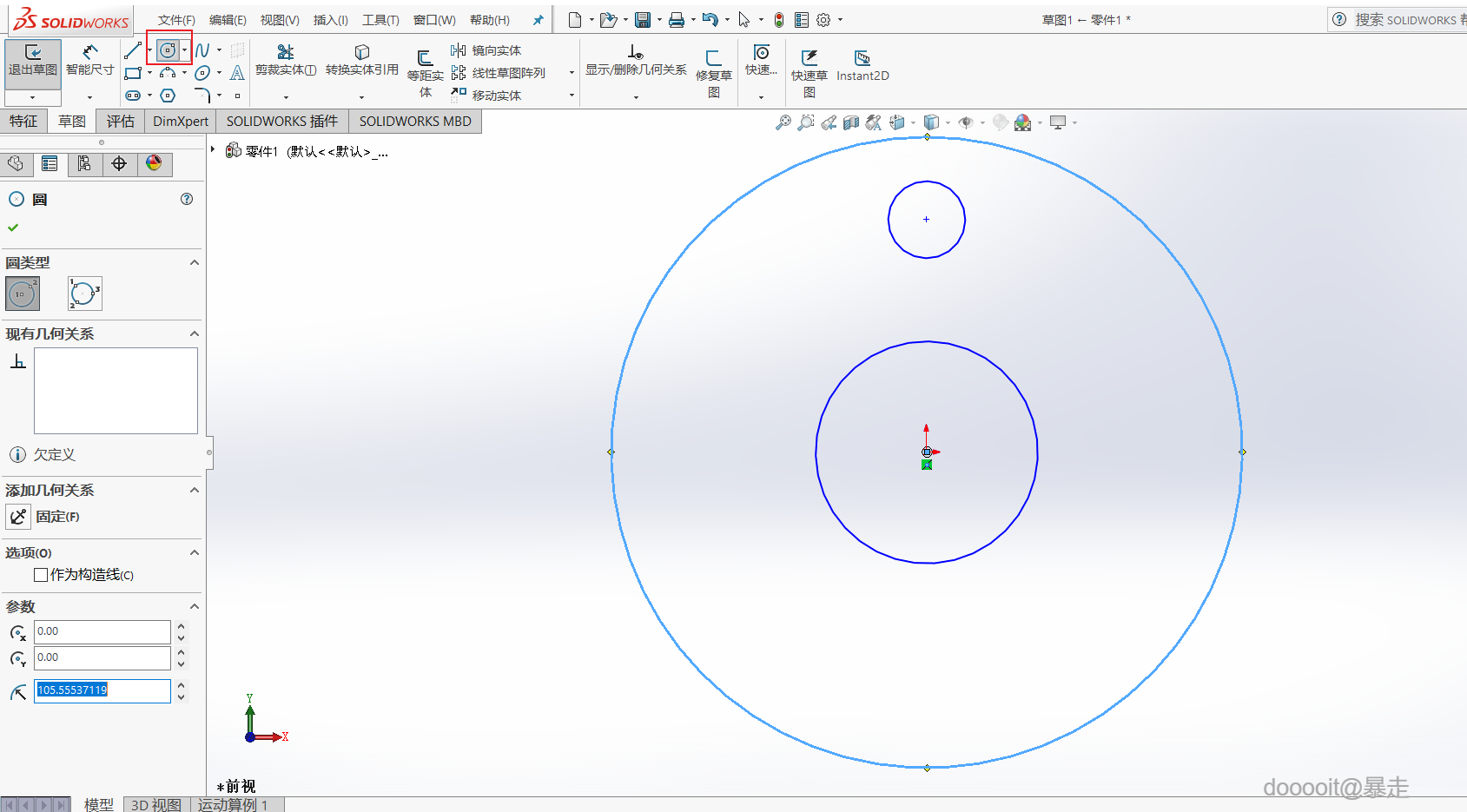

绘制大体轮廓

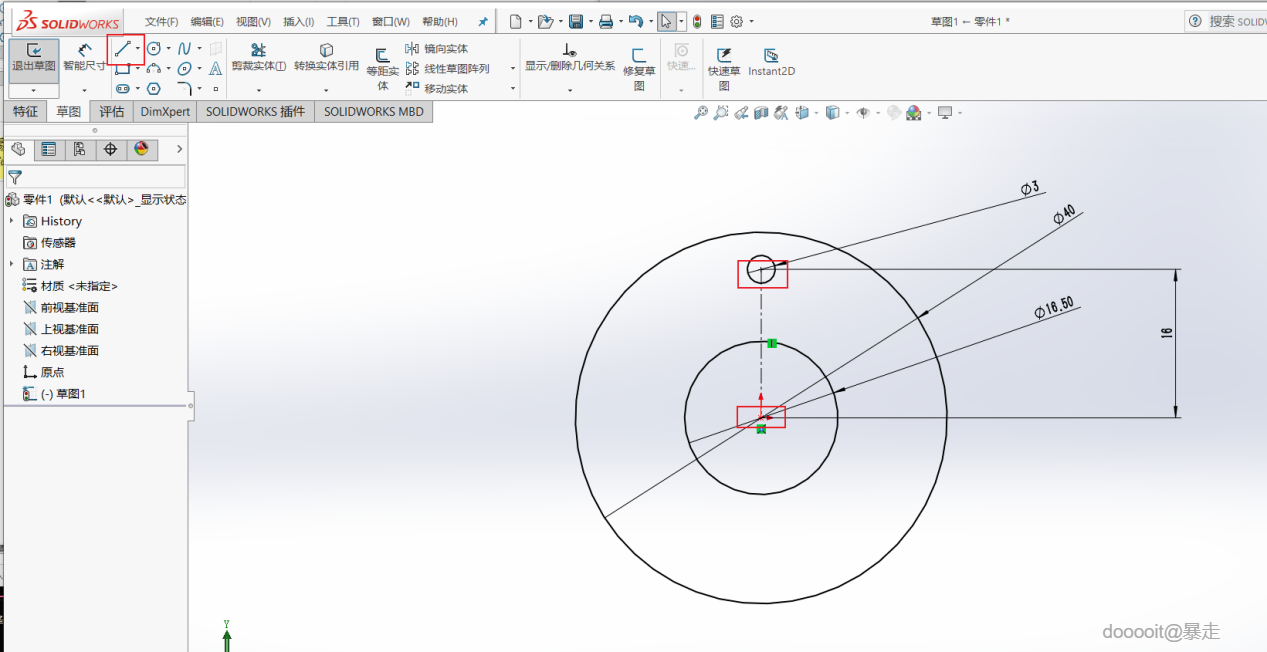

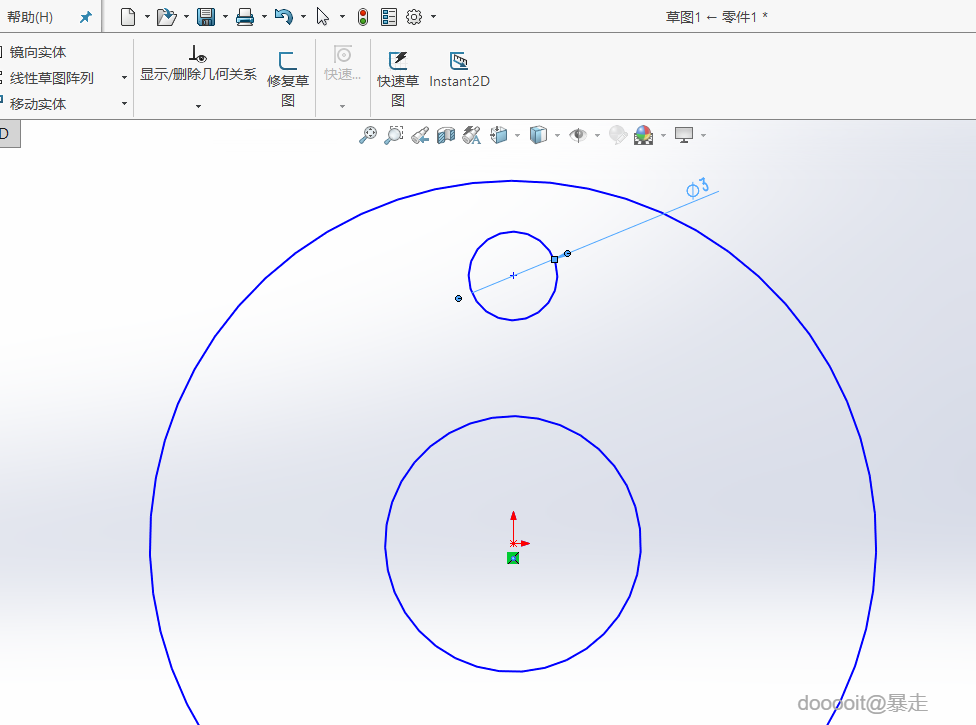

在选定的平面上开始绘制草图,首先找到圆形工具,绘制出上部的大致图形,为后续详细设计打下基础。

3

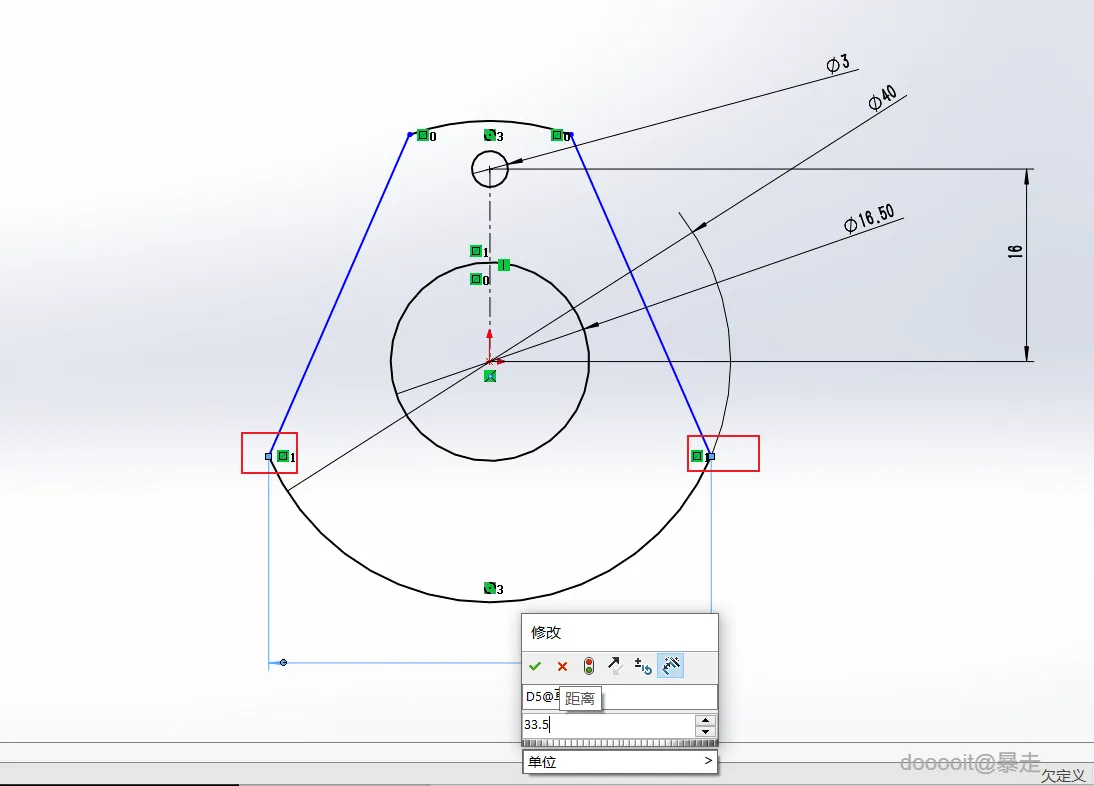

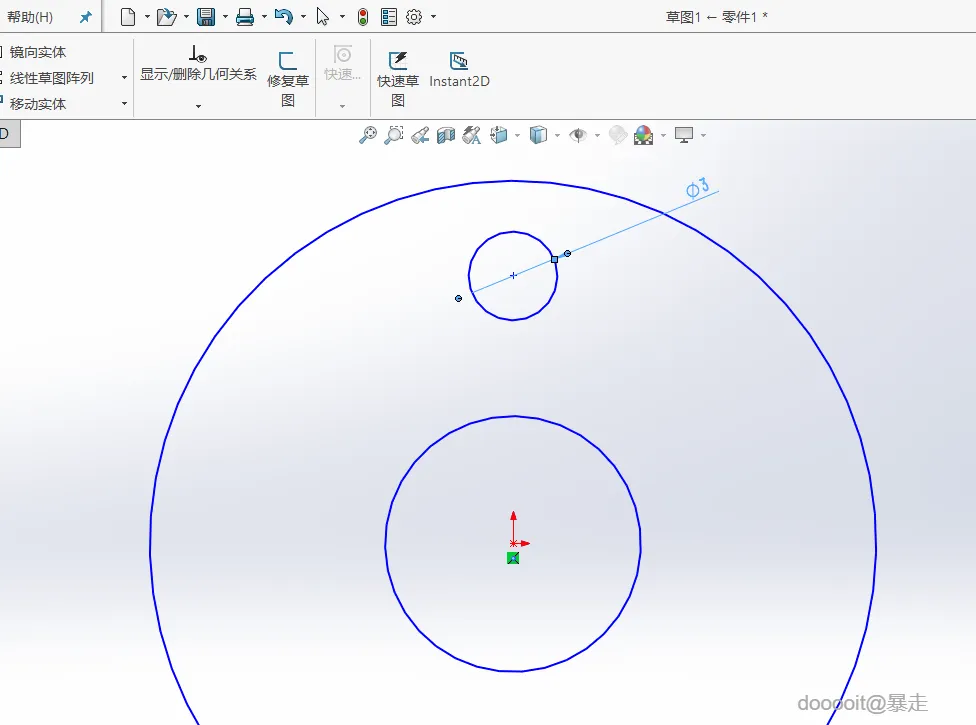

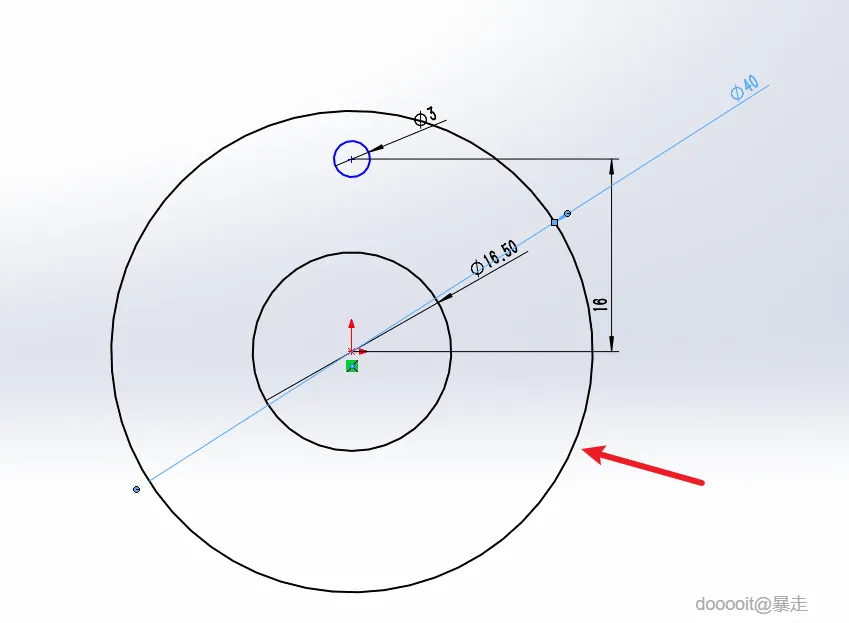

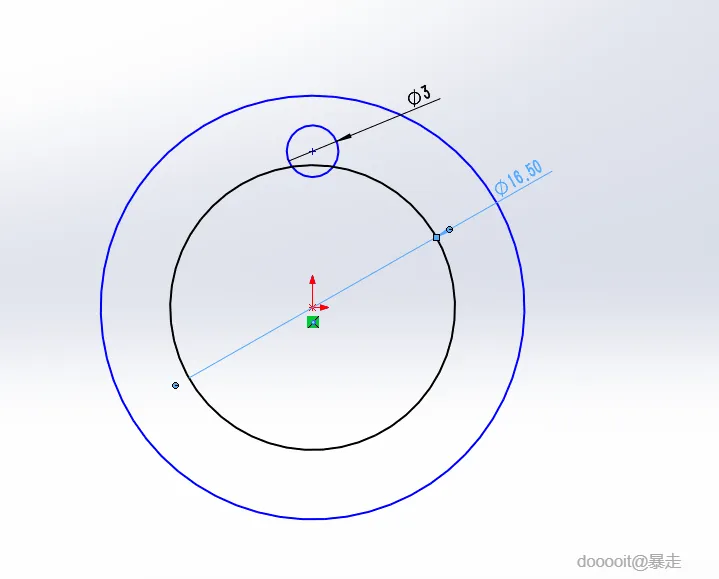

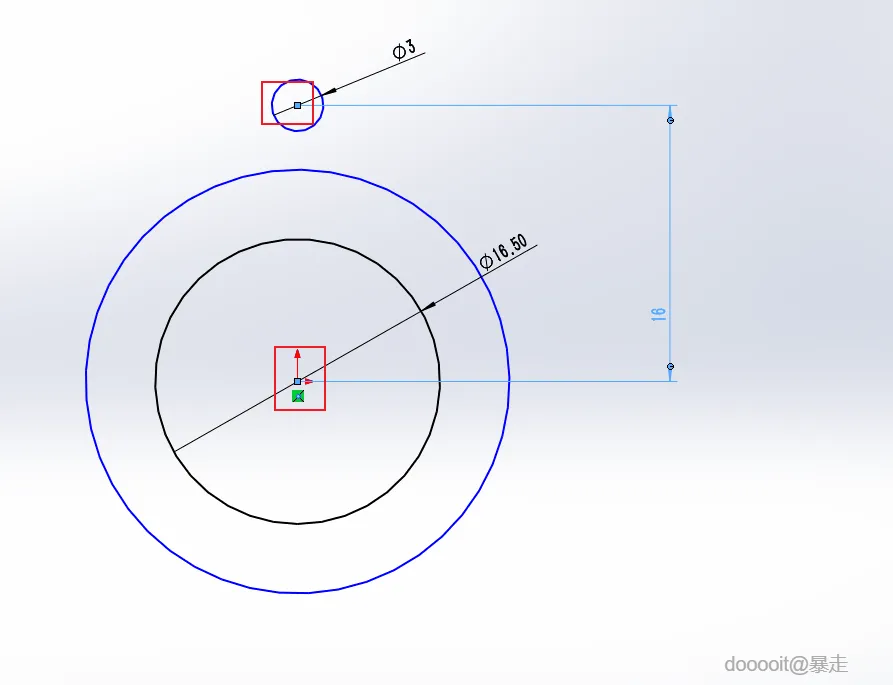

标注圆的尺寸

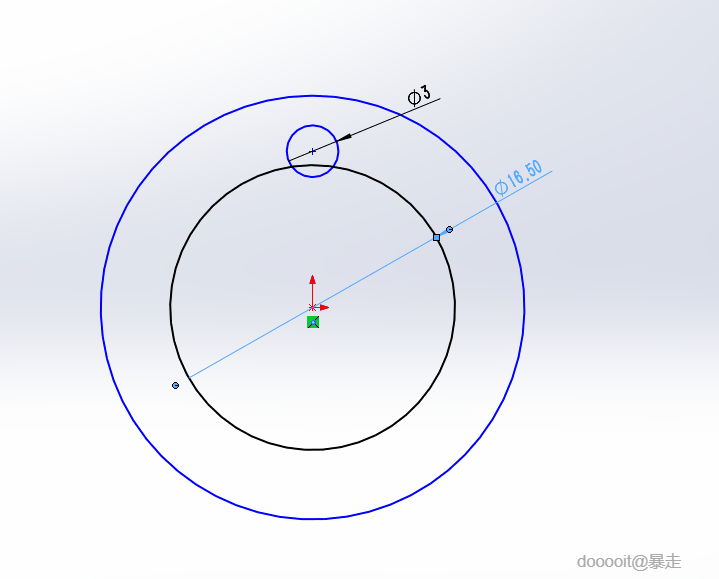

对初步绘制的三个圆形进行精确尺寸标注,确保它们符合实际M416枪机的规格要求。

4

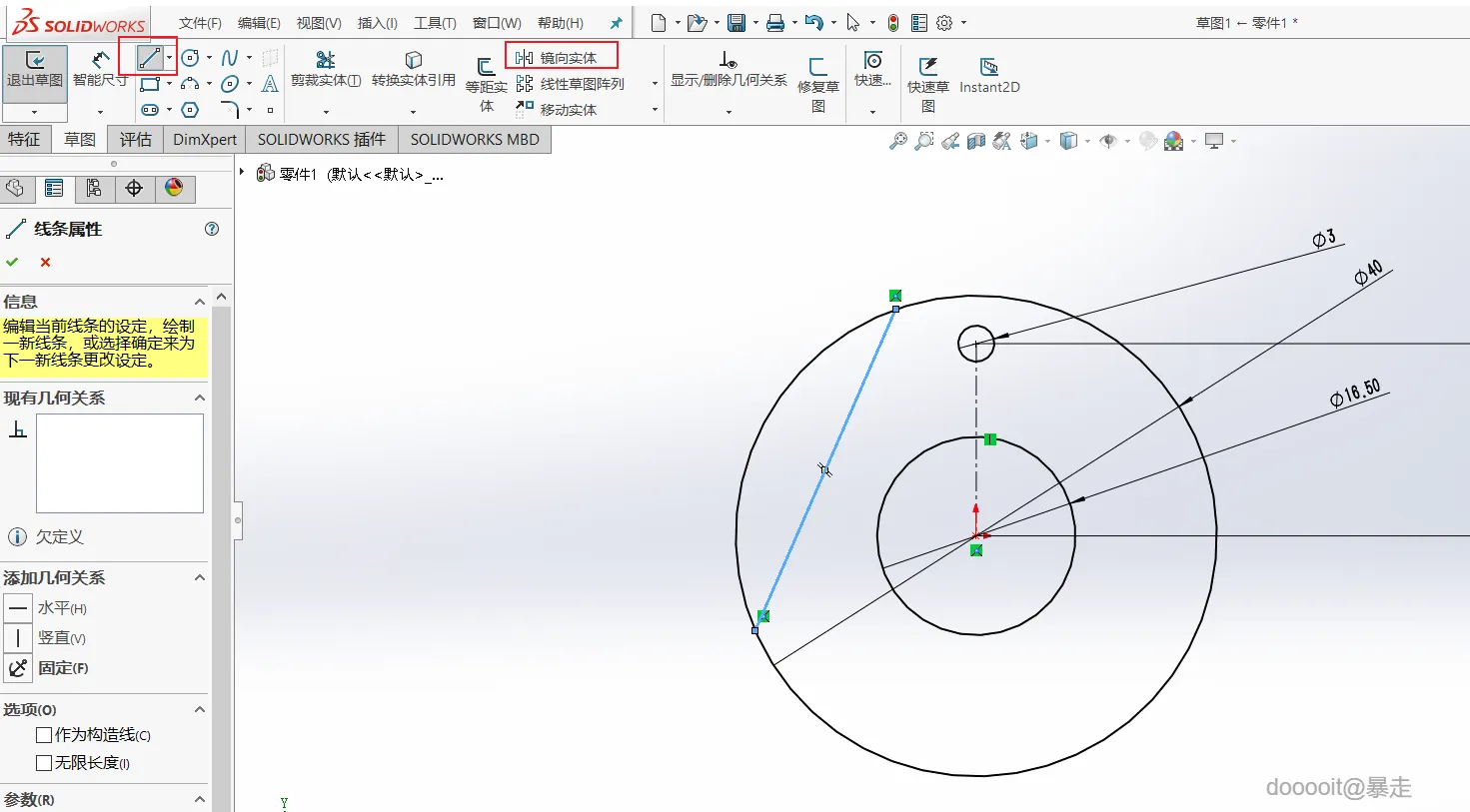

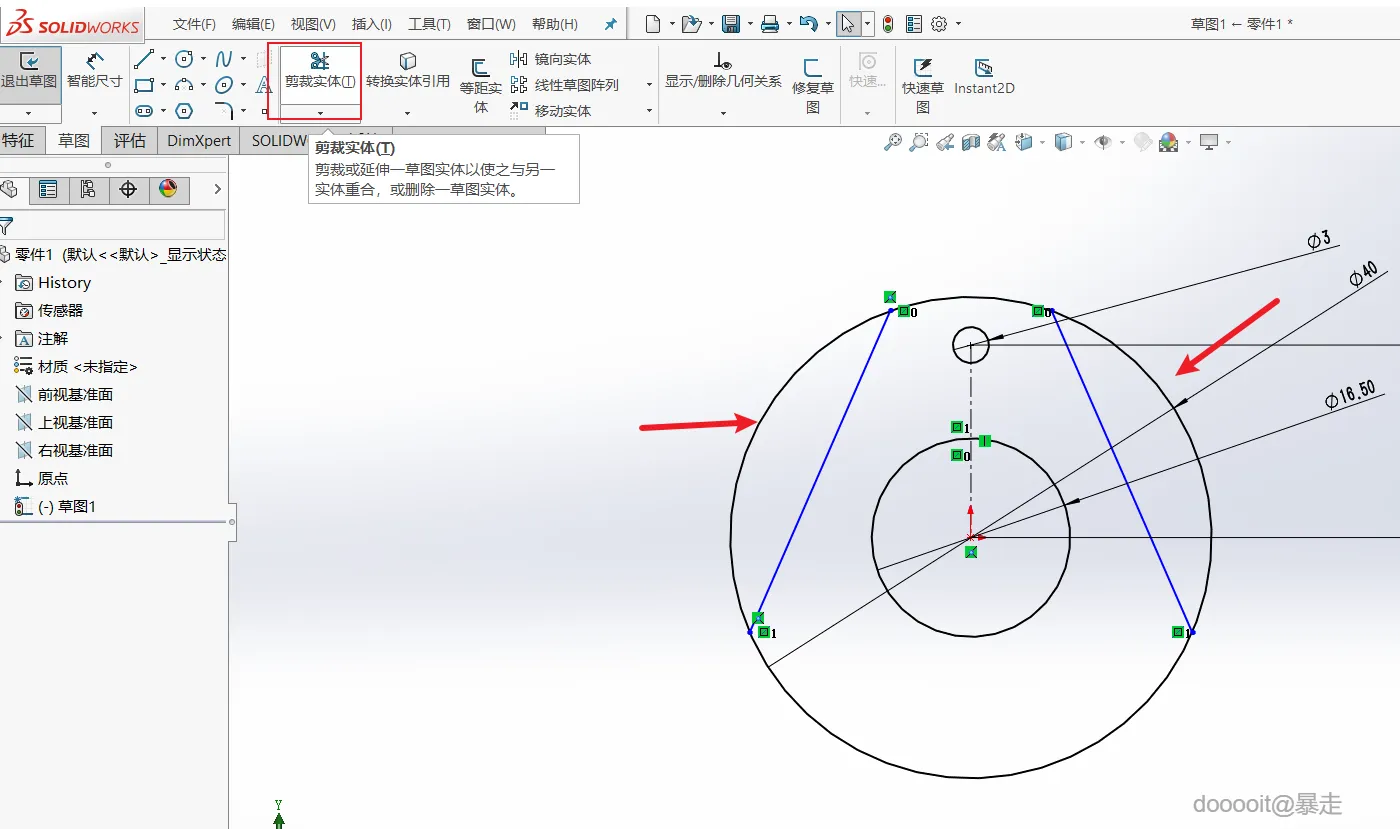

绘制并裁剪直线

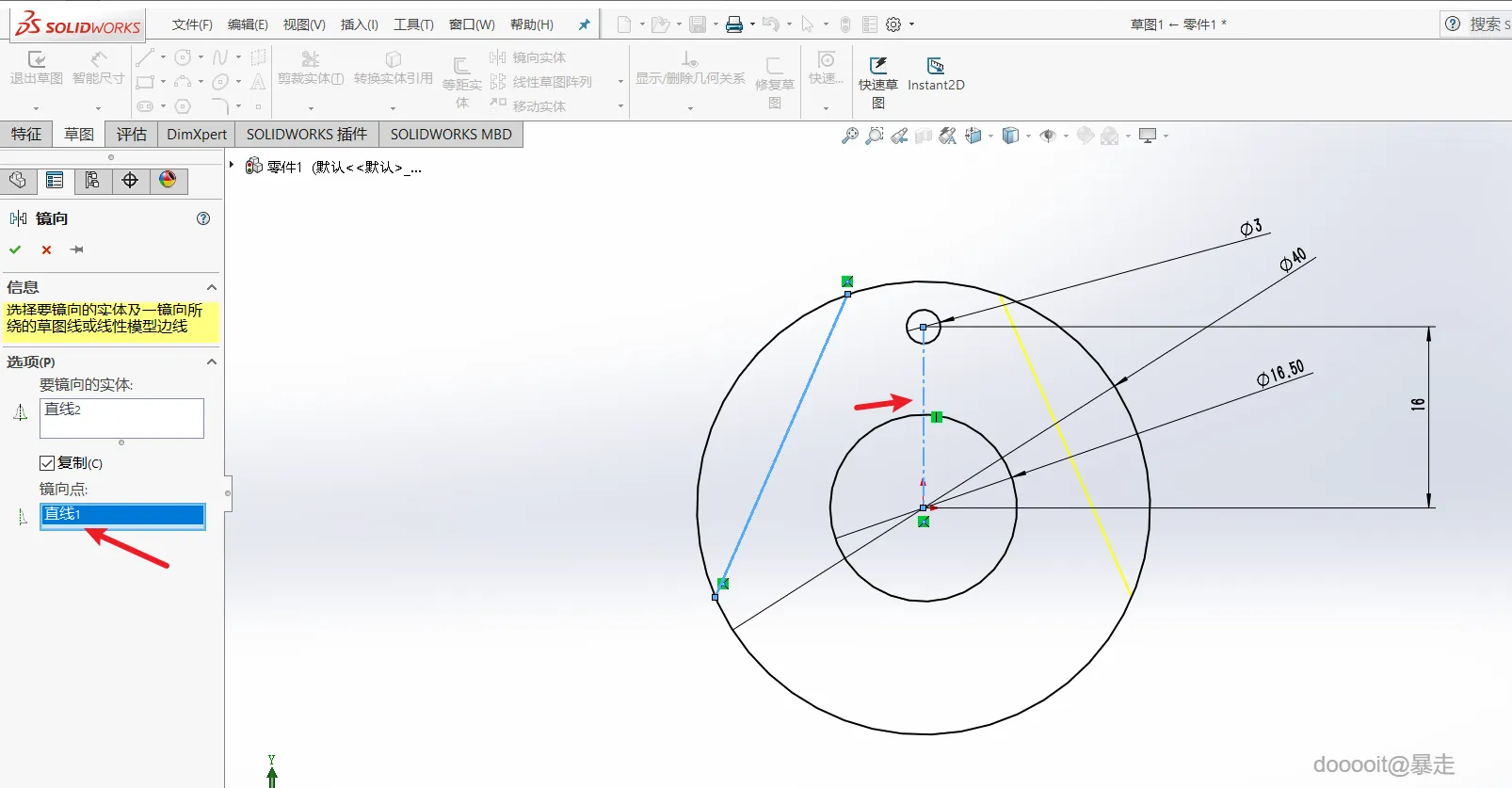

绘制一条中心线用于镜像操作,然后绘制一条斜线并与中心线形成镜像关系。接着,使用裁剪工具去除不必要的线条,保持设计整洁。

5

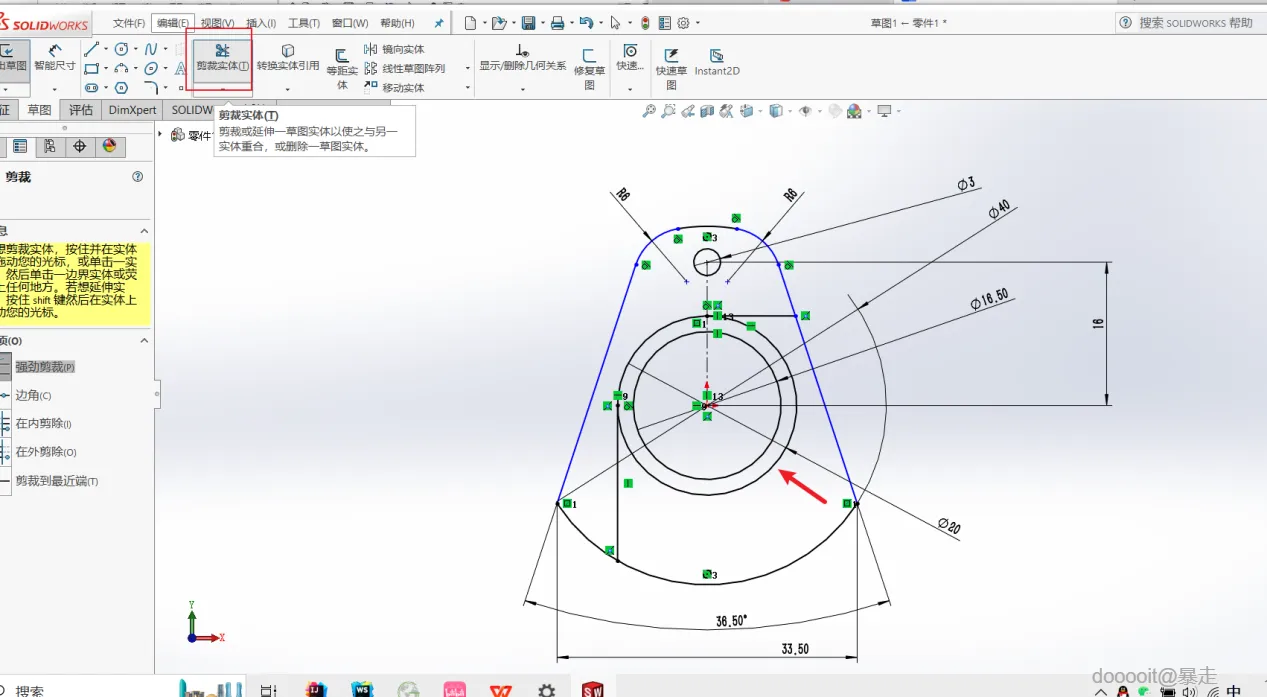

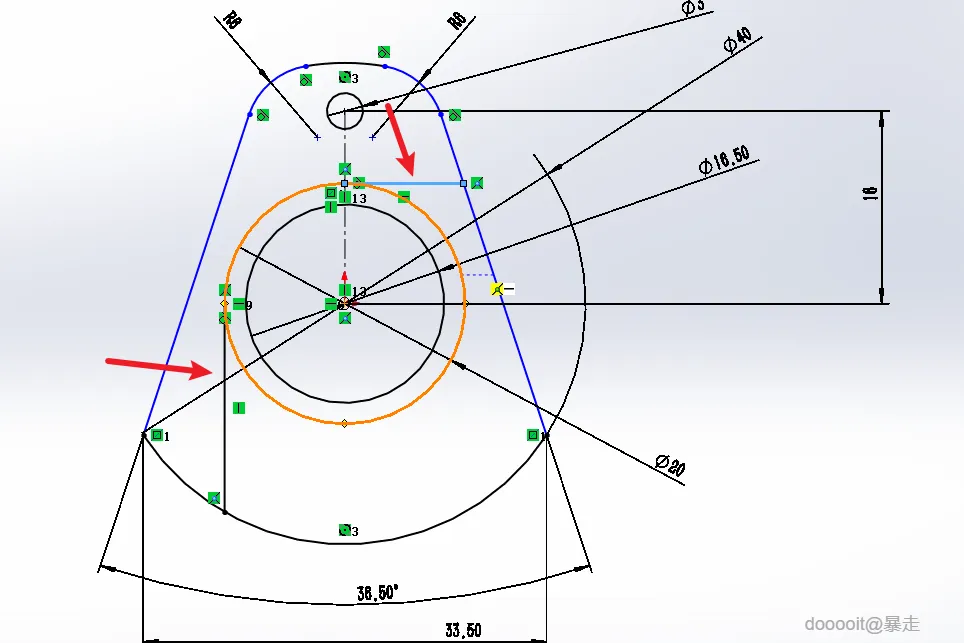

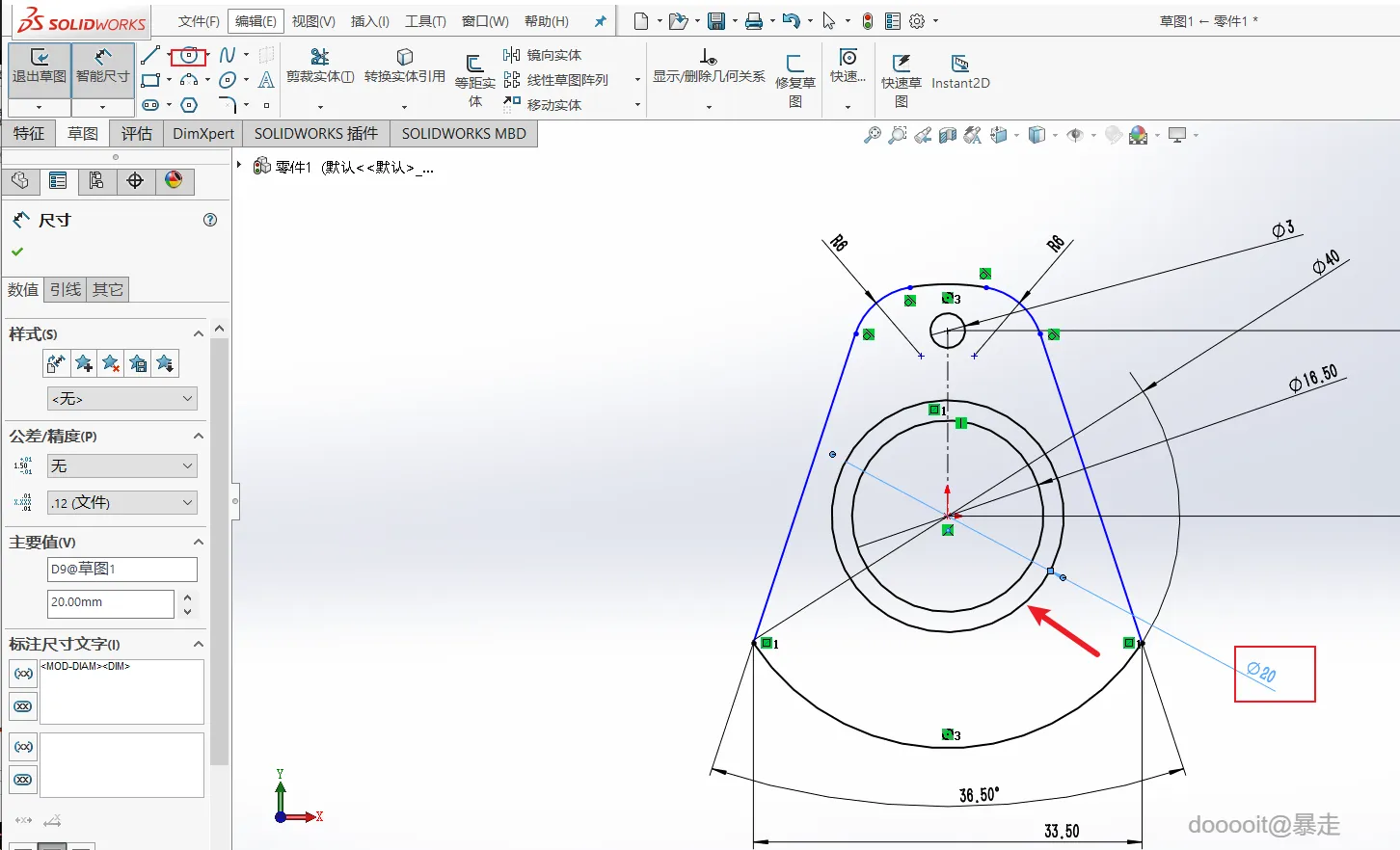

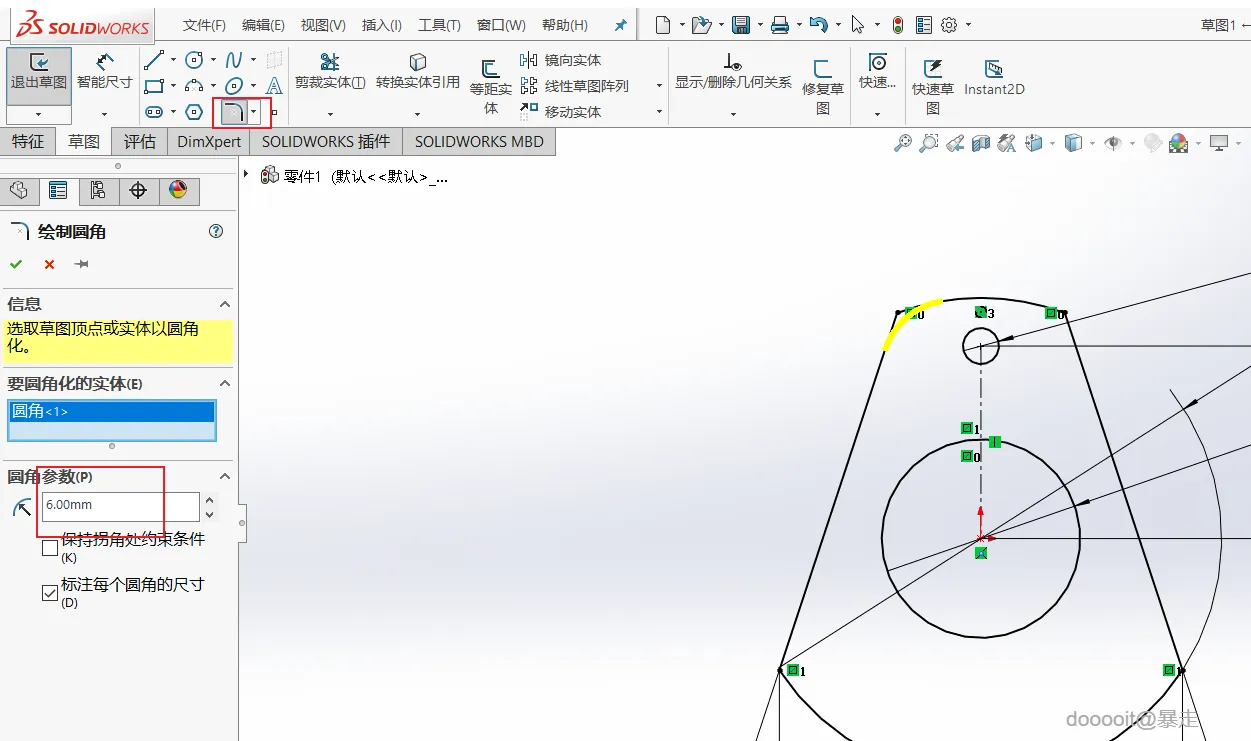

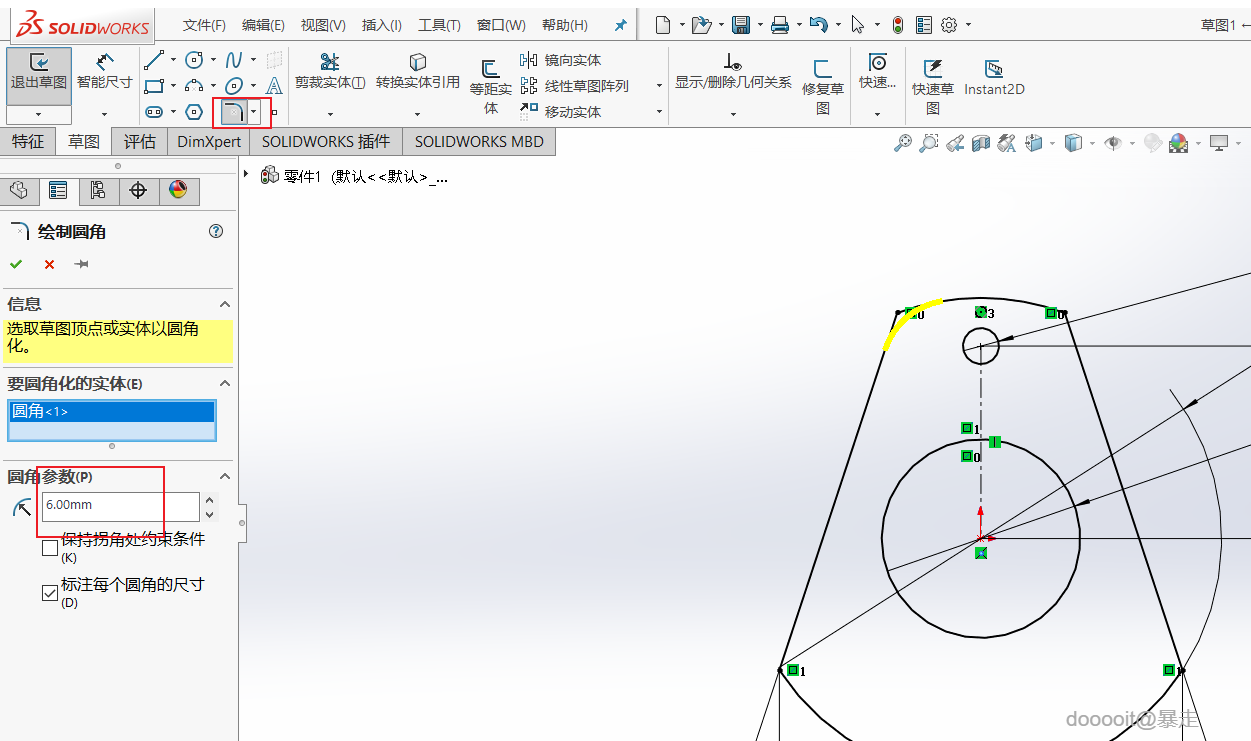

添加尺寸和圆角

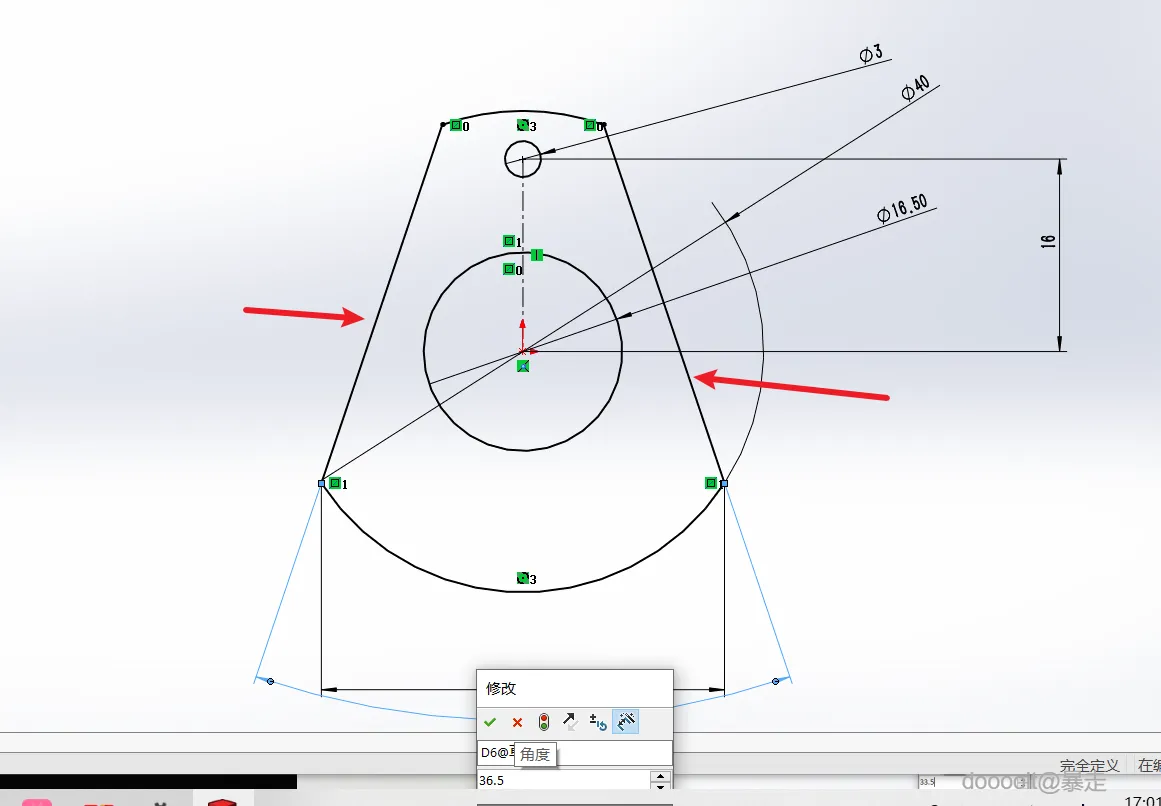

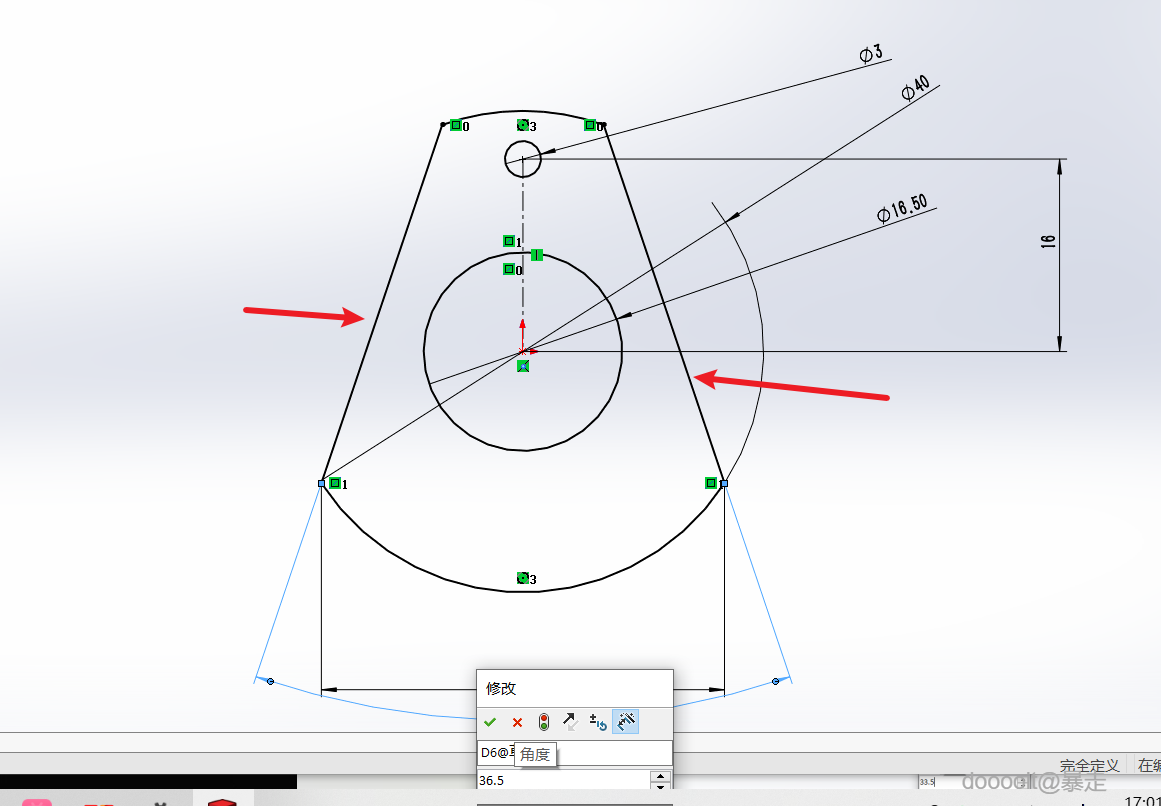

使用“智能尺寸”工具,选择两个关键点,将它们之间的距离精确设置为33.5mm。接着,选中两条相交直线,通过“智能尺寸”调整这两条线的夹角至36.5度,确保角度准确。为了使模型更加真实和平滑,选择“圆角”功能,设置圆角半径为6mm,并应用于选定边缘的两侧,完成圆角处理。

6

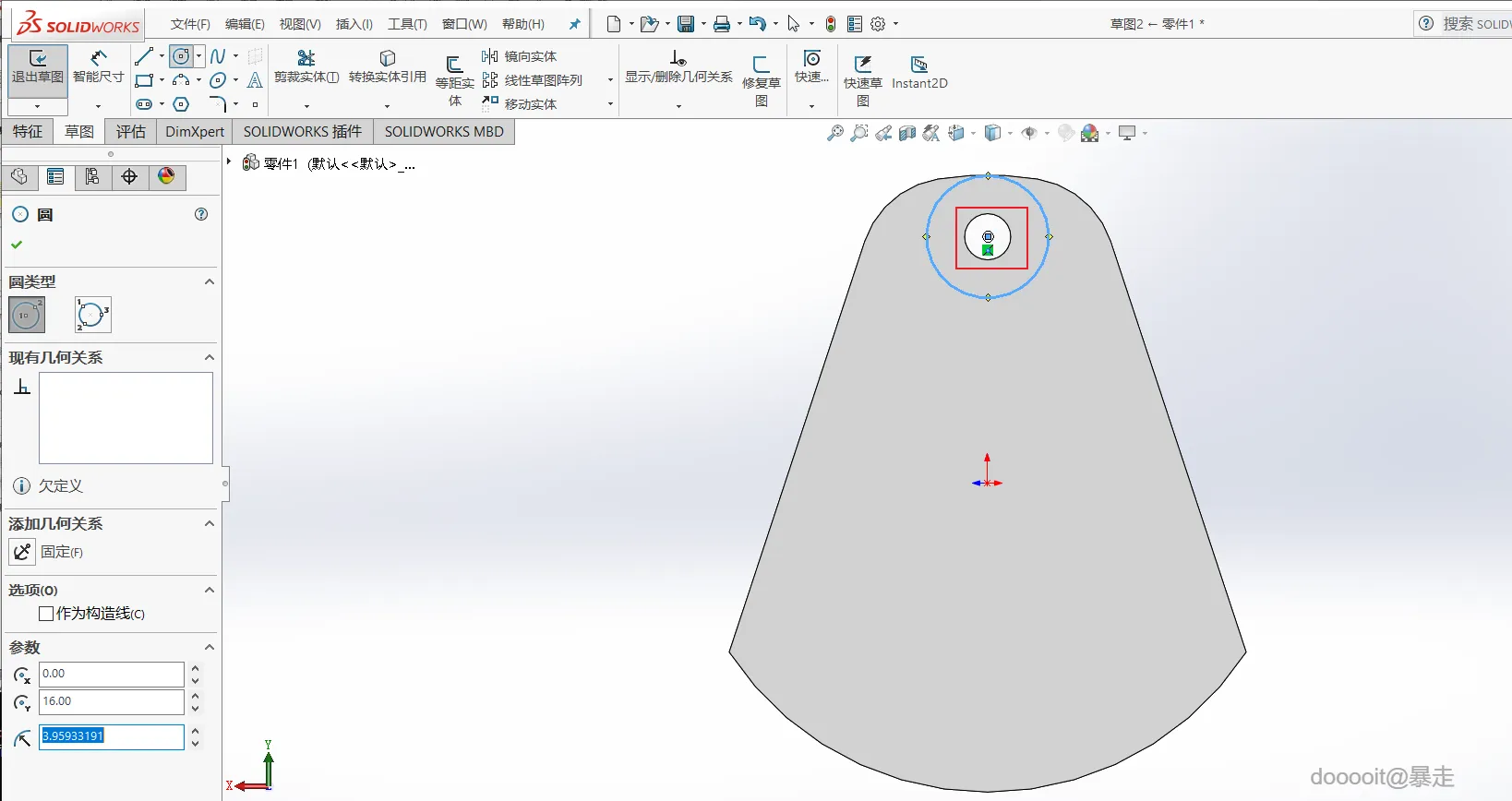

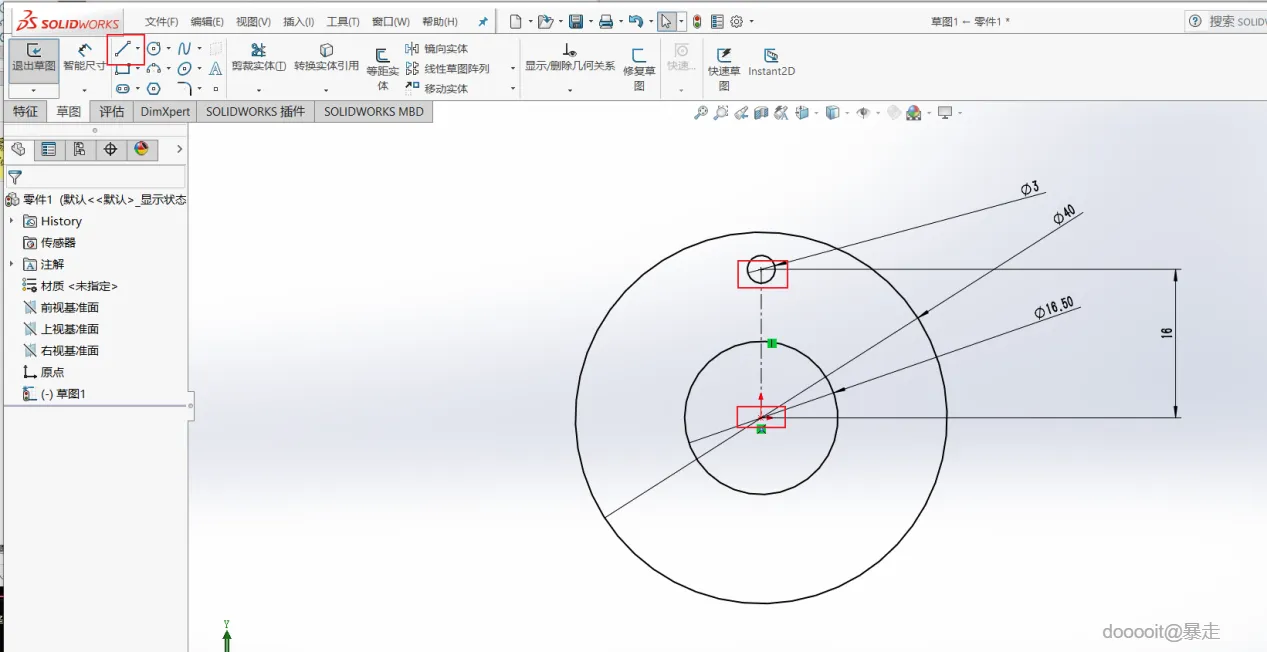

绘制并标注圆形

绘制一个直径为20mm的圆,并添加两条垂直相交的辅助线。完成裁剪后,移除多余部分,退出当前草图模式。

7

拉伸凸台/基体

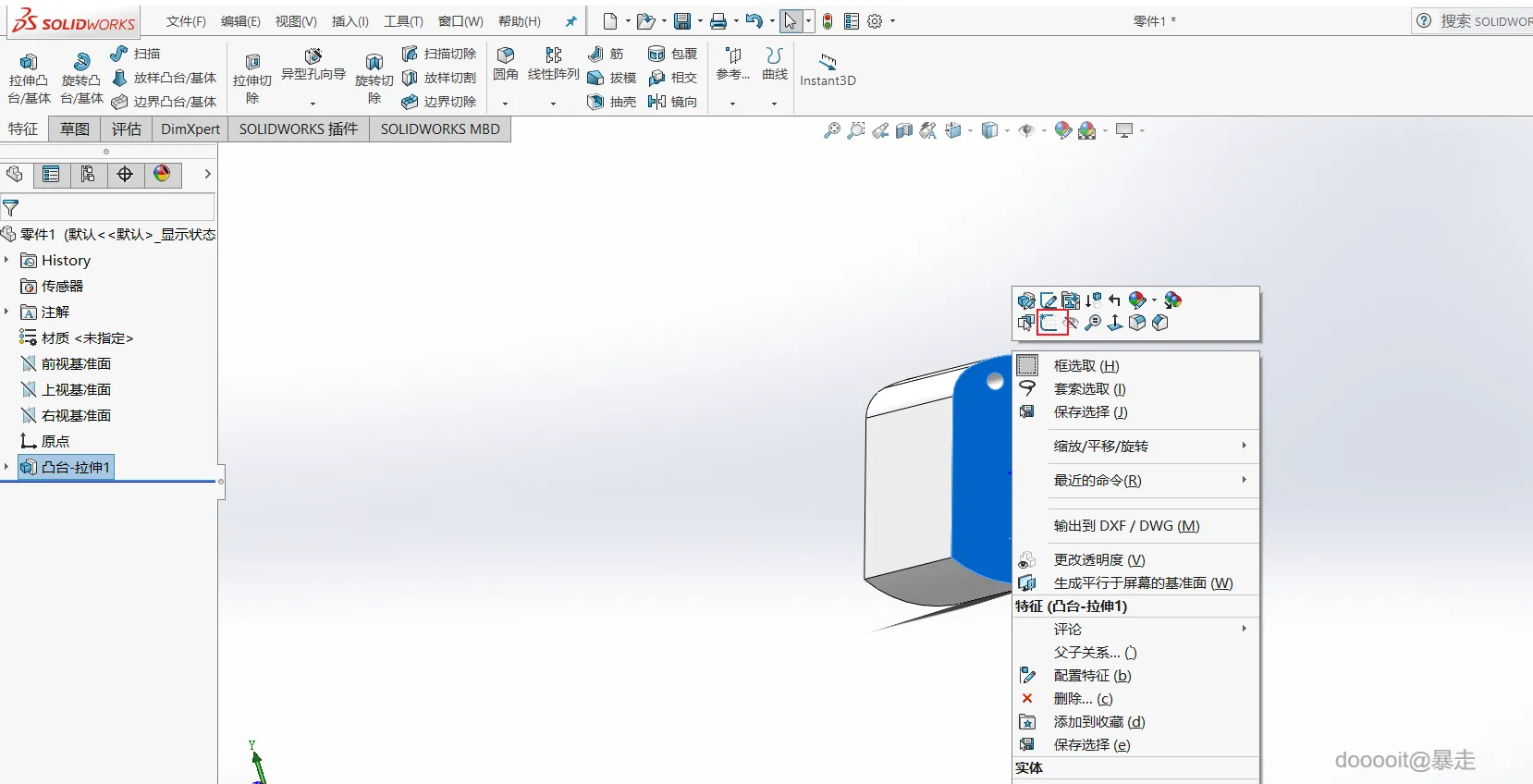

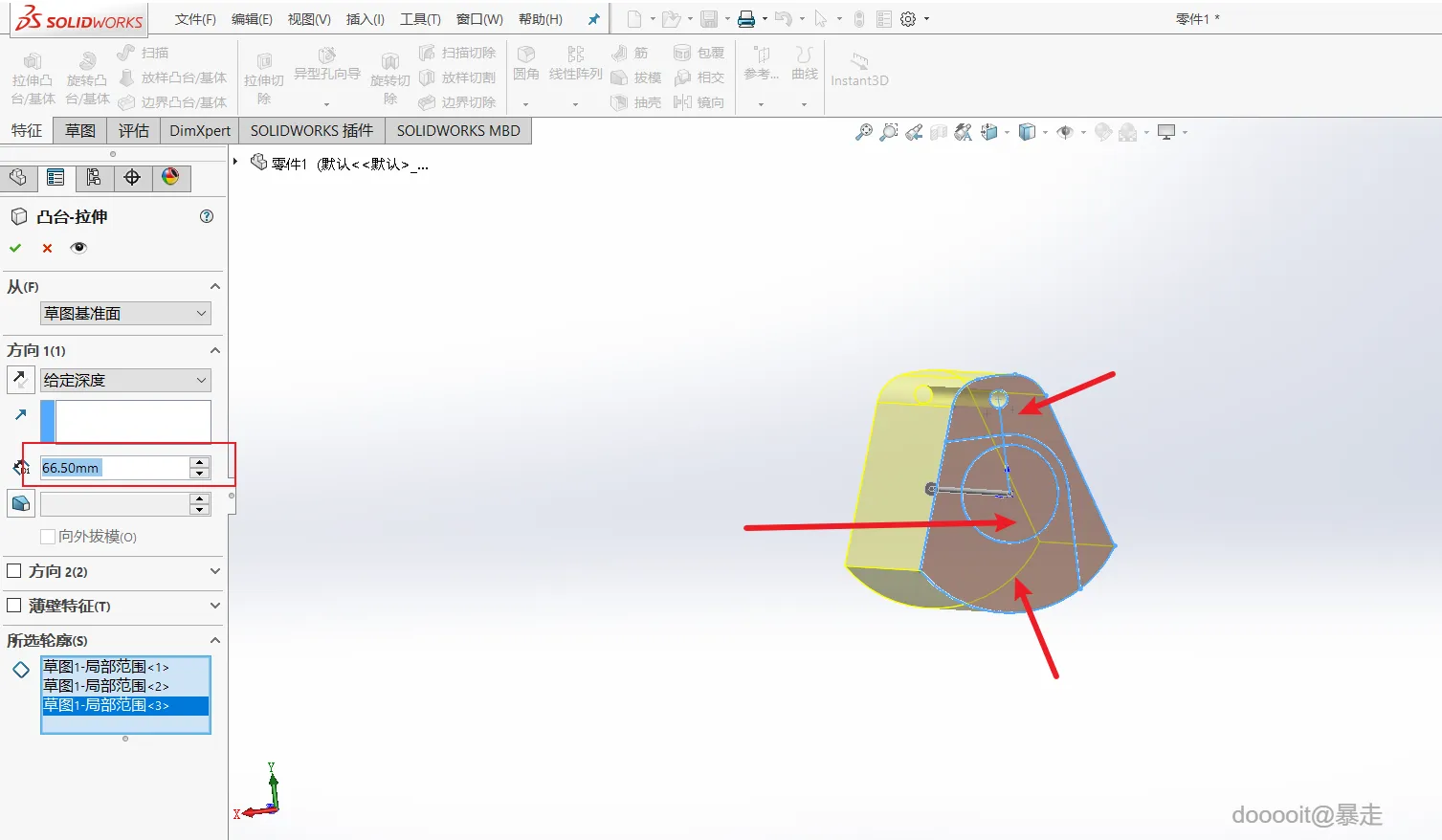

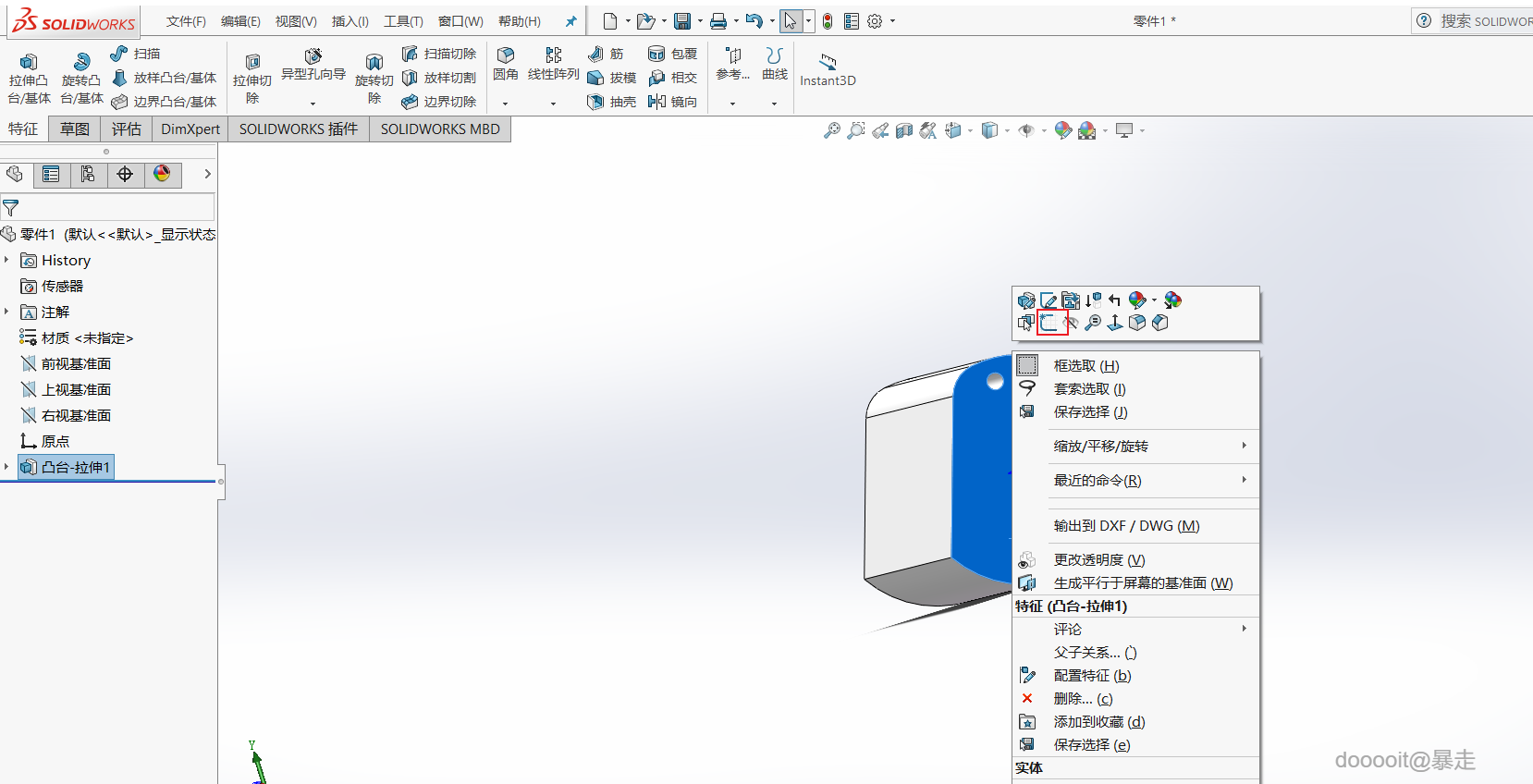

选中之前绘制的所有元素,指定深度为66.5mm执行拉伸操作,生成立体结构。

8

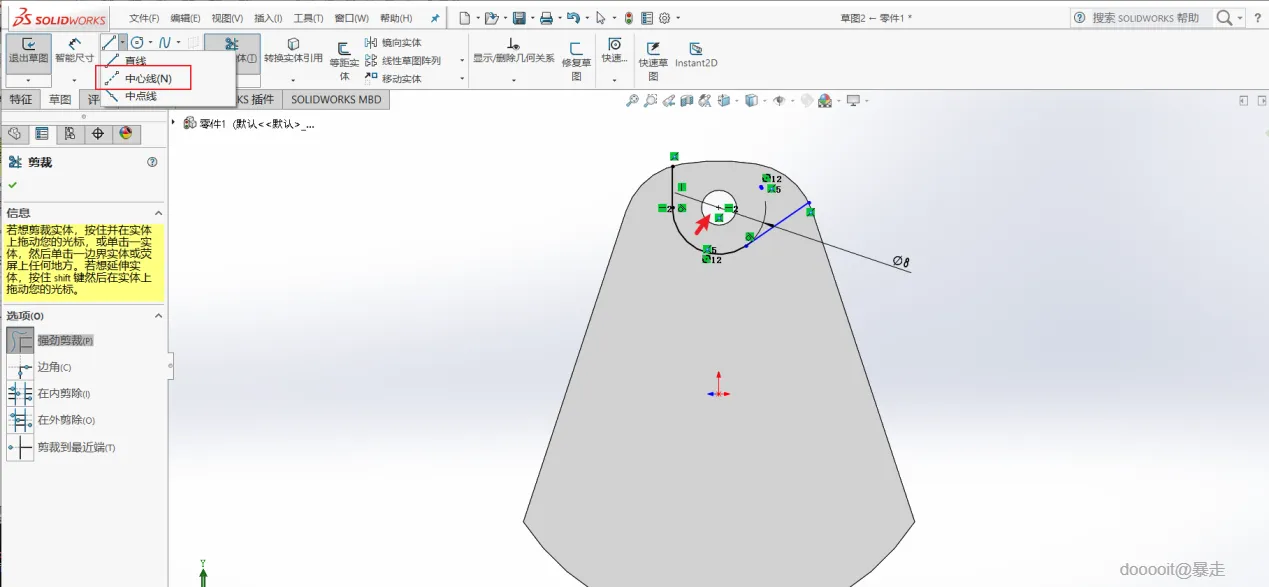

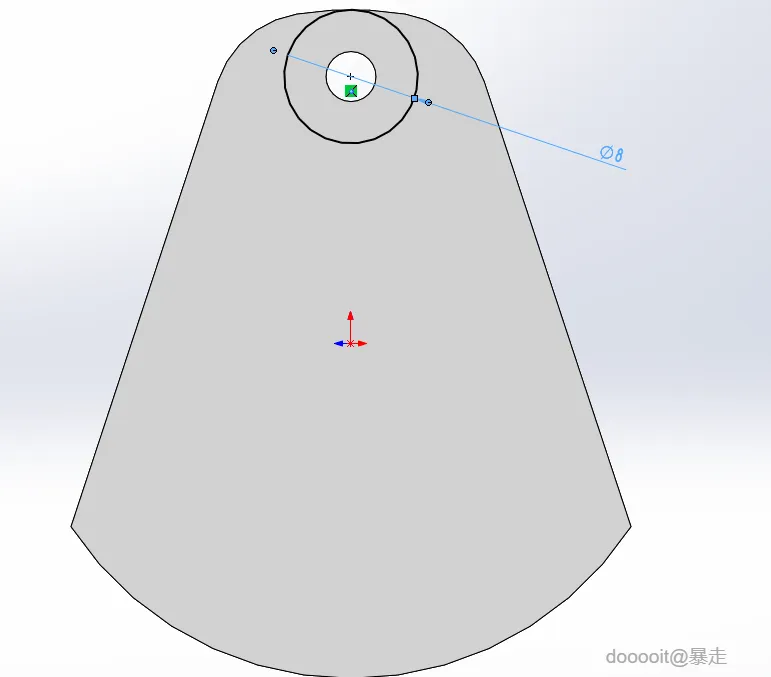

细化草图

围绕选定圆心绘制一个直径为8mm的小圆,此步骤有助于后续特征的创建。

9

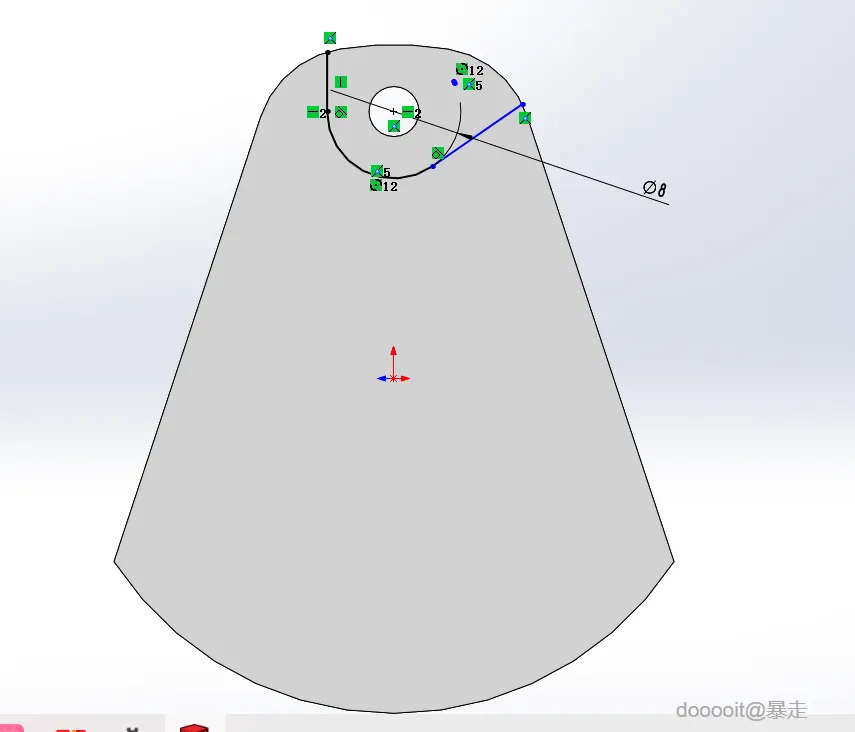

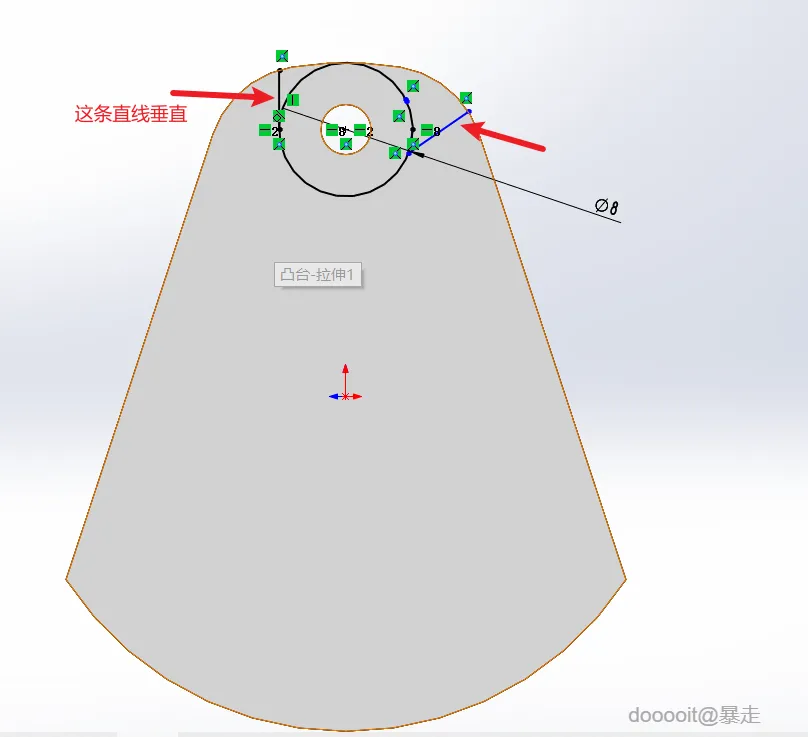

添加约束及裁剪

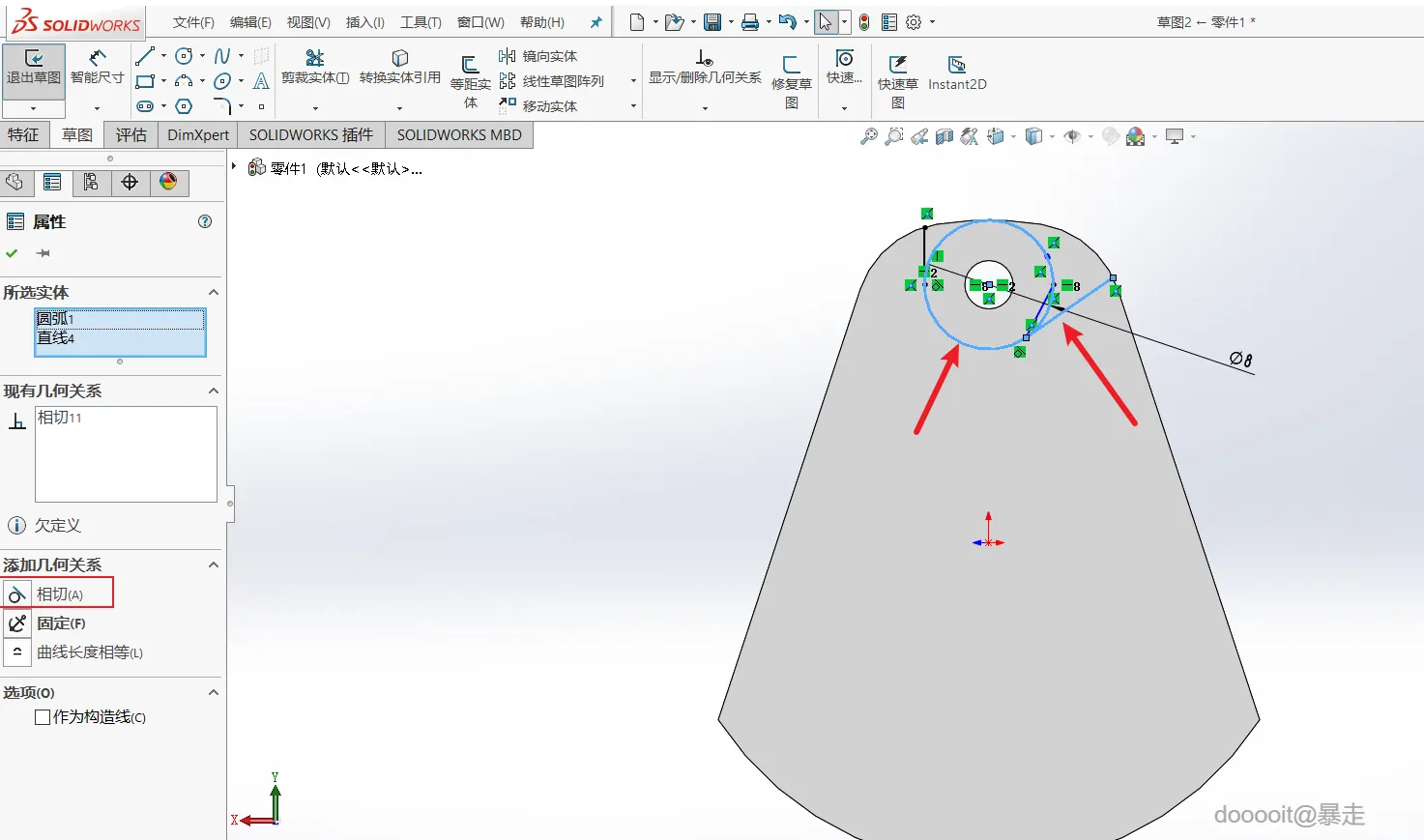

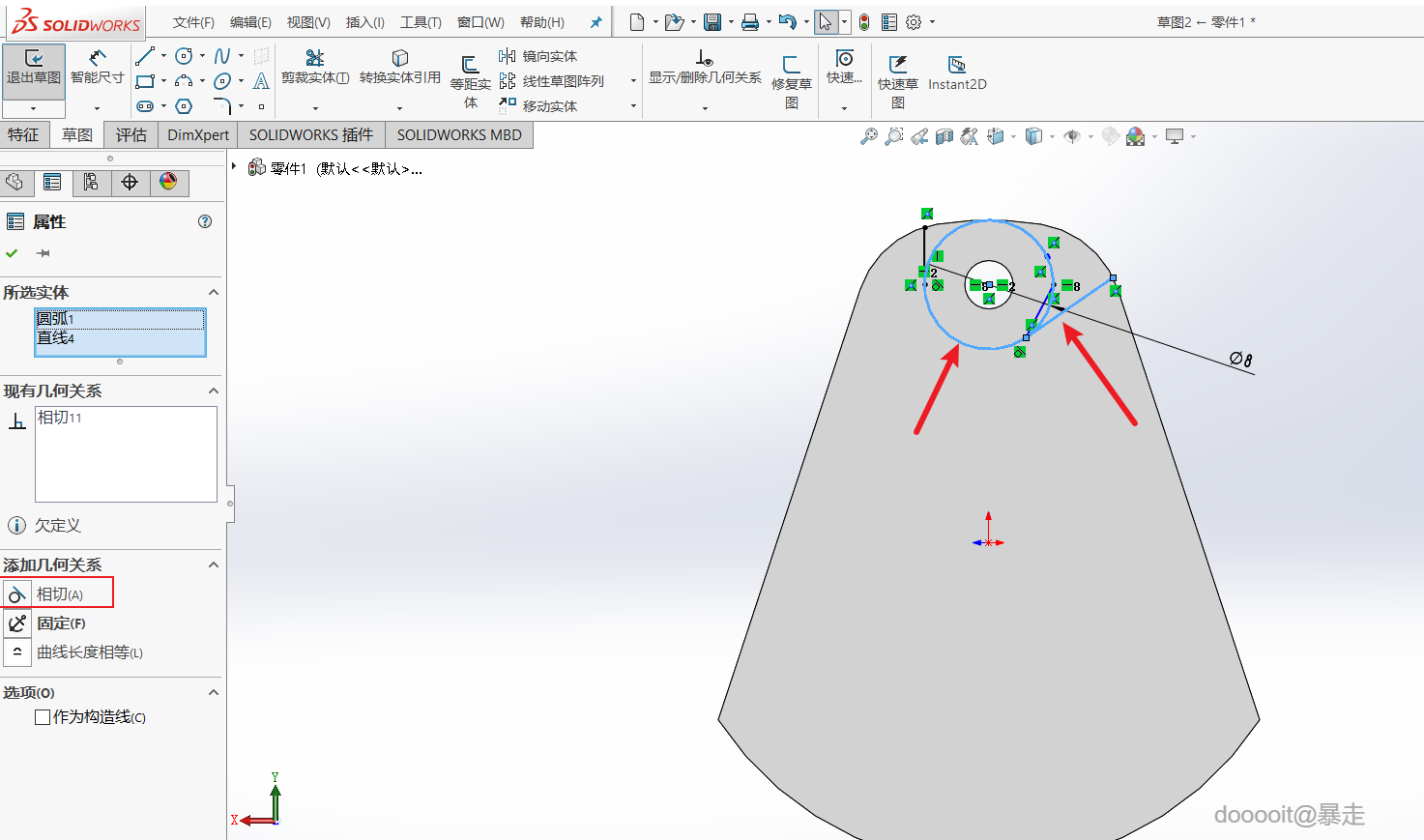

对小圆与连接的直线施加相切约束条件,随后进行裁剪,确保模型几何关系正确无误。

10

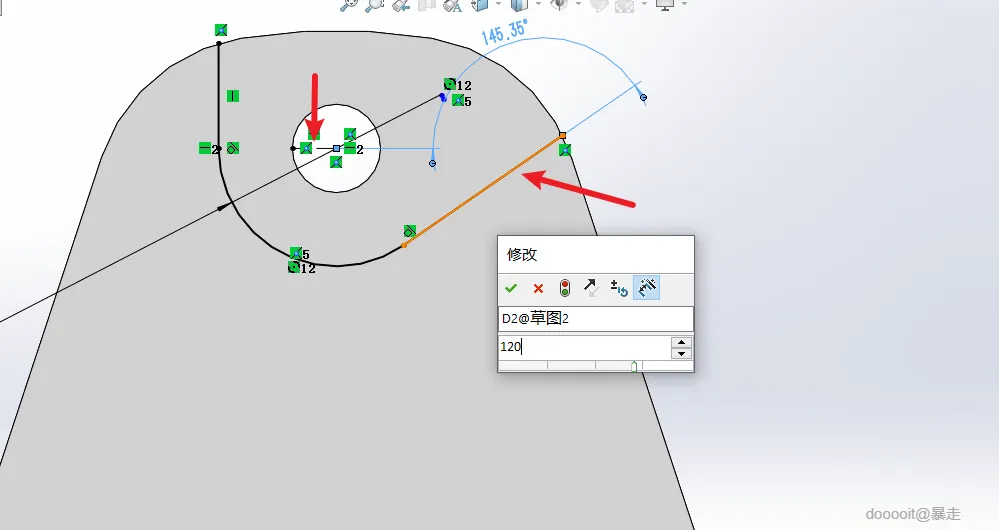

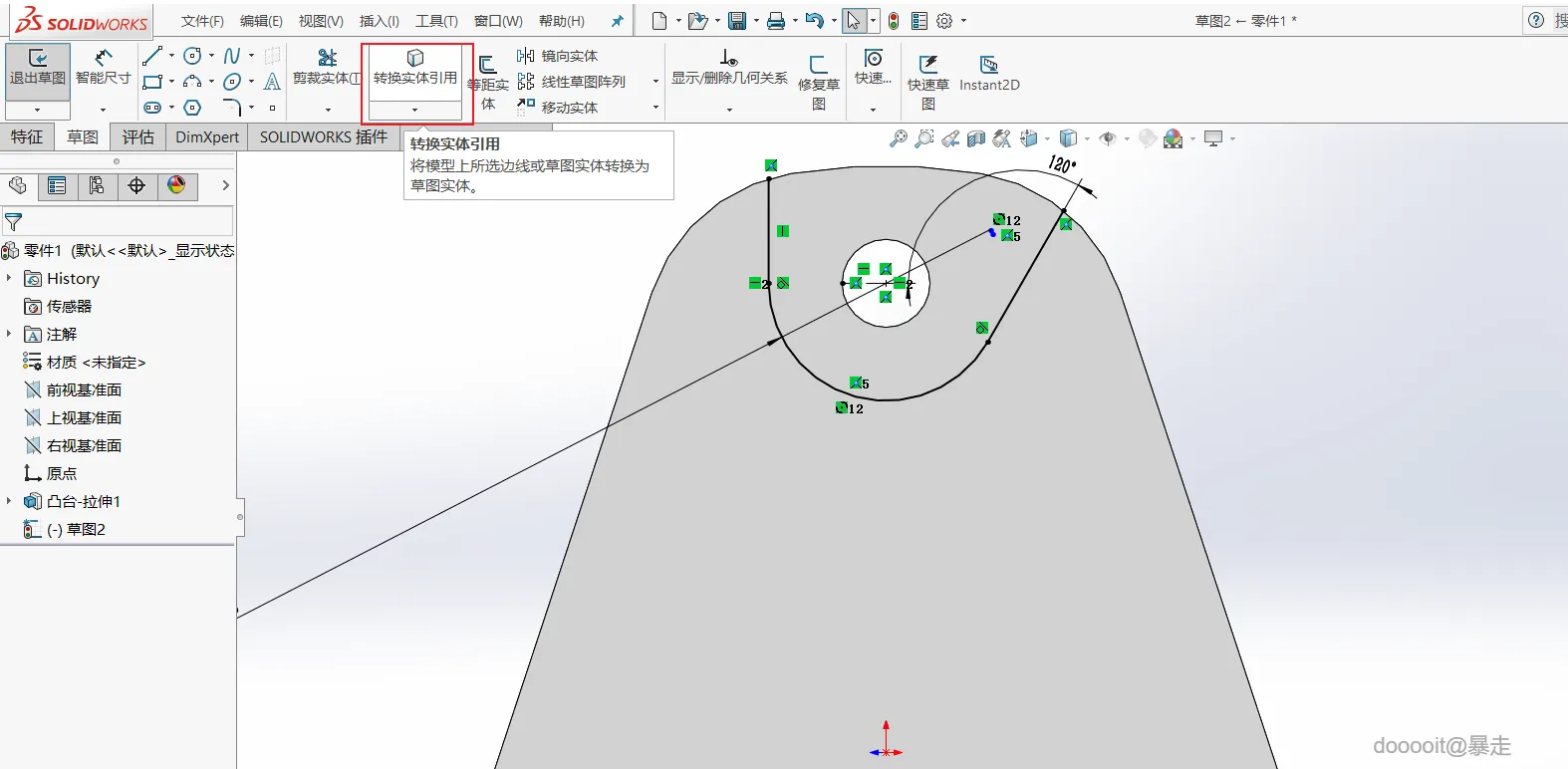

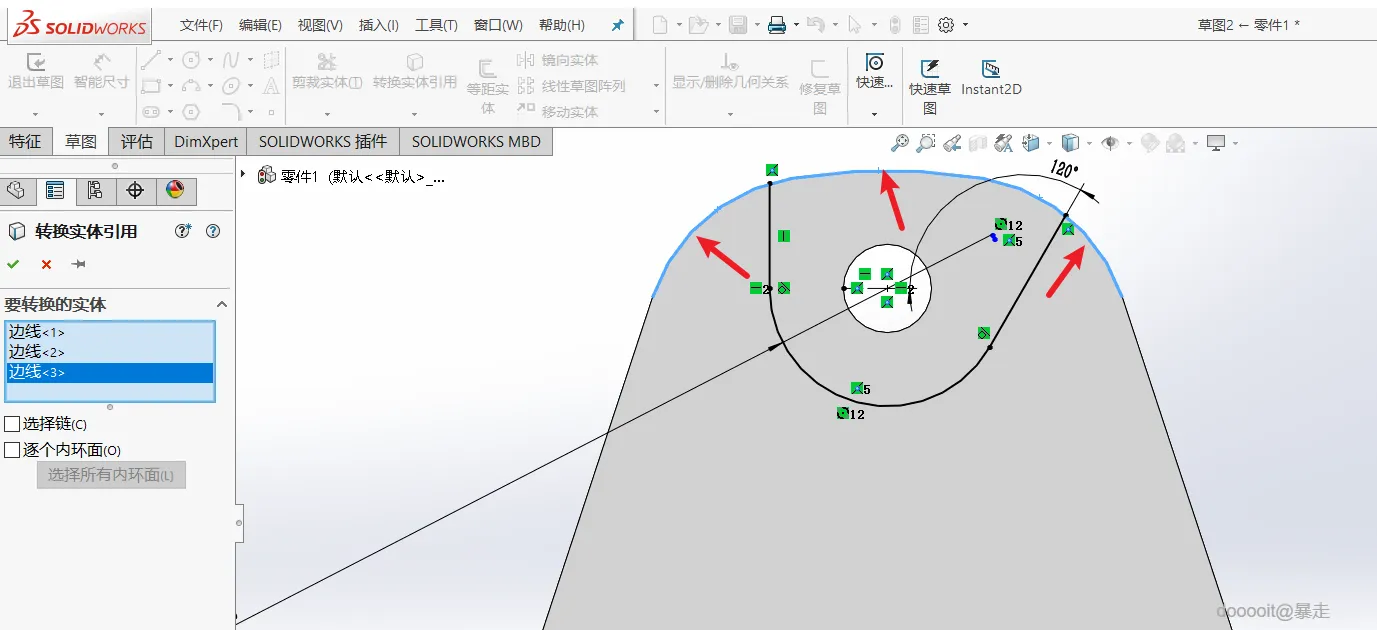

绘制中心线

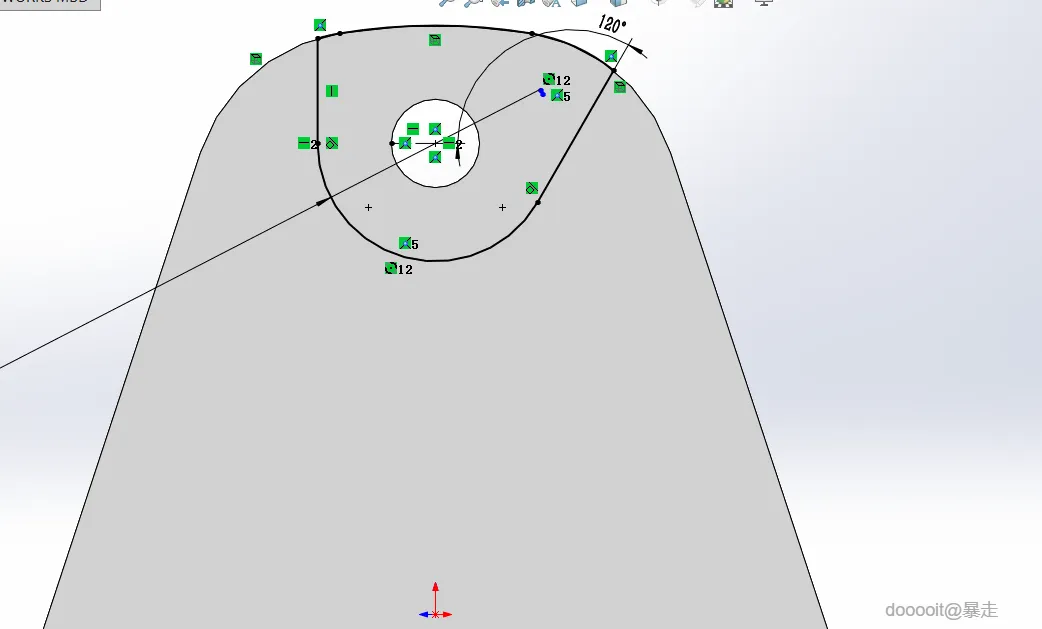

创建一条与边线成120度角的中心线,将其转换为实体引用,并裁剪掉多余的实体部分,最后退出草图编辑状态。

11

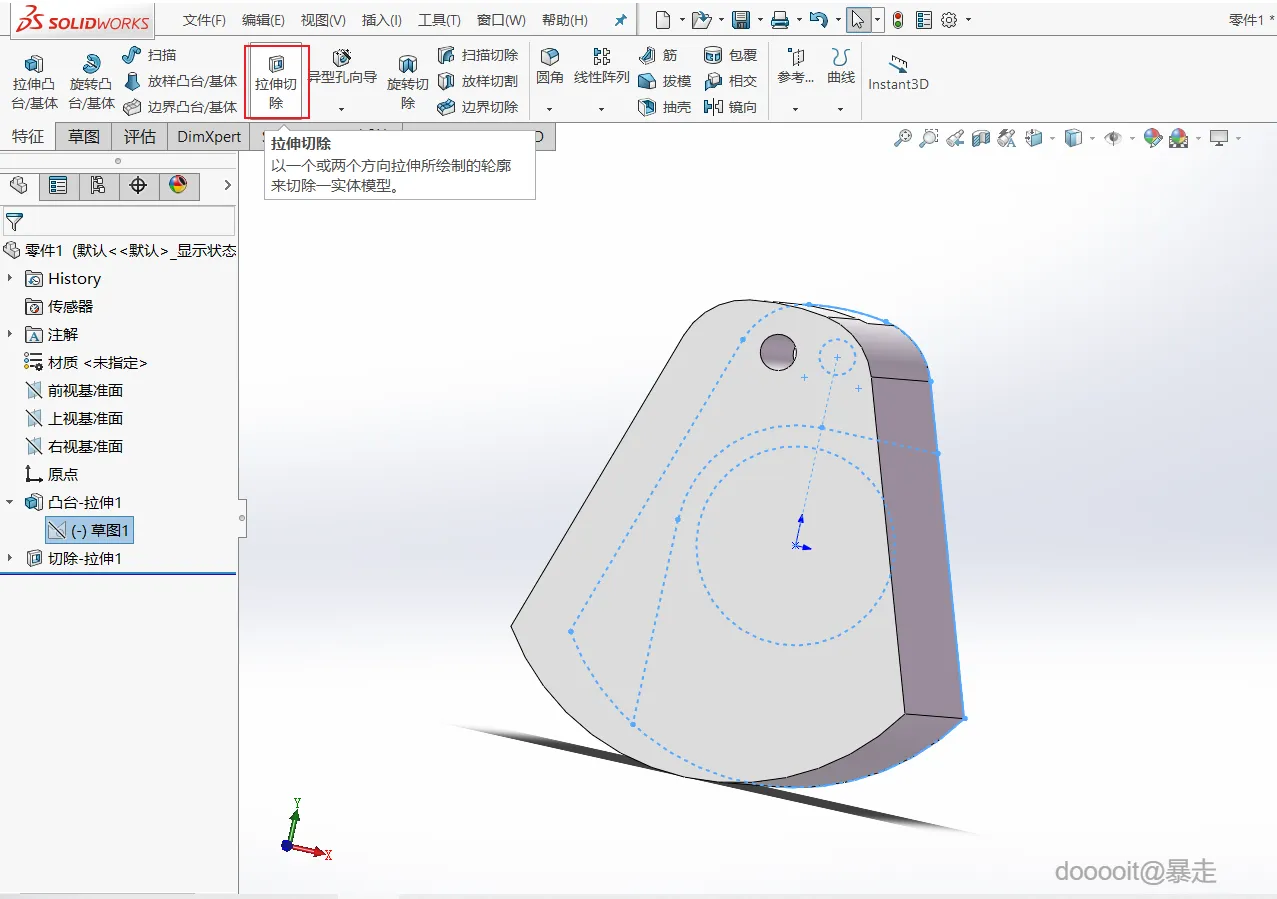

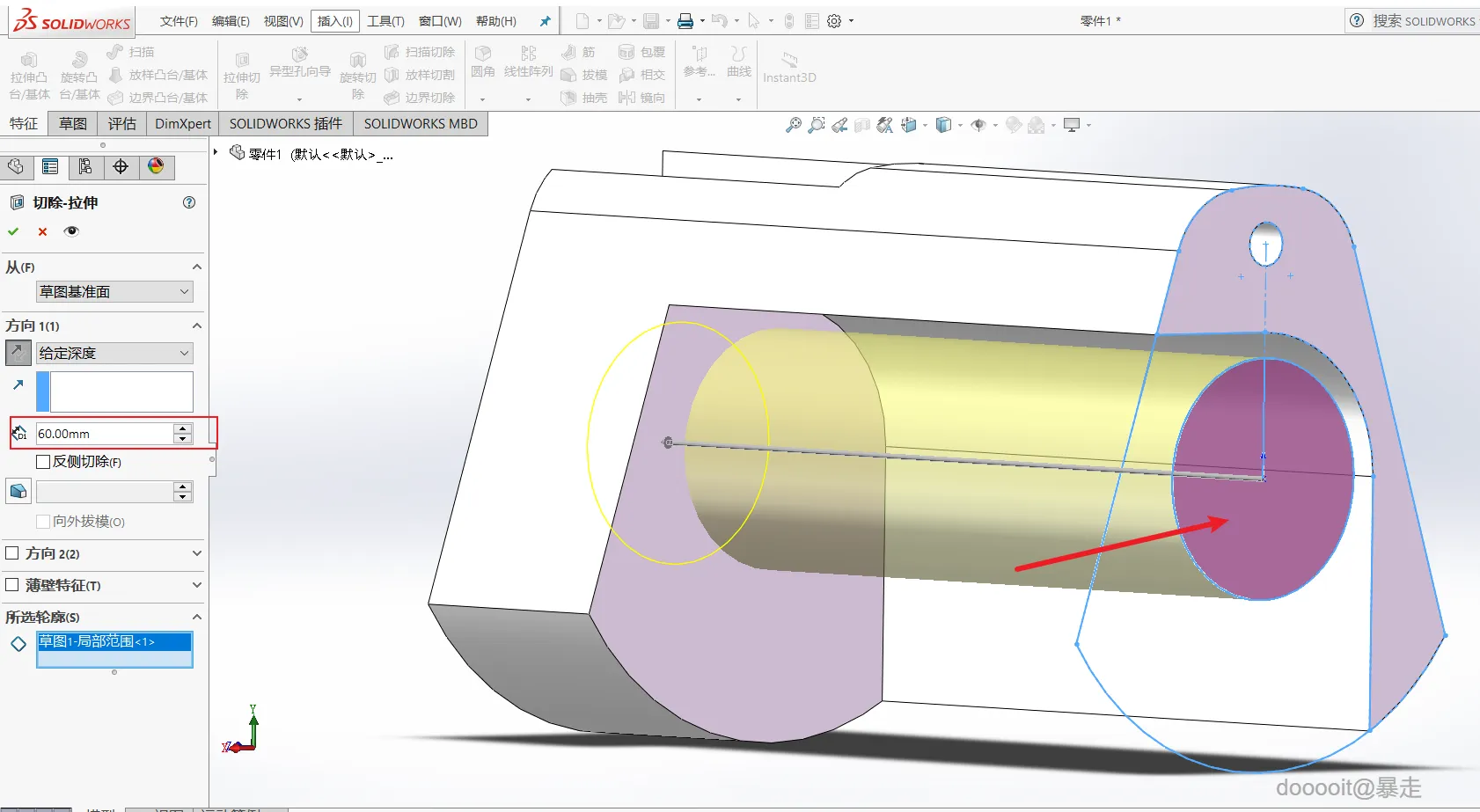

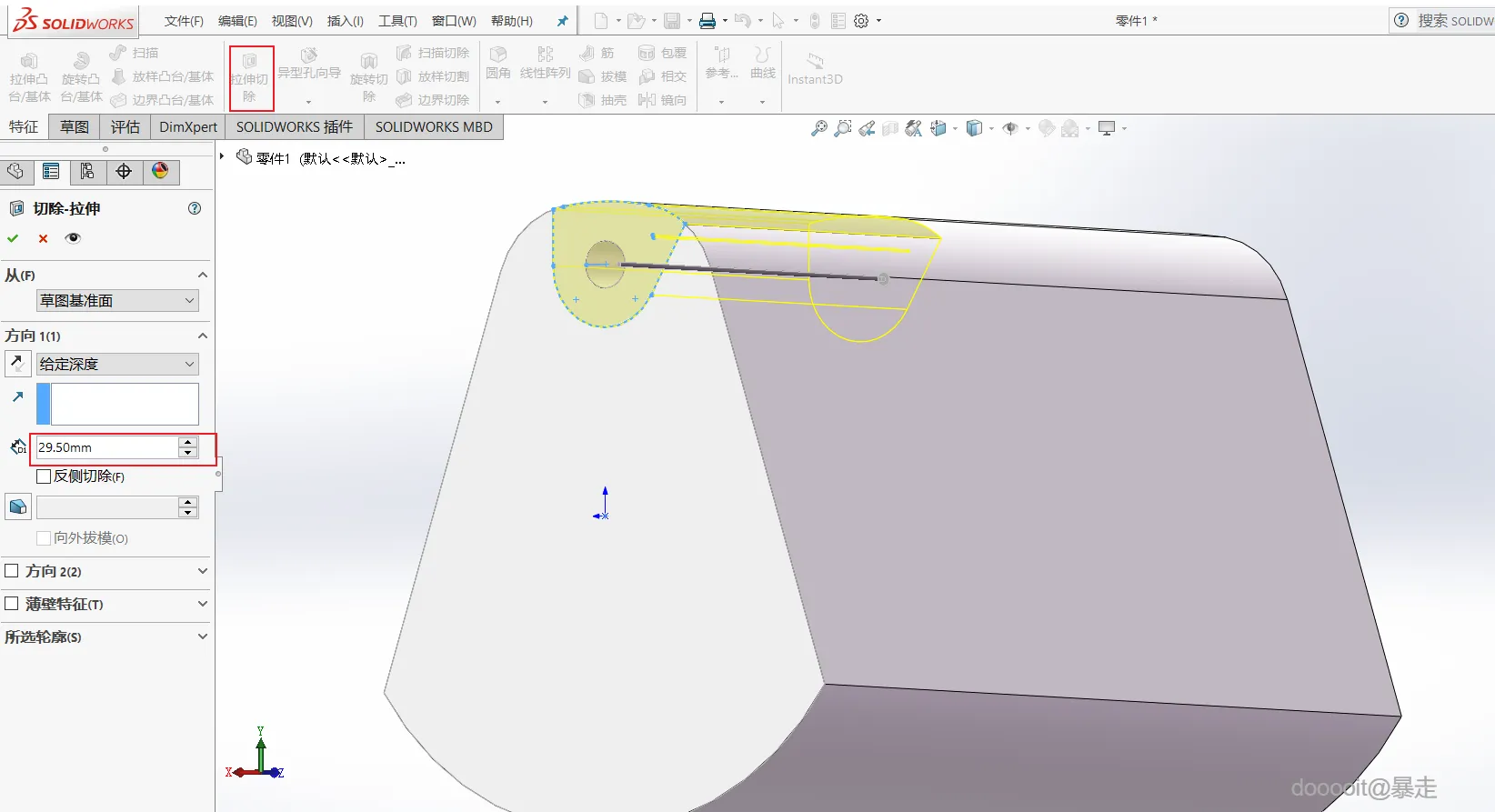

拉伸切除

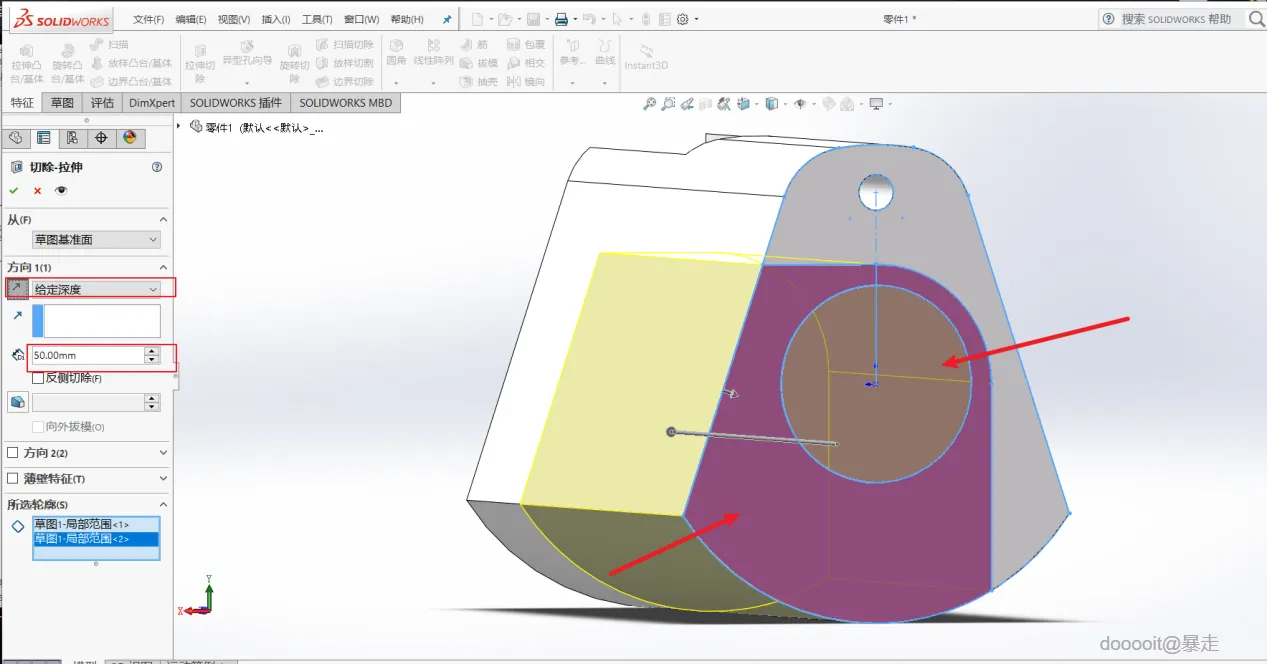

针对特定区域执行三次不同参数设定的拉伸切除操作——第一次深度为29.5mm;第二次在另一侧深度为50mm(反向);第三次针对中间圆形区域深度为60mm(同样反向),以此实现复杂的内部空腔构造。

12

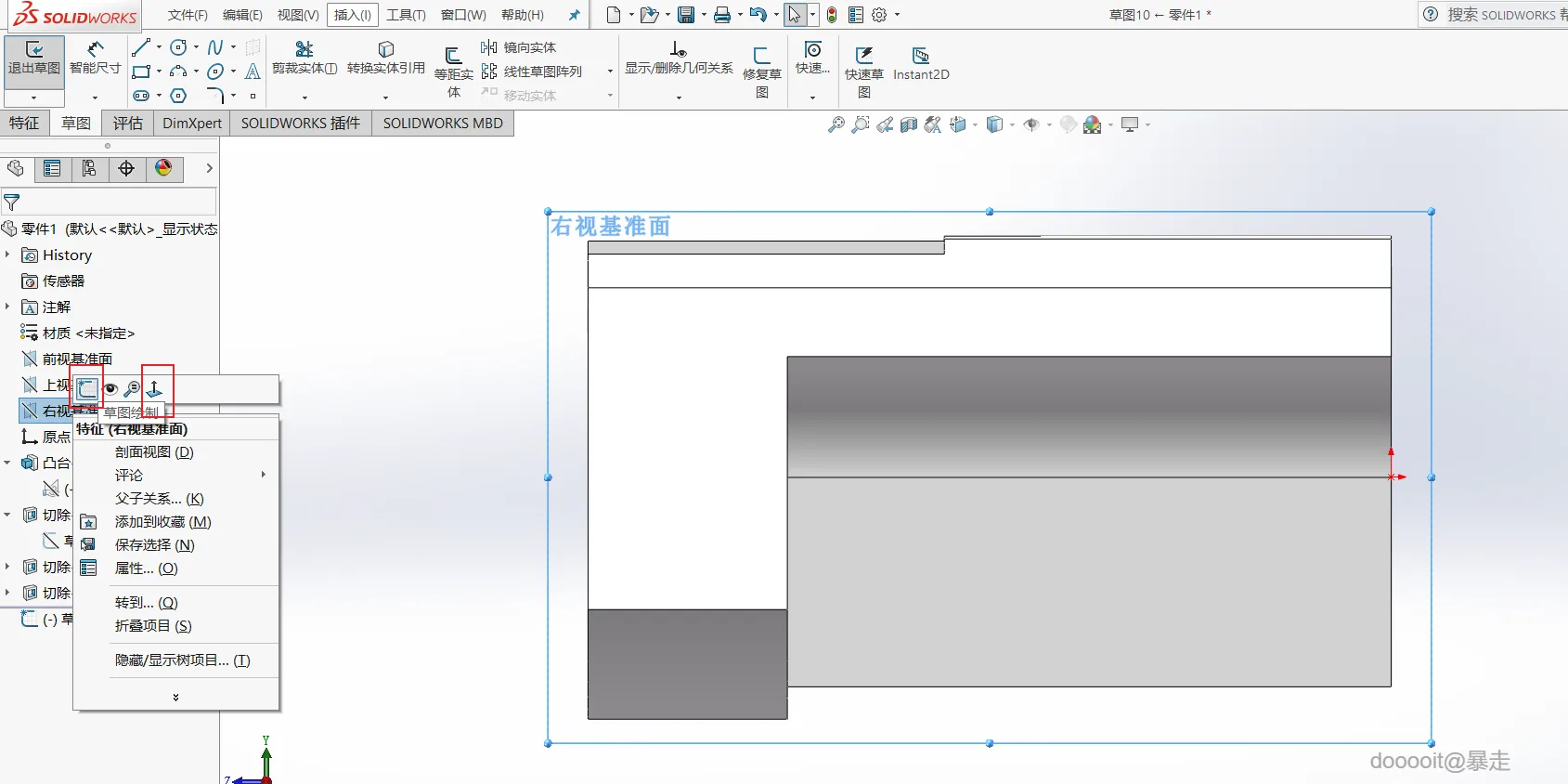

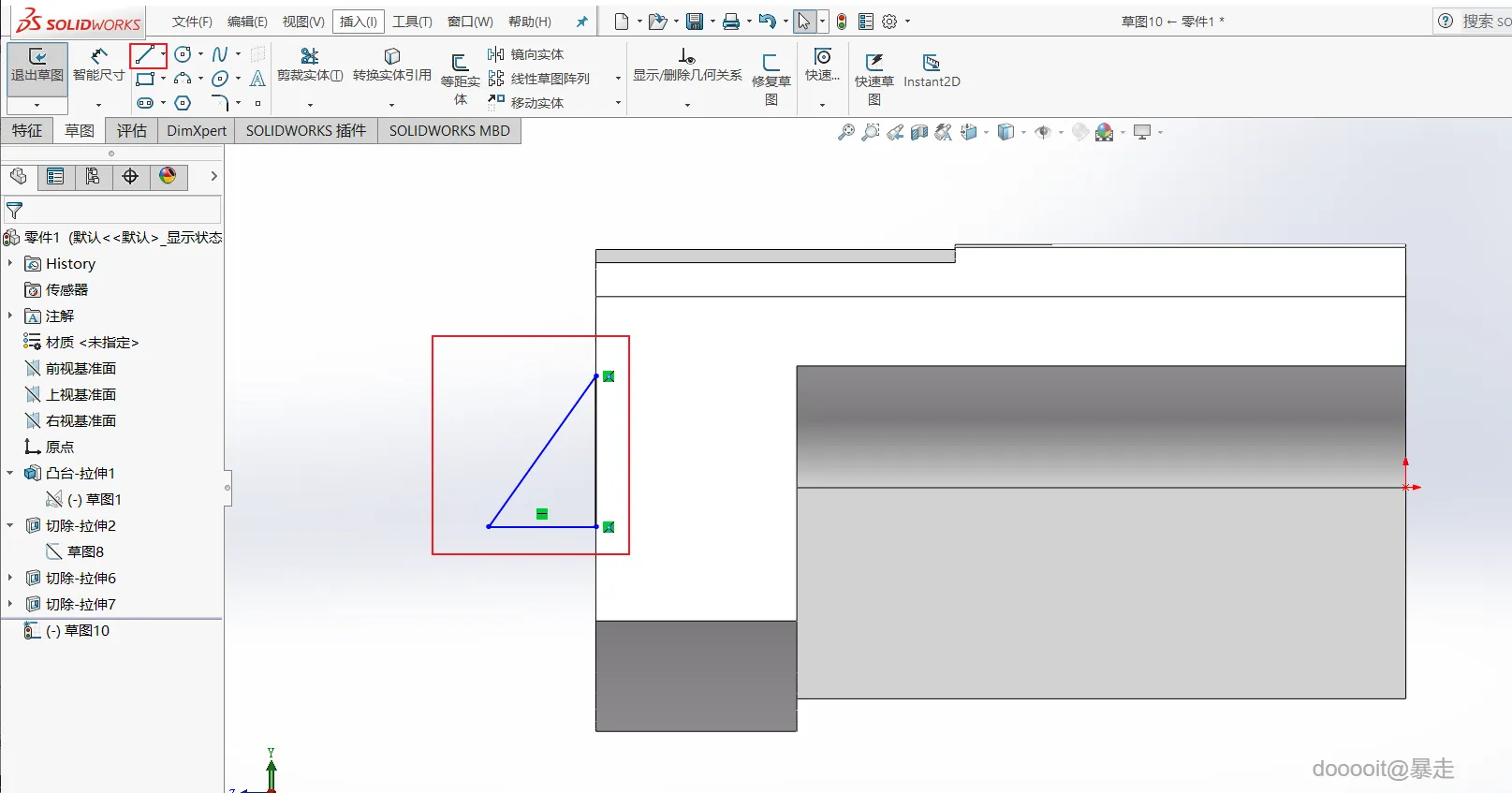

右视基准面设计

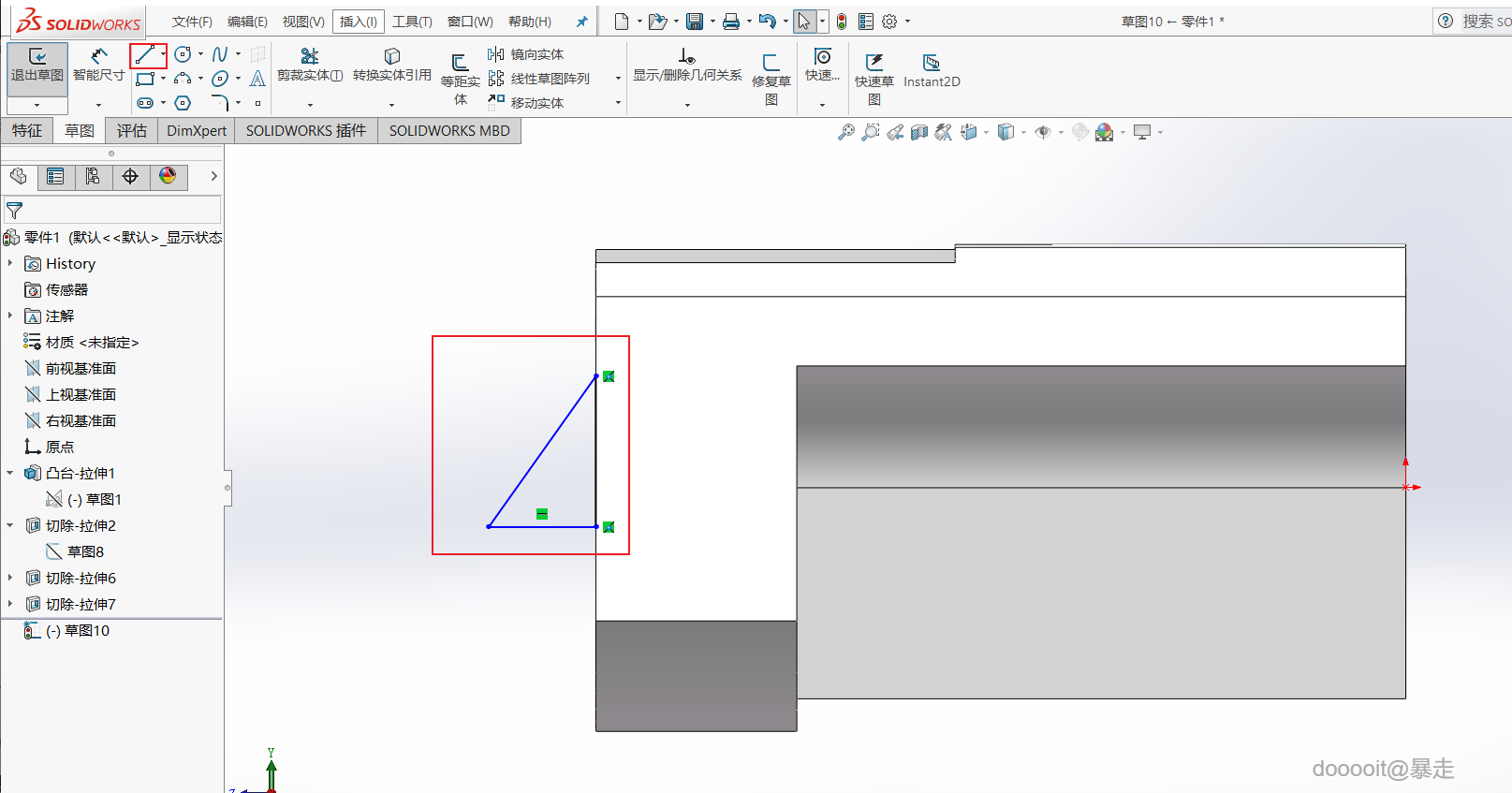

转到右视基准面,选取合适的线条,绘制一个三角形作为新的设计起点。

13

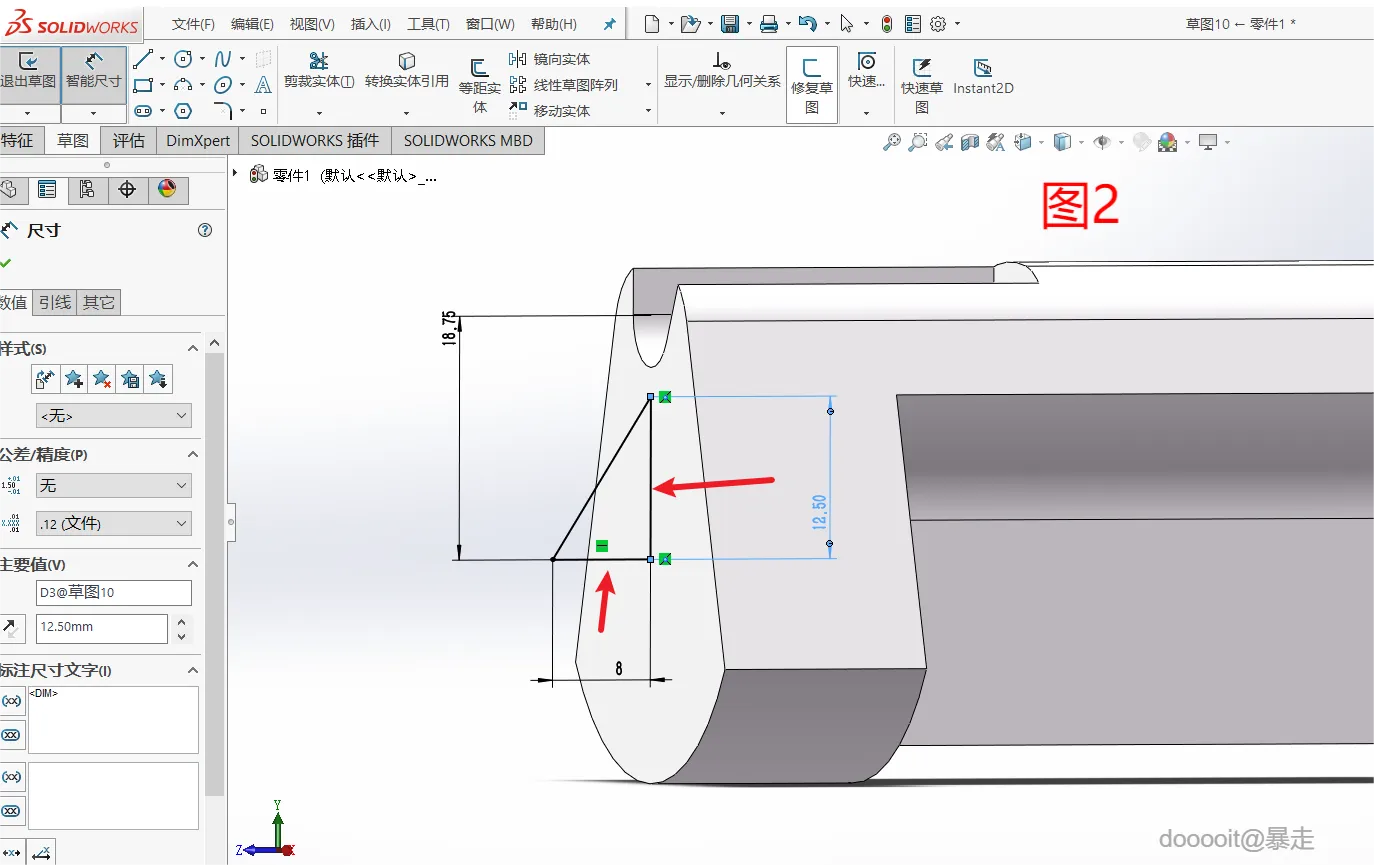

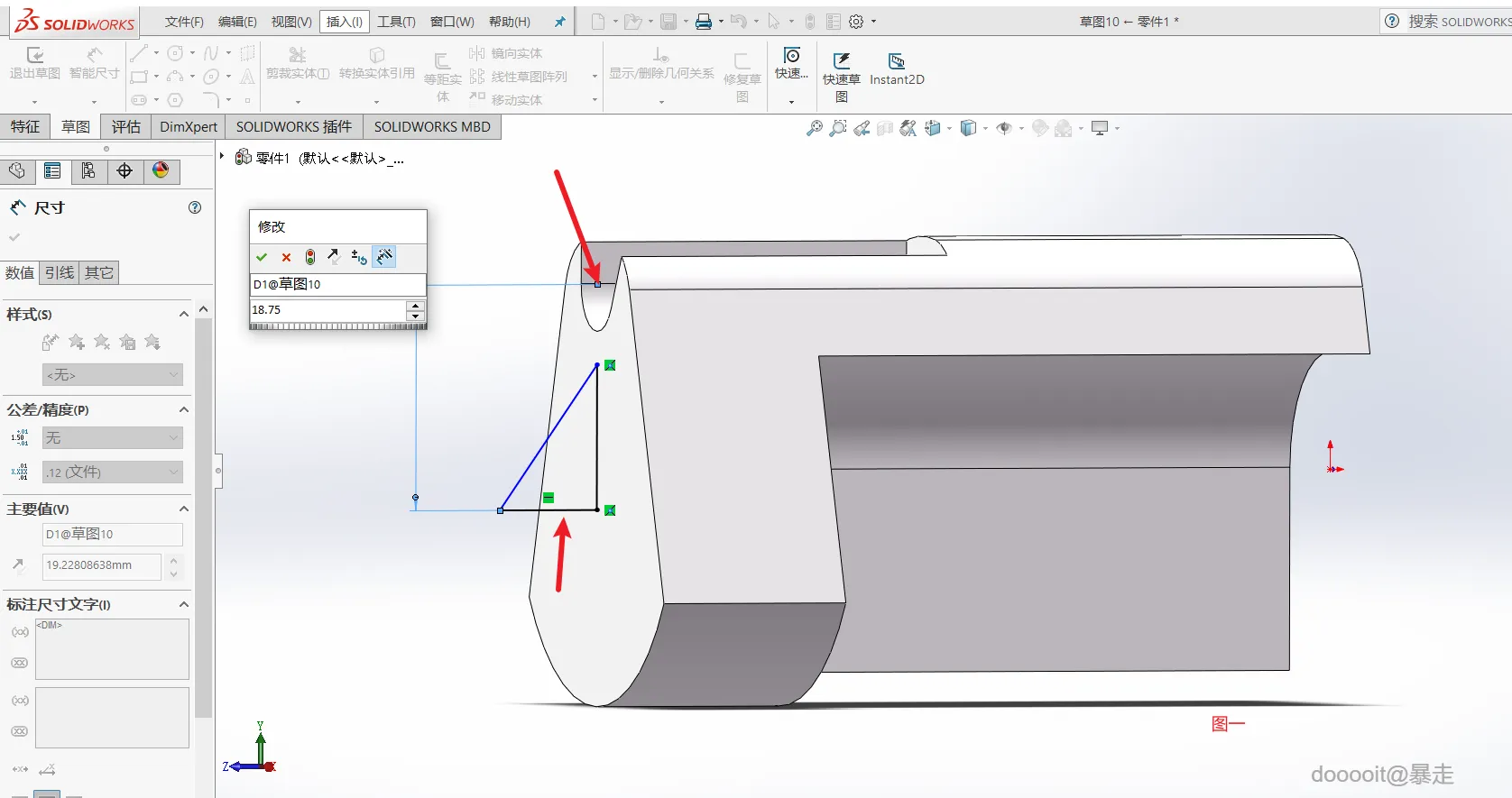

标注三角形尺寸

精确设置三角形各边长及其他相关尺寸,保证其满足设计需求。

14

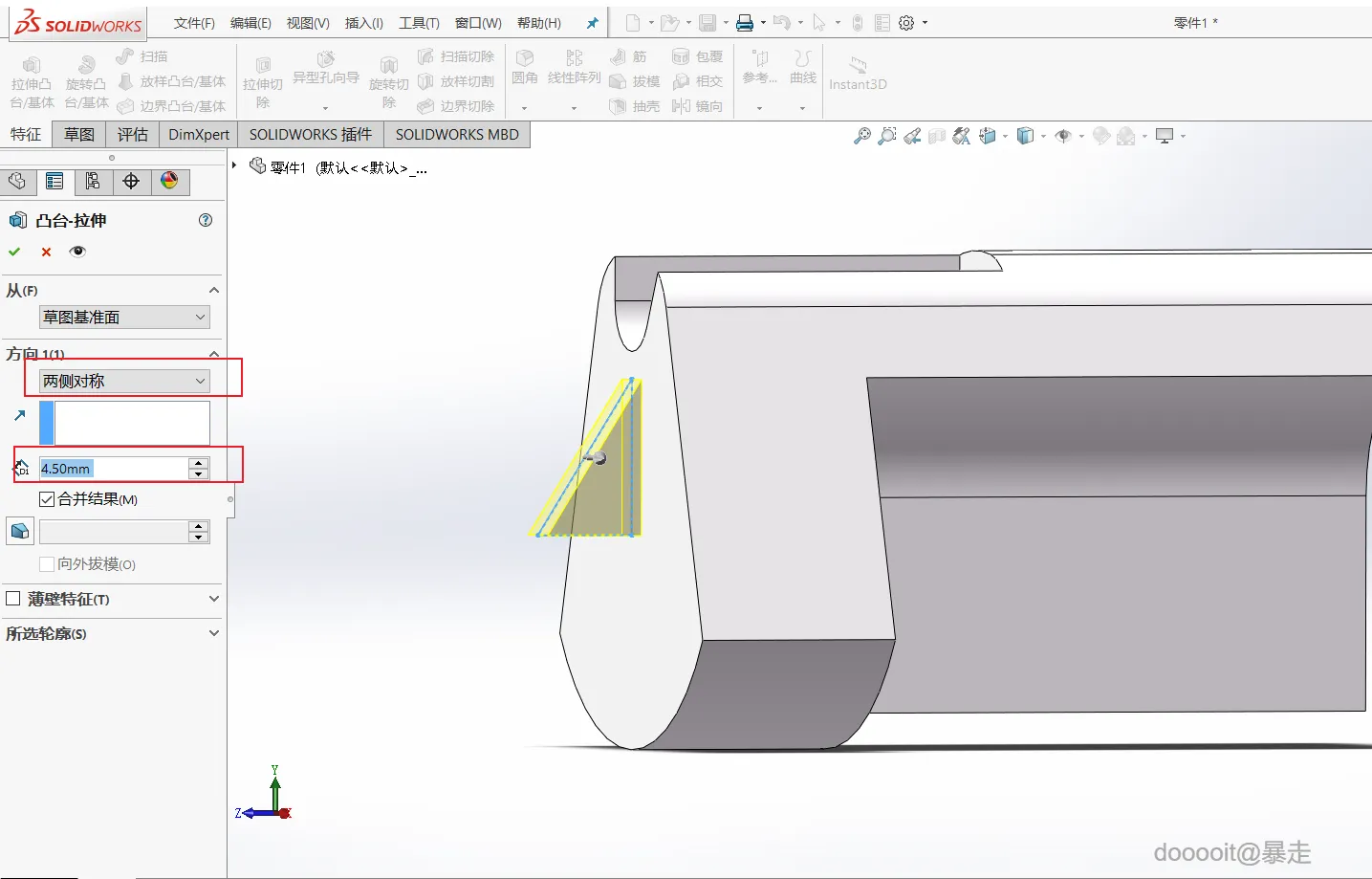

拉伸凸台(两侧对称)

最后一步是创建一个两侧对称、深度为4.5mm的拉伸凸台,从而完善整个枪机的设计。

15

完成

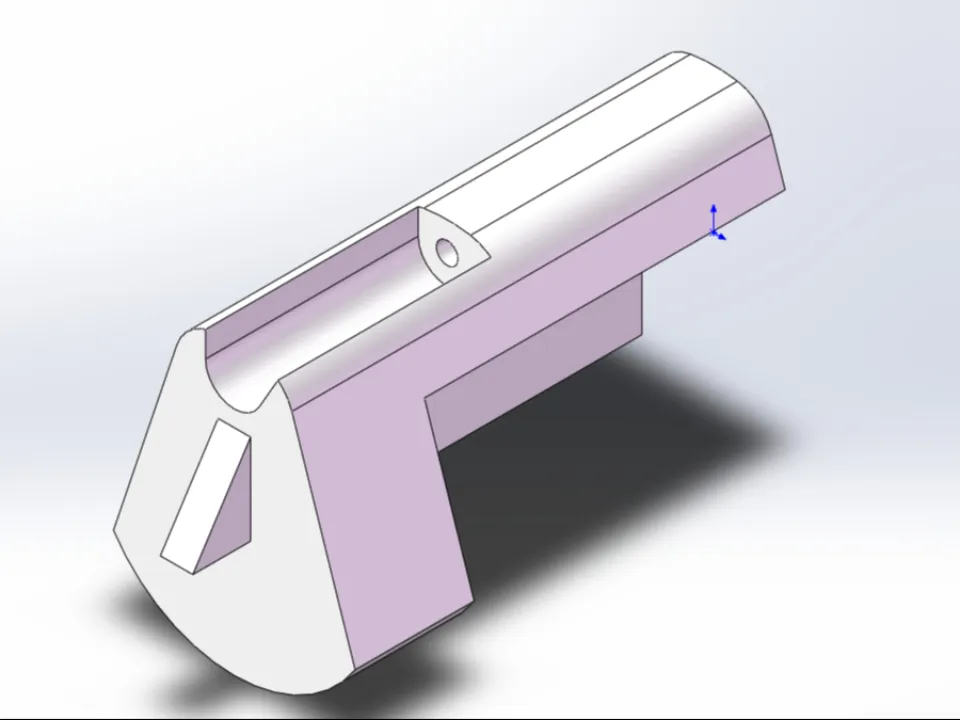

至此,我们已经完成了M416枪机的主要设计工作。请检查所有特征是否正确无误,保存文件,并根据需要导出为其他格式供进一步加工或分析使用。
