电子工作台工具整理器

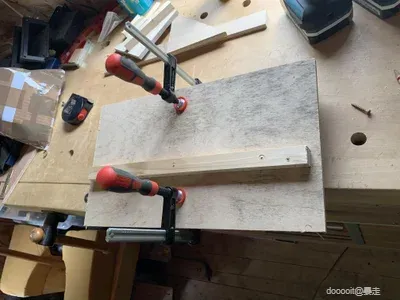

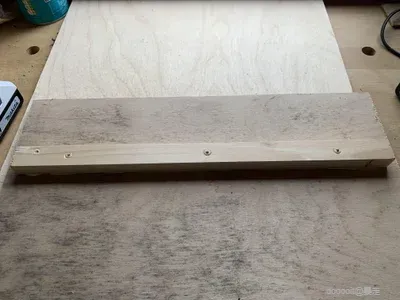

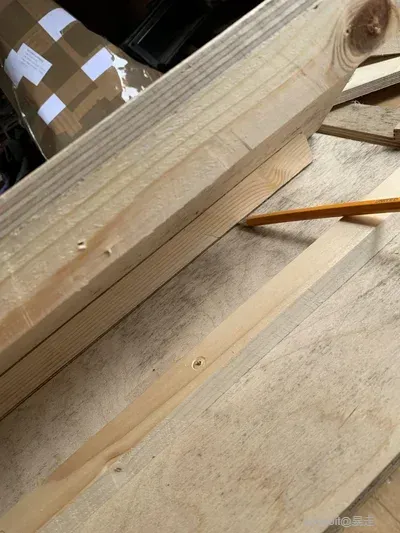

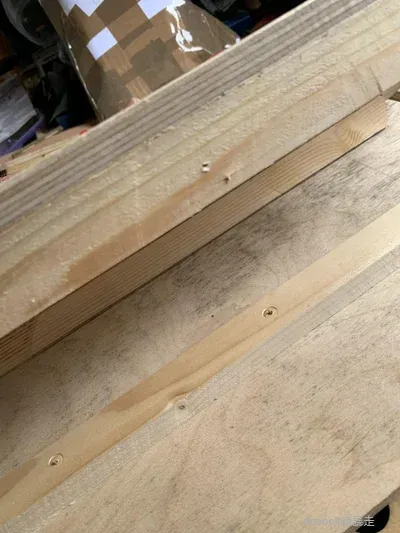

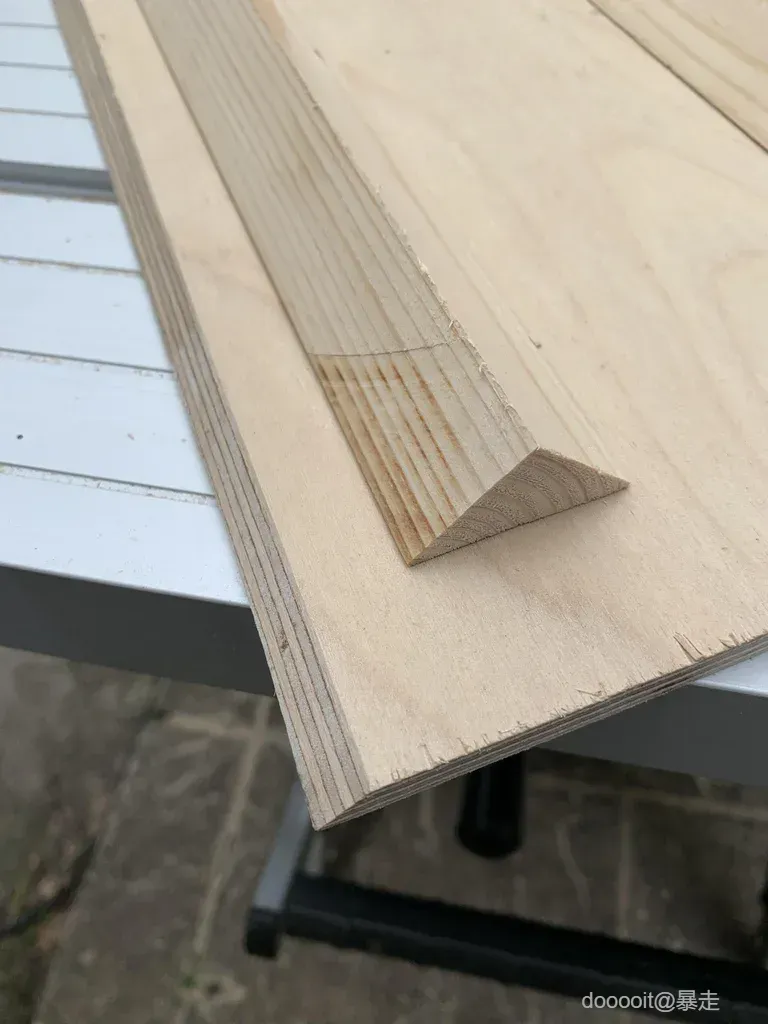

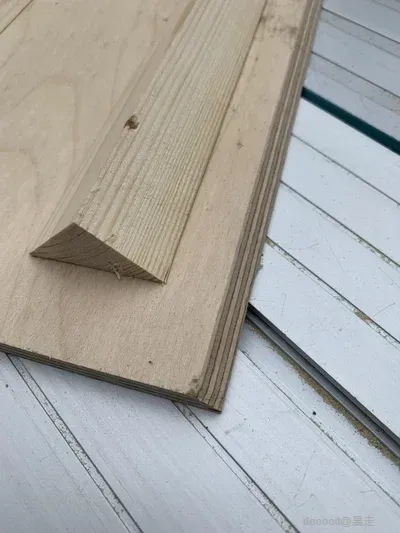

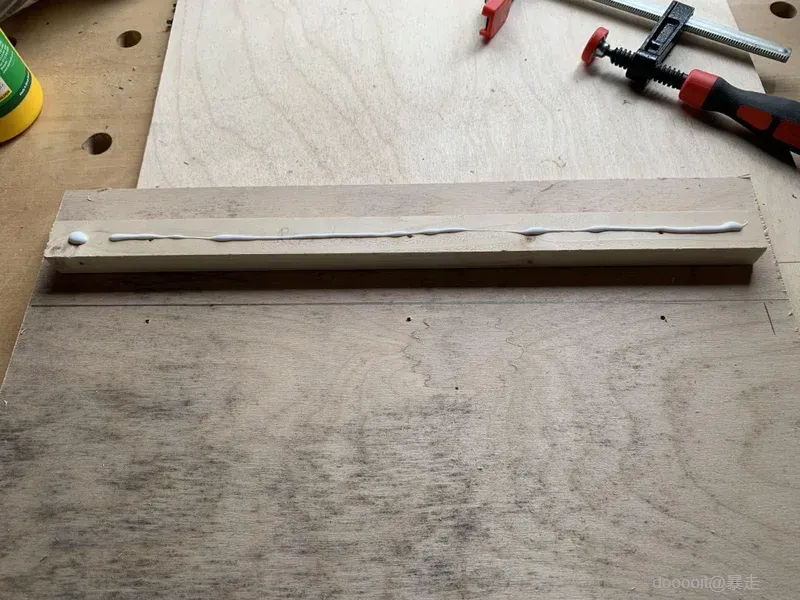

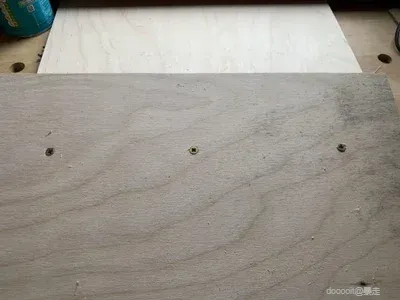

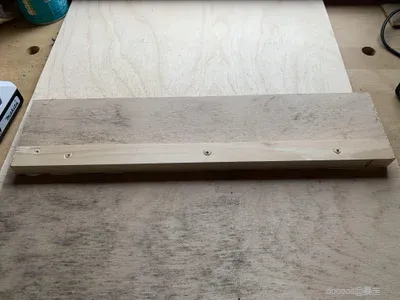

在距离长边 150 毫米的 400 x 200 底座上划一条线，并钻三个导向孔，以便之后更加容易插入钻孔内。将一块 15 毫米、长 360 毫米的方形木块粘在线中央，使其在线上，如图所示。然后插入三个螺钉将两者固定在一起。

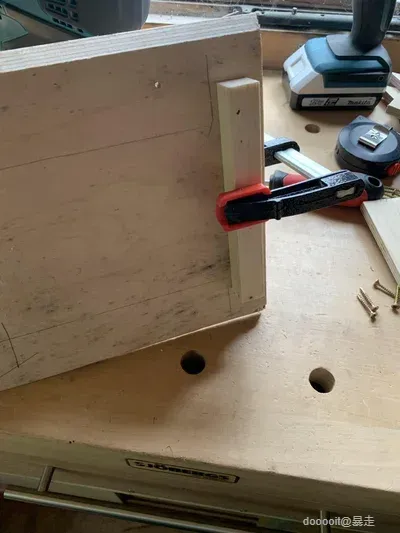

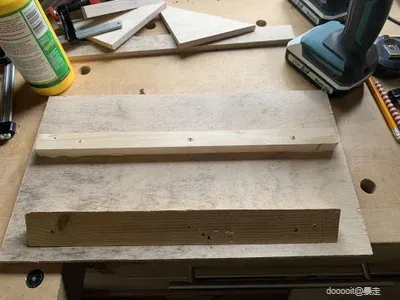

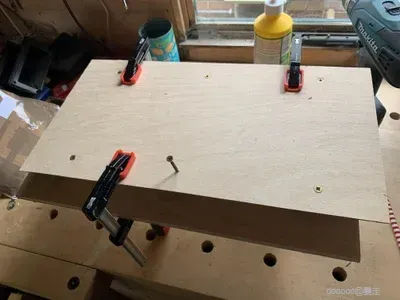

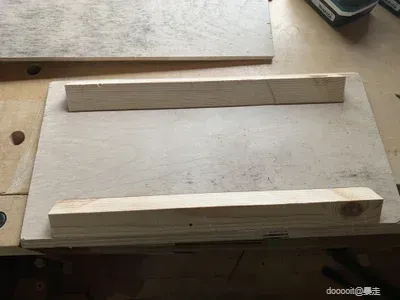

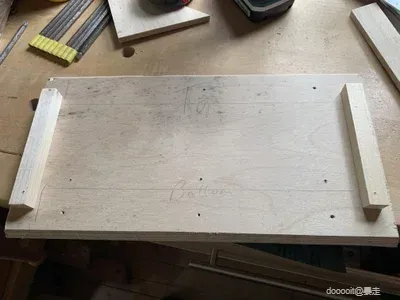

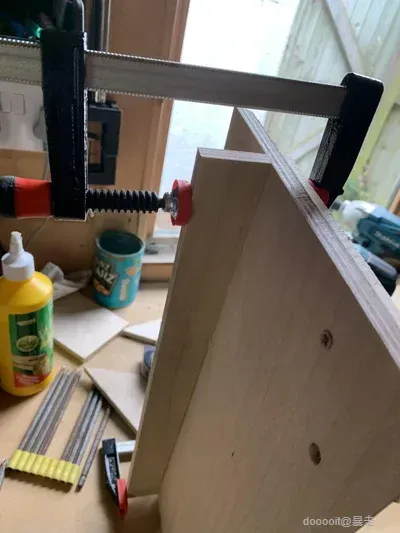

将斜坡支撑安装到斜坡上，在本例中显示了将它们定位在斜坡上并使用基板和三个夹子将其夹紧到位的示例。然后在斜坡上钻孔，并使用六个螺钉将斜坡支撑固定在斜坡上。支架没有被粘合，因为其目的是稍后可以移除倾斜的前端以安装电源电路。

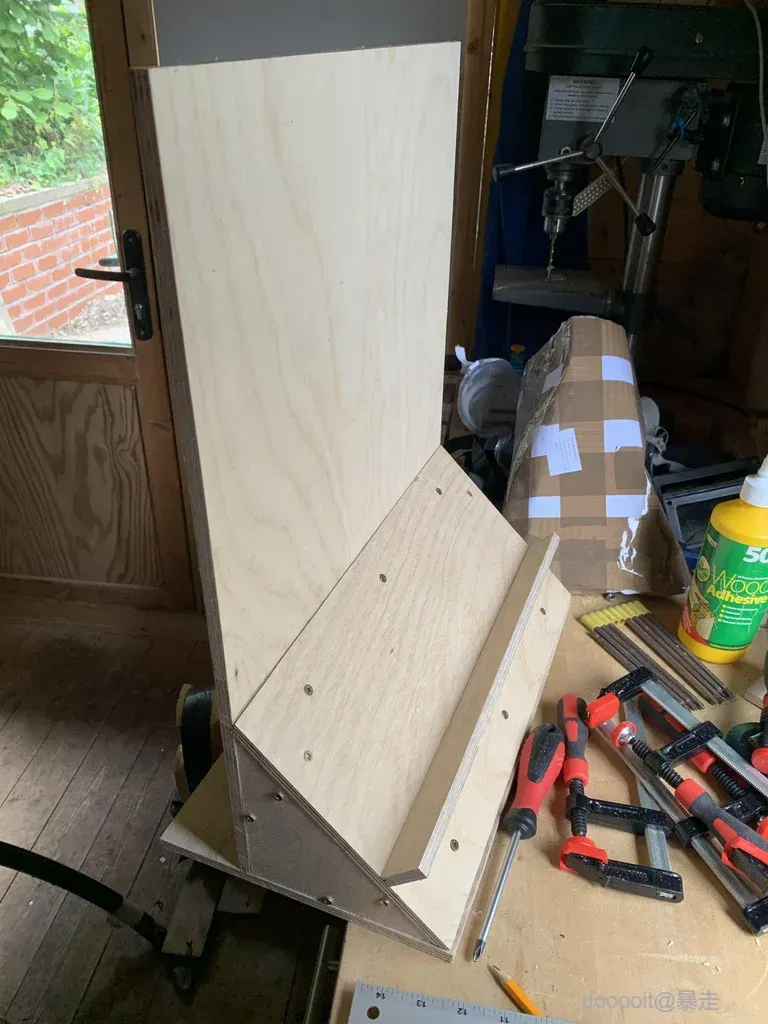

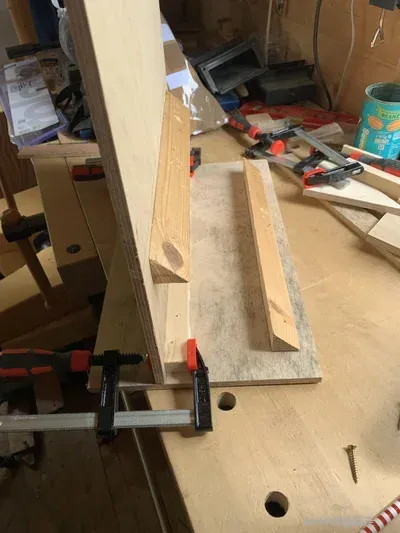

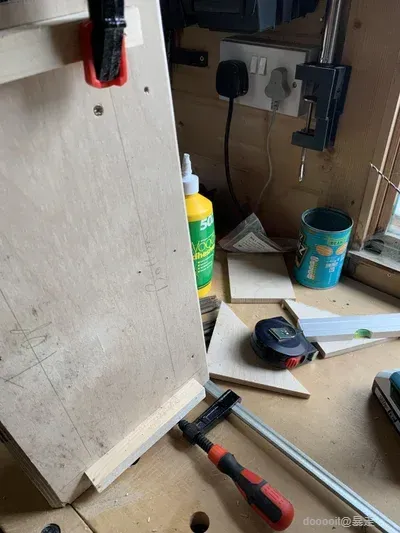

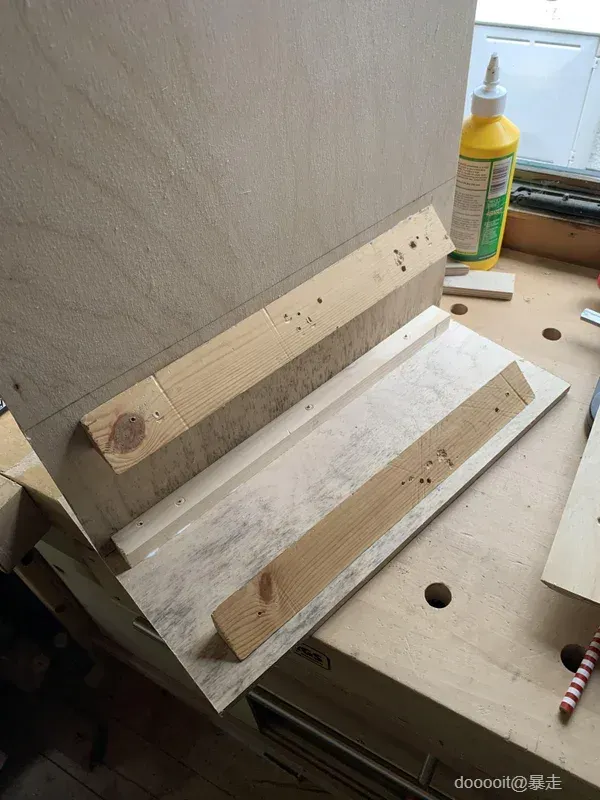

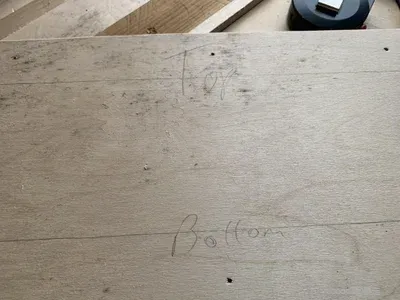

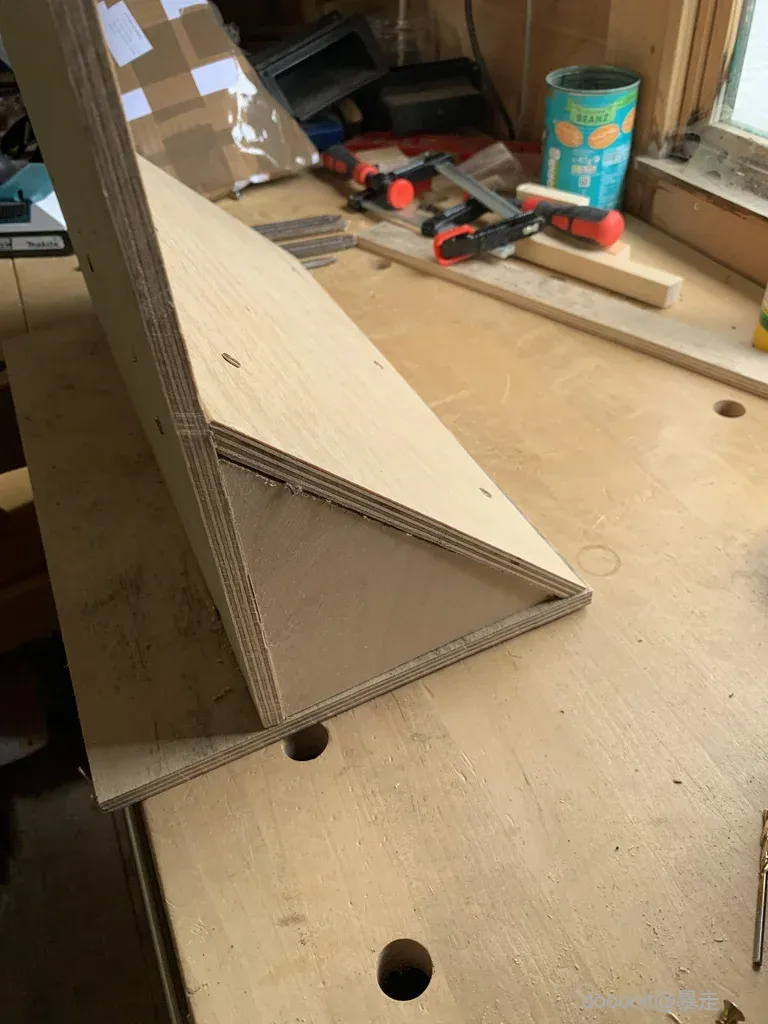

用距离下边缘 150mm 的线在背板上标记,测试将斜坡和支撑物安装在基板和背板上，确保顶部边缘位于绘图线上，斜坡的下边缘位于基板边缘。检查哪一圈最合适，并在坡板上标出顶部和底部，以便以后能够可靠地安装。

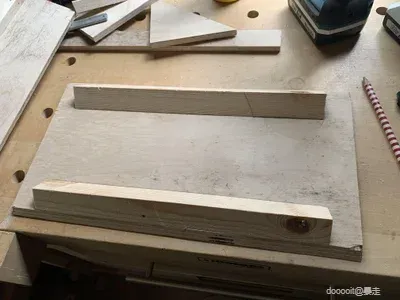

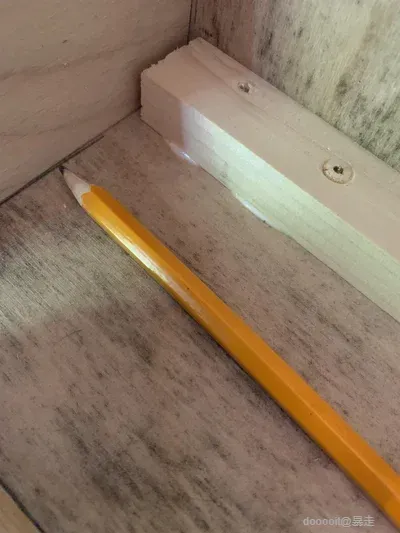

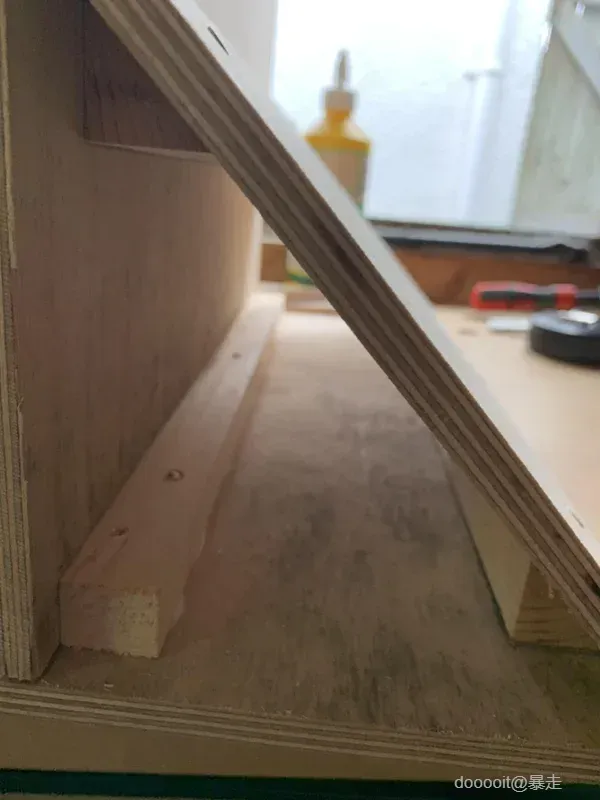

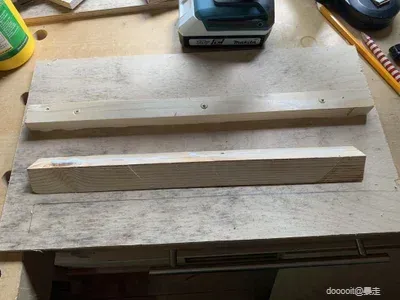

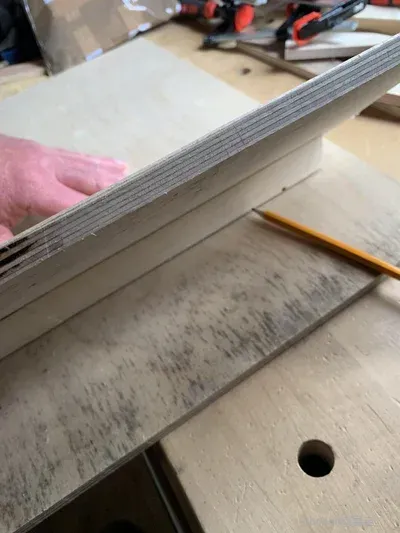

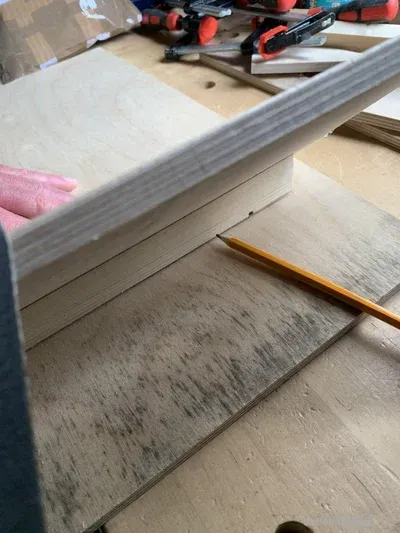

用铅笔在基板上标记前坡支撑的正确位置，如图所示，然后将其从坡上拧下，然后用胶水将其固定到位。

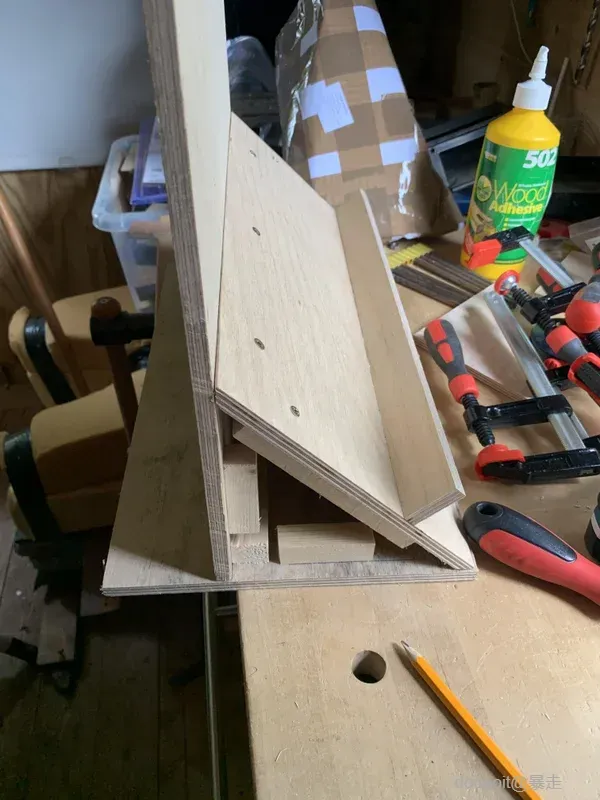

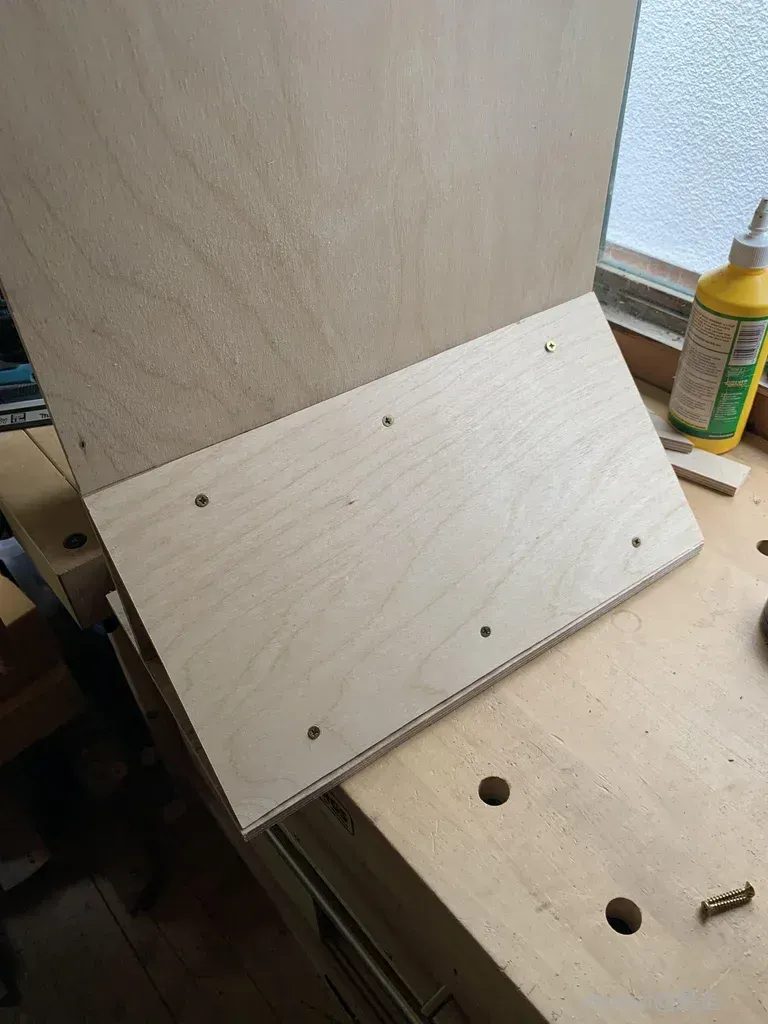

对顶部斜坡支撑和背板执行相同的操作。胶水干燥后，测试倾斜前部的安装情况。

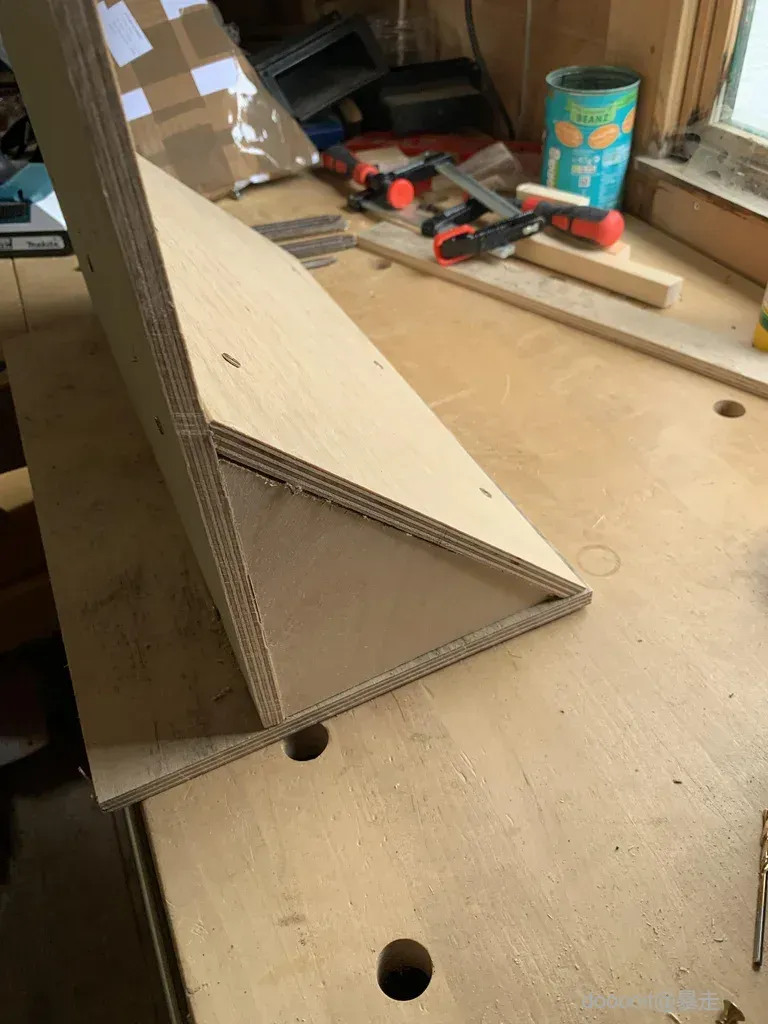

1. 测试安装端颊以验证它们是否紧密贴合，它们可能需要一些调整。在每个部件上标记左侧或右侧标记，以便能够可靠地重新安装。
2. 拆除前斜面后，将每个端颊固定到位，并在底座和背板上适合的位置标记一条线。

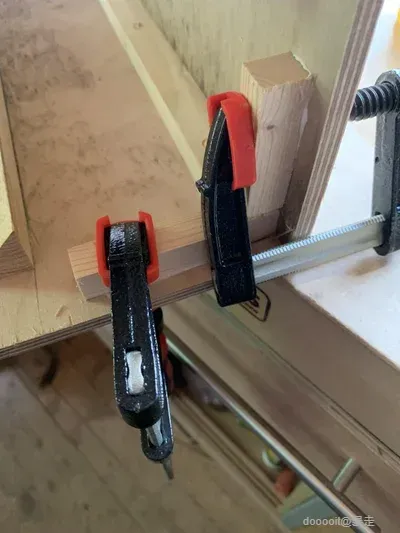

3. 将 15 毫米的木块切割成约 50 毫米长，然后将它们粘在底座和背板上并用螺丝固定，使它们适合所画的线条。端颊板必须通过拧入这些块来固定到位。

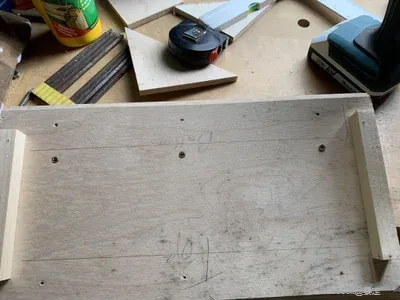

4. 将两个较长的块安装到倾斜的前面，但不要粘合它们，只需将它们拧到位即可。

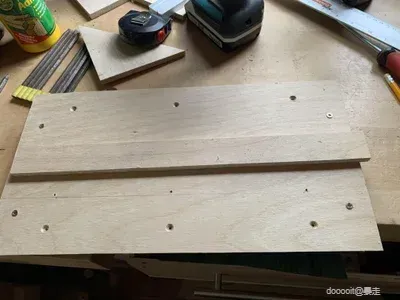

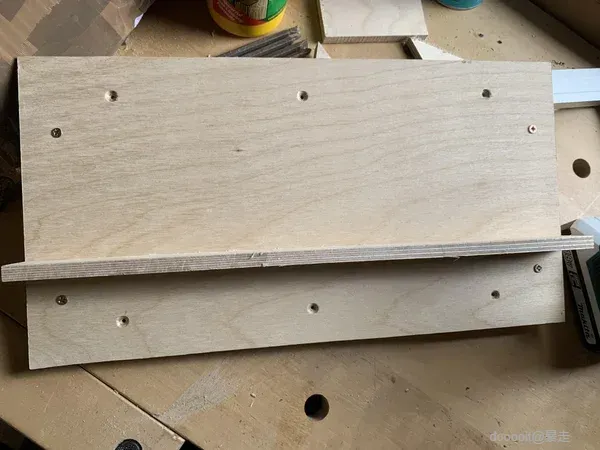

距倾斜前部下边缘 60 毫米处画一条线，并在距同一边缘 64 毫米处钻三个等距的导向孔。沿着所画的线将倾斜导轨粘在一侧边缘上，将其夹紧到位，然后通过导向孔钻入倾斜导轨并将导轨拧到位。

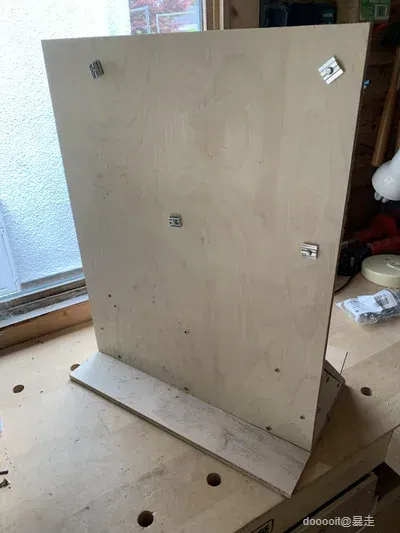

将端颊安装到位，在支撑块上钻导向孔并用螺钉固定。根据您的工具组确定工具导轨的最佳位置，并将其安装到背板上。我使用螺栓来实现此目的，因为用螺钉固定到 9 毫米的帘布层上可能不可靠。

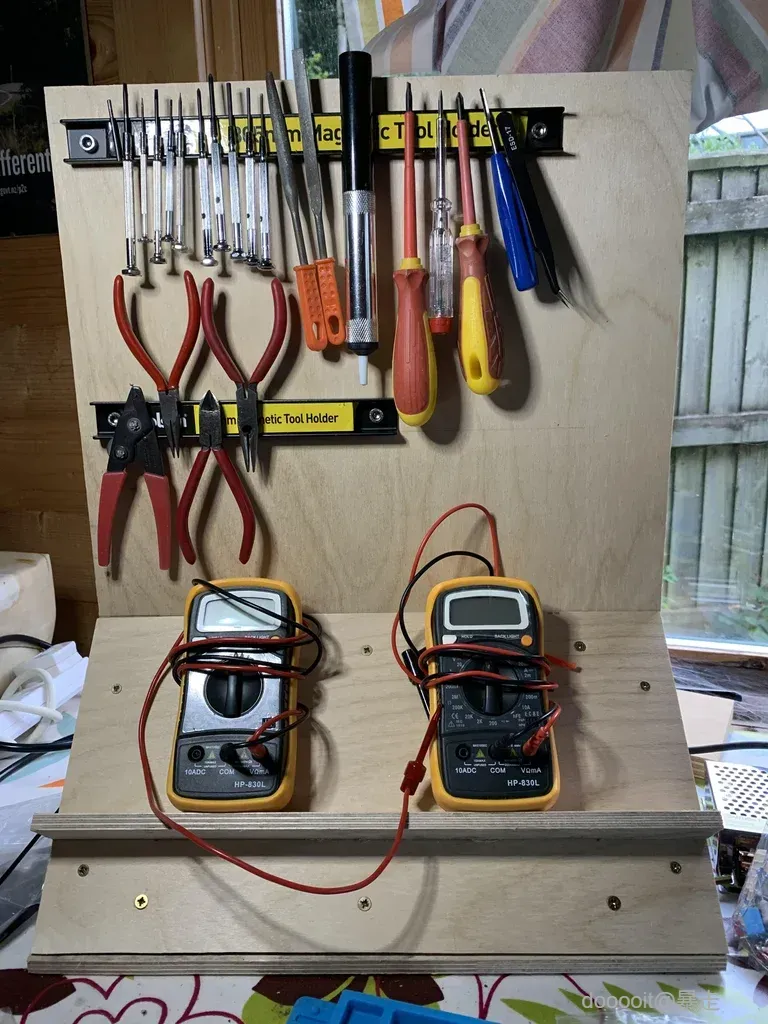

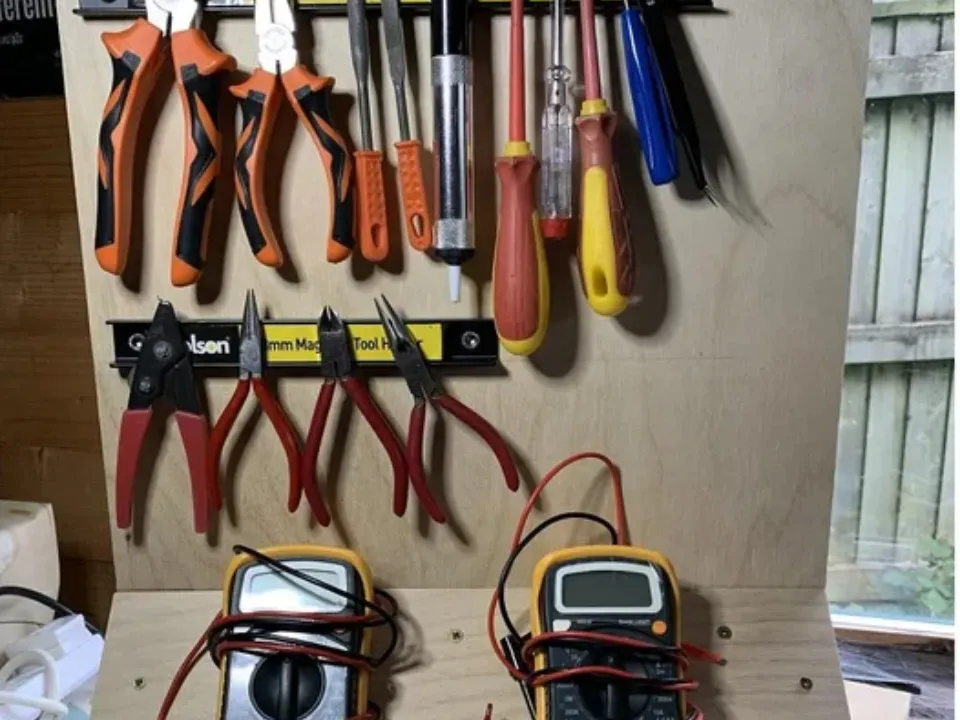

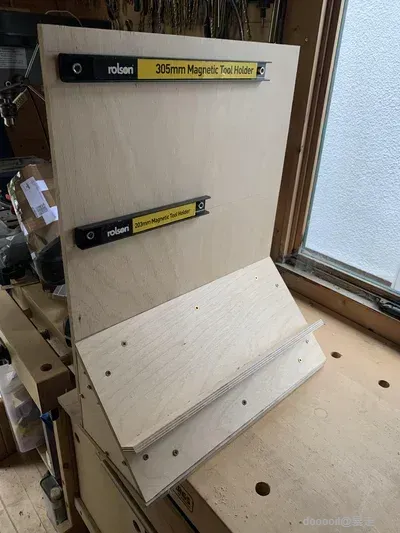

图片显示了正在使用的工具架，但它将在第 2 部分中进行扩展，以适应双电源，以及电源扩展和 USB 块，以消除我的工作台上的更多混乱。
