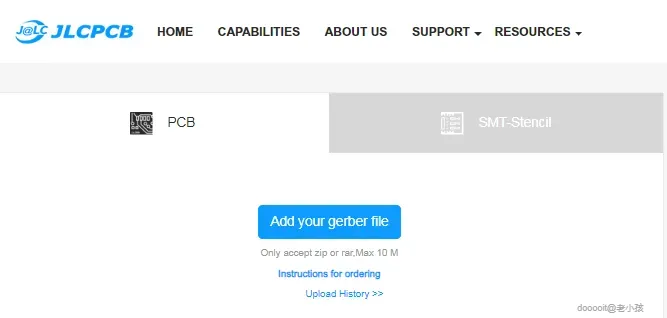

前往JLCPCB并从GitHub存储库上传 gerber.zip ，您也可以选择所需的 PCB 颜色。

您也可以给我写一封电子邮件，我可能有一些多余的 PCB，我愿意以运费的形式寄给您。

BOM 文件包含填充 PCB 所需的所有电子零件。

我已经从 LCSC 和 Digi-key 订购了零件。但大多数东西都可以在任何电子产品供应商处找到。如果您很难找到某件东西或不确定它是否是合适的零件，请给我发电子邮件。

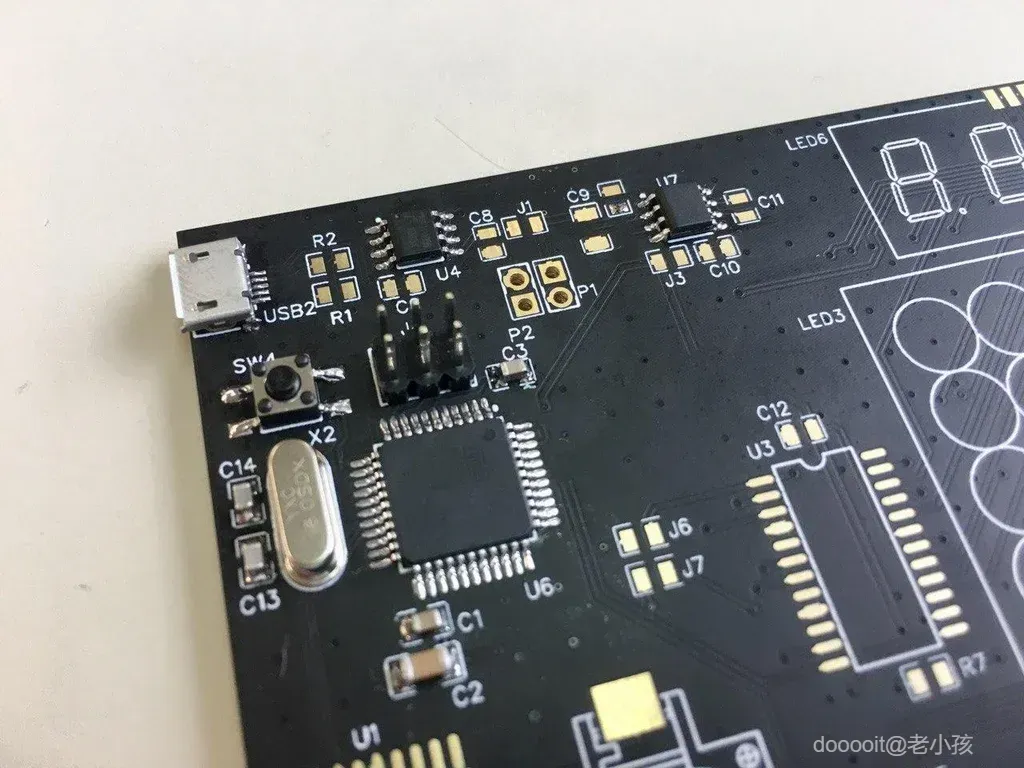

为了成功烧录 Bootloader（下一步将解释），有些部件不应焊接到 PCB 上。关键部件是 ATmega32u4（显然……）、晶体及其两个负载电容器、六针接头和 ATmega32u4 的三个电容器。

重要的是不要在串行连接上焊接 0Ohm 电阻器/跳线。

在使用 Arduino IDE 将程序上传到 ATmega32u4 之前，需要先烧录 Bootloader。普通的 Arduino 已经烧录了 Bootloader，但由于我们在这里使用的是裸片，所以我们需要自己烧录。不过别担心，这真的一点也不难。

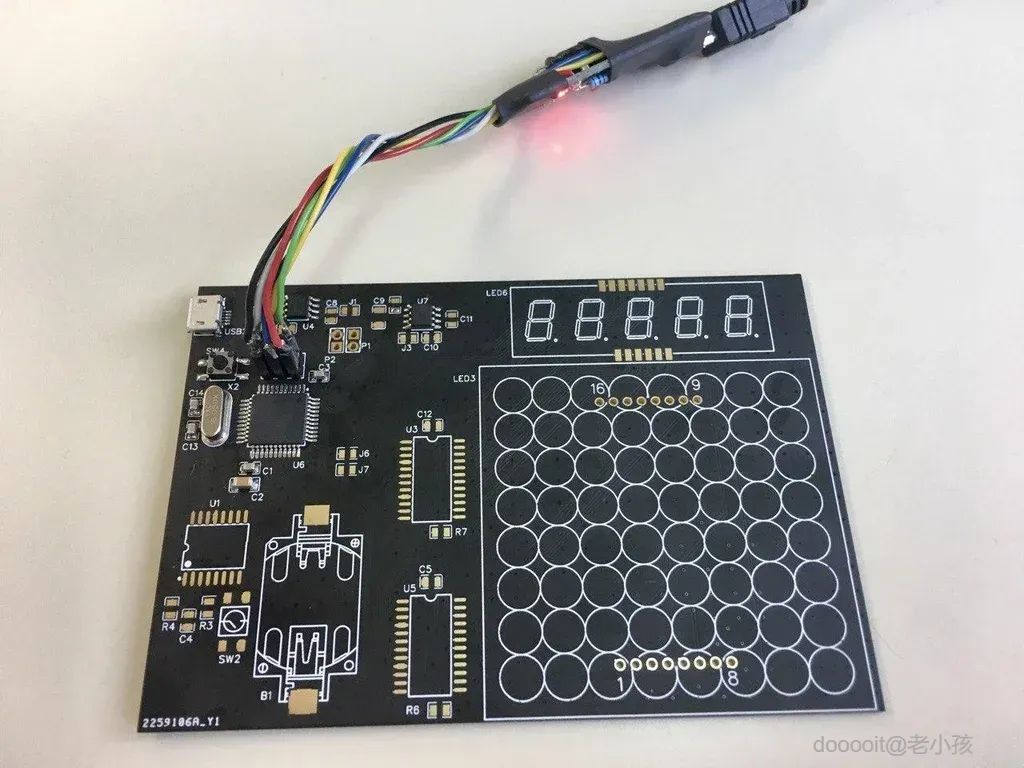

将您的 Arduino ISP 连接到 PCB 上的六针接头，确保极性正确。

如果你没有 Arduino ISP，请查看我的这份 Instructable。10分钟内即可构建一个。

在 Arduino IDE 中检查以下设置：

1. 工具 -> 开发板：Arduino Leonardo
2. 工具 -> 端口：[选择编程器的 COM 端口]
3. 工具 -> 编程器：Arduino 作为 ISP

您可以在 Windows 设备管理器中找到 COM 端口。

最后，点击工具->刻录引导加载程序

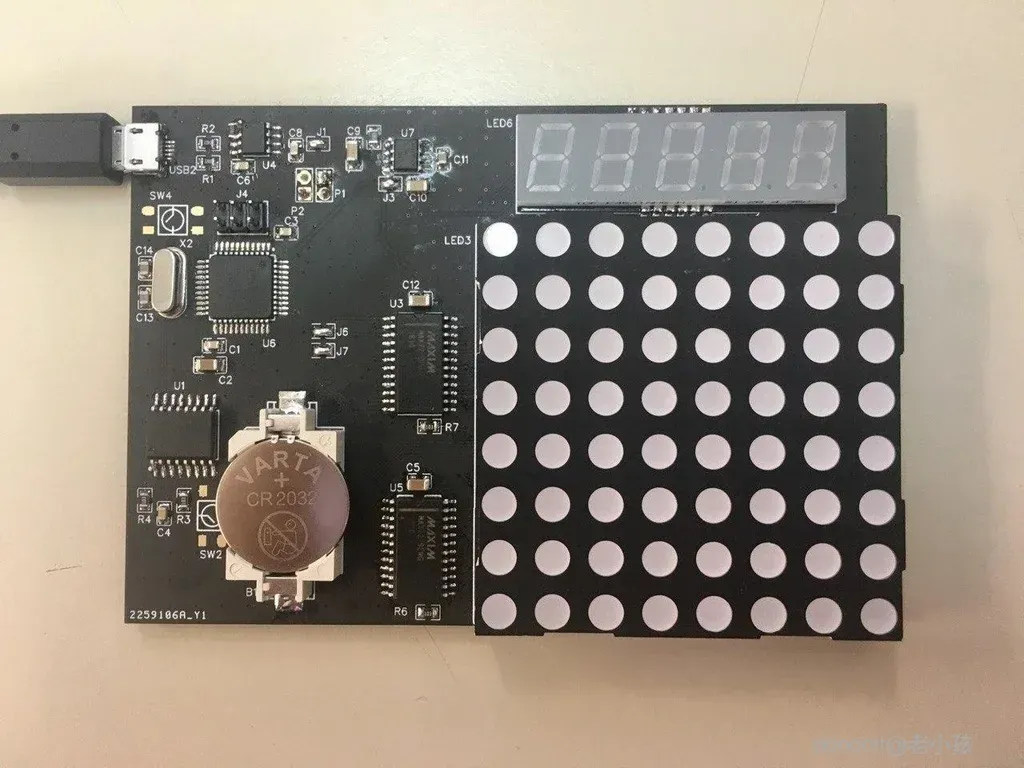

成功烧录 Bootloader 后，您可以将所有剩余部件放在 PCB 上。我发现从电阻器和电容器等最小部件开始，然后是 IC，最后是电池座、7 段显示器和 8x8 像素矩阵，这样比较方便。

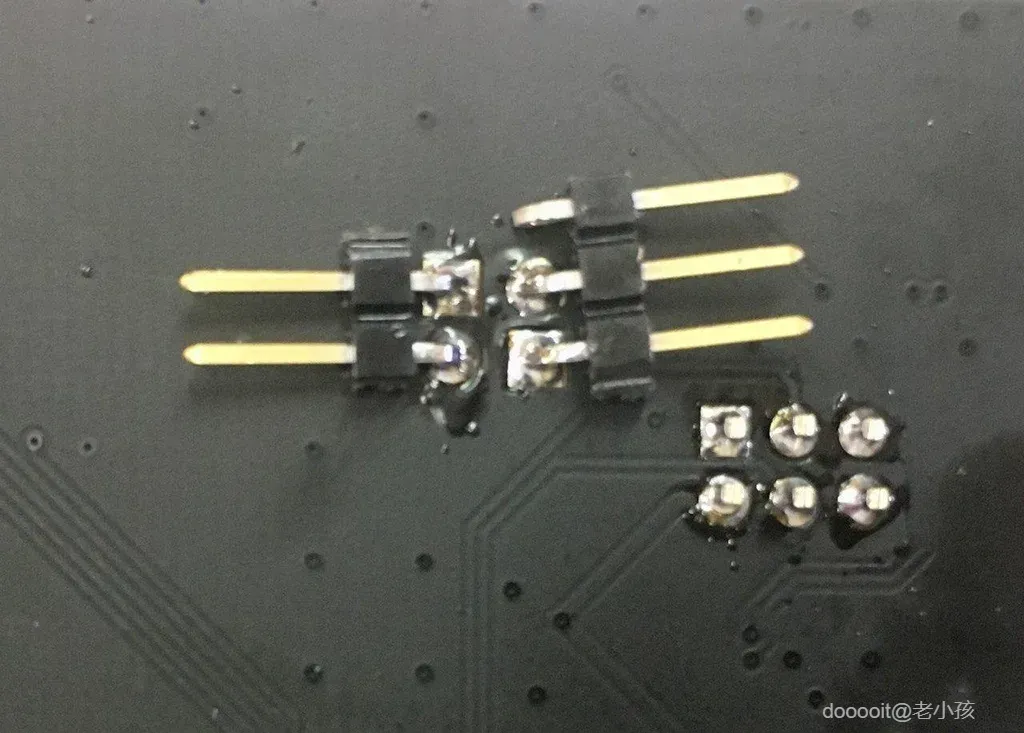

在背面焊接两个 90° 针头，以隐藏电池和开关电缆。我为电池使用了 3 针头，这样以后就不会接反了。

为了上传本说明书中提供的程序，您需要安装以下依赖项：

1. 实时库
2. DS3231

下载 .zip 文件并通过 Arduino IDE 导入：

Sketch -> 包含库 -> 添加 .ZIP 库

如果由于某种原因，下载链接不起作用，库的副本位于此GitHub 目录中。只需将它们拖到您的 Arduino 库文件夹中即可。

此后您可能需要重新启动 Arduino IDE。

检查我的GitHub以获取项目的最新版本/更新！

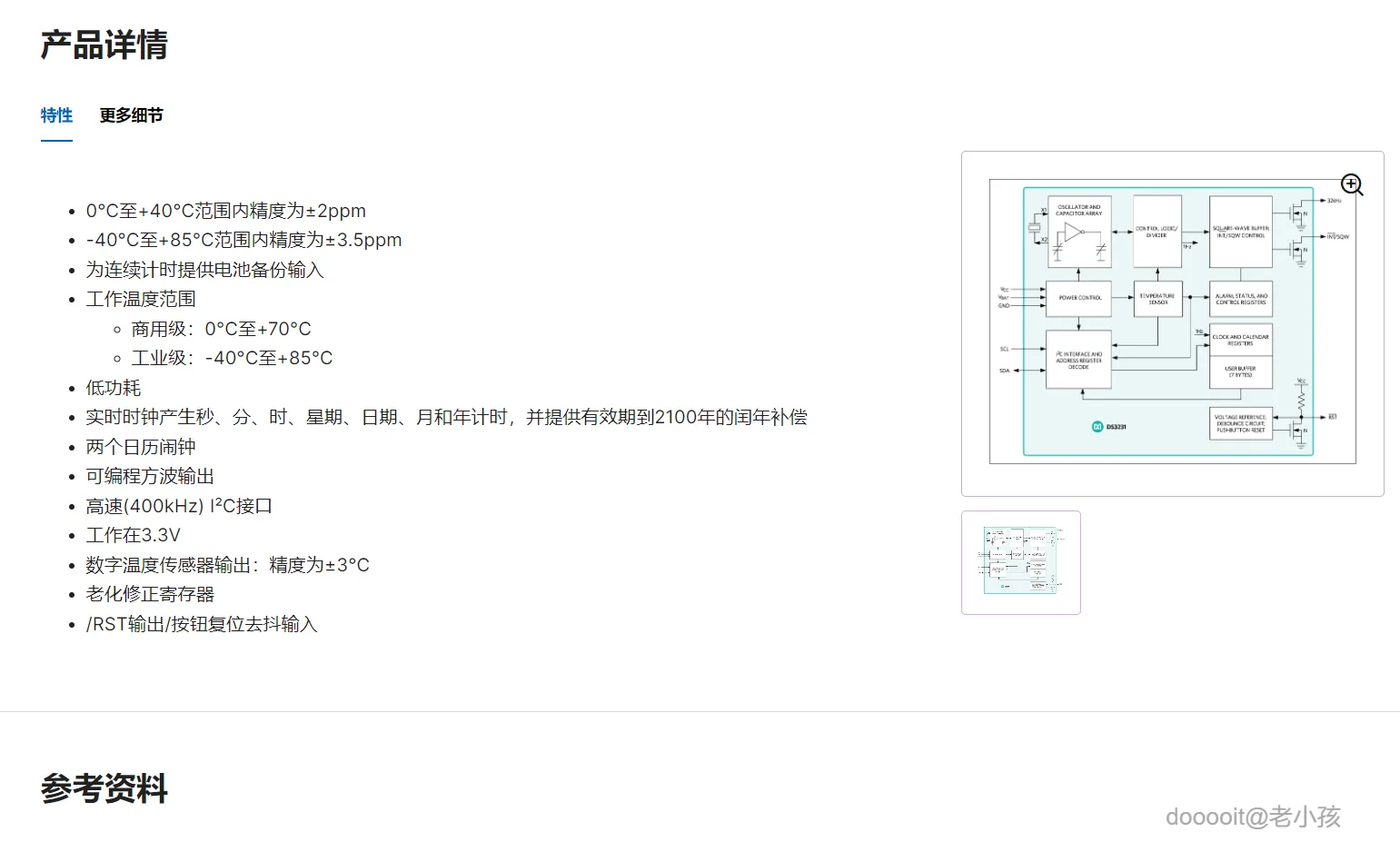

PCB 上的 DS3231 集成电路可保存计算过去天数所需的当前时间。但要实现这一点，您首先需要告诉它当前的时间/日期。这可以通过上传 RTC_set.ino 草图来完成。

上传前请确保您的设置如下：

1. 工具 -> 开发板：Arduino Leonardo
2. 工具 -> 端口：[选择 Arduino Leonardo 的端口，而不是 Bootloader 步骤中的 ISP]
3. 工具 -> 编程器：AVR ISP 或 AVRISP mkII

点击上传按钮并等待上传完成。

检查我的GitHub以获取项目的最新版本/更新！

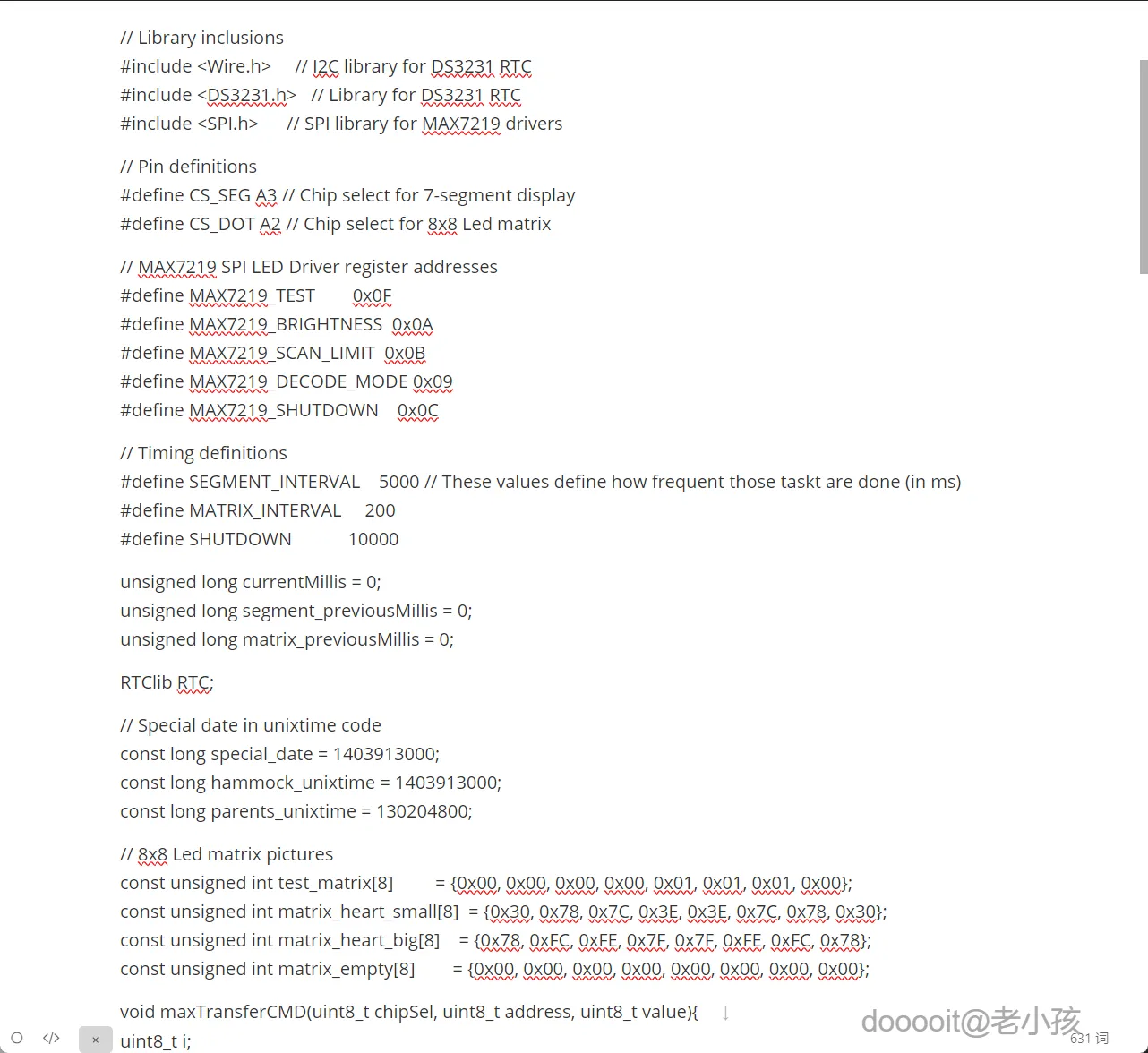

现在我们可以开始修改主程序了。使用 Arduino IDE 打开 main.ino 项目。代码中有几行您可以/需要更改一些值以适合您。我不会提及任何行号，因为它们可能会随时更改，但我尽量让它尽可能容易找到。

设置您的特殊日期：

您需要从日期中获取 Unix 时间戳。请访问此网站并输入您的日期：www.unixtimestamp.com

这将为您提供一个 10 位十进制数。将该数字复制到代码中显示“ const long special_date = ”的行，然后替换那里的数字。此数字是自 1970 年 1 月 1 日以来的秒数，也称为 Unix 时间。

设置您的 8x8 象形图：

您可以通过更改“const unsigned int matrix_heart_big[8]”中的值来更改 LED 矩阵上的图片。这 8 个 0x[XX] 值代表显示屏上从左到右的垂直线。如果您不知道这些值的含义，请尝试 0x00、0x01、0x02、0x04 并查看会发生什么，或者阅读十六进制表示法。（或者给我发电子邮件）

对所需的代码进行所有更改后，请确保在 Arduino IDE 中拨打以下设置：

1. 工具 -> 开发板：Arduino Leonardo
2. 工具 -> 端口：[选择 Arduino Leonardo 的端口，而不是 Bootloader 步骤中的 ISP]
3. 工具 -> 编程器：AVR ISP 或 AVRISP mkII

点击上传按钮并等待上传完成。

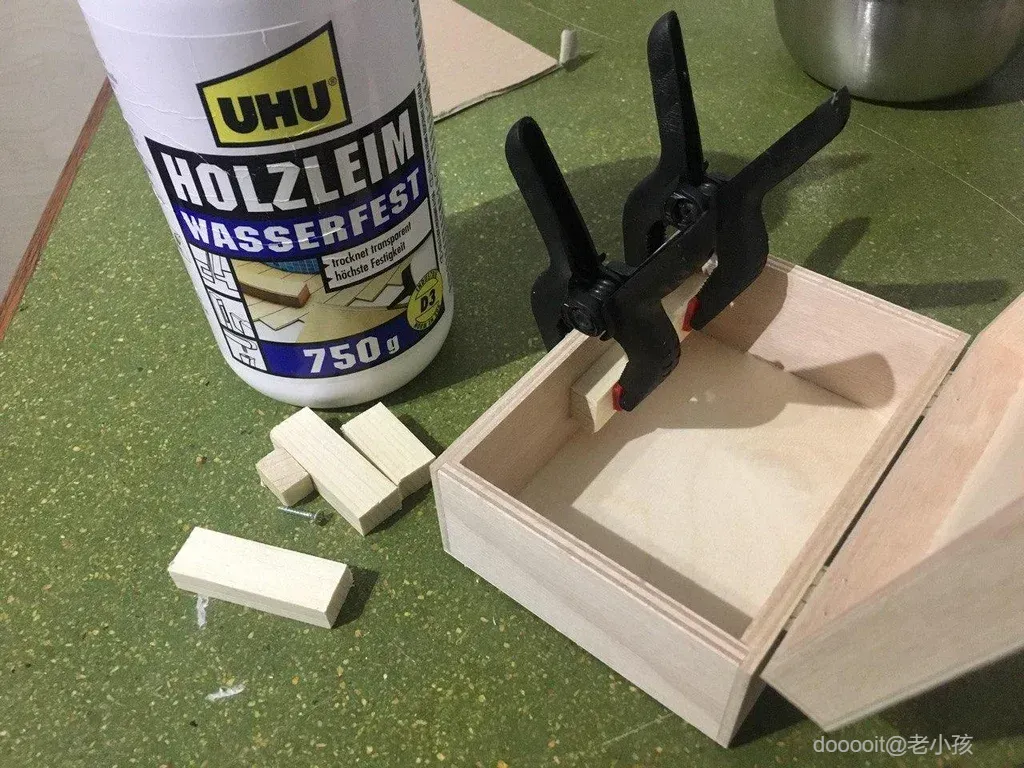

为了支撑盒子中的 PCB 并防止其掉落，我切下了一些 8x10mm 的木条并将它们粘到位。

我建议用某种漆处理木头，这样它才能长久保持美观。也许你甚至可以用激光在上面刻上一些东西，我在想你遇到的地方的天际线或你的名字。

为了启动在盒子关闭时断开电池的开关，我在盖子的角落粘了一小块木头。无需详细阐述这种机制，有无数种方法可以做到这一点，我相信您可以想出更巧妙的方法。

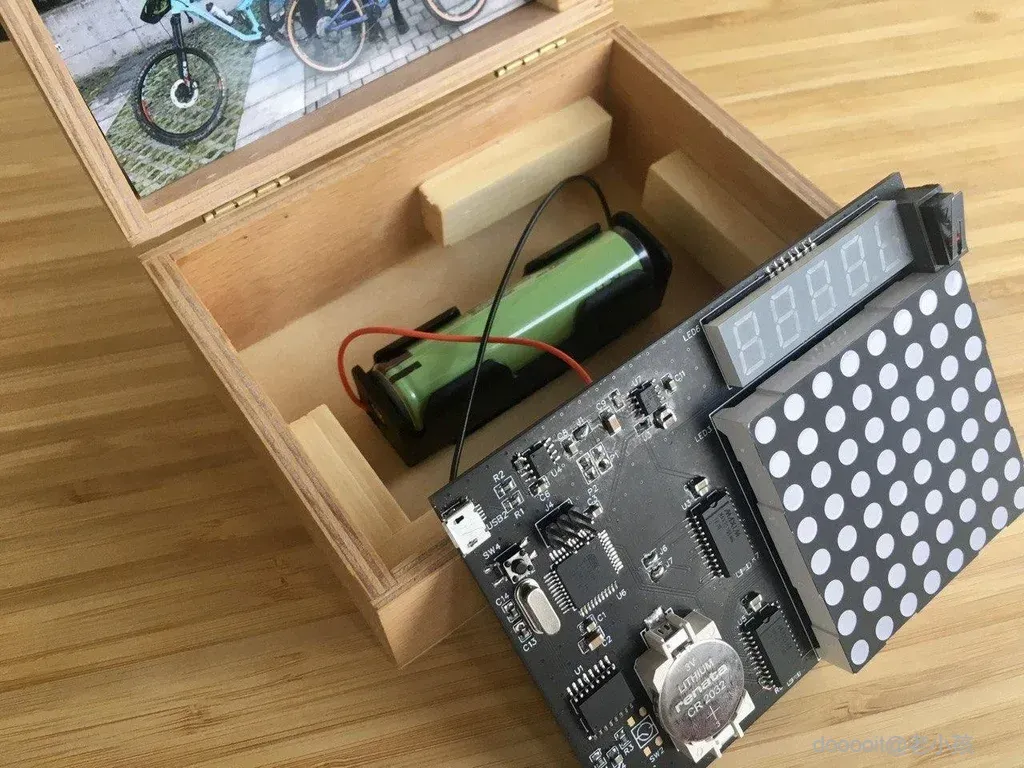

我还使用了粘性 hock n' loop 条将电池座固定在底部。

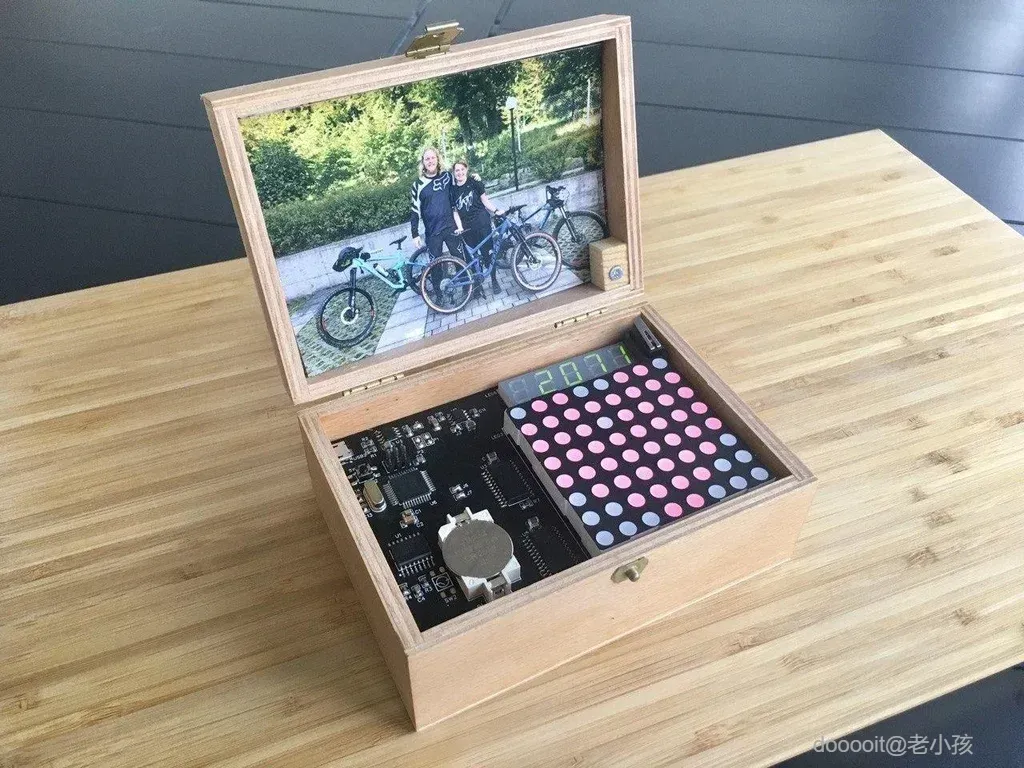

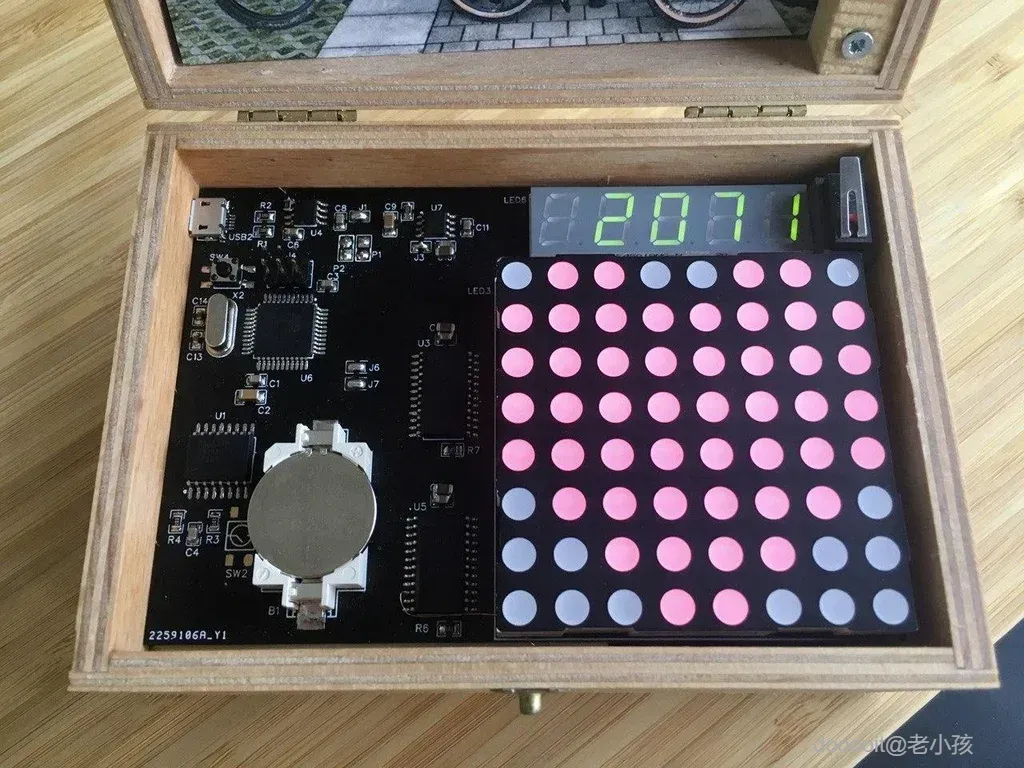

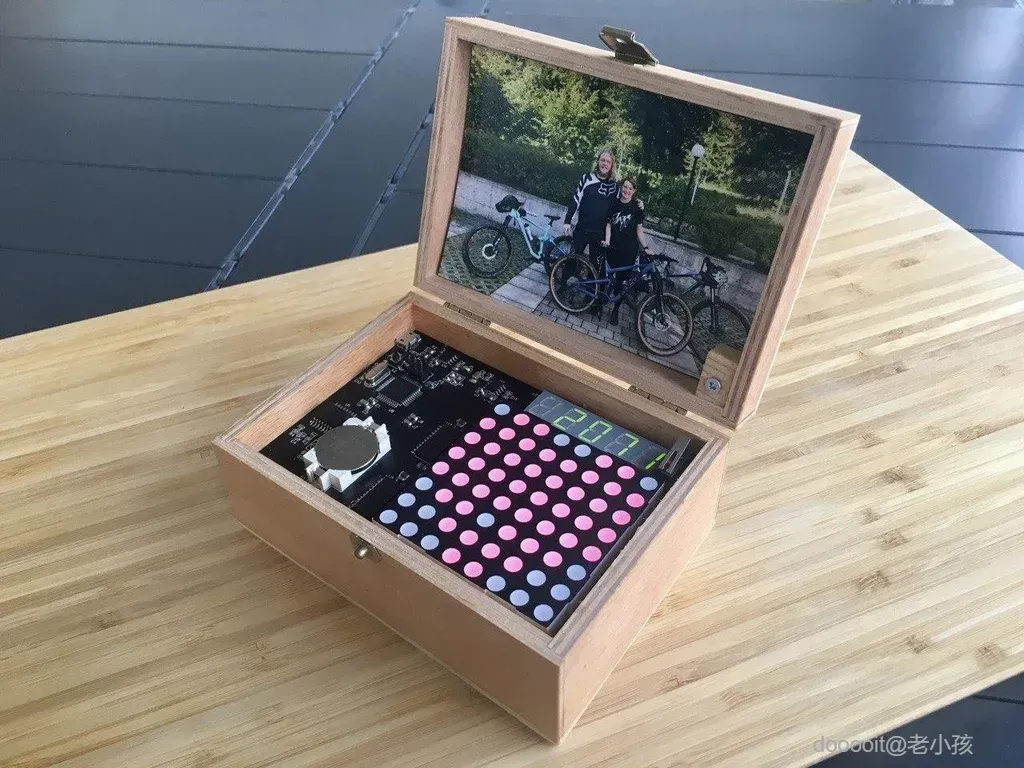

剩下要做的就是将所有东西插在一起，将 PCB 放入盒子中，然后根据需要将照片裁剪成合适的尺寸并放入盖子中。

我希望你的另一半能从这份小小体贴中找到快乐。
