DIY Raspberry Pi 台式计算机(具有可访问的 GPIO)

木易
转载
发布时间: 2025-06-09 20:40:10 | 阅读数 0收藏数 0评论数 0
封面

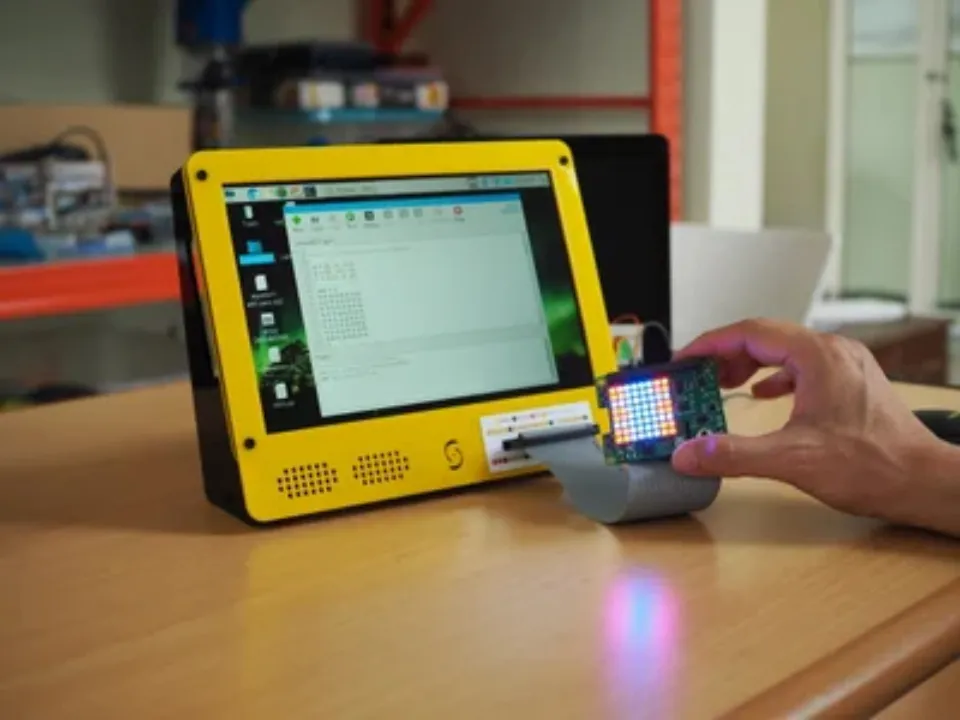

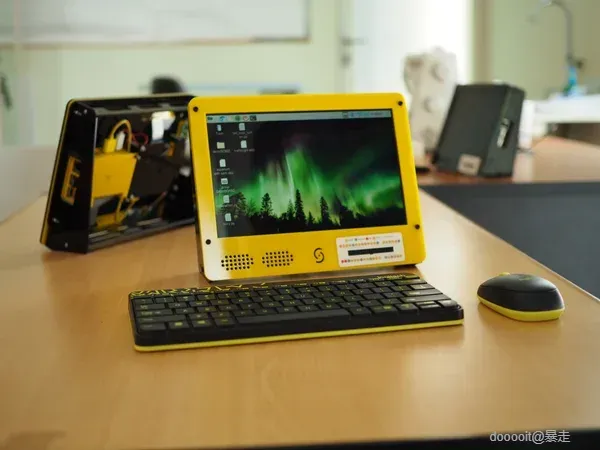

在这个项目中,我们将制作一台 Raspberry Pi 台式计算机,我称之为Samytronix Pi 。这款台式电脑主要由 3 毫米激光切割亚克力板制成。 Samytronix Pi 配备了高清显示器、扬声器,最重要的是可访问的 GPIO 引脚!只需添加键盘和鼠标,就可以开始了!
1

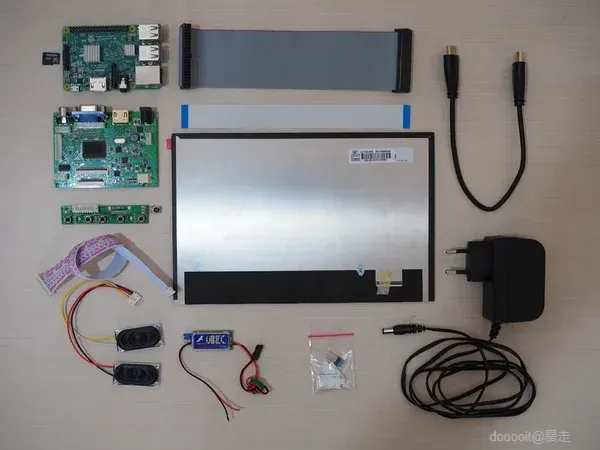

收集所有零件

Samytronix Pi 组件:

  1. 迷你扬声器 8 欧姆,2 瓦
  2. 连接器插头 Mini micro JST 2.0 PH 4 针
  3. 40针GPIO电缆
  4. 10.1寸液晶屏 树莓派 1280*800 TFT EJ101IA 高清 IPS
  5. HDMI转HDMI线30cm(短)
  6. 好盈 UBEC 5V 3A
  7. Micro USB 公座
  8. 电源适配器12V 1.5A
  9. Raspberry Pi 3 B+ 型(3B 和 2B 也兼容)
  10. 微型 SD 卡 16GB
  11. 无线键盘和鼠标(推荐:Logitech nano mk240)
  12. 适用于 HAT 延长 40 针 GPIO 电缆,带 40 针接头等长 2.54 毫米间距

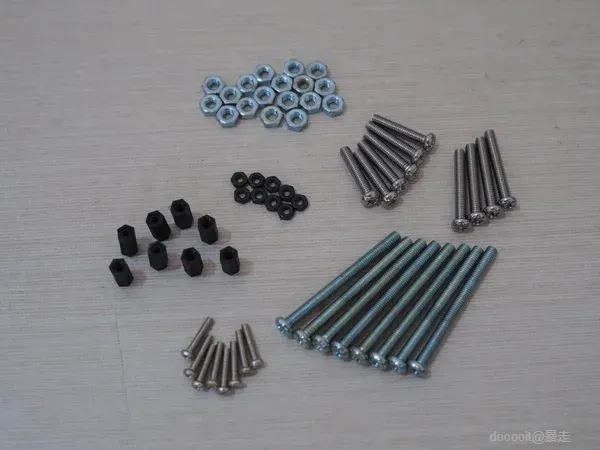

螺栓和螺母:

  1. 螺栓 M3 35mm... 8 个
  2. 螺栓 M3 20mm... 4 个
  3. 螺栓 M3 15mm... 6 个
  4. 螺栓 M2 或 2.5 10mm... 8 个
  5. 螺母 M2 或 2.5... 8 个
  6. 尼龙垫片 M2 或 2.5 6mm... 8 件
2

切割亚克力

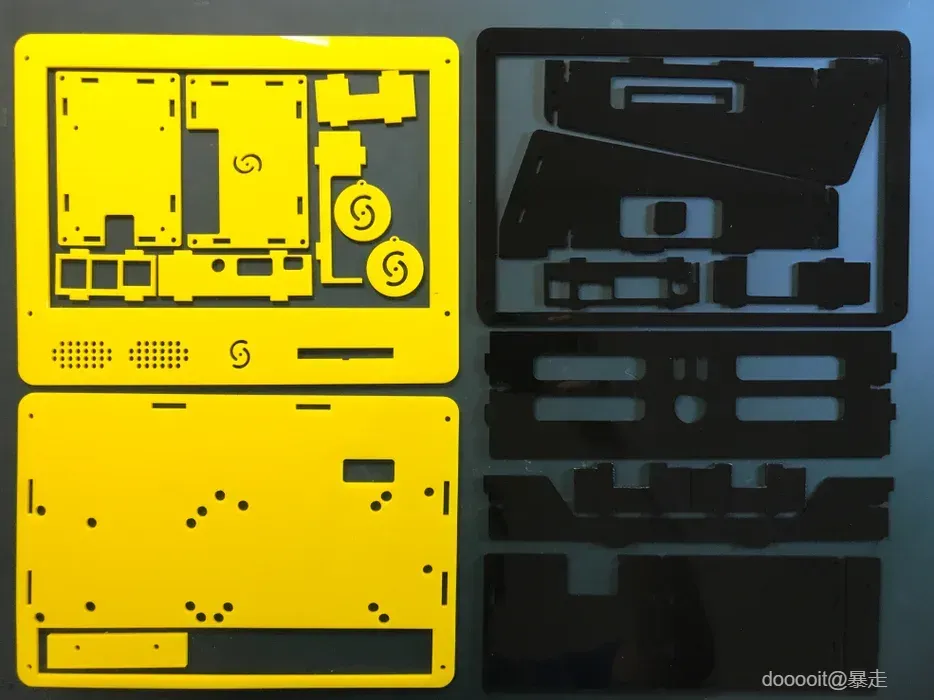

以下是激光切割亚克力的文件(Illustrator 和 CorelDraw)。本项目使用3mm厚的亚克力板。

CDR
case_SAMY-PI_rev.cdr
75.59KB
AI
case_SAMY-PI_rev.ai
119.84KB
3

组装前面板(显示器)

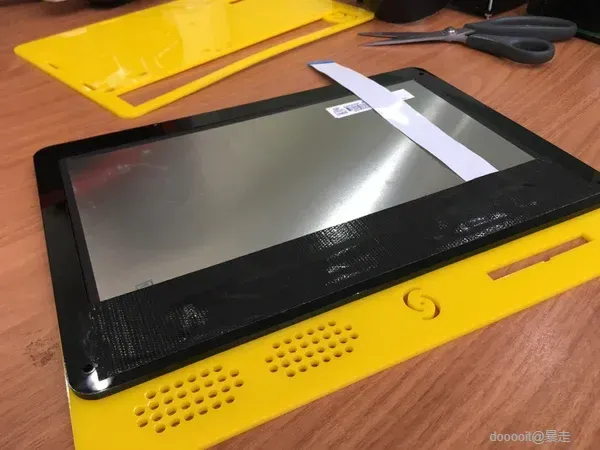

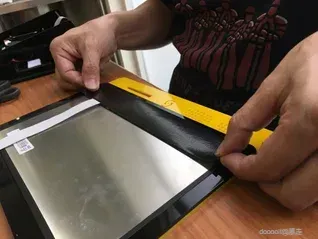

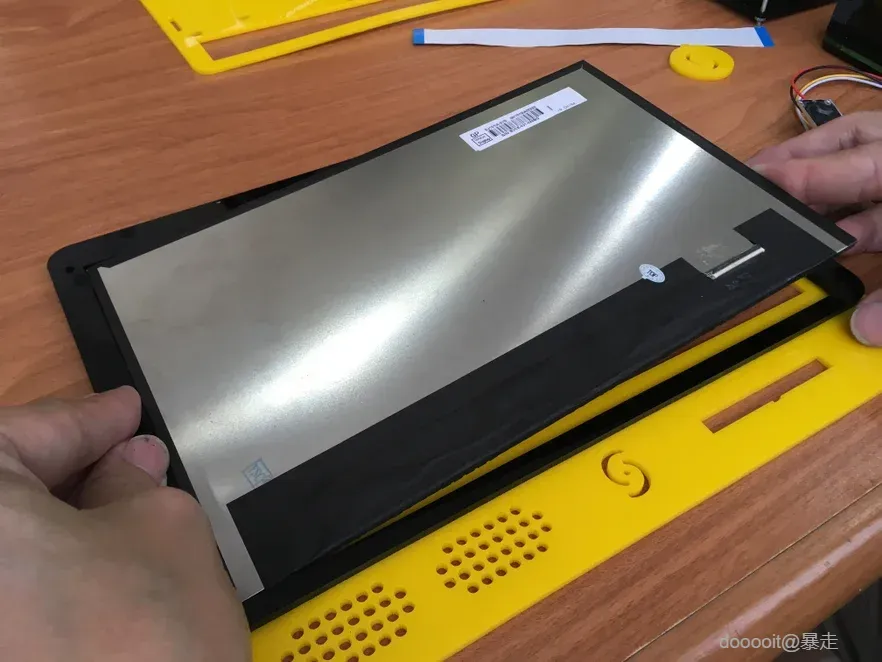

1. 如第一张图所示放置显示器。

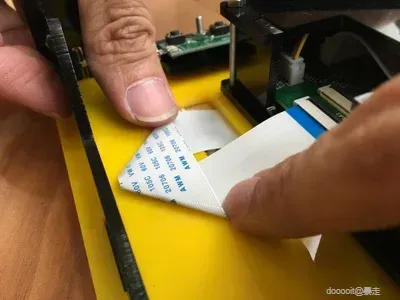

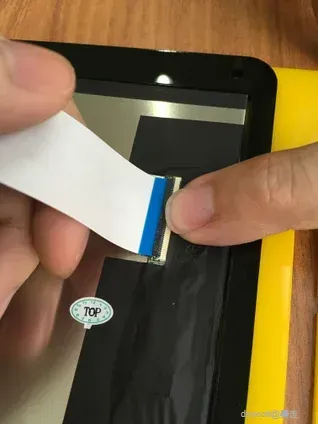

2. 将带状电缆插入显示器。

3. 用胶带固定并覆盖电缆连接。

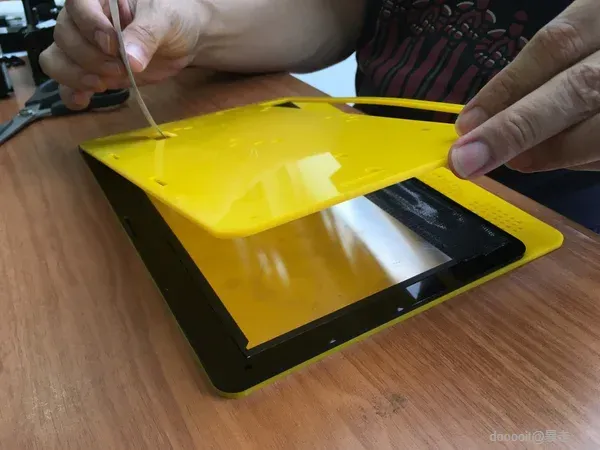

4. 如上图所示放置最后一层亚克力板。

4

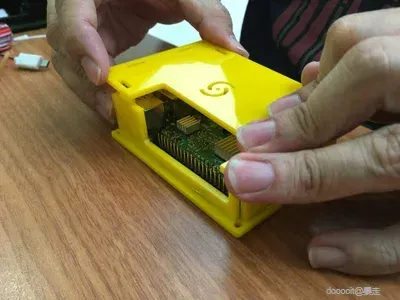

组装 Raspberry Pi 外壳

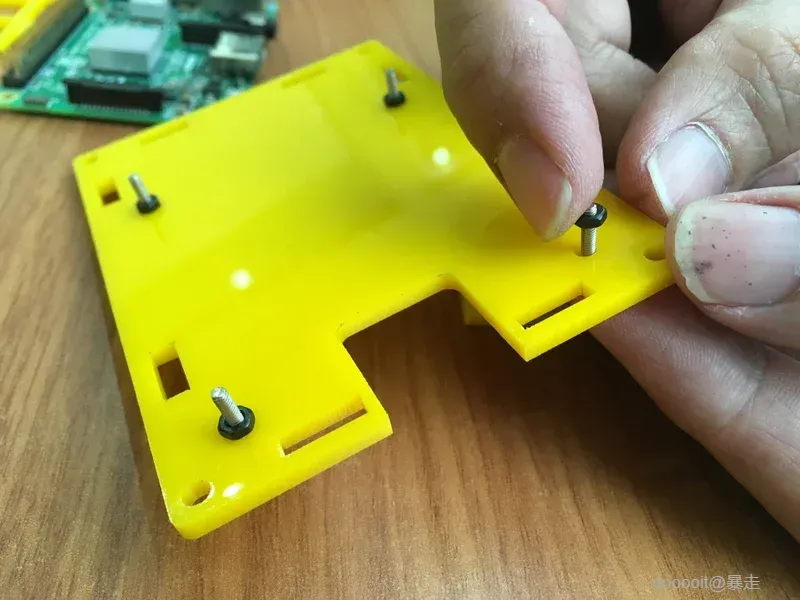

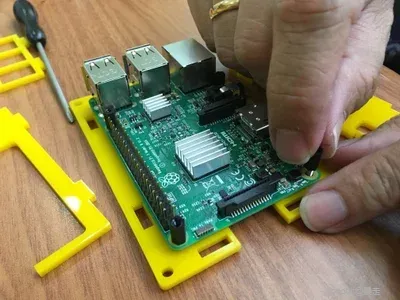

1. 如图 1 所示插入 M2/M2.5 10mm 螺栓和螺母。

2. 将树莓派对齐并安装到螺栓上。用第二张图所示的小垫片将其固定。

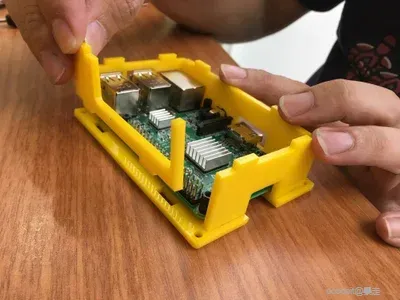

3. 将剩余的亚克力部件按图 3 和图 4 所示排列并放置。

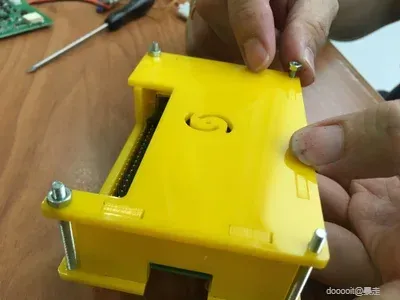

4. 将 4x M3 35mm 螺栓插入外壳边缘附近的孔中,并用第 5 图所示的螺母将其固定。

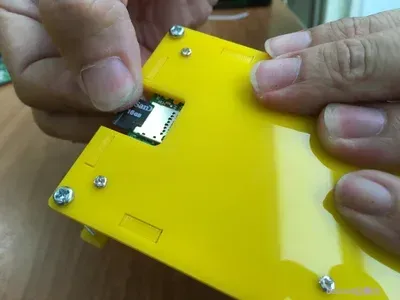

5. 不要忘记将SD卡插入Raspberry Pi。此步骤可以稍后完成,但一旦外壳已经安装到前面板上,就会变得更加困难。

5

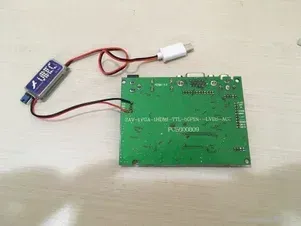

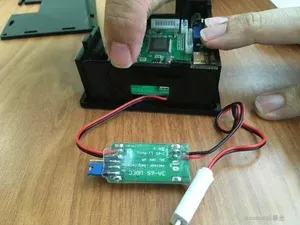

将 UBEC 焊接到显示器驱动器

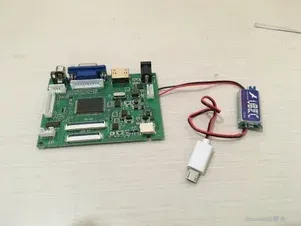

此步骤是必要的,以便台式计算机仅使用一个电源运行。为此,我们需要从 AV 驱动器获取 12V 直流电,并将其输出以使用 5V 直流电为 Raspberry Pi 供电。

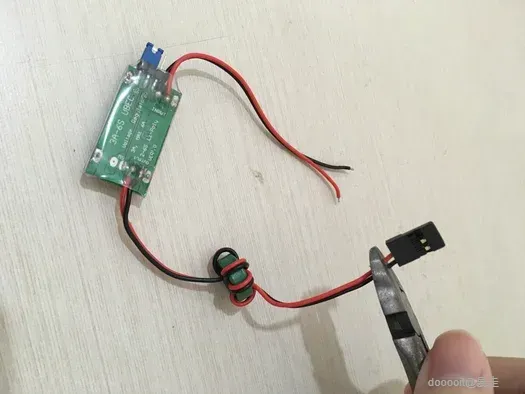

1. 剪断输出端的连接器。

2. 将电源线焊接到微型 USB 公头连接器上。

3. 将 micro-USB 放回其外壳中。

6

组装 AV 监视器驱动器外壳

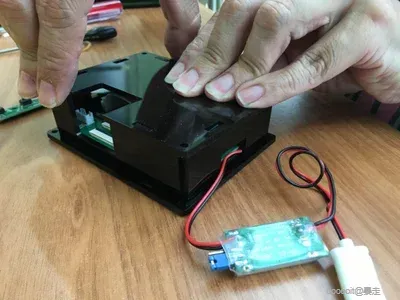

此步骤与步骤 4 类似。

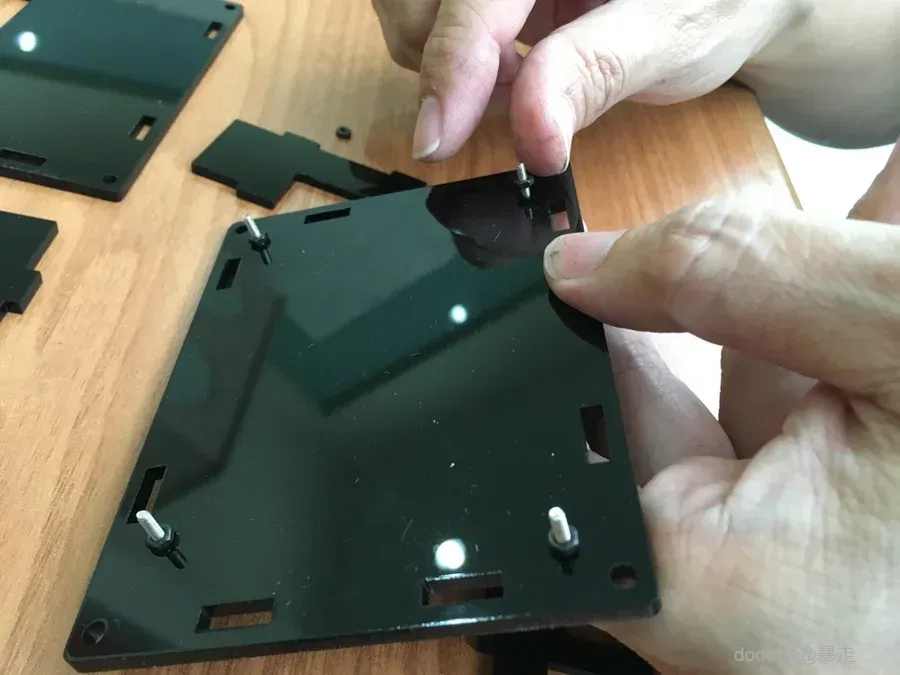

1. 如图 1 所示插入 M2/M2.5 10mm 螺栓和螺母。

2. 将树莓派对齐并安装到螺栓上。用小垫片将其固定。

3. 按照第二张图所示排列并放置剩余的亚克力部件。

4. 确保 UBEC 电缆没有缠结(您可以选择将 UBEC 隐藏在外壳内或将其放在外壳外。只需确保 USB 连接器位于外壳外部即可。

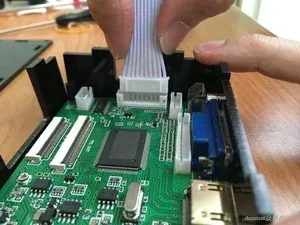

5. 连接 10 针 JST 电缆。第三张图。

6. 连接扬声器电缆。第四张图。

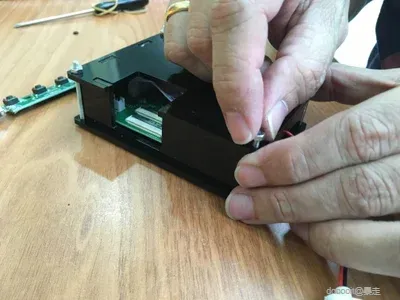

7. 将 4x M3 35mm 螺栓穿过外壳边缘附近的孔,放置盖子,用螺母将其固定,如图 6 所示。

8. 将 10 针 JST 连接器的另一端连接到显示器控制器。

9. 将控制器安装到一块亚克力上,如图 7 所示。

7

安装支架

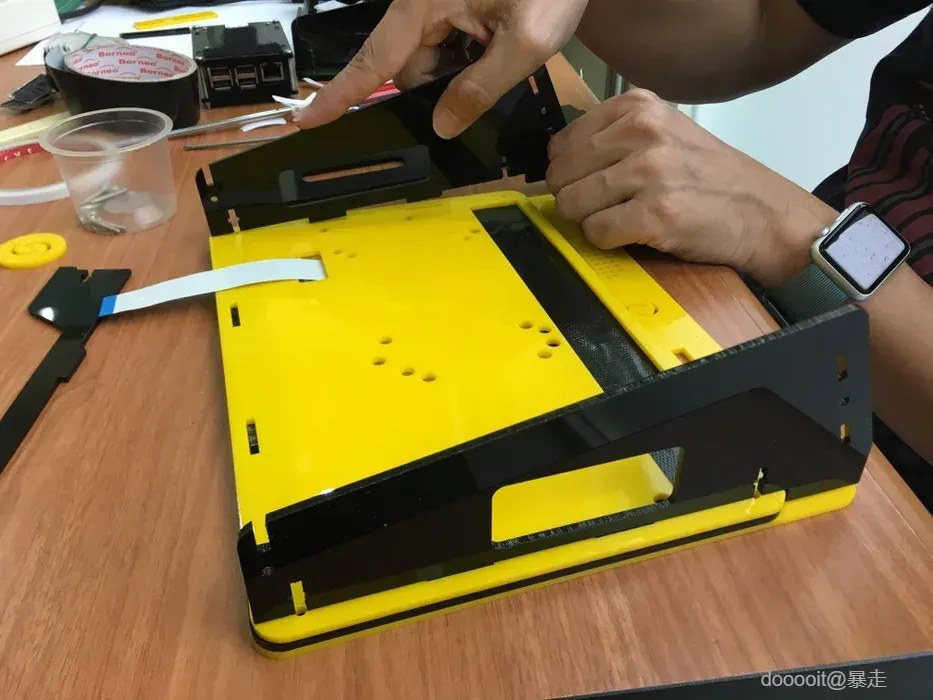

1. 安装支架的侧面部分,如图 1 所示。

2.如图2所示放置中间部分。

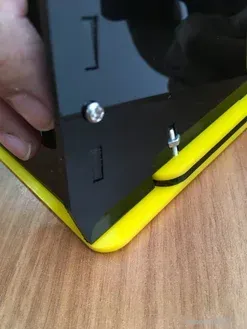

3. 将螺母放置在给定的空间中,并使用螺栓将亚克力部件锁定到位。

4. 对其余区域执行相同的操作。 (侧面部件支架到显示器,上部部件支架到侧面部件,下部部件支架到侧面部件)

8

安装扬声器

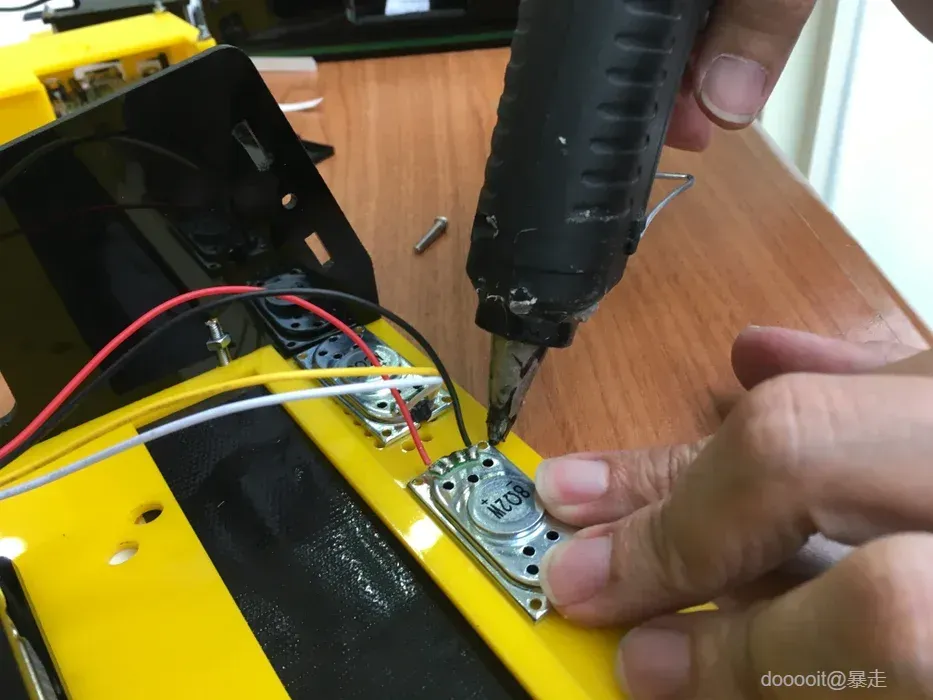

使用胶枪将扬声器安装到前面板上的格栅上。

9

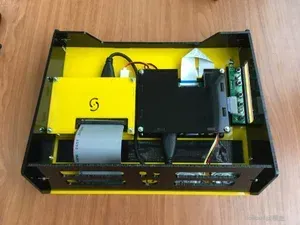

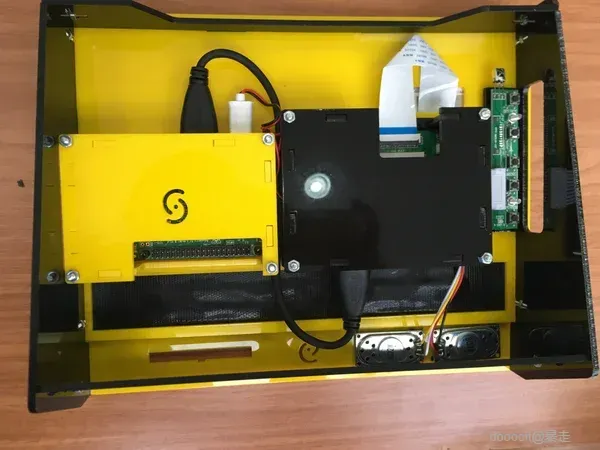

安装Raspberry Pi和AV驱动程

有两种安装 Raspberry Pi 和 AV 板的选项。您可以使用双面胶带或魔术贴。在此示例中,我们使用双面胶带,但它们是可以互换的。

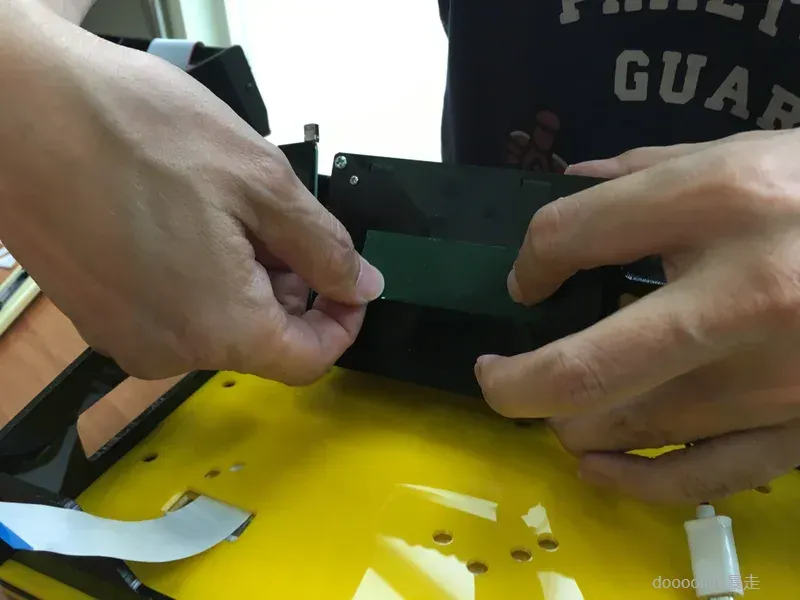

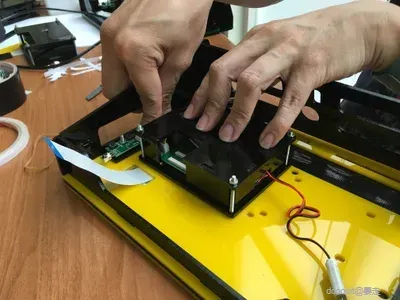

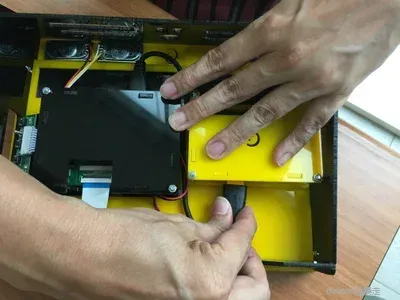

1. 使用双面胶带安装 AV 驱动器外壳。确保前面板上的孔与外壳上的螺母对齐。

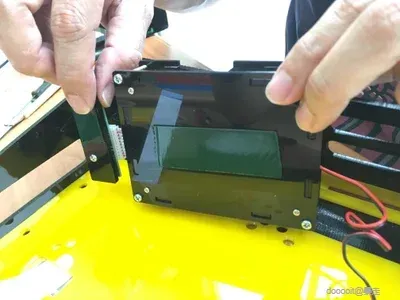

2. 用同样的方法安装监控控制器和树莓派。

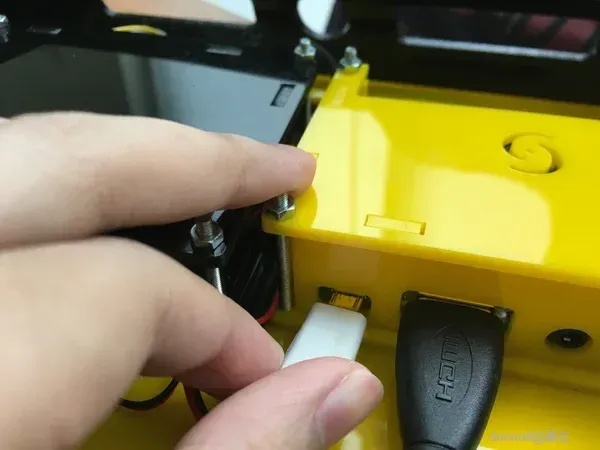

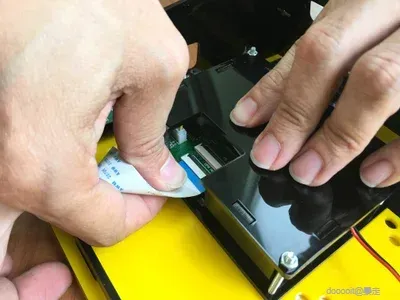

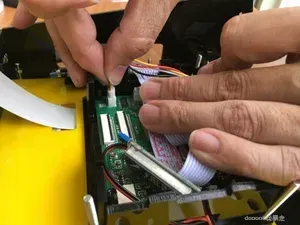

3. 将带状电缆从显示器连接到 AV 驱动器。

4. 将 HDMI 电缆从 Raspberry Pi 连接到 AV 驱动器。

5. 将 micro-USB 电缆连接到 Raspberry Pi。

10

缩短 GPIO 跳线(可选)

如果您想缩短 GPIO 跳线以使线缆管理更加整齐,则此步骤是必要的。

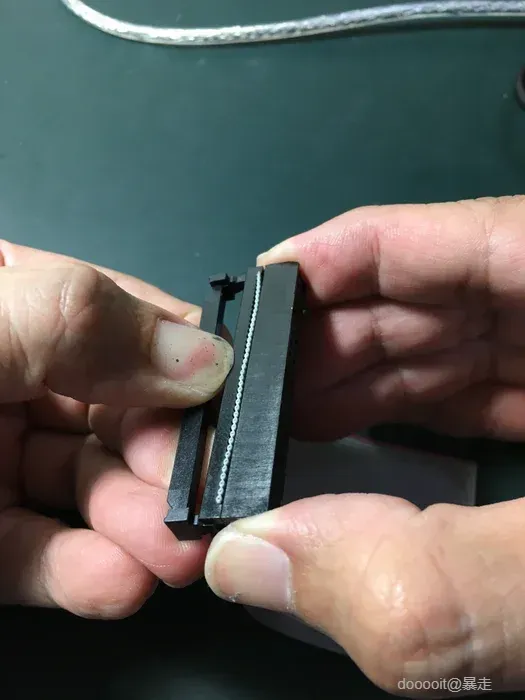

1. 使用小平头螺丝刀打开跨接电缆的黑色连接器部分,如图 1 和 2 所示。

2. 将电缆从小刀片上剥下。

3. 剪断电缆使其长度约为 9 厘米。

4. 将电缆(靠近末端)放在黑色部分之间,并将它们卡在一起,以便每个单独的小刀片都连接到每根电缆。

5. 像以前一样将每个部件安装到位。

11

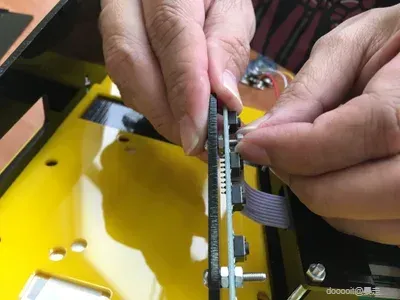

插入 GPIO 跳线,使其可从前面访问

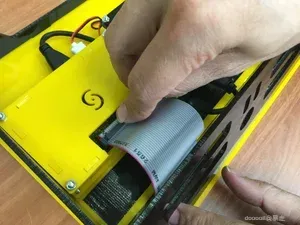

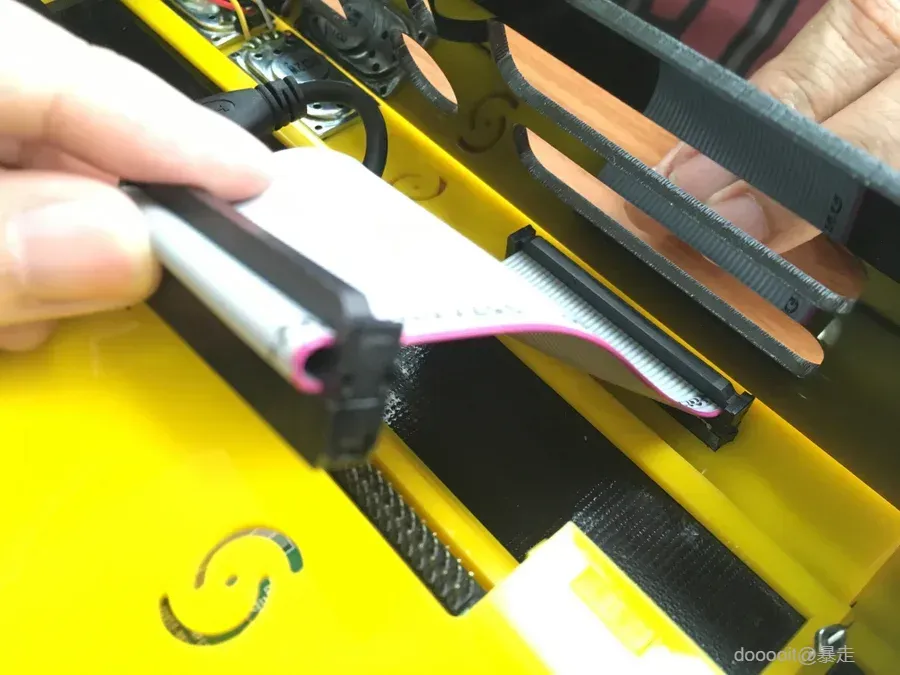

1. 将 GPIO 跳线的一端插入 Raspberry Pi。

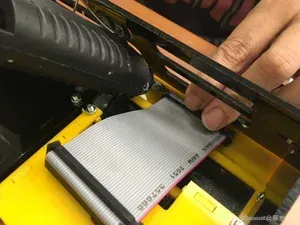

2. 将另一端插入前面板上的 GPIO 开口。使用少量热胶枪将其固定到位。

12

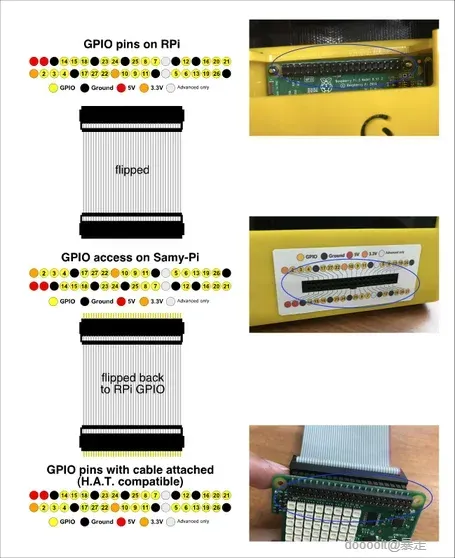

添加GPIO标签

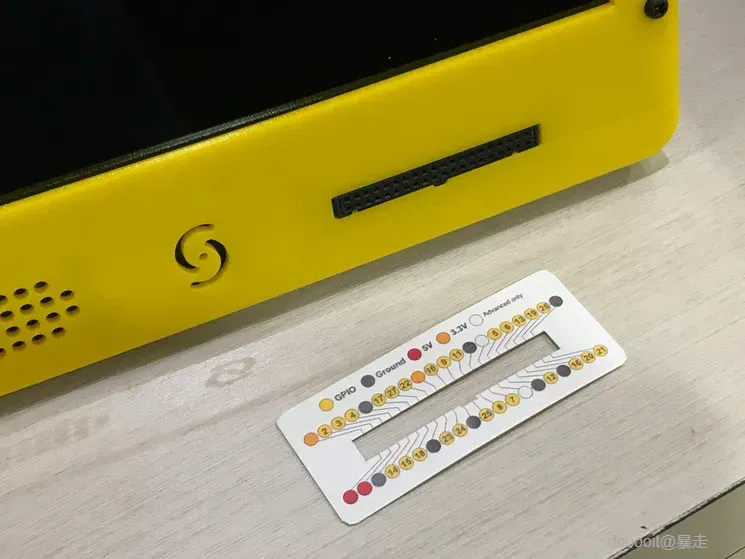

将 GPIO 标签打印在不干胶纸上或使用粘合剂将标签粘贴在 Samytronix Pi 上的 GPIO 访问周围。在使用 Samytronix Pi 进行原型设计时,这非常有用并可以节省大量时间。

TIF
F7ZRXSZK6G6VGLY.tif
63.34KB
13

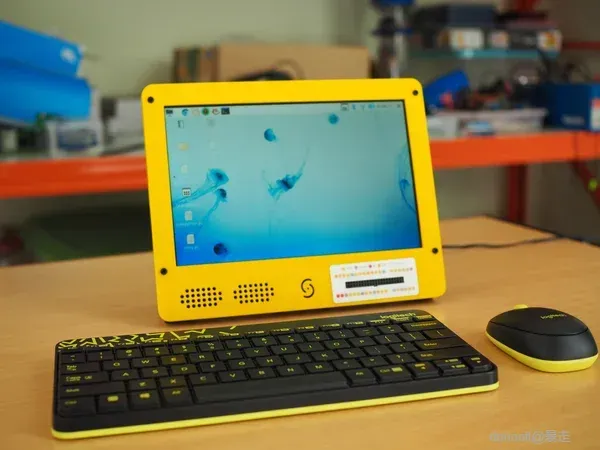

全部完成

恭喜您坚持到了最后!您已经为自己打造了自己的计算机。
