自锁按钮开关的外壳设计

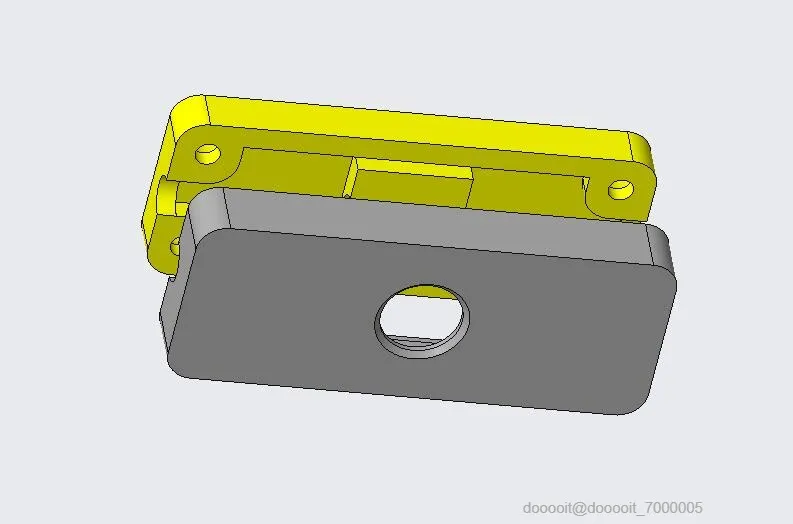

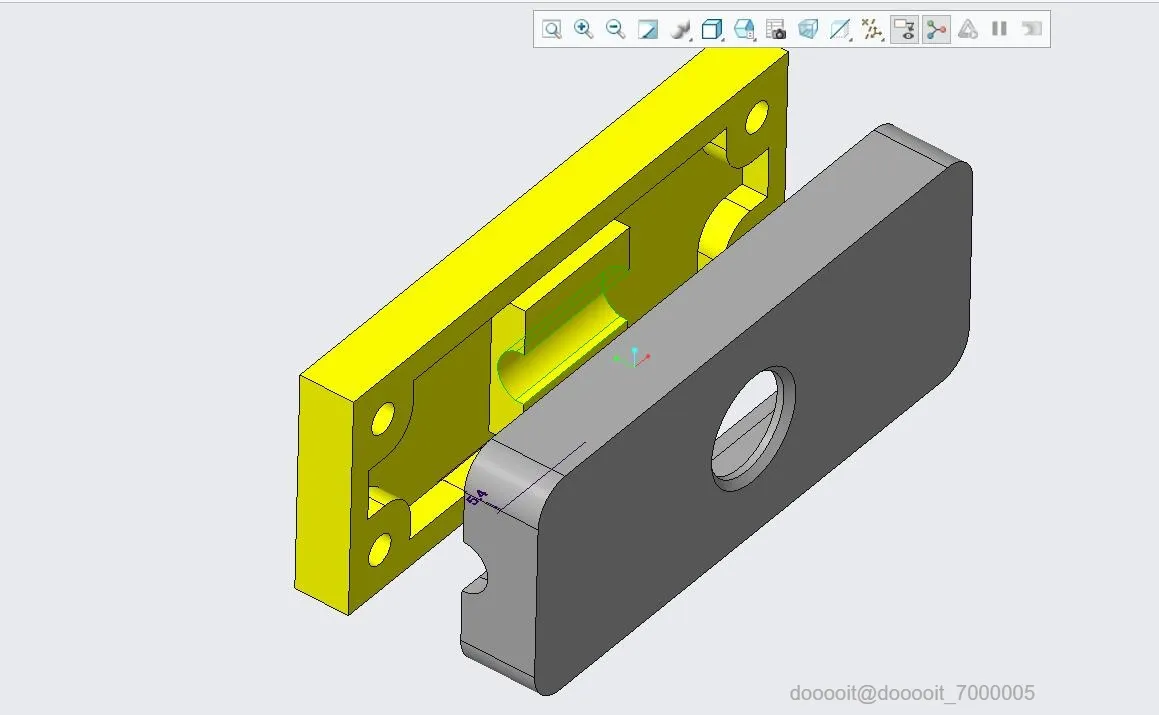

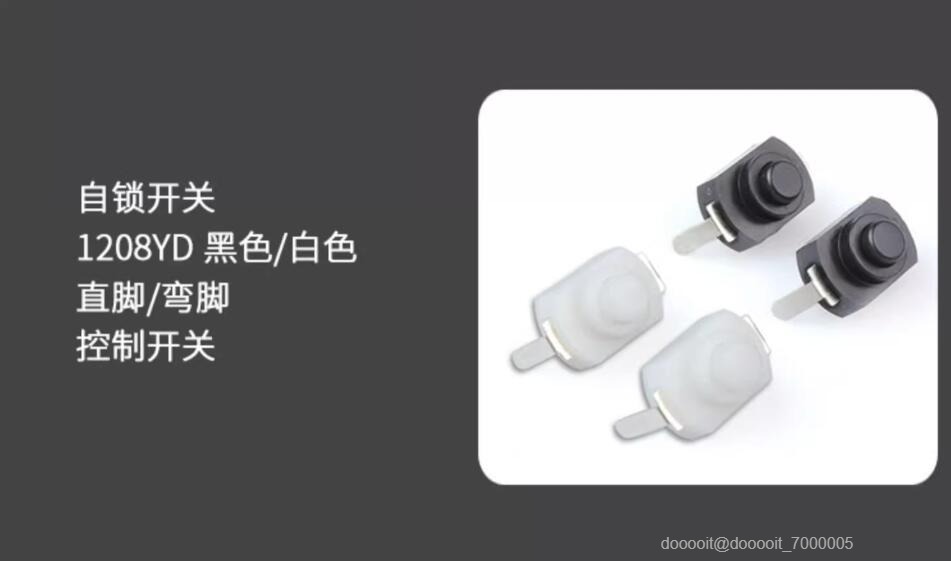

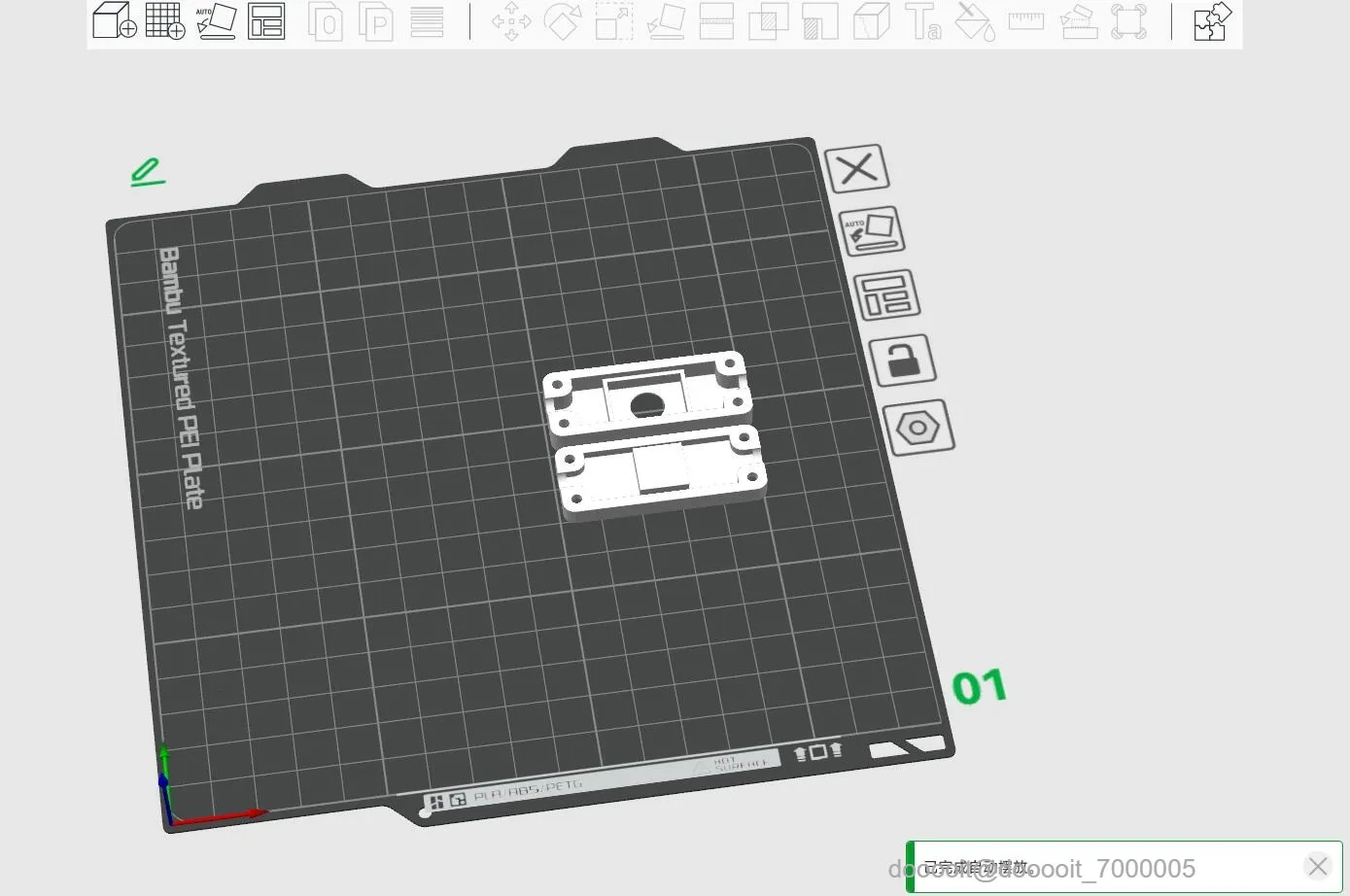

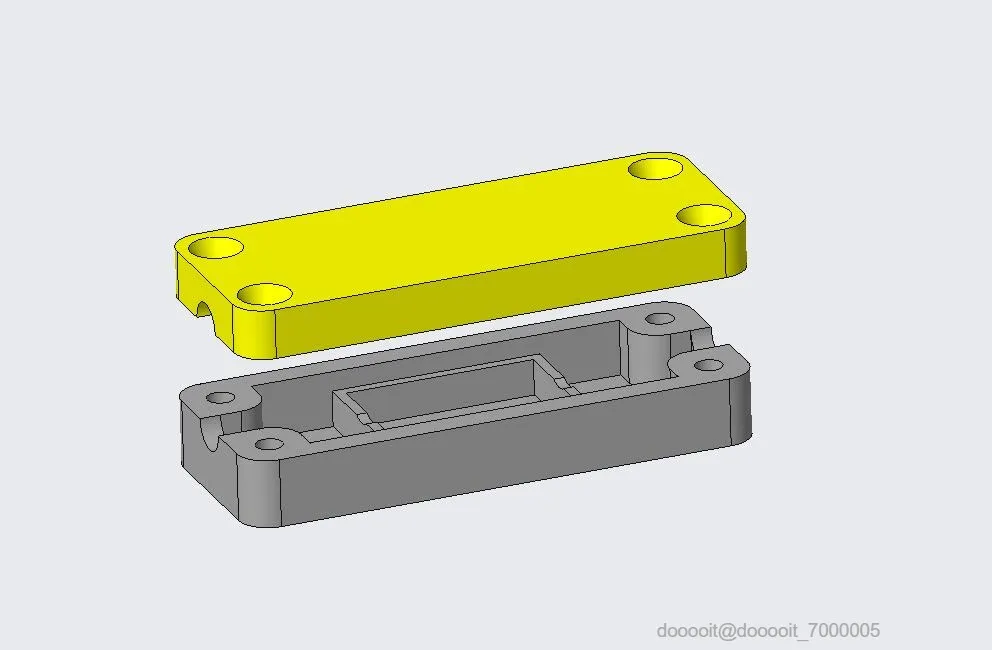

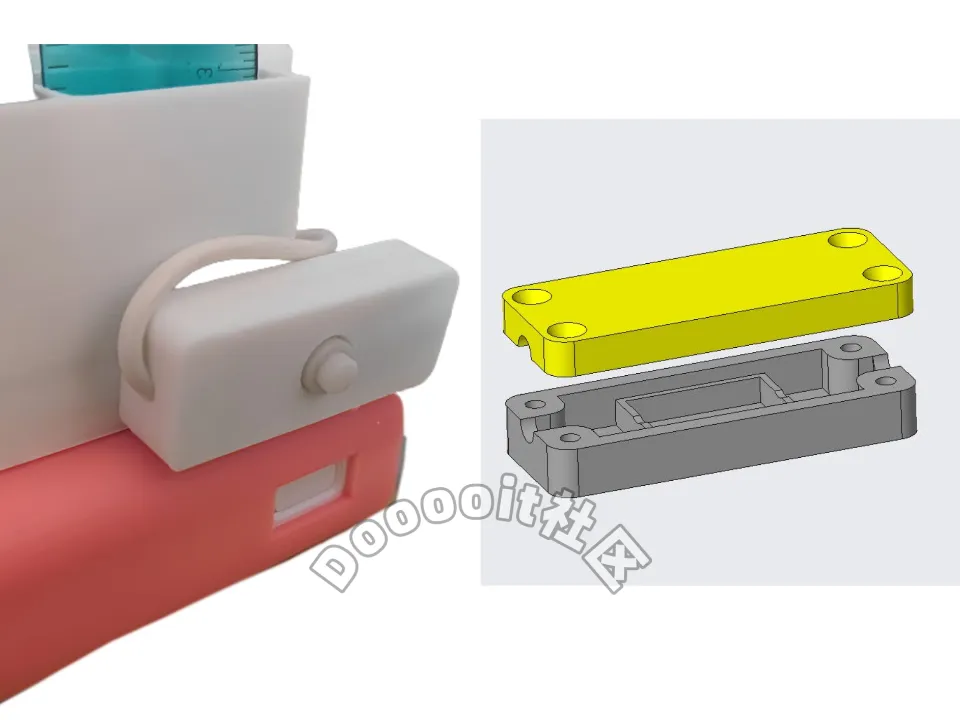

先展示最终建模图纸效果。本次建模将以大步骤模块化的形式展示。测量数据务必以自己手里现有的工具为准，本次测量实物为1208YD按钮开关的实际尺寸。三维建模为本次分享的学习重心，讲解此类建模应注意的细节等问题。

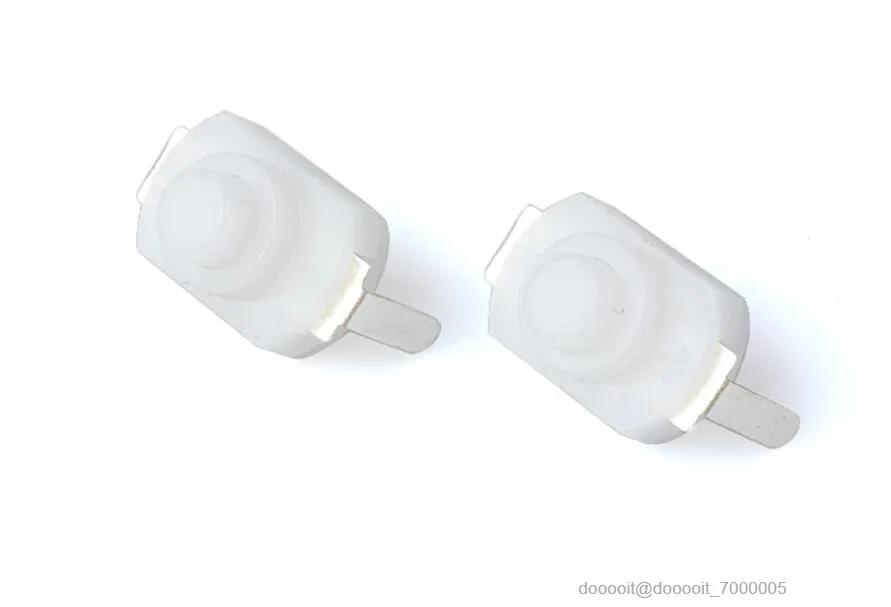

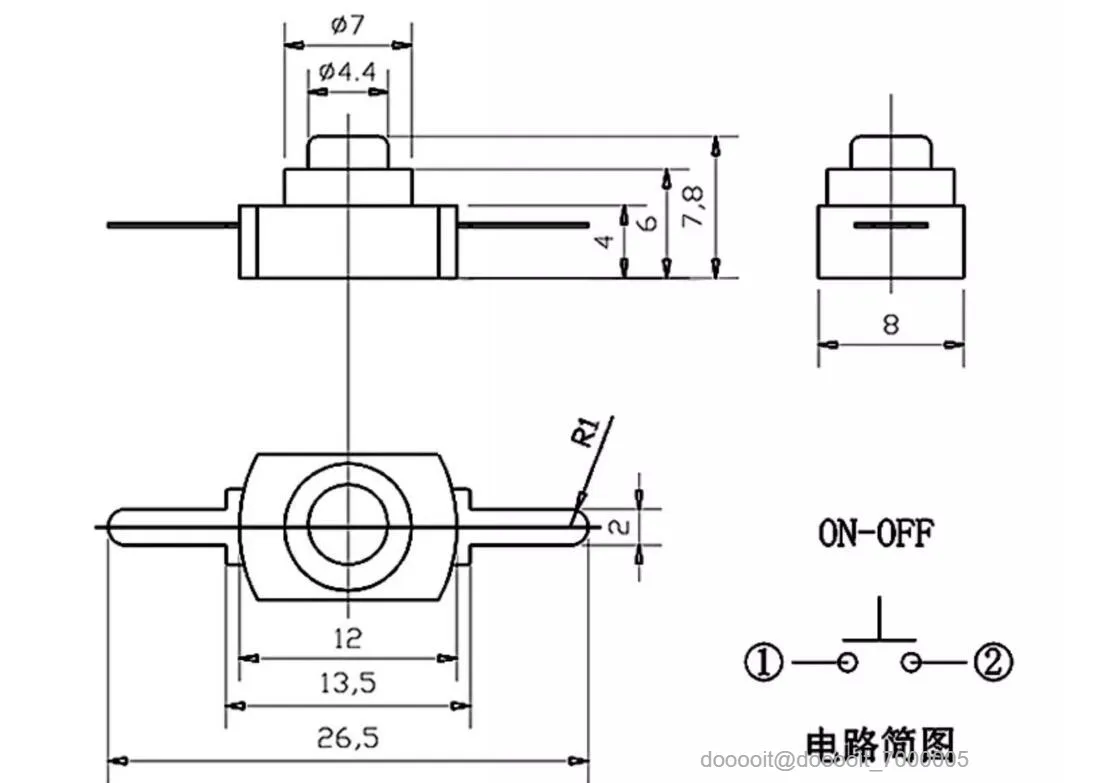

1.测量实物数据，记录并注意预留3D打印误差。

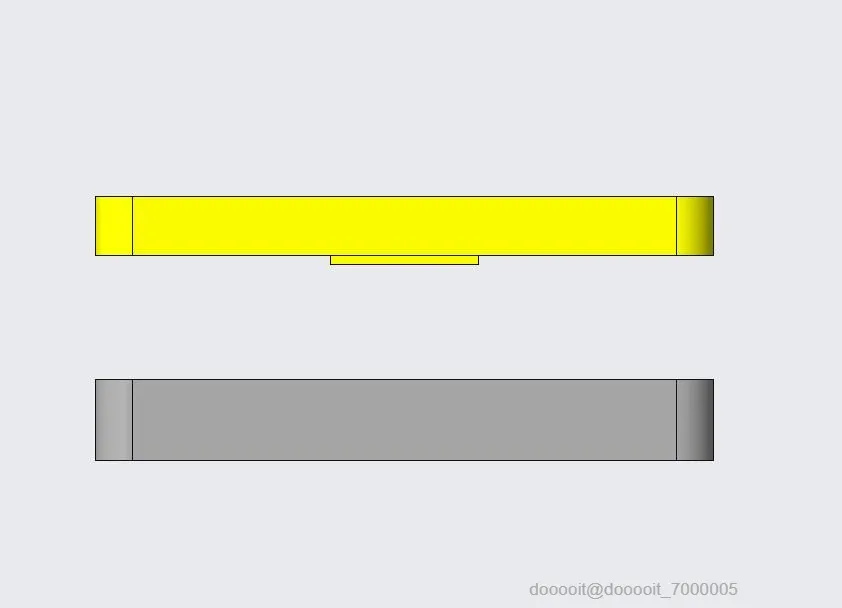

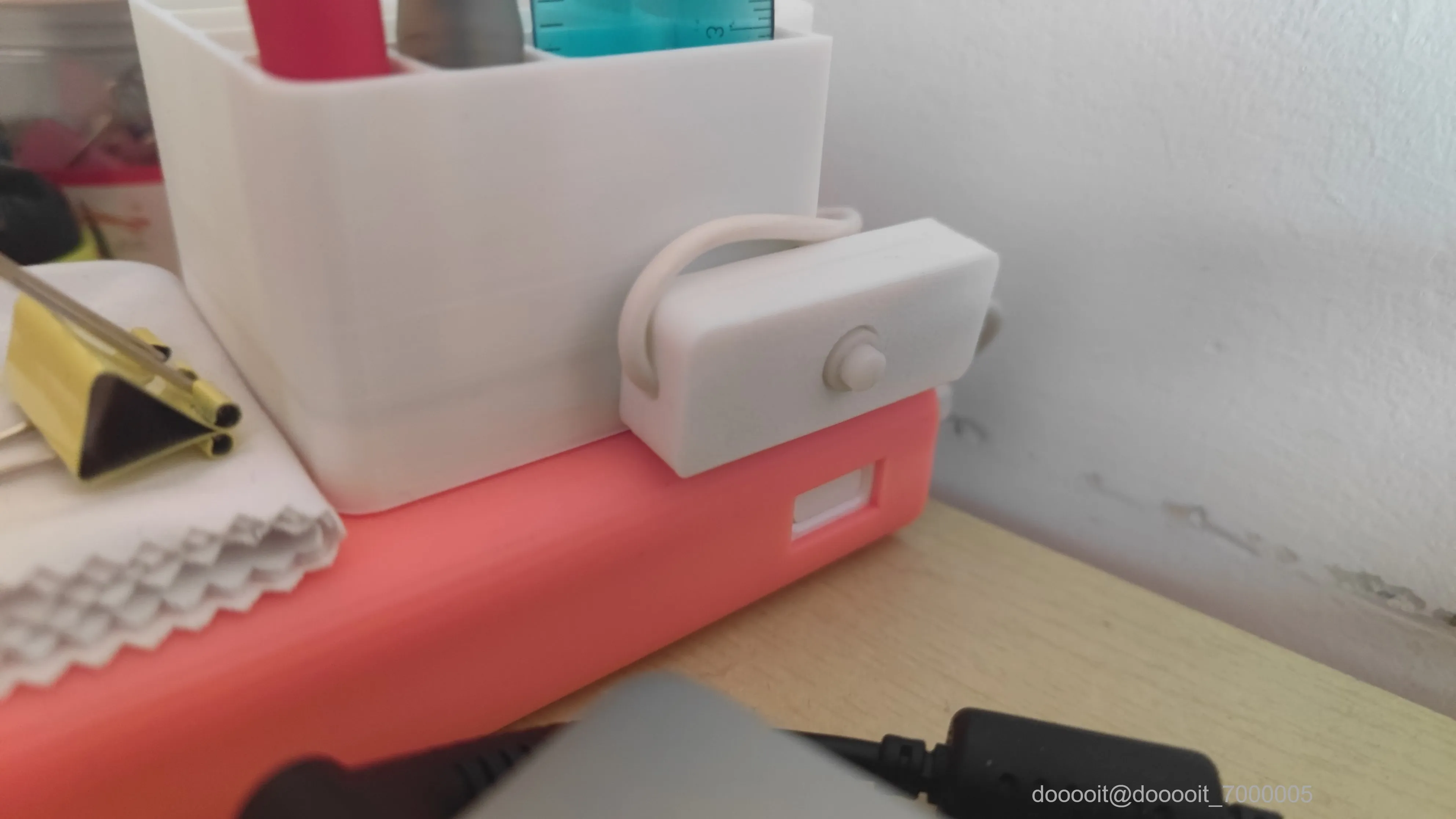

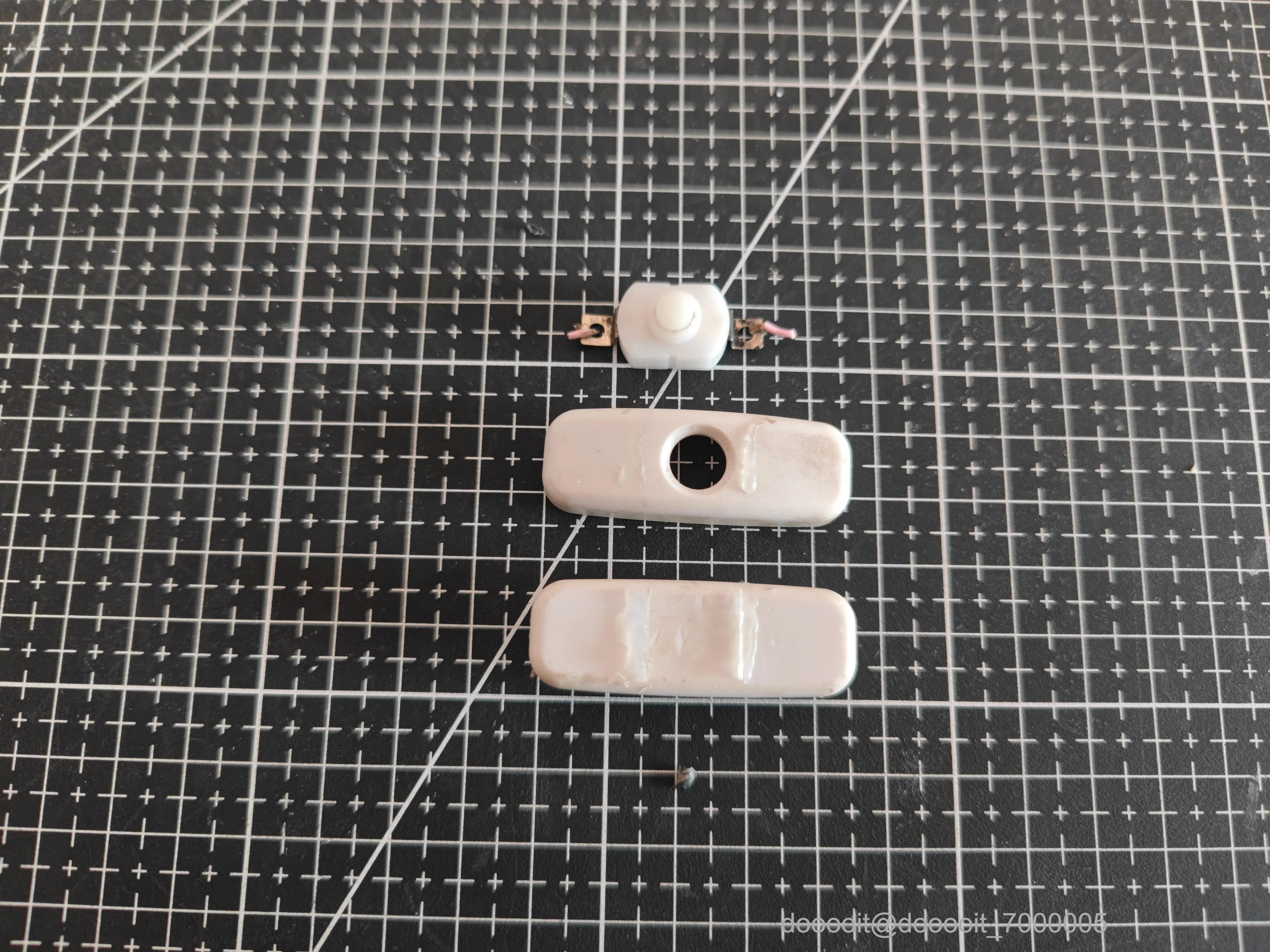

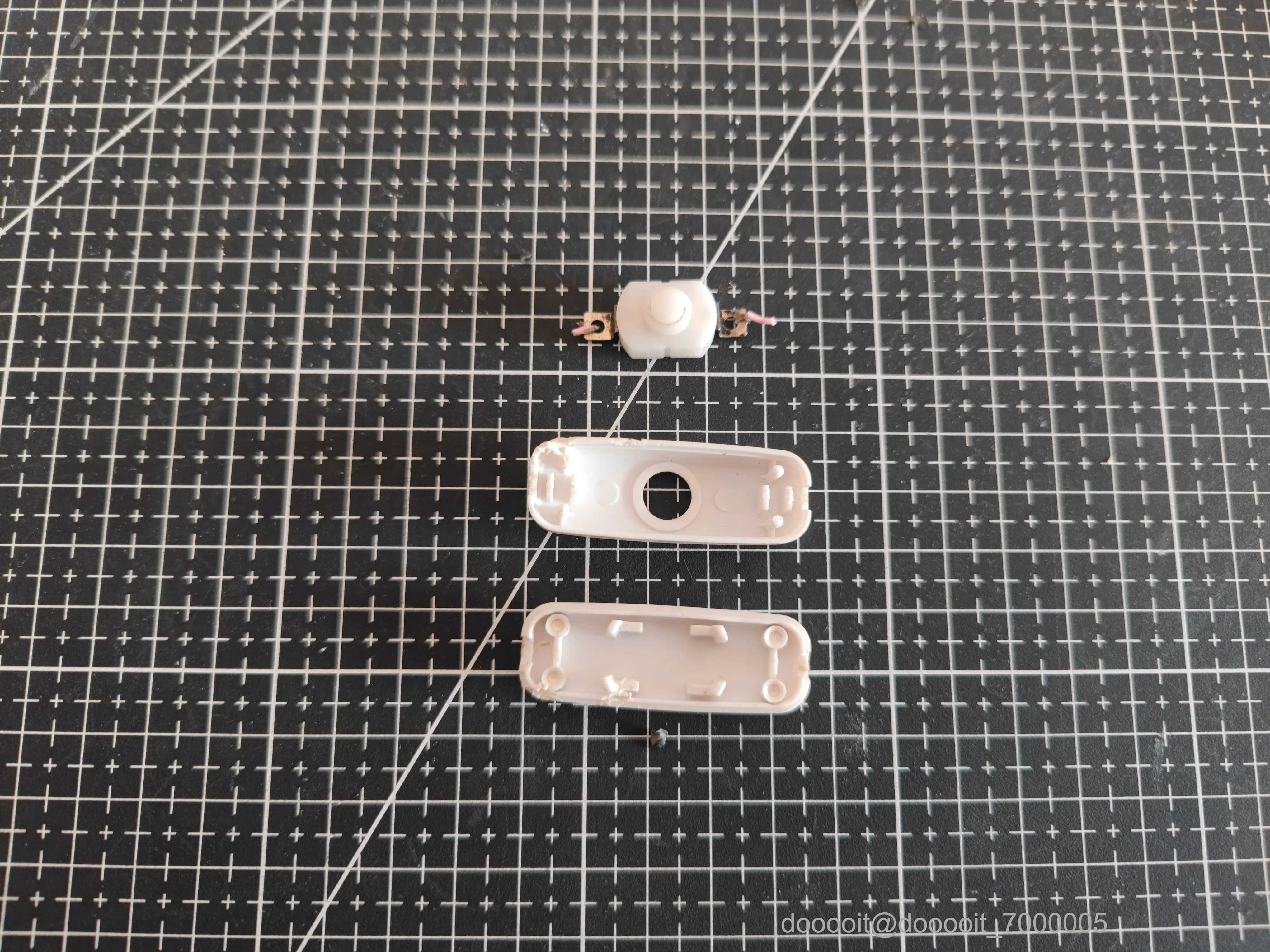

2.最后两图是损害的外壳，已经无法使用

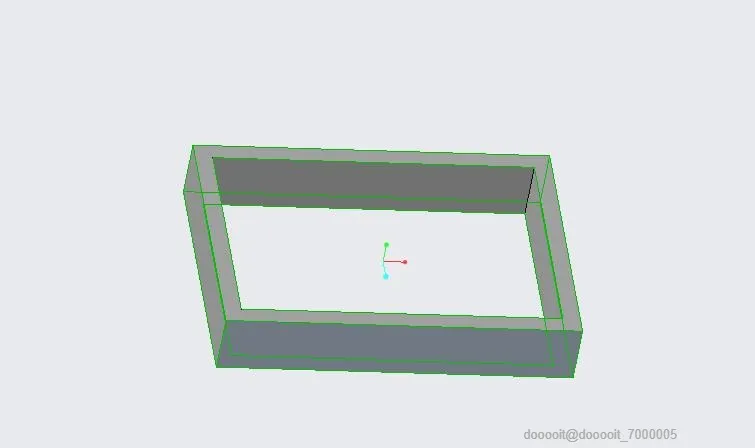

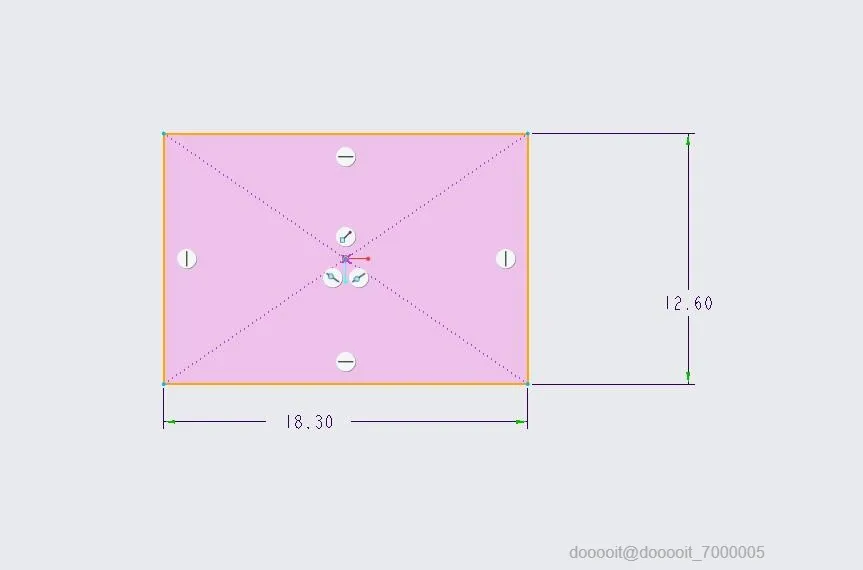

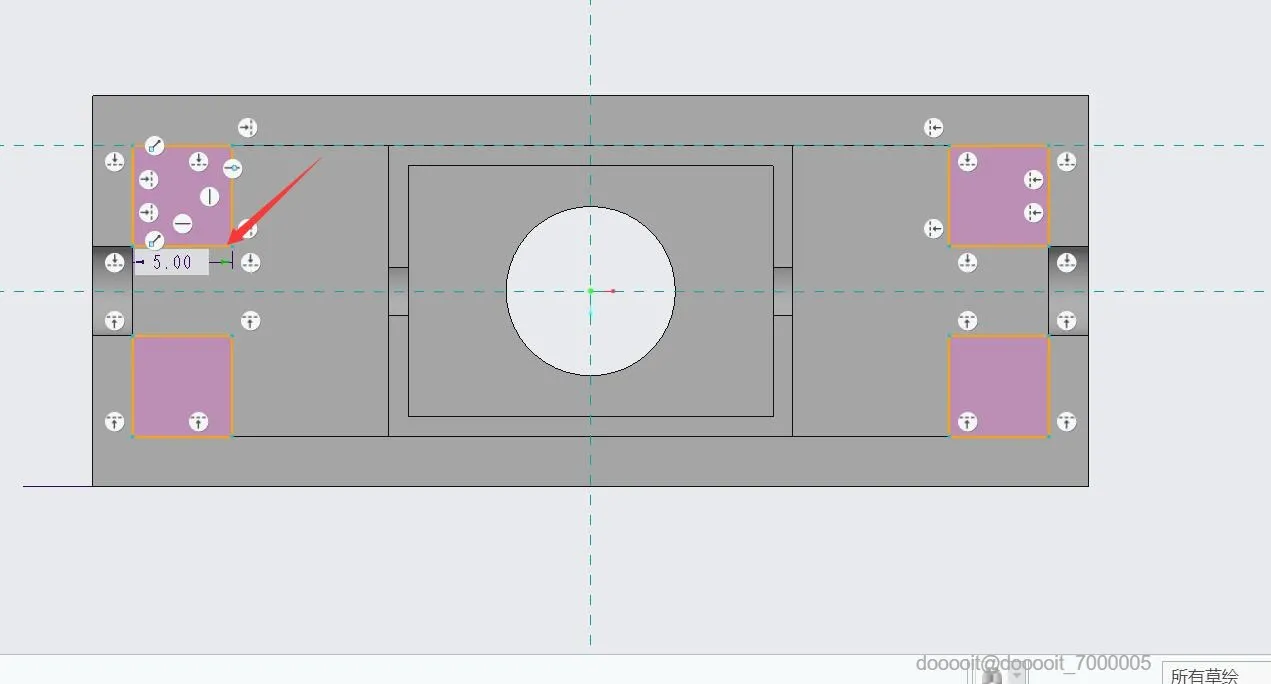

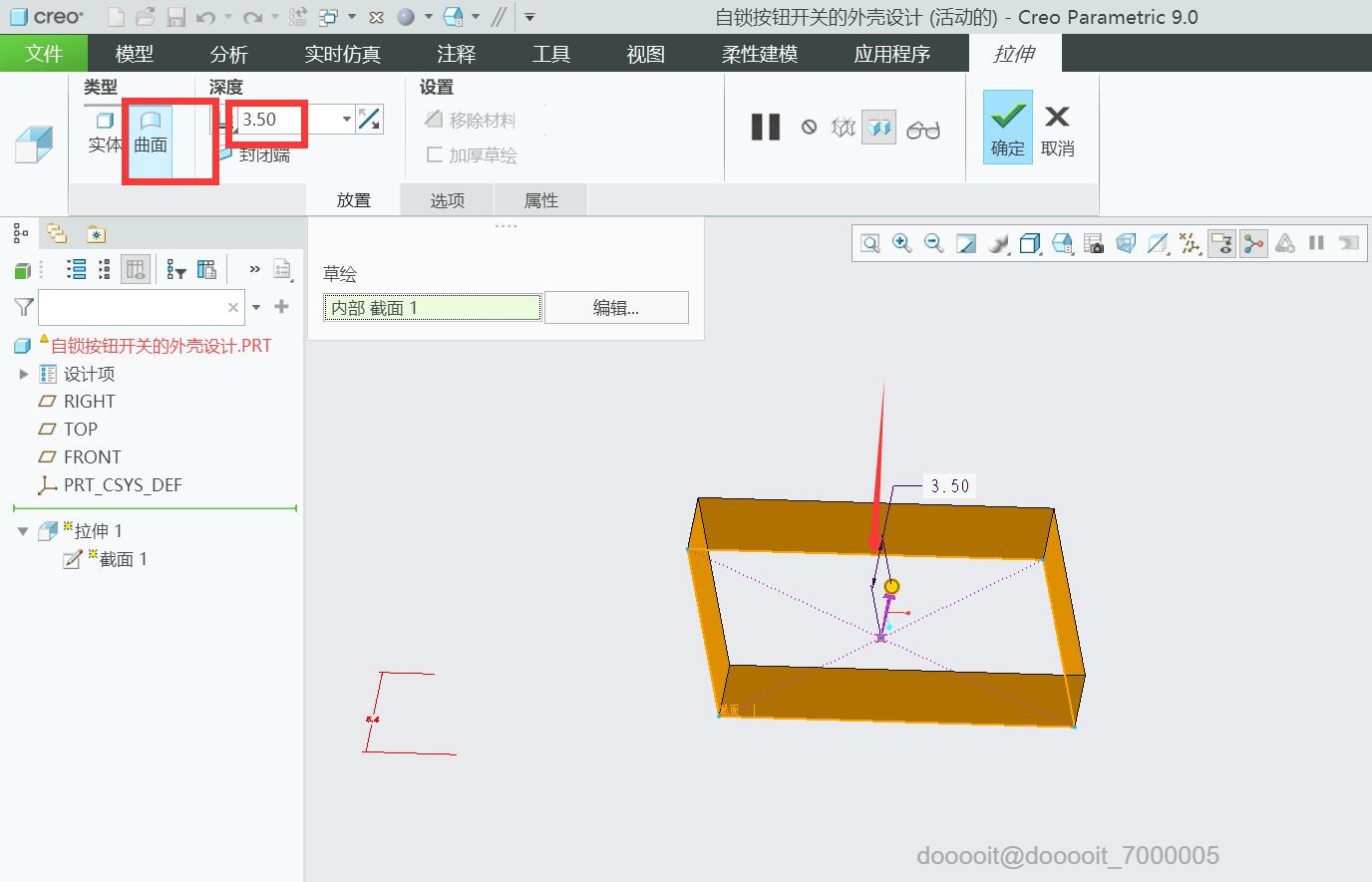

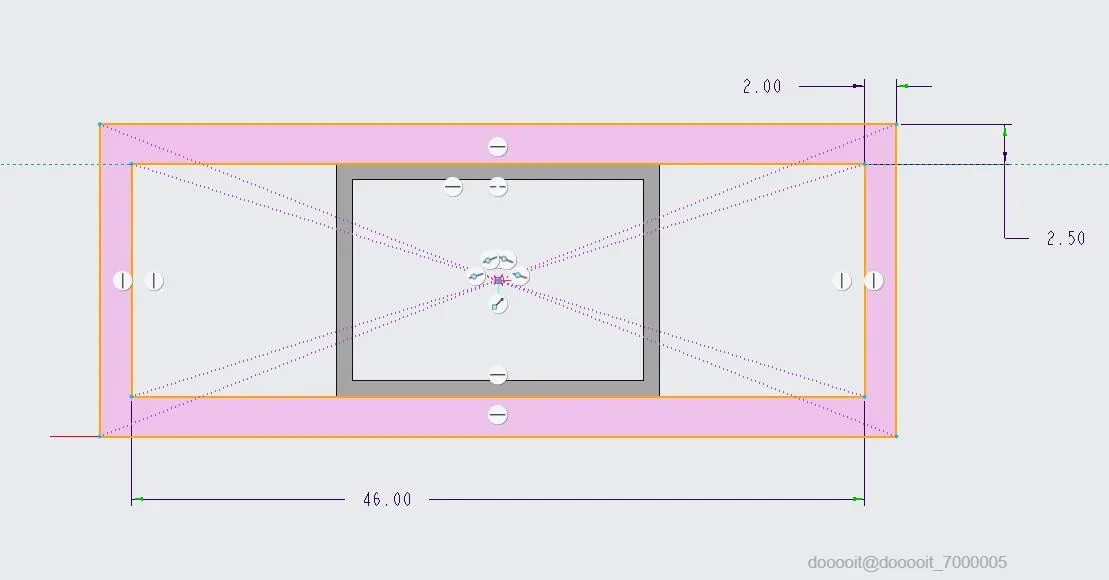

草绘拉伸-根据自己实测的自锁开关的尺寸，预留好误差尺寸，拉伸其外限位轮廓

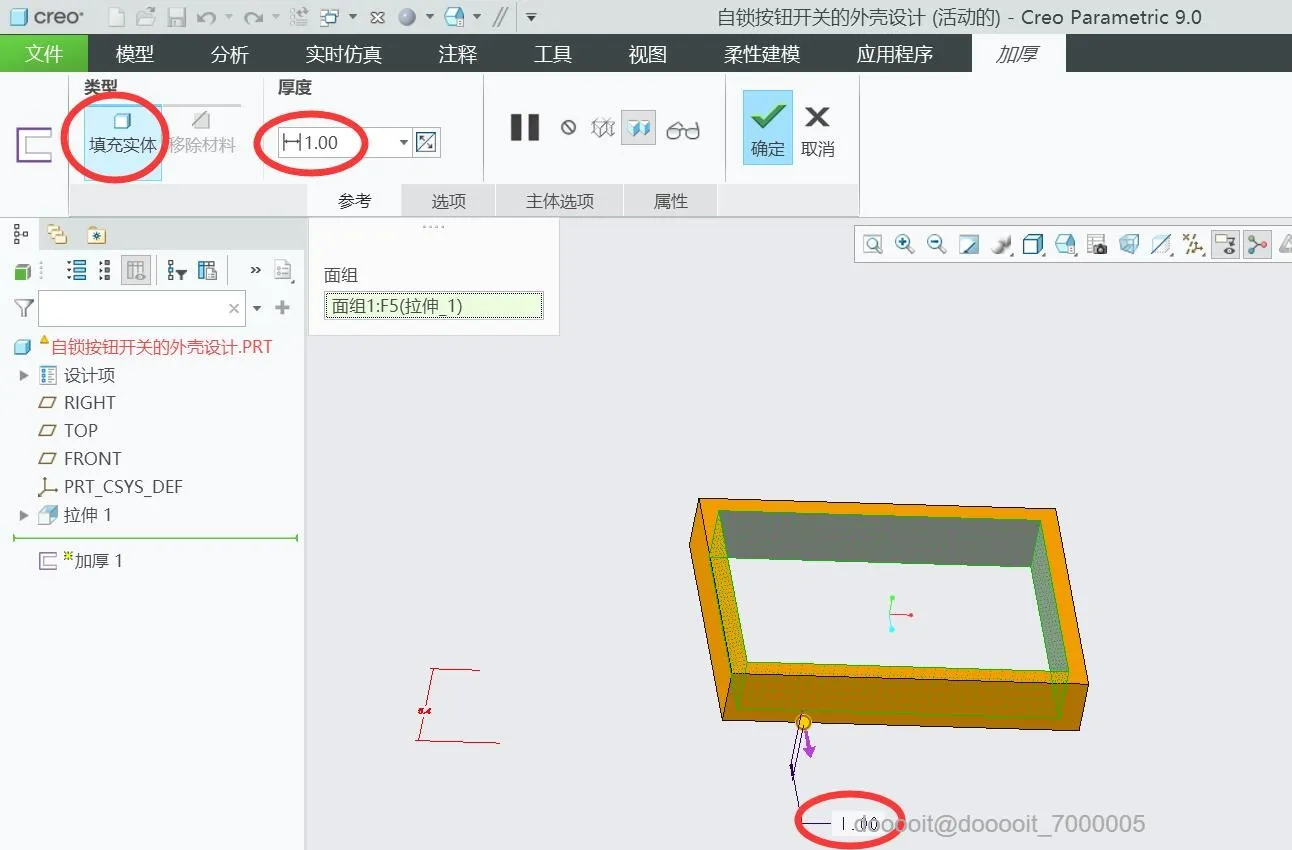

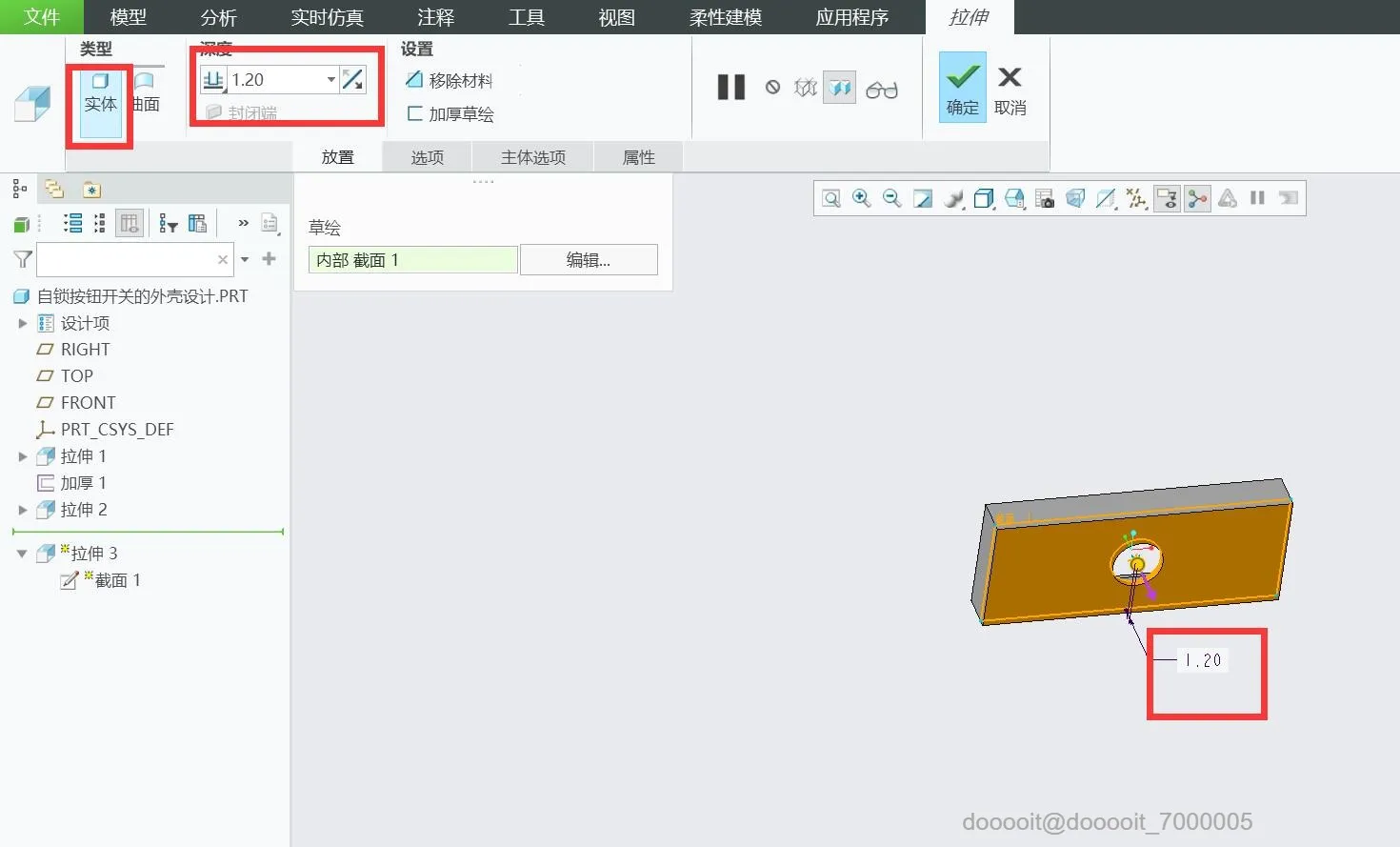

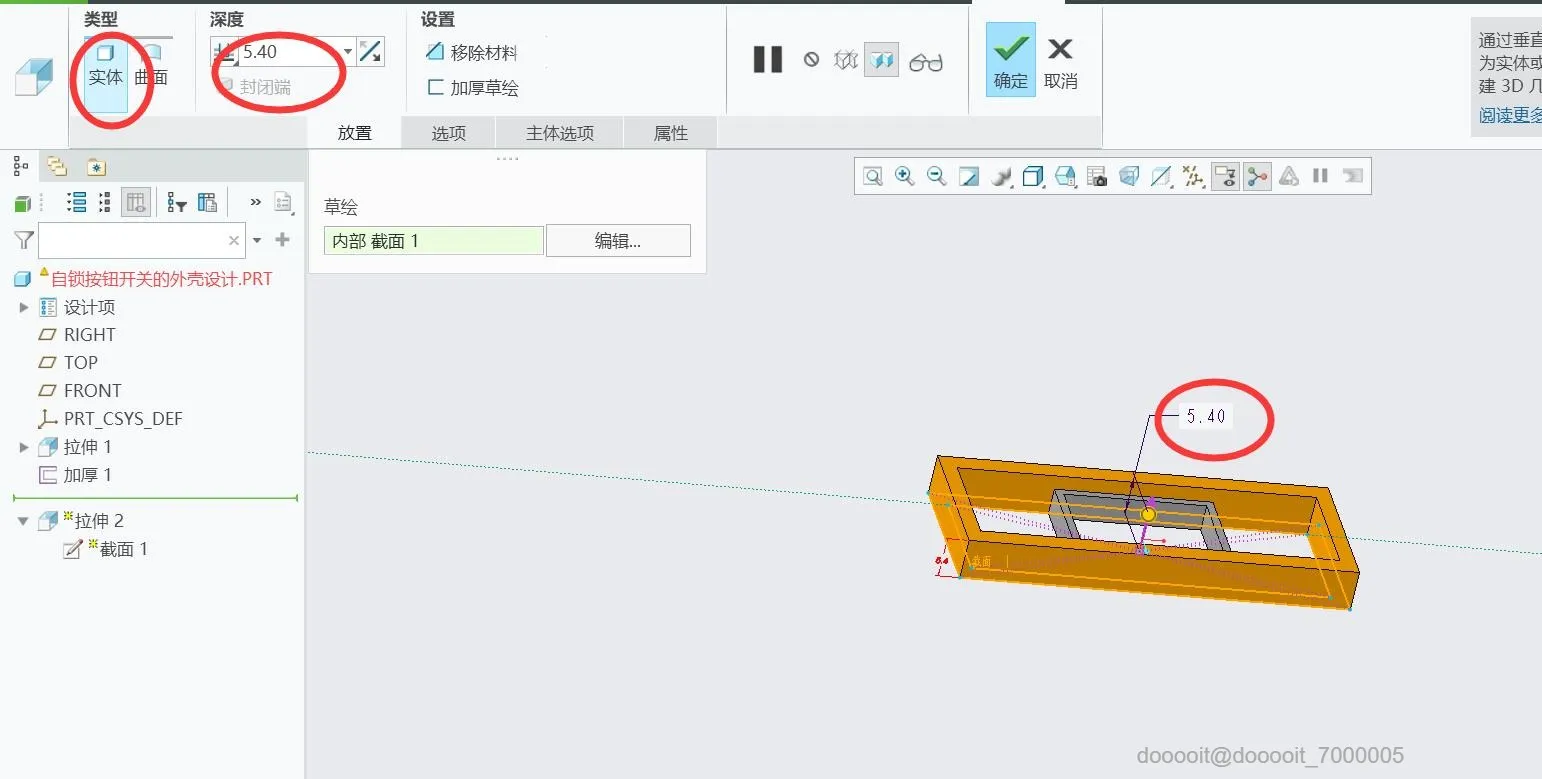

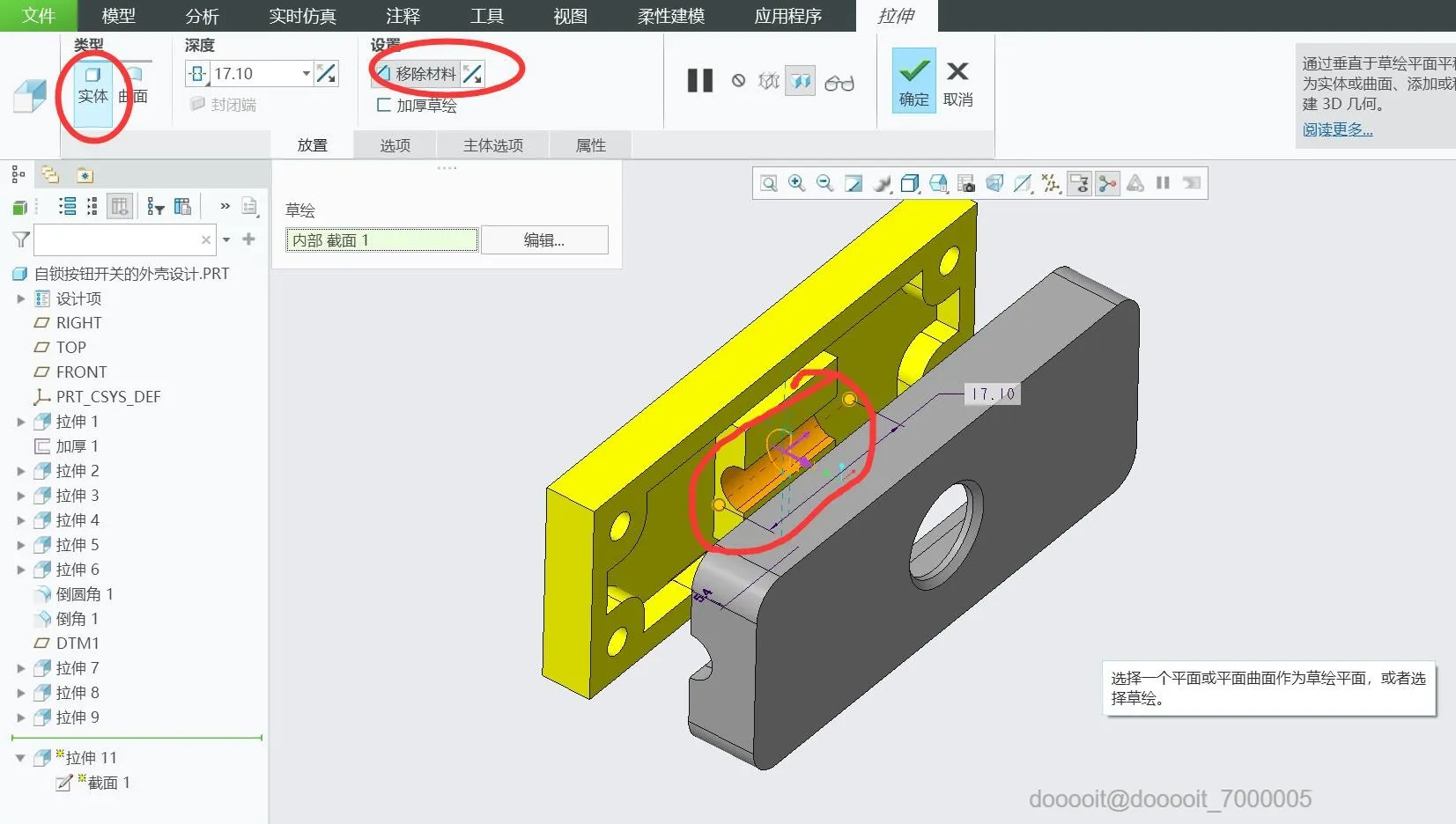

拉伸-计算好外壳壁厚，保证强度。

本步骤共分为两部分：

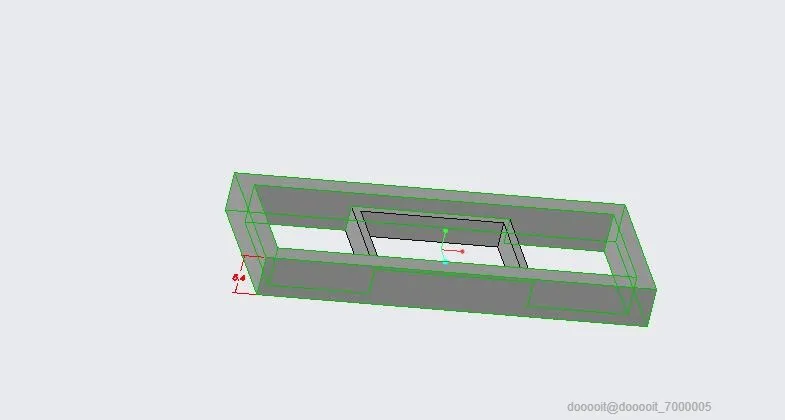

一是：按钮的孔位

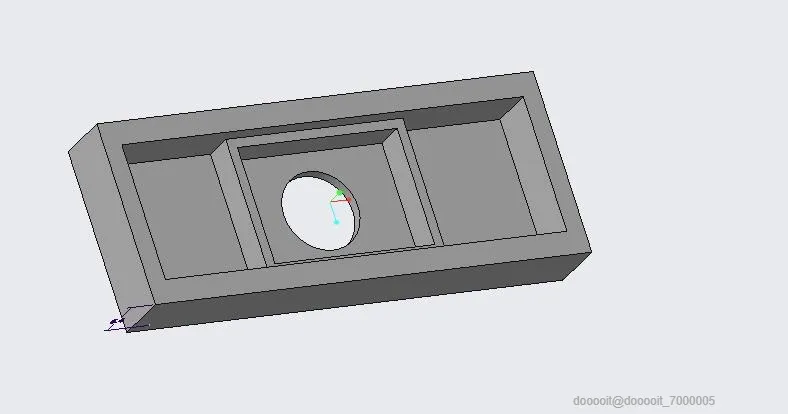

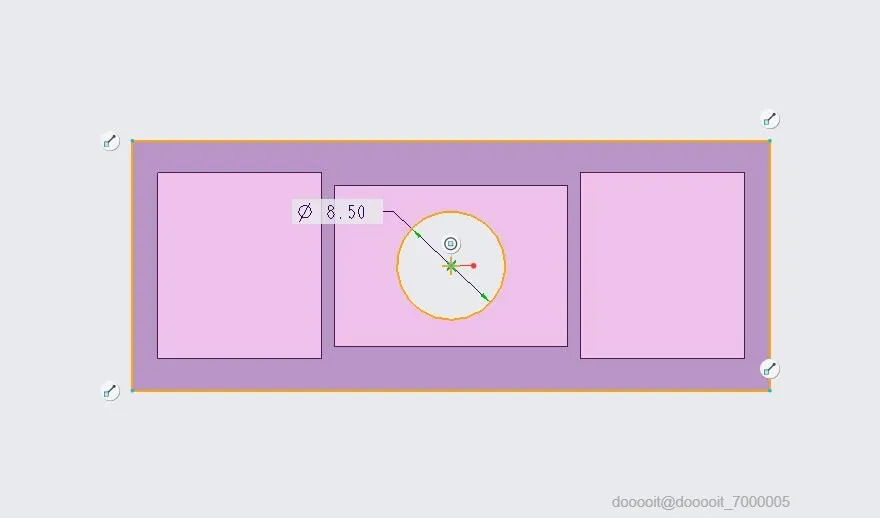

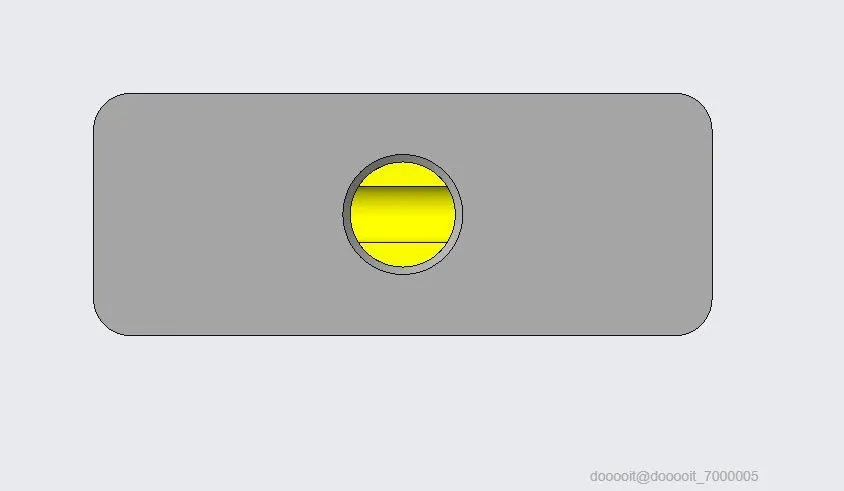

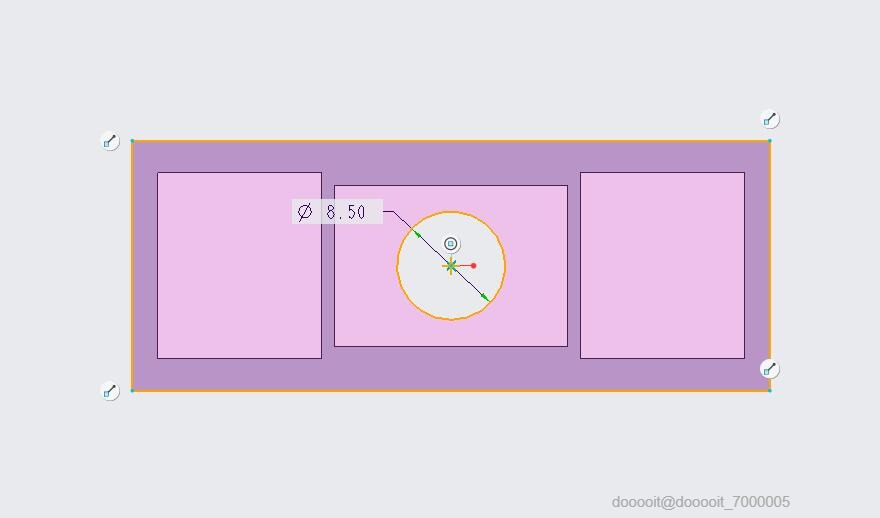

封闭顶面，并开出孔位，根据测量尺寸，此处为直径8.5mm

二是：过线孔孔位

测量电源线的直径为4.5mm，此处开孔直径为直径4.5mm

本步骤共4个小步骤：

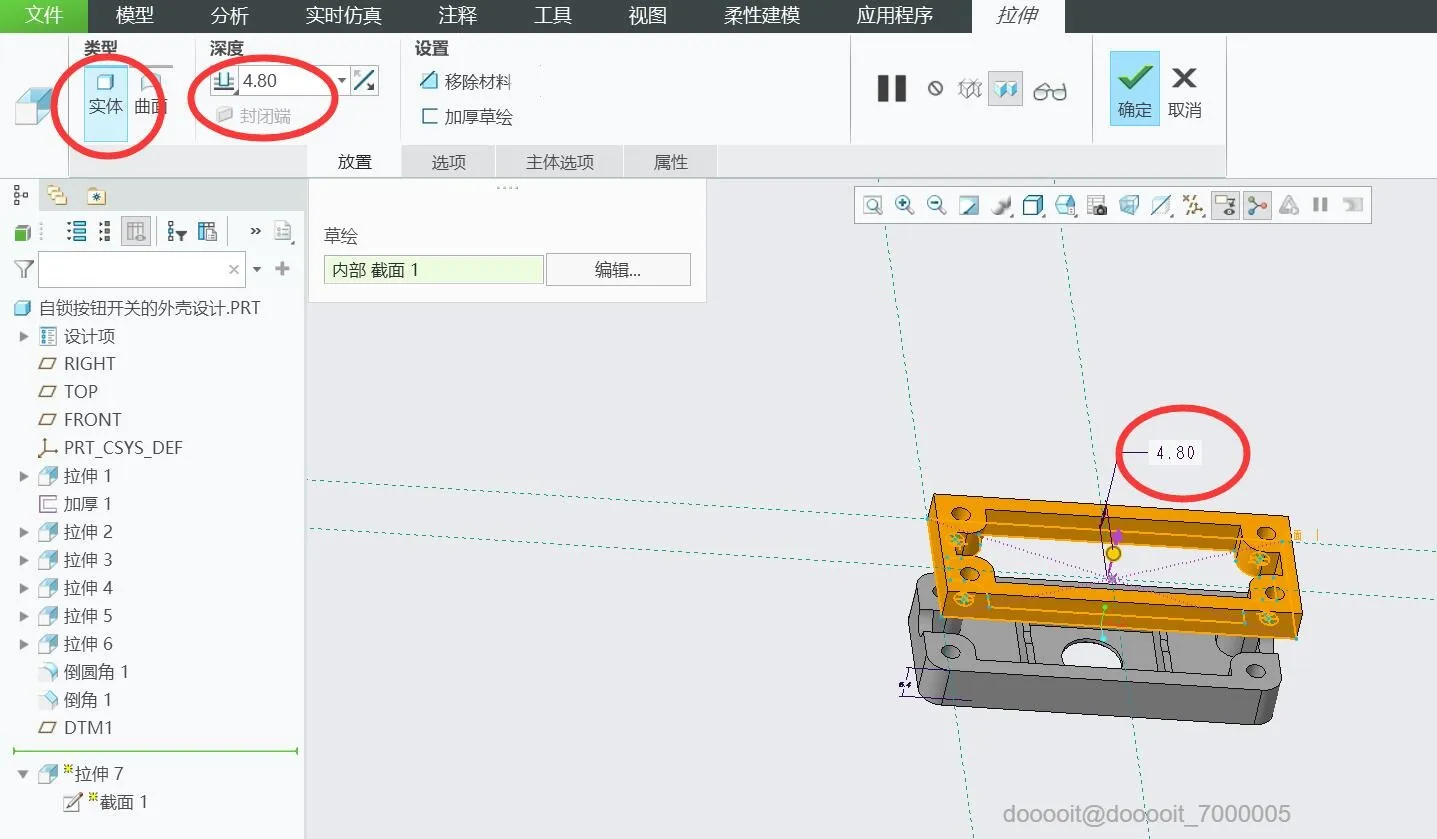

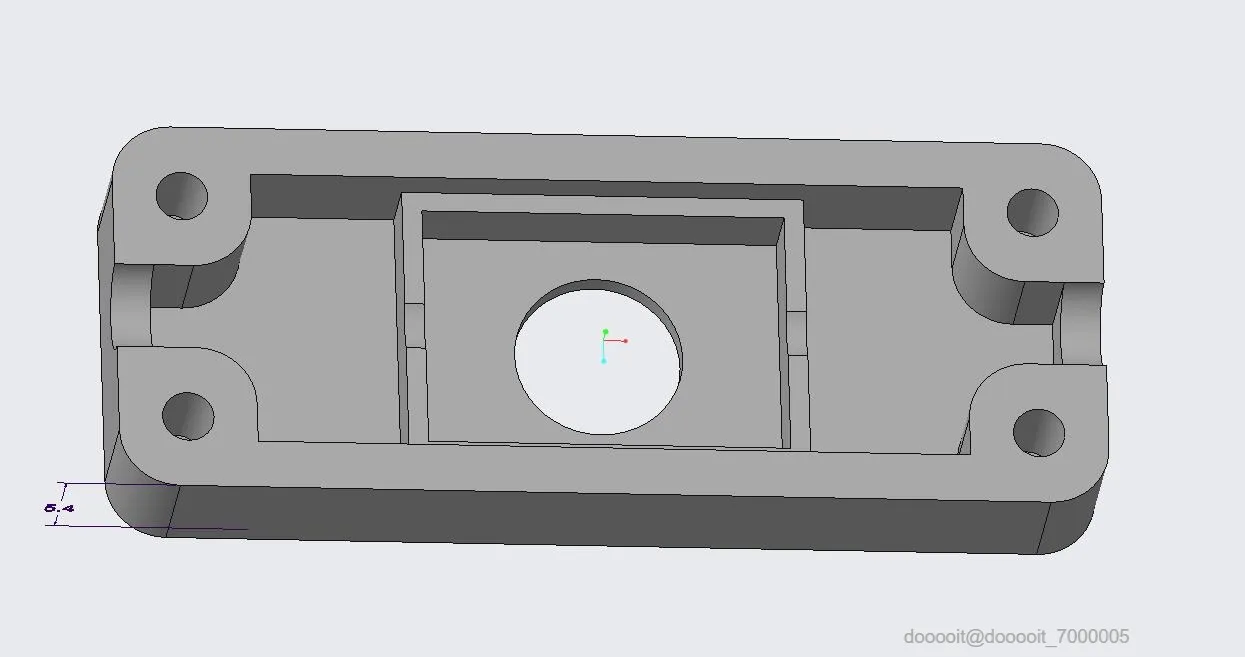

1.制作自攻丝需要的地基底座，以便打孔

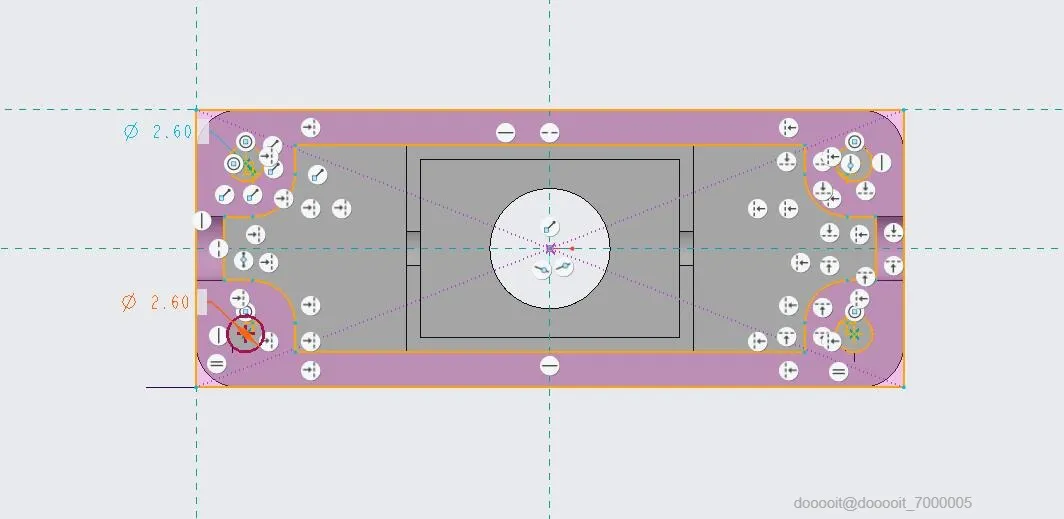

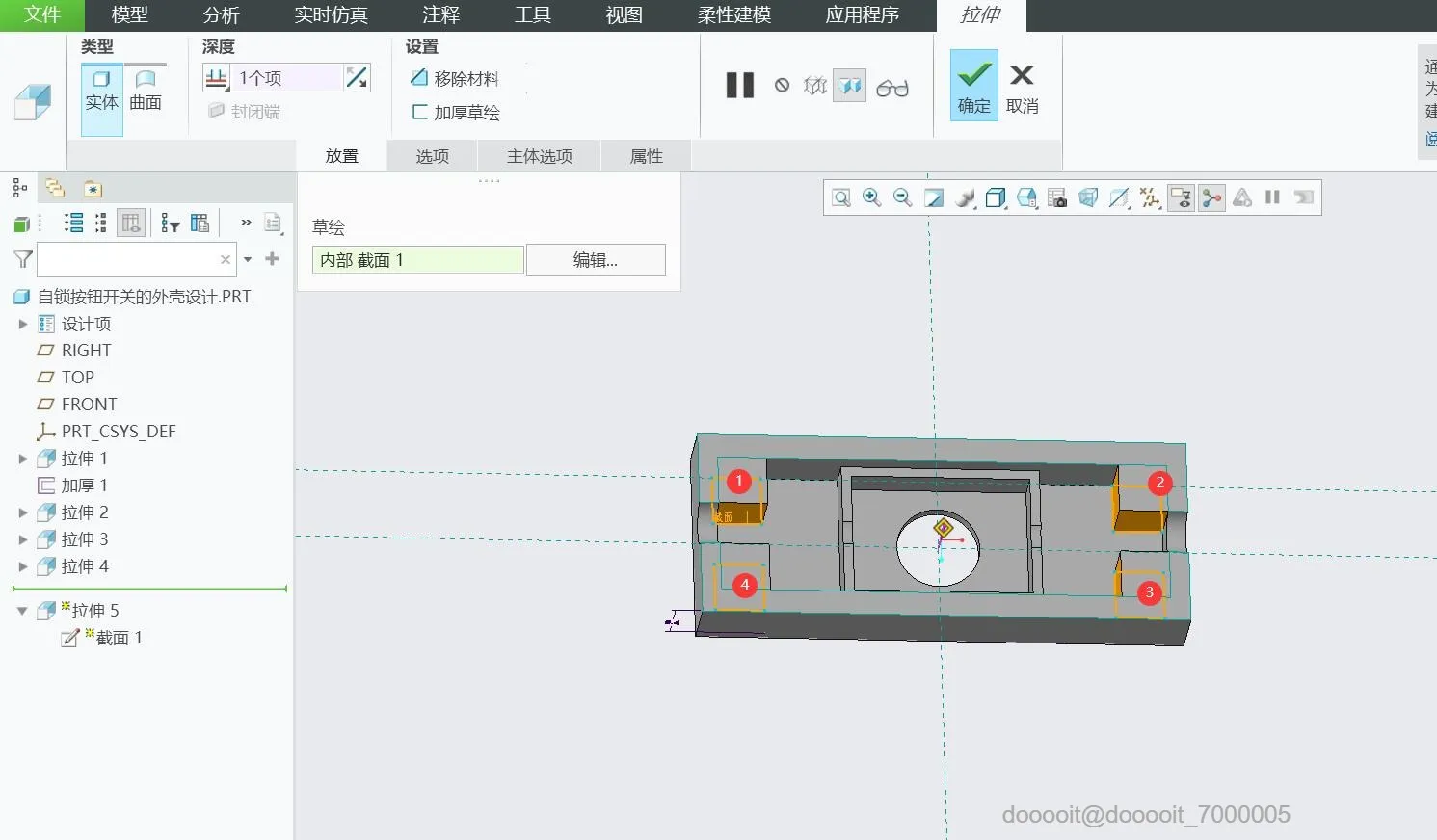

2.开孔，自攻丝直径为2.5mm

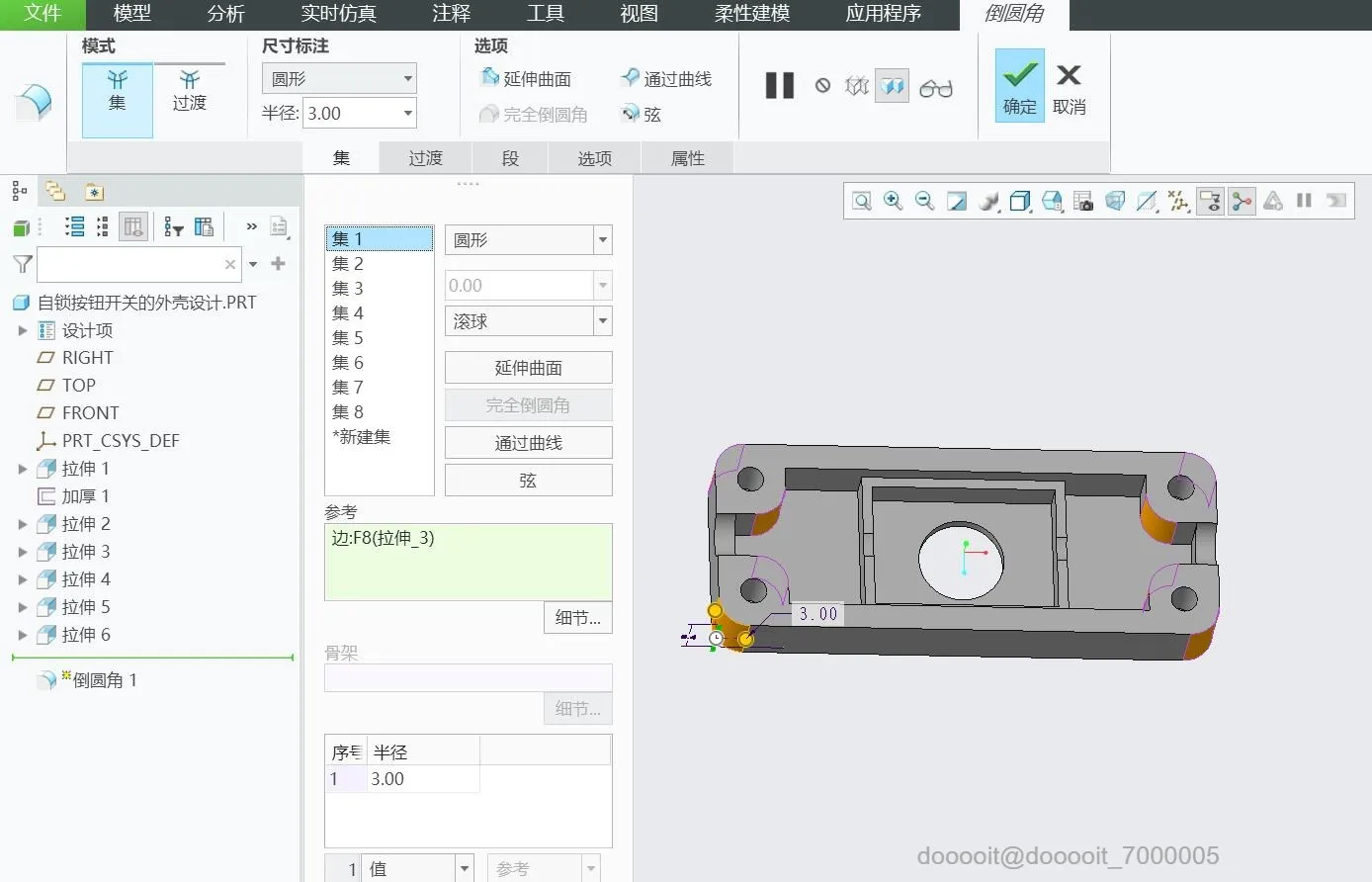

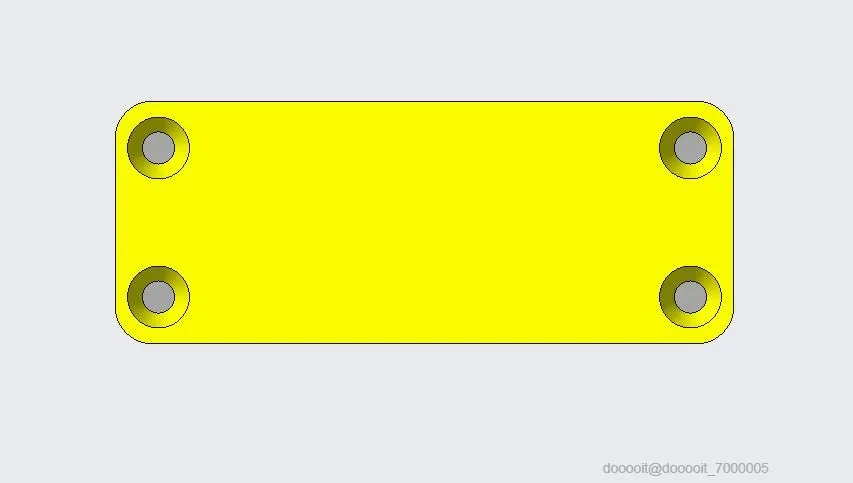

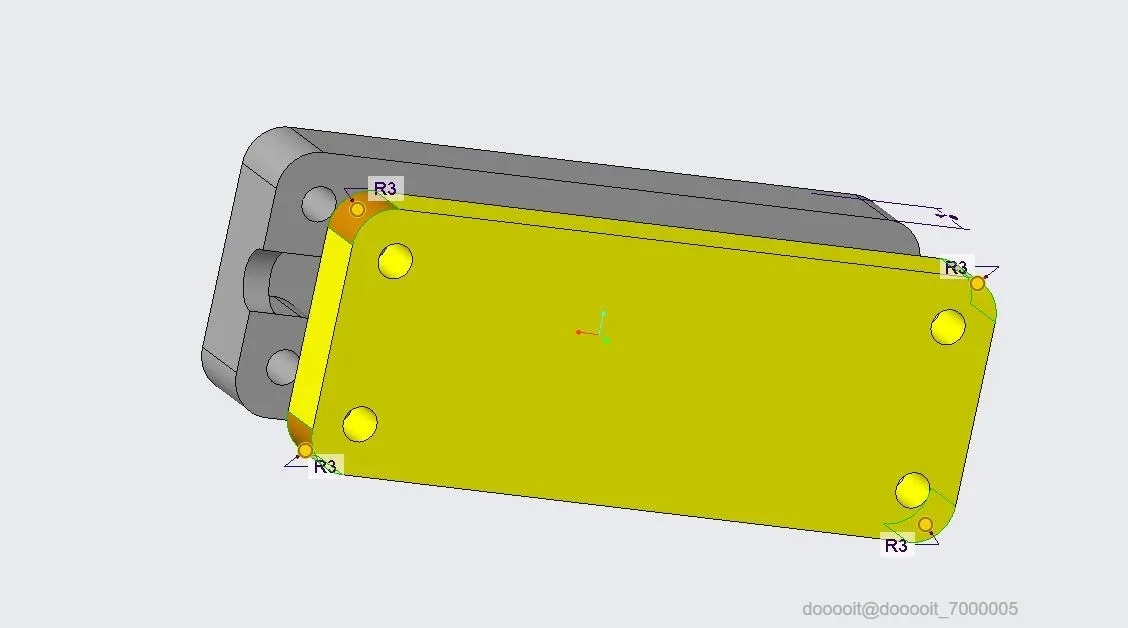

3.倒圆角。包括基座倒圆角和整体外壳倒圆角

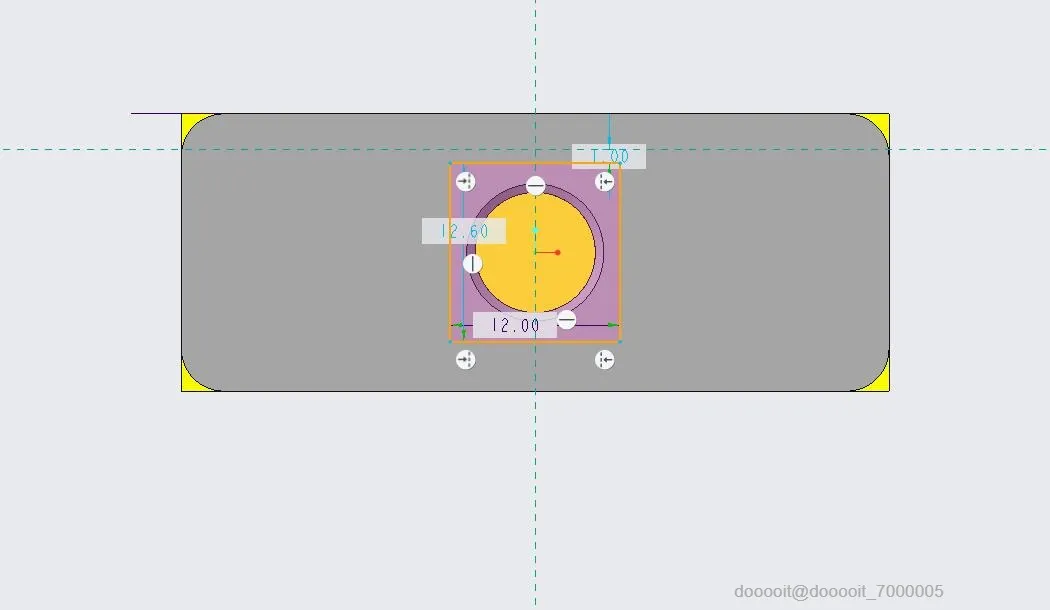

4.按钮的孔位倒角

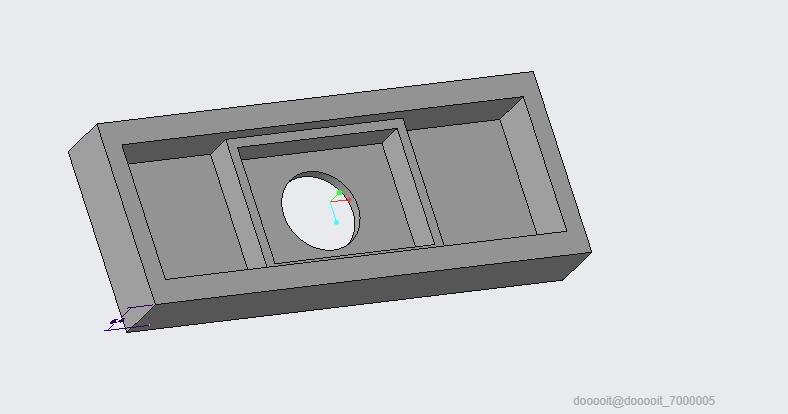

本步骤共3个小步骤：

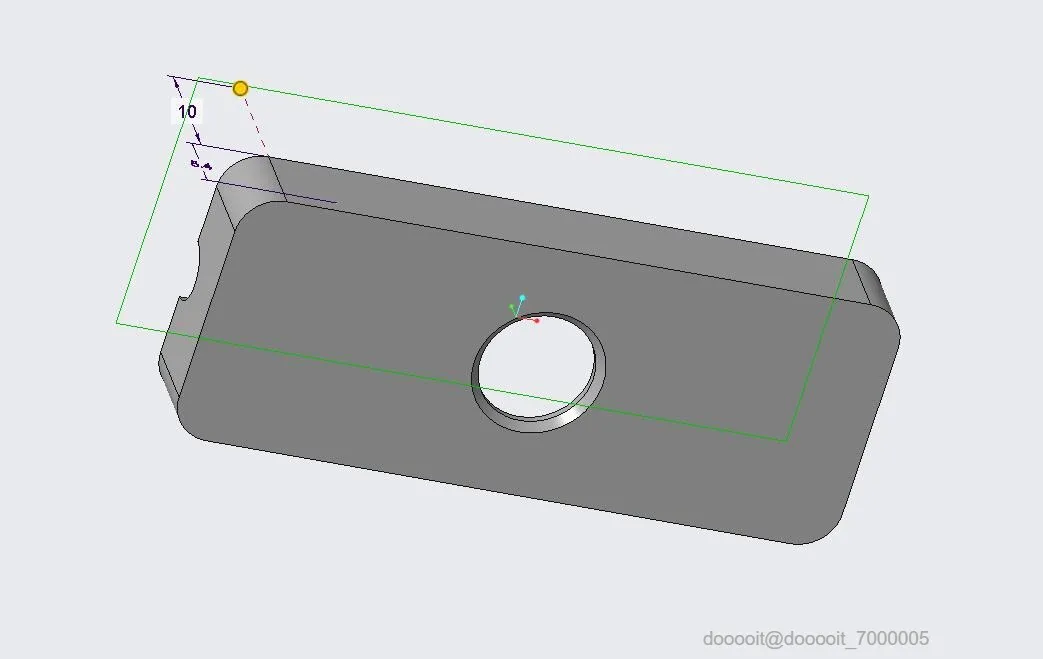

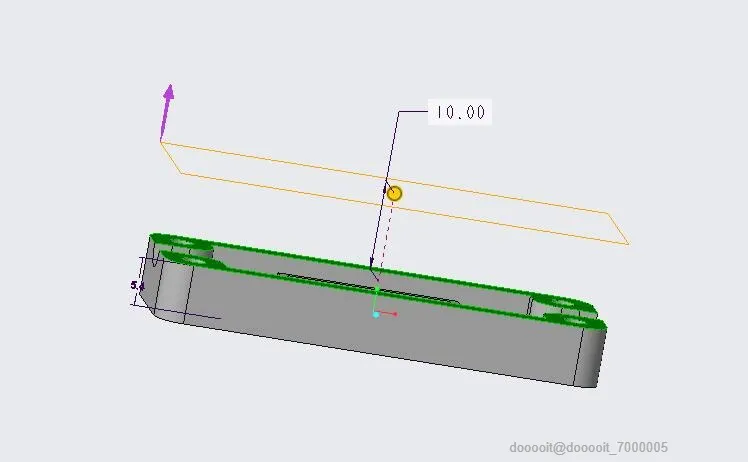

1.先创建新平面

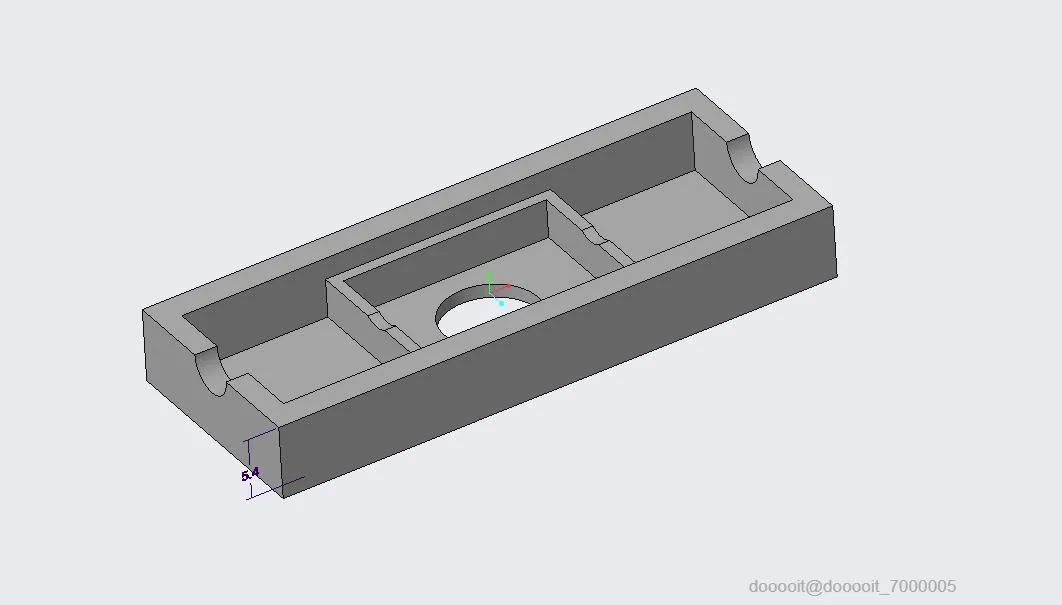

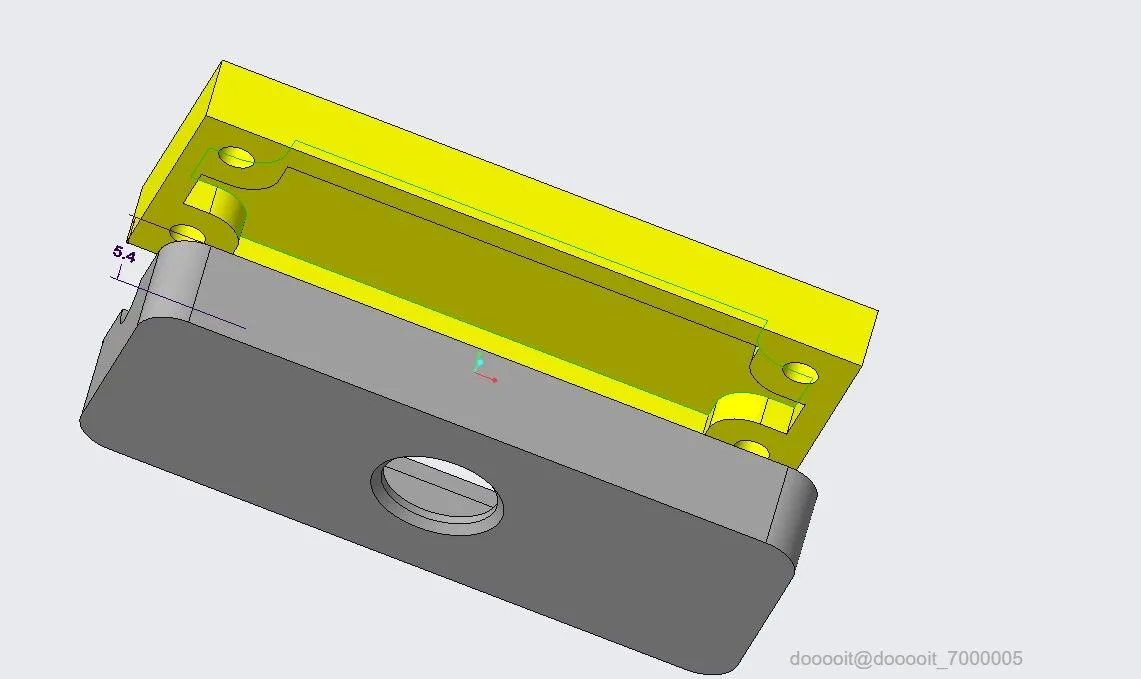

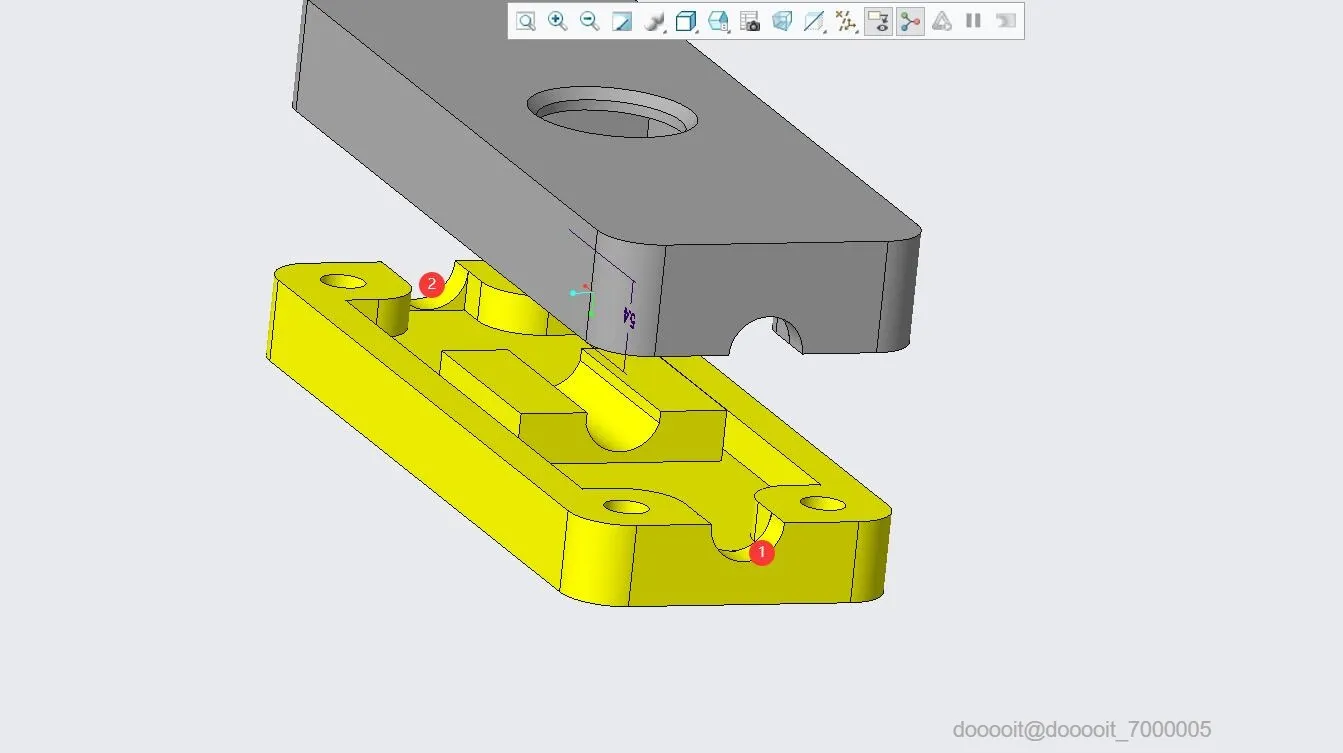

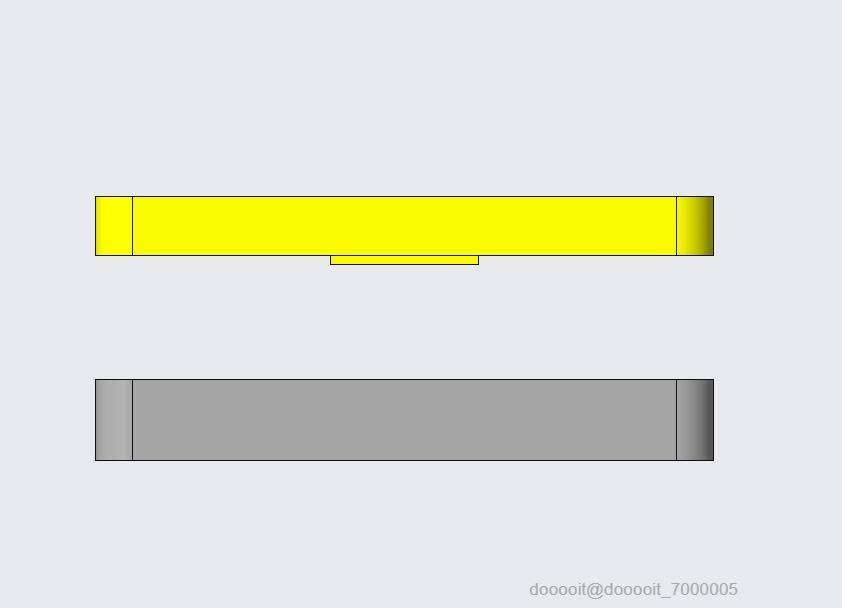

2.在此平面拉伸底壳外尺寸，参考上壳的尺寸

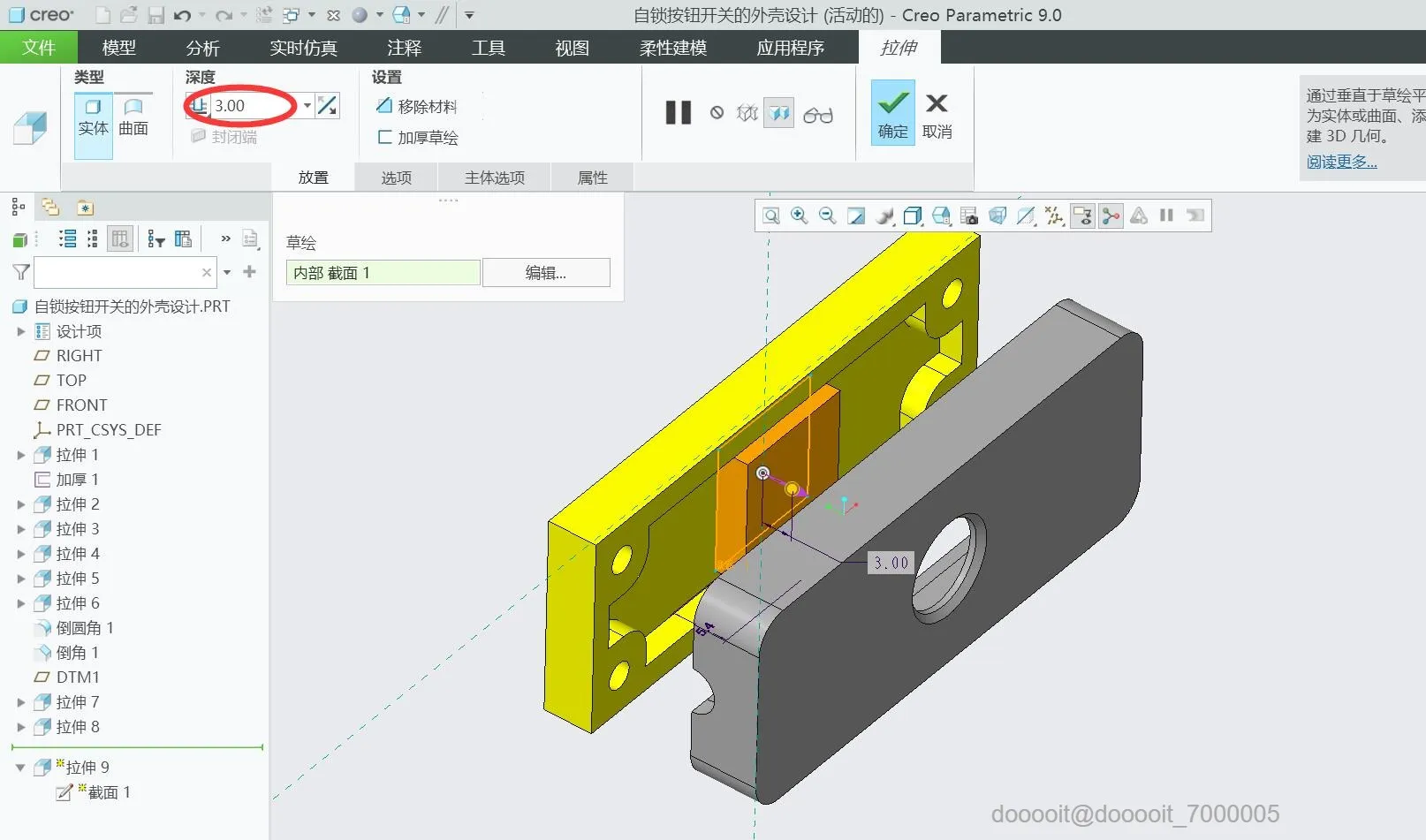

3.制作凸台，此凸台的目的在于顶住按钮开关，是属于上下限位

本步骤共3个小步骤：

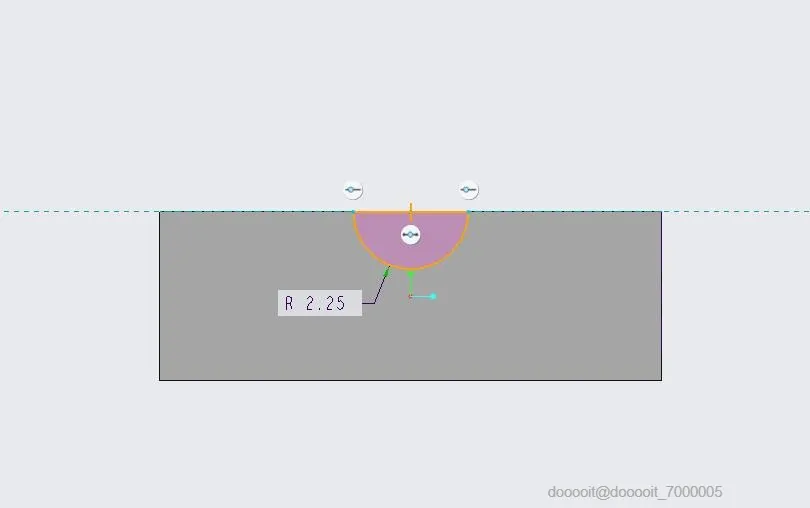

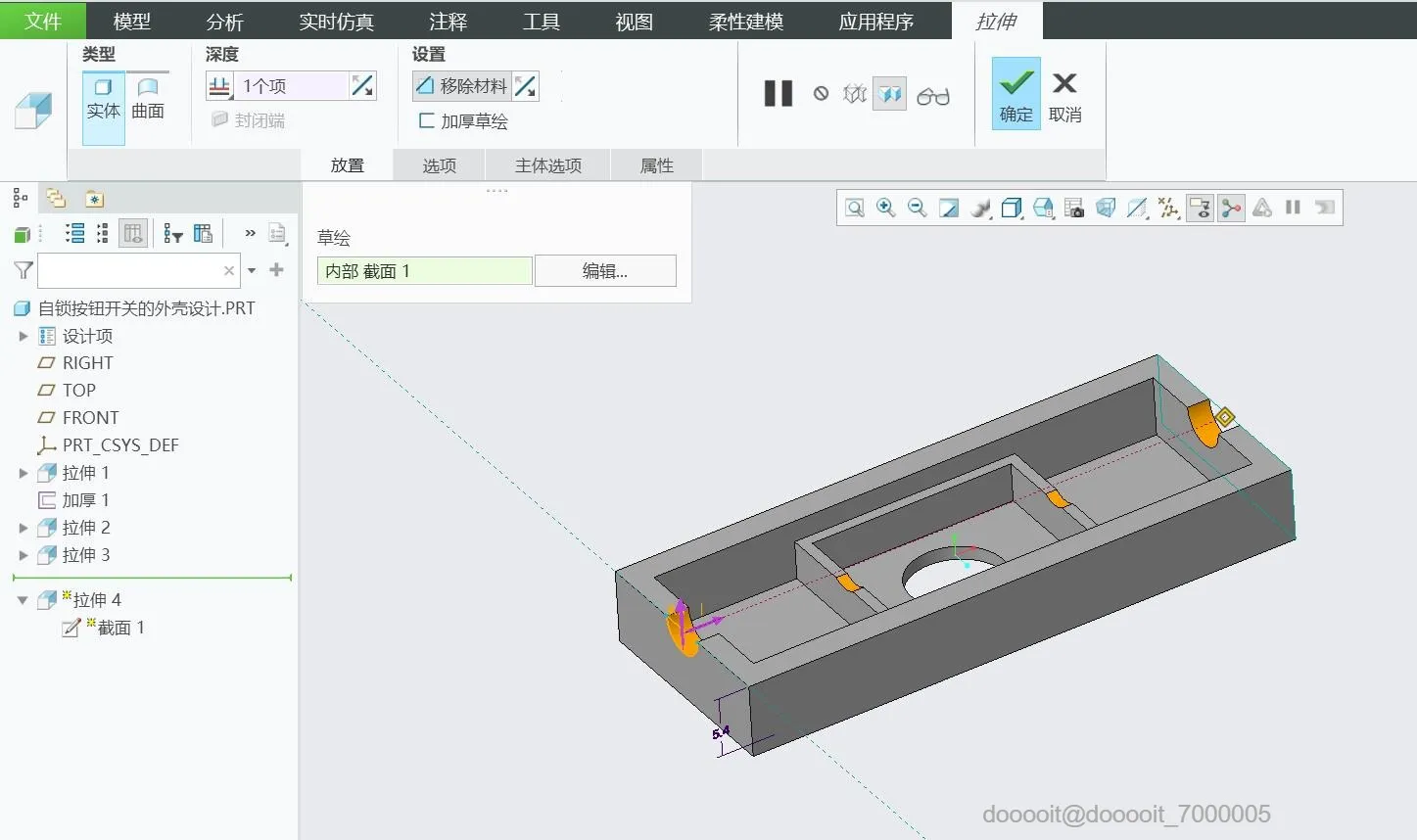

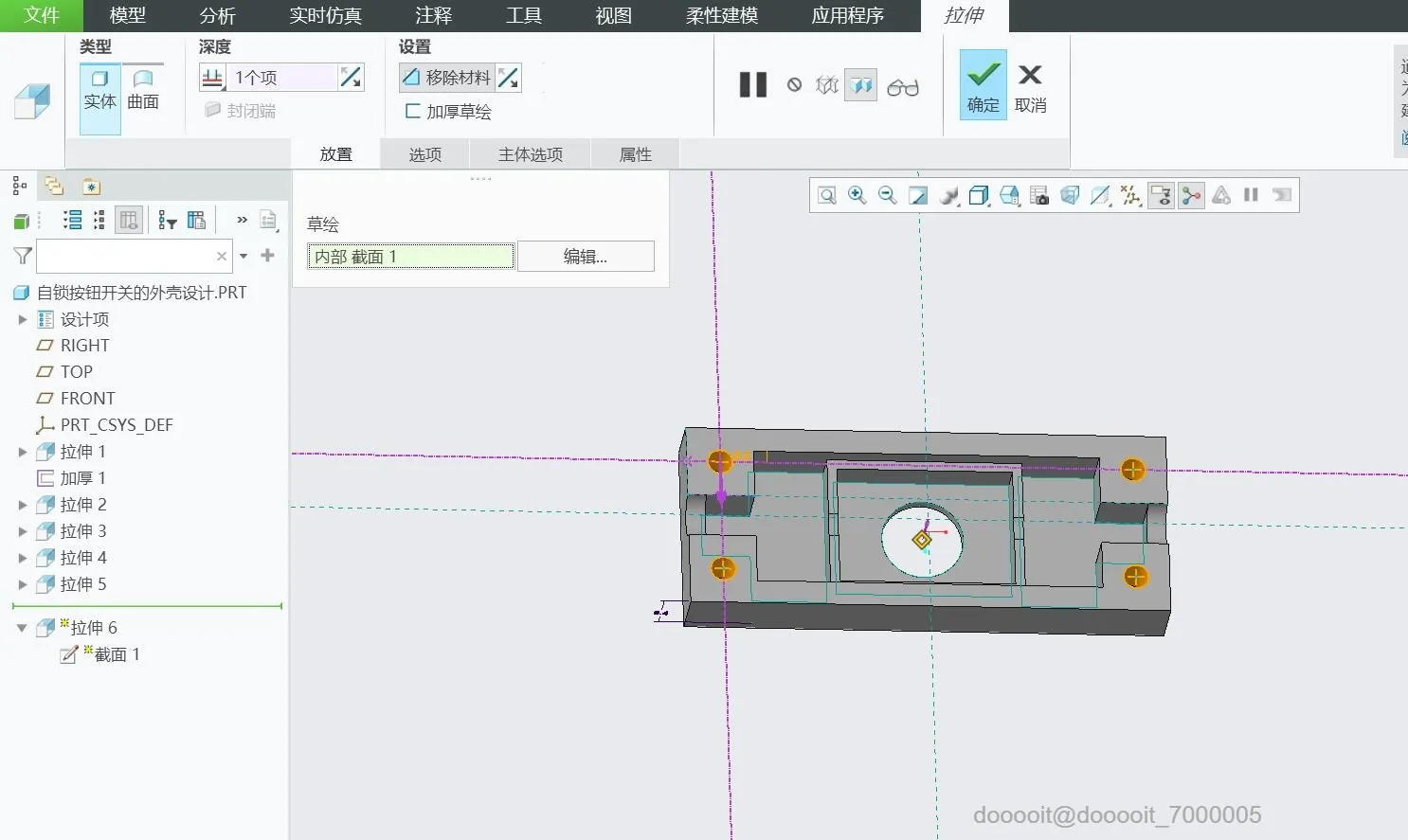

1.在凸台上开孔。开关在焊接好电线后，需要过线

2.底壳的过线孔

3.倒圆角
