SolidWorks 教学之烟灰缸

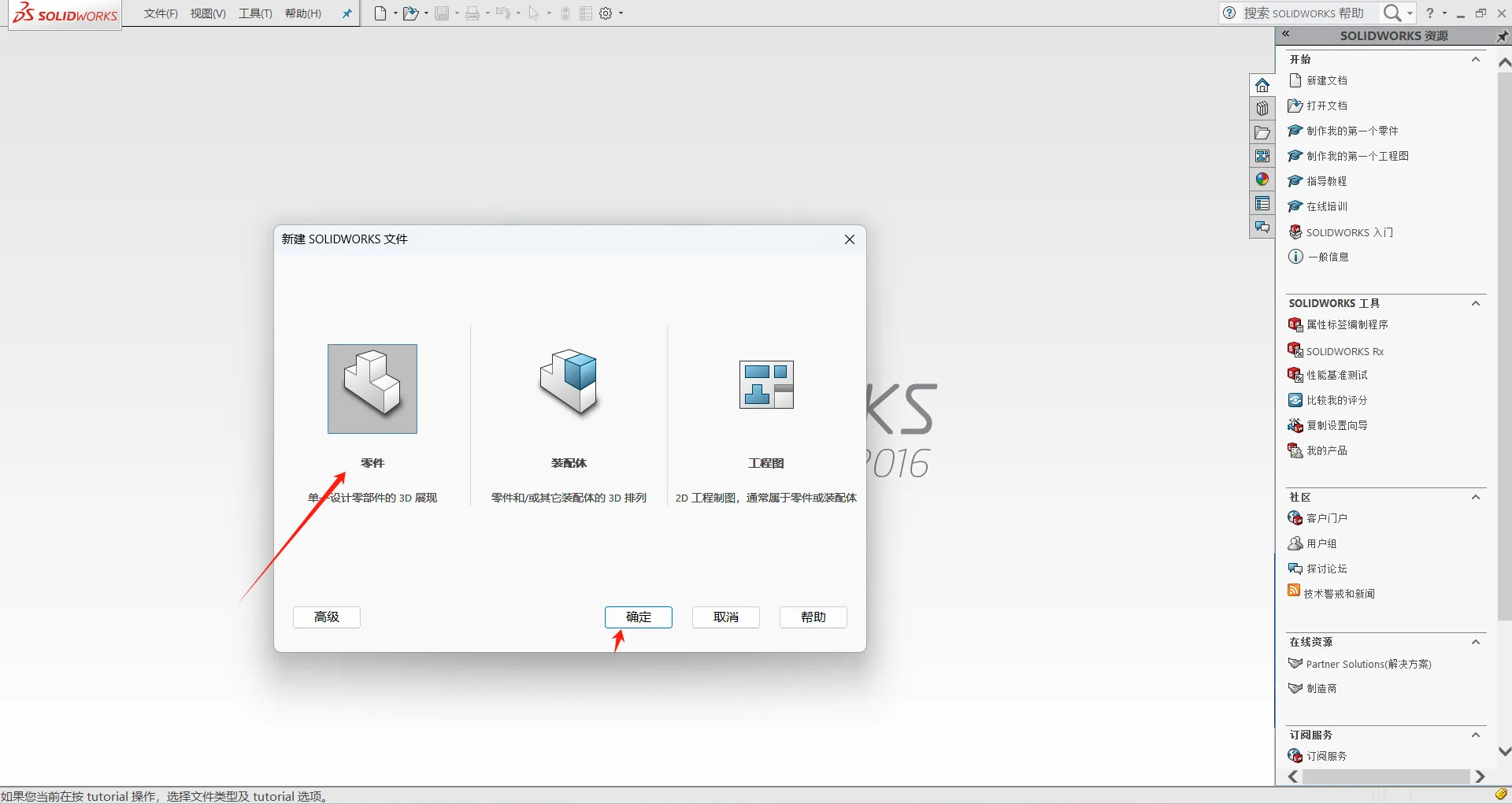

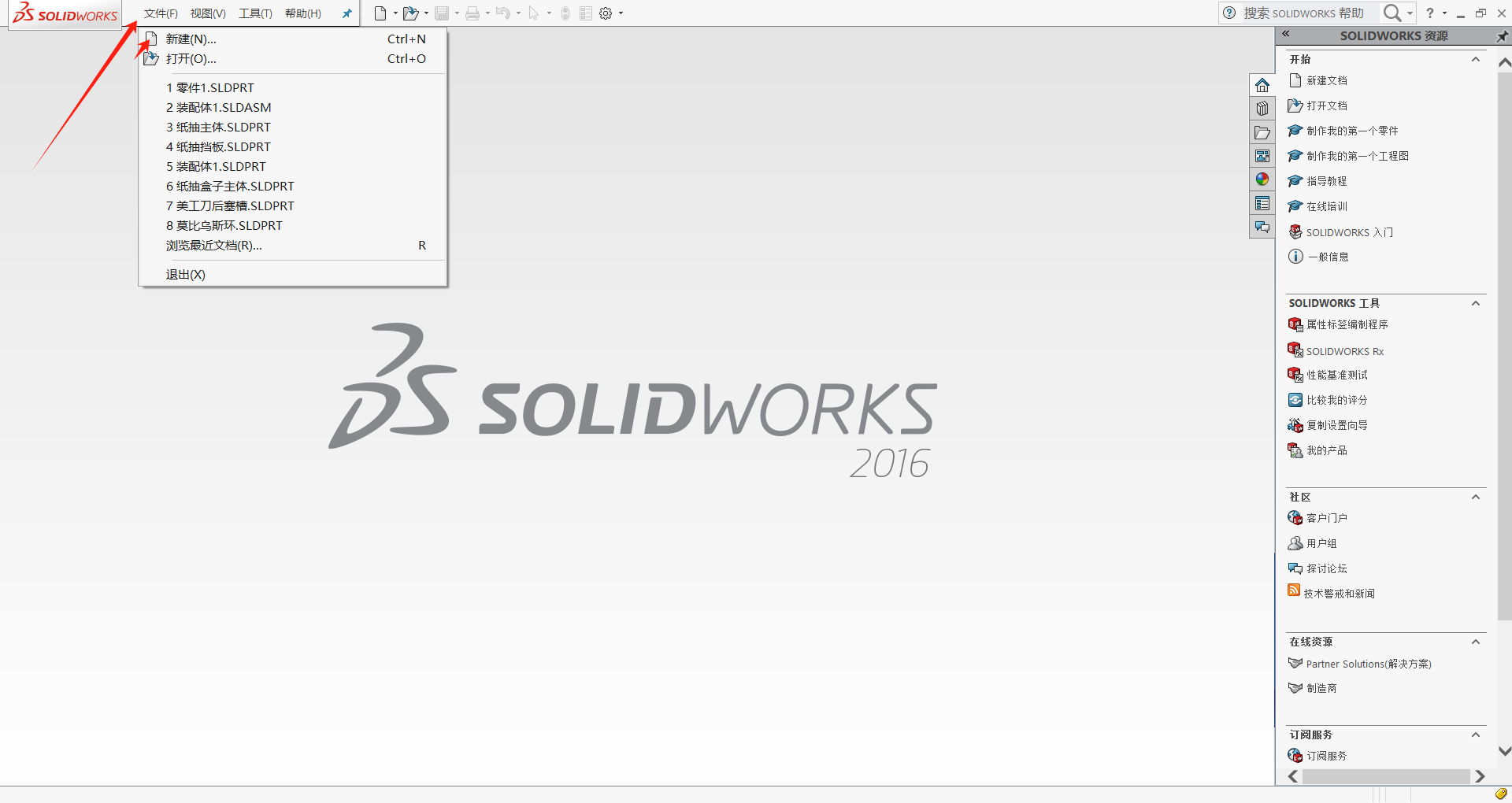

点击上方新建，选择零件，点击确定

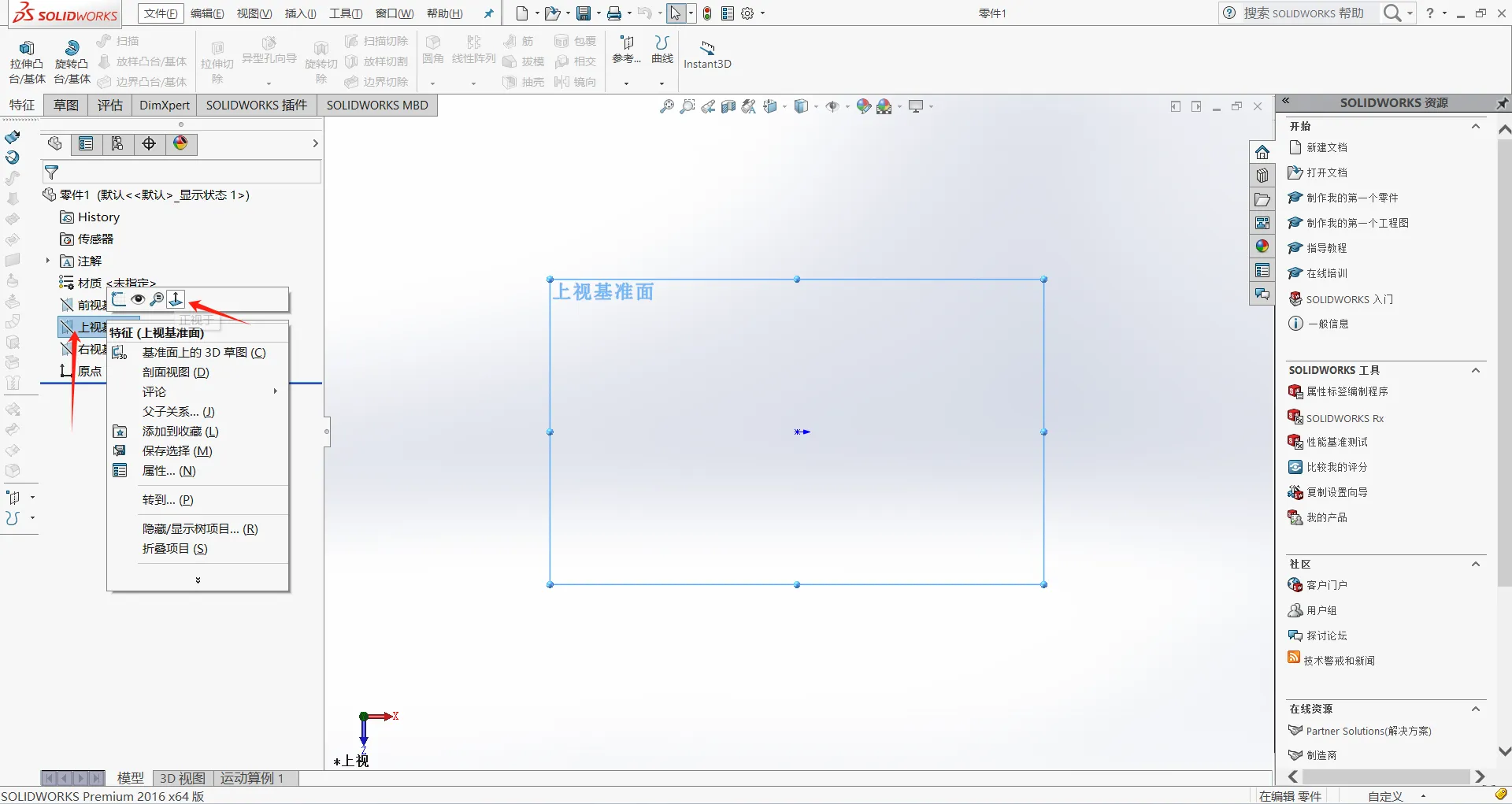

1. 选择上视基准面 右键 ->正视于 如图1所示

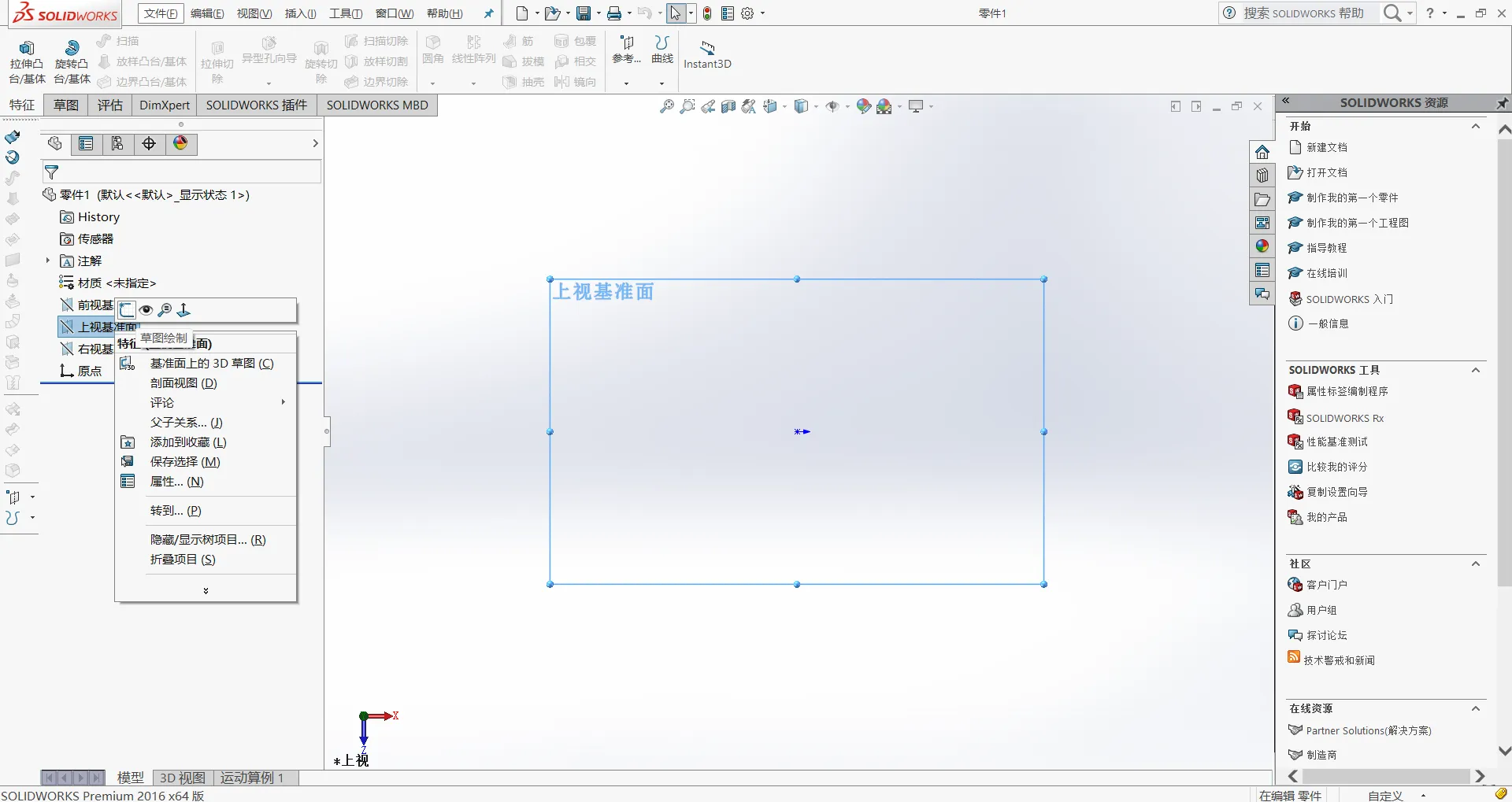

2. 右键->草图绘制 如图2所示

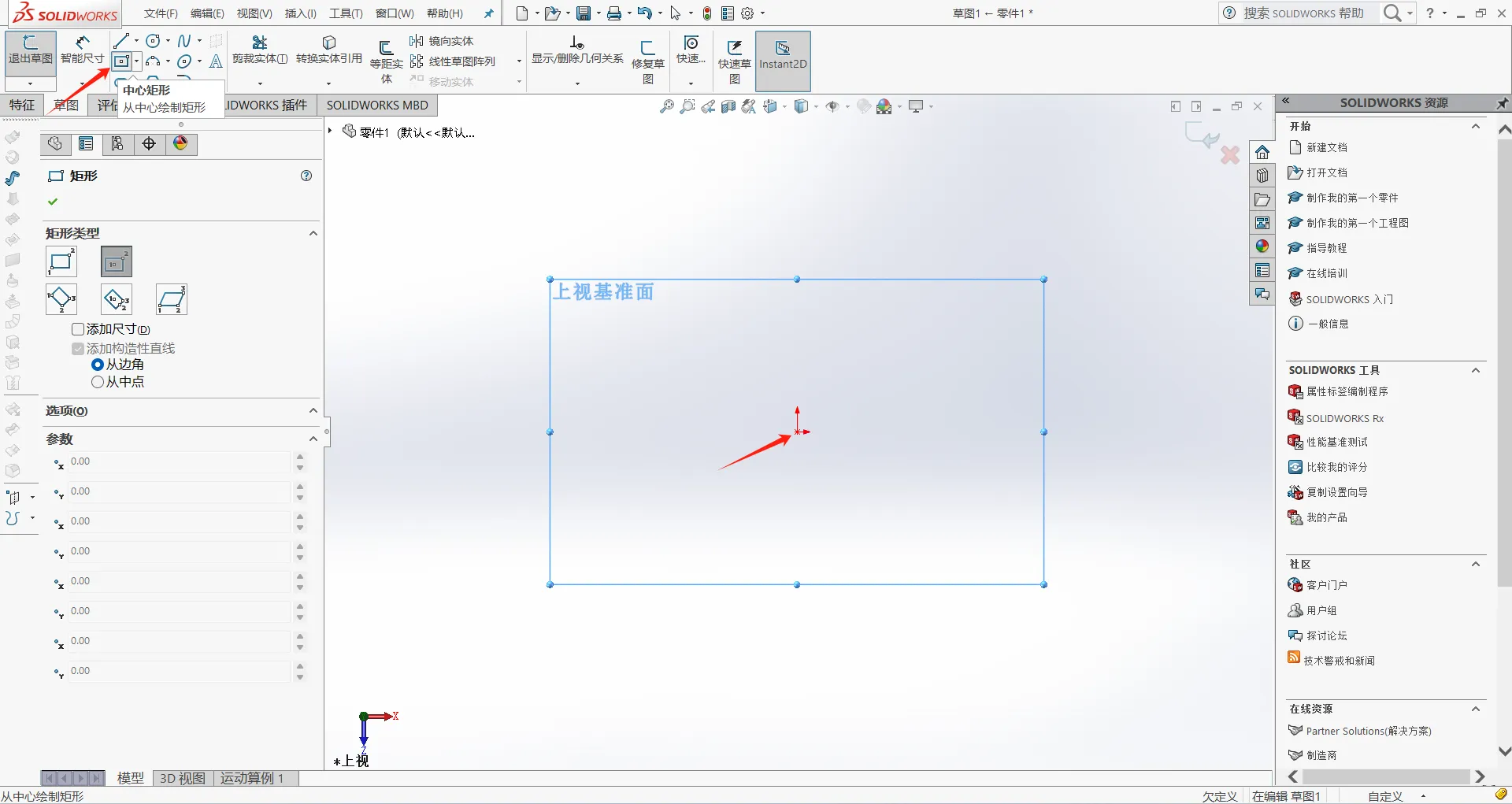

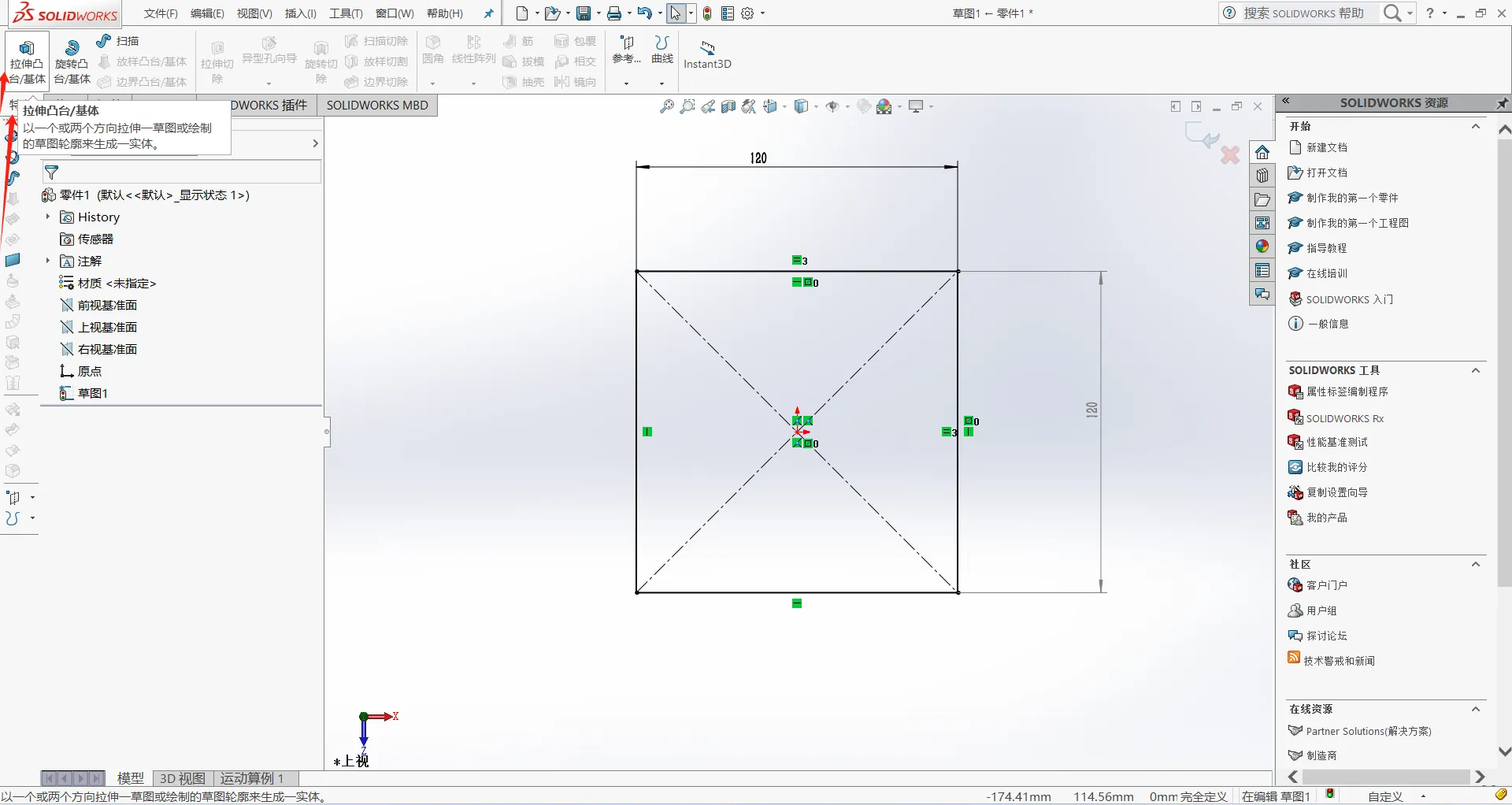

3. 点击上方中心矩形，以如图3所示的圆心画一个矩形

4. 点击只能尺寸 长和宽都设置为120

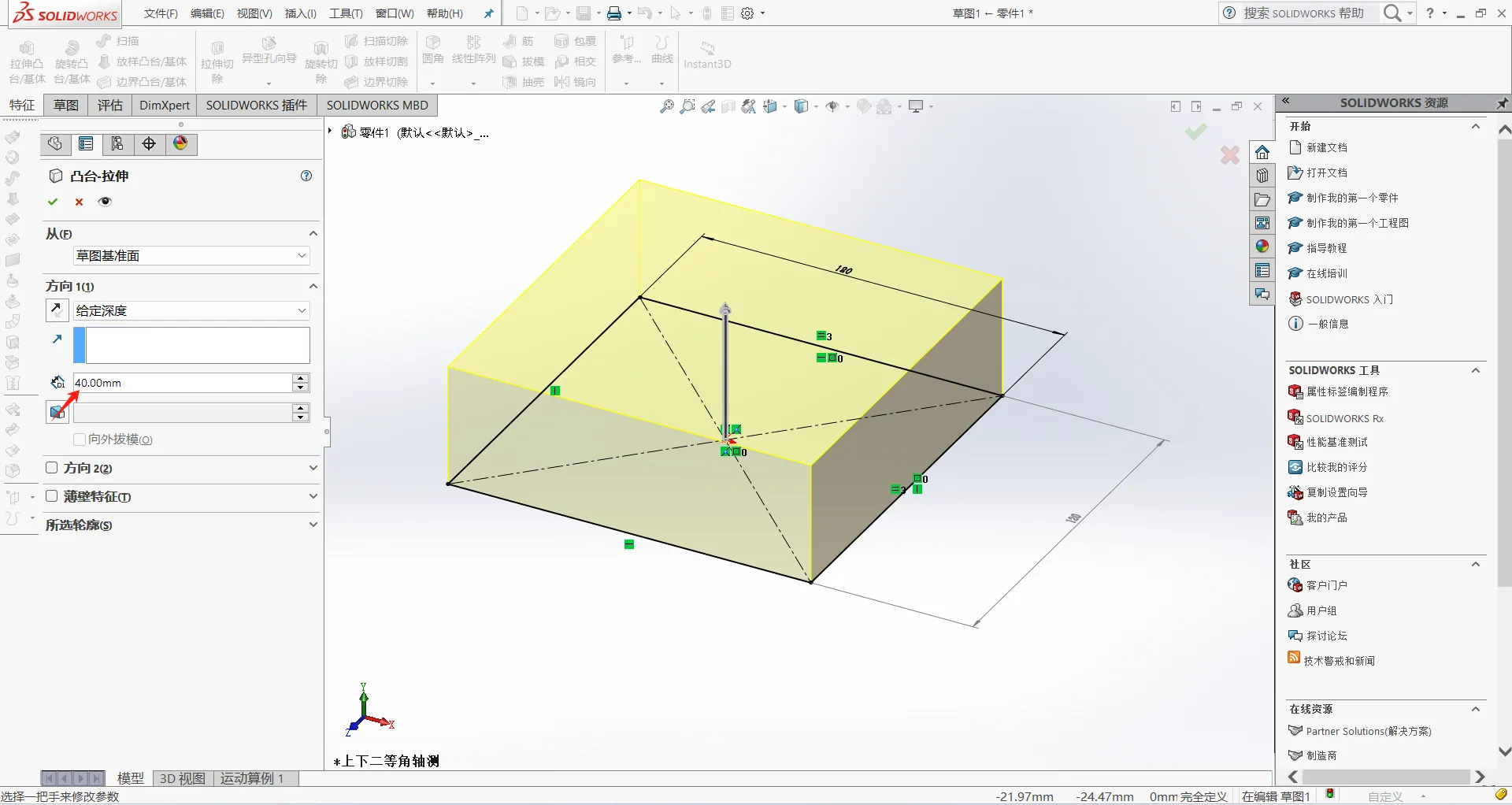

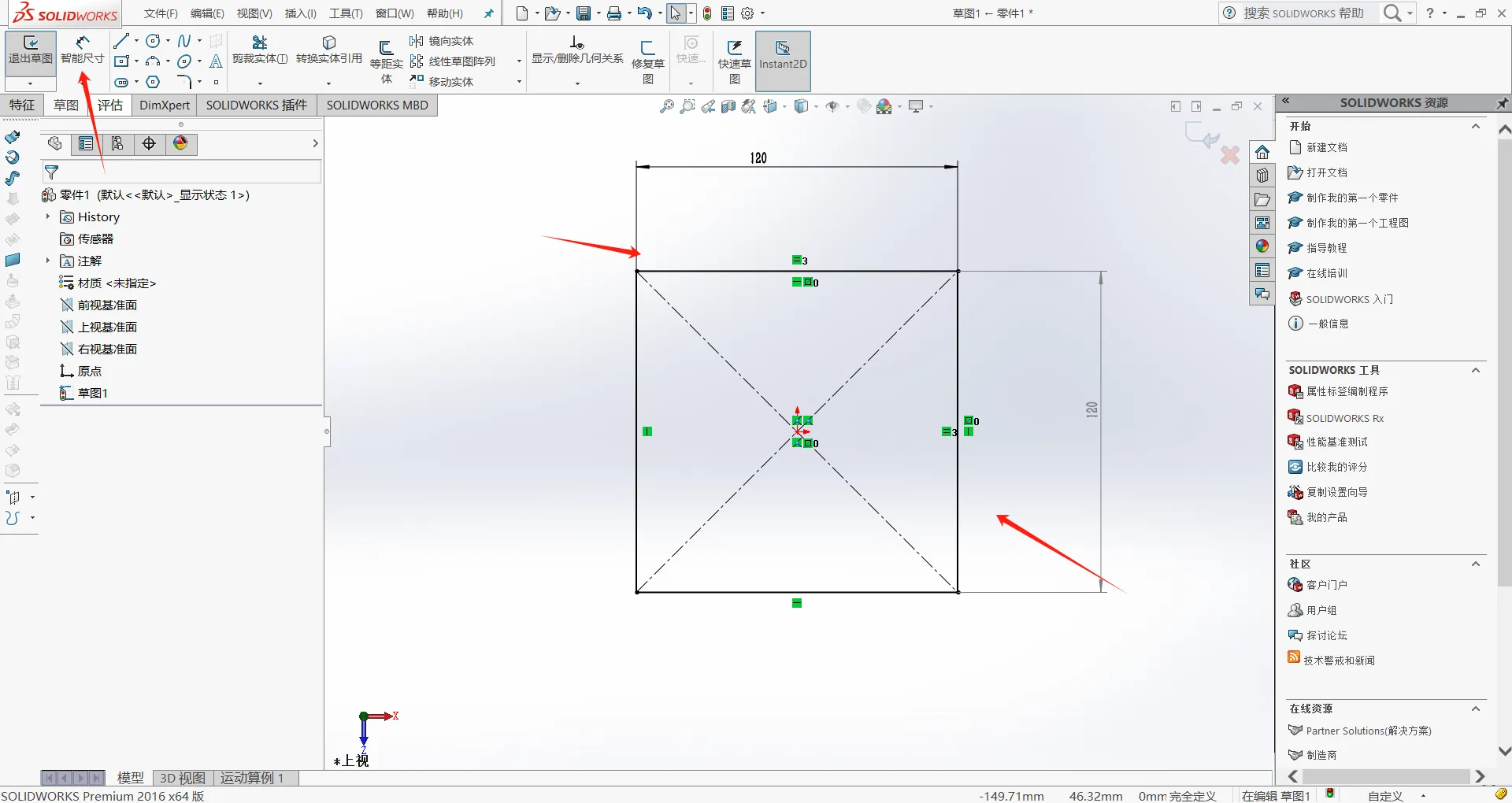

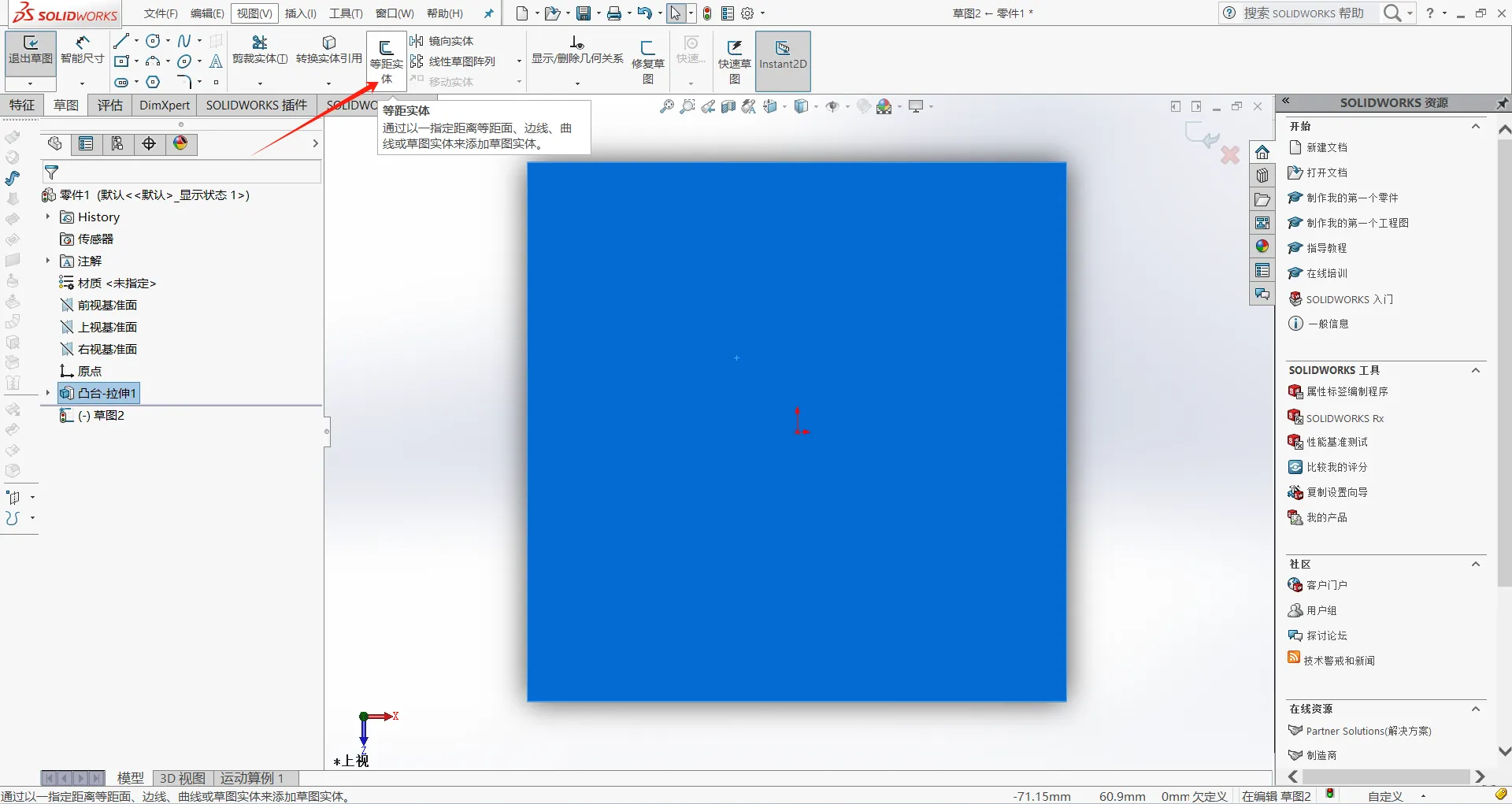

1. 点击特征 拉伸凸台基体

2. 深度设置为40

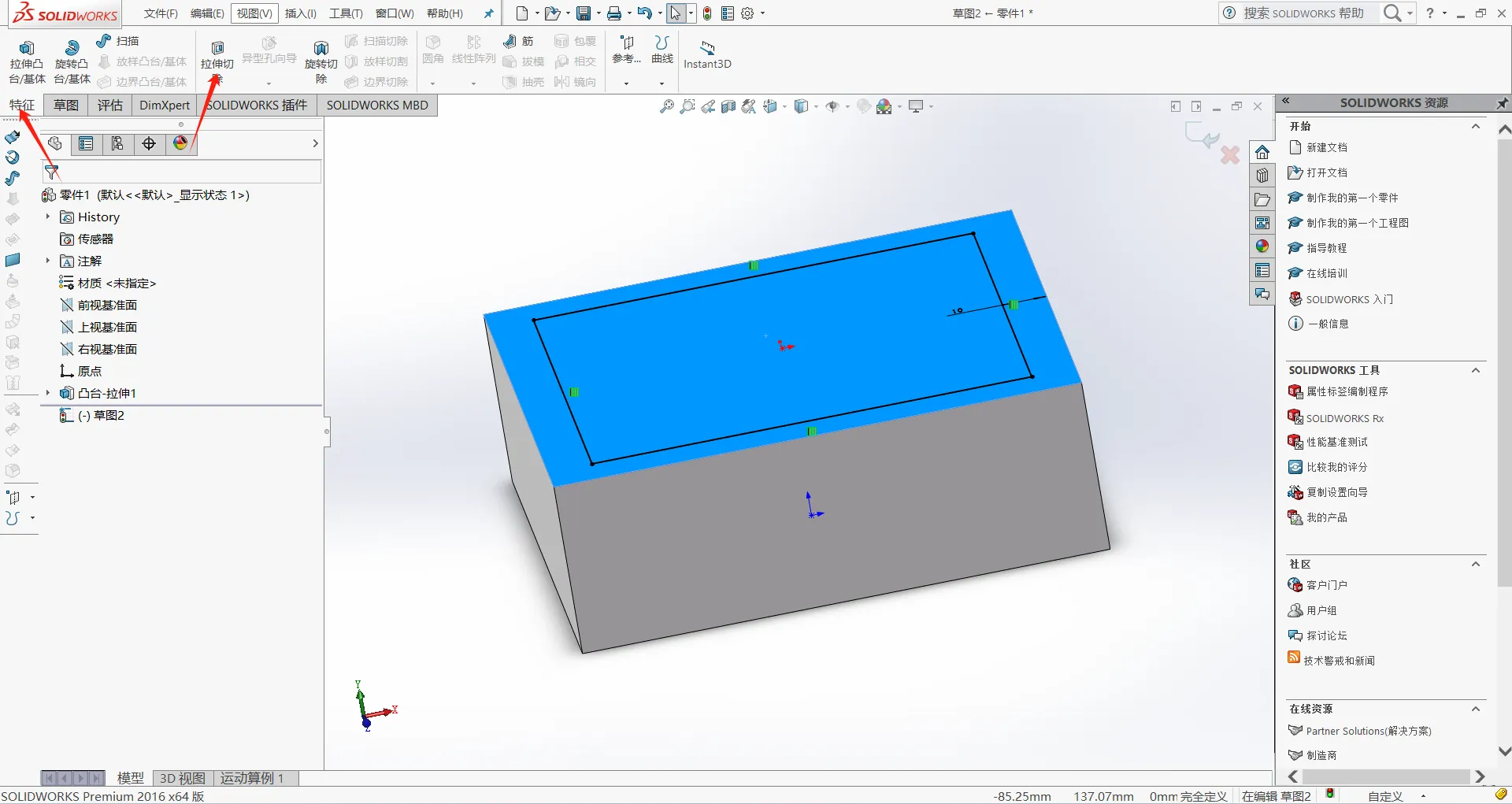

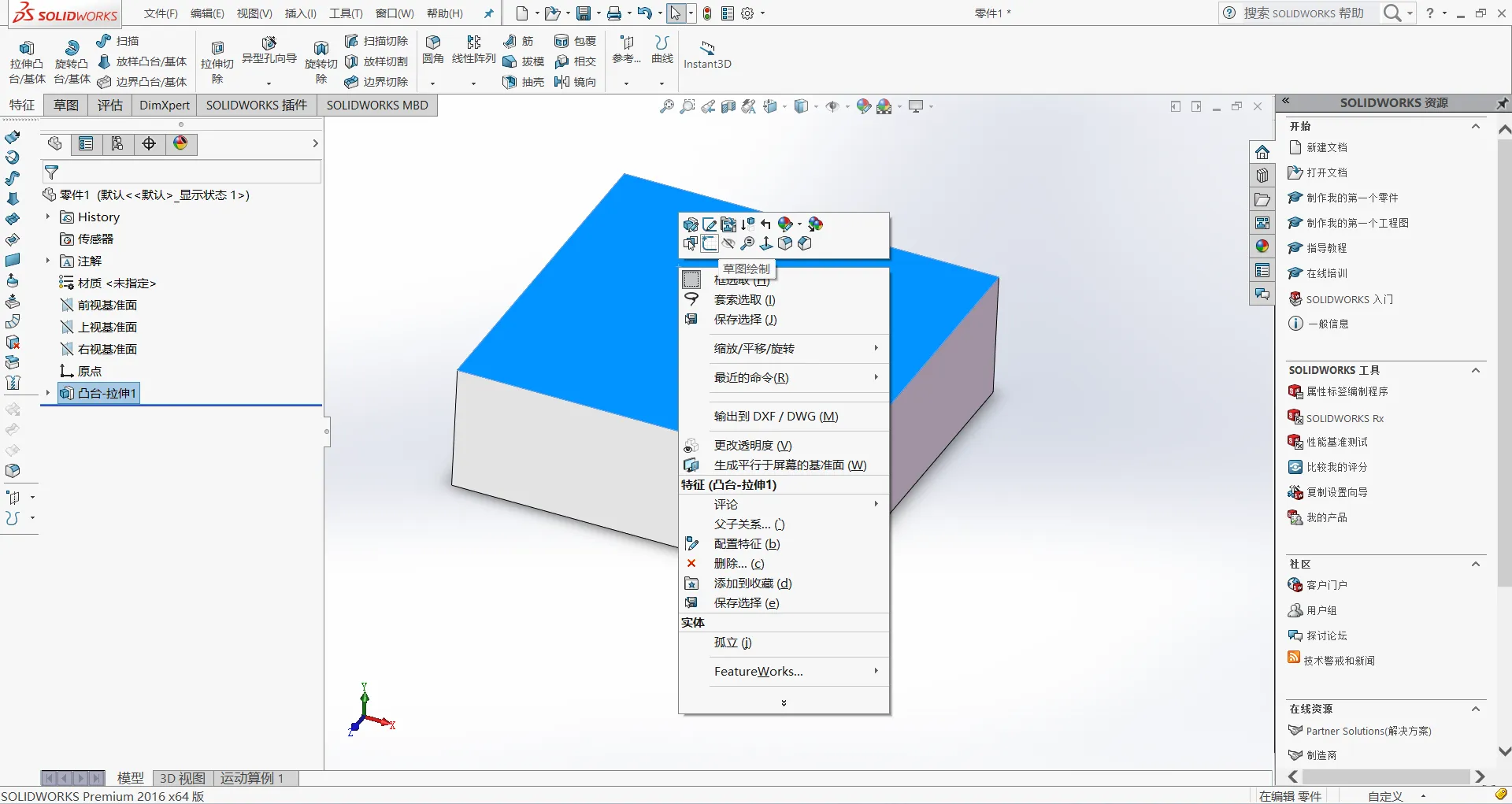

3. 点击拉伸好的上面，在上面的基础上右键草图绘制

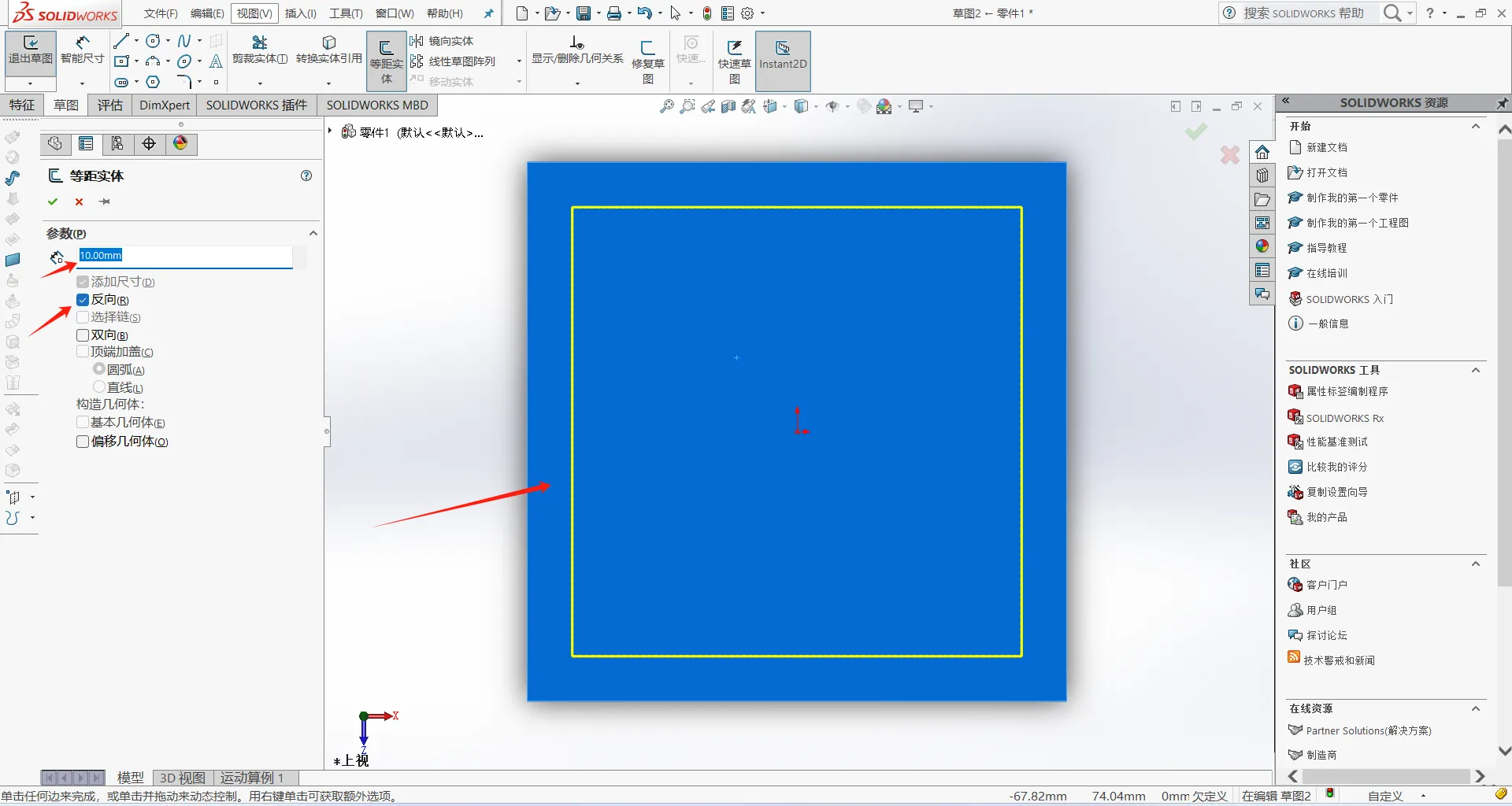

4. 点击上方等距实体，选择左侧反向，等距距离设置为10

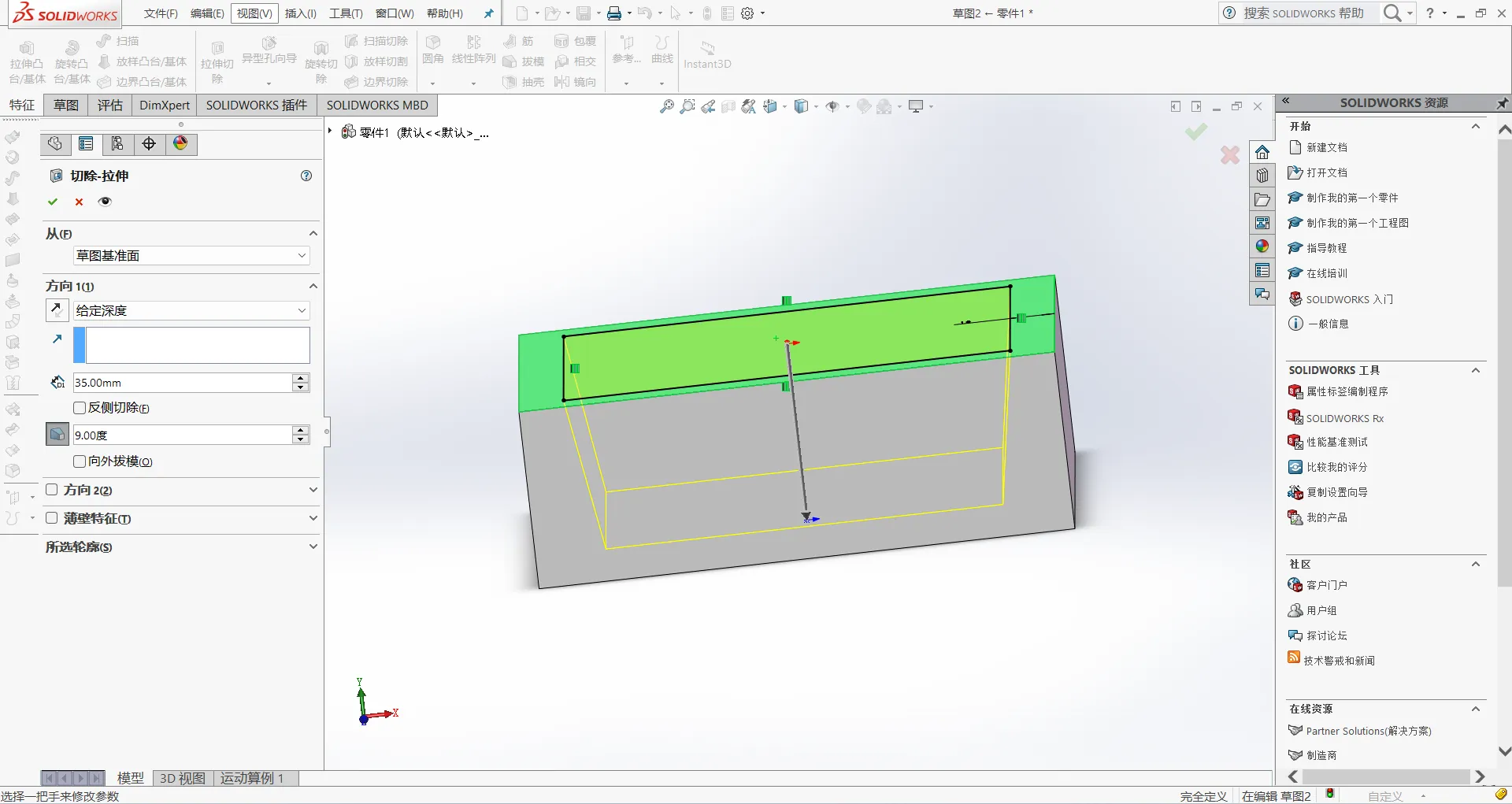

1. 点击特征 点击拉伸切除、

2. 深度设置为35 ，拔膜设置为9度

3. 点击对号即可

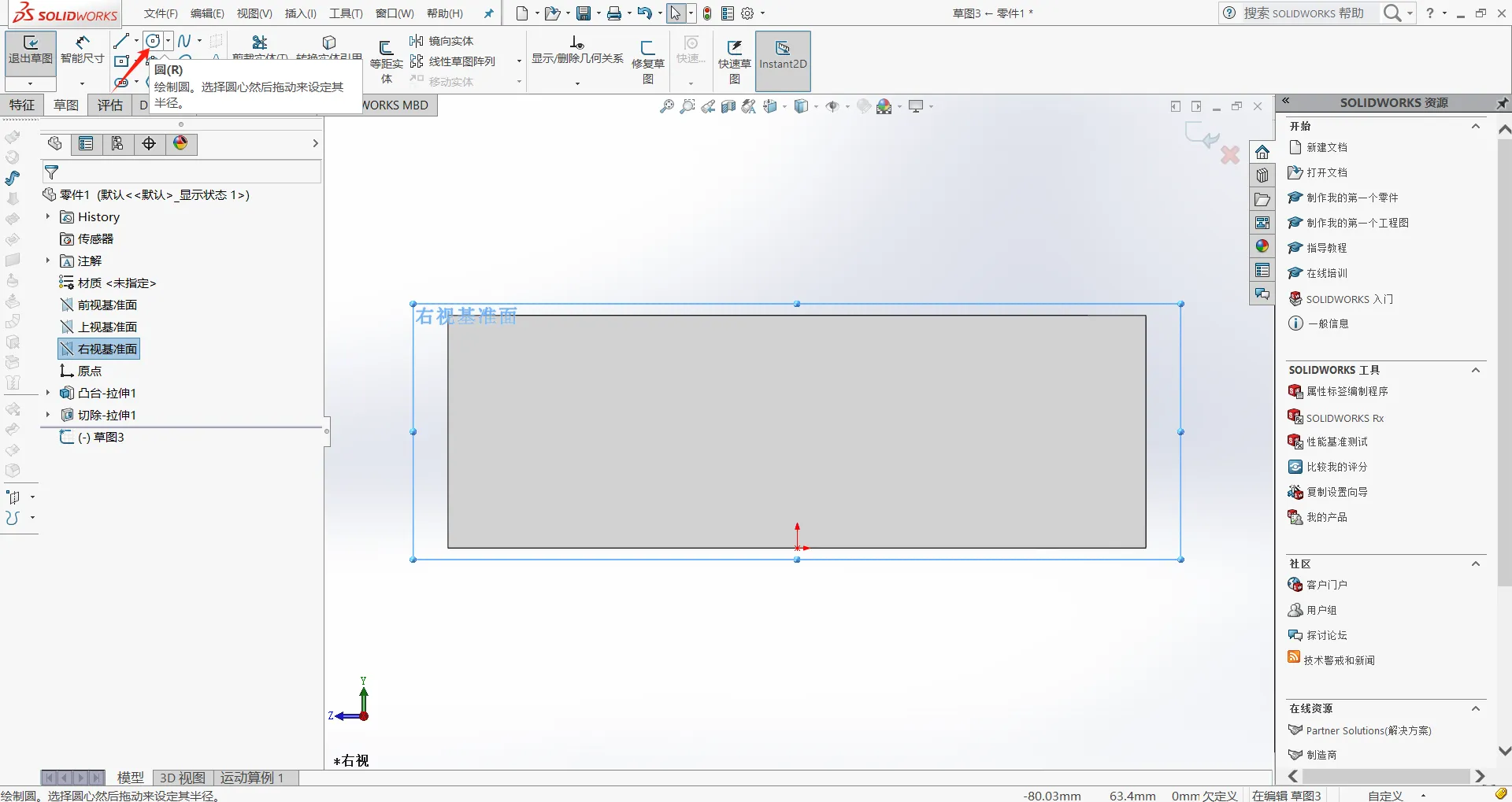

1. 点击右视基准面，右键 正视于

2. 在右视基准面基础上 右键草图绘制

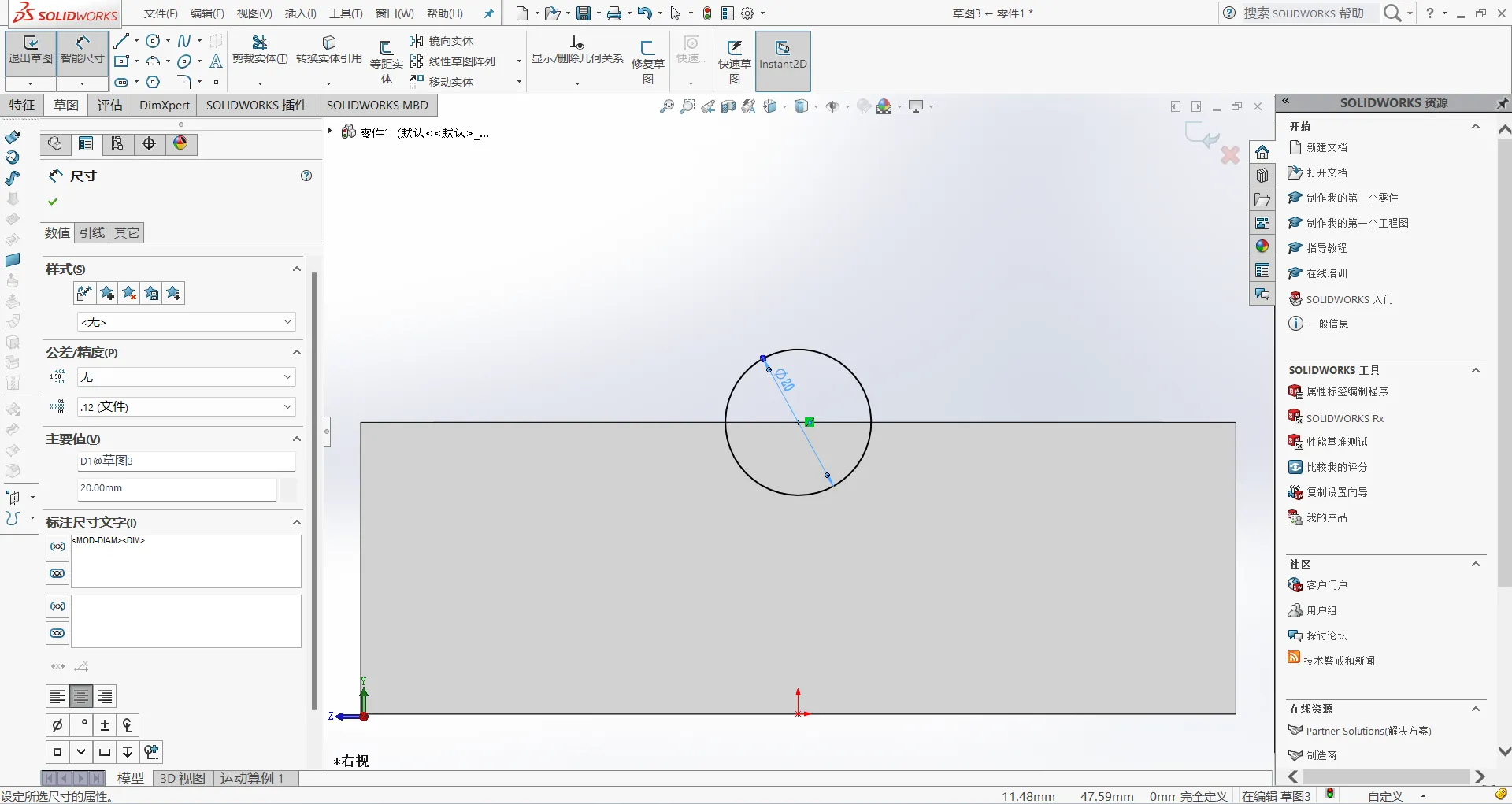

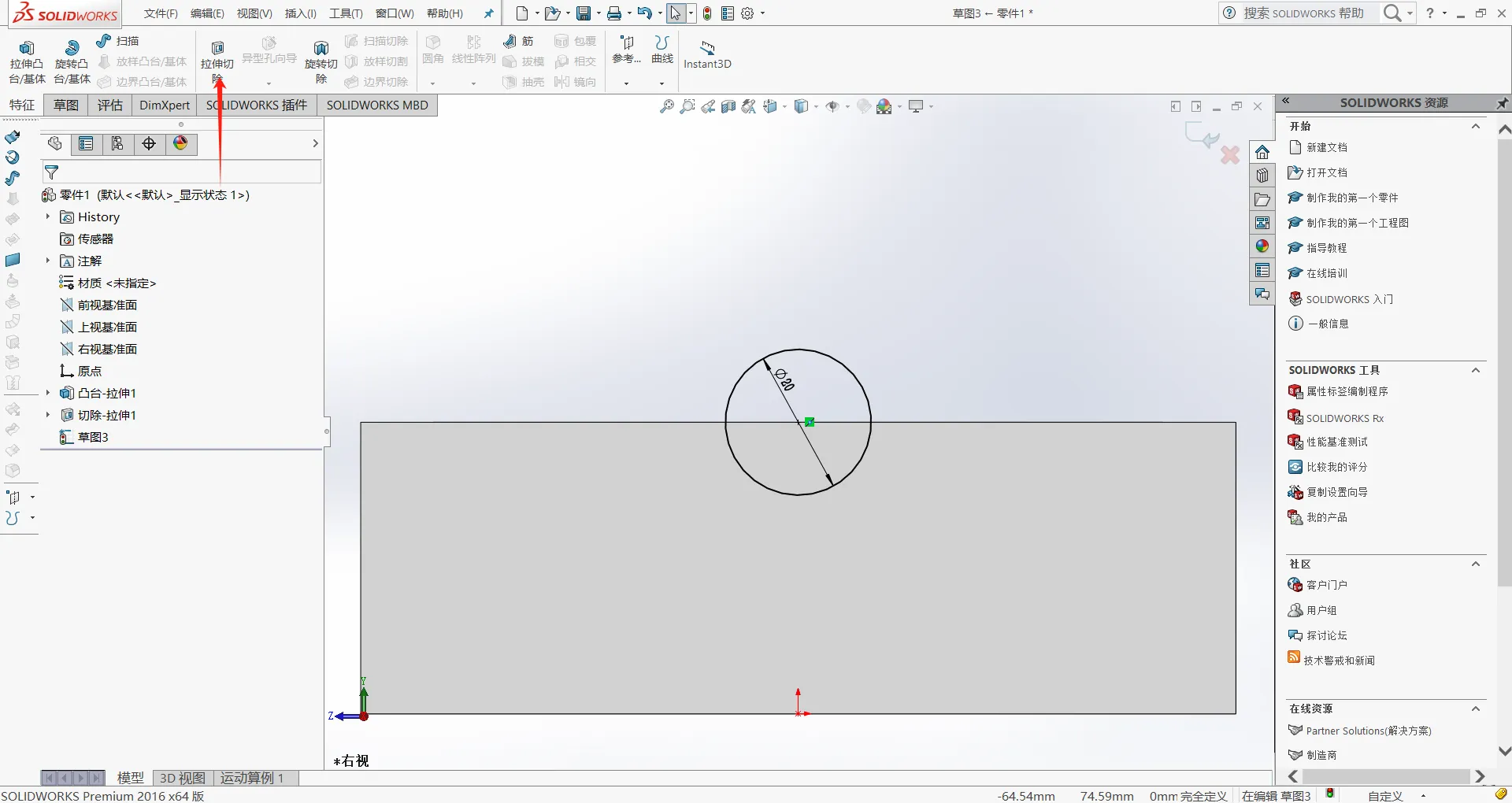

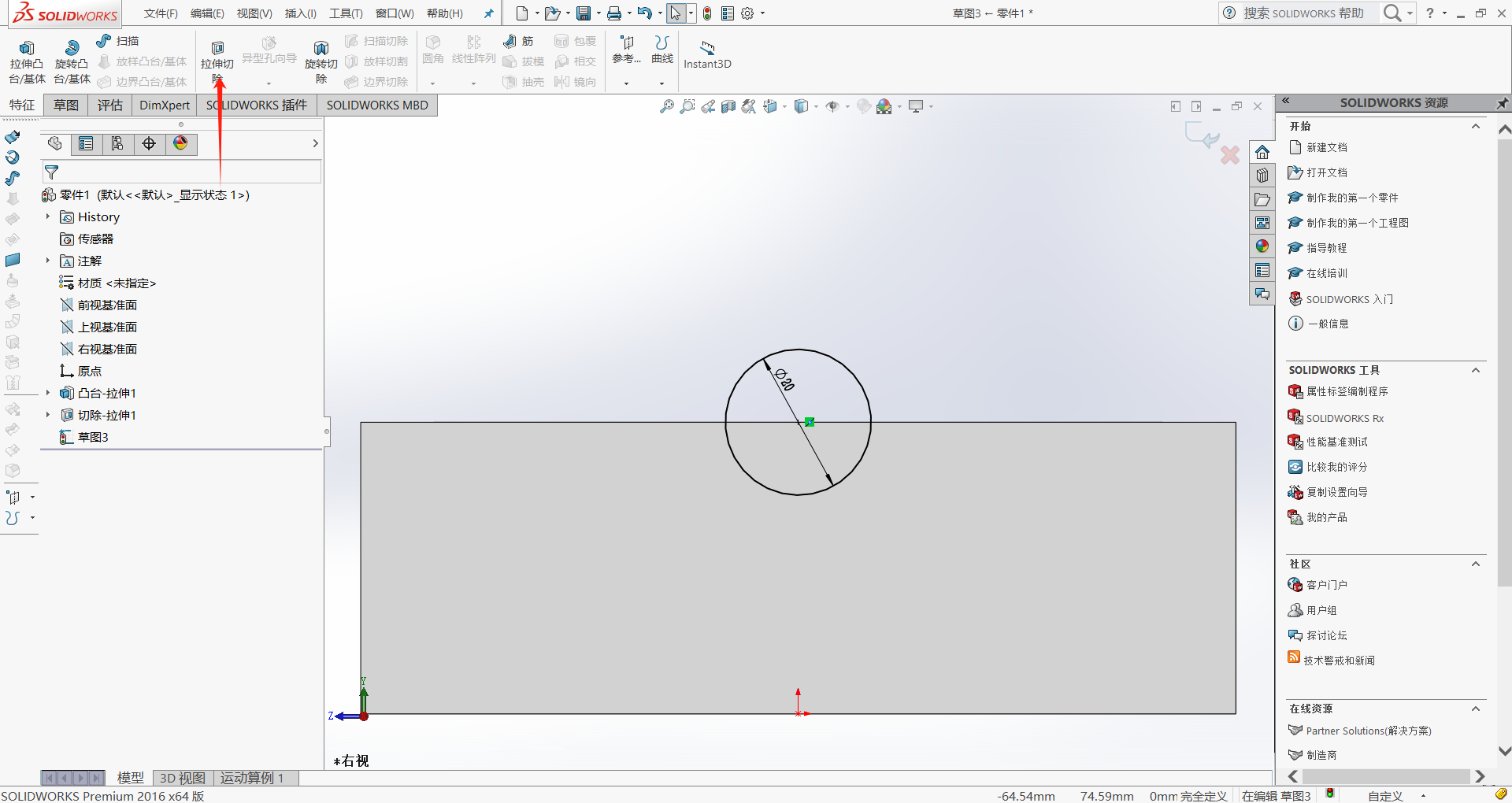

3. 点击上方圆，在实体上方，以中心点为圆心绘画一个圆

4. 选择上方智能尺寸，圆形的直径设置为20

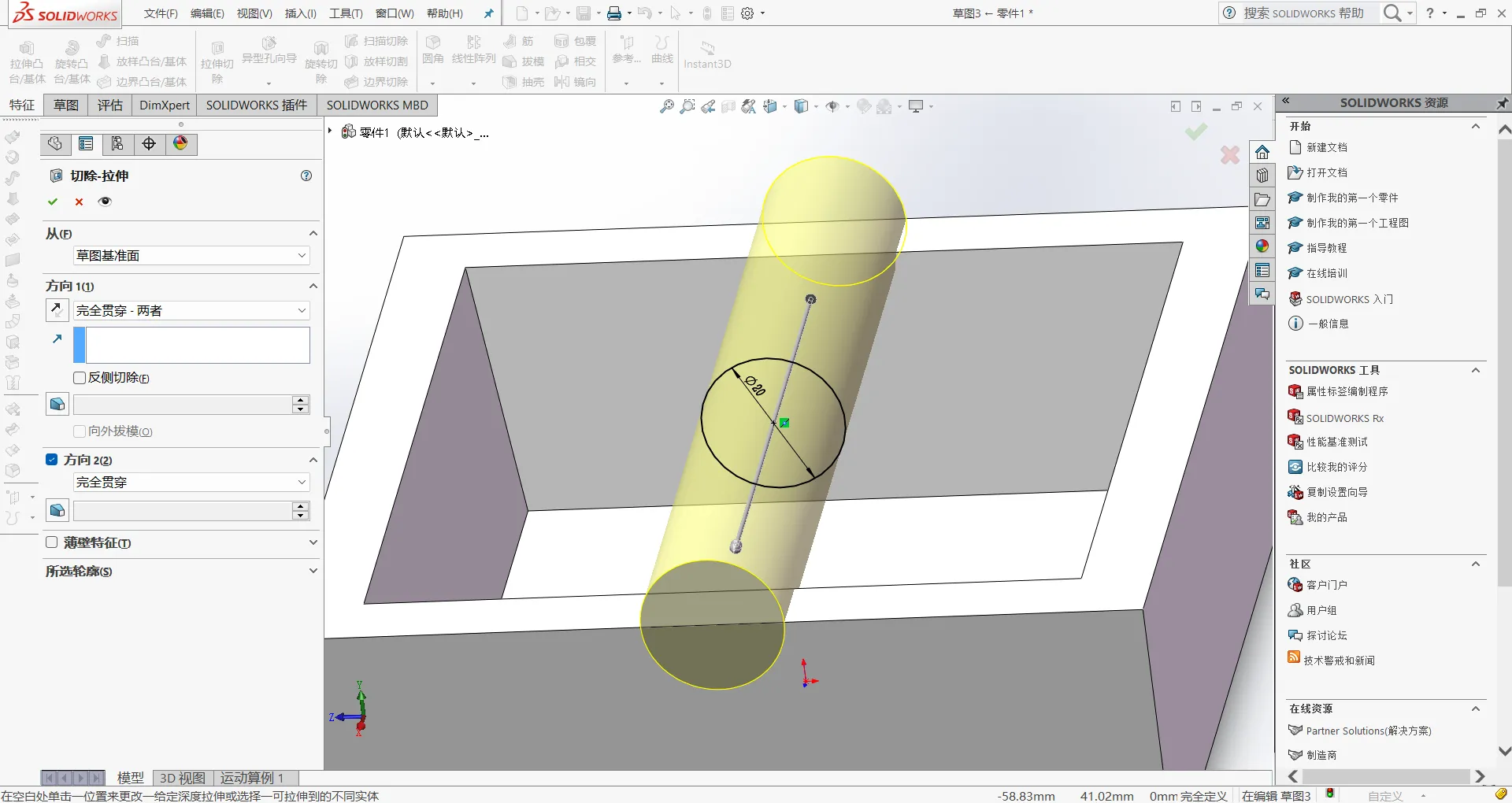

1. 选择特征 ，点击拉伸切除

2. 方向设置为完全贯穿两者，然后点击对号即可

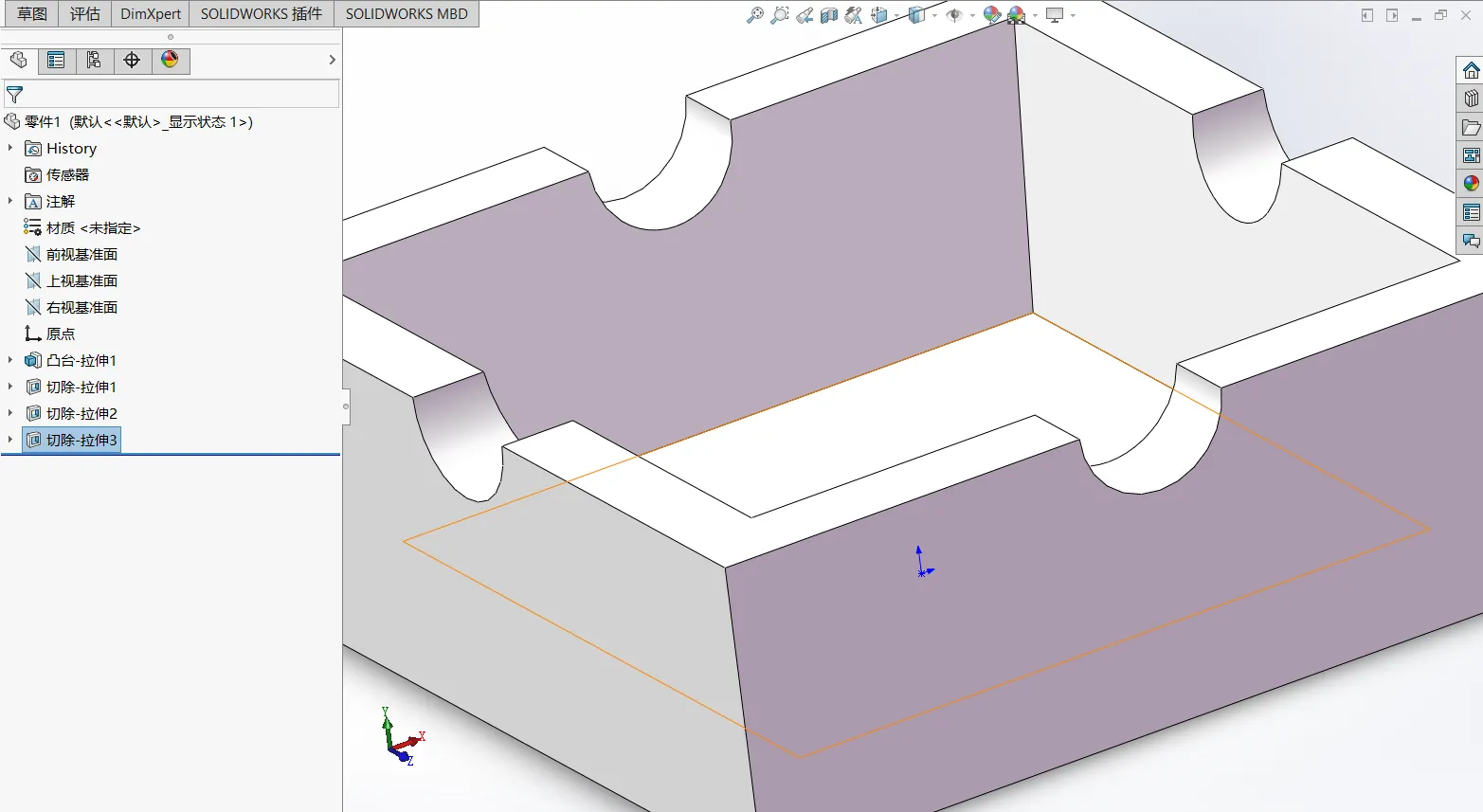

然后正视于前视基准面，重复上面的步骤，大家也可以进行阵列操作，最后如图所示

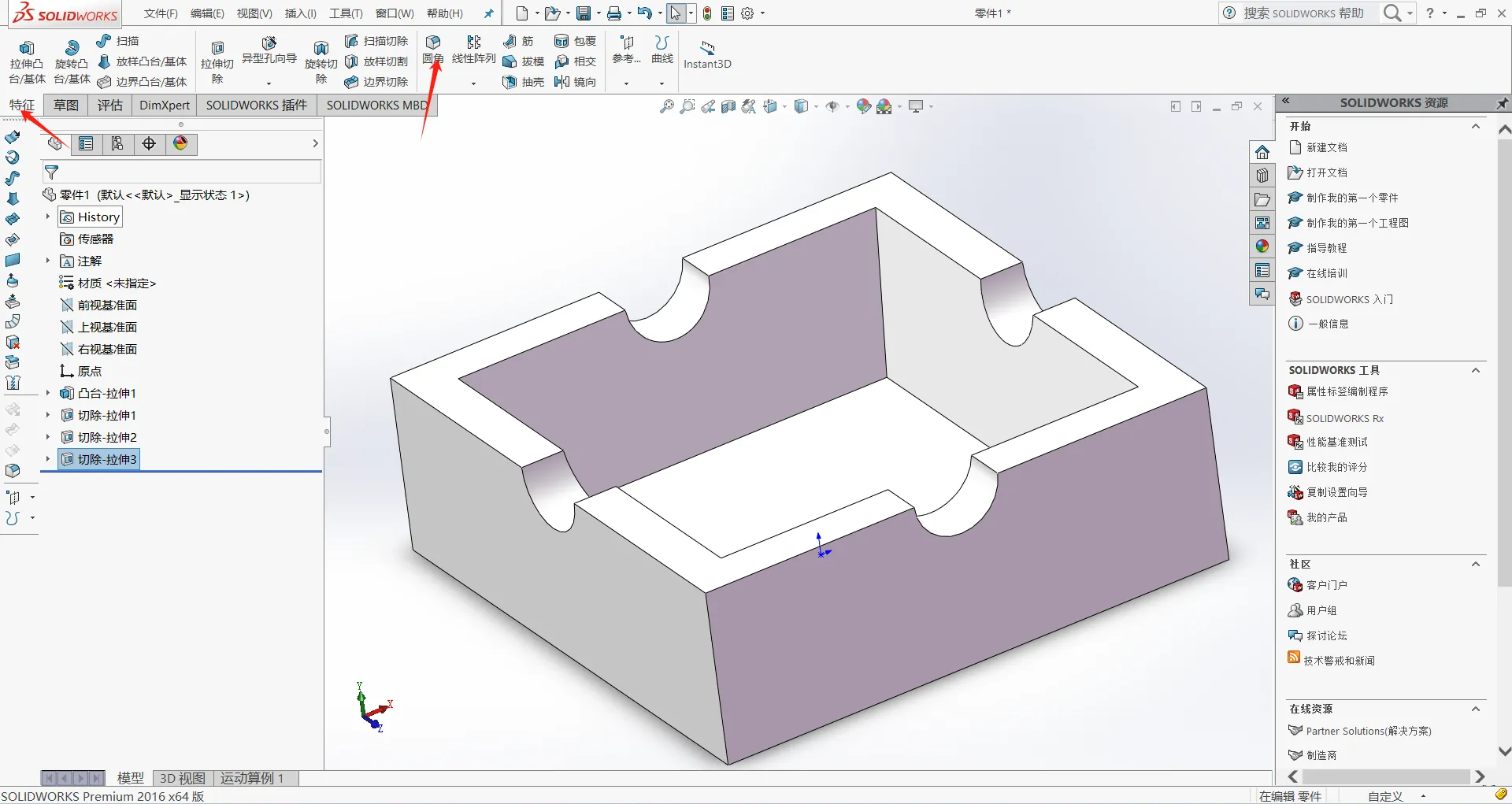

1. 点击特征 选择上方圆角

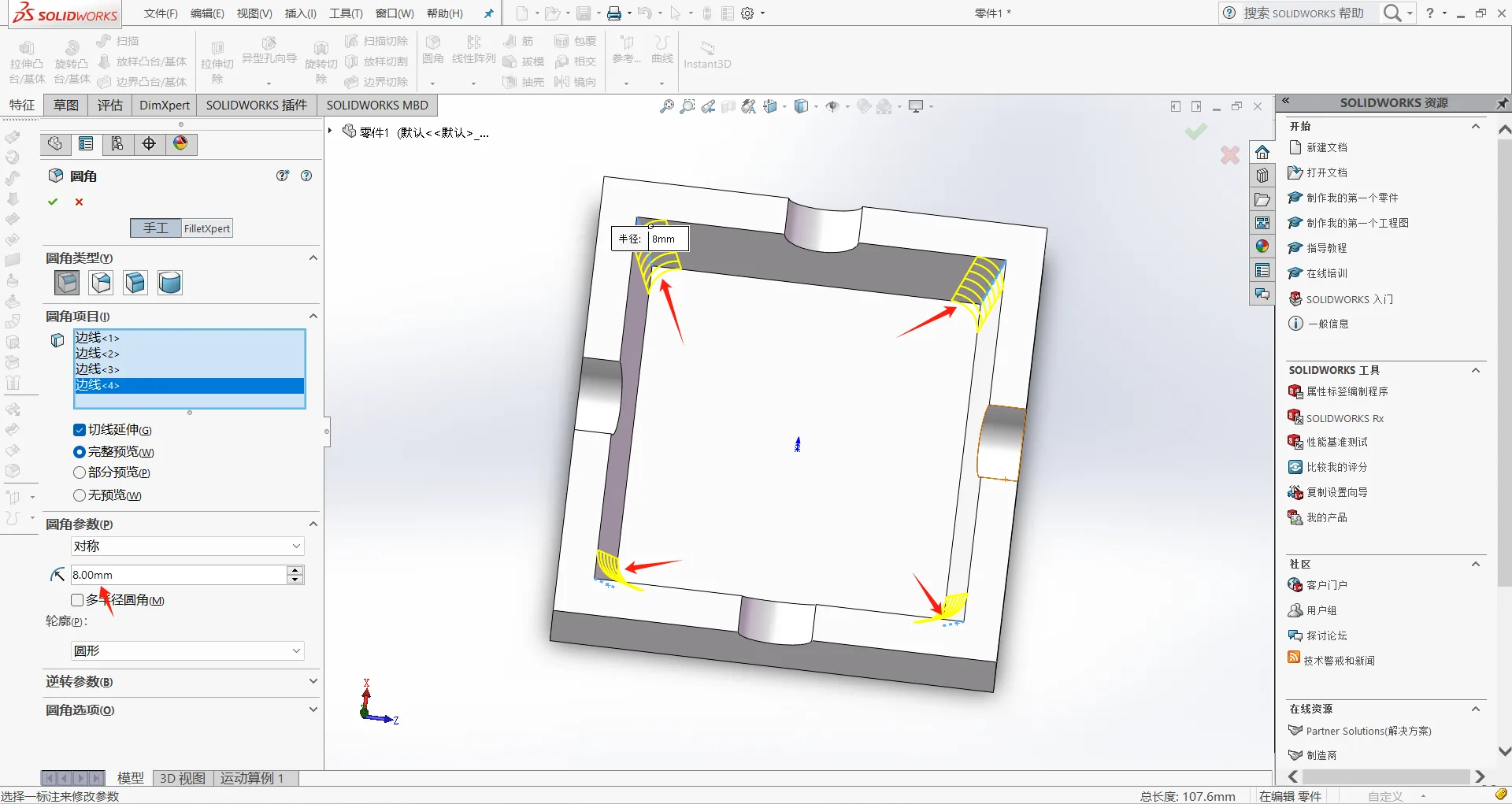

2. 选择如图2所示的四条边，半径设置为8

3. 点击确定即可

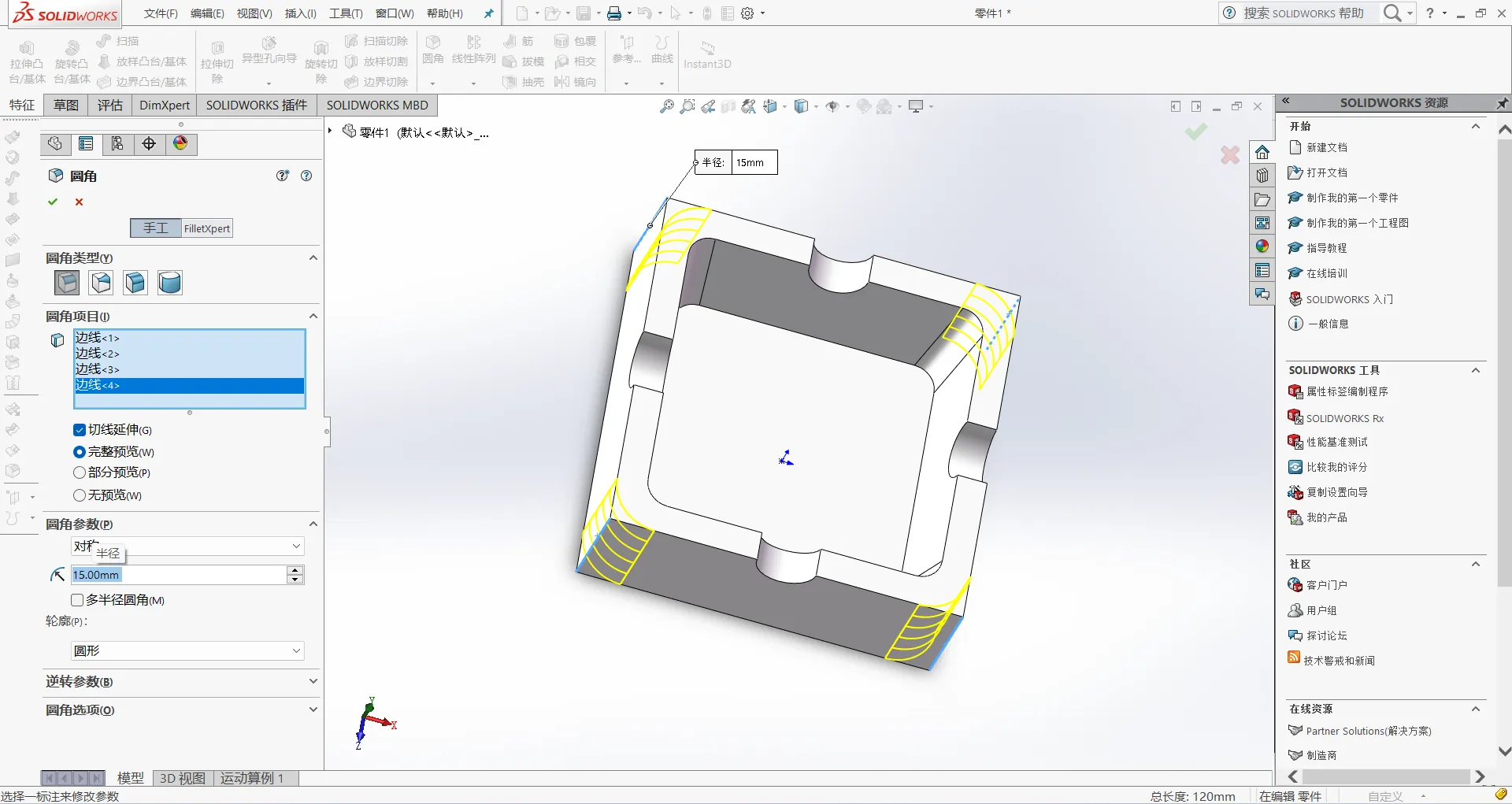

1. 还是点击特征 圆角

2. 选择如图所示的四条边，半径设置为15

3. 点击确定即可

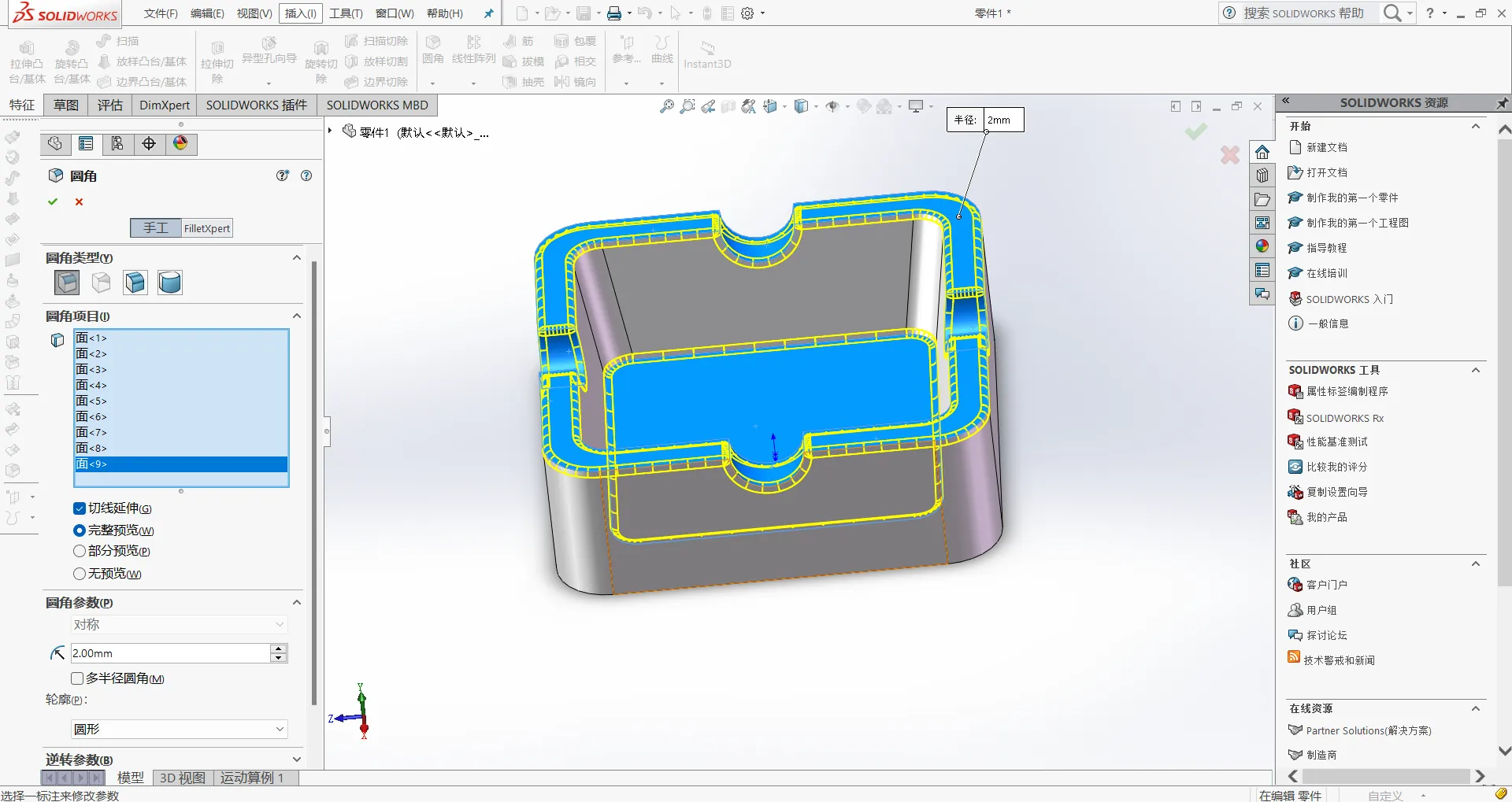

点击特征圆角，选择如图所示的面，圆角半径设置为2，点击确定

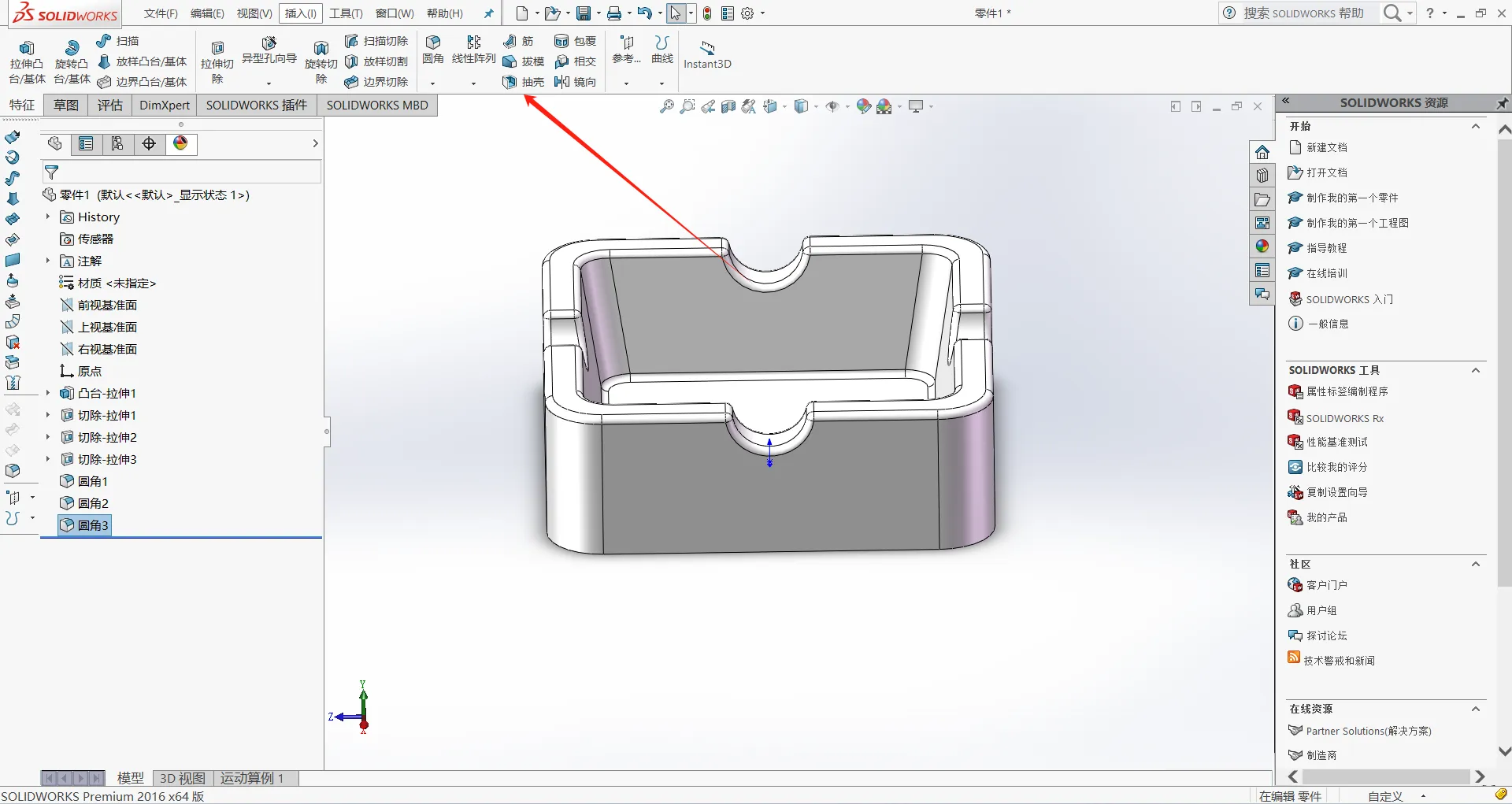

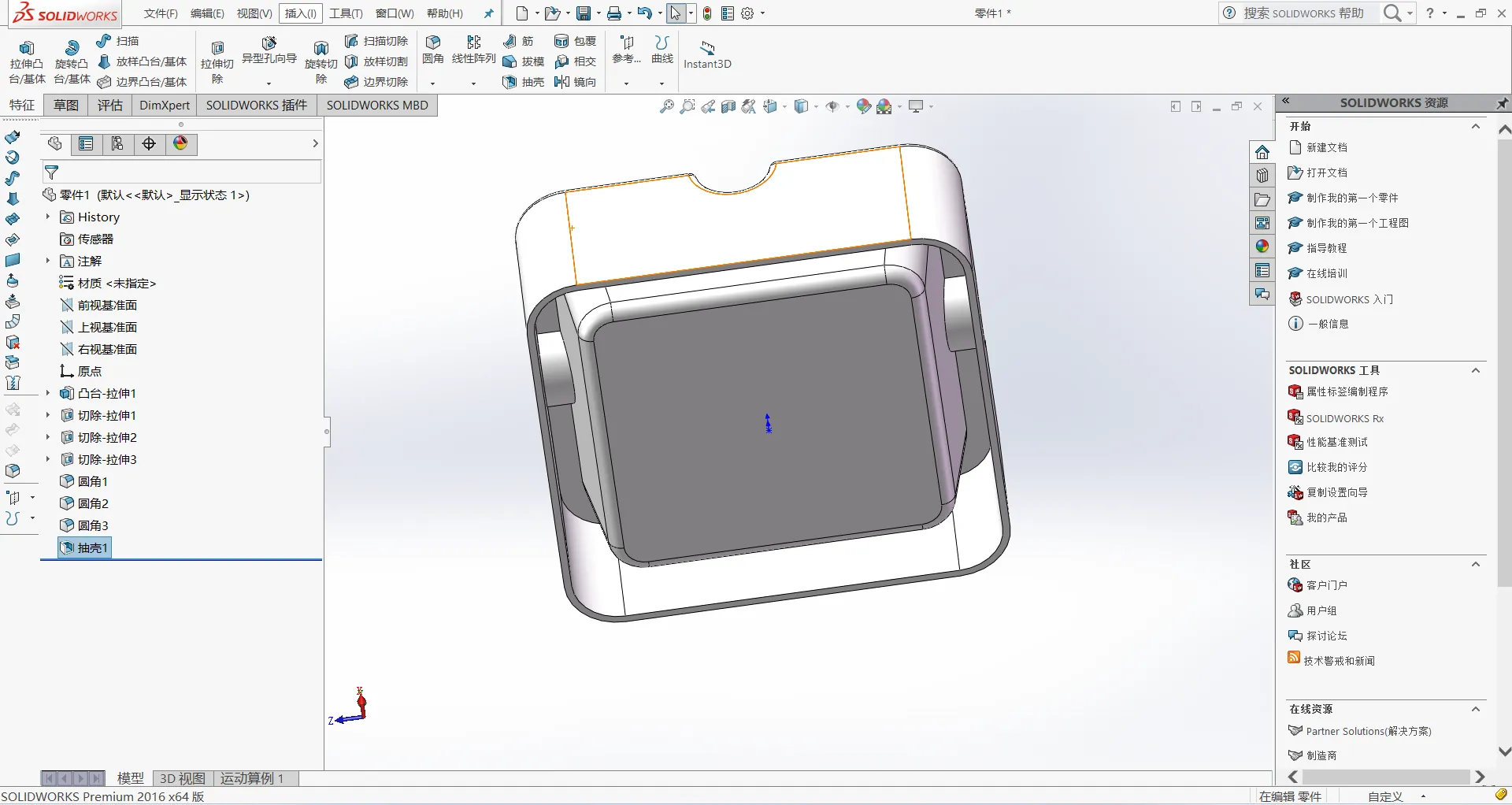

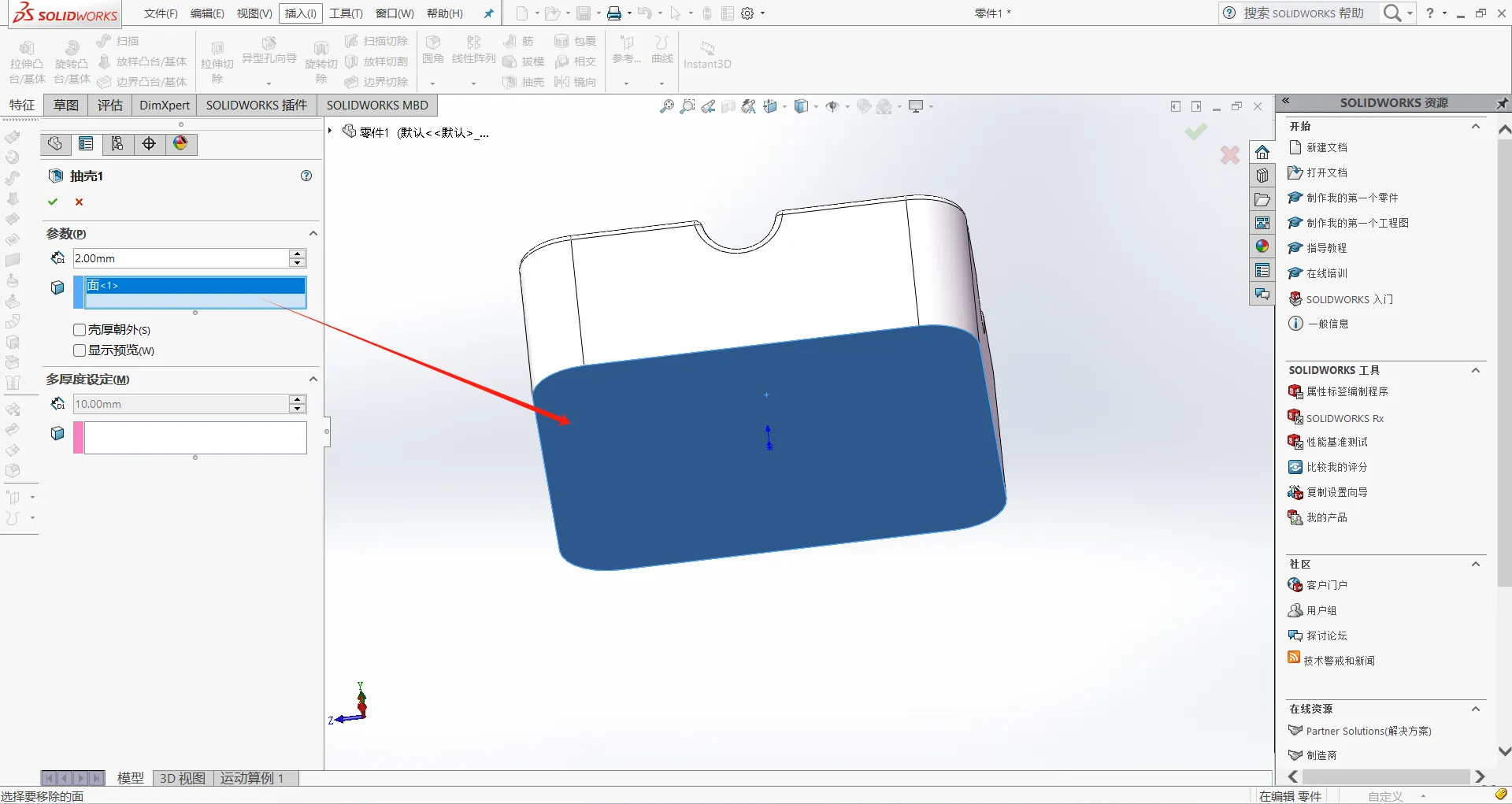

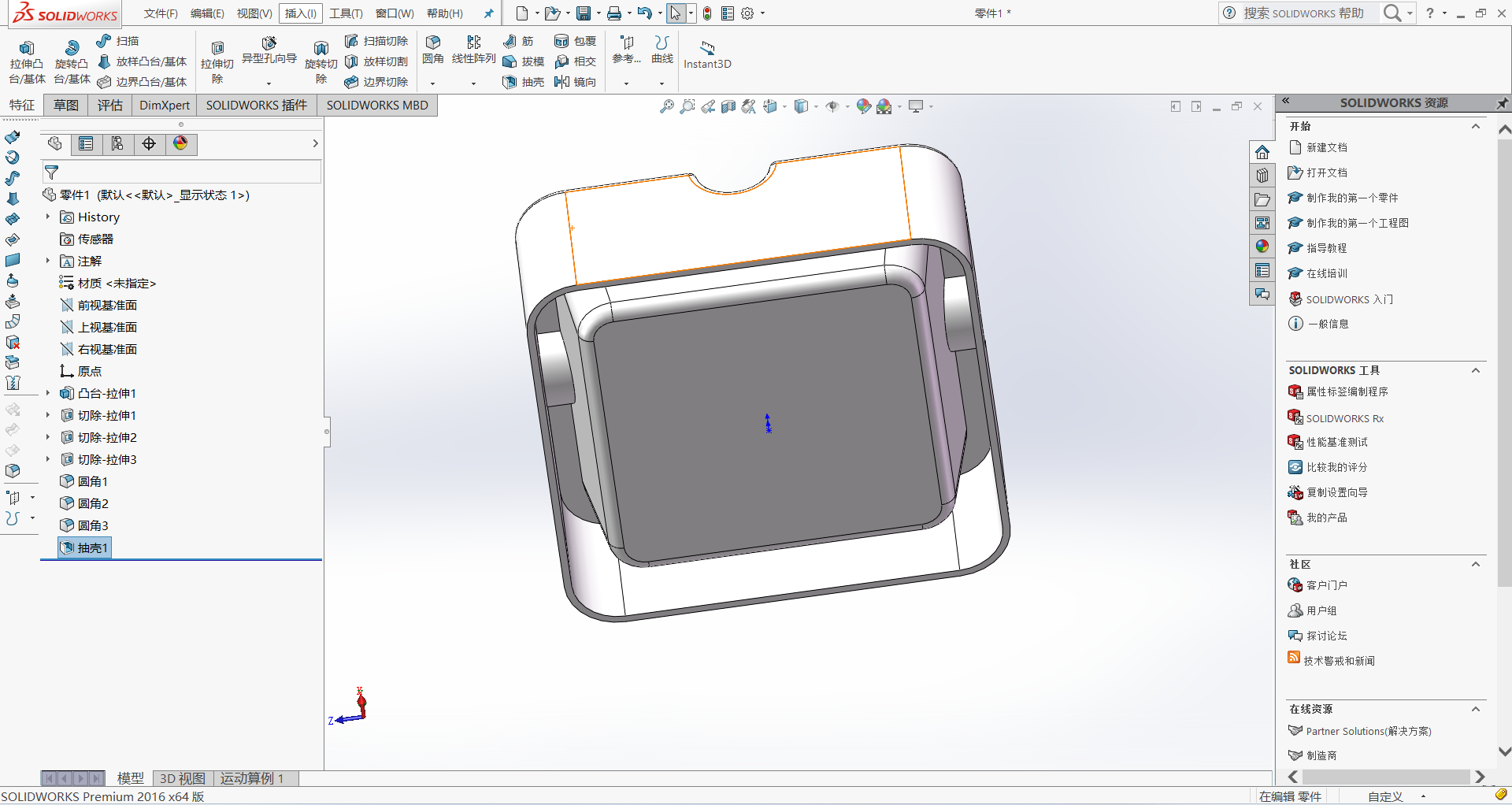

1. 点击上方抽壳 如图1所示

2. 厚度设置为2，选择底面，点击确认

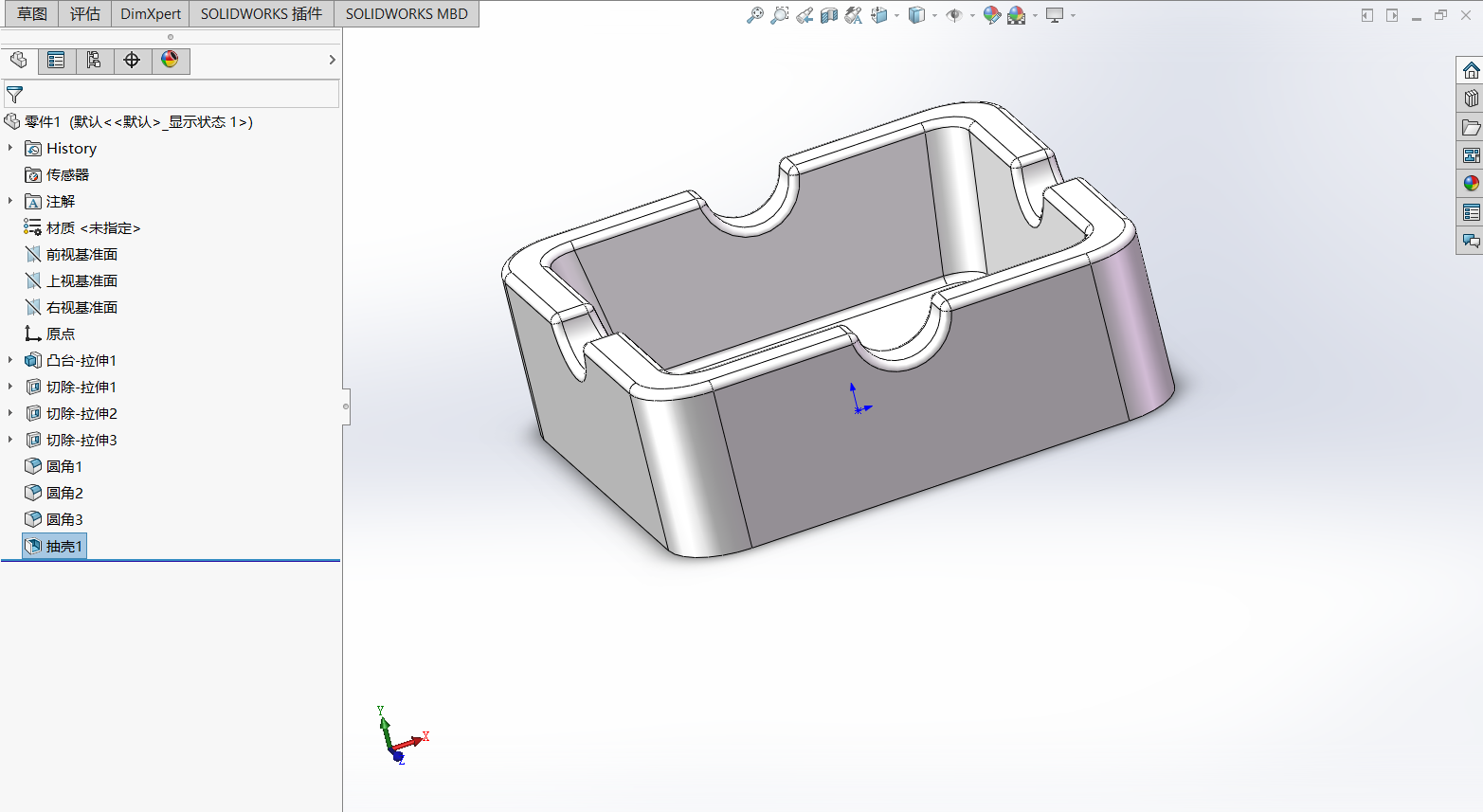

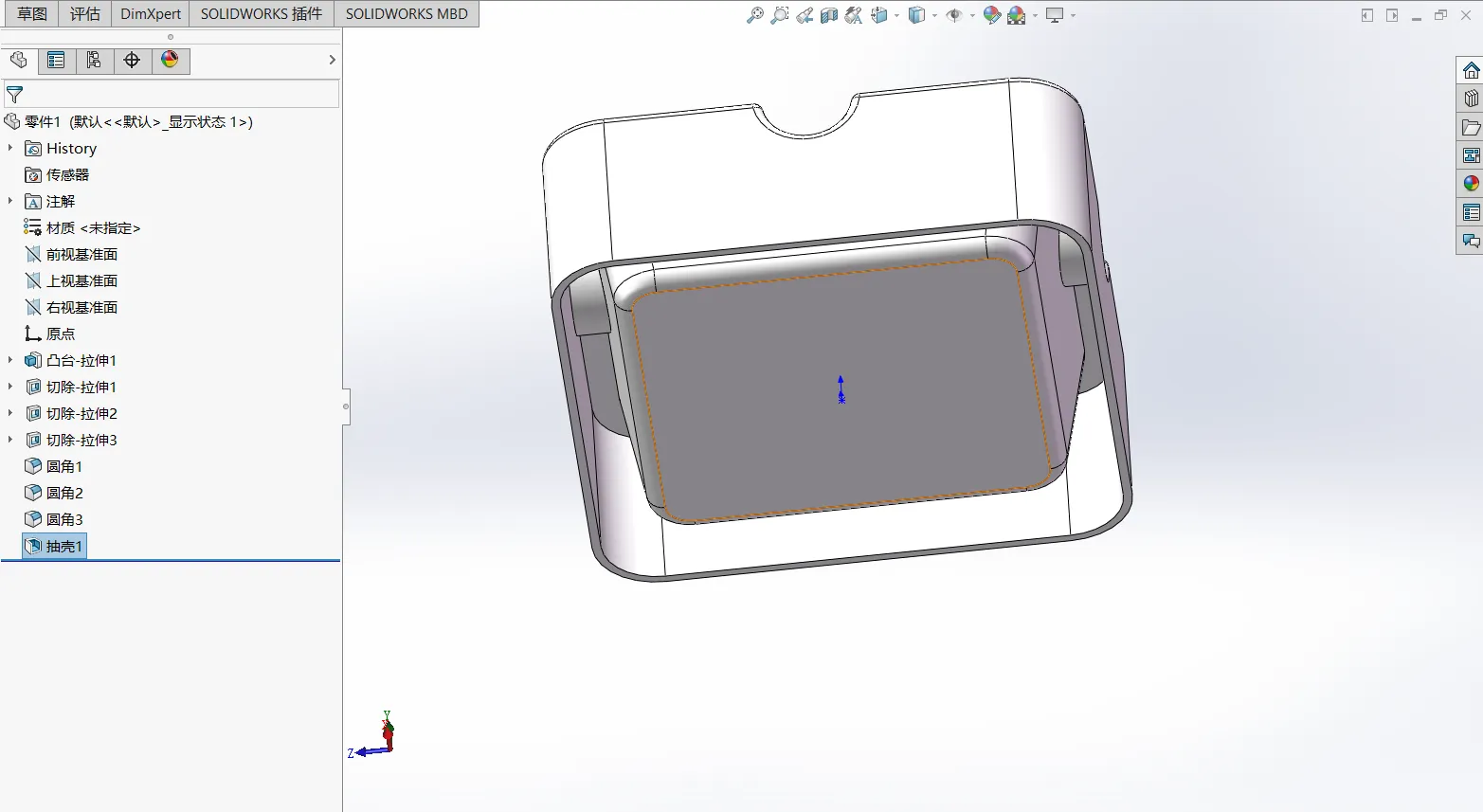

3. 抽壳之后如图3所示

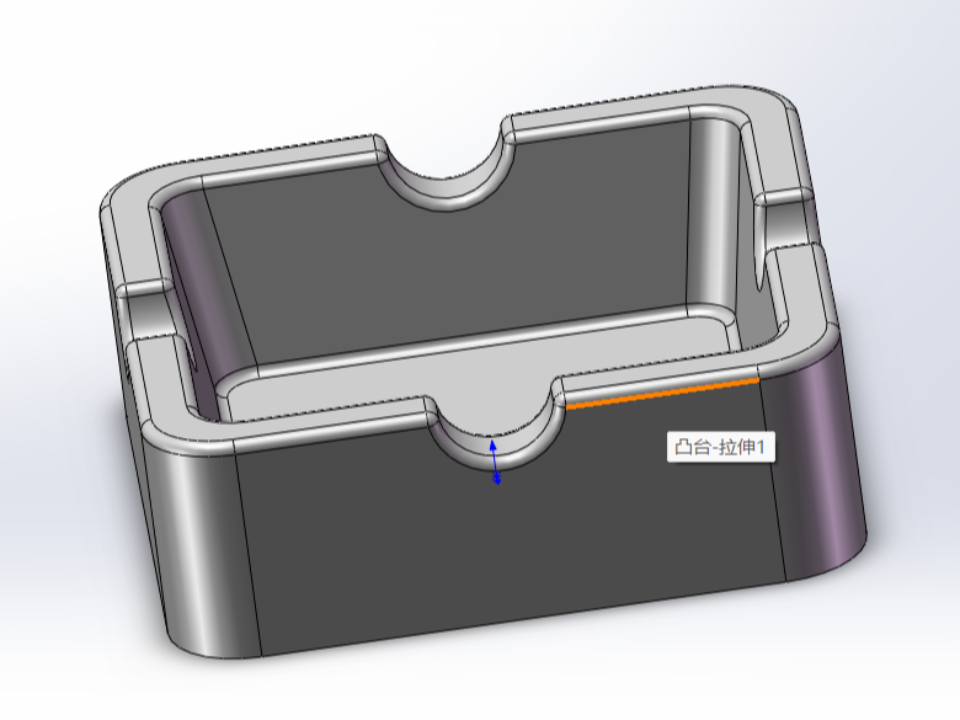

这样烟灰缸就做好了，给大家展示一下 如图
