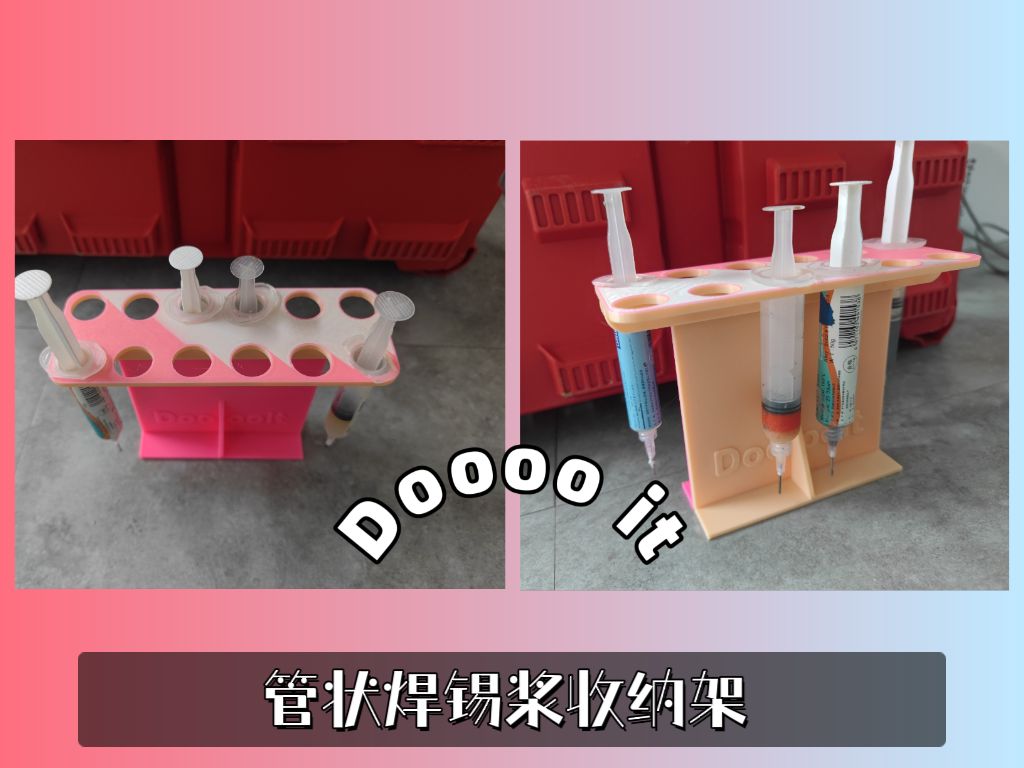

管状焊锡浆收纳架

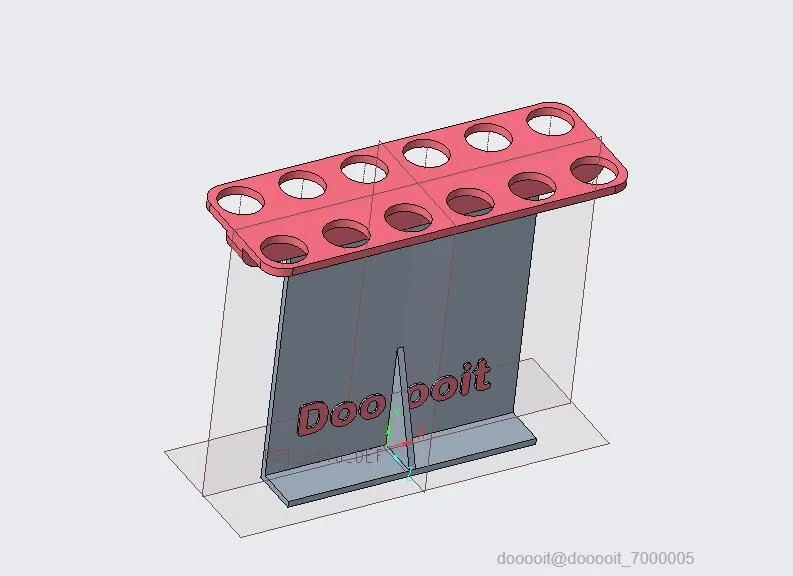

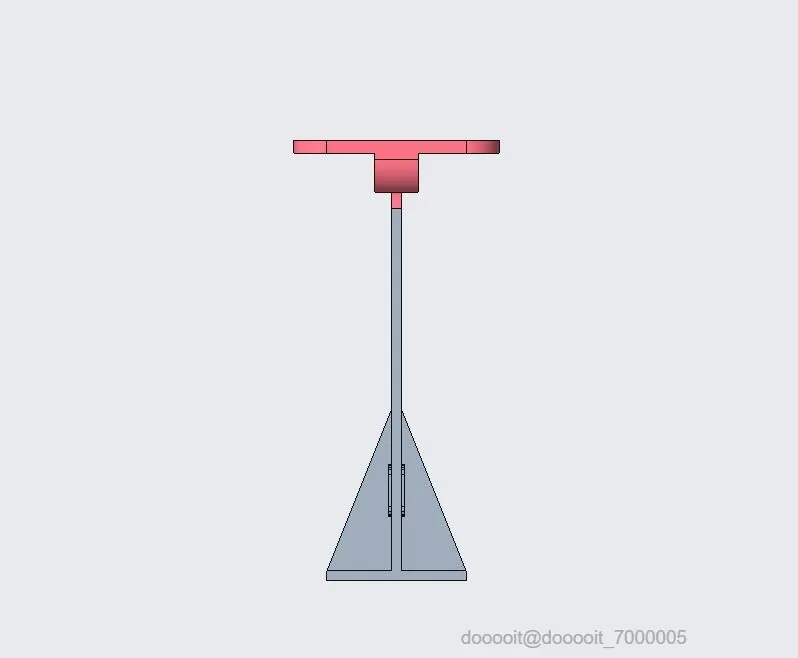

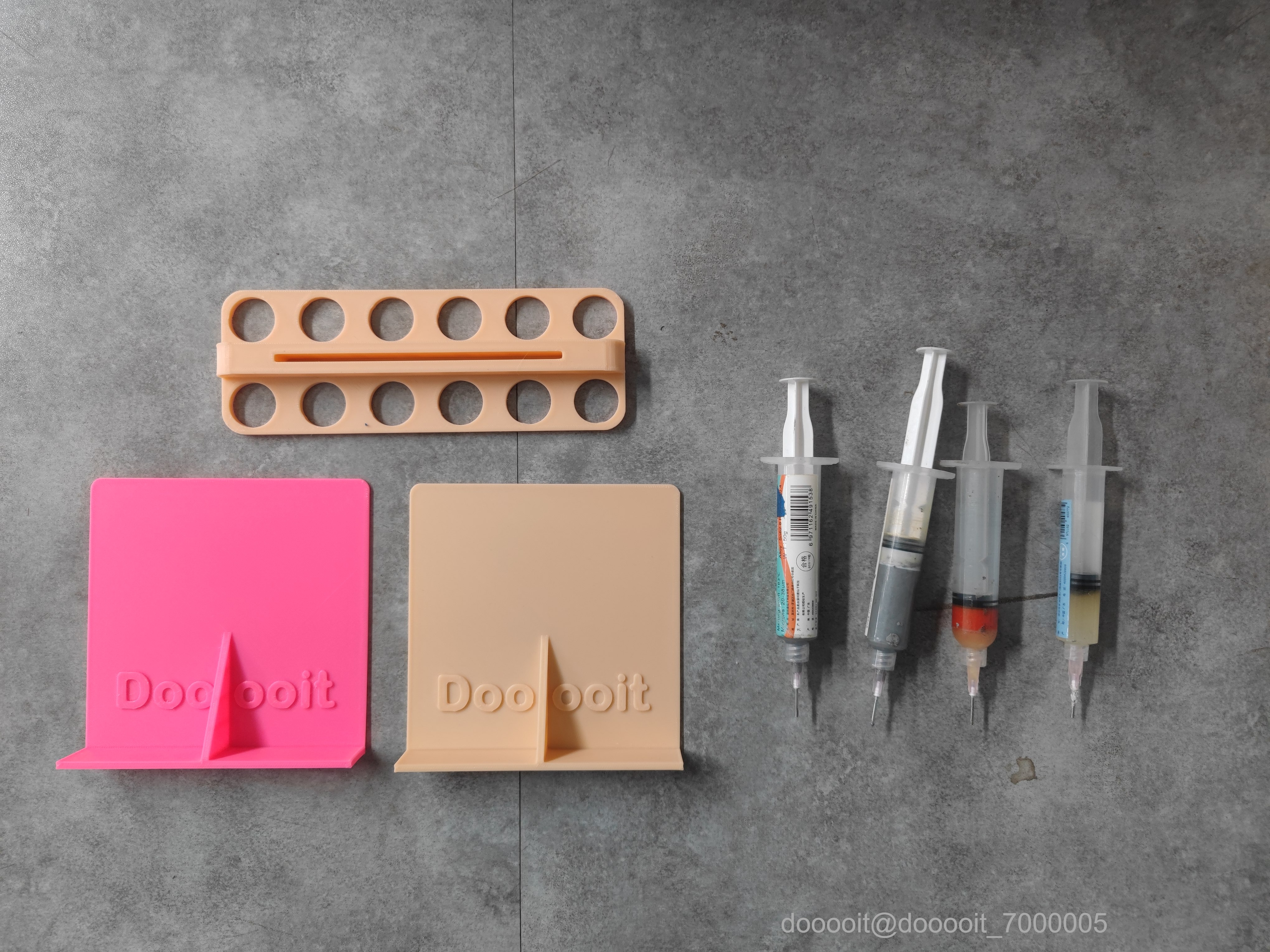

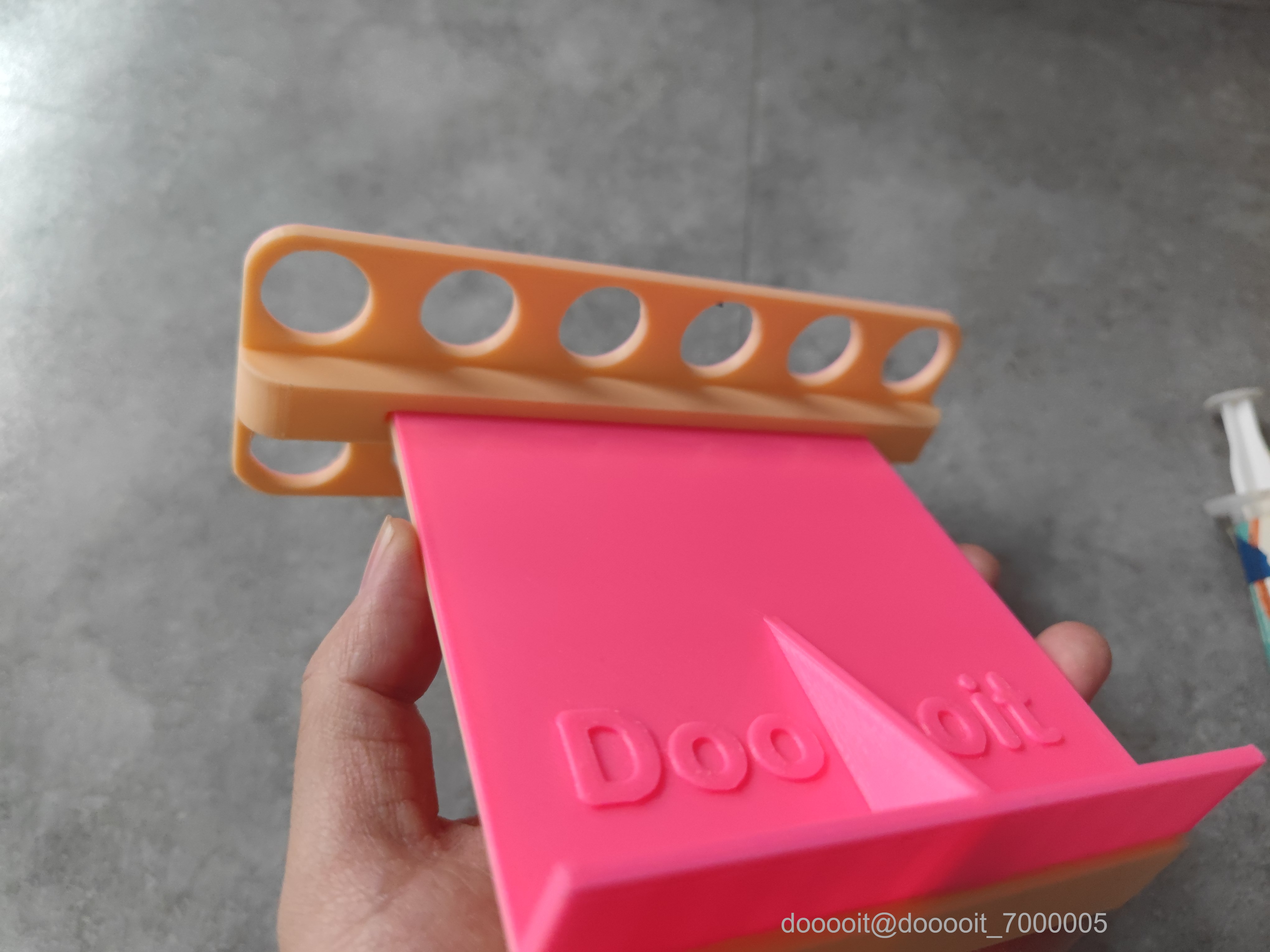

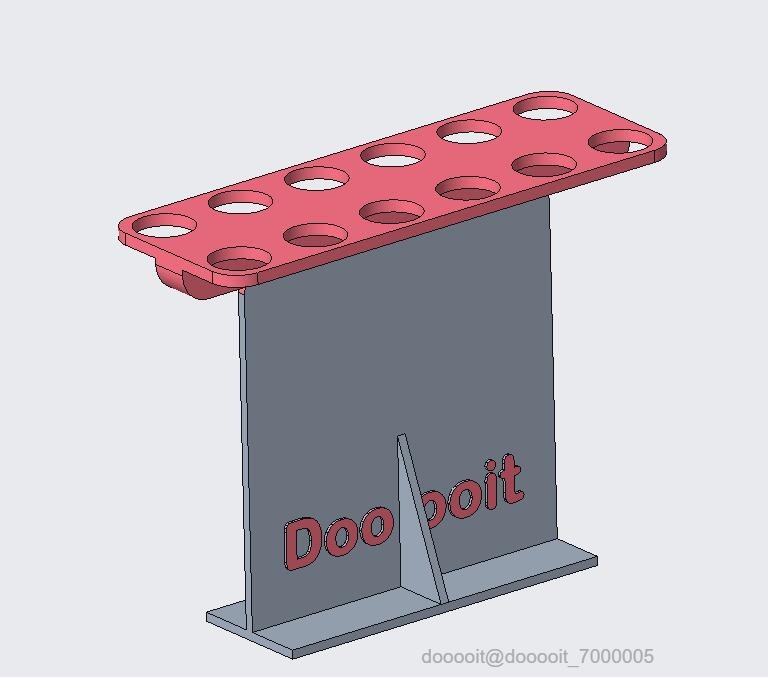

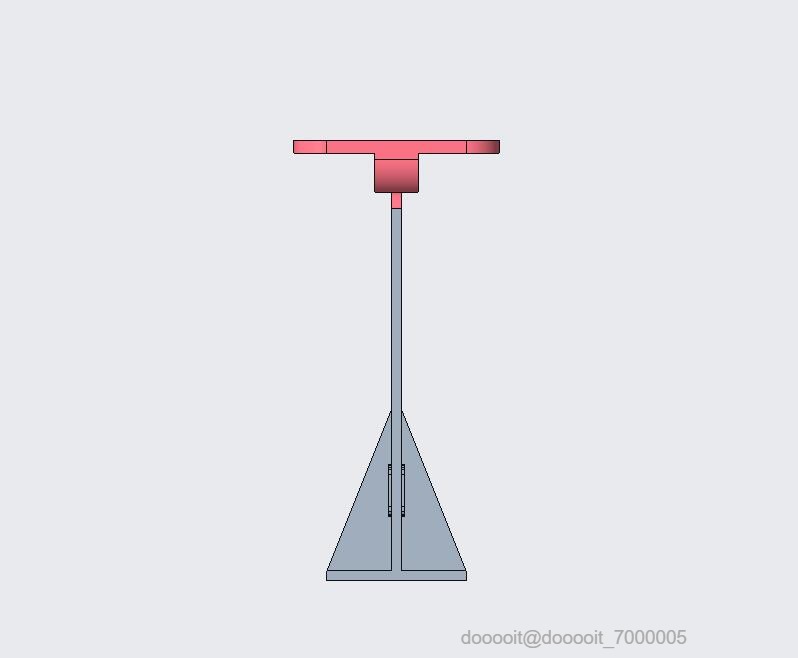

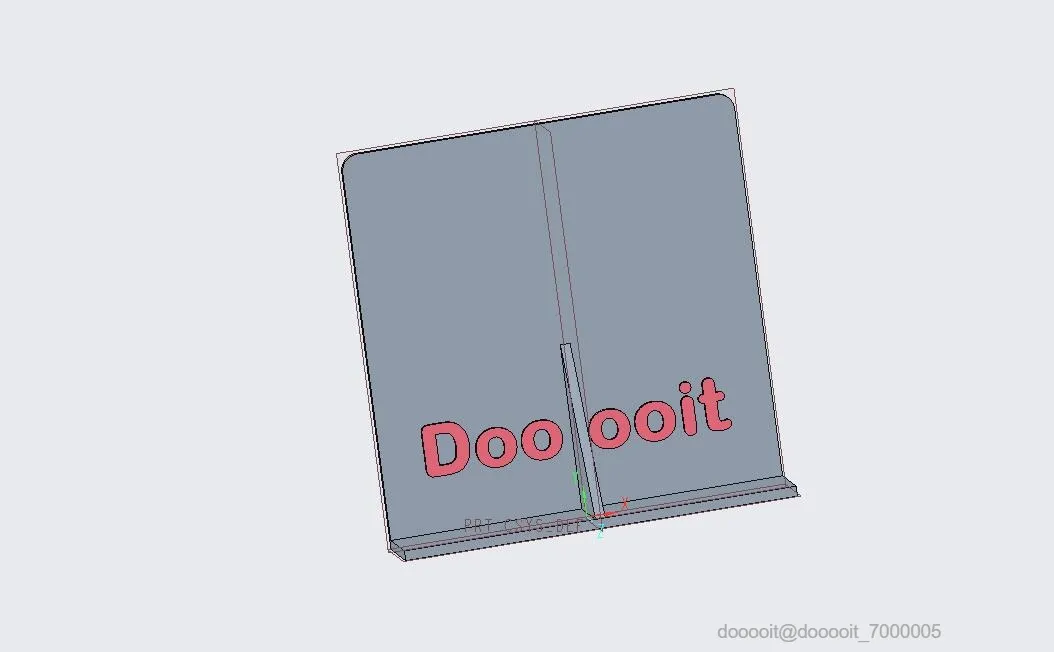

先展示最终建模图纸效果。本次建模将以大步骤模块化的形式展示。测量数据务必以自己手里现有的工具为准，本次实物测量为针管式中温锡浆的实际尺寸。三维建模为本次分享的学习重心，讲解此类建模应注意的细节问题。

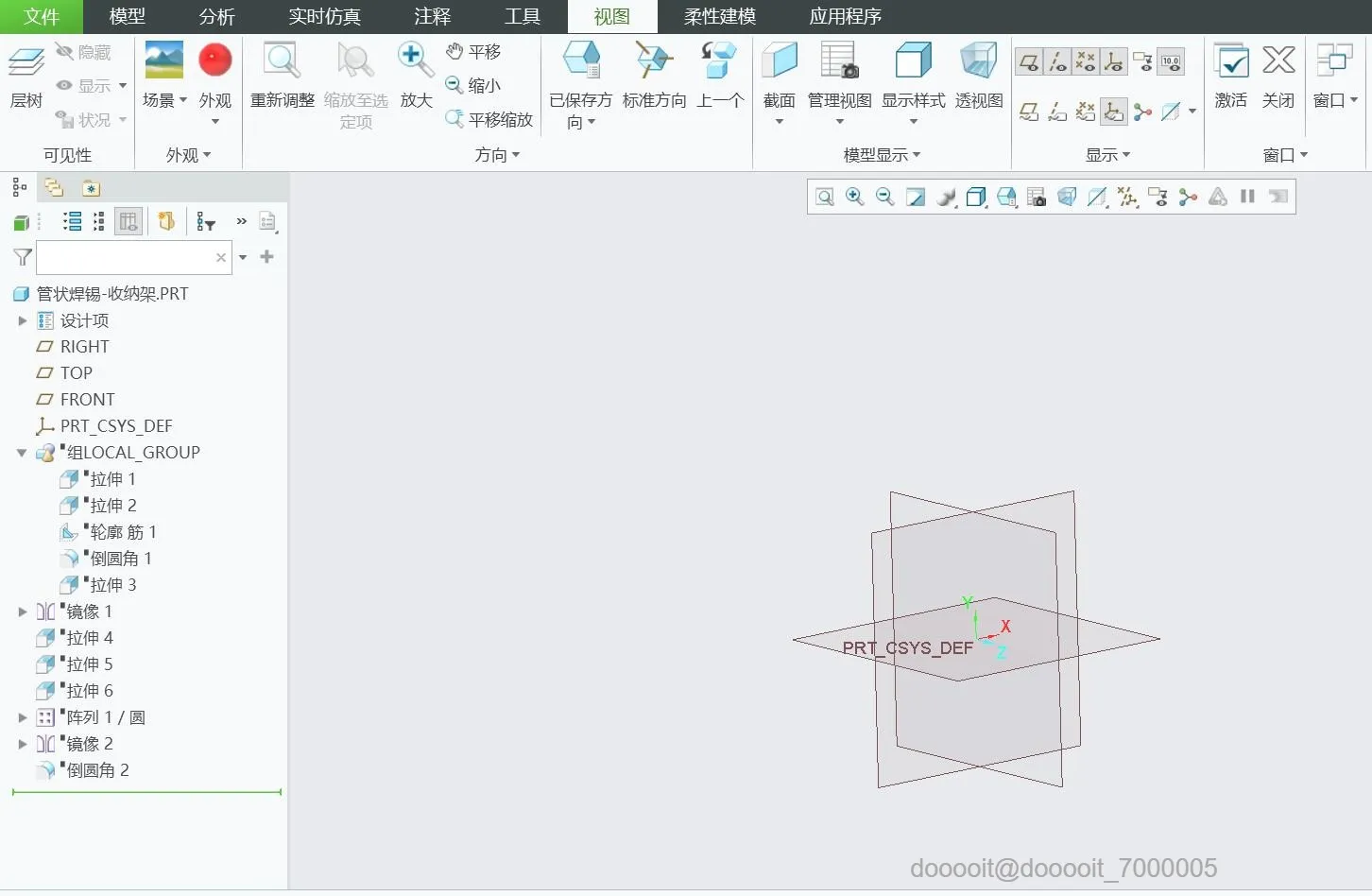

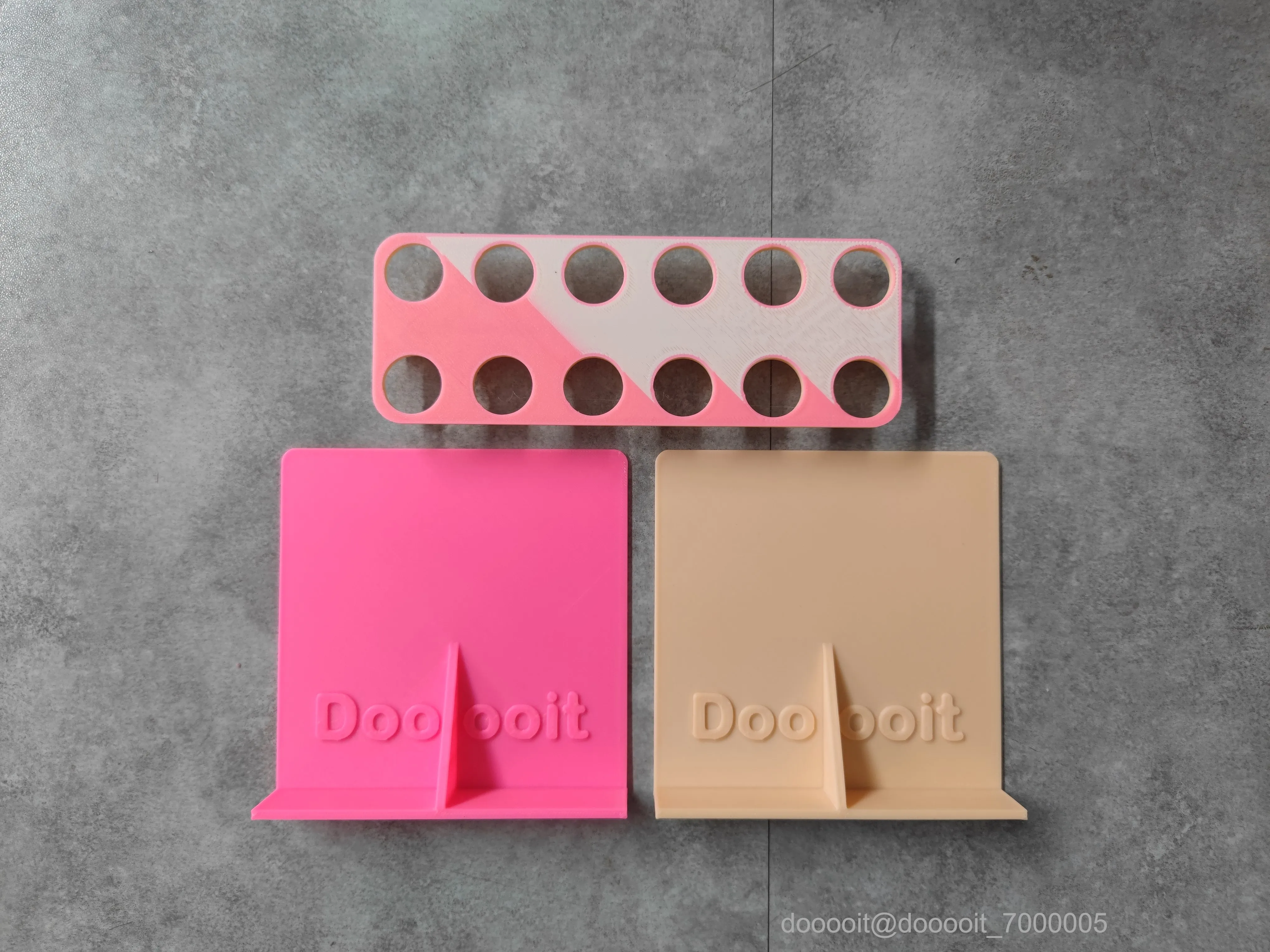

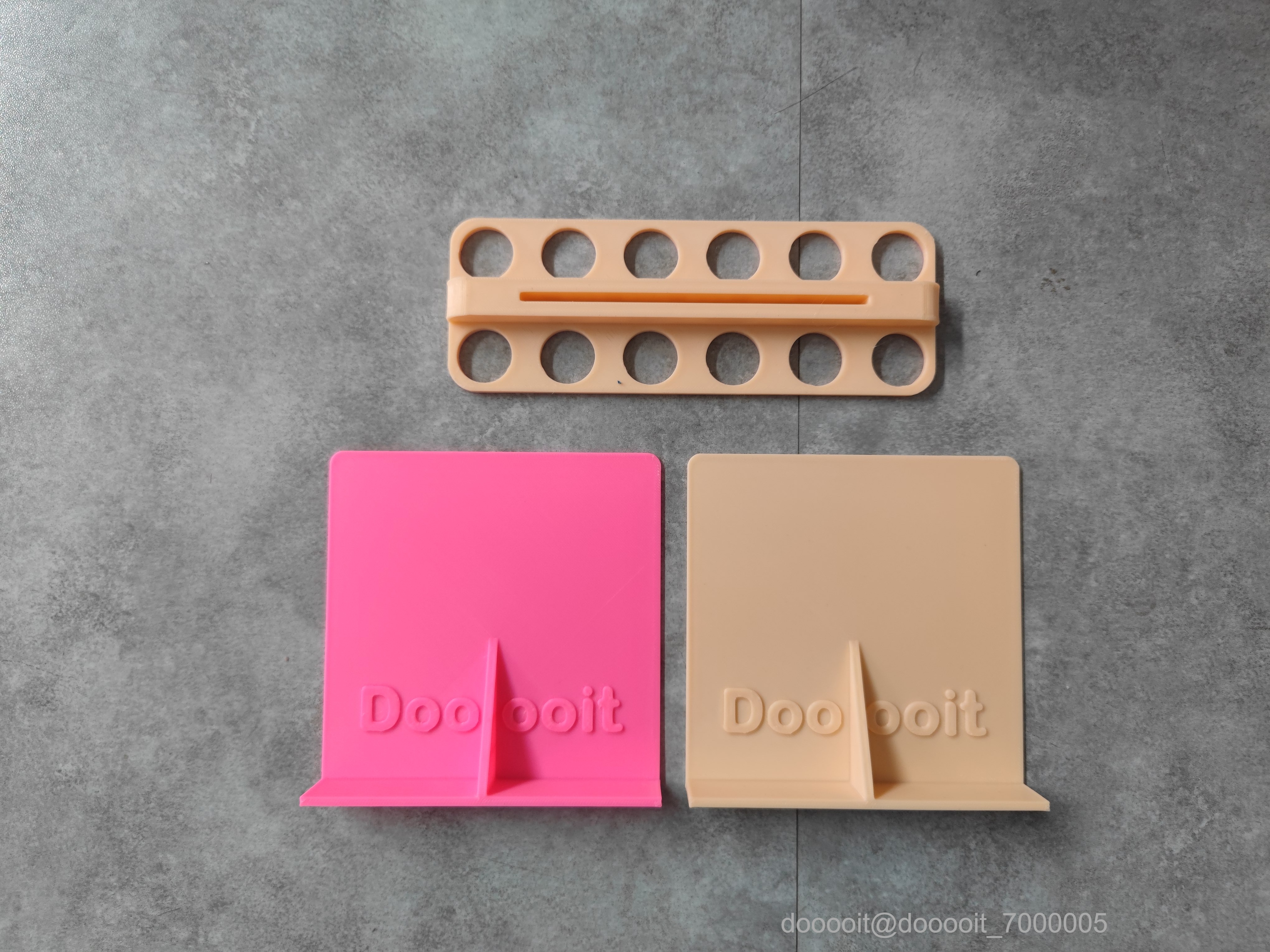

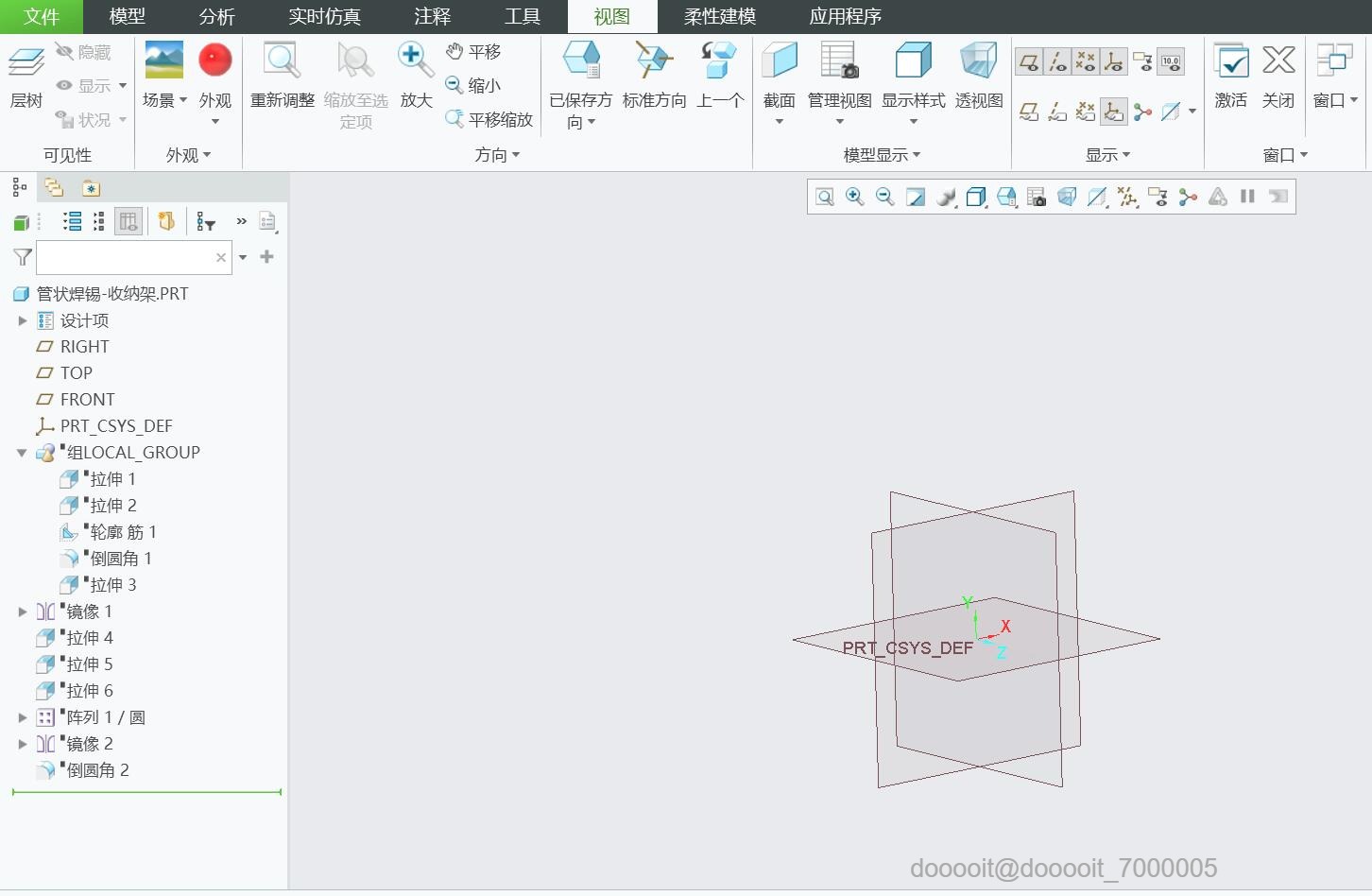

本次建模模型共分为3个零件：

1-底座L，

2-底座R，

3-挂架

以下建模步骤将会按照此顺序进行，请注意逻辑。

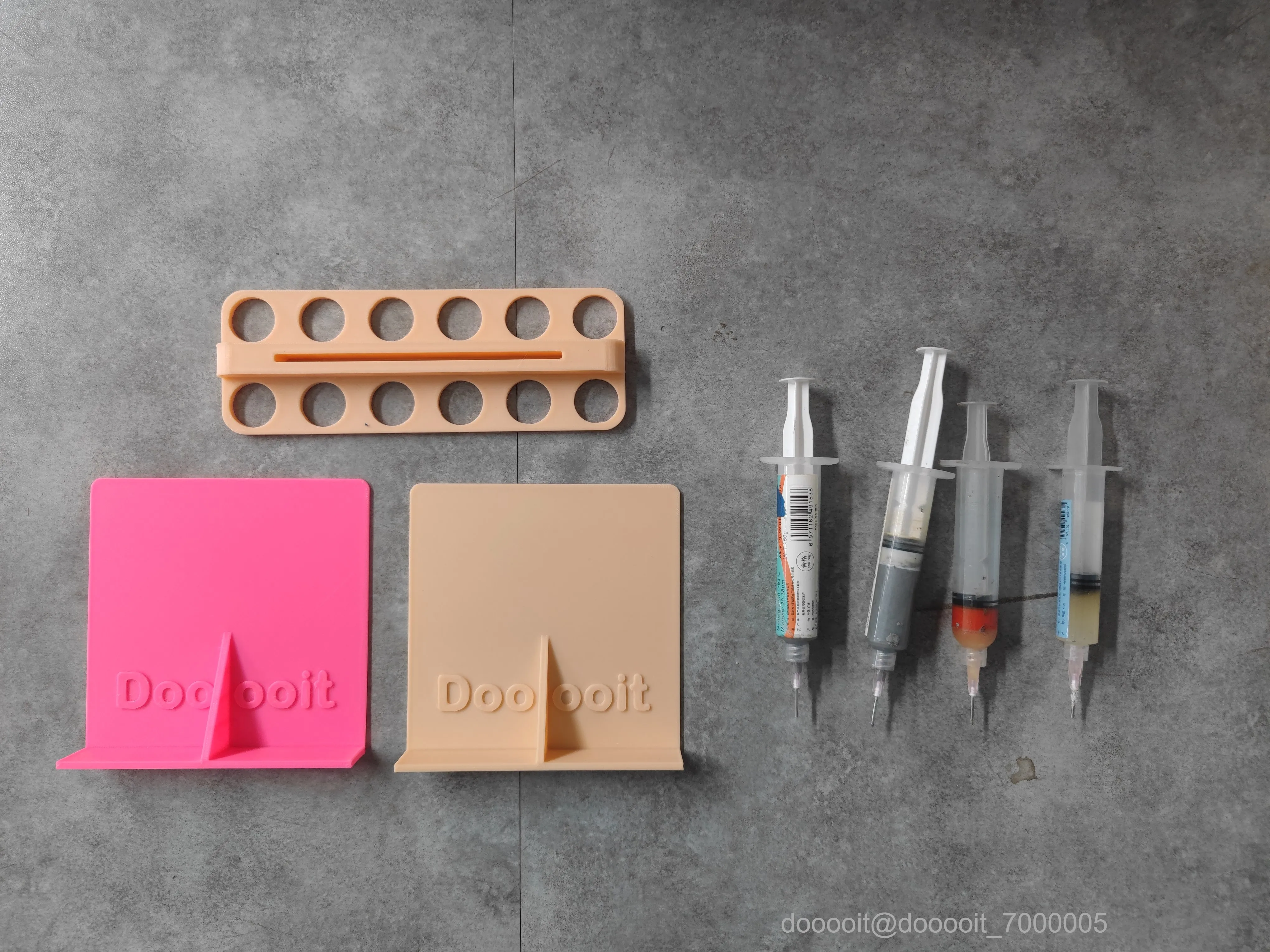

另外，需要注意的是，需先测量管状锡浆的外径。

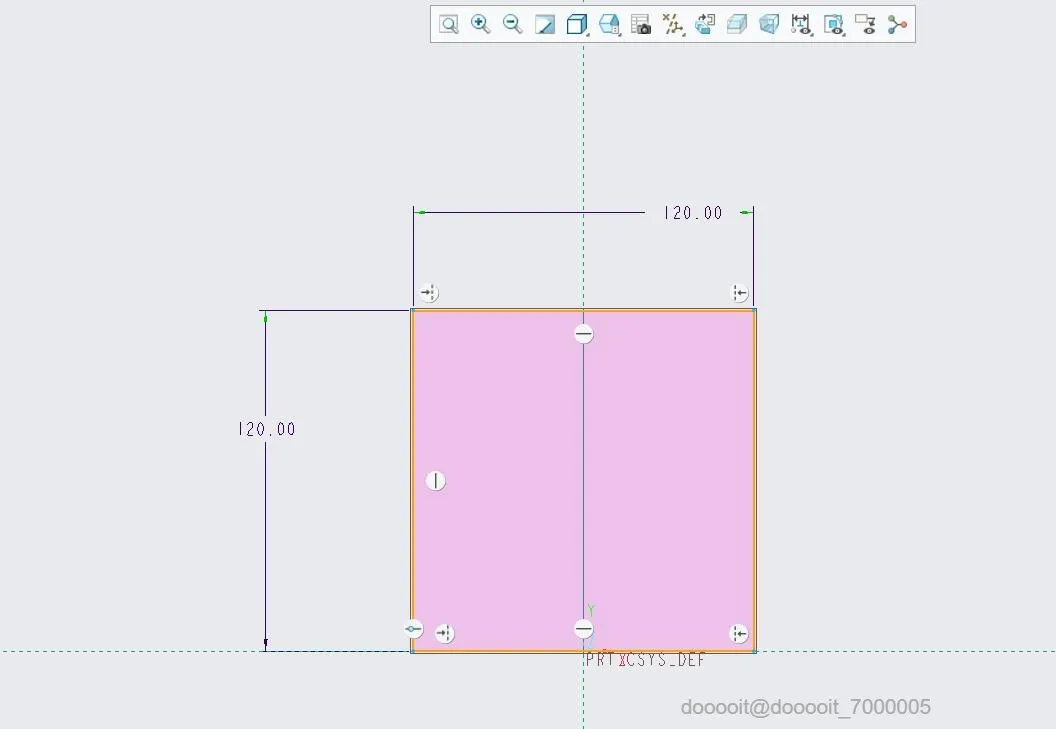

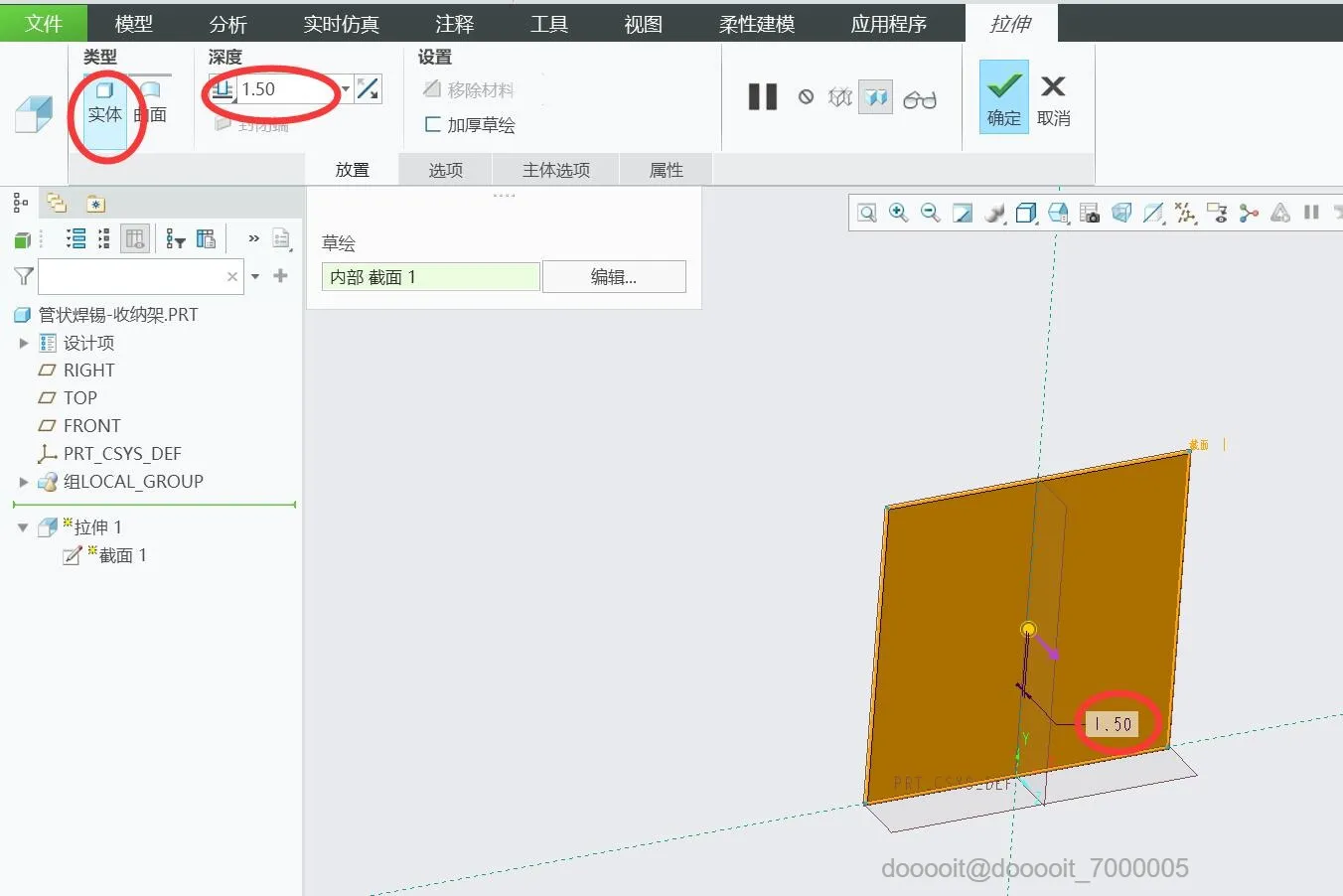

1.此处预计收纳12个管状锡浆，因此尺寸定位120mm

2.因底座还有对撑的一个，也可理解为还有一模一样的一个，因此总体厚度，需要除以2

1.底座的尺寸，能够支撑收纳的总体重量

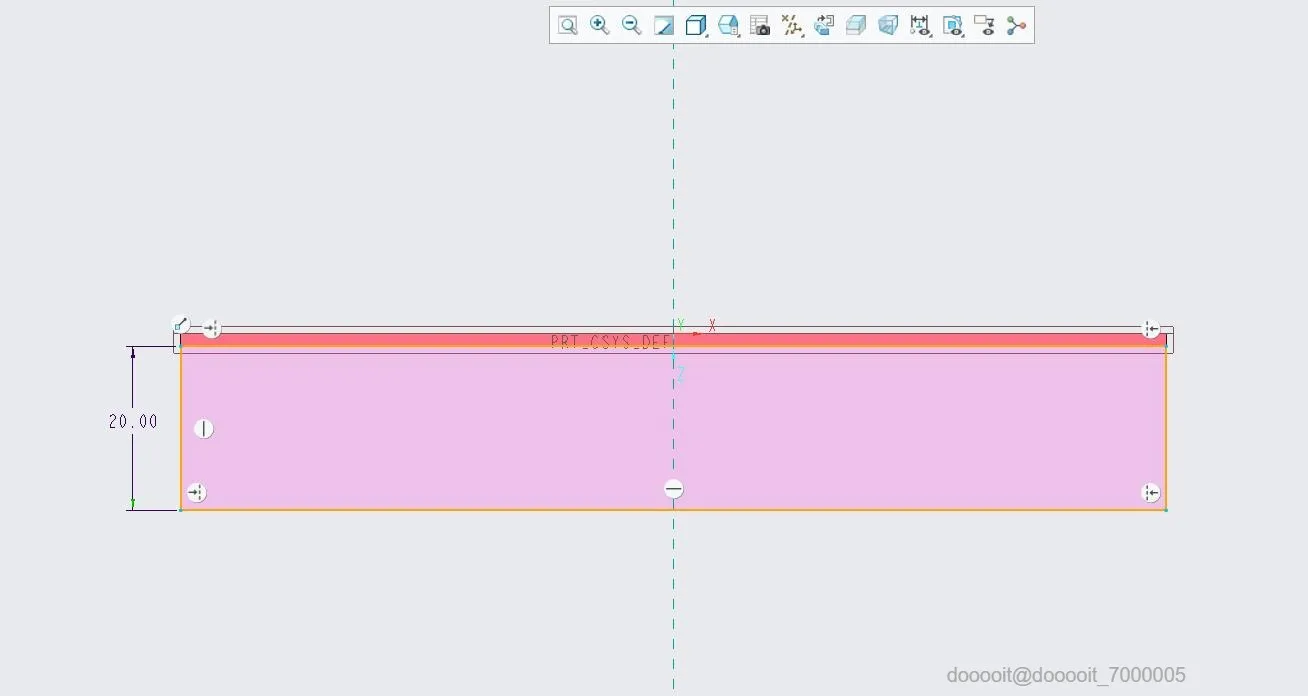

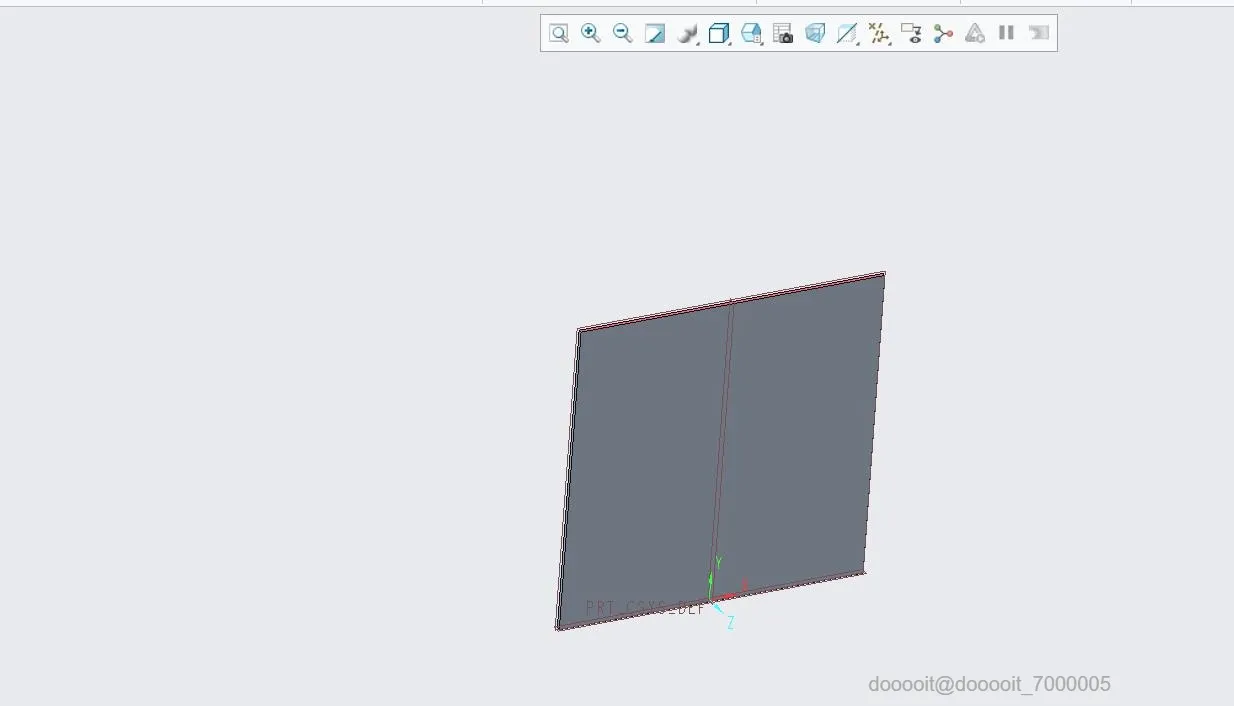

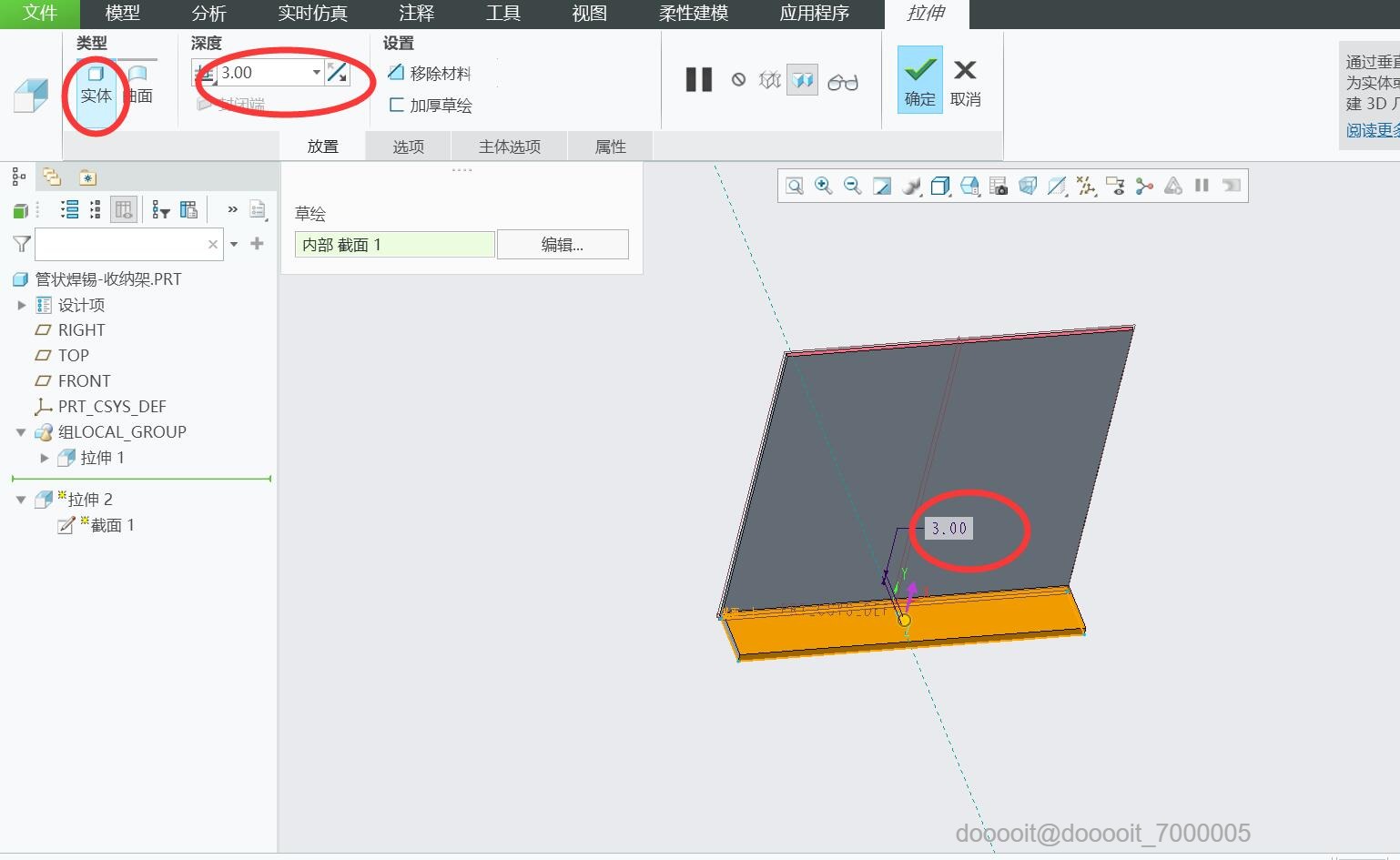

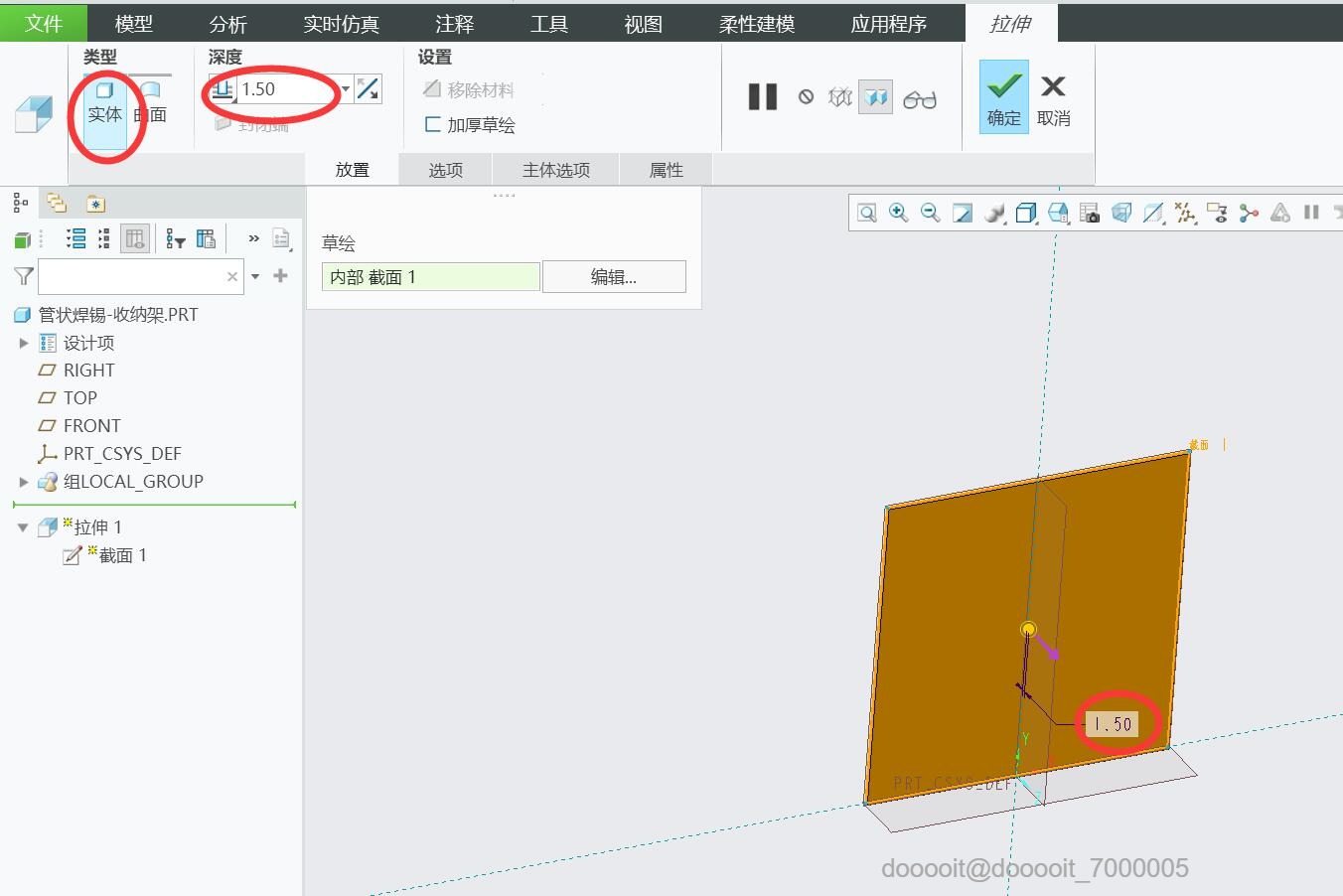

2.草绘及拉伸的参数如图

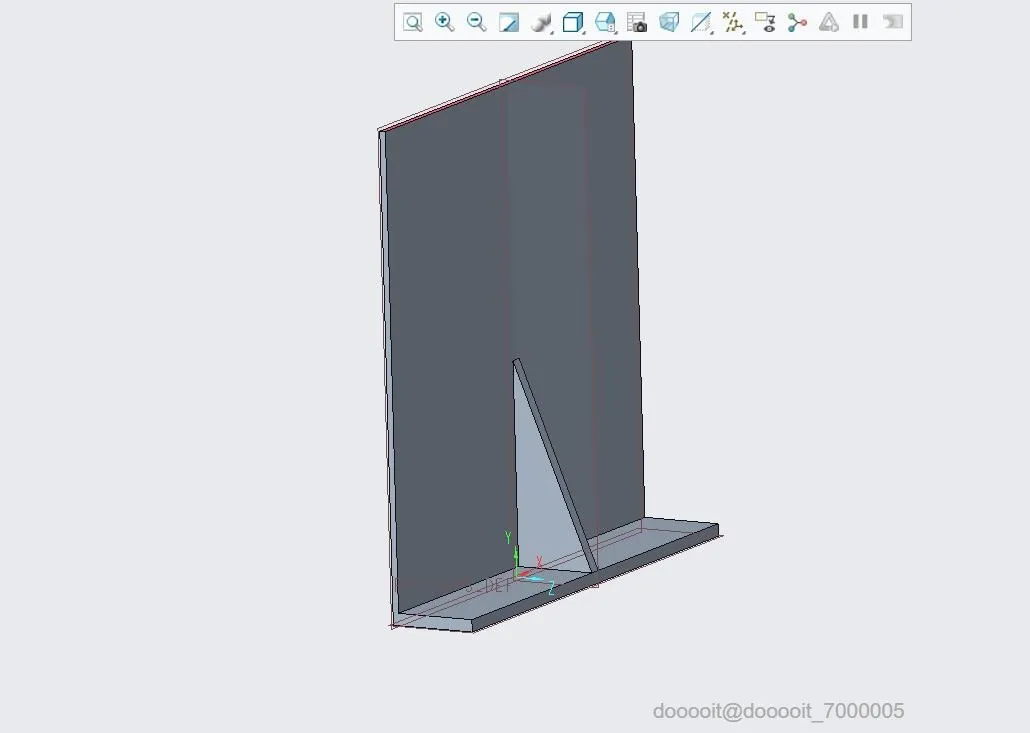

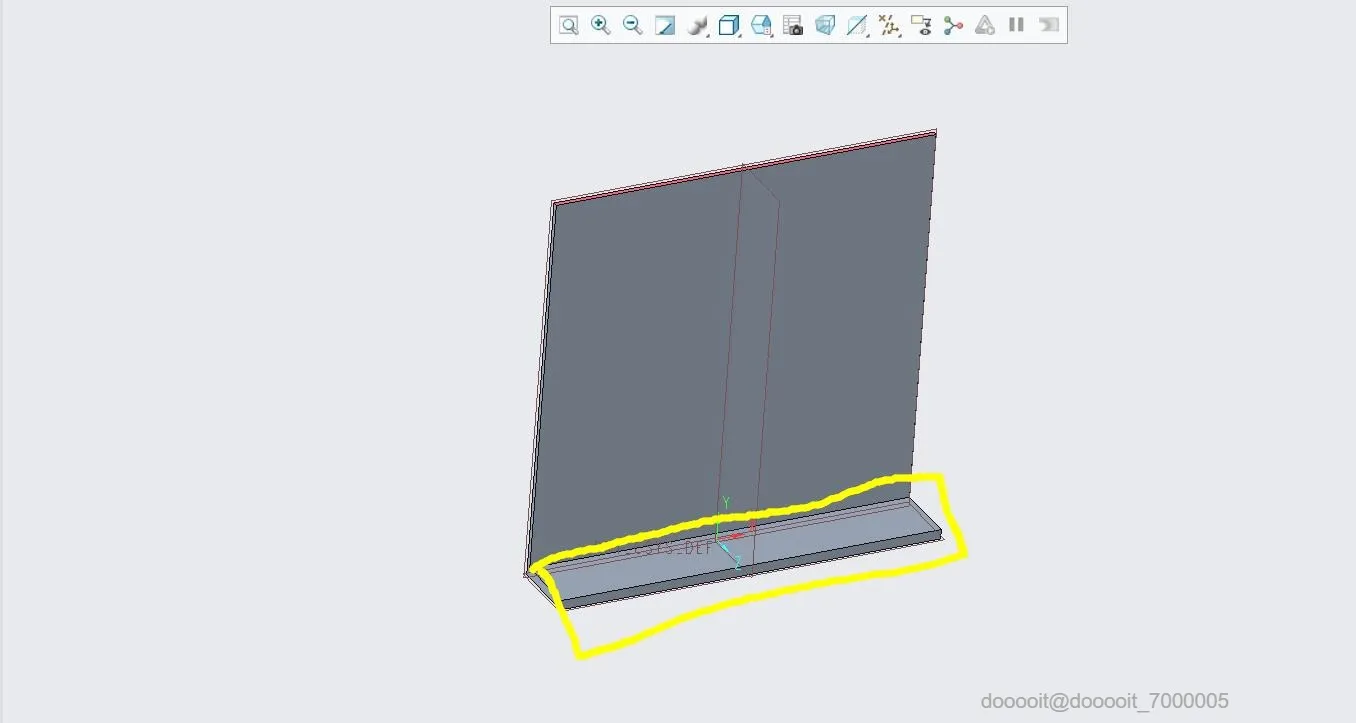

一.加强筋

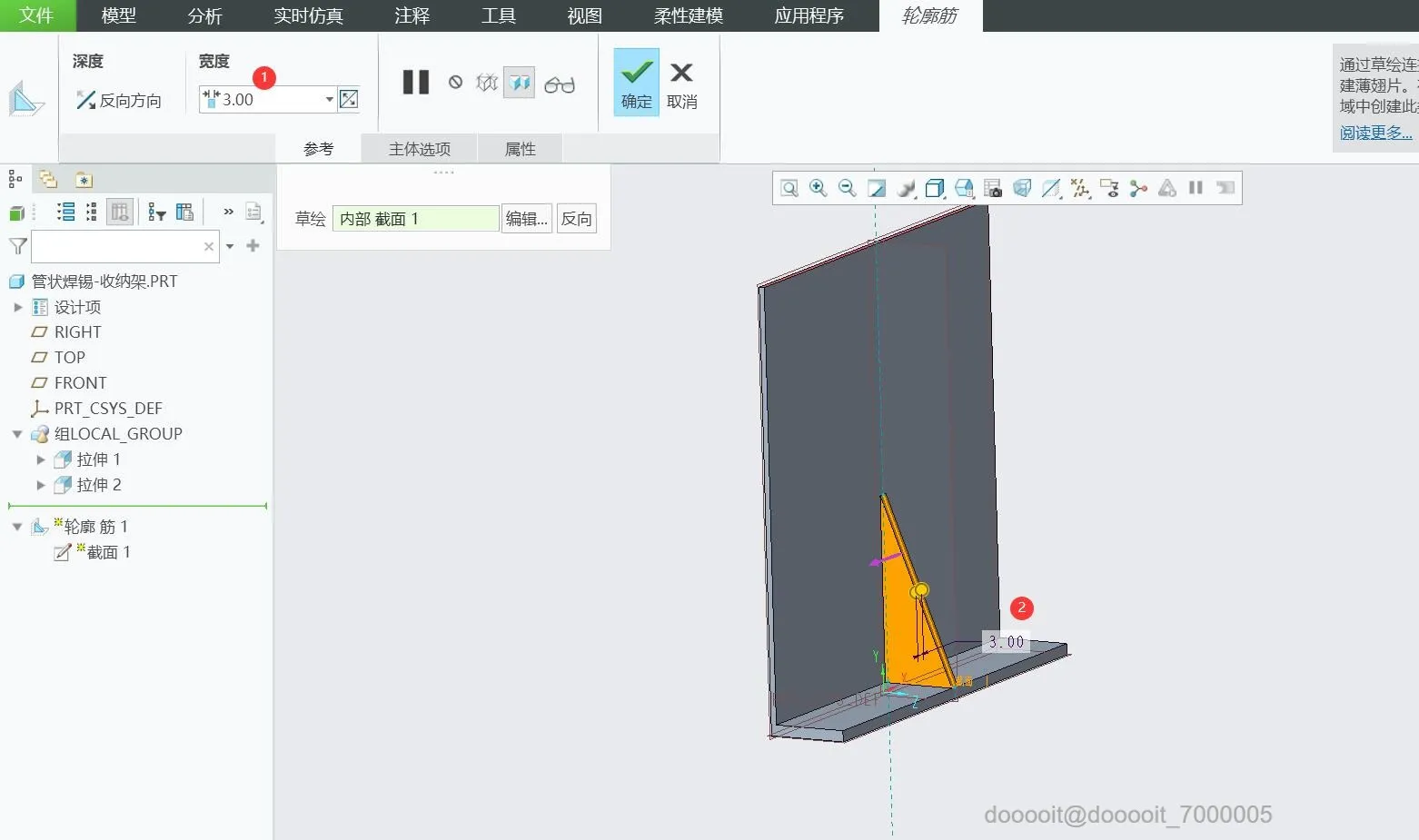

此处选用轮廓筋。

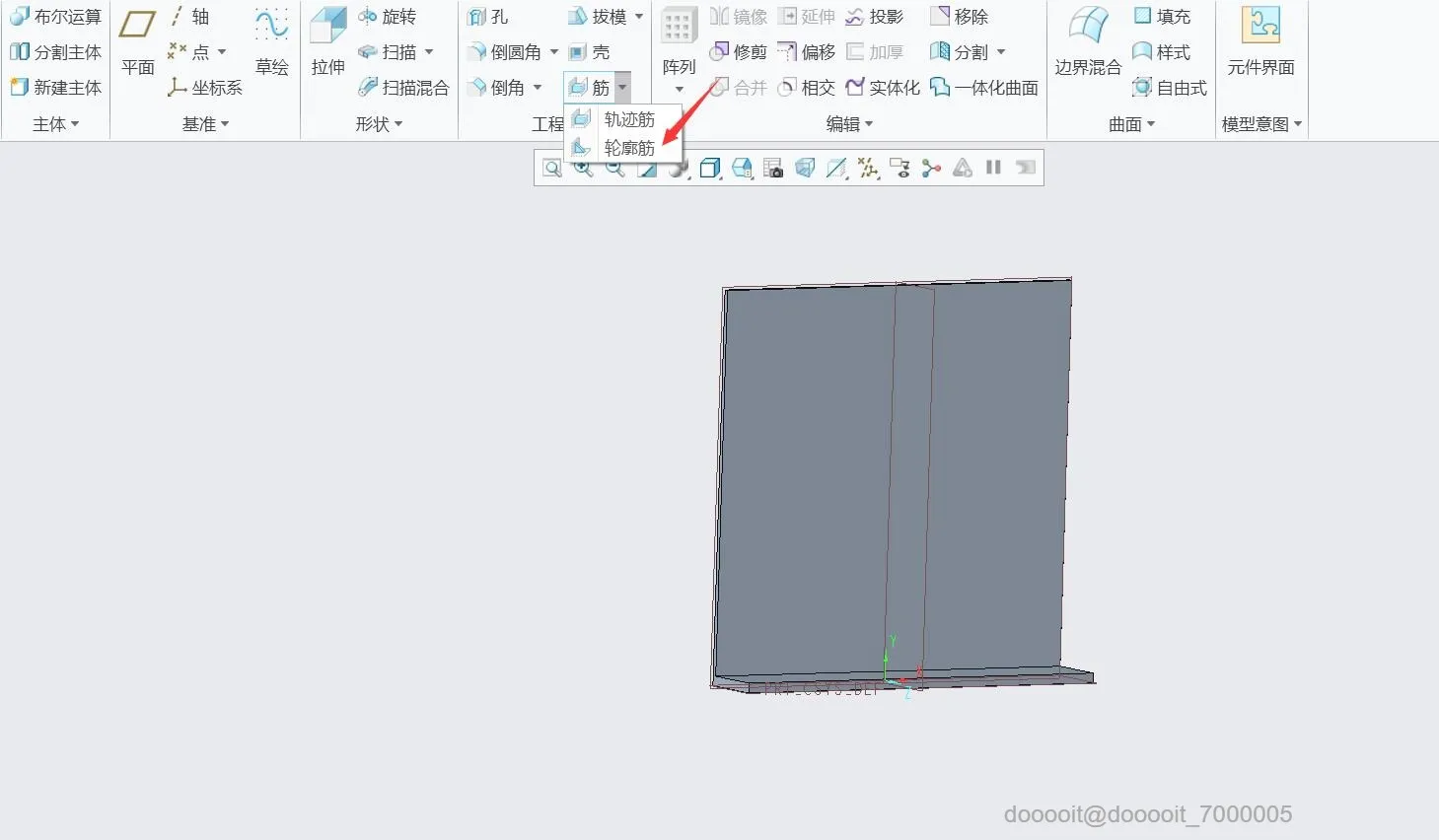

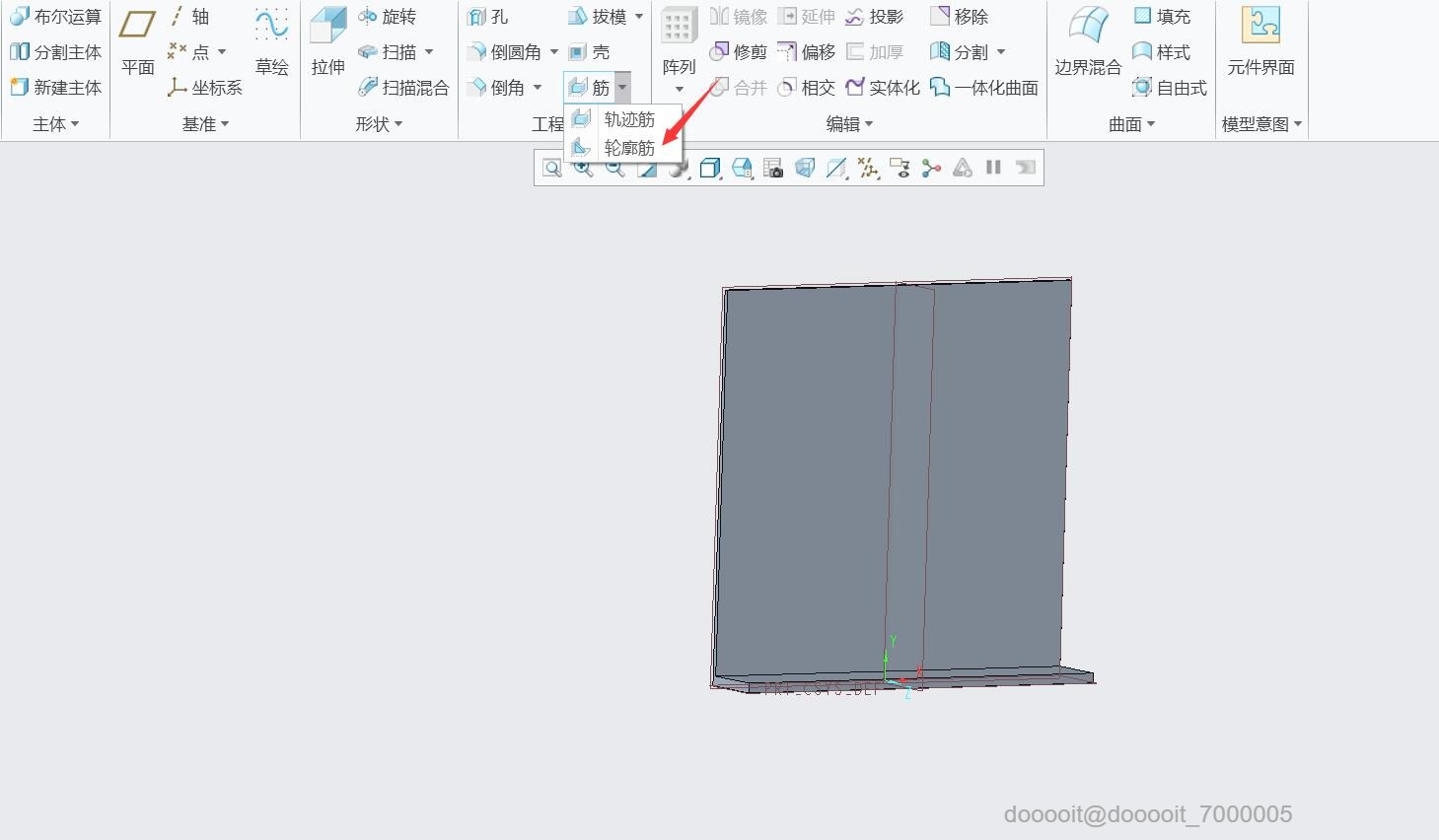

1.点击轮廓筋

2.选中筋所在的平面

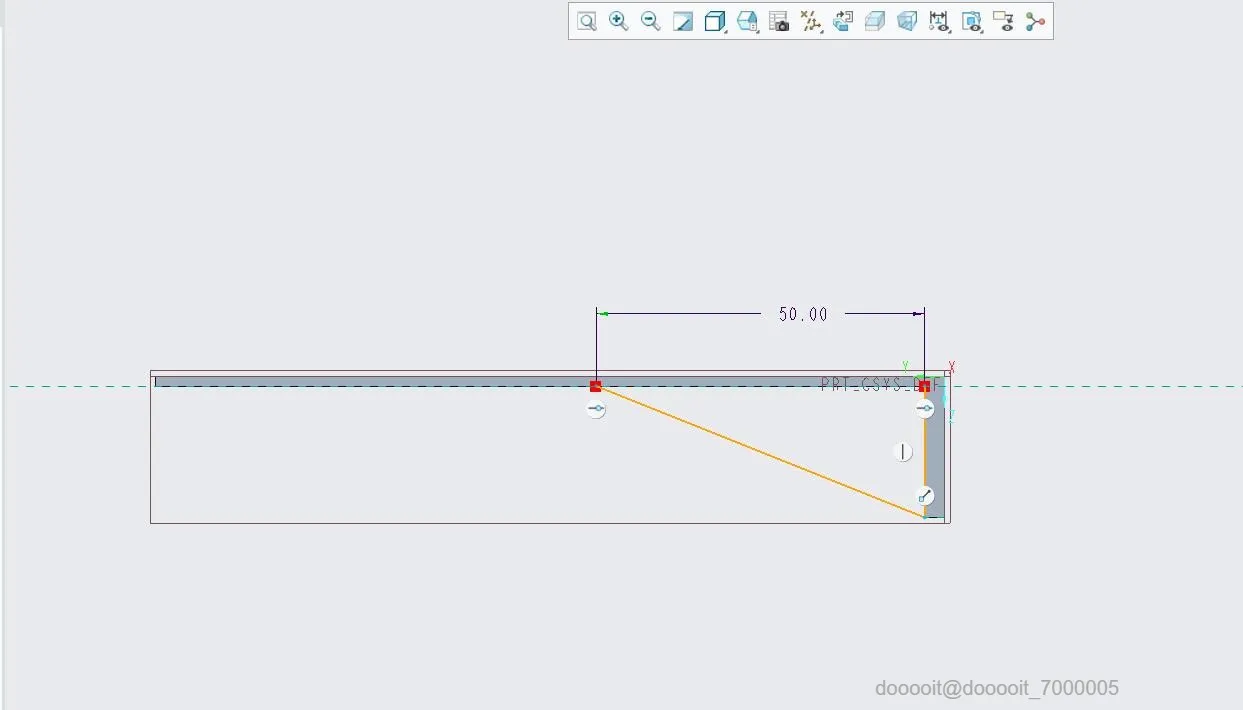

3.绘制合适的草绘边缘

二.倒圆角

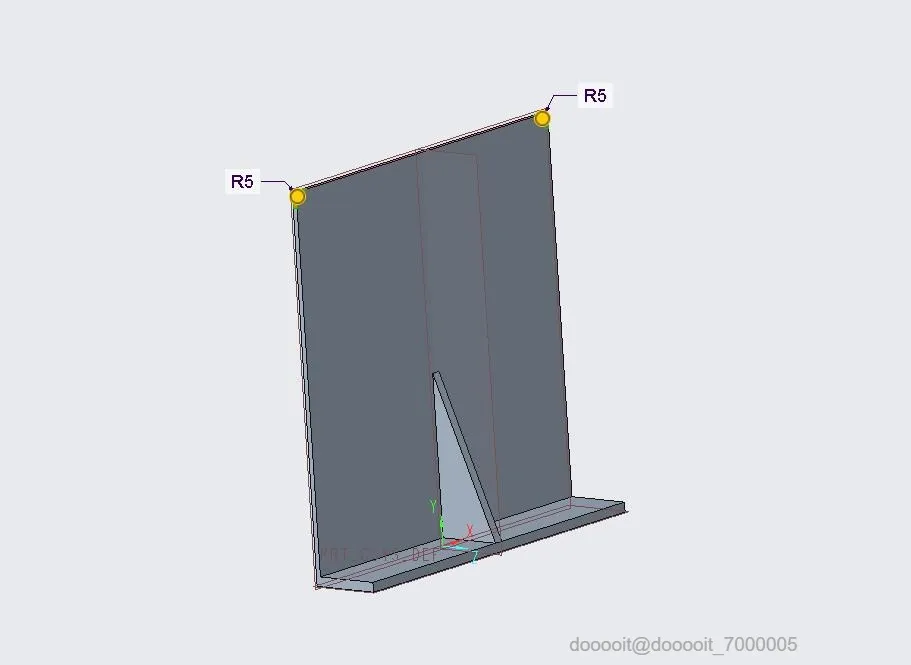

将面板的顶短边，倒圆角

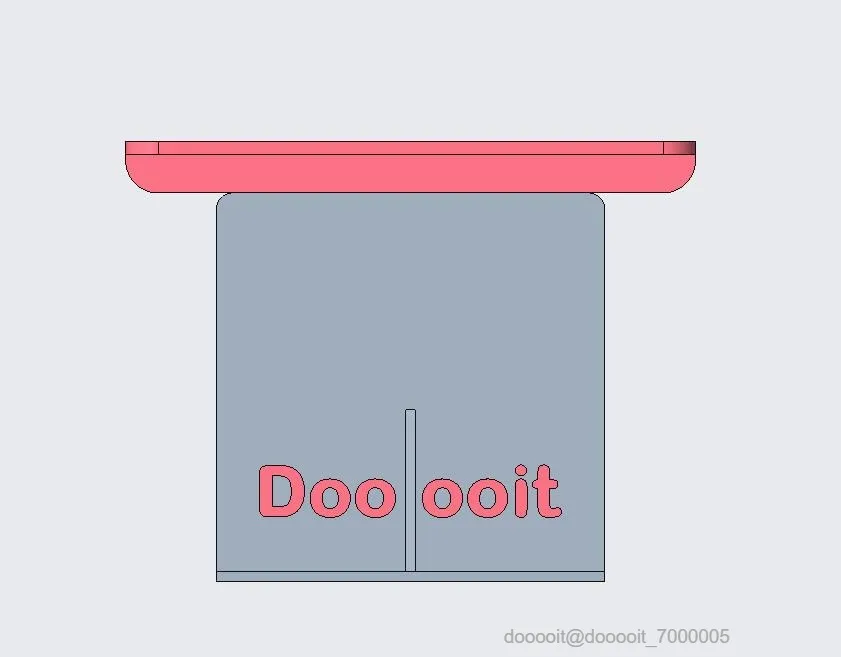

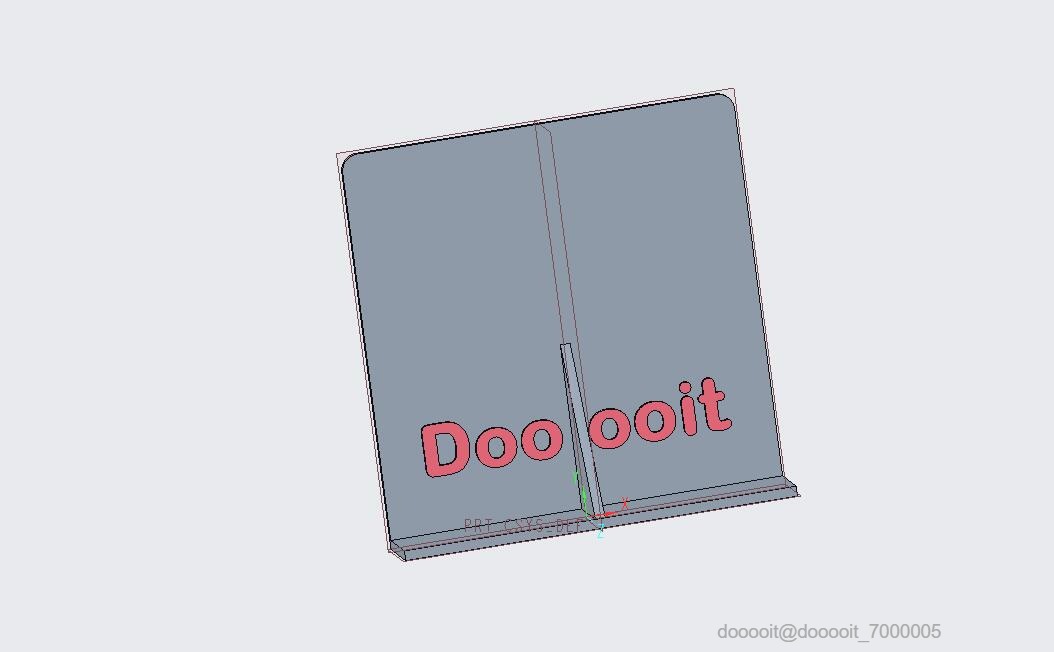

三.制作logo，自定义制作即可

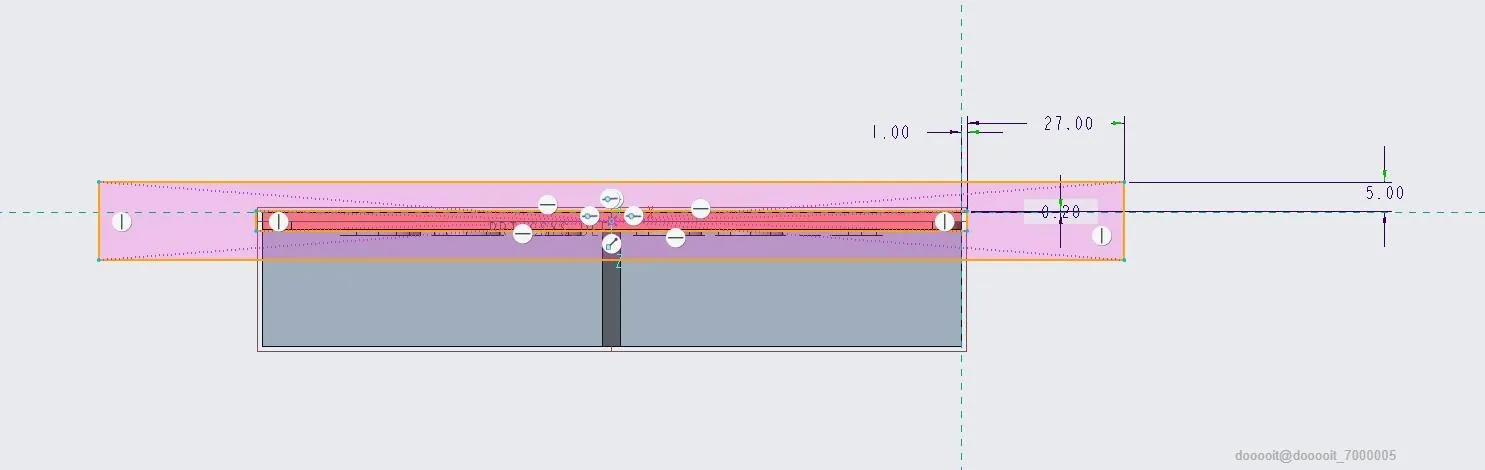

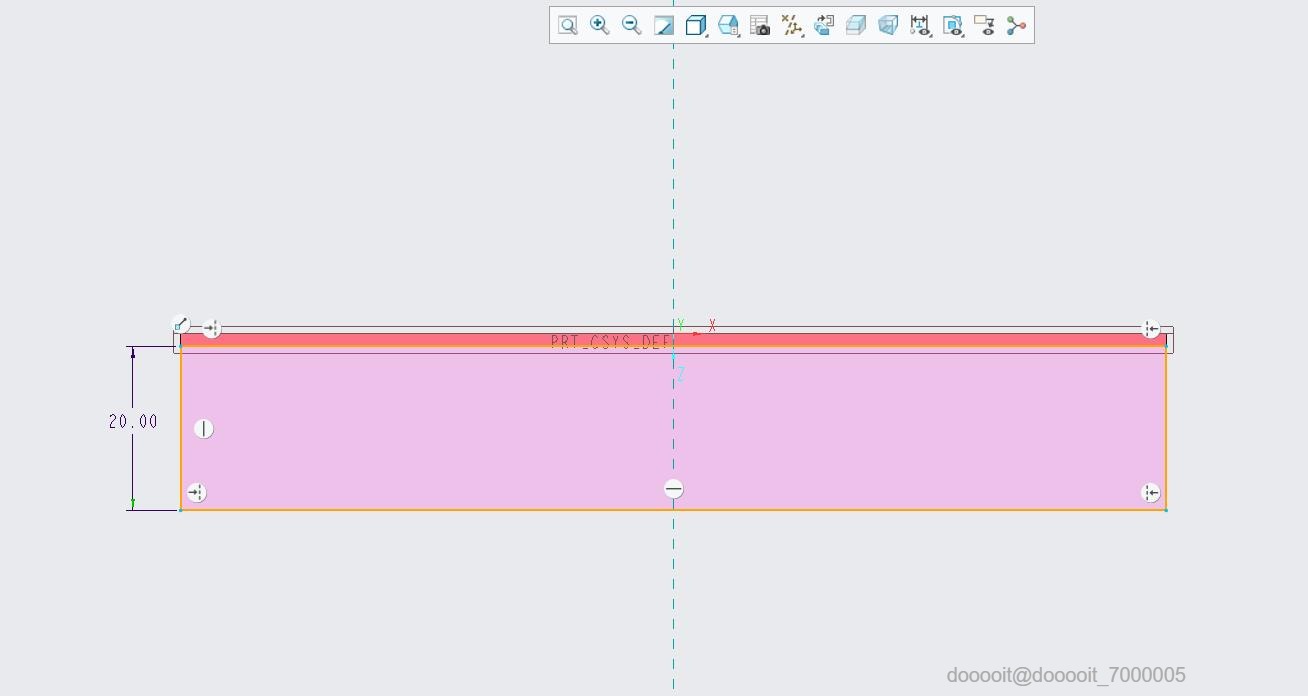

1.草绘尺寸。注意预留打印的打印误差

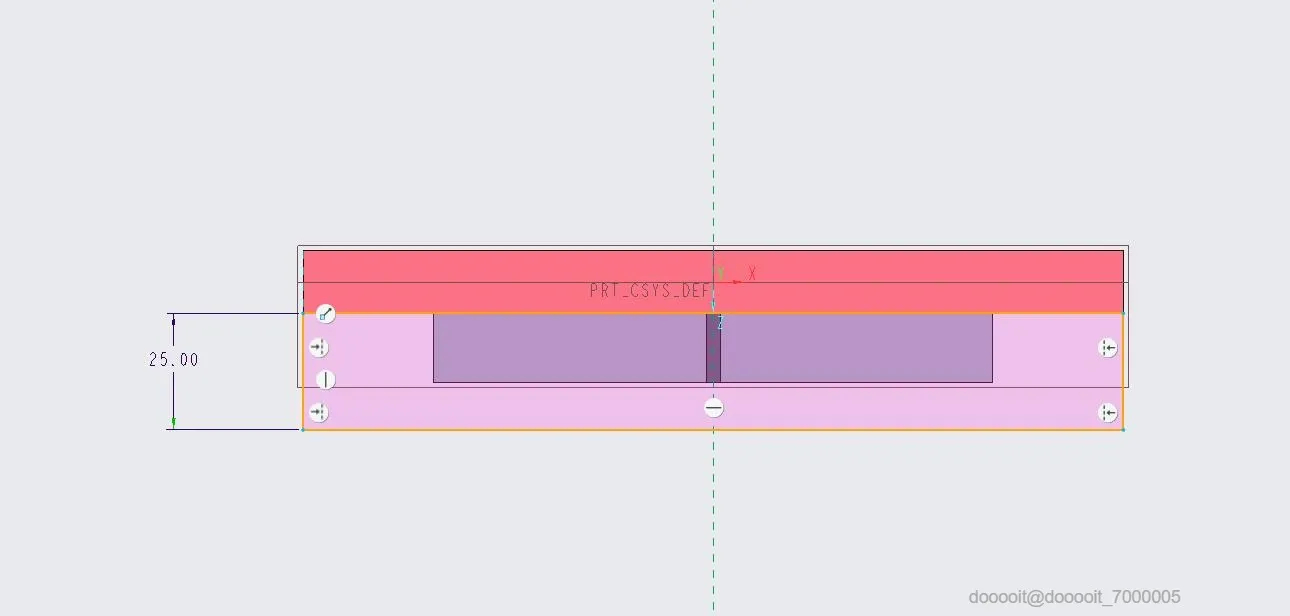

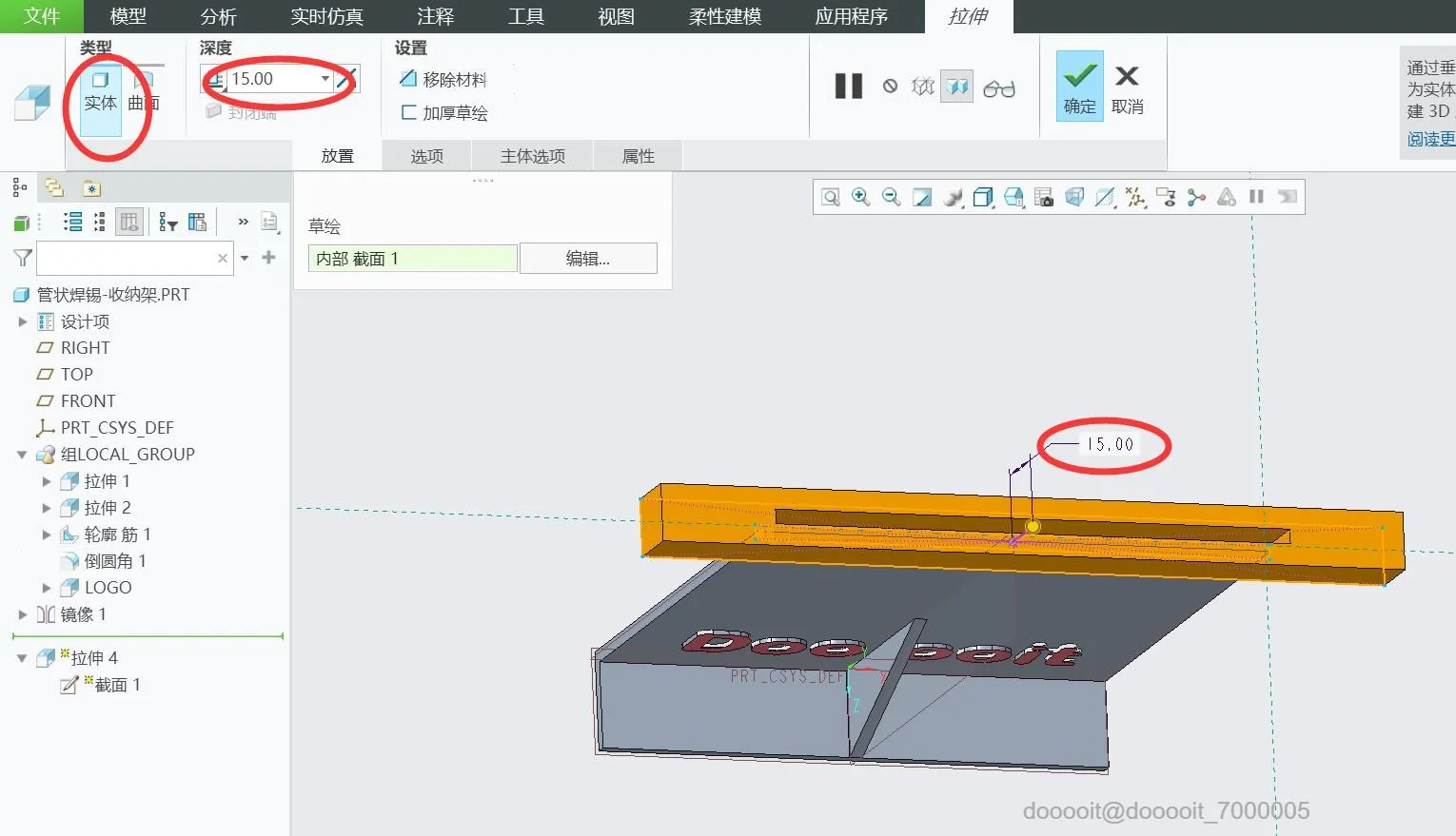

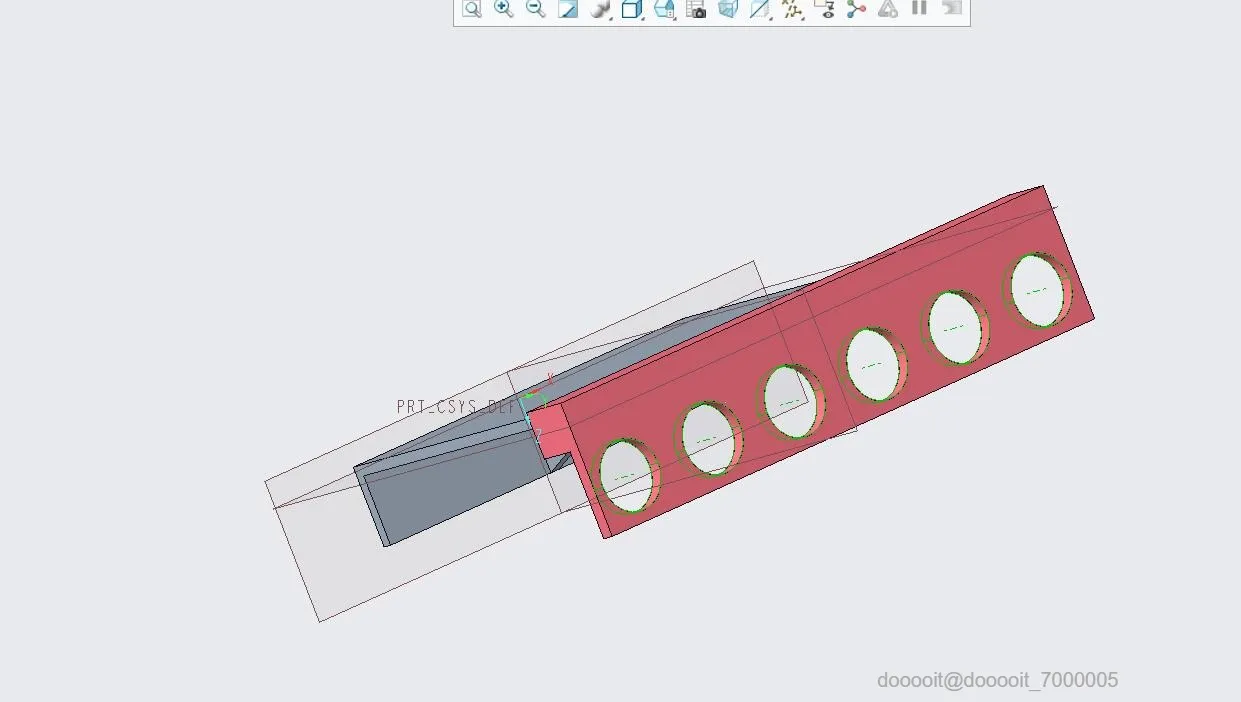

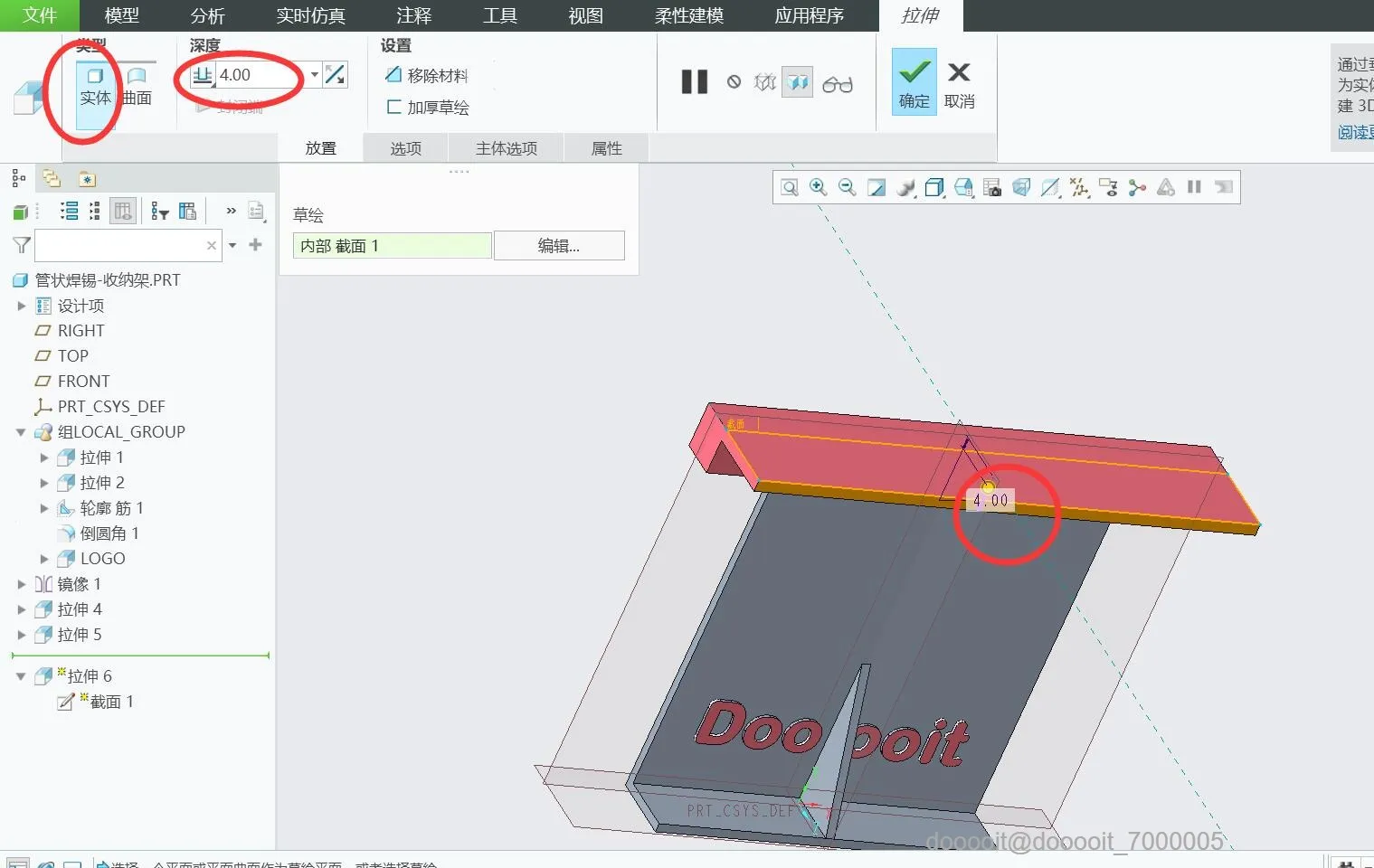

2.拉伸伸出支架尺寸，厚度为4mm

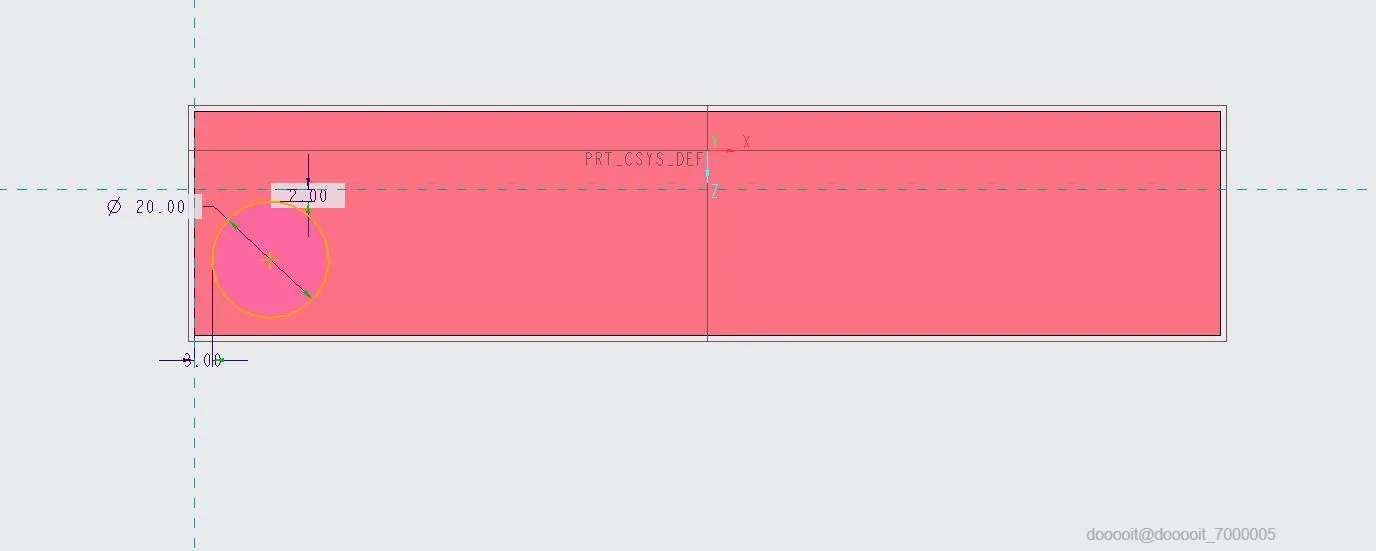

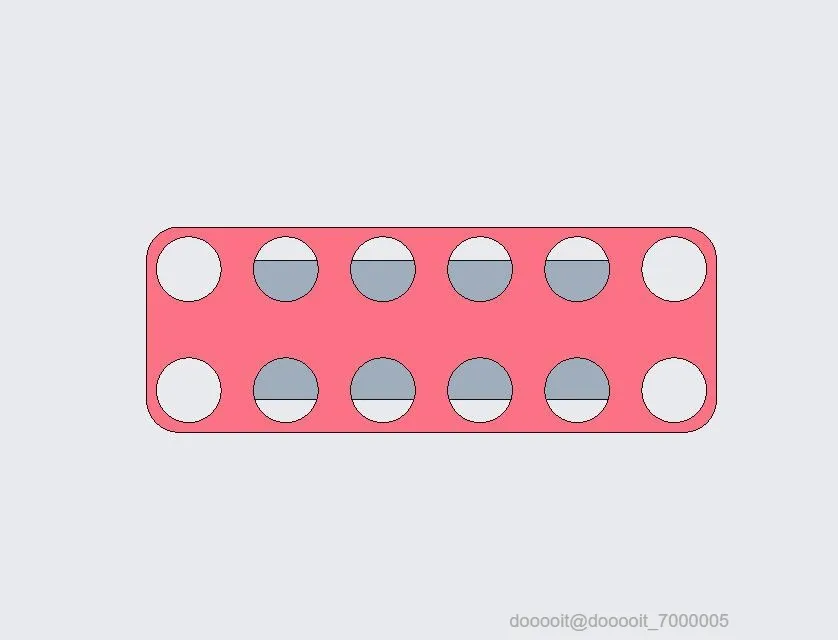

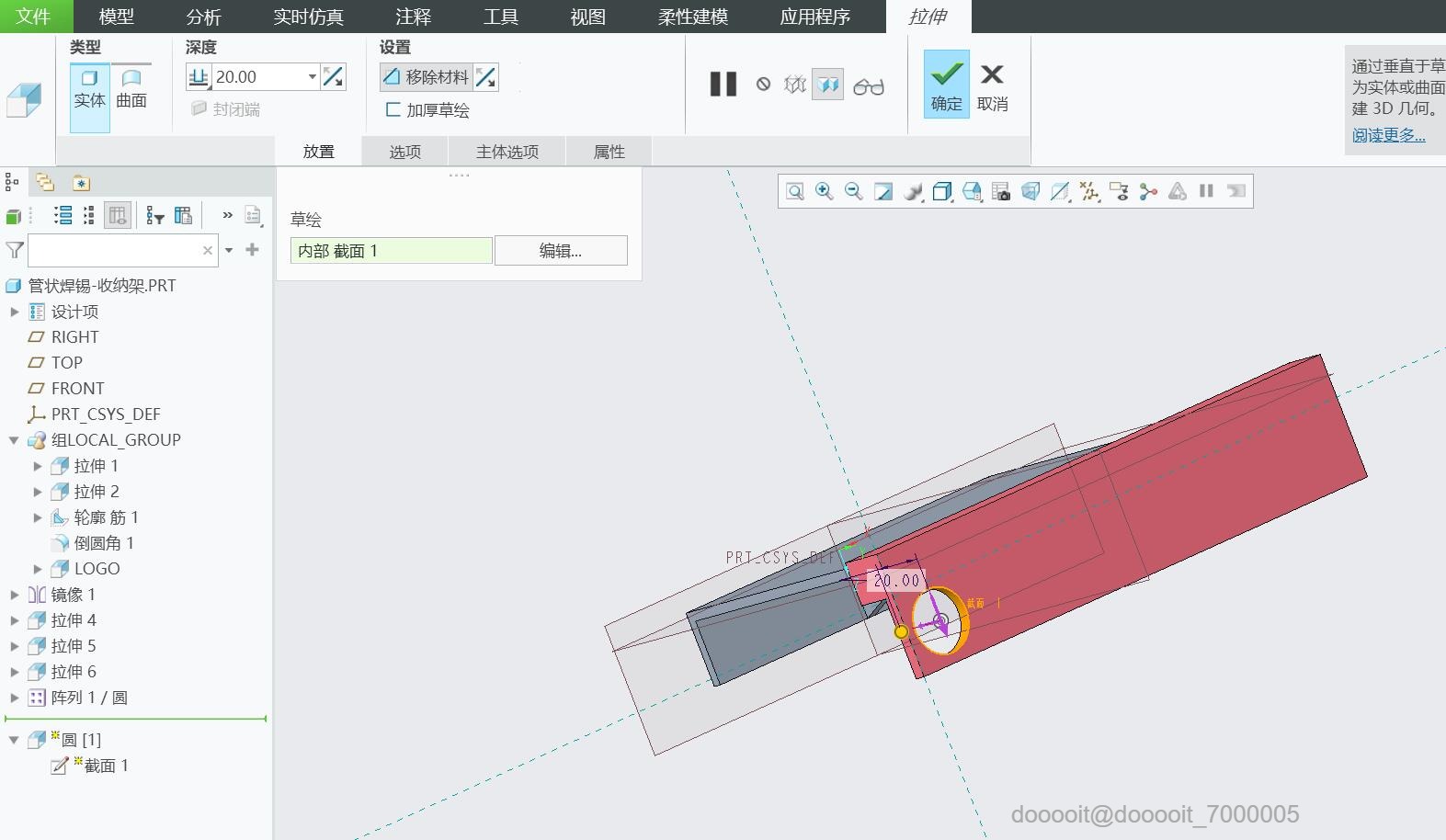

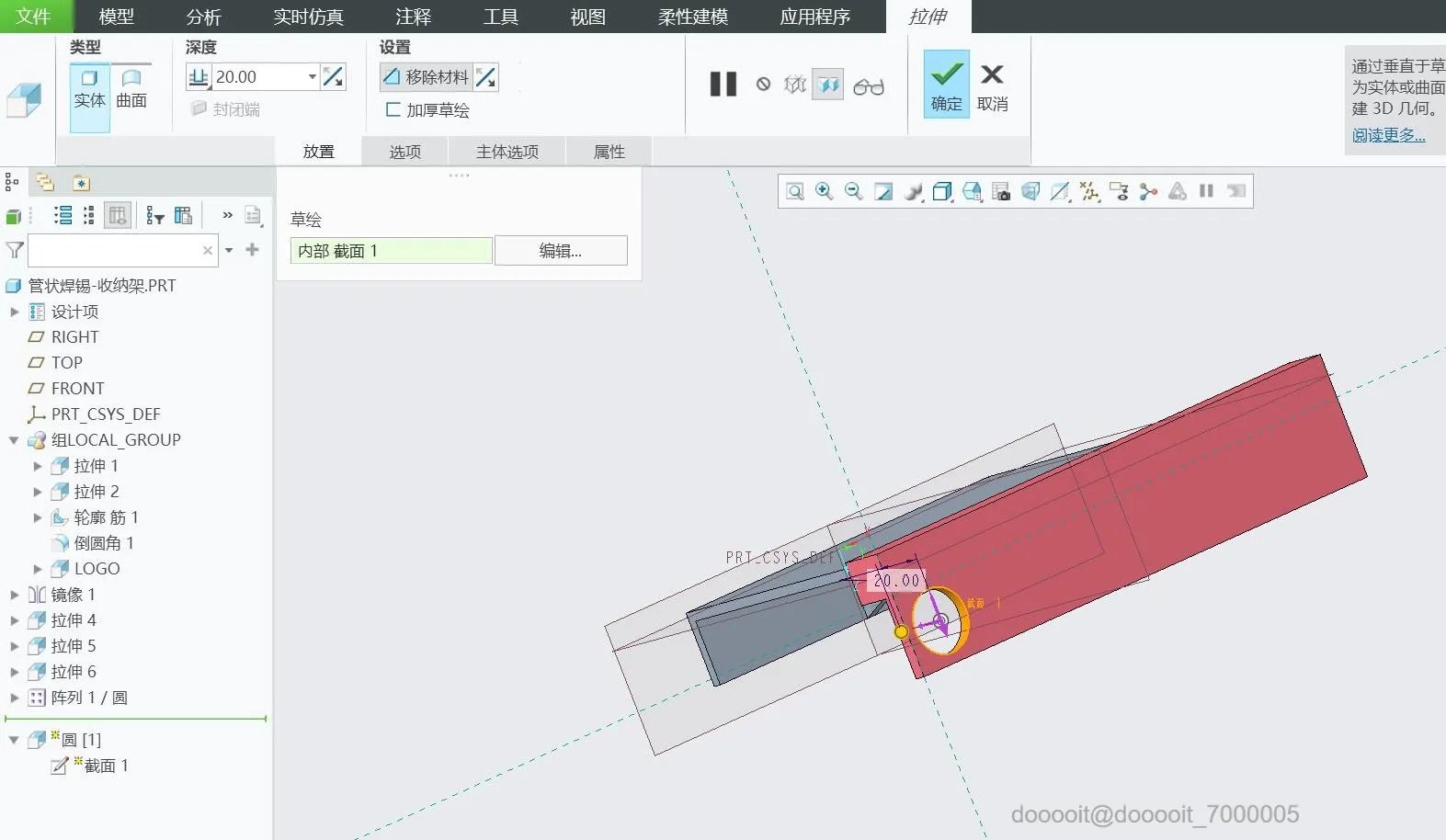

1.制作收纳孔位，实际测量尺寸为18mm，此处孔位尺寸为20mm

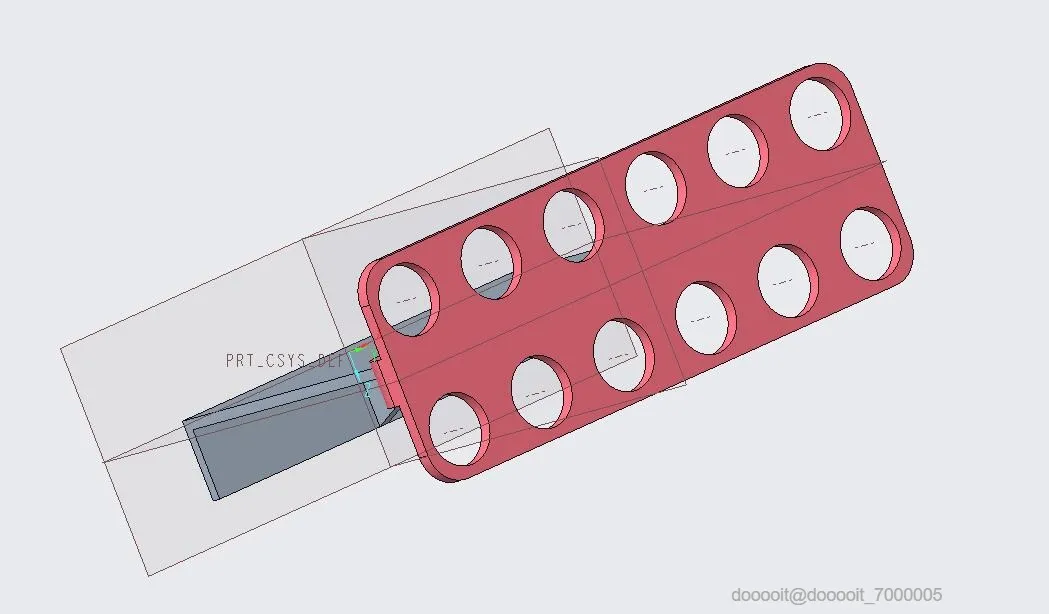

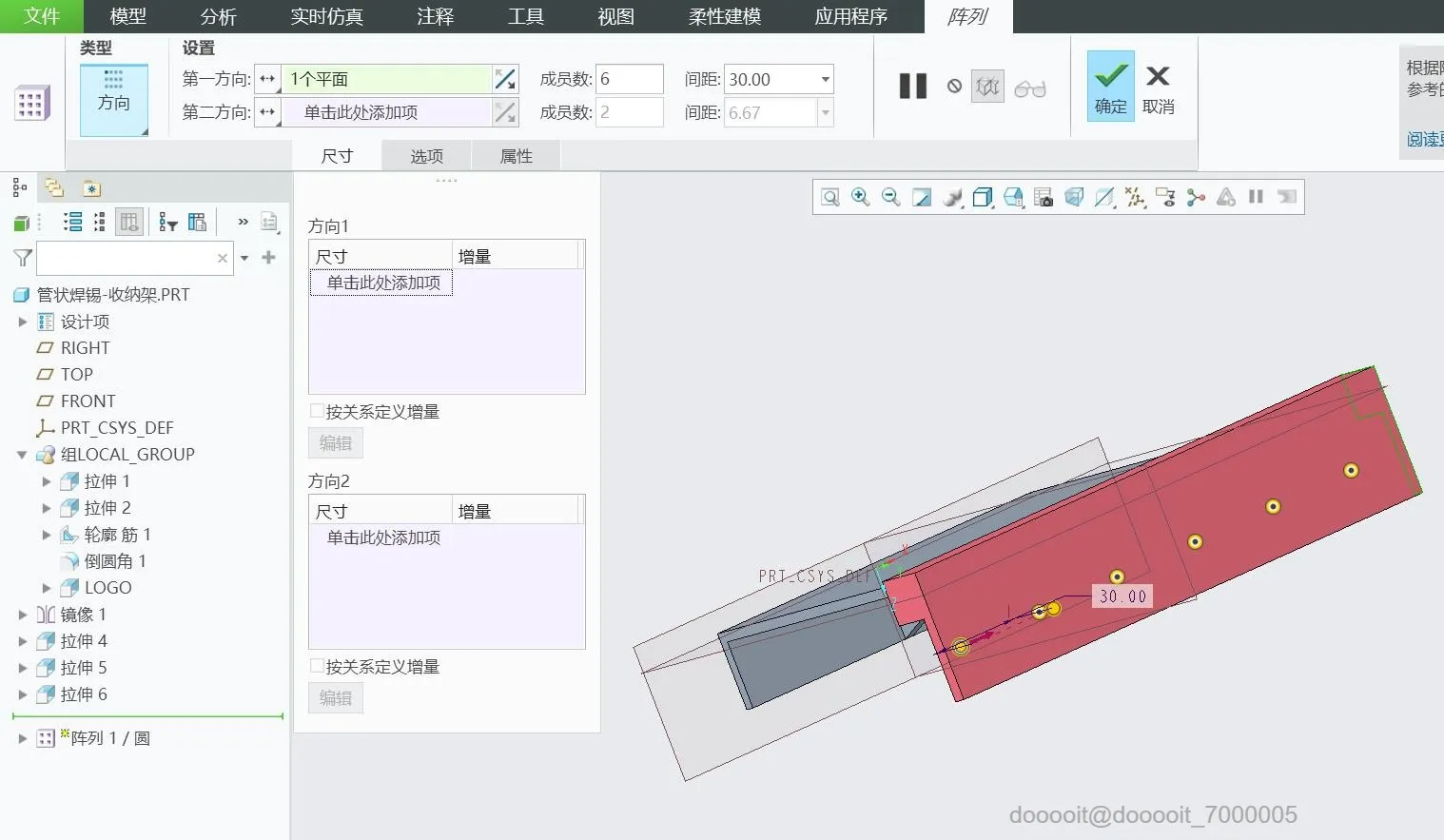

2.阵列。使用阵列命令，做出其余孔位

3.镜像。另一侧的结构使用镜像命令得到

4.倒圆角。防止打印件割手划伤。

5.建模完成

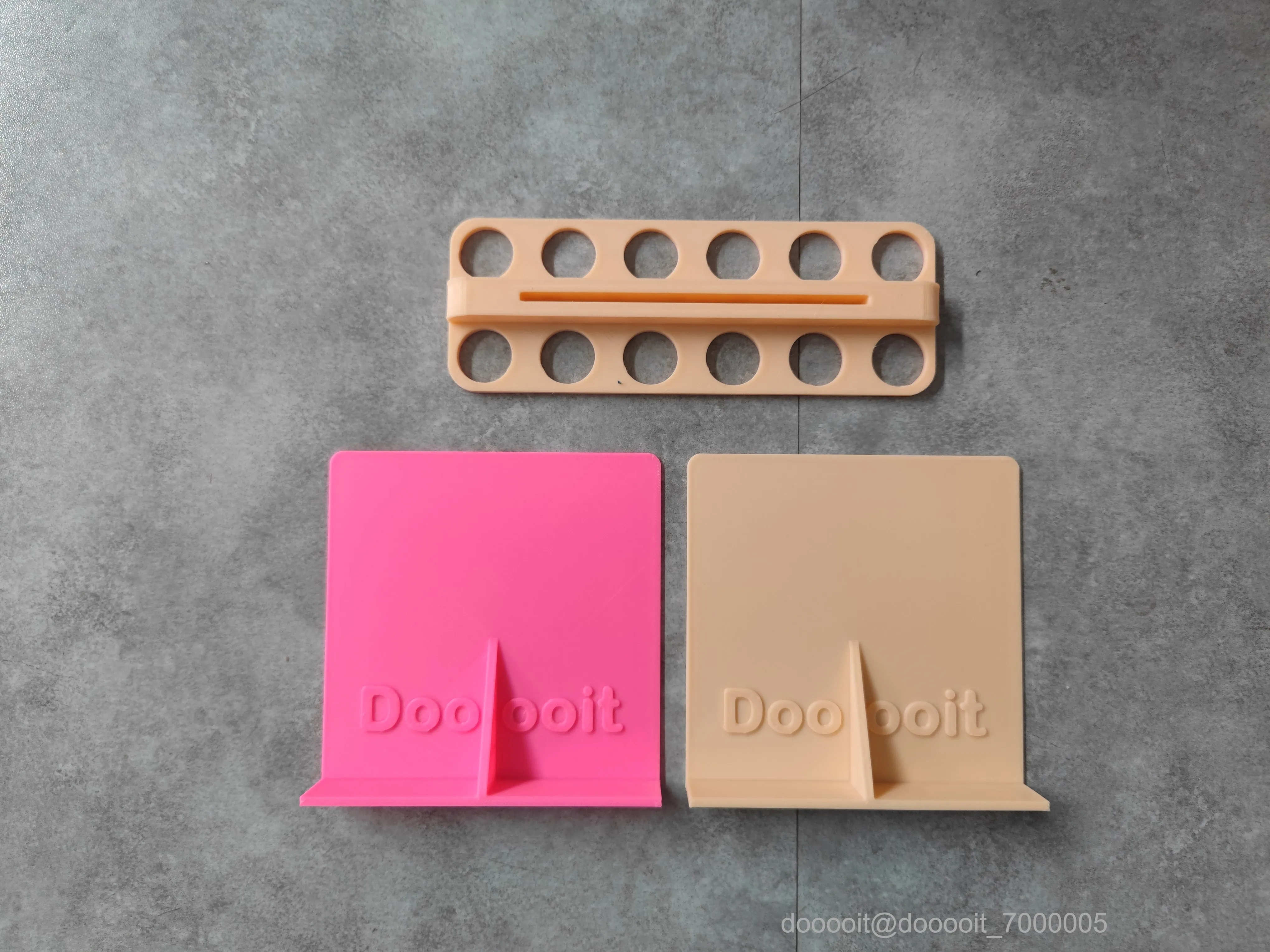

3D打印参数，根据自己常用参数。

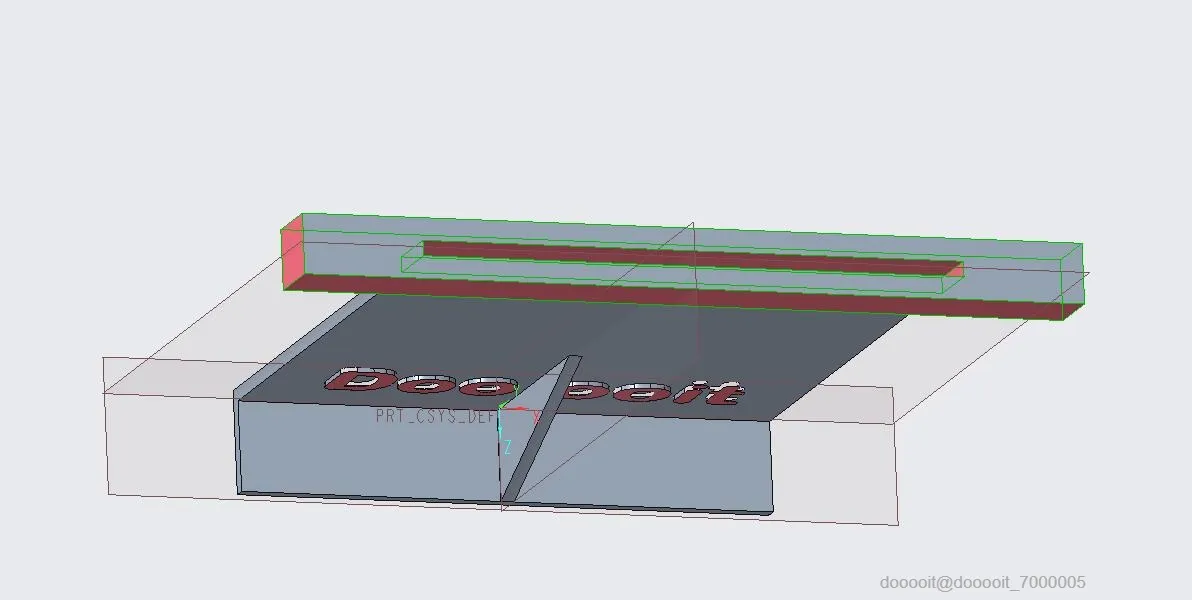

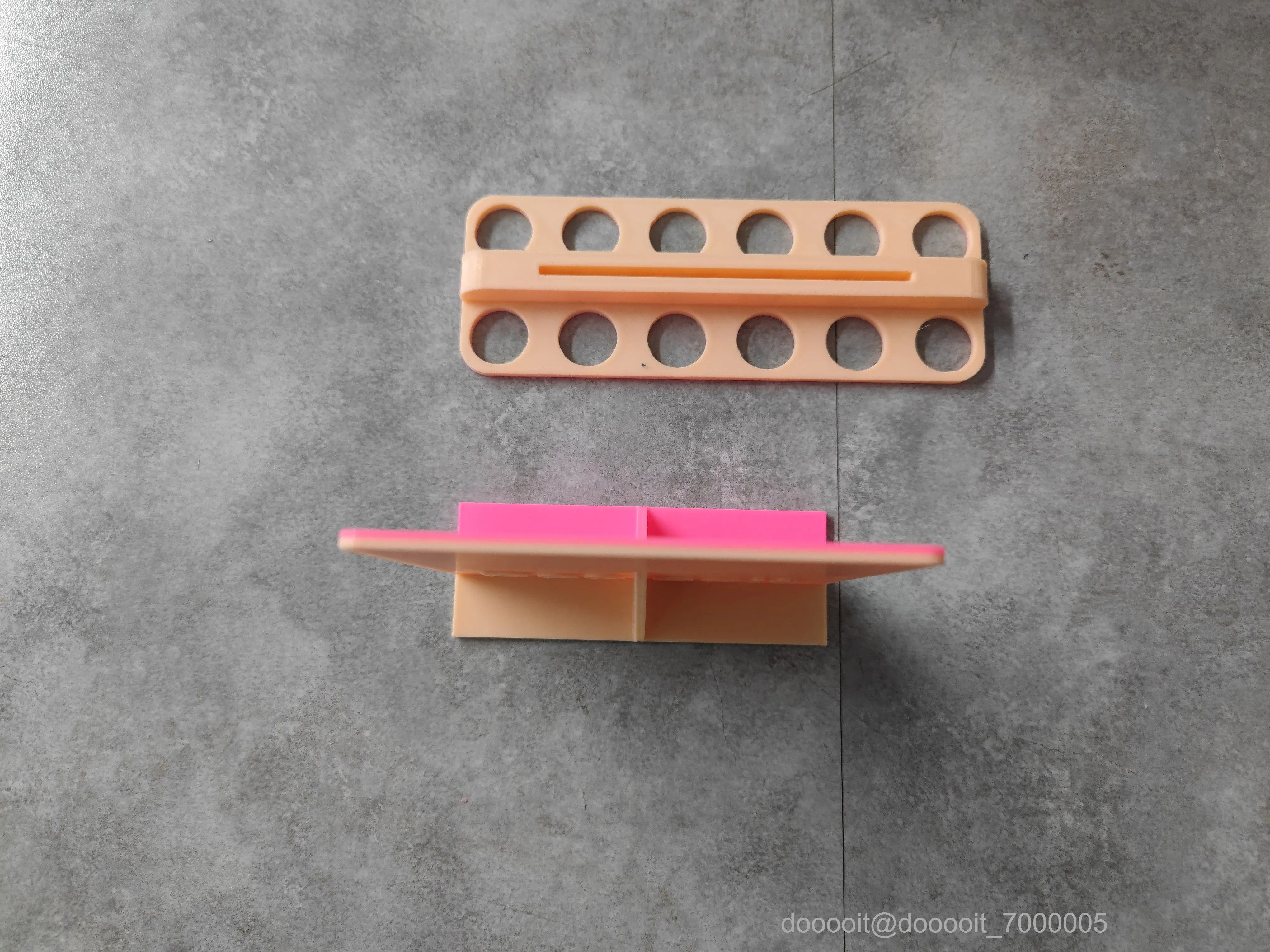

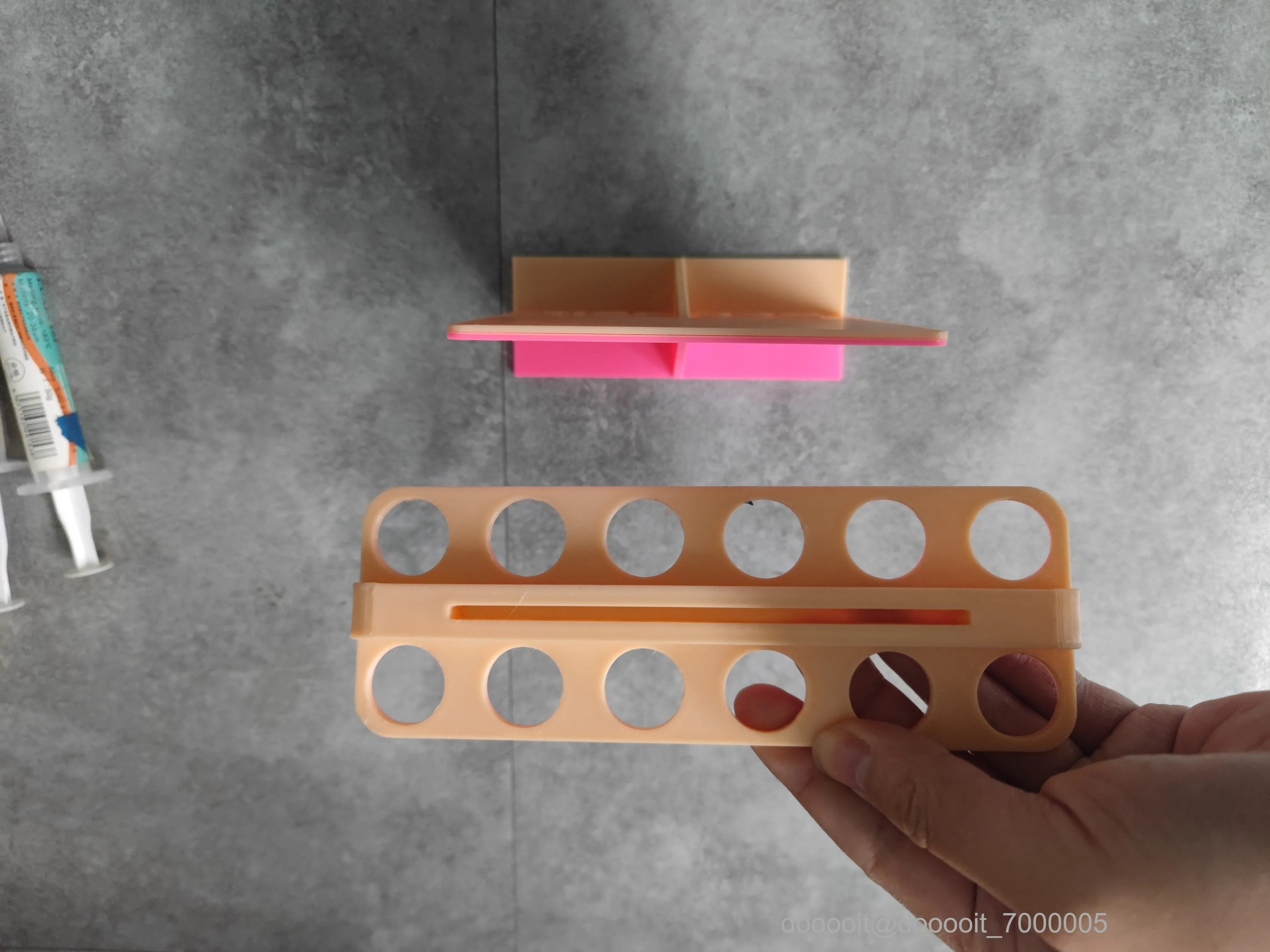

1.将两面板对齐

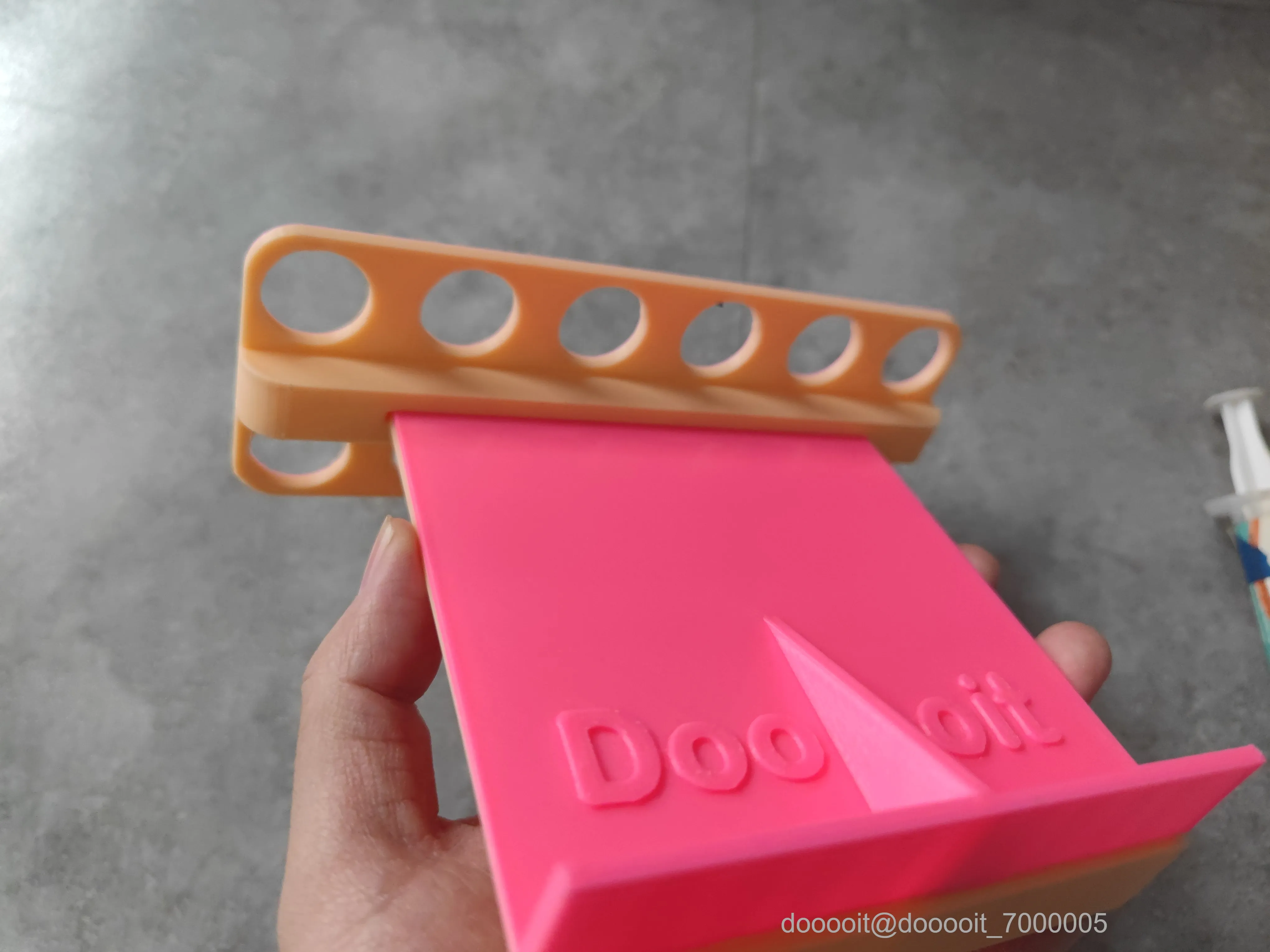

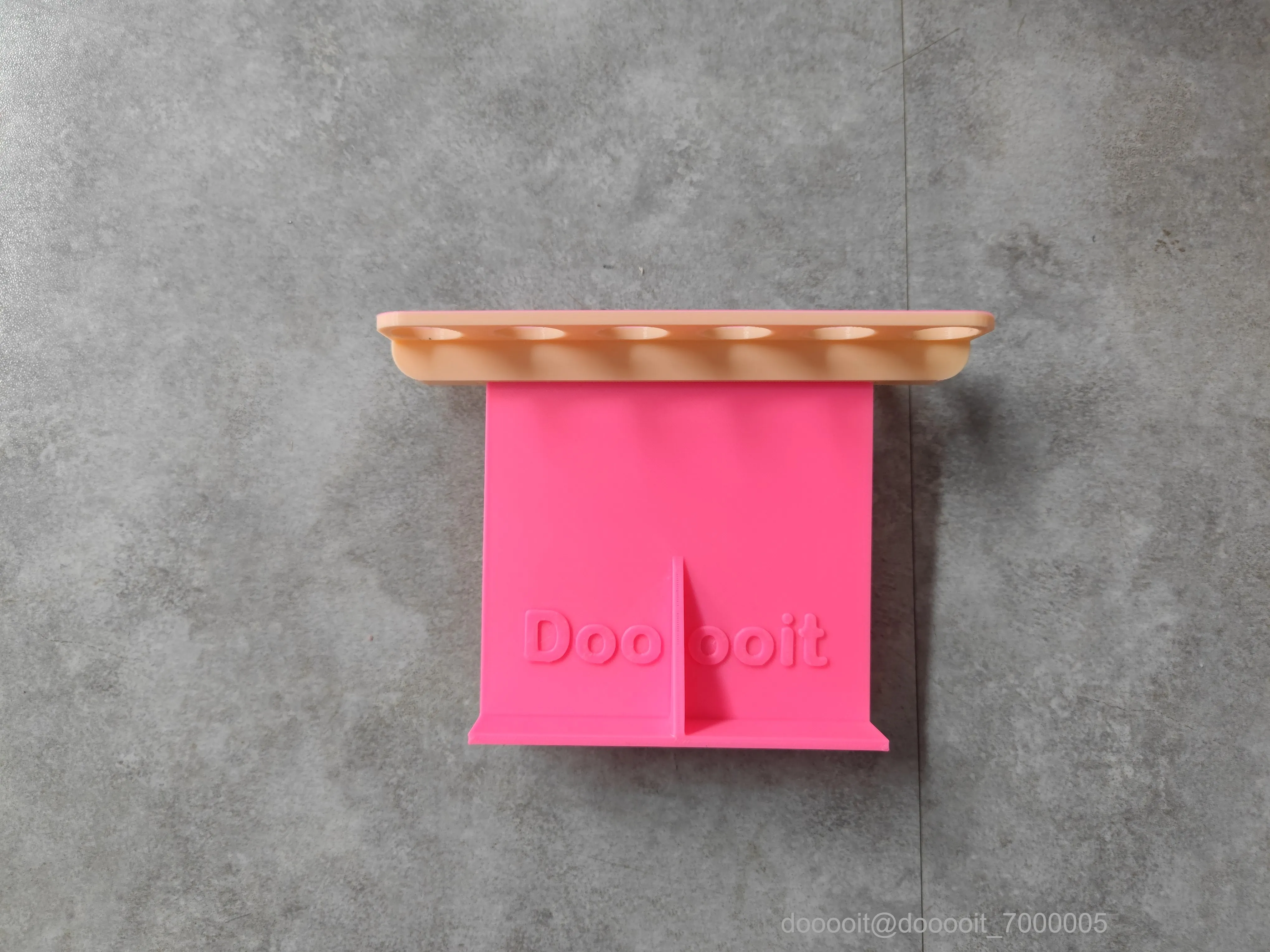

2.将面板嵌入挂架

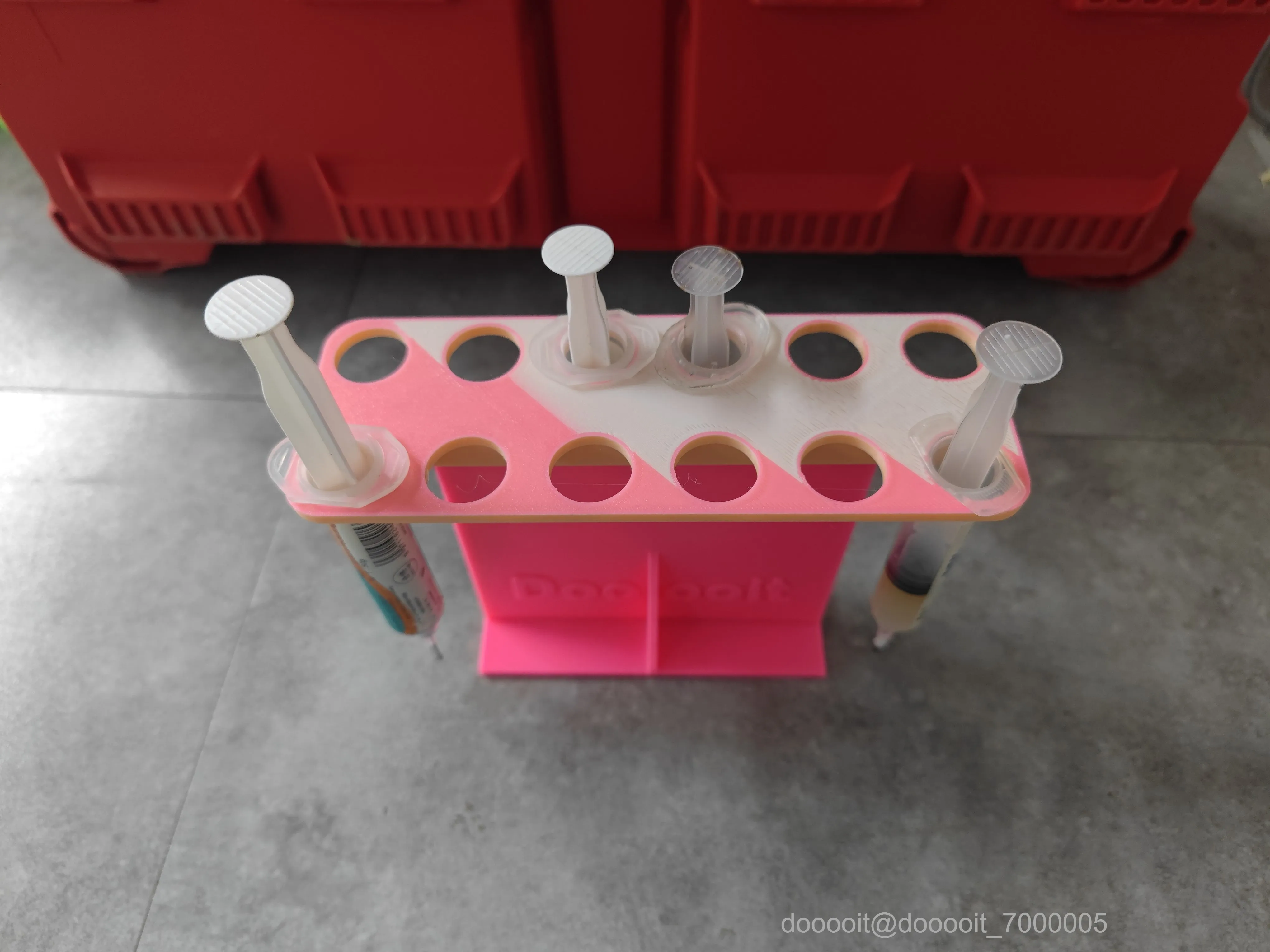

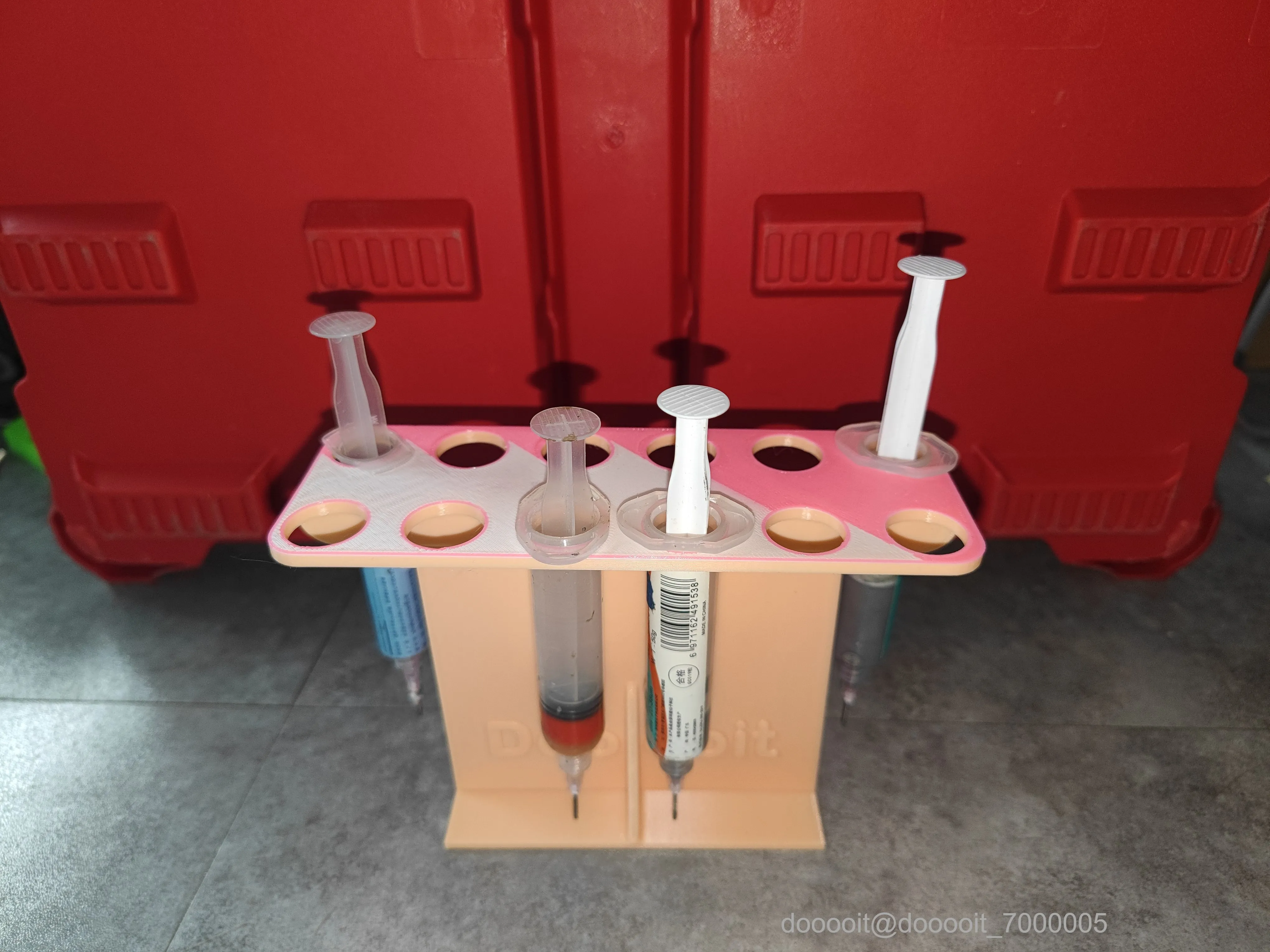

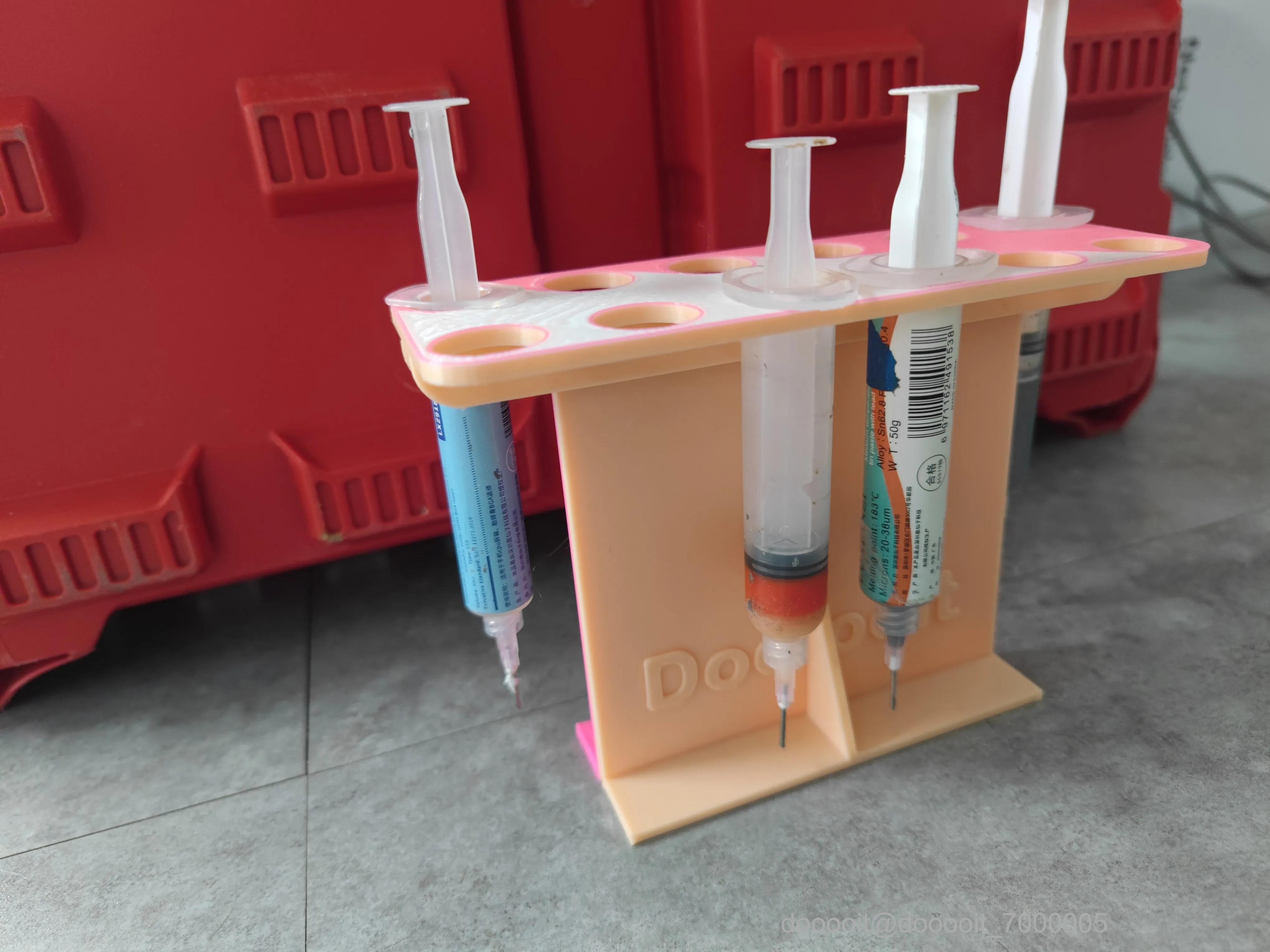

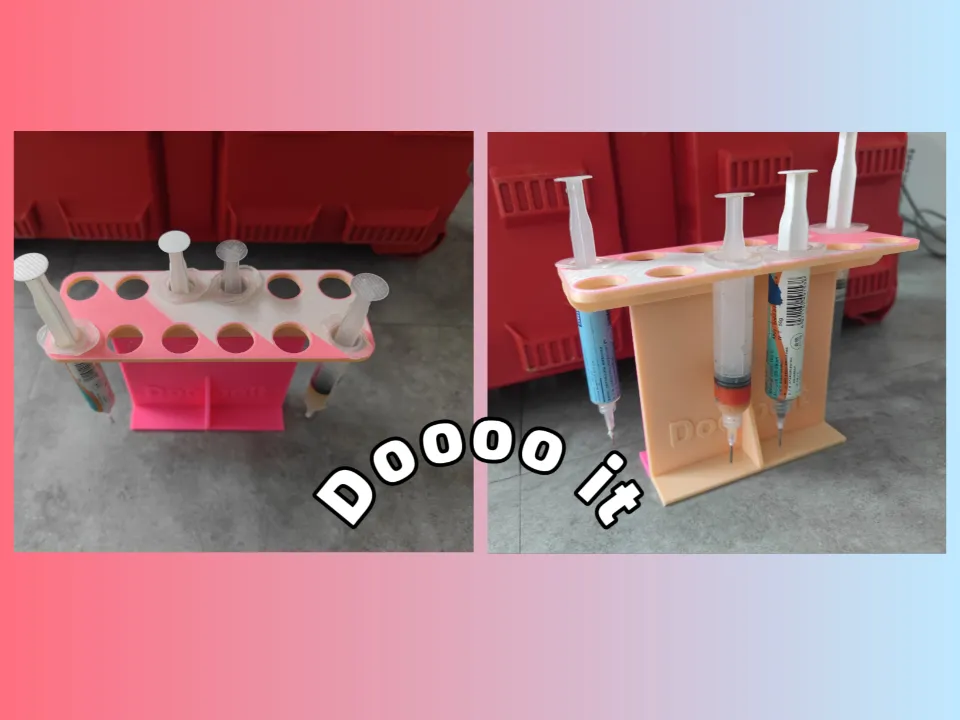

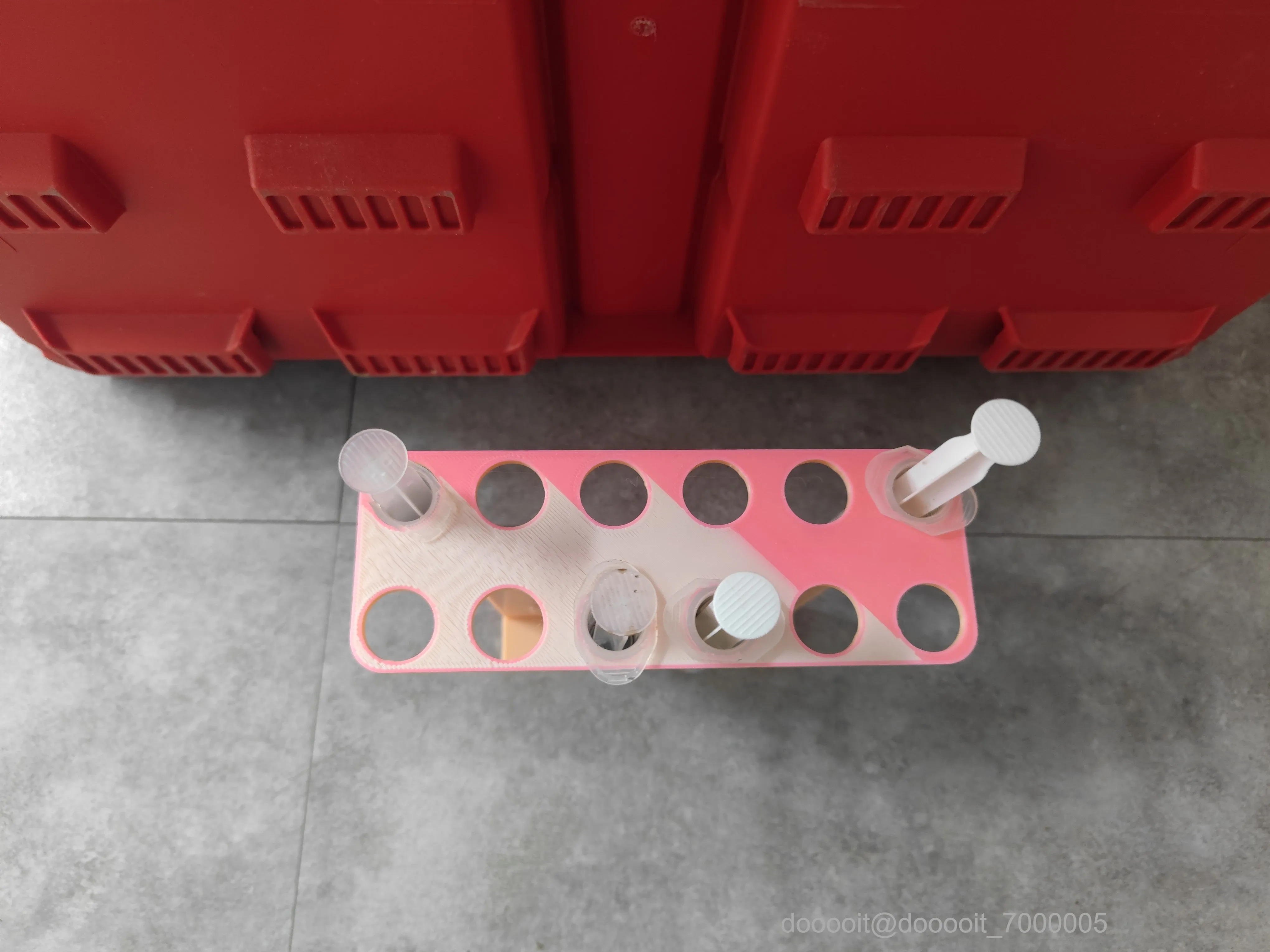

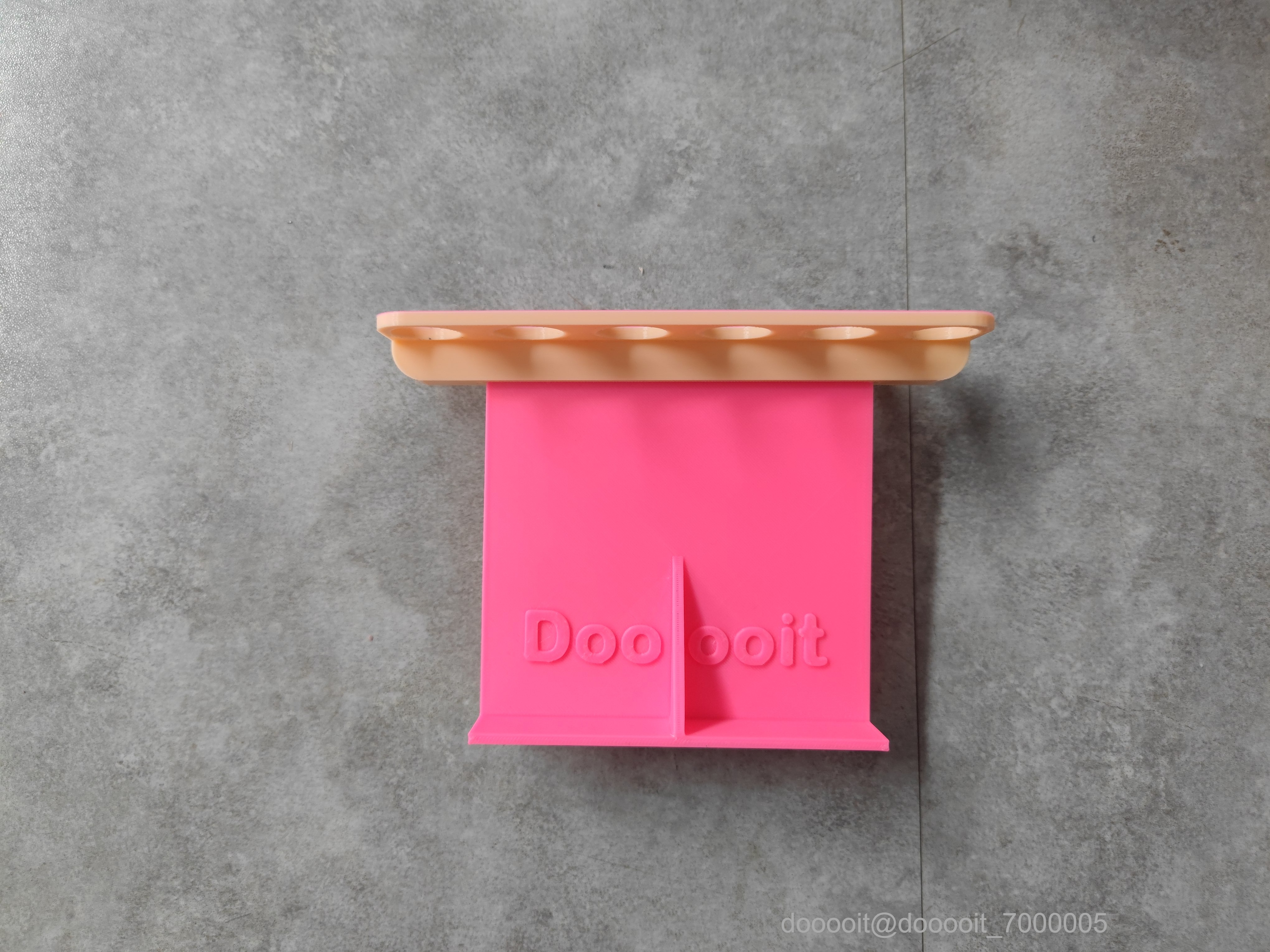

以上是该收纳架的全部步骤，3D打印图纸可直接下载使用。
