酒精测试仪奖章

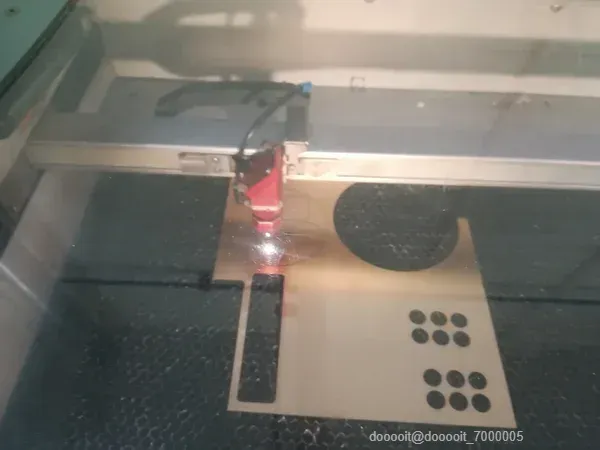

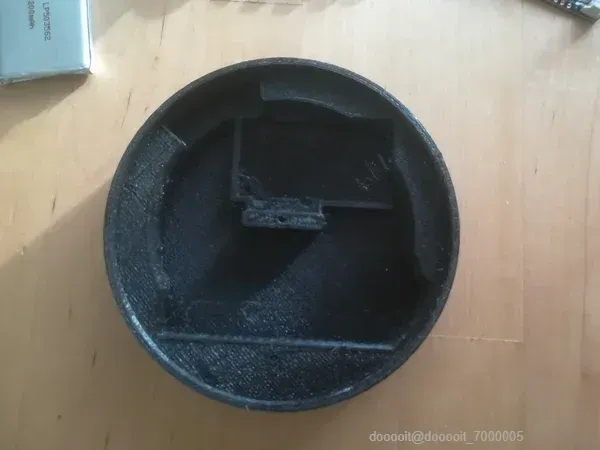

打印并剪下这些部件。面板必须使用金属化材料，因为它将用作电容式按钮。

接线：

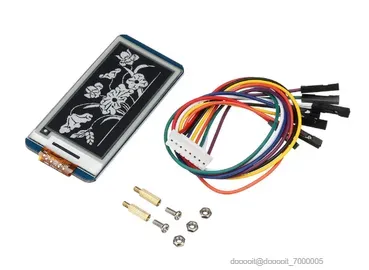

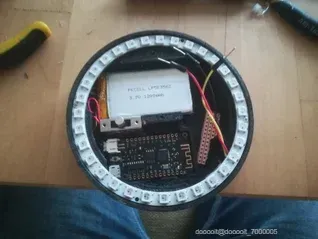

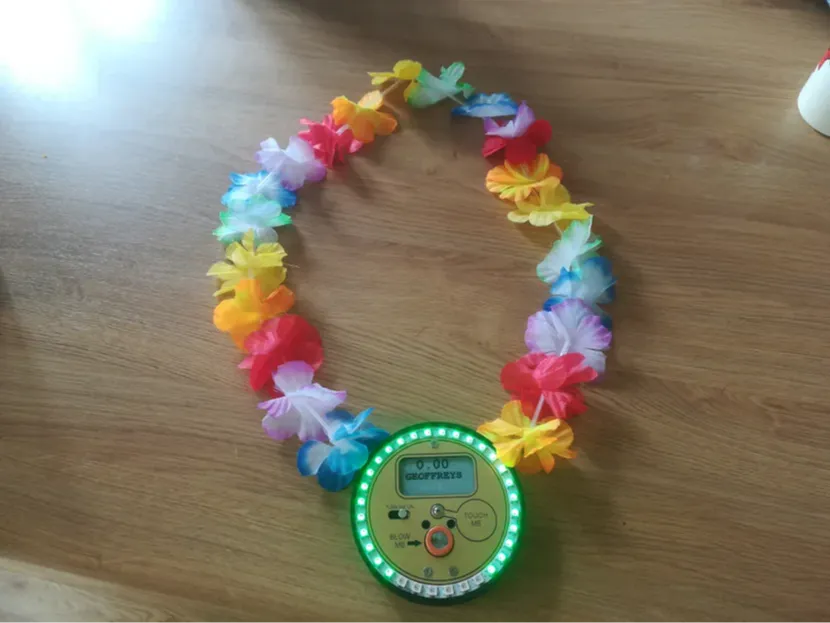

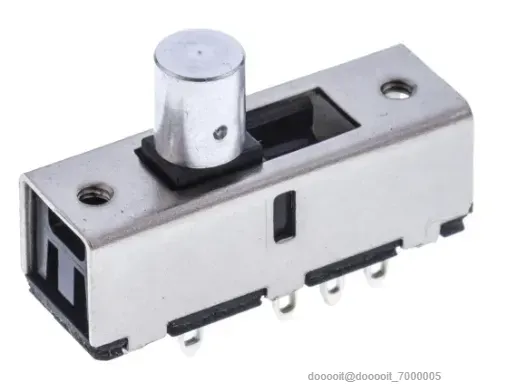

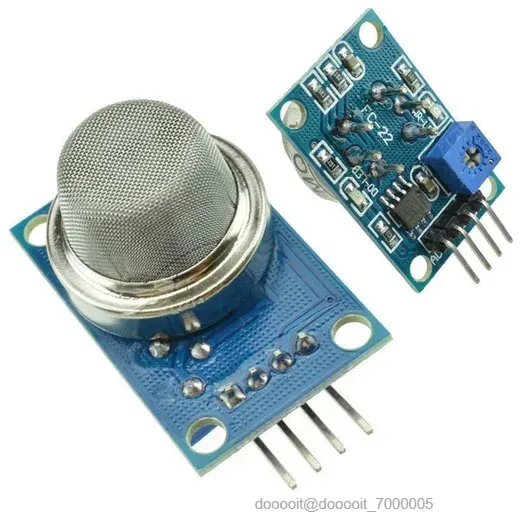

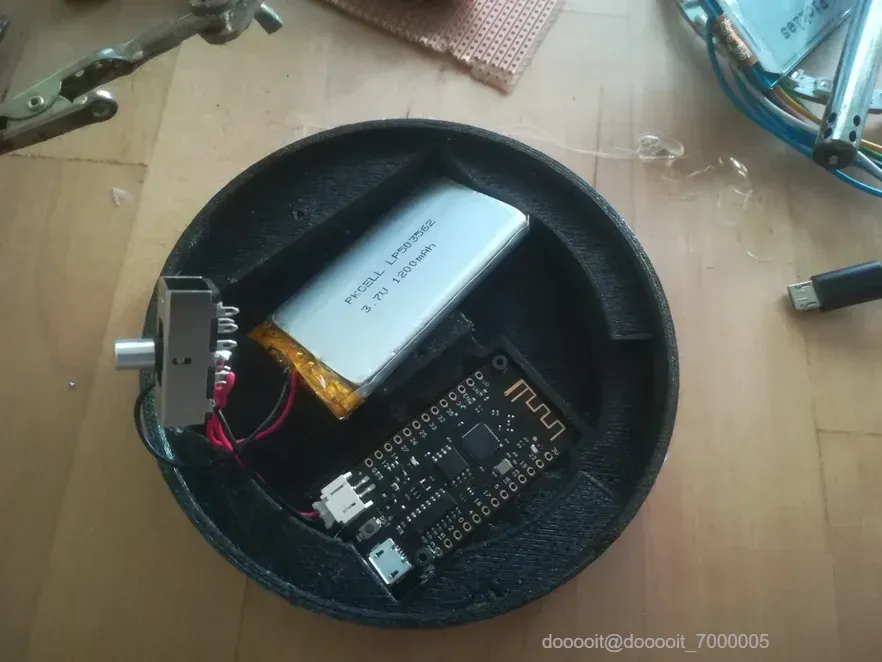

剪断电池线并将开关内联连接。将输出连接到一块 veroboard 进行分配。按照示意图连接显示和环线。我发现 MQ45 传感器比 MQ3 更可重复地工作。它们都使用合理的电流，因此直接连接到 veroboad，而不是通过 esp32。按钮线只是一条飞线，它使用芯片的电容触摸功能。这穿过一个孔，必须刮入金属化面板的表面。我添加了一个花环来完成这个奖章，但任何项链替代品都可以。

第一

您可能需要调整触摸感应按钮和酒精传感器的阈值。请记住，这些传感器需要长时间使用，因此在花时间进行此操作之前，最好先将其充电一夜。

您将需要以下代码和库

1. Medallion 代码https://github.com/No-George/Medallion
2. NeoPixelBus 由 makuna https://github.com/Makuna/NeoPixelBus
3. ZinggJM 的 gxEPD 库https://github.com/ZinggJM/GxEPD

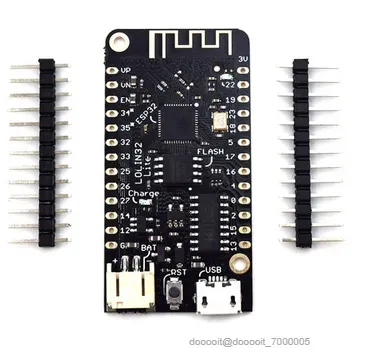

您还需要将 esp32 板定义安装到 arduino IDE 中

第二

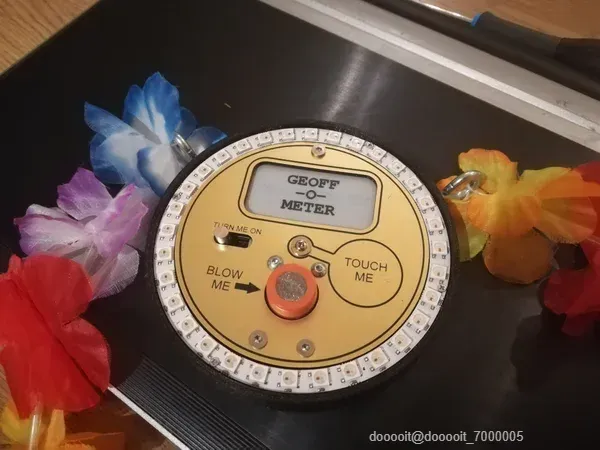

打开后，屏幕上会显示说明。酒精传感器需要一段时间才能稳定下来，因此需要花一些时间让它预热。

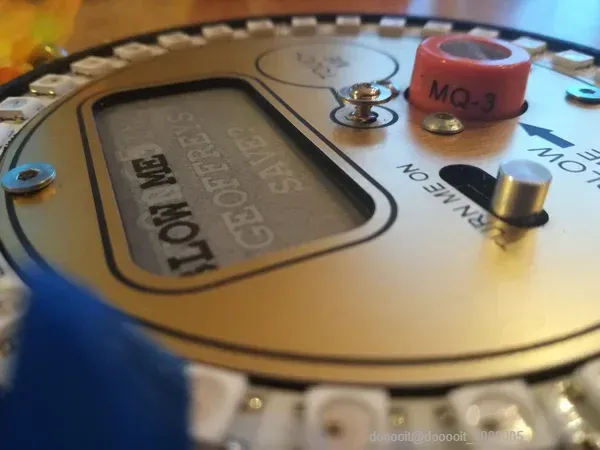

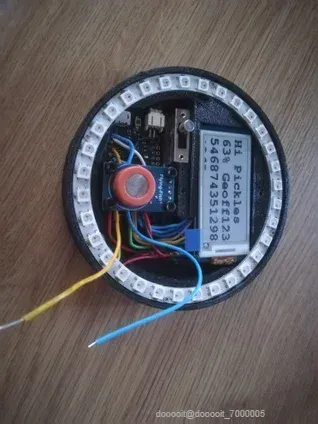

之后灯光会发出心跳声。按下按钮并轻轻地对着传感器呼吸几秒钟。之后它会给你一个读数并建议你保存。保存的值将变成心跳。这个设备不准确或不一致，但提供了一些不错的娱乐。享受所附图片显示 1.6 Geoffreys。这太多了。此后不久屏幕就坏了。潜在的改进使用更好的传感器：Adafruit 现在在分线板上提供了一个 I2C 传感器，看起来很有前途使用 oled：eink 显示屏可以节省电量并在电池耗尽后保留最后的读数。不过它在黑暗中非常暗，所以说明很难理解。把它变小把它变成 PCB
