STM32单片机—自制字库芯片

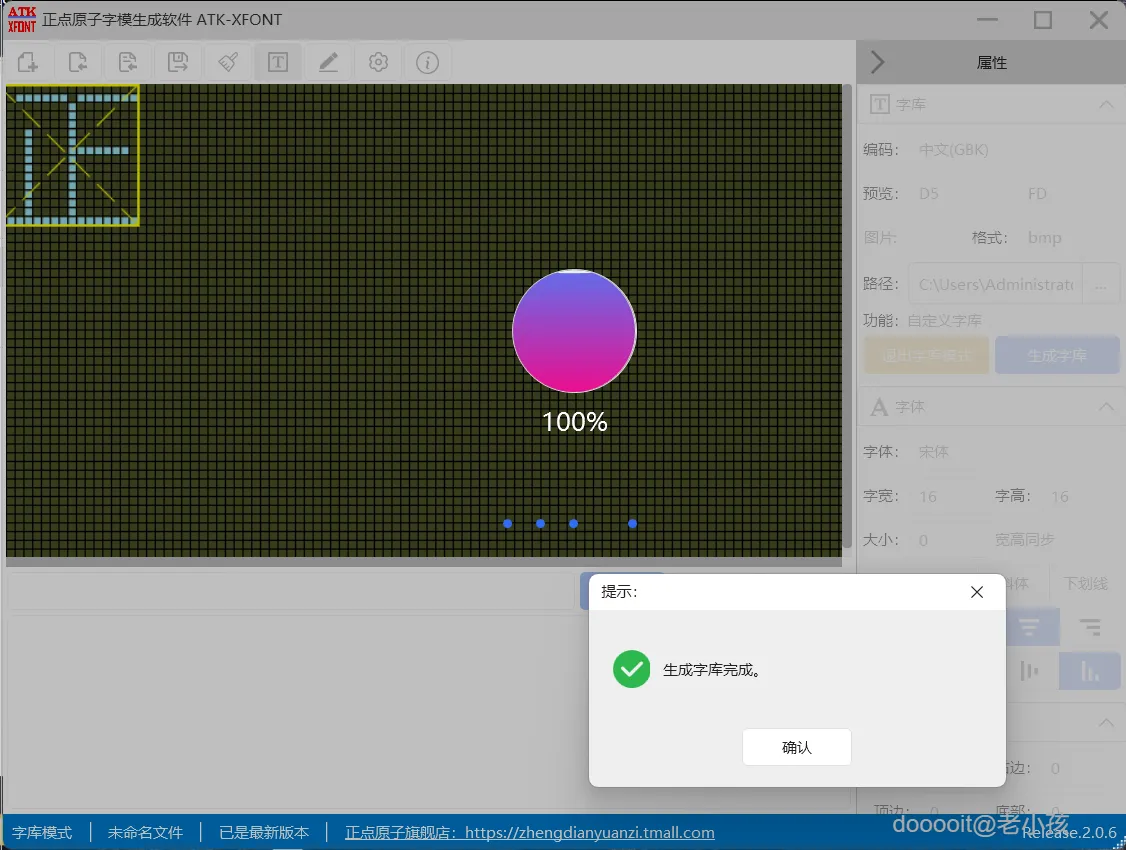

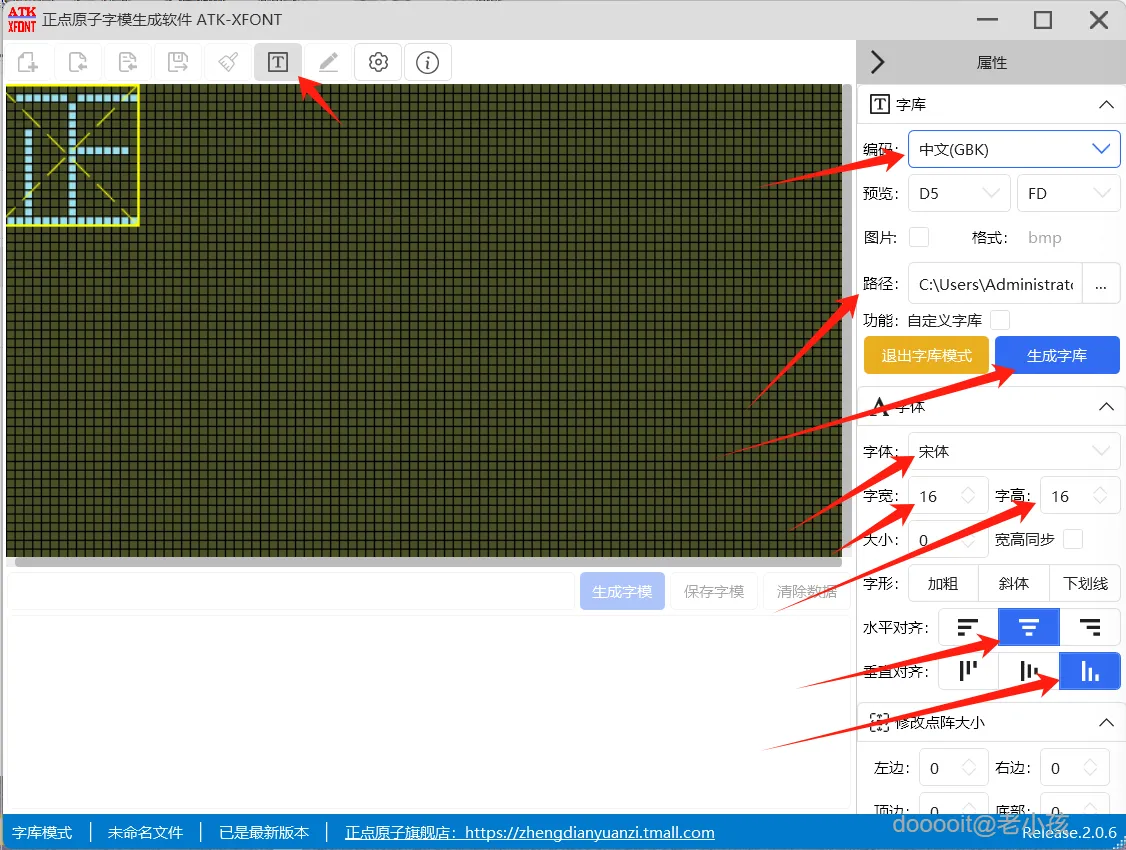

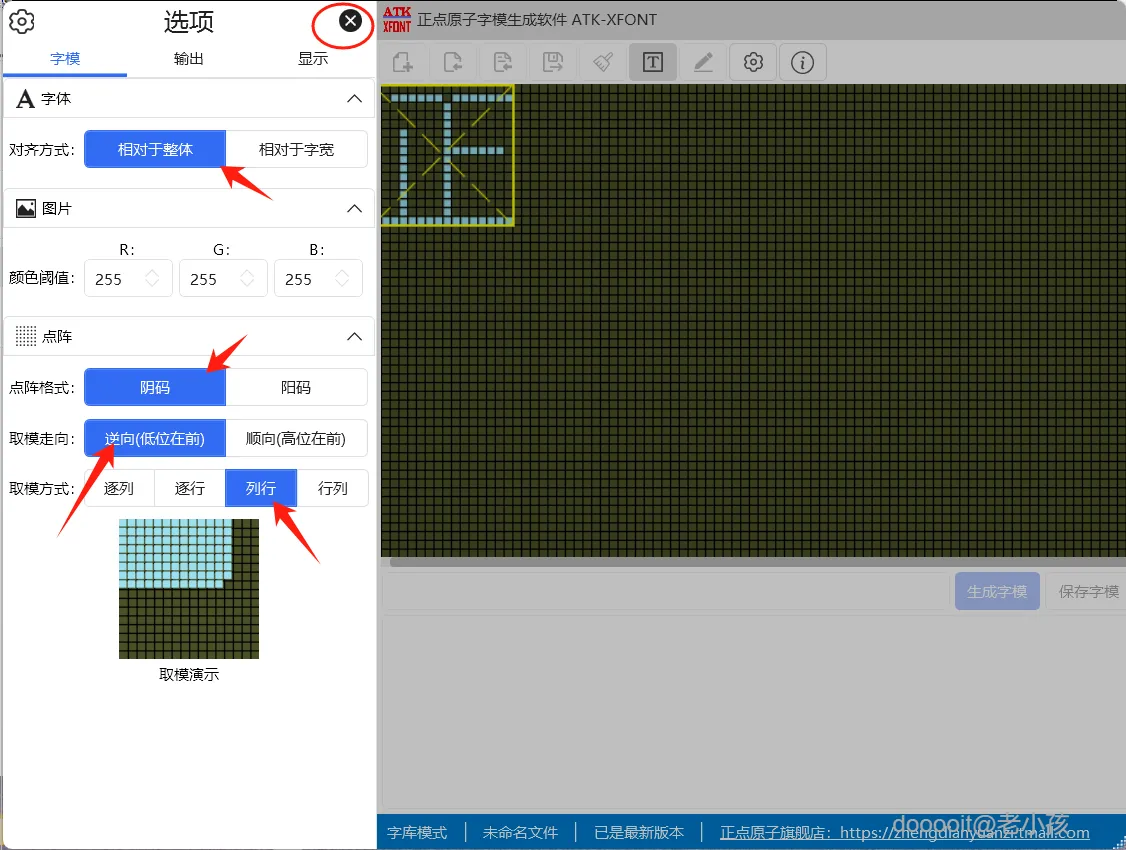

下载个字库生成软件，我用的是原子论坛的，开始制作中文字库文件（FontLibrary.bin）。

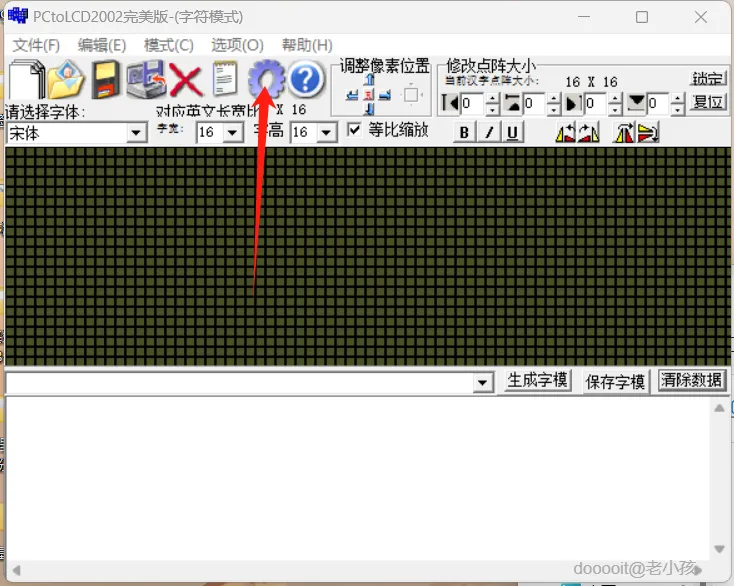

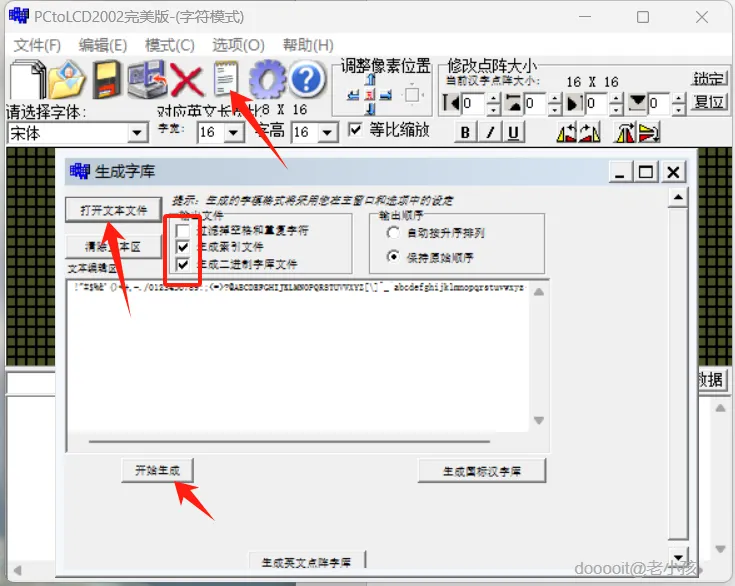

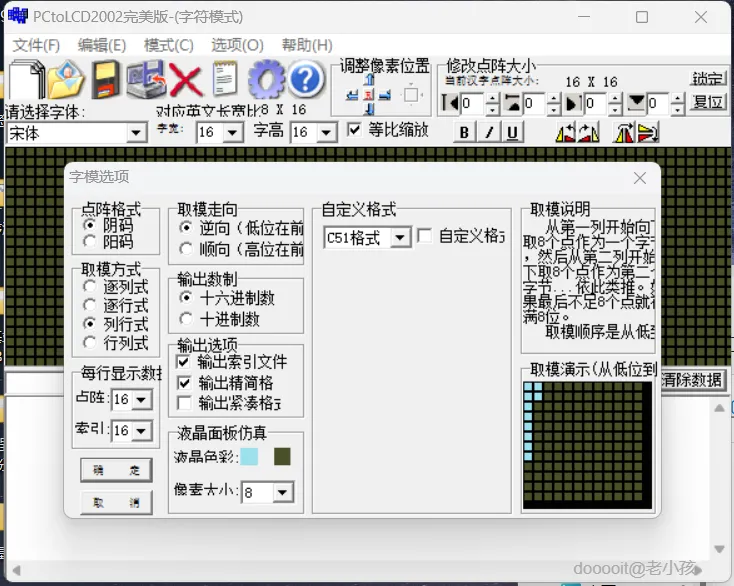

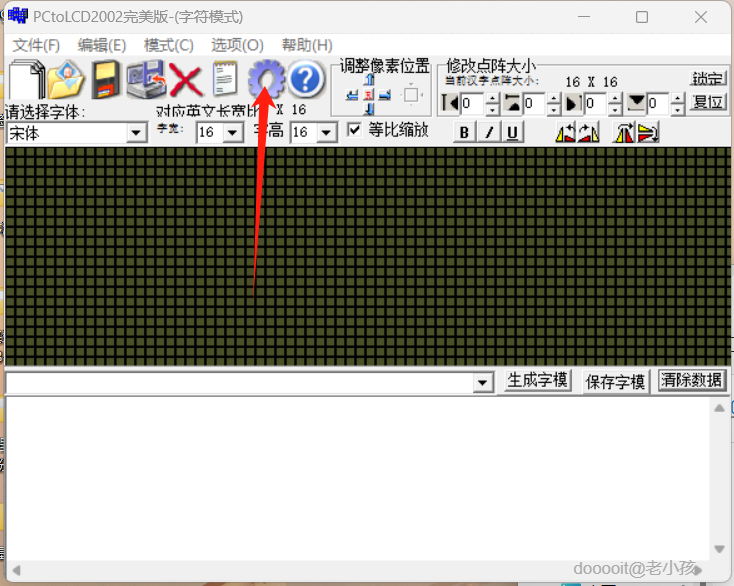

再用另一个字库软件PCtoLCD2002,制作一个中文字库文件。新建一个文本文档，把“!"#$%&'()*+,-./0123456789:;<=>?@ABCDEFGHIJKLMNOPQRSTUVWXYZ[\]^_`abcdefghijklmnopqrstuvwxyz{|}~”粘贴到里面保存（最外边的双引号去掉）。点打开文本文件选中新建的文件，然后点开始生成，生成的文件名的叫某某点BIN(en.bin)。

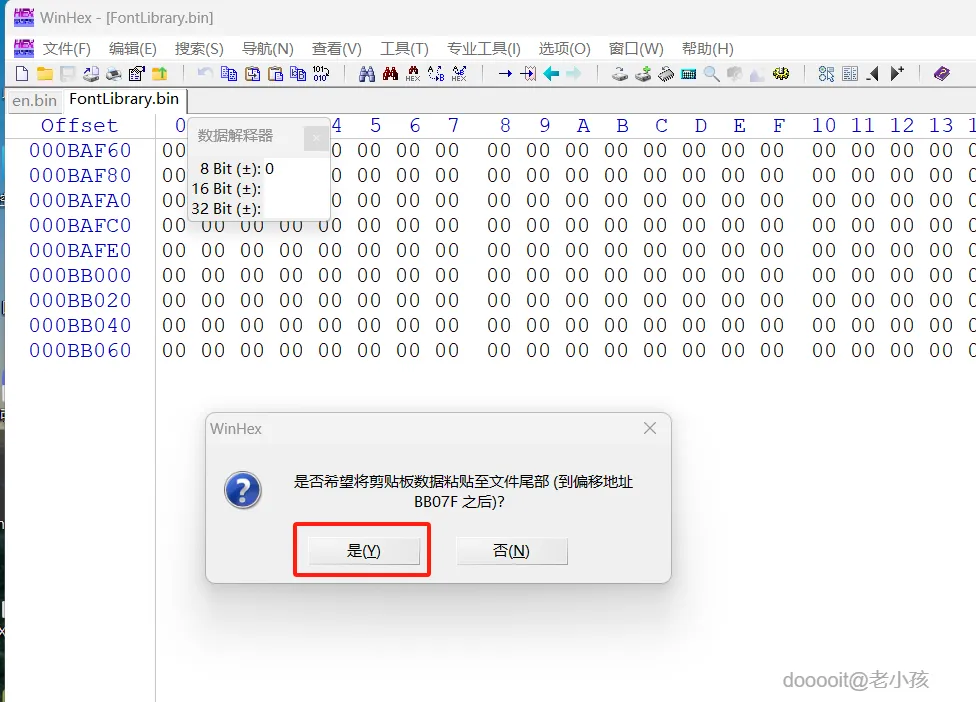

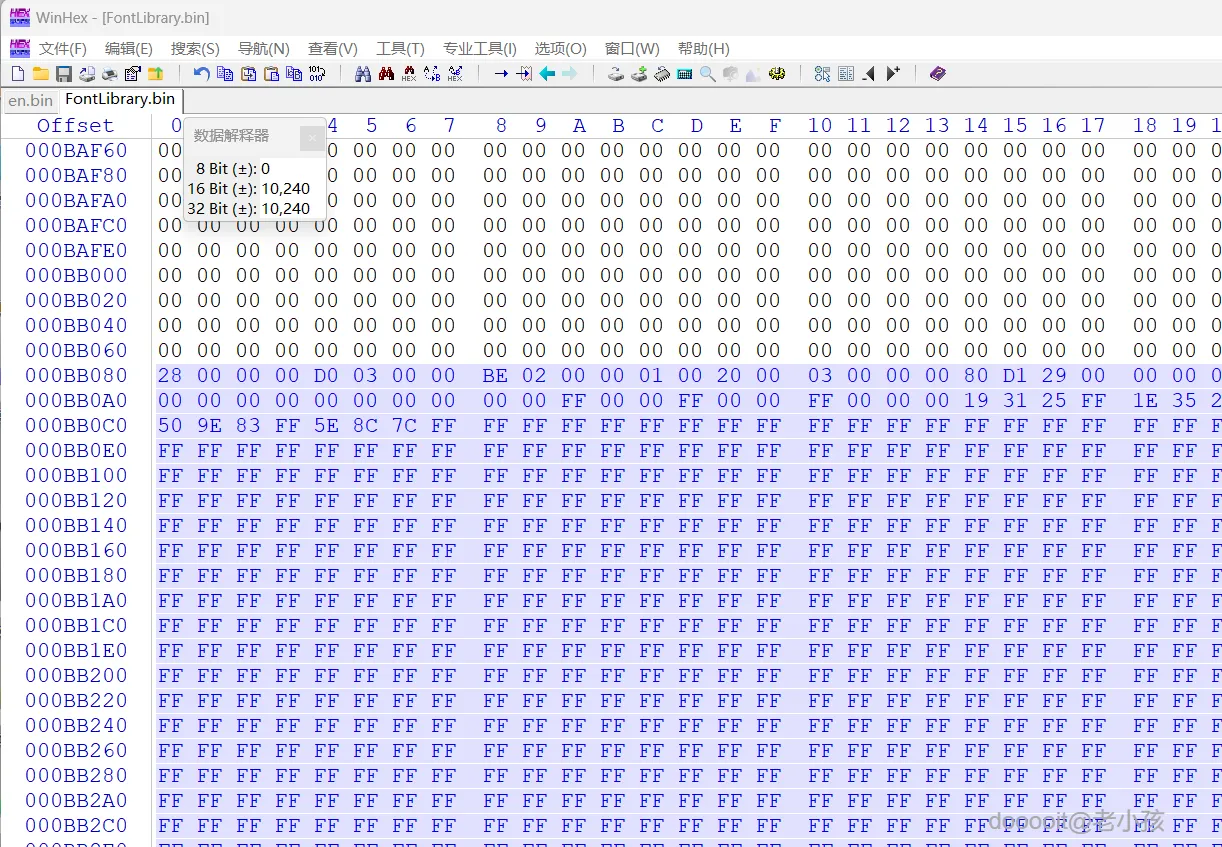

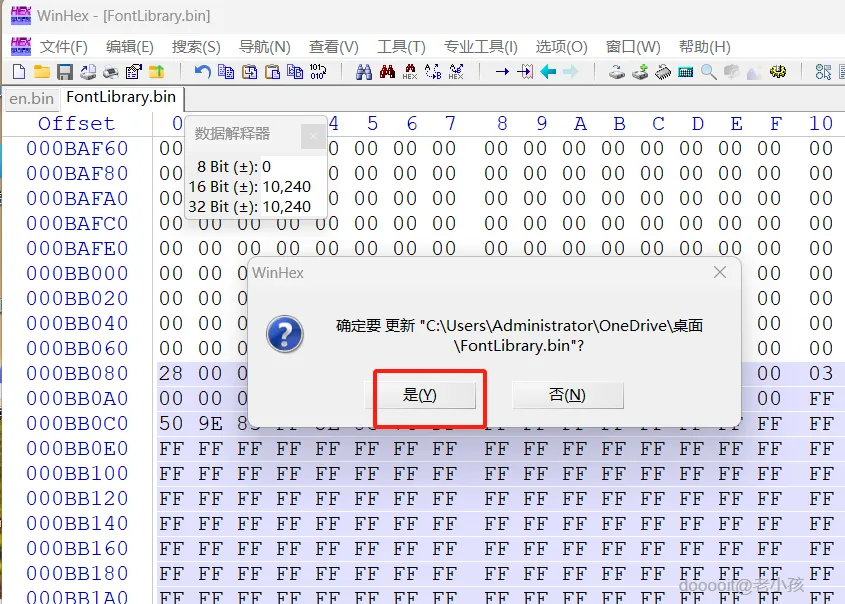

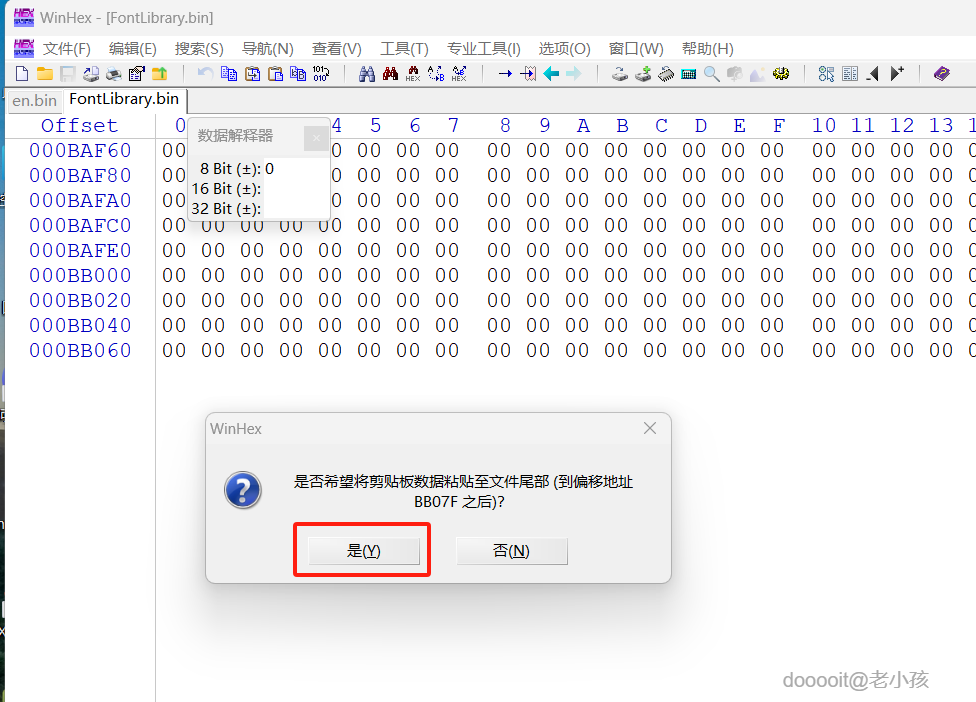

合并这刚做好的两个bin文件,用WinHex软件打开两个文件。复制en.bin粘贴到FontLibrary.bin末尾，保存到FontLibrary.bin。

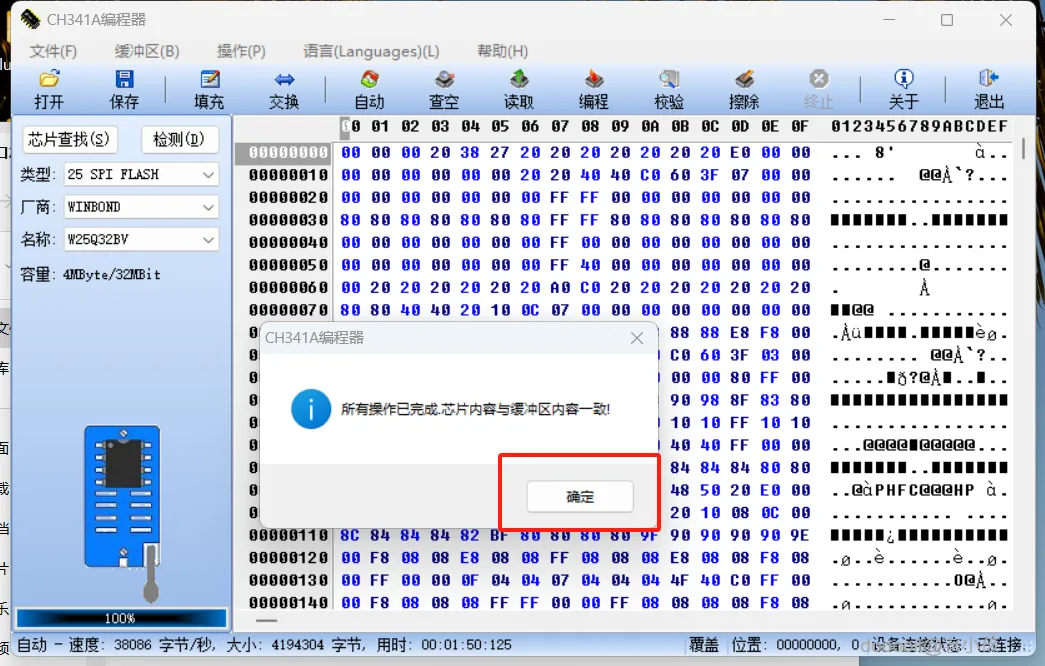

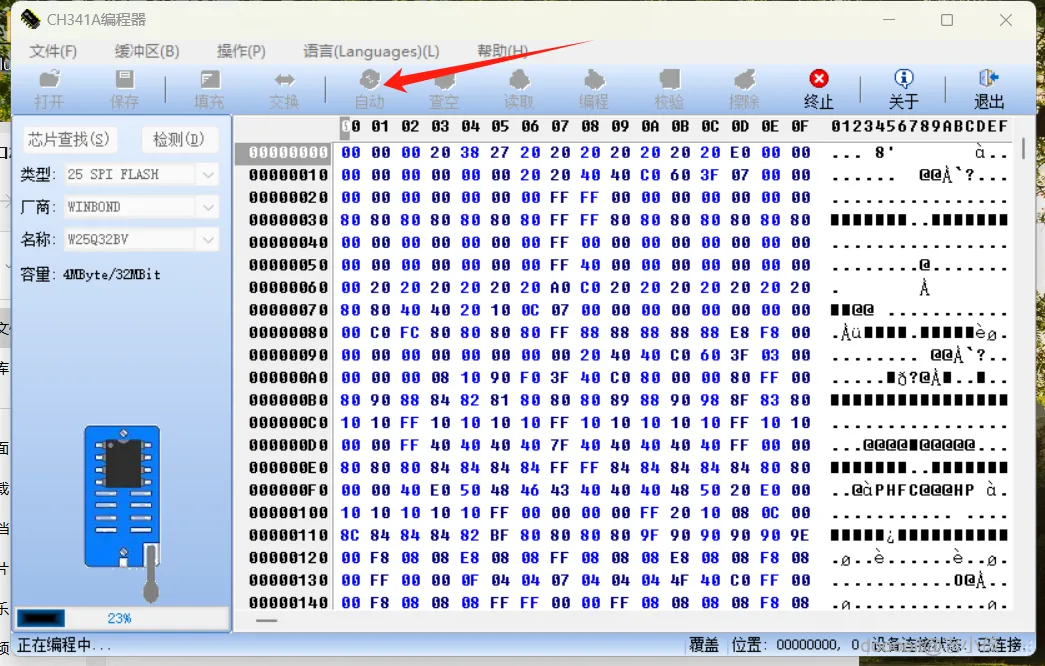

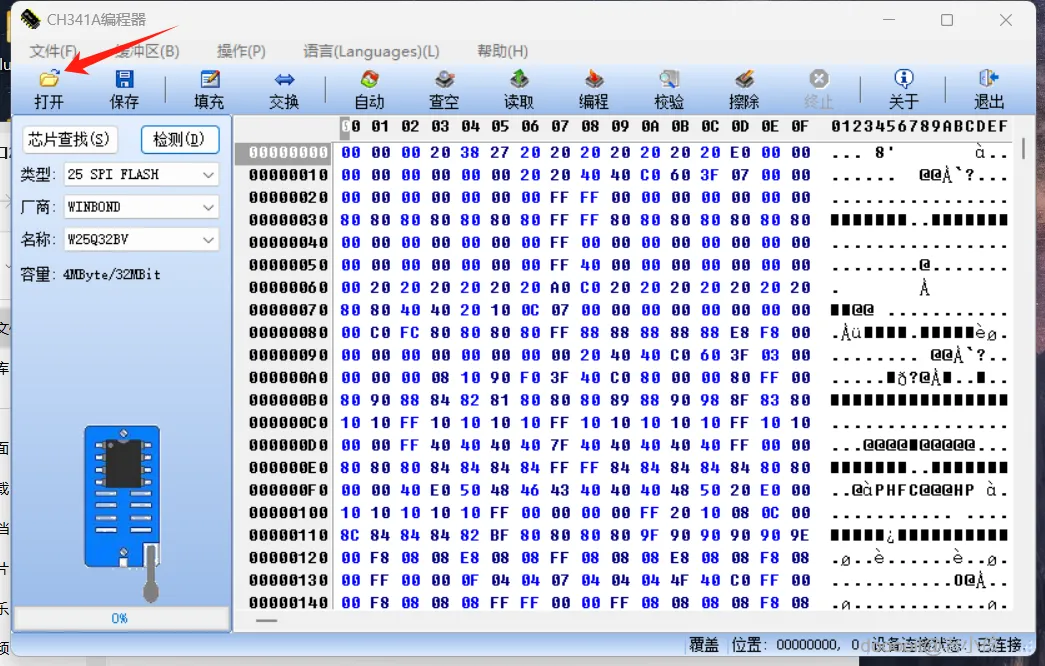

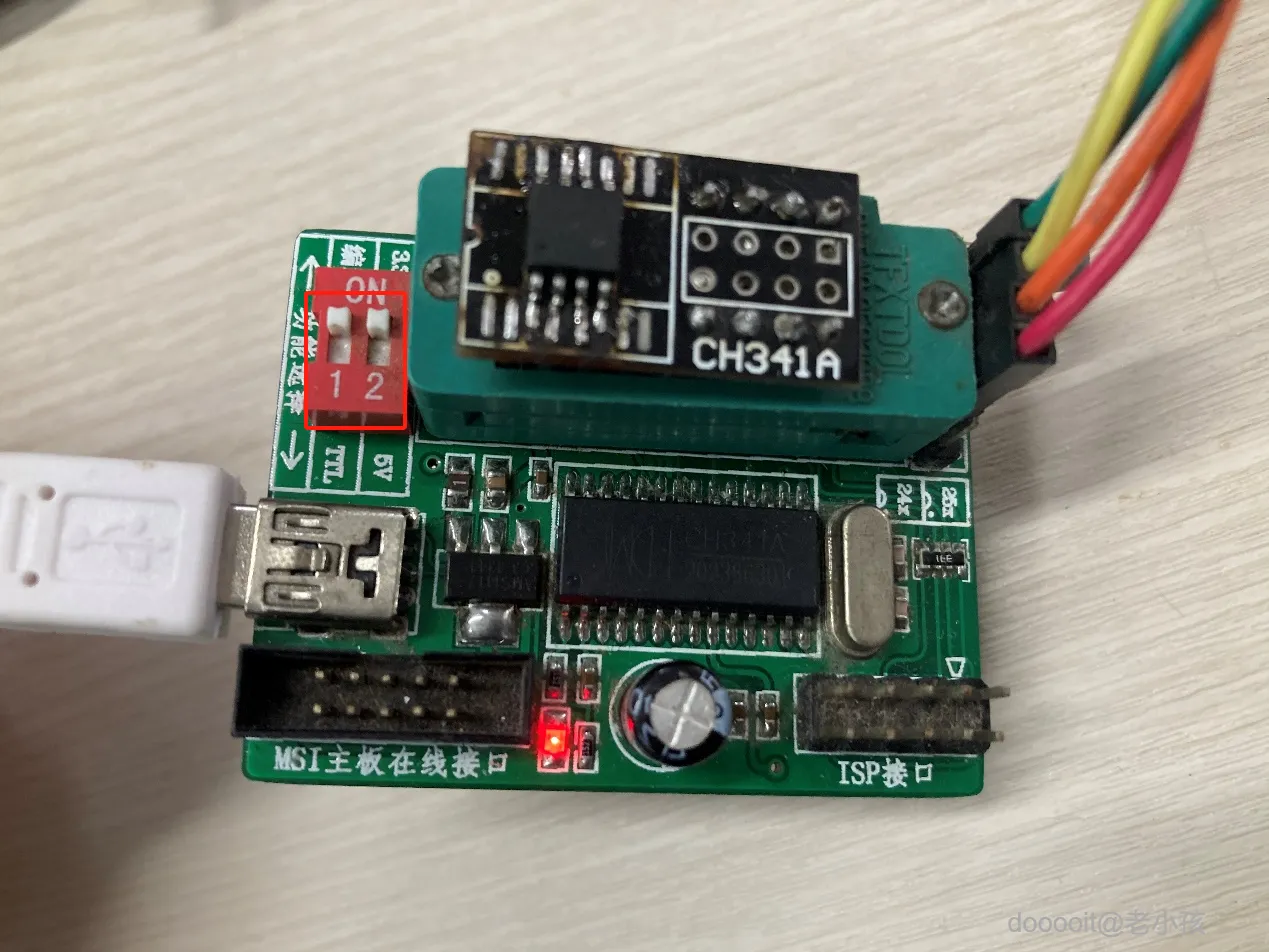

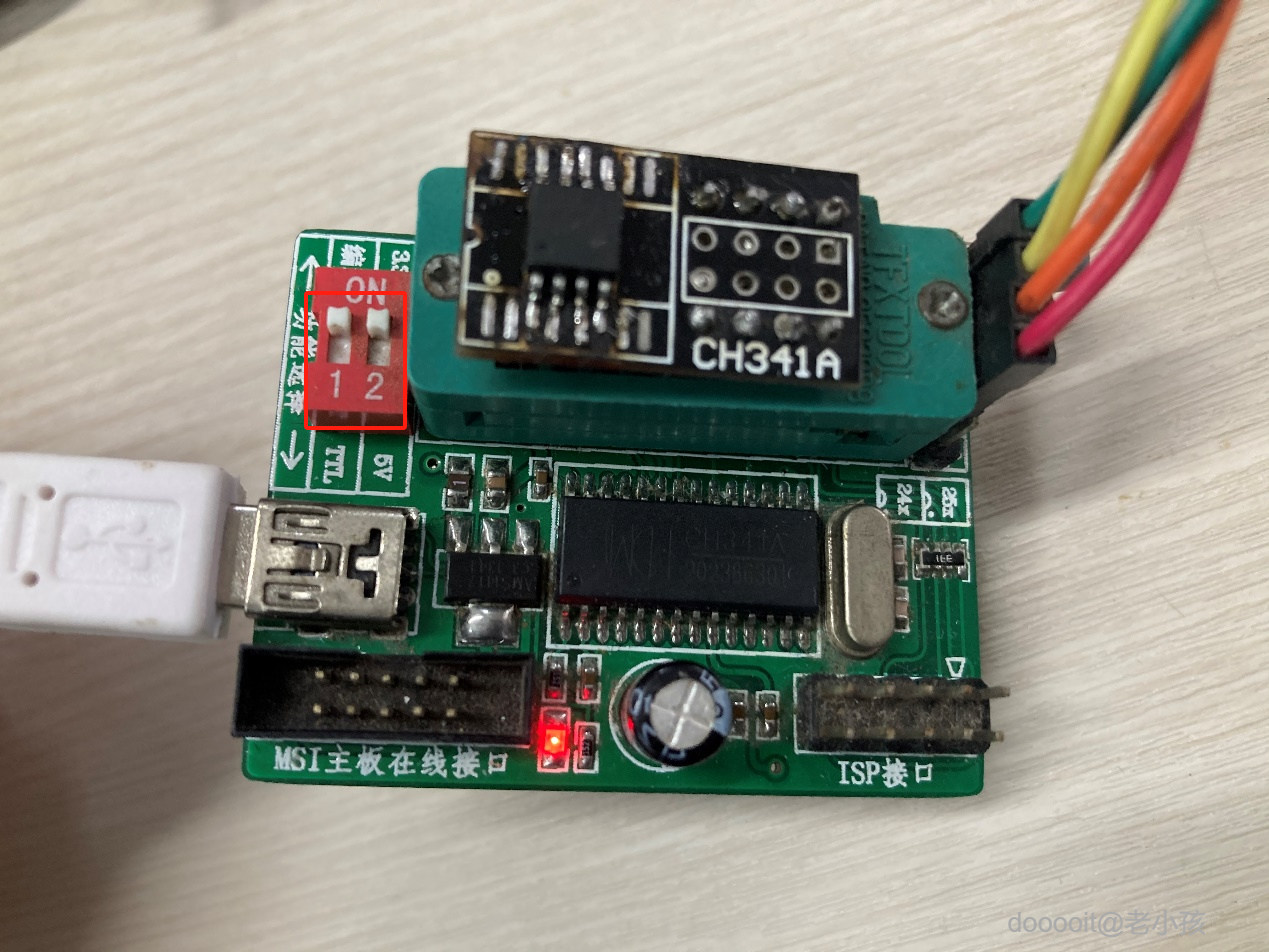

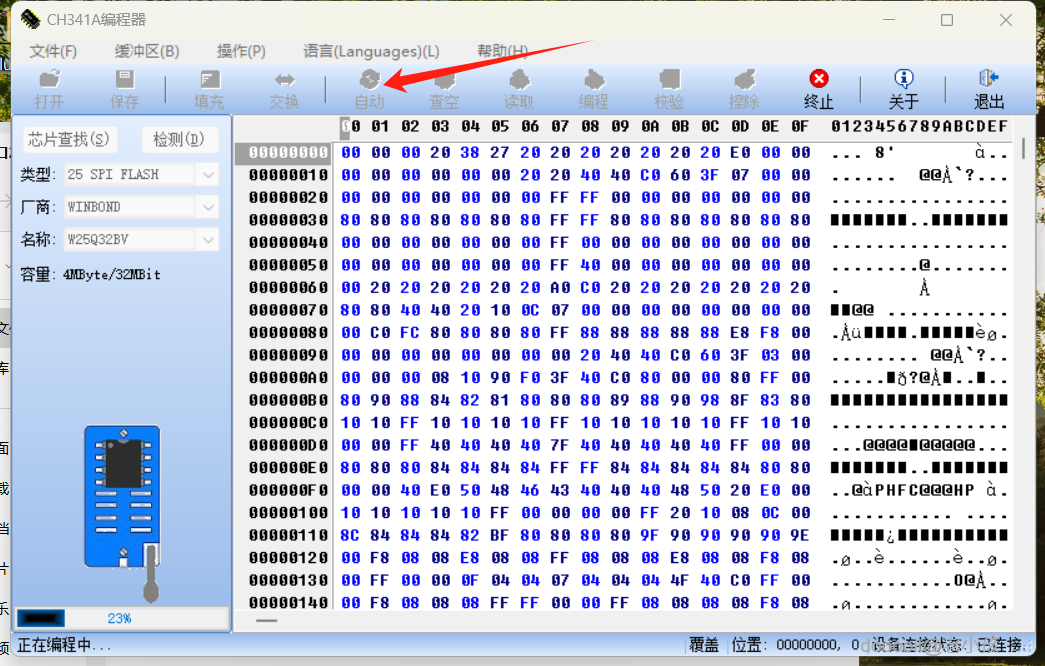

用CH341编程器烧录文件到FLASH芯片中。把FLASH芯片焊接到固定版上，插到烧录器上，电压设置3.3V,编程档。

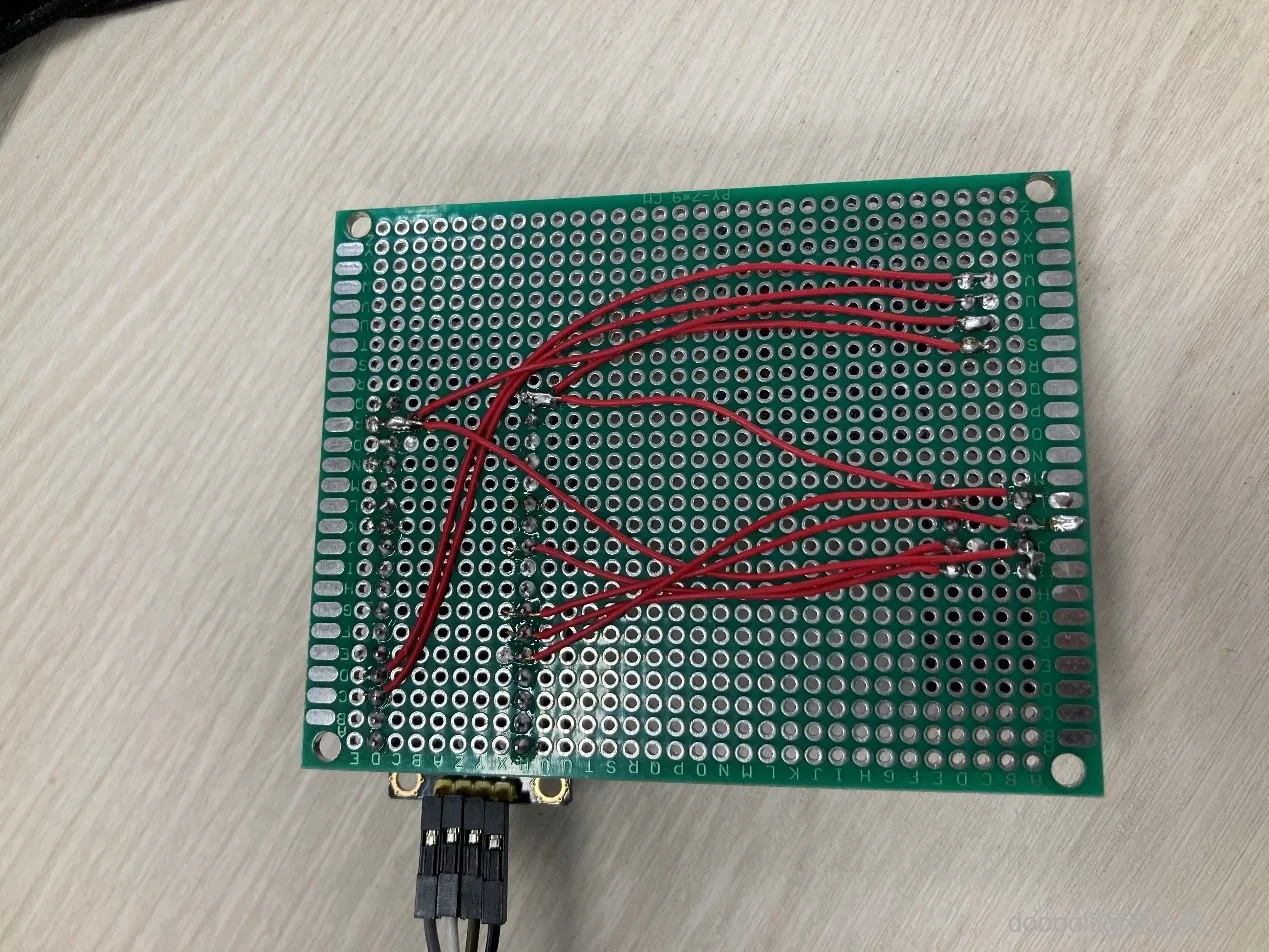

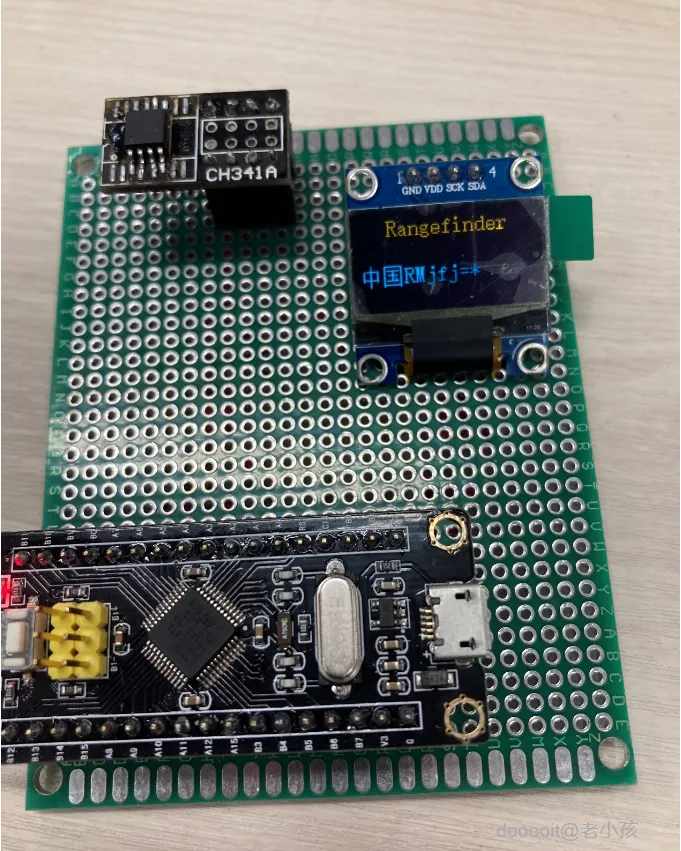

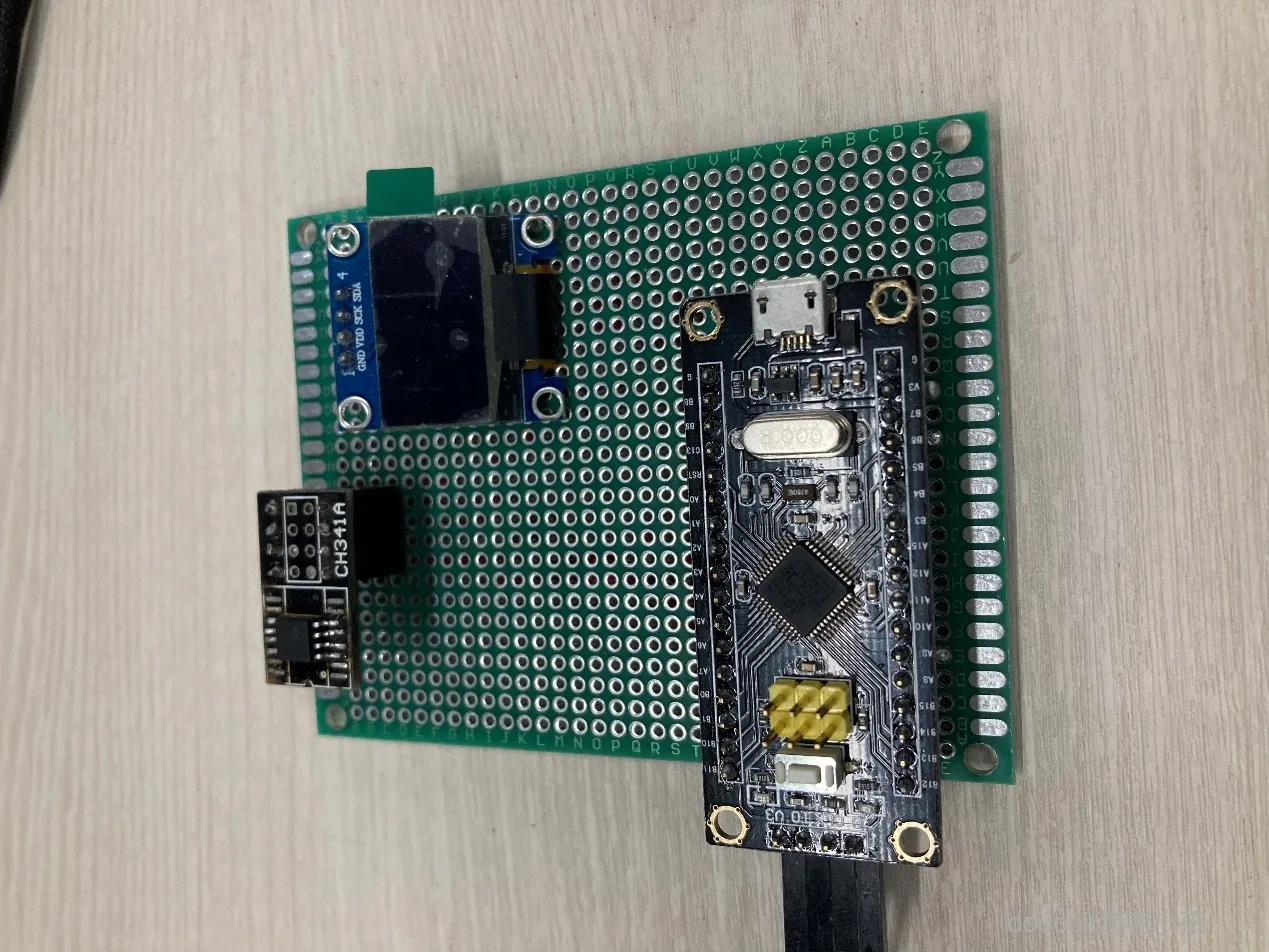

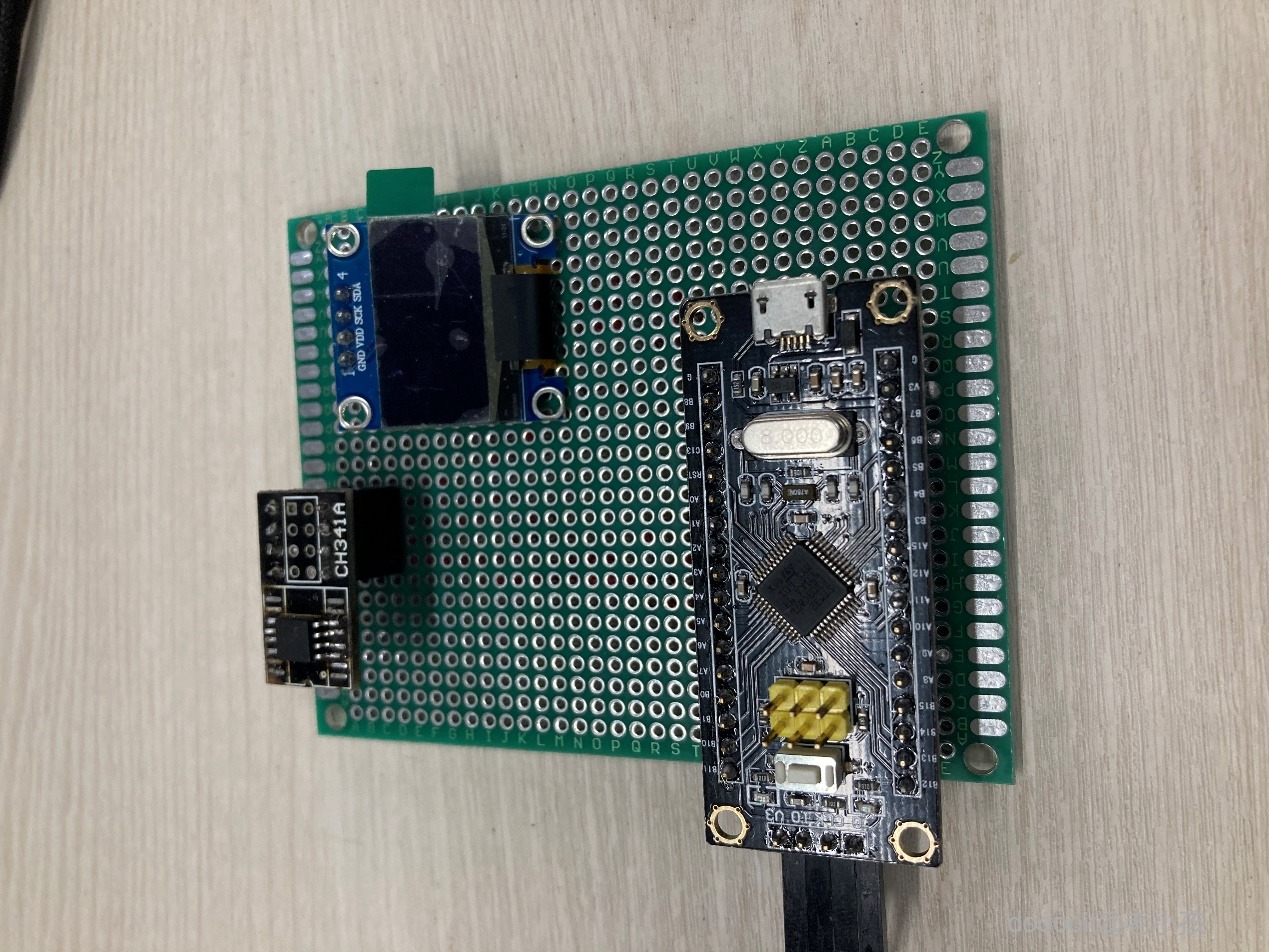

组装焊接硬件部分：

芯片 STM32

CS----------A2

SCK---------A5

MISO(DO)----A6

MOSI(DI)-----A7

单片机 ---->OLED:

PB14 ---->SCK

PB15 ---->SDA

V3.3 ---->VDD

GND ---->GND

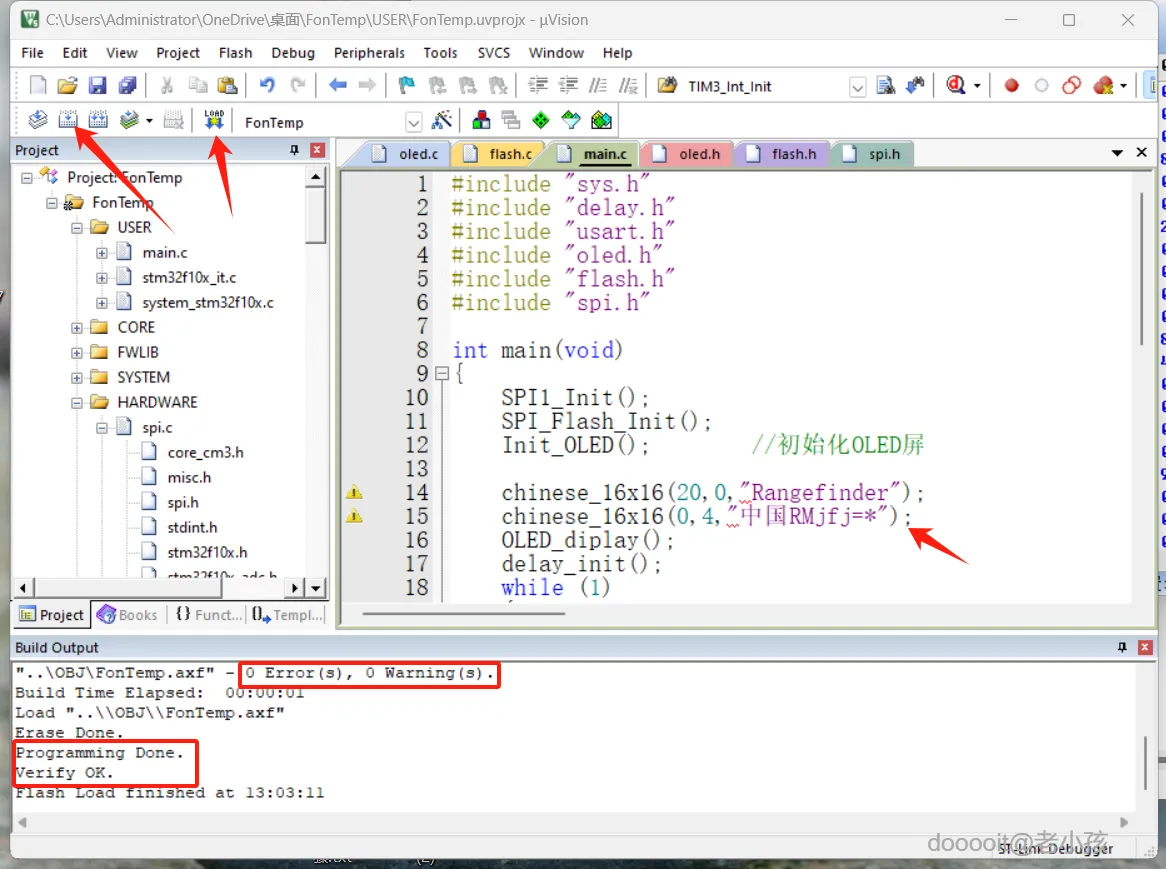

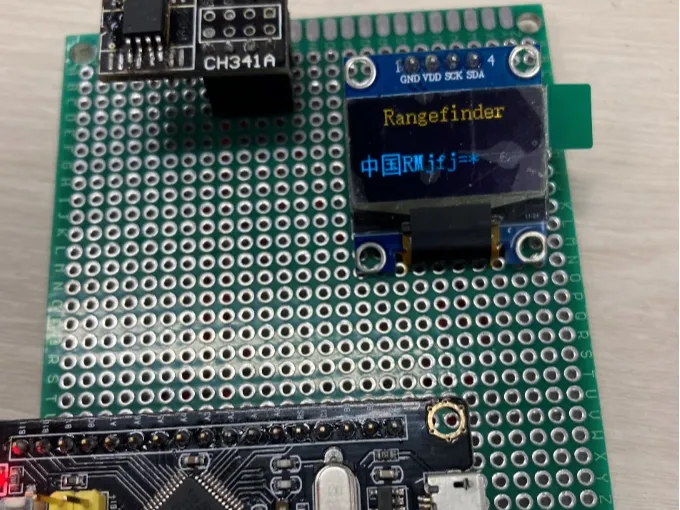

烧录代码到STM32系统板，测试输出结果（写个中英文混搭"中国RMjfj=*"）

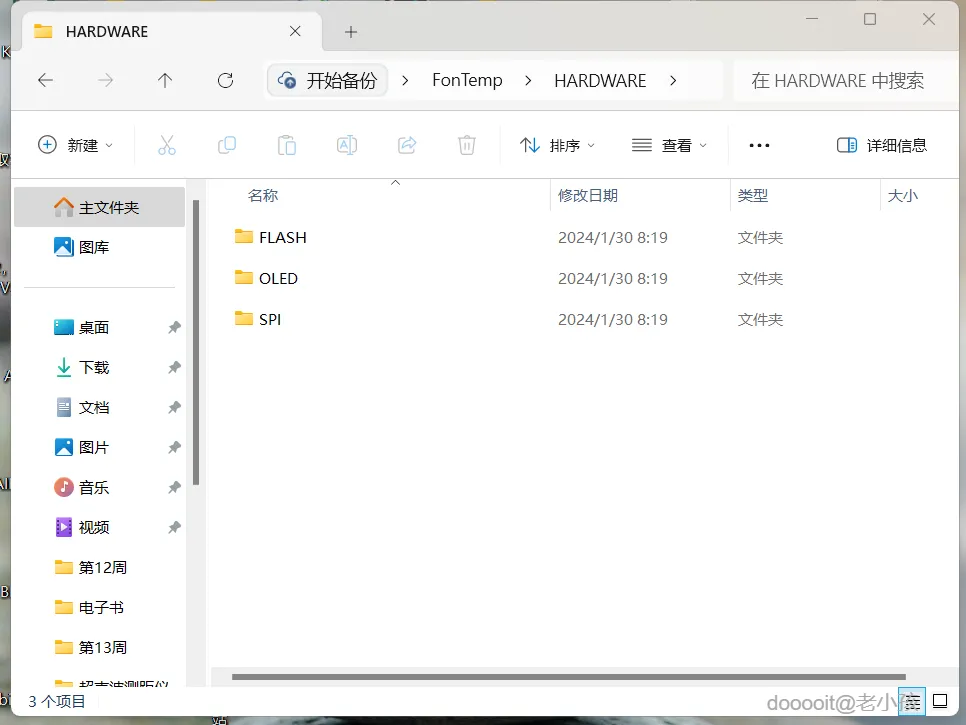

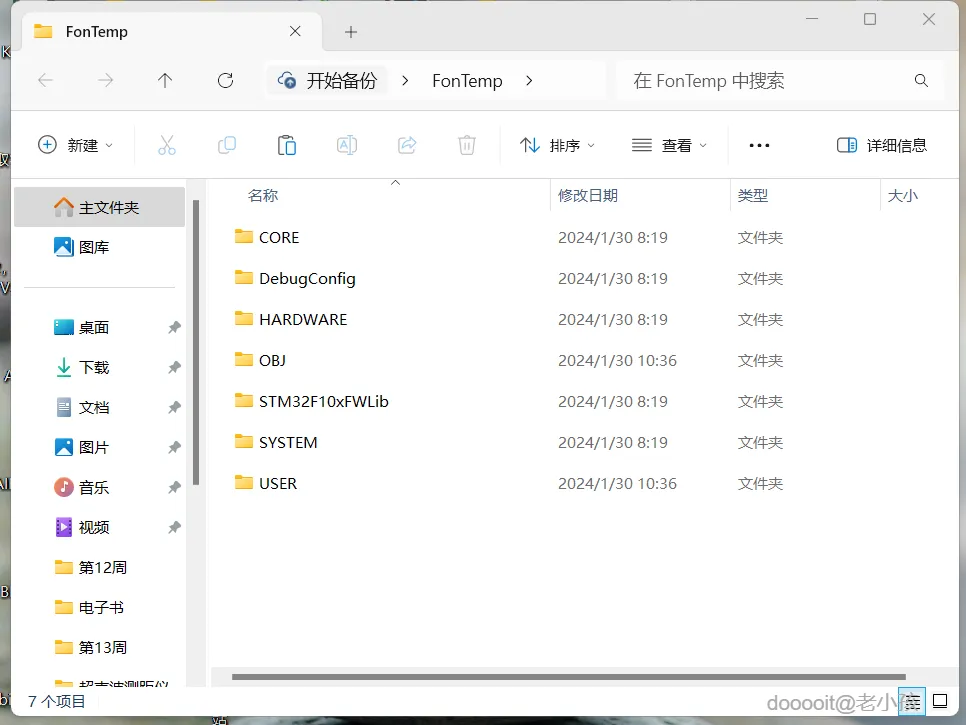

按上篇文档建立工程FonTemp，删除超声波模块，添加FLASH模块和SPI模块(附件)。
