简单的LED电路

LED、电阻器和电池组的规格必须协同工作，为 LED 提供足够的电力使其点亮，但又不能太多以至于烧坏。

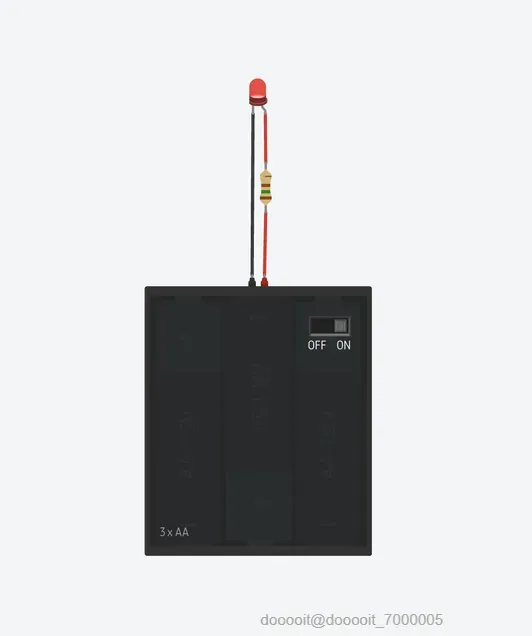

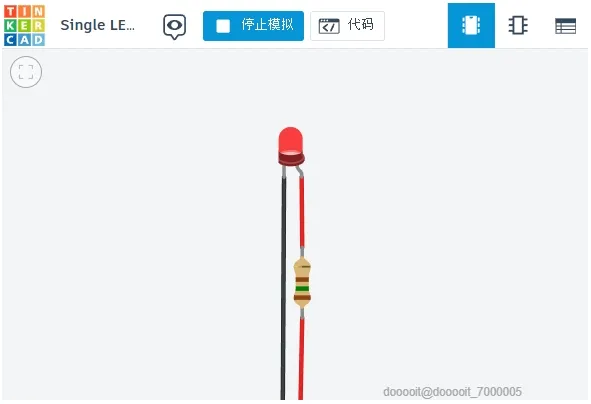

这是基本电路图。与之前一样，LED 正极连接到电池正极，负极连接到电池负极。电流将从电池流过电阻器和 LED，然后流回电池。电阻器和 LED 串联，也就是说一个接一个。这样，电阻器限制了整个电路中的电流，无论它是在电路中 LED 之前还是之后。电阻器不像 LED 那样有极性，所以它们绕哪个方向都没关系。

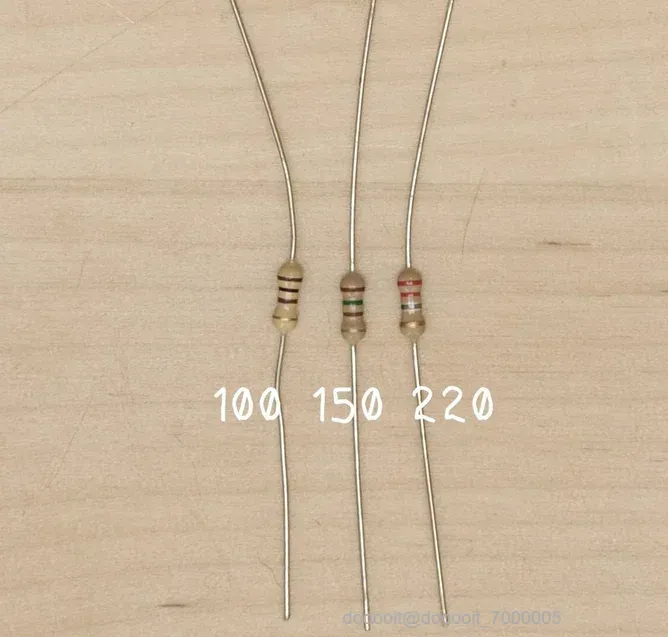

如何计算我需要的电阻？利用欧姆定律 (V=IR)，我们将利用对 LED 和电池组的了解来求解 R (R=V/I)。在大多数销售 LED 的网站上，您可以找到数据表并查找其正向电压和正向电流。电池组的电池单元是串联的，在本例中，每个 1.5V 的电池单元加在一起，总共 4.5V。您可以将这些值插入众多在线电阻计算器之一，也可以手动计算。对于这些标准的 10mm LED 和这个 4.5V 电池组，100 到 300 欧姆之间的任何电阻值都可以。如果您没有确切的电阻，通常可以使用下一个最接近的常用值。如果所有 LED 都是相同颜色，您可以在向上方向上进一步折衷，这会使 LED 稍微变暗。

为什么纽扣电池 LED 电路不需要电阻器？纽扣电池的电压已经足以为该 LED 供电，并且其内部电阻足以防止 LED 烧坏。纽扣电池含有锂，应与电子垃圾一起回收，而不要扔进垃圾桶。

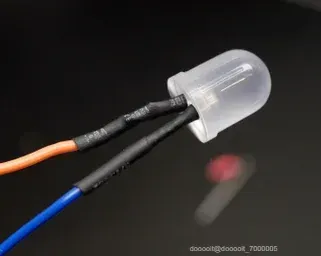

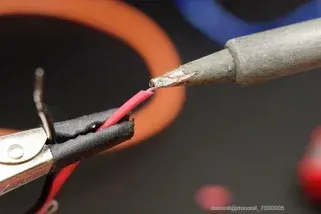

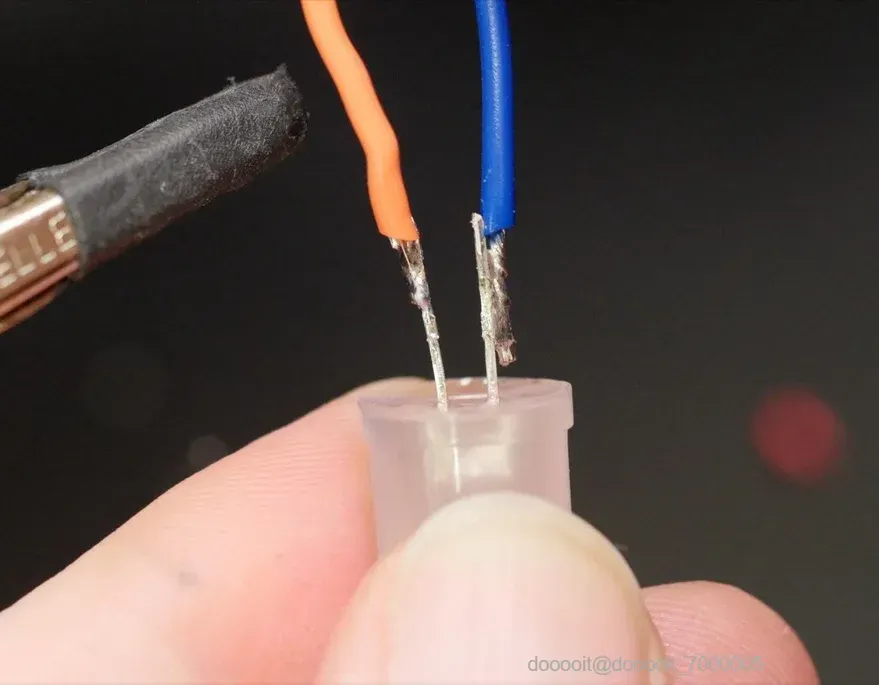

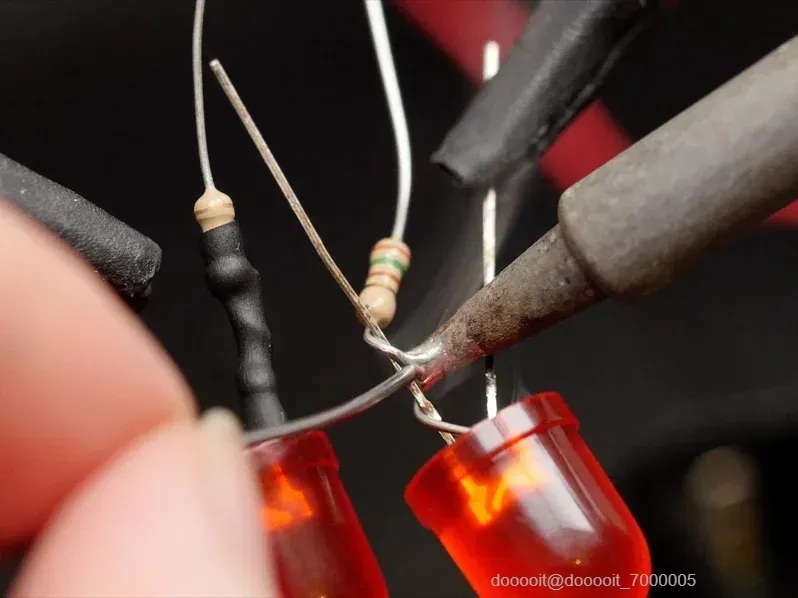

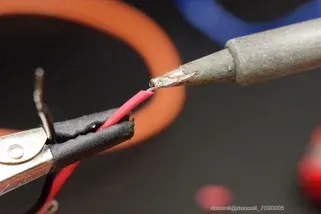

要创建物理电路，请剥去电池座电线末端以及两根所需长度的电线两端的绝缘层。通过添加少量焊料将电线末端扭成一团并镀锡。将 LED 的两条腿镀锡，一直到靠近塑料透镜的地方。然后将每根电线与 LED 的每条腿熔合在一起，并重新加热焊料，使焊料在它们之间流动。如果在镀锡过程中没有添加太多焊料，则可能需要添加更多焊料以获得最佳连接。如果使用两种不同颜色的电线，您可以将 LED 的腿剪短，而不会忘记哪根是哪根。添加一些热缩管以绝缘裸露的金属部分，以免它们在项目内部短路。如果您只有一种颜色的电线，您可以用胶带标记电线。然后添加一些热缩管以覆盖下一组接头。由于它们没有开口端，我们需要记住先添加热缩管。

修剪电阻引线并将其焊接到 LED 线的任意一根上。然后连接电池组线，正极接正极，负极接负极。您需要在连接到电阻器另一侧的电池线上再添加一根热缩管。

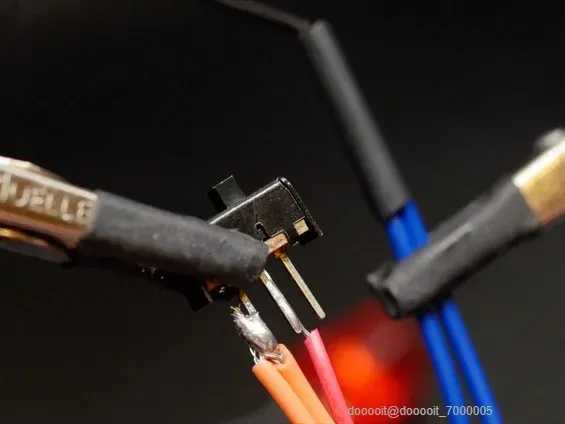

如果您还需要添加一个开关，它会位于电池电源线和 LED 正极之间。

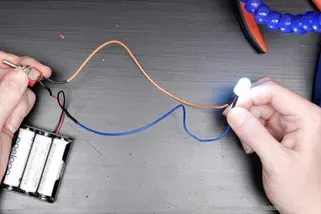

接通电路以确认 LED 亮起，然后您就可以将其放入下一个项目中了。

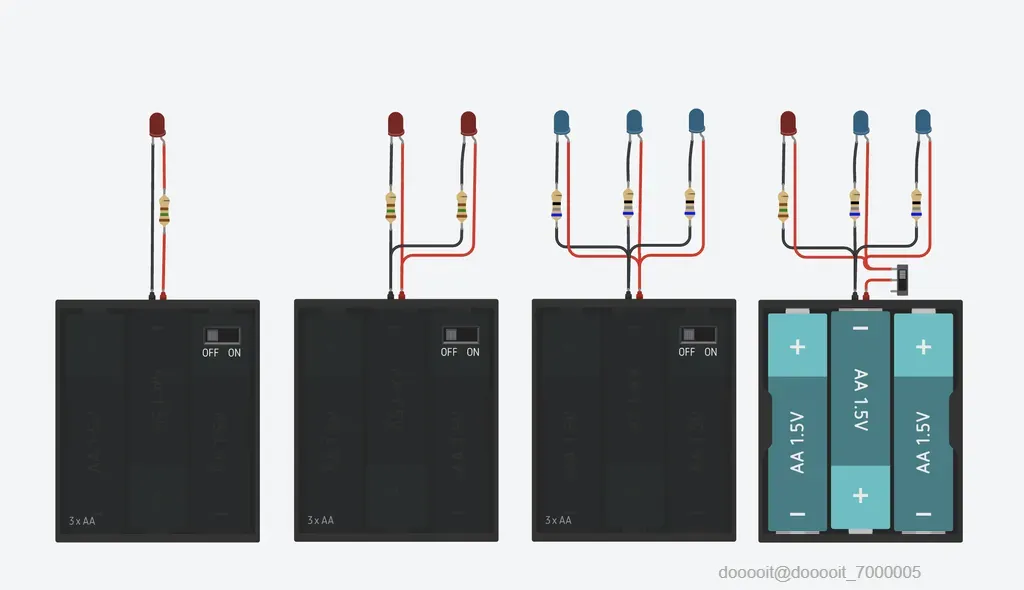

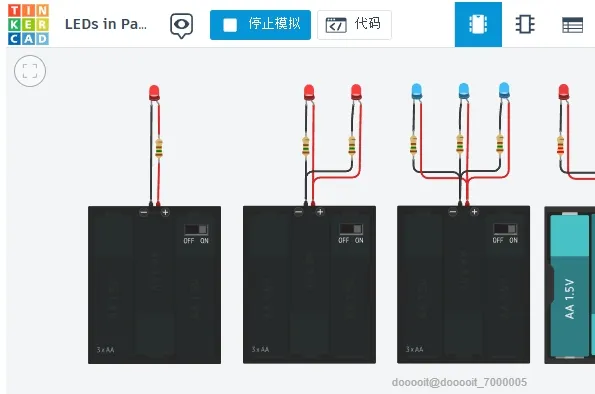

让我们来谈谈如何添加更多 LED。这很容易，只需复制 LED 和电阻电路并将其与第一个并联即可。这意味着两个 LED 正极都直接连接到电池的正极，同样两个负极也直接连接到负极。重要的是，每个 LED 都有自己的电阻，以解决 LED 的细微变化，防止它们的行为完全相同。很多人认为他们可以用一个电阻器来捷径，它可能会工作一段时间，但最终电路会失效。这种方法可以用于多达 20 个并联的 LED，但如果这是你第一次这样做，我建议坚持使用六个或更少的 LED，并保持所有 LED 的颜色相同。如果你想在同一个电路中混合搭配不同的颜色，你必须更精确地使用电阻器。由于它们的内部电阻不同，最容易流过的电阻器将获得大部分或全部的电量。

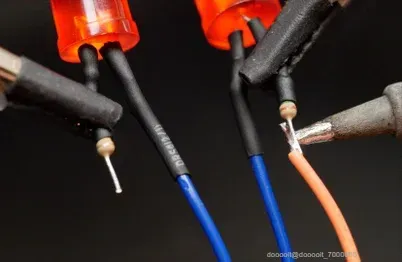

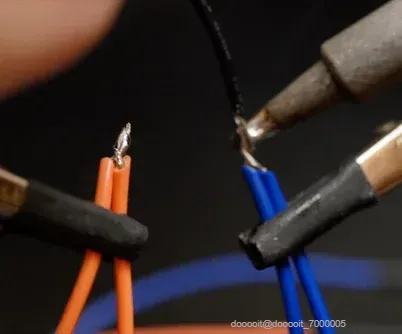

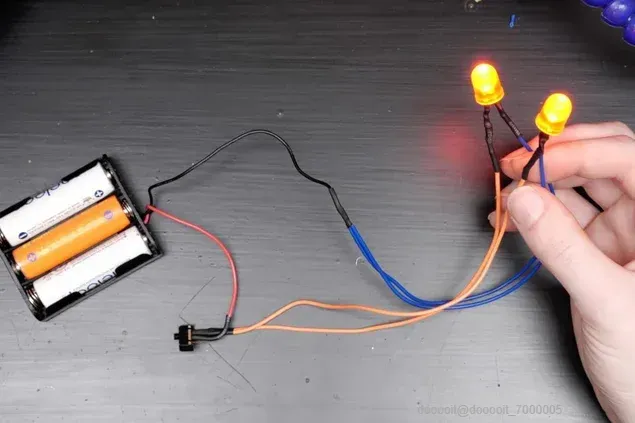

要组装带有多个 LED 的电路，您需要像以前一样组装 LED 电阻器组件，然后将电路的所有正极连接在一起，将负极连接在一起，然后再连接电池组。您的电阻器可以位于分支电线的底部，也可以位于 LED 旁边，或者两者之间的任何地方，只要您提供适当的绝缘以防止电线缠绕时短路即可。

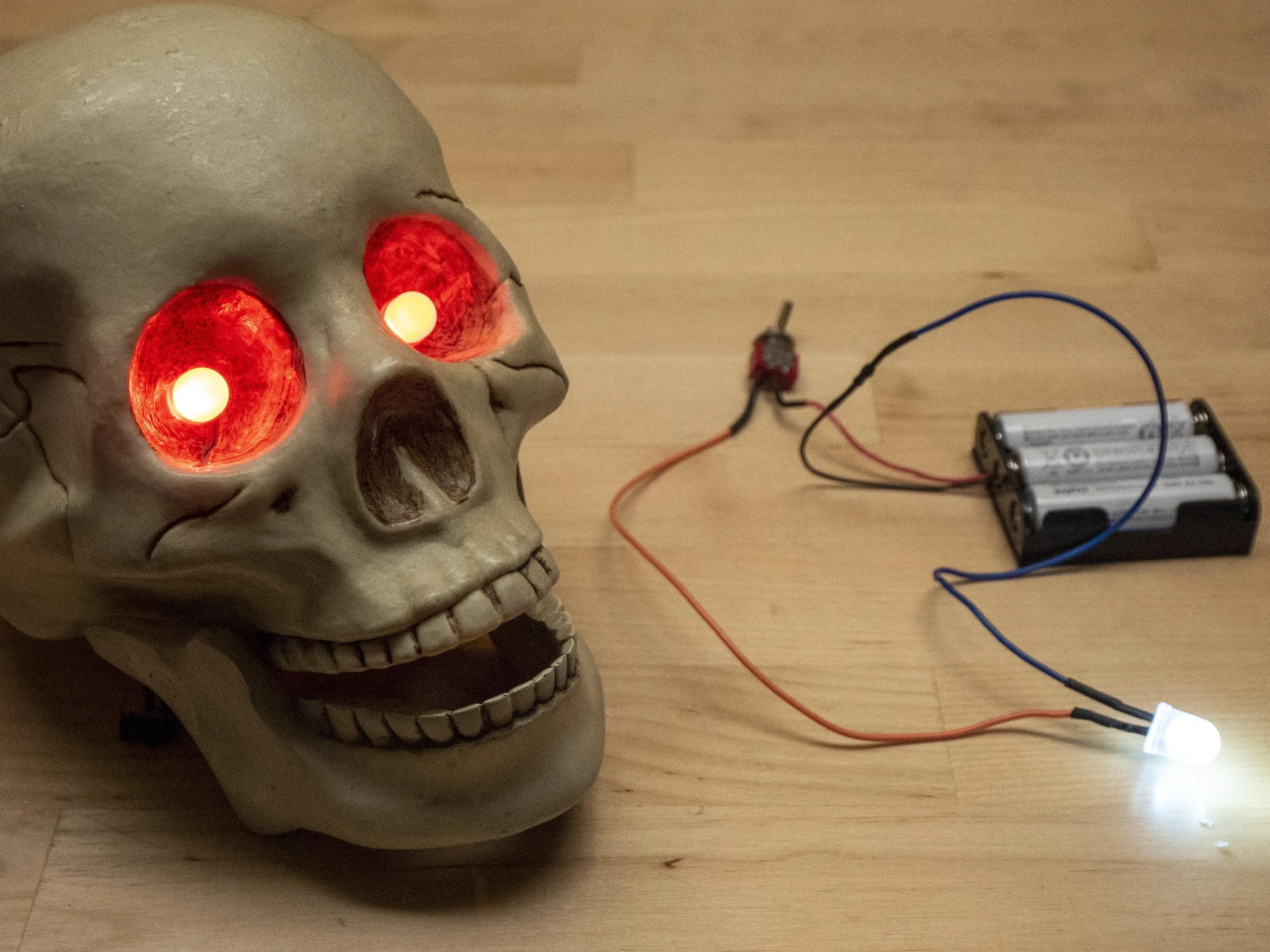

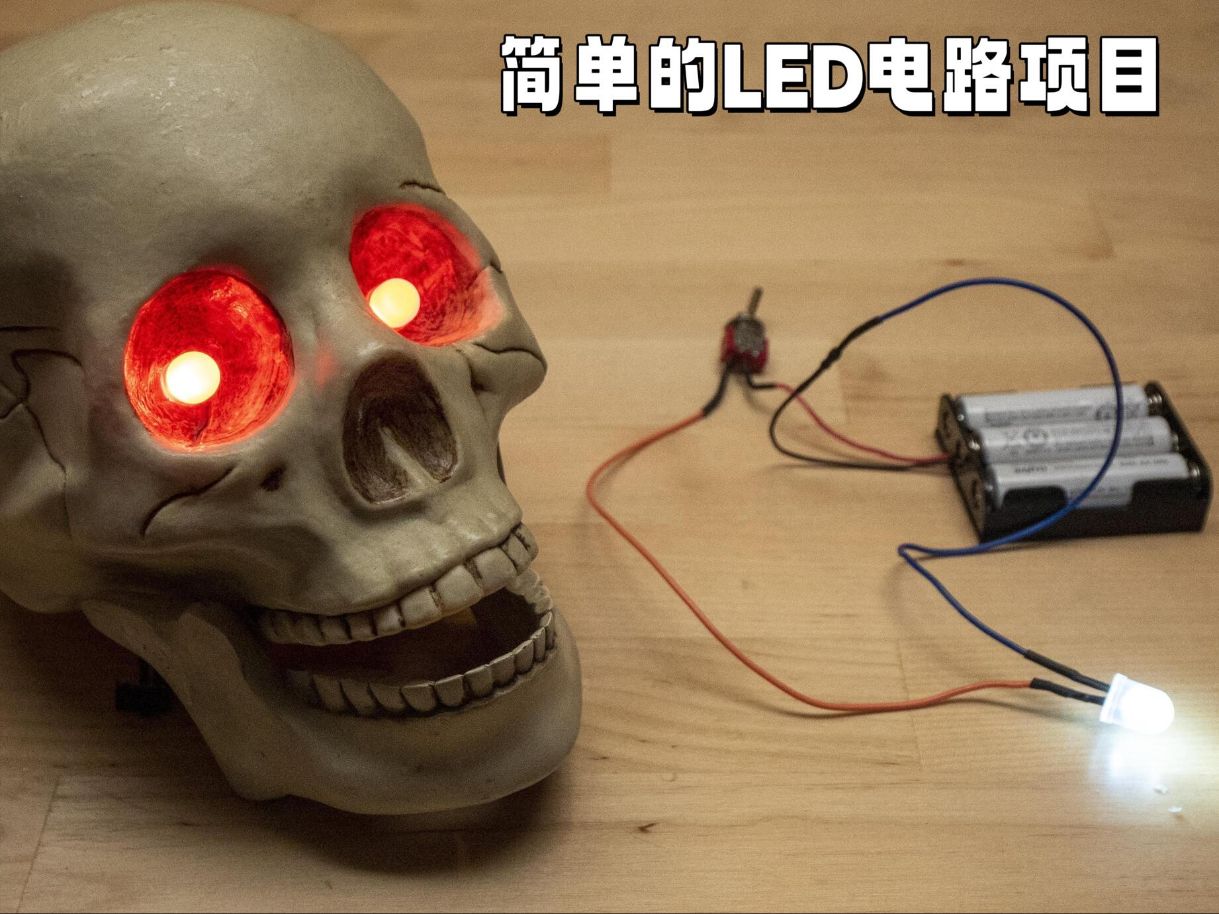

为了迎接万圣节，我将 LED 电路放在了一个塑料骷髅头里。不过你也可以将这个电路放在毛绒玩具、角色扮演道具或任何其他需要一点照明的东西里。请在评论中告诉我你的计划和问题。

我希望看到您为了自己的目的而建造一个这样的装置。我很乐意看到您的版本发布在下面的“我做的”部分中。
