led之心

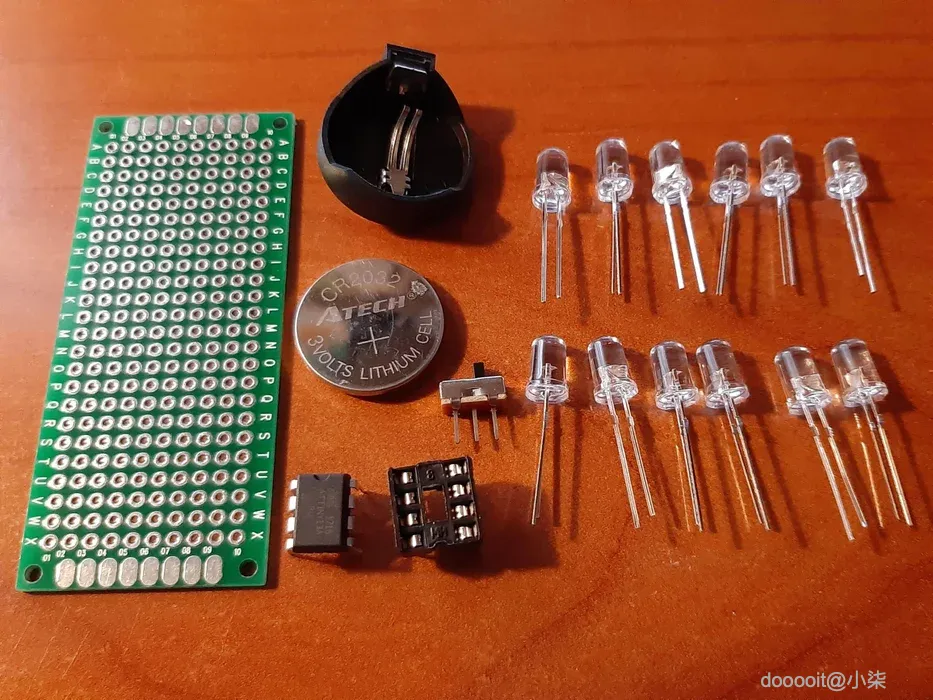

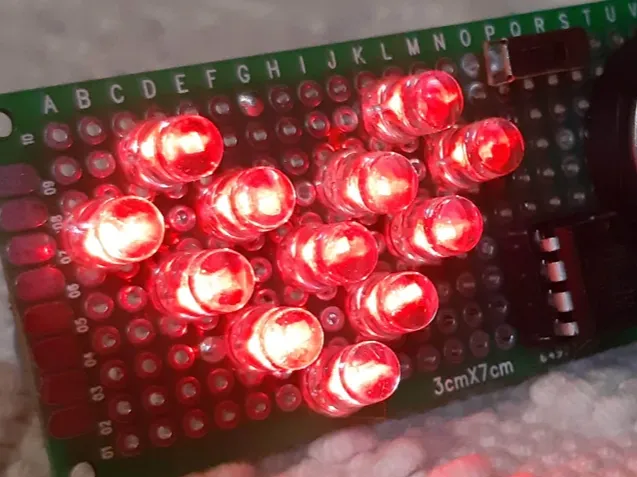

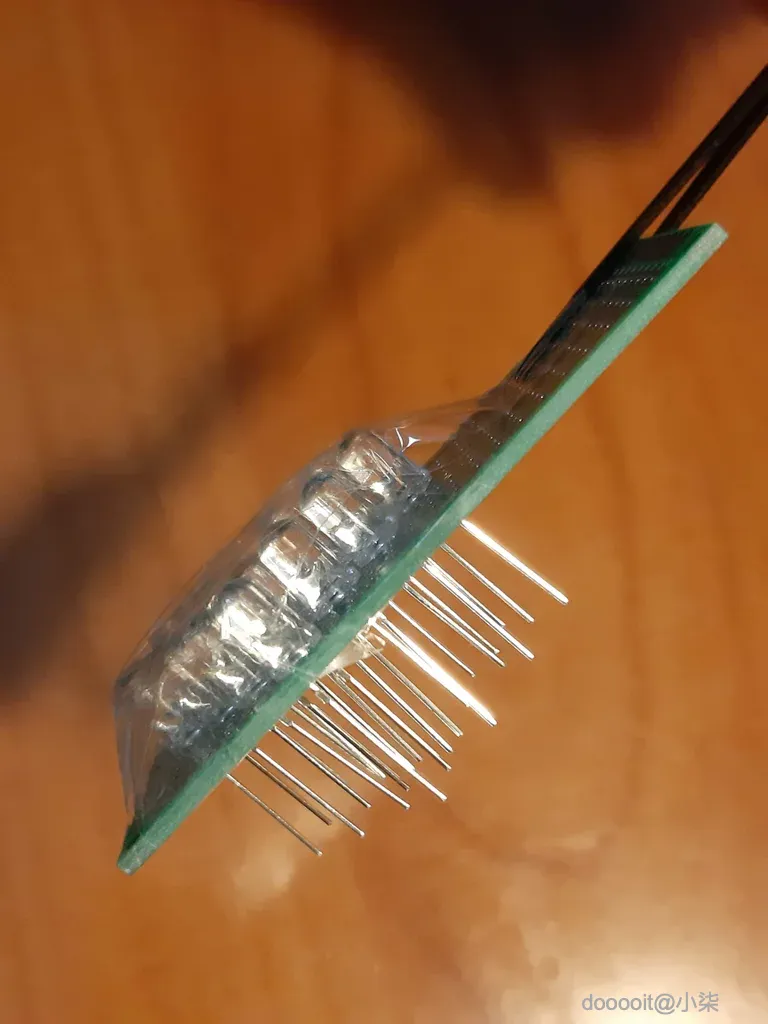

12 个 LED 以心形排列插入原型板中，如图所示。注意极性：6 个 LED 的阳极在右侧，阴极在左侧，6 个 LED 以相反的方式插入。用透明胶带覆盖 LED，以防止我们在背面工作时它们掉落。

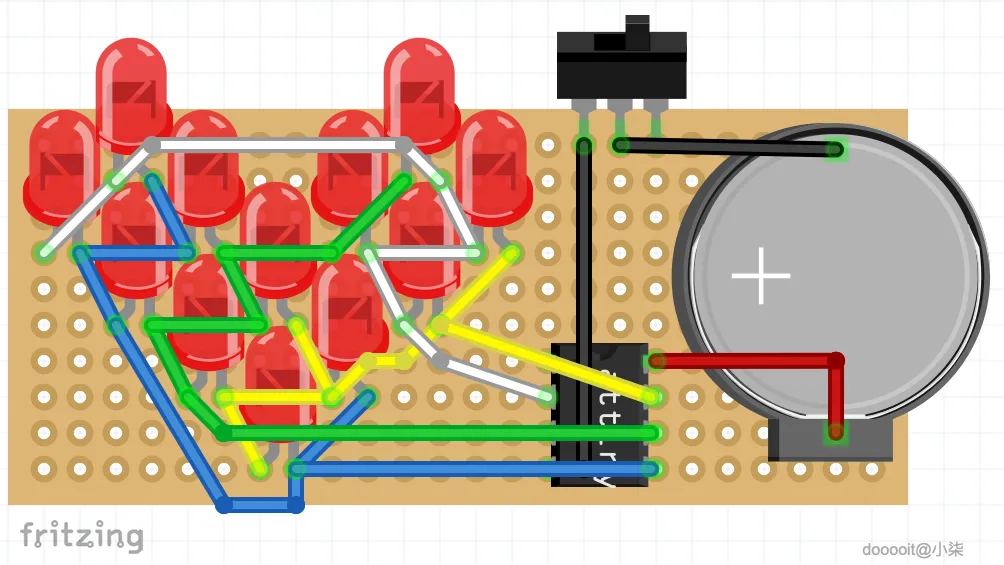

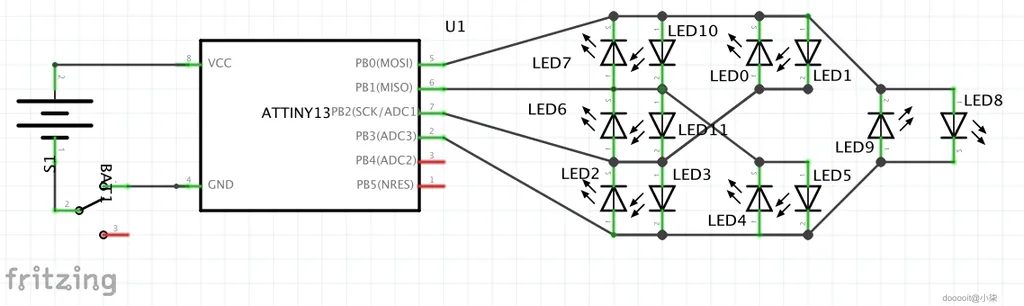

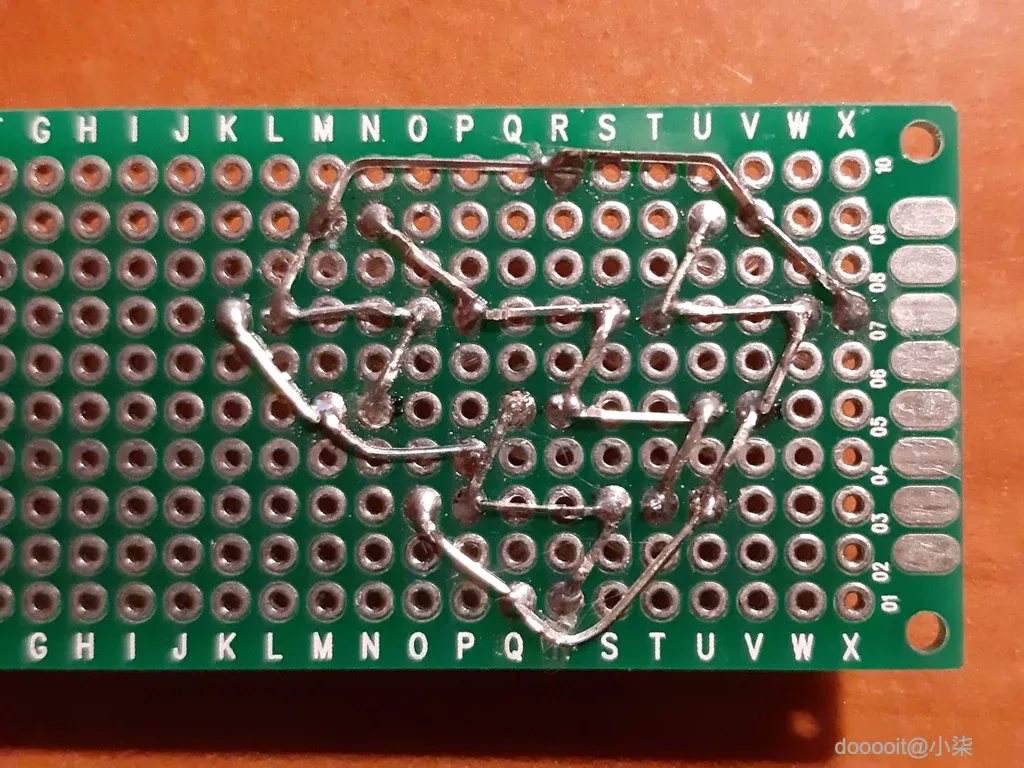

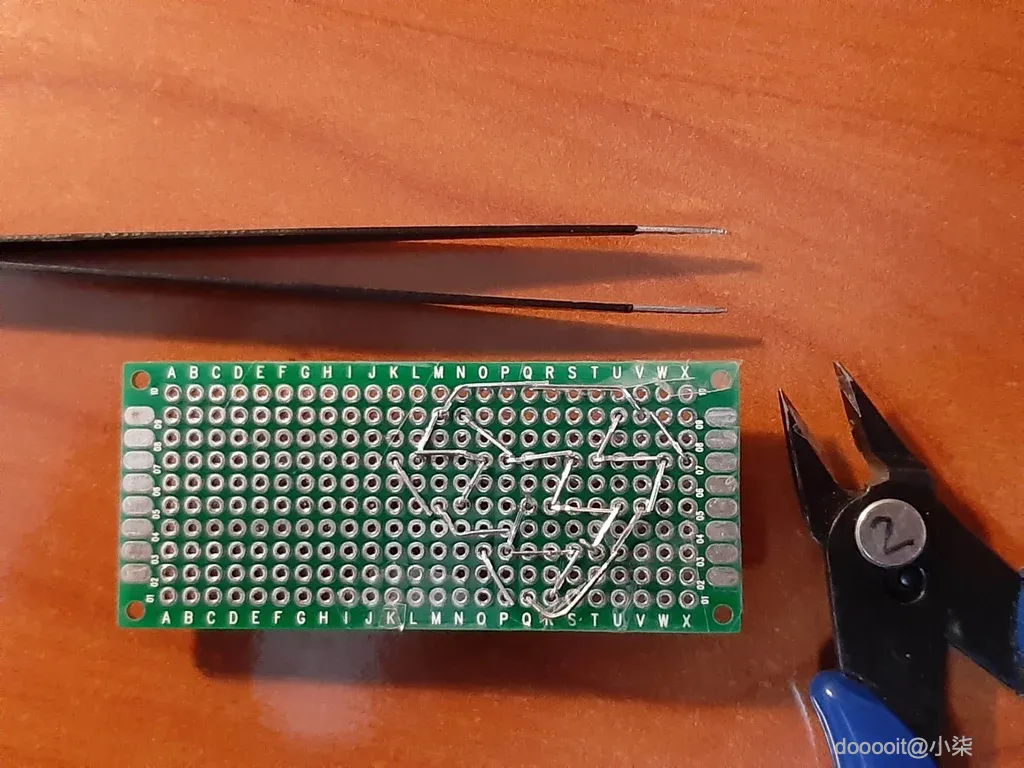

LED 的引线将以复杂的方式连接。弯曲引脚并按照示意图将其切断。请注意，示意图显示的是正面，而我们正在处理背面，因此它应该看起来像示意图的镜像，如图所示。现在可以将引线焊接在一起并取下透明胶带。

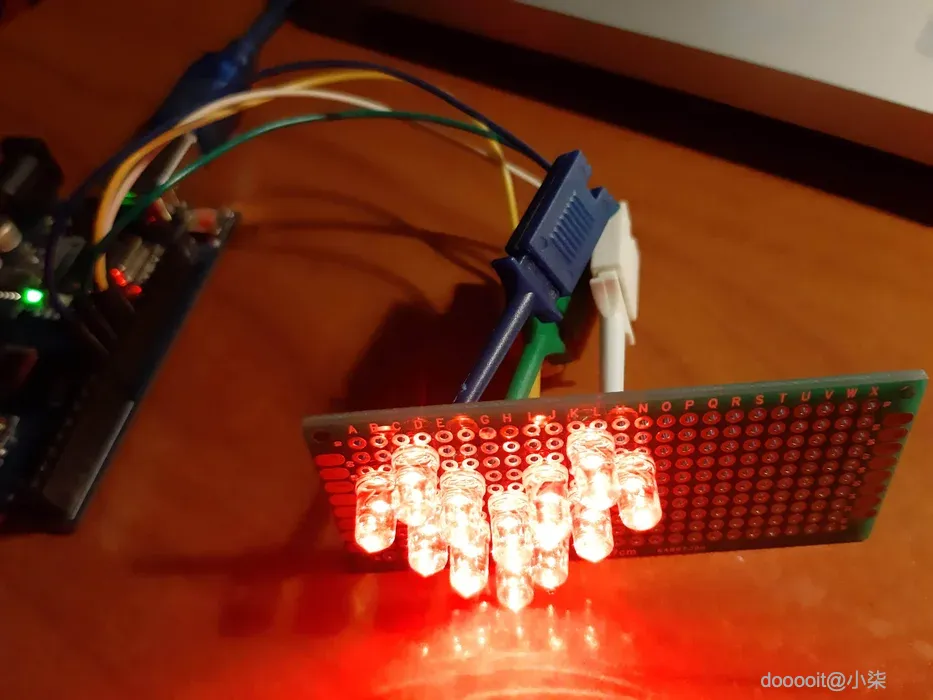

测试它是否正常工作：心脏有四个电气连接，在图中分别标记为蓝色、绿色、黄色和白色。将地线连接到一个连接，将 +5V 与 1kOhm 电阻串联连接到另一个连接。1 个 LED 应该会亮起，并且所有 12 个 LED 都应该能够以这种方式亮起。

将附件中的草图上传到 Arduino UNO 或 Nano，并将引脚 D8-D11 连接到心形的 4 个电气连接点：D8 连接到蓝色，D9 连接到绿色，D10 连接到黄色，D11 连接到白色。心形应显示持续约 1 分钟的动画。

代码可以自定义以更改速度或更改动画。数组“patt”包含动画模式。每个步骤的两个字节表示每个步骤中哪些 LED 灯亮起。LED 从底部开始编号为 0-11，并逆时针环绕四周。LED0 对应于位 0，LED1 对应于位 1 等。

图案阵列存储在程序内存中，这样可以实现比存储在 RAM 中更丰富的动画效果。当前草图有 168 个步骤。对于 Arduino，还有数千个步骤的空间，即使对于只有 1kByte 程序内存的 ATTINY13，也有大约 400 个步骤的空间。

动画的速度由第 196 行定义的“steptime”决定。要加快动画速度，请减小此数字。请注意，在 ATTINY 上，动画的运行速度会稍慢一些，因为我们将以较低的时钟速度运行它。

代码足够小，可以安装在非常方便的小型 8 针微控制器 ATTINY13A 上。上一步中的草图无需任何修改即可在 ATTINY 上运行。

1. 有专门的教程https://www.instructables.com/id/Programming-an-A...教你如何对 ATTINY13A 进行编程。简要总结如下：
2. 启动 Arduino IDE，打开“首选项”，然后添加 https://mcudude.github.io/MicroCore/package_MCUdude_MicroCore_index.json 以获取其他板管理器。

1. 在“工具/主板”下，选择“主板管理器”，然后在列表底部安装“MicroCore by MCUdude”
2. 连接 Arduino Uno 并上传“ArduinoISP”。它位于“文件/示例”下

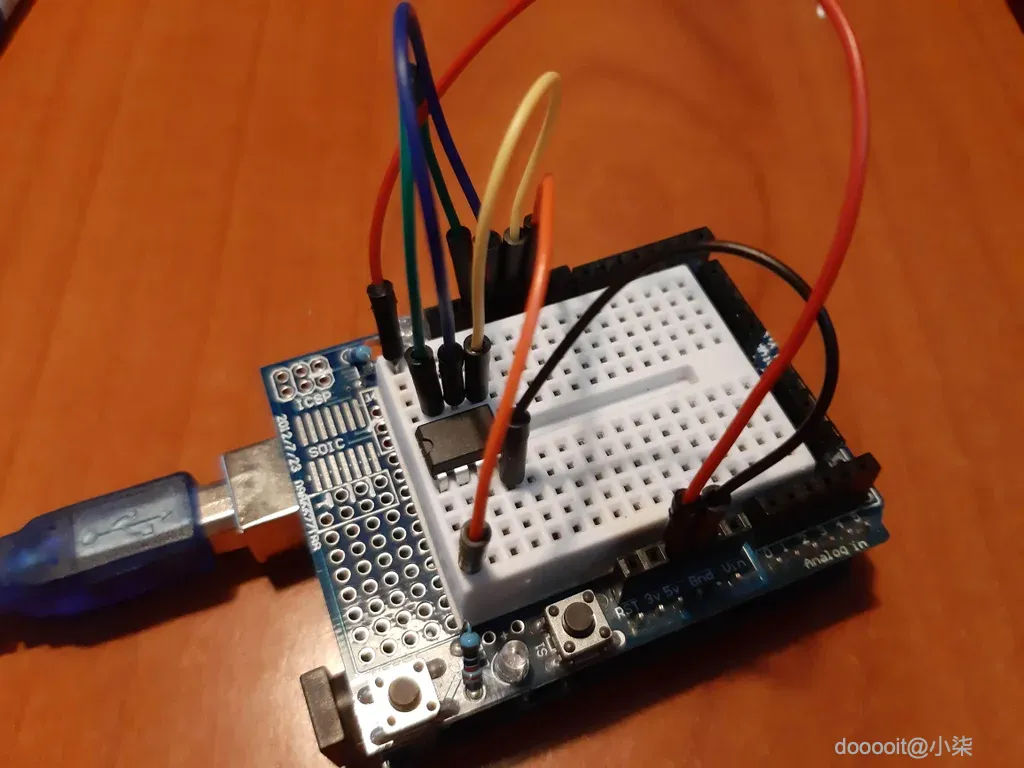

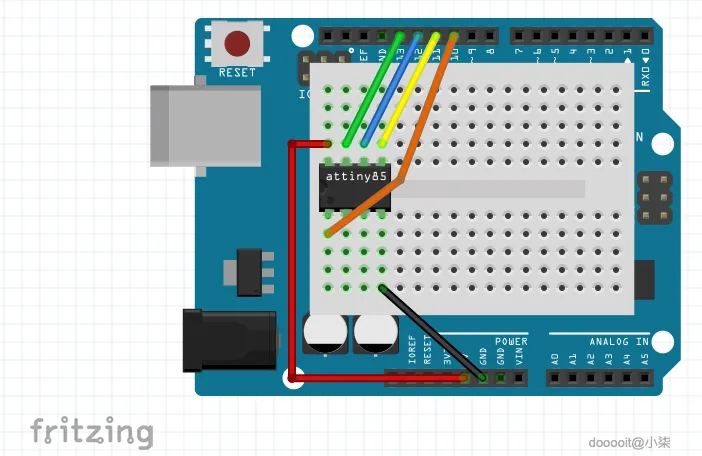

3. 将 Arduino 连接到 ATtiny，最简单的方法是将 ATtiny 放在原型屏蔽上：Arduino 引脚 13 - ATtiny 引脚 7 Arduino 引脚 12 - ATtiny 引脚 6 Arduino 引脚 11 - ATtiny 引脚 5 Arduino 引脚 10 - ATtiny 引脚 1 Arduino +5v - ATtiny 引脚 8 Arduino GND - ATtiny 引脚 4
4. 选择“Board ATtiny13”、“BOD 2.7V”、“Clock 1.2 MHz internal”和编程器“Arduino as ISP”（注意：不是“ArduinoISP”而是“Arduino as ISP”）
5. 执行“刻录引导加载程序” - attiny 没有引导加载程序，可能会出现错误，但需要此步骤来“设置保险丝”为正确的时钟设置上传草图。

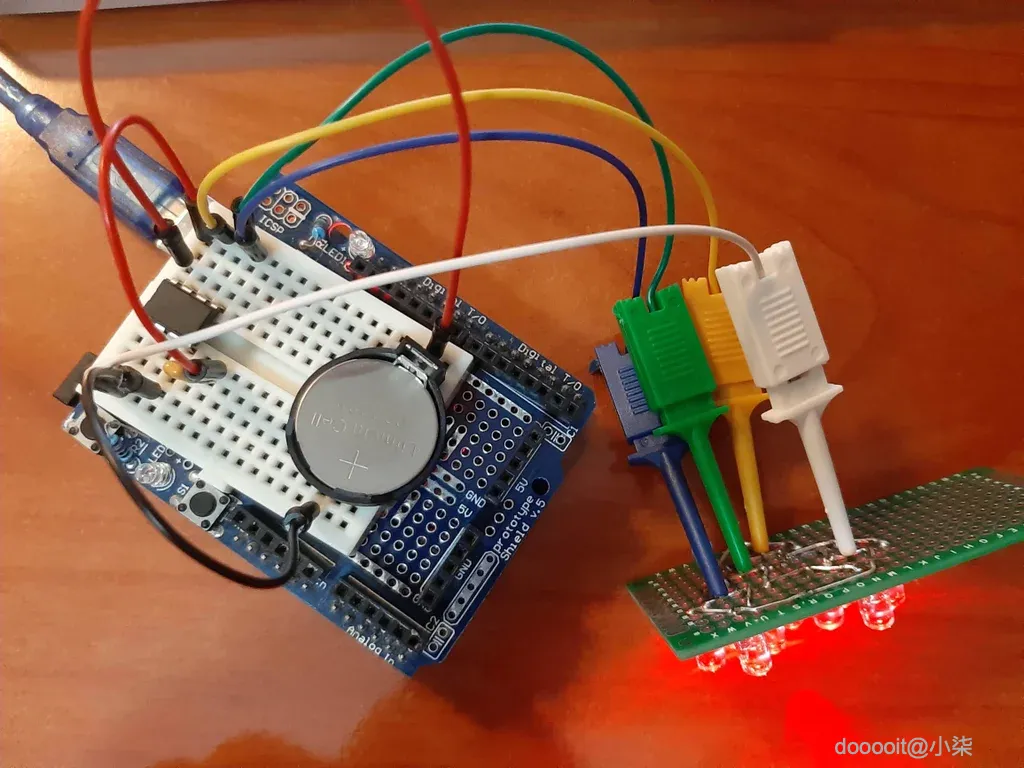

测试它是否有效：将心形的蓝色、绿色、黄色和白色连接分别连接到 PB0（引脚 5）、PB1（引脚 6）、PB2（引脚 7）和 PB3（引脚 2）。心形动画应与 Arduino 动画相同，只是速度稍慢一些。还要检查当 ATTINY 由纽扣电池供电时它是否有效。

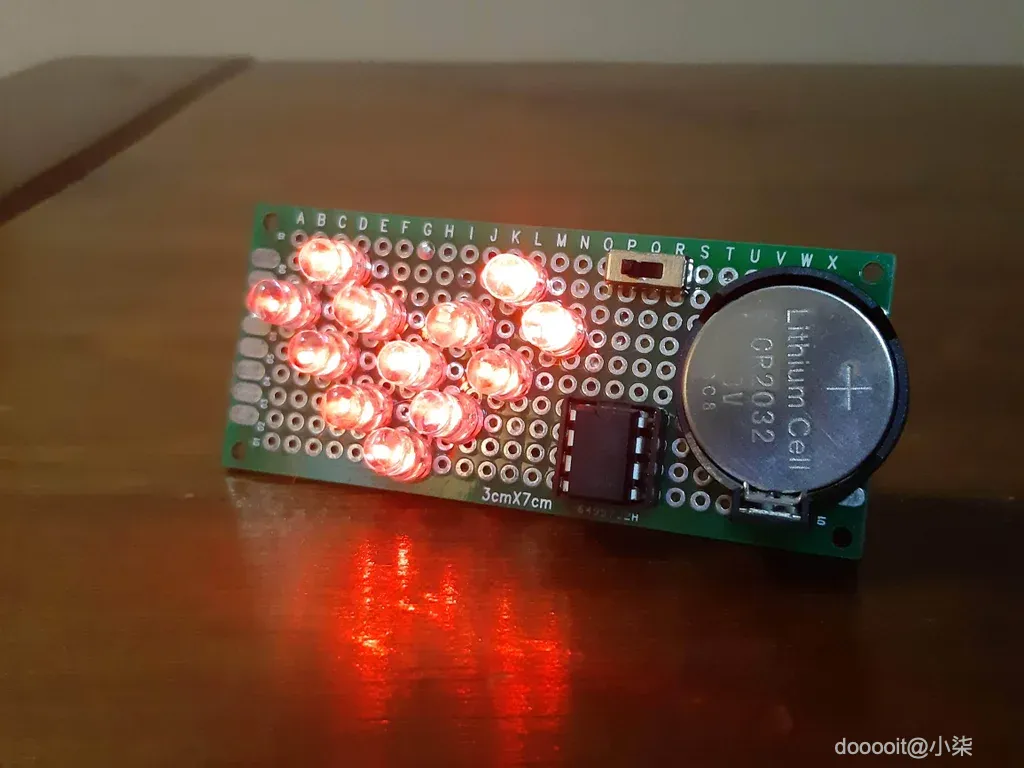

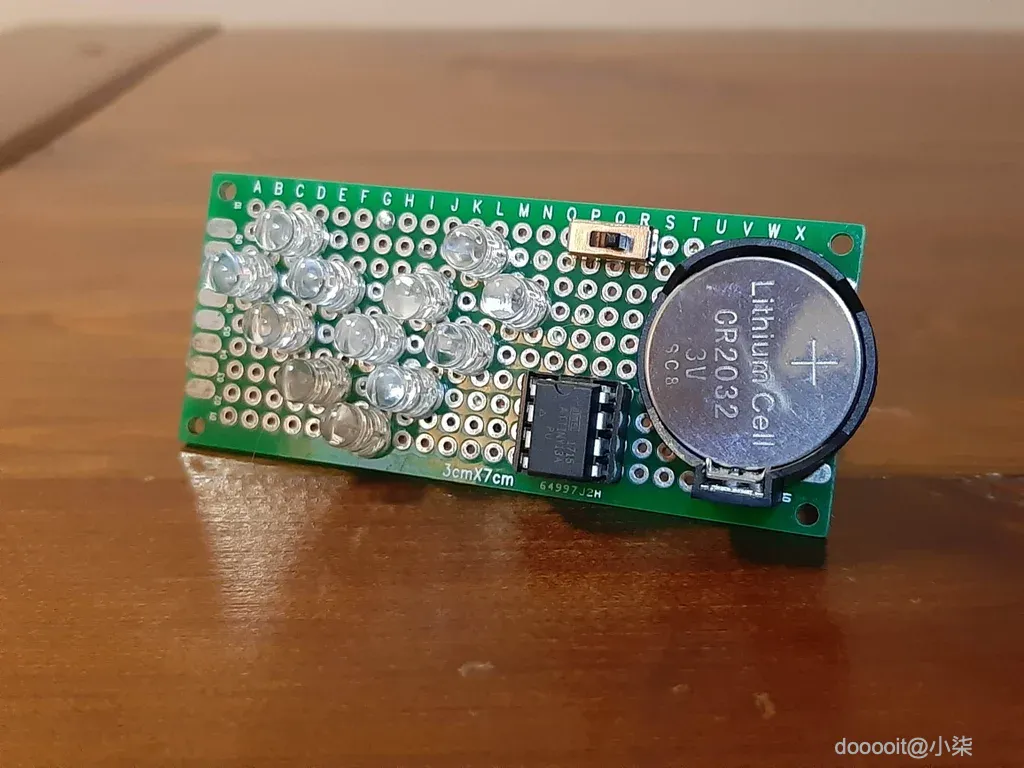

现在您有了心脏电路和已编程的 ATTINY，项目就可以完成了。将 IC 插座、纽扣电池座和开/关开关焊接到原型板上，并按照图所示完成连接。插入 ATTINY、纽扣电池并打开开关以检查其是否正常工作。

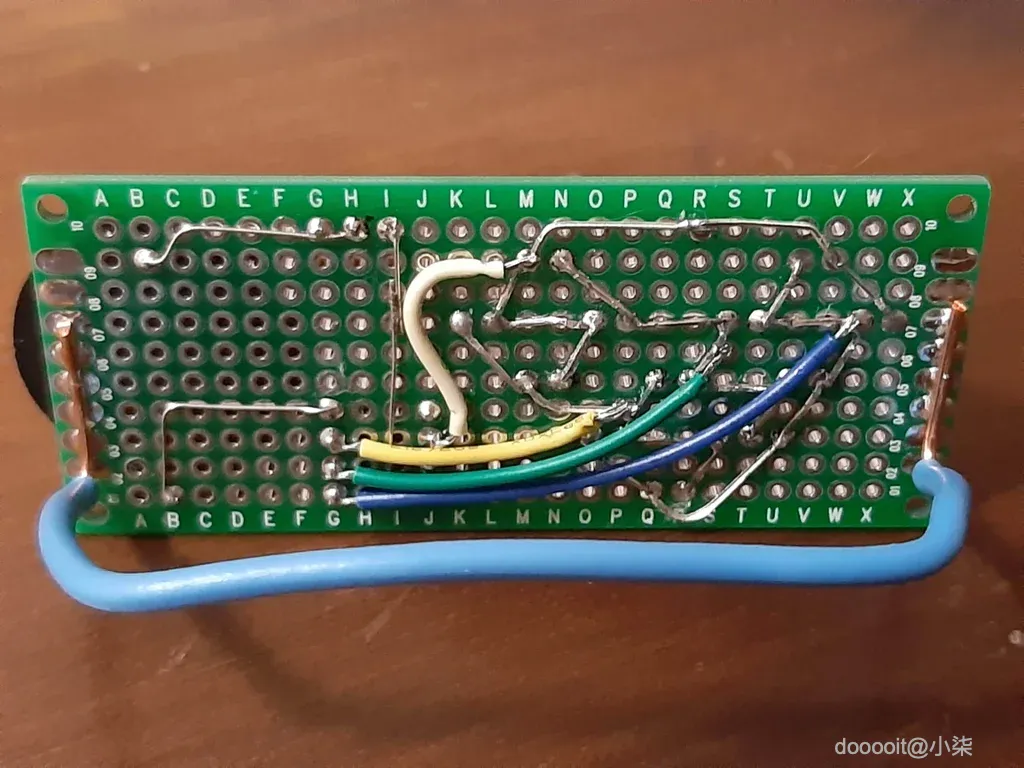

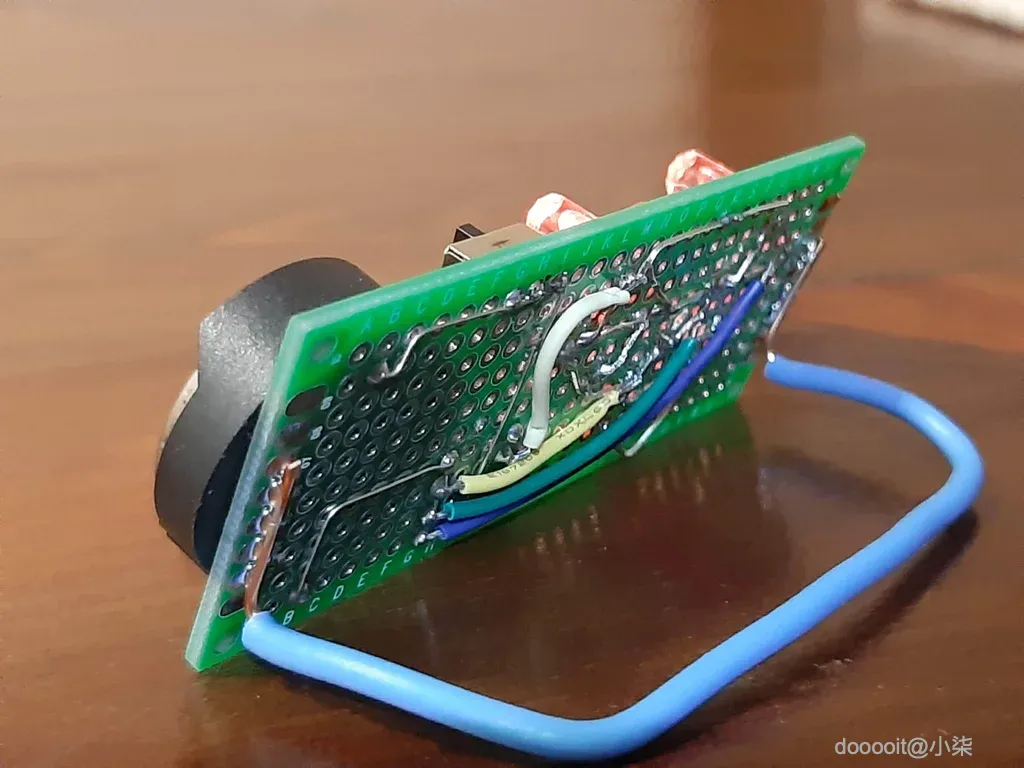

最后，我给它加了一个支架，支架由约 15 厘米长的实心电线制成。剥去两边 2 厘米的绝缘层，然后将其弯曲成支架的形状。剥去的部分现在可以焊接到原型板的焊盘上。

一切准备好，制作一份令人惊喜的情人节礼物！
