将电池供电的夜灯转换为可充电夜灯

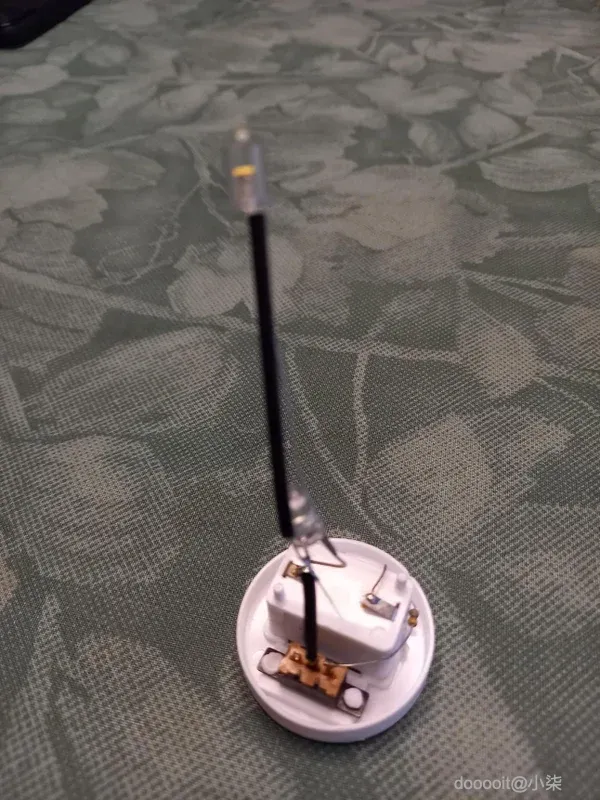

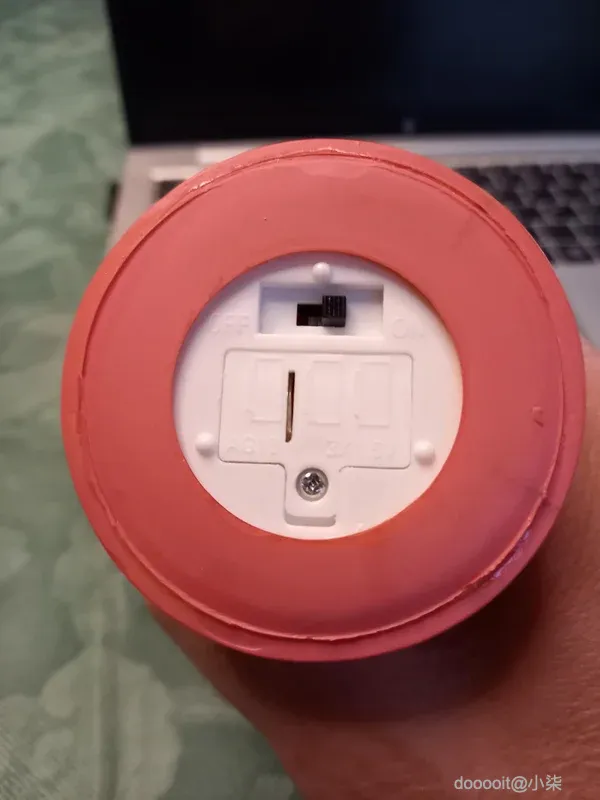

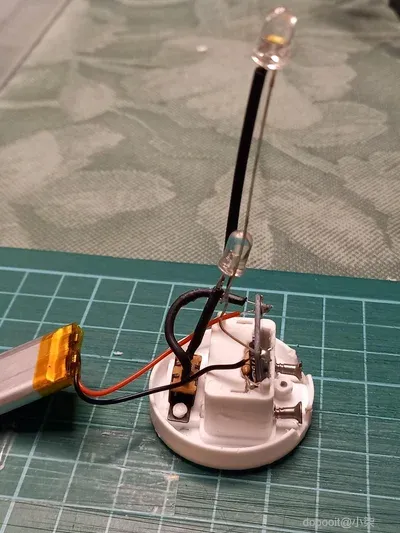

使用一把小型平头螺丝刀，我可以轻松撬出带有开关和 LED 的电池盒。这是一个非常简单的电路，带有一个开关和一个与 2 个 LED 串联的电阻器。我决定在工作期间让电路悬空，然后切断旧的电池连接。

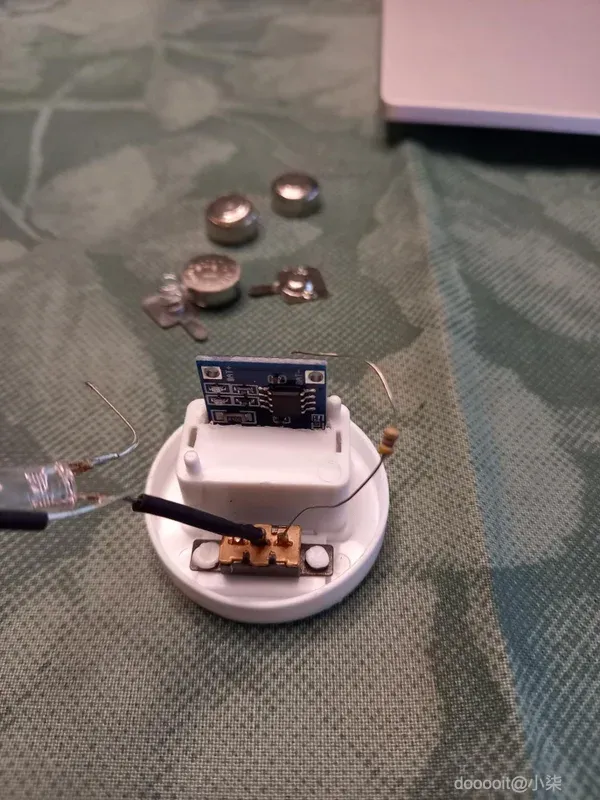

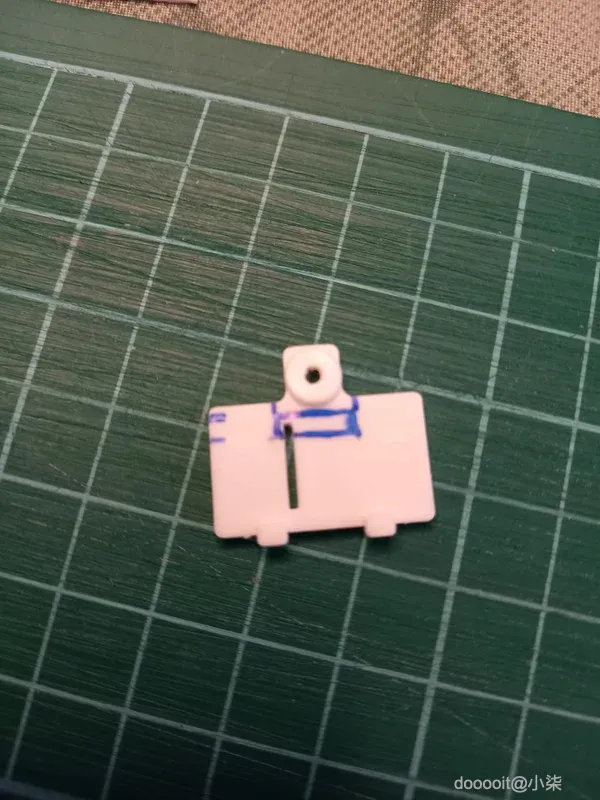

木板的宽度没问题，但长度有问题。我用一把锋利的刀切开了一个口子，让木板沉得更深一点。

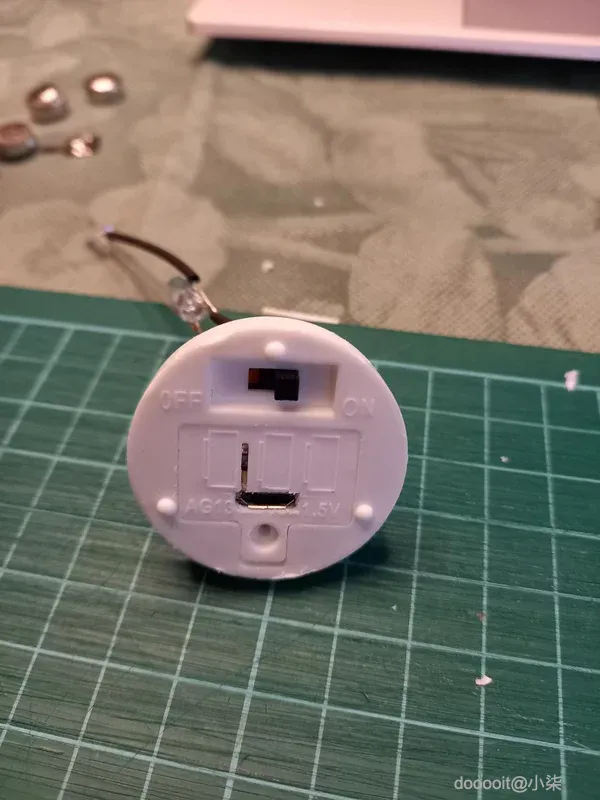

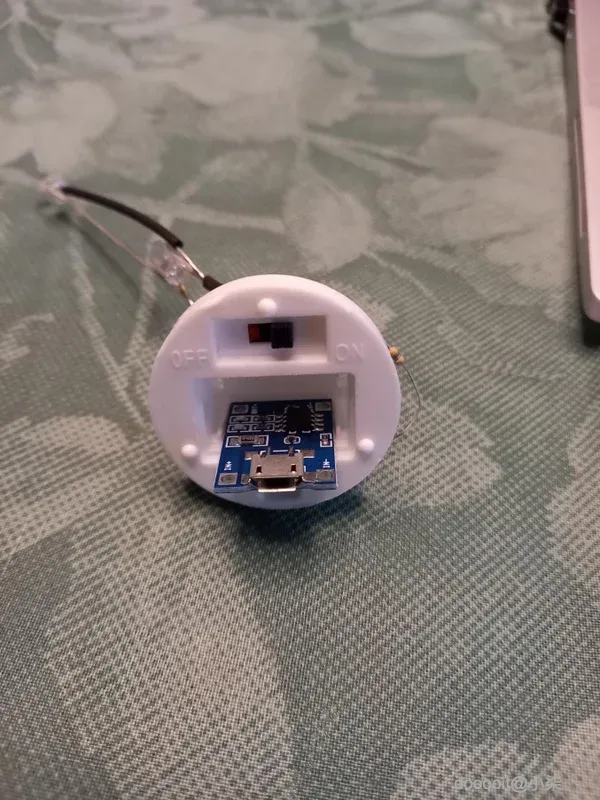

将电路板放置到位后，很容易找到 USB 孔的准确位置，再次使用锋利的刀，这一步很快就完成了。

TP4056 电路板通常使用 1A 的充电电流。我认为这对我的小电池来说太大了。查阅数据表后，我发现最大充电电流为 80 mA。因此，如果我们不想让 Skye 着火，就需要更改充电电流。经过一番研究，我发现充电电流是通过 4056 芯片引脚 2 上的电阻器控制的。

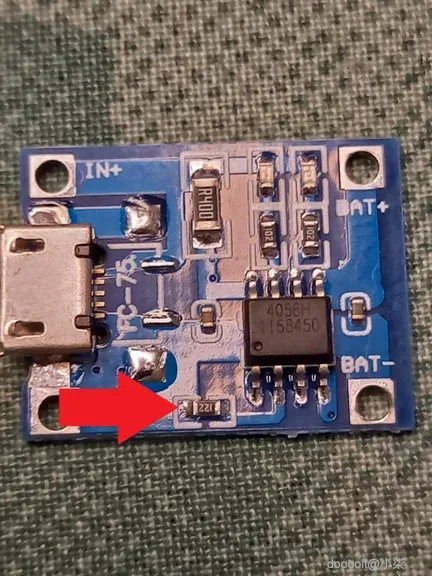

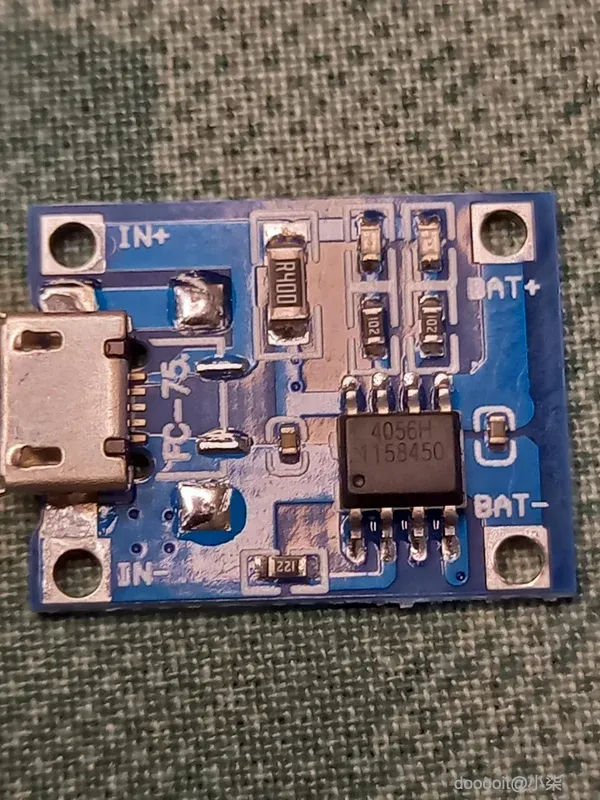

电路板上安装了一个 1200 欧姆的电阻，可提供 1A 的充电电流。数据表显示，充电电流为 1200 除以电阻值。或者，所需的电阻值为 1200 除以所需电流（在我的情况下为 80mA 或 0.08A）。1200/0.08 为 15000，因此我们需要一个 15kOhm 的电阻。为了安全起见，我选择了 18kOhm。

如果您使用其他类型的电池，您可以自行计算。

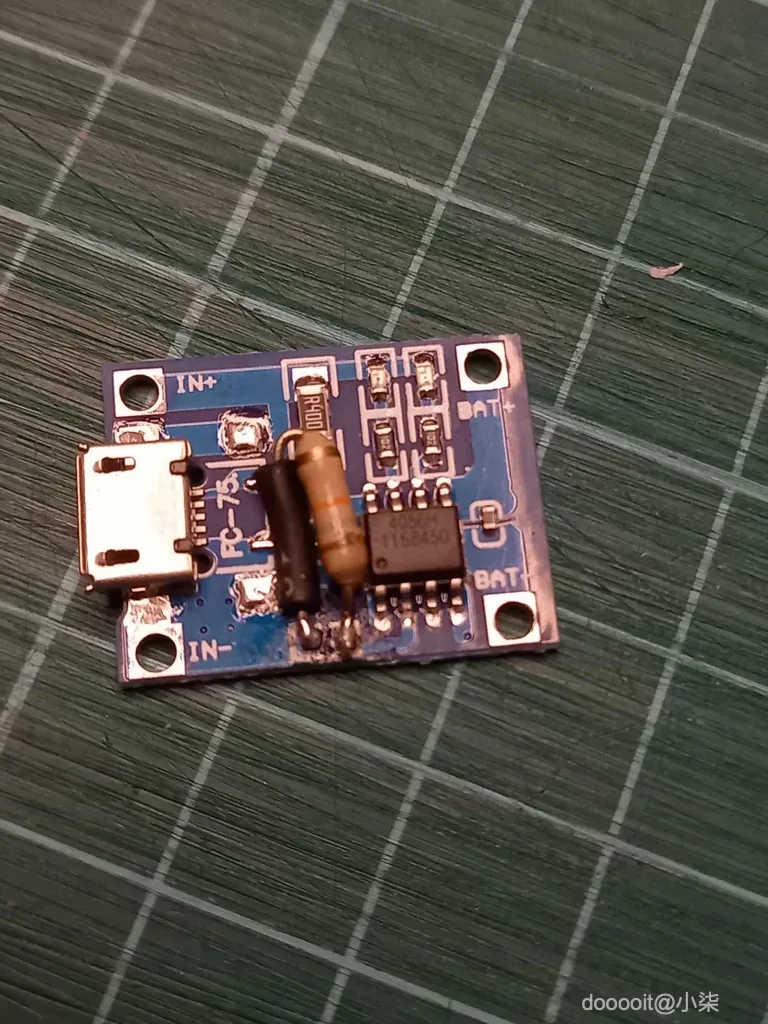

我手边没有任何 SMB 电阻，而且我也不想暂停转换项目，所以我移除了 1200 欧姆 SMB，并小心地将一个普通的 18k 电阻焊接到位。我知道这可能看起来有点丑，但它确实有用。

有几种不同版本的 TP4056 板可供选择，因此电阻的位置可能不同。查阅数据表（Google 是你的好朋友，Bing AI 也可能有帮助）。

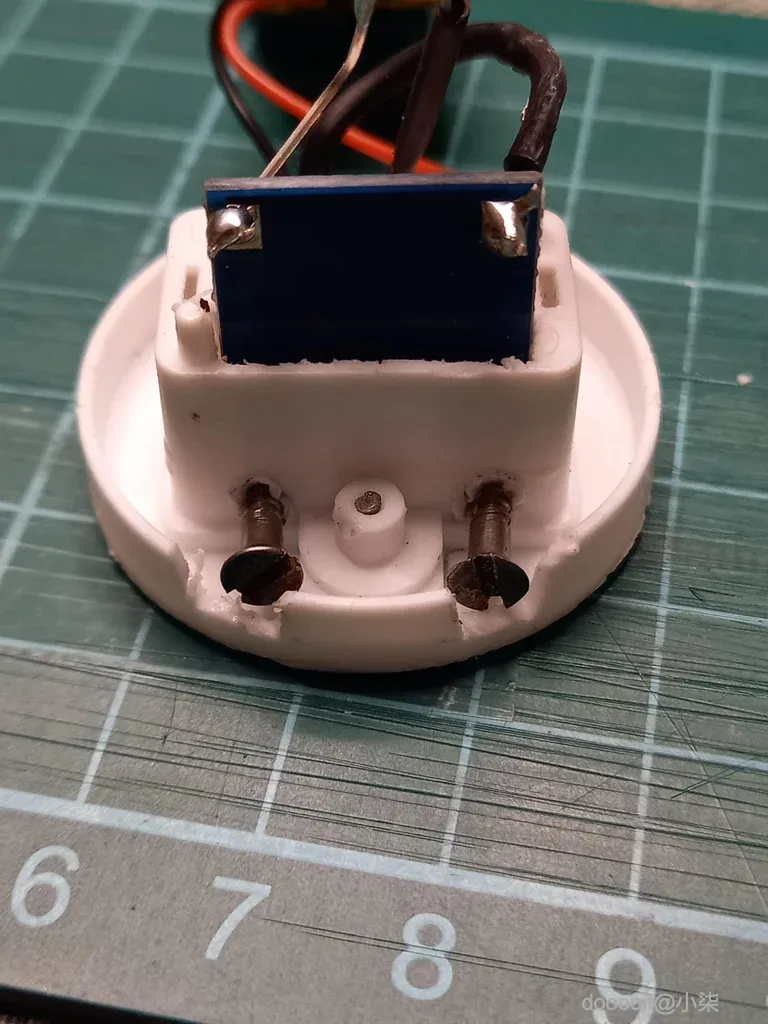

我用几个小螺丝将电路板固定到位，以防止它在插入 USB 连接器时向上移动。作为替代方案，我想你可以使用热胶。

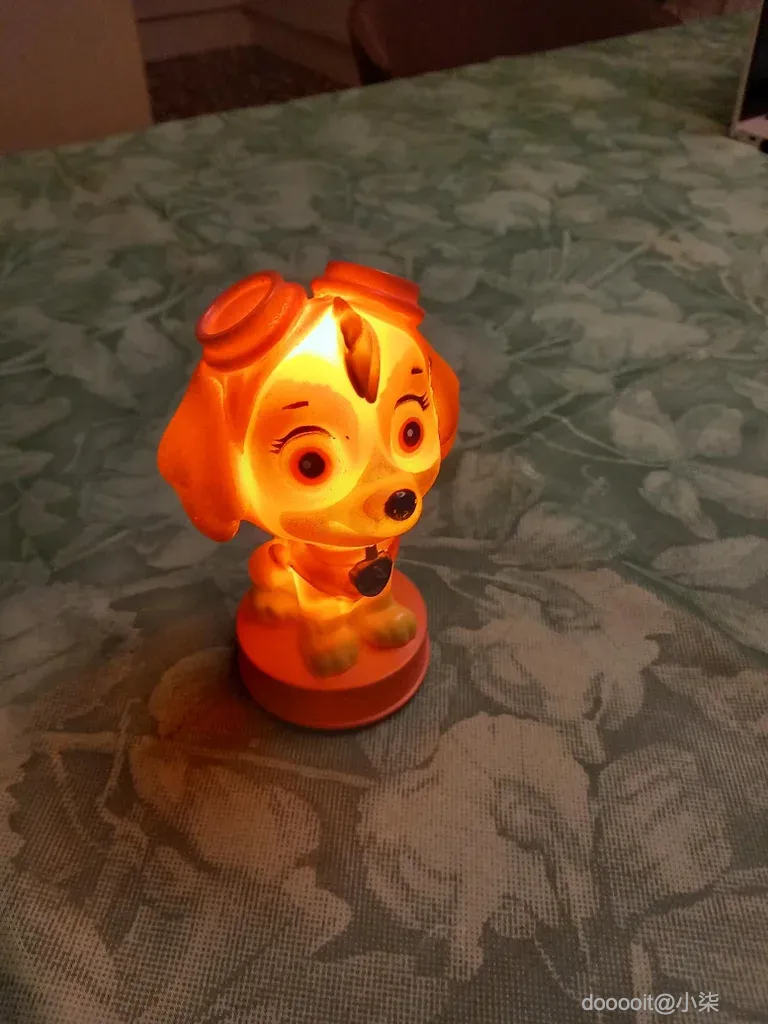

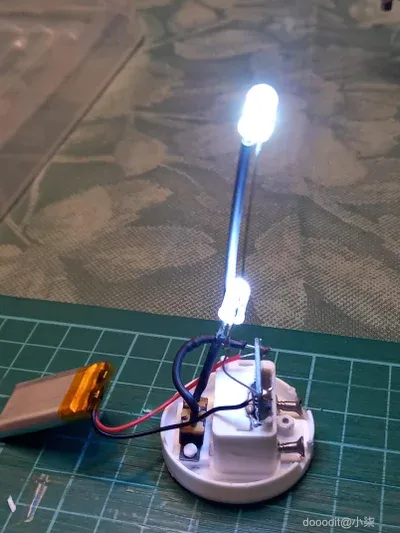

然后将 LED 电路和电池焊接到电路板上。快速试运行后（耶，一切正常！）我将组件挤回 Skye 的底座中。

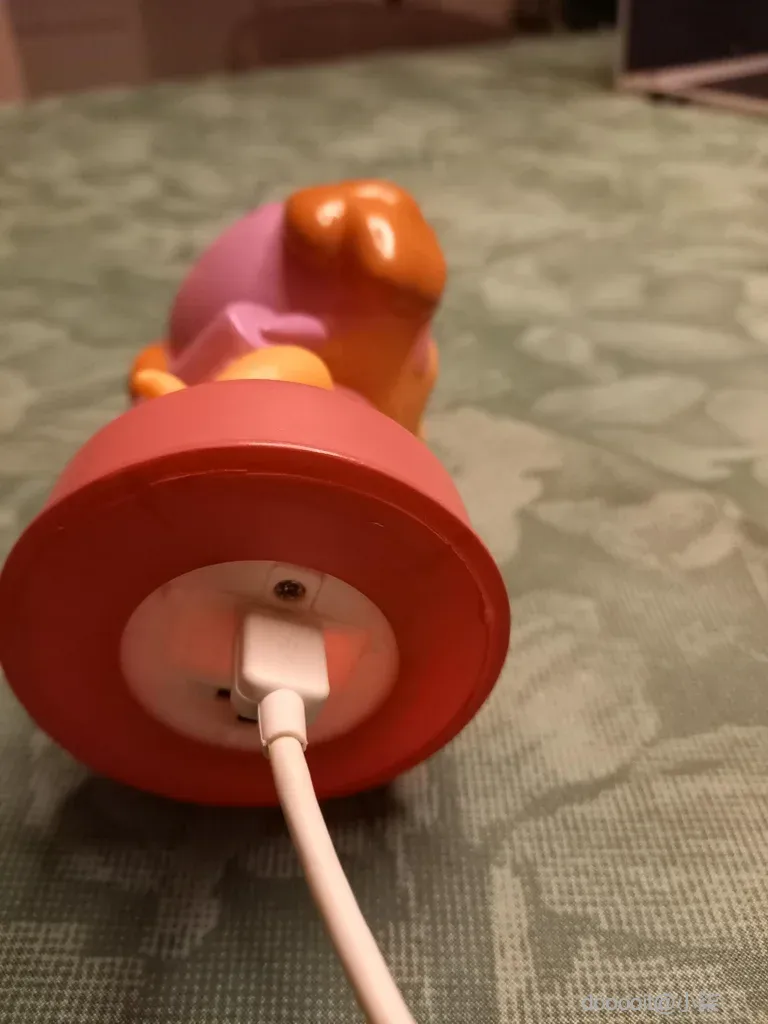

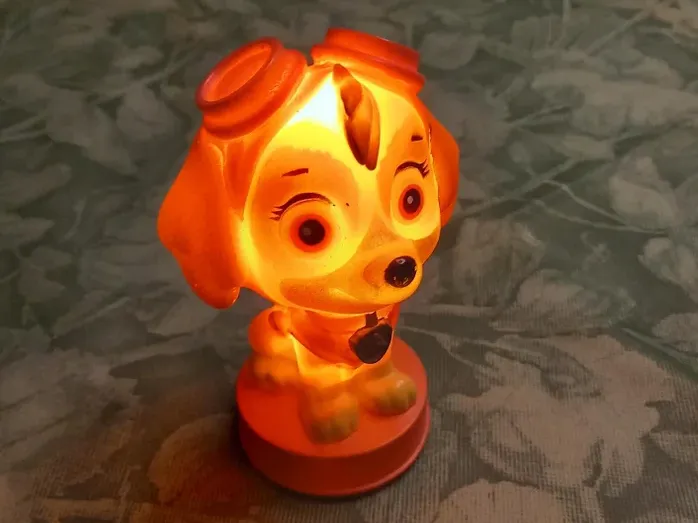

连接 USB 充电器后，电路板上的红色 LED 会亮起，透过塑料清晰可见。充满电后，LED 会变为蓝色。
