M416复进簧的SolidWorks 3D设计指南

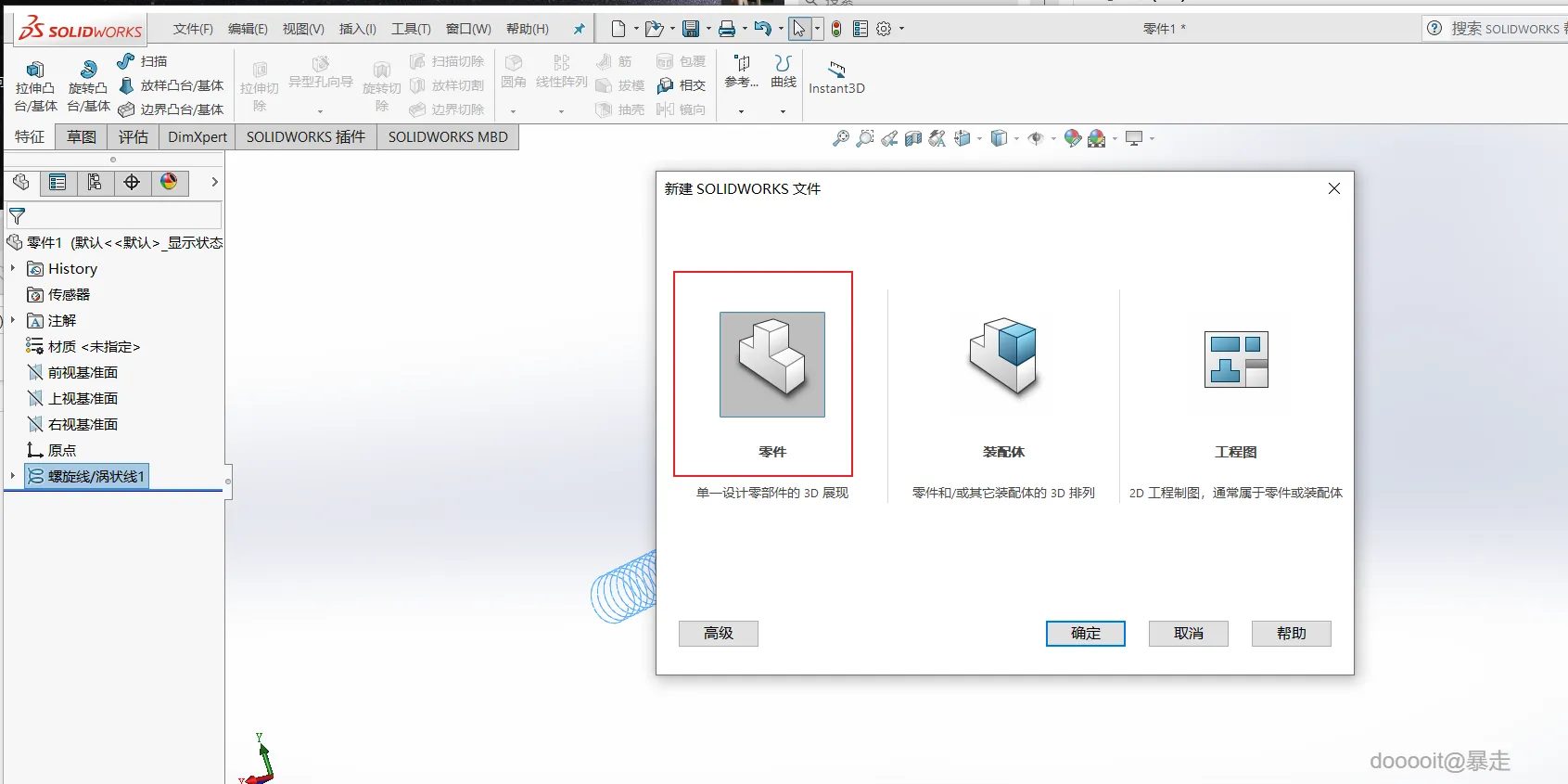

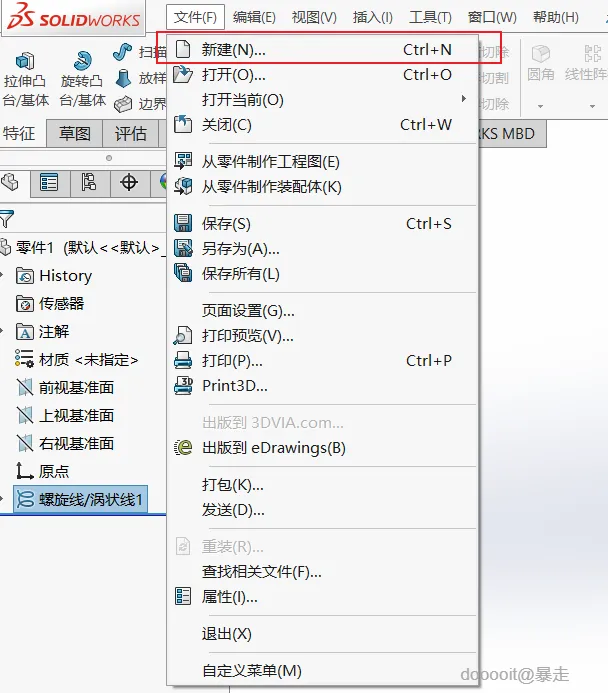

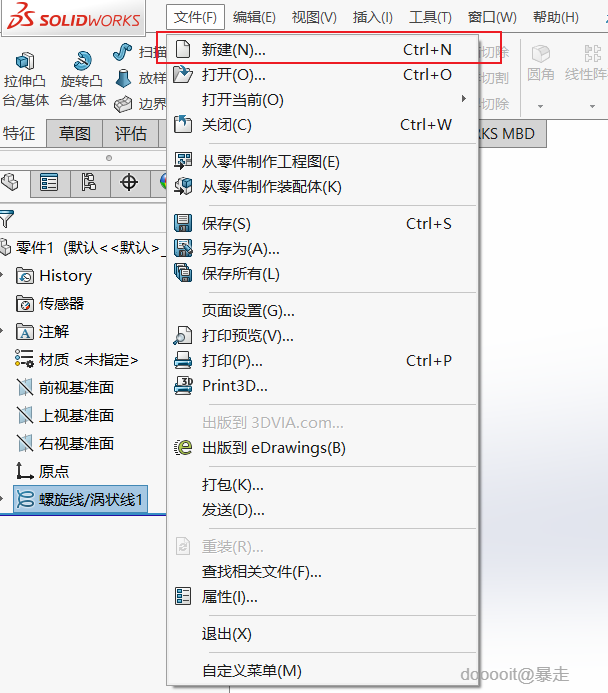

启动SolidWorks后，首先需要创建一个新的零件文件。这可以通过点击“文件”菜单中的“新建”，然后选择“零件”选项来实现。一旦选择了零件类型，系统会自动创建一个空白的3D工作空间供您开始设计。

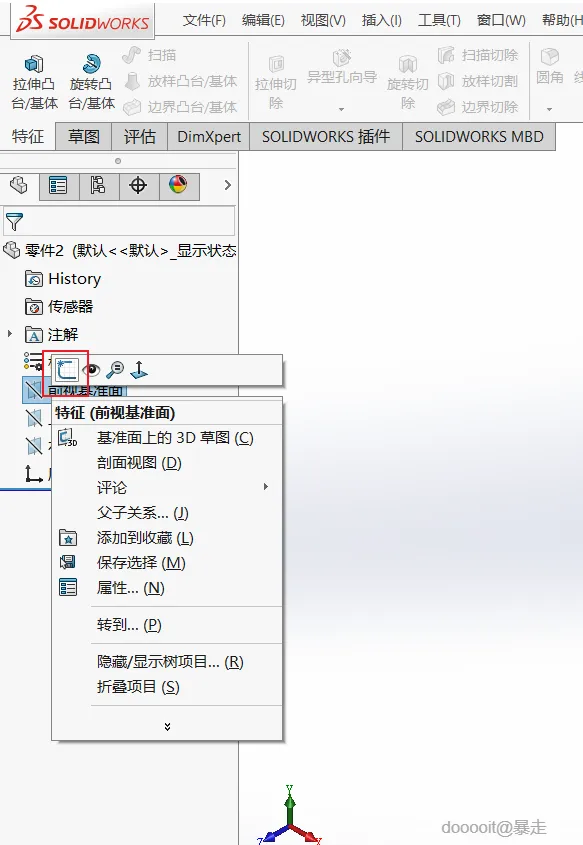

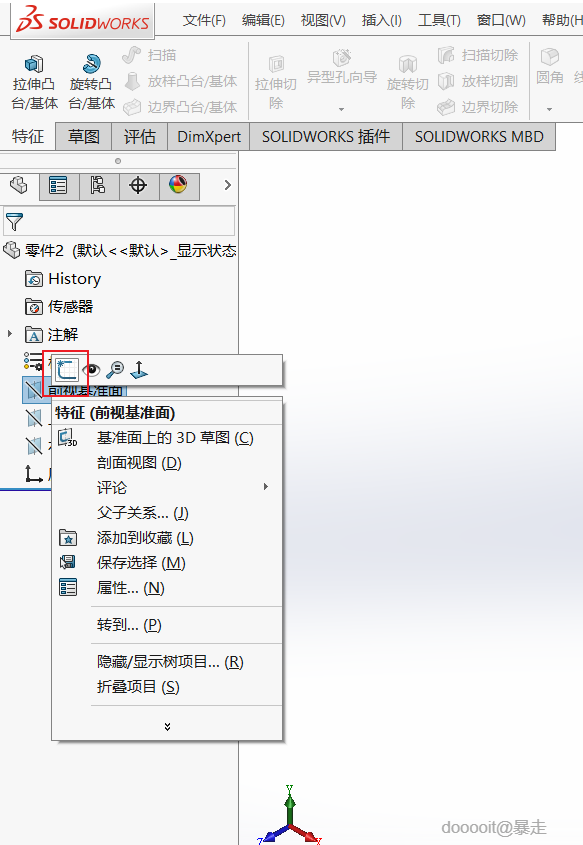

在开始绘制之前，确定好您的工作平面是至关重要的。对于本项目，建议选用前视基准面作为草图绘制的基础。这一步骤确保了后续所有的几何构造都是基于正确的参考平面上进行的。

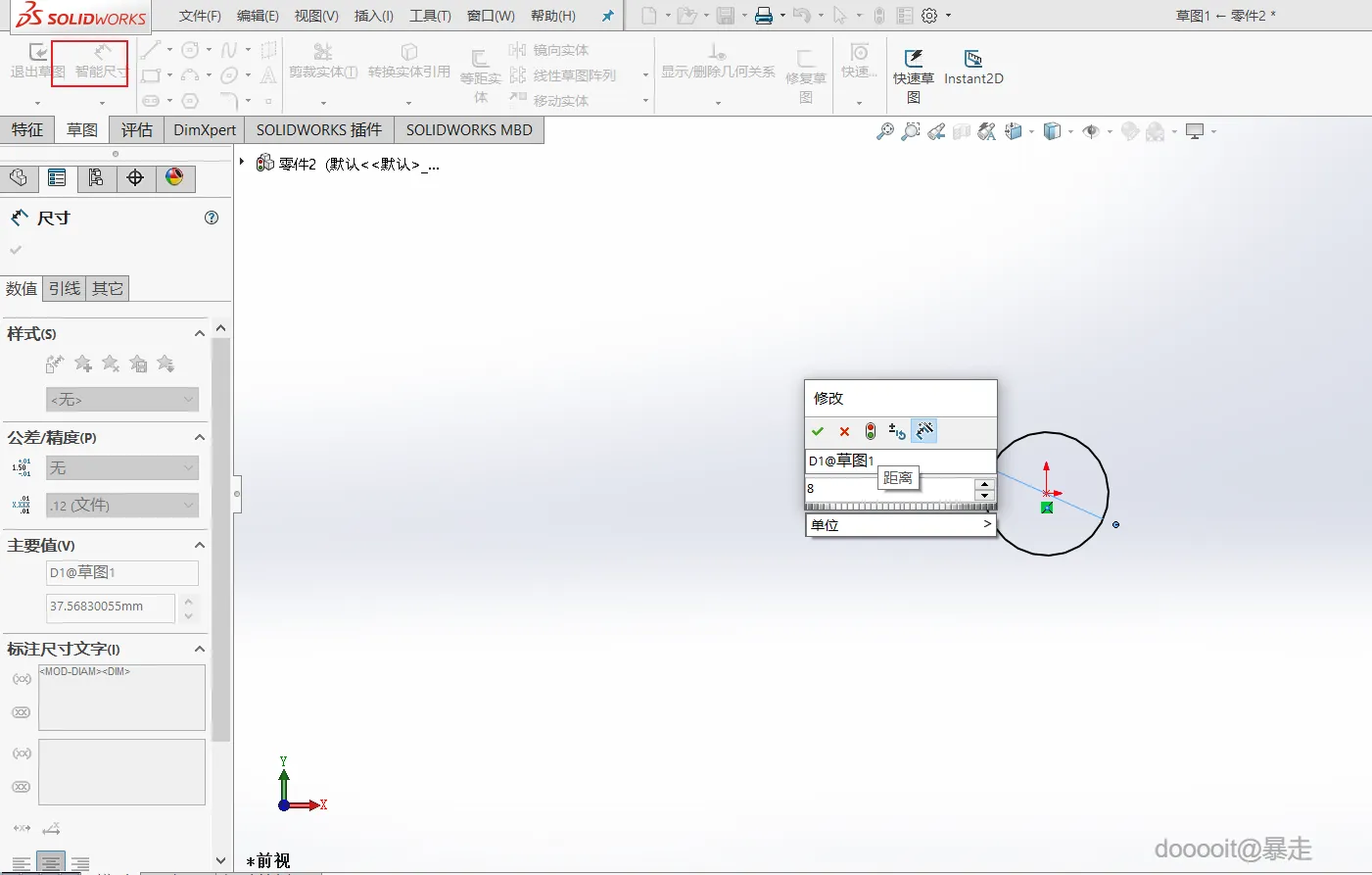

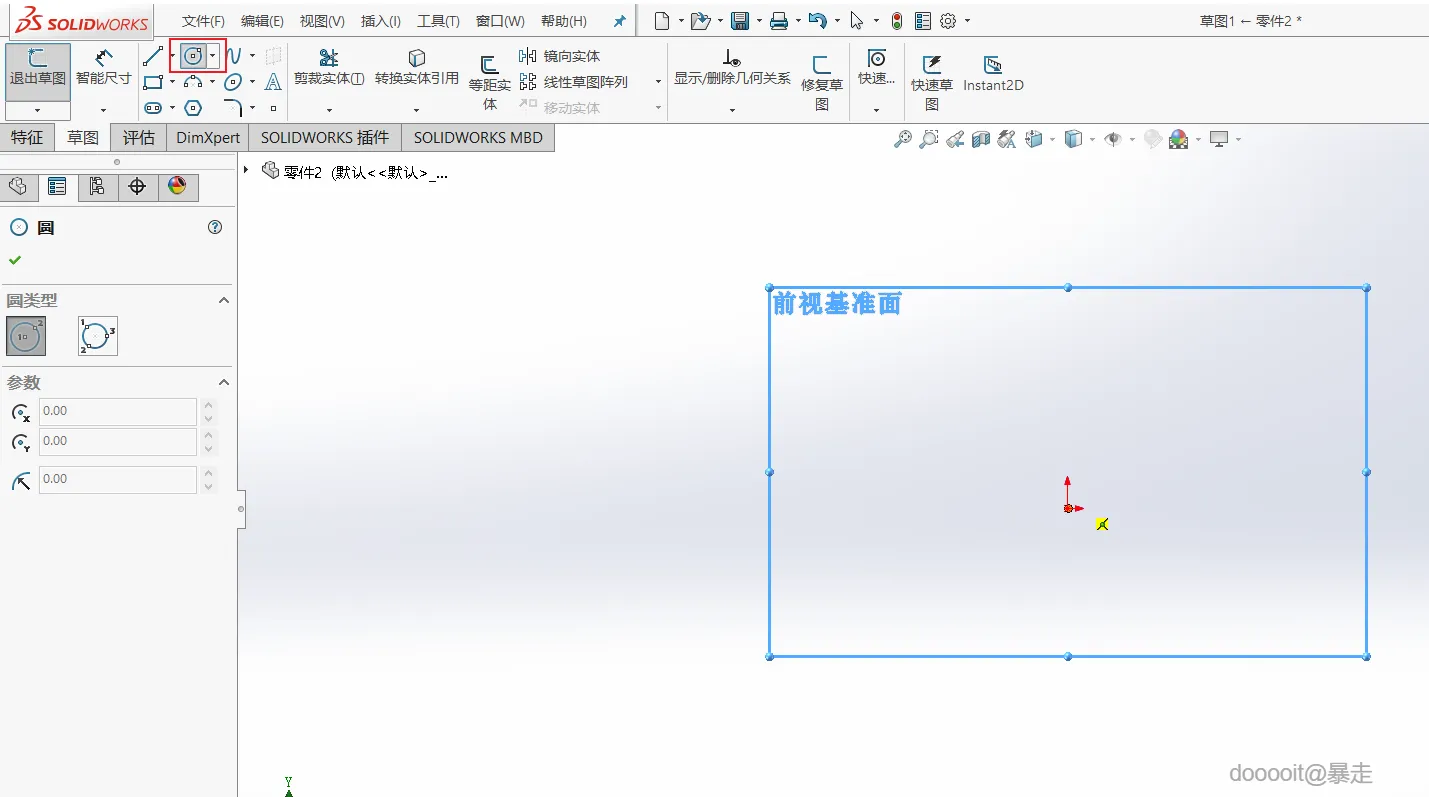

接下来，在选定的基准面上绘制一个圆圈作为弹簧截面的形状。为了精确控制尺寸，请利用SolidWorks提供的智能尺寸工具，将圆的直径设定为8毫米。完成后记得保存并退出草图模式，以便继续下一步。

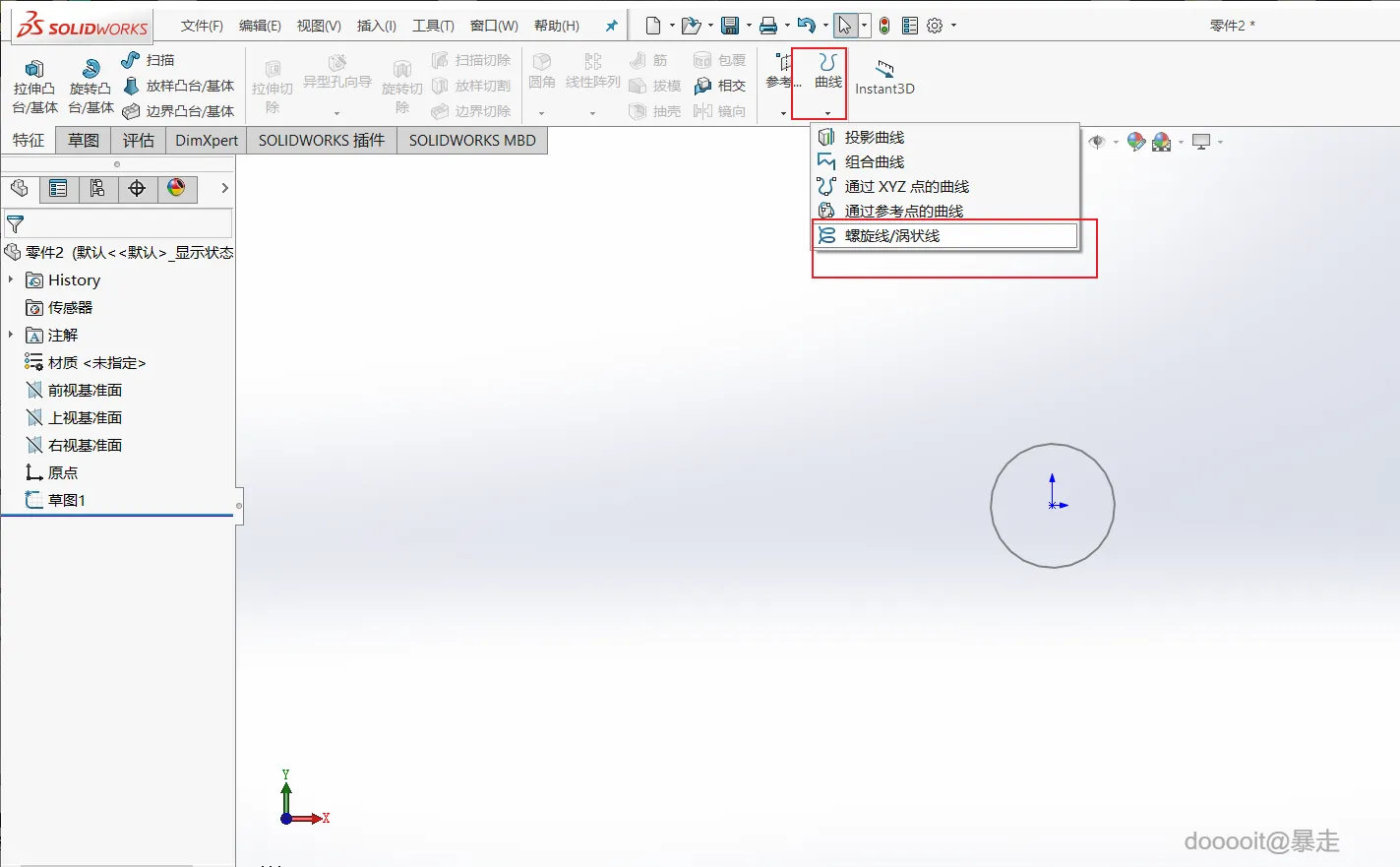

为了构建弹簧的真实形态，现在需要添加一条螺旋线作为扫描路径。在特征管理器中找到“曲线”类别下的“螺旋线/涡旋线”命令，并激活它。此时，您可以指定螺旋线的各项参数，包括总高度、螺距以及起始角度等。

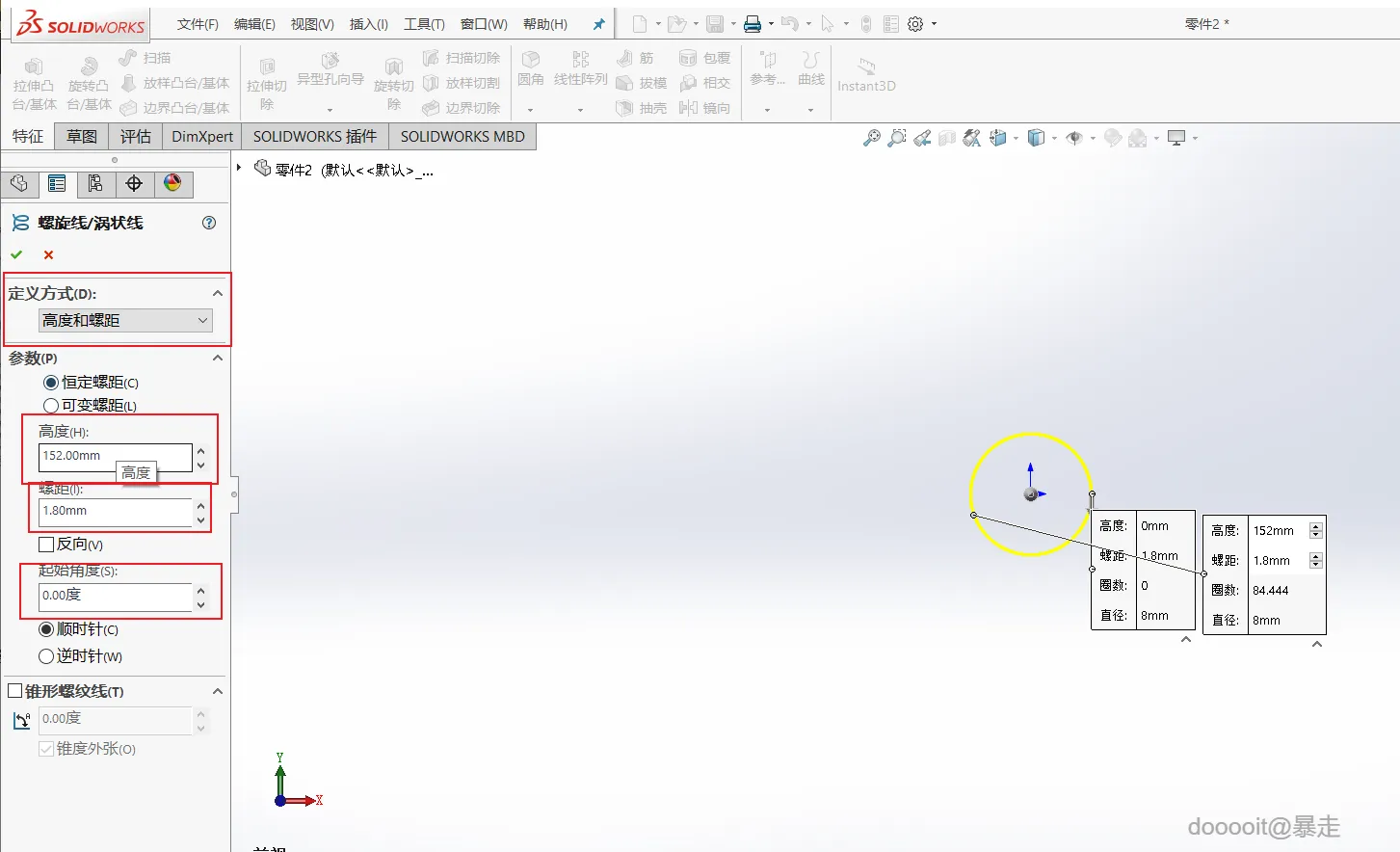

当设置螺旋线的具体数值时，我们推荐采用“高度和螺距”的定义方式。对于M416复进簧而言，合适的参数配置为：高度152毫米、螺距1.8毫米，并且保持起始角度为0度。这样的参数组合可以较好地模拟实际复进簧的物理特性。

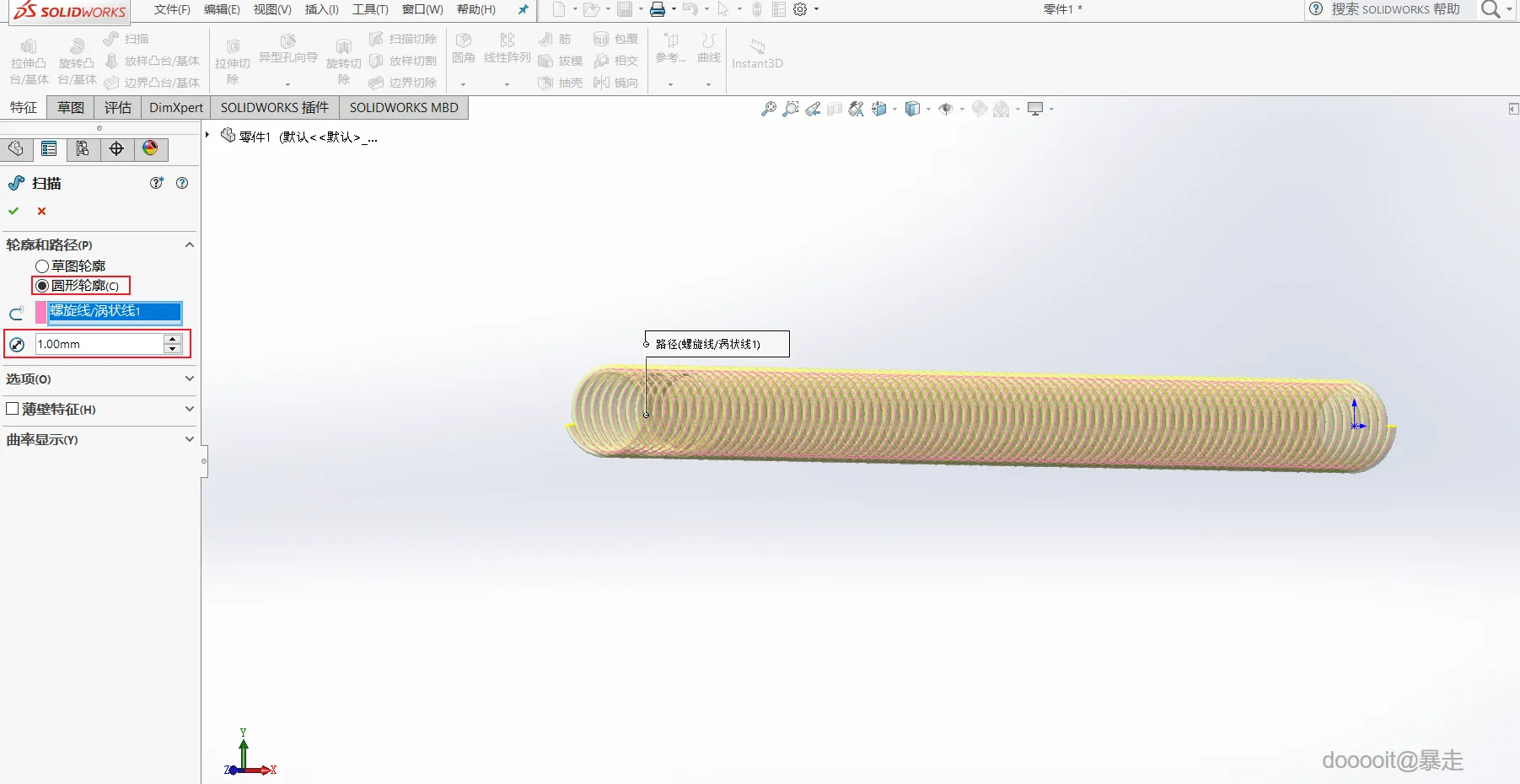

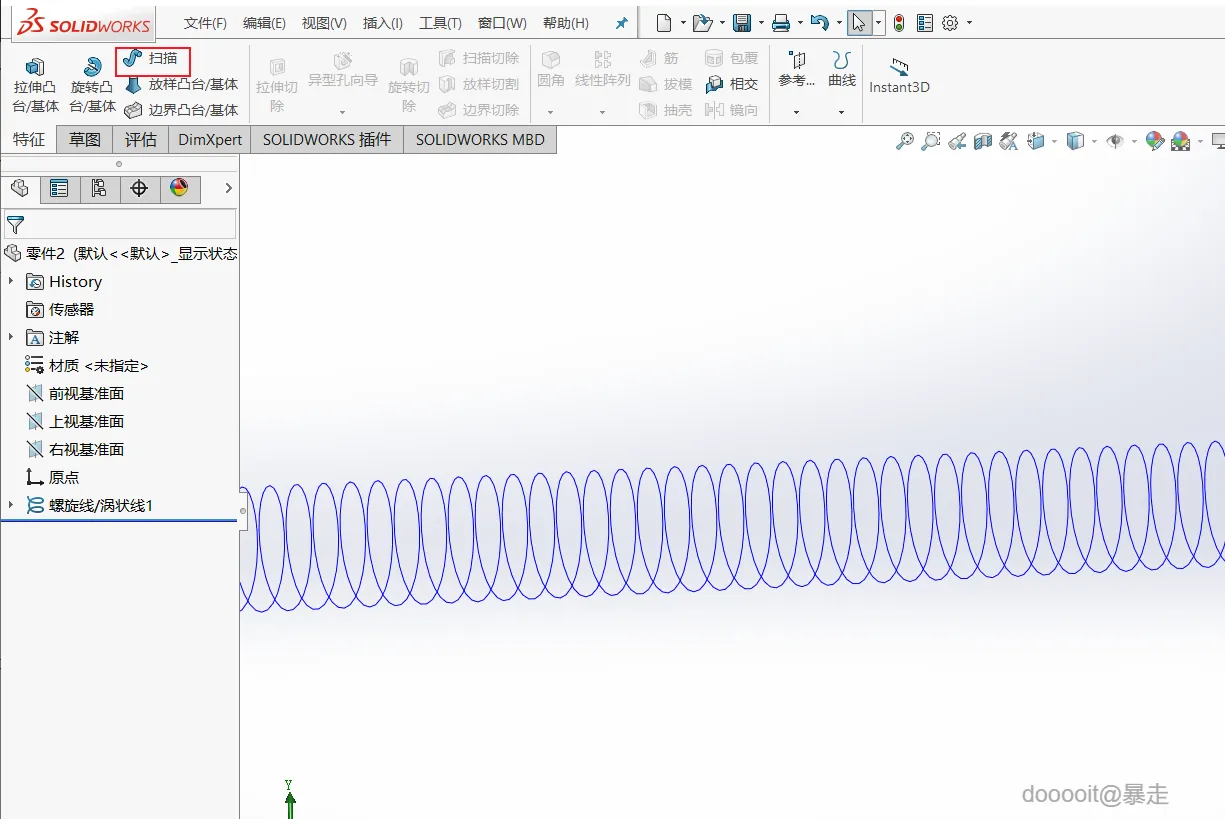

最后一步是执行扫描命令，这将使圆形截面沿着之前定义好的螺旋线路径生成完整的三维弹簧结构。在实施扫描之前，别忘了确认所有单位都已正确设置，例如这里我们将圆形轮廓的厚度设为1毫米。使用Ctrl+左键点击的方式选中整个螺旋线路径，然后应用扫描功能即可。

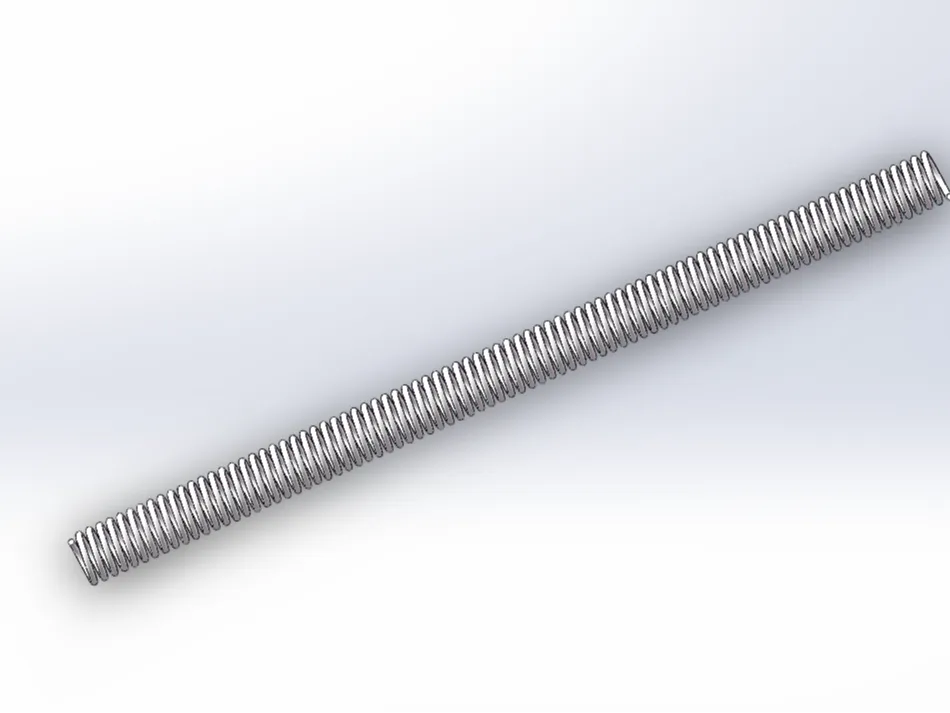

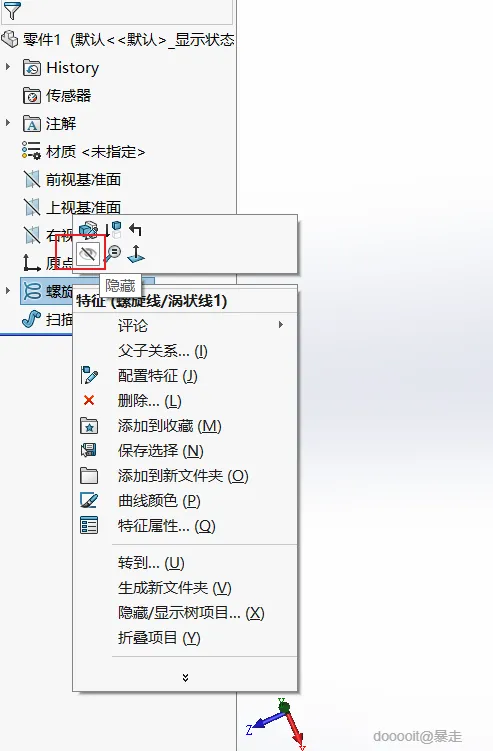

完成上述所有步骤后，您可能还需要对模型做一些微调，比如隐藏不必要的辅助元素（如螺旋线），从而使最终的3D模型更加清晰直观。至此，一个详细的M416复进簧SolidWorks 3D模型就成功创建完成了。
