用 BEE 书写盲文！- DIY 盲文压印机

在我们真正开始这个项目的设计和建设部分之前，我们必须自己记录下来，看看市场上已经存在什么。

我们发现缺少可以打印整张 A4 纸的手动操作设备。

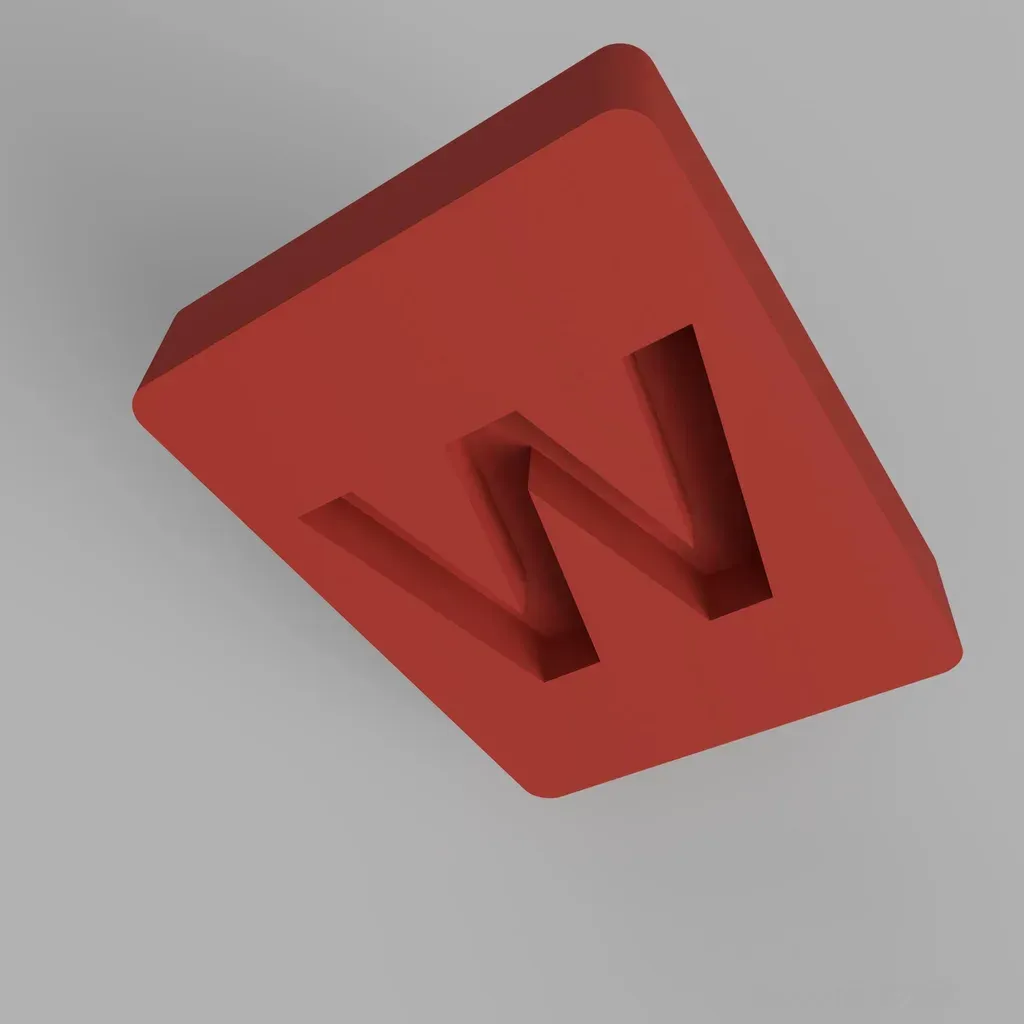

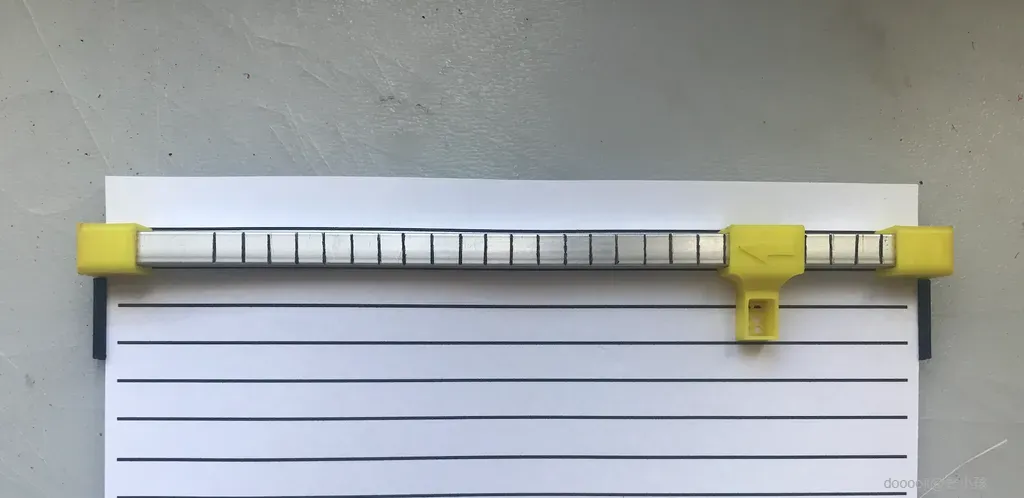

我们发现了一年前发起的一个名为 Vrailler 的 Kickstarter 活动，该活动创建了一种便携式设备，可以当场制作盲文标签（图片 1）。这是该活动的链接。他们非常现代的方法非常有趣且经过深思熟虑，但它实现的目标与我们完全不同。

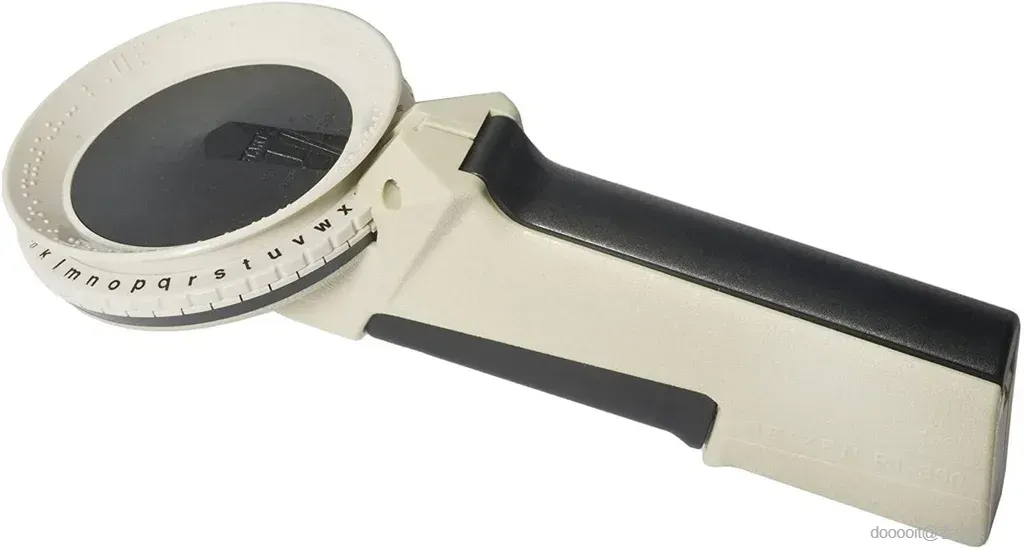

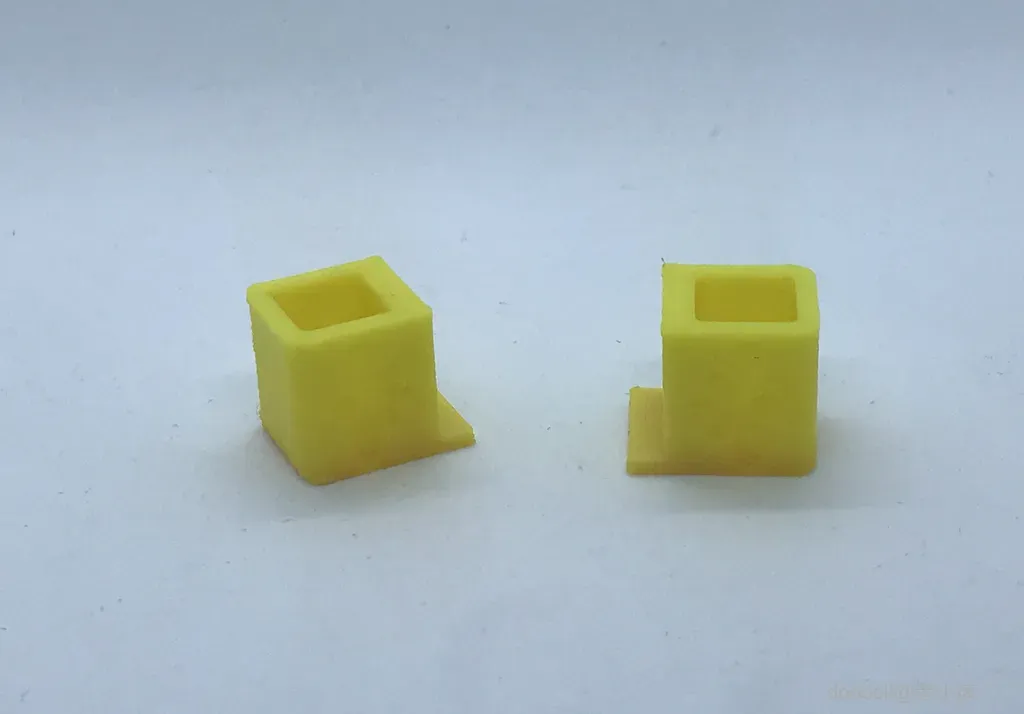

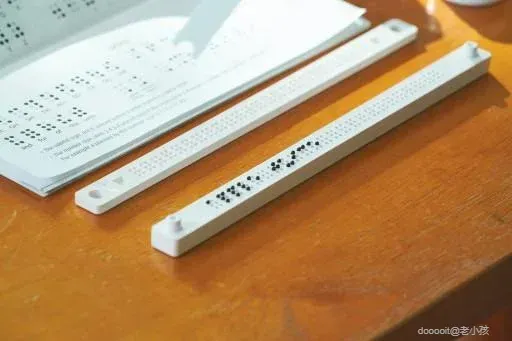

我们进一步回顾，发现当时还没有发明能够精确压印整张 A4 纸的手动设备。当时还有其他标签机，例如经典的 Dymo 标签机，但只适用于盲文字符（图片 2）。

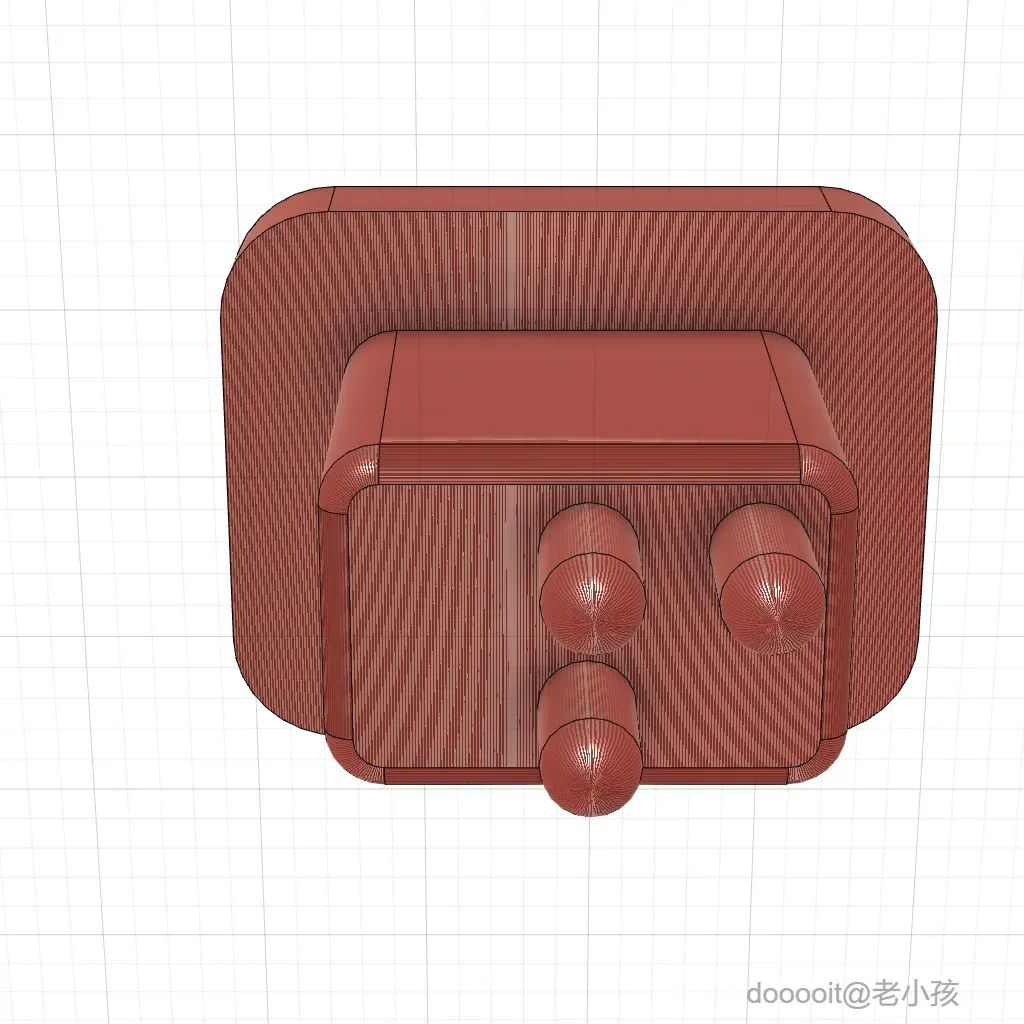

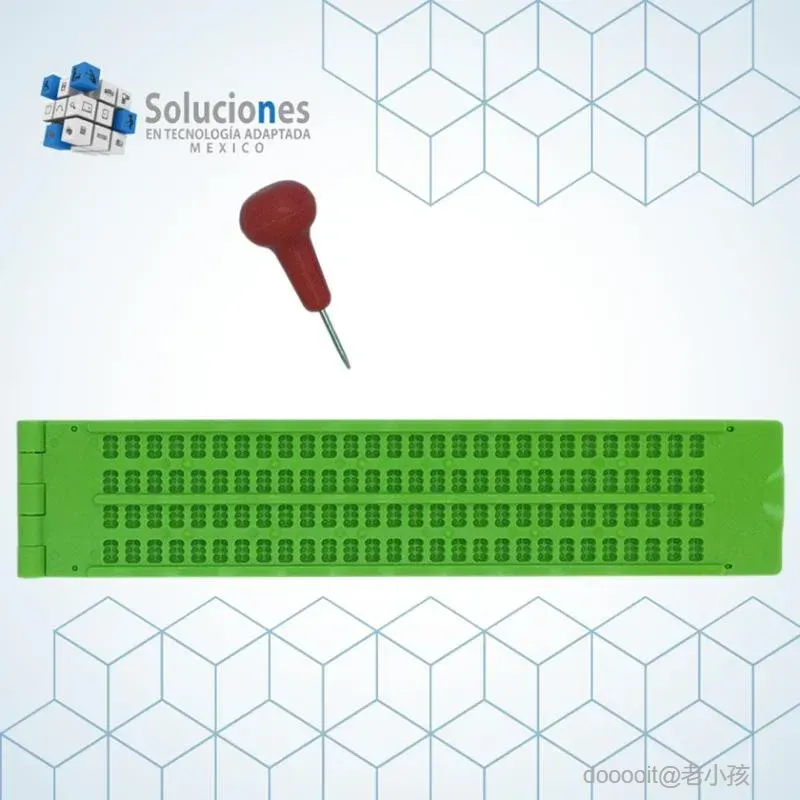

最后，最经典的解决方案是所谓的盲文板（图片 3）。这种设备的工作方式是我们从中汲取灵感的，因为它依赖于在中间插入一张纸，然后在上面做记号。这里的主要区别在于，要真正使用它，必须知道如何用盲文书写，因为每个凸起都是手动按下的。

为了收集大部分信息，我们联系了西班牙的ONCE（O rganización N acional de Ciegos E spañoles）。这是一家非盈利组织，为有视力障碍或完全失明的人提供服务，并将他们融入正常的工作环境和社会。他们为西班牙相对较小的集体做了非常好的事情。我们认为通过联系他们，我们将收集到最好的信息，因为这些信息直接来自最可靠的来源。

考虑到这一点，我们着手创造一种可以满足我们所有要求的设备。

最初的想法是围绕由塑料制成的各种彩色部件，这些部件可以互换，以便一边生成盲文字母，另一边生成字母表中的相同字母，供视力正常的人使用。

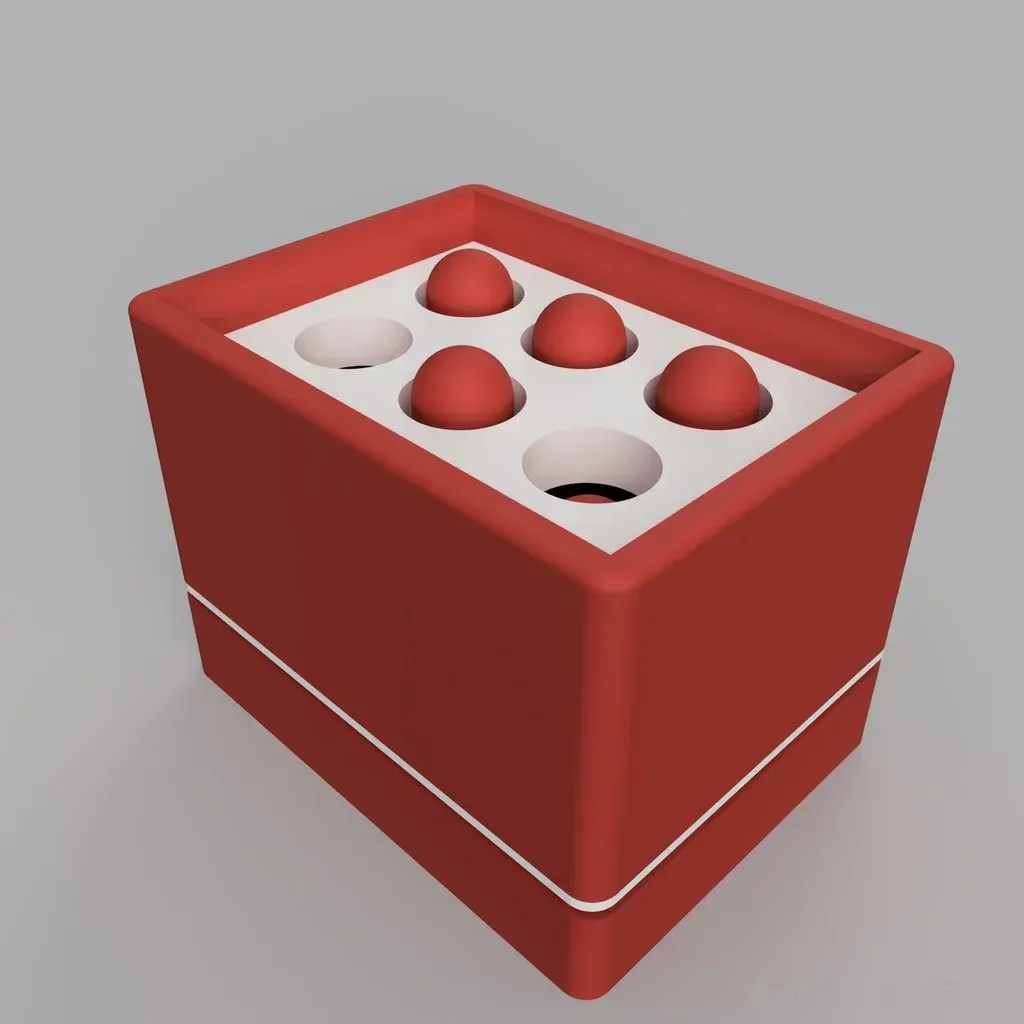

它通过内部的销钉系统工作，销钉会被带有字母的瓷砖推动。

我们认为这个想法有一些非常有趣的概念，主要是在一块瓷砖的一面写字母，另一面写盲文图案。另一方面，移动针脚系统使得实际组装和使用非常困难，所以我们开始研究其他想法，同时保留标签和基本格式的想法。

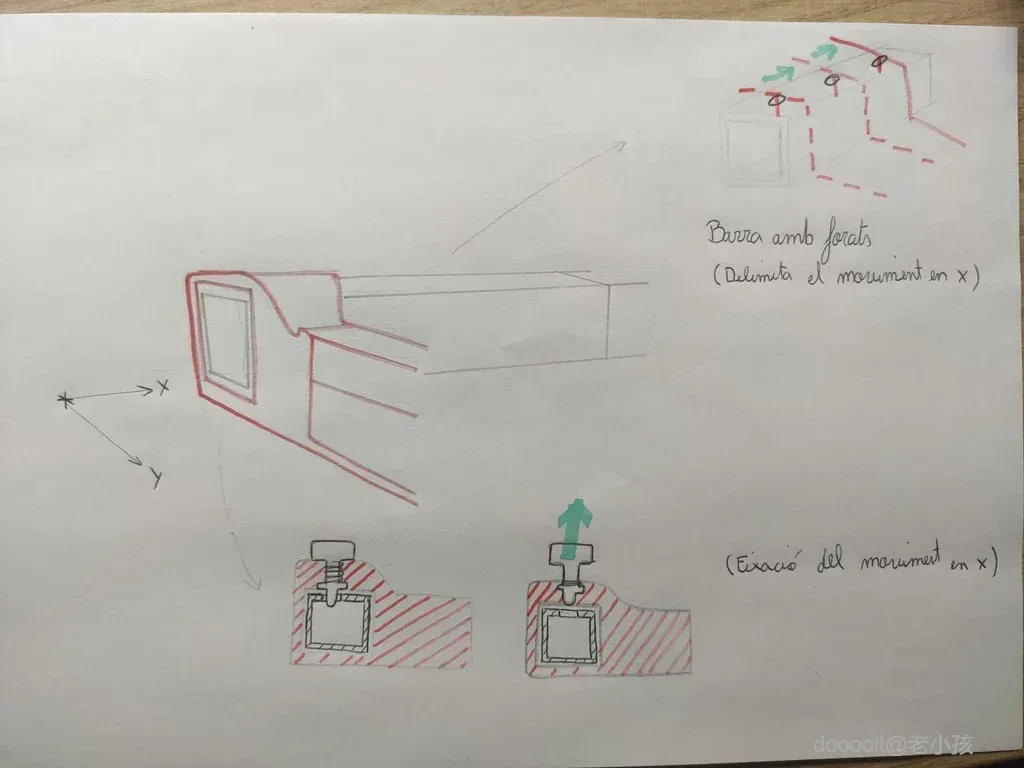

我们现在来讨论一下浮雕的想法。

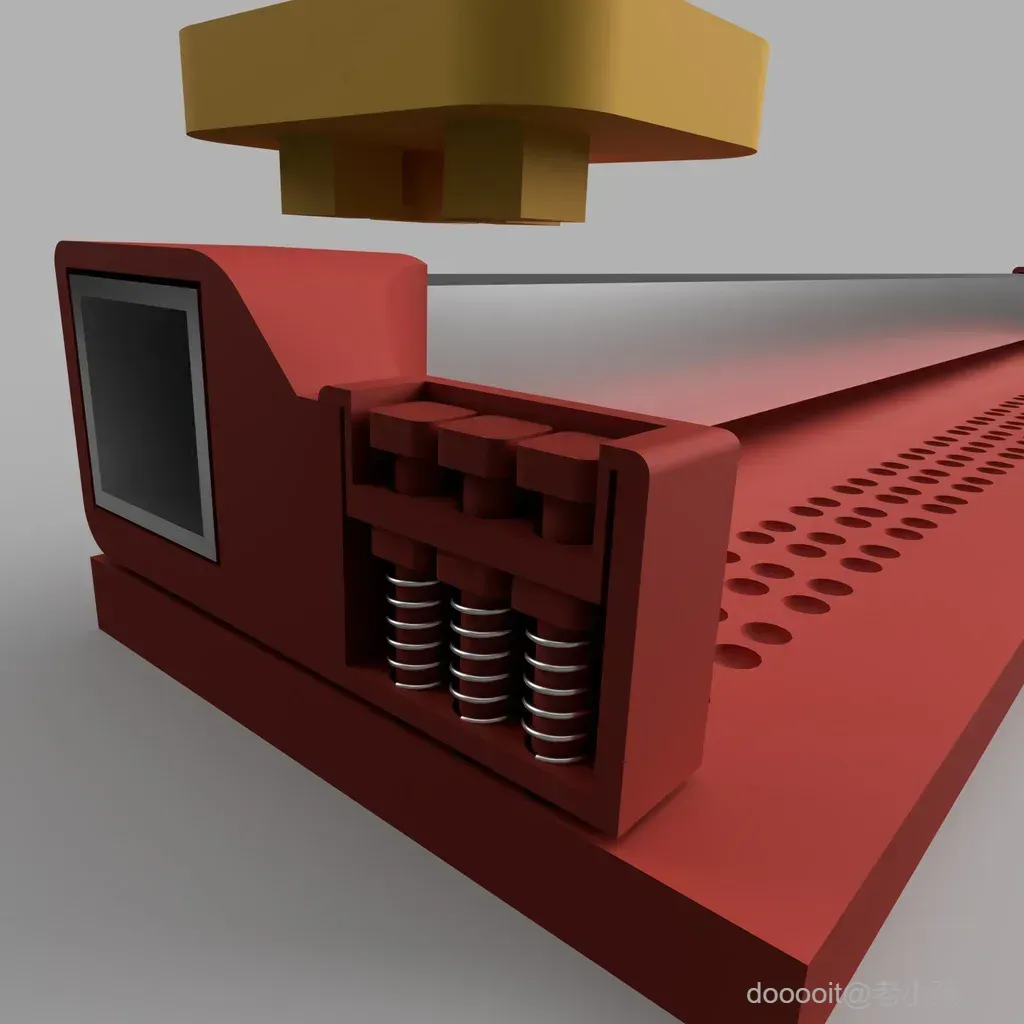

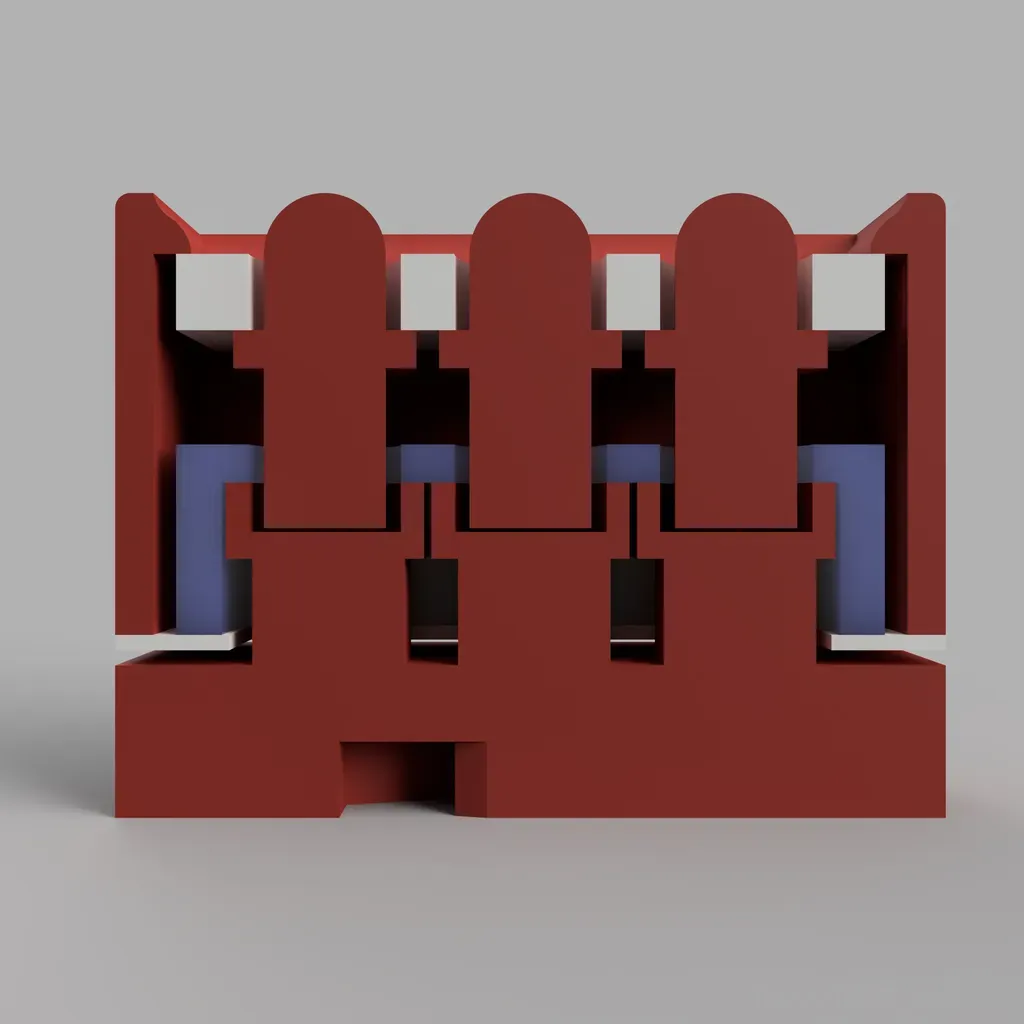

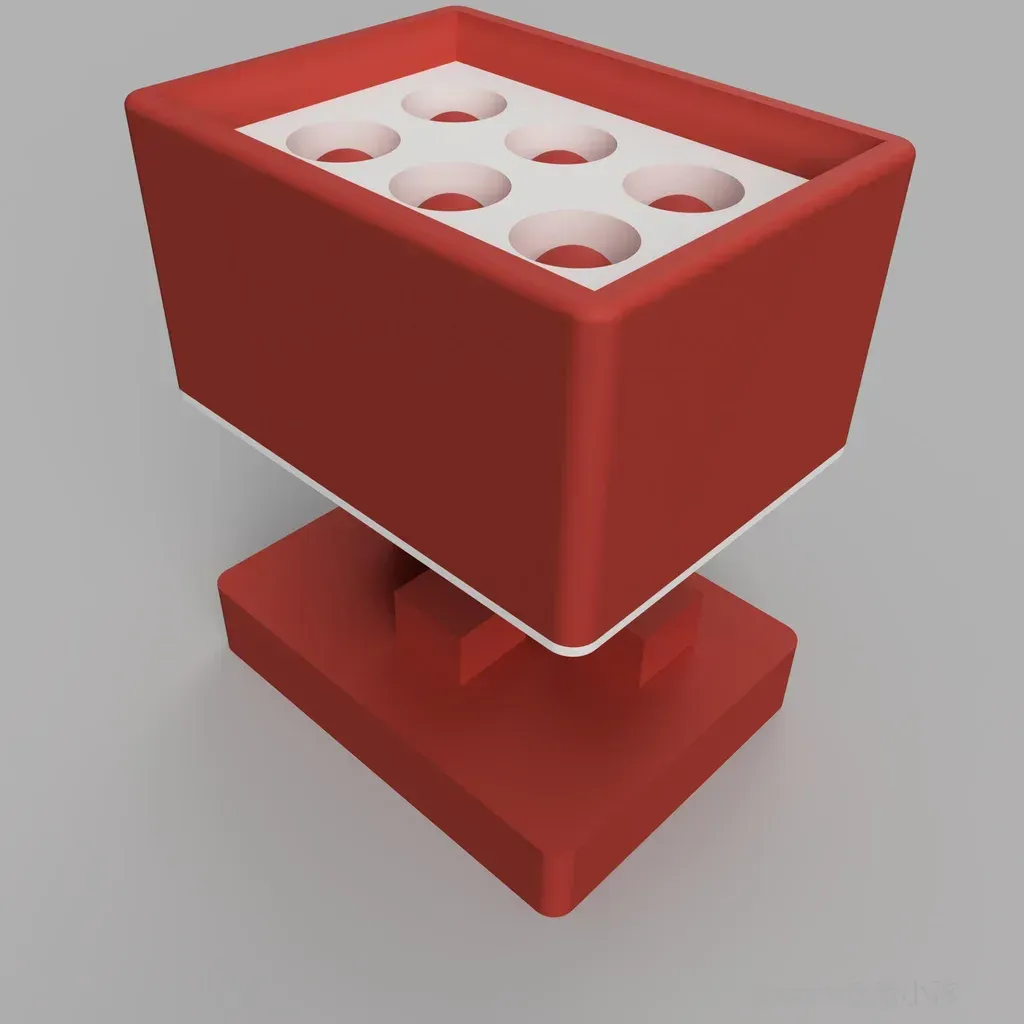

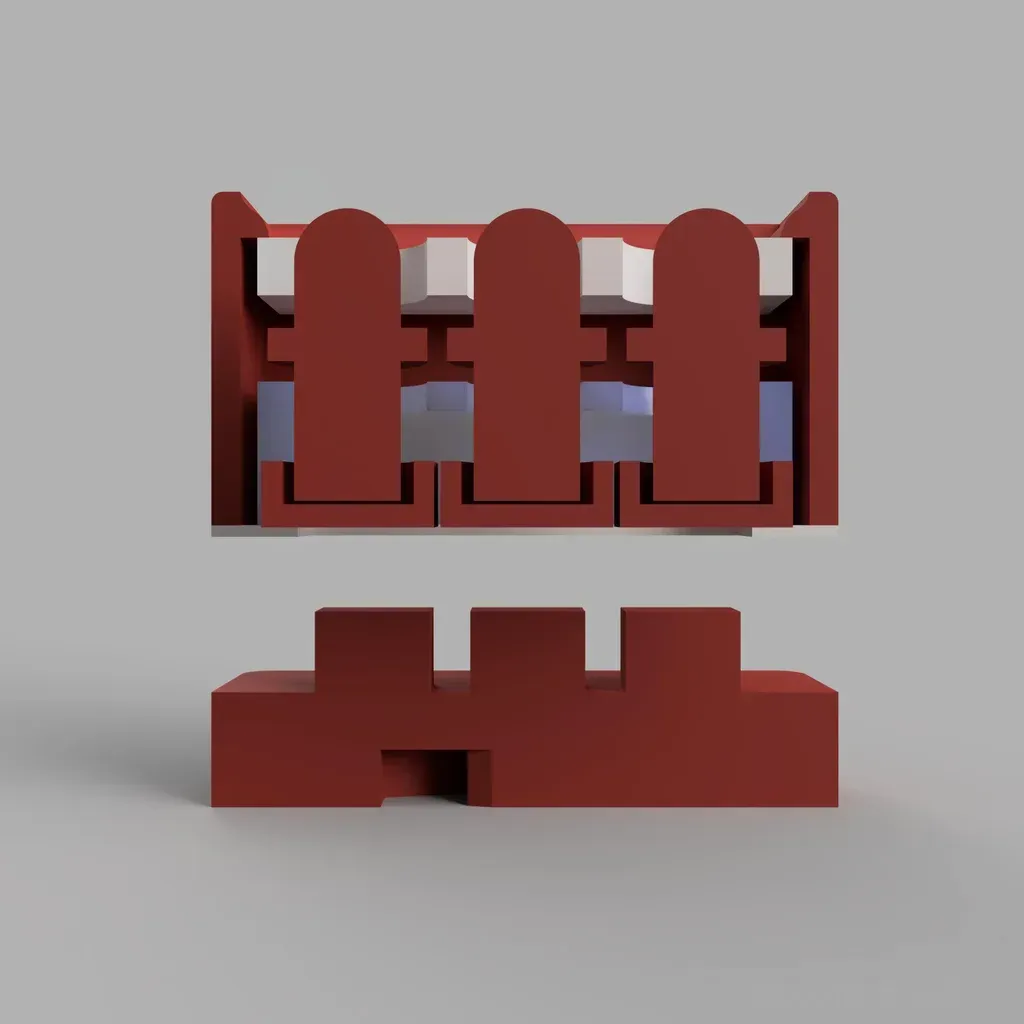

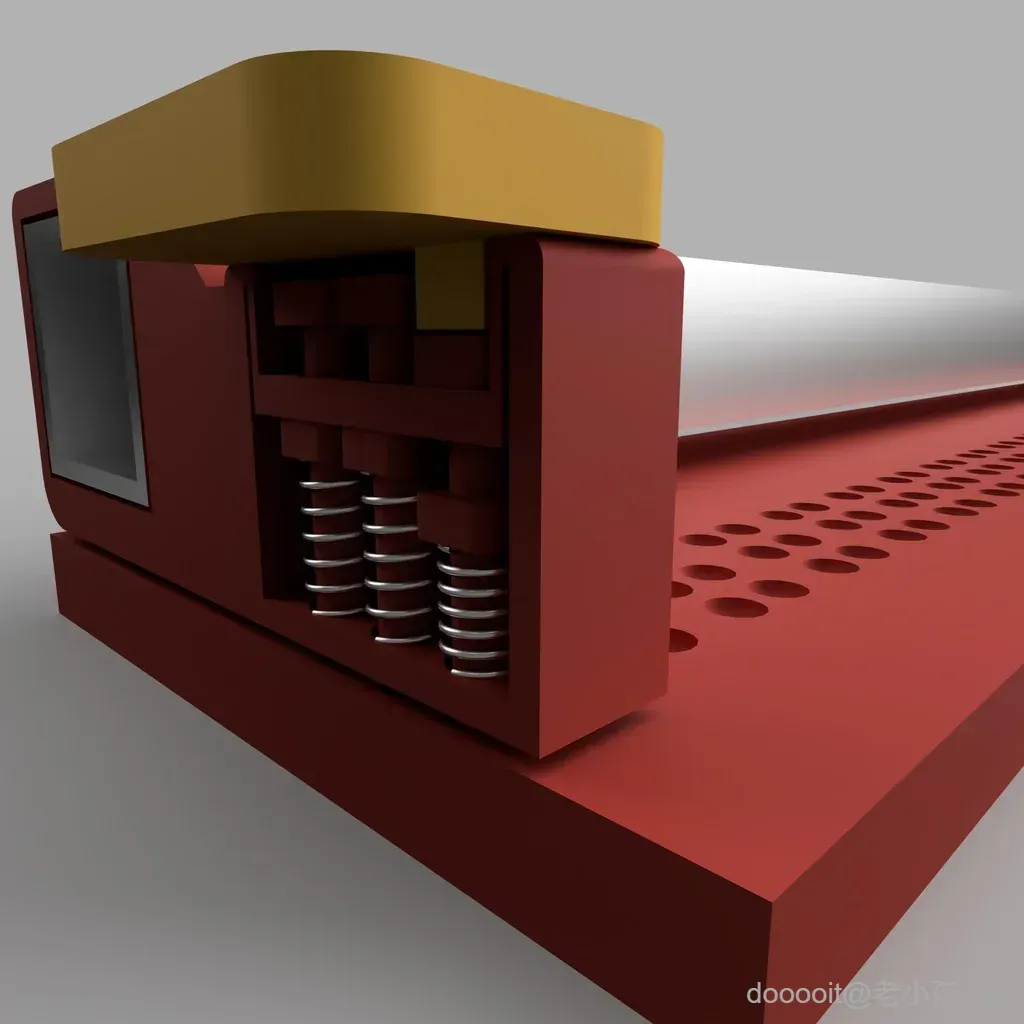

为了精确地做到这一点，我们 3D 建模了一个轨道，允许移动一个可以放置瓷砖的部件。瓷砖被按下后，一系列内部带有弹簧的销钉会向下移动：压在一张纸上，从而在纸上形成盲文图案。

再次强调，移动球瓶的整个想法太过复杂，而且构建成本高昂。

我们继续制作模型并测试想法，直到找到最终的解决方案（这也是最简单的解决方案）：

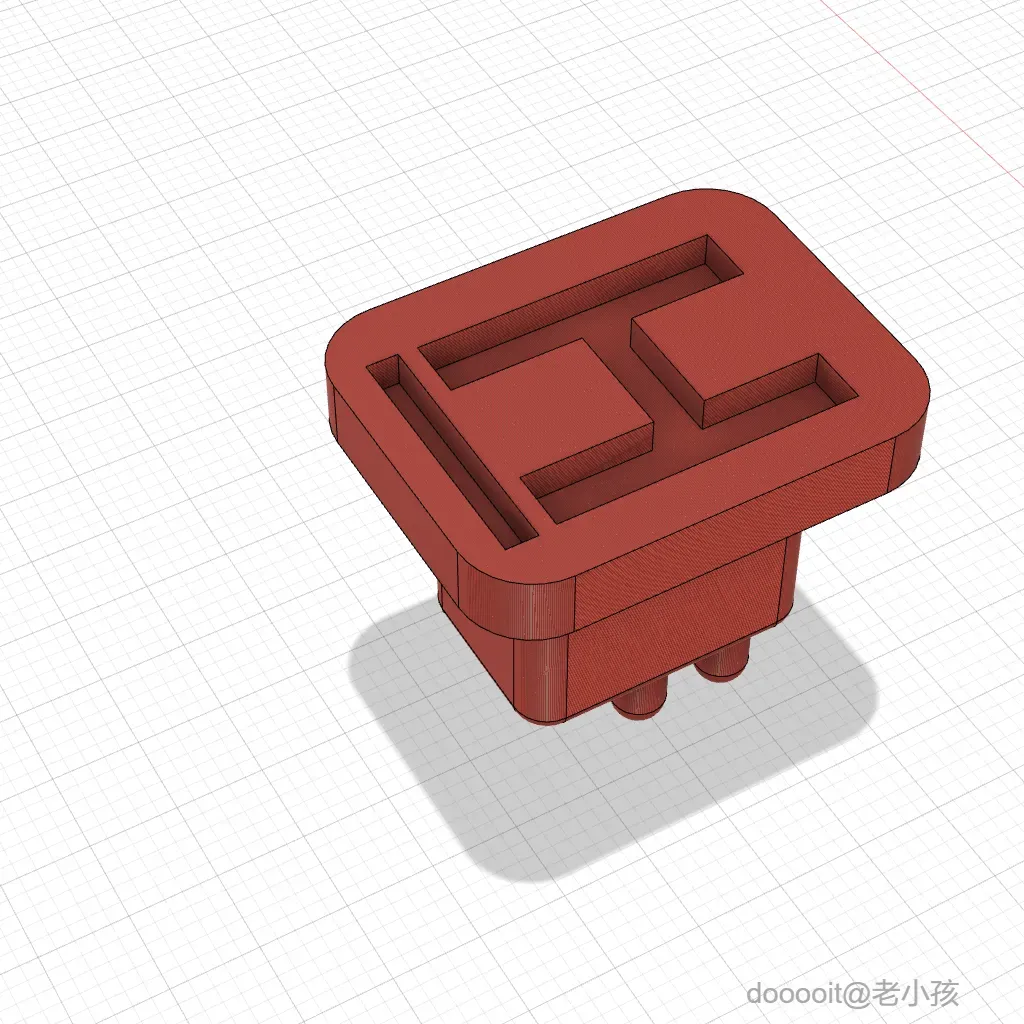

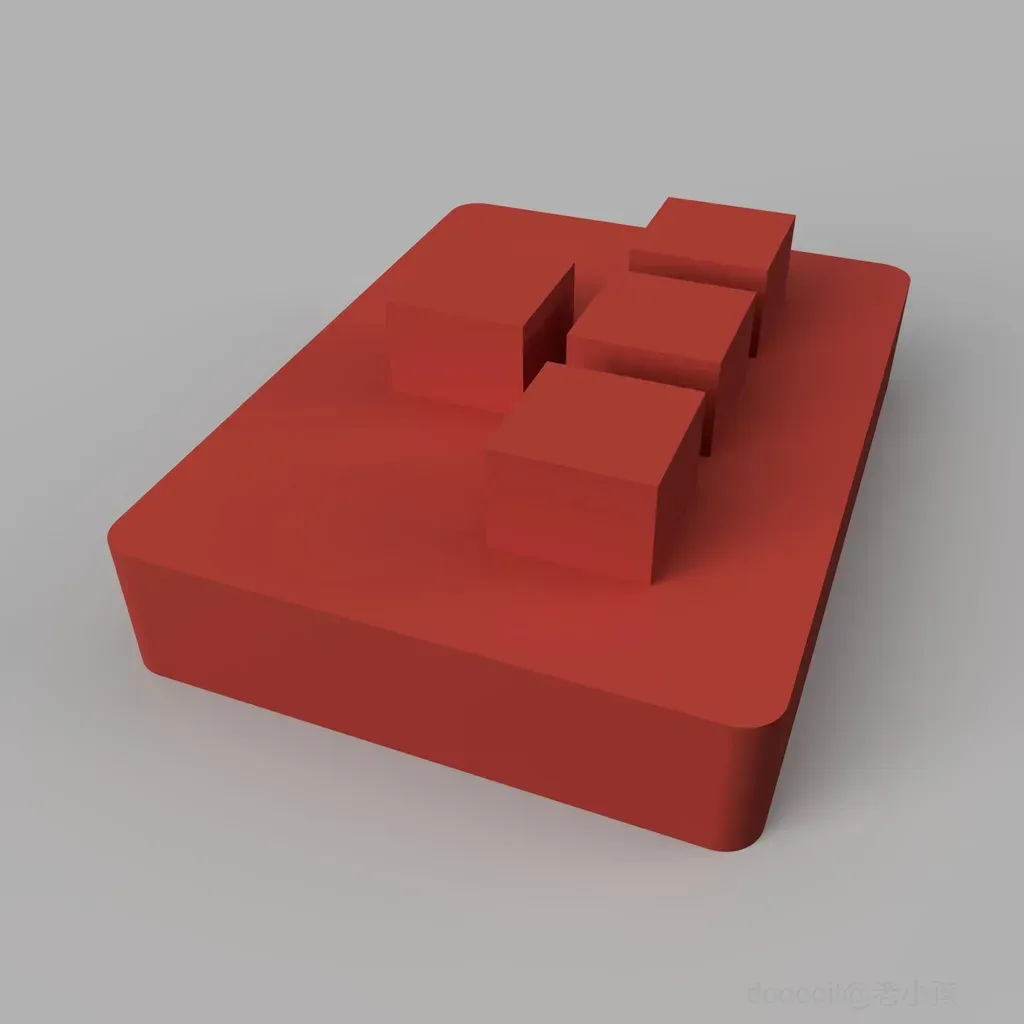

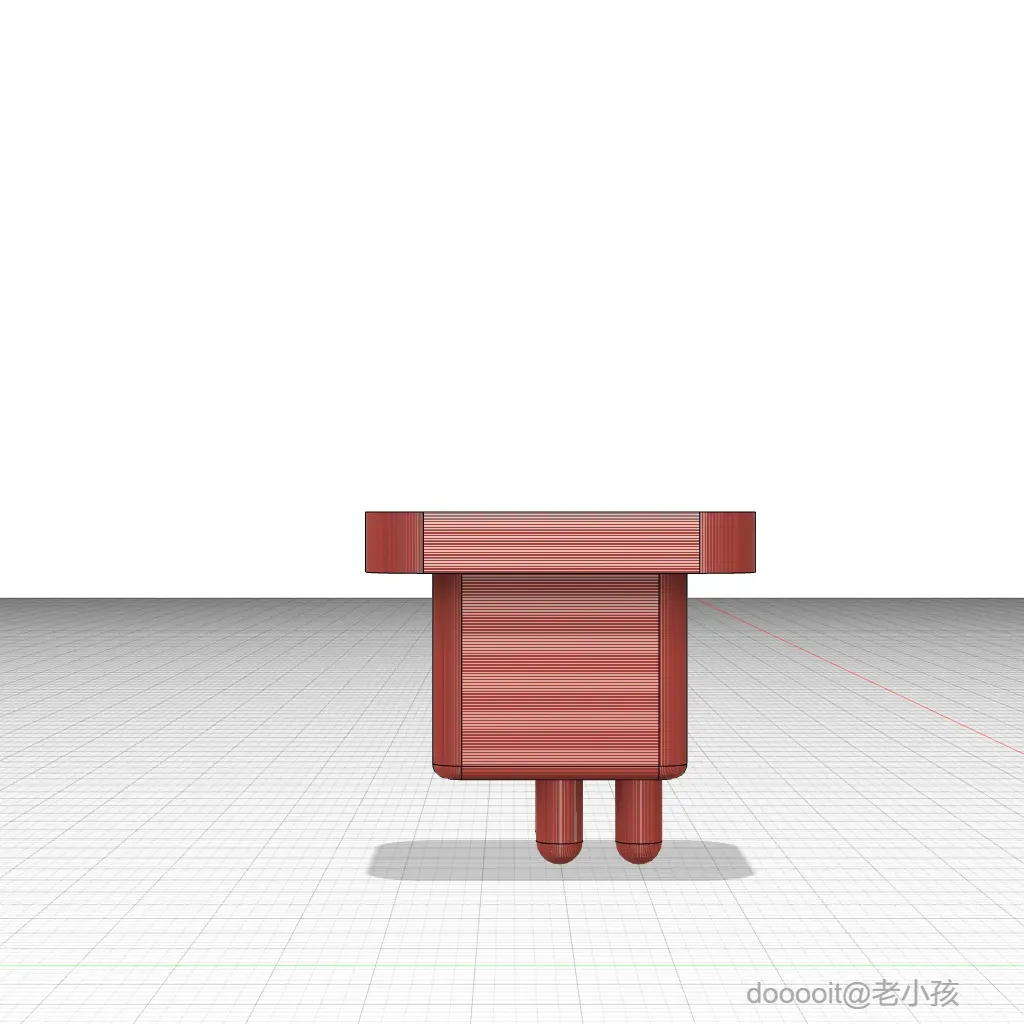

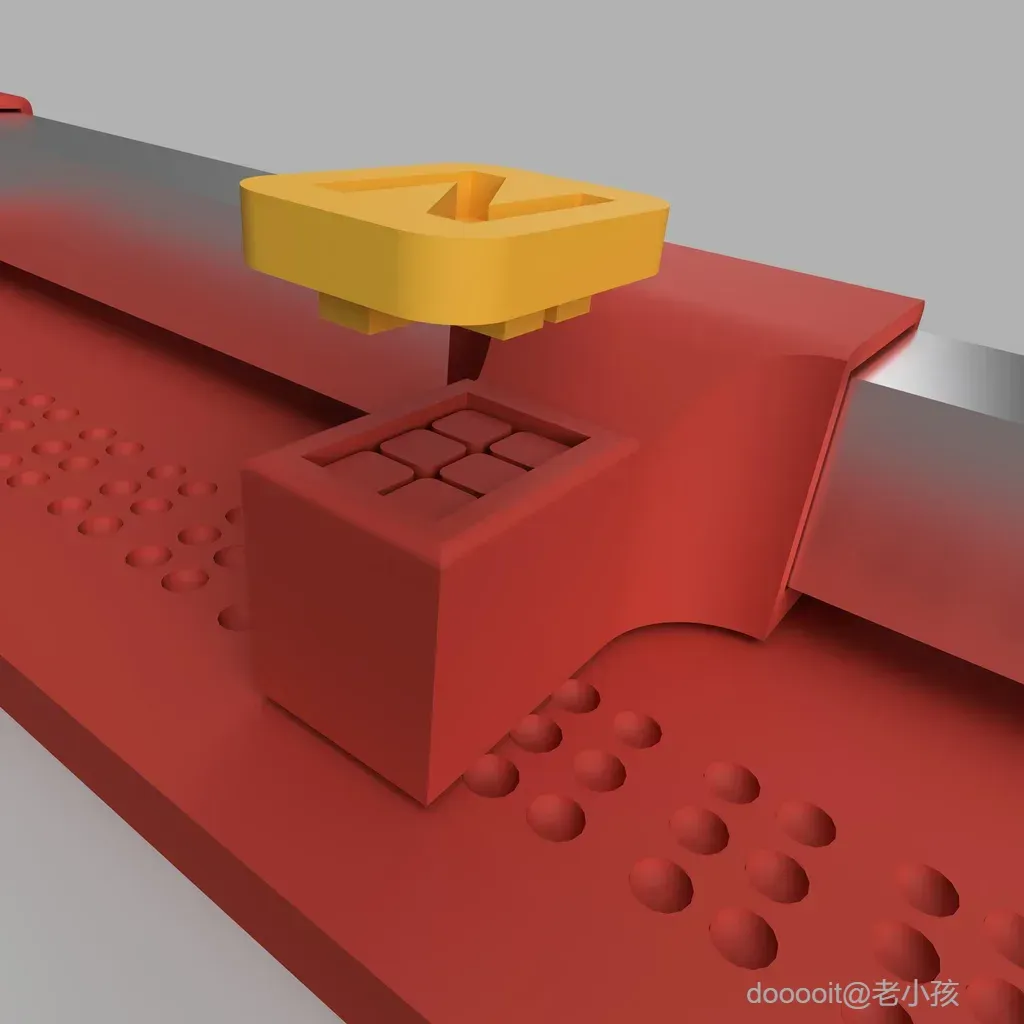

不要让大头针在瓷砖内部移动：让瓷砖本身具有盲文图案，这样放置纸张的地方实际上只起到定位夹具的作用。

这对我们来说是一场革命，这就是我们最终设计出 BEE 的原因

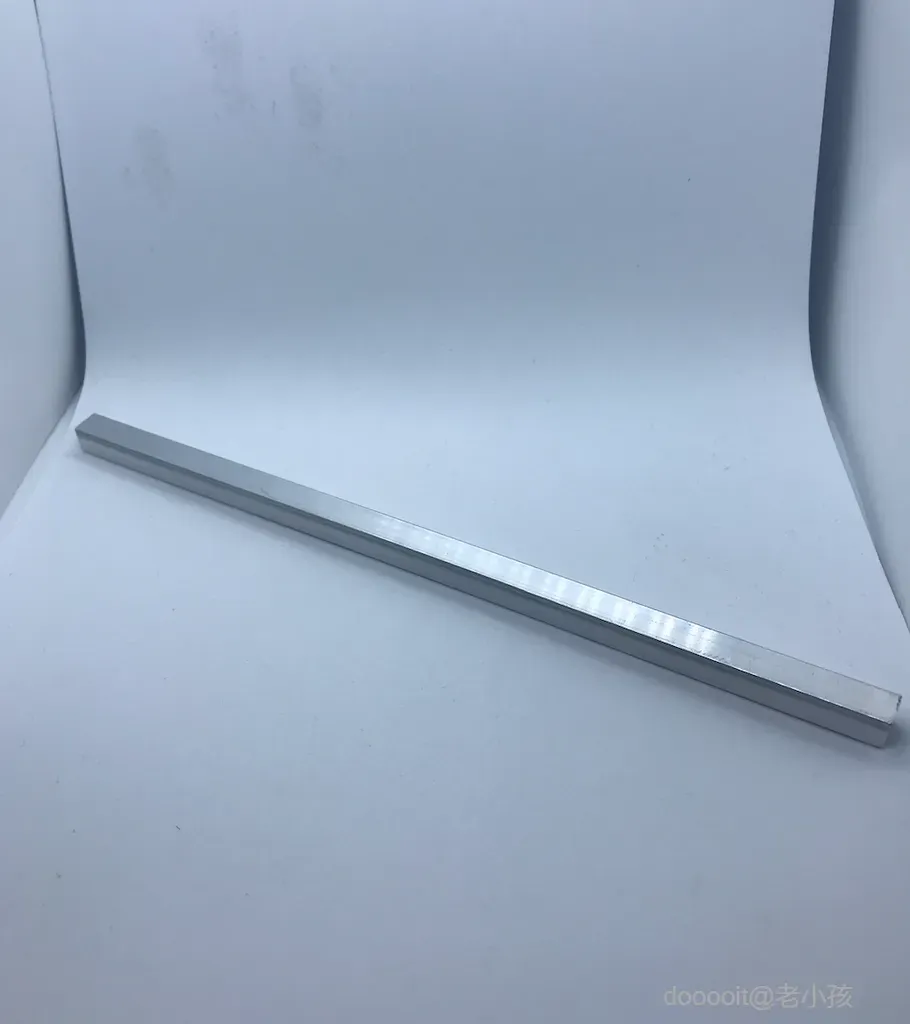

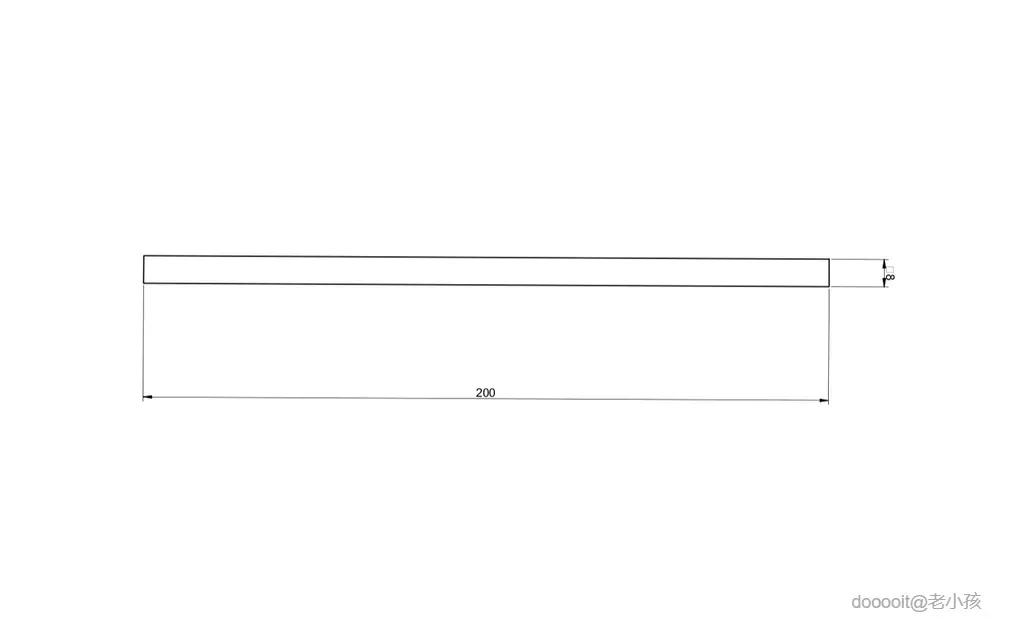

第一步是切割铝管，使其长度正好为 200 毫米（或 7 7/8 英寸）

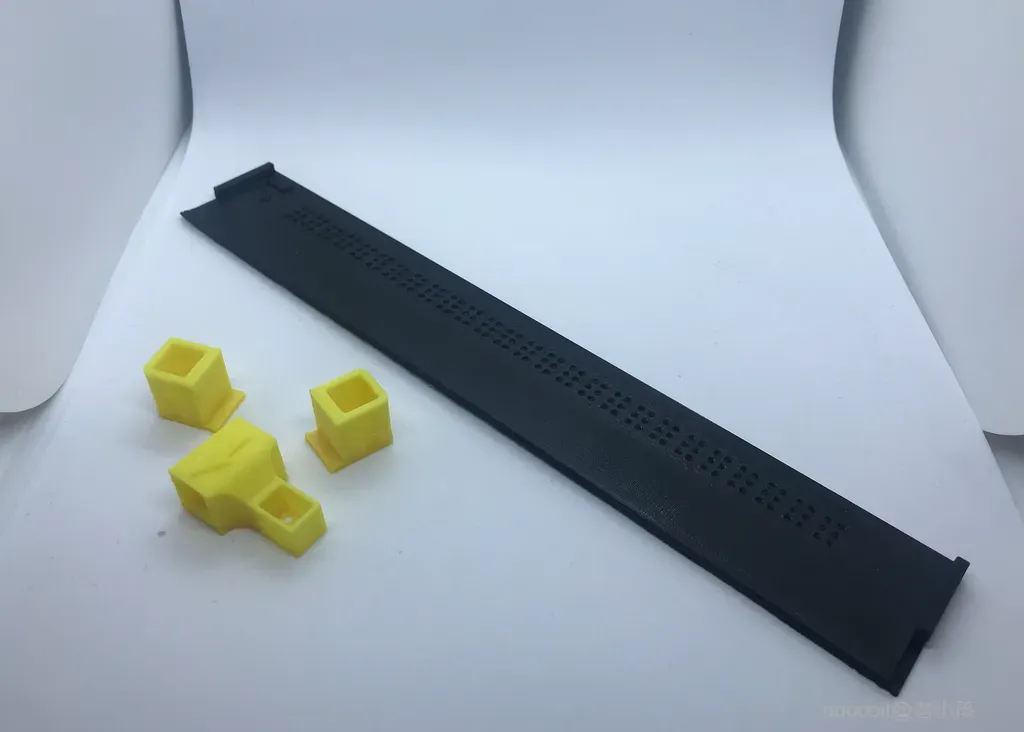

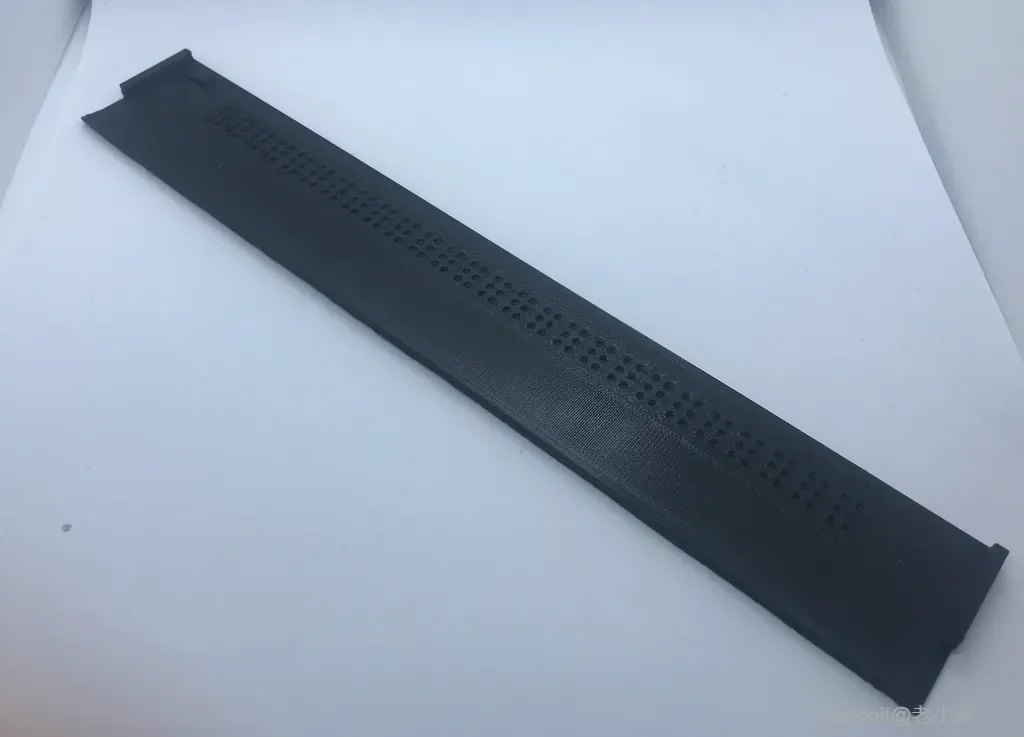

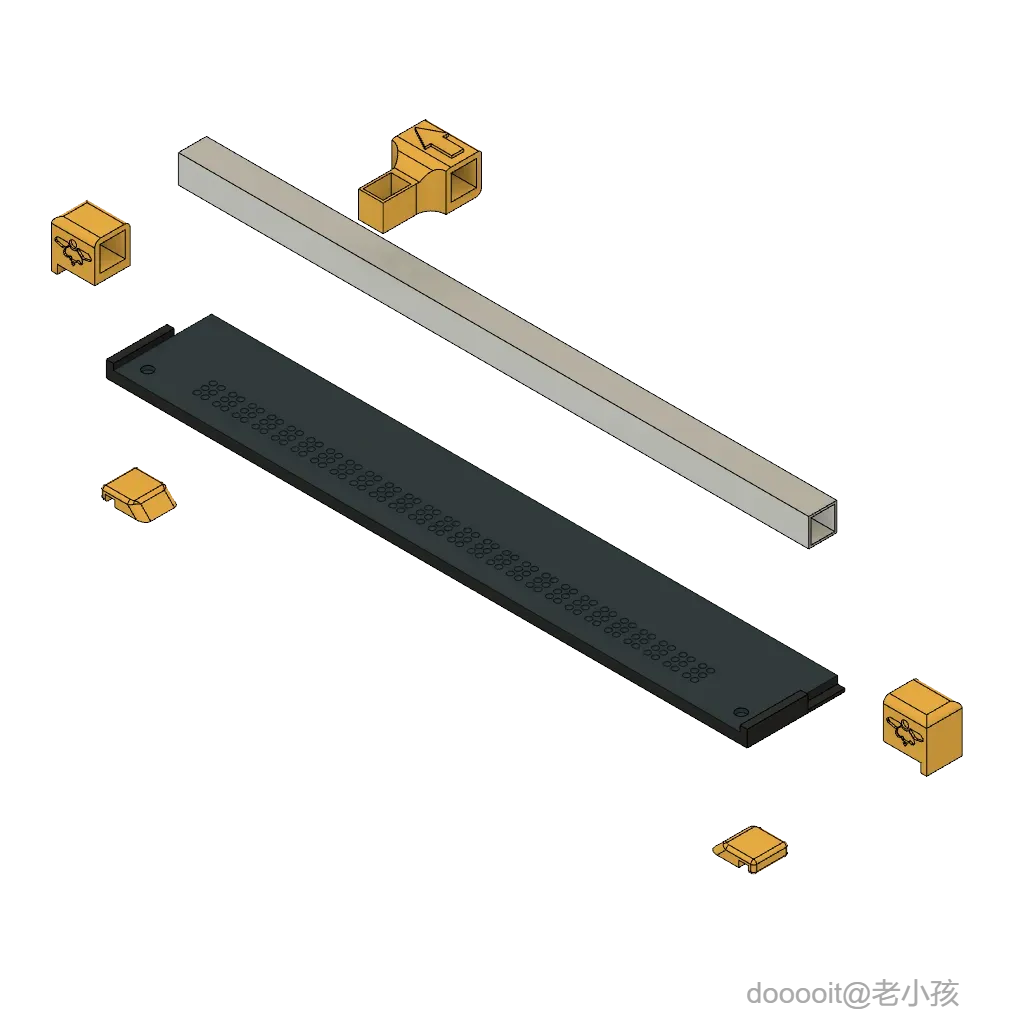

接下来，您要 3D 打印所有文件。

您需要打印每种一份。

如果你愿意，你可以用任何你想要的颜色组合来打印。就我而言（并遵循蜜蜂图案），我用黑色 PLA 打印底座，其余部分用黄色 PLA 打印。

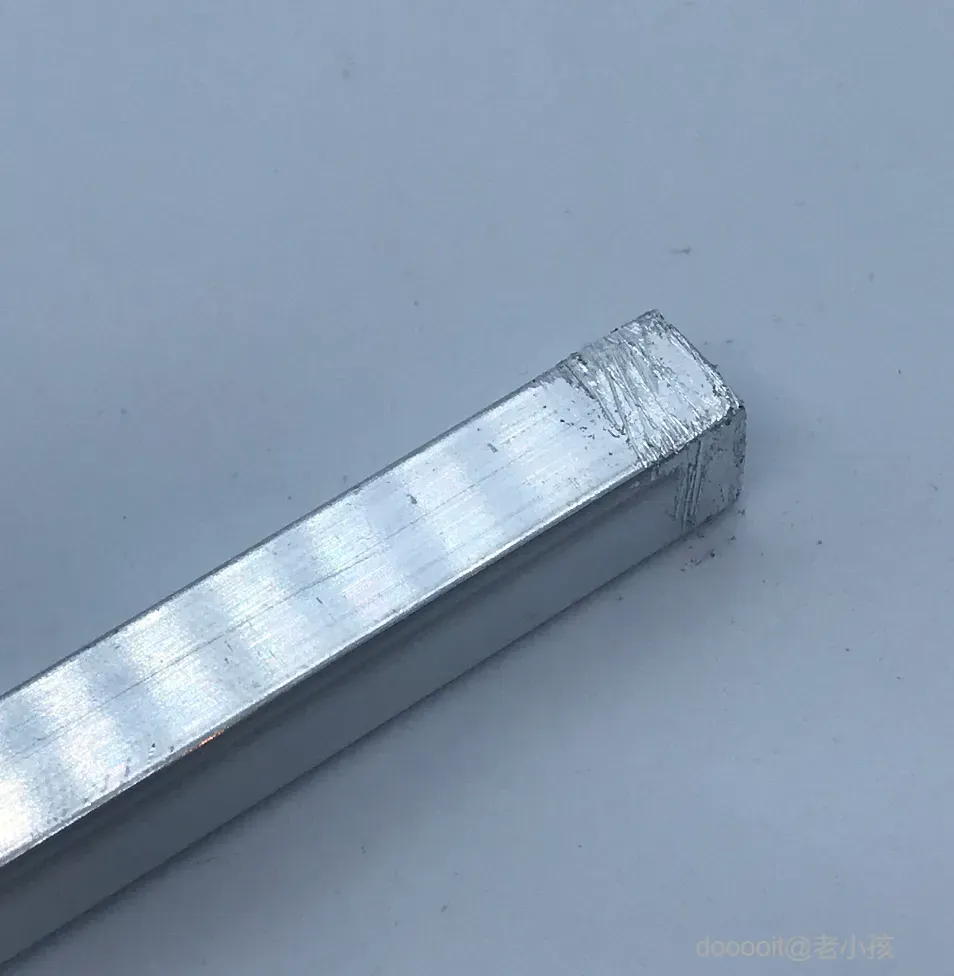

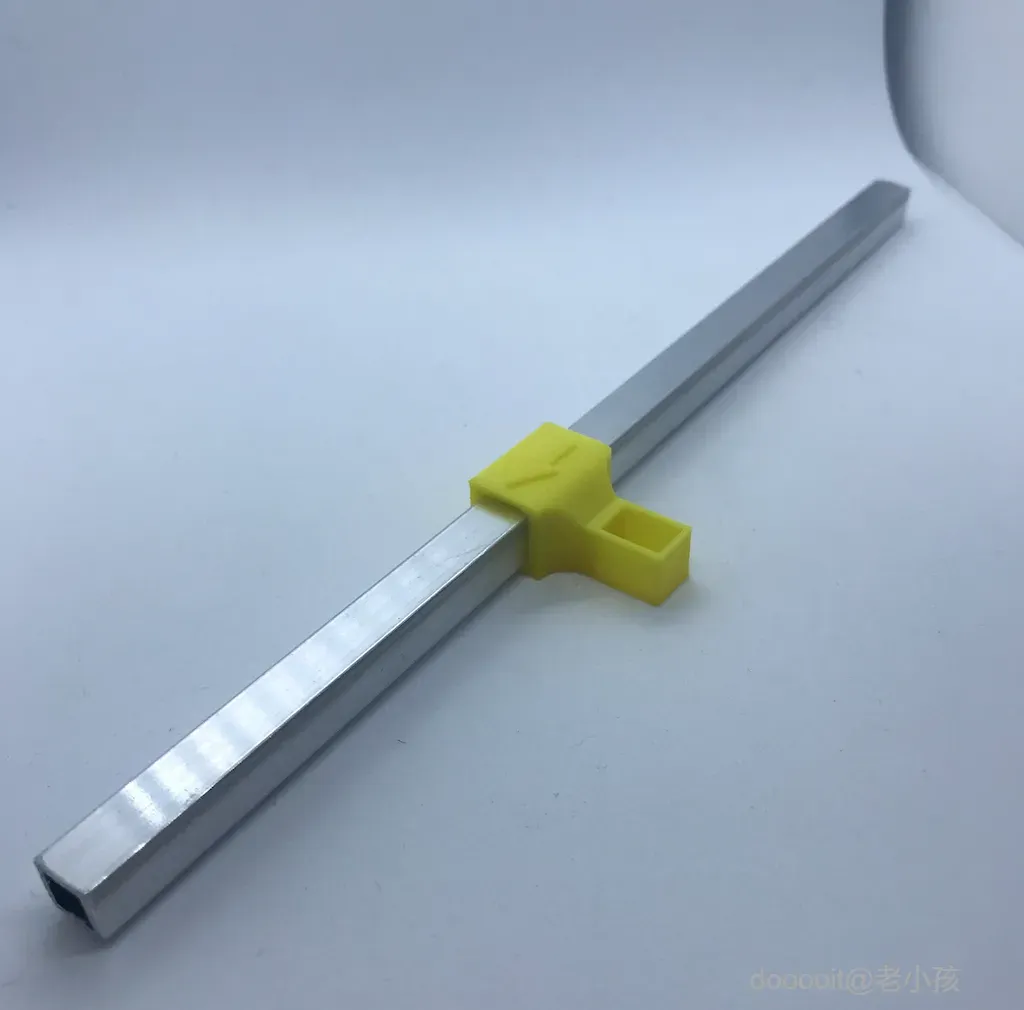

首先，你需要打磨铝管的两端。这样可以让端塞和管子本身更好地抓紧。要做到这一点，很简单，只需拿一些砂纸轻轻打磨两端即可。

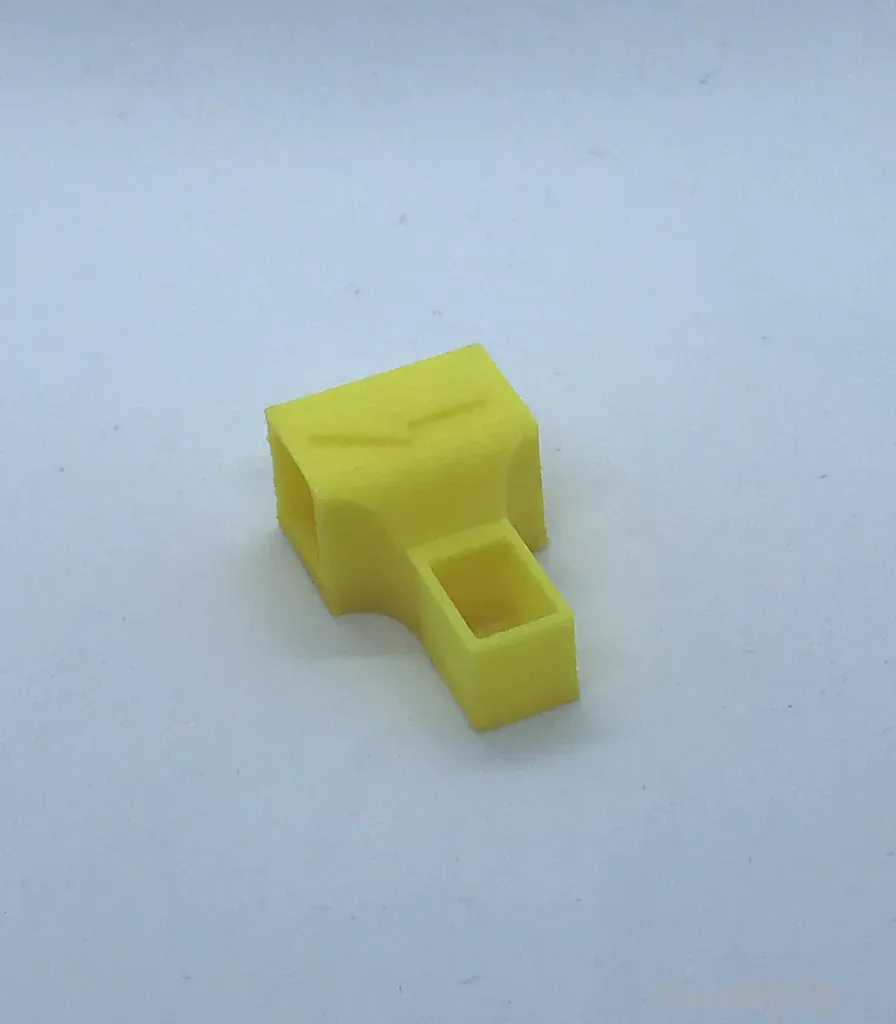

接下来，将滑块滑到管子上。

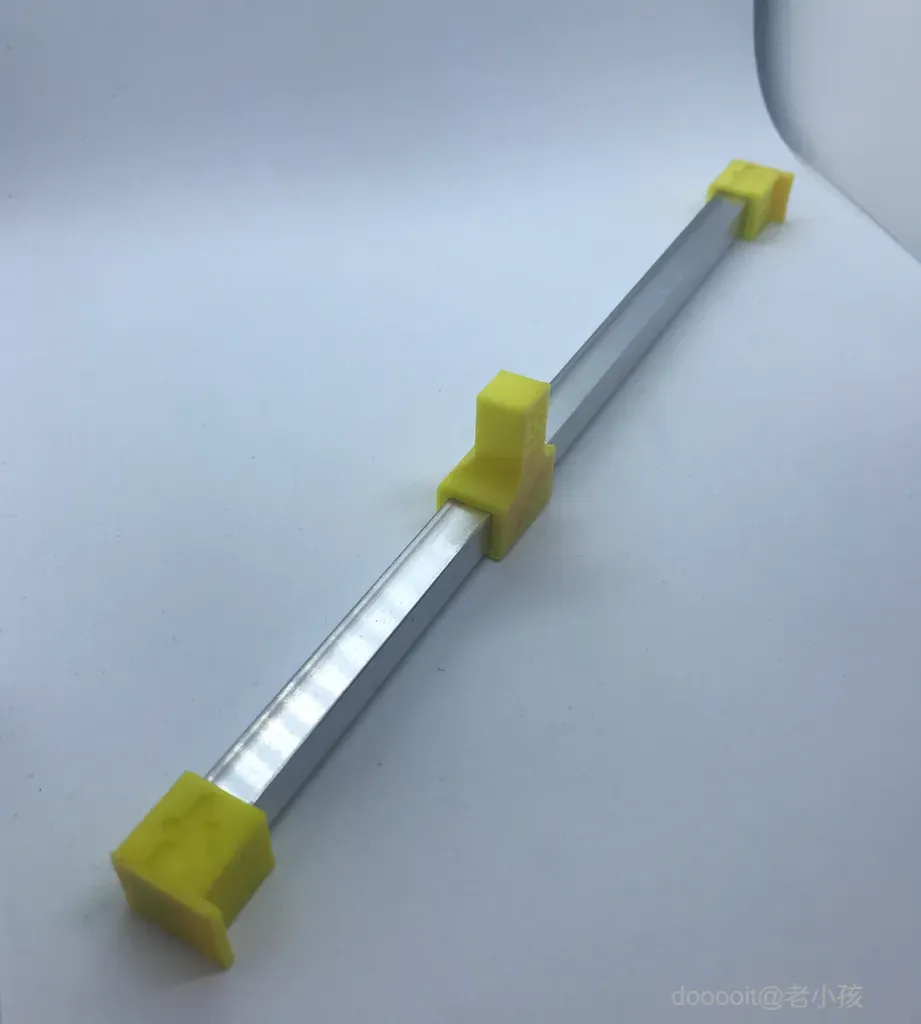

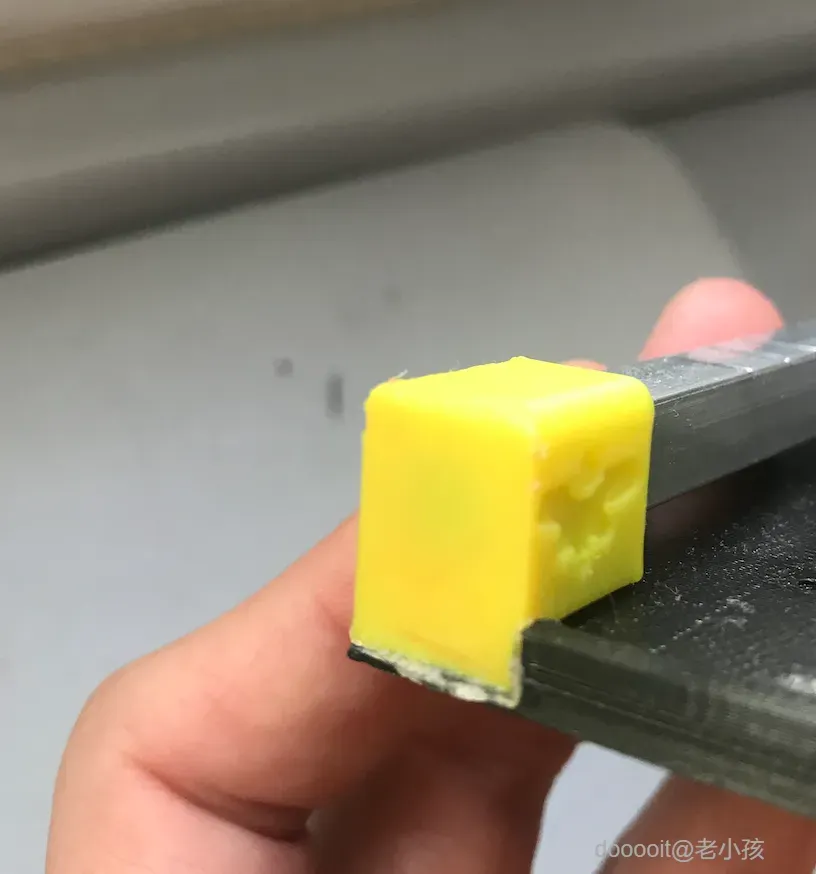

然后，将环氧树脂涂在管子的两端，并将端塞放在两侧。您需要确保部件的方向与第三张图片中看到的完全相同（如果将端塞平放，则滑块朝上）。

最后，在底座两侧的插槽上涂上强力胶，并将端部塞子和整个组件粘在那里。

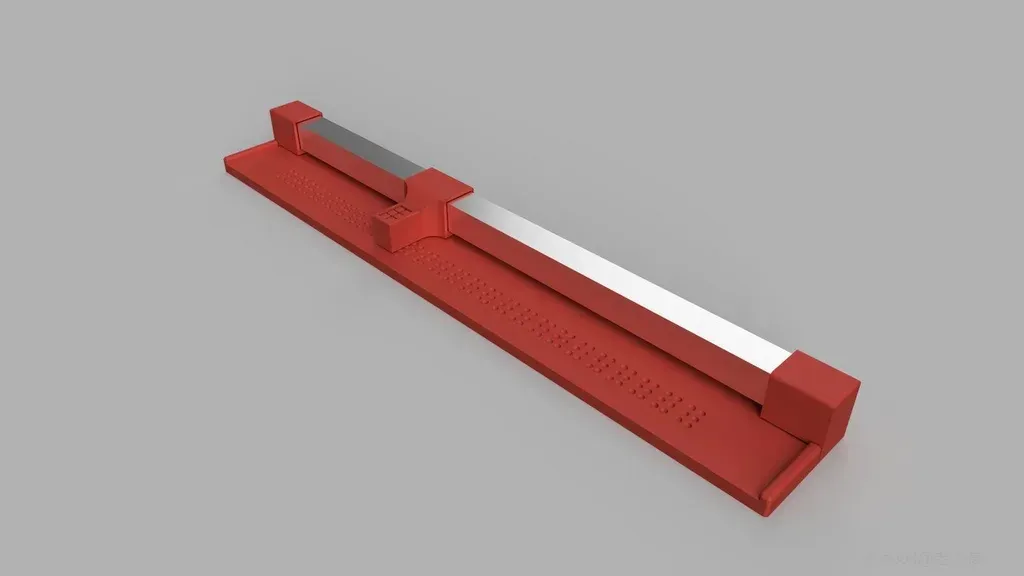

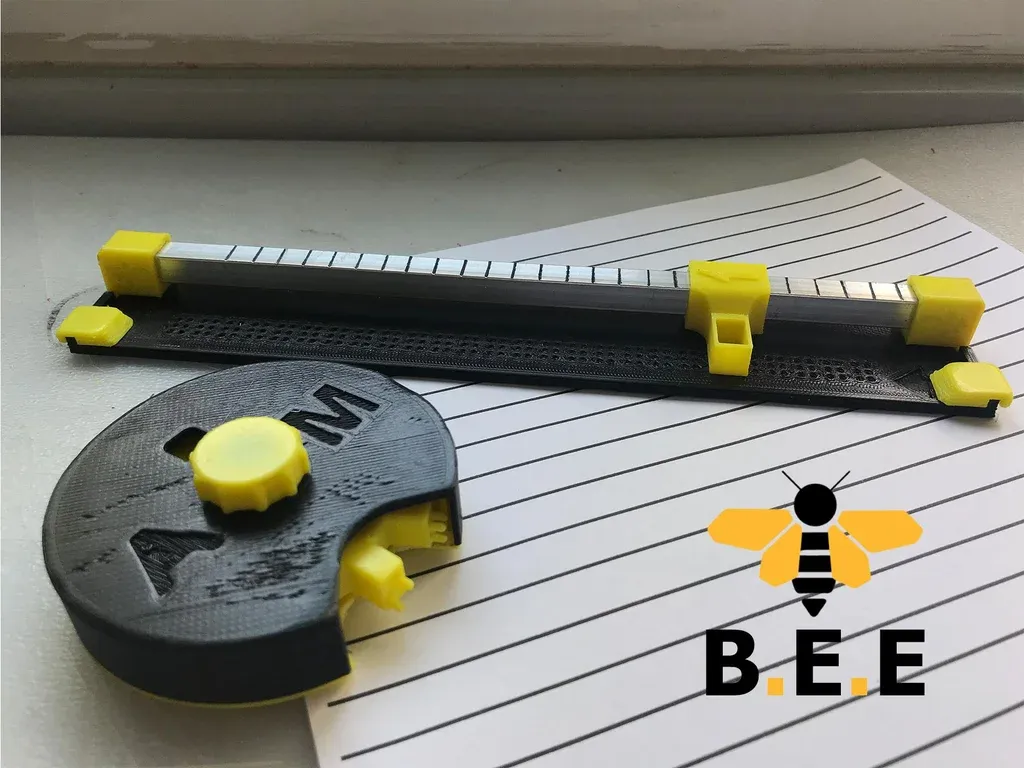

就这样！这就是你完成的 BEE 设备

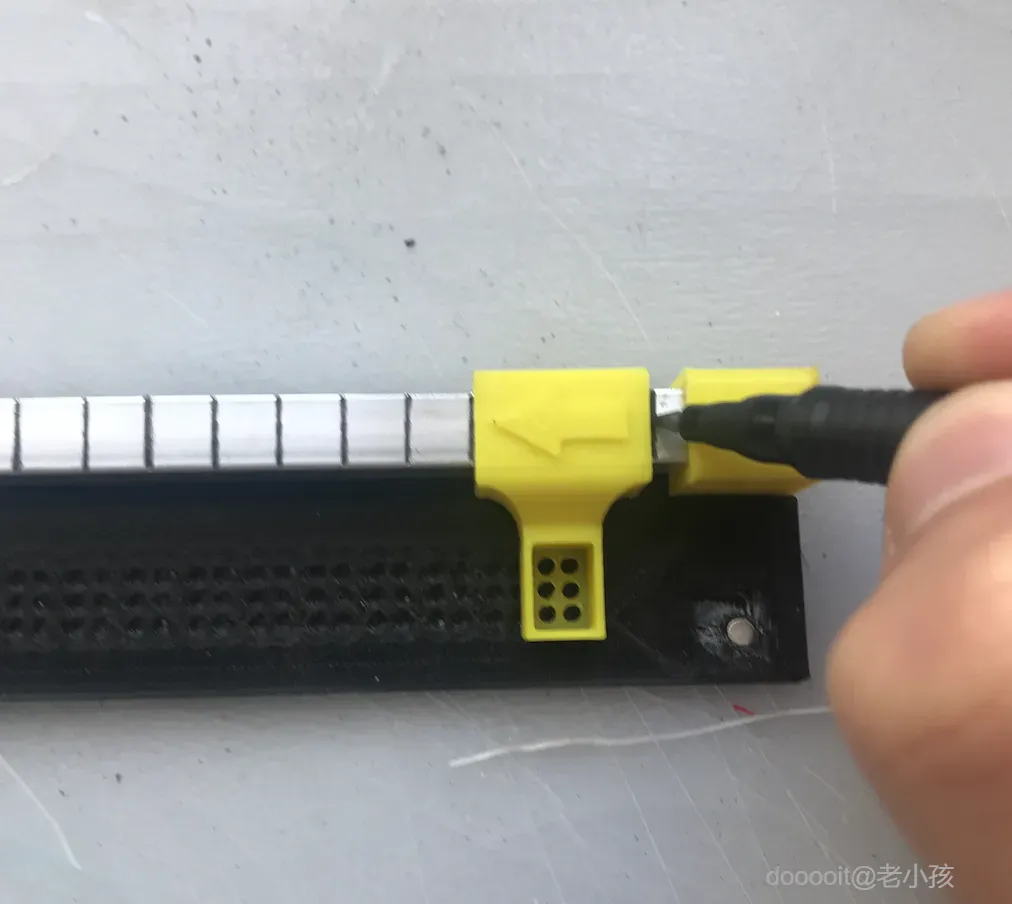

为了确保滑块每次移动到正确的量以产生精确的盲文凸起，必须对铝管进行微小的改动。

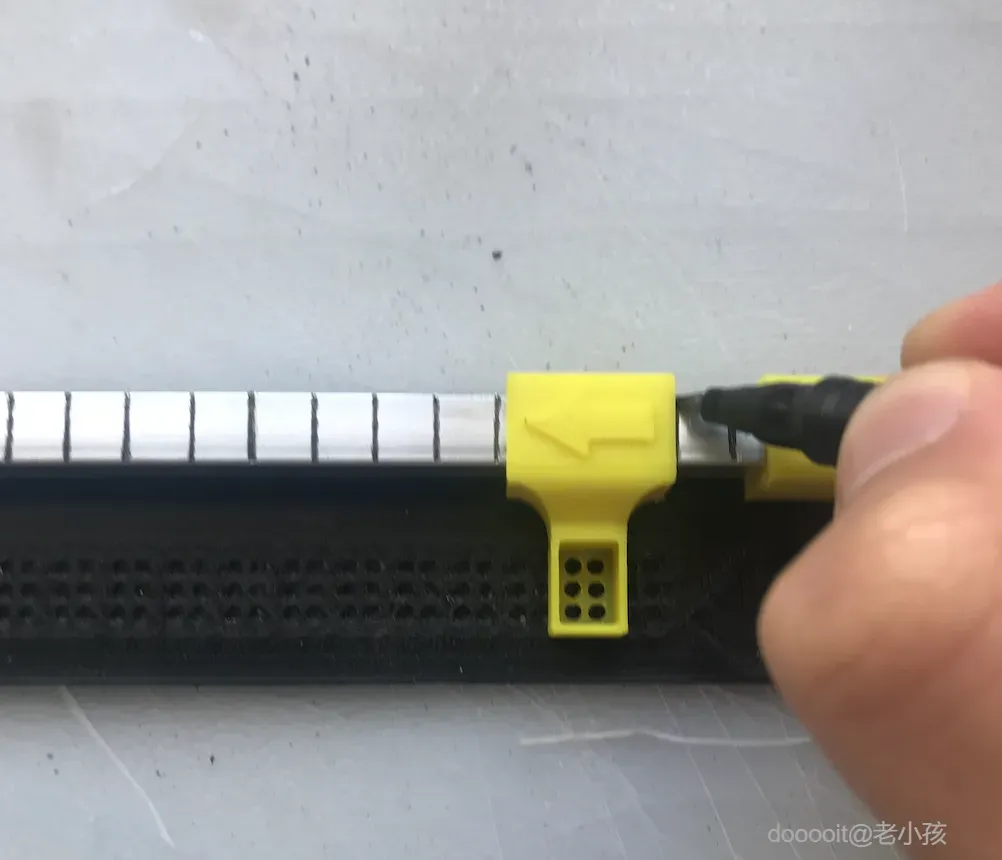

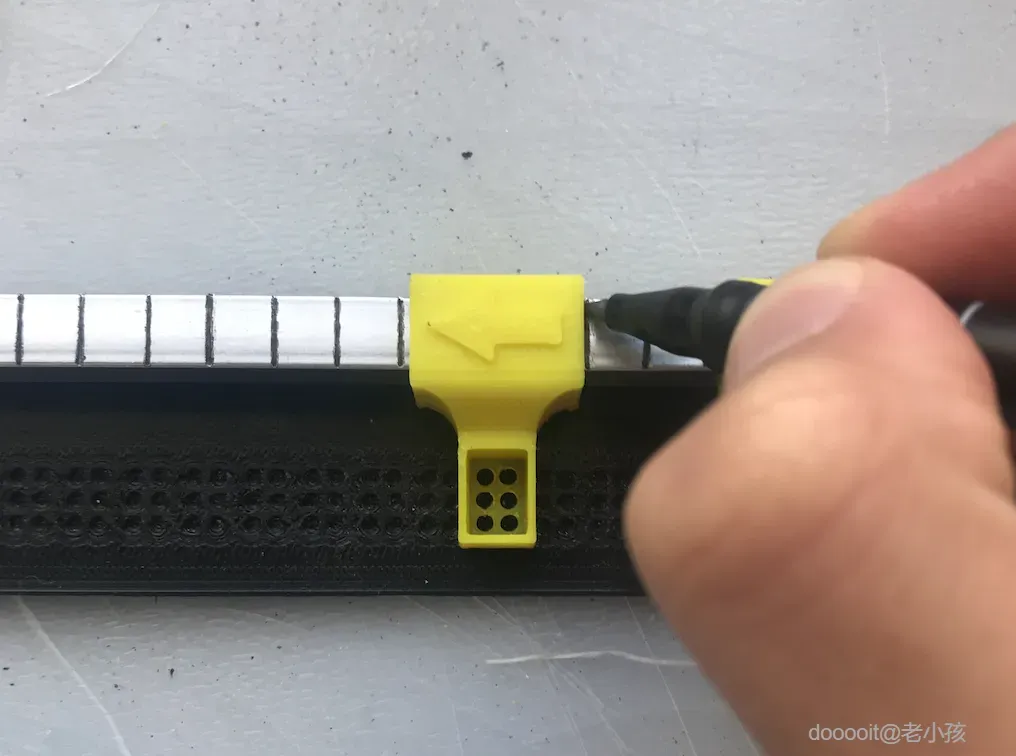

必须绘制一系列线条。要知道它们的位置，您必须执行以下操作：

1. 将滑块移至底座上第一个凹槽的位置
2. 在滑块右侧画一条线
3. 对凸起的每个位置重复此操作

你必须从右到左进行此操作，这非常重要。

我们开发了一种更紧凑、更易于使用的解决方案，而不是为每个字母都设置一个图块。

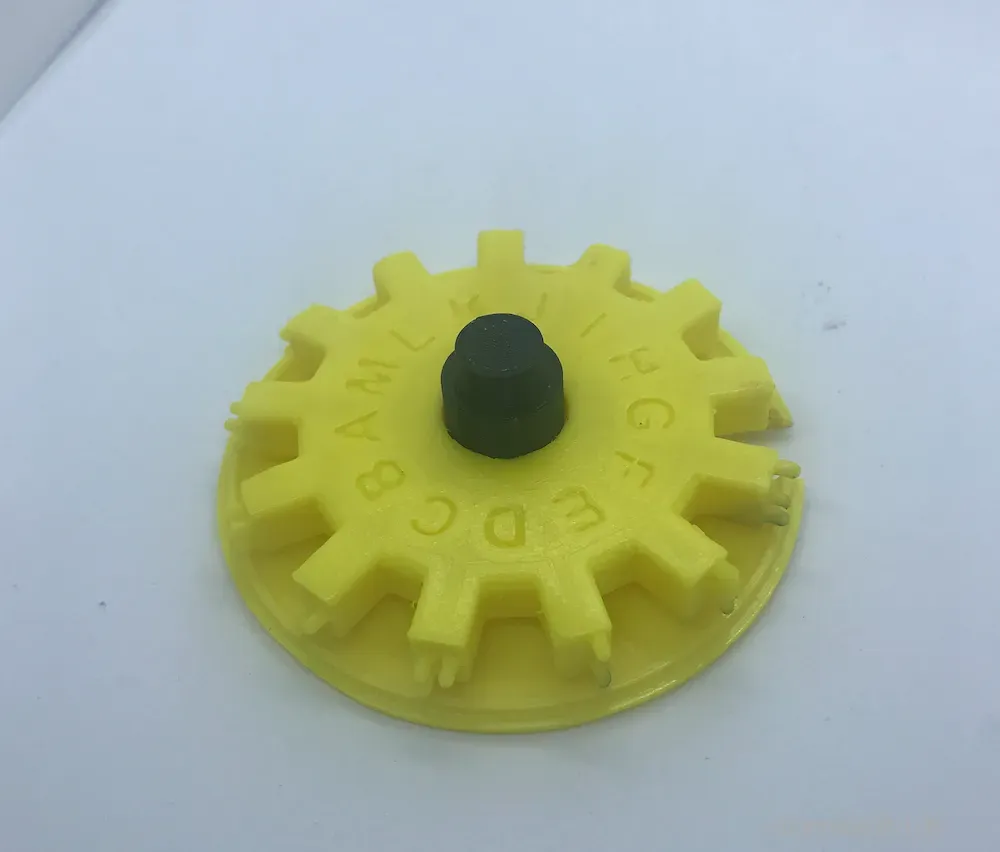

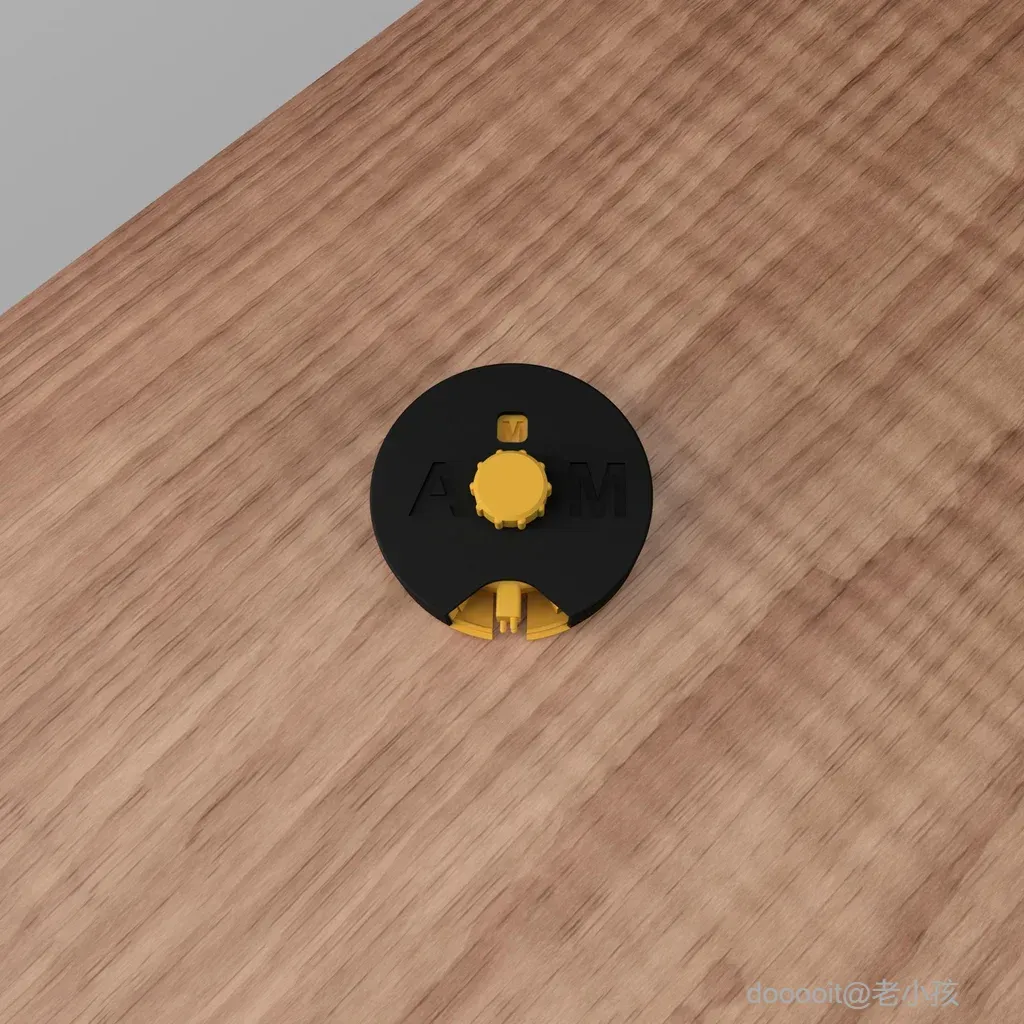

该设备依靠一个包含 13 个字母的旋转系统（因此需要 2 个设备：一个用于 AM，一个用于 NZ）。

视频网址：https://youtu.be/Bud7QPFA0zQ

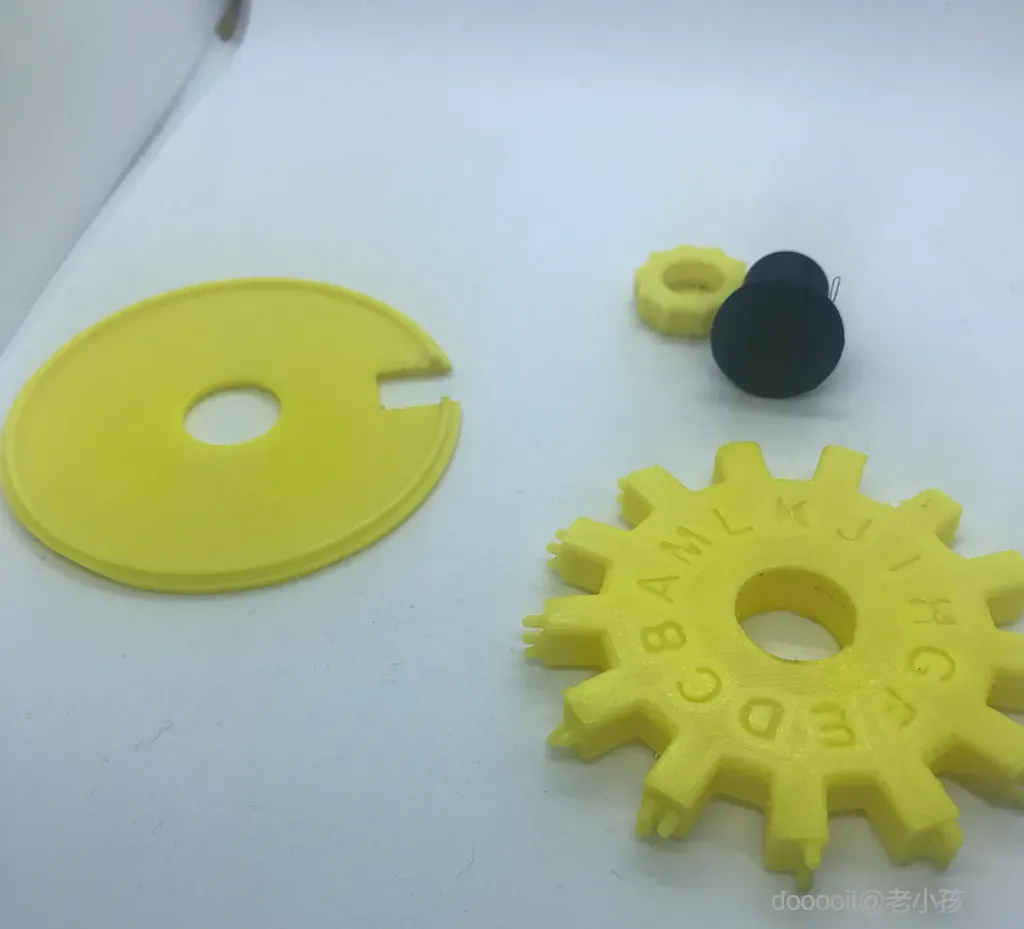

首先，您要 3D 打印以下部分：

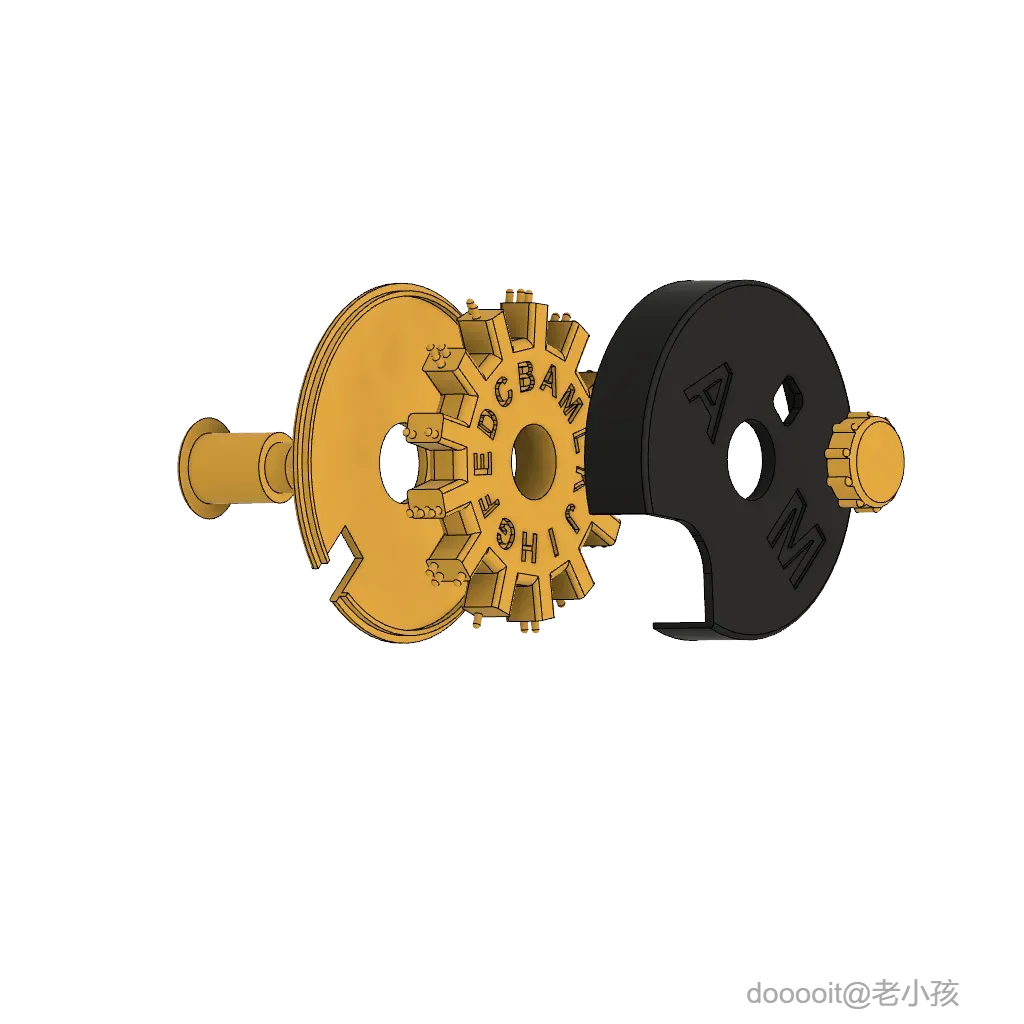

1. 上午中心 (x1)
2. AM 封面 (x1)
3. 新西兰中心 (x1)
4. 新西兰封面 (x1)
5. 底盖 (x2)
6. 旋钮（x2）
7. 轴 (x2)

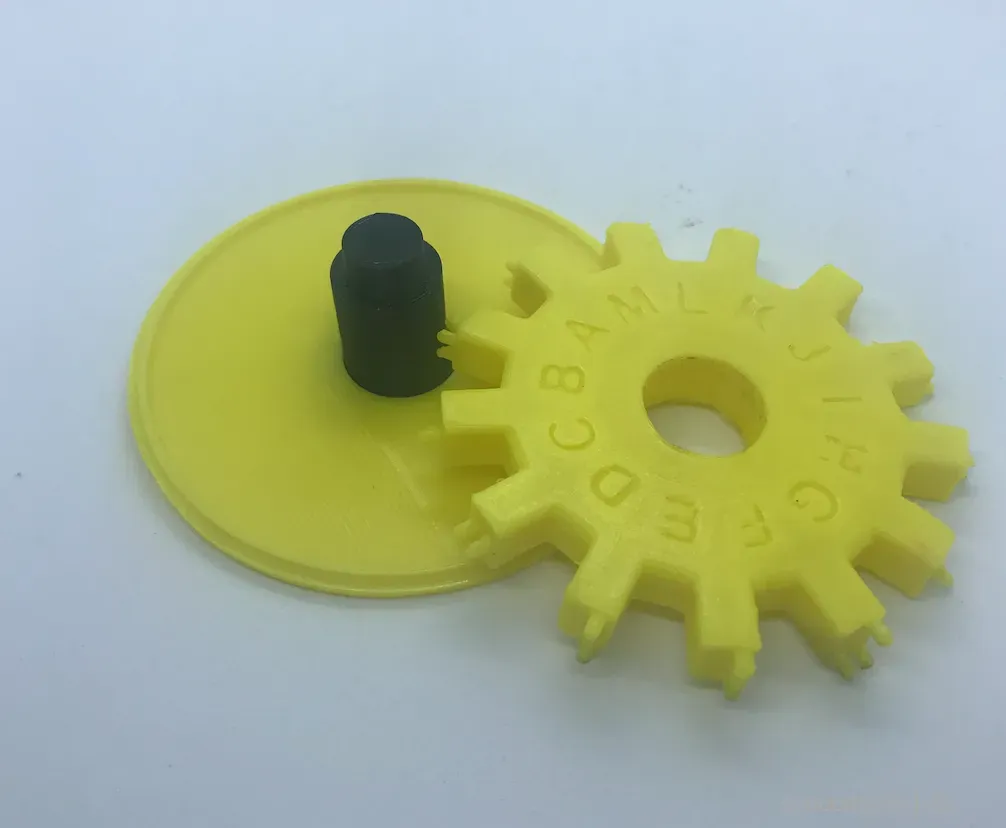

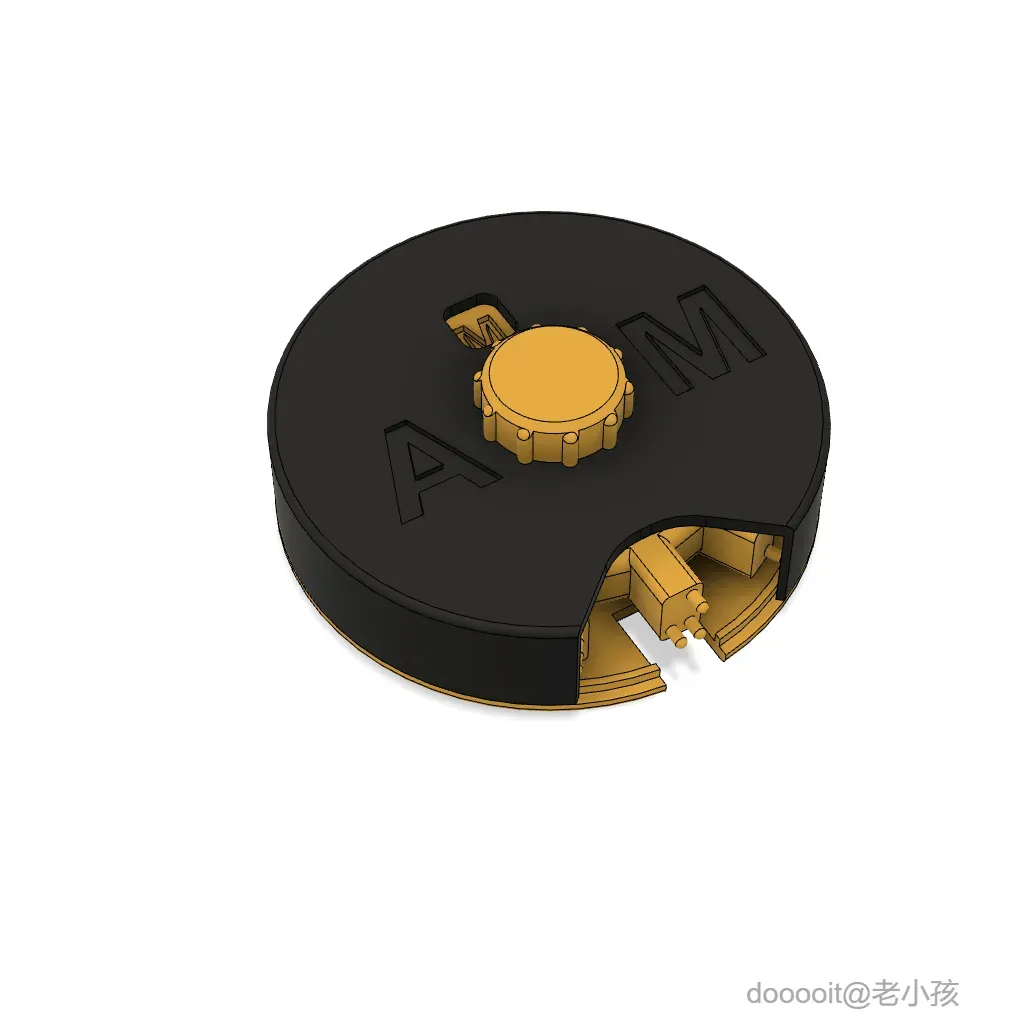

一旦打印了所有部件，组装就非常简单：

1. 将轴穿过底盖
2. 将中心粘到轴上，同时将其放在底盖的顶部
3. 将盖子粘到底盖的脊上
4. 将旋钮粘在轴上，一旦它从盖子中伸出

对 AM 设备和 NZ 设备执行此操作

正如您将在下一步中看到的，为了确保盲文的定位准确，您必须在 x 轴方向和 y 轴上非常精确地压印。

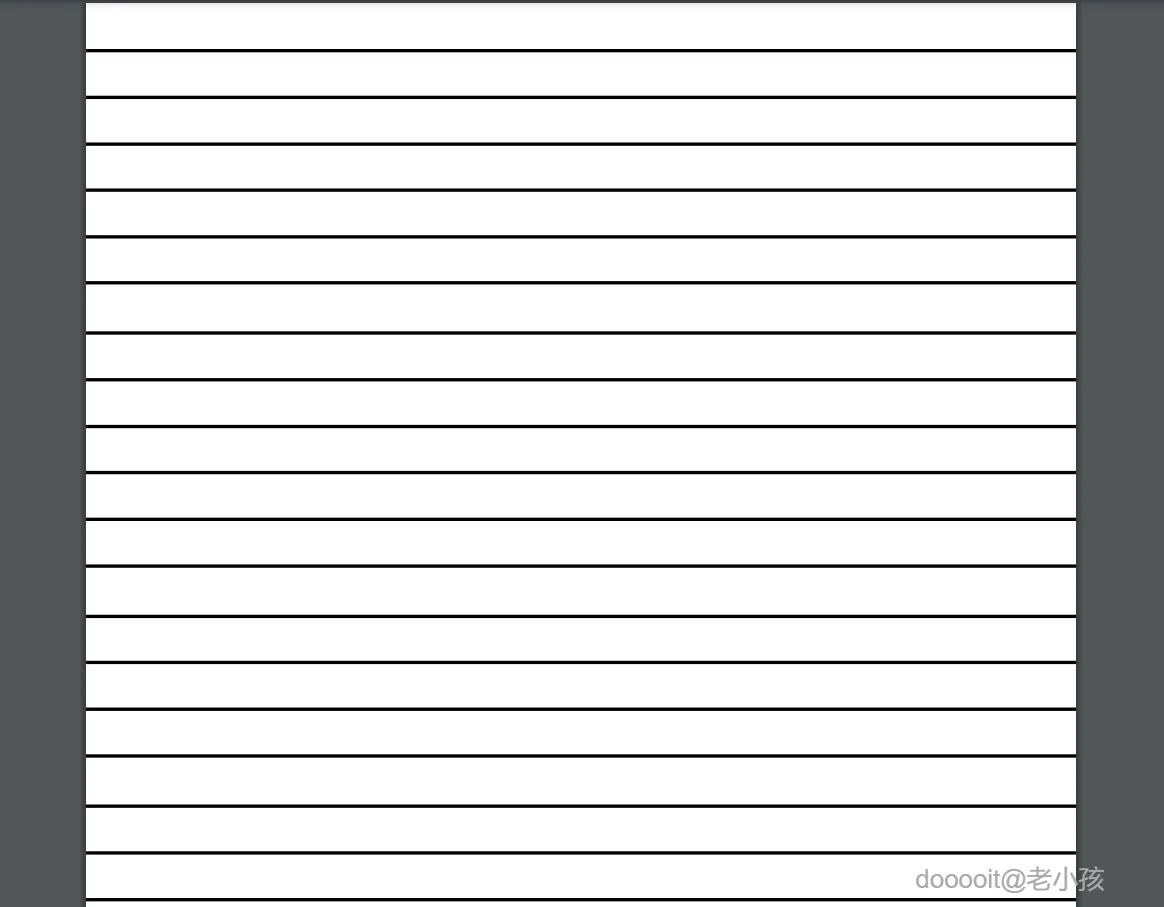

x 轴很简单，因为滑动件可以实现非常精确的移动。要解决 y 轴，您必须打印随附的纸张。我将在下一步中向您展示如何使用它。

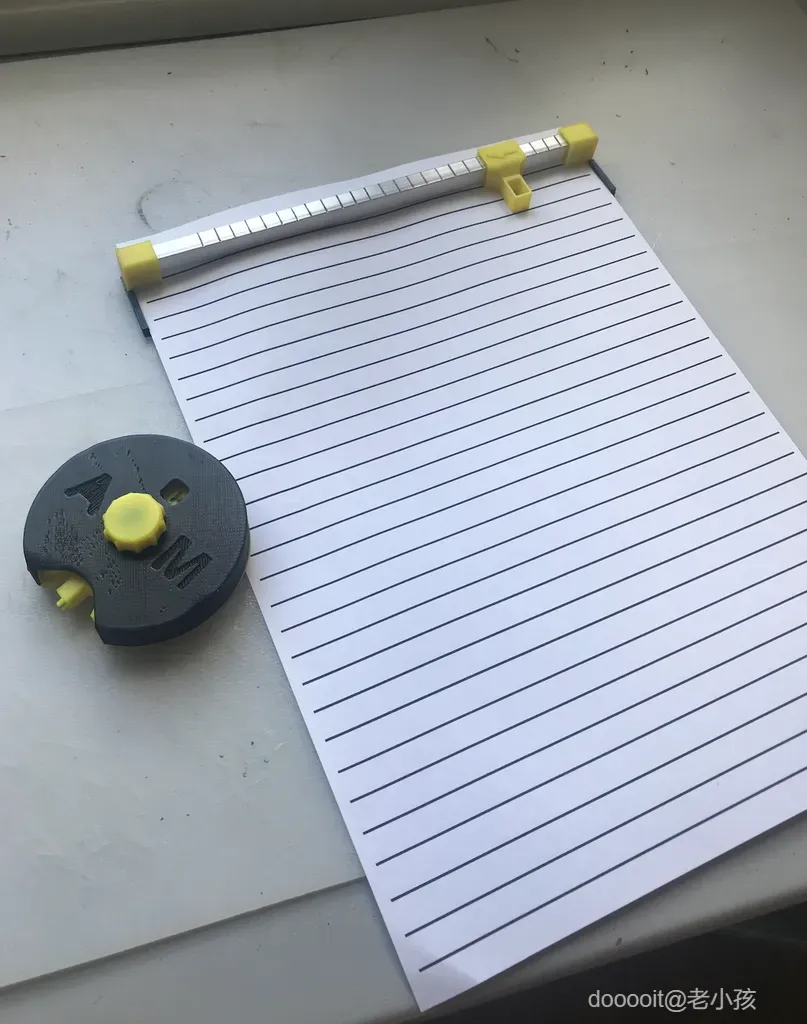

1. 将一张盲文纸插入底座和末端塞子形成的缝隙中
2. 将盲文纸的顶线与端部止动器+铝组件的顶部对齐

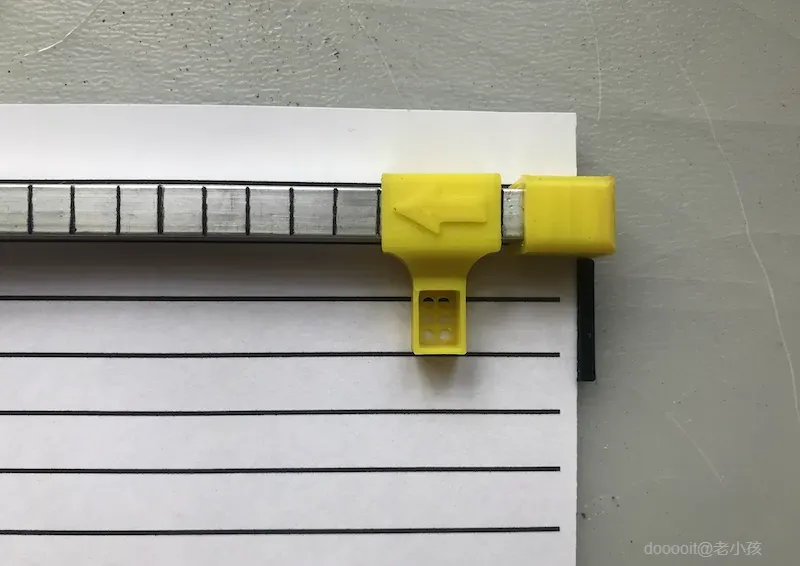

3. 将滑块移到第一个位置（将其右侧与铝管右侧的第一条线对齐）

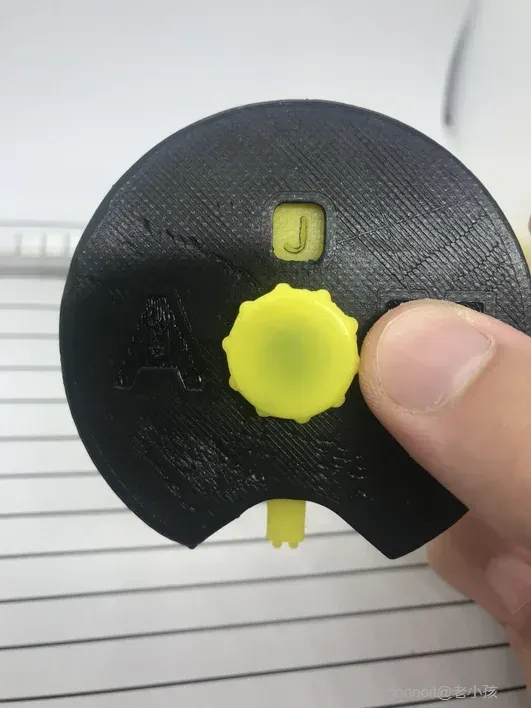

4. 通过旋转压花装置旋钮来选择字母

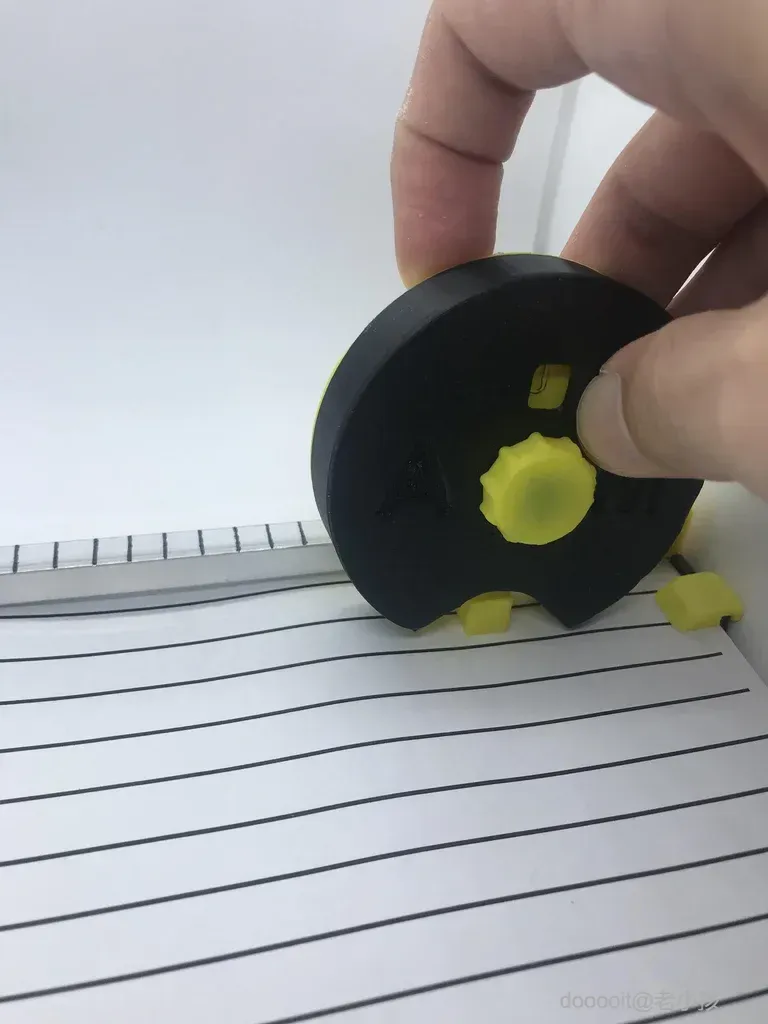

5. 将压花装置（同时握住选定的字母）插入滑块并用力按压
6. 您已经用盲文写出了您的第一个字母！
7. 重复移动滑块到其左侧的下一个位置，直到填满该线
8. 将盲文纸向上移动，并将第二条线与端部止动器+铝组件的顶部对齐
9. 完成后，翻转纸张即可看到盲文

我知道这个工具并不适合所有人，但我希望它对某些人有用，或者可以激发某些人的好奇心，让他们学习盲文这个非常有趣的东西。

我希望你至少觉得它很有趣！
