DIY桌面台灯

本次作品的核心组件是PVC管，原因是PVC管承上启下。

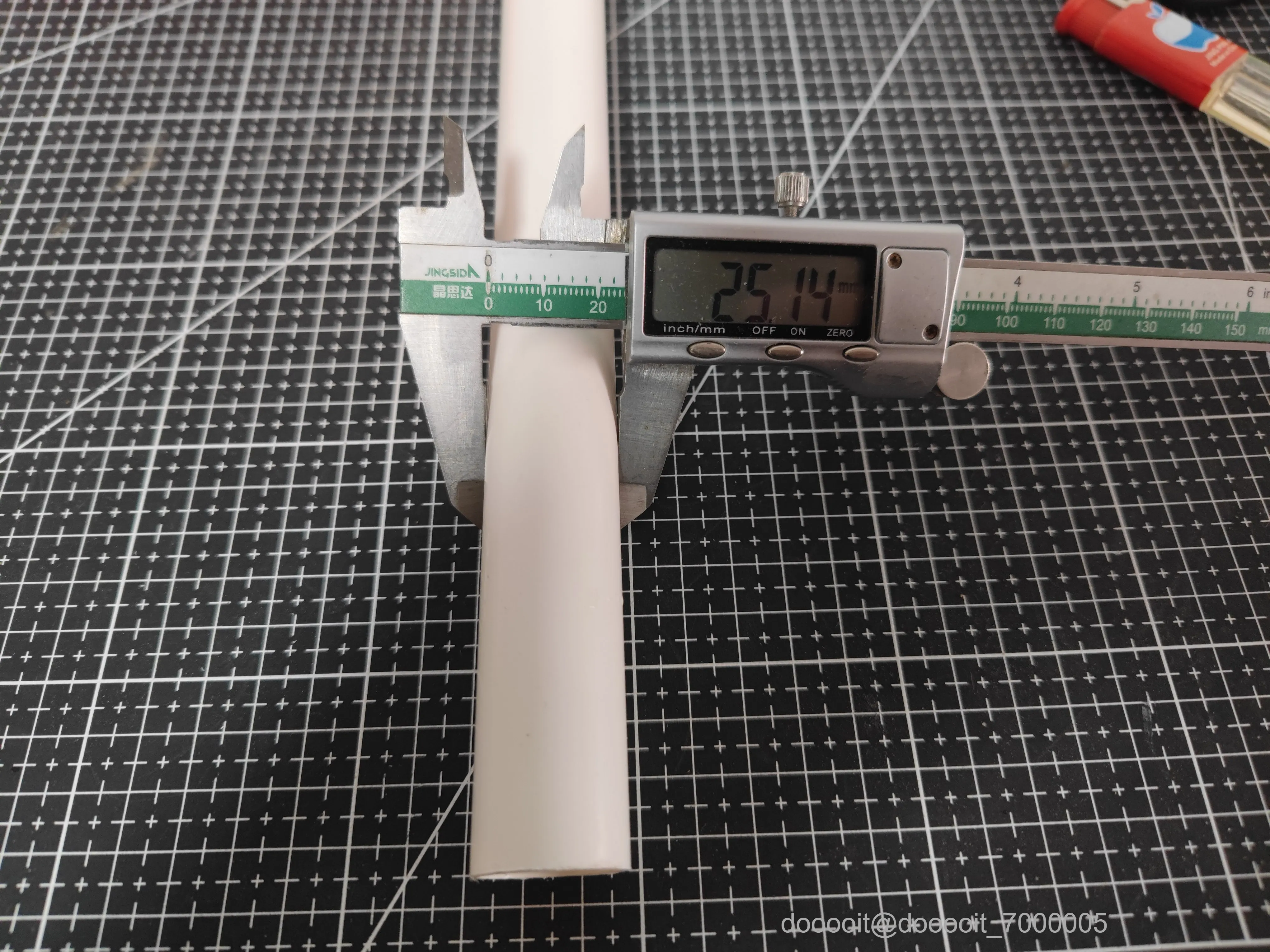

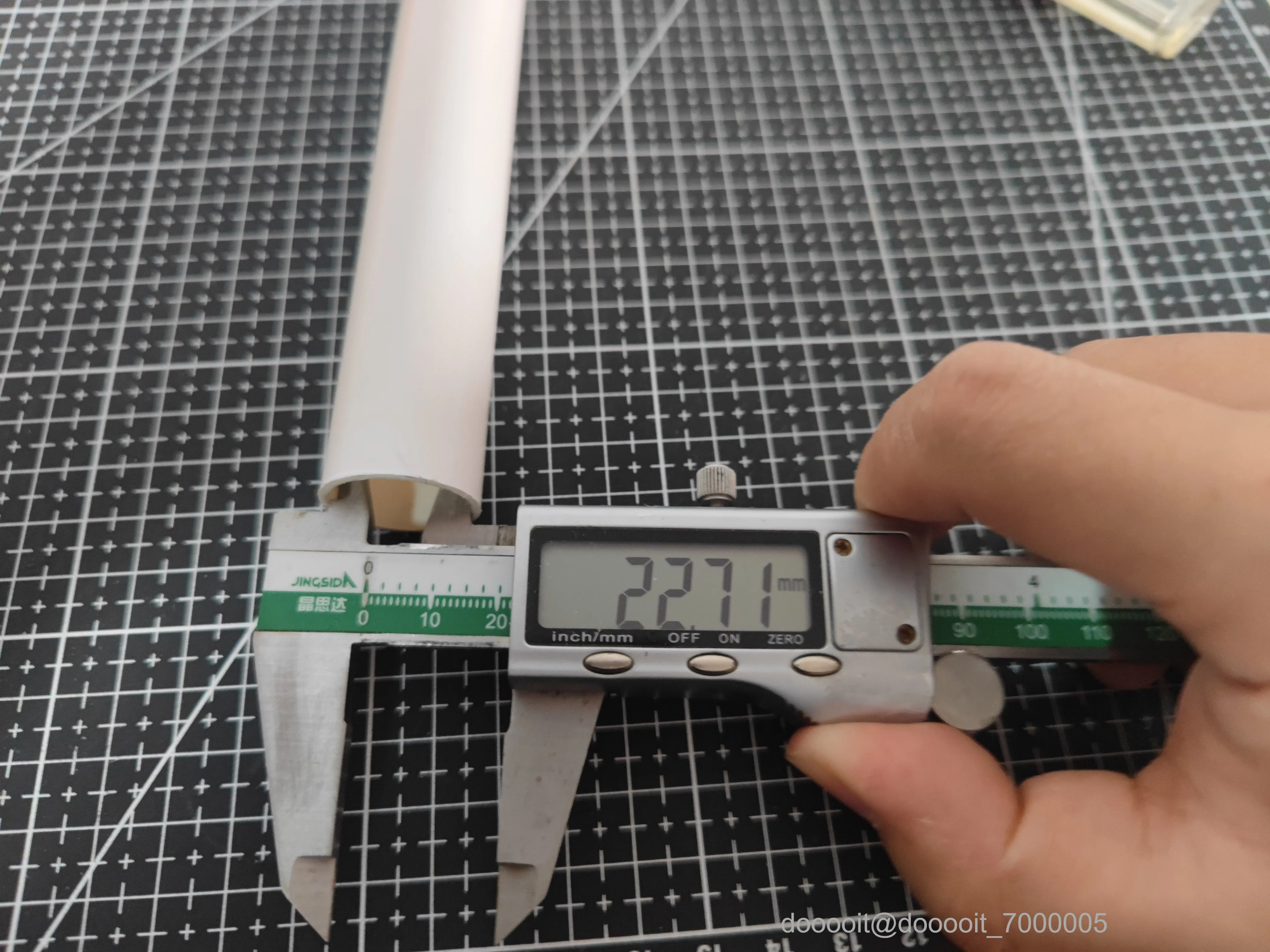

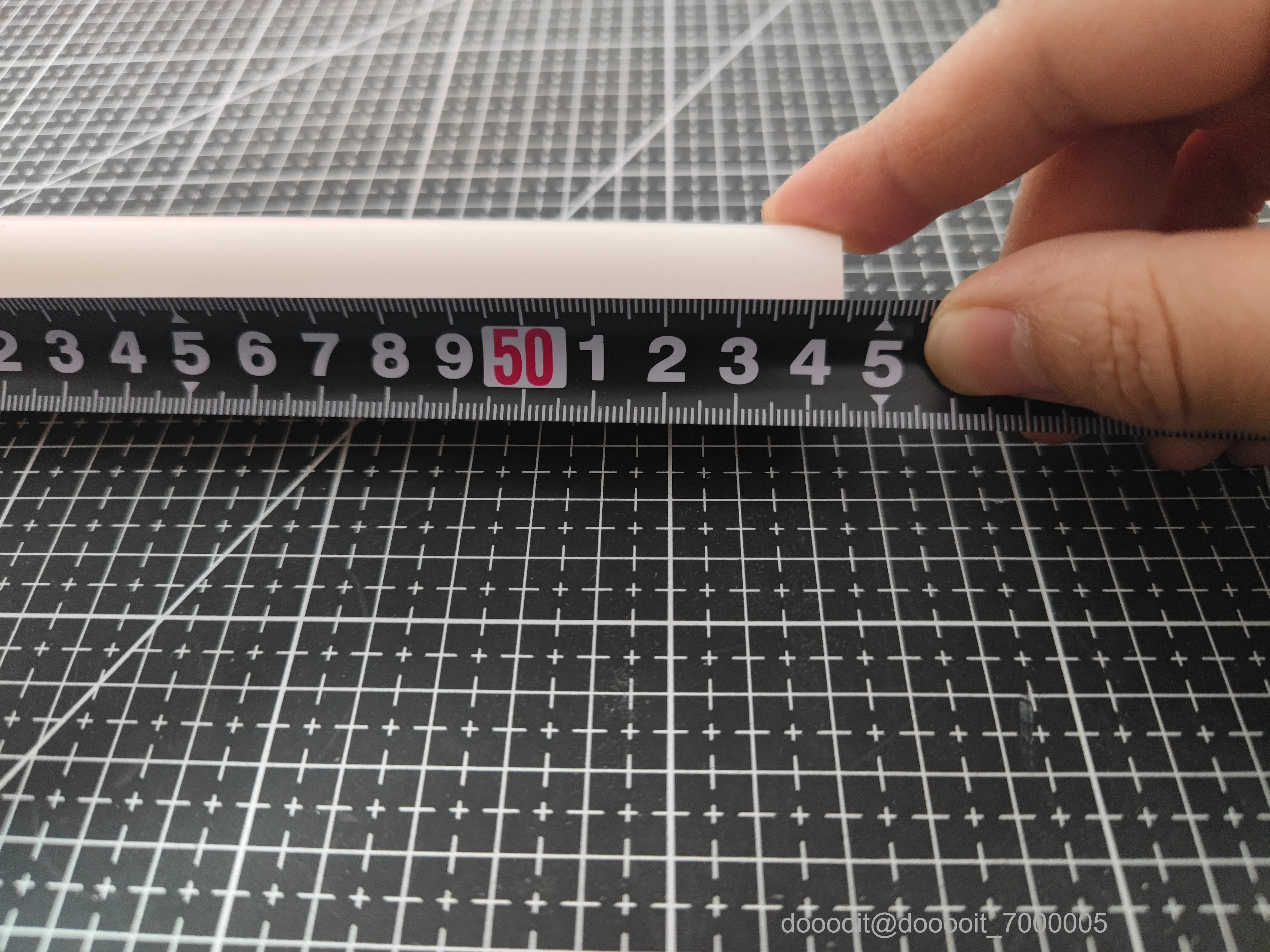

既是三维建模需要测量尺寸的来源，必要条件；也是整个台灯受力的主要零件。因此，需要先选型确定此PVC管。

参数如上图，仅供参考。

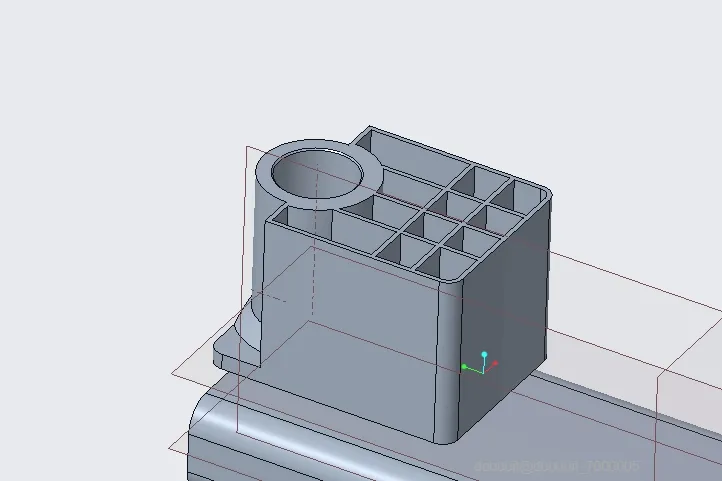

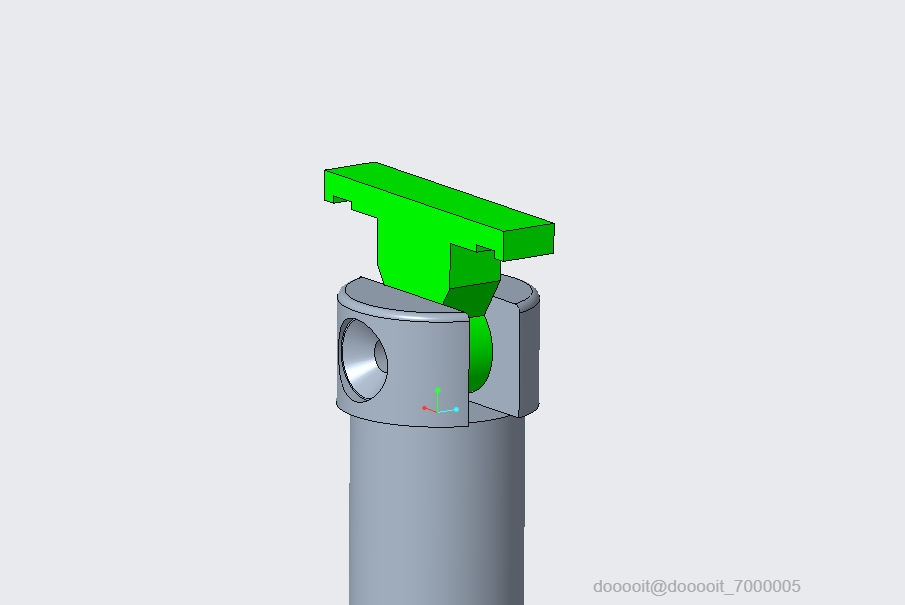

以上是三维建模图纸，共3个零件，分别是底座、转轴、支架。此处重点描述一下建模需要考虑的细节。（具体建模步骤不再详细赘述，PVC管为国标25mm外径，直接下载实用即可）

1、底座配件。根据测量PVC管，制作合适内径，需要是紧配合，后期无需胶水。

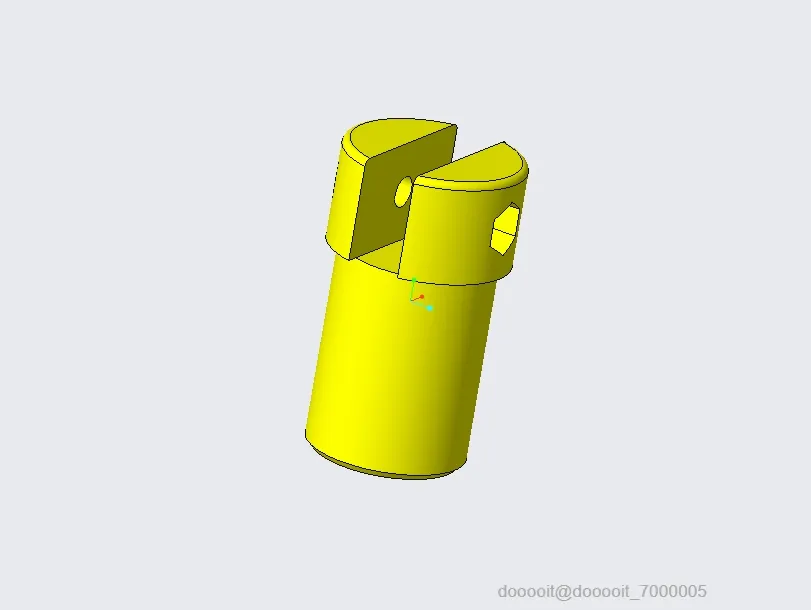

2.、转轴。此零件是配合PVC管内径的，因需要轻易旋转角度，外径需要松配合PVC管内径。

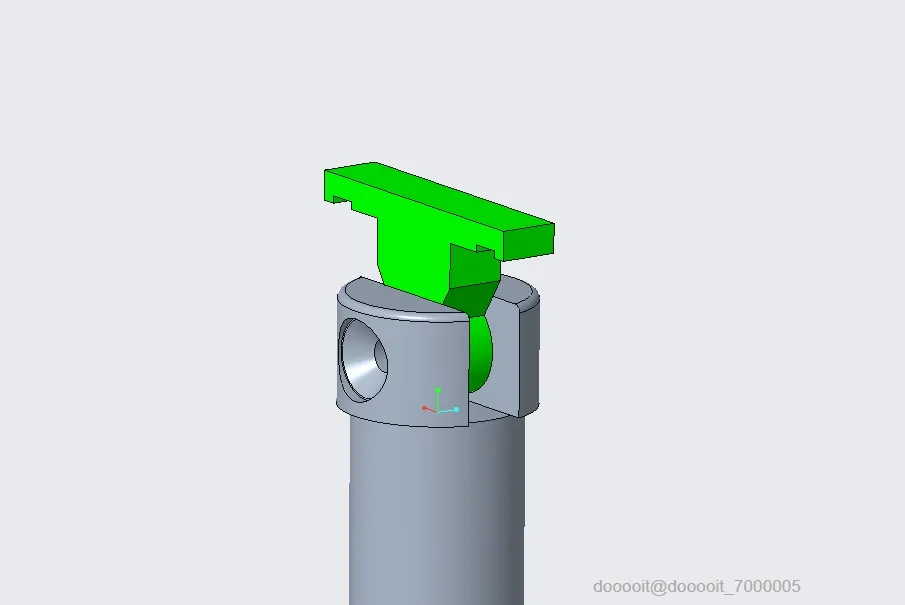

3、支架。共3个细节。一是与零件2通过螺丝连接，即螺丝就是转轴；而是顶面是小平面，即尺寸略小于LED灯管尺寸，目的是后期扎带能够勒紧。三是扎带固定防止打滑，需预留2个槽位，这样扎带勒紧槽位后，不会相对滑动。

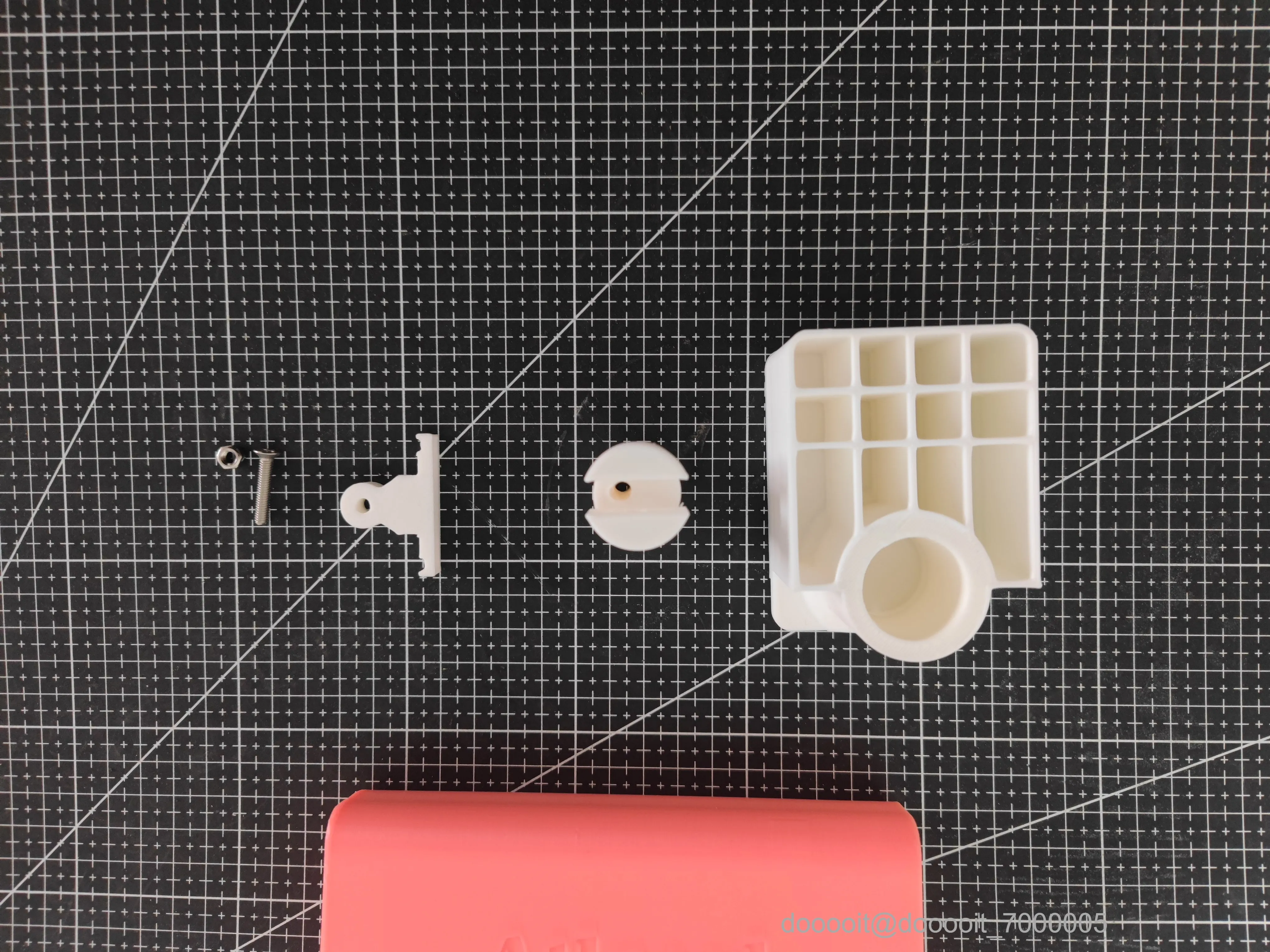

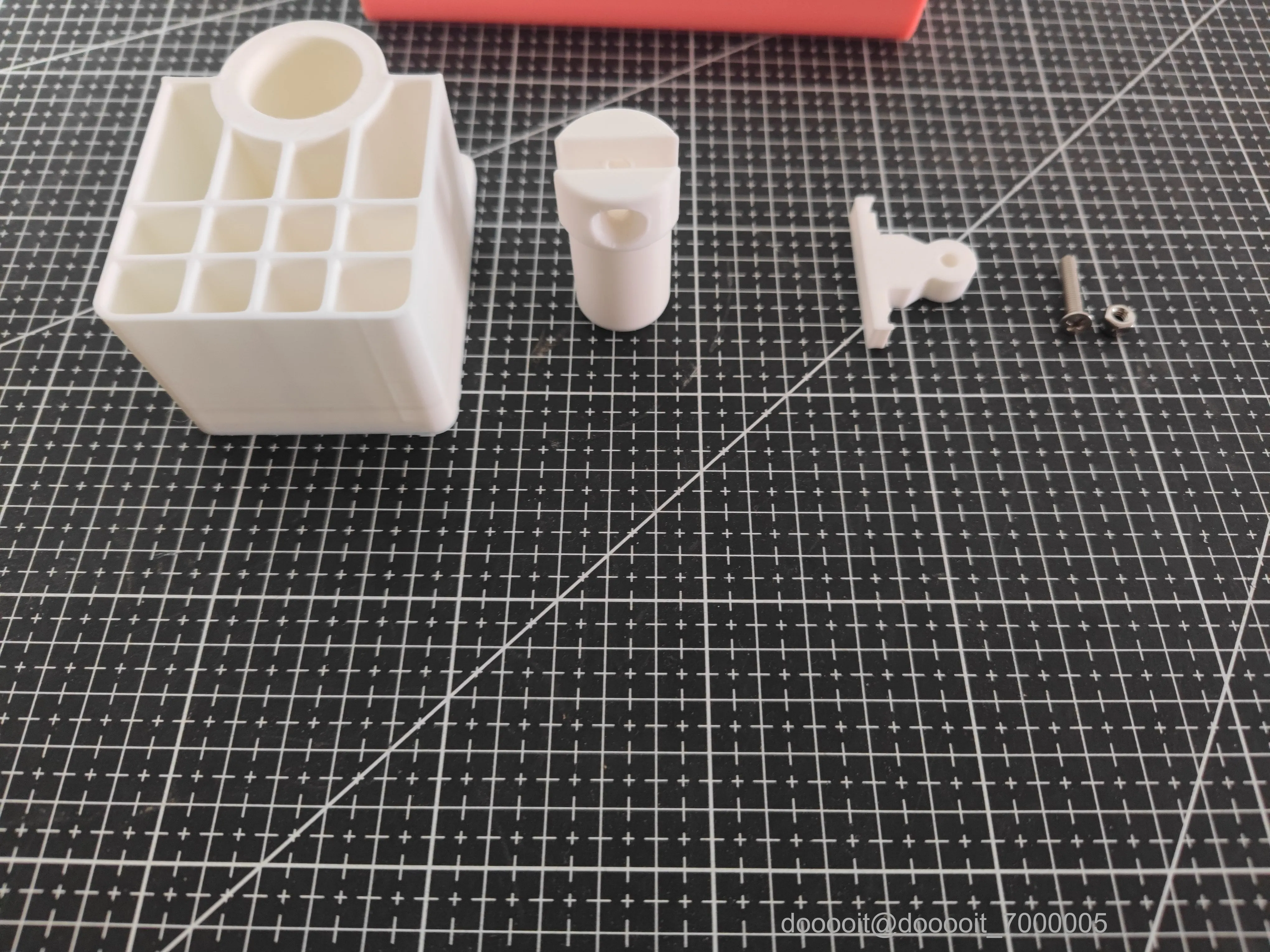

如上图所示。共计3个零件，匹配PVC管，因此制作为白色

1.转轴安装测试，配合ok

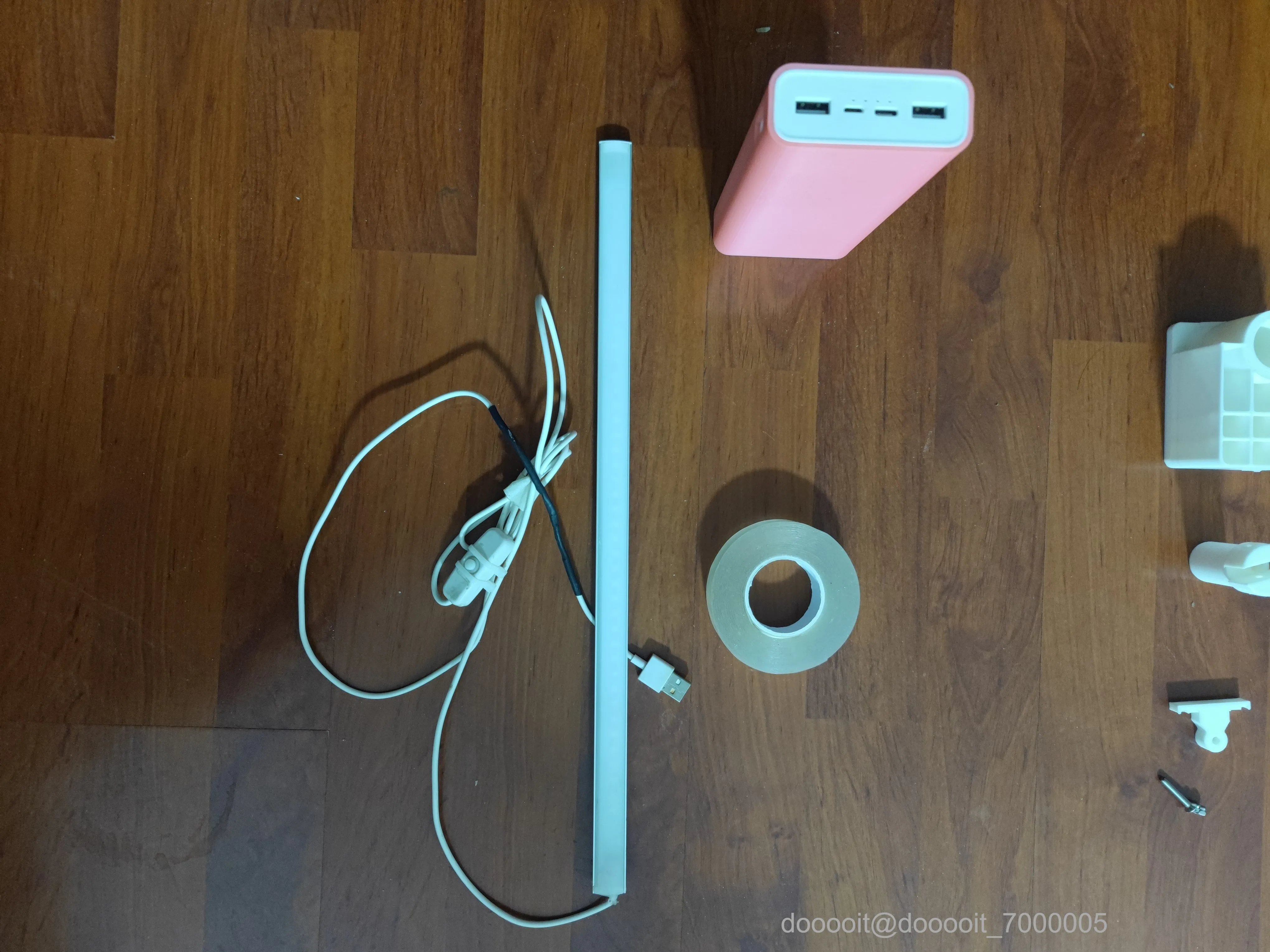

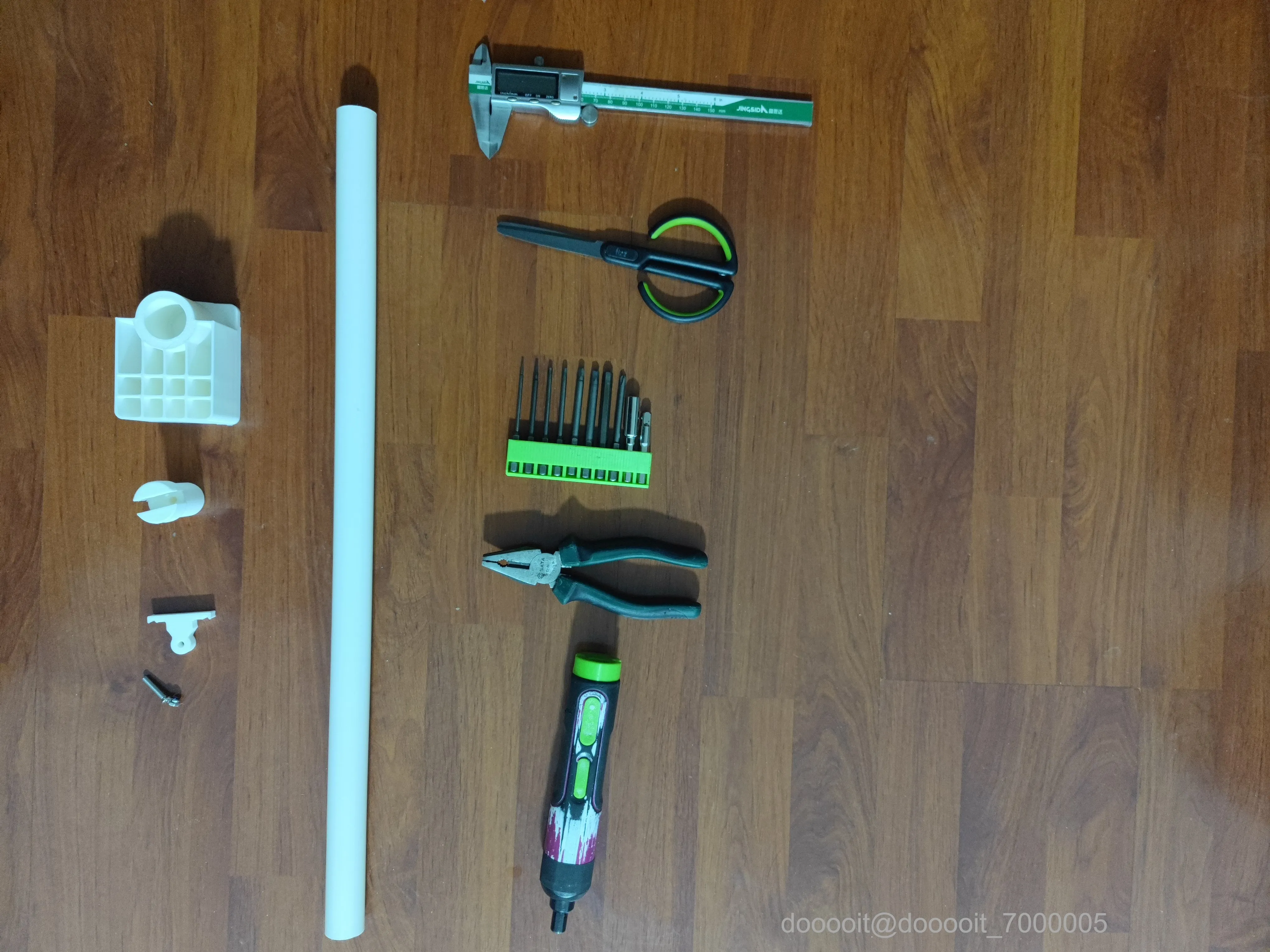

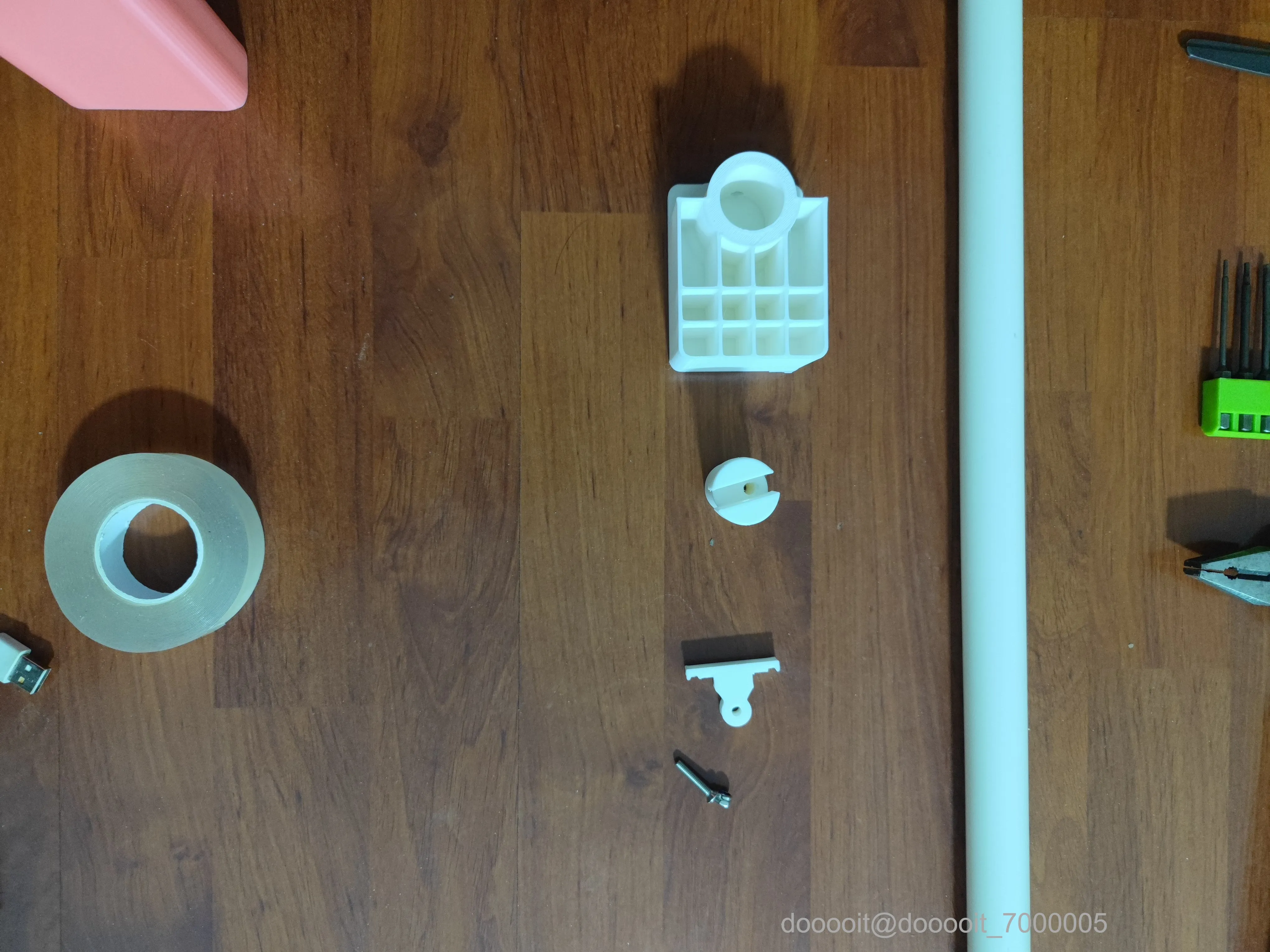

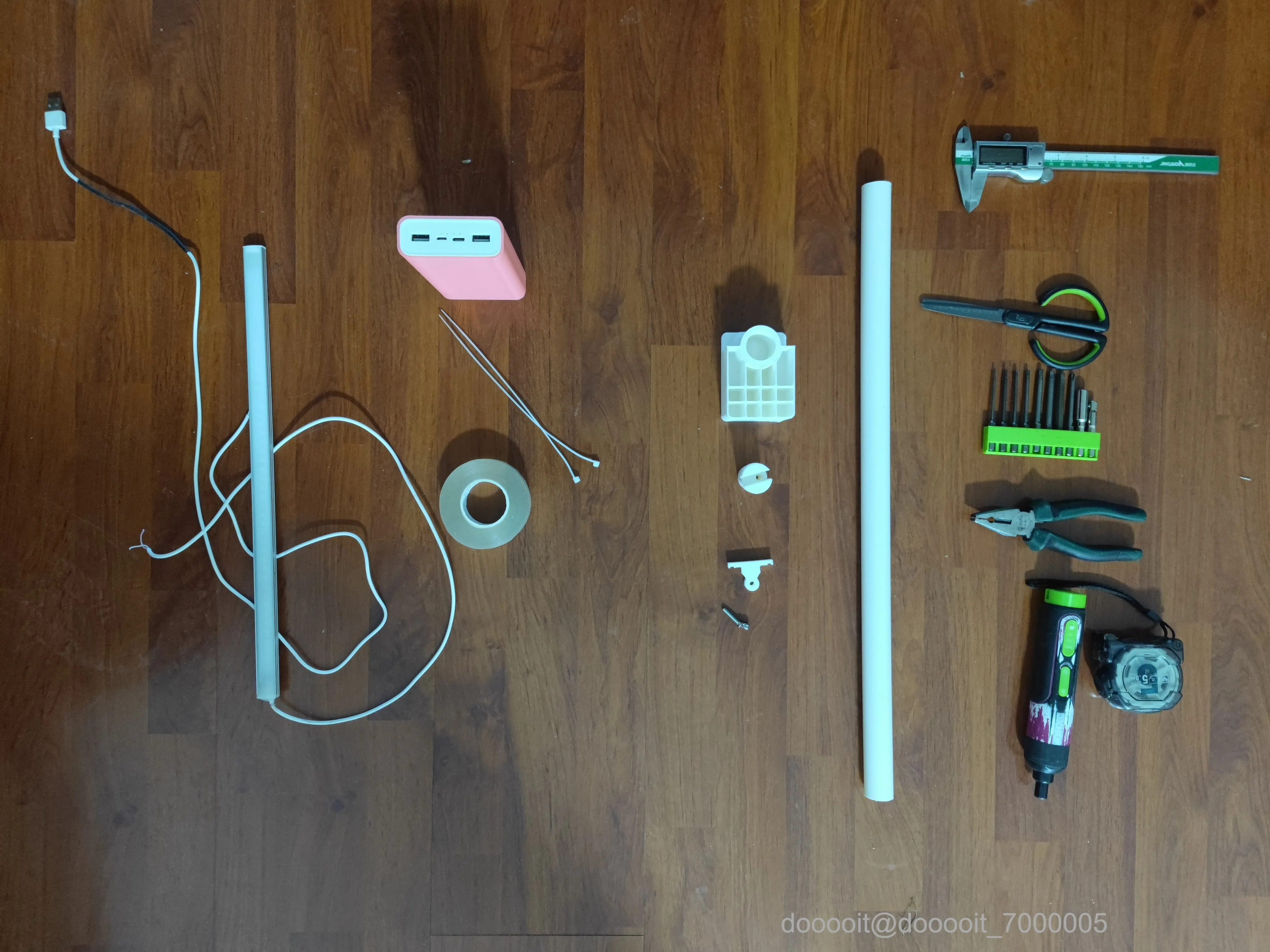

按照材料表准备好即可。

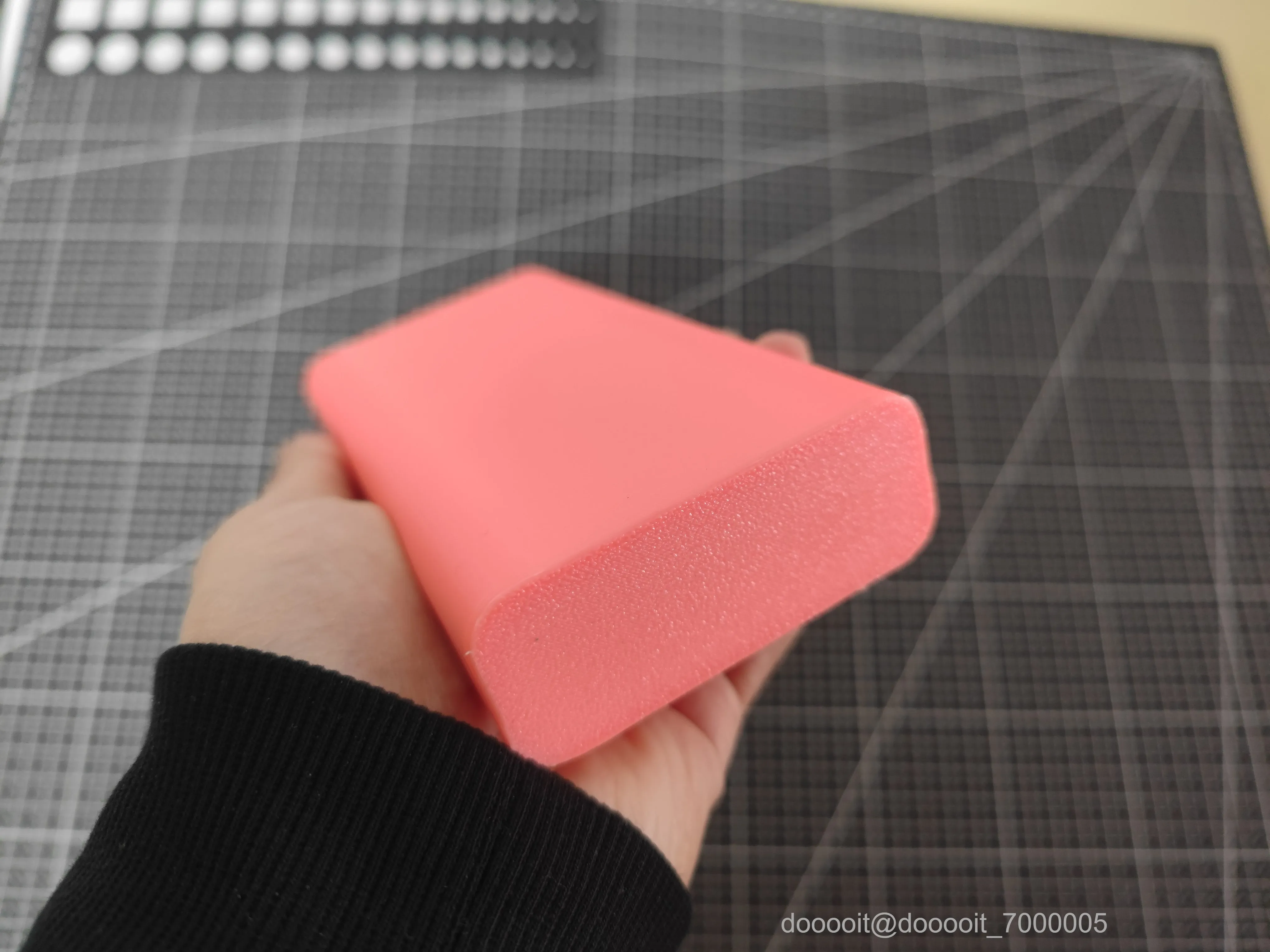

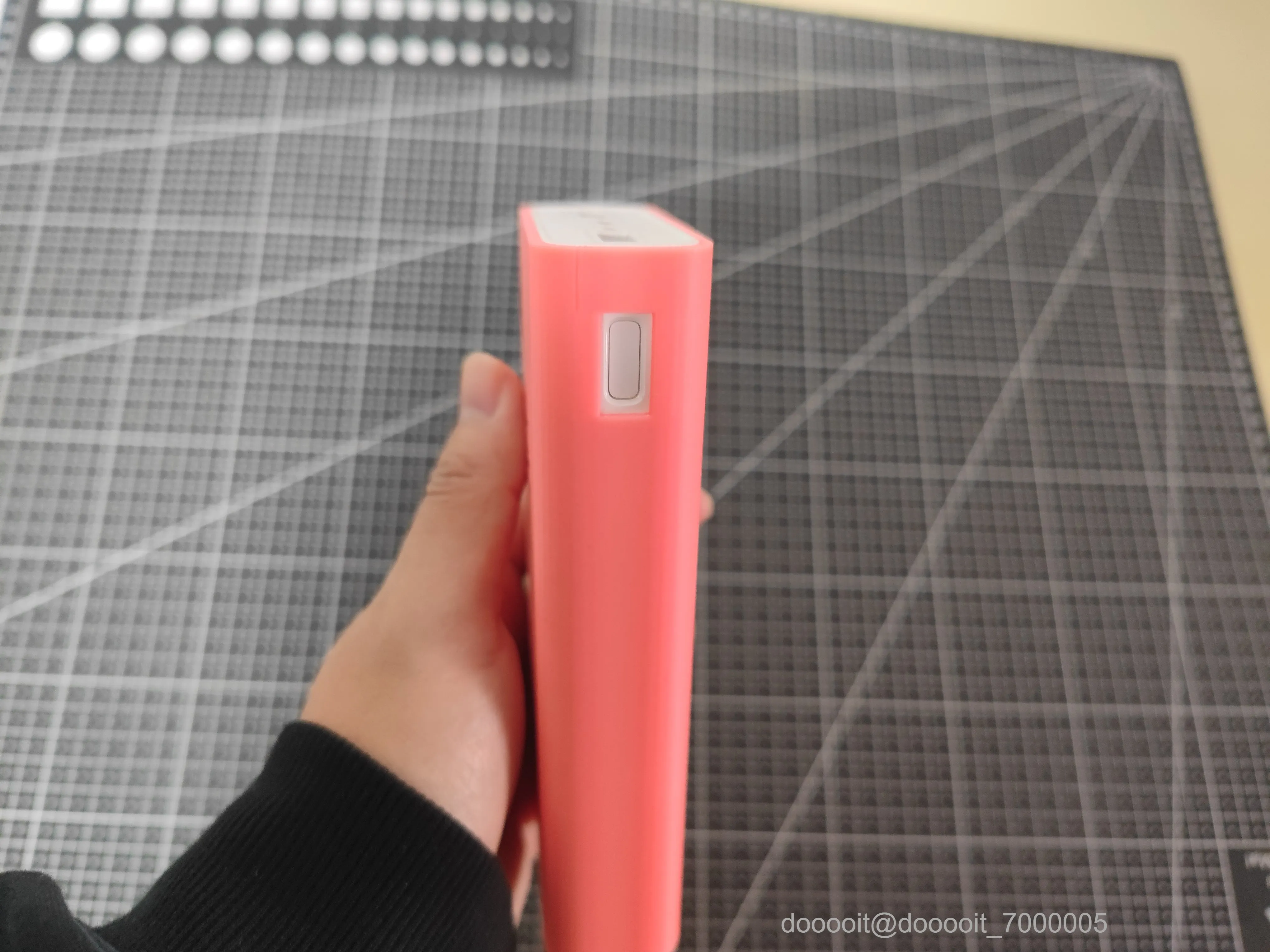

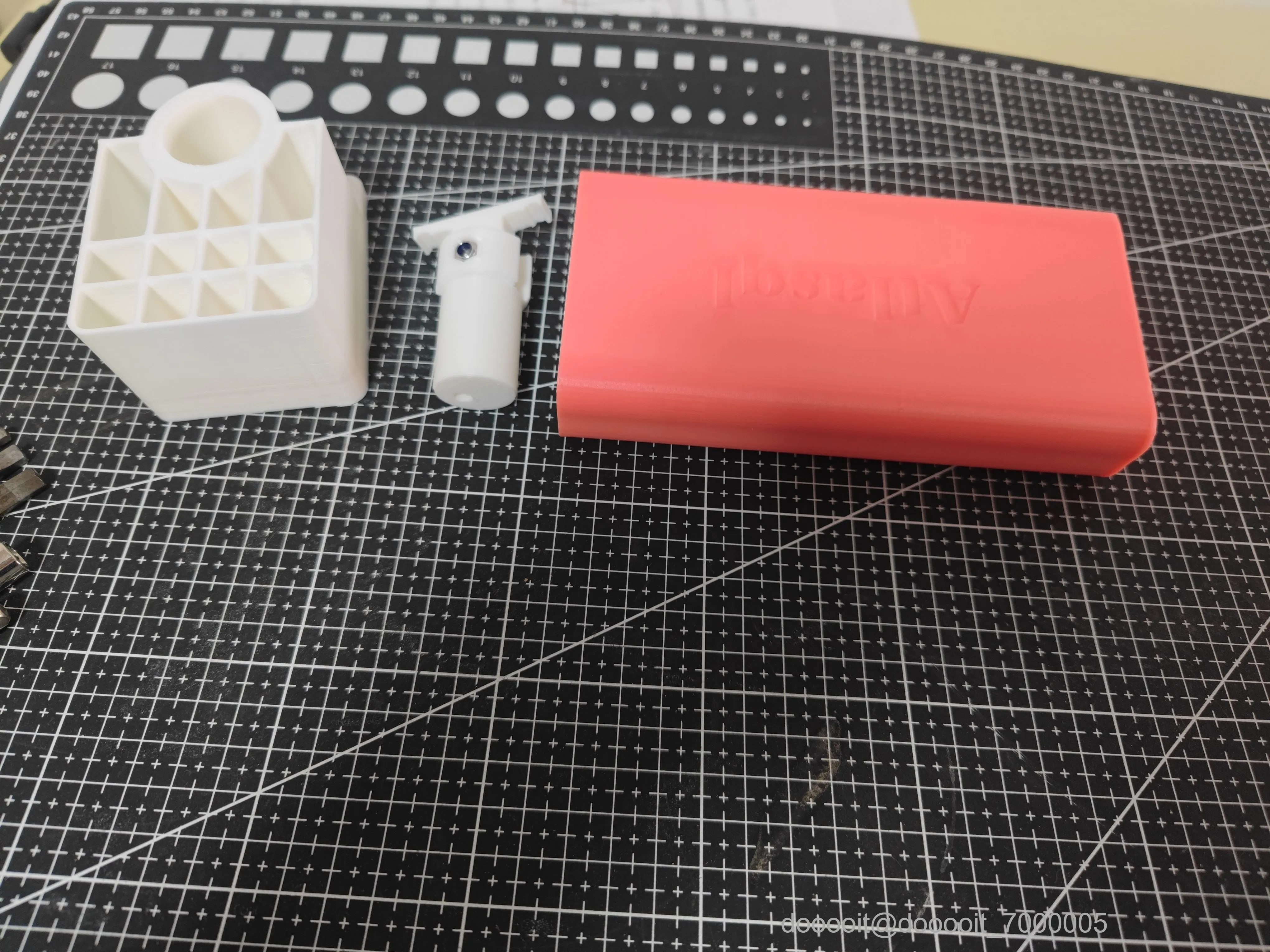

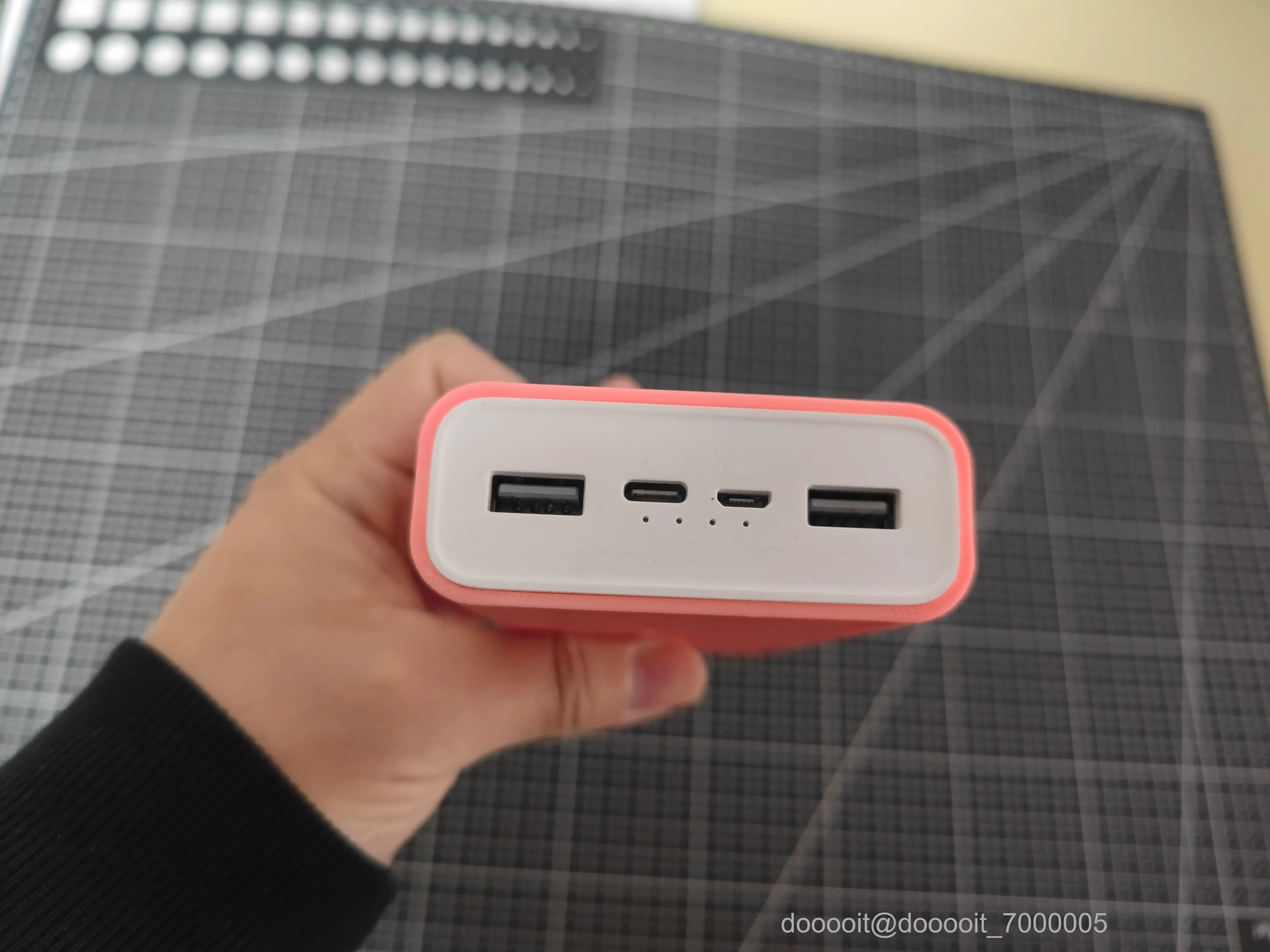

这里需要用到前期制作的小米充电宝20000mah。当做电源使用。

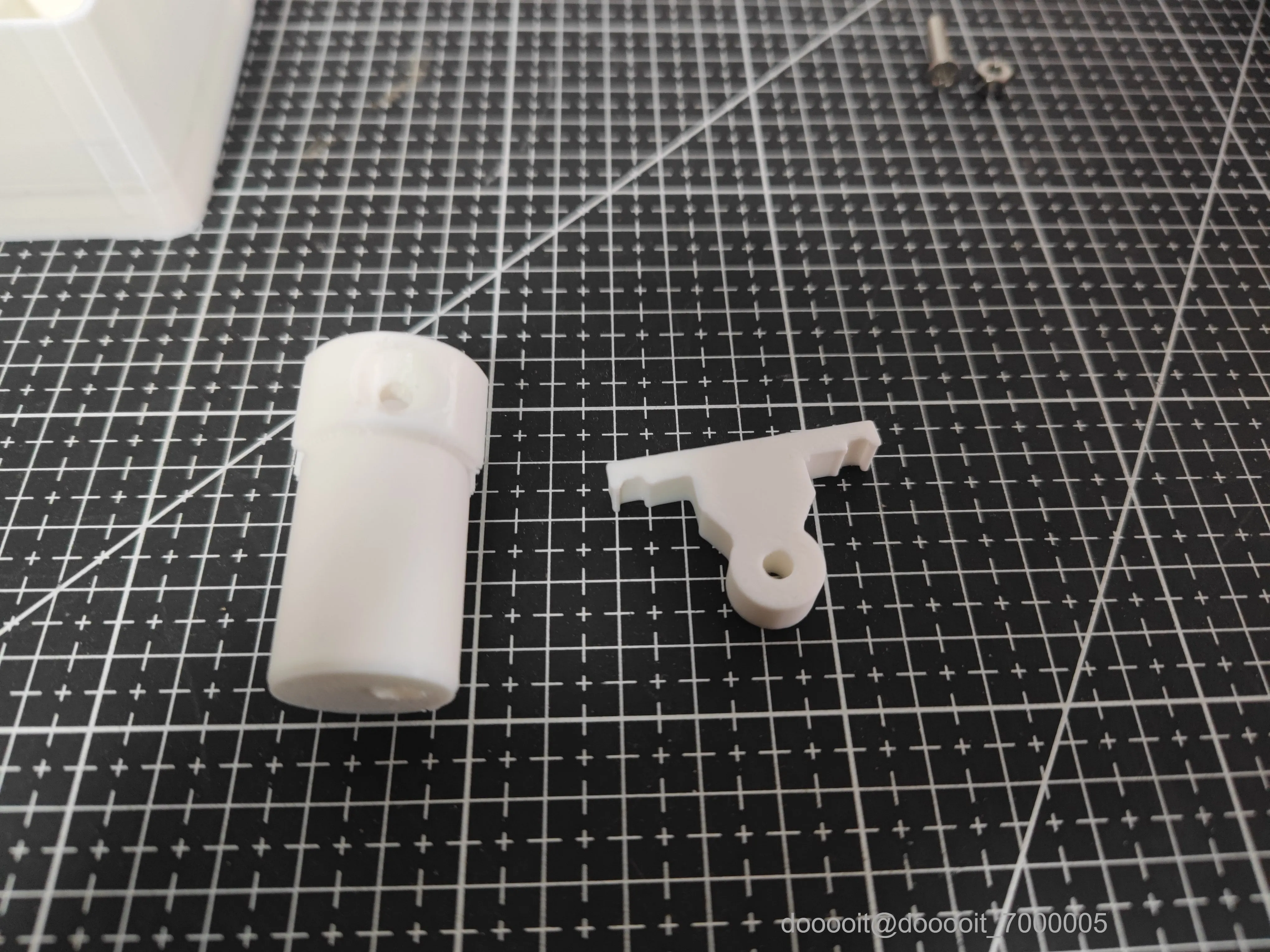

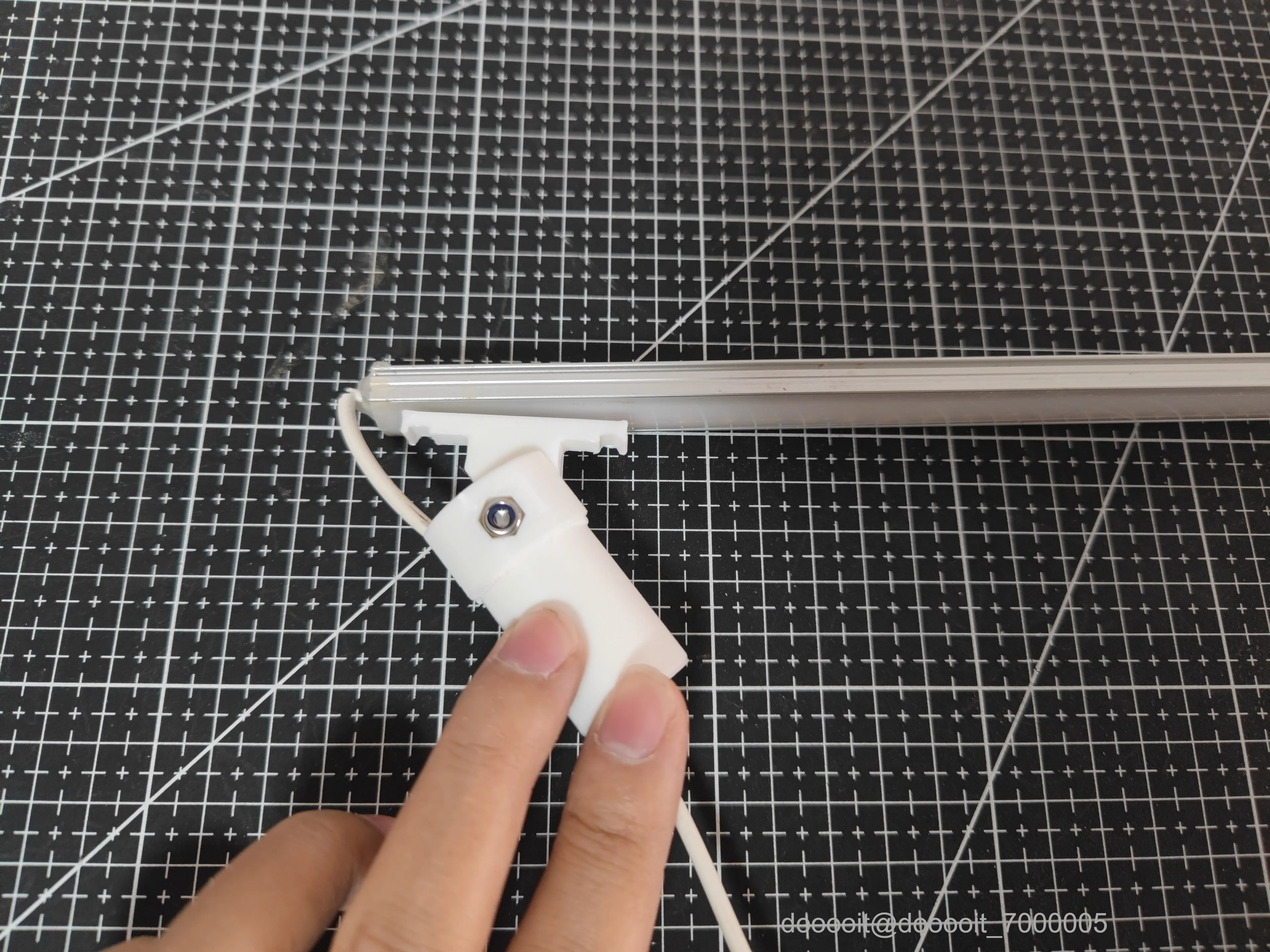

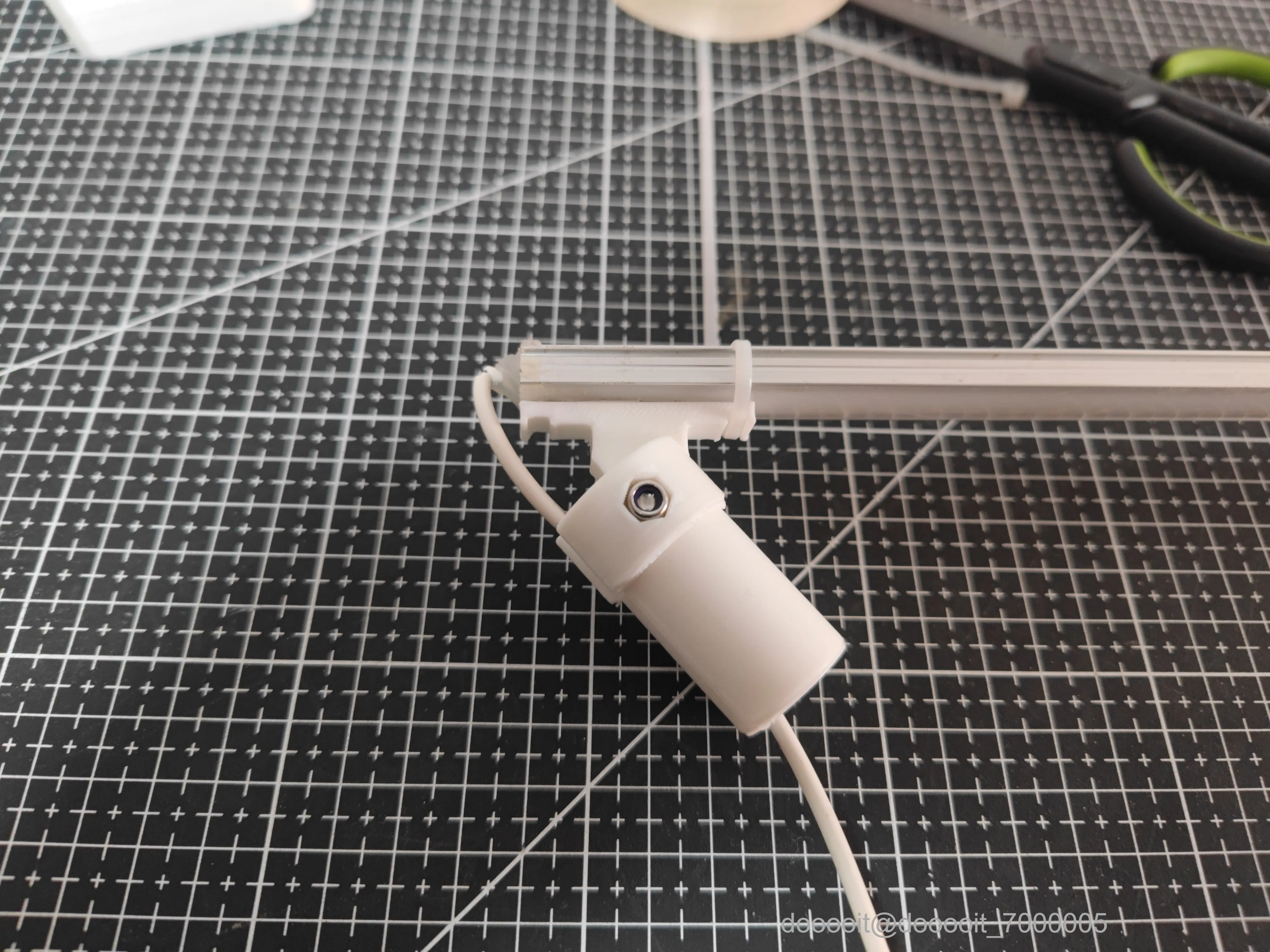

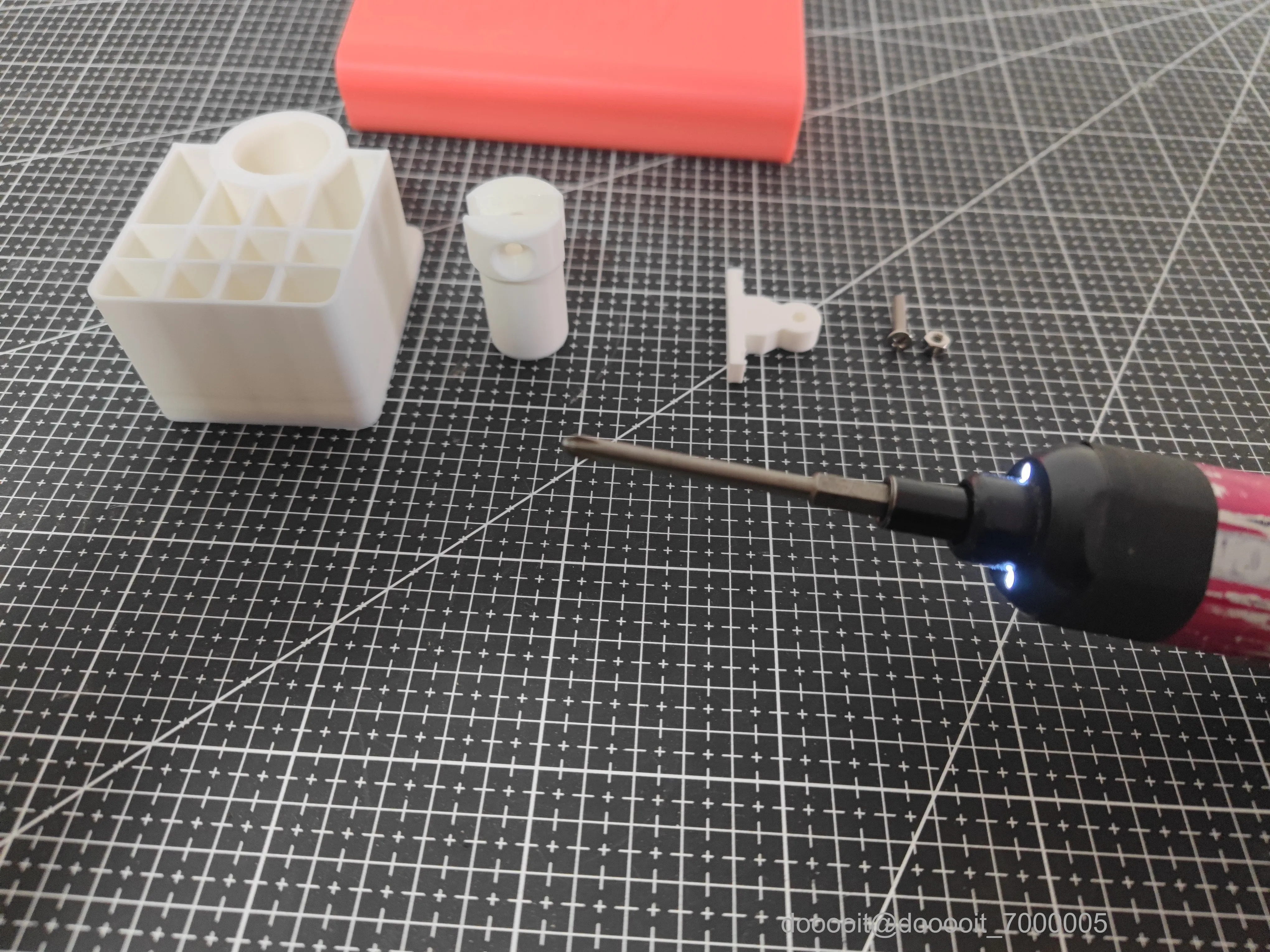

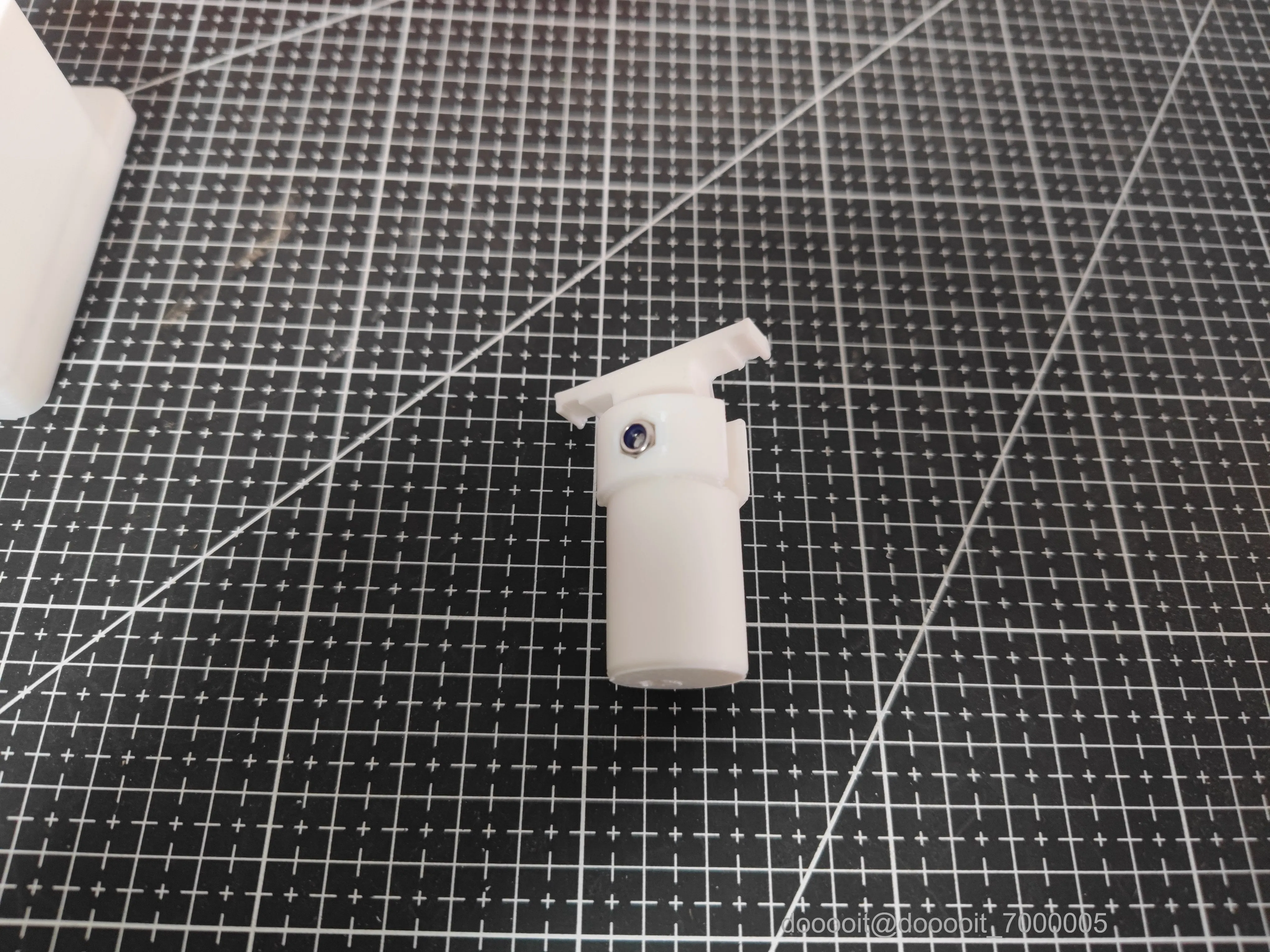

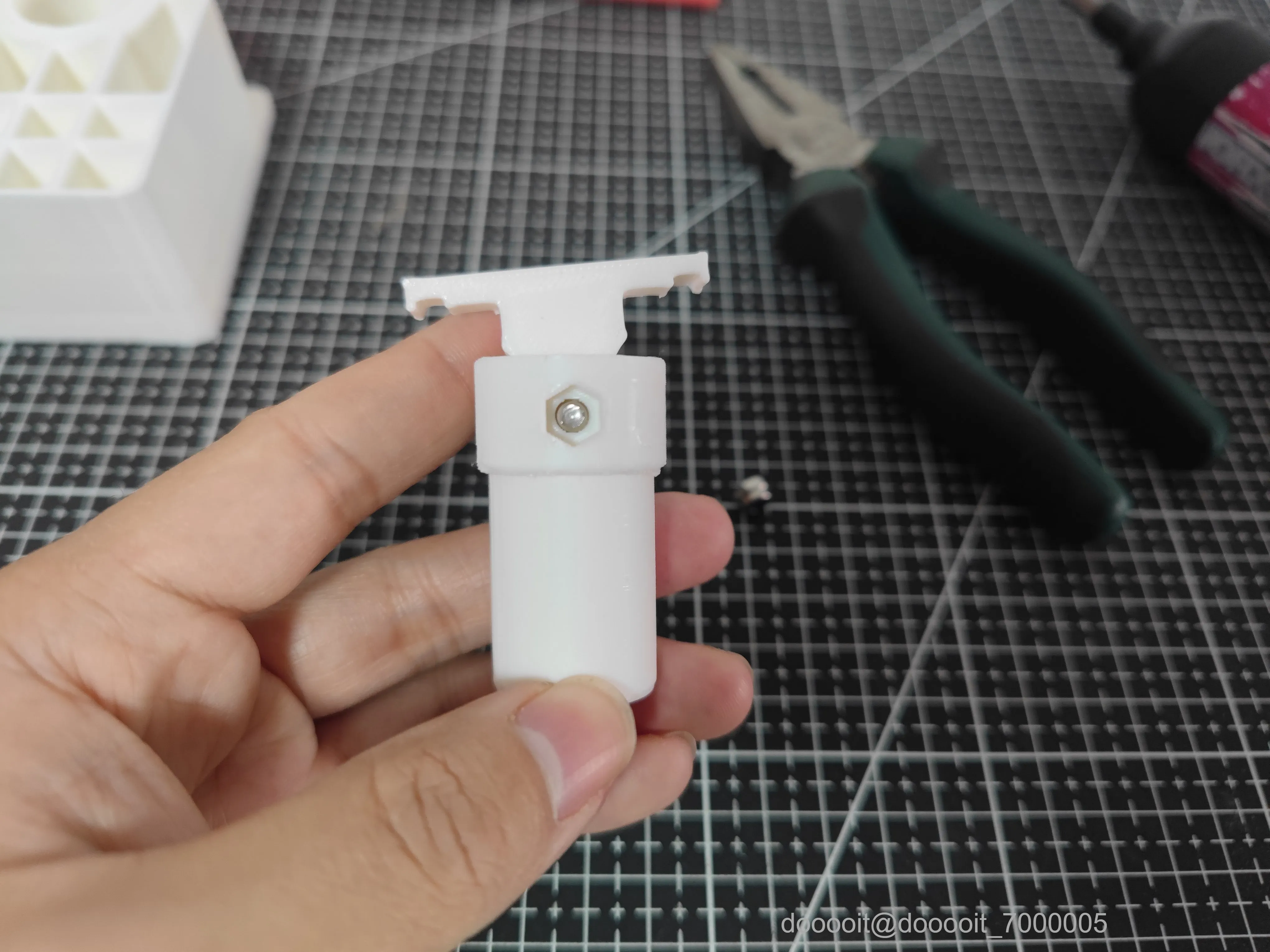

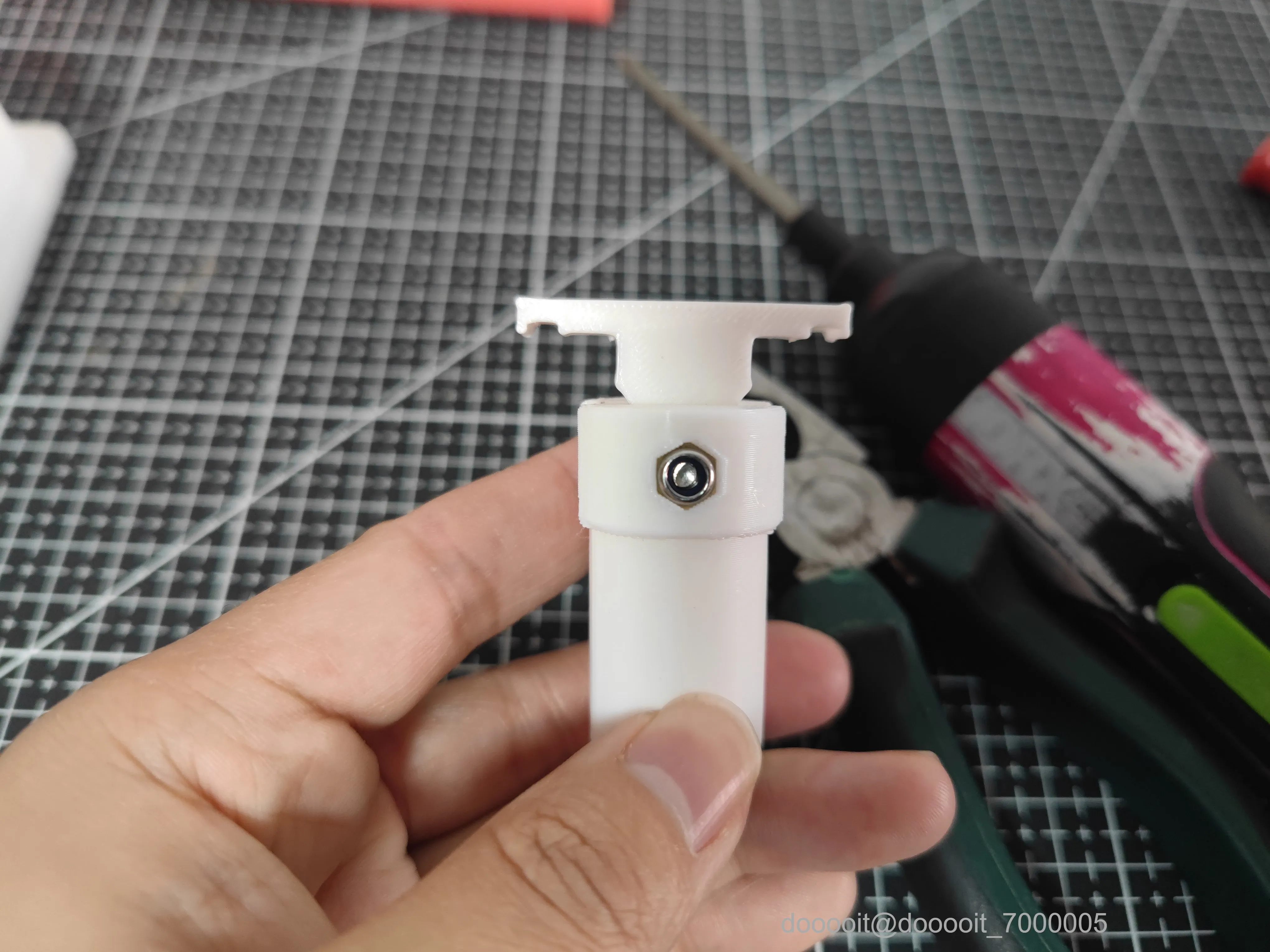

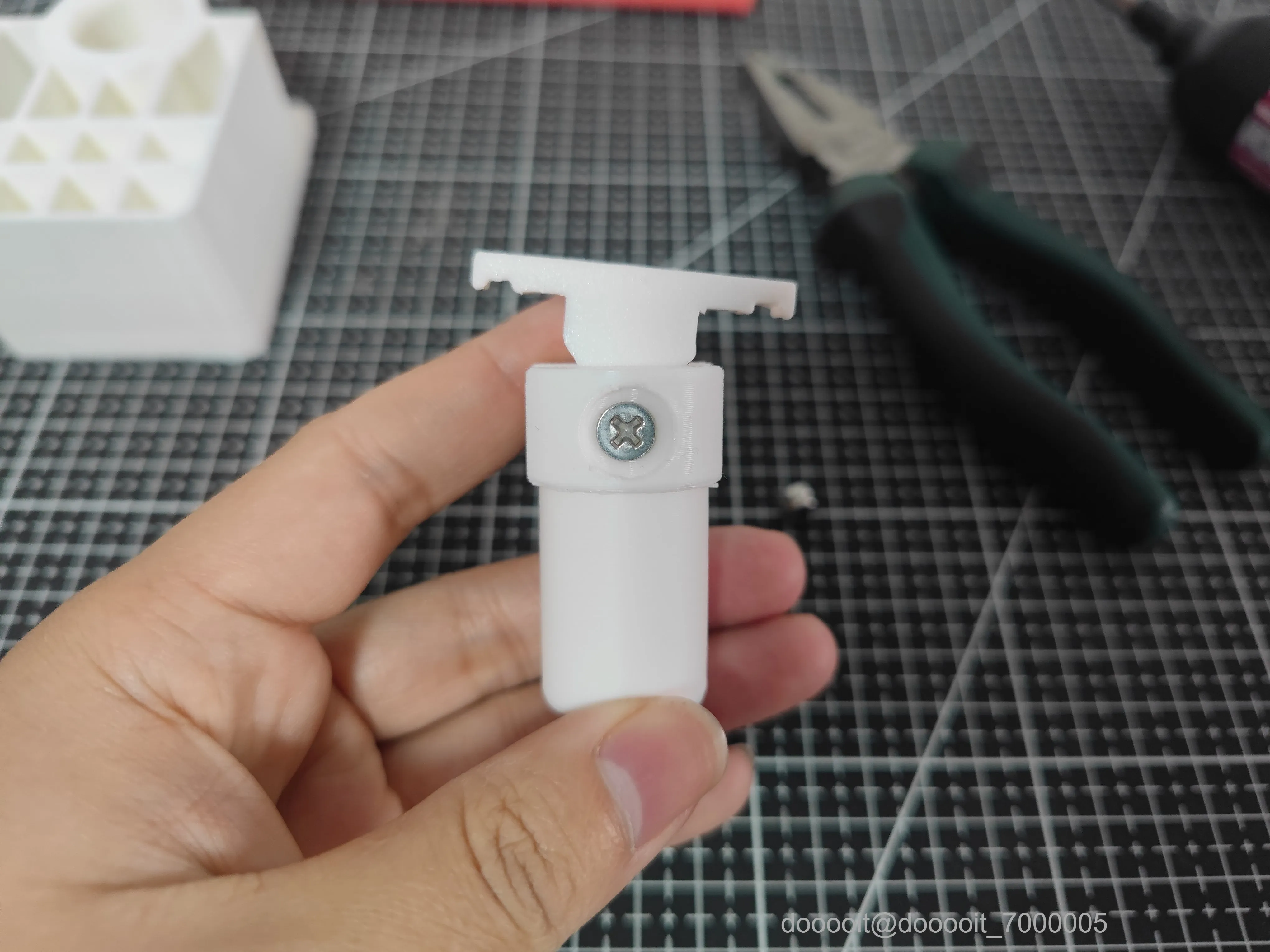

组装好转轴与支架。

螺丝，螺母均为M4。沉头螺丝。

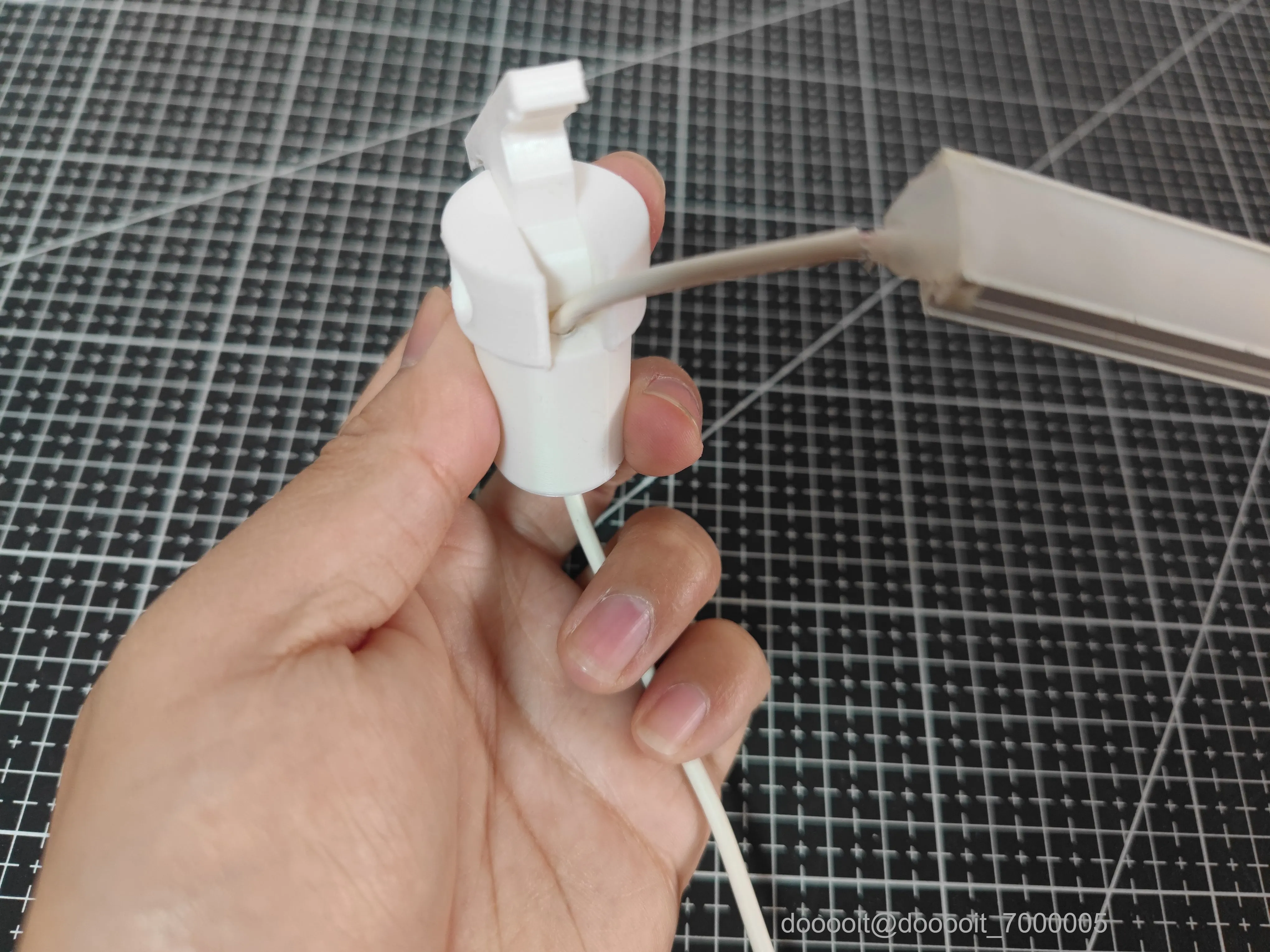

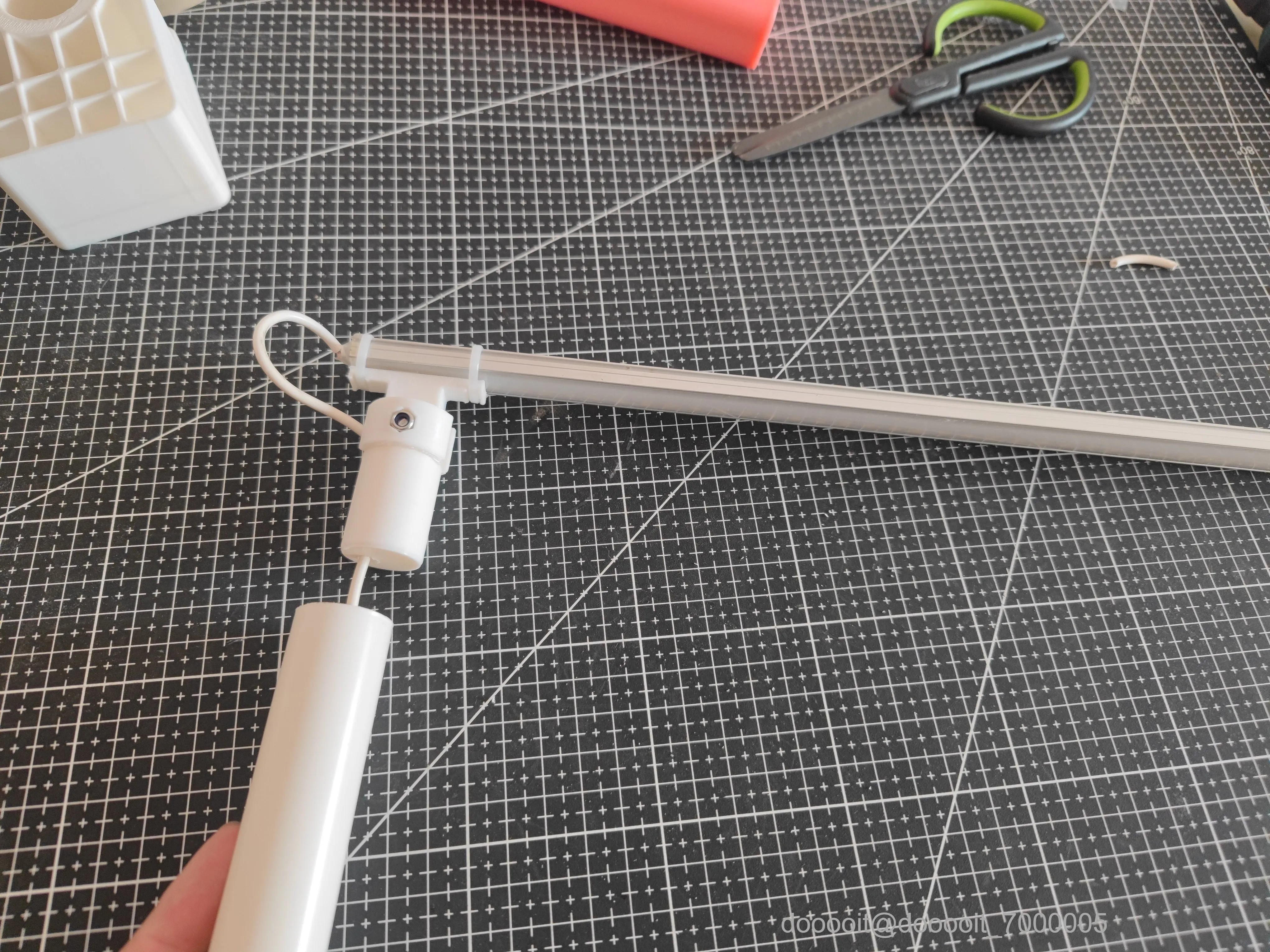

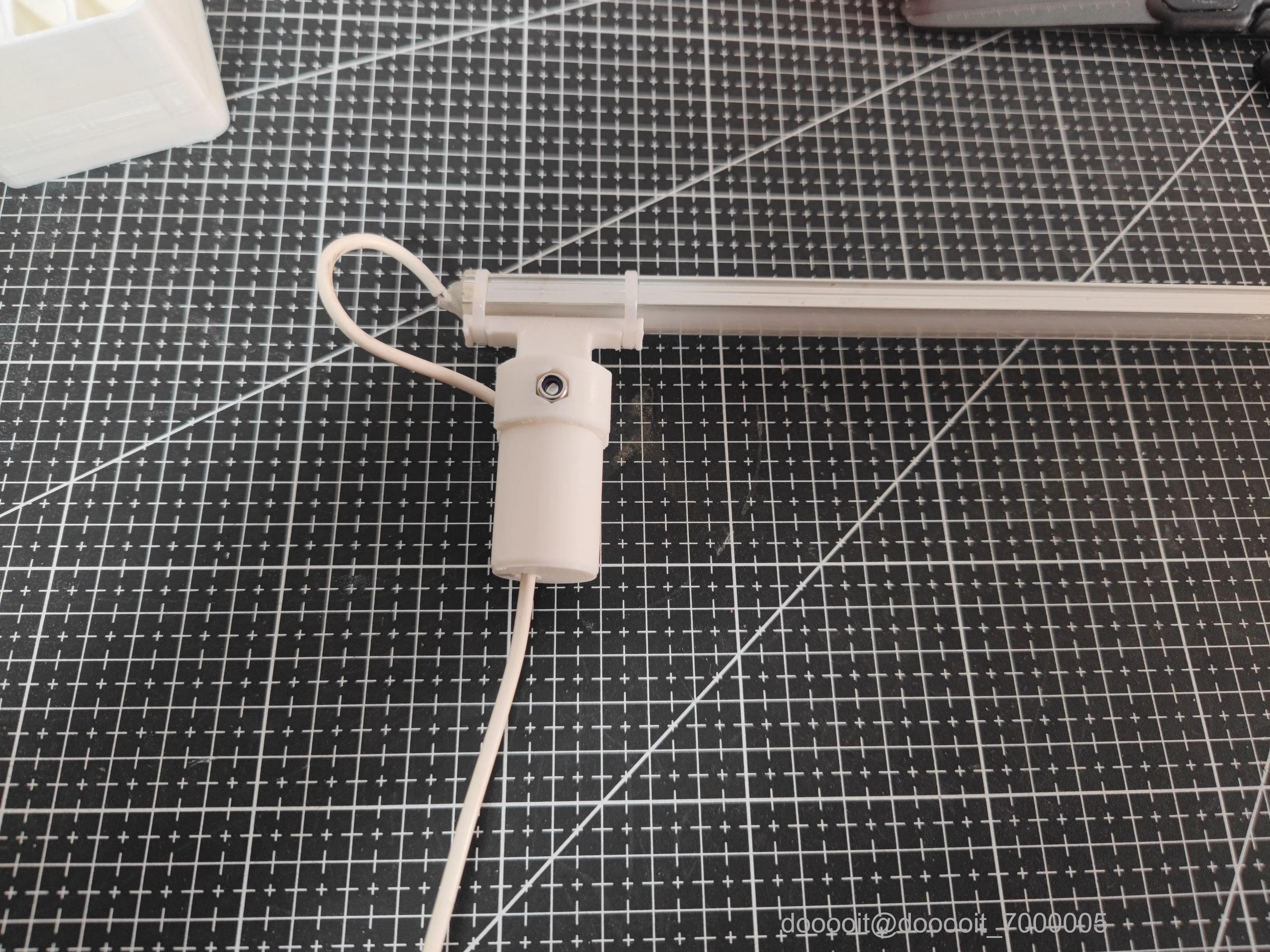

1.将LED线，先穿过转轴，再穿过PVC管。

2.测试转轴是否能略带阻力旋转

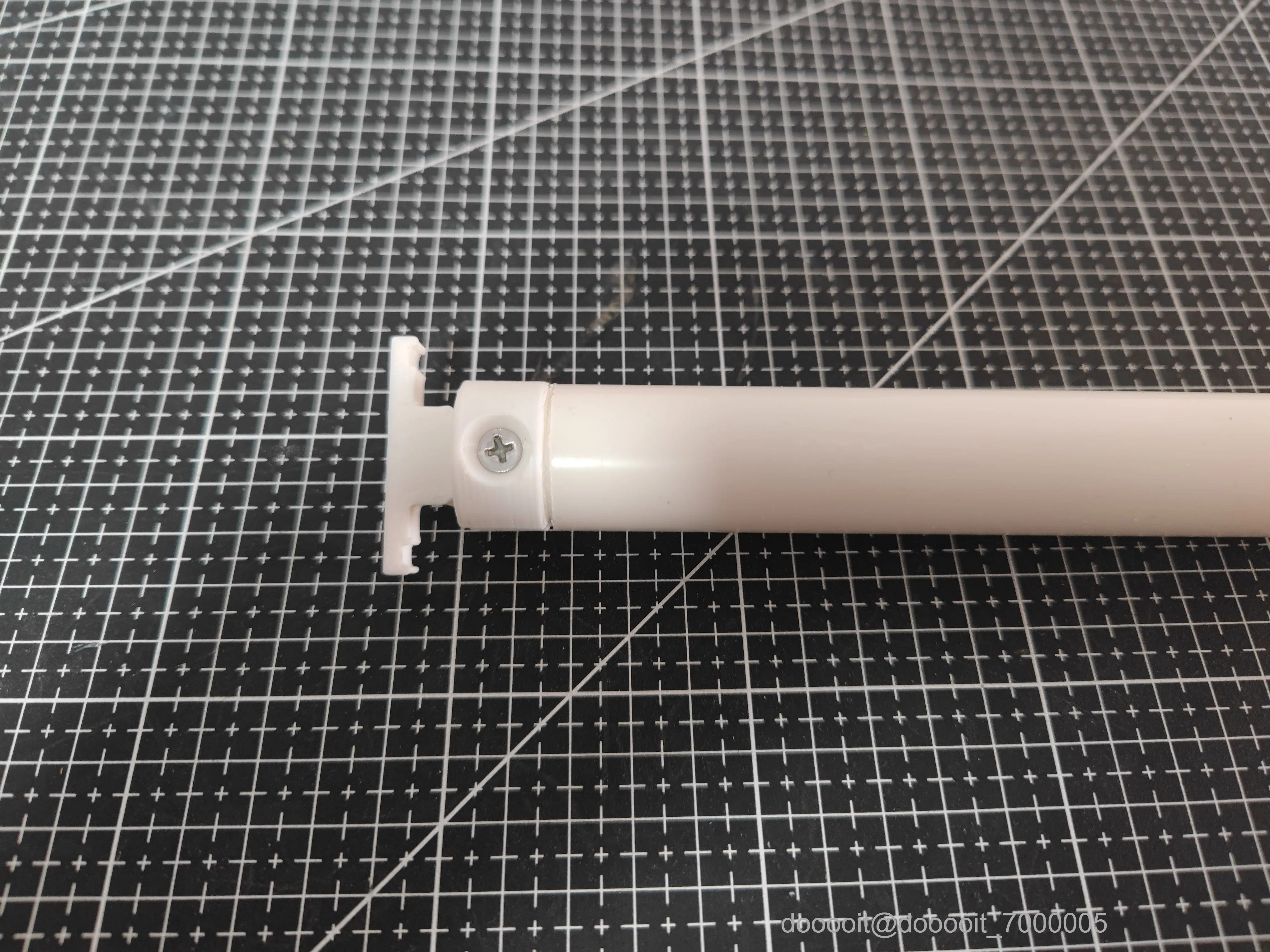

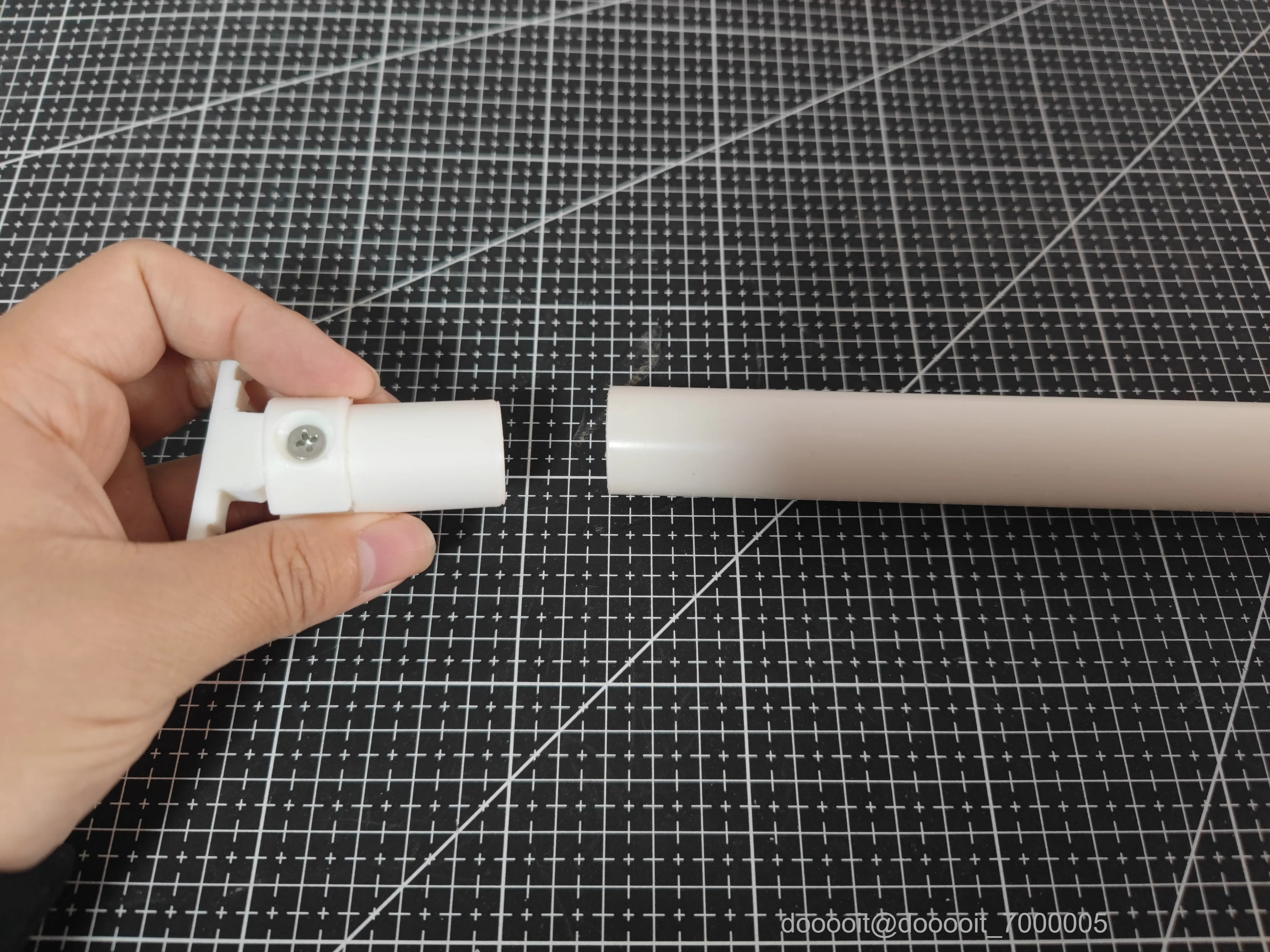

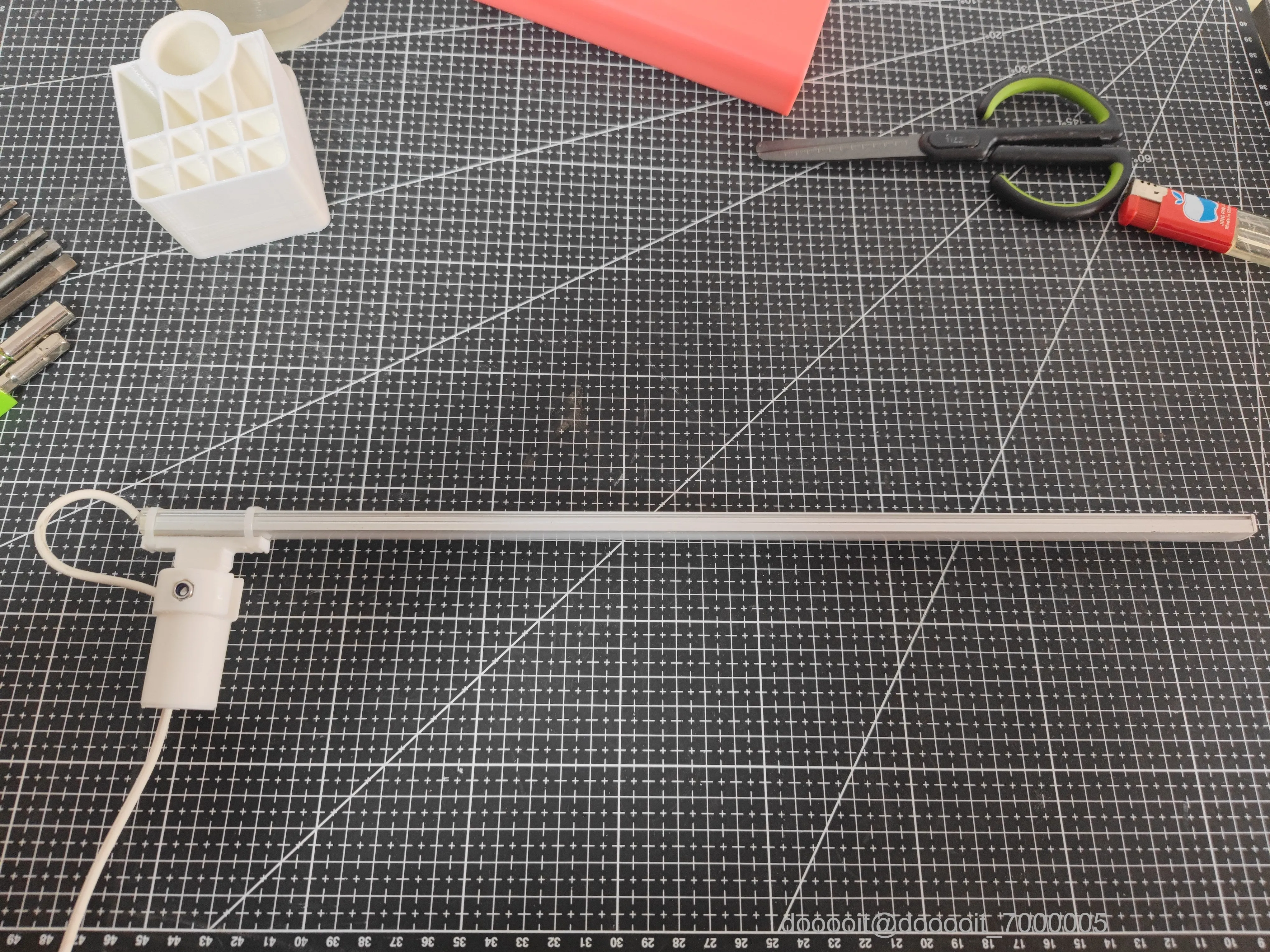

1.将转轴与PVC管连接

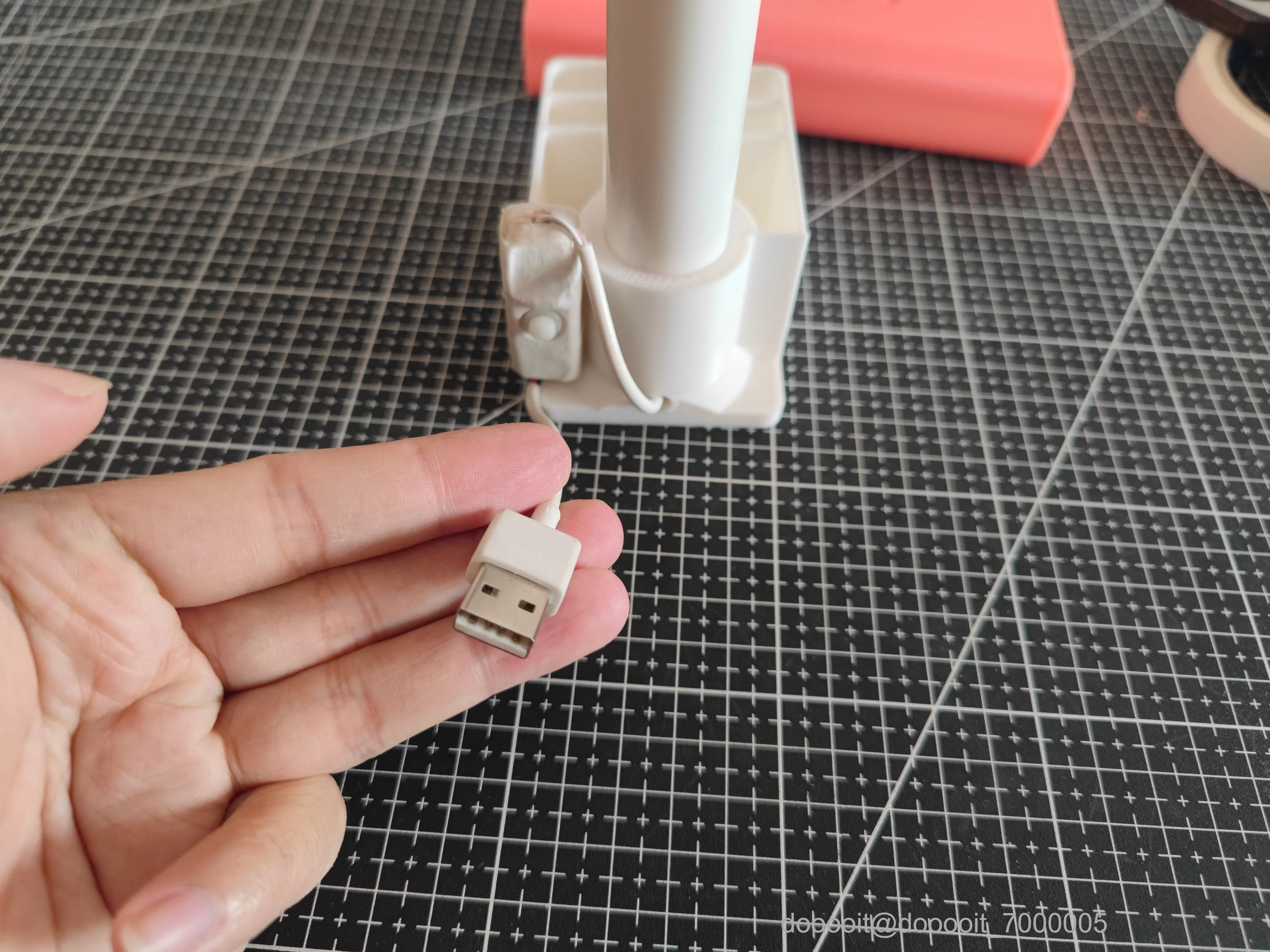

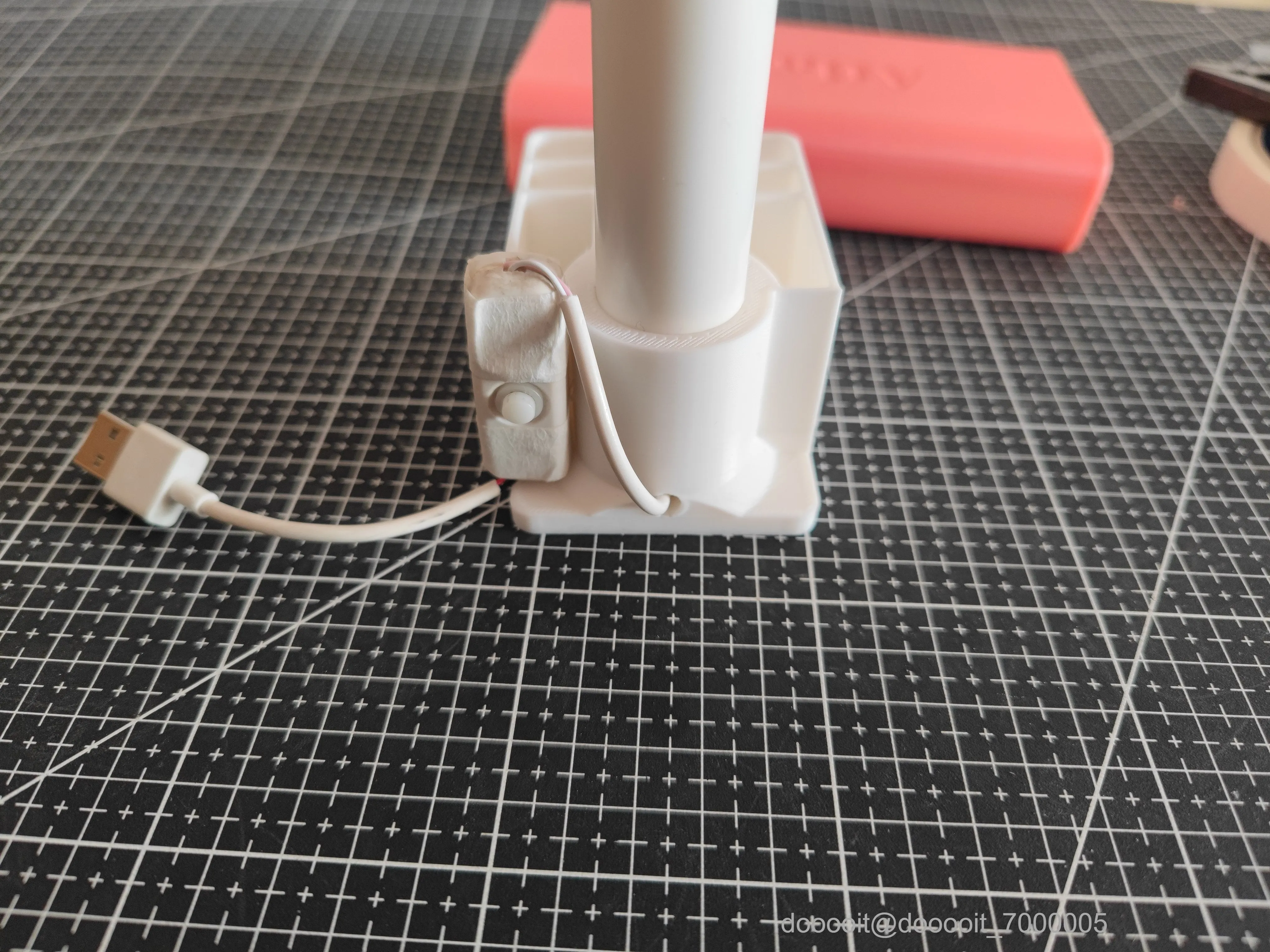

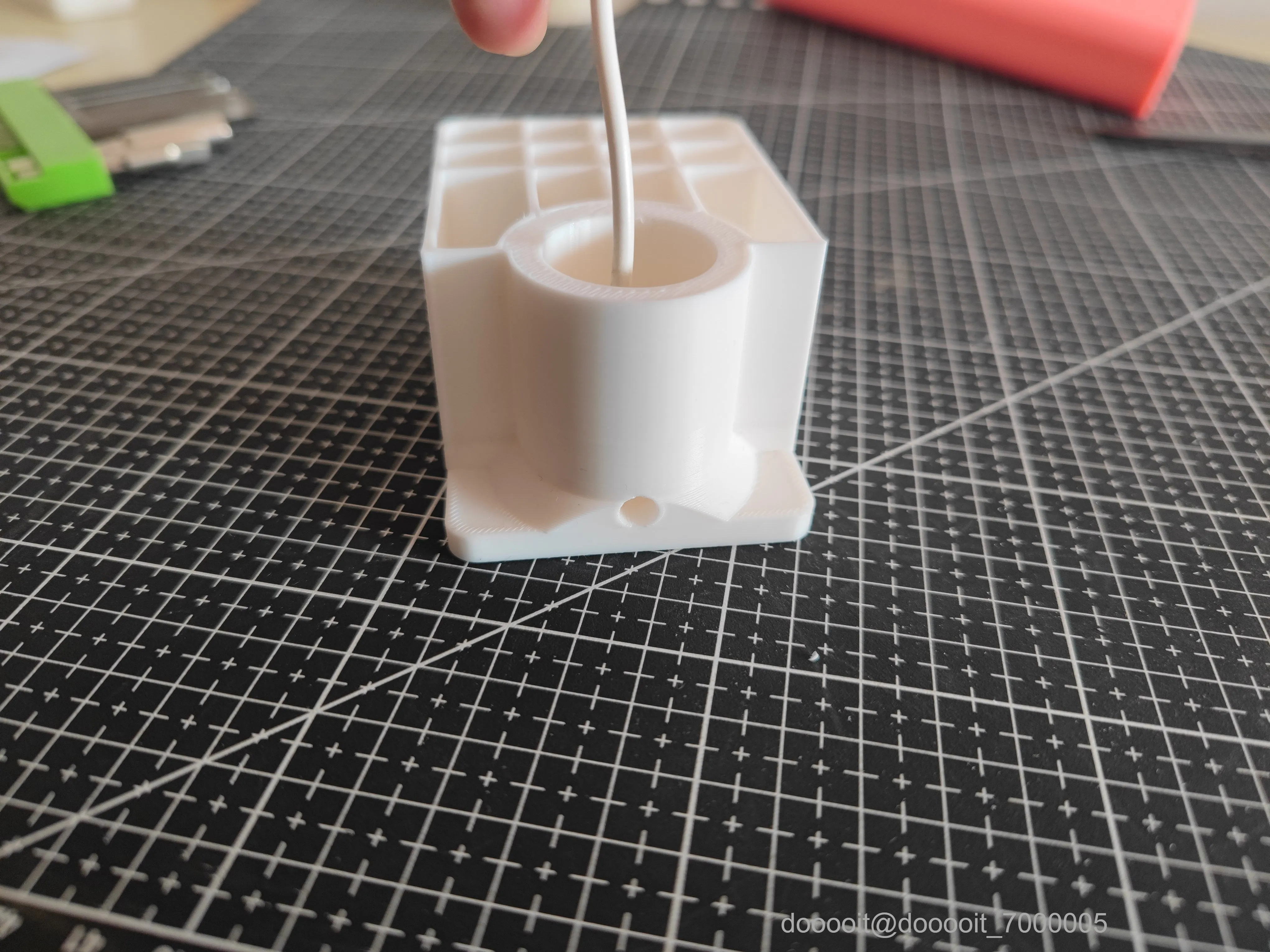

2.将线穿过底座孔位

穿线是拆解下的按钮开关，此刻需要复位。

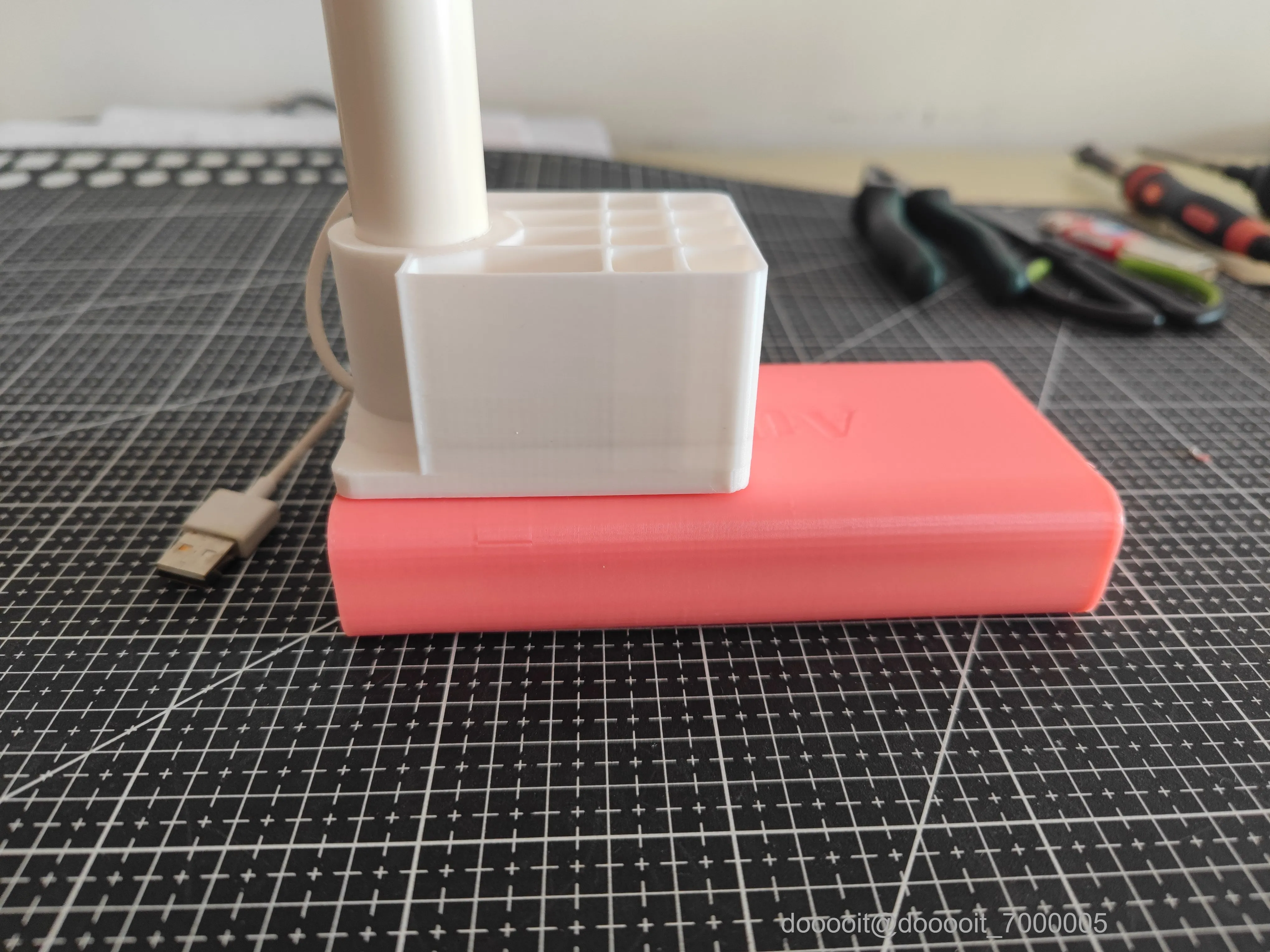

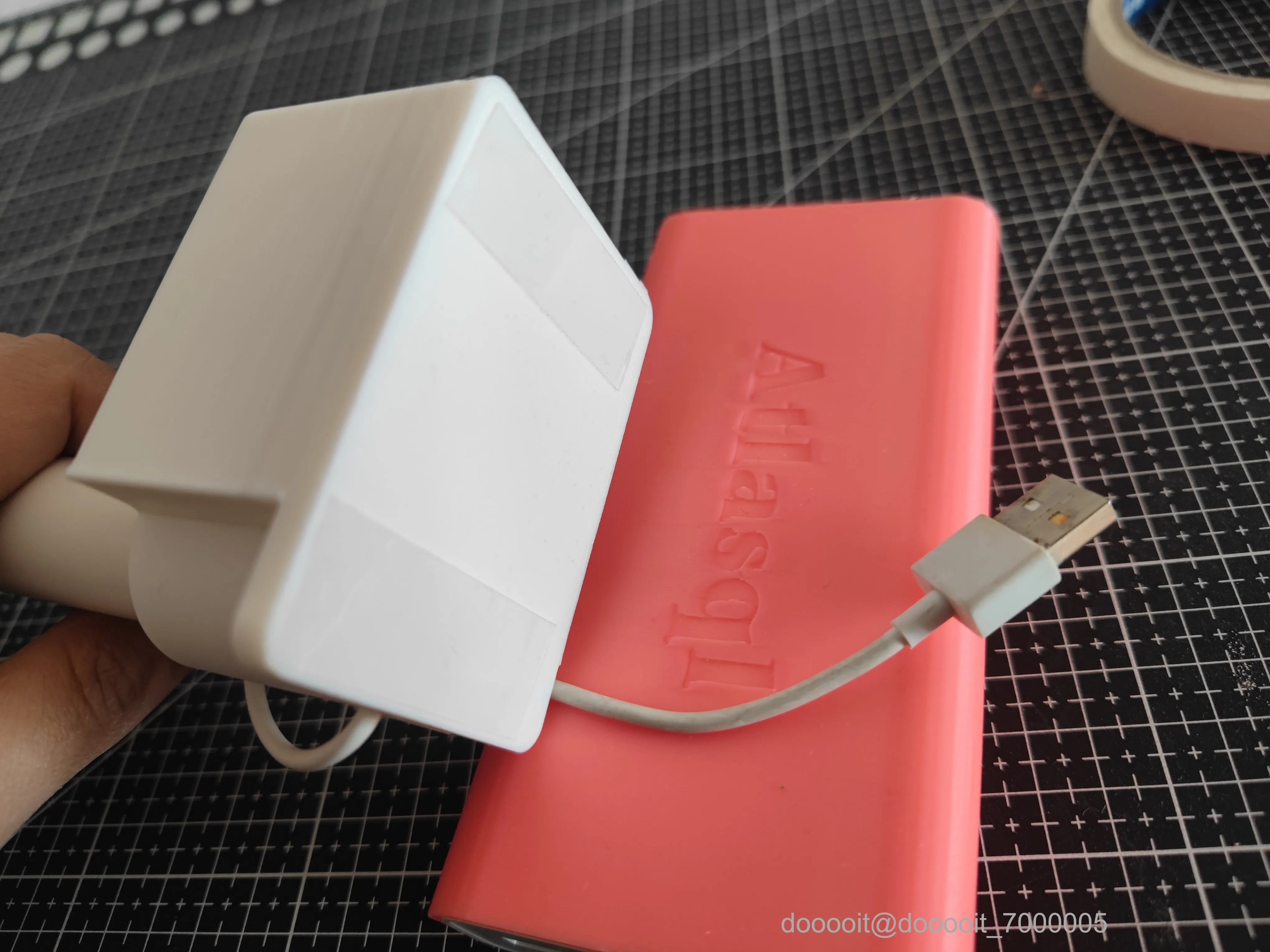

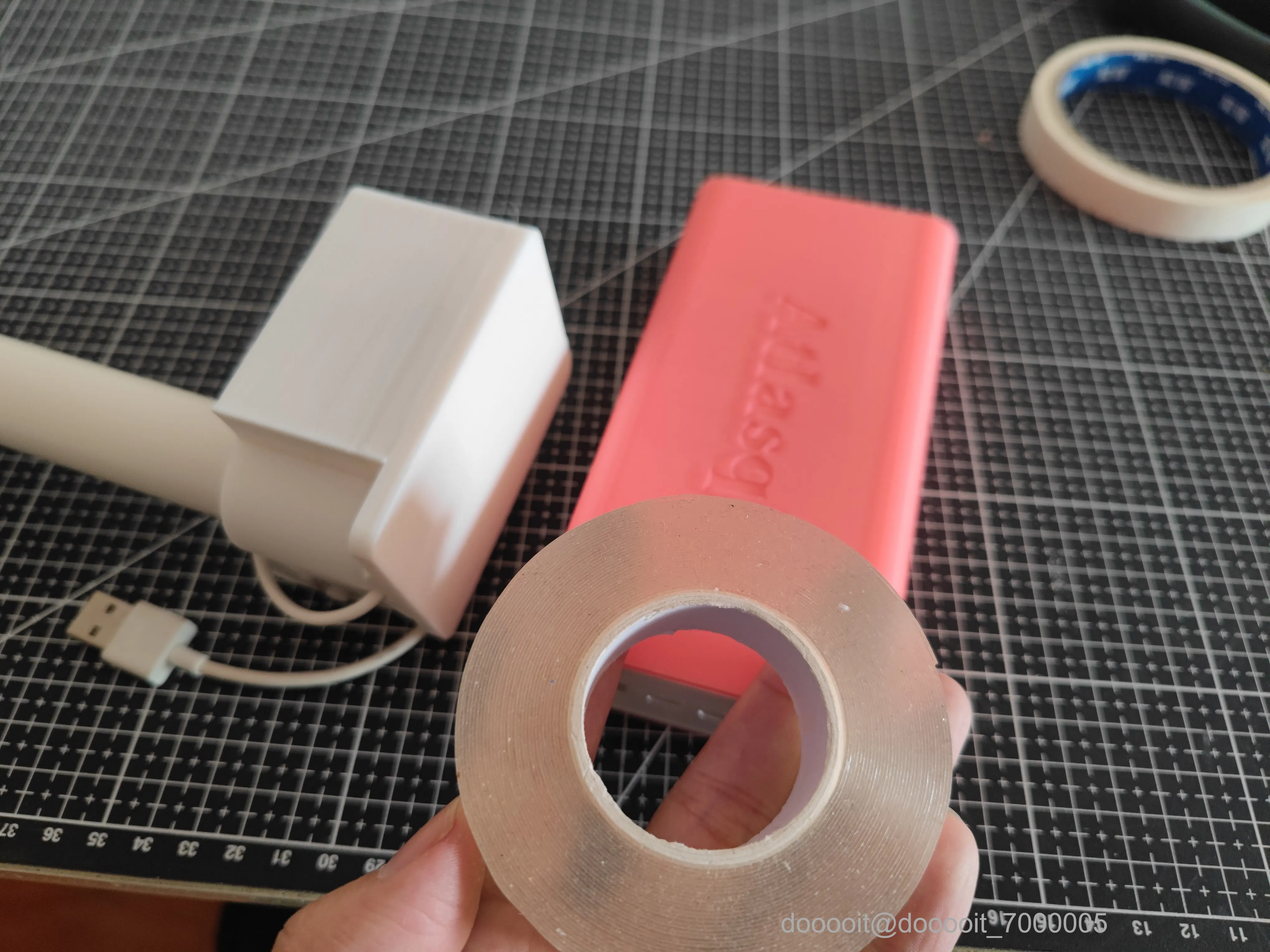

1.底座可单独使用，也可连接充电宝。

2.奔驰为连接充电宝，可方便移动。

以上步骤完成。

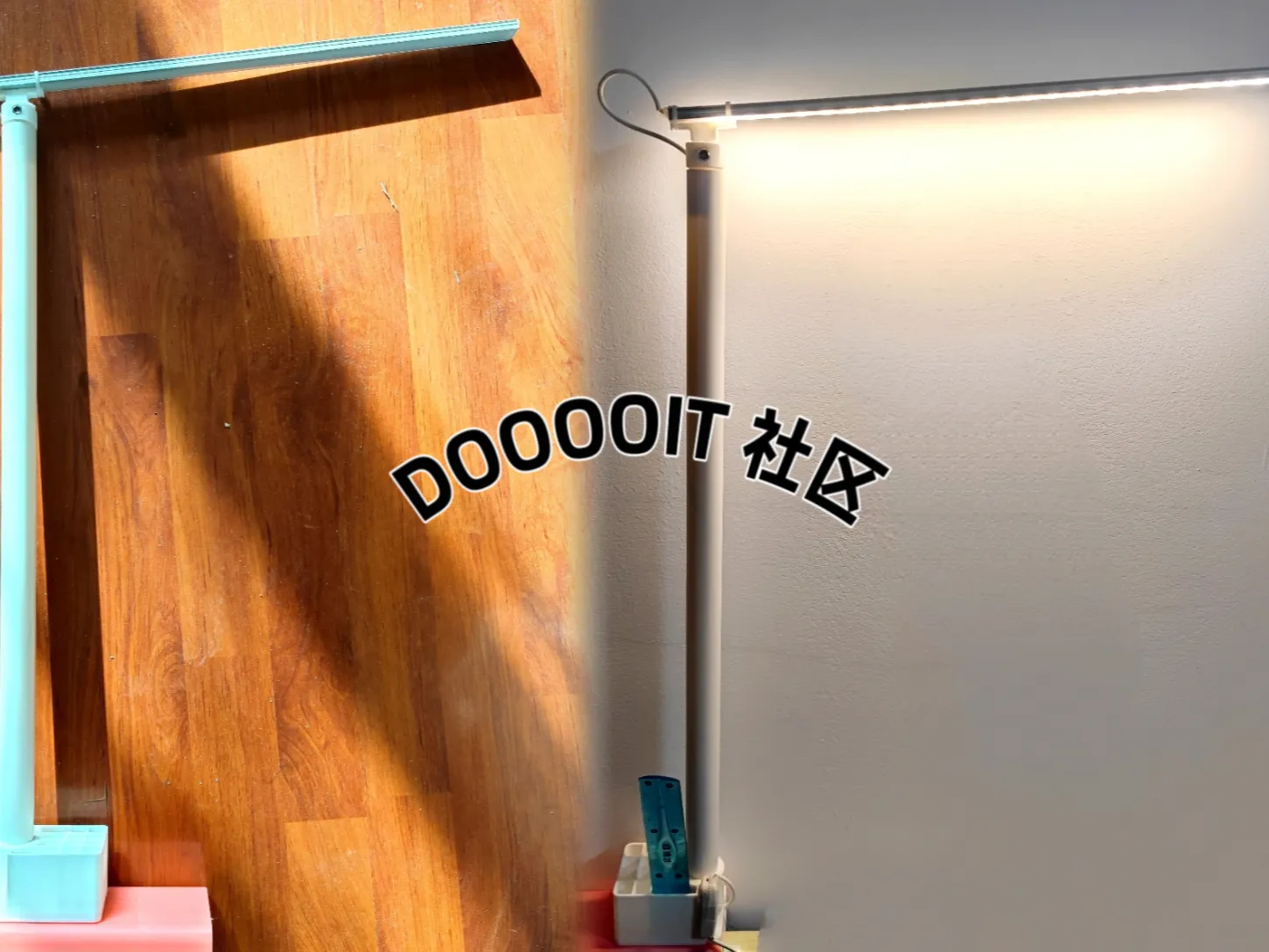

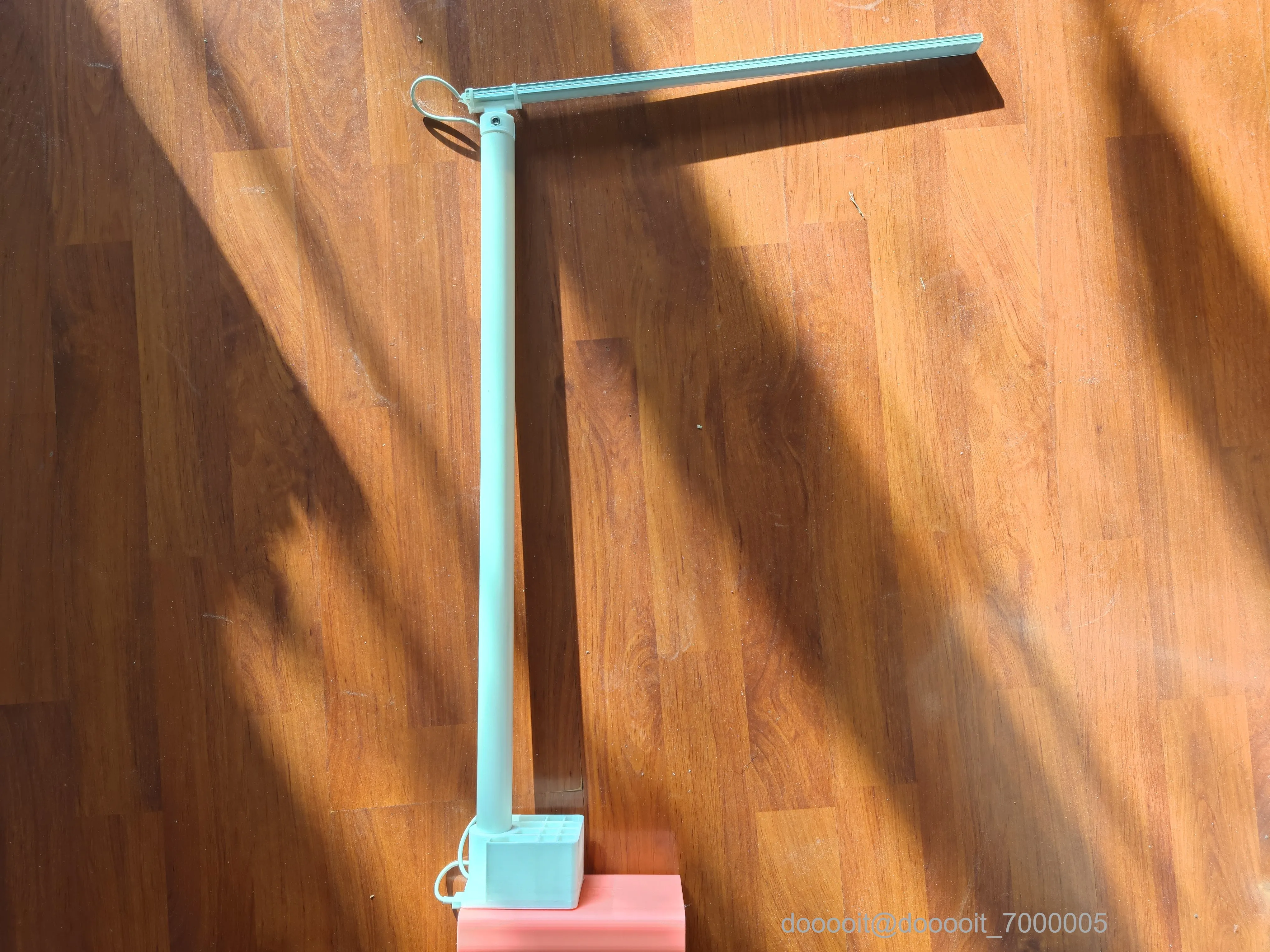

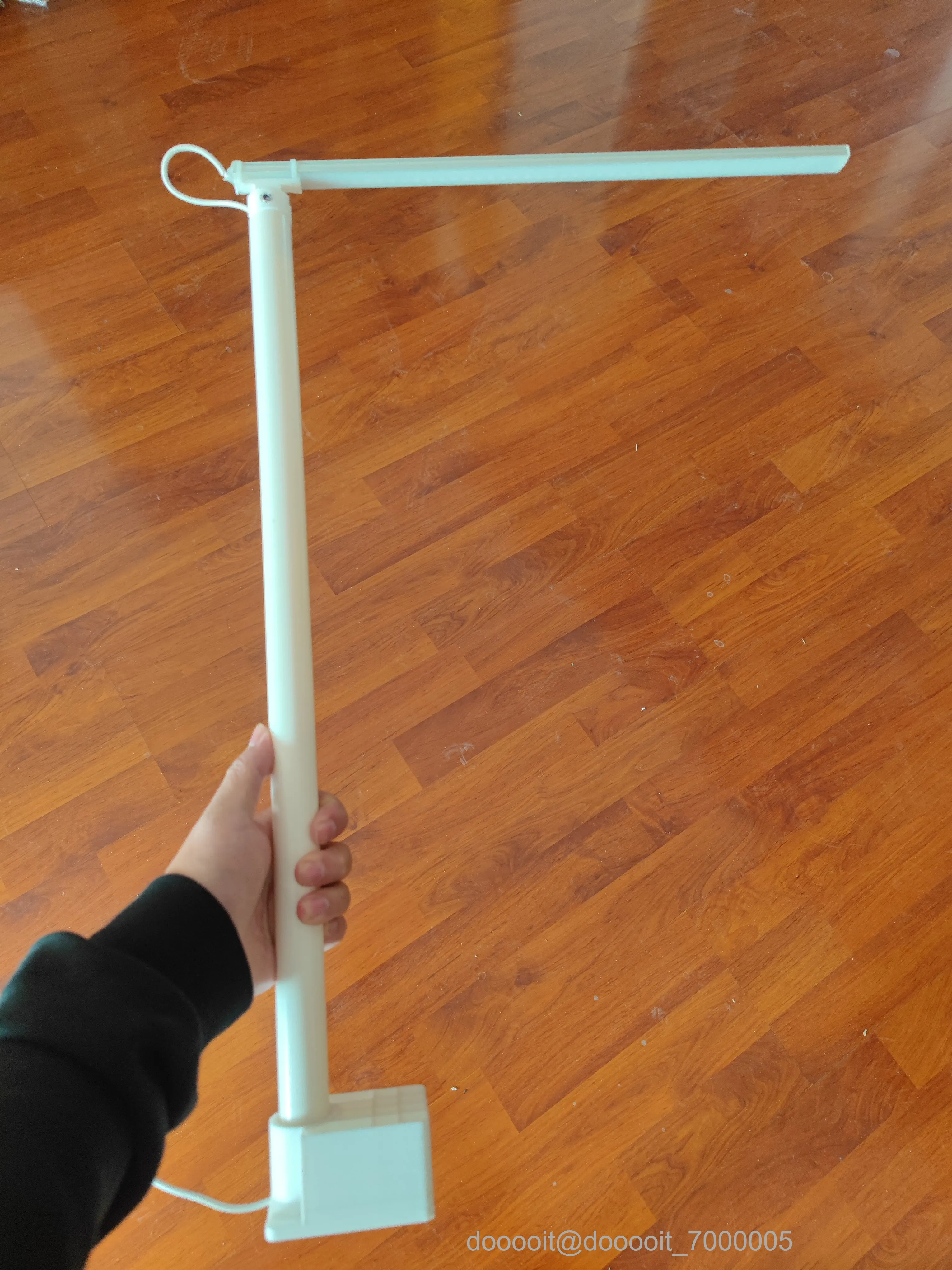

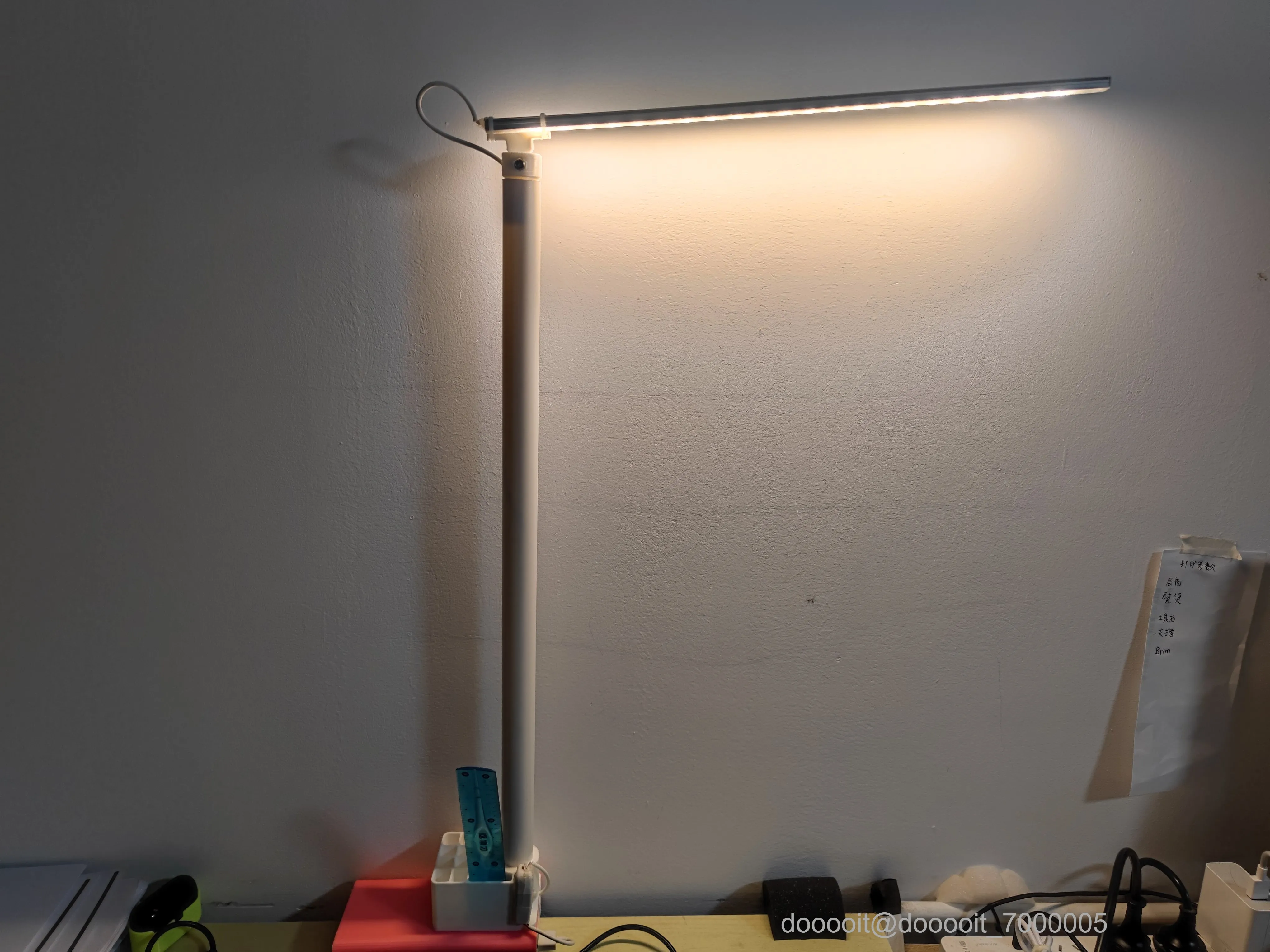

上图排尿时安装完成与测试实际效果。

白色简洁、便携、XY平面旋转角度180度，YZ平面旋转角度300度。
