使用 Micropython 的 Wio E5 与 Things Network

ChangeCode

转载

原文链接: https://community.dfrobot.com/makelog-314916.html

发布时间: 2025-06-10 15:23:46 | 阅读数

单片机

Micropython

WioE5

ESP32

在这个详细的教程中，我们将介绍使用 MicroPython 和小 ESP32-S3 将 Wio LoRa-E5 模块与 The Things Network （TTN）集成的过程。该项目将使您能够使用 TTN 作为处理 LoRa 数据的后端，通过 LoRaWAN 传输数据。

准备工作:

材料:

材料名称

数量

备注

Wio LoRa-E5 模块

XIAO ESP32-S3

面包板

USB线

跳线

电源

工具:

工具名称

数量

备注

Python 3.x

Thonny IDE

（或您选择的任何 MicroPython IDE）

MicroPython 固件

前置

为您的项目制造 PCB

您必须查看 PCBWAY 以便宜的价格在线订购 PCB！

您可以以便宜的价格制造 10 个优质 PCB 并运送到您家门口。您还将在第一笔订单中获得运费折扣。将您的 Gerber 文件上传到 PCBWAY，以良好的质量和快速的周转时间制造它们。PCBWay 现在可以提供完整的产品解决方案，从设计到外壳生产。查看他们的在线 Gerber 查看器功能。使用奖励积分，您可以从他们的礼品店获得免费的东西。另外，请从这里查看这个关于 KiCad 的 PCBWay 插件的有用博客。使用这个插件，在 KiCad 中完成设计后，只需单击一下即可直接订购 PCB。

在 XIAO ESP32-S3 和 Wi

🔥 在 XIAO ESP32-S3 上刷写 MicroPython：

1. 从（https://micropython.org/download/esp32/）下载适用于 ESP32-S3 的 MicroPython 固件。请务必下载 ESP32-S3 专用固件。

2. 安装 esptool：

您需要 esptool 包才能在 ESP32-S3 上刷写 MicroPython。使用以下方式安装它：

pip 安装 esptool

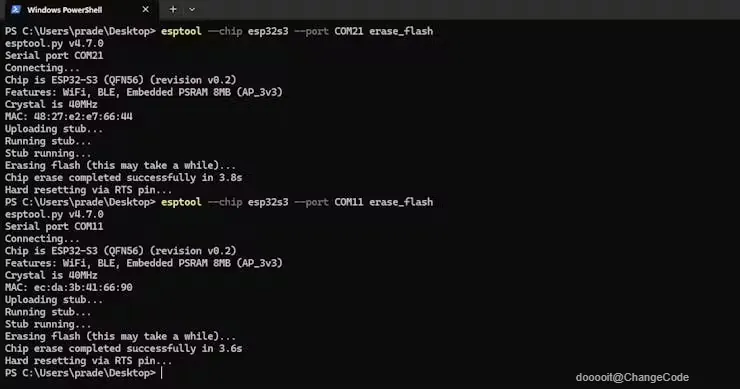

3. 将 XIAO ESP32-S3 连接到 PC 并执行以下命令，擦除 XIAO ESP32-S3 上的现有固件：

esptool.py --chip esp32s3 --port <your-port> erase_flash

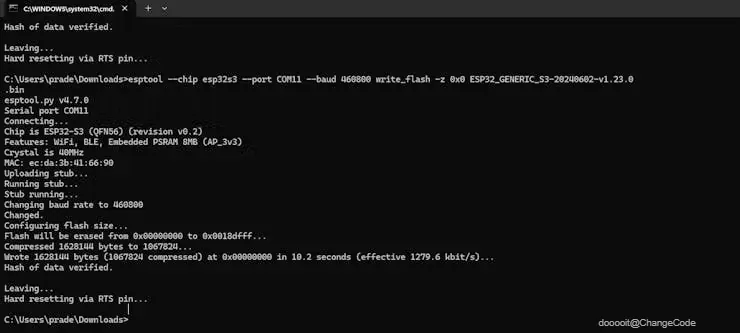

4. 刷写 MicroPython 固件：

将 '<your-port>' 替换为 ESP32-S3 连接的端口（例如，Windows 上的“COM4”或 Linux 上的“/dev/ttyUSB0”）。

然后，运行：

esptool.py --chip esp32s3 --port <your-port> write_flash -z 0x1000 esp32s3-<your-firmware>.bin

🚀 闪烁的 Wio LoRa-E5：

Wio LoRa-E5 模块主要使用 AT 命令通过 UART 进行通信。您不会将 MicroPython 烧录到它上面，而是通过来自 XIAO ESP32-S3 的 AT 命令与它通信。

有关使用固件设置 Wio-E5 的详细说明，请参阅 [Seeed Studio 文档]

接线连接

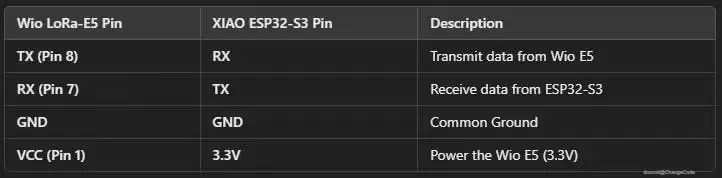

以下是使用 UART 将 XIAO ESP32-S3 连接到 Wio LoRa-E5 模块的方法：

确保正确连接引脚，尤其是 TX 和 RX，因为这将促进设备之间的通信。

为 ESP32-S3 设置 Thonny

1. 下载并安装 Thonny IDE（如果尚未安装）。

2. 选择 ESP32 作为您的 MicroPython 解释器。

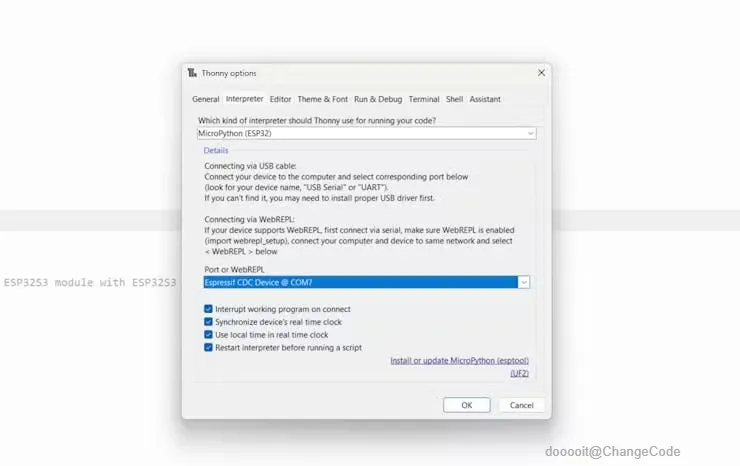

3. 插入 XIAO ESP32-S3，在 Thonny 中，进入 Tools > Options > Interpreter，然后选择与您的设备对应的正确端口（例如，Windows 上的“COM3”或 Linux 上的“/dev/ttyUSB0”）。

通过运行以下命令验证连接：

print（“XIAO ESP32-S3 问候！

如果消息打印到终端，则表示您已连接！

与 LoRaWAN 网络通信的 Micr

现在，我们将在 Xiao ESP32-S3 上编写 MicroPython 代码，以向 Wio-E5 发送和接收数据以进行 LoRa 通信。

# Connect to The Things Network (TTN) and publish some test data

# Put your key here (string). This should match the AppKey generated by your application.

#For example: app_key = 'E08B834FB0866939FC94CDCC15D0A0BE'

app_key = 'E08B834FB0866939FC94CDCC15D0A0BE'

# Regional LoRaWAN settings. You may need to modify these depending on your region.

# If you are using AU915: Australia

# band='AU915'

# channels='8-15'

# If you are using US915

# band='US915'

# channels='8-15'

# If you are using EU868

band='EU868'

channels='0-2'

from machine import UART, Pin

from utime import sleep_ms

from sys import exit

uart1 = UART(1, baudrate=9600, tx=Pin(43), rx=Pin(44))

join_EUI = None # These are populated by this script

device_EUI = None

### Function Definitions

def receive_uart():

'''Polls the uart until all data is dequeued'''

rxData=bytes()

while uart1.any()>0:

rxData += uart1.read(1)

sleep_ms(2)

return rxData.decode('utf-8')

def send_AT(command):

'''Wraps the "command" string with AT+ and \r\n'''

buffer = 'AT' + command + '\r\n'

uart1.write(buffer)

sleep_ms(300)

def test_uart_connection():

'''Checks for good UART connection by querying the LoRa-E5 module with a test command'''

send_AT('') # empty at command will query status

data = receive_uart()

if data == '+AT: OK\r\n' : print('LoRa radio is ready\n')

else:

print('LoRa-E5 detected\n')

exit()

def get_eui_from_radio():

'''Reads both the DeviceEUI and JoinEUI from the device'''

send_AT('+ID=DevEui')

data = receive_uart()

device_EUI = data.split()[2]

send_AT('+ID=AppEui')

data = receive_uart()

join_EUI = data.split()[2]

print(f'JoinEUI: {join_EUI}\n DevEUI: {device_EUI}')

def set_app_key(app_key):

if app_key is None or app_key == 'None':

print('\nGenerate an AppKey on cloud.thethings.network and enter it at the top of this script to proceed')

exit()

send_AT('+KEY=APPKEY,"' + app_key + '"')

receive_uart()

print(f' AppKey: {app_key}\n')

def configure_regional_settings(band=None, DR='0', channels=None):

''' Configure band and channel settings'''

send_AT('+DR=' + band)

send_AT('+DR=' + DR)

send_AT('+CH=NUM,' + channels)

send_AT('+MODE=LWOTAA')

receive_uart() # flush

send_AT('+DR')

data = receive_uart()

print(data)

def join_the_things_network():

'''Connect to The Things Network. Retry on failure.'''

max_retries = 5

retry_count = 0

while retry_count < max_retries:

send_AT('+JOIN')

data = receive_uart()

print(data)

status = 'not connected'

while status == 'not connected':

data = receive_uart()

if len(data) > 0: print(data)

if 'joined' in data.split():

status = 'connected'

break

if 'failed' in data.split():

print('Join Failed. Retrying...')

break

sleep_ms(1000)

if status == 'connected':

break

else:

retry_count += 1

print(f"Retry {retry_count}/{max_retries} in 5 seconds...")

sleep_ms(5000)

if retry_count >= max_retries:

print("Max retries exceeded. Giving up.")

exit()

def send_message(message):

'''Send a string message'''

send_AT('+MSG="' + message + '"')

done = False

while not done:

data = receive_uart()

if 'Done' in data or 'ERROR' in data:

done = True

if len(data) > 0: print(data)

sleep_ms(1000)

def send_hex(message):

send_AT('+MSGHEX="' + message + '"')

done = False

while not done:

data = receive_uart()

if 'Done' in data or 'ERROR' in data:

done = True

if len(data) > 0: print(data)

sleep_ms(1000)

test_uart_connection()

get_eui_from_radio()

set_app_key(app_key)

configure_regional_settings(band=band, DR='0', channels=channels)

join_the_things_network()

while True:

# Send example data

print("sending test messages")

# Convert the random number to a hexadecimal string

temp=100

payload = '{:04x}'.format(temp)

payload1 = '{:04x}'.format(temp)

CP = payload + payload1

print("payload : ", CP)

# send_message("Hello World!")

send_hex(CP)

sleep_ms(5000)

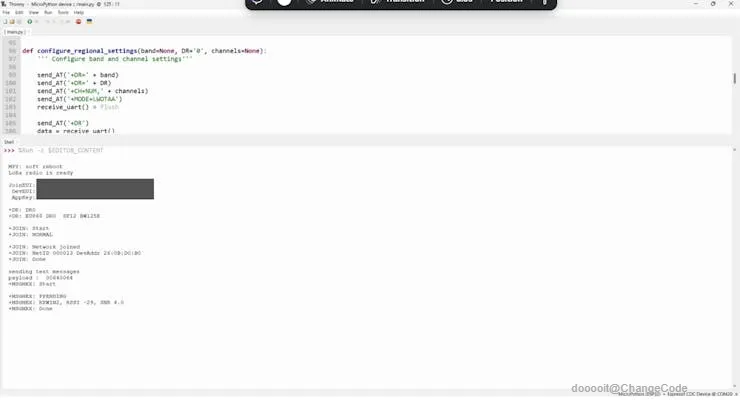

设备将尝试加入 LoRaWAN 网络。响应应确认联接是否成功.

设置 The Things Networ

1234

在开始硬件设置之前，让我们在 The Things Network （TTN）上配置应用程序。TTN 是一个免费的、社区驱动的 LoRaWAN 网络服务平台。

🛠️ 5.1 创建 TTN 帐户

1. 前往 [TTN 控制台]（https://console.thethingsnetwork.org/），然后注册或登录。

2. 根据您的区域选择您的集群（例如，**EU1**、**US1**）。

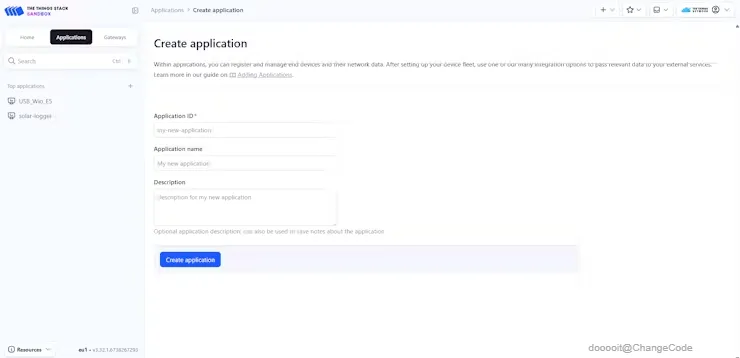

🛠️ 5.2 创建应用程序

1. 在 TTN 控制台中，单击应用程序，然后单击创建应用程序。

2. 填写详细信息：

3. 创建后，导航到应用程序概述页面。

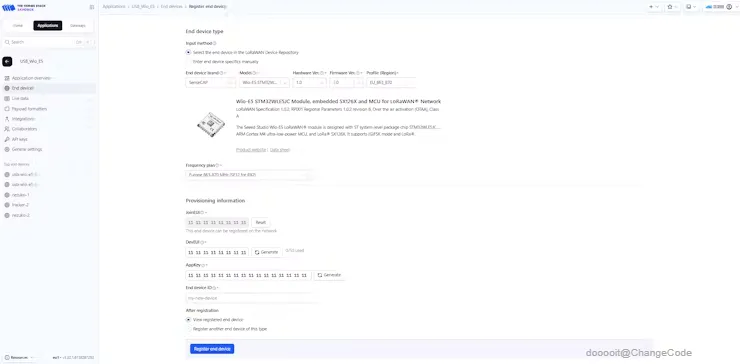

🛠️ 5.3 注册您的设备

1. 在您的应用程序下，单击 Devices → Register end device。

2. 选择 Manually registered device（手动注册的设备）。

3. 填写字段：

通过 TTN 接收数据

123

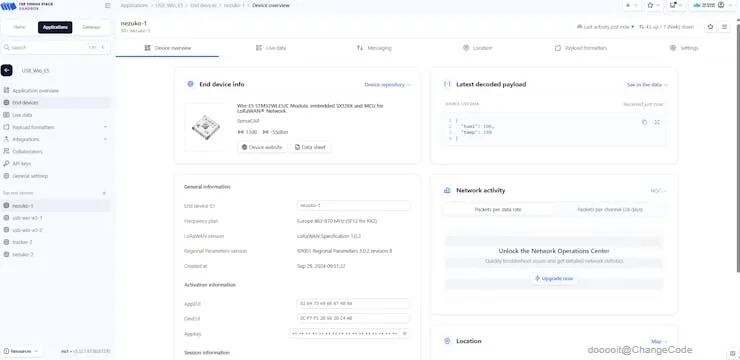

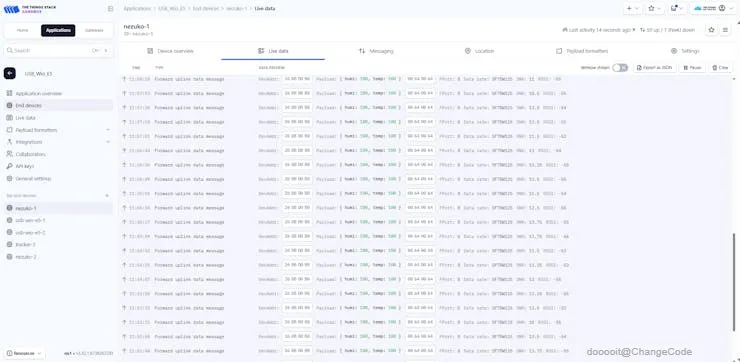

现在查看 TTN 控制台，您可以看到您的设备响应。

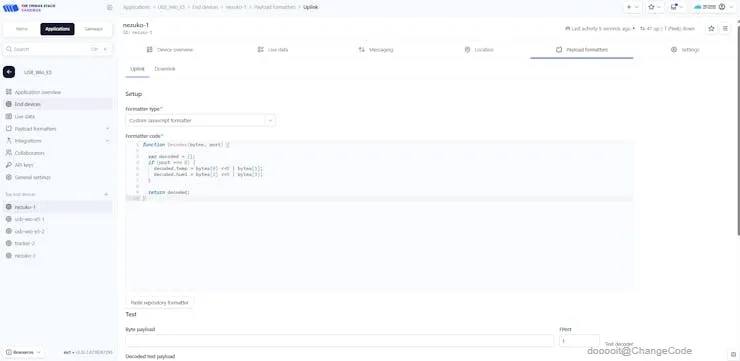

function Decoder(bytes, port) {

var decoded = {};

if (port === 8) {

decoded.temp = bytes[0] <<8 | bytes[1];

decoded.humi = bytes[2] <<8 | bytes[3];

}

return decoded;

}

最后，您可以在 TTN 控制台中查看您的实际数据。

🚀 未来扩展包：

添加传感器：将温度、湿度或 GPS 等传感器连接到您的小 ESP32-S3 并将这些数据发送到 TTN.Cloud 集成：将数据从 TTN 转发到 AWS、Azure 或 Google Cloud 等云平台进行进一步处理。数据可视化：使用 Qubitro 等平台可视化来自 TTN 的传入数据。

🎉 结论

您已成功使用 MicroPython 将 Wio LoRa-E5 与 The Things Network （TTN）和小 ESP32-S3 集成。您现在可以通过 LoRaWAN 将数据发送到 TTN，在那里数据可以转发到云服务、存储在数据库中或在仪表板上可视化。

祝您编码和构建 LoRaWAN 物联网应用愉快！🌍📡
