ESPNOW 倒数计时器 ATOM 矩阵

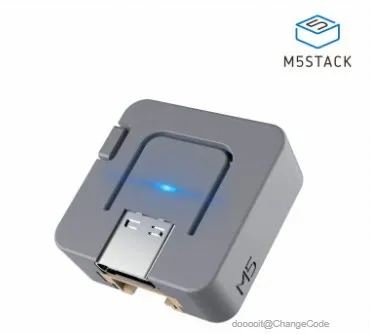

ATOM Matrix ESP32 更多信息ATOM Lite ESP32 物联网开发套件Visuino 程序：下载 Visuino

还需要安装 Visuino： https://www.visuino.eu。下载免费版本或注册免费试用。

对两个 ESP 板重复此步骤：

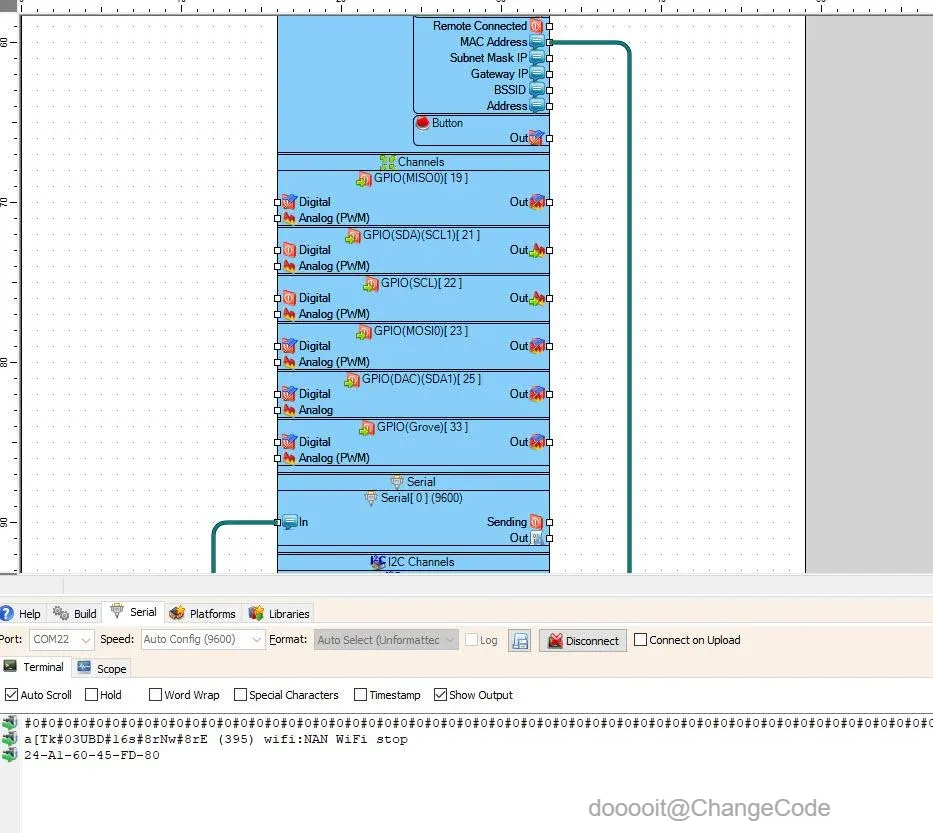

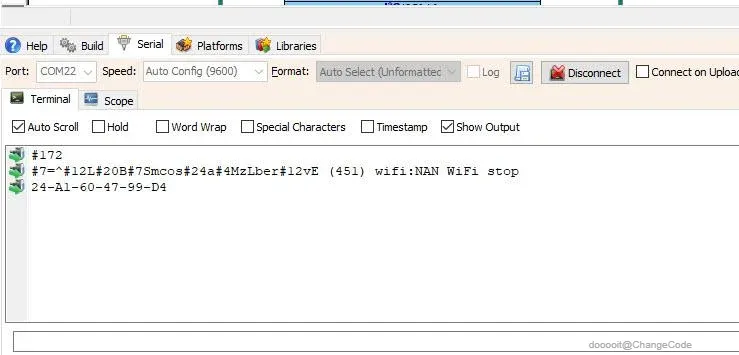

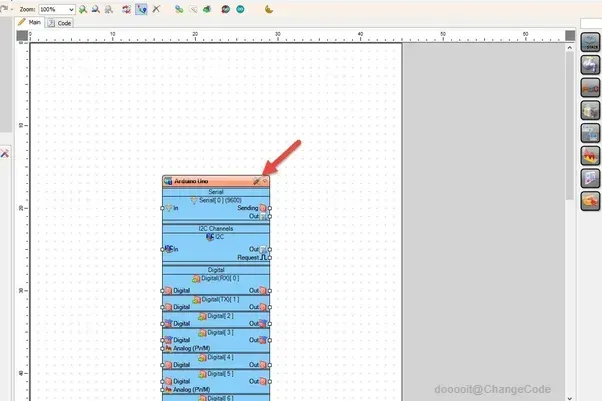

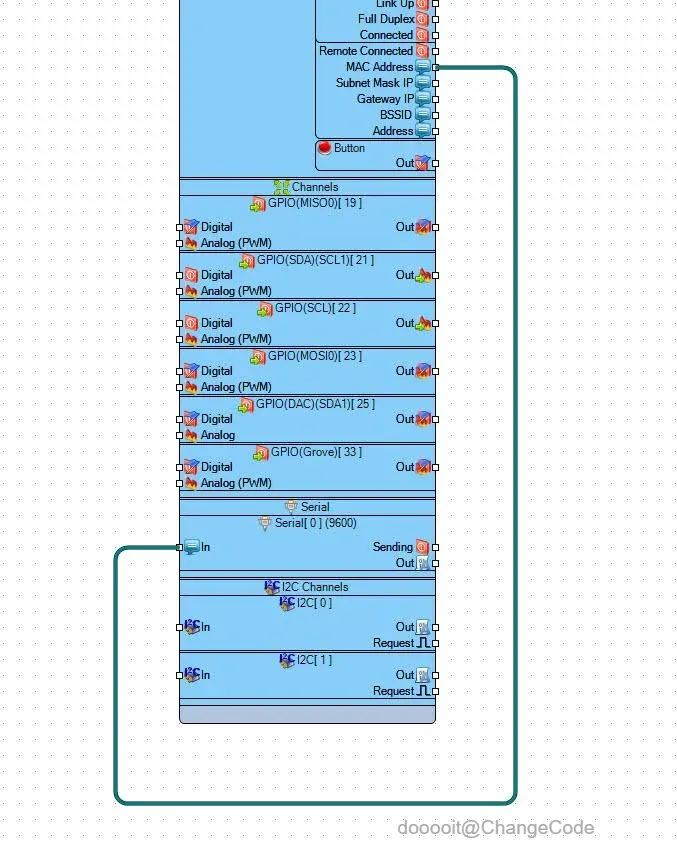

如第一张图所示启动Visuino点击 Visuino 中 Arduino 组件（图 1）上的“工具”按钮 当对话框出现时，选择“M5 Stack ATOM Lite”或“M5 Stack ATOM Matrix”或您使用的任何其他 ESP 板。将引脚MAC 地址连接到串行引脚 [0]（图 2）在Visuino中，单击底部的“构建”选项卡，确保选择了正确的端口，然后单击“编译/构建和上传”按钮。然后单击“串行”选项卡并单击“连接”按钮您应该会看到MAC 地址（图 3）或（图 4），如果您没有看到它，请单击 ESP 板上的“重置”按钮将MAC 地址复制到您的记事本，因为您稍后会需要它们

还需要安装 Visuino： https://www.visuino.eu。下载免费版本或注册免费试用。

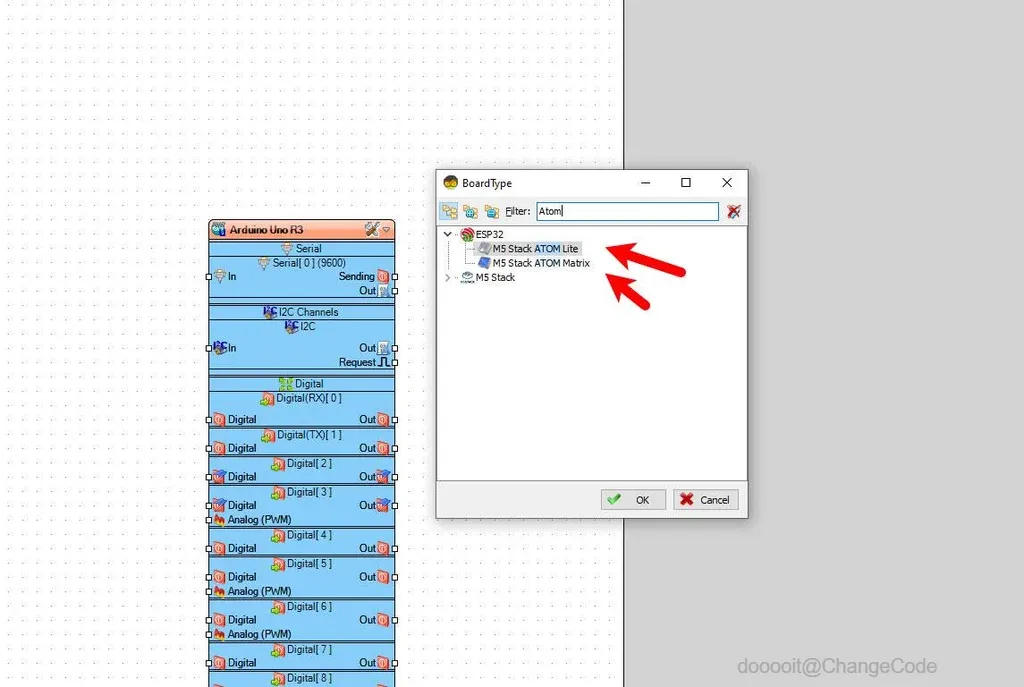

如第一张图所示启动 Visuino 点击 Visuino 中 Arduino 组件（图 1）上的“工具”按钮 当对话框出现时，选择“M5 Stack ATOM Lite”，如图 2 所示

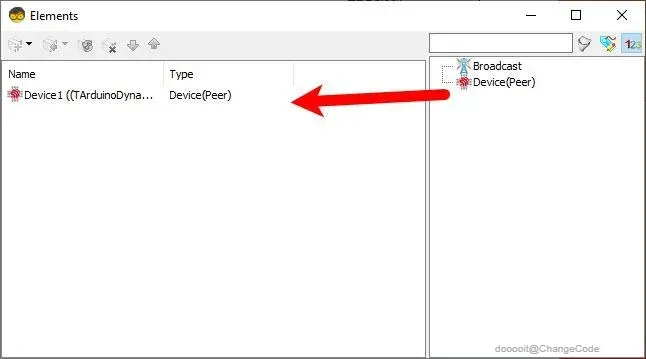

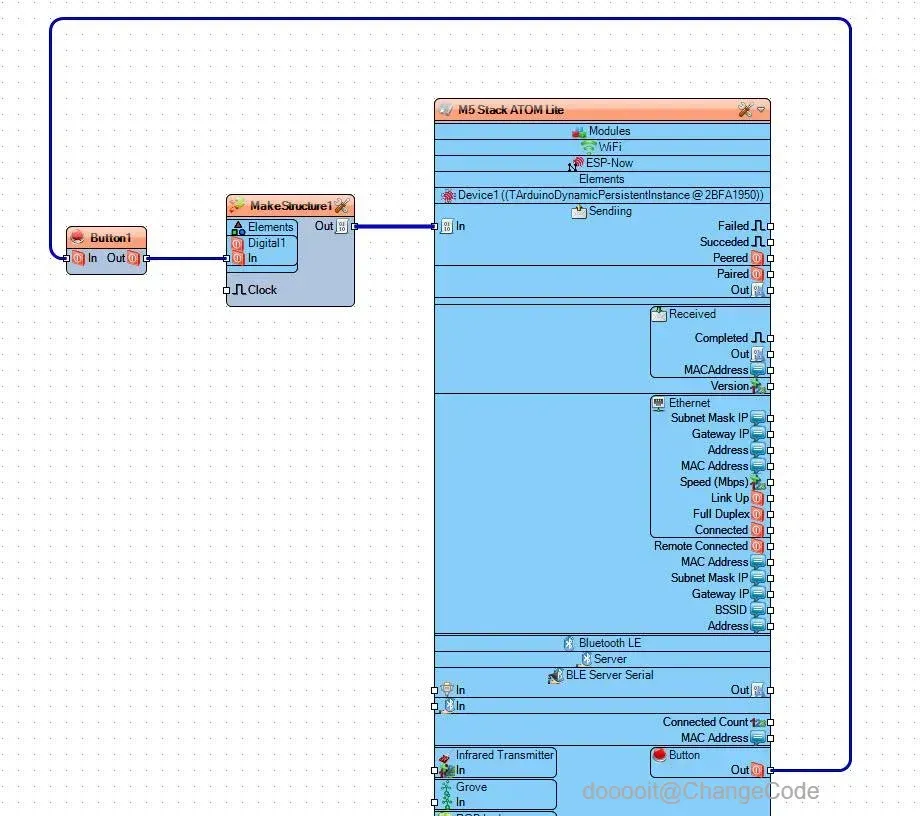

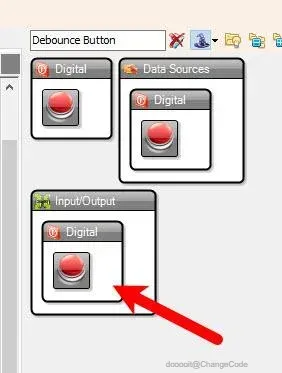

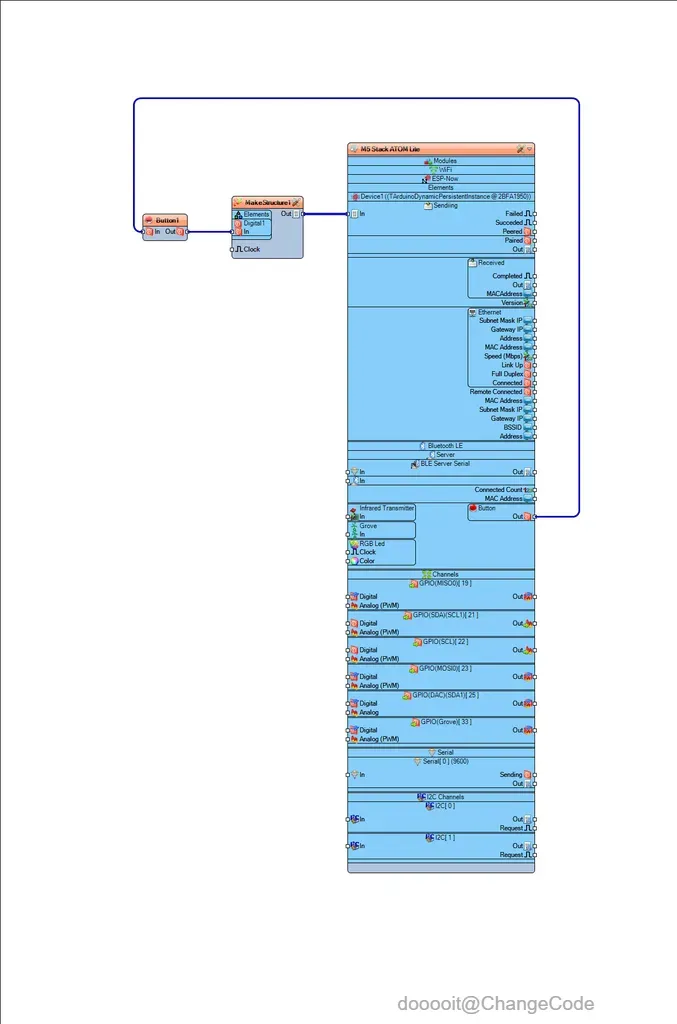

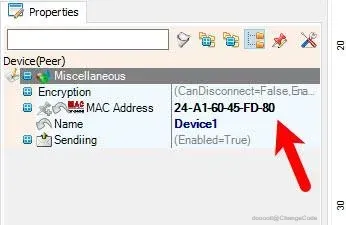

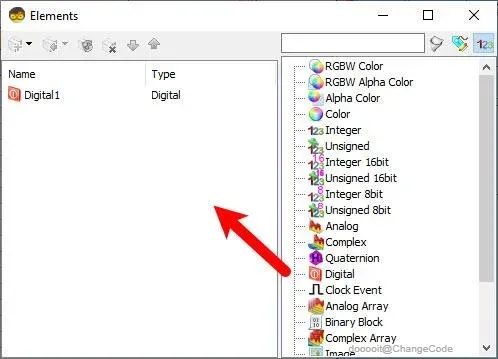

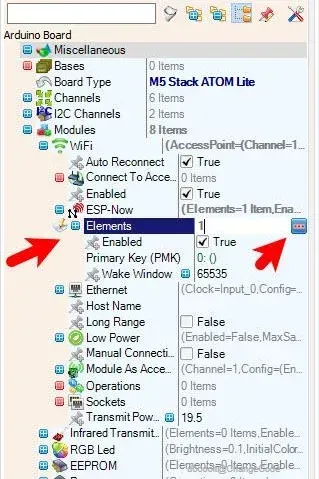

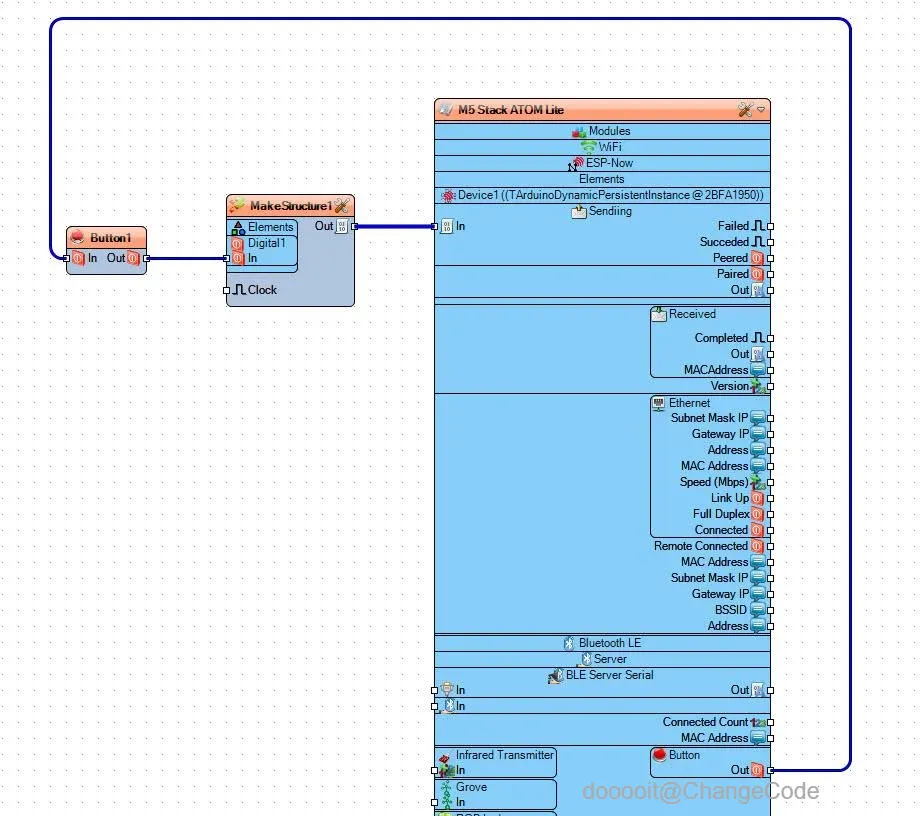

选择“M5 Stack ATOM Lite”板，在“属性”窗口中扩展 Modules>WiFi>ESP-NOW>Elements，然后单击 3 个点按钮在“元素”窗口中，将“Device（Peer）”拖动到左侧，然后在“属性”窗口中粘贴另一个板的 MAC 地址，在本例中为 M5 Stack ATOM Matrix，关闭“元素”窗口添加“Make Structure”组件添加“Debounce Button”“组件双击”MakeStructure1“，然后在”元素“窗口中将”Digital“拖动到左侧关闭元素窗口将”M5 Stack ATOM Lite“>”Button“引脚 [Out] 连接到”Button1“引脚 [In]将”Button1“引脚 [Out] 连接到”MakeStructure1“>”Digital1“引脚 [In]将”MakeStructure1“引脚 [Out] 连接到”M5 Stack ATOM Lite”“ Pin [发送]

将项目上传到 Atom 板（请参阅生成、编译和上传 Arduino 代码步骤）

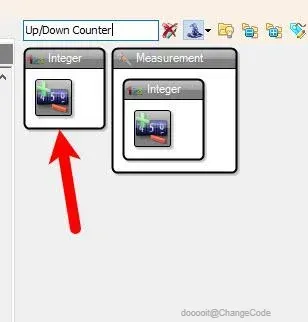

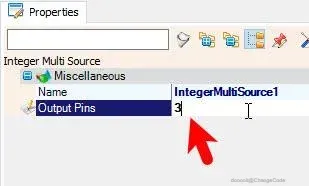

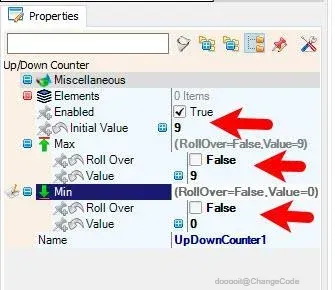

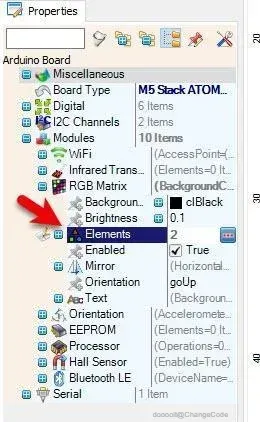

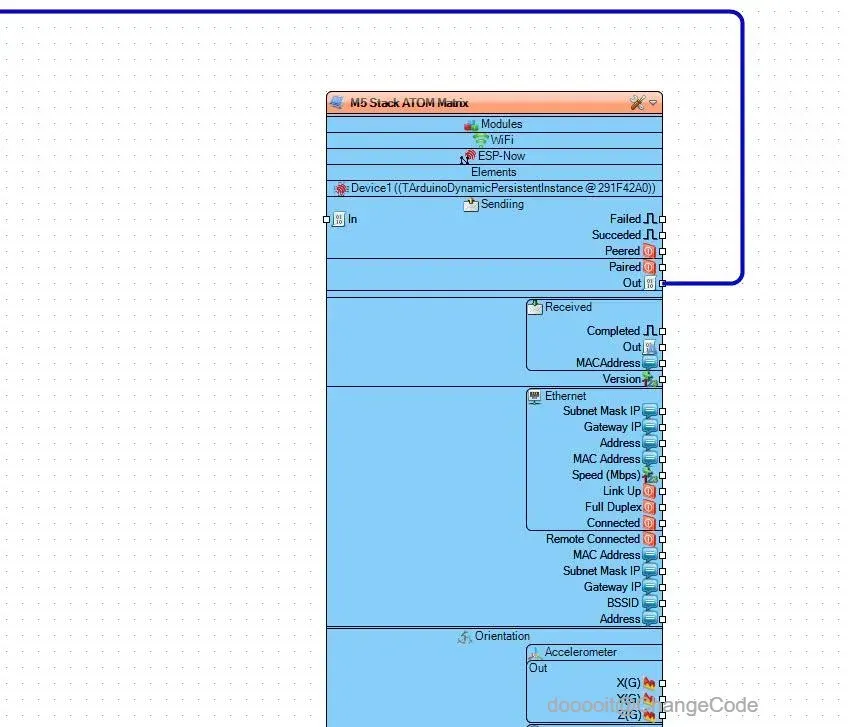

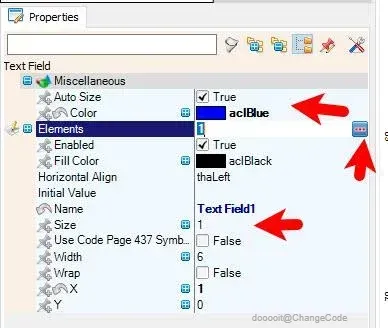

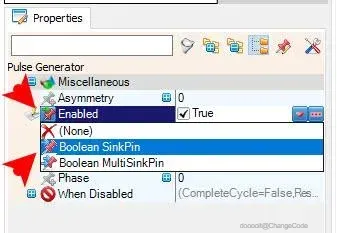

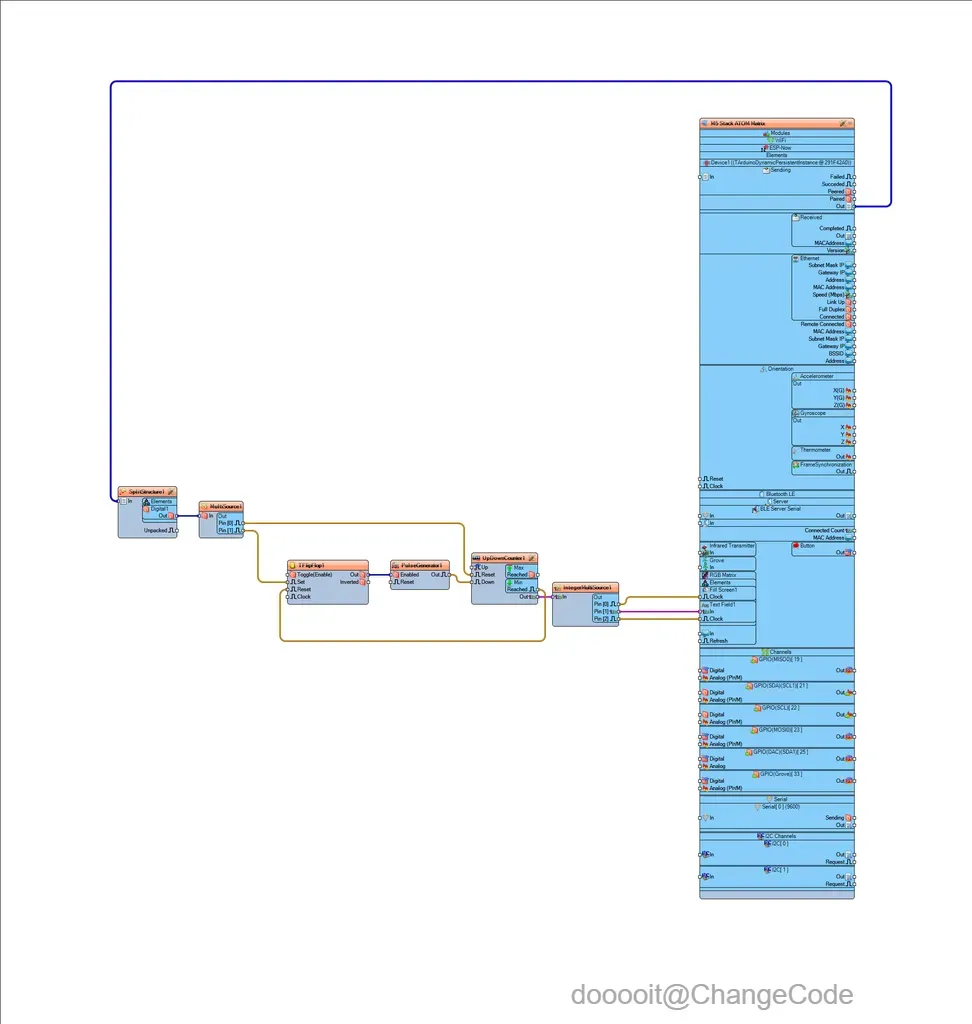

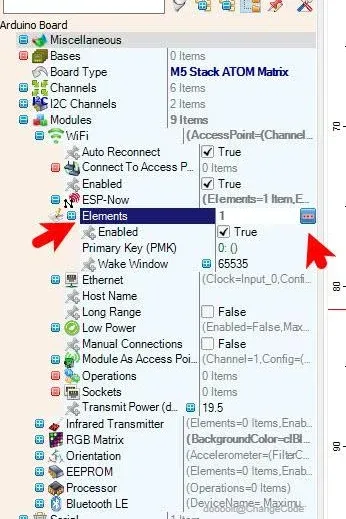

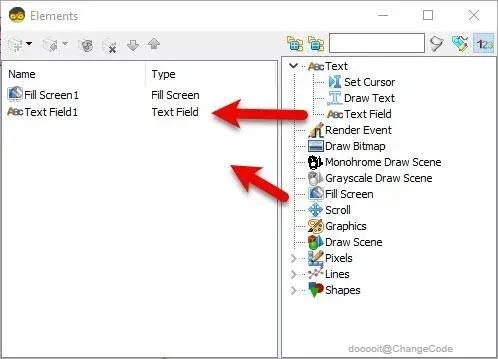

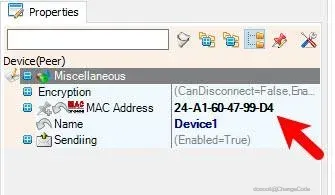

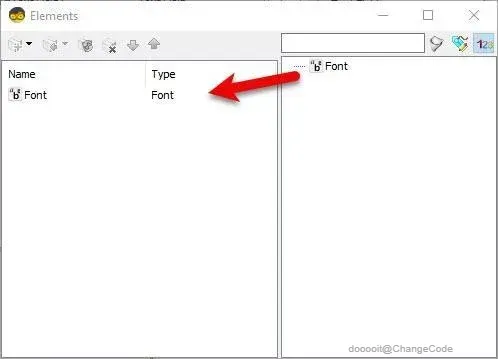

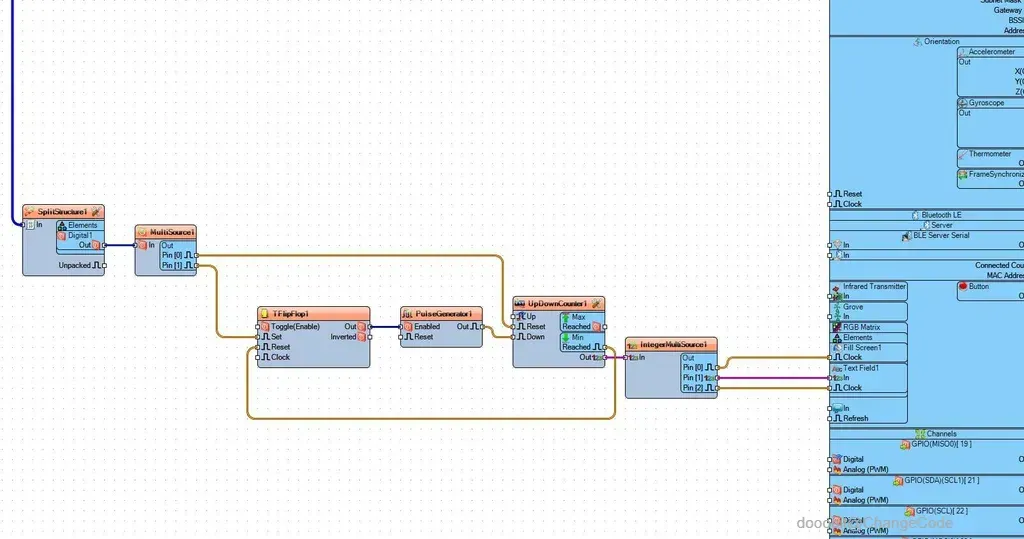

选择“M5 Stack ATOM Matrix”板，然后在“属性”窗口中扩展 Modules>WiFi>ESP-NOW>Elements，然后单击 3 个点按钮在“元素”窗口中，将“Device（Peer）”拖动到左侧，然后在“属性”窗口中粘贴另一个板的 MAC 地址，在本例中为 M5 Stack ATOM Lite，关闭“元素”窗口，选择“M5 Stack ATOM Matrix”板，然后在属性窗口中展开”模块“>”RGB 矩阵“>”元素“，然后单击 3 个点按钮在”元素“窗口中，将”填充屏幕“拖动到左侧在”元素“窗口中，将”文本字段“拖动到左侧，在属性窗口中将”颜色“设置为 aclBlue 和”X“设置为 1，选择”元素“并单击 3 个点按钮，在”元素“窗口中拖动”字体”“到左侧，在属性窗口中将”字体“设置为 Adafruit\Picopixel关闭两个”元素“窗口添加”拆分结构“组件双击”拆分结构1“，然后在”元素“窗口中将”数字“拖动到左侧关闭元素窗口添加”数字多源“组件添加”Toggle（T） Flip-Flop“组件添加”脉冲发生器”组件选择“PulseGenerator1”，在属性窗口中选择“启用”，单击图钉图标并选择“布尔接收器Pin”添加“Up/Down Counter”组件选择“UpDownCounter1”，在属性窗口中将“初始值”设置为9，将“最大”>“翻转”设置为False，将“最大”>“值”设置为9，将“最小”>“翻转”设置为False，将“最小值”设置为False，将“最小值”设置为False，将“最小值”设置为False，将“最小值”“ > ”值“ 为 0 添加 ”整数多源“ 元件选择 ”IntegerMultiSource1“ 并在属性窗口中将 ”输出引脚“ 设置为 3 将 ”M5 堆栈 ATOM 矩阵“ > ”发送“ 引脚 [输出] 连接到 ”SplitStructure1“ 引脚 [输入]将 ”SplitStructure1“ > ”Digital1“ 引脚 [输出] 连接到 ”MultiSource1“ 引脚 [输入]将 ”MultiSource1“ 引脚 [0] 连接到 ”UpDownCounter1”“ 引脚 [重置]将 ”MultiSource1“ 引脚 [1] 连接到”TFlipFlop1“ 引脚 [设置]将 ”TFlipFlop1“ 引脚 [输出] 连接到 ”PulseGenerator1“ 引脚 [启用]连接 ”PulseGenerator1“ 引脚 [输出] 到 ”UpDownCounter1“ 引脚 [向下]连接 ”UpDownCounter1“ 引脚 [达到最小值] 到 ”TFlipFlop1“ 引脚 [重置]将 ”UpDownCounter1“ 引脚 [输出] 连接到 ”IntegerMultiSource1“ 引脚 [输入]连接 ”IntegerMultiSource1“ 引脚 [0] M5 堆栈 ATOM 矩阵 > ”填充屏幕 1“ 引脚 [时钟]连接 ”IntegerMultiSource1“ 引脚 [1] M5 堆栈 ATOM 矩阵 > ”文本字段 1“ 引脚 [输入]连接 ”IntegerMultiSource1“ 引脚 [2] M5 堆栈 ATOM 矩阵 > ”文本字段 1“ 引脚 [时钟]

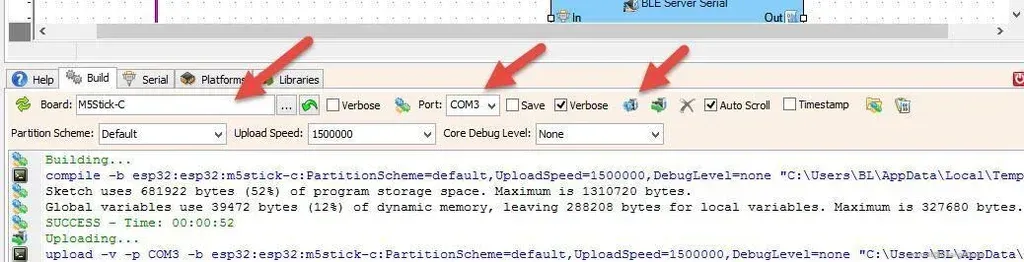

在 Visuino 中，单击底部的“构建”选项卡，确保选择了正确的端口，然后单击“编译/构建和上传”按钮。

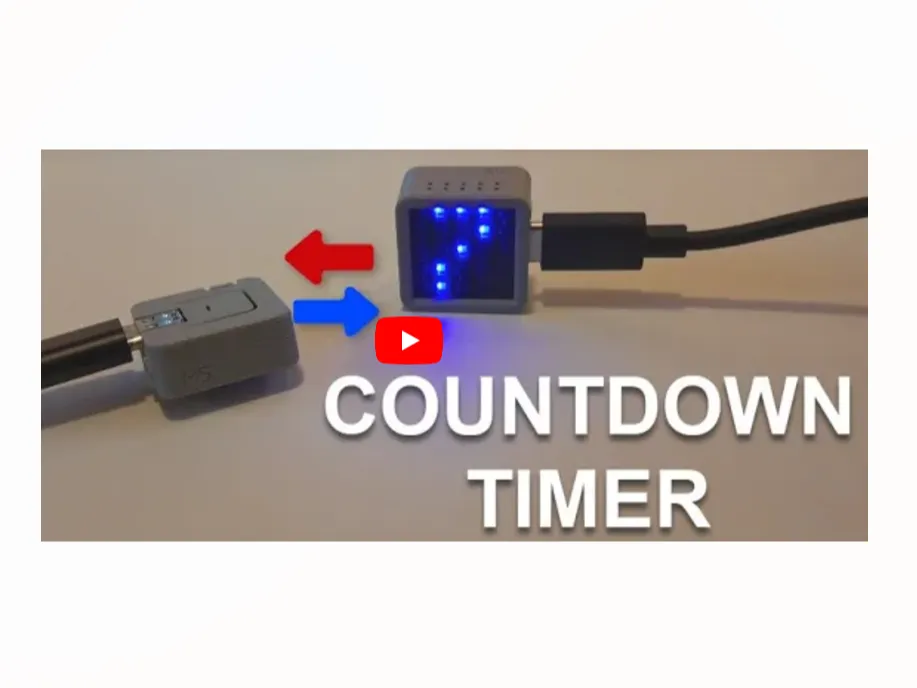

如果为 Atom ESP32 模块供电，并按下 Atom Lite 上的 Button，则 Atom Matrix 应开始倒计时。

祝贺！您已经完成了 Visuino 的项目。此外，还附上了我为本教程创建的 Sender 和 Receiver 的 Visuino 项目文件，您可以下载并在 Visuino 中打开它：https://www.visuino.eu
