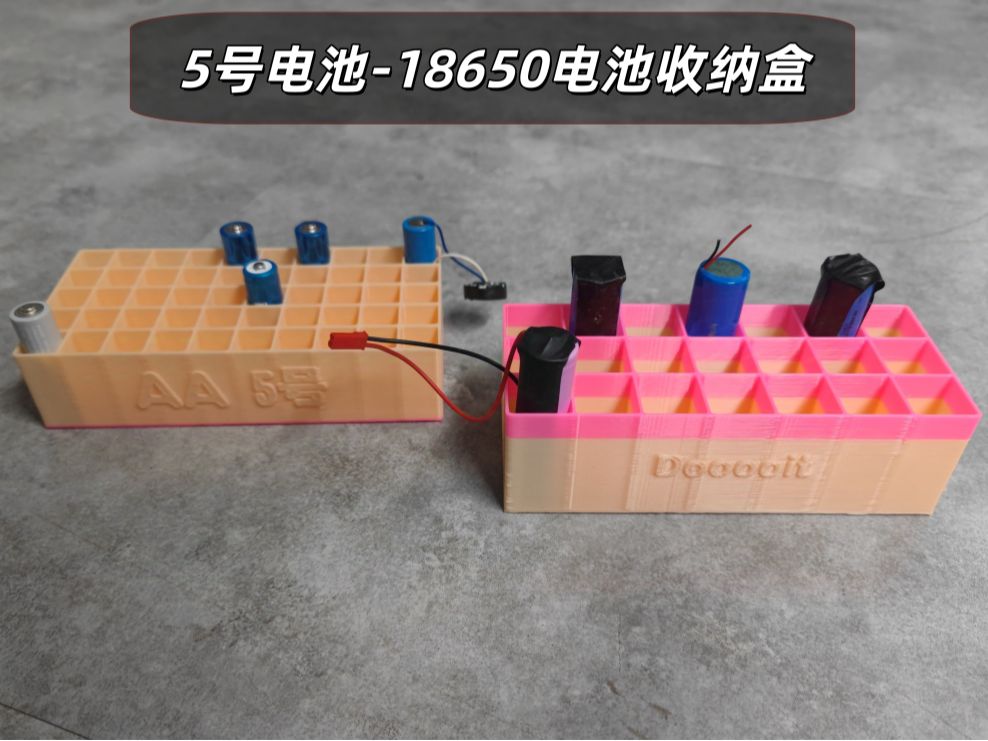

5号电池-18650电池收纳盒

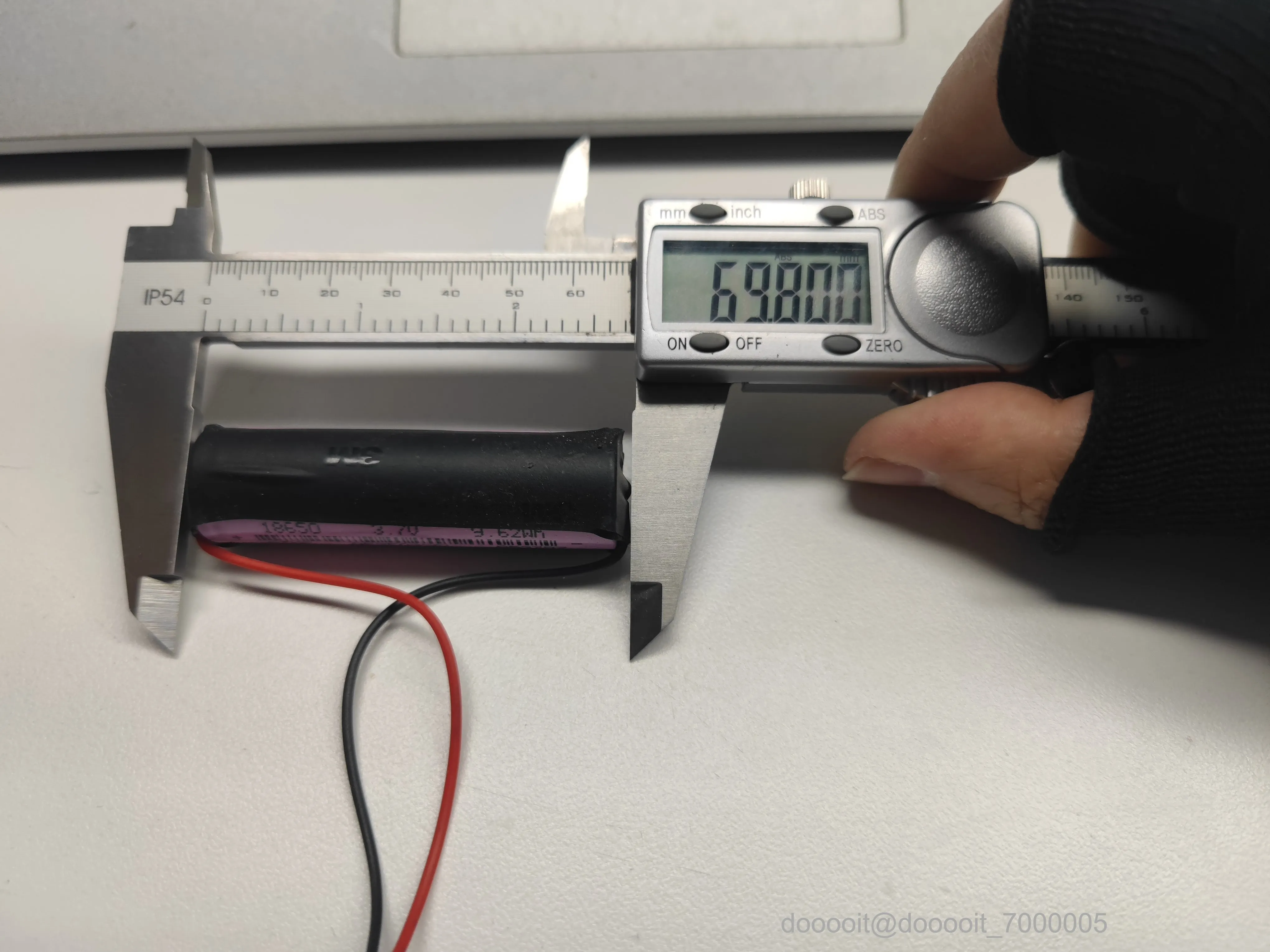

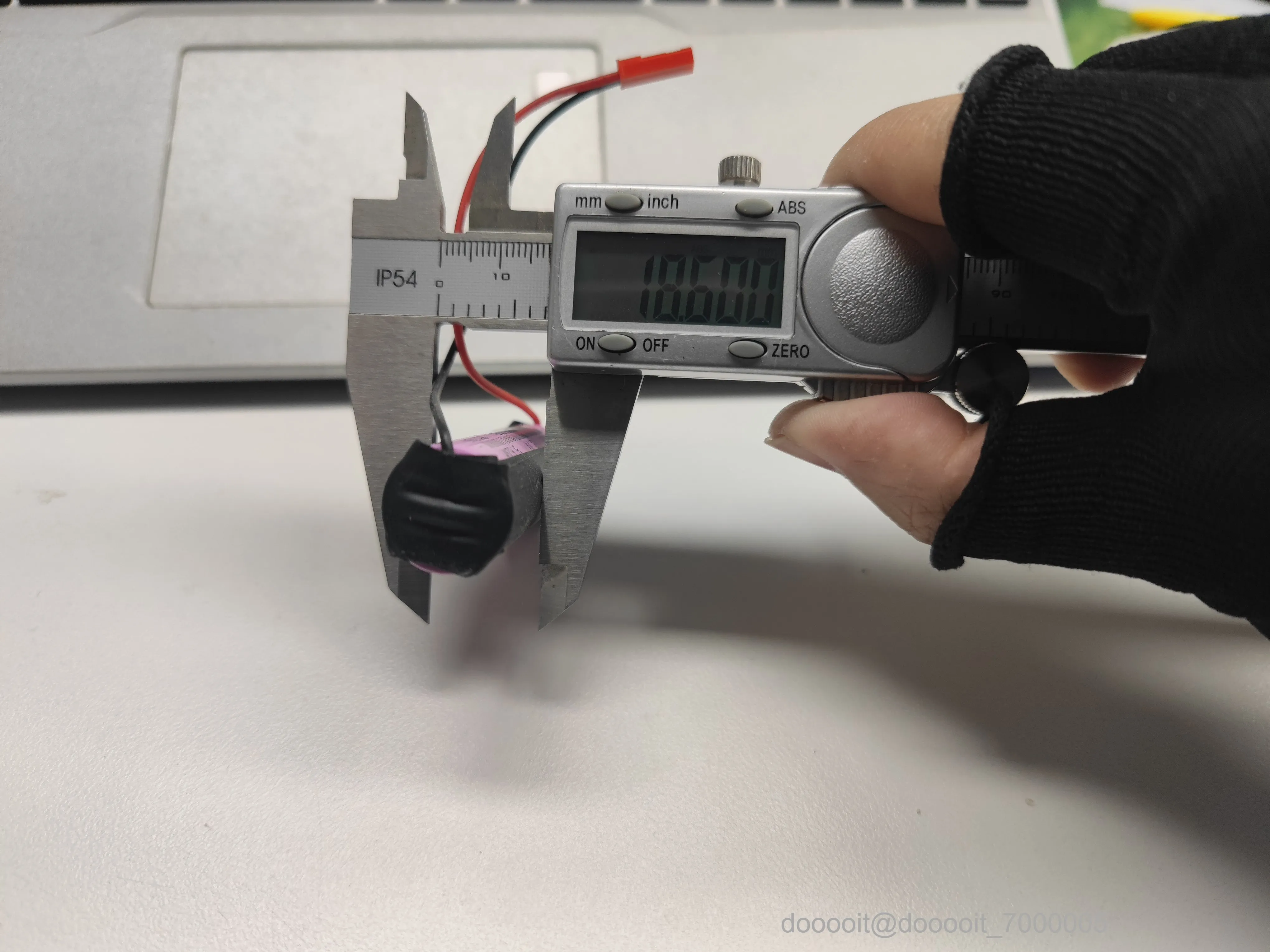

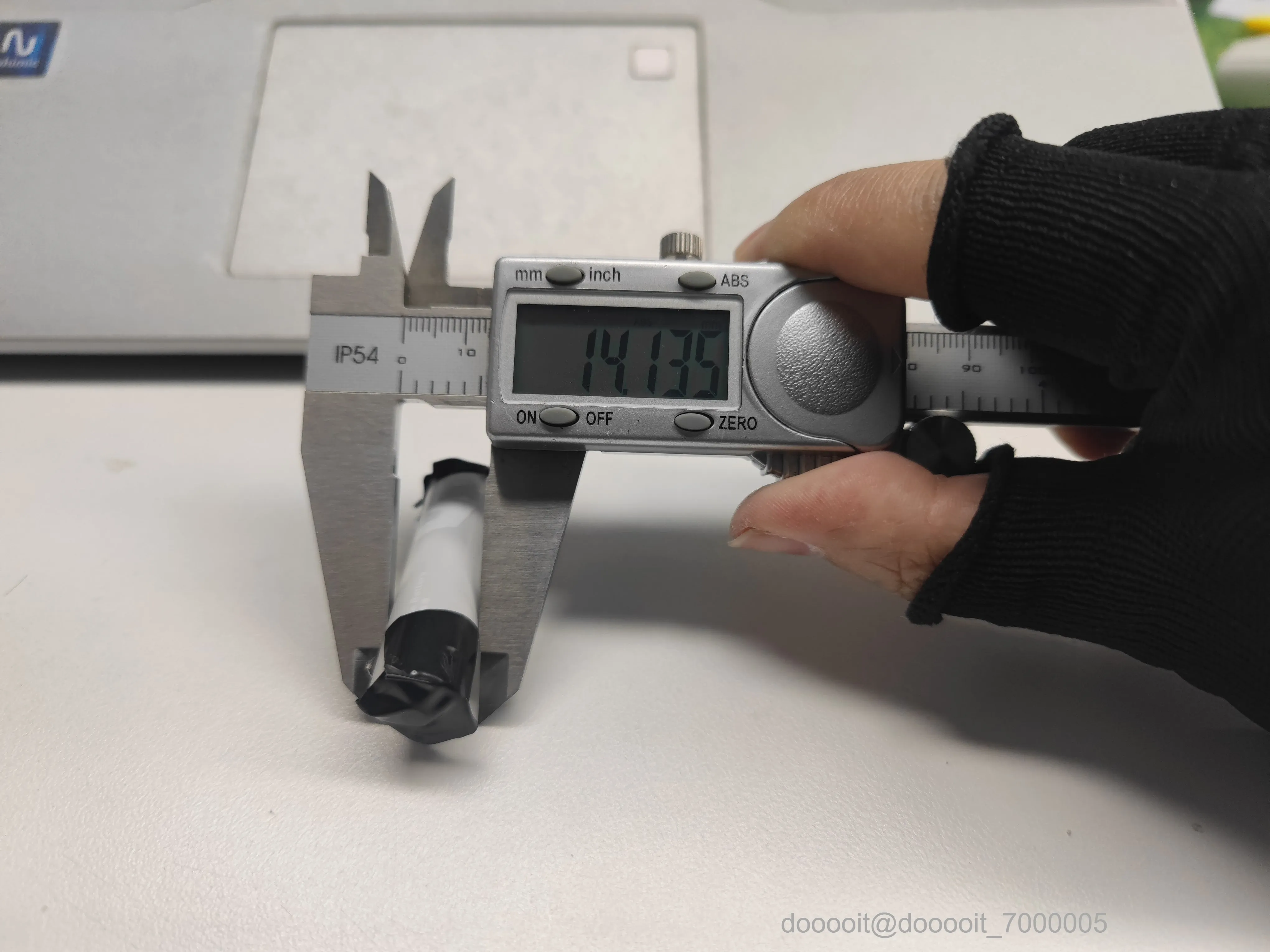

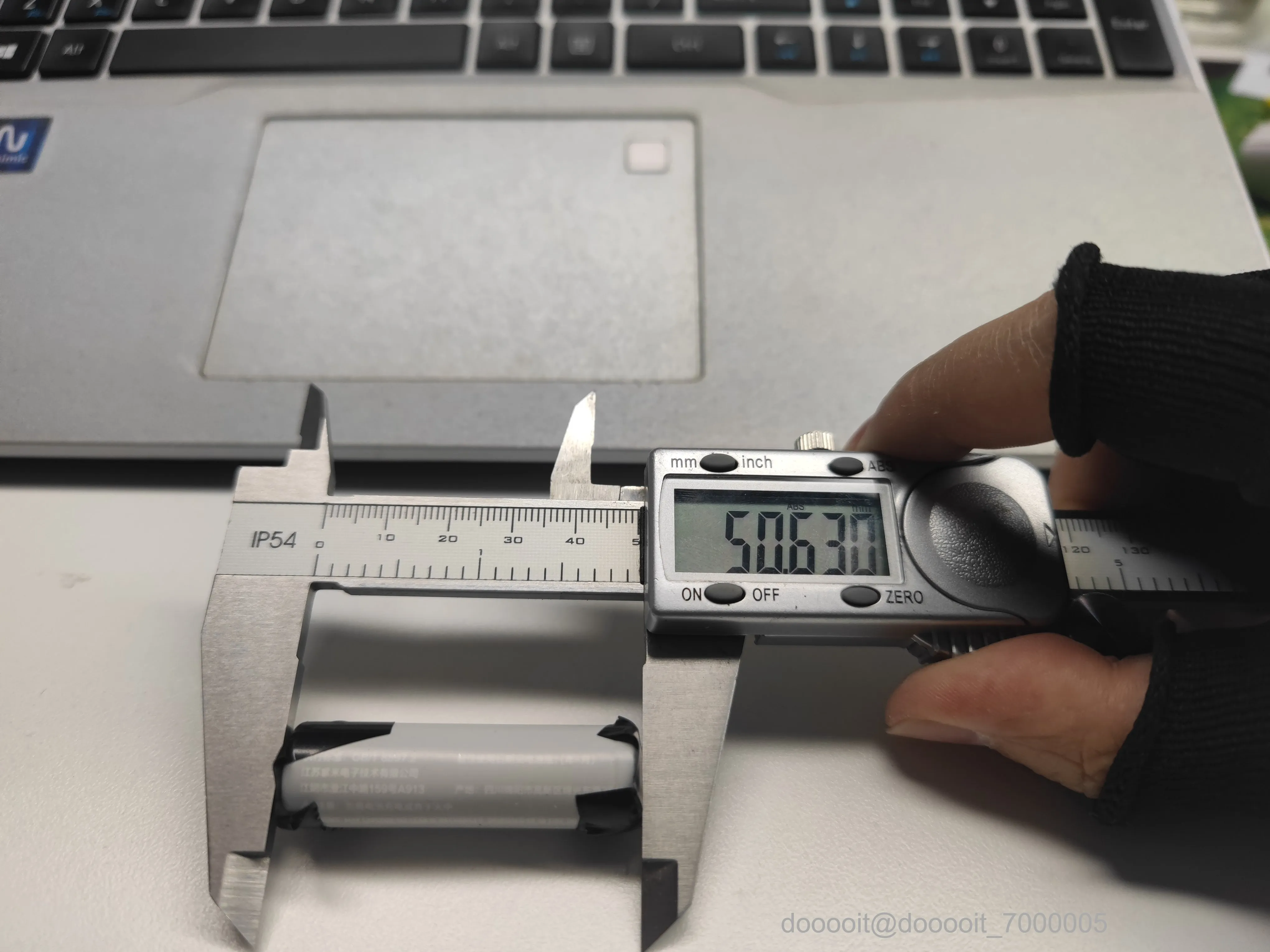

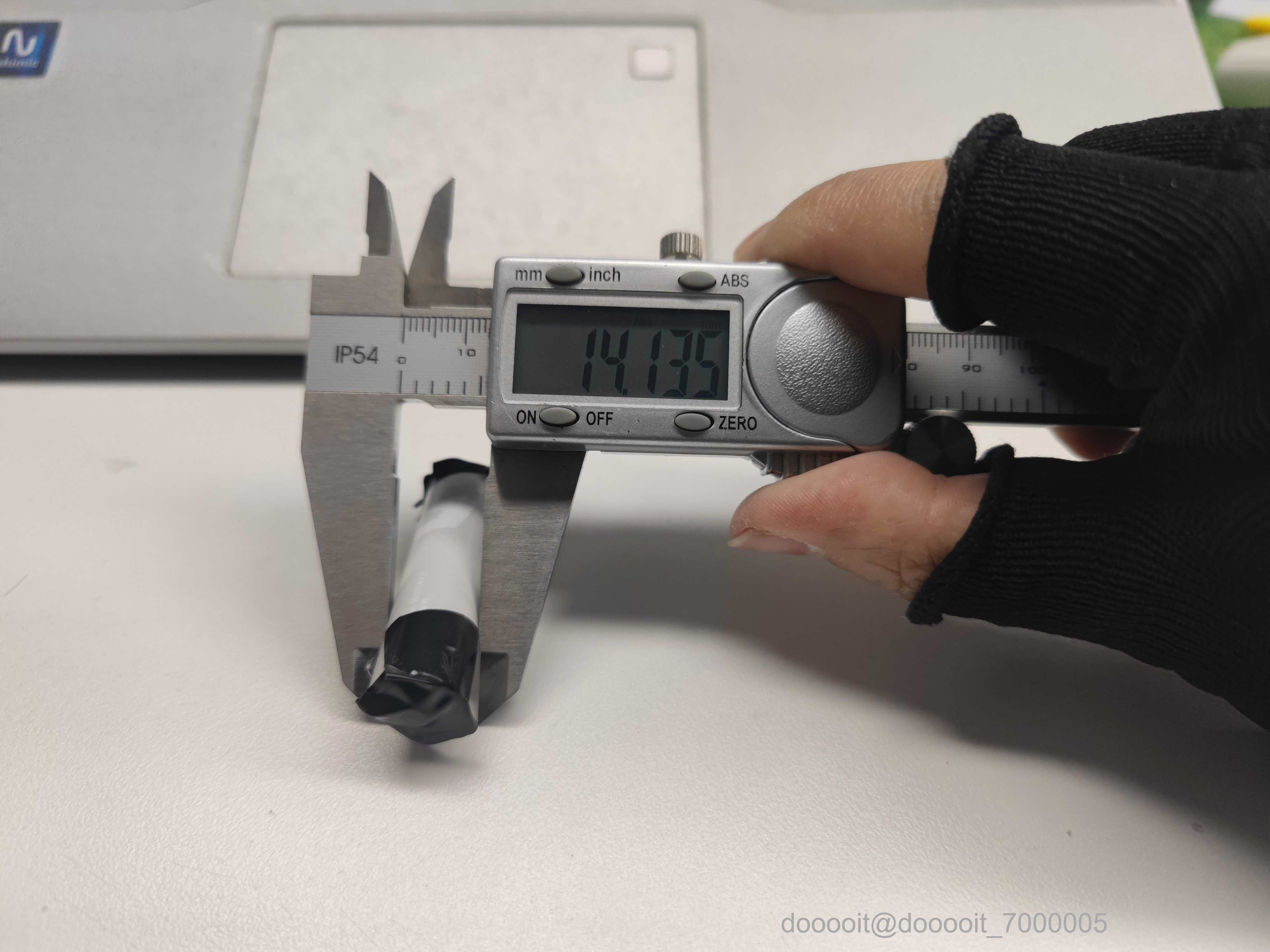

测量数据务必以自己现实使用的锂电池大小，因各品牌电池外观尺寸有所差异。

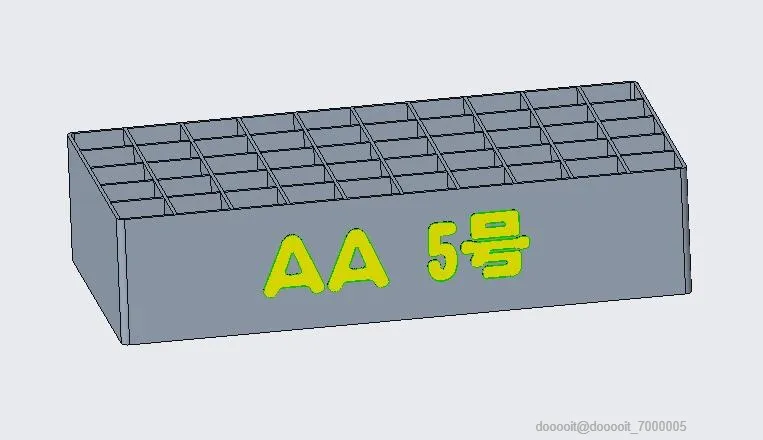

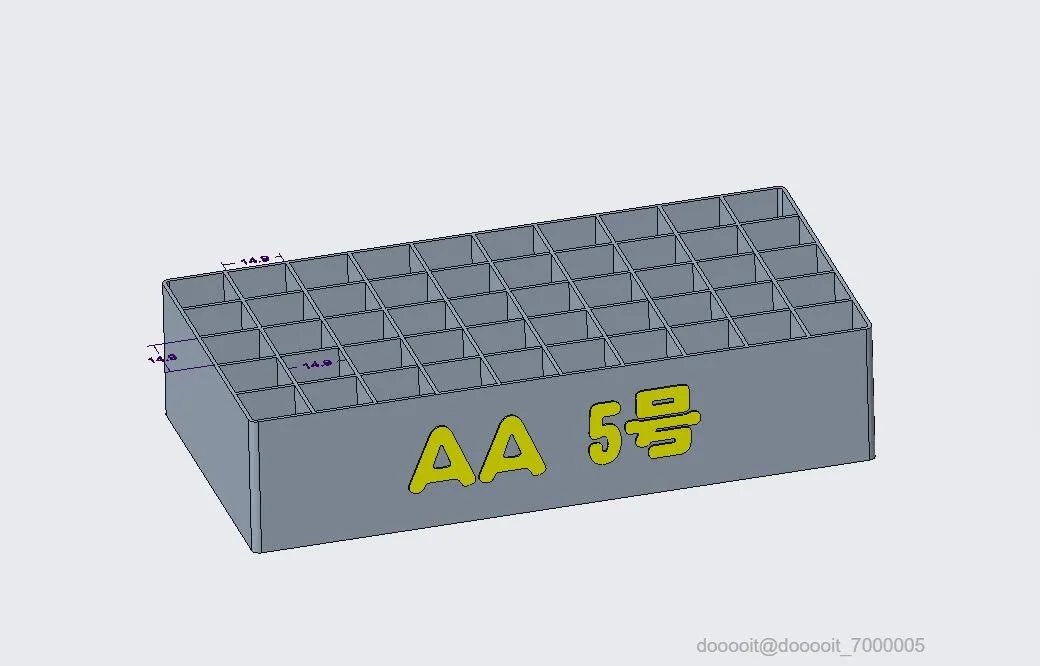

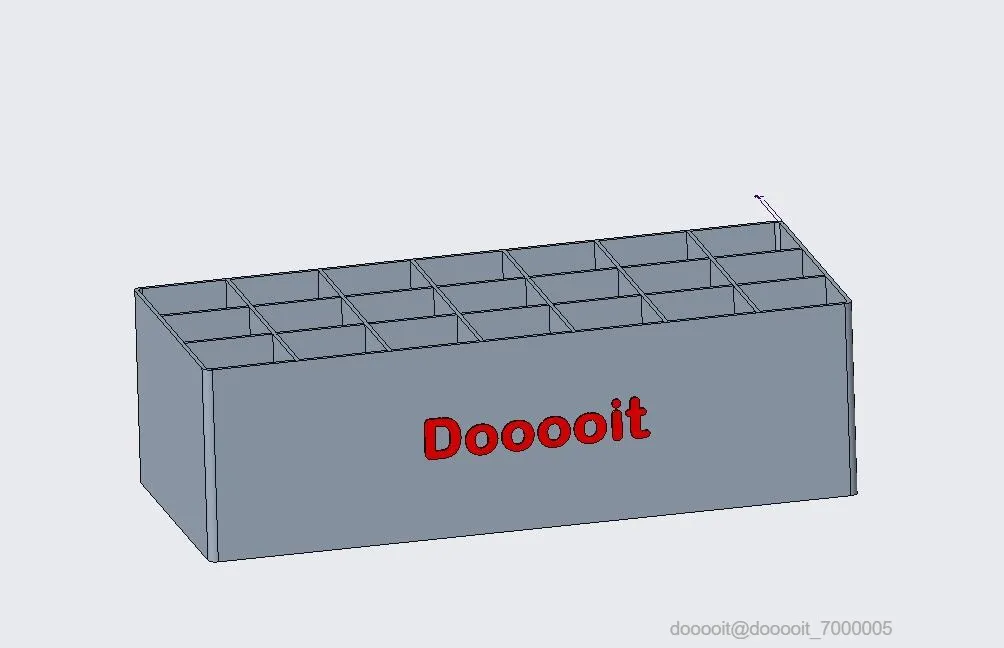

先展示最终建模图纸效果。本次建模将以大步骤模块化的形式展示。

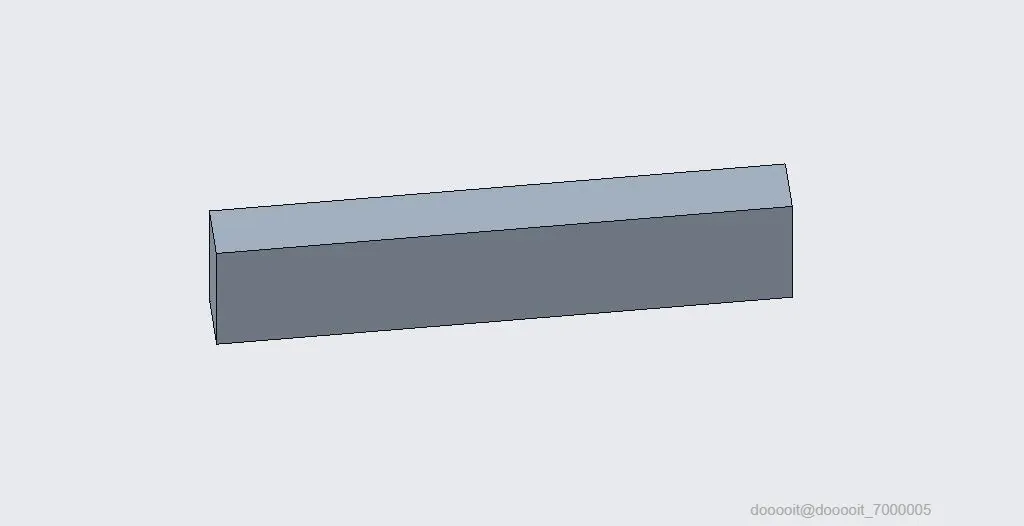

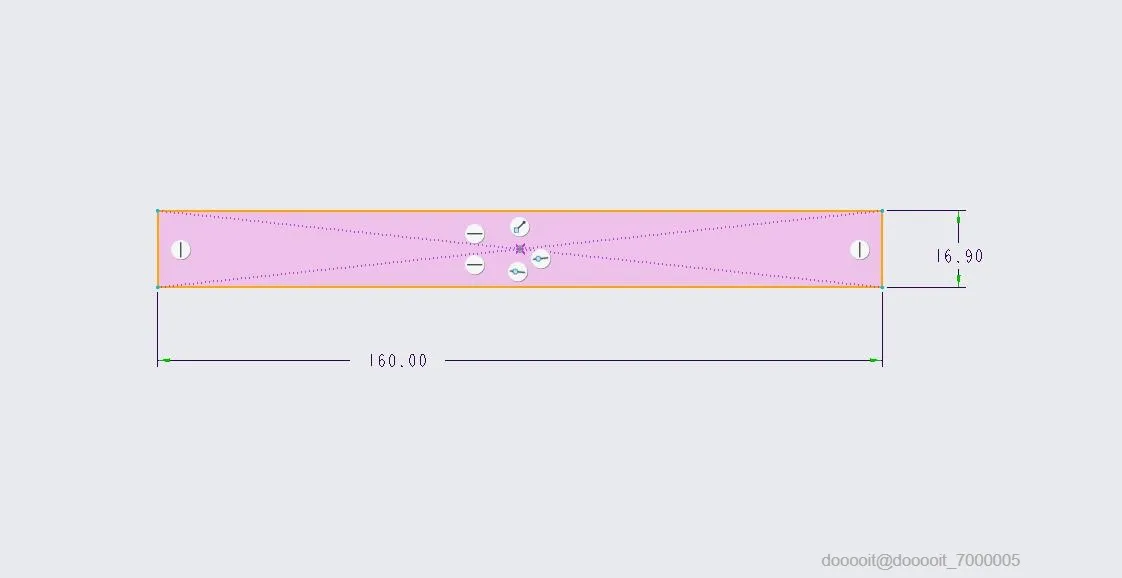

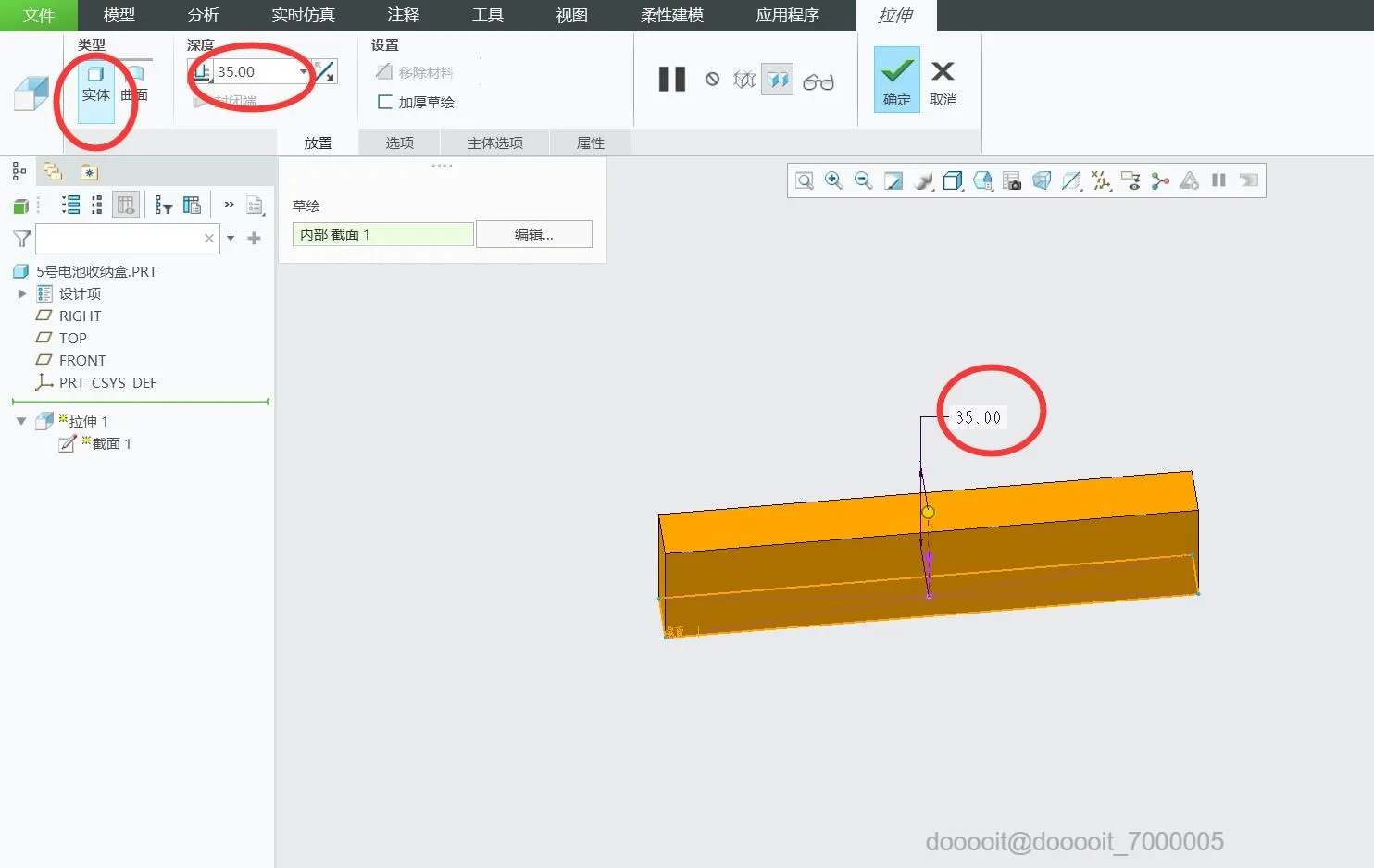

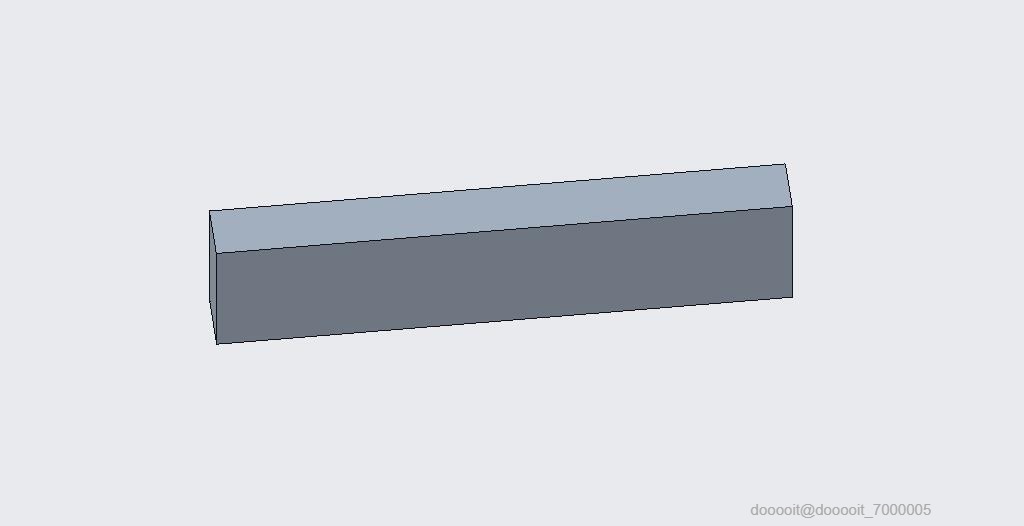

拉伸第一行，槽位的外观尺寸。

需要注意的是，本次的数据是根据测量数据，外加自己需要几个槽位计算得来的。

以下建模步骤均是如此，数据仅供参考。

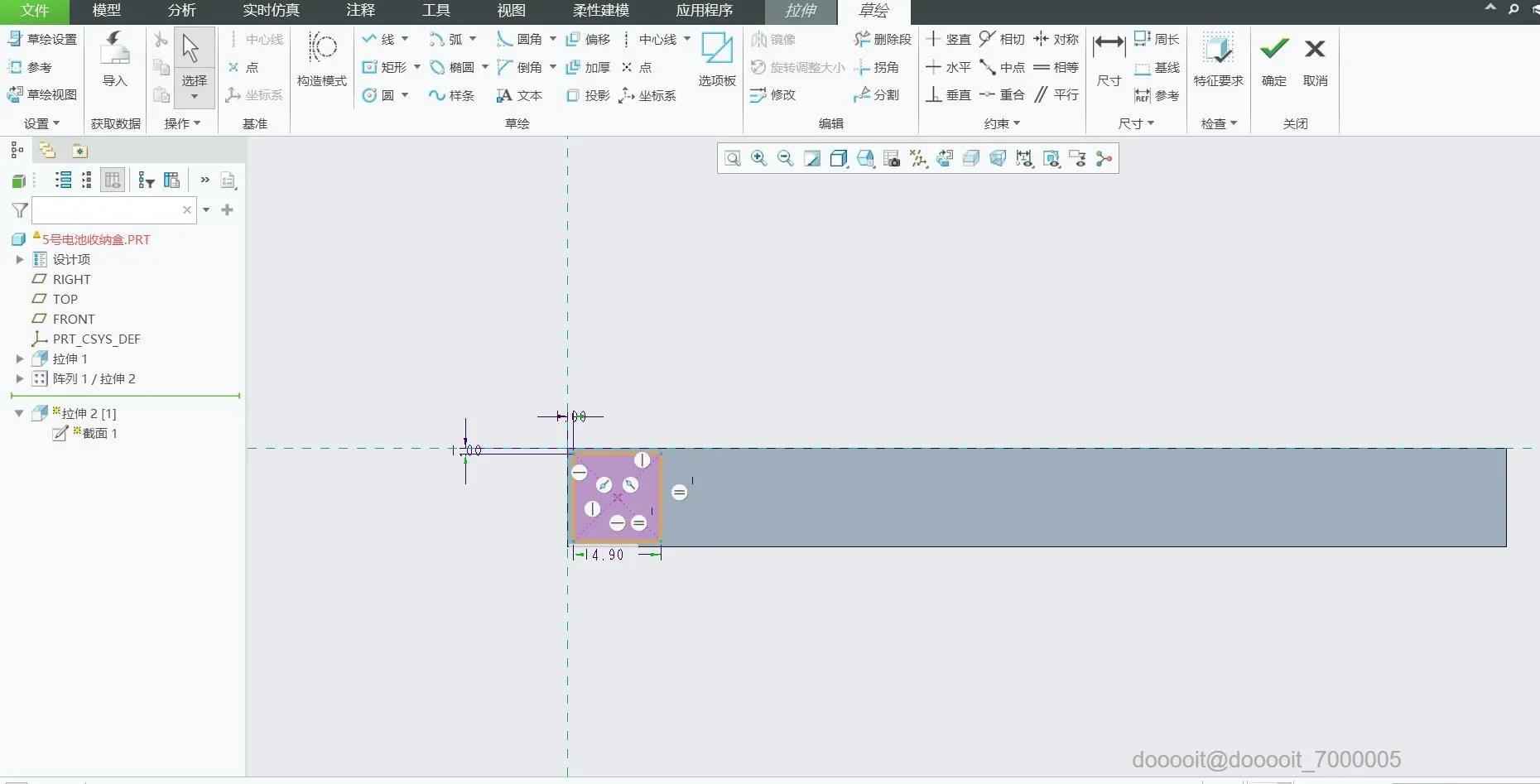

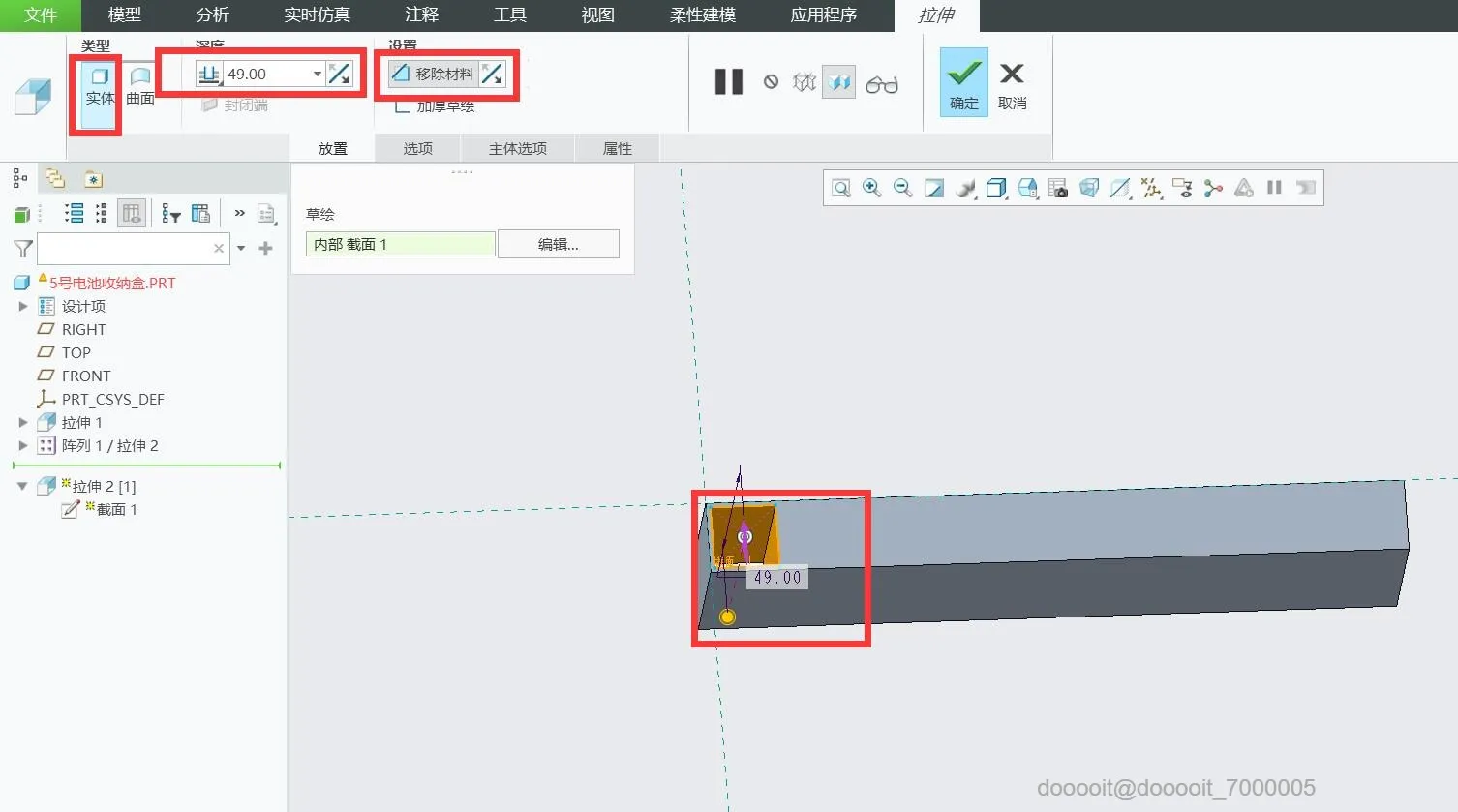

1.功能实用拉伸，切除材料制作槽位。图纸中参数仅供参考。

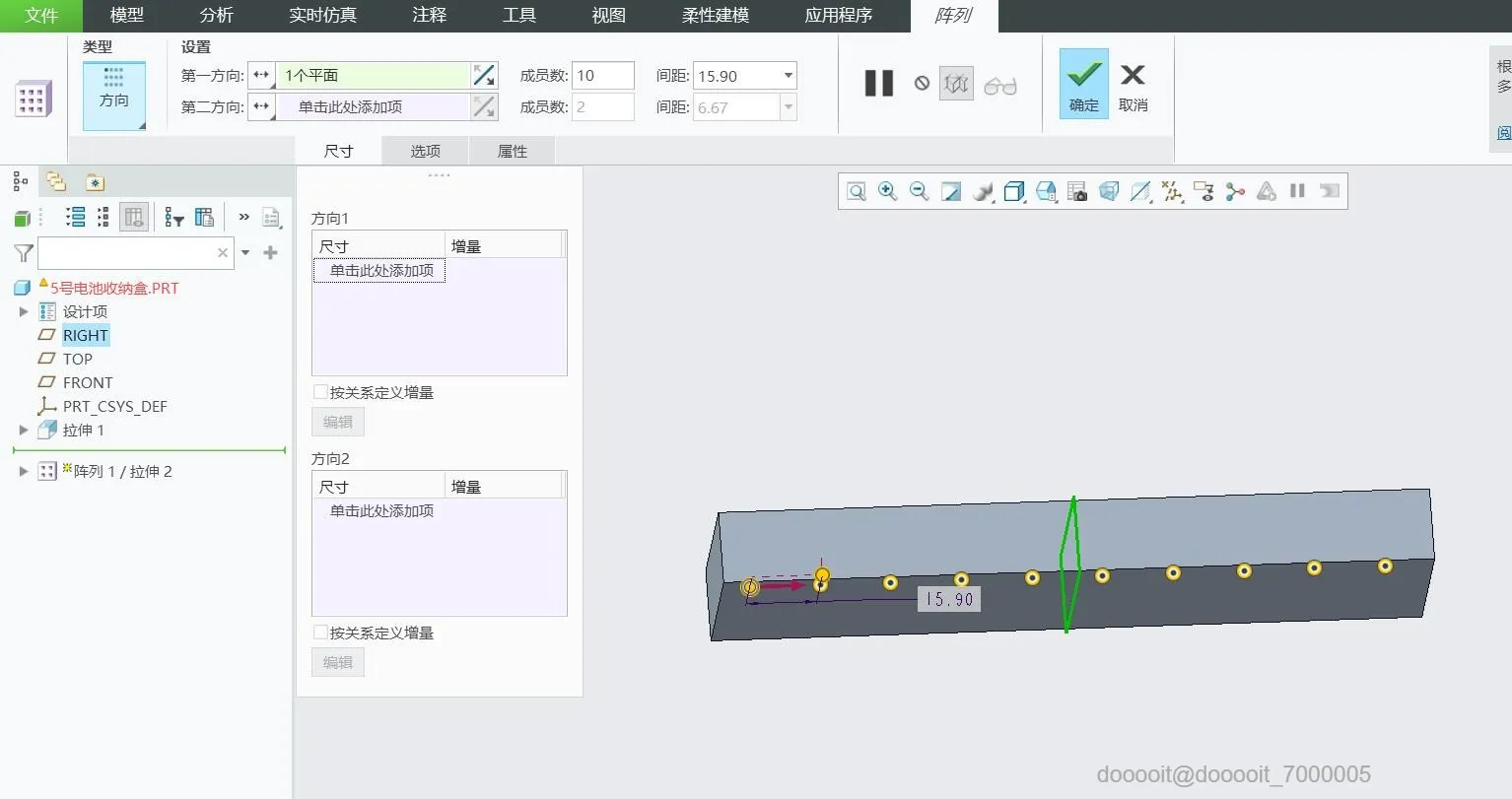

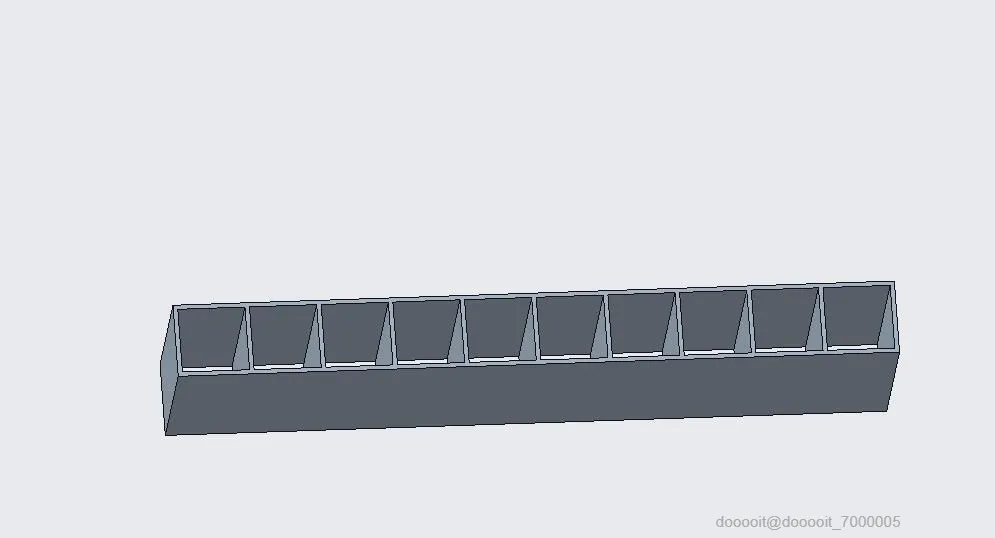

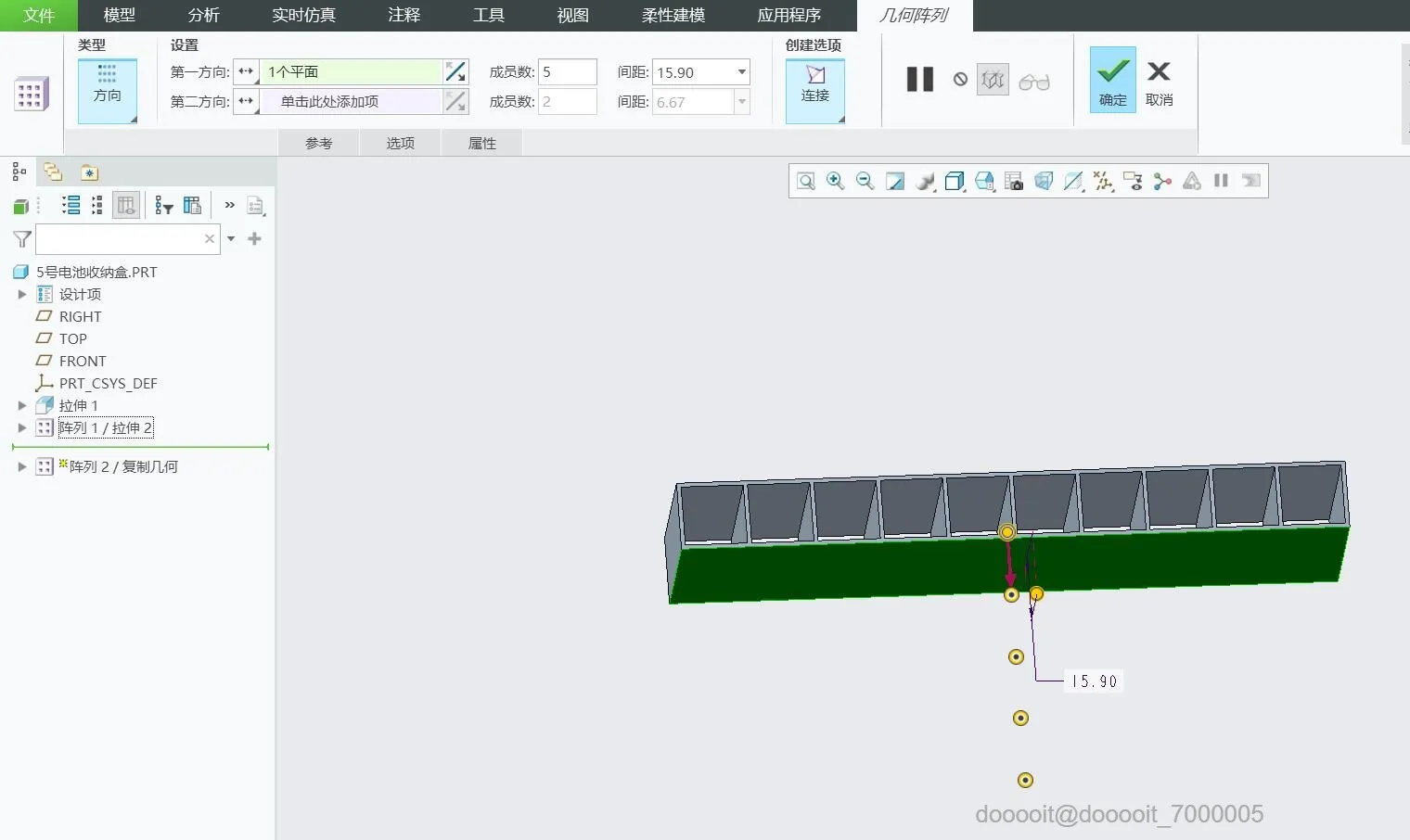

2.阵列。将第一个槽位开始阵列，参数如图

本步骤可自行发挥。

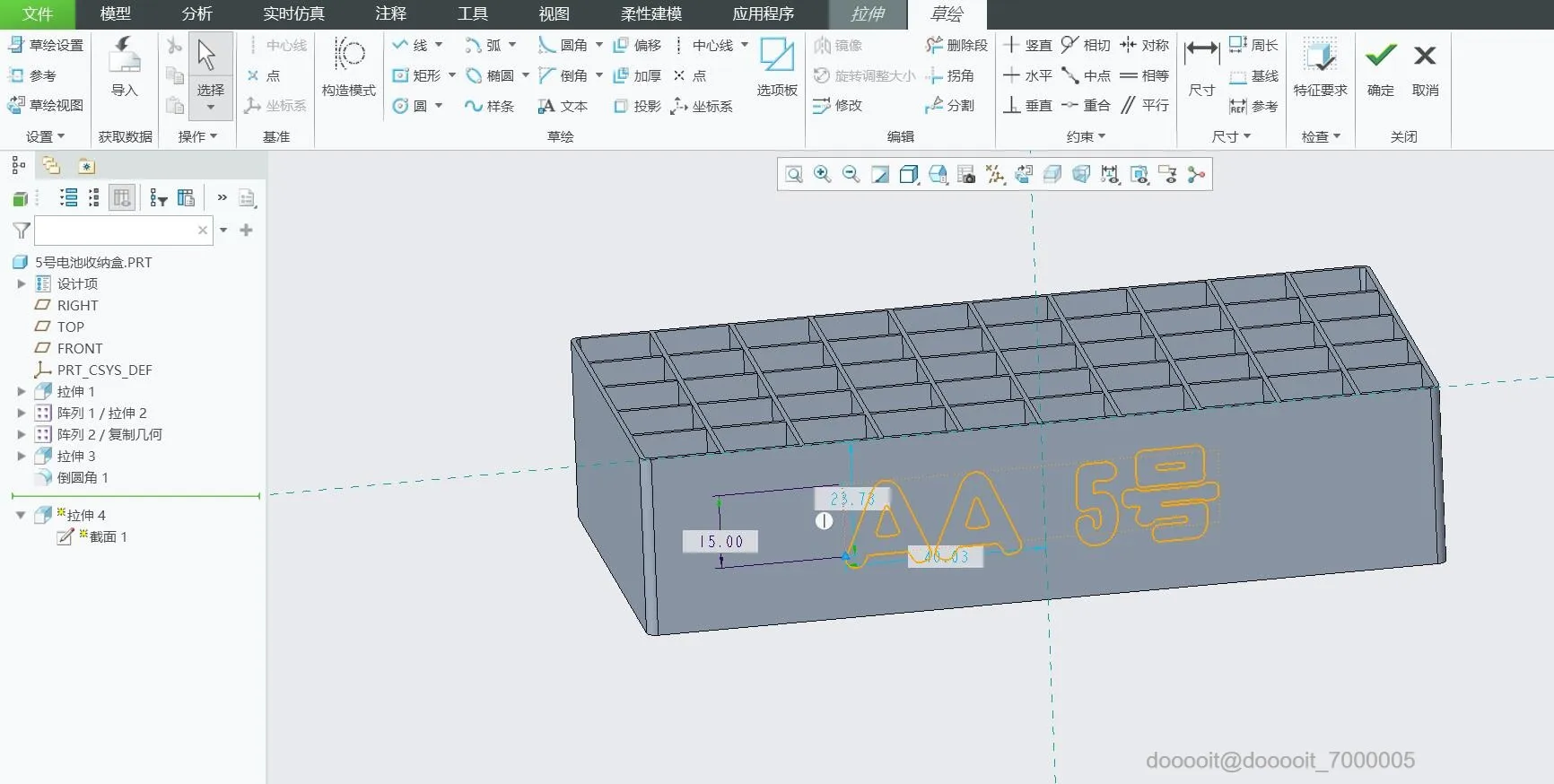

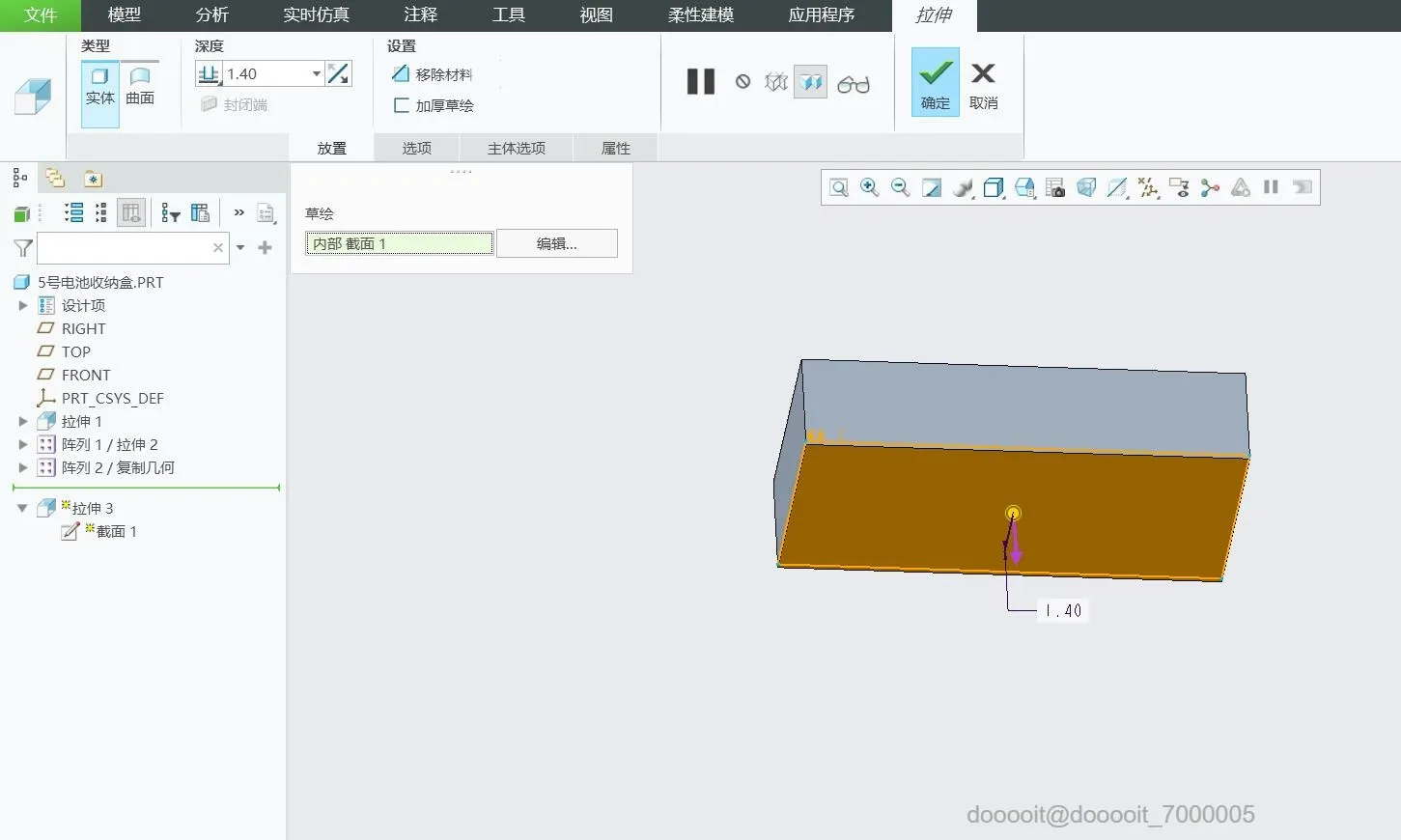

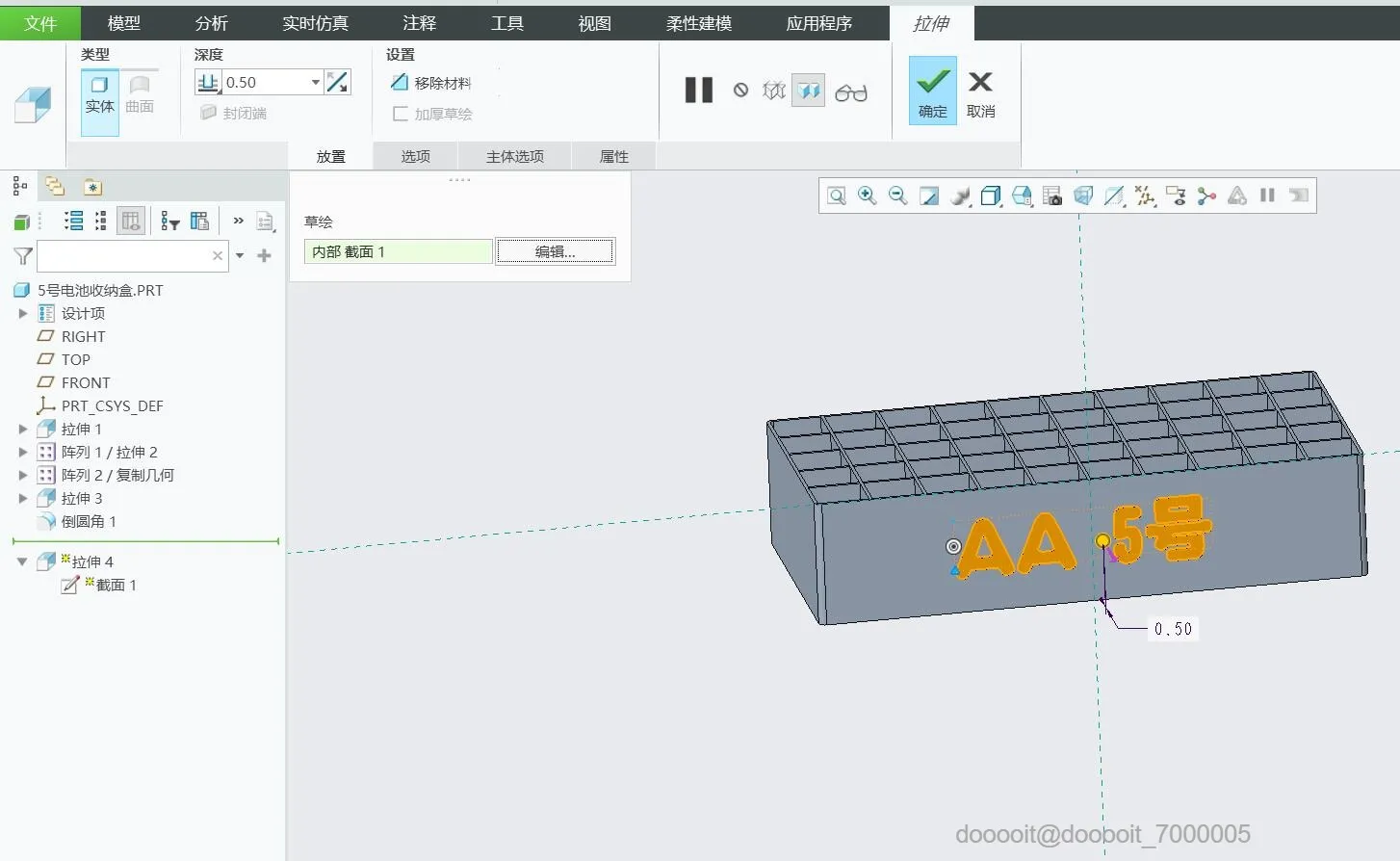

需要注意的是，拉伸的文字或者字母，线框需符合拉伸特征要求。

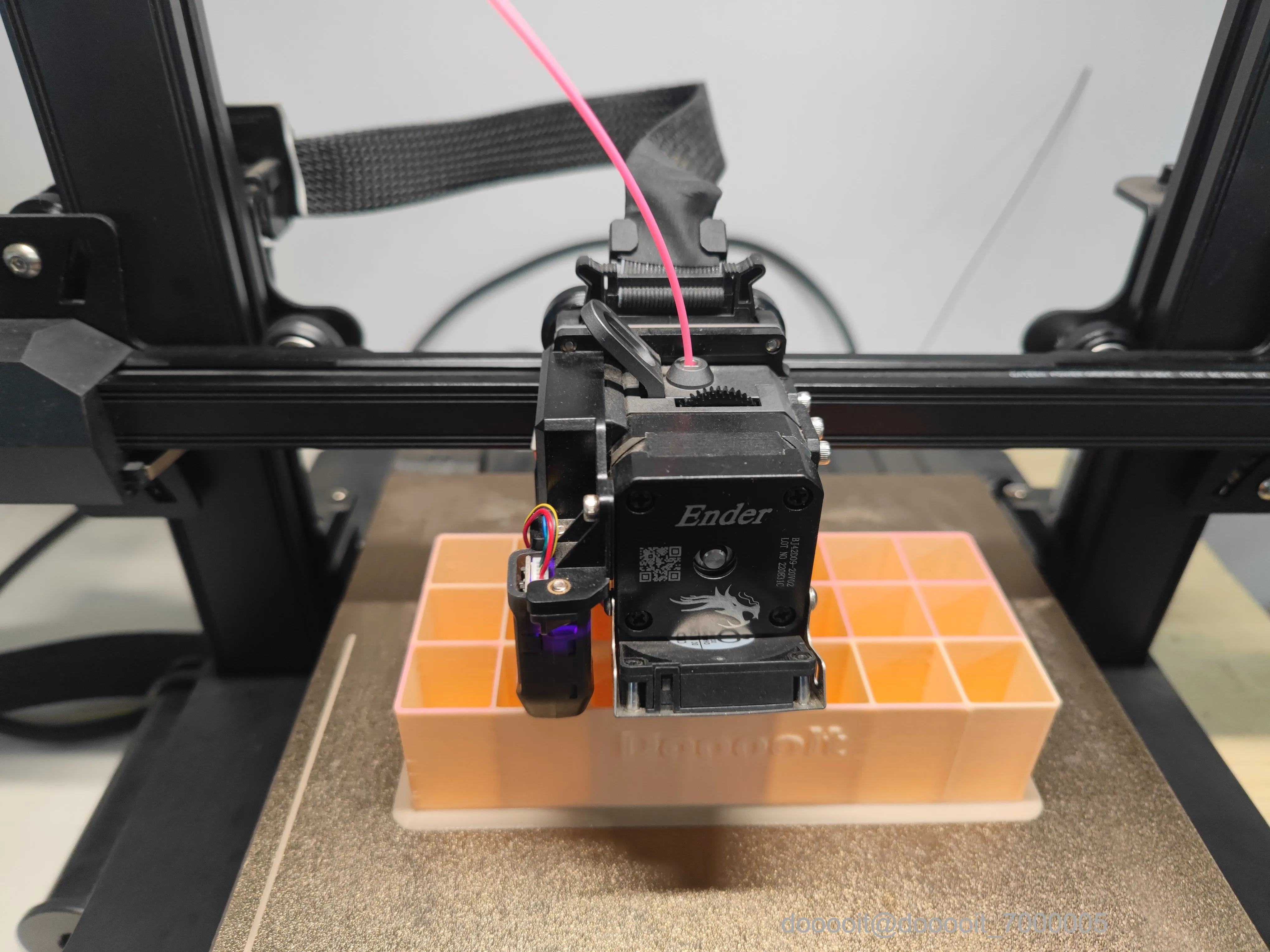

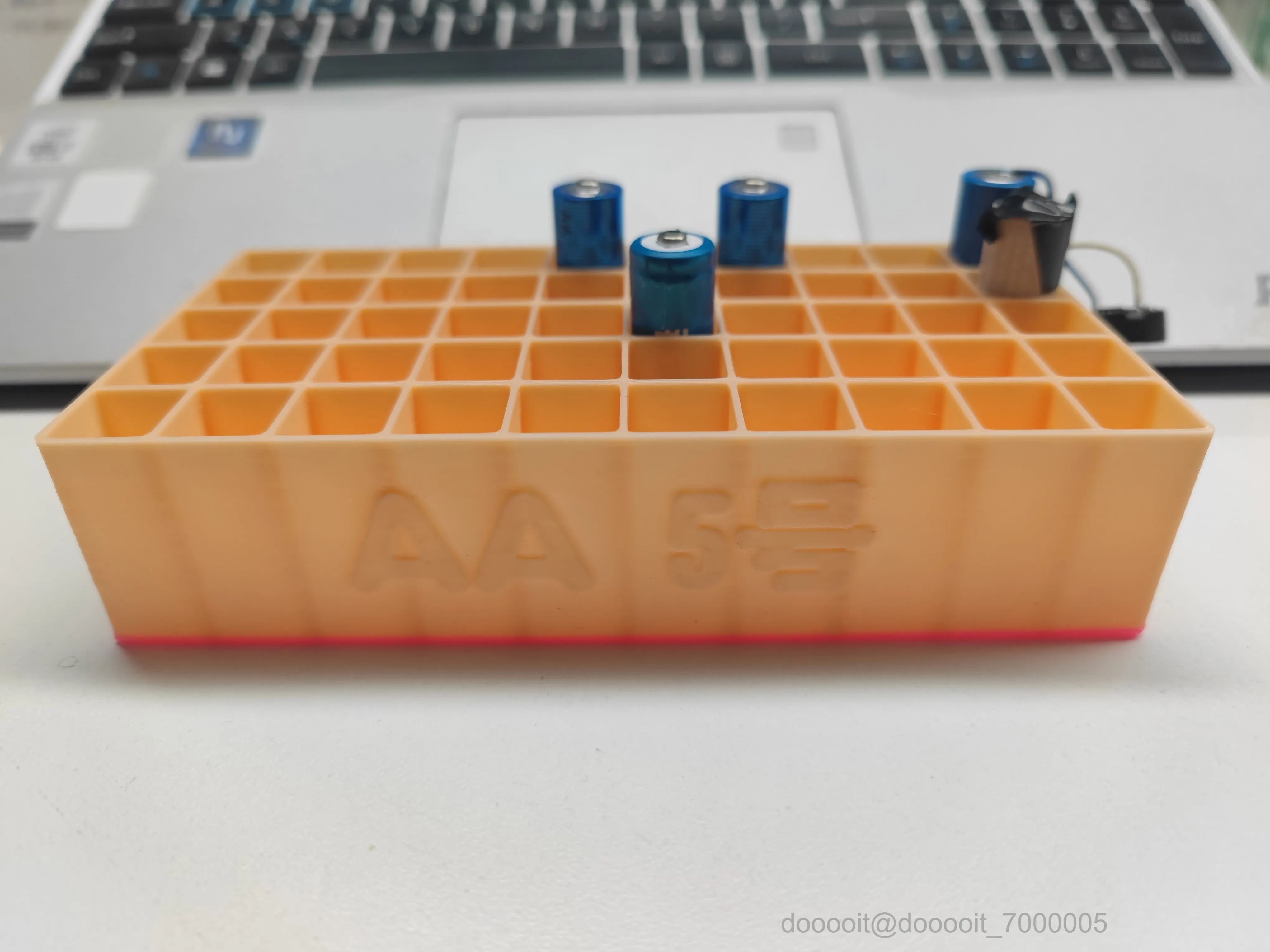

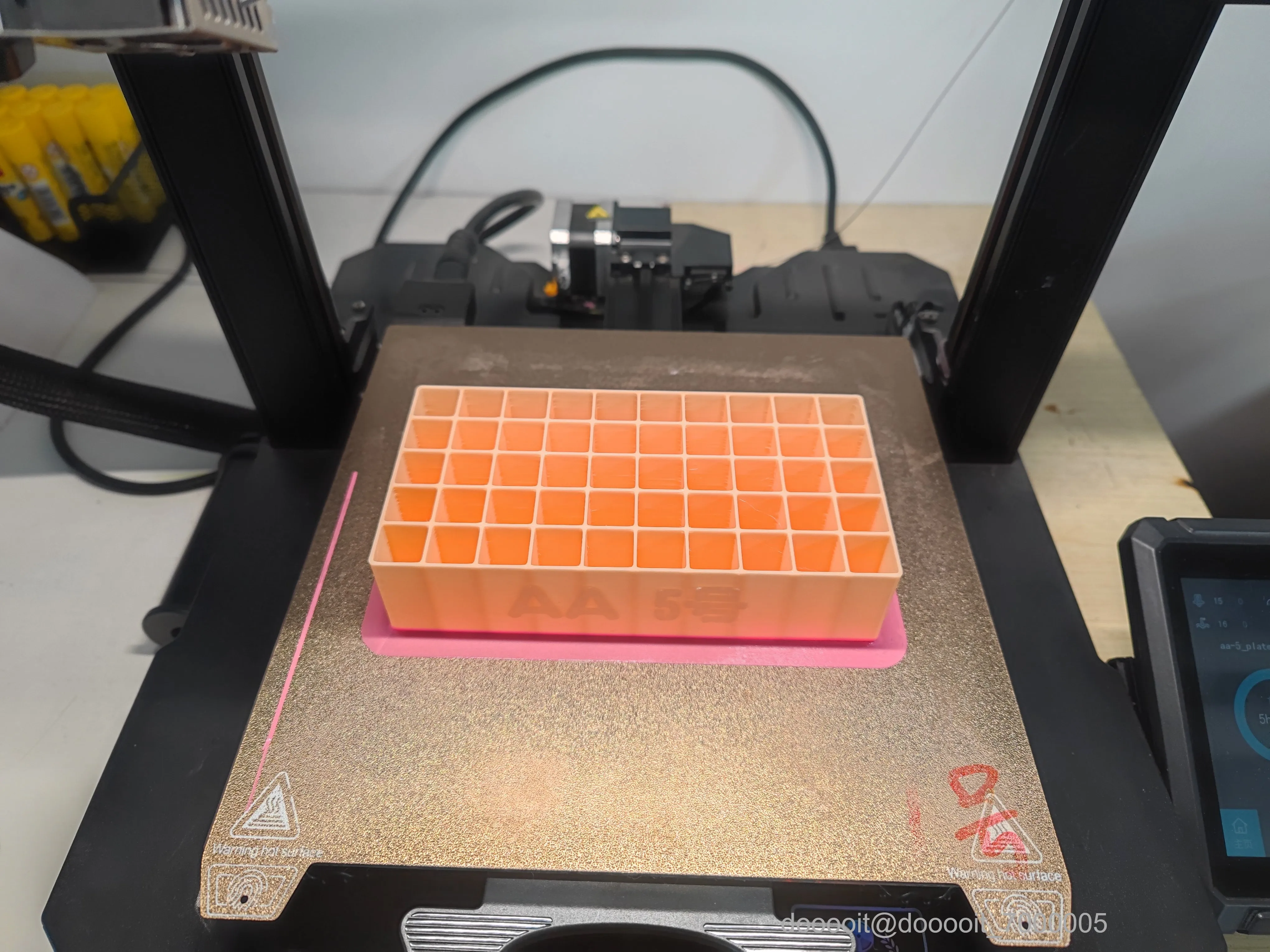

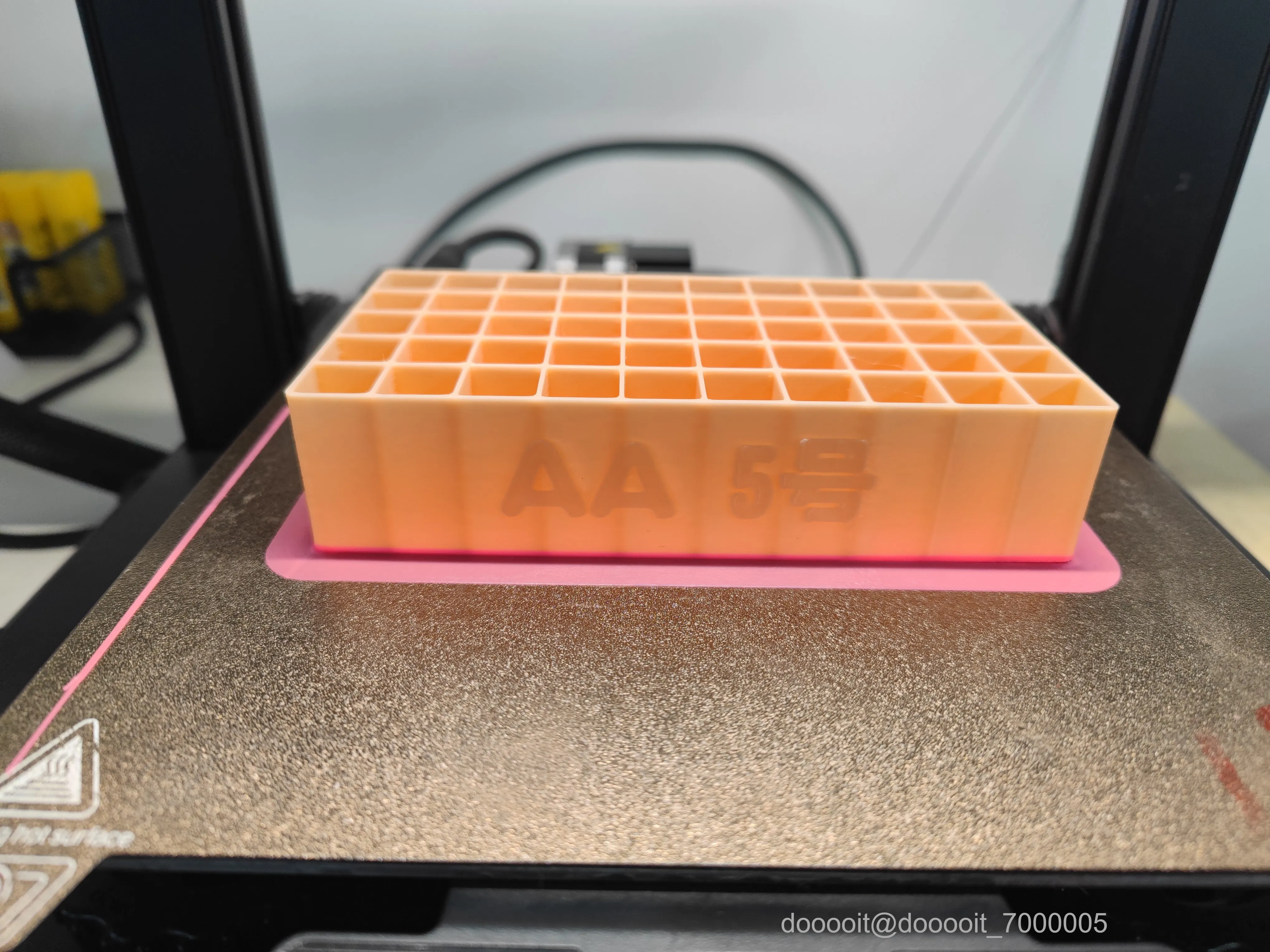

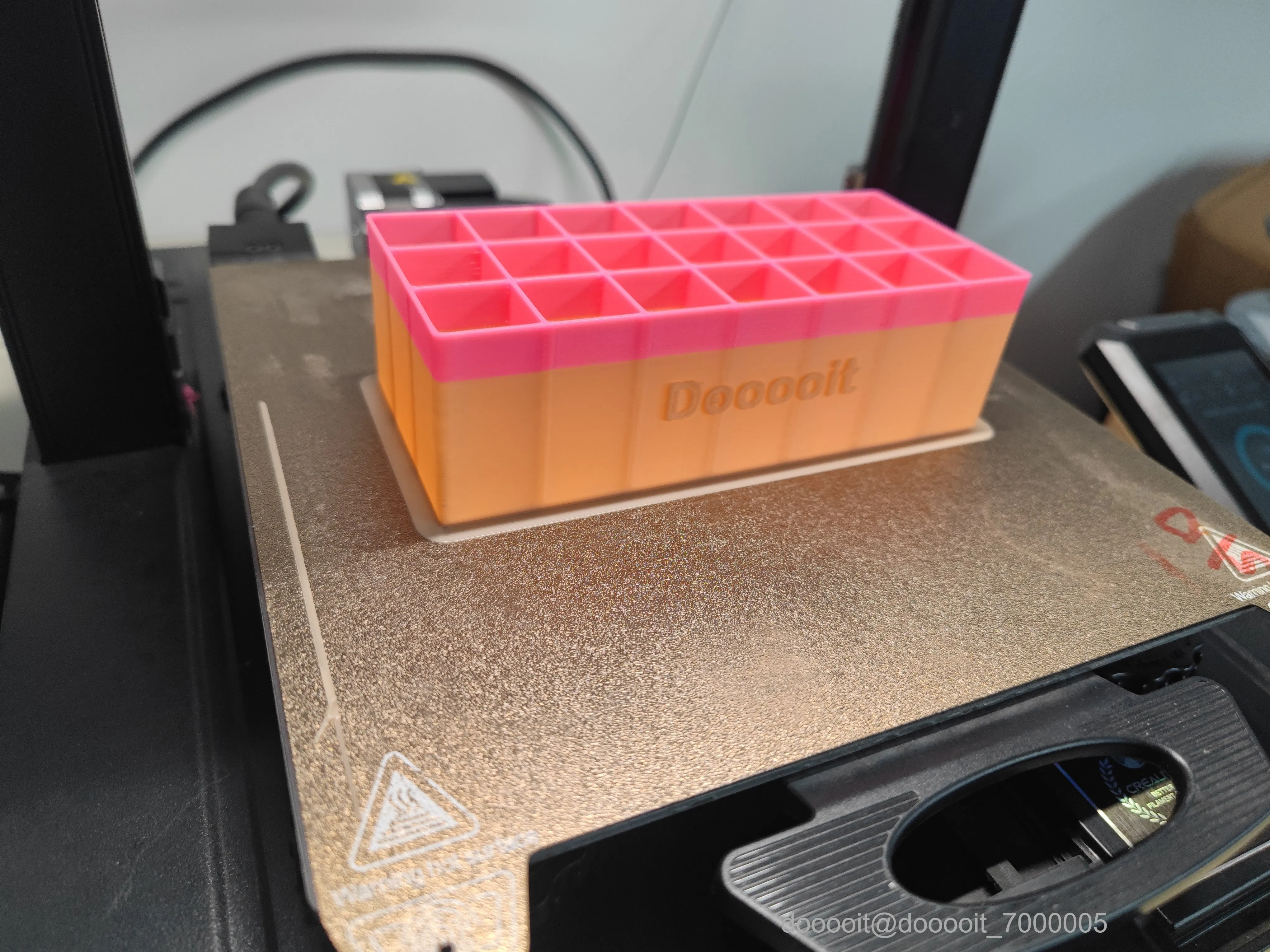

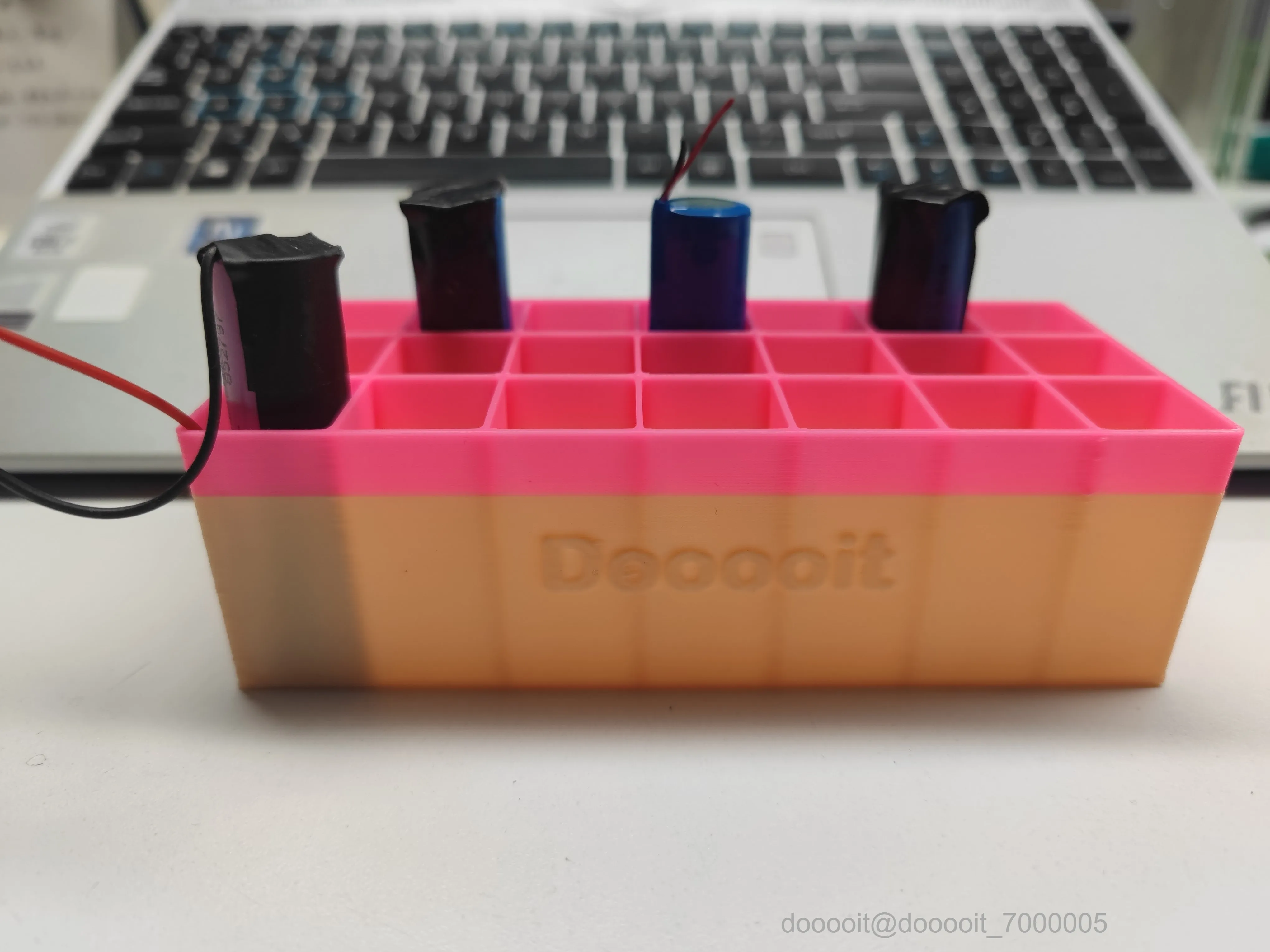

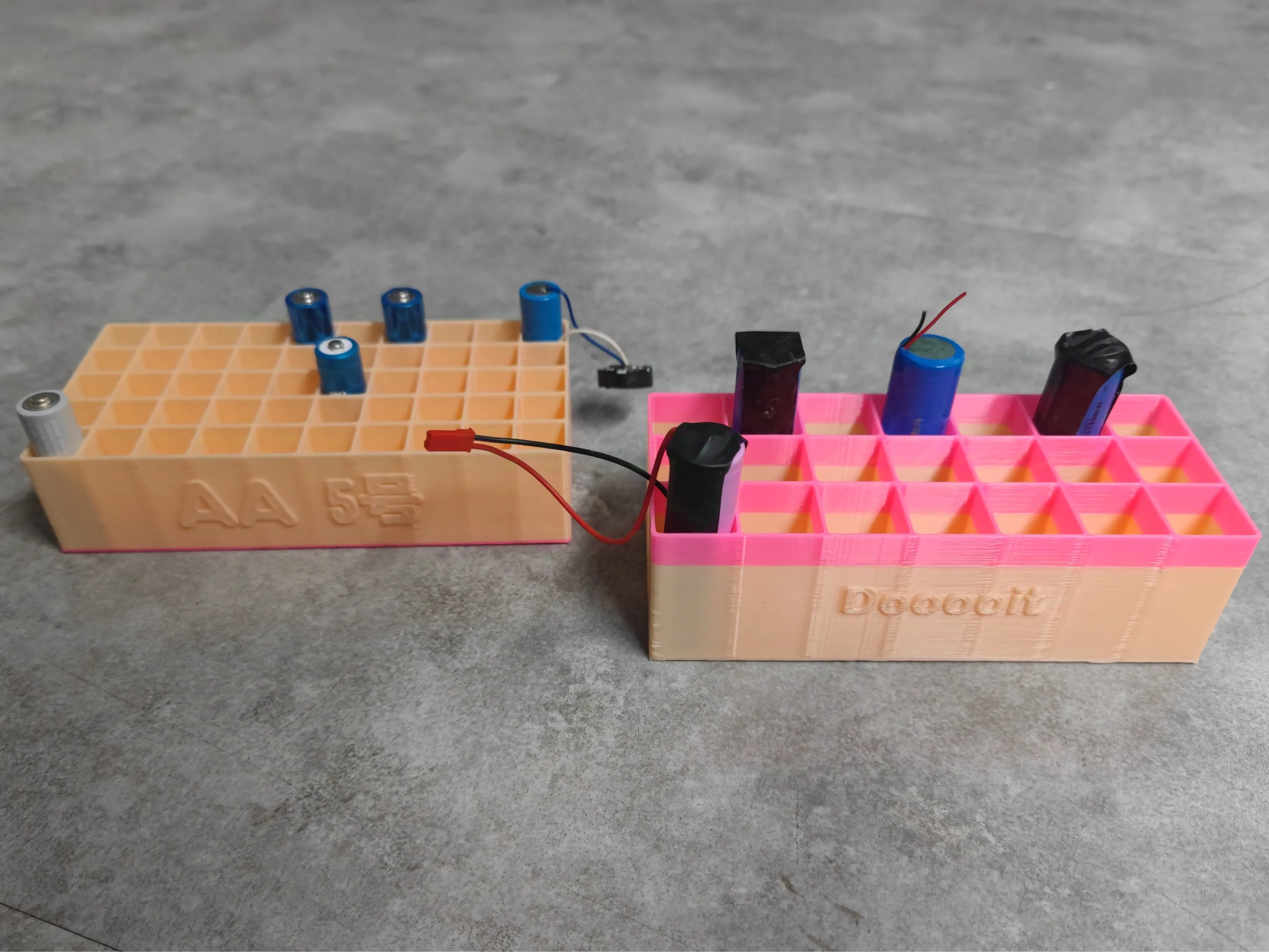

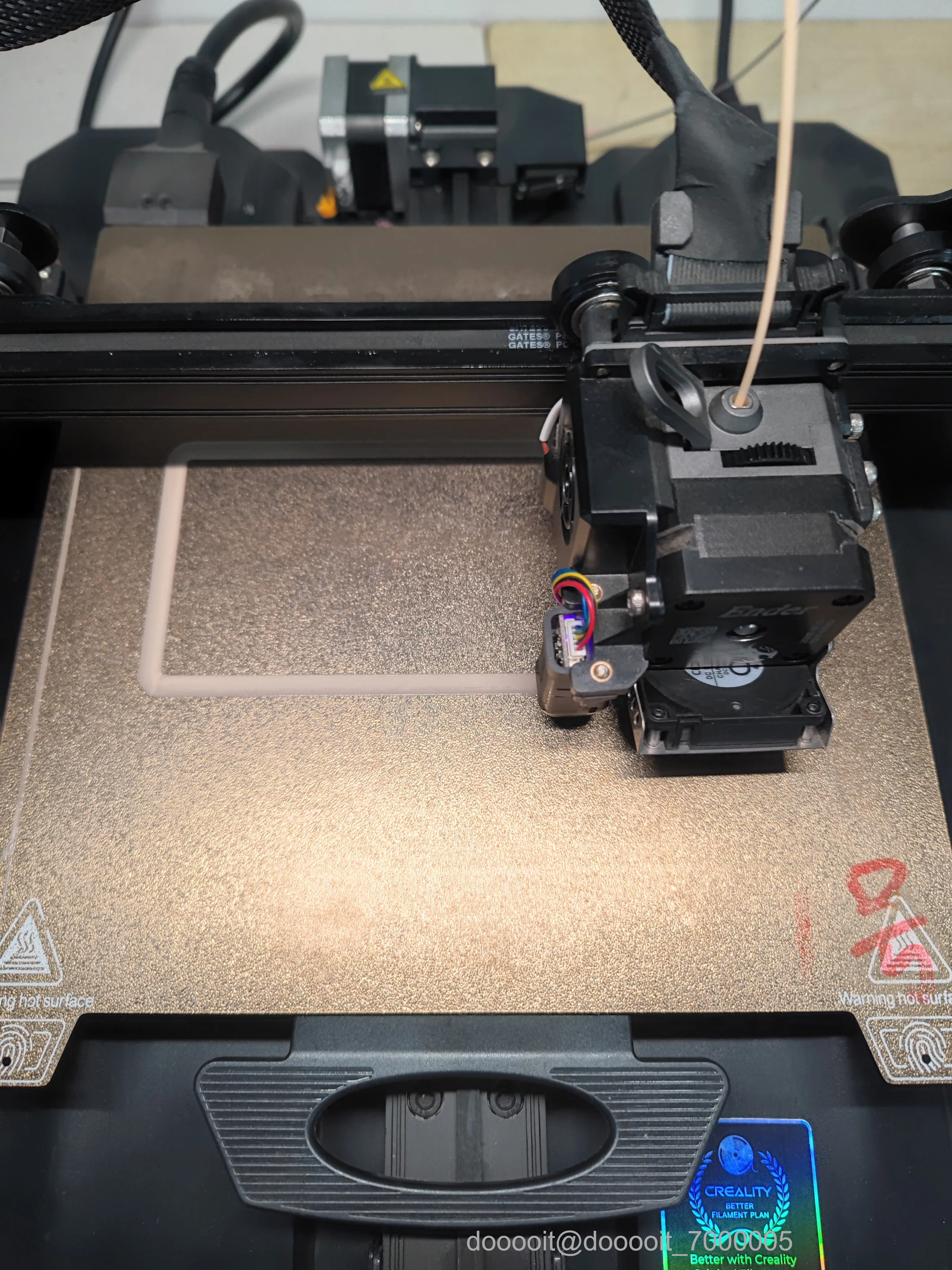

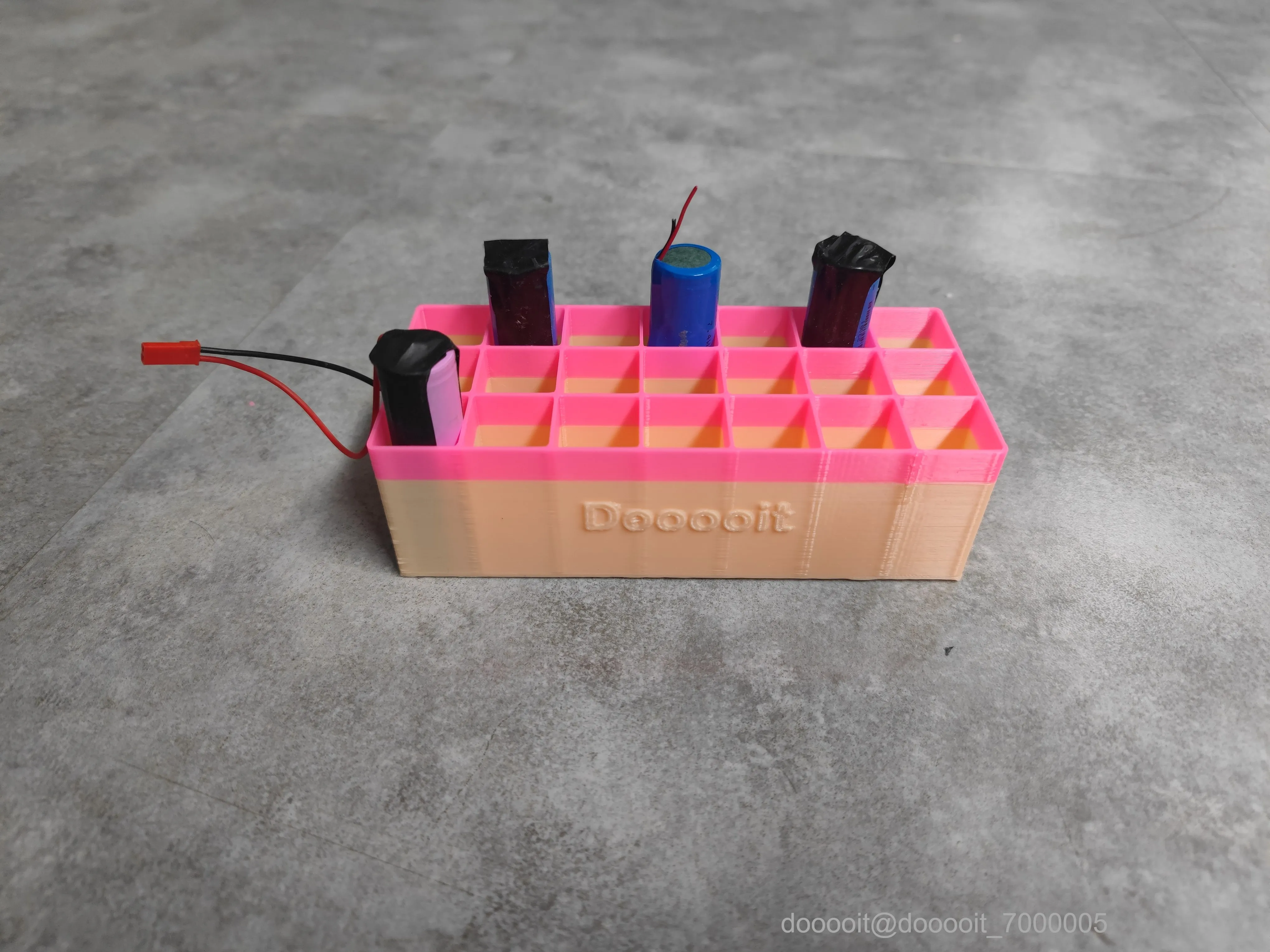

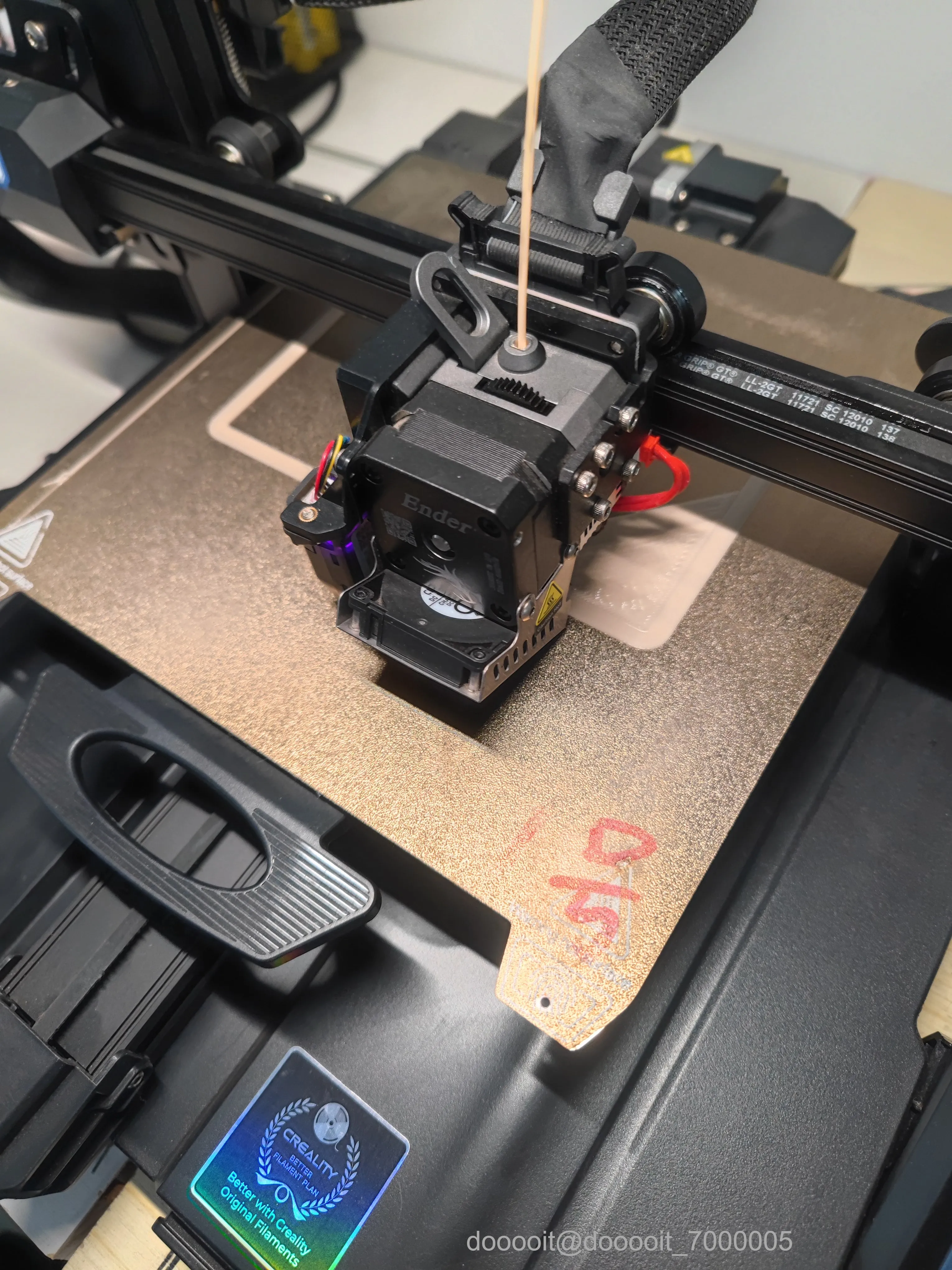

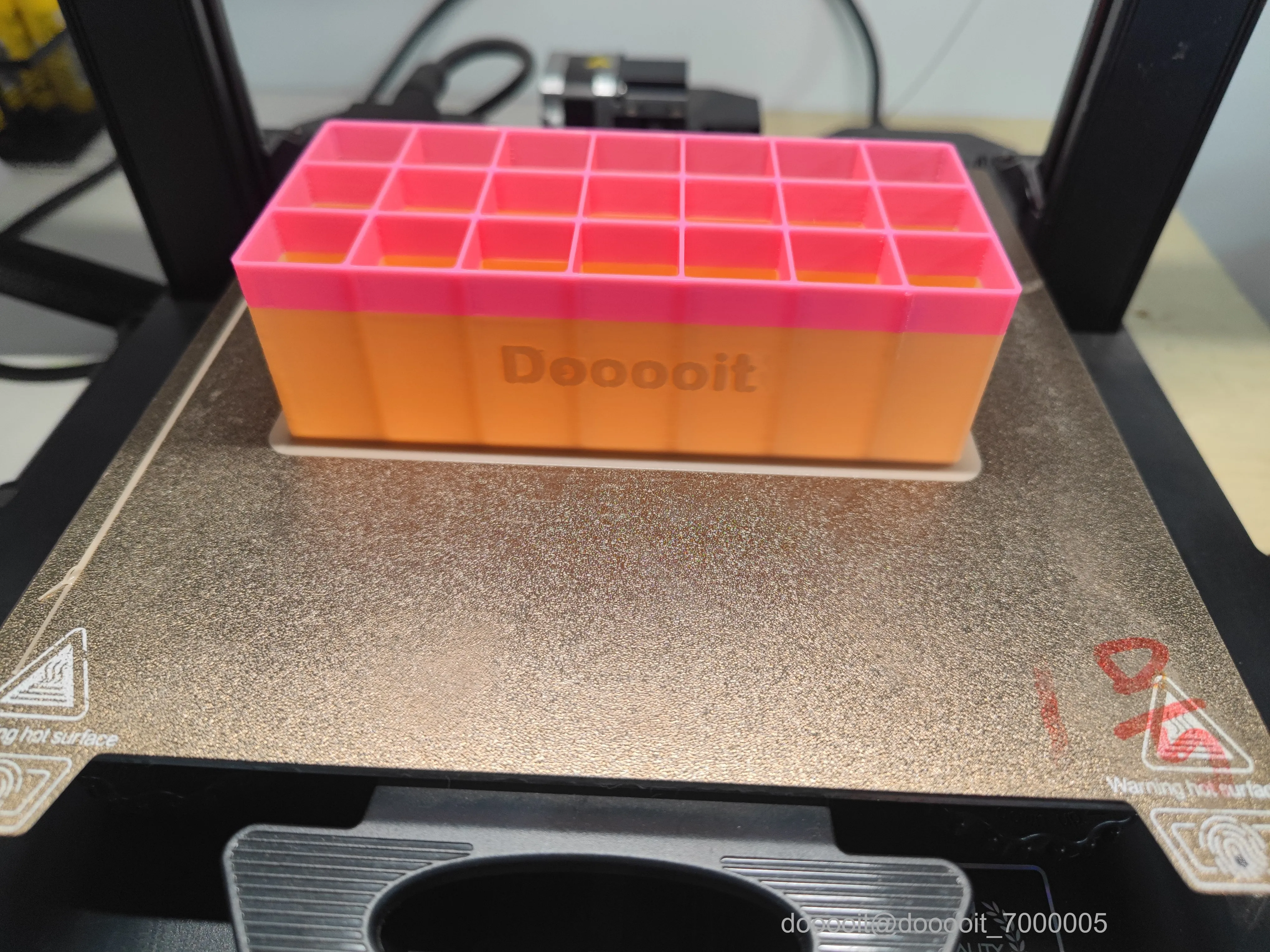

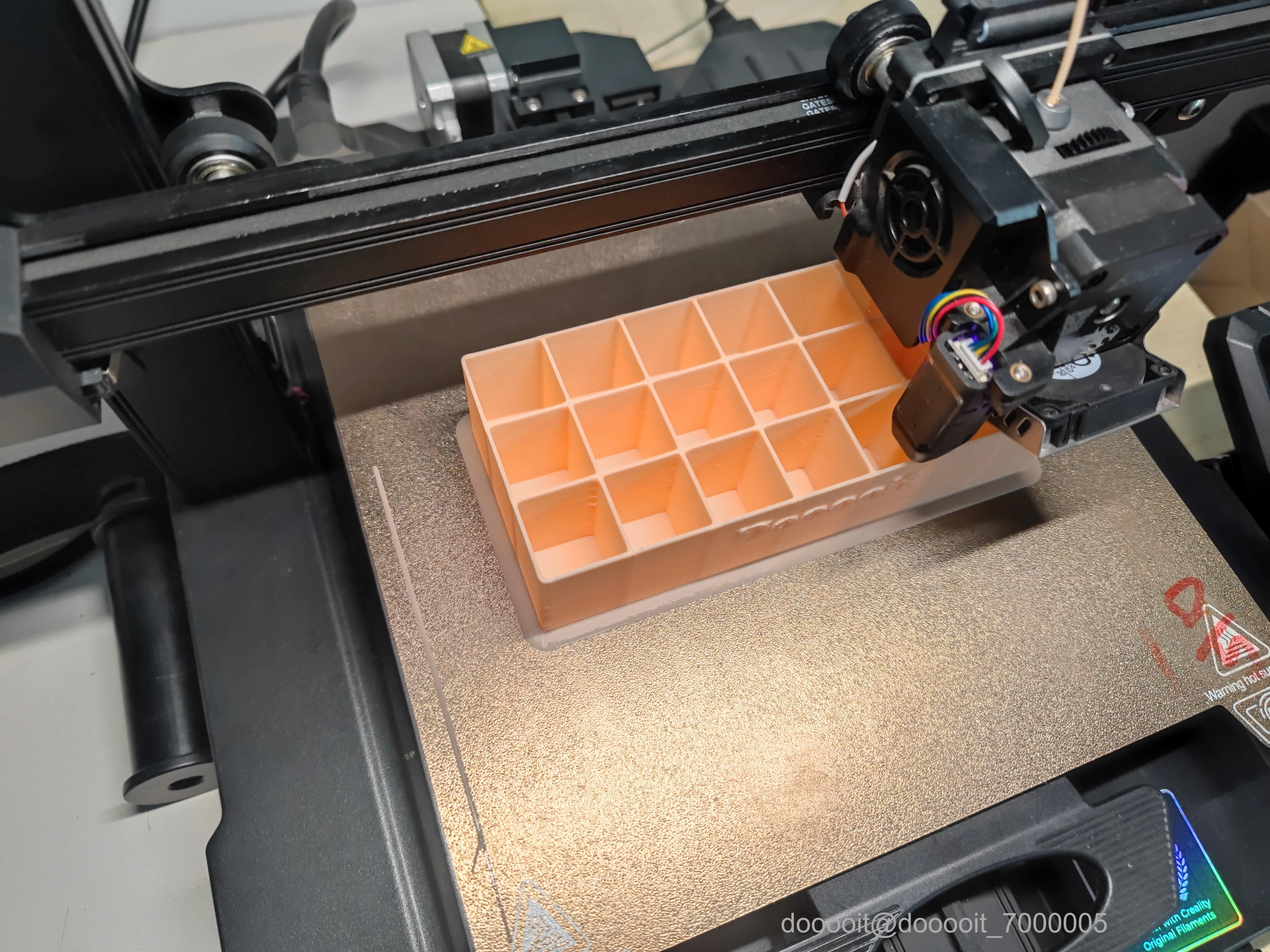

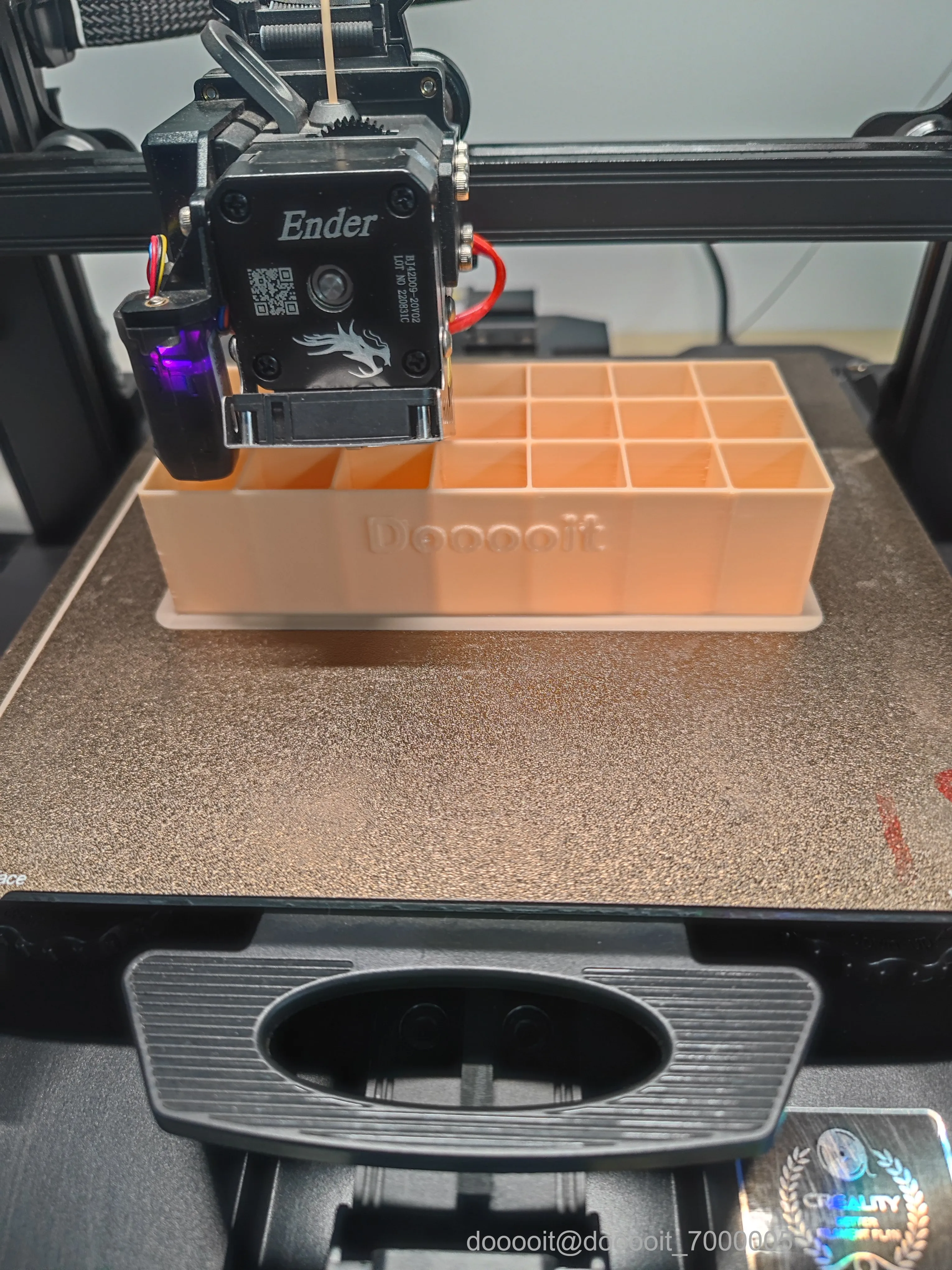

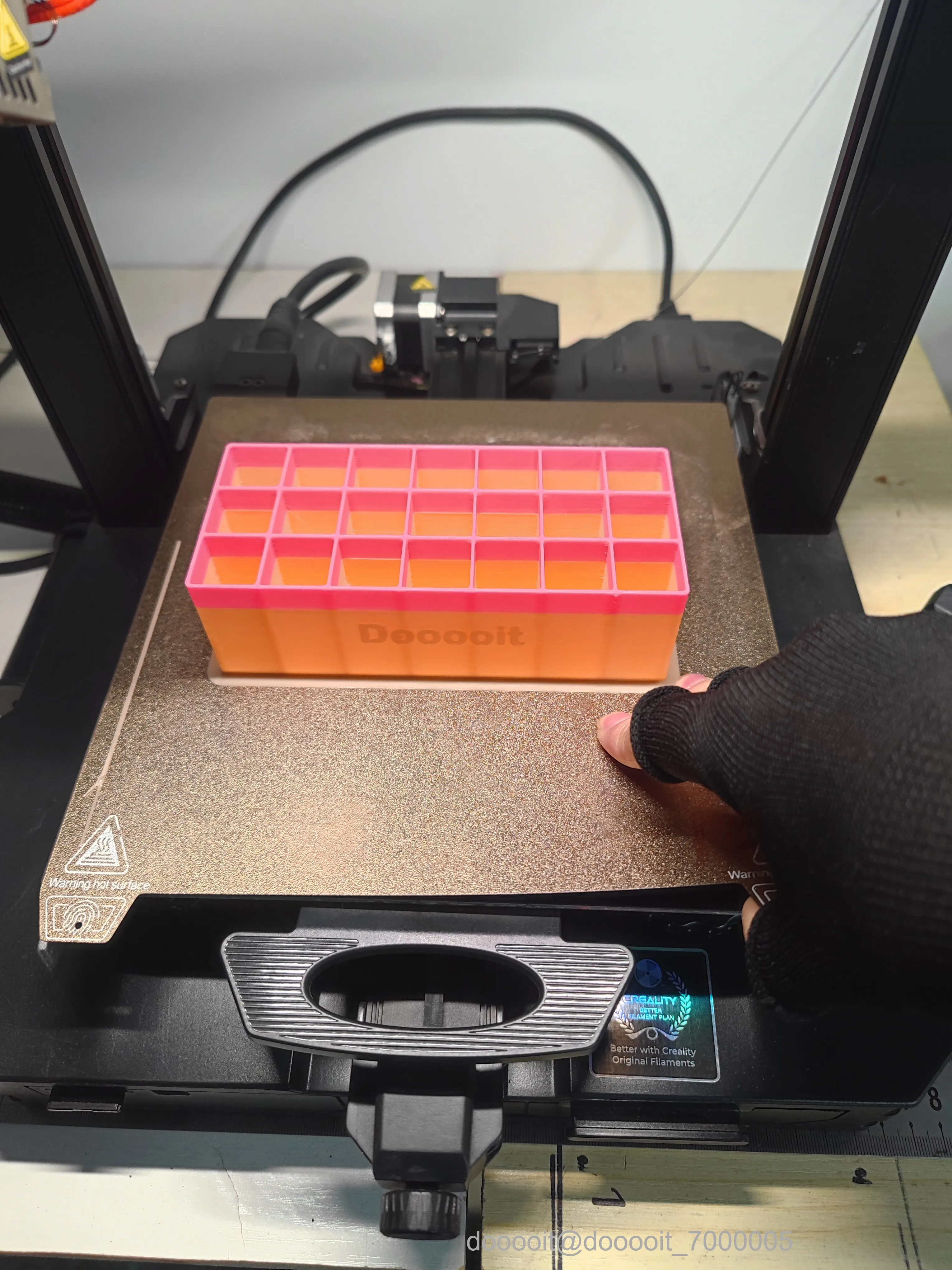

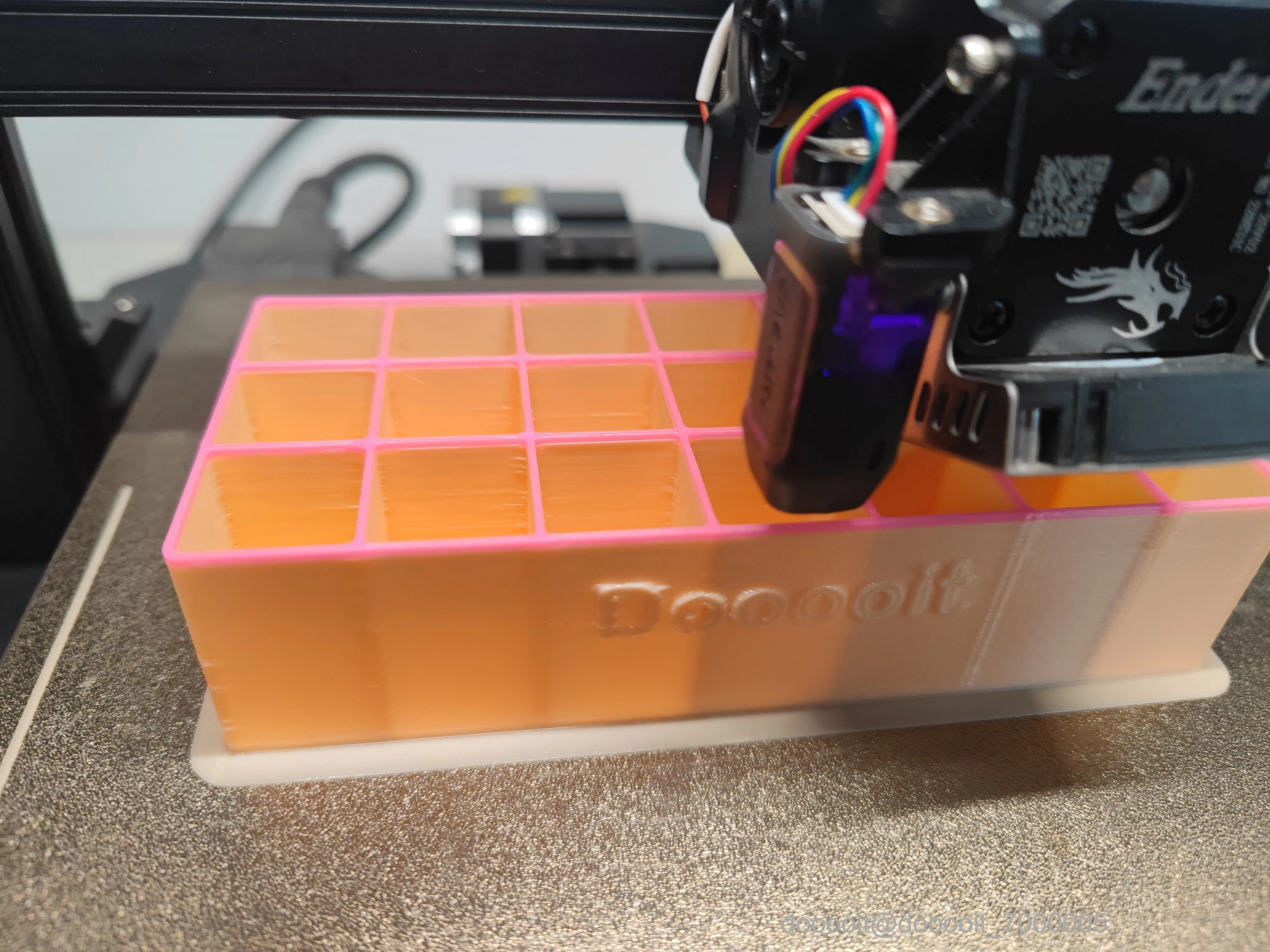

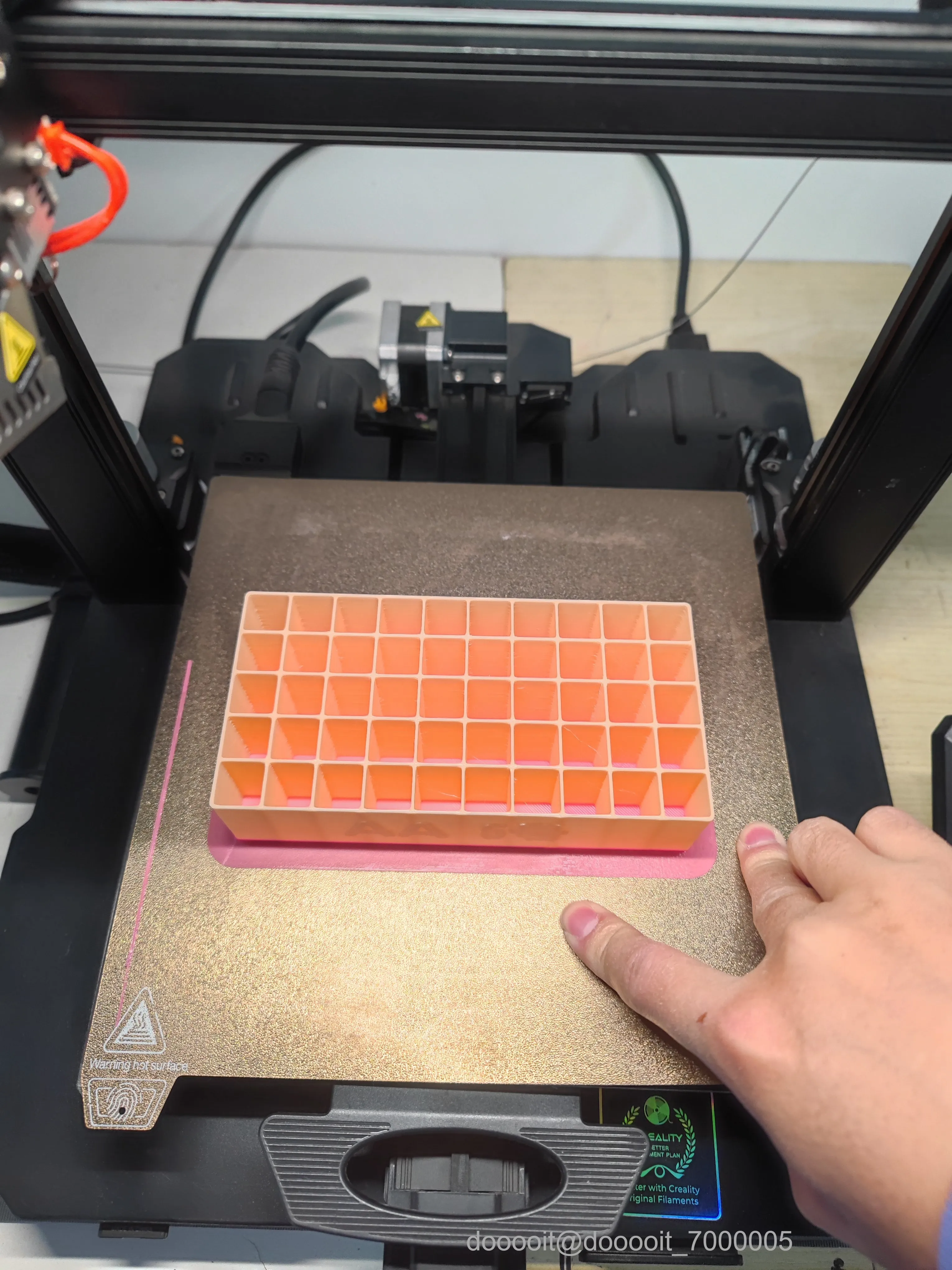

以上图片，为5号电池与18650电池实际3D打印的操作。仅供参考。
