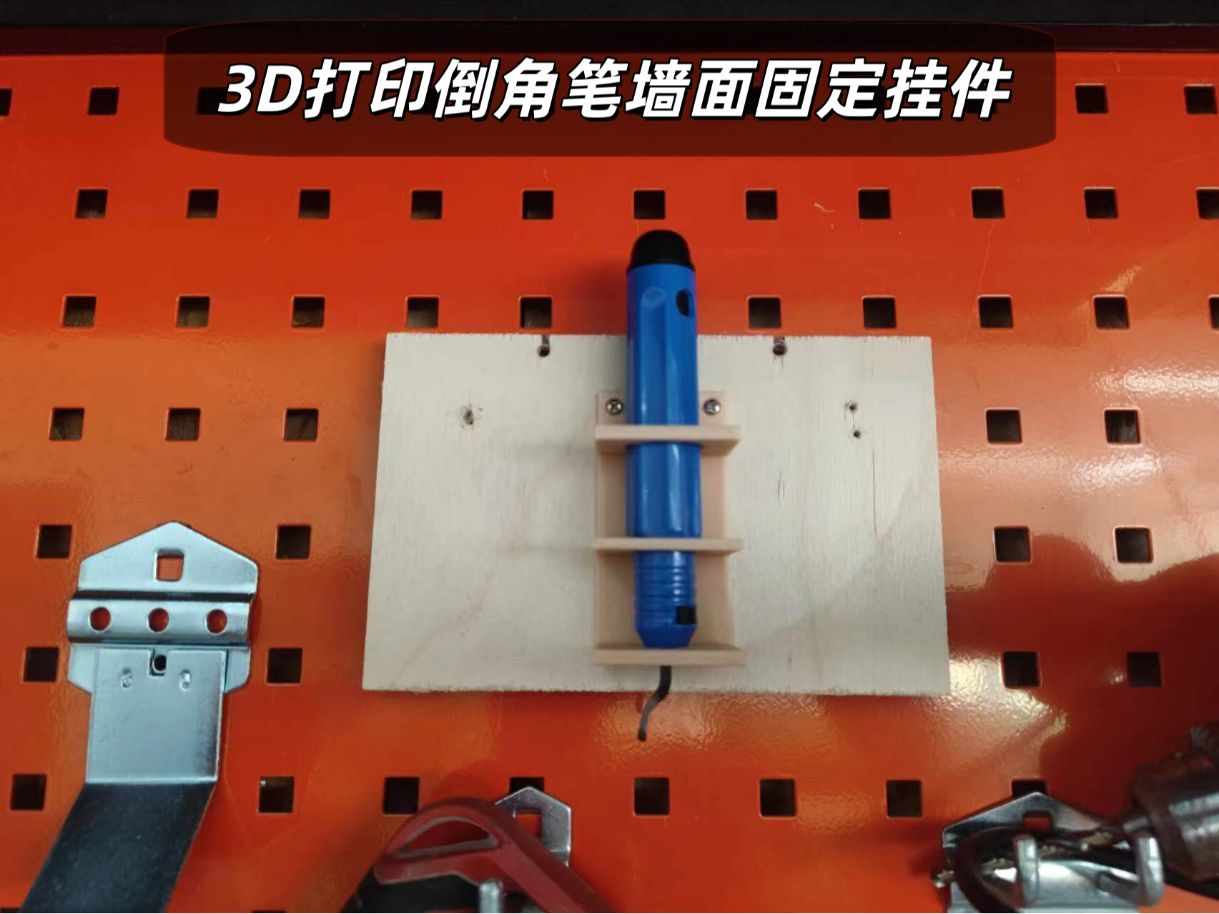

3D打印倒角笔墙面固定挂件

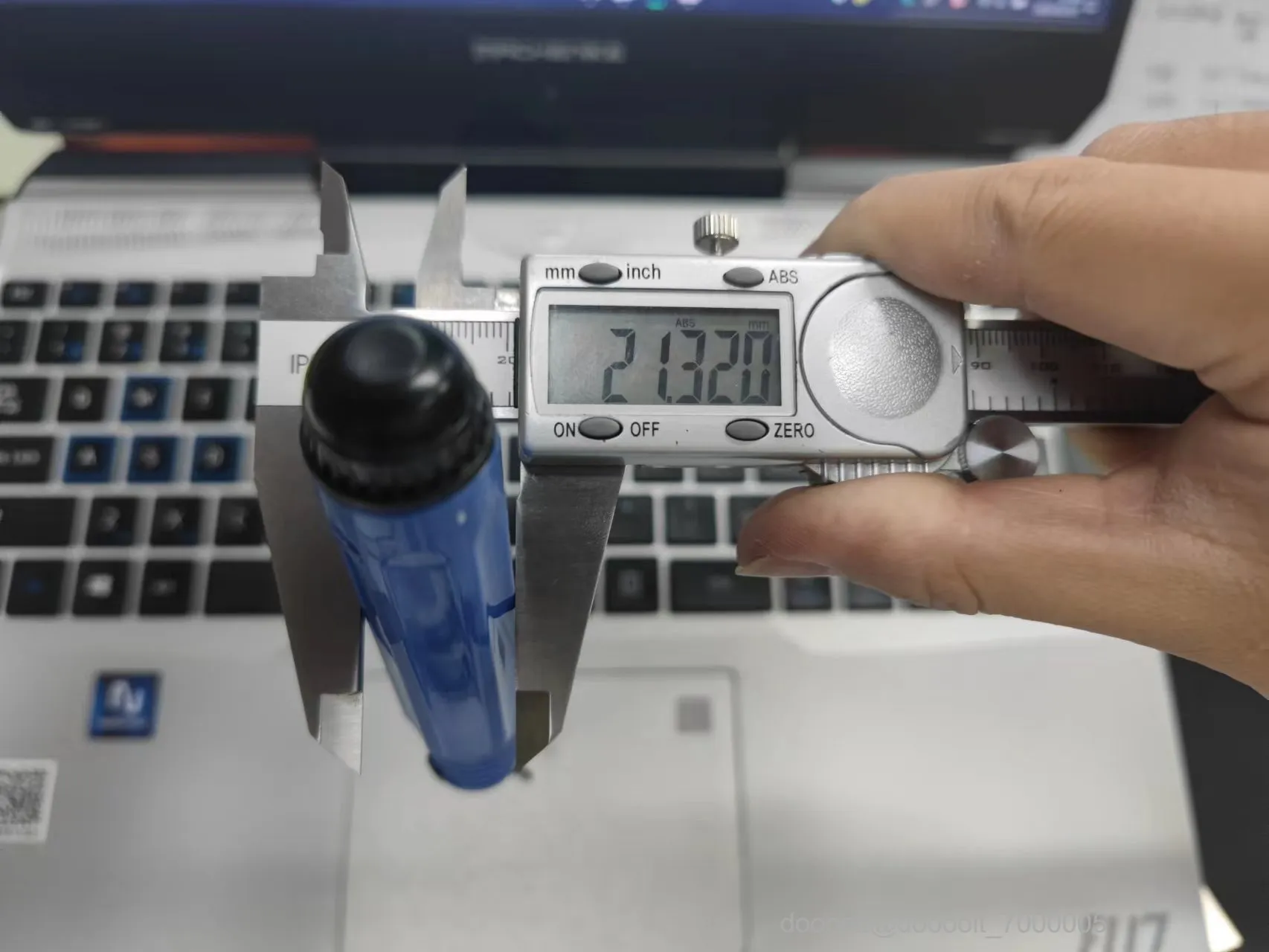

1.测量倒角笔直径，21.32mm

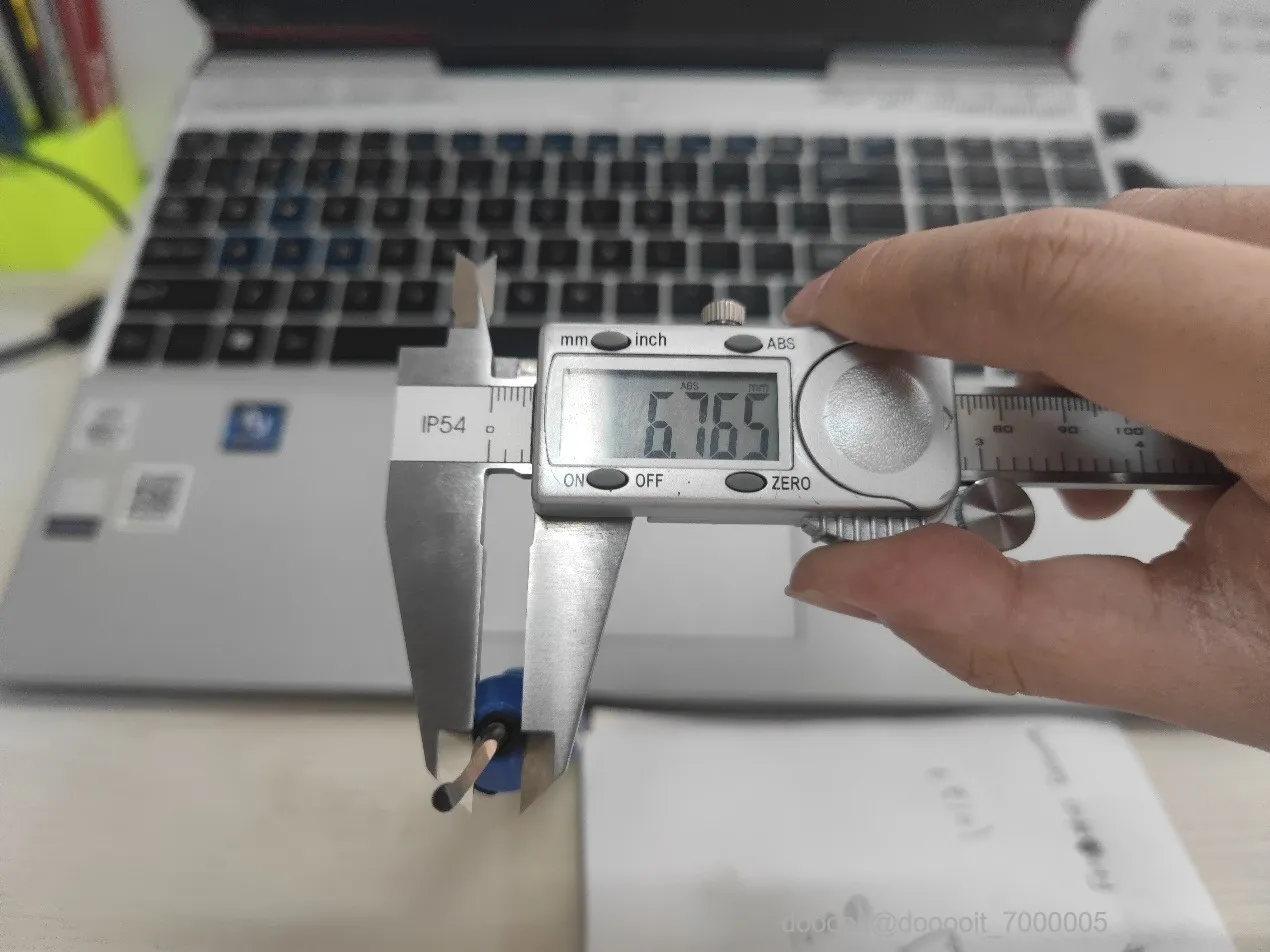

2.测量底部刀头位置直径，为托底，注意配合尺寸。过大，其不带托底作用，过小，刀头无法穿过。

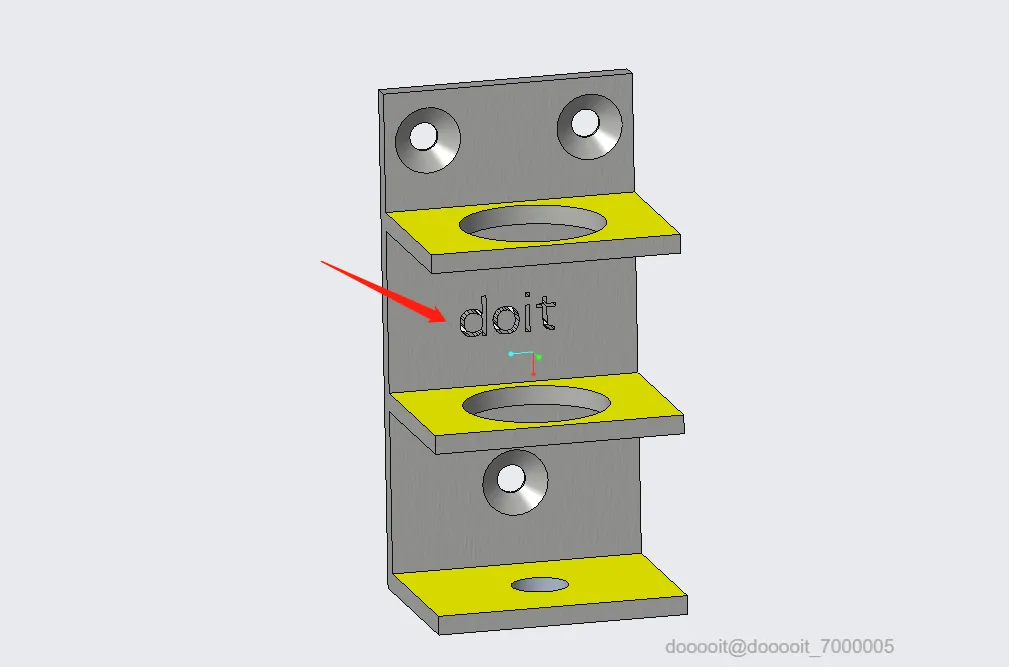

先展示最终建模图纸效果。本次建模将以大步骤模块化的形式展示。

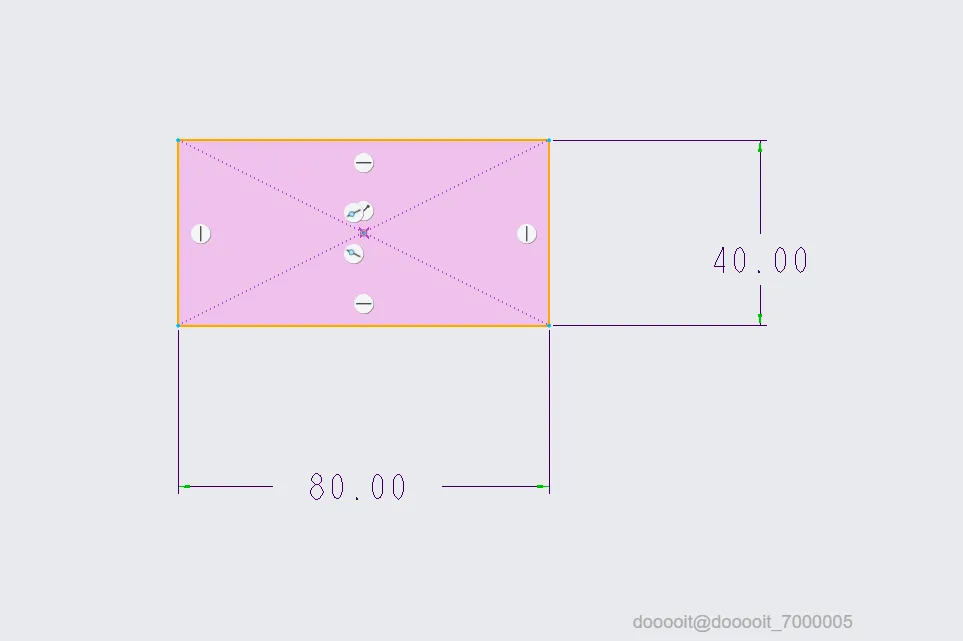

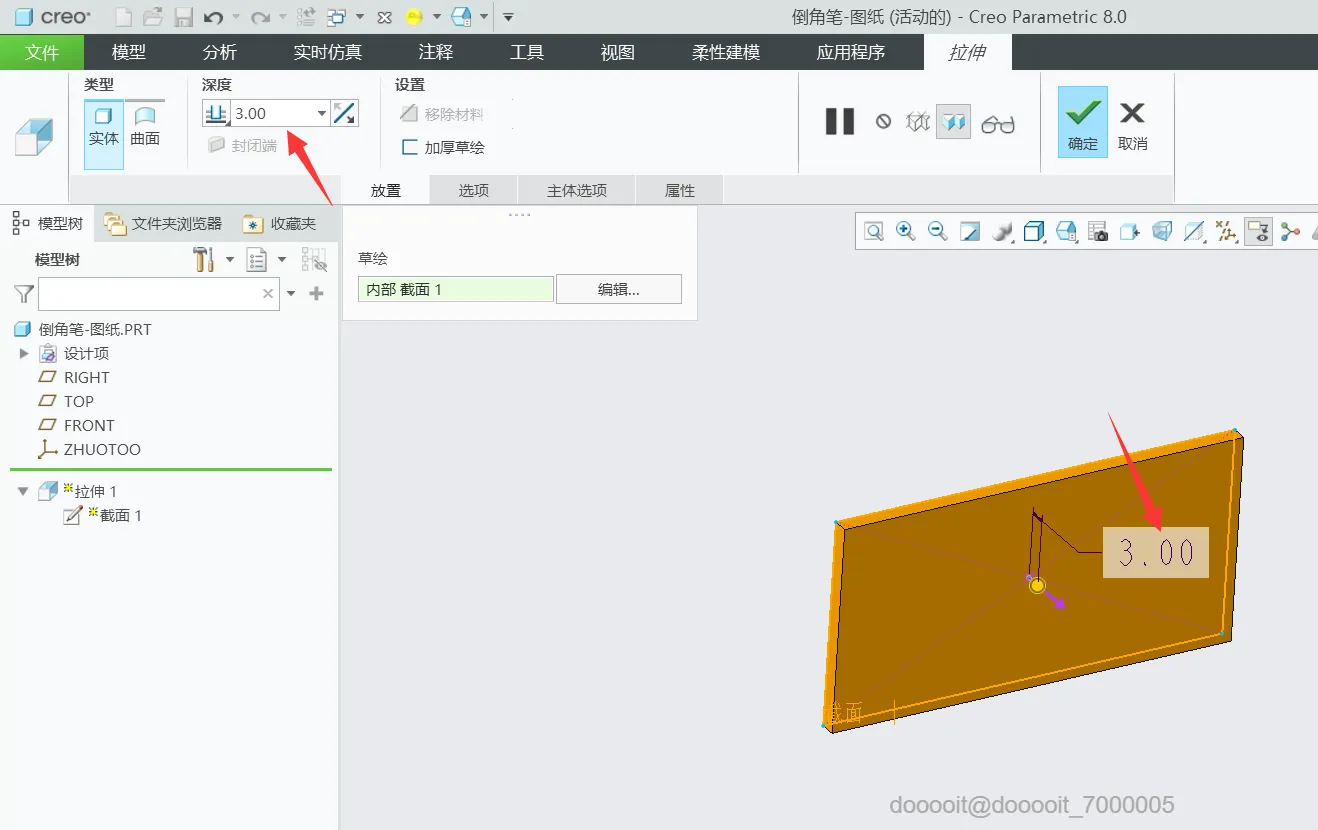

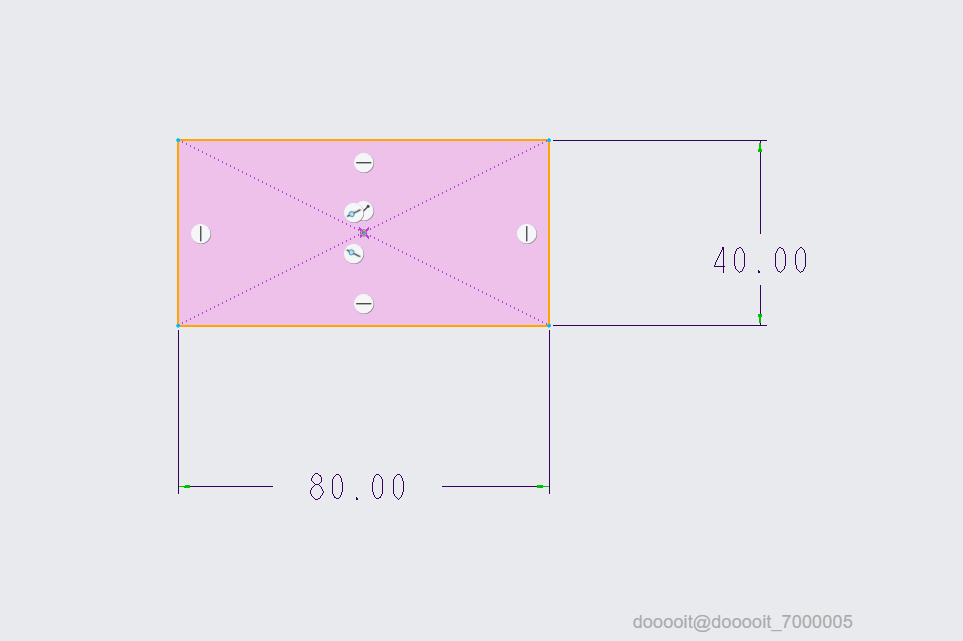

第一步，先做出底板尺寸，参数如图。

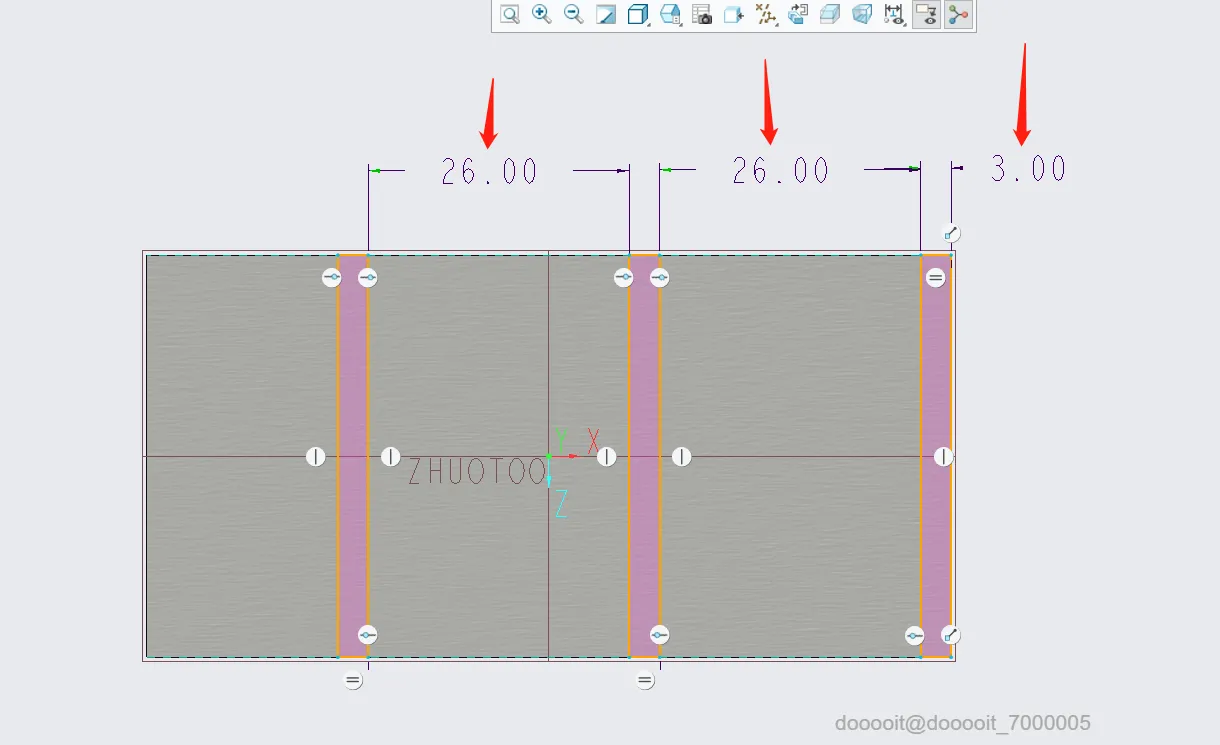

1.做出三段分格：2个为固定Z方向范围，1个为Z轴限位。

参数如图

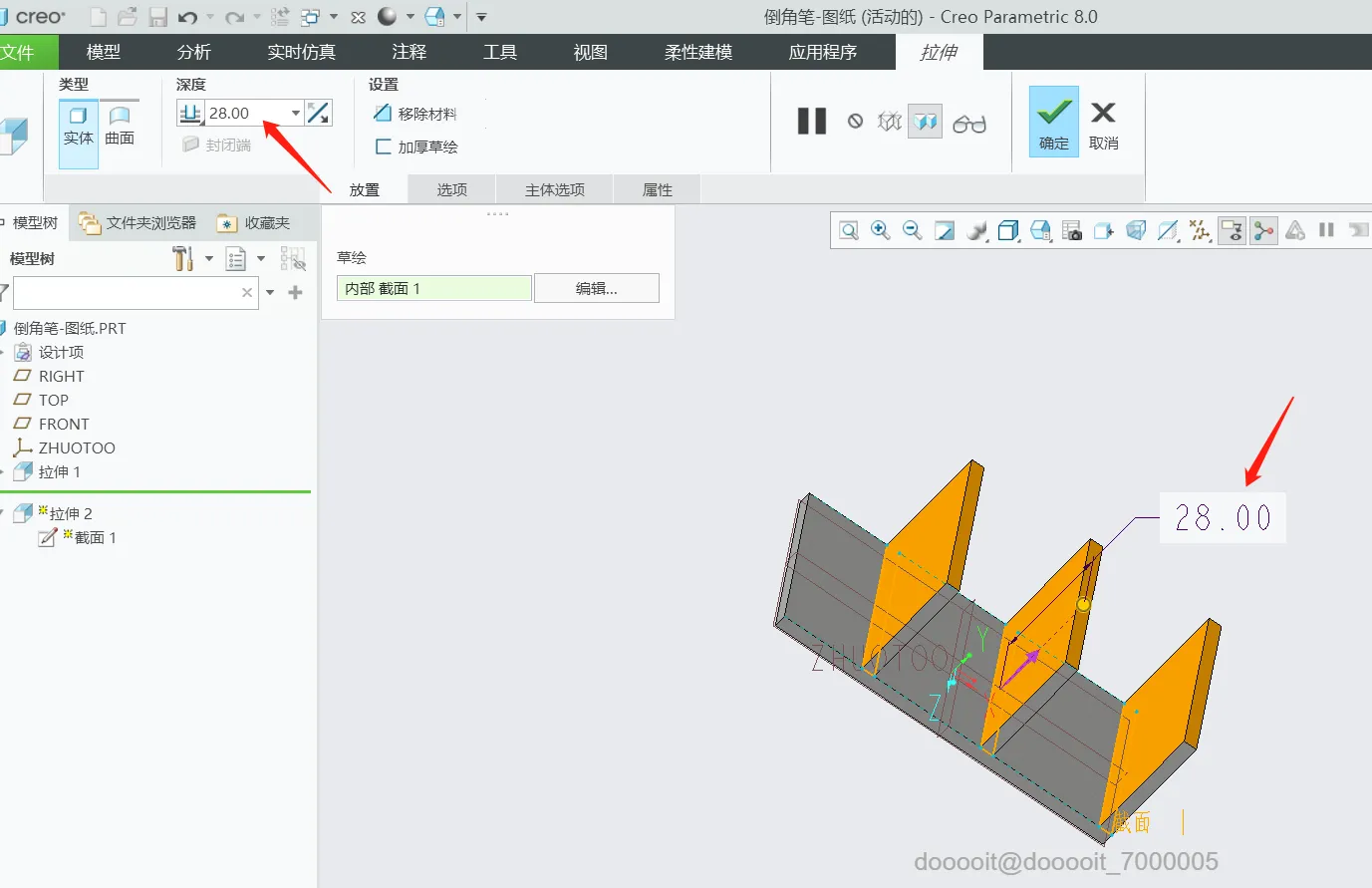

2.伸出的高度为28mm

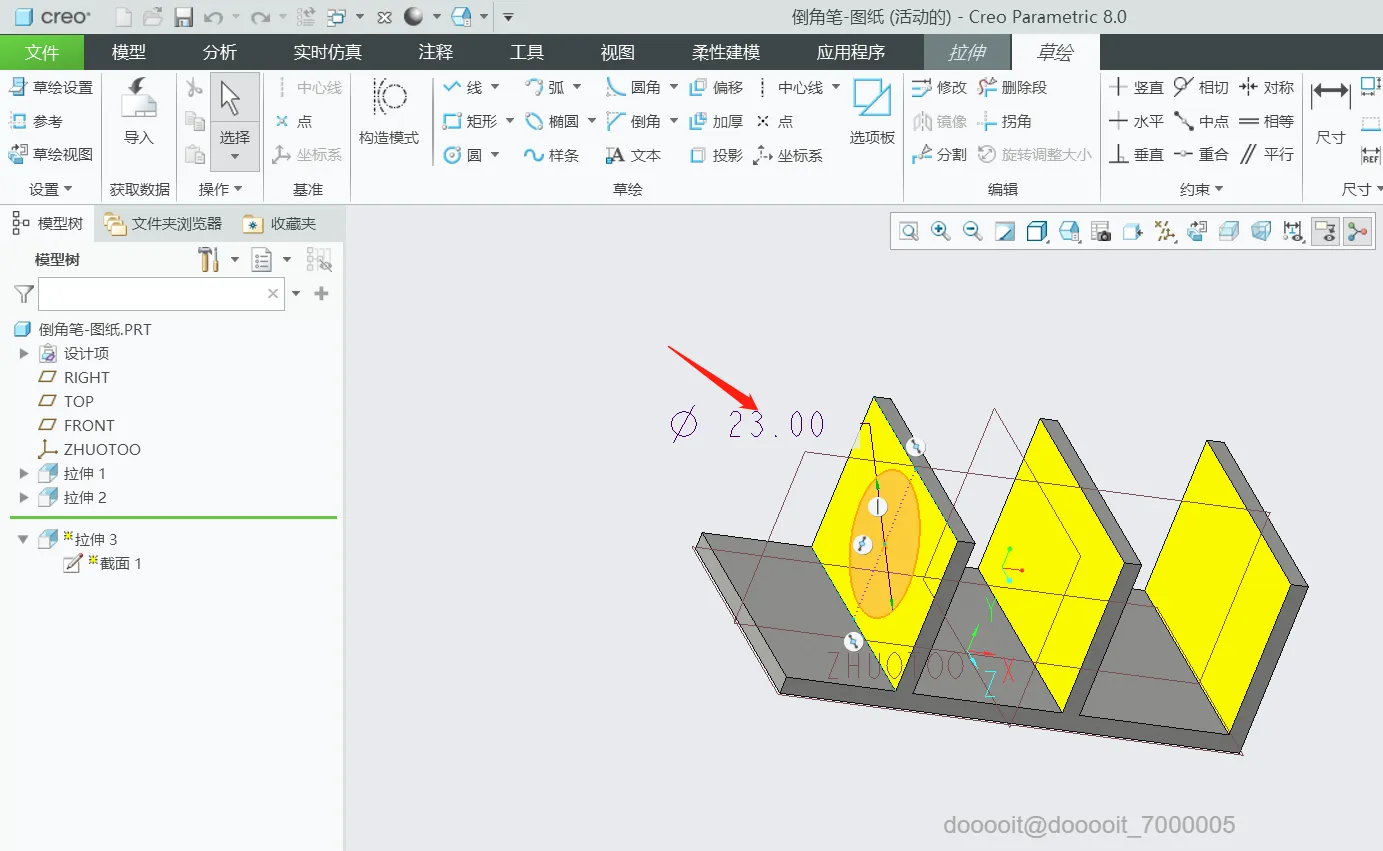

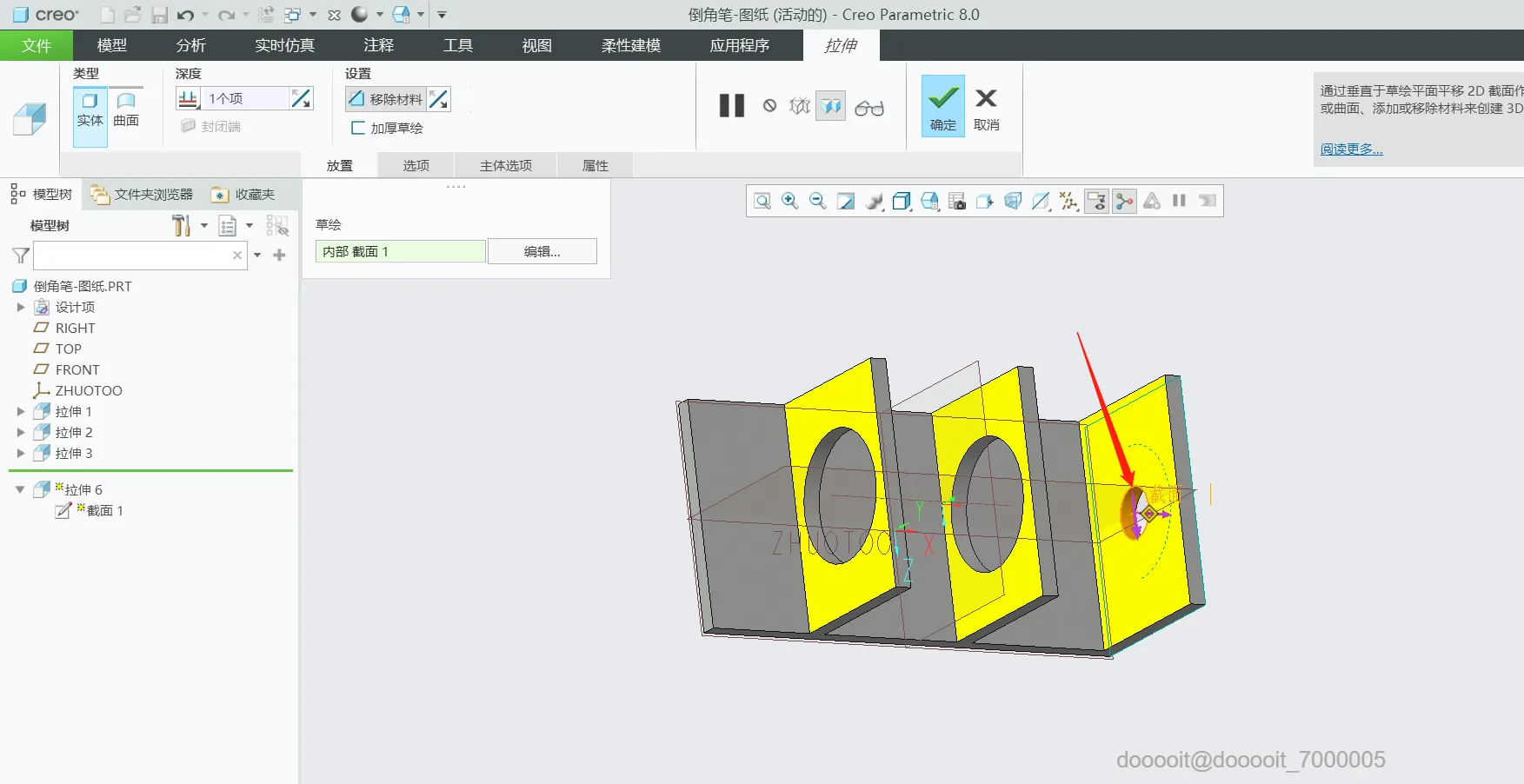

1.选定最上方的平面为基准，做出倒角笔能穿过的直径尺寸，注意留出3D打印机的误差（+1mm）

2.上两个的挡片做通

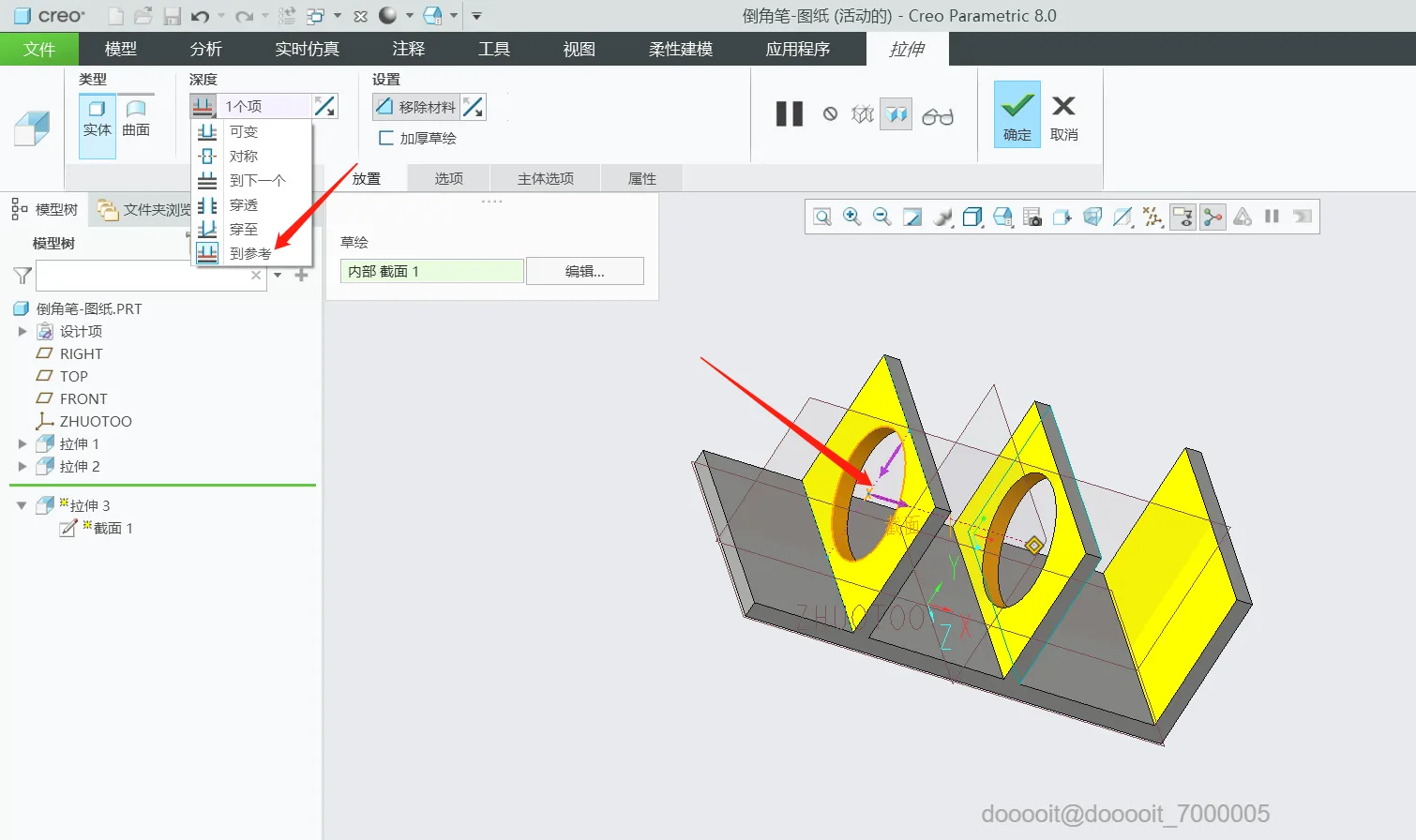

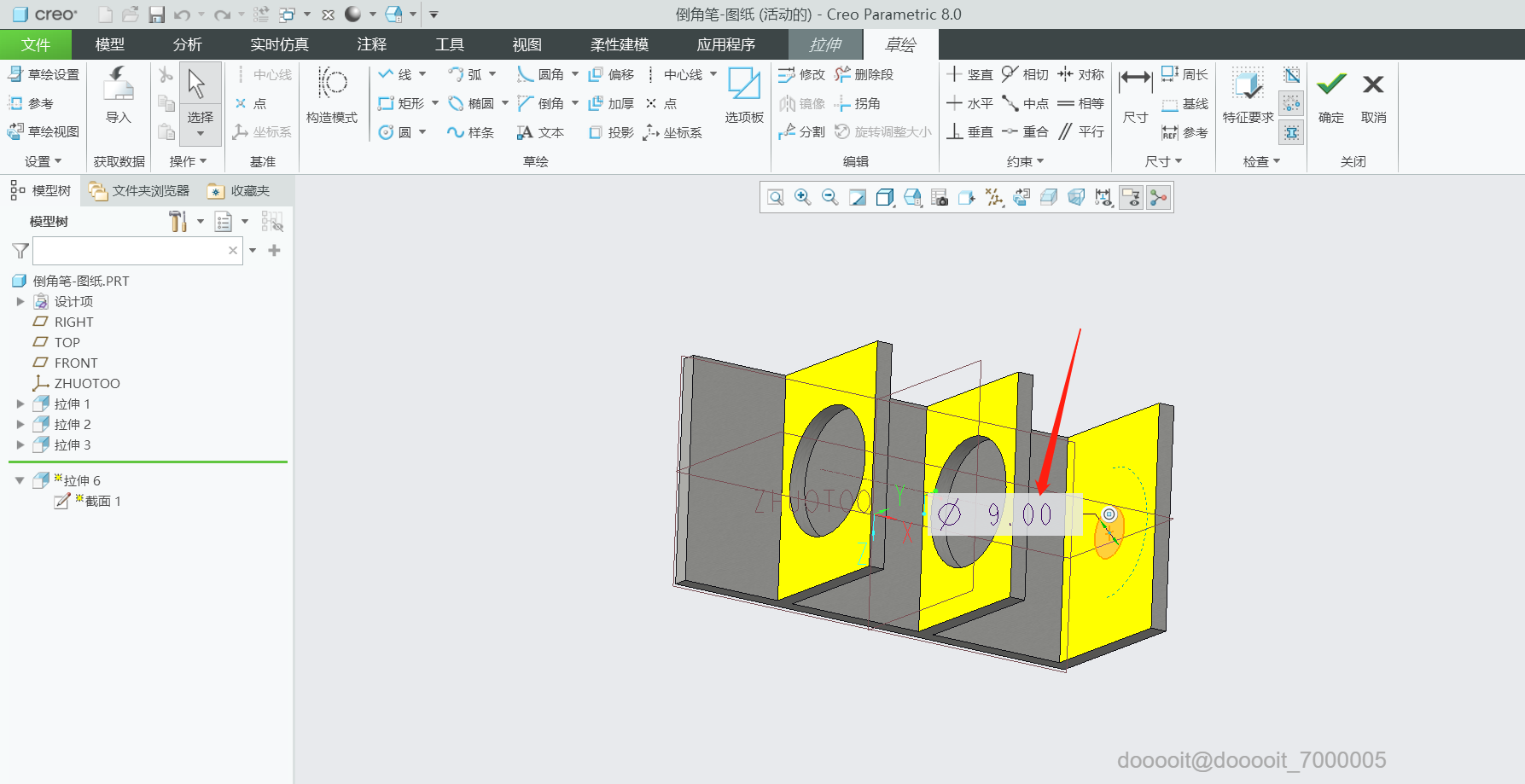

3.在此平面上，做出刀头的限位直径，此处为9mm

4.拉伸后效果。至此，尺寸配合孔位已经完成

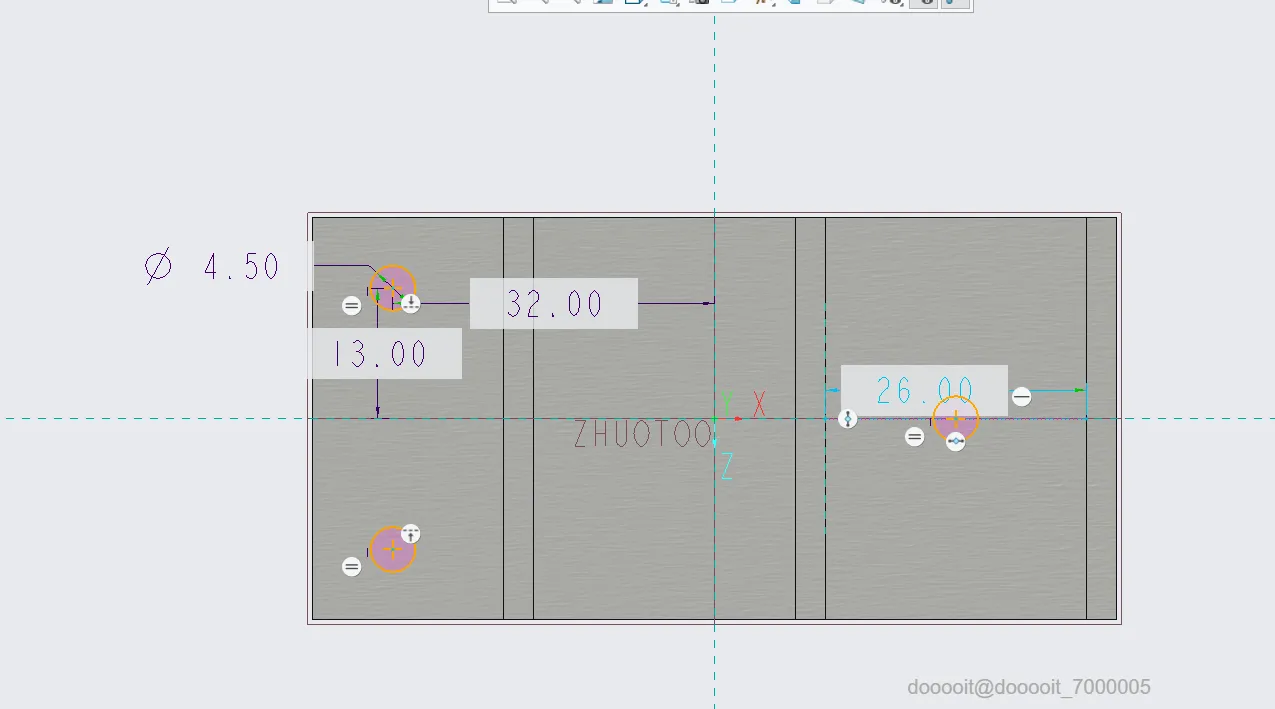

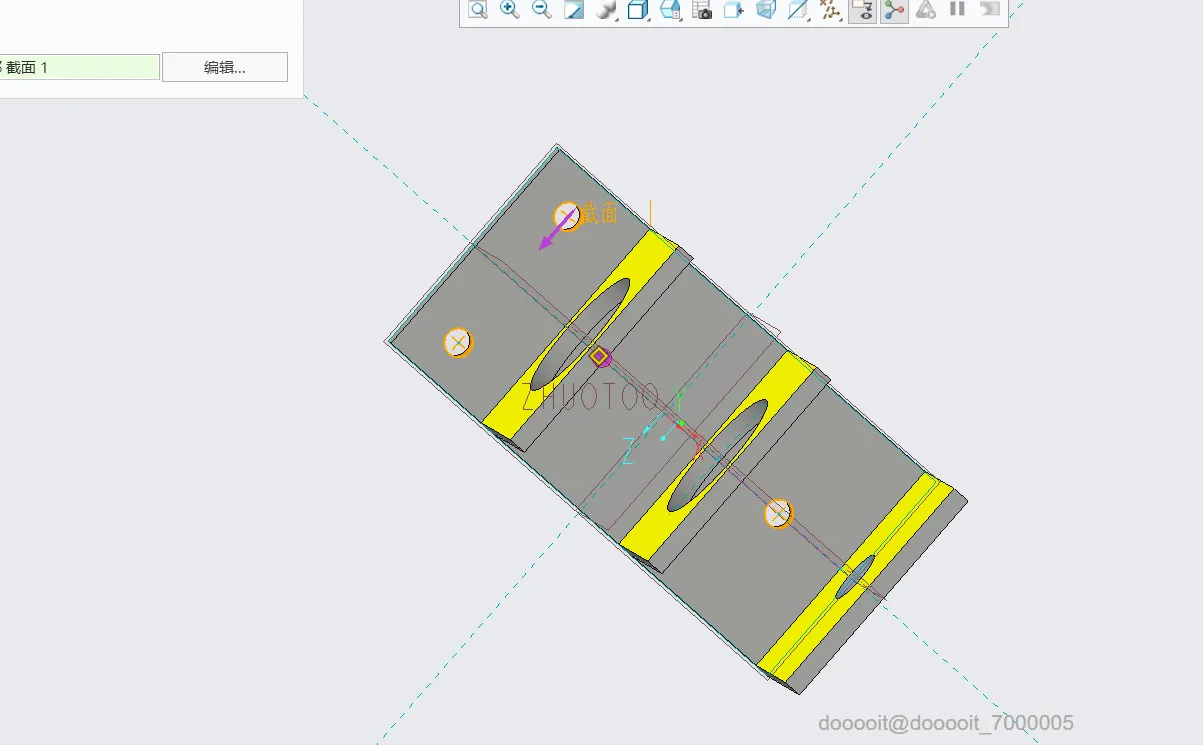

1.开孔：因要固定在墙面上，开孔自攻丝孔位，按照自己手中的实物直径测量开孔即可。

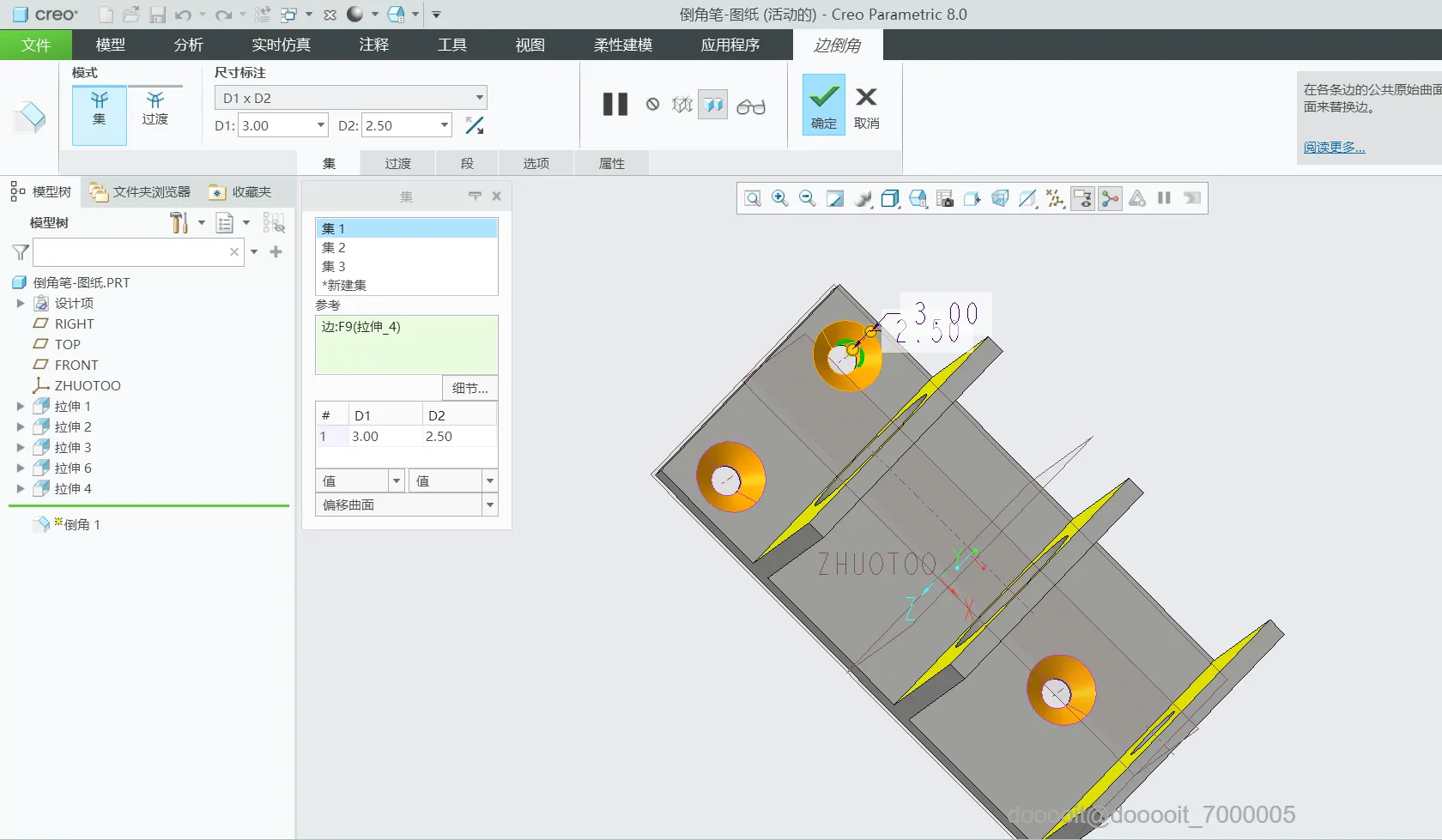

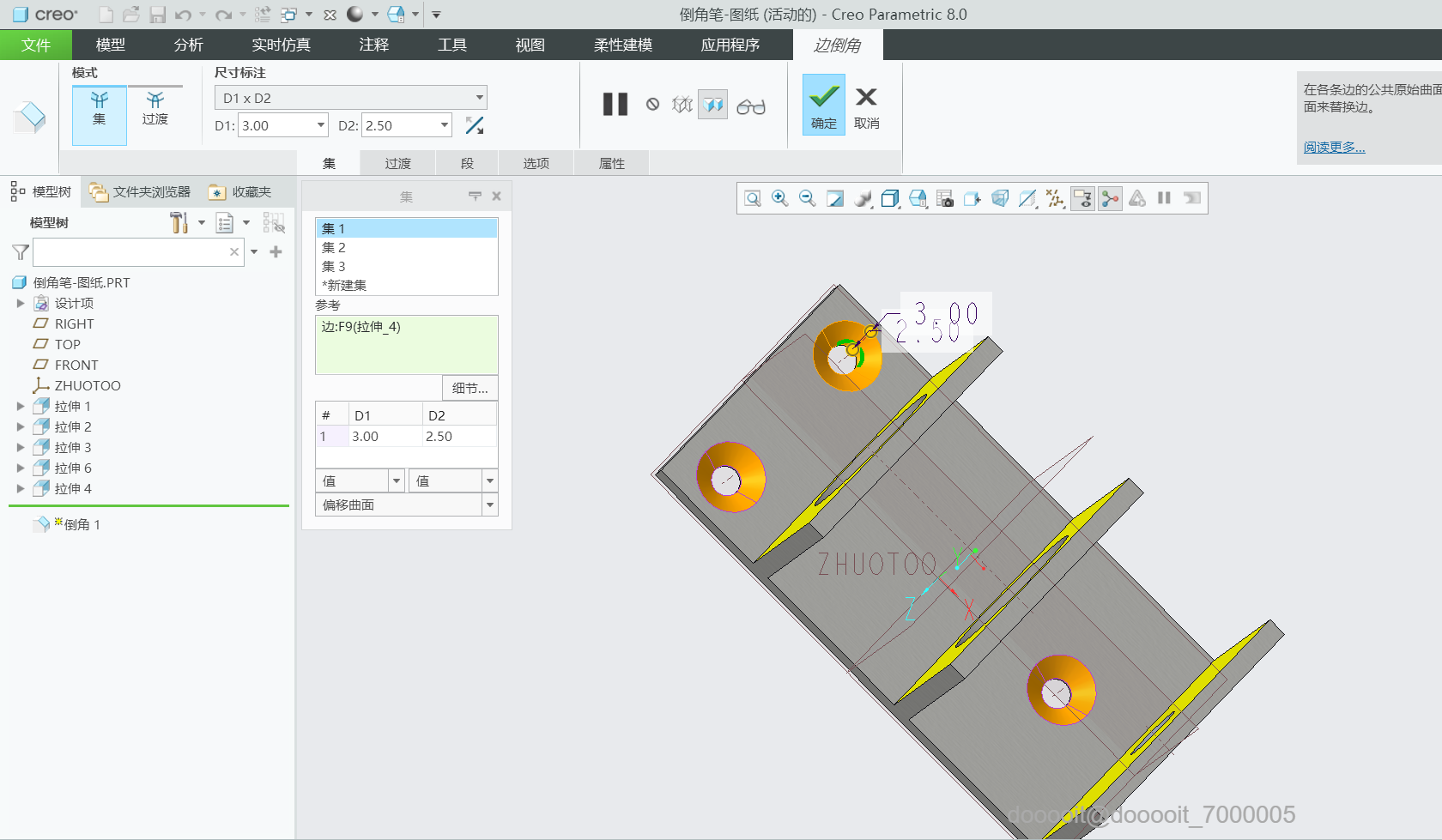

2.倒角：自攻丝沉孔采用倒圆角实现，采用2方向不同倒角尺寸

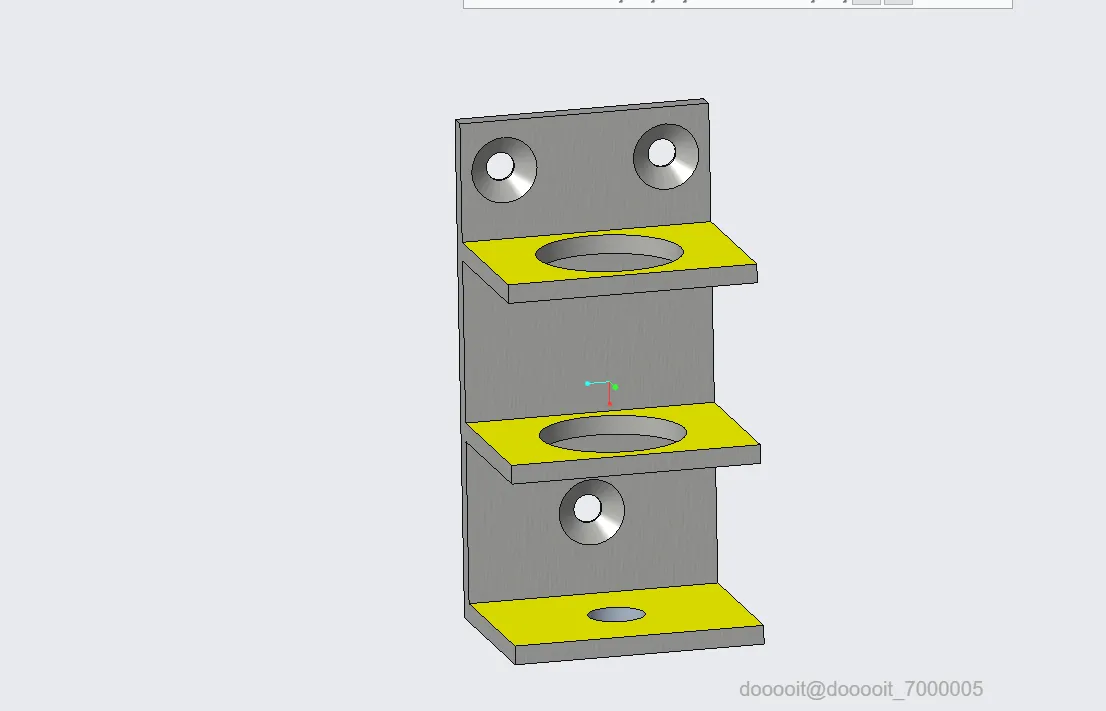

3.倒角的沉孔效果

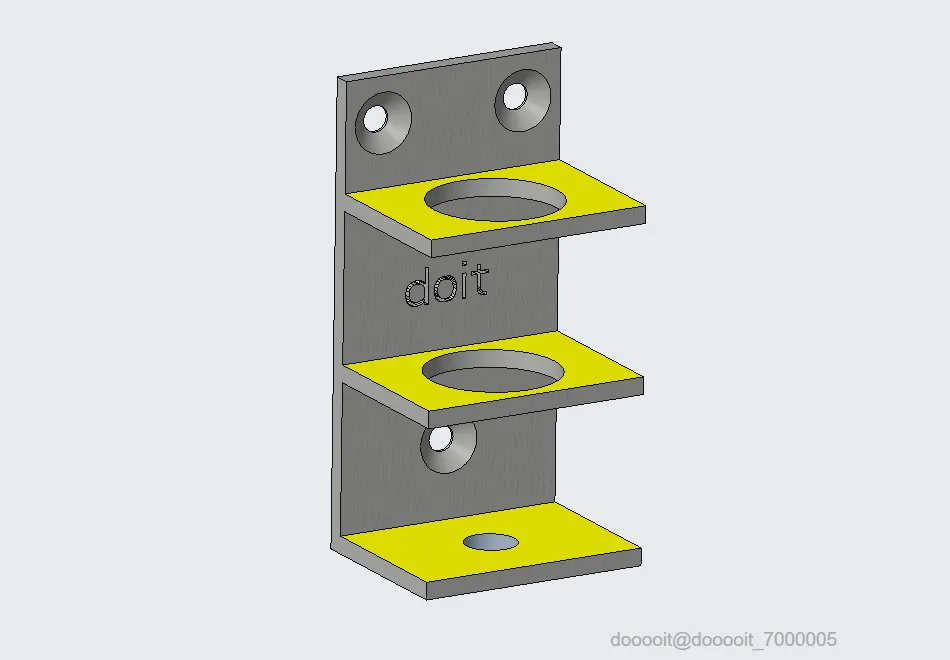

在表面拉伸自己想要添加的文字

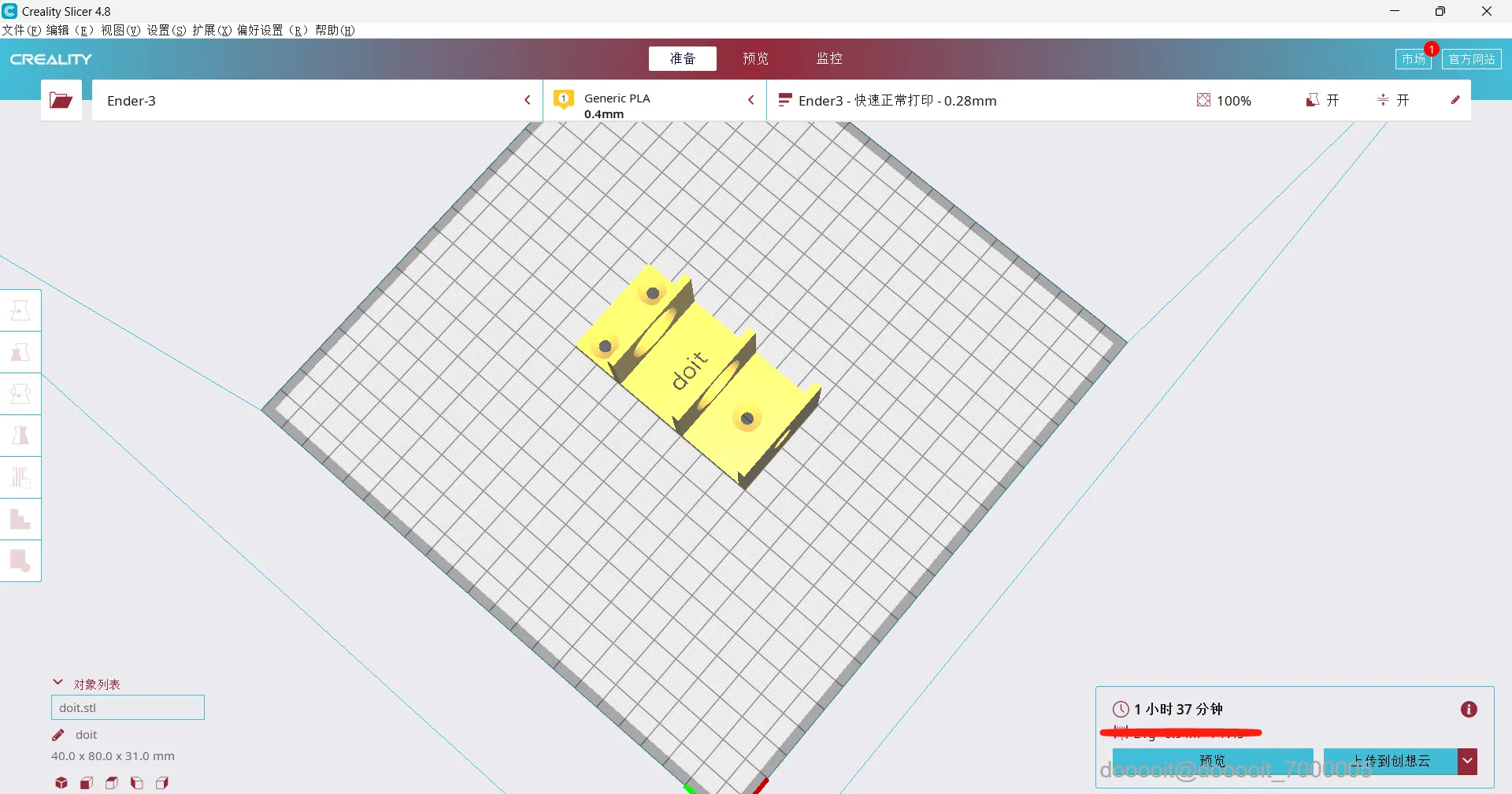

1.切片参数

(一) 切片文件

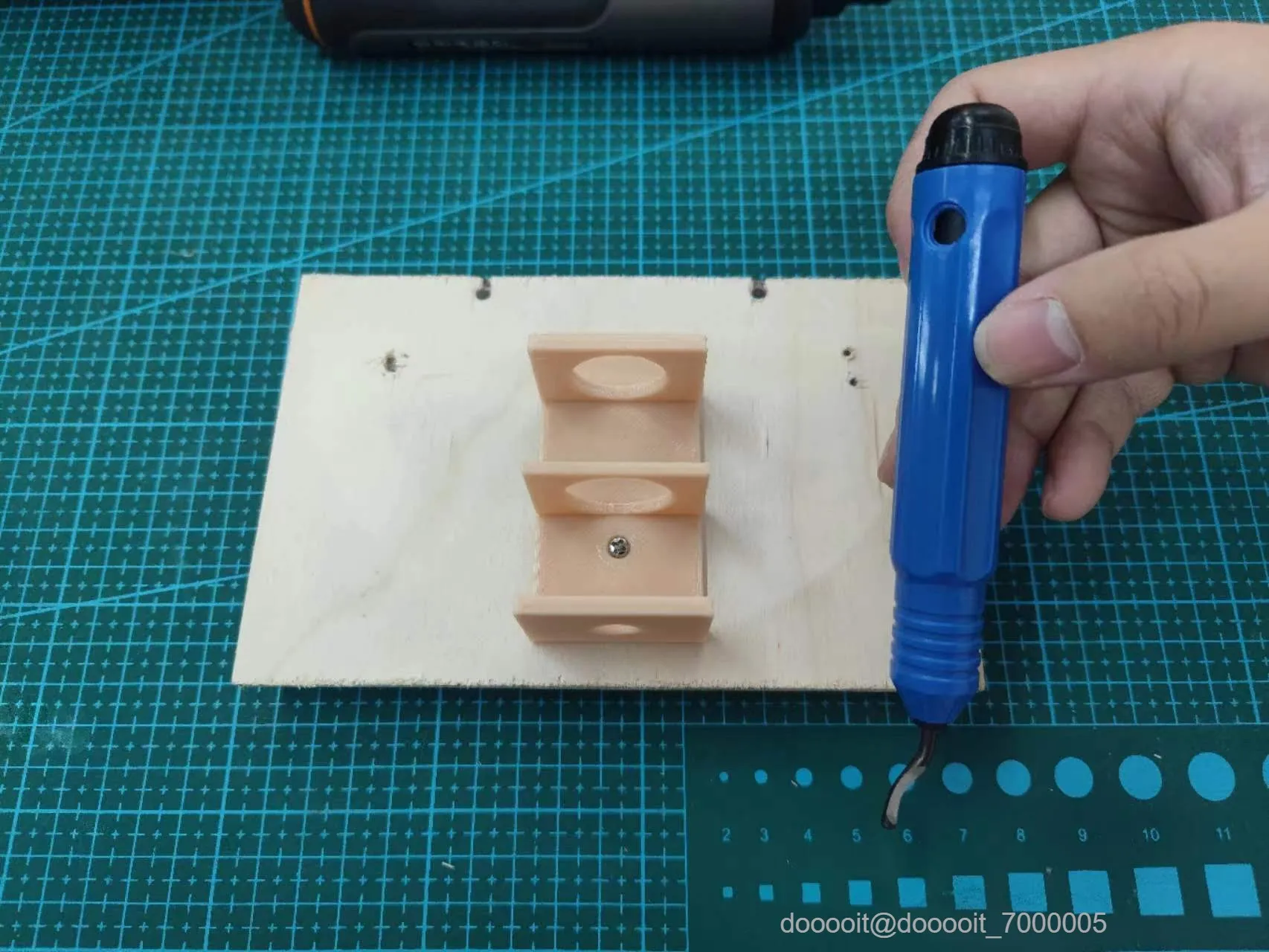

(二) 3D打印成品

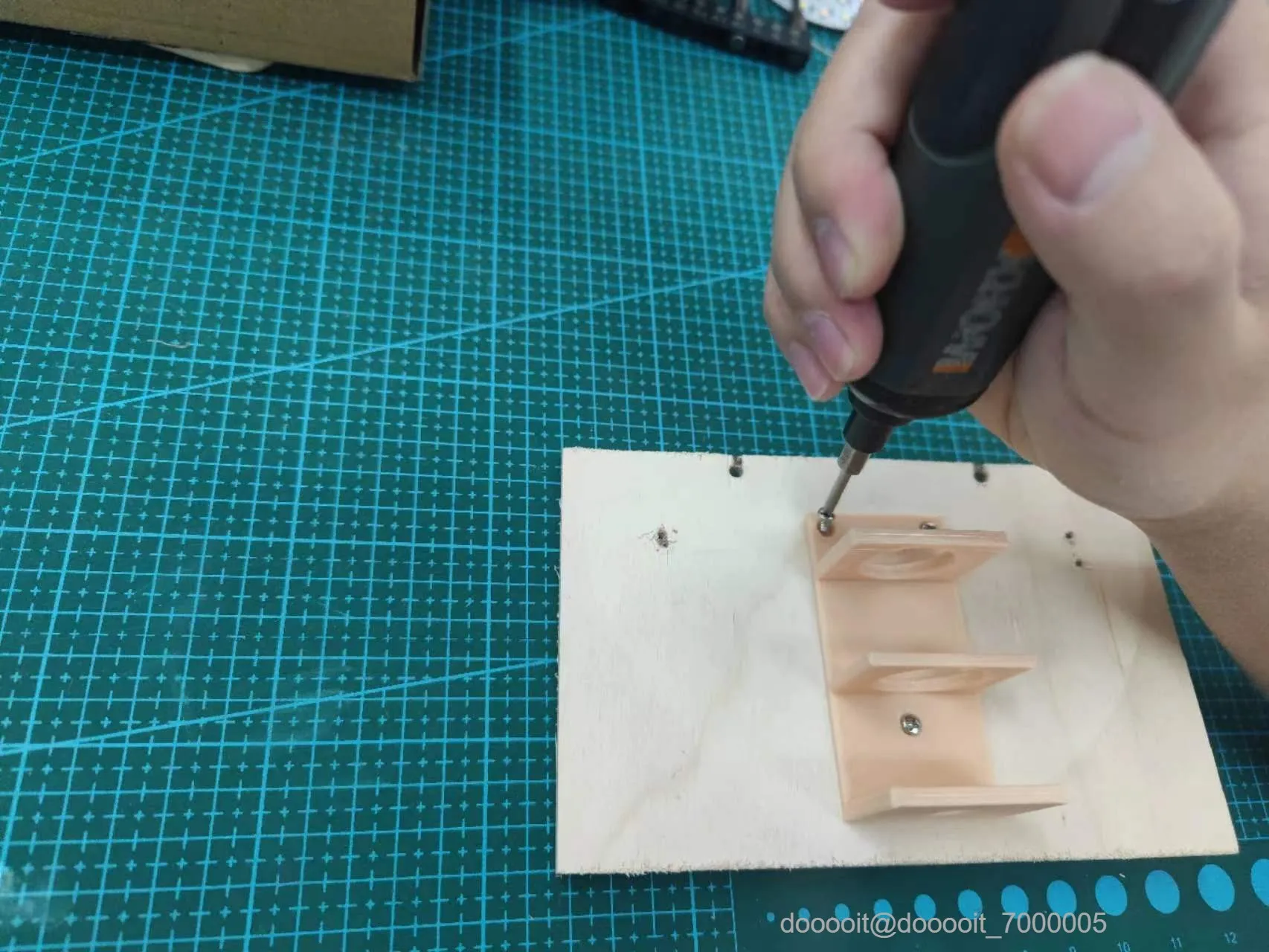

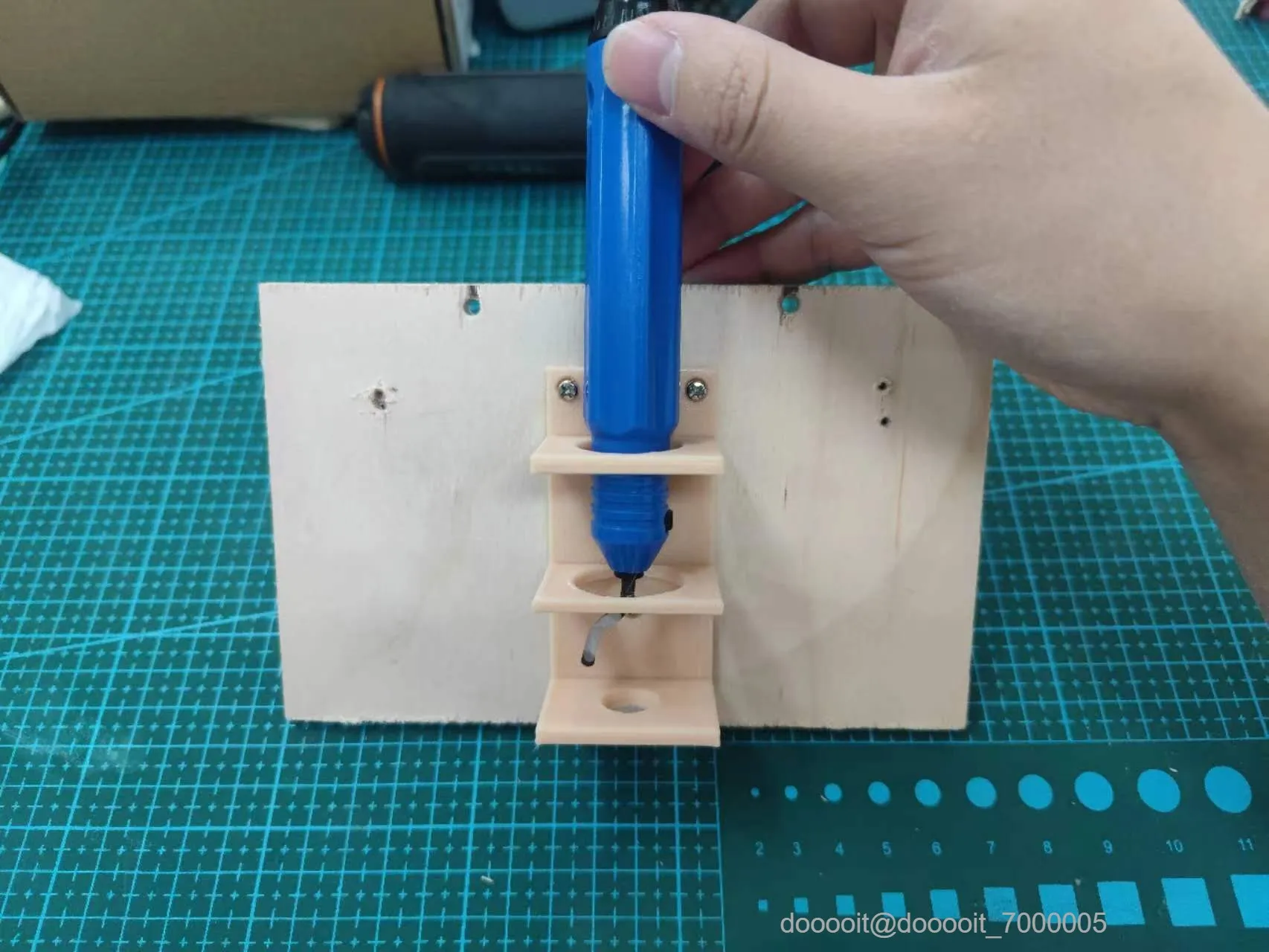

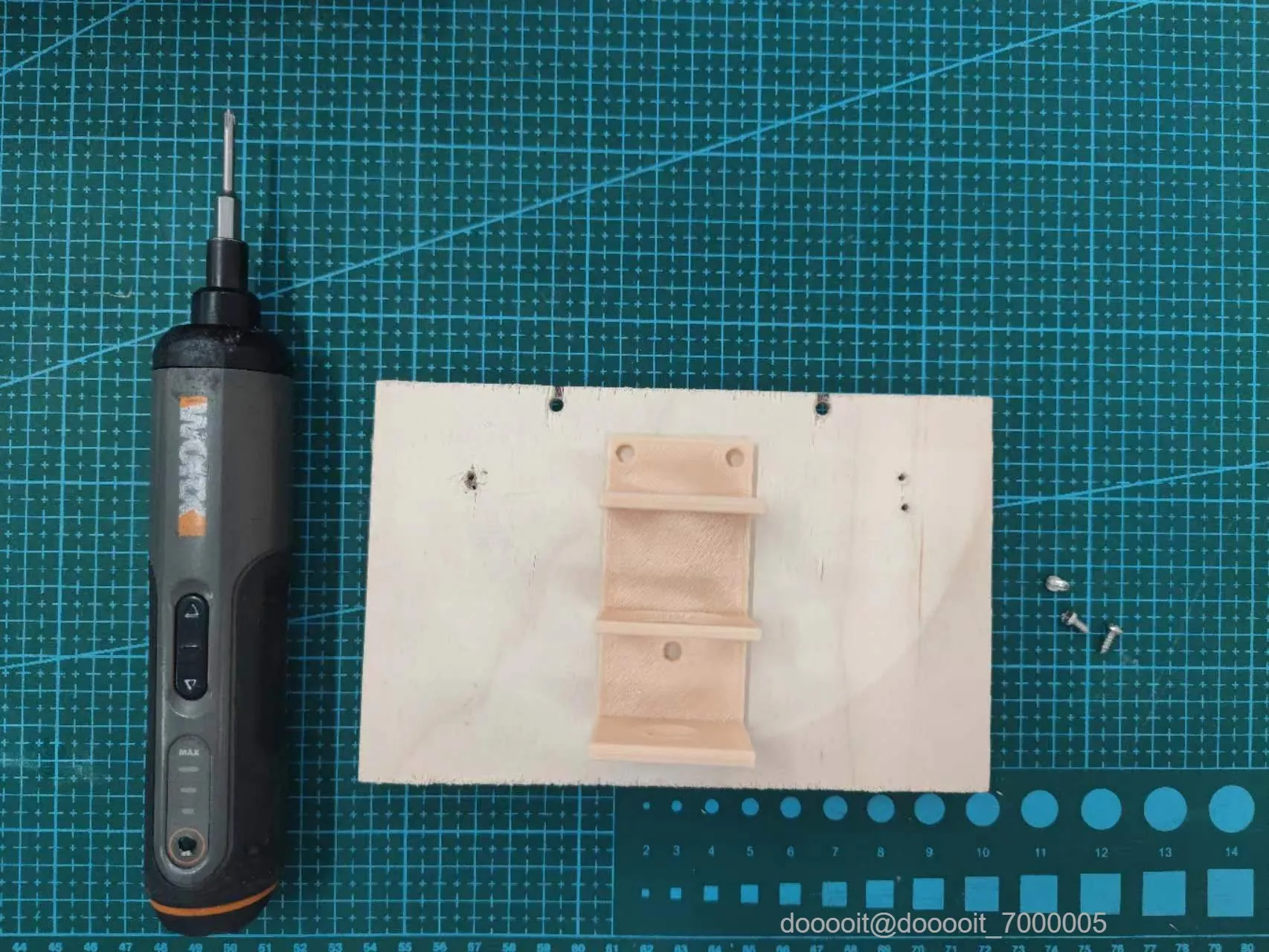

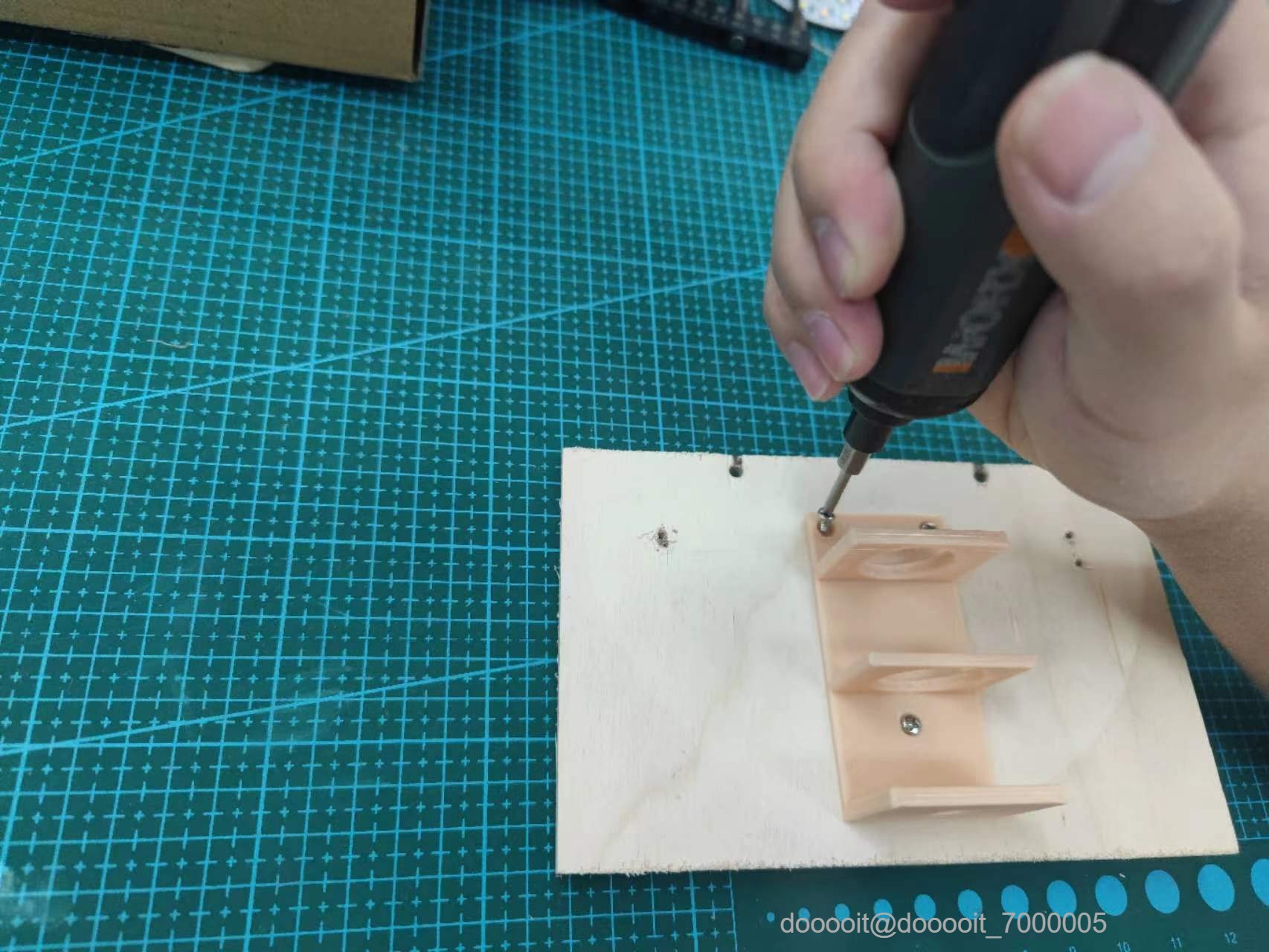

1.在模板上自攻丝

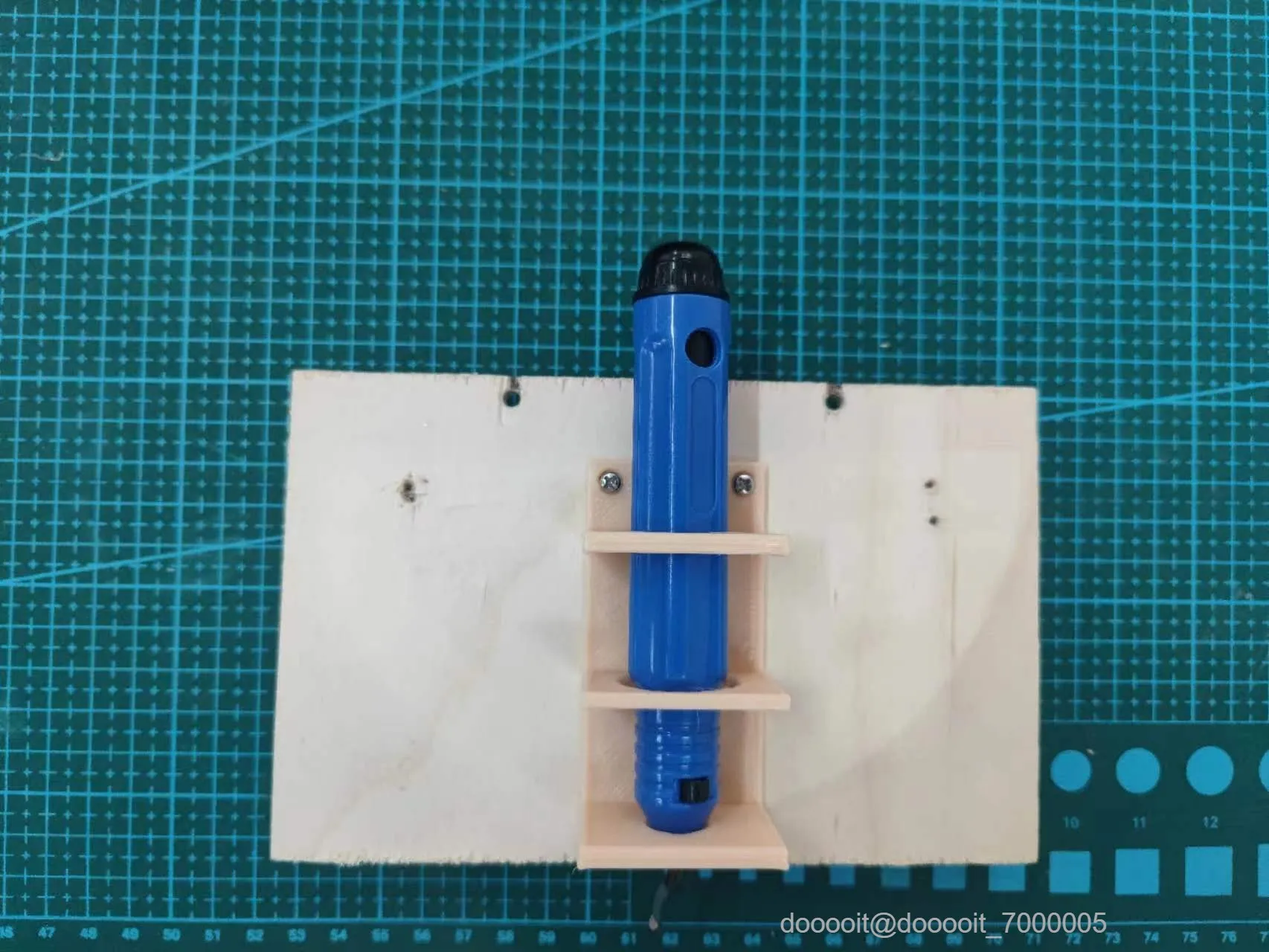

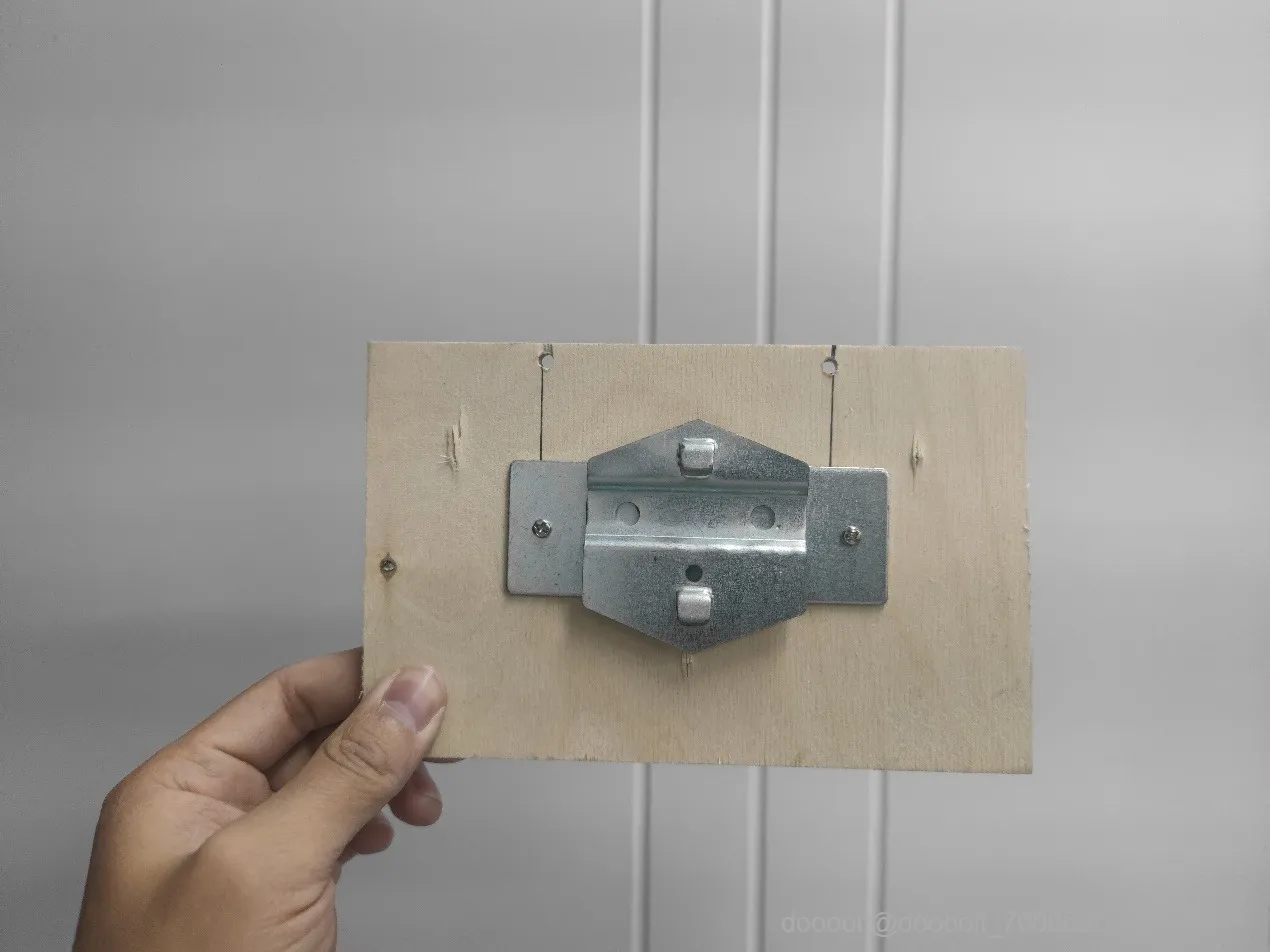

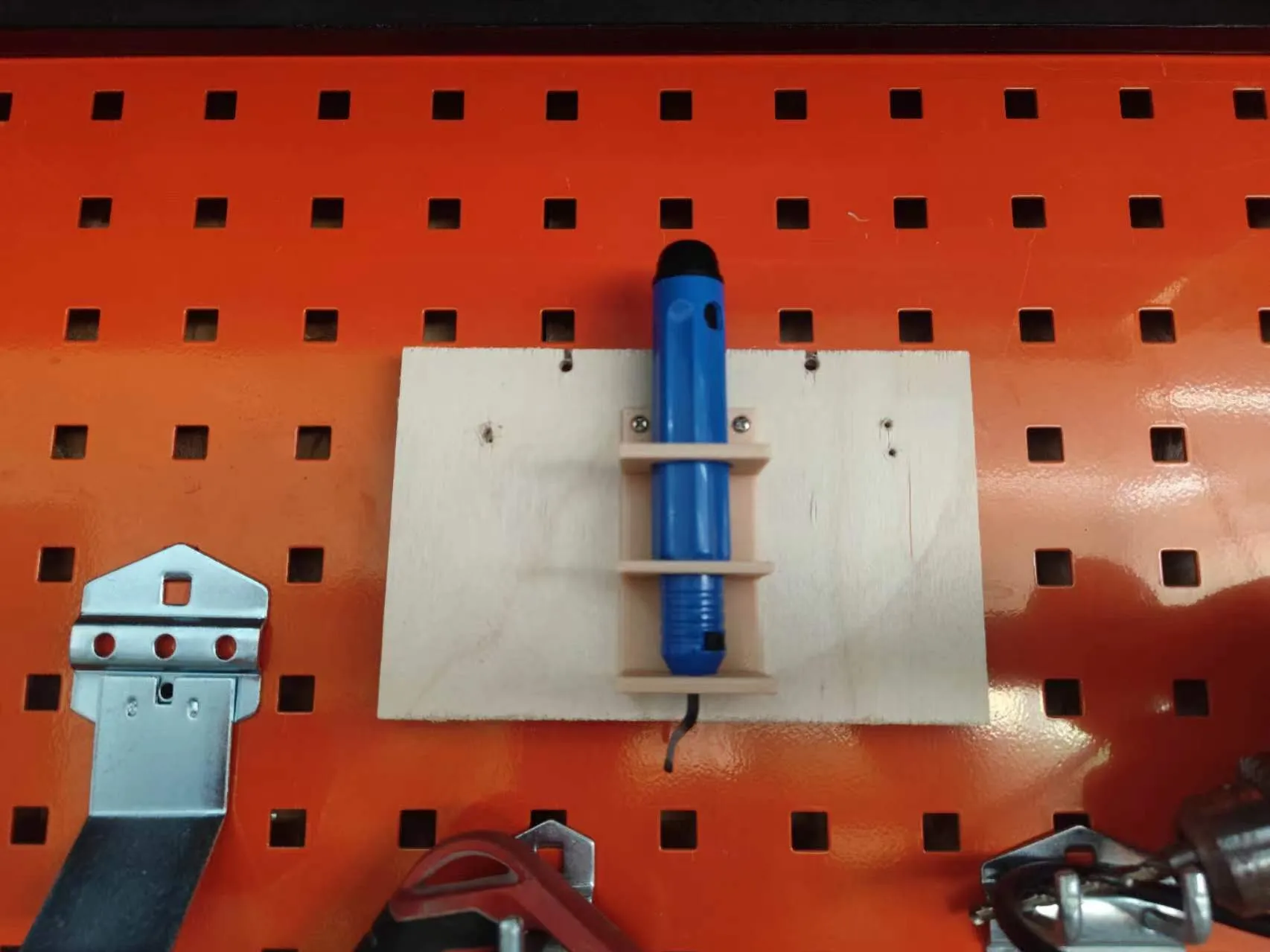

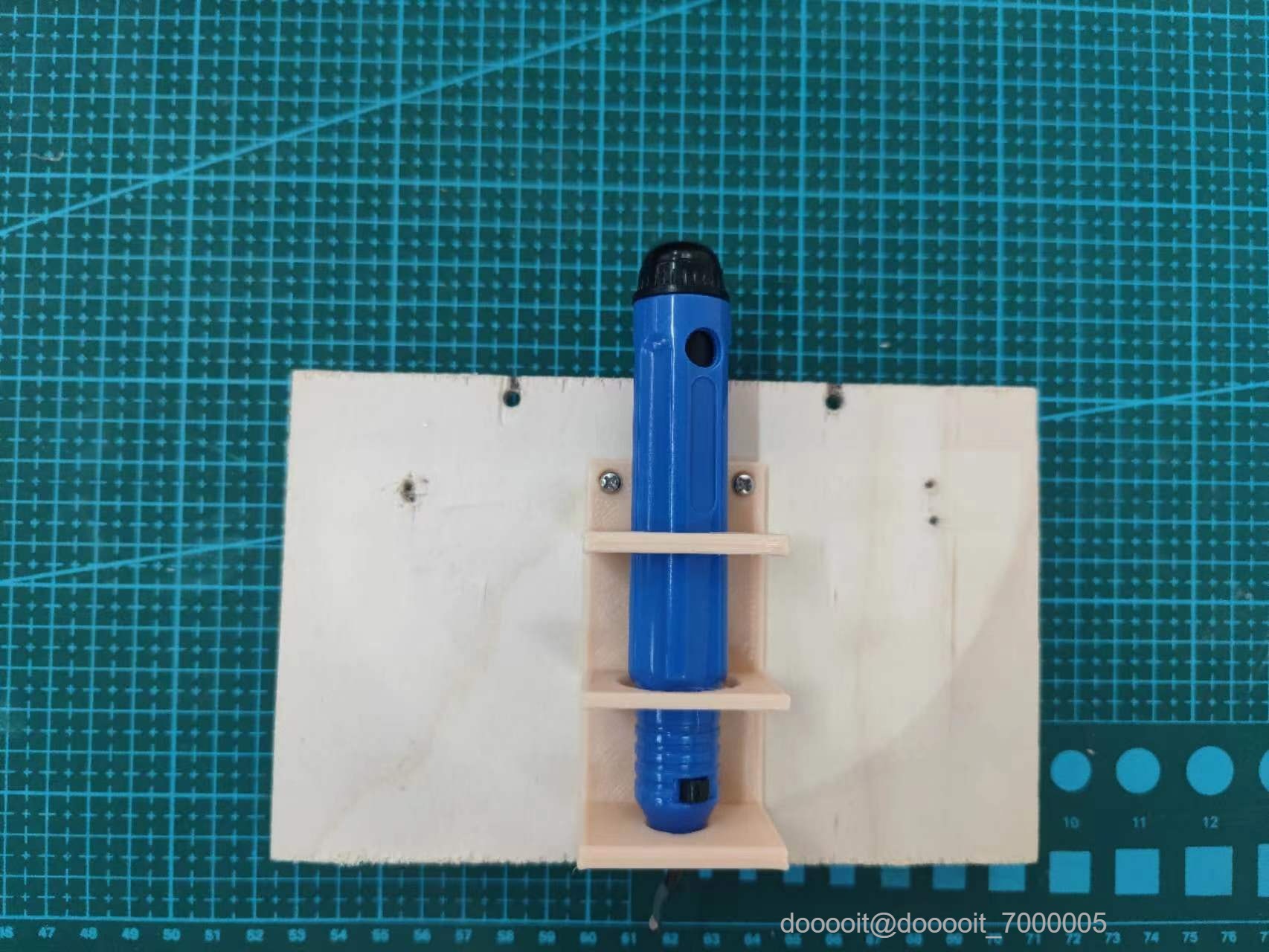

2.背面固定好洞洞板的挂板

至此，本项目制作完成。

本次分享文件，可直接下载打印，已经留有打印误差，无需调试。
