互动灯光艺术

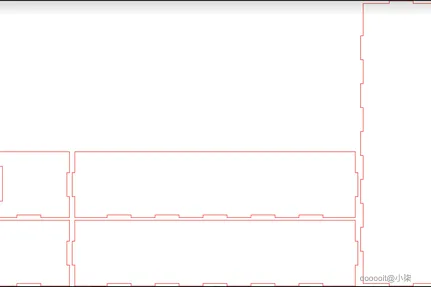

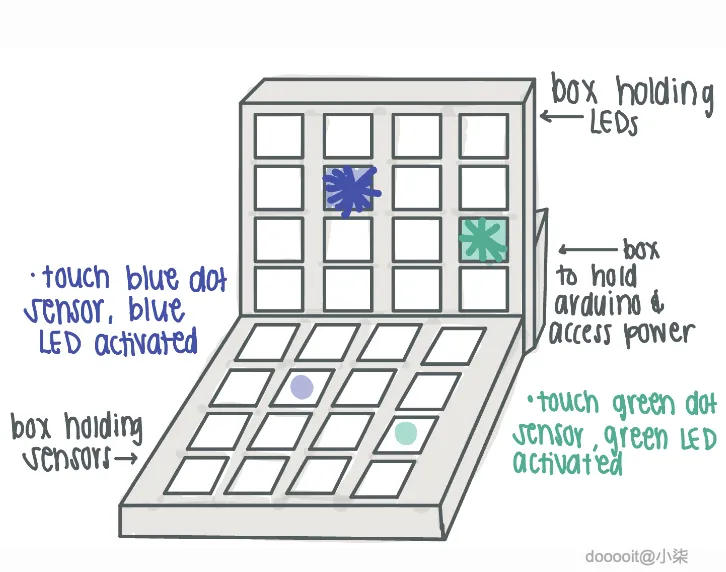

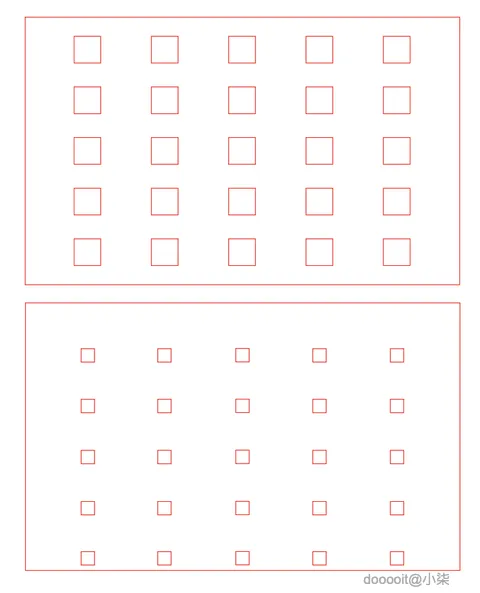

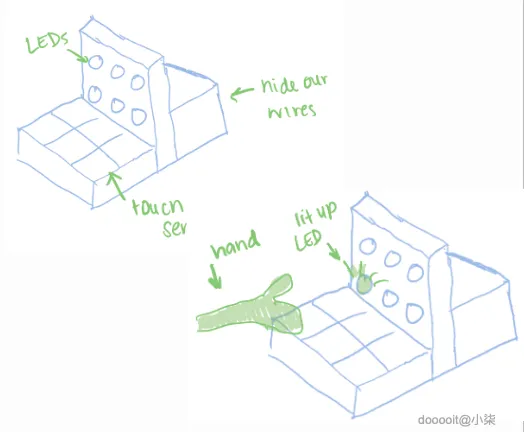

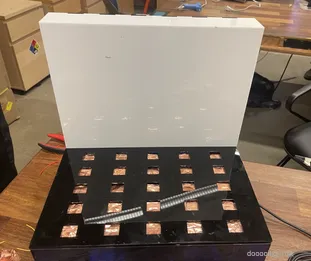

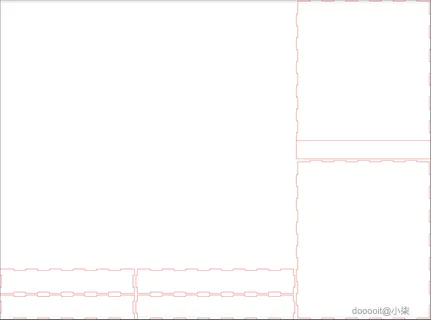

我们从制作最终项目理想样机开始这个项目。上图显示了我们的原始样机。之后，我们开始使用 Illustrator 和 MakerCase 制作一个底座盒来容纳我们的 Arduino、接线和传感器。我们还制作了另一个与底座盒垂直放置的盒子，用于放置 LED。

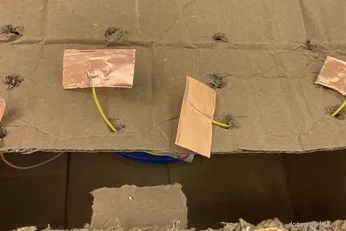

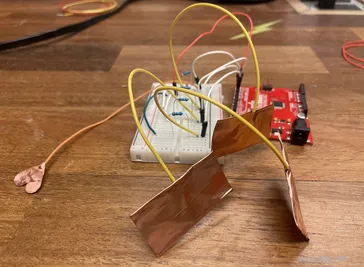

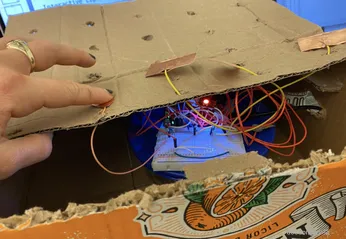

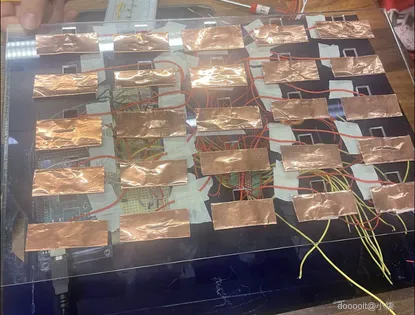

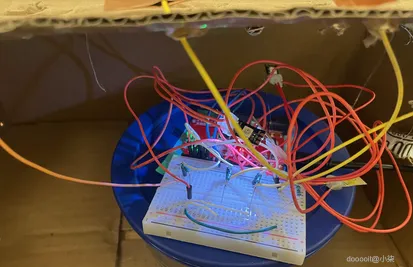

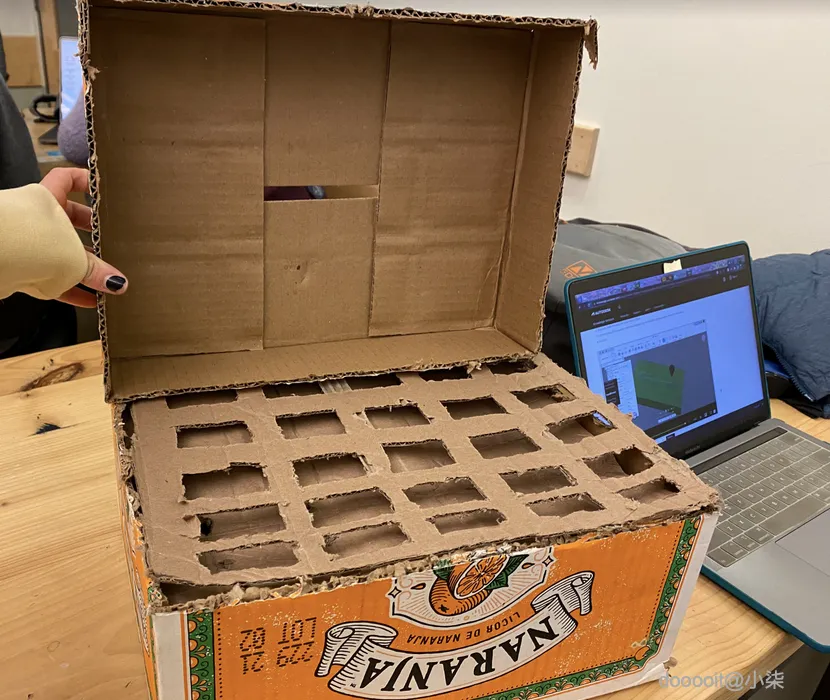

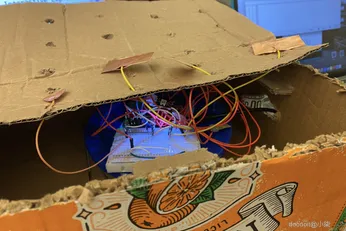

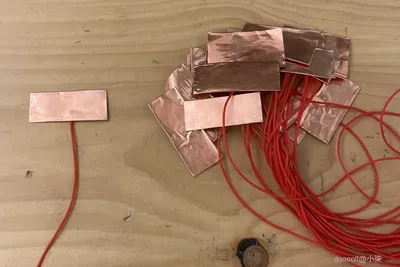

在此步骤中，我们开始使用导电铜带制作一些传感器。制作几个传感器并将其与 LED 匹配后，我们制作了一个纸板原型，以便我们能够直观地看到我们的组件如何协同工作。

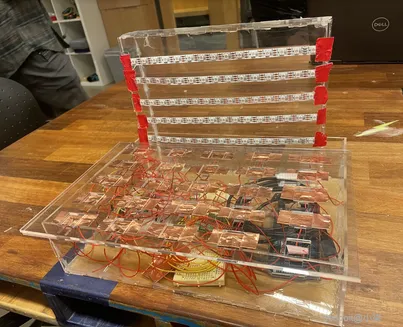

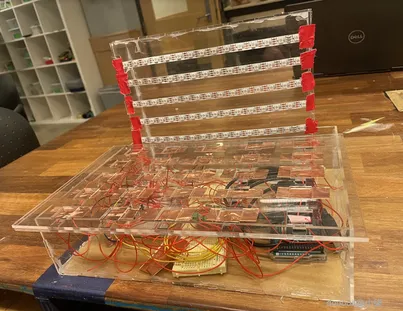

使用步骤 1 中的 Illustrator 和 MakerCase 文件，我们用丙烯酸和激光切割机制作了一个透明外壳。使用透明丙烯酸让我们能够直观地绘制流程并调整我们认为必要的任何接线配置。此步骤帮助我们计划将 LED 线沿着该盒子的左侧向下延伸，以便能够正确到达 Arduino。完成此步骤后，我们能够用深蓝色和白色丙烯酸激光切割出我们的最终盒子

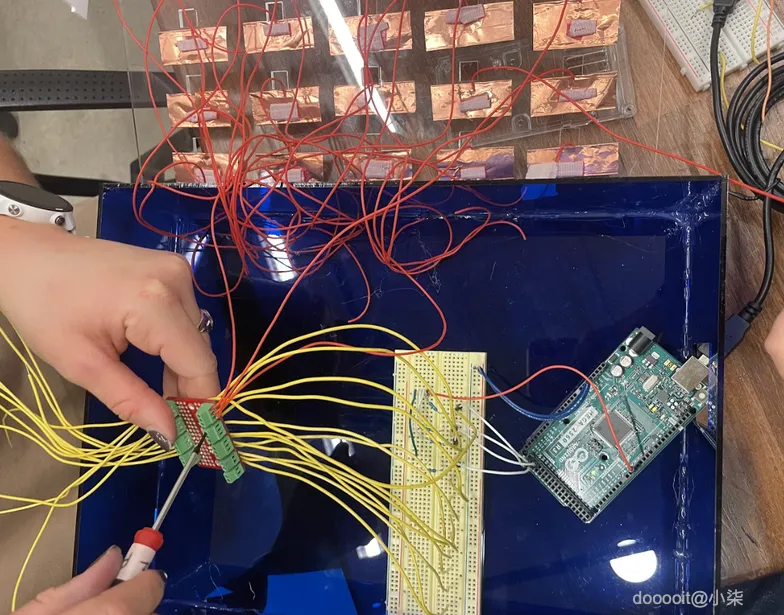

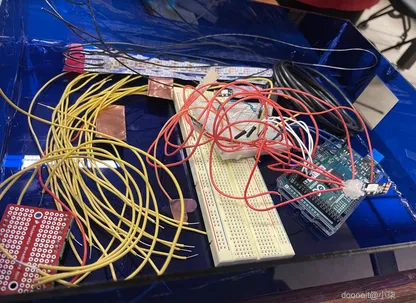

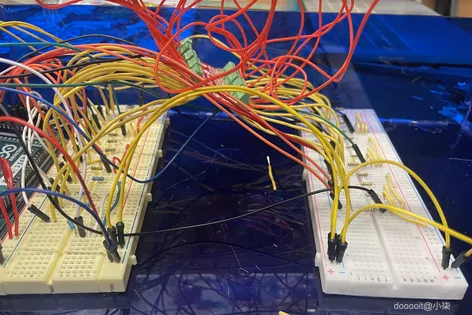

这是我们迄今为止迈出的最大一步，组装所有线路，焊接 LED、分线板，并连接所有电线。

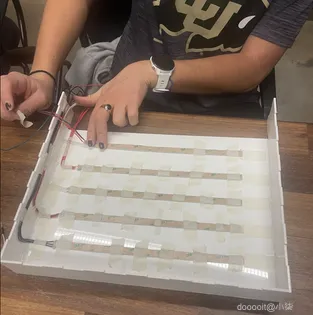

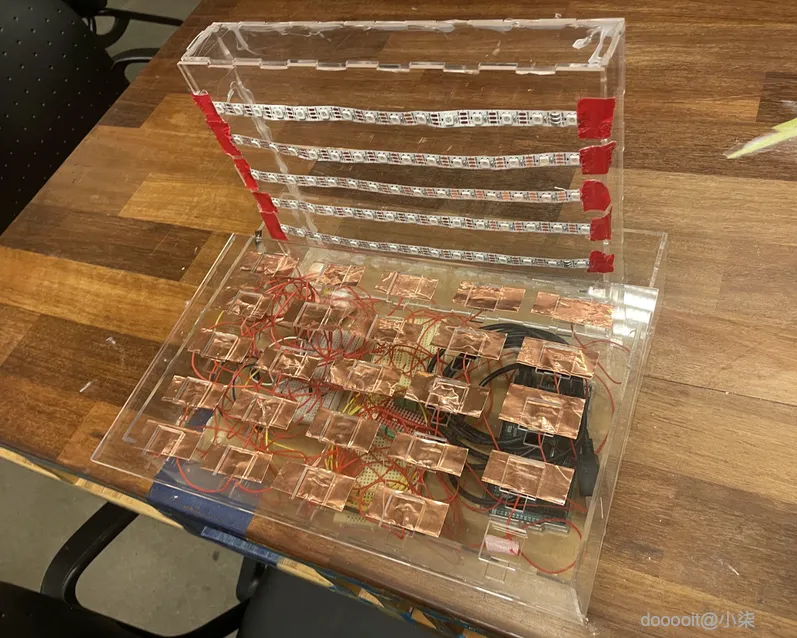

我们将 LED 布置在 5 层中，并将其电线沿着顶盒的侧面布置.

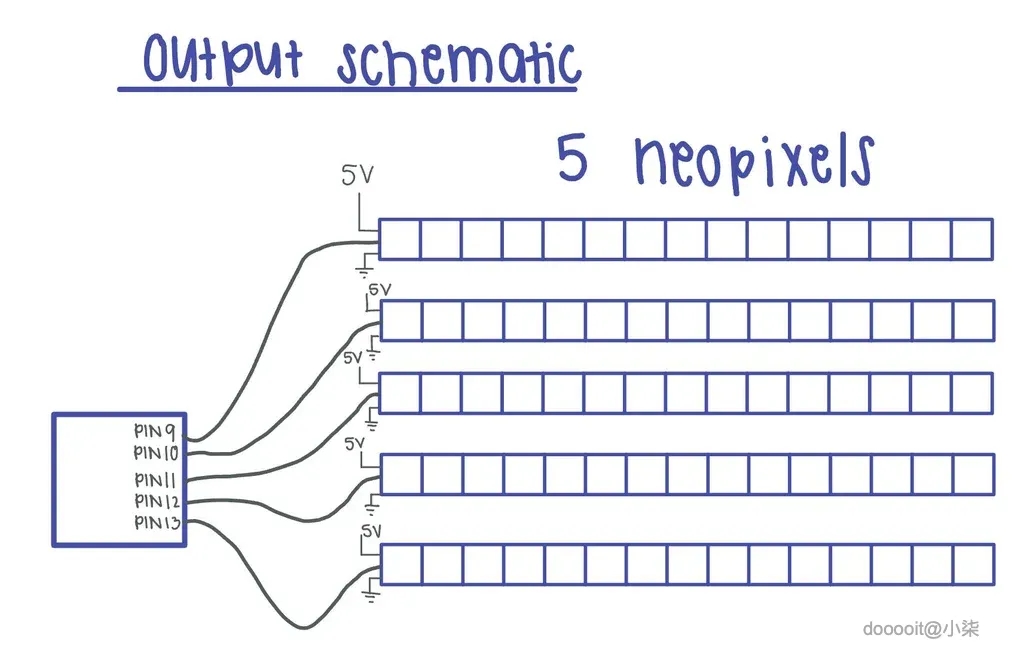

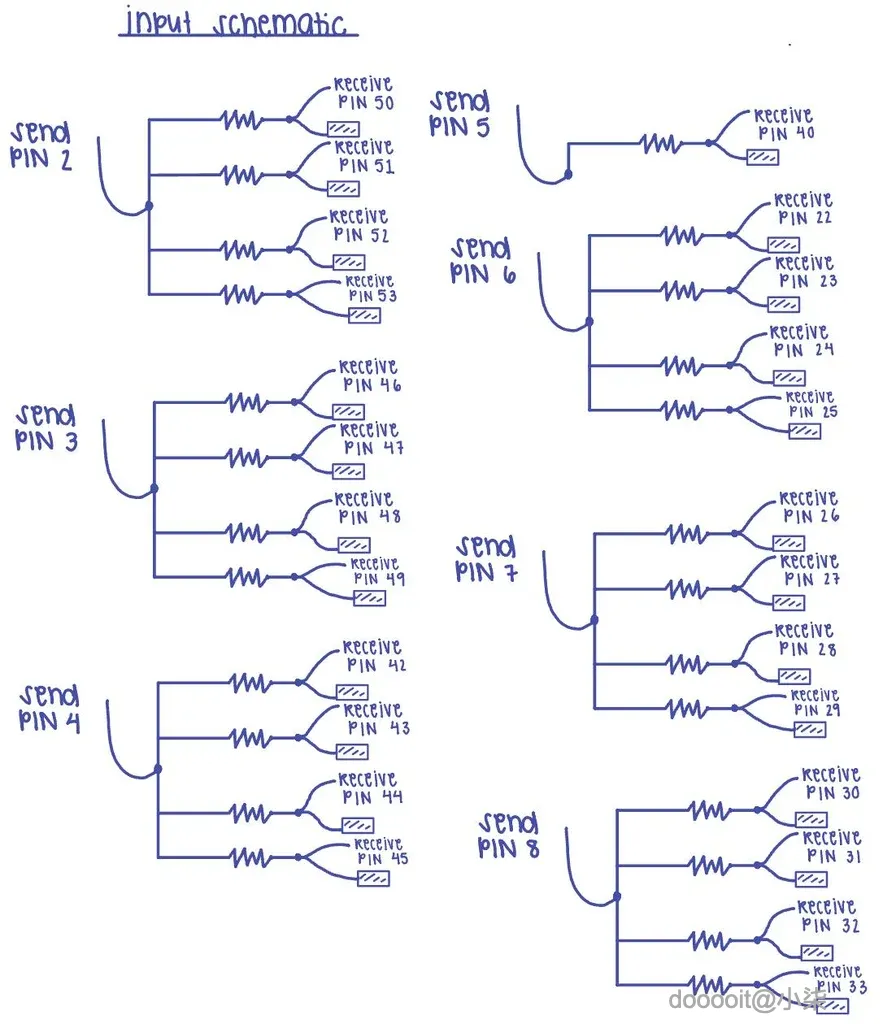

以上，请参见我们的输入和输出示意图。

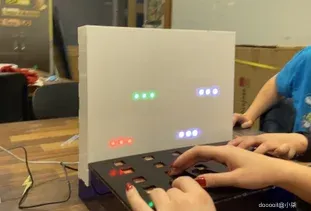

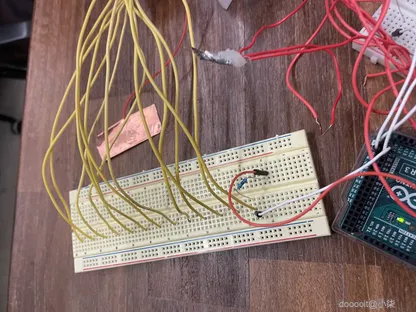

组装好所有相应的部件后，我们就该用代码测试 LED 和传感器了。

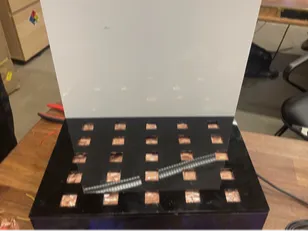

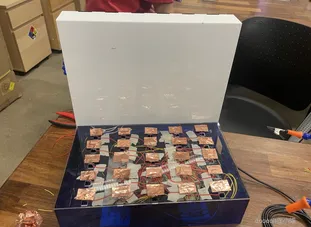

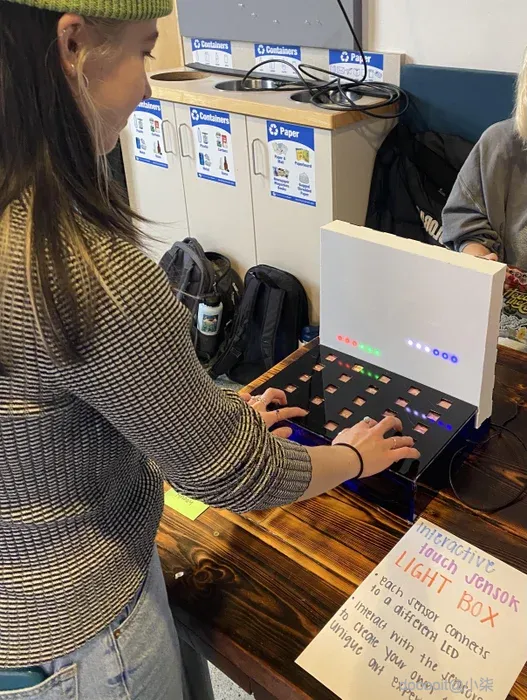

现在所有东西都已经半解构了，我们最后一步就是把所有东西组装起来。为了遮盖连接传感器和电路板的电线，我们涂上了透明的丙烯酸漆，把所有东西都遮住了。
