在线水追踪器
0
0
0
0
准备工作:
材料:
以下是此次构建所需的所有组件：（附属链接）
全球速卖通：
TP4056 电池充电和保护：https://s.click.aliexpress.com/e/_Dd7XXD9
LiPo 电池：https://s.click.aliexpress.com/e/_DlZ9Ign
升压转换器：https://s.click.aliexpress.com/e/_DlhhkBd
EPS8266：https://s.click.aliexpress.com/e/_DEQC023
P 沟道 MOSFET：https://s.click.aliexpress.com/e/_DeTu9zV
水流传感器：https://s.click.aliexpress.com/e/_DD7Vsvv
水开关：https://s.click.aliexpress.com/e/_DnoC8VD
LED：https://s.click.aliexpress.com/e/_Dmq3et1
电阻器：https://s.click.aliexpress.com/e/_DkVtJQX
亚马逊网站:
TP4056 电池充电和保护：https://amzn.to/3JRzrss
LiPo 电池：https://amzn.to/3dsdJz1
升压转换器：https://amzn.to/3SRI7TC
EPS8266：https://amzn.to/3pgMzhl
P沟道MOSFET： -
水流传感器：https://amzn.to/3AlO97L
LED： https: //amzn.to/3QraeYa

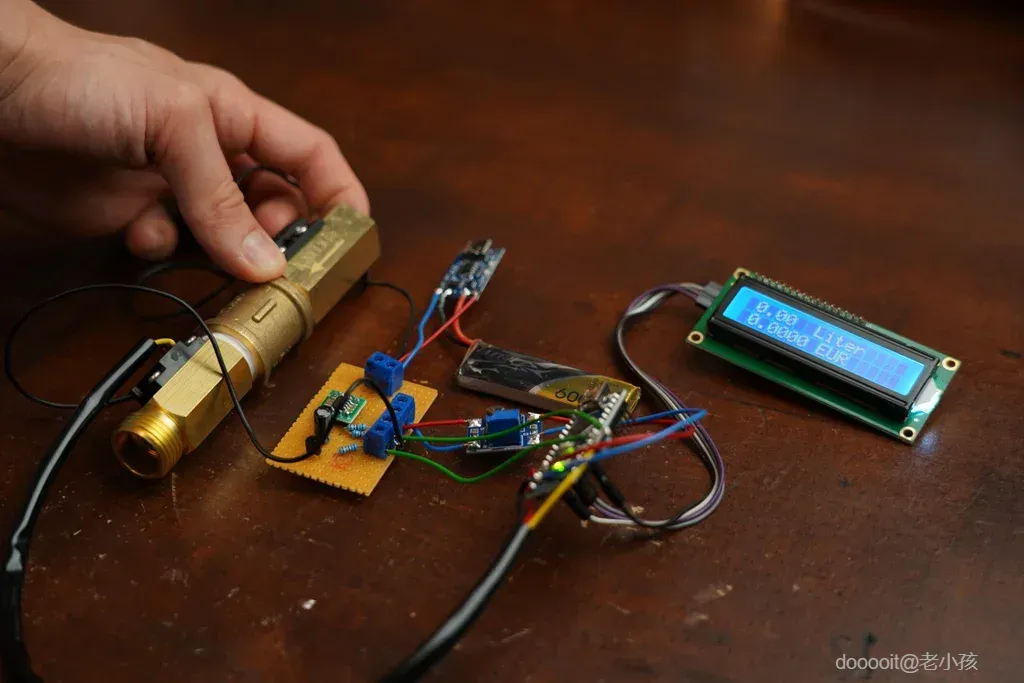

Arduino 电路

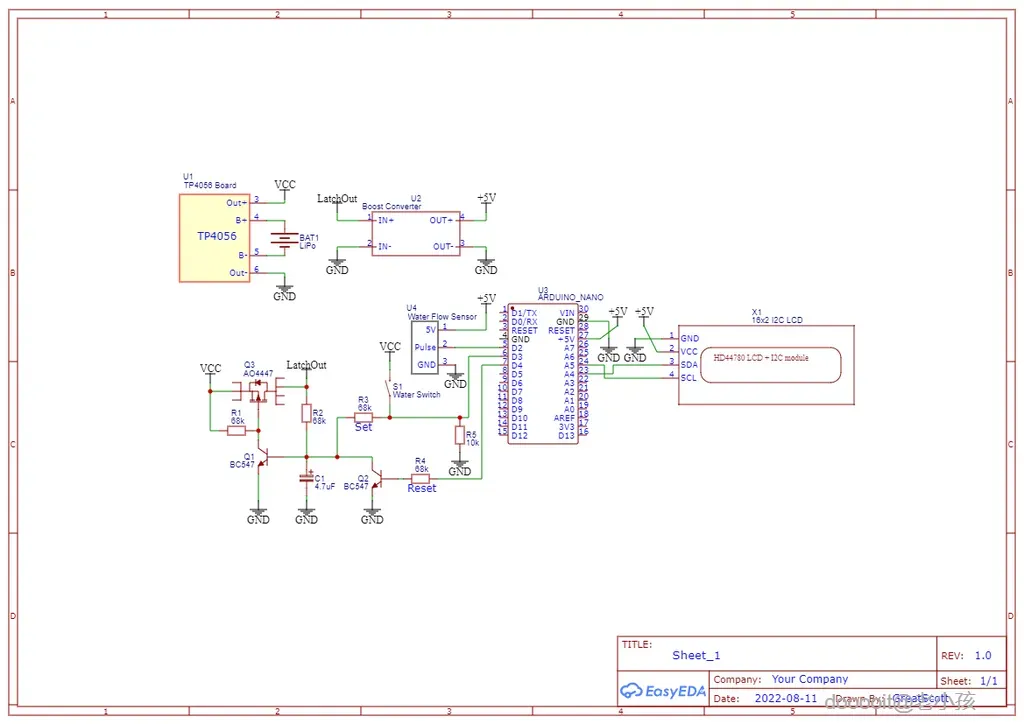

Arduino 代码、原理图和一些图片

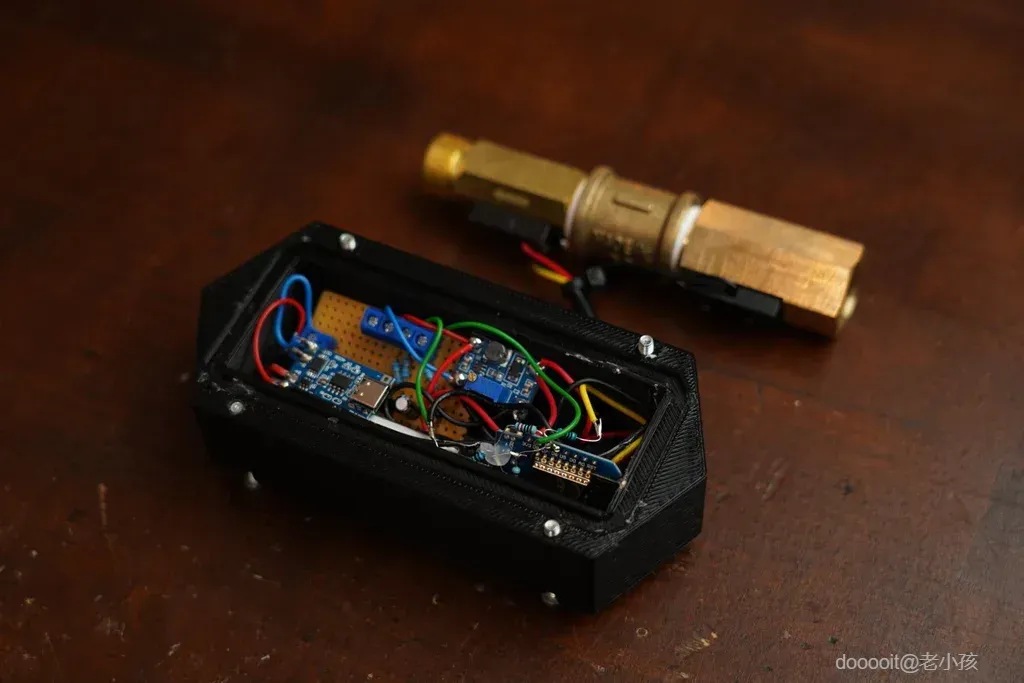

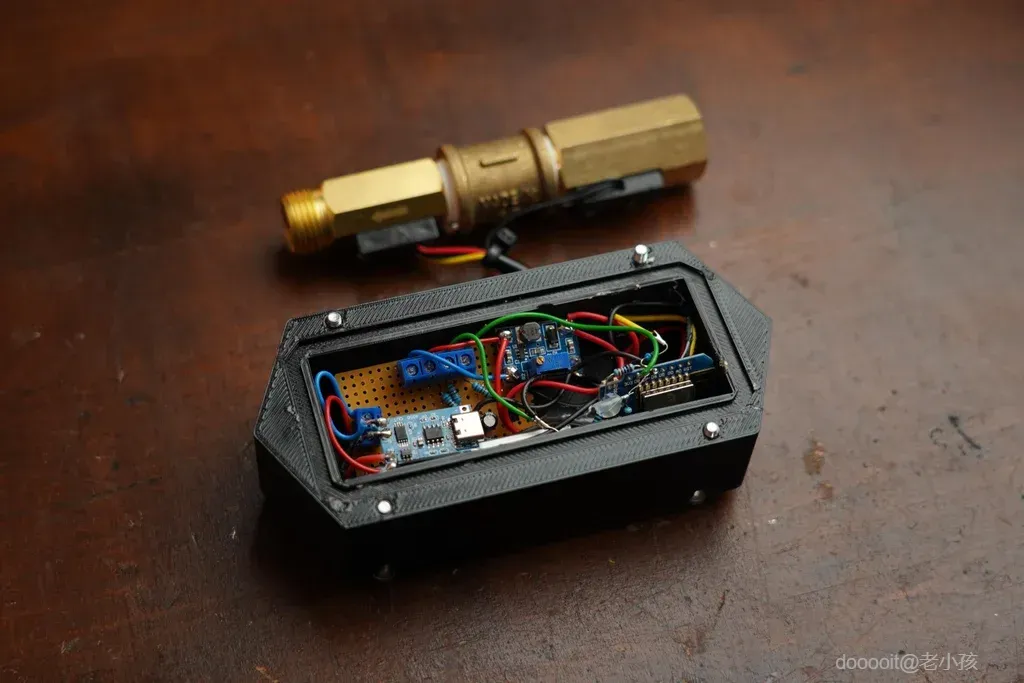

ESP8266电路

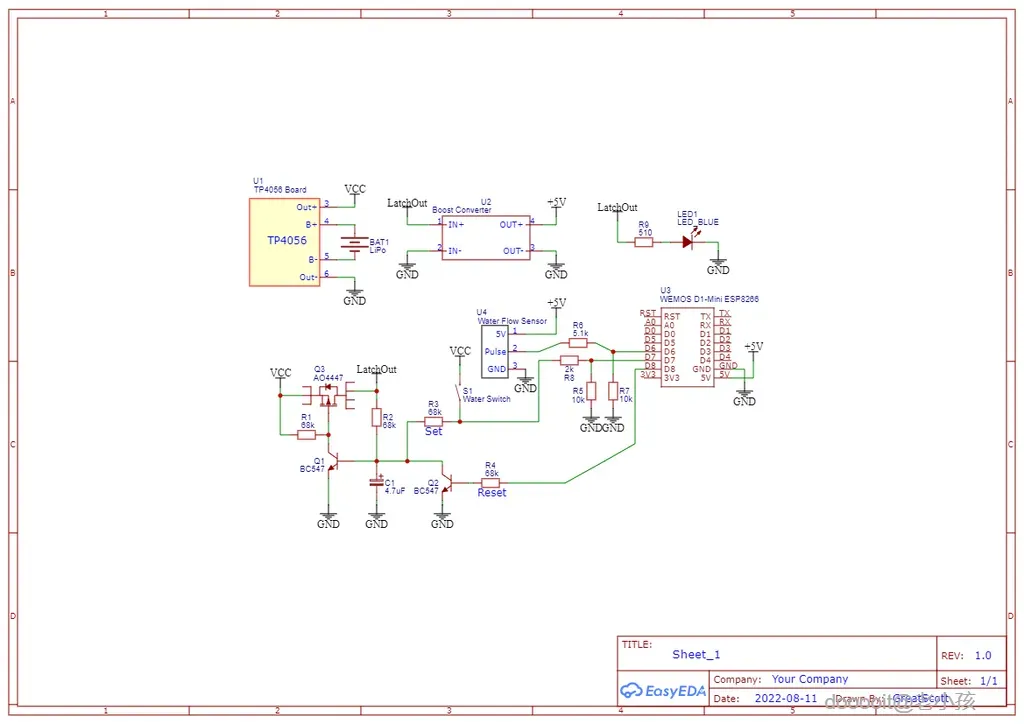

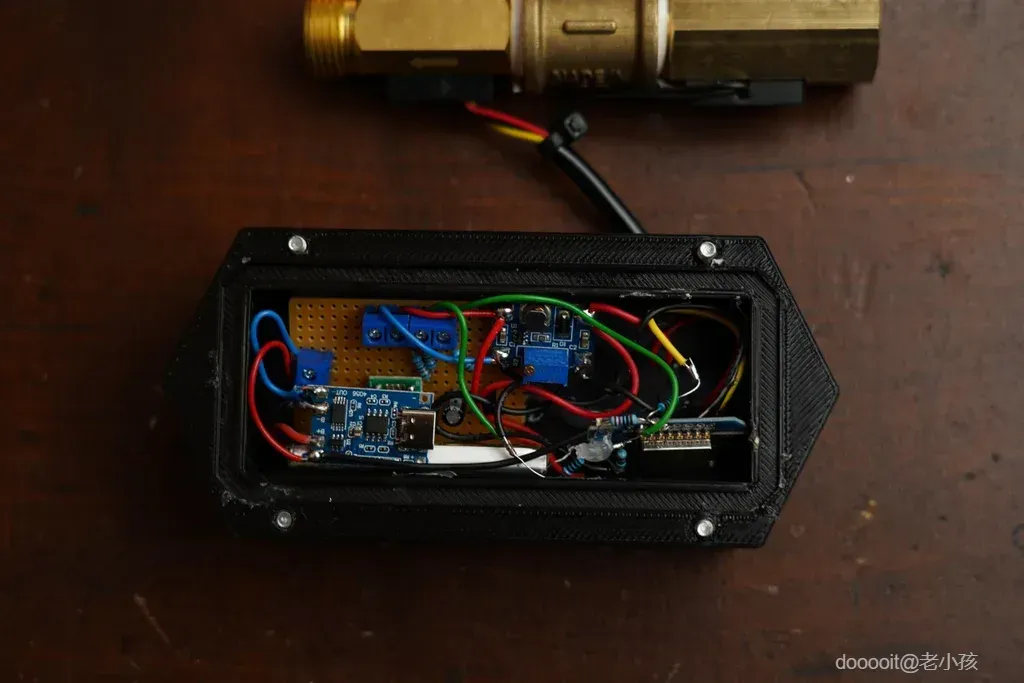

现在轮到我在视频中使用的最后一个 ESP8266 了。它基本上是最后一个在线水跟踪器。在这里您可以找到电路原理图以及一些图片。使用它们和之前列出的耗材来创建电路。您将在接下来的步骤中找到电路的代码。

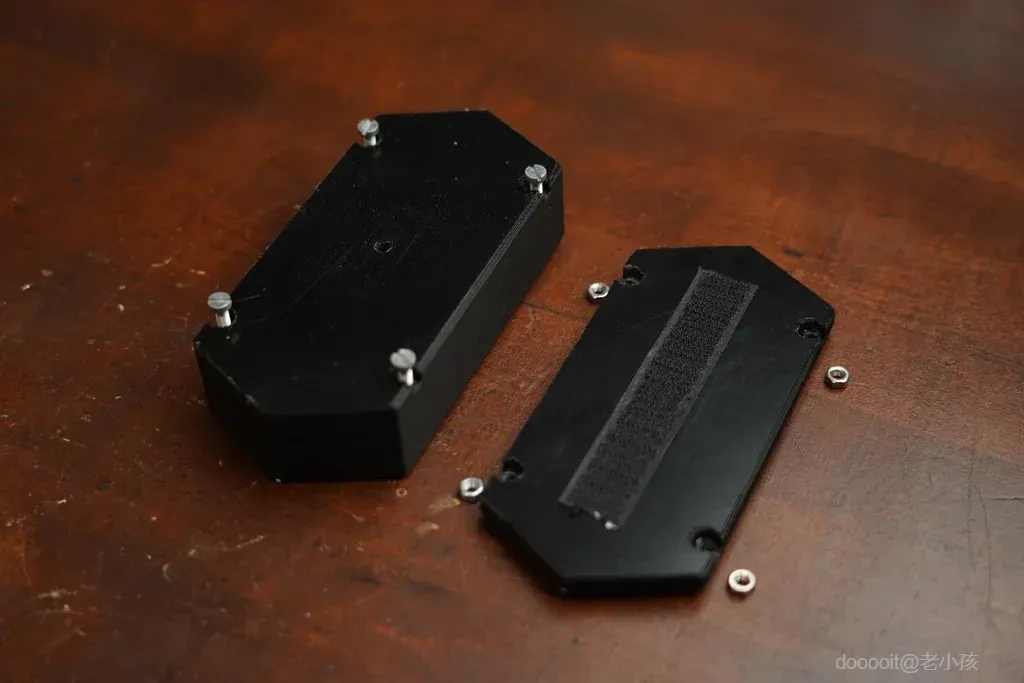

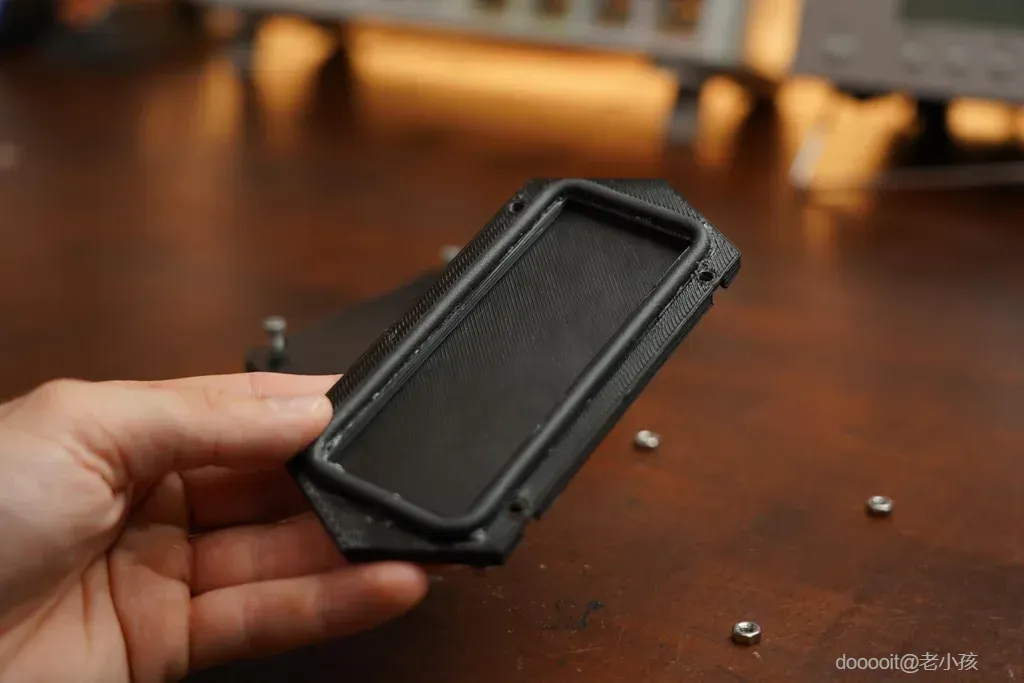

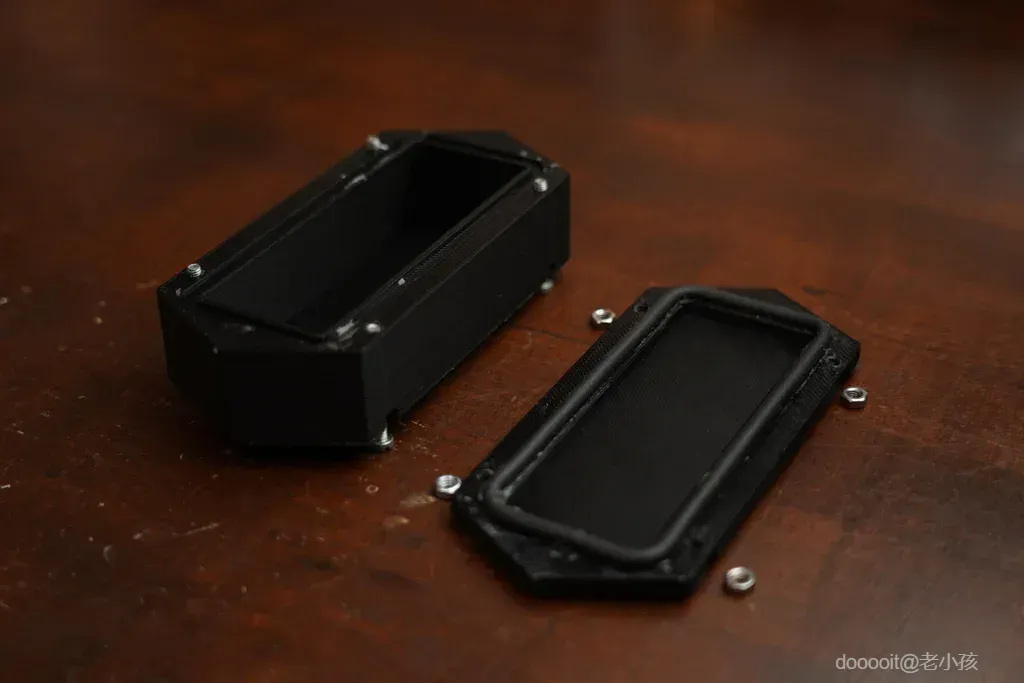

3D打印外壳
您可以在这里找到外壳的 .stl 文件。使用它们打印外壳并按照我在视频中提到的步骤操作。您也可以在此处下载外壳文件： https: //www.printables.com/model/257140-water-flow-online-tracker-enclosure
家庭助理代码/配置
这可能是最困难的部分。就像我在视频中说的那样，Home Assistant 需要相当多的代码/配置。为了方便您，我在这里包含了我创建的所有代码/配置。以下是您需要做的事情：
- 安装 ESPHome 并将 ESPHome 固件写入 ESP8266
- 将我给出的 flow.yaml 代码上传到 ESP8266
- 安装文件编辑器并编辑您的配置文件。您可以在附件中找到我的配置文件。

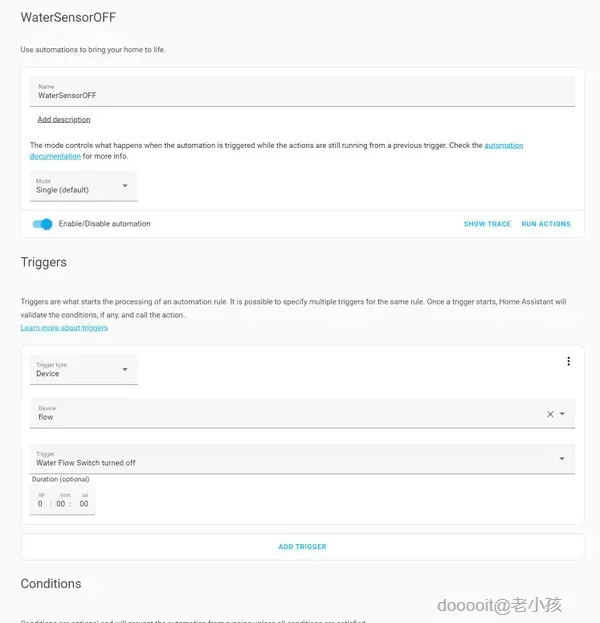

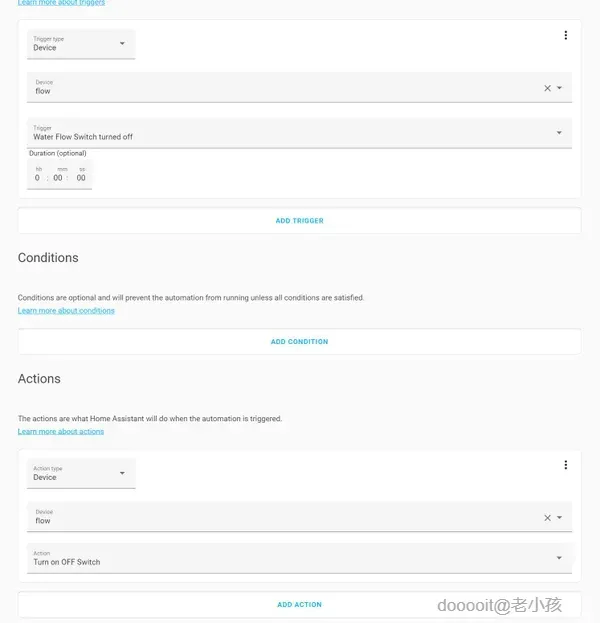

- 创建一个类似于我的附加自动化的自动化
- 安装 Home Assistant 社区商店（操作方法如下：https: //hacs.xyz/docs/setup/download）

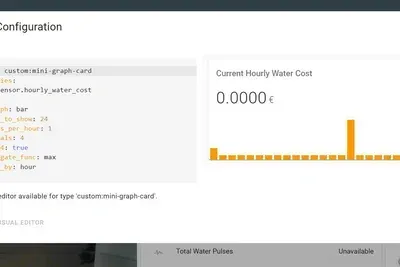

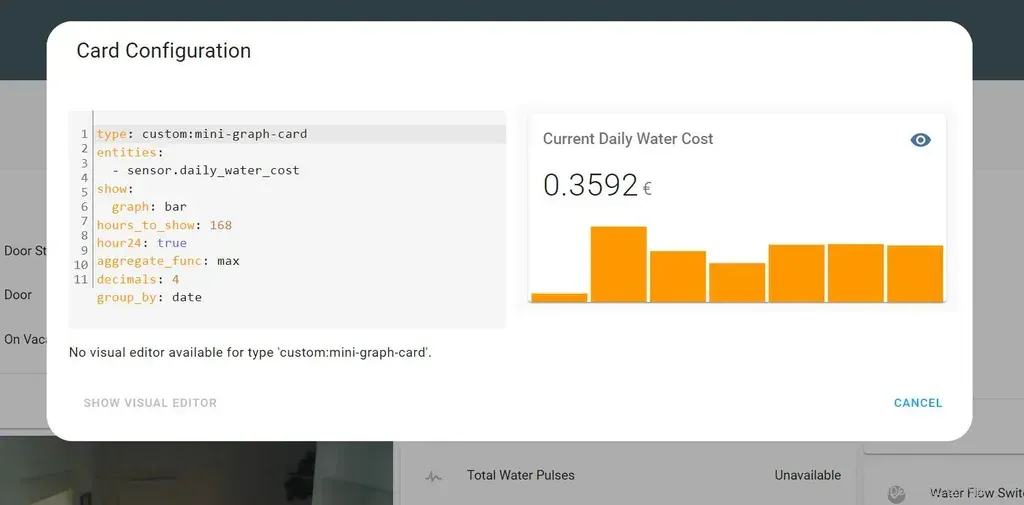

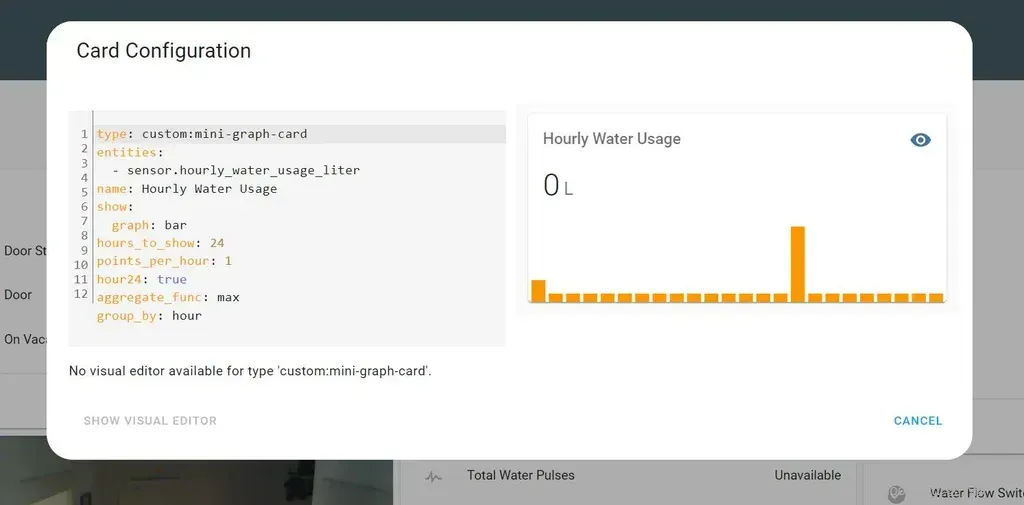

- 通过社区商店安装 Lovelace Mini Graph Card（https://github.com/kalkih/mini-graph-card）

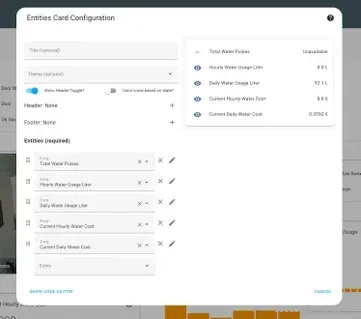

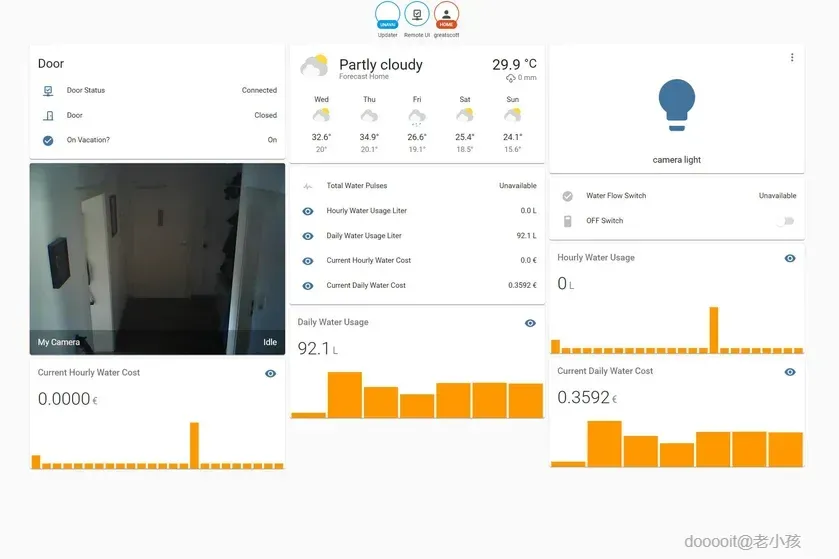

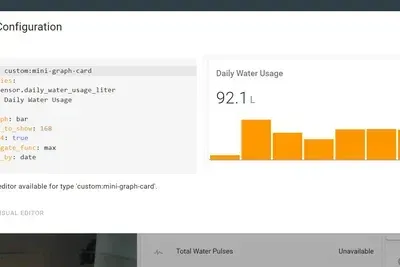

- 将图形和实体添加到仪表板，就像所附的图片一样
完成了！我知道这个过程可能很繁琐，但最终它应该会起作用。
实验结果

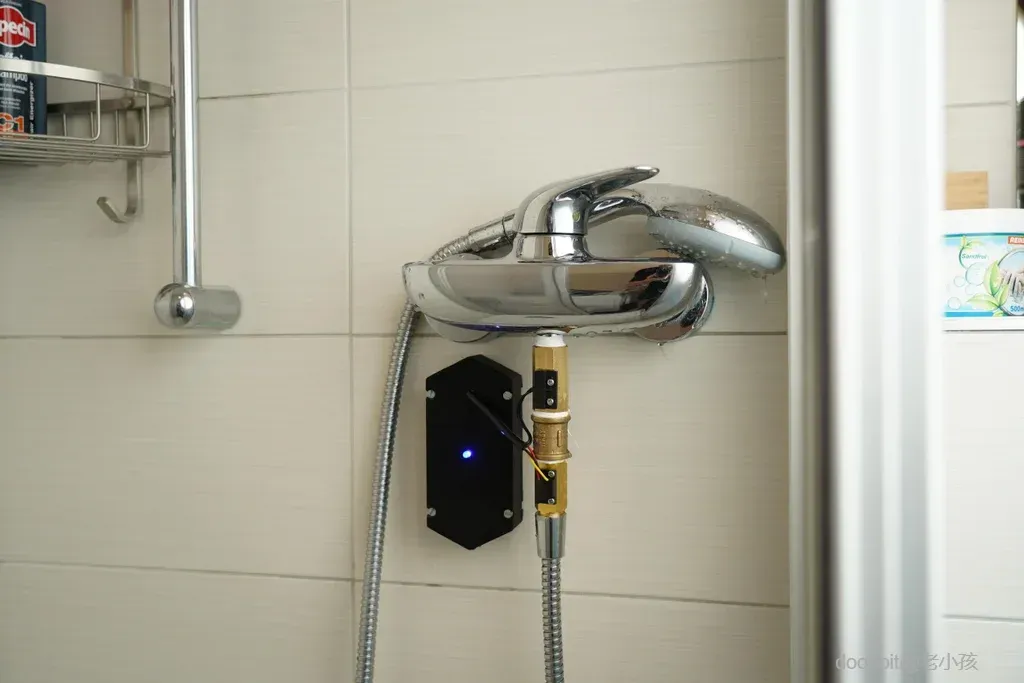

你成功了！你刚刚创建了自己的在线水质追踪器！
