SolidWorks建模-纸抽盒建模

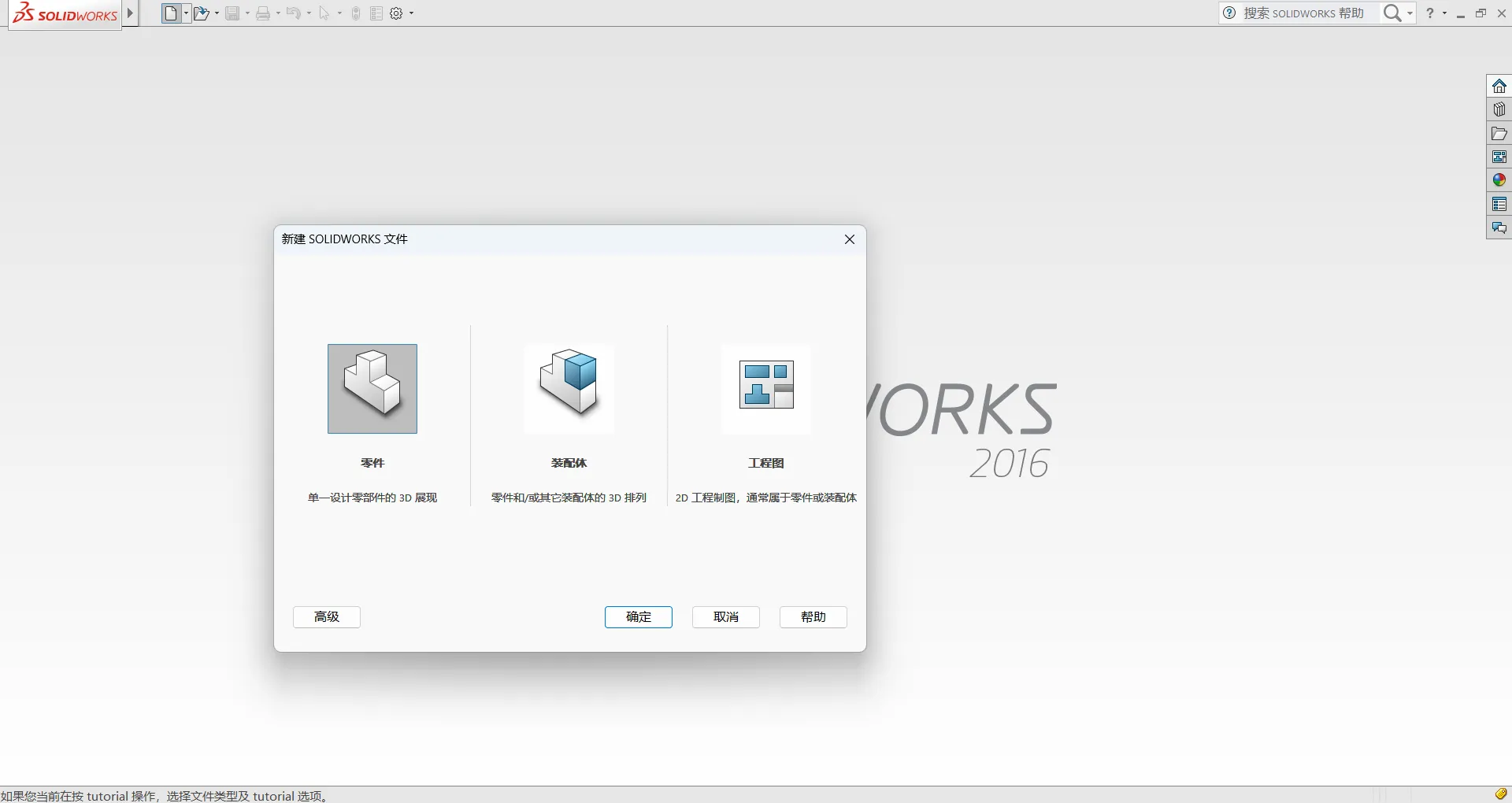

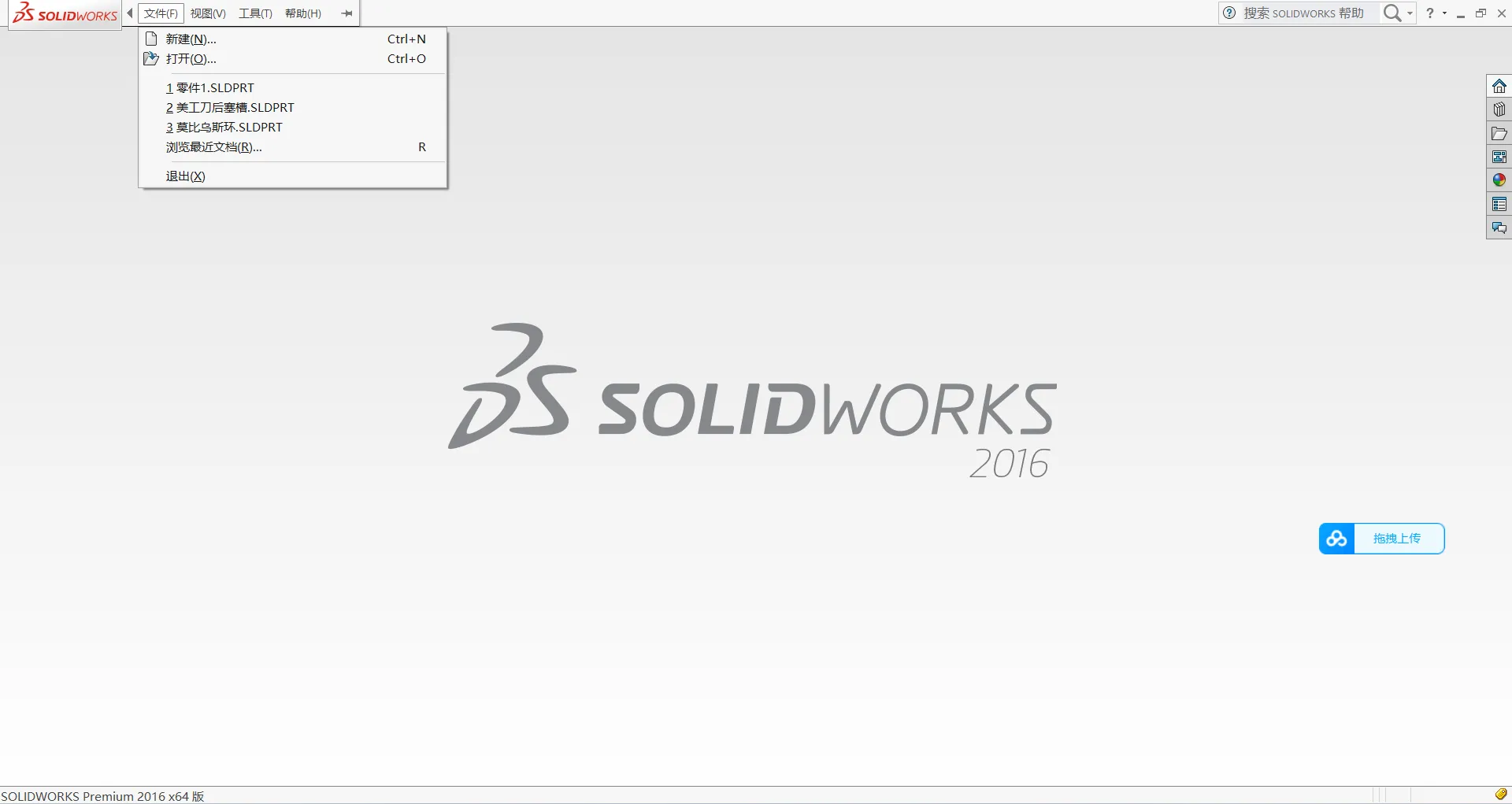

左上角新建 创建一个零件 点击确认 如图所示

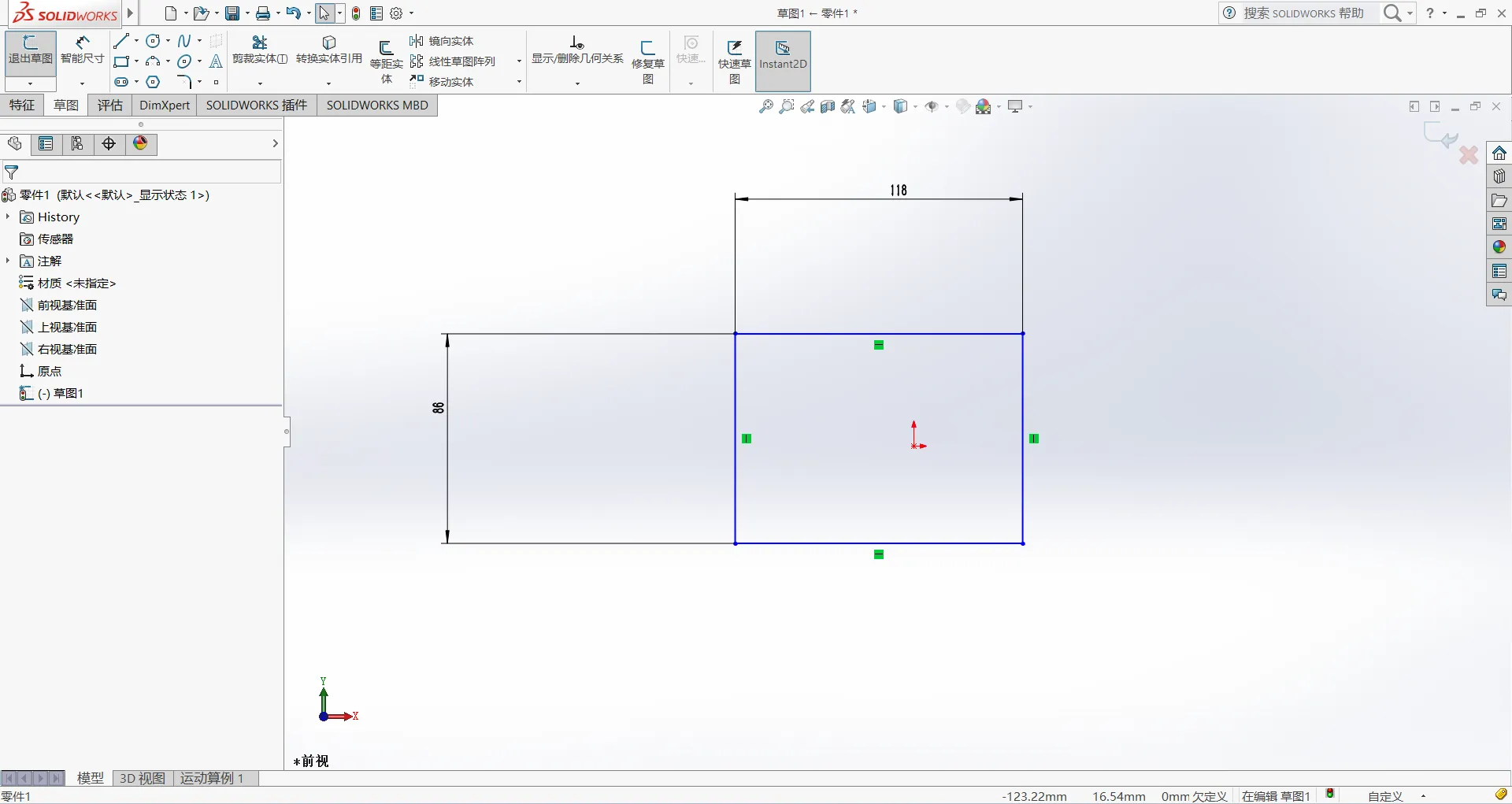

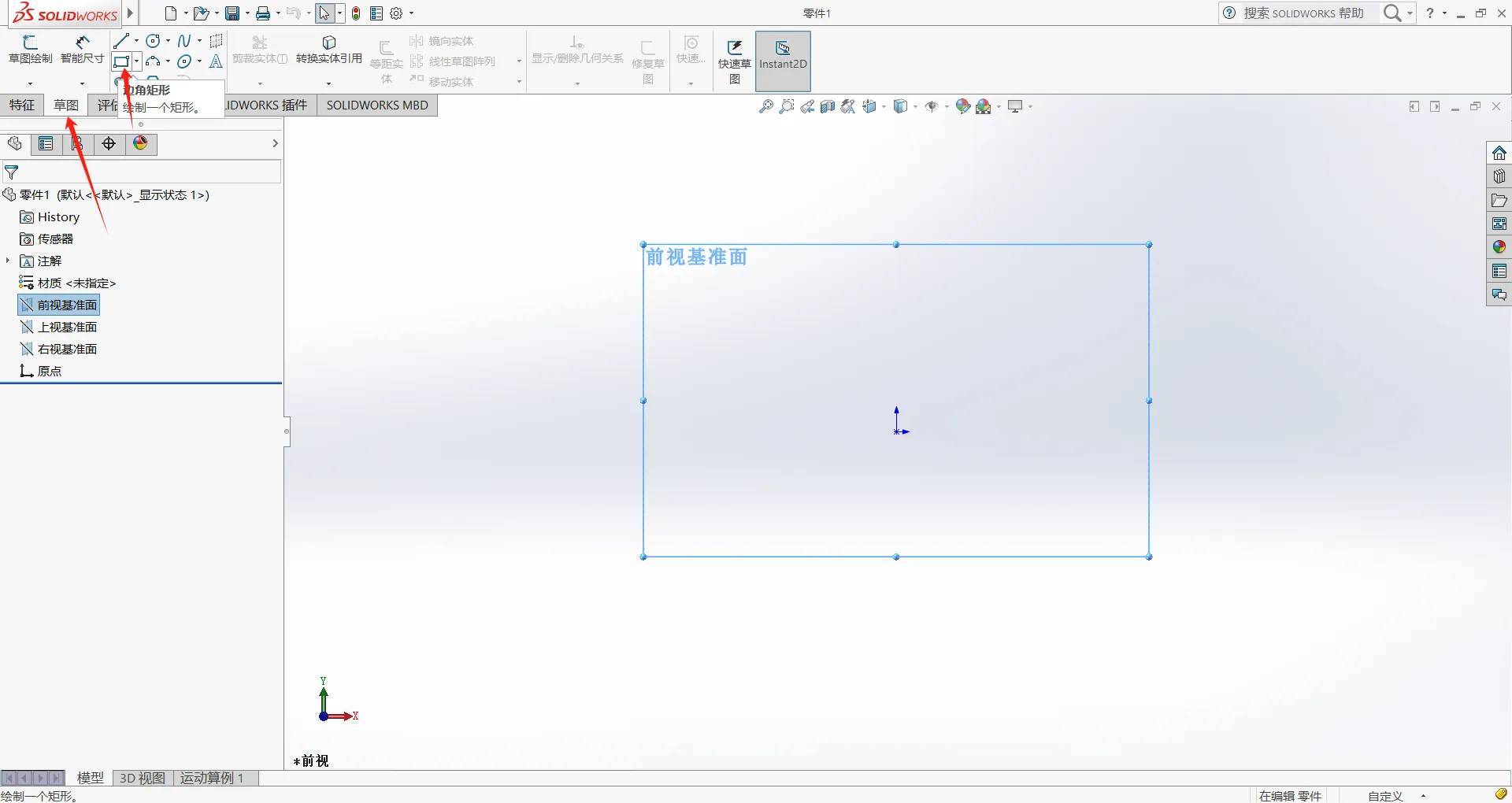

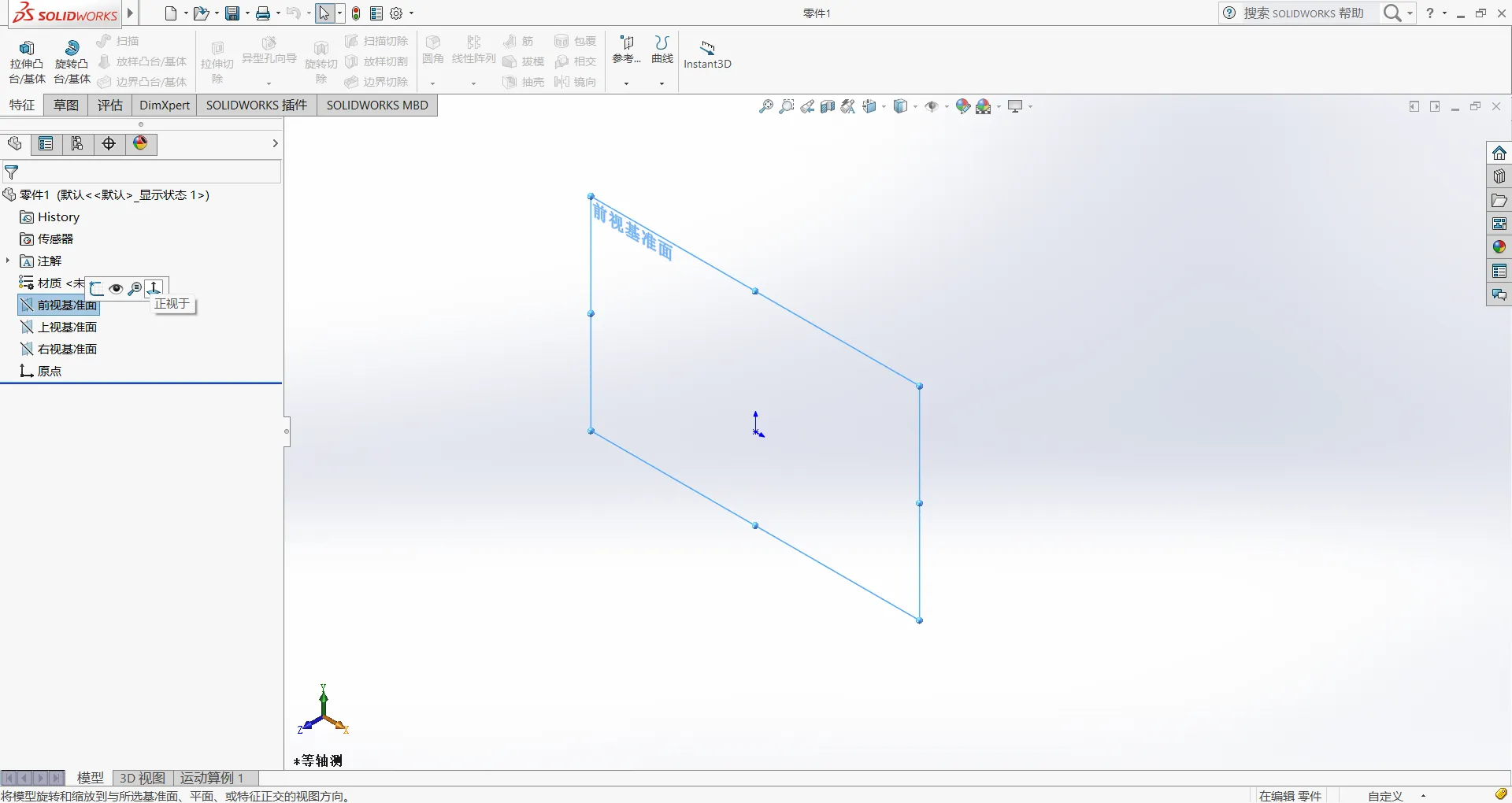

选择前视基准面-> 正视于， 然后点击草图，选择矩形，如图2所示，然后画一个矩形，点击只能尺寸，横向标记为118mm 竖向标记为86mm，如图3所示

1. 点击线段从左右两条边出出发往里绘画一条线段，最后在把那个线段和底部连接

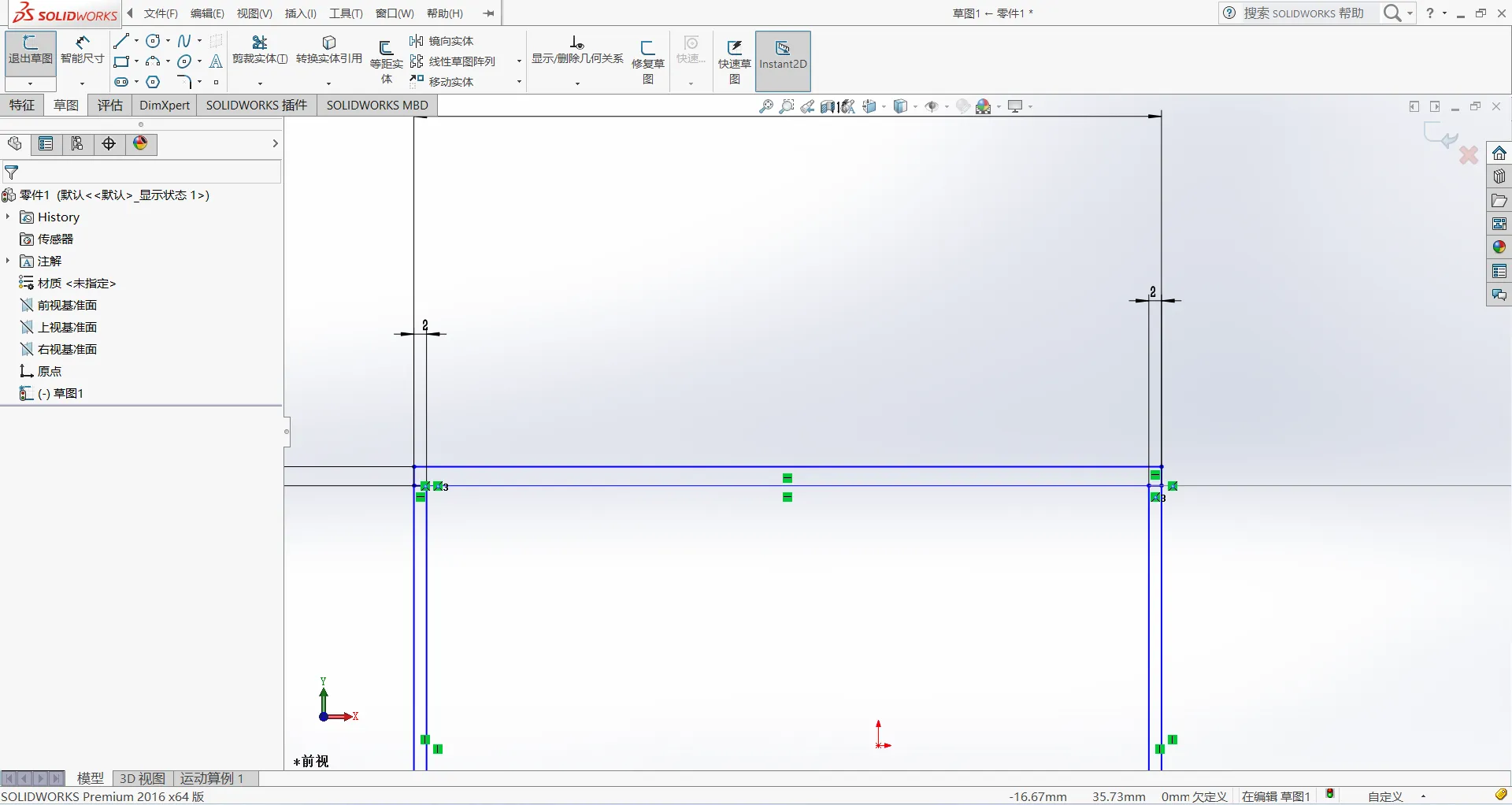

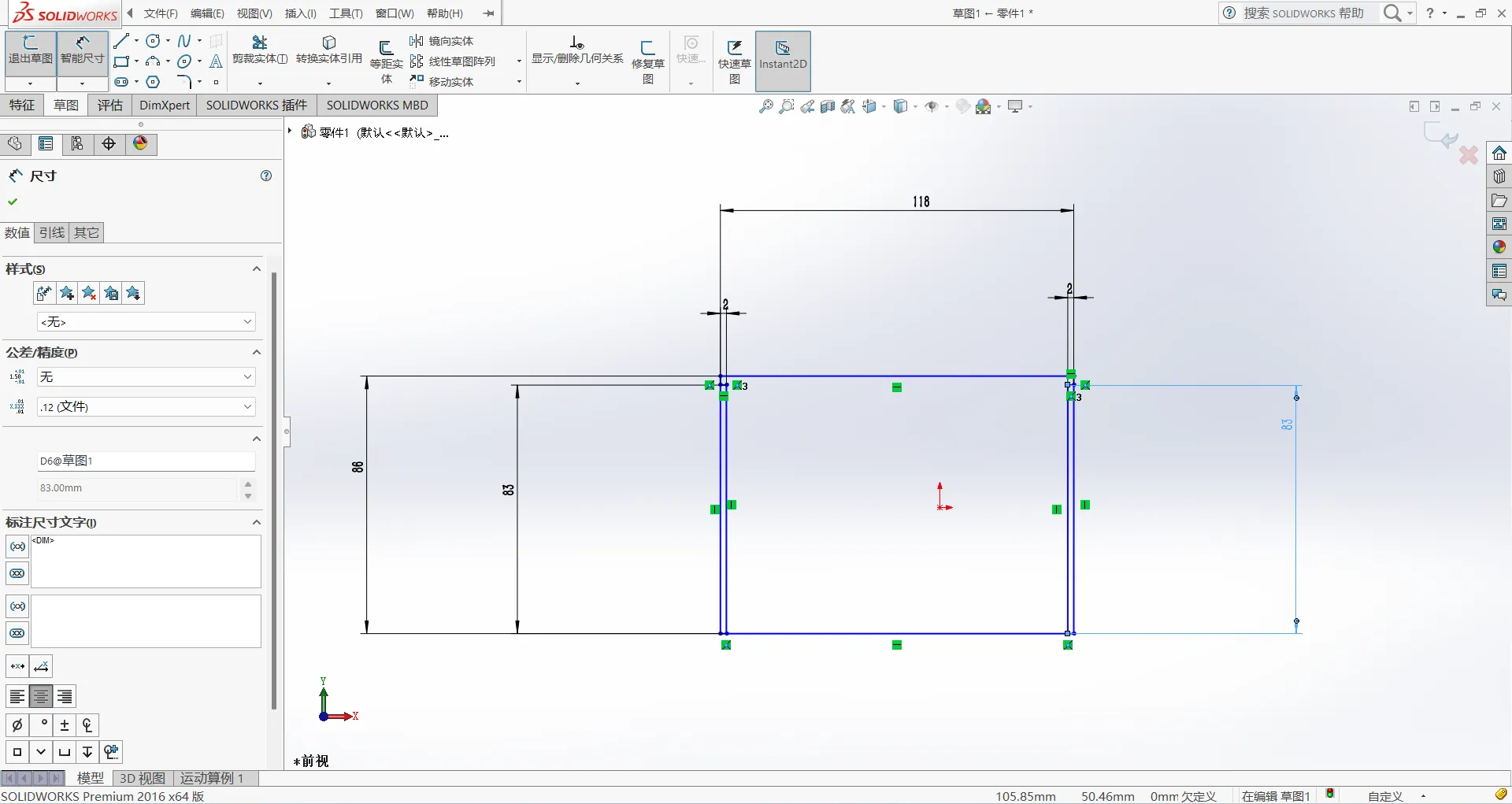

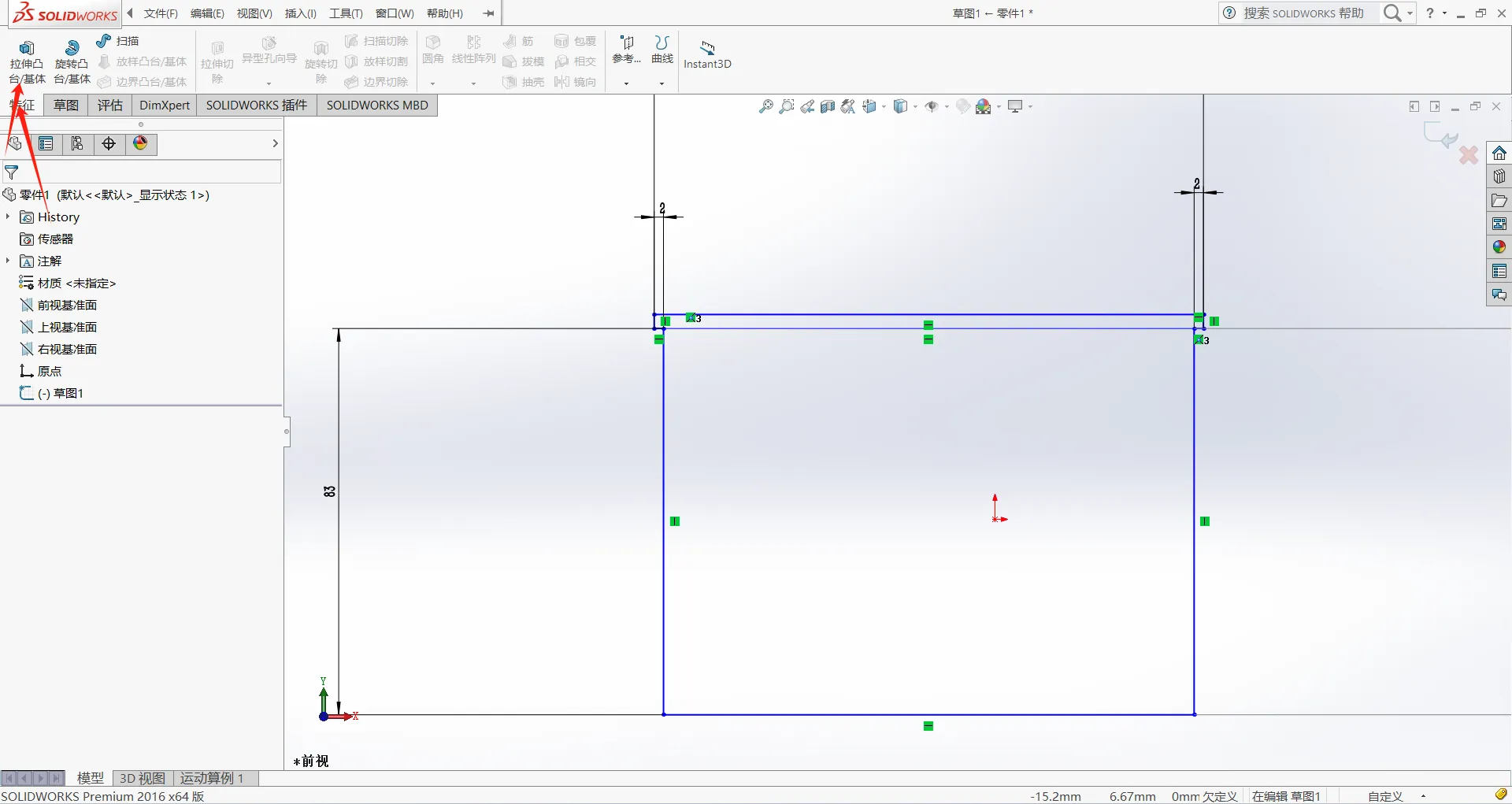

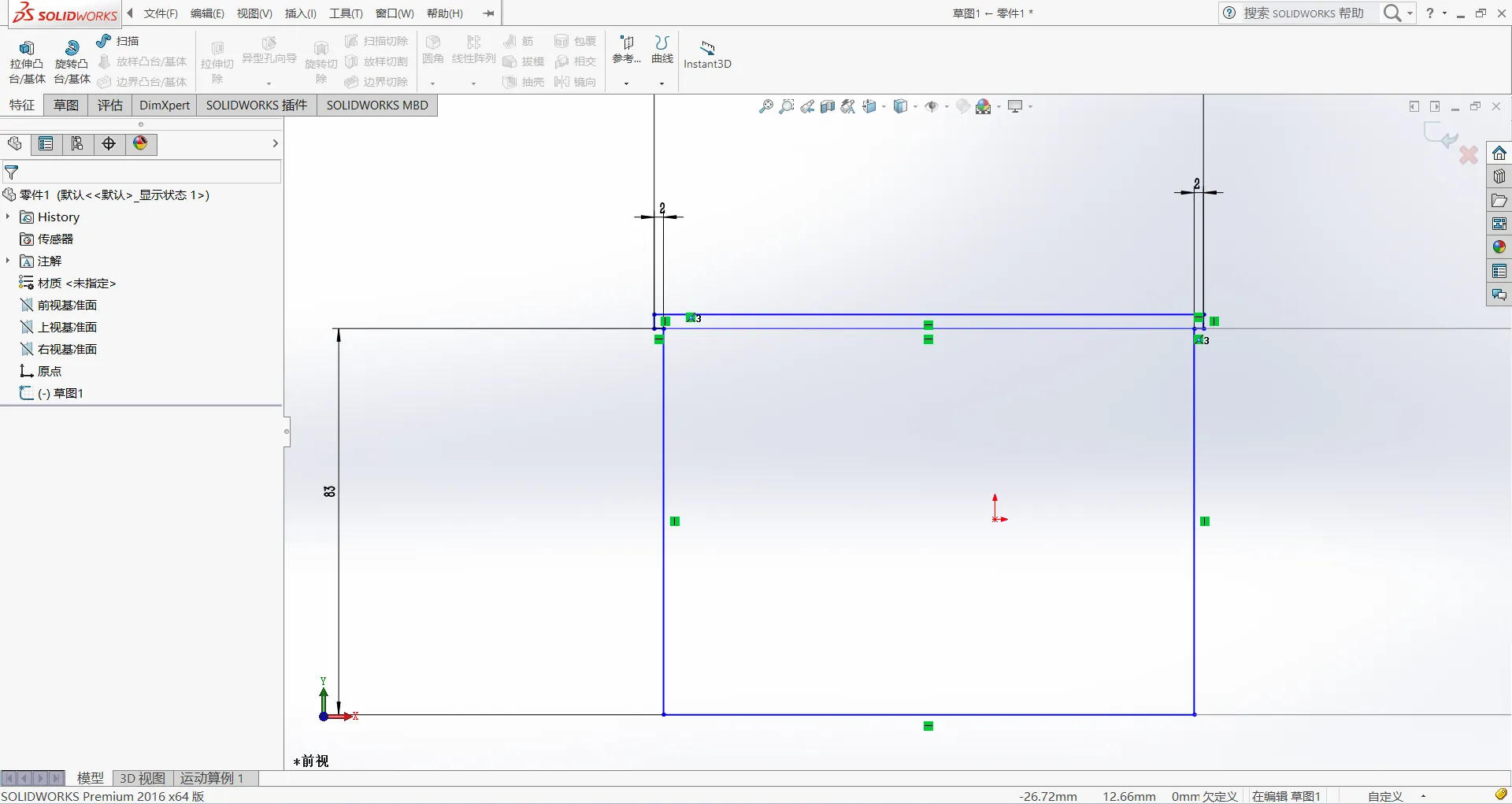

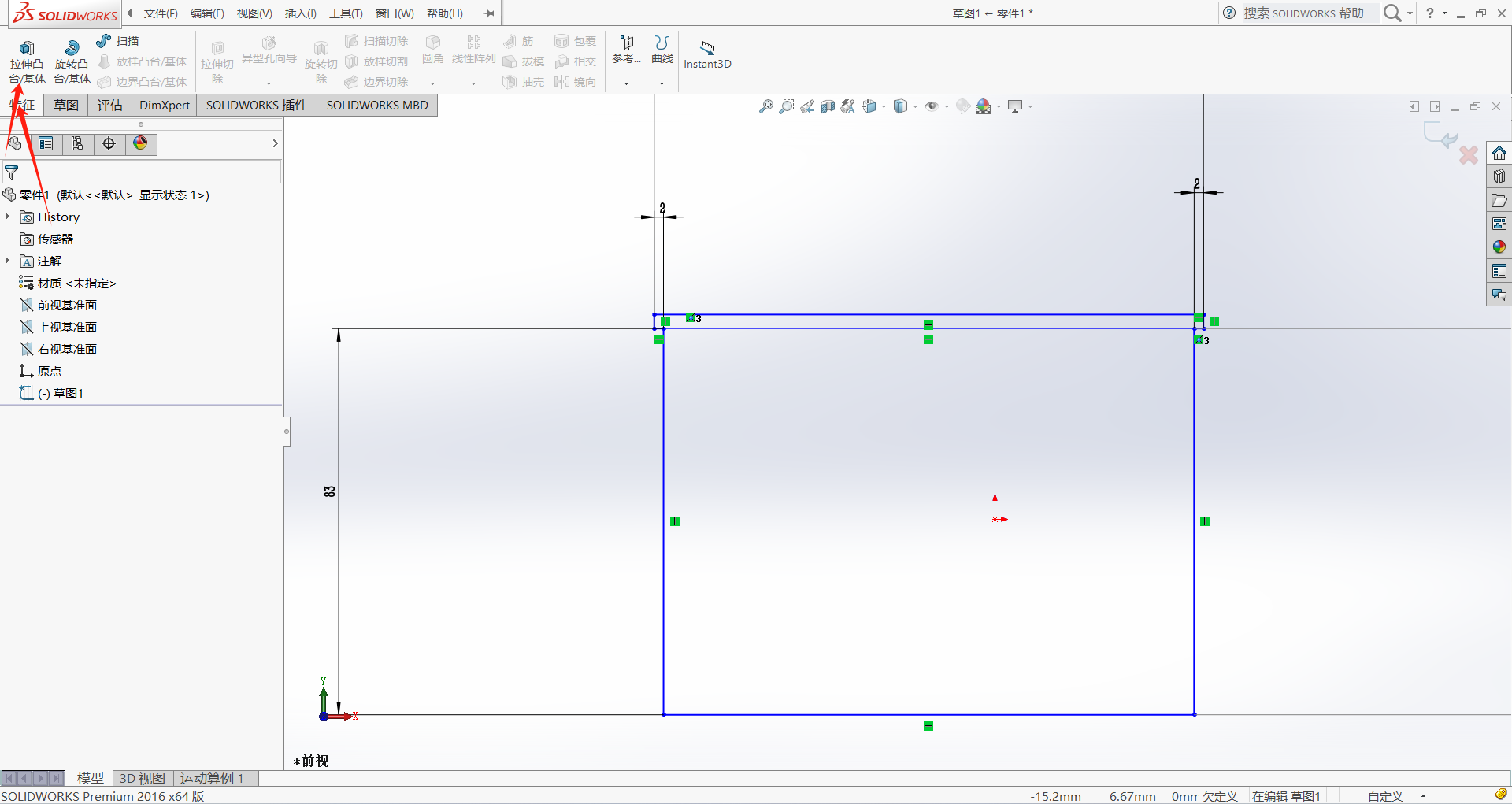

2. 点击智能尺寸，横向往里的线段设置为2mm 竖向的线段设置为83mm，如图3所示

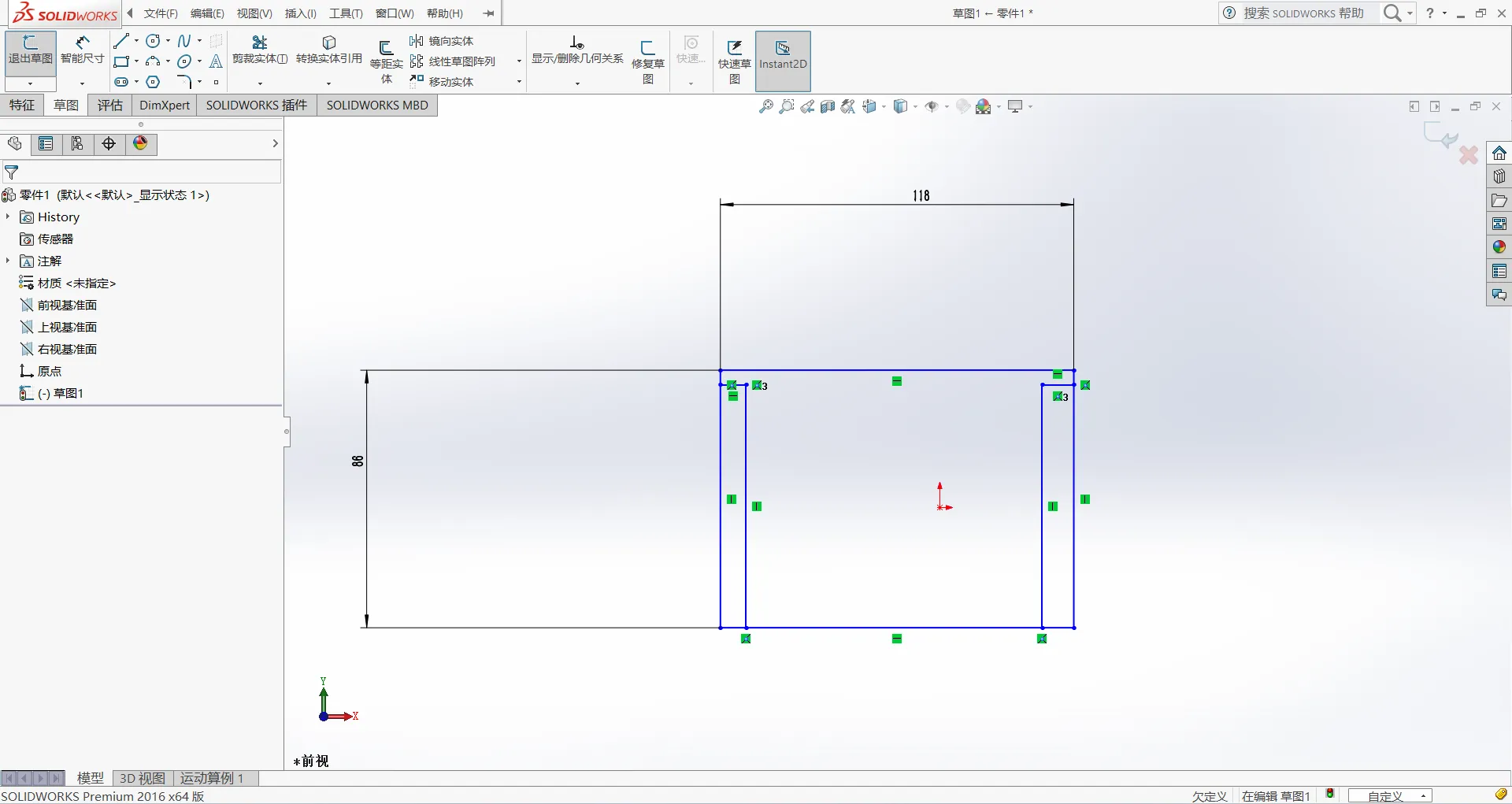

3. 中间画一条线段把左右两边往里的线段连接起来 如图4所示

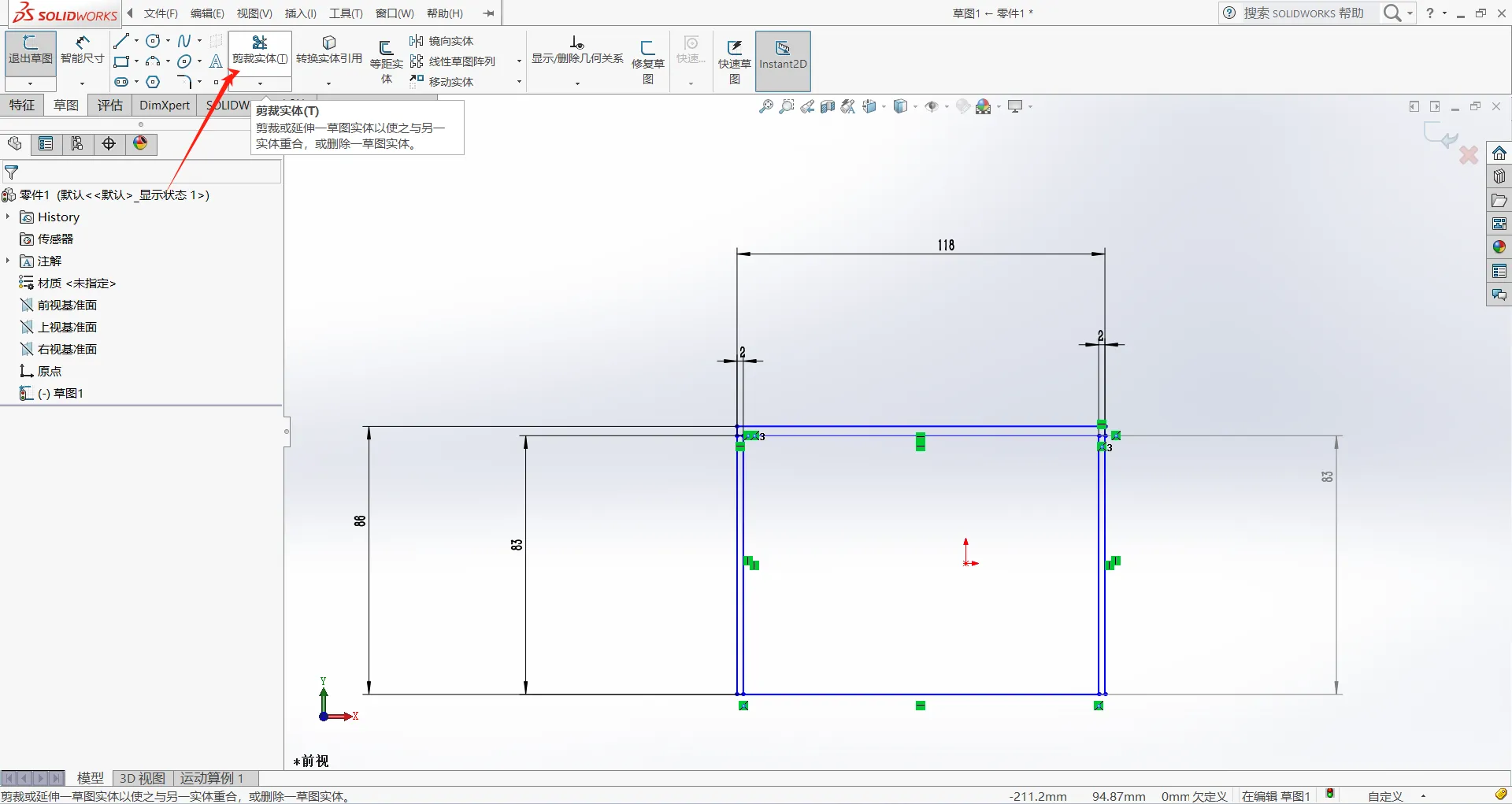

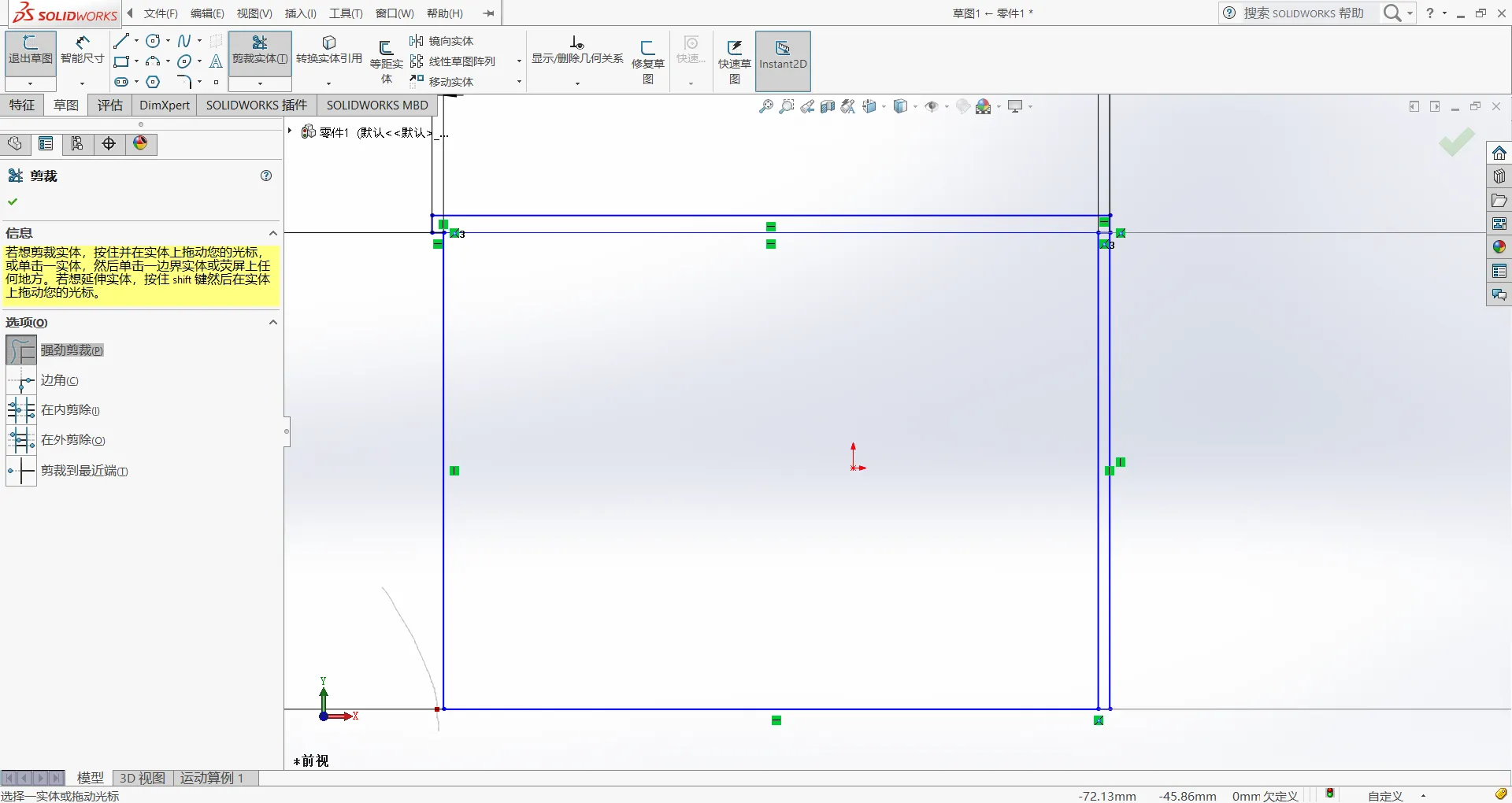

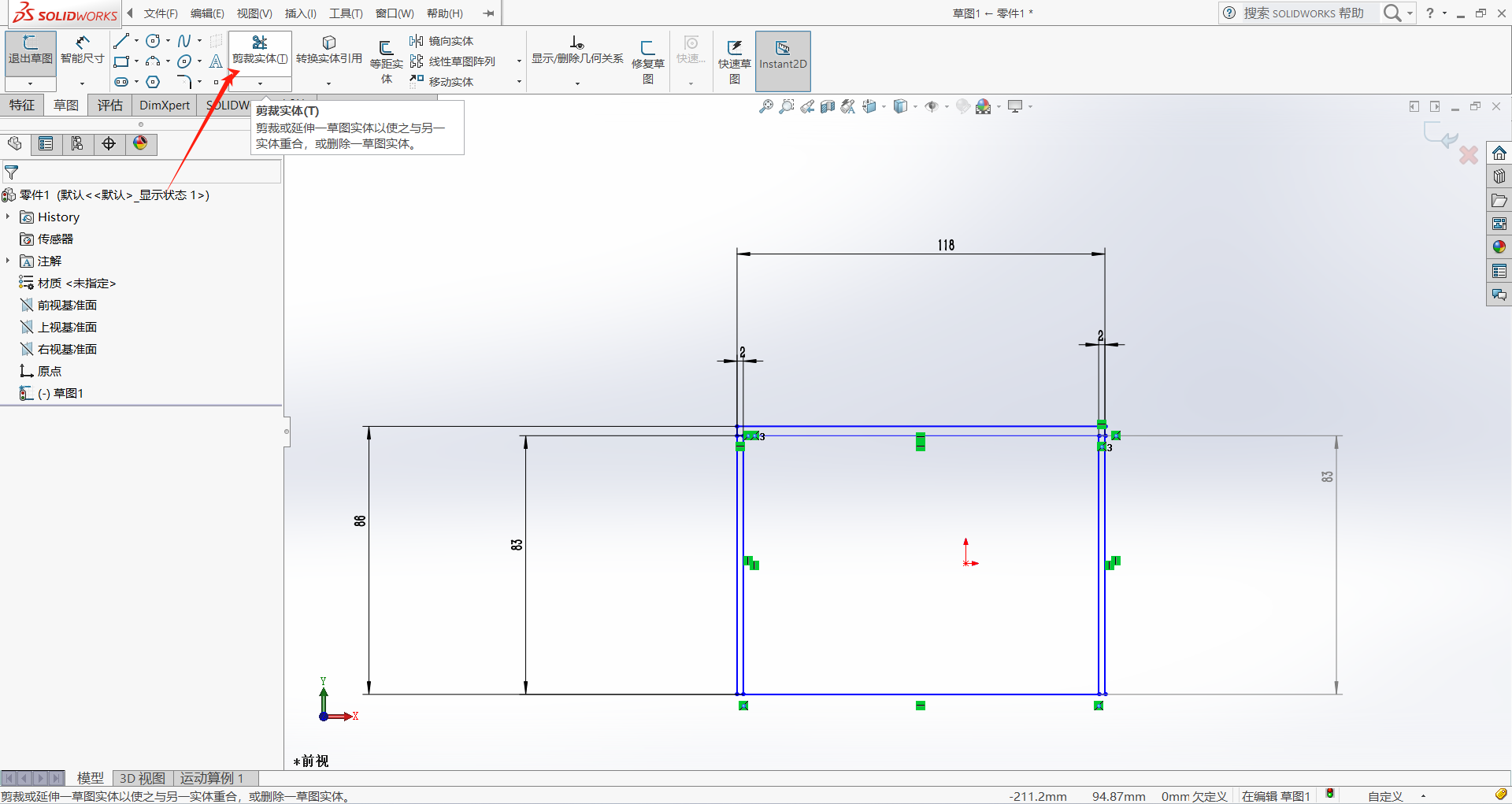

1. 点击裁剪实体,把下面外层的边框都裁剪掉，如图1-3所示

2. 点击特征，拉伸凸台基体 如图4所示

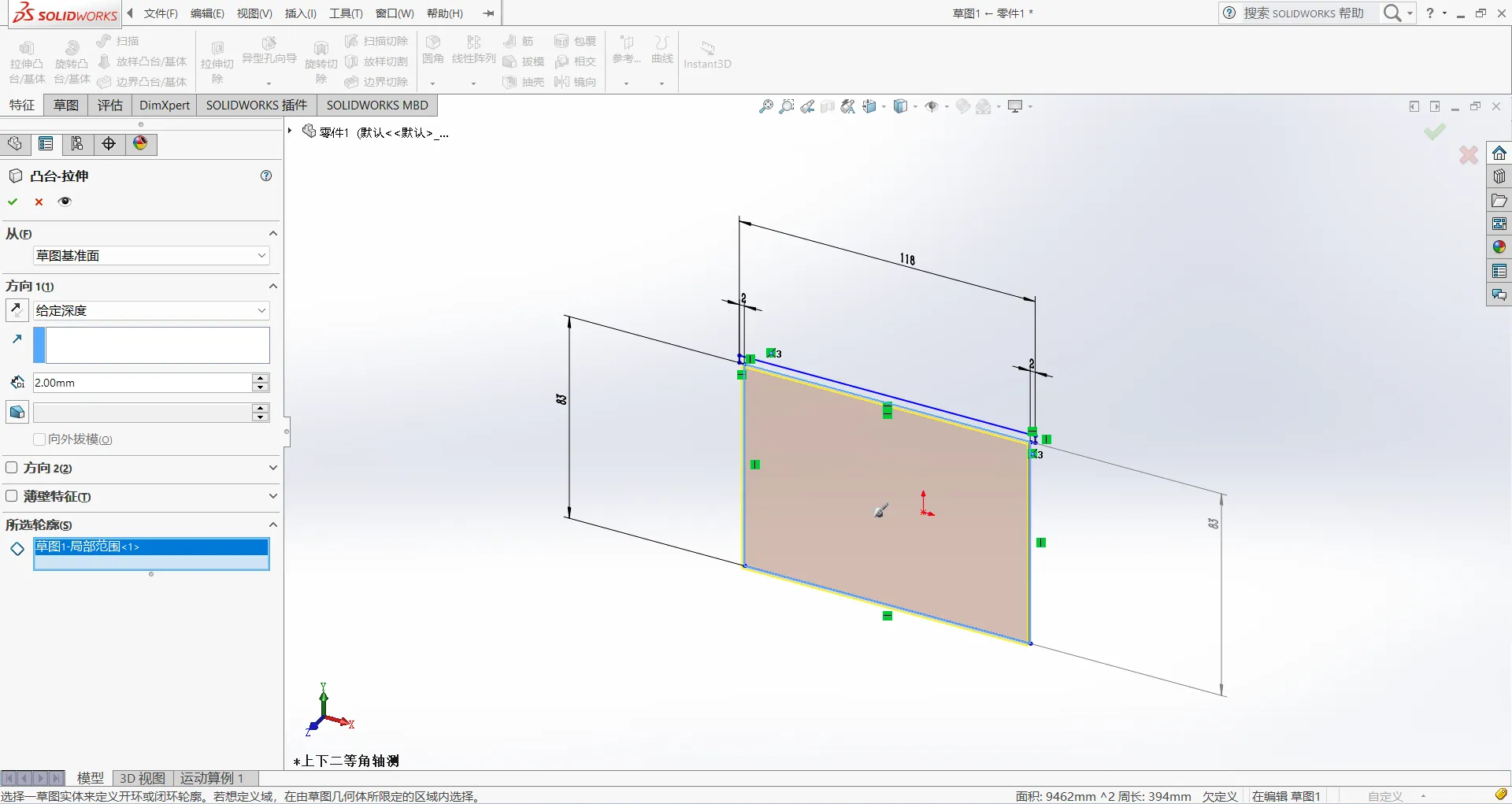

3. 选择下面部分的草图 深度设置为2mm,然后点击对号即可 如图5所示

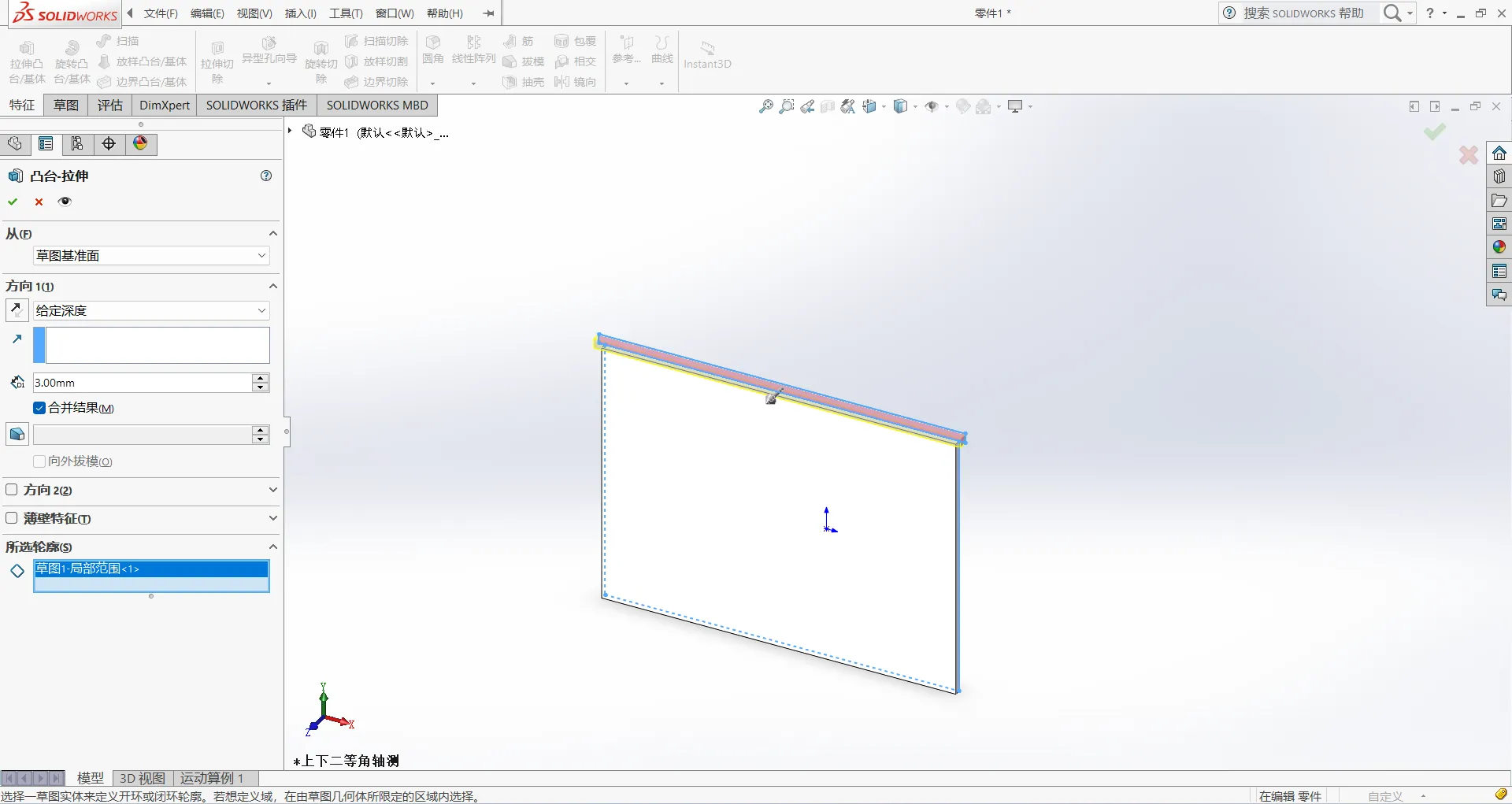

4. 再次点击特征拉伸凸台基体，点击上面部分草图 深度设置为3mm 点击对号 如图6所示

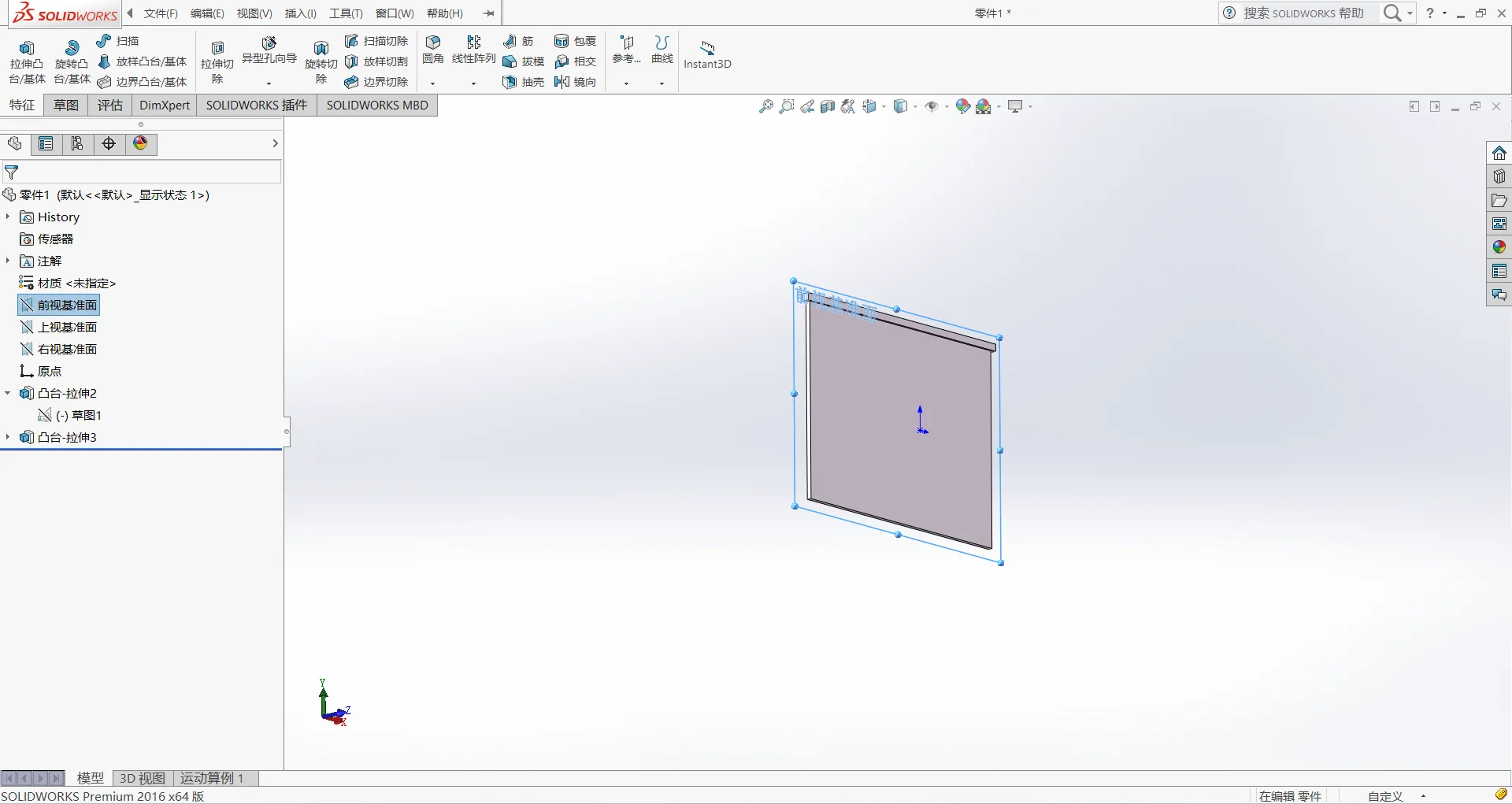

5. 最好如图7所示

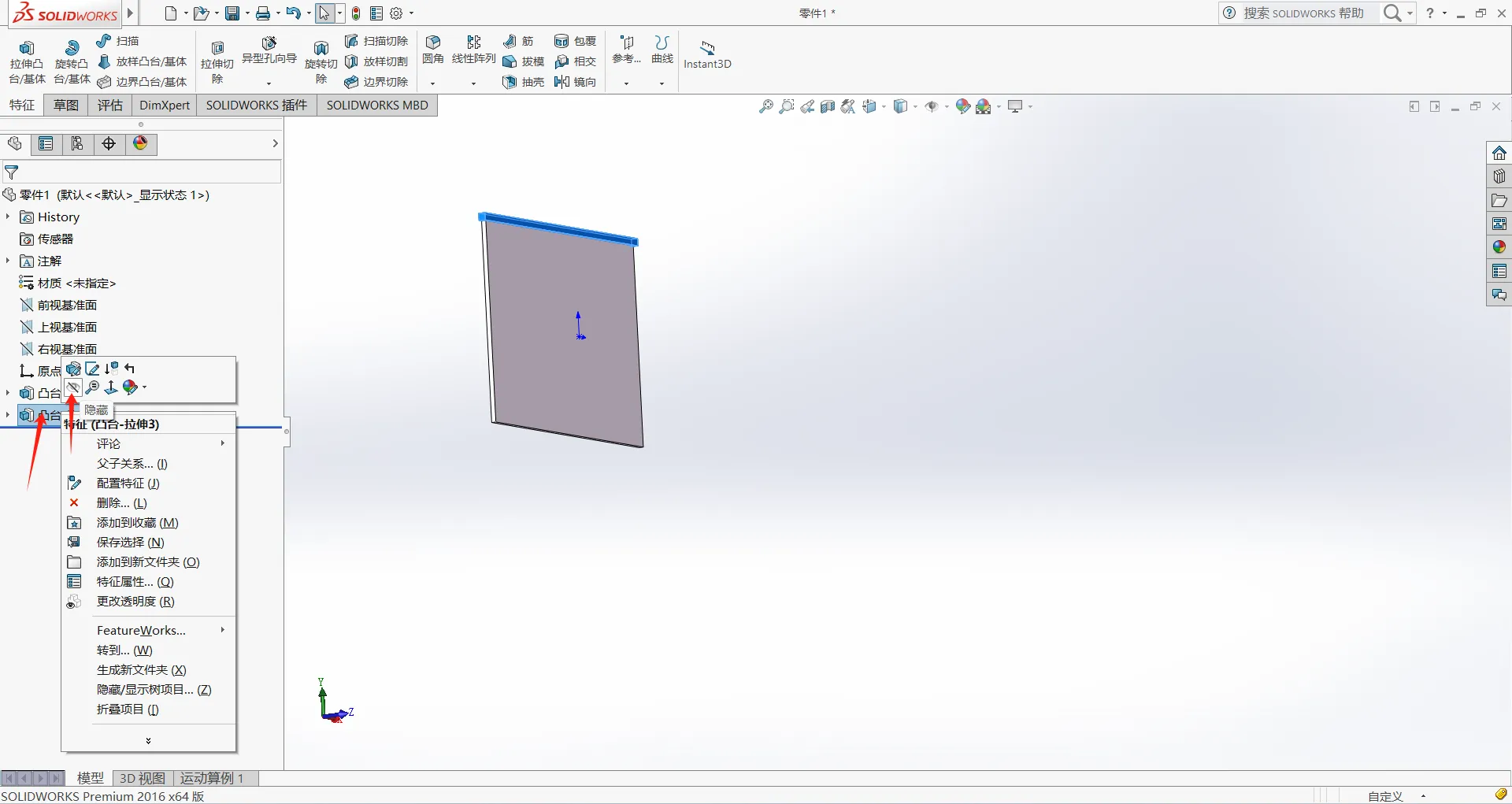

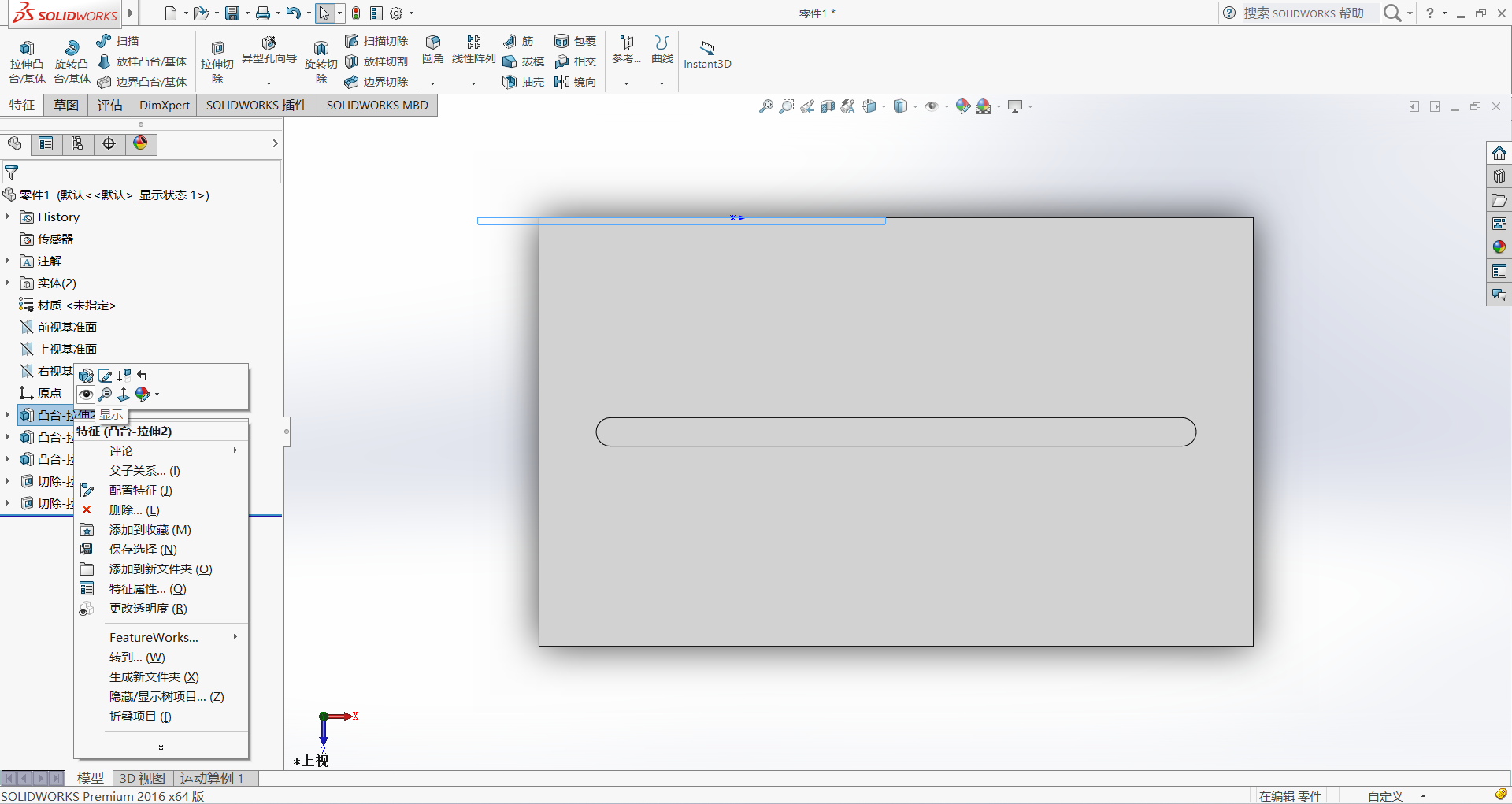

我们先把挡板隐藏，方便我们进行构建纸抽的主体，右键刚刚拉伸的挡板，点击那个小眼睛进行隐藏，一会儿显示也是同样的操作 如图所示

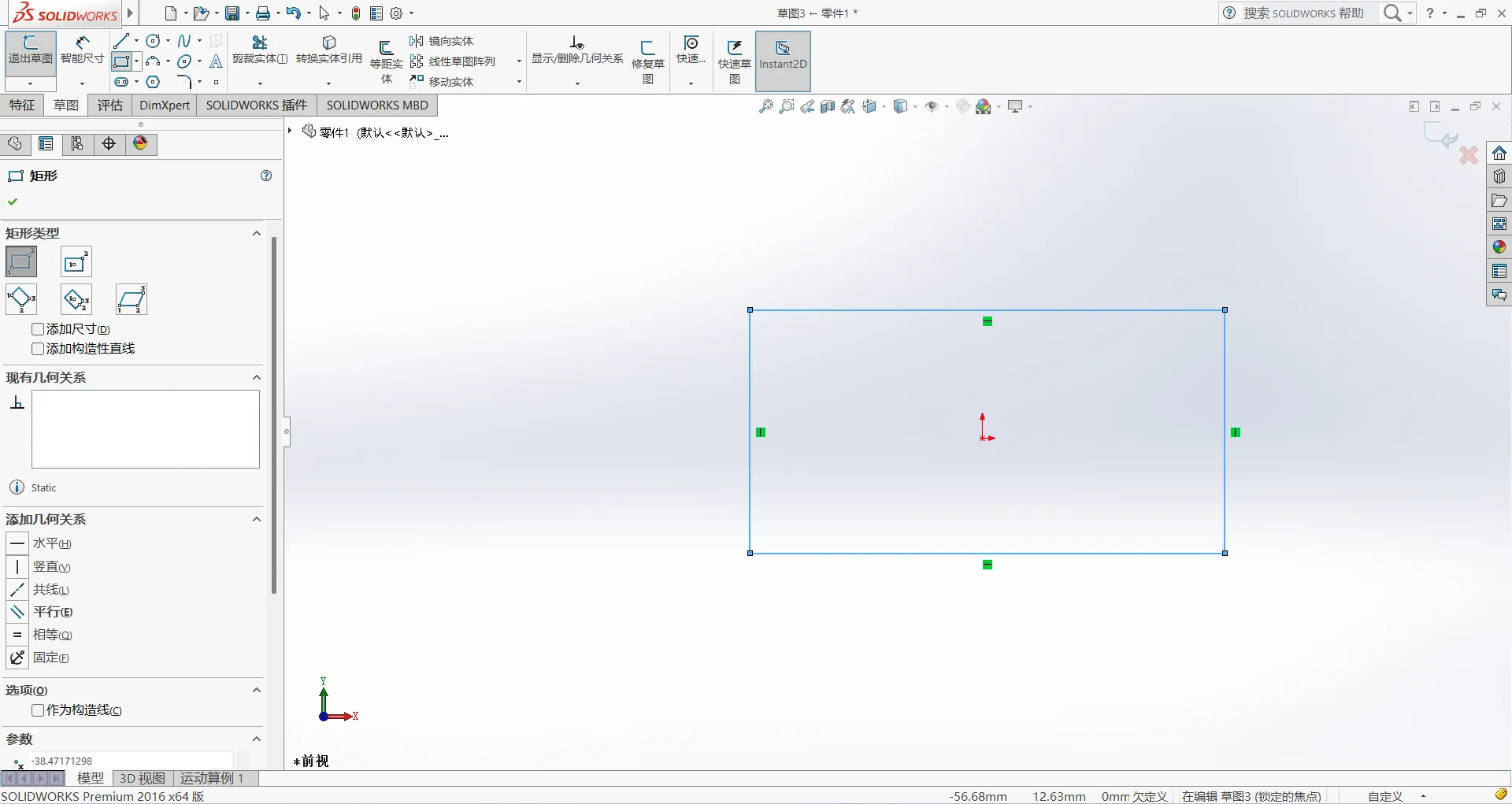

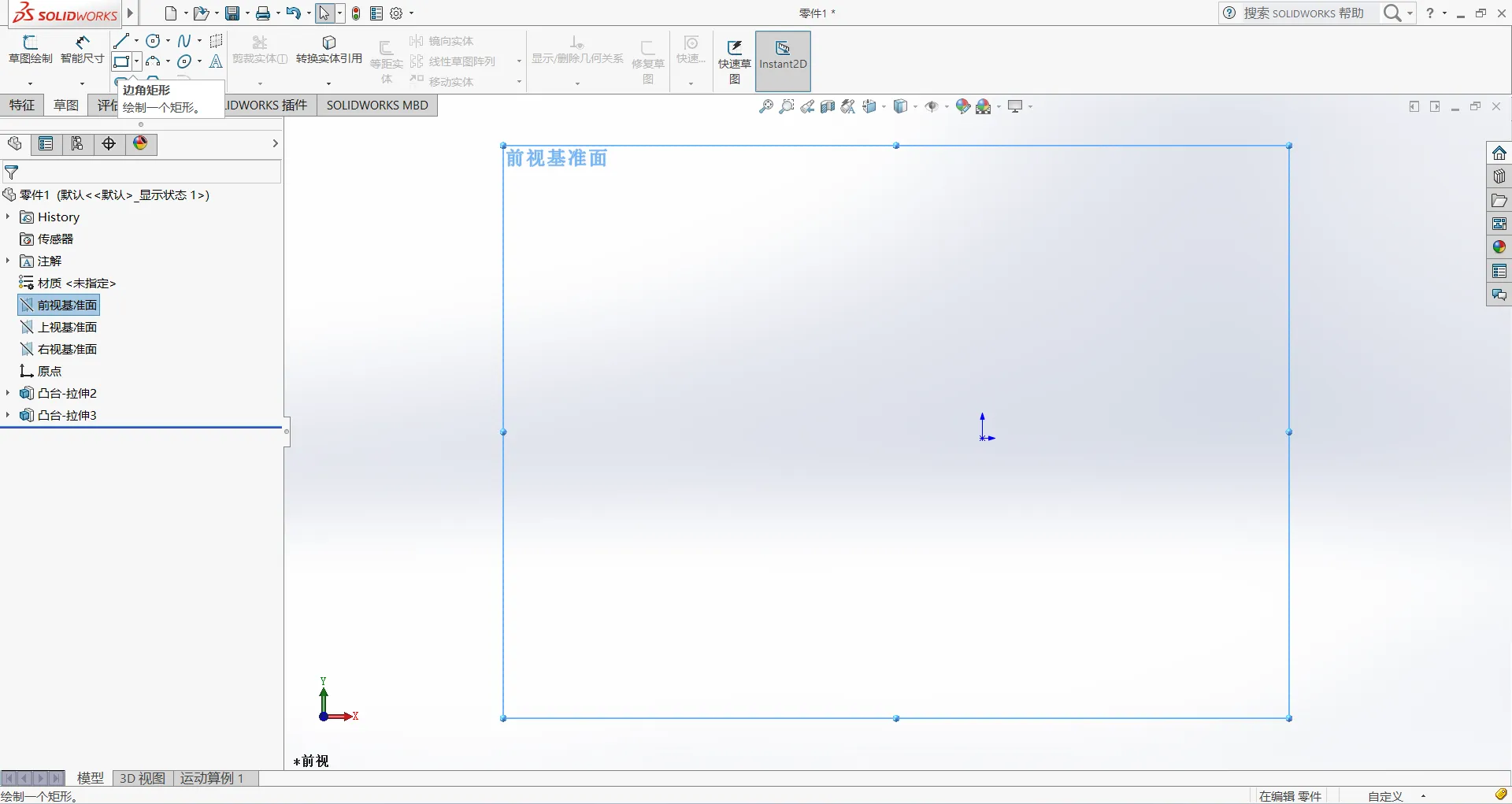

1. 点击草图，选择矩形，画出来一个矩形 如图1-2所示

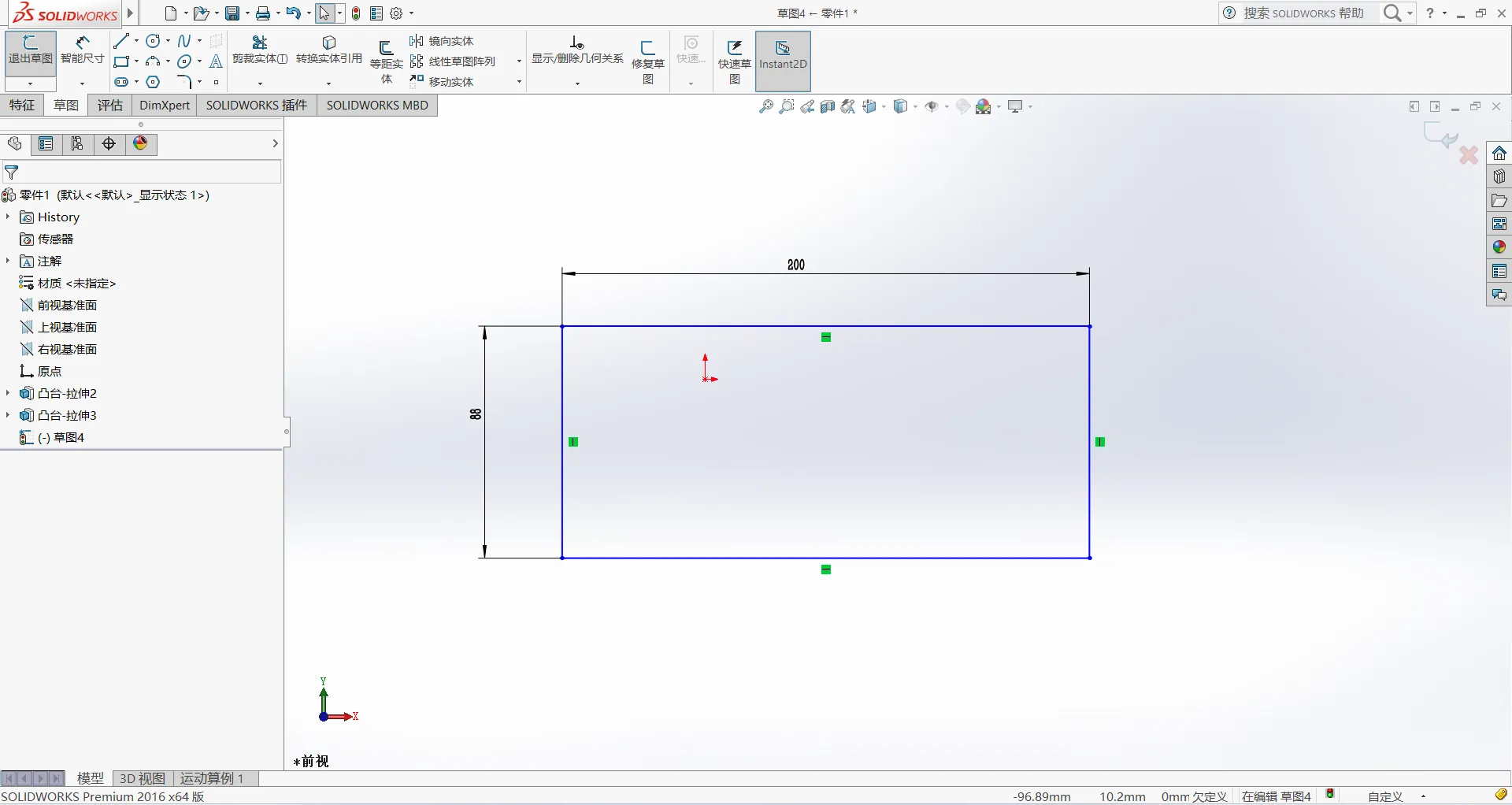

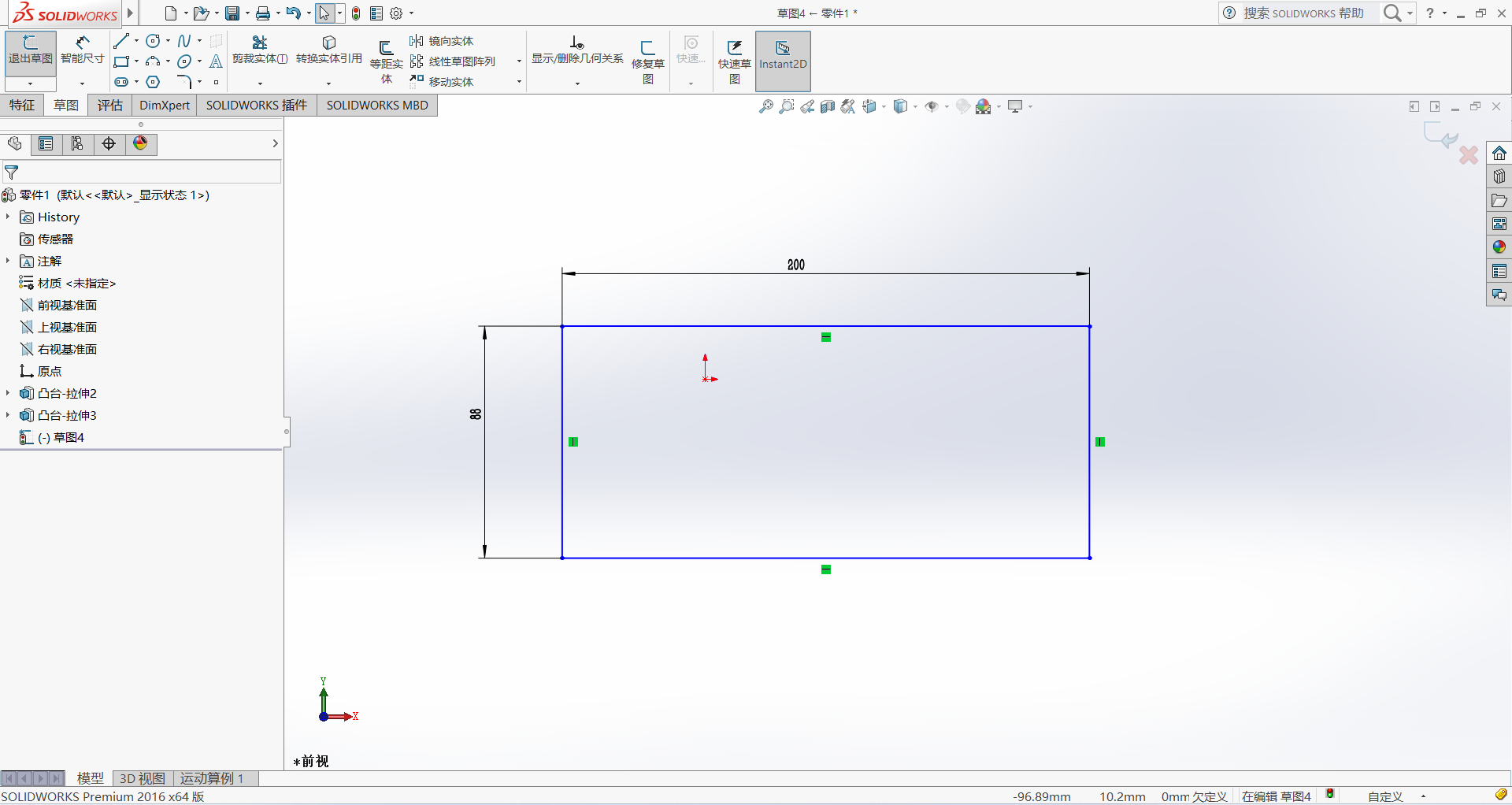

2. 点击上方智能尺寸横向设置为200mm 竖向设置为88mm 如图3所示

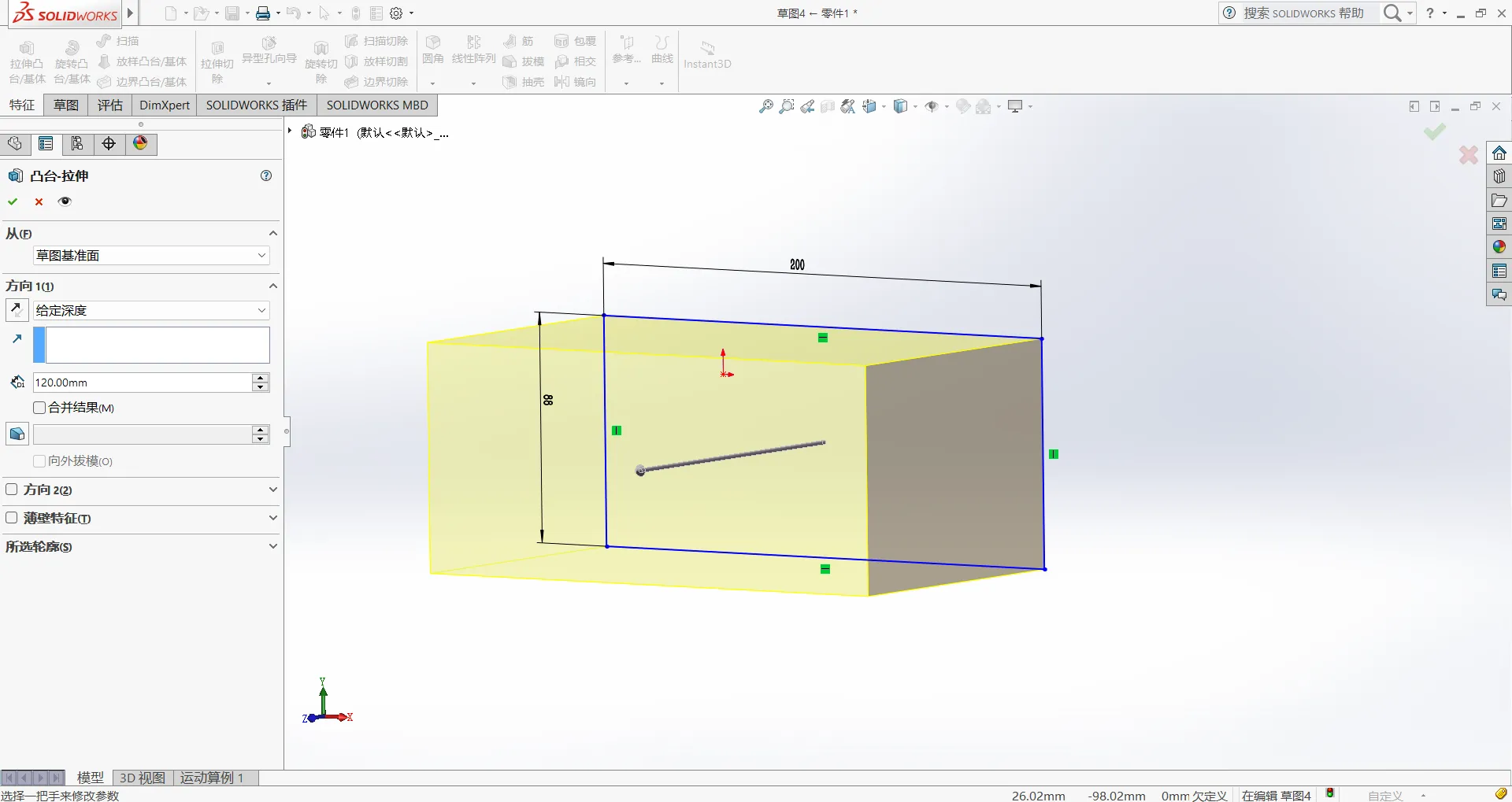

3. 点击特性->拉伸凸台基体，深度设置为88mm 如图4所示

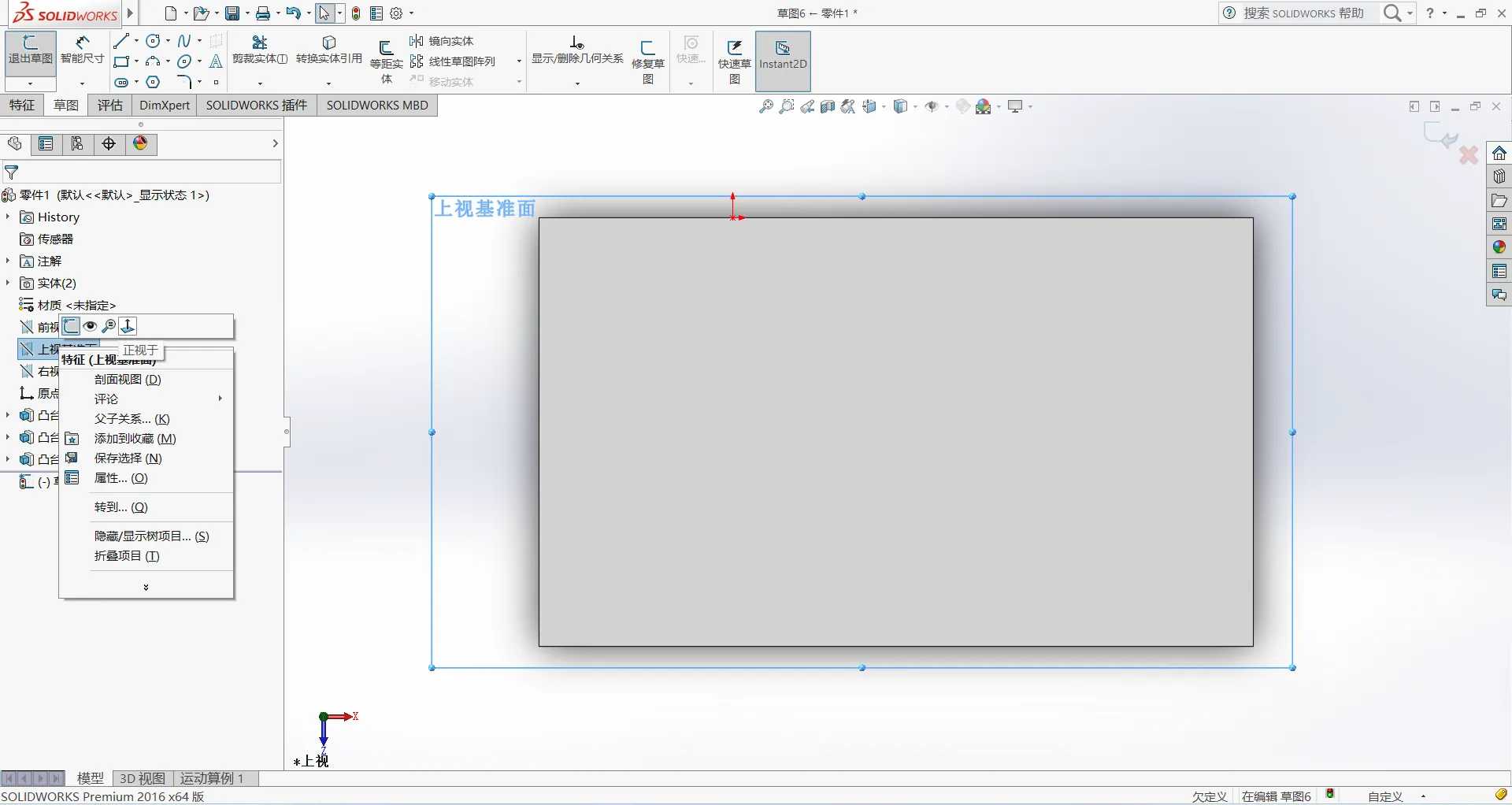

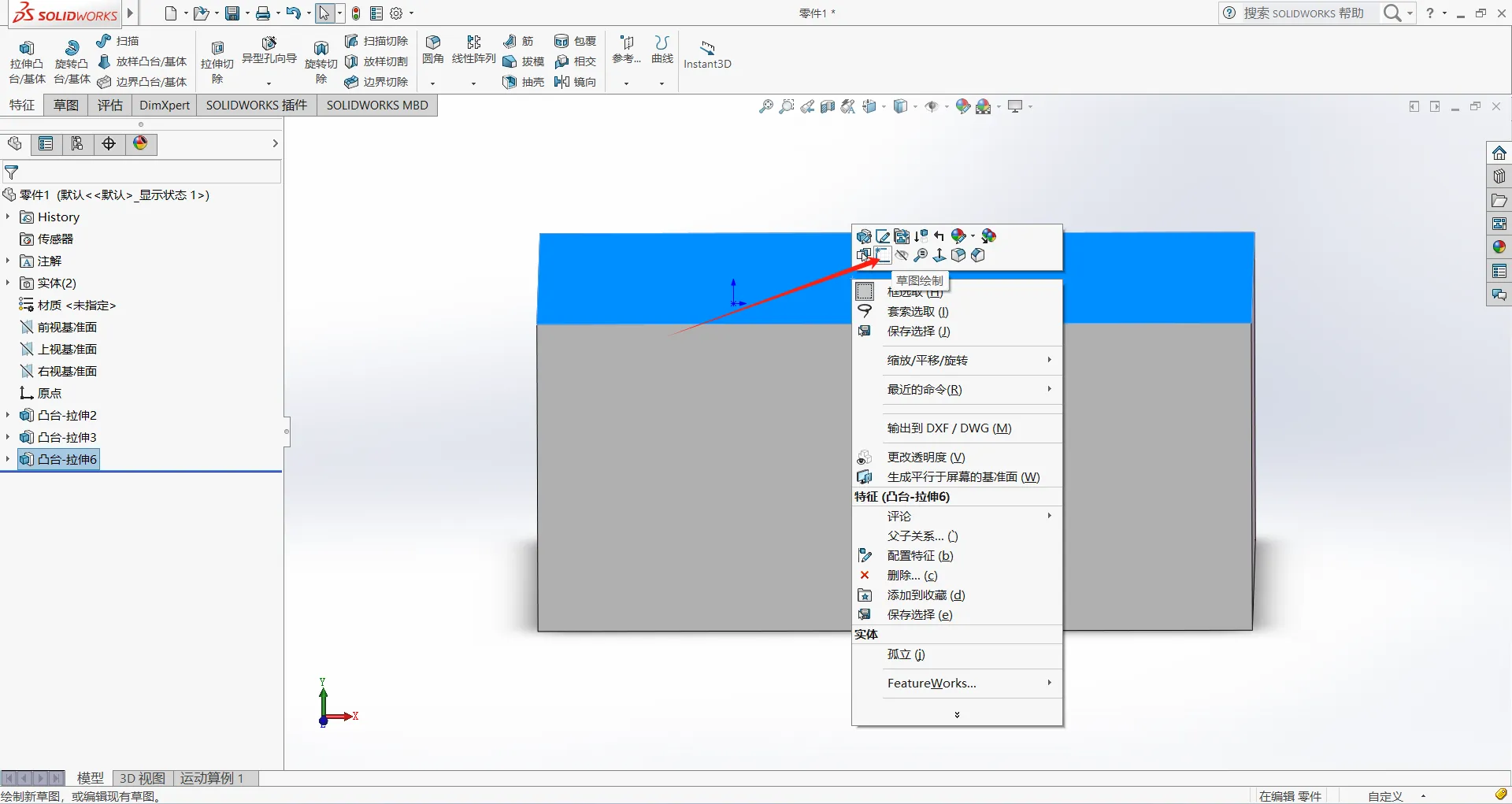

1. 选择纸抽主体的上面，右键点击草图绘制，然后上视基准面，右键->正视于如图1-2所示

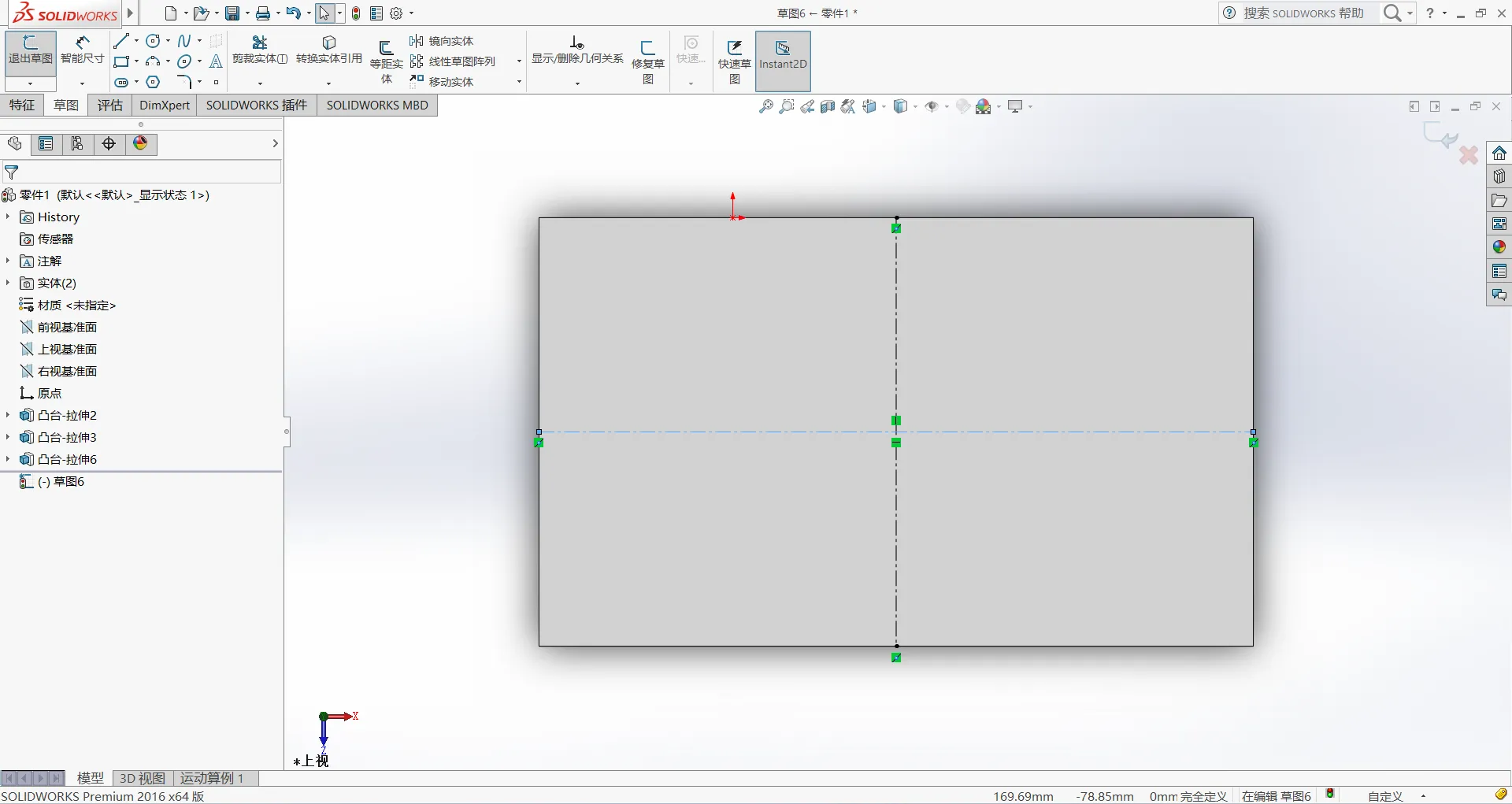

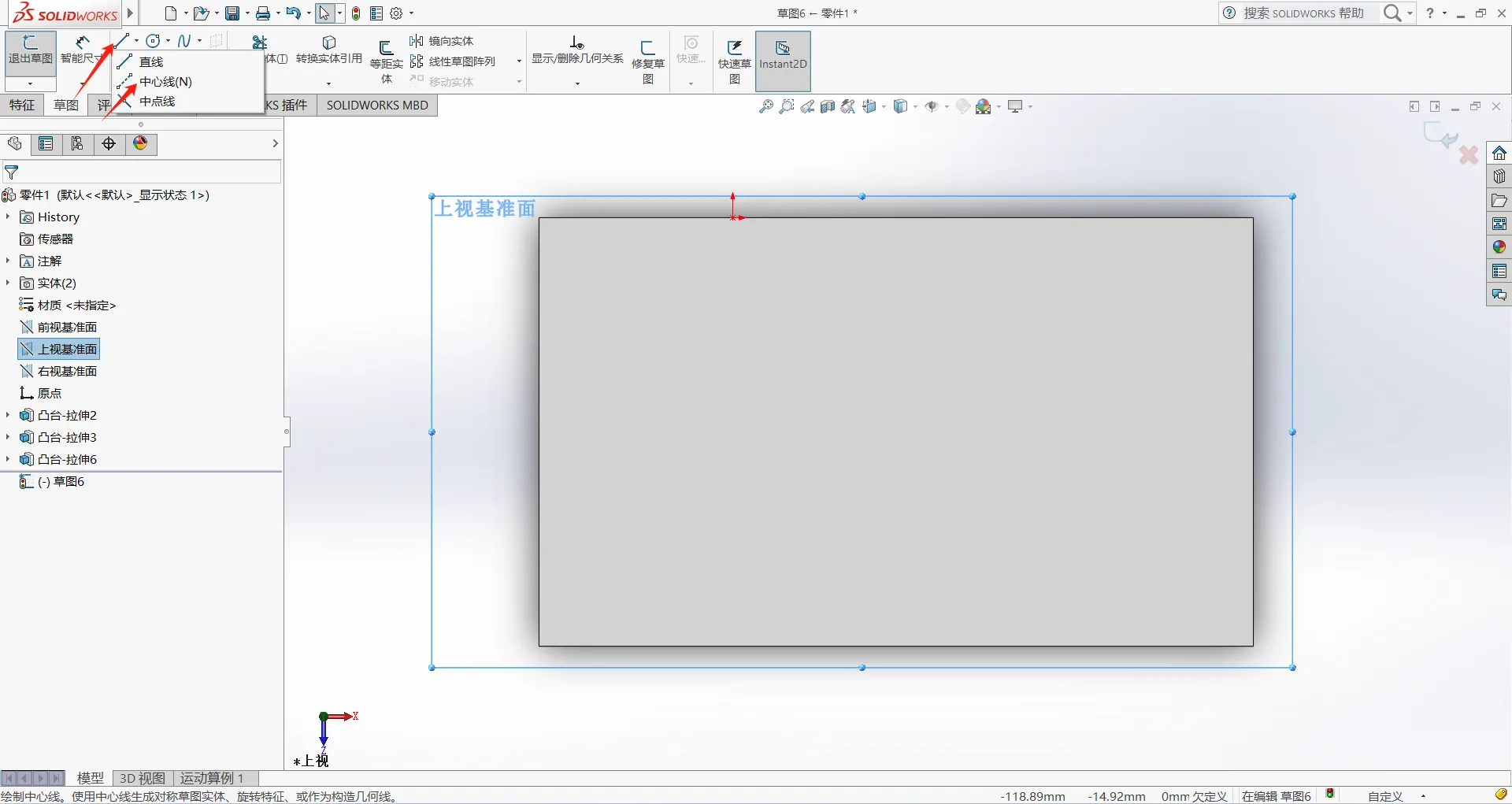

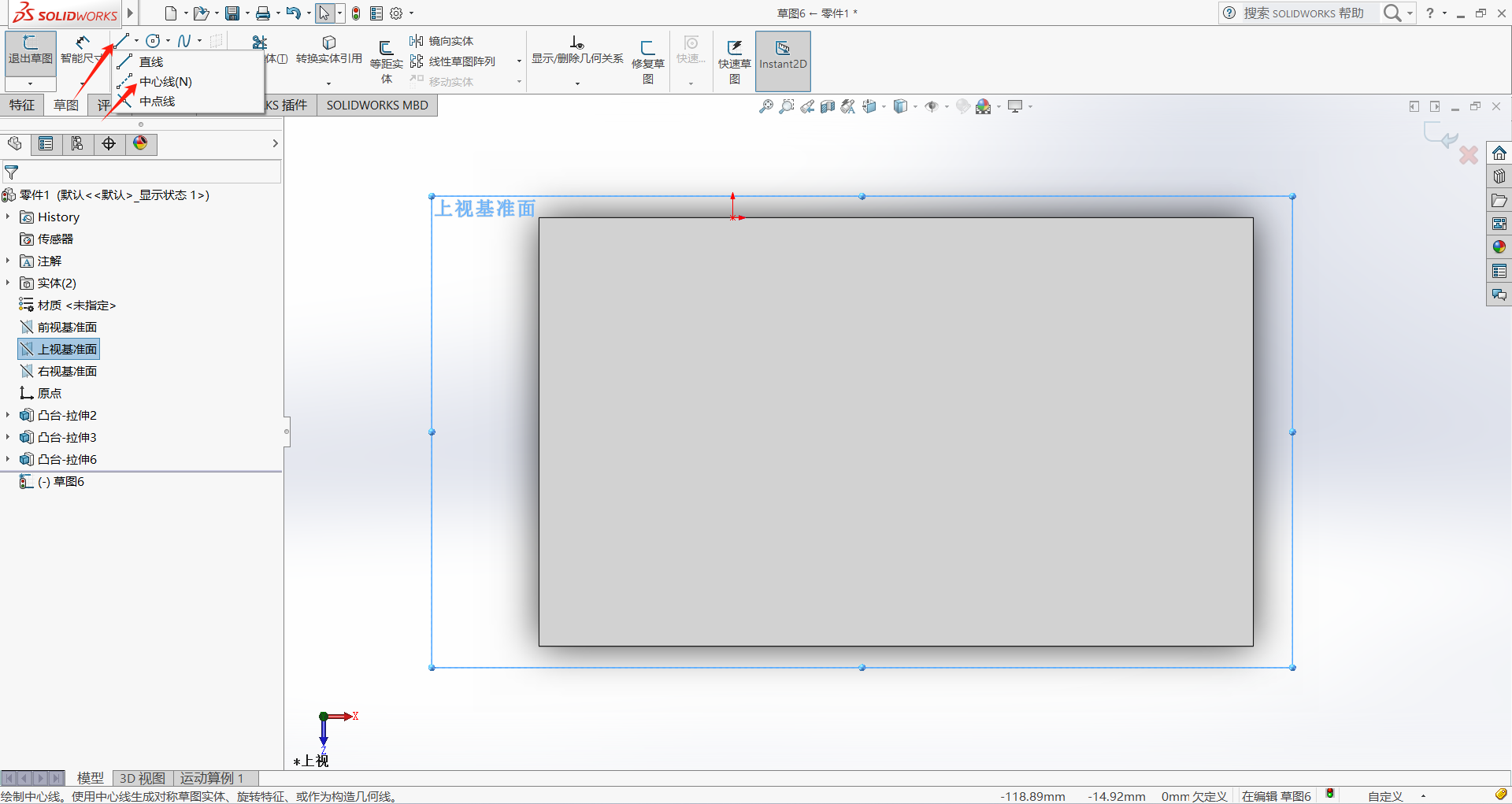

2. 点击直线，选择中心线，在上边边线条上往中间摸索，到大概中间位置他会显示中点，以那个中心点为一端拉一条垂直的中心线，横向也是一样的道理，如图3-4所示

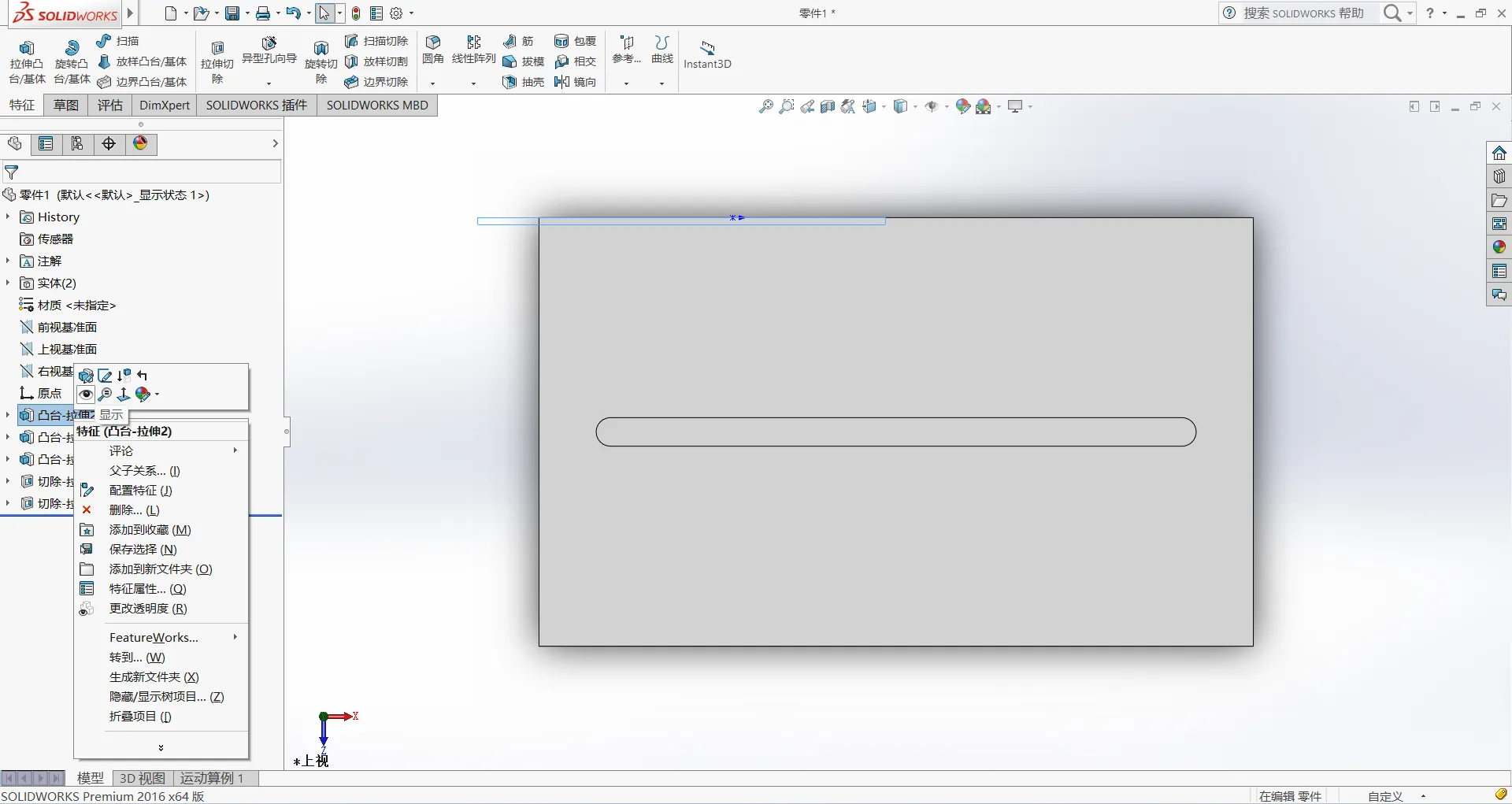

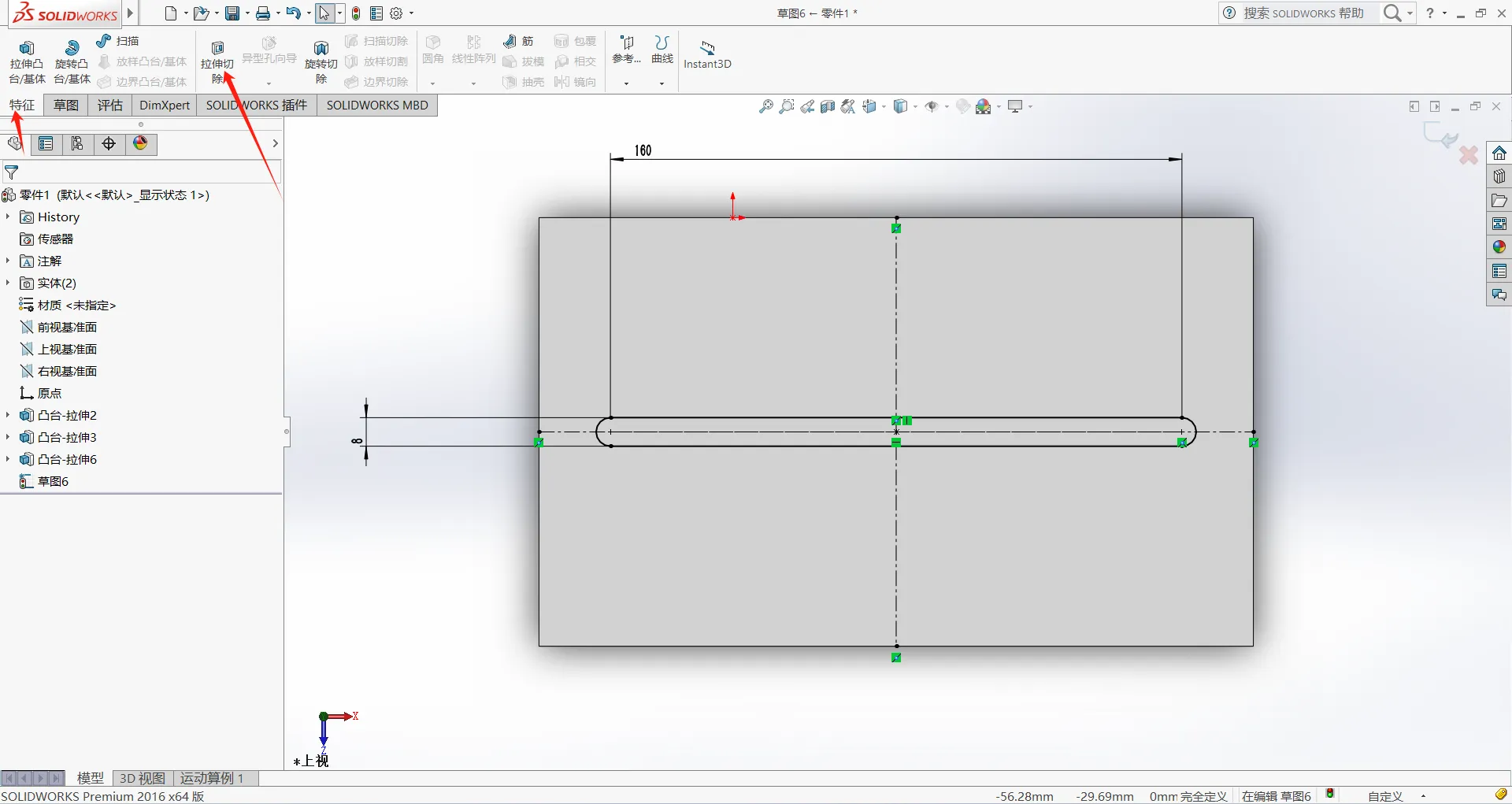

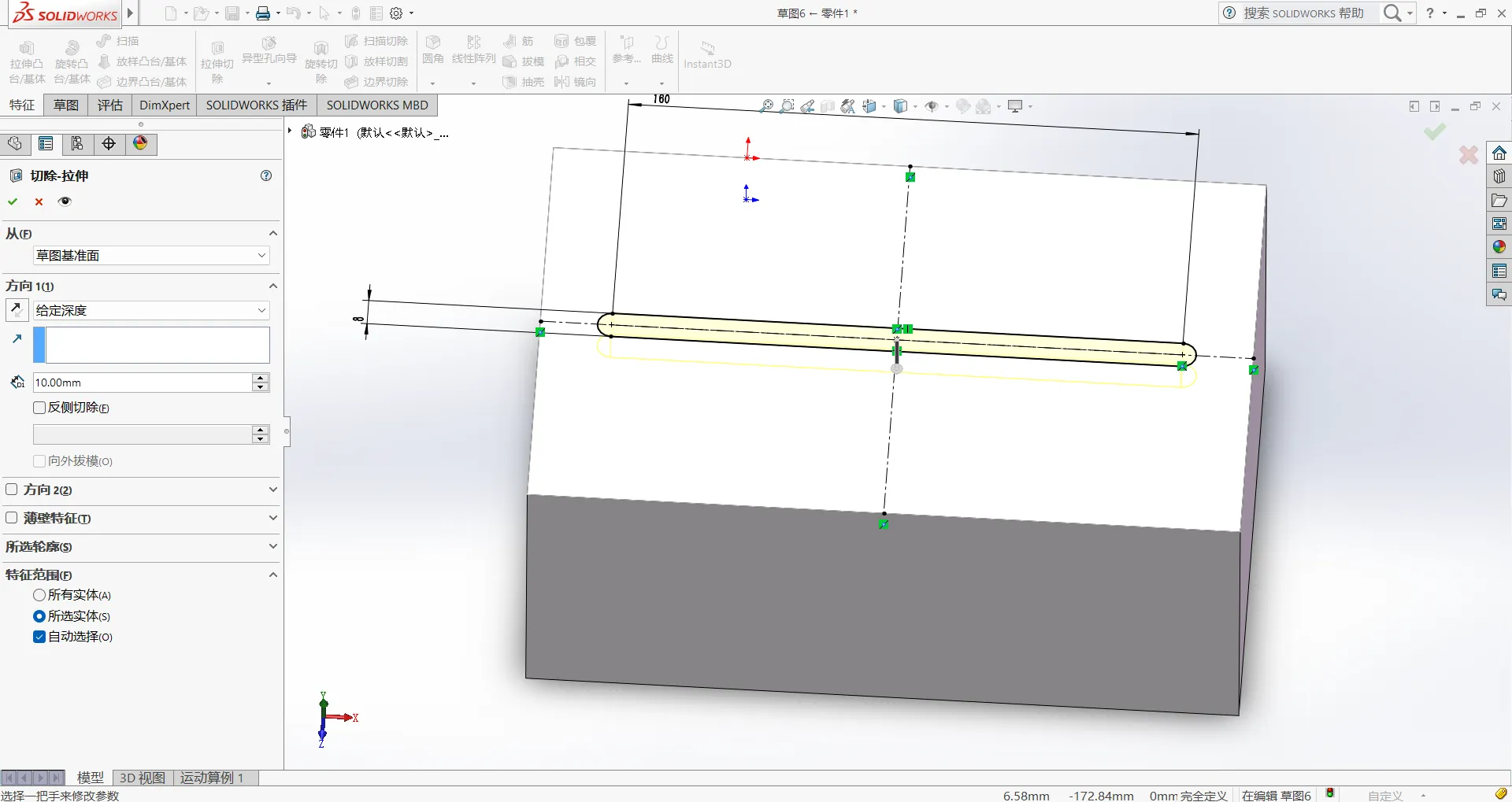

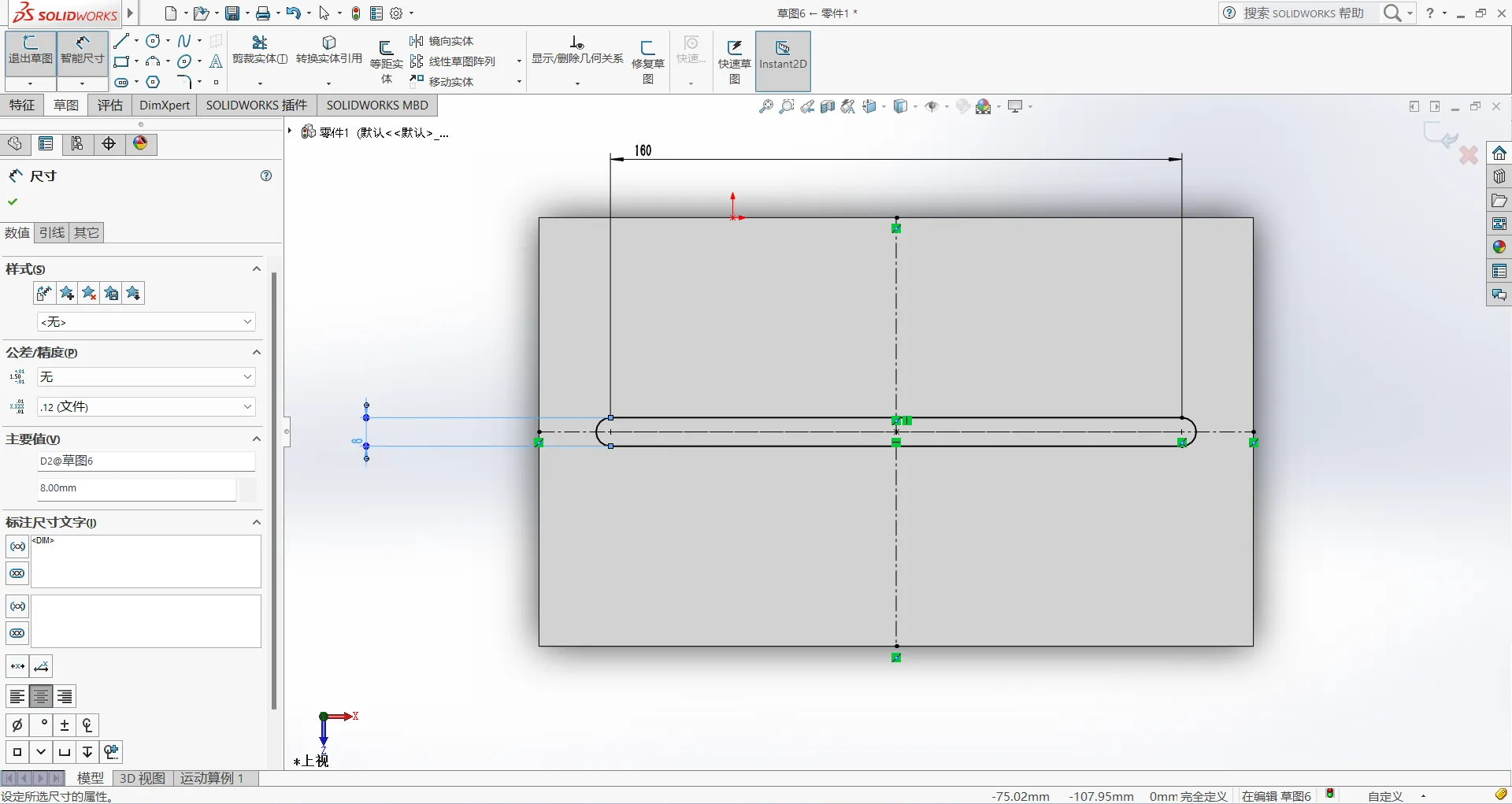

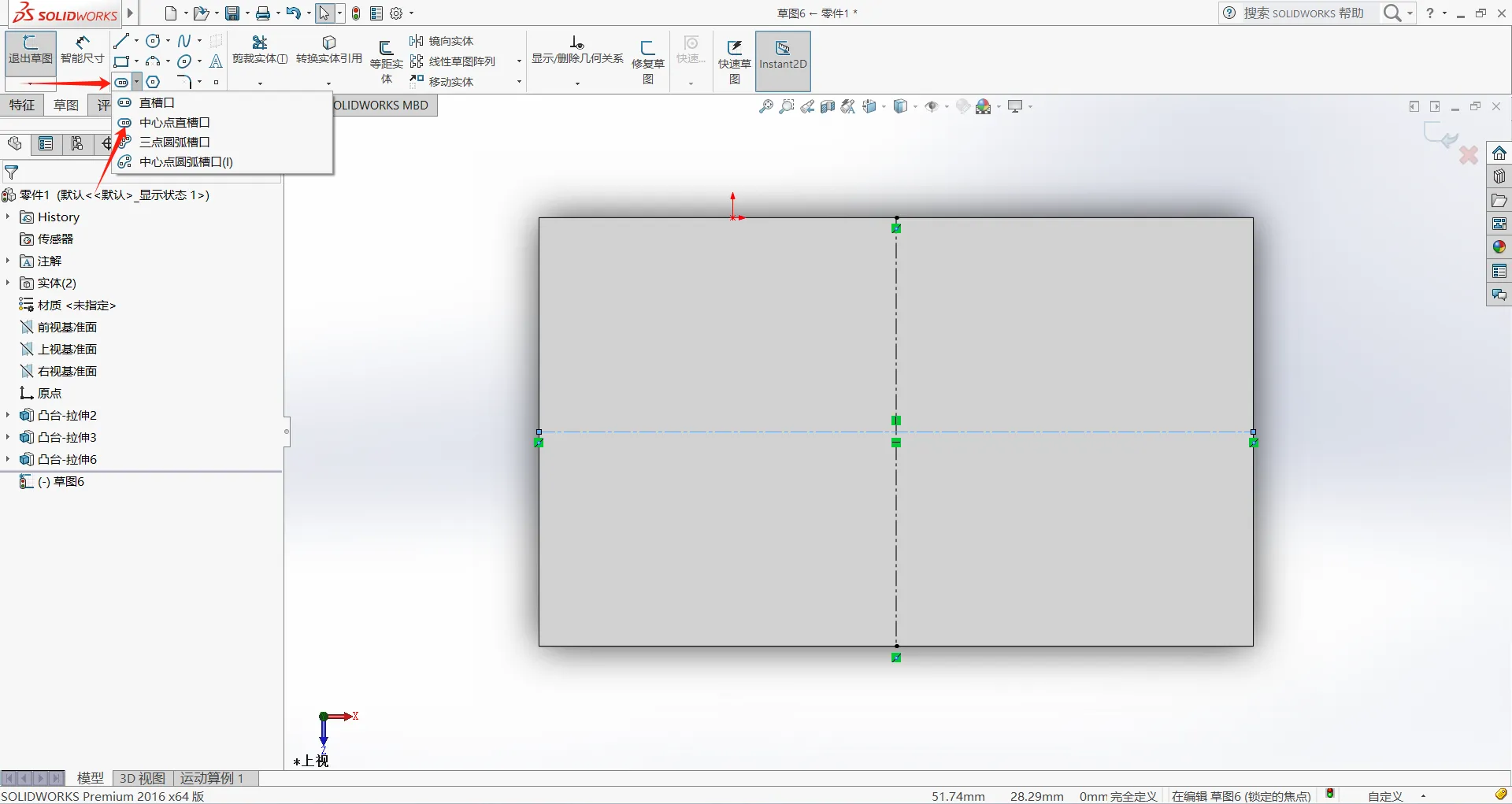

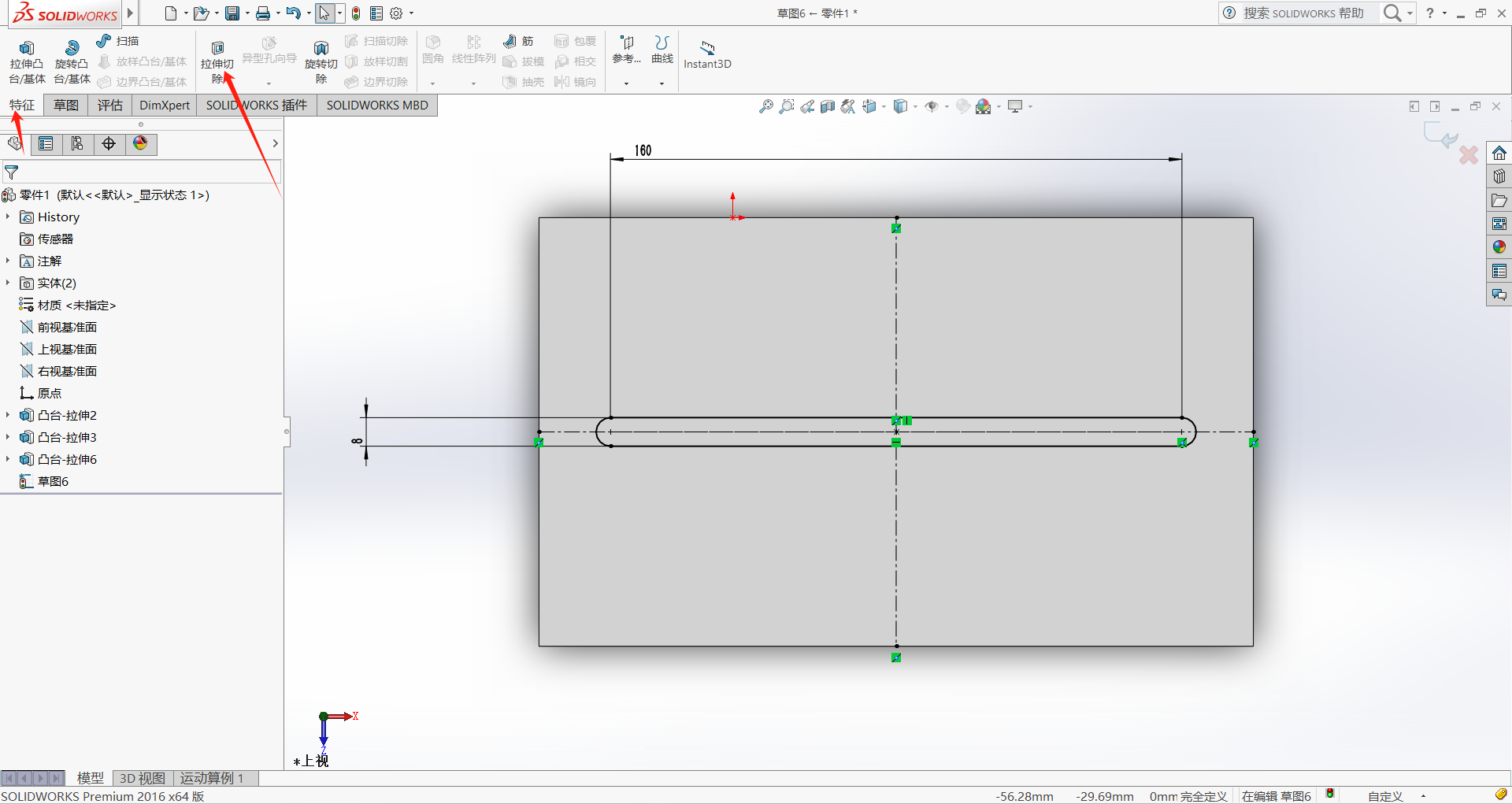

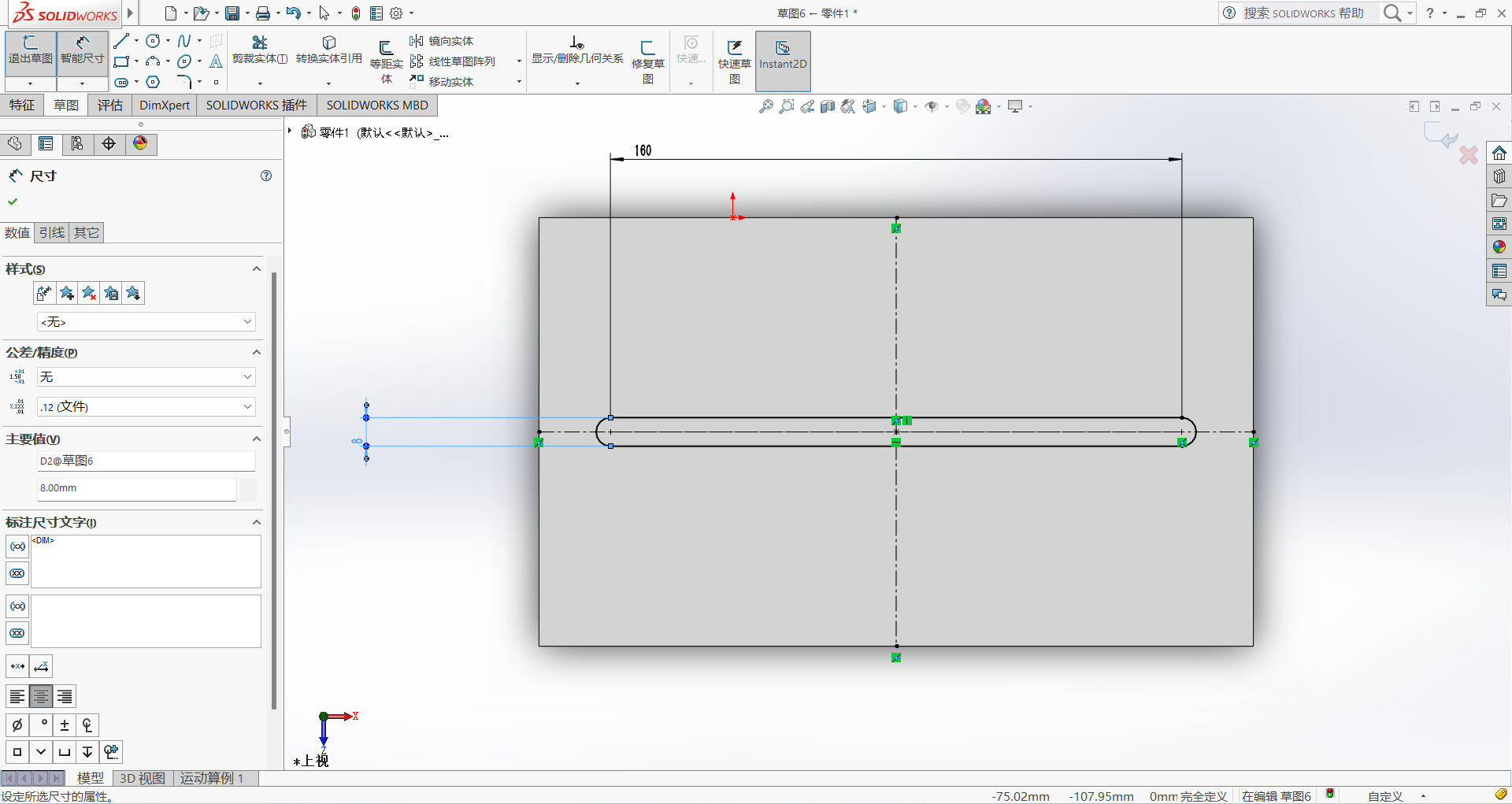

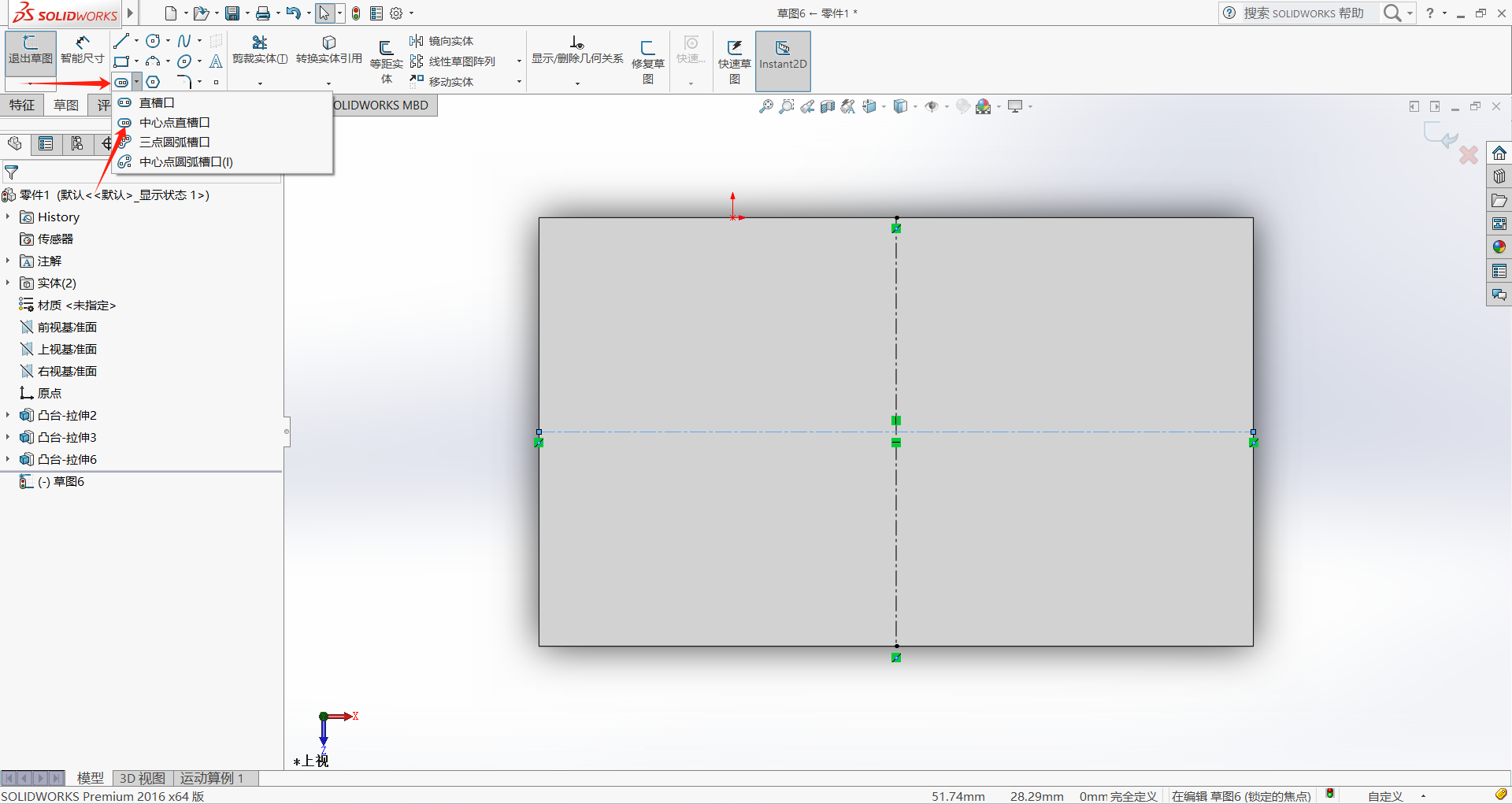

3. 点击上方直槽口，选择中心点直槽口，以刚才两条中心线的交叉的为中心绘画一个直槽口，长度可以稍微画的长一点 如图5-6所示

4. 以刚刚拉伸的直槽口为基准切除，切除的深度大于你打算设置的纸抽主体壁厚即可如图7-8所示

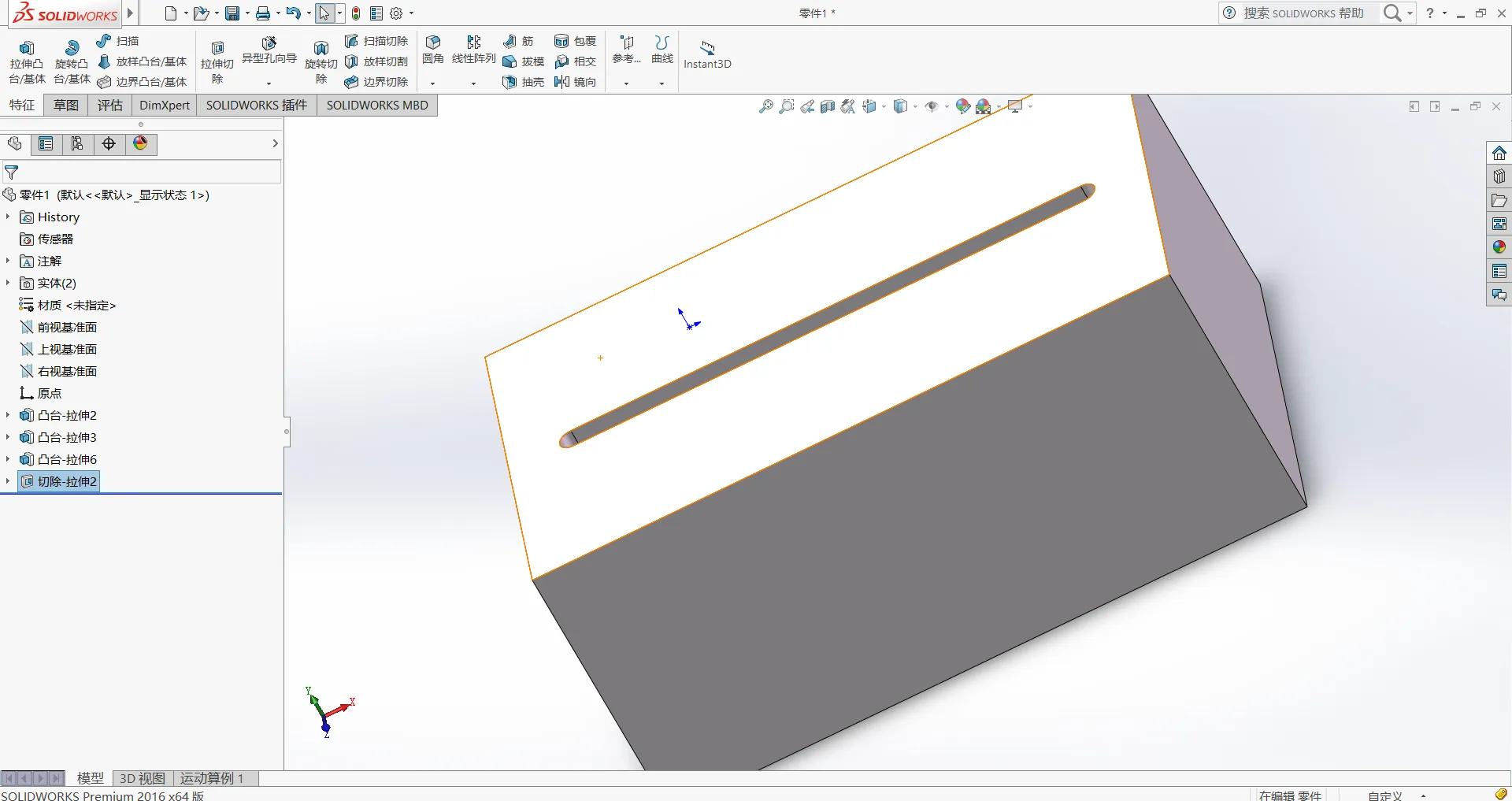

5. 最后如图9所示

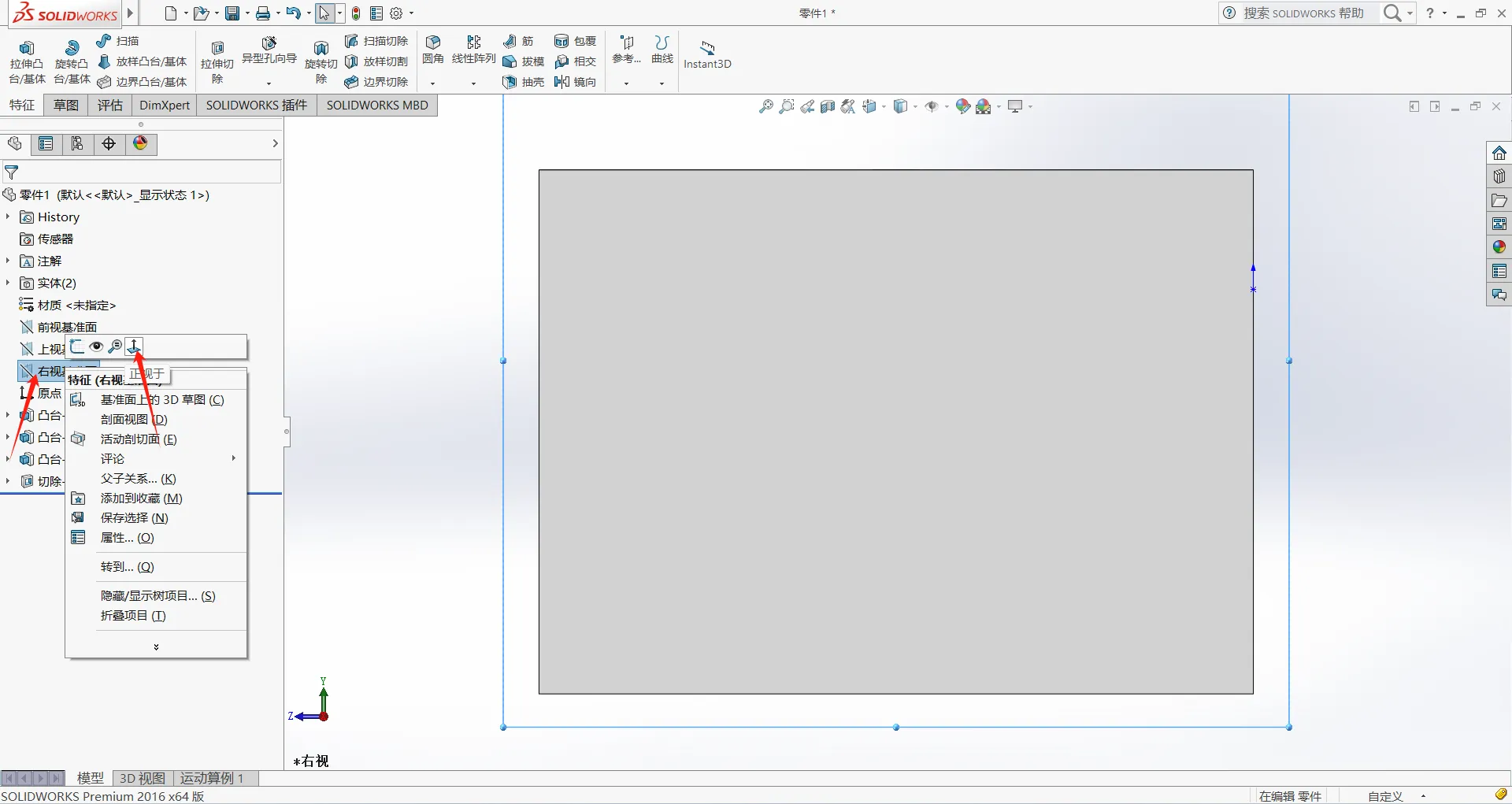

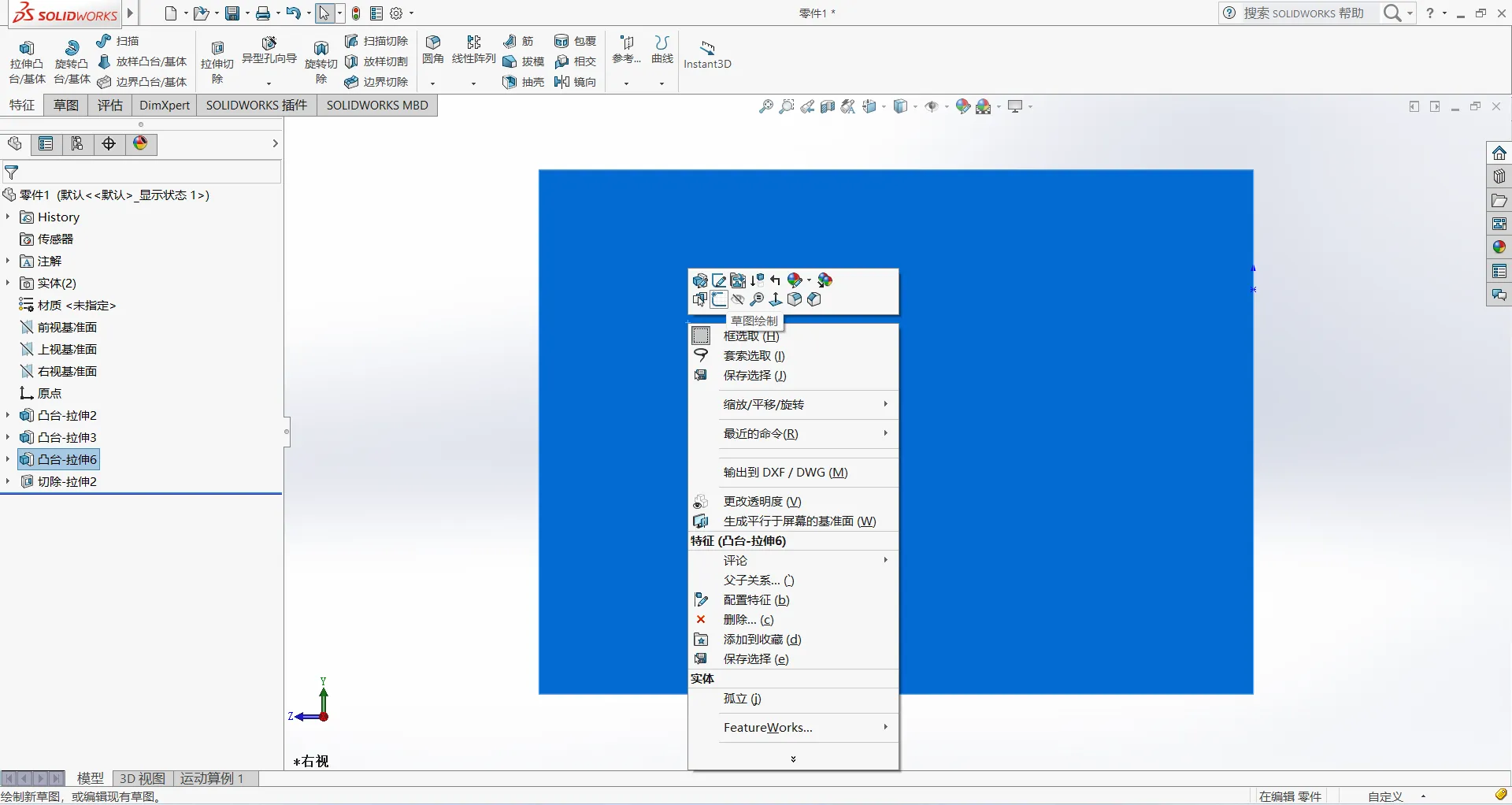

1. 点击右视基准面->正视于，选择纸抽主体那个面，右键草图绘制 如图1-2所示

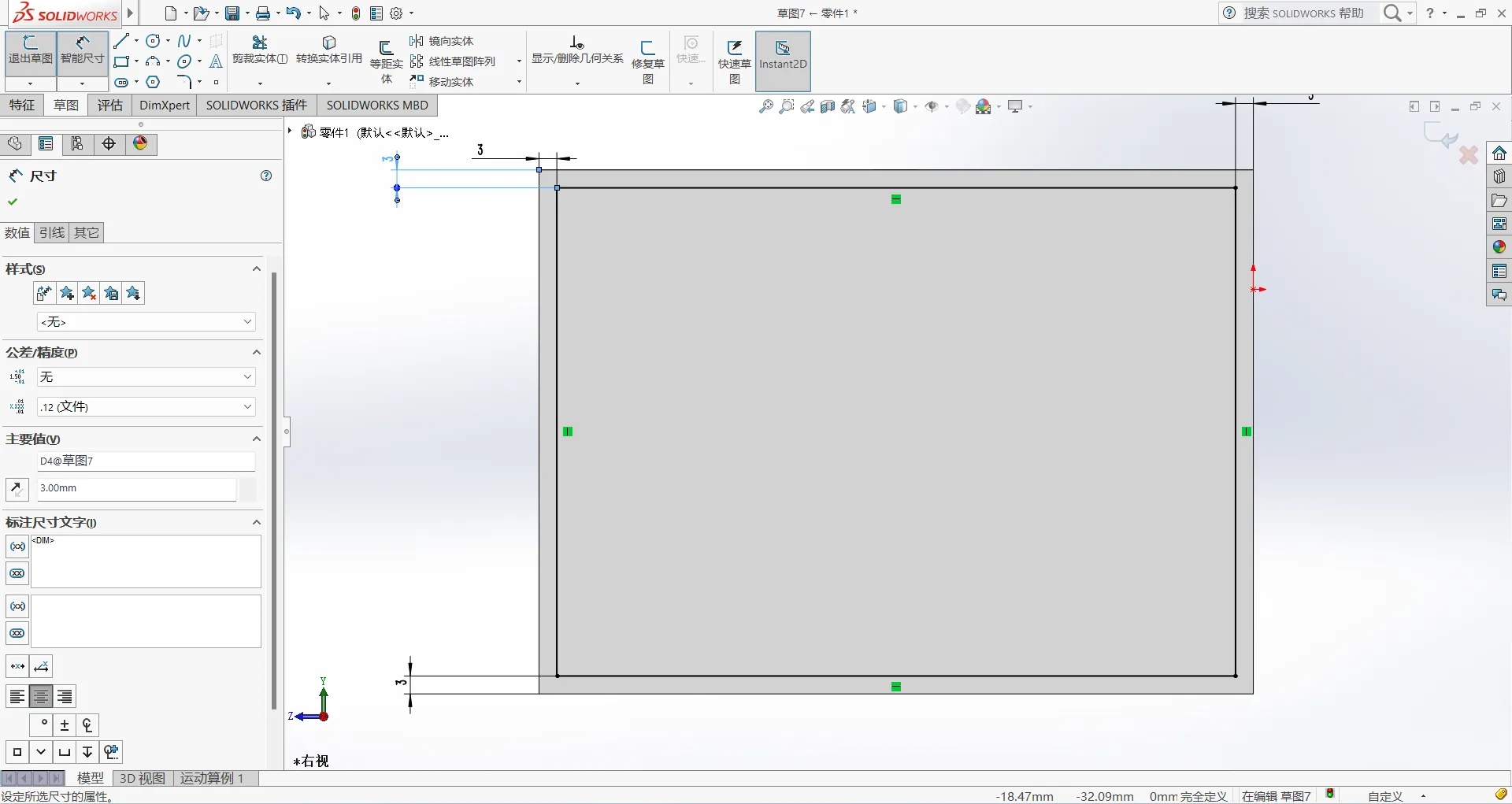

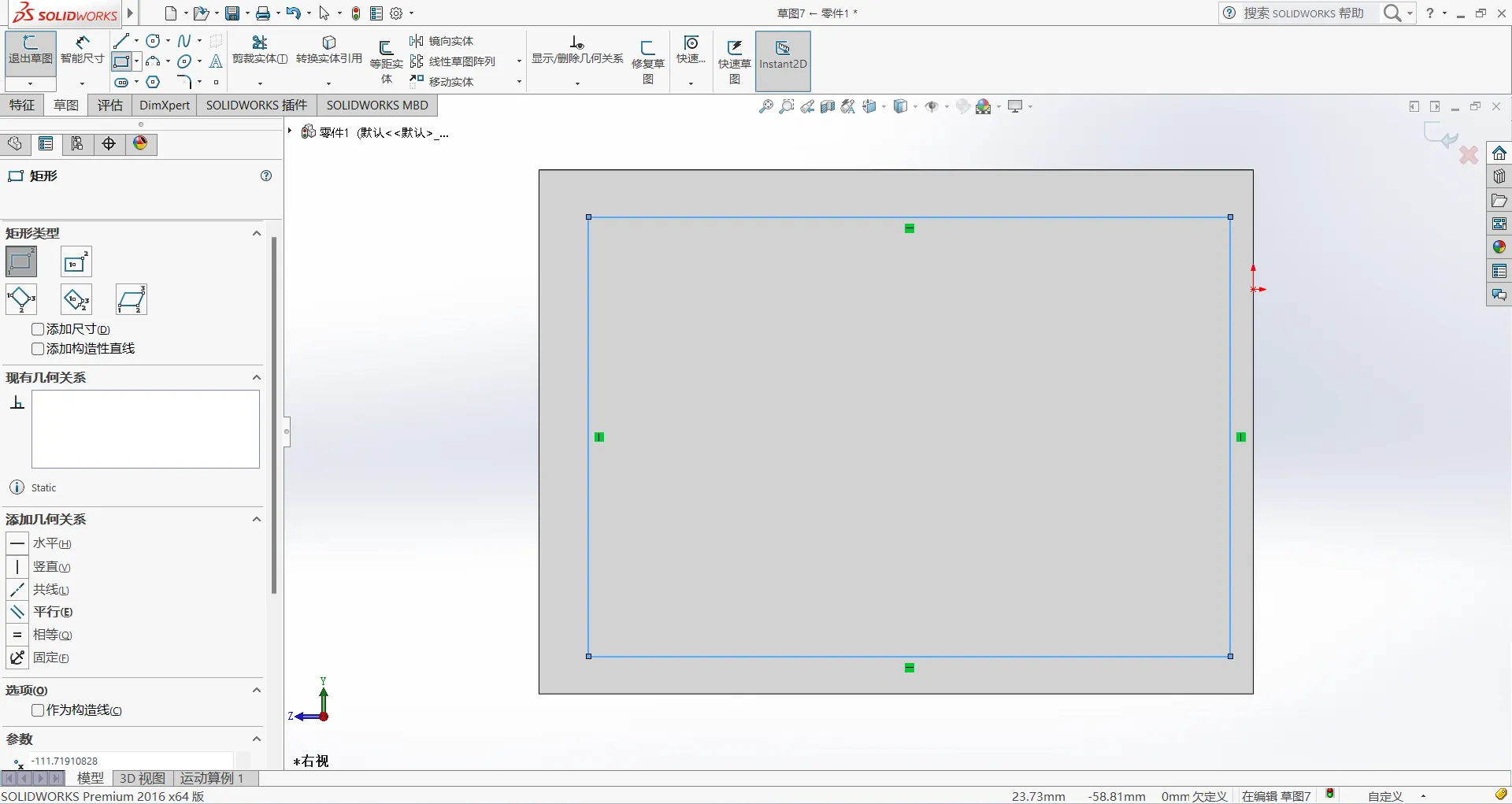

2. 在纸抽右侧画一个矩形，点击智能尺寸，让矩形的四条边距离纸抽右侧的四条边的长度都为3mm 如图3-4所示

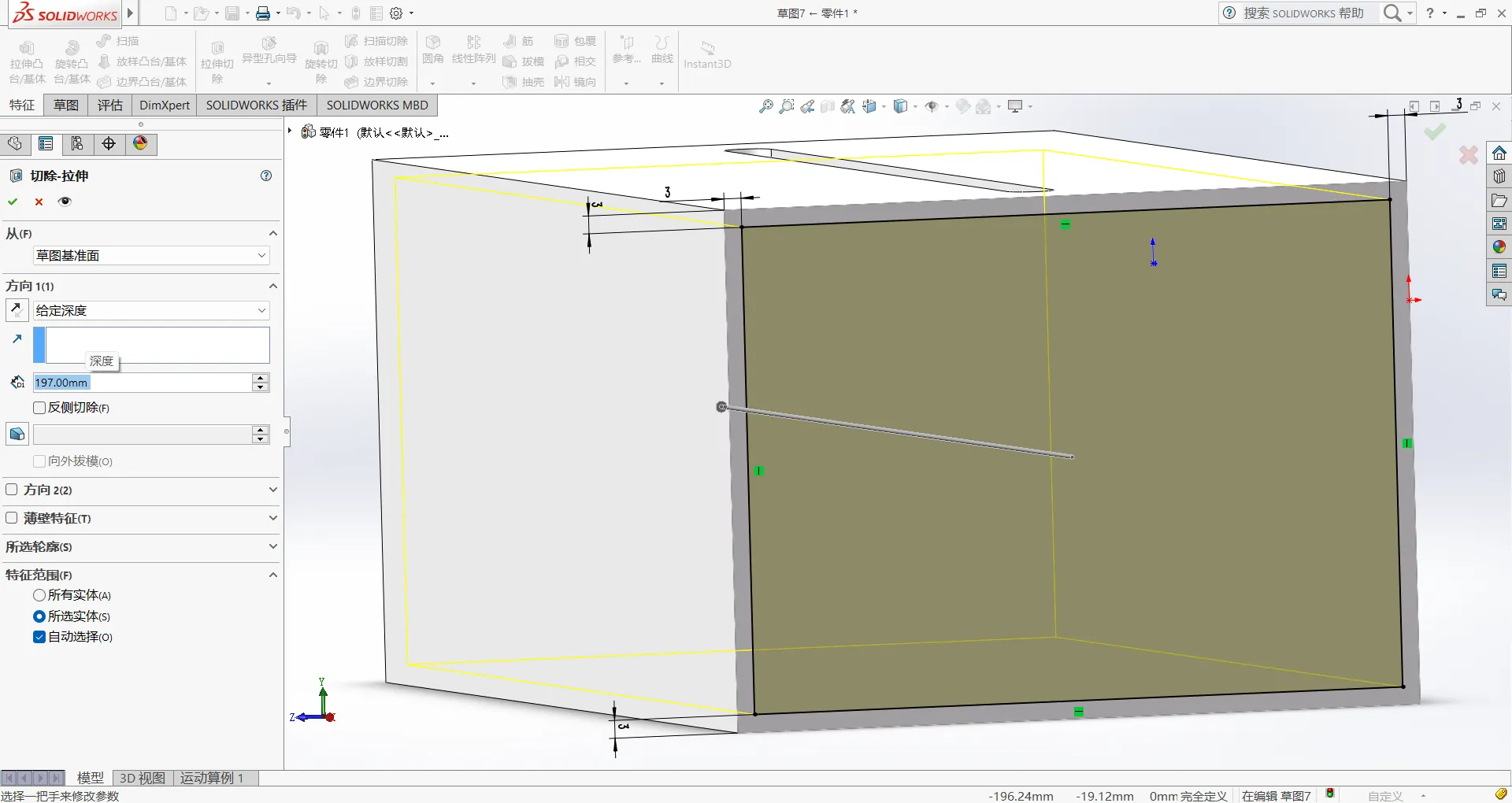

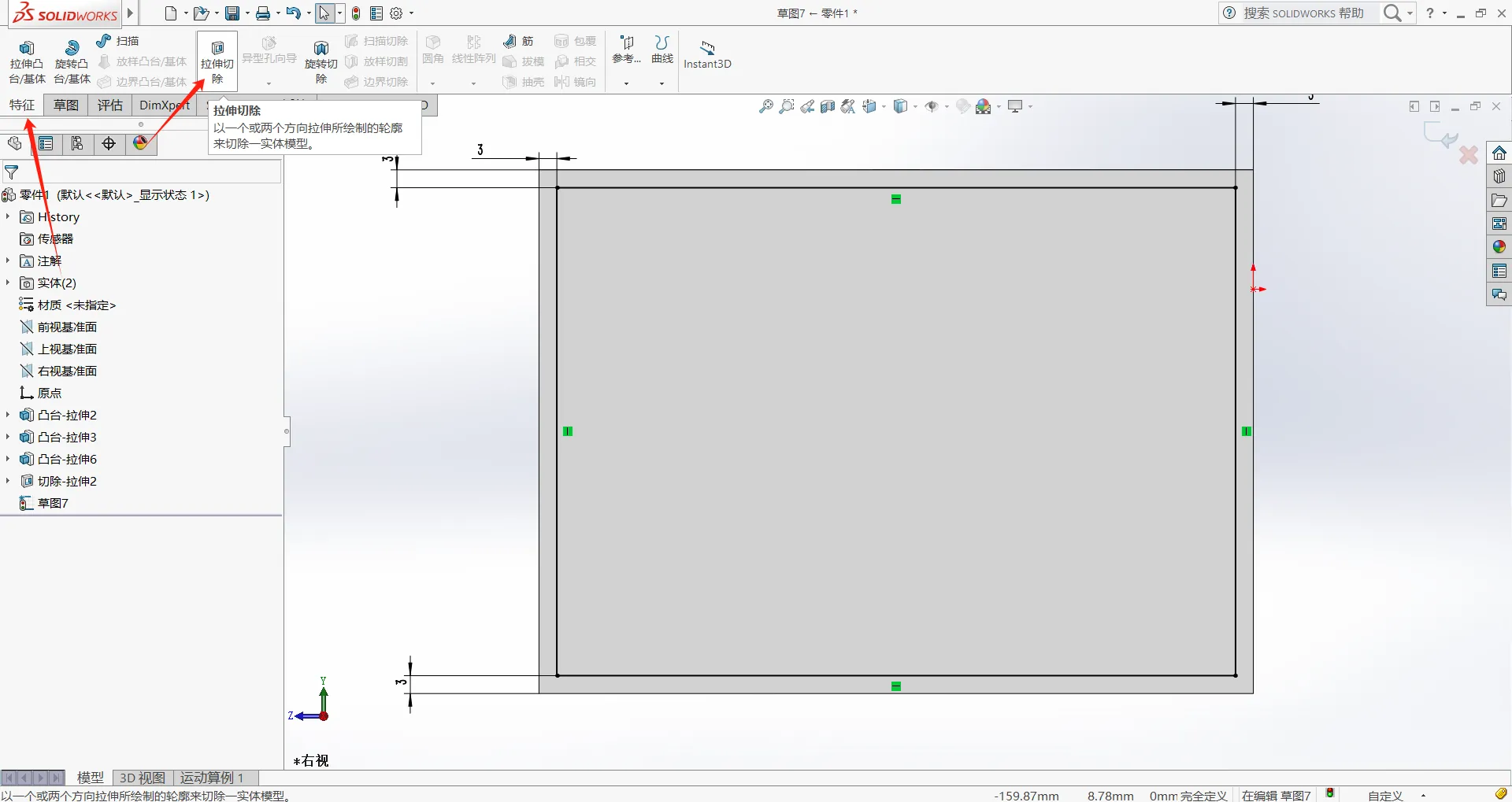

3. 点击特征，点击拉伸切除，以刚刚绘画的矩形为基准，切除深度设置为197mm,还是留3毫米的壁厚，如图5-6所示

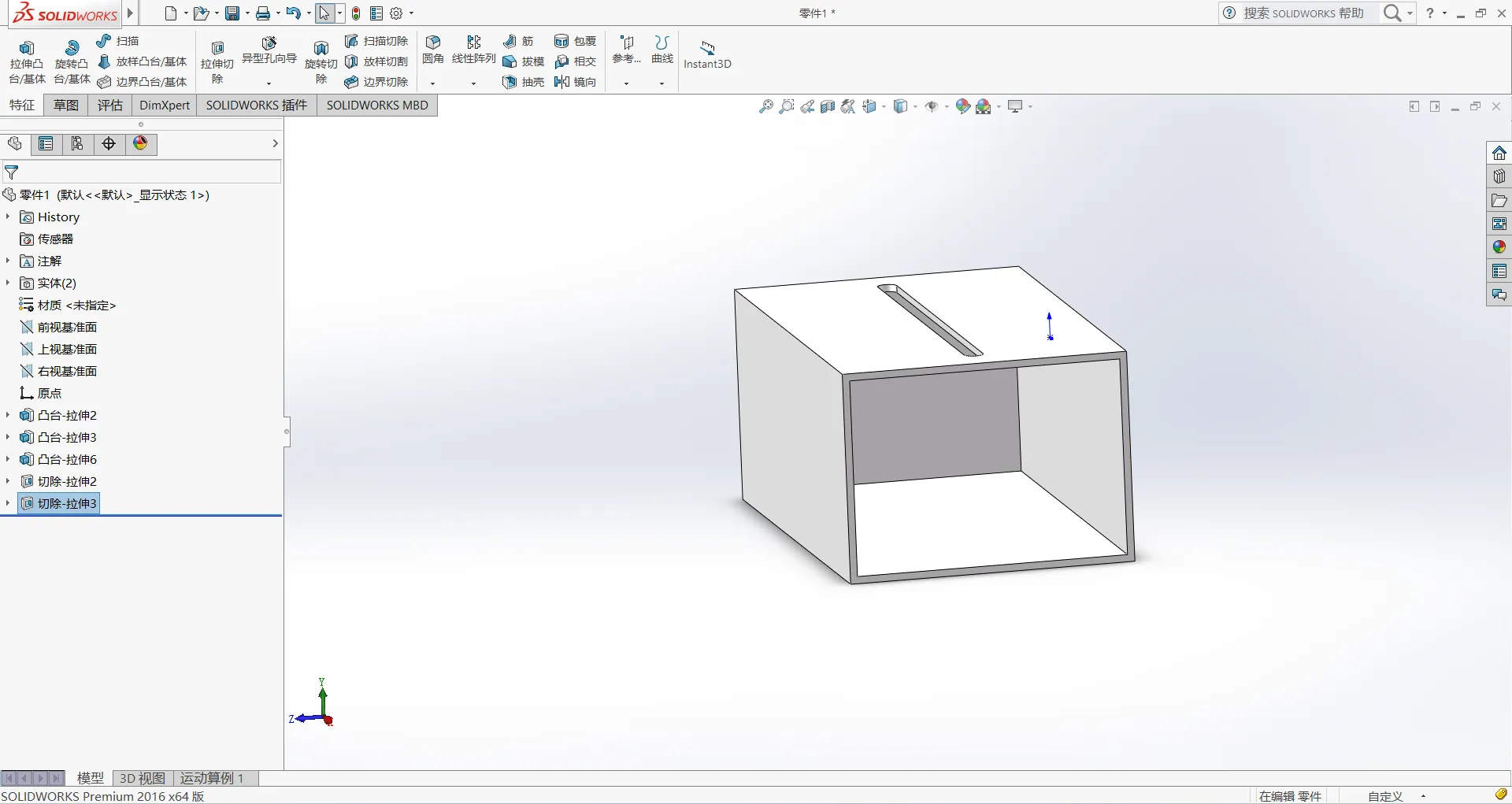

4. 最后如图7所示

按照刚才隐藏的步骤，显示挡板 如图所示

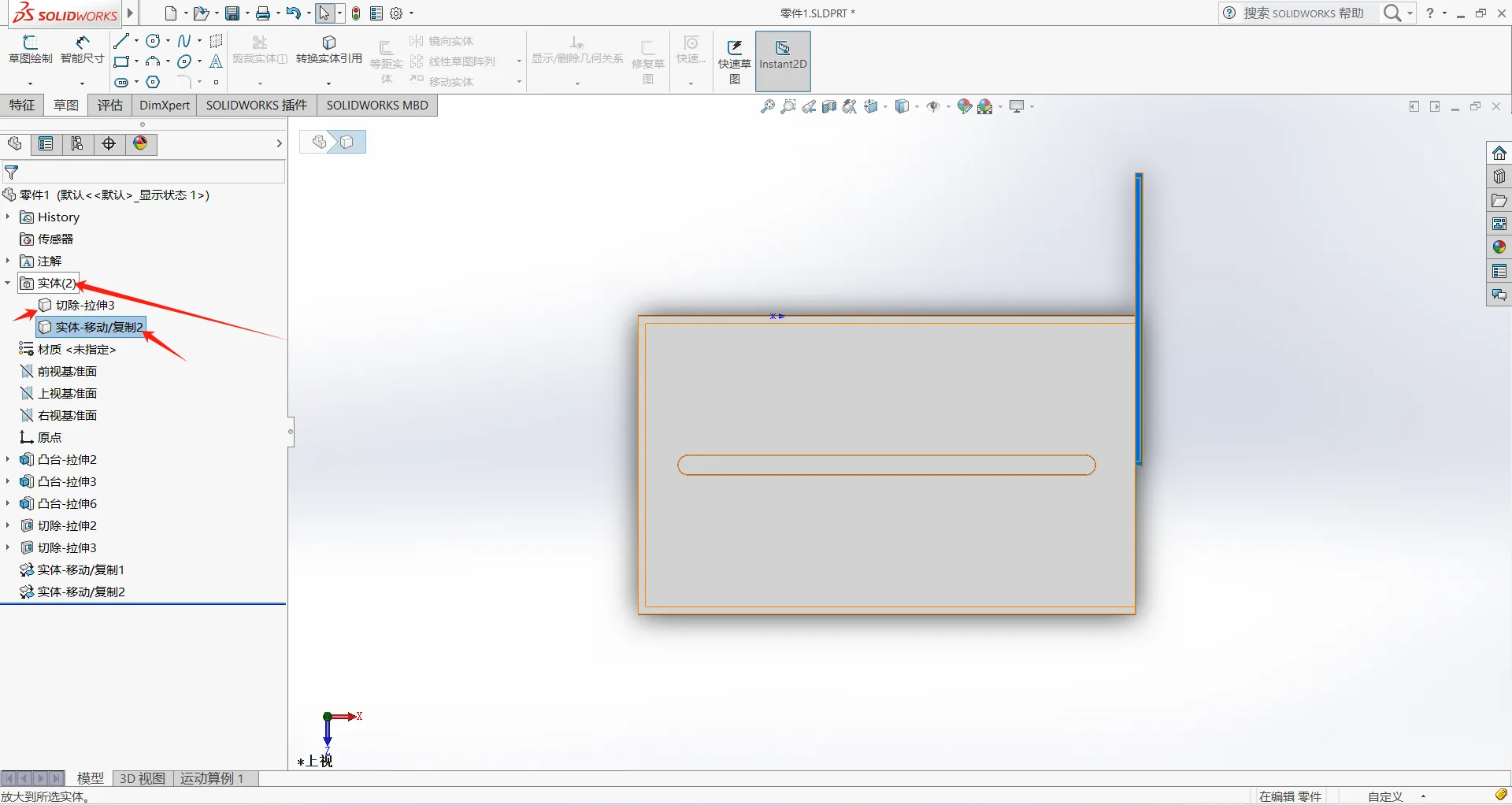

1. 展开右侧实体里面有两个一个是挡板一个是纸抽的主体如图1所示

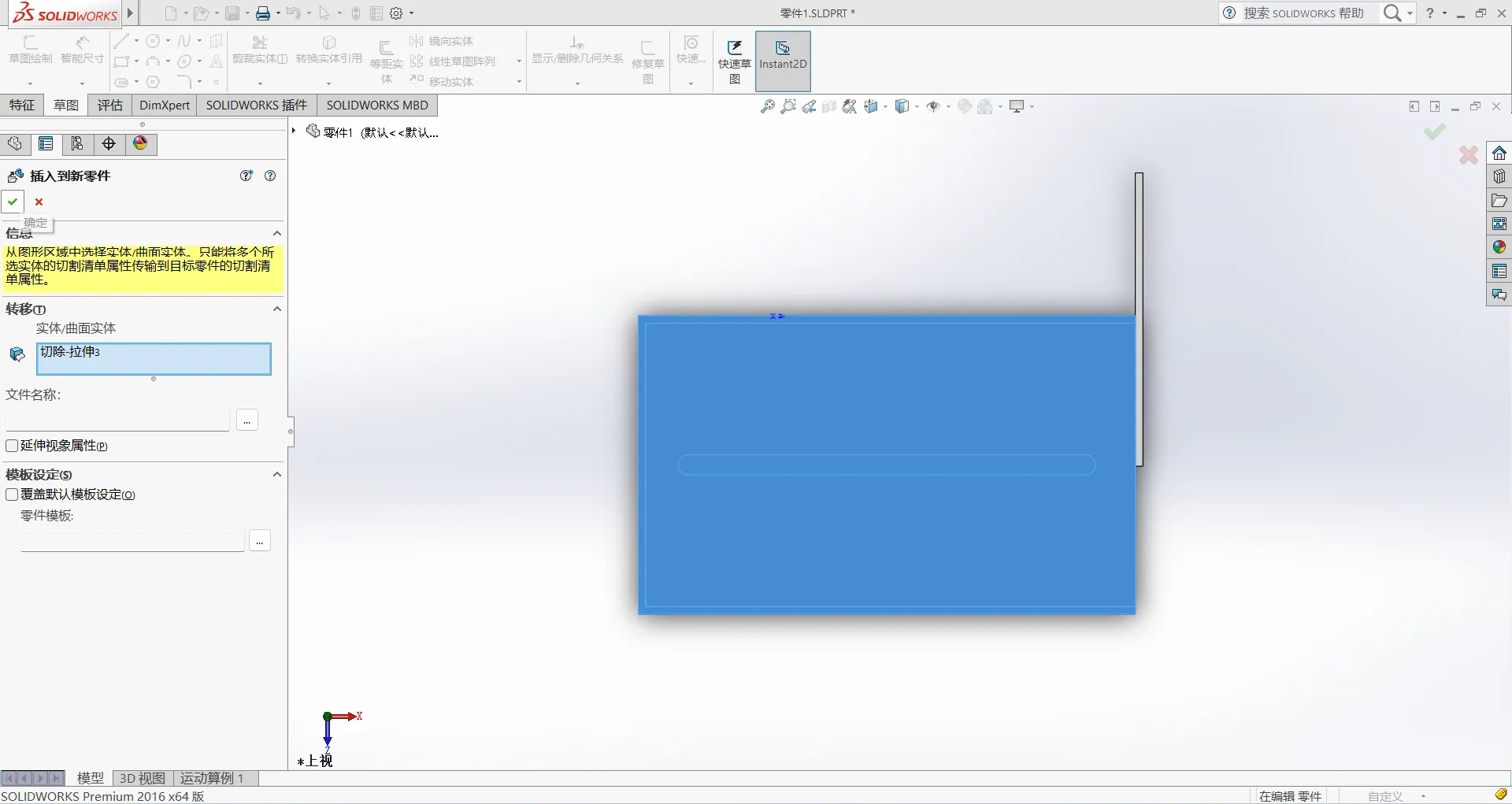

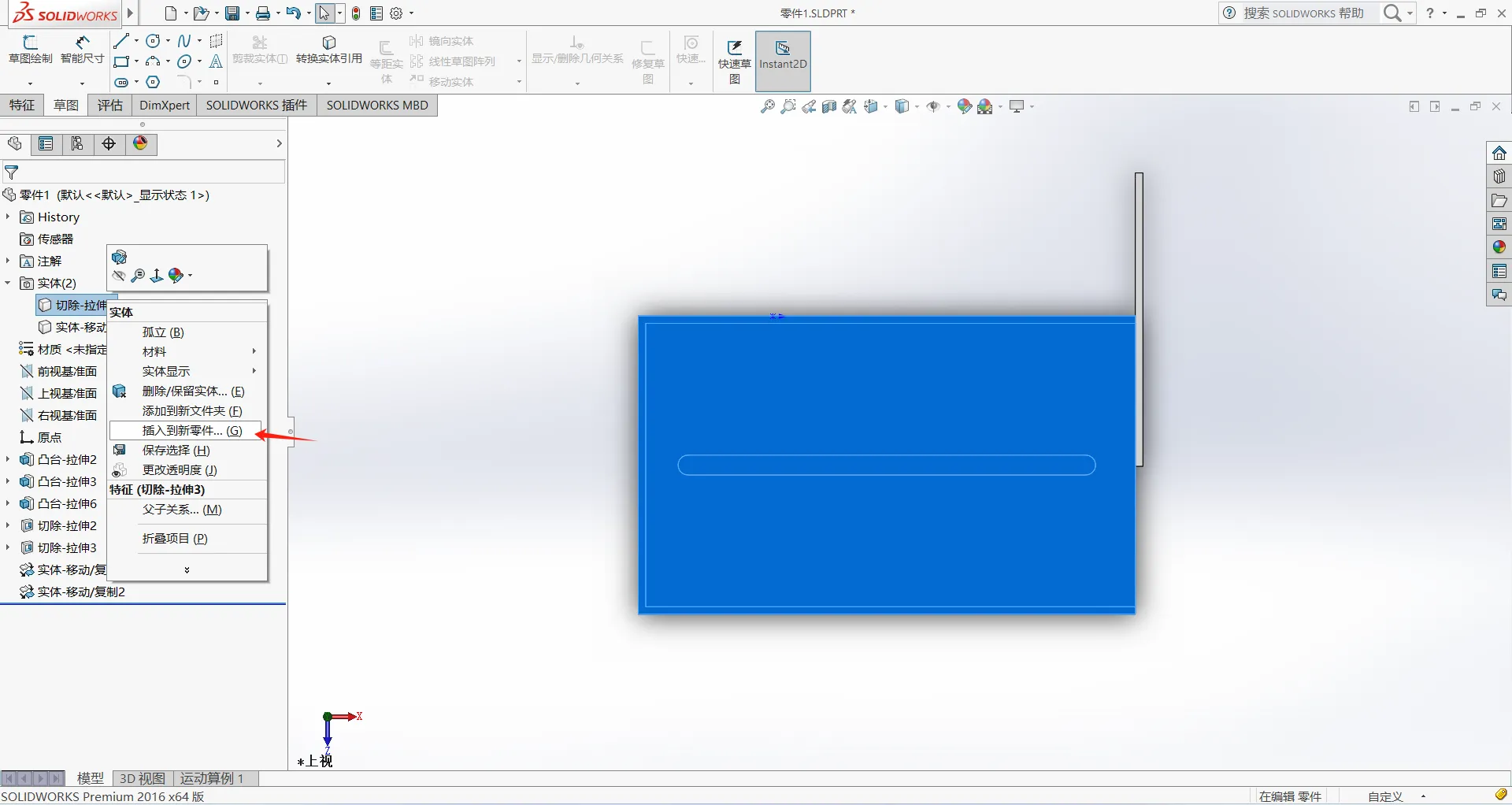

2. 右键一个实体，点击插入到新零件

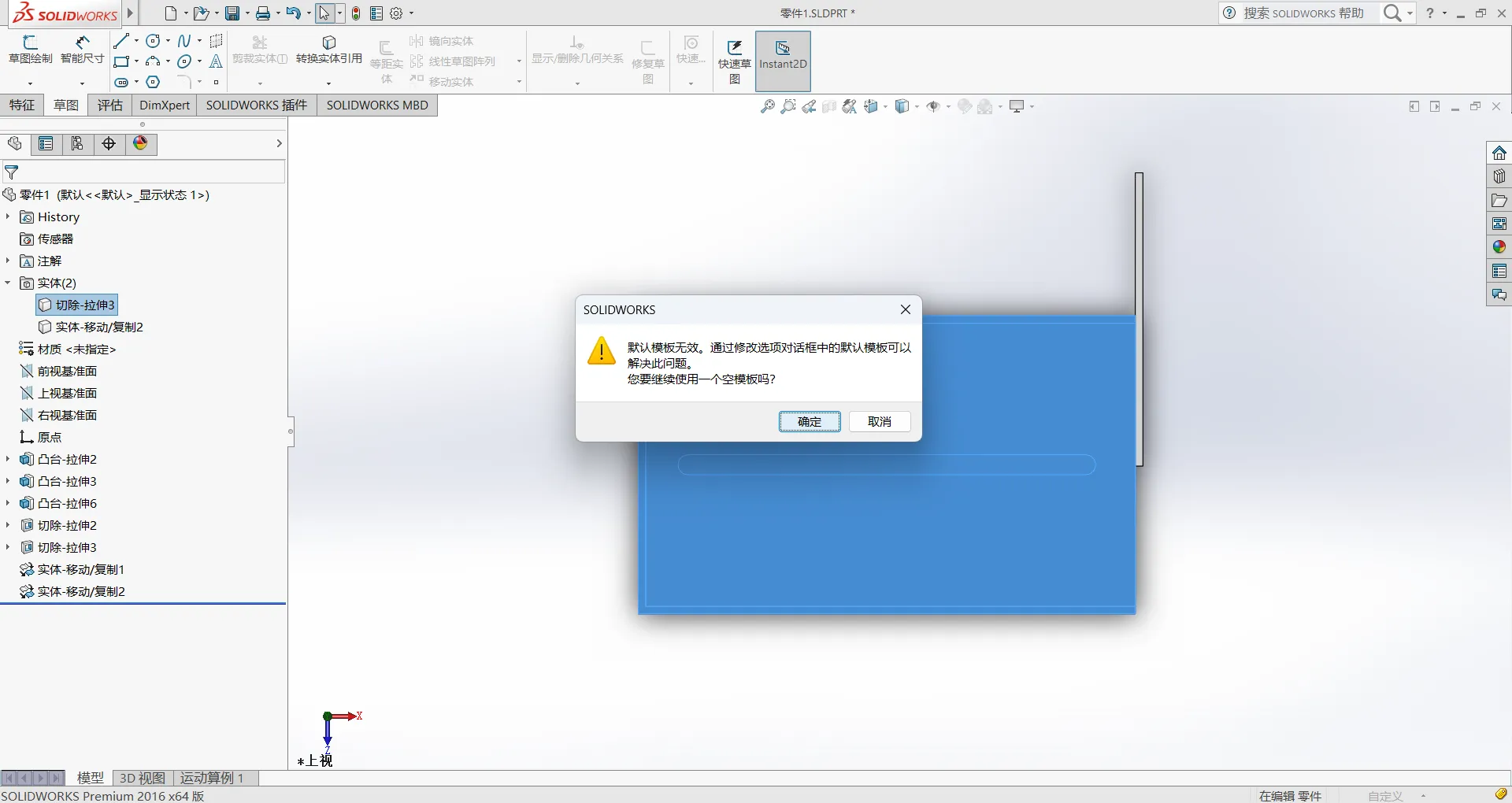

3. 如果提示图3所示的点击确定即可，如图4点击对号

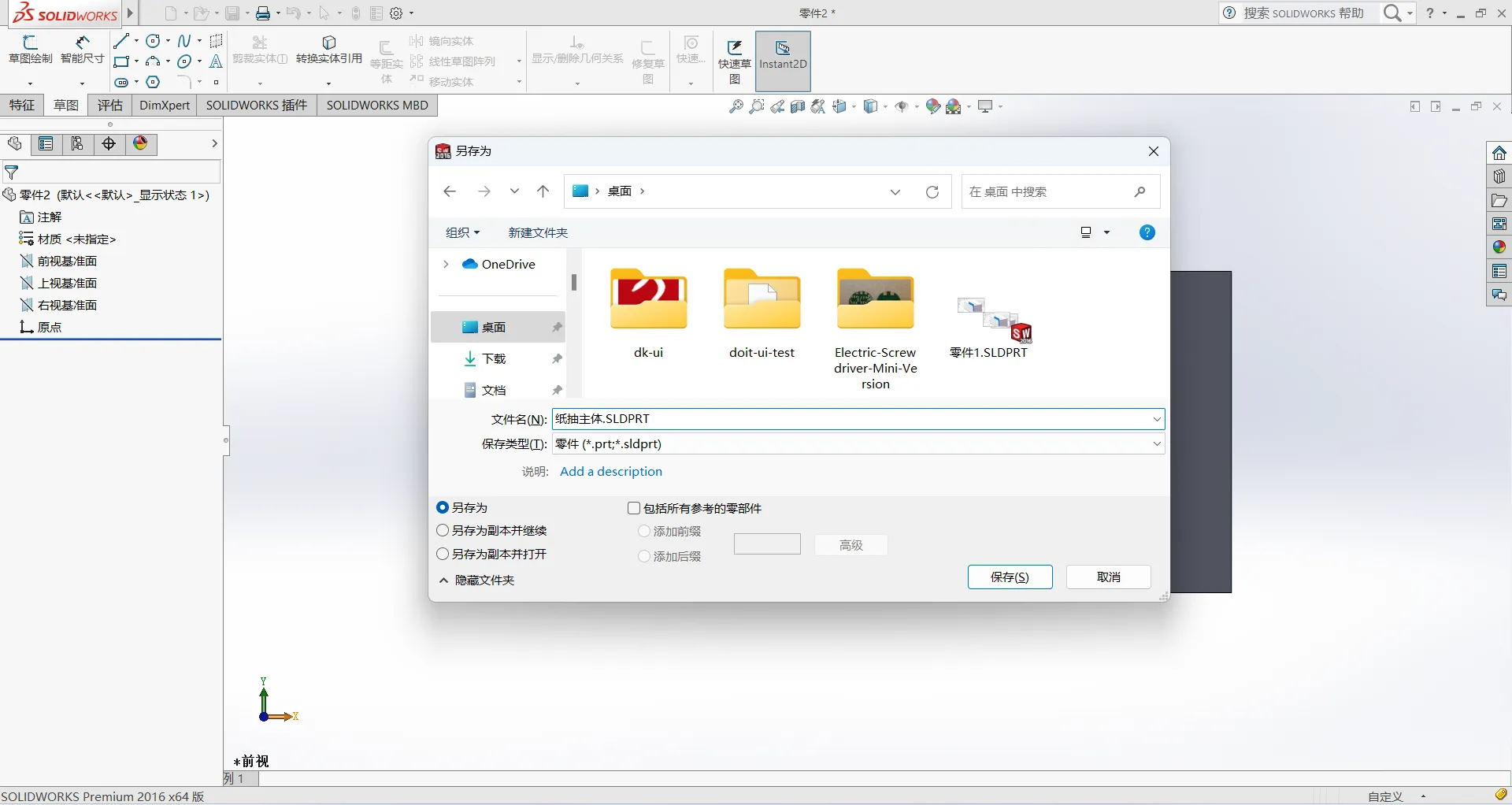

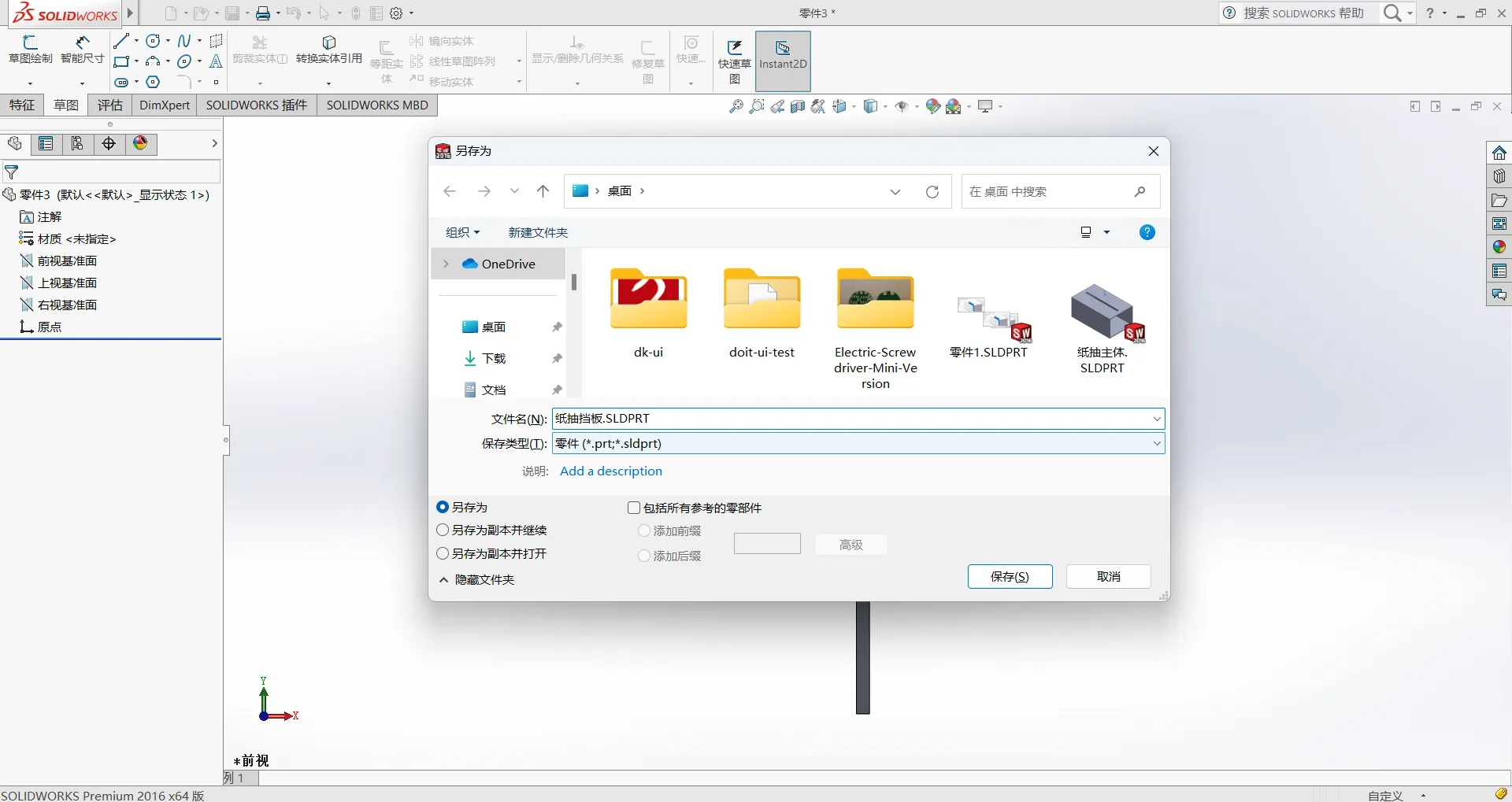

4. 然后会显示另存为 如图5所示

5. 另外一个也是同样的道理 如图6所示

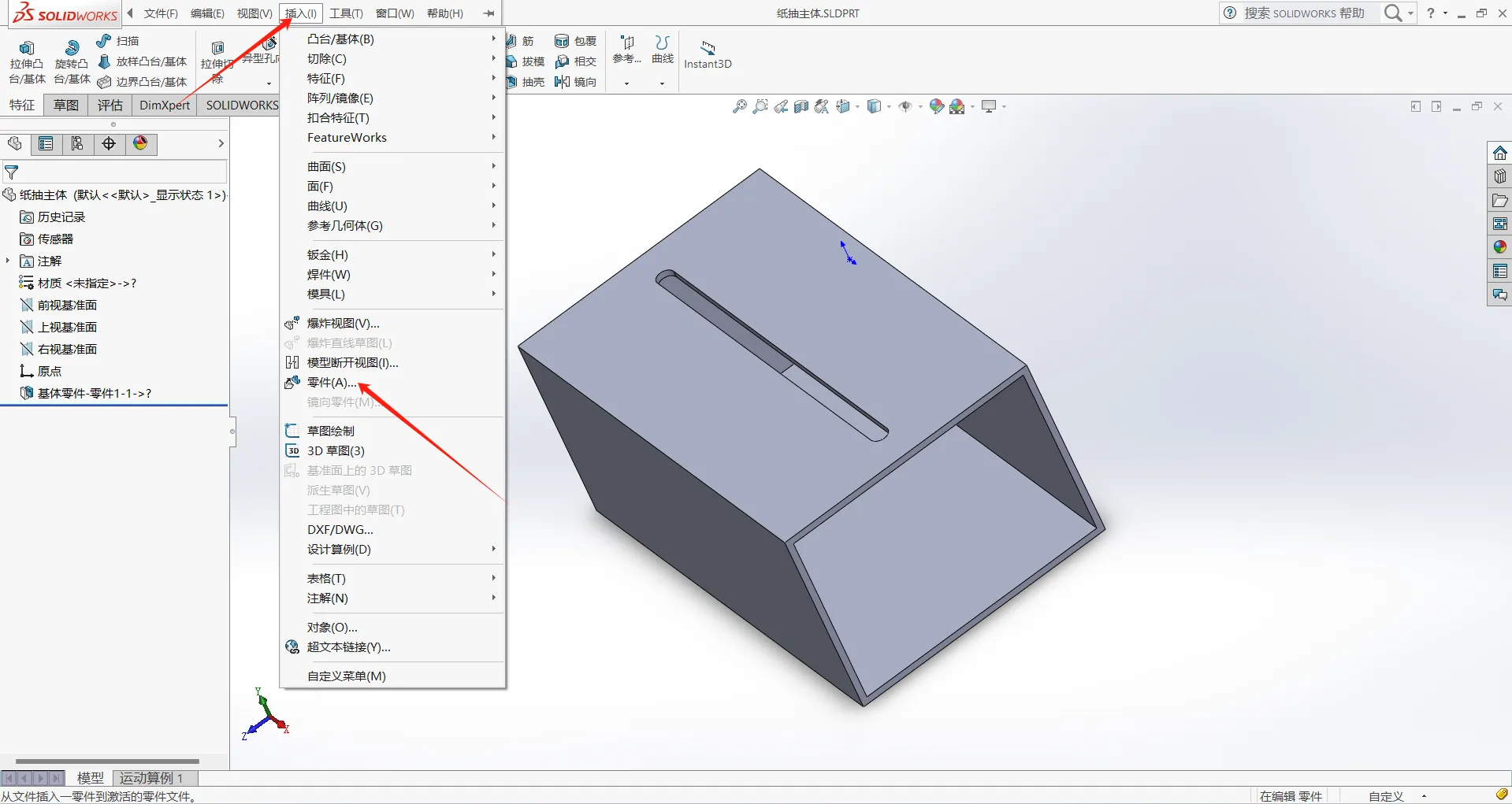

1. 打开纸抽主体的零件，点击插入零件 选择挡板的零件

2. 调整挡板位置，保证挡板的上边和纸抽主体上边对齐

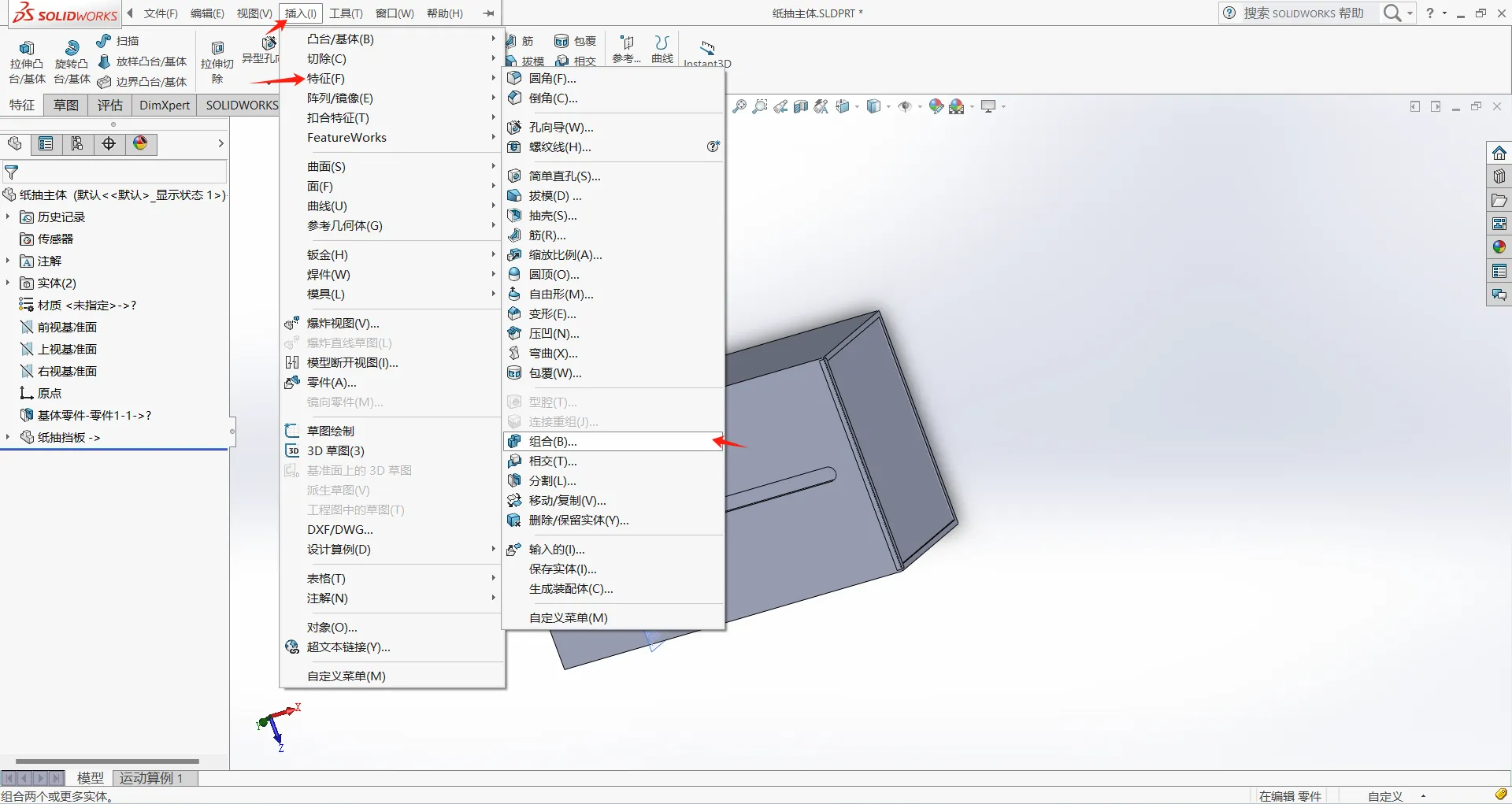

3. 点击插入->特征->组合

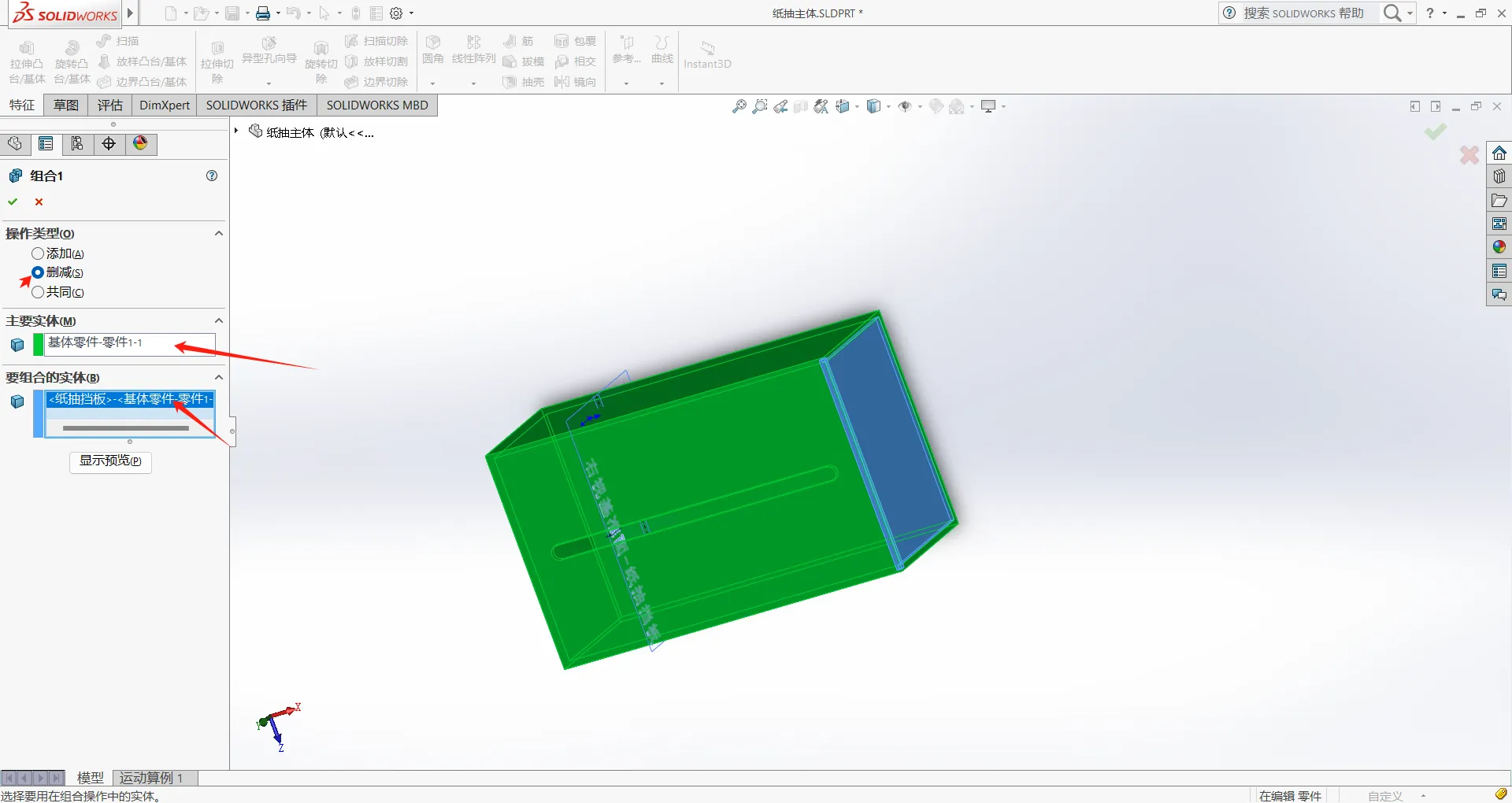

4. 点击删减，主要实体为纸抽主体组合实体为挡板

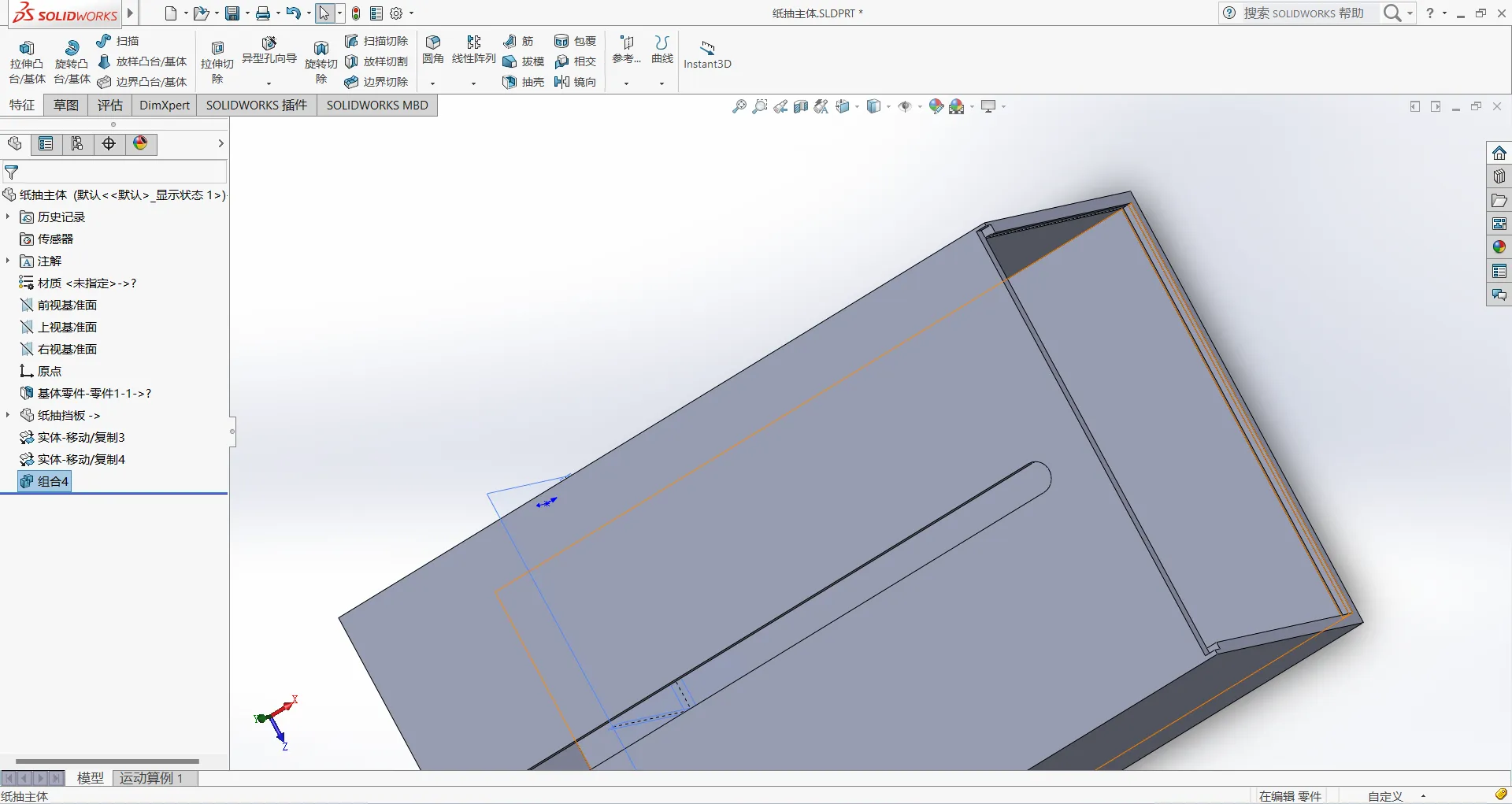

5. 最后纸抽主体如图5所示

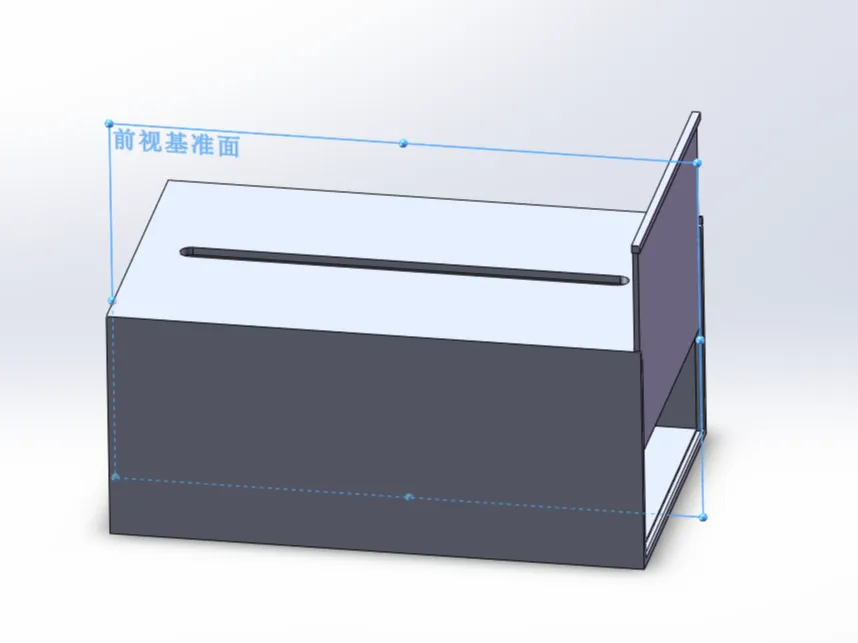

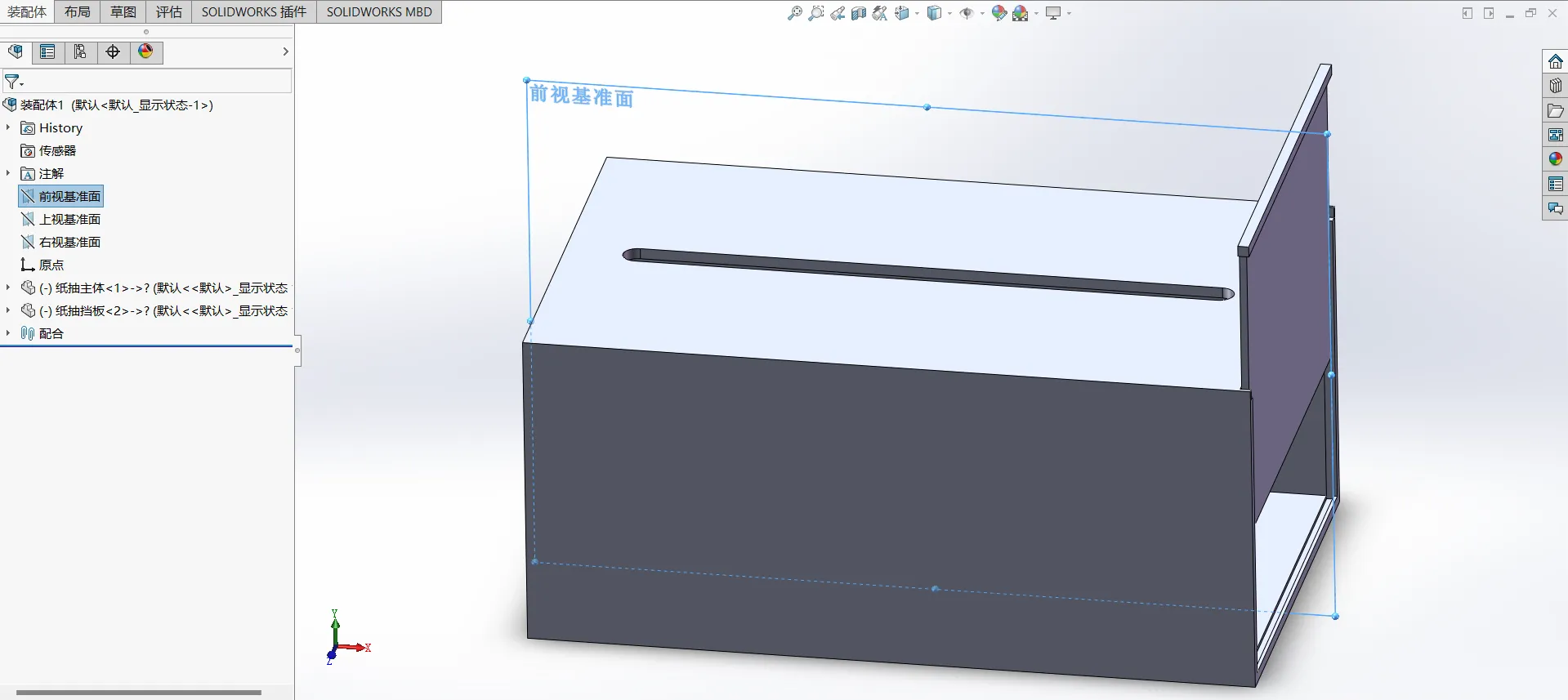

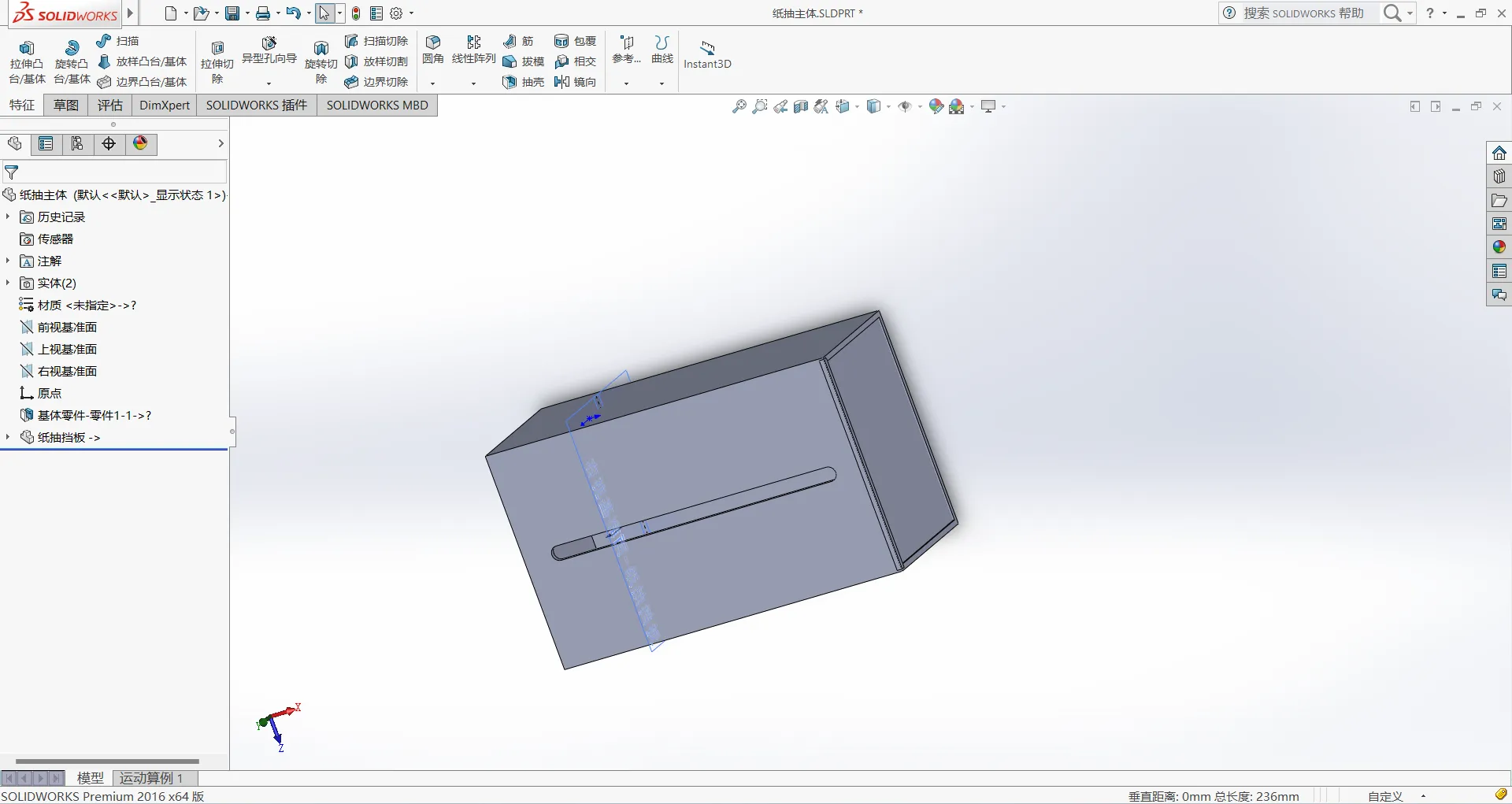

最后展示的效果看下面
