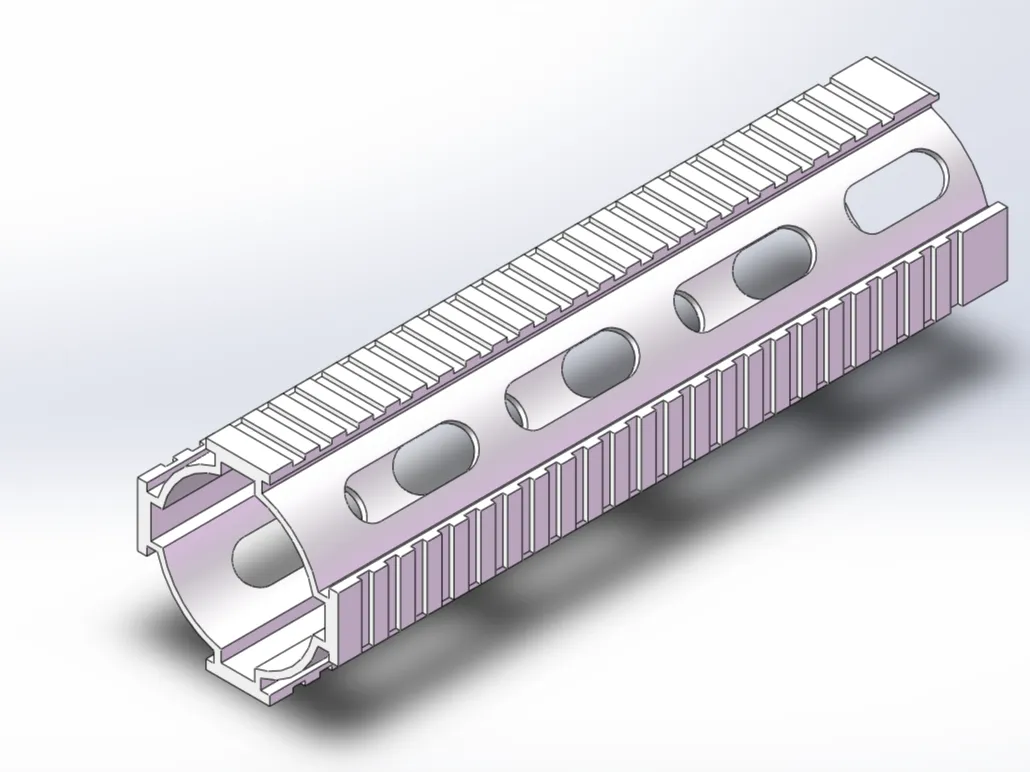

M416护木

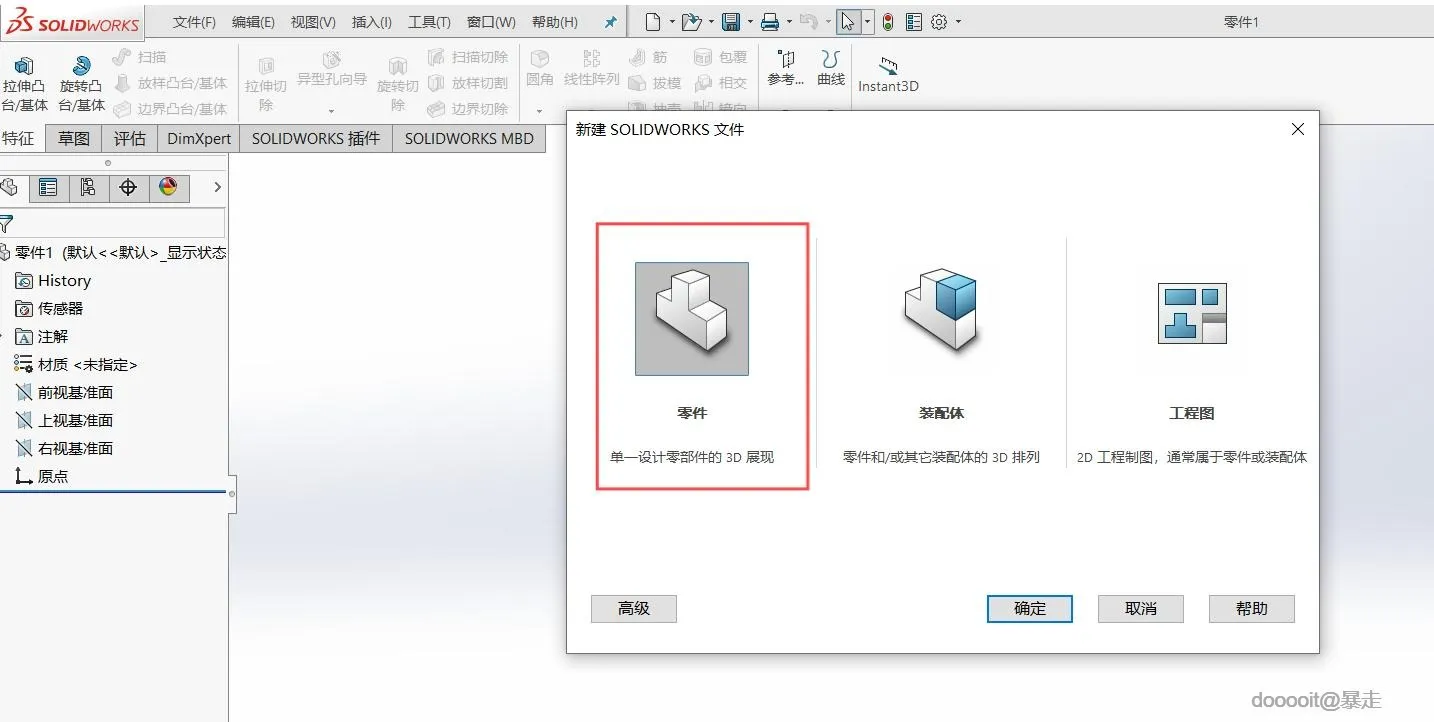

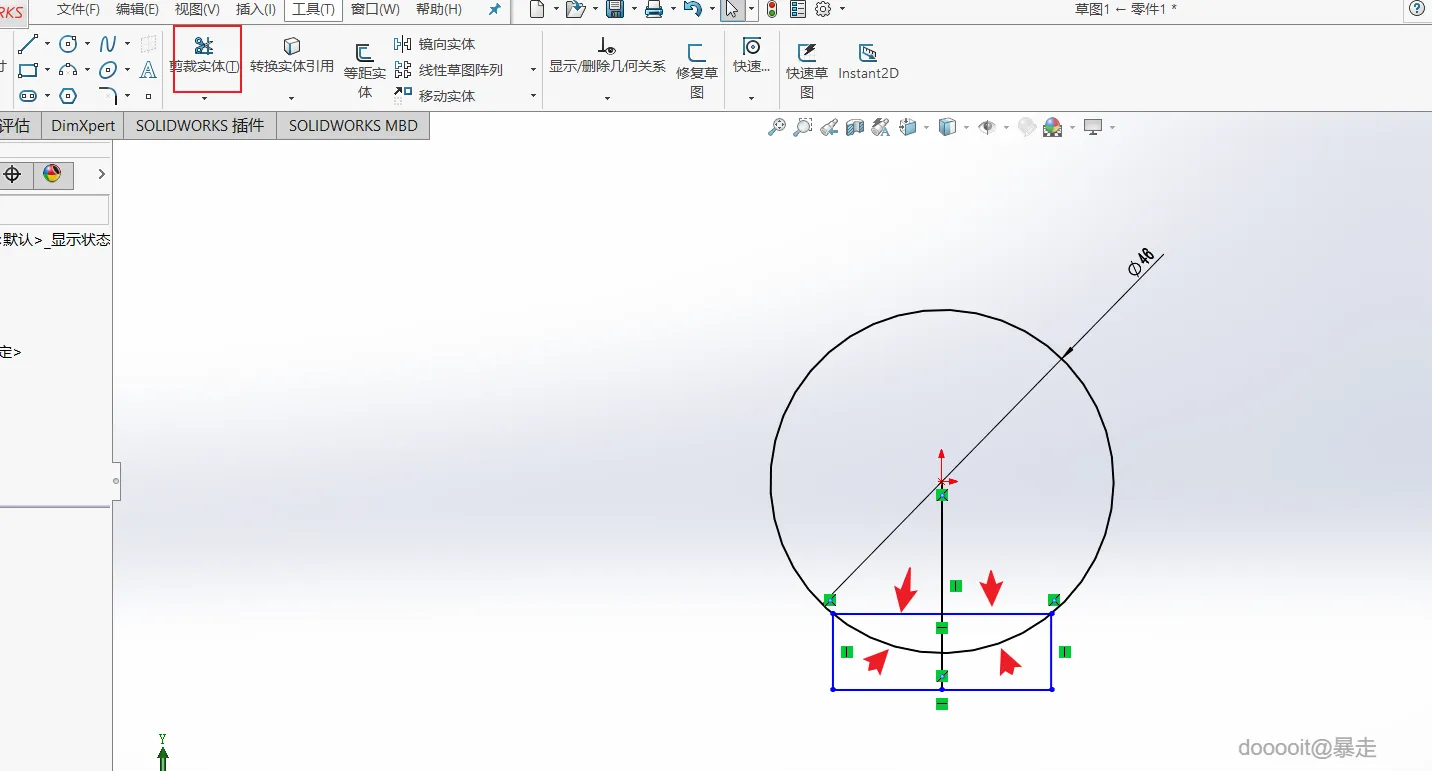

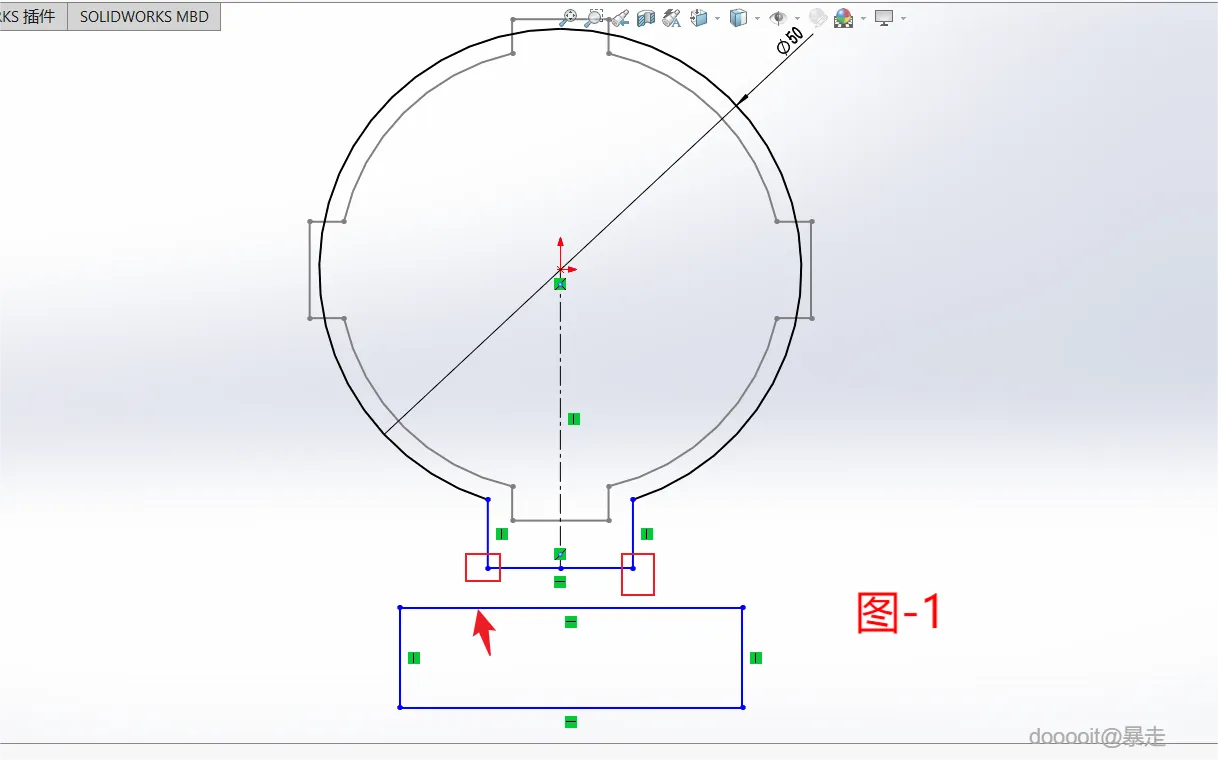

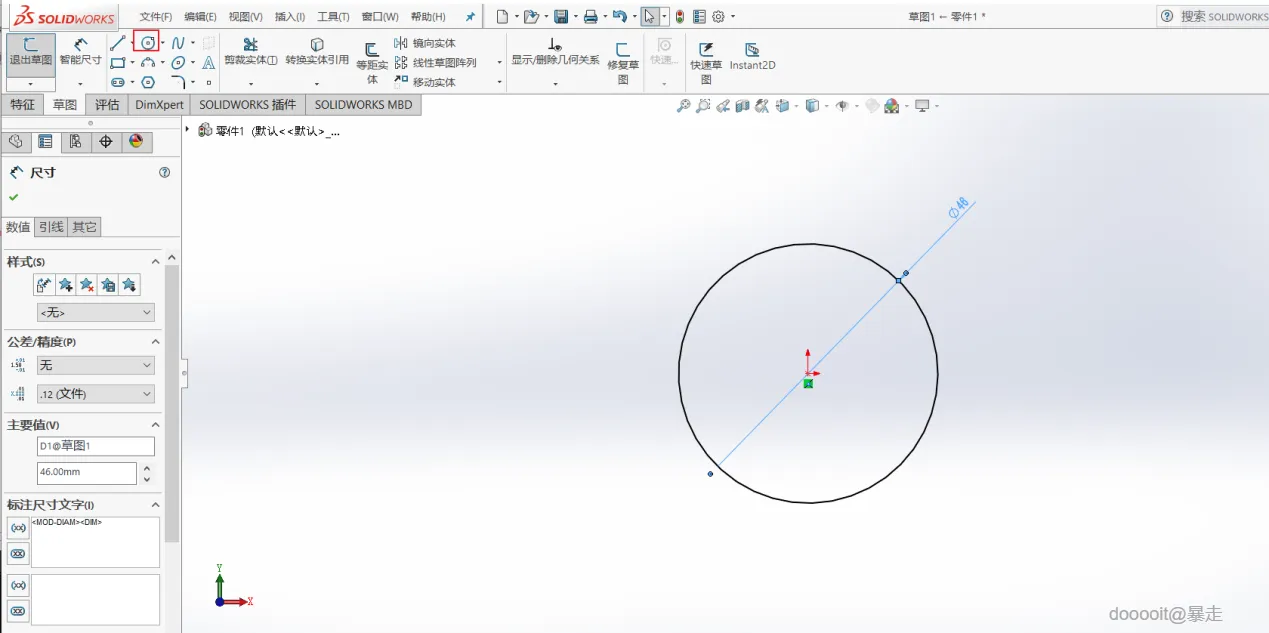

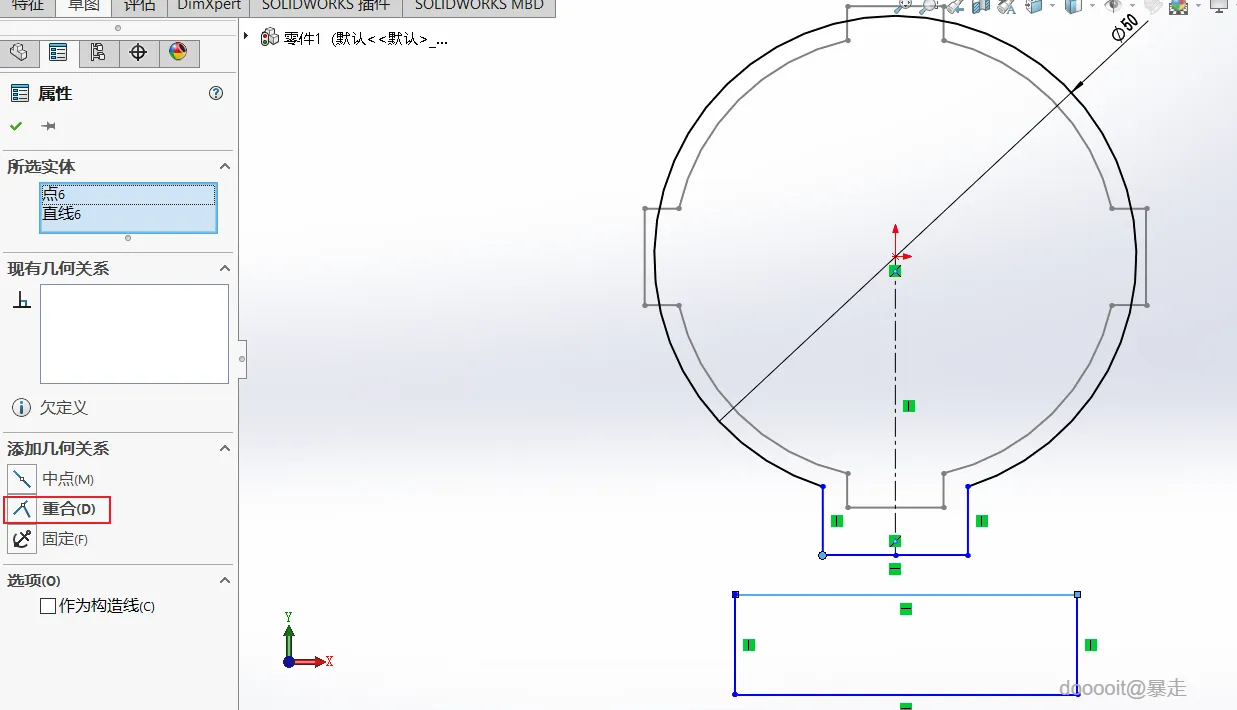

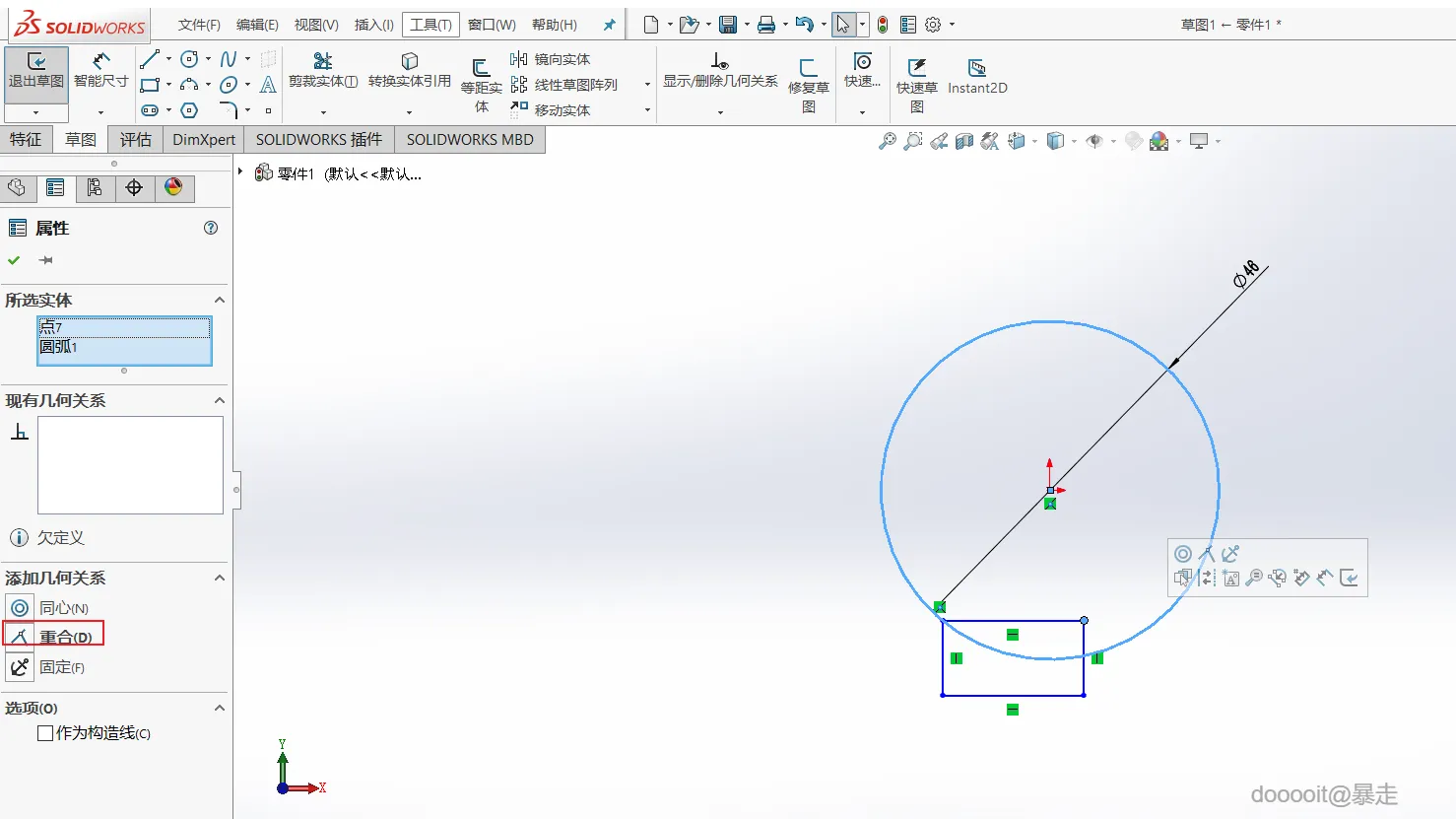

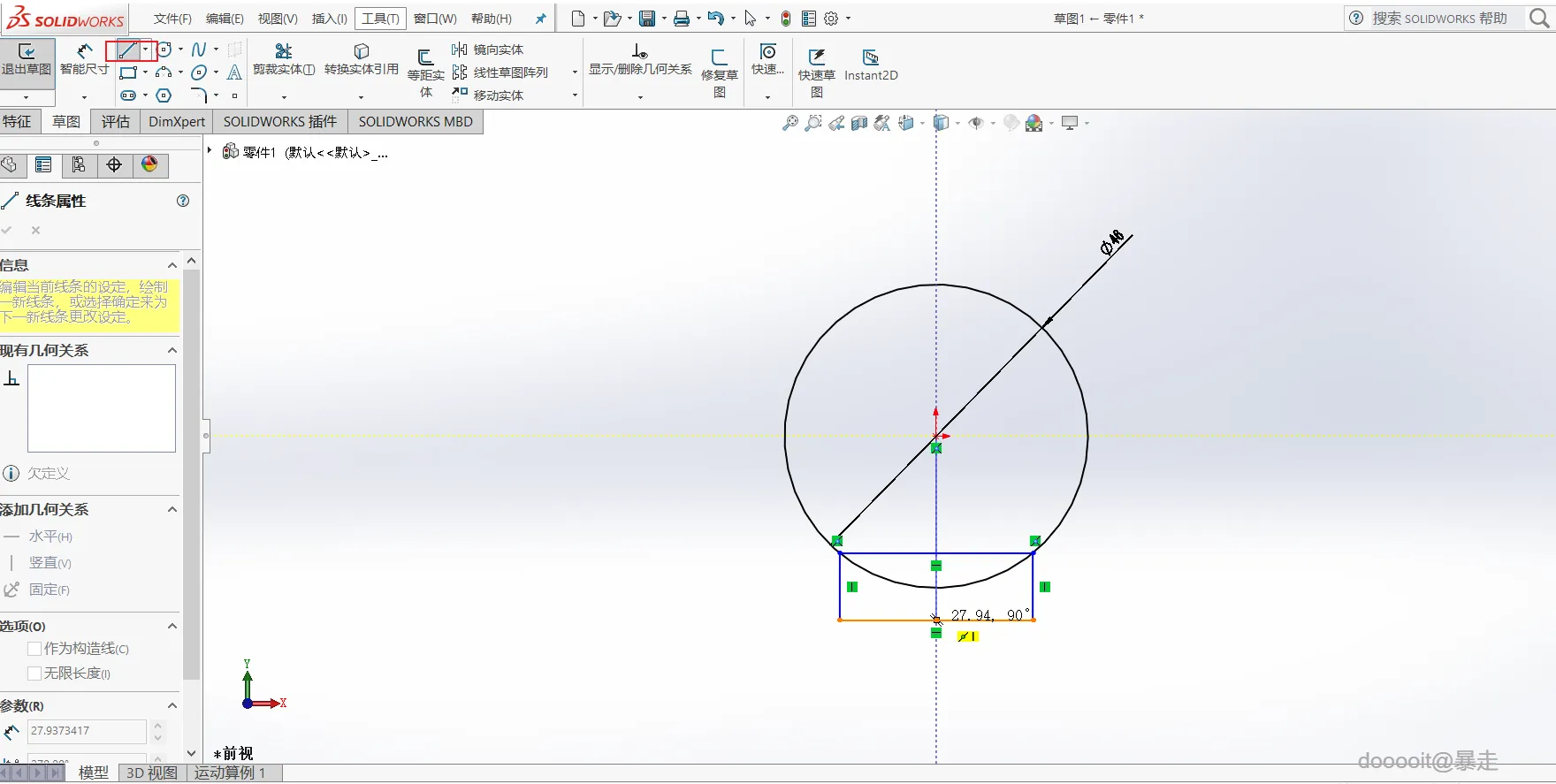

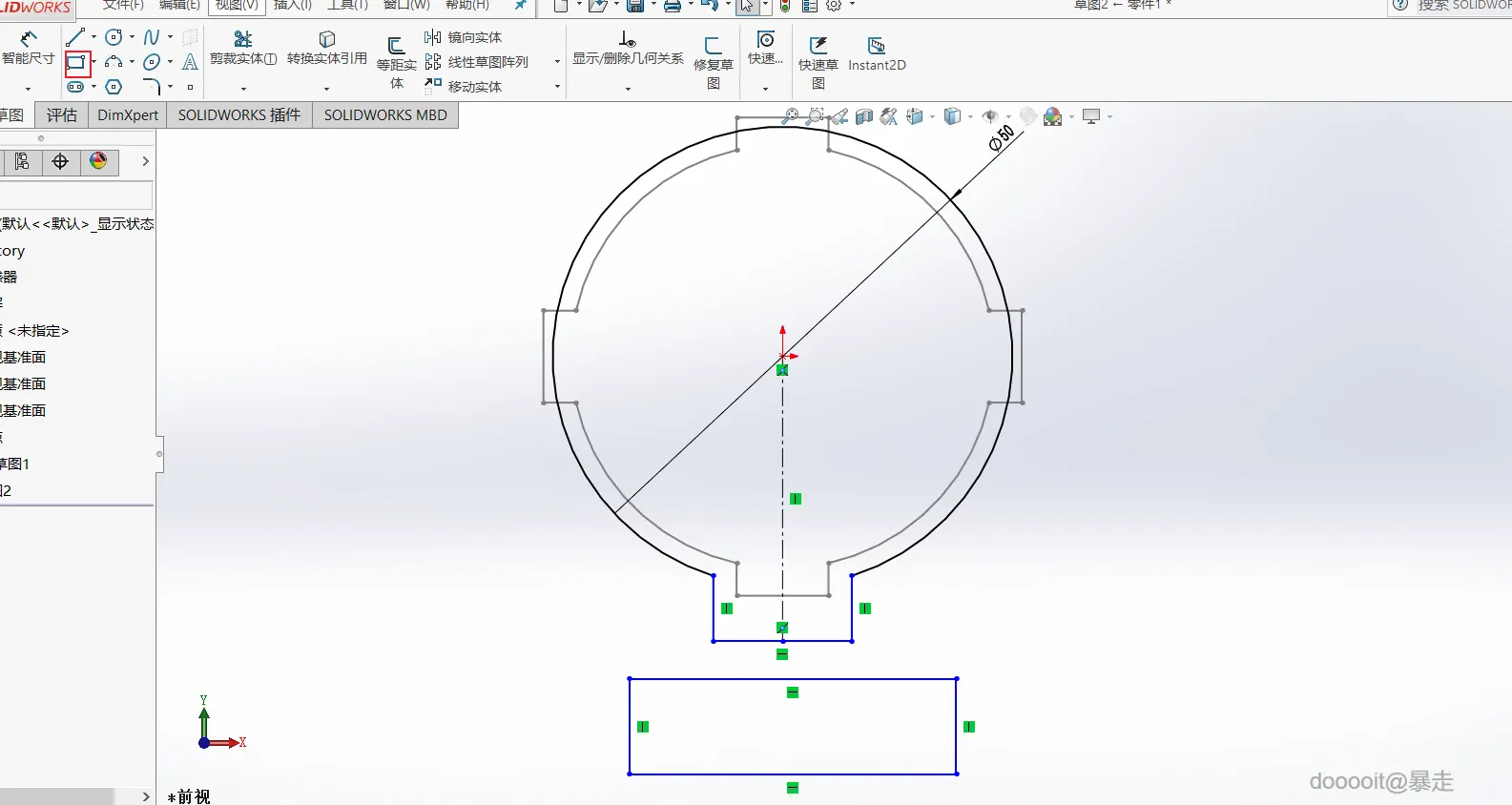

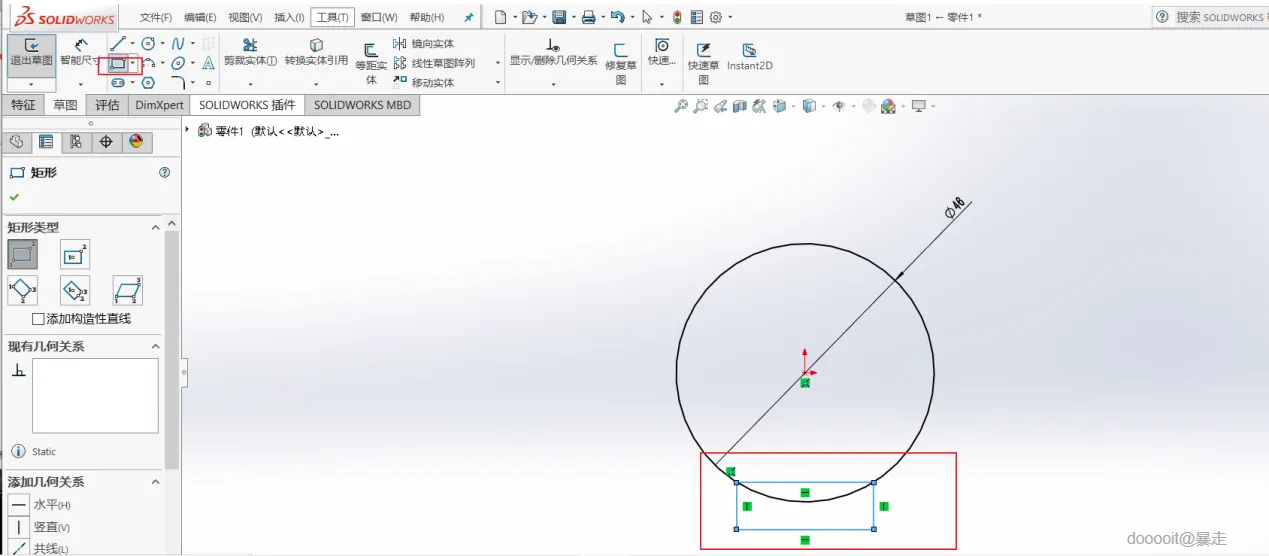

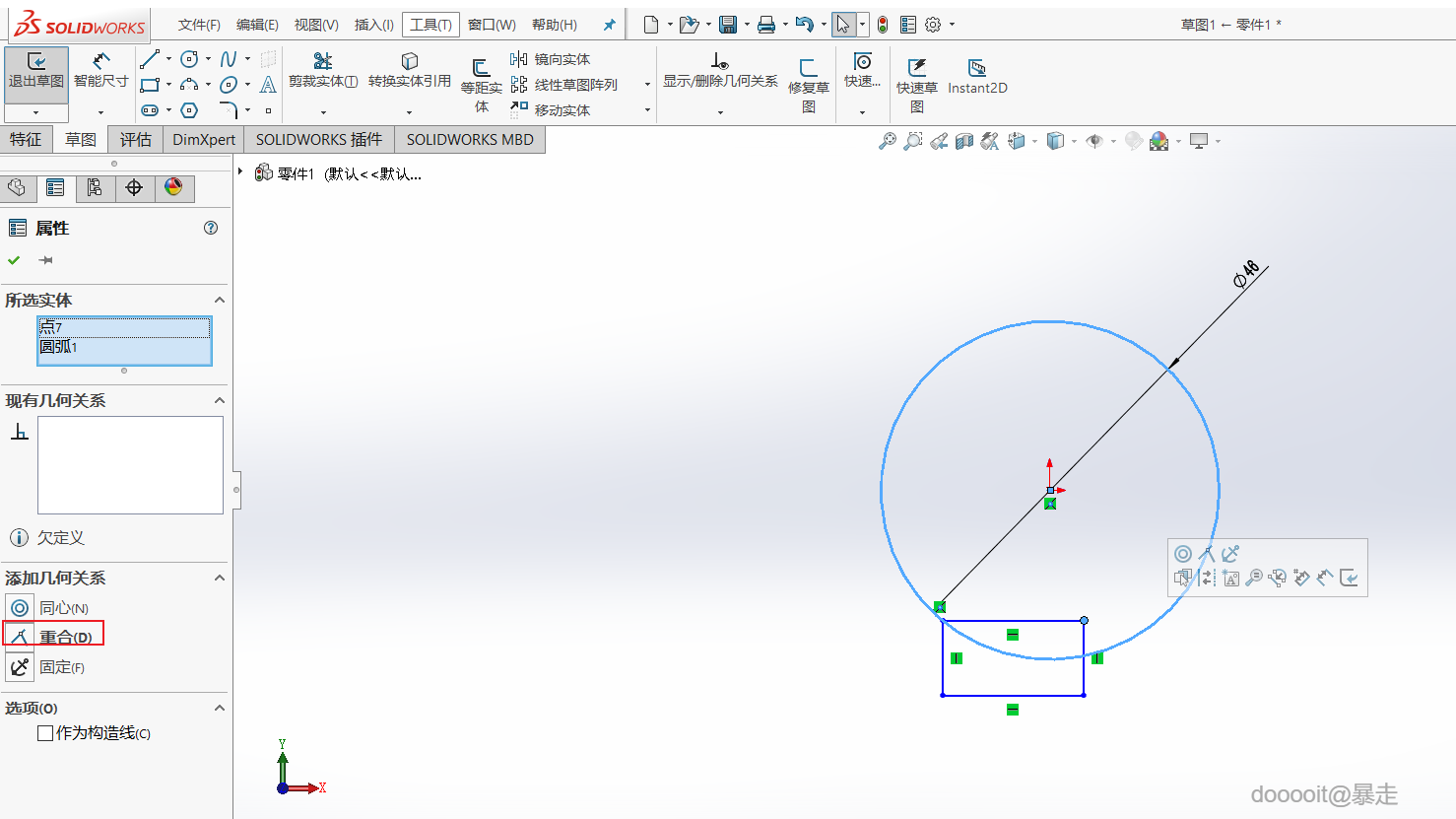

选择智能尺寸工具，设定圆的直径为46mm。接着在该圆底部画一个矩形，并通过Ctrl+左键选择圆与矩形的右上角点，设置几何关系为重合。然后，从圆心到底部矩形中心画一条直线。

使用裁剪实体功能，去除不需要的部分。通过按住鼠标左键并上下滑动来指定要移除的具体区域。

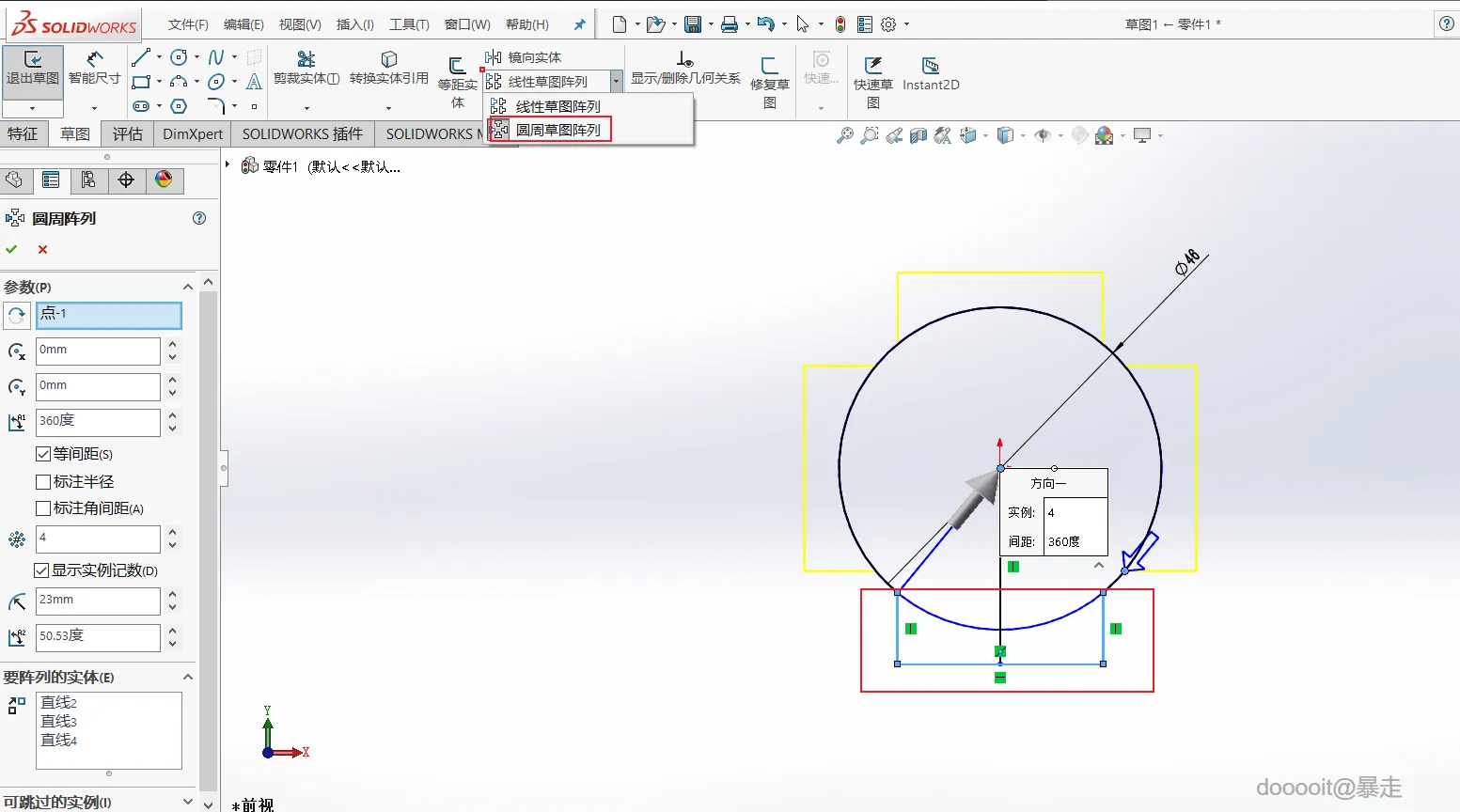

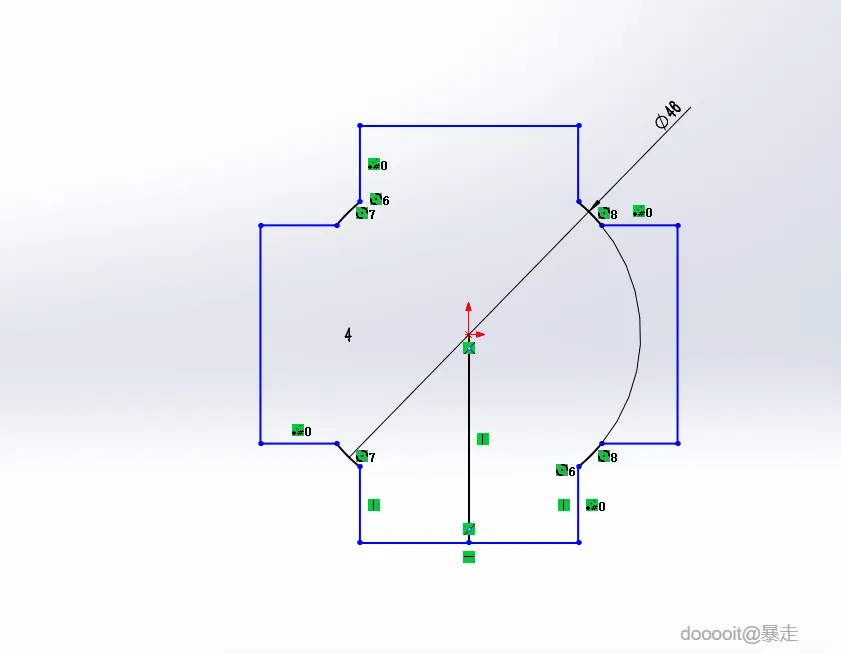

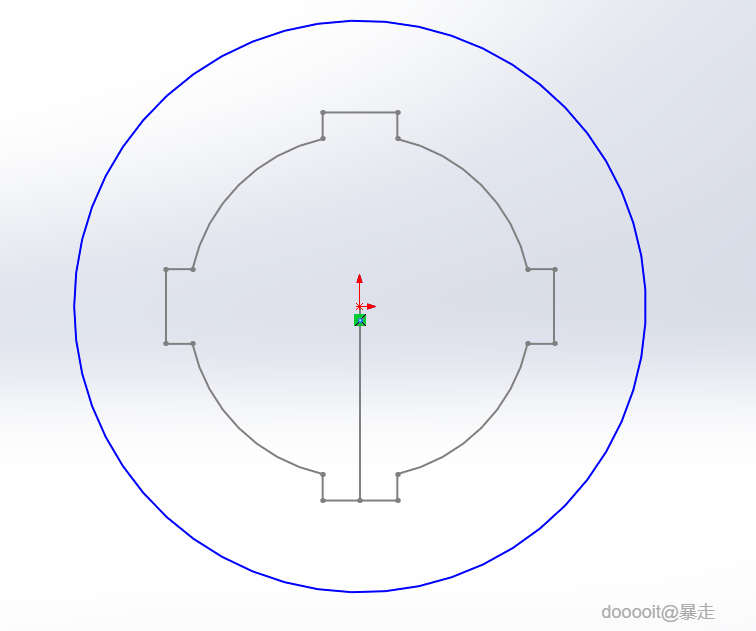

选取圆形草图进行阵列复制，同时选中其余三条边。随后利用裁剪实体工具清除多余线条；右侧保留的一条线由于有标注存在，可以忽略不计。

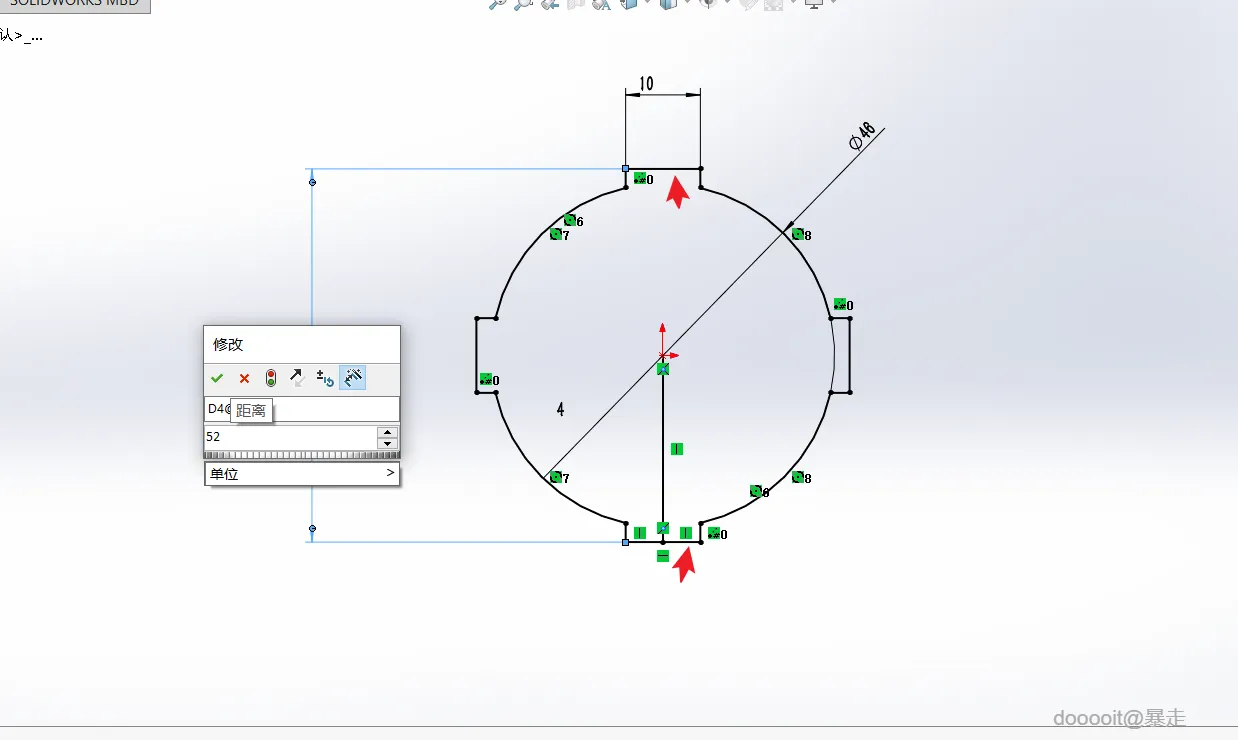

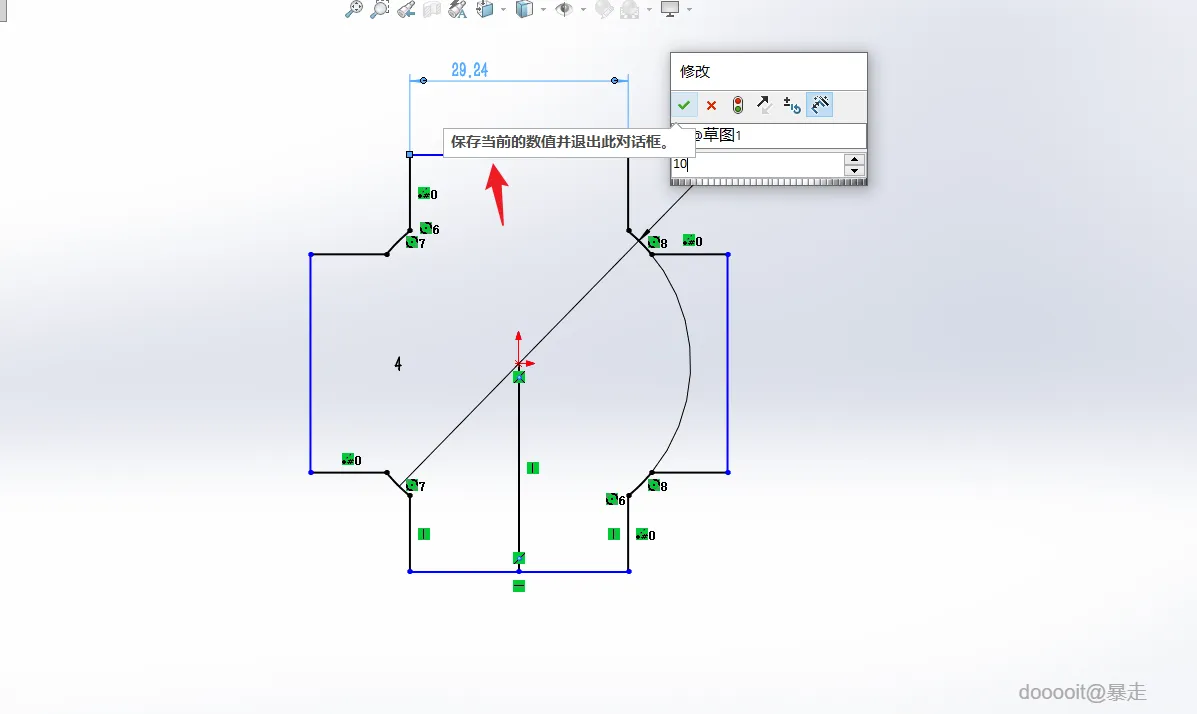

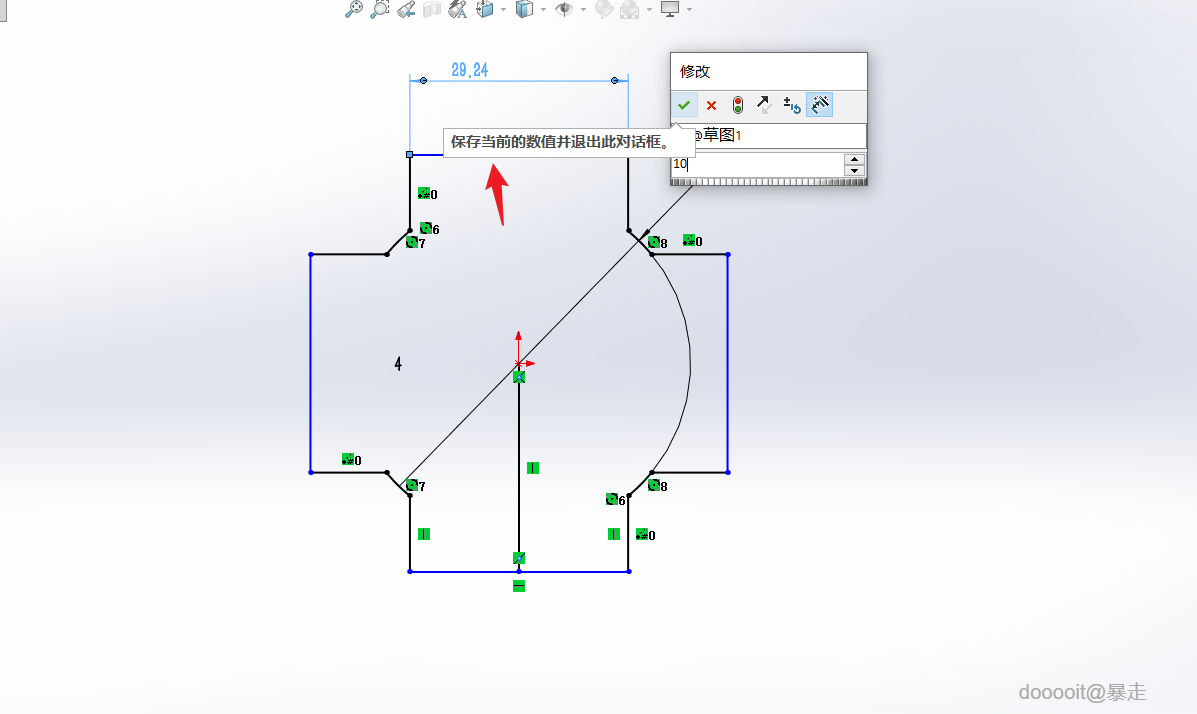

运用智能尺寸工具，给顶部边缘标定10mm宽度；接着选定顶部和底部边缘，向左侧拉伸以确定两者间距离为52mm。完成后退出当前草图编辑状态。

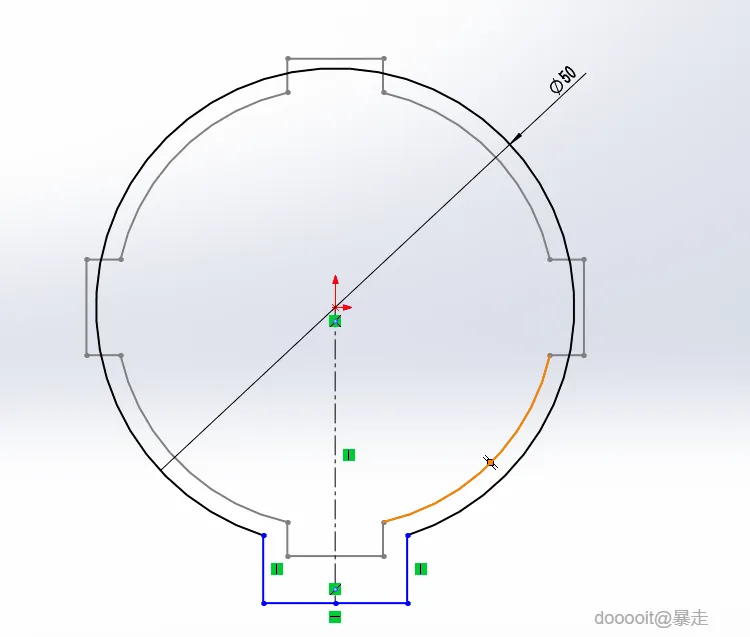

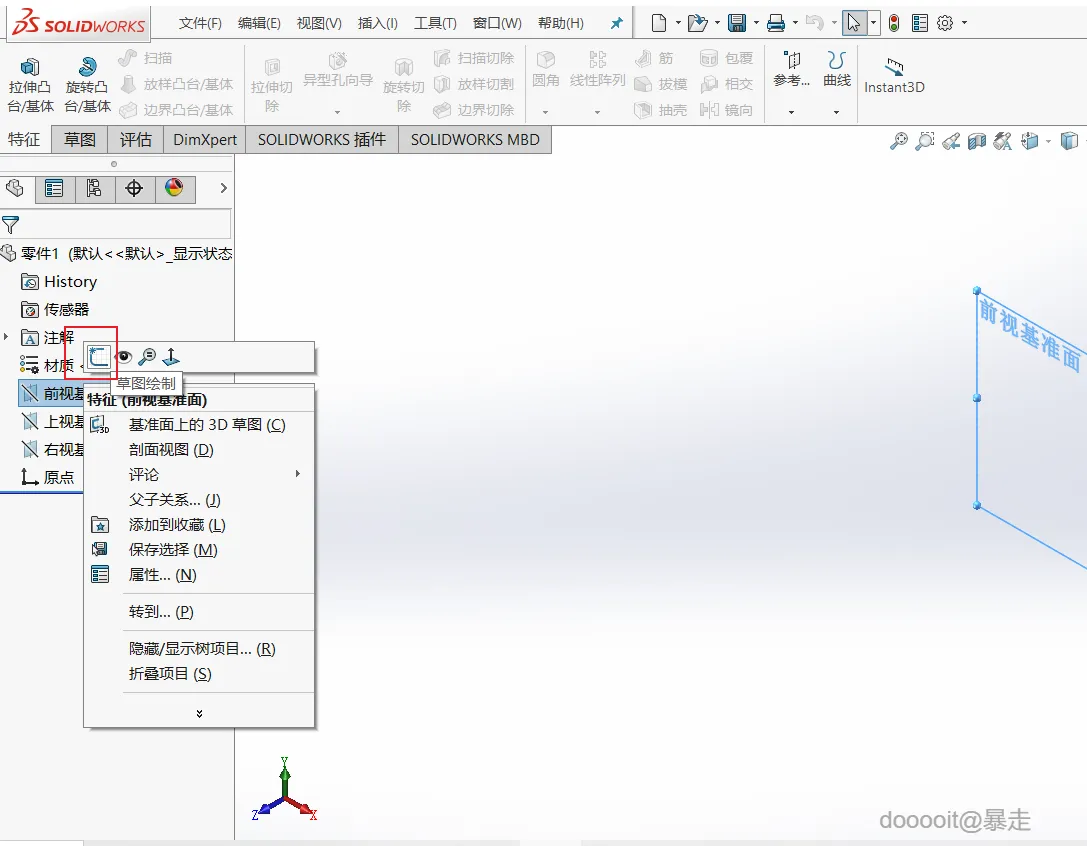

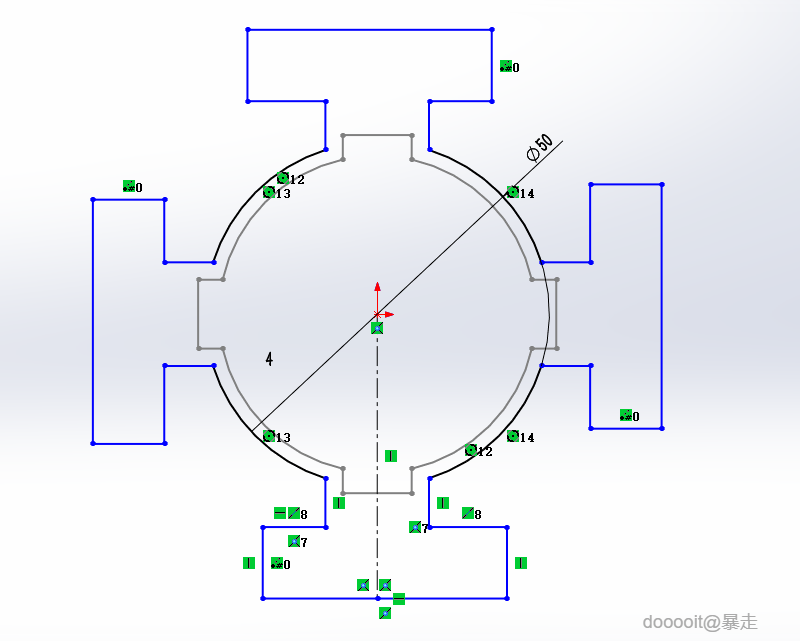

切换到前视基准面上开始新的草图绘制。画出一个直径为50mm的圆。

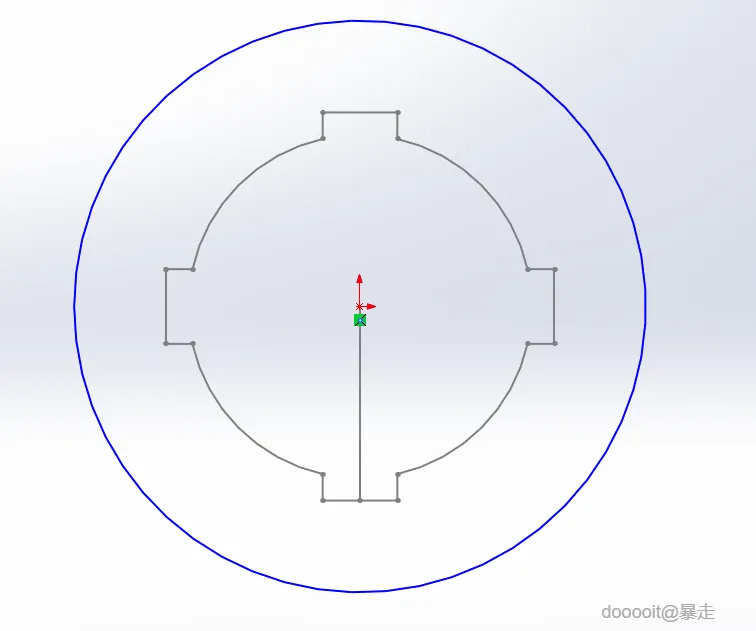

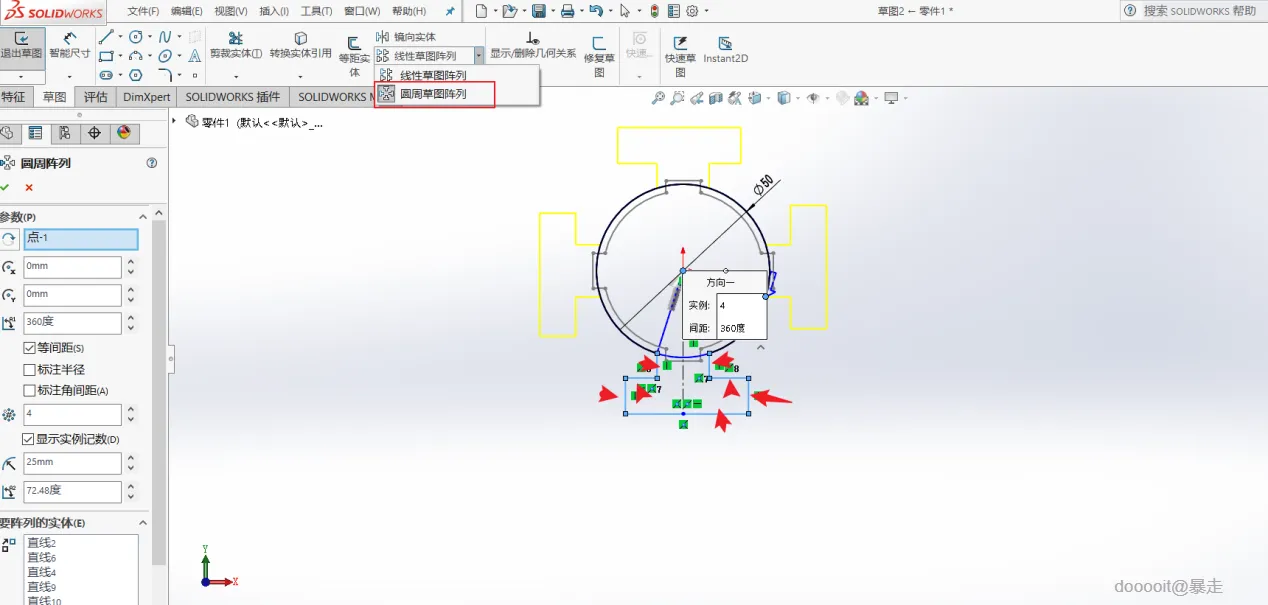

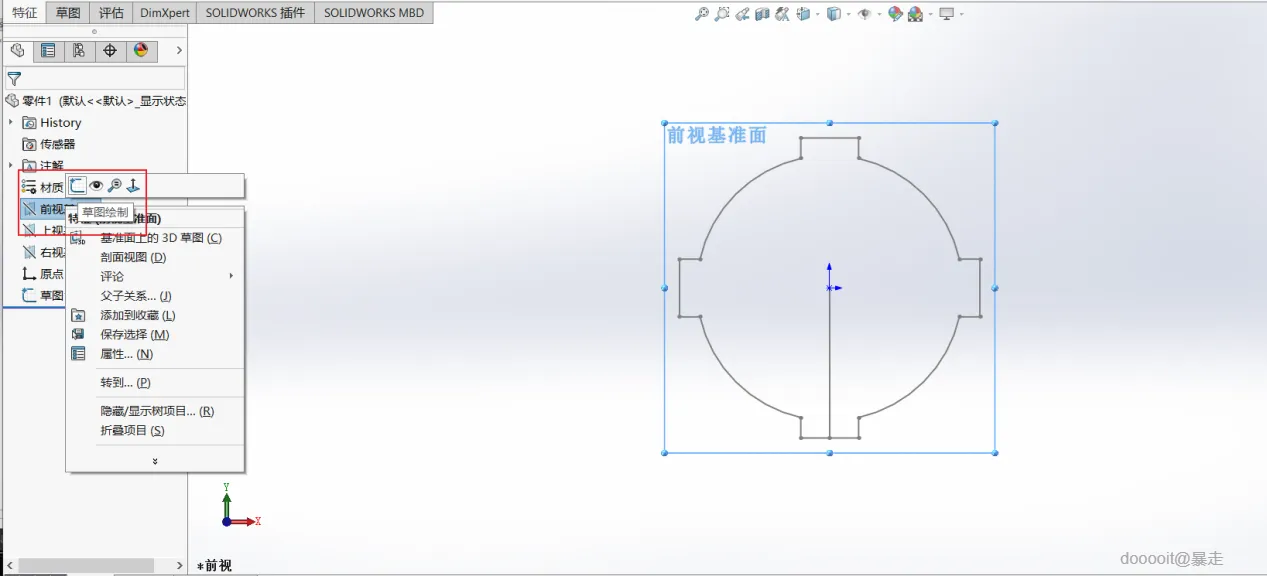

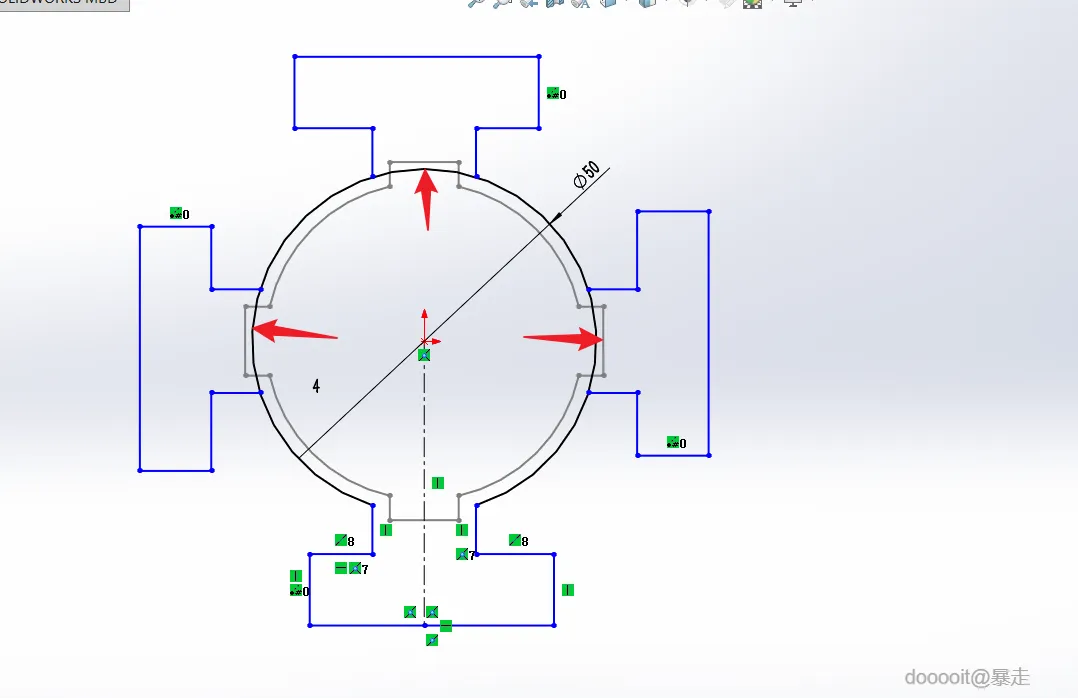

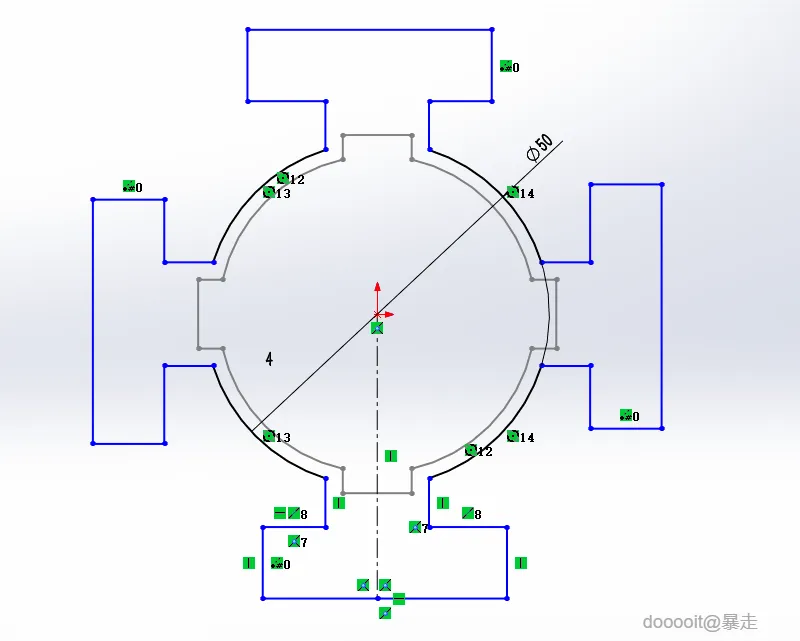

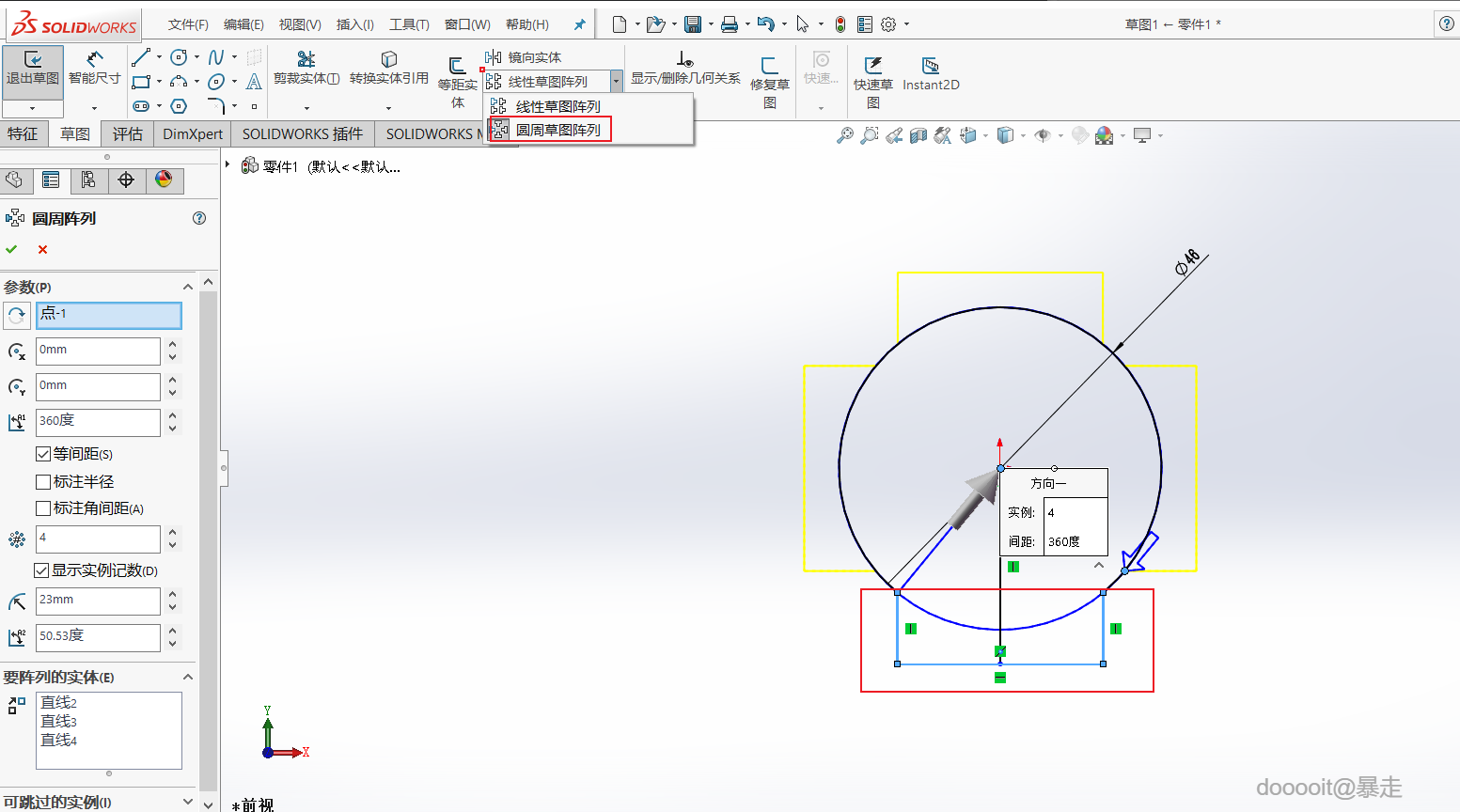

围绕圆周对所选草图执行阵列操作，继续应用裁剪实体来删除不必要的线条。

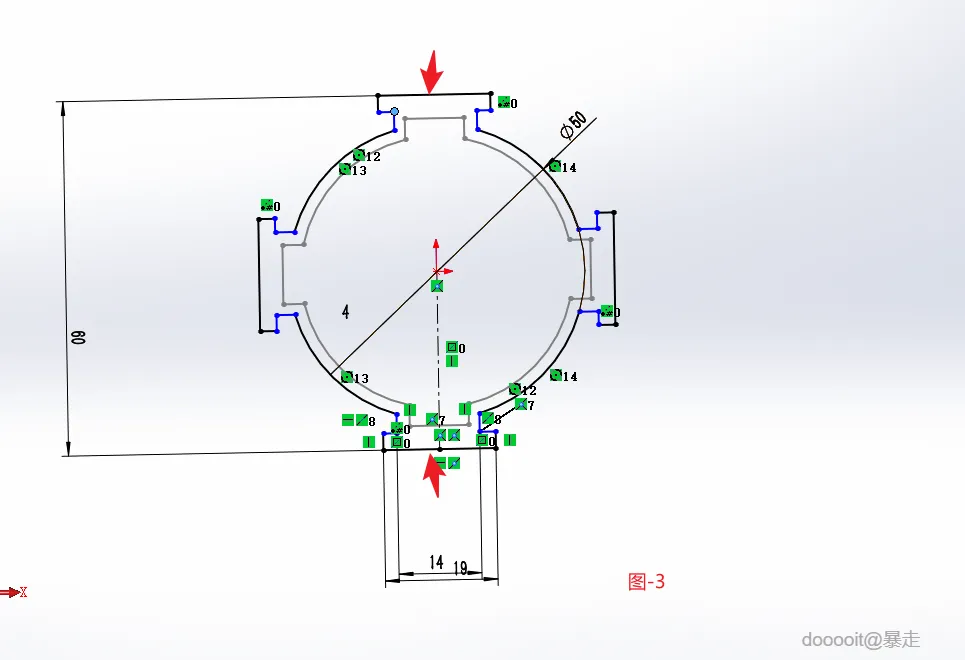

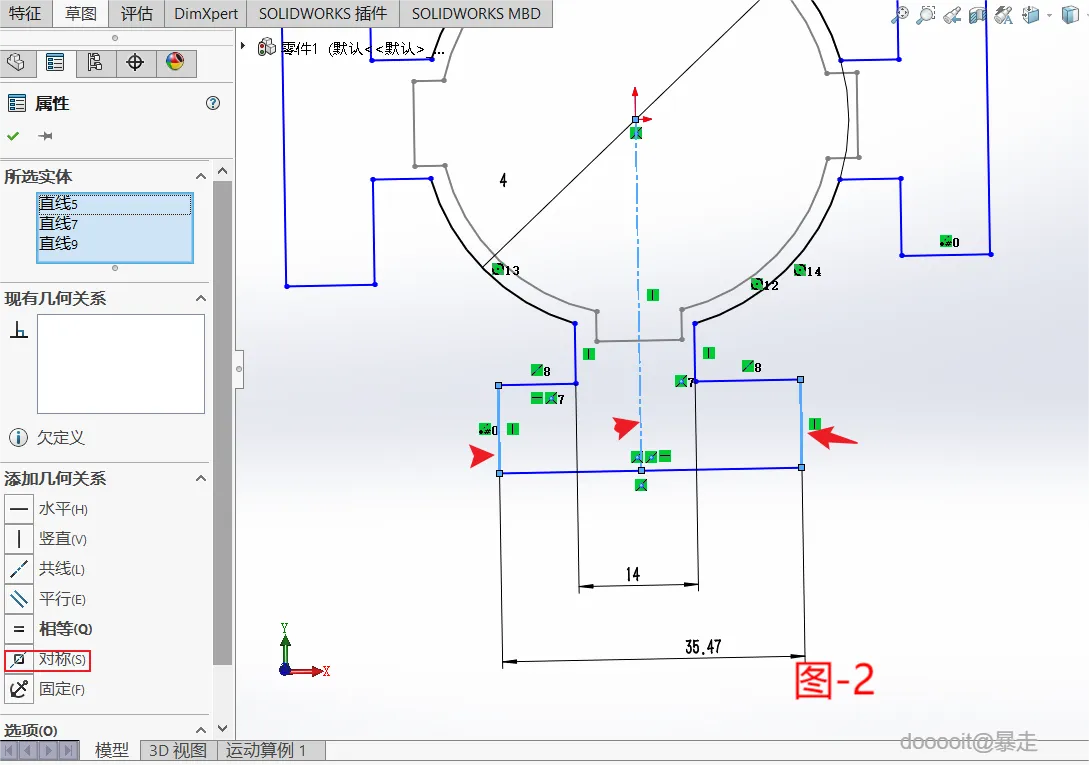

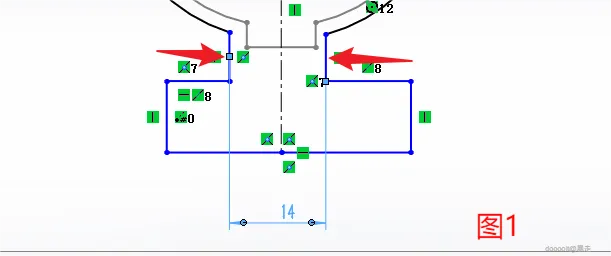

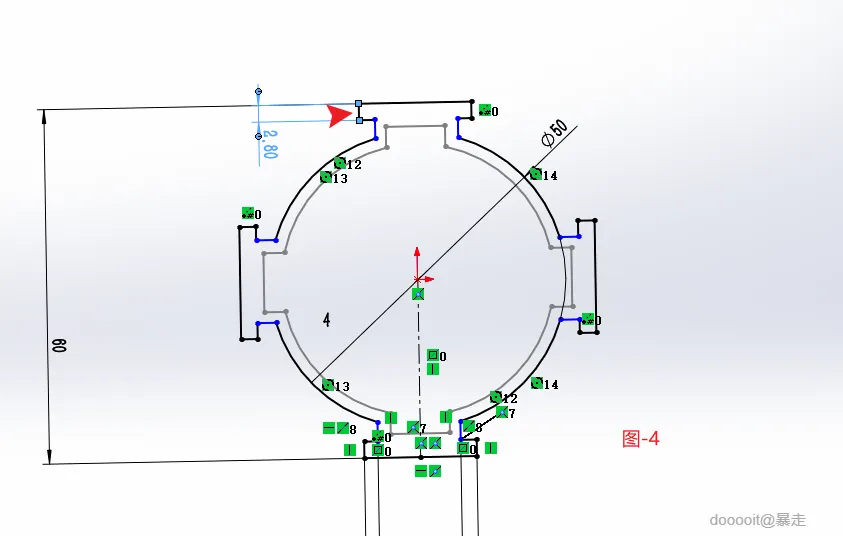

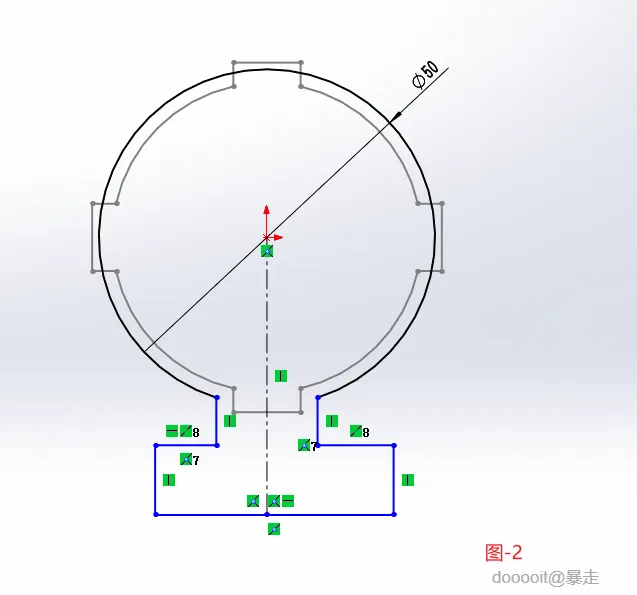

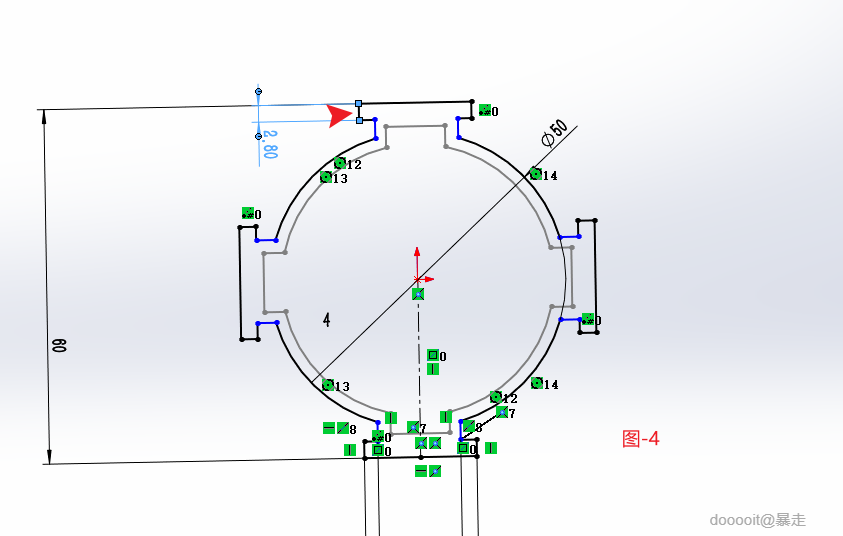

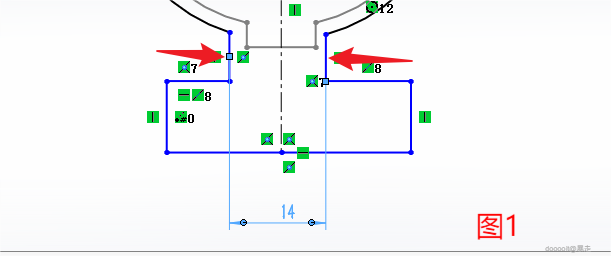

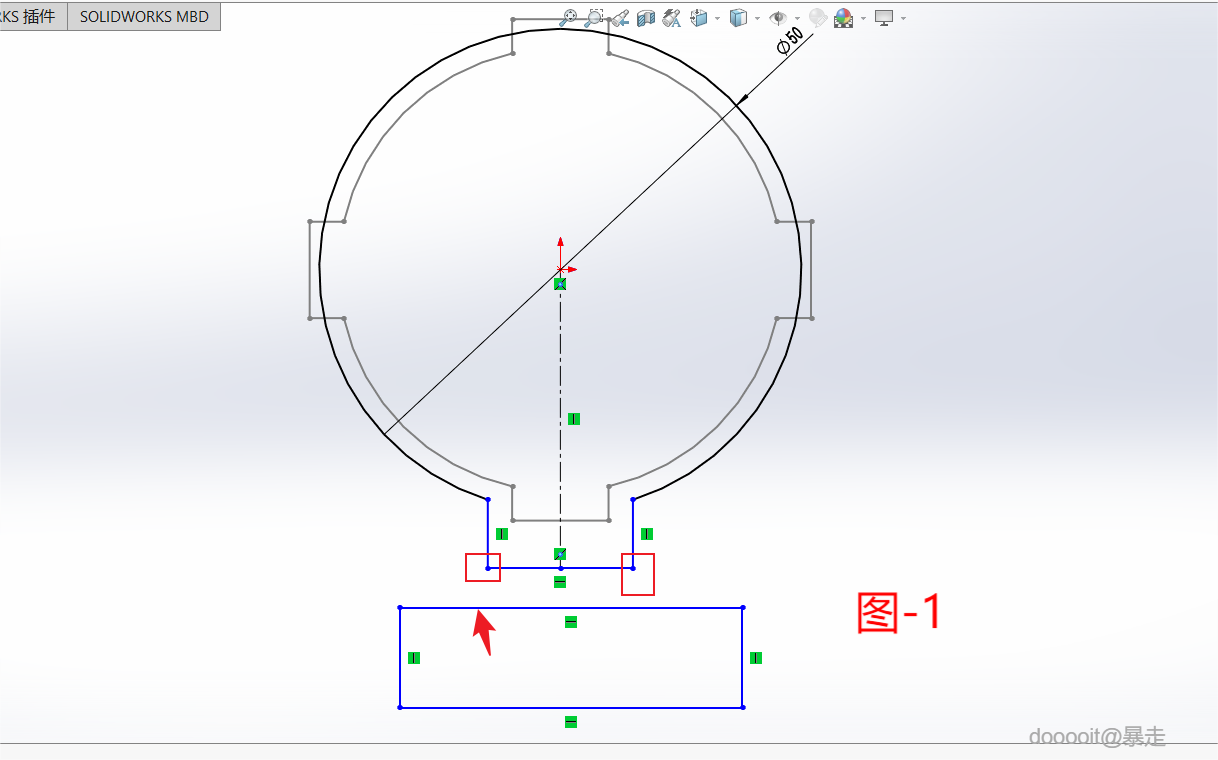

根据需要调整各部位大小。首先将三段线设为对称，再分别给予10mm、19mm等不同长度值。此外，还需标记图3两点间的距离为60mm,图4的线长为2.8mm。

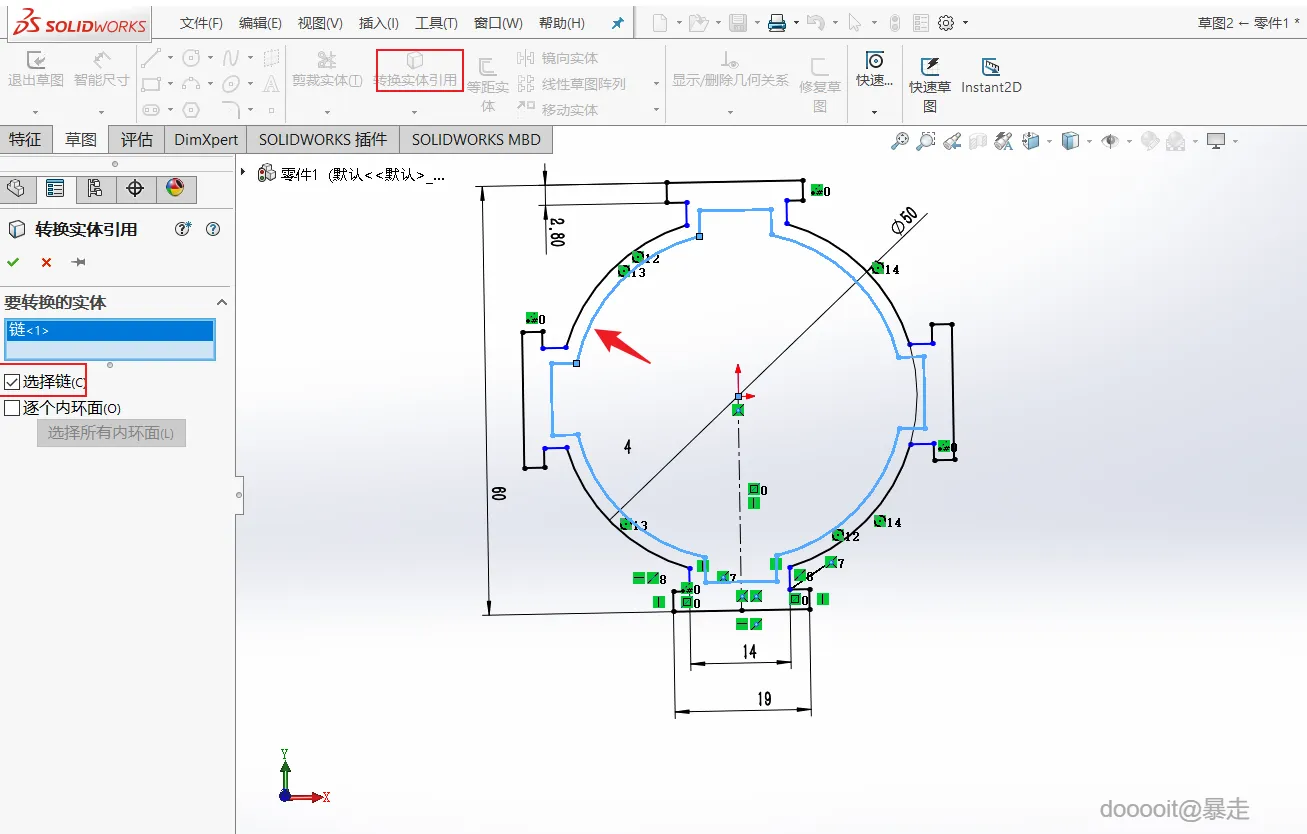

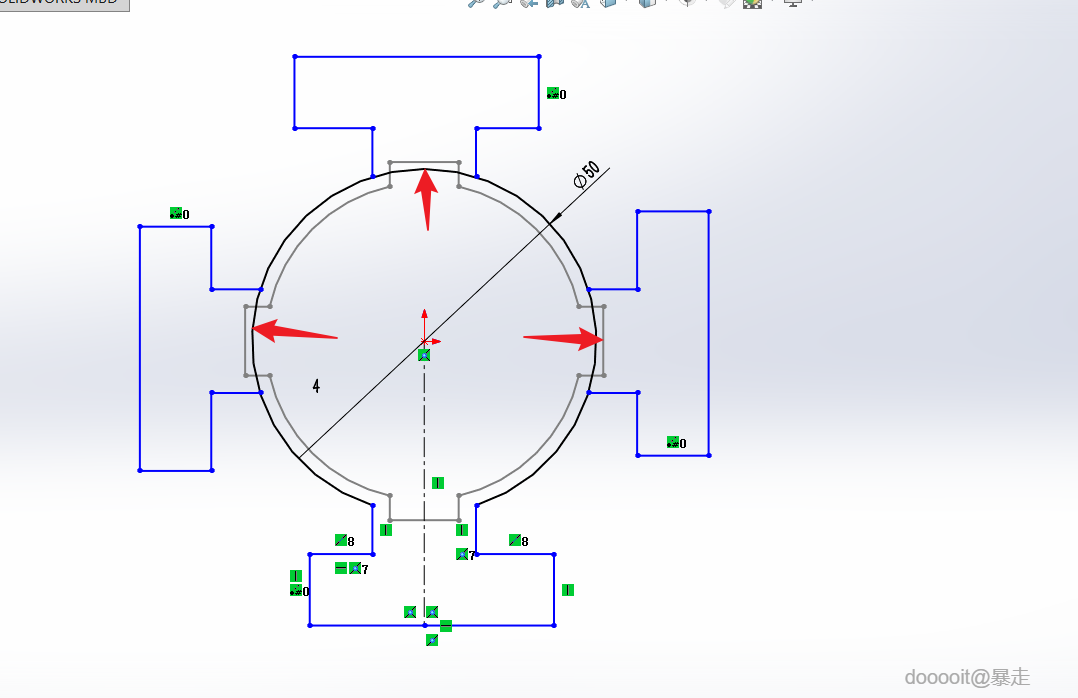

激活实体引用选项，勾选“选择链”后点击所需线条完成转换。

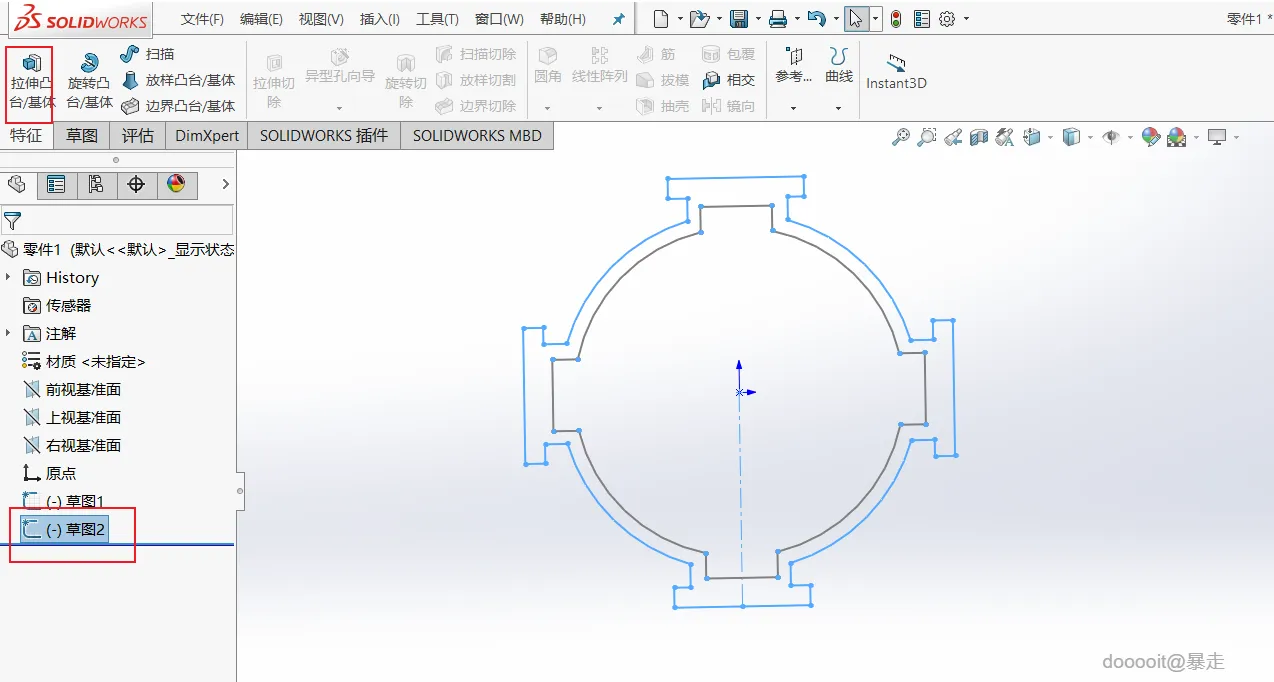

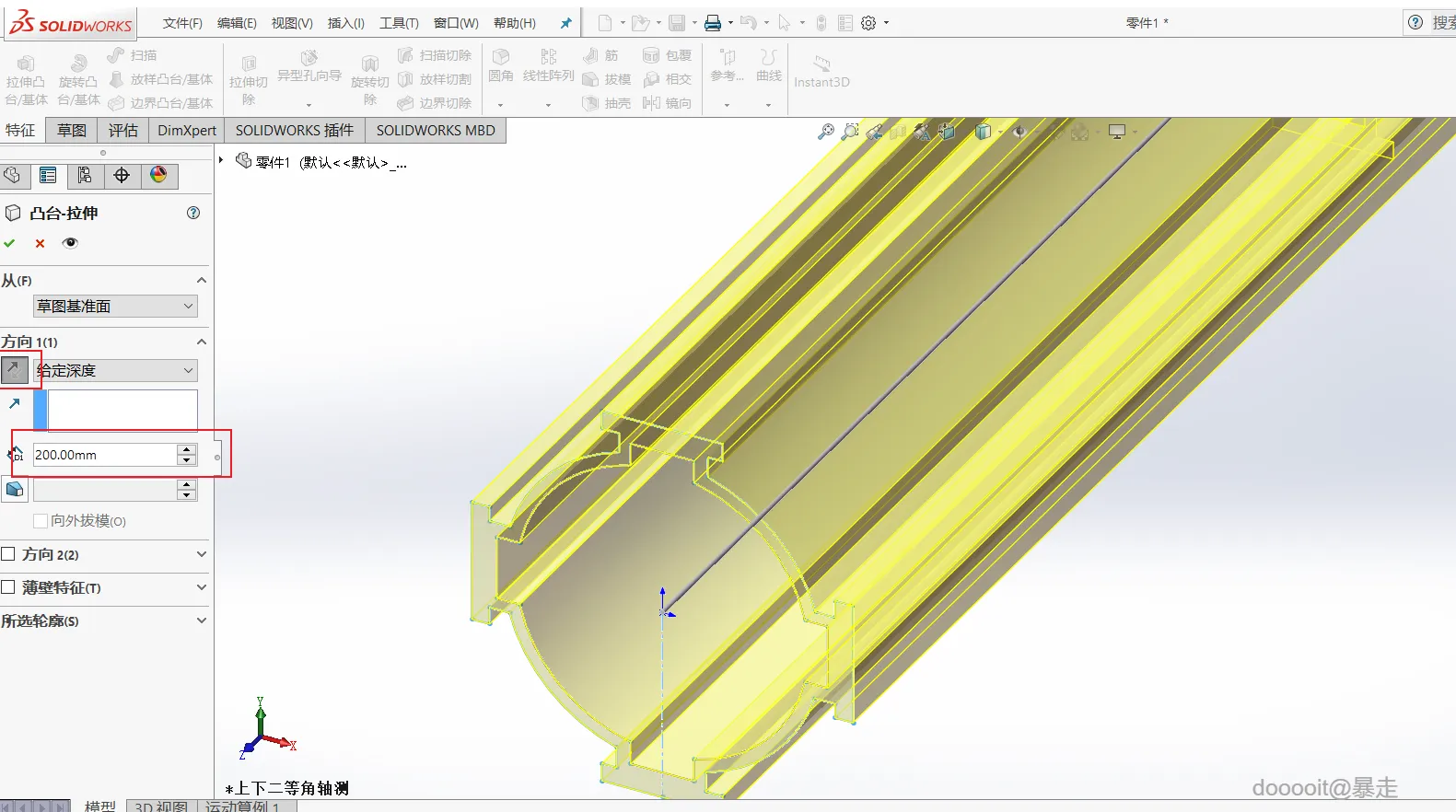

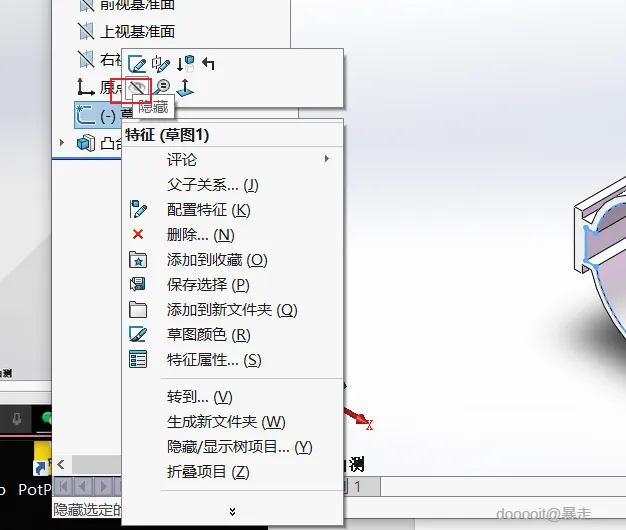

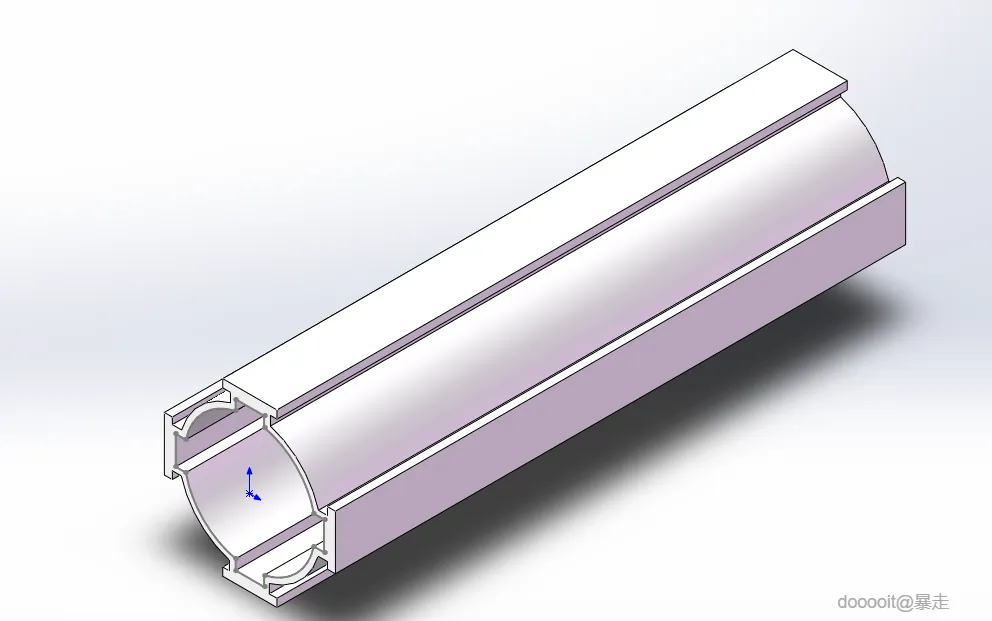

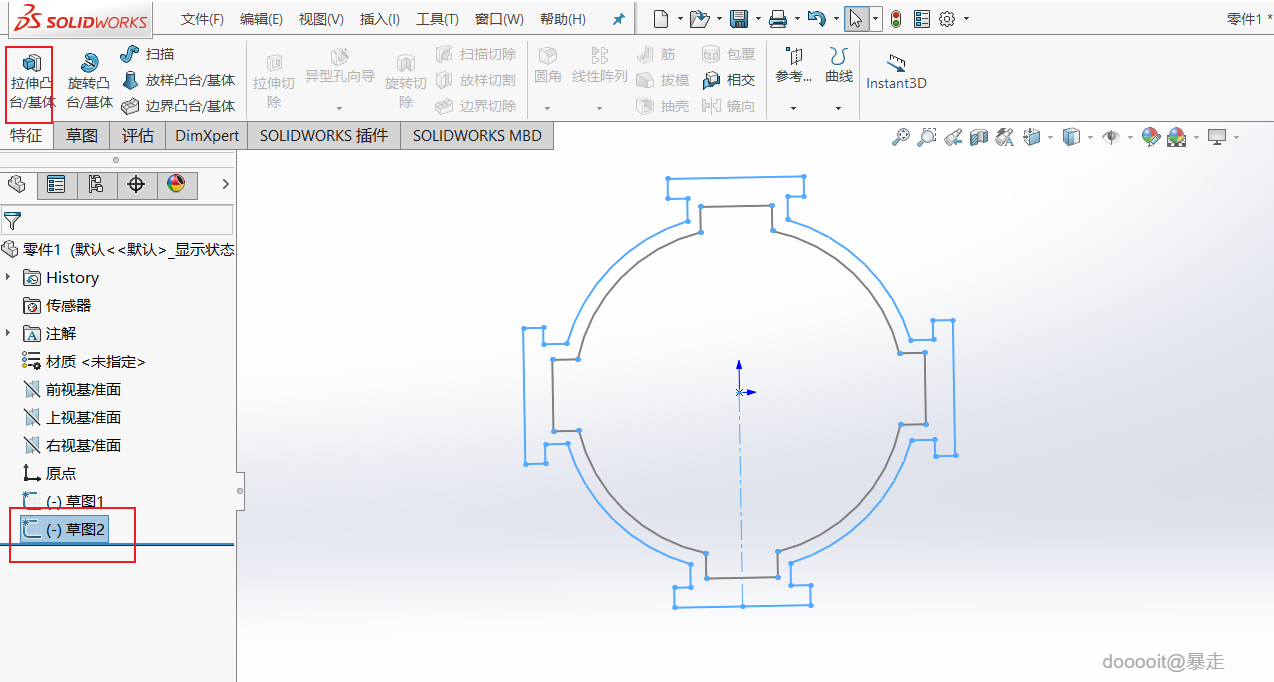

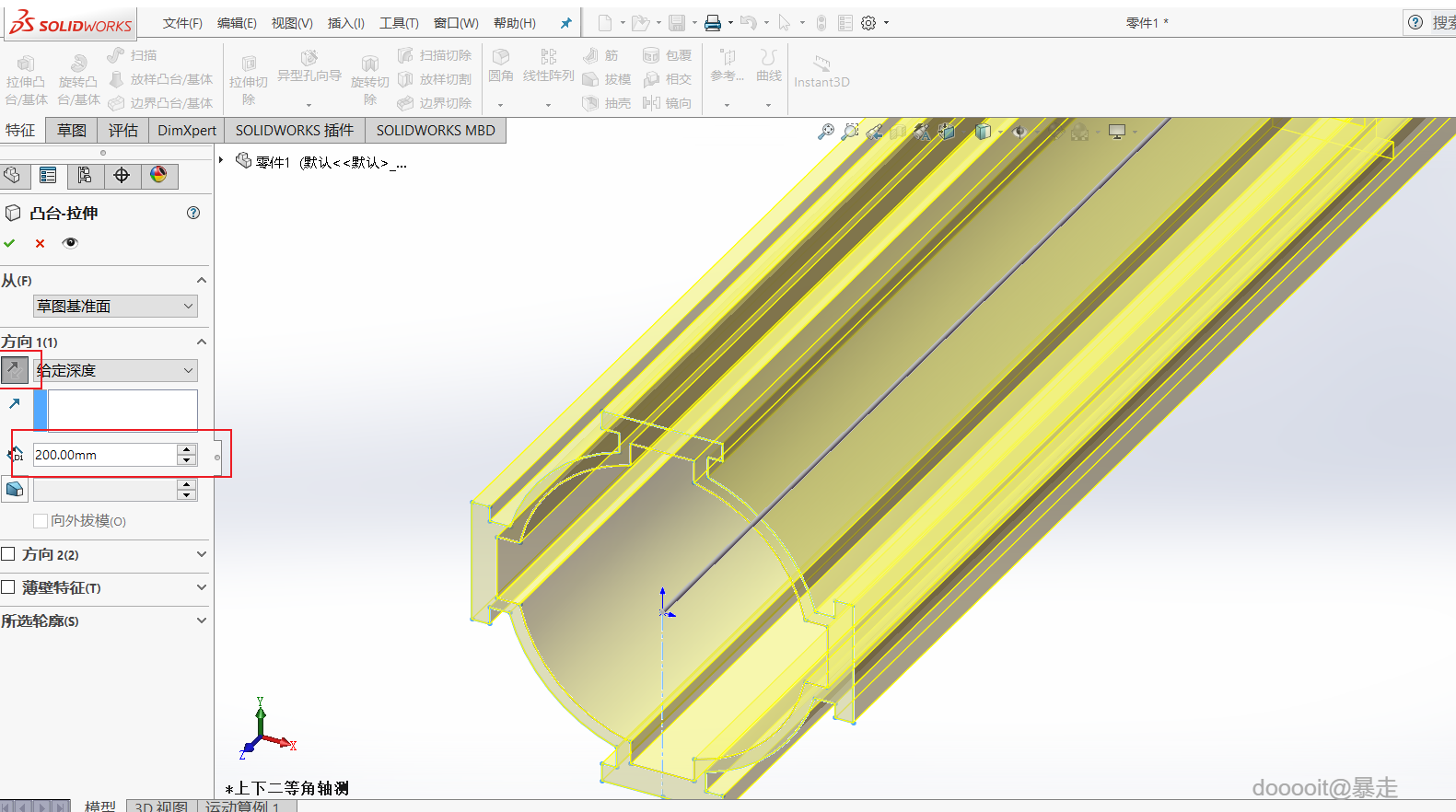

基于第二个草图拉伸形成基体结构，选择反方向拉伸，深度设定为200mm。完成后隐藏第一个草图，因为它不再被需要。

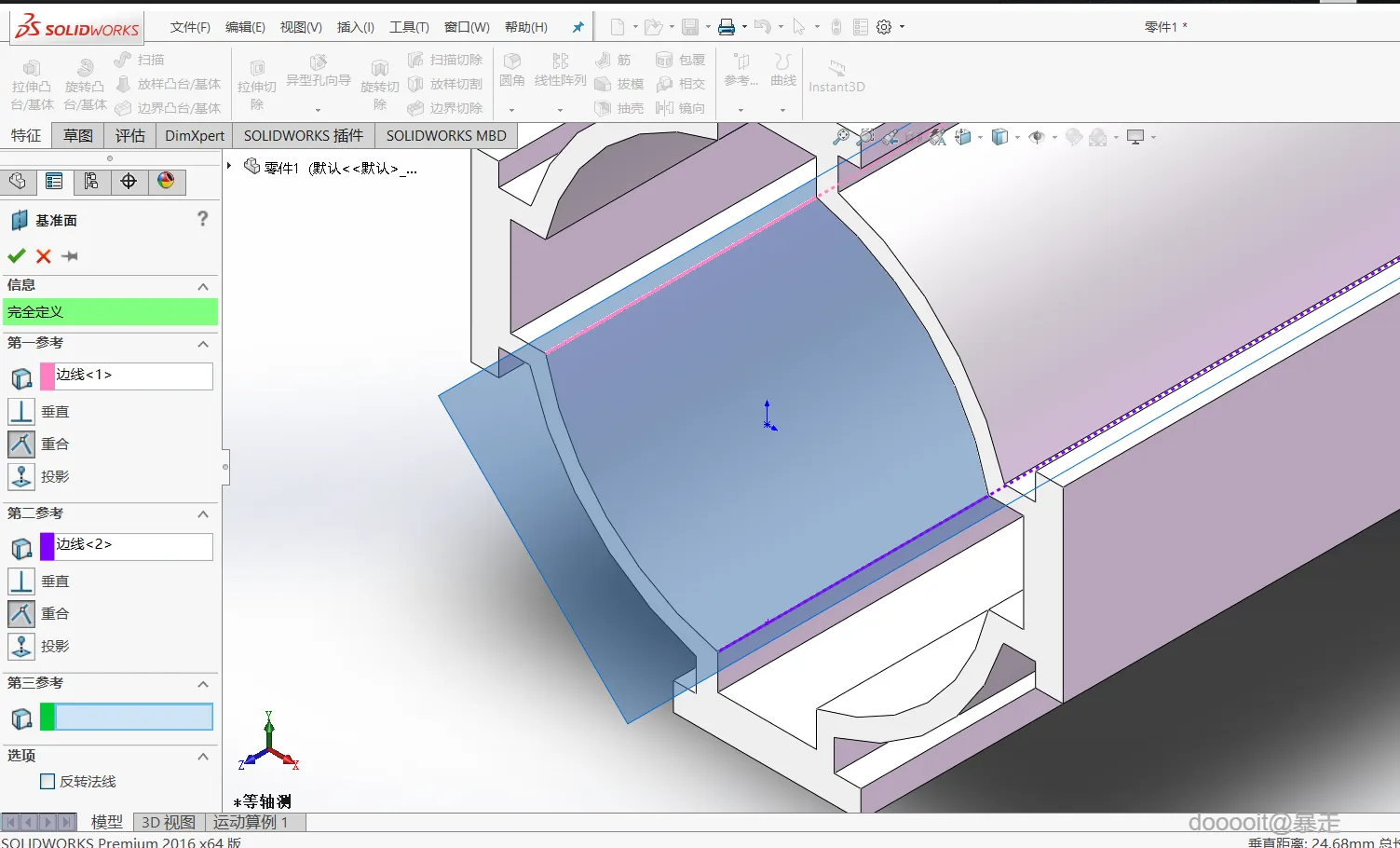

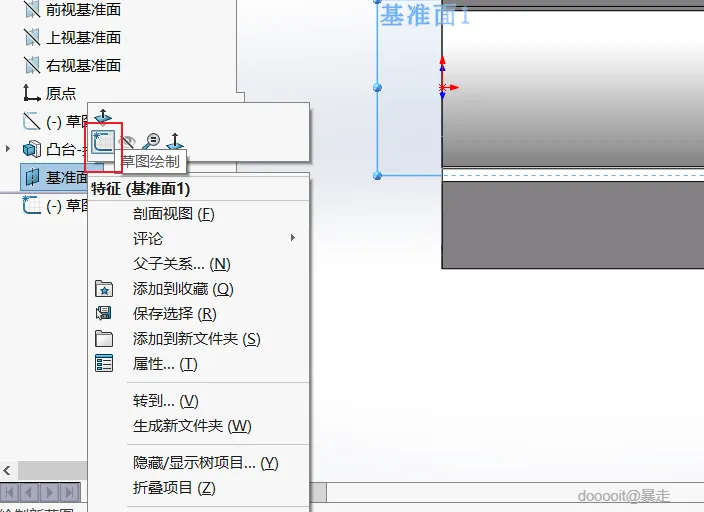

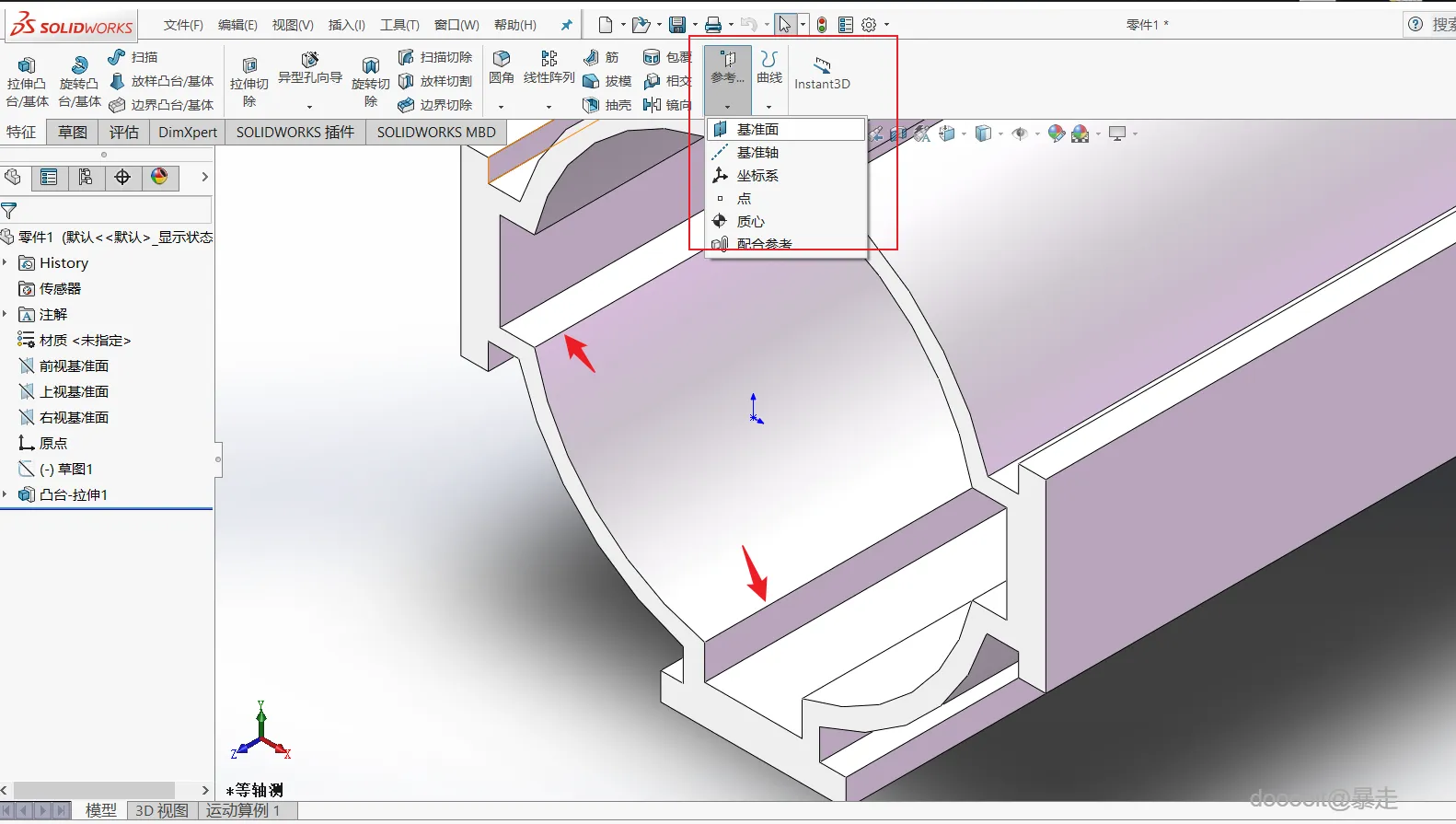

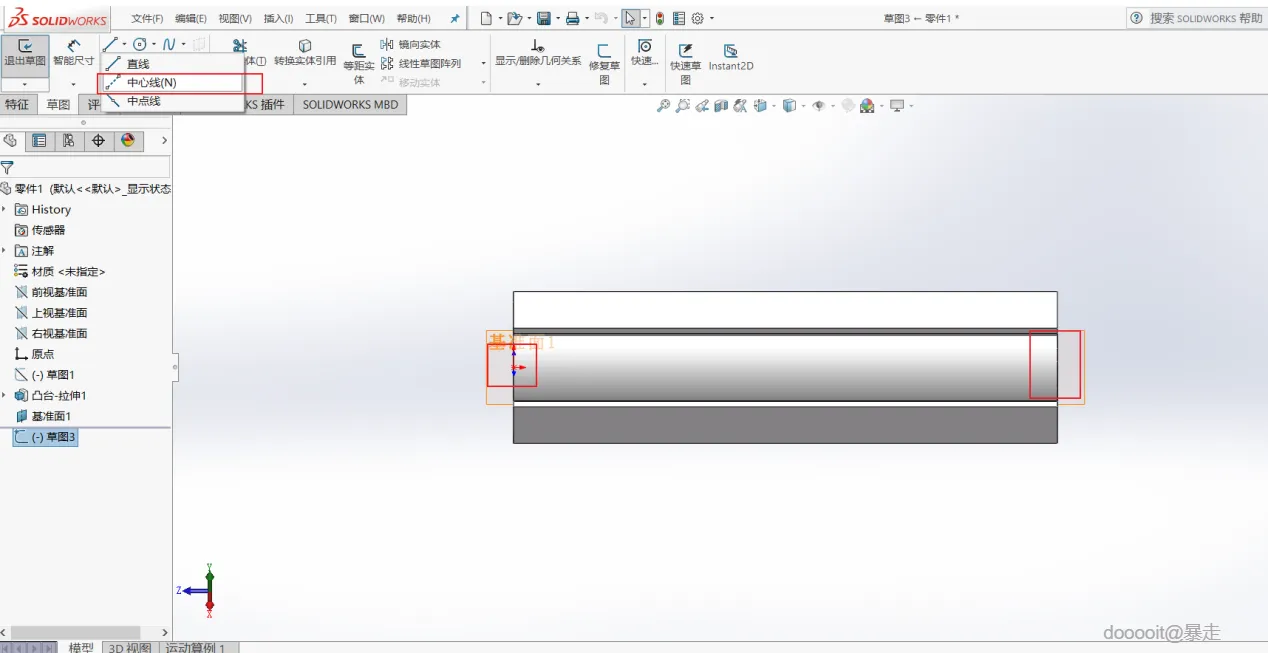

定义一个新的基准平面，依据两条已存在的直线位置,并在新的基准平面上描绘中心轴线。

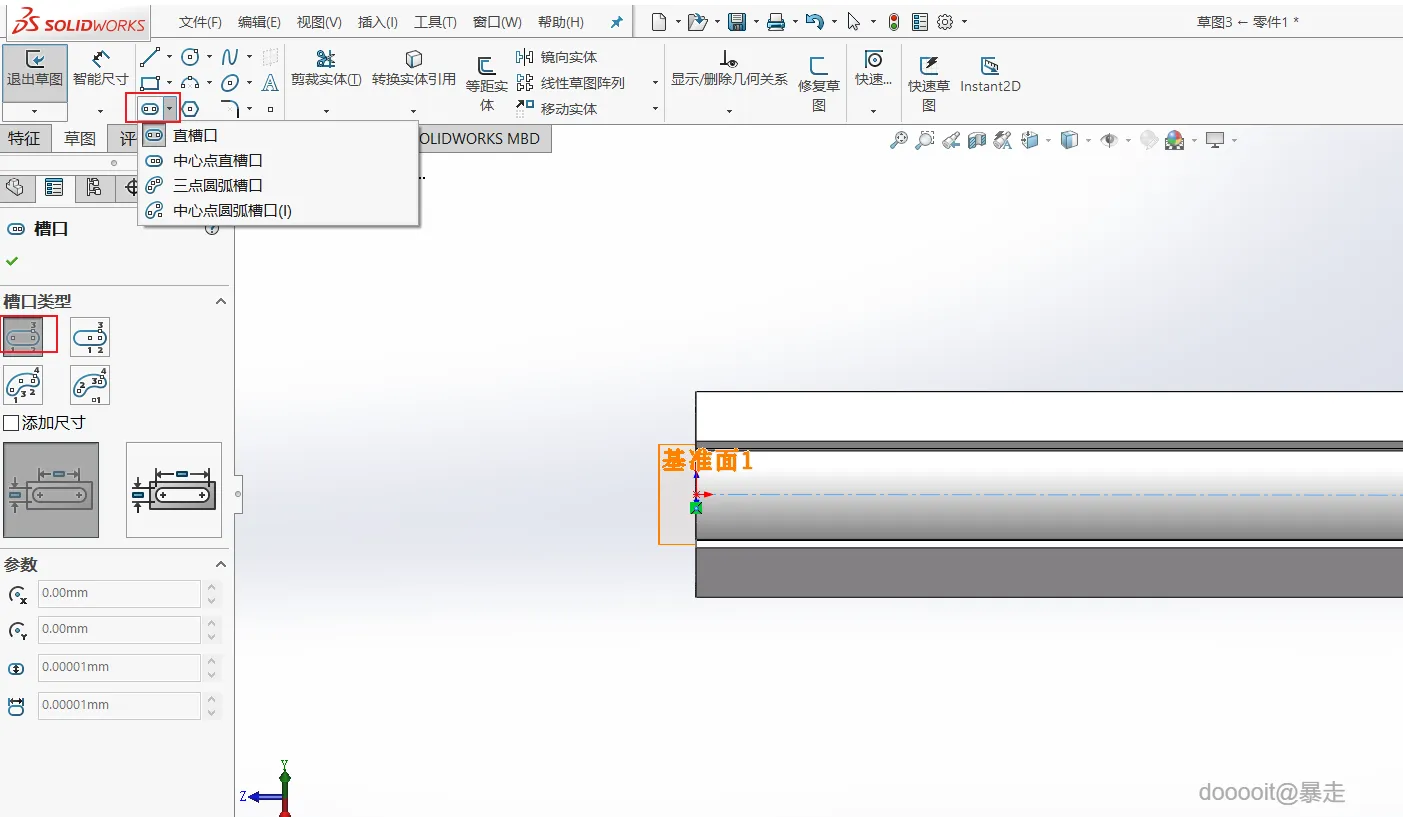

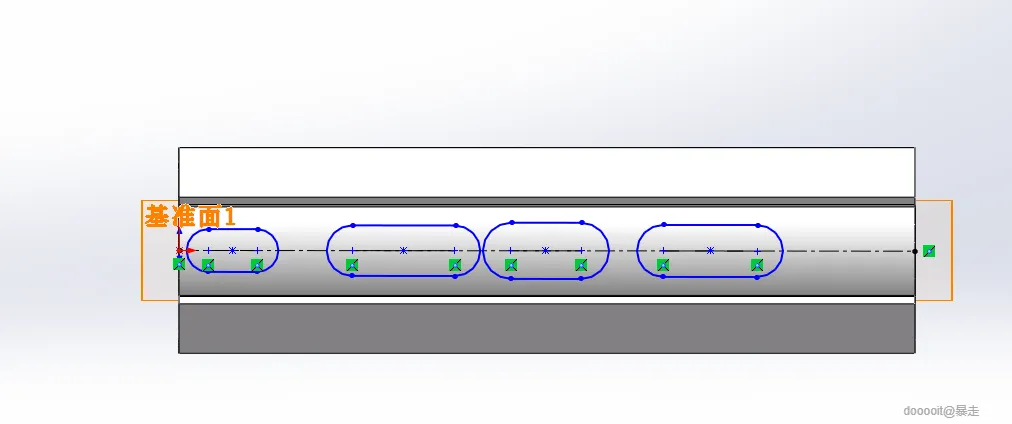

点击直槽口按钮，在指定位置绘制四个开口。

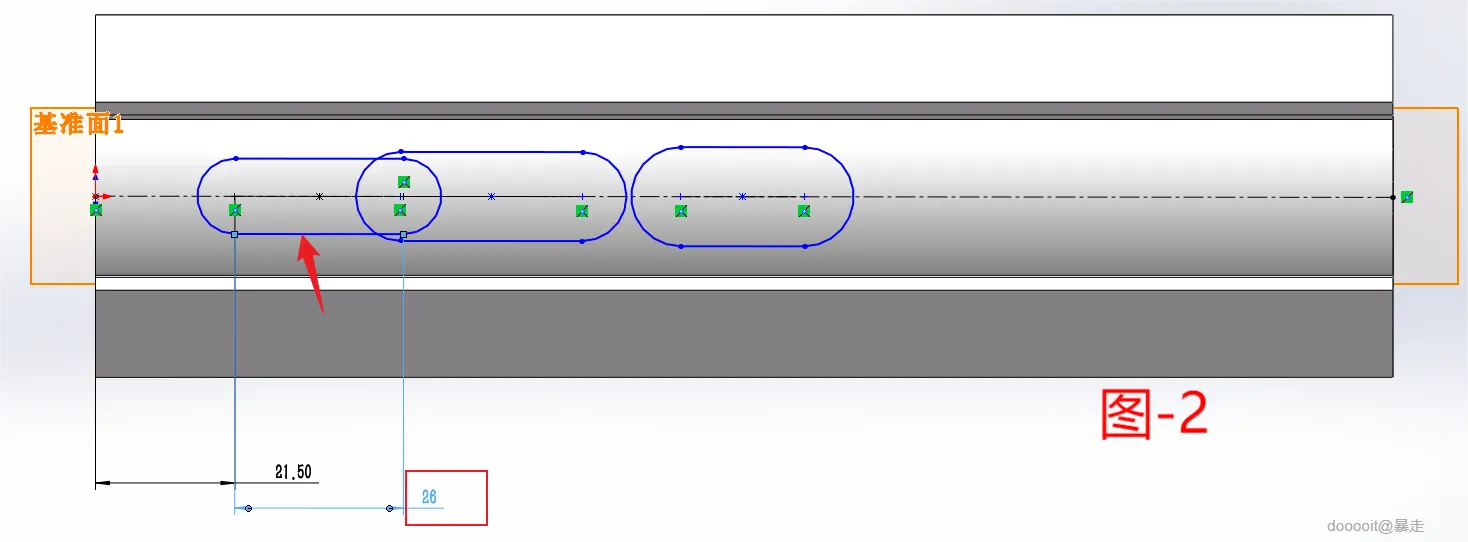

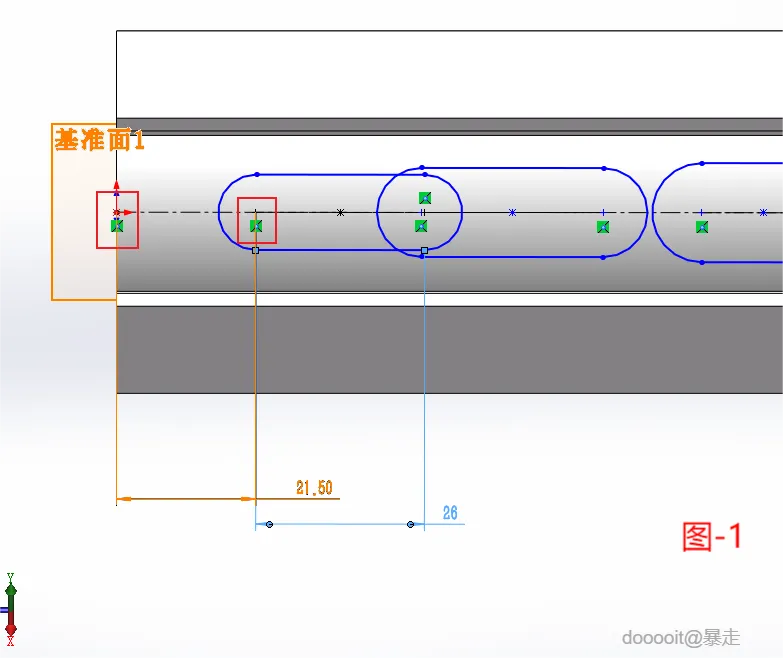

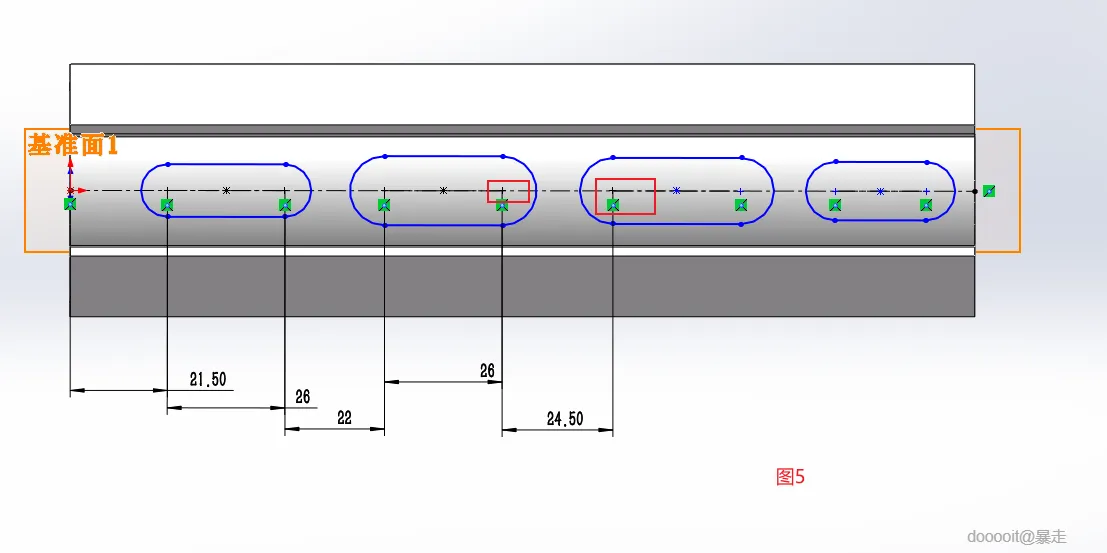

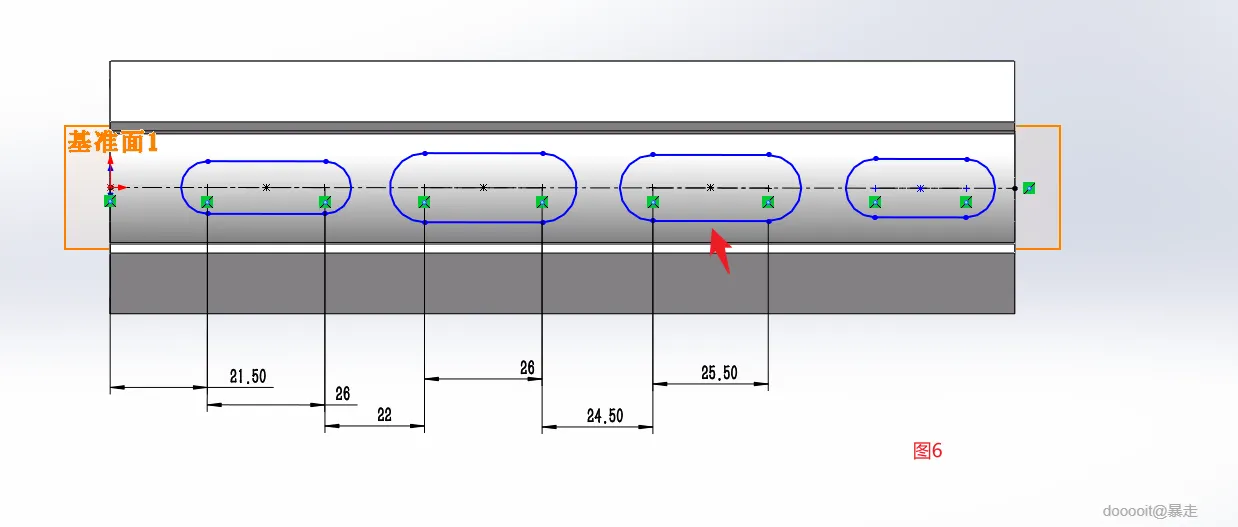

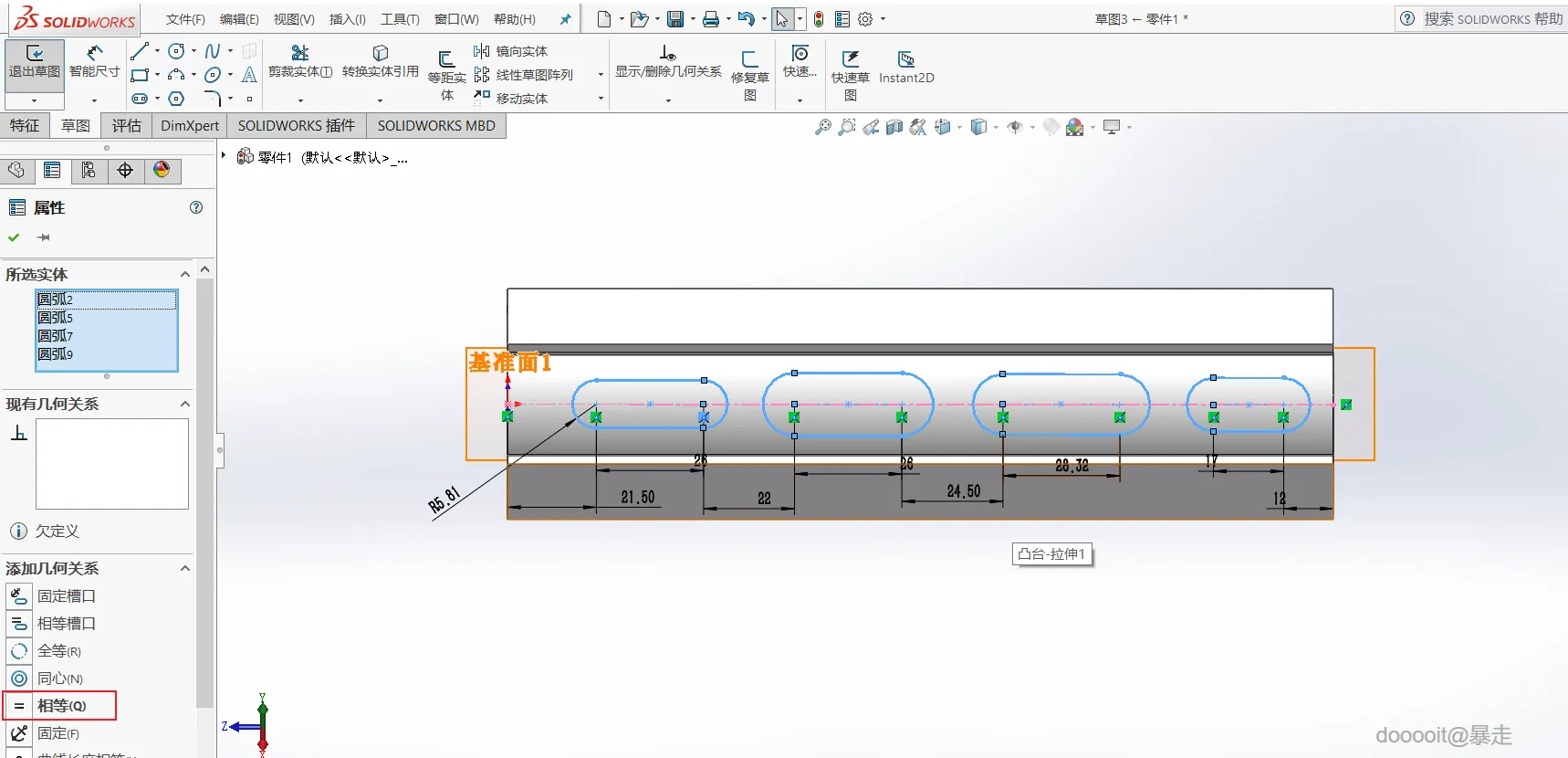

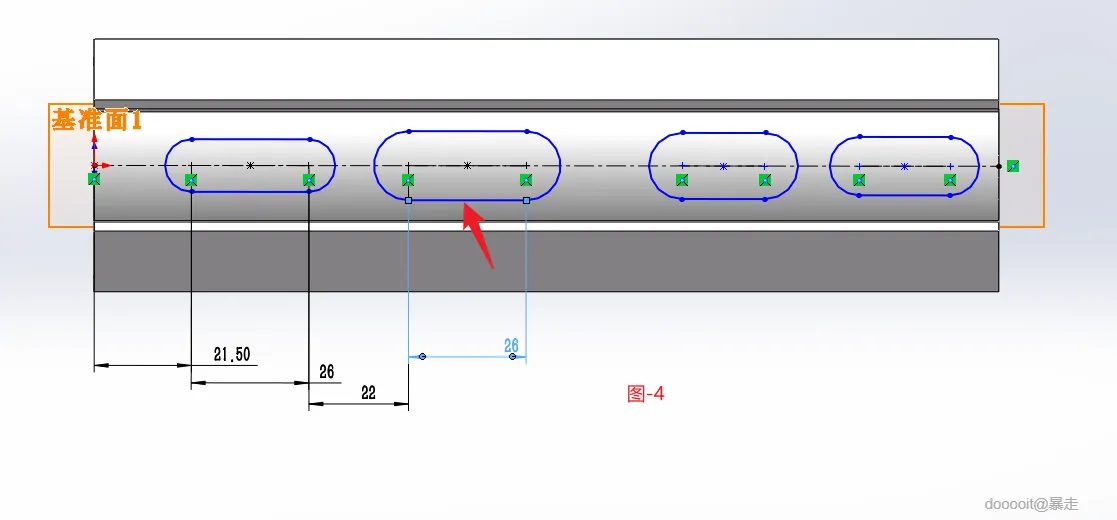

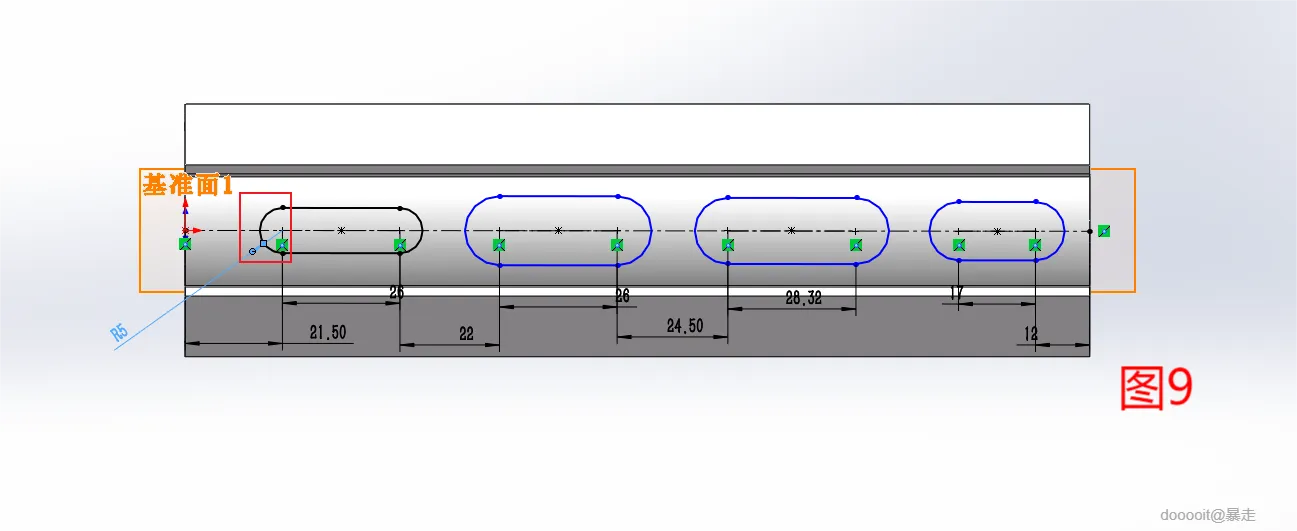

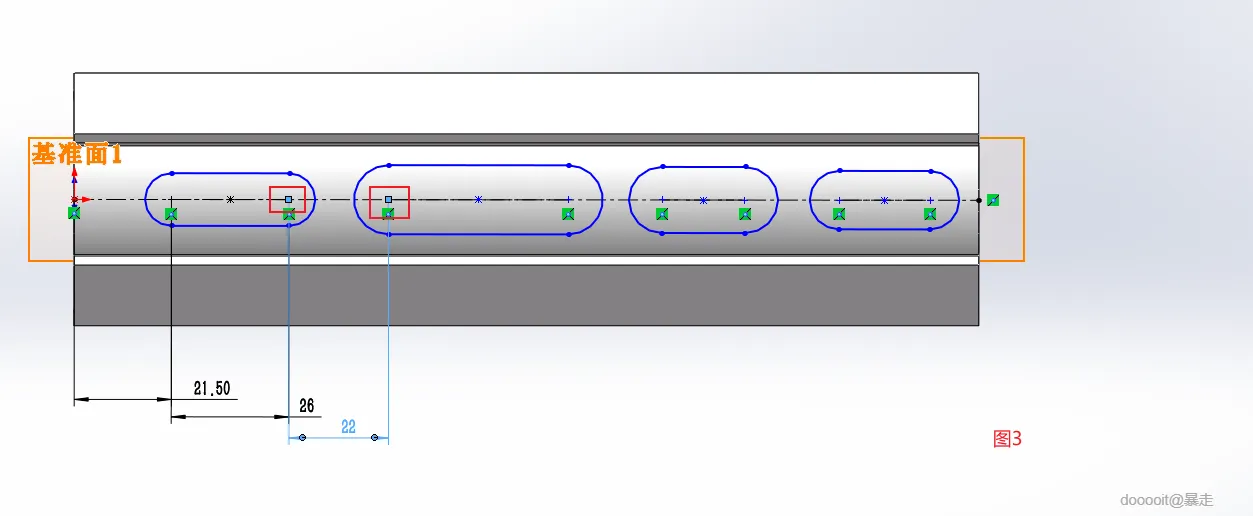

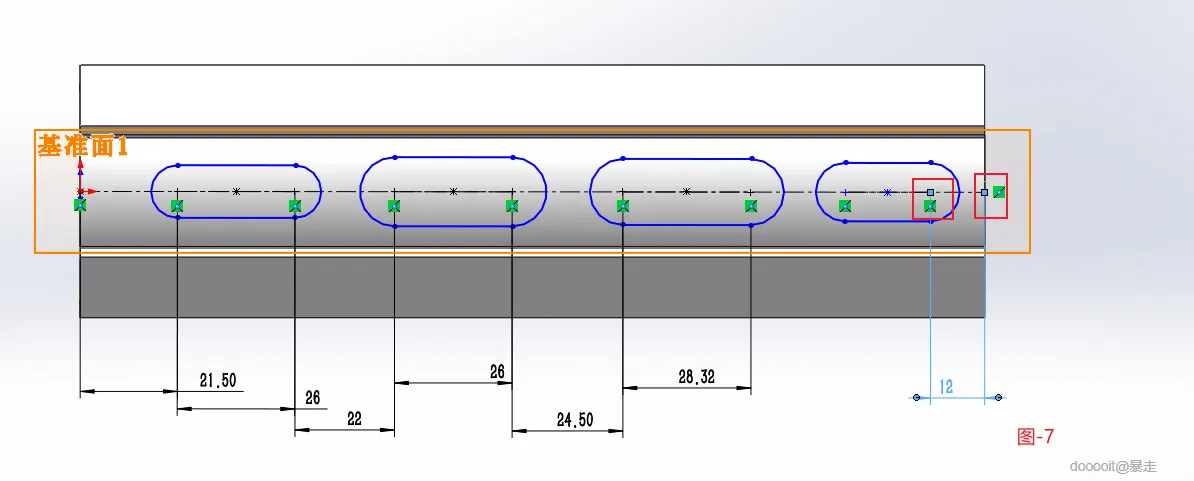

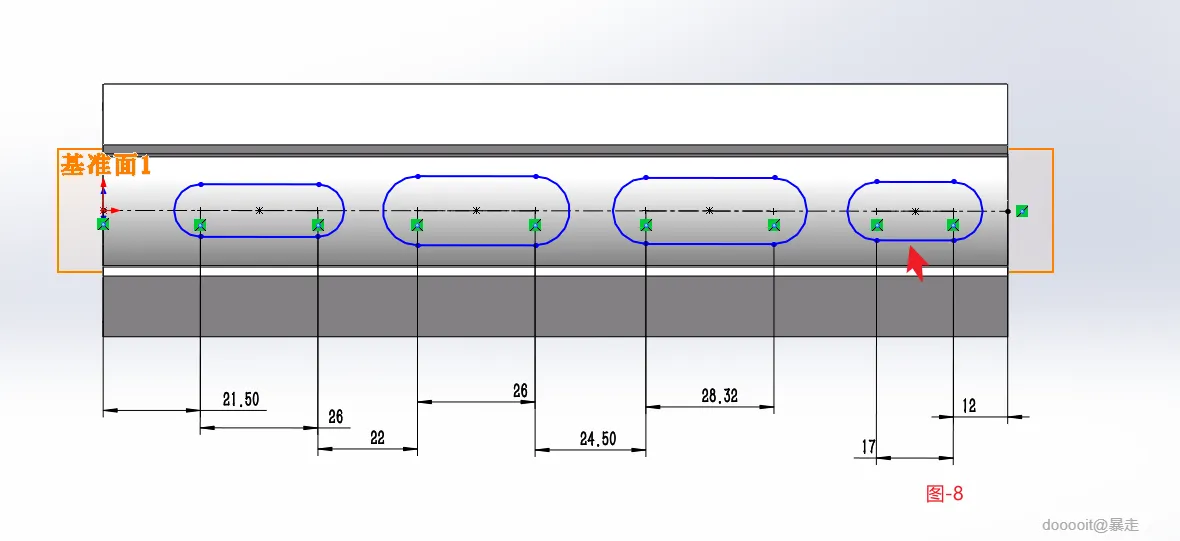

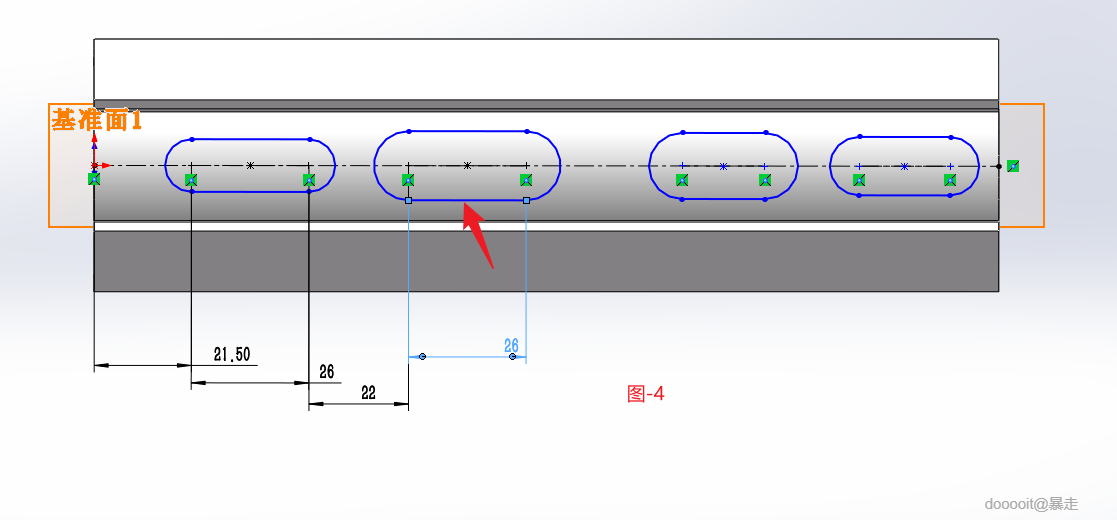

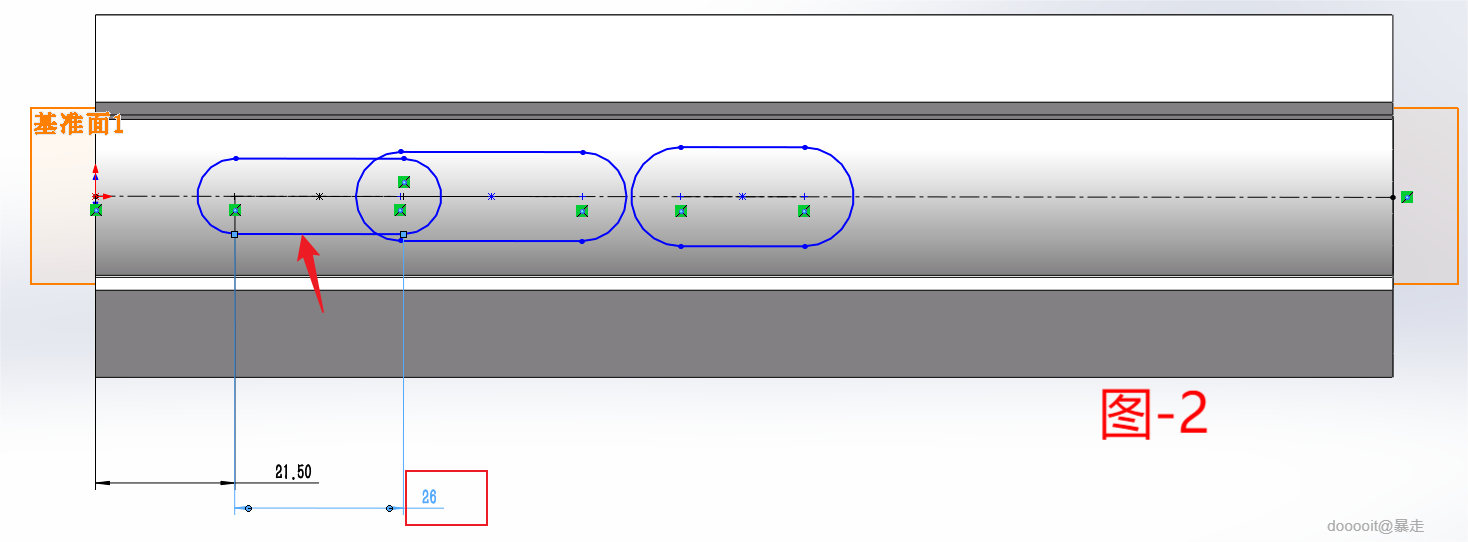

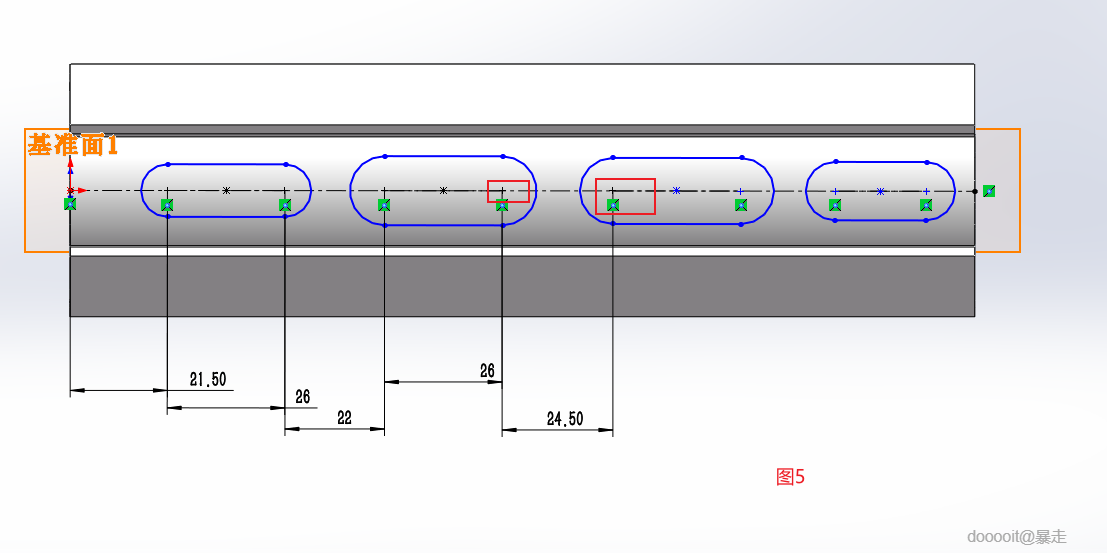

图1两点距离21.5mm,图2的直线长度为26mm,图3两点之间的距离为22mm,图4的直线长度为26mm,图5两点之间的距离为24.5mm,图6的直线长度为25.5mm,图7两点之前的距离为12mm,图8的直线为17mm,图9的圆弧尺寸为5mm。

选择全部四个槽口, 设置他们之间的几何关系为相等。

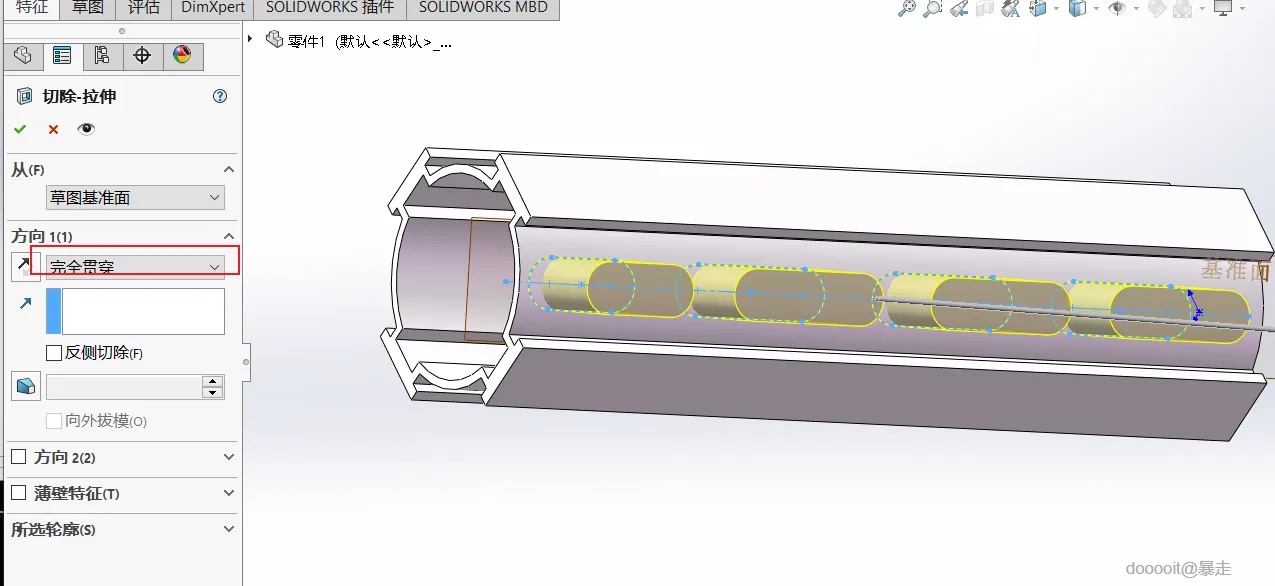

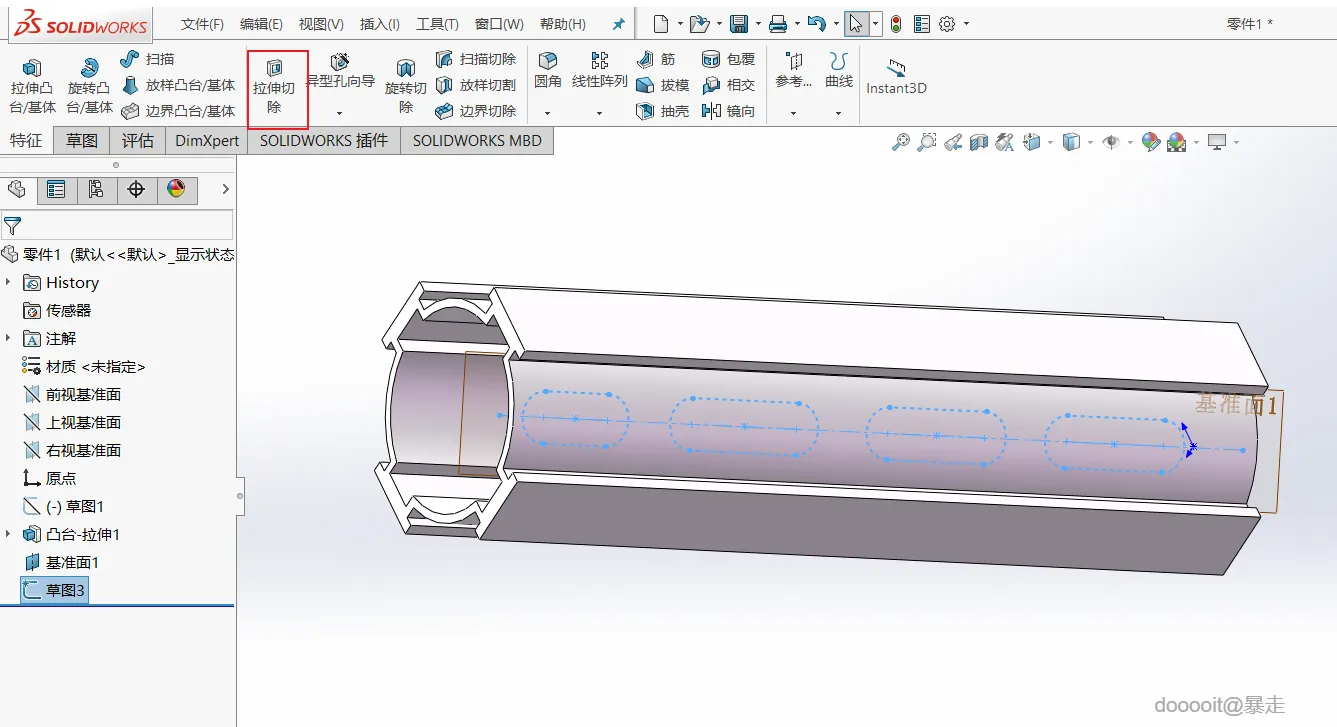

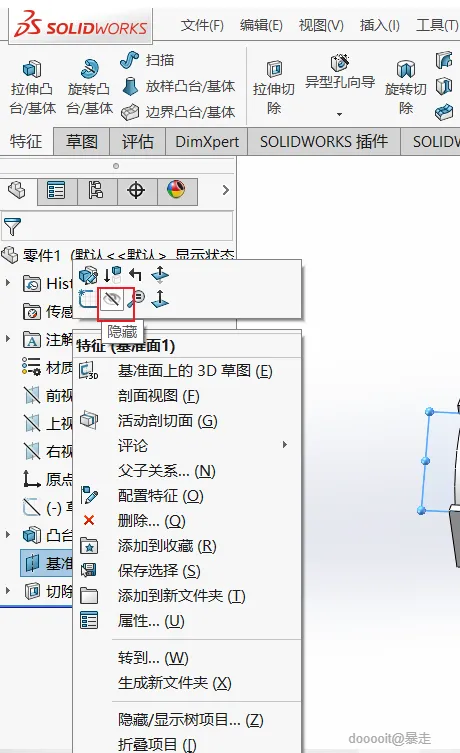

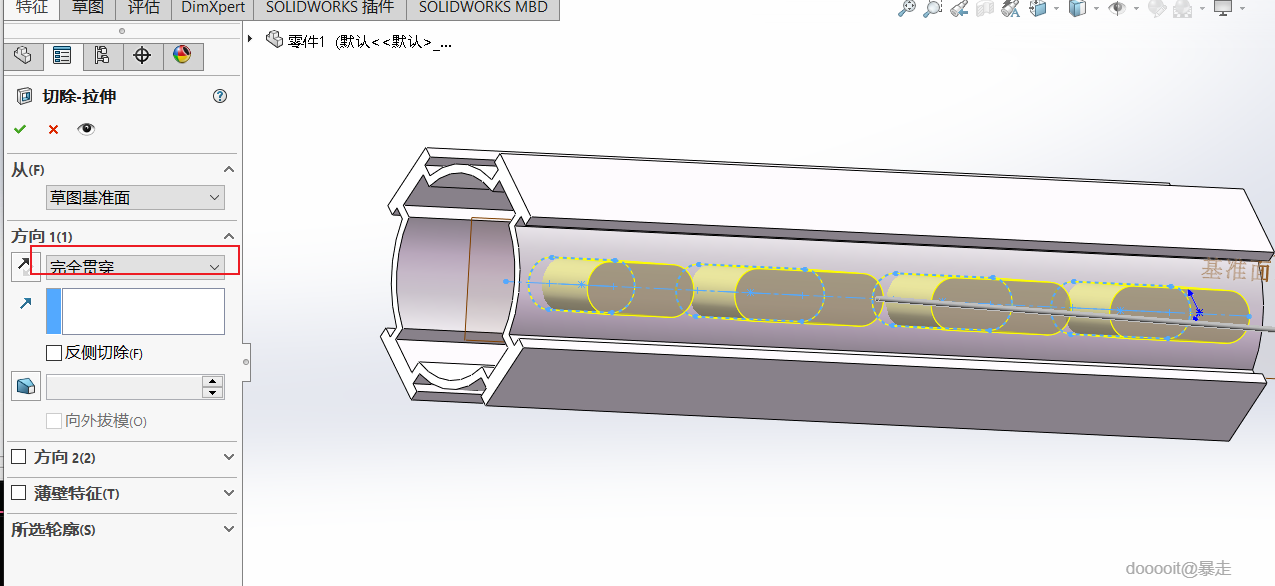

找到拉伸切除按钮，沿指定方向完全穿透模型。操作完毕后可隐藏基准面。

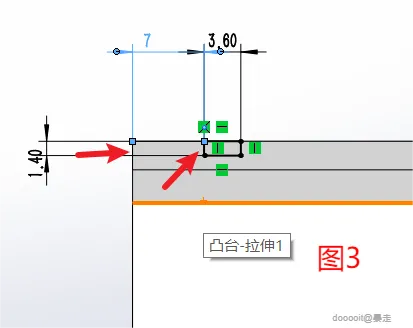

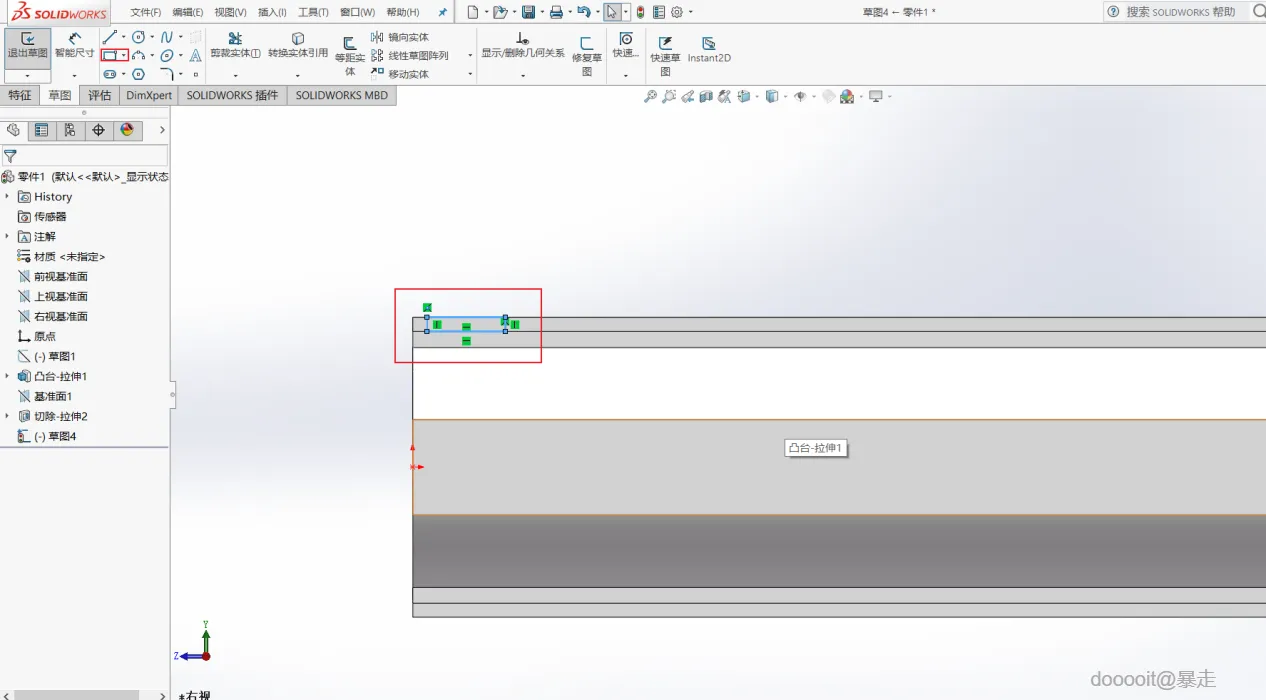

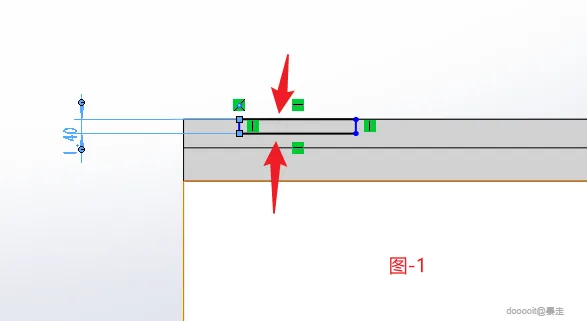

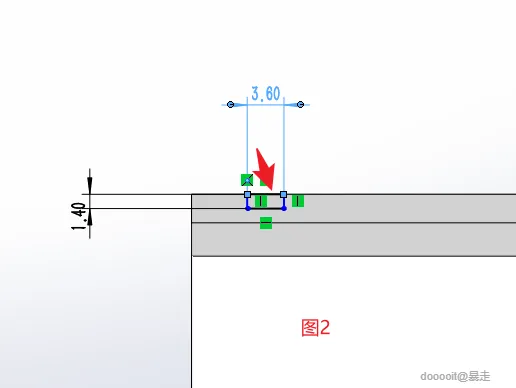

选中右视基准面进行编辑,选中矩形,在勾选的地方画出矩形。选中智能尺寸,图1两点之间的距离为1.4mm,图2的直线长度为3.6mm,图3两点的距离为7mm。

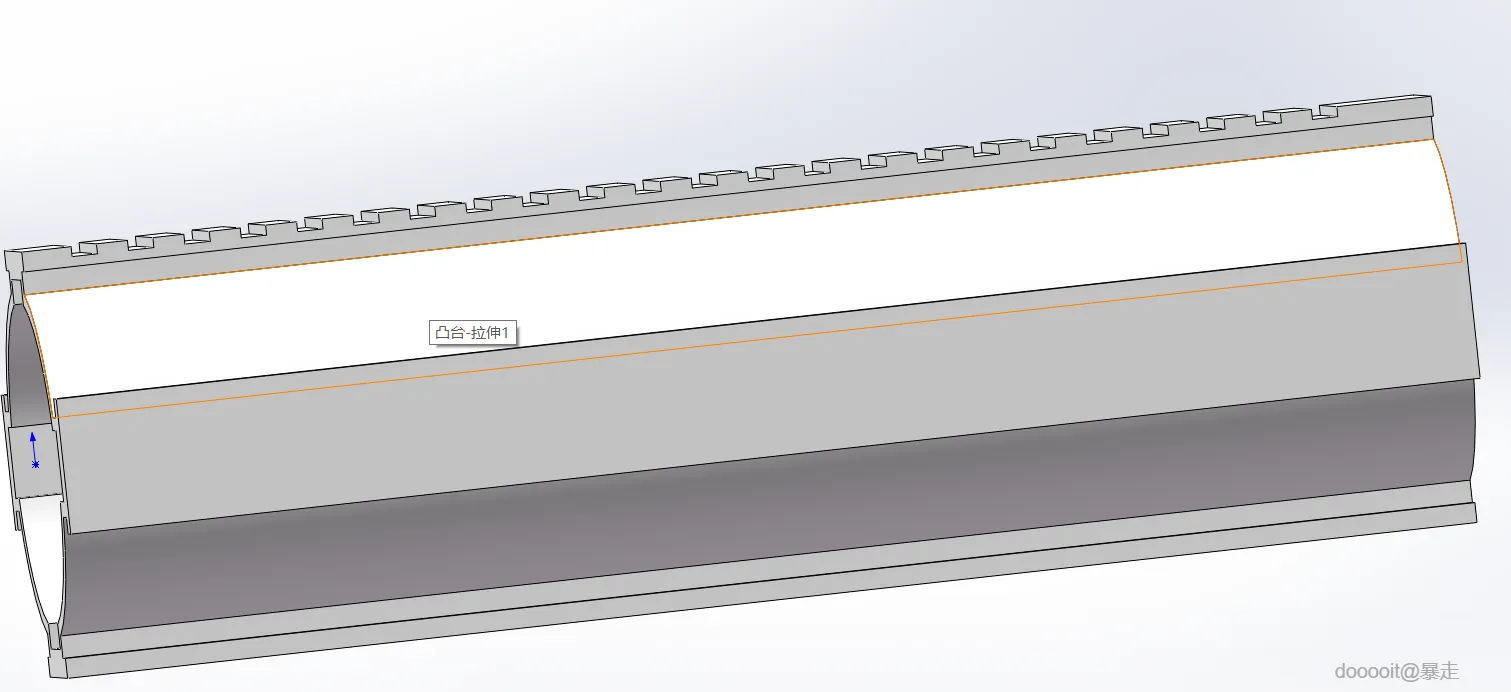

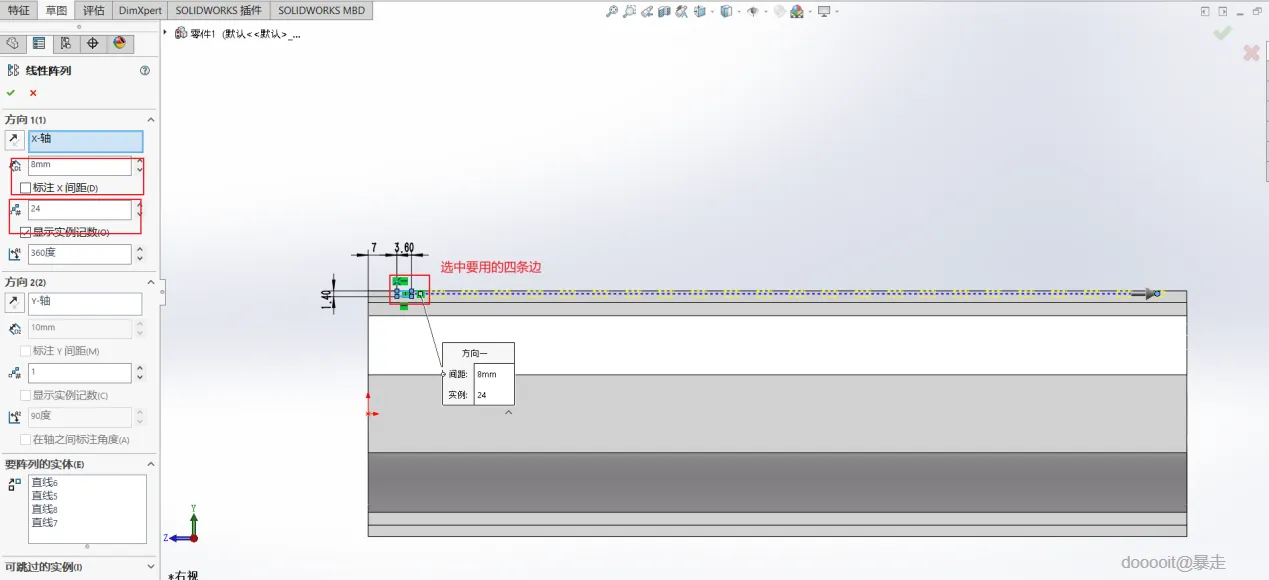

选取欲重复排列的对象，设定每两个相邻单元之间的间隔为8mm，阵列个数为23个。

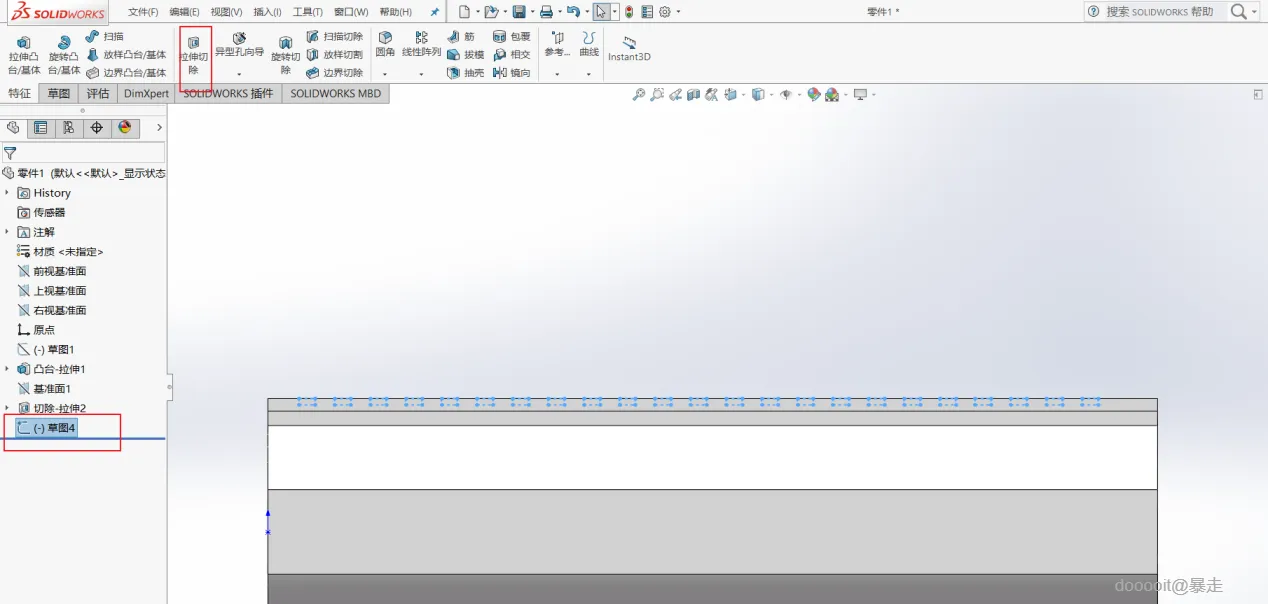

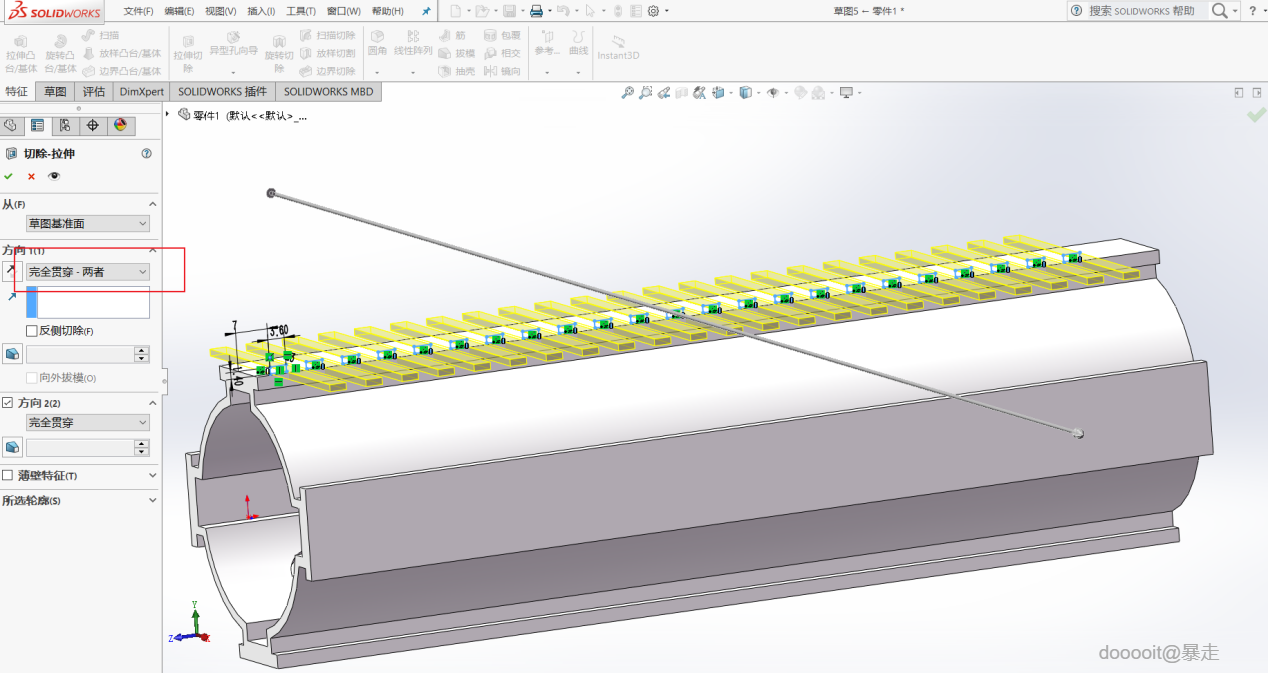

选中草图4中的矩形部分执行拉伸切除动作，同样采取完全贯穿--两者。

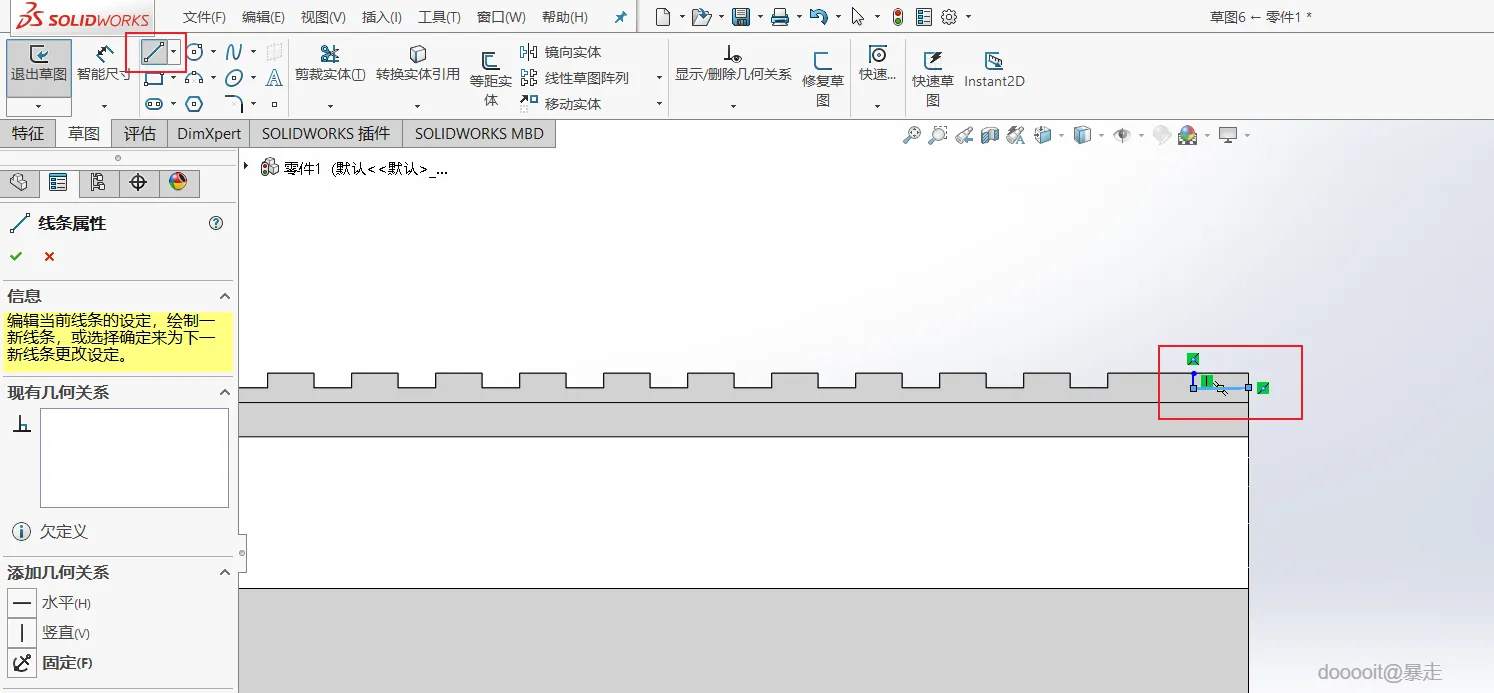

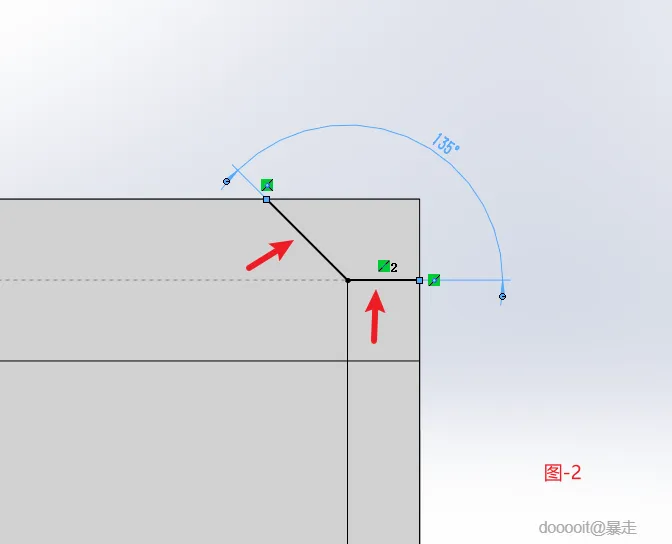

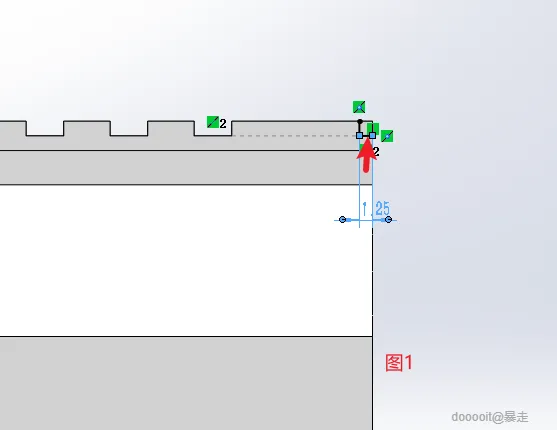

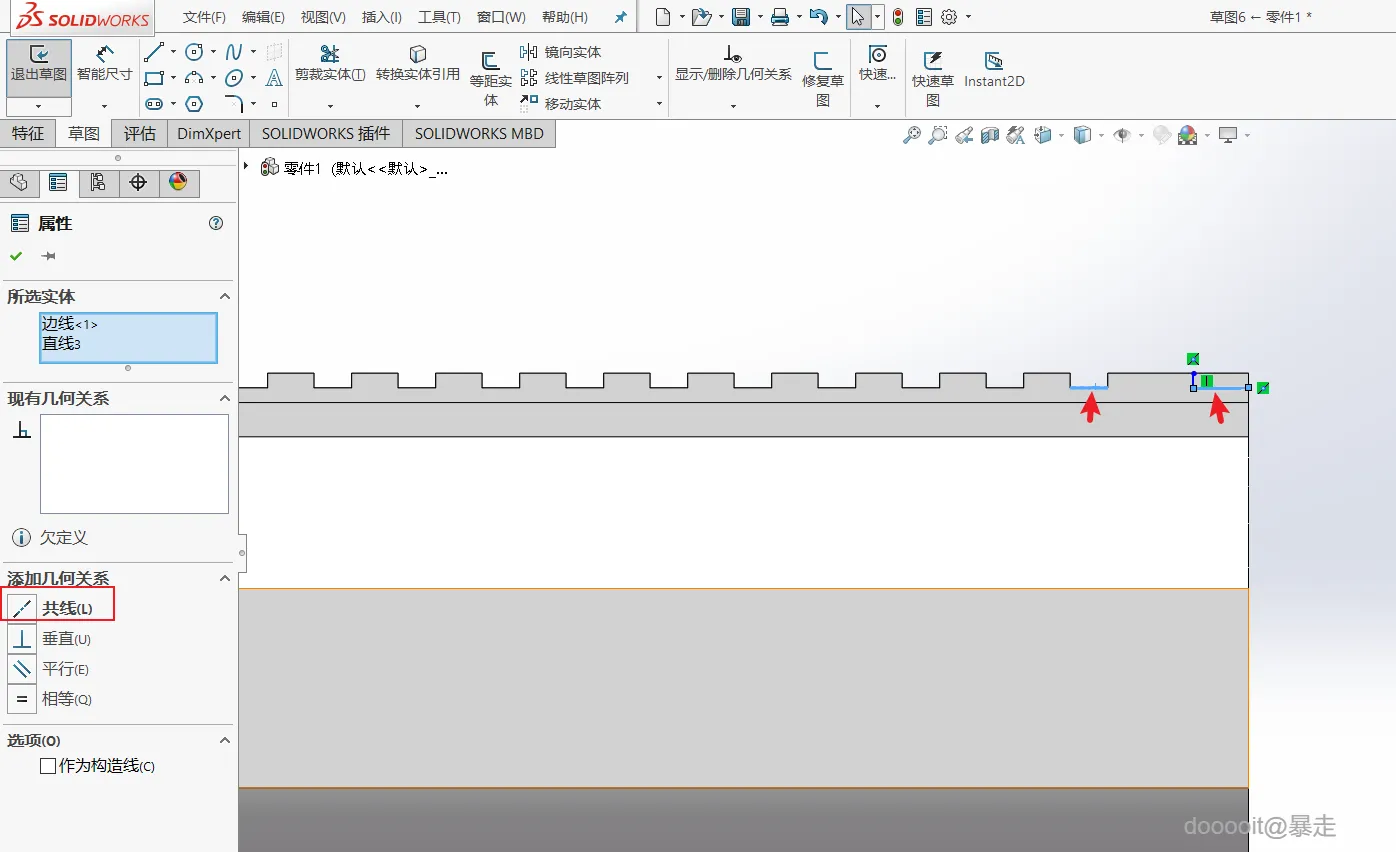

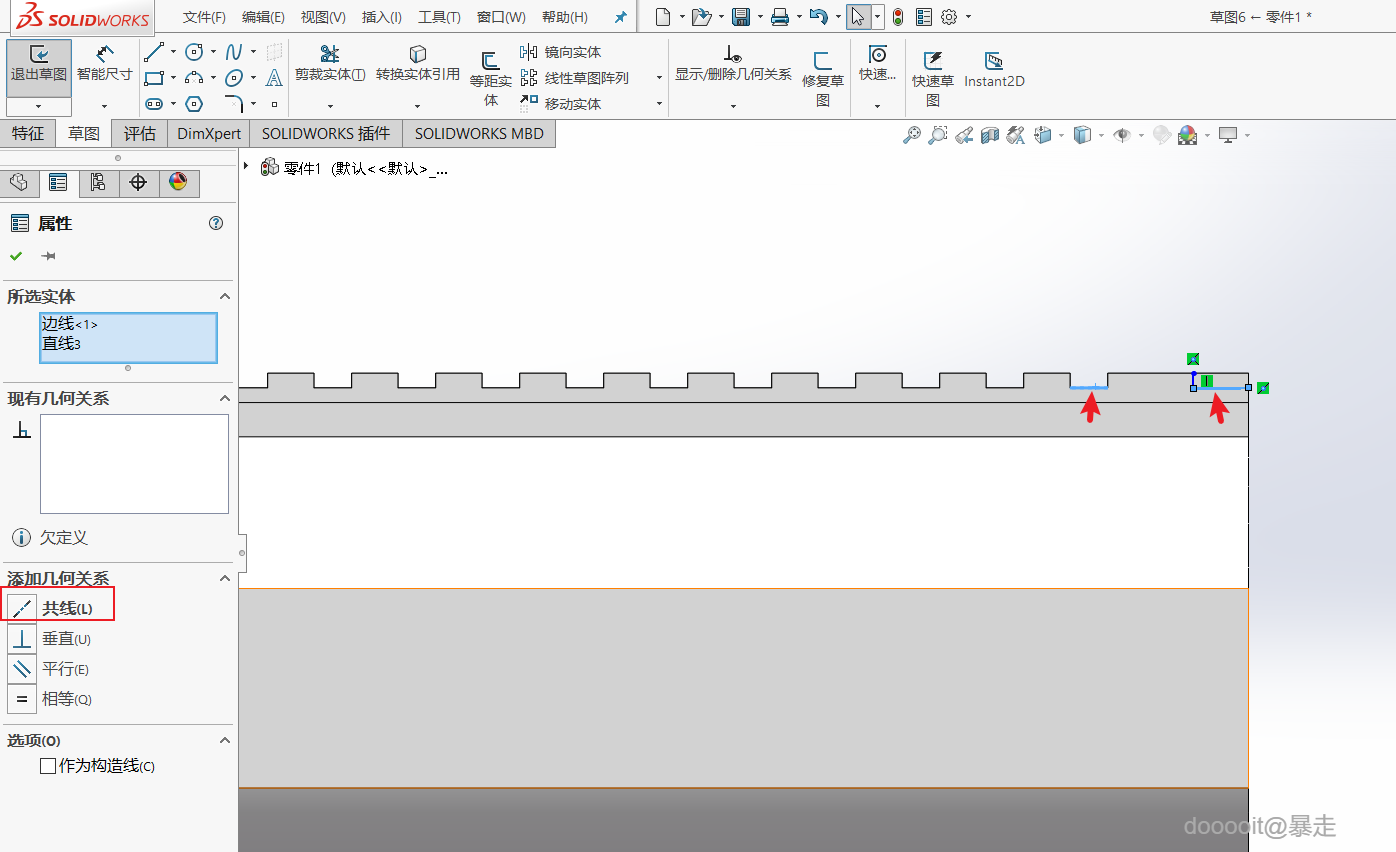

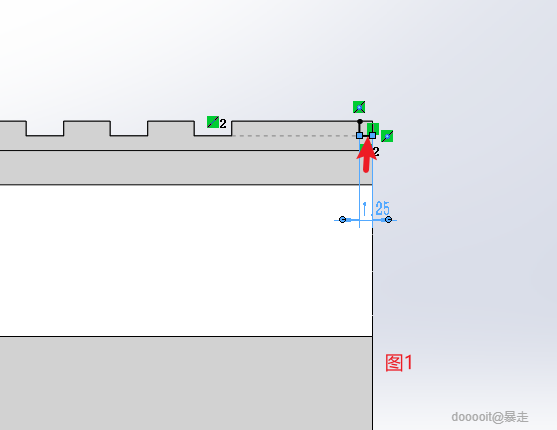

选中直线,在右边画一个直角,左键选中一条线,另一条线ctrl+左键,添加共线关系,选中智能尺寸,标注这条直线,直线的长度为1.25mm,图2选中一条再选另一条线就可以设置角度,角度为135°,在特征中找到拉伸切除,方向完全贯穿-两者。

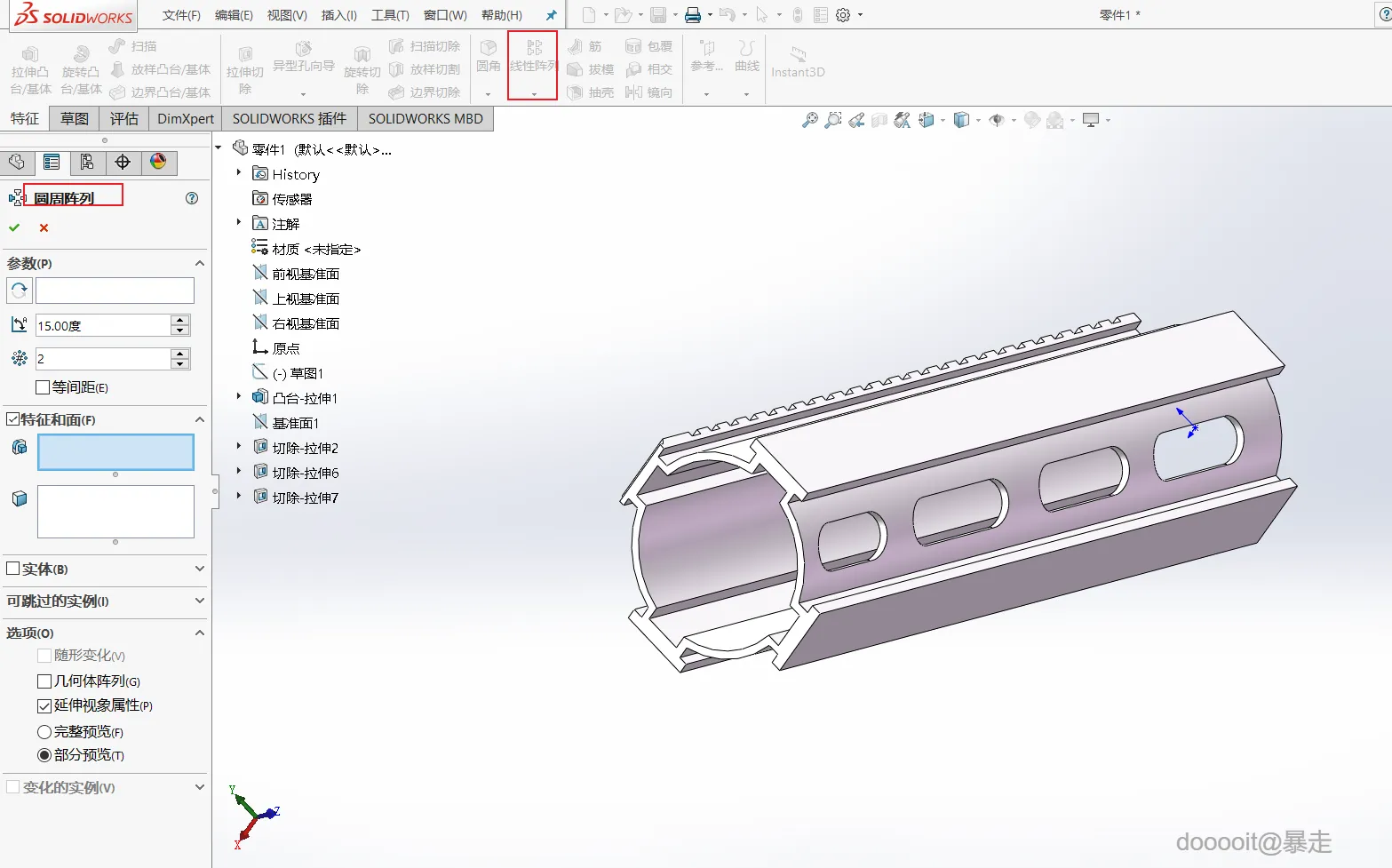

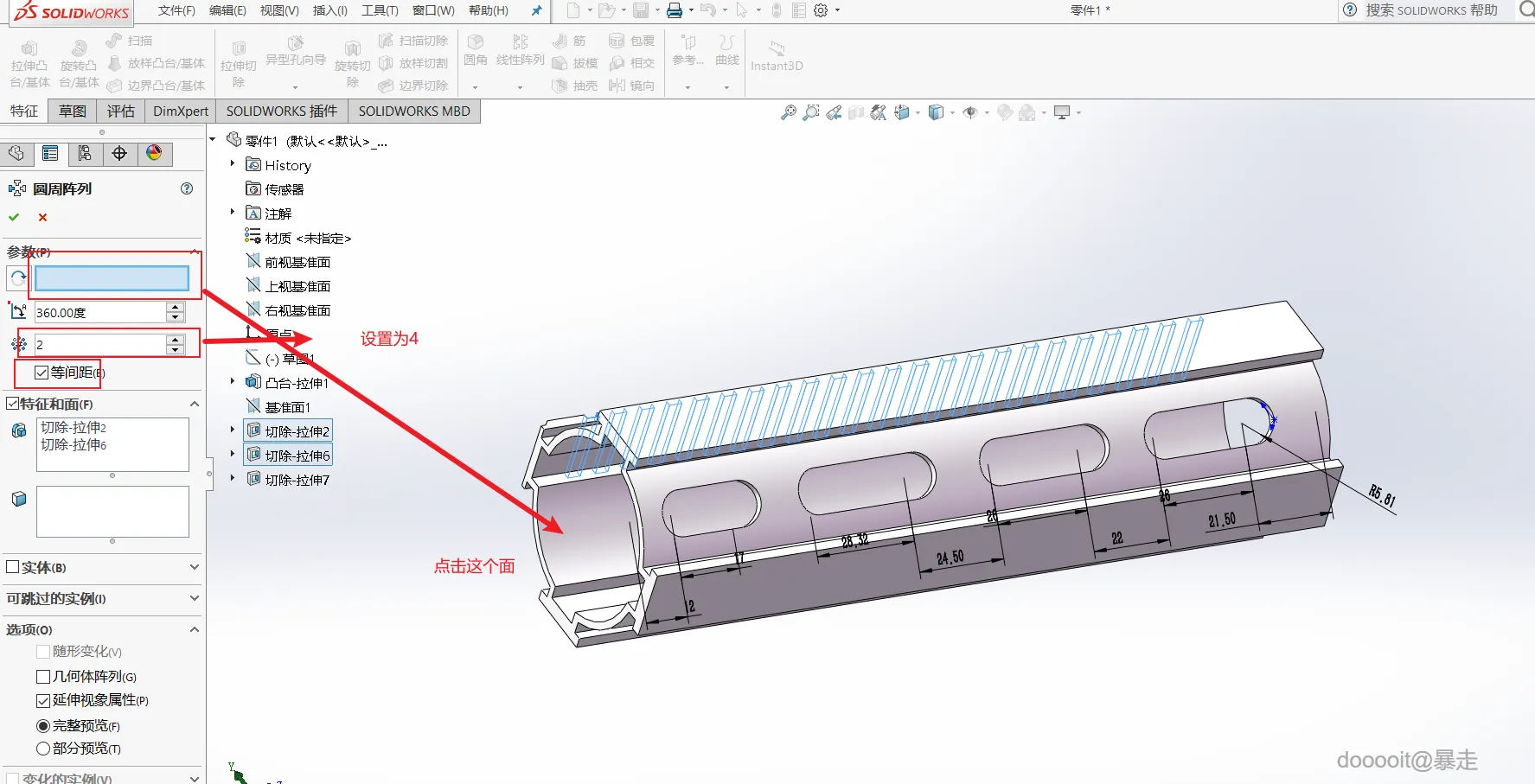

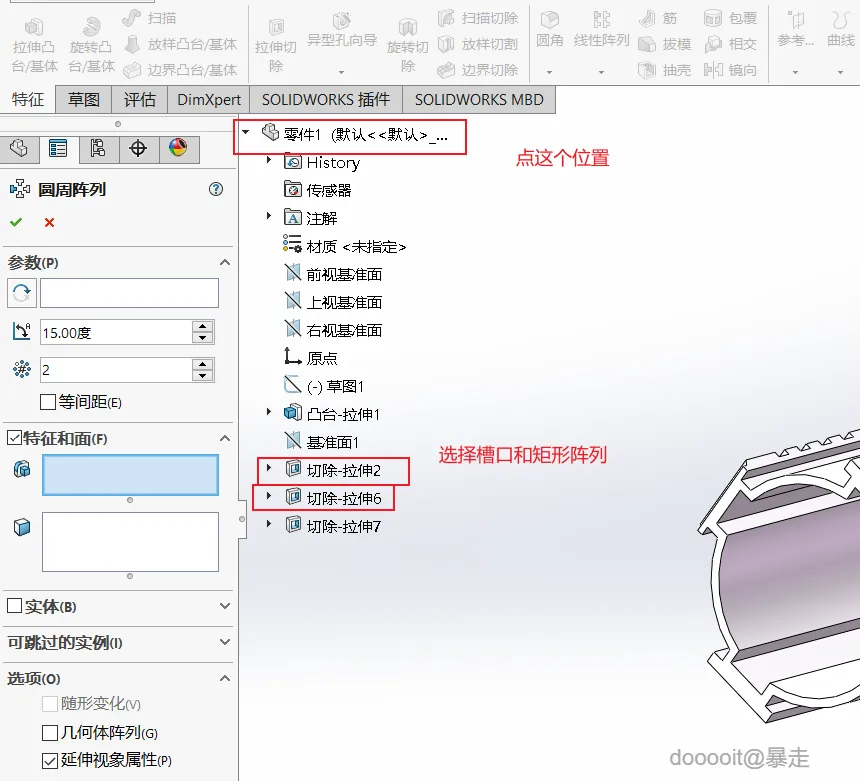

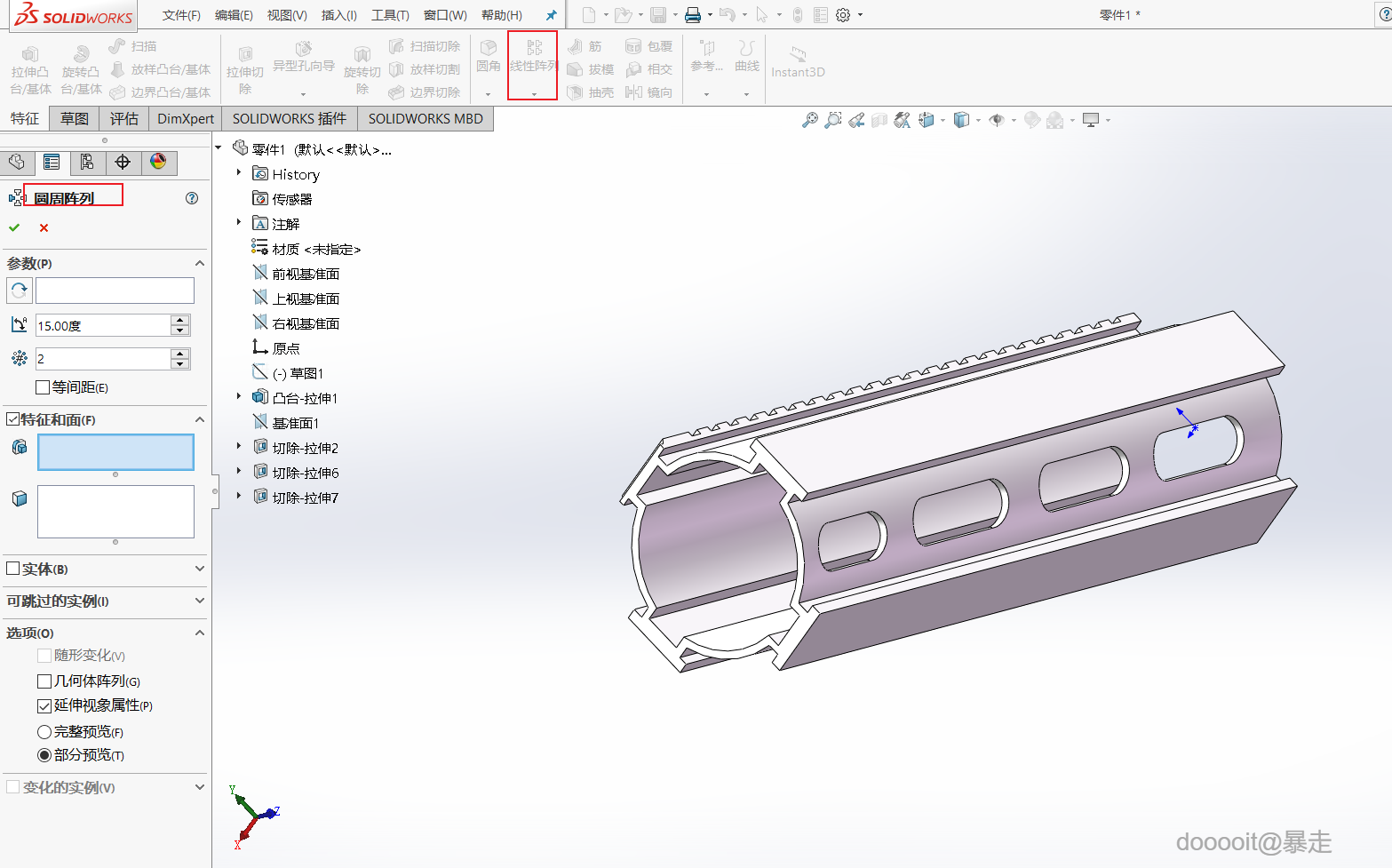

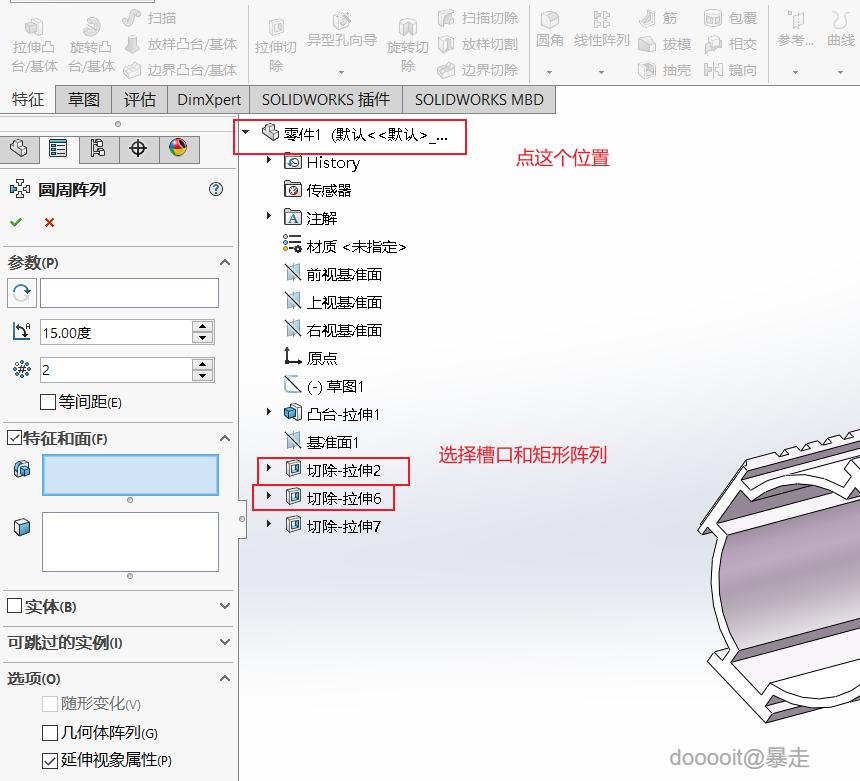

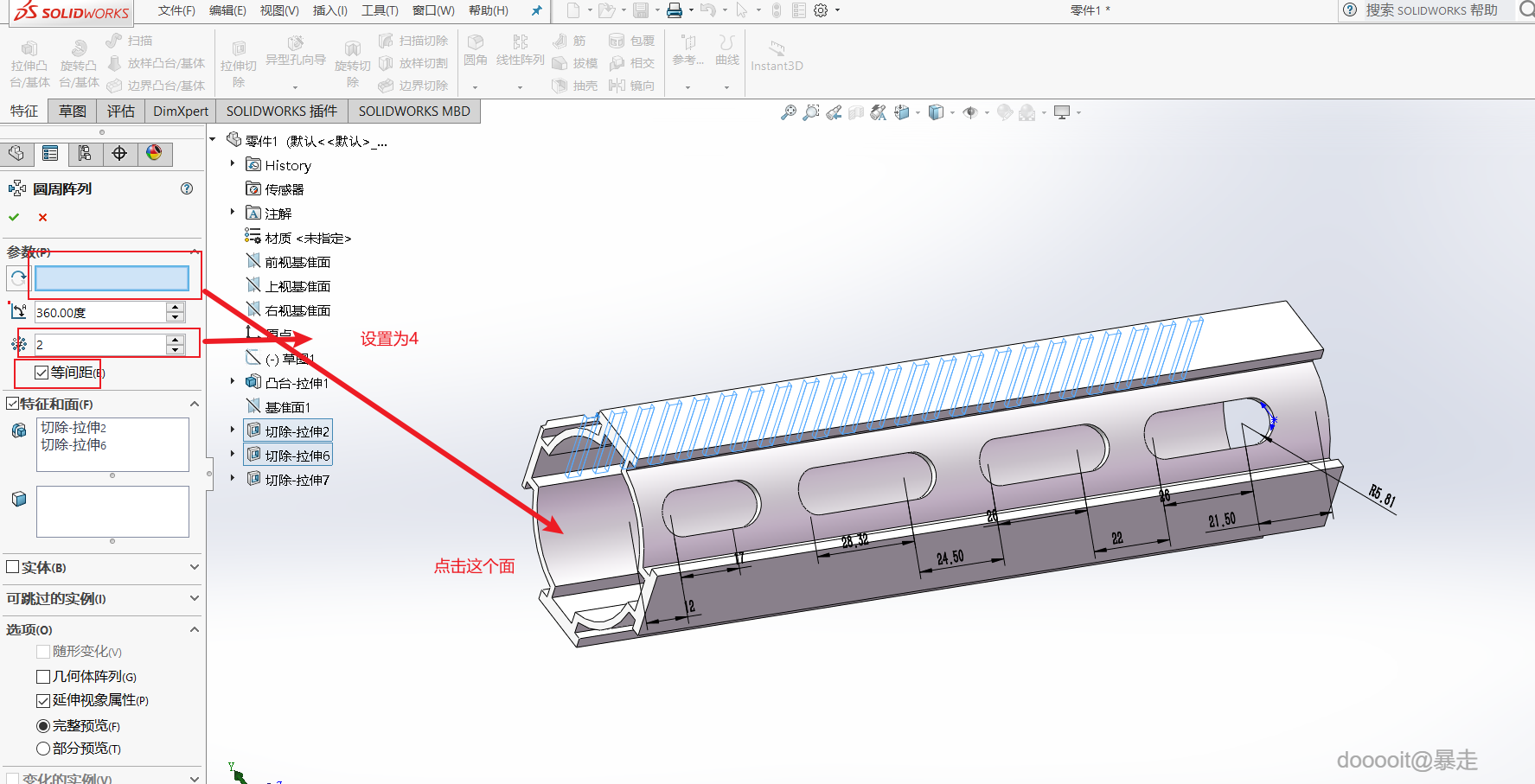

选择线性整列中的圆周阵列,选择之前画好的两个切除特征,设置实例数为4,选择面之后勾选对勾退出。
