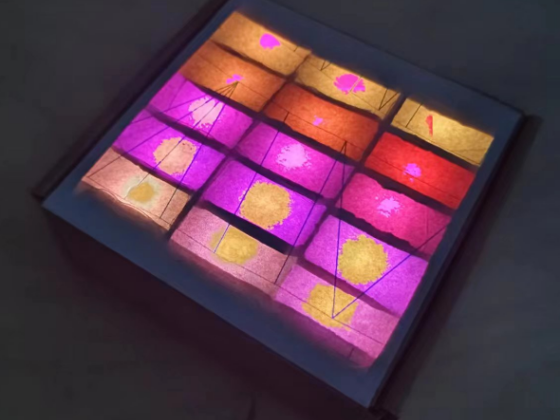

LED炫酷盒子

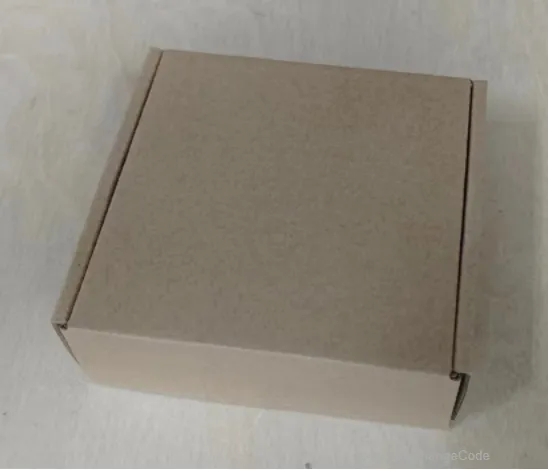

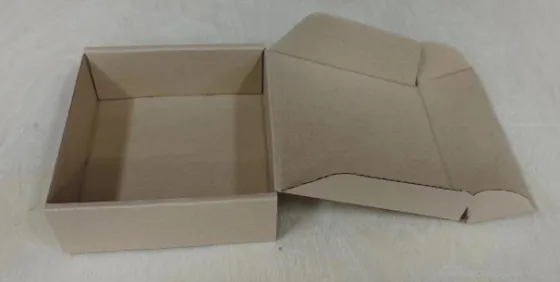

我使用的盒子内部大小为11X11cm，具体大小可依己需求而定

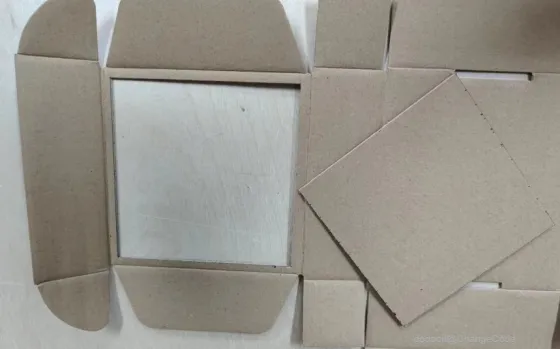

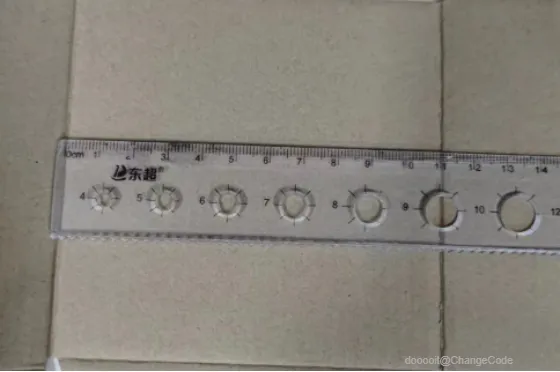

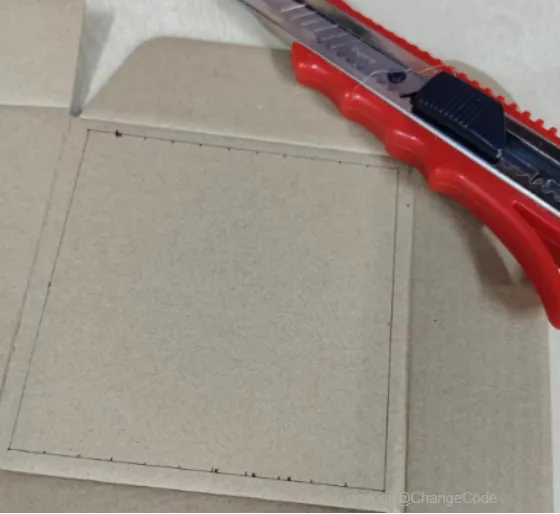

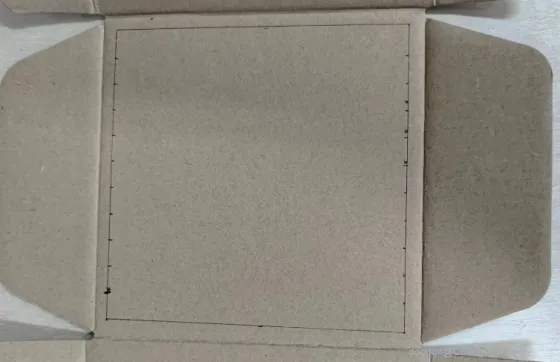

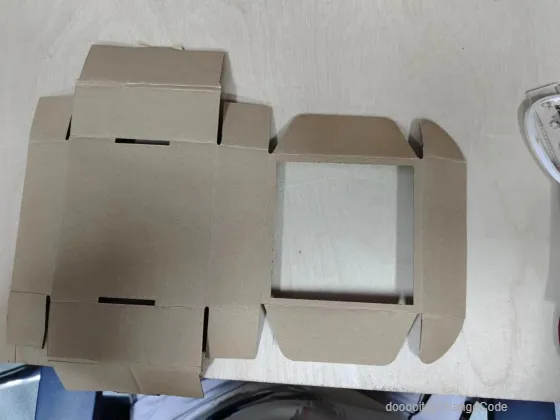

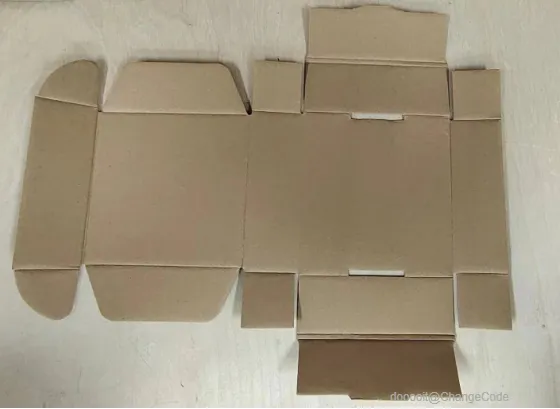

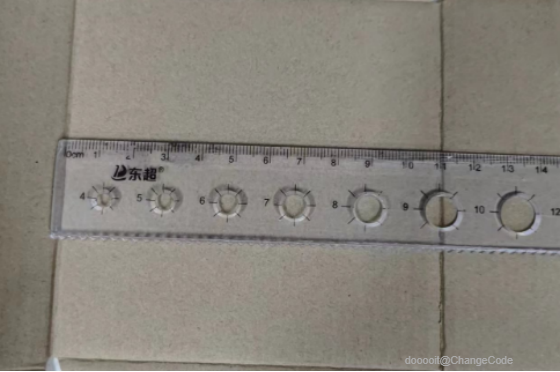

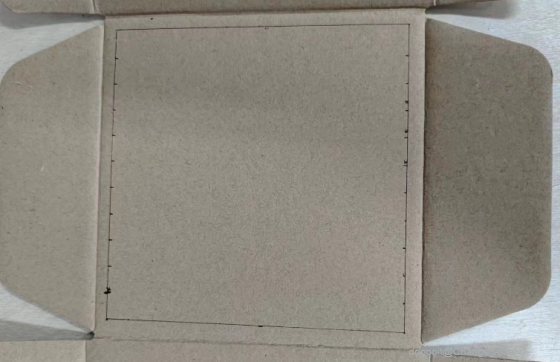

将纸盒拆开铺平，用尺子和笔测量盖子的大小为11X11cm，再在盖子中央上画上10X10的正方形，并将其裁剪下来备用。

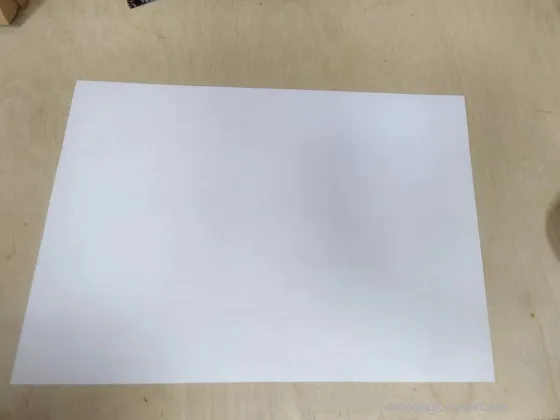

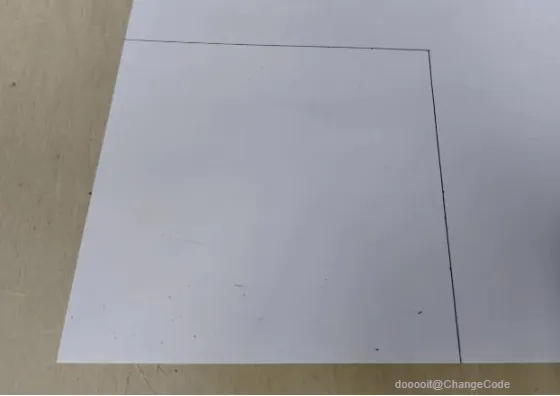

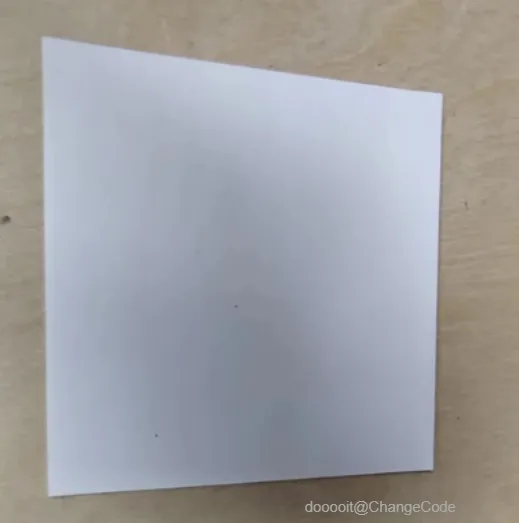

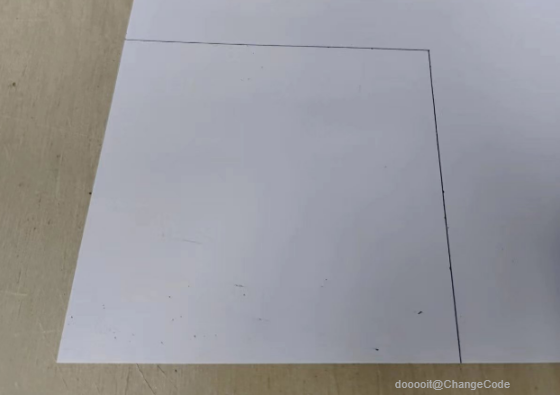

去除一张空白的A4纸，在纸上画出11X11的正方形，并将其裁剪下来。

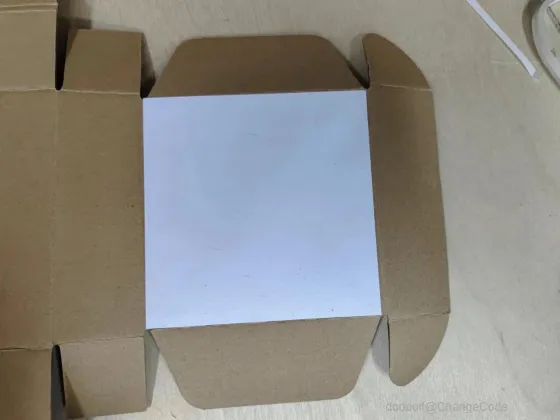

1. A4纸充当散光纸，粘合到上盖。

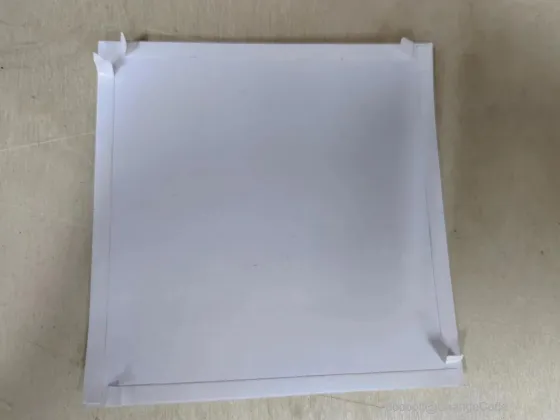

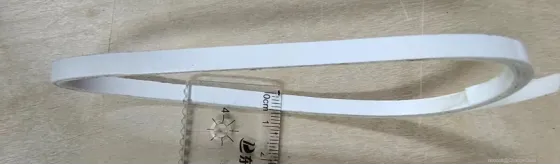

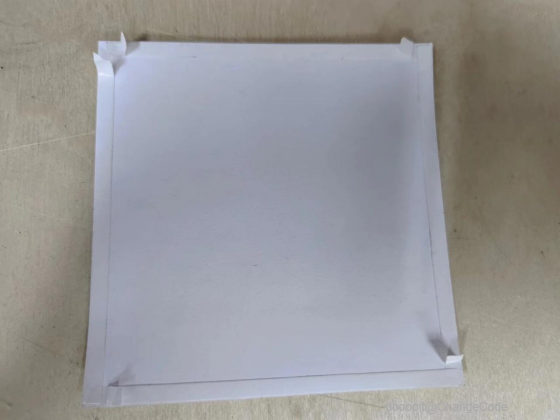

2. 这里使用的双面胶为5mm的宽度，将双面胶平整粘到正方形纸的四周，再将白纸粘到纸盒上盖。

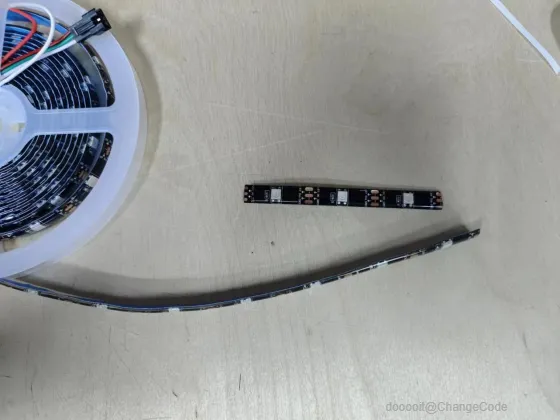

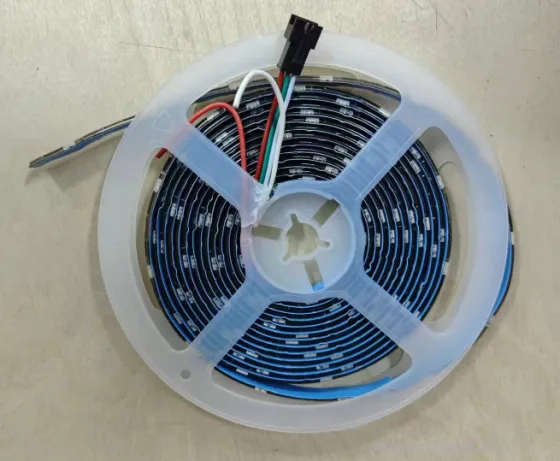

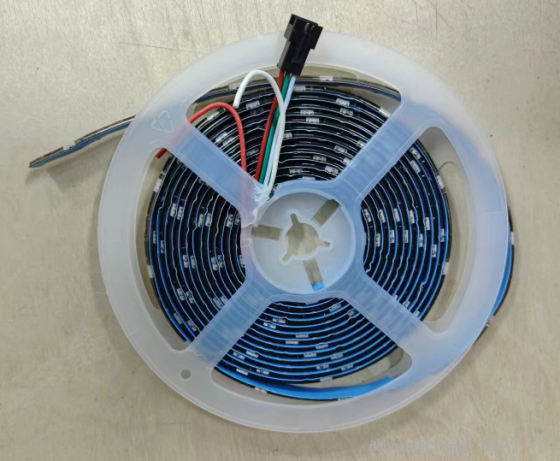

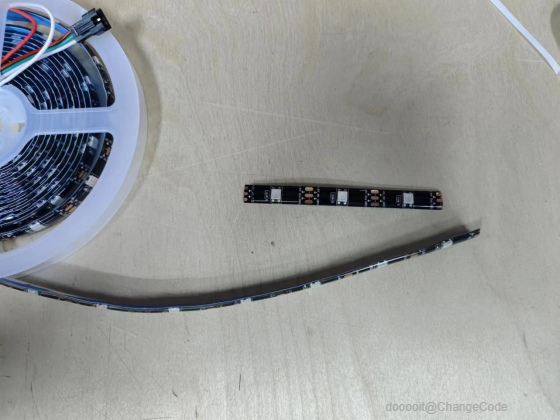

1. 取出一盘LED灯带，每隔三个灯珠裁剪下来，一共剪5条这样的灯带

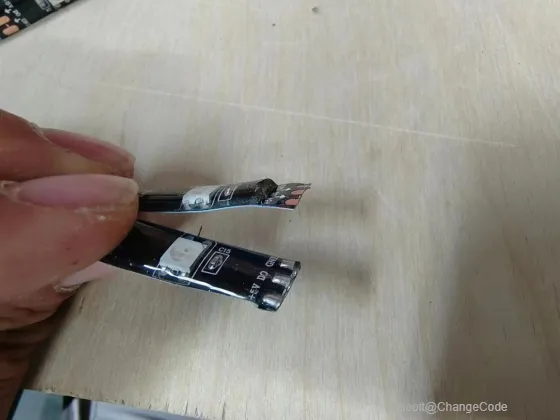

2. 我的LED灯带上有透明滴胶，需要将焊接处的胶扣掉，方便一会儿焊接

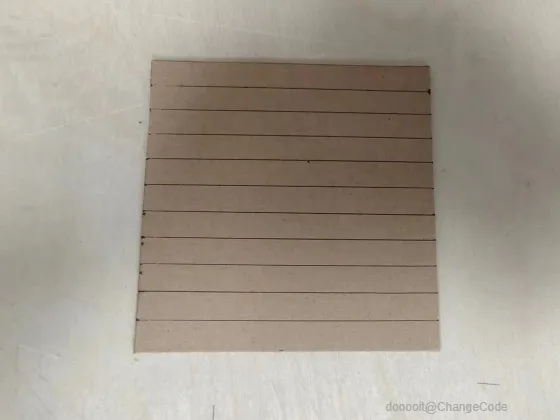

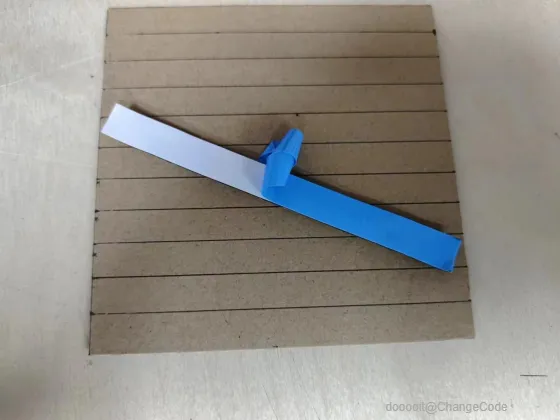

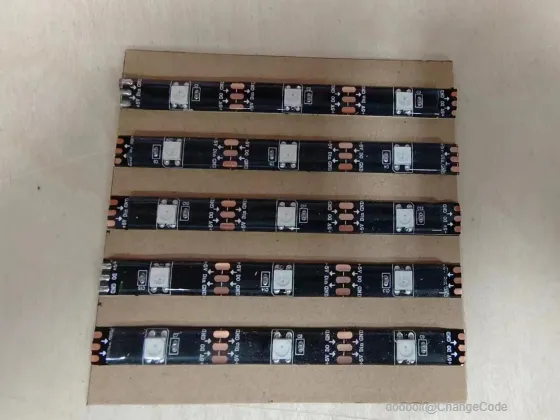

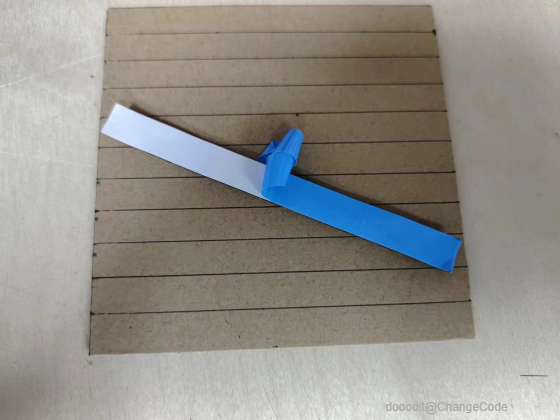

1. 在刚才裁剪下来的正方形纸板上，每隔0.9mm画一条线，用来均匀分布LED灯带

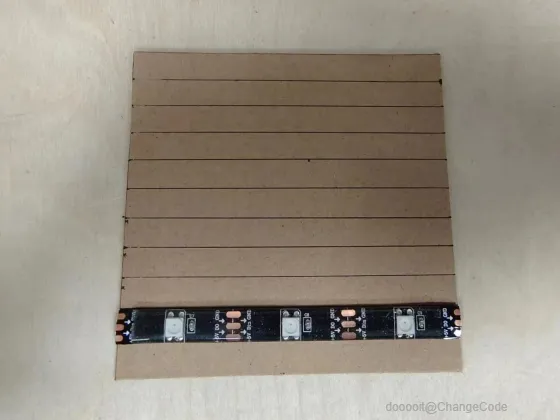

2. 每条LED灯带的背后都有双面胶，将双面胶的保护层撕掉后，粘到纸板上

3. 注意，每个一条线粘一条灯带，均匀分布

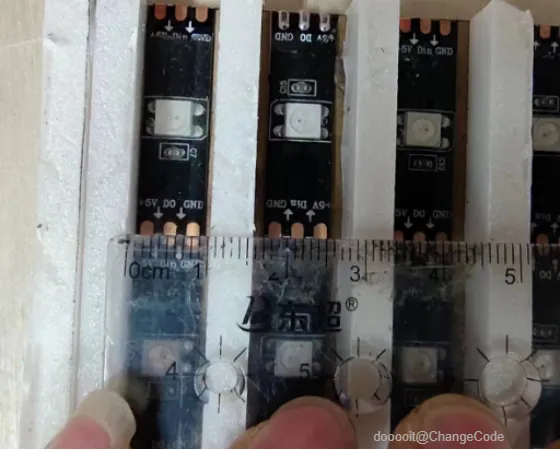

1. 粘灯带的时候，要注意din引脚 和 do引脚的位置，或是注意箭头的朝向

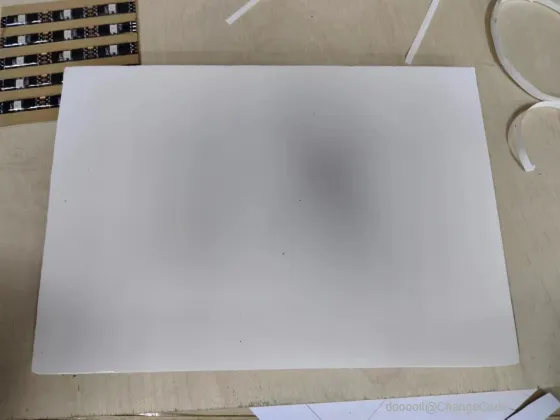

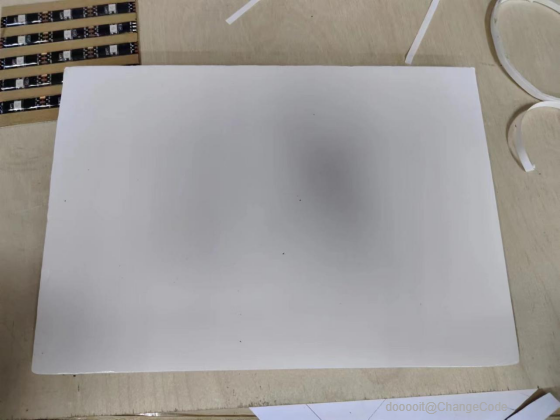

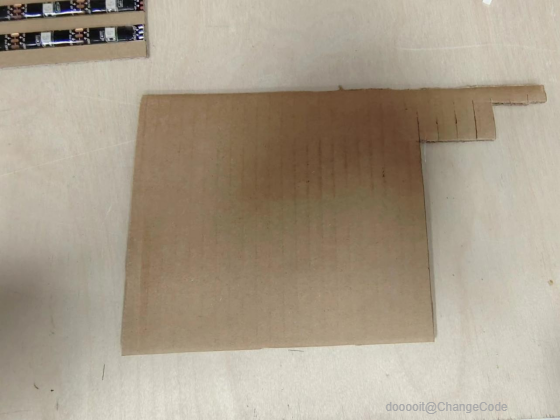

1. 再准备一块儿纸板，由于我不小心将纸板打湿了，我用白色的纸板替代

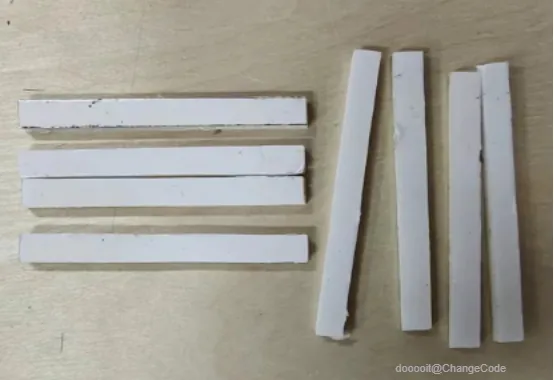

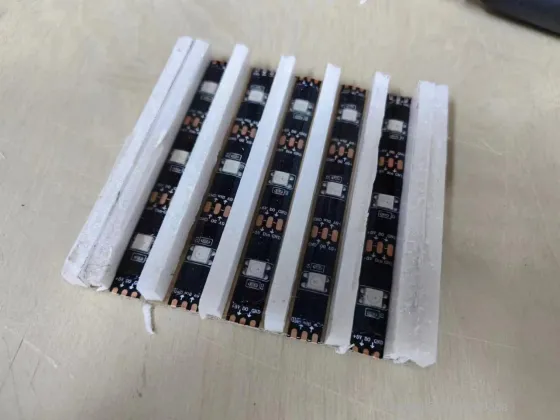

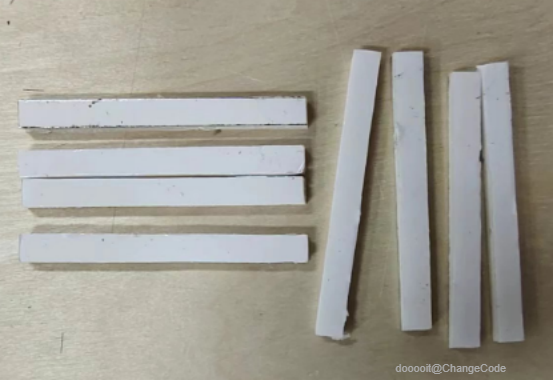

2. 在纸板上裁剪1X10的长方形，一共需要裁剪8个

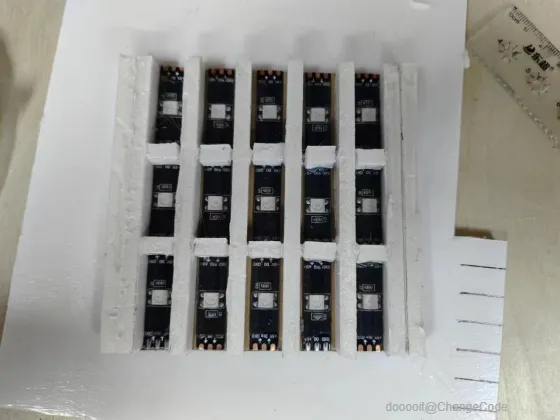

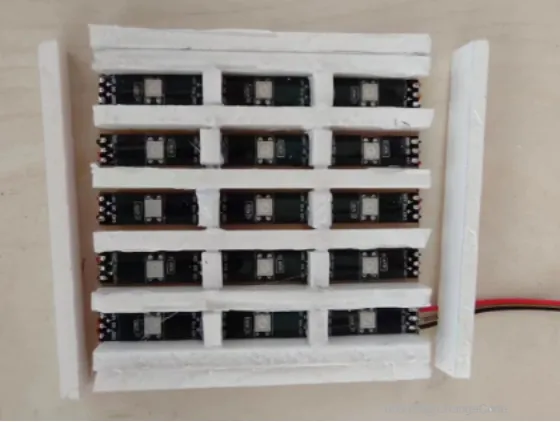

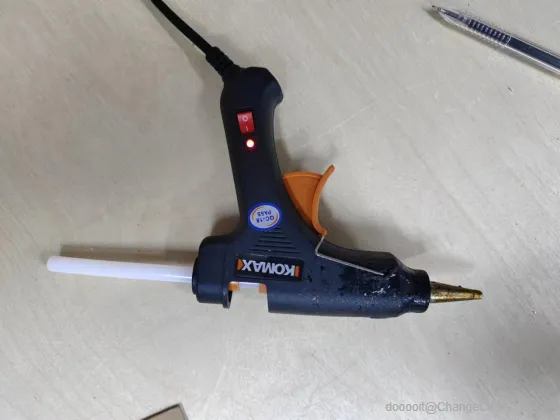

准备号一把热熔胶枪，将刚才的隔条全部粘合到纸板上

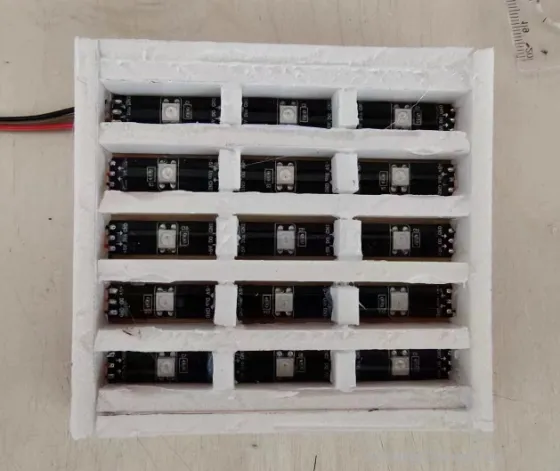

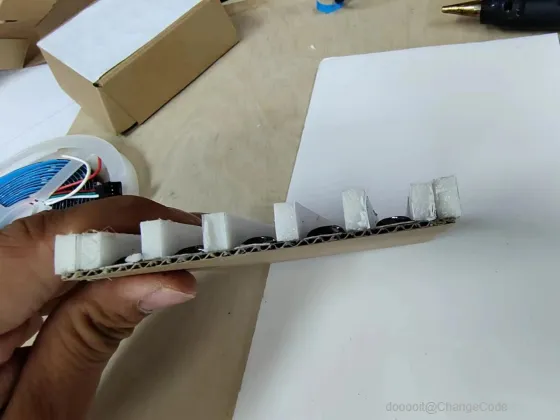

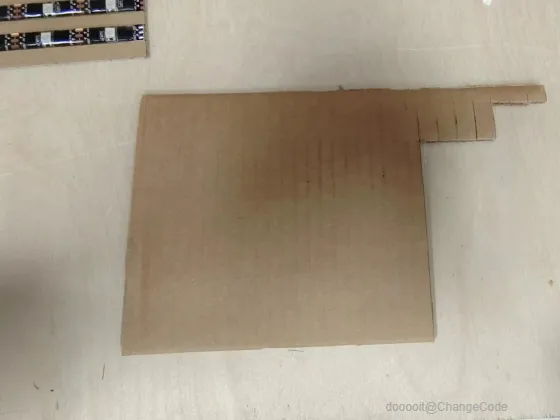

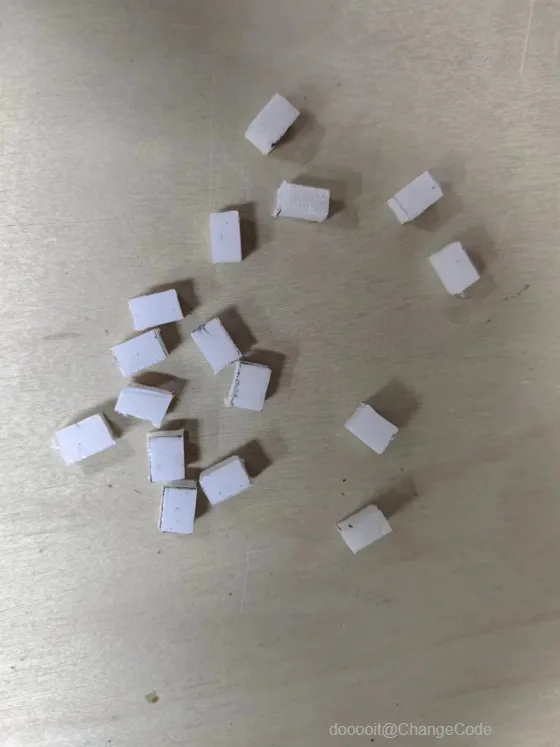

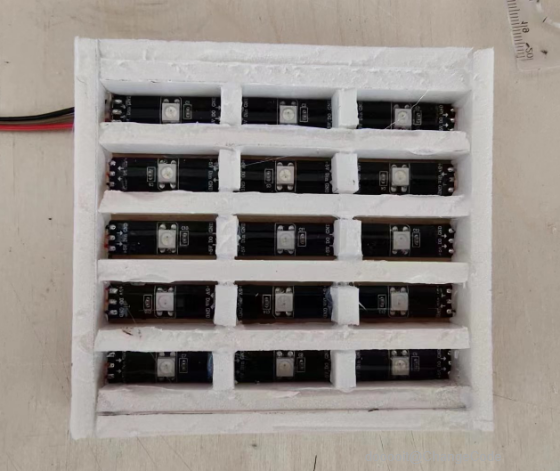

这次需要裁剪1cmX8mm的小隔条，一共准备10个，粘到纸板上即可

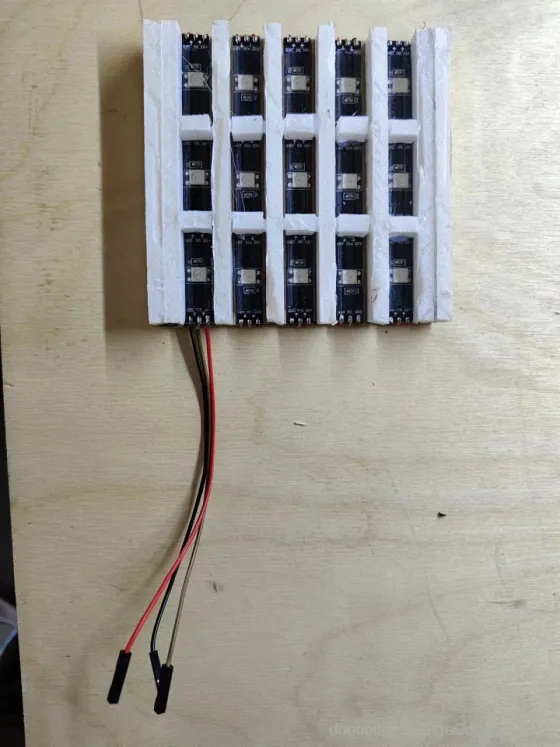

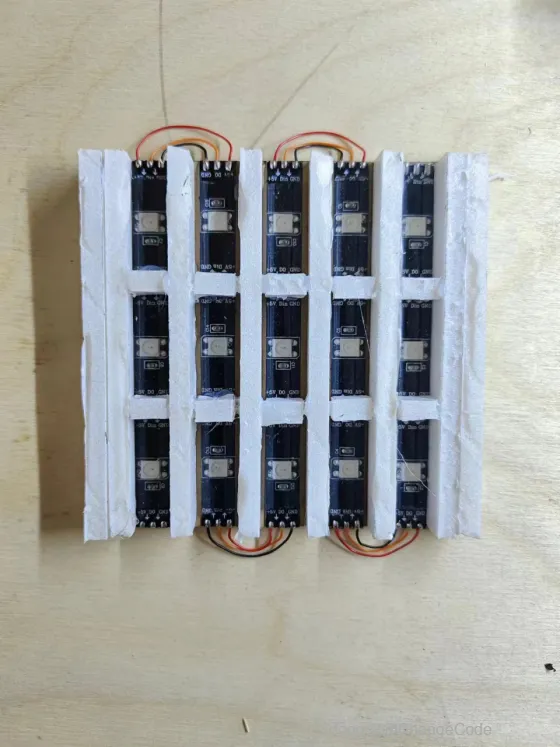

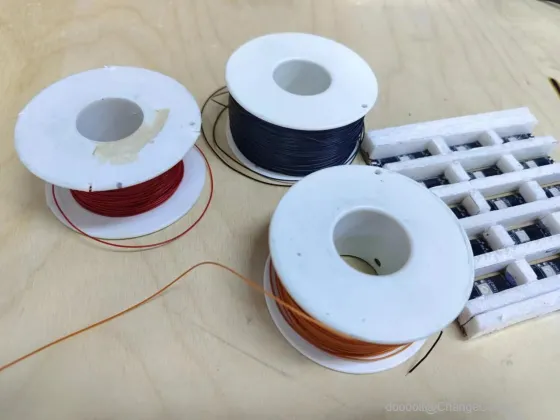

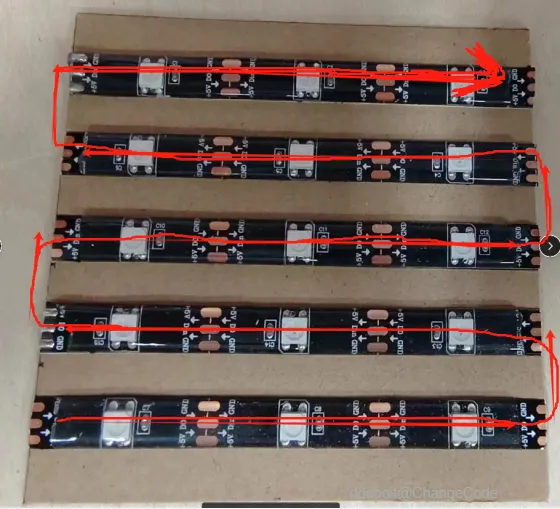

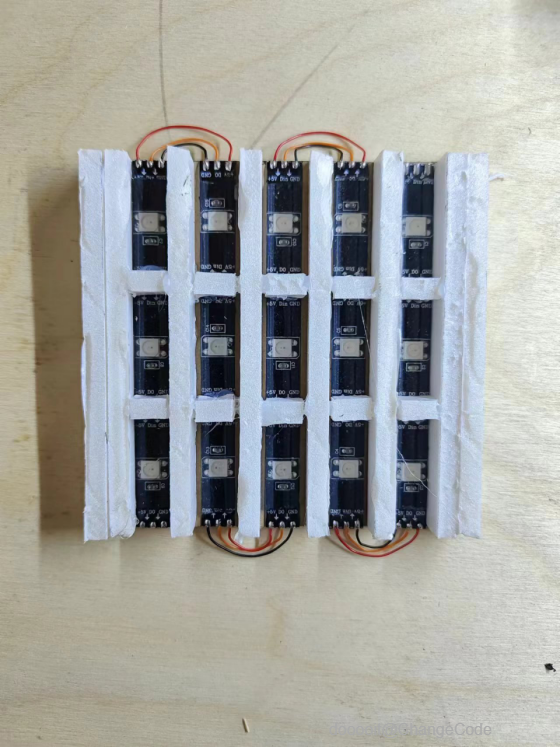

1. 现在，需要先将每条灯带连接到一起，箭头的朝向就是灯带的方向，din是输入，do是输出5V←→5V，GND←→GND,DIN←→DO

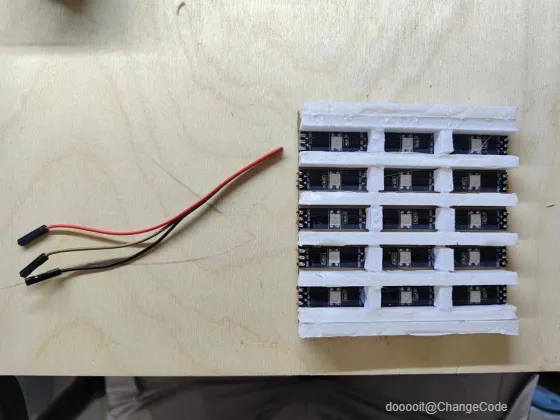

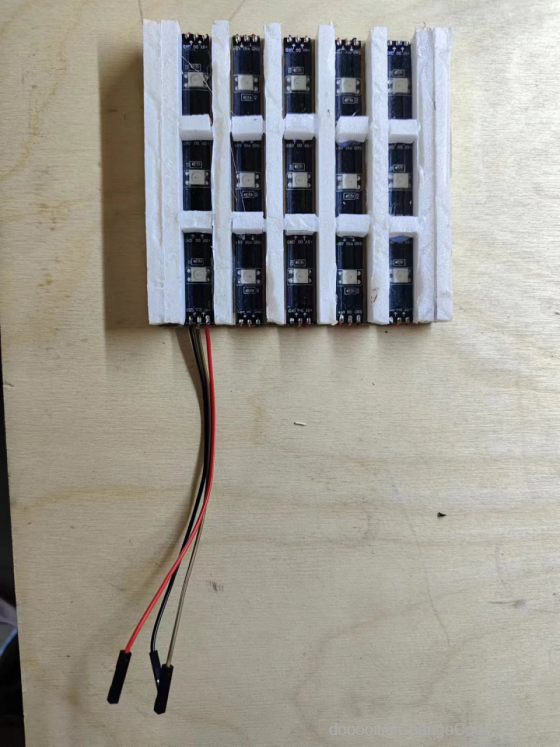

2. 最后将输入（din）的位置焊接上杜邦线，用以连接arduino nano

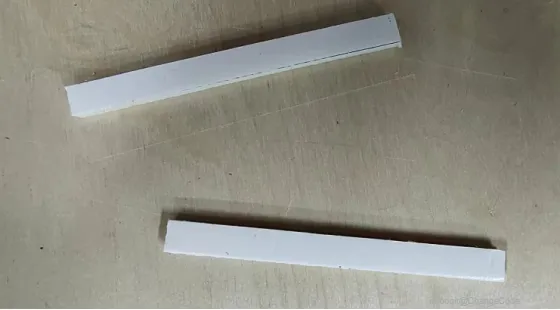

1. 裁剪两条1X11的纸板
2. 将裁剪的纸板粘贴到焊接线的位置，与顶部保持平齐

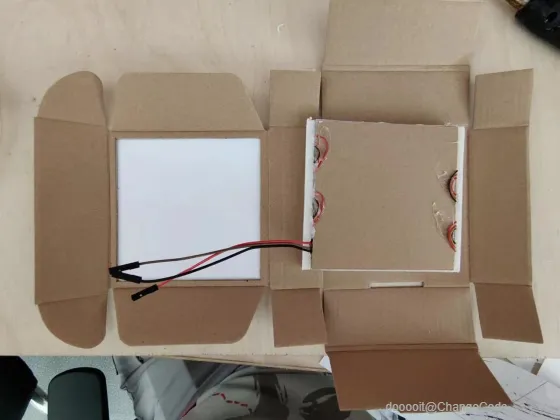

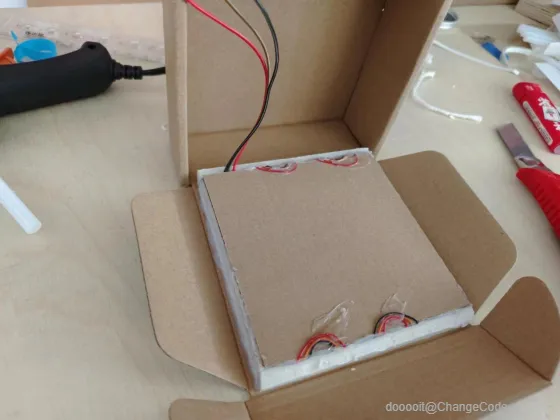

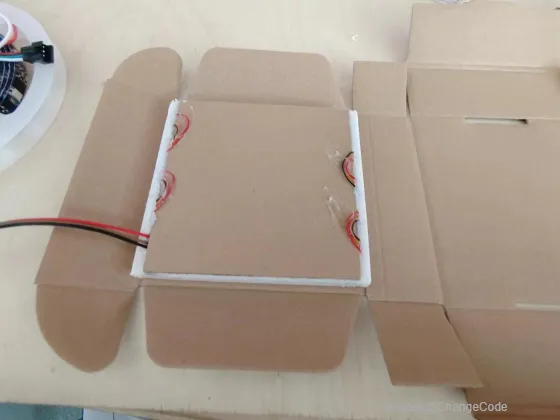

1. 接下来，需要将这个四四方方的无顶盒子粘贴到刚才裁剪的位置

2. A4纸充当其顶部，还能当作扩散纸来用

3. 将灯带纸板反向扣倒后，四周对其并粘贴

4. 注意，杜邦线需要朝向盒子内部

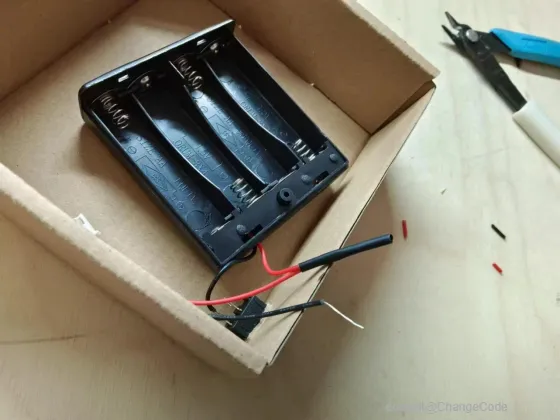

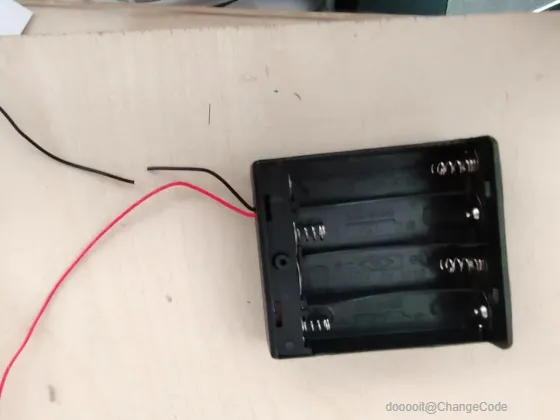

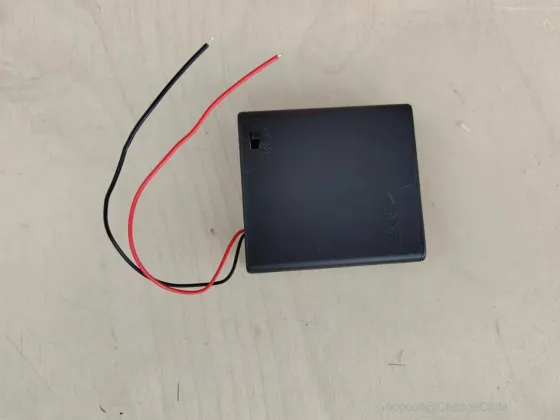

1. 准备一个4格电池盒，用以arduino nano的供电

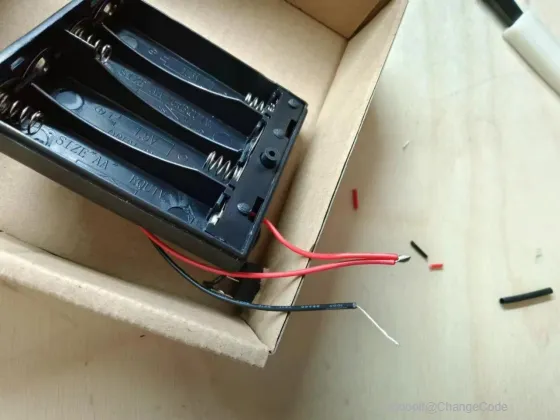

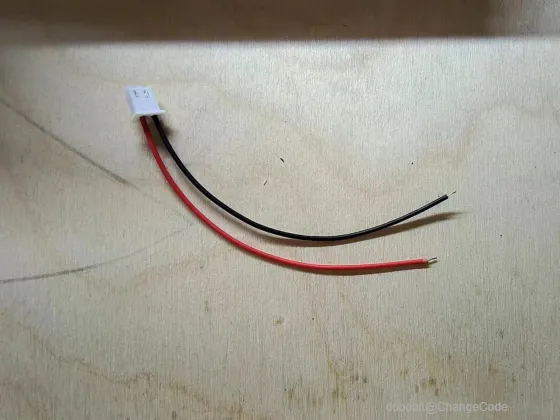

2. 将电池盒的黑红两根线剪短至4-5cm

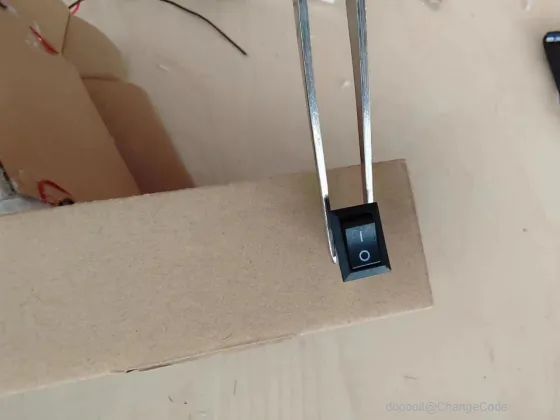

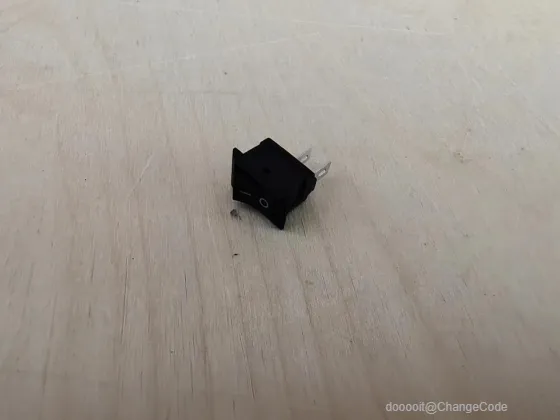

3. 准备一个开关，我这里用的是船型开关

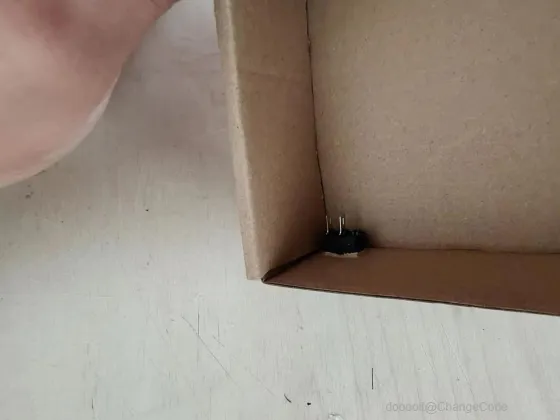

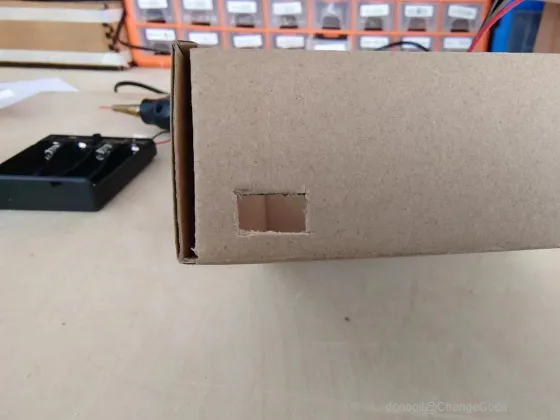

4. 将纸盒的某一侧面掏一个长方形的洞，把船型开关放进去

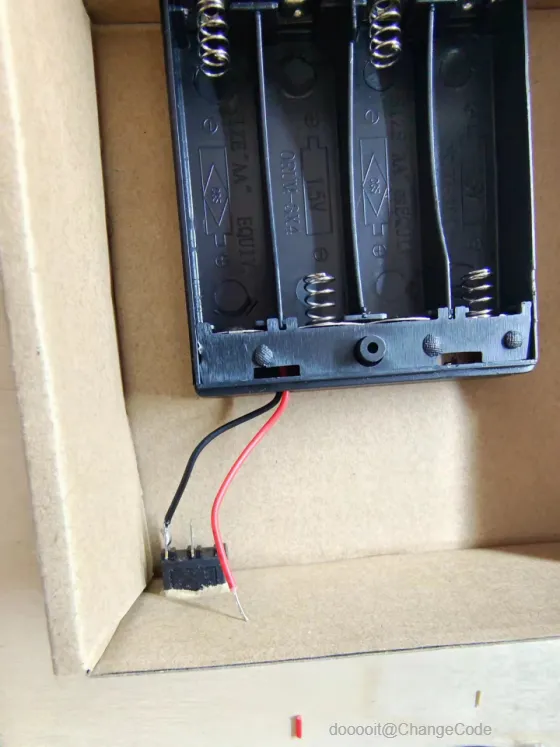

5. 将电池盒的黑色线焊接到船型开关的一只引脚上

6. 准备两根杜邦线（尽量是黑色和红色两根线）

7. 将黑色杜邦线焊接到船型开关的另一只引脚上

8. 将电池盒的红色线和杜邦线的红色线焊接到一起，套上热缩管防止短路

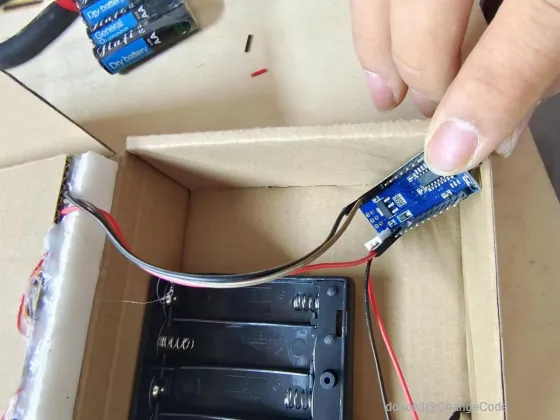

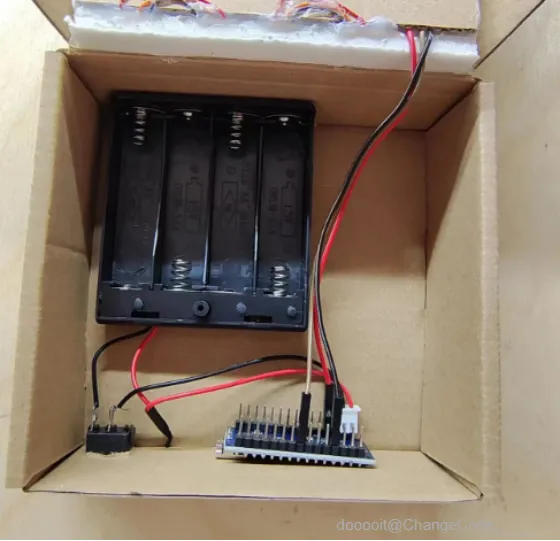

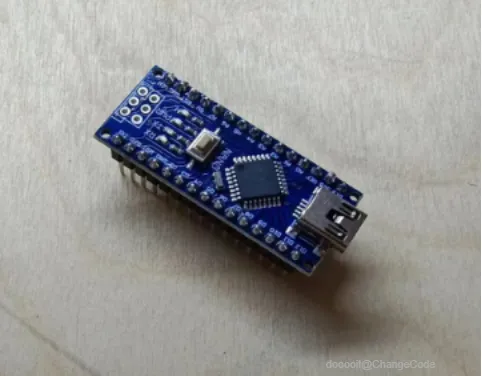

1. 准备一个arduino nano

2. 连接他们的引脚到arduino nano上

3. 电池盒的红线→arduino nano 的VIN引脚

4. 电池盒的黑线→arduino nano 的GND引脚

5. 灯带的红线→arduino nano 的5V引脚

6. 灯带的黑线→arduino nano 的另一个GND引脚

7. 灯带的do线→arduino nano 的D5引脚

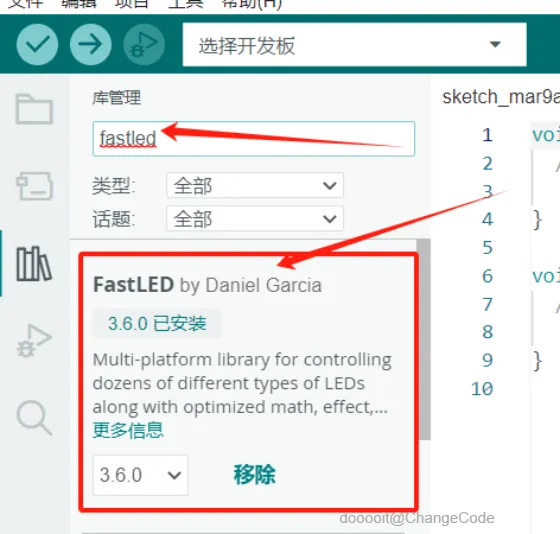

1. 电脑上下载arduino IDE后打开

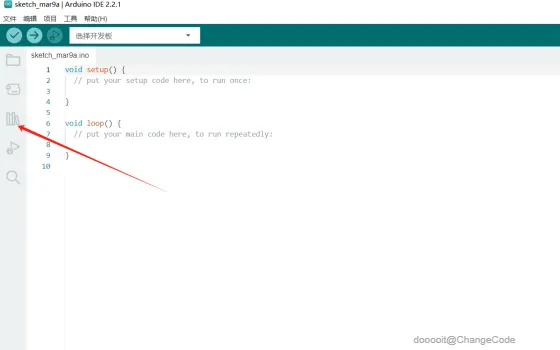

2. 在左侧点击像书架一样的图标

3. 搜索栏里搜索“fastled”，点击安装（我的已经安装好了，所以显示移除）

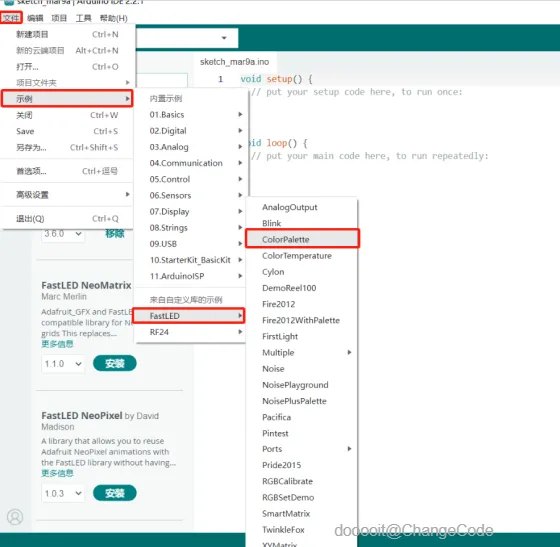

4. 安装好后，依次点击“文件”→“示例”→“fastled”→“ColorPalette”

5. 之后就可以下载烧录了

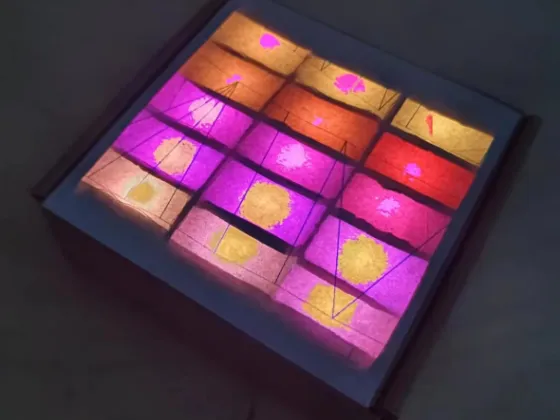

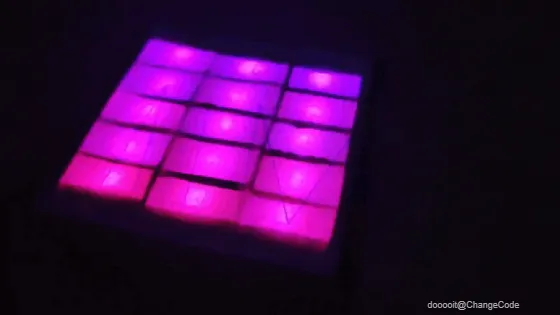

来看看做出来的效果吧
