3X3X3 LED 光立方

1.工欲善其事必先利其器。

2.尺子必须要用，当你的每层3X3led焊接好后，不能有太大的弯曲度，否则你得重新做一遍

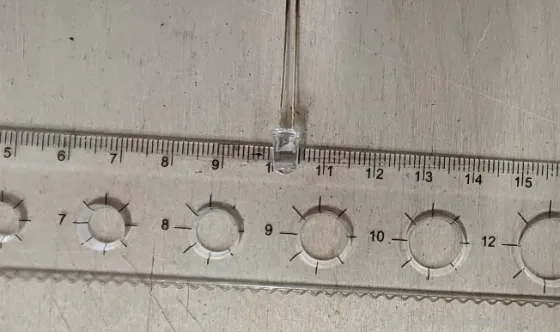

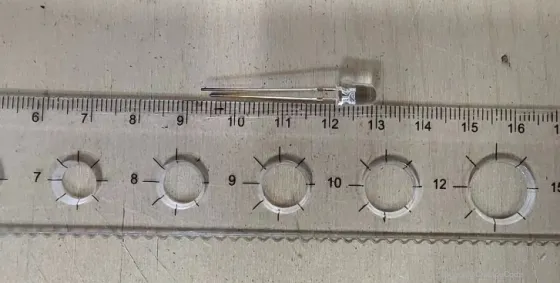

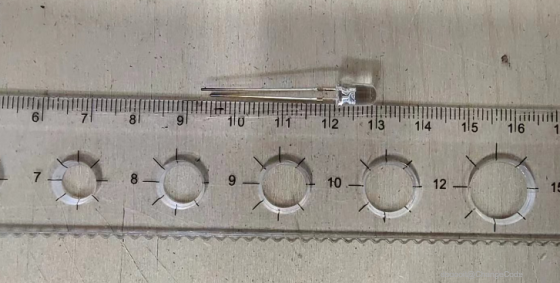

1.在焊接LED之前，需要先用尺子测量LED的引脚长度、大小（LED灯珠的直径），保障制作固定孔的时候，每个LED都能连接上，也不会有太多的余量，更能使LED焊接出来的效果跟家美观

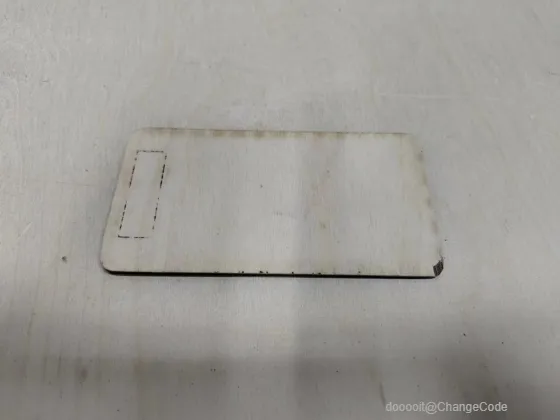

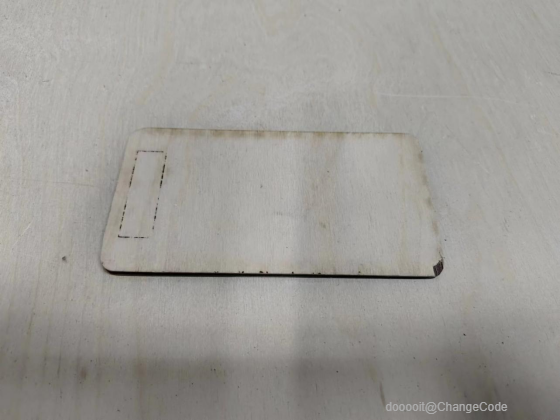

1.接下来就需要使用某种材料来固定LED了，我使用的是木板，在这里，我并不推荐你使用纸页来当作LED固定孔，因为纸过于薄了，并不能很好的固定led

1.由第二步测量得知，LED的直径为5mm，LED引脚长度不能太长也不能太短，取15mm即可

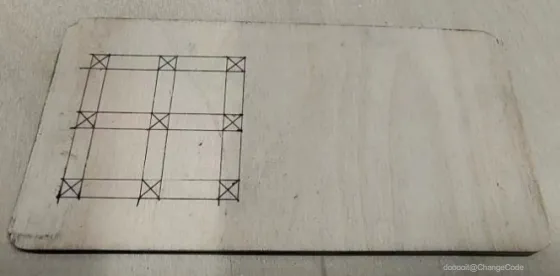

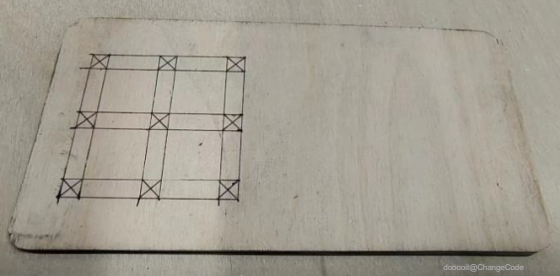

再拿出尺子和笔，画出LED的位置

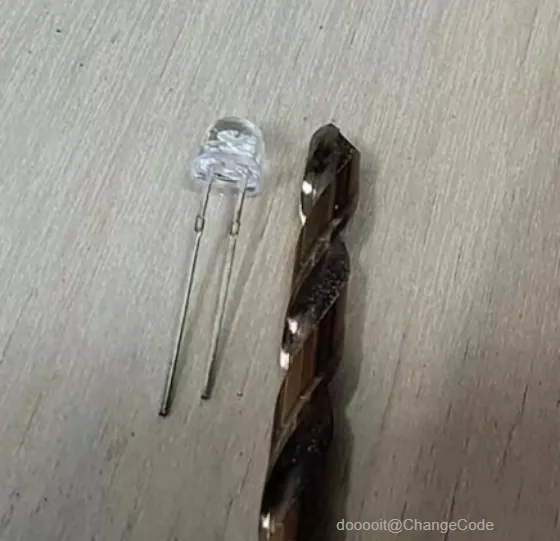

1.钻孔的时候要确定使用的钻头是否为5mm，选好之后还需要比对一下

2.如果钻的孔大了，LED放进去会晃动，起不到固定的作用，过于小了，LED又放不进去，还是不行。

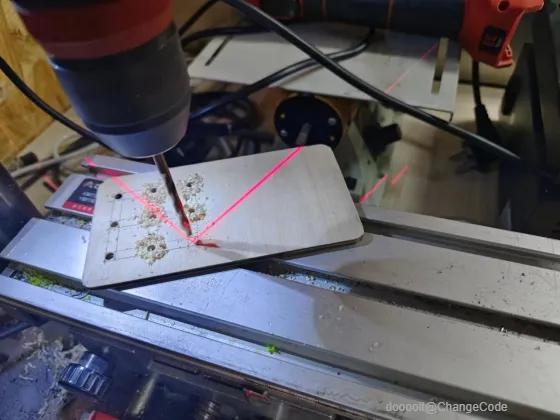

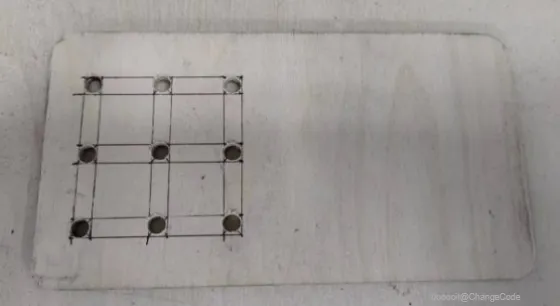

1.到了这一步就可以开始钻孔了，保证你的钻头尖部和画好的LED方格对角线是同一垂直线，小心钻歪了，影响美观

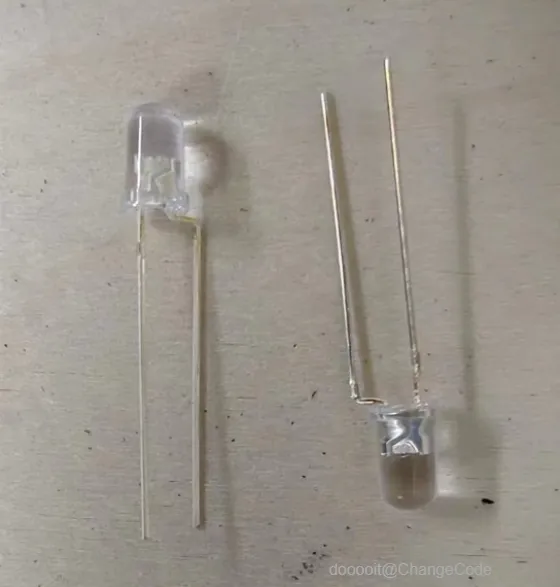

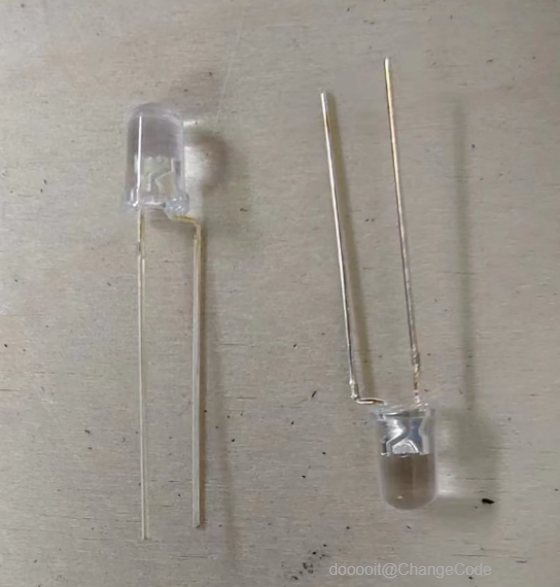

1.为了使上层的LED的引脚有效的连接下层的LED引脚，我们需要折弯LED引脚，避开灯珠

2.折弯的引脚为正极，负极不动

3.（注意：长脚为正，短脚为负）

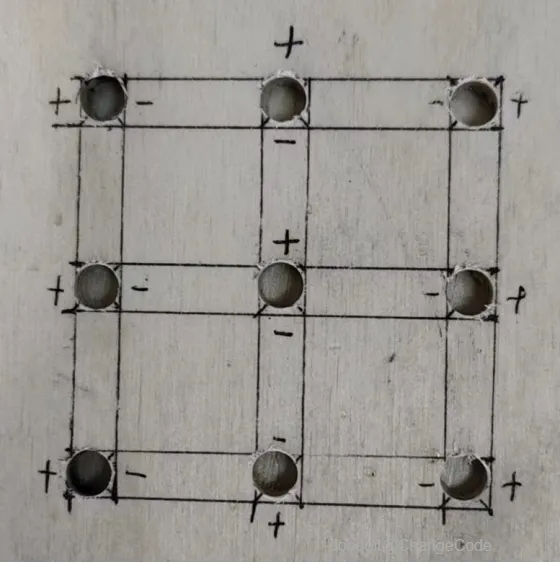

1.在此之前，我需要注意，每层的LED引脚朝向都需要一致，否则上层的LED引脚连接不到下层的LED引脚，为此，我特意在LED固定孔旁边又标记了每个LED的引脚方向。标记好后，固定孔的方向就需要保持不动。

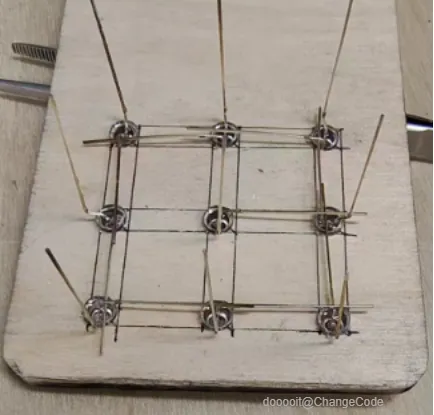

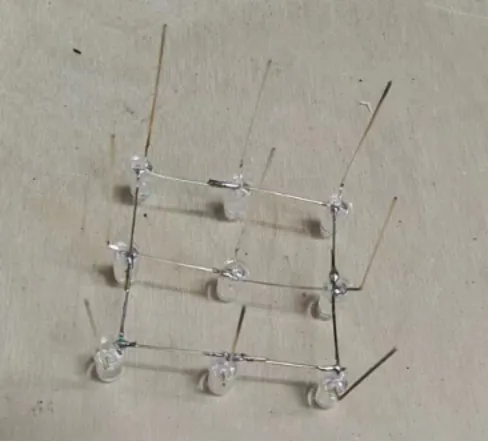

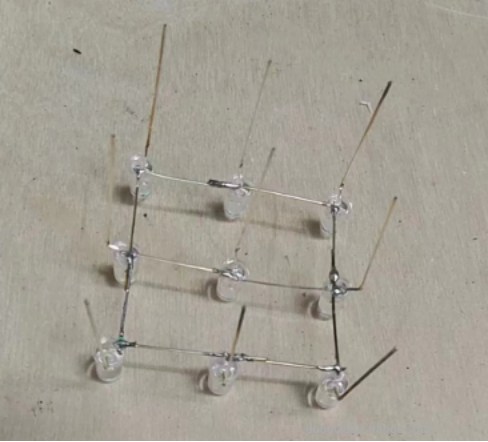

1.将LED灯珠按照画好的正负极依次摆放，并将所有负极折弯相连接。

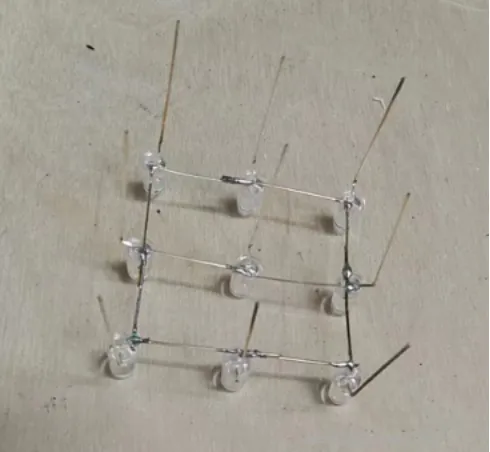

2.连接好后，再使用烙铁将刚才压弯连接到一起的负极依次焊接即可。

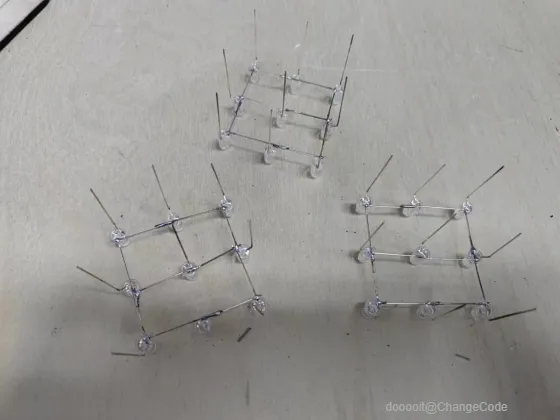

1.另外两层需按照固定孔放置并焊接，切记：固定孔不要乱移动

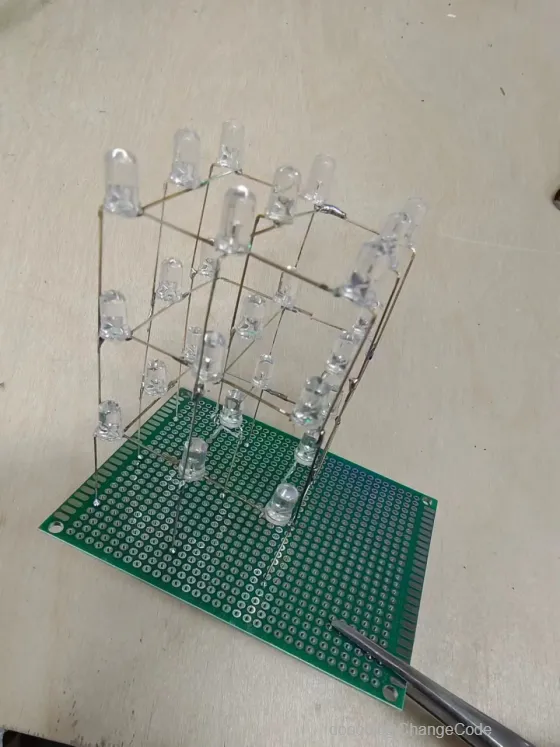

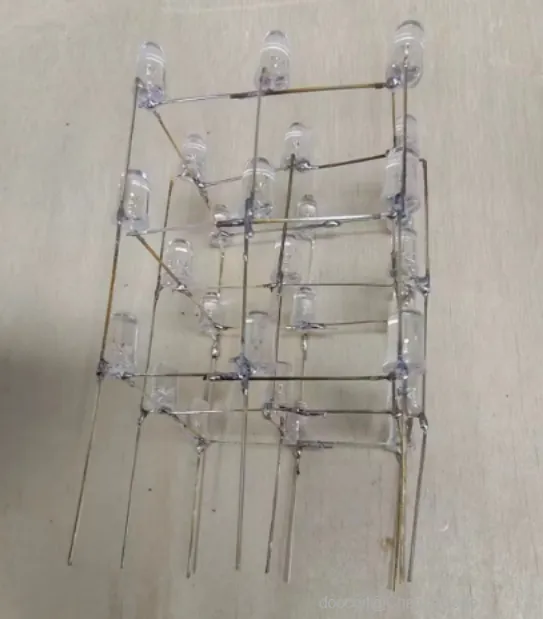

1.将制作好的三层LED焊接到一起

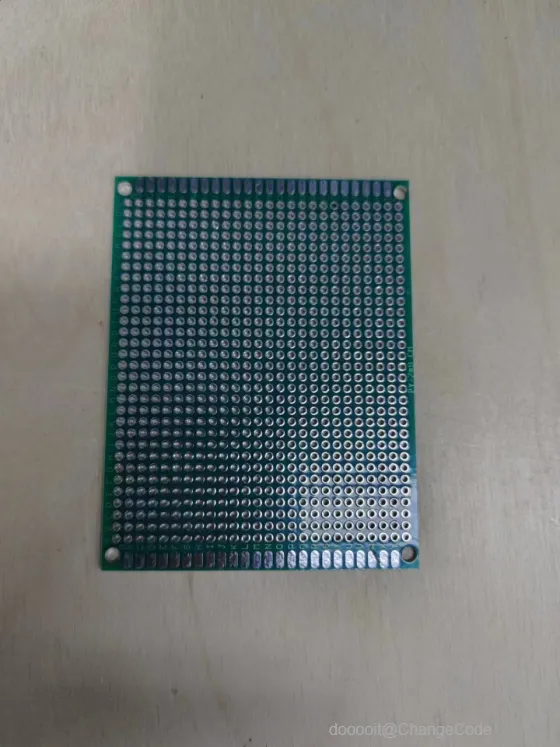

1.我这里使用了洞洞板来充当底板，你也可以选择其他的材料作为底板

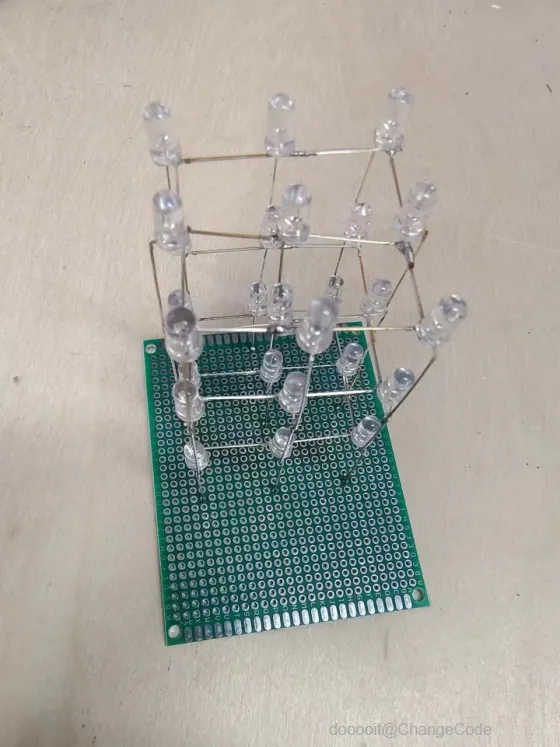

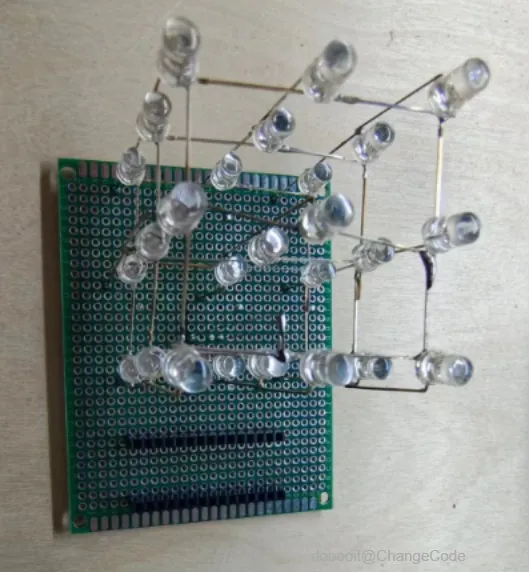

1.将光立方固定至洞洞板的一侧，预留出空间放置arduino，将其焊接好即可

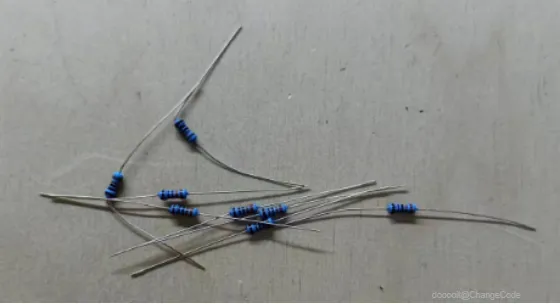

1.之前材料清单讲过，准备9个100-330Ω的电阻

2.（这一步可以不做：电阻一只引脚折弯，一直引脚裁剪至3mm长度）

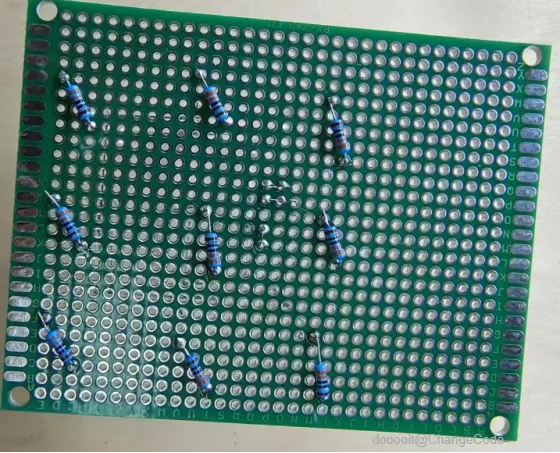

3.依次使电阻一端连接光立方固定在底板（洞洞板）的9个引脚

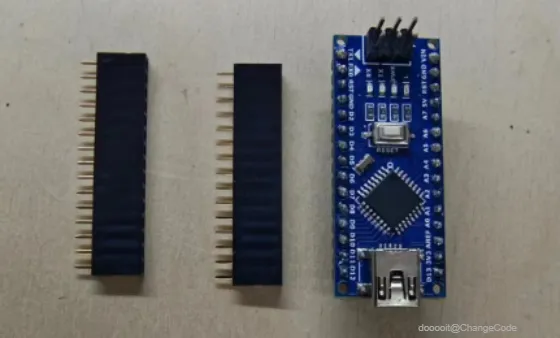

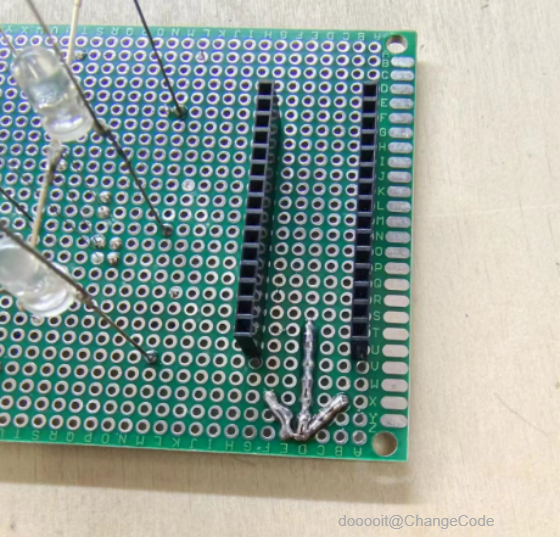

1.准备好1 X 15的排母，焊接到洞洞板上。

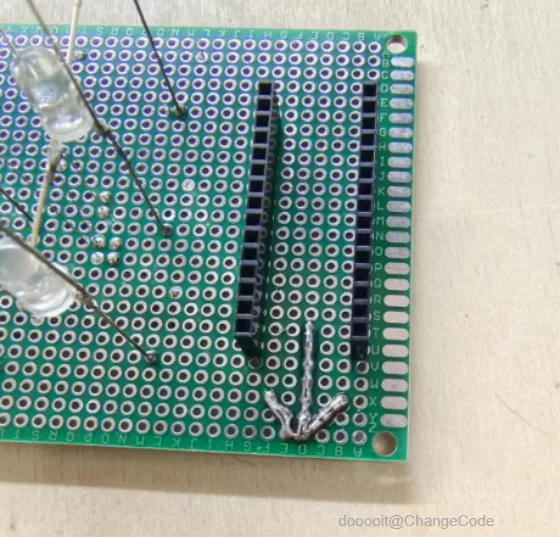

1.在这里，我耍了个小聪明，使用焊锡丝做了个Arduino的朝向标识，其实你完全可以用笔或纸画一个箭头。

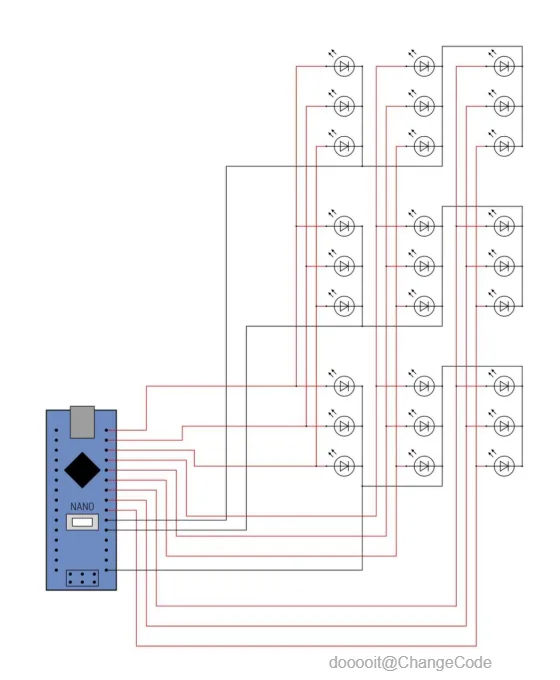

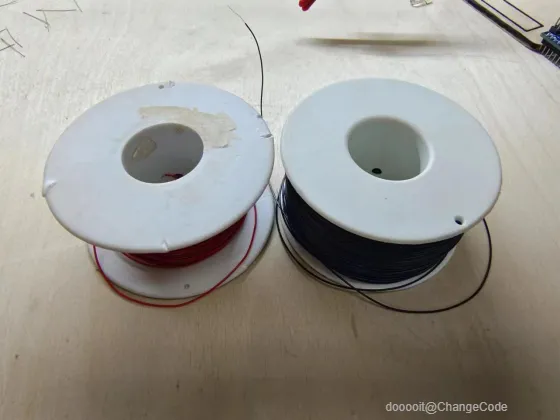

1.我用的是一卷黑色和一卷红色的线，黑线用来连接每层的正极（刚才折叠和压弯的那个引脚），红线用来连接那九个引脚

1.图中黑色的线（LED灯珠的正极）共有三根，即对应三层的正极

2.红色的线即连接了三层的9个引脚

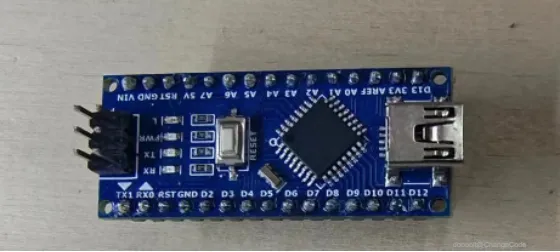

1.拿出你的arduino单片机，将文件打开，烧录程序至单片机中即可

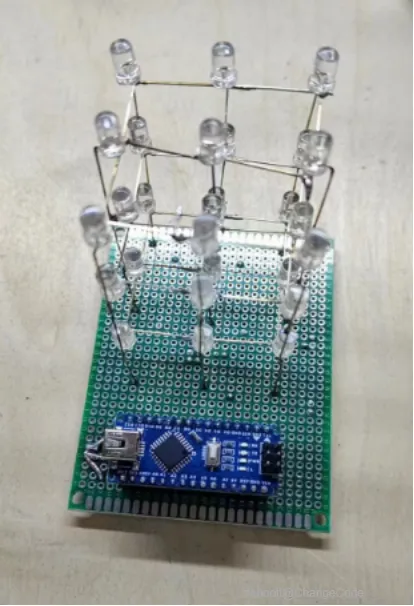

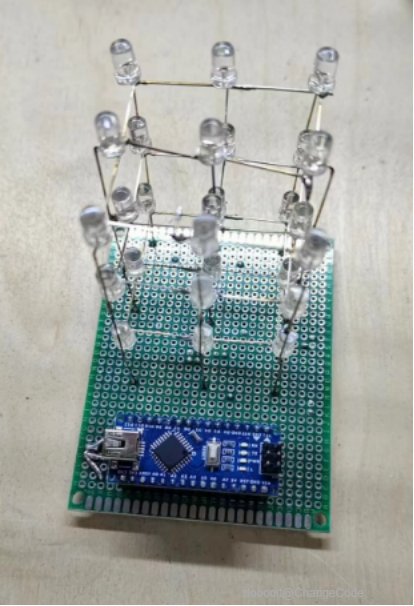

为避免出丑，我就不放我那焊接的像盘丝洞一样的线了，直接看成品吧

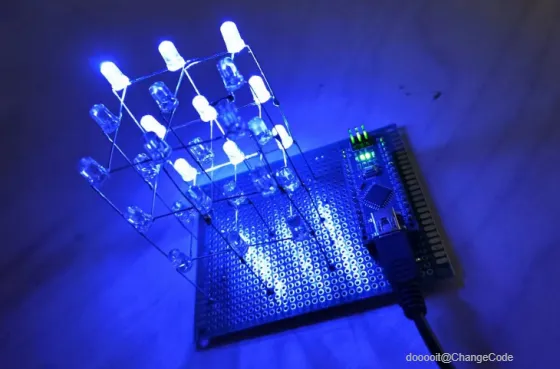

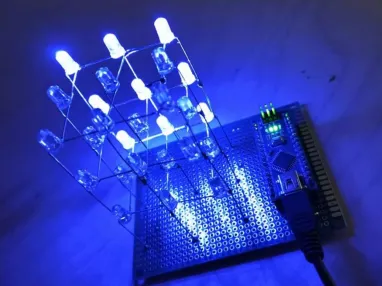

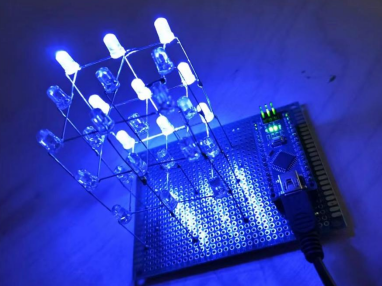

这是在黑暗环境中的效果
