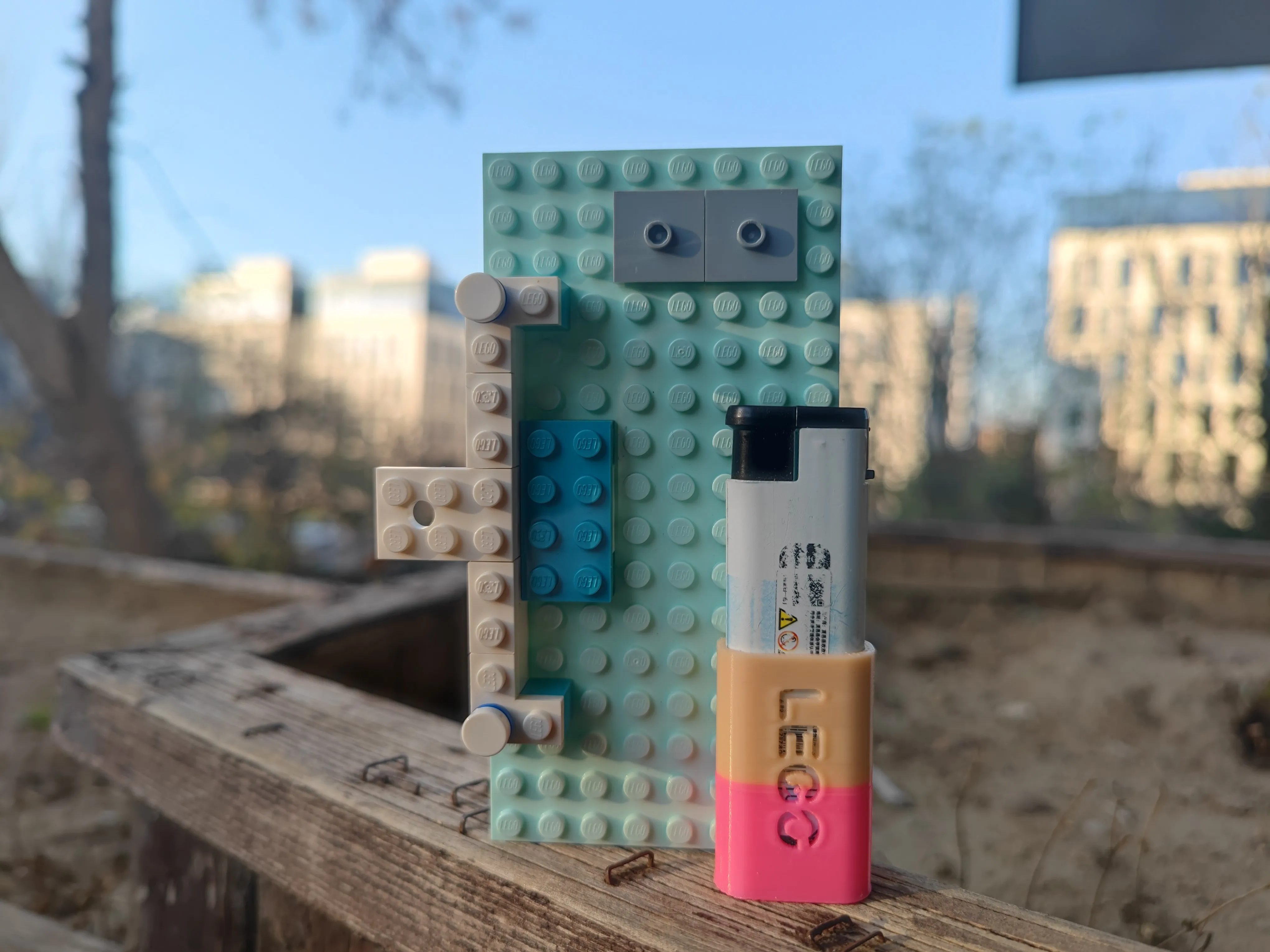

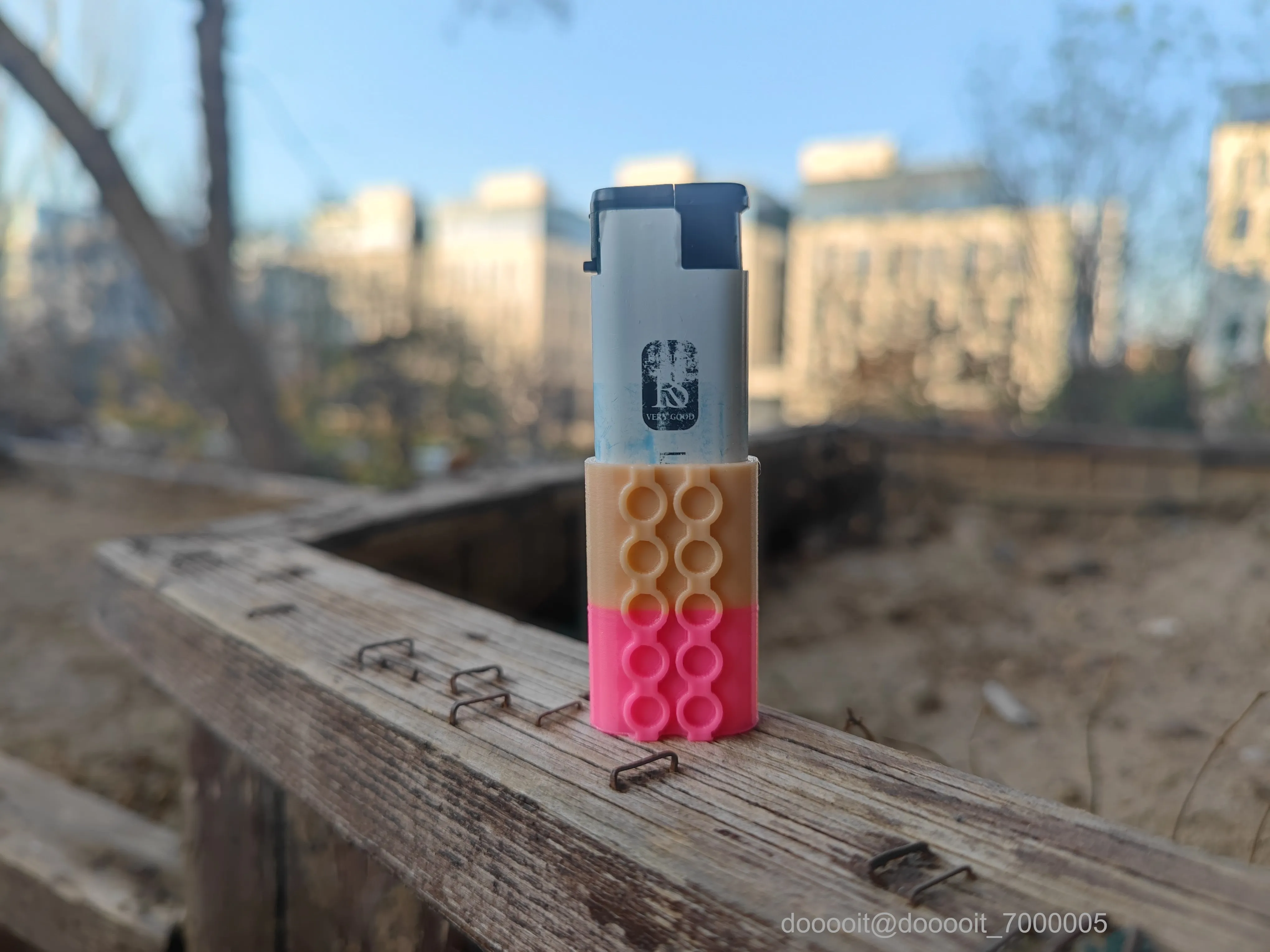

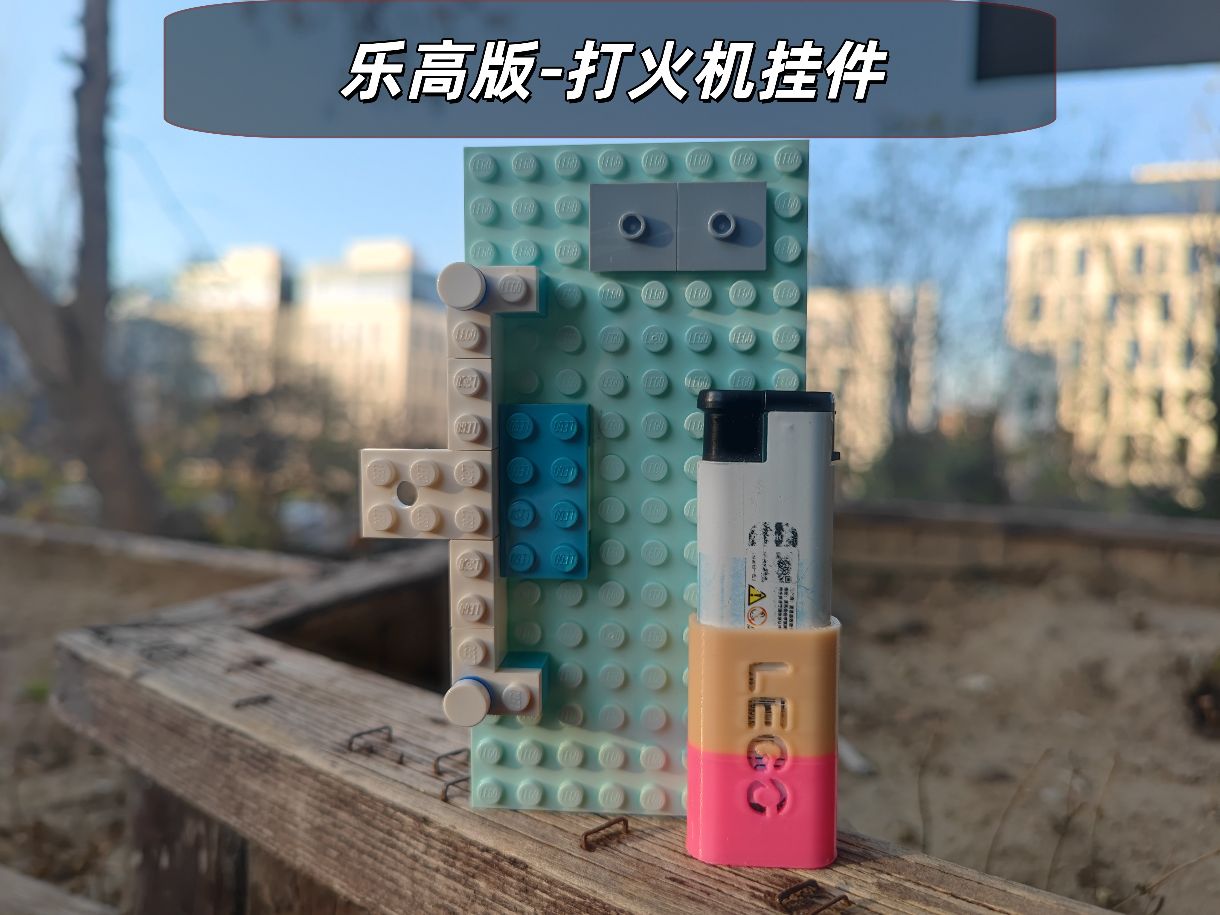

乐高版-打火机挂件

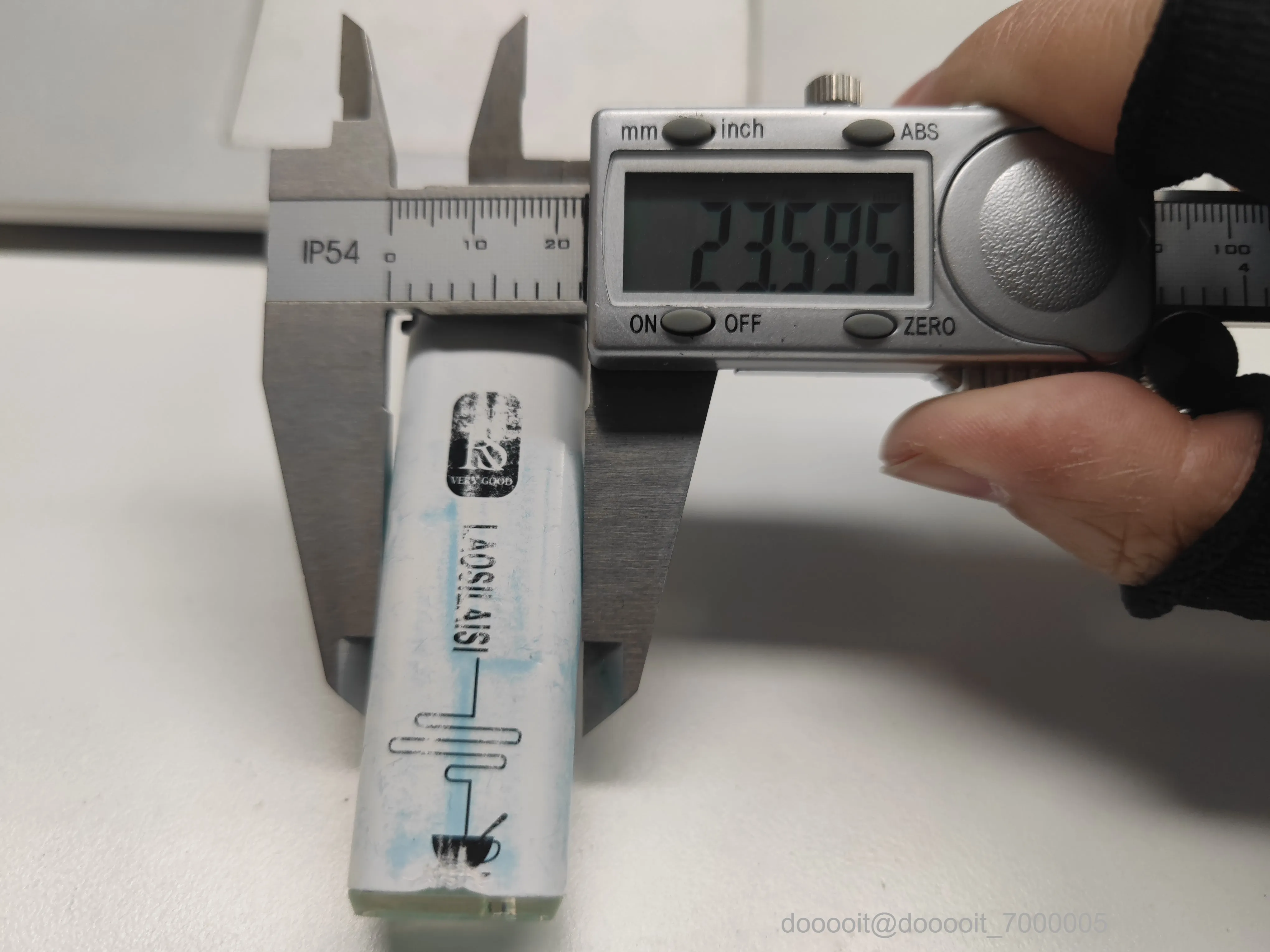

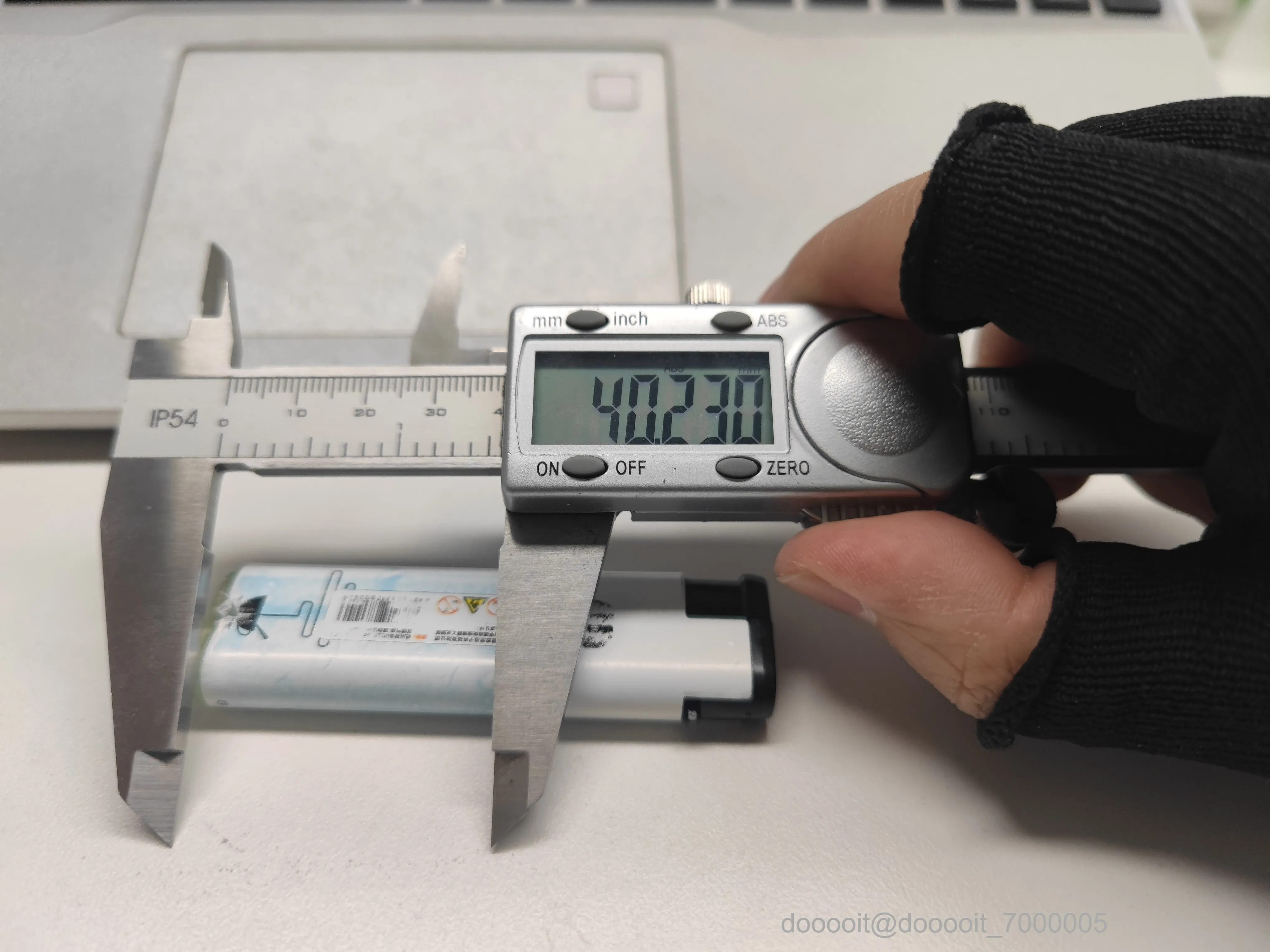

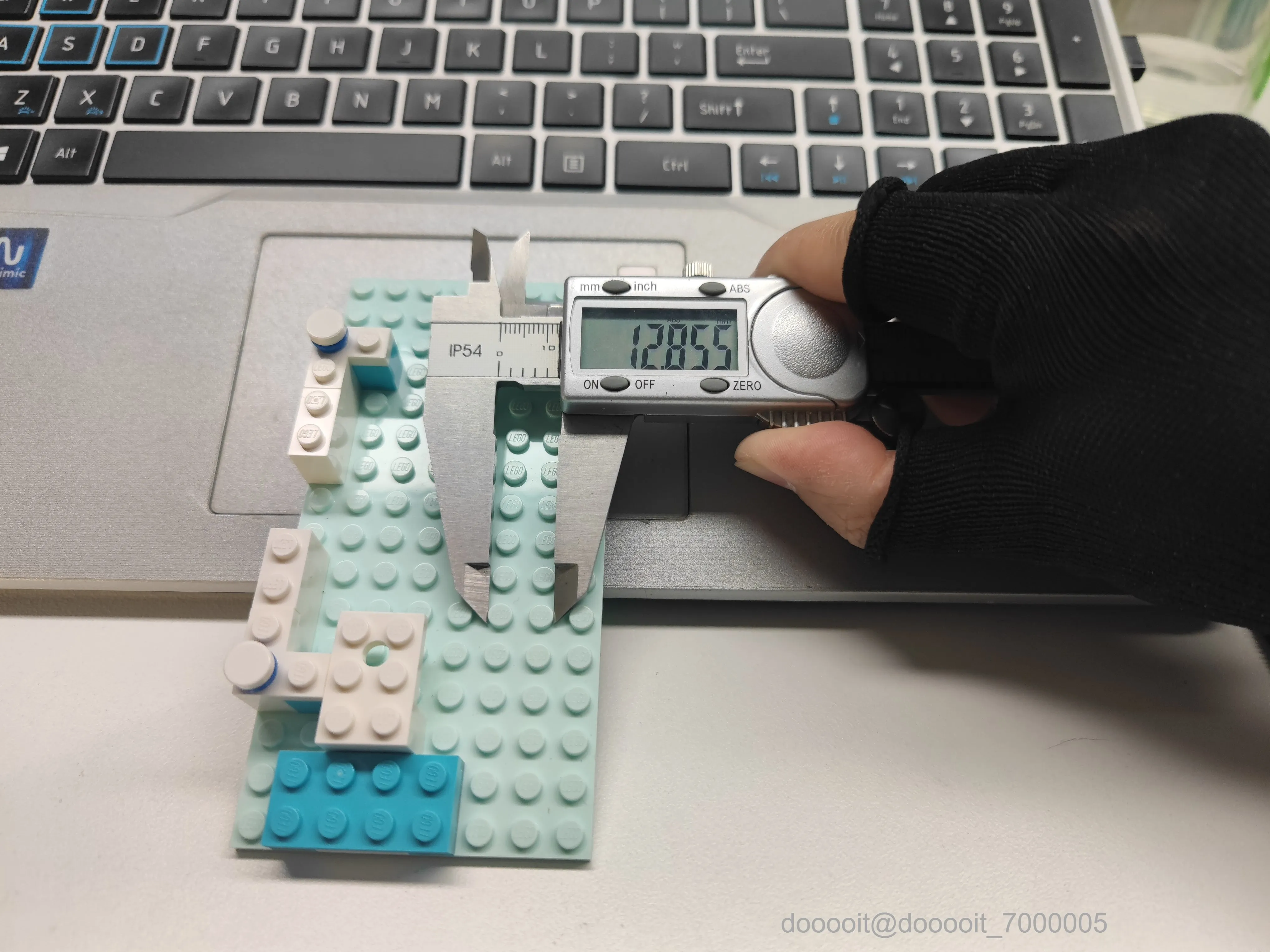

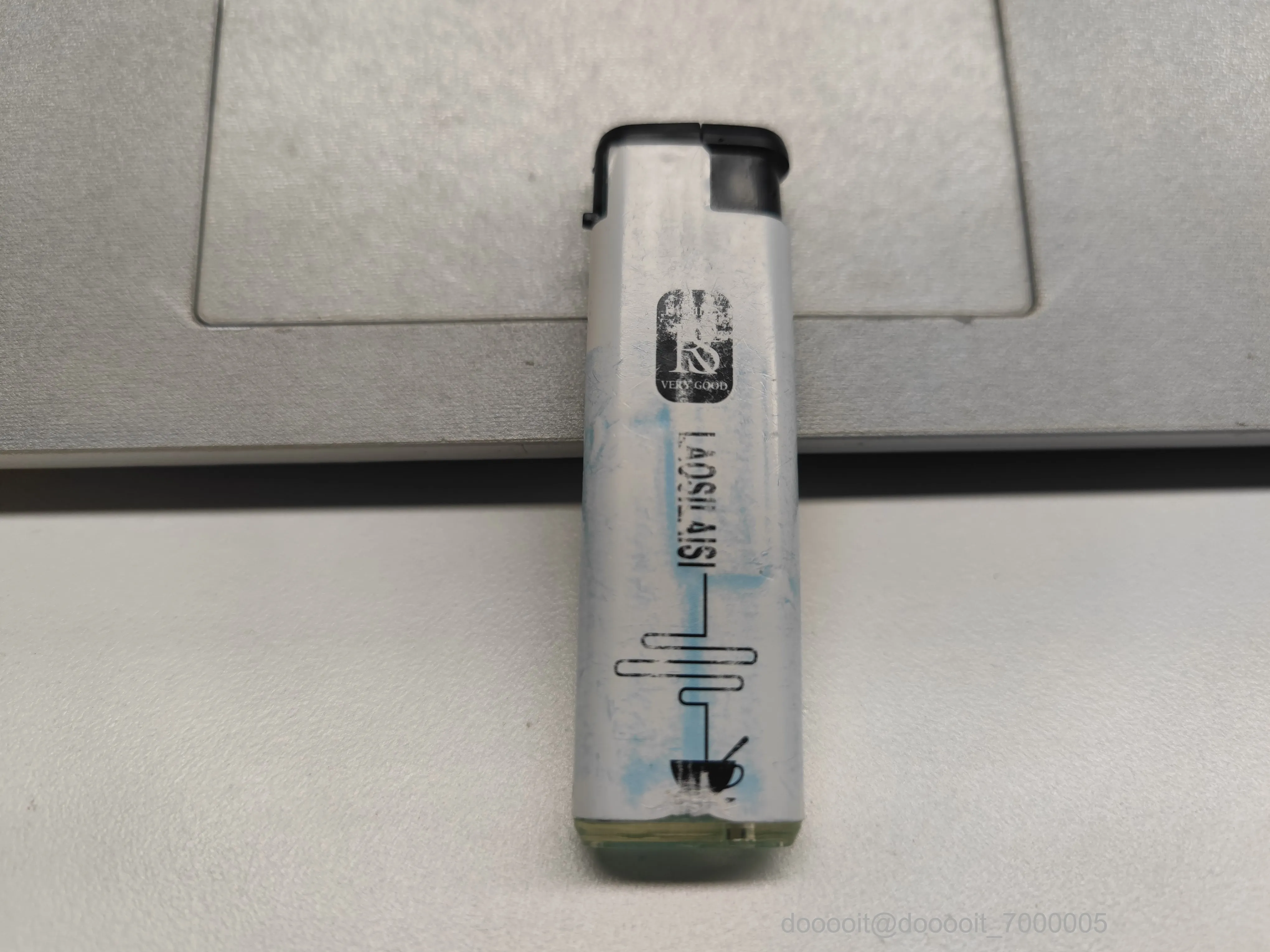

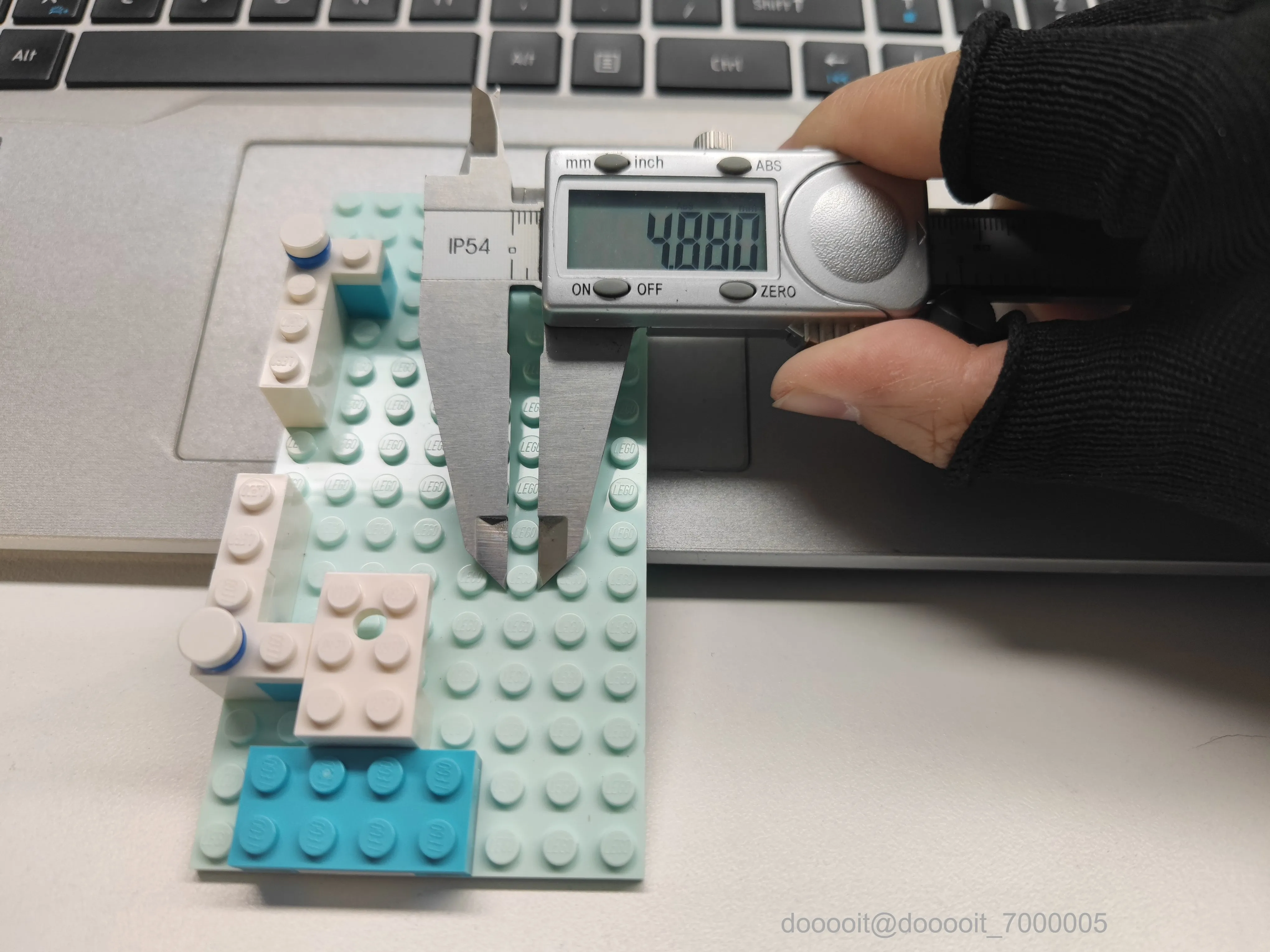

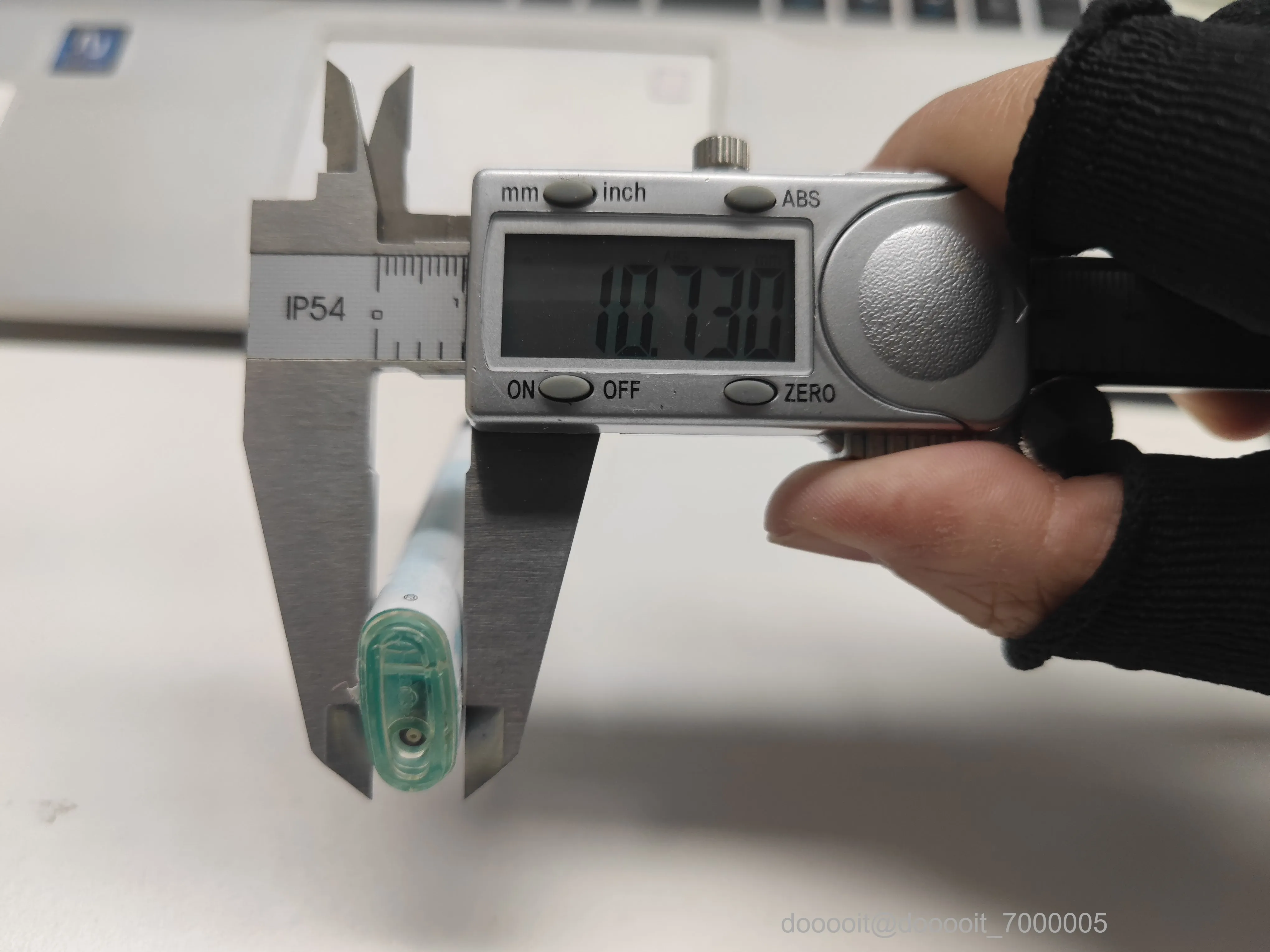

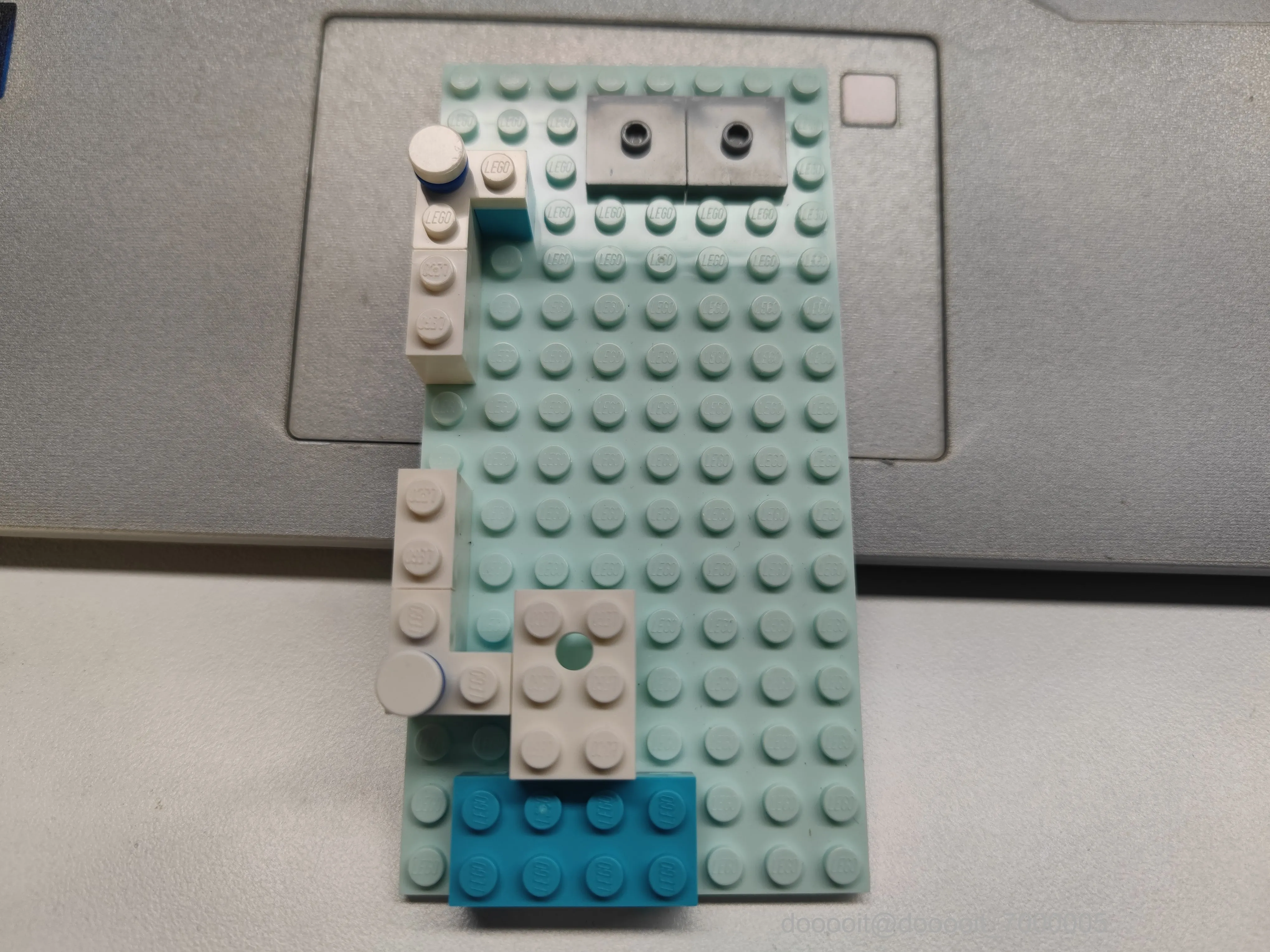

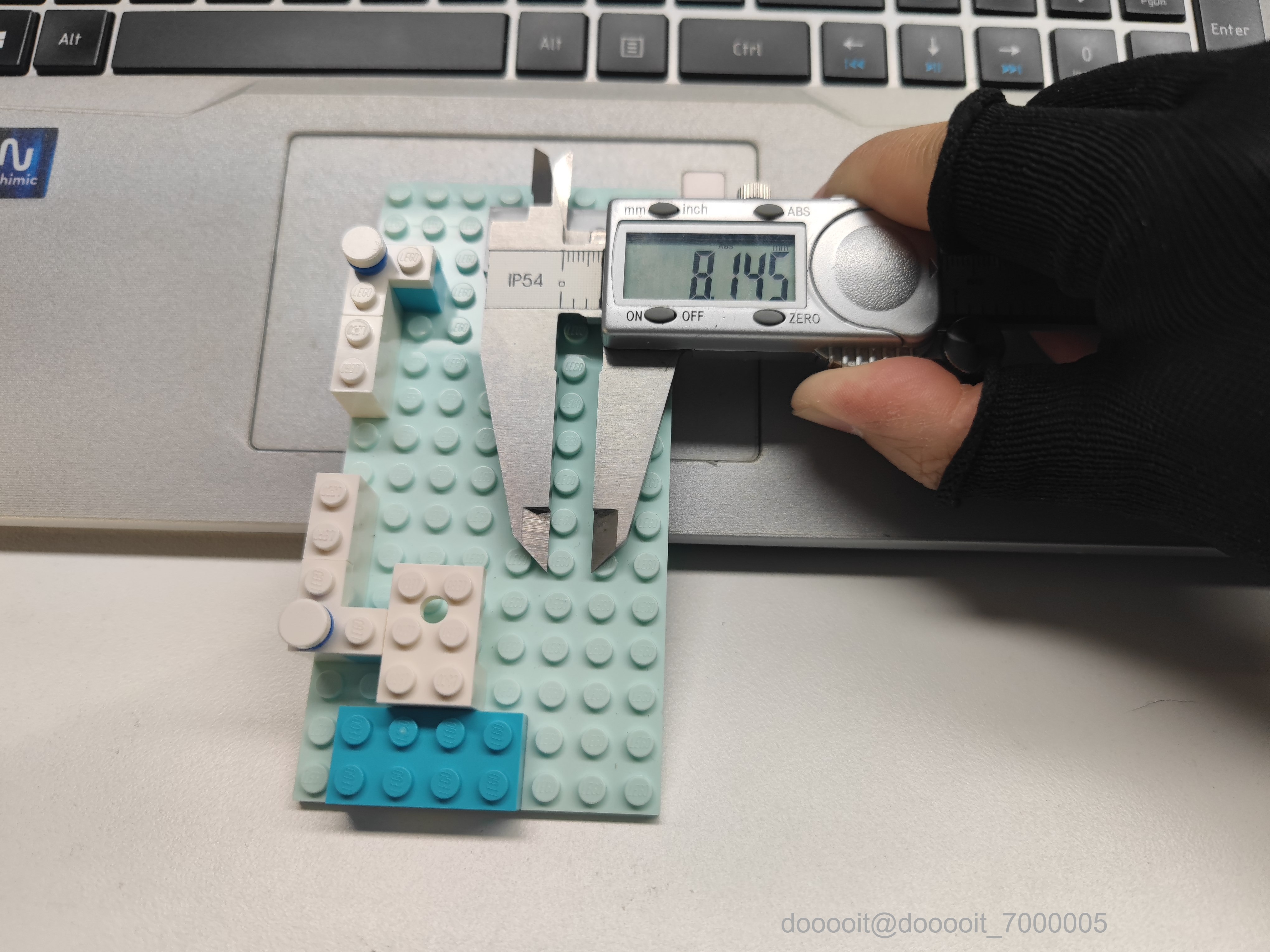

本次实物测量共两个零件，一是打火机适配外壳，也就是外观尺寸，二是乐高基板的凸点尺寸。

以上图片顺序，就是建模步骤的顺序。

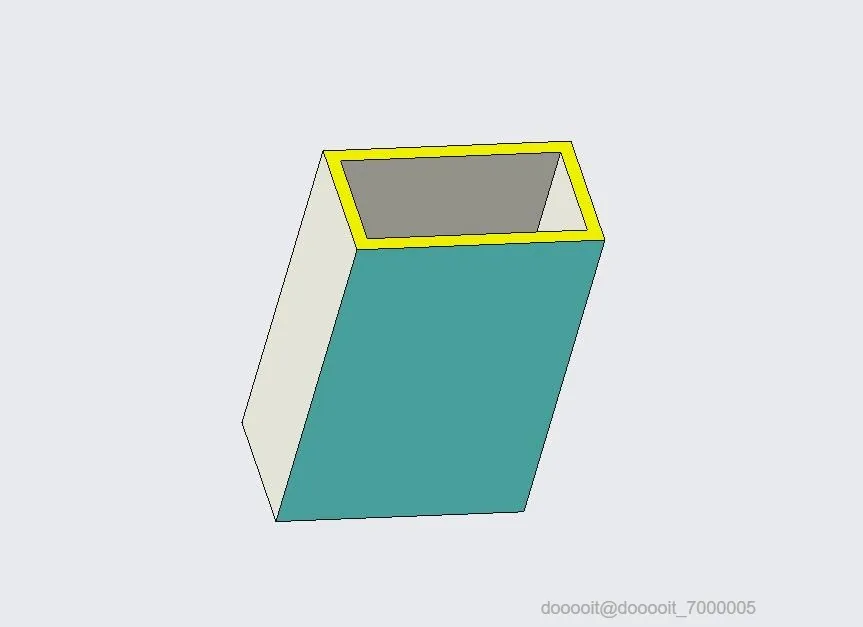

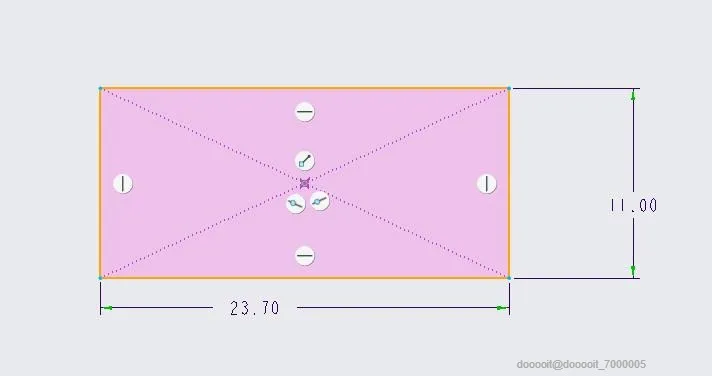

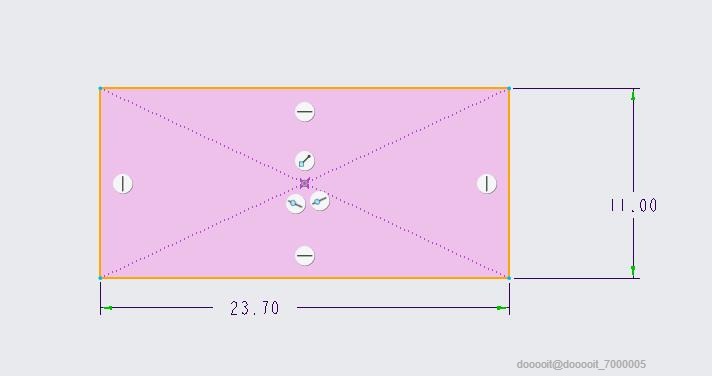

1.草绘外观尺寸

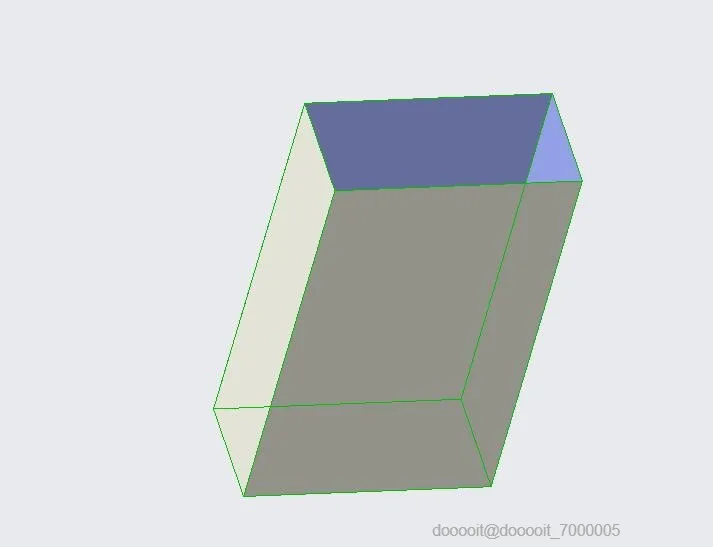

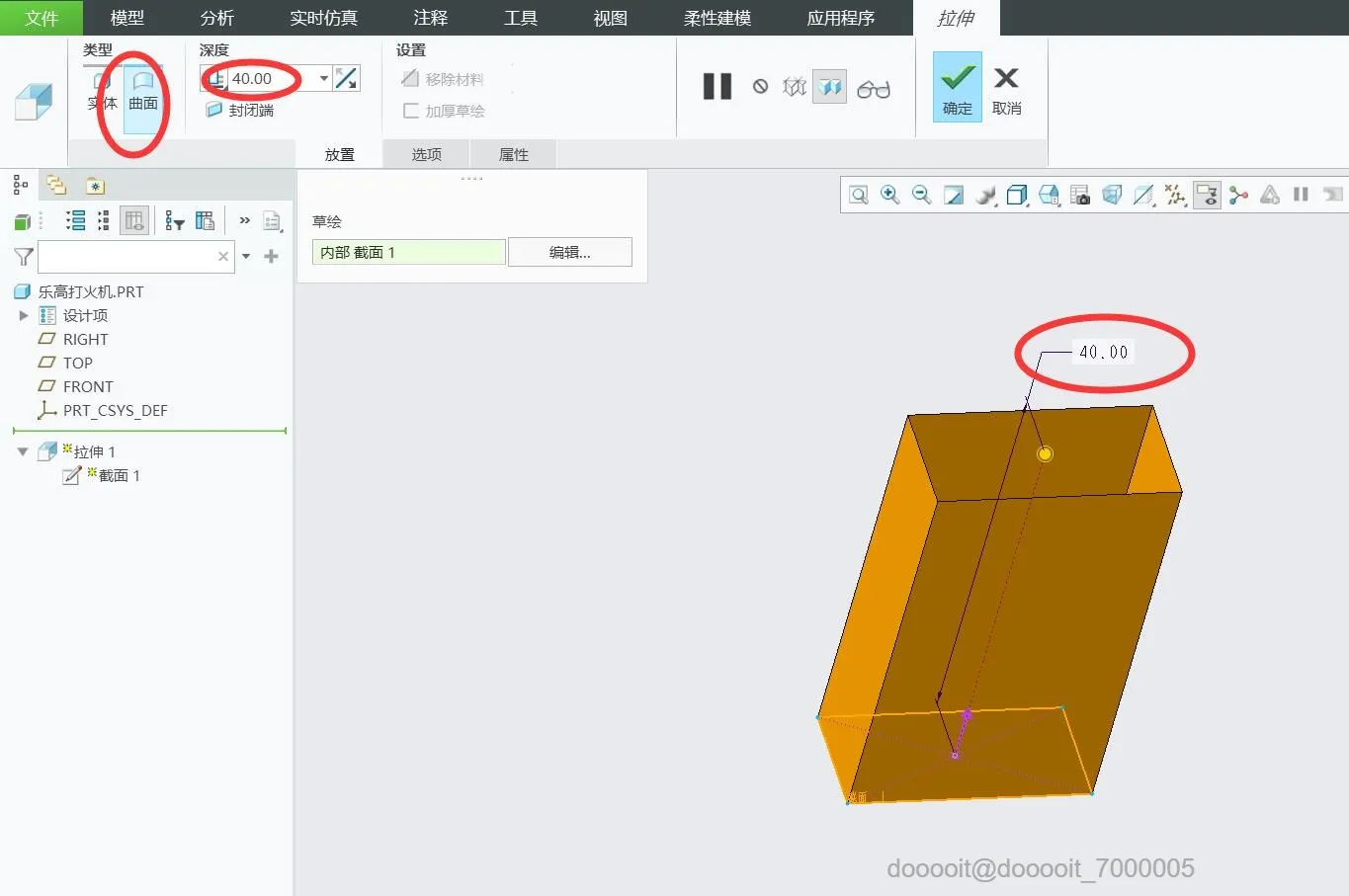

2.拉伸为曲面

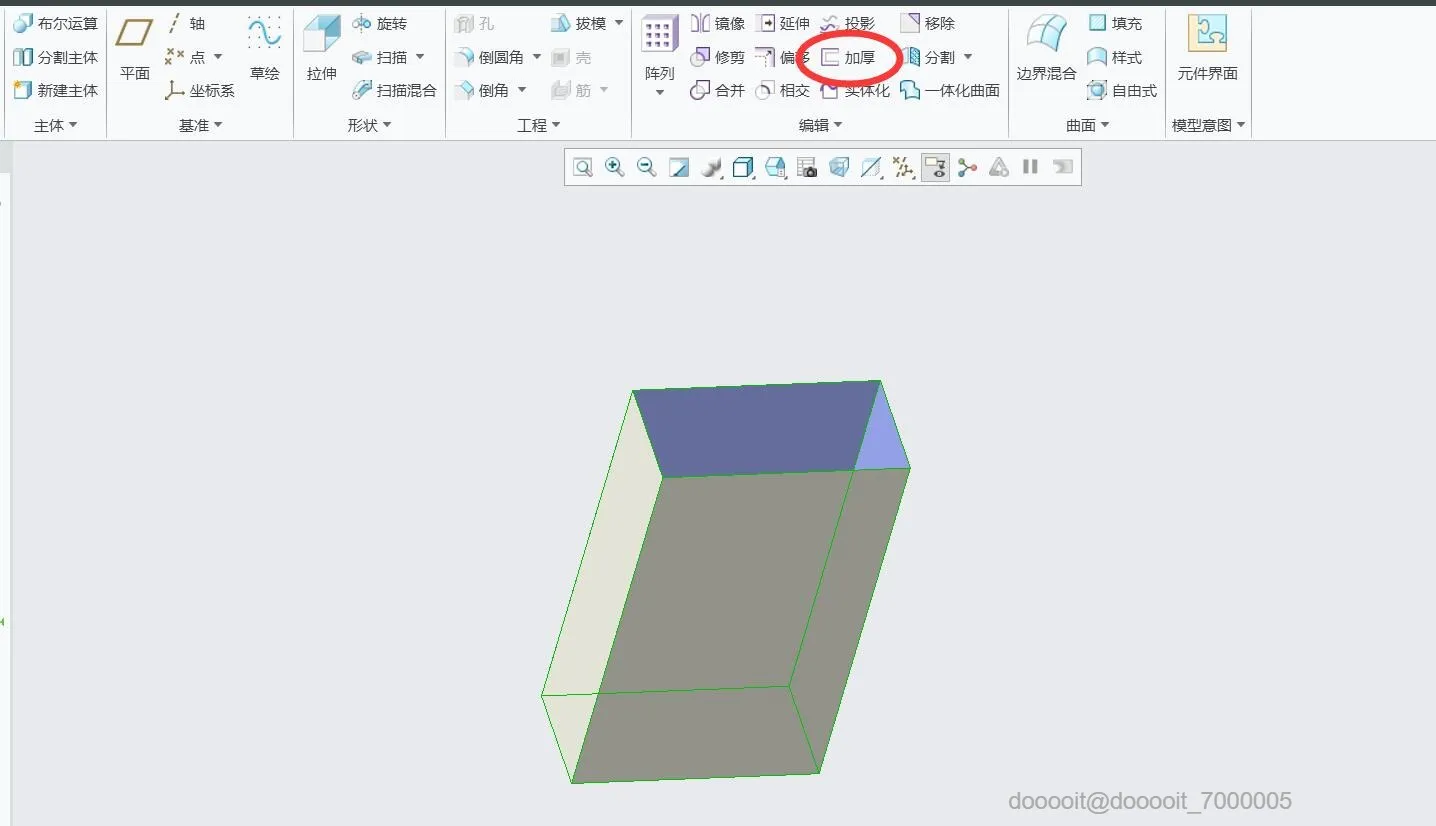

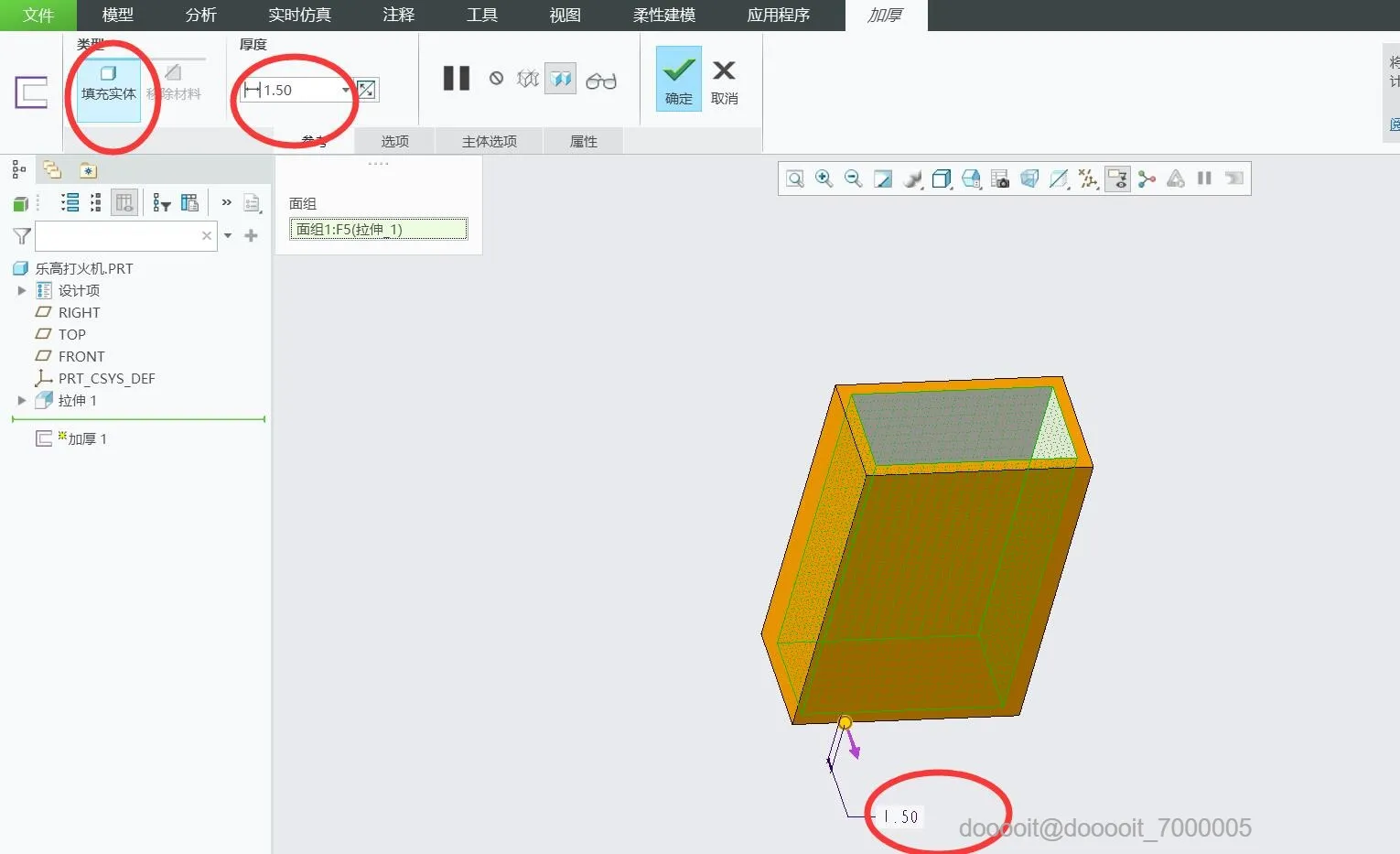

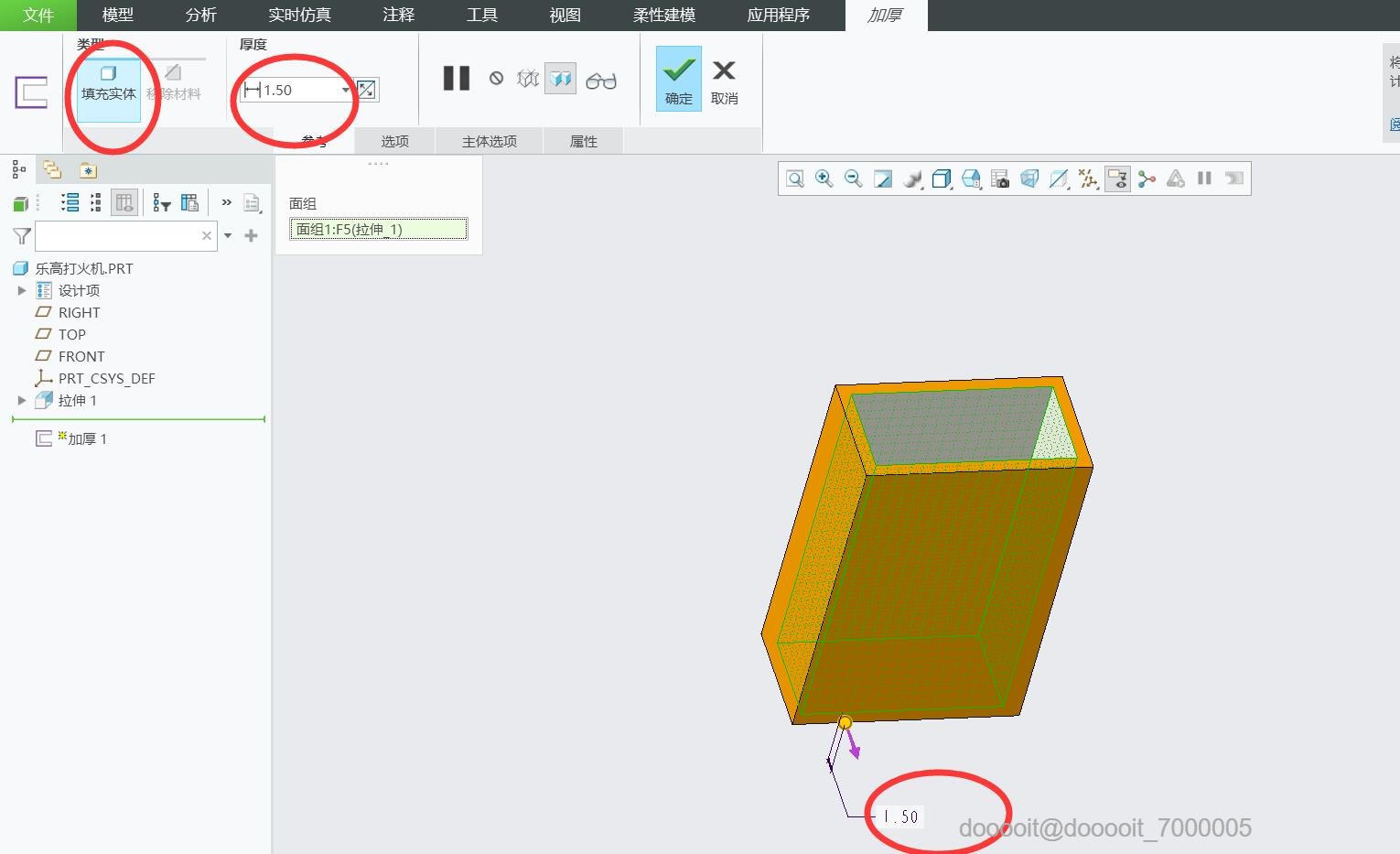

3.加厚，壁厚自定义即可

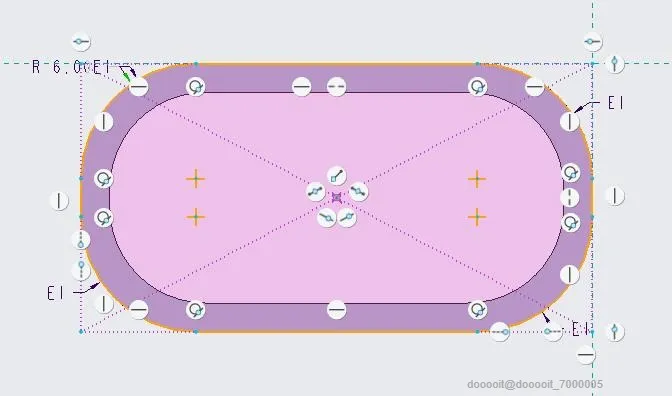

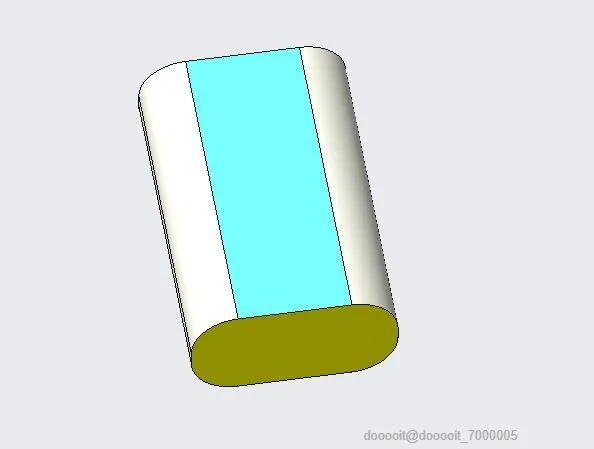

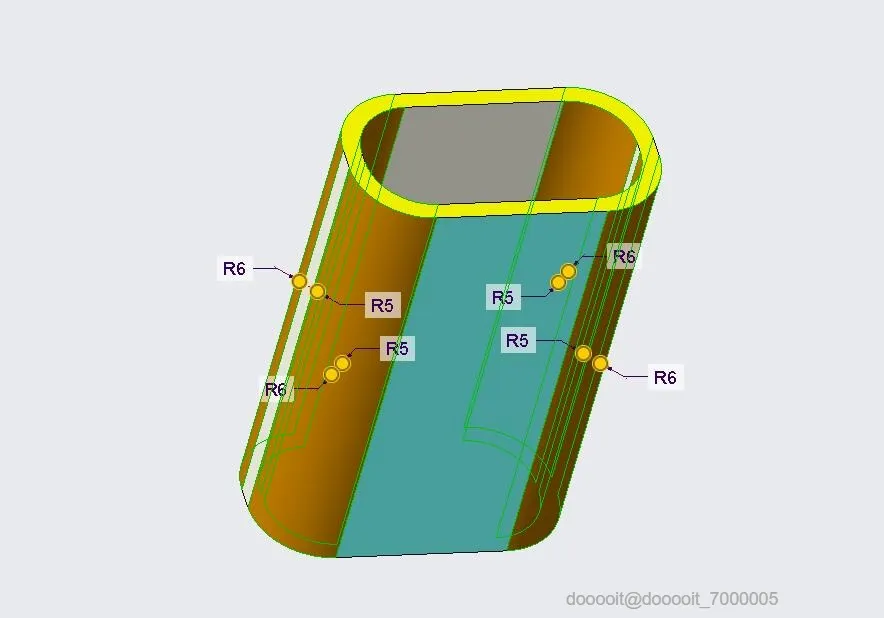

1.倒圆角注意事项，应该先倒内圆角R5，再倒外圆角R6

2.圆角尺寸大小事根据打火机的实物宽度决定

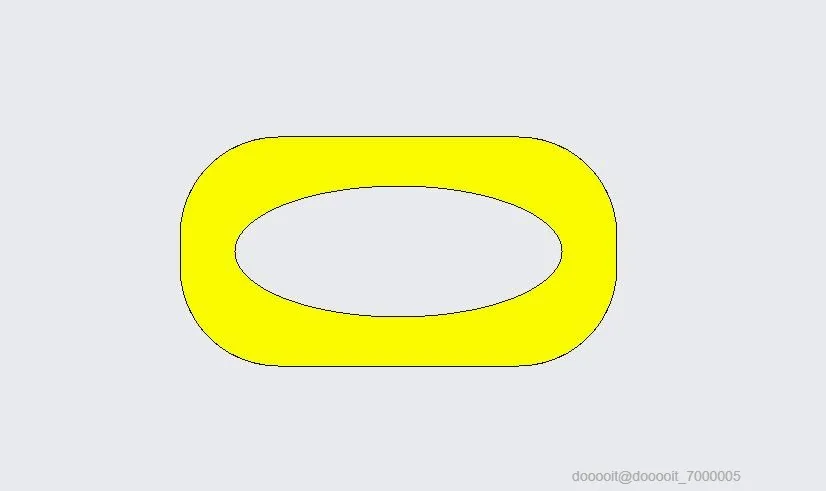

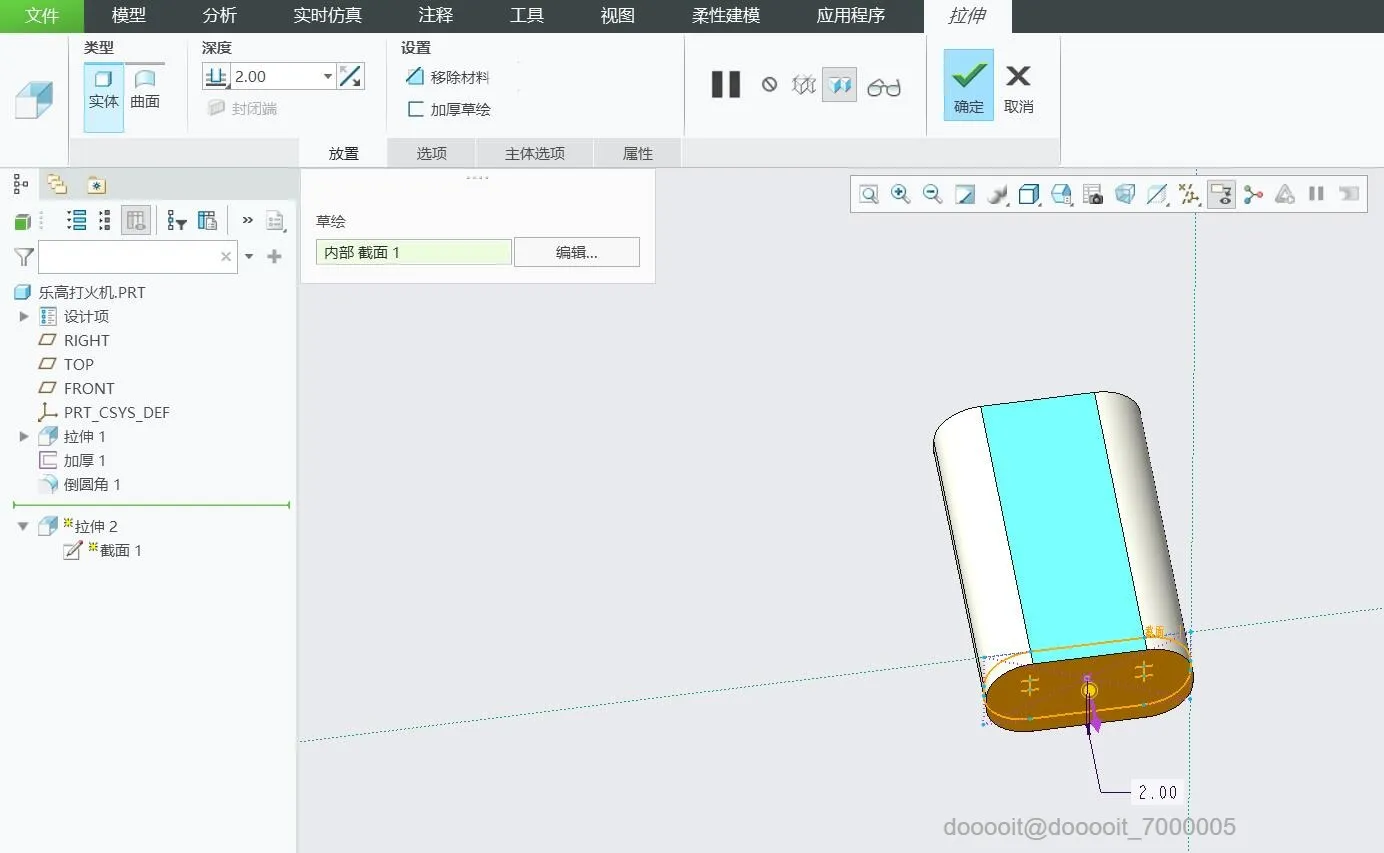

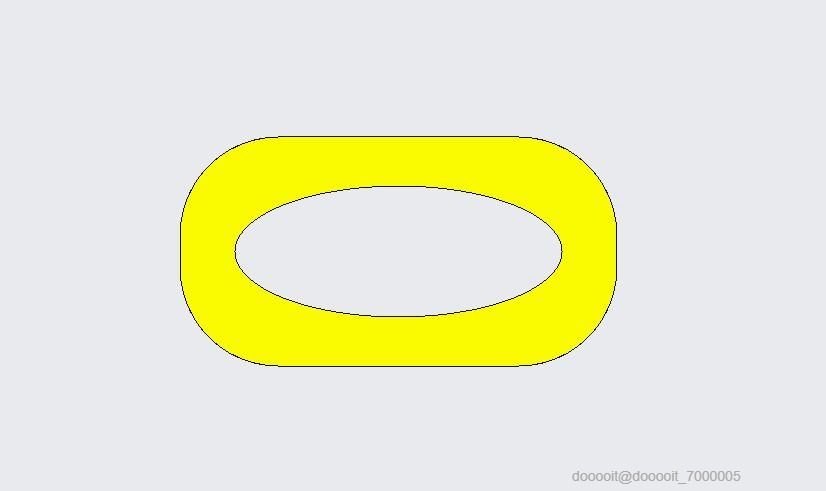

1.草绘封闭环，封闭底部

2.拉伸厚度为2mm

3.底部开口，样式自定义即可

此步骤可自由发挥

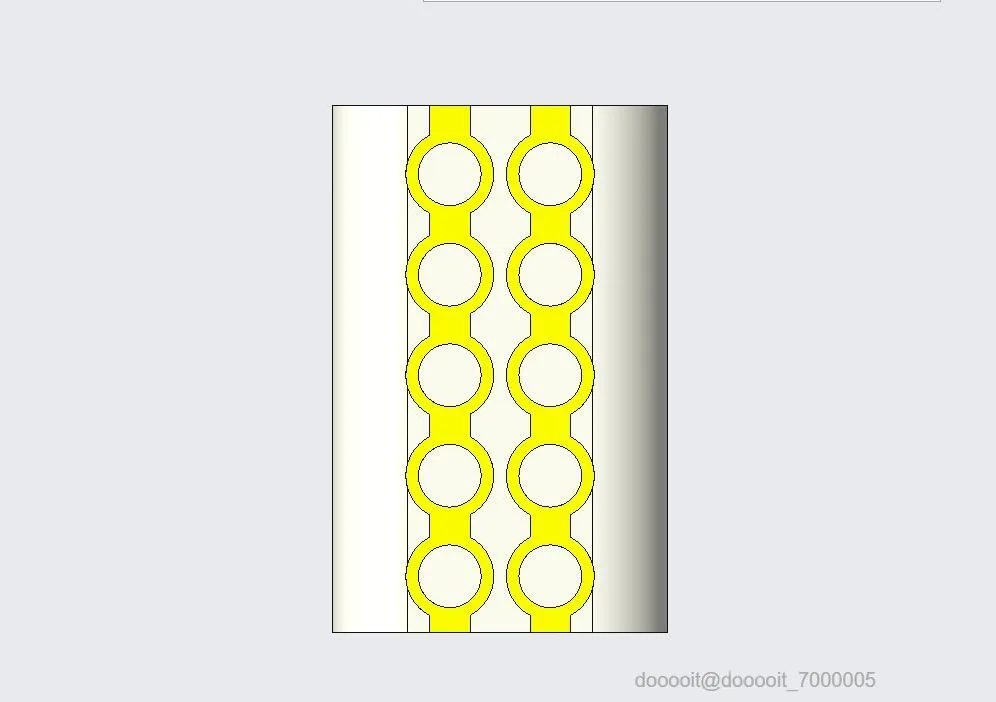

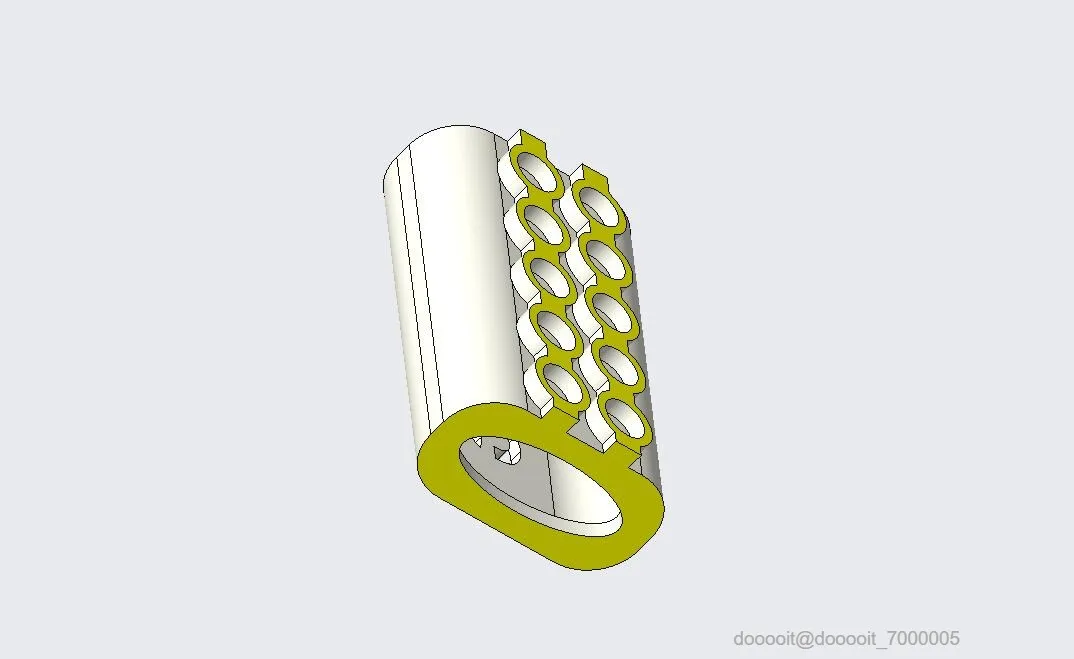

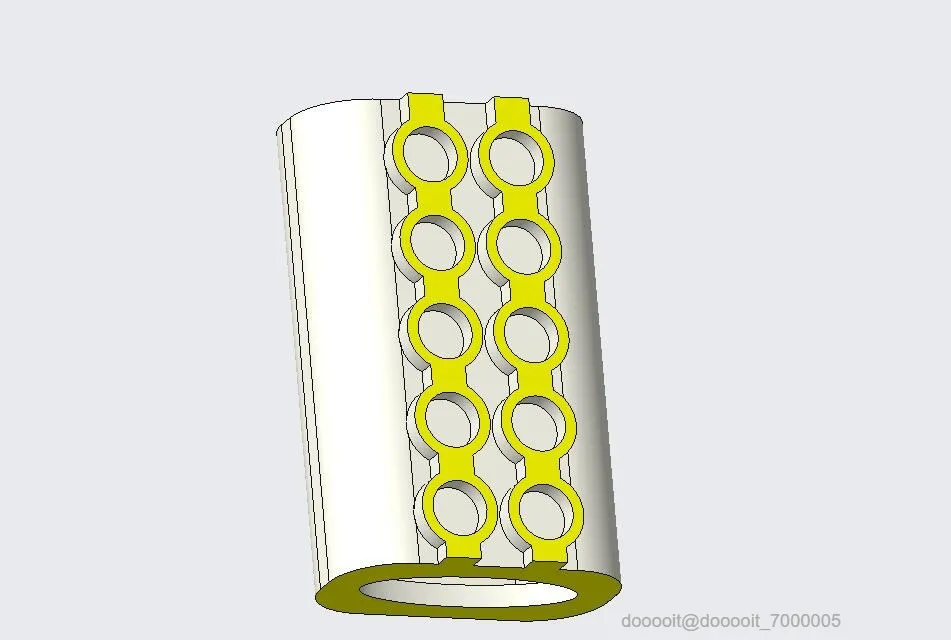

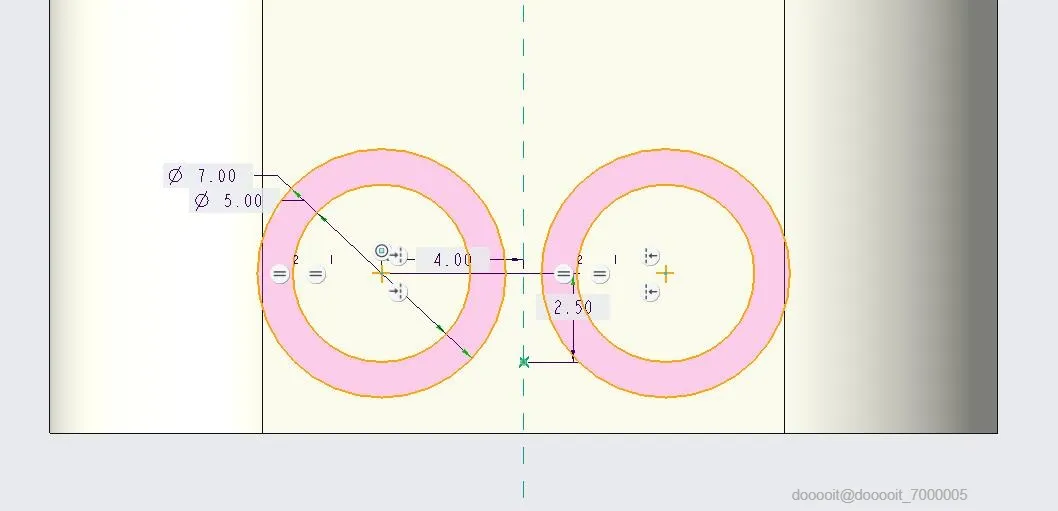

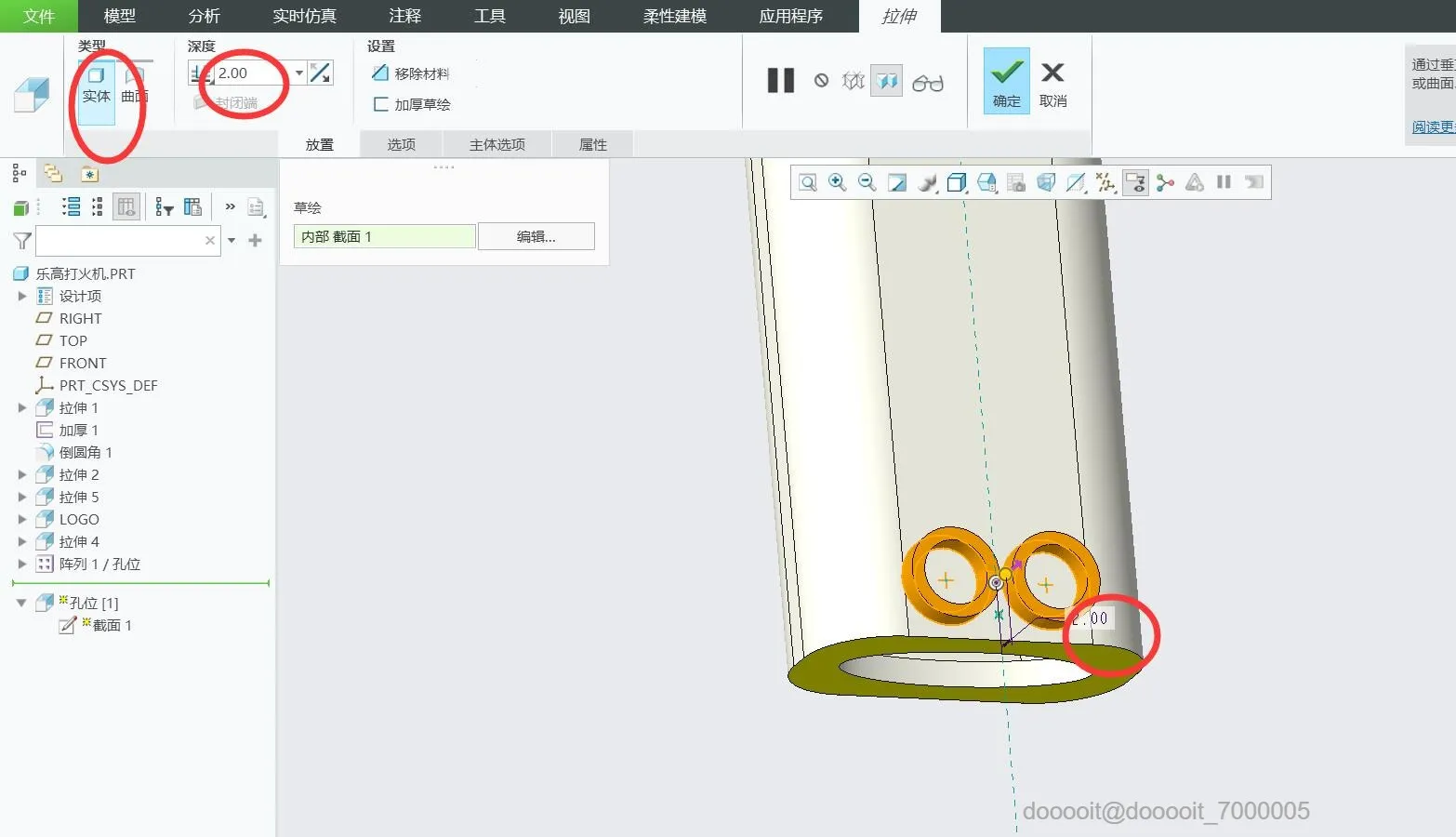

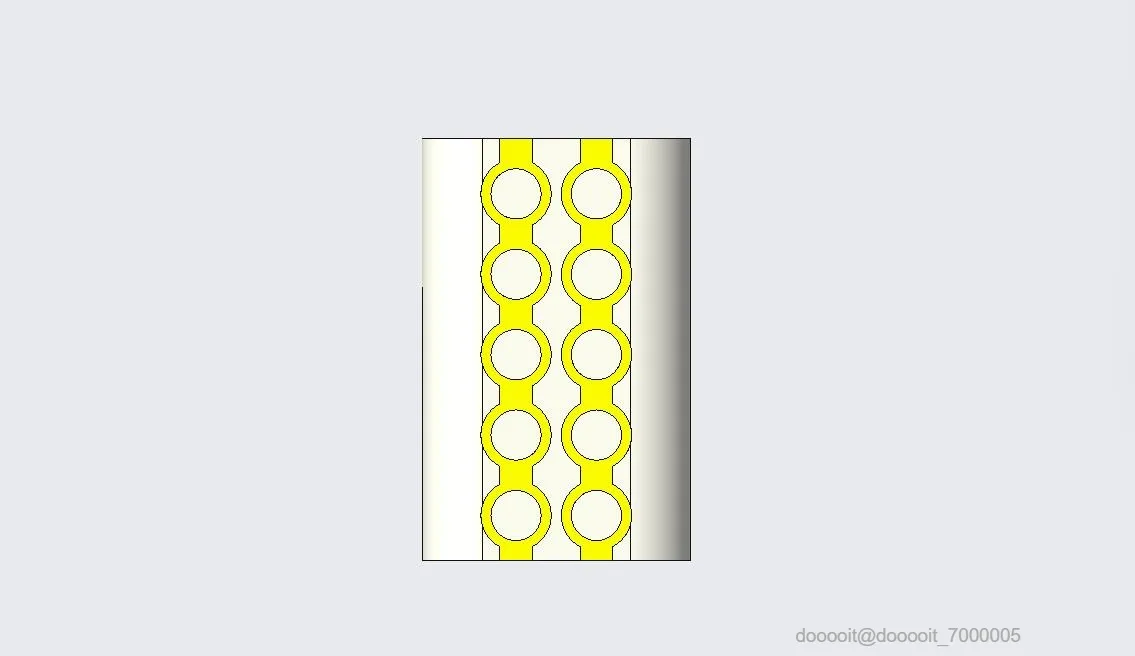

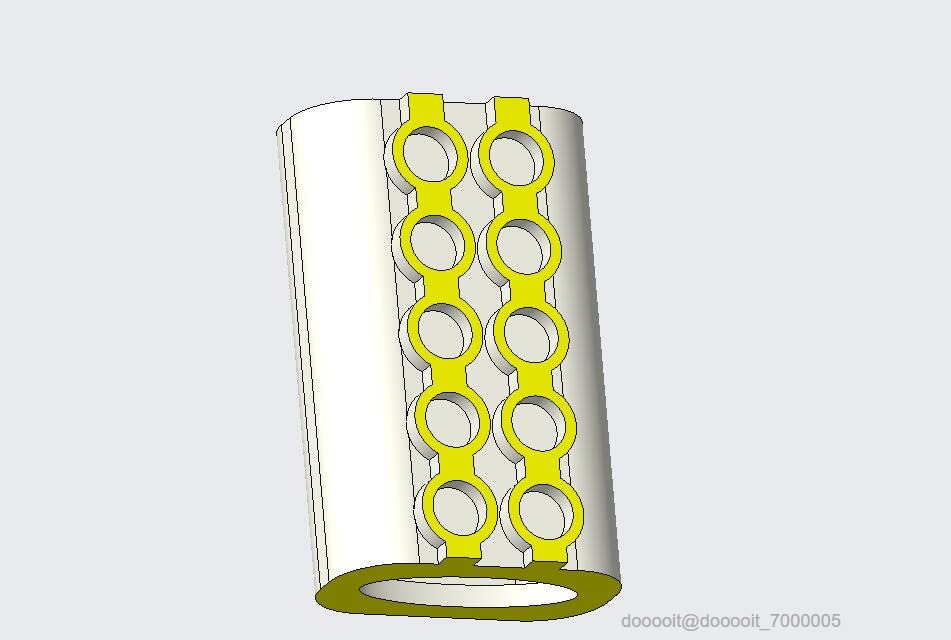

1.图中草绘尺寸仅为参考

2.拉伸高度为2mm

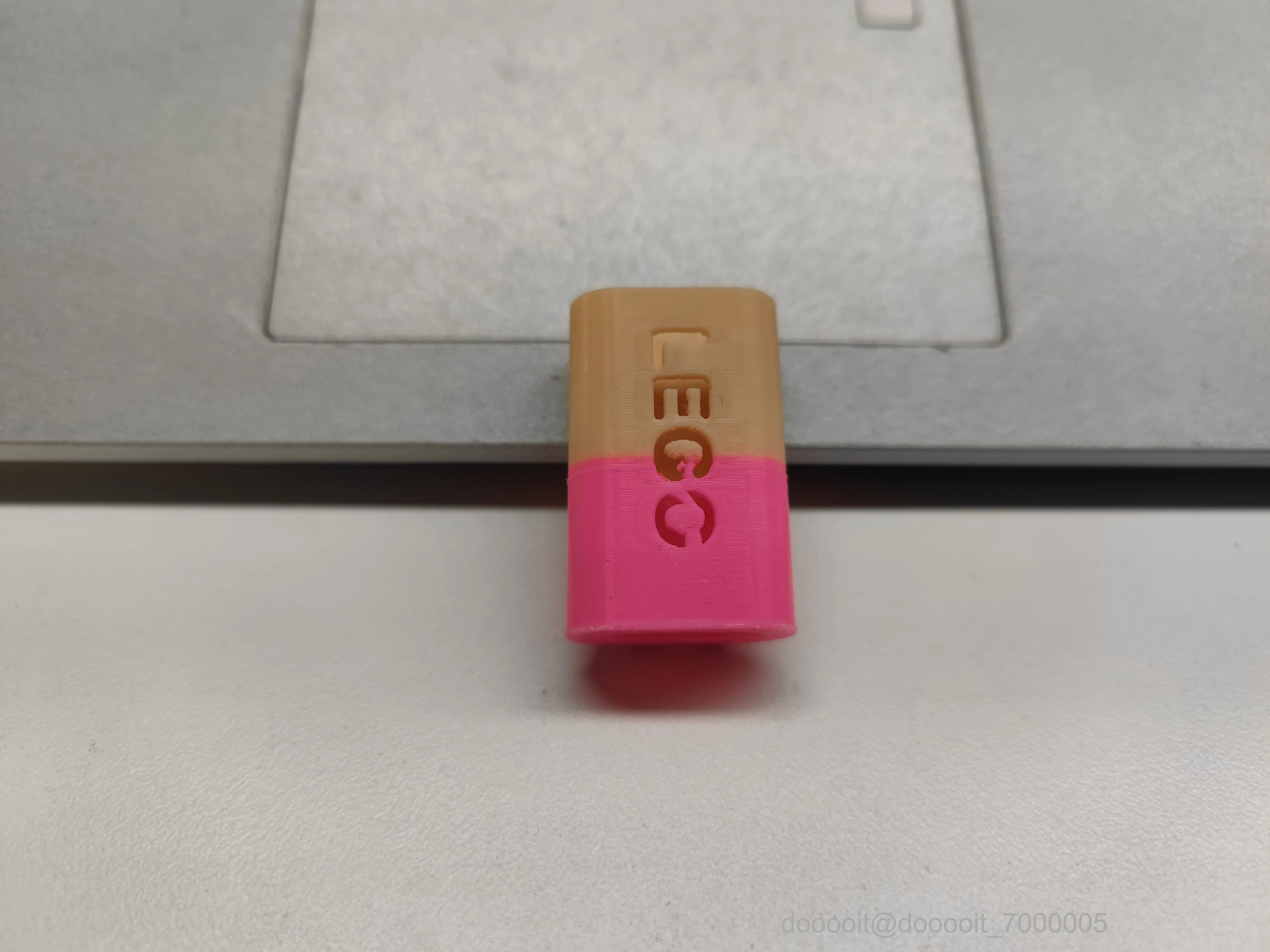

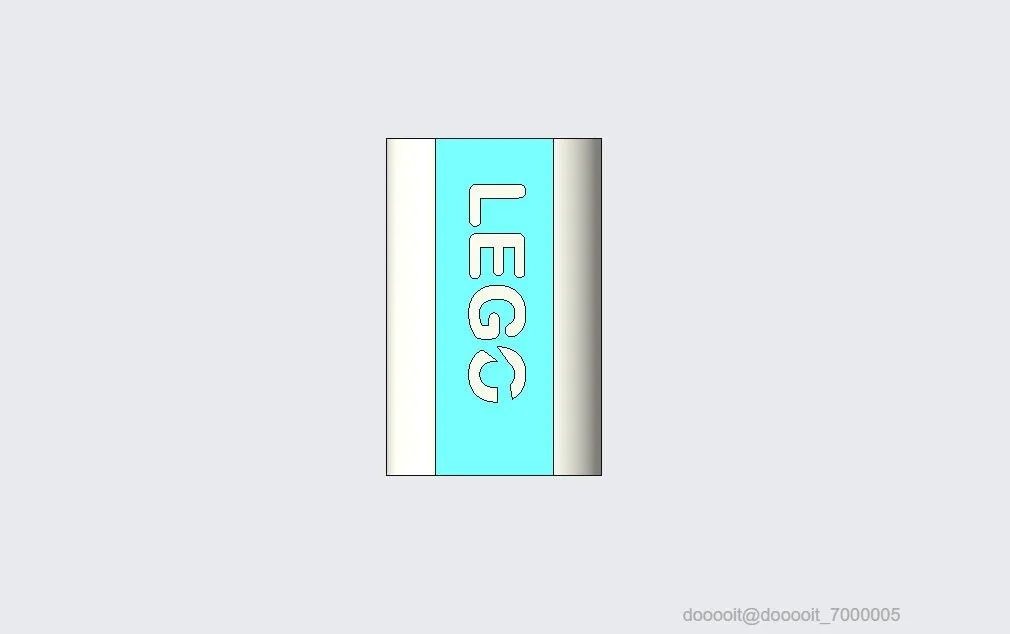

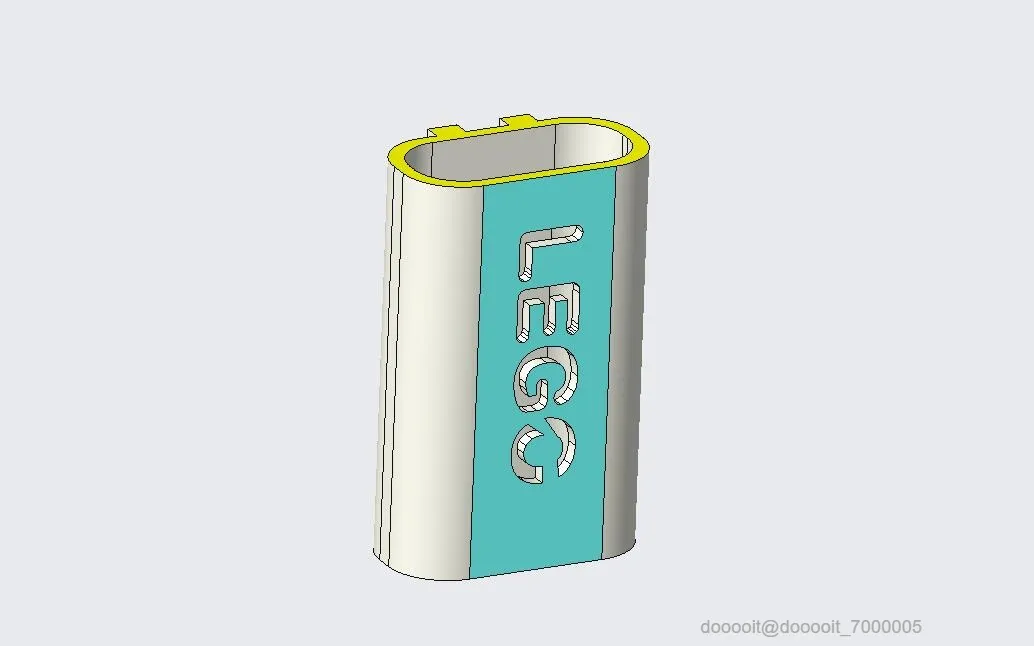

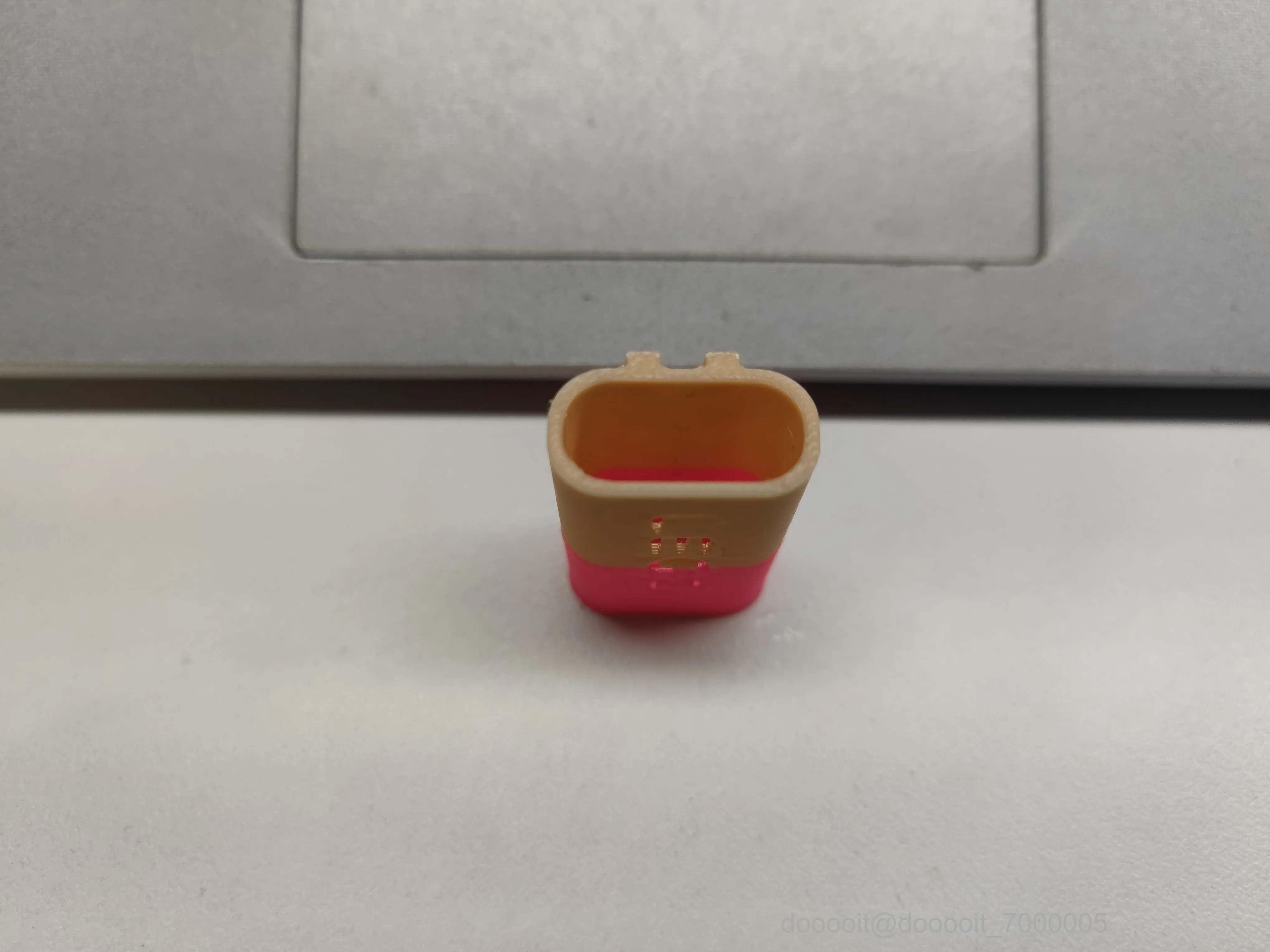

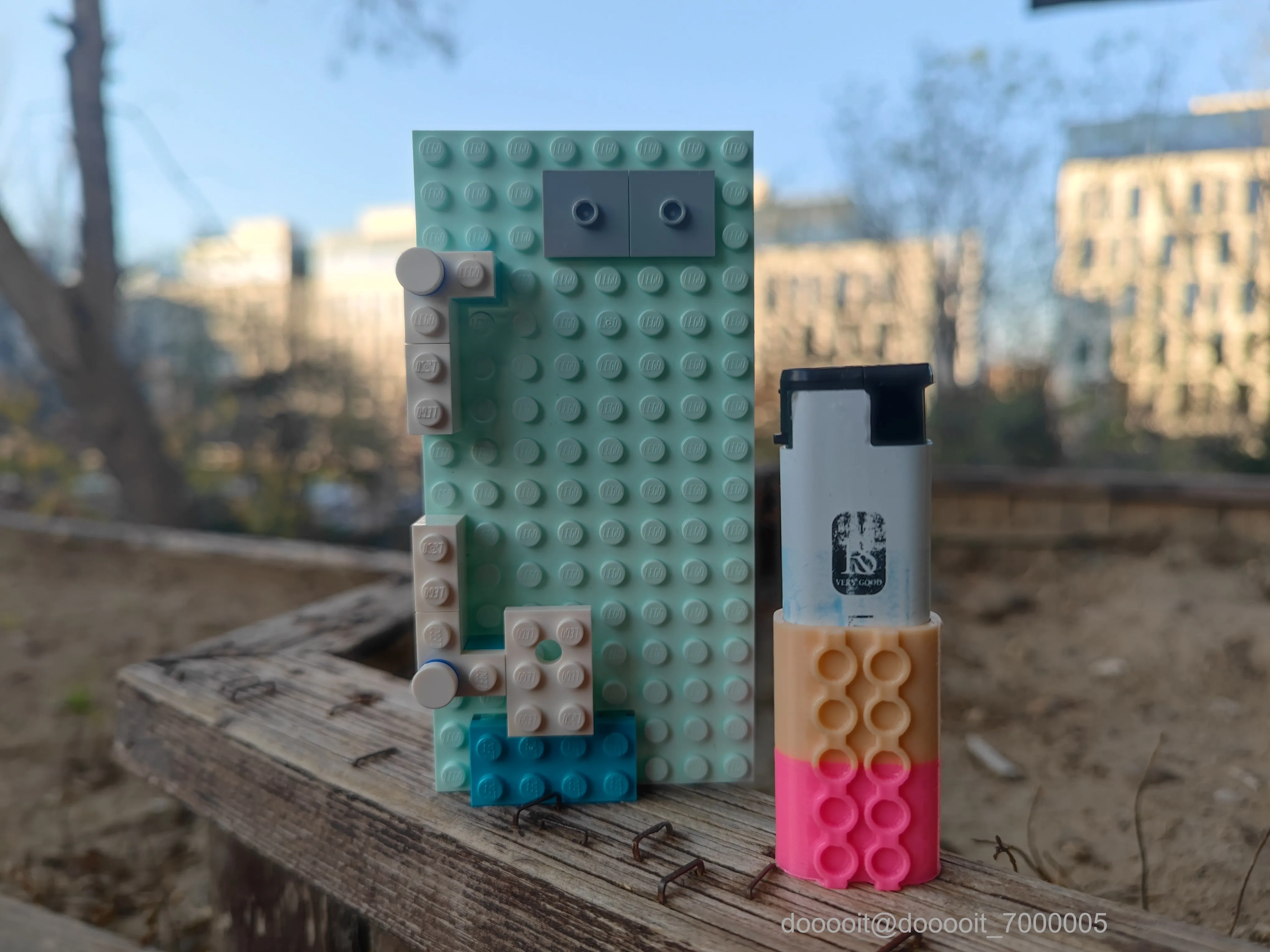

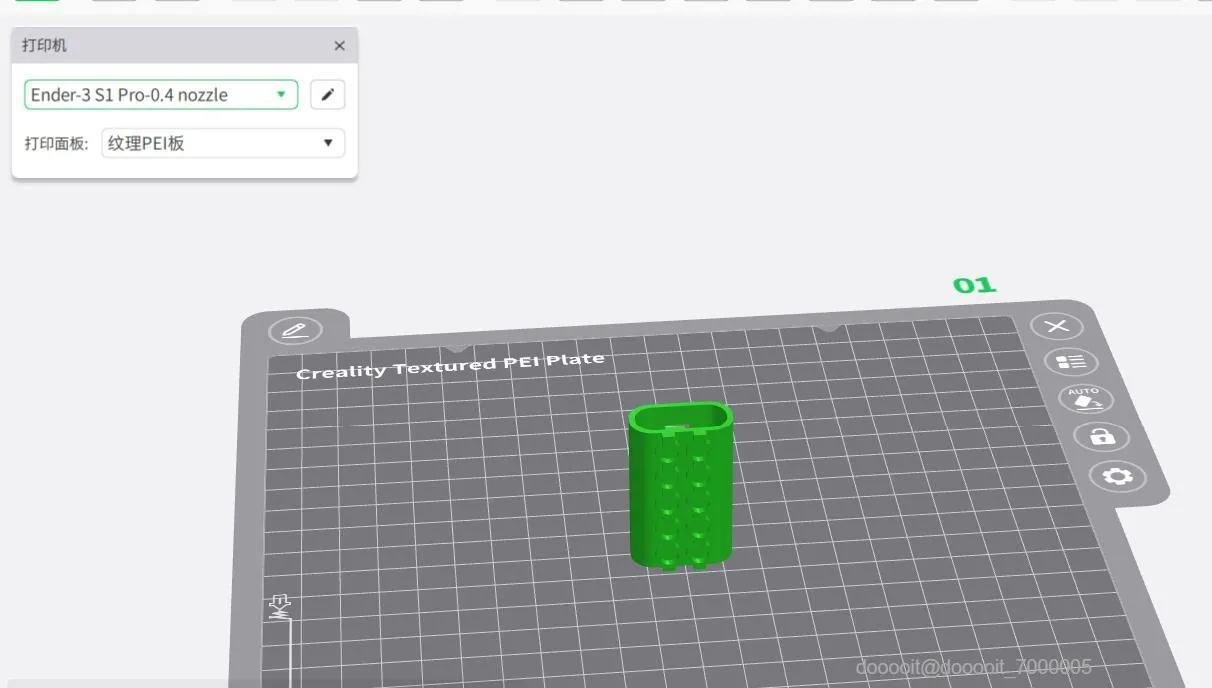

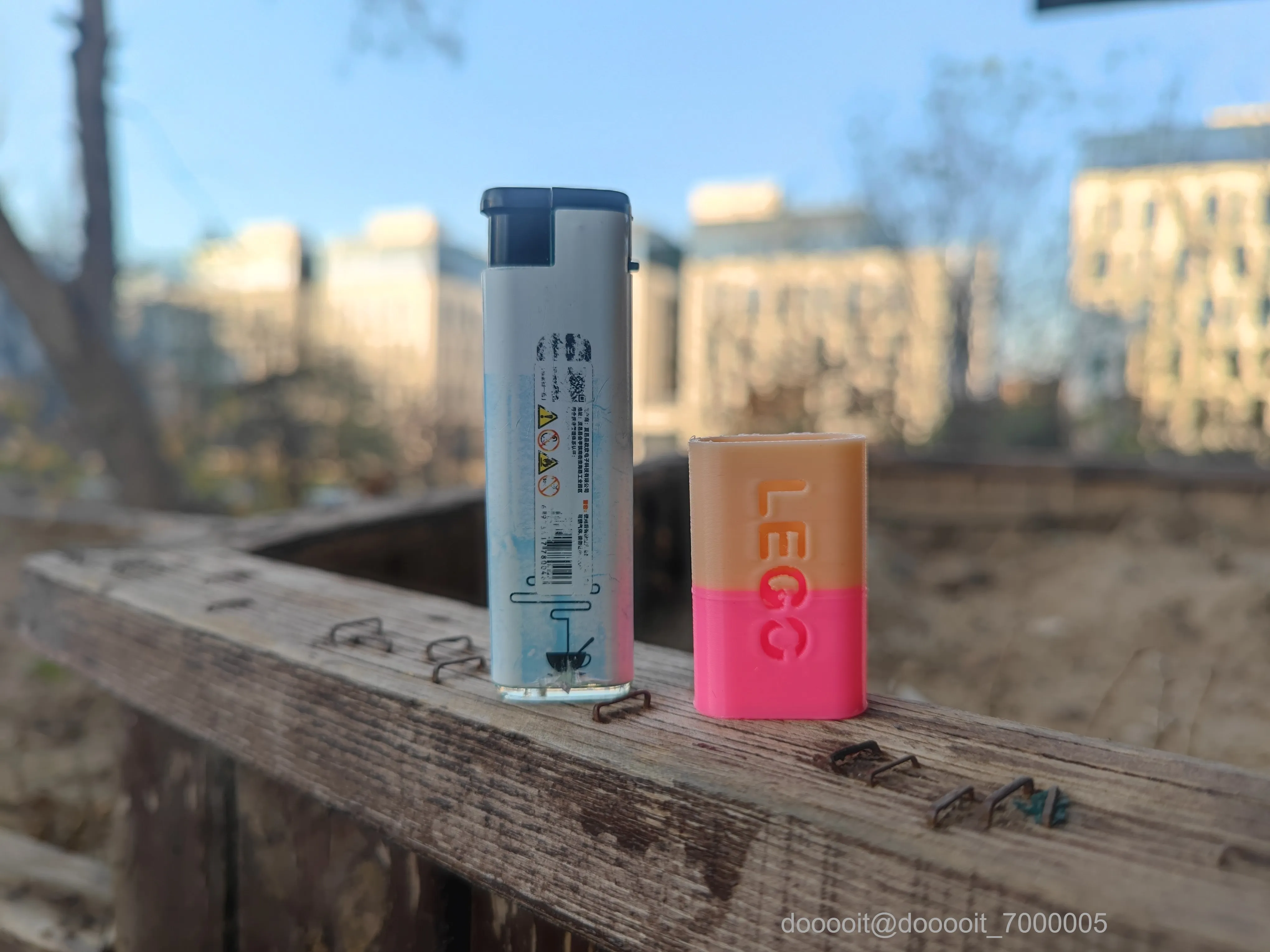

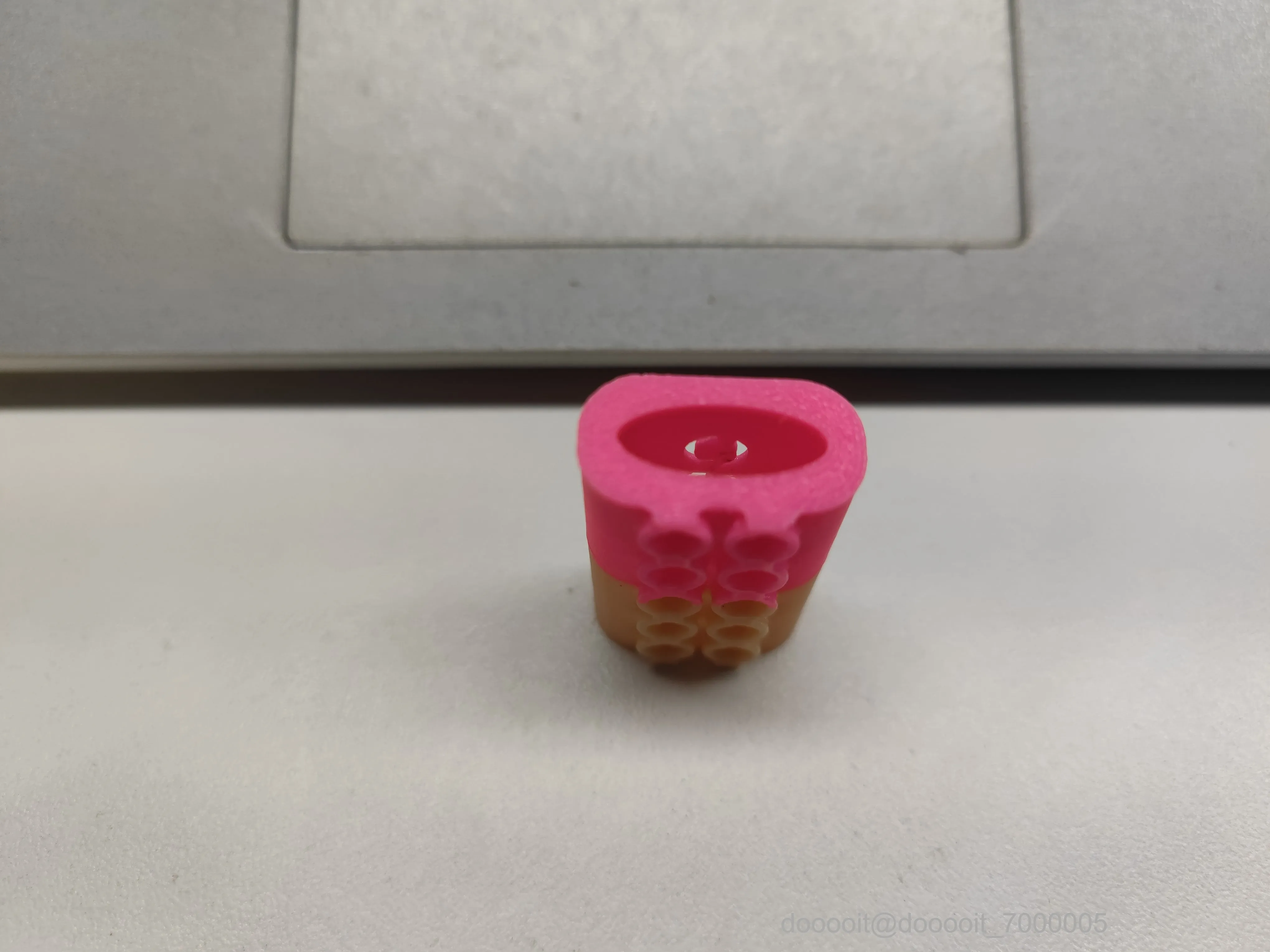

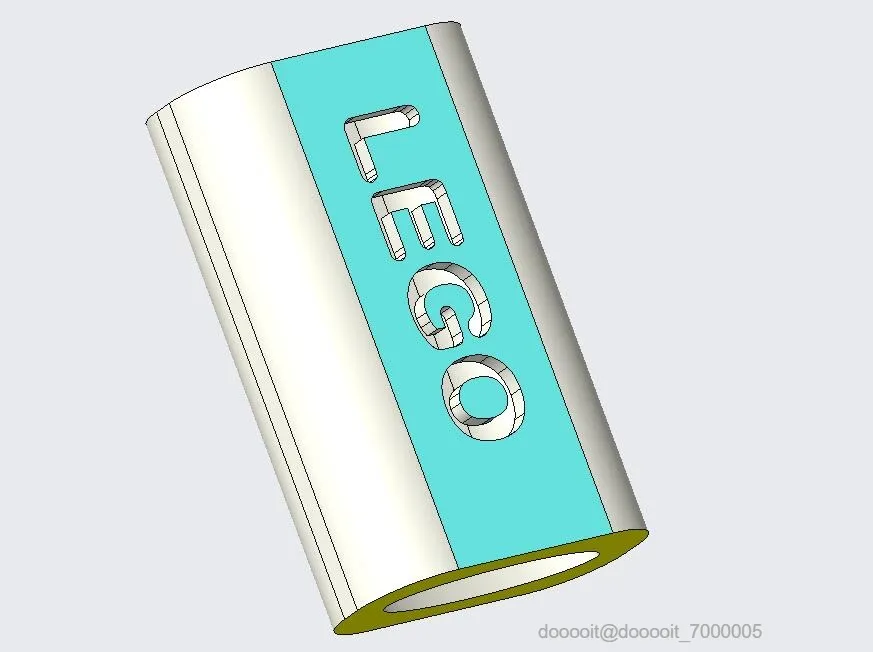

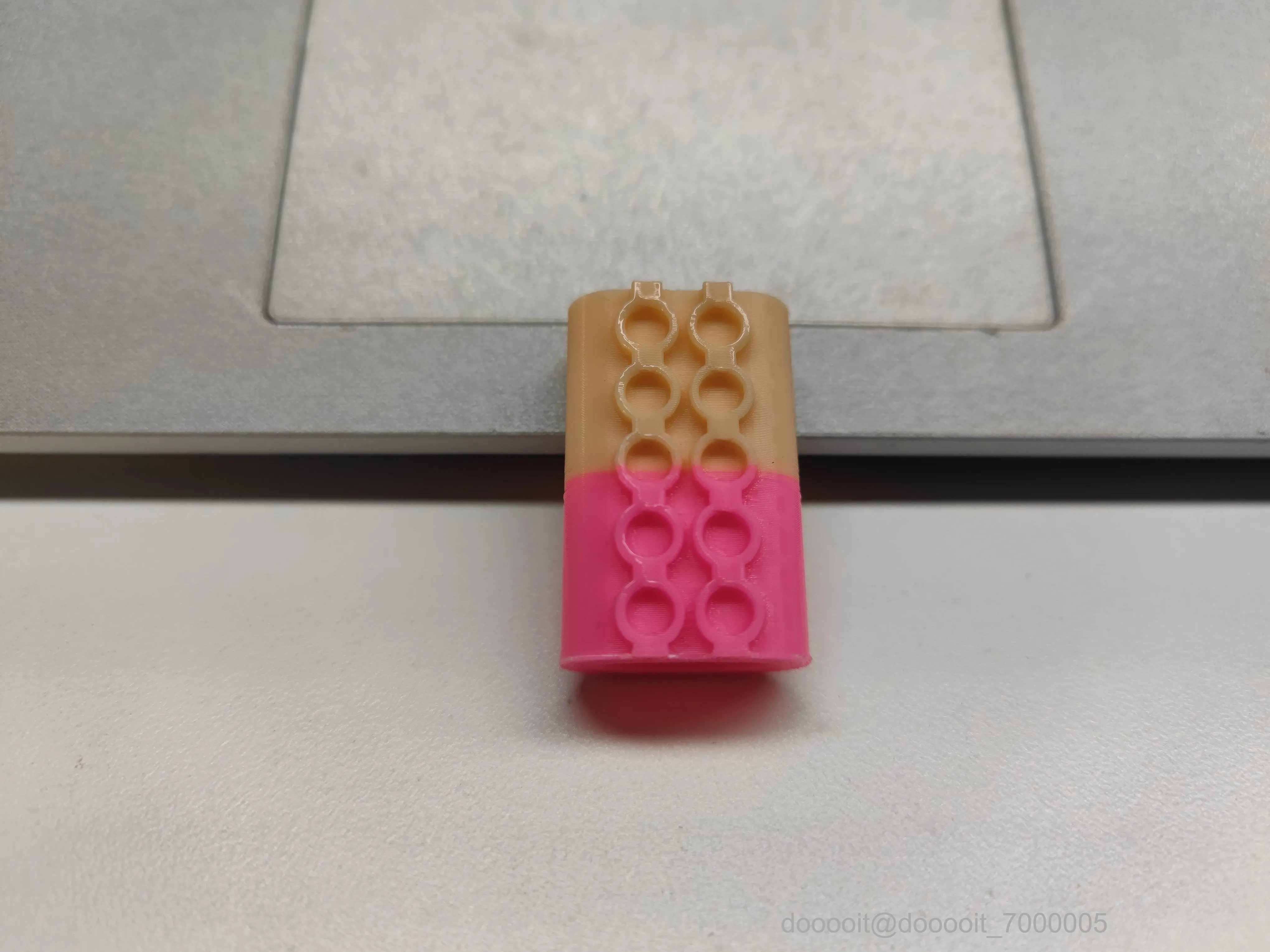

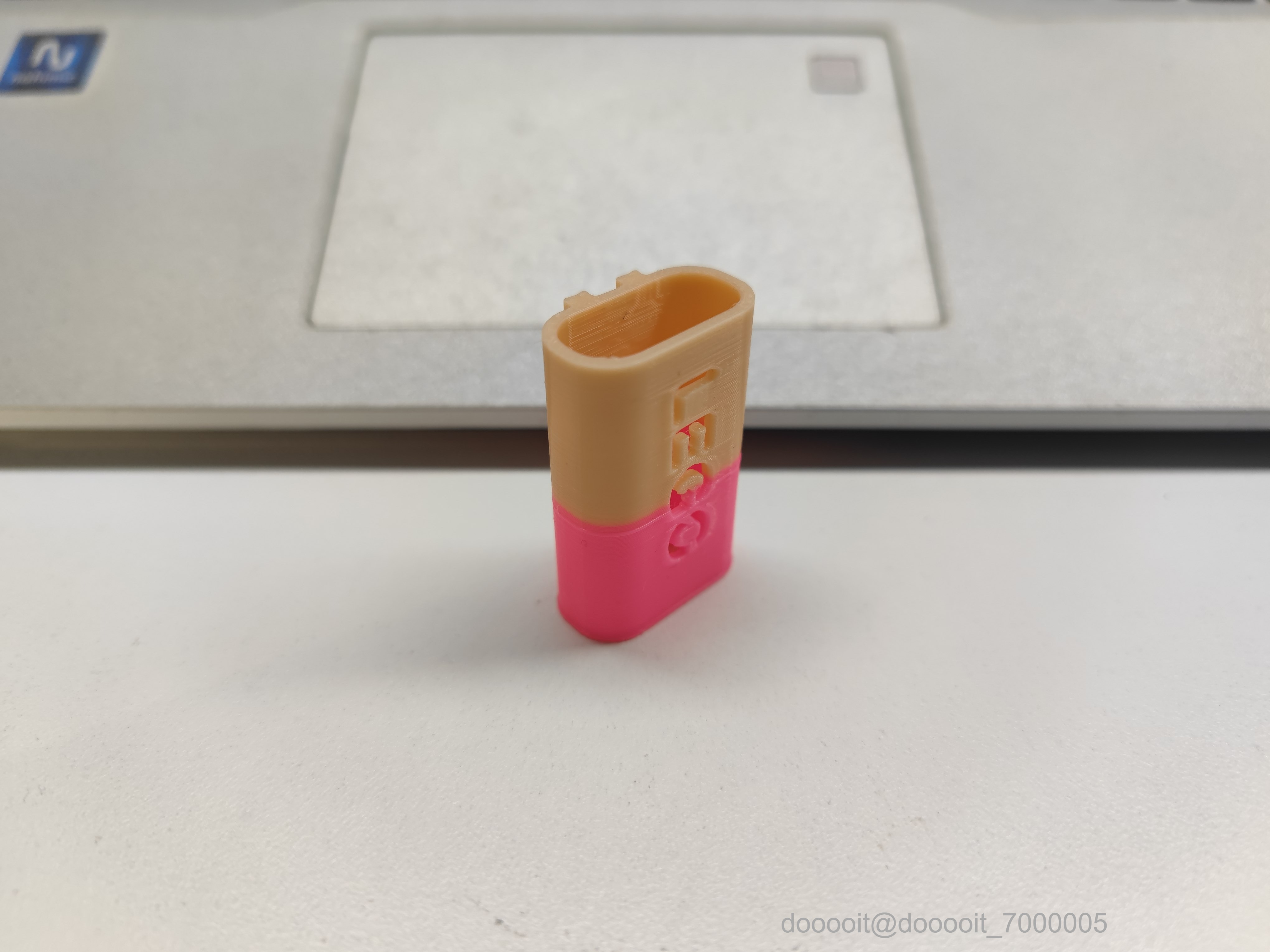

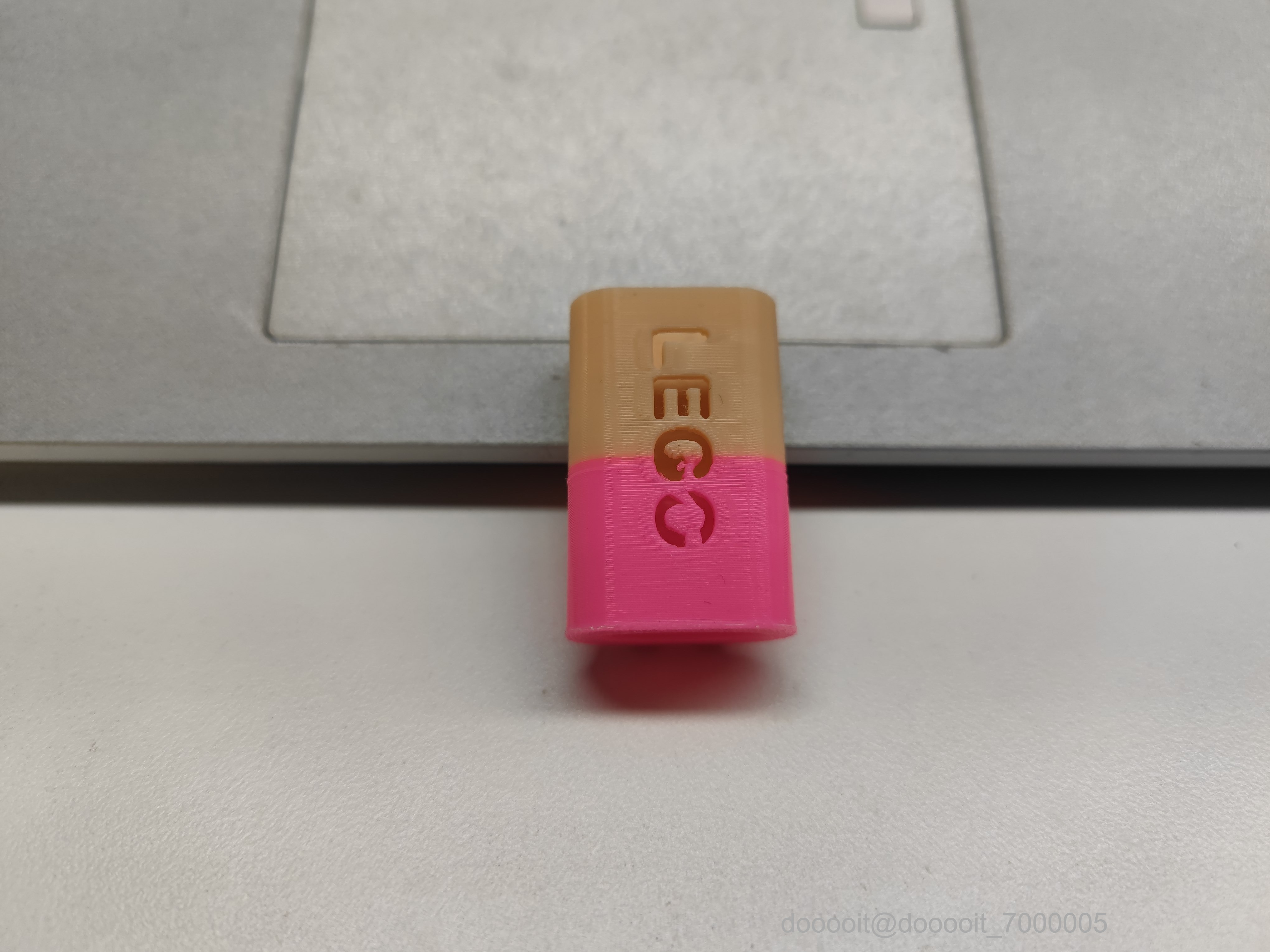

以上是成品图纸，尺寸及配合误差，需要根据打印机决定

需要注意的是，以上步骤中的建模尺寸，都是已经测试调整后的尺寸。三维建模时注意配合误差。

以上步骤就是本次项目所涉及，图纸直接下载使用。
