使用 ESP8266 的网络时钟

我们首先准备一个面包板设置，将 ESP8266 Nodemcu 板和 OLED 放在面包板上并进行以下接线连接。

1. NodeMCU 的 5V 至 OLED 显示屏的 VCC
2. GND 至 GND
3. D2 至 SDA
4. D1 至 SCL

之后，我们将主代码添加到 NodeMCU，您将看到 OLED 屏幕上显示的时间和日期。

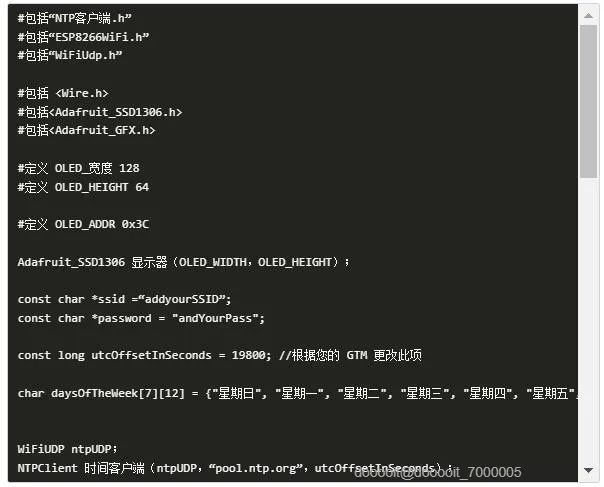

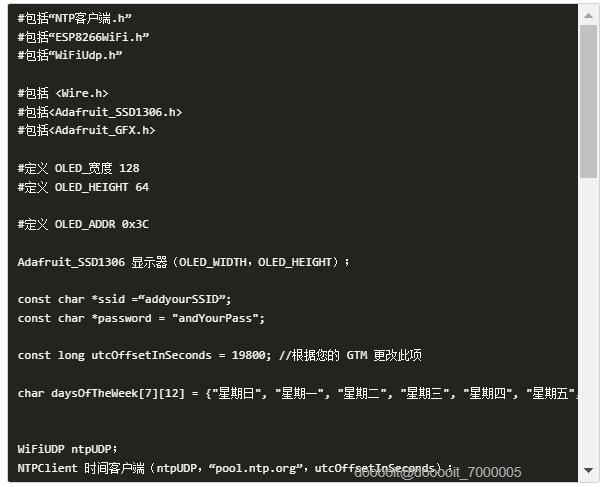

这是该项目的代码，它使用 NTP 服务器，简而言之，这是一种通过互联网设置时间的协议。

在使用此 Sketch 之前，您需要先从库管理器安装 NTPClient 库，并根据您的时区更改 UTC 偏移量。

我的 UTC 或 GTM 是 +5:30，即 5.5x60x60，所以是 19800，如果您的时间是 +2:00，那么等式将是 2x60x60，即 7200 UTC 偏移量。

准备好简单的面包板设置后，我们进入 该项目的第 2 级 ，即使用 ESP12F 模块制作定制板，而不是使用整个 NodeMCU 板。

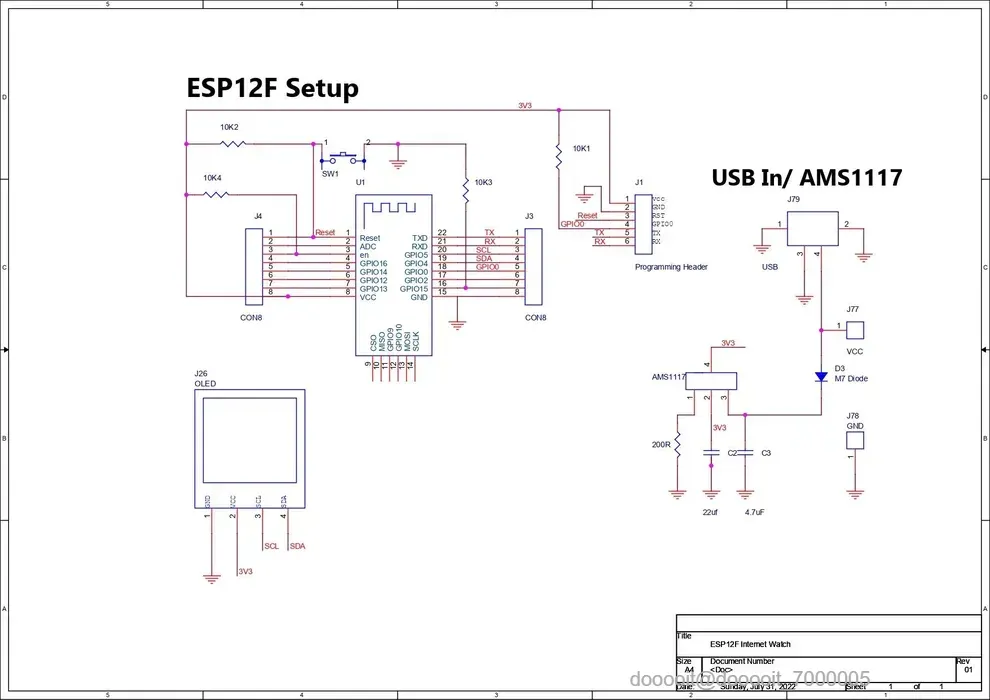

这是用于准备电路的原理图，它有一个与 OLED 显示器连接的 ESP12F 最小设置。

至于电源，USB 端口用于从智能手机充电器获取电源。

它为该开发板提供 5V 电压，但 ESP12F 模块可耐受 3.3V，因此有一个 AMS1117 设置可将 5V 降至 3.3V，以使 ESP12F 正常工作。

至于编程，有一个 CON6 分线端口，可用于连接外部编程器，以将代码上传到 ESP 板。

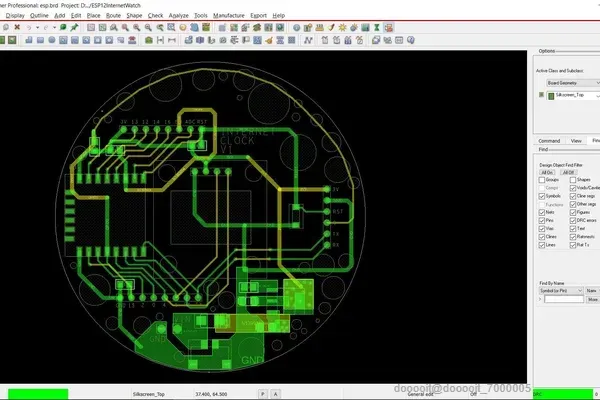

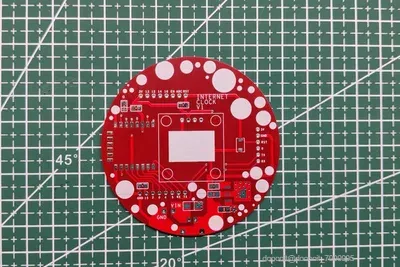

在完成 PCB 并生成其 Gerber 数据后，我将其发送给 SEEED STUDIO 获取样品。

订购带有白色丝网印刷的红色阻焊层 PCB。

我在一周内收到了 PCB，考虑到价格也相当低，它们的质量非常好。

Seeed Fusion PCB Service为 PCB 制造和 PCB 组装提供一站式原型制作，因此，他们能够在 7 个工作日内生产出优质的 PCB 和快速交钥匙 PCBA。

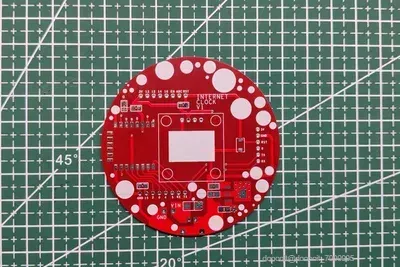

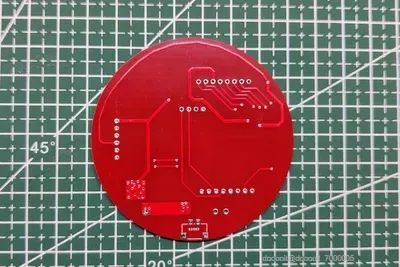

这款 ESP12F 板的 PCB 质量 非常好！

Seeed Studio Fusion PCB 组装服务 负责从 PCB 制造、零件采购、组装到测试服务的整个制造过程，因此您可以确保获得优质的产品。

在评估市场兴趣并验证工作原型后，Seeed Propagate Service 可以通过专业指导和强大的联系网络帮助您将产品推向市场。

接下来是PCB组装过程。

1. 我们首先开始 PCB 组装过程，借助焊膏分配针将焊膏逐一添加到每个元件焊盘上
2. 接下来，我们收集所有 SMD 组件并使用 ESD 镊子将它们放置在其位置。
3. 然后，我们将 PCB 放在回流焊炉上以熔化焊膏。
4. 接下来，我们将接头针和 USB 端口放置在其位置，并使用标准烙铁焊接它们。
5. 最后，我们将 SSD1306 显示器放置在接头针连接器上，电路板现已完成。

为了对 ESP12F 模块进行编程，我们使用 Nodemcu 开发板。让我向您展示如何操作。

我们首先短接启用引脚和 GND，这将关闭 Nodemcu 的 esp12f，现在我们可以按照以下接线连接将外部 esp12f 设置与 Nodemcu 连接起来。

1. 3V 至 3V
2. GND 至 GND
3. RST 到 RST
4. GPIO0 到 GPIO0 //D3 是 Nodemcu 上的 GPIO0
5. 德克萨斯州至德克萨斯州
6. RX 至 RX

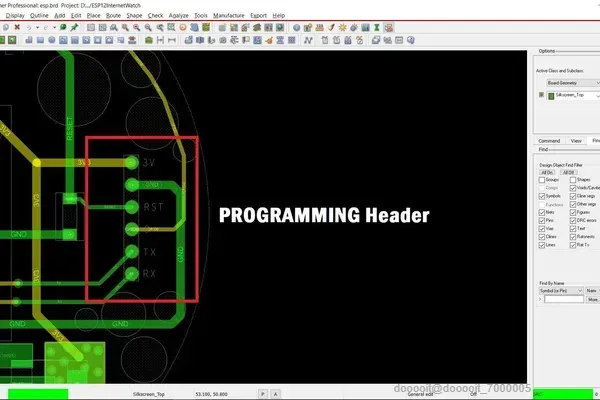

我制作了一个 Nodemcu 分线板，它有一个与编程引脚相连的 CON6 端口，ESP Watch PCB 上也添加了相同的引脚。这里的想法是将它们两者连接起来，并通过禁用 Nodemcu 的 ESP8266 板并使用外部板来使用 Nodemcu 的 UART IC 对 ESP8266 板进行编程。

阅读本文了解更多详细信息-

https://www.instructables.com/Program-ESP8266-With-NodeMCU/

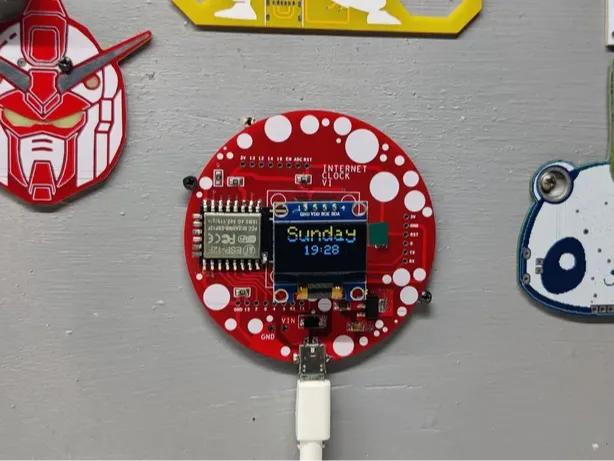

这是构建的结果，一个可以显示日期和时间的数字时钟。

现在，我们可以将该设备添加到任何墙壁上，或者制作一个 3D 打印的外壳放置在桌子上。

今天的内容就是这样了，朋友们。

所有与项目相关的文档均已附上，如果您需要有关该项目的任何帮助，请给我发私信或发表评论。

特别感谢 Seeed Studio为该项目提供 PCB，如果您需要以较低的成本获得优质的 PCB 服务，请查看他们。
