DIY像素棒

视频链接https://youtu.be/CuQovSxsr8U

这次的计划非常简单。整个构建的灵感来自 Dirl Essl 的DIY PixelStick。

我们需要显示的图像将以位图 (.BMP) 格式存储在 SD 卡上。位图是一组二进制数据，表示图像或显示器中像素的值。

然后 Arduino 使用 SD 卡模块读取 BMP 文件中的数据。

该像素数据被发送到条带的相应 LED。条带上的 200 个 LED 中的每一个都充当屏幕上的一个像素，在您行走时一次显示一条垂直线的图像。

这里 LED 灯带的选择很重要。您需要选择 LED 密集排列的正确版本，这意味着相邻 LED 之间的间距应尽可能小。这可以提高最终绘制图像的分辨率。144 个 LED/米是市场上最紧凑的灯带。您需要切割另一条 56 个 LED 的灯带并将它们焊接在一起以形成一条 200 个 LED 长的灯带。

处理如此规模的信息需要大量的计算能力，Arduino Mega 2560 Pro 可以提供这种能力。

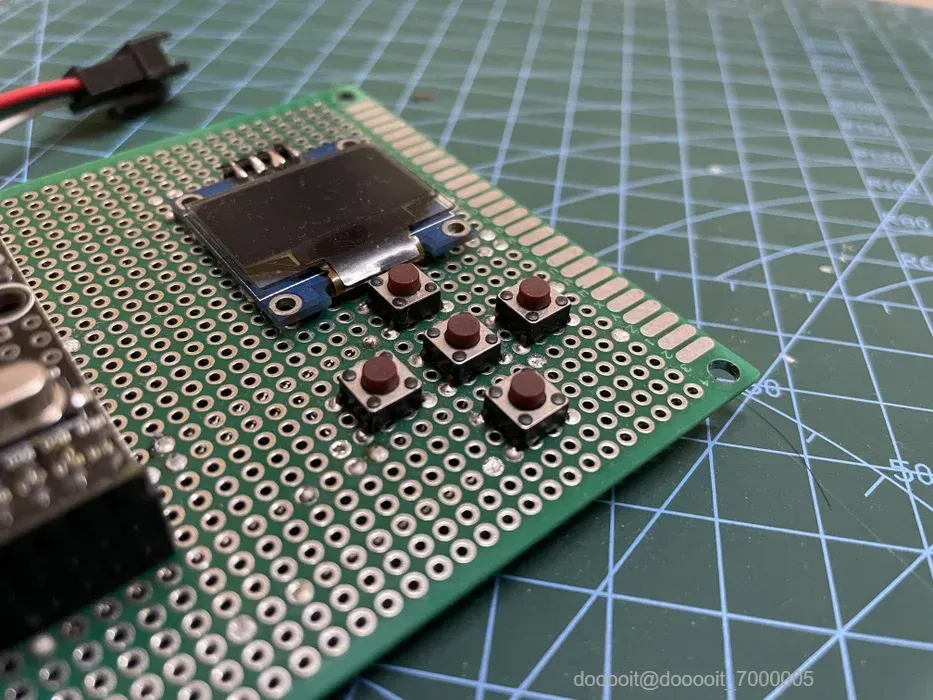

OLED 显示屏用于显示菜单，并配有 5 个按钮用于浏览菜单和控制操纵杆。

按照附图所示进行连接。

我将把 LED 灯带安装在一根细木棍上（1 英寸宽，10 毫米厚）。木棍的长度取决于您计划使用的 LED 数量。在这种情况下，带有 200 个 LED 的灯带大约为 4.5 英尺。

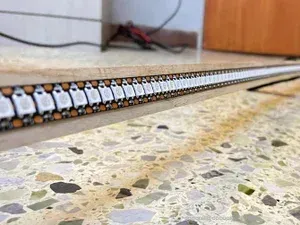

将LED灯带粘在木棍的一侧。

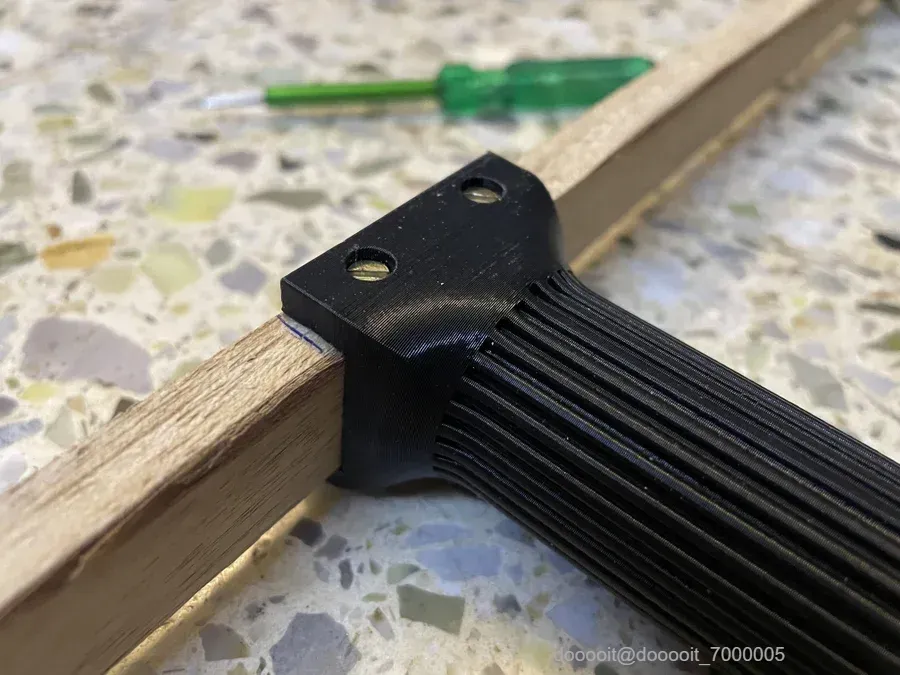

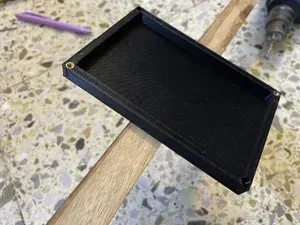

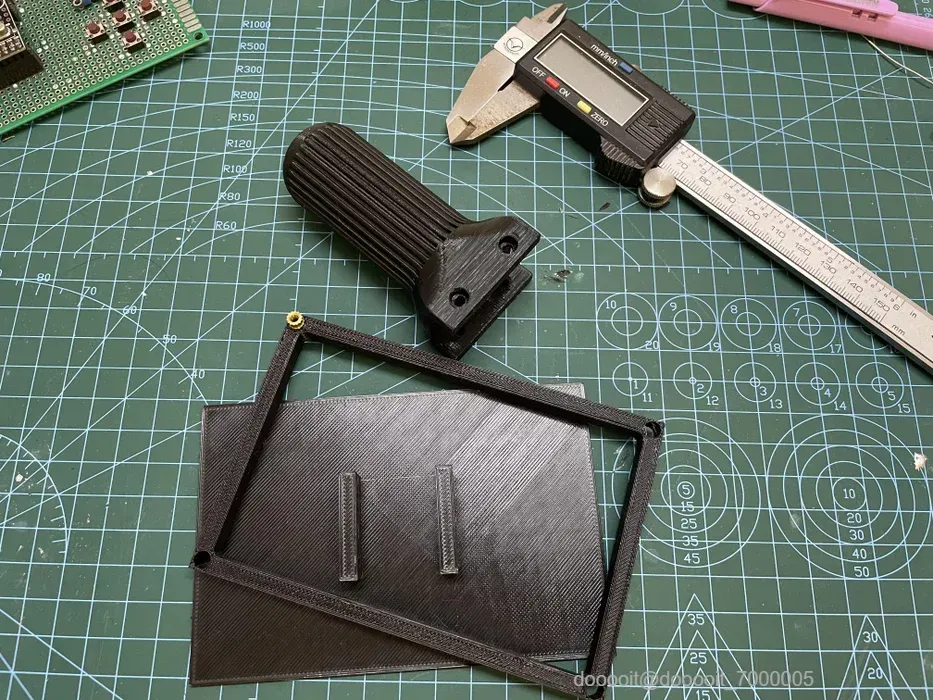

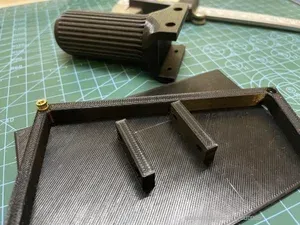

另一侧将容纳控制器和电源。为了将它们安装到摇杆上，我在 Fusion 360 中建模了夹具/支架，并对其进行了 3D 打印。我还制作了一个小手柄，放在中间以握住摇杆。我已附上 STL 文件，以防您想使用它们。我将使用旧移动电源作为电源。

获得图像后，您需要将其转换为适当的位图格式。请按照以下步骤操作：

1. 将图像顺时针旋转 90 度

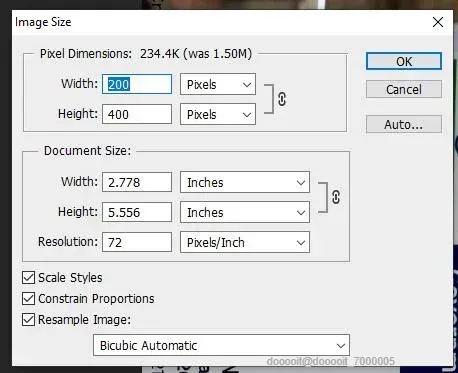

2. 将图像宽度更改为 200 像素（或任何 LED 灯带长度）。图像的高度将决定图像在灯棒上播放完毕所需的时间。这反过来会影响捕捉整个图像所需的快门速度。
3. 点击“另存为”

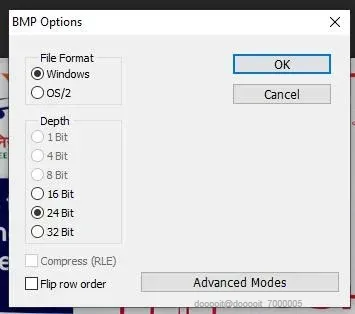

4. 选择文件格式：Windows & 深度：24 位

我使用过 Photoshop，但无论如何步骤应该是一样的。完成后，将 .BMP 图像传输到 SD 卡上。

注意：选择图像时请记住图像中的黑色像素将对应关闭的 LED。

下载此步骤中附加的代码并在 Arduino IDE 中打开它。

下载代码所需的必要库。

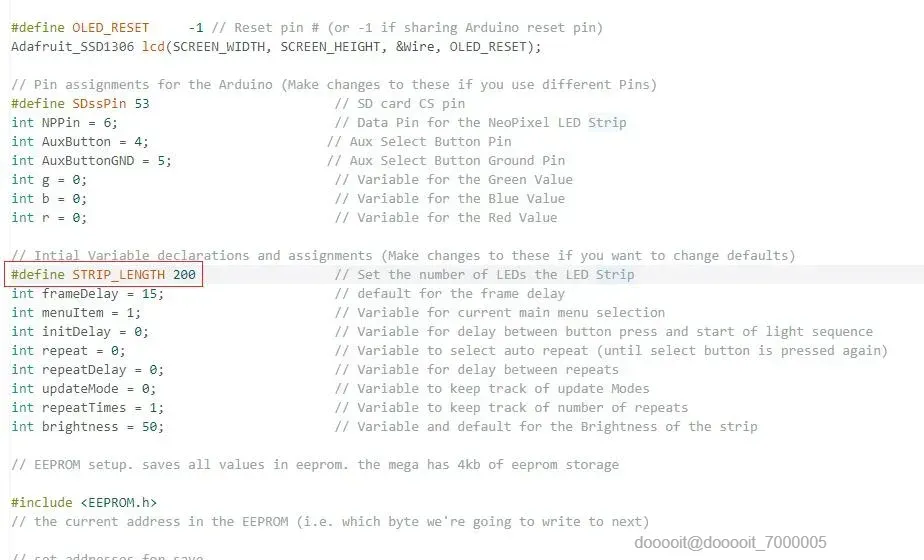

您唯一需要做的更改是更改所使用的 LED 数量，如图所示。

就这样，编译并将代码上传到你的 Arduino。

将 SD 卡插入模块并启动棒。

这肯定需要大量的反复尝试，但相信我，一旦你把所有的事情都做对了，这会很有趣。

有很多参数会影响最终结果。例如，您的相机设置（快门、光圈、ISO）和您的步行速度。我建议使用高光圈值以确保一切都保持清晰。您需要练习步行以获得正确的速度 - 太快，图像会被压缩 - 太慢，图像会被拉伸，甚至可能不适合框架。

感谢您坚持到最后。希望您喜欢这个项目，我们下期再见！
