M416复进导杆

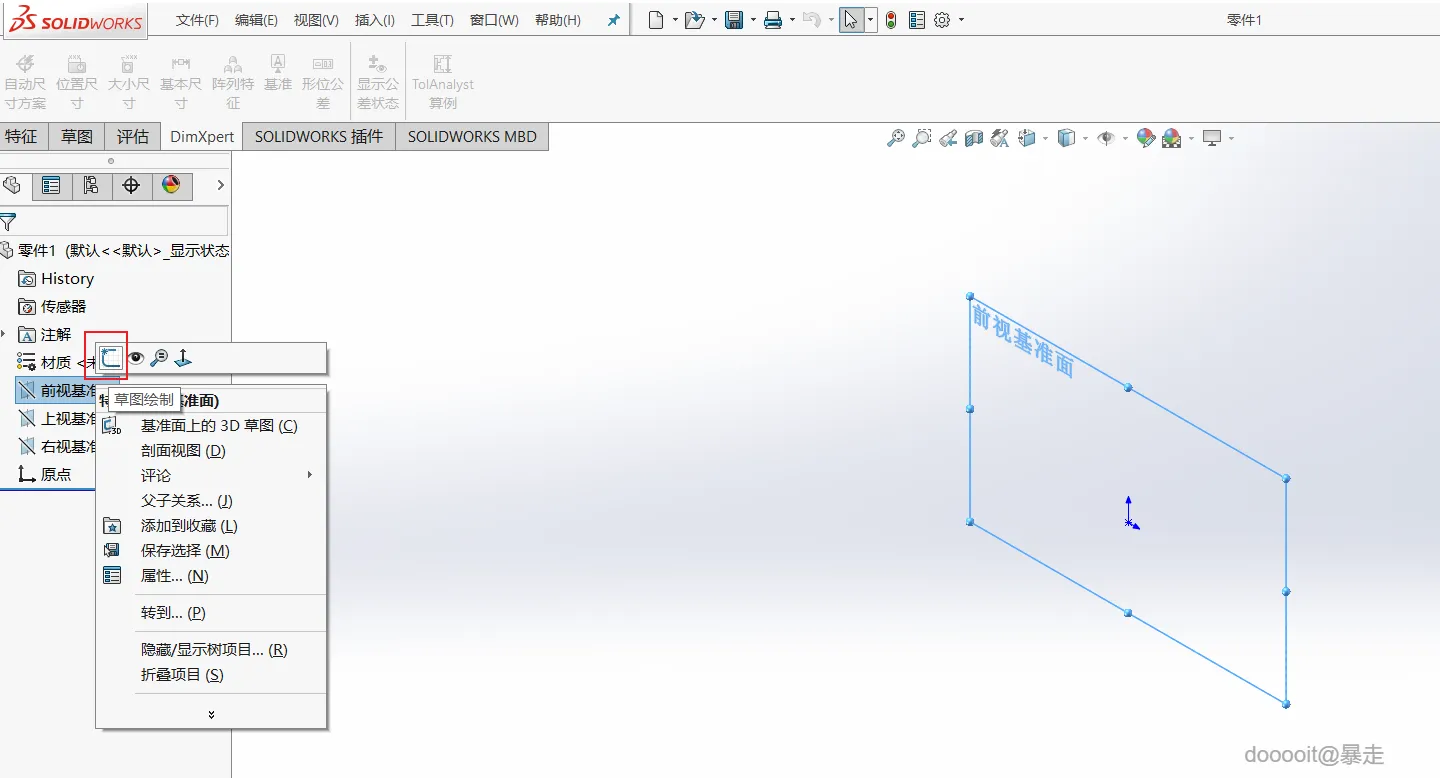

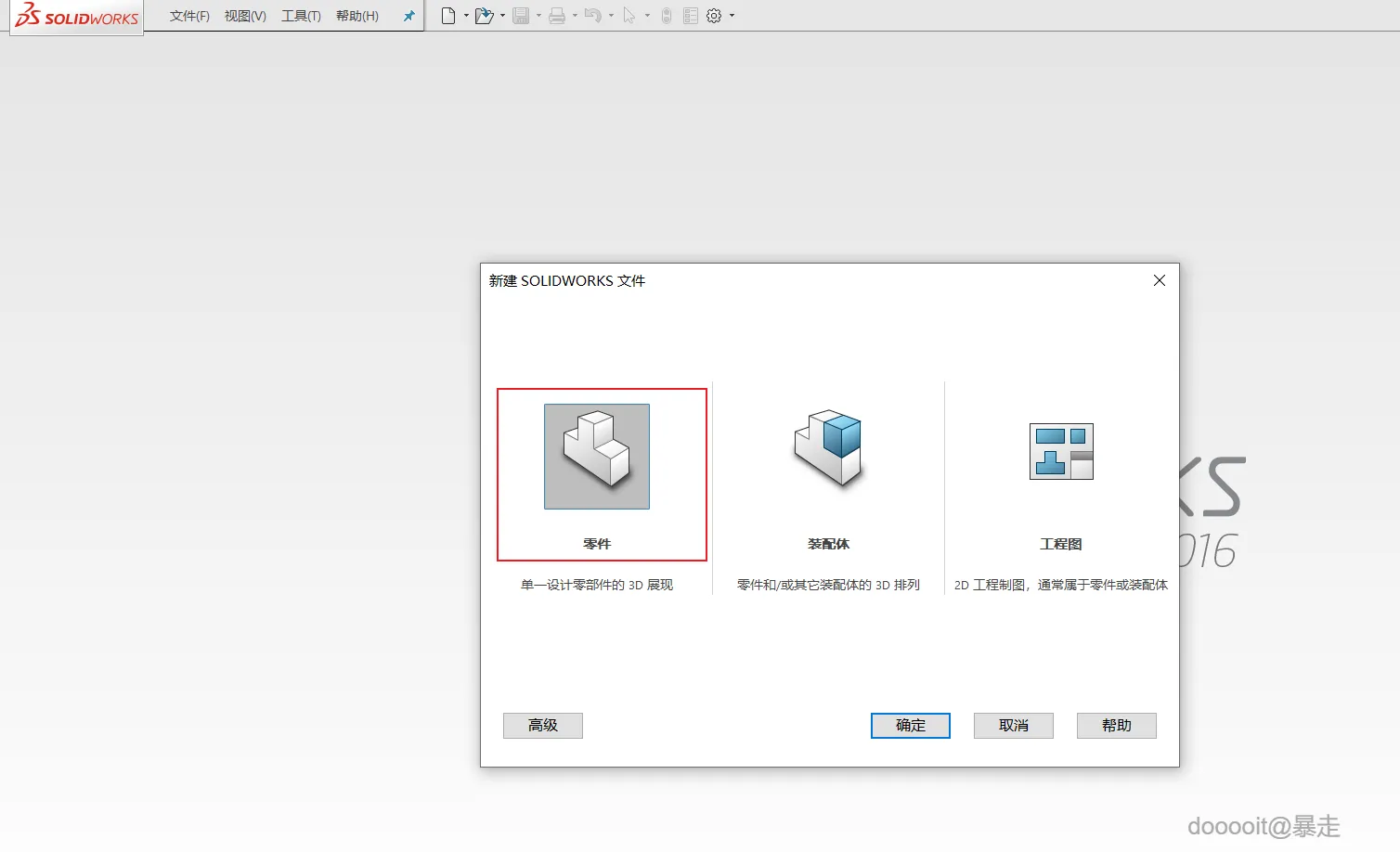

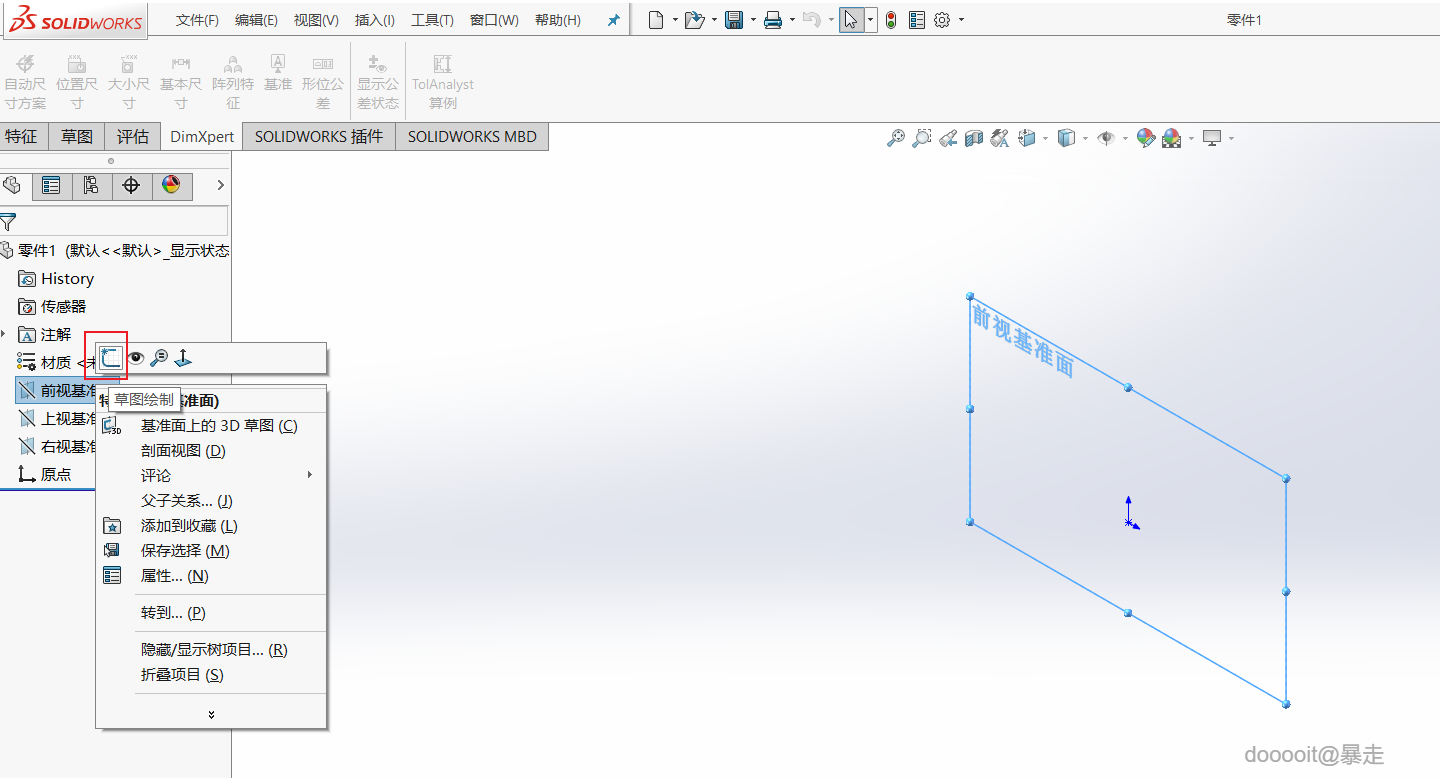

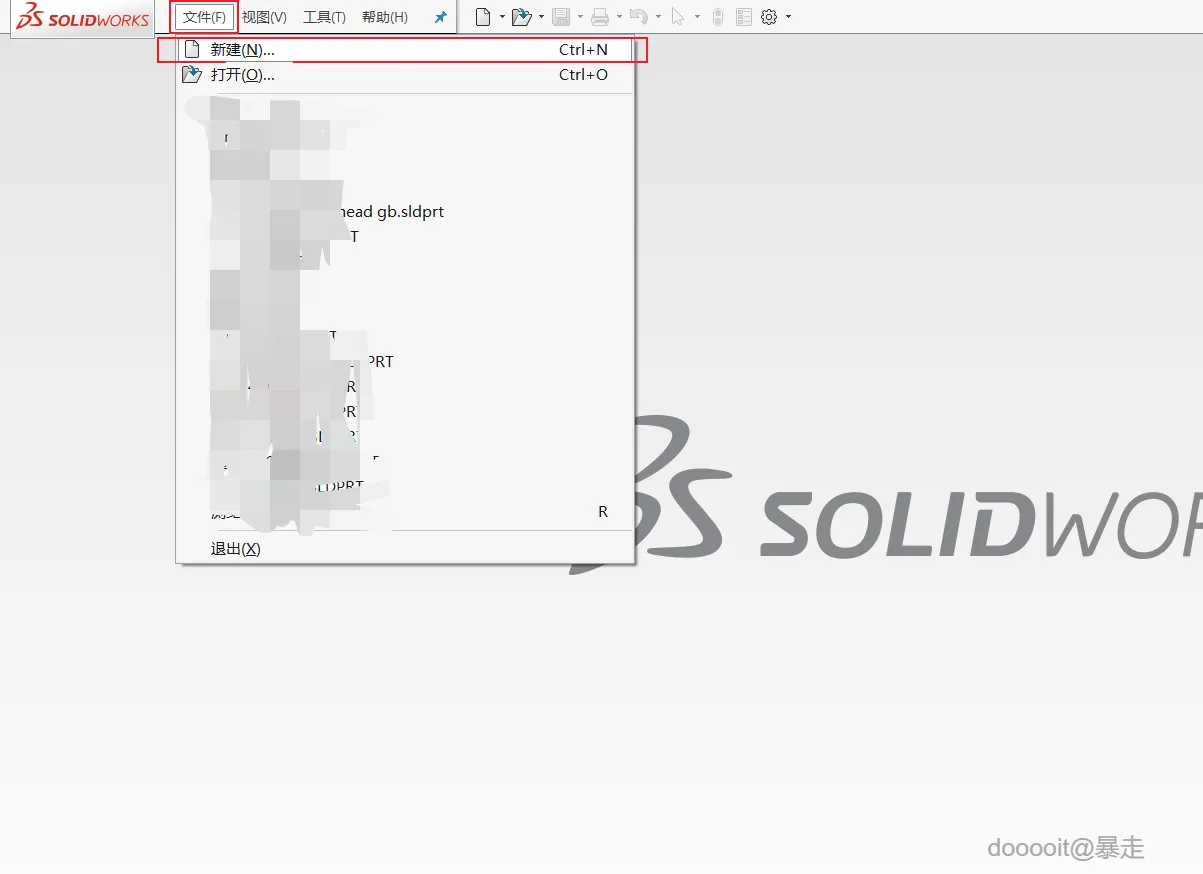

启动SOLIDWORKS软件,在顶部菜单栏中，点击“文件”选项，然后从下拉菜单中选择“新建",在弹出的“新建SOLIDWORKS文件”对话框中，双击“零件”以创建新的零件文件,创建完成后，选择一个合适的基准面作为草图绘制的基础。单击所需的平面，进入草图绘制模式。

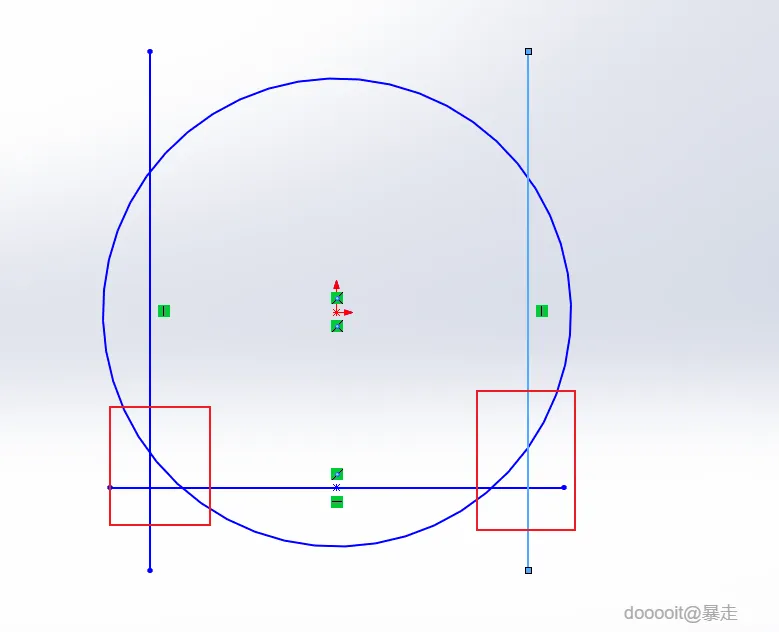

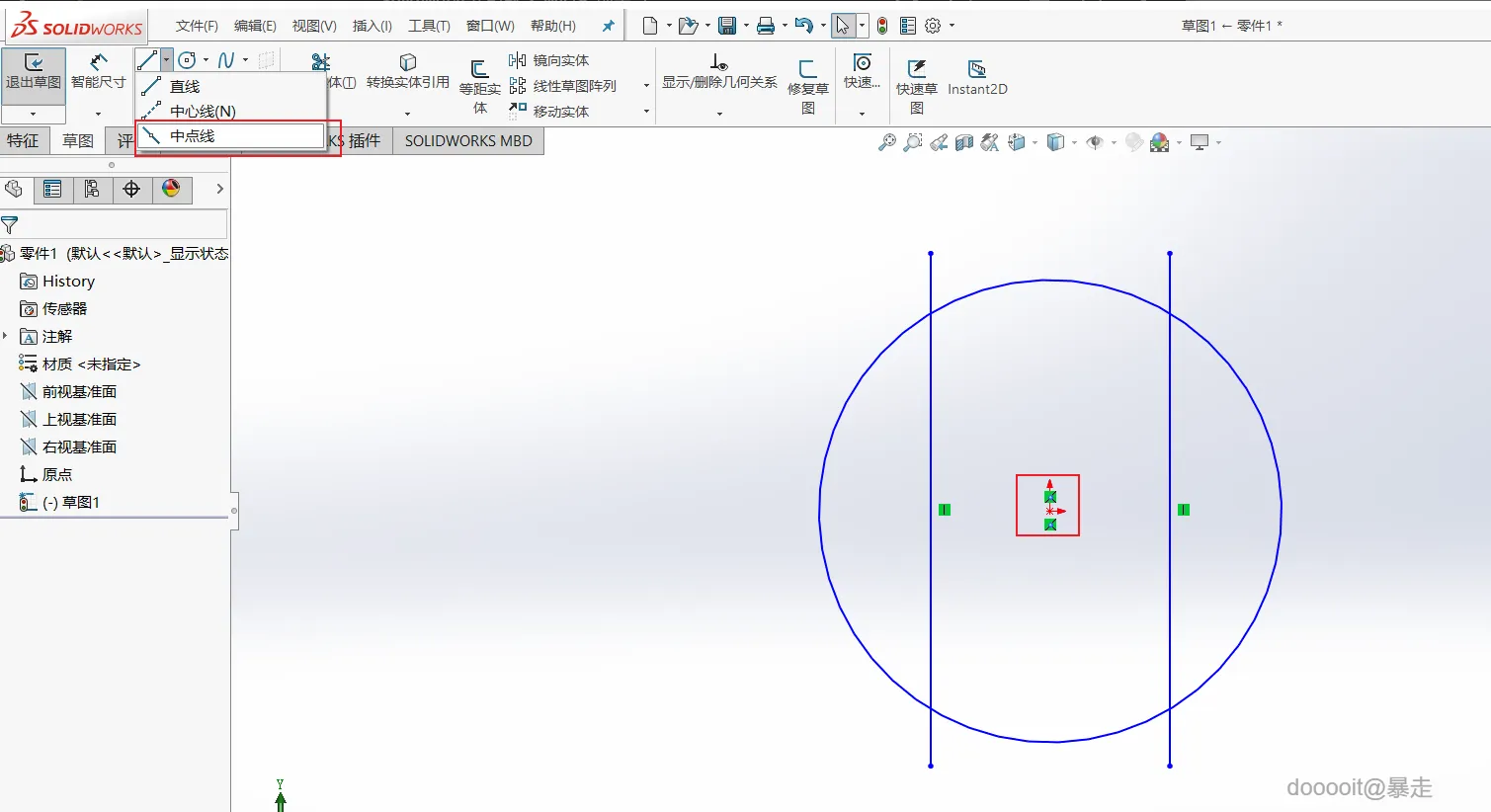

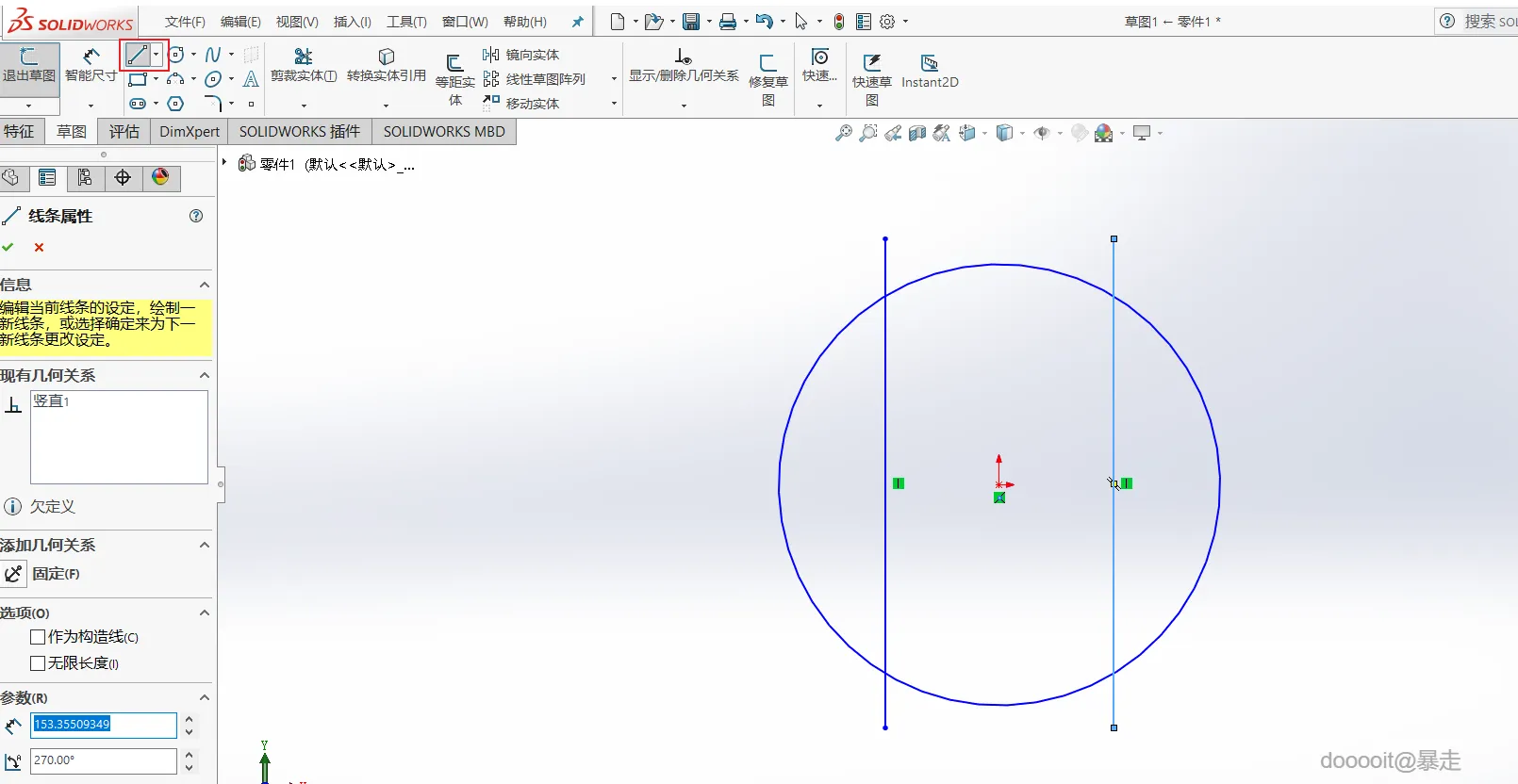

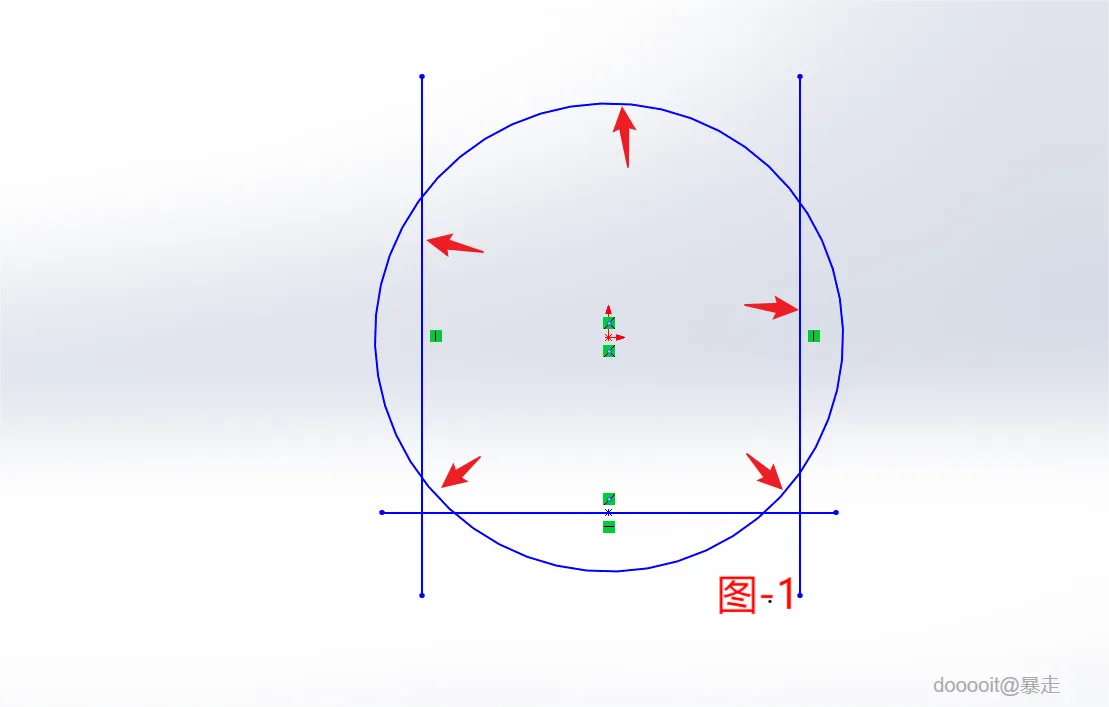

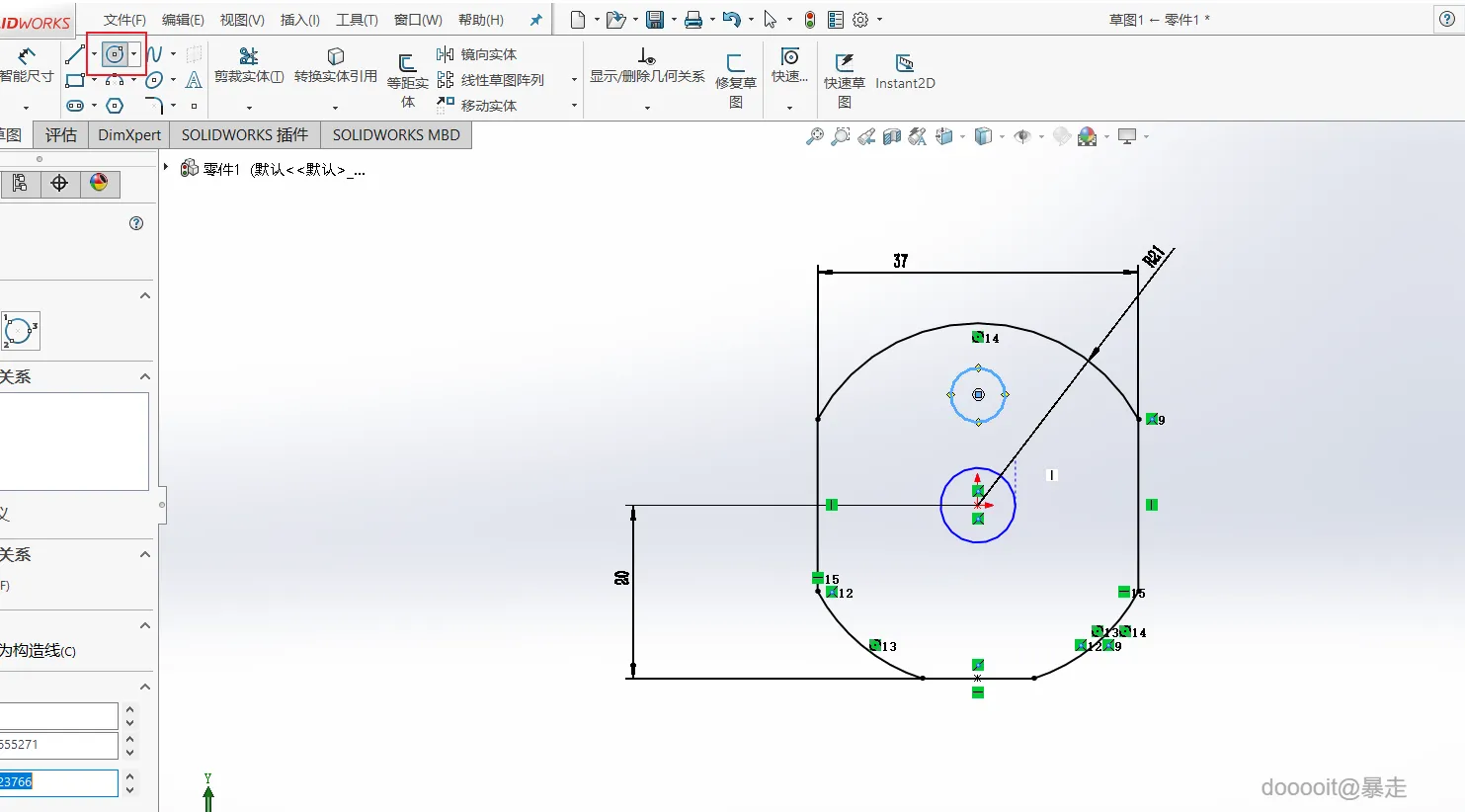

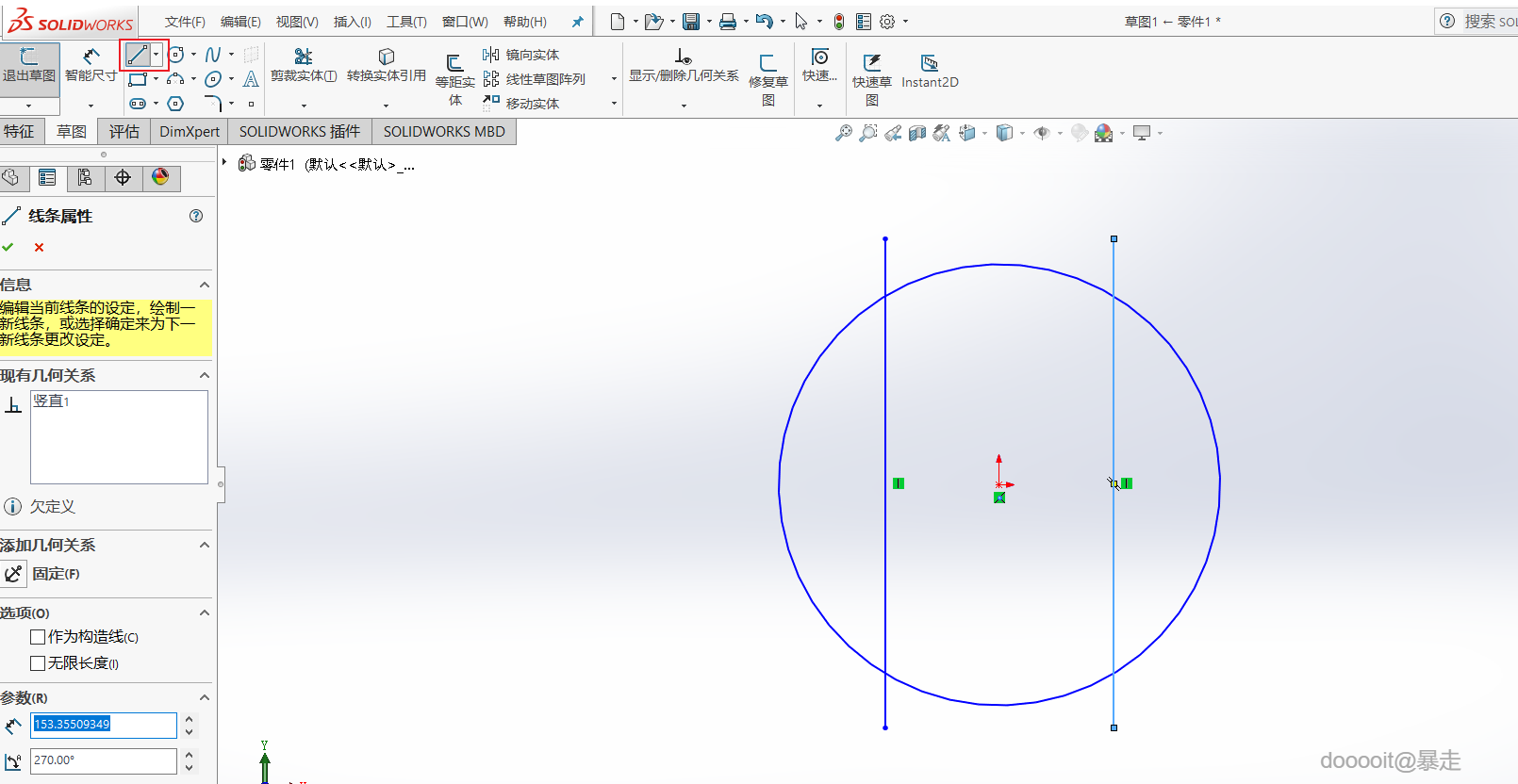

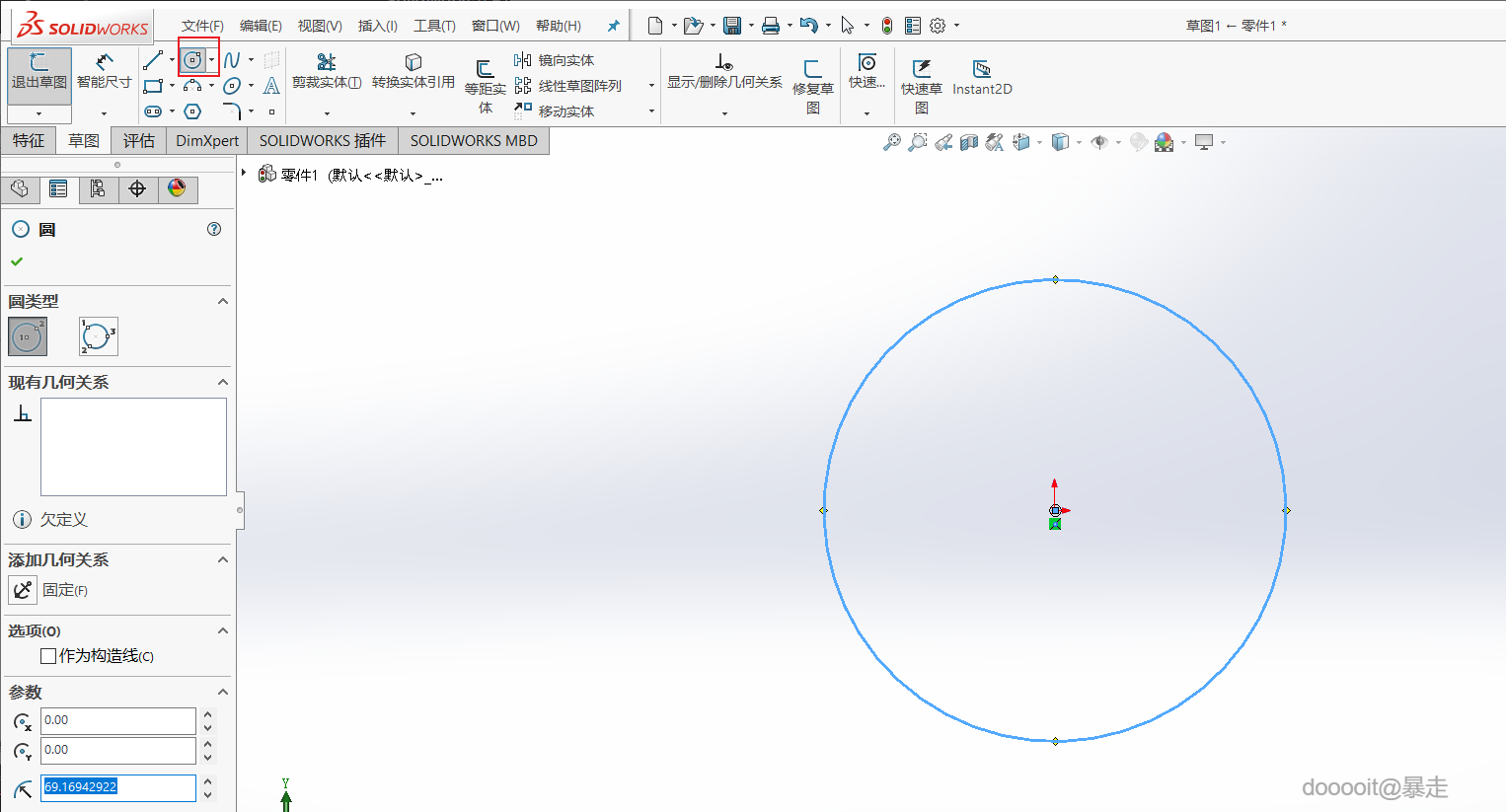

接下来，在选定的基准面上绘制导杆的基本轮廓。首先，绘制一个圆形作为导杆主体的横截面。然后，在该圆的两侧分别绘制两条不与圆相切的直线，这两条直线将代表导杆的边缘。接着，选择中心线并将其向下移动至适当位置，确保两条直线位于圆的外部且相互交叉。这一步骤完成后，您应该能看到导杆的基本轮廓。

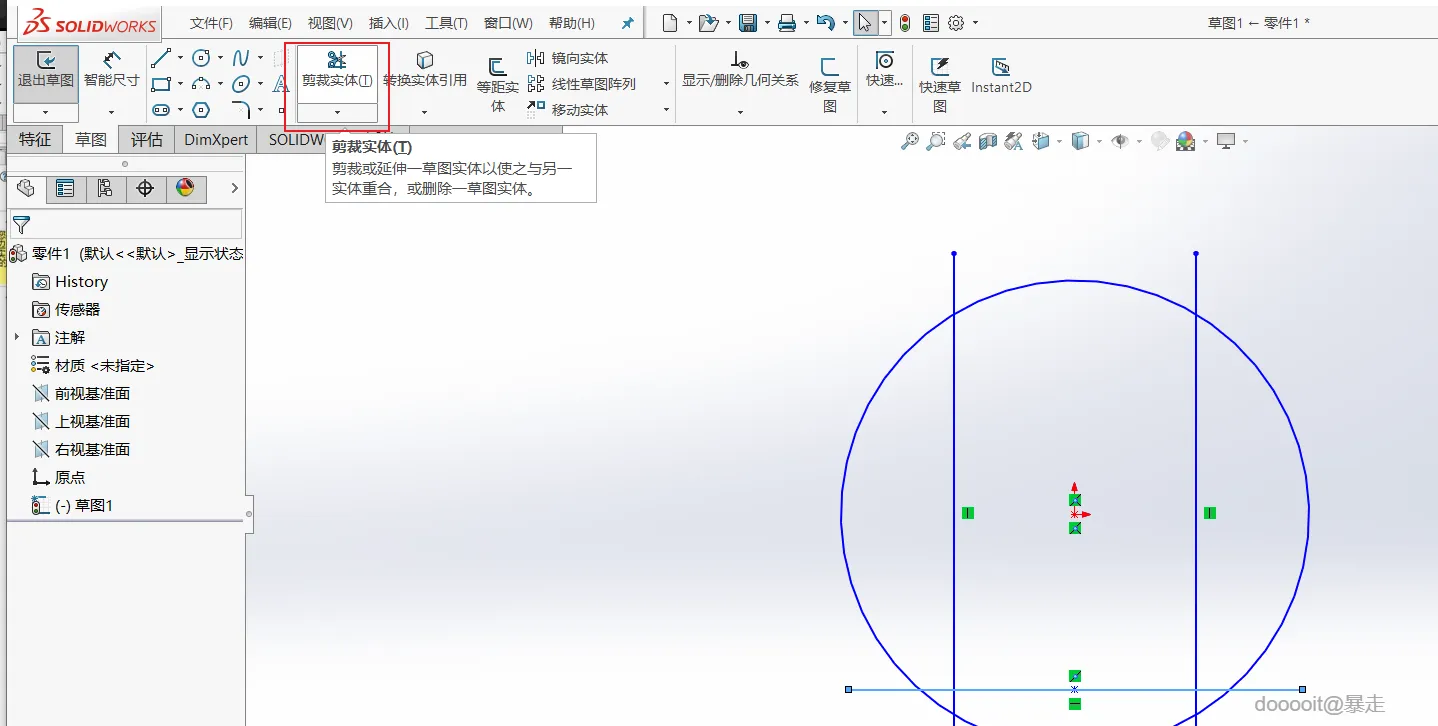

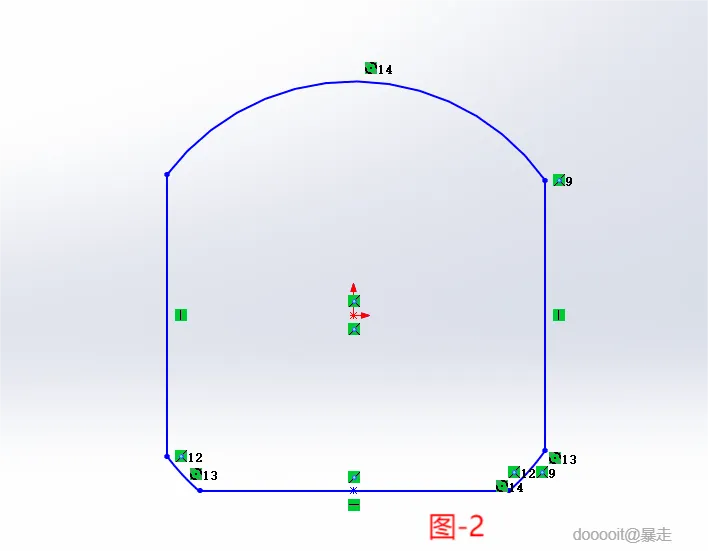

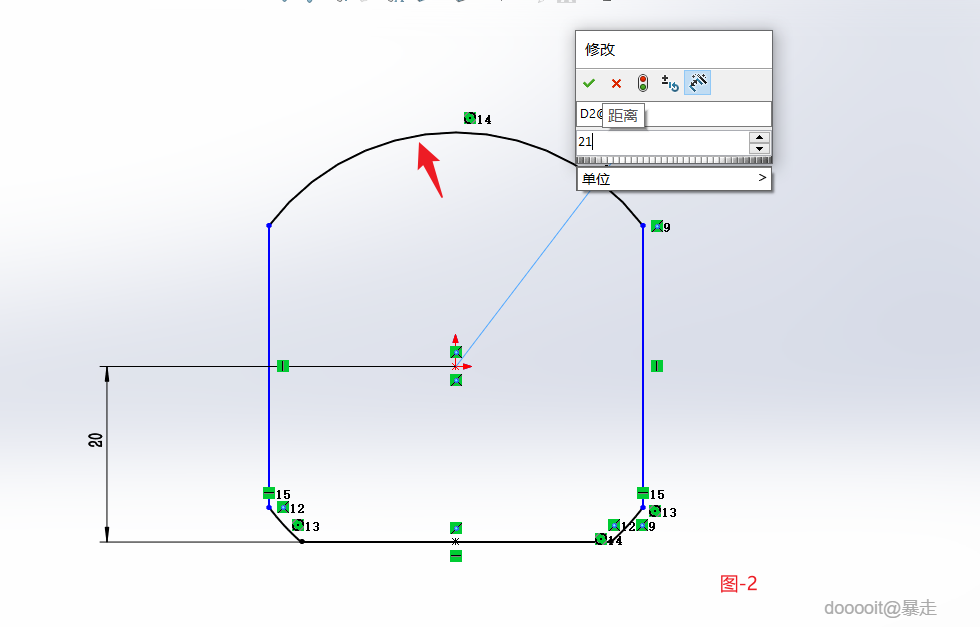

为了使草图更加清晰，需要去除多余的线条。选择“剪裁实体”工具，点击需要移除的线条或区域，通过上下滑动鼠标左键来确定具体要移除的部分。完成后，应仅保留必要的线条，如图所示。

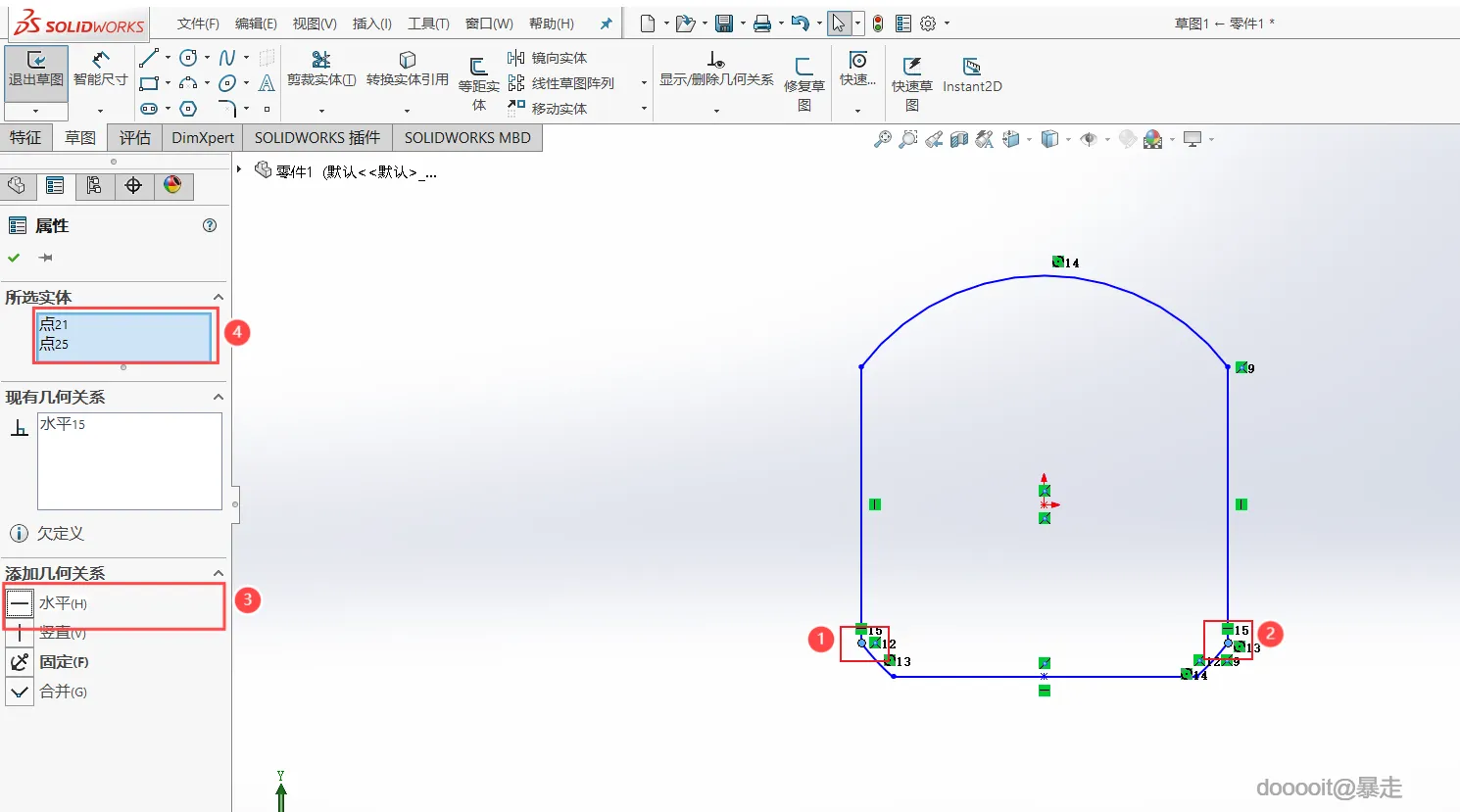

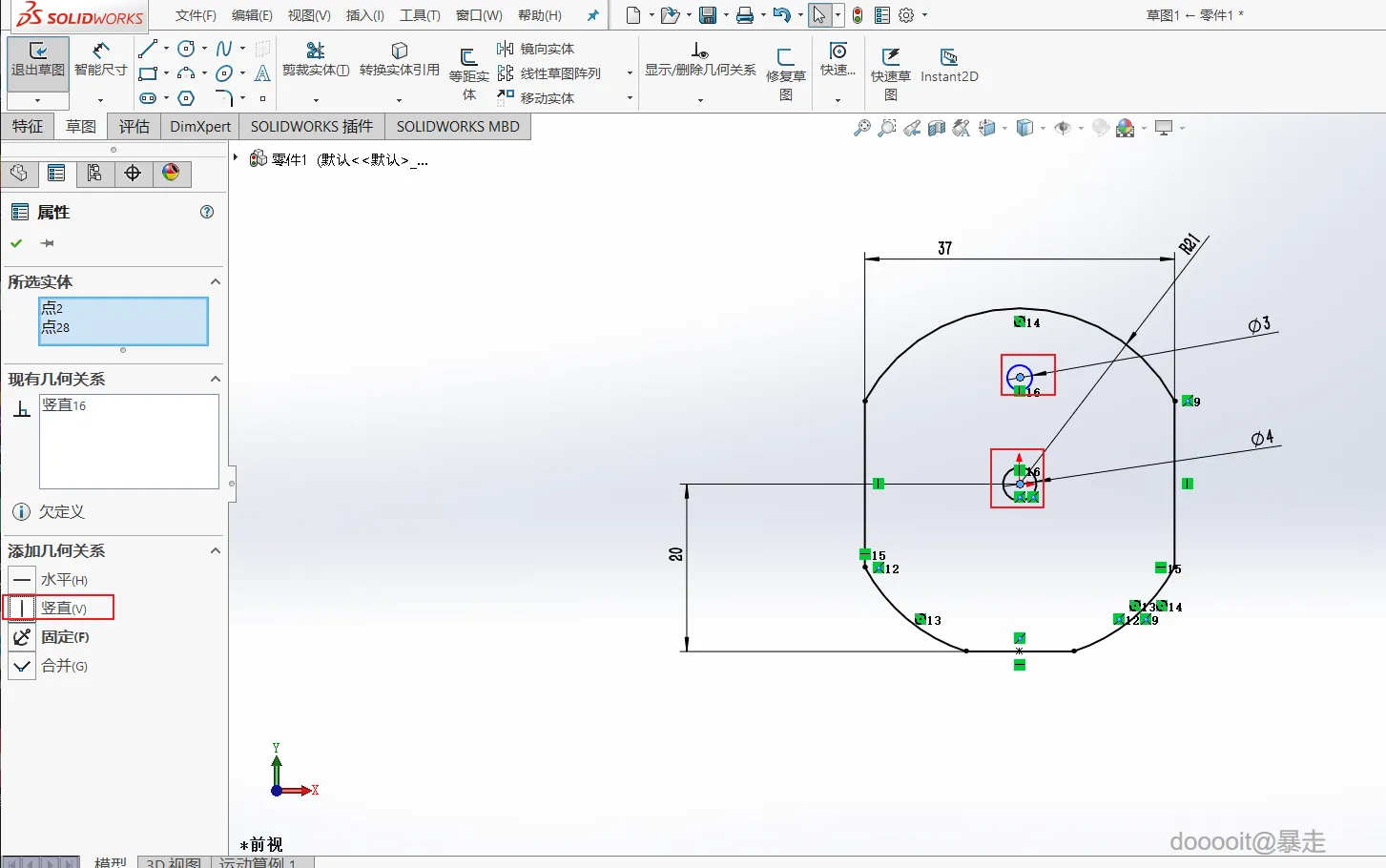

为确保导杆各部分之间的精确关系，需向关键点添加几何约束。例如，选择Ctrl键并用鼠标左键同时选中两个特定点，设置它们之间的关系为水平。这样可以保证这些点始终保持在同一水平线上。

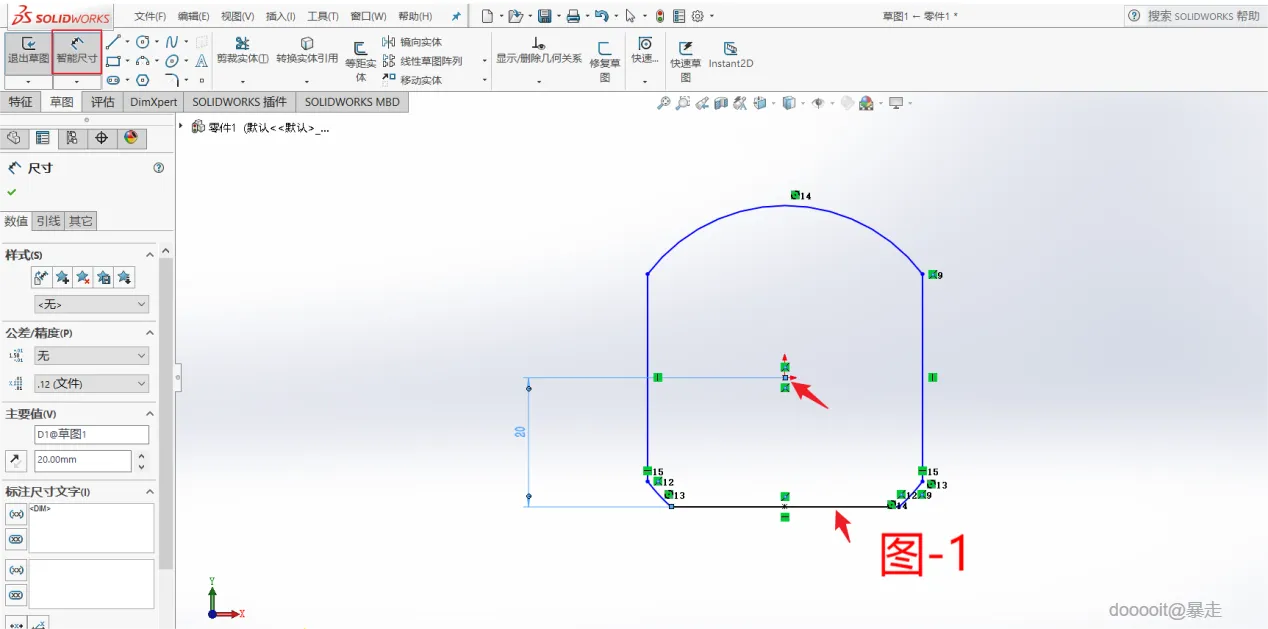

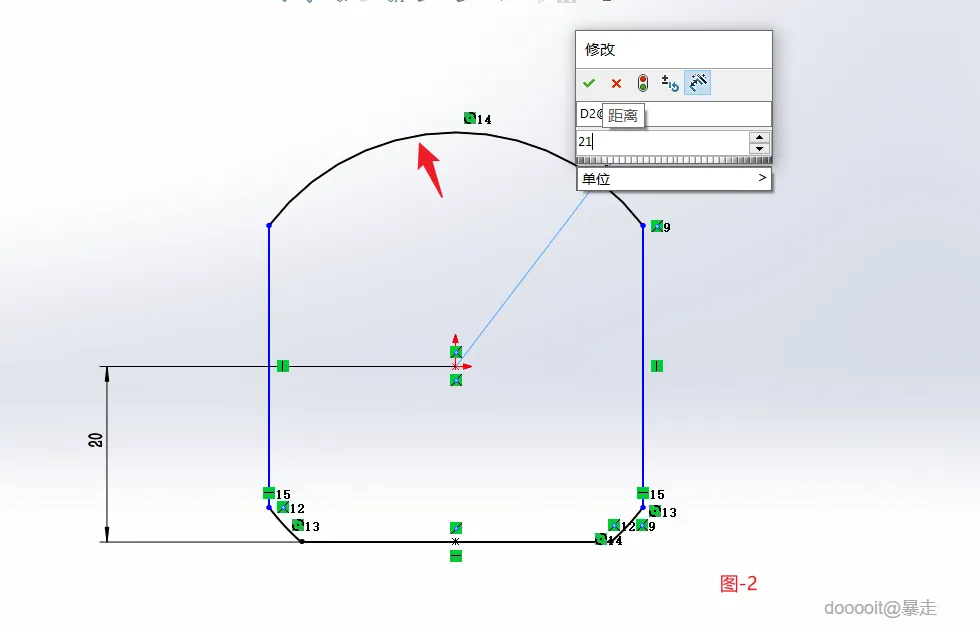

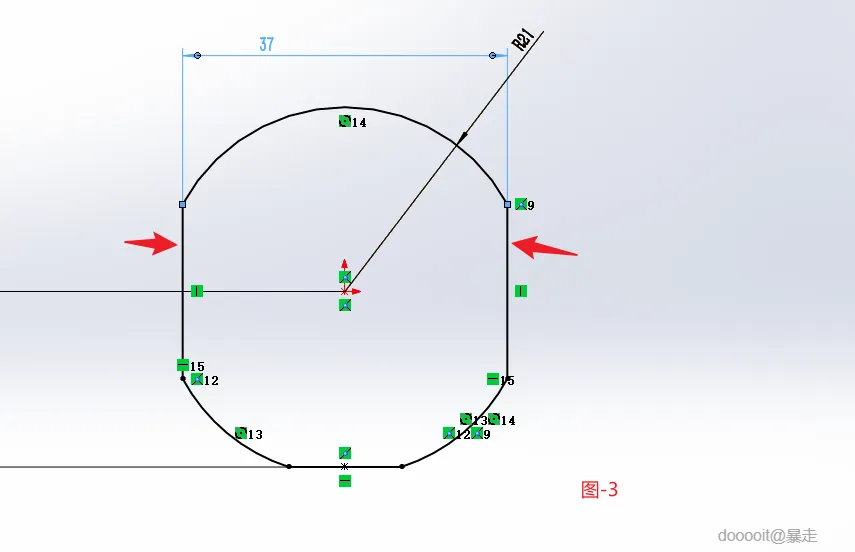

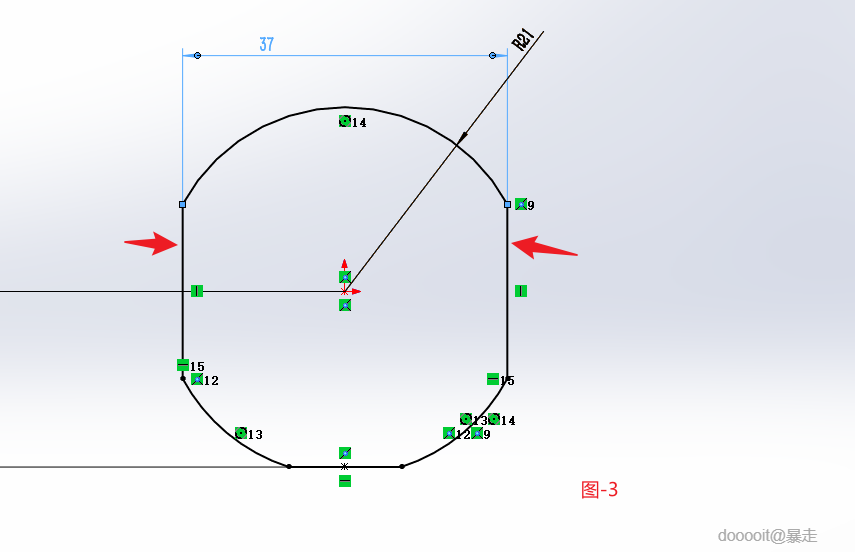

接下来，使用“智能尺寸”工具为草图中的不同元素标注具体的尺寸。例如，两特定点间的距离应设为20mm，圆的半径为21mm，宽度则为37mm。正确的尺寸标注对于后续的建模过程至关重要。

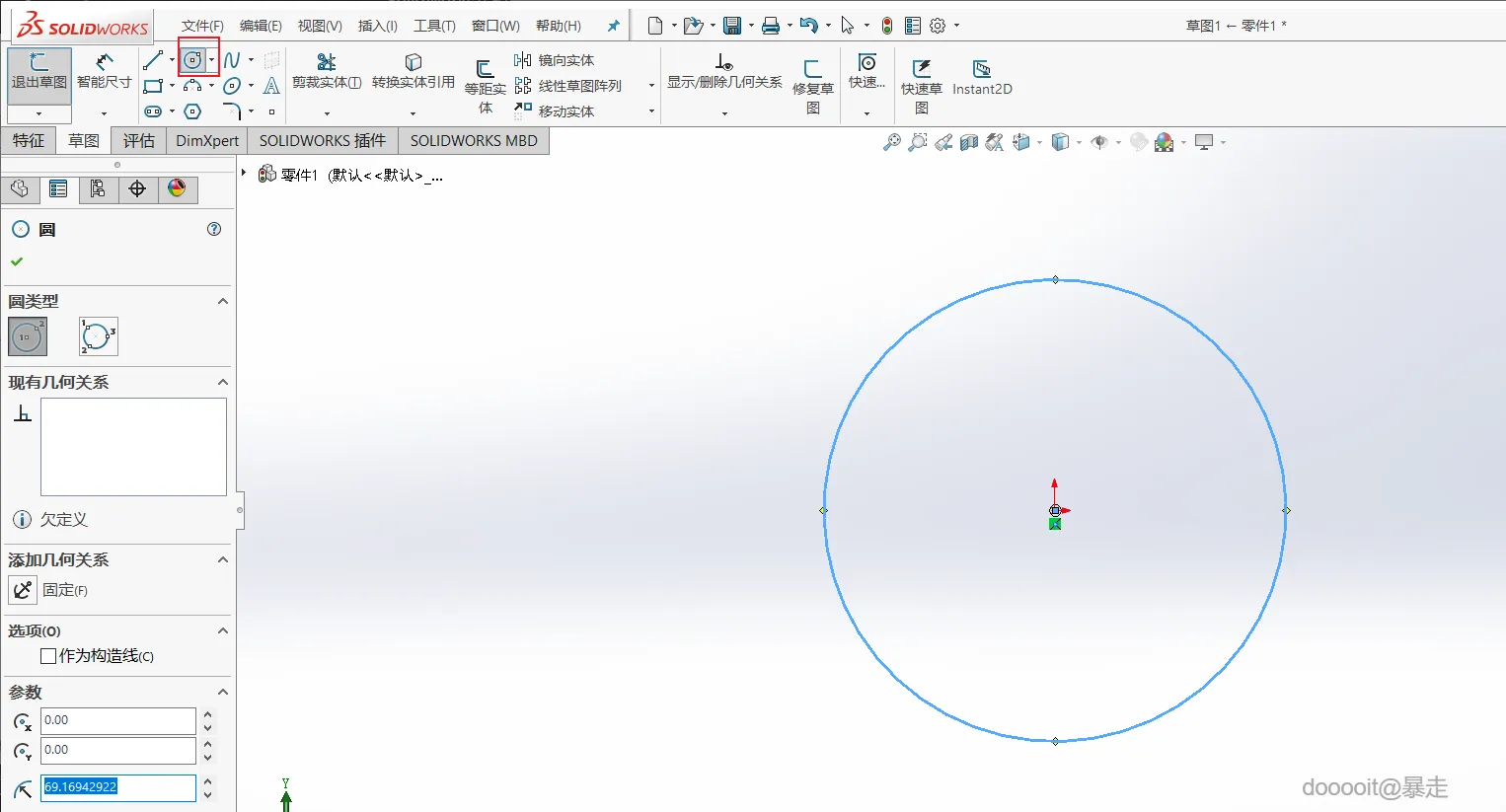

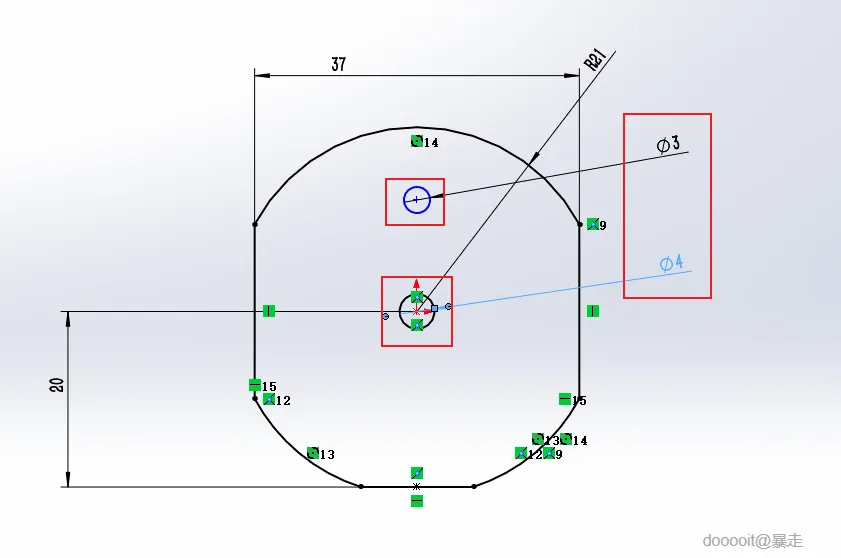

在草图中适当位置添加两个圆，一个位于中心，另一个位于头部。中心圆的半径设为4mm，头部圆的半径设为3mm。同样，为这两个圆添加垂直约束，确保它们之间保持正确的相对位置。完成设置后，记得点击属性下方的确认按钮退出编辑模式。

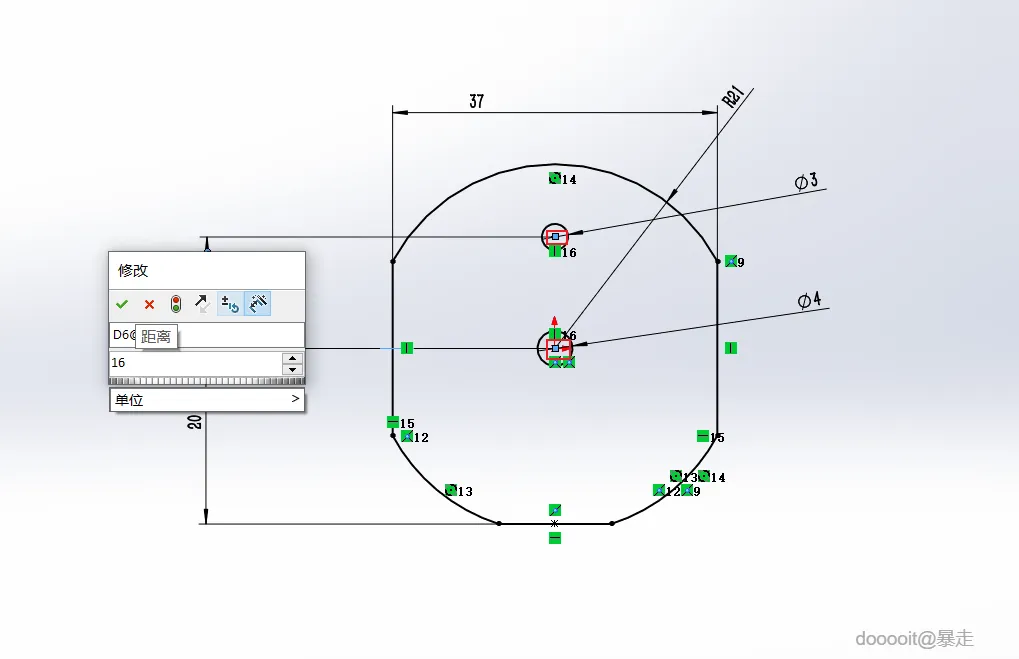

使用“智能尺寸”工具，标注两个圆心之间的距离为16mm。这一操作有助于精确控制导杆头部与其他部分的相对位置。

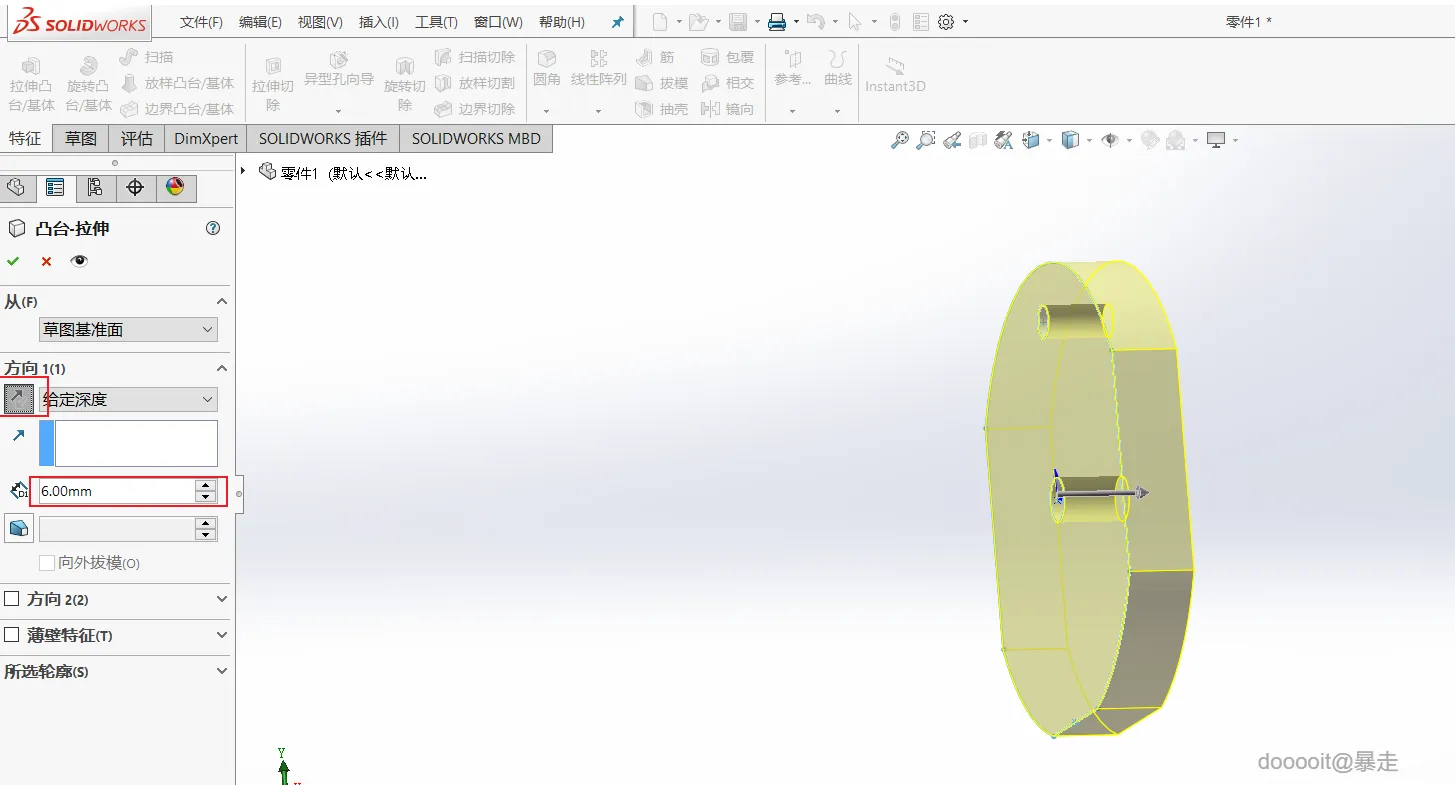

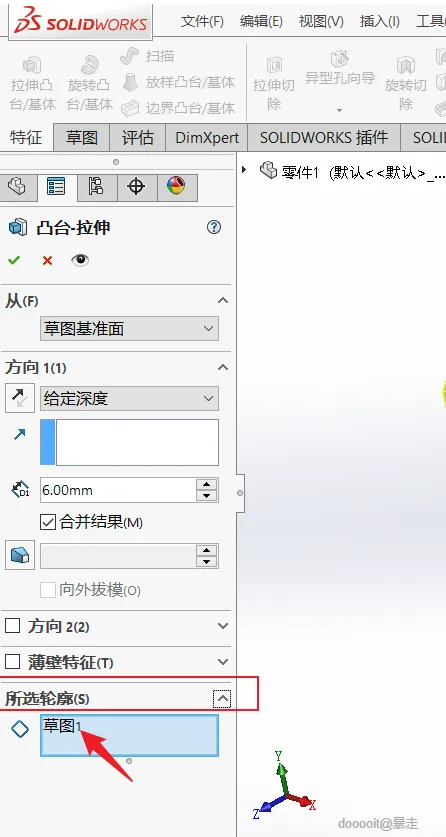

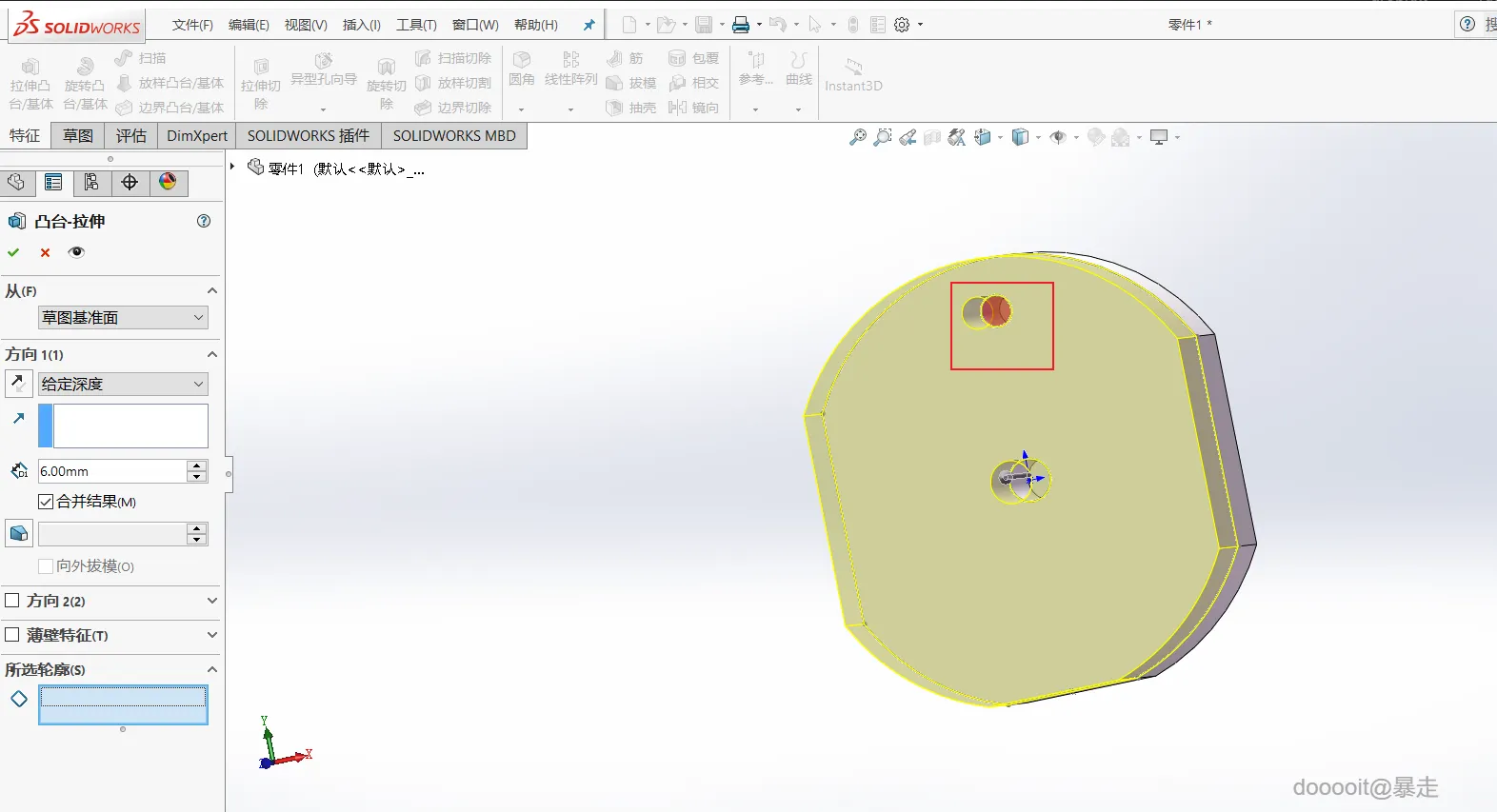

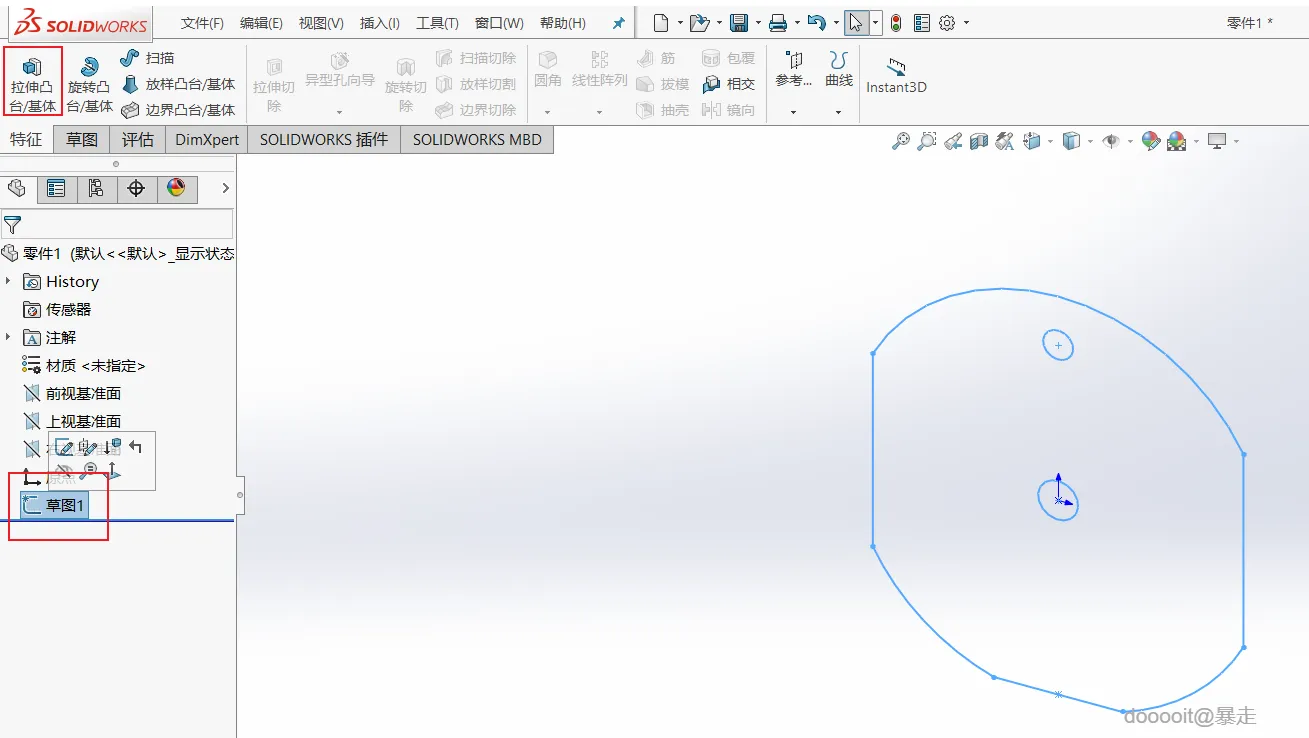

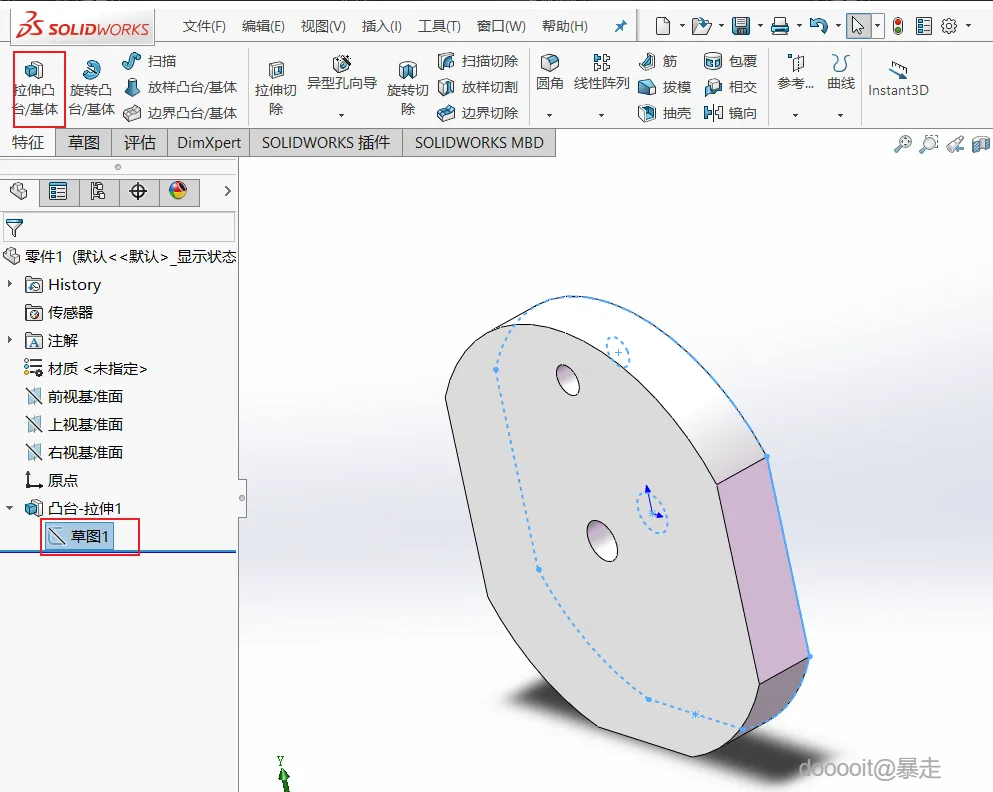

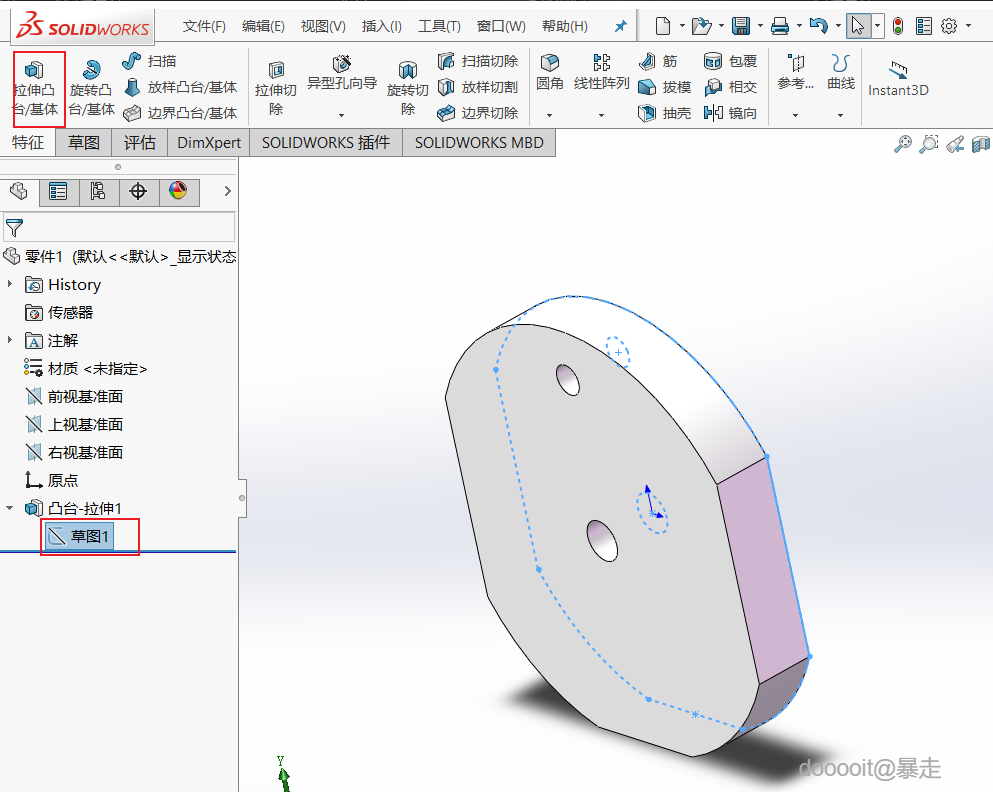

完成草图绘制后，退出草图模式。在特征栏中选择“拉伸凸台/基体”命令，选择之前绘制的草图作为轮廓，设置正确的拉伸方向和深度（例如6mm）。这一步将形成导杆的基本形状。

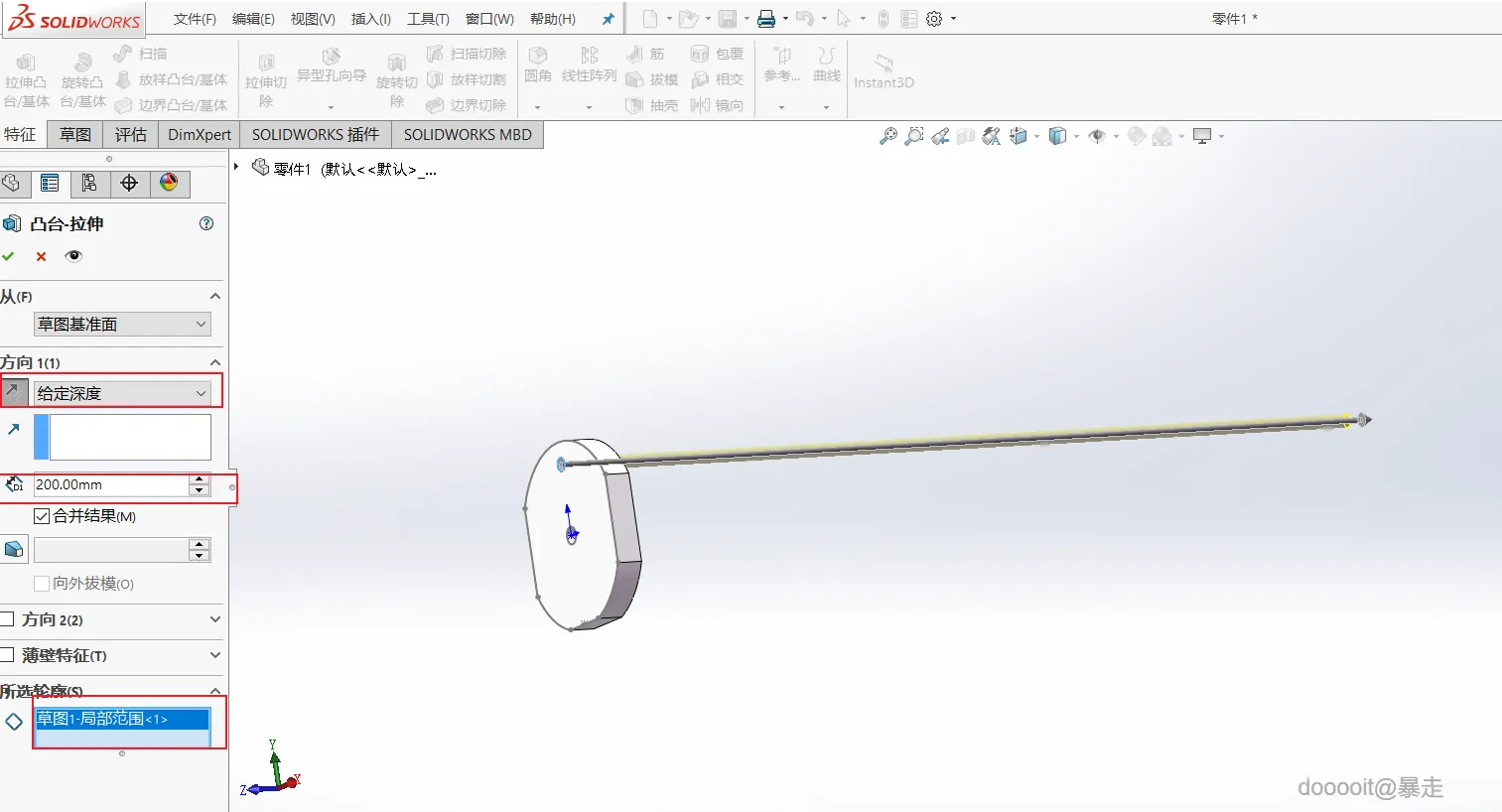

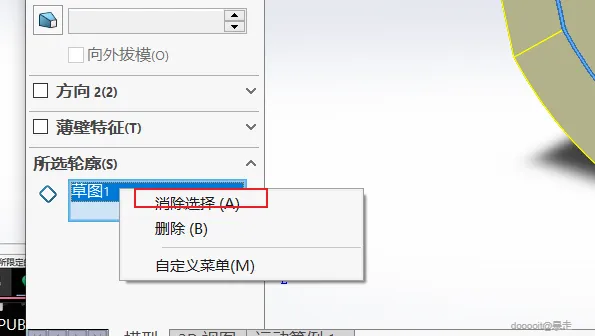

再次进入草图模式，选择适当的轮廓，并使用“拉伸凸台/基体”命令创建长杆部分。设置深度为200mm，确保方向正确。完成拉伸后，记得删除不再需要的初始草图。

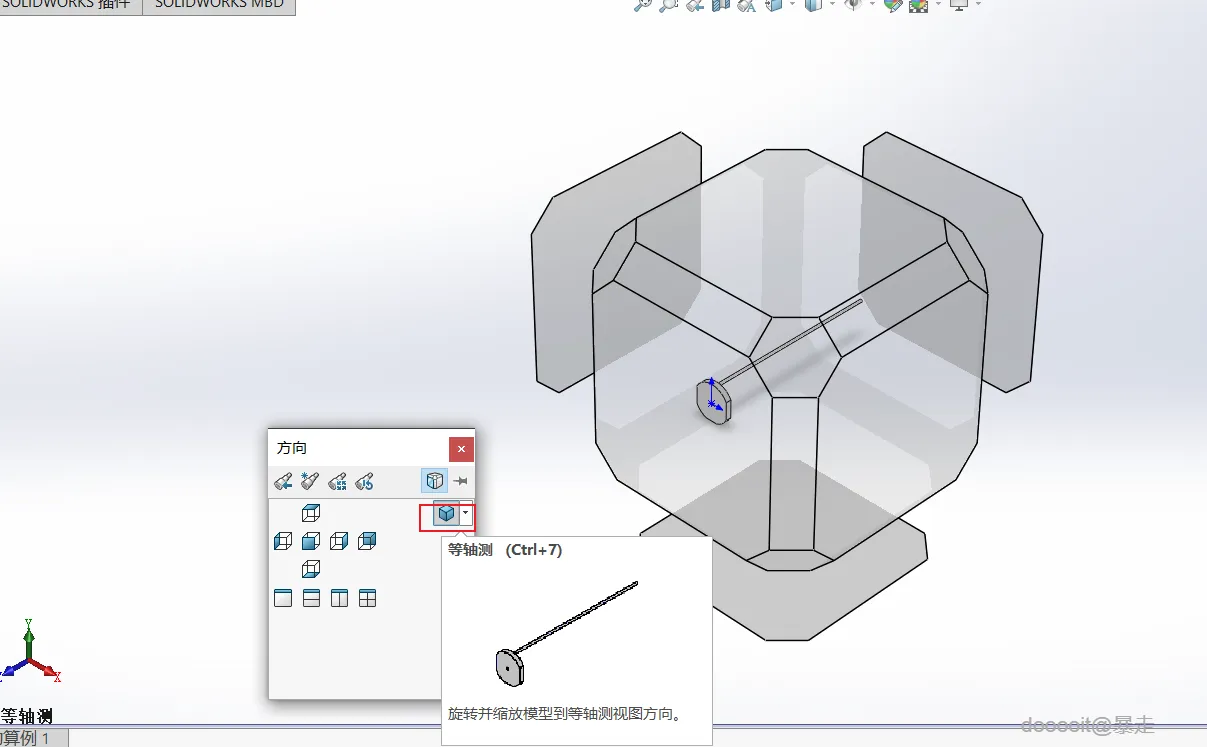

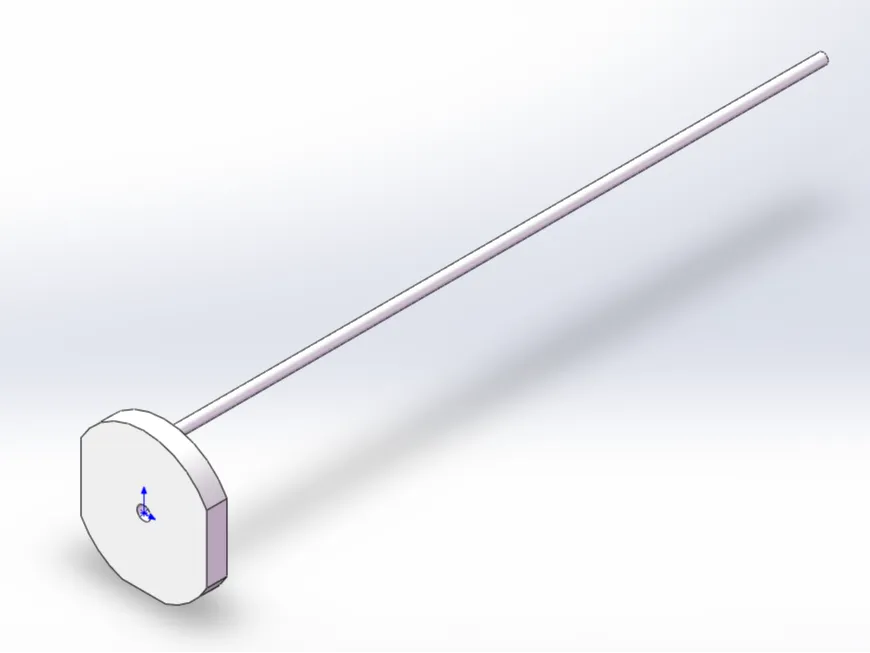

最后，检查整个模型是否满足设计要求。如果一切正常，您的M416复进导杆设计就完成了。可以通过旋转模型来从不同角度查看成果，确保每个细节都符合预期。
