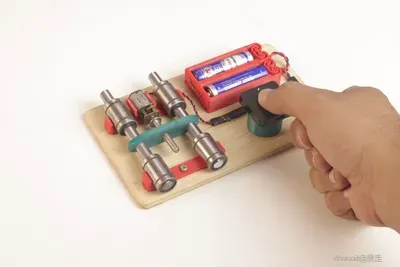

指纹门锁

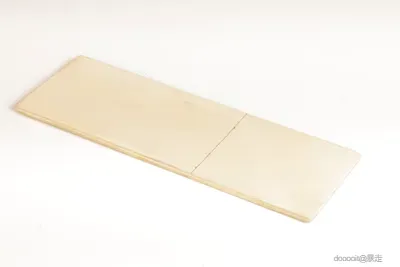

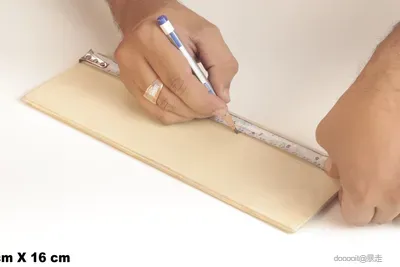

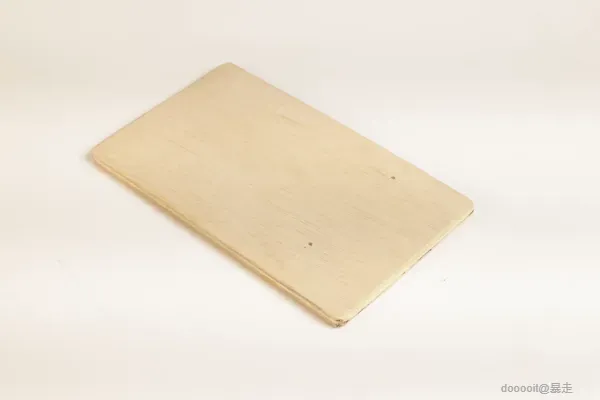

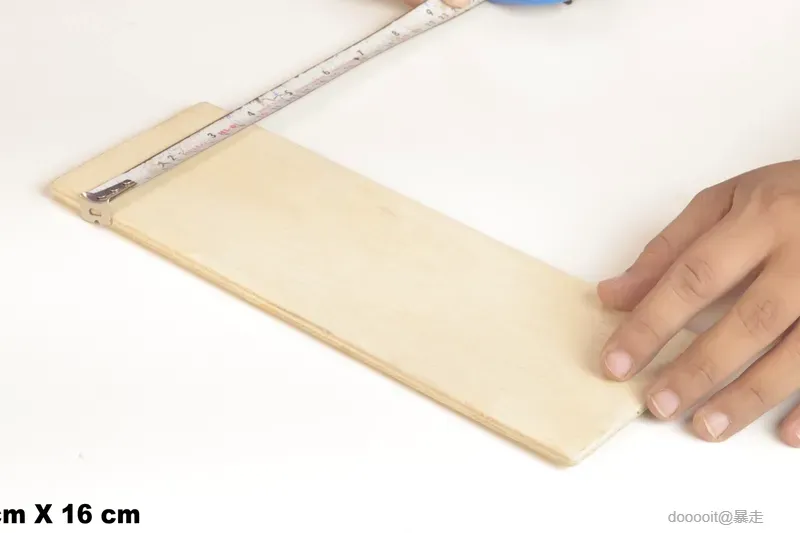

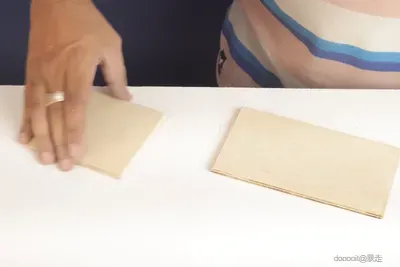

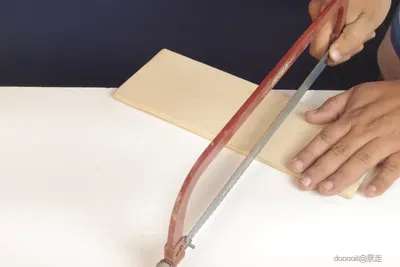

取 8 毫米厚的硬木层，如图所示排列。用铅笔在 9.5 厘米 x 16 厘米处标记层以进行切割。然后，用锯子将木板切割成这个大小。如果你的边缘很粗糙，请使用磨床将其弄平。最后一张图片显示了最终的 木板。

如果您有 3D 打印机，请下载链接到每个步骤的每个 .stl 文件。查找当地的 3D 打印企业并下订单（如果您还没有）。

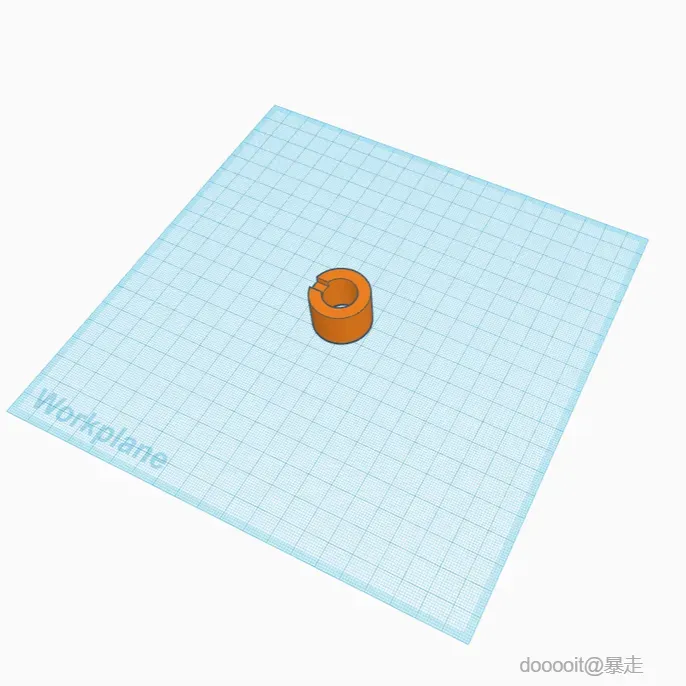

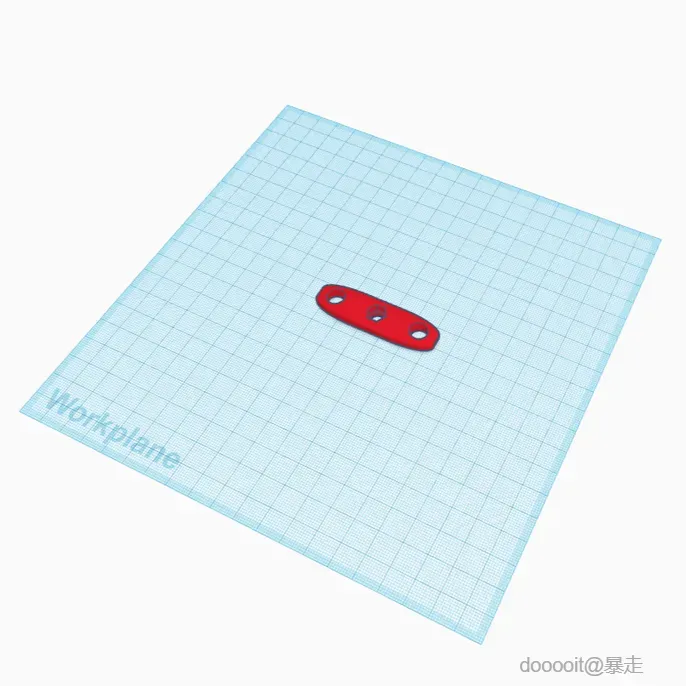

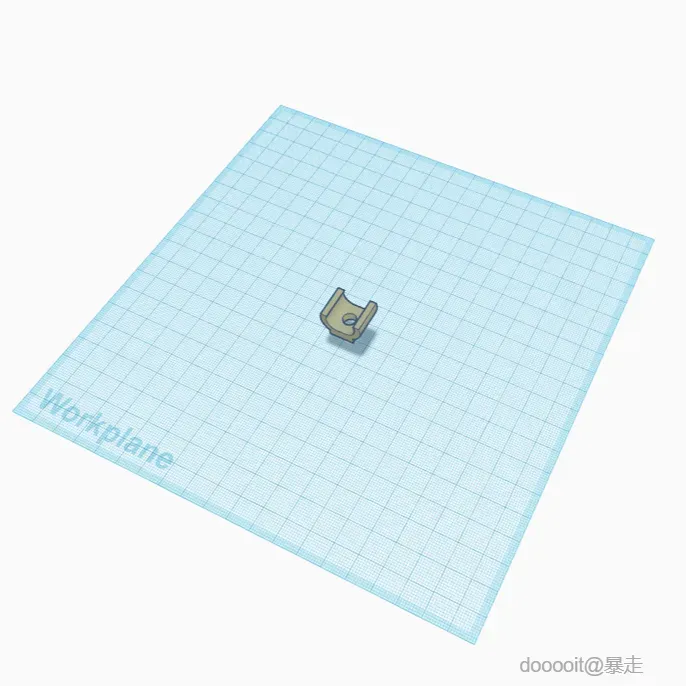

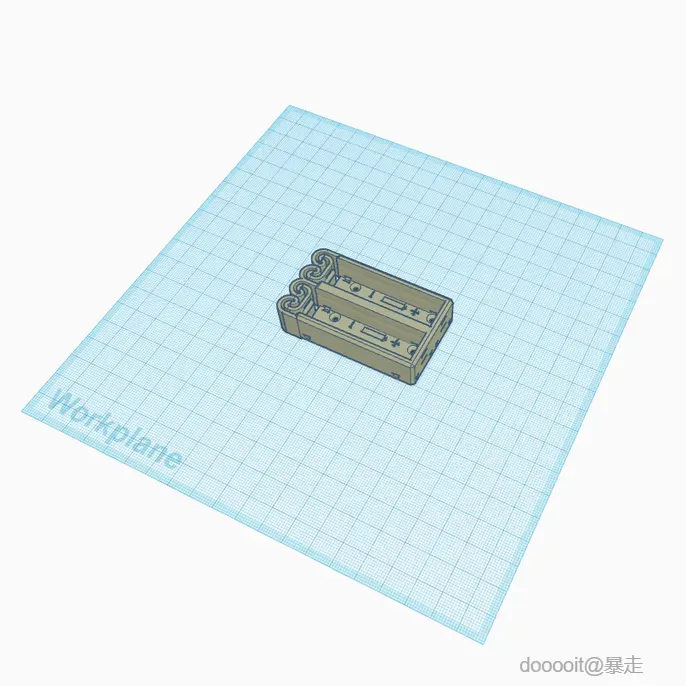

您必须先下载 3D 打印机的每个 .stl 文件，然后才能在 Tinkercad 软件中进行任何必要的编辑。然后使用 Cura Slicer 软件将其转换为 gcode 文件。

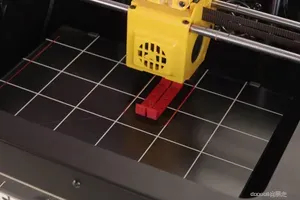

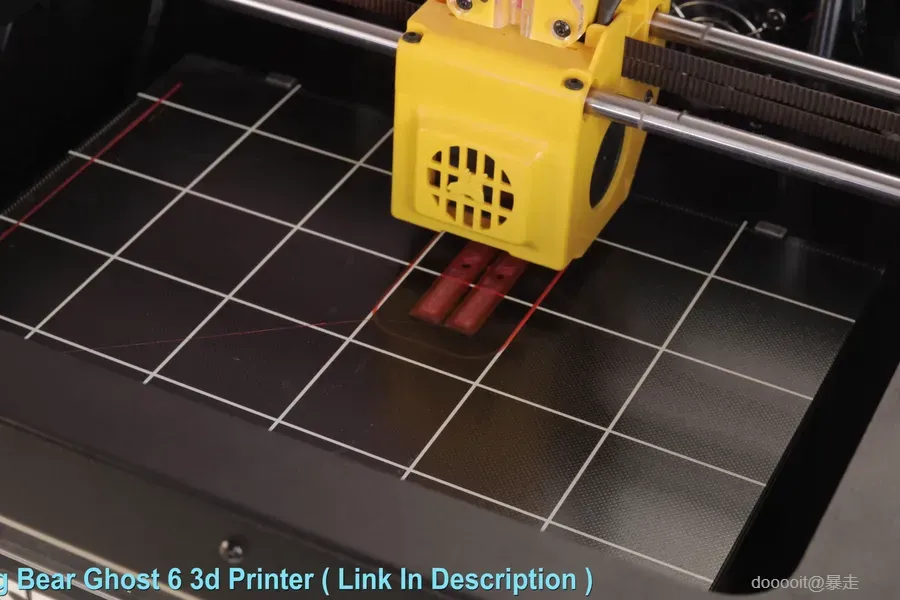

我在自己的 Flying Bear Ghost 6 3D 打印机上使用双色混合打印所有作品。

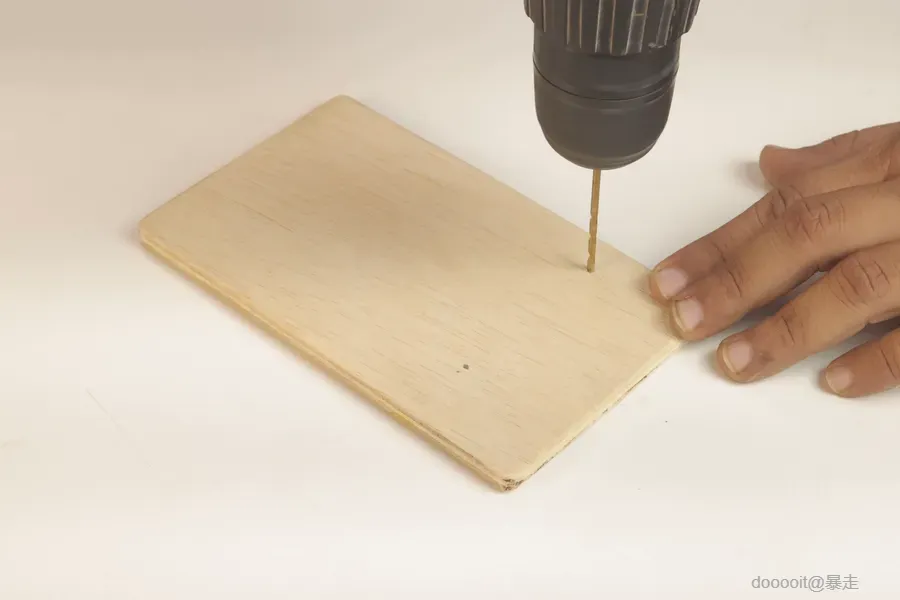

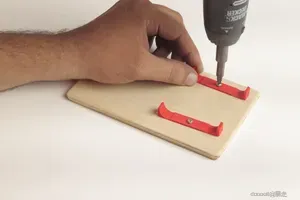

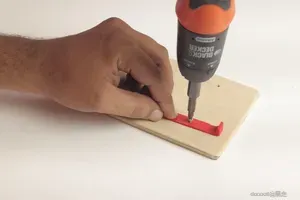

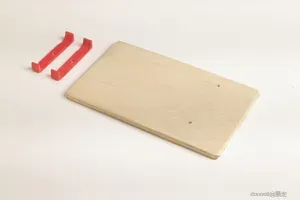

接下来，使用钻孔机钻出标记为 3D 打印轴承孔的孔。然后，如图所示，将轴承座安装在木头上并用螺钉固定。

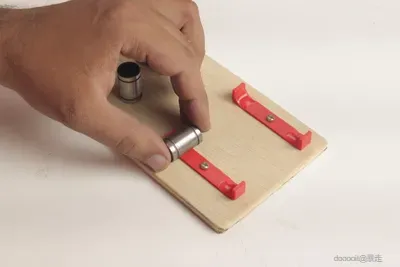

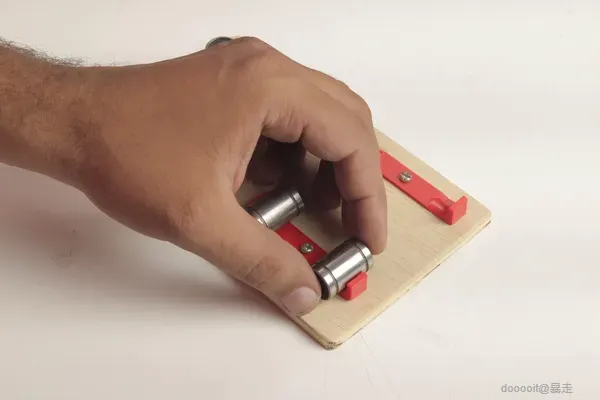

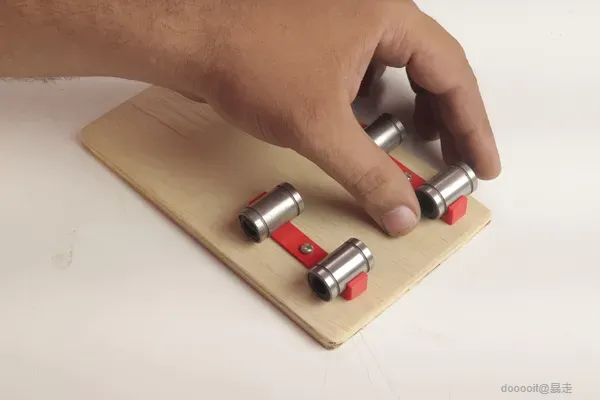

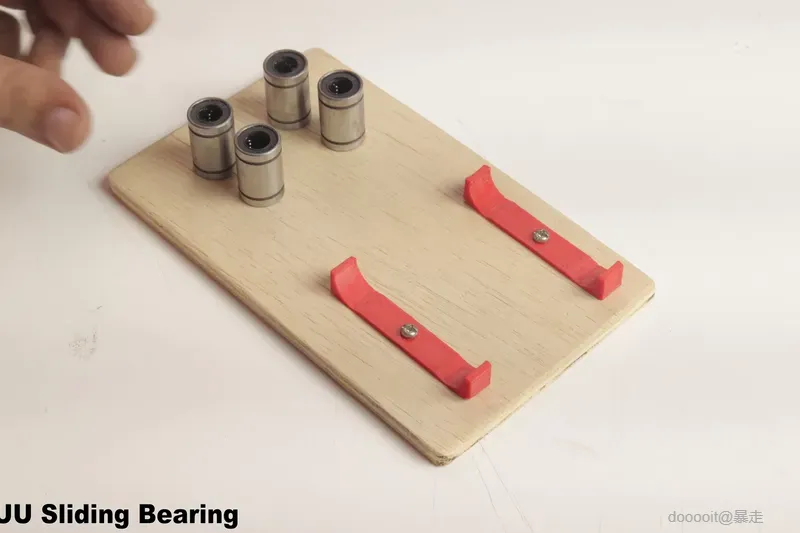

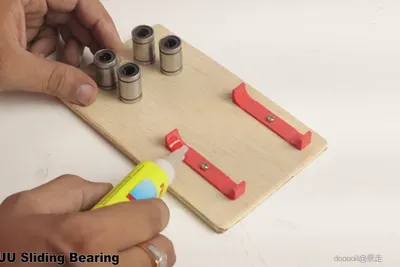

接下来，取四个 LM8UU 滑动轴承，将它们连接到 3D 打印的轴承座的每个角落。LM8UU 滑动轴承可顺畅滑动 8mm 钢杆。

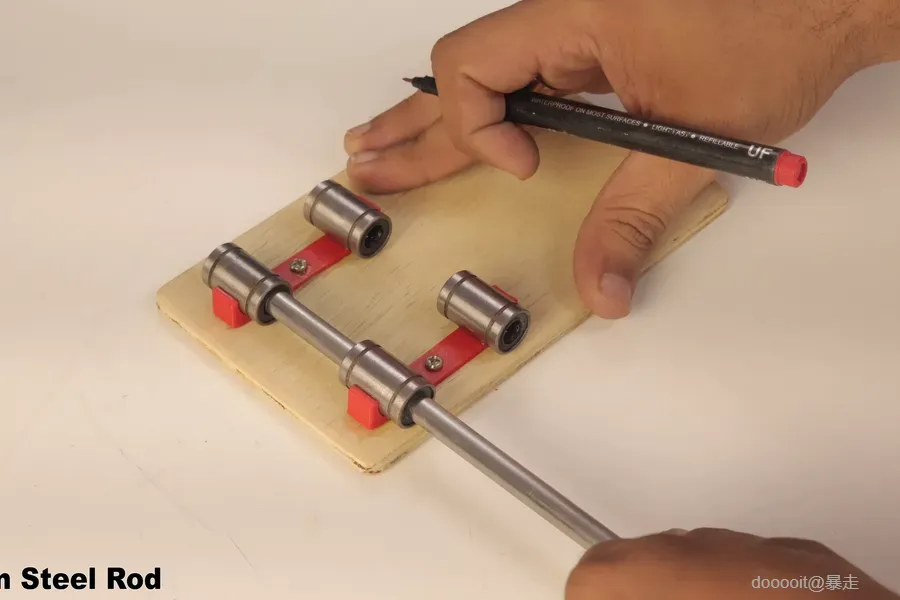

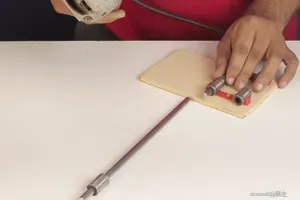

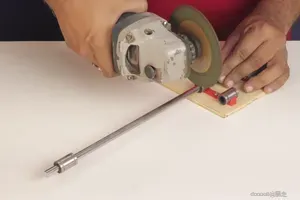

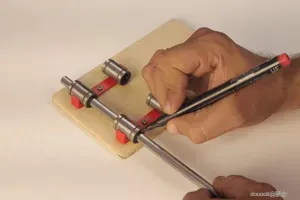

然后拿一根 8 毫米长的钢棒，将其滑到两个滑动轴承上。然后，用记号笔描摹这根钢棒，并将其剪下来。然后使用研磨机将这根钢棒从标记上切下来。再剪一根相同大小的钢棒。

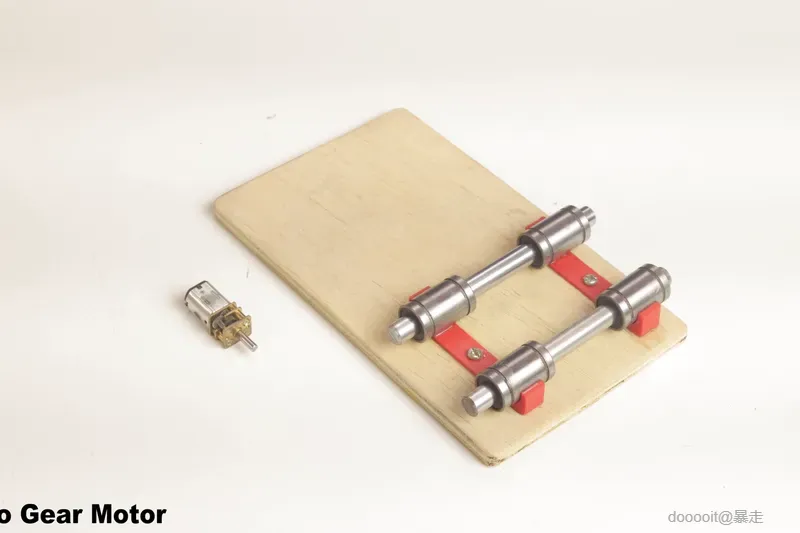

我们现在有两根相同长度的 8 mm 钢棒。

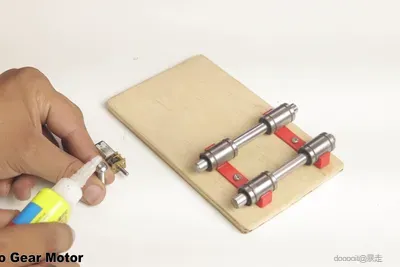

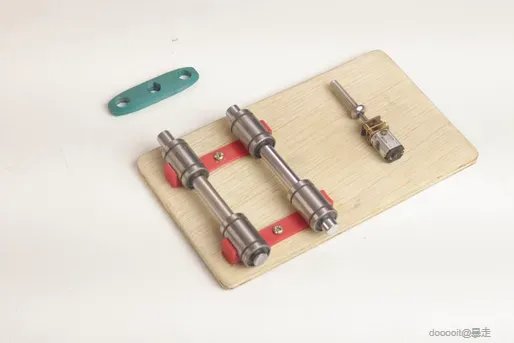

然后取一个速度为 100 RPM 的微型齿轮电机。使用 Quikfix 棒将微型齿轮电机轴连接到一个 M4 L 键螺栓上的螺栓头孔。

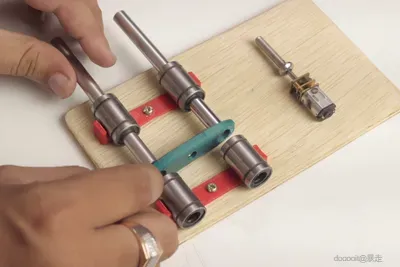

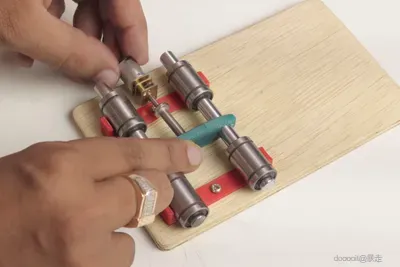

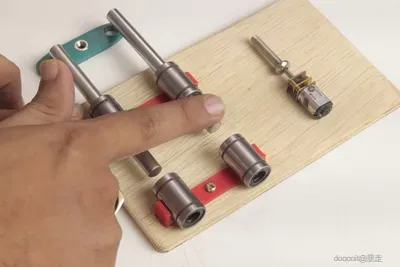

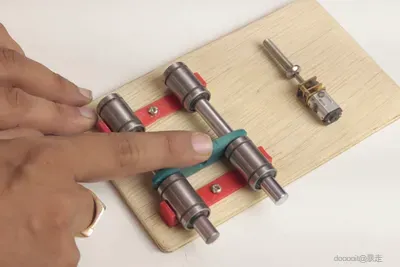

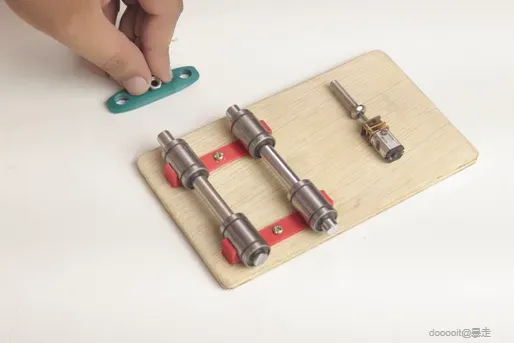

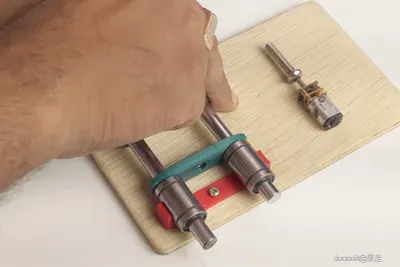

将 M4 螺母放在已 3D 打印的滑块联轴器的中间孔上。接下来，将 8 毫米钢棒的两端穿过 3D 打印件上的孔。此外，如图所示，将这些杆完全穿过 LM8UU 轴承内。

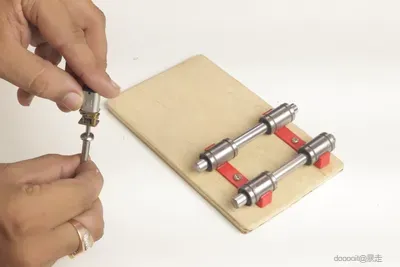

然后用 M4 螺栓接住齿轮电机，将其穿过 M4 螺母。

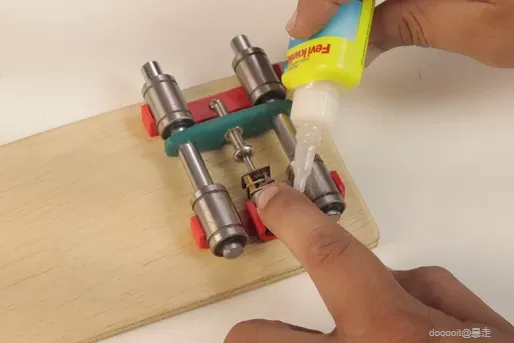

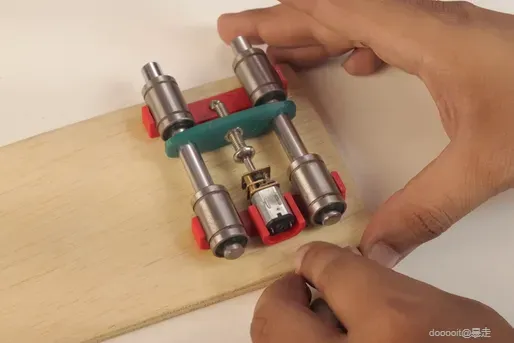

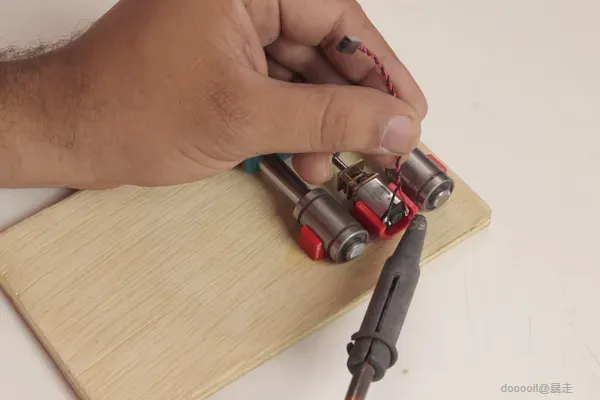

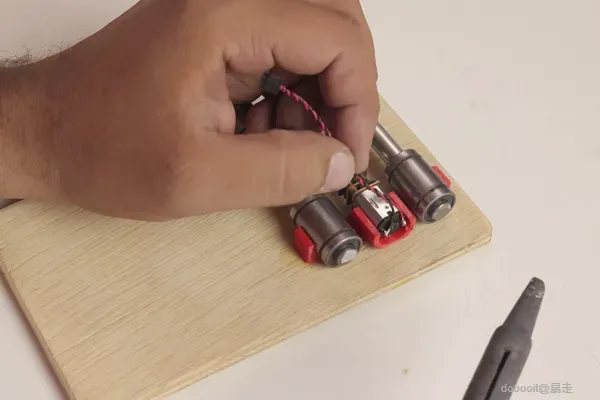

之后，使用 Quikfix 将 3D 打印的齿轮电机支架连接到齿轮电机的底座上。滑动部分现已完成。然后用焊料连接齿轮电机的正负极。

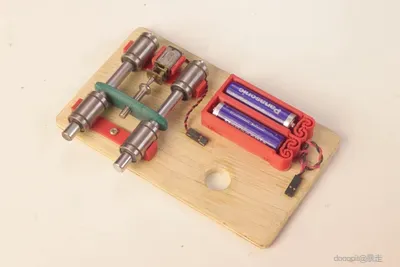

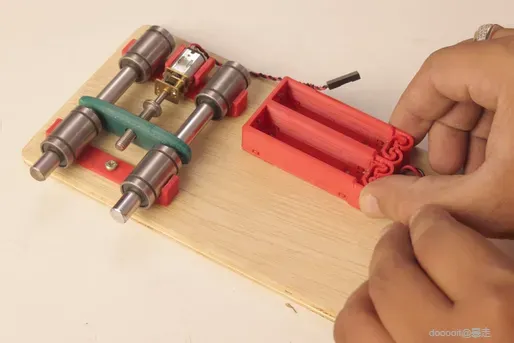

接下来，使用 QuikFix，连接 3D 打印的 AA 电池座侧的滑块和摇杆。

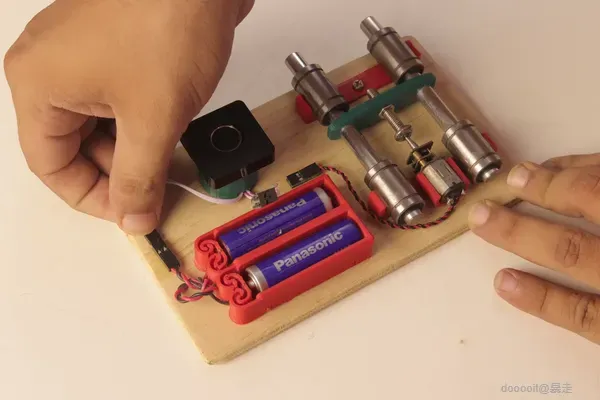

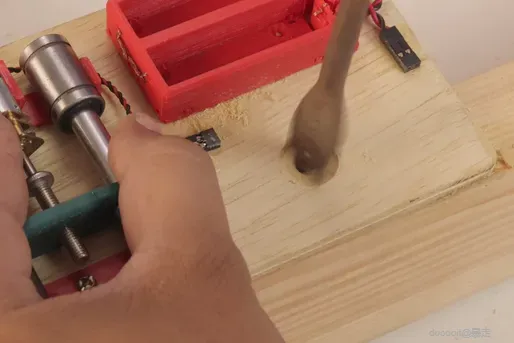

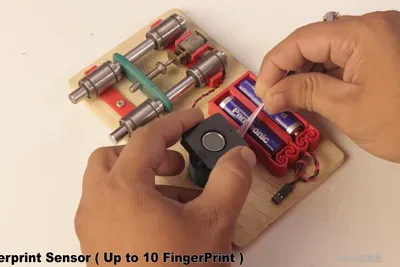

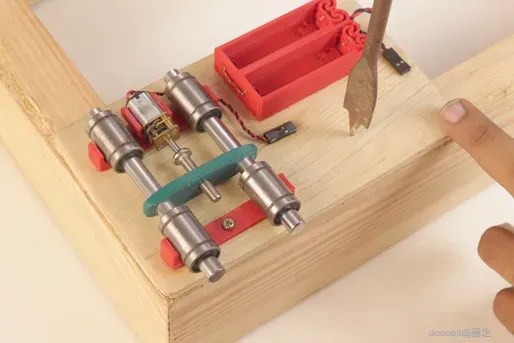

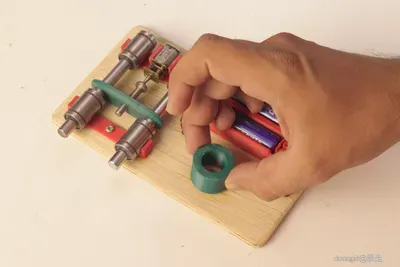

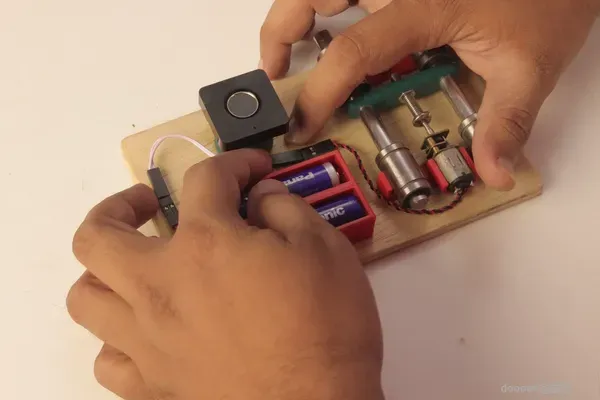

然后使用钻孔机为指纹传感器创建一个 12 毫米的孔。然后使用 Quikfix 连接 3D 打印的指纹传感器支架。之后将指纹架放入其中。指纹传感器有四根电线。正负电源需要两根电线，齿轮电机需要另外两根电线。将两根电线连接到 AA 电池输出和齿轮电机的两个端子（+ 和 -）。

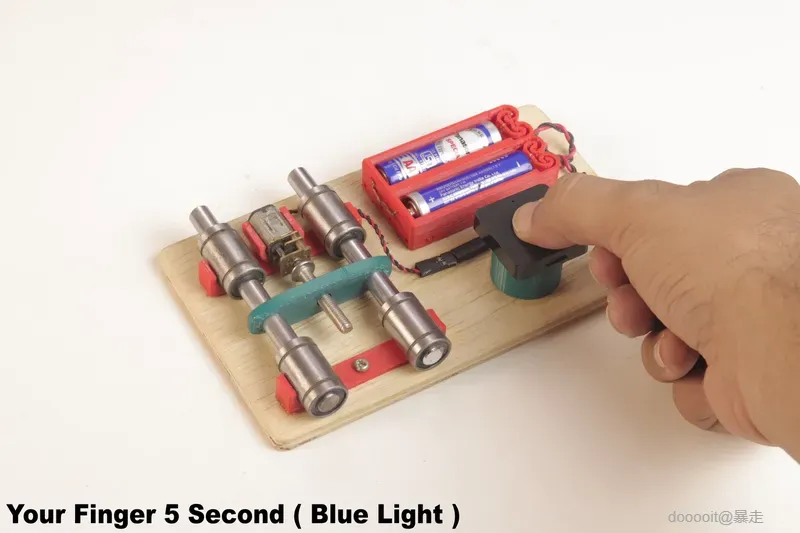

指纹传感器的管理员指纹是您拥有的第一个指纹。将拇指放在指纹传感器上 5 秒钟，以添加管理员指纹。然后，指纹传感器在蓝色 LED 亮起后准备好保存您的指纹。现在将任何一根手指准确放置五次，蓝灯将开始闪烁。当蓝灯闪烁时，将保存管理员指纹。

使用 admin fingerprint，您现在可以添加最多 10 个不同的指纹。

现在。是时候检查门锁是否正常工作了。

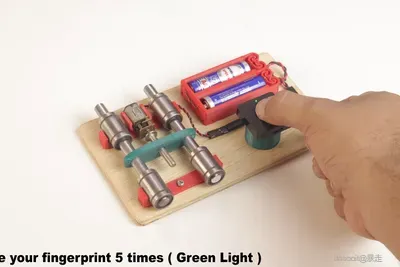

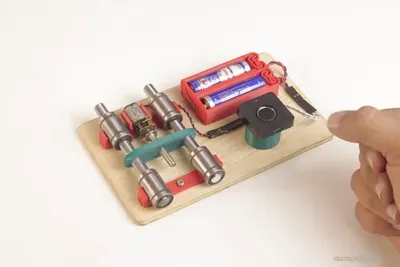

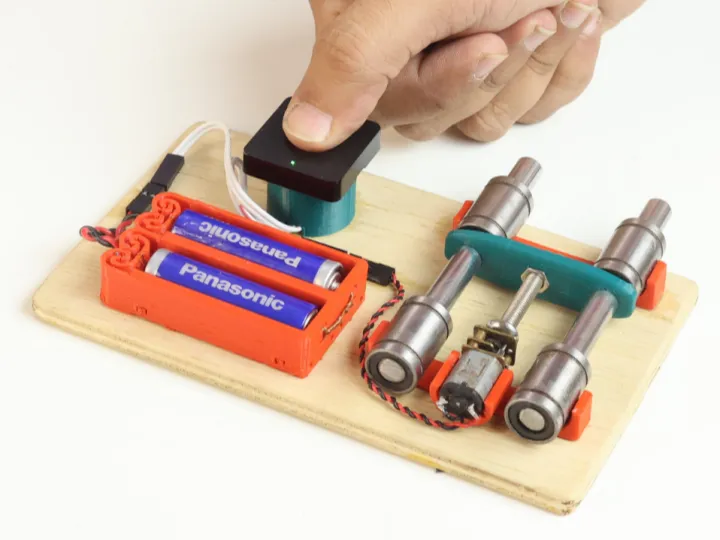

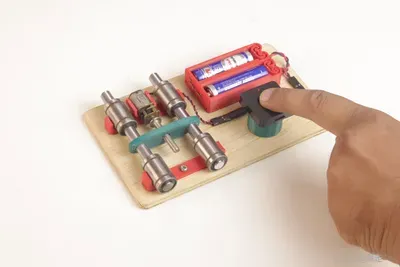

将您的管理员手指放在指纹传感器上;如果绿灯闪烁，则表示它正在工作。然后齿轮电机将立即开始，您可以旋转螺栓滑块，使 8 毫米钢杆向后移动。指纹锁现已解锁。

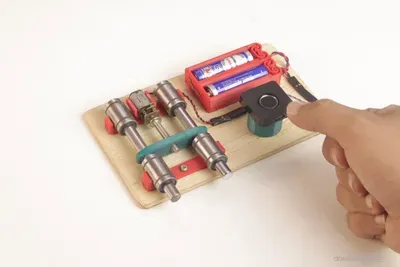

如果您需要关闭，请将管理员手指重新应用于指纹传感器，您将看到滑块向前移动。
