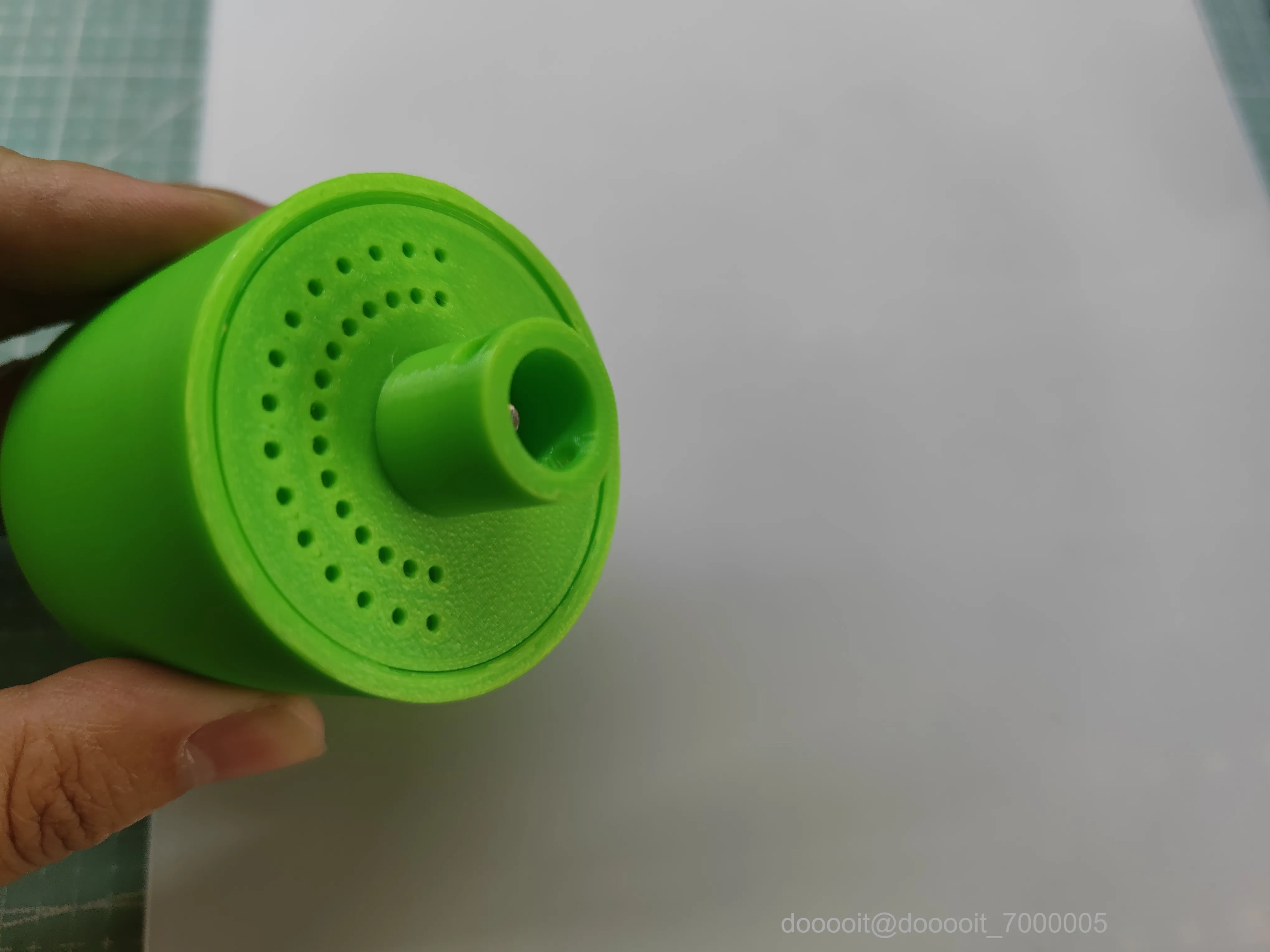

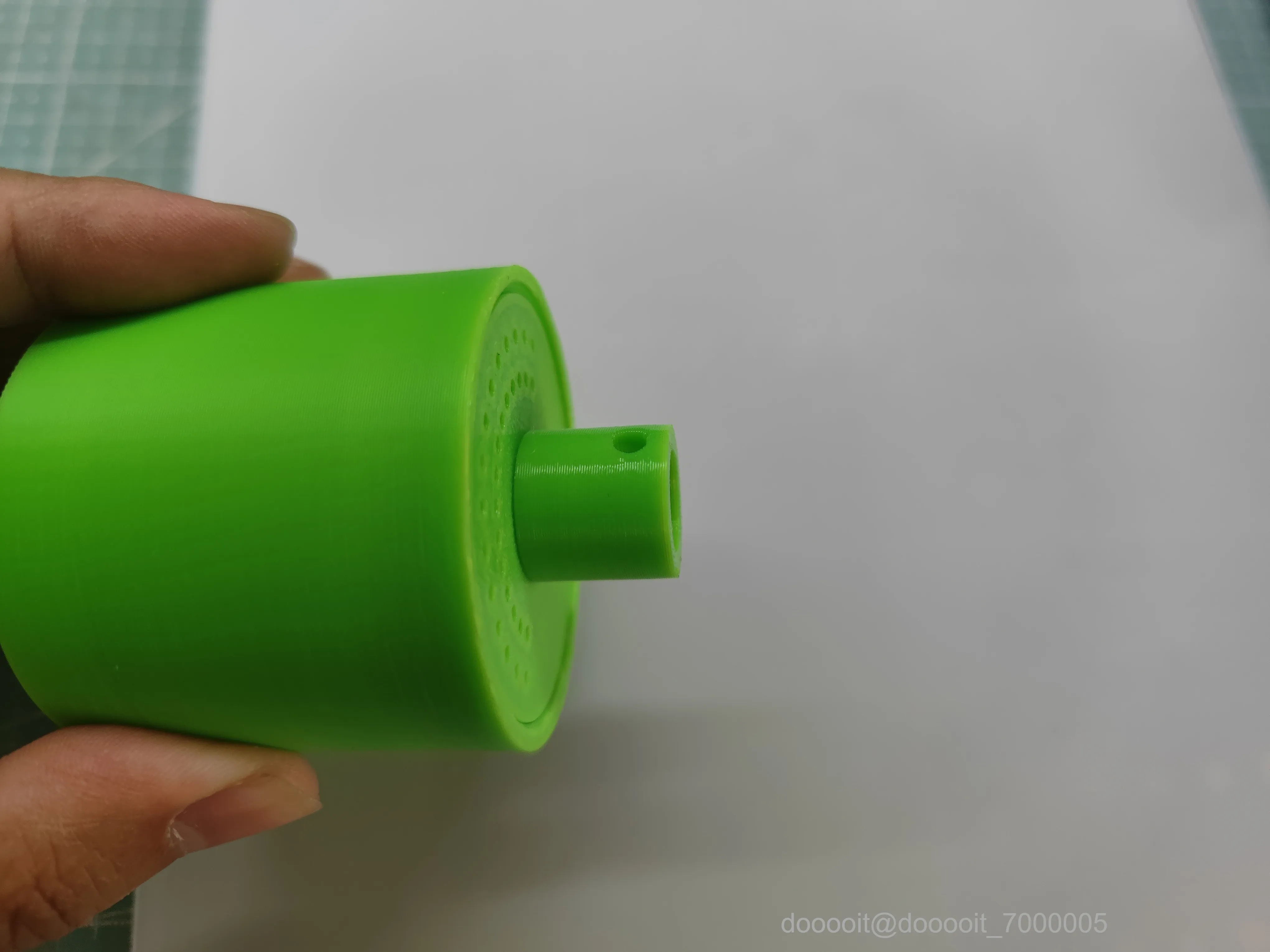

3D打印旋转款调料瓶

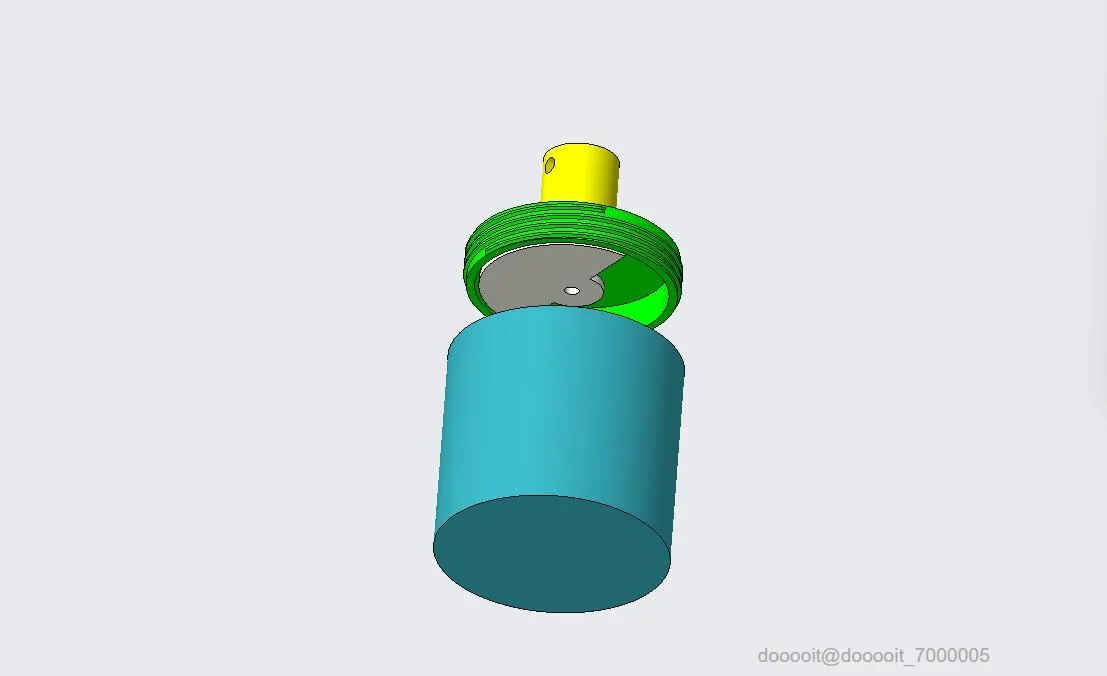

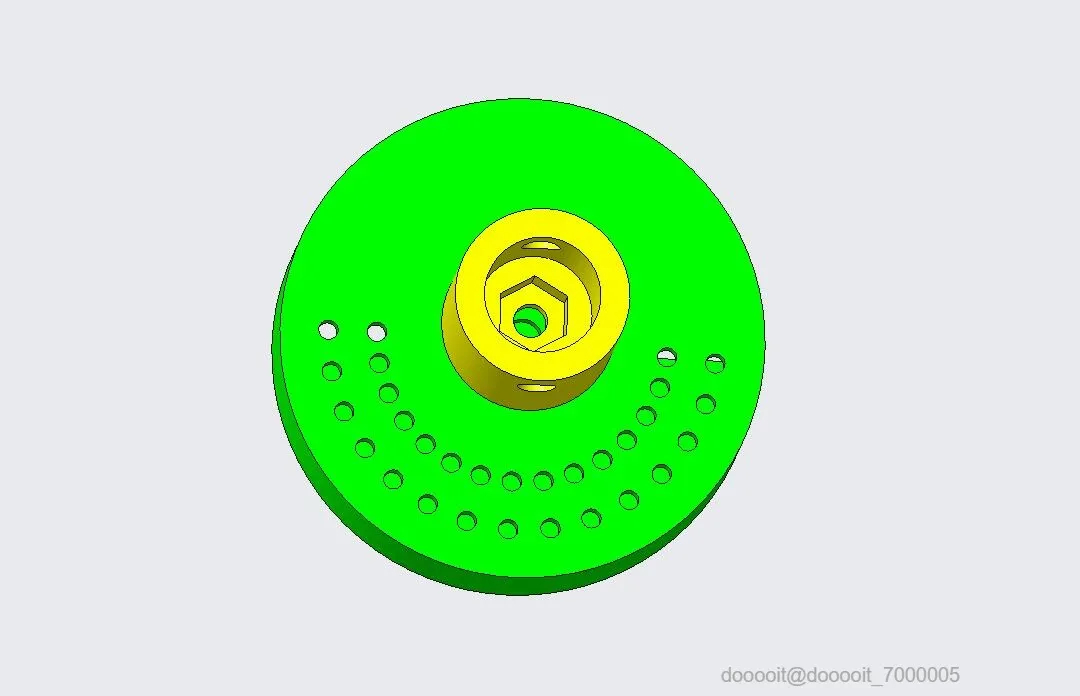

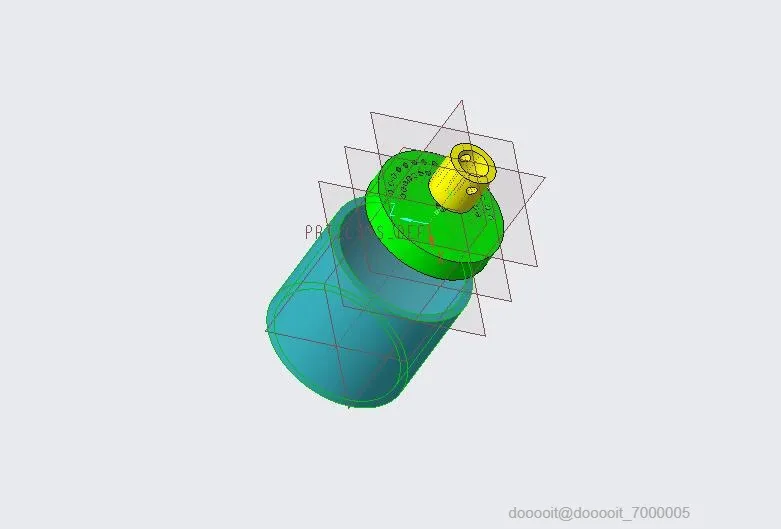

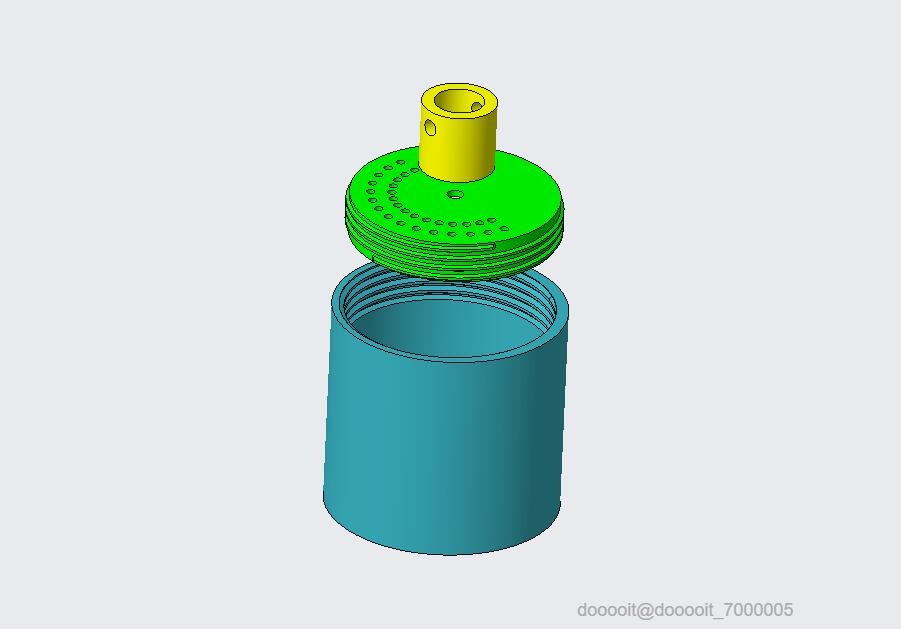

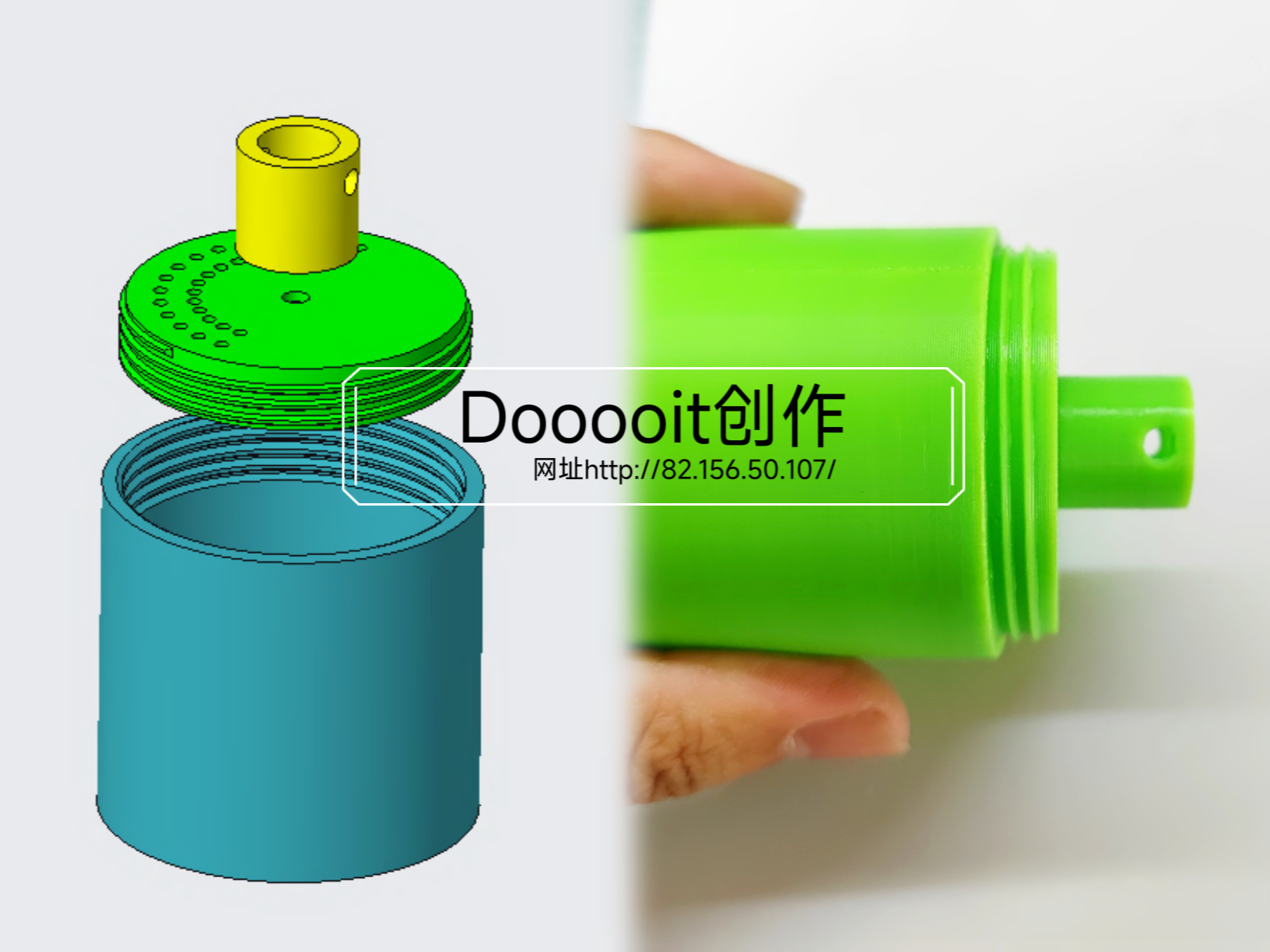

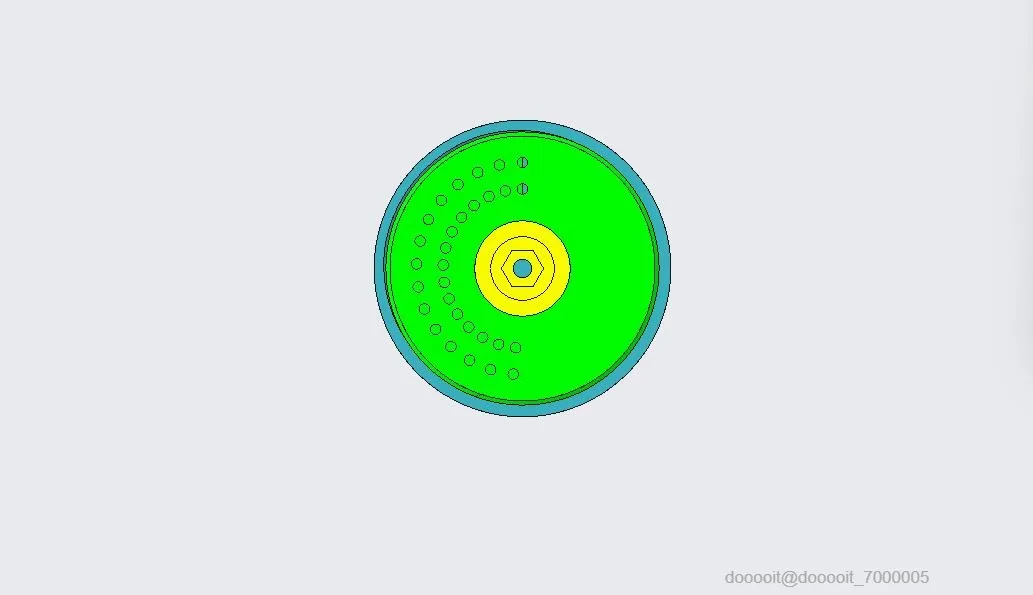

先展示最终建模图纸效果。本次建模将以大步骤模块化的形式展示。

测量数据务必以自己现实使用调料瓶的大小。

三维建模为本次分享的学习重心，根据本项目讲解建模应注意的细节等问题。

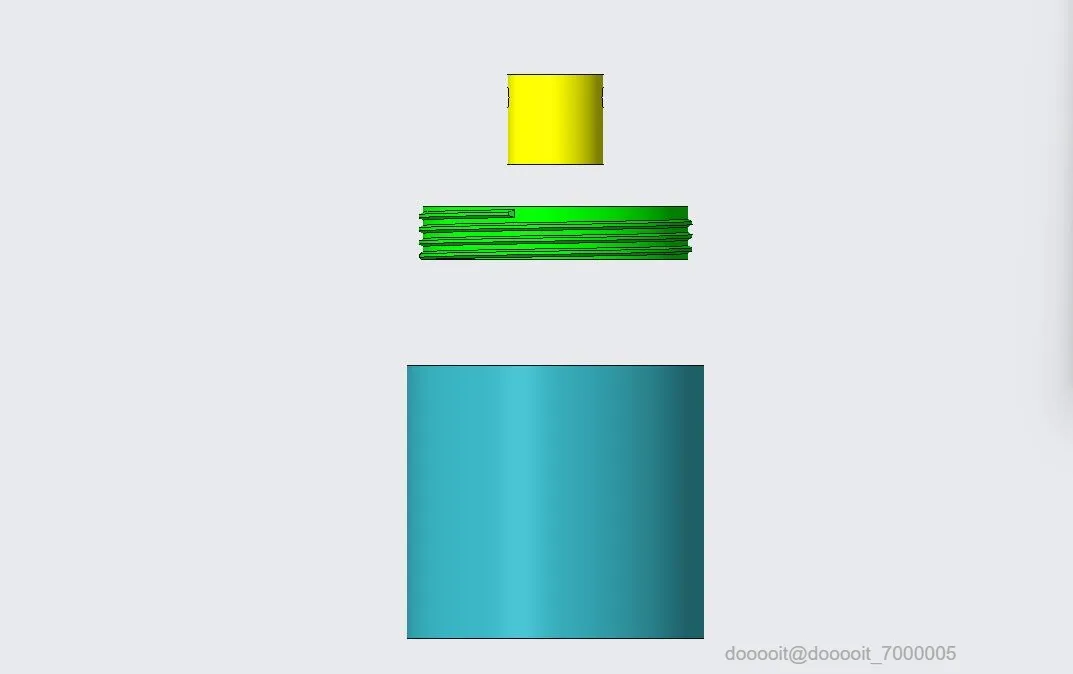

本次建模模型共分为4个零件：1-盖子，2-内侧挡件，3-旋钮，4-桶身，以下建模步骤将会按照此顺序进行。请注意逻辑。

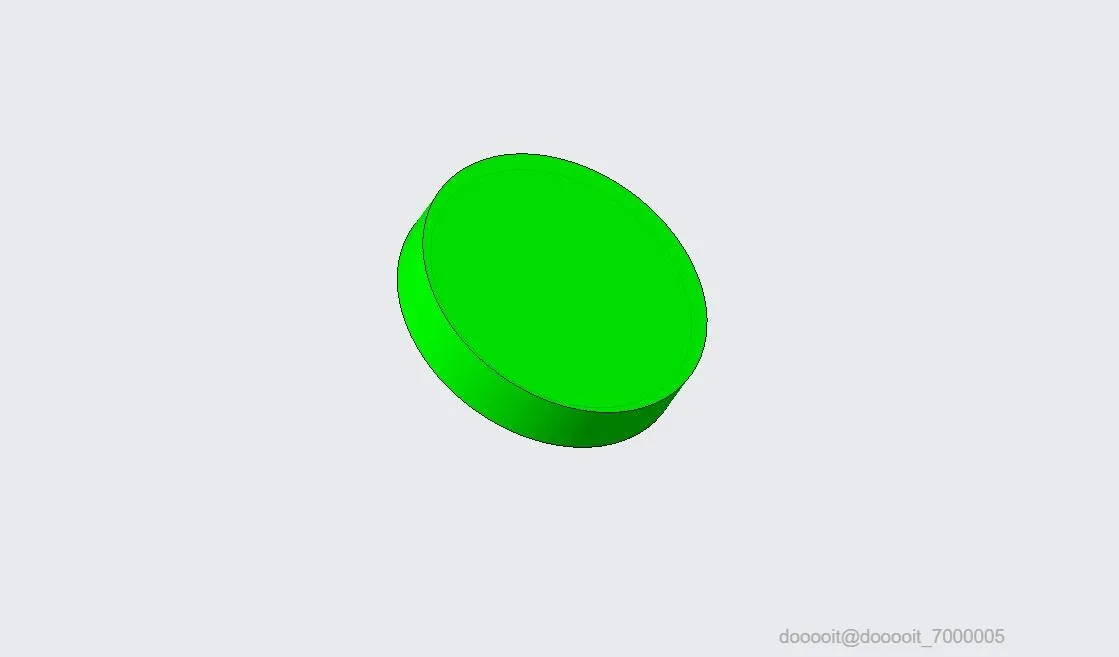

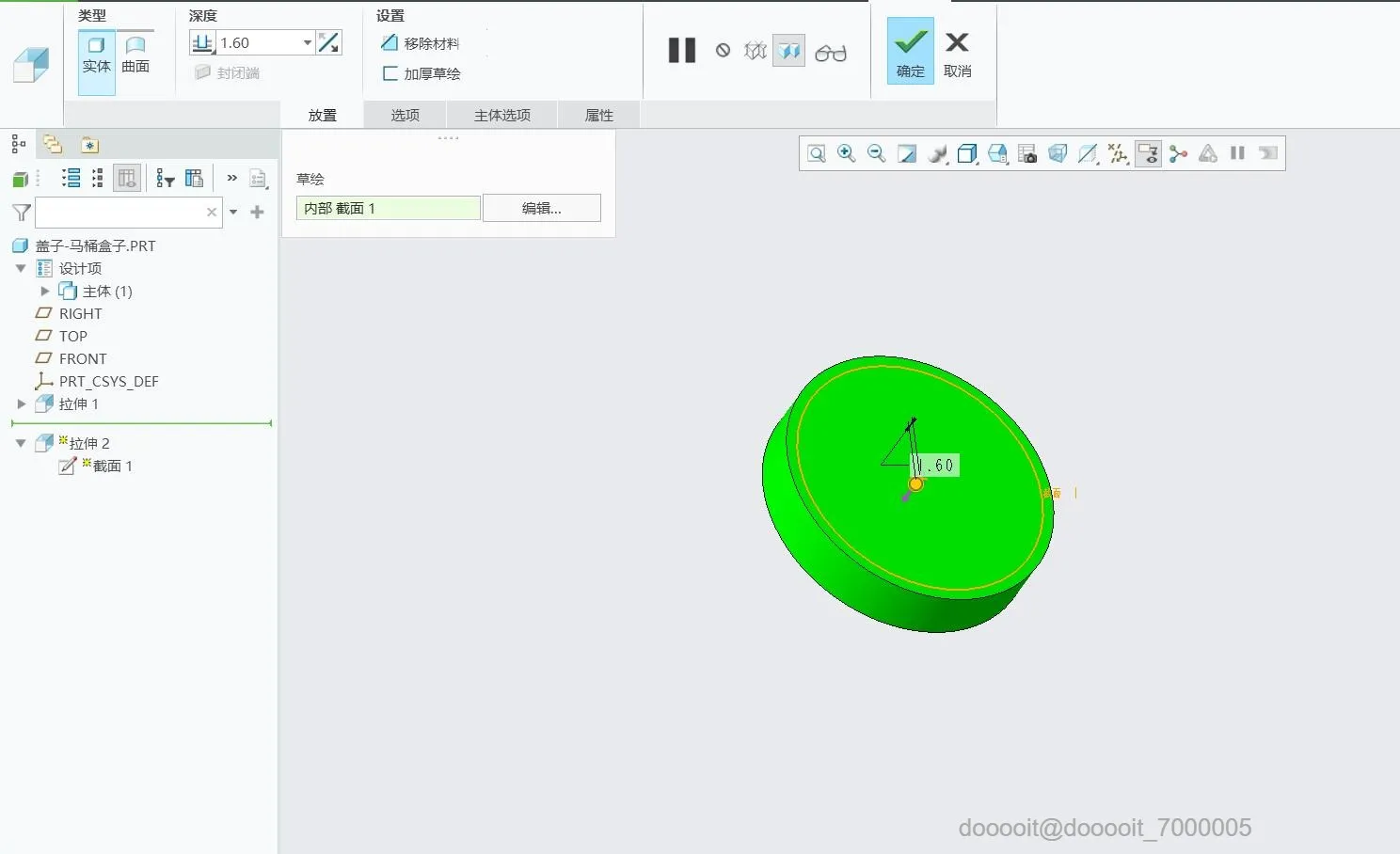

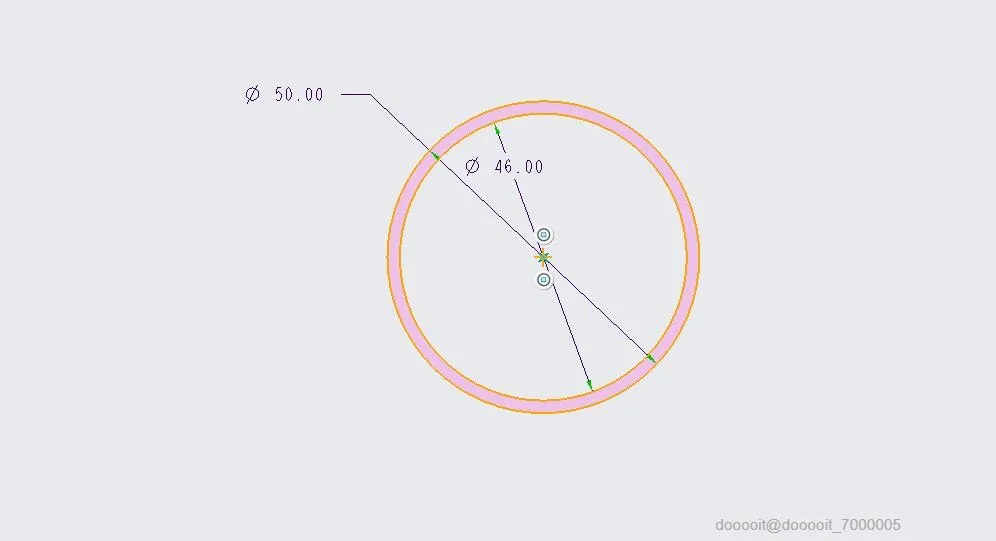

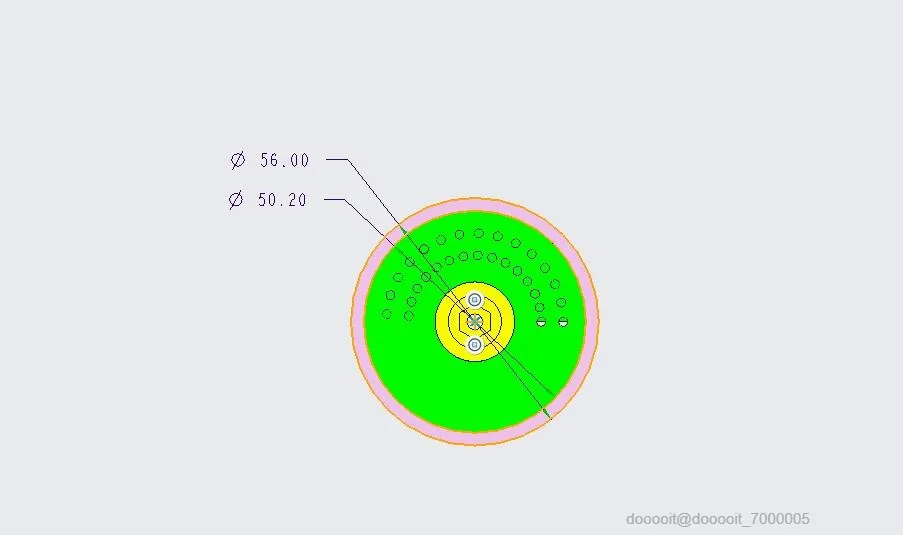

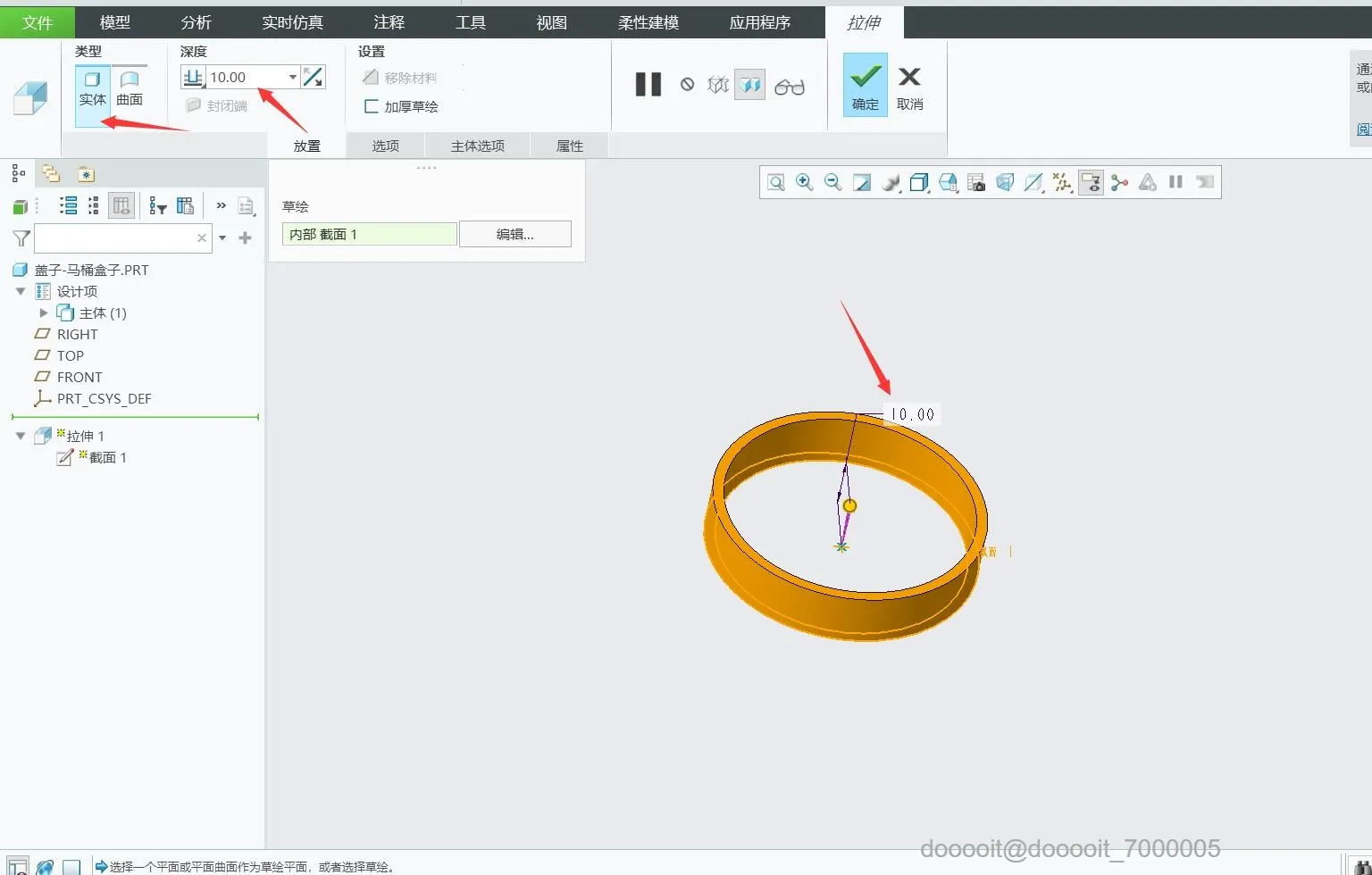

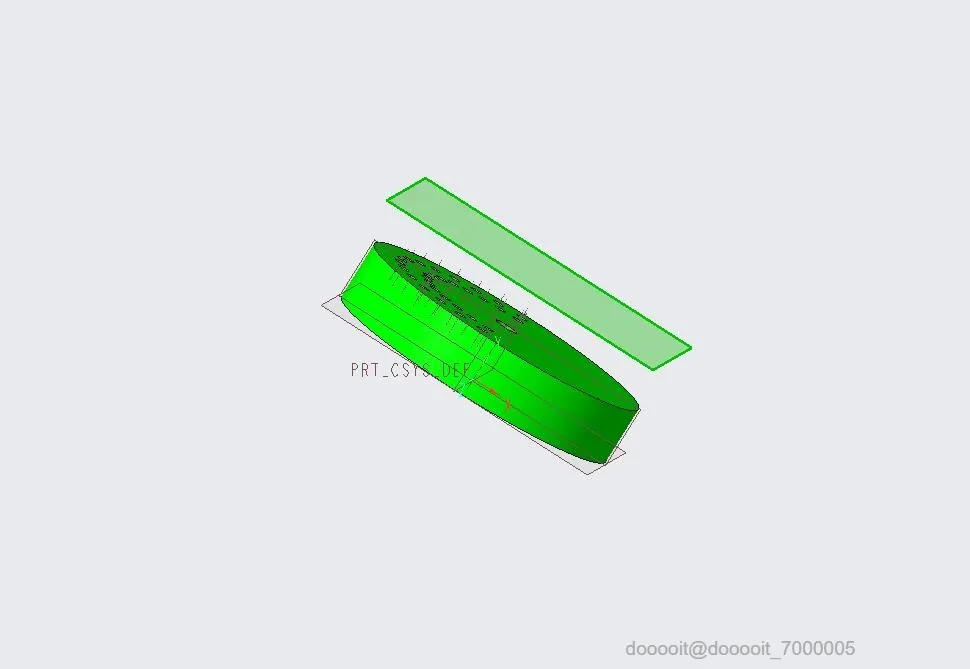

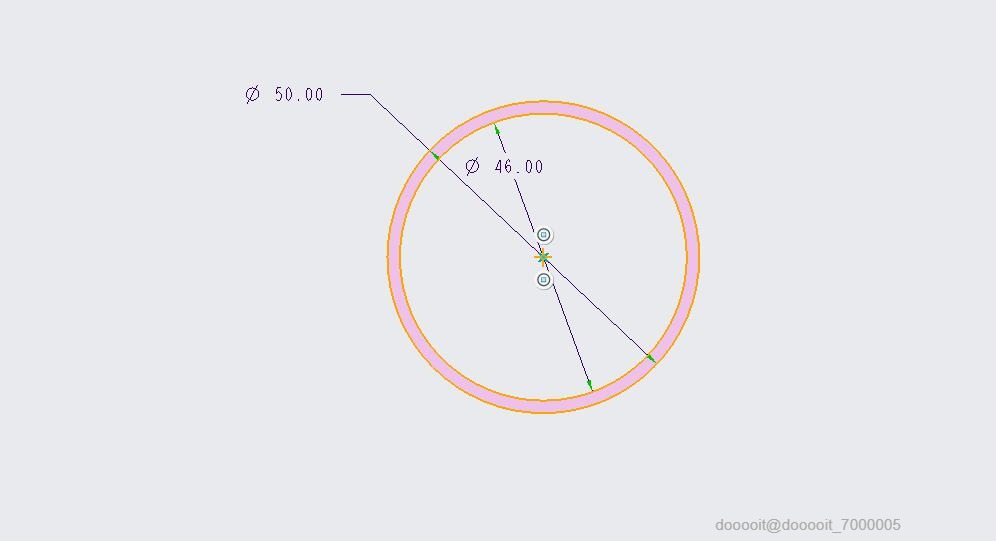

1.首先确定好盖子的尺寸，图中仅为参考

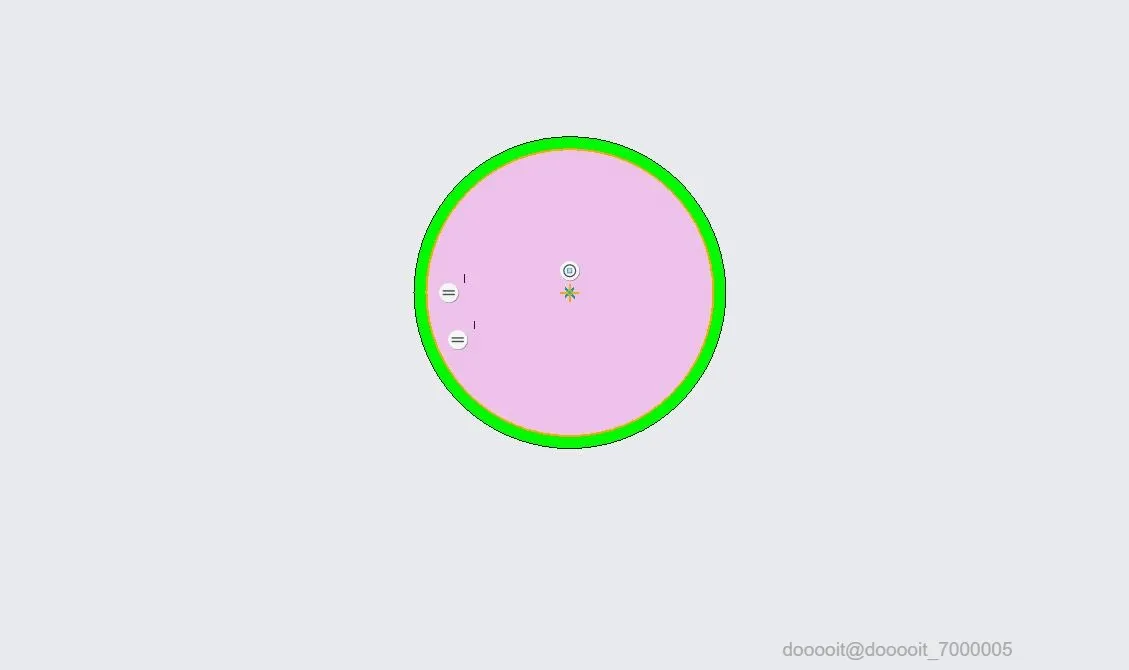

2.将盖子封闭即可

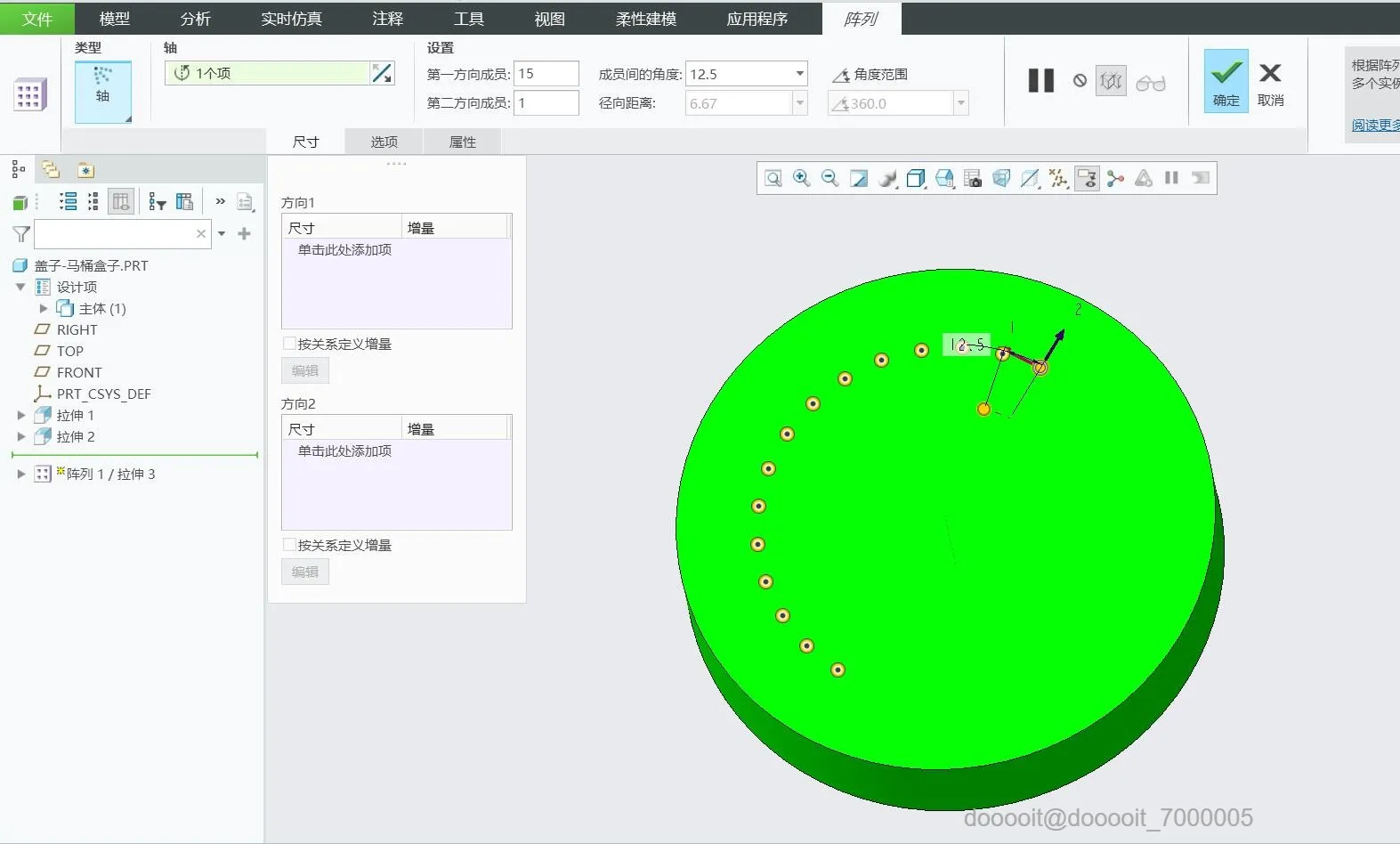

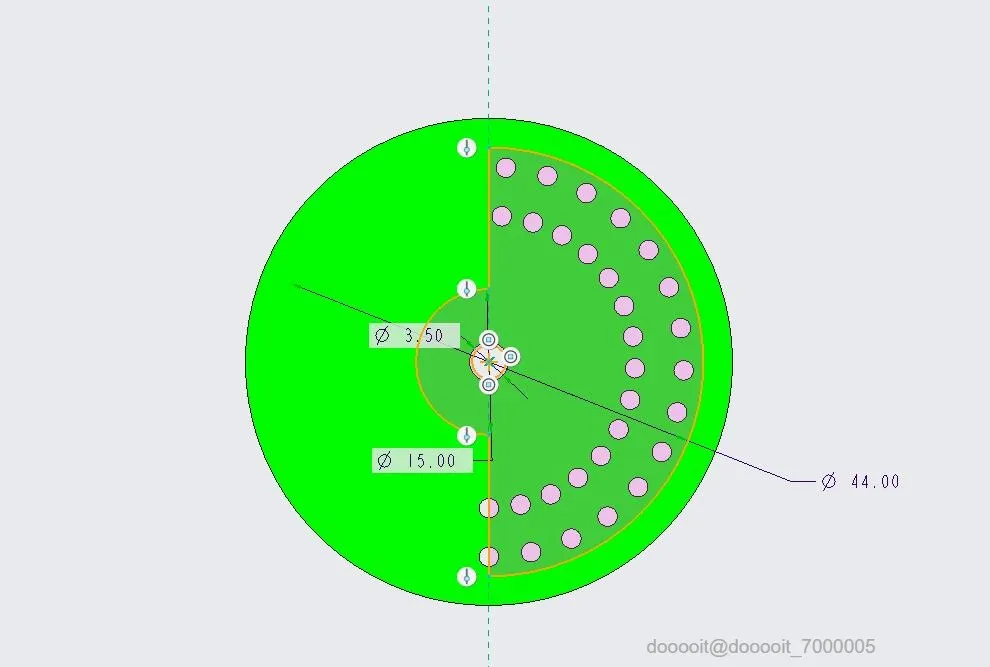

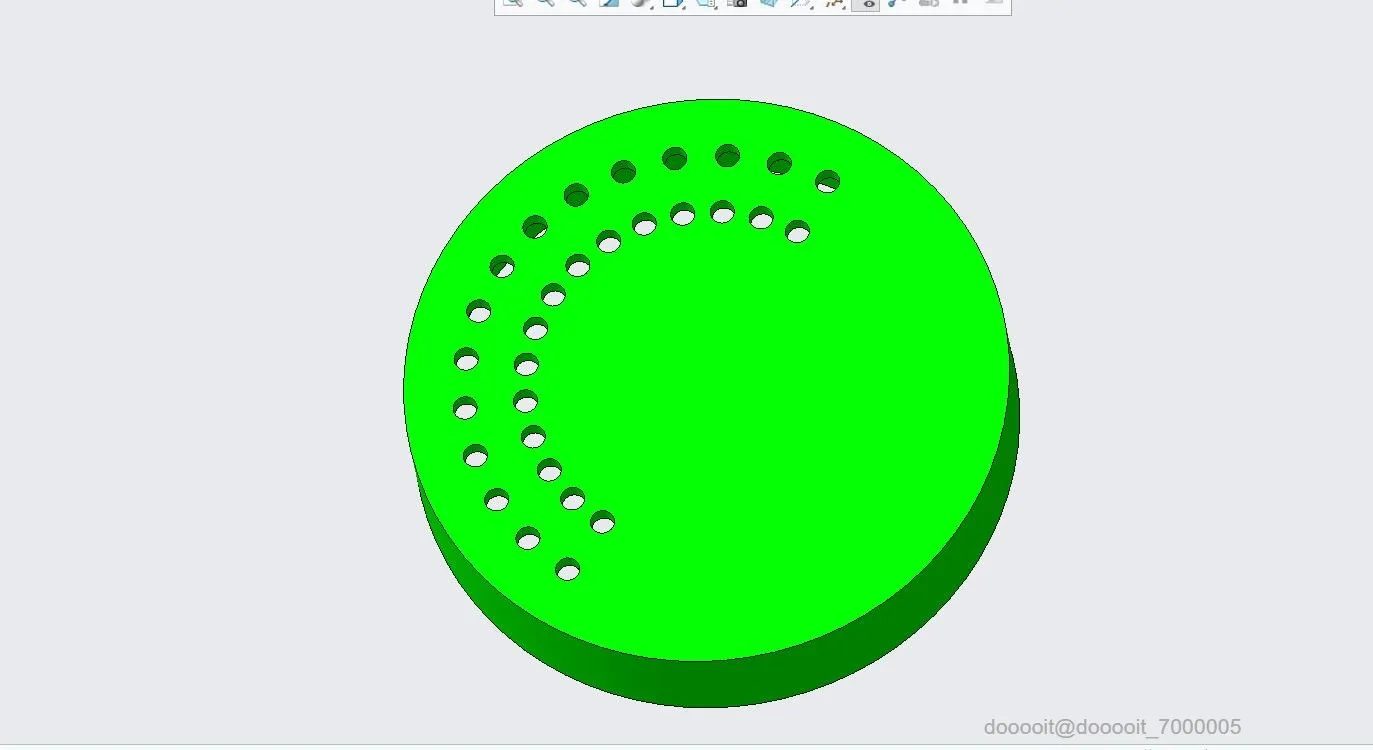

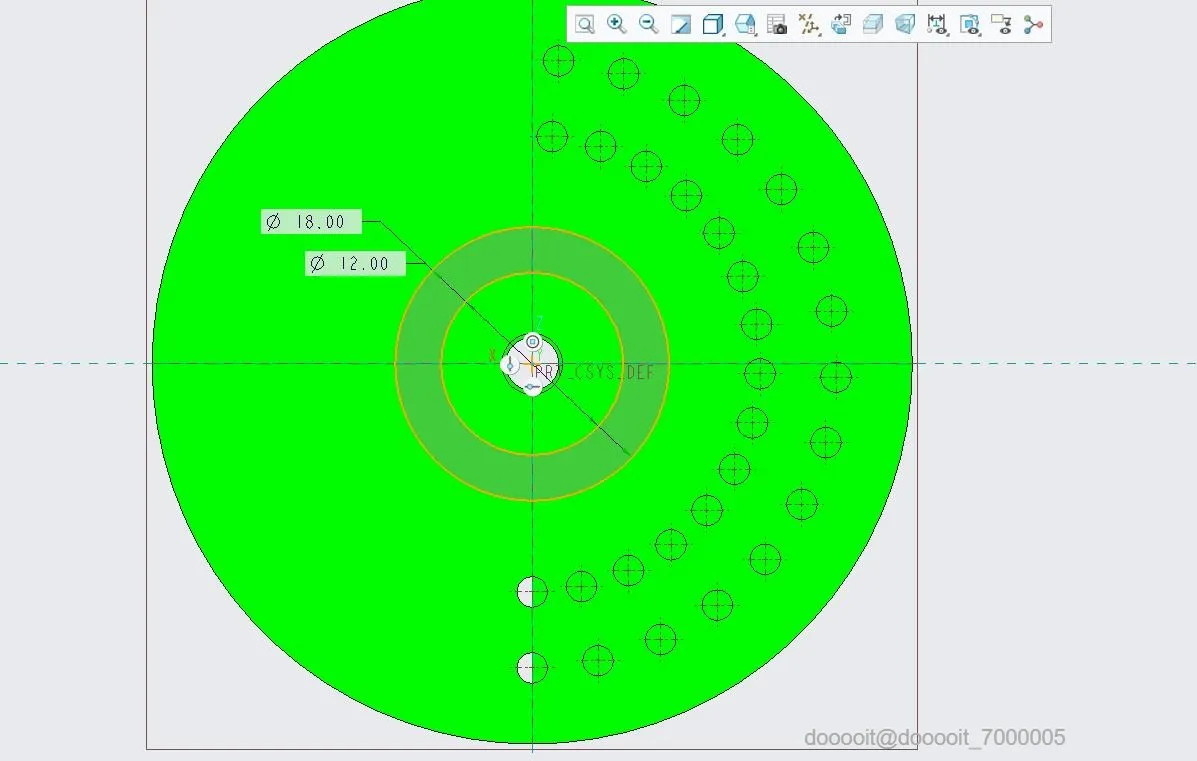

1.如图，制作出适合自己实际使用的孔位即可。

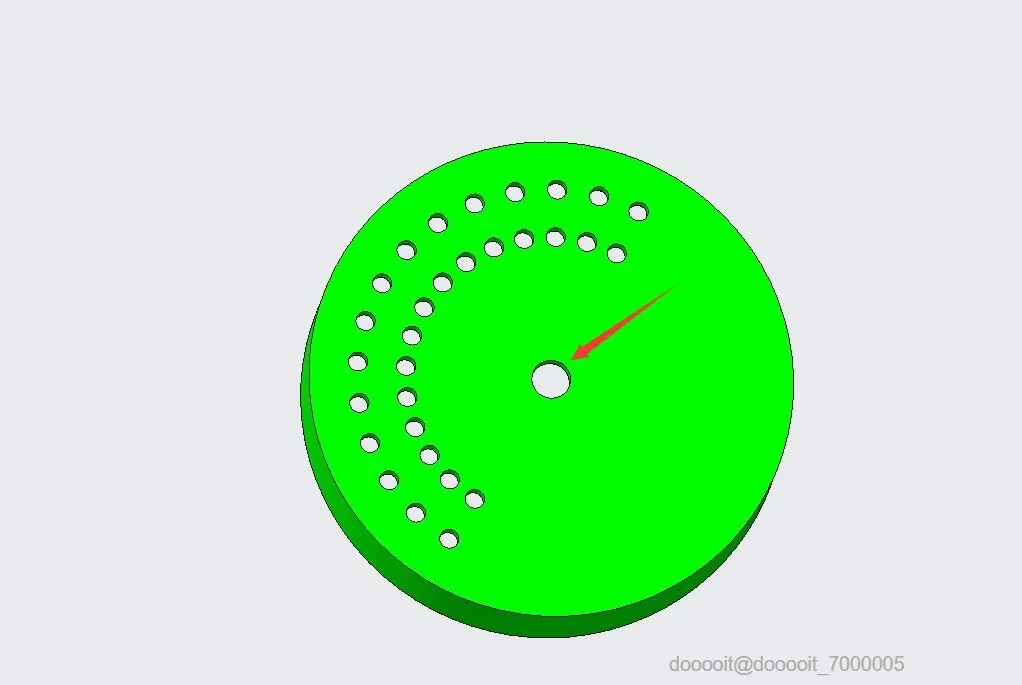

2.在中心开孔，本孔位是过M4螺丝使用

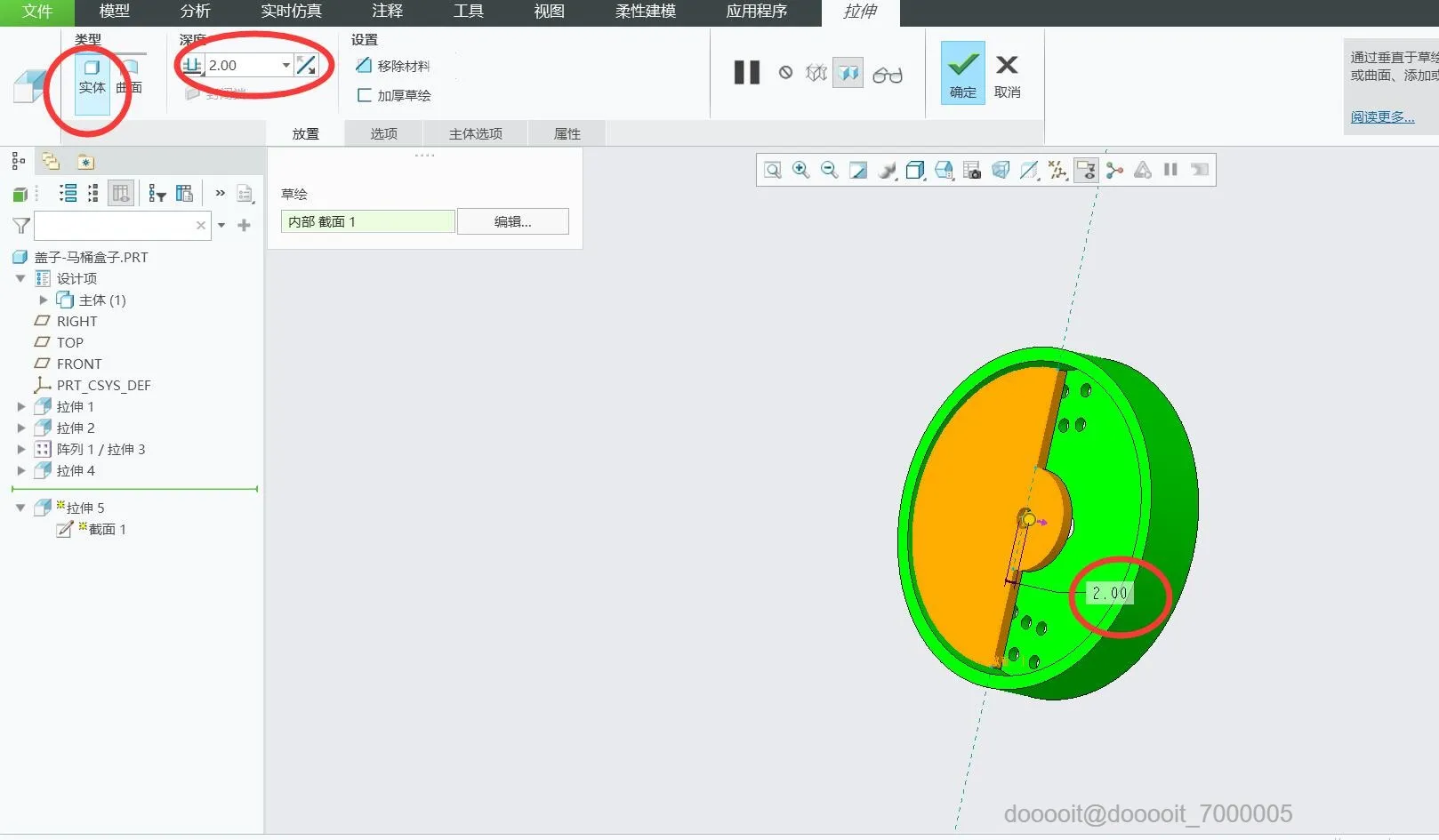

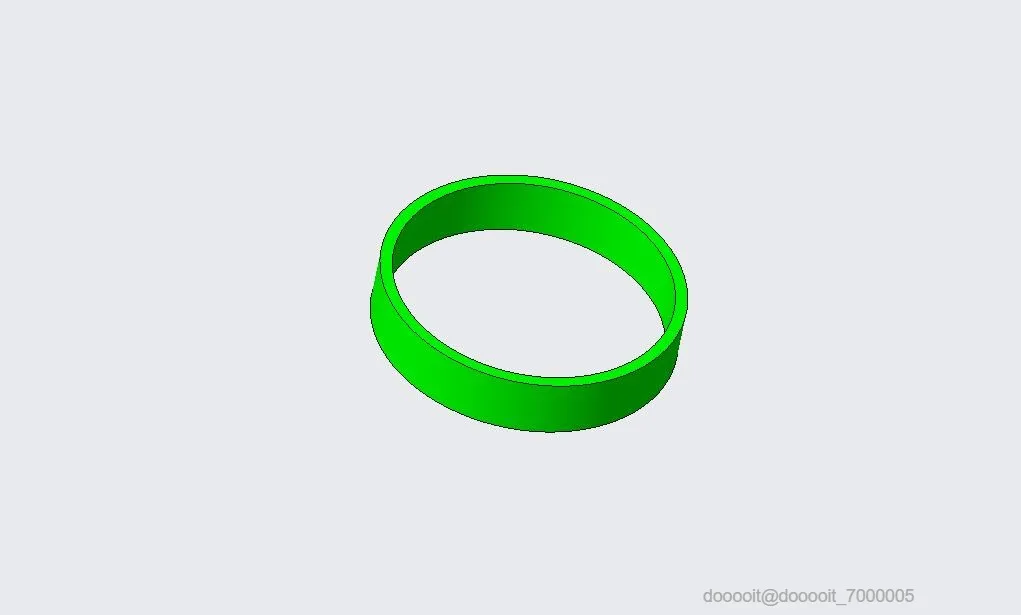

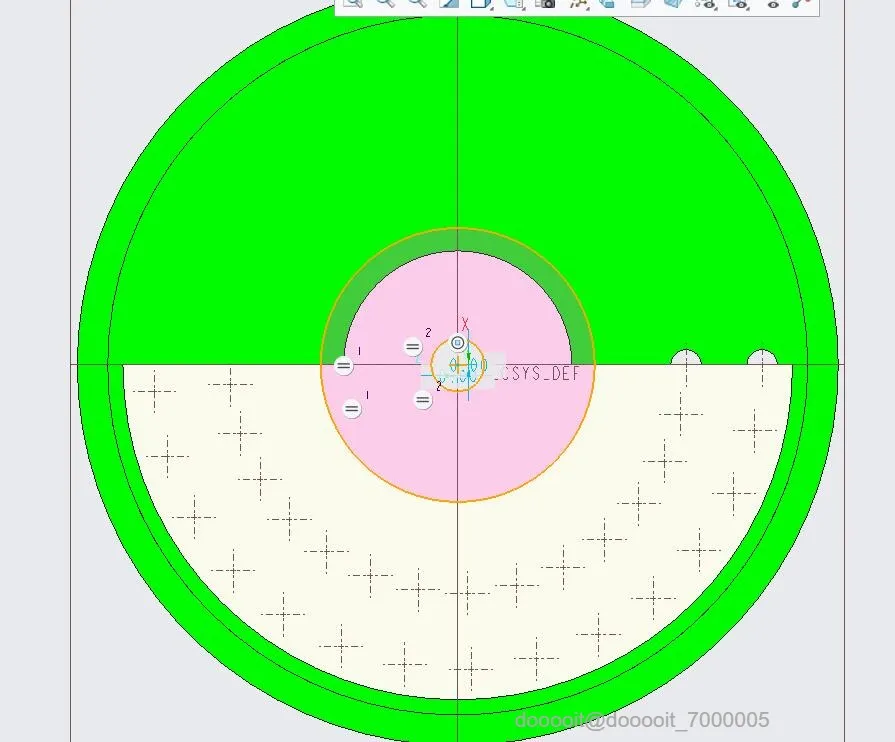

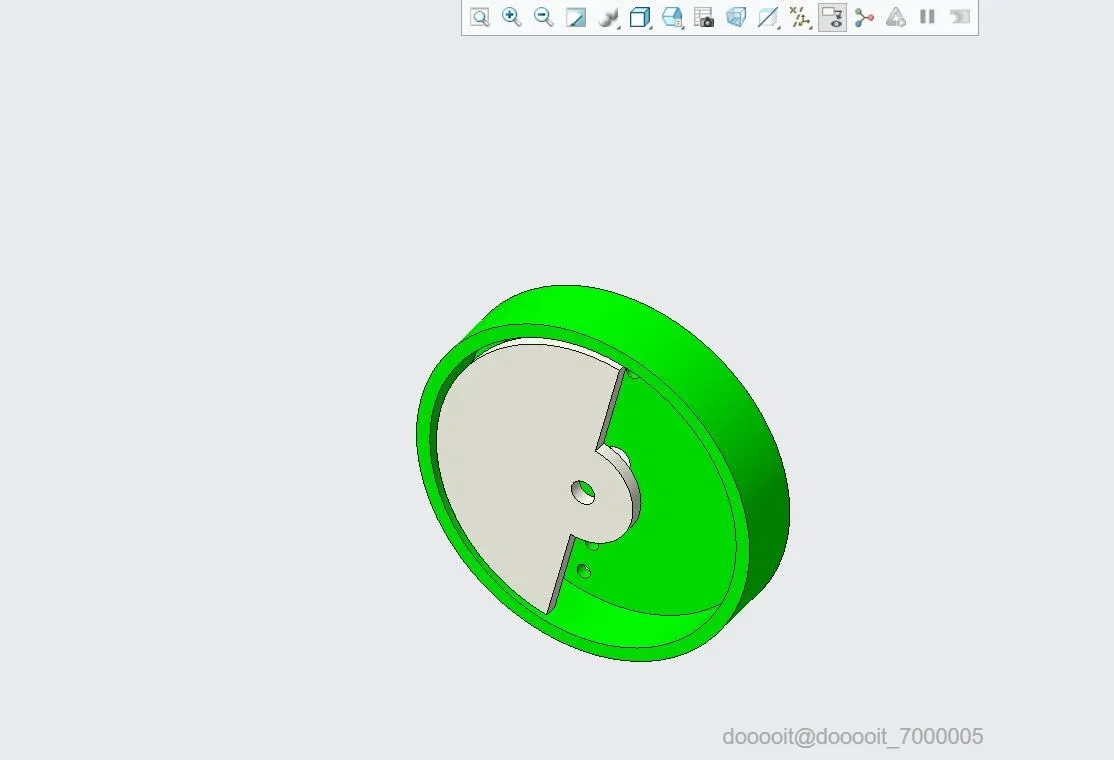

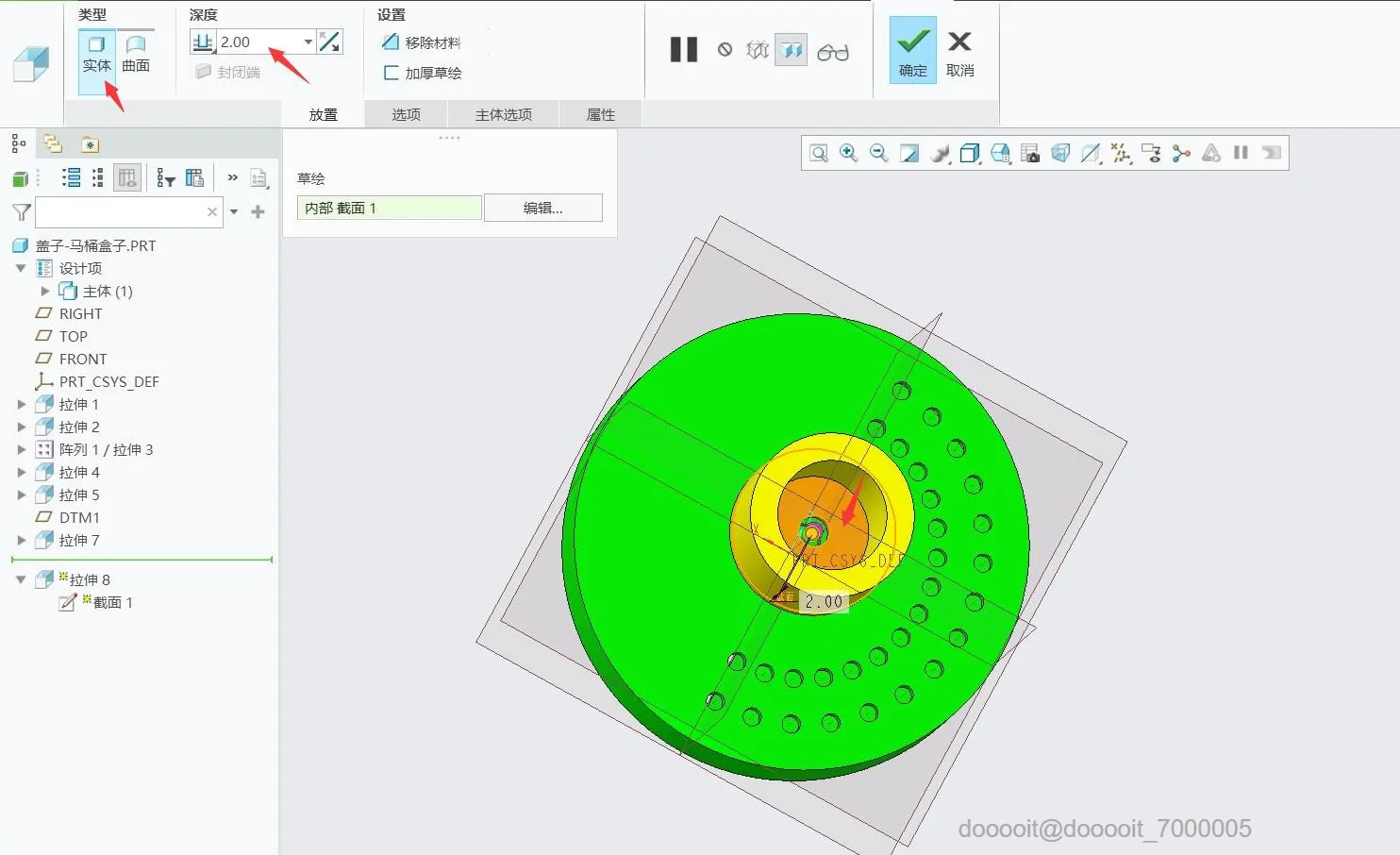

使用拉伸命令，拉伸出如图外观即可。

注意事项：务必使其外径长度大于以上步骤阵列的圆形散孔。

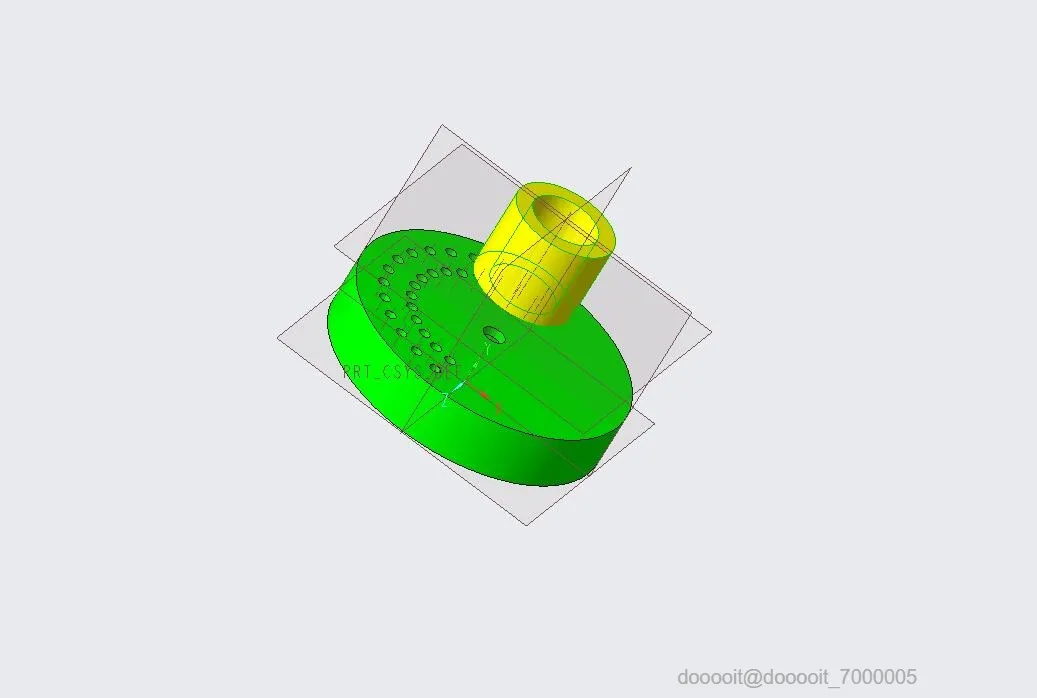

1.首先新建平面，距离1-盖子任意

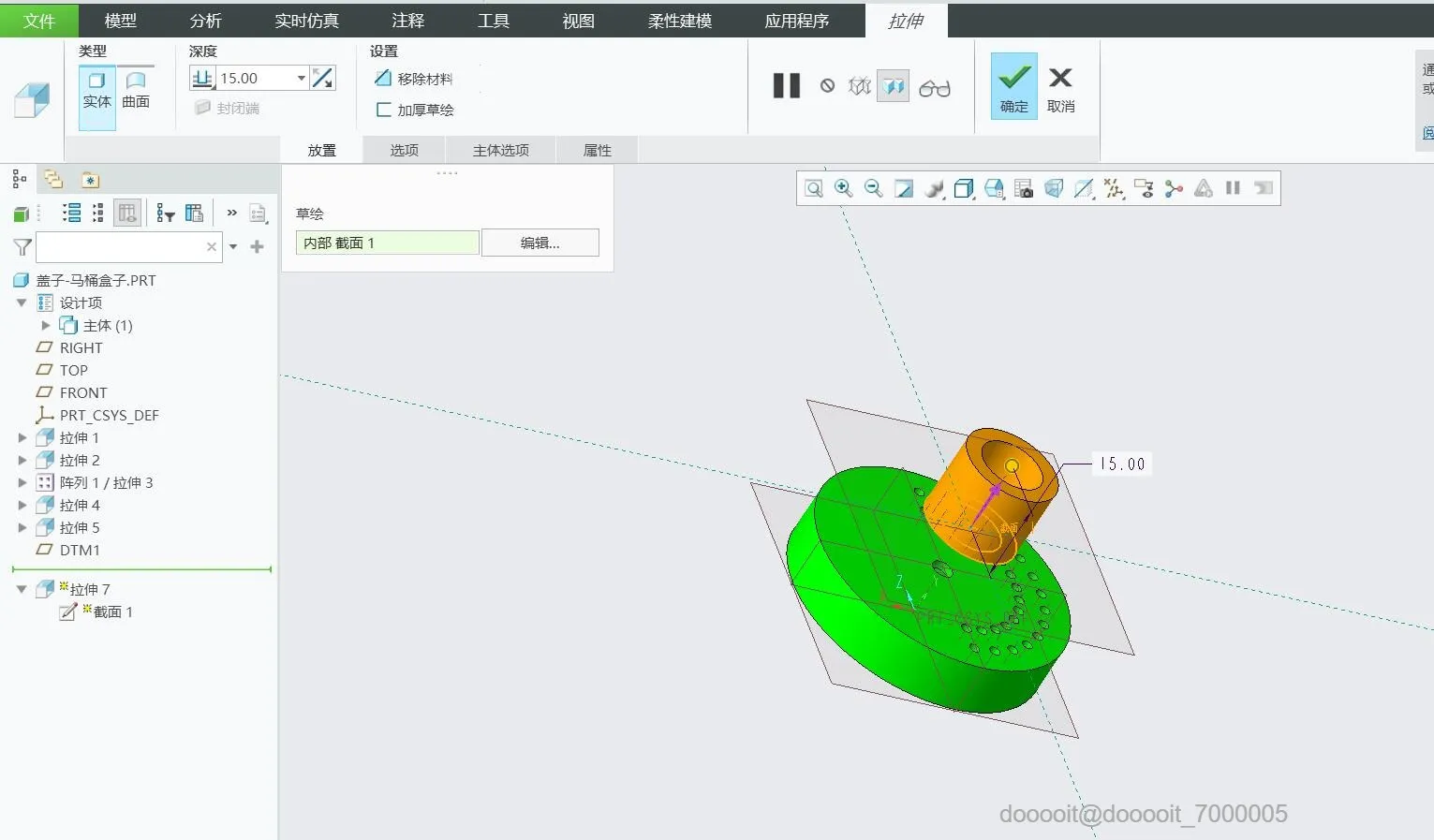

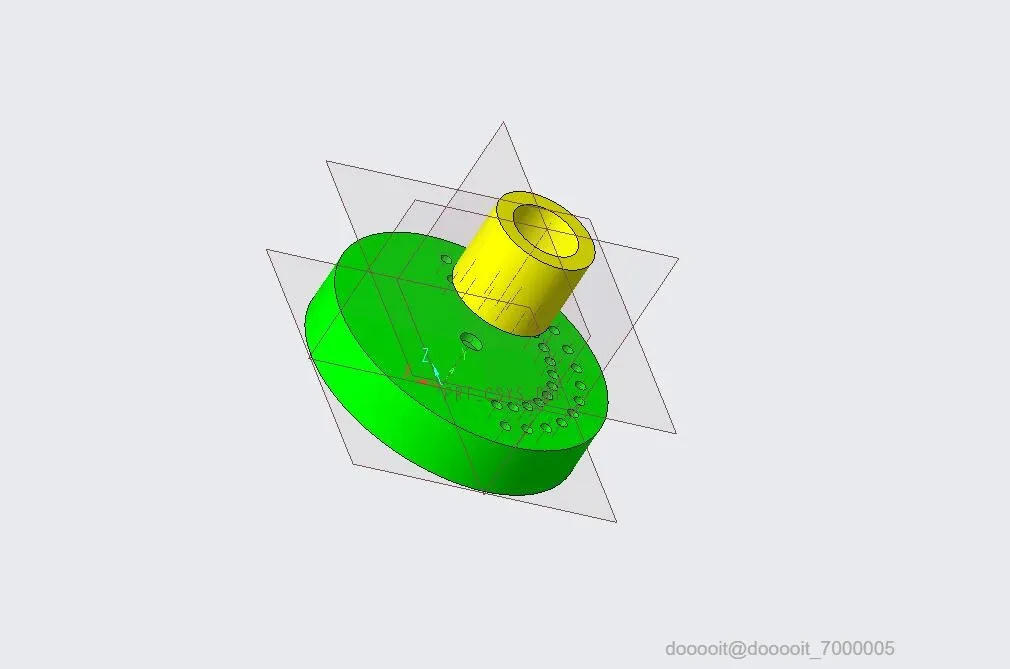

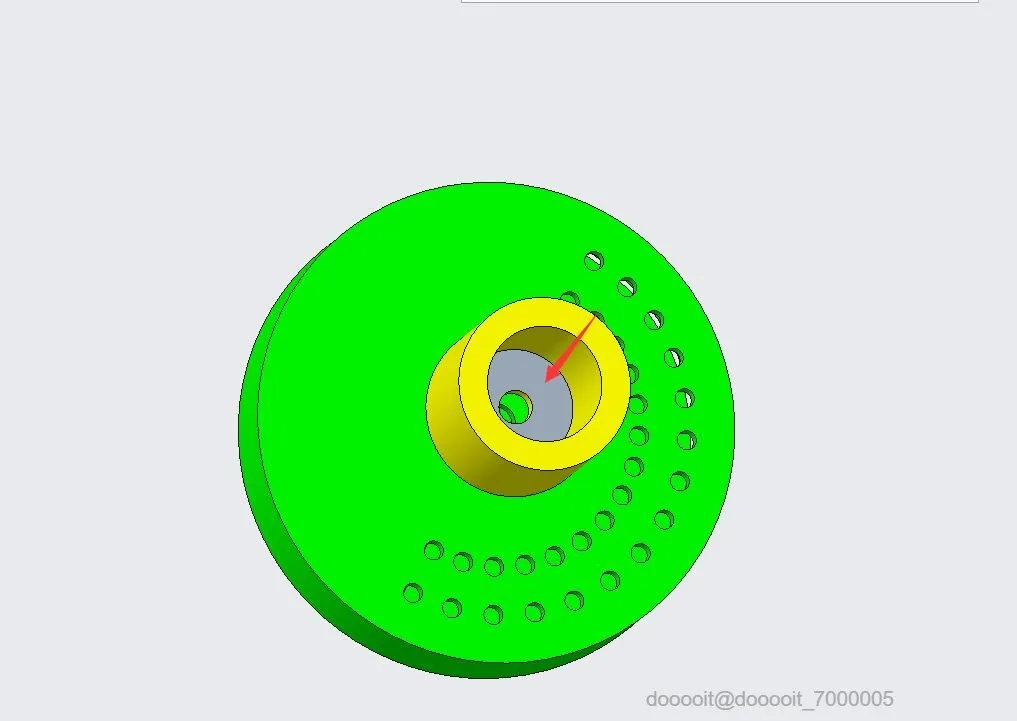

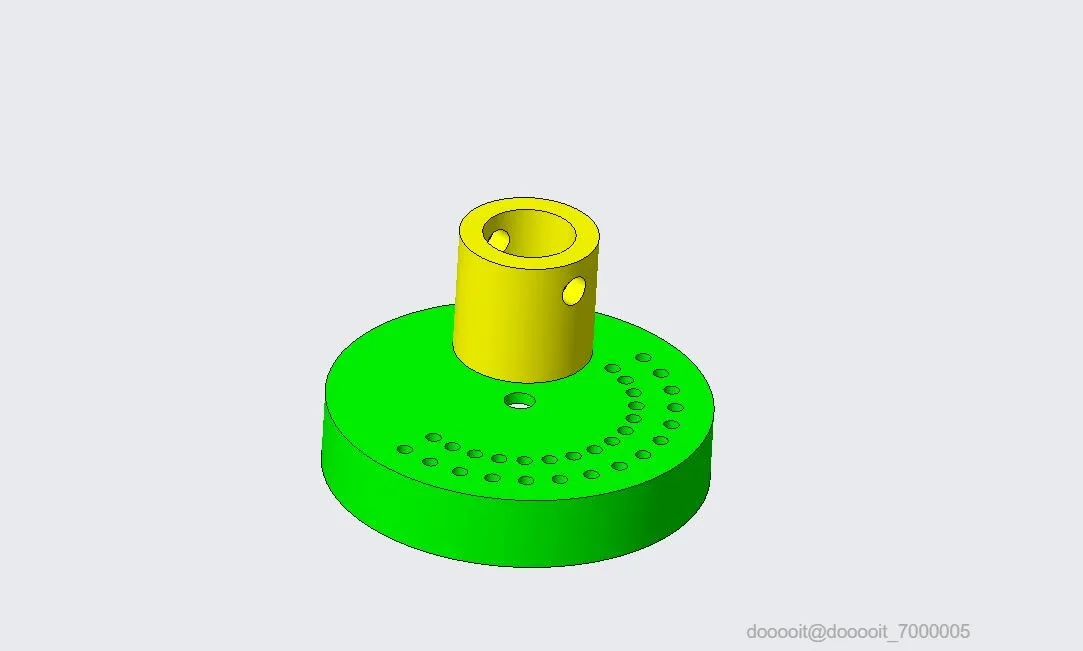

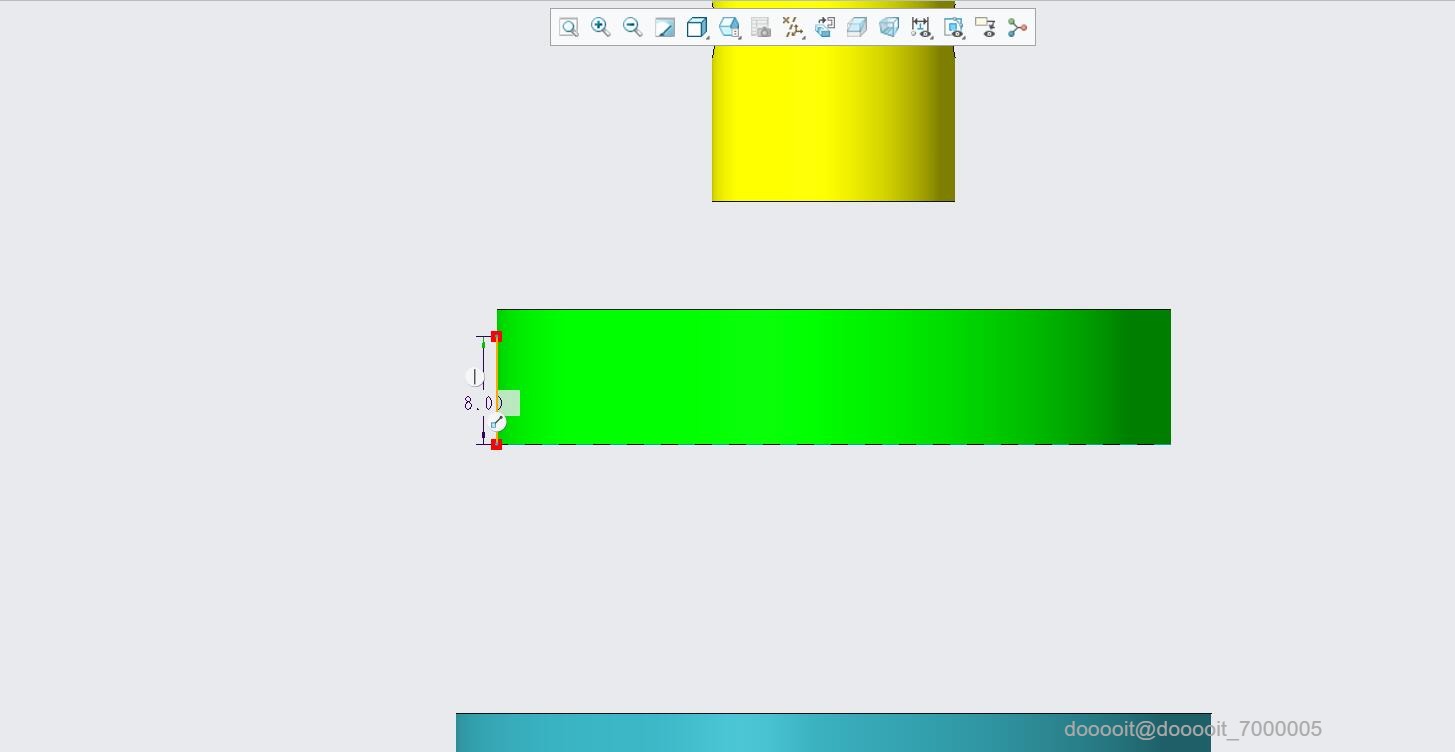

2.拉伸旋钮本体，尺寸仅供参考

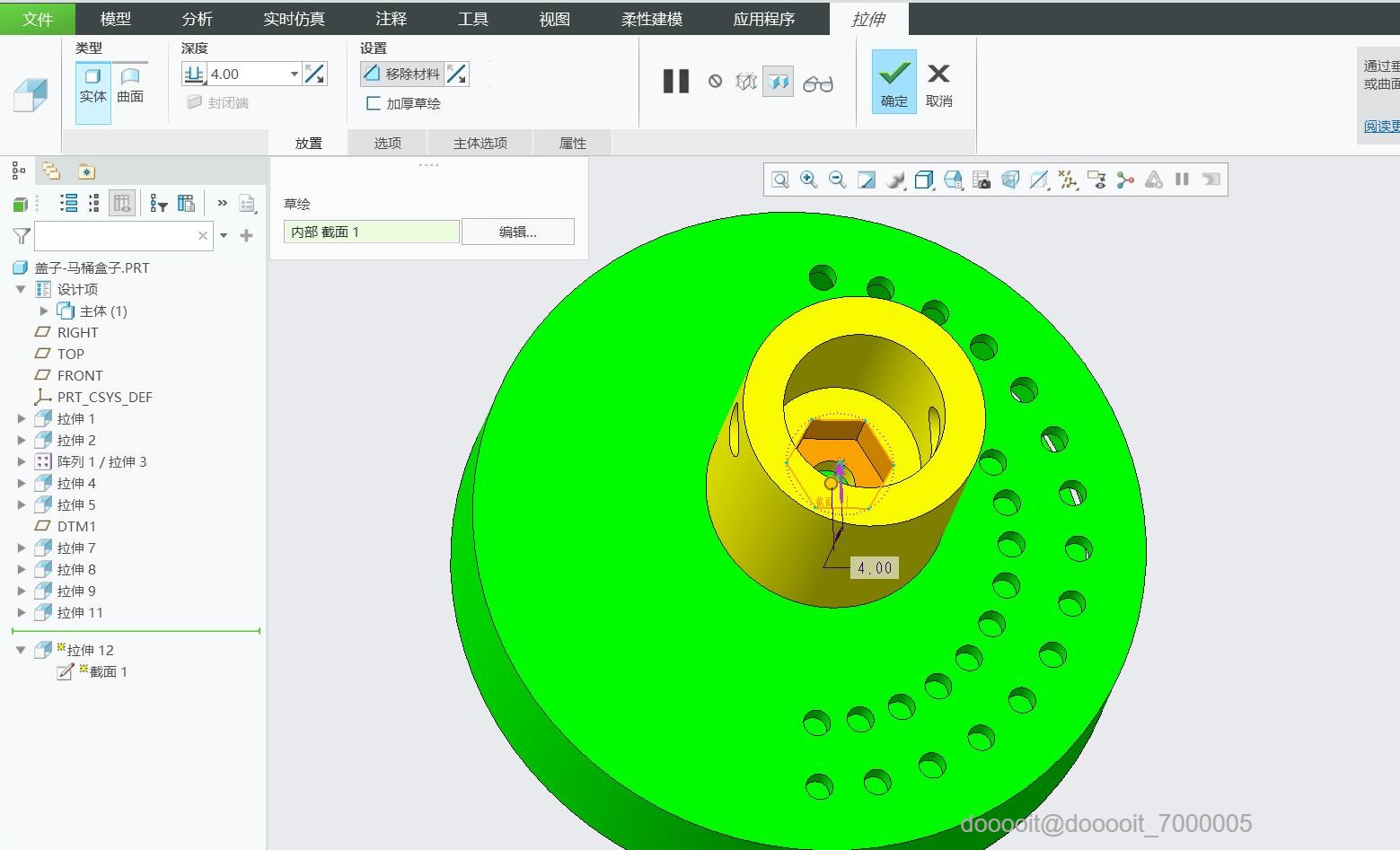

3.封闭底部，开孔M4螺丝孔位

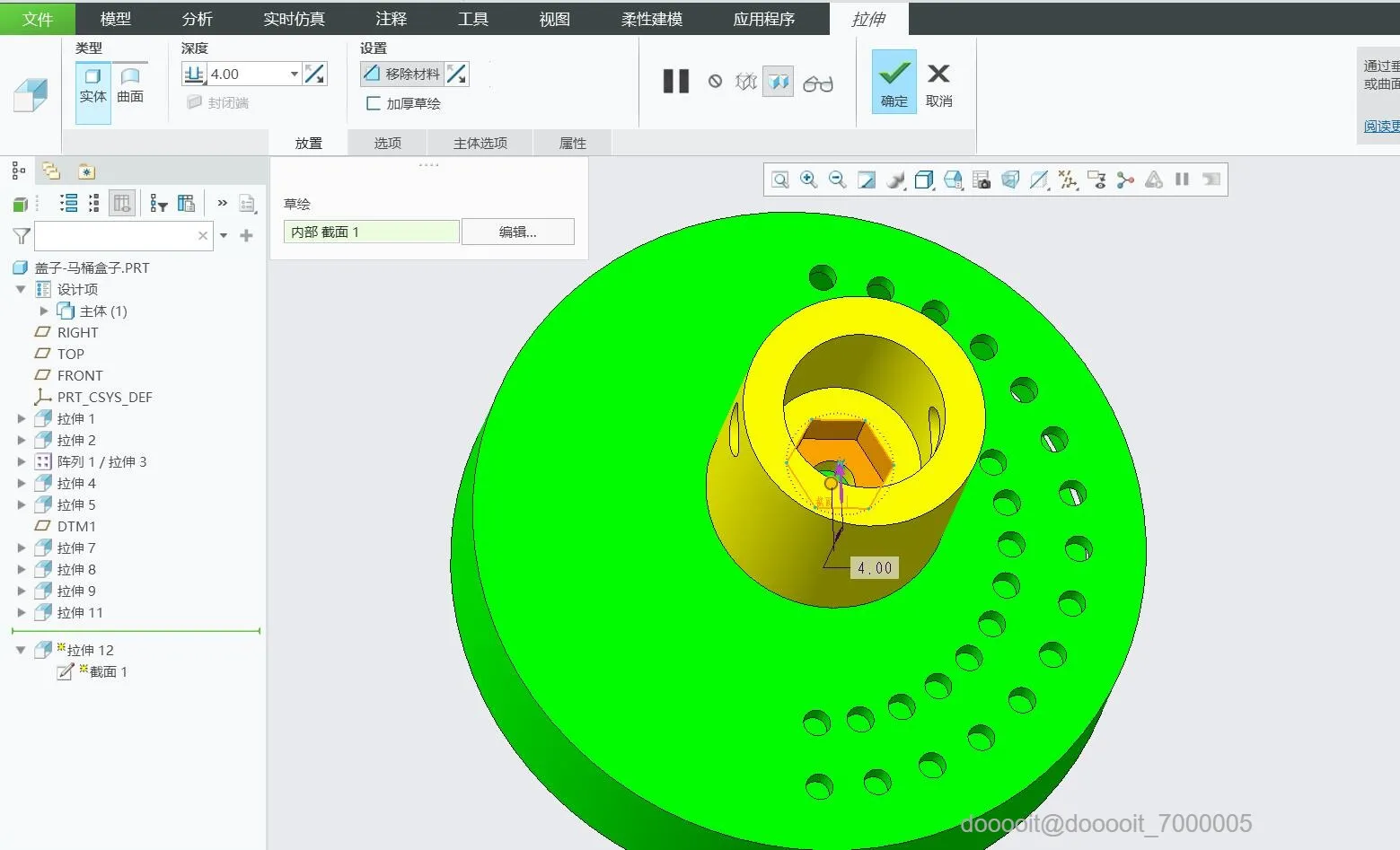

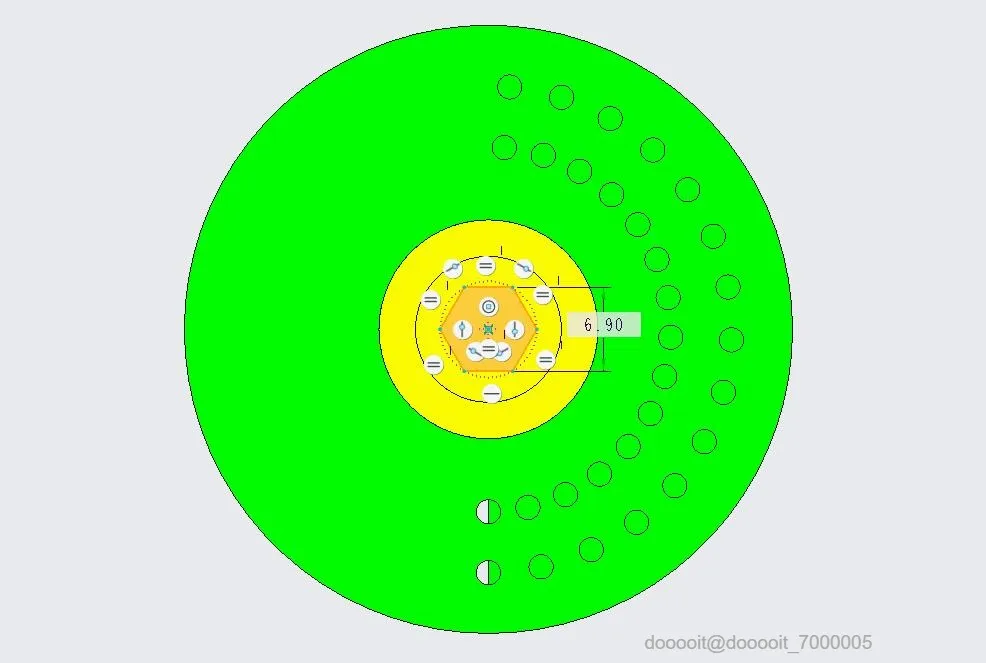

4.拉伸螺母槽位，尺寸见图600

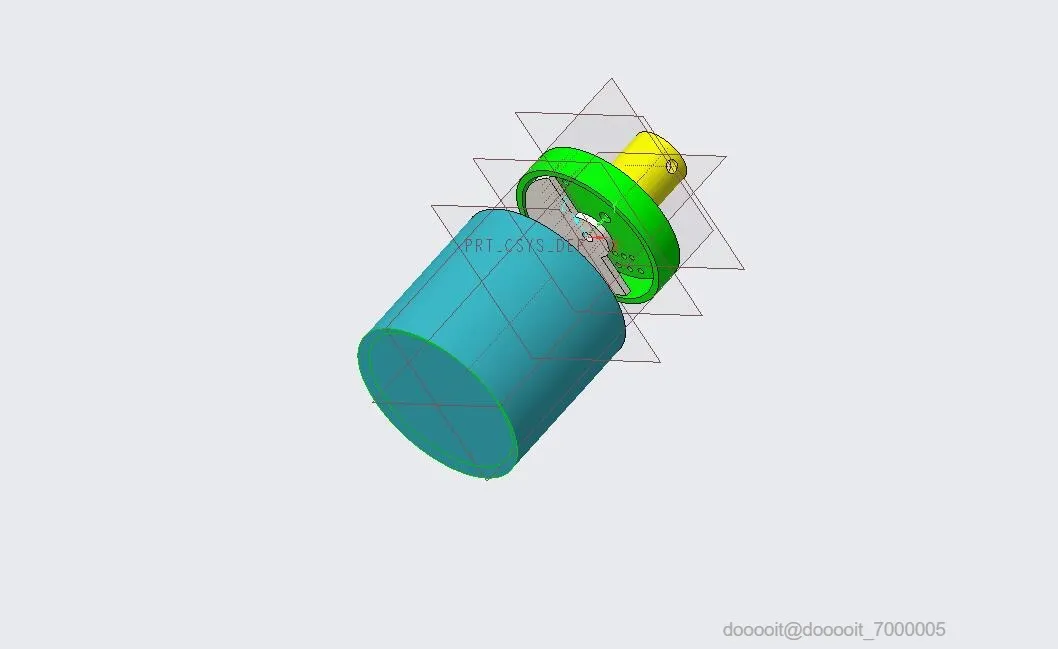

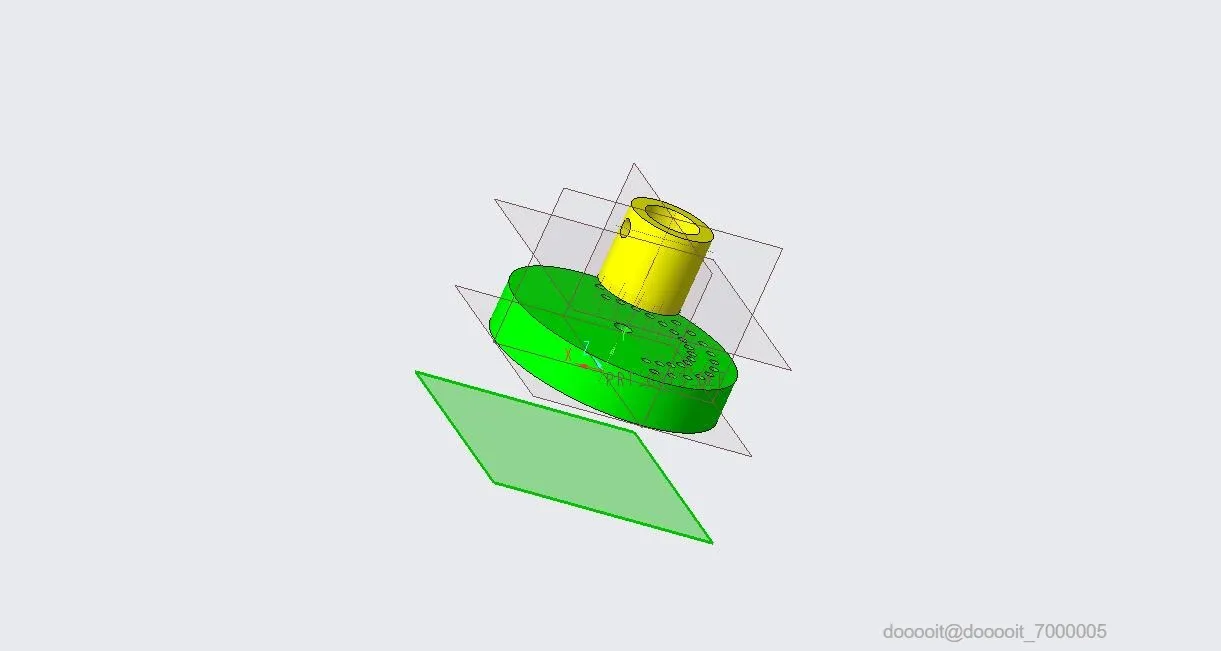

1.新建平面

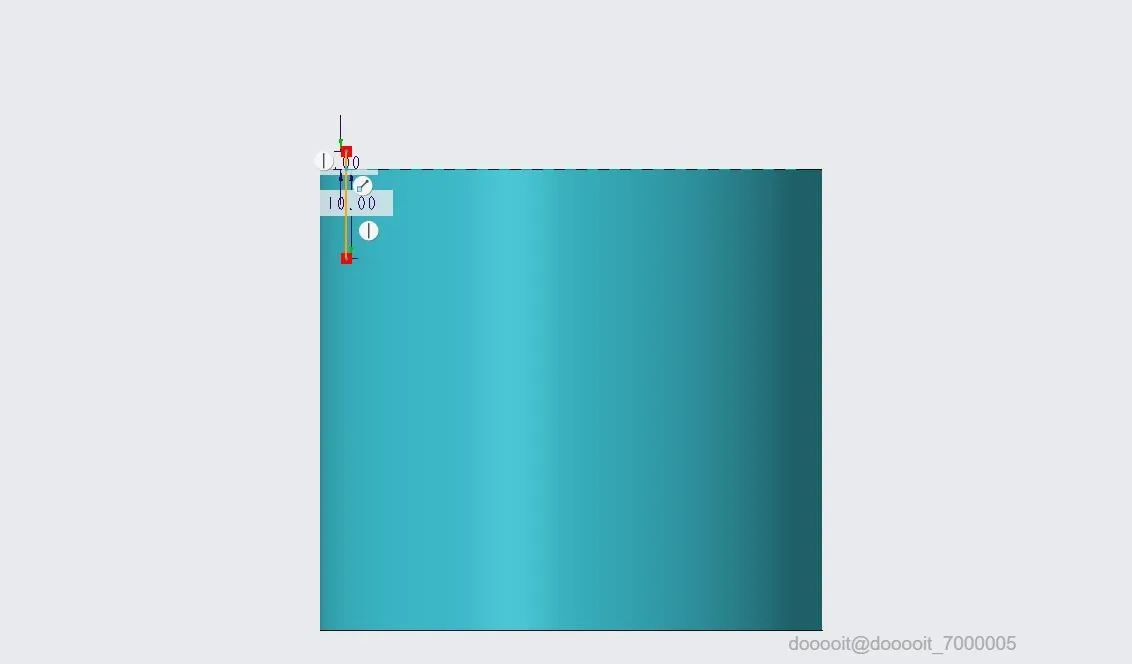

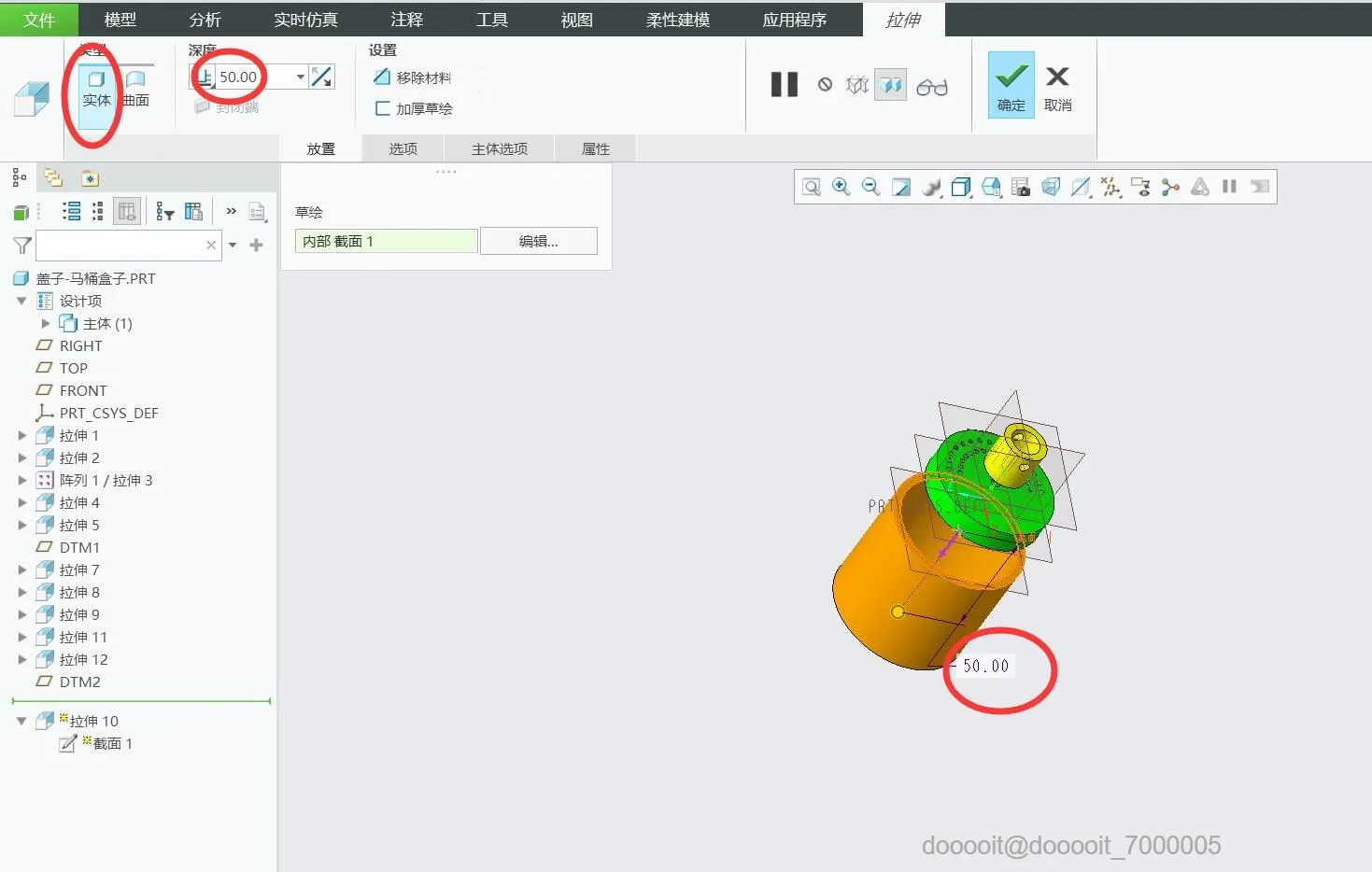

2.拉伸桶身，实体

3.封闭桶身底部

至此，桶身部位完成

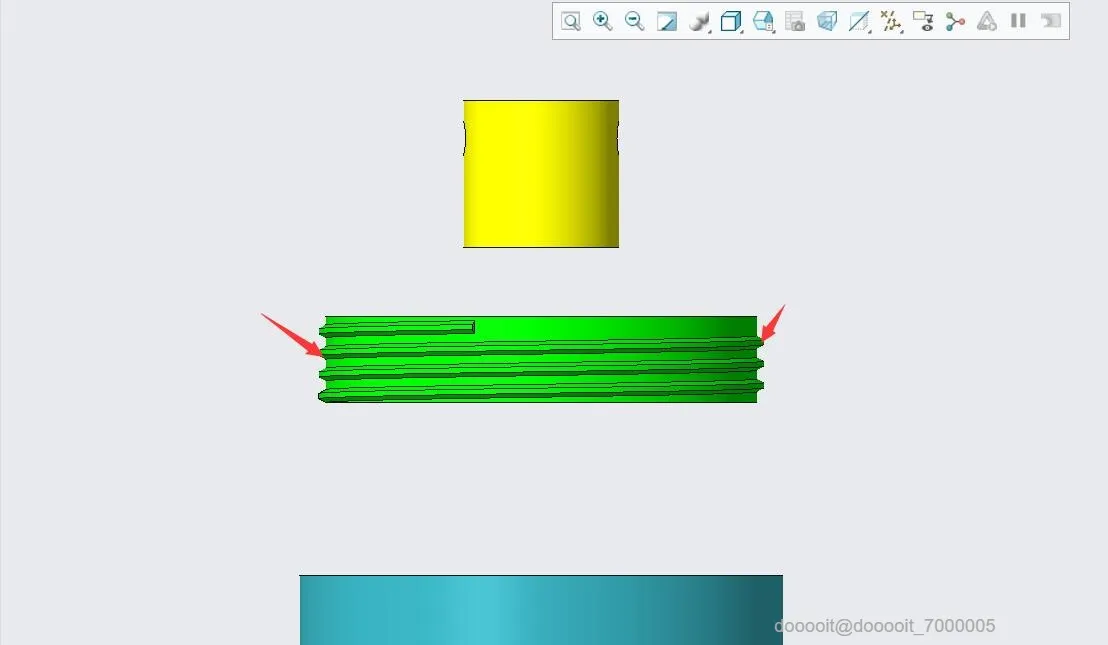

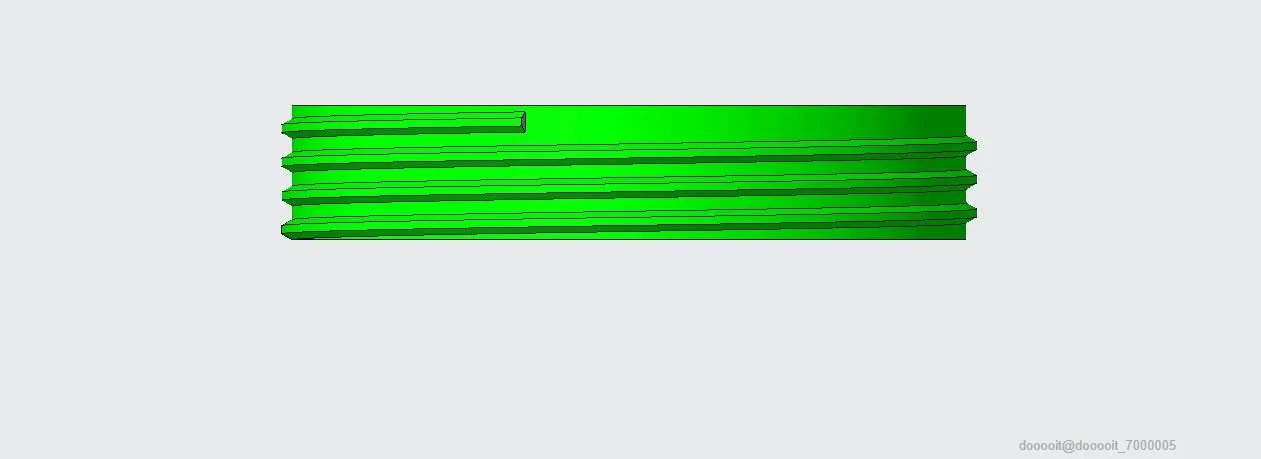

1.制作如图1的外螺纹

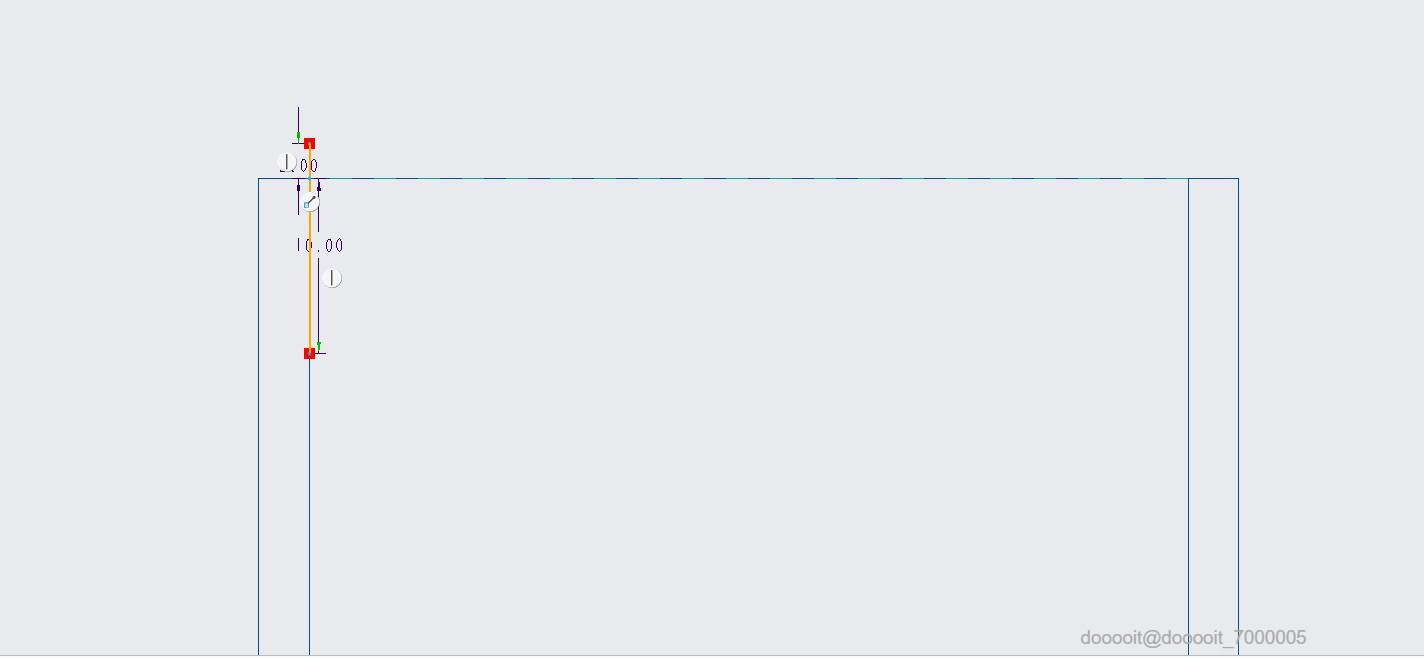

2.首先，草绘出一条线段

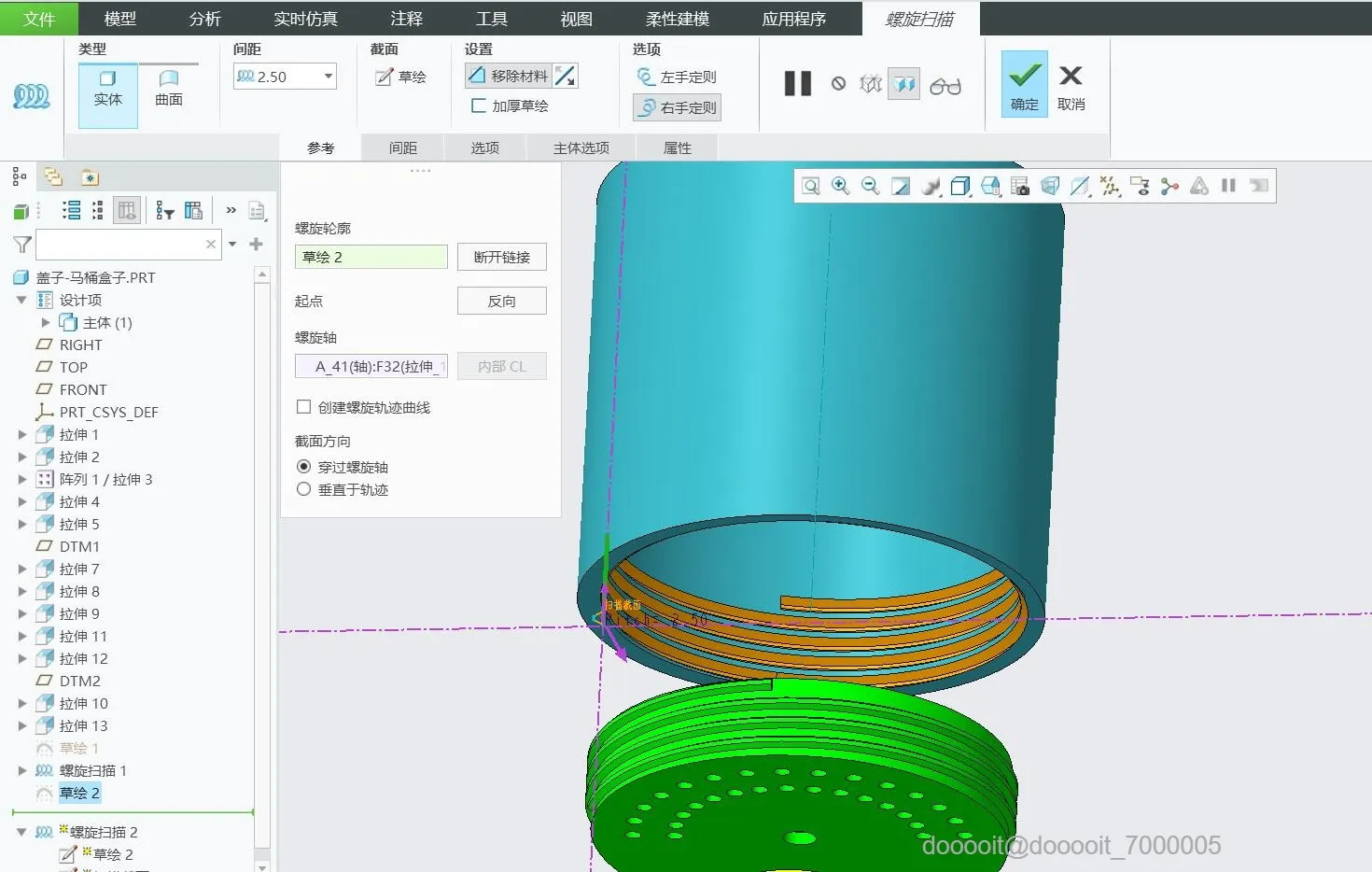

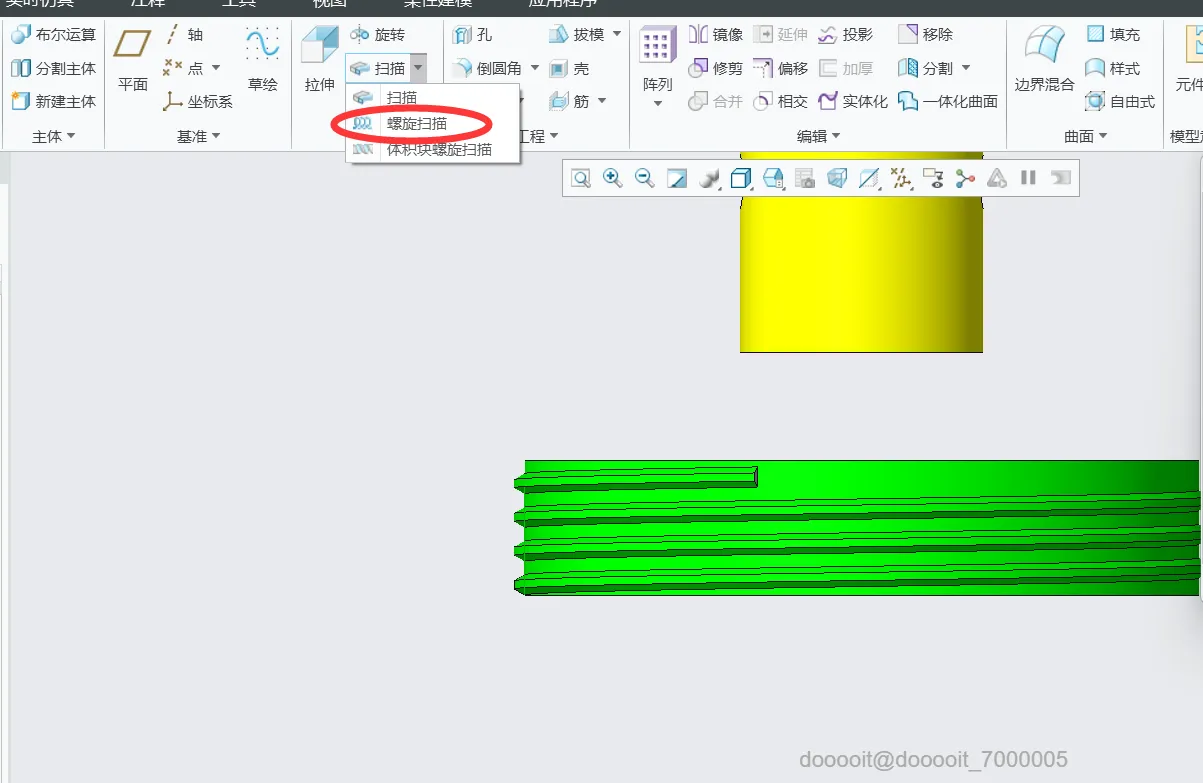

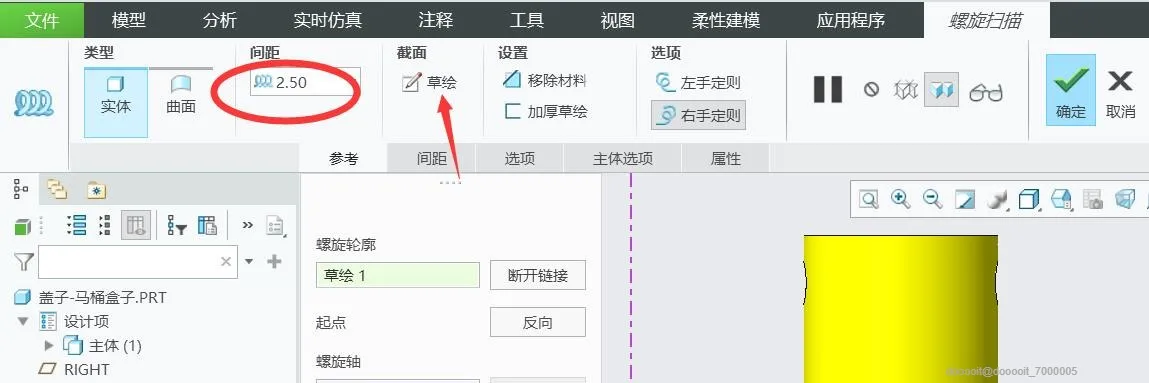

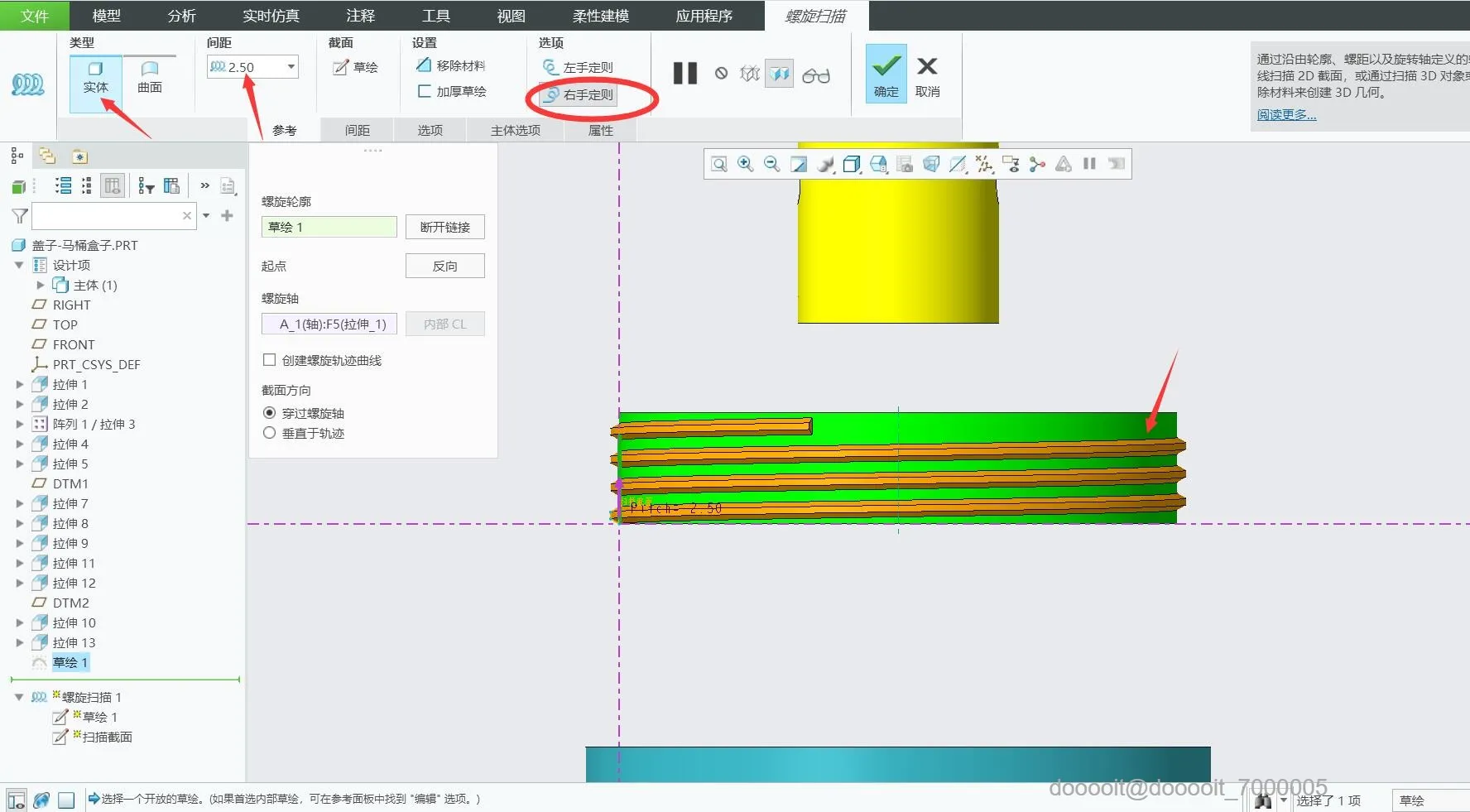

3.选择此线段，选择“螺旋扫描”命令

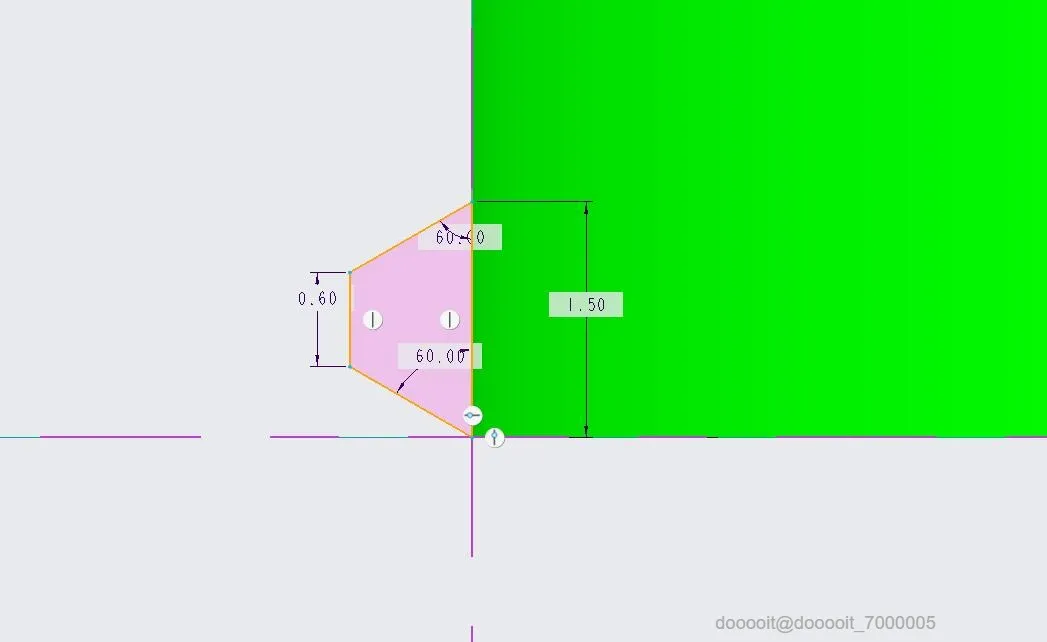

4.进入命令，在虚线十字线的交叉点，绘制等边三角形，约束角度60°

5.边长尺寸如图所示，仅供参考

6.注意使用右手定则

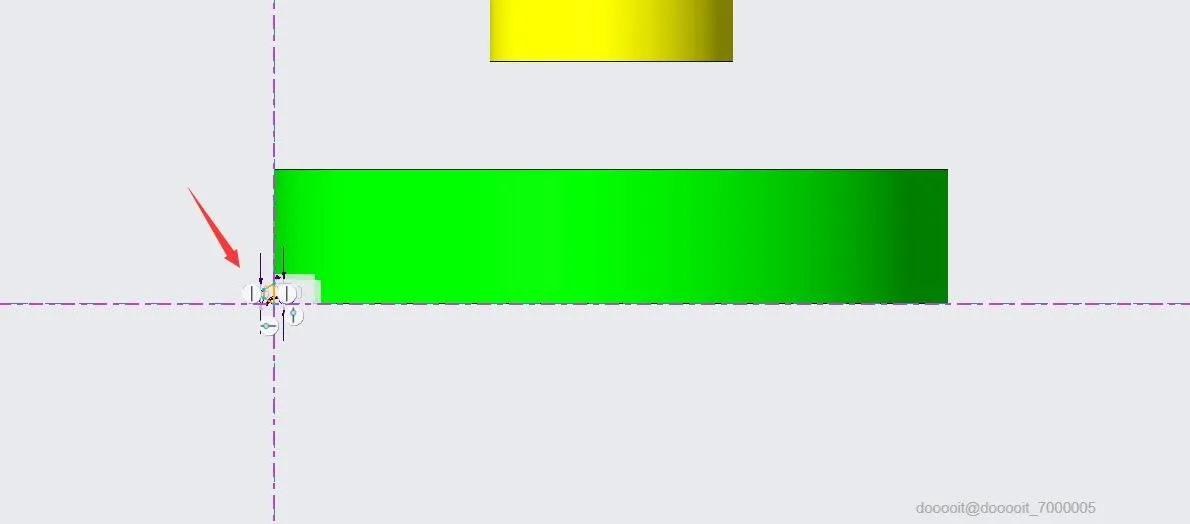

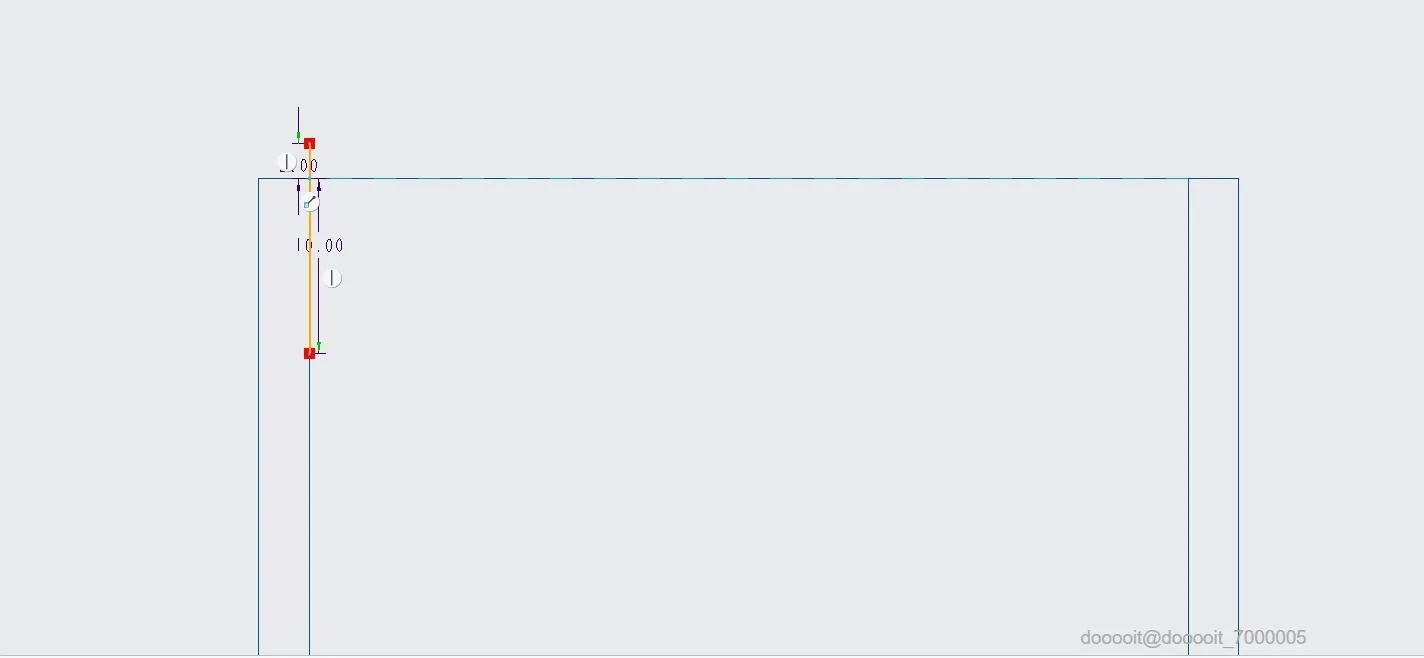

1.草绘边缘线段

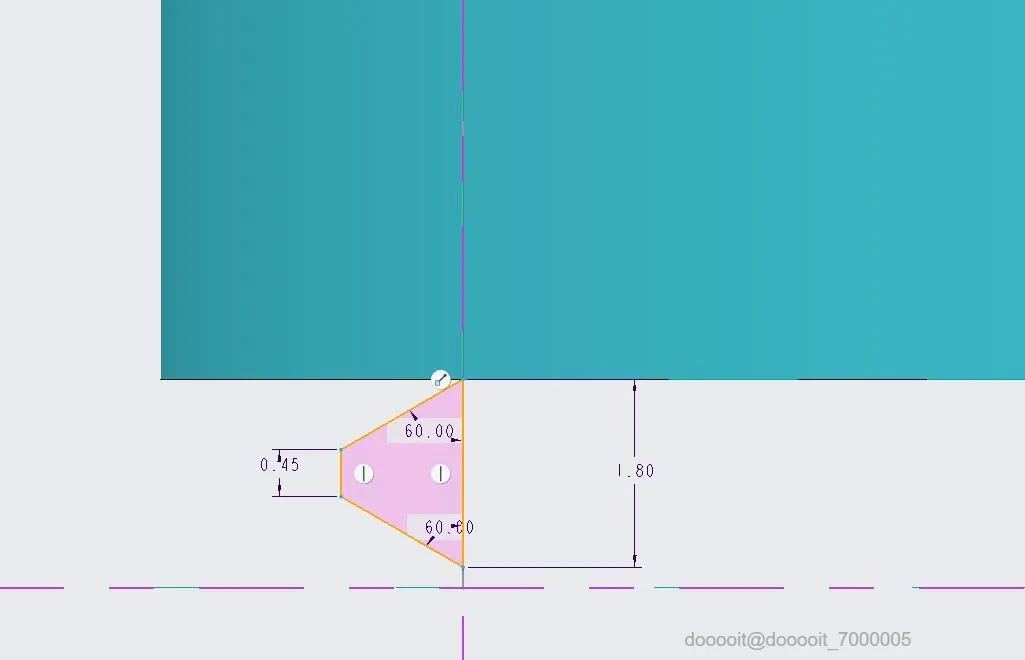

2.绘制扫描三角形，步骤同上步骤，尺寸不同（考虑误差）

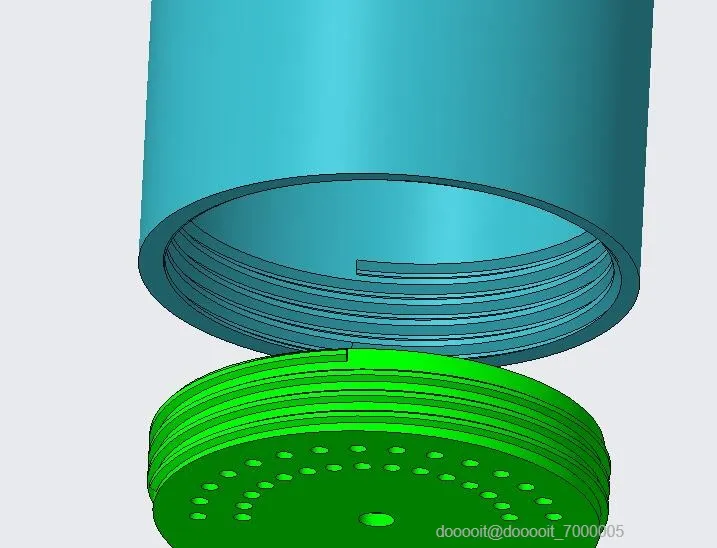

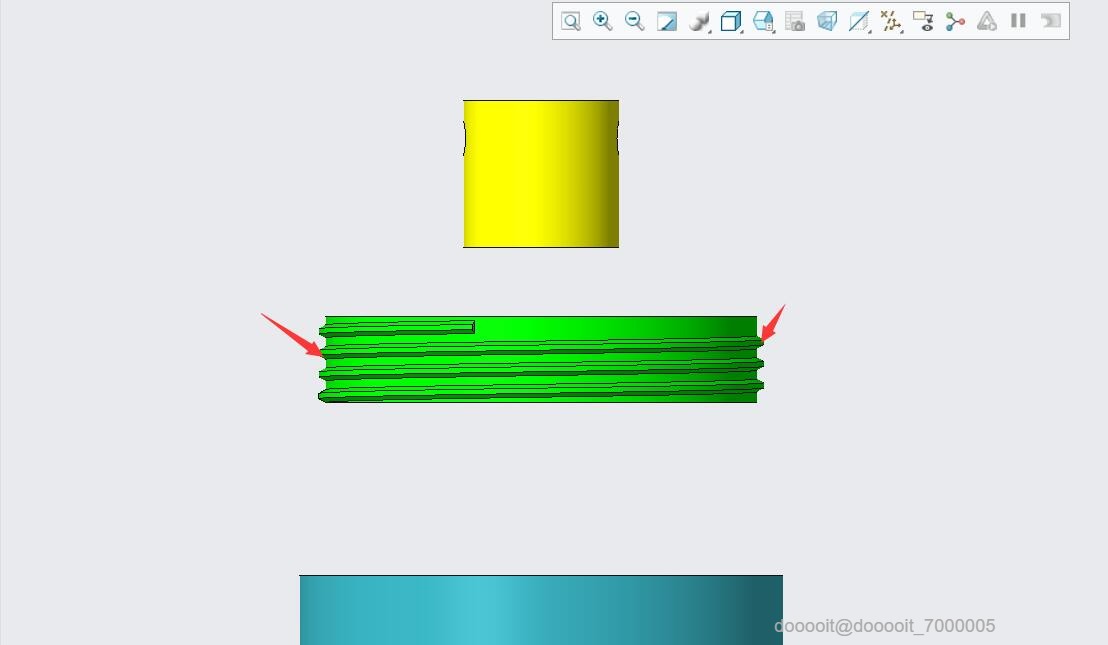

到此，螺纹部位制作完成，将螺纹部位的起始部位倒角，使其配合时更加顺滑。

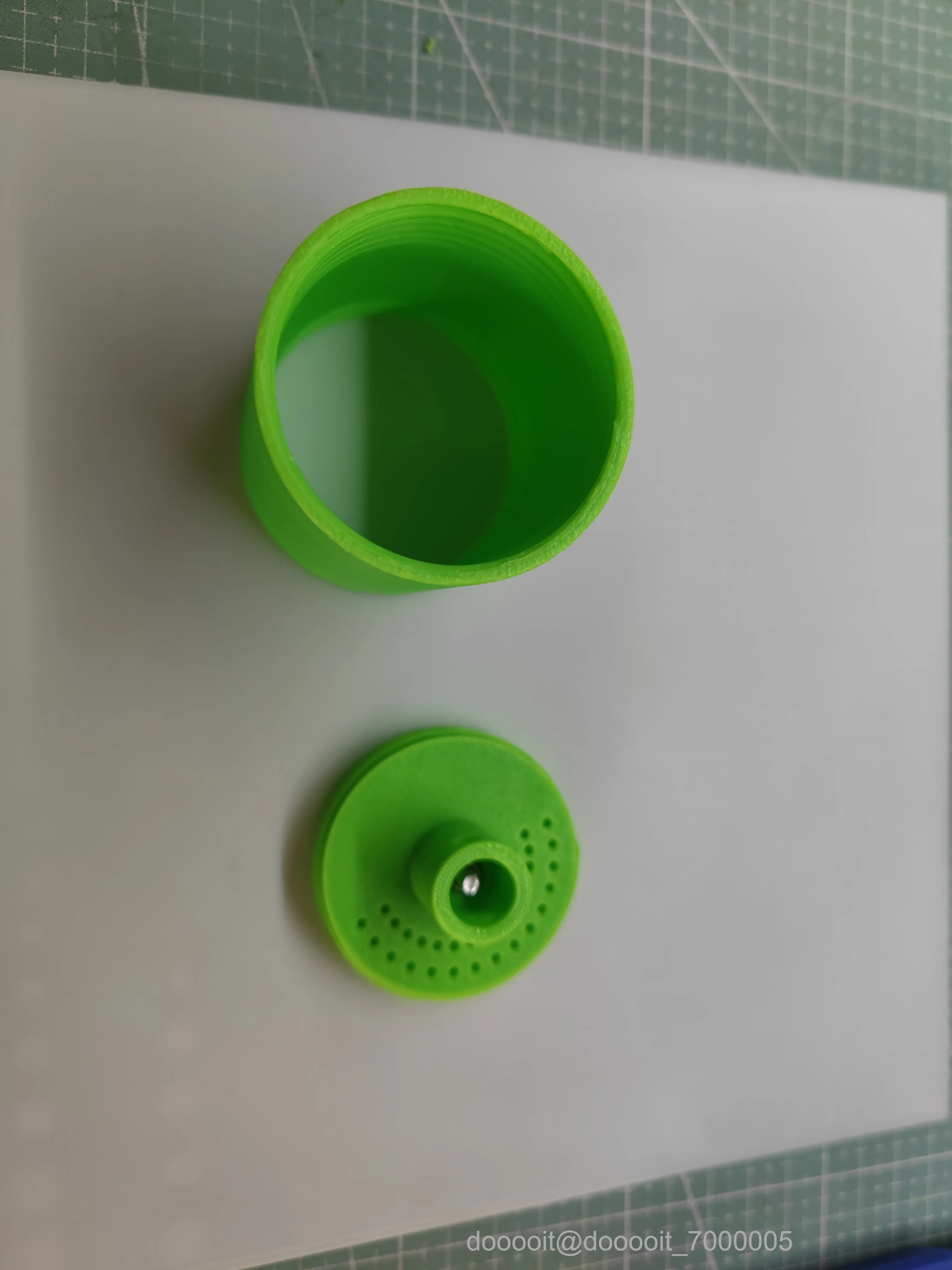

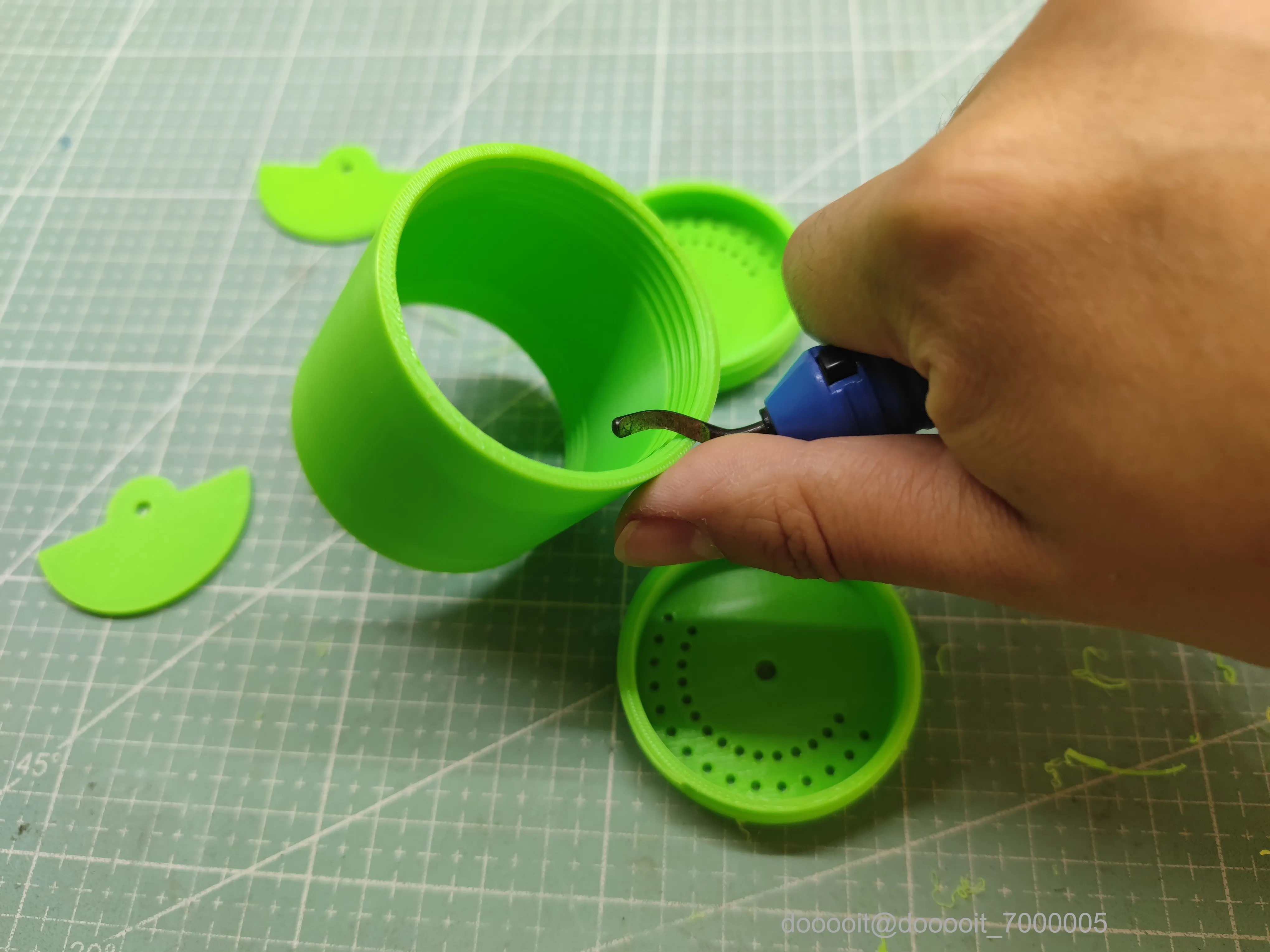

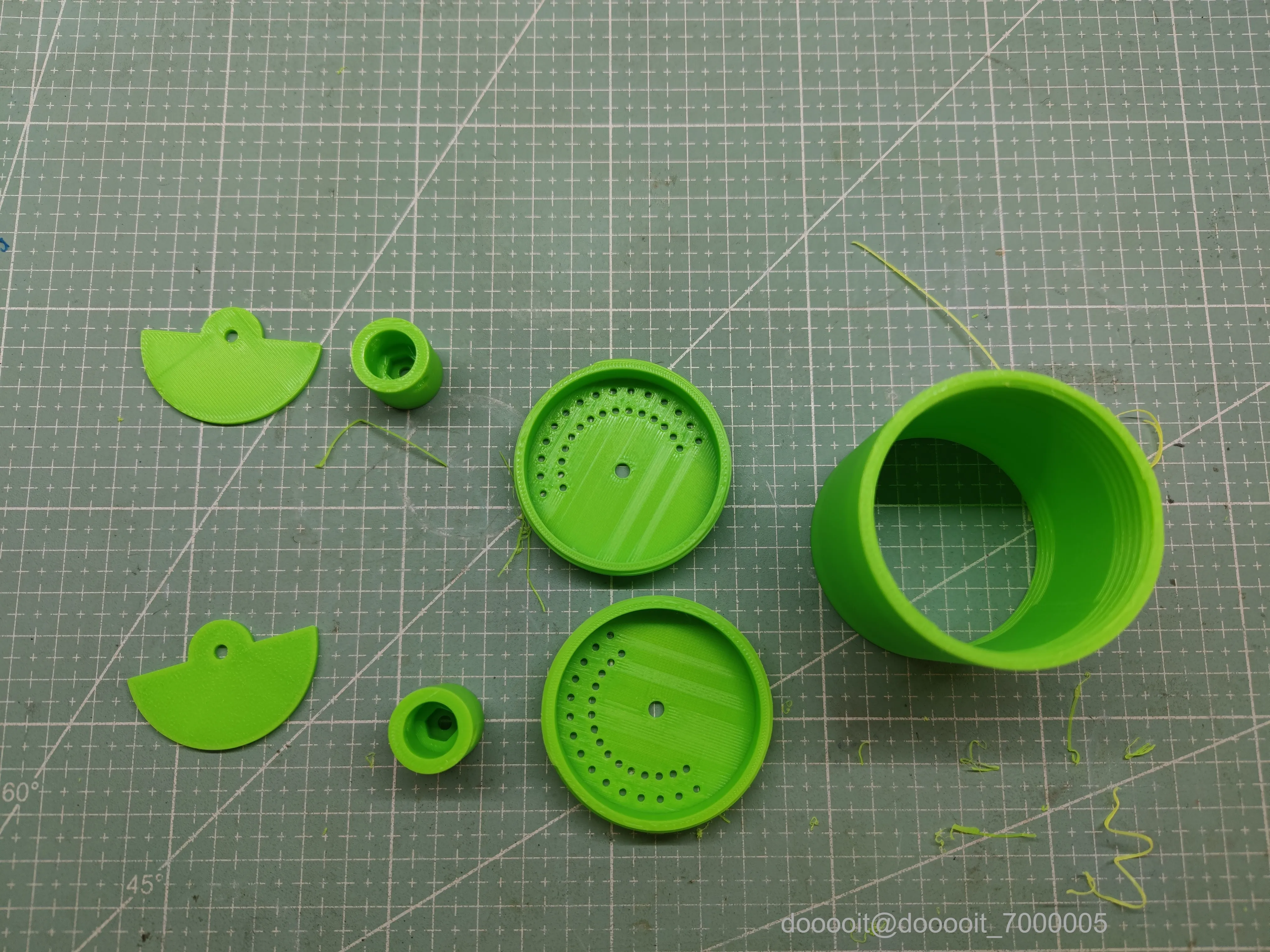

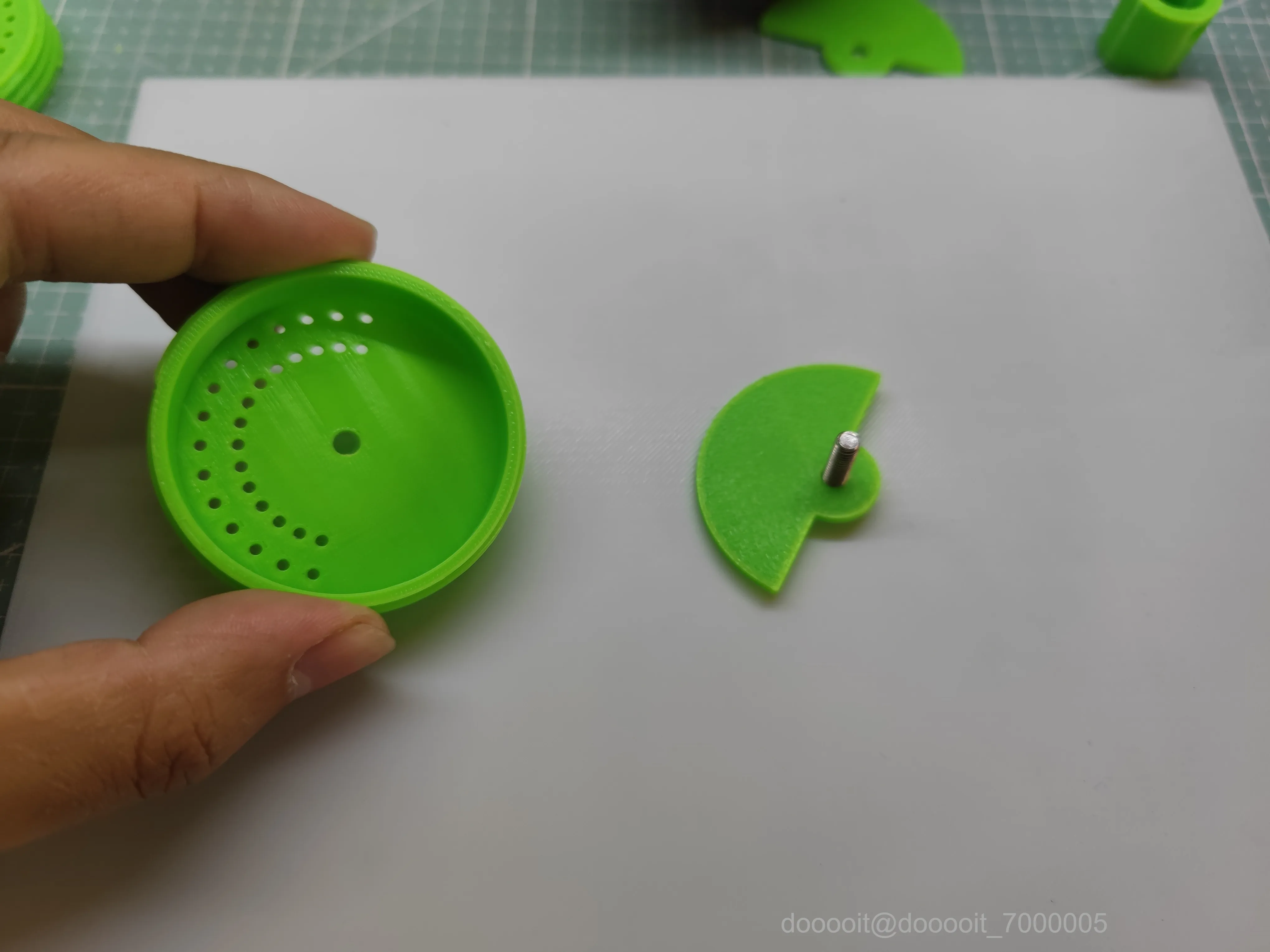

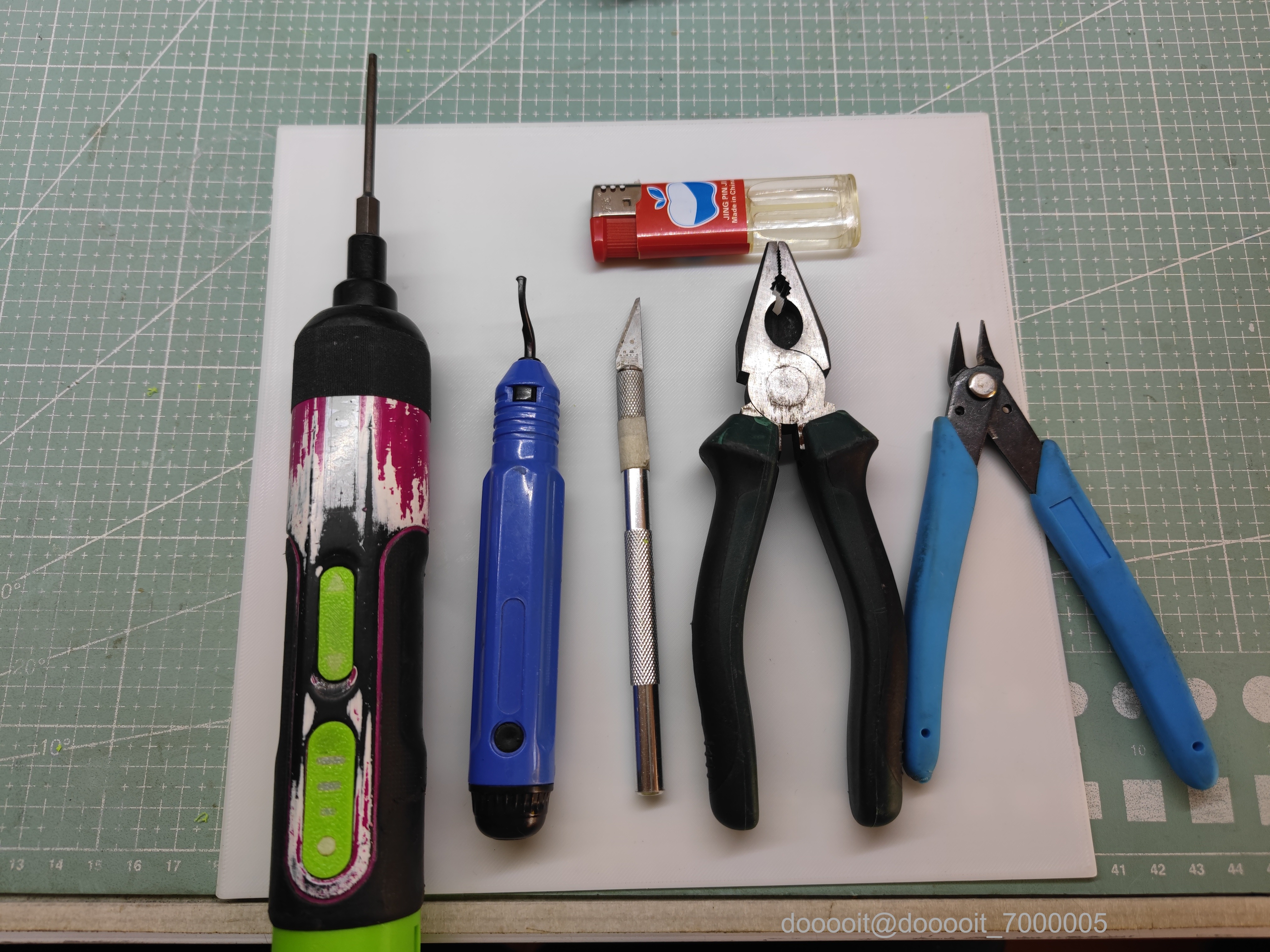

使用倒角笔，将3D打印件处理好

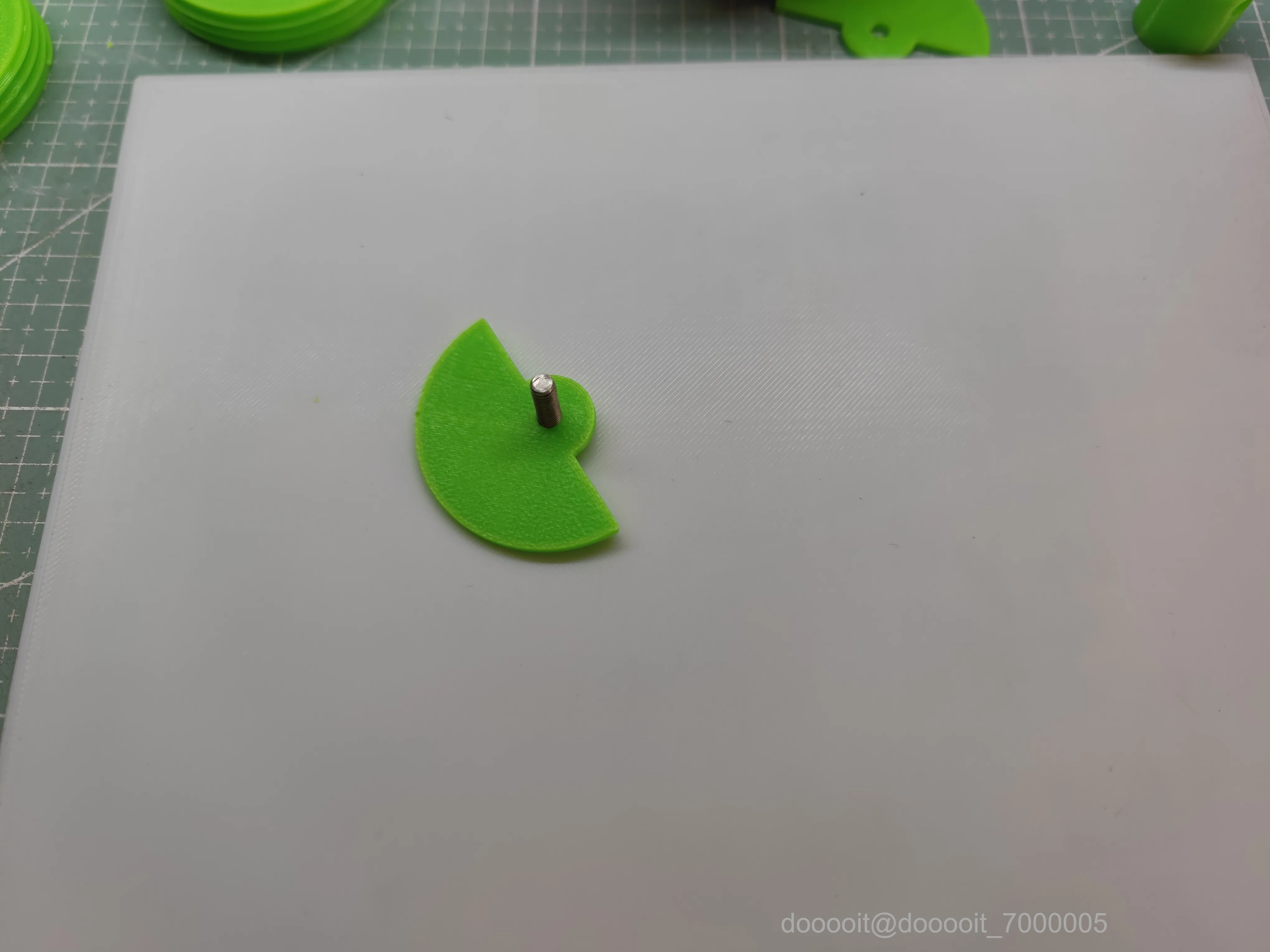

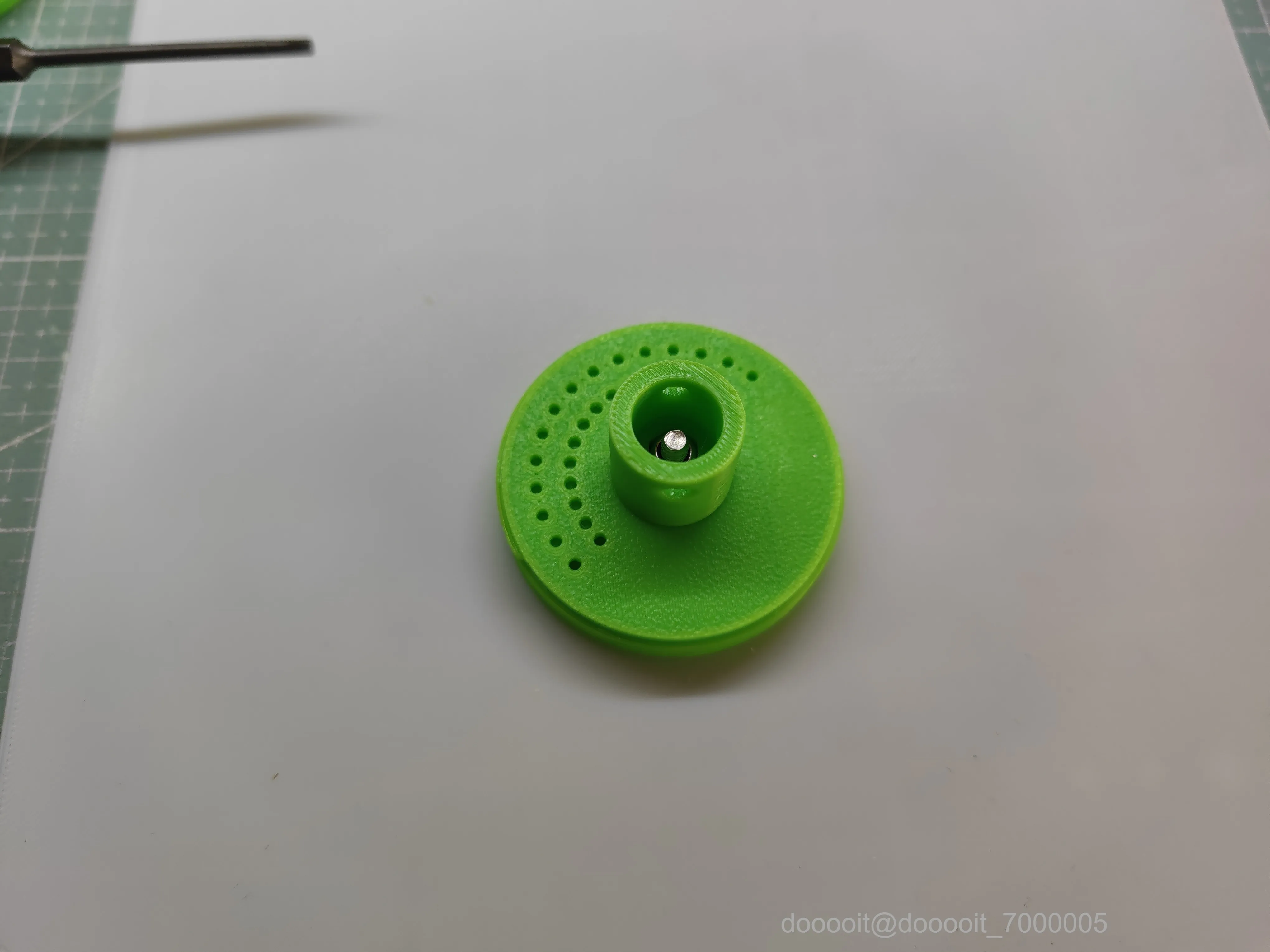

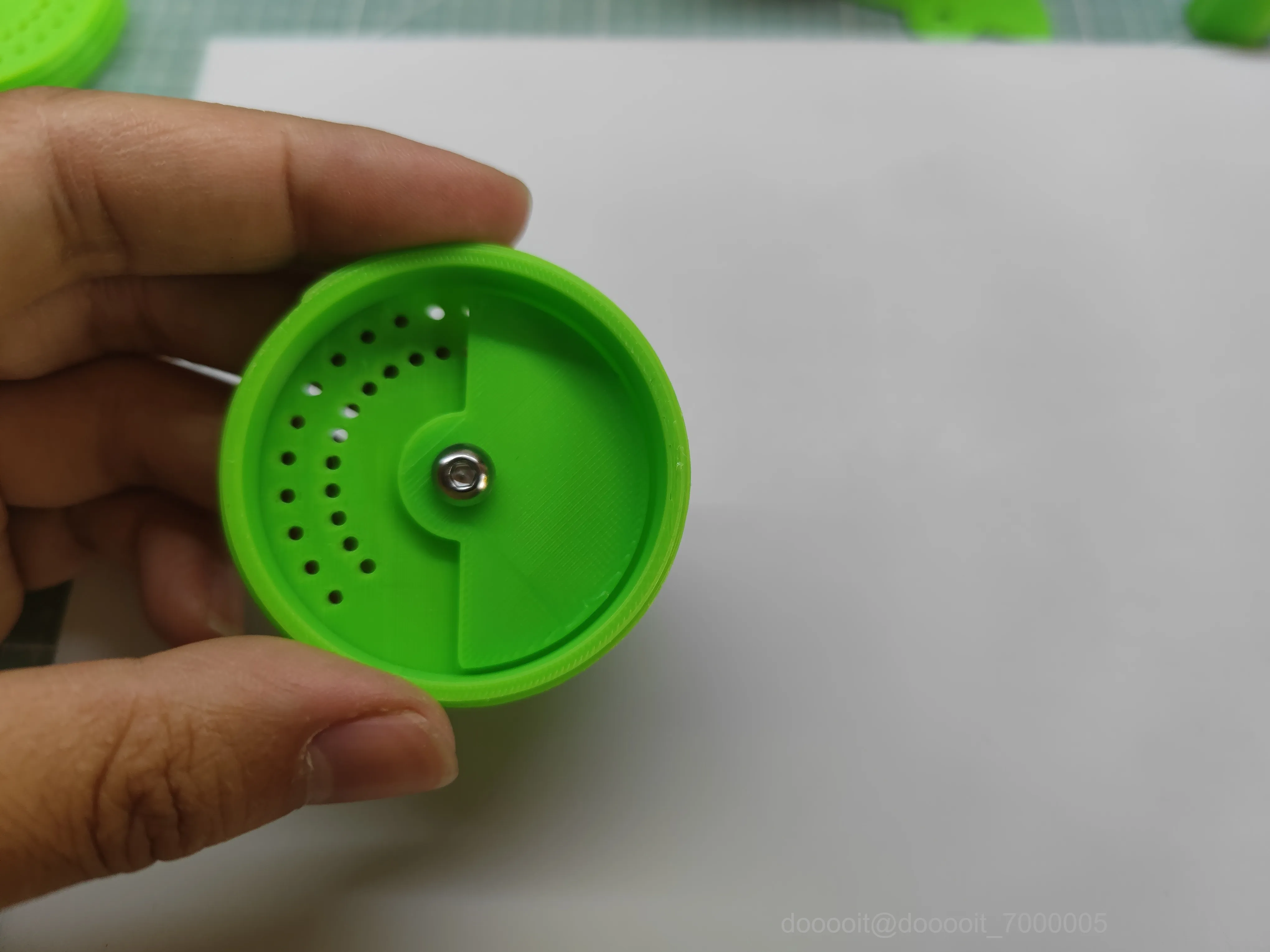

1.使用M4螺丝，依次穿过内侧挡件，穿过盖子

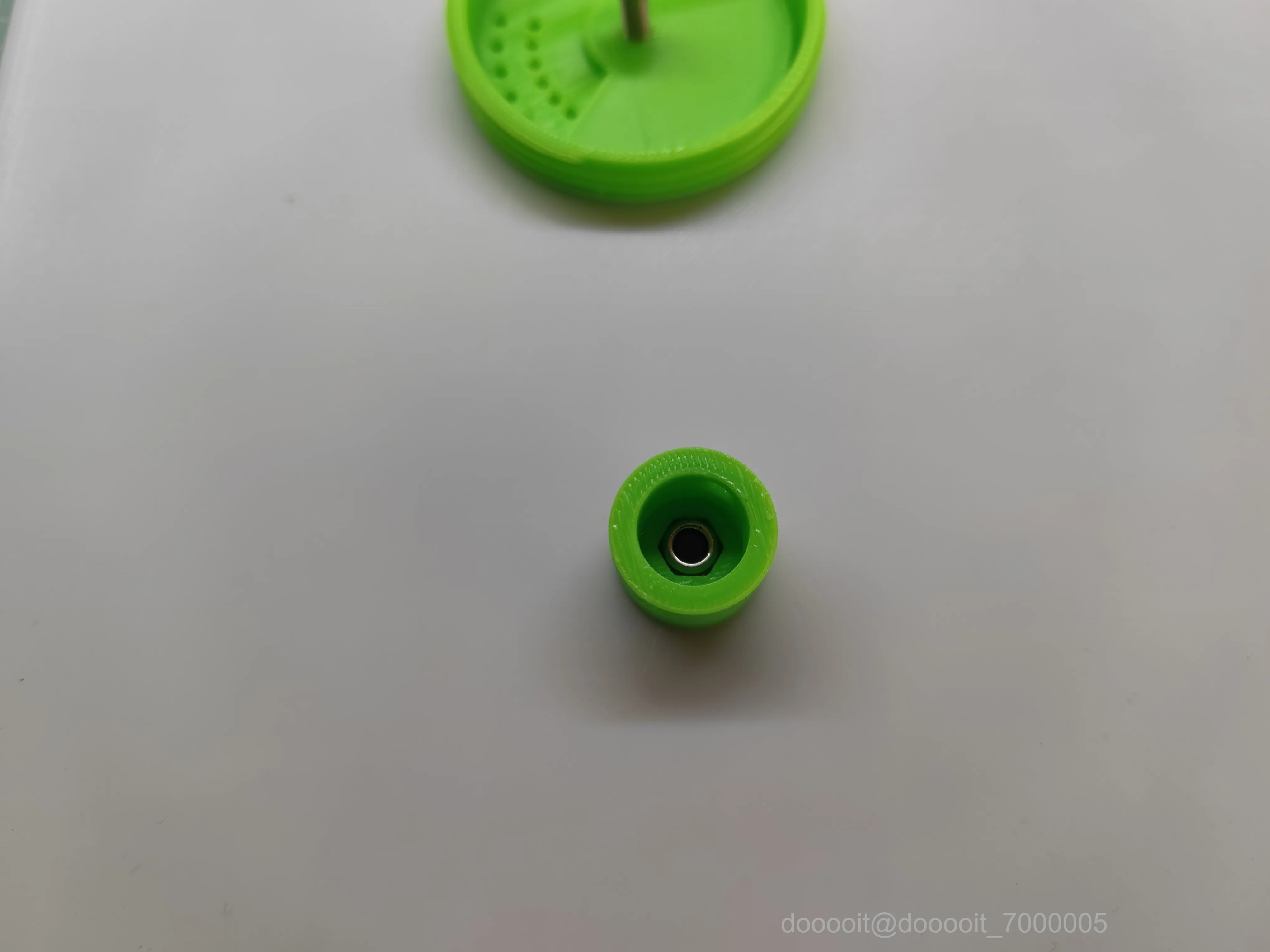

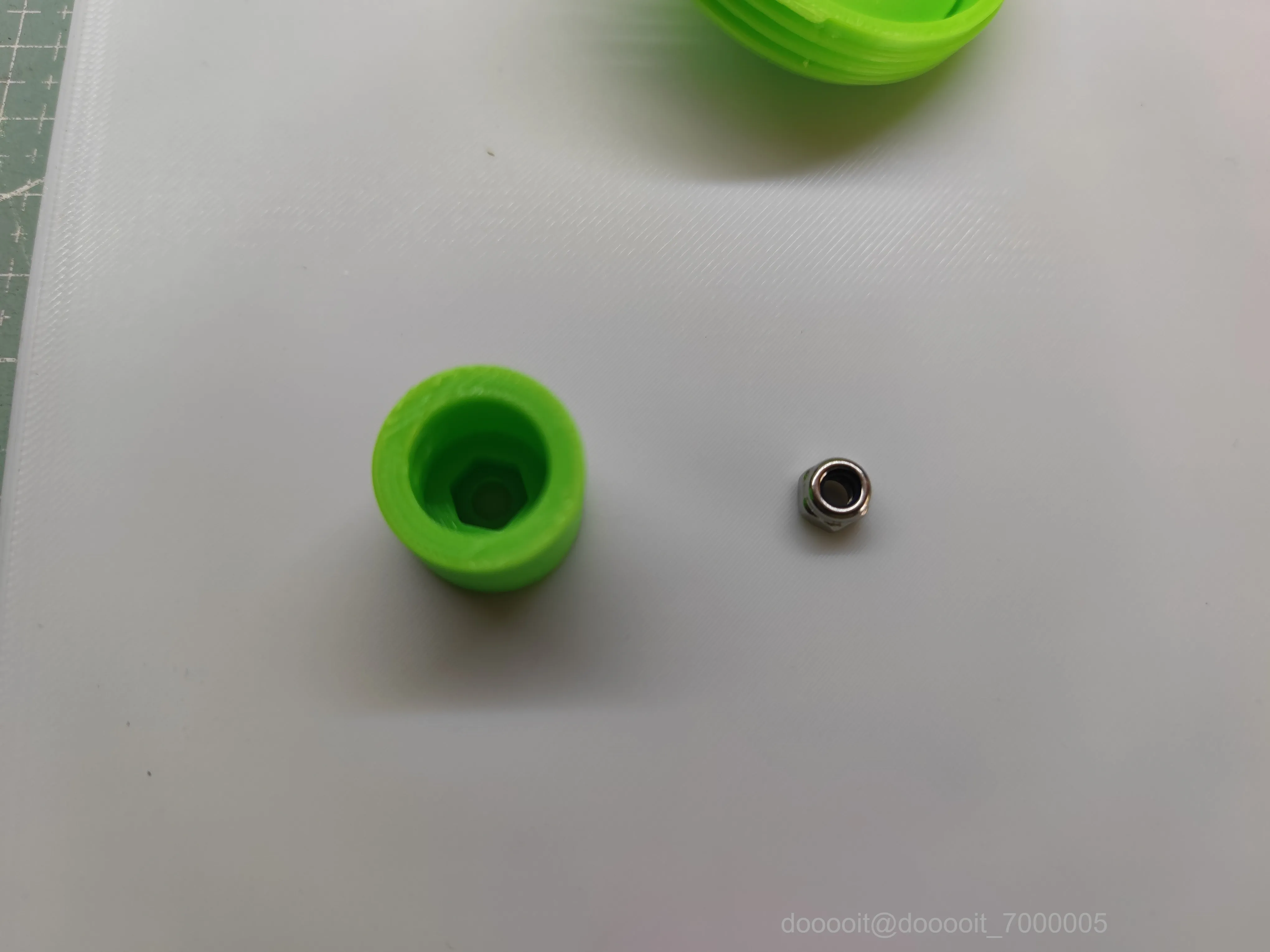

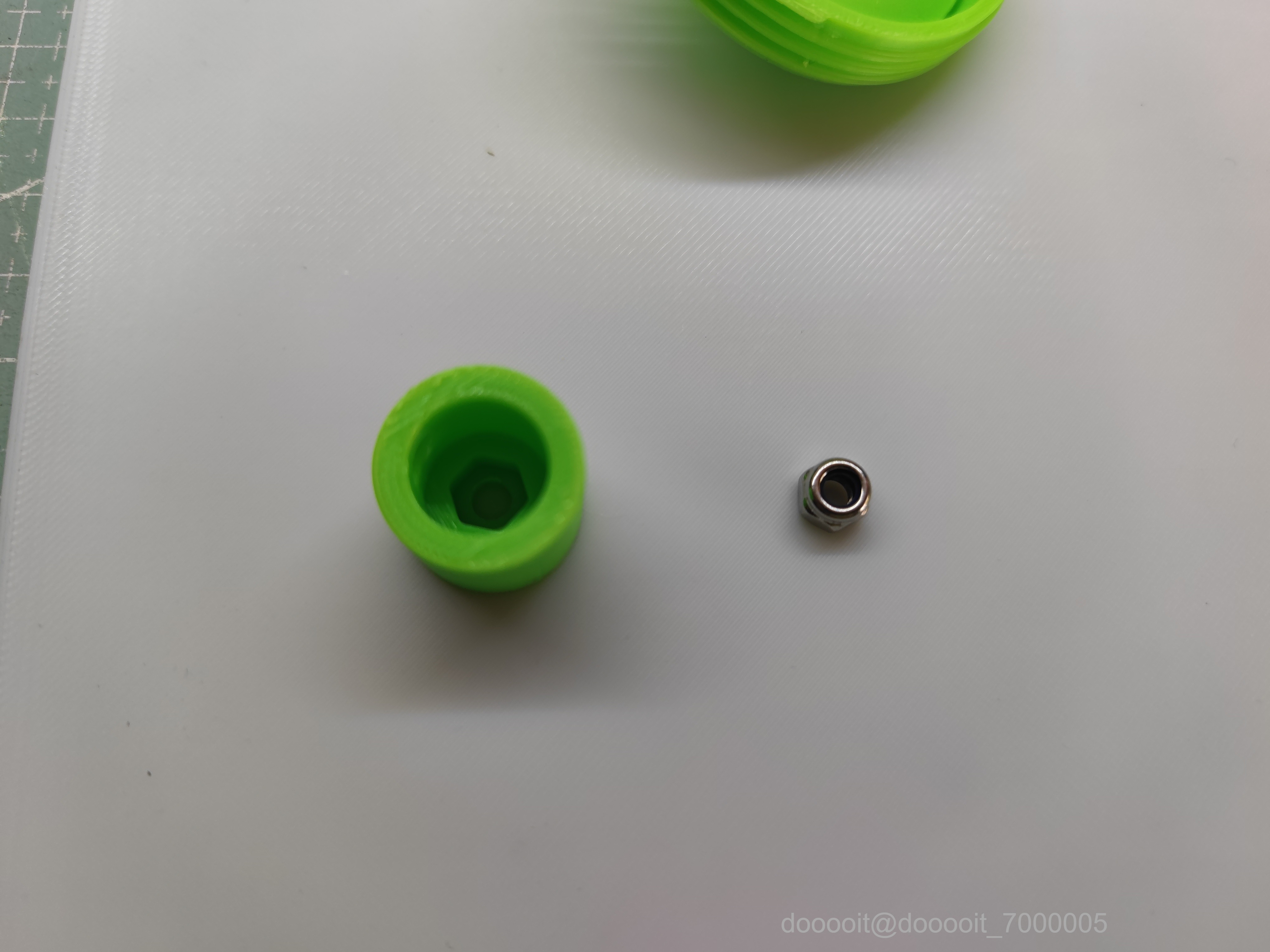

2.装配好M4尼龙螺母

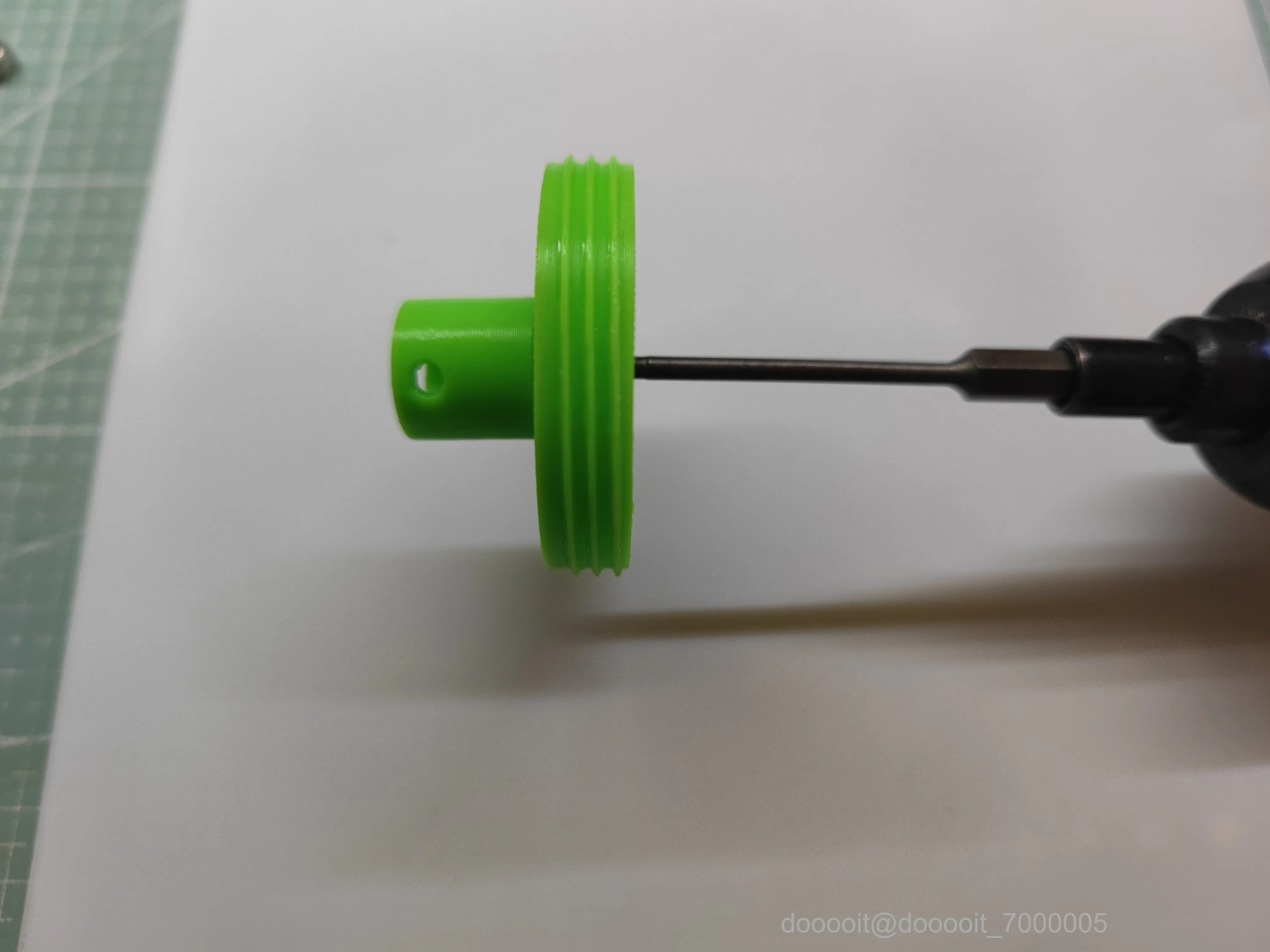

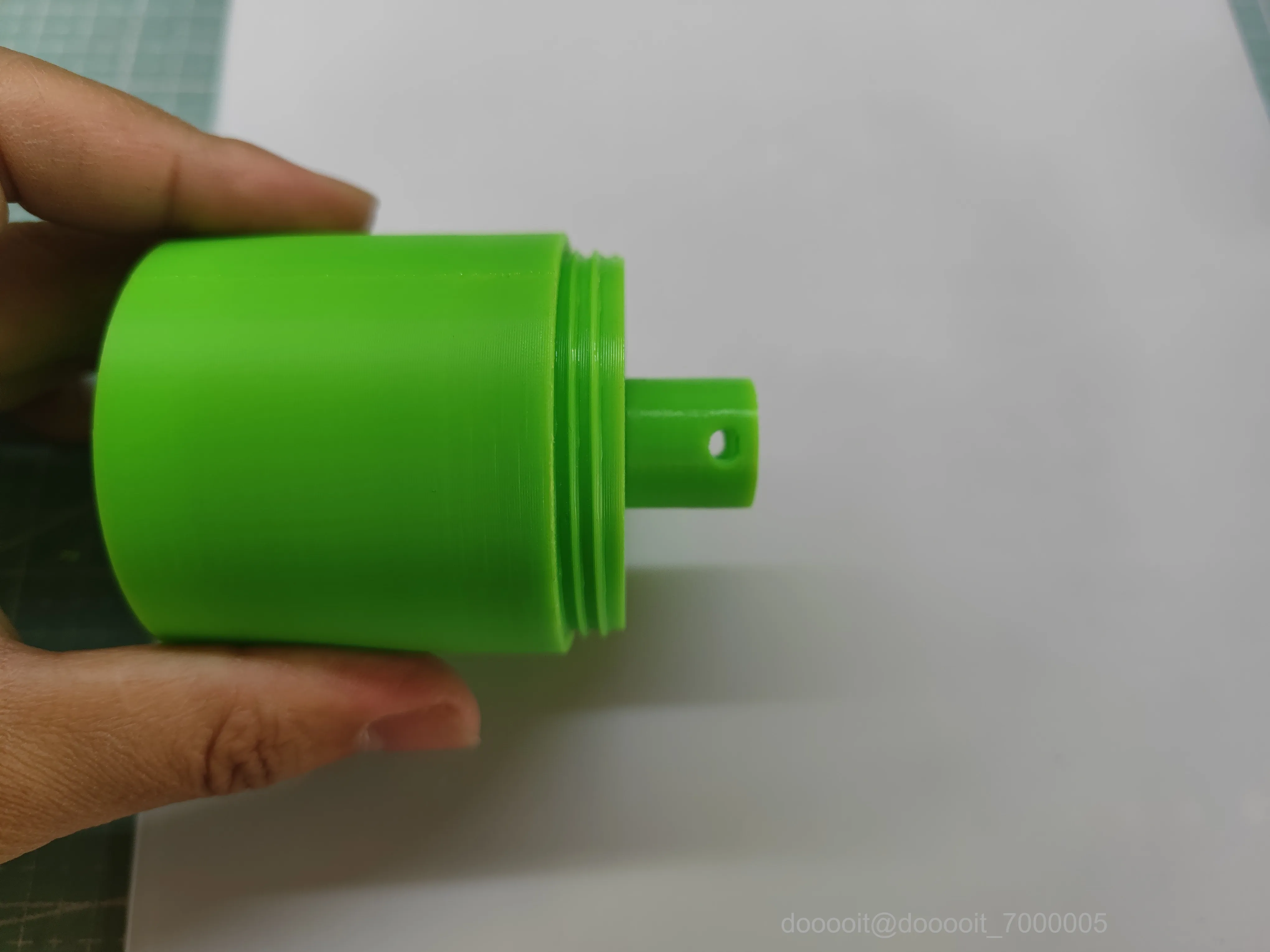

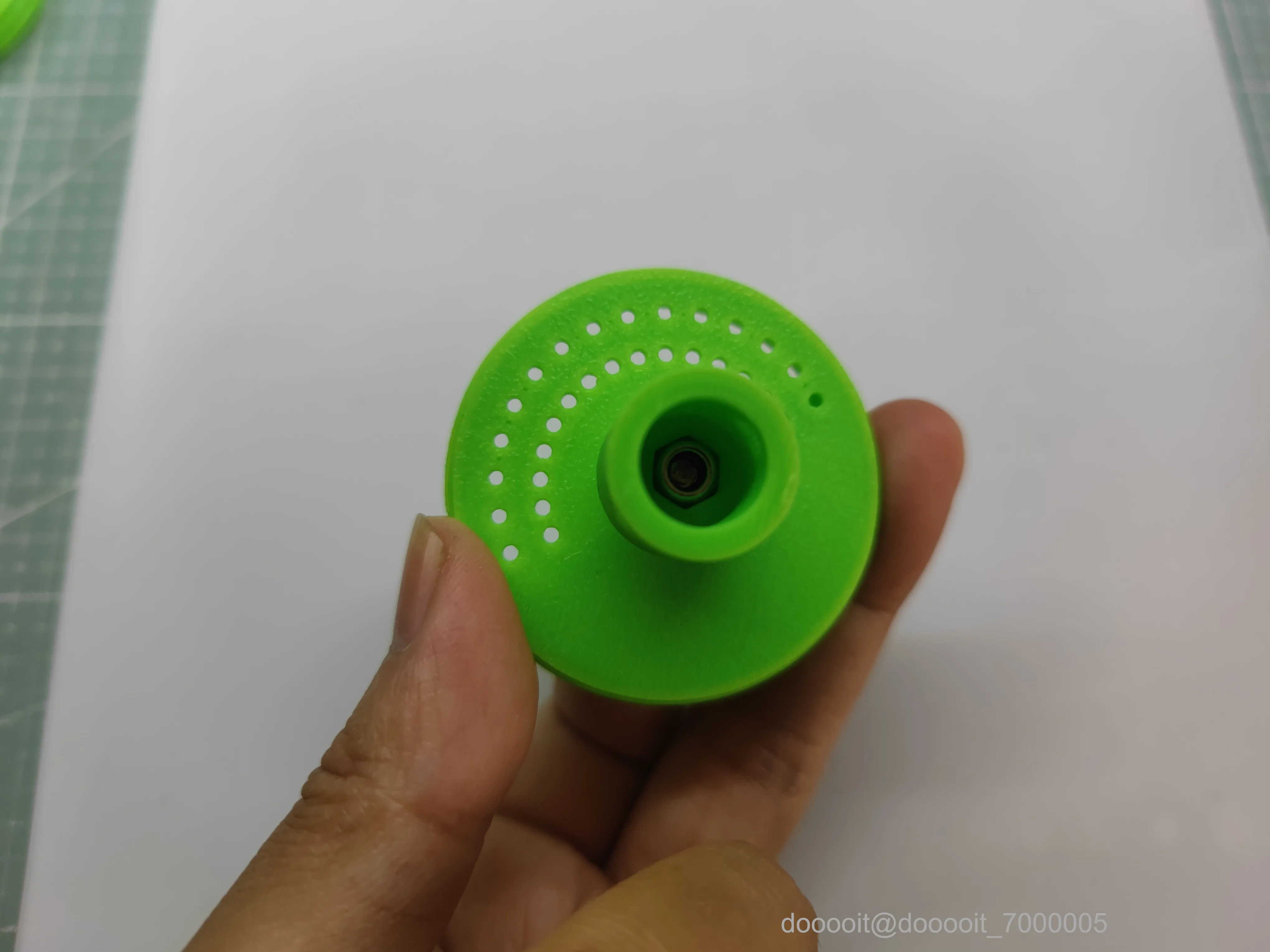

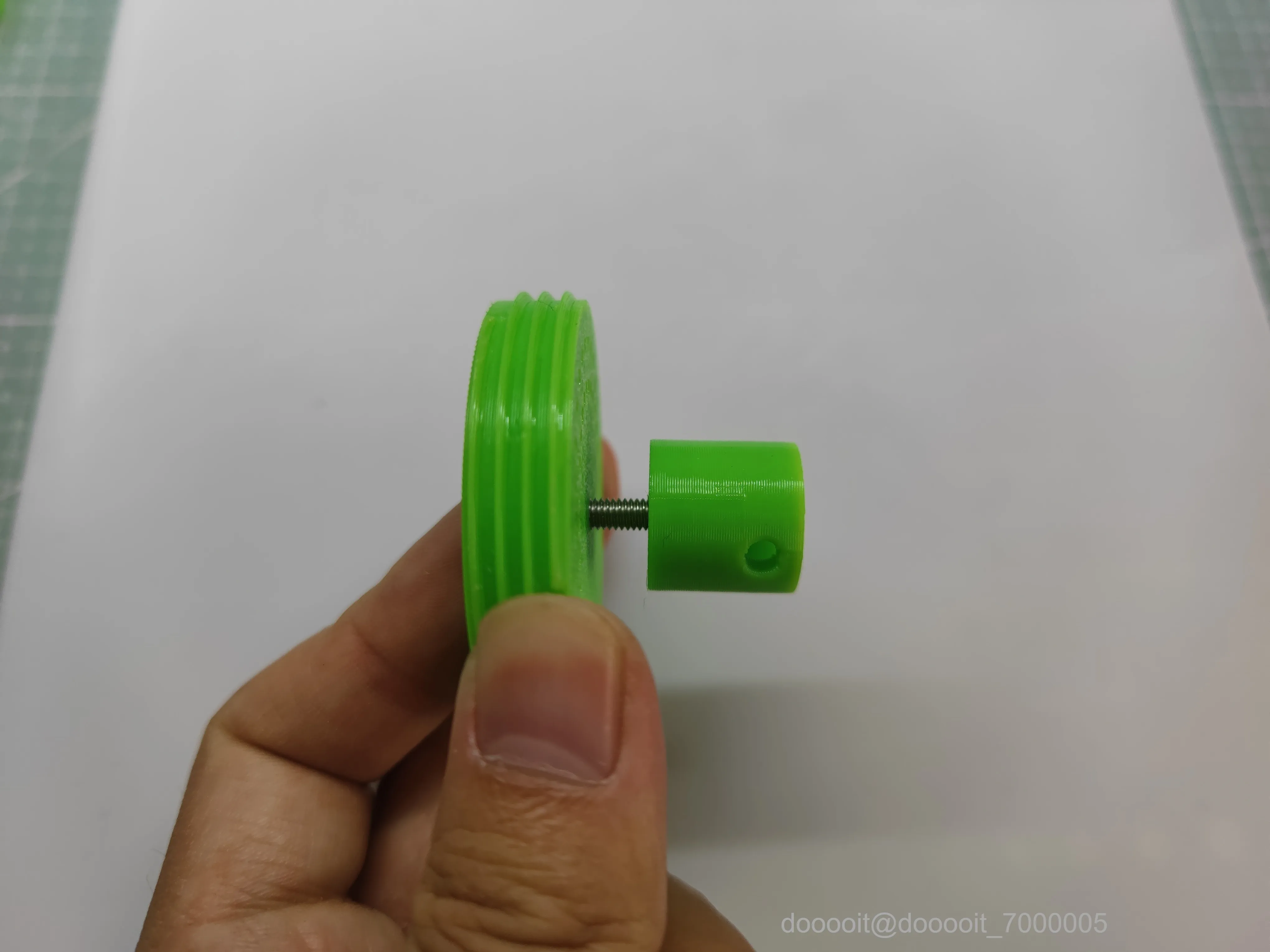

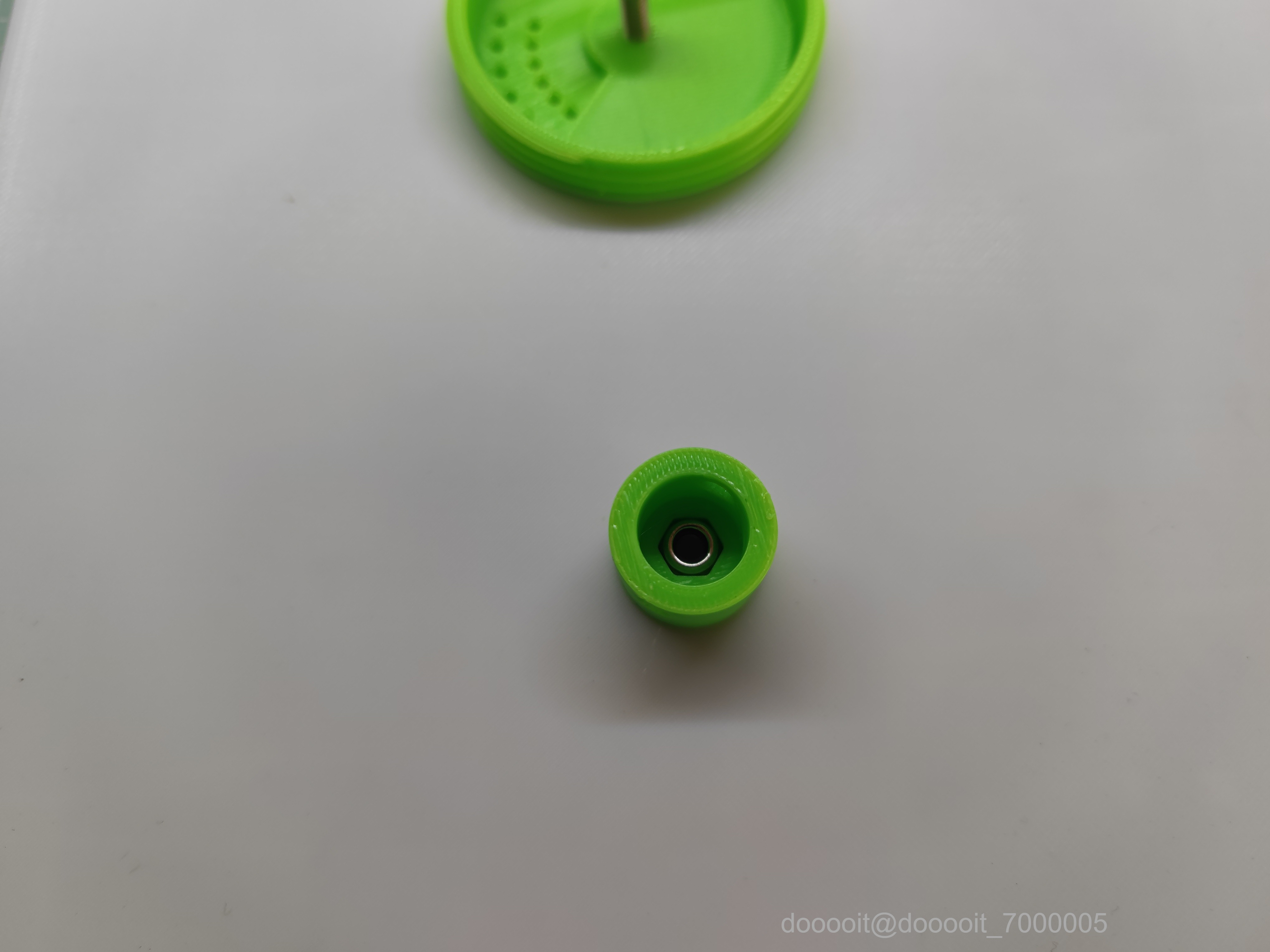

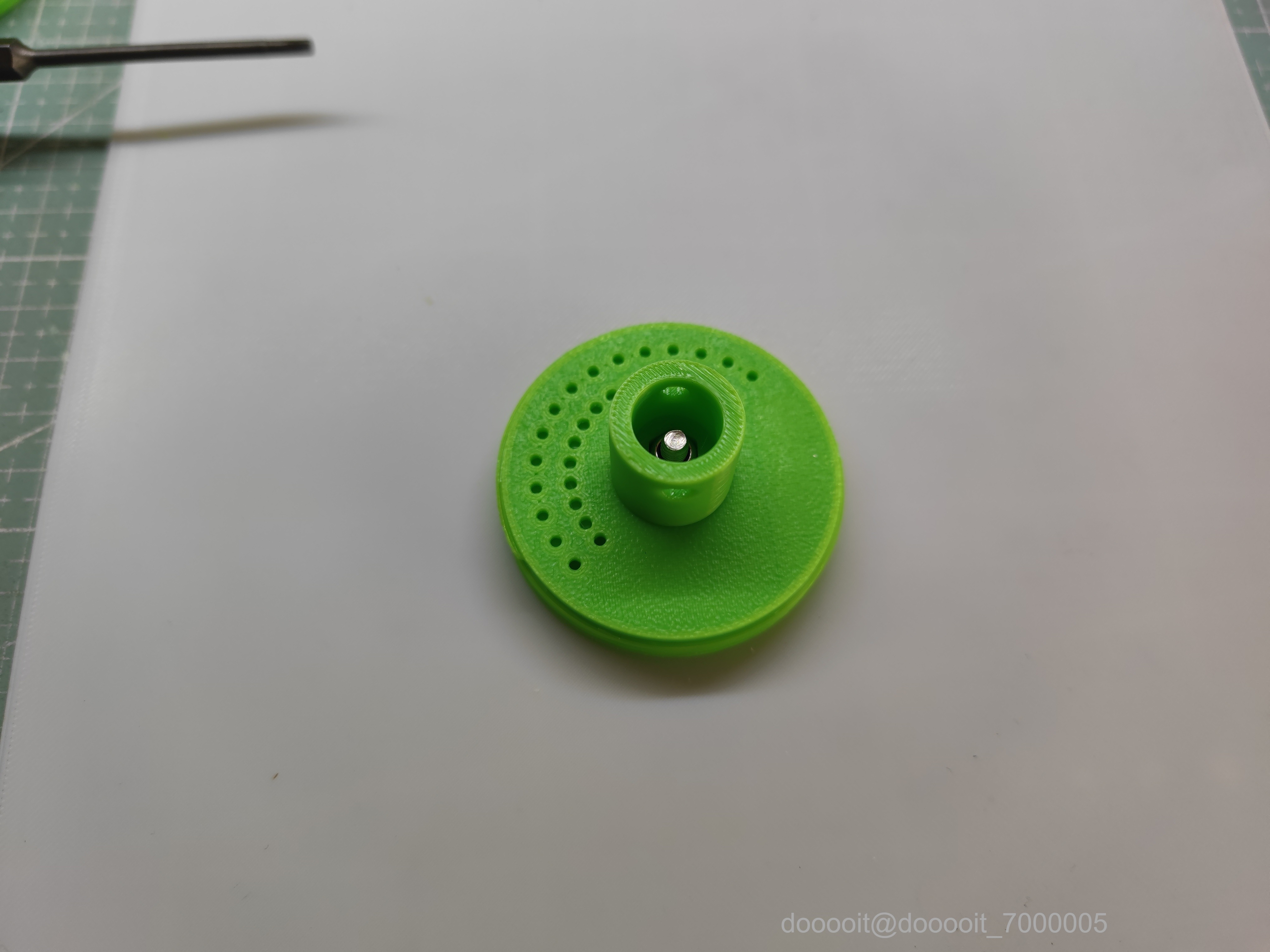

3.组装旋钮和盖子，螺丝刀适当拧紧即可
