点亮液晶屏LCD12864

老小孩
原创
发布时间: 2025-06-09 22:25:45 | 阅读数 0收藏数 0评论数 0
Arduino
单片机
LCD屏
封面

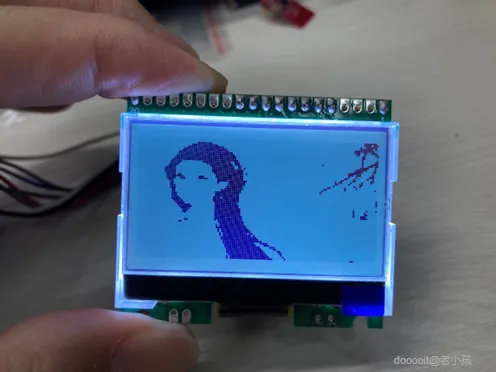

从一个遗弃的角落，翻起一个液晶屏，今天闲来无事，有了一个点亮它的想法，动手！

准备工作:

材料:

  1. 51系统板
  2. LCD液晶屏模块
  3. 杜邦线
  4. 5V电源
  5. 串口模块
1

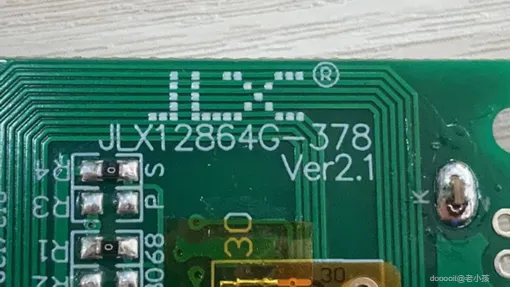

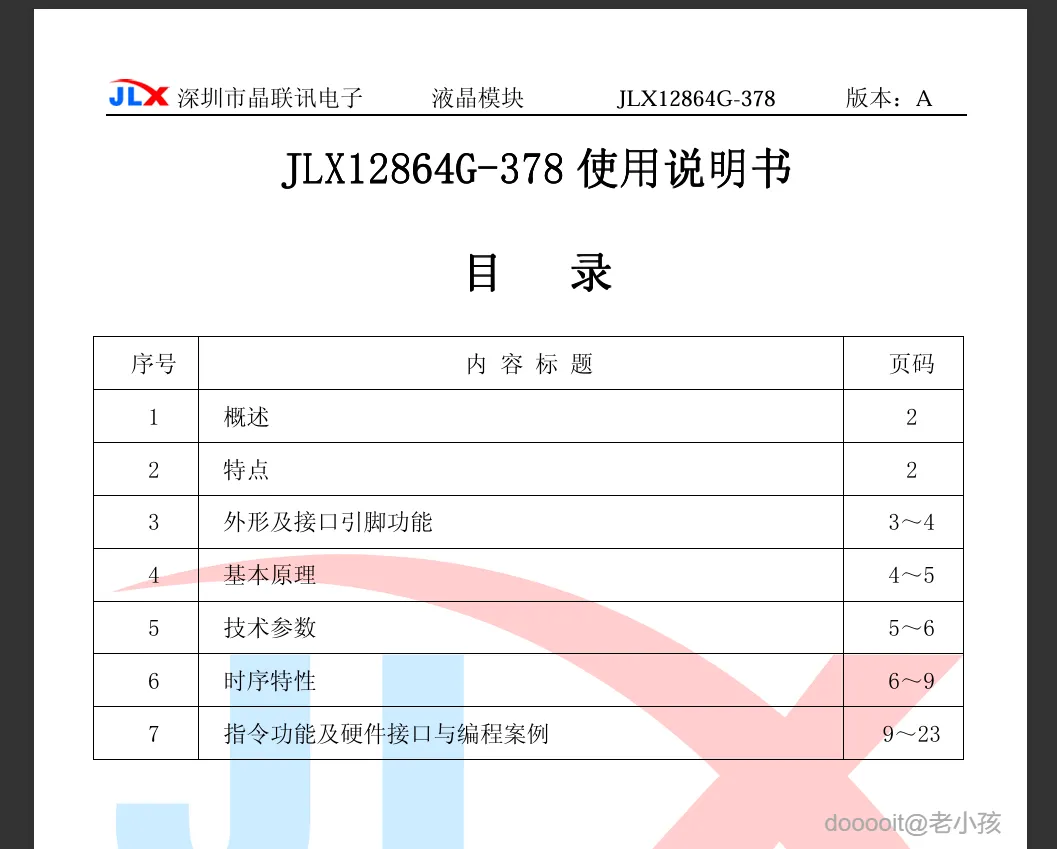

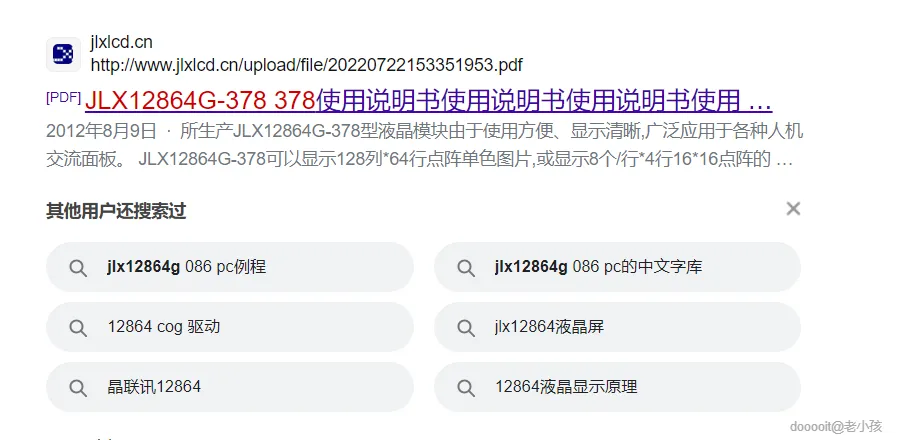

根据上面的丝印搜索下载资料。

向左
向右
123


2

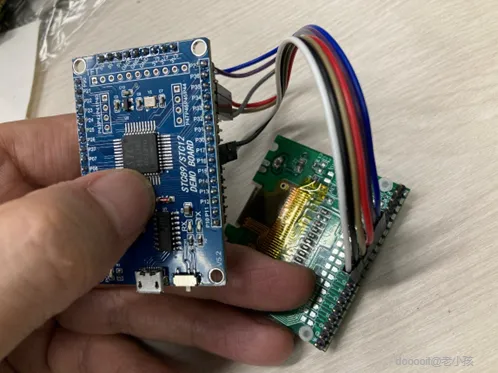

根据资料用杜邦线连接系统板和屏幕。

向左
向右
12

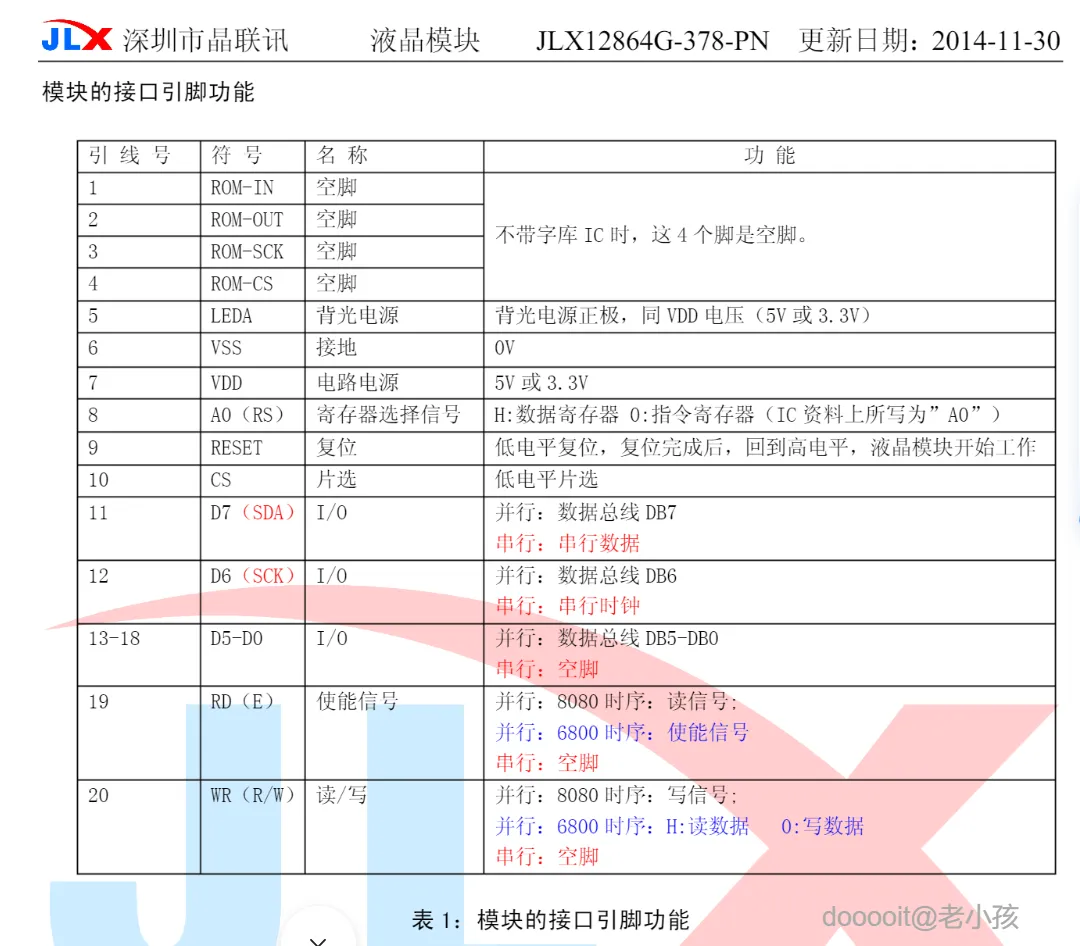

VDD接3.3V, VSS接GND, LEDA接3.3V, AO接P3^3, RES接P3^5, CS接P3^4, SDA接P1^7, SCK接P1^6,

3

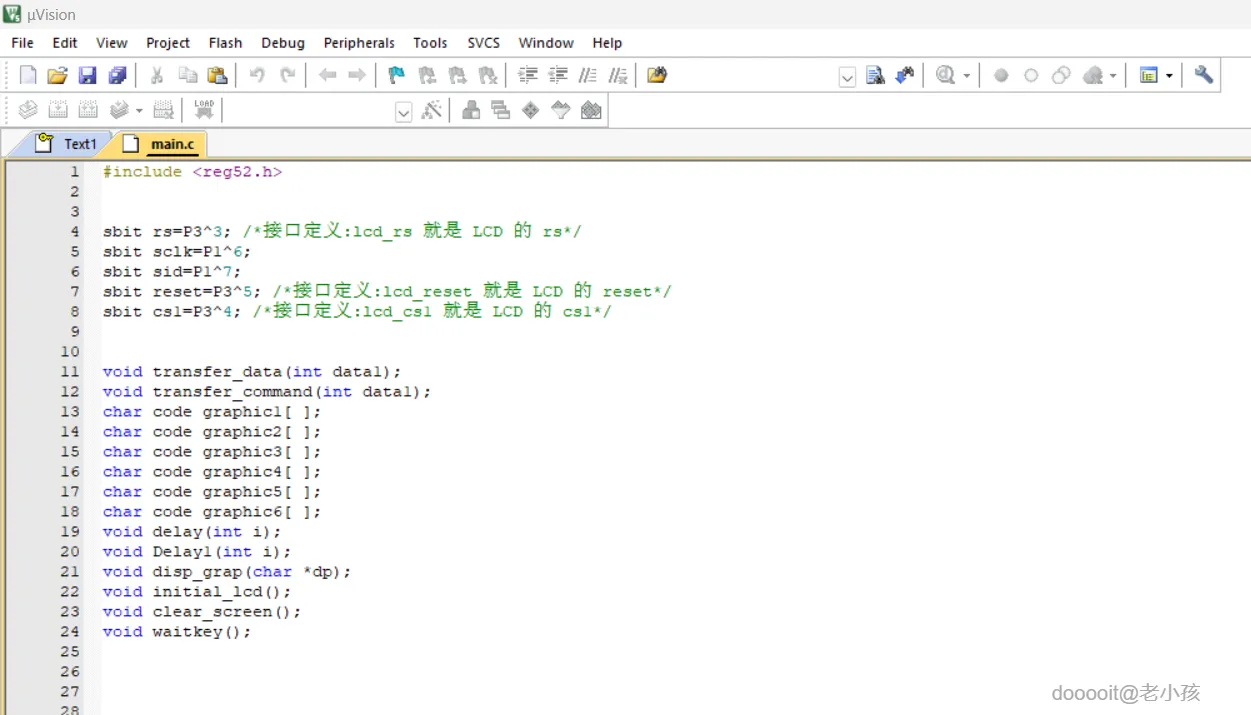

第三步：用Keil5编写程序并编译。


用Keil5编写程序并编译。

C
main.c
8.77KB
4

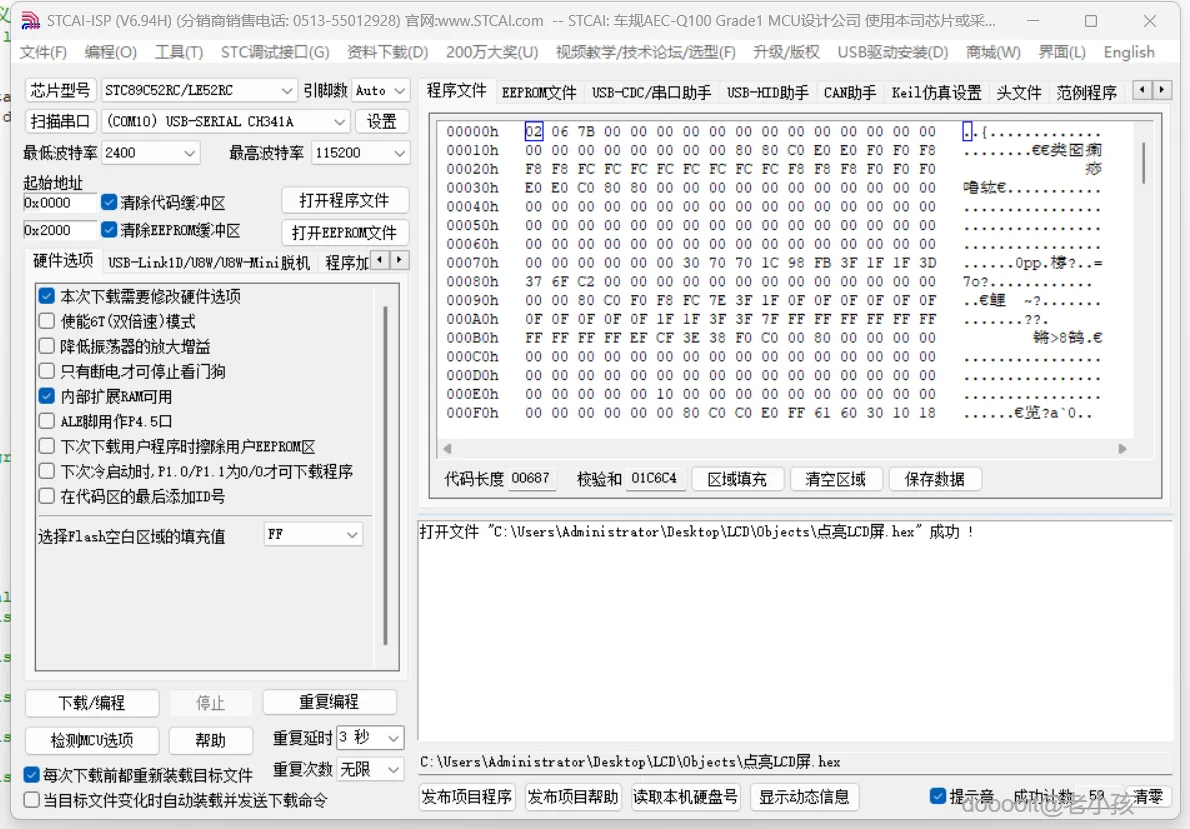

用STC-ISP 烧录。

向左
向右
12
